Radeon HD 6870, HD 6950, HD 6970 в исполнении XFX

XFX Radeon HD 6870 1024 МБ 256-битной GDDR5 PCI-E
XFX Radeon HD 6950 2048 МБ 256-битной GDDR5 PCI-E
XFX Radeon HD 6970 2048 МБ 256-битной GDDR5 PCI-E




Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Ох-ох-ох! Предвидится скучнейший обзор. Как ни ищи в рассмотренных сегодня ускорителях хоть что-нибудь новое, интересное, уникальное — ничего не найдешь: это просто копии эталонных карт, снабженные наклейками и упакованные в яркие коробки. И даже девушки с выставки, что на фото выше, не смогут сделать такие продукты более интересными (ну, разумеется, кроме случаев, когда девушка прилагается к видеоускорителю при покупке).

Однако эти карты есть в продаже, и нам надо хотя бы проинформировать читателей о том, что находится внутри коробок с лаконичным «XFX».

Платы

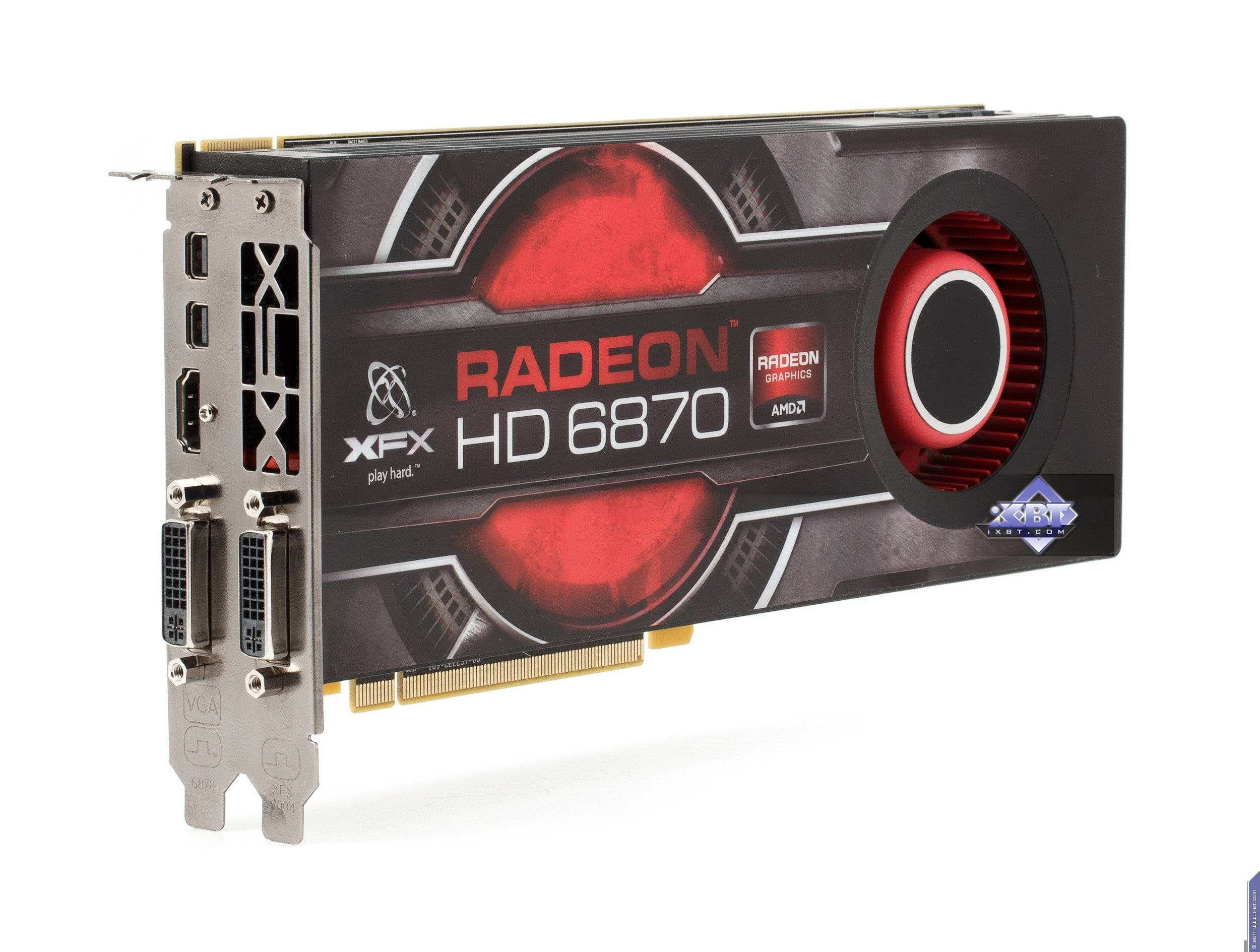

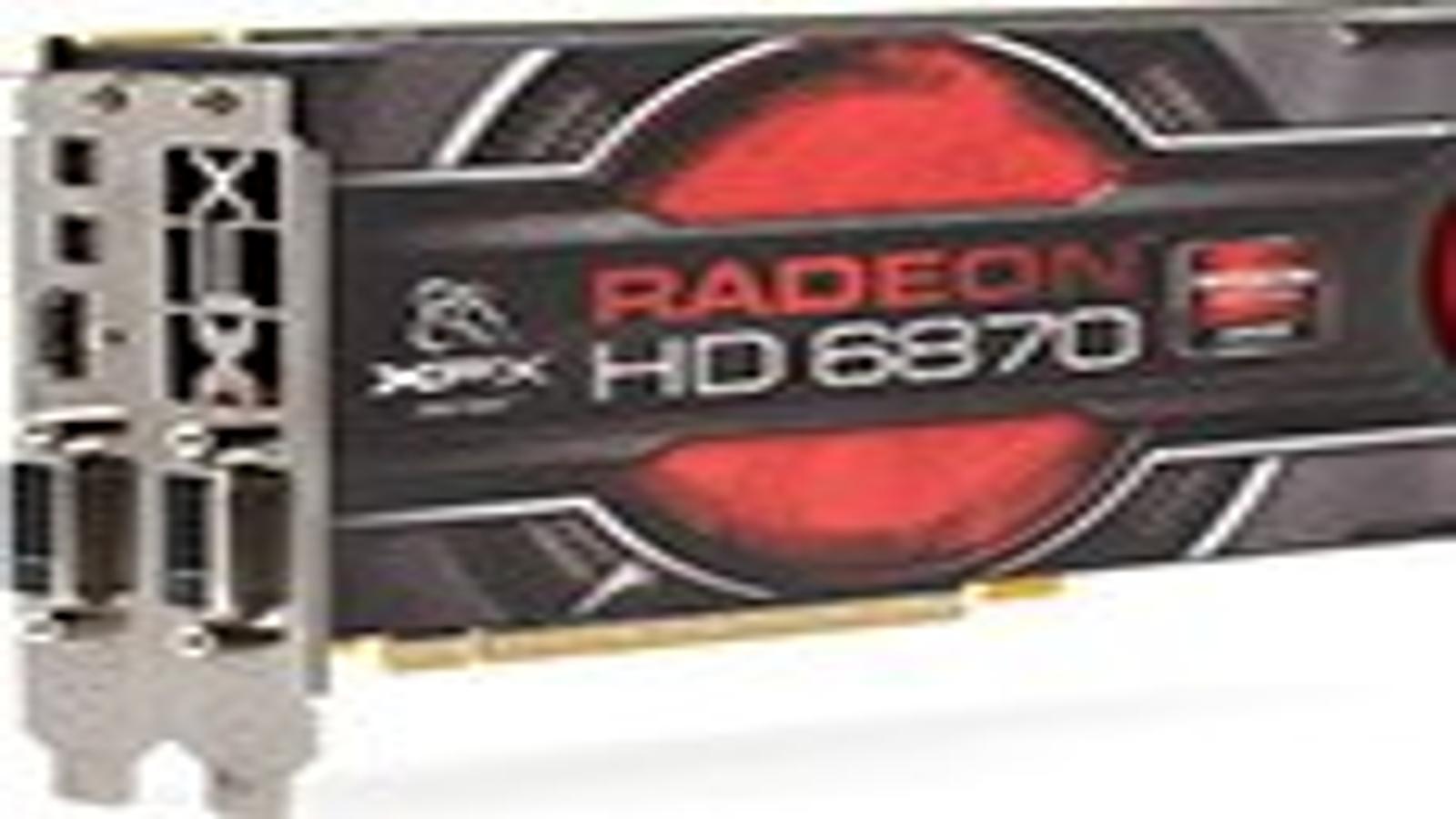

XFX Radeon HD 6870 1024 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon HD 6870 (Barts)
  • Интерфейс: PCI Express x16
  • Частоты работы GPU (ROPs): 900 МГц (номинал — 900 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1050 (4200) МГц (номинал — 1050 (4200) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков (МГц): 280/900 (номинал — 280/900)
  • Число операций (ALU) в блоке: 4
  • Суммарное число операций (ALU): 1120
  • Число блоков текстурирования: 56 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 265×100×32 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D): 180/79 Вт
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 2×Mini-DisplayPort, 1×HDMI
  • Поддержка многопроцессорной работы: CrossFire (Hardware)

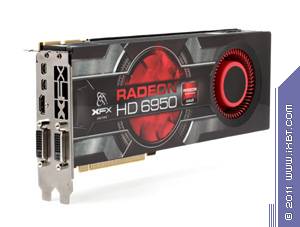

XFX Radeon HD 6950 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon HD 6950 (Cayman)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 800 МГц (номинал — 800 МГц)
  • Частота работы памяти (физическая (эффективная)): 1250 (5000) МГц (номинал — 1250 (5000) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 352/800 МГц (номинал — 352/800 МГц)
  • Число операций (ALU) в блоке: 4
  • Суммарное число операций (ALU): 1408
  • Число блоков текстурирования: 88 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 260×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: темно-коричневый
  • Энергопотребление (пиковое в 3D/в режиме 2D): 209/85 Вт
  • Выходные гнезда: 2×DVI (Dual-Link/Single-Link), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

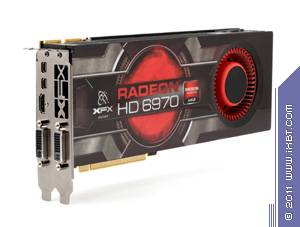

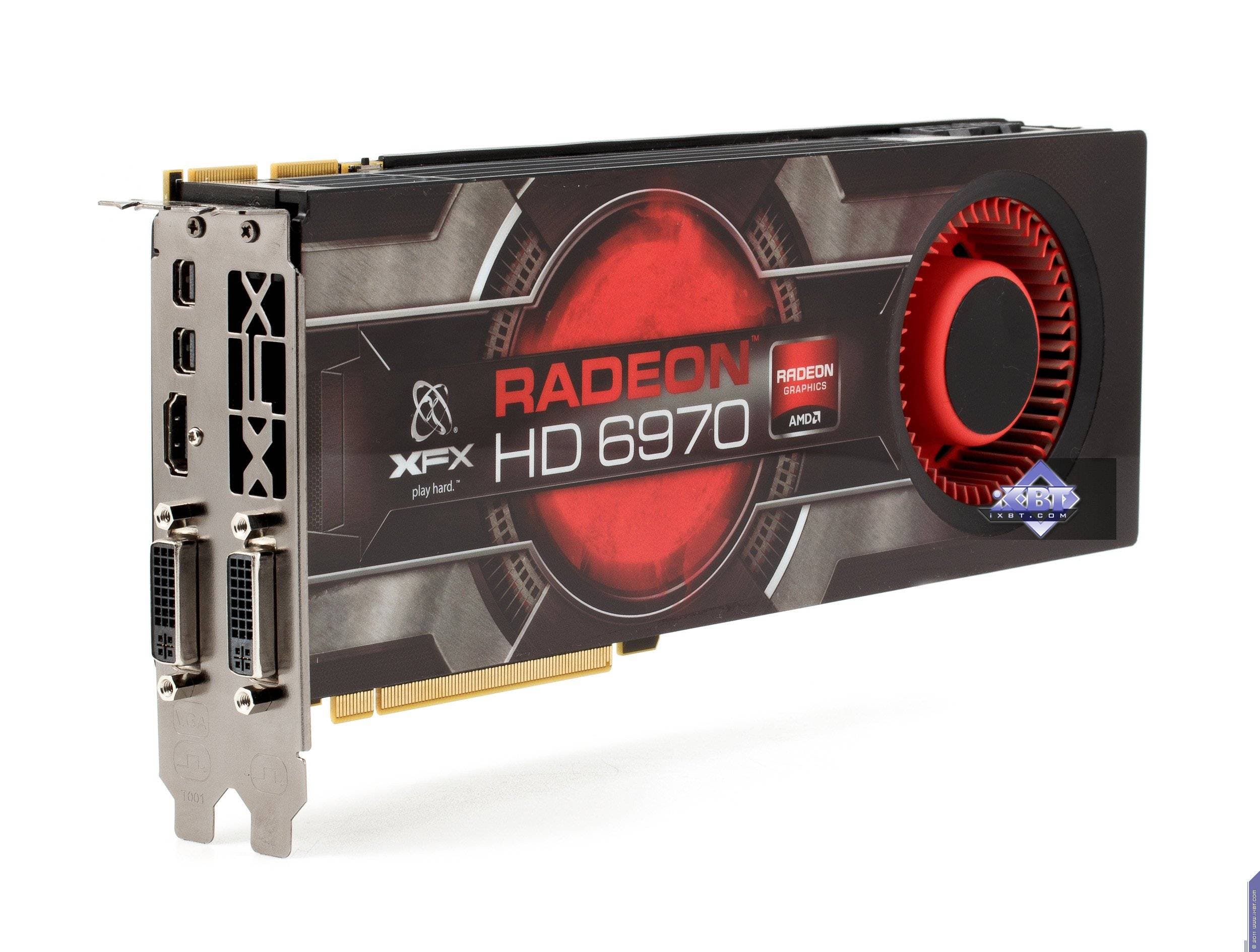

XFX Radeon HD 6970 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon HD 6970 (Cayman)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 880 МГц (номинал — 880 МГц)
  • Частота работы памяти (физическая (эффективная)): 1375 (5500) МГц (номинал — 1375 (5500) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 384/880 МГц (номинал — 384/880 МГц)
  • Число операций (ALU) в блоке: 4
  • Суммарное число операций (ALU): 1536
  • Число блоков текстурирования: 96 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 275×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: темно-коричневый
  • Энергопотребление (пиковое в 3D/в режиме 2D): 257/90 Вт
  • Выходные гнезда: 2×DVI (Dual-Link/Single-Link), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

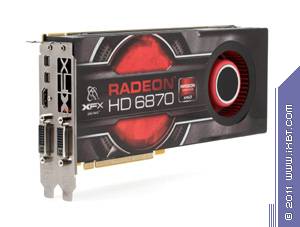

XFX Radeon HD 6870 1024 МБ 256-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB.

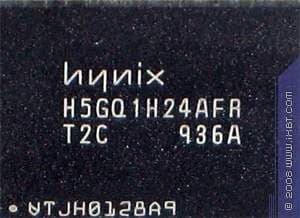

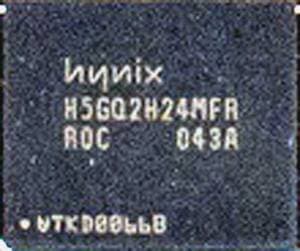

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

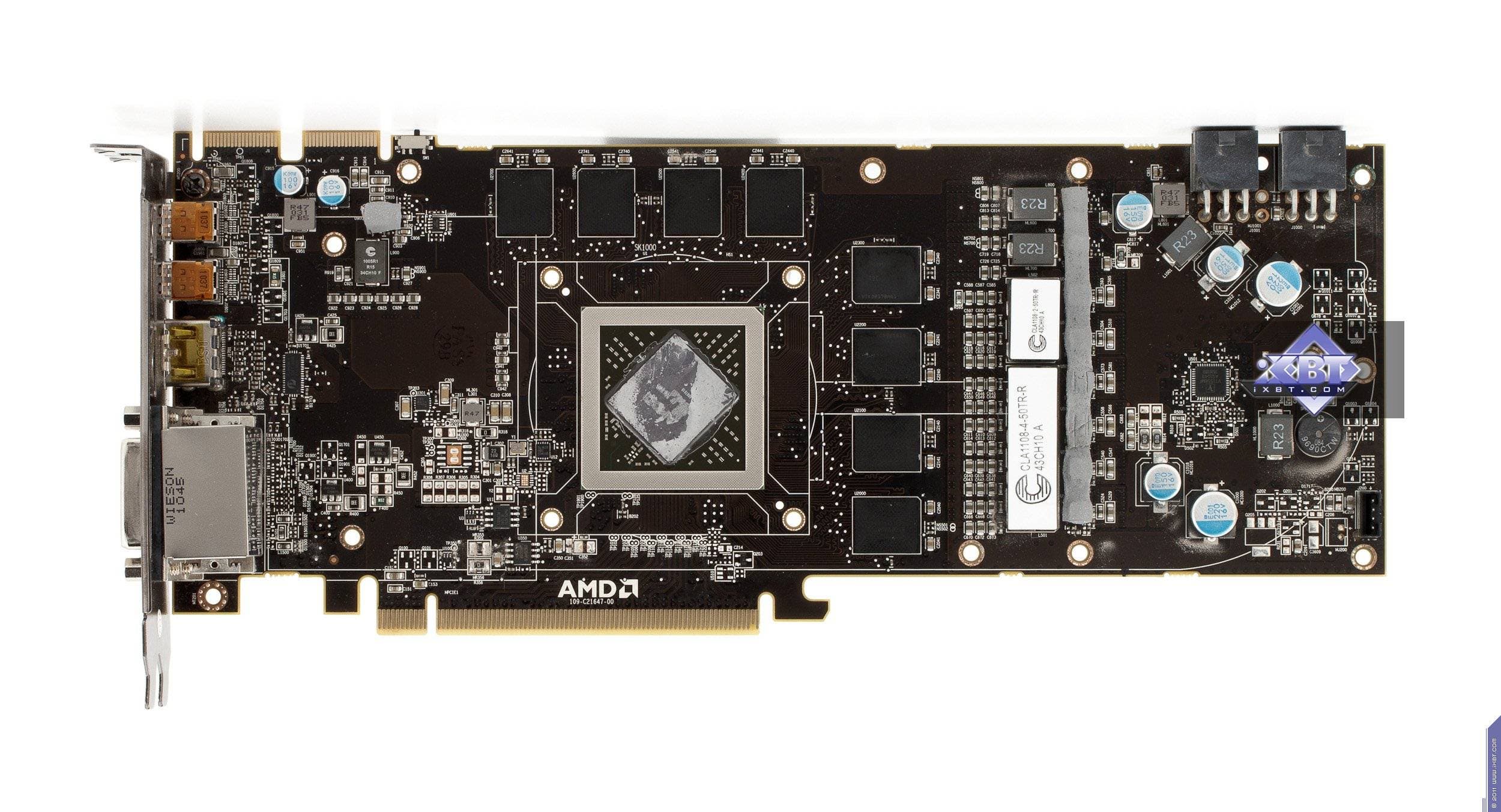

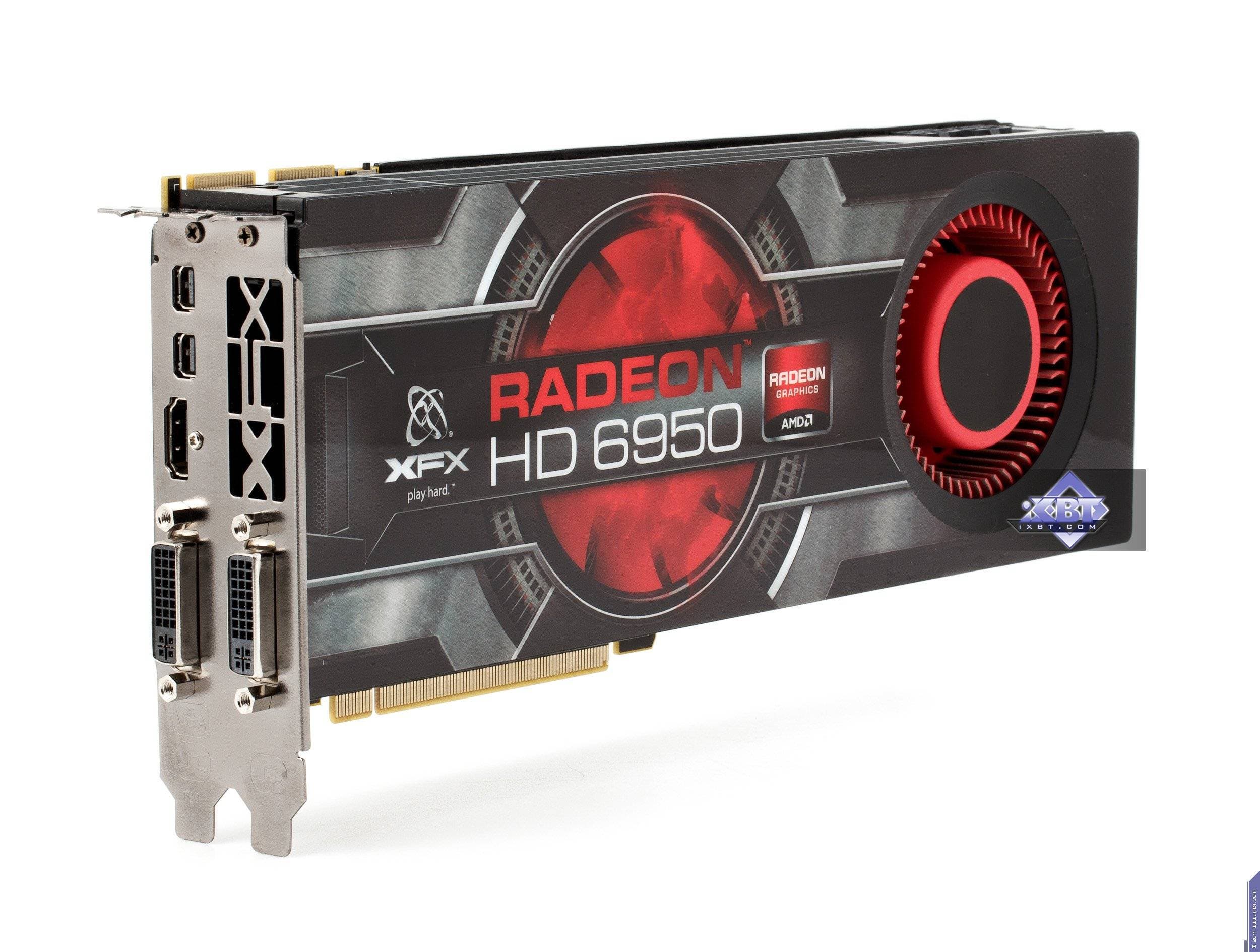

XFX Radeon HD 6950 2048 МБ 256-битной GDDR5 PCI-E
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
XFX Radeon HD 6970 2048 МБ 256-битной GDDR5 PCI-E
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц.

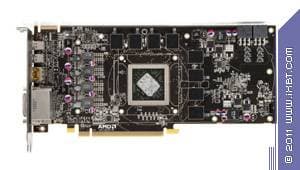

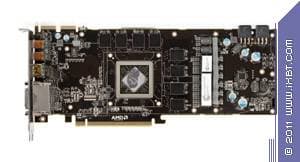

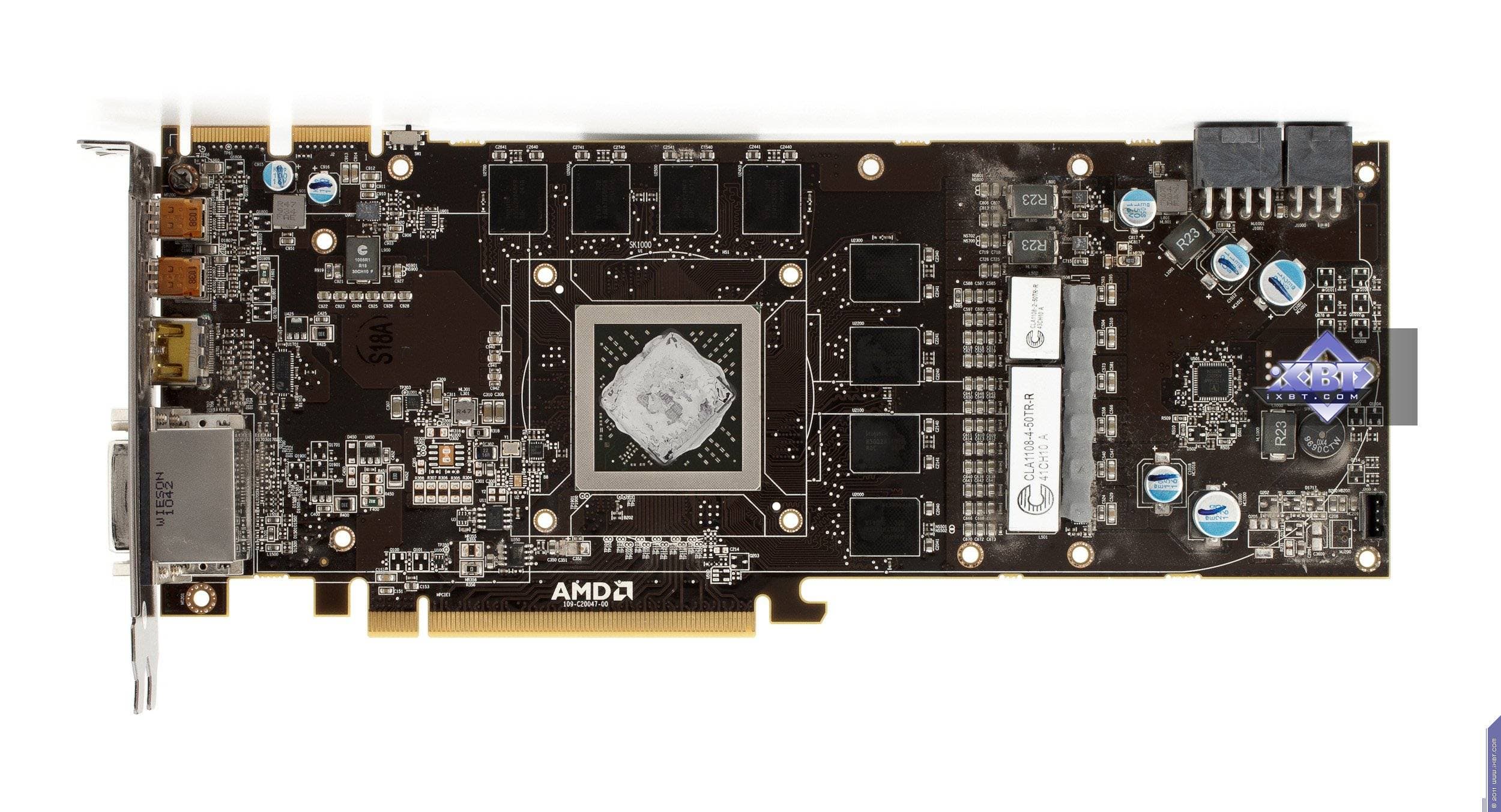

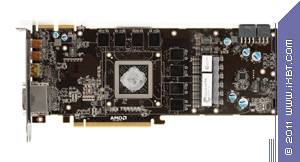

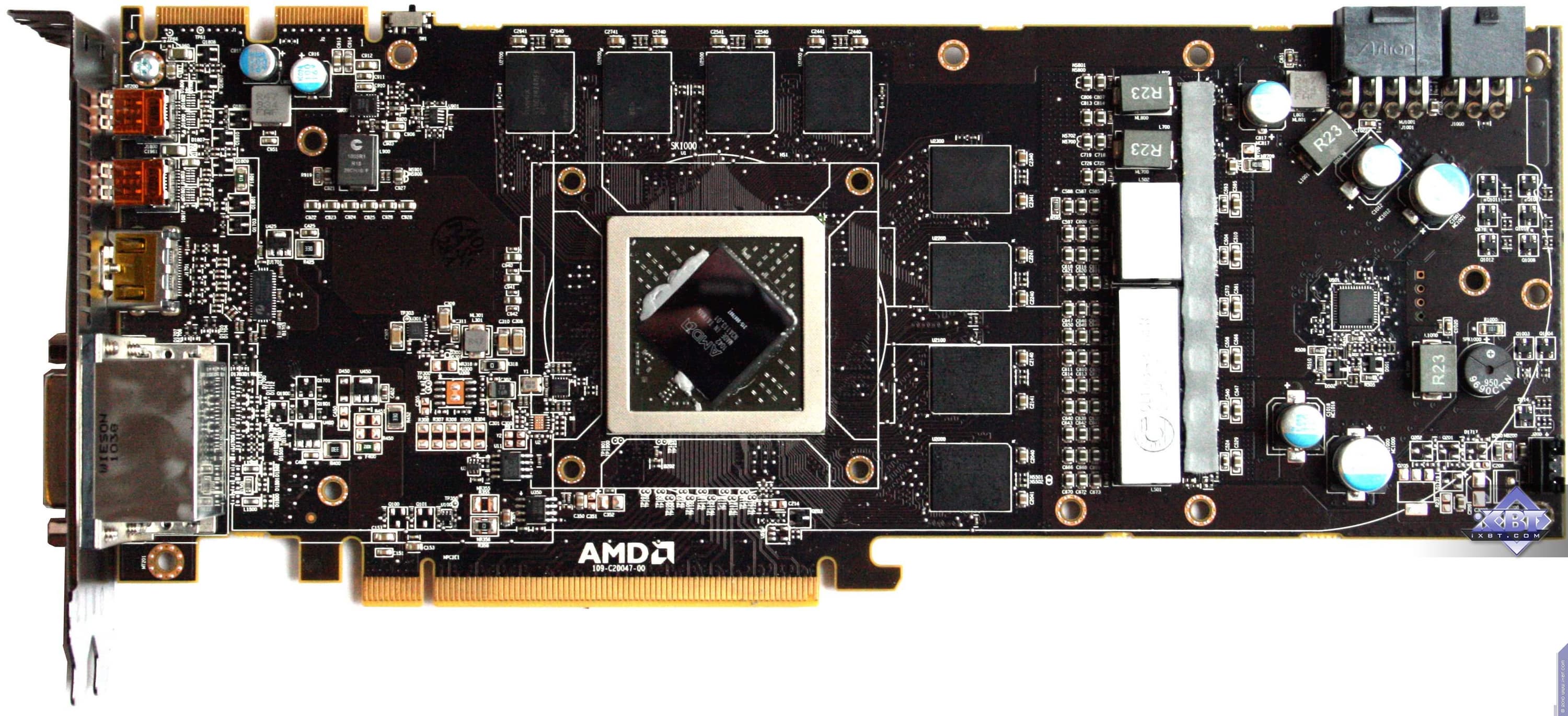

Сравнение с эталонным дизайном, вид спереди

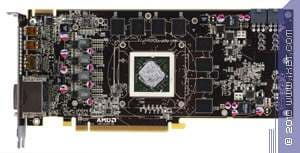

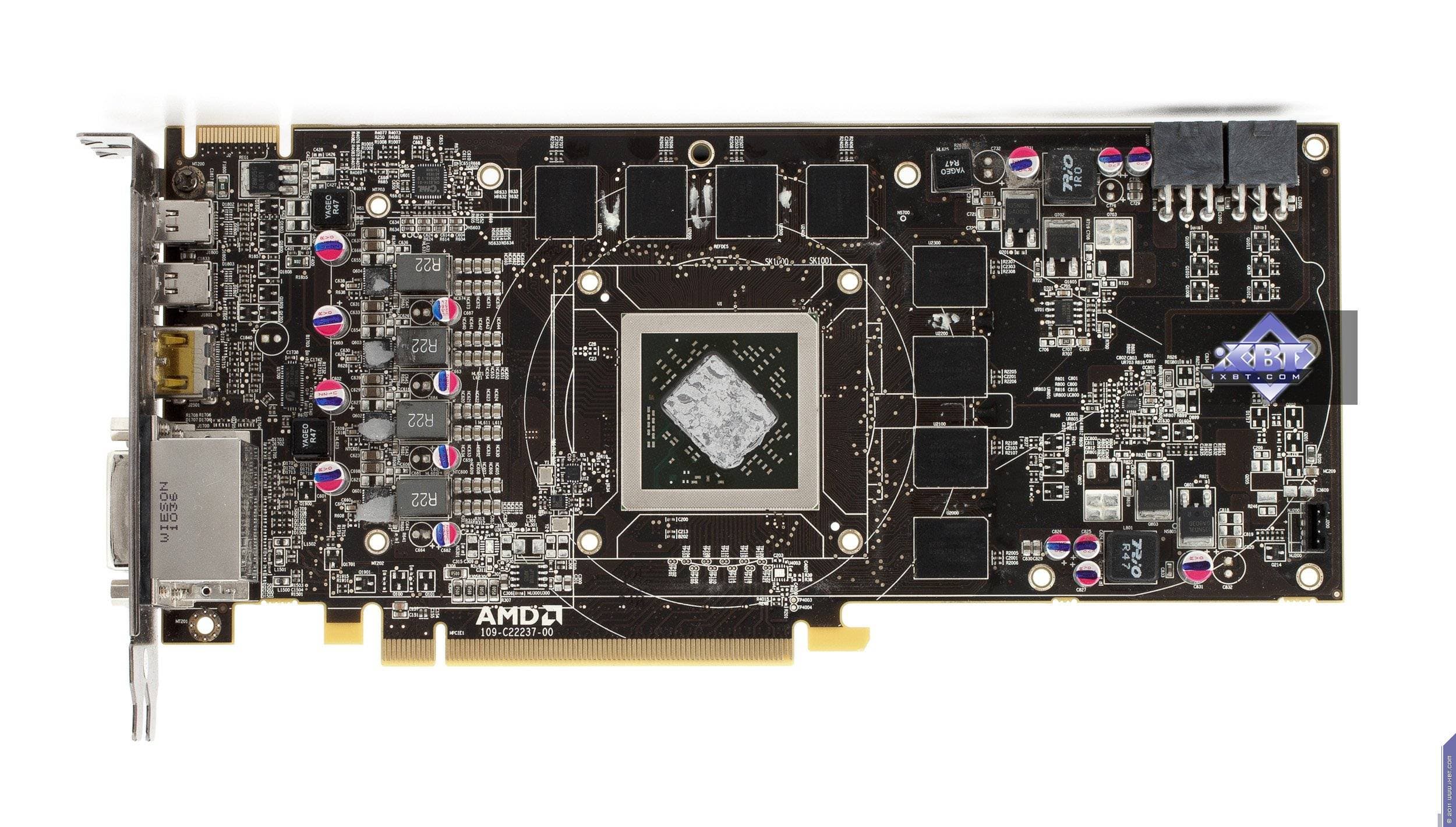

XFX Radeon HD 6870 1024 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 6870
XFX Radeon HD 6950 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 6950

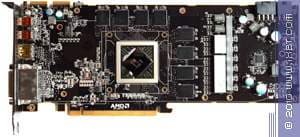

XFX Radeon HD 6970 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 6970

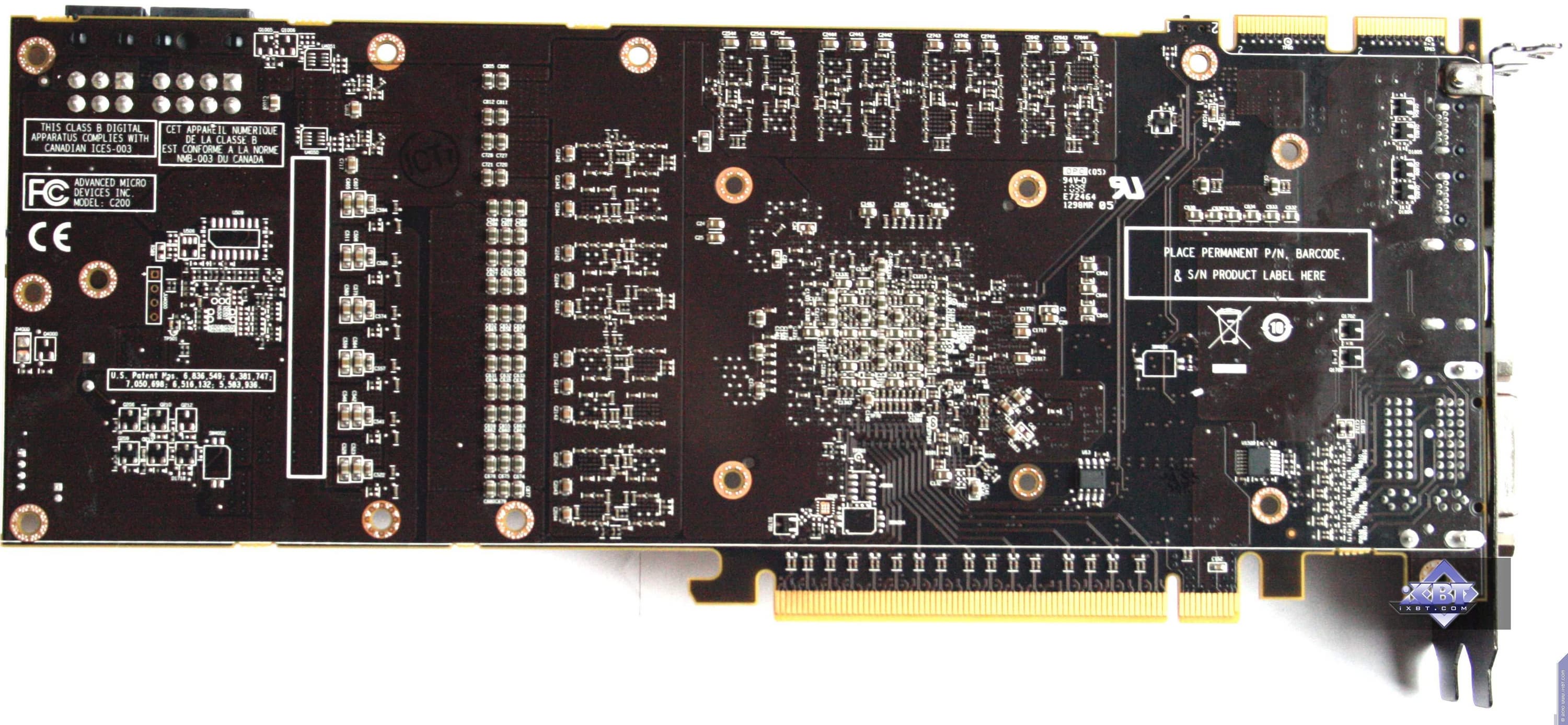

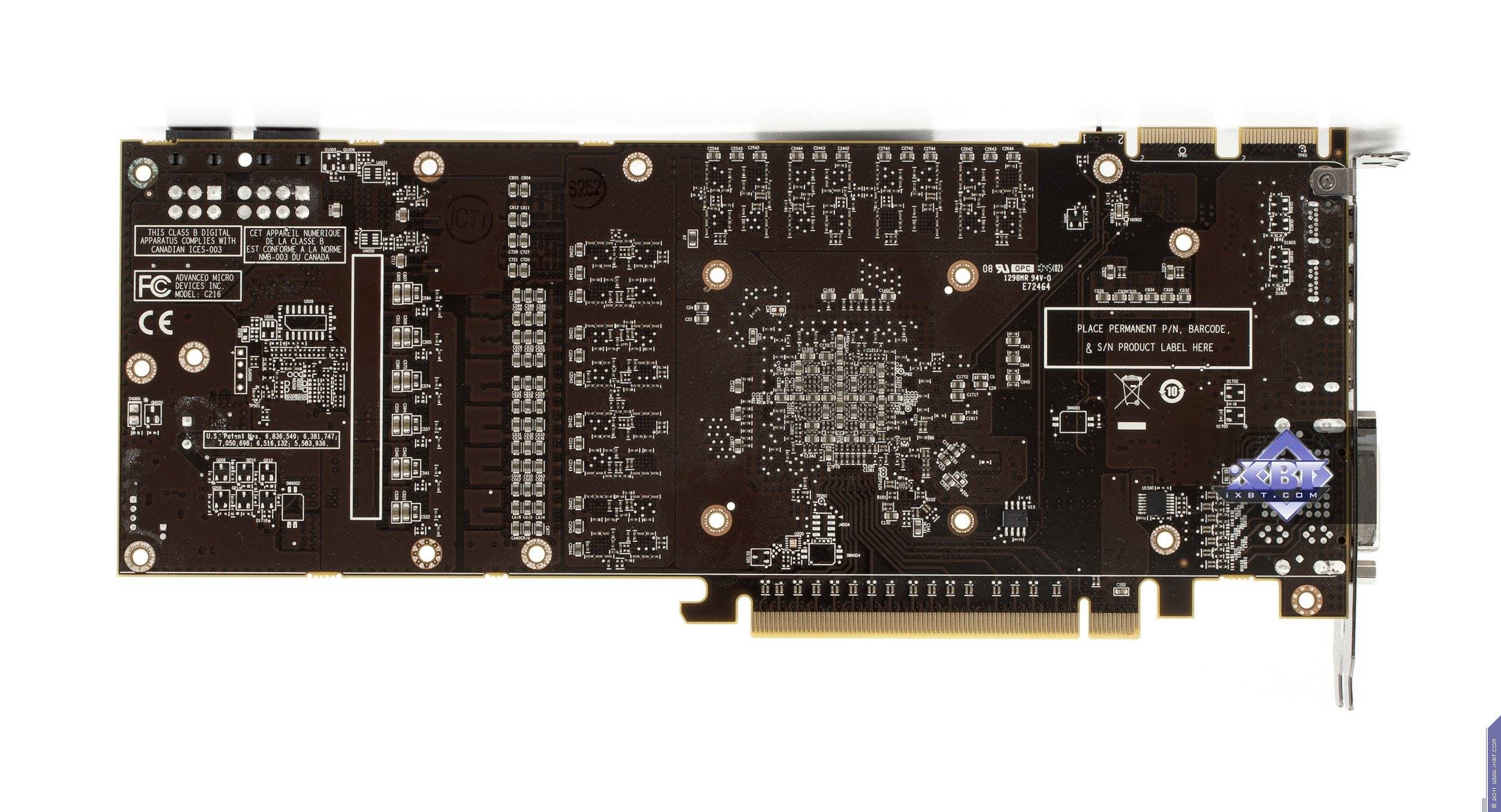

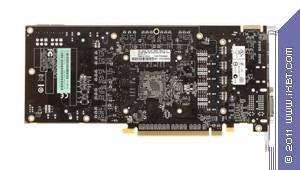

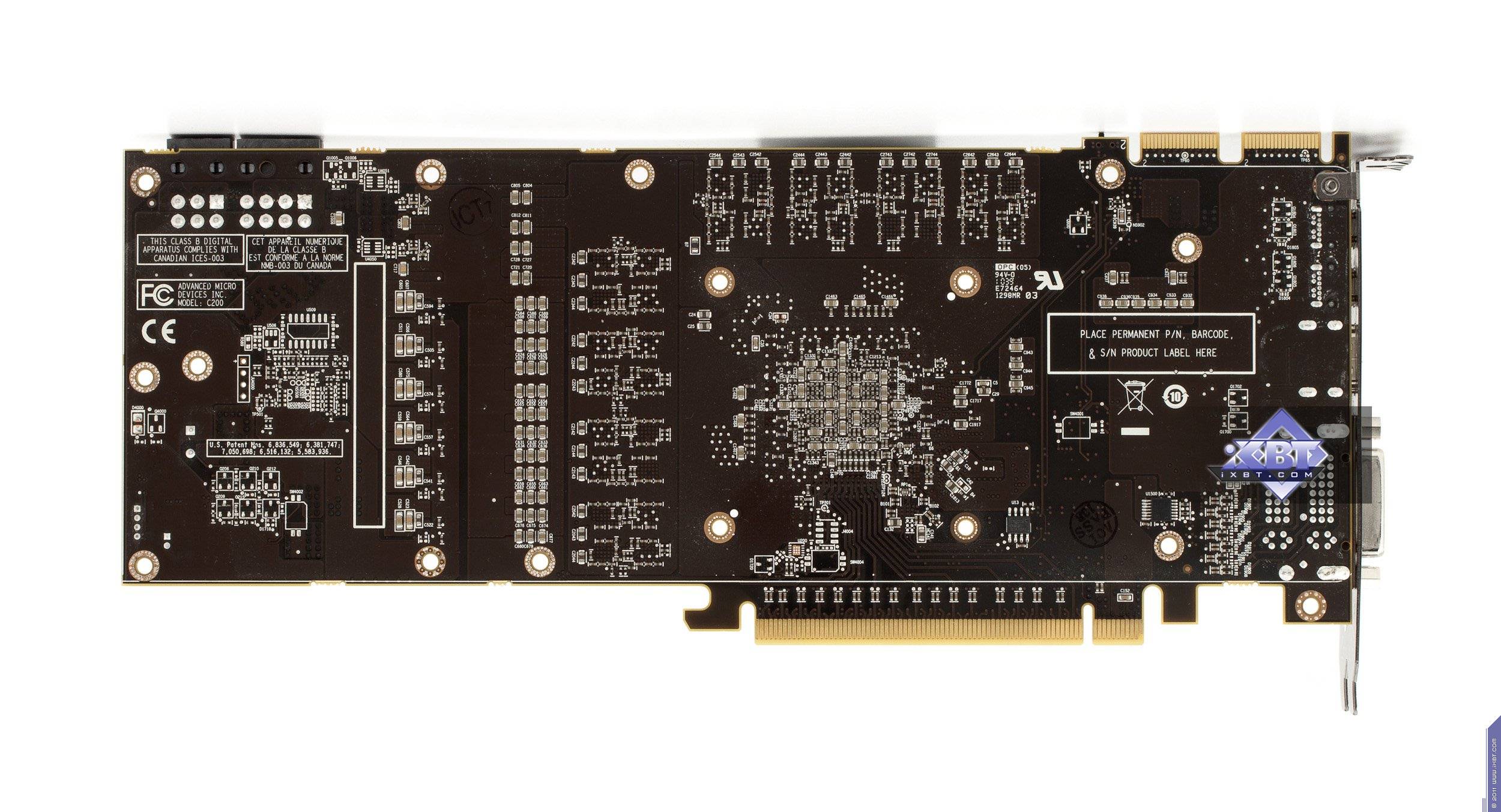

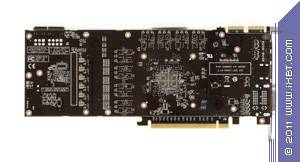

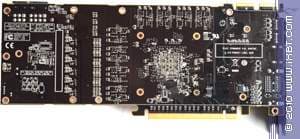

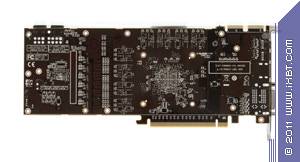

Сравнение с эталонным дизайном, вид сзади

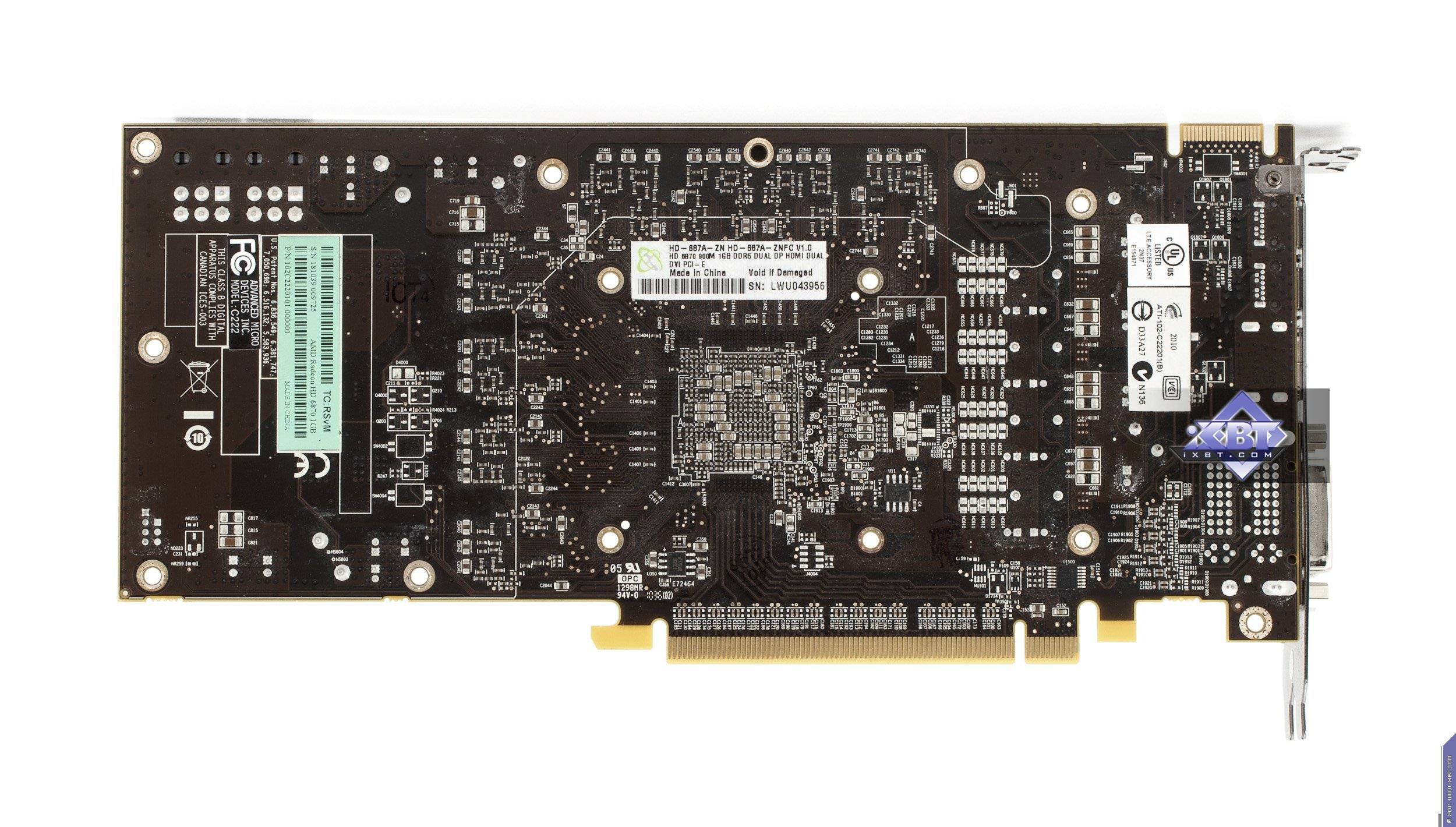

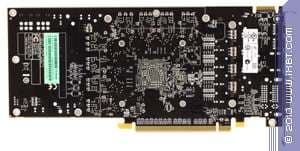

XFX Radeon HD 6870 1024 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 6870

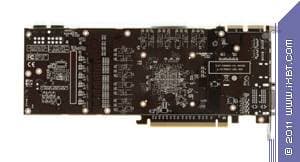

XFX Radeon HD 6950 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 6950
XFX Radeon HD 6970 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 6970

Наверное, излишне говорить, что все три карты — это те же референс-платы, имеющие полностью эталонный дизайн. Добавить здесь нечего, всё было сказано в обзорах HD 6870 и HD 6950/6970.

Напомним, что если у кого из потребителей еще остались старые аналоговые мониторы или первые LCD только с подключением через d-Sub (VGA-гнездо трапецевидной формы), то видеокарты к ним можно подключить через специальные адаптеры-переходники DVI-to-d-Sub. То есть такая штуковина надевается на DVI-разъем видеокарты, и к нему уже подключается монитор. К сожалению такой возможностью обладает только одно гнездо DVI, поэтому два монитора с d-Sub подключить не получится.

Также видим, что все карты имеют по одному гнезду HDMI (ускорители такого рода поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком). Ну и напоследок, также все три карты имеют по 2 гнезда DisplayPort. Причем HD 6950/6970 поддерживают версию DP 1.2, поэтому есть возможность с помощью специальных хабов выводить картинку с каждого порта DP на три монитора (в сумме — на шесть).

Напомним также, что все продукты обладают поддержкой AMD Eyefinity — то есть могут выводить картинку игры одновременно на три монитора (хотя бы один из них должен иметь вход DisplayPort).

Обе карты HD 6950/6970 имеют сверху небольшой переключатель BIOS. Современные карты оснащены двумя микросхемами BIOS, что позволяет избежать неприятных последствий при неудачной прошивке новых версий BIOS. Положение переключателя определяет, какую из микросхем BIOS задействовать при запуске видеокарты (по умолчанию — номер один).

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь. За прошедшие годы кое-какие изменения и новации случились, но они не настолько революционны, чтобы считать вышеуказанный материал окончательно устаревшим. В ближайшем будущем мы постараемся привести эту статью в соответствие с современностью.

Ну и в заключение есть смысл напомнить, что все три карты требуют дополнительного питания: HD 6870 и HD 6950 — двумя 6-контактными разъемами, а HD 6970 требует подключения питания через 8-контактный и 6-контактный разъемы.

О системах охлаждения.

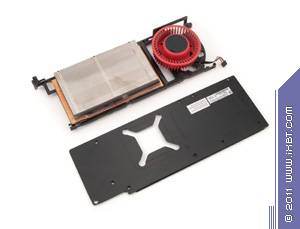

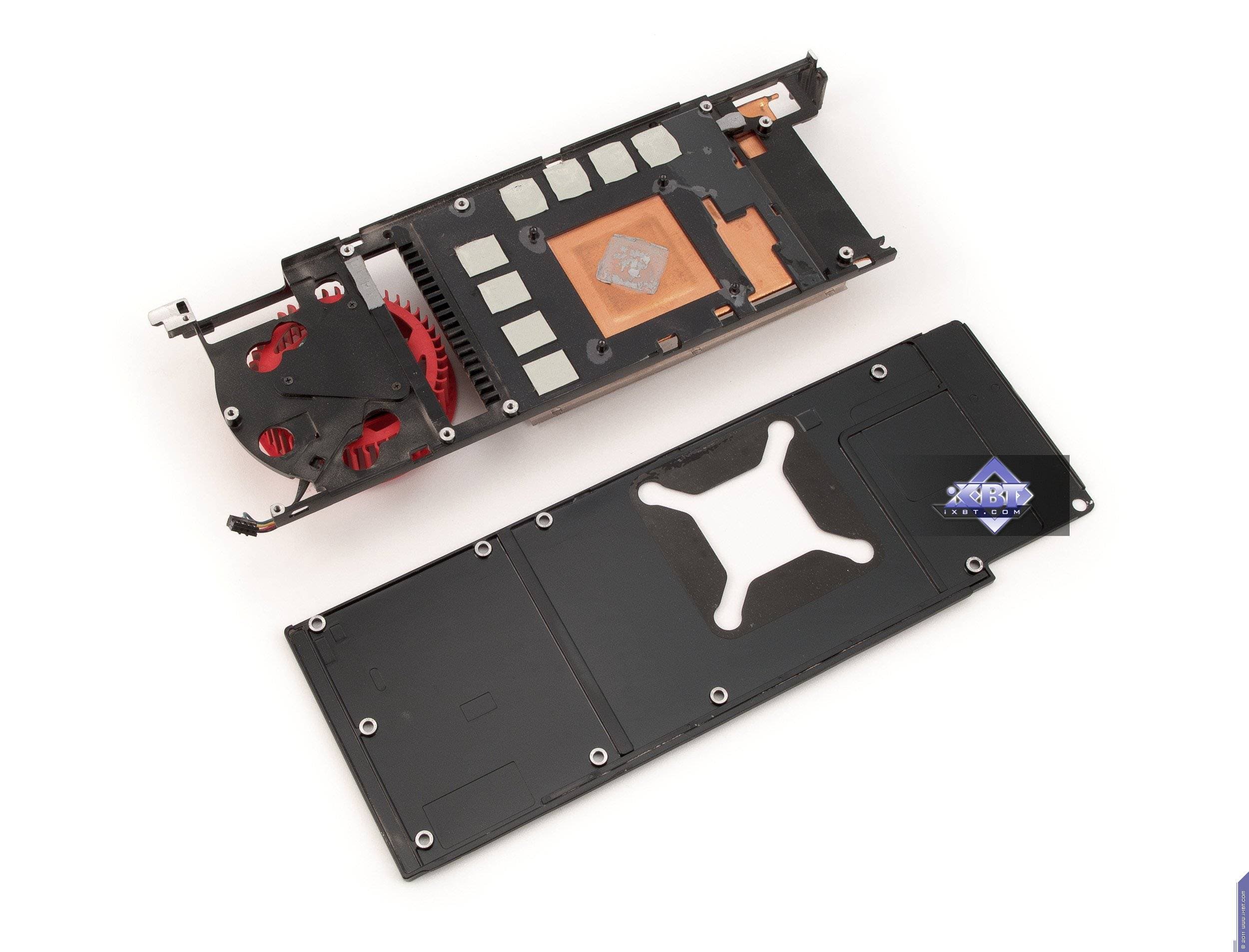

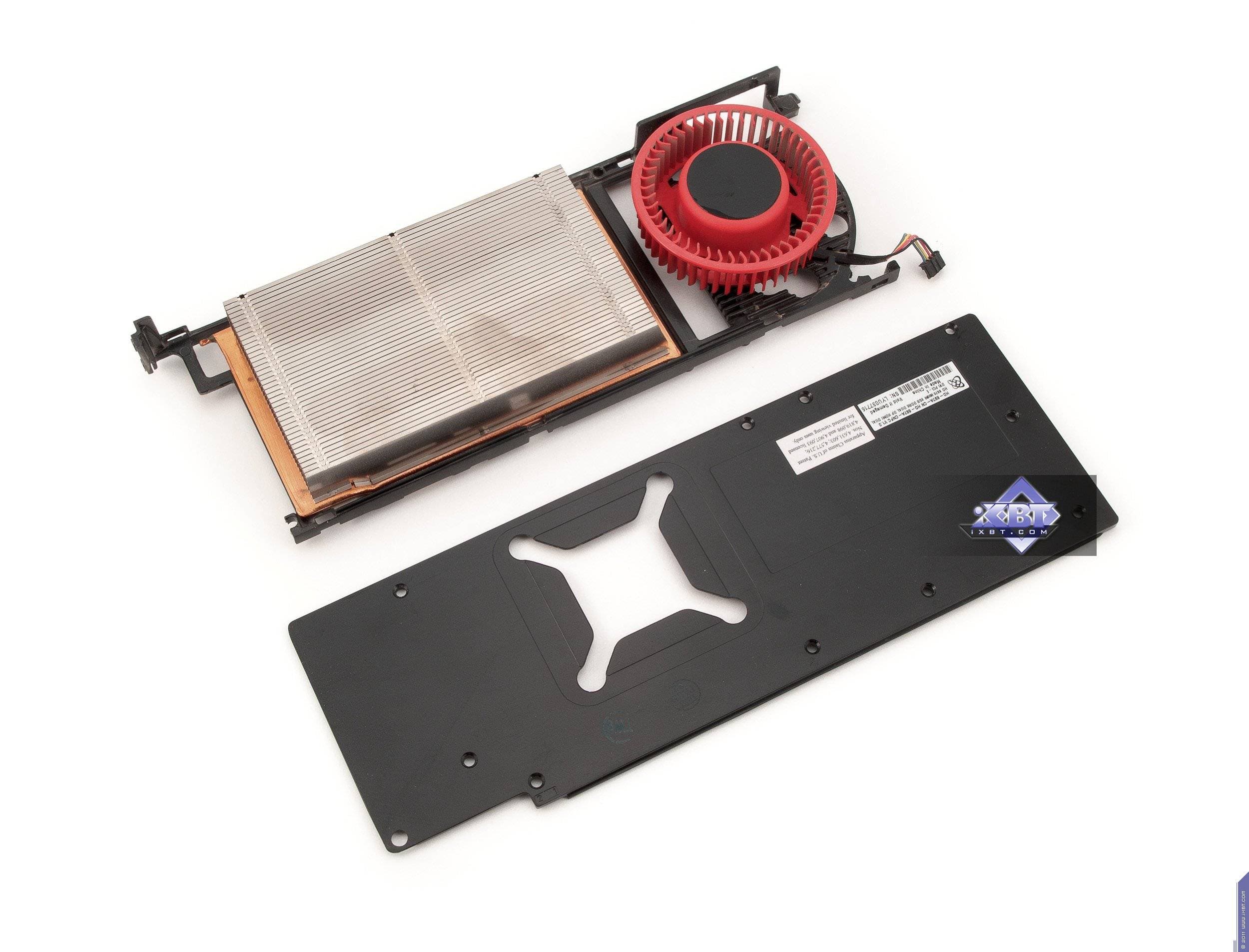

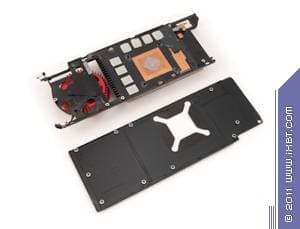

XFX Radeon HD 6970 2048 МБ 256-битной GDDR5 PCI-E
CO базируется на испарительной камере, которая заключена в медном узком отсеке, соприкасающемся с GPU. Над этой камерой выстроена конструкция из ребер охлаждения, через которые проходит воздух, гонимый цилиндрическим вентилятором на конце устройства. Вся конструкция выполнена из меди, включая ребра радиатора, поэтому СО получилась весьма тяжелой.

Мы уже писали, что такое решение более эффективно, нежели традиционно использовавшееся ранее на тепловых трубках. Внутри испарительной камеры — особая жидкость, которая моментально передает тепло от нижней пластины к верхней. Стоит также отметить, что СО настроена незначительно реагировать на нагрев, чтобы обеспечить почти бесшумную работу. В результате нагрев ядра может даже превышать то, что мы видели в случае с HD 5870.

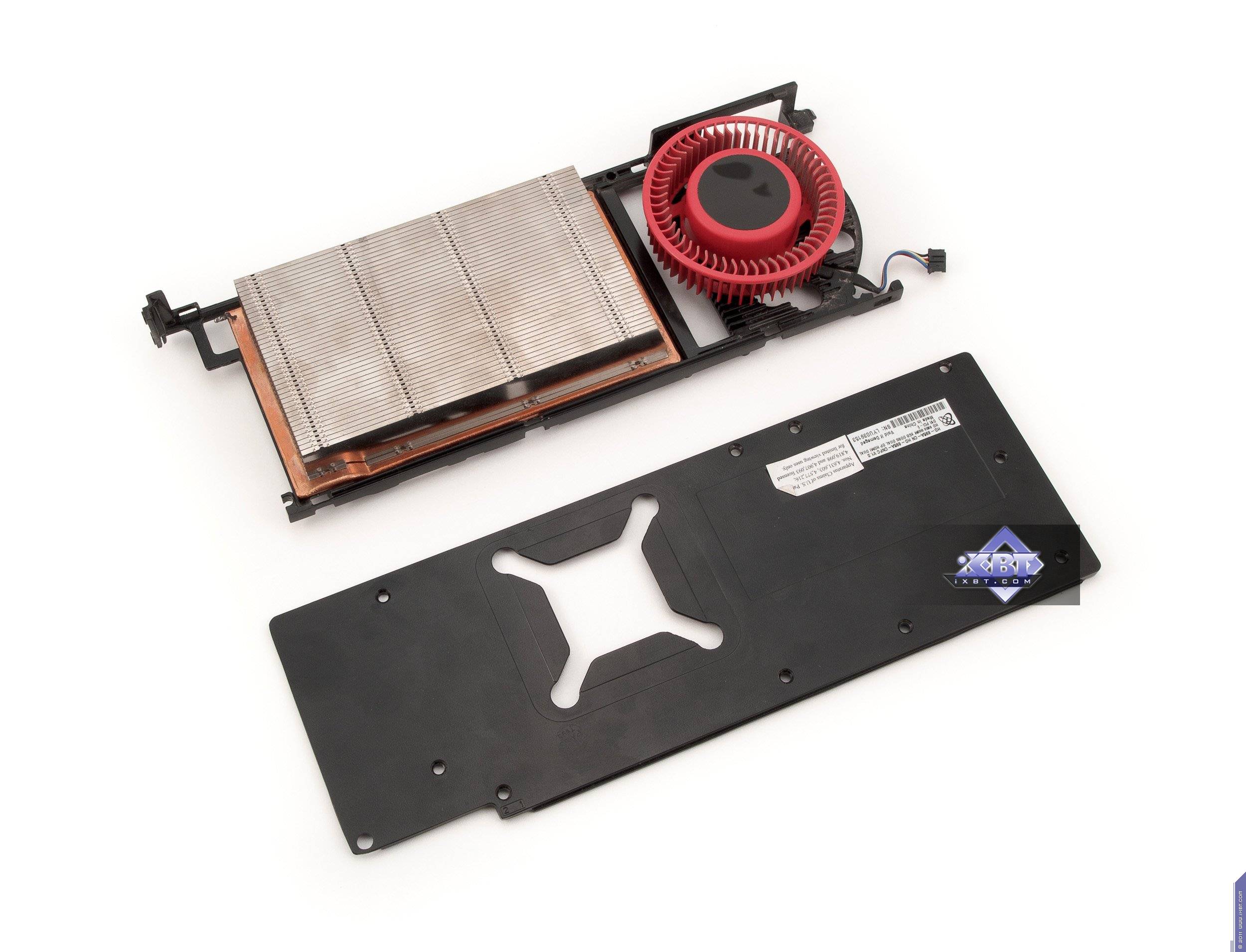

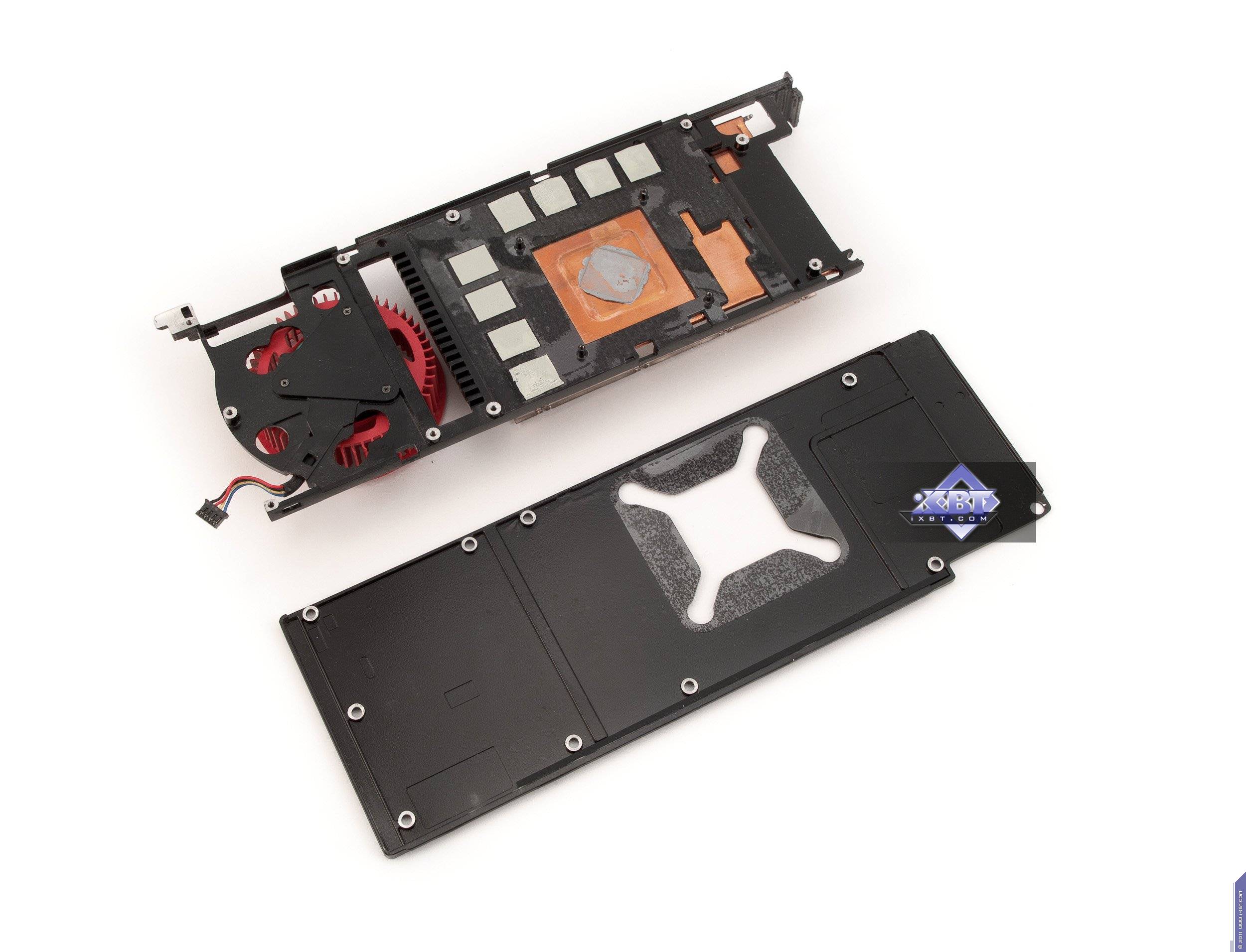

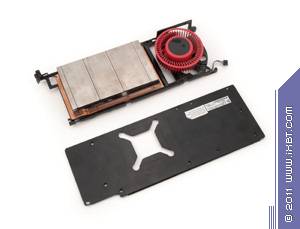

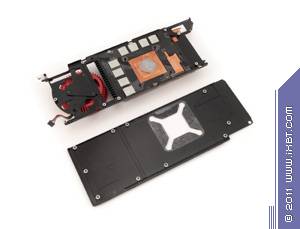

XFX Radeon HD 6950 2048 МБ 256-битной GDDR5 PCI-E
Полностью аналогичное устройство.

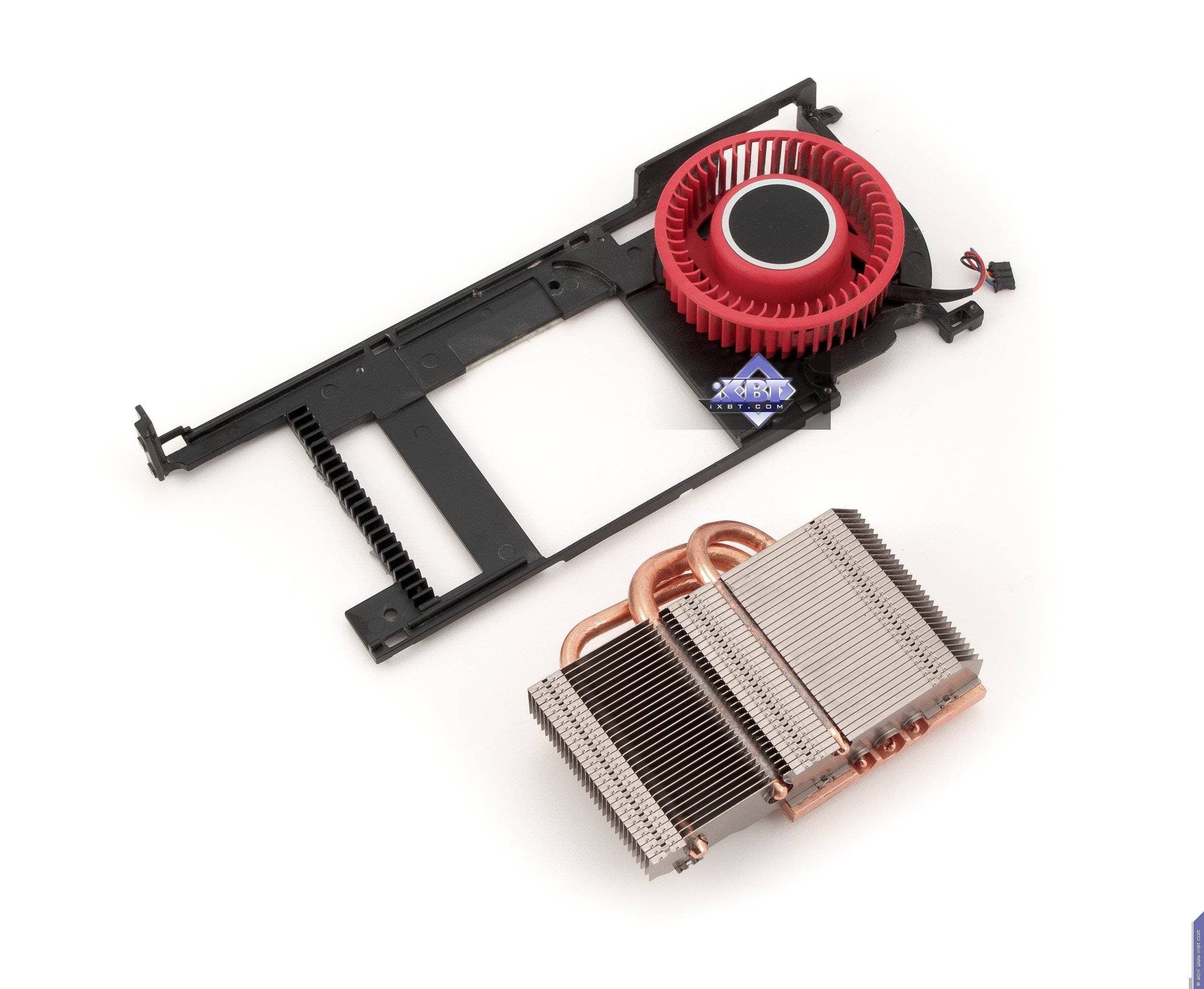

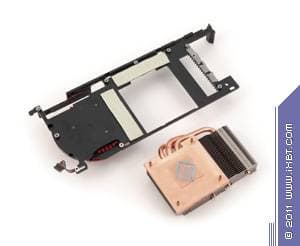

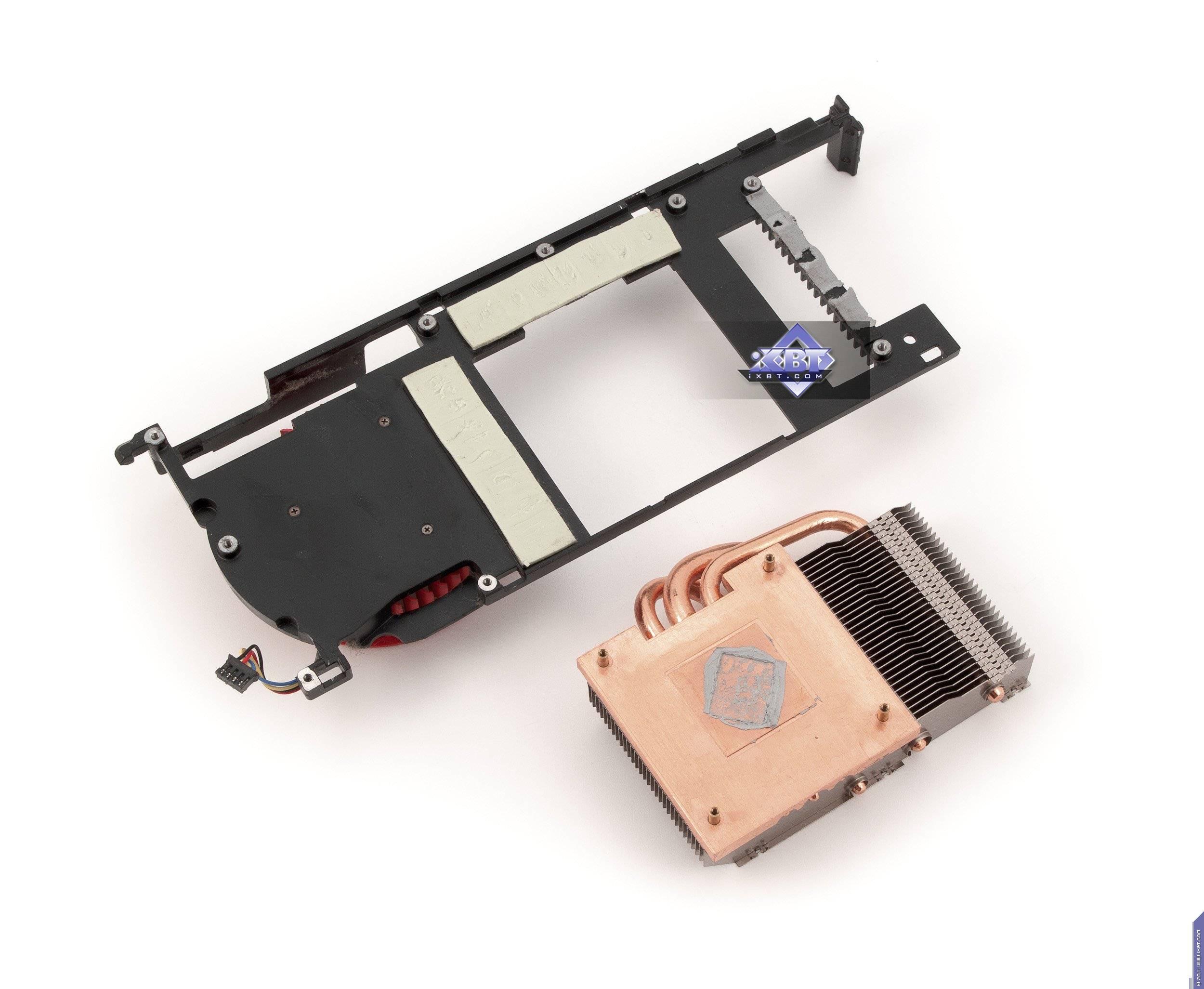

XFX Radeon HD 6870 1024 МБ 256-битной GDDR5 PCI-E

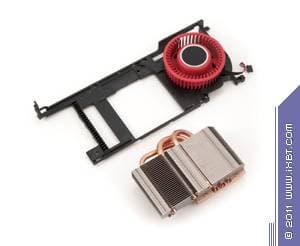

Прекрасно видно, что СО состоит из двух частей — центрального кулера и радиатора для охлаждения памяти, которые работают независимо; кулер охлаждает лишь ядро. Радиатор для памяти представляет собой металлическую раму, на которую и посажен вентилятор.

Используется кулер, на одном конце которого закреплен цилиндрический вентилятор, прогоняющий воздух через медный радиатор с тепловыми трубками, установленный над ядром. В целом устройство довольно тихое, а нагрев ядра не столь велик.

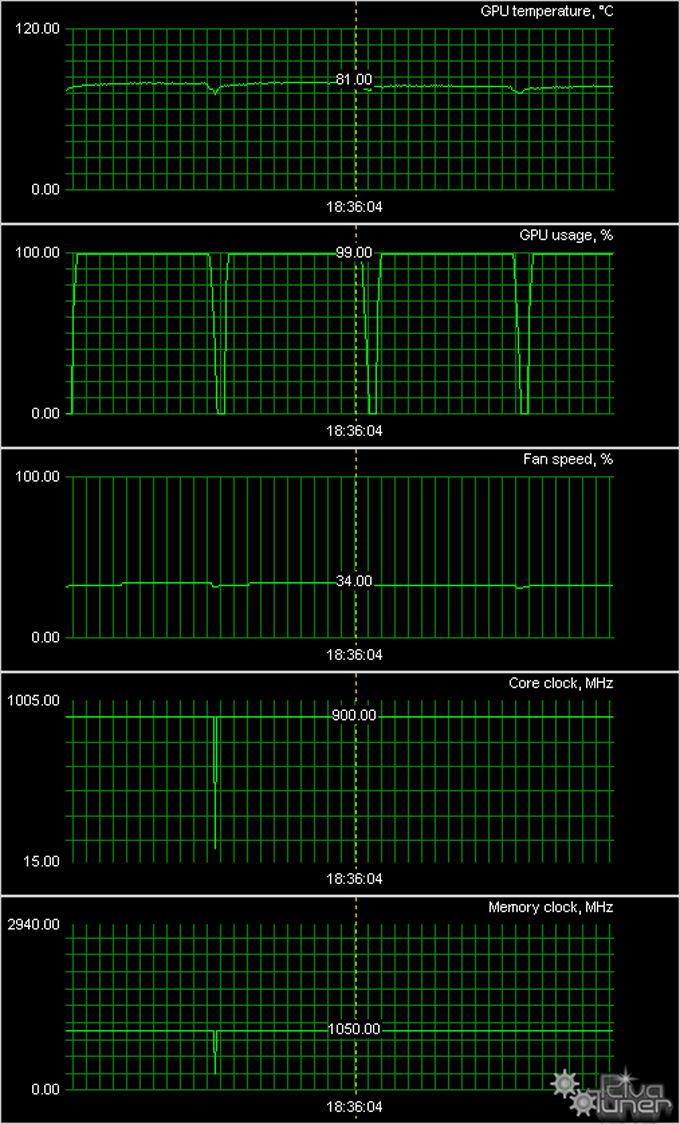

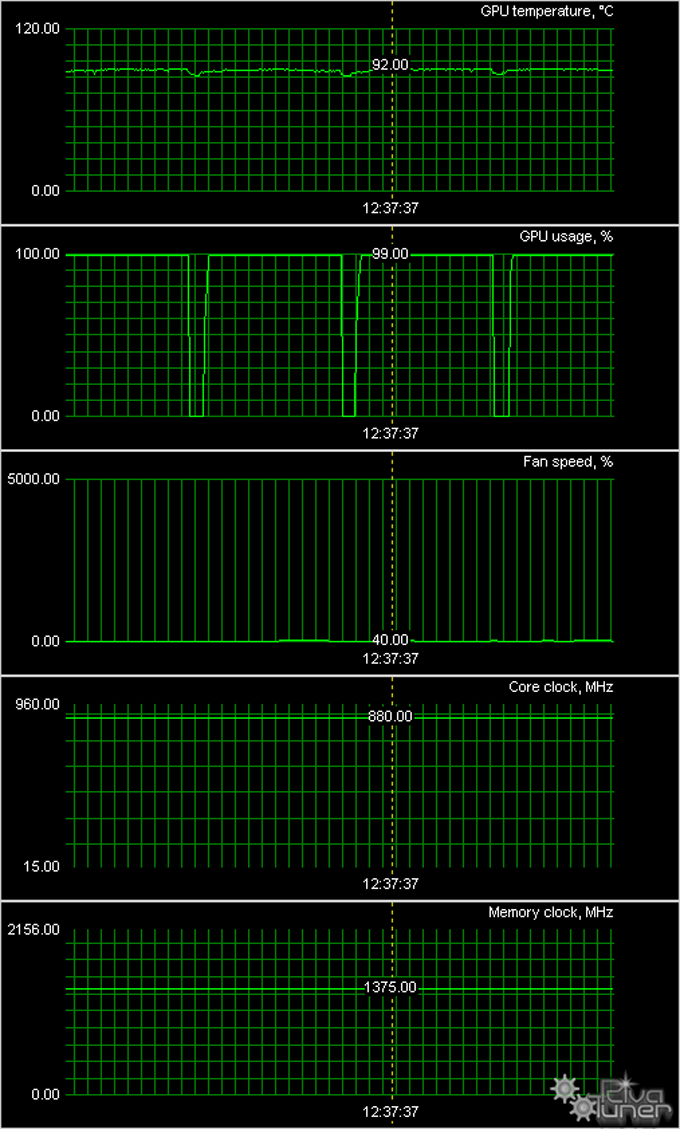

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

XFX Radeon HD 6870 1024 МБ 256-битной GDDR5 PCI-E
XFX Radeon HD 6950 2048 МБ 256-битной GDDR5 PCI-E
XFX Radeon HD 6970 2048 МБ 256-битной GDDR5 PCI-E

У всех трех продуктов нагрев адекватен их производительности и мощи. СО реально эффективны, и даже при частоте вращения на 40% от максимума нагрев ядра составляет 92 градуса у HD 6970, и 84 — у HD 6950. Это после 6-часового постоянного тестирования под нагрузкой в 3D. Да, кому-то нагрев до 92 градусов покажется чрезмерно высоким, однако для акселераторов уровня Hi-End это приемлемо.

Что касается HD 6870, то мы видим, что у него нагрев ядра не превышает 80—81 градус, что очень неплохо для современных акселераторов такого класса.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами, плюс переходник с Mini-DP на DP.

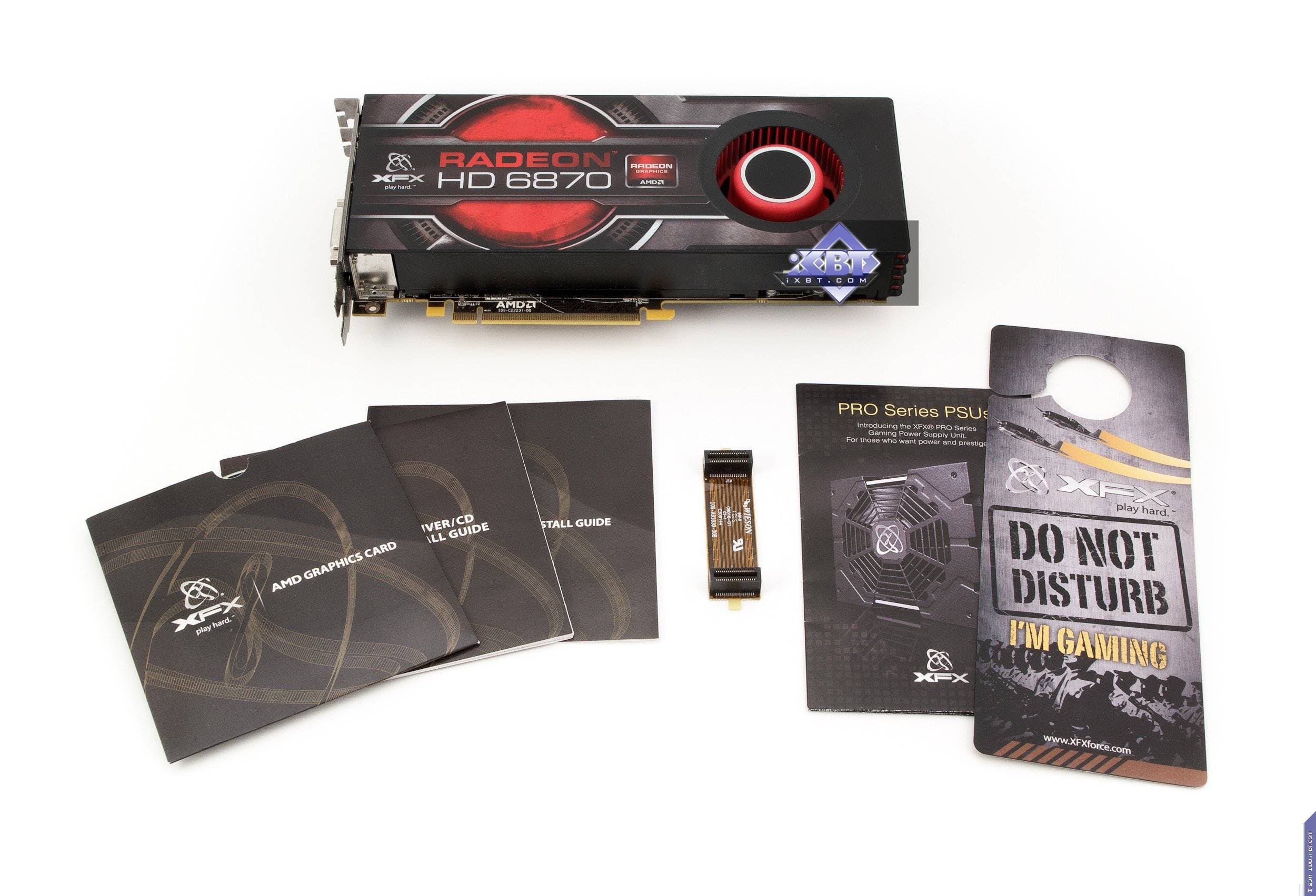

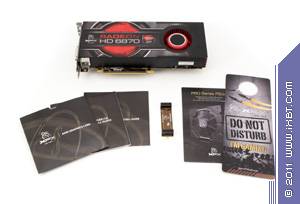

XFX Radeon HD 6870 1024 МБ 256-битной GDDR5 PCI-E
Базовый комплект, однако нет адаптера Mini-DP-to-DP. Зато есть мост CrossFire.

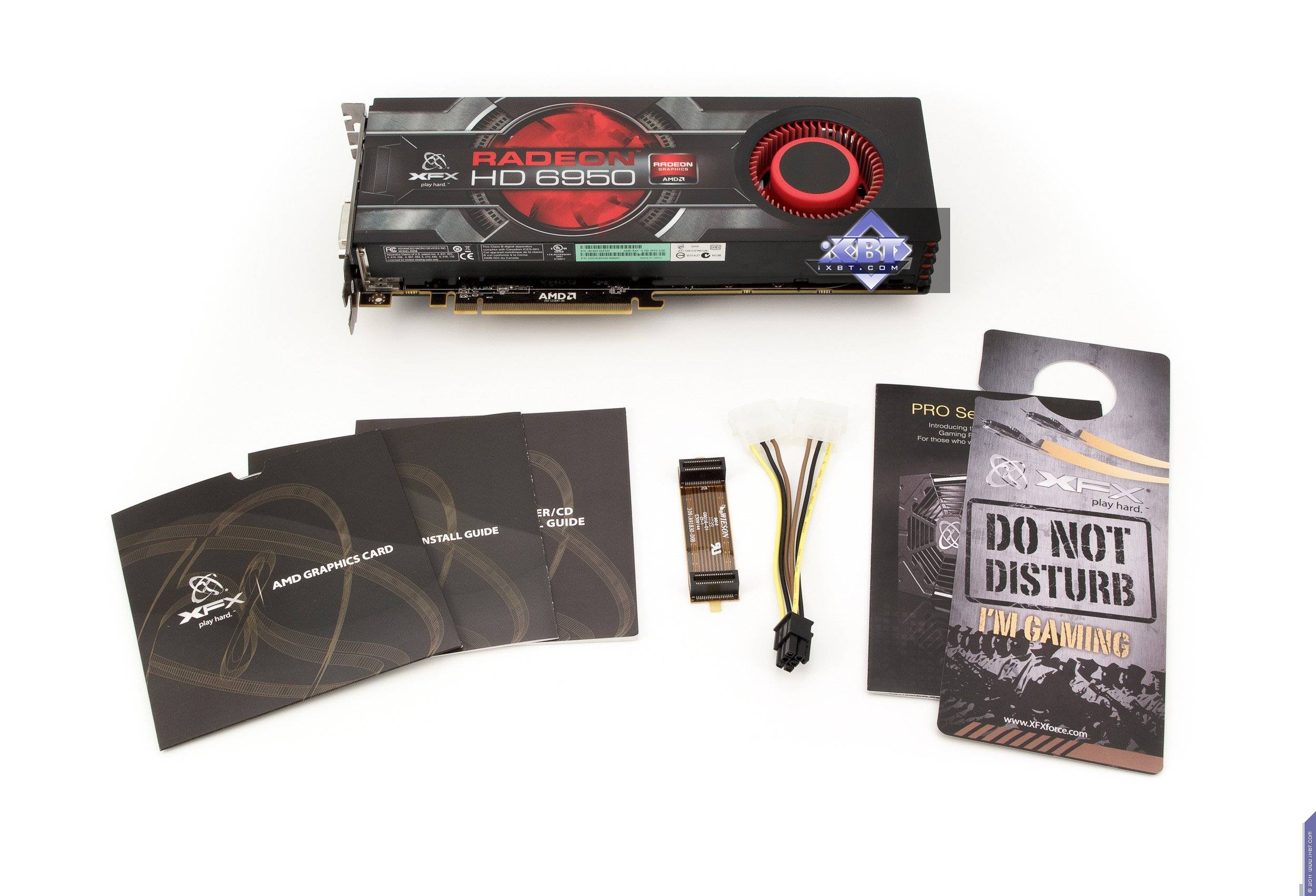

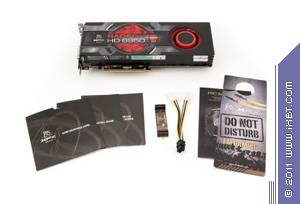

XFX Radeon HD 6950 2048 МБ 256-битной GDDR5 PCI-E
Полностью аналогичный комплект c теми же минусами. Плюс разветвитель внешнего питания.

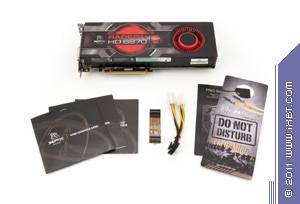

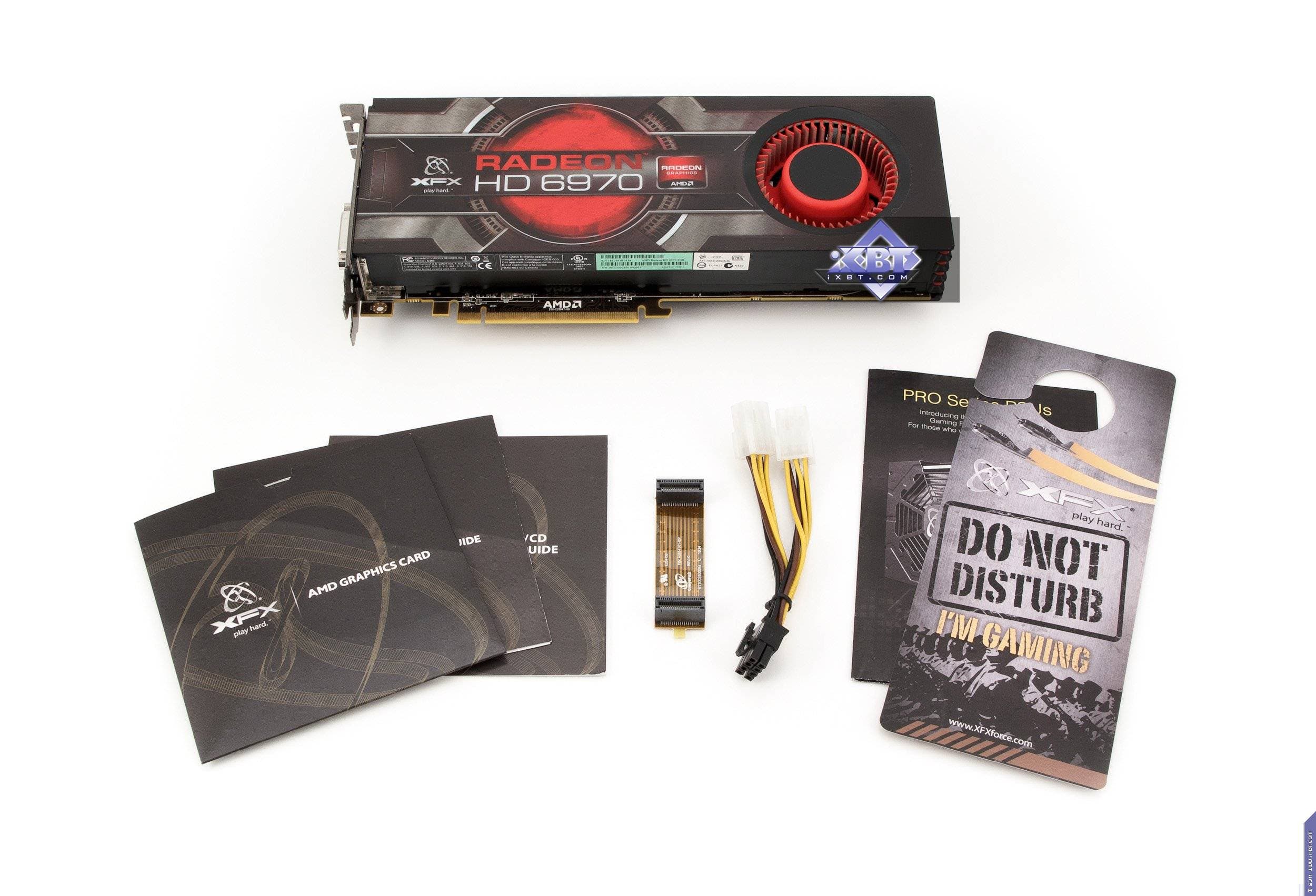

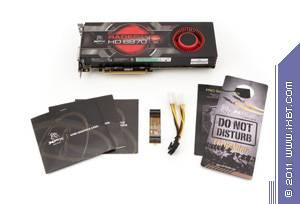

XFX Radeon HD 6970 2048 МБ 256-битной GDDR5 PCI-E
Такой же комплект без адаптера Mini-DP-to-DP, но есть разветвитель внешнего питания для подключения в 8-контакный разъем.

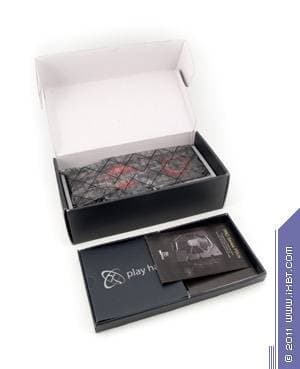

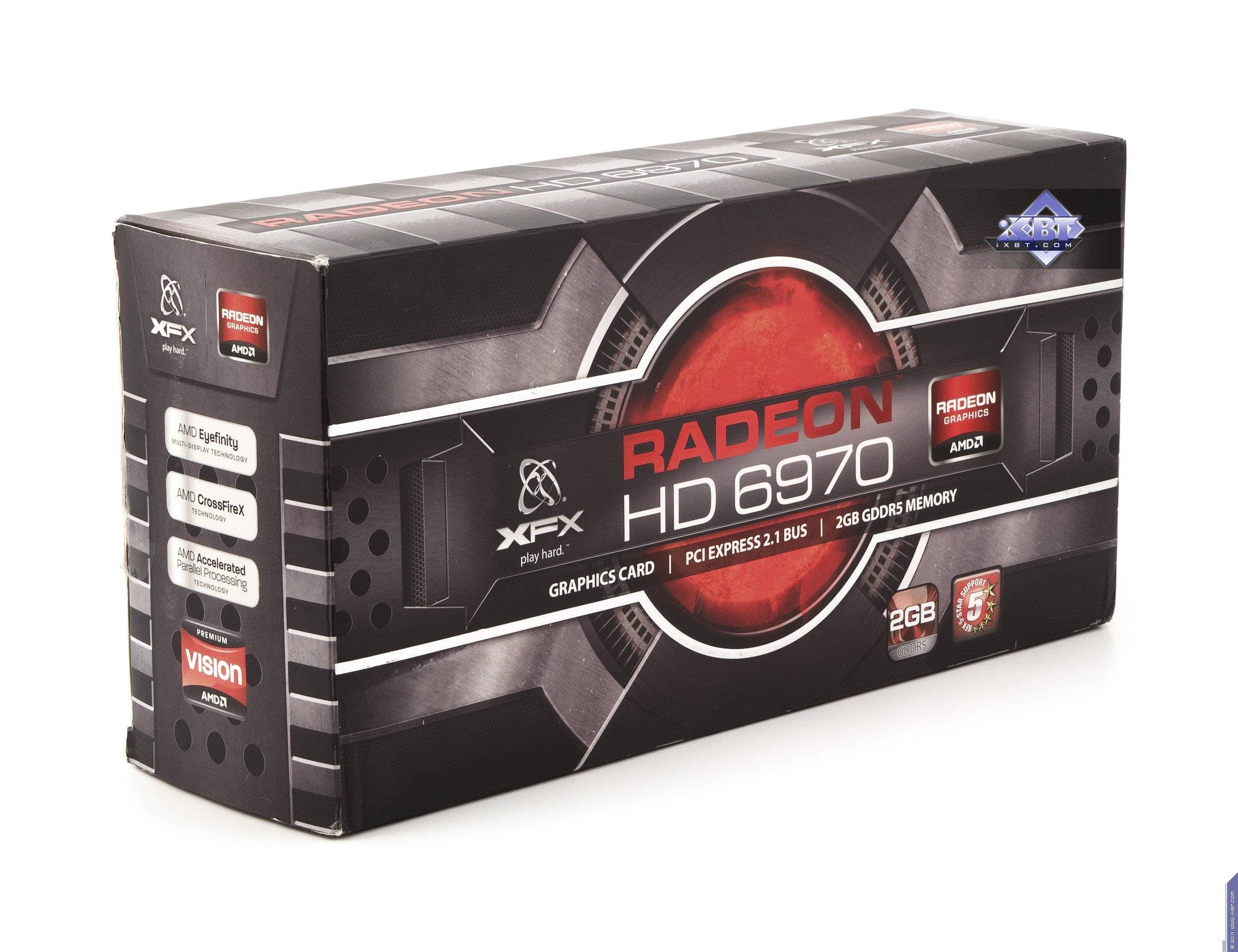

На очереди рассмотрение упаковок.

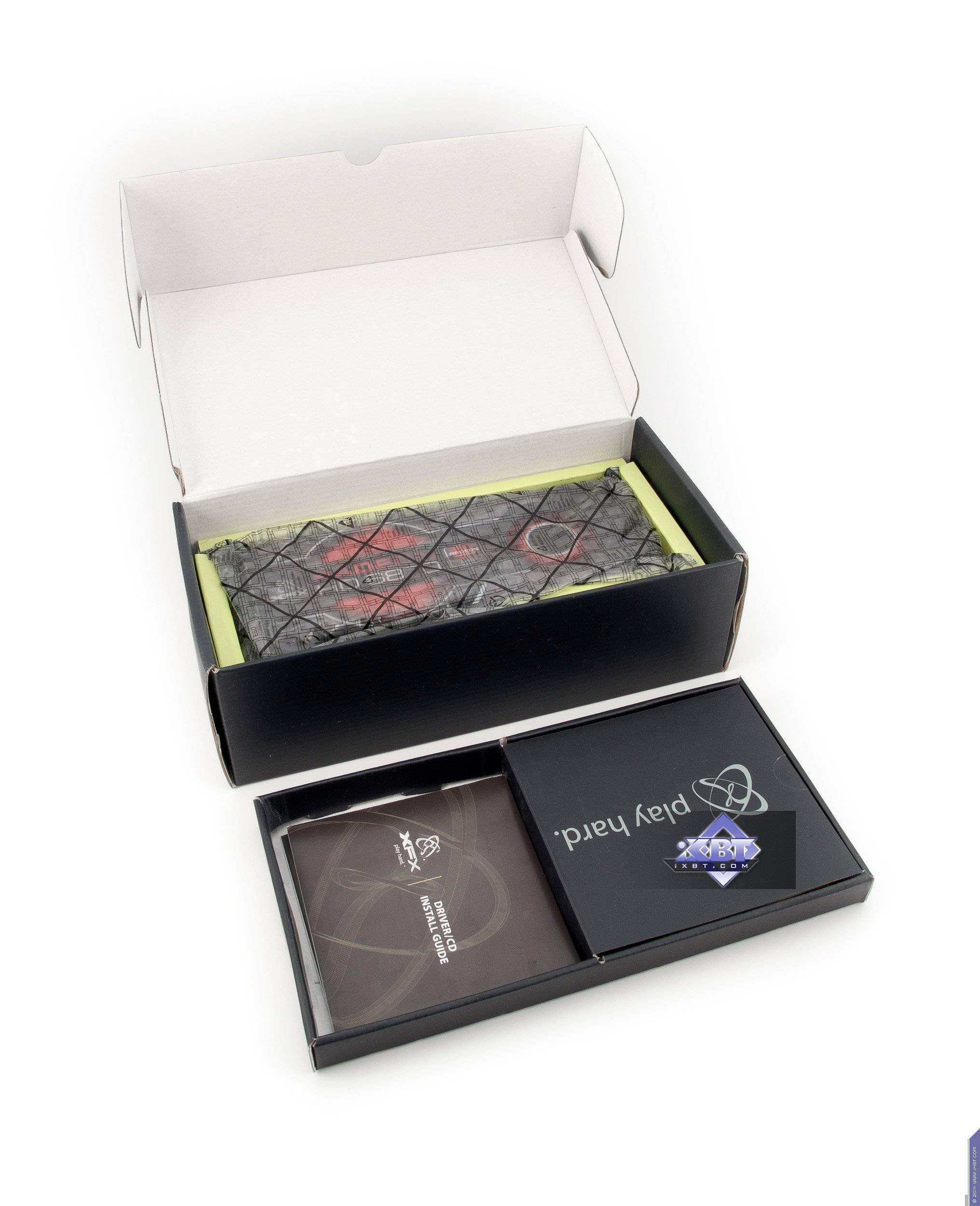

XFX Radeon HD 6870 1024 МБ 256-битной GDDR5 PCI-E

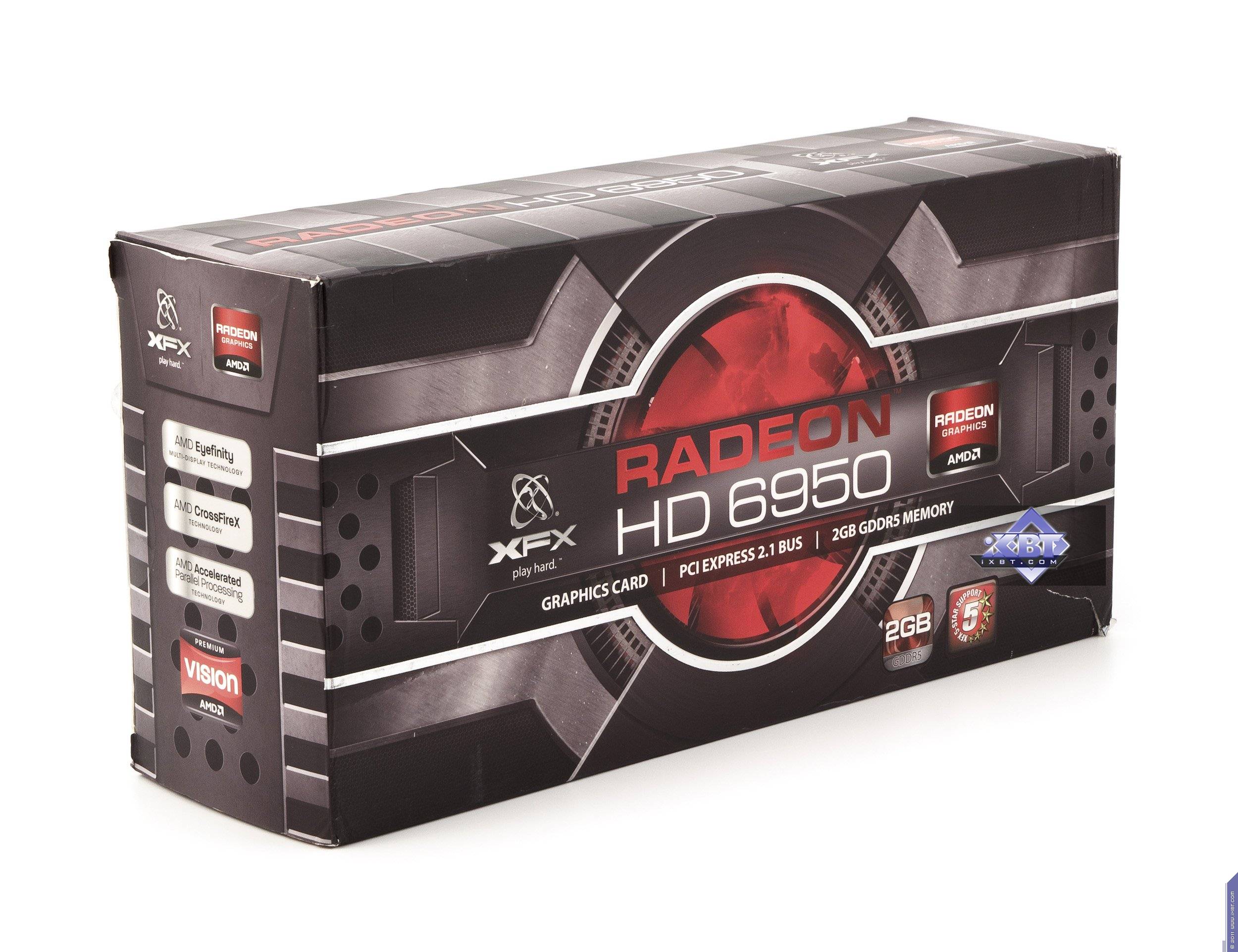

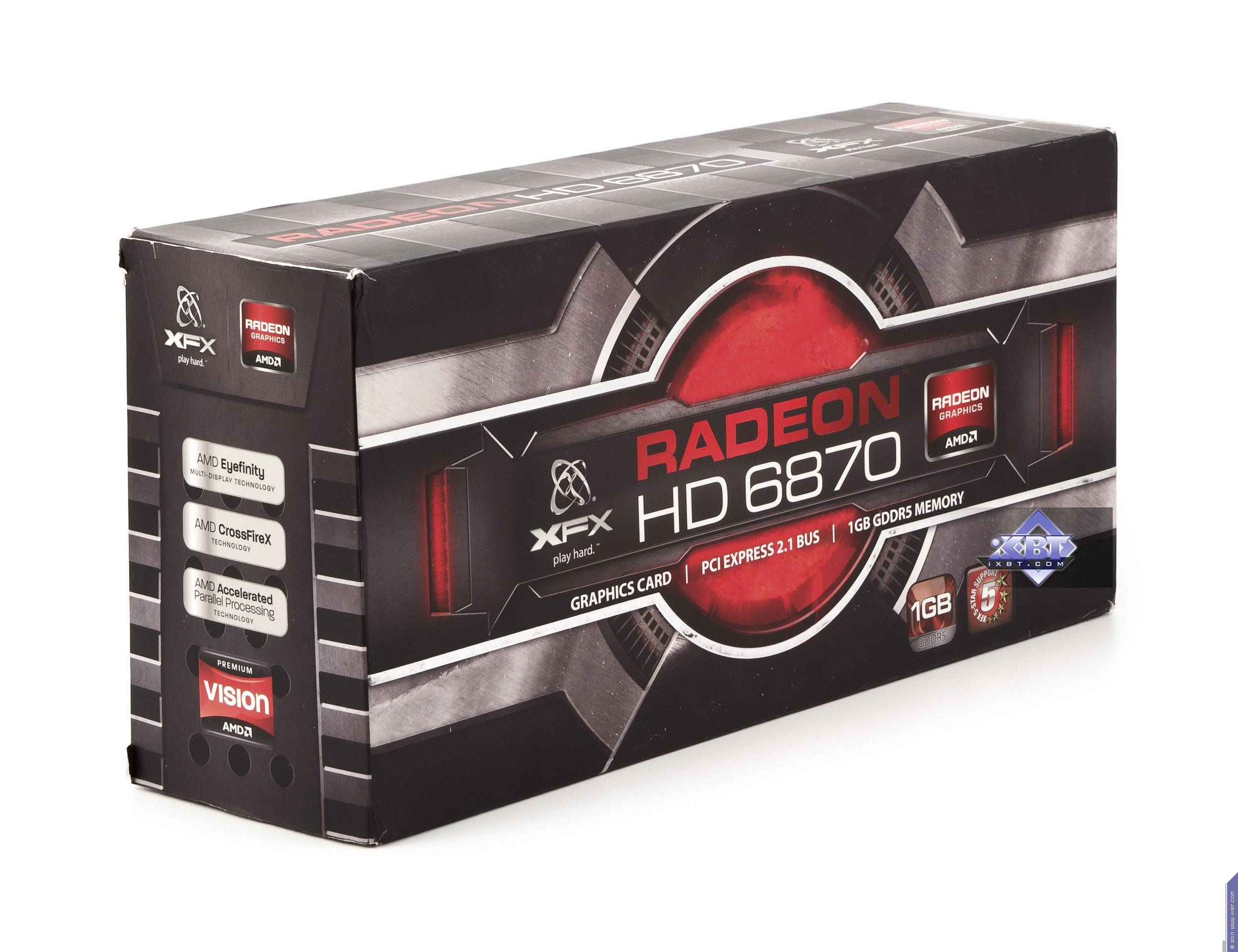

Все три упаковки примерно одинаковы, включая размеры: это небольшие боксы из толстого картона, помещенные в суперобложку с дизайном, напоминающим, наверно, об играх прежних лет, вроде Quake и Unreal.

XFX Radeon HD 6950 2048 МБ 256-битной GDDR5 PCI-E
Все надписи четкие и дают представление о характеристиках соответствующих продуктов.

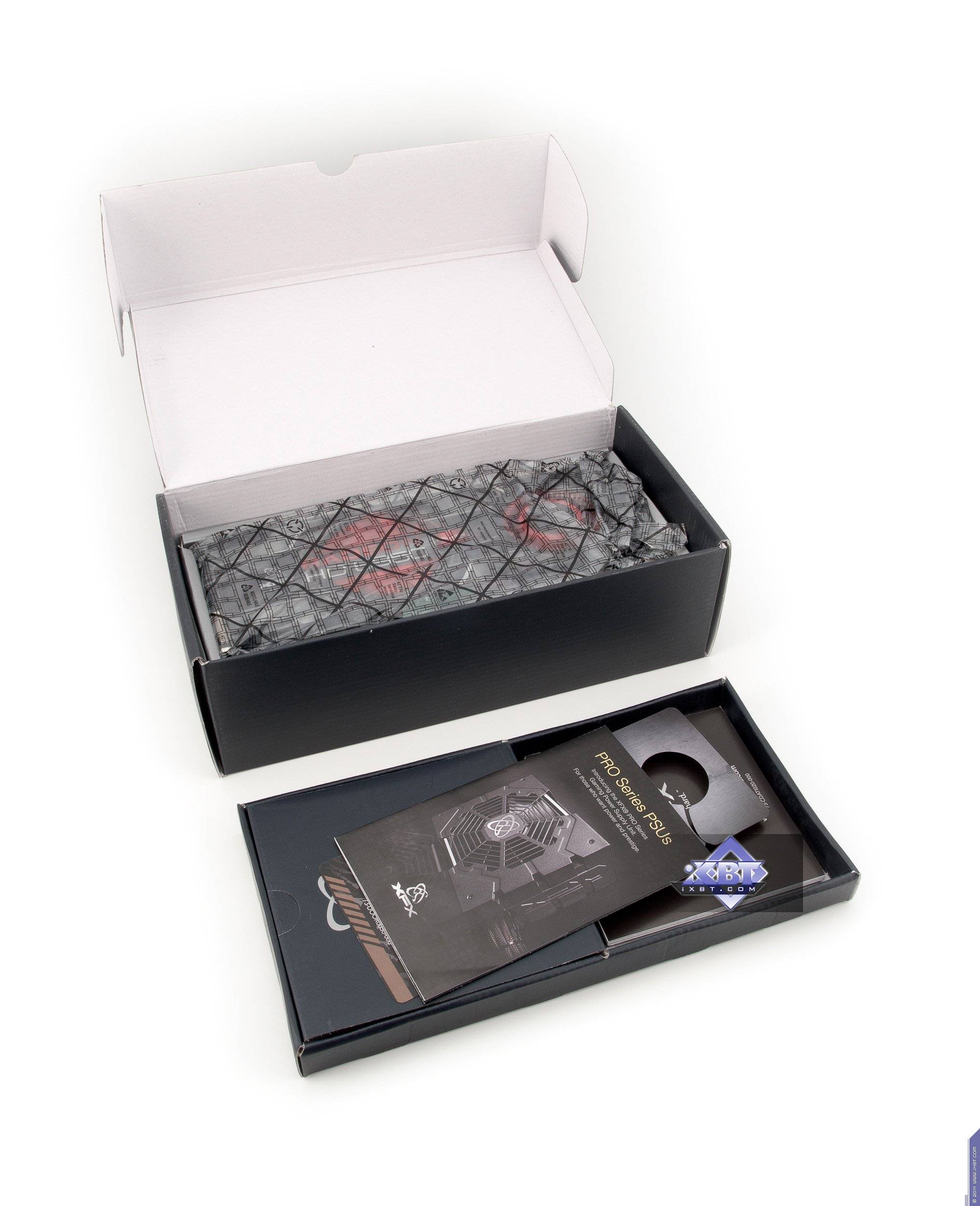

Весь комплект разложен по отсекам.

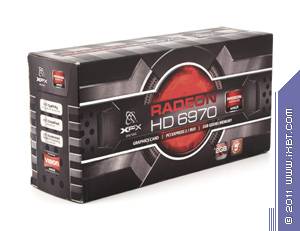

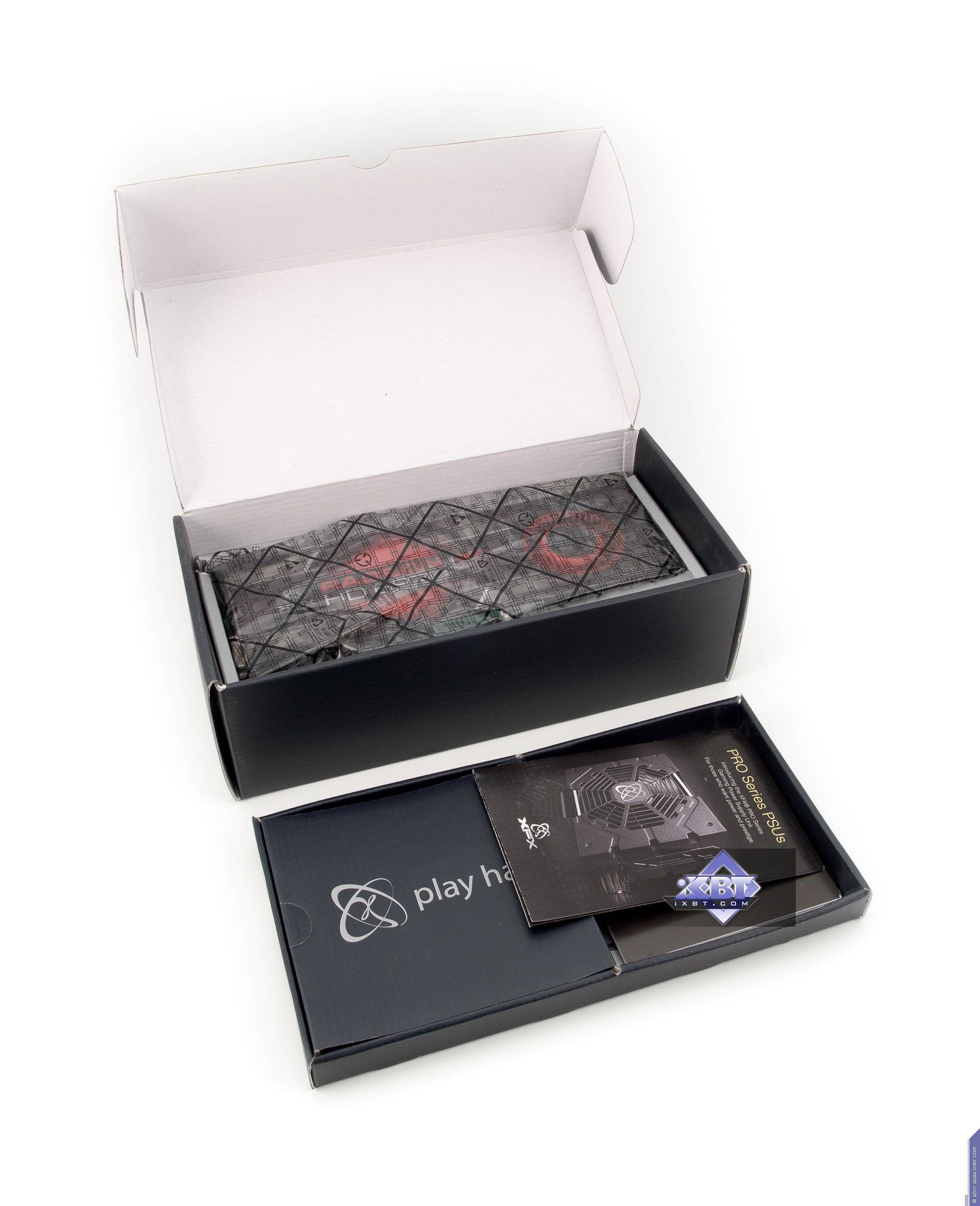

XFX Radeon HD 6970 2048 МБ 256-битной GDDR5 PCI-E
Карты закреплены в своих отсеках, поэтому за сохранность при перевозке можно не волноваться.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Tagan TG900-BZ 900 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell 3007WFP (30″);
  • драйверы AMD версии Catalyst 11.9; Nvidia версии 285.62

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Шергина за предоставление бенчмарка и помошь в настройках работы.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

Полагаем, что всевозможные гуру и просто знатоки в этой области смогут сделать выводы самостоятельно, да они практически и не читают тексты обзоров — лишь смотрят диаграммы и изредка выводы. Поэтому все наши пояснения направлены, как правило, на новичков или неопытных пользователей, желающих, однако, произвести апгрейд в своем компьютере или просто собрать новый.

Тем, кто вообще не понимает, что́ такое ядро, почему в нем какие-то процессоры, что́ такое потоки и пр. — им есть резон ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

А теперь посмотрим на тесты.

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

Выводы

Начнем с анализа Рейтинга ускорителей iXBT.com, который демонстрирует функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 430 (то есть сочетание скорости и функций GT 430 приняты за 100%). Приведем выборку из этого рейтинга.

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
06 HD 6970 2048 МБ, 880/880/5500 540 132 408
08 GTX 570 1280 МБ, 732/1464/3800 530 145 365
09 HD 6950 2048 МБ, 800/800/5000 490 157 312
10 HD 6950 1024 МБ, 800/800/5000 480 174 276
11 GTX 560 Ti 1024 МБ, 822/1644/4000 450 181 248
12 HD 6870 1024 МБ, 900/900/4200 410 194 211
13 GTX 560 1024 МБ, 810/1620/4000 400 170 235

Мы видим, что HD 6970 находится по совокупности возможностей чуть выше соперника в лице GTX 570, однако при этом он и чуть дороже последнего. А HD 6950 — как раз наоборот: чуть ниже GTX 570, но и дешевле. Тут все логично и даже нечего добавить: каждая карта лежит в своей нише. А вот HD 6870 демонстрирует более интересный результат, имея рейтинг выше, чем у GTX 560, и при этом будучи дешевле.

Теперь глянем на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
04 HD 6870 1024 МБ, 900/900/4200 194 410 211
09 GTX 560 Ti 1024 МБ, 822/1644/4000 181 450 248
15 HD 6950 2048 МБ, 800/800/5000 157 490 312
19 GTX 570 1280 МБ, 732/1464/3800 145 530 365
21 HD 6970 2048 МБ, 880/880/5500 132 540 408

Понятно, что по полезности топовые ускорители будут в конце списка — ведь цена на них устанавливается таким образом, чтобы заработать на энтузиастах, но не слишком стимулировать спрос, т. к. дорогие ускорители выпускаются куда меньшими объемами, чем более дешевые продукты (их себестоимость высока, и не менее высок риск навыпускать карт и ошибиться со спросом, а потом продавать их уже в убыток себе). Однако мы заметим, что HD 6950 стоит выше конкурента в лице GTX 570, потому что цена — основной фактор, когда производительность и функциональность примерно идентичны. А вот у HD 6870 все просто отлично, этот продукт уже который месяц не покидает первой пятерки лидеров рейтинга. Это значит, что его цена наиболее адекватна возможностям ускорителя.

Что же касается конкретных рассмотренных карт, то сказать по ним практически нечего.

XFX Radeon HD 6870 1024 МБ 256-битной GDDR5 PCI-E — референс-продукт в чистом виде, без каких-либо особенностей. Для него полностью справедливы все минусы и плюсы ускорителя Radeon HD 6870 в целом. Причем минусов этих практически нет: очень хорошее решение за свою цену, с малошумной и эффективной СО.

XFX Radeon HD 6970 2048 МБ 256-битной GDDR5 PCI-E — референс-продукт в чистом виде, без каких-либо особенностей. Для него полностью справедливы все минусы и плюсы ускорителя Radeon HD 6970 в целом. Главный минус в том, что цена все еще несколько завышена, поэтому ускоритель не производит особого впечатления на фоне конкурента в лице GTX 570, хотя и превосходит его по производительности. Для более сильного впечатления ему было бы неплохо иметь хотя бы аналогичную цену. СО весьма эффективна и малошумна — за исключением особо напряженных случаев, когда ускоритель работает много часов под нагрузкой в 3D: тогда некоторый шум расслышать можно.

XFX Radeon HD 6950 2048 МБ 256-битной GDDR5 PCI-E — референс-продукт в чистом виде, без каких-либо особенностей. Для него полностью справедливы все минусы и плюсы ускорителя Radeon HD 6950 в целом. Минусов этих почти нет, так как данный продукт хоть и уступает GTX 570 по скорости, однако значительно дешевле последнего. СО очень эффективна, шума от нее почти нет, даже после длительной работы под нагрузкой.

В данном случае цена будет решать всё даже в большей степени, чем обычно. По сути, перед нами предстали эталонные карты. Комплекты у них минимальны, никаких дополнительных факторов, способных повлиять на выбор покупателя, нет. Если цена будет адекватна, то успех им обеспечен.

Окончательное решение, как обычно, остается за нашими читателями. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.

Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
HD 6870 — $94(4) GTX 470 — $357(на 11.01.16)
HD 6870 — $94(4) GTX 560 — $107(9)
HD 6870 — $94(4) GTX 460 1 ГБ — Н/Д(0)
HD 6950 — Н/Д(0) GTX 570 — $458(на 11.01.16)
HD 6950 — Н/Д(0) HD 5870 — $435(на 11.01.16)
HD 6950 — Н/Д(0) GTX 470 — $357(на 11.01.16)
HD 6950 — Н/Д(0) GTX 480 — $552(1)
HD 6970 — Н/Д(0) GTX 570 — $458(на 11.01.16)
HD 6970 — Н/Д(0) HD 5870 — $435(на 11.01.16)
HD 6970 — Н/Д(0) GTX 580 — $524(на 11.01.16)


Благодарим компанию XFX Russia и лично Наталью Лагуненко
за предоставленные на тестирование видеокарты

Блок питания для тестового стенда предоставлен компанией Tagan

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia
