Radeon HD 7970 в исполнении Asus, XFX

Asus HD 7970 DirectCu II Top (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E,
XFX R7970 Double Dissipation (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Продолжаем изучать серийно выпускаемые карты семейства Radeon HD 79xx. Напомню, что в конце декабря 2011 компания AMD представила нового лидера 3D-графики игрового класса - Radeon HD 7970. На тот момент это был действительно абсолютный лидер Hi-End уровня. На сегодня (конец апреля 2012) уже есть более мощный ускоритель - Geforce GTX 680, однако интерес к 7970 не ослабевает, так как он и не на много слабее, да и гораздо дешевле уже. Ну и как бонус, имеет 3 гигабайта памяти, а не 2, как соперник.

Итак, сегодня мы изучим продукты Asus и XFX, оба изделия имеют свои «изюминки» и не являются копиями референс-карт в полном смысле этого слова. Впрочем Radeon HD 7970 от XFX имеет печатную плату, основанную на эталонном дизайне, однако остальное уже уникально. Так что, давайте знакомиться с новинками.

Плата

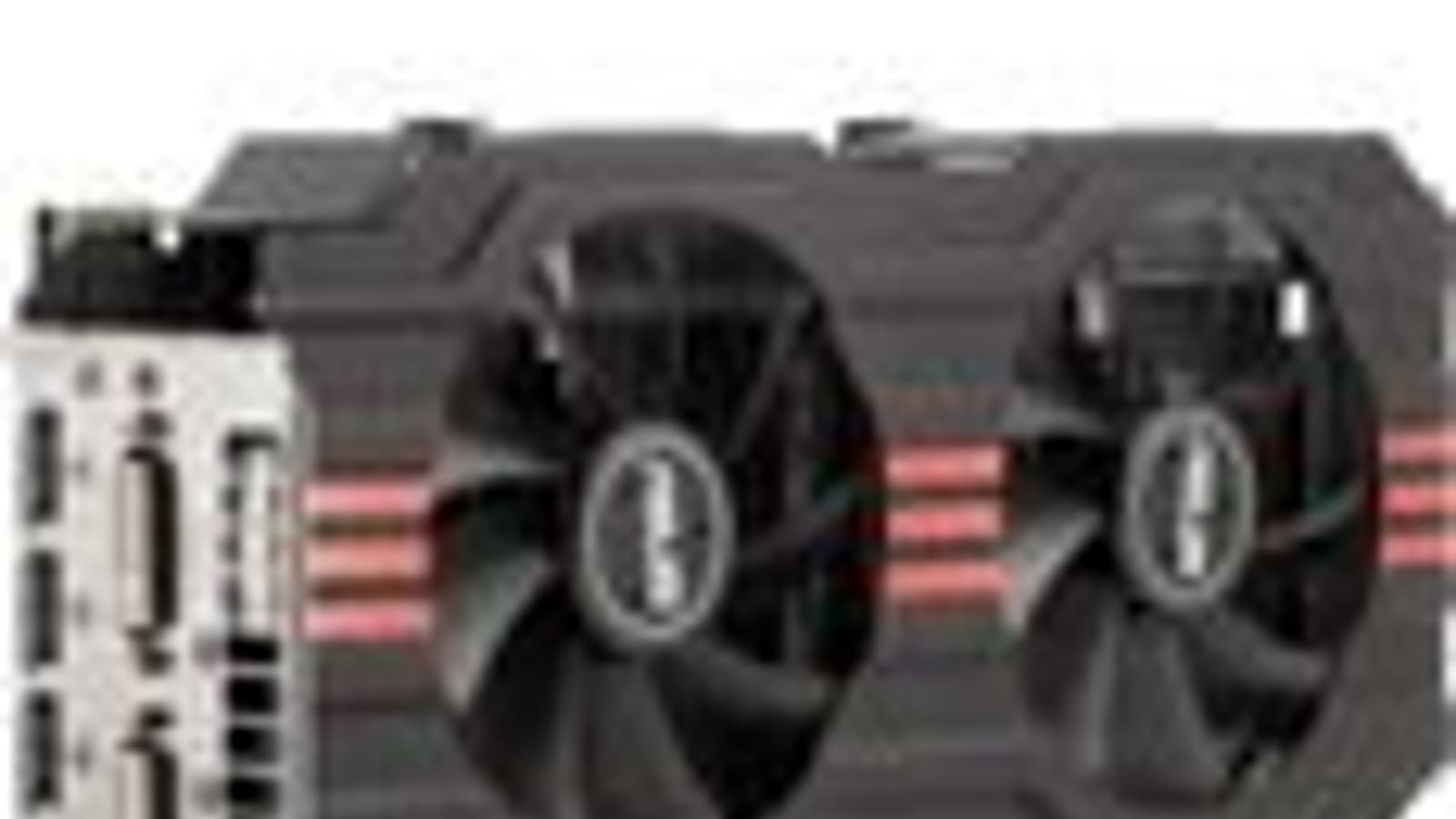

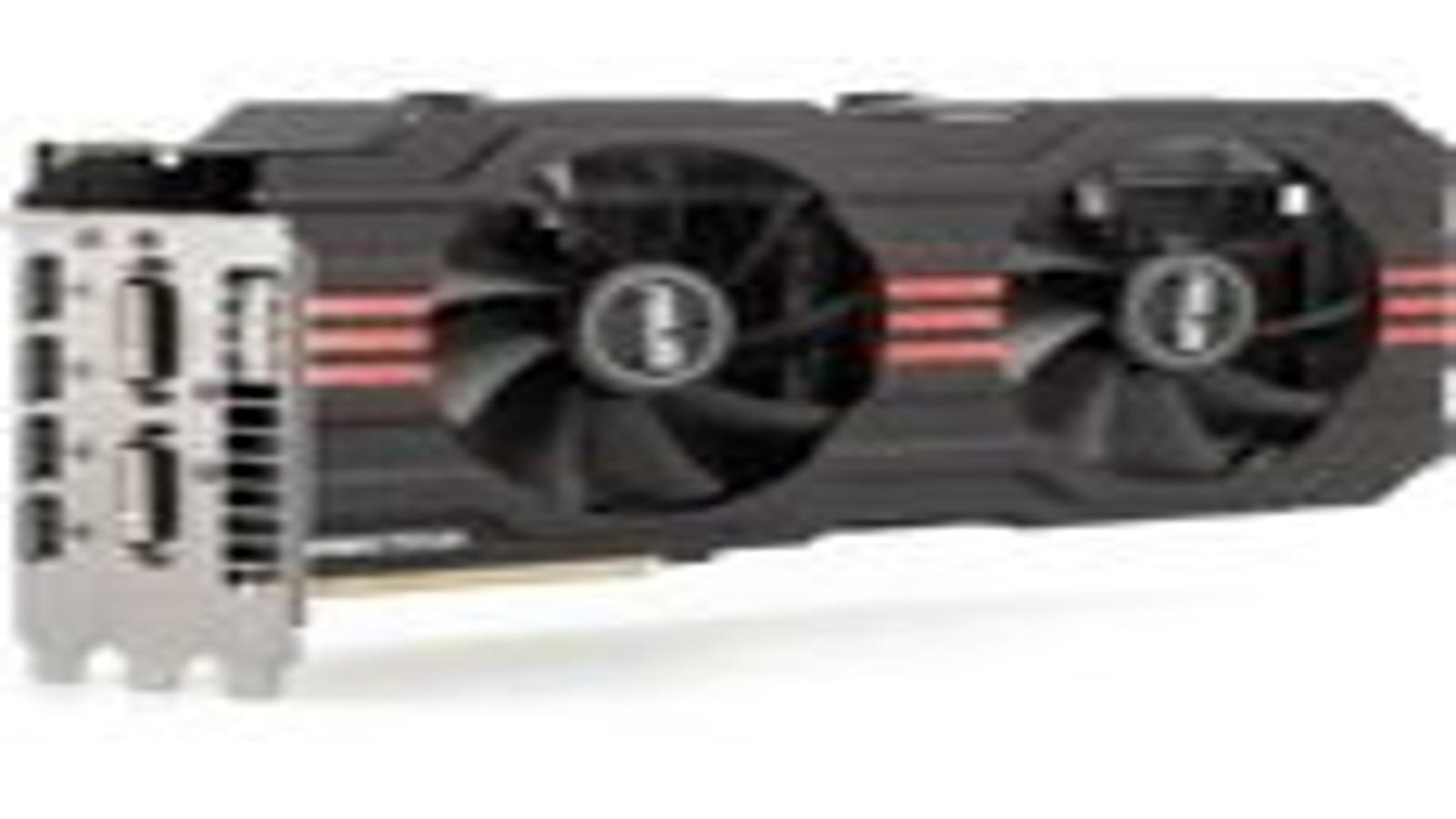

Asus HD 7970 DirectCu II Top (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E
  • GPU: Radeon HD 7970 (Tahiti)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1000 МГц (номинал — 925 МГц)
  • Частота работы памяти (физическая (эффективная)): 1400 (5600) МГц (номинал — 1375 (5500) МГц)
  • Ширина шины обмена с памятью: 384 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 32/1000 МГц (номинал — 32/925 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 2048
  • Число блоков текстурирования: 128 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 290×100×52 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 230/70/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 4×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

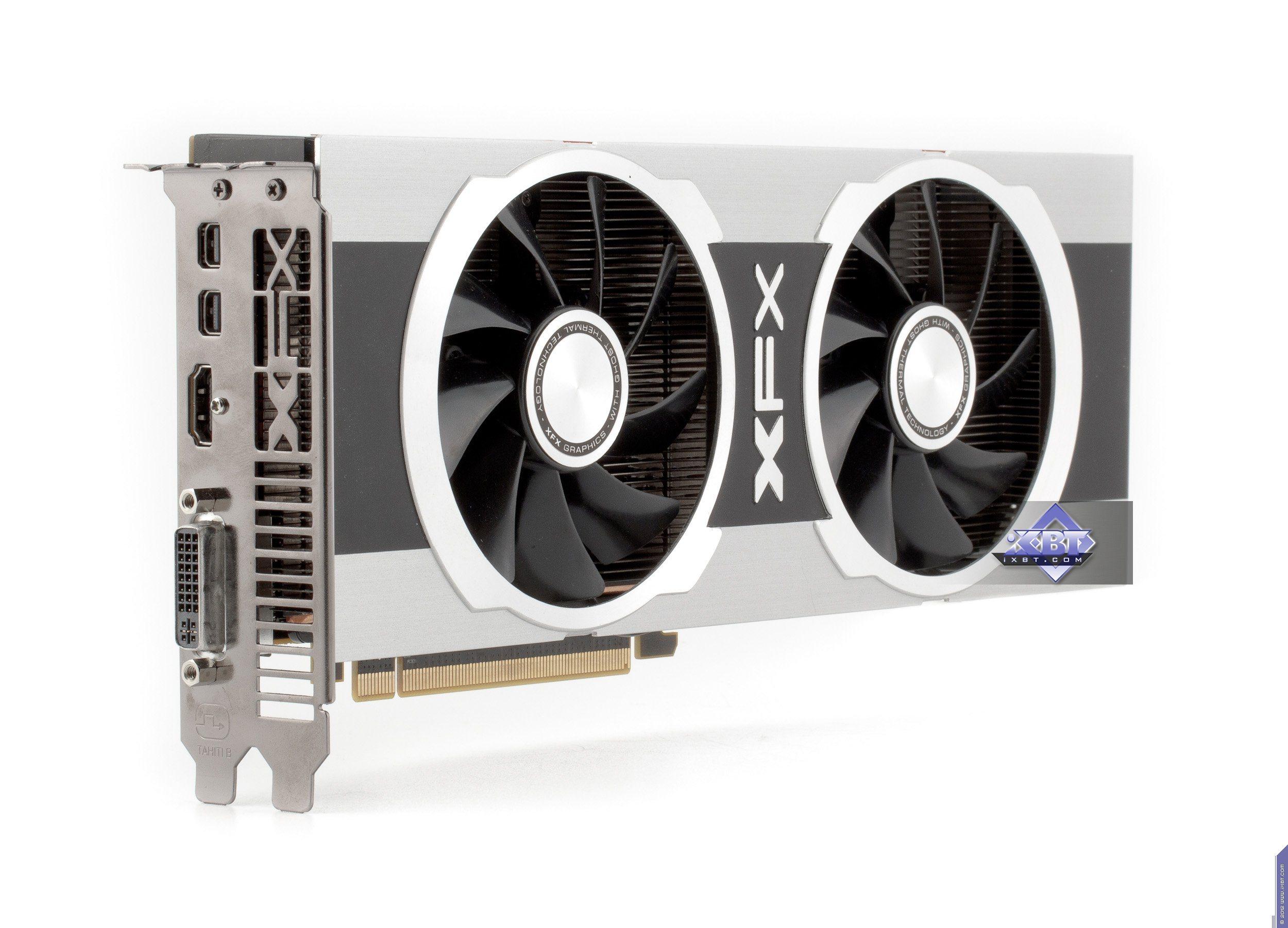

XFX R7970 Double Dissipation (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E
  • GPU: Radeon HD 7970 (Tahiti)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 925 МГц (номинал — 925 МГц)
  • Частота работы памяти (физическая (эффективная)): 1375 (5500) МГц (номинал — 1375 (5500) МГц)
  • Ширина шины обмена с памятью: 384 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 32/925 МГц (номинал — 32/925 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 2048
  • Число блоков текстурирования: 128 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 275×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 216/70/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

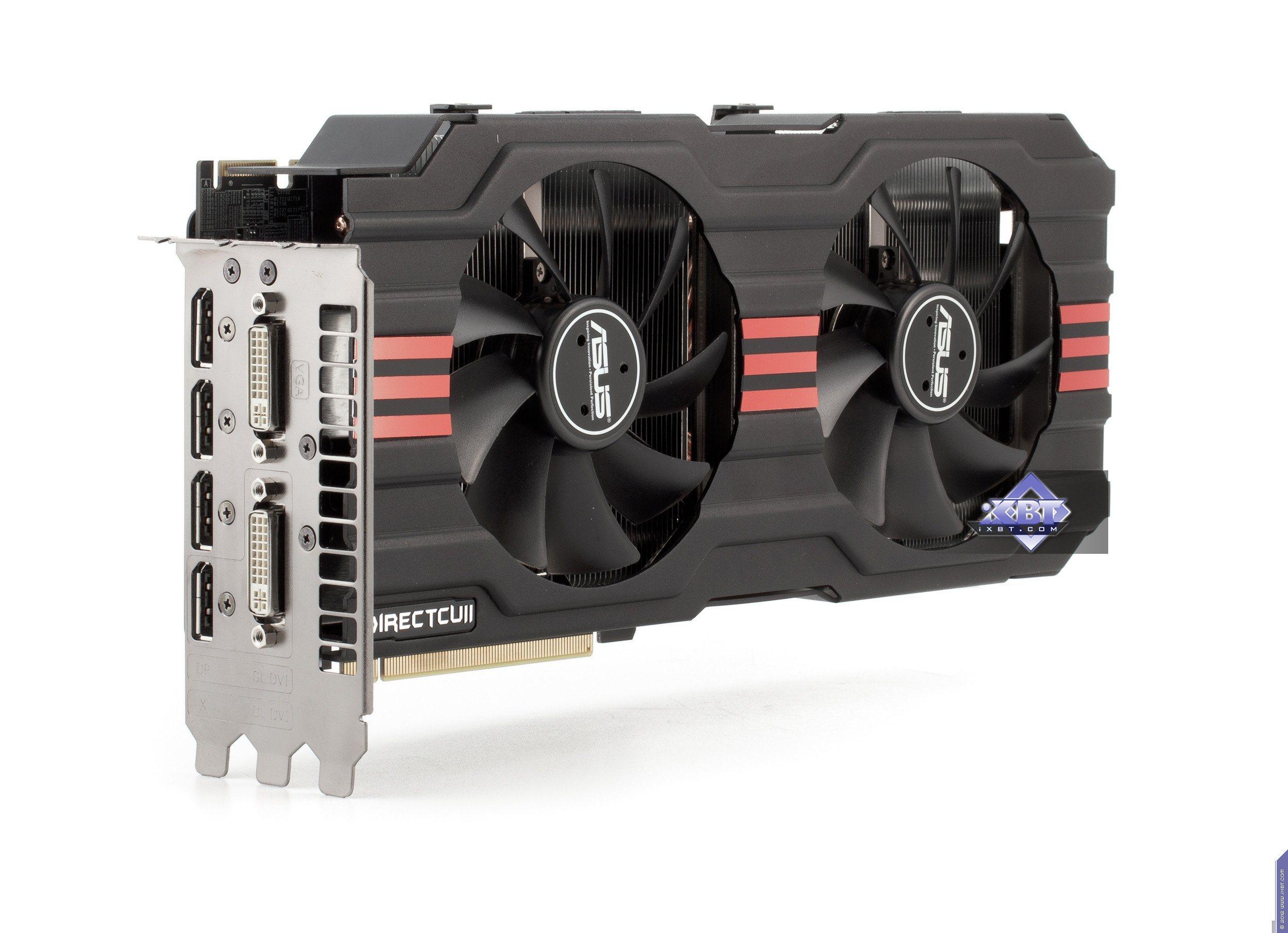

Asus HD 7970 DirectCu II Top (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E
Карта имеет 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1400 (5600) МГц.
XFX R7970 Double Dissipation (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E
Карта имеет 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1400 (5600) МГц.

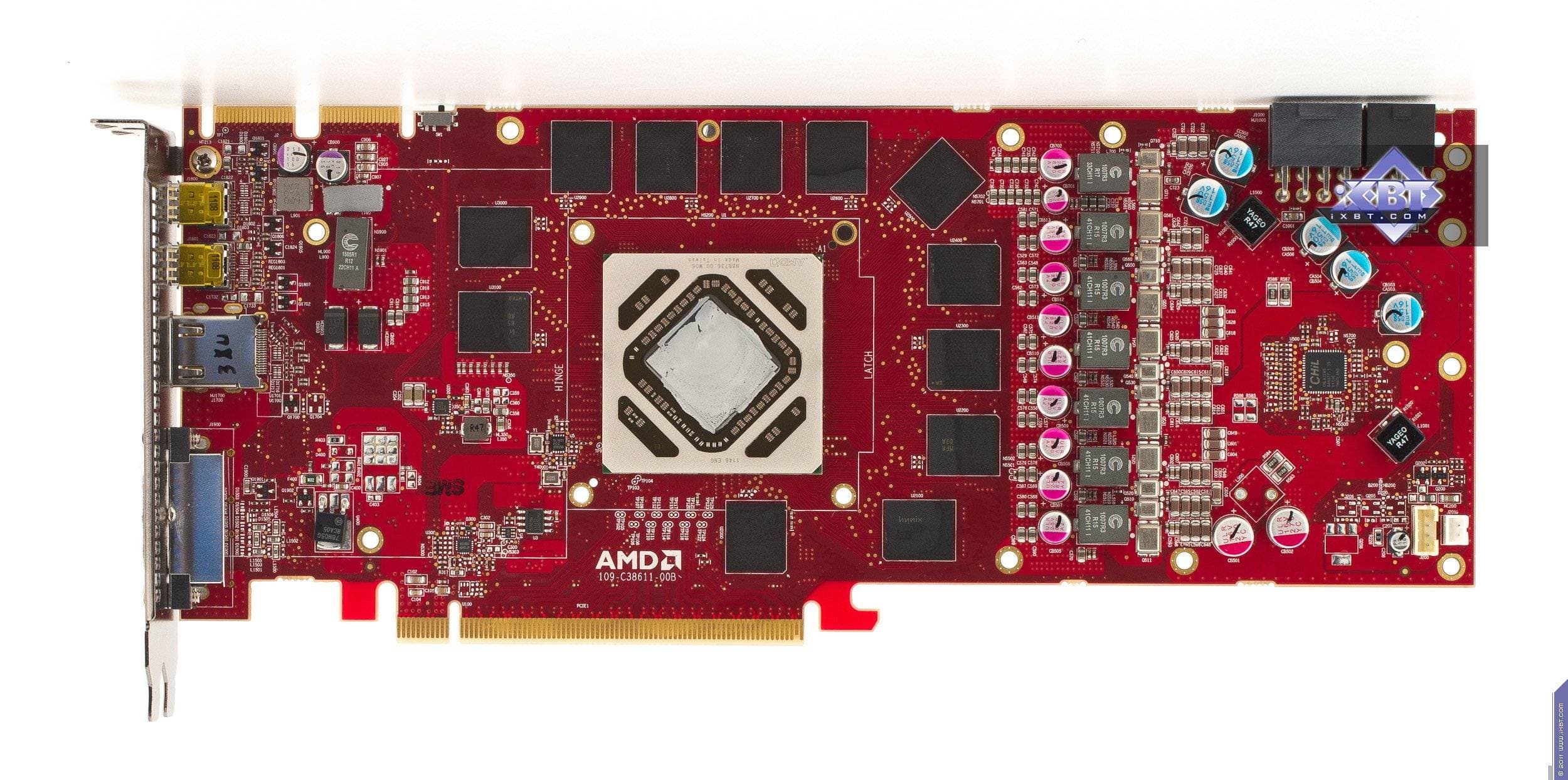

Сравнение с эталонным дизайном, вид спереди

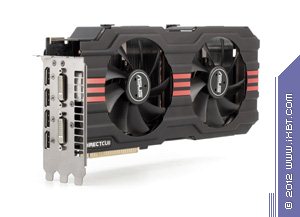

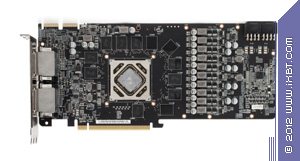

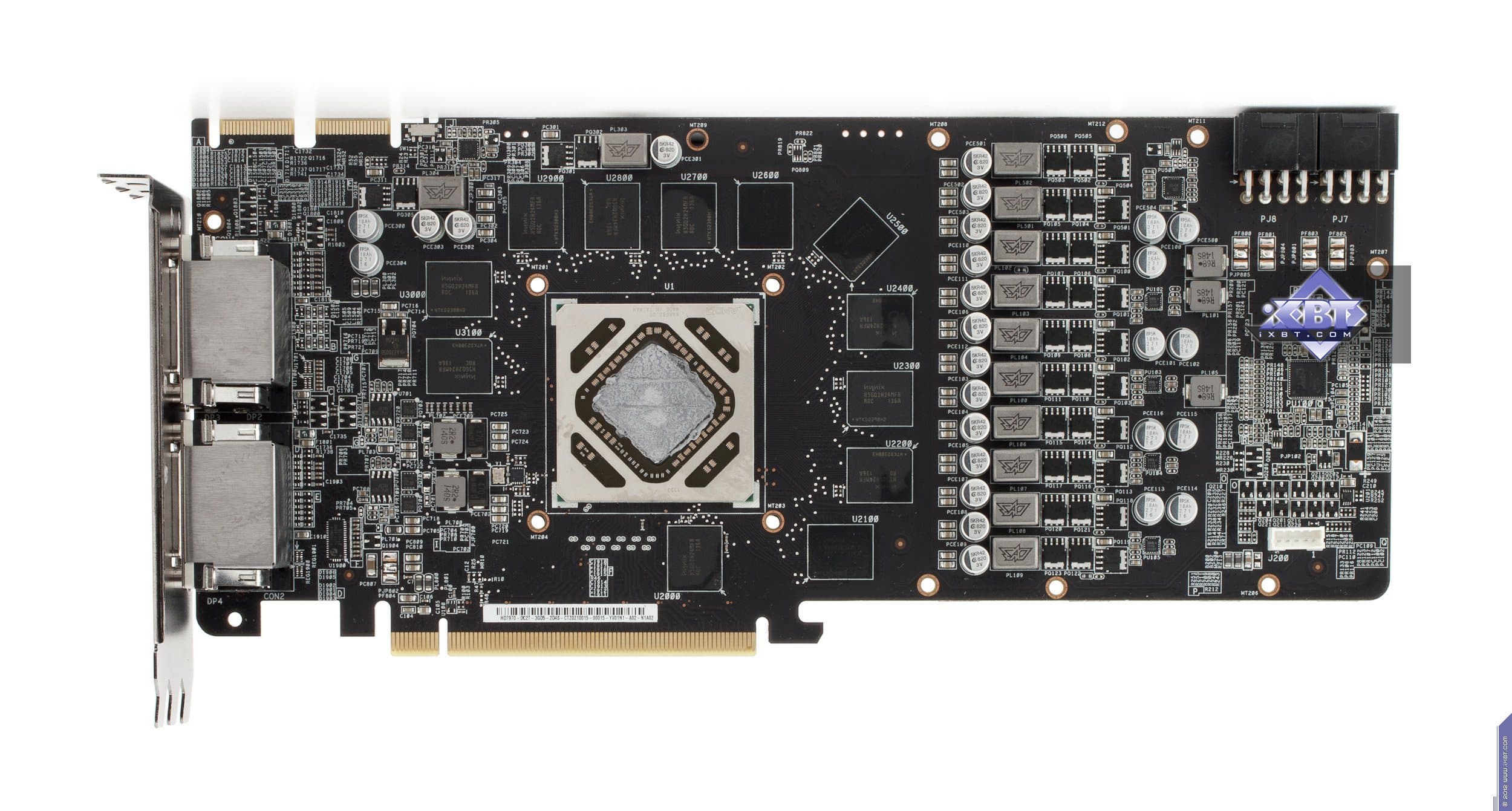

Asus HD 7970 DirectCu II Top (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon HD 7970

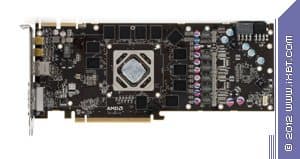

XFX R7970 Double Dissipation (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon HD 7970

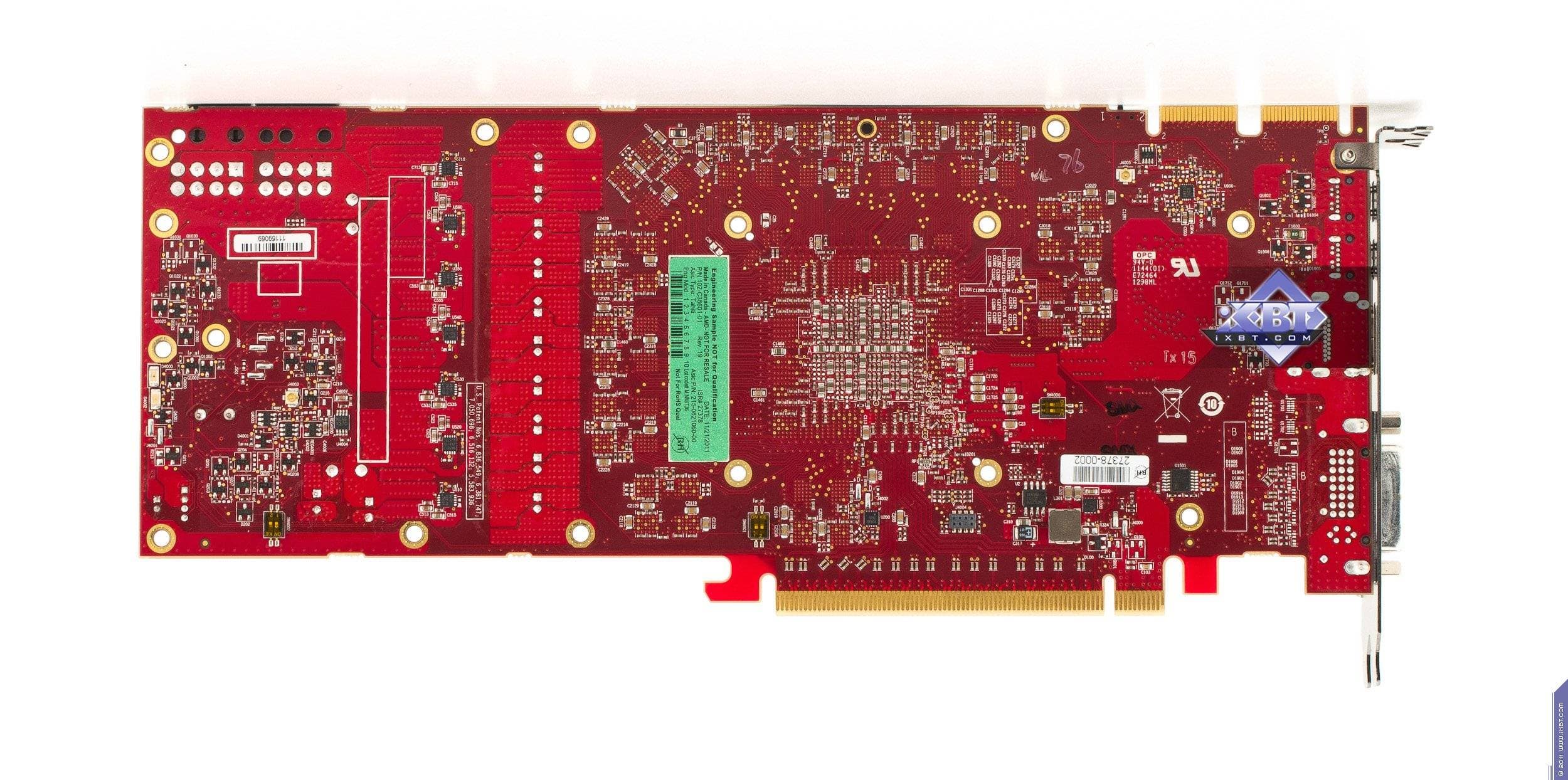

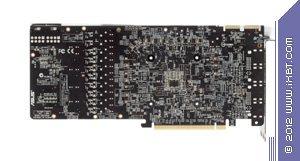

Сравнение с эталонным дизайном, вид сзади

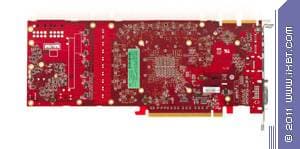

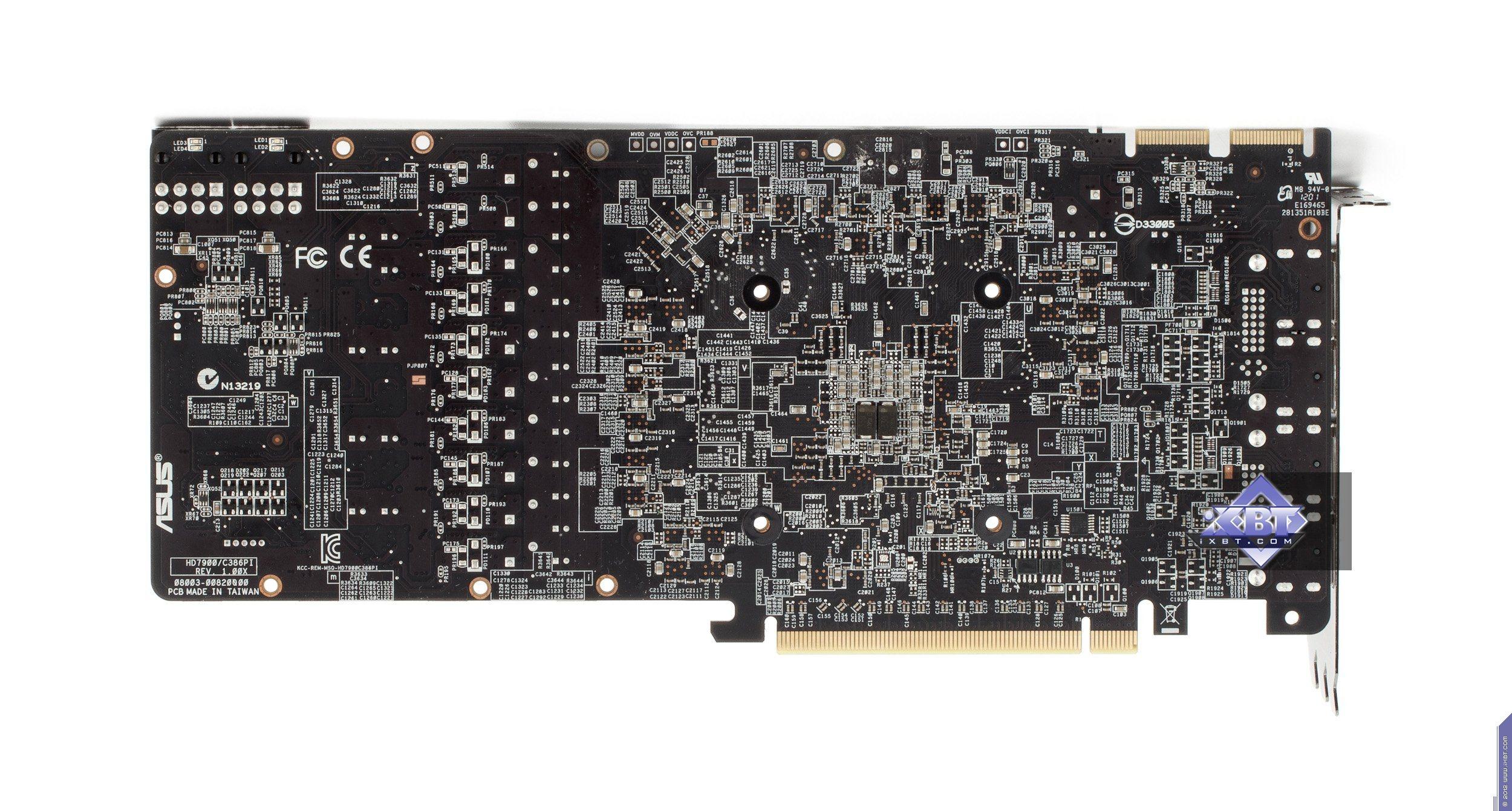

Asus HD 7970 DirectCu II Top (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon HD 7970

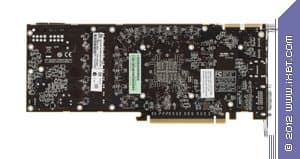

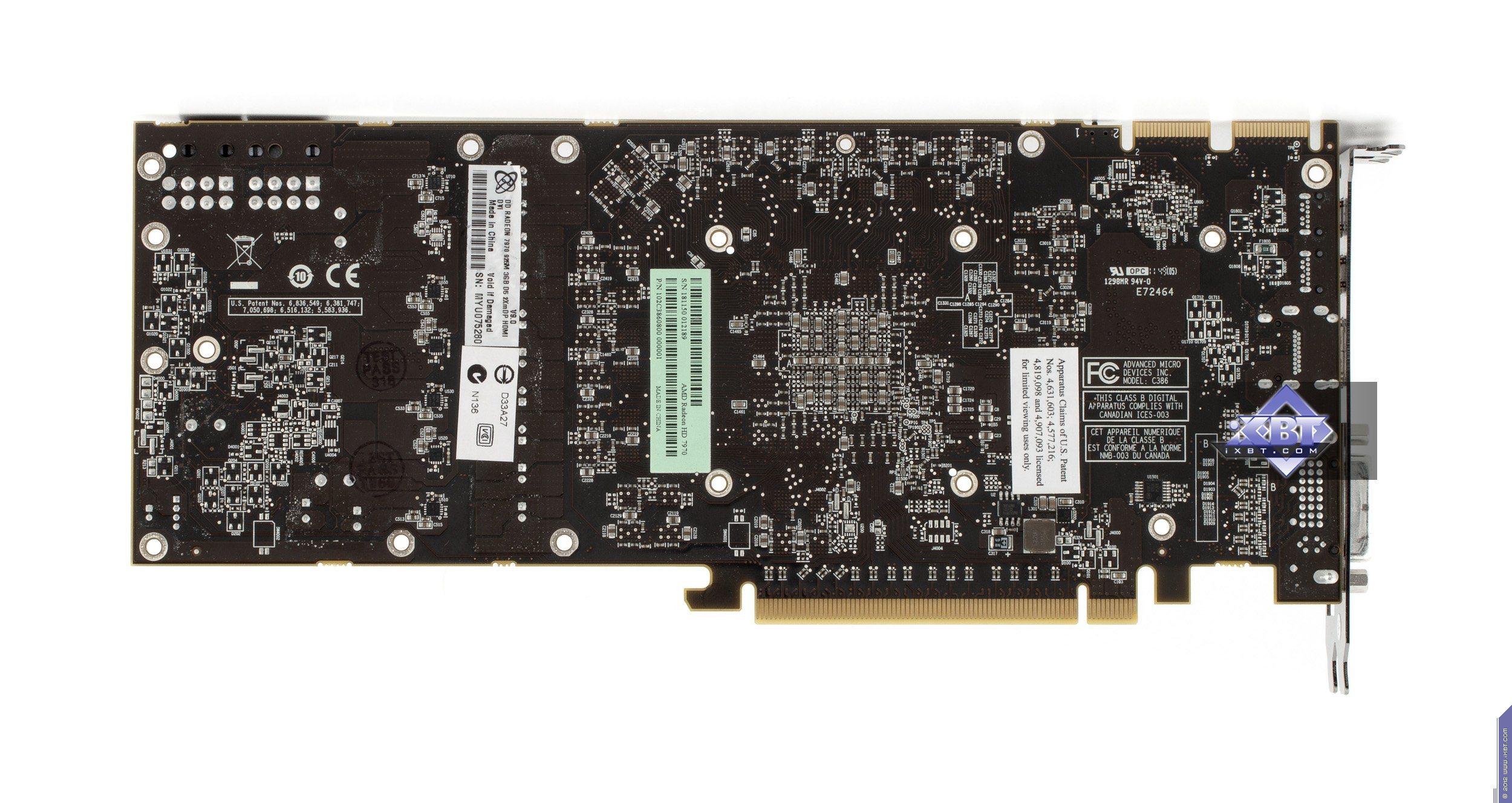

XFX R7970 Double Dissipation (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon HD 7970

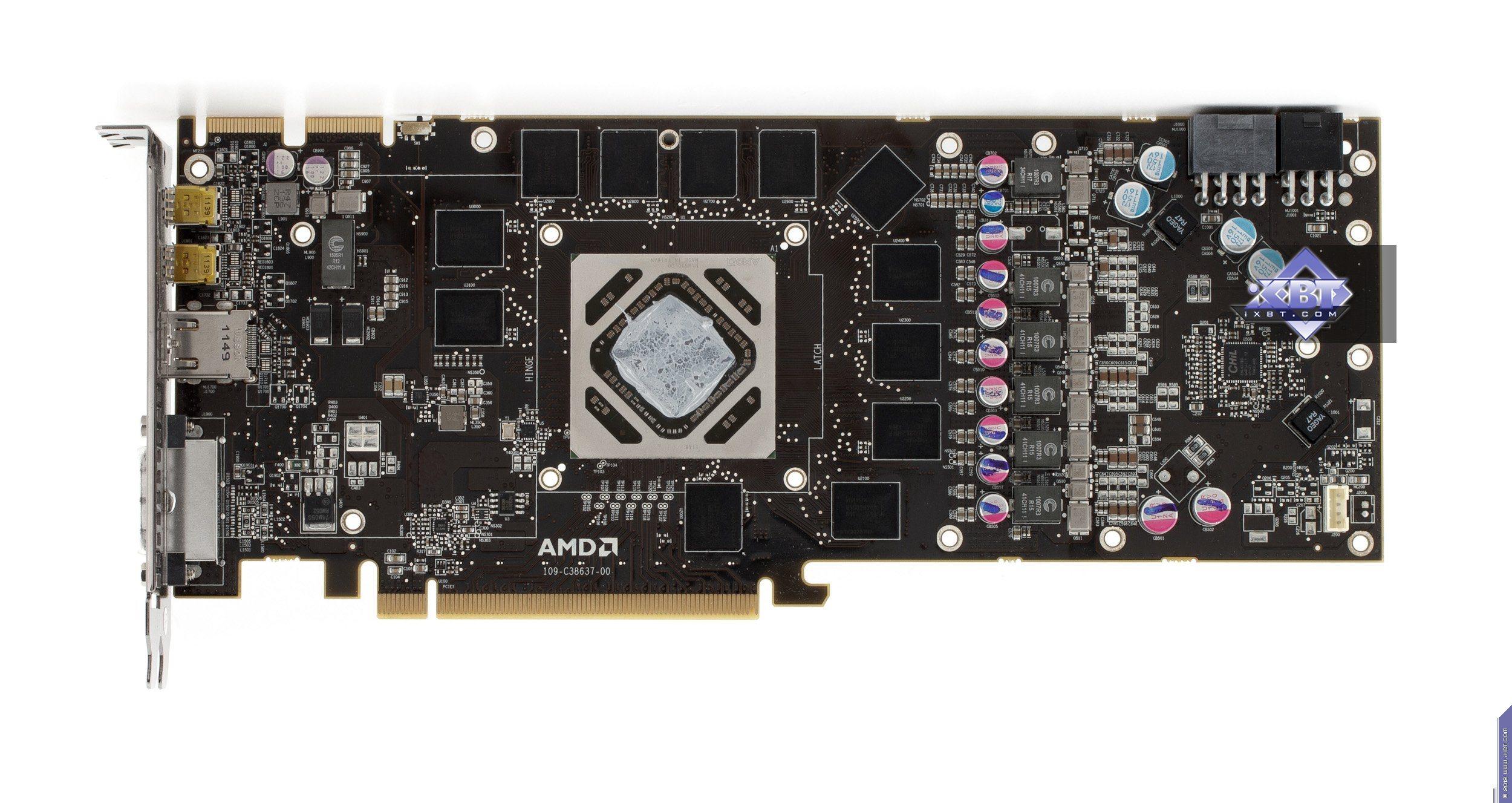

Если посмотрим на карту от XFX, то станет очевидно, что перед нами полная копия эталонного дизайна, поэтому нет нужды детально что-либо рассказывать — все подобности уже были в базовой статье.

Напомним, что карты серии 79хх оснащены двумя микросхемами BIOS (новшество, введенное в HD 69хх): сделано это во избежание неудачных прошивок новых версий BIOS. У карты наверху имеется небольшой переключатель, который просто регулирует, какую из микросхем BIOS задействовать при запуске видеокарты. По умолчанию — номер один.

Что касается продукта от Asus, то здесь картина уже совсем иная. Мы видим изделие полностью собственного производства, включая PCB и СО. Я уже знакомил читателей с серией DirectCu, которая создана в основном для любителей разгона, и при этом частоты уже изначально весьма повышены. Карта снабжена особой 12-фазной цифровой системой питания DIGI+ с возможностью очень тонкой настройки, что позволяет регулировать напряжения на ядре и на микросхемах памяти с очень маленьким шагом, получая высокий разгон при стабильной работе. Для воплощения в жизнь всего этого создана специальная утилита Asus GPU Tweak, поставляемая вместе с картой, которая дает возможность гибкой настройки работы карты.

Эта карта имеет особый набор гнезды вывода: два DVI и четыре Display Port. При этом верхний переключатель, который у обычных 7970 просто включает тот или иной BIOS, в данном случае еще и регулирует активизацию того или иного набора гнезд вывода. Схема переключения режимов выводных гнезд непроста: она наглядно показана на этой иллюстрации, взятой с коробки.

На самих картах сверху есть маленький переключатель, регулирующий группы выводных гнезд. Нижнее DVI-гнездо включается в режим Dual-Link только в случае отключения одного из DP (которых суммарно остается три). Если надо иметь одновременно 4 DP, то тогда оба гнезда DVI могут работать только в режиме Single-Link, позволяя выводить картинку с максимальным разрешением 1920×1080. Верхнее DVI-гнездо всегда работает в режиме Single-Link и совместимо с VGA (d-Sub).

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Напомним также, что карта поддерживает AMD Eyefinity — то есть вывод картинки игры одновременно на 4 монитора.

Если вернуться к продукту XFX, то мы видим, что карта имеет гнездо HDMI и полностью поддерживает передачу видео и звука на HDMI-приемник, поскольку обладает собственным звуковым кодеком. Также карта имеет видеовыходы DisplayPort версии 1.2, поэтому есть возможность с помощью специальных хабов выводить картинку с каждого порта DP на три монитора (в сумме — на шесть).

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

Что касается возможностей по ускорению обработки видеопотоков Full HD и тому подобного — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

Обе карты требуют дополнительного питания, причем для продукта XFX потребуется один 8-контактный и один 6-контактный «хвосты» питания, а для карты от Asus - два 8-контактных.

Стоит напомнить о новации ZeroCore: возможности ухода видеокарты в глубокий «сон». В стандартных настройках энергосбережения Windows предусмотрено гашение монитора через некоторое время неактивности системы, и у множества людей по всему миру компьютеры регулярно входят в этот режим. Остальные компоненты системного блока при этом свой режим работы не меняют (кроме, конечно, центрального процессора, уходящего в сон) — в частности, видеокарта продолжает работать в режиме 2D и на заданных для этого режима частотах. Так вот, Radeon HD 79xx при отключении монитора резко сбрасывает частоты работы, потребляя лишь 3 Вт, и при этом останавливается вентилятор! Это позволяет в целом снизить шум системного блока и потребление энергии; кроме того, кулер в это время не всасывает в себя пыль. Но и этого мало. При работе в системе CrossFire из двух или более карт 79хх, как только завершается работа в 3D-режиме (игрок возвращается в 2D), в работе остается только первая карта, а все остальные точно так же уходят в «сон», потребляя 3 Вт и выключая свои вентиляторы.

Надо особо подчеркнуть, что, как выяснилось (спасибо коллеге Алексею Самсонову AKA ALS), для работоспособности этой функции требуется отсутствие активных анимационных приложений (в т.ч. и флеш-содержащих).

О системе охлаждения.

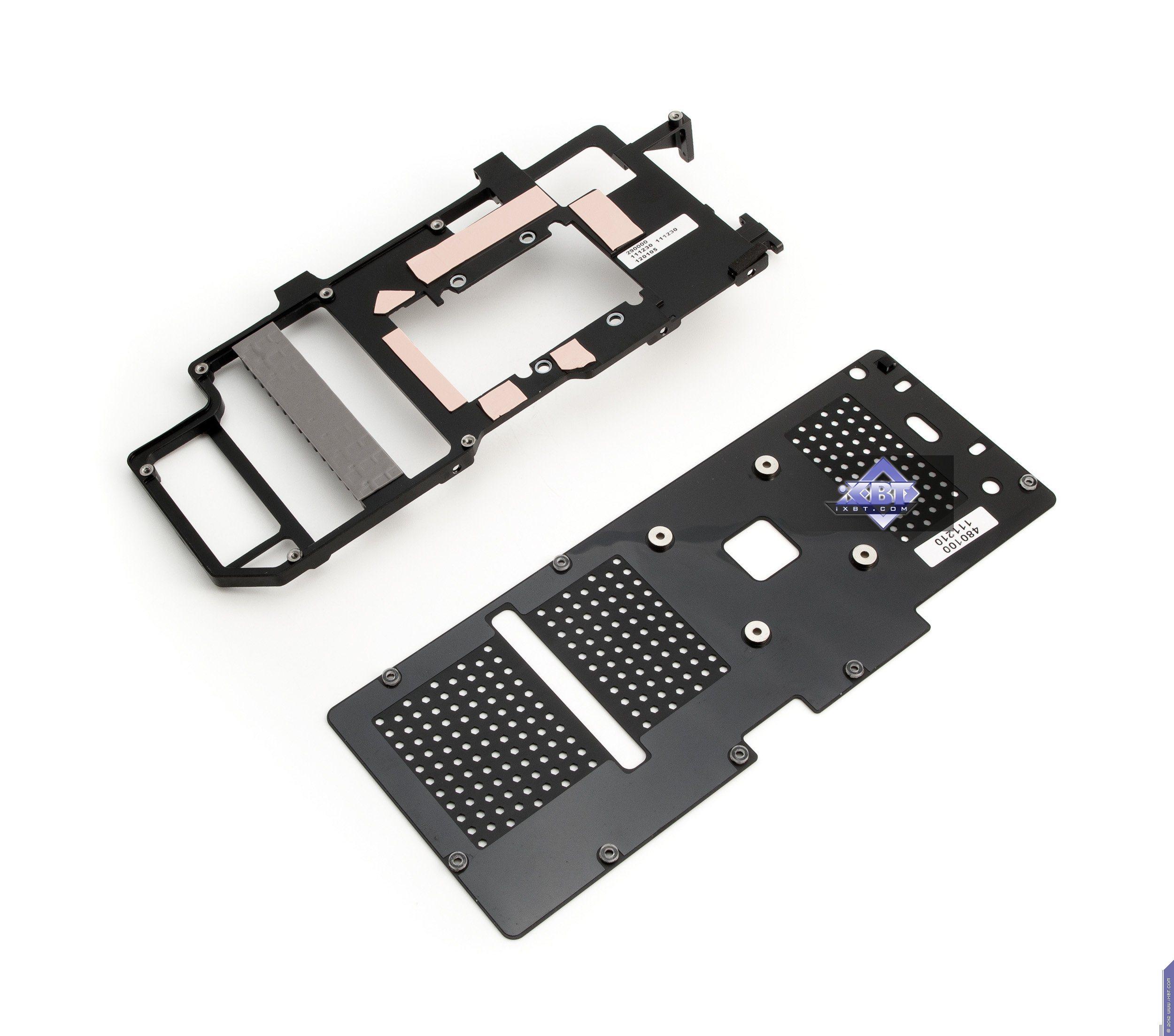

Asus HD 7970 DirectCu II Top (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E

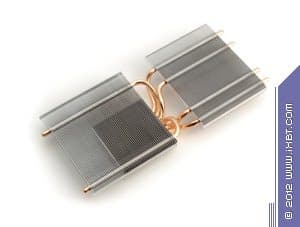

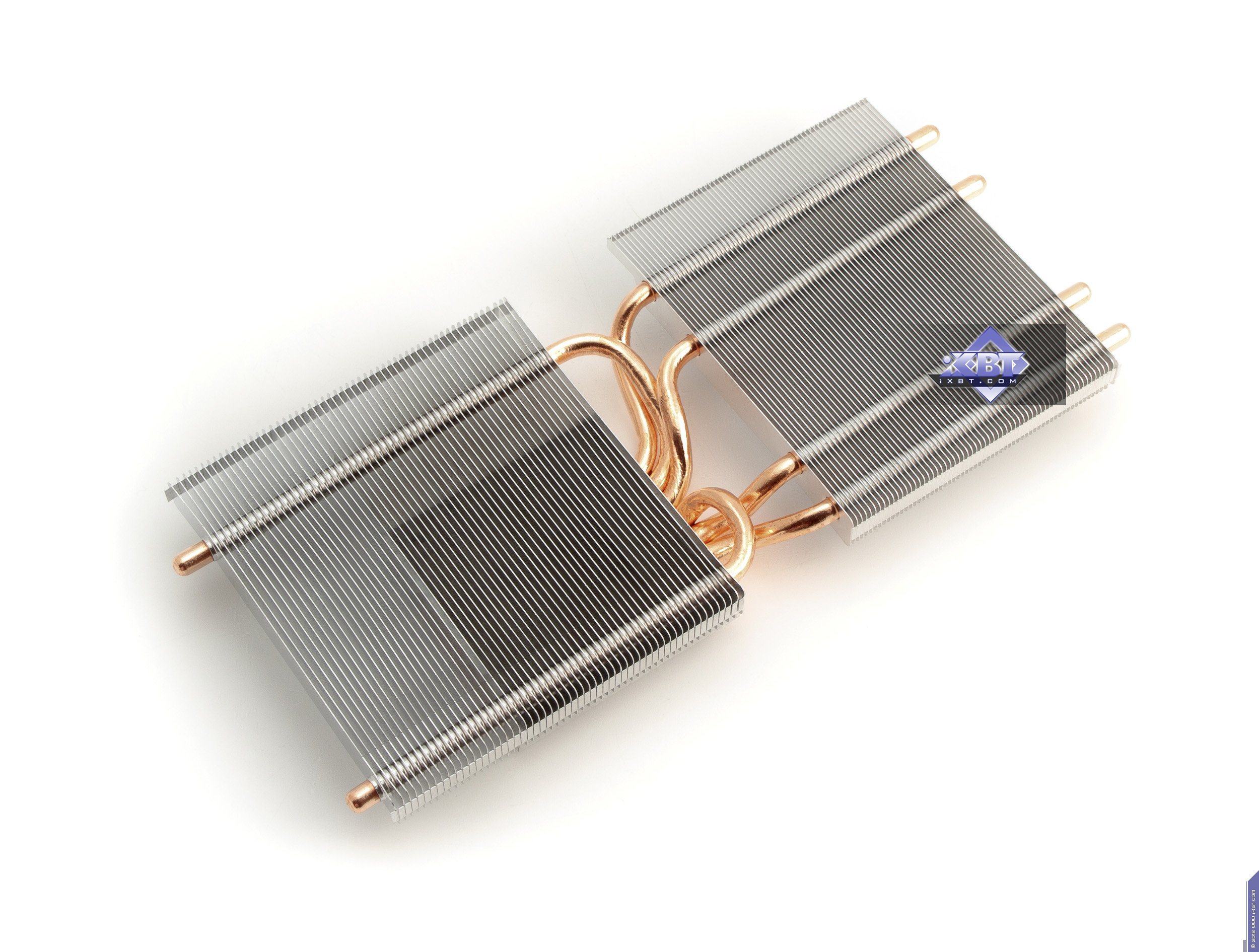

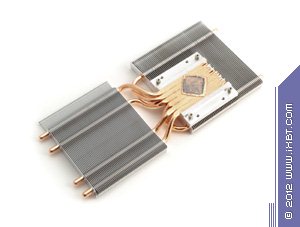

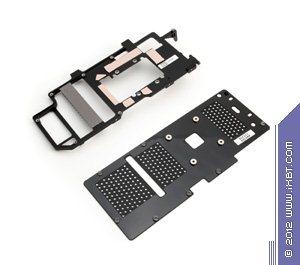

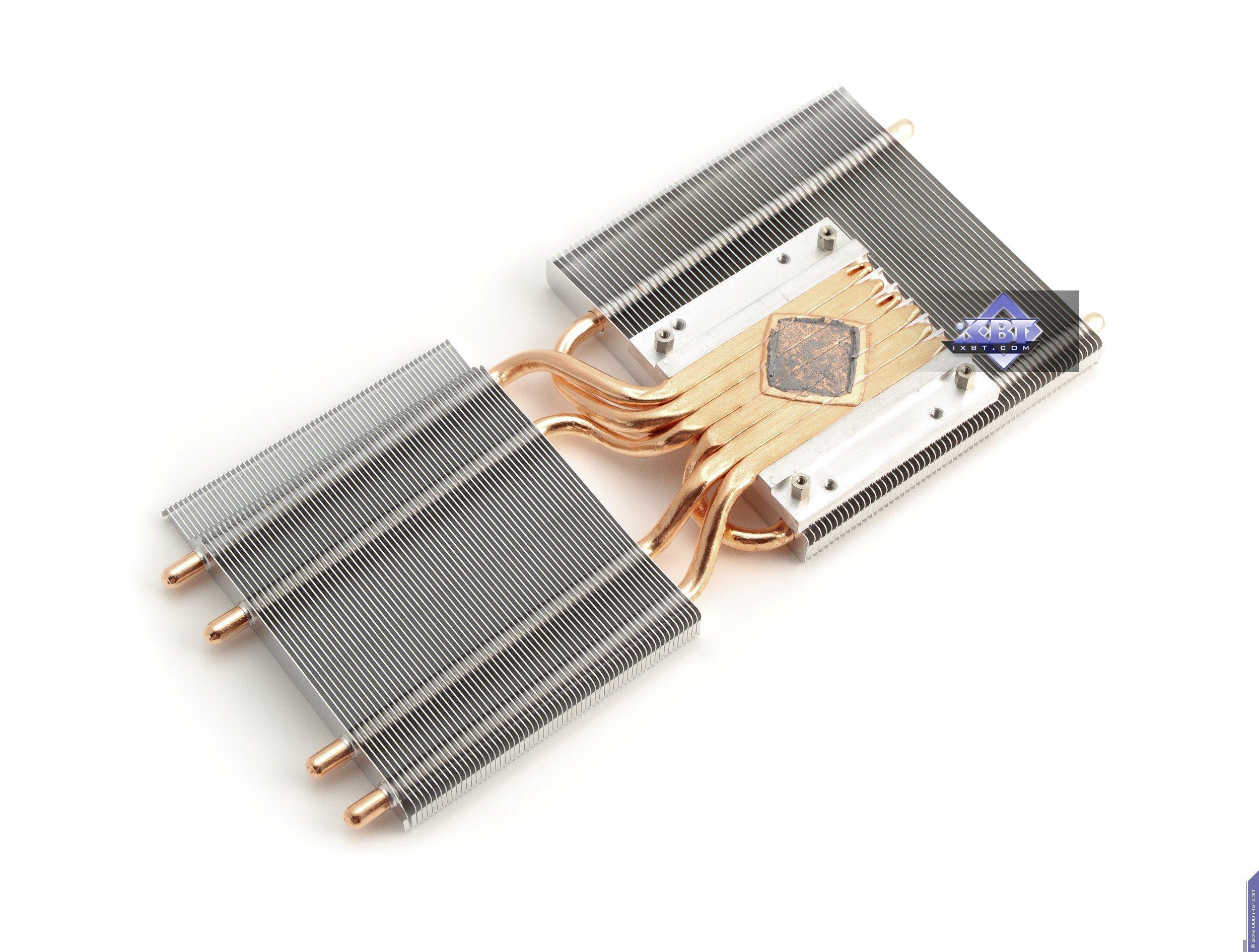

Система охлаждения состоит из трех частей: двух радиаторов, соединенных между собой тепловыми трубками и общей рамой, несущих на себе также 2 вентилятора; прямоугольного радиатора для охлаждения транзисторов силовой цепи, а также кожуха. Один из радиаторов имеет медную подошву, полученную из спрессованных оснований медных трубок, и именно этой подошвой кулер касается ядра.

По тепловым трубкам тепло передается на оба радиатора и затем уносится потоком воздуха от двух вентиляторов. Микросхемы памяти имеют охлаждение в виде единой большой пластины, которая также служит радиатором и для элементом цепи питания.

СО получилась очень громоздкой, видеокарта занимает три слота в системном блоке. При этом выросла еще и длина ускорителя. Но это мера вынужденная, ибо плата имеет двухуровневый набор выводных гнезд, занимающий 2 слота, а нужно еще место для вывода горячего воздуха.

Поскольку продукт имеет массивный радиатор и большого размера вентиляторы, последние работают на малых оборотах, и СО практически бесшумна.

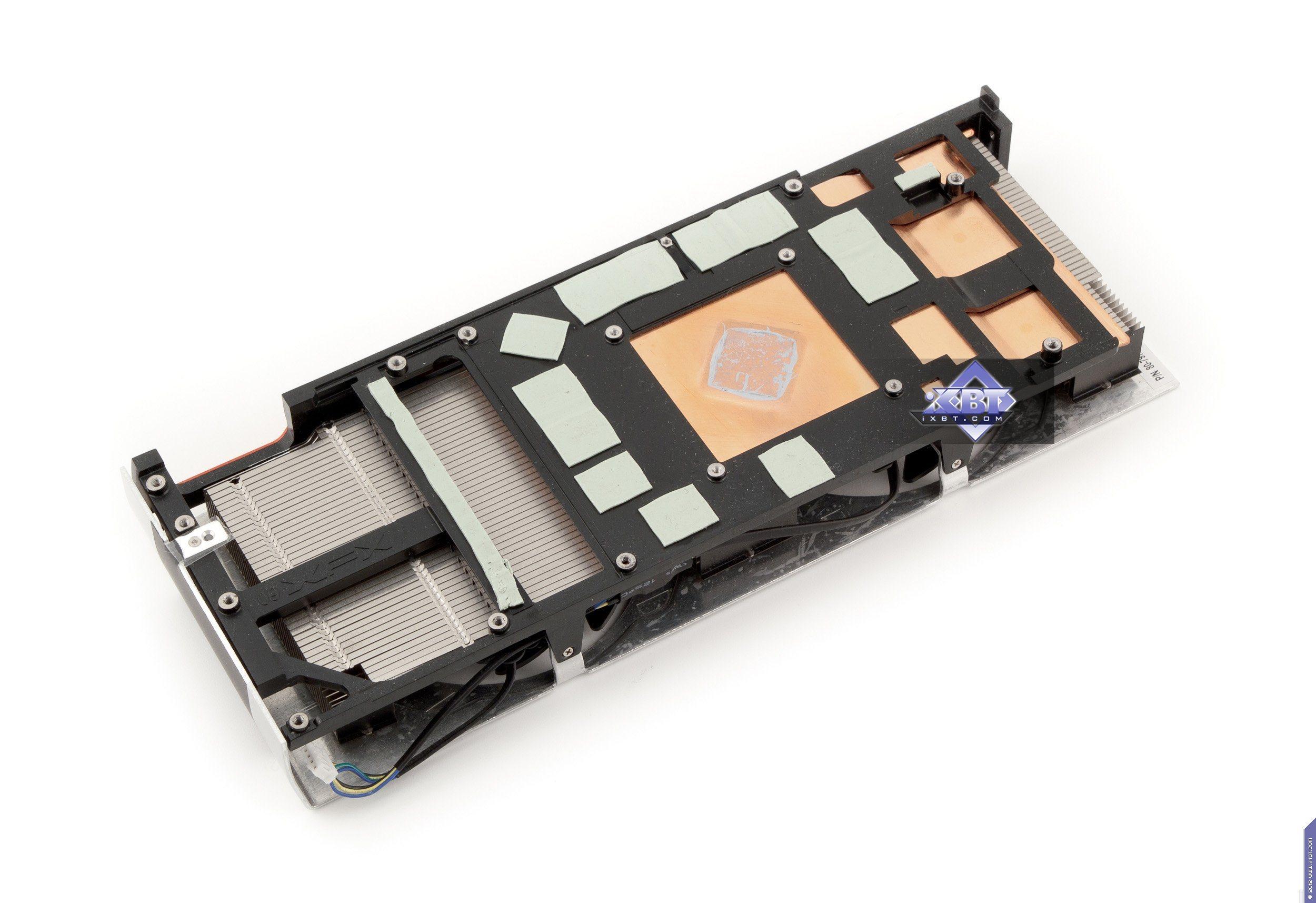

XFX R7970 Double Dissipation (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E

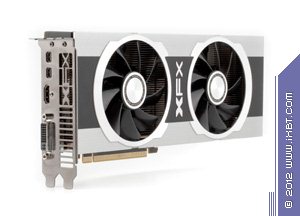

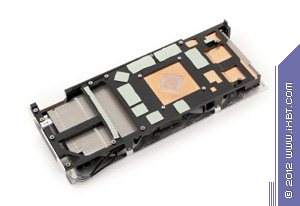

Мы уже не раз встречаемся с фирменным кулером XFX, в основе которого лежит Ghost Thermal Technology, разработанная инженерами XFX технология работы СО, при которой в охлаждении участвуют два вентилятора, имеющие очень высококачественные подшипники, поэтому должны быть практически бесшумными. В случае 7950 и 7970 указанная технология предусматривает использование испарительной камеры, которая легла в основу длинного пластинчатого радиатора.

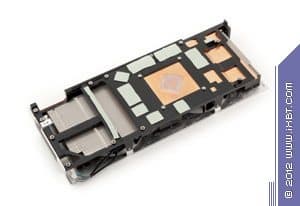

А для охлаждения микросхем памяти задействована особая металлическая пластина рельефной формы, поэтому она прижимается с одной стороны к микросхемам памяти и транзисторам силовой цепи, а с другой стороны - к основному радиатору. В процессе тестирования карты был замечен небольшой шум, однако, не критичный.

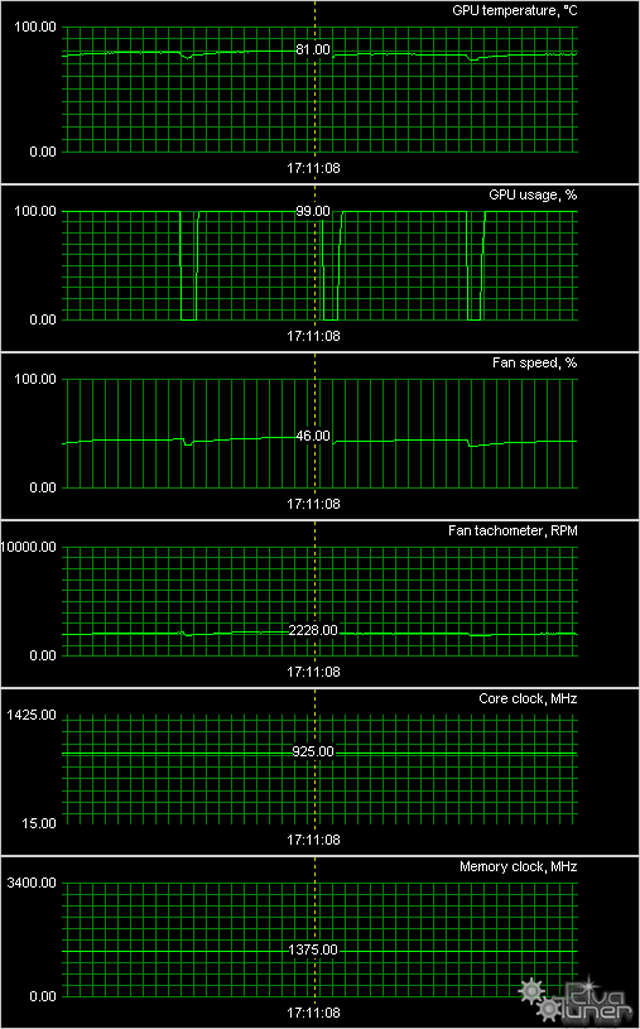

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Asus HD 7970 DirectCu II Top (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E
XFX R7970 Double Dissipation (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E

После тестирования обеих карт под нагрузкой в течение 6 часов мы получили весьма хорошие результаты: максимальный нагрев у продукта от Asus не превысил 75 градусов, а у карты от XFX - не выше 81 градуса, что в обоих случаях для топовых ускорителей очень даже неплохо.

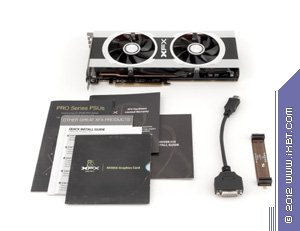

Комплект поставки.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами, адаптер mini-DP-to-DP (для карты XFX), мост CrossFire.

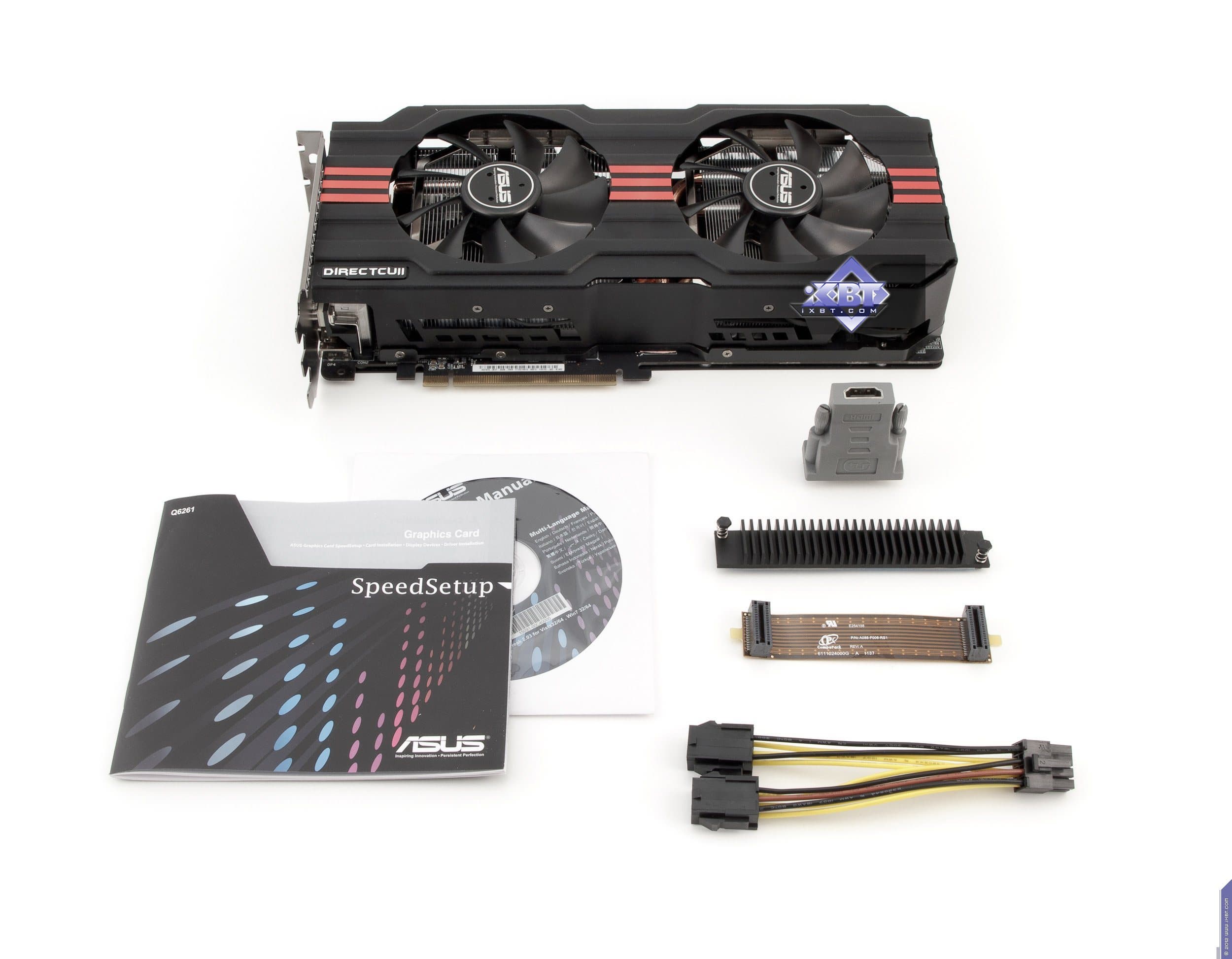

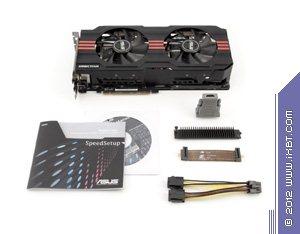

Asus HD 7970 DirectCu II Top (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E
Базовый комплект. Плюс адаптер DVI-to-HDMI и разветвитель питания.
XFX R7970 Double Dissipation (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E

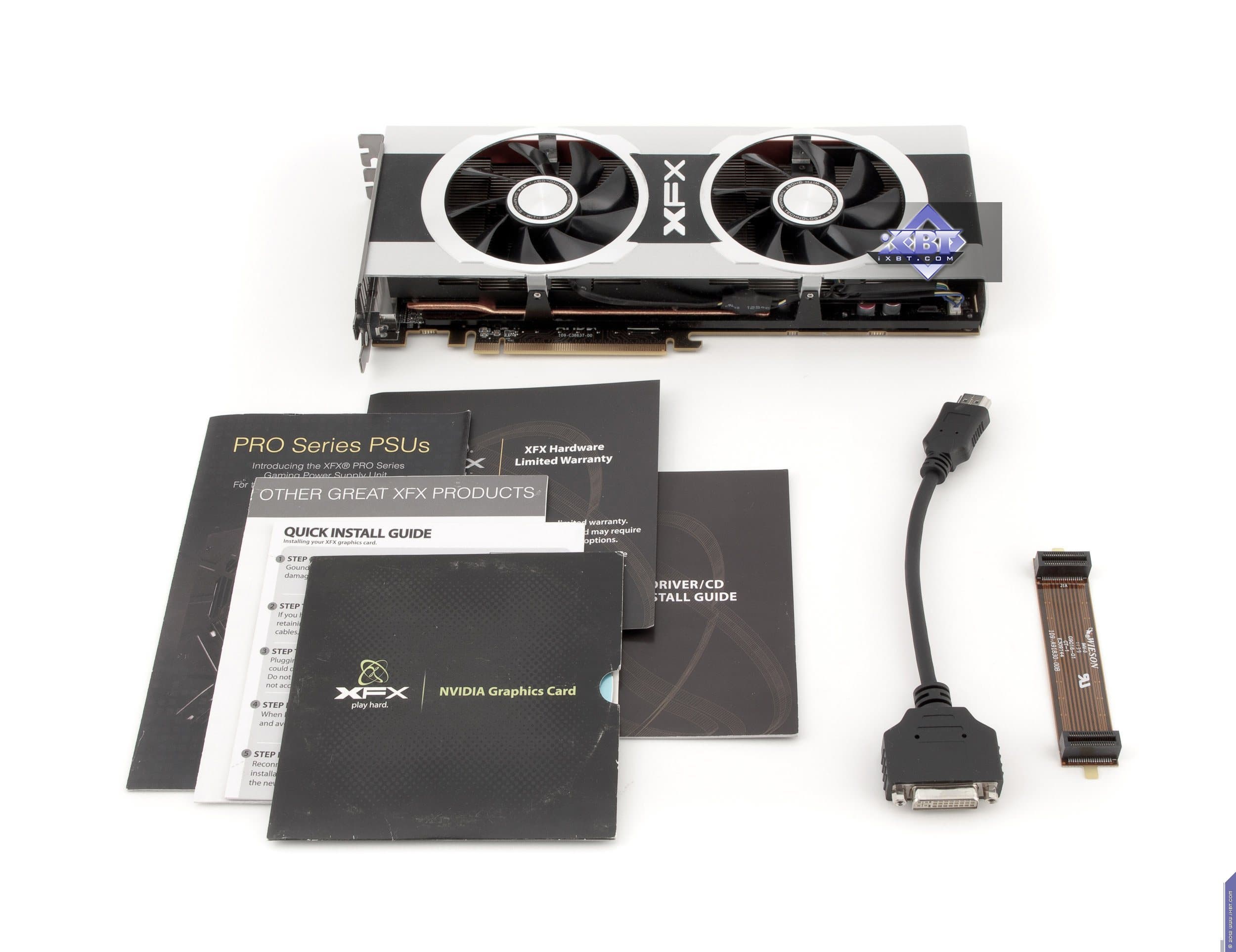

Базовый комплект.

На очереди рассмотрение упаковки.

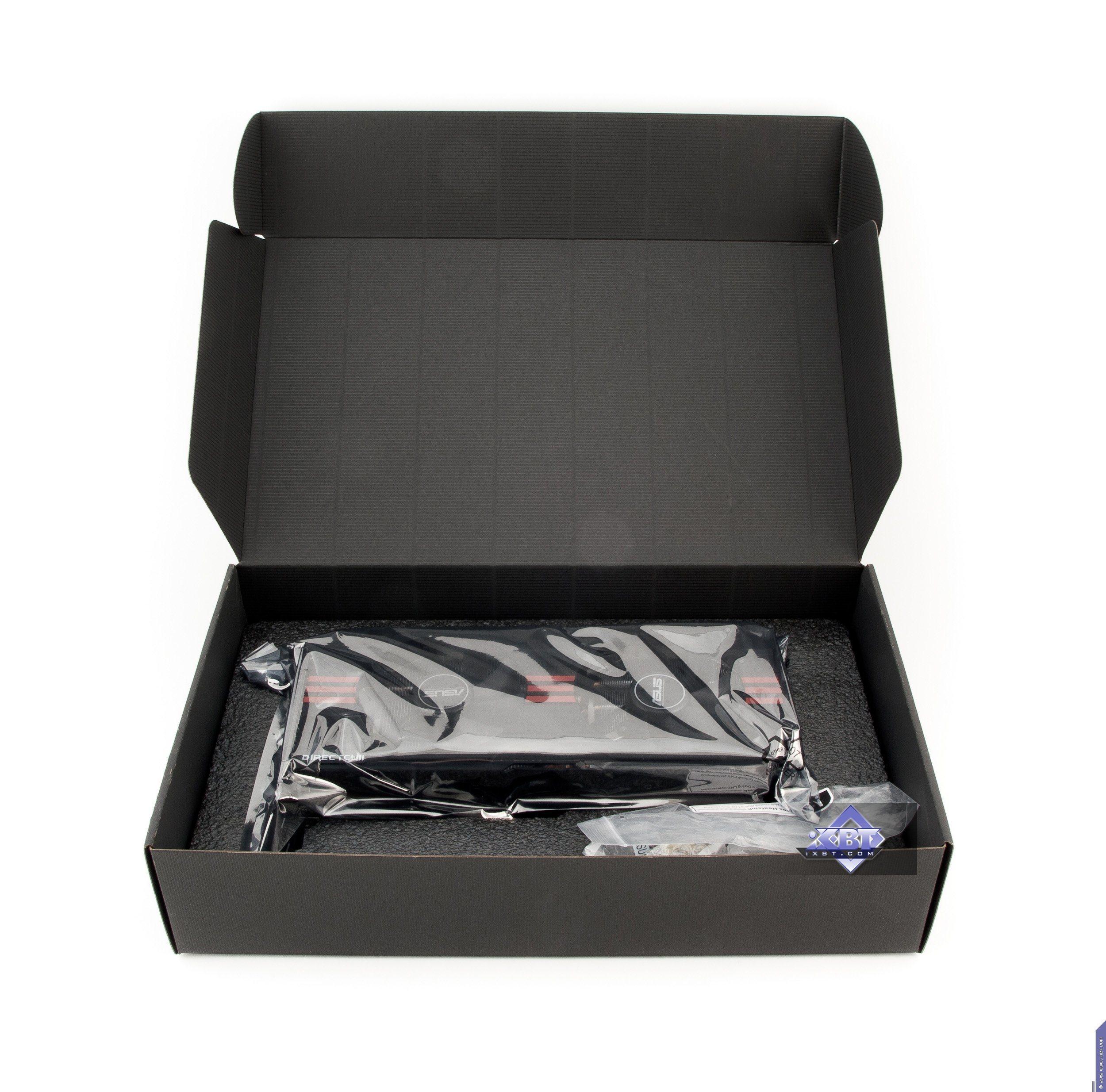

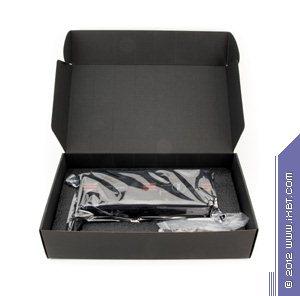

Asus HD 7970 DirectCu II Top (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E
Видеокарта внутри коробки надежно закреплена в отсеке из пенополиуретана, поэтому при перевозках ее сохранность гарантирована.

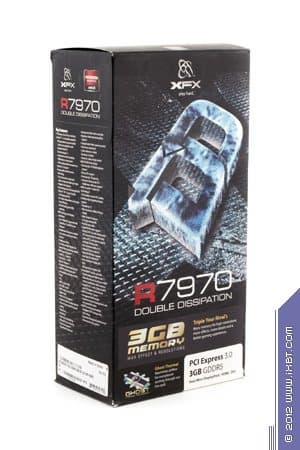

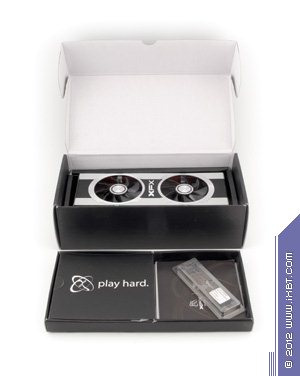

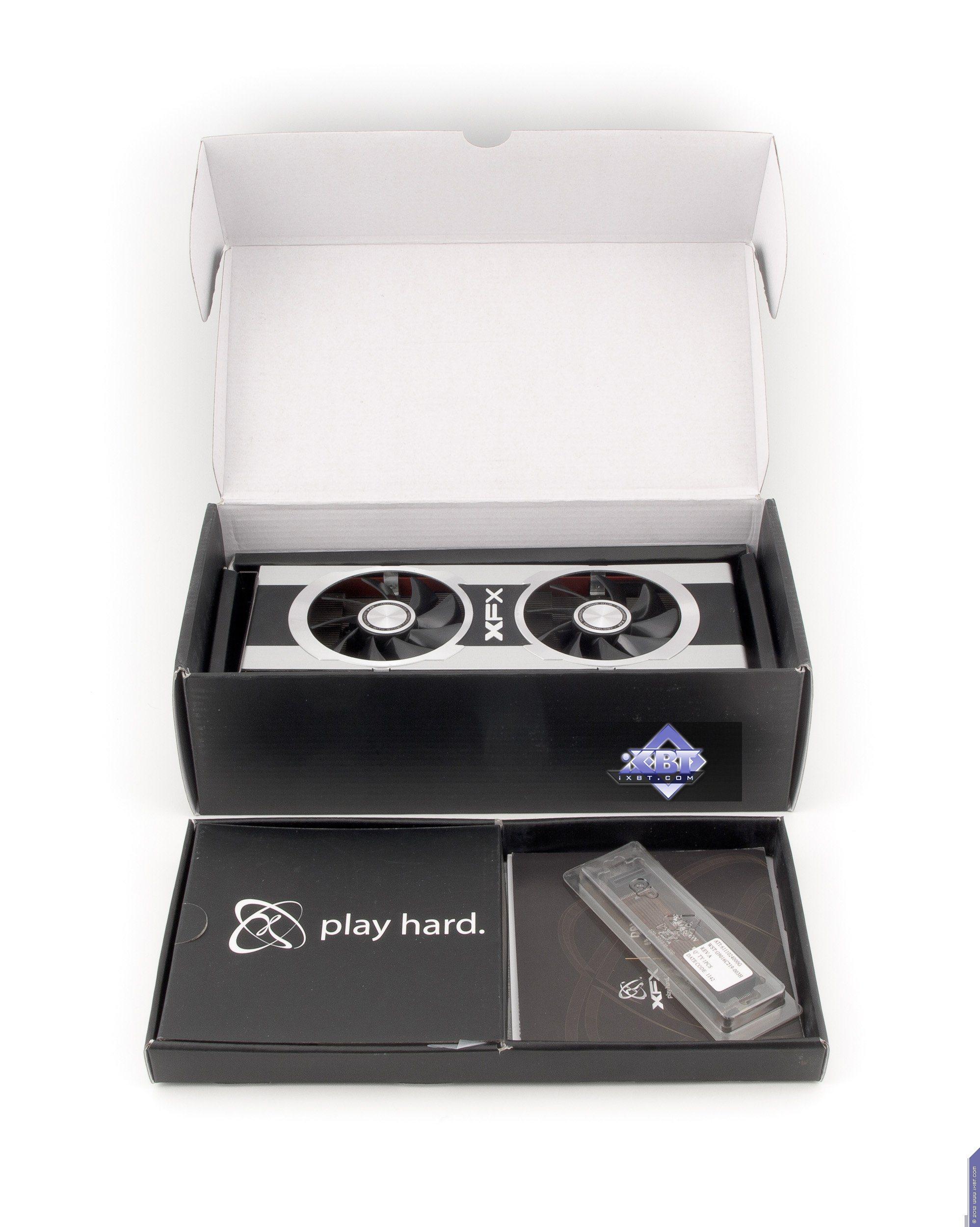

XFX R7970 Double Dissipation (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E
Карта надежно закреплена в картонном отсеке и потому «болтанка» при перевозке и потенциальное повреждение ей не грозят.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Enermax Platimax 1200 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 12.3/12.2; Nvidia версии 295.72/300.10/290.36

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Шергина за предоставление бенчмарка и помошь в настройках работы.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

Знатоки в области 3D-графики смогут сделать выводы самостоятельно. Наши же пояснения направлены, как правило, на новичков или неопытных пользователей, желающих, однако, произвести апгрейд своего компьютера или просто собрать новый.

Тем, кто вообще не понимает, что́ такое ядро, почему в нем какие-то процессоры, что́ такое потоки и пр. — им есть резон ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

А теперь посмотрим на тесты.

Поскольку разогнанные карты семейства Radeon HD 7970 мы изучали в февральском выпуске i3D Speed, то приведем результаты именно оттуда, поскольку, как показал опыт, особых изменений последующие версии драйеров не привнесли. Учитывая, что видеокарта от Asus, несмотря на штатные частоты по ядру в 1000 МГц, прекрасно разгоняется, то приведенные ниже результаты тестирования 7970 на частоте по ядру в 1100 МГц не являются недостижимыми. И потому мы показываем эти результаты.

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

Выводы

В этот раз мы не будем смотреть на рейтинги ускорителей, поскольку мало того, что все топовые ускорители — это особая когорта, предназначенная для энтузиастов, поэтому там ценообразование совсем иное, так еще и мы сегодня изучали продукт, особо направленный на оверклокеров. Так что, в данном случае, как говорится, оно - вне рейтингов. И еще раз отмечу, что мы НАРОЧНО взяли результаты тестирования из февральского выпуска i3D Speed (а не ошибка), поскольку именно там мы изучали разогнанные Radeon 79xx. Исследование работы карт на последующей версии драйверов (на момент написания статьи - 20 апреля 2012, компанией AMD была выпушена лишь версия Catalyst 12.3) по сути ничего не поменяло в раскладах сил, поэтому нет никакой нужды аппелировать именно к тестам на Catalyst 12.3.

Asus HD 7970 DirectCu II Top (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E — очень интересное для энтузиастов решение, так сказать, вариант одного из самых топовых ускорителей игрового класса на сегодня. И даже не просто для энтузиастов, а для любителей выжимать из «железа» по максимуму, то есть оверклокеров. Продукт снабжен как мощнейшей системой охлаждения, так и специальной программой, позволяющей гибко и всесторонне настраивать работу карты (нам удалось достичь 1175 МГц по ядру, имея стабильную работу ускорителя, однако все же предпочитаем остановиться на 1100 МГц, поскольку не все экземпляры могут иметь такие высокие потенциалы). Минус - громоздкость ускорителя, занимающего три слота в системном блоке, однако, подчеркну, что для энтузиастов и оверклокеров этот факт может и не быть минусом. Просто надо иметь в виду перед покупкой и изучить возможности монтажа такой карты в свой системный блок. Потребляет ускоритель, как ни странно, лишь чуть выше, чем стандартный Radeon HD 7970, так что, мнение мое о карте очень даже позитивно.

XFX R7970 Double Dissipation (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E — также интересное решение для тех, кому не нужны особые возможности для разгона, и кто довольствуется стандартными возможностями одного из самых быстрых на сегодня ускорителей игрового класса. Видеокарта снабжена хорошей системой охлаждения, продемонстрировавшей нам более позитивные показатели, чем можно наблюдать у кулера, поставляемого с референс-картой. И даже, несмотря на наличие двух вентиляторов, СО более тихая, чем референс.

Окончательное решение — за нашими читателями. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.

В номинации «Оригинальный дизайн» (за май 2012 года) награды получили карты:

  • Asus HD 7970 DirectCu II Top (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E
  • XFX R7970 Double Dissipation (Radeon HD 7970) 3072 МБ 384-битной GDDR5 PCI-E
