Radeon HD 7970 в исполнении Gigabyte

Gigabyte Radeon HD 7970 Overclocked 3072 МБ 384-битной GDDR5 PCI-E (GV-R797OC-3GD)




Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Не так давно компания AMD анонсировала новую архитектуру графических ускорителей Graphics Core Next (GCN), на которой основано новейшее поколение ускорителей 2012 года. Ядра под кодовым названием Tahiti получили статус топовых, на их базе основаны самые мощные на сегодня однопроцессорные акселераторы трехмерной графики компании AMD.

Как и следовало ожидать, вслед за анонсом постепенно стали появляться серийные продукты на базе серии 79хх. Сегодня мы изучим одну из самых мощных (а может быть, и самую мощную) вариаций Radeon HD 7970 — разогнанную версию Gigabyte.

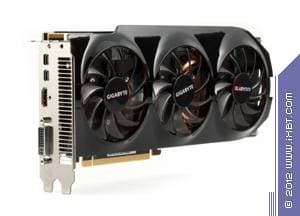

Плата

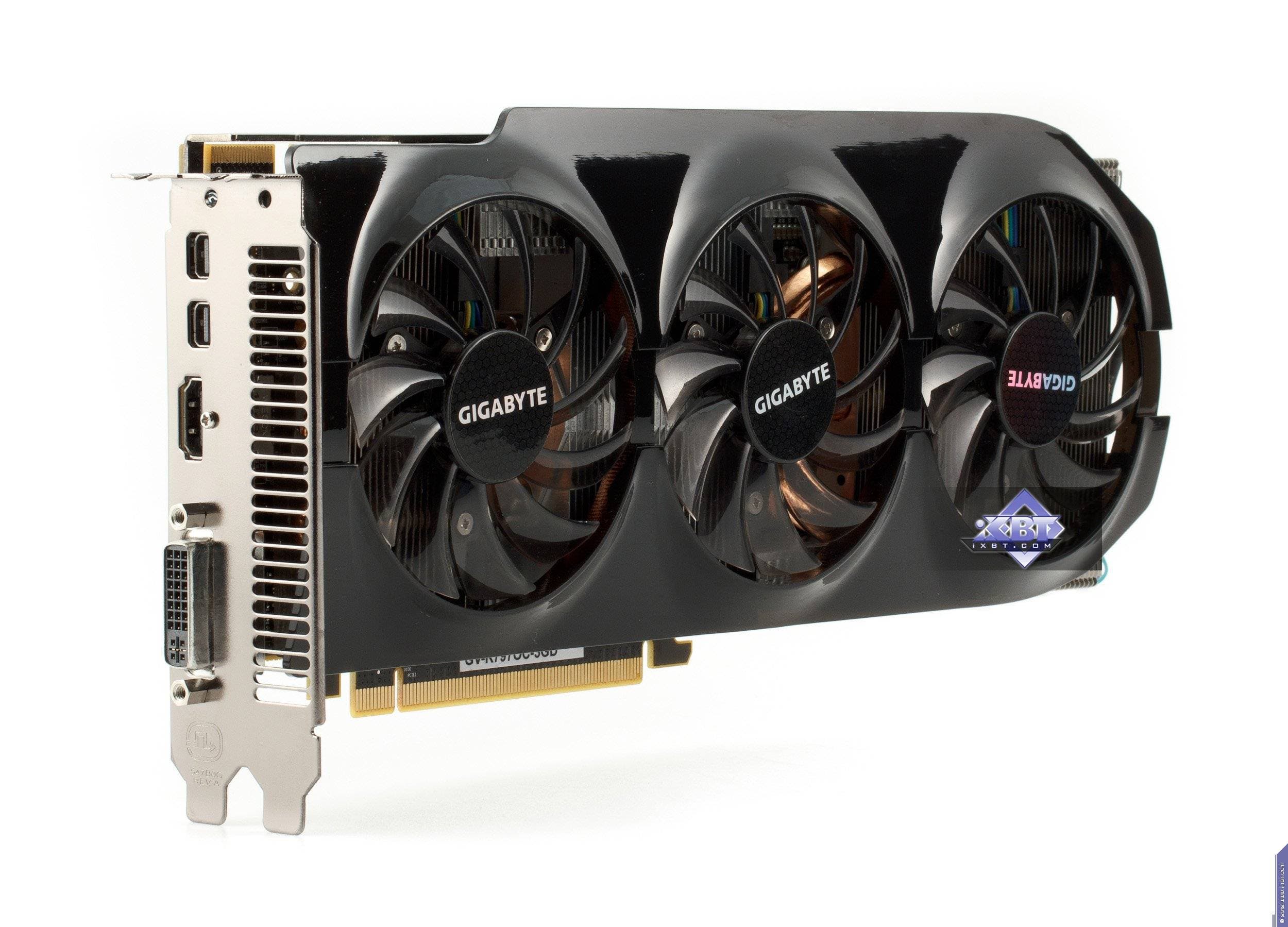

Gigabyte Radeon HD 7970 Overclocked 3072 МБ 384-битной GDDR5 PCI-E (GV-R797OC-3GD)
  • GPU: Radeon HD 7970 (Tahiti)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1000 МГц (номинал — 925 МГц)
  • Частота работы памяти (физическая (эффективная)): 1400 (5600) МГц (номинал — 1375 (5500) МГц)
  • Ширина шины обмена с памятью: 384 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 32/1000 МГц (номинал — 32/925 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 2048
  • Число блоков текстурирования: 128 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 280×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 218/72/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

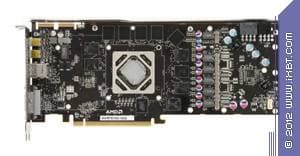

Gigabyte Radeon HD 7970 Overclocked 3072 МБ 384-битной GDDR5 PCI-E (GV-R797OC-3GD)
Карта имеет 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1400 (5600) МГц.

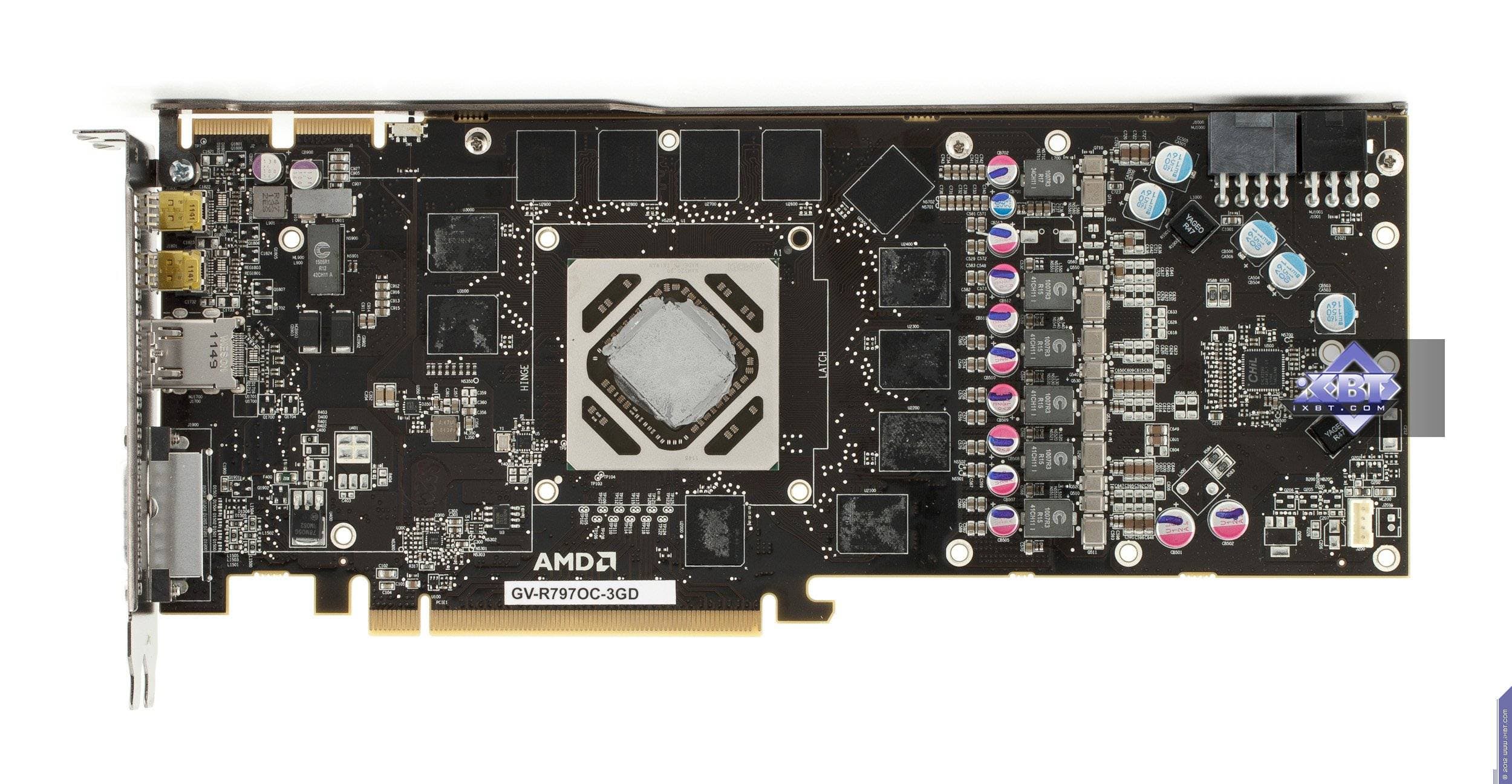

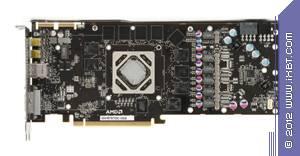

Сравнение с эталонным дизайном, вид спереди
Gigabyte Radeon HD 7970 Overclocked 3072 МБ 384-битной GDDR5 PCI-E (GV-R797OC-3GD) Reference card AMD Radeon HD 7970

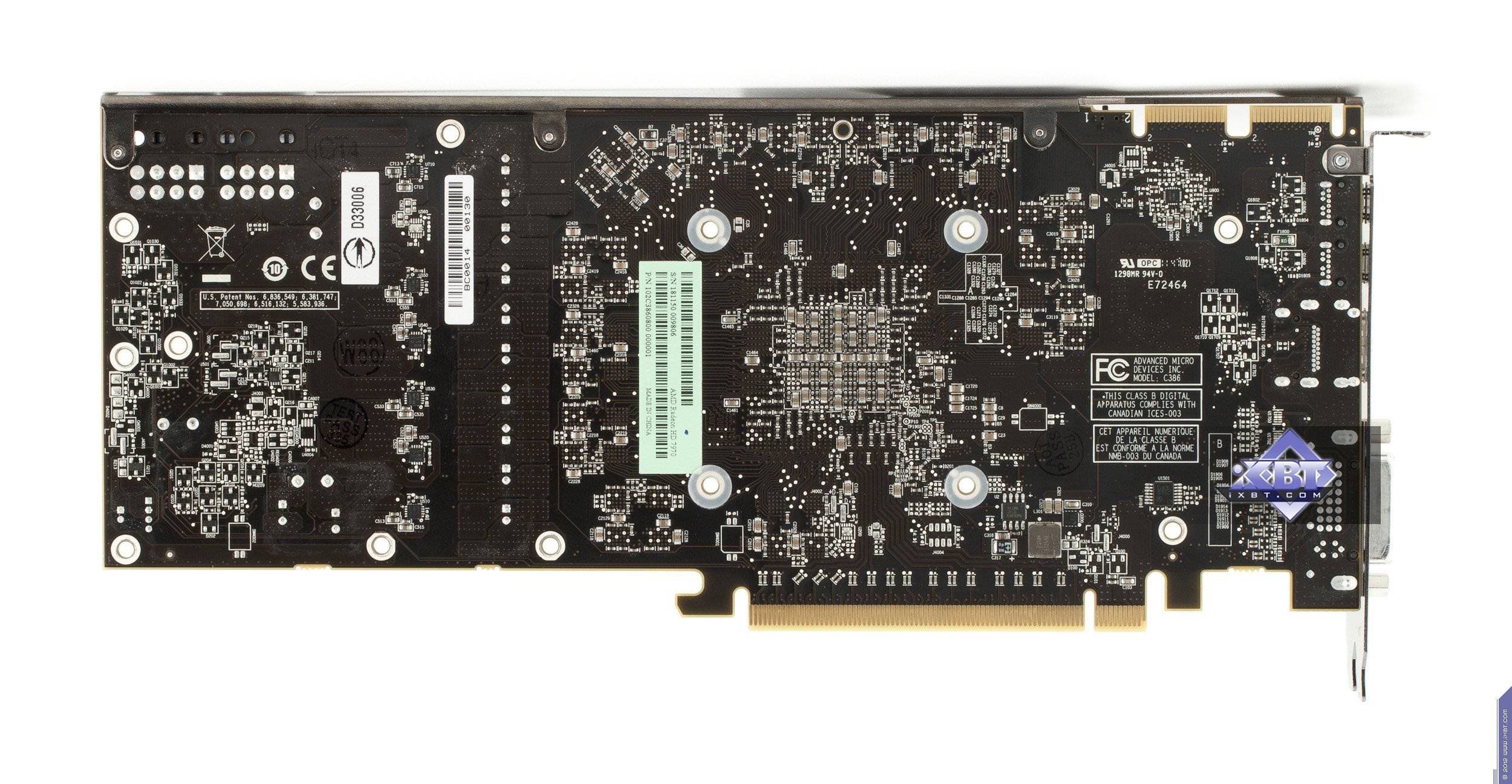

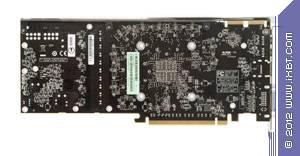

Сравнение с эталонным дизайном, вид сзади
Gigabyte Radeon HD 7970 Overclocked 3072 МБ 384-битной GDDR5 PCI-E (GV-R797OC-3GD) Reference card AMD Radeon HD 7970

Перед нами полная копия эталонного дизайна, поэтому нет нужды детально что-либо рассказывать — все подобности уже были в базовой статье. Стоит особо отметить, что ускоритель работает на повышенных частотах, особенно по ядру. Впрочем, не совсем полная копия, в блоке питания нет одной фазы, супер-разгона на таких картах не получить. Вероятно, это упрощение эталонного дизайна.

Все карты серии 79хх оснащены двумя микросхемами BIOS (новшество, введенное в HD 69хх): сделано это во избежание неудачных прошивок новых версий BIOS. Новая карта имеет сверху небольшой переключатель, который просто регулирует, какую из микросхем BIOS задействовать при запуске видеокарты. По умолчанию — номер один.

Мы еще раз напоминаем, что старые аналоговые мониторы или дешевые LCD с единственным входом d-Sub (VGA-гнездо трапецевидной формы) можно подключить только через специальные адаптеры-переходники DVI-to-d-Sub. На данной карте имеется только одно гнездо DVI, поэтому два монитора с d-Sub подключить не получится.

Также видно, что карта имеет одно гнездо HDMI (ускорители такого рода поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком) и два вывода DP (к каждому из которых можно теоретически подключить по три монитора, но в сумме вывод может идти только на три приемника). Напомним также, что топовые продукты AMD обладают поддержкой технологии AMD Eyefinity, обеспечивая вывод картинки игры одновременно на несколько мониторов.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

Что касается возможностей по ускорению обработки видеопотоков Full HD и тому подобного — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

Карта требует дополнительного питания, причем двумя разъемами: 8-контактным и 6-контактным.

Еще раз напомним об очень интересной особенности новых ускорителей: возможности ухода видеокарты в глубокий «сон». В стандартных настройках энергосбережения Windows предусмотрено гашение монитора через некоторое время неактивности системы, и у множества людей по всему миру компьютеры регулярно входят в этот режим. Остальные компоненты системного блока при этом свой режим работы не меняют (кроме, конечно, центрального процессора, уходящего в сон) — в частности, видеокарта продолжает работать в режиме 2D и на заданных для этого режима частотах. Так вот, теперь Radeon HD 79xx при отключении монитора резко сбрасывает частоты работы, потребляя лишь 3 Вт, и при этом останавливается вентилятор! Это позволяет в целом снизить шум системного блока и потребление энергии; кроме того, кулер в это время не всасывает в себя пыль. Но и этого мало. При работе в системе CrossFire из двух или более карт 79хх, как только завершается работа в 3D-режиме (игрок возвращается в 2D), в работе остается только первая карта, а все остальные точно так же уходят в «сон», потребляя 3 Вт и выключая свои вентиляторы.

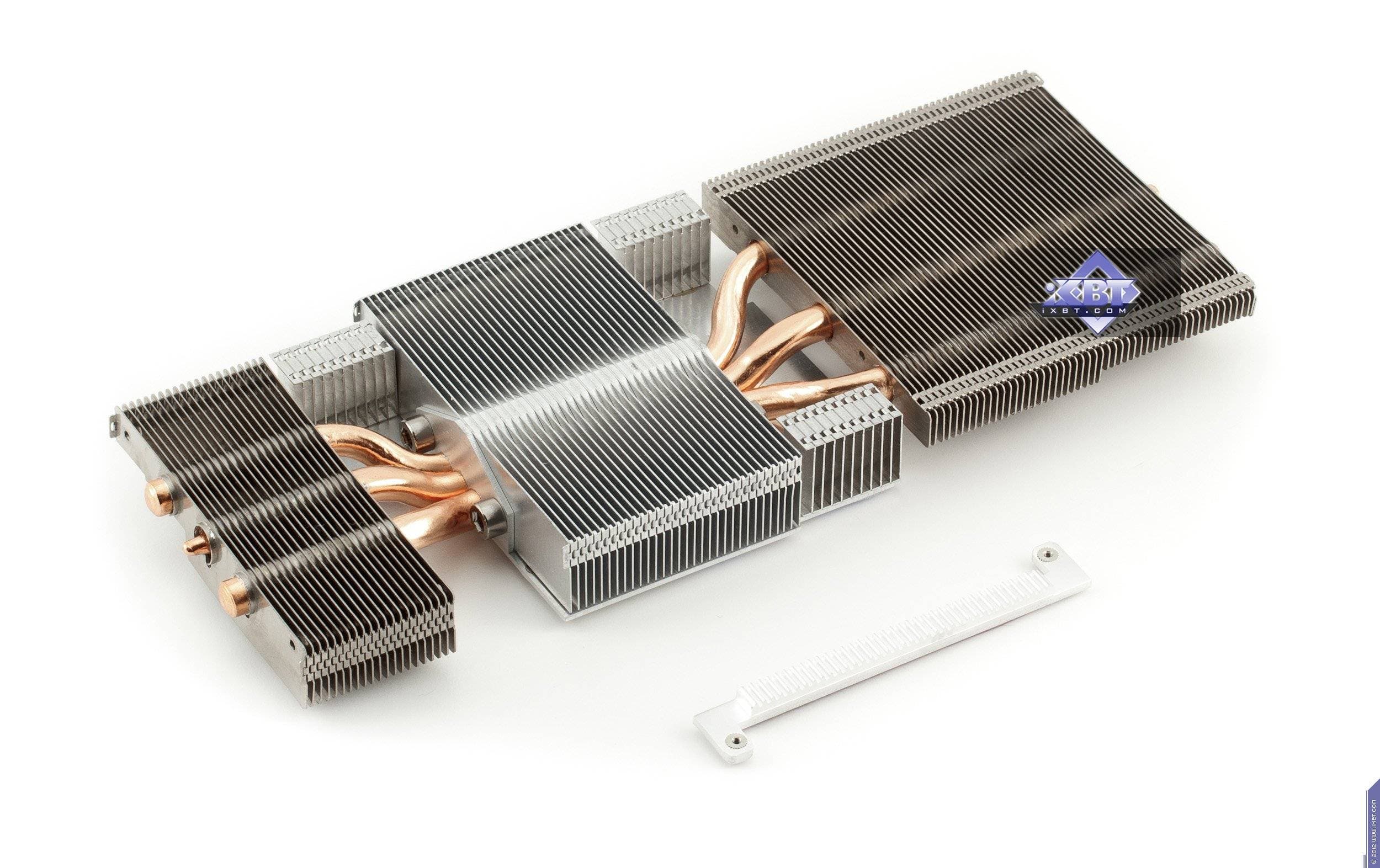

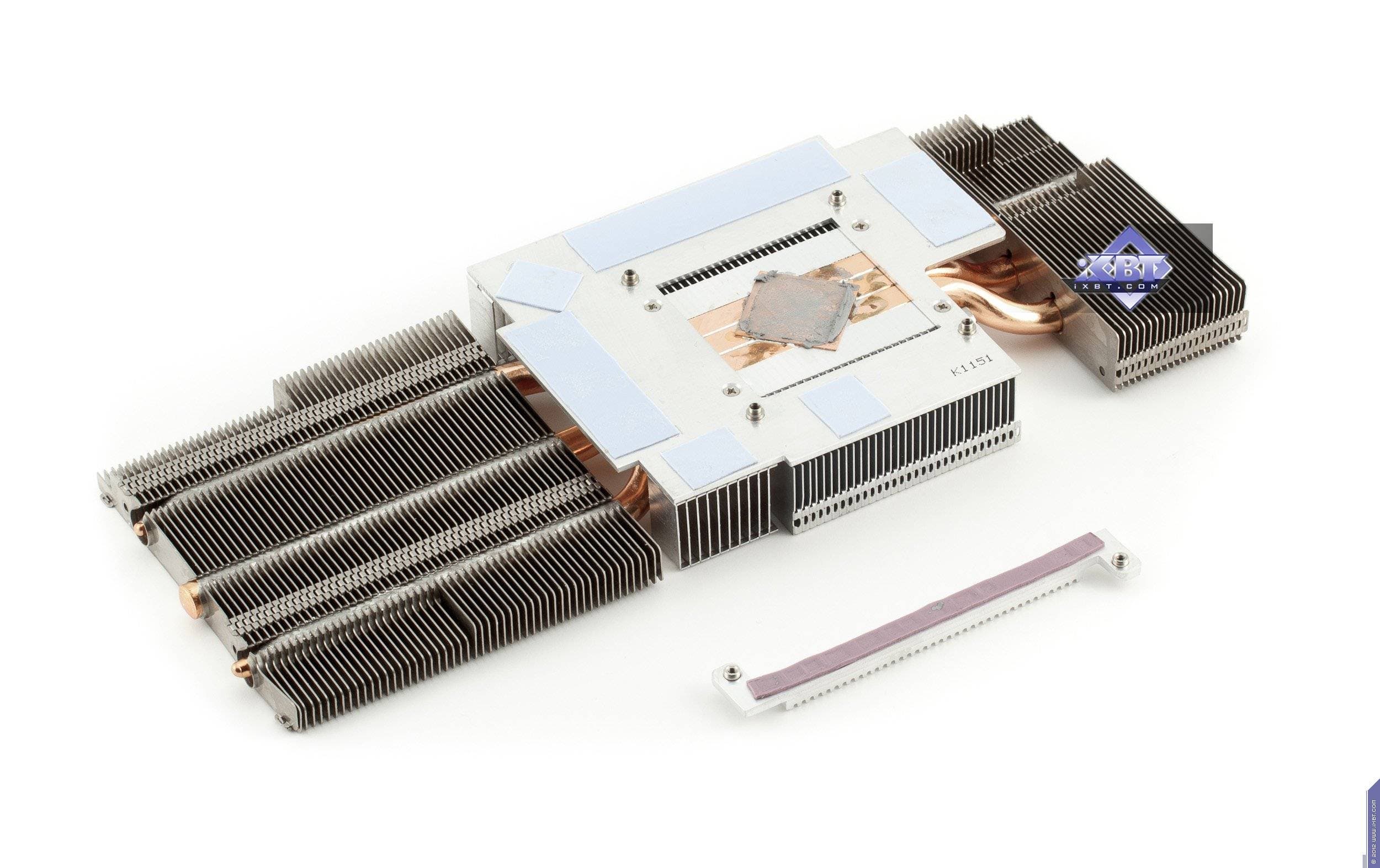

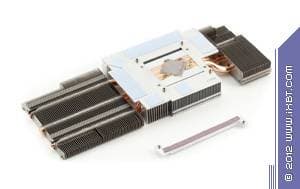

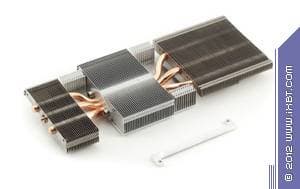

О системе охлаждения.

Gigabyte Radeon HD 7970 Overclocked 3072 МБ 384-битной GDDR5 PCI-E (GV-R797OC-3GD)
Перед нами привычная фирменная система охлаждения Gigabyte, которая лишь слегка модифицирована под новое ядро. Данный кулер уже неоднократно имел возможность зарекомендовать себя высокоэффективным и тихим устройством. СО состоит из сложной формы радиатора (последний имеет три пластинчатые части, соединенные между собой тепловыми трубками). Сверху все прикрыто кожухом с тремя вентиляторами. Последние — очень тонкие, поэтому СО весьма компактная.

Вентиляторы работают на невысоких оборотах, достигая под нагрузкой 44% от максимальных, и их не слышно. Микросхемы памяти охлаждаются общим большим радиатором через теплопроводящие прокладки.

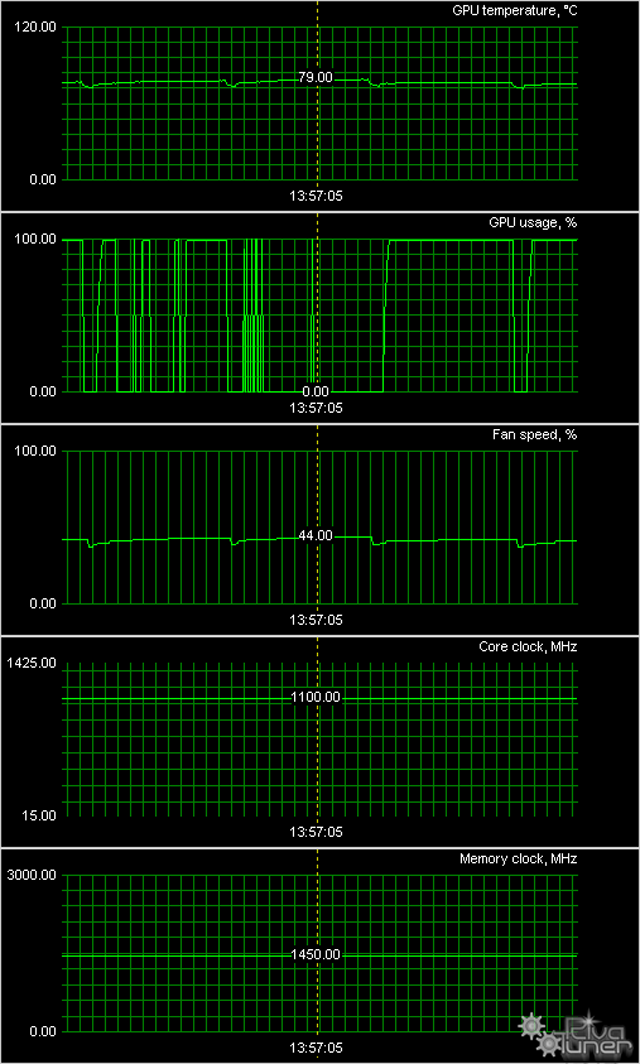

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Gigabyte Radeon HD 7970 Overclocked 3072 МБ 384-битной GDDR5 PCI-E (GV-R797OC-3GD)

Для проверки работоспособности при экстремальном разгоне я еще больше поднял частоты: до 1100 МГц по ядру — это на 175 МГц выше номинала и на 100 МГц выше штатной частоты у данной карты. По памяти частоты были повышены до 5800 МГц. В таких условиях карта проработала 6 часов под нагрузкой, и как видим, при этом СО ускорителя продемонстрировала просто высочайшую эффективность. Температура не поднялась выше 79 градусов, что для топового акселератора — просто прекрасный результат!

К сожалению, карта прибыла к нам без упаковки и комплекта, так что о комплектации поведать не сможем.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Tagan TG900-BZ 900 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell 3007WFP (30″);
  • драйверы AMD версии Catalyst 12.1; Nvidia версии 295.52

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Шергина за предоставление бенчмарка и помошь в настройках работы.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

Знатоки в области 3D-графики смогут сделать выводы самостоятельно. Наши же пояснения направлены, как правило, на новичков или неопытных пользователей, желающих, однако, произвести апгрейд своего компьютера или просто собрать новый.

Тем, кто вообще не понимает, что́ такое ядро, почему в нем какие-то процессоры, что́ такое потоки и пр. — им есть резон ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

А теперь посмотрим на тесты.

На диаграммах представлены результаты работы данной карты на частотах 1100/5800 МГц, поэтому нет нужды демонстрировать производительность на штатных 1000/5600 МГц. Любому читателю должно быть очевидно, что данная скорость будет примерно посередине между показателями на стандартных частотах 925/5500 МГц и на экстремальных 1100/5800 МГц.

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

Выводы

Как обычно, начнем с анализа Рейтинга ускорителей iXBT.com (за февраль, не включая GTX 680), который нам демонстрирует функциональность видеокарт относительно друг друга и нормирован по самому слабому Geforce GT 430 (то есть скорость+функции GT 430 приняты за 100%). Приведем выборку из рейтинга.

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
03 HD 7970 3072 МБ, 1100/1100/5800 800 119 670
04 HD 7970 3072 МБ, 925/925/5500 730 111 659
05 HD 7950 3072 МБ, 925/925/5500 700 126 555
06 HD 7950 3072 МБ, 800/800/5000 640 115 555
07 GTX 580 3072 МБ, 783/1566/4040 610 111 552
08 GTX 580 1536 МБ, 775/1550/4000 610 116 526
09 HD 6970 2048 МБ, 880/880/5500 550 140 393

Как и следовало ожидать, в результате очень сильного разгона продукт Gigabyte выходит на первое место среди коллег по классу Hi-End.

А теперь глянем на полезность тех же карт (просто поделим предыдущие рейтинги на цены соответствующих ускорителей).

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
22 HD 6970 2048 МБ, 880/880/5500 140 550 393
23 HD 7950 3072 МБ, 925/925/5500 126 700 555
24 HD 7970 3072 МБ, 1100/1100/5800 119 800 670
25 GTX 580 1536 МБ, 775/1550/4000 116 610 526
26 HD 7950 3072 МБ, 800/800/5000 115 640 555
28 HD 7970 3072 МБ, 925/925/5500 111 730 659
29 GTX 580 3072 МБ, 783/1566/4040 111 610 552

Следует четко понимать, что все топовые ускорители — это особая когорта, она предназначена для энтузиастов, поэтому там ценообразование совсем иное, и цены слишком завышены — ведь энтузиасты и так купят самое мощное и крутое, но при этом надо сдерживать спрос — акселераторы класса Hi-End выпускаются не столь массовыми тиражами, как их более дешевые собратья. Так что относительно среднего и бюджетного классов эта когорта всегда будет находиться в подвале рейтингов (при учете цены). А вот внутри этой самой когорты мы видим, что новизна HD 7970 пока еще позволяет торговцам заработать на этом, поэтому цены слишком завышены, и даже среди собратьев HD 7970 пока еще на последних местах по полезности. Но для энтузиастов это не помеха.

Gigabyte Radeon HD 7970 Overclocked 3072 МБ 384-битной GDDR5 PCI-E (GV-R797OC-3GD) — великолепный (возможно, лучший!) вариант топового HD 7970, он обладает сплошными достоинствами без единого недостатка (ну, может, лишь в цене — но это читатели сами выяснят, посмотрев на цены ниже). Здесь и отличная система охлаждения, и повышенные частоты работы, и прекрасный потенциал для дальнейшего разгона. Плюс, разумеется, все нововведения, присущие в целом Radeon HD 7970 и описанные нами в базовом материале. Особенно хорошо крайне низкое энергопотребление в 3 Вт при спящем режиме работы операционной системы.

Окончательное решение — за нашими читателями. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.

В номинации «Оригинальный дизайн» (за апрель 2012 года) награду получила карта:

  • Gigabyte Radeon HD 7970 Overclocked 3072 МБ 384-битной GDDR5 PCI-E (GV-R797OC-3GD)



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
HD 7970 — Н/Д(0) GTX 580 — $524(на 11.01.16)
HD 7970 — Н/Д(0) HD 6970 — Н/Д(0)
Gigabyte 7970 Overclocked — Н/Д(0) HD 7970 — Н/Д(0)


Благодарим компанию Gigabyte Russia и лично Eva Chang
за предоставленную на тестирование видеокарту

Блок питания Platimax для тестового стенда предоставлен компанией Enermax

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт
