Radeon HD 7970/7950/7870/7850/7770/7750 в исполнении Sapphire

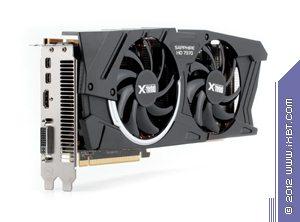

Sapphire Radeon HD 7970 DualX 3072 МБ 384-битной GDDR5 PCI-E
Sapphire Radeon HD 7950 Overclock Edition 3072 МБ 384-битной GDDR5 PCI-E
Sapphire Radeon HD 7870 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E
Sapphire Radeon HD 7850 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E
Sapphire Radeon HD 7770 Overclock Edition 1024 МБ 128-битной GDDR5 PCI-E
Sapphire Radeon HD 7750 Ultimate 1024 МБ 128-битной GDDR5 PCI-E

Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


С начала этого года мы уже успели изучить по сути всю современную линейку продуктов AMD из семейства 3D-ускорителей на основе новой архитектуры Graphics Core Next (GCN). Читатель может прочитать наши базовые материалы по новой линейке: Radeon HD 7970, Radeon HD 7950, Radeon HD 7870, Radeon HD 7850, Radeon HD 7770 и 7750.

Сегодня мы мельком пробежимся еще раз по всей новой линейке, поскольку будем изучать семейство из шести видеокарт Sapphire, куда вошли все вышеперечисленные ускорители. Все шесть карт имеют свои особенности, нет ни одной просто копии соответствующей референс-карты.

Платы

Sapphire Radeon HD 7970 DualX 3072 МБ 384-битной GDDR5 PCI-E
  • GPU: Radeon HD 7970 (Tahiti)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 950 МГц (номинал — 925 МГц)
  • Частота работы памяти (физическая (эффективная)): 1425 (5700) МГц (номинал — 1375 (5500) МГц)
  • Ширина шины обмена с памятью: 384 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 32/950 МГц (номинал — 32/925 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 2048
  • Число блоков текстурирования: 128 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 285×110×45 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: темно-коричневый
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 219/71/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)
Sapphire Radeon HD 7950 Overclock Edition 3072 МБ 384-битной GDDR5 PCI-E
  • GPU: Radeon HD 7950 (Tahiti)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 900 МГц (номинал — 800 МГц)
  • Частота работы памяти (физическая (эффективная)): 1250 (5000) МГц (номинал — 1250 (5000) МГц)
  • Ширина шины обмена с памятью: 384 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 28/900 МГц (номинал — 28/800 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 1792
  • Число блоков текстурирования: 112 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 275×110×38 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 197/62/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)
Sapphire Radeon HD 7870 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon HD 7870 (Pitcairn)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1050 МГц (номинал — 1000 МГц)
  • Частота работы памяти (физическая (эффективная)): 1250 (5000) МГц (номинал — 1200 (4800) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 20/1050 МГц (номинал — 20/1000 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 1280
  • Число блоков текстурирования: 80 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 260×100×35 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 172/53/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)
Sapphire Radeon HD 7850 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon HD 7850 (Pitcairn)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 920 МГц (номинал — 860 МГц)
  • Частота работы памяти (физическая (эффективная)): 1250 (5000) МГц (номинал — 1200 (4800) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 16/920 МГц (номинал — 16/860 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 1024
  • Число блоков текстурирования: 64 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 215×110×35 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 133/44/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)
Sapphire Radeon HD 7770 Overclock Edition 1024 МБ 128-битной GDDR5 PCI-E
  • GPU: Radeon HD 7770 (Cape Verde)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1120 МГц (номинал — 1000 МГц)
  • Частота работы памяти (физическая (эффективная)): 1250 (5000) МГц (номинал — 1125 (4500) МГц)
  • Ширина шины обмена с памятью: 128 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 10/1120 МГц (номинал — 10/1120 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 640
  • Число блоков текстурирования: 40 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 16
  • Размеры: 210×100×35 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 90/45/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)
Sapphire Radeon HD 7750 Ultimate 1024 МБ 128-битной GDDR5 PCI-E
  • GPU: Radeon HD 7750 (Cape Verde)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 800 МГц (номинал — 800 МГц)
  • Частота работы памяти (физическая (эффективная)): 1125 (4500) МГц (номинал — 1125 (4500) МГц)
  • Ширина шины обмена с памятью: 128 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 8/800 МГц (номинал — 8/800 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 512
  • Число блоков текстурирования: 32 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 16
  • Размеры: 195×120×48 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 57/27/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Software)

Sapphire Radeon HD 7970 DualX 3072 МБ 384-битной GDDR5 PCI-E
Карта имеет 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1400 (5600) МГц.

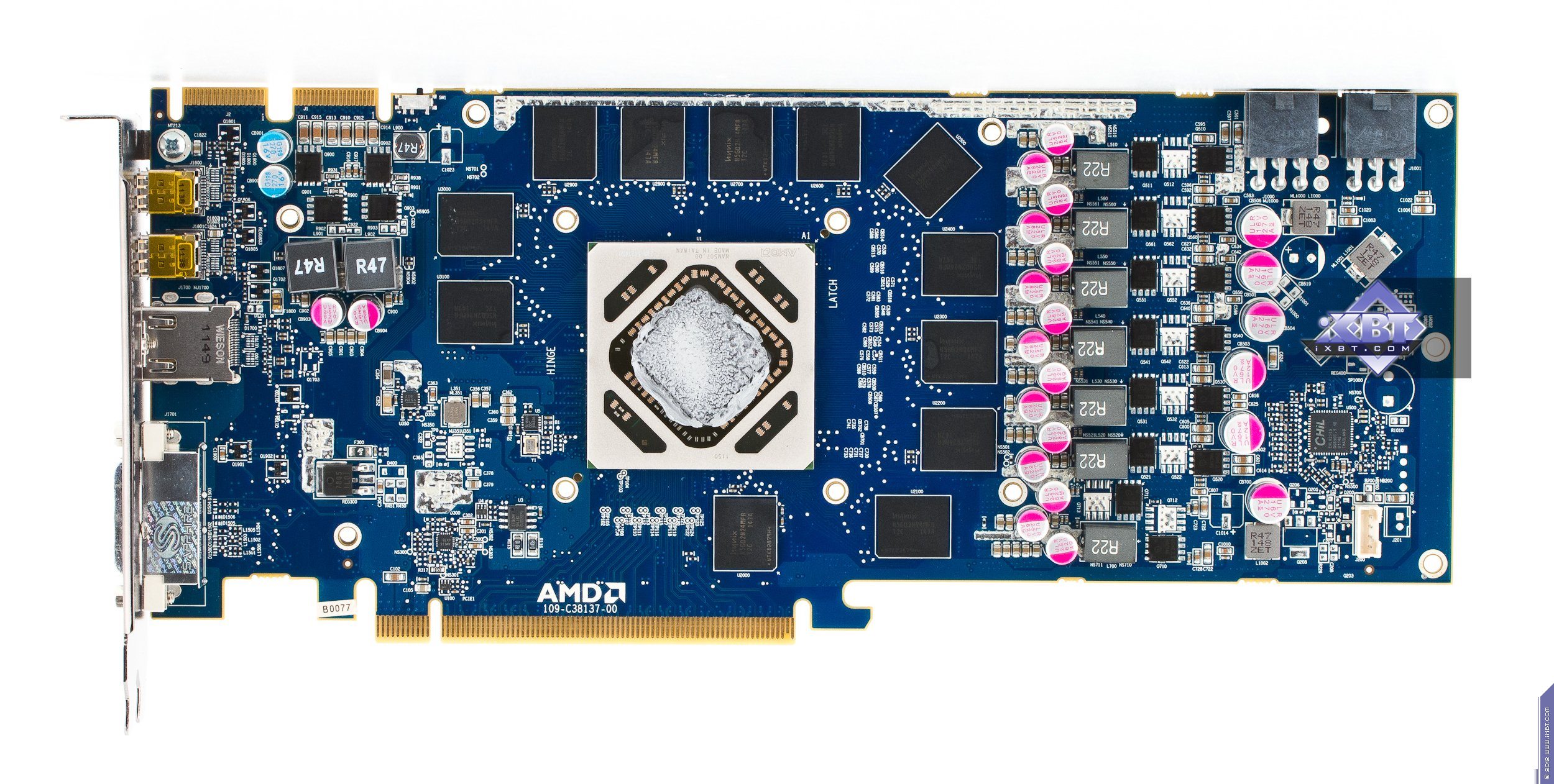

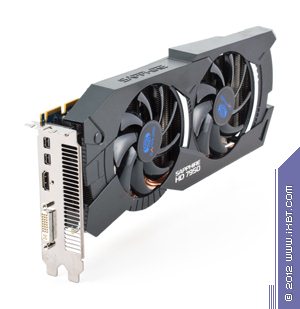

Sapphire Radeon HD 7950 Overclock Edition 3072 МБ 384-битной GDDR5 PCI-E
Карта имеет 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

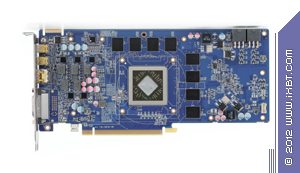

Sapphire Radeon HD 7870 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
Sapphire Radeon HD 7850 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

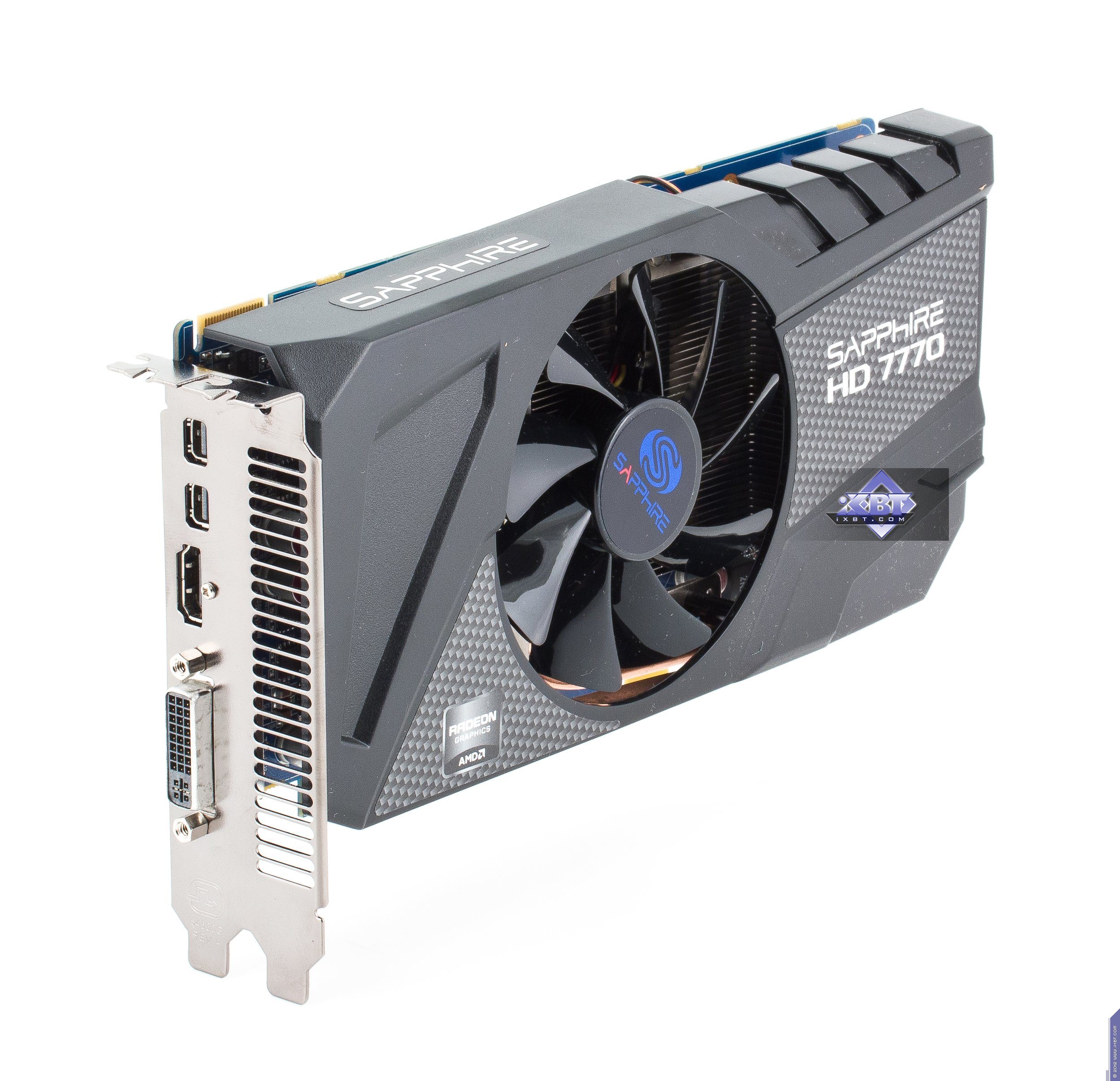

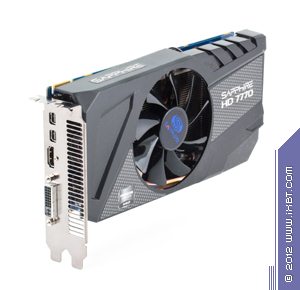

Sapphire Radeon HD 7770 Overclock Edition 1024 МБ 128-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
Sapphire Radeon HD 7750 Ultimate 1024 МБ 128-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

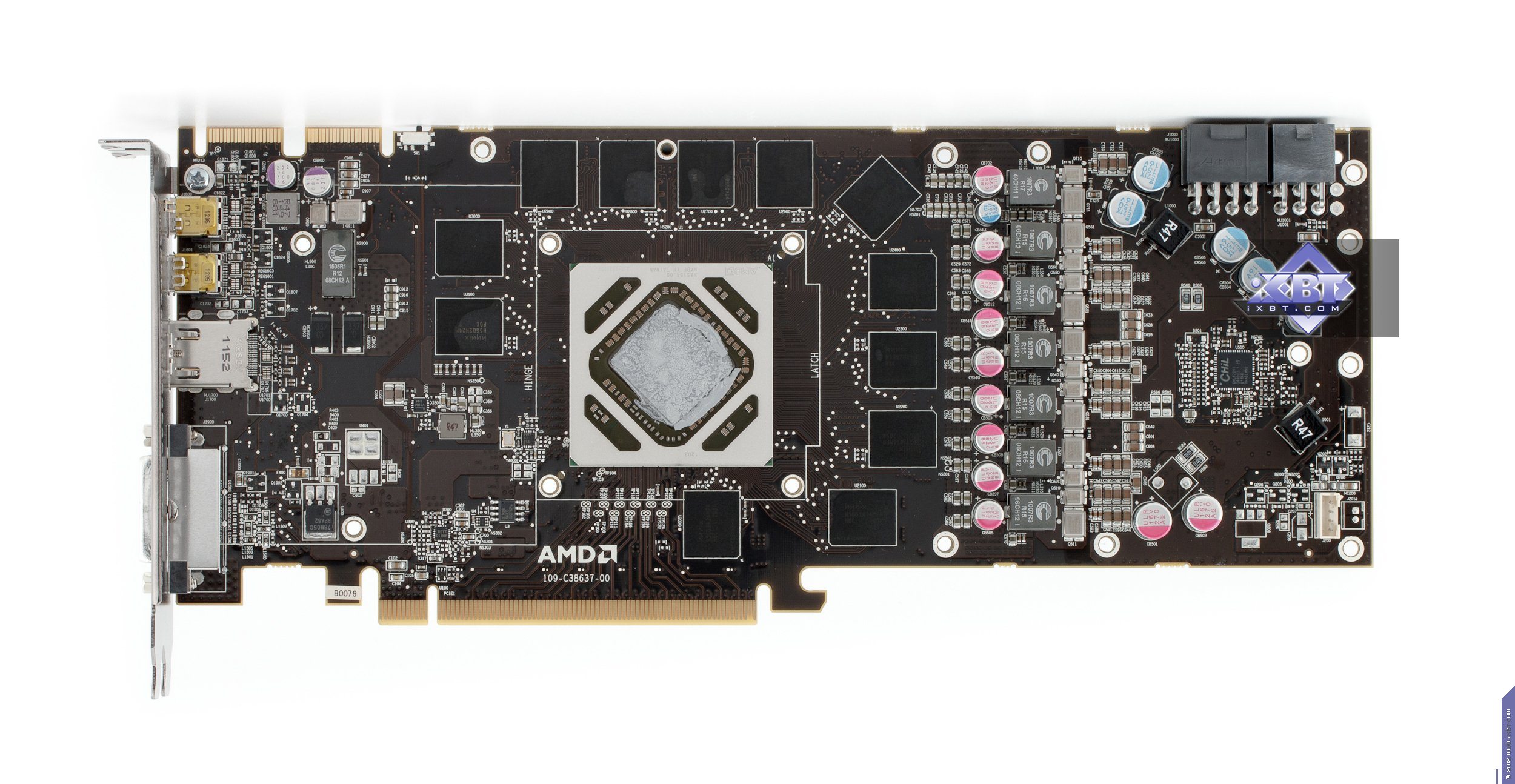

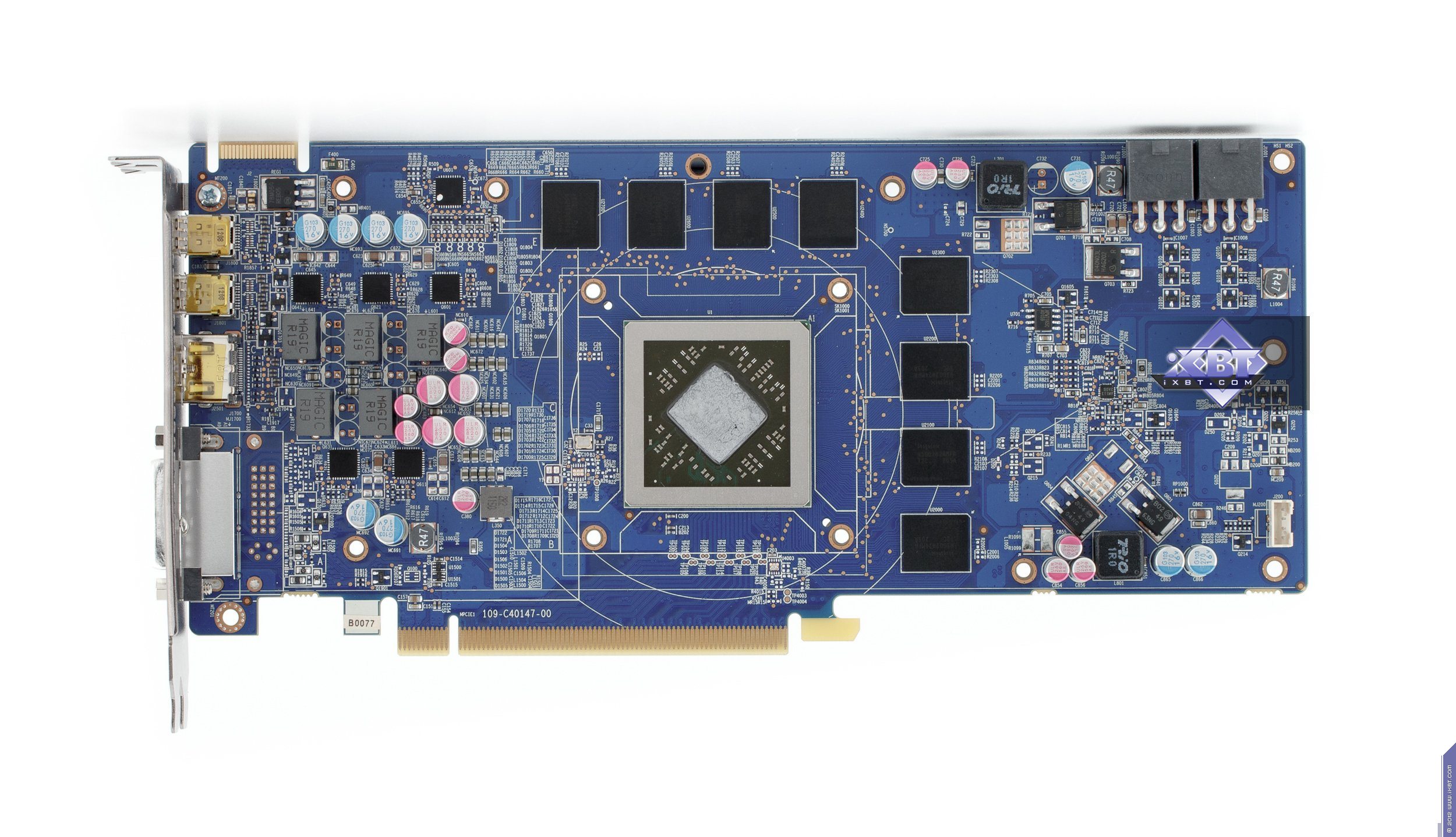

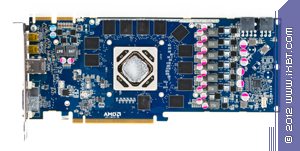

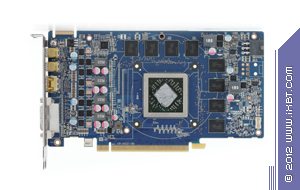

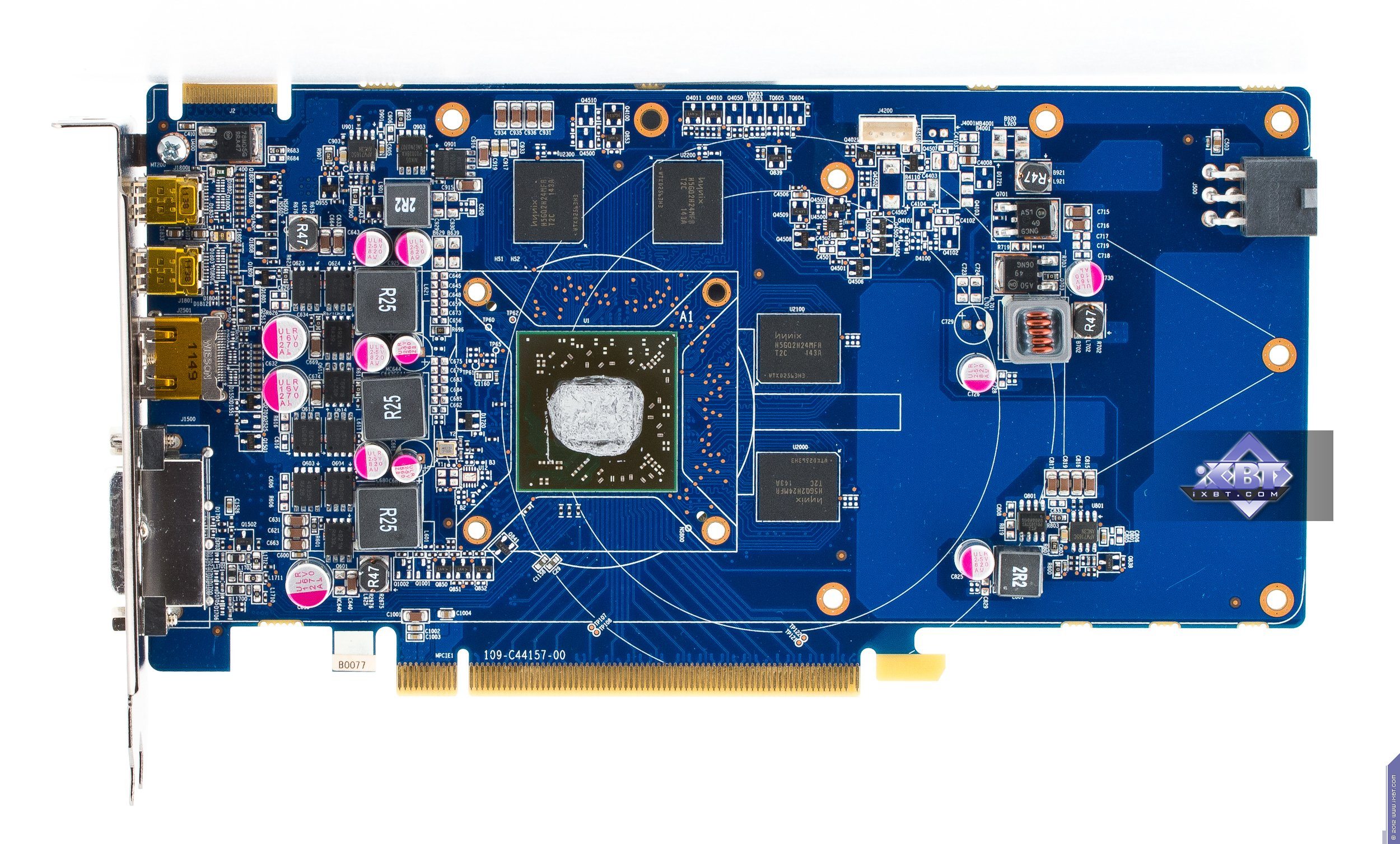

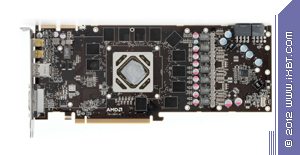

Сравнение с эталонным дизайном, вид спереди
Sapphire Radeon HD 7970 DualX 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon HD 7970
Sapphire Radeon HD 7950 Overclock Edition 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon HD 7950
Sapphire Radeon HD 7870 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 7870

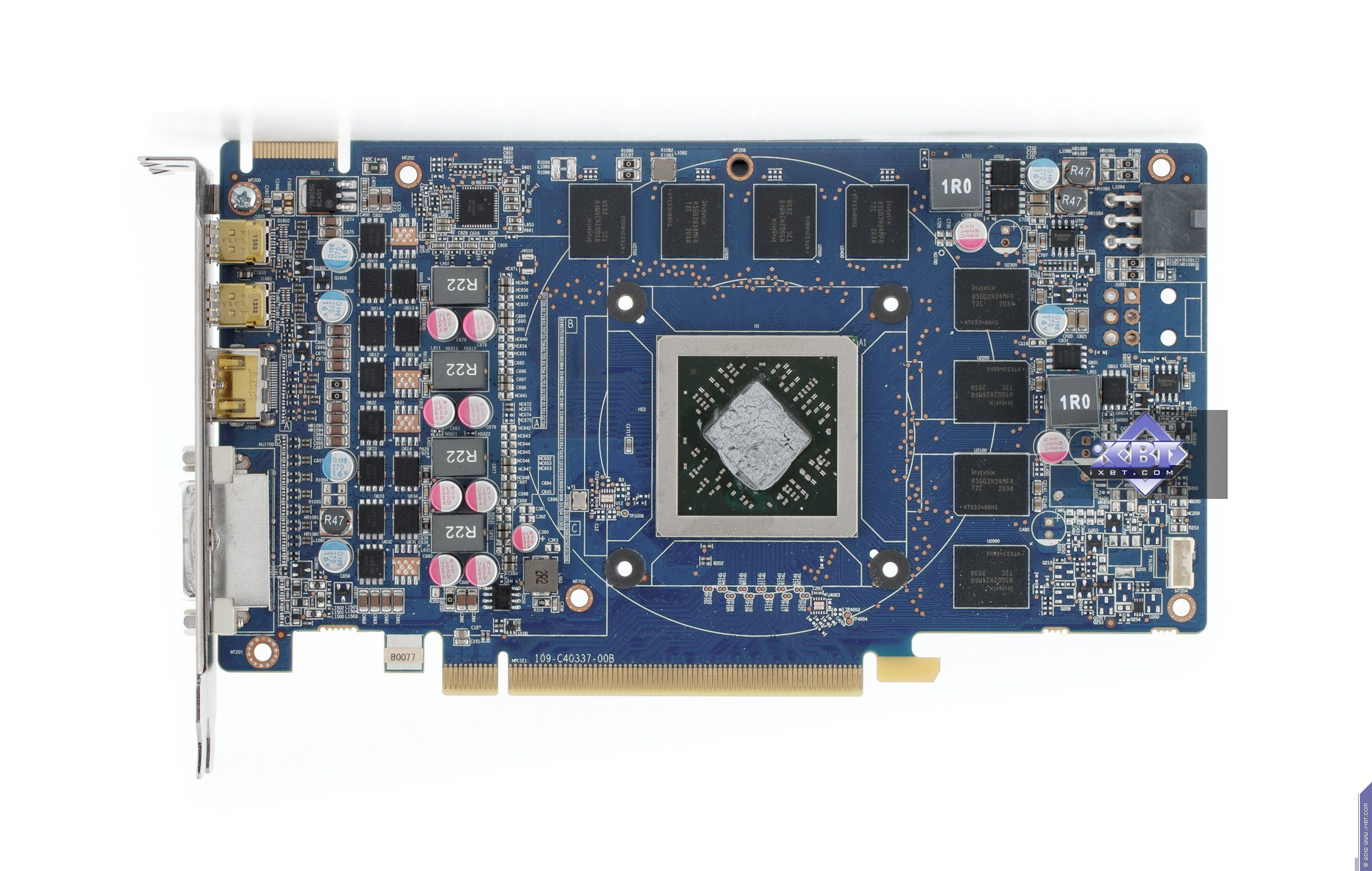

Sapphire Radeon HD 7850 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 7850

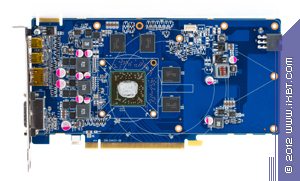

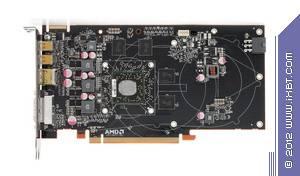

Sapphire Radeon HD 7770 Overclock Edition 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7770

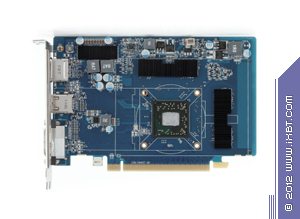

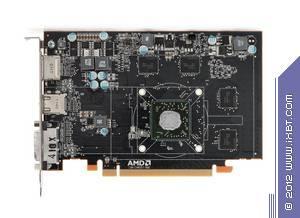

Sapphire Radeon HD 7750 Ultimate 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7750

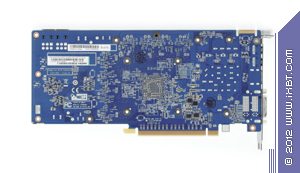

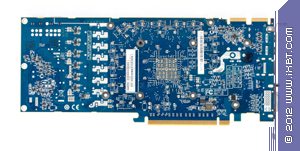

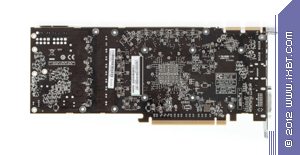

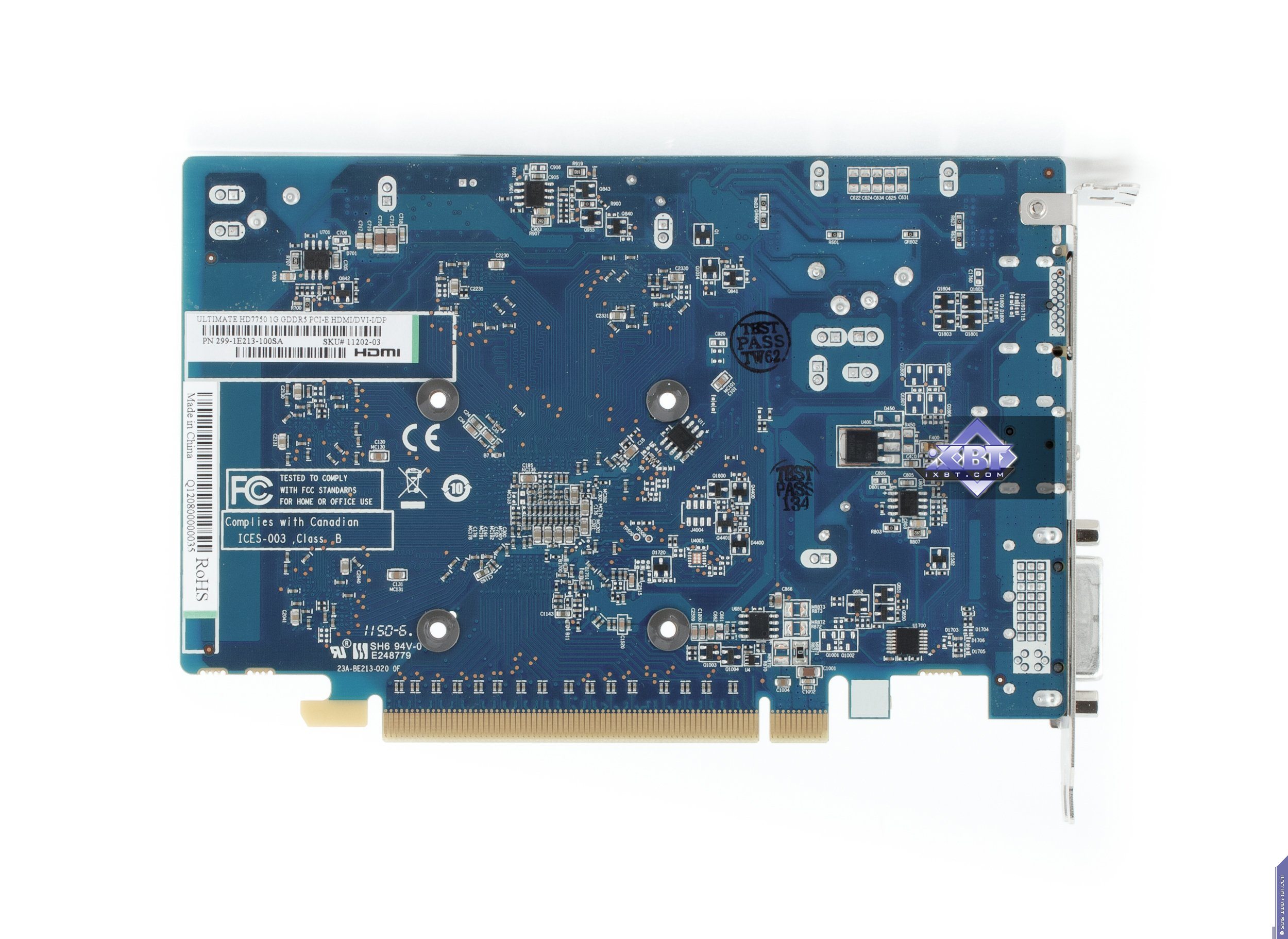

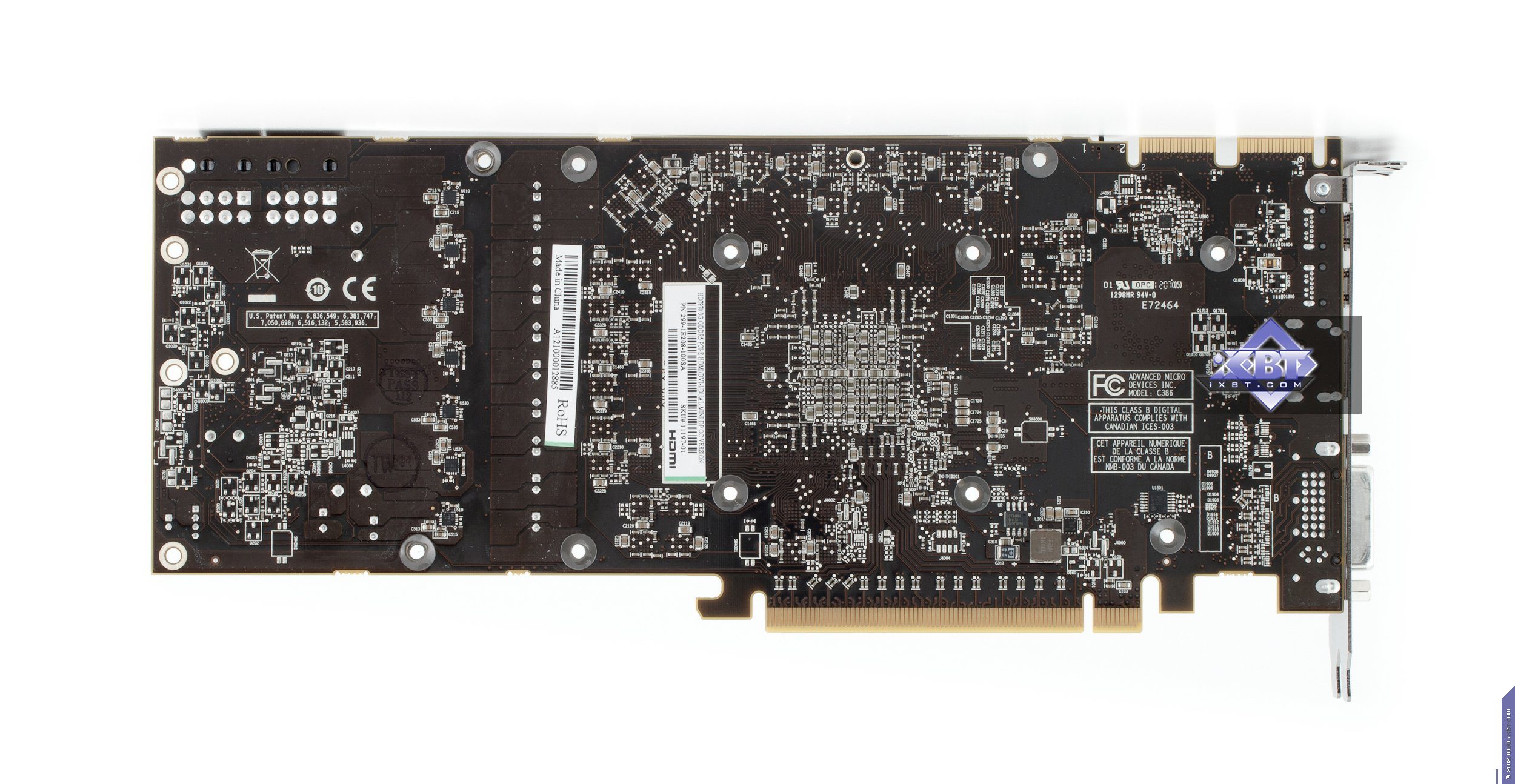

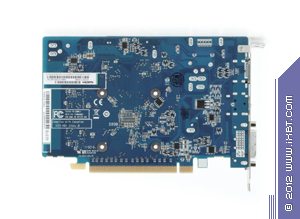

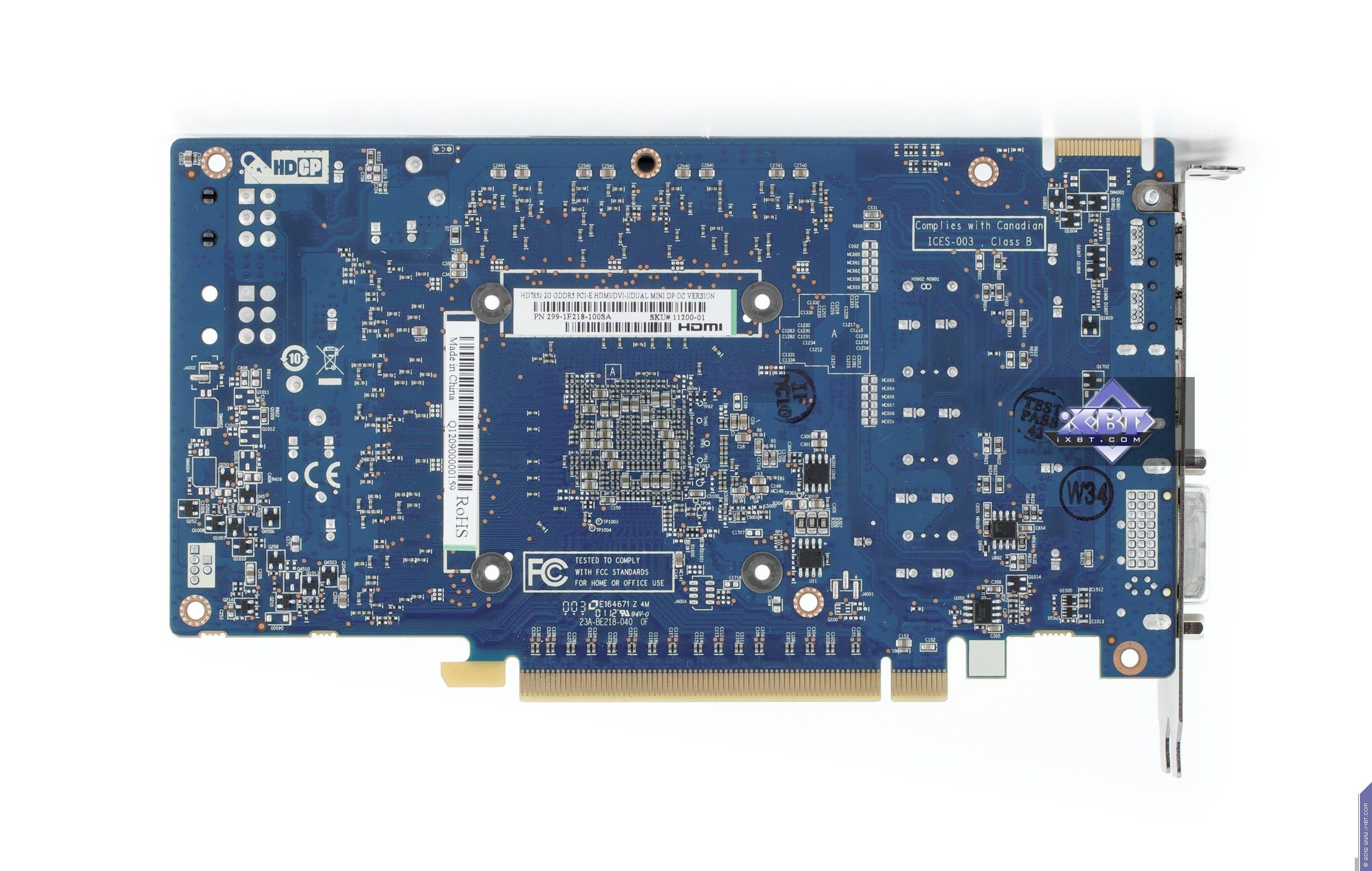

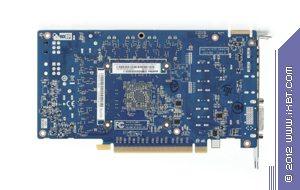

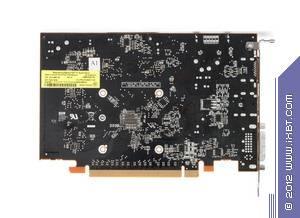

Сравнение с эталонным дизайном, вид сзади
Sapphire Radeon HD 7970 DualX 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon HD 7970

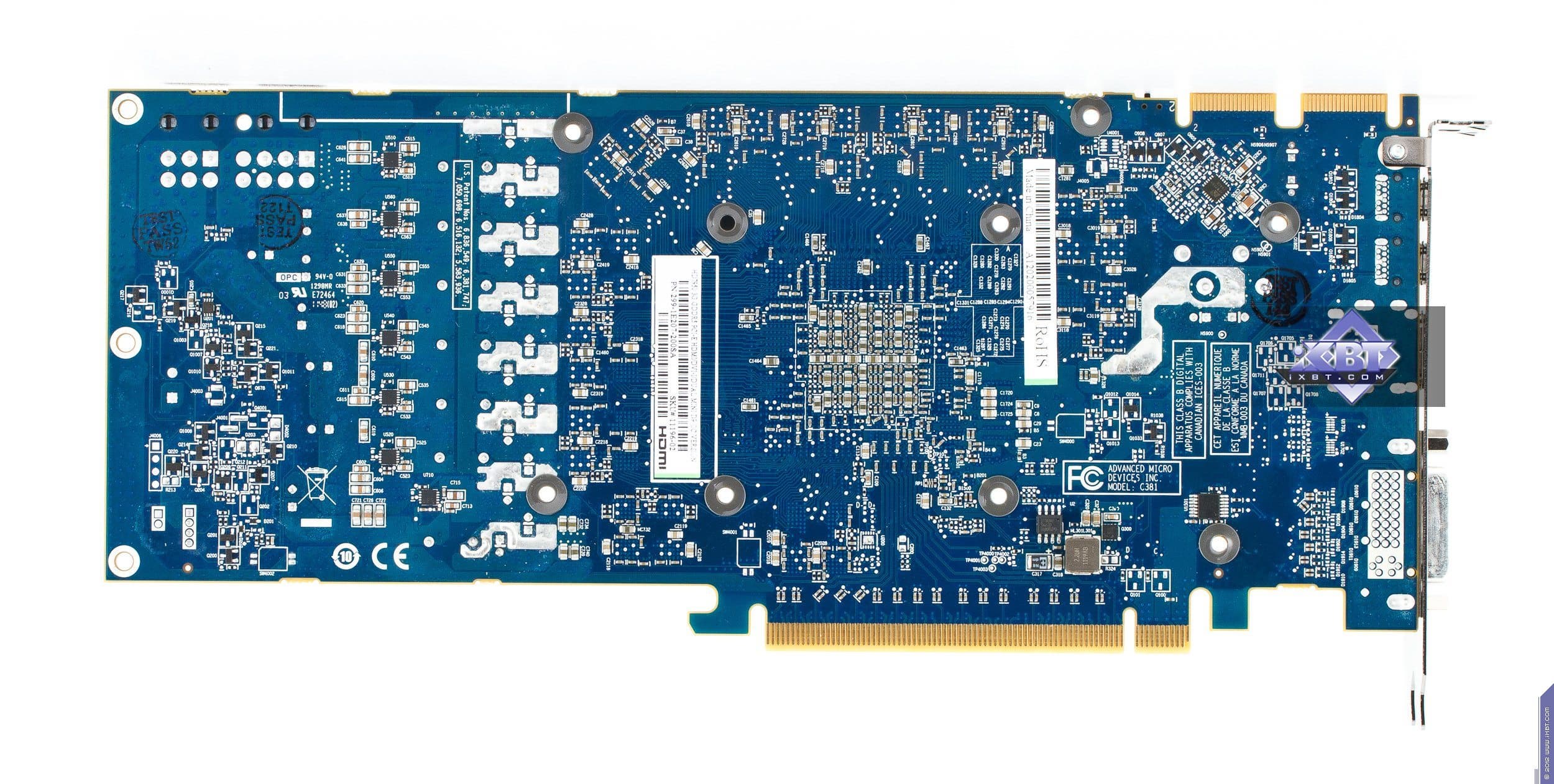

Sapphire Radeon HD 7950 Overclock Edition 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon HD 7950

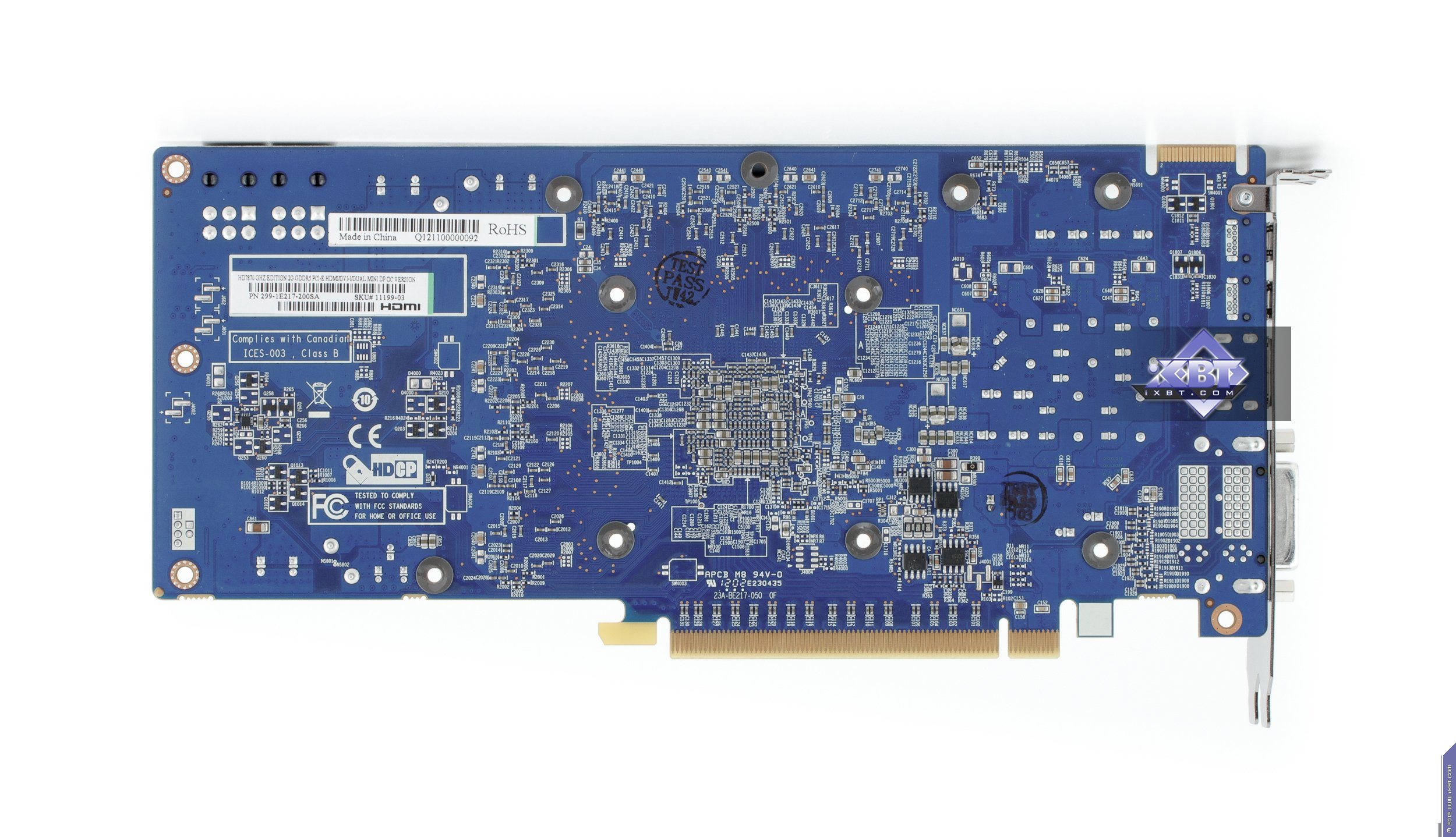

Sapphire Radeon HD 7870 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 7870
Sapphire Radeon HD 7850 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 7850

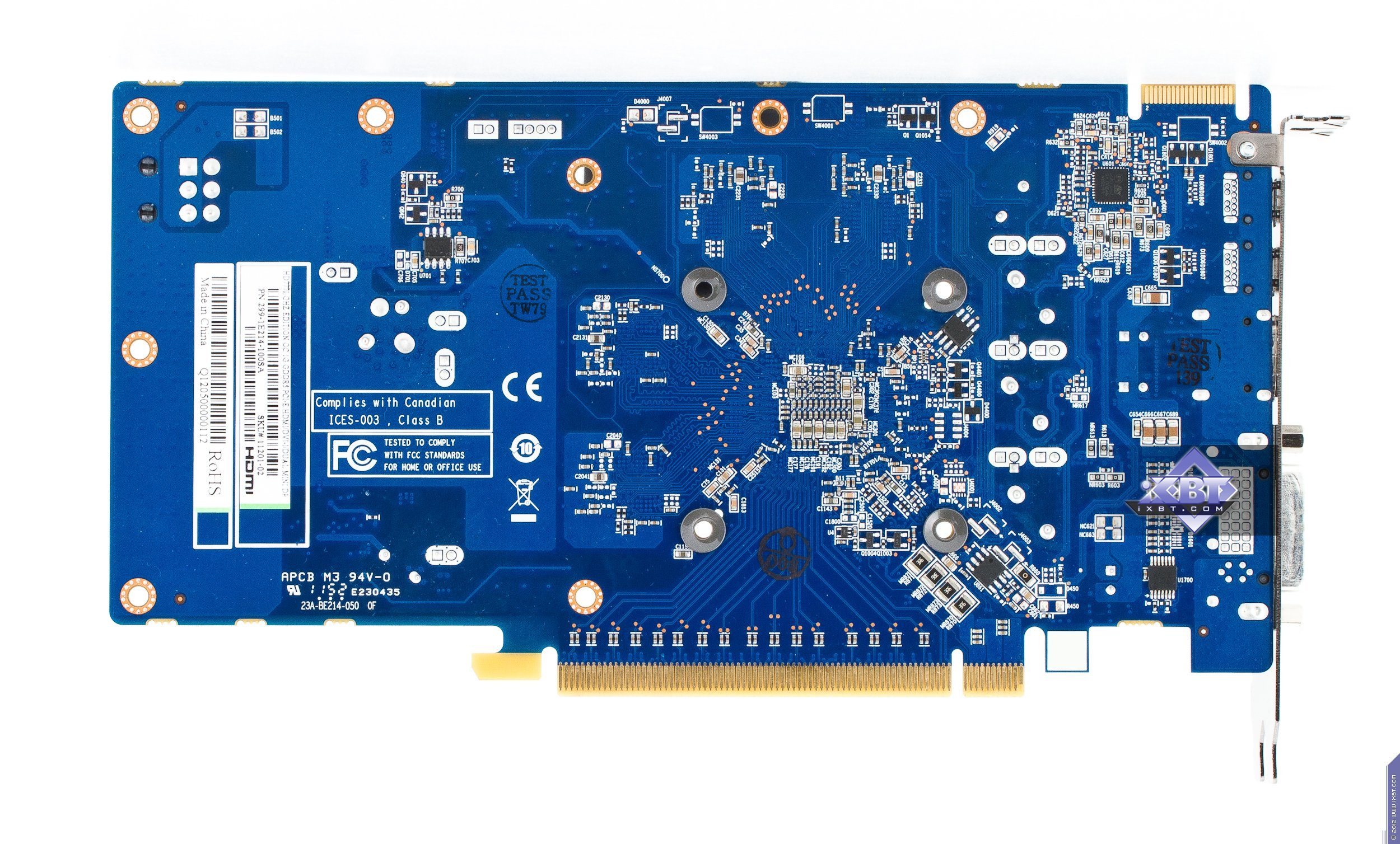

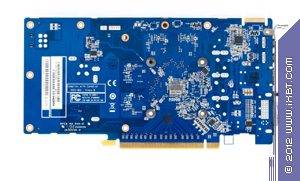

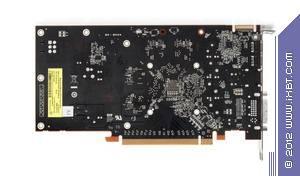

Sapphire Radeon HD 7770 Overclock Edition 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7770
Sapphire Radeon HD 7750 Ultimate 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7750

Sapphire Radeon HD 7970 DualX 3072 МБ 384-битной GDDR5 PCI-E имеет референс-карту в качестве PCB, то есть просто купленную у AMD. Напомню, что такая карта имеет разведеную шину обмена с памятью в 384 бита, многофазную систему питания с цифровым контроллером Chil. На такой карточке установлено 12 микросхем памяти, каждая из которых несет в себе 2 гигабита (или 256 мегабайт) емкости. Всего суммарно — 3072 мегабайта, или 3 гигабайта. Не так уж давно, всего каких-то лет пять или шесть назад, 256 мегабайт памяти — это был суммарный объем памяти для топовых карт, а теперь, видите ли, одна микросхема содержит столько же. Конечно же, некоторые мечтатели сейчас закатили глаза и подумали о том, как бы классно было бы тогда иметь видеокарту с одним GPU и одной микросхемой памяти, размеры были бы мизерными. Не получится! Потому что эволюционно все микросхемы растут вглубь емкостями, но вширь, другими словами разрядностью, — никак. Все те же 32 бита, то есть это ширина «слова» обмена информации. За раз передается именно столько. Видеокарта с одной микросхемой имела бы шину обмена с памятью — 32 бит, потому, сами понимаете, что никакой производительности не было бы. Так что даже если бы теоретически уже были бы микросхемы памяти с емкостью 3 гигабайта каждая, все равно пришлось бы набирать объем памяти из 12-ти микросхем для обеспечения нужной шины обмена. Ну да ладно, может быть это многим скучно читать. Лучше посмотрим на ядро: красивое какое, под углом в 45 градусов и в обрамлении. Это, наверное, более интересно. :-)) Карта требует внешнее питание по системе: 8+6, то есть нужно иметь 8-пиновый и 6-пиновый «хвосты» от блока питания системного блока. Если 8-пиновых нет, то в комплекте поставки есть нужный переходник, а если нет и 6-пиновых, то вам видеокарту покупать вообще не надо, а лучше пойти и поменять всю систему целиком. Кулер рассмотрим ниже.

Sapphire Radeon HD 7950 Overclock Edition 3072 МБ 384-битной GDDR5 PCI-E имеет в своей основе точно такую же печатную плату, что и предыдущий продукт, однако это уже плата собственного производства компании, над ней поработали инженеры Sapphire, и потому некоторые различия между ней и референс имеются. Разумеется, это касается не только цвета PCB, некоторые элементы силового блока заменены и перемещены, однако в целом дизайн схож. Вероятно, переделка была осуществлена исключительно из-за снижения себестоимости производства. Карта также требует внешнее питание, но уже попроще: 6+6, то есть нужно иметь два 6-пиновых «хвоста» от блока питания. Если нет двух таких «хвостов», то смотрите выше, а если нет блока питания, то повесьте карту на стенку, желательно в коробке.

Sapphire Radeon HD 7870 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E основан на полной копии эталонного дизайна, PCB имеет лишь синий цвет текстолита, в этом по сути и вся разница. Микросхем памяти уже 8, так как шина обмена с памятью — 256 бит, но емкость та же — 256 мегабайт в каждом черном «таракане». Поэтому суммарно — 2 гигабайта, или 2048 мегабайт. Система питания проще, чем у предыдущих господ, всего пять фаз. Пять или не пять, дополнительное питание требуется по той же схеме: 6+6, то есть надо также иметь два 6-пиновых «хвоста».

А вот если для референс-карты HD 7850 компания AMD просто использовала дизайн от 7870 (не установив некоторые элементы, например, упростив схему питания до 4-х фаз), то Sapphire Radeon HD 7850 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E имеет свою собственную карту, вернее специально разработанную. Впрочем, есть данные, что этот дизайн тоже референс, просто копирует выпущенную позже ревизию номер два эталонной карты (у нас нет такой фотографии для сравнения). Тут все проше: и карта меньше размерами, и разъем питания всего один — 6-пиновый.

Что касается карты на базе HD 7770, то здесь мы также видим, что продукт имеет свою собственную PCB, однако дизайн полностью копирует эталонный, только цвет текстолита синего цвета. И вся разница. Карта довольно проста, чего 4 микросхемы памяти, так как шина обмена с памятью - 128 бит, поэтому несколько удивляет наличие пустых мест на текстолите: почему бы карту еще не уменьшить? Питается данный ускоритель по-прежнему через слот PCI-E x16, ну и помогает 6-пиновый разъем для дополнительного питания.

Все выше перечисленные пять карт имеют по одному гнезду DVI (Dual-Link/VGA), которое позволяет через специальные адаптеры-переходники DVI-to-d-Sub подключить их к старым аналоговым мониторам с d-Sub (VGA) разъемами. Также у них есть по одному HDMI (ускорители такого рода поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком). И все они обладают двумя разъемами Display Port в мини-формате (требуются переходники). Эти видеовыходы DisplayPort имеют версию 1.2, поэтому есть возможность с помощью специальных хабов выводить картинку с каждого порта DP на три монитора (в сумме — на шесть). Стоит особо отметить, что новые продукты AMD семейства 7ххх обладают поддержкой технологии AMD Eyefinity, обеспечивая вывод картинки игры одновременно на несколько мониторов, причем если в комплекте поставки имеются адаптеры DP-to-DVI, то это позволит выводить изображение на 2 или 3 монитора со входами DVI, и, следовательно, Eyefinity можно будет организовывать не только с помощью мониторов со входами DP. Это резко увеличивает привлекательность данной технологии.

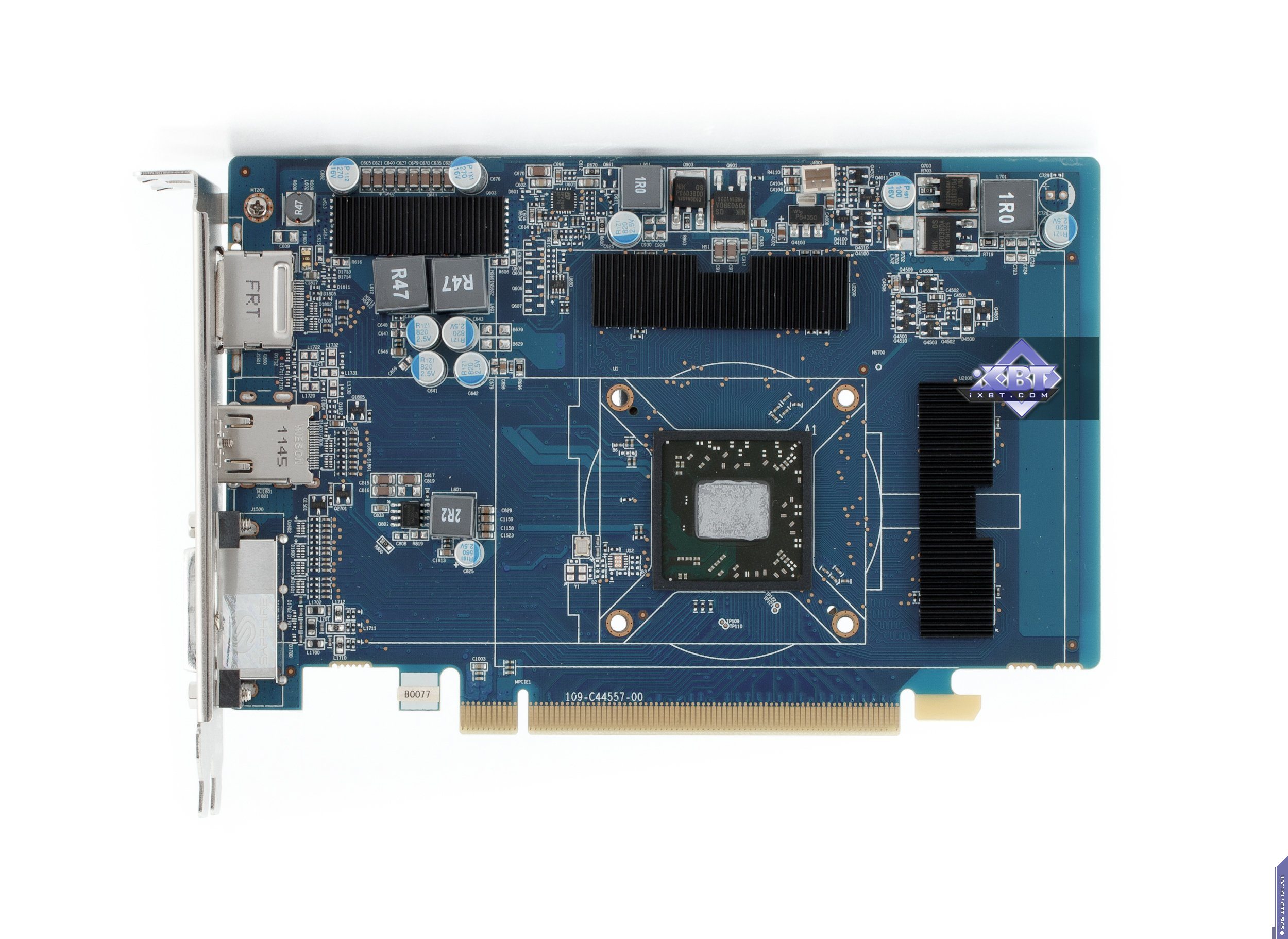

Sapphire Radeon HD 7750 Ultimate 1024 МБ 128-битной GDDR5 PCI-E точно также полностью является копией эталонной карты с разницей в цвете лака текстолита, однако являет собой некоторую новацию в плане системы охлаждения, о которой поговорим ниже. В остальном все просто, и даже не нужно внешнее питание, слота PCI-E x16 достаточно. Данная карта имеет по одному гнезду DVI (Dual-Link/VGA), HDMI и DP (полноформатная версия).

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

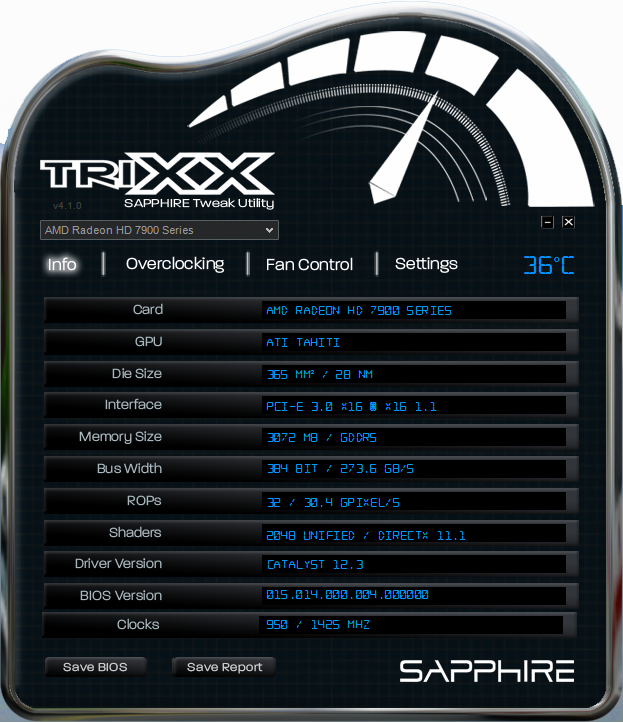

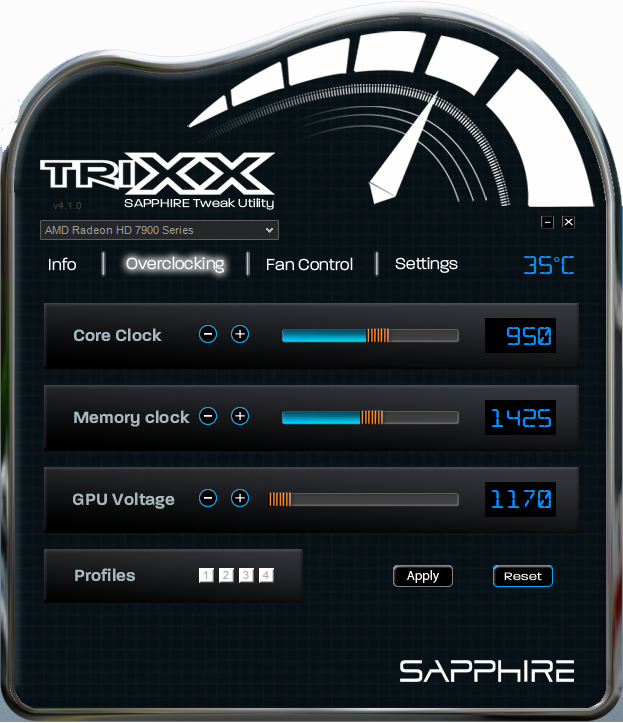

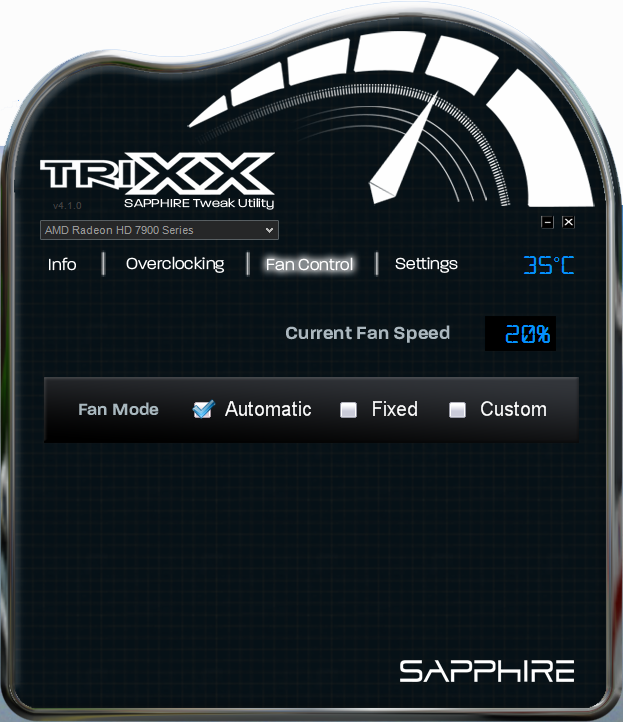

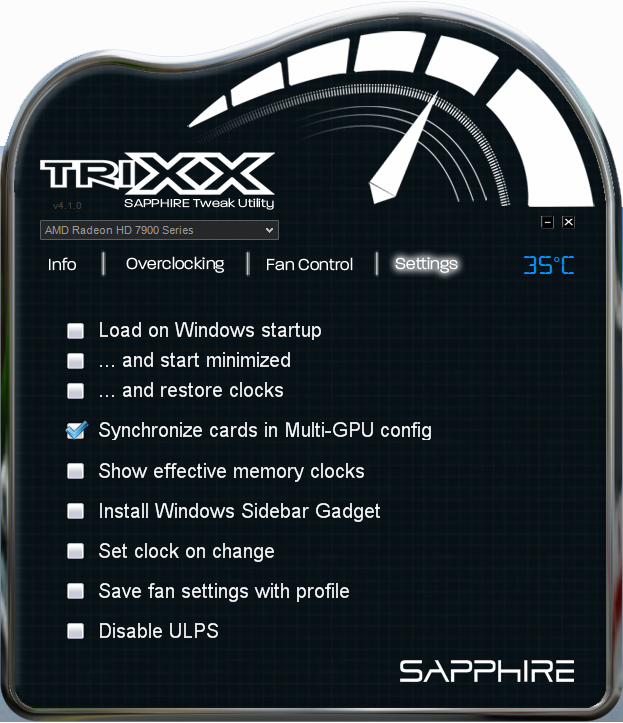

Все перечисленные карты комплектуются фирменной утилитой от Sapphire Trixx, которая (на примере 7970) позволяет менять частоты работы ядра, памяти, а также напряжение на ядре, что дает некоторым оверклокерам шанс весьма высоко поднять частоту работы GPU. Кроме того, утилита дает полноценную информацию о самом ядре и его блоках.









О системах охлаждения.

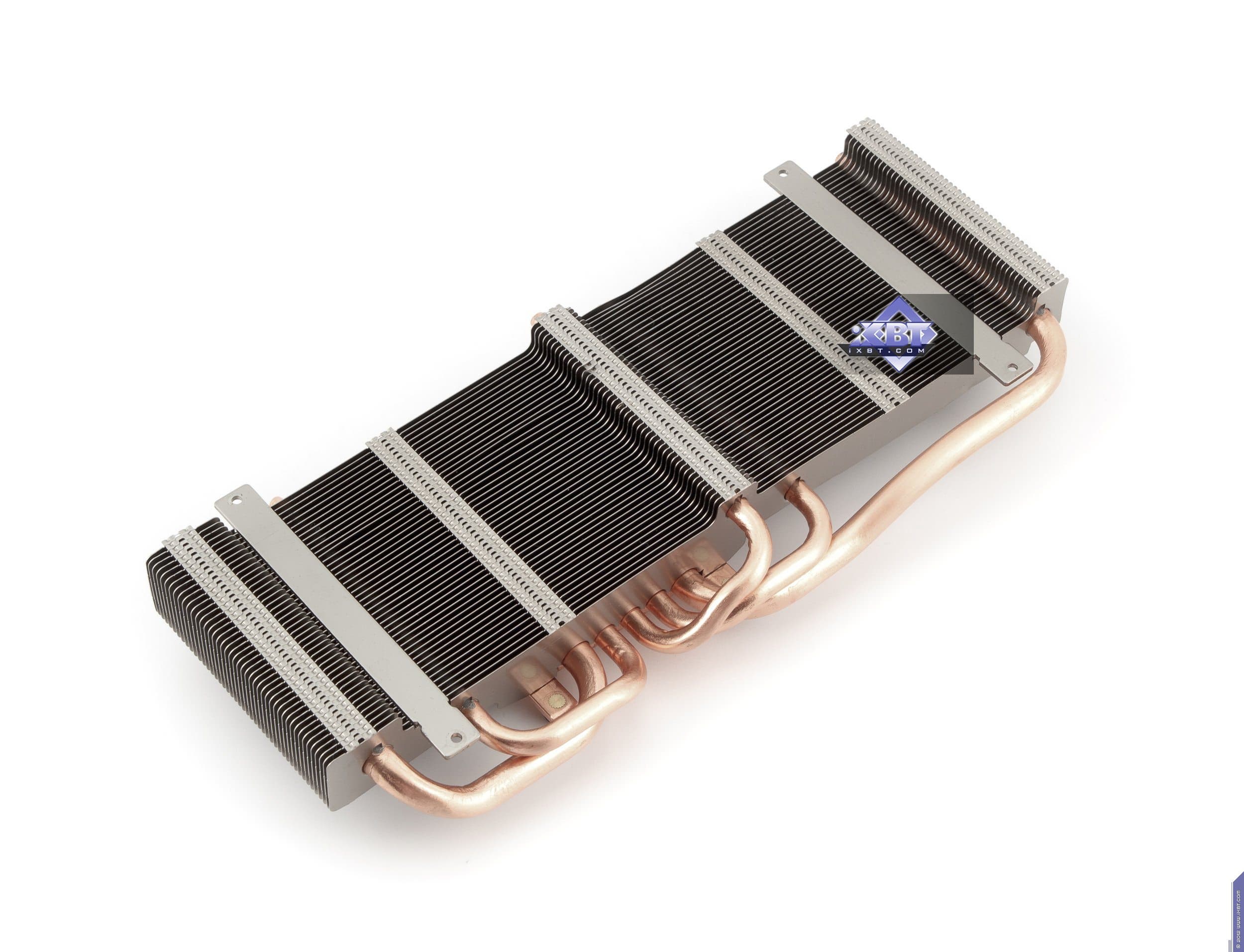

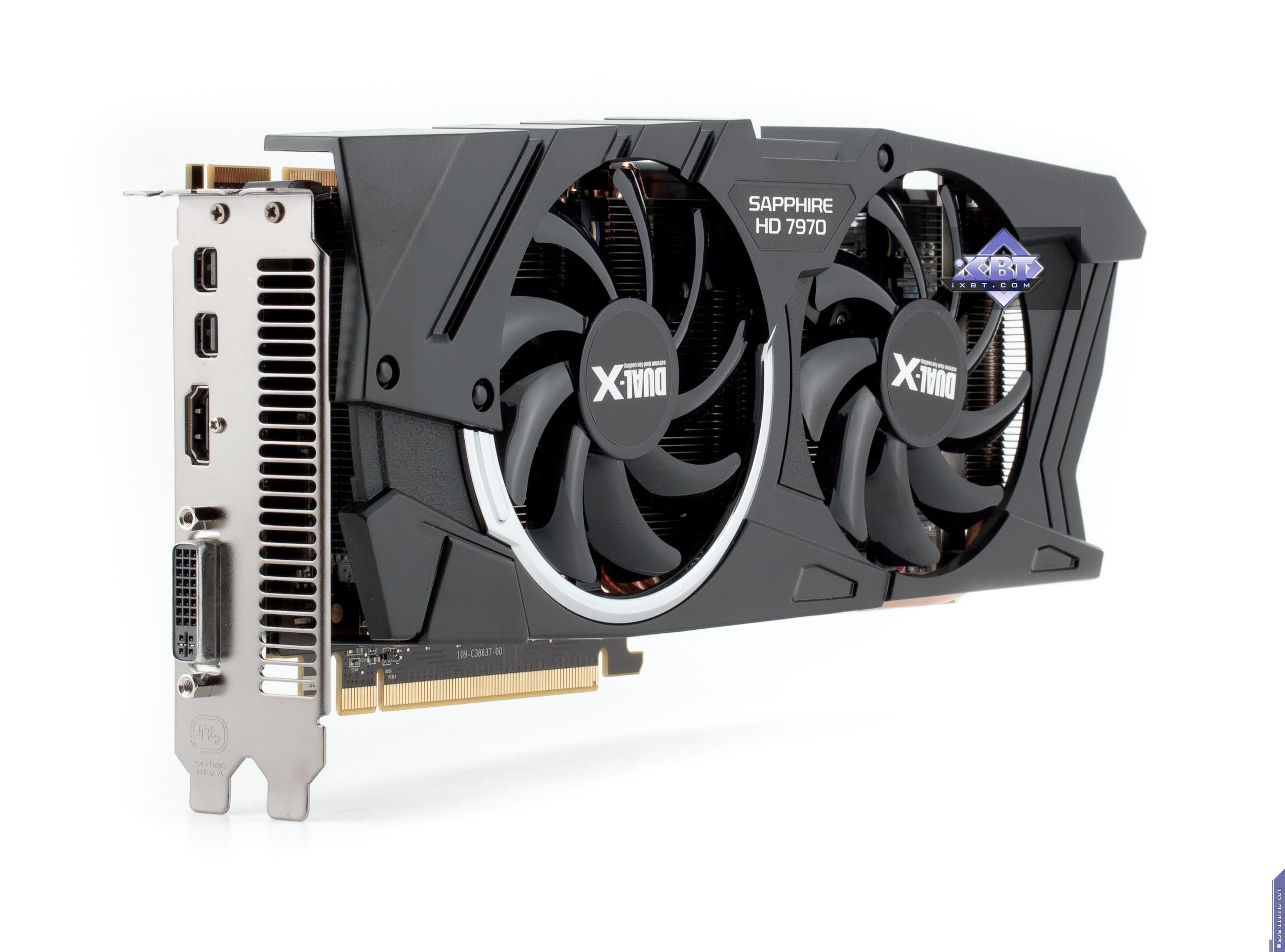

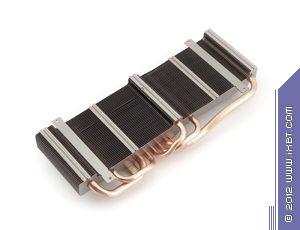

Sapphire Radeon HD 7970 DualX 3072 МБ 384-битной GDDR5 PCI-E

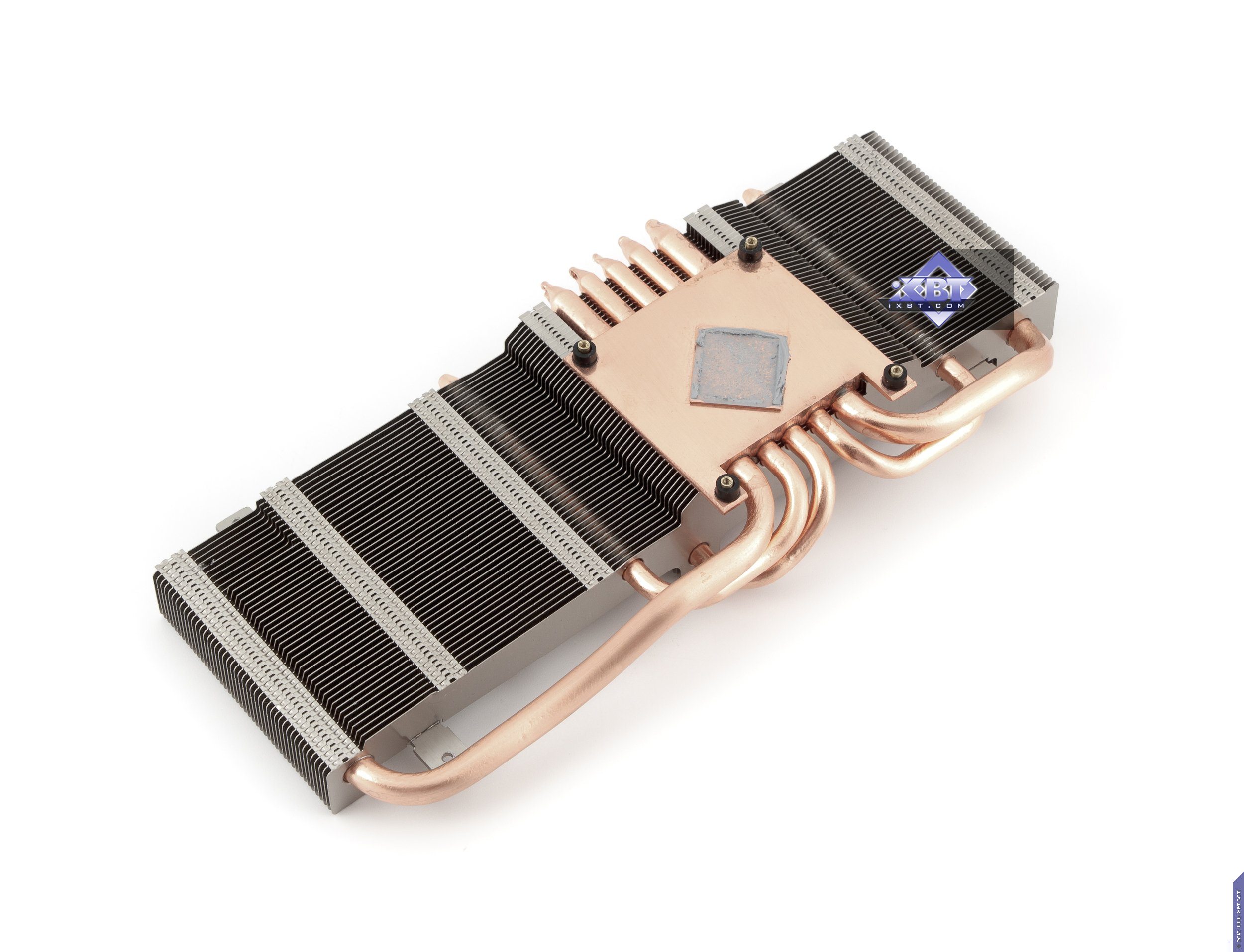

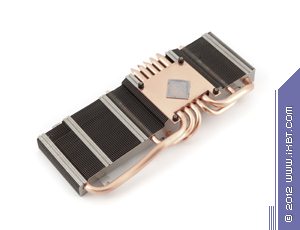

Система охлаждения состоит из массивного радиатора и кожуха с установленными в нем двумя вентиляторами. Радиатор имеет длину почти во всю карту, покрытые никелем ребра и медное основание, прижимающееся к ядру. От этой подошвы расходятся трубки, разносящие тепло равномерно по всему радиатору.

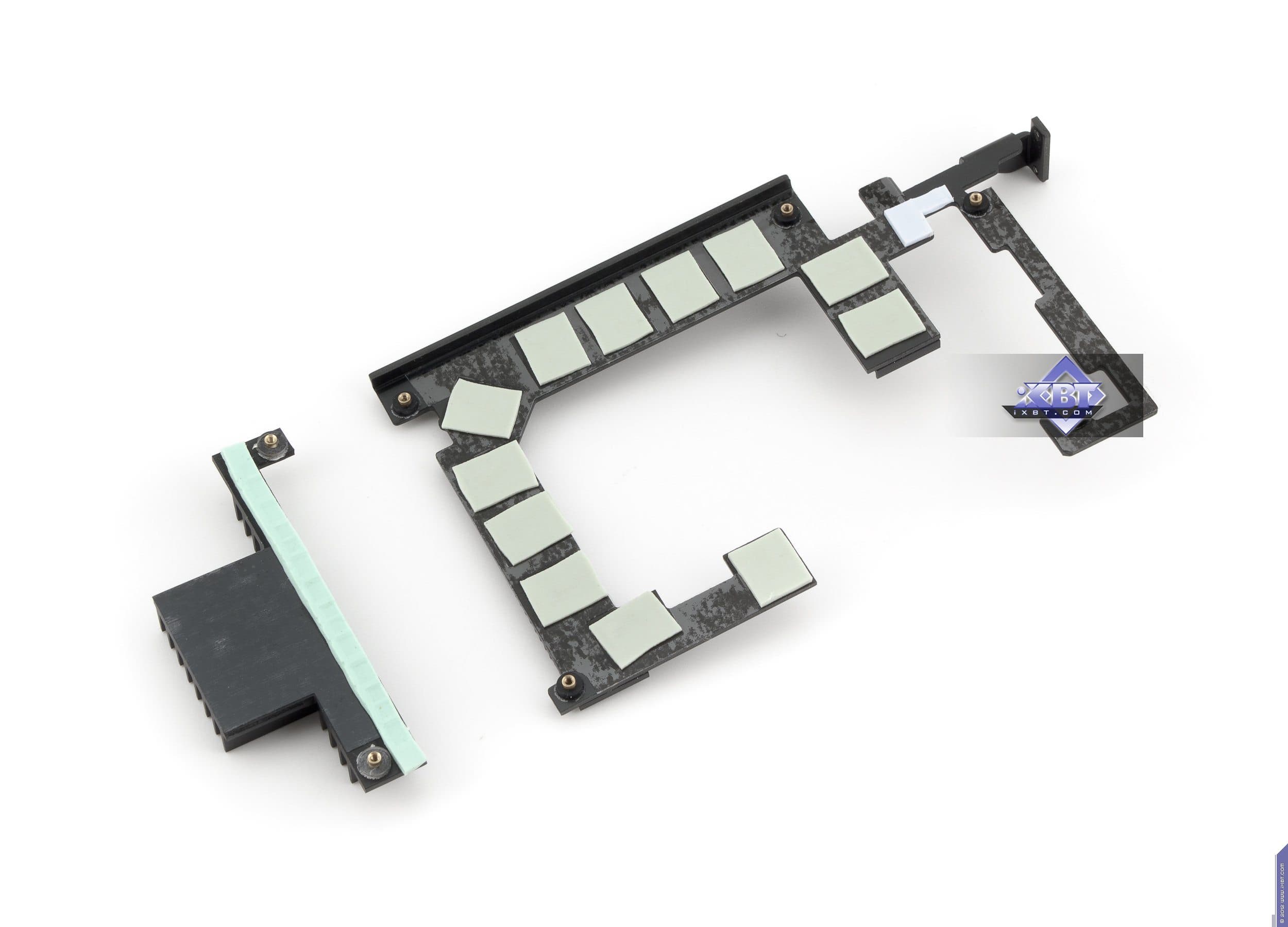

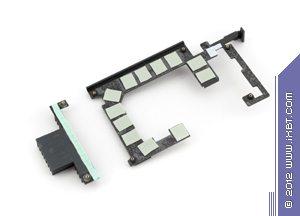

Микросхемы памяти охлаждаются специальной пластиной, установленной под центральным радиатором. Силовые транзисторы также имеют свой собственный небольшой радиатор. Вентиляторы малооборотистые, максимально могут работать только до 4000 оборотов в минуту, поэтому несмотря на то, что при сильной нагрузке частота вращения поднимается до 50% от максимума, в реальности это не выше 2000-2100 оборотов в минуту. Поэтому шума практически нет. Минусом является то, что кожух кулера слишком велик, и карта с СО занимает не два слота, а чуть больше, что по сути означает три слота, ибо в третий слот уже ничего не установить.

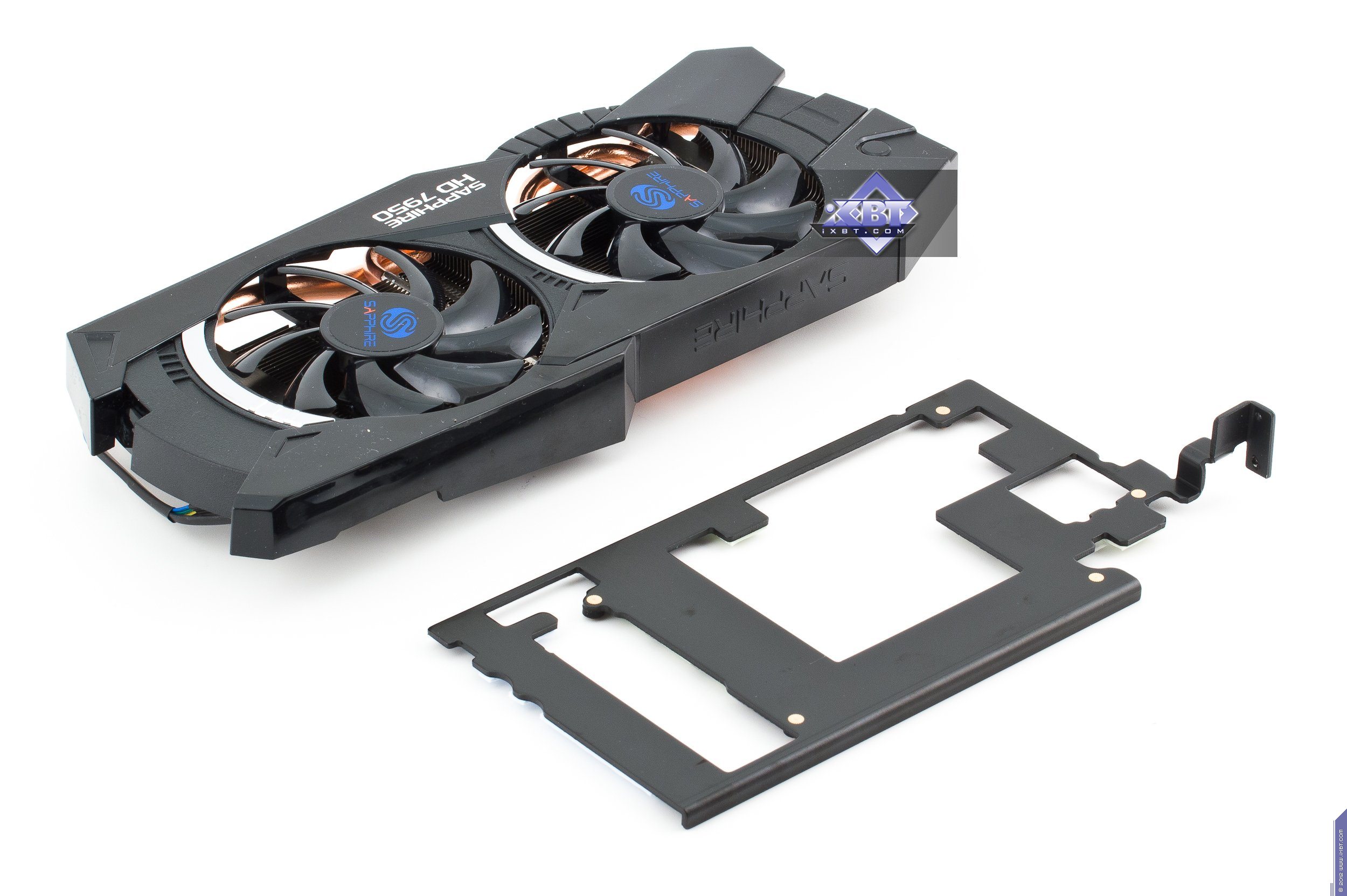

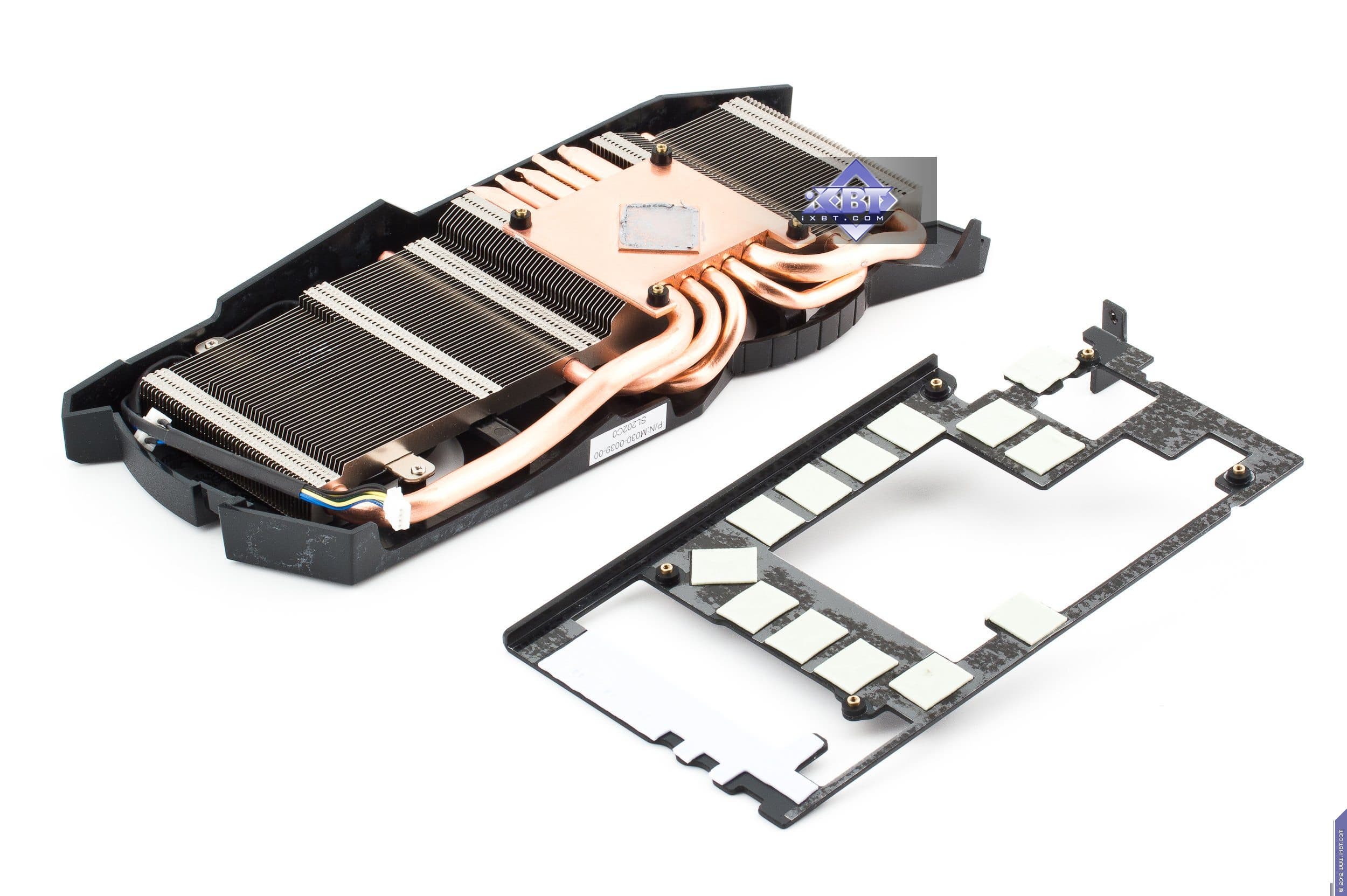

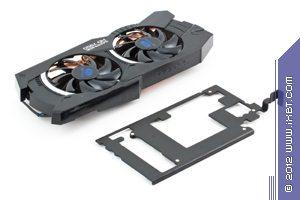

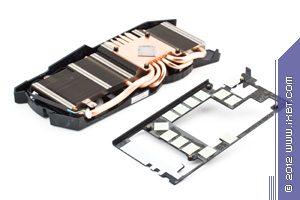

Sapphire Radeon HD 7950 Overclock Edition 3072 МБ 384-битной GDDR5 PCI-E
СО имеет очень схожую структуру, по сути тот же радиатор, лишь обвязка в виде кожуха несколько иная. Микросхемы памяти и силовые транзисторы уже охлаждаются общей пластиной-радиатором.

Вентиляторы те же самые, только кожух поменьше, и потому карта занимает 2 слота в системном блоке. Частота вращения при максимальной нагрузке не превышает 2000 оборотов в минуту, потому кулер весьма тихий.

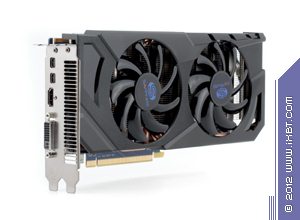

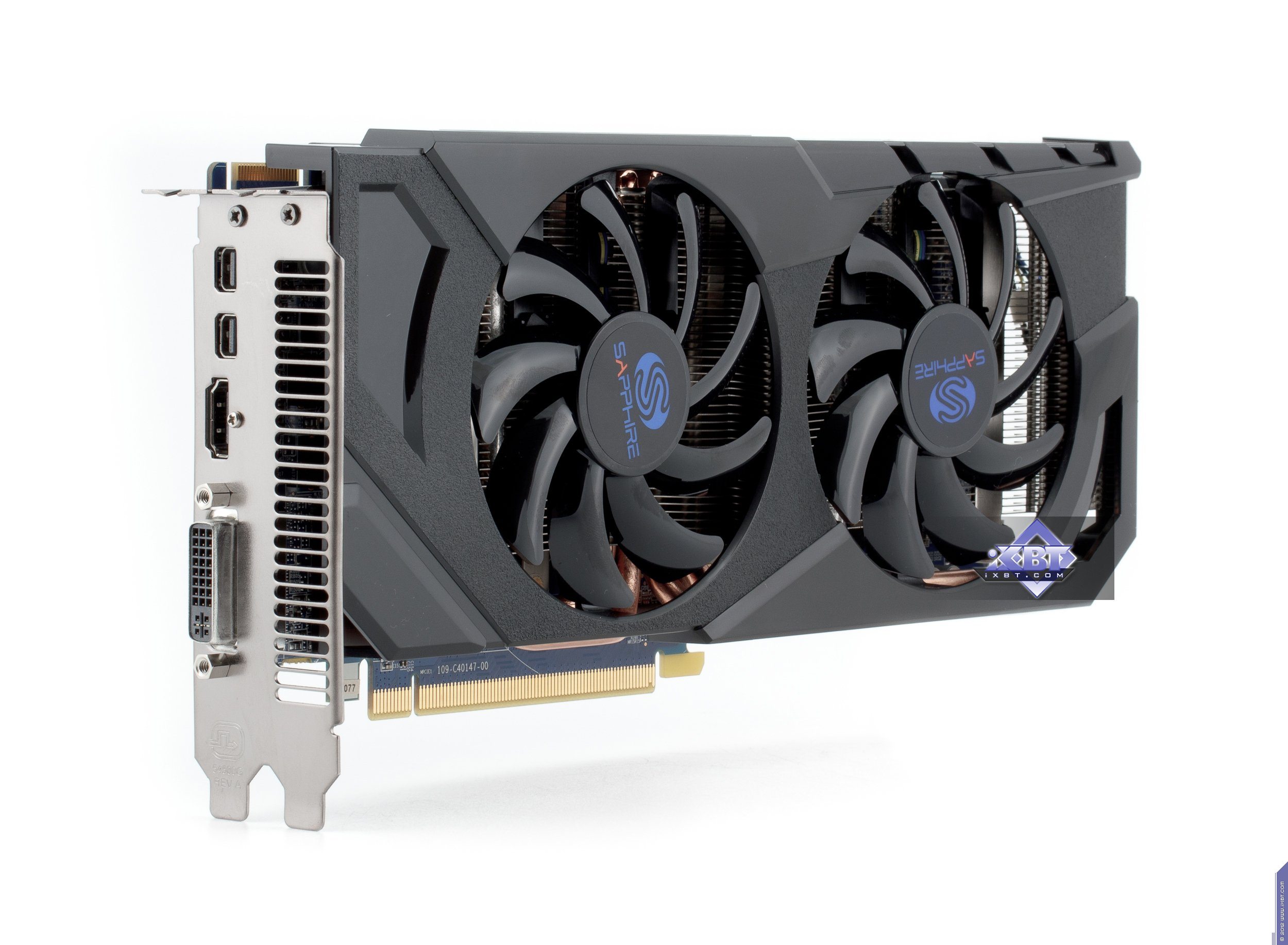

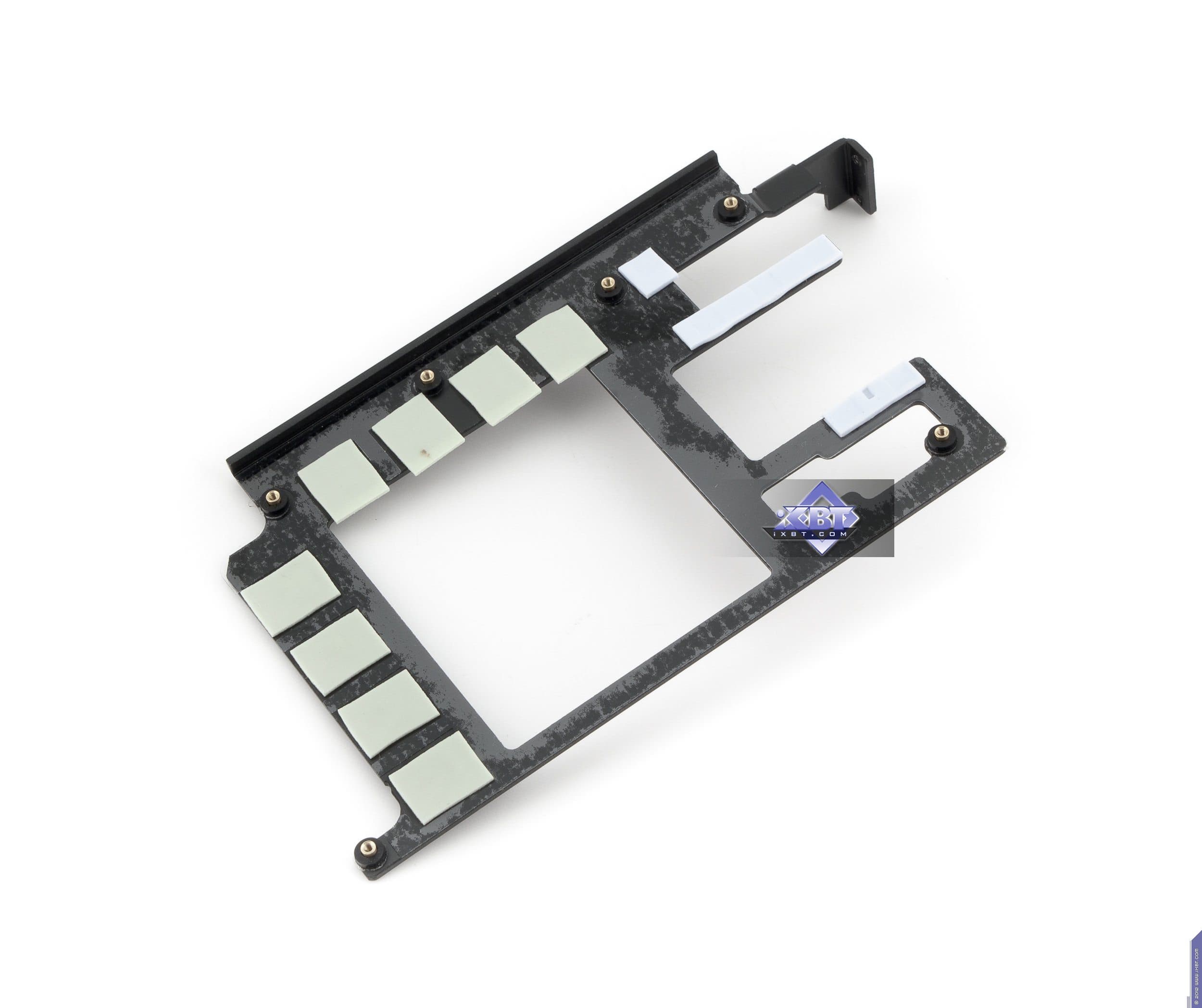

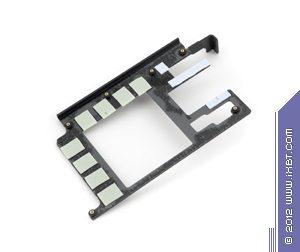

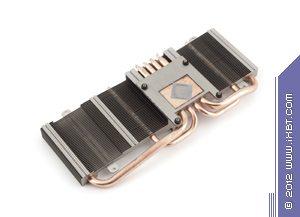

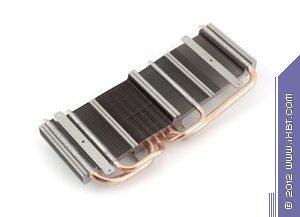

Sapphire Radeon HD 7870 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E

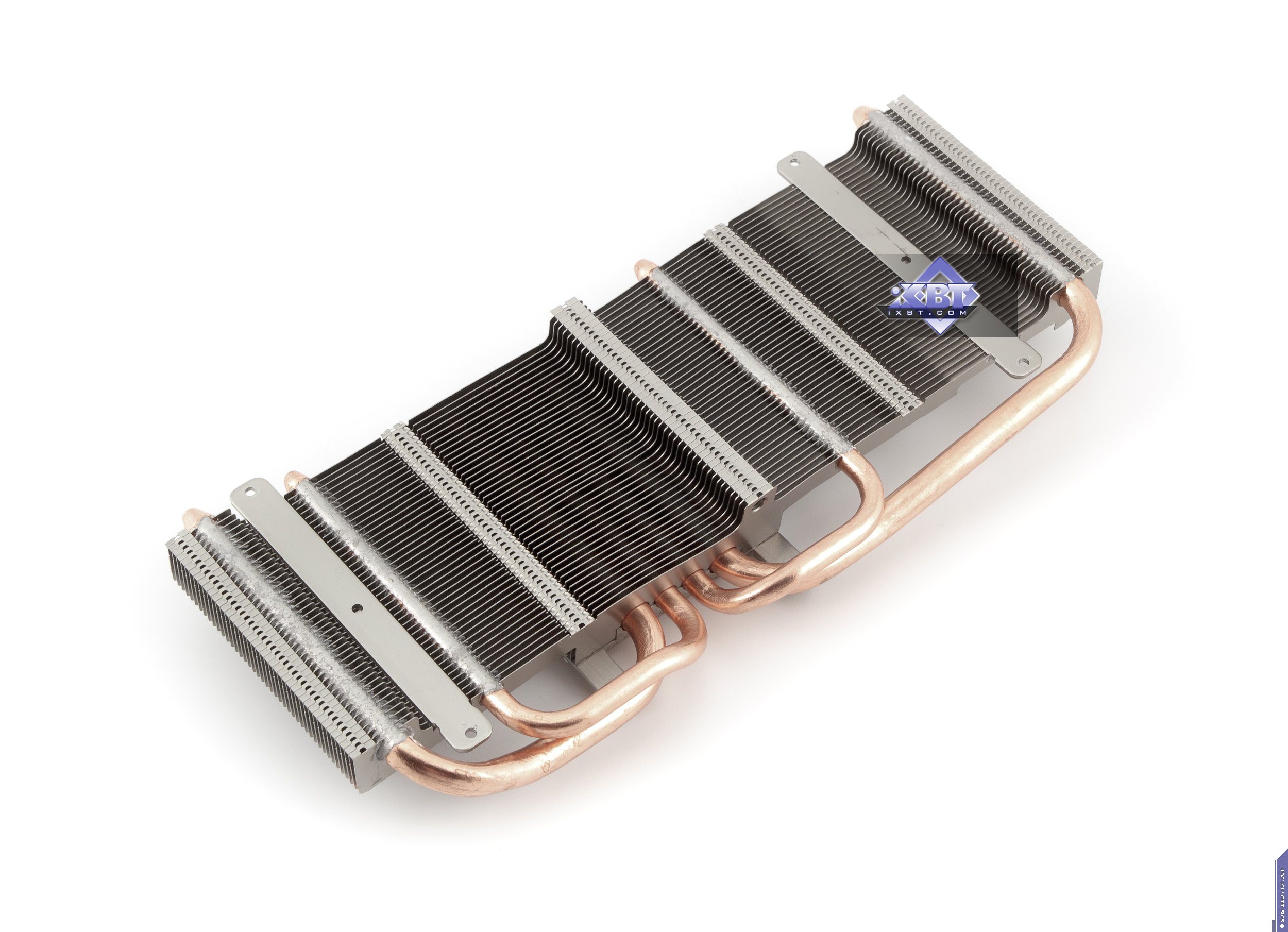

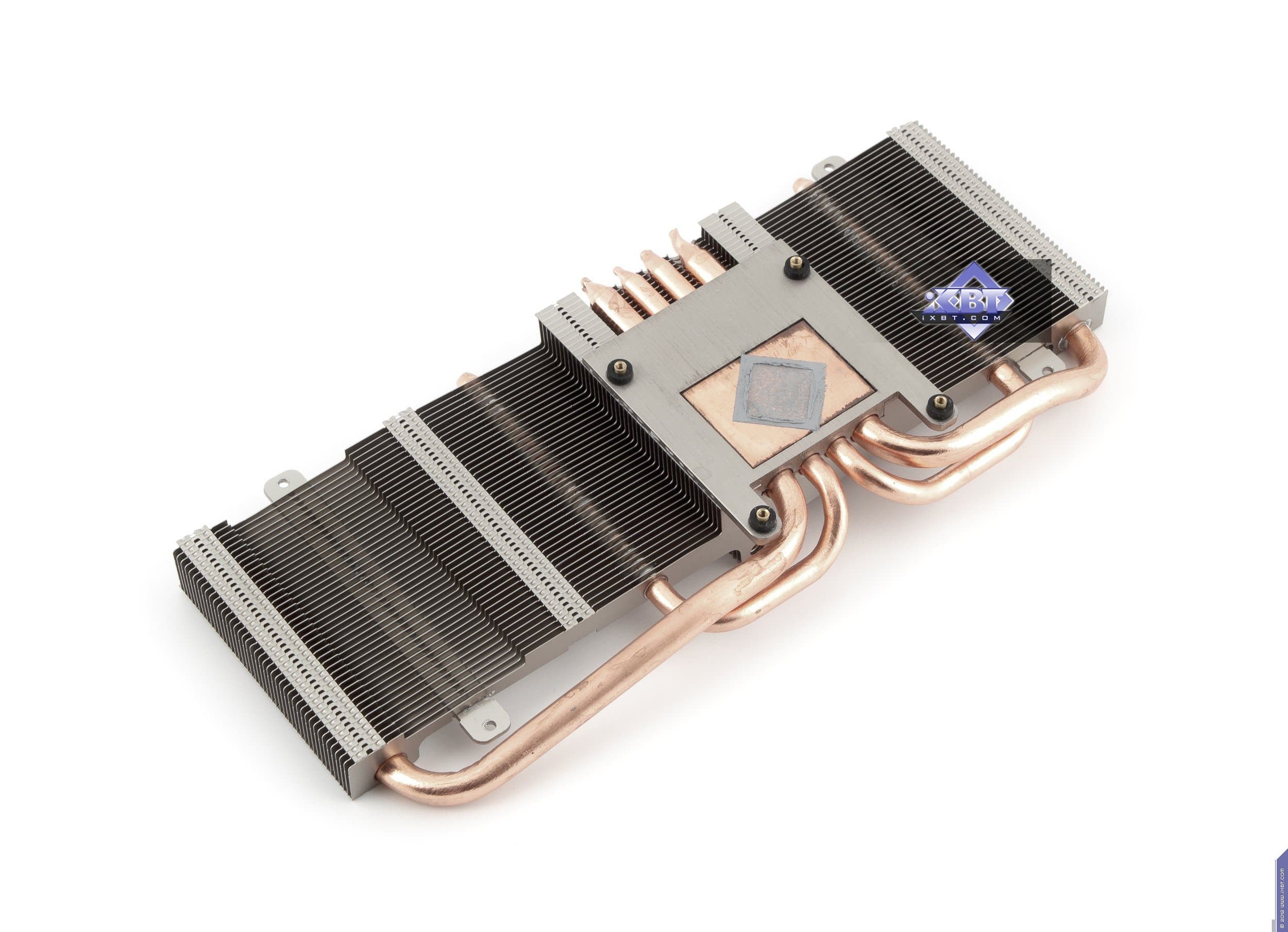

Собственно, СО у данной карты практически идентична предыдущей, с той лишь разницей, что размеры радиатора и кожуха приведены в соответствие с длиной PCB. Микросхемы памяти и силовые транзисторы также охлаждаются отдельной пластиной-радиатором.

Частота вращения вентиляторов находится в пределах 2000 оборотов в минуту (при максимальном нагреве ядра), поэтому кулер такой же малошумный.

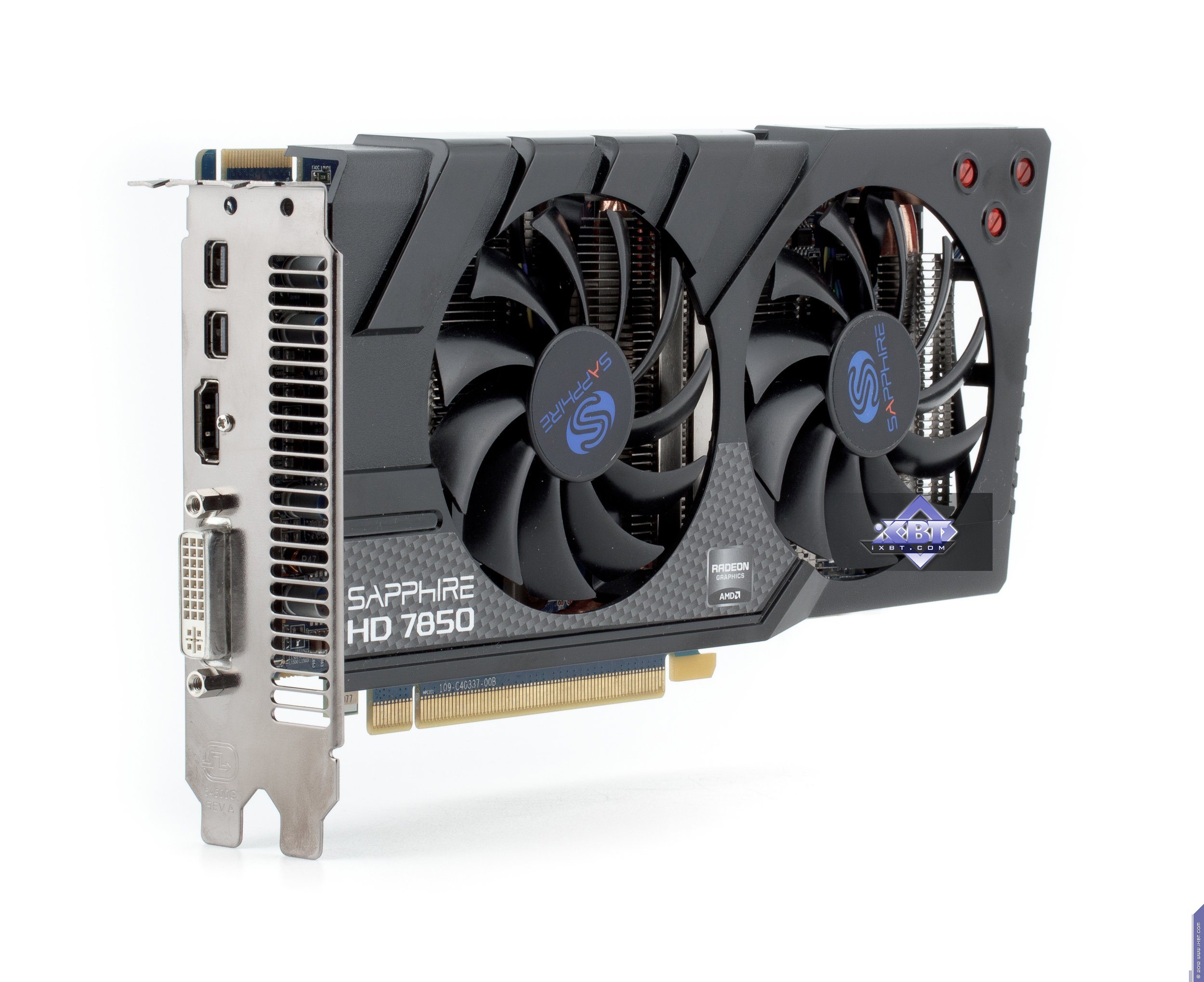

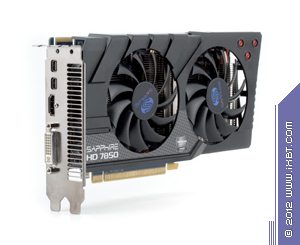

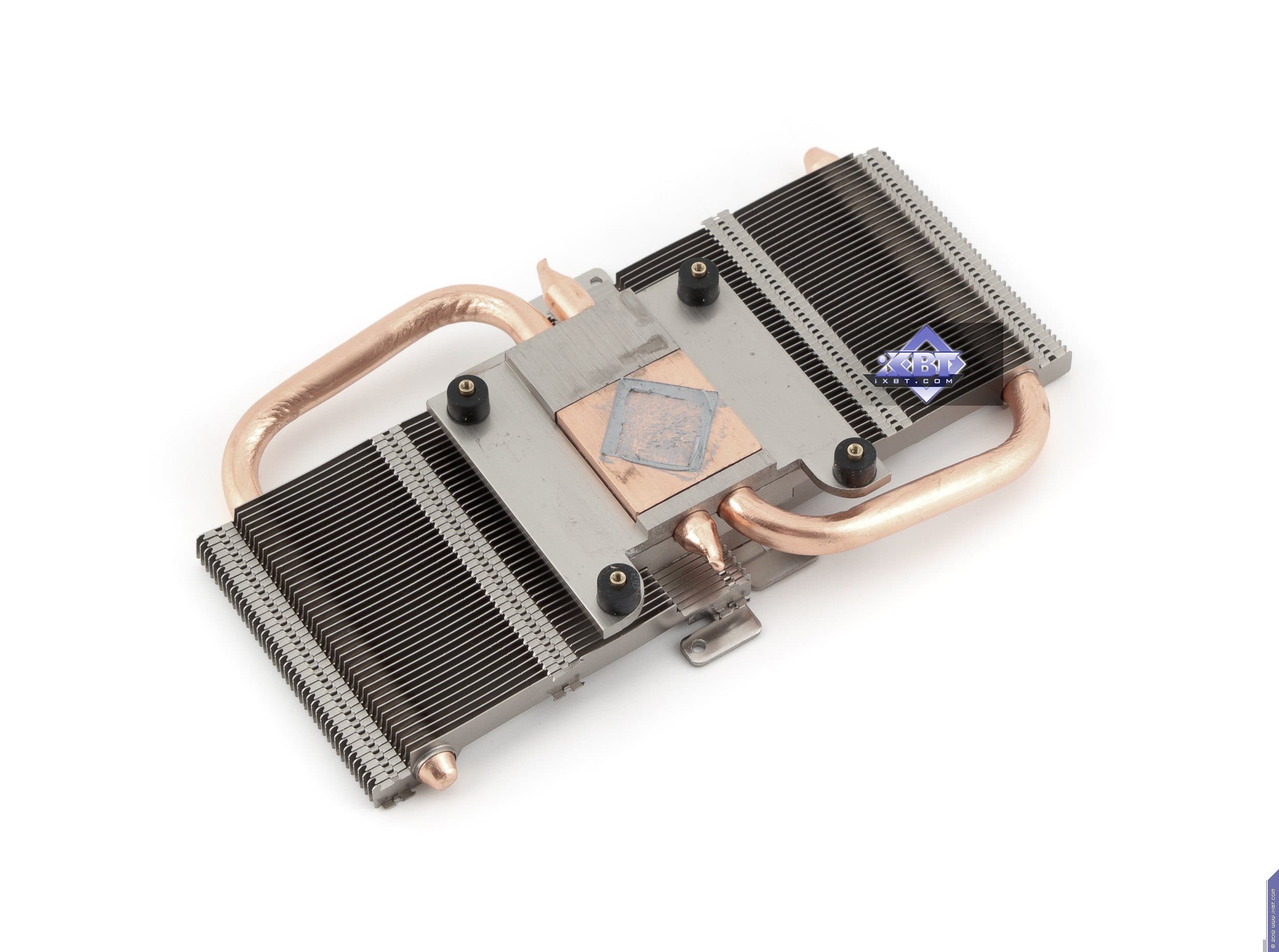

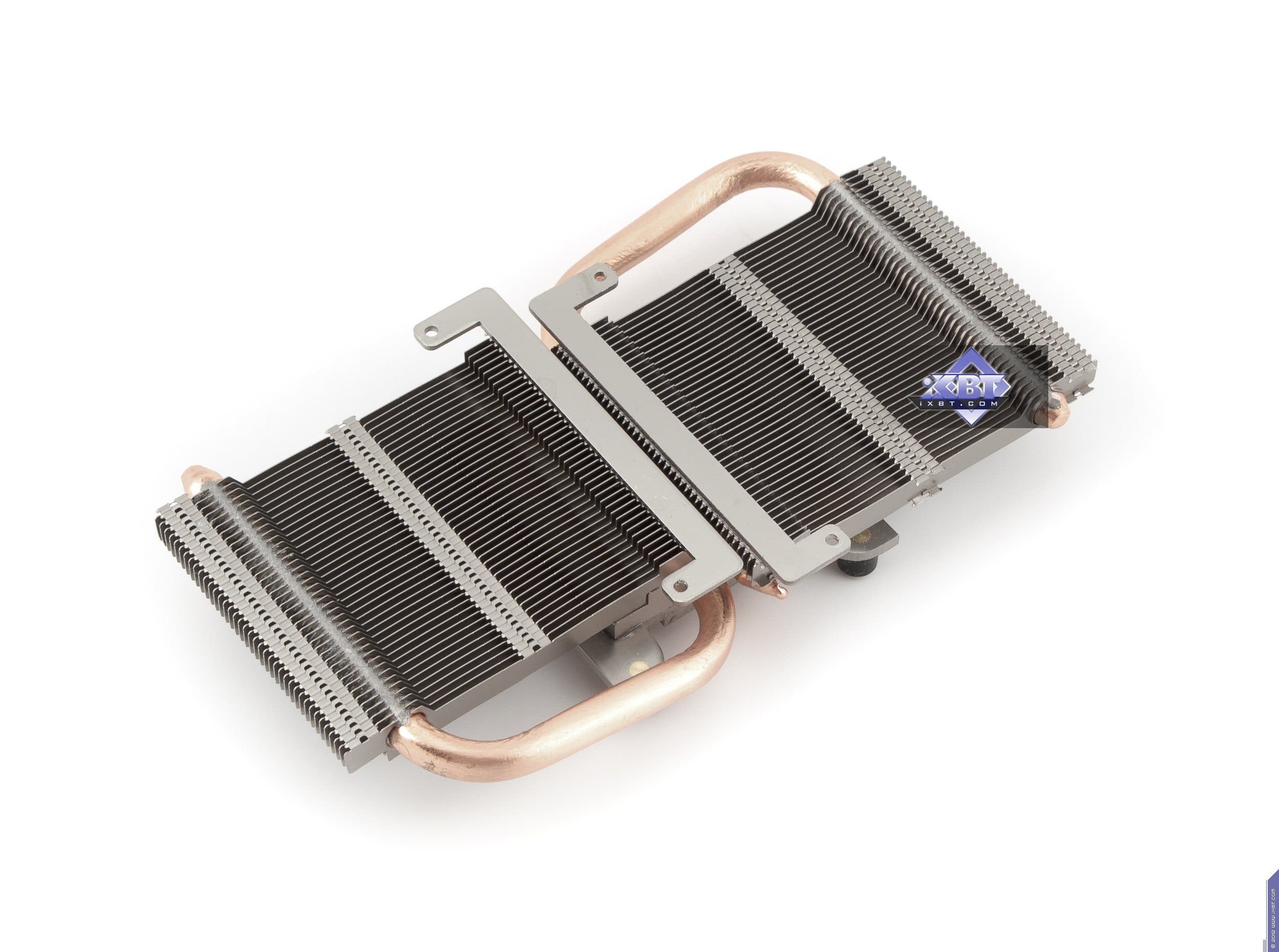

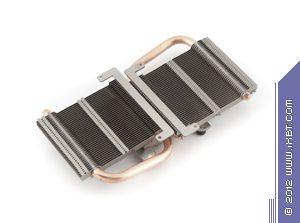

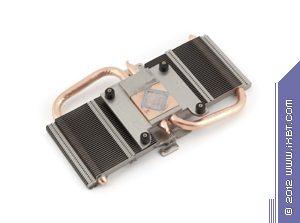

Sapphire Radeon HD 7850 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E
В данном случае мы видим принцип действия СО точно такой же, но радиатор сильно упрощен, меньше тепловых трубок, да и размеры уменьшены в соответствии с длиной PCB.

Микросхемы памяти и силовые транзисторы уже не имеют охлаждения. Вентиляторов в кожухе по-прежнему два, но меньшего размера в диаметре, и они чуть более шумные (при максимальном нагреве ядра частота вращения достигает 2400 оборотов в минуту).

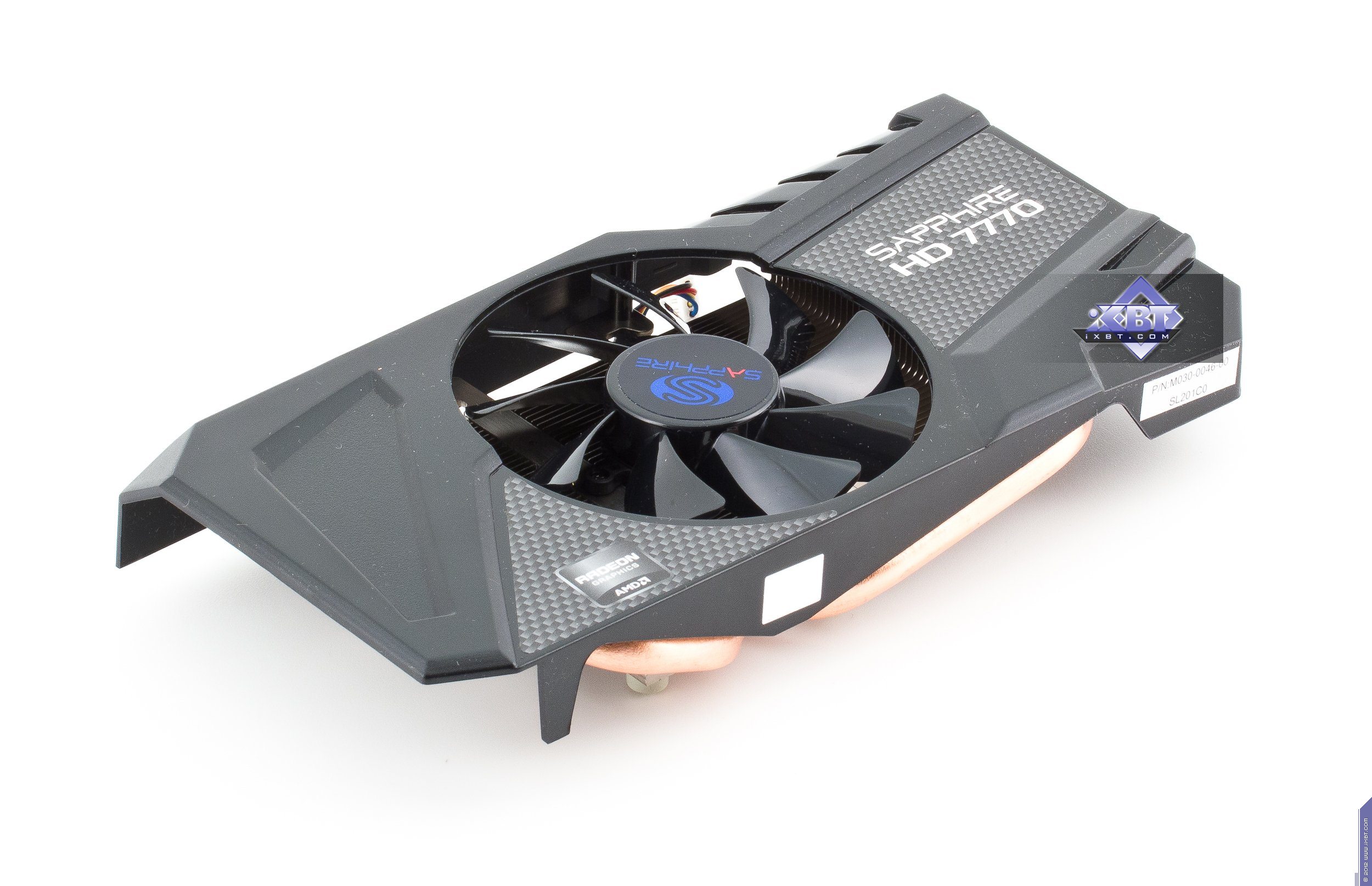

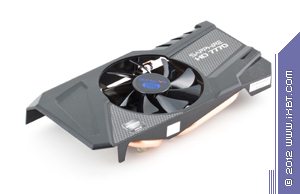

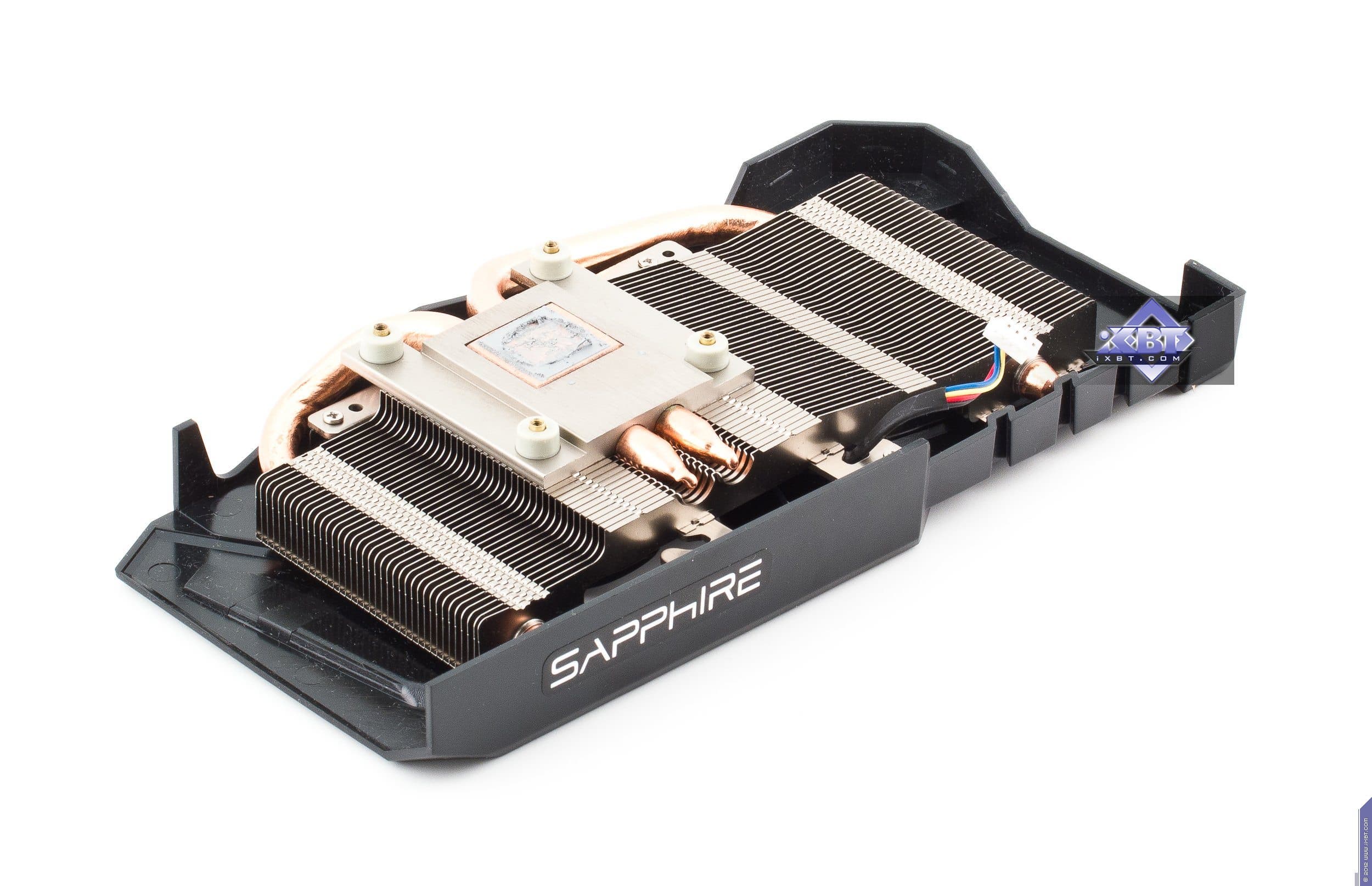

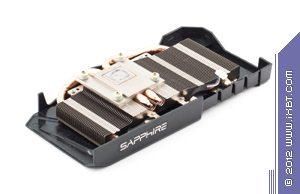

Sapphire Radeon HD 7770 Overclock Edition 1024 МБ 128-битной GDDR5 PCI-E
Система охлаждения неизменно верна своему принципу, радиатор очень схож с предыдущими по принципу действия, разница лишь в конфигурациях тепловых трубок. Понятно, что микросхемы памяти, как и силовые транзисторы, не имеют охлаждения. А вот вентиляторов уже всего одна штука, для такого рода карт этого достаточно.

Установлен он в традиционном кожухе, поэтому карта по-прежнему занимает 2 слота в системном блоке. Вентилятор работает на невысоких оборотах, этого достаточно для хорошего охлаждения, поэтому СО практически бесшумная.

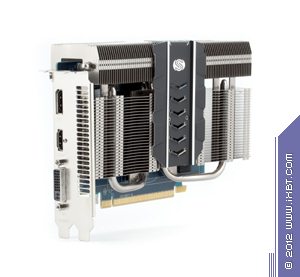

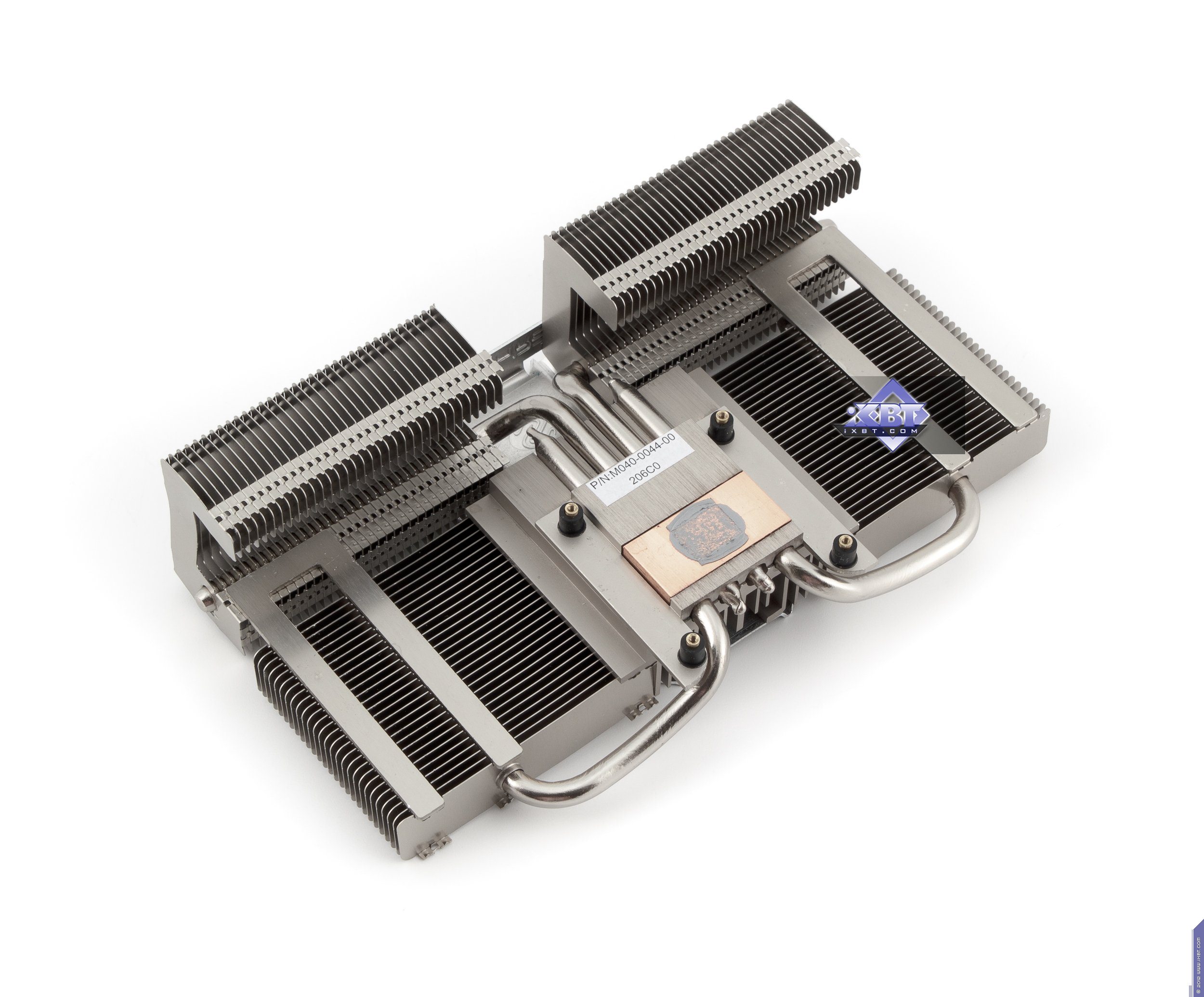

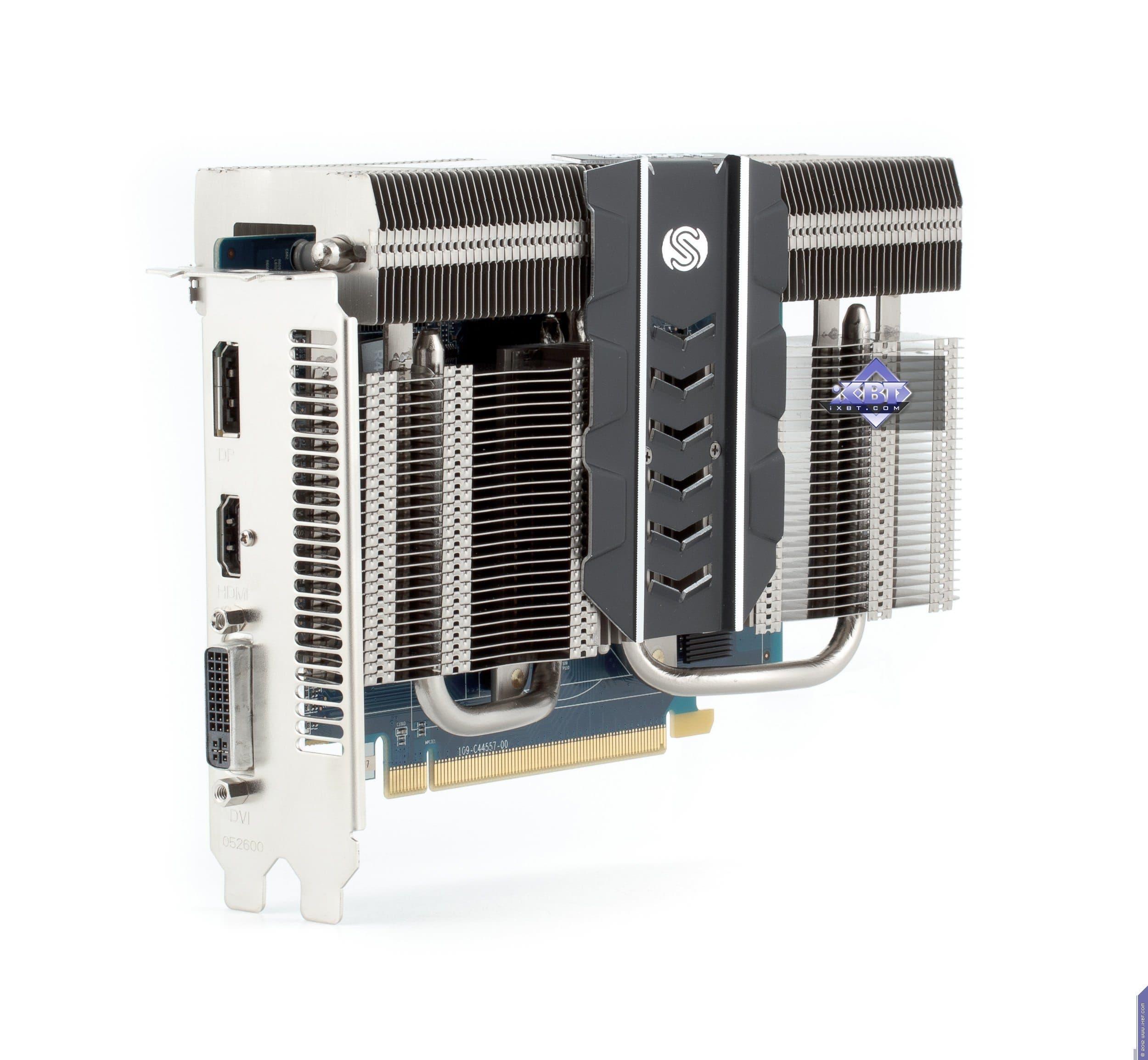

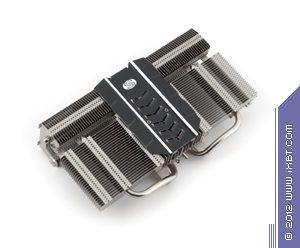

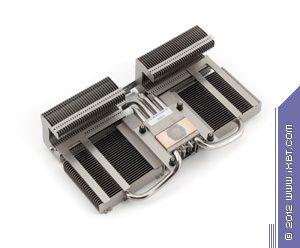

Sapphire Radeon HD 7750 Ultimate 1024 МБ 128-битной GDDR5 PCI-E

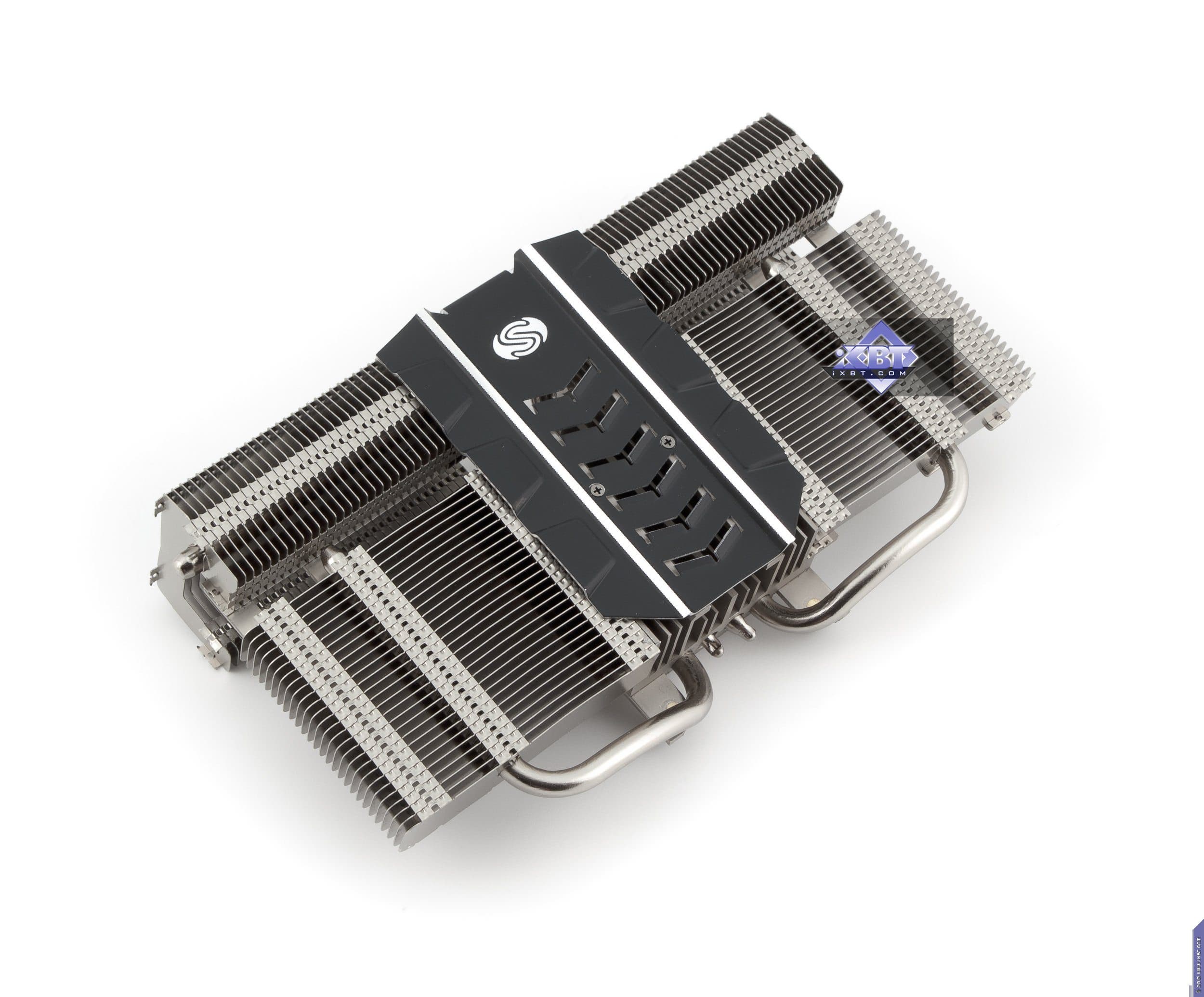

Серия Ultimate у Sapphire всегда отличается изысканными системами охлаждения, вот и сейчас мы видим кулер без вентилятора. Так называемая пассивная СО представляет собой уже сложный по конструкции радиатор, состоящий из двух частей, находящихся под углом 90 градусов друг к другу.

В основании находится медная подошва, от которой точно так же расходятся тепловые трубки, покрытые напыленным никелем. Из-за дополнительного радиатора, венчающего карту сверху, ее высота увеличилась, но ускоритель занимает в системном блоке все те же 2 слота.

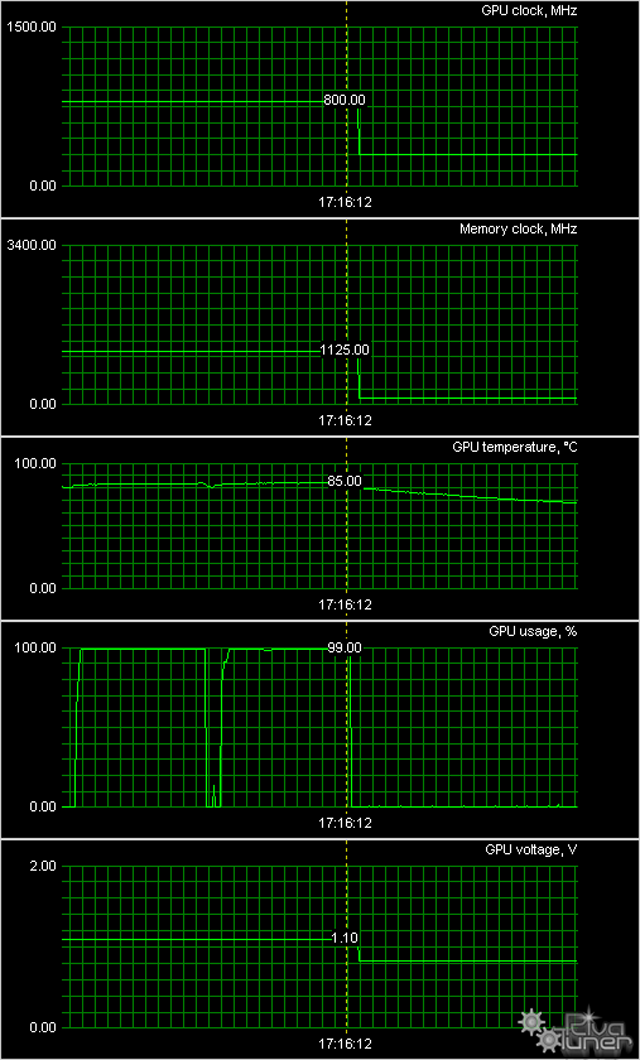

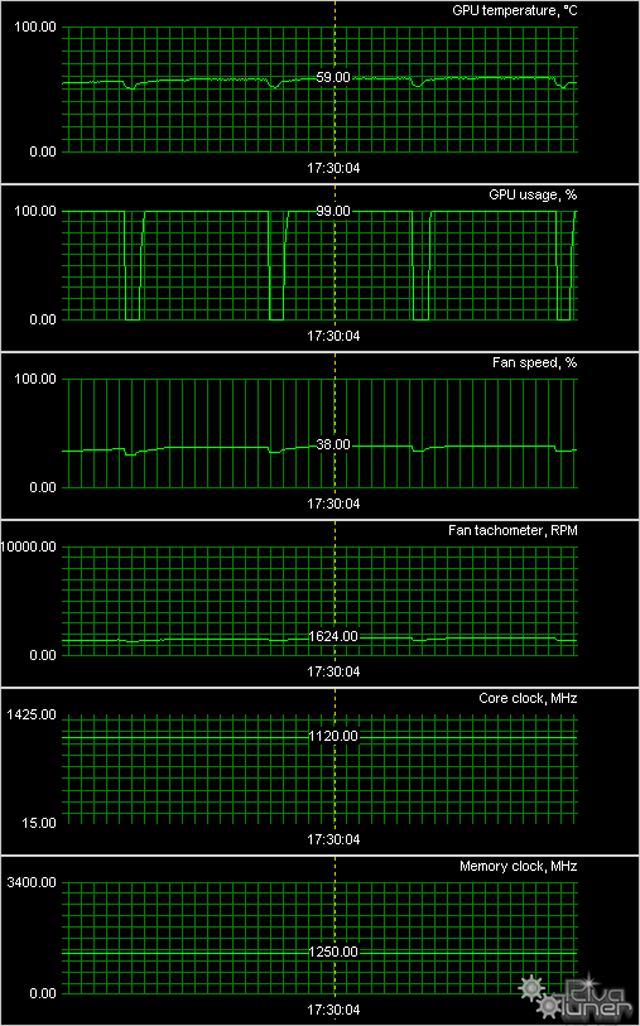

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Sapphire Radeon HD 7970 DualX 3072 МБ 384-битной GDDR5 PCI-E
Sapphire Radeon HD 7950 Overclock Edition 3072 МБ 384-битной GDDR5 PCI-E
Sapphire Radeon HD 7870 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E

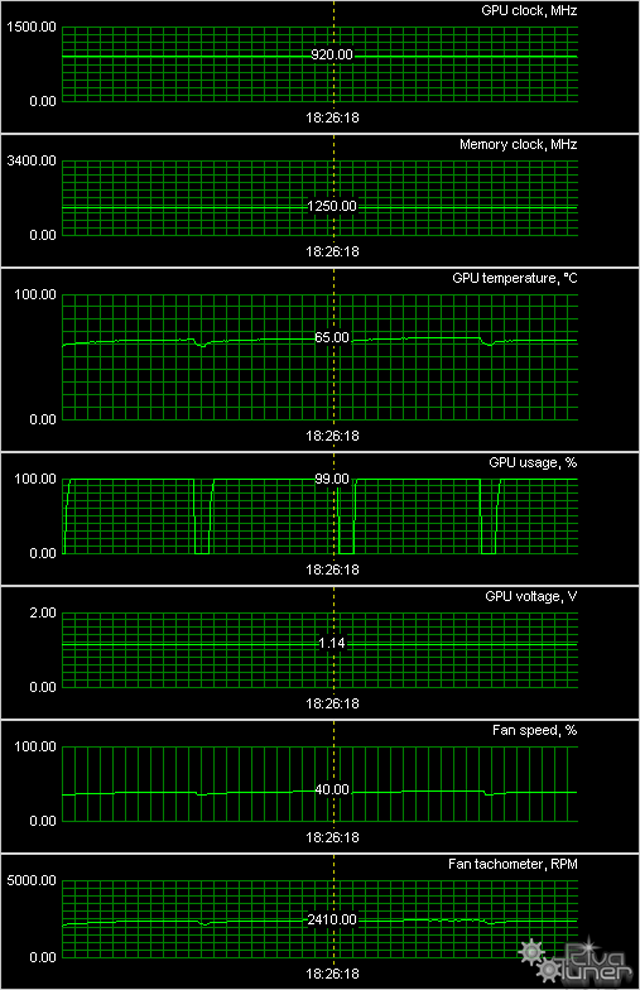

Sapphire Radeon HD 7850 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E
Sapphire Radeon HD 7770 Overclock Edition 1024 МБ 128-битной GDDR5 PCI-E
Sapphire Radeon HD 7750 Ultimate 1024 МБ 128-битной GDDR5 PCI-E

Все шесть карт провели под нагрузкой в 3D те же шесть часов (каламбур) каждая. Результаты приведены выше. Можно сказать, что максимальная температура ядра у топового семейства вообще превзошла все ожидания (не в плане, что она оказалась выше, а как раз ниже, чем ожидалось — всего 70 градусов и ниже для 7970 и 7950 — это великолепные разультаты!). Не менее прекрасные показатели и у 78хх семейства. Вот лишь у 7750 — 85 градусов на ядре — не очень хорошо. Впрочем, не критично, но надо понимать, что такие волны тепла от безвентиляторного кулера будут подниматься вверх и дополнительно обогревать центральный процессор. Но такова цена расплаты за абсолютную бесшумность СО.

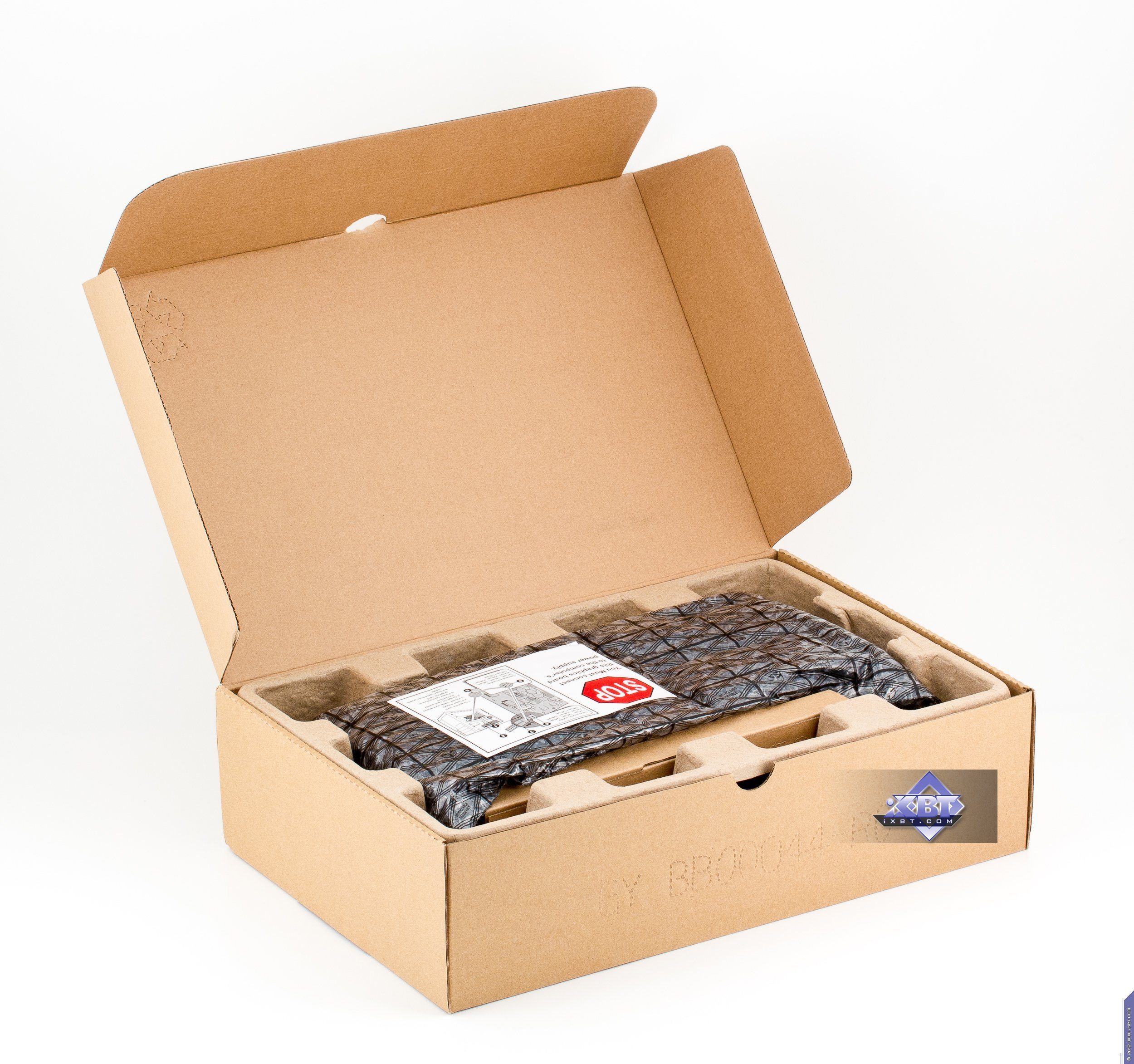

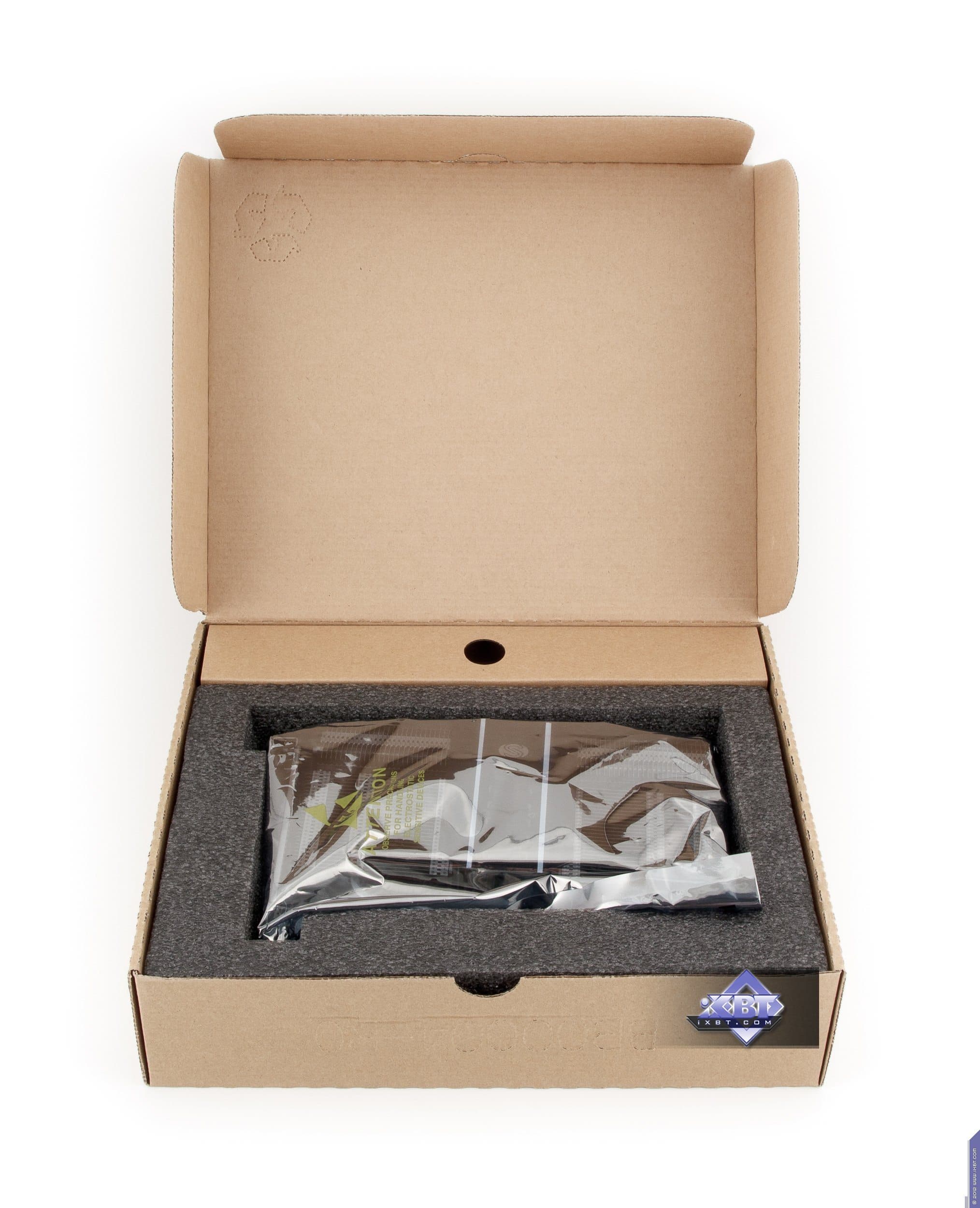

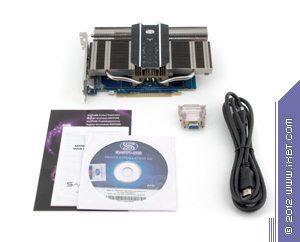

Теперь о комплектации.

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами, адаптер mini-DP-to-DP и мост CrossFire (кроме карты на 7750).

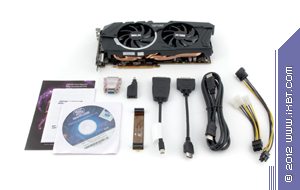

Sapphire Radeon HD 7970 DualX 3072 МБ 384-битной GDDR5 PCI-E

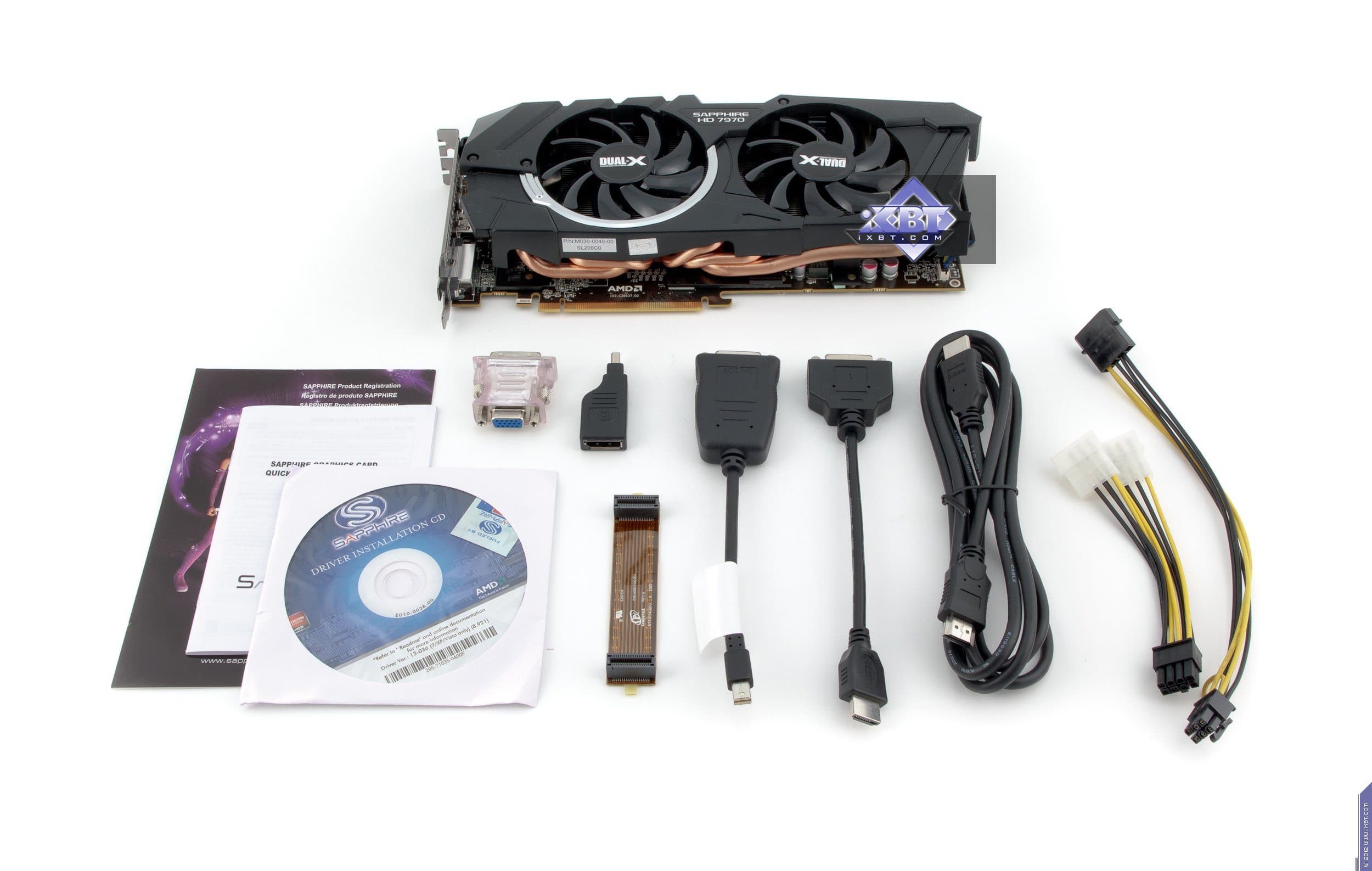

Великолепный комплект. Кроме базового набора, в нем есть адаптеры DVI-to-VGA, mini-DP-to-DVI, HDMI-to-DVI, кабель HDMI и разветвители питания. Таким образом, эта карта уже полностью готова к тому, чтобы выводить картинку на три монитора с DVI-входами.

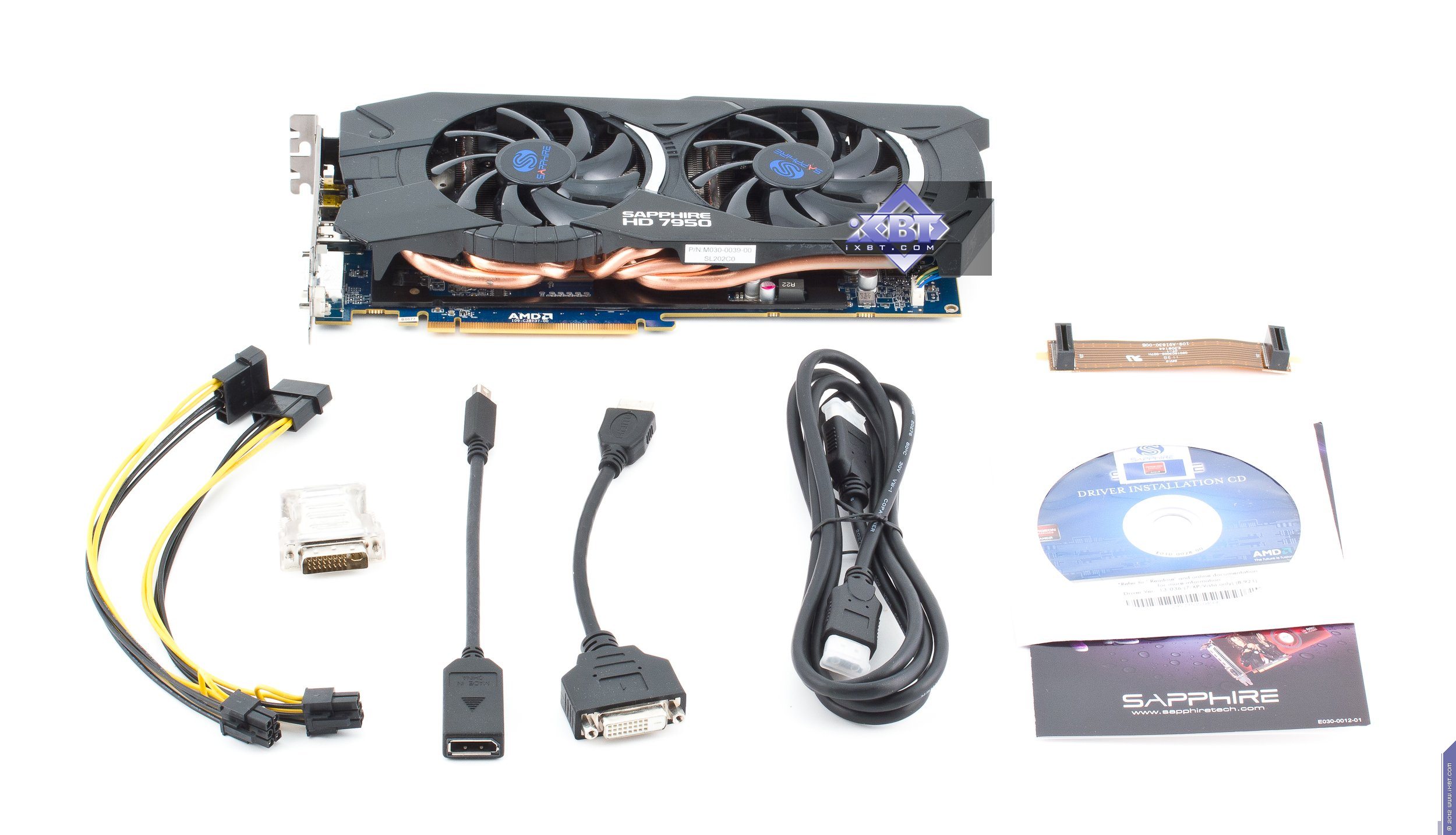

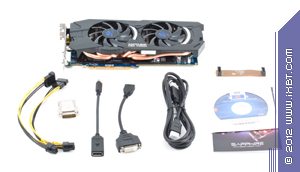

Sapphire Radeon HD 7950 Overclock Edition 3072 МБ 384-битной GDDR5 PCI-E
Тоже мощный комплект, куда кроме базового набора входят адаптеры DVI-to-VGA, DP-to-DVI, кабель HDMI и разветвители питания.

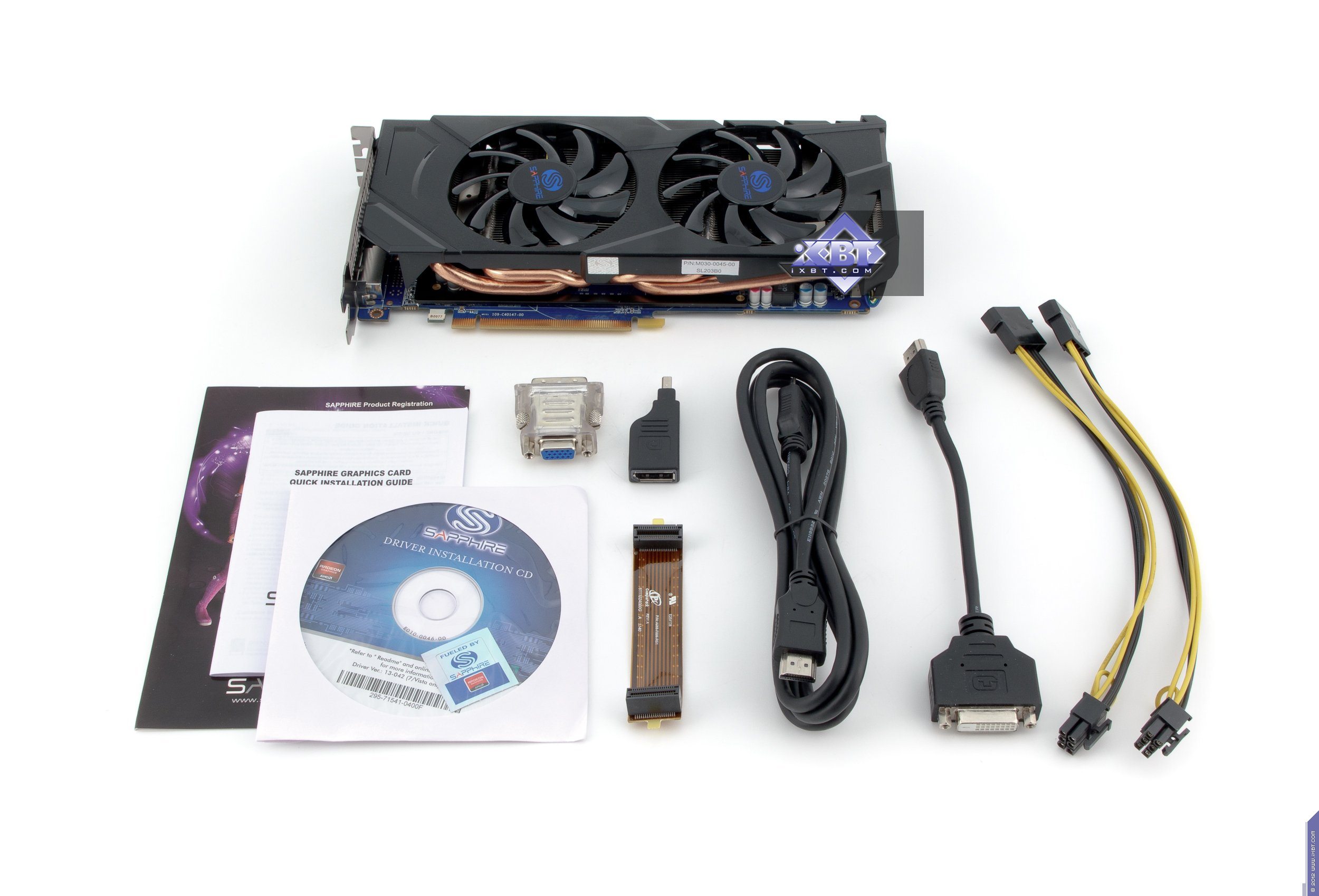

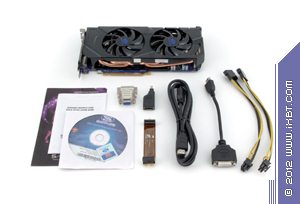

Sapphire Radeon HD 7870 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E
Полностью аналогичный комплект.

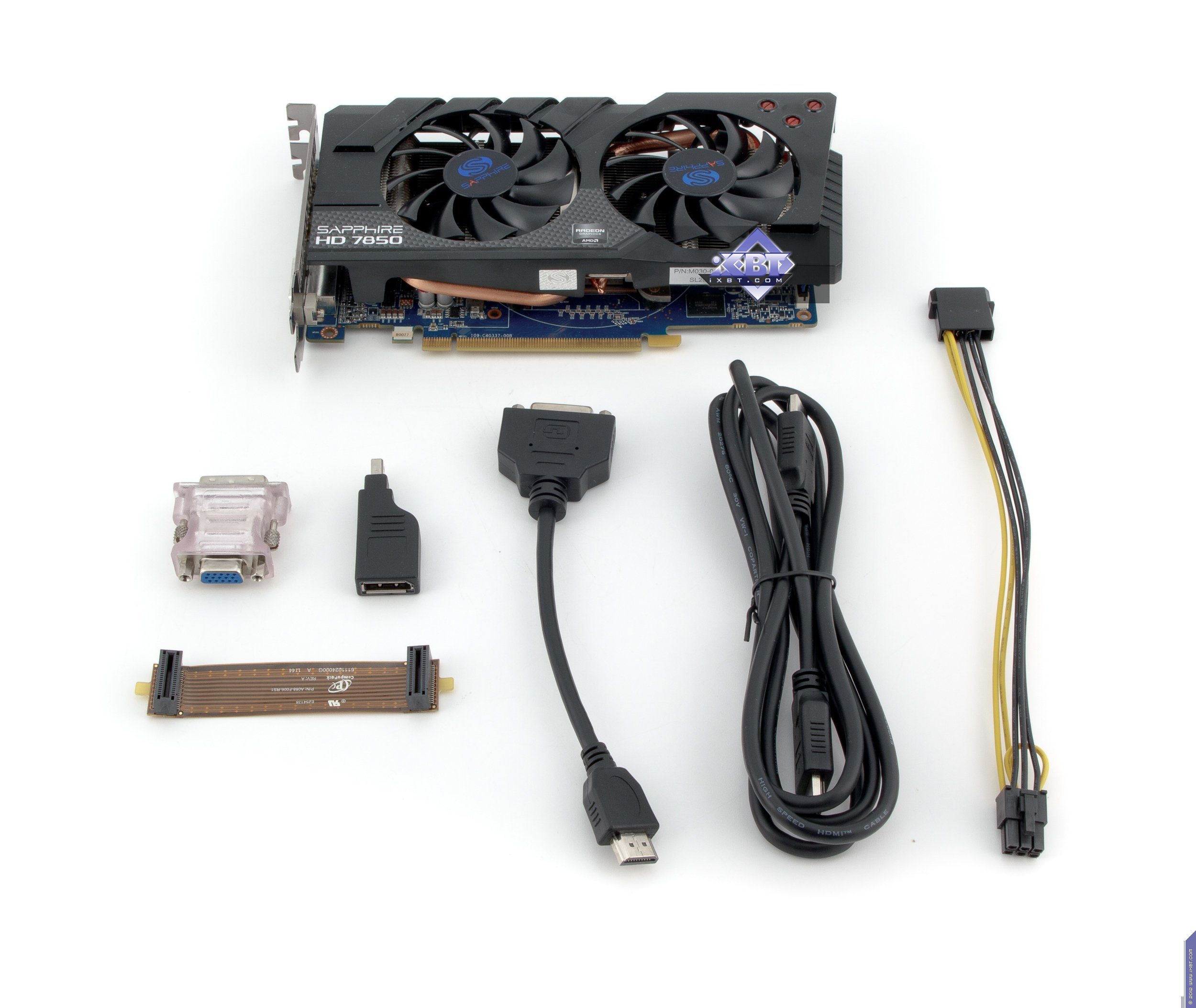

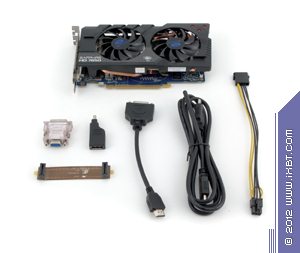

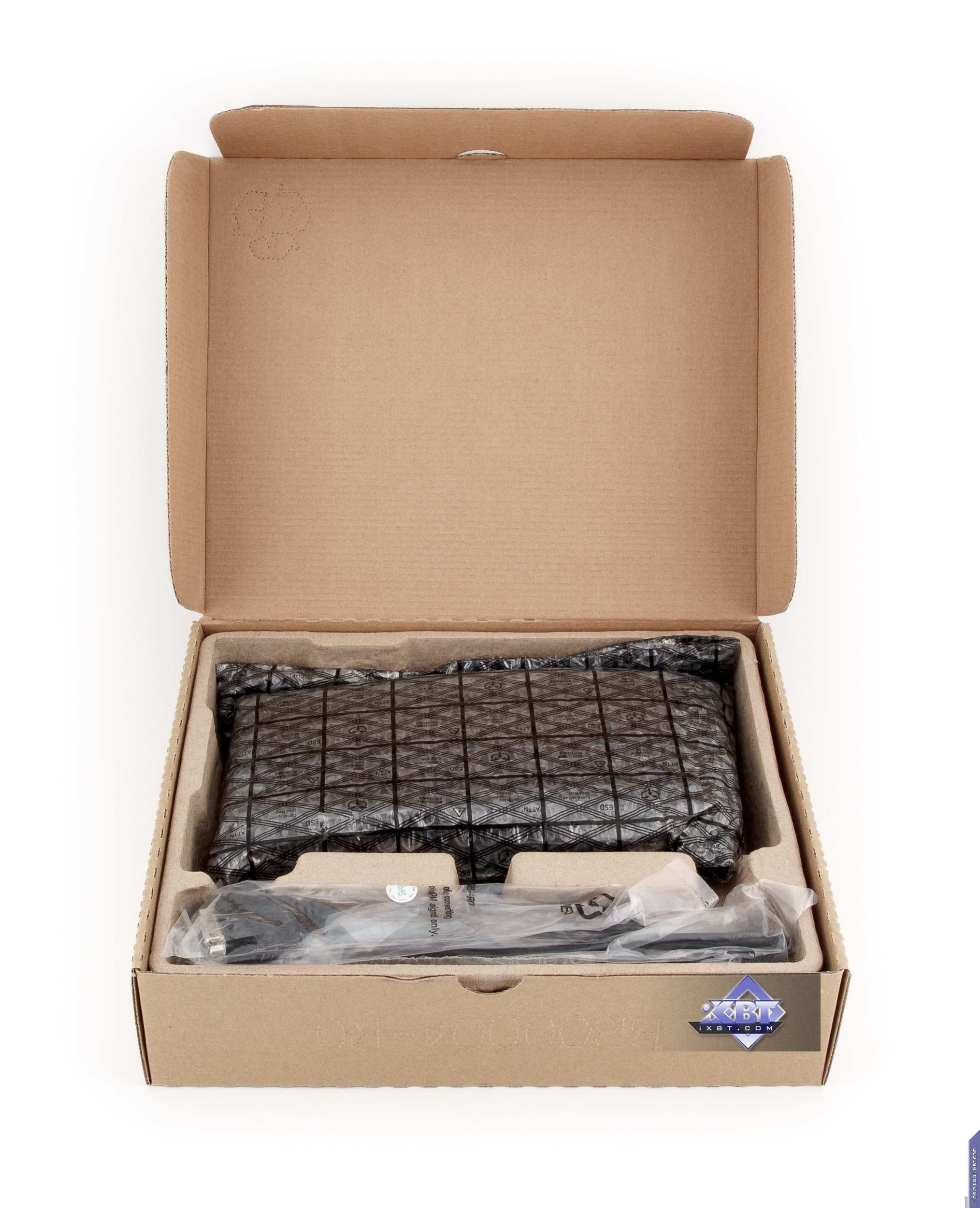

Sapphire Radeon HD 7850 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E
Такой же комплект, лишь разветвитель питания один (как и положено).

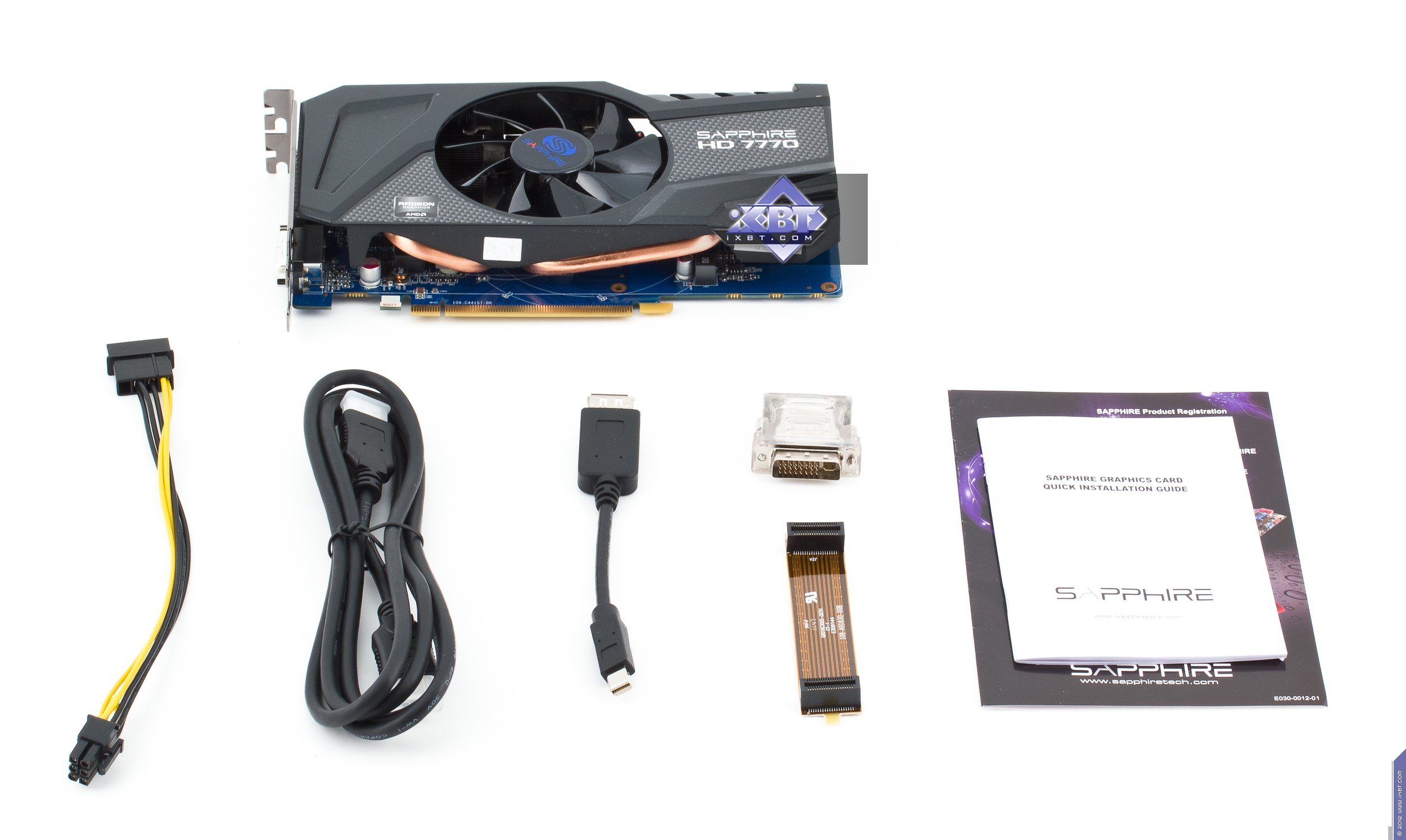

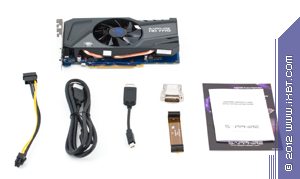

Sapphire Radeon HD 7770 Overclock Edition 1024 МБ 128-битной GDDR5 PCI-E
Такой же комплект, но нет адаптеров на DVI, что для такой карты, собственно, и не нужно. EyeFinity тут не востребована по причине малой производительности.

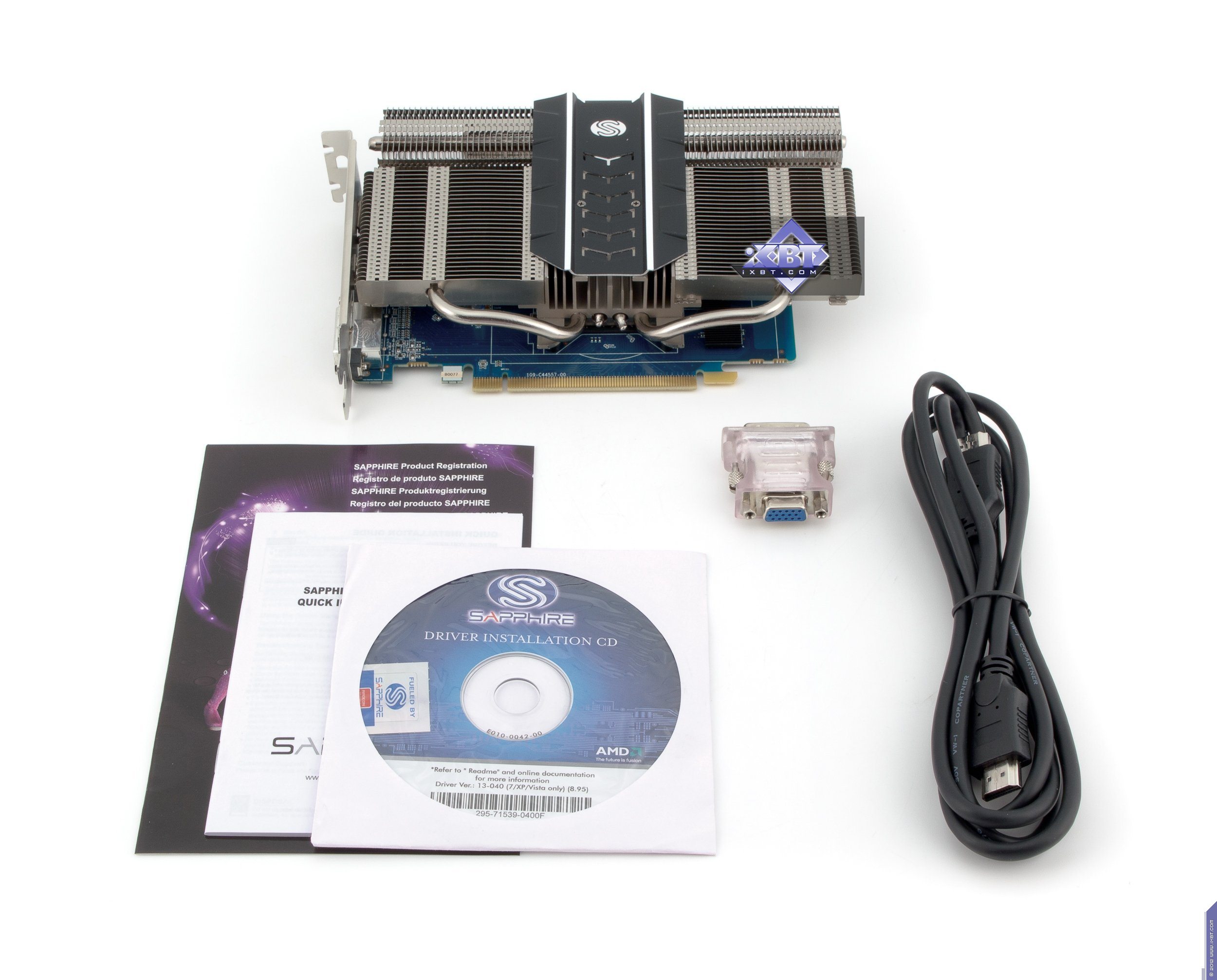

Sapphire Radeon HD 7750 Ultimate 1024 МБ 128-битной GDDR5 PCI-E
Базовый комплект плюс адаптер DVI-to-VGA и кабель HDMI.

На очереди рассмотрение упаковок.

Sapphire Radeon HD 7970 DualX 3072 МБ 384-битной GDDR5 PCI-E
Карта надежно упакована в отсек из папье-маше, а также уложена в мягкий пакет. Остальной комплект — в коробке под картой. Поэтому перевозка карты абсолютно безопасна с точки зрения «болтанки» внутри коробки.
Sapphire Radeon HD 7950 Overclock Edition 3072 МБ 384-битной GDDR5 PCI-E
Аналогично.
Sapphire Radeon HD 7870 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E
Все аналогично.
Sapphire Radeon HD 7850 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E
Картина идентичная, разница лишь в том, что комплект расположен в отсеке рядом с картой.
Sapphire Radeon HD 7770 Overclock Edition 1024 МБ 128-битной GDDR5 PCI-E
Все полностью аналогично.
Sapphire Radeon HD 7750 Ultimate 1024 МБ 128-битной GDDR5 PCI-E
Учитывая особую конструкцию радиатора и некоторую его хрупкость (ребра у радиаторов нежные), карту упаковали в особый отсек из поролона с вырезами под конфигурацию радиатора. Поэтому точно так же надежно карта закреплена при перевозке.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Enermax Platimax 1200 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 12.4; Nvidia версии 301.24/301.33

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Шергина за предоставление бенчмарка и помощь в настройках работы.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

Все наши пояснения направлены, как правило, на новичков или неопытных пользователей, желающих, однако, произвести апгрейд своего компьютера или просто собрать новый.

Тем, кто вообще не понимает, что такое ядро, почему в нем столько процессоров, что такое потоки и прочее, имеет смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

А теперь посмотрим на тесты.

Видеокарта на базе 7970 имеет частоты работы очень близкие к номинальным, поэтому можно смело смотреть на результаты 7970 на частоте 925 МГц по ядру. Ускоритель на базе 7950 имеет частоту ядра 900 МГц, и его результаты очень близки к результатам 7950 на 925 МГц по ядру, приведенным на диаграммах. Продукт на базе 7870 имеет частоту работы ядра 1050 МГц, что на 50 МГц выше номинала, однако, как уже показал опыт, такие повышения частот дают очень мало, производительность вырастает от силы на 3-4%, что в рамках погрешности измерений. Карта компании Sapphire на базе 7850 имеет частоту ядра 920 МГц, что выше номинала, опять-таки, всего на 60 МГц, что мало что дает. Но эстеты могут посмотреть на диаграммы, где есть результаты тестирования 7850 на частоте в 1120 МГц и провести параллели. Однако все равно считаю, что только повышение частоты работы ядра на 100 МГц и выше могут дать ощутимые приросты производительности. Акселератор на базе 7770 работает на частоте ядра в 1120 МГц: такие данные есть на наших диаграммах. А 7750 работает на штатных частотах, что также имеется в нижеприведенных результатах тестов.

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

Выводы

Для начала посмотрим на рейтинги, разделив их на три группы: 79хх, 78хх и 77хх.

Для Radeon HD 79xx.

Рейтинг 3D-ускорителей iXBT.com

Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
05 GTX 680 2048MB, 1000-1100/6000810127637
07 GTX 670 2048MB, 915-1030/6000770154500
08 HD 7970 3072MB, 925/925/5500720119603
09 HD 7950 3072MB, 925/925/5500700133527
11 HD 7950 3072MB, 800/800/5000630120527
12 GTX 580 3072MB, 783/1566/4040610118517
13 GTX 580 1536MB, 775/1550/4000610124491

Ну вроде все логично: который ускоритель дороже, тот и быстрее. Исключение — GTX 670, который чуть быстрее, чем 7970 (по сумме все параметров), однако его цена пока условная, еще нет достаточного количества этих карт в продаже, чтобы появилась объективная оценка средней цены (на середину мая 2012 года, когда писался этот материал). Если стоимость у GTX 670 останется ниже, чем у 7970, то, увы, расклады сил не в пользу последнего. Я уж молчу про 7950: там вообше все будет плохо, если GTX 670 окажется дешевле него.

Рейтинг полезности (возможности/цена)

Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
23 GTX 670 2048MB, 915-1030/6000154770500
25 HD 7950 3072MB, 925/925/5500133700527
29 GTX 680 2048MB, 1000-1100/6000127810637
30 GTX 580 1536MB, 775/1550/4000124610491
31 HD 7950 3072MB, 800/800/5000120630527
32 HD 7970 3072MB, 925/925/5500119720603
33 GTX 580 3072MB, 783/1566/4040118610517

Вот этот рейтинг полностью подтвердил вышеприведенные слова.

Для Radeon HD 78xx.

Рейтинг 3D-ускорителей iXBT.com

Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
14 HD 7870 2048MB, 1000/1000/4800580147394
15 HD 7850 2048MB, 1020/1020/5600560189297
16 GTX 570 1280MB, 732/1464/3800530157338
17 GTX 560 Ti 448 1280MB, 732/1464/3800510174293
18 HD 6950 2048MB, 800/800/5000490131374
19 HD 7850 2048MB, 860/860/4800490165297
21 GTX 560 Ti 1024MB, 822/1644/4000450179252

А вот у 7870 как раз все наоборот, просто отличный рейтинг, и в своей группе он лидер. Причем даже более дешевый 7850 на повышенных частотах резво обгоняет конкурента в лице GTX 570. А если на штатных частотах 7850 пока отстает, все же цены слишком высоки для такого рода ускорителей. Исключение составляет 7870, работающий на повышенных частотах: его производительность достигает 7950 и даже обходит последнего.

Рейтинг полезности (возможности/цена)

Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
12 HD 7850 2048MB, 1020/1020/5600189560297
16 GTX 560 Ti 1024MB, 822/1644/4000179450252
17 GTX 560 Ti 448 1280MB, 732/1464/3800174510293
18 HD 7850 2048MB, 860/860/4800165490297
21 GTX 570 1280MB, 732/1464/3800157530338
24 HD 7870 2048MB, 1000/1000/4800147580394
28 HD 6950 2048MB, 800/800/5000131490374

Рейтинг полезности нам показал правоту суждения о том, что новые продукты AMD на базе 78хх (речь о картах, работаюших на номинальных частотах) пока еще слишком дороги и потому уступают соперникам. Исключение составляет 7850, работающий на повышенных частотах.

Для Radeon HD 77xx.

Рейтинг 3D-ускорителей iXBT.com

Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
23 GTX 560 1024MB, 810/1620/4000400216185
24 HD 6850 1024MB, 775/775/4000360231156
25 HD 7770 1024MB, 1120/1120/5200350210167
26 HD 7770 1024MB, 1000/1000/4500310186167
27 HD 7750 1024MB, 950/950/5000290238122
28 HD 6770 1024MB, 850/850/4800280243115
29 GTX 550 Ti 1024MB, 900/1800/4000270213127
30 HD 7750 1024MB, 800/800/4500250205122
31 HD 6750 1024MB, 700/700/4600230225102

В нише, куда попали 77хх карты, уже есть довольно много представителей предыдущего поколения, поэтому новинкам очень тяжело состязаться. Ведь несмотря на то, что все логично выстроено по номерам продуктов, и 7770 быстрее, чем 6770, как и 7750 быстрее, чем 6750, однако цены на новинки настолько завышены, что даже подчас превышают стоимость 68хх карт, которые стоят все же на ступень выше, несмотря на принадлежность к предыдущему поколению.

Рейтинг полезности (возможности/цена)

Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
01 HD 6770 1024MB, 850/850/4800243280115
02 HD 7750 1024MB, 950/950/5000238290122
04 HD 6850 1024MB, 775/775/4000231360156
05 HD 6750 1024MB, 700/700/4600225230102
07 GTX 560 1024MB, 810/1620/4000216400185
08 GTX 550 Ti 1024MB, 900/1800/4000213270127
09 HD 7770 1024MB, 1120/1120/5200210350167
10 HD 7750 1024MB, 800/800/4500205250122
14 HD 7770 1024MB, 1000/1000/4500186310167

В общем-то, этот рейтинг подтверждает мои слова о том, что цены на 77хх-карты пока еще очень завышены (на середину мая 2012 года), и потому эти карты находятся в аутсайдерах. Увы, но это так.

Теперь пройдемся по картам.

Sapphire Radeon HD 7970 DualX 3072 МБ 384-битной GDDR5 PCI-E — отличный вариант 7970, имеет добротную и малошумную систему охлаждения, минус — карта занимает 3 слота в системном блоке при кажущейся с первого взгляда «двуслотовости», а плюс — отличный комплект поставки со всевозможными адаптерами и кабелем HDMI. Карта имеет приличный оверклокерский потенциал.

Sapphire Radeon HD 7950 Overclock Edition 3072 МБ 384-битной GDDR5 PCI-E — также очень хороший и добротный вариант 7950 с такой же высокоэффективной системой охлаждения и с хорошим комплектом поставки. Карта имеет также очень хороший оверклокерский потенциал.

Sapphire Radeon HD 7870 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E — очень интересный вариант 7870, имеющий приличный потенциал для разгона, что делает продукт еще более привлекательным, ведь его производительность может достичь 7950 и даже перегнать последний. У акселератора весьма эффективная СО, малошумная. Ну и комплект поставки весьма хорош.

Sapphire Radeon HD 7850 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E — этот продукт имеет потенциал стать самым привлекательным ускорителем вслед за 6870 и 6850, однако пока его цена слишком завышена (на середину мая 2012). Карта также имеет добротный и эффективный кулер, и очень даже неплохой комплект поставки для ускорителя такого уровня.

Sapphire Radeon HD 7770 Overclock Edition 1024 МБ 128-битной GDDR5 PCI-E — очень хороший вариант 7770, имеет прекрасную систему охлаждения, почти нешумную, да и комплект поставки неплох для карты полубюджетного уровня. Да, пока цены завышены (на середину мая 2012), поэтому привлекательность не на высоте, однако мы знаем, что такая ситуация обычно длится недолго. Опыт предыдущего поколения тому наука.

Sapphire Radeon HD 7750 Ultimate 1024 МБ 128-битной GDDR5 PCI-E — интересное решение. С одной стороны, достойно похвалы стремление инженеров создать абсолютно бесшумный ускоритель с пассивной системой охлаждения, с другой стороны, все тесты подобных систем за последние годы показали, что температура нагрева таких карт слишком высока для того, чтобы их безопасно ставить в маленькие корпуса типа баребонов, потому как 85 градусов по ядру означают, что ребра пассивного радиатора будут просто пышать жаром во все стороны, нагревая соседние устройства или элементы. Но тем не менее, все равно этот продукт может найти своего потребителя с просторным корпусом, который (потребитель) требует полной минимизации шума системного блока. Что касается остальных особенностей 7750, то мы уже писали о них в базовом материале.

Окончательное решение традиционно остается за нашими читателями. Мы лишь даем информацию о рассмотренных продуктах, но не делаем прямых указаний по выбору того или иного изделия.

В номинации «Оригинальный дизайн» (за июнь 2012 года) получили награды следующие карты:

  • Sapphire Radeon HD 7970 DualX 3072 МБ 384-битной GDDR5 PCI-E
  • Sapphire Radeon HD 7950 Overclock Edition 3072 МБ 384-битной GDDR5 PCI-E
  • Sapphire Radeon HD 7870 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E
  • Sapphire Radeon HD 7850 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E
  • Sapphire Radeon HD 7770 Overclock Edition 1024 МБ 128-битной GDDR5 PCI-E
  • Sapphire Radeon HD 7750 Ultimate 1024 МБ 128-битной GDDR5 PCI-E

А в номинации «Отличная поставка» (за июнь 2012) мы награждаем карты:

  • Sapphire Radeon HD 7970 DualX 3072 МБ 384-битной GDDR5 PCI-E
  • Sapphire Radeon HD 7950 Overclock Edition 3072 МБ 384-битной GDDR5 PCI-E
  • Sapphire Radeon HD 7870 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E
  • Sapphire Radeon HD 7850 Overclock Edition 2048 МБ 256-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
HD 7970 — Н/Д(0) GTX 670 — $1166(2)
HD 7970 — Н/Д(0) GTX 680 — $428(3)
HD 7970 — Н/Д(0) HD 6970 — Н/Д(0)
HD 7950 — Н/Д(0) GTX 670 — $1166(2)
HD 7950 — Н/Д(0) GTX 580 3GB — Н/Д(0)
HD 7950 — Н/Д(0) GTX 580 1.5GB — $524(на 11.01.16)
HD 7950 — Н/Д(0) HD 6970 — Н/Д(0)
HD 7870 — $142(8) GTX 570 — $458(на 11.01.16)
HD 7870 — $142(8) HD 6970 — Н/Д(0)
HD 7870 — $142(8) GTX 580 — $524(на 11.01.16)
HD 7870 — $142(8) HD 7950 — Н/Д(0)
HD 7850 — $120(5) GTX 560 — $107(9)
HD 7850 — $120(5) GTX 560 Ti — $178(4)
HD 7850 — $120(5) HD 6950 2GB — Н/Д(0)
HD 7850 — $120(5) HD 6930 — Н/Д(0)
HD 7770 — $86(3) GTX 550 Ti — $237(1)
HD 7770 — $86(3) HD 6770 — Н/Д(0)
HD 7770 — $86(3) GTX 560 — $107(9)
HD 7770 — $86(3) HD 6850 — $145(на 11.01.16)
HD 7750 — $60(3) GTX 550 Ti — $237(1)
HD 7750 — $60(3) HD 6750 — $116(на 11.01.16)
HD 7750 — $60(3) GTS 450 1GB GDDR3 — Н/Д(0)
Sapphire 7970 DualX — Н/Д(0) HD 7970 — Н/Д(0)
Sapphire 7950 OC — Н/Д(0) HD 7950 — Н/Д(0)
Sapphire 7870 OC — Н/Д(0) HD 7870 — $142(8)
Sapphire 7850 OC — Н/Д(0) HD 7850 — $120(5)
Sapphire 7770 OC — Н/Д(0) HD 7770 — $86(3)
Sapphire 7750 Ultimate — Н/Д(0) HD 7750 — $60(3)


Благодарим компанию Sapphire Russia и лично Константина Мартыненко
за предоставленные на тестирование видеокарты

Блок питания Platimax для тестового стенда предоставлен компанией Enermax

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт




15 июня 2012 Г.

Radeon HD 7970/7950/7870/7850/7770/7750 Sapphire

Radeon HD 7970/7950/7870/7850/7770/7750 Sapphire

Sapphire Radeon HD 7970 DualX 3072 384- GDDR5 PCI-E
Sapphire Radeon HD 7950 Overclock Edition 3072 384- GDDR5 PCI-E
Sapphire Radeon HD 7870 Overclock Edition 2048 256- GDDR5 PCI-E
Sapphire Radeon HD 7850 Overclock Edition 2048 256- GDDR5 PCI-E
Sapphire Radeon HD 7770 Overclock Edition 1024 128- GDDR5 PCI-E
Sapphire Radeon HD 7750 Ultimate 1024 128- GDDR5 PCI-E

  1. ,


AMD 3D- Graphics Core Next (GCN). : Radeon HD 7970, Radeon HD 7950, Radeon HD 7870, Radeon HD 7850, Radeon HD 7770 7750.

, Sapphire, . , -.

Sapphire Radeon HD 7970 DualX 3072 384- GDDR5 PCI-E
  • GPU: Radeon HD 7970 (Tahiti)
  • : PCI Express x16
  • GPU (ROPs): 950 ( — 925 )
  • ( ()): 1425 (5700) ( — 1375 (5500) )
  • : 384
  • GPU/ : 32/950 ( — 32/925 )
  • (ALU) : 64
  • (ALU): 2048
  • : 128 (BLF/TLF/ANIS)
  • (ROP): 32
  • : 285×110×45 ( — )
  • : -
  • ( 3D/ 2D/ «»): 219/71/3
  • : 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • : CrossFire X (Hardware)
Sapphire Radeon HD 7950 Overclock Edition 3072 384- GDDR5 PCI-E
  • GPU: Radeon HD 7950 (Tahiti)
  • : PCI Express x16
  • GPU (ROPs): 900 ( — 800 )
  • ( ()): 1250 (5000) ( — 1250 (5000) )
  • : 384
  • GPU/ : 28/900 ( — 28/800 )
  • (ALU) : 64
  • (ALU): 1792
  • : 112 (BLF/TLF/ANIS)
  • (ROP): 32
  • : 275×110×38 ( — )
  • :
  • ( 3D/ 2D/ «»): 197/62/3
  • : 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • : CrossFire X (Hardware)
Sapphire Radeon HD 7870 Overclock Edition 2048 256- GDDR5 PCI-E
  • GPU: Radeon HD 7870 (Pitcairn)
  • : PCI Express x16
  • GPU (ROPs): 1050 ( — 1000 )
  • ( ()): 1250 (5000) ( — 1200 (4800) )
  • : 256
  • GPU/ : 20/1050 ( — 20/1000 )
  • (ALU) : 64
  • (ALU): 1280
  • : 80 (BLF/TLF/ANIS)
  • (ROP): 32
  • : 260×100×35 ( — )
  • :
  • ( 3D/ 2D/ «»): 172/53/3
  • : 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • : CrossFire X (Hardware)
Sapphire Radeon HD 7850 Overclock Edition 2048 256- GDDR5 PCI-E
  • GPU: Radeon HD 7850 (Pitcairn)
  • : PCI Express x16
  • GPU (ROPs): 920 ( — 860 )
  • ( ()): 1250 (5000) ( — 1200 (4800) )
  • : 256
  • GPU/ : 16/920 ( — 16/860 )
  • (ALU) : 64
  • (ALU): 1024
  • : 64 (BLF/TLF/ANIS)
  • (ROP): 32
  • : 215×110×35 ( — )
  • :
  • ( 3D/ 2D/ «»): 133/44/3
  • : 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • : CrossFire X (Hardware)
Sapphire Radeon HD 7770 Overclock Edition 1024 128- GDDR5 PCI-E
  • GPU: Radeon HD 7770 (Cape Verde)
  • : PCI Express x16
  • GPU (ROPs): 1120 ( — 1000 )
  • ( ()): 1250 (5000) ( — 1125 (4500) )
  • : 128
  • GPU/ : 10/1120 ( — 10/1120 )
  • (ALU) : 64
  • (ALU): 640
  • : 40 (BLF/TLF/ANIS)
  • (ROP): 16
  • : 210×100×35 ( — )
  • :
  • ( 3D/ 2D/ «»): 90/45/3
  • : 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • : CrossFire X (Hardware)
Sapphire Radeon HD 7750 Ultimate 1024 128- GDDR5 PCI-E
  • GPU: Radeon HD 7750 (Cape Verde)
  • : PCI Express x16
  • GPU (ROPs): 800 ( — 800 )
  • ( ()): 1125 (4500) ( — 1125 (4500) )
  • : 128
  • GPU/ : 8/800 ( — 8/800 )
  • (ALU) : 64
  • (ALU): 512
  • : 32 (BLF/TLF/ANIS)
  • (ROP): 16
  • : 195×120×48 ( — )
  • :
  • ( 3D/ 2D/ «»): 57/27/3
  • : 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • : CrossFire X (Software)

Sapphire Radeon HD 7970 DualX 3072 384- GDDR5 PCI-E
3072  GDDR5 SDRAM, 12 e PCB.

Hynix (GDDR5). 1400 (5600) .
Sapphire Radeon HD 7950 Overclock Edition 3072 384- GDDR5 PCI-E
3072  GDDR5 SDRAM, 12 e PCB.

Hynix (GDDR5). 1250 (5000) .
Sapphire Radeon HD 7870 Overclock Edition 2048 256- GDDR5 PCI-E
2048  GDDR5 SDRAM, 8 e PCB.

Hynix (GDDR5). 1250 (5000) .
Sapphire Radeon HD 7850 Overclock Edition 2048 256- GDDR5 PCI-E
2048  GDDR5 SDRAM, 8 e PCB.

Hynix (GDDR5). 1250 (5000) .
Sapphire Radeon HD 7770 Overclock Edition 1024 128- GDDR5 PCI-E
1024  GDDR5 SDRAM, 4 e PCB.

Hynix (GDDR5). 1250 (5000) .
Sapphire Radeon HD 7750 Ultimate 1024 128- GDDR5 PCI-E
1024  GDDR5 SDRAM, 4 e PCB.

Hynix (GDDR5). 1250 (5000) .

,
Sapphire Radeon HD 7970 DualX 3072 384- GDDR5 PCI-E Reference card AMD Radeon HD 7970
Sapphire Radeon HD 7950 Overclock Edition 3072 384- GDDR5 PCI-E Reference card AMD Radeon HD 7950
Sapphire Radeon HD 7870 Overclock Edition 2048 256- GDDR5 PCI-E Reference card AMD Radeon HD 7870
Sapphire Radeon HD 7850 Overclock Edition 2048 256- GDDR5 PCI-E Reference card AMD Radeon HD 7850
Sapphire Radeon HD 7770 Overclock Edition 1024 128- GDDR5 PCI-E Reference card AMD Radeon HD 7770
Sapphire Radeon HD 7750 Ultimate 1024 128- GDDR5 PCI-E Reference card AMD Radeon HD 7750

,
Sapphire Radeon HD 7970 DualX 3072 384- GDDR5 PCI-E Reference card AMD Radeon HD 7970
Sapphire Radeon HD 7950 Overclock Edition 3072 384- GDDR5 PCI-E Reference card AMD Radeon HD 7950
Sapphire Radeon HD 7870 Overclock Edition 2048 256- GDDR5 PCI-E Reference card AMD Radeon HD 7870
Sapphire Radeon HD 7850 Overclock Edition 2048 256- GDDR5 PCI-E Reference card AMD Radeon HD 7850
Sapphire Radeon HD 7770 Overclock Edition 1024 128- GDDR5 PCI-E Reference card AMD Radeon HD 7770
Sapphire Radeon HD 7750 Ultimate 1024 128- GDDR5 PCI-E Reference card AMD Radeon HD 7750

Sapphire Radeon HD 7970 DualX 3072 384- GDDR5 PCI-E - PCB, AMD. , 384 , Chil. 12 , 2 ( 256 ) . — 3072 , 3 . , - , 256 — , , , . , , GPU , . ! , , , — . 32 , «» . . — 32 , , , . 3 , 12- . , . : , 45 . , , . :-)) : 8+6, 8- 6- «» . 8- , , 6-, , . .

Sapphire Radeon HD 7950 Overclock Edition 3072 384- GDDR5 PCI-E , , , Sapphire, . , PCB, , . , - . , : 6+6, 6- «» . «», , , , .

Sapphire Radeon HD 7870 Overclock Edition 2048 256- GDDR5 PCI-E , PCB , . 8, — 256 , — 256 «». — 2 , 2048 . , , . , : 6+6, 6- «».

- HD 7850 AMD 7870 ( , , 4- ), Sapphire Radeon HD 7850 Overclock Edition 2048 256- GDDR5 PCI-E , . , , , ( ). : , — 6-.

HD 7770, , PCB, , . . , 4 , - 128 , : ? - PCI-E x16, 6- .

DVI (Dual-Link/VGA), - DVI-to-d-Sub d-Sub (VGA) . HDMI ( HDMI-, ). Display Port - ( ). DisplayPort 1.2, DP ( — ). , AMD 7 AMD Eyefinity, , DP-to-DVI, 2 3 DVI, , , Eyefinity DP. .

Sapphire Radeon HD 7750 Ultimate 1024 128- GDDR5 PCI-E , , . , , PCI-E x16 . DVI (Dual-Link/VGA), HDMI DP ( ).

:

  • 240 —
  • 2048×1536@85 —
  • 2560×1600@60 — ( DVI- Dual-Link/HDMI)

Full HD . . — 2007 , .

Sapphire Trixx, ( 7970) , , , GPU. , .









.

Sapphire Radeon HD 7970 DualX 3072 384- GDDR5 PCI-E
. , , . , .

, . . , 4000 , , 50% , 2000-2100 . . , , , , , .
Sapphire Radeon HD 7950 Overclock Edition 3072 384- GDDR5 PCI-E
, , . -.

, , 2 . 2000 , .
Sapphire Radeon HD 7870 Overclock Edition 2048 256- GDDR5 PCI-E
, , , PCB. -.

2000 ( ), .
Sapphire Radeon HD 7850 Overclock Edition 2048 256- GDDR5 PCI-E
, , , PCB.

. - , , ( 2400 ).
Sapphire Radeon HD 7770 Overclock Edition 1024 128- GDDR5 PCI-E
, , . , , , . , .

, - 2 . , , .
Sapphire Radeon HD 7750 Ultimate 1024 128- GDDR5 PCI-E
Ultimate Sapphire , . , , 90 .

, , . - , , , 2 .

EVGA PrecisionX ( . AKA Unwinder) :

Sapphire Radeon HD 7970 DualX 3072 384- GDDR5 PCI-E
Sapphire Radeon HD 7950 Overclock Edition 3072 384- GDDR5 PCI-E
Sapphire Radeon HD 7870 Overclock Edition 2048 256- GDDR5 PCI-E
Sapphire Radeon HD 7850 Overclock Edition 2048 256- GDDR5 PCI-E
Sapphire Radeon HD 7770 Overclock Edition 1024 128- GDDR5 PCI-E
Sapphire Radeon HD 7750 Ultimate 1024 128- GDDR5 PCI-E

3D () . . , ( , , , — 70 7970 7950 — !). 78 . 7750 — 85 — . , , , . .

.

, , mini-DP-to-DP CrossFire ( 7750).

Sapphire Radeon HD 7970 DualX 3072 384- GDDR5 PCI-E
. , DVI-to-VGA, mini-DP-to-DVI, HDMI-to-DVI, HDMI . , , DVI-.
Sapphire Radeon HD 7950 Overclock Edition 3072 384- GDDR5 PCI-E
, DVI-to-VGA, DP-to-DVI, HDMI .
Sapphire Radeon HD 7870 Overclock Edition 2048 256- GDDR5 PCI-E
.
Sapphire Radeon HD 7850 Overclock Edition 2048 256- GDDR5 PCI-E
, ( ).
Sapphire Radeon HD 7770 Overclock Edition 1024 128- GDDR5 PCI-E
, DVI, , , . EyeFinity .
Sapphire Radeon HD 7750 Ultimate 1024 128- GDDR5 PCI-E
DVI-to-VGA HDMI.

.

Sapphire Radeon HD 7970 DualX 3072 384- GDDR5 PCI-E
-, . — . «» .
Sapphire Radeon HD 7950 Overclock Edition 3072 384- GDDR5 PCI-E
.
Sapphire Radeon HD 7870 Overclock Edition 2048 256- GDDR5 PCI-E
.
Sapphire Radeon HD 7850 Overclock Edition 2048 256- GDDR5 PCI-E
, , .
Sapphire Radeon HD 7770 Overclock Edition 1024 128- GDDR5 PCI-E
.
Sapphire Radeon HD 7750 Ultimate 1024 128- GDDR5 PCI-E
( ), . .

:

  • Intel Core i7-975 (Socket 1366)
    • Intel Core i7-975 (3340 );
    • Asus P6T Deluxe Intel X58;
    • 6 DDR3 SDRAM Corsair 1600 ;
    • WD Caviar SE WD1600JD 160 SATA;
    • Enermax Platimax 1200 .
  • Windows 7 64-; DirectX 11;
  • Dell UltraSharp U3011 (30″);
  • AMD Catalyst 12.4; Nvidia 301.24/301.33

VSync .

:

:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), ( Middle). .
    Nvidia .

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, . — High.
    Unigine .

  • 3DMark 11 (FutureMark) — DirectX 11.0, — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, — Very High, .

  • Crysis Warhead (Crytek/EA), DirectX 10.0, ( ), — Very High, Cargo.
    Nvidia .

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, — Ultra High ( : formulaone.exe -benchmark example_benchmark.xml).
    Nvidia .

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, . — High.
    Unigine .

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, — Ultra High ( : dirt2.exe -benchmark example_benchmark.xml).
    AMD .

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, — Super High, PhysX ( ).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, — Super High ( ).
    Nvidia .

, , , , , .

, , , , , , . , (), .

AMD Radeon

Nvidia Geforce

.

7970 , 7970 925 . 7950 900 , 7950 925 , . 7870 1050 , 50 , , , , 3-4%, . Sapphire 7850 920 , , -, 60 , . , 7850 1120 . , 100 . 7770 1120 : . 7750 , .

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

, : 79, 78 77.

Radeon HD 79xx.

3D- iXBT.com

iXBT.com .
05 GTX 680 2048MB, 1000-1100/6000 810 127 637
07 GTX 670 2048MB, 915-1030/6000 770 154 500
08 HD 7970 3072MB, 925/925/5500 720 119 603
09 HD 7950 3072MB, 925/925/5500 700 133 527
11 HD 7950 3072MB, 800/800/5000 630 120 527
12 GTX 580 3072MB, 783/1566/4040 610 118 517
13 GTX 580 1536MB, 775/1550/4000 610 124 491

: , . — GTX 670, , 7970 ( ), , , ( 2012 , ). GTX 670 , 7970, , , . 7950: , GTX 670 .

(/)

. iXBT.com
23 GTX 670 2048MB, 915-1030/6000 154 770 500
25 HD 7950 3072MB, 925/925/5500 133 700 527
29 GTX 680 2048MB, 1000-1100/6000 127 810 637
30 GTX 580 1536MB, 775/1550/4000 124 610 491
31 HD 7950 3072MB, 800/800/5000 120 630 527
32 HD 7970 3072MB, 925/925/5500 119 720 603
33 GTX 580 3072MB, 783/1566/4040 118 610 517

.

Radeon HD 78xx.

3D- iXBT.com

iXBT.com .
14 HD 7870 2048MB, 1000/1000/4800 580 147 394
15 HD 7850 2048MB, 1020/1020/5600 560 189 297
16 GTX 570 1280MB, 732/1464/3800 530 157 338
17 GTX 560 Ti 448 1280MB, 732/1464/3800 510 174 293
18 HD 6950 2048MB, 800/800/5000 490 131 374
19 HD 7850 2048MB, 860/860/4800 490 165 297
21 GTX 560 Ti 1024MB, 822/1644/4000 450 179 252

7870 , , . 7850 GTX 570. 7850 , . 7870, : 7950 .

(/)

. iXBT.com
12 HD 7850 2048MB, 1020/1020/5600 189 560 297
16 GTX 560 Ti 1024MB, 822/1644/4000 179 450 252
17 GTX 560 Ti 448 1280MB, 732/1464/3800 174 510 293
18 HD 7850 2048MB, 860/860/4800 165 490 297
21 GTX 570 1280MB, 732/1464/3800 157 530 338
24 HD 7870 2048MB, 1000/1000/4800 147 580 394
28 HD 6950 2048MB, 800/800/5000 131 490 374

, AMD 78 ( , ) . 7850, .

Radeon HD 77xx.

3D- iXBT.com

iXBT.com .
23 GTX 560 1024MB, 810/1620/4000 400 216 185
24 HD 6850 1024MB, 775/775/4000 360 231 156
25 HD 7770 1024MB, 1120/1120/5200 350 210 167
26 HD 7770 1024MB, 1000/1000/4500 310 186 167
27 HD 7750 1024MB, 950/950/5000 290 238 122
28 HD 6770 1024MB, 850/850/4800 280 243 115
29 GTX 550 Ti 1024MB, 900/1800/4000 270 213 127
30 HD 7750 1024MB, 800/800/4500 250 205 122
31 HD 6750 1024MB, 700/700/4600 230 225 102

, 77 , , . , , 7770 , 6770, 7750 , 6750, , 68 , , .

(/)

. iXBT.com
01 HD 6770 1024MB, 850/850/4800 243 280 115
02 HD 7750 1024MB, 950/950/5000 238 290 122
04 HD 6850 1024MB, 775/775/4000 231 360 156
05 HD 6750 1024MB, 700/700/4600 225 230 102
07 GTX 560 1024MB, 810/1620/4000 216 400 185
08 GTX 550 Ti 1024MB, 900/1800/4000 213 270 127
09 HD 7770 1024MB, 1120/1120/5200 210 350 167
10 HD 7750 1024MB, 800/800/4500 205 250 122
14 HD 7770 1024MB, 1000/1000/4500 186 310 167

-, , 77- ( 2012 ), . , .

.

Sapphire Radeon HD 7970 DualX 3072 384- GDDR5 PCI-E — 7970, , — 3 «», — HDMI. .

Sapphire Radeon HD 7950 Overclock Edition 3072 384- GDDR5 PCI-E — 7950 . .

Sapphire Radeon HD 7870 Overclock Edition 2048 256- GDDR5 PCI-E — 7870, , , 7950 . , . .

Sapphire Radeon HD 7850 Overclock Edition 2048 256- GDDR5 PCI-E — 6870 6850, ( 2012). , .

Sapphire Radeon HD 7770 Overclock Edition 1024 128- GDDR5 PCI-E — 7770, , , . , ( 2012), , , . .

Sapphire Radeon HD 7750 Ultimate 1024 128- GDDR5 PCI-E — . , , , , , , 85 , , . , , () . 7750, .

. , .

« » ( 2012 ) :

  • Sapphire Radeon HD 7970 DualX 3072 384- GDDR5 PCI-E
  • Sapphire Radeon HD 7950 Overclock Edition 3072 384- GDDR5 PCI-E
  • Sapphire Radeon HD 7870 Overclock Edition 2048 256- GDDR5 PCI-E
  • Sapphire Radeon HD 7850 Overclock Edition 2048 256- GDDR5 PCI-E
  • Sapphire Radeon HD 7770 Overclock Edition 1024 128- GDDR5 PCI-E
  • Sapphire Radeon HD 7750 Ultimate 1024 128- GDDR5 PCI-E

« » ( 2012) :

  • Sapphire Radeon HD 7970 DualX 3072 384- GDDR5 PCI-E
  • Sapphire Radeon HD 7950 Overclock Edition 3072 384- GDDR5 PCI-E
  • Sapphire Radeon HD 7870 Overclock Edition 2048 256- GDDR5 PCI-E
  • Sapphire Radeon HD 7850 Overclock Edition 2048 256- GDDR5 PCI-E


( ) :
HD 7970 — GTX 670 —
HD 7970 — GTX 680 —
HD 7970 — HD 6970 —
HD 7950 — GTX 670 —
HD 7950 — GTX 580 3GB —
HD 7950 — GTX 580 1.5GB —
HD 7950 — HD 6970 —
HD 7870 — GTX 570 —
HD 7870 — HD 6970 —
HD 7870 — GTX 580 —
HD 7870 — HD 7950 —
HD 7850 — GTX 560 —
HD 7850 — GTX 560 Ti —
HD 7850 — HD 6950 2GB —
HD 7850 — HD 6930 —
HD 7770 — GTX 550 Ti —
HD 7770 — HD 6770 —
HD 7770 — GTX 560 —
HD 7770 — HD 6850 —
HD 7750 — GTX 550 Ti —
HD 7750 — HD 6750 —
HD 7750 — GTS 450 1GB GDDR3 —
Sapphire 7970 DualX — HD 7970 —
Sapphire 7950 OC — HD 7950 —
Sapphire 7870 OC — HD 7870 —
Sapphire 7850 OC — HD 7850 —
Sapphire 7770 OC — HD 7770 —
Sapphire 7750 Ultimate — HD 7750 —



Platimax Enermax

ThermalTake 8430 3Logic

Dell UltraSharp U3011
