ATI Radeon HD 5850


Sapphire Toxic Radeon HD 5850 Vapor-X Overclocked 1024MB PCI-E



СОДЕРЖАНИЕ

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Время неумолимо несется вперед, а новых продуктов от AMD все нет и нет. Правильно, и не должно быть, ибо линейка уже вся заполнена, и даже работает в DirectX 11. Мы уже изучили почти всех представителей новой серии RADEON HD 5xxx, и продолжаем знакомить читателей с интересными экземплярами, выросшими на благодатной послекризисной ниве подъема рынка IT.

Серию Vapor-X от Sapphire мы уже показывали и не раз. Коротко: это те же видеокарты, что и в референс-исполнении, но только лишь с особой системой охлаждения. Иногда эта серия становится весьма токсичной, и рожает продукты подсерии Toxic.

И вот как раз такой весь из себя "токсичный и вапоровый" RADEON HD 5850 мы сегодня и рассмотрим. К тому же продукт изначально имеет повышенные частоты работы.

Про Sapphire надо рассказывать? - Наверно нет. Коротко: монстр производства всевозможных карт и плат PC Partner как-то давно решил подружиться с тогдашней компанией ATI, ныне вошедшей в состав AMD. И выпускали они видеокарты для ATI, которые последняя маркировала, что якобы сама сделала. Понятно, что PC Partner был засекреченным, а все кругом знали и хвалили качество карт от ATI. Затем оказия вышла, что каким бы PC Partner ни был, все равно маловато карт выпускает для всего мирового рынка, а также каналы сбыта у одной компании не такие уж и широкие. И решила ATI раздавать чипы налево и направо. Прямо вышла в чисто-китайское поле с ситом, наполненным чипами, и стала разбрасывать - а кто подобрал, тот и карты начал творить.

Итак, PC Partner увидел, что безобразие творится, чипы стали уходить налево, всякие подвально-шалашные конторки расхватывают, лепят на платы, сделанные тут же на коленках... Обидно стало. И создал PC Partner дочернюю компанию. И дал ей полную волю, чтобы была самостоятельна в продаже и маркетинге. Лишь производство - у отца PC Partner-а. Как назвать? - кумекали долго и трудно, а потом как-то в ресторане сидели главы новой фирмы и PC Partner, причем с женами. И обратил внимание президент PC Partner на перстень с крупным сапфиром у жены друга, похвалил. Тут и стукнуло в голову - Sapphire! Ну а чтобы как-то было видно, что из мира IT - прибавили Technology.

Вот так и появился партнер номер один у ATI, а затем и у AMD (в плане бизнеса видеокарт).

Платы

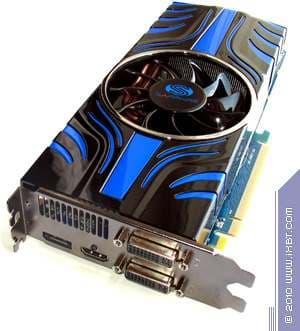

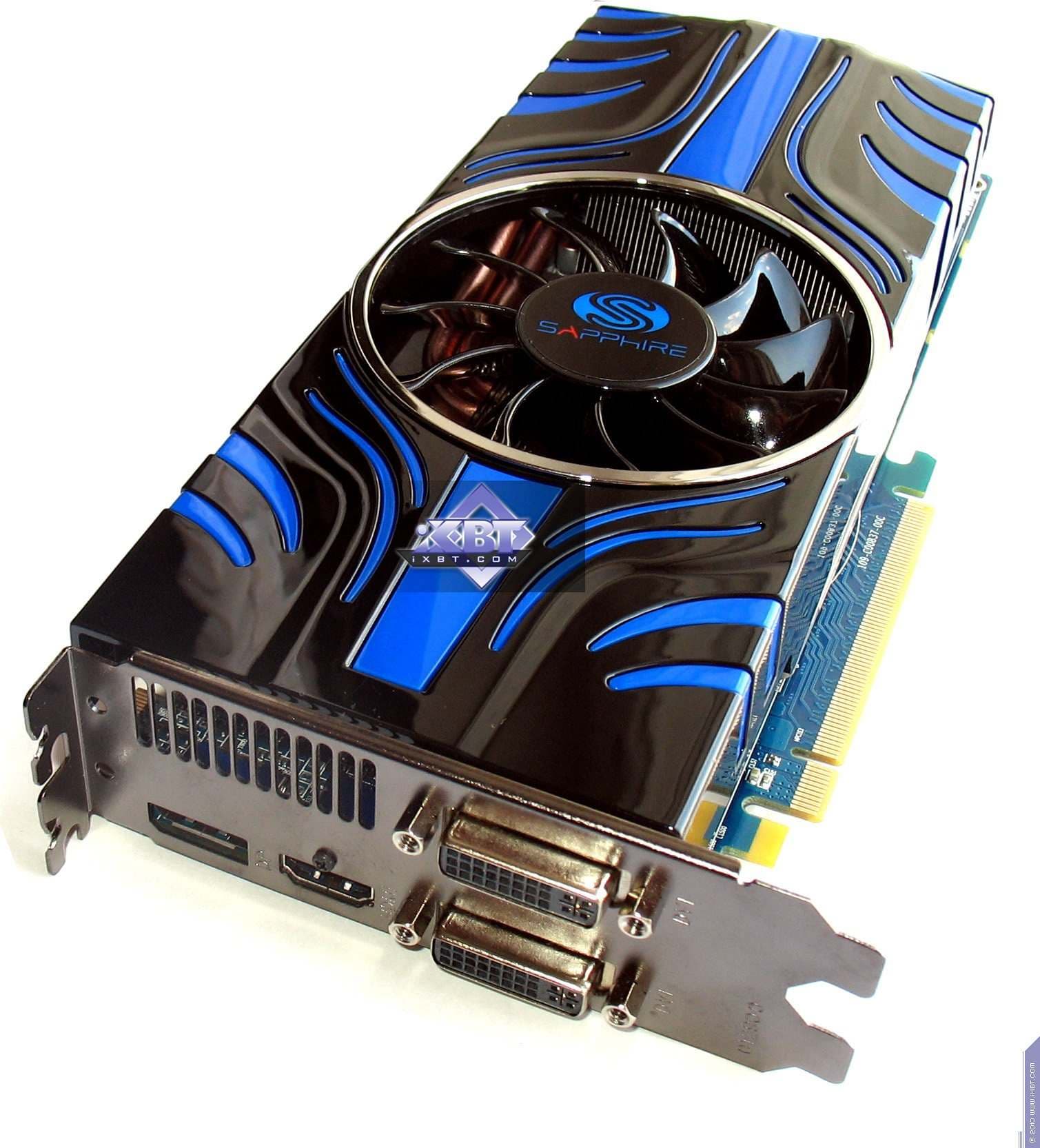

Sapphire Toxic Radeon HD 5850 Vapor-X Overclocked 1024MB PCI-E
  • GPU: RADEON HD 5850 (Cypress)
  • Интерфейс: PCI-Express x16
  • Частоты работы GPU (ROPs/Shaders): 765/765 MHz (номинал — 725/725 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1125 (4500) MHz (номинал — 1000 (4000) МГц)
  • Ширина шины обмена с памятью: 256bit
  • Число вершинных процессоров: -
  • Число пиксельных процессоров: -
  • Число универсальных процессоров: 1440
  • Число текстурных процессоров: 72 (BLF/TLF)
  • Число ROPs: 32
  • Размеры: 260x100x33 мм (последняя величина — максимальная толщина видеокарты).
  • Цвет текстолита: синий
  • RAMDACs/TMDS: интегрированы в GPU.
  • Выходные гнезда: 2xDVI (Dual-Link/HDMI), 1xDisplay Port, 1xHDMI.
  • VIVO: нет
  • TV-out: не выведен.
  • Поддержка многопроцессорной работы: CrossFire (Hardware).

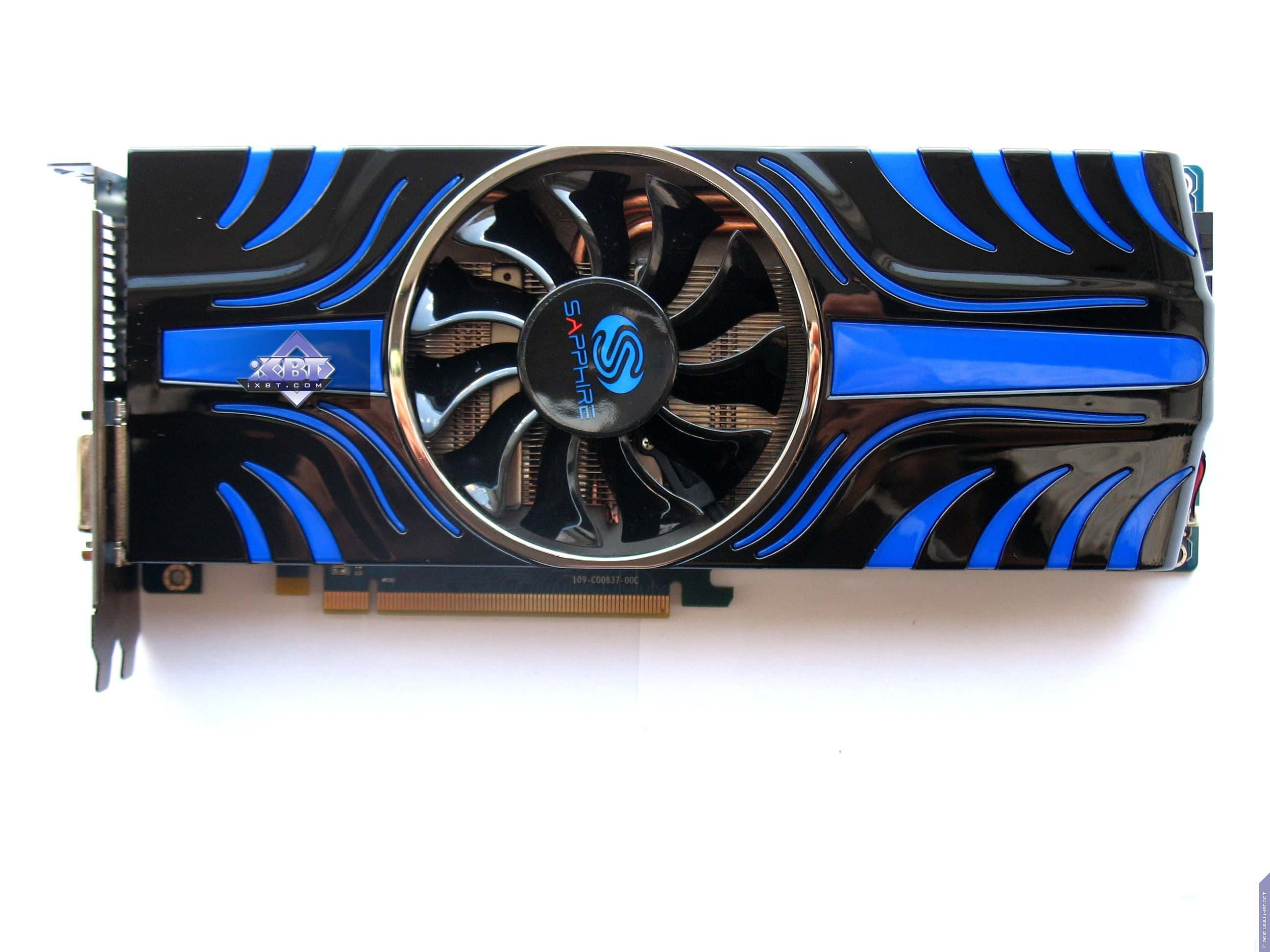

Sapphire Toxic Radeon HD 5850 Vapor-X Overclocked 1024MB PCI-E

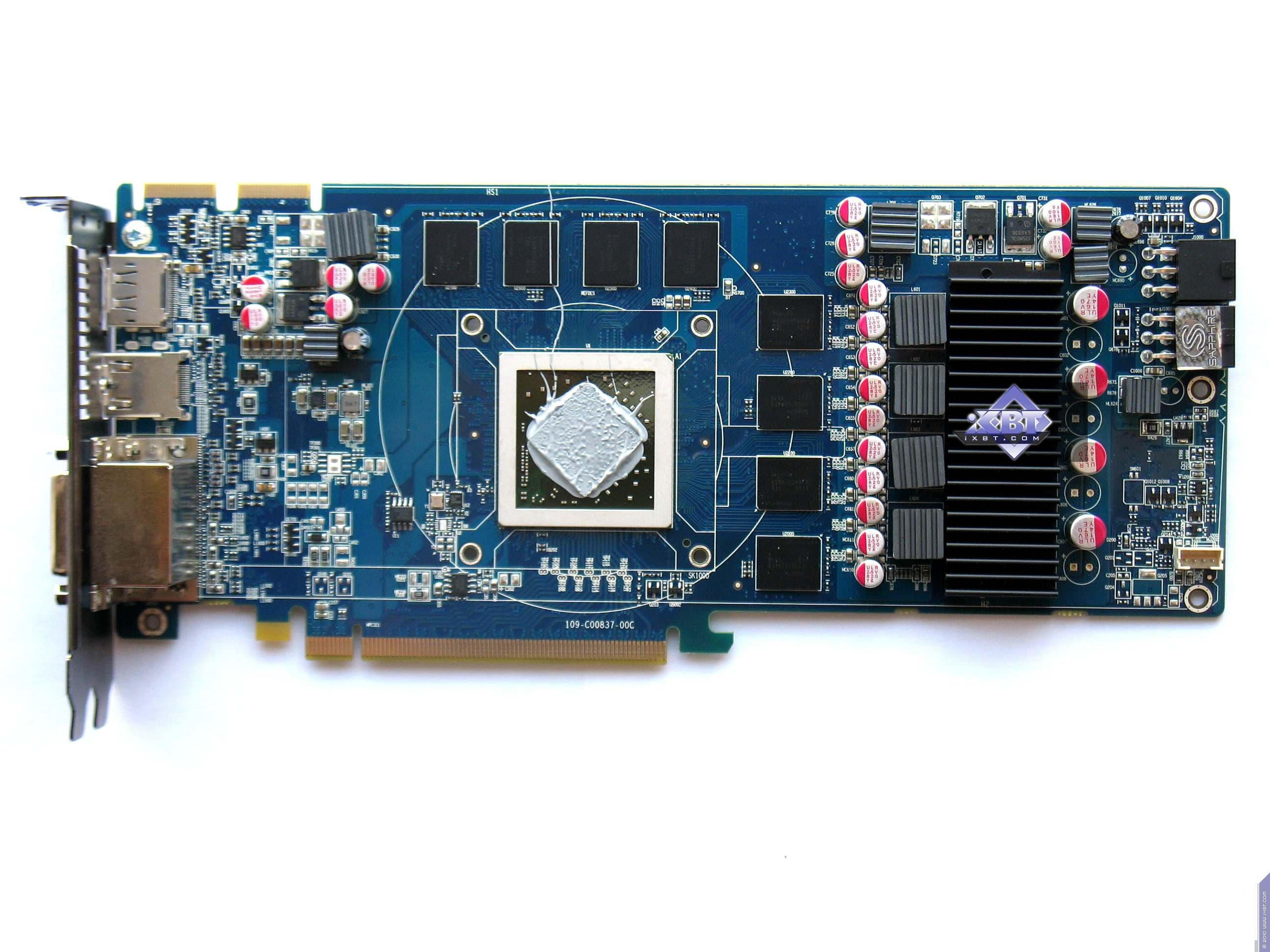

Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой стороне PCB

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц.

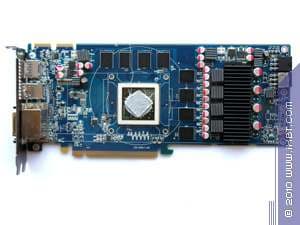

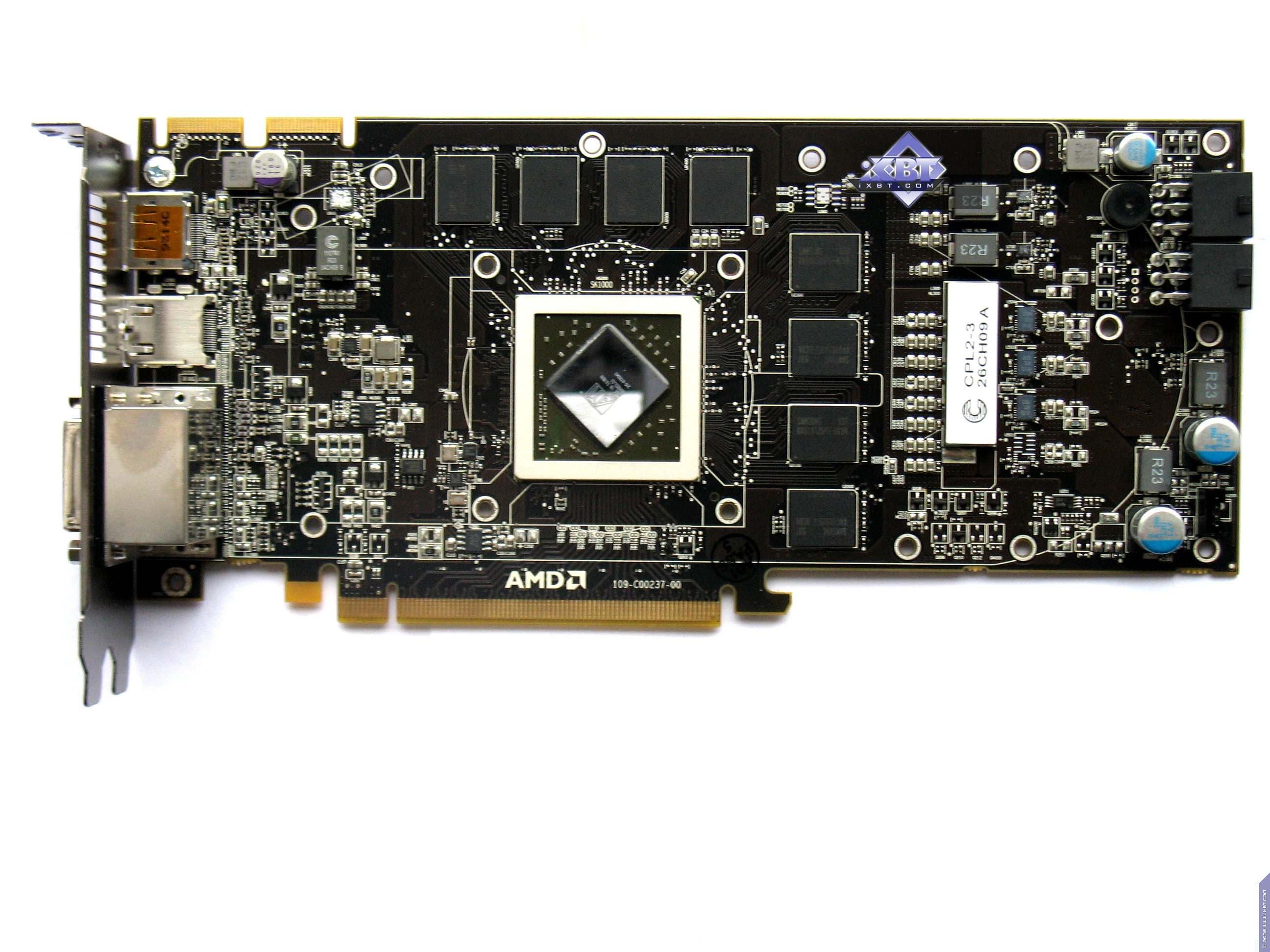

Сравнение с эталонным дизайном, вид спереди
Sapphire Toxic Radeon HD 5850 Vapor-X Overclocked 1024MB PCI-E Reference card ATI Radeon HD 5850

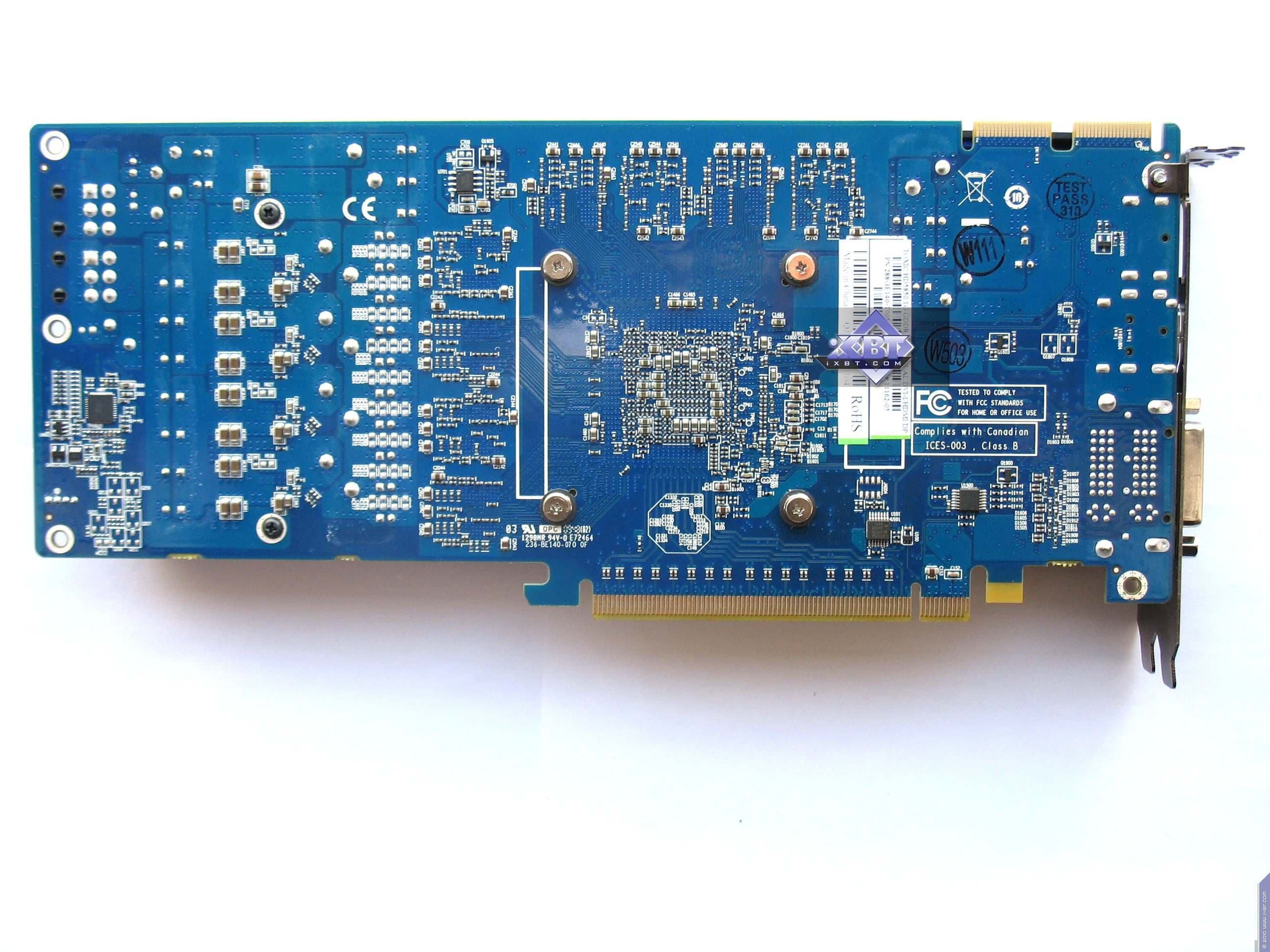

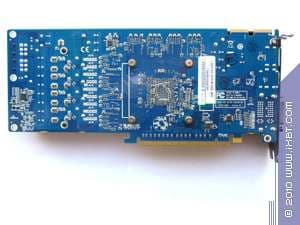

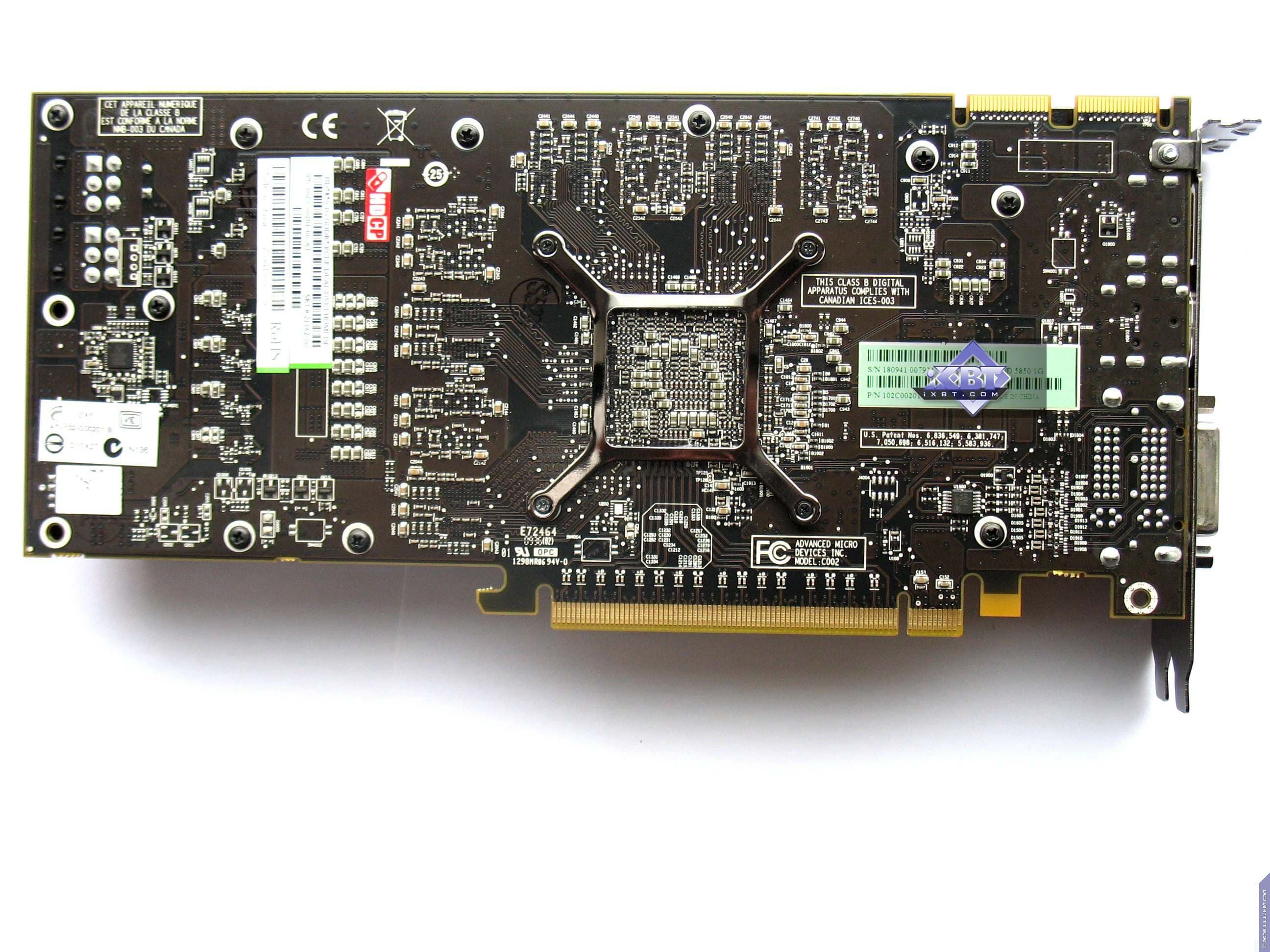

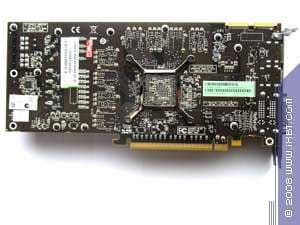

Сравнение с эталонным дизайном, вид сзади
Sapphire Toxic Radeon HD 5850 Vapor-X Overclocked 1024MB PCI-E Reference card ATI Radeon HD 5850




Очевидно, что данная 5850 базируется на эталонном дизайне, однако тот претерпел существенные изменения, особенно это видно по блоку питания.

Очевидно, что карта - собственного производства, Мы знаем, что все первые выпуски очень дорогих и сложных в производстве карт - это произведенные на сторонних фабриках по заказу чипмейкера (AMD или Nvidia) продукты. А партнеры типа Asus, HIS, Sapphire, Gigabyte и др. просто покупают уже готовые карты, приклеивают свои стикеры и пакуют в свои коробки.

Только после того, как они налаживают собственное производство, то в свет выходят разные вариации продуктов, где карта своего уже дизайна комплектуется особой системой охлаждения, а также как правило, увеличиваются частоты работы.

Что и видно на нашем примере.

Видеокарты этой серии оснащены собственным звуковым кодеком, поэтому для передачи звукового потока на HDMI (либо непосредственно, либо с помощью переходника DVI-to-HDMI) ничего больше не требуется.

Особо заметим, что питание осуществляется с помощью ДВУХ разъемов, но оба 6-пиновые.

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Также с серийными картами поставляются переходники DVI-to-HDMI (мы помним, что данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник), поэтому проблем с такими мониторами также не должно быть. К тому же продукт уже оснащен один разъемом HDMI. Следует напомнить ОЧЕНЬ ВАЖНУЮ ЧЕРТУ HD 5xxx серии - способность одновременного вывода изображения на ТРИ приемника (монитора). И не забываем, что для реализации данной особенности необходим хотя бы один монитор с Display Port, или же требуется переходник-адаптер с Display Port на HDMI, например.

Максимальные разрешения и частоты:

  • 240 Hz Max Refresh Rate
  • 2048 x 1536 x 32bit x85Hz Max - по аналоговому интерфейсу
  • 2560 x 1600 @ 60Hz Max - по цифровому интерфейсу (для DVI-гнезд с Dual-Link / HDMI)

По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.

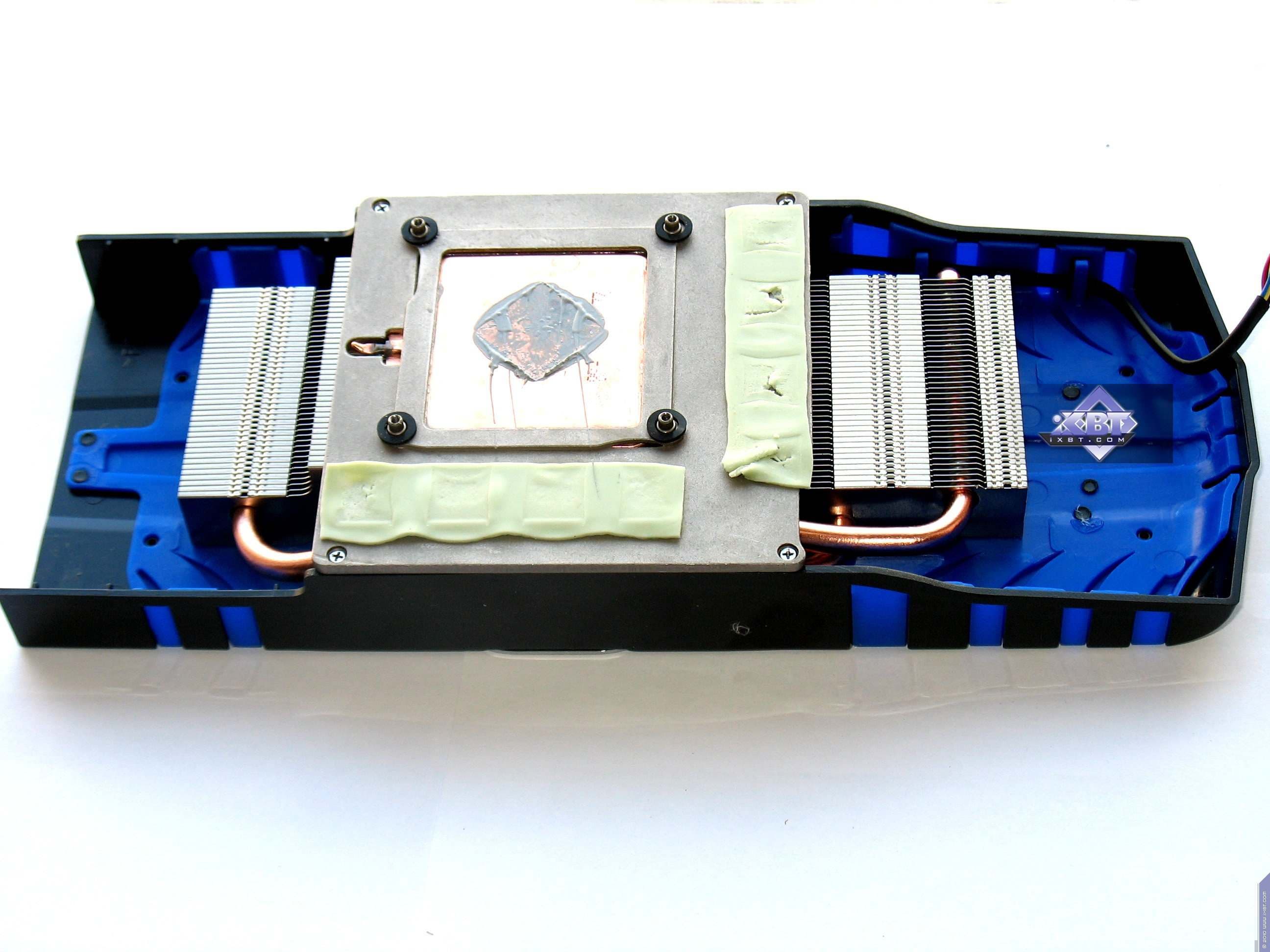

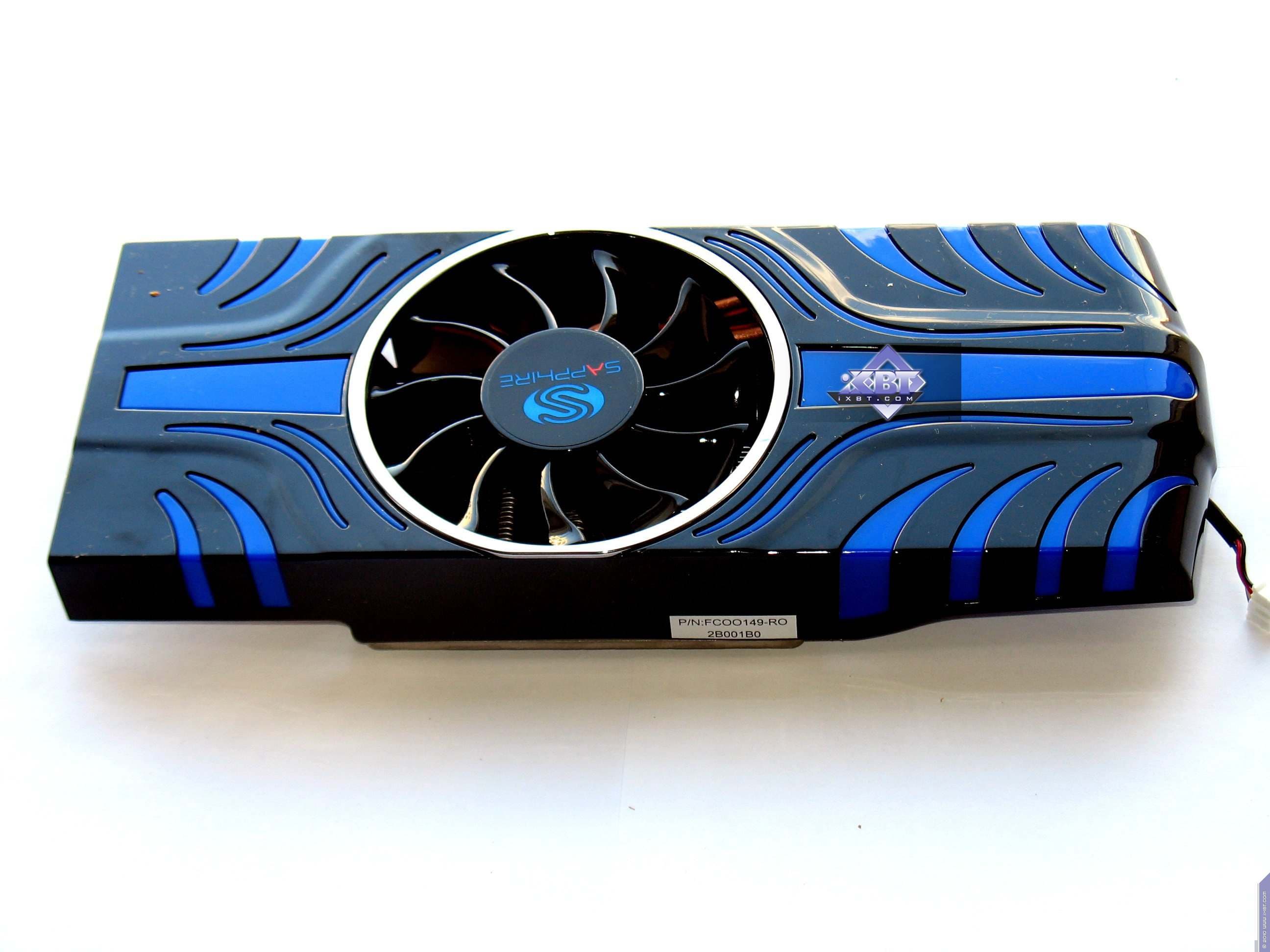

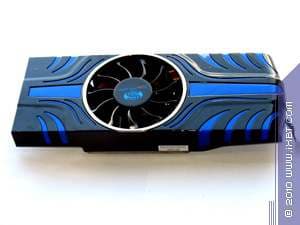

Теперь о кулере.

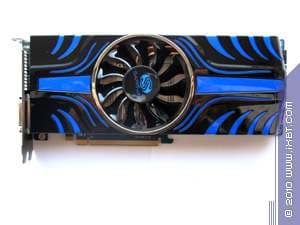

Sapphire Toxic Radeon HD 5850 Vapor-X Overclocked 1024MB PCI-E

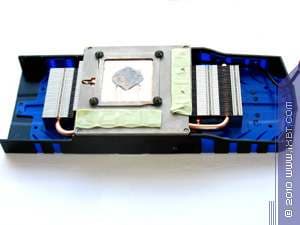

Изюминкой СО является использование технологии испарительной камеры. Принцип работы кулера Vapor-X построен на испарении жидкого хладагента на горячей поверхности. Образующийся в результате пар конденсируется на холодной поверхности, затем жидкость снова подается на горячую поверхность. Процесс рециркуляции происходит внутри вакуумированной камеры и управляется сложной капиллярной системой. Vapor-X камеры имеют очень малую толщину и монтируются в контакте с поверхностью кристалла графического процессора.

Кулер охлаждает как ядро, так и микросхемы памяти. В помощь вышеуказанной технологии испарительной камеры приложен немалого размера радиатор с центральным вентилятором, работающем на малых оборотах, потому кулер бесшумен.

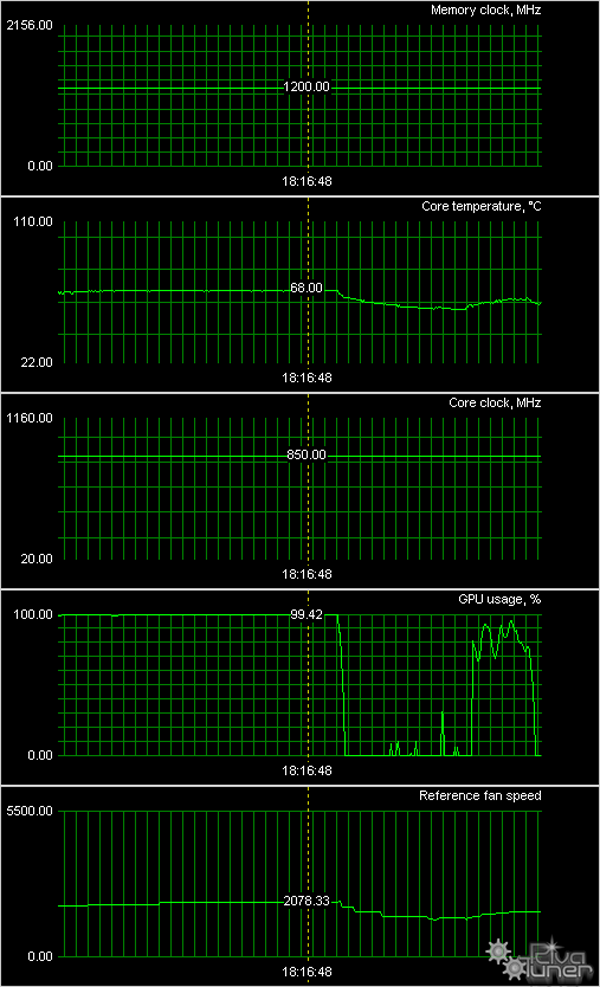

Теперь следует рассказать о том, как мы тестировали данный продукт. Дело в том, что само по себе незначительное штатное поднятие частот мало что дает (не выше 5% производительности). А вот попробовать прогнать такой продукт с уникальной СО на частотах 5870 - это было бы интересно. Что мы и сделали. Поэтому в данном материале дальше мы будет исследовать работу этой карты на высоко поднятых частотах, на которых она работала успешно и стабильно. Также мы провели исследование температурного режима с помощью утилиты RivaTuner (автор А.Николайчук AKA Unwinder) и получили следующие результаты:

Sapphire Toxic Radeon HD 5850 Vapor-X Overclocked 1024MB PCI-E



Как мы видим, нагрев весьма мал, так что даже такой огромный разгон (с 765 до 850 МГц по ялру) не стал фатальным для Vapor-X кулера, показавшего очень высокую эффективность.

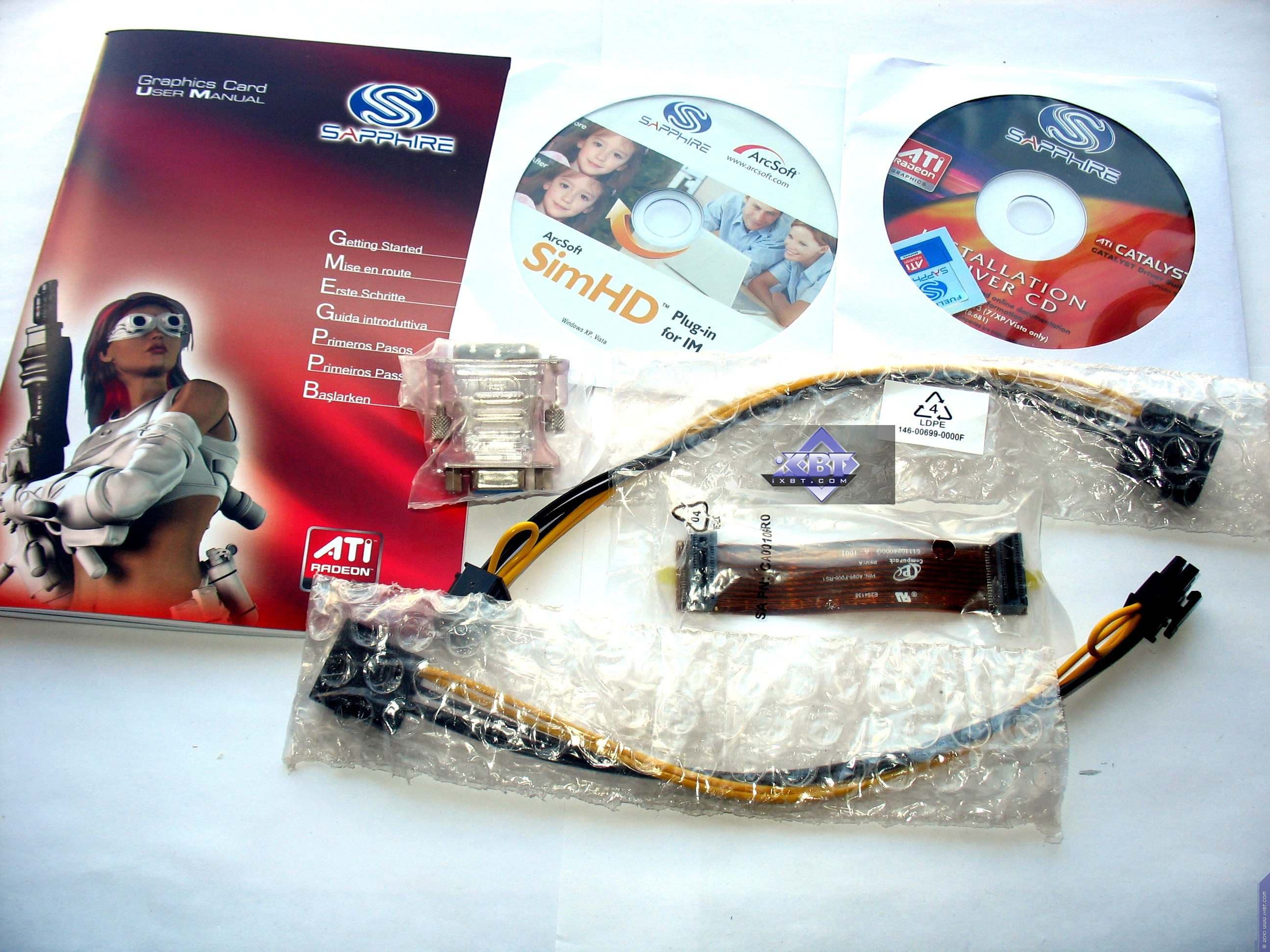

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, мост CrossFire, диск с драйверами и утилитами. Поскольку ТВ-выходов больше не ставят, потому соответствующие адаптеры не нужны, а также у этих карт имеются все три современных гнезда вывода, следовательно, переходники также не требуются. Разве что адаптер DVI-to-VGA может еще пригодиться. Ниже мы покажем, что предлагается к карте дополнительно.

Sapphire Toxic Radeon HD 5850 Vapor-X Overclocked 1024MB PCI-E
Базовый комплект, плюс разветвители для питания, а также бонусный диск с ПО от CyberLink.

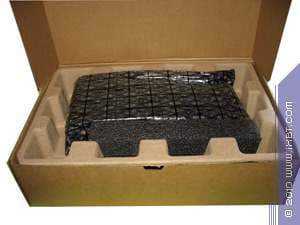

Упаковка.

Sapphire Toxic Radeon HD 5850 Vapor-X Overclocked 1024MB PCI-E

Карта помещена в отсек из папье-маше, когда как остальной комплект в отдельной коробочке под картой. Все это упаковано в коробку с супер-обложкой традиционного для Vaper-X серии дизайна.


Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core I7 CPU 975 (Socket 1366)
    • процессор Intel Core I7 CPU 975 (3340 MHz);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 GB DDR3 SDRAM Corsair 1600MHz;
    • жесткий диск WD Caviar SE WD1600JD 160GB SATA;
    • блок питания Tagan TG900-BZ 900W.
  • операционная система Windows 7 32bit; DirectX 11;
  • монитор Dell 3007WFP (30");
  • драйверы ATI версии Catalyst 10.4; Nvidia версии 197.41/197.45.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество. Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.

    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка

  • 3DMark Vantage 1.02 (FutureMark) — DirectX 10.0, shaders 4.0, мультитекстурирование, настройки тестирования — Extreme

  • CRYSIS 1.2 (Crytek/EA), DirectX 10.0, shaders 4.0, (батник и демо для запуска), настройки тестирования - Very High, используется уровень RESCUE). Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • CRYSIS Warhead (Crytek/EA), DirectX 10.0, shaders 4.0, (батник и демо для запуска), настройки тестирования - Very High, используется уровень CARGO). Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.0 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.

    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка

  • Unigine Heaven Benchmark 2.0 (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.

    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка dirt2.exe -benchmark example_benchmark.xml ). Благодарим компанию AMD за предоставление лицензионного продукта.

  • Warhammer 40.000: Dawn Of War 2 (Relic Entertainment/THQ) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках). Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках). Благодарим компанию Nvidia за предоставление лицензионного продукта.



Внимание! Насчет набора тестовых инструментов!

В обновленном и дополненном материале, посвященном инструменту тестирования FRAPS, мы наглядно показали, как неточны и ненадежны тесты, полученные с помощью этой утилиты, а иного инструмента, кроме встроенных в игры бенчмарков, у тестеров и нет.

Поэтому мы считаем, что пусть набор тестовых игр будет не столь большим, но все тесты будут прозрачными, точными, и, главное, прекрасно отражающими картину соотношения ускорителей.



Производительность видеокарт

Важно! Придя к решению о самостоятельном выборе трехмерного ускорителя, то бишь видеокарты в своем компьютере, пользователь должен осознавать, что он меняет одну из основных составляющих работы его системного блока, которая может потребовать дополнительной настройки для лучшего быстродействия или включения ряда качественных функций. Это не конечный потребительский продукт, а лишь одно звено среди всех комплектующих компьютера. И поэтому пользователь должен понимать, что для получения наибольшей отдачи от новой видеокарты ему придется познать некоторые азы трехмерной графики. Да и графики в целом. Если он не хочет этим заниматься, то не стоит приступать к самостоятельному апгрейду в этом плане. Лучше приобретать готовые системные блоки с уже настроенным ПО (а также он будет обеспечен технической поддержкой со стороны компании-сборщика такого системника), либо приставки для игр, где не нужно ничего настраивать - все, что нужно, уже включено в самой игре.

Читатели, которые хорошо разбираются в трехмерной графике, смогут разобраться, посмотрев диаграммы далее, и сделают для себя вывод. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.

Во-первых, есть смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.



Справочник по ATI RADEON

Справочник по Nvidia Geforce

Во-вторых, в разделе 3D-Video наш читатель, который только-только столкнулся с проблемой выбора видеокарты, и растерян, может ознакомиться как с азами трехмерной графики (все равно они понадобятся, ведь запуская игру, и входя в ее настройки, пользователь столкнется с такими понятиями, как текстуры, освещение и т.д.), так и с базовыми материалами по новым продуктам. Компаний, выпускающих ныне популярные графические процессоры, всего две: AMD (графикой занимается подразделение ATI) и Nvidia (есть еще Matrox, S3, однако их доля в дискретной графике сегодня меньше 1%, и потому их можно не брать во внимание). Поэтому основная масса информации разбита именно на две части. Ежемесячно выходит 3DSpeed, где как бы сводятся в одно все сравнения различных карт для разных ценовых секторов.

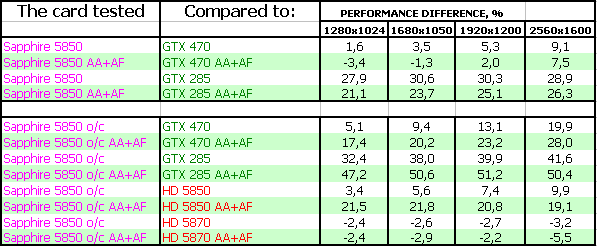

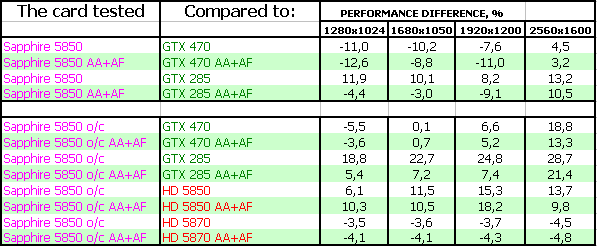

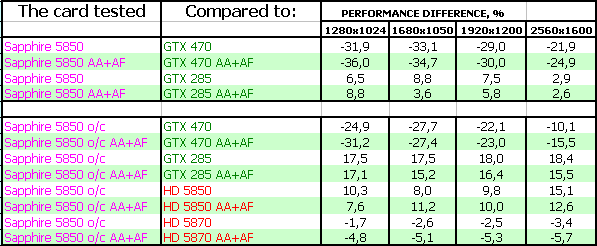

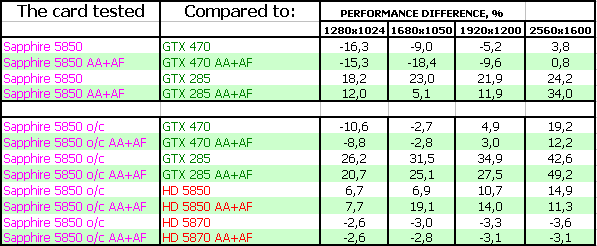

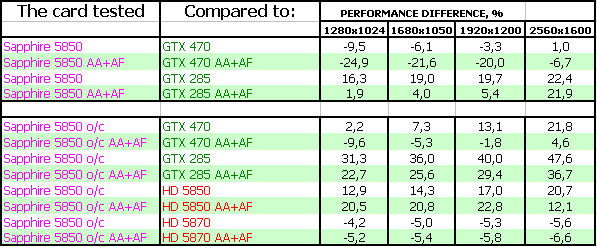

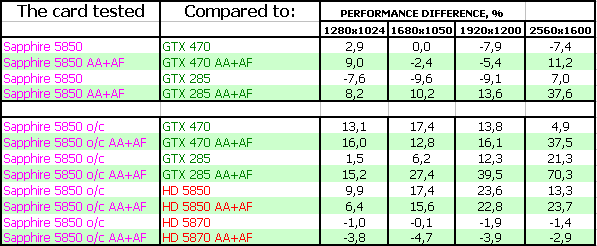

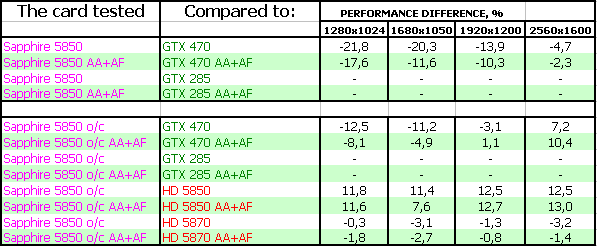

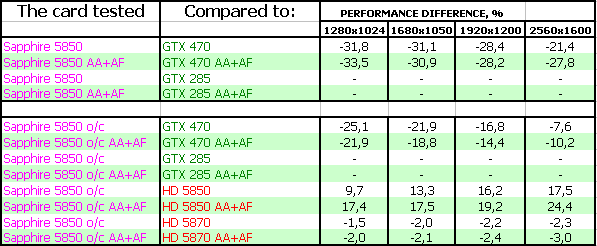

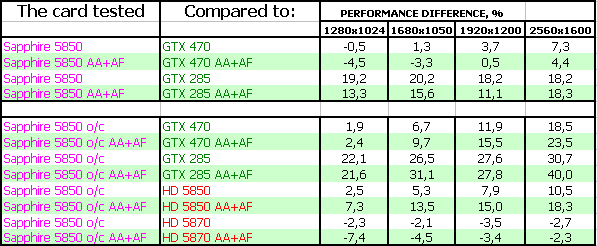

В-третьих, посмотрим на тесты рассматриваемой сегодня карты.

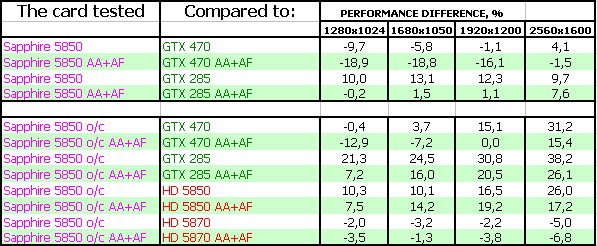

  • 10. Just Cause 2



    Выводы

    Sapphire Toxic Radeon HD 5850 Vapor-X Overclocked 1024MB PCI-E — отличный продукт для оверклокеров. Очень эффективная система охлаждения позволяет повышать частоты работы карты до уровня частот 5870.

    Кстати, было очень интересно проанализировать - что дает урезание ядра по блокам, ведь если ядра 5870 и 5850 работают на одинаковых частотах и имеют одну и ту же ПСП, то разница в производительности будет складываться исключительно из-за меньшего количества потоковых процессоров, текстурных модудей у 5850 относительно 5870. И как мы видим, урезание не привело к существенному падению скорости, наверно поэтому приняли решение о снижении частот работы, чтобы сделать различие в производительности более существенным, а также получить больший выход 5850.

    Опыт разгона данной карты говорит о том, что многие 5850 могут разгоняться до уровня 5870 (по частотам работы) при наличии хорошей СО. Возможно, что в дальнейшем по мере отладки выпуска ядер Cypress уже придется искуственно урезать блоки у нормальных и целых кристаллов, чтобы получить 5850. Может быть и сегодня уже такое имеет место быть.

    В целом продукт от Sapphire очень интересный, поражает своим отношением цена-производительность-возможности.

    Да, как мы видим GTX 470 подчас быстрее, однако он и намного дороже.

    Решение, как обычно, принимать нашим читателям. Мы лишь даем информацию о том или ином продукте, но не делаем прямых указаний по выбору того или иного изделия.





    По результатам исследования, в номинации «Оригинальный дизайн» (за май 2010 года) мы награждаем карту:

    • Sapphire Toxic Radeon HD 5850 Vapor-X Overclocked 1024MB PCI-E





    Средняя текущая цена (количество предложений) в московской рознице:
    Рассматриваемые карты Конкуренты
    HD 5850 - $59(1) GTX 285 - $100(3)
    HD 5850 - $59(1) GTX 275 - $759(на 11.01.16)
    HD 5850 - $59(1) GTX 470 - $357(на 11.01.16)
    HD 5850 - $59(1) HD 5870 - $435(на 11.01.16)


    Благодарим компанию
    Sapphire Russia
    и лично Константина Мартыненко

    за предоставленную видеокарту для тестирования



    Блок питания для тестового стенда предоставлен компанией TAGAN

    Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3LOGIC

    Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia
