Содержание
- Введение
- Особенности видеокарт
- Конфигурации стенда, список тестовых инструментов
- Результаты тестов
- Выводы
Любому тестеру видеокарт всегда интересно получить на исследование уникальный продукт с оригинальным дизайном, чтобы реально были видны мысли и руки специалистов конкретной компании-производителя видеокарт. И неважно, является ли партнером этой компании Nvidia или AMD. Подчас даже интереснее, если вендор выпускает продукты, основанные на процессорах обоих производителей.
К таковым относится и MSI. Уже давно ассортимент видеокарт этой компания пополняют видеокарты как на GPU серии Geforce, так и на процессорах серии Radeon. Рассказывать об MSI нет смысла, это старинный производитель, известный своими видеокартами уже не один десяток лет. И что надо особо отметить, качество у карт MSI весьма хорошее.
Учитывая ранее заведенную традицию угадывания города по картинке, предчувствую вопросы по ней. Да, это город. Его название (на английском языке) требуется угадать. Подсказки, как обычно, будут в тексте материала.
Возвращаясь к продуктам MSI, замечу, что на этот раз мы изучим три продукта, два из которых — из стана AMD, а один — из стана Nvidia. Первая буква в названии города на фото — она же первая в слове «озеро» (разумеется, на английском).
Платы

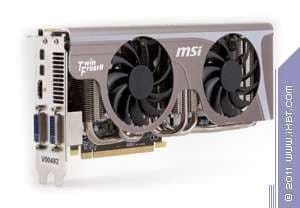

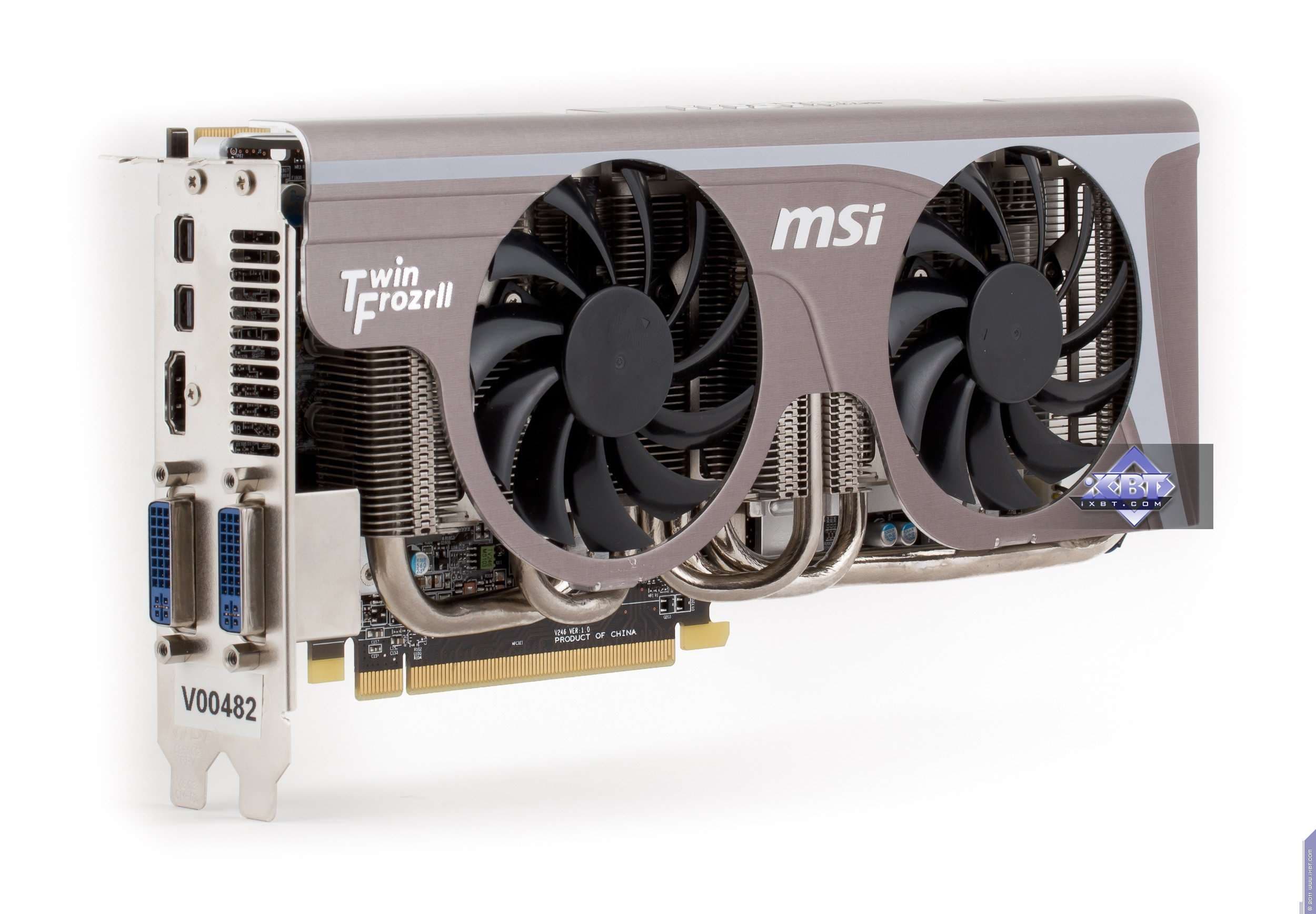

| MSI Radeon HD 6950 (R6950 Twin Frozr II) 2048 МБ 256-битной GDDR5 PCI-E | |
|---|---|
|  |

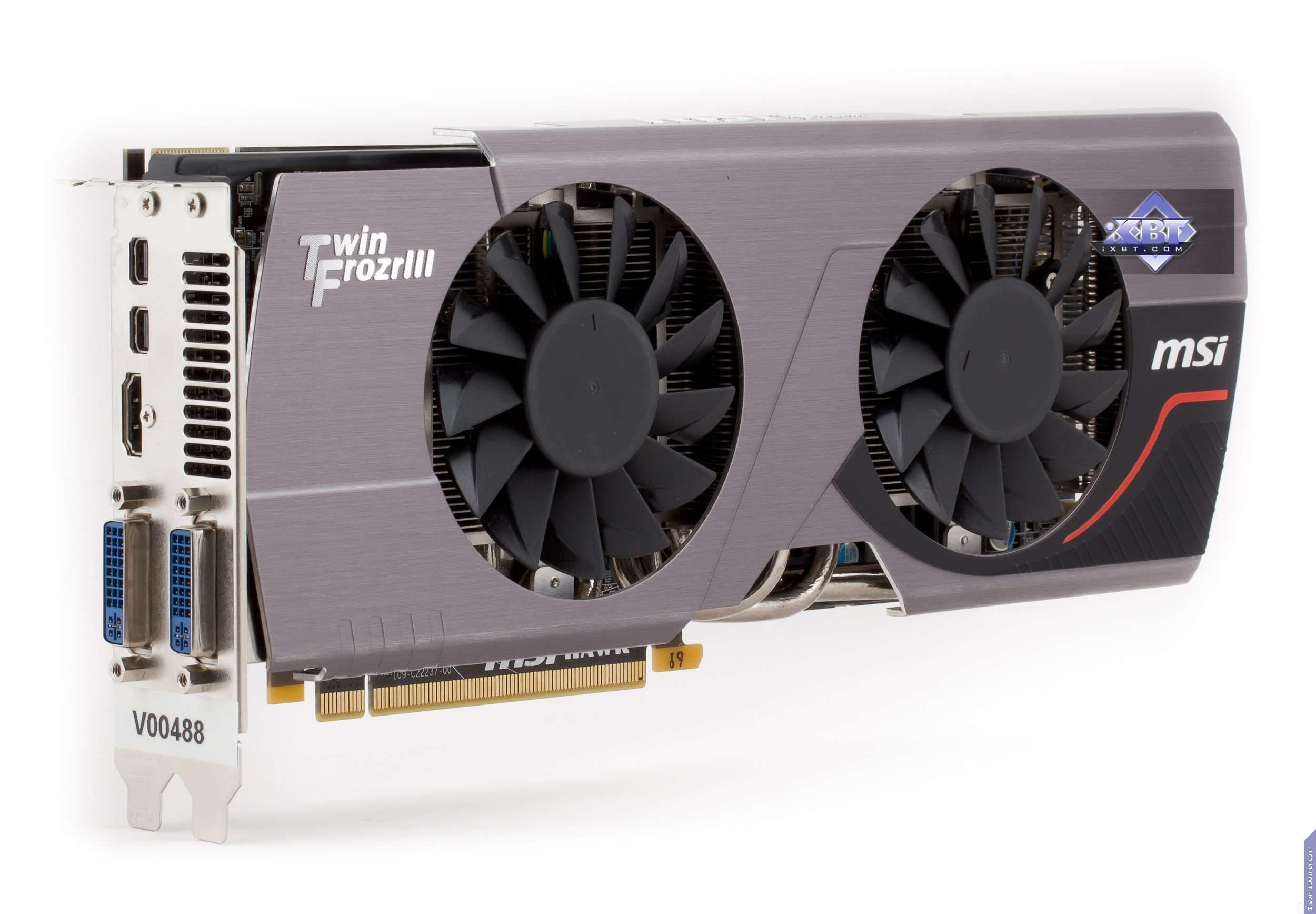

| MSI Radeon HD 6870 Hawk (R6870 Twin Frozr III) 1024 МБ 256-битной GDDR5 PCI-E | |
|  |

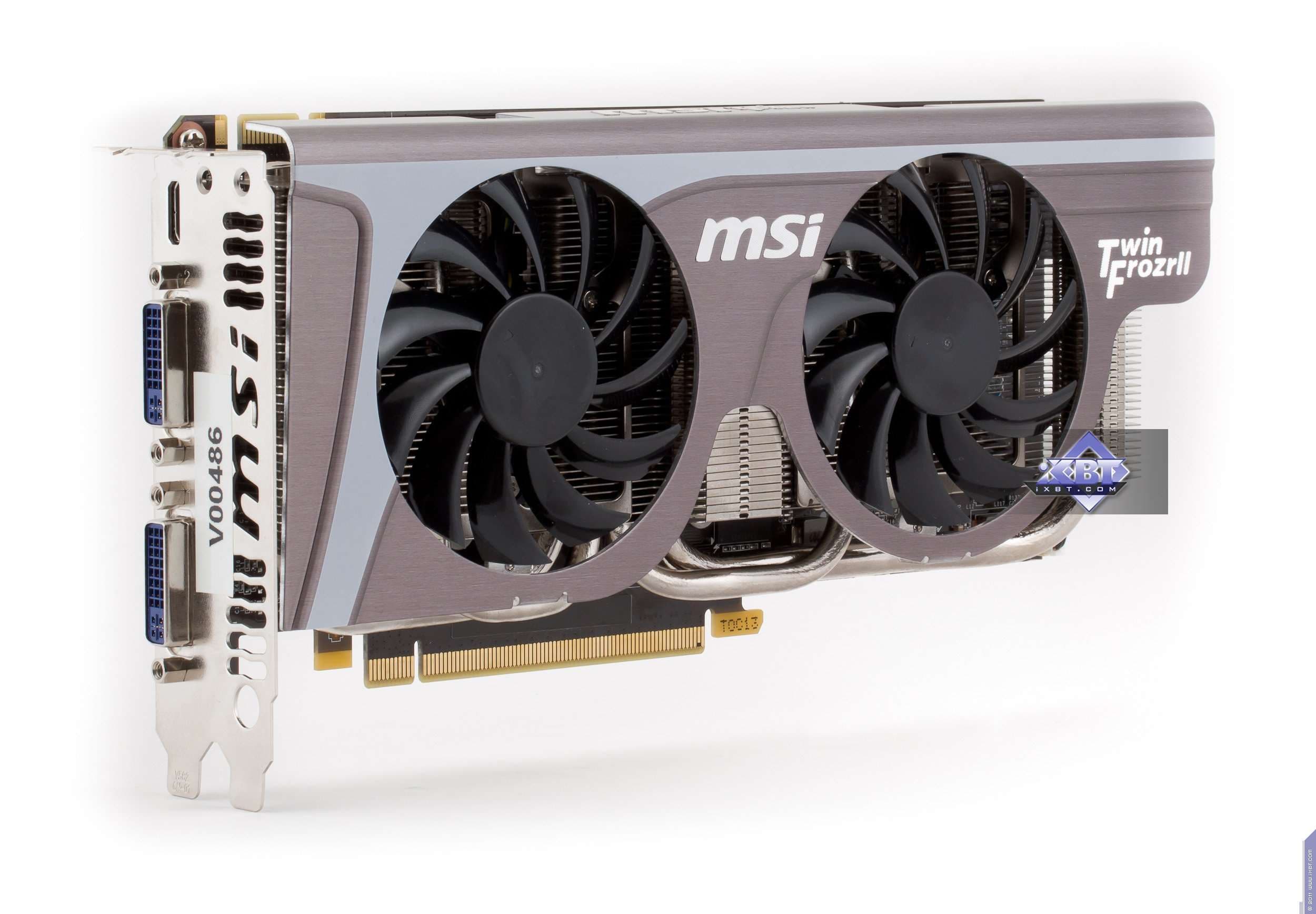

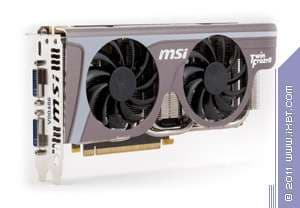

| MSI Geforce GTX 560 Ti (N560GTX-Ti Twin Frozr II) 1024 МБ 256-битной GDDR5 PCI-E | |
|  |

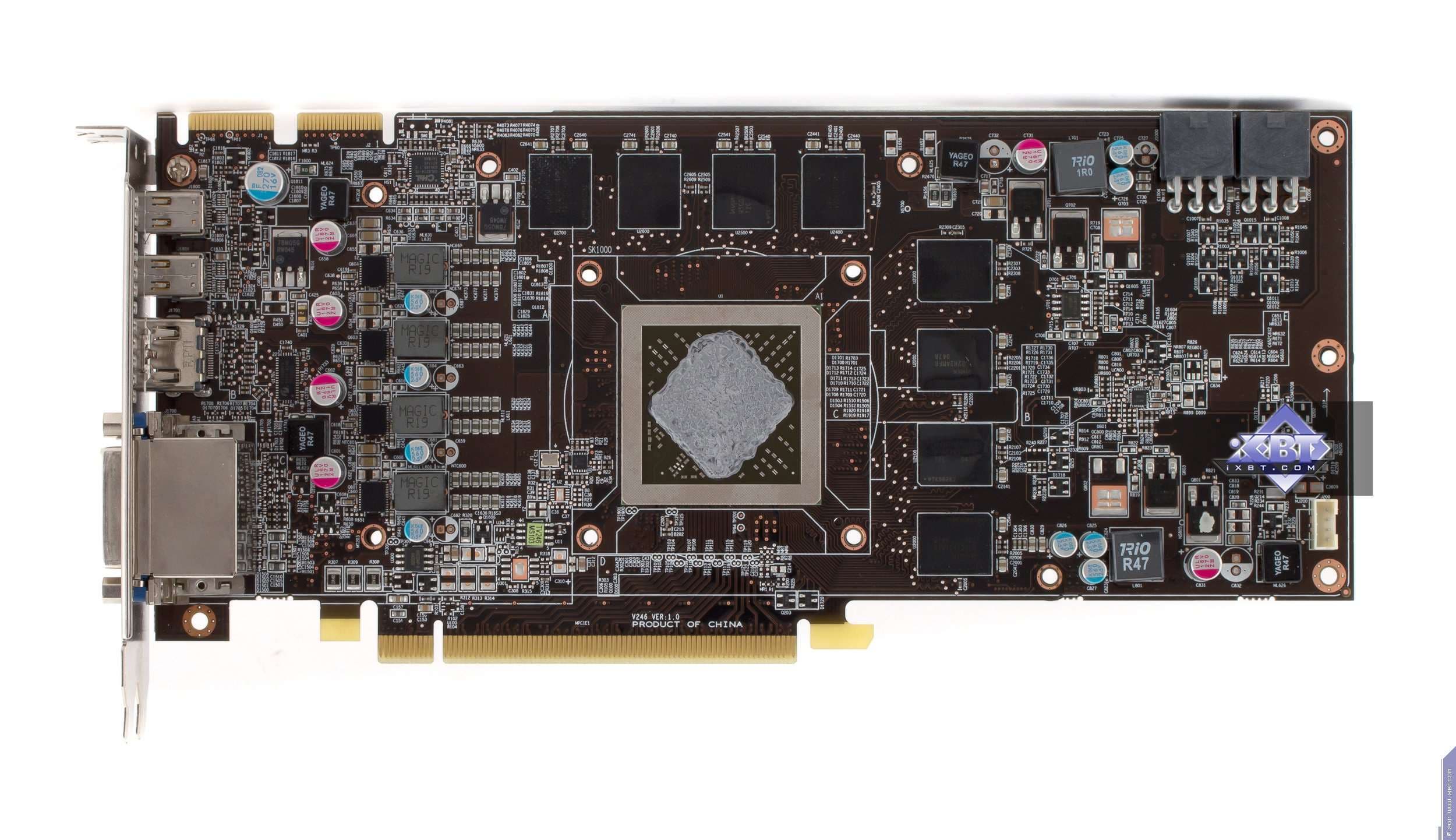

| MSI Radeon HD 6950 (R6950 Twin Frozr II) 2048 МБ 256-битной GDDR5 PCI-E | |
|---|---|
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB. Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1400 (5600) МГц. |  |

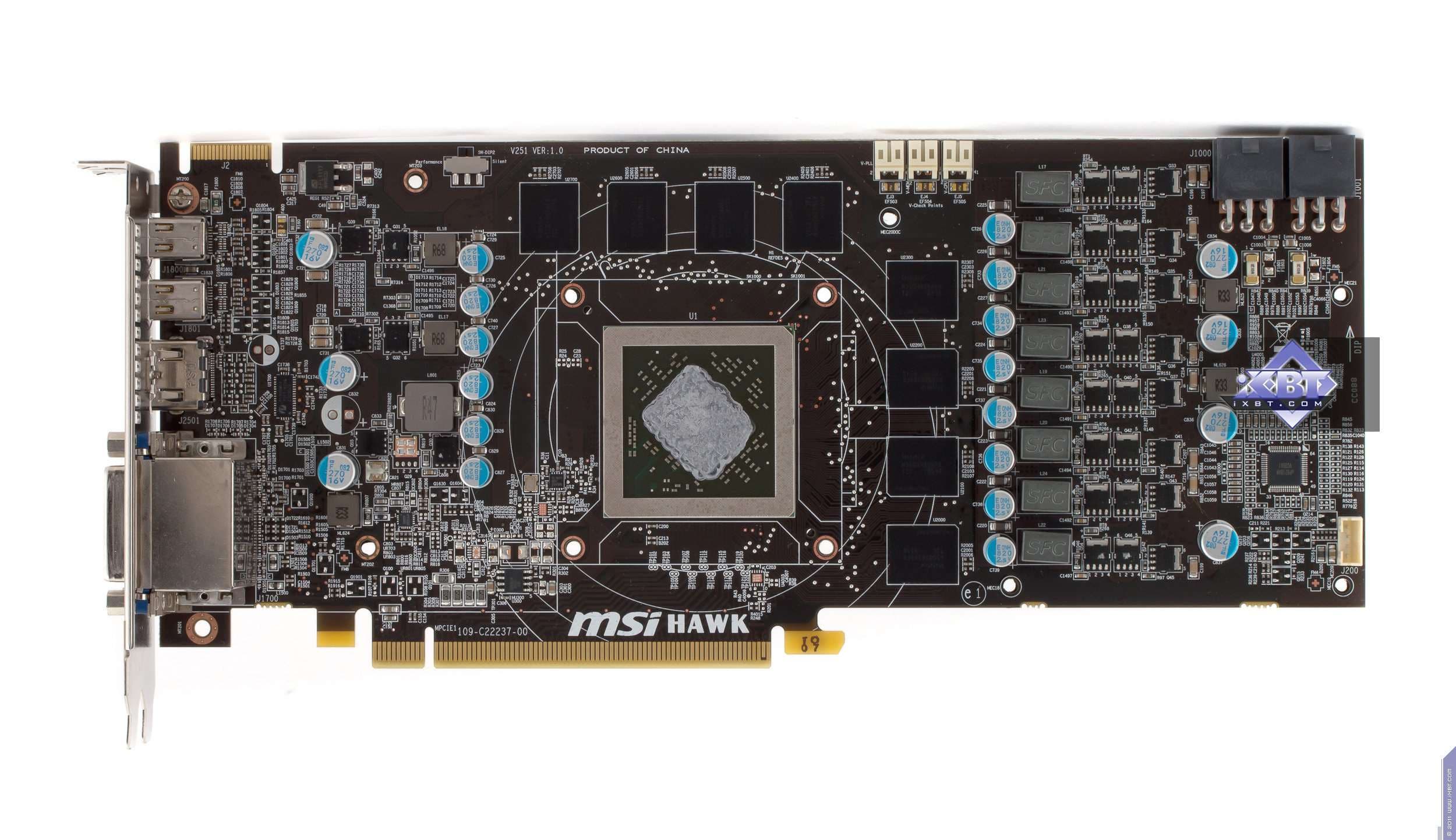

| MSI Radeon HD 6870 Hawk (R6870 Twin Frozr III) 1024 МБ 256-битной GDDR5 PCI-E | |
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц. А вторая буква названия места с картинки в начале статьи — она же предпоследняя в слове Radeon. |  |
| MSI Geforce GTX 560 Ti (N560GTX-Ti Twin Frozr II) 1024 МБ 256-битной GDDR5 PCI-E | |
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц. | |

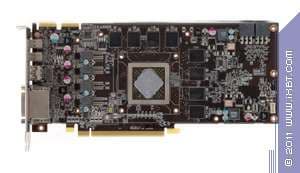

| Сравнение с эталонным дизайном, вид спереди | |
|---|---|
| MSI Radeon HD 6950 (R6950 Twin Frozr II) 2048 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon HD 6950 |
 |  |

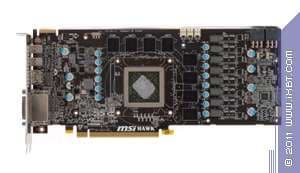

| MSI Radeon HD 6870 Hawk (R6870 Twin Frozr III) 1024 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon HD 6870 |
 |  |

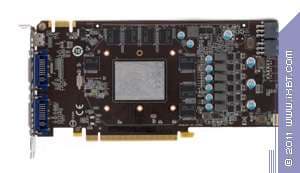

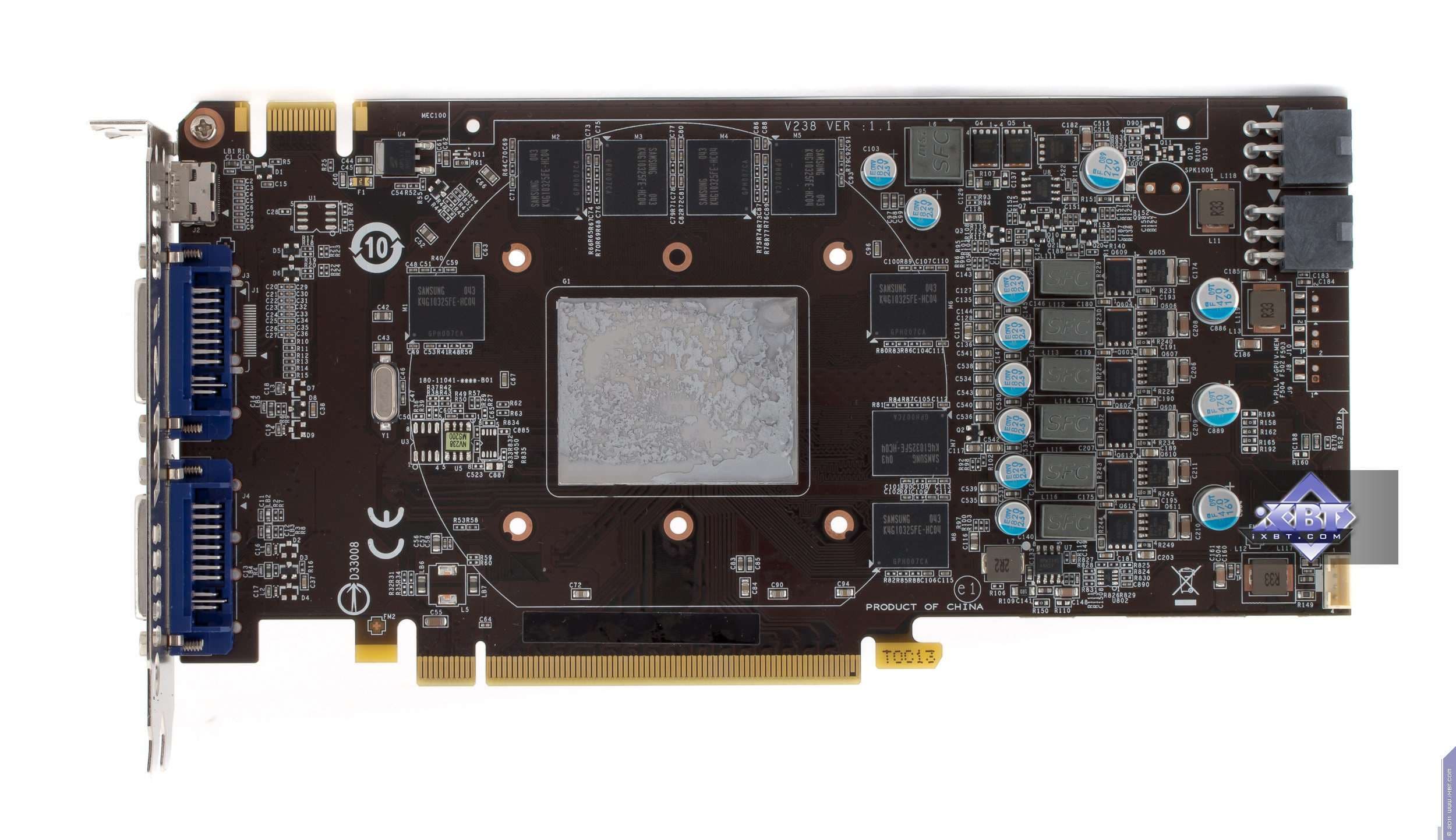

| MSI Geforce GTX 560 Ti (N560GTX-Ti Twin Frozr II) 1024 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 560 Ti |
 |  |

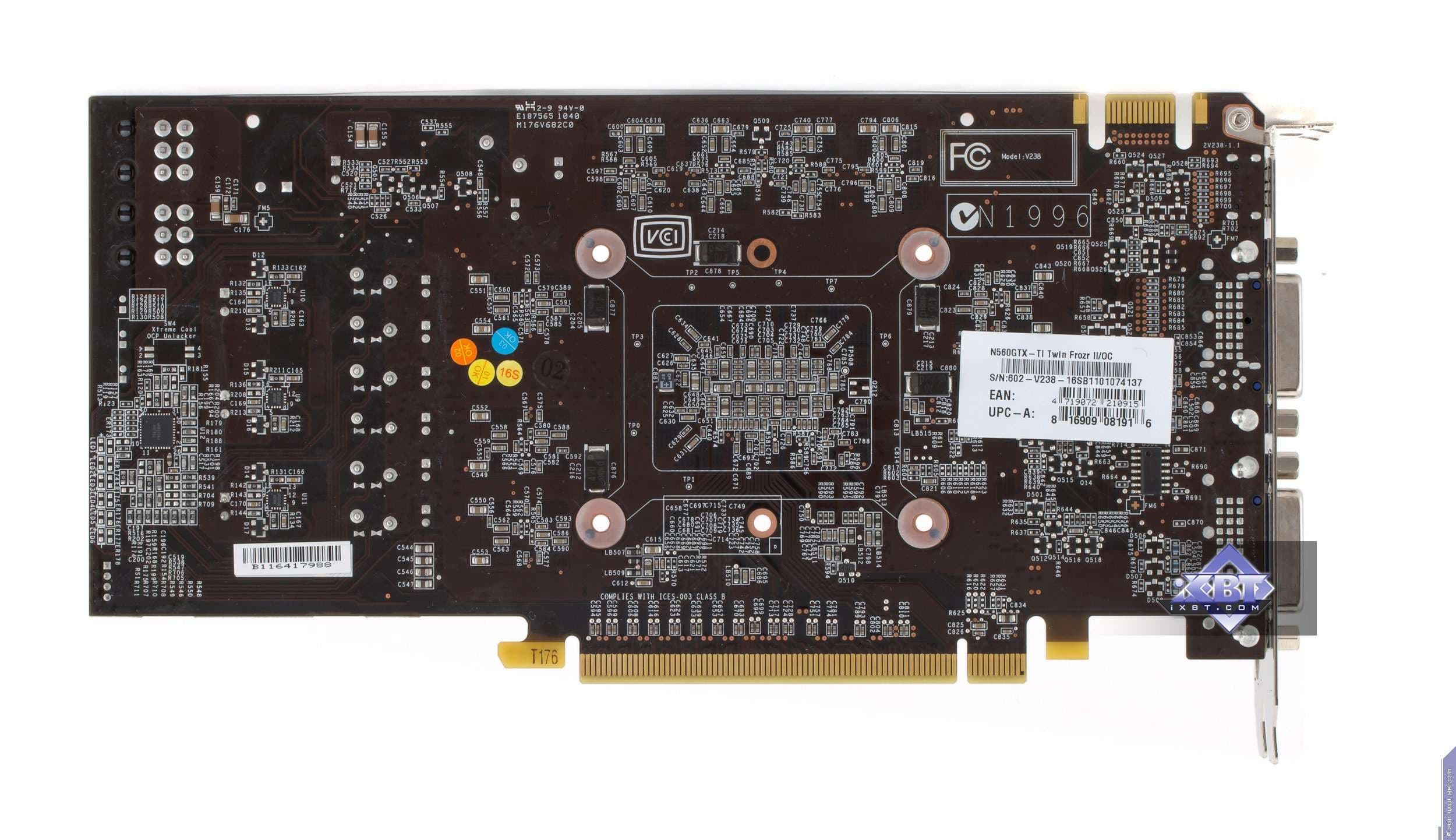

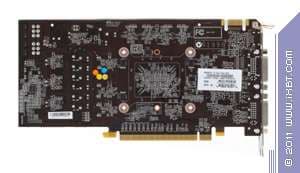

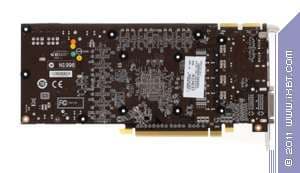

| Сравнение с эталонным дизайном, вид сзади | |
|---|---|

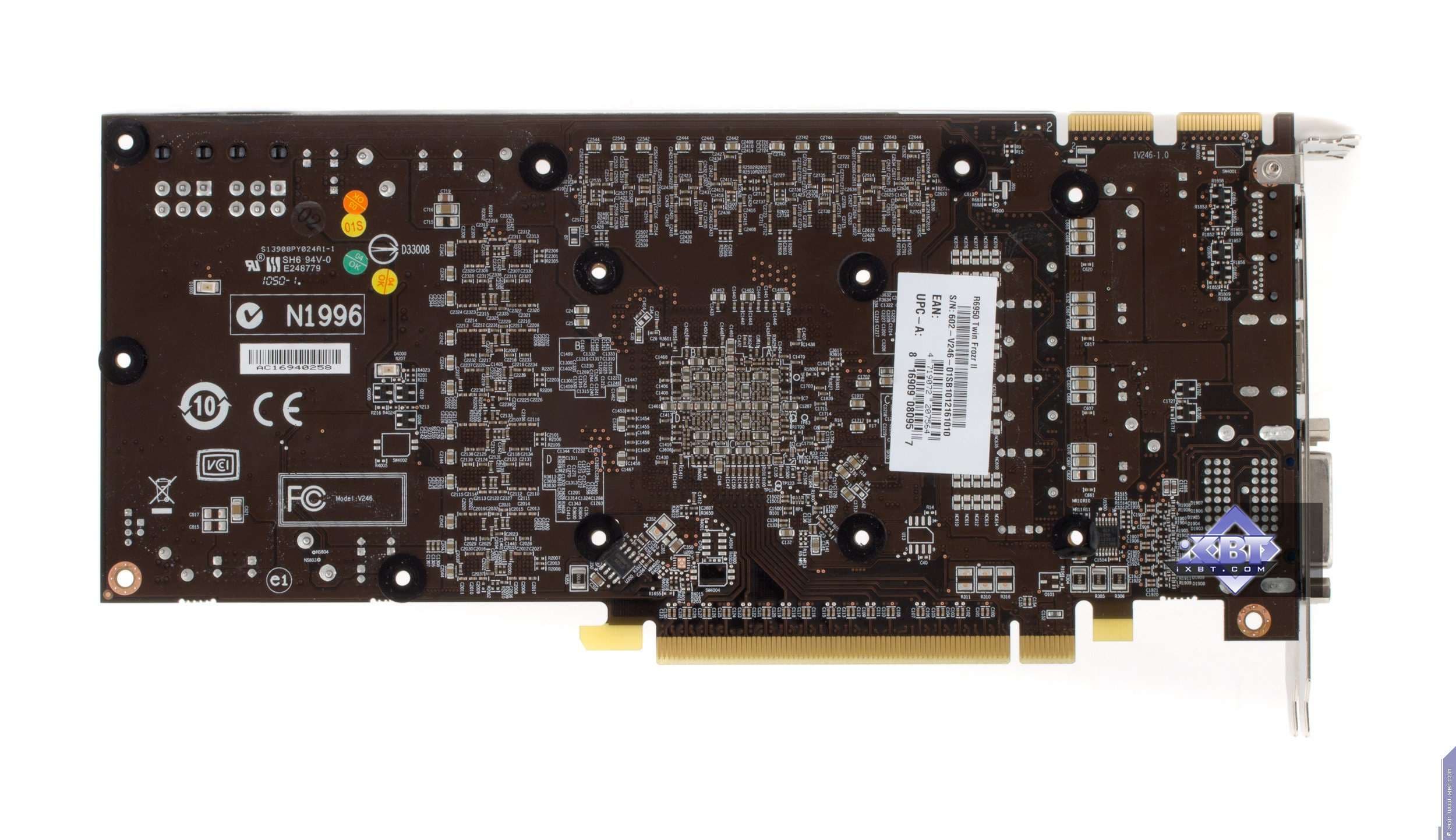

| MSI Radeon HD 6950 (R6950 Twin Frozr II) 2048 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon HD 6950 |
 |  |

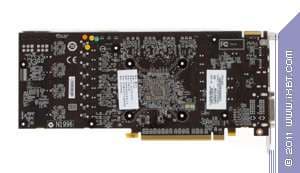

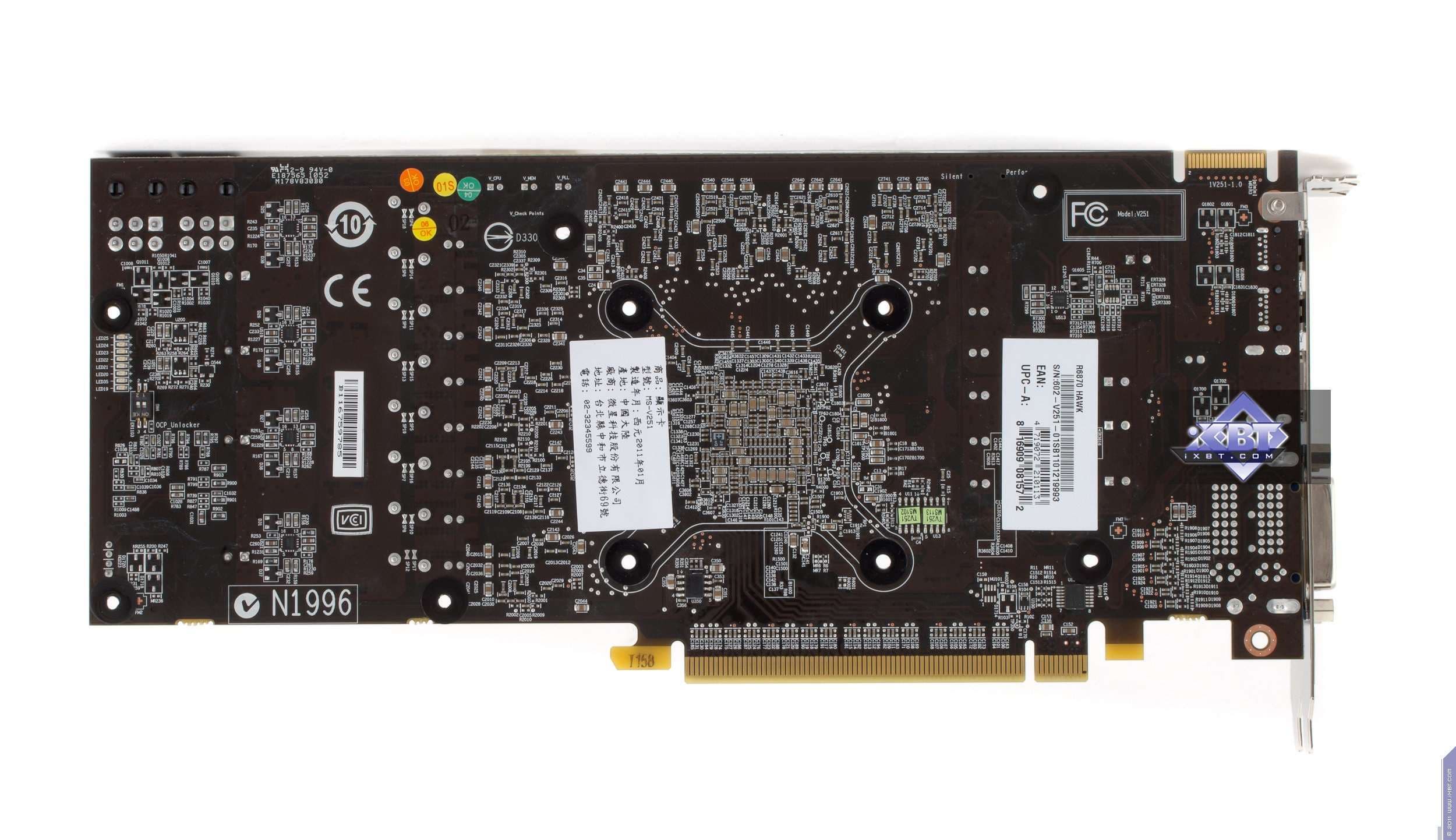

| MSI Radeon HD 6870 Hawk (R6870 Twin Frozr III) 1024 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon HD 6870 |
 |  |
| MSI Geforce GTX 560 Ti (N560GTX-Ti Twin Frozr II) 1024 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 560 Ti |
 |  |
Все три продукта сотворены, так сказать, своими силами, то есть над ними поработали инженеры MSI. Разумеется. в основу всех трех карт легли соответствующие эталонные дизайны, однако можно сказать, что PCB весьма сильно переработаны. Это касается прежде всего серии Hawk, которая изначально нацелена на оверклокеров, эти продукты позволяют очень сильно повышать частоты работы и даже менять вольтаж ядра и микросхем памяти для повышения потенциала разгона. Наш проект расчитан на массового пользователя, который не занимается разгонами, поэтому мы редко повышаем частоты выше номинала (даже если номинал уже является разгоном относительно референс-карты). Но все же коротко скажу, что MSI Radeon HD 6870 Hawk смог заработать на частоте 1050 МГц по ядру. И это явно не предел.
Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Все карты обладают гнездом HDMI (данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком), поэтому проблем с такими мониторами также не должно быть. А переходники с мини-HDMI на обычный разъем должны быть в комплекте. Также продукты на базе 6950 и 6870 имеют по 2 гнезда Display Port (версии, позволяющей выводить картинку на три приемника).
Максимальные разрешения и частоты:
- 240 Гц — максимальная частота обновления
- 2048×1536@85 Гц — по аналоговому интерфейсу
- 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)
По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.
Есть смысл сказать, что все карты требуют дополнительного питания, причем двумя 6-контактными разъемами.
О системах охлаждения.

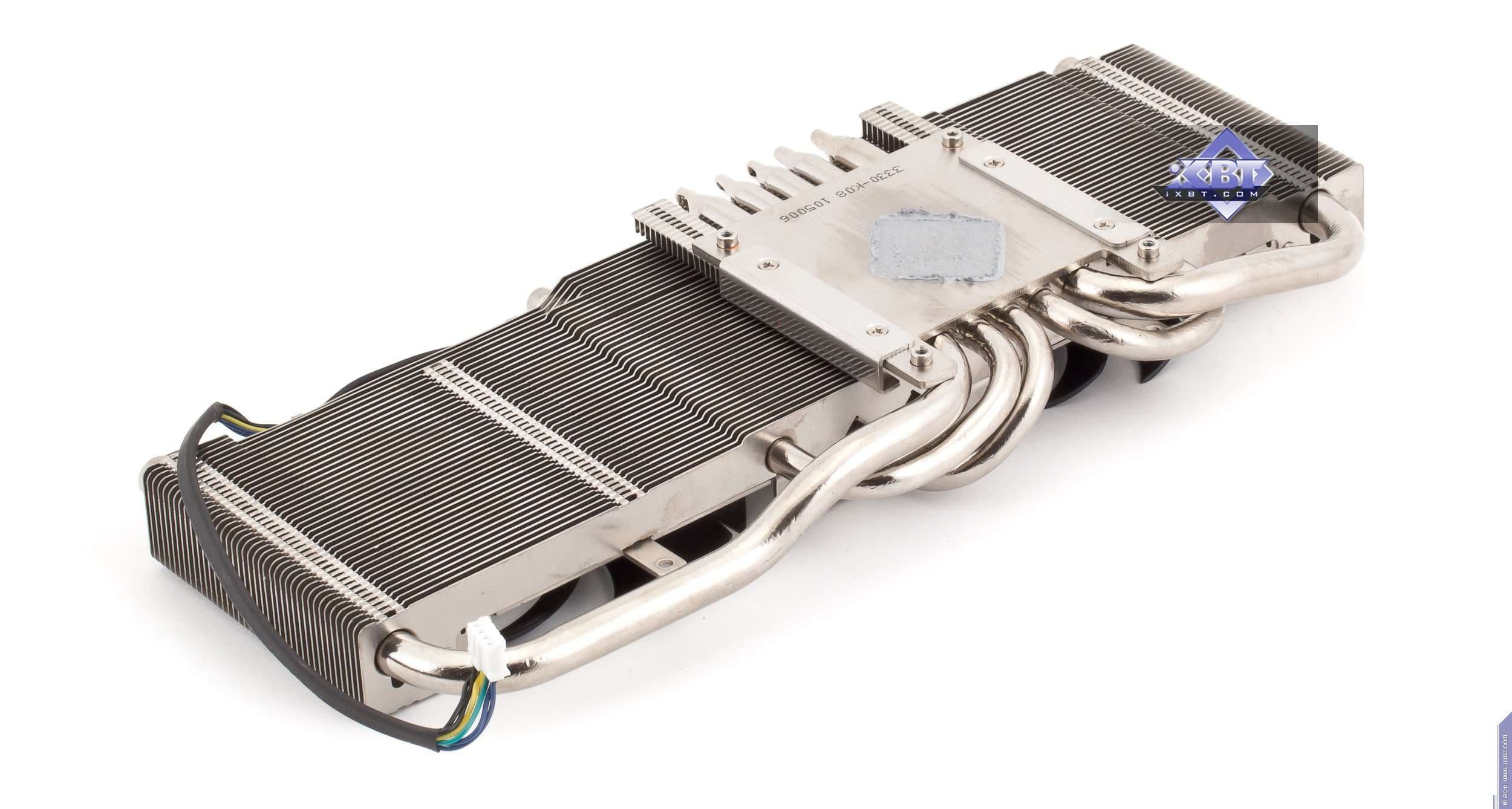

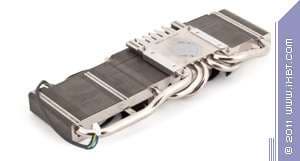

| MSI Radeon HD 6950 (R6950 Twin Frozr II) 2048 МБ 256-битной GDDR5 PCI-E | |
|---|---|
Фирменный кулер Twin Frozr решений MSI уже очень хорошо знаком нашим пользователям, ибо не первый год компания применяет его в своих особых сериях видеокарт, каждый раз совершенствуя устройство охлаждения. СО состоит из трех частей: кожуха с двумя очень качественными и малооборотистыми вентиляторами, большого радиатора, охлаждающего только ядро (микросхемы памяти охлаждаются отдельным радиатором в виде цельной пластины). Центральный радиатор усилен тепловыми трубками, что уже стало стандартом у современных кулеров, тепловые трубки помогают увеличить теплопередачу от ядра к ребрам радиатора. В целом СО очень качественная и практически бесшумная. |  |

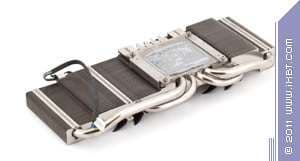

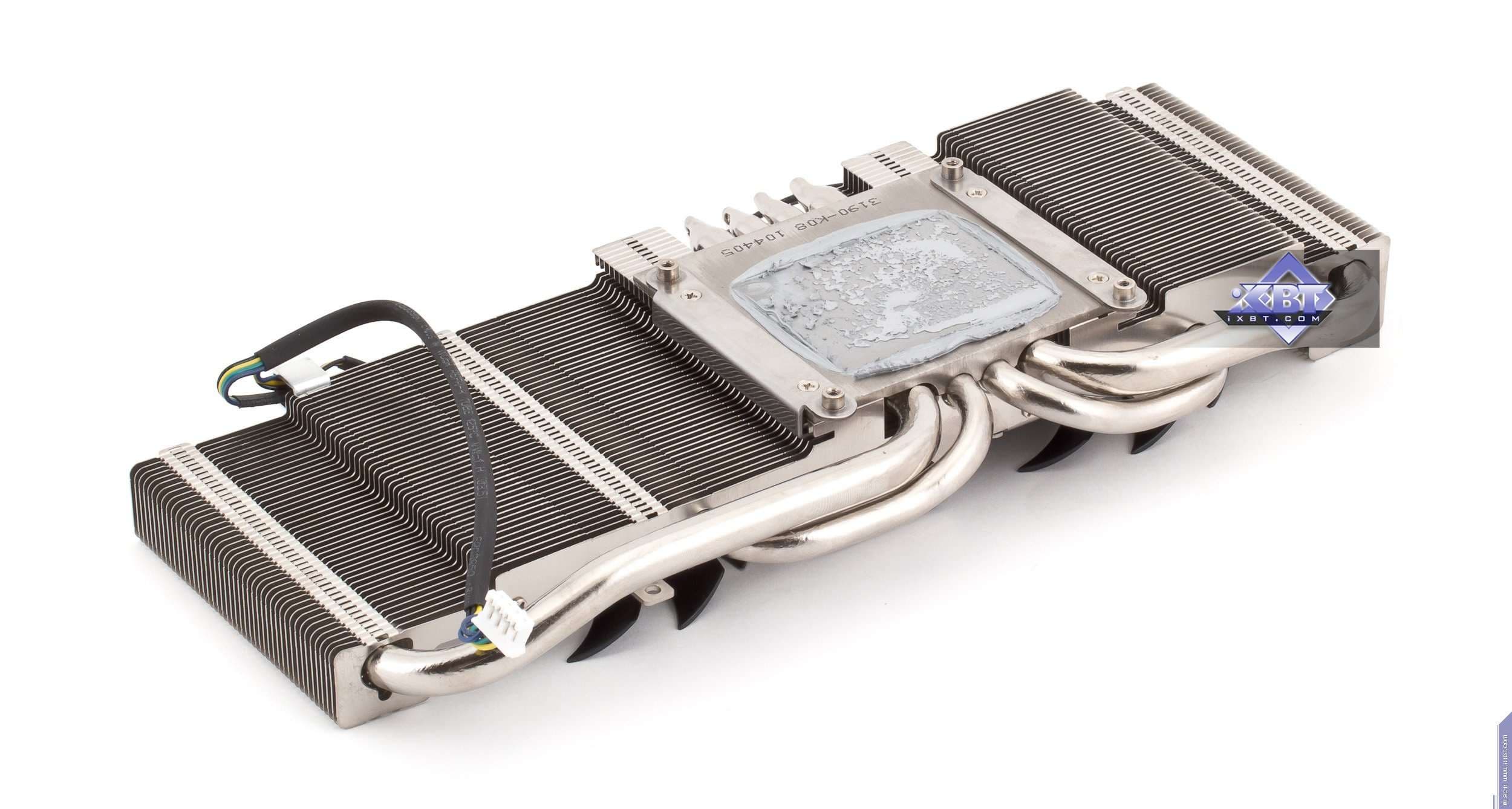

| MSI Geforce GTX 560 Ti (N560GTX-Ti Twin Frozr II) 1024 МБ 256-битной GDDR5 PCI-E | |
Точно такой же кулер. Никаких отличий нет. |  |

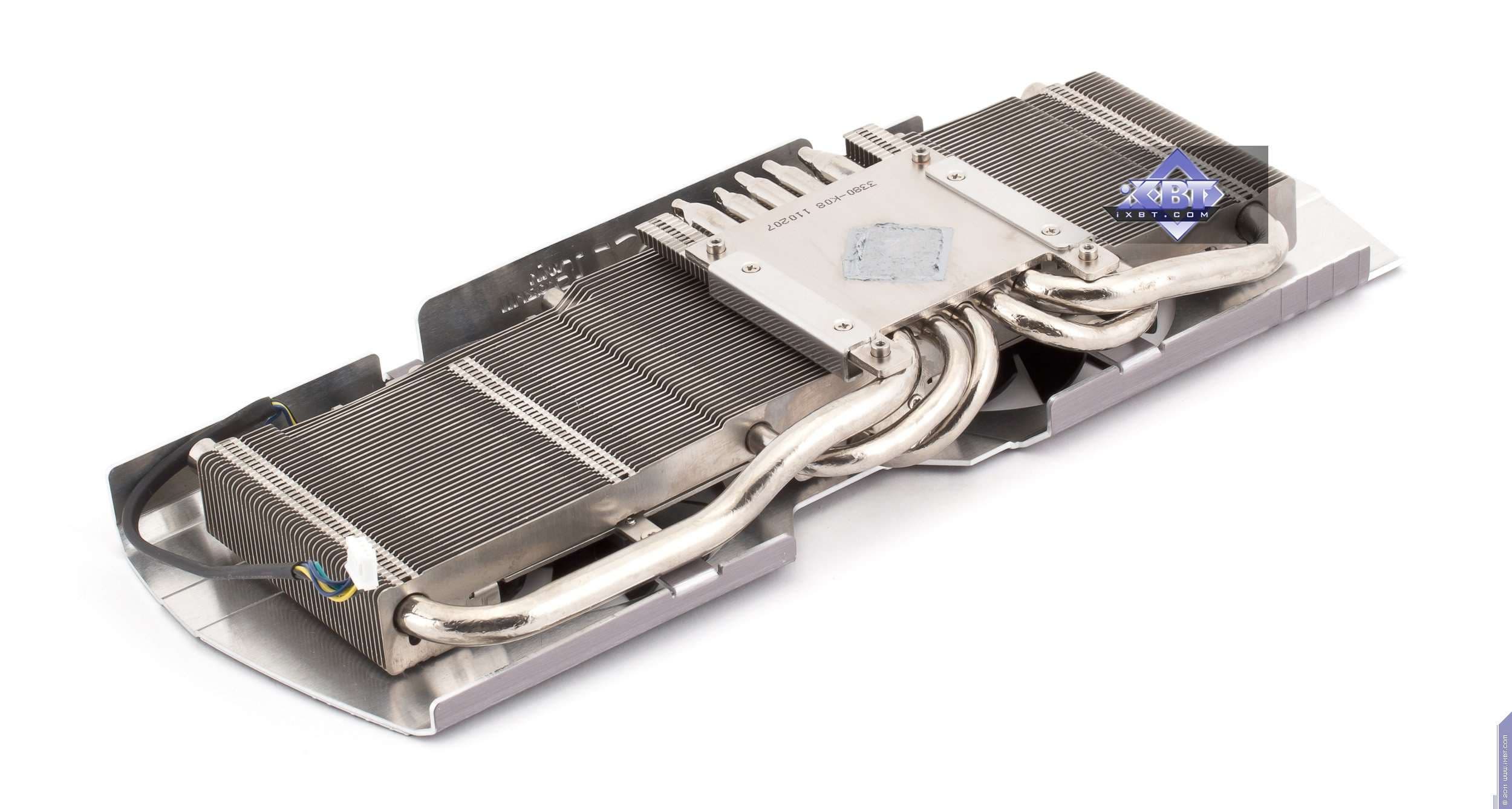

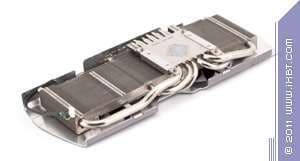

| MSI Radeon HD 6870 Hawk (R6870 Twin Frozr III) 1024 МБ 256-битной GDDR5 PCI-E | |
СО по сути аналогичного плана, лишь дизайн кожуха отличается. Да и конфигурация радиатора чуть иная. Вентиляторы также качественные и малооборотистые, поэтому СО почти бесшумная. А вот третья буква в названии места — первая в названии компании-производителя чипов Geforce. С помощью фирменных утилит MSI на всех СО семейства Twin Frozr можно регулировать частоту вращения вентиляторов. Также эти утилиты позволяют контролировать остальные параметры работы карты: частоты, вольтаж ядра. |  |

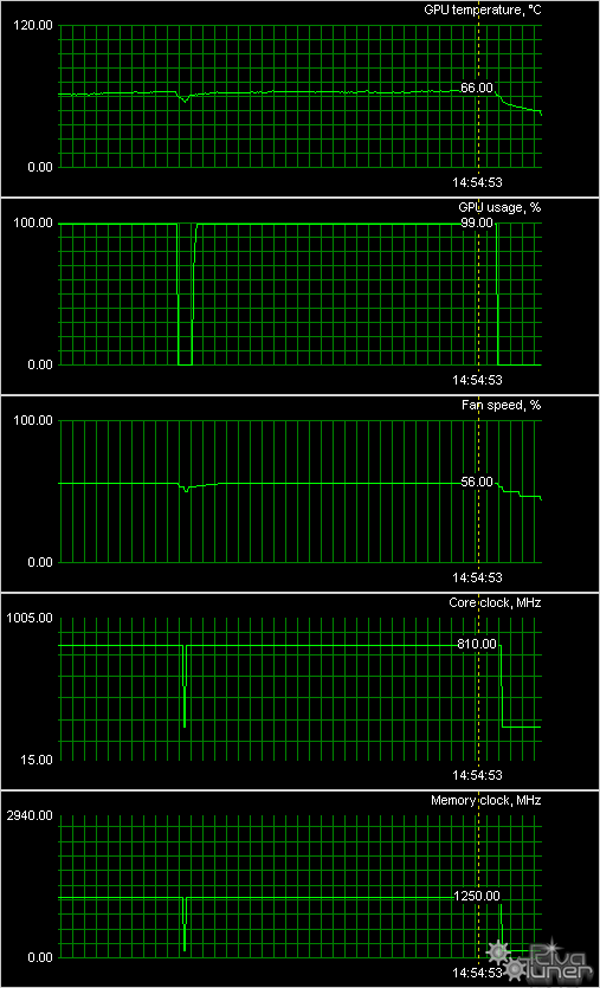

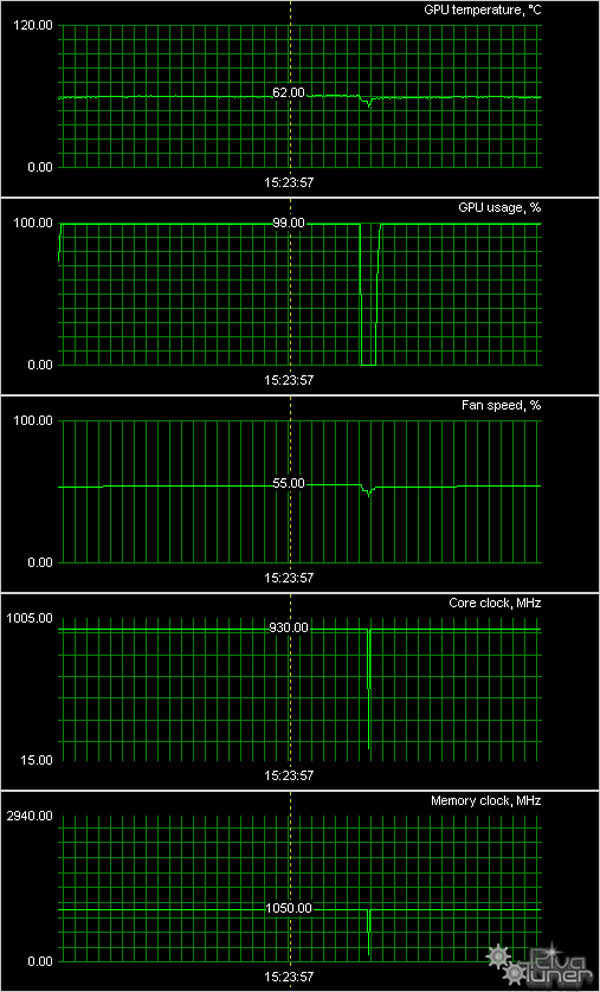

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:
| MSI Radeon HD 6950 (R6950 Twin Frozr II) 2048 МБ 256-битной GDDR5 PCI-E |
|---|
 |
| MSI Radeon HD 6870 Hawk (R6870 Twin Frozr III) 1024 МБ 256-битной GDDR5 PCI-E |
 |
| MSI Geforce GTX 560 Ti (N560GTX-Ti Twin Frozr II) 1024 МБ 256-битной GDDR5 PCI-E |
 |
Как мы видим, все СО работают очень эффективно, нареканий нет.
Теперь о комплектации. К сожалению, MSI Radeon HD 6950 попала к нам без комплекта и коробки.
Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и переходник с mini-HDMI на обычный разъем (для Geforce GTX 560 Ti).

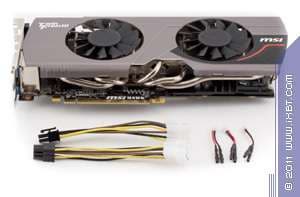

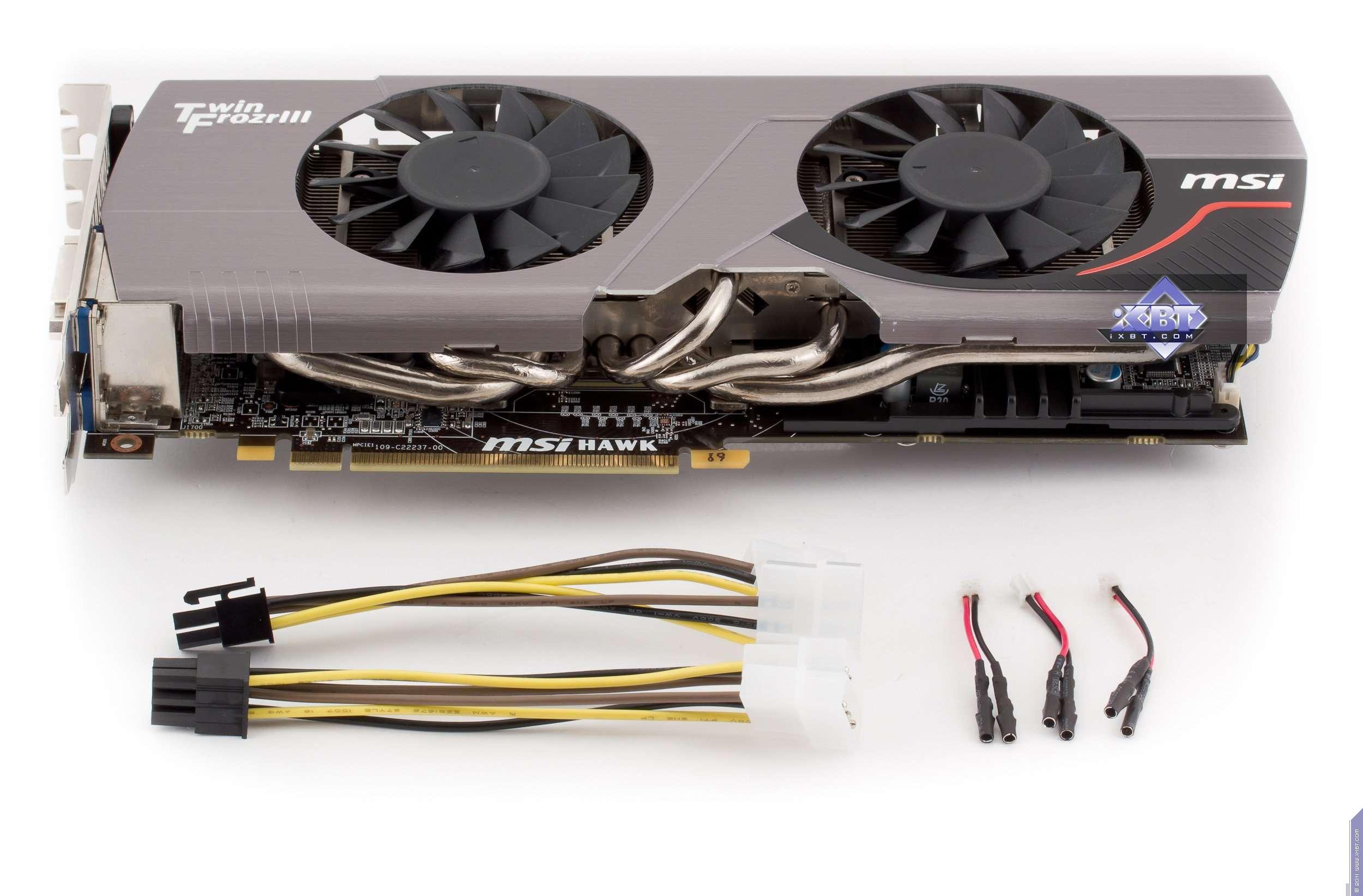

| MSI Radeon HD 6870 Hawk (R6870 Twin Frozr III) 1024 МБ 256-битной GDDR5 PCI-E | |
|---|---|
Базовый комплект, плюс разветвители питания. |  |

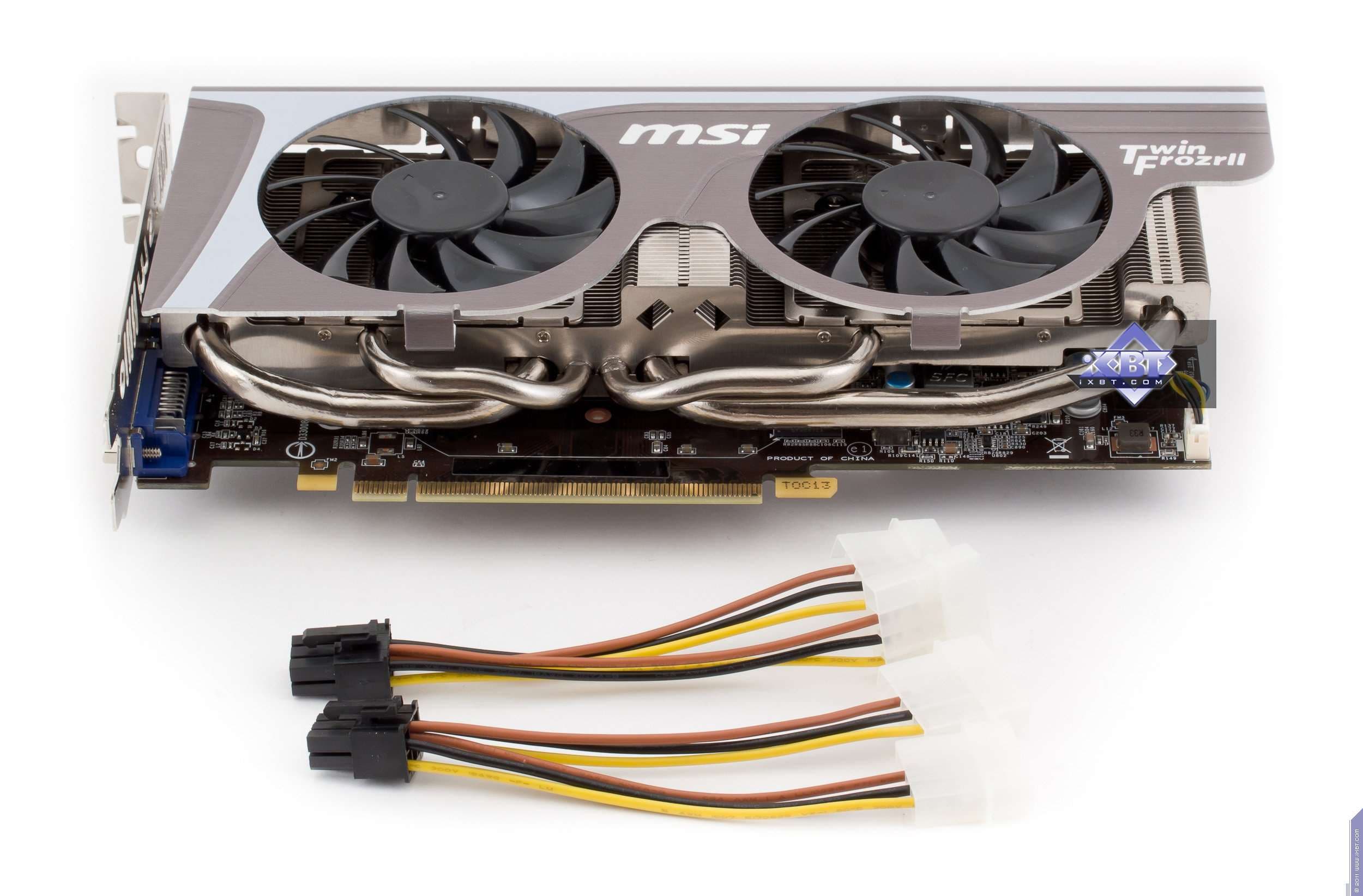

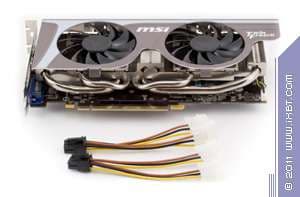

| MSI Geforce GTX 560 Ti (N560GTX-Ti Twin Frozr II) 1024 МБ 256-битной GDDR5 PCI-E | |
Аналогичная картина. Плюс проводки для подключения приборов для измерения токов и вольтажа. |  |
Упаковка.

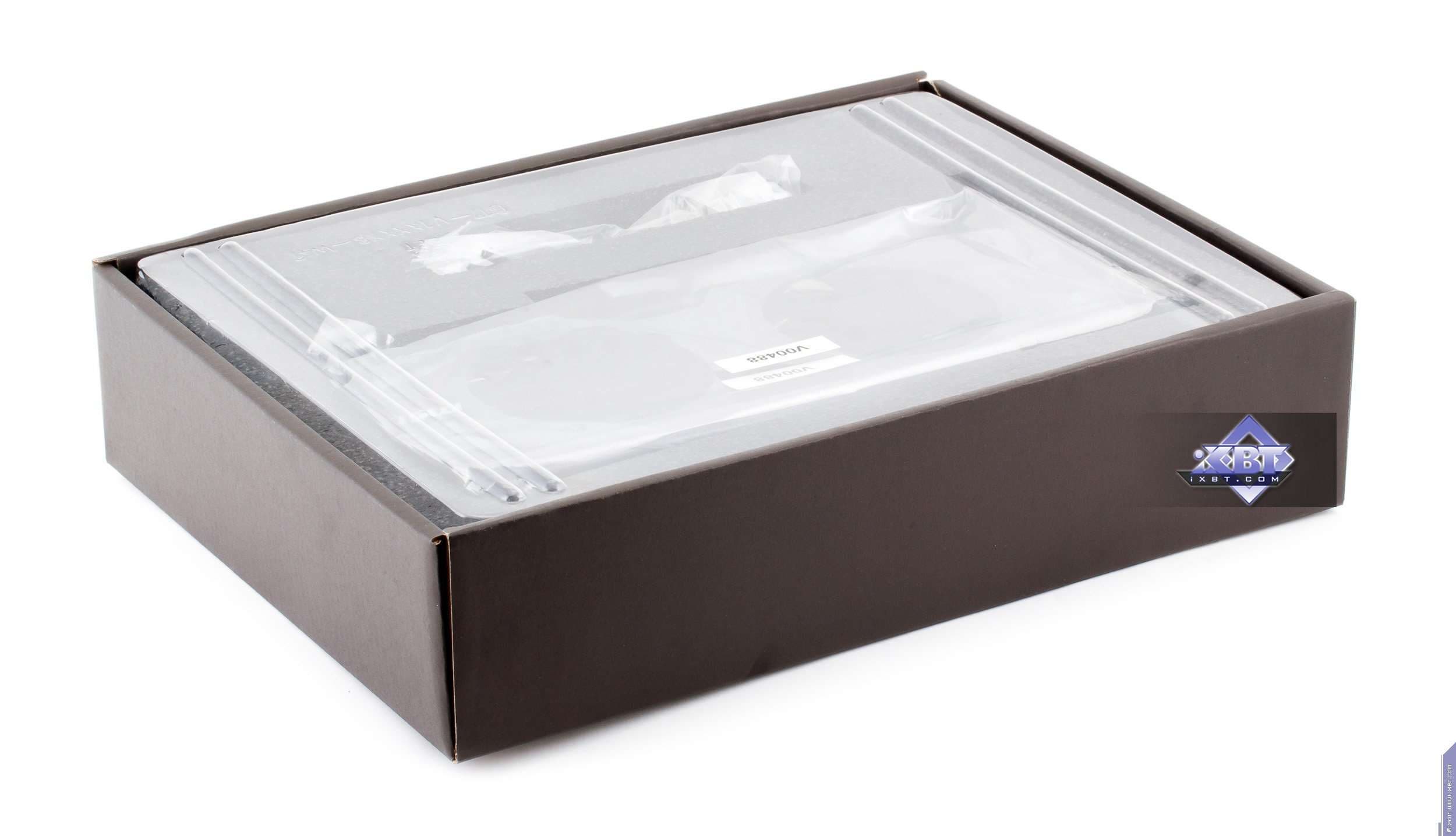

| MSI Radeon HD 6870 Hawk (R6870 Twin Frozr III) 1024 МБ 256-битной GDDR5 PCI-E | |
|---|---|
На суперобложке используется типовой и традиционный дизайн MSI в голубых тонах. Все надписи четкие и информативные. Внутри бокс, с отсеками из пенополиуретана, в одном из которых и находится карта, жестко закрепленная, поэтому при перевозке она не пострадает от «болтанки». |  |
 | |

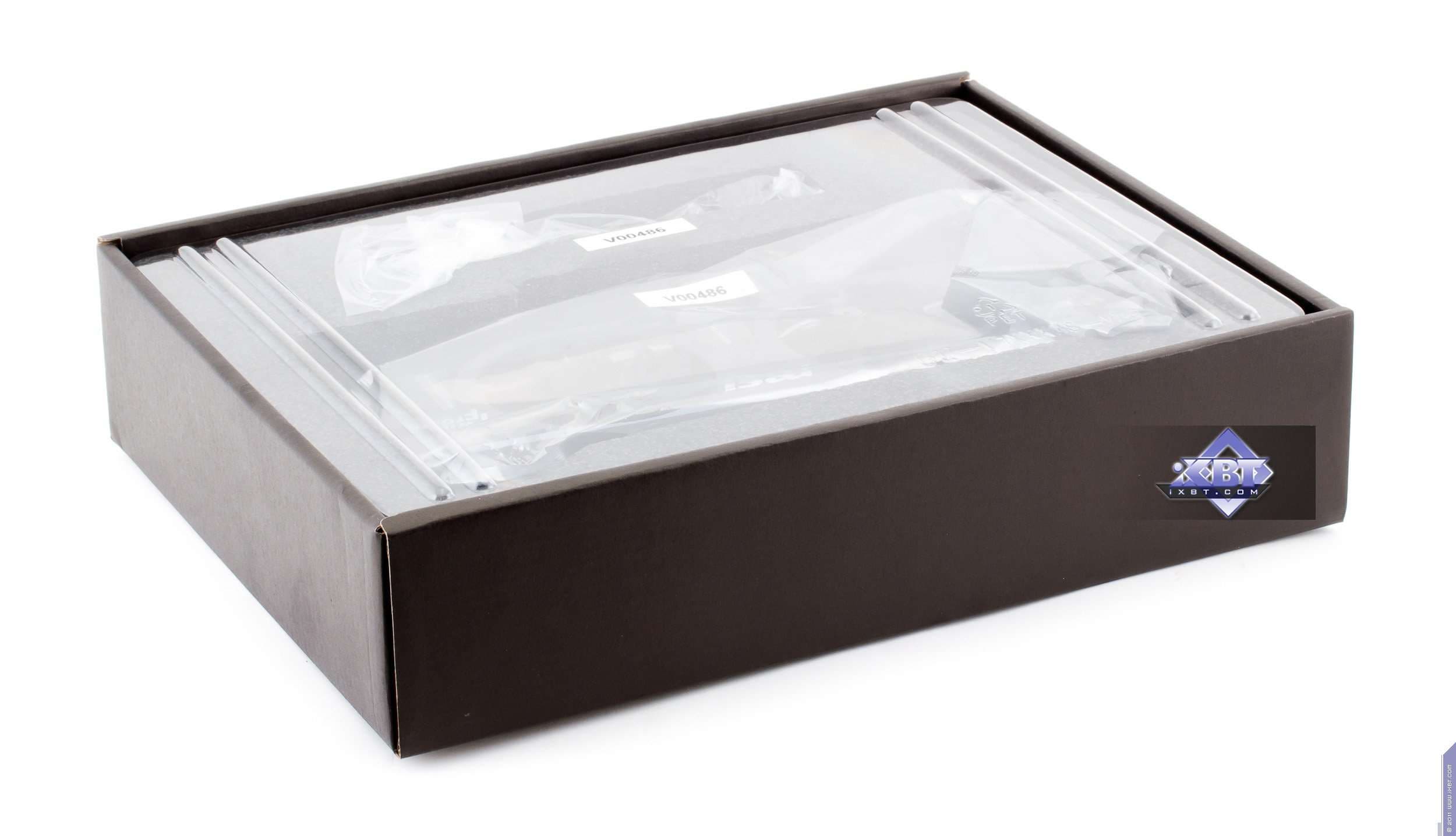

| MSI Geforce GTX 560 Ti (N560GTX-Ti Twin Frozr II) 1024 МБ 256-битной GDDR5 PCI-E | |
Аналогичная по сути своей упаковка. А четвертая буква в названии города — она же третья в Radeon. |  |
 | |
Установка и драйверы
Конфигурация тестового стенда:
- Компьютер на базе Intel Core i7-975 (Socket 1366)
- процессор Intel Core i7-975 (3340 МГц);
- системная плата Asus P6T Deluxe на чипсете Intel X58;
- оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
- жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
- блок питания Tagan TG900-BZ 900 Вт.
- операционная система Windows 7 64-битная; DirectX 11;
- монитор Dell 3007WFP (30″);
- драйверы ATI версии Catalyst 11.4beta; Nvidia версии 267.31/267.26/267.59/267.71.
VSync отключен.
Результаты тестов: сравнение производительности
В качестве инструментария мы использовали:
- Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
Благодарим компанию Nvidia за предоставление лицензионного продукта. - Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка. - 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.
- Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.
- Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
Благодарим компанию Nvidia за предоставление лицензионного продукта. - Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
Благодарим компанию Nvidia за предоставление лицензионного продукта. - Unigine Heaven Benchmark 2.0 (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка. - Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
Благодарим компанию AMD за предоставление лицензионного продукта. - Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
- Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
Благодарим компанию Nvidia за предоставление лицензионного продукта.
Читатели, которые хорошо разбираются в 3D-видеокартах, смогут сделать выводы самостоятельно, посмотрев на результаты, представленные на диаграммах далее. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.
Есть смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.
А теперь посмотрим на тесты.
Все три продукта по умолчанию имеют частоты близкие к номинальным, тестирование показало, что отличия в производительности от соответствующих референс-карт крайне малы и находятся в пределах погрешности (до 5%). Поэтому мы не приводим графиков именно с теми тремя ускорителями MSI, что изучали в этот раз, так как достаточно посмотреть на результаты соответствующих референс-карт 6950, 6870 и 560 Ti.
- Unigine Tropics Benchmark
- Far Cry 2
- Unigine Heaven Benchmark DirectX 11.0
- Aliens versus Predator (2010)
- Crysis Warhead, Cargo
- Formula 1 (2010)
- 3DMark 11 Graphics Marks
- Colin McRae: DiRT2
- Metro 2033
- Just Cause 2
Выводы
Перед тем, как сделать выводы, предложим рейтинги полезности из i3D-Speed 04’11.
Рейтинг полезности только по игровым тестам:
| № | Название ускорителя | Рейтинг полез. | Рейтинг персп. | Цена |
| 01 | GTX 560 Ti 1024 МБ, 1000/2000/4580 | 1113 | 938 | 302 |
| 02 | HD 5770 1024 МБ, 850/850/4800 | 1027 | 644 | 143 |
| 03 | HD 6950 2048 МБ, 880/880/5000 | 1017 | 949 | 325 |
| 04 | HD 6850 1024 МБ, 775/775/4000 | 1016 | 741 | 199 |
| 05 | HD 6790 1024 МБ, 840/840/4200 | 995 | 695 | 171 |
| 06 | GTX 560 Ti 1024 МБ, 822/1644/4000 | 967 | 846 | 281 |
| 07 | HD 5750 1024 МБ, 700/700/4600 | 959 | 590 | 127 |
| 08 | GTX 460 1024 МБ, 675/1350/3600 | 954 | 734 | 208 |
| 09 | HD 6950 2048 МБ, 800/800/5000 | 947 | 908 | 318 |
| 10 | HD 6950 1024 МБ, 800/800/5000 | 941 | 860 | 301 |
| 11 | HD 6870 1024 МБ, 900/900/4200 | 938 | 804 | 258 |
| 12 | GTX 460 SE 1024 МБ, 680/1360/3400 | 897 | 691 | 192 |
| 13 | GTX 570 1280 МБ, 732/1464/3800 | 894 | 943 | 383 |
| 14 | HD 5670 1024 МБ, 775/775/4000 | 890 | 476 | 86 |
| 15 | HD 6970 2048 МБ, 880/880/5500 | 853 | 969 | 404 |
| 16 | GTX 550 Ti 1024 МБ, 900/1800/4000 | 849 | 637 | 171 |
| 17 | GTS 450 1024 МБ, 783/1566/3600 | 842 | 575 | 136 |
| 18 | GTX 580 1536 МБ, 855/1710/4100 | 762 | 1078 | 580 |
| 19 | GTX 580 1536 МБ, 775/1550/4000 | 718 | 1030 | 563 |
| 20 | HD 6990 2×2048 МБ, 880/880/5000 | 648 | 1213 | 826 |
| 21 | GT 440 1024 МБ, 810/1620/3200 | 632 | 432 | 92 |
| 22 | HD 6990 2×2048 МБ, 830/830/5000 | 631 | 1196 | 826 |
| 23 | GTX 590 2×1536 МБ, 607/1215/3414 | 597 | 1235 | 942 |
| 24 | GT 430 1024 МБ, 700/1400/1800 | 569 | 376 | 76 |
| 25 | HD 5570 1024 МБ, 650/650/1660 | 565 | 357 | 75 |
| 26 | GTX 590 SLI 4×1536 МБ, 607/1215/3414 | 347 | 1367 | 1884 |
Рейтинг полезности по всем тестам:
| № | Название ускорителя | Рейтинг полез. | Рейтинг персп. | Цена |
| 01 | HD 5770 1024 МБ, 850/850/4800 | 579 | 642 | 143 |
| 02 | HD 5750 1024 МБ, 700/700/4600 | 569 | 594 | 127 |
| 03 | HD 5670 1024 МБ, 775/775/4000 | 560 | 481 | 86 |
| 04 | GTX 560 Ti 1024 МБ, 1000/2000/4580 | 542 | 909 | 302 |
| 05 | HD 6790 1024 МБ, 840/840/4200 | 540 | 683 | 171 |
| 06 | HD 6850 1024 МБ, 775/775/4000 | 539 | 731 | 199 |
| 07 | GTX 460 1024 МБ, 675/1350/3600 | 512 | 725 | 208 |
| 08 | GTS 450 1024 МБ, 783/1566/3600 | 508 | 582 | 136 |
| 09 | HD 6950 2048 МБ, 880/880/5000 | 497 | 918 | 325 |
| 10 | GTX 460 SE 1024 МБ, 680/1360/3400 | 493 | 684 | 192 |
| 11 | GTX 560 Ti 1024 МБ, 822/1644/4000 | 492 | 829 | 281 |
| 12 | GTX 550 Ti 1024 МБ, 900/1800/4000 | 486 | 637 | 171 |
| 13 | HD 6870 1024 МБ, 900/900/4200 | 484 | 793 | 258 |
| 14 | HD 6950 1024 МБ, 800/800/5000 | 480 | 850 | 301 |
| 15 | HD 6950 2048 МБ, 800/800/5000 | 470 | 880 | 318 |
| 16 | GT 440 1024 МБ, 810/1620/3200 | 436 | 446 | 92 |
| 17 | GTX 570 1280 МБ, 732/1464/3800 | 431 | 910 | 383 |
| 18 | GT 430 1024 МБ, 700/1400/1800 | 419 | 395 | 76 |
| 19 | HD 6970 2048 МБ, 880/880/5500 | 412 | 934 | 404 |
| 20 | HD 5570 1024 МБ, 650/650/1660 | 391 | 354 | 75 |
| 21 | GTX 580 1536 МБ, 855/1710/4100 | 352 | 1034 | 580 |
| 22 | GTX 580 1536 МБ, 775/1550/4000 | 336 | 985 | 563 |
| 23 | HD 6990 2×2048 МБ, 880/880/5000 | 311 | 1189 | 826 |
| 24 | HD 6990 2×2048 МБ, 830/830/5000 | 302 | 1172 | 826 |
| 25 | GTX 590 2×1536 МБ, 607/1215/3414 | 274 | 1189 | 942 |
| 26 | GTX 590 SLI 4×1536 МБ, 607/1215/3414 | 176 | 1395 | 1884 |
Наше исследование по методике из i3D-Speed показало, что Geforce GTX 560 Ti из трех рассмотренных сегодня карт обладает самым лучшим соотношением цена-производительность-возможности. За ним — 6950, а замыкает эту тройку — 6870. Это означает, что цена на 560 наиболее адекватна на сегодня в целом, а вот у 6870 — явно сильно завышена.
А теперь посмотрим уже на конкретные продукты.
MSI Radeon HD 6870 Hawk (R6870 Twin Frozr III) 1024 МБ 256-битной GDDR5 PCI-E — несмотря на то, что цены на Radeon 6870 на начало мая 2011-го явно не совсем адекватны, продукт представляет большой интерес, ибо это не простой 6870, а нацеленный на оверклокерскую аудиторию. И наши исследования подтвердили это, когда даже без повышения вольтажей видеокарта смогла работать на частотах 1050/4500 МГц. Плюсом является и прекрасная СО, тихая и очень эффективная. Минус — очень скромный комплект поставки.
MSI Radeon HD 6950 (R6950 Twin Frozr II) 2048 МБ 256-битной GDDR5 PCI-E — этот продукт в нашем рейтинге выше предыдущего, цена на такие карты на начало мая 2011-го более адекватна. В целом, этот ускоритель обладает теми же достоинствами, что и предыдущий, особенно в плане СО, и наверно не менее интересен для оверклокеров. Насчет минуса комплекта поставки — сказать нечего, ибо карта попала к нам в ОЕМ-варианте.
MSI Geforce GTX 560 Ti (N560GTX-Ti Twin Frozr II) 1024 МБ 256-битной GDDR5 PCI-E — на сегодня (май 2011-го) наиболее удачный и эффективный ускоритель, обладает самым лучшим соотношением цена-скорость-возможности. Плюсом идет и прекрасная СО: тихая и эффективная.
Окончательное решение, как обычно, принимать нашим читателям. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.
Что касается разгадки названия города, то наверно уже все догадались даже по первым четырем буквам, которые были подсказаны выше в статье. Всего — шесть букв. А вот почему именно этот город? — Читатели, следящие за историей 3D-графики и технологий, а также историей компаний из этого сектора IT, догадаются, что в 2004 году именно в этом городе была конференция, на которой были раскрыты секреты предстоящих революций, впоследствии явивших нам универсальные шейдерные технологии, развитие которых мы видим по сей день.
По результатам исследования мы награждаем в номинации «Оригинальный дизайн» (за май 2011 года) карты:
- MSI Radeon HD 6950 (R6950 Twin Frozr II) 2048 МБ 256-битной GDDR5 PCI-E
- MSI Radeon HD 6870 Hawk (R6870 Twin Frozr III) 1024 МБ 256-битной GDDR5 PCI-E
- MSI Geforce GTX 560 Ti (N560GTX-Ti Twin Frozr II) 1024 МБ 256-битной GDDR5 PCI-E
