Geforce GT 440/GTX 570 в исполнении Manli

Manli Geforce GTX 570 1280 МБ 320-битной GDDR5 PCI-E
Manli Geforce GT 440 1024 МБ 128-битной GDDR5 PCI-E




Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы

Что можно сказать о компании Manli? — На рынке присутствует, но очень тихо, даже можно сказать, почти тайно. Участвует в самопродвижении крайне вяло, маркетинг почти отсутствует. Хотя на Тайване это весьма примечательный бренд, да еще и с очень длинной историей. Подобно таким компаниям, как InnoVision (торговая марка Inno3D), Palit, Sparkle и многим другим, компания Manli первое время существовала на российском рынке (в конце 90-х и начале 2000-х годов) исключительно как noname-производитель. Однако, как мы видим, судьбы таких фирм и их продукции потом разошлись. Palit извлек уроки, занялся маркетингом, улучшил качество продуктов и стал на сегодня одним из популярнейших брендов, Inno3D — также весьма популярная марка в России, а вот Sparkle и Manli — по сути, пустили все на самотек. Продвижения почти нет. Впрочем, Sparkle выпускает много оригинальных и уникальных продуктов своего исполнения, тогда как Manli в большинстве случаев следует исключительно эталонным дизайнам (кроме сегмента Low-End, где все же есть наработки своих инженеров).

Если посмотреть историю изучения видеокарт этой компании в нашей лаборатории, то мы можем увидеть, что практически всегда это были reference-карты, просто с приклеенной этикеткой Manli. Впрочем, еще раз повторю, что в классе малобюджетных ускорителей головы инженеров компании все же работают, и Manli может предложить в какой-то степени уникальные решения.

Сегодня наш пристальный взгляд сконцентрировался на двух продуктах. Один из них — копия эталонной карты GTX 570, и поэтому не представляет особого интереса, а вот второй — GT 440. Практически, нынешний обзор впервые представит этот малобюджетный ускоритель на iXBT.com.

Давайте перейдем к существу вопроса.

Платы

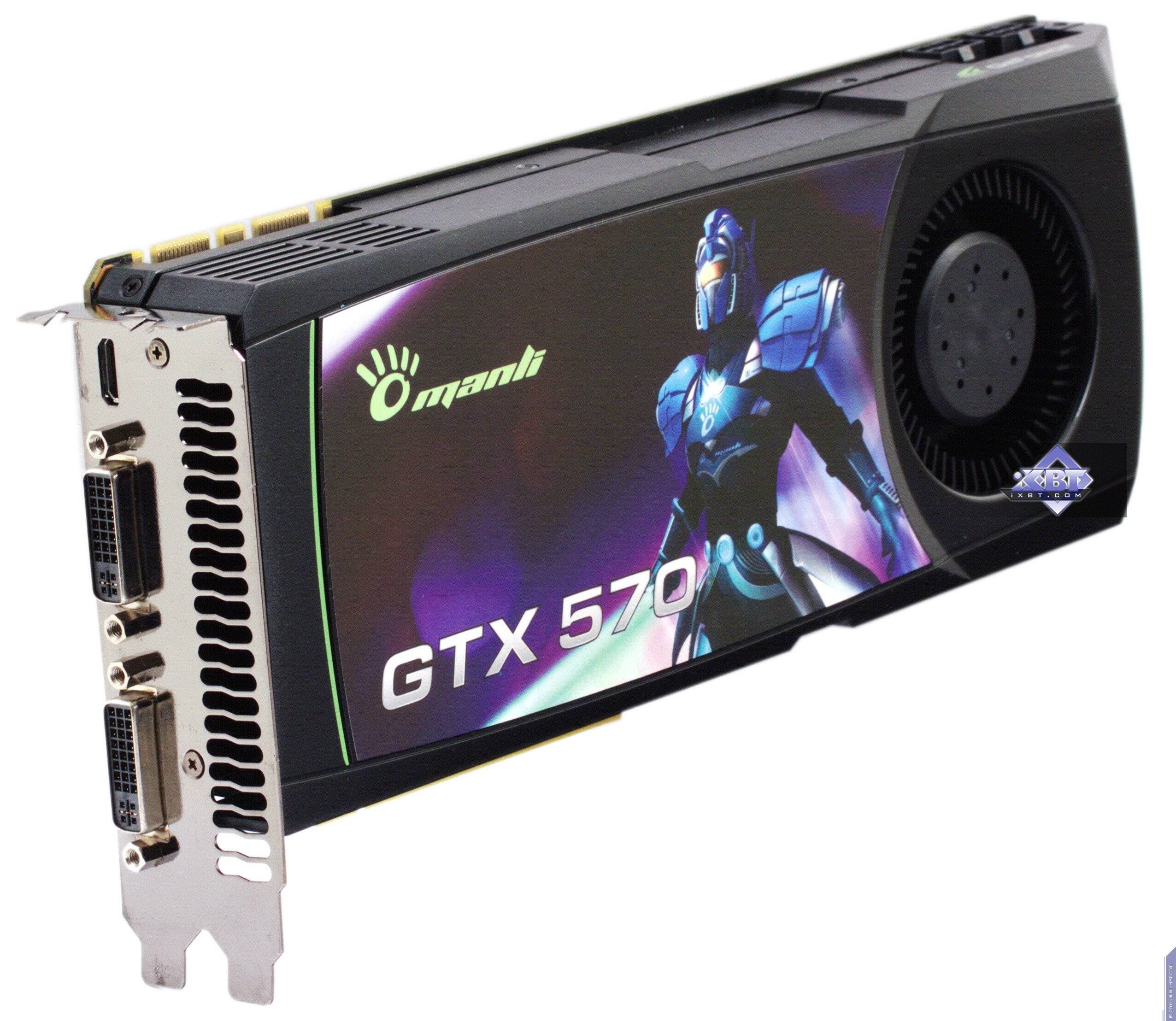

Manli Geforce GTX 570 1280 МБ 320-битной GDDR5 PCI-E
  • GPU: Geforce GTX 570 (GF110)
  • Интерфейс: PCI Express x16
  • Частоты работы GPU (ROPs): 732 МГц (номинал — 732 МГц)
  • Частоты работы памяти (физическая (эффективная)): 950 (3800) МГц (номинал — 950 (3800) МГц)
  • Ширина шины обмена с памятью: 320 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 480/1464 МГц (номинал — 480/1464 МГц)
  • Число операций (ALU) в блоке: 1
  • Суммарное число операций (ALU): 480
  • Число блоков текстурирования: 60 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 40
  • Размеры: 270×110×38 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×HDMI-mini
  • Поддержка многопроцессорной работы: SLI (Hardware)

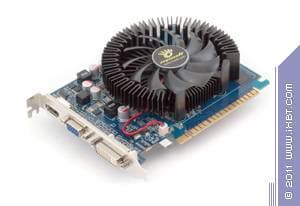

Manli Geforce GT 440 1024 МБ 128-битной GDDR5 PCI-E
  • GPU: Geforce GT 440 (GF108)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 810 МГц (номинал — 810 МГц)
  • Частота работы памяти (физическая (эффективная)): 800 (3200) МГц (номинал — 800 (3200) МГц)
  • Ширина шины обмена с памятью: 128 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 96/1620 МГц (номинал — 96/1620 МГц)
  • Число операций (ALU) в блоке: 1
  • Суммарное число операций (ALU): 96
  • Число блоков текстурирования: 2×16 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 4
  • Размеры, мм: 150×100×30 (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×VGA, 1×HDMI
  • Поддержка многопроцессорной работы: SLI (Software)

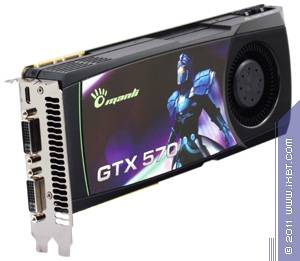

Manli Geforce GTX 570 1280 МБ 320-битной GDDR5 PCI-E
Карта имеет 1280 МБ памяти GDDR5 SDRAM, размещенной в 10 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
Manli Geforce GT 440 1024 МБ 128-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в четырех микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

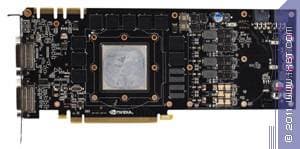

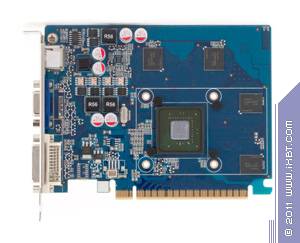

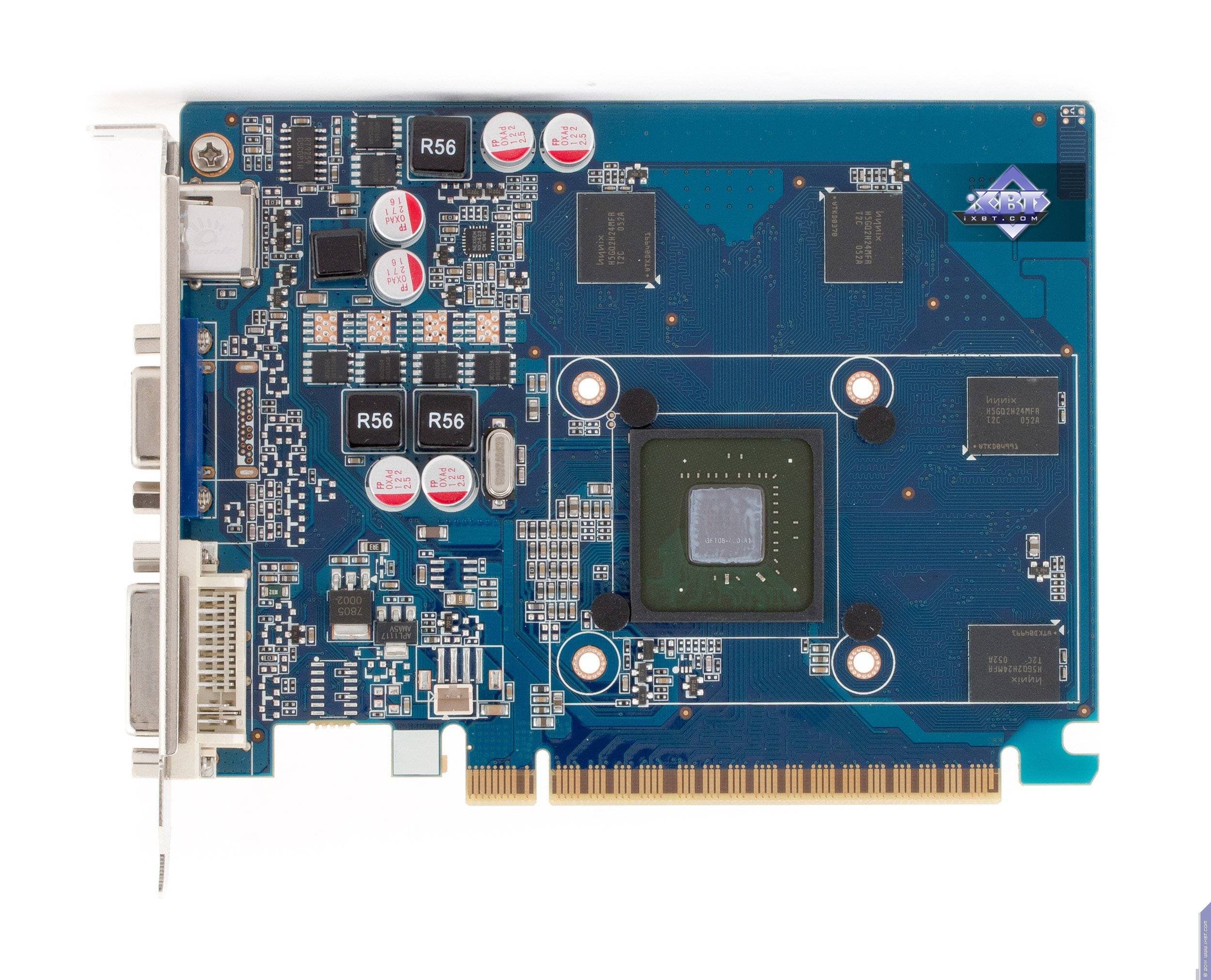

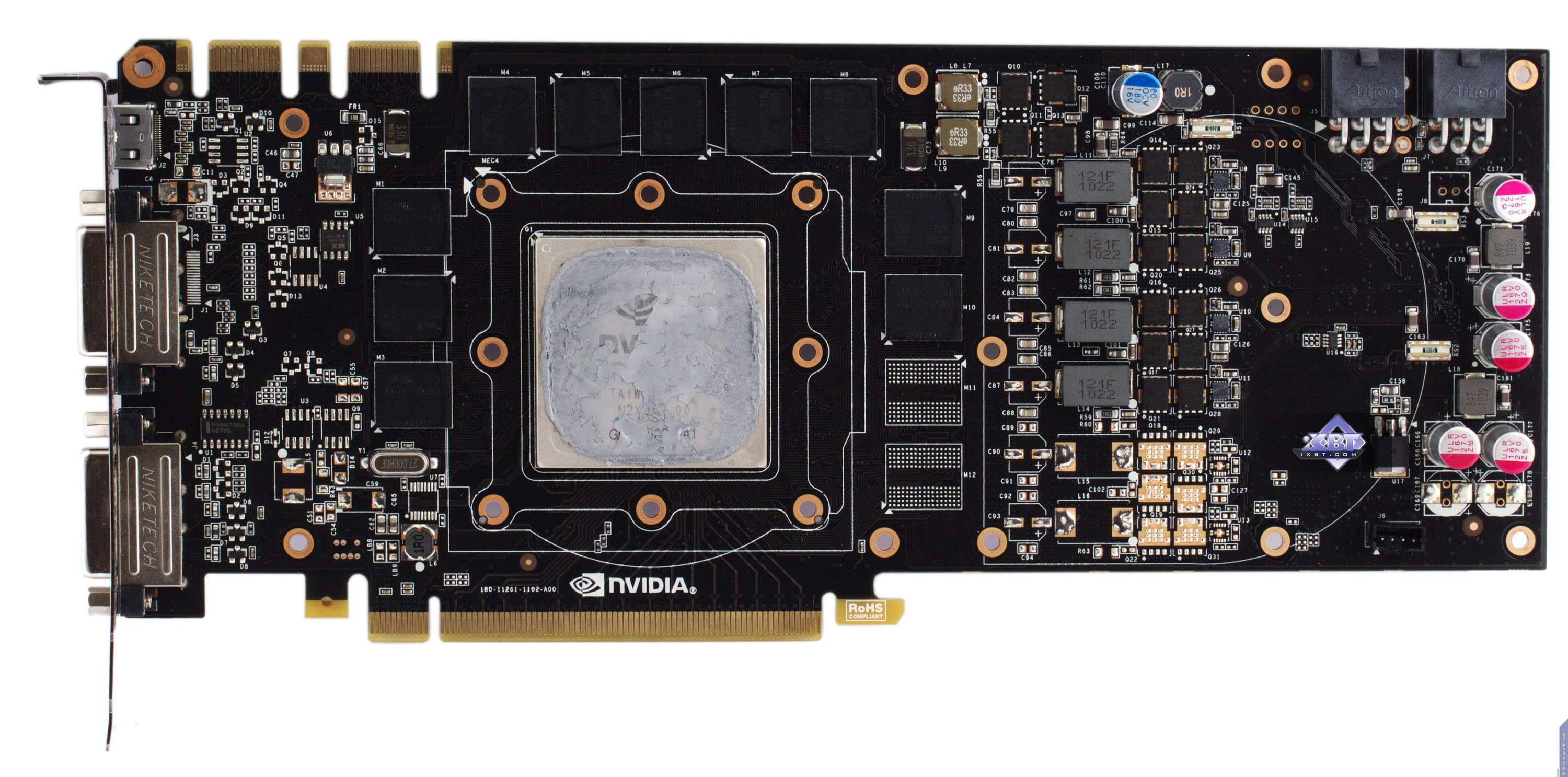

Сравнение с эталонным дизайном, вид спереди

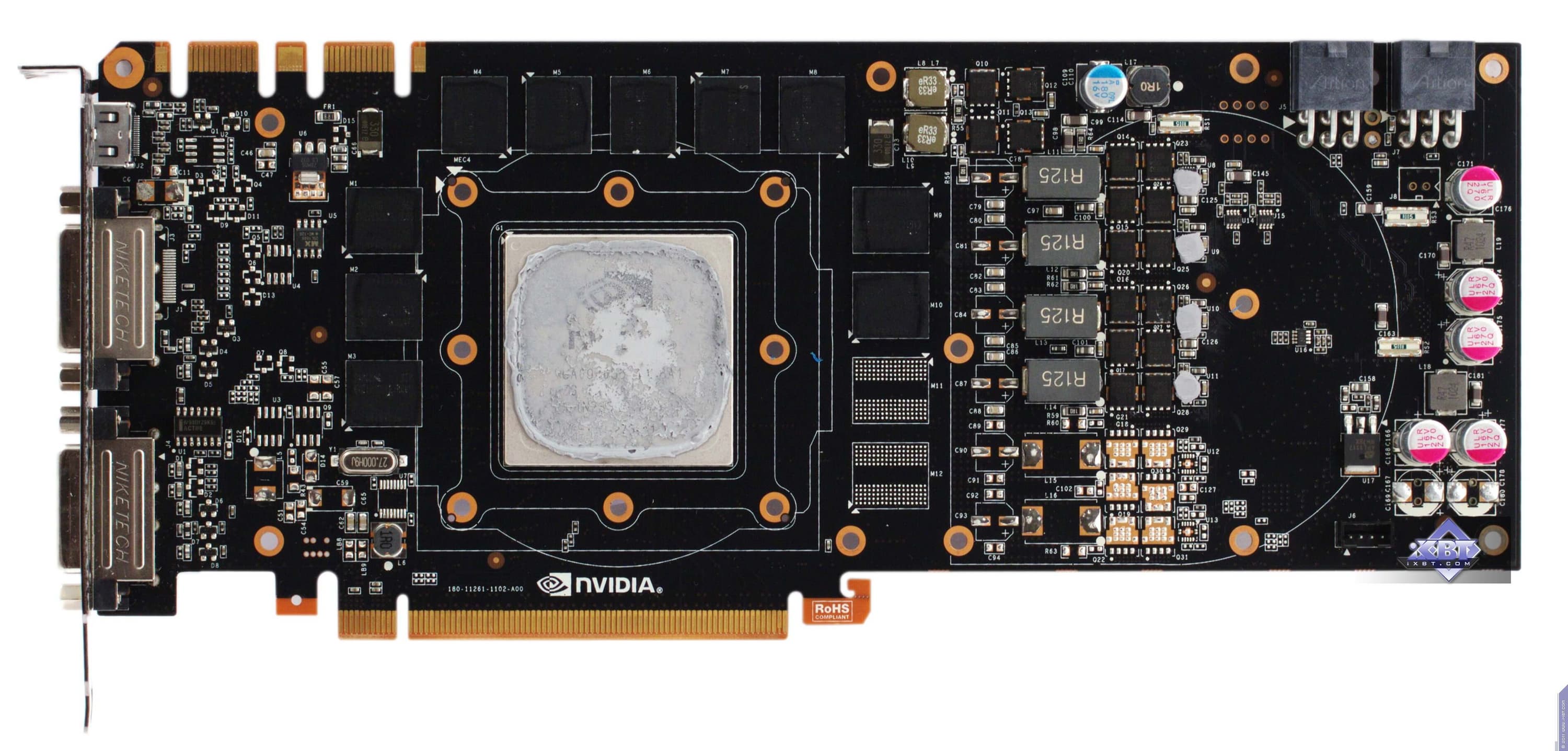

Manli Geforce GTX 570 1280 МБ 320-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 570

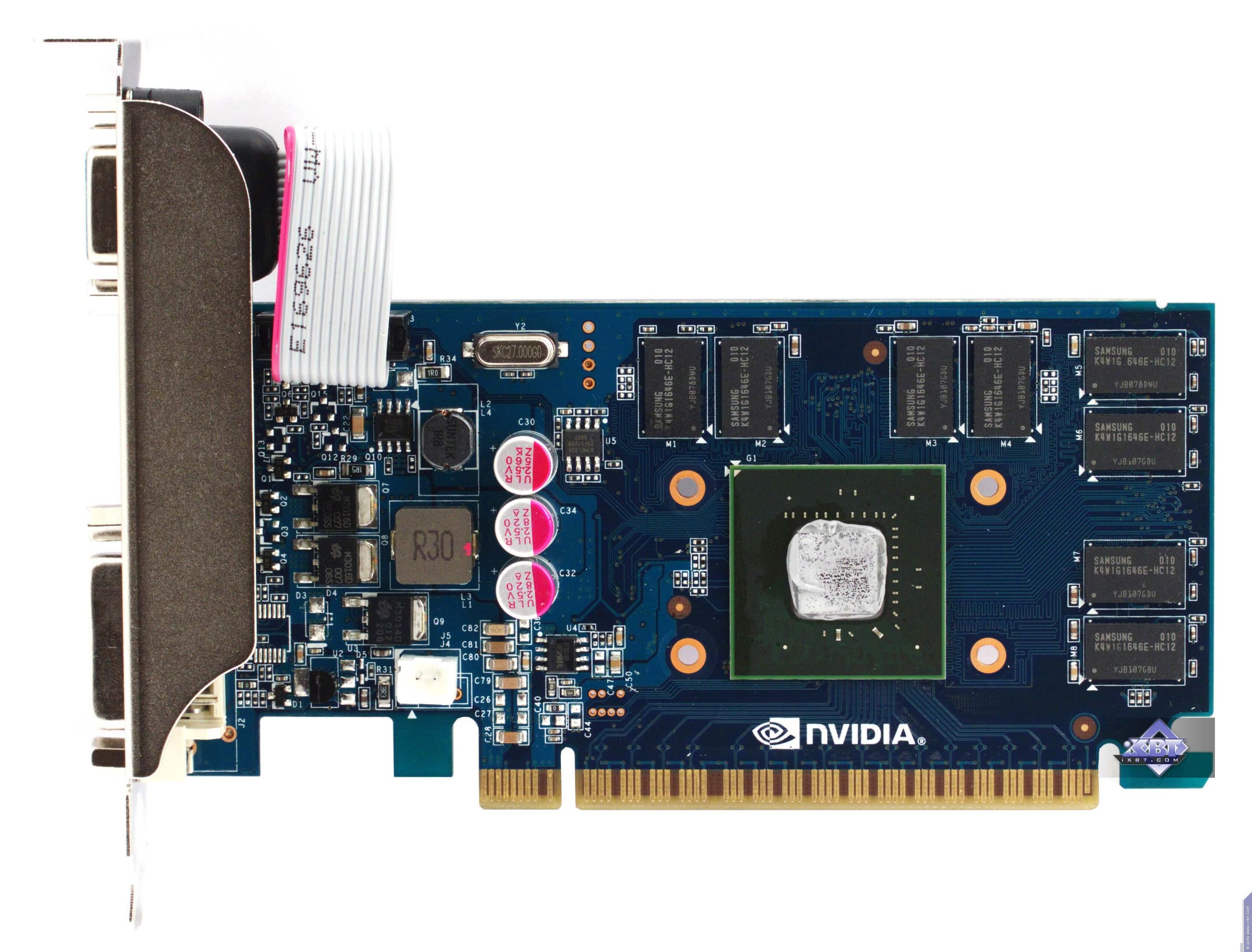

Manli Geforce GT 440 1024 МБ 128-битной GDDR5 PCI-E Reference card Nvidia Geforce GT 430

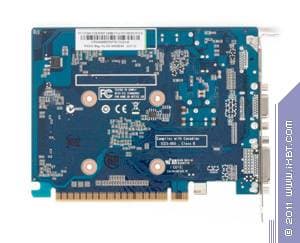

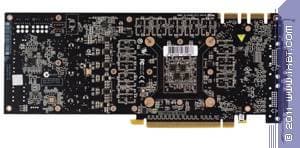

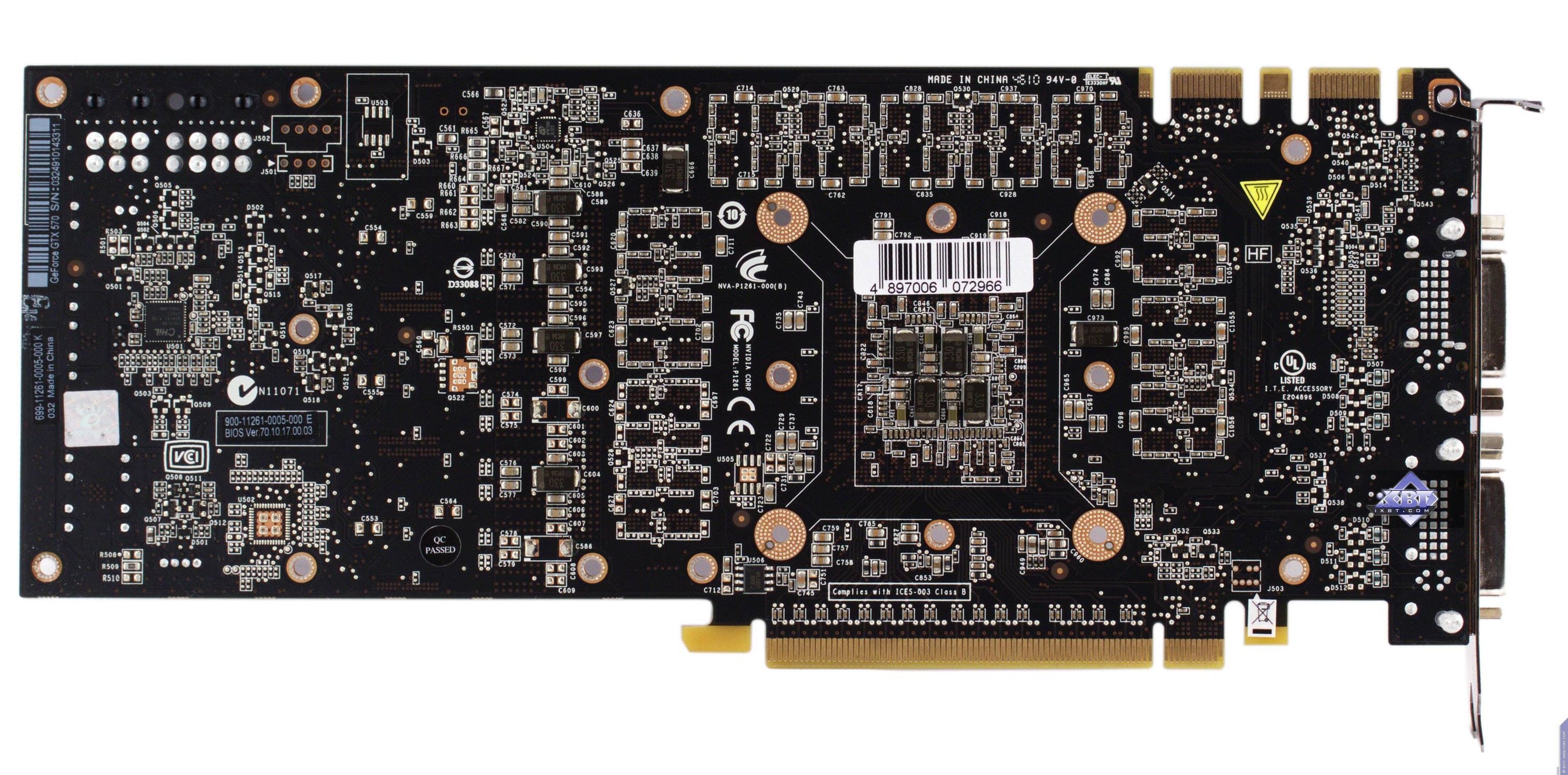

Сравнение с эталонным дизайном, вид сзади

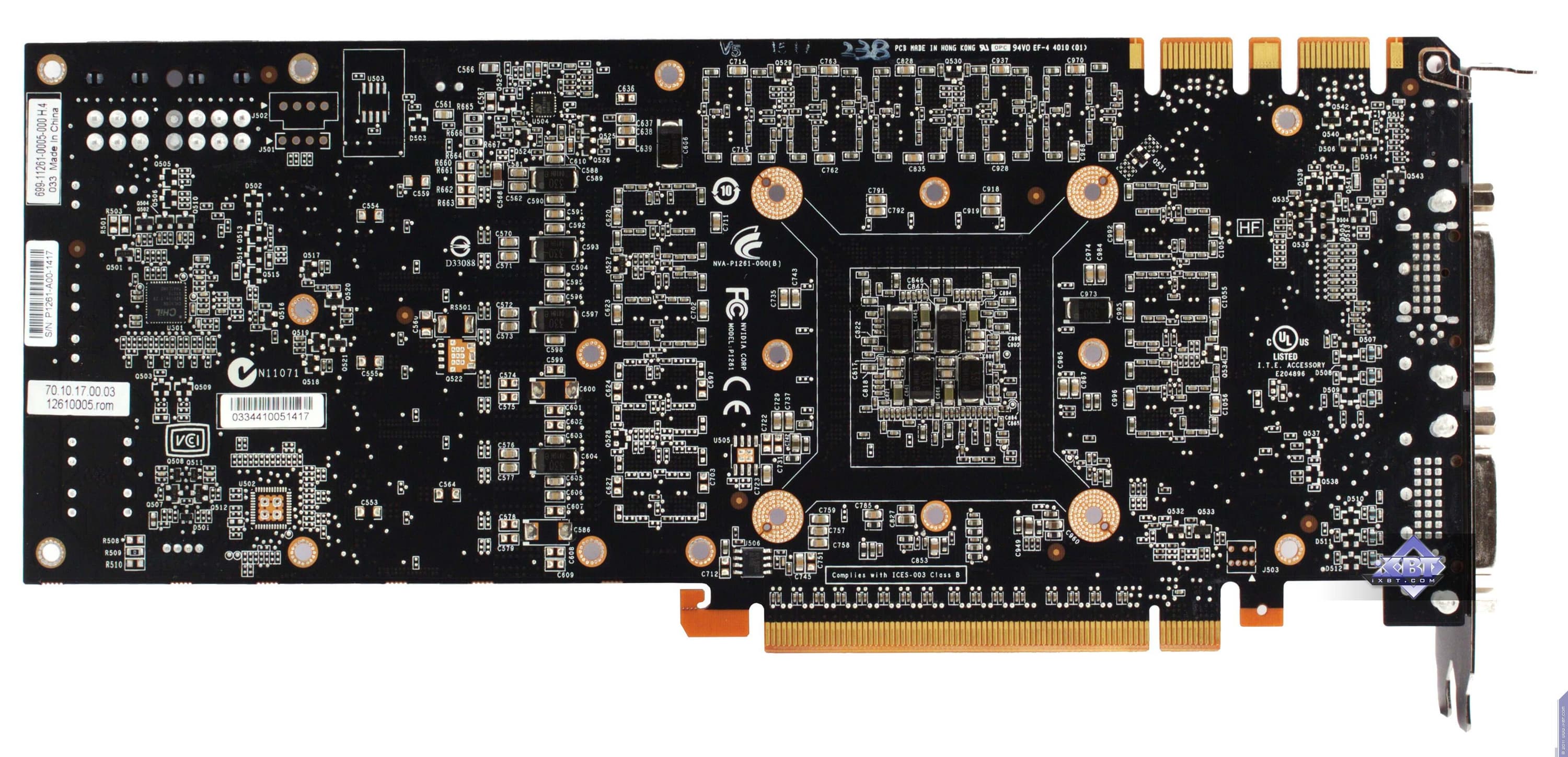

Manli Geforce GTX 570 1280 МБ 320-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 570

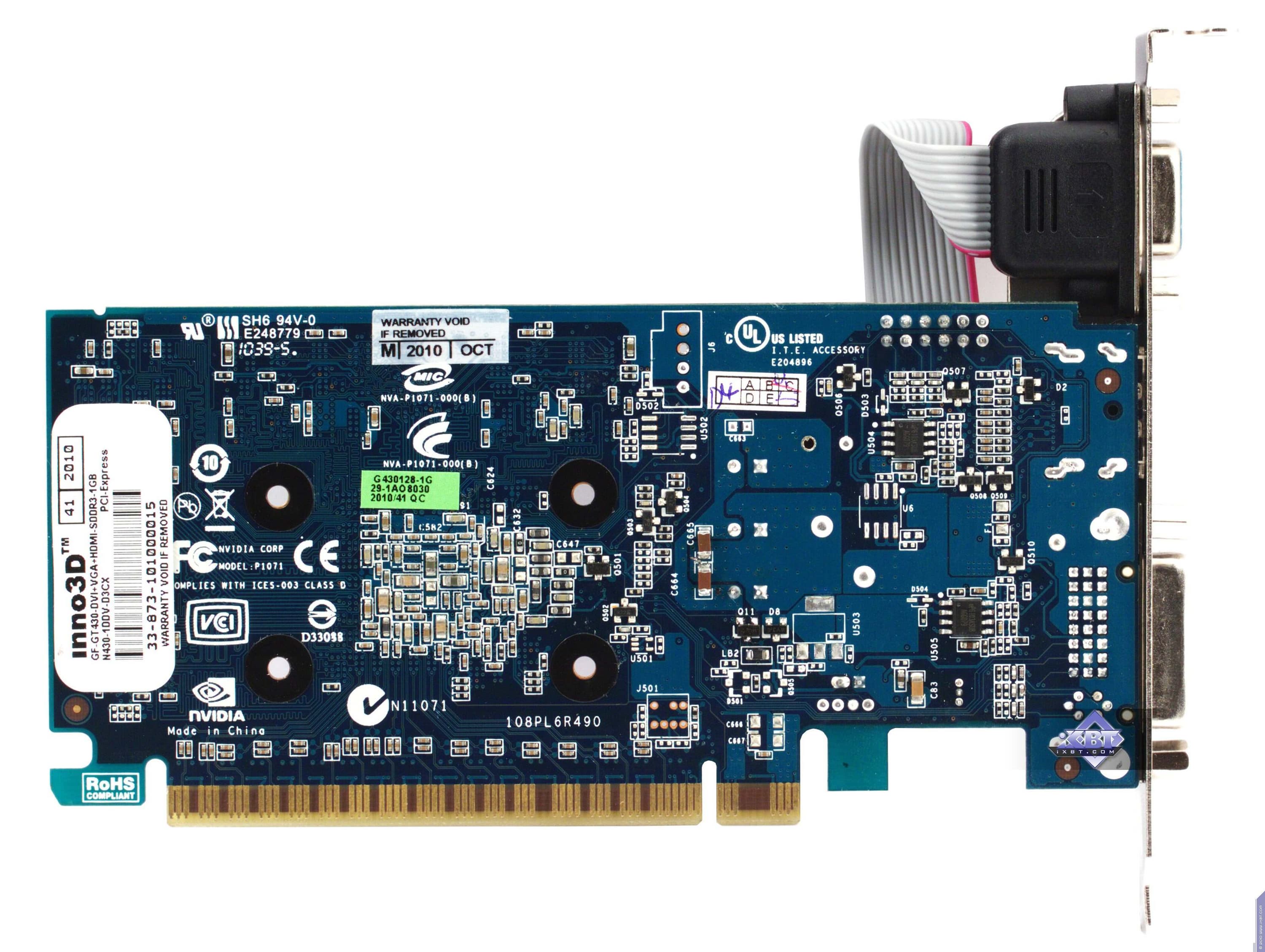

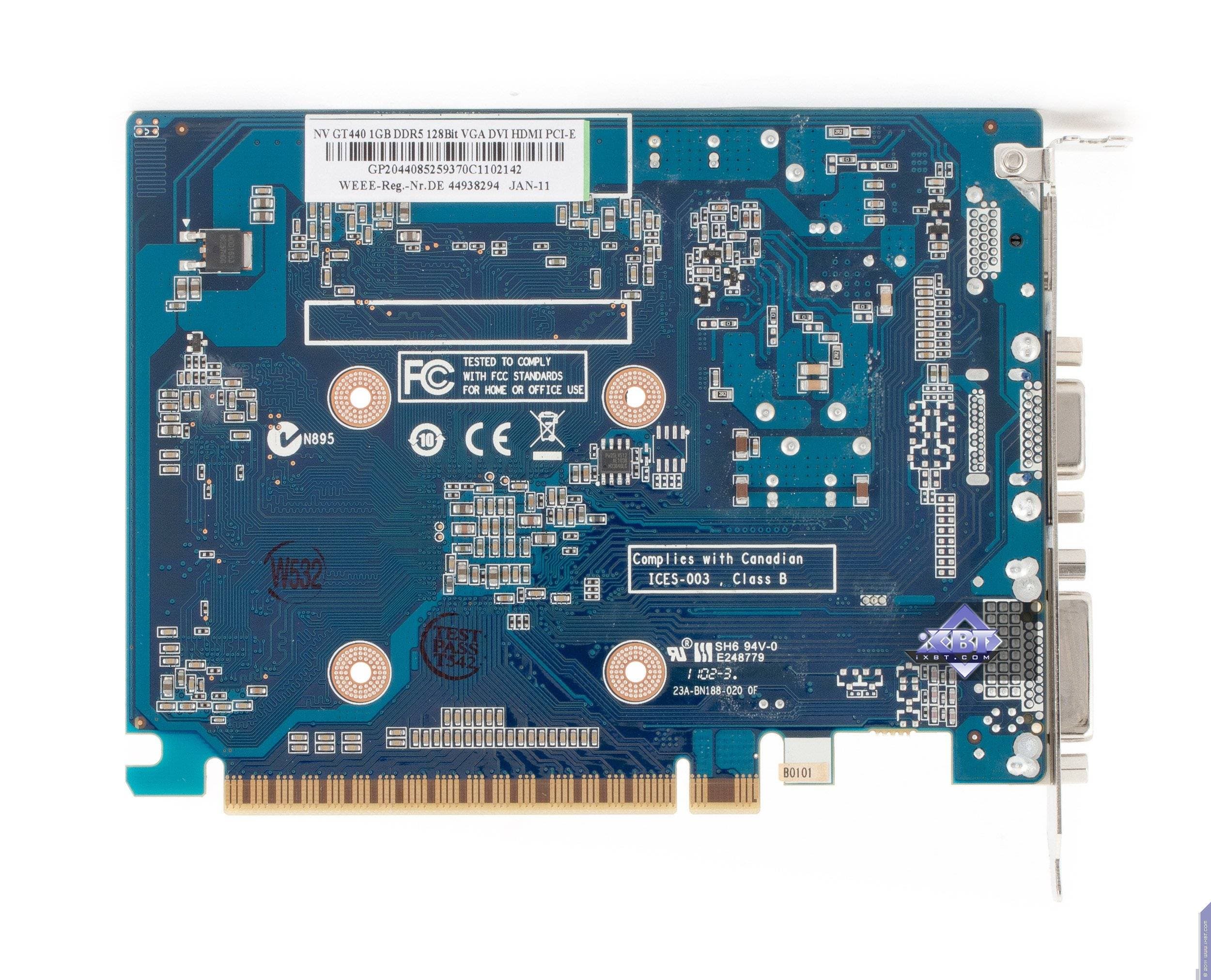

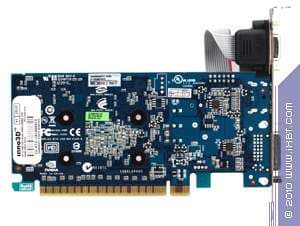

Manli Geforce GT 440 1024 МБ 128-битной GDDR5 PCI-E Reference card Nvidia Geforce GT 430

Как известно, Geforce GT 430 и 440 основаны на одном и том же ядре, разница лишь в частотах работы, а также комплектации памятью: DDR3 у 430 и DDR5 у 440. Вряд ли сыщется два похожих друг на друга GT 440, ведь в этом сегменте видеокарт, как правило, производители выпускают продукты, основанные на собственных дизайнах. Референсные карты могут использоваться, но лишь на начальной стадии, в первых партиях — потому что референс-дизайн всегда предусматривает гарантию стабильности и надежности в работе, но не всегда самый дешевый в производстве. А ведь такого рода ускорители имеют не слишком высокую цену, и в процессе производства каждый цент на счету: прибыль с продажи каждой карты невелика, берут объемами продаж.

У продукта Manli на базе GT 440 мы видим дизайн, основанный на четырех микросхемах памяти, достаточных для организации 128-битной шины обмена с памятью. Много пустого места, по сути можно было легко сделать низкопрофильный дизайн, к тому же у карты имеется один разъем VGA, который обычно и выносят на верхнюю часть заглушки, соединяя с низкопрофильной картой через гибкий шлейф. Силовой блок размещен ближе к гнездам. В общем, карта простая и, несмотря на полный профиль, компактная. К тому же имеет все три современных и популярных гнезда вывода: HDMI, DVI и VGA.

Что касается GTX 570, то это просто референсная карта, созданная на стороннем заводе по заказу Nvidia, а Manli, как и многие другие партнеры Nvidia, просто покупает готовые карты и снабжает их своими наклейками. Мы уже детально рассказывали о GTX 570 в нашем базовом материале, повторяться не буду.

Подключение к аналоговым мониторам с d-Sub (VGA) у GTX 570 производится через специальные адаптеры-переходники DVI-to-d-Sub. Напомню еще раз, что обе карты имеют гнездо HDMI, и данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком. У GTX 570 разъем HDMI имеет формат mini, поэтому переходники с мини-HDMI на обычный разъем должны быть в комплекте.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь. Вскоре мы собираемся обновить этот материал с учетом тех новаций, которые случились за эти годы.

Есть смысл сказать, что GTX 570 требует дополнительного питания двумя 6-контактными разъемами.

О системах охлаждения.

Manli Geforce GTX 570 1280 МБ 320-битной GDDR5 PCI-E

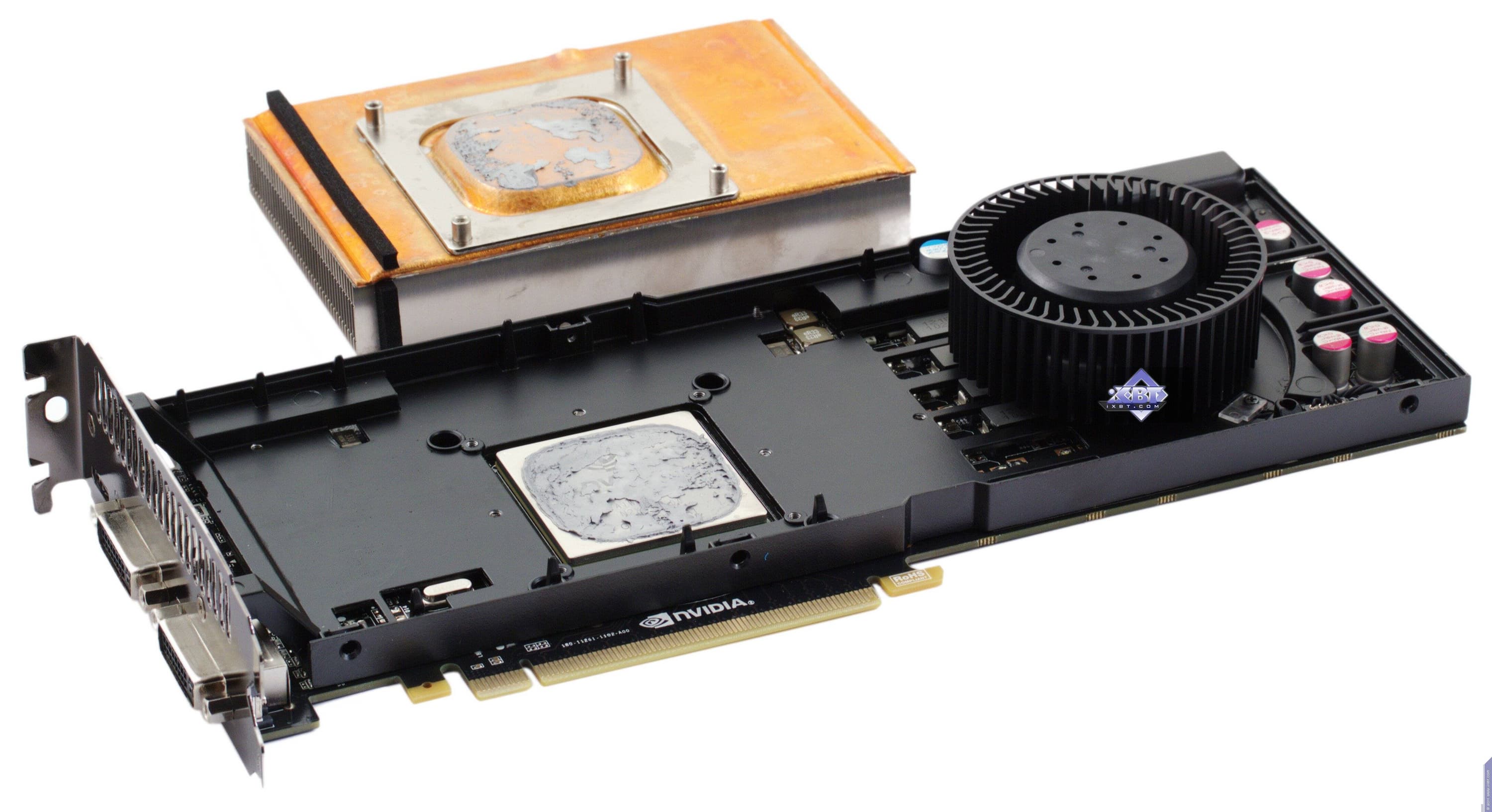

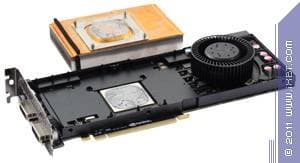

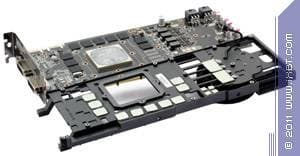

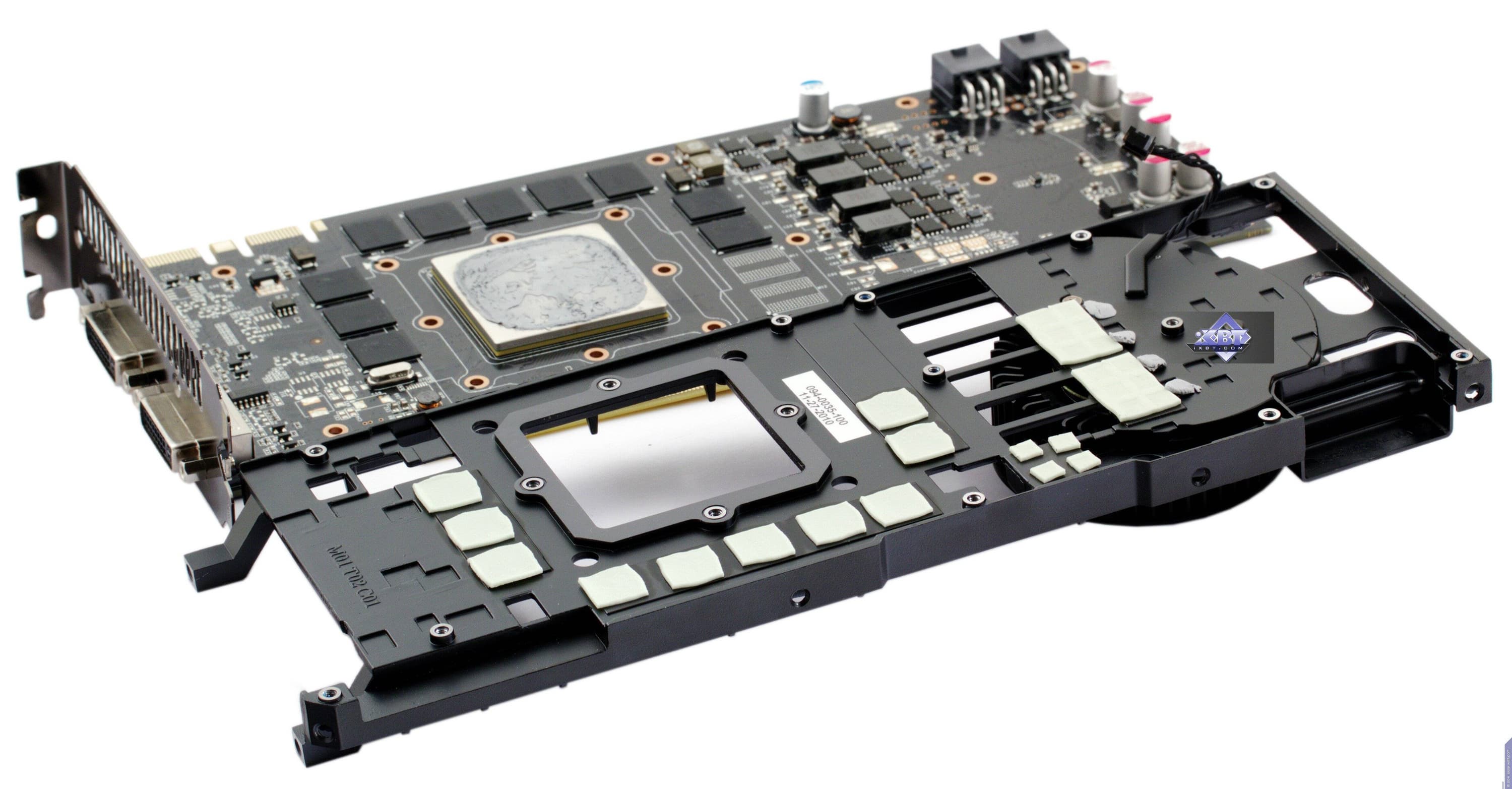

CO базируется на испарительной камере, которая заключена в узком медном отсеке, соприкасающемся с GPU. Над этой камерой выстроена конструкция из ребер охлаждения, через которые проходит воздух, гонимый турбиной на конце устройства.

Как показал опыт, данное решение — более эффективно, нежели предыдущее на тепловых трубках. Внутри испарительной камеры особая жидкость, которая моментально передает тепло от нижней пластины к верхней. Стоит отметить новое управление кулером: теперь обороты турбины меняются плавно в зависимости от нагрева, так что эффективность охлаждения выросла. В результате кулера почти не слышно, особенно при работе в простое или на малой нагрузке. Хотя при высокой нагрузке шелест воздуха все же ощутим.

СО охлаждает не только ядро, но и микросхемы памяти, для чего используется массивная пластина, покрывающая по сути всю карту, и внутри которой находится центральный радиатор с испарительной камерой для охлаждения ядра.

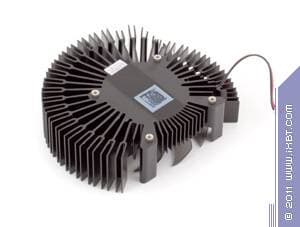

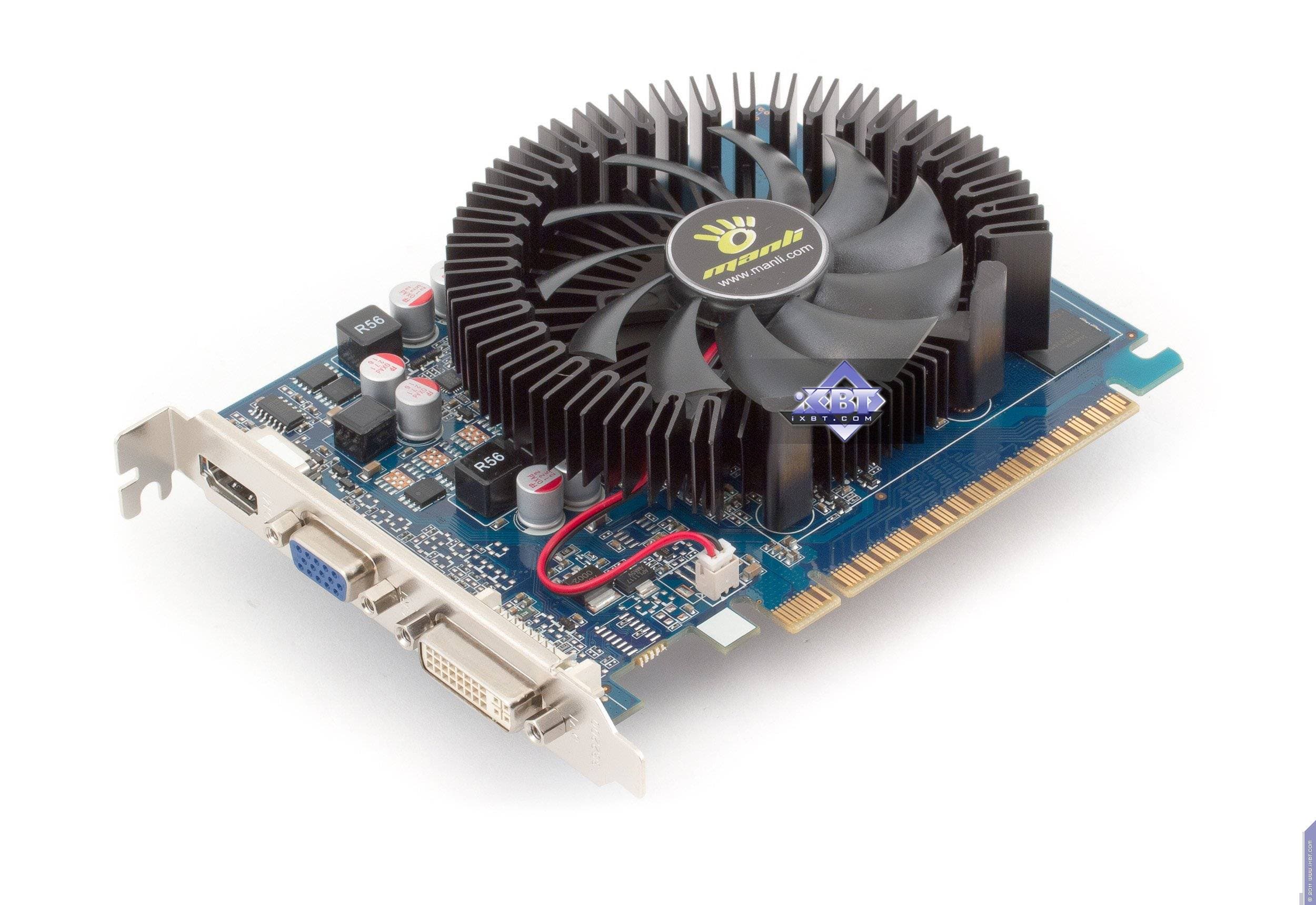

Manli Geforce GT 440 1024 МБ 128-битной GDDR5 PCI-E

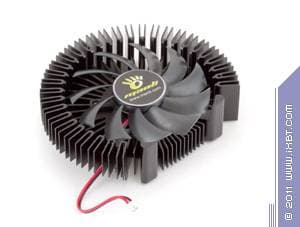

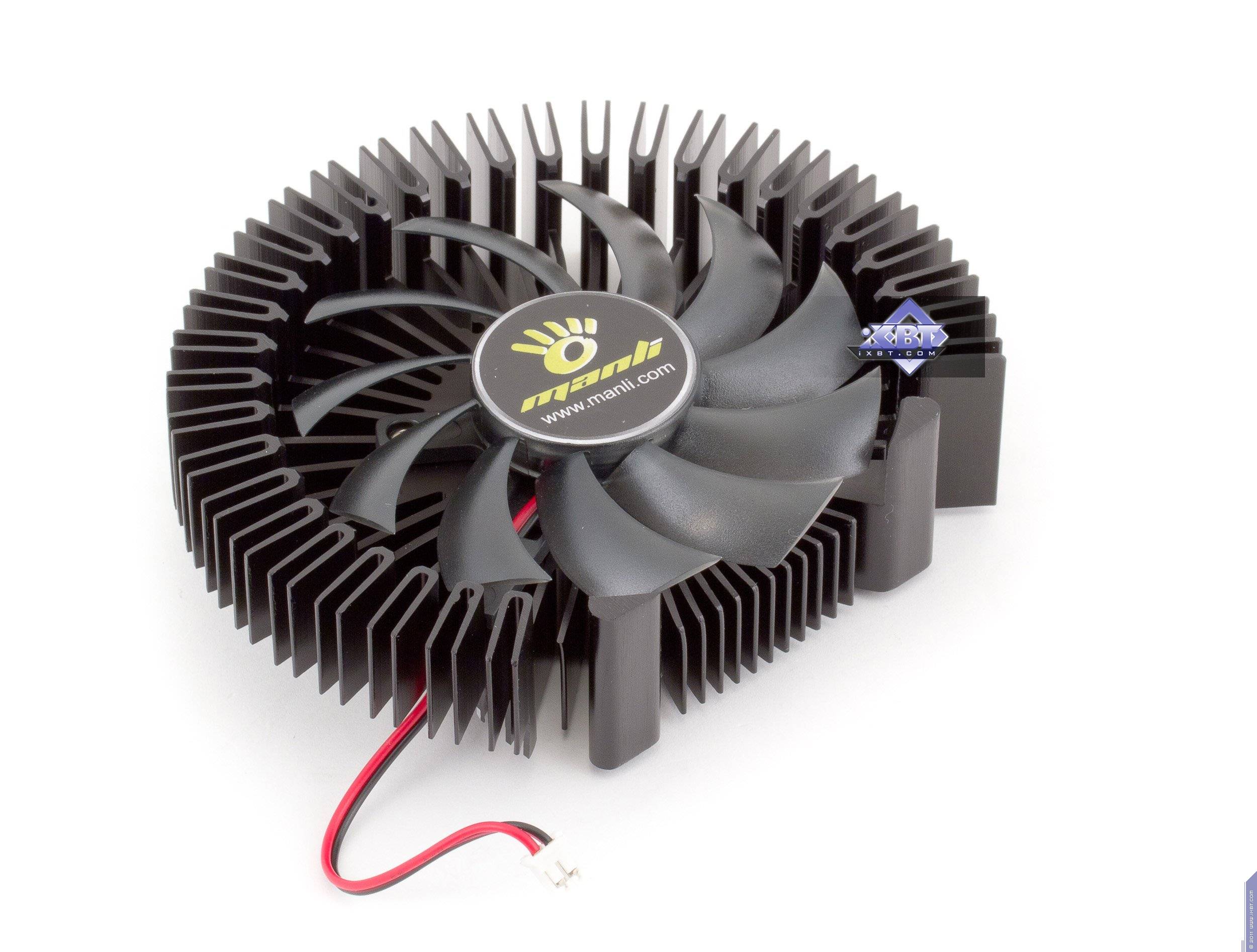

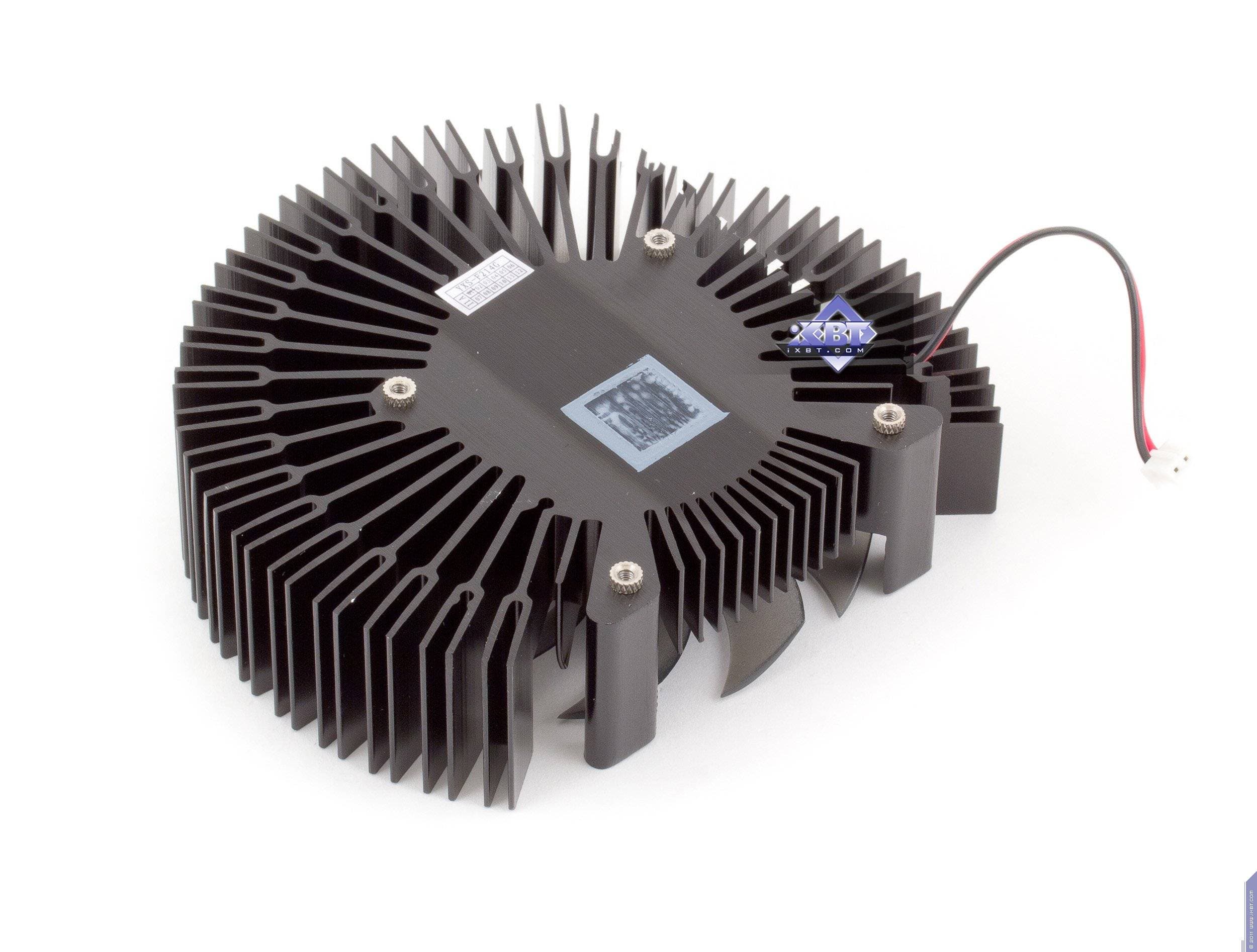

Разумеется, в данном случае мы видим уже принципиально иное решение. Для класса Low-End нет надобности устанавливать массивные и дорогие системы охлаждения, достаточно обычных решений старого типа, предусматривающих центральный округлый пластинчатый радиатор с вентилятором в центре.

Что в данном случае мы и видим. Радиатор очень большой по высоте, поэтому карта занимает 2 слота в системном блоке, что не есть правильно для такого рода продуктов — ведь их часто ставят в маленькие корпуса типа баребонов, где каждый слот на счету. Вентилятор утоплен в чаше радиатора, работает на малых оборотах, шум слегка ощутим, поэтому если ставить карту в бесшумные баребоны, то ее может быть слышно. Микросхемы памяти не охлаждаются.

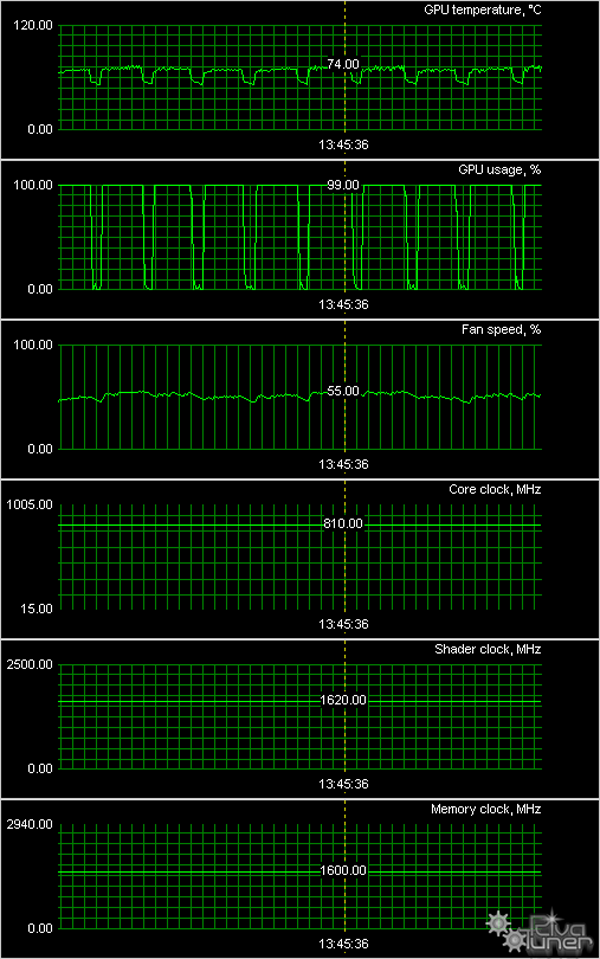

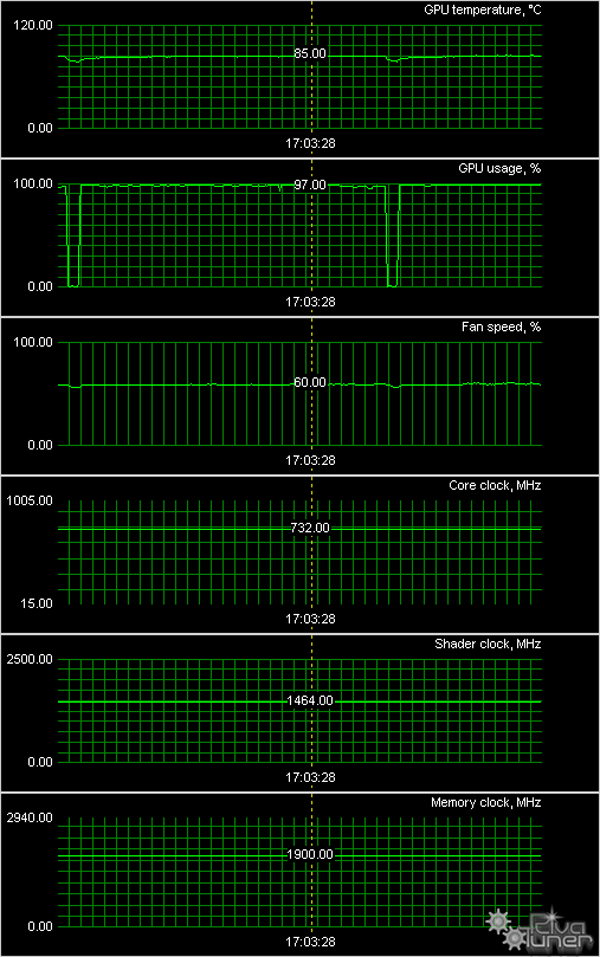

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Manli Geforce GTX 570 1280 МБ 320-битной GDDR5 PCI-E
Manli Geforce GT 440 1024 МБ 128-битной GDDR5 PCI-E

У GTX 570 мы видим обычную и уже привычную картину нагрева ядра до 85 градусов, что для уровня Hi-End вполне приемлемо. А вот видеть 74 градуса у GT 440 как-то немного странновато с учетом такого массивного кулера. Очень может быть, что реально из ядра GF108 выжали все «соки», чтобы добиться максимально возможных частот работы (ради приемлемой рентабельности), и чтобы производительность хоть сколько-нибудь существенно отличалась от той, что выдает GT 430. Вероятно, потому ядро и греется так, что даже двухслотовые по толщине кулеры не могут его охладить до обычных 66—70 градусов для решений класса Low-End.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами, плюс (для Geforce GTX 570) переходник с mini-HDMI на обычный разъем.

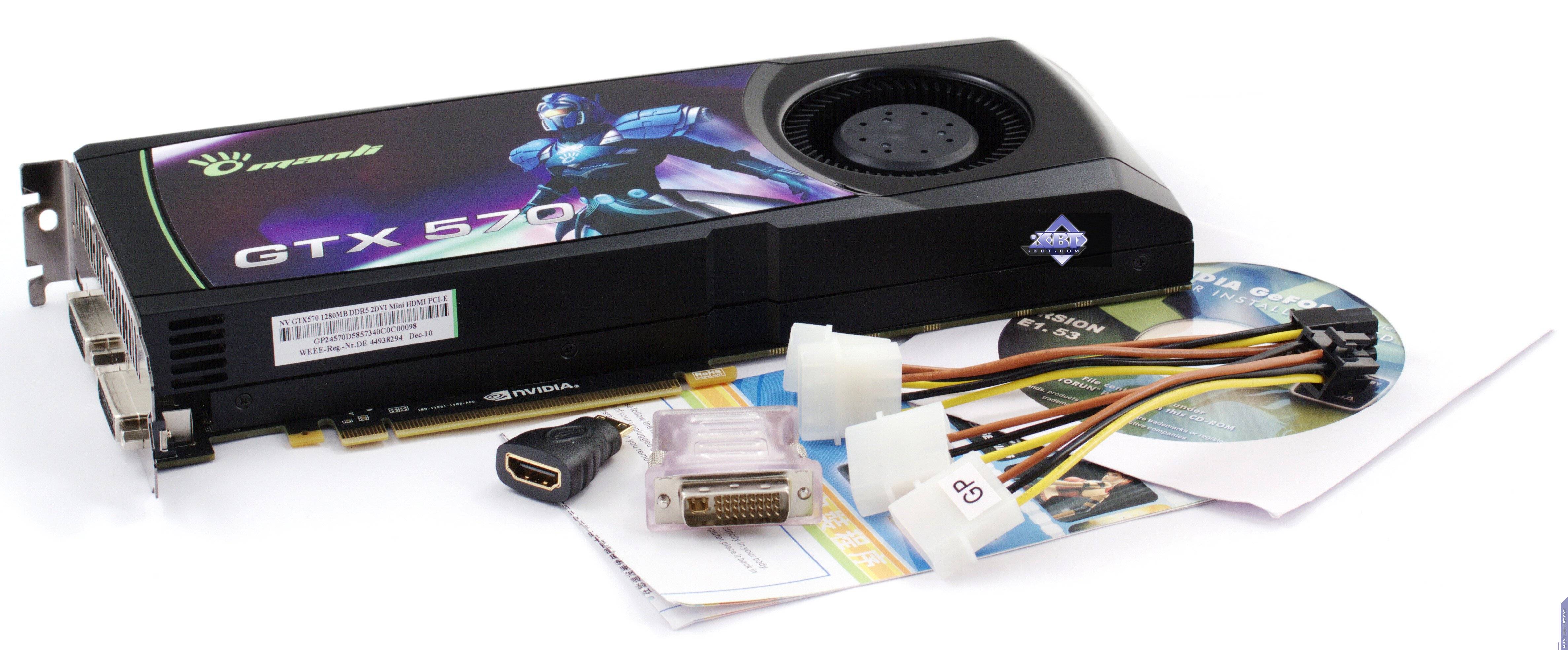

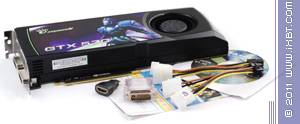

Manli Geforce GTX 570 1280 МБ 320-битной GDDR5 PCI-E
Базовый комплект, плюс разветвители питания.

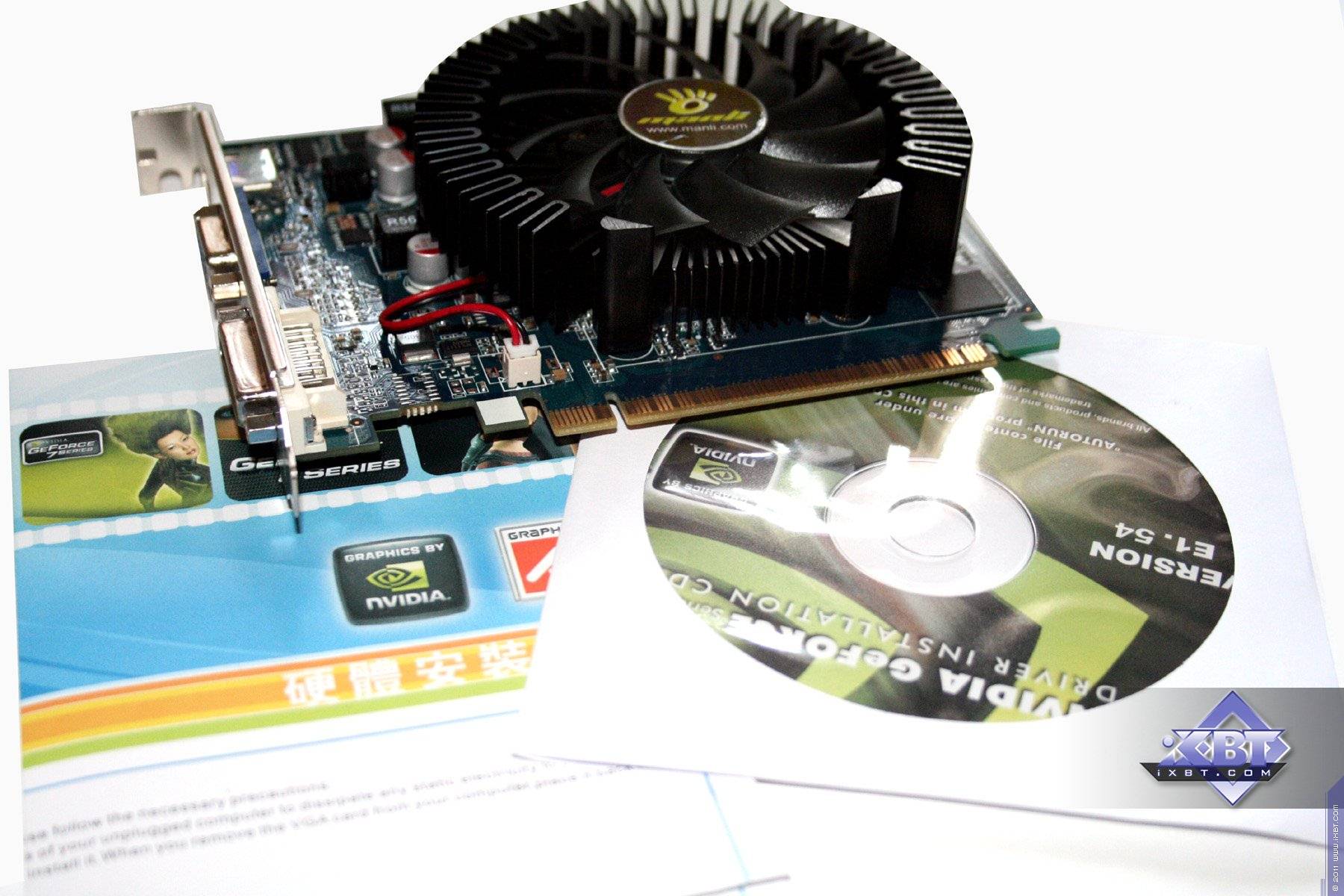

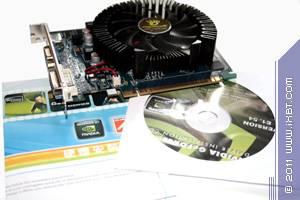

Manli Geforce GT 440 1024 МБ 128-битной GDDR5 PCI-E
Базовый комплект.

Упаковка.

Manli Geforce GTX 570 1280 МБ 320-битной GDDR5 PCI-E
Упаковка представляет собой картонный бокс с ручкой для переноски, имеющий вертикальный дизайн. Последний предусматривает четко нанесенные надписи с указанием основных параметров карты.

Внутри коробки комплект разложен по картонным отсекам, карта помещена в мягкую упаковку и хорошо закреплена в своем отсеке, поэтому проблем с повреждением карты при перевозке не должно быть.
Manli Geforce GT 440 1024 МБ 128-битной GDDR5 PCI-E
А в данном случае дизайн тоже вертикальный, однако упаковка представляет собой коробку из толстого картона, на которую надета суперобложка. Коробка имеет карман для диска и бумажного руководства, сама карта в мягком пакете размещена в остальном пространстве и может прилично мотаться внутри при перевозке, что не есть правильно.

Все основные характеристики ускорителя приведены на обложке крупными шрифтами. Дизайн, включая костюм робота, надетый на безликий манекен, мы оставляем на совести дизайнеров.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Tagan TG900-BZ 900 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell 3007WFP (30″);
  • драйверы ATI версии Catalyst 11.4beta; Nvidia версии 270.61.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Шергина за предоставление бенчмарка и помошь в настройках работы.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

Читатели, которые хорошо разбираются в 3D-видеокартах, смогут сделать выводы самостоятельно, посмотрев на результаты, представленные на диаграммах далее. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.

Есть смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

А теперь посмотрим на тесты.

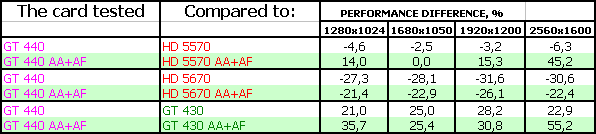

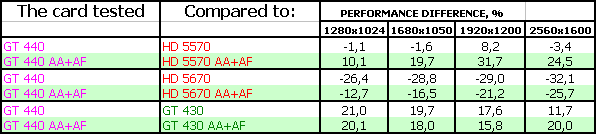

Данный вариант GTX 570 ничем не отличается от представленной на наших диаграммах аналогичной карты. Все детали и выводы по этой карте мы уже делали ранее. Поэтому сосредоточимся на GT 440.

  1. Unigine Tropics Benchmark

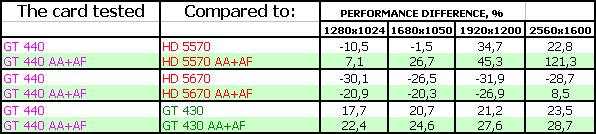

  2. Far Cry 2

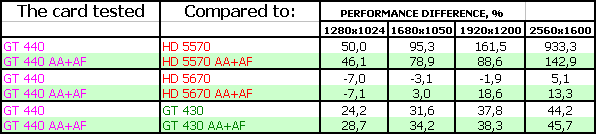

  3. Unigine Heaven Benchmark DirectX 11.0

  4. Aliens versus Predator (2010)

  5. Crysis Warhead, Cargo

  6. Formula 1 (2010)

  7. 3DMark 11 Graphics Marks

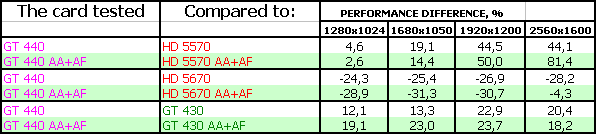

  8. Colin McRae: DiRT2

  9. Metro 2033

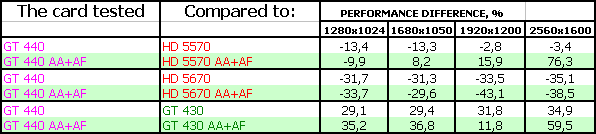

  10. Just Cause 2

Выводы

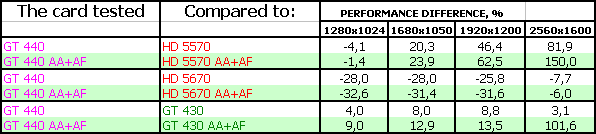

В данном материале мы не станем апеллировать к рейтингам полезности из наших выпусков i3D-Speed. Дело в том, что методика расчета рейтингов основана на тестах, проведенных при настройках максимального качества в играх, где такие карты, как GT 440, демонстрируют производительность подчас ниже минимального уровня играбельности. Для того, чтобы показать более объективную картину только внутри семейства видеоускорителей Low-End, мы работаем над особой методикой их тестирования. Нынешняя методика, применяемая для всех карт подряд, основана, еще раз повторю, на тестировании с настройками на максимальное качество в играх и иных бенчмарках. Она позволяет увидеть, на каком месте находится и как соотносится по скорости бюджетный продукт по сравнению с топовым. Она также позволяет показать соотношение сил между конкурентами внутри сегмента, однако не дает объективной картины в плане полезности, ибо требования сквозной методики, предъявляемые к ускорителю класса Low-End, чрезвычайно высоки, и даже низкая цена не дает им состязаться полноценно.

Давайте подведем итоги по рассмотренным картам.

Manli Geforce GT 440 1024 МБ 128-битной GDDR5 PCI-E — бюджетный ускоритель уровня 85-90 долларов, значительно более быстрый, чем предшественник на том же ядре GT 430, однако даже ему очень тяжело сражаться с весьма удачным конкурентом в лице Radeon HD 5570. Наши тесты показали, что только в двух-трех из них GT 440 одержал победу над решением AMD, а в остальных или был наравне, или проиграл. И это при том, что цена у GT 440 на начало мая 2011-го — выше, чем у HD 5570. Впрочем, данный материал могут читать не только в момент его выхода, а и много позже, когда соотношение цен может поменяться, поэтому смотрите на текущие цены внизу и делайте выводы сами: если GT 440 дешевле, чем HD 5570 — имеет смысл брать его, не стесняясь.

А если наоборот, то надо смотреть детальнее, какой вариант HD 5570 может быть лучше, потому как в данном сегменте ускорителей не все меряется чистой производительностью в 3D, а важны и сопутствующие функции и возможности — в частности, набор видеовыходов. У продукта Manli с этим все хорошо: можно получать картинку на любом из трех приемников с гнездами входа VGA, DVI, HDMI. Вот двухслотовая СО — это не очень хорошо, особенно для маленьких корпусов; также этот вариант плохо подойдет для бесшумных систем. В целом впечатление от продукта положительное (если закрыть глаза на цену). Кстати, стоит напомнить, что данный ускоритель прекрасно может быть использован в качестве PhysX-процессора в играх, где применяется такая технология. То есть поставив GT 440 вторым в системный блок, можно все расчеты физики переложить на него, используя основной ускоритель Geforce только для 3D-графики.

Manli Geforce GTX 570 1280 МБ 320-битной GDDR5 PCI-E — это копия эталонного GTX 570, ничего особенного в продукте Manli нет. Напомню, что GTX 570 — это нечто среднее между GTX 480 и GTX 470: ядро полностью соответствует GTX 480, а шина обмена с памятью — от GTX 470. Конкурировать с ним призван Radeon HD 6970, который обладает более высокой скоростью, однако же и дороже.

В целом продукт для своего уровня, наверно, будет наилучшим, поскольку по скорости он не так уж сильно уступает флагману GTX 580, а вот цена его существенно ниже. Подчеркну, что речь идет о ценовом сегменте чуть ниже 400 долларов. Что касается остального, то данный ускоритель имеет добротную СО, которая выдает шелест воздуха (даже сложно это назвать шумом) только при высокой нагрузке, тогда как в остальных режимах шума нет. Гнезда вывода — DVI и HDMI, что, по сути, покрывает львиную долю потребностей пользователей-энтузиастов, способных выложить приличную сумму за такой ускоритель. Напомню, что GTX 570 в режиме SLI обеспечивает вывод игры на три монитора, а также не забываем про стереорежим.

Окончательное решение, как обычно, принимать нашим читателям. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GT 440 GDDR5 — Н/Д(0) HD 5570 — Н/Д(0)
GT 440 GDDR5 — Н/Д(0) GT 430 — $63(1)
GTX 570 — $458(на 11.01.16) HD 6970 — Н/Д(0)
GTX 570 — $458(на 11.01.16) HD 5870 — $435(на 11.01.16)
GTX 570 — $458(на 11.01.16) HD 5850 — $59(1)
GTX 570 — $458(на 11.01.16) HD 6950 2 ГБ — Н/Д(0)


Благодарим компании
Manli Russia и лично Наталью Лагуненко,
агенство Imagemedia и лично Веронику Карпову
за предоставленные на тестирование видеокарты

Блок питания для тестового стенда предоставлен компанией Tagan

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia
