Что такое HIS? Это не только маленькая компания из Гонконга, но и 3-4 килог… то есть 3-4 интересных серии видеокарт: например, IceQ, iCooler и другие. Каждая серия имеет свои «изюминки», вот и сегодня одна из рассмотренных видеокарт как раз относится к серии IceQ. И вообще это наш первый материал, в котором мы изучаем Radeon HD 6930. Так получилось, что видеокарты давно уже на прилавках, а в тестовую лабораторию к нам добрались только теперь, потому что почти все партнеры AMD, выпускающие такие продукты, говорят о том, у них нет интереса давать сэмплы на тестирование. Исключением оказалась компания HIS.

Итак, плавно переходим к картам. Да, сегодня мы изучим и новый флагман AMD — Radeon HD 7970, однако это будет лишь повторное изучение эталонной карты, так как в данном случае компания HIS ограничилась лишь покупкой референс-карты, наклейкой своих логотипов и упаковкой в свою коробку. Правда, мы ждем появления в нашей лаборатории следующей версии HD 7970 в исполнении HIS, которая уже будет иметь как собственную PCB, так и уникальную систему охлаждения.

Однако наиболее интересным сегодня будет изучение Radeon HD 6930, который продолжает серию Cayman компании AMD. Да, по сути это копия HD 6950, укомплектованного 1 гигабайтом памяти, со сниженными частотами и урезанным числом некоторых блоков в ядре. Давайте посмотрим на сами карты.

Платы

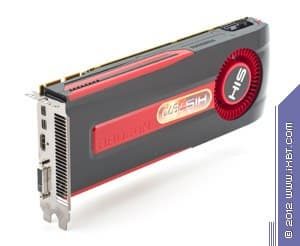

HIS Radeon HD 7970 3072 МБ 384-битной GDDR5 PCI-E
  • GPU: Radeon HD 7970 (Tahiti)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 925 МГц (номинал — 925 МГц)
  • Частота работы памяти (физическая (эффективная)): 1375 (5500) МГц (номинал — 1375 (5500) МГц)
  • Ширина шины обмена с памятью: 384 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 32/925 МГц (номинал — 32/925 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 2048
  • Число блоков текстурирования: 128 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 285×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 219/72/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

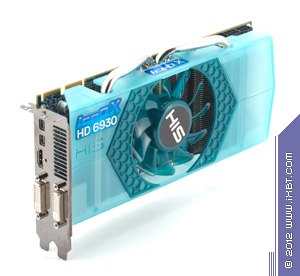

HIS Radeon HD 6930 IceQ X 1024 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon HD 6930 (Cayman)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 750 МГц (номинал — 750 МГц)
  • Частота работы памяти (физическая (эффективная)): 1200 (4800) МГц (номинал — 1200 (4800) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 320/750 МГц (номинал — 320/750 МГц)
  • Число операций (ALU) в блоке: 4
  • Суммарное число операций (ALU): 1280
  • Число блоков текстурирования: 80 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 28
  • Размеры: 255×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • Энергопотребление (пиковое в 3D/в режиме 2D): 192/74 Вт
  • Выходные гнезда: 2×DVI (Dual-Link/Single-Link), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

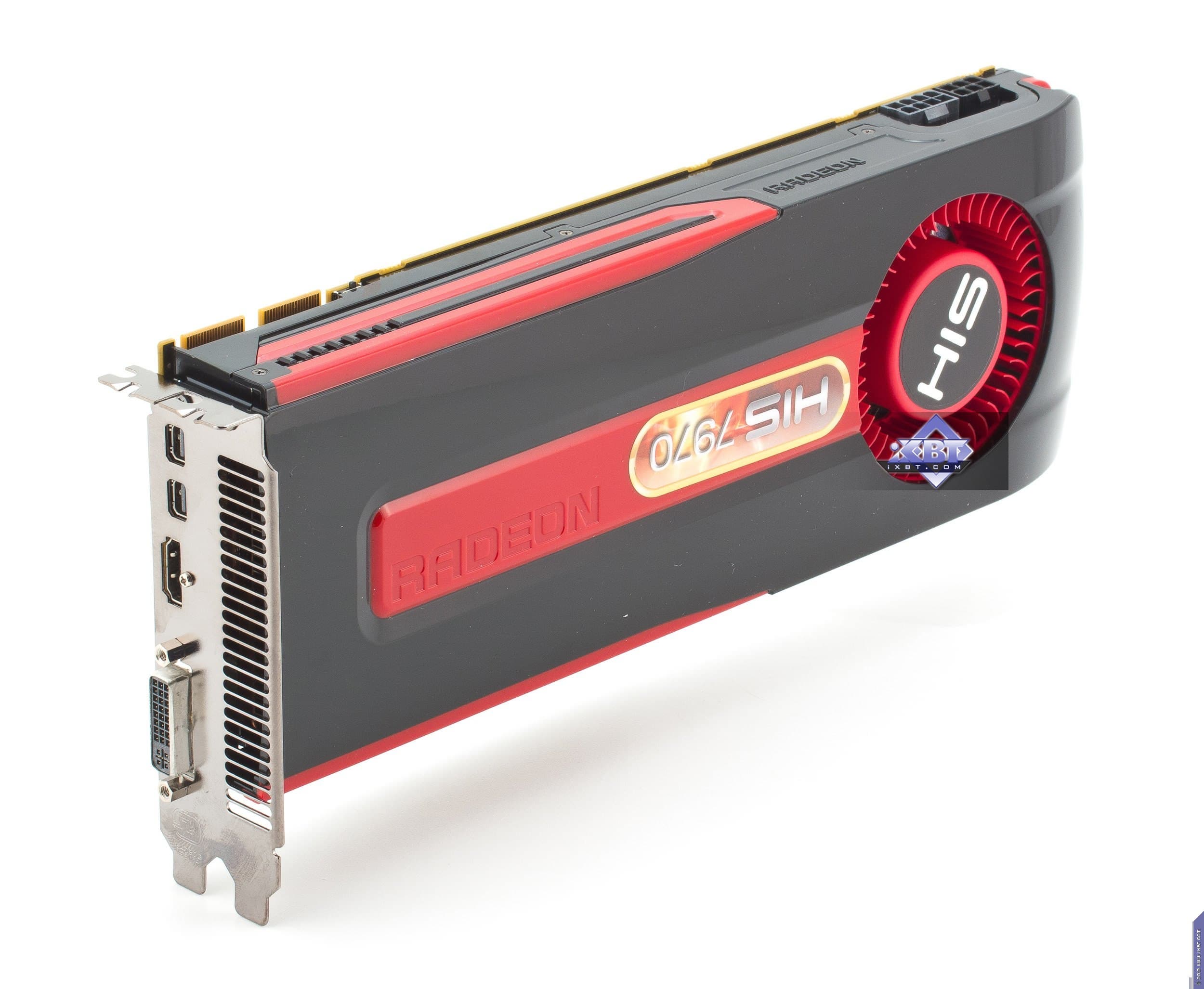

HIS Radeon HD 7970 3072 МБ 384-битной GDDR5 PCI-E
Карта имеет 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой сторонe PCB.

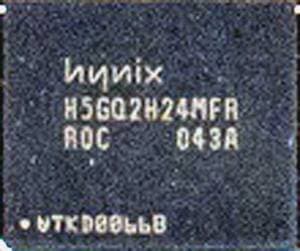

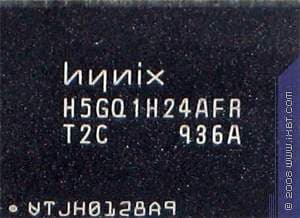

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1400 (5600) МГц.

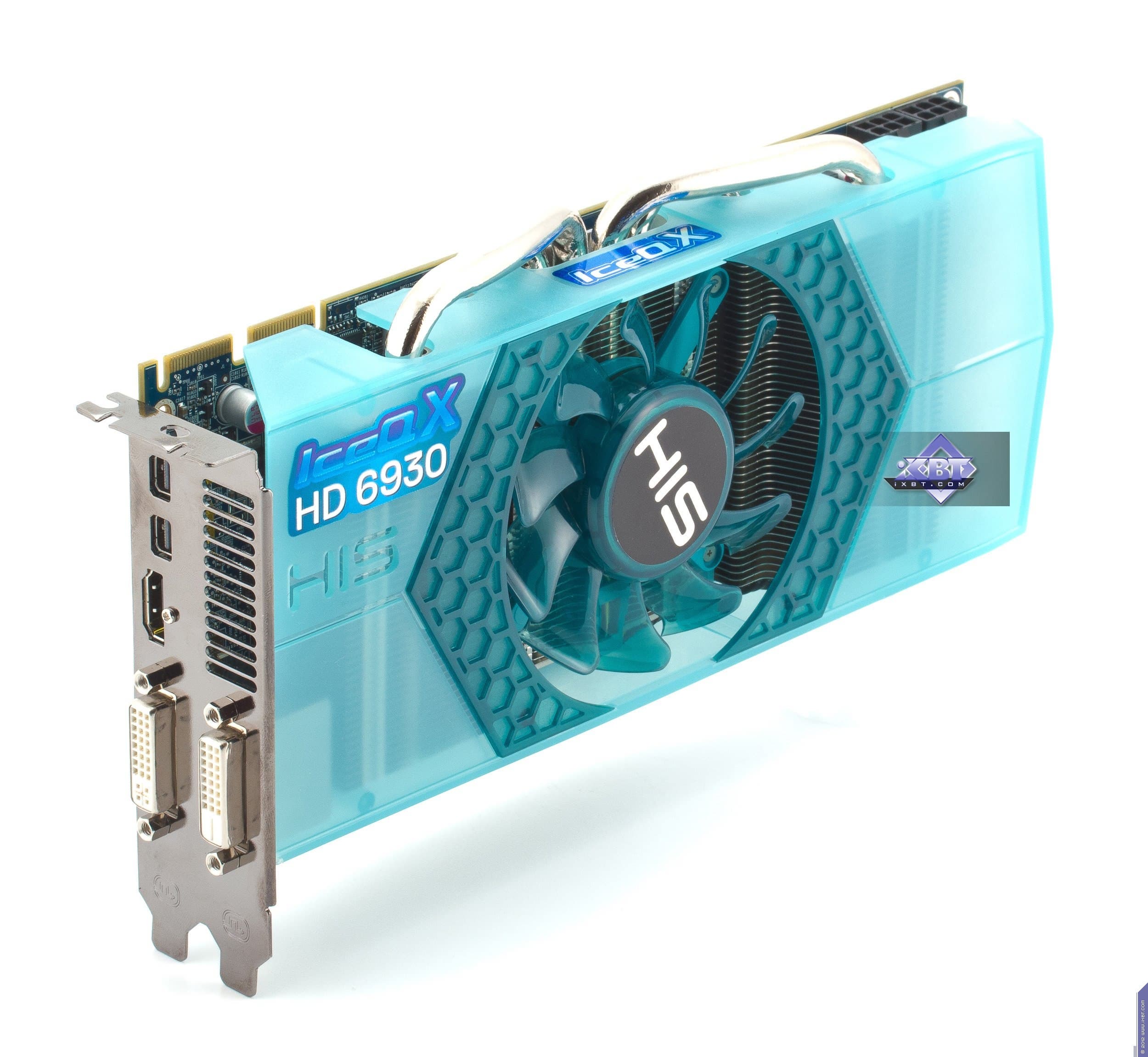

HIS Radeon HD 6930 IceQ X 1024 МБ 256-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

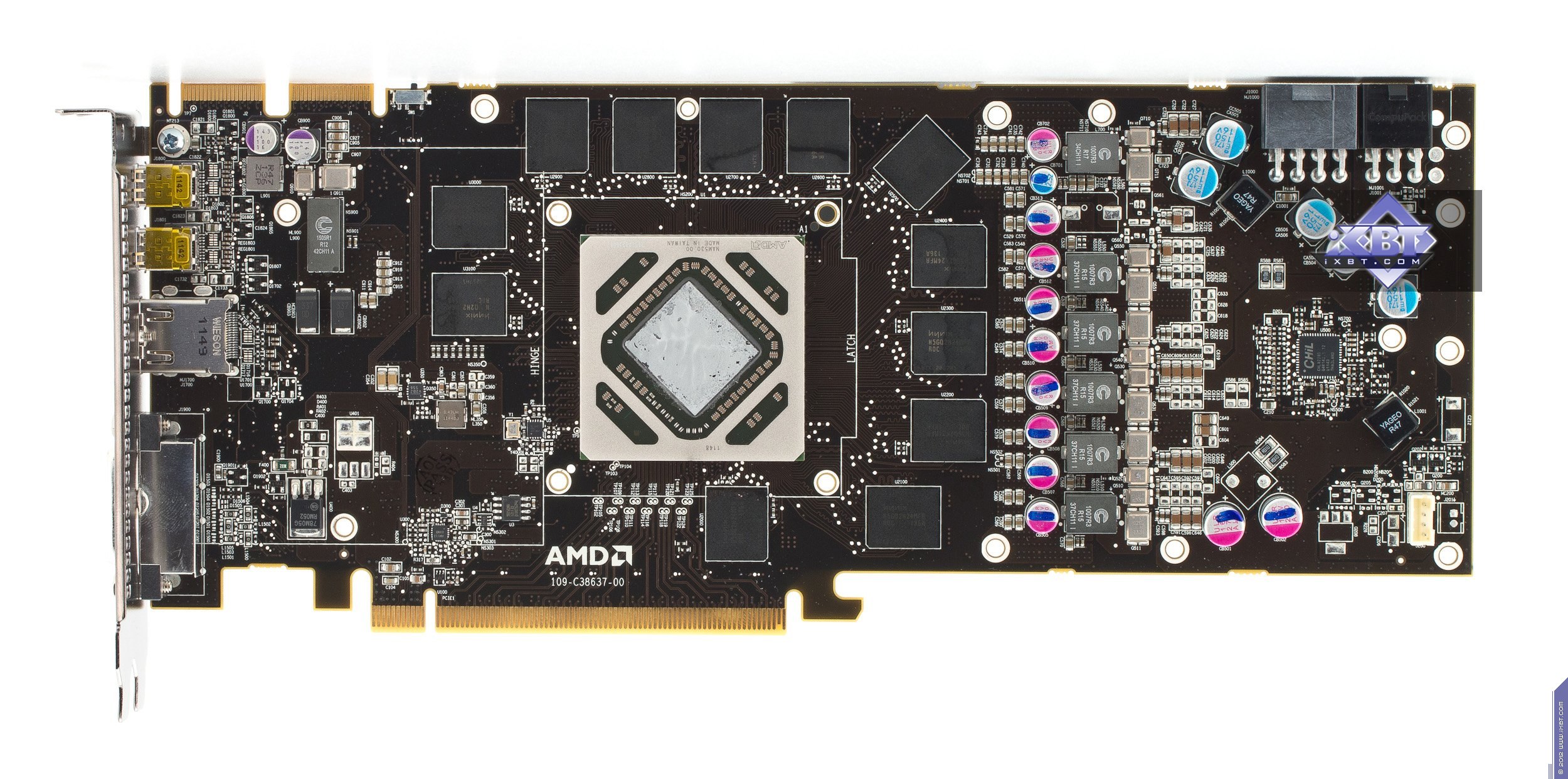

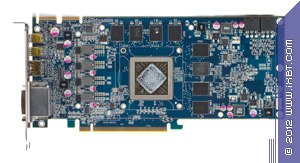

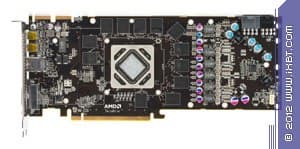

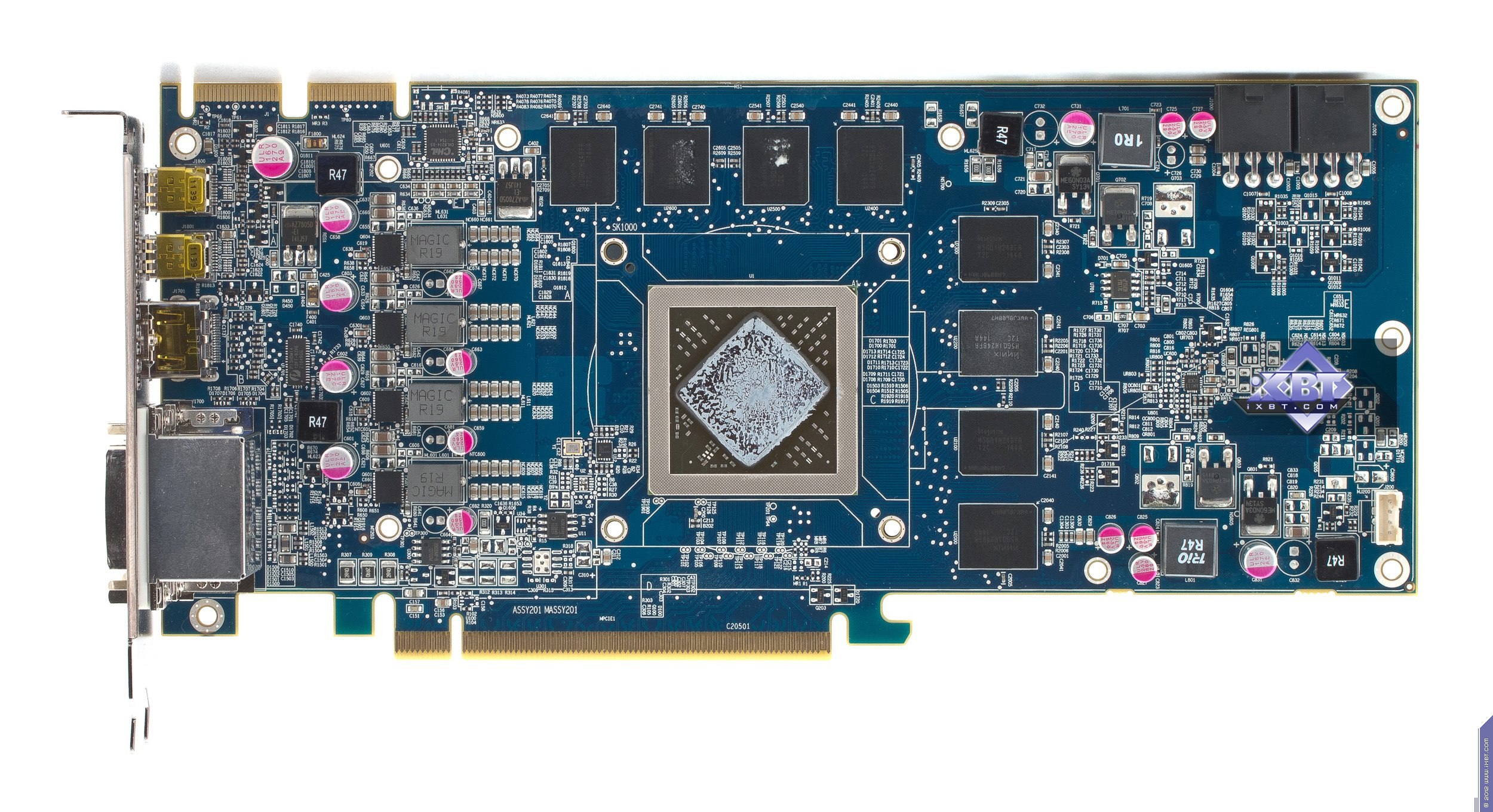

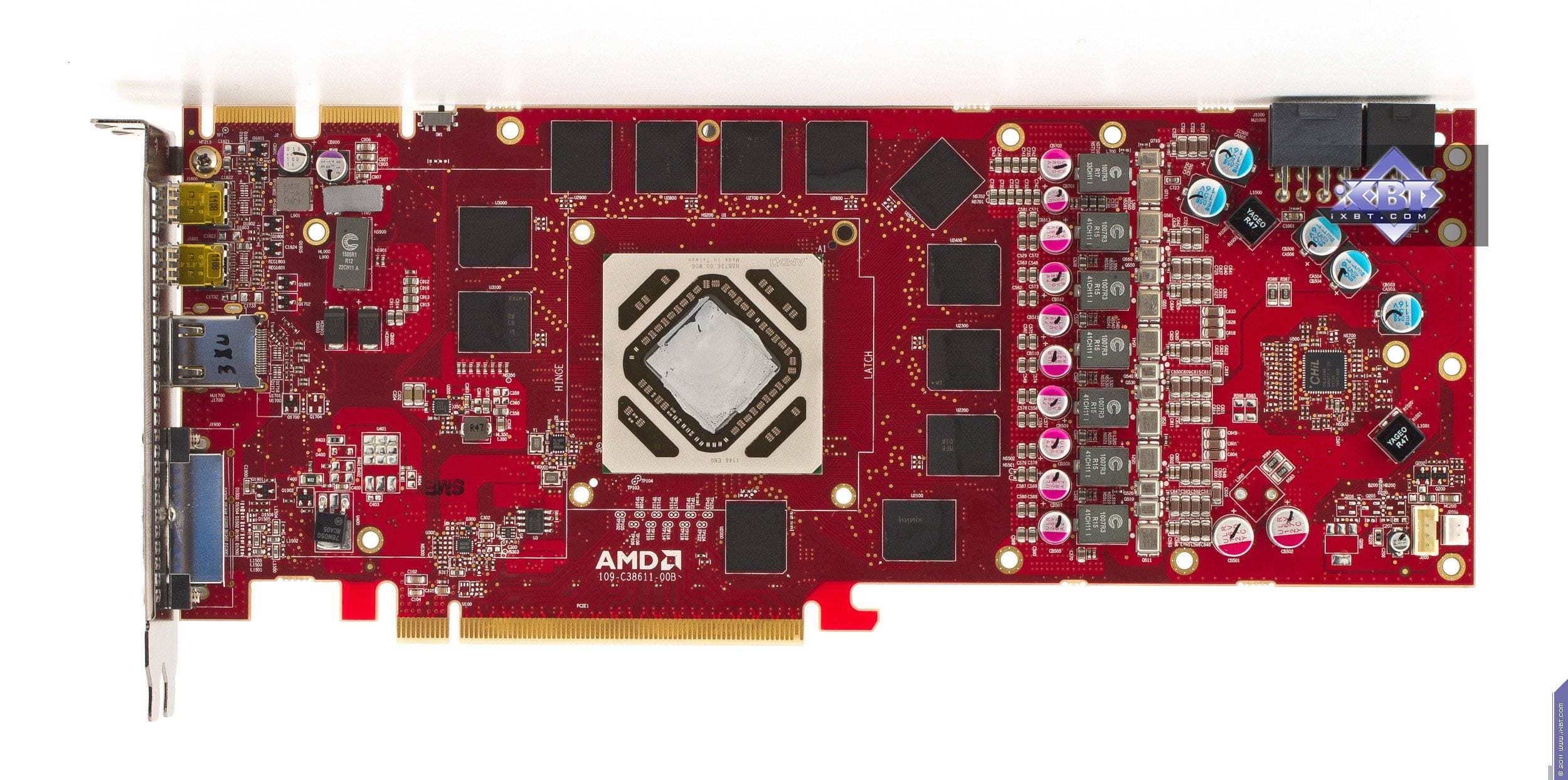

Сравнение с эталонным дизайном, вид спереди

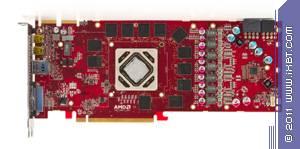

HIS Radeon HD 7970 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon HD 7970

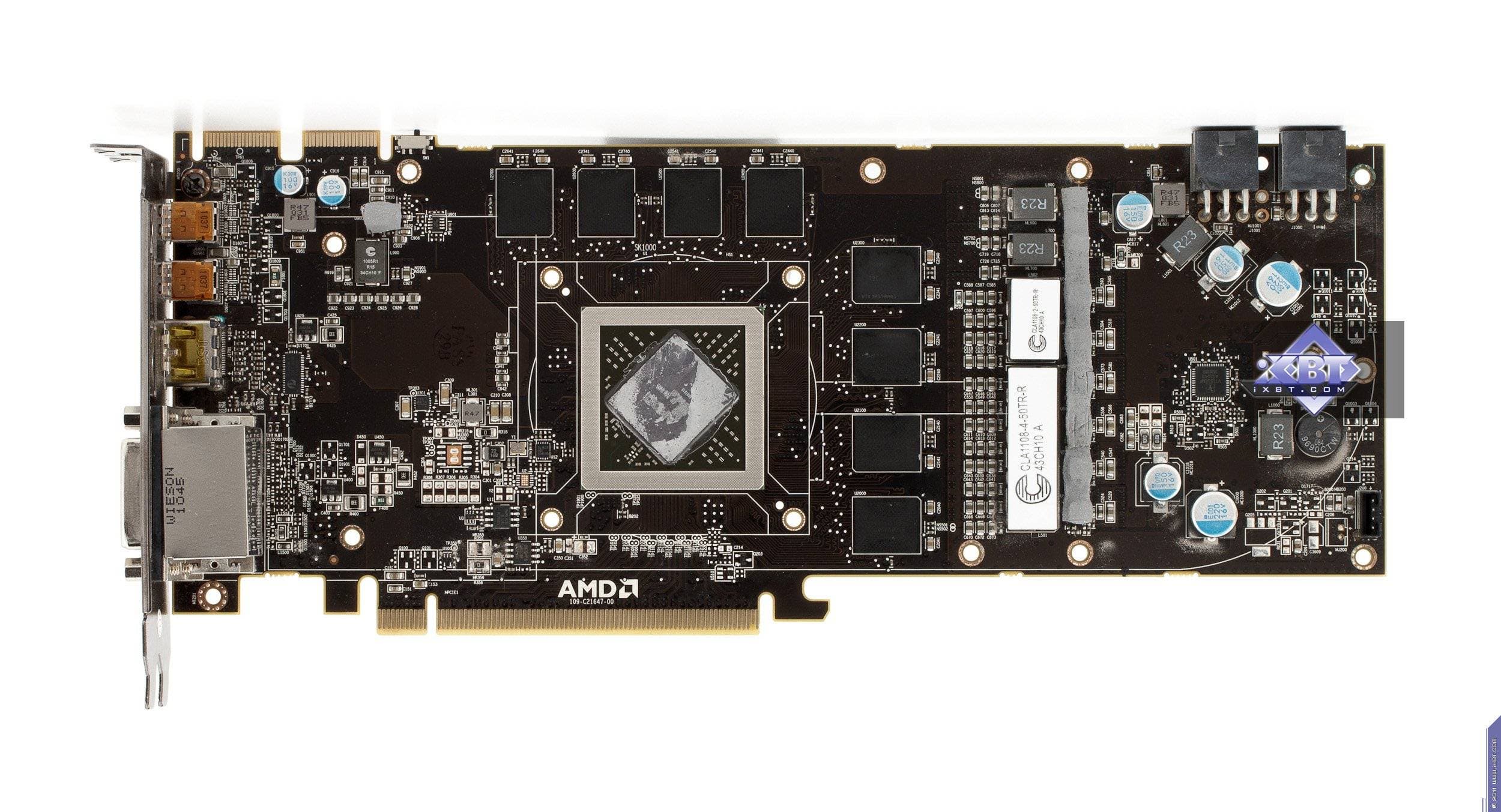

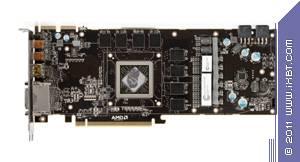

HIS Radeon HD 6930 IceQ X 1024 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 6950

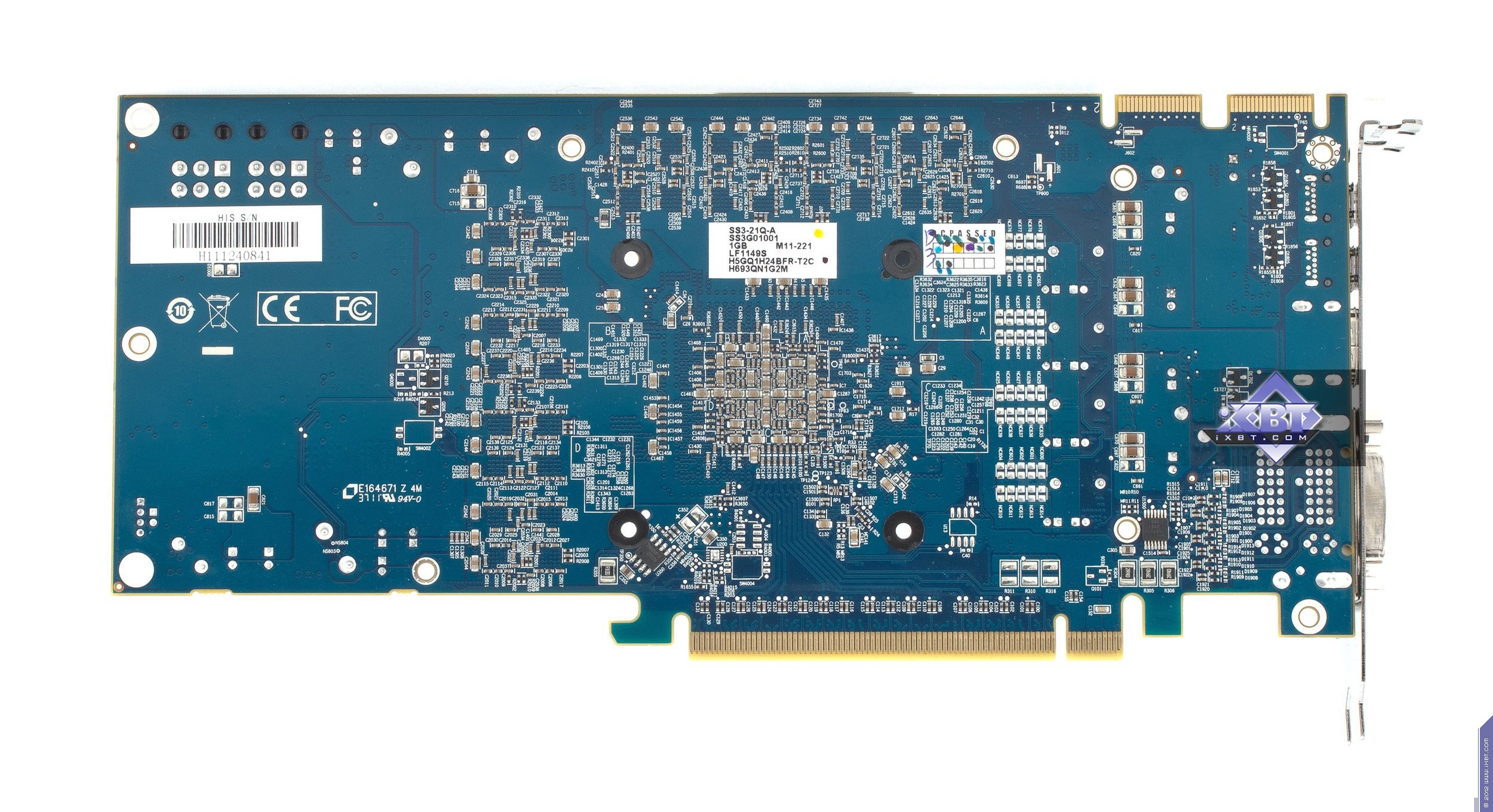

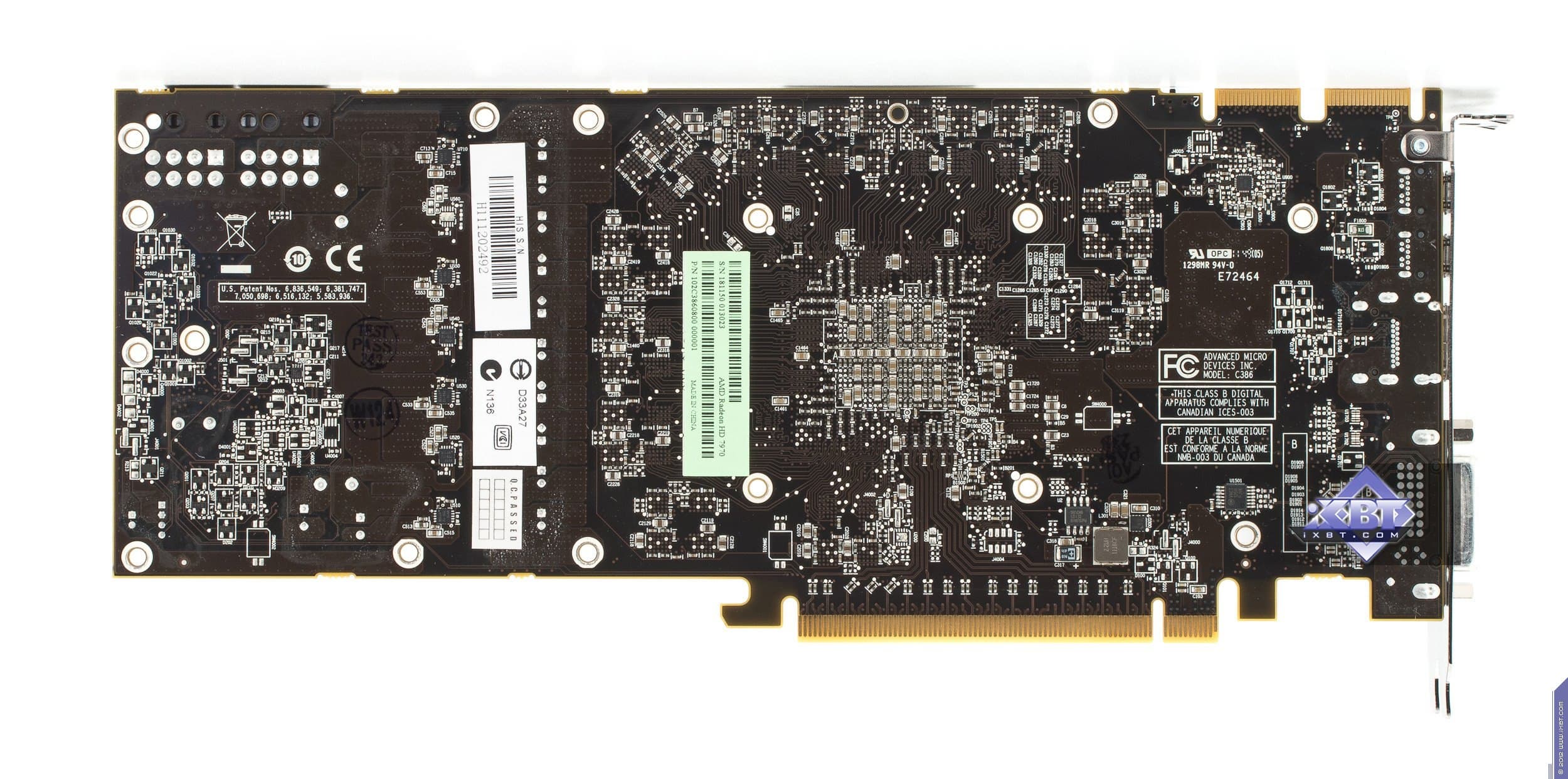

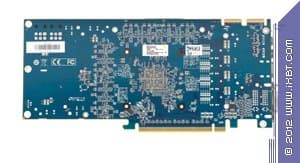

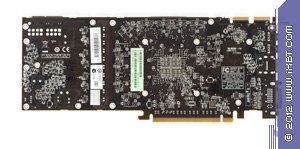

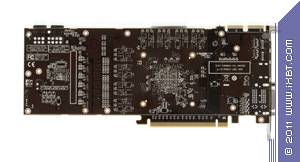

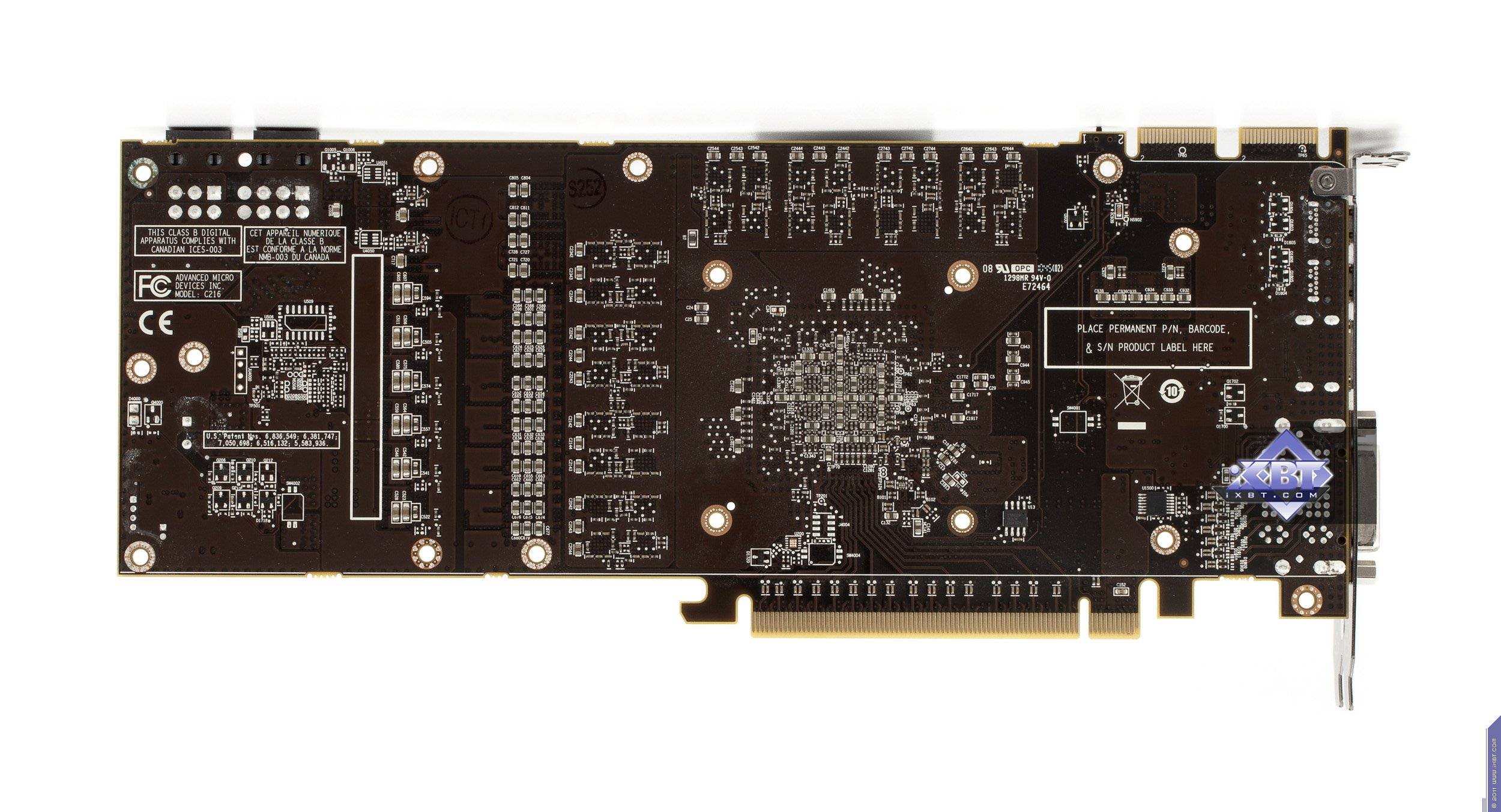

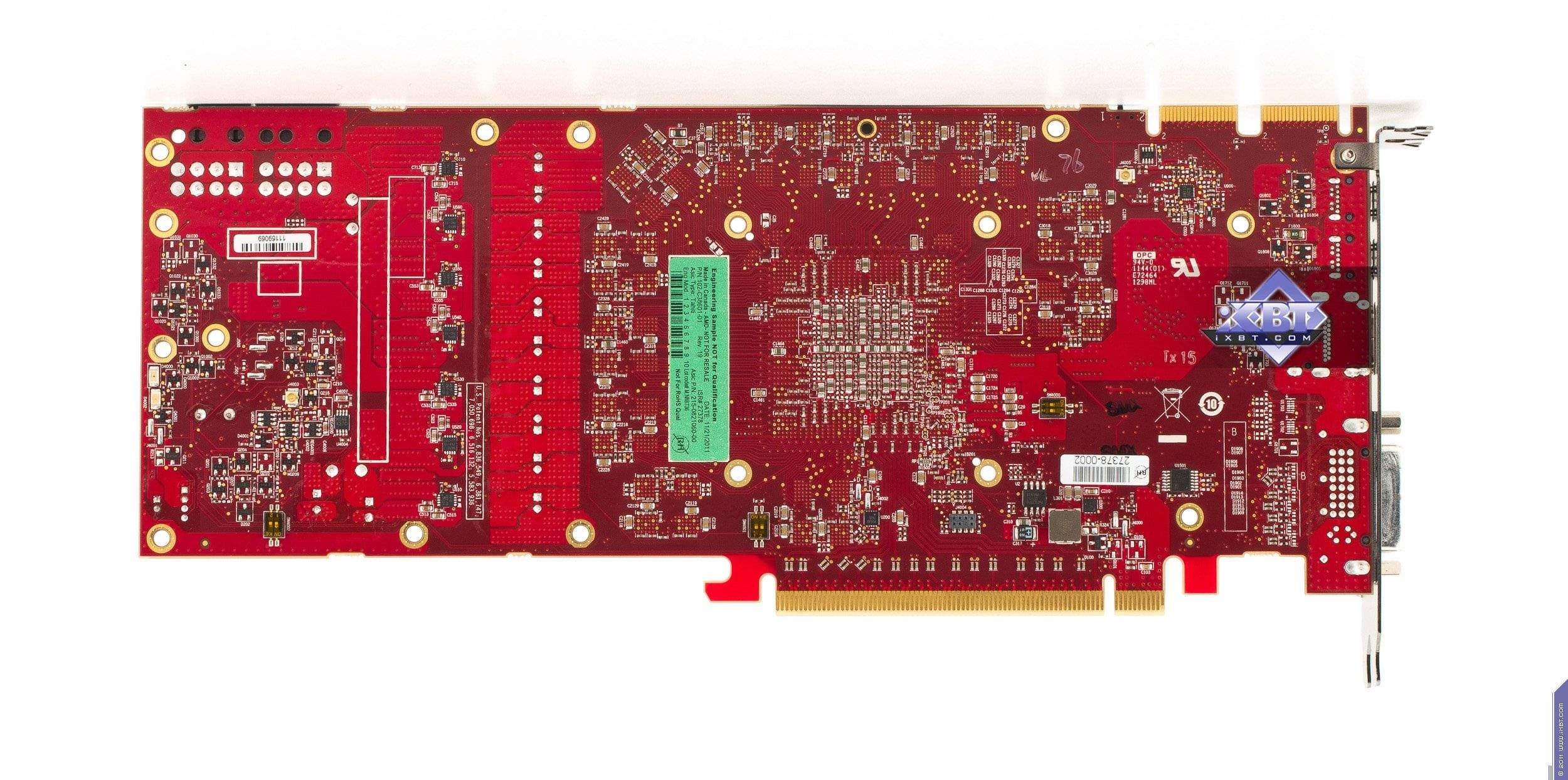

Сравнение с эталонным дизайном, вид сзади

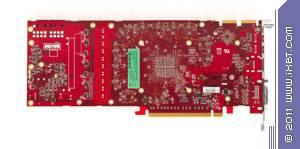

HIS Radeon HD 7970 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon HD 7970
HIS Radeon HD 6930 IceQ X 1024 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 6930

Про Radeon HD 7970 рассказать совершенно нечего — повторимся, это копия эталонной карты, которую мы уже рассматривали. Напомним лишь основные моменты. Ядро Tahiti, исполненное по более тонкому техпроцессу, потребовало некоторой эволюции системы питания (хотя по-прежнему в основе его цифрового управления лежит ШИМ-контроллер CHiL). А также производитель постарался уложиться в стандартные габариты, и PCB получилась привычных размеров: 270×100 мм. Общая длина карты с кулером оказалась чуть больше — из-за дизайнерских изысков: плавный изгиб конца кожуха системы охлаждения потребовал вылезти за пределы PCB. Однако если присмотреться, что мы заметим, что на блоке питания нет одной фазы. Это означает, что уже разгон карты будет не таким шикарным, каким мог бы быть на первых референс-картах с полноценным набором фаз.

Все карты серии HD 79хх оснащены двумя микросхемами BIOS (это новшество было введено в HD 69хх): сделано это во избежание неудачных прошивок новых версий BIOS. Новая карта имеет сверху небольшой переключатель, который просто регулирует, какую из микросхем BIOS задействовать при запуске видеокарты. По умолчанию — номер один.

А вот HD 6930 получена из карты HD 6950. Однако мы видим, что в данном случае инженеры HIS весьма основательно переработали эталонный дизайн, оставив от него лишь порядок размещения микросхем памяти. Даже блок питания переместился из хвостовой части печатной платы в переднюю. При этом длина PCB уменьшена.

У обоих продуктов подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Также не должно быть проблем с HDMI: ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком.

Отметим особо, что карты имеют видеовыходы DisplayPort версии 1.2, поэтому есть возможность с помощью специальных хабов выводить картинку с каждого порта DP на три монитора (в сумме — на шесть).

Напомним также, что топовые продукты AMD обладают поддержкой технологии AMD Eyefinity, обеспечивая вывод картинки игры одновременно на несколько мониторов.

Что касается HD 7970, то все ускорители этой серии выпускаются в комплекте с адаптерами DP-to-DVI, что позволяет выводить изображение на 2 или 3 монитора со входами DVI, и следовательно, Eyefinity можно организовывать не только с помощью мониторов со входами DP. Это резко увеличивает привлекательность данной технологии.

Мы еще раз напоминаем, что старые аналоговые мониторы или дешевые LCD с единственным входом d-Sub (VGA-гнездо трапецевидной формы) можно подключить только через специальные адаптеры-переходники DVI-to-d-Sub. На рассмотренных сегодня картах такую возможность поддерживает только одно гнездо DVI, поэтому два монитора с d-Sub подключить не получится.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

Что касается возможностей ускорения обработки видеопотоков Full HD и подобной работы с видео — в 2007 году мы проводили соответствующее исследование, с ним можно ознакомиться здесь.

Есть все основания напомнить о возможности ухода карт серии HD 7ххх в глубокий «сон». В стандартных настройках энергосбережения Windows предусмотрено гашение монитора через некоторое время неактивности системы, и у множества людей по всему миру компьютеры регулярно входят в этот режим. Остальные компоненты системного блока при этом свой режим работы не меняют (кроме, конечно, центрального процессора, уходящего в сон) — в частности, видеокарта продолжает работать в режиме 2D и на заданных для этого режима частотах. Так вот, теперь Radeon HD 7хxx при отключении монитора резко сбрасывает частоты работы, потребляя лишь 3 Вт, и при этом останавливается вентилятор! Это позволяет в целом снизить шум системного блока и потребление энергии; кроме того, кулер в это время не всасывает в себя пыль. Но и этого мало. При работе в системе CrossFire из двух или более карт HD 7ххх, как только завершается работа в 3D-режиме (игрок возвращается в 2D), в работе остается только первая карта, а все остальные точно так же уходят в «сон», потребляя 3 Вт и выключая свои вентиляторы.

Ну и в заключение есть смысл напомнить, что обе карты требуют дополнительного питания: HD 6930 — двумя 6-контактными разъемами, а HD 7970 нуждается в запитке через 8-контактный и 6-контактный разъемы).

О системах охлаждения.

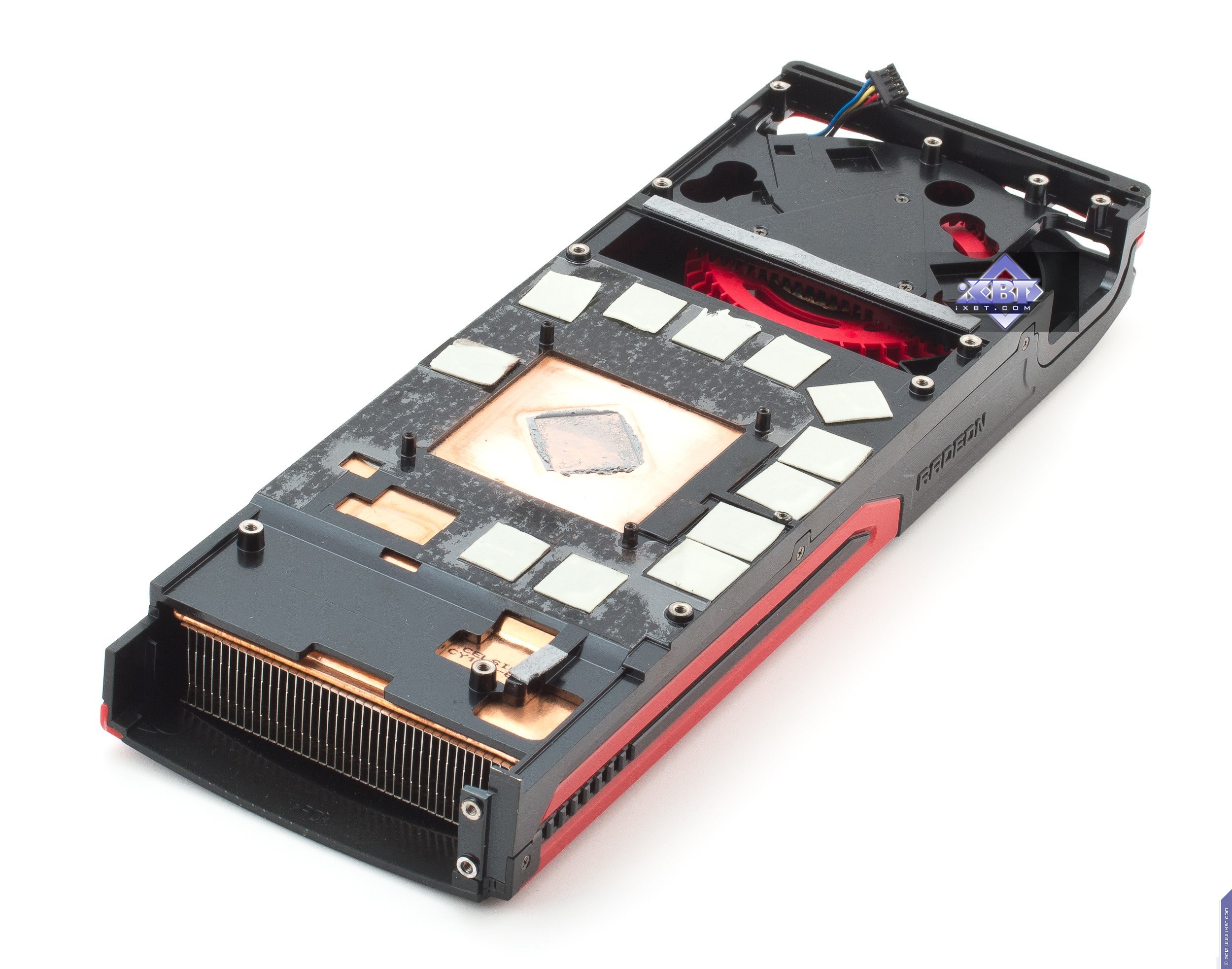

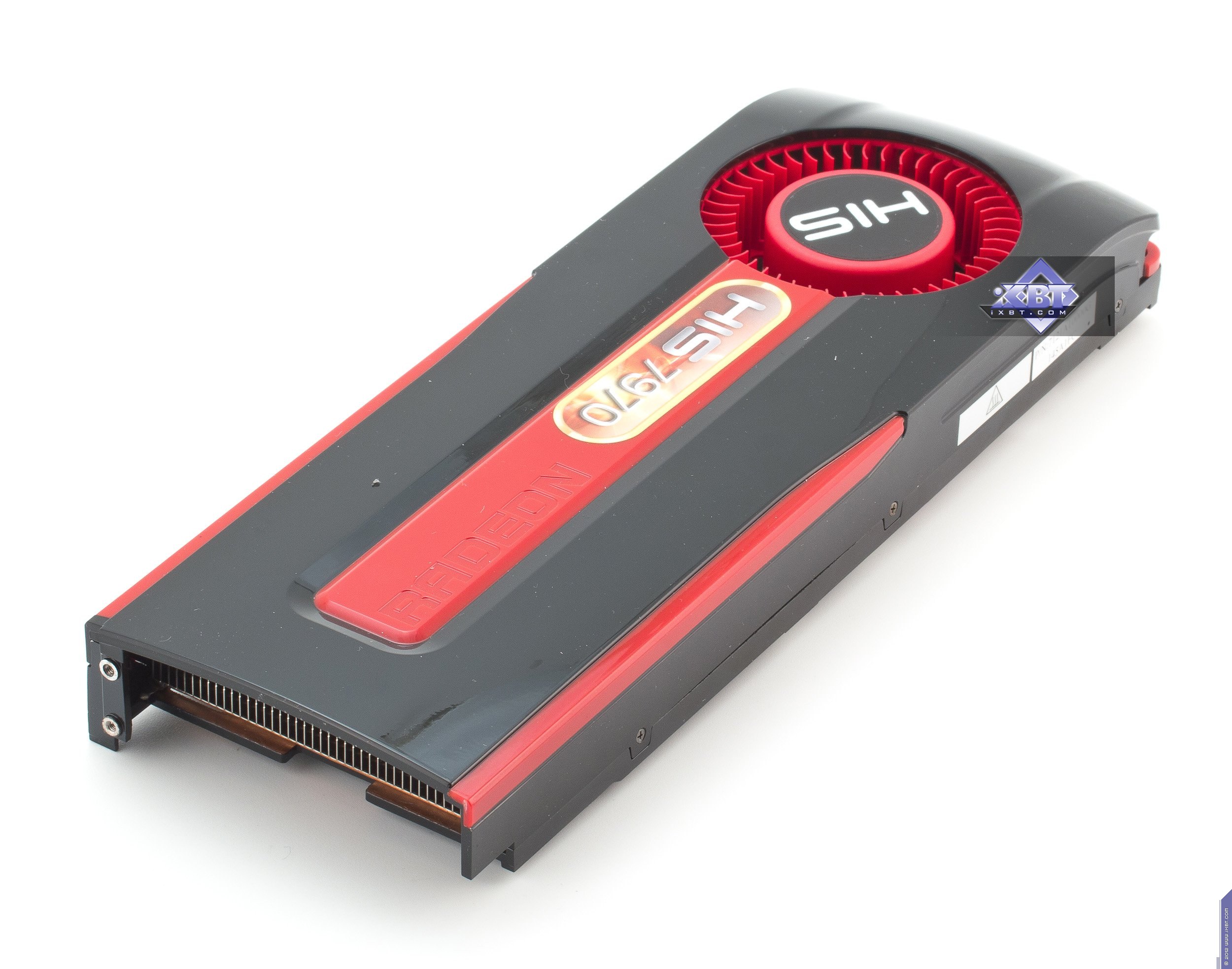

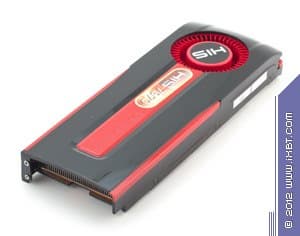

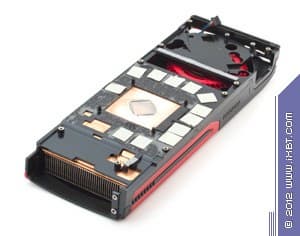

HIS Radeon HD 7970 3072 МБ 384-битной GDDR5 PCI-E
Устройство состоит из двух частей: главного радиатора и кожуха.

Главный радиатор базируется на испарительной камере — такой вид кулера AMD начала использовать еще на картах HD 6970. Испарительная камера сделана из медного сплава, одной стороной она прижимается к ядру и микросхемам памяти (через специальные термоинтерфейсы), а с другой стороны имеет массивное оребрение, через которое гонит воздух цилиндрический вентилятор, закрепленный на одном конце кожуха. Данный вариант кулера является очень эффективным, причем охлаждает он одновременно ядро и микросхемы памяти.

Вентилятор в 2D-режиме работает на очень малых оборотах, и даже в 3D максимальная раскрутка, которую мы лицезрели, составляла всего 47% от предельной. Шум, правда, в таком случае становится ощутим, однако не превышает критического уровня.

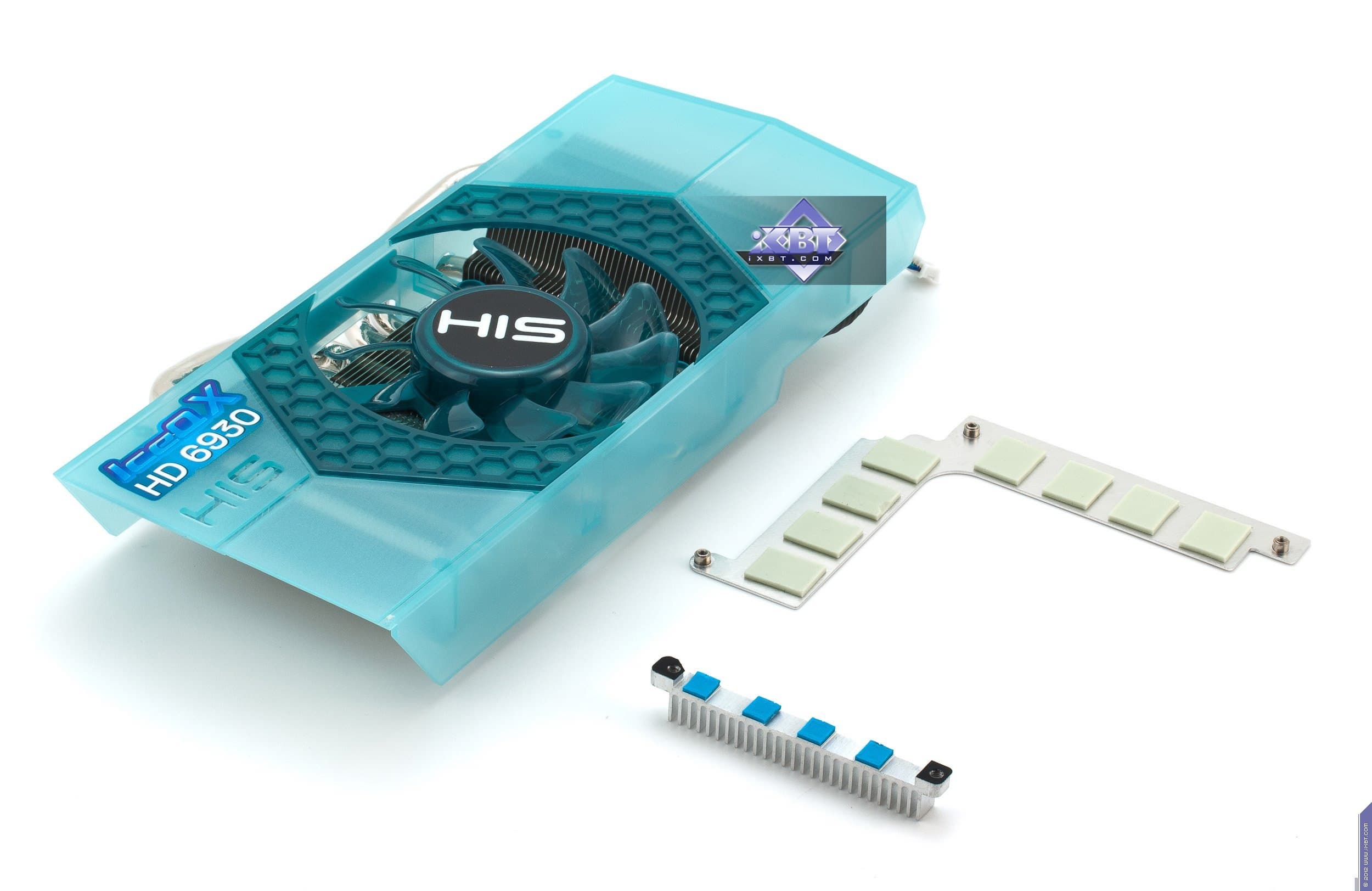

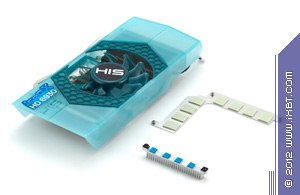

HIS Radeon HD 6930 IceQ X 1024 МБ 256-битной GDDR5 PCI-E

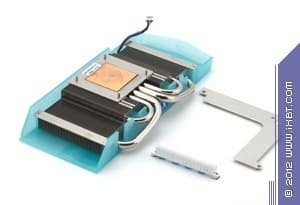

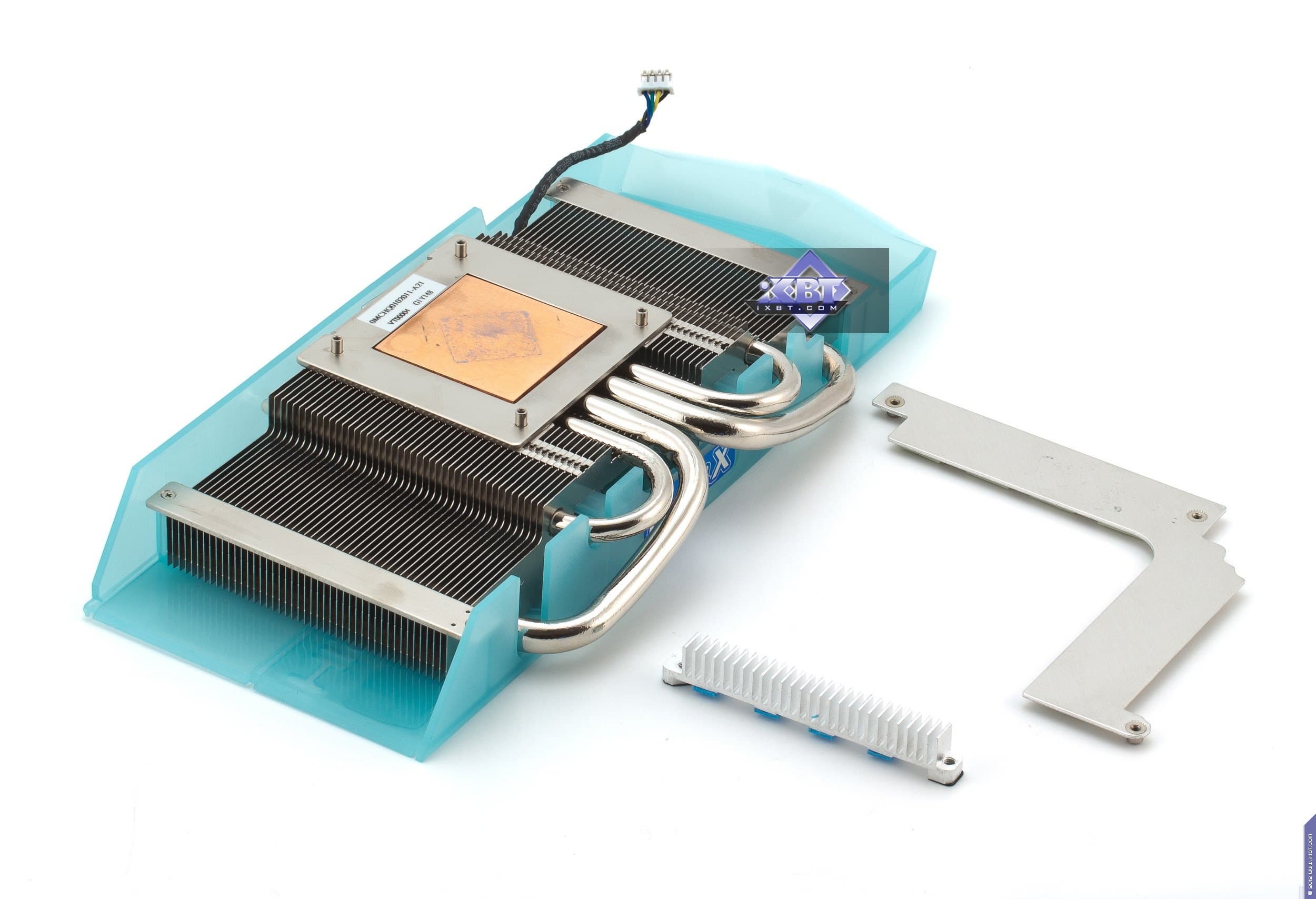

А в данном случае СО базируется на большом радиаторе, имеющем этакую выемку для вентилятора. Теплопередача от подошвы к ребрам усилена теплопроводными трубками.

Вентилятор большой и малооборотистый при работе в 2D и при слабой нагрузке в 3D, однако если нагрузка будет долгой, то вентилятор раскручивается до половины от максимальных оборотов, и шум становится уже чуть-чуть ощутим. Впрочем, эстеты все равно заявят, что им и это слышно и мешает. :-) Микросхемы памяти и силовые транзисторы охлаждаются отдельными планками-радиаторами.

Еще раз хочу выразить сожаление, что компания HIS отказалась от использования кулеров Arctic Cooling в своих продуктах под маркой IceQ, ведь те устройства за долгие годы успели себя зарекомендовать с наилучшей стороны.

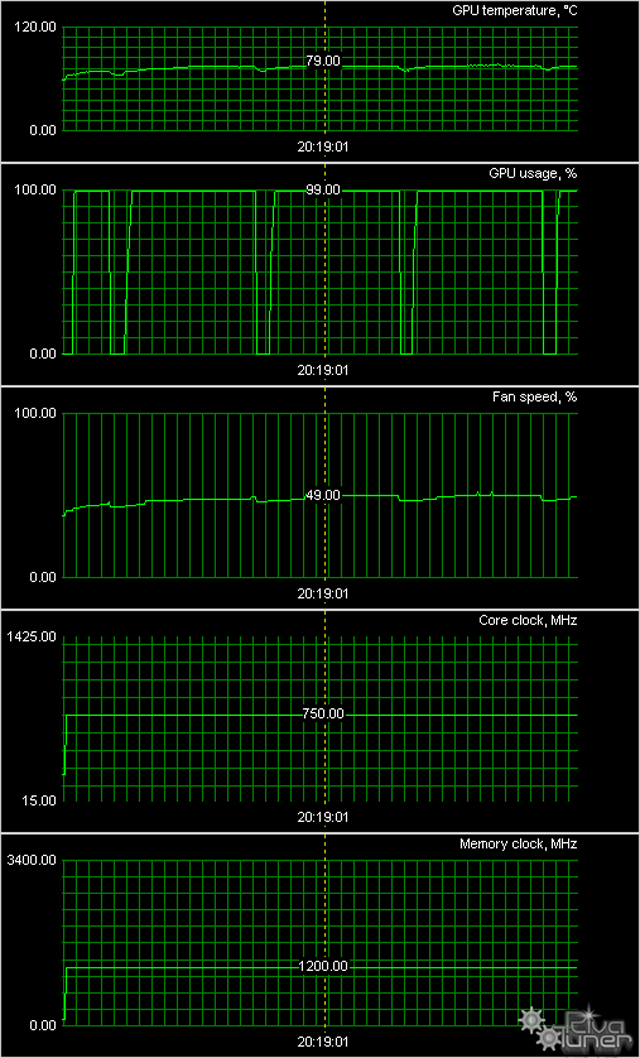

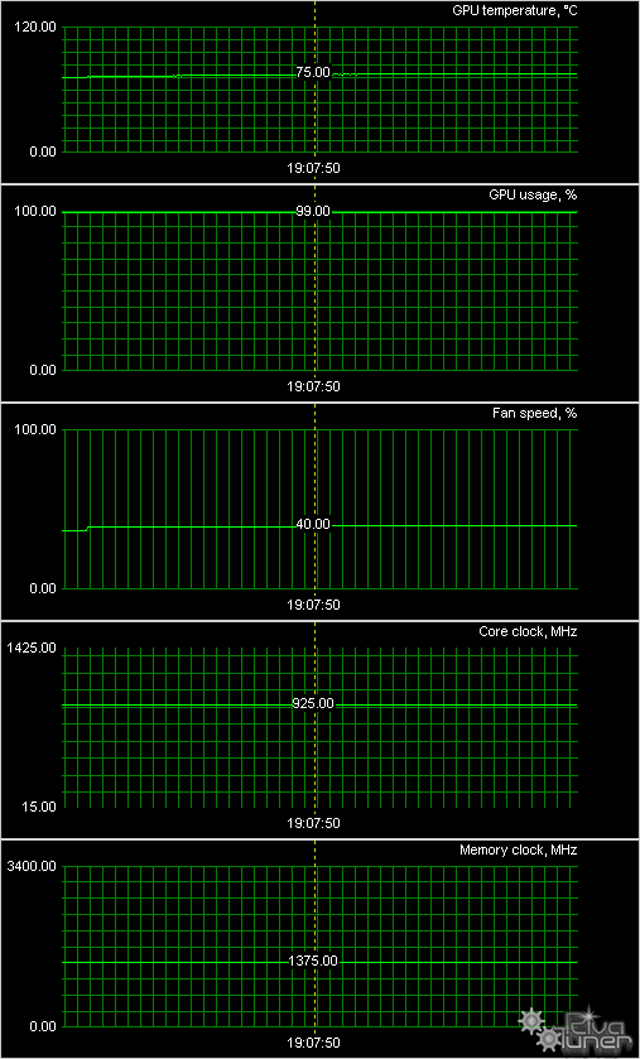

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

HIS Radeon HD 6930 IceQ X 1024 МБ 256-битной GDDR5 PCI-E
HIS Radeon HD 7970 3072 МБ 384-битной GDDR5 PCI-E

Обе карты после 6-часового прогона продемонстрировали высокую эффективность систем охлаждения и нагрев ядер в номинальных пределах для такого рода продуктов.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами, адаптер DP-to-DVI (только для HD 7970!), мост CrossFire.

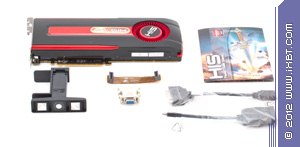

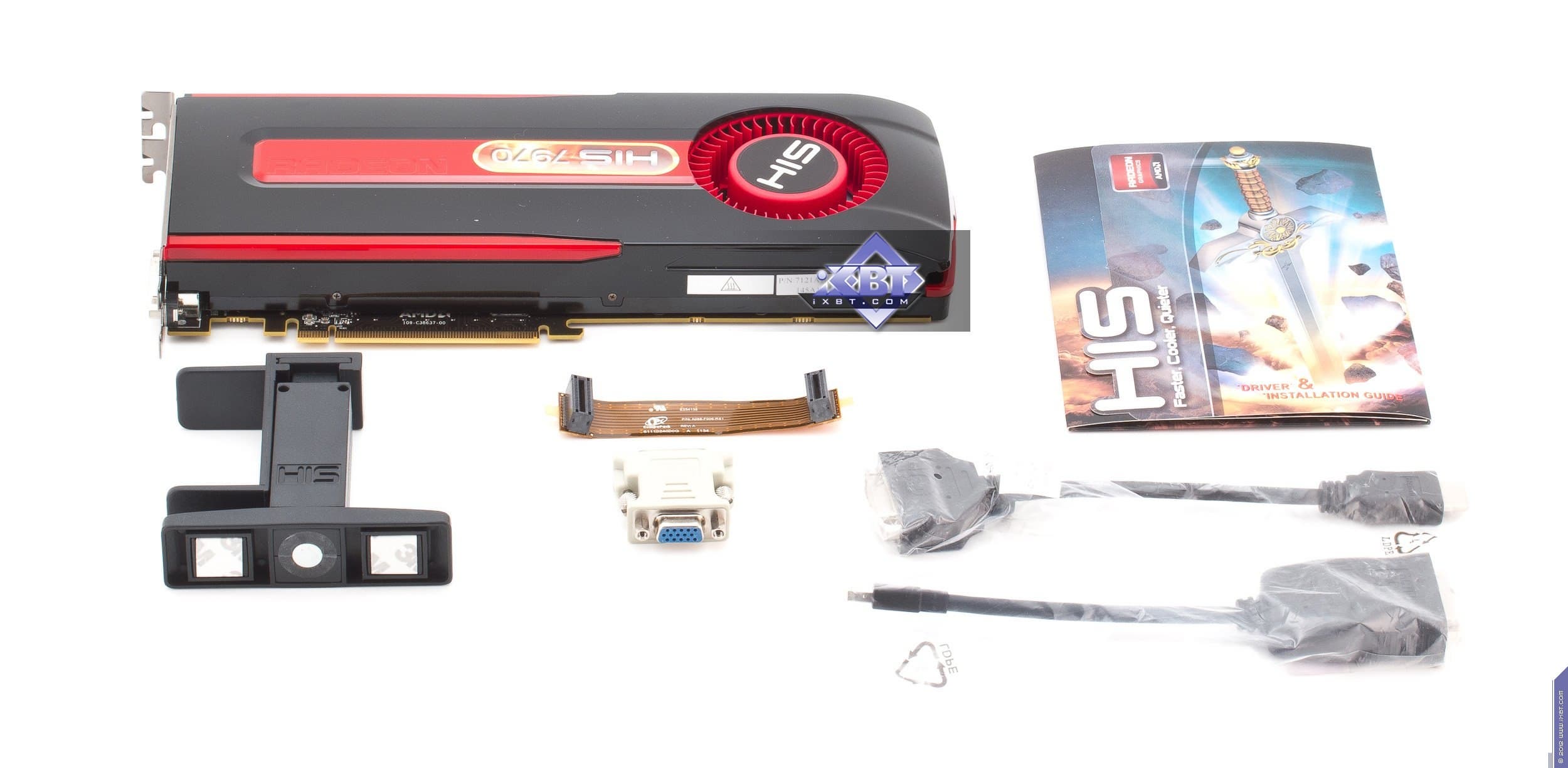

HIS Radeon HD 7970 3072 МБ 384-битной GDDR5 PCI-E

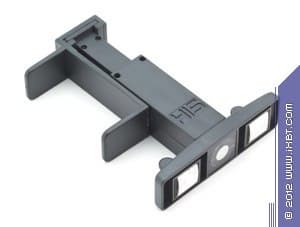

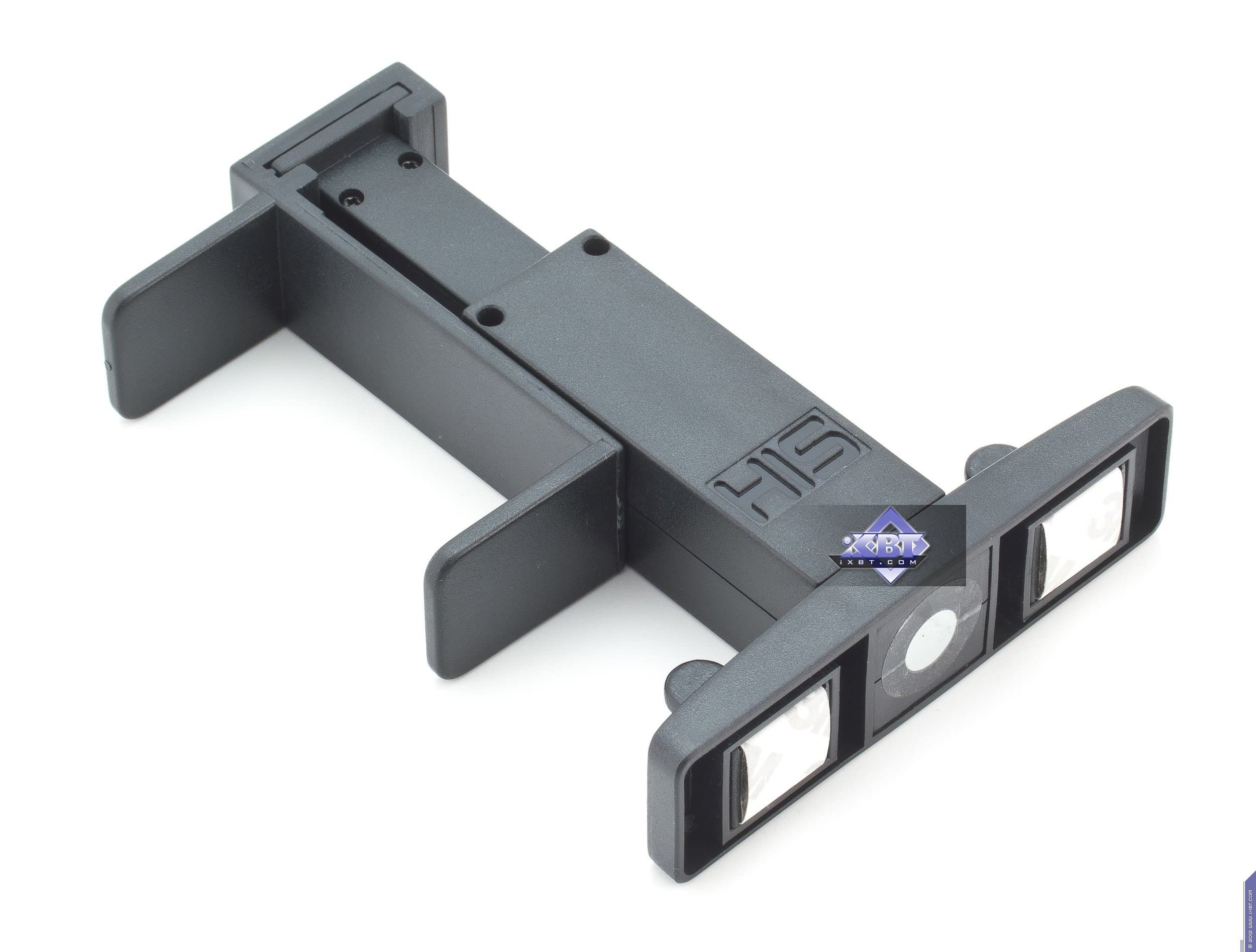

Базовый комплект, плюс адаптер DVI-to-VGA и в качестве бонуса — раздвижная подставка под длинные и тяжелые видеокарты, чтобы они не перекашивались в корпусе и сидели в слоте равномерно. Подставка опирается на дно корпуса системного блока.

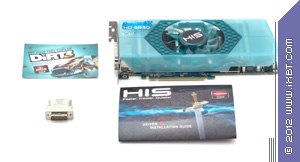

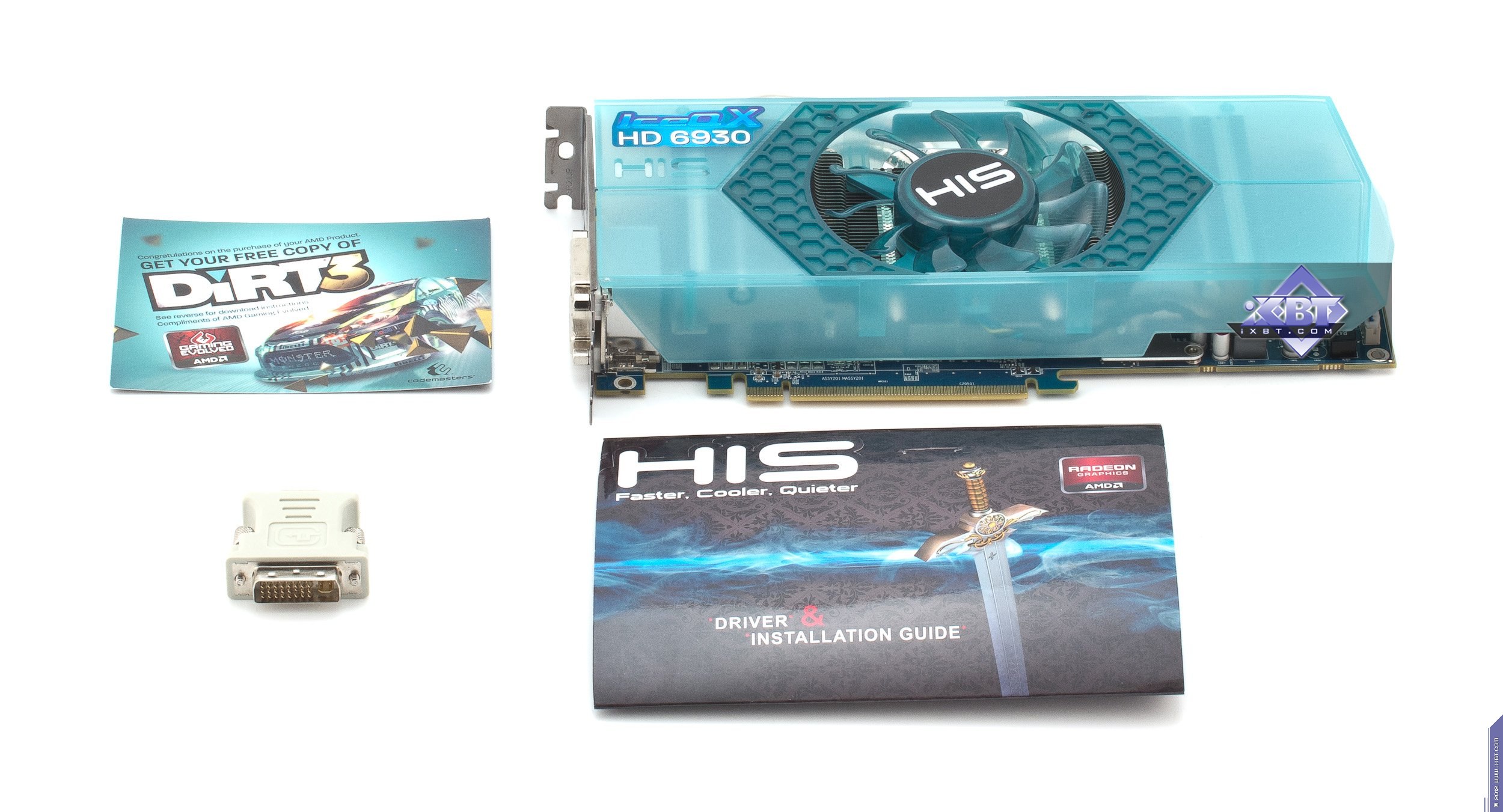

HIS Radeon HD 6930 IceQ X 1024 МБ 256-битной GDDR5 PCI-E
Базовый комплект, плюс бонус в виде купона на игру Dirt3, а также адаптер DVI-to-VGA.

На очереди рассмотрение упаковок.

HIS Radeon HD 7970 3072 МБ 384-битной GDDR5 PCI-E
Узкий (уже традиционный для HIS) бокс с вертикальным дизайном рисунка и надписей на суперобложке. Все надписи четкие и дают полное представление о продукте. Под суперобложкой — картонный бокс, в котором весь комплект разложен по отсекам.

Сама карта лежит в пластиковом отсеке, жестко закрепляющем ее и не дающем болтаться в коробке.
HIS Radeon HD 6930 IceQ X 1024 МБ 256-битной GDDR5 PCI-E
Аналогичные по сути упаковка и способ размещения карты внутри коробки, лишь дизайн — традиционных для серии IceQ снежно-голубых цветов (напоминает подарок на Новый год).

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Enermax Platimax 1200 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 12.3; Nvidia версии 295.72/300.99

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Шергина за предоставление бенчмарка и помошь в настройках работы.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

Знатоки в области 3D-графики смогут сделать выводы самостоятельно, так что все наши пояснения адресованы, как правило, новичкам или неопытным пользователям, желающим, однако, произвести апгрейд своего компьютера или просто собрать новый.

Тем, кто вообще не понимает, что́ такое ядро, почему в нем какие-то процессоры, что́ такое потоки и пр. — им есть резон ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

А теперь посмотрим на тесты.

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

Выводы

HIS Radeon HD 7970 3072 МБ 384-битной GDDR5 PCI-E — представляет собой полную копию референс-карты, поэтому коротко выскажемся про HD 7970 вообще. Этот продукт буквально до 22 марта 2012 года демонстрировал абсолютное лидерство по производительности среди однопроцессорных ускорителей. Однако уже вышел в свет соперник в лице Geforce GTX 680, перехвативший пальму первенства, и потому HD 7970 — уже не самый быстрый однопроцессорный акселертор. Тем не менее, он не только обеспечивает серьезный прирост в скорости относительно старых своих соперников — Geforce GTX 580 и Radeon HD 6970 (последний даже не соперник, он по цене идет на ступень ниже), — но и выглядит более привлекательно для приобретения в плане тепловыделения и шума. А если еще вспомнить про изюминку новых видеокарт в виде ухода в спящий режим, то мнение о HD 7970 становится однозначно положительным.

Также стоит упомянуть и новые возможности по выводу картинки: AMD Eyefinity теперь смогут использовать даже те, у кого нет мониторов со входами DisplayPort, а есть лишь три абсолютно рядовых ЖК-монитора со входами DVI. Как раз для реализации такой возможности в комплекте с картами серии HD 79хх уже поставляются адаптеры, позволяющие выводить картинку на DVI с DP-выхода (на самой карте), плюс у каждой карты есть собственный набортный DVI-разъем.

Полагаем, что нет нужны аппелировать к рейтингам, изучая HD 7970 компании HIS. И так все ясно: это копия референса, имеющая хороший комплект поставки, включая бонус в виде подпорки.

А вот для анализа HD 6930 обратимся к Рейтингу ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому — Geforce GT 430 (то есть скорость+функции GT 430 приняты за 100%). Приведем выборку из рейтинга.

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
15 HD 6930 1024 МБ, 750/750/4800 460 242 190
16 GTX 560 Ti 1024 МБ, 822/1644/4000 450 172 261
17 HD 6870 1024 МБ, 900/900/4200 420 210 200
18 GTX 560 1024 МБ, 810/1620/4000 400 208 192
20 HD 7770 1024 МБ, 1000/1000/4500 310 194 160

Тут даже пояснять ничего не надо: HD 6930 — лидер своей группы (среди ускорителей, имеющих схожие цены).

А теперь глянем на полезность тех же карт (просто поделим предыдущие рейтинги на цены соответствующих ускорителей).

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
01 HD 6930 1024 МБ, 750/750/4800 242 460 190
05 HD 6870 1024 МБ, 900/900/4200 210 420 200
06 GTX 560 1024 МБ, 810/1620/4000 208 400 192
11 HD 7770 1024 МБ, 1000/1000/4500 194 310 160
15 GTX 560 Ti 1024 МБ, 822/1644/4000 172 450 261

И снова HD 6930 — лидер, но теперь уже абсолютный! То есть компания AMD, решив списать остатки чипов HD 69хх и продавая их в виде таких карт, поступила весьма мудро, выставив им низкие цены. С другой стороны, это сильно бьет по продажам HD 6870, так как этот ускоритель уступает новинке по скорости, да еще и получается дороже, чем HD 6930 (на момент составления вышеприведенных рейтингов; картина может поменяться при изменении цен, поэтому рекомендую всегда смотреть на актуальные цены в конце материала, чтобы самостоятельно корректировать выводы).

HIS Radeon HD 6930 IceQ X 1024 МБ 256-битной GDDR5 PCI-E — самое полезное на сегодня (на середину апреля 2012 года) приобретение, на все 100% оправдывающее потраченные на него деньги. Если добавить оригинальный дизайн да эффективную СО, то получается совсем приятная картина. Так что пока карты не пропали из продажи (а их тираж очень ограничен), советую всем приобретать именно HD 6930 (по сути — неважно, какой конкретно фирмы). Этот ускоритель подойдет для большинства геймеров, кроме энтузиастов-экстремалов, которые покупают ускорители уровня Hi-End.

Окончательное решение — за нашими читателями. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.

В номинации «Оригинальный дизайн» (за апрель 2012 года) получили награды следующие карты:

  • HIS Radeon HD 6930 IceQ X 1024 МБ 256-битной GDDR5 PCI-E

А в номинации «Отличная поставка» (за апрель 2012) мы награждаем карты:

  • HIS Radeon HD 7970 3072 МБ 384-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
HD 7970 — Н/Д(0) GTX 580 — $524(на 11.01.16)
HD 7970 — Н/Д(0) HD 6970 — Н/Д(0)
HD 7970 — Н/Д(0) GTX 680 — $428(3)
HD 6930 — Н/Д(0) HD 6870 — $94(4)
HD 6930 — Н/Д(0) GTX 560 Ti — $178(4)
HD 6930 — Н/Д(0) GTX 560 — $107(9)
HD 6930 — Н/Д(0) HD 6950 1 ГБ — Н/Д(0)
HIS Radeon 7970 — Н/Д(0) HD 7970 — Н/Д(0)
HIS Radeon 6930 IceQ X — Н/Д(0) HD 6930 — Н/Д(0)


Благодарим компанию HIS Russia и лично Peter Yeung
за предоставленные на тестирование видеокарты

Блок питания Platimax для тестового стенда предоставлен компанией Enermax

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт
