Nvidia Geforce GTX 570

Gigabyte Geforce GTX 570 SuperOverclock 1280 МБ 320-битной GDDR5 PCI-E (GV-N570SO-13I)




Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы

Вспомним, как это было: килобайт, мегабайт, гигабайт, терабайт… (Кстати, всем известные скопления магазинов «Мега» пора уже переделывать в «Гига» с «СуперАшан»ом, «УльтраОби» и «ПуперИкеа».) Я уже говорил, что давно пора компании Gigabyte переименоваться в Terabyte. А потом Petabyte, Exabyte… Что будет означать развитие. Иначе 30 лет жить одним Гигабайтом уже скучно и неинтересно :).

Правда, компания и так не перестает радовать новинками среди уникальных трехмерных ускорителей. Особенно хороши сильно разогнанные ускорители серии SuperOverclock. Мы уже изучали подобного рода продукты, и во всех случаях вердикт был единым: отлично подобранная и очень эффективная система охлаждения в сочетании с особой PCB улучшенной конфигурации, которая гарантирует высокую стабильность работы при повышенных частотах, дают очень хороший результат. Соответственно, решения этой серии популярны не только у оверклокеров, но и у простых пользователей.

Вот сегодня мы будем изучать одно из такого рода изделий: продукт на основе GTX 570 с сильно повышенными частотами. Но и это не все. Ускоритель дает оверклокерам возможности менять вольтажи, и с их помощью можно добиться совсем уже экстремального разгона.

Но обо всем по порядку.

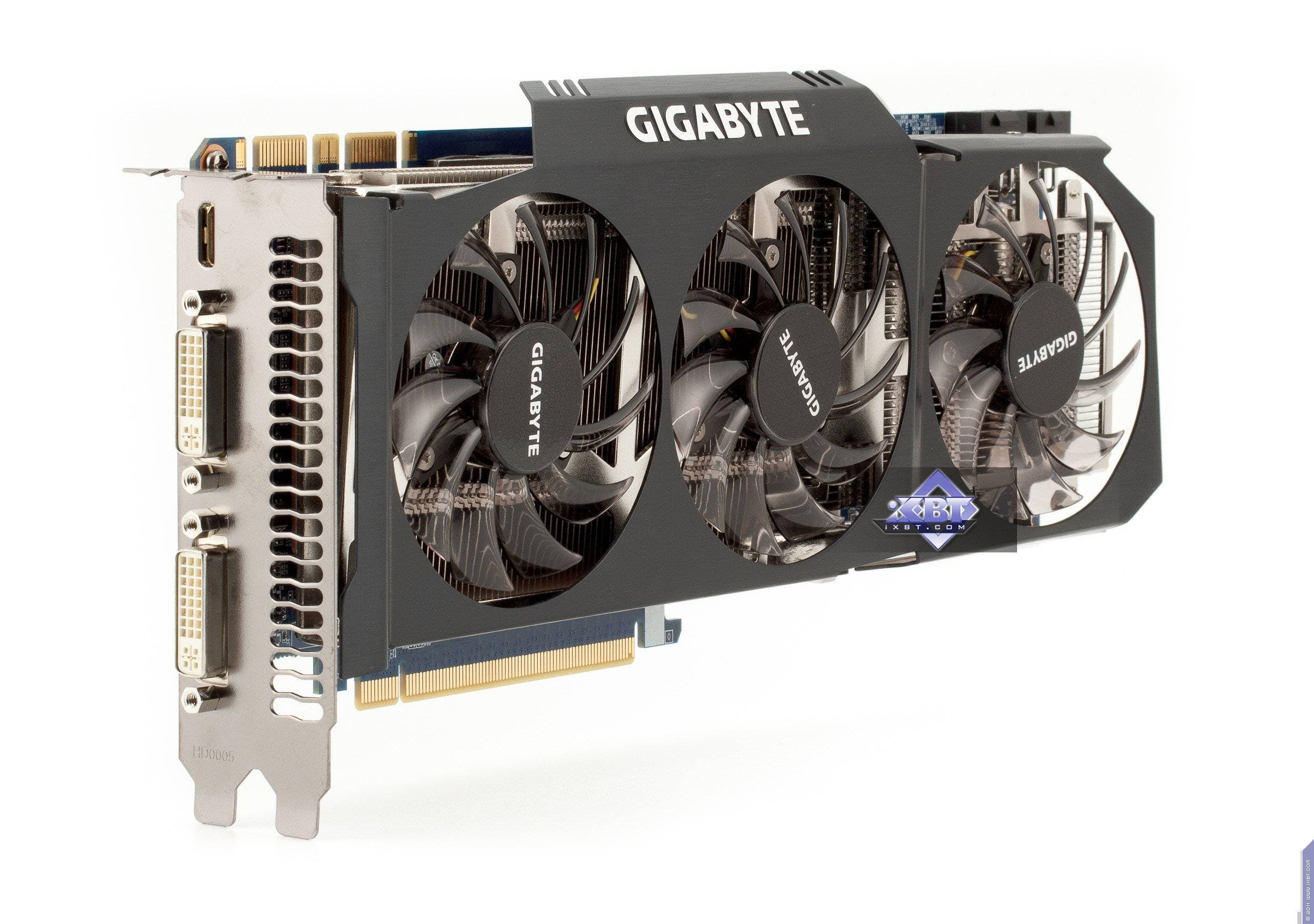

Плата

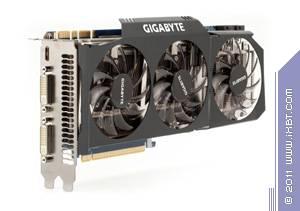

Gigabyte Geforce GTX 570 SuperOverclock 1280 МБ 320-битной GDDR5 PCI-E (GV-N570SO-13I)
  • GPU: Geforce GTX 570 (GF110)
  • Интерфейс: PCI Express x16
  • Частоты работы GPU (ROPs): 845 МГц (номинал — 732 МГц)
  • Частоты работы памяти (физическая (эффективная)): 950 (3800) МГц (номинал — 950 (3800) МГц)
  • Ширина шины обмена с памятью: 320 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 480/1690 МГц (номинал — 480/1464 МГц)
  • Число операций (ALU) в блоке: 1
  • Суммарное число операций (ALU): 480
  • Число блоков текстурирования: 60 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 40
  • Размеры: 270×100×38 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link), 1×HDMI-mini
  • Поддержка многопроцессорной работы: SLI (Hardware)

Gigabyte Geforce GTX 570 SuperOverclock 1280 МБ 320-битной GDDR5 PCI-E (GV-N570SO-13I)
Карта имеет 1280 МБ памяти GDDR5 SDRAM, размещенной в 10 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5) рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

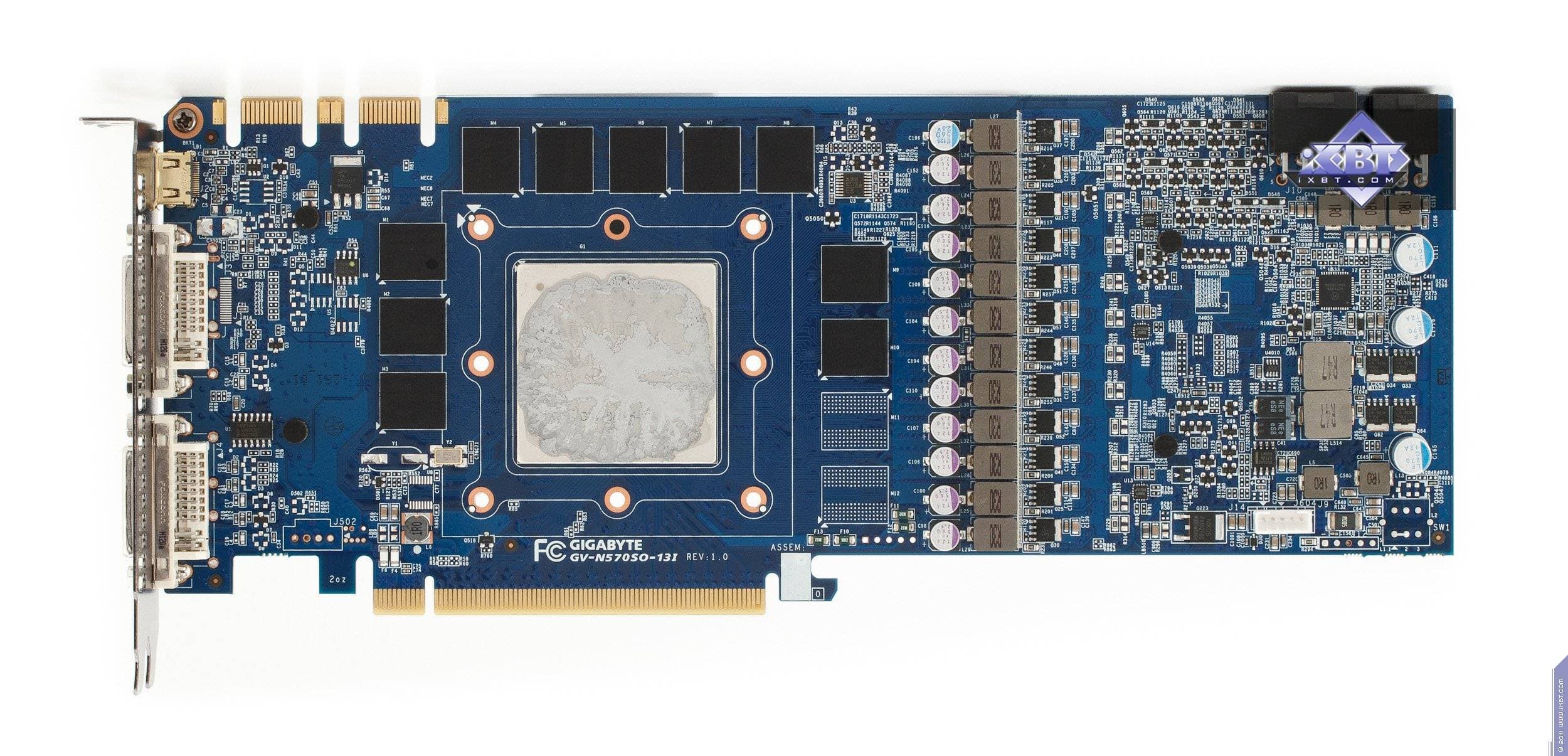

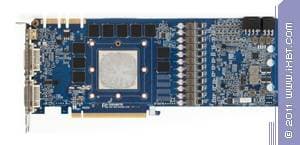

Сравнение с эталонным дизайном, вид спереди
Gigabyte Geforce GTX 570 SuperOverclock 1280 МБ 320-битной GDDR5 PCI-E (GV-N570SO-13I) Reference card Nvidia Geforce GTX 570

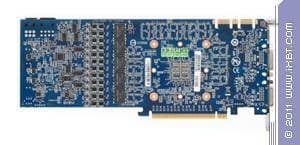

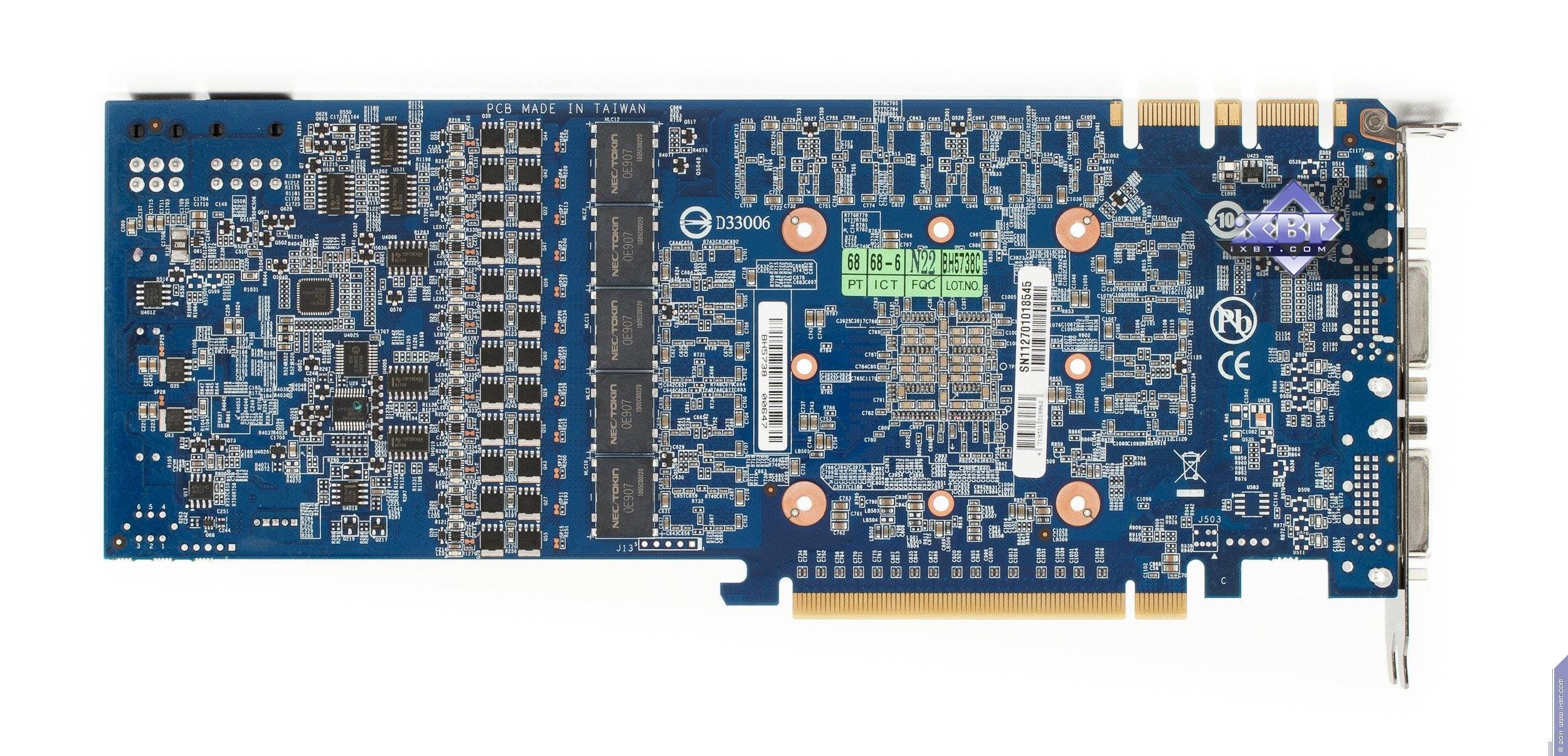

Сравнение с эталонным дизайном, вид сзади
Gigabyte Geforce GTX 570 SuperOverclock 1280 МБ 320-битной GDDR5 PCI-E (GV-N570SO-13I) Reference card Nvidia Geforce GTX 570

Мы видим, что схожесть с эталонным дизайном сохраняется только в плане размещения микросхем памяти, а в остальном PCB сильно переделана, усилены защитные экраны, также переработана система питания, которая теперь рассеивает меньше энергии. Инженеры Gigabyte утверждают, что все это приведет к более низким температурам карты при сохранении высокой стабильности в работе. Хочется сказать, что стабильность действительно высока и обеспечивает как минимум отличный штатный разгон ядра с 732 до 845 МГц. Возможным оказался даже экстремальный разгон до 920/1840 МГц. Это реально работает. И именно этот дизайн специалисты Gigabyte называют Durable.

Интересно отметить, что на плате разведена шина шириной в 384 бит, как у GTX 580, да и в целом можно заметить, что PCB очень похожа на аналогичную от Gigabyte Geforce GTX 580 SuperOverclock — внесены лишь минорные изменения в блоке питания. Вероятно, выпуск отдельной PCB с 320-битной шиной оказался бы накладным, поэтому инженеры просто не установили на карту две микросхемы памяти, из-за чего объем памяти упал с 1536 до 1280 мегабайт, а ширина шины уменьшилась с 384 до 320 бит.

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Кроме того карта обладает гнездом HDMI (данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком), однако формат разъема — мини, так что необходим адаптер mini-HDMI-to-HDMI.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.

Есть смысл напомнить, что карты GTX 570 требуют дополнительного питания, однако если референс GTX 570 требует подключать питание двумя 6-контактными разъемами, то наша испытуемая GTX 570 производства Gigabyte требует подавать питание через 8-контактный и 6-контактный разъемы.

О системе охлаждения.

Gigabyte Geforce GTX 570 SuperOverclock 1280 МБ 320-битной GDDR5 PCI-E (GV-N570SO-13I)

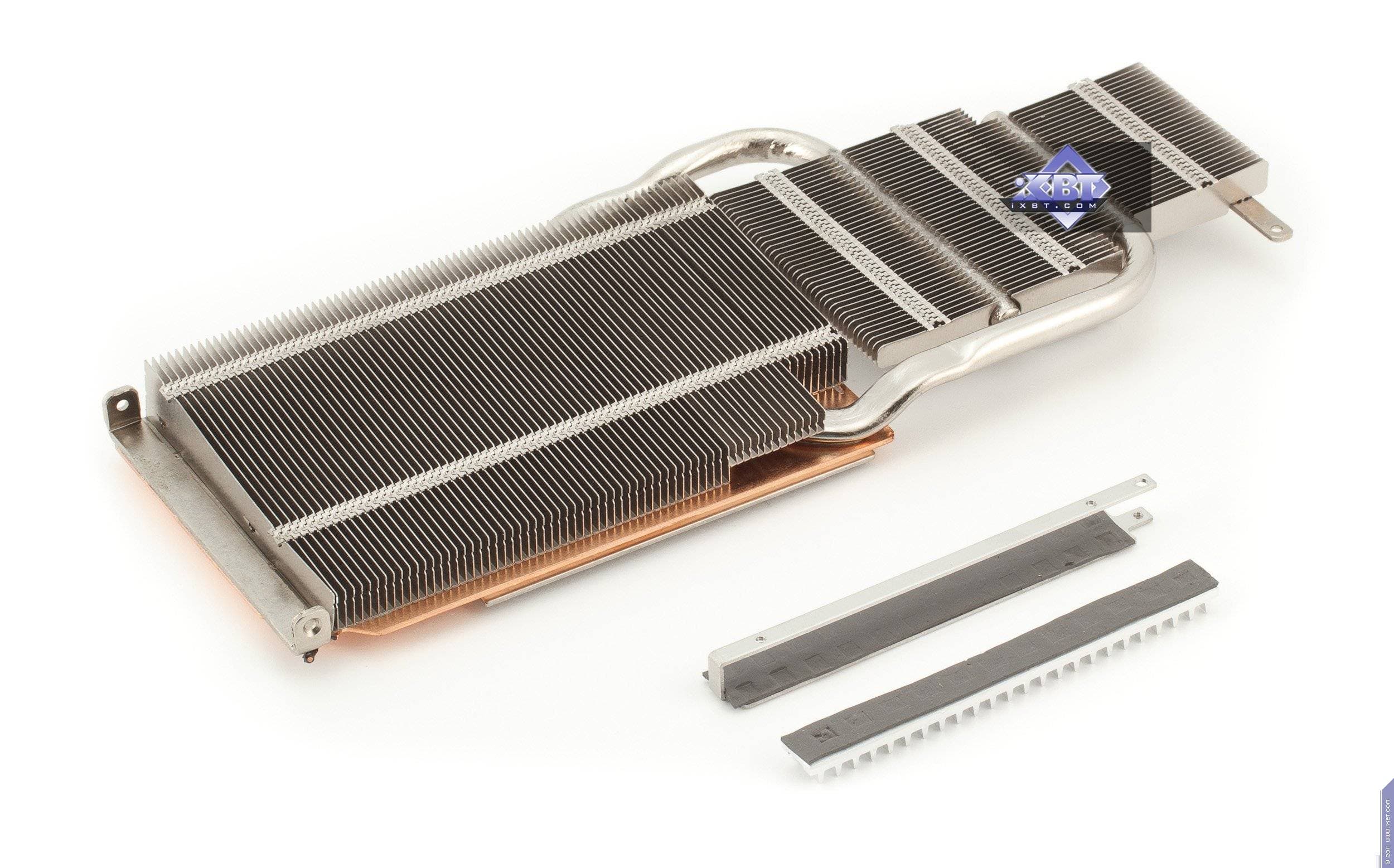

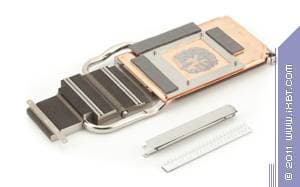

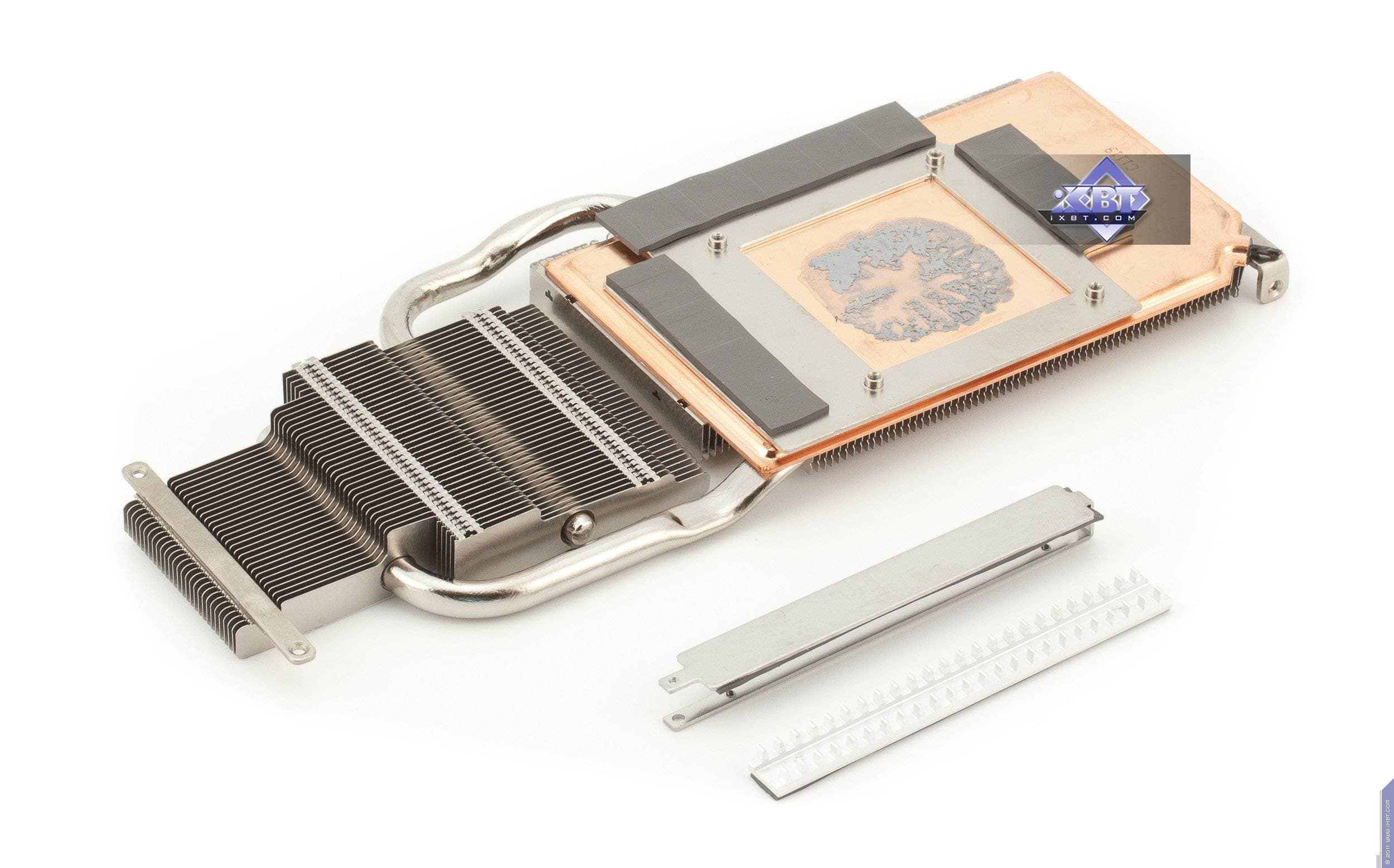

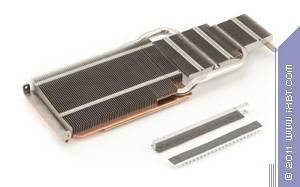

Устройство состоит из двух частей: главного радиатора и кожуха.

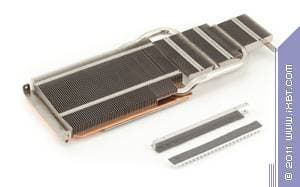

Главный радиатор базируется на испарительной камере и тепловых трубках. Я уже писал, что данный вариант кулера является очень эффективным, испарительная камера покрывает собой как ядро, так и микросхемы памяти, а тепловые трубки помогают рассеять тепло равномерно по радиатору.

А сверху все это покрывает кожух аж с тремя вентиляторами! При этом умная система регулирует частоту вращения каждого вентилятора по отдельности! Можно заметить, что при малой нагрузке третий (хвостовой) вентилятор почти не вертится. Все три вентилятора очень качественно выполнены, и даже работа карты на сверхвысоких частотах вызывала лишь незначительный рост числа оборотов, при этом шума от карты почти не было. Данная СО достойна всяческих похвал.

Устройство получилось достаточно узким, и данная видеокарта занимает в системном блоке всего два слота.

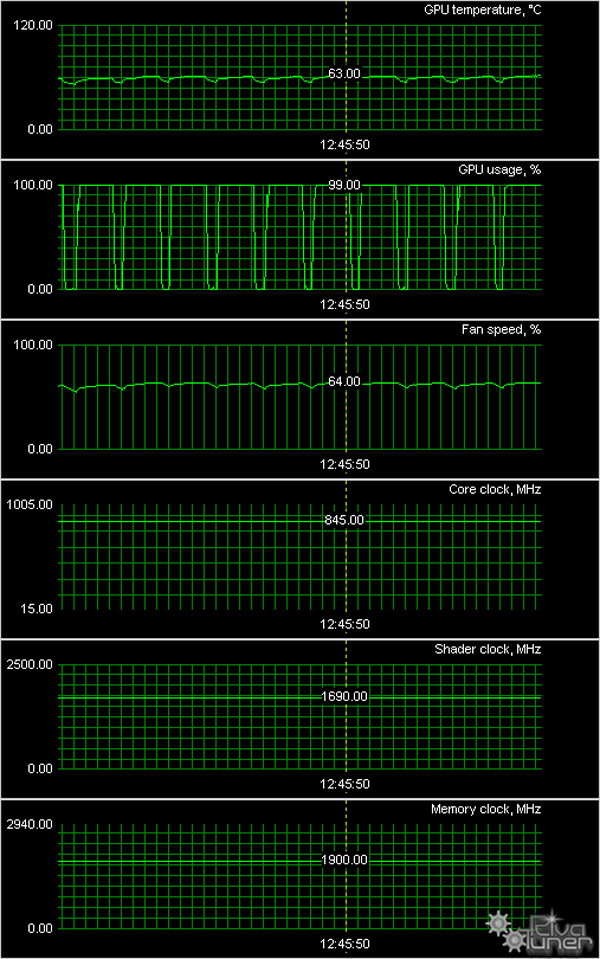

Мы провели исследование температурного режима с помощью утилиты EVGA (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Gigabyte Geforce GTX 570 SuperOverclock 1280 МБ 320-битной GDDR5 PCI-E (GV-N570SO-13I) — штатный режим

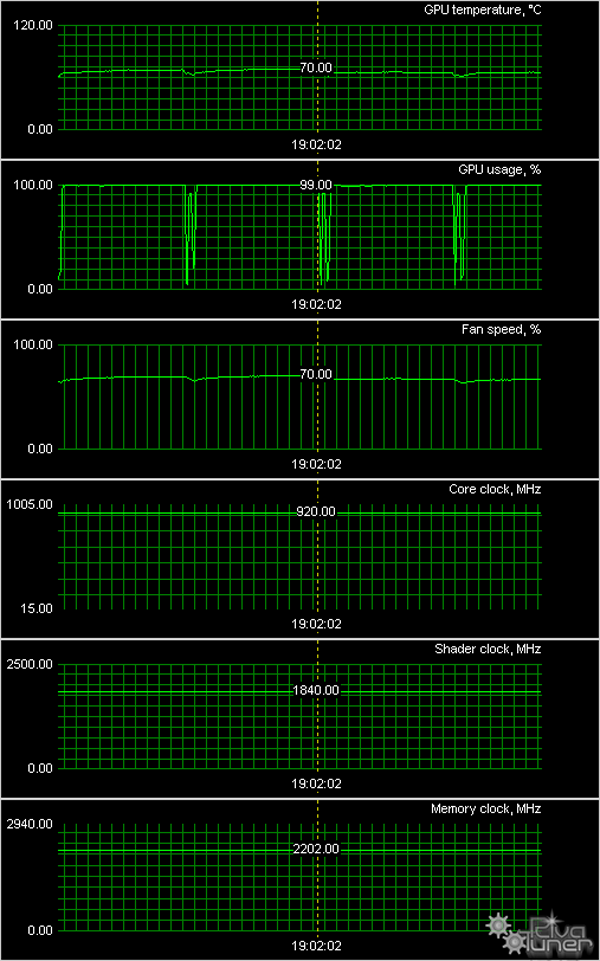

Gigabyte Geforce GTX 570 SuperOverclock 1280 МБ 320-битной GDDR5 PCI-E (GV-N570SO-13I) — режим экстремального разгона

Вы заметили, что даже при экстремальном разгоне (не говоря уже о штатном режиме) эффективность работы кулера очень высока? А как получить экстремальный разгон, расскажем ниже.

Данный продукт, как я уже говорил, предназначен в основном для любителей разгона, так называемых оверклокеров. Специально для них инженеры предусмотрели возможность настройки ряда параметров работы карты. В итоге пытливые пользователи смогут менять не только частоту работы ядра и памяти, но и вольтажи.

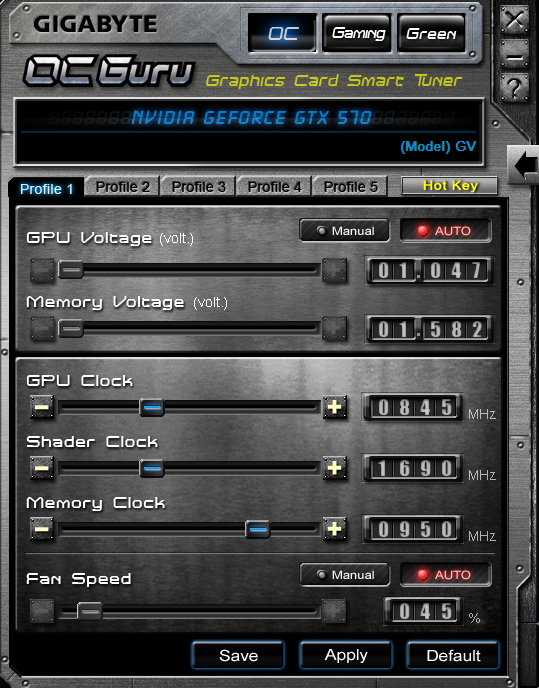

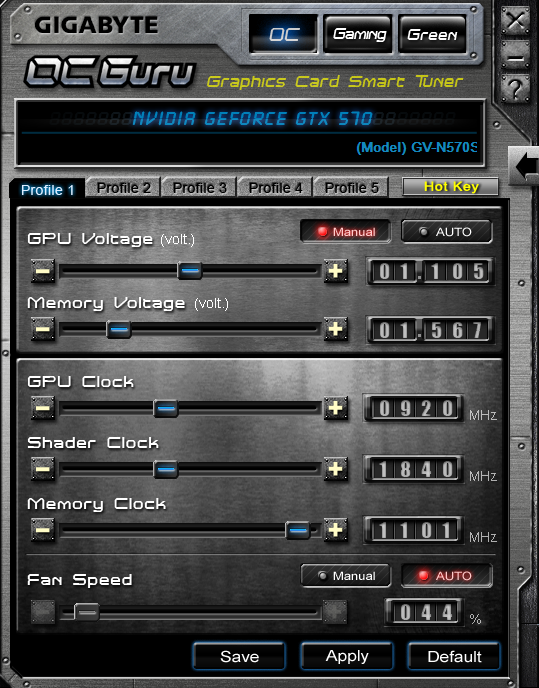

Для этих целей была создана утилита Gigabyte OC Guru. Она позволяет изменять частоты работы, а также напряжения ядра и микросхем памяти.

И после подъема оных мы смогли получить экстремальный разгон 920/1840/4400 МГц, результаты которого и будем исследовать ниже.

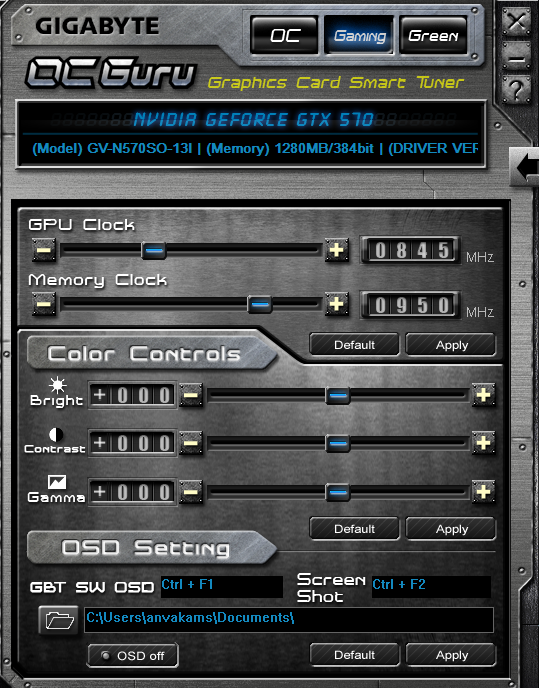

На игровой закладке утилиты можно отрегулировать параметры яркости, контрастности и гаммы для режима игр, а также включить OSD-панель.

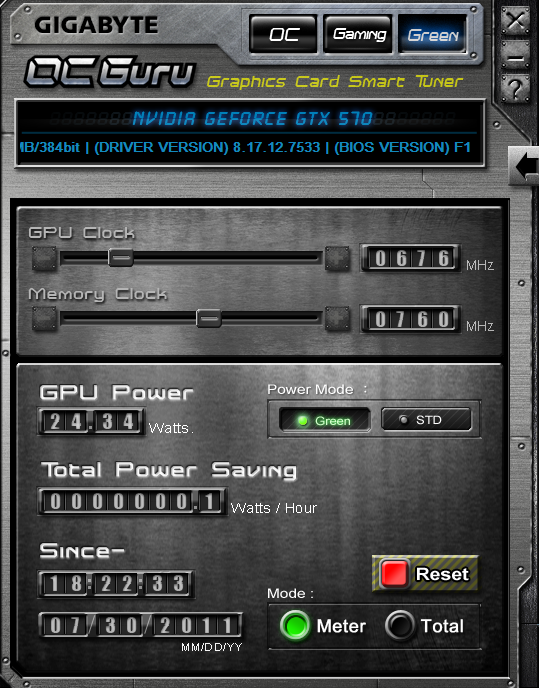

И есть еще один очень интересный режим — энергосберегающий. На данной закладке при отсутствии надобности в высокой мощности карты можно включить более низкие частоты работы и при этом контролировать потребляемую ядром мощность. Забавно также, что утилита позволяет подсчитывать, сколько вы сэкономите ватт-часов с момента включения «зеленого» режима.

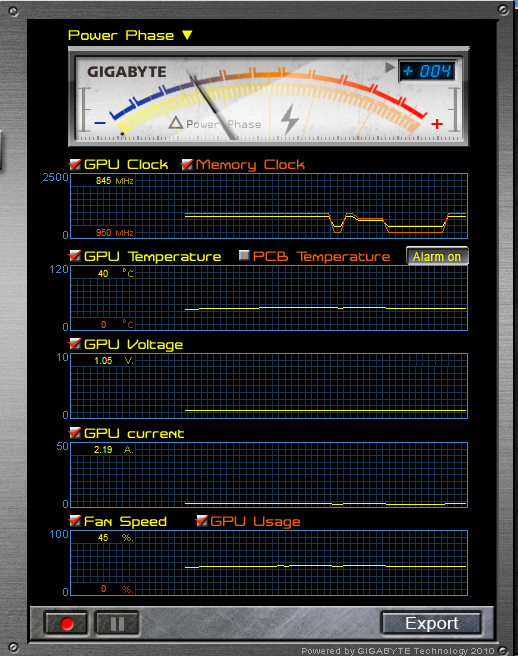

Ну и наконец, утилита позволяет вести мониторинг состояния важнейших параметров карты и записывать его в лог.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами, а также адаптер mini-HDMI-to-HDMI.

Gigabyte Geforce GTX 570 SuperOverclock 1280 МБ 320-битной GDDR5 PCI-E (GV-N570SO-13I)

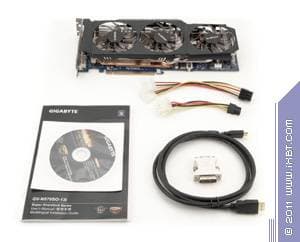

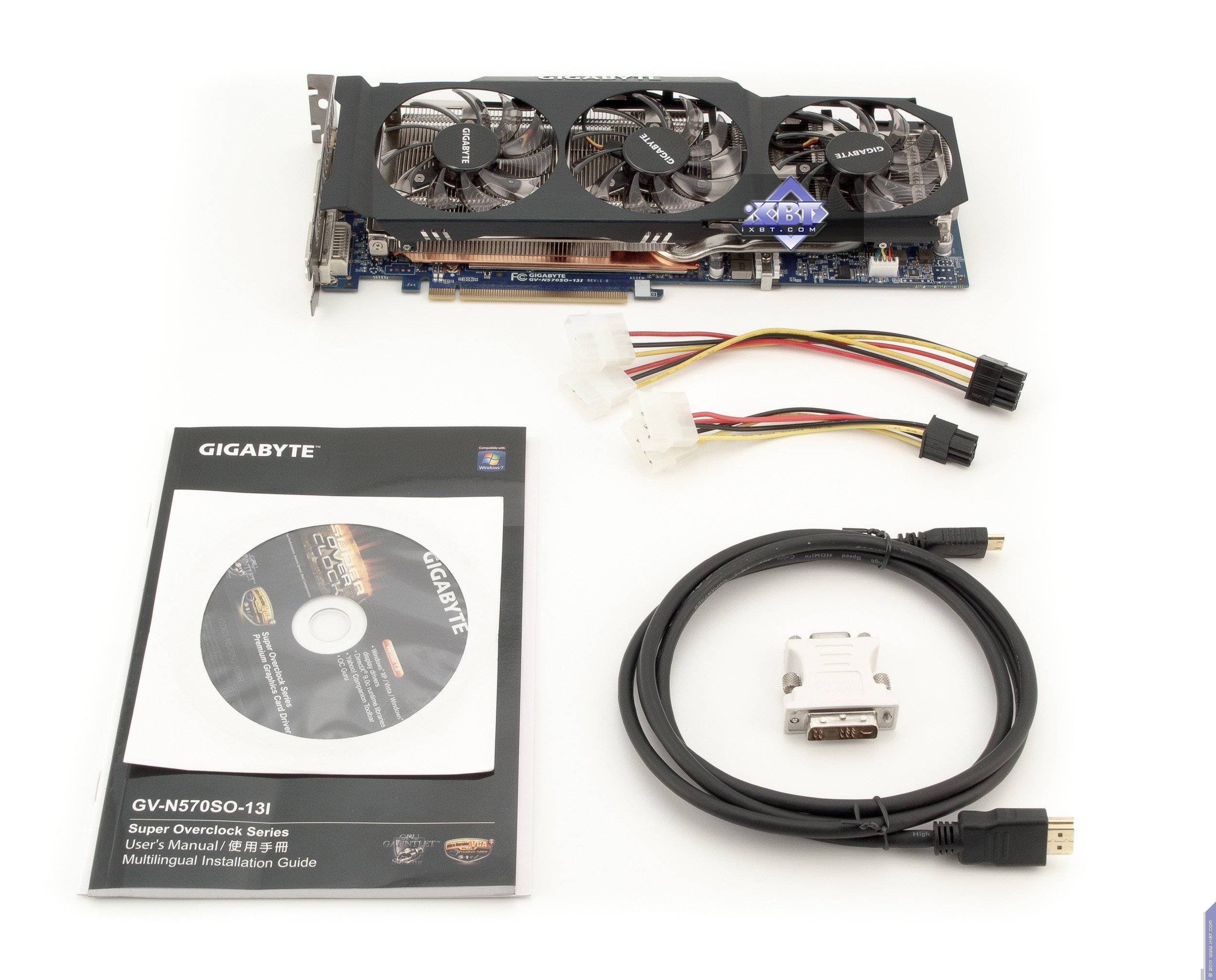

Перед нами базовый комплект плюс разветвители для питания (в т. ч. и 8-контактный) и адаптер DVI-to-VGA. А вместо адаптера mini-HDMI-to-HDMI в комплекте приложен полноценный кабель для подключения прямо к монитору.

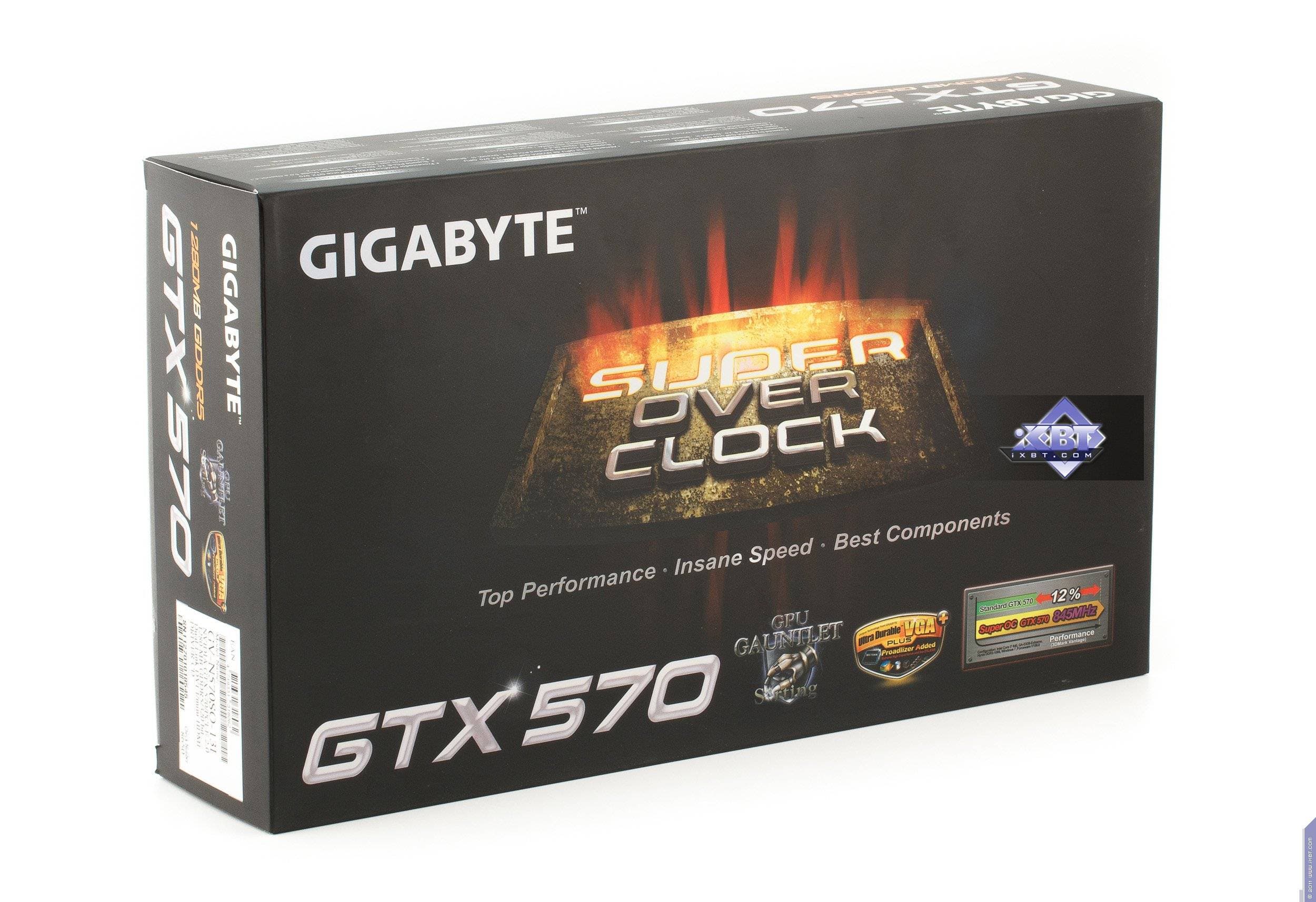

Упаковка.

Gigabyte Geforce GTX 570 SuperOverclock 1280 МБ 320-битной GDDR5 PCI-E (GV-N570SO-13I)

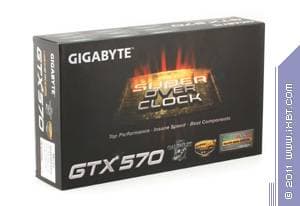

Дизайн суперобложки исполнен в традиционном для серии SuperOverclock черном стиле, все надписи крупные и хорошо видны издали.

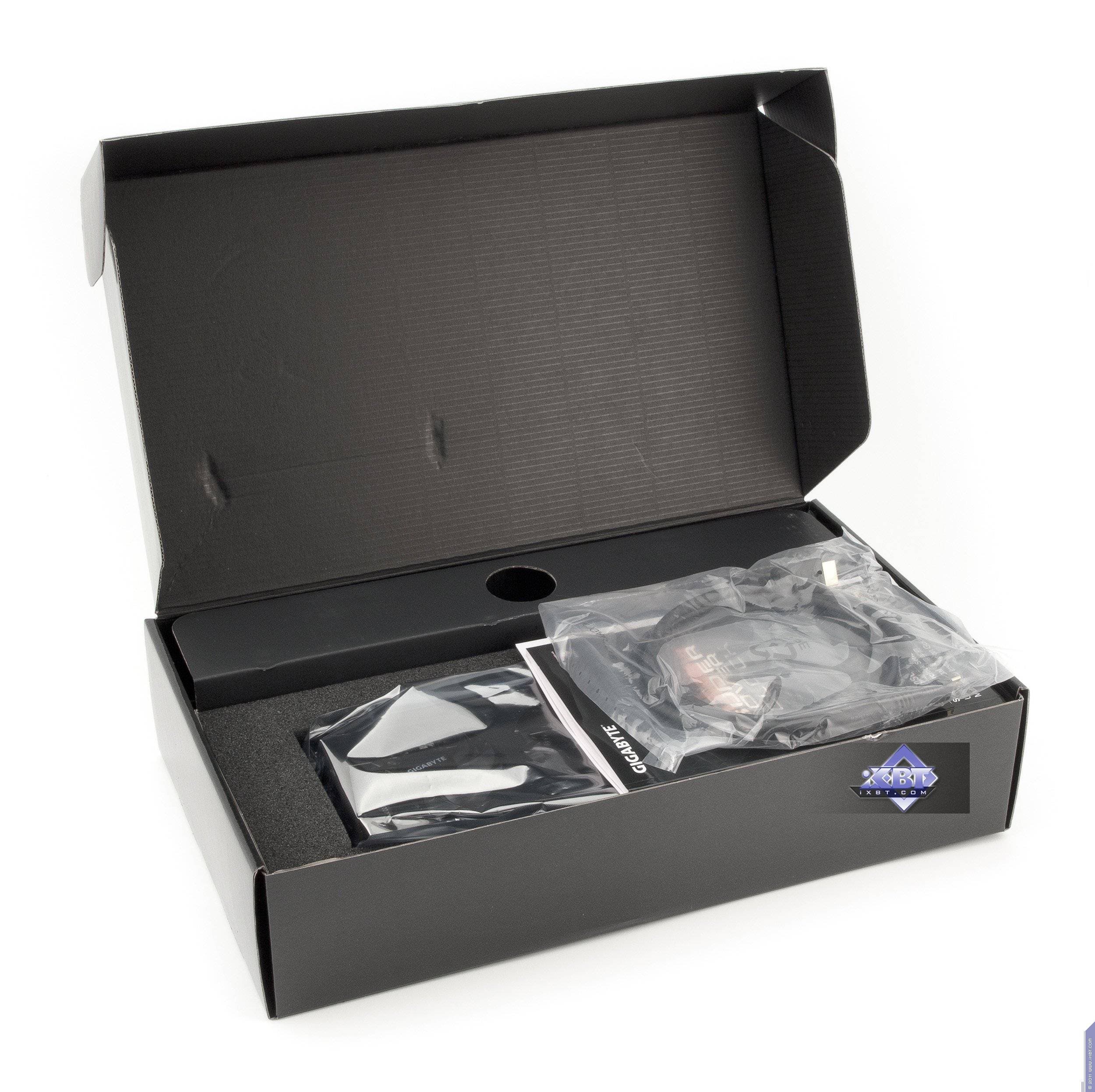

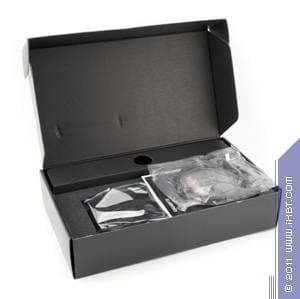

Внутри — коробка из толстого картона, а карта размещена в своем отсеке из пенополиуретана и надежно закреплена. Так что упаковка отличная.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Tagan TG900-BZ 900 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell 3007WFP (30″);
  • драйверы ATI версии Catalyst 11.7; Nvidia версии 280.19.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Шергина за предоставление бенчмарка и помошь в настройках работы.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

Читатели, которые хорошо разбираются в 3D-видеокартах, смогут сделать выводы самостоятельно, посмотрев на результаты, представленные на диаграммах далее. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.

Есть смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

Теперь посмотрим на тесты.

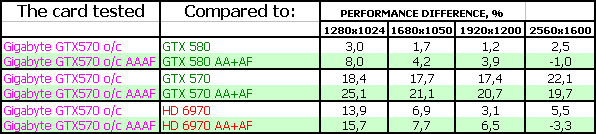

Мы не будем демонстрировать достижения видеокарты на штатно повышенных частотах, потому что данный продукт позволяет получить намного больше — в нашем случае, работу на частотах 920/1840/4400 МГц. Скоростные показатели этого режима мы и будем изучать.

  1. Unigine Tropics Benchmark

  2. Far Cry 2

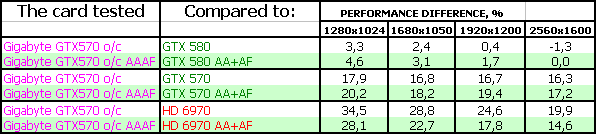

  3. Unigine Heaven Benchmark DirectX 11.0

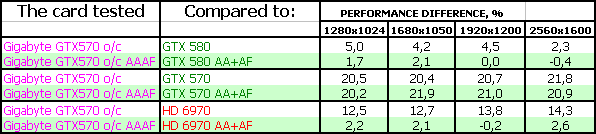

  4. Aliens versus Predator (2010)

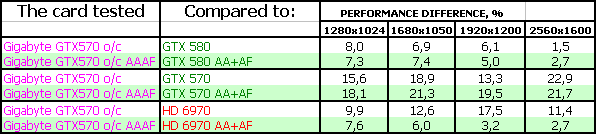

  5. Crysis Warhead, Cargo

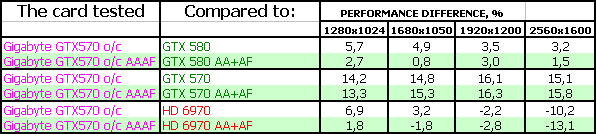

  6. Formula 1 (2010)

  7. 3DMark 11 Graphics Marks

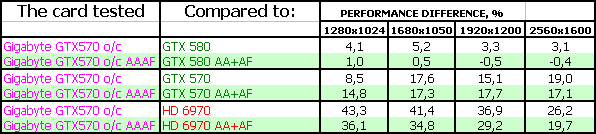

  8. Colin McRae: DiRT2

  9. Metro 2033

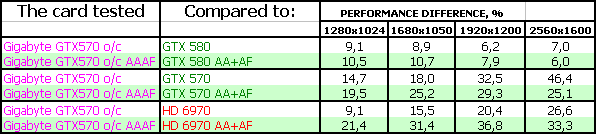

  10. Just Cause 2

Выводы

Gigabyte Geforce GTX 570 SuperOverclock 1280 МБ 320-битной GDDR5 PCI-E (GV-N570SO-13I) — уникальный, отличный продукт на базе GTX 570! Сами посмотрите: за время исследования не замечено по сути ни одного недостатка. (Ну, про цену говорить нет смысла, так как все видеокарты топового уровня предназначены для энтузиастов.) И что нам показали тесты? — Что экстремальный разгон позволил ускорителю догнать и даже перегнать намного более дорогой GTX 580! Более того, даже штатный разгон обеспечил большой прирост производительности, позволив видеокарте Gigabyte занять место четко посередине между референсными GTX 570 и GTX 580. (Результаты со штатным разгоном мы на диаграммах не приводим, чтобы не перегружать их, но желающие могут обратиться к февральскому выпуску i3D-Speed 02’11, где приведены показатели аналогичным образом ускоренной карты Gainward.)

Еще раз замечу, что этот ускоритель предназначен в первую очередь для оверклокеров, которые с помощью гибкой настройки работы карты смогут получить феноменальные результаты, причем данное решение все равно обойдется им дешевле, чем GTX 580. Конечно же, разогнанный продукт Gigabyte обошел, как и следовало ожидать, и своего прямого конкурента в лице Radeon HD 6970. Впрочем, вот тут уже надо смотреть на соотношение цен.

Ну и разумеется, система охлаждения выше всяких похвал! Относительно компактная и очень эффективная, а главное — практически бесшумная. На мой взгляд, рассмотренный сегодня акселератор прочно занял место лучшего среди GTX 570 (в сравнении с ним померк даже Gainward Phantom, который до того считался у нас одним из лучших в этой серии).

Окончательное решение, как обычно, принимать нашим читателям. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.

По результатам исследования мы награждаем в номинации «Оригинальный дизайн» (за август 2011 года) карту:

  • Gigabyte Geforce GTX 570 SuperOverclock 1280 МБ 320-битной GDDR5 PCI-E (GV-N570SO-13I)


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GTX 570 — $458(на 11.01.16) GTX 480 — $552(1)
GTX 570 — $458(на 11.01.16) HD 6970 — Н/Д(0)
GTX 570 — $458(на 11.01.16) HD 6950 2 ГБ — Н/Д(0)


Благодарим компанию Gigabyte и лично Eva Chang
за предоставленную на тестирование видеокарту

Блок питания для тестового стенда предоставлен компанией Tagan

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia
