NVIDIA GeForce 6800 Ultra (NV40)

Часть 1 — особенности архитектуры и синтетические тесты в D3D RightMark

СОДЕРЖАНИЕ

1. Официальные спецификации
2. Архитектура
3. 2D и видеопроцессор
4. Особенности видеокарты
5. Синтетические тесты в D3D RightMark
6. Качество трилинейной фильтрации и анизотропии
7. Выводы

Плата

NVIDIA GeForce 6800 Ultra 256MB

NVIDIA GeForce 6800 Ultra 256MB
Kарта имеет интерфейс AGP x8/x4, 256 МБ памяти GDDR3, размещенной в 8-ми микросхемах на лицевой стороне PCB. Микросхемы памяти производства Samsung (маркировка K4J55323QF). Время выборки у микросхем памяти 1,6 ns, что соответствует частоте работы 600 (1200) МГц, память же работает на частоте 550 (1100) МГц. Частота работы GPU — 400 MHz. Интерфейс обмена с памятью — 256 бит.

Сравнение с GeForce FX 5950 Ultra, вид спереди
GeForce 6800 Ultra	Reference card GeForce FX 5950 Ultra

Сравнение с GeForce FX 5950 Ultra, вид сзади
GeForce 6800 Ultra	Reference card GeForce FX 5950 Ultra

Очевидно, что дизайн карты претерпел весьма значительные изменения. Использование памяти GDDR3 дало возможность разместить все 256 МБ на лицевой стороне платы, что в будущем даст возможность установить на карту и 512 МБ видеопамяти (при условии изменения дизайна PCB, ибо на тыльной стороне платы нет посадочных мест для дополнительных 256 МБ, хотя на первый взгляд кажется, что эти места присутствуют. Однако если изучить большое фото, видно, что это уже не та ситуация, что была с GeForce FX 5900 не-Ultra, у которой микросхем памяти на оборотной стороне не было, но посадочные места для неё присутсвовали.

Далее следует отметить координально переработанную систему питания. Она стала гораздо более компактной, появился второй разъём питания… Да и вообще карта совершила небольшую "революцию" — NVIDIA настоятельно рекомендует использовать вместе с GeForce 6800 Ultra блоки питания мощностью не менее 480 Вт!!! Это может стать серьёзной помехой распространению карты на рынке.

А теперь рассмотрим систему охладжения:

NVIDIA GeForce 6800 Ultra
Здесь мы наблюдаем планомерное развитие системы охлаждения 5950 Ultra. Разница лишь в том, что забор воздуха теперь производится не извне, а изнутри корпуса. Кроме того, в системе охлаждения памяти появилась тепловая трубка для наиболее быстрого отвода тепла от микросхем к массивному игольчатому радиатору. В целом охлаждение карты весьма эффективно. Также отметим, что весьма велика вероятность использования вендорами кулеров не занимающих соседний с AGP слот.

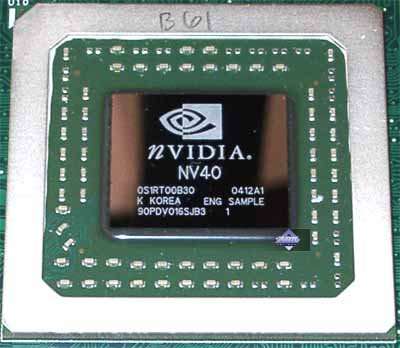

Раз уж сняли кулер, давайте поближе посмотрим на сам GPU:

Сразу бросается в глаза огромных размеров красталл. Действительно, 16 конвейеров, 222 млн. транзисторов — это не шутка. Отметим ещё одно новшество — рамку, аналогичную той, что уже давно применяет ATI для защиты ядра GPU от скола. Столь большому кристаллу NV40 подобная защита уж точно не помешает.

На этом знакомство с картой мы заканчиваем и переходим, наконец, к тестам.
