BFG GeForce 7950 GX2 1GB PCI-E
Преемник знаменитого Obsidian
Или значение бутерброда в нашей жизни

СОДЕРЖАНИЕ

Слово бутерброд - давно пришло из романо-германских языков. Англичане, любя противопоставлять себя всем, говорят наоборот: «бред-энд-баттер», то есть переиначивая на немецкий слог: «брод-бутер». Хотя в последние десятилетия все эти слова активно вытесняются американским сандвичем, который по сути то же самое.

Когда произнесут «сандвич», то у голодного студента сразу возникает образ хот-дога с сосиской, у жителей далекой периферии - образ биг-мака или иного гамбургера из известной закусочной, из которой они не вылезали, приехав в Москву. А у остальных людей - просто закрытый и завернутый во что-то огромный бутерброд.

А бывают ли компьютерные бутерброды? или «железные», как принято нынче говорить? Ведь суть та же: два куска текстолита, между которыми есть нечто.

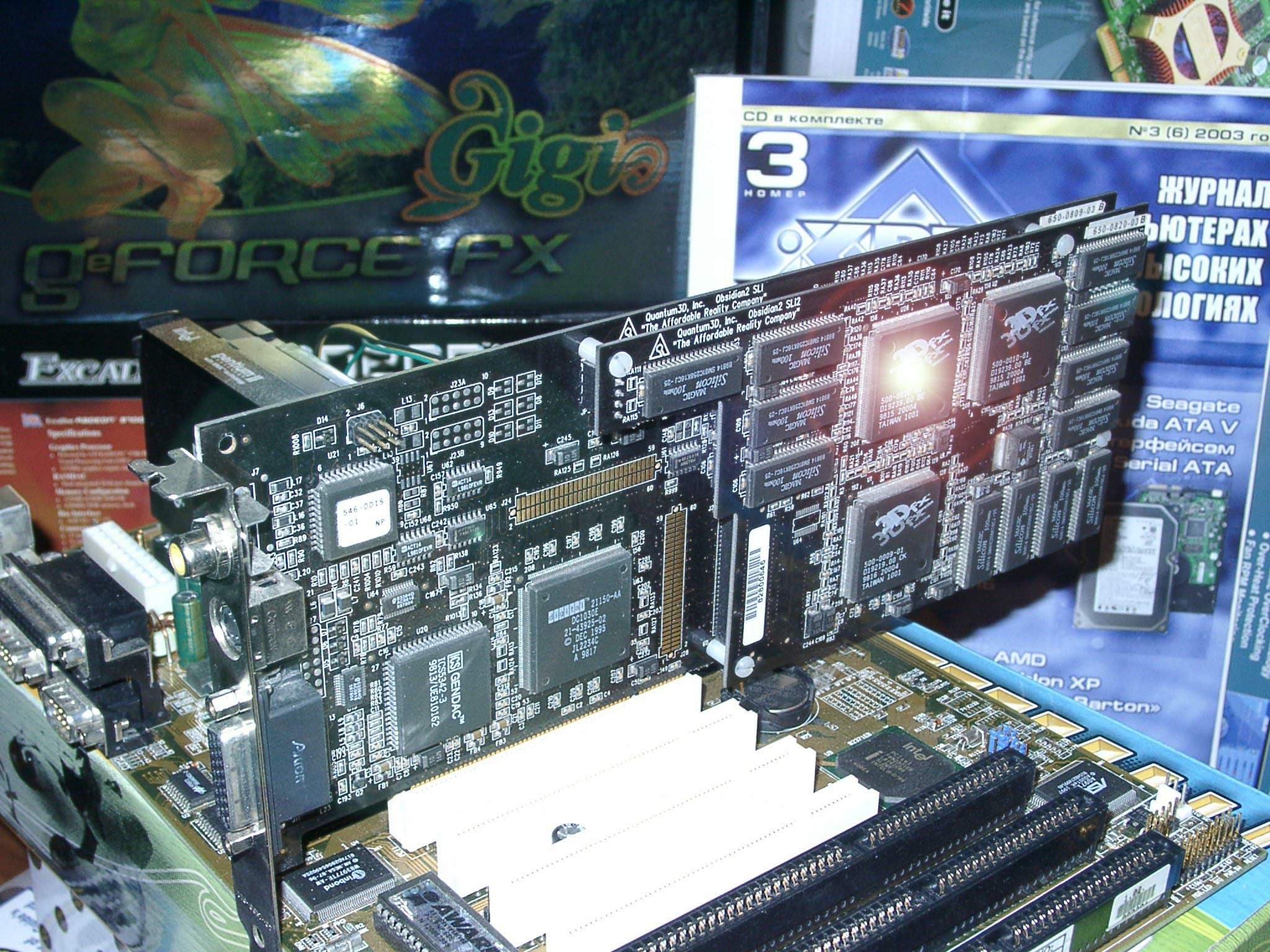

Опытные читатели и давнишние пользователи 3D-ускорителей сразу же вспомнят приснопамятный Quantum3D Obsidian X-24, объединявший в себе два Voodoo2 акселератора в режиме SLI.

Этот монстр рождением аж 1998 года, имел на борту 24 мегабайта памяти (немыслимый объем по тем временам!). Правда память жестко разделялась и распределялась, ибо даже графический процессор был разнесен по плате в трех чипах (блок растеризации и два блока текстурирования - на каждый Voodoo2). Но зато карта имела цену выше, чем ныне обещают просить за подобный двухпроцессорный гигант уже с 1 гигабайтом памяти на борту и в общей сложности 48-ю блоками текстурирования.

Итак, через 8 лет после выхода Obsidian и почти 6 лет после изчезновения 3dfx в недрах NVIDIA мы видим, что мавр делает свое дело и поныне (я про 3dfx), дело SLI преобразилось, развилось и процветает. Странно, что имея все марки в своем портфеле, NVIDIA не назвала 7950GX2 например, как GeForce Voodoo 7900 SLI или просто Voodoo 7900 SLI. Если ранее мы видели раздельные ускорители, которые могли объединиться в SLI (от GeForce 6600LE и выше), то теперь это единое целое.

Ну в самом деле: ну определяется карта как две, ну и что? У ATI давно уже (со времен RADEON 9000) каждая карта имеет по два устройства в Windows. Правда в последнем случае разделение лишь по «головам» вывода картинки на мониторы или ТВ. Зато гарантированный SLI в виде одной платы. Пусть и широкой. Впрочем, не шире обычного 7900GTX с двухслотовым кулером.

Ну что ж, от слов вокруг да около перейдем к делу. Первой платой 7950GX2, которой посчастливилось побывать в нашей лаборатории, стал карта от BFG. Это незнакомая абсолютному большинству российских пользователей компания, созданная в свое время тремя бывшими сотрудниками бывшей же фирмы VisionTek, которая не вынесла конкуренции и умерла. Поэтому вполне справедливо считать BFG наследником дела VisionTek, а следовательно точно также ориентированного на американский рынок. Вернее, ранее ориентированного. Ибо давно известно, что в США с приобретениями новых компьютеров и частей к ним дела обстоят весьма неважно, рынок давно встал, и даже наметилось сокращение от переизбытка, перегретости. Поэтому почти все ранее высокомерно отправляющие торговые компании из Европы в пешее известное путешествие, американские компании теперь активно ищут входы и пути попадания на рынки Европы и Азии. Разумеется, и российский рынок, как один из самых динамично развивающихся, их стал интересовать. Конечно, не в последнюю очередь благодаря усилиям местных маркетинговых специалистов, которые смело вгрызались в толстокожую плоть американцев, желая получить их внимания и открыть им веки (как Вию в известной повести Гоголя), после чего такие гранды как eVGA, BFG говорили «Вау, а мир-то шире оказывается, чем мы думали!», и настраивали рельсы в Россию. Конечно же, заядлые игроки ASUS, MSI, Gigabyte и т.д., вовсе не рады этим новациям, и конкуренция будет очень высокой, и еще пока рано говорить - получится ли у американцев хоть что-то здесь продать. Но сама попытка внесения некоторого оживления и предоставления пользователю чего-то новенького - уже похвальна. Пусть титаны бьются, снижая или повышая цены, это их дело. А пользователь получает более широкий выбор.

Теперь о BFG. Как выше уже сказал, это американская компания, в части Hi-End ничем от других партнеров NVIDIA не отличающаяся - то есть платы покупает у NVIDIA и поставляет те же референсы. Но особую роль играют два фактора: первый - все карты на BFG подвергаются особому контролю, вне зависимости от того - где они произведены: на мощностях BFG или куплены ОЕМ-порядком. Это ново, поскольку обычно референс-карты, покупаемые у NVIDIA, идут в торговлю без проверок, ибо все равно NVIDIA дает гарантию. Второй фактор: комплект поставки. Он весьма необычен. Но об этом ниже.

Платa

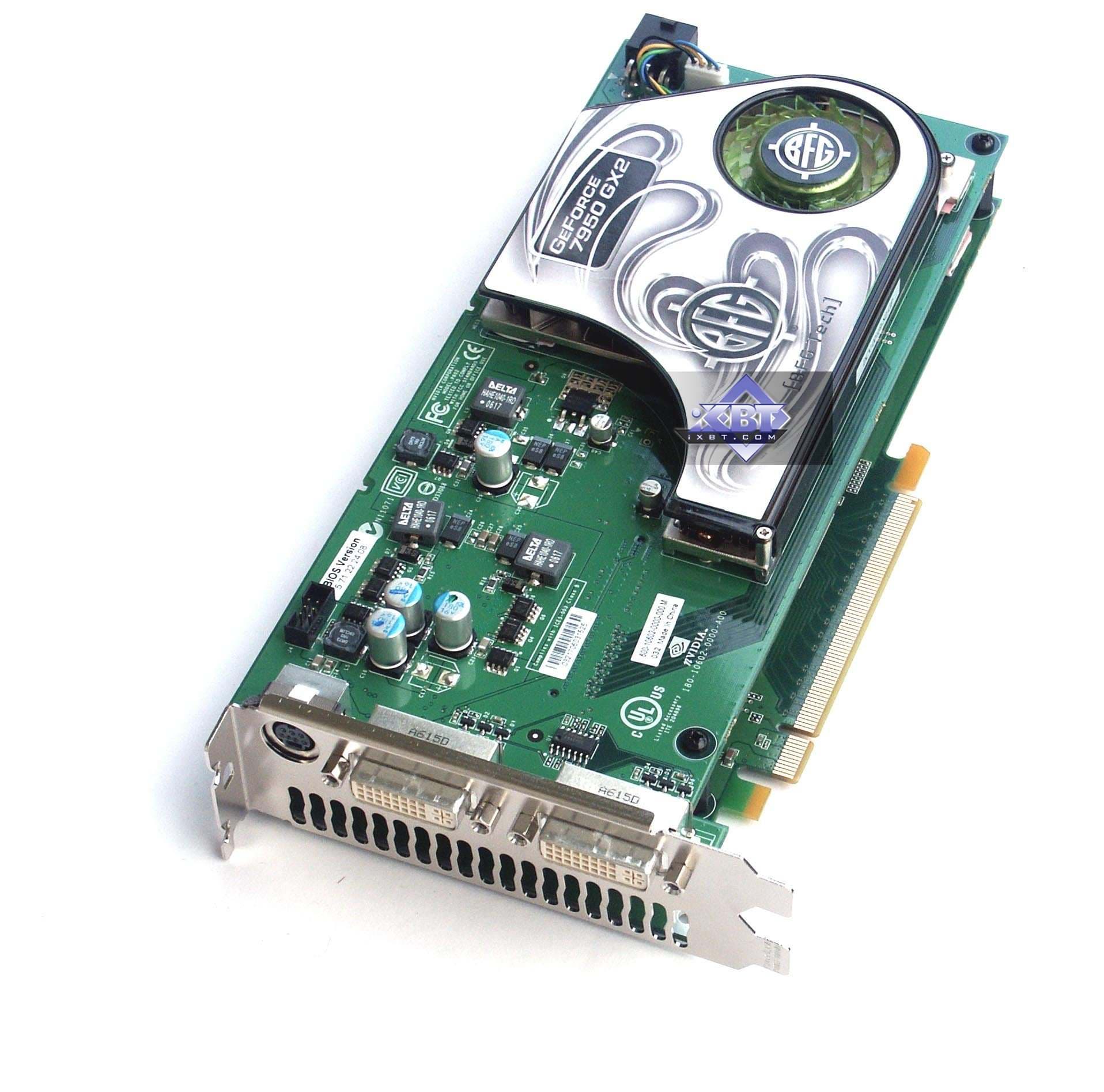

BFG GeForce 7950 GX2 1GB PCI-E

GPU: 2 x GeForce 7950 GX2 (G71)
Интерфейс: PCI-Express x16
Частоты работы GPU:: 500 MHz (номинал — 500 МГц)
Частоты работы памяти(физическая (эффективная)):: 600 (1200) MHz (номинал — 600 (1200) МГц)
Ширина шины обмена с памятью: 2 x 256bit
Число шейдерных вершинных процессоров: 2 x 8
Число шейдерных пиксельных процессоров: 2 x 24
Число текстурных процессоров: 2 x 24
Число ROPs: 2 x 16
Размеры: 210x100x32 мм (последняя величина — максимальная толщина видеокарты).
Цвет текстолита: зеленый.
Выходные гнезда: 2 x DVI (Dual-Link), TV-выход.
VIVO: нет
TV-out: интегрирован в GPU.

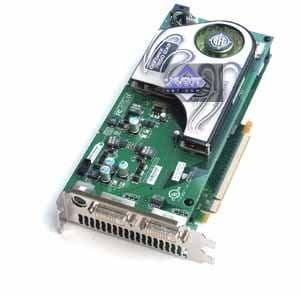

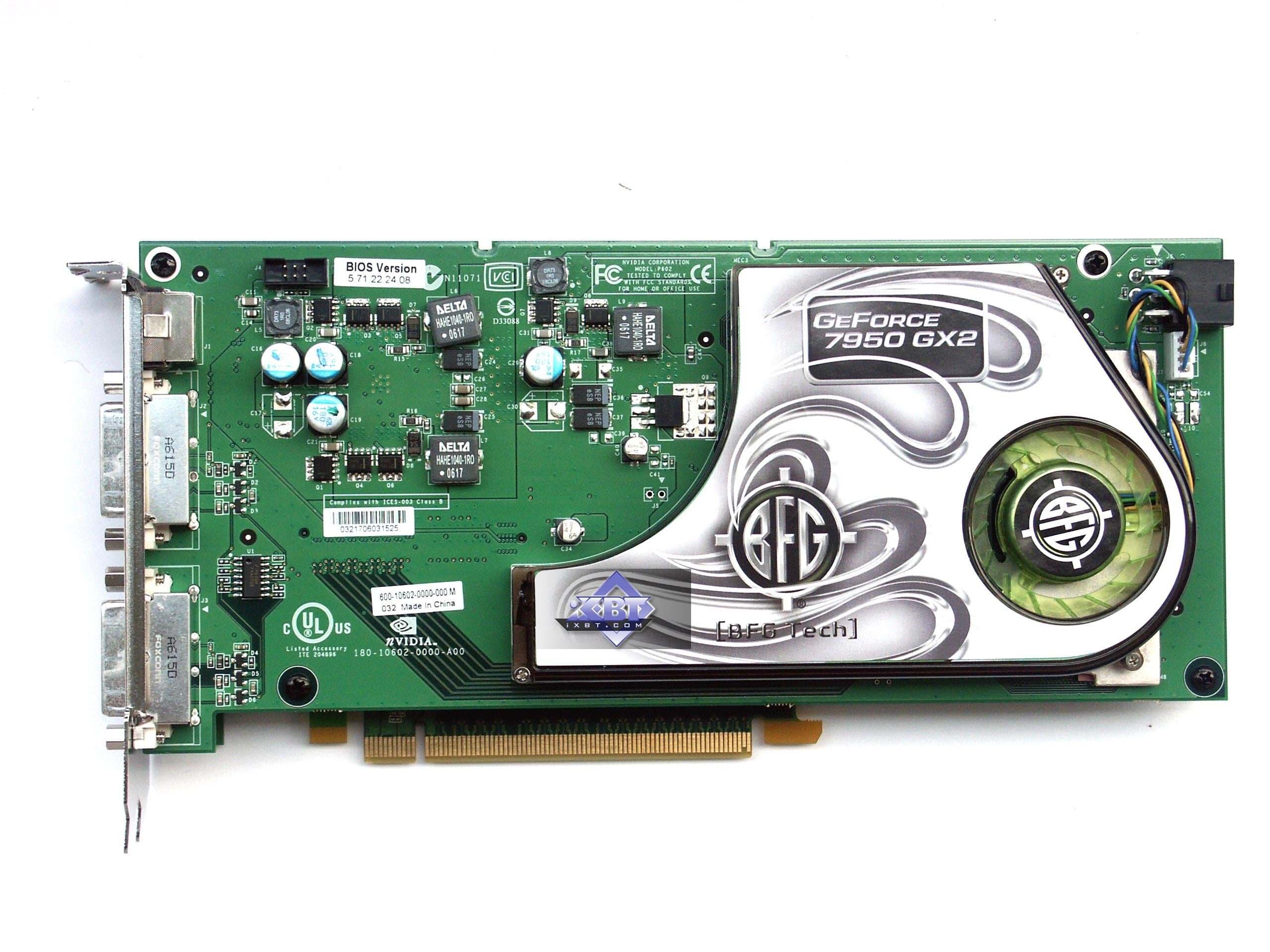

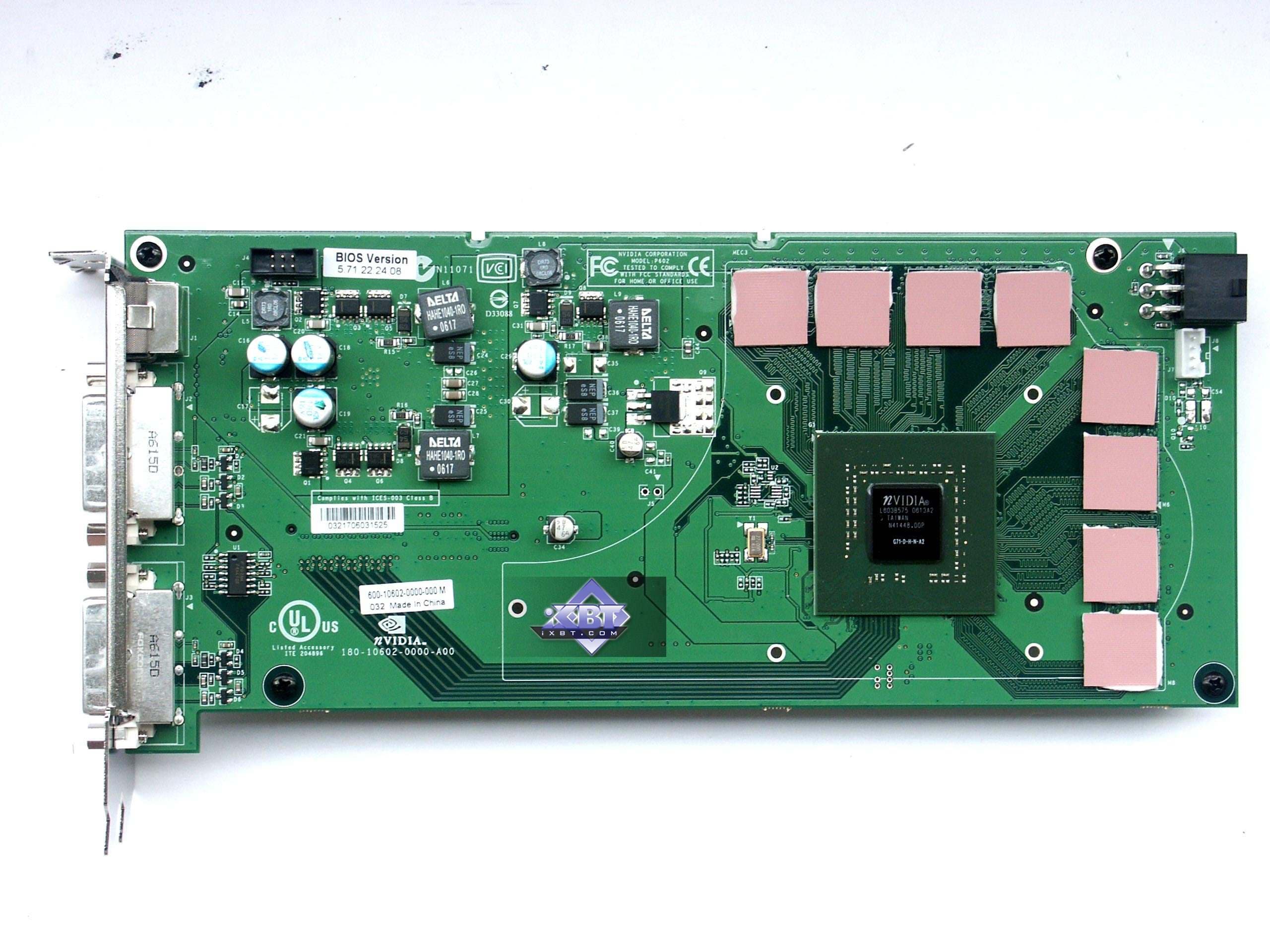

BFG GeForce 7950 GX2 1GB PCI-E

Карта имеет 1024 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах на лицевой стороне каждой из PCB (всего 16 микросхем).

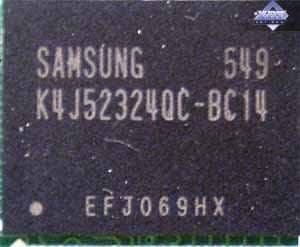

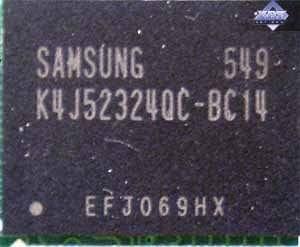

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1.4ns, что соответствует частоте работы 700 (1400) МГц.

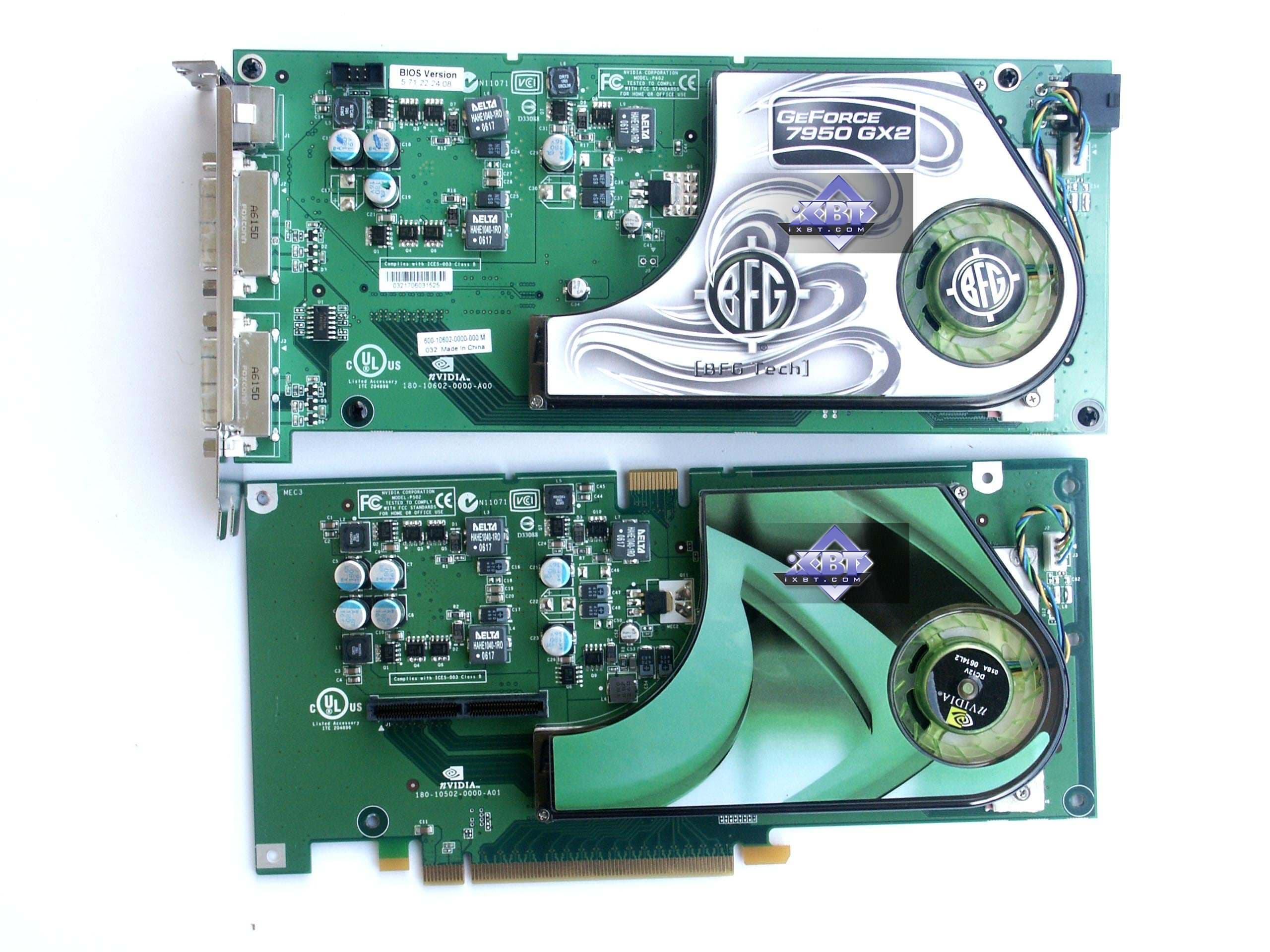

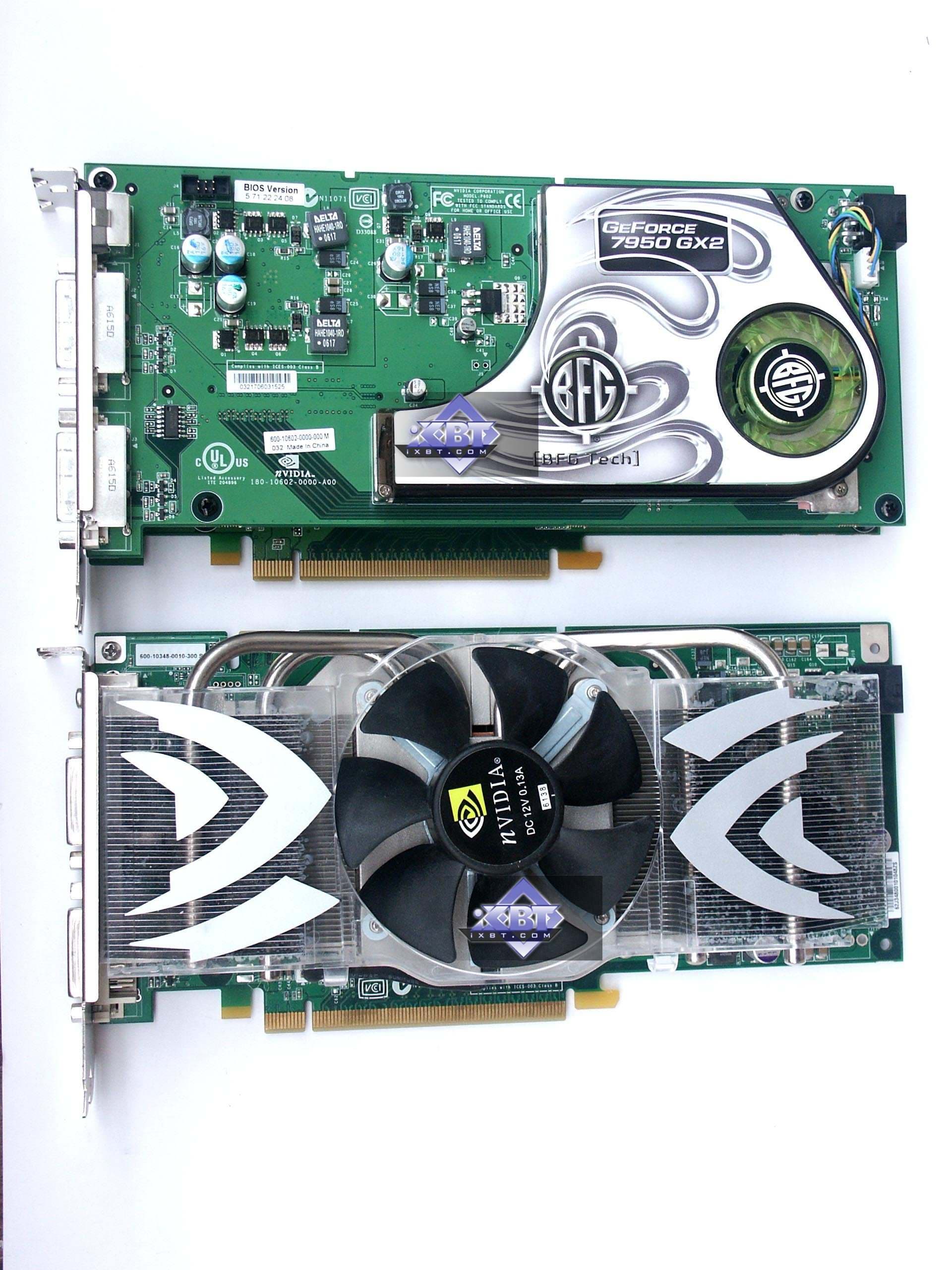

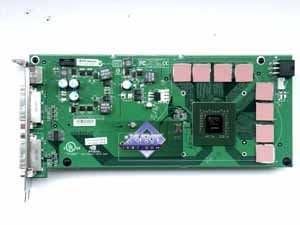

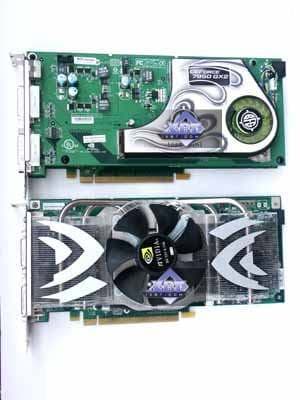

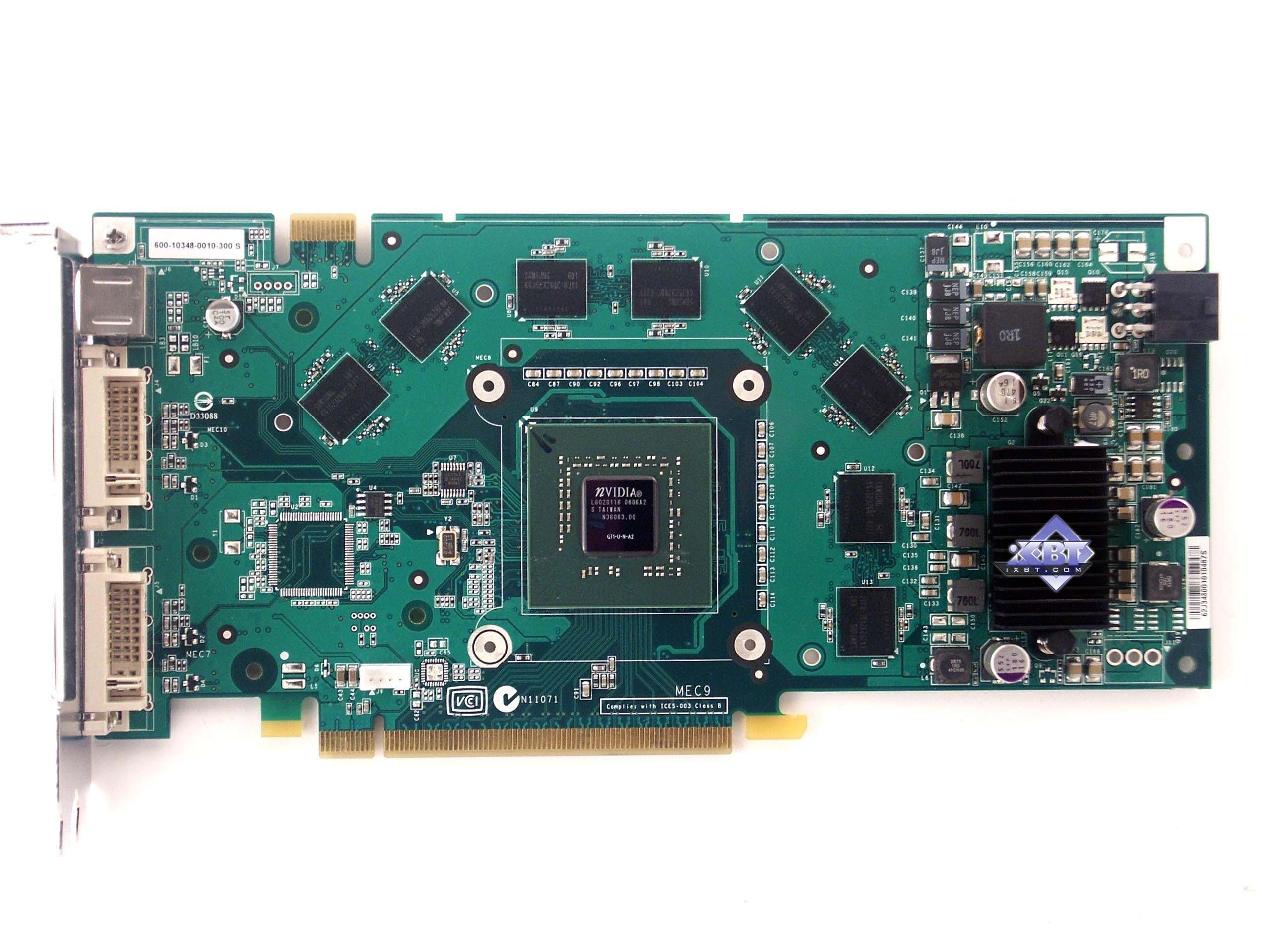

Сравнение с эталонным дизайном, вид спереди

BFG GeForce 7950 GX2 1GB PCI-E Reference card NVIDIA GeForce 7900 GTX

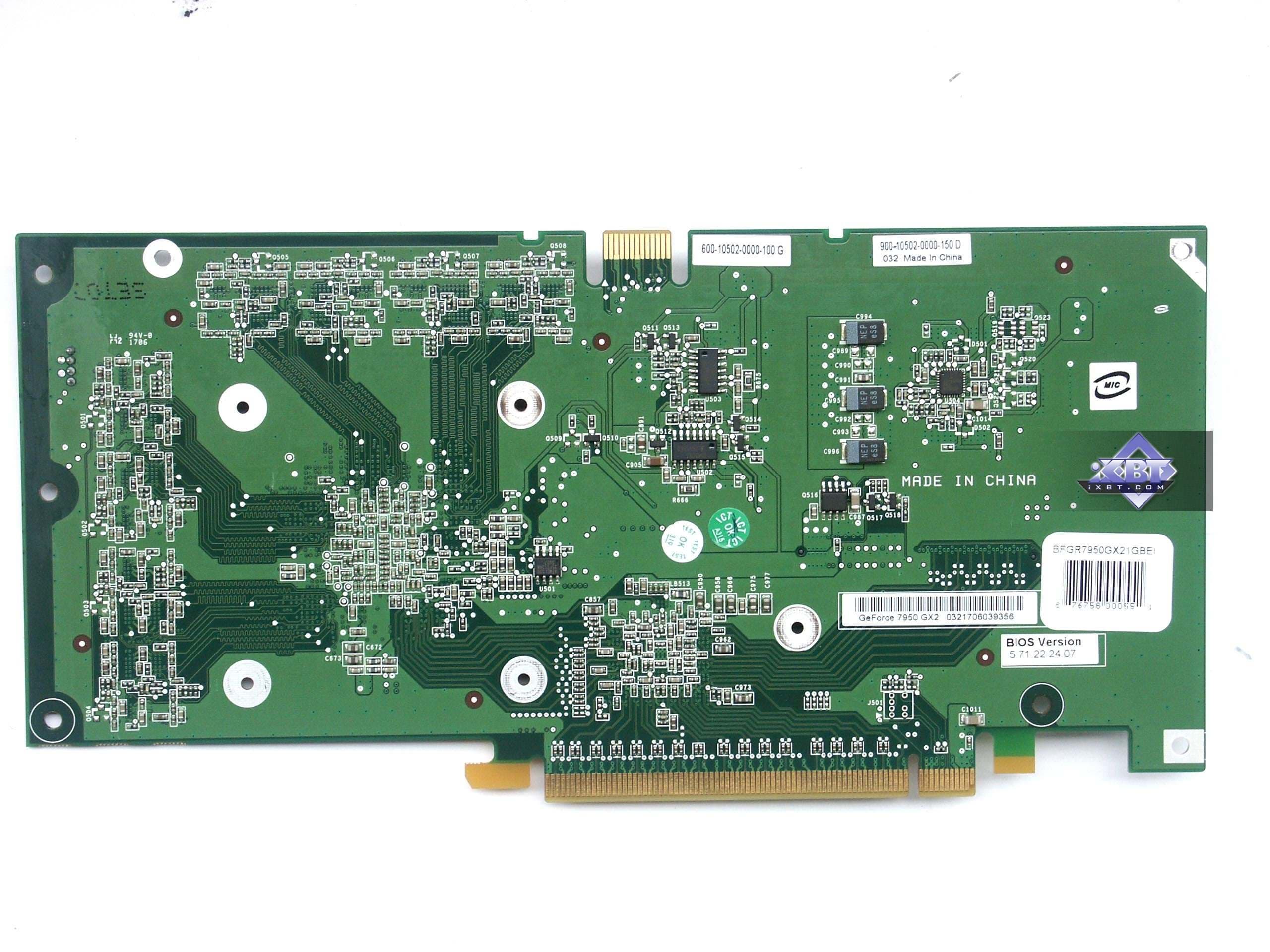

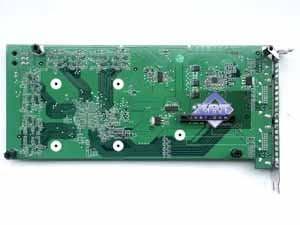

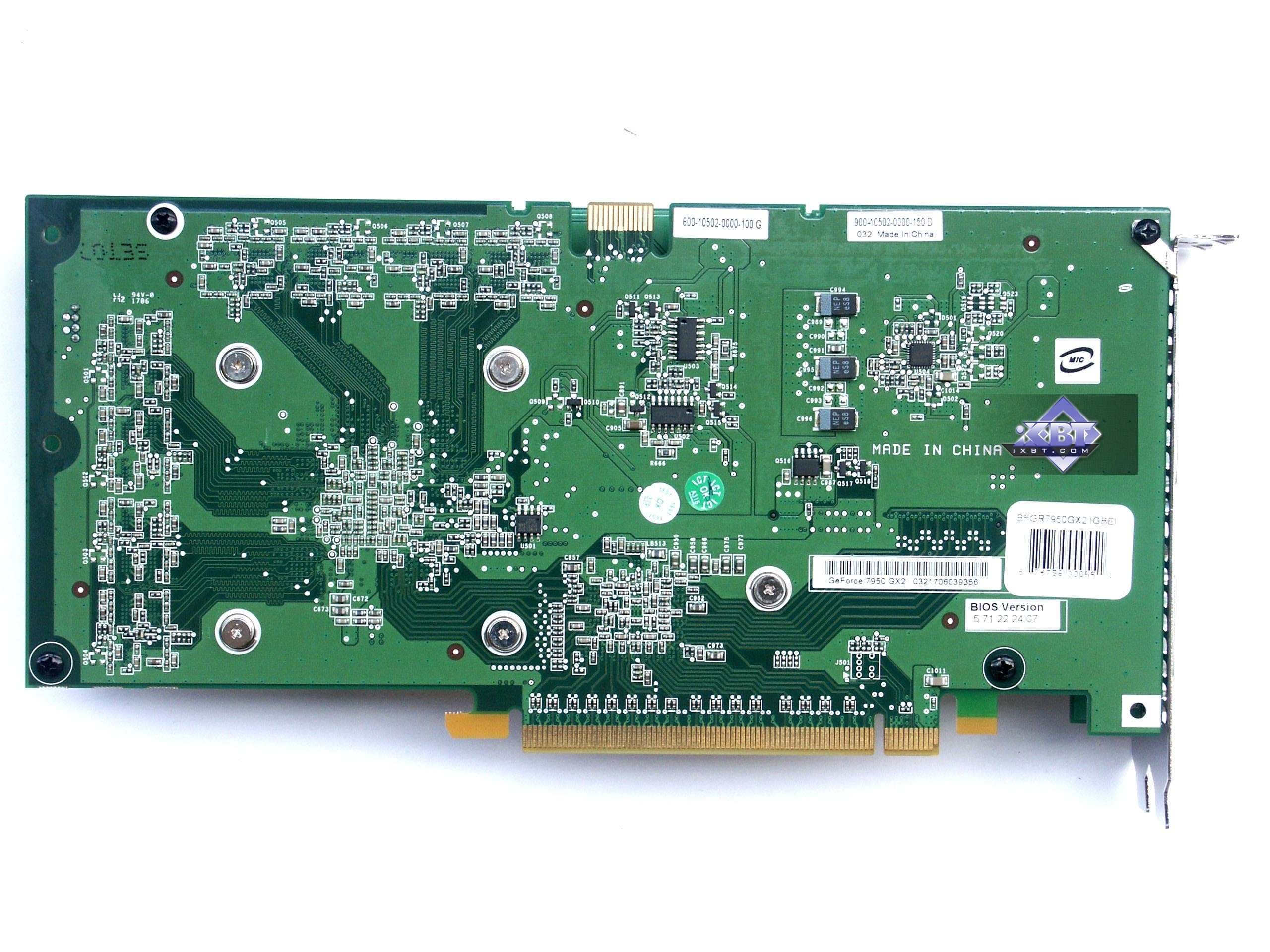

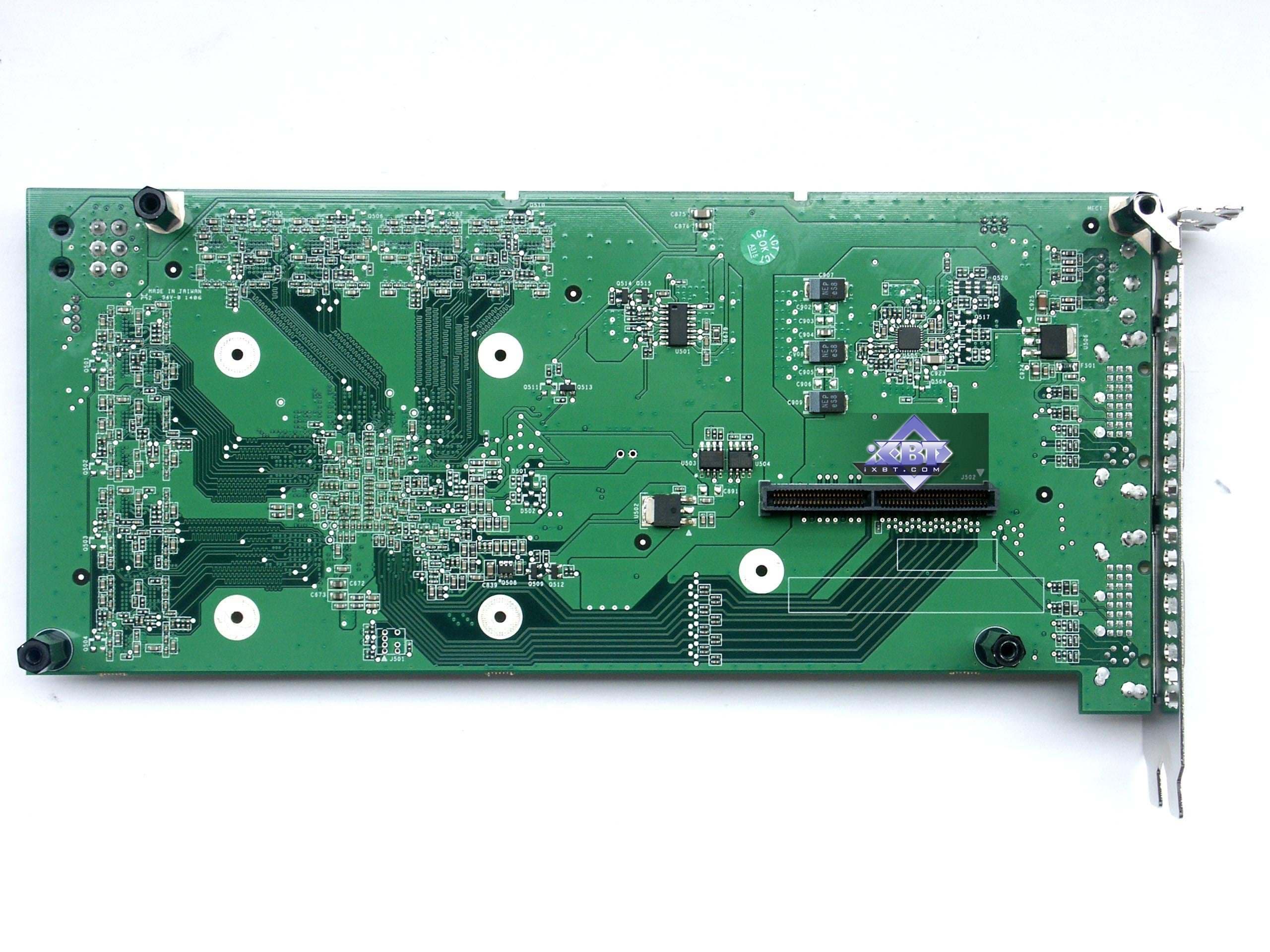

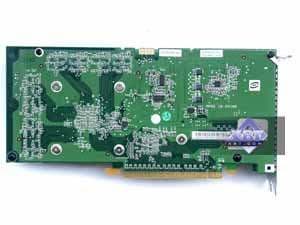

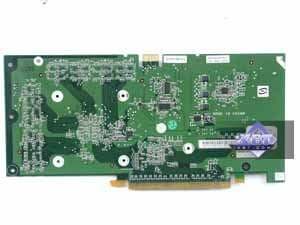

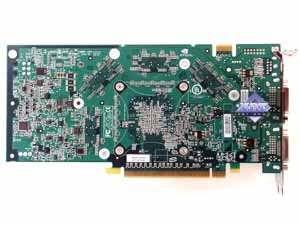

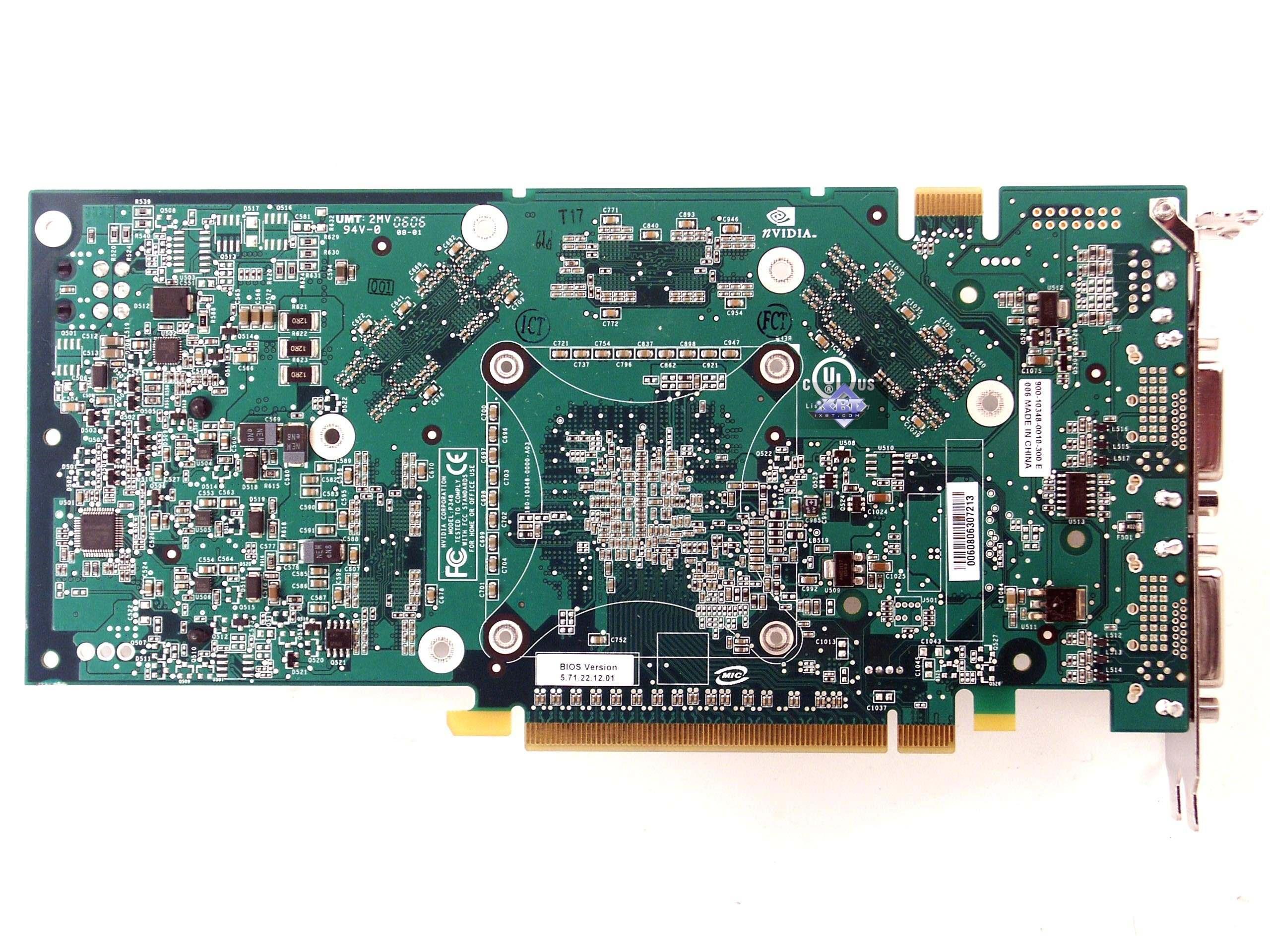

Сравнение с эталонным дизайном, вид сзади

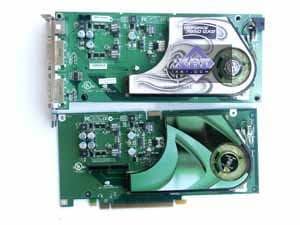

Итак, GeForce 7950 GX2. Это два GeForce 7900 GTX, работающих на пониженных частотах, объединенных в один ускоритель по методу SLI. То есть в одном слоте работают два акселератора G71. На фотографиях выше показан 7950 в разобранном виде (каждая часть «бутерброда» плюс адаптер-связник) и в собранном виде с кулером.

Очевидно, что плата за компактность относительно двух 7900 GTX - это пониженные частоты работы. Прежде всего по памяти, поскольку ее расположение привычным полукругом вокруг ядра уже невозможно, а значит расстояния от микросхем памяти до процессора будет разным, что наводит определенные ограничения. Да и мы видим, что память 1.4нс с номиналом в 700 МГц работает всего на 600 МГц (запас по надежности, плюс меньшее энергопотребление, а значит и тепловыделение.)

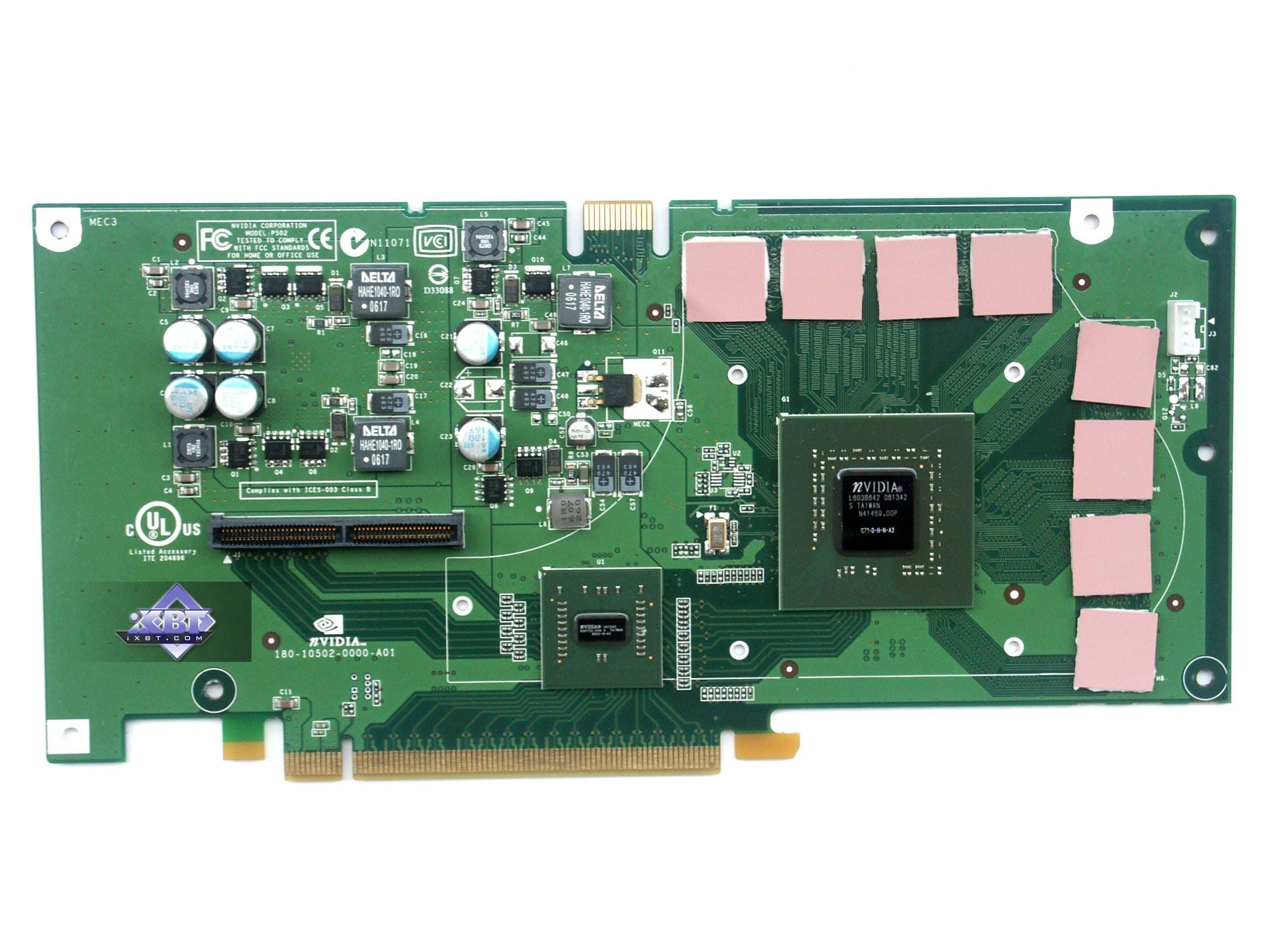

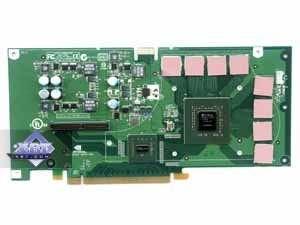

За организацию SLI отвечают два компонента: чип на второй плате (та, что с разъемом PCI-E - на нижепредставленной фотографии она нижняя), который - просто модифицированный HSI (PCIE-to-PCIE),

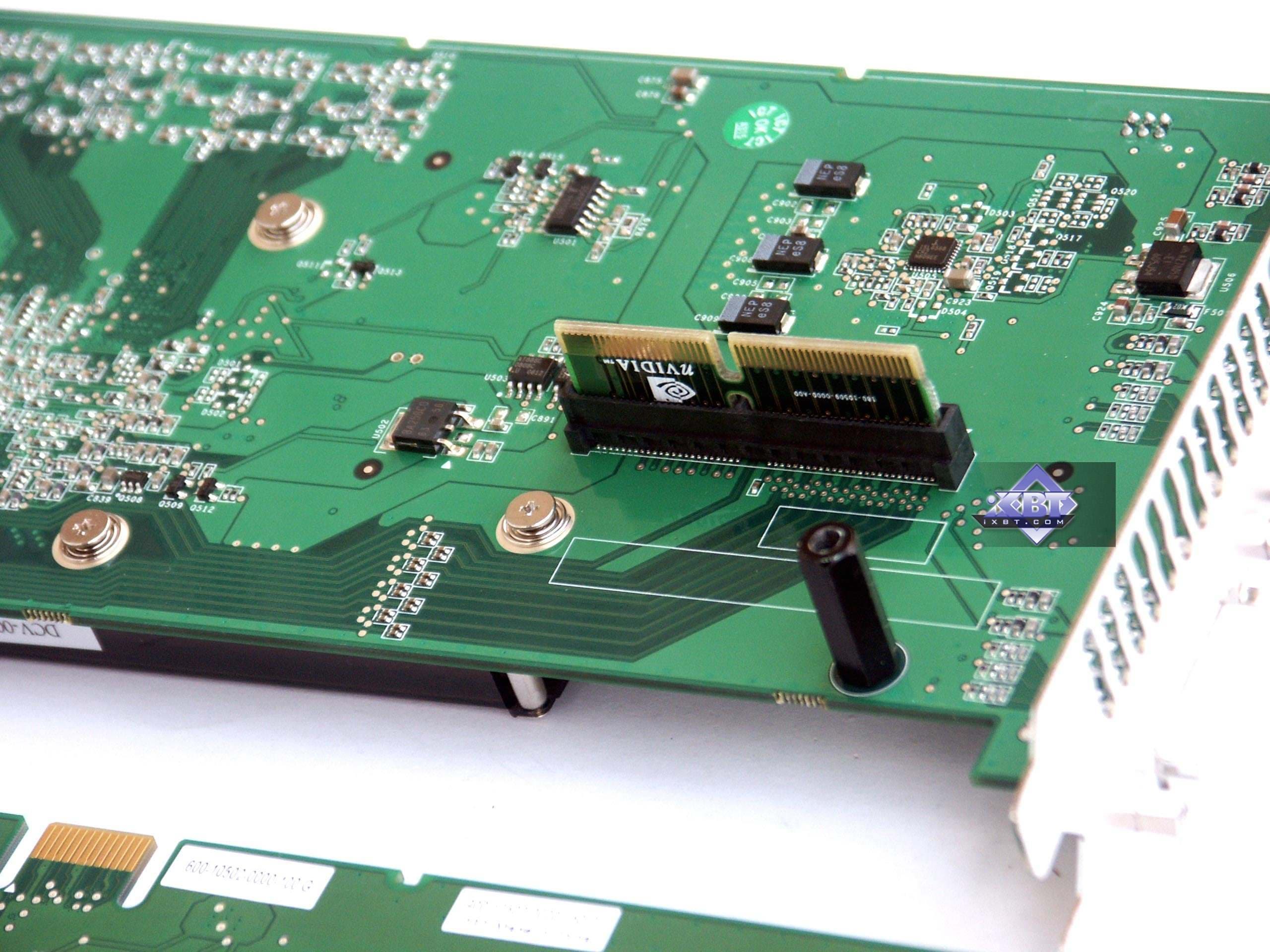

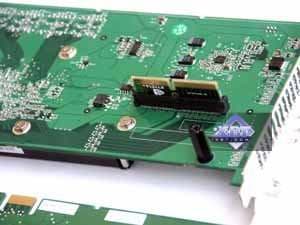

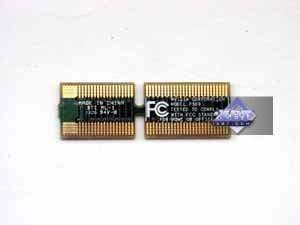

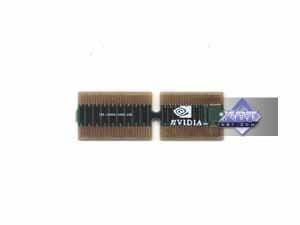

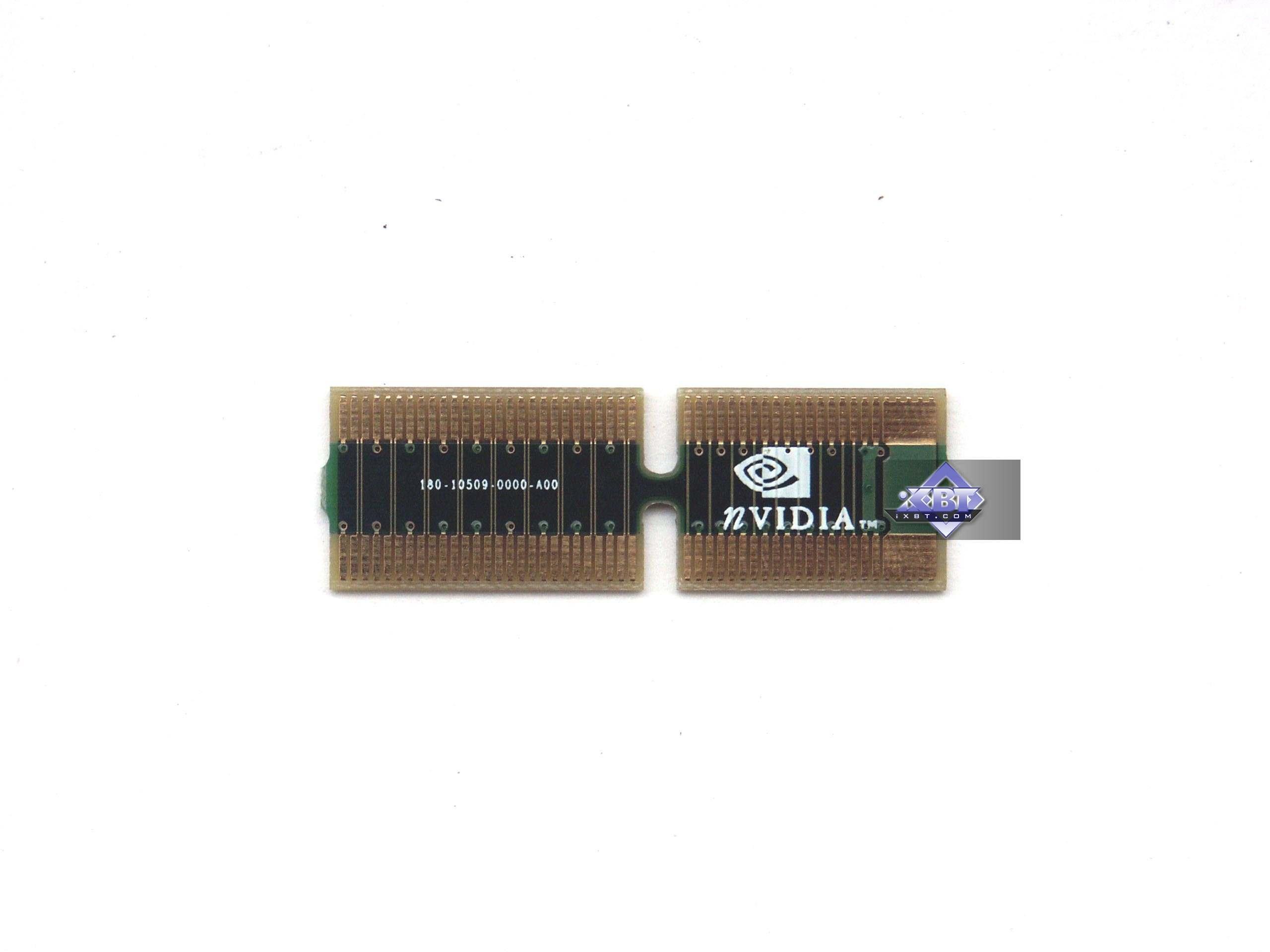

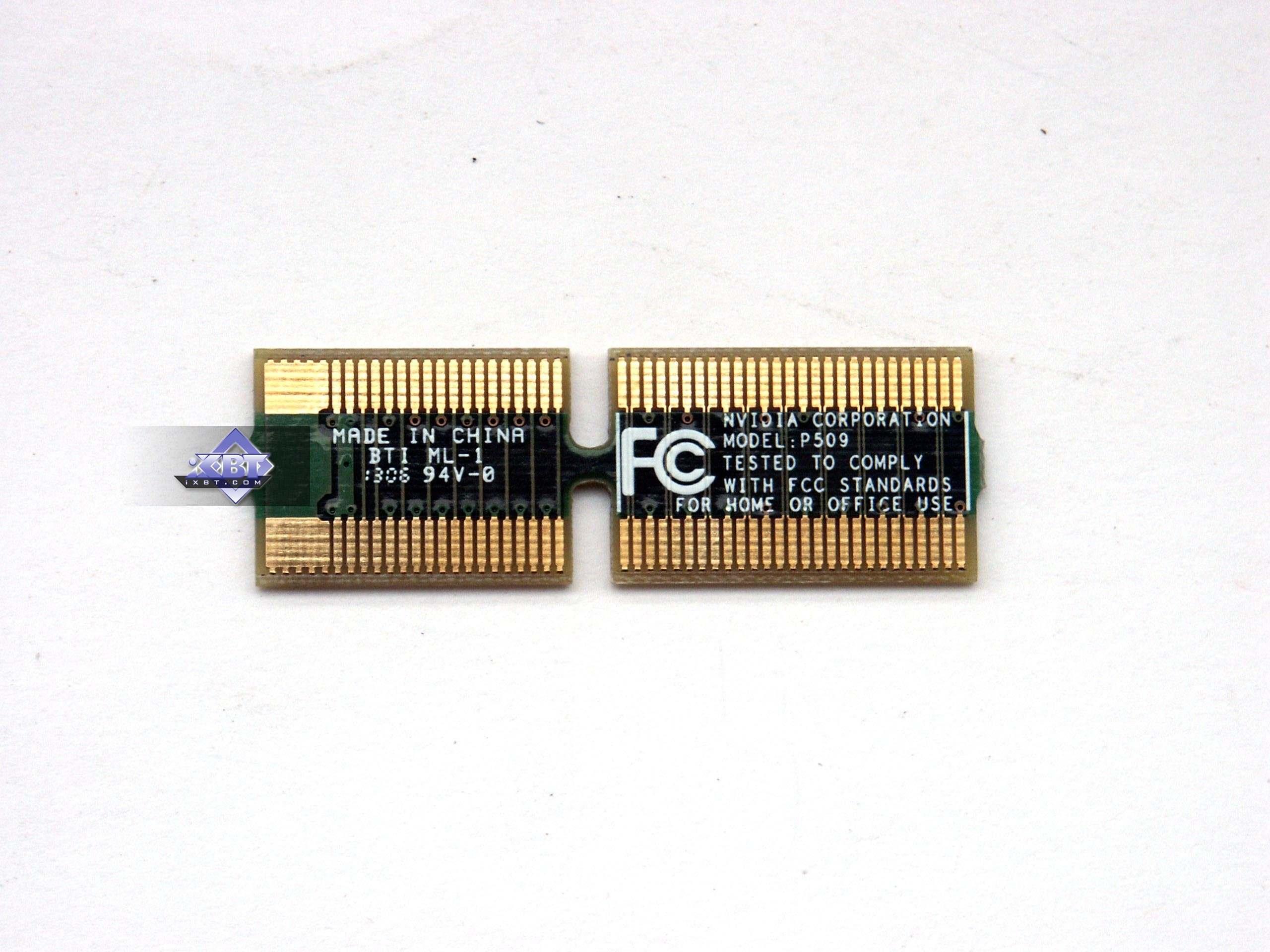

и адаптер-связник, вставляемый в специальные разъемы на обеих частях нашего сандвича:

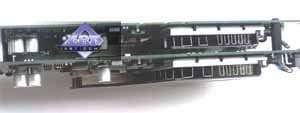

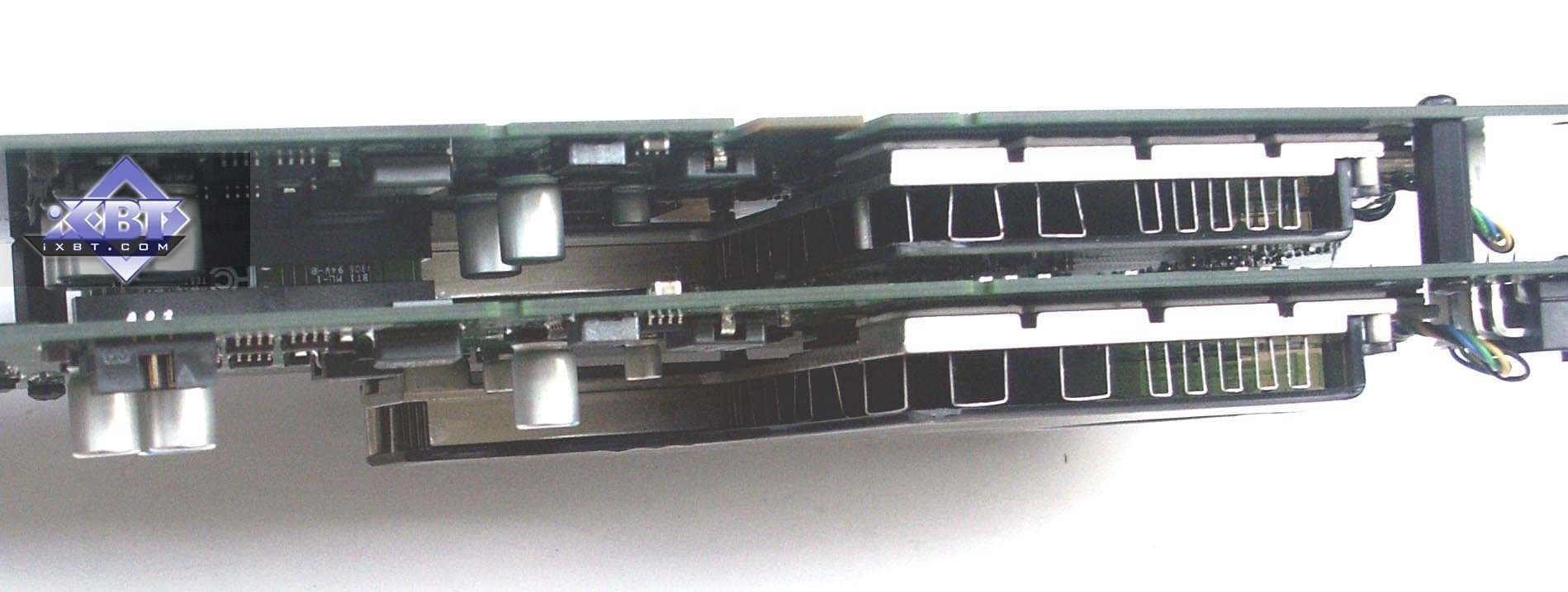

В результате мы получили весьма компактное решение.

Однако то, что разработчики вынуждены использовать очень тонкие кулеры, накладывает ограничения на частоту работы ядер, поэтому она резко снижена с 650 до 500 МГц.

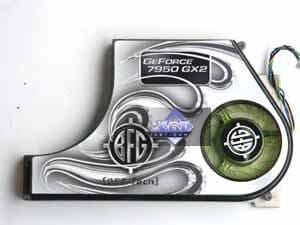

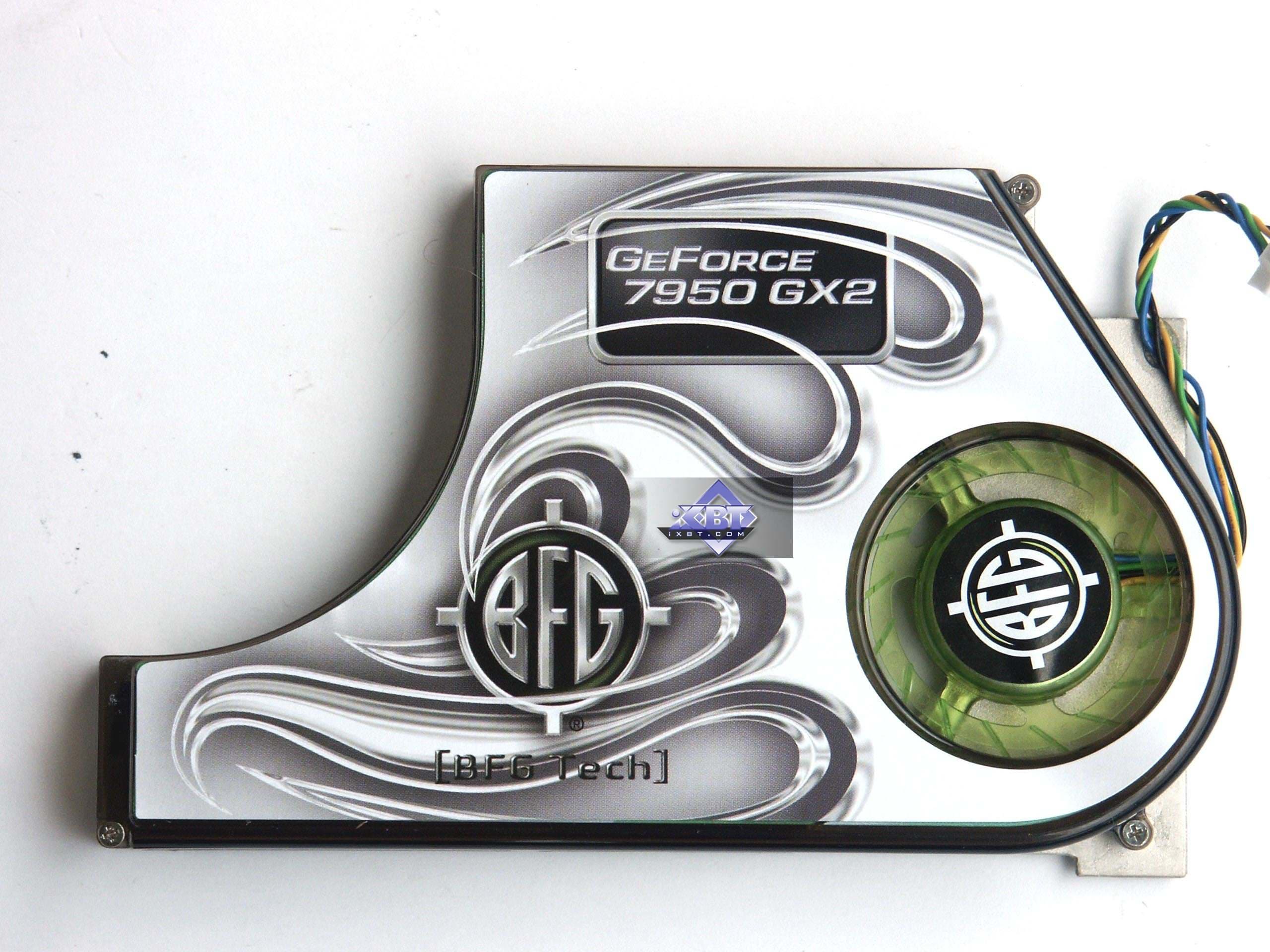

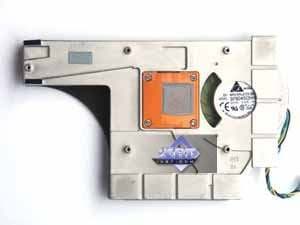

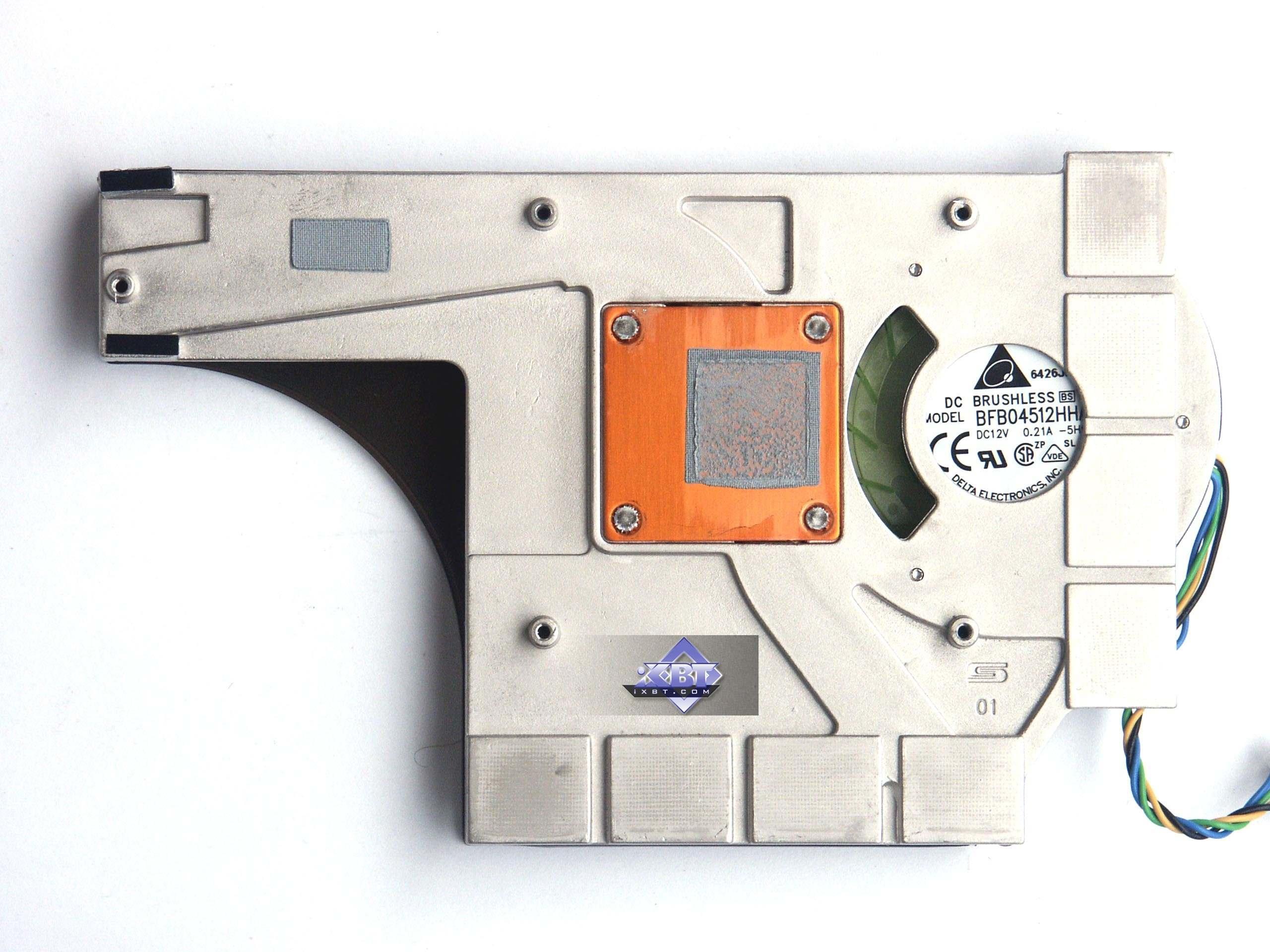

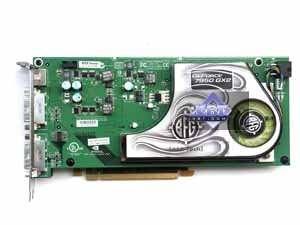

Как мы видим, системы охлаждения по принципу - рядовые. Закрытый радиатор и вентилятор, гонящий воздух через него. Такая форма с вытянутым хвостиком была сделана ради охлаждения микросхемы-моста, объединяющего обе части ускорителя. Ядро соприкасается с медной пластиной, впаянной в радиатор. Вообще-то, если такая уж напряженка с охлаждением, особенно той части 7950, что находится внутри, то следовало бы сделать все радиаторы медными. Эффективность выросла бы и значительно.

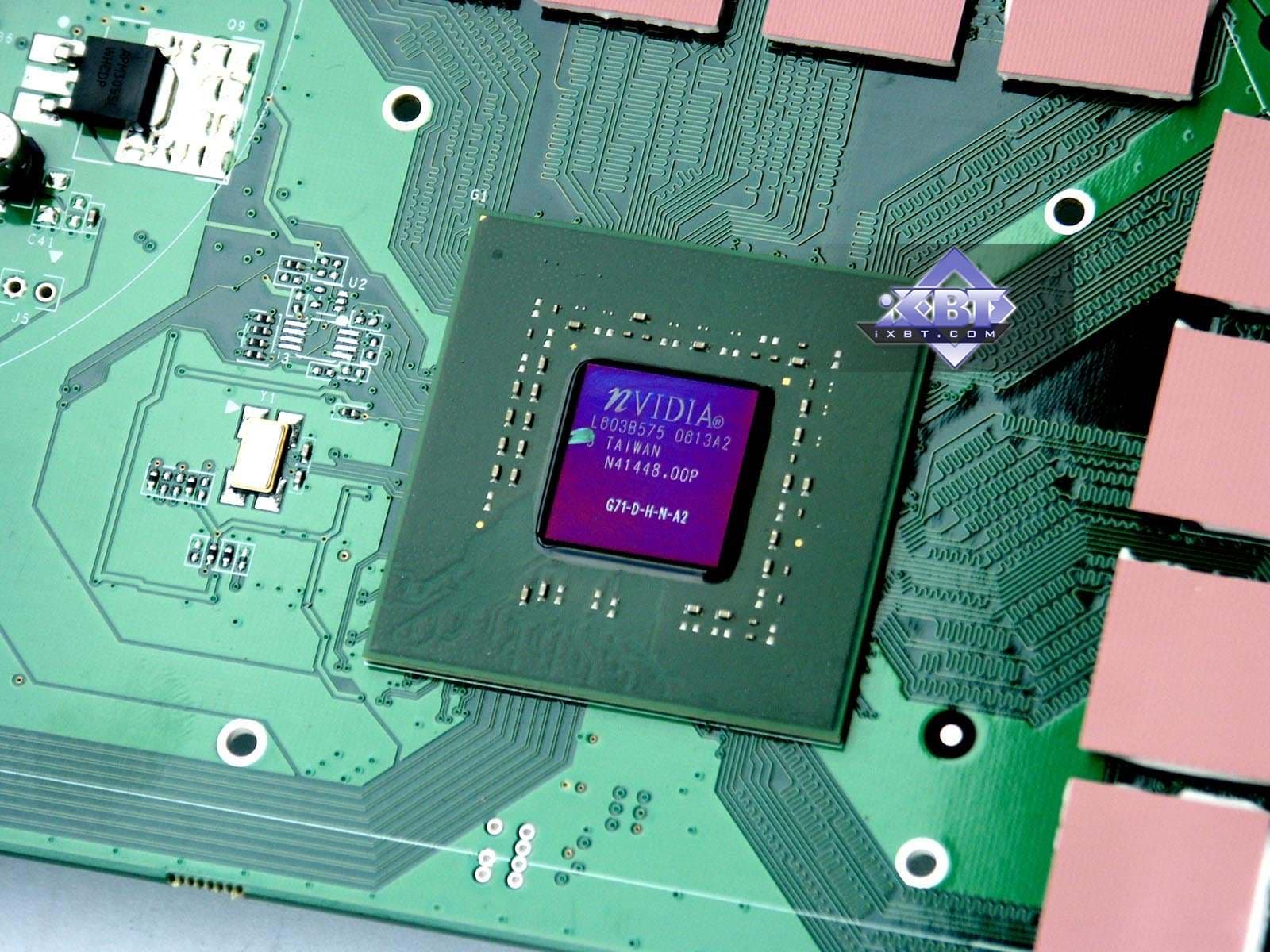

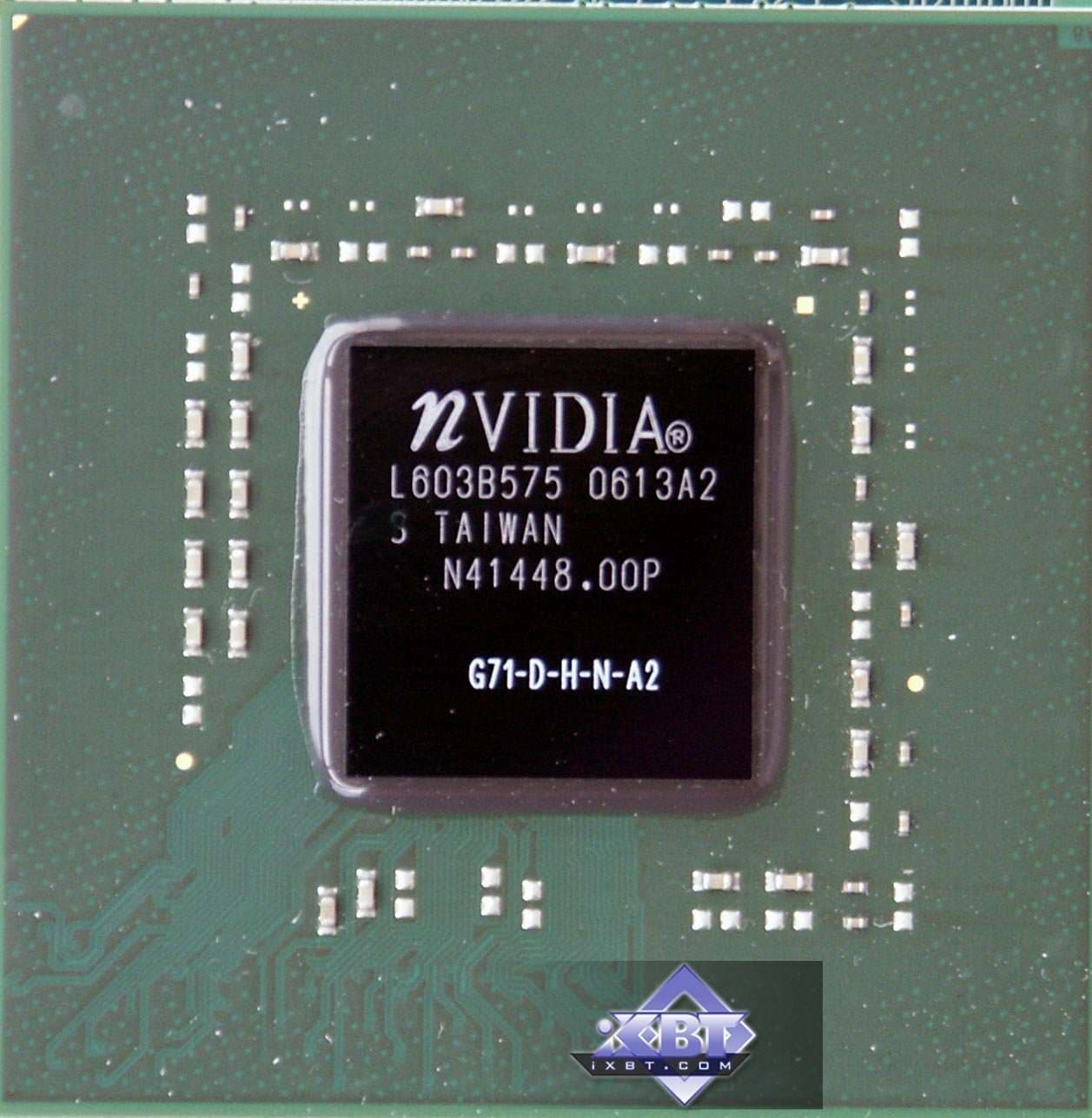

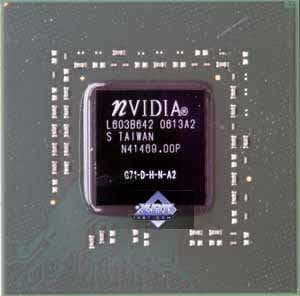

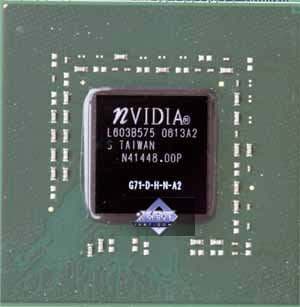

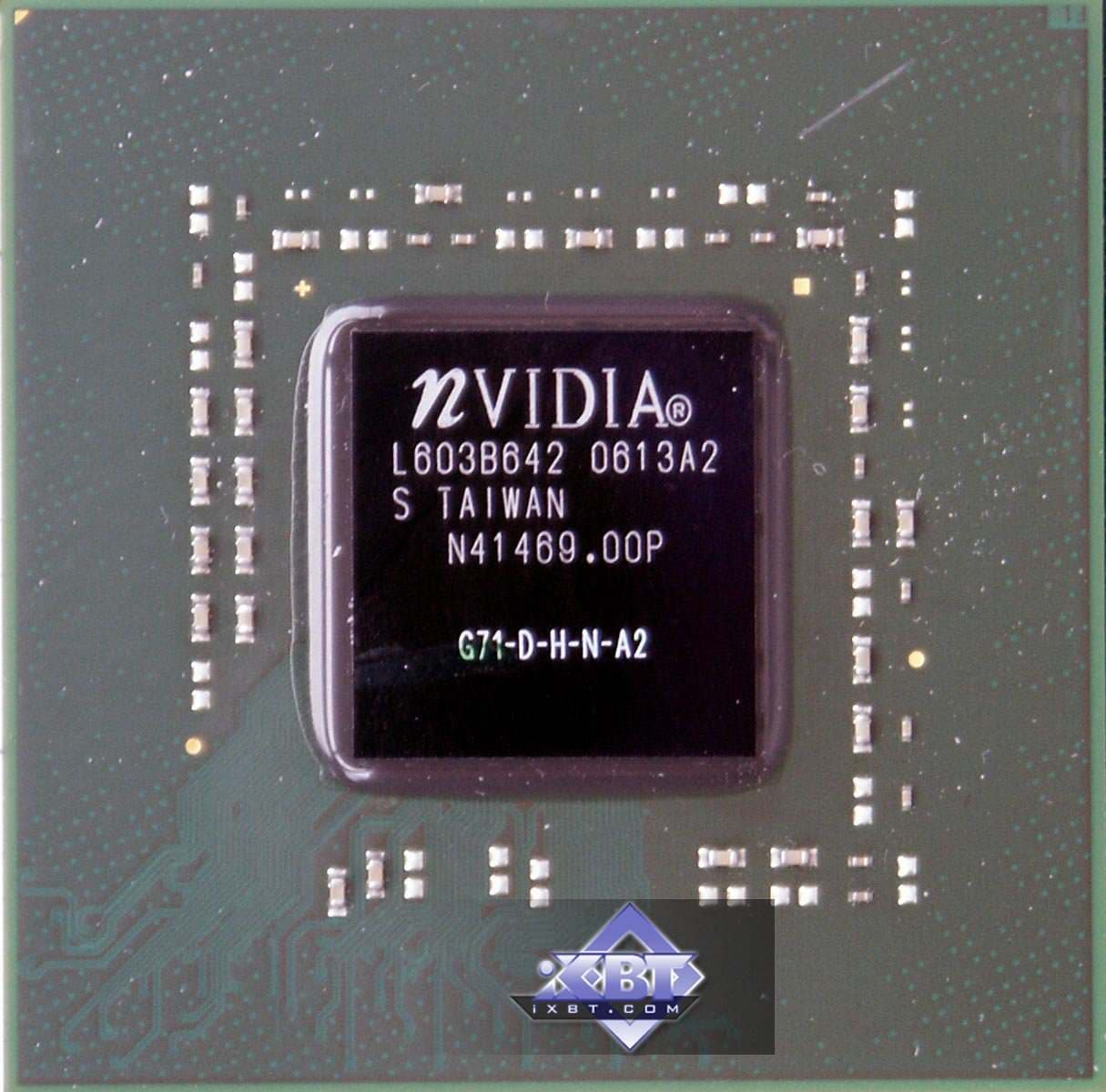

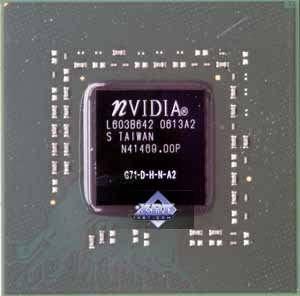

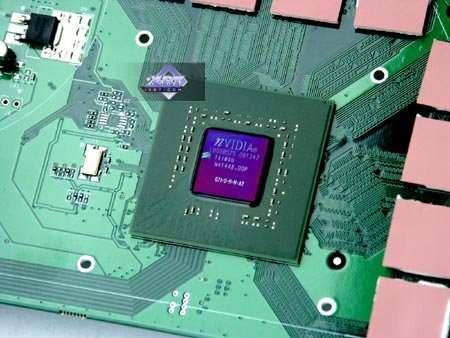

На обеих частях карты установлены графические процессоры идентичного уровня, наверняка не прошедшие просто проверку на 650 МГц, то есть те, что идут на 7900GT.

Карта в целом получилась по длине не больше, чем 7900 GTX.

Хотя изначально (но под другим именем) были выпущены намного более длинные карты, предназначенные только для работы в спарке (то есть вместе получилось 4-х процессорная конфигурация), такие платы выпускать на розничный рынок конечно было нельзя, ведь они требовали специфичных корпусов, куда смогли бы поместиться. Поэтому дизайн был переделан.

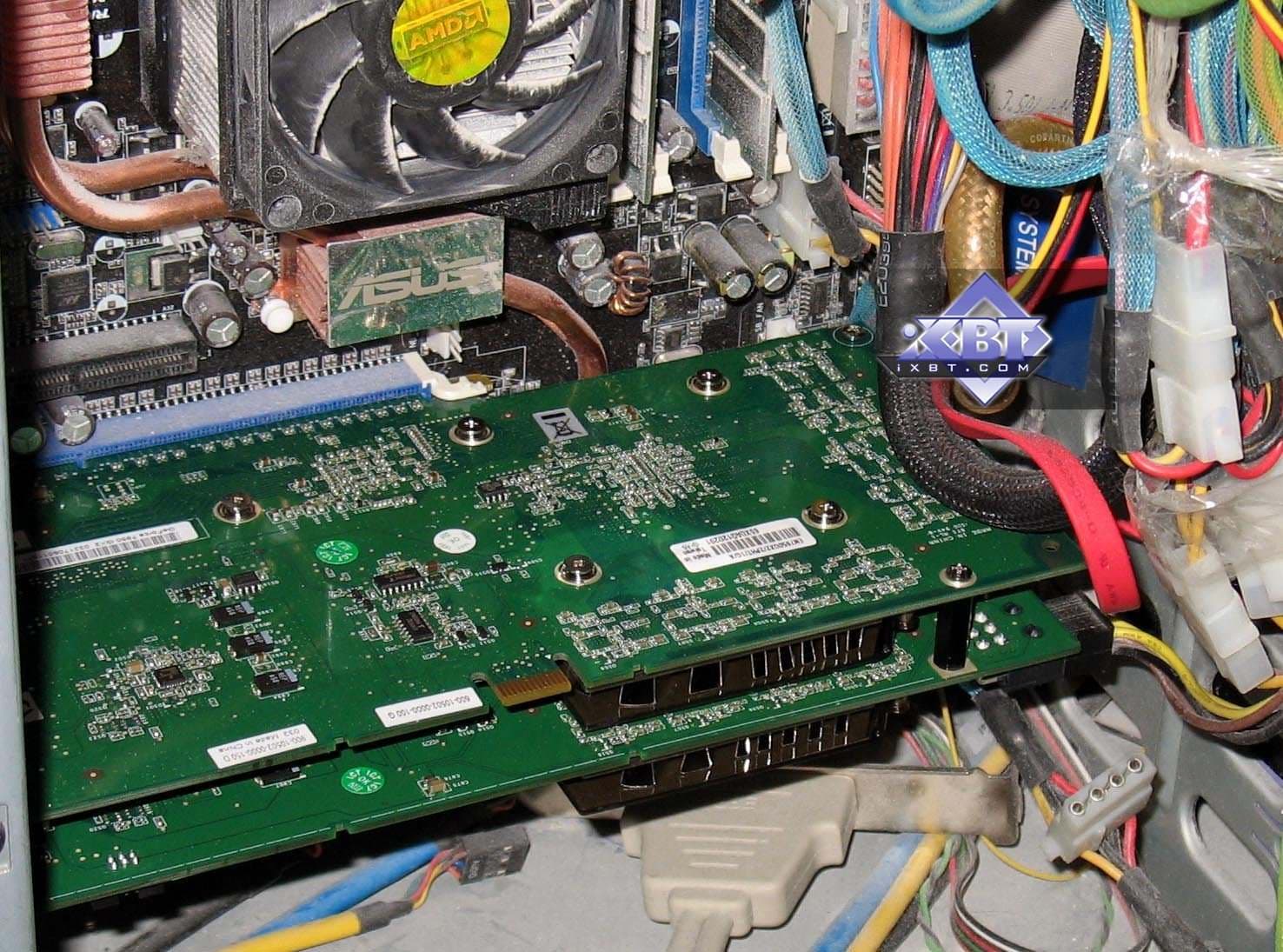

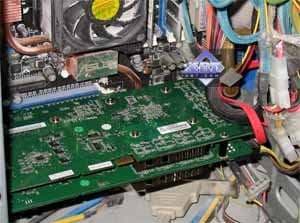

И вот таким образом, нынешний ускоритель 7950 может быть установлен в любой современный корпус (разумеется, обычный полноразмерный, а не типа баребон).

Однако все же кое-какие ограничения по установке этого ускорителя имеются, и о них можно прочитать на наклейке на пакете с картой.

Полный список системных плат, который гарантированно работают вместе с 7950, можно найти здесь.

Там же можно скачать последнюю версию BIOS, которая исправляет проблемы с этим ускорителем, если таковые были ранее.

У карты имеется гнездо TV-выхода, которое уникальны по разъему, и для вывода изображения на ТВ как через S-Video, так и по RCA, требуются специальные адаптеры-переходник, поставляемые вместе с картами. Более подробно о ТВ-выходе можно почитать здесь.

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Максимальные разрешения и частоты:

240 Hz Max Refresh Rate
2048 x 1536 x 32bit x85Hz Max - по аналоговому интерфейсу
2560 x 1600 @ 60Hz Max - по цифровому интерфейсу

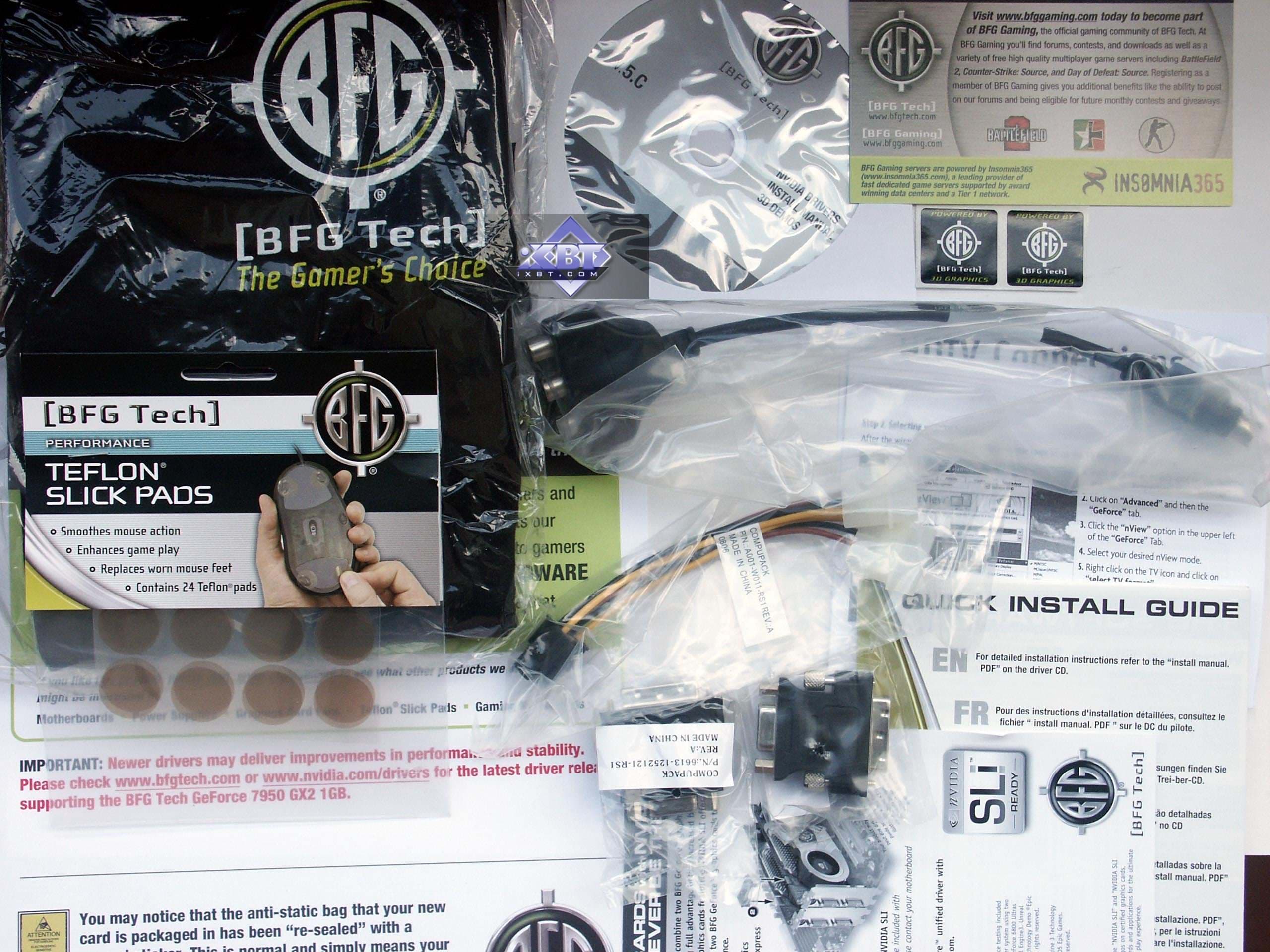

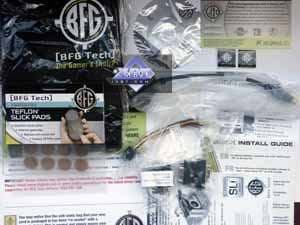

Комплектация.

BFG GeForce 7950 GX2 1GB PCI-E

Руководство пользователя, CD с драйверами, переходники DVI-to-d-Sub и S-Video-to-RCA, TV-кабели, адаптер для композитного вывода. А также бонус: фирменная майка от BFG размера XL и не менее фирменные наклейки с тефлоновым покрытием для компьютерной мыши (чтобы бегала более резво, гладко и даже гламурно). Я лично восхищен таким комплектом. Даром что игр нет - и ладно, все равно устаревшее что-нибудь положили бы в коробку.

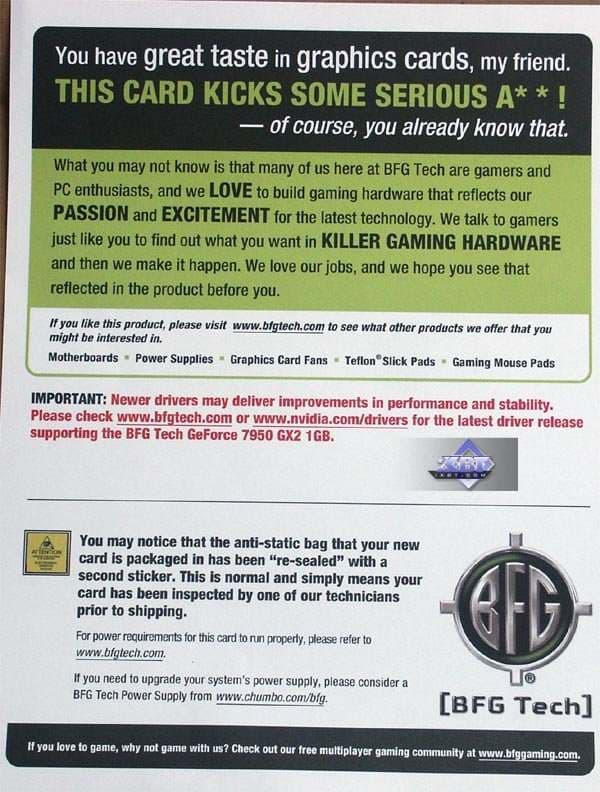

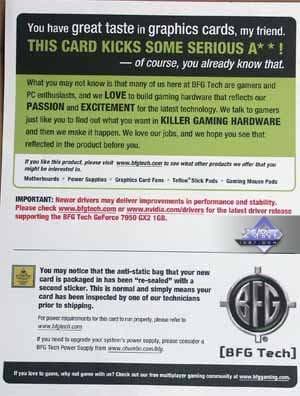

Приятно удивила и листовка, вложенная в коробку, где вначале в шутливой форме приветствуют пользователя, затем грамотно напоминают, что самые новые драйвера от NVIDIA - это то, без чего жить нельзя, и указывают где взять этот эликсир жизни. А внизу заботливо осведомляют читателя сей листовки, что пакет с картой может быть заклеен вторично (то есть видны следы вскрытия первичного стикера, и имеет вторичный стикер). Это как раз и есть свидетельство того, что карту после получения от NVIDIA, тестировали в лабораториях BFG. И только после этого она отправилась к покупателю.

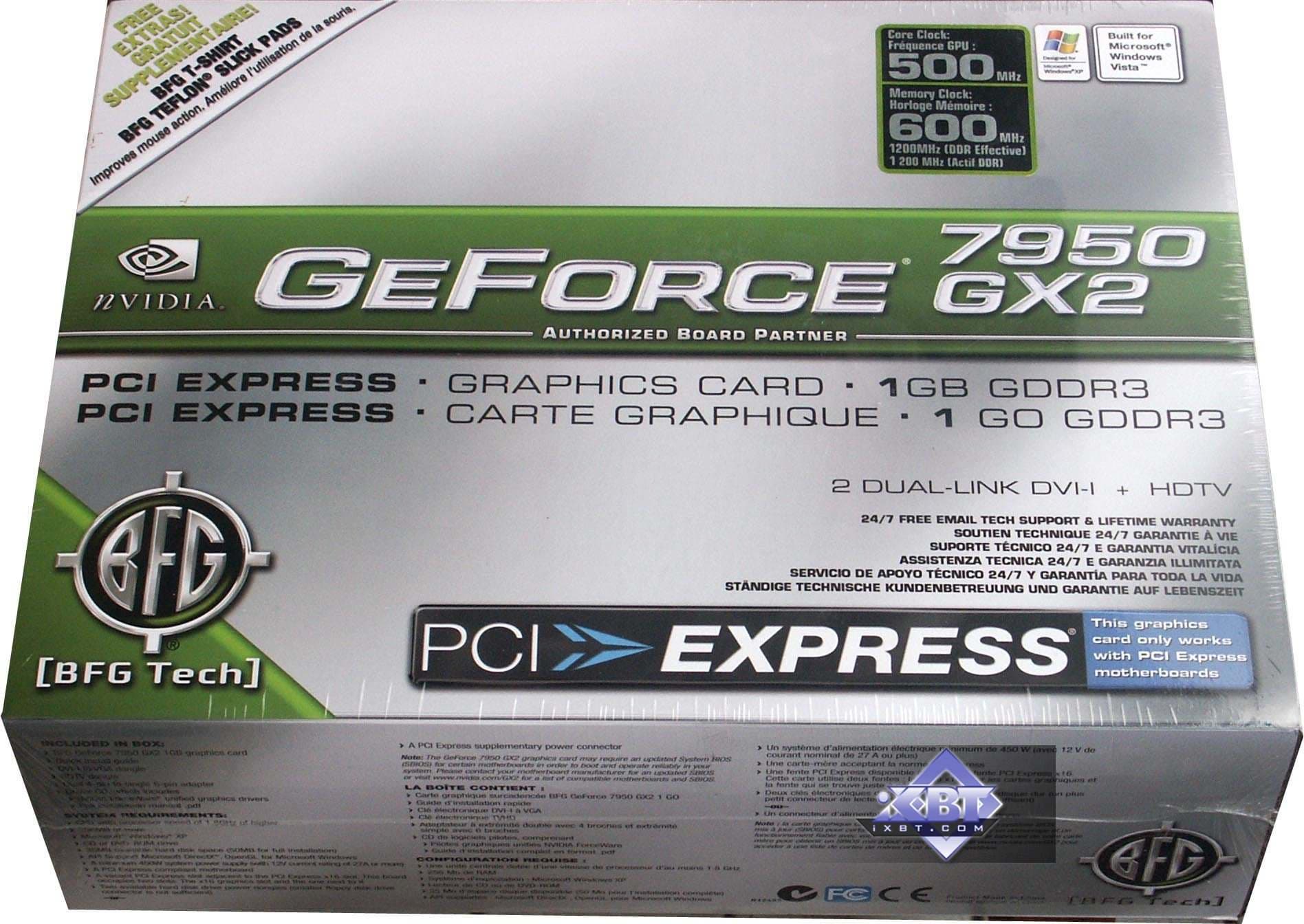

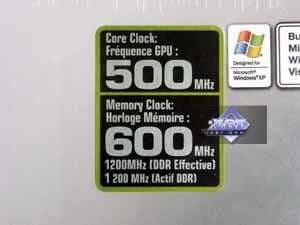

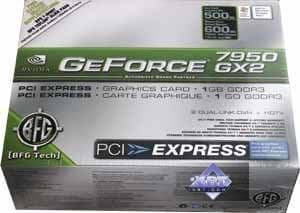

Упаковка.

BFG GeForce 7950 GX2 1GB PCI-E

Большой бокс, вставленный в суперобложку фирменного дизайна (могли бы и поярче чего придумать). Все компоненты тщательно разложены по отсекам, а видеокарта, кроме антистатического пакета помещена еще в мягкую упаковку, оберегающую от любых сотрясений.

Установка и драйверы

Конфигурация тестового стенда:

Компьютер на базе Athlon 64 (939Socket)
- процессор AMD Athlon 64 4000+ (2400MHz) (L2=1024K);
- системная плата ASUS A8N32 SLI Deluxe на чипсете NVIDIA nForce4 SLI X16;
- оперативная память 2 GB DDR SDRAM 400MHz (CAS (tCL)=2.5; RAS to CAS delay (tRCD)=3; Row Precharge (tRP)=3; tRAS=6);
- жесткий диск WD Caviar SE WD1600JD 160GB SATA.
операционная система Windows XP SP2; DirectX 9.0c;
монитор Mitsubishi Diamond Pro 2070sb (21").
драйверы ATI версии CATALYST 6.5; NVIDIA версии 91.28 (для 7950 - 91.31).

VSync отключен.

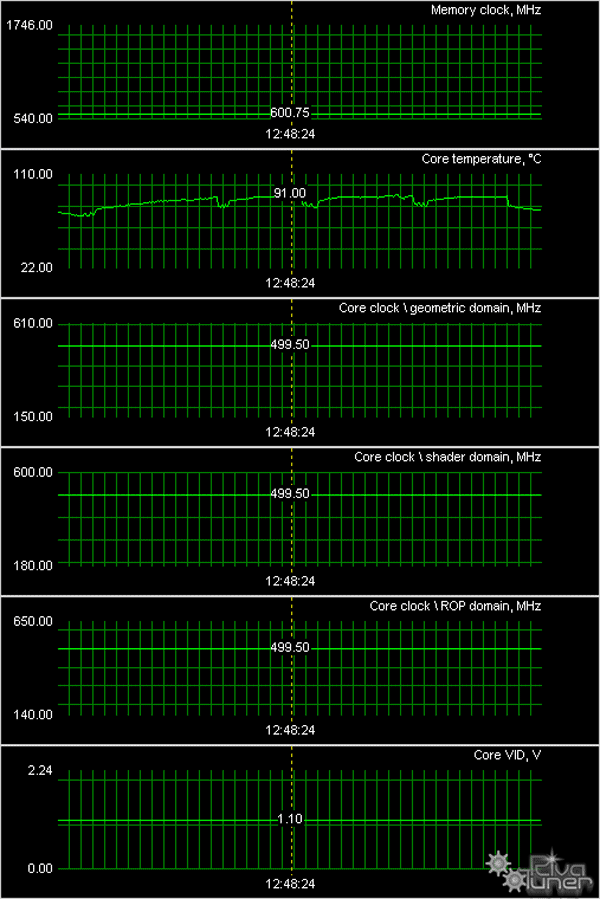

Мониторинг, проведенный с помощью утилиты RivaTuner (автор А.Николайчук AKA Unwinder), показал, что нагрев карты весьма велик. Такой кулер явно слабоват. Самое место использовать двухслотовое решение типа GeForce 7900GTX, но, к сожалению, оно громозко. Еще раз посетую на то, что не использовали медный сплав для радиаторов.

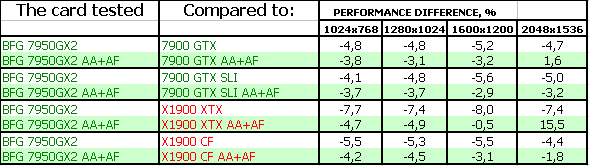

Разгон был возможен до 570/1380 МГц. Учитывая, что у нас есть результаты GeForce 7900 GTX SLI, производительность такого же SLI но на частотах 570/1380 МГц легко может быть определена (примерно посредине между 7950GX2 и 7900GTX SLI).

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

Splinter Cell Chaos Theory v.1.04 (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 3.0 (for NVIDIA cards)/shaders 2.0 (for ATI cards); HDR OFF!
Half-Life2 (Valve/Sierra) — DirectX 9.0, demo (ixbt01 Тестирование проводилось при максимальном качестве, опция -dxlevel 90, в файле dxsupport.cfg убраны предустановки для видов карт.
FarCry 1.33 (Crytek/UbiSoft), DirectX 9.0, мультитекстурирование, demo из уровня Research (запуск игры с опцией -DEVMODE), настройки тестирования все Very High.
DOOM III (id Software/Activision) — OpenGL, мультитекстурирование, настройки тестирования — High Quality (ANIS8x), demo ixbt1 (33MB!). Имеется пример автоматизации запуска с увеличением скорости и уменьшением числа рывков (прекешинг) d3auto.rar. (НЕ ПУГАТЬСЯ черного экрана после первого меню, так и должно быть! Он будет секунд 5-10, а потом должна пойти демка)
3DMark05 1.20 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,
3DMark06 1.02 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,
The Chronicles Of Riddick: Escape From Butcher Bay 1.10 (Starbreeze/Vivendi) — OpenGL, мультитекстурирование, настройки тестирования — максимальное качество текстур, Shader 2.0, demo 44.
Выражаю благодарность Ринату Досаеву (AKA 4uckall) и Алексею Островскому (AKA Дучче) за написание демо к данной игре, а также большое спасибо Алексею Берилло AKA Somebody Else за помощь
F.E.A.R. v.1.02 (Multiplayer) (Monolith/Sierra) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, Soft shadows выключены.
Call Of Duty 2 DEMO (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 2.0, тестирование с помощью Benchemall, demo и скрипт для запуска, в readme есть инструкция

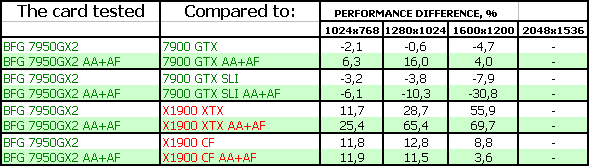

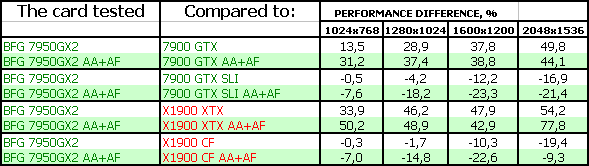

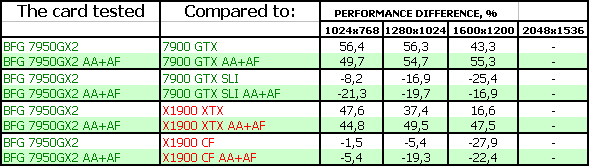

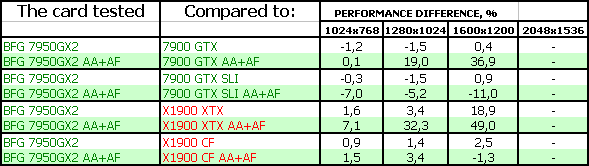

Сводные диаграммы производительности видеокарт

Игровые тесты, сильно нагружающие блоки вершинных шейдеров, смешанно блоки пиксельных шейдеров 1.1 и 2.0, активное мультитекстурирование.

FarCry, Research

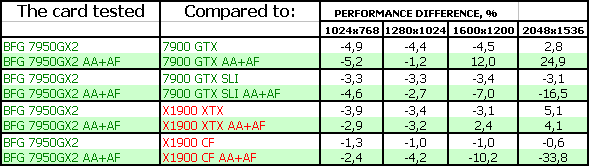

Результаты тестов: FarCry Research

Игровые тесты, сильно нагружающие блоки вершинных шейдеров, блоки пиксельных шейдеров 2.0, активное мультитекстурирование.

F.E.A.R.

Результаты тестов: F.E.A.R

Splinter Cell Chaos Theory

Результаты тестов: SCCT

Call Of Duty 2 DEMO

Результаты тестов: COD2

Half-Life2: ixbt01 demo

Результаты тестов: Half-Life2, ixbt01

Игровые тесты, сильно нагружающие пиксельный конвейер текстурированием, активная работа стенсиль-буфера, блоков шейдеров

DOOM III High mode

Результаты тестов: DOOM III

Chronicles of Riddick, demo 44

Результаты тестов: Chronicles of Riddick, demo 44

Синтетические тесты, сильно нагружающие шейдерные блоки

3DMark05: MARKS

Результаты тестов: 3DMark05 MARKS

3DMark06: Shader 2.0 MARKS

Результаты тестов: 3DMark06 Shader 2.0 MARKS

3DMark06: Shader 3.0 MARKS

Результаты тестов: 3DMark06 Shader 3.0 MARKS

Комментарии - в выводах.

Выводы

BFG GeForce 7950 GX2 1GB PCI-E. Как показали наши исследования, на сегодня это самый быстрый ускоритель, занимающий один слот. Уже просто невозможно подобрать прилагательных, отличающих это решение от тандема SLI. Раньше просто: одноплатный ускоритель - всем понятно, что речь идет о видеокарте с одним графическим ядром или даже двумя - но на одной PCB. А здесь ускоритель один, но PCB-две.

С другой стороны, говорить, что это однослотовое решение - вводить в заблуждение тех, кто привык так обозначать видеокарты, ширина которых равна расстоянию между ДВУМЯ слотами, а не ТРЕМЯ. Когда в данном случае занимается именно расстояние между ТРЕМЯ слотами.

Да, подчас бывает, что X1900 XTX догоняет и даже обходит новинку от NVIDIA, однако это наблюдается в случаях, когда производительность упирается уже в системные ресурсы. А там результа непредсказуем. Тандем X1900 XT CF оказался более скоростным, но и цена у двух X1900 XT (CFE) намного выше.

Так что, среди цельных отдельных ускорителей (во как обозначил!) 7950 GX2 безусловно король. Цена обещает быть на уровне 650 долларов США, но ниже у нас всегда имеется постоянно обновляемая табличка с ценами, так что читатель может всегда узнать - сдержано обещание или нет.

Отдельно отмечу, что видеокарта отработала стабильно, нареканий не было. Кулер не шумный, обороты не поднимал, хотя температура на ядре поднималась до 90 и выше градусов. К сожалению для привыкших менять системы охлаждения на видеокартах - тут уже кулеры не заменить, аналогов нет.

Ну и наконец еще раз выражу восторг комплектом поставки.

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

По результатам исследования BFG GeForce 7950 GX2 1GB PCI-E получает награду в номинации «Отличная поставка» (за июнь).

Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты	Конкуренты
GeForce 7950 GX2 - Н/Д(0)	GeForce 7900 GTX - $605(4)
	RADEON X1900 XTX - Н/Д(0)
	RADEON X1900 CFE - Н/Д(0)

Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU ATI RADEON X800 (R420)/X850 (R480)/X700 (RV410) и NVIDIA GeForce 6800 (NV40/45)/6600 (NV43)

Благодарим компанию
BFG Russia
и лично Михаила Прошлецовa
за предоставленную на тестирование видеокарту

Блок питания для тестового стенда предоставлен компанией HIPER

Память для тестовых стендов предоставлена компанией

	гид по ценам. поиск

Андрей Воробьев (anvakams@ixbt.com)

Опубликовано — 30 июня 2006 г.
