Цифровое видеонаблюдение
Профессиональные решения, доступные всем
Часть 2


В первой части обзора мы рассмотрели техническую составляющую комплекса цифрового видеонаблюдения, теперь обратимся к неразрывной его части — программному обеспечению, поставляемому вместе с обоими устройствами, а также отметим некоторые особенности создания такой системы наблюдения в бытовых условиях.

Конечно, первое, что хочется сделать, взяв в руки любое новое устройство, — это испытать его в работе. Что и было сделано. Комплекс, собранный, как говорится, "на коленке", и подготовленный к работе за какие-то полчаса, включил в себя следующие элементы:

  • 16-канальная плата ORIENT SDVR-604C
  • две аналоговые видеокамеры, размещенные в 15 метрах друг от друга, подключенные к плате обыкновенным антенным кабелем длиной до 20 метров
  • две рабочие станции: основная (1), с установленным на ней оборудованием и программой DigiNet Site, и вспомогательная (2), с установленной программой DigiNet Center
  • телевизор, подключенный к RCA-коннектору первого компьютера.

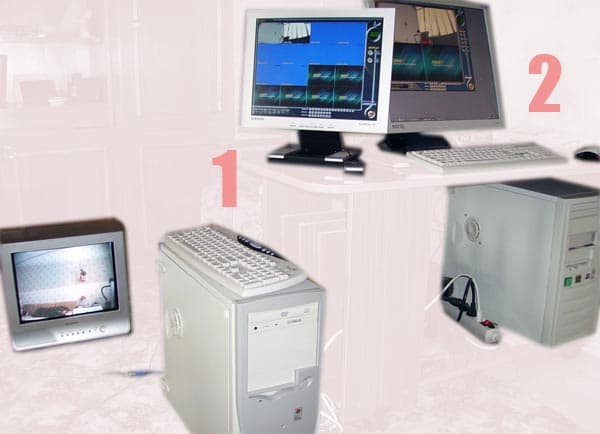

На фотографии видно, что сигнал, поступающий с видеокамер на первый компьютер (1), обрабатывается платой, и одновременно выводится на телевизор. Второй компьютер (2), подключенный к основному, позволяет вести просмотр происходящего в реальном времени и даже управлять большинством параметров "родителя", вплоть до перезагрузки ПК.

Создать такой тестовый комплекс оказалось гораздо легче, нежели представлялось ранее. Камеры и телевизор подключаются "на горячую", локальная сеть настраивается средствами Windows — достаточно лишь подсмотреть IP-адрес основного компьютера и вписать его в настройки DigiNet Center.

А теперь, шаг за шагом, повторим всю недолгую процедуру подключения и настройки комплекса.

Первое и главное, что привлекает внимание — это, как уже говорилось, "недружелюбность" программного интерфейса. В самом деле, некая аляповатость и подчас нелогичность, с которыми созданы DigiNet Site и DigiNet Center, напоминают школьную работу на тему "Моя первая Web-страничка". К тому же, вопросительные знаки никуда не исчезли, по-прежнему присутствуя в каждой фразе. Будем надеяться, что после некоторого опыта работы все перечисленные несуразности перестанут привлекать внимание и раздражать особенно чувствительных пользователей.

DigiNet Site

Чтобы открыть окно настроек программы DigiNet Site, нужно нажать кнопку Setup.

Сразу по нажатию этой кнопки вы увидите окно, которое впоследствии может стать привычным, и будет всплывать при каждом обращении к настройкам.

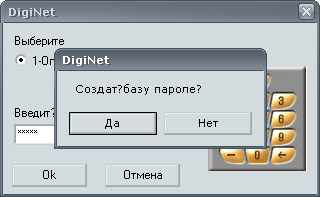

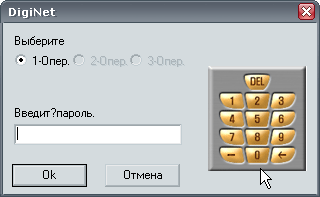

Здесь следует ввести любой пароль, количество символов в котором будет не меньше пяти. И, поскольку программа запущена впервые, она предложит создать базу паролей, отобразив такое сообщение:

Разумеется, ответить нужно утвердительно, после чего повторно ввести ранее набранный пароль. Впоследствии вы всегда сможете изменить пароли и даже отключить требование их ввода, но не для всех случаев. Итак, перед нами — Настройка оборудования, первая вкладка окна настроек программы. В ней содержится четыре поля.

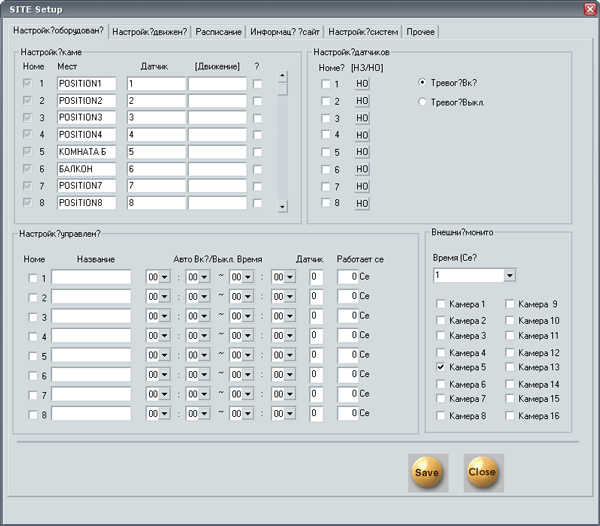

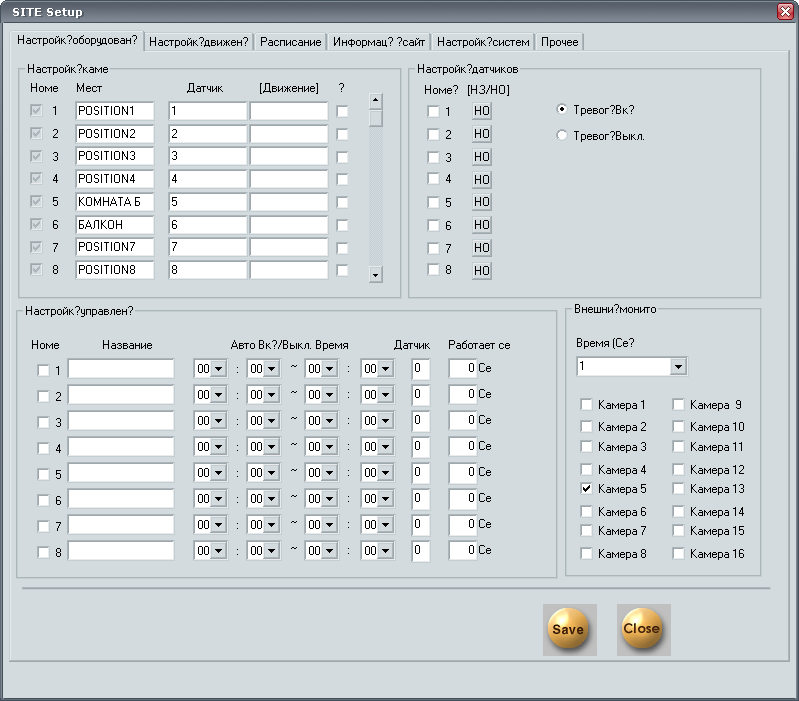

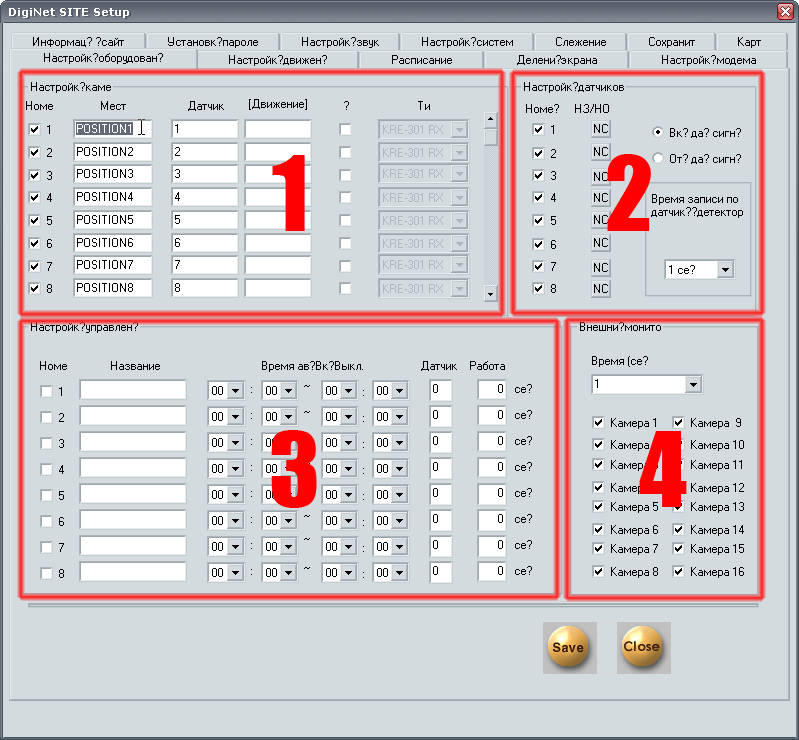

Первое поле — Настройка камер (1) — включает в себя список доступных видеокамер. Единственная, пожалуй, практическая польза этого поля — возможность задать имя каждой из камер, при этом заданные имена станут отображаться в главном окне программы во время работы. Таким образом, вы никогда не запутаетесь, и вам не придется запоминать, где какая камера находится. Имена камер вносятся в графу Мест (поскольку русский язык по-прежнему отображается в программе некорректно, в настоящей статье мы будем называть имена параметров тем же птичьим языком, что наблюдаем на скриншотах), где по умолчанию имена заданы словом POSITION1, 2, 3 и т.д.

Во втором поле (2) вы можете включить либо отключить работу детектора движения любой из доступных камер, отметив флажком соответствующий пункт. Здесь же настраивается продолжительность записи по срабатыванию детектора движения.

Третье поле, Настройка управления (3), позволяет автоматизировать процесс включения/выключения камер, а также определить, имеются ли у камеры дополнительные датчики. Существует возможность задания времени автоматического включения любой из камер, а также время их отключения. Это может понадобиться в тех случаях, когда, например, по окончании рабочего дня офис пустует, и необходимость вести наблюдение отсутствует, так как все подходы к этому офису уже контролируются другими камерами.

Последнее, четвертое поле с названием Внешний монитор (4), как вы уже догадались, отвечает за вывод видеосигнала с устройства на внешний монитор — телевизор. Если вы оставите настройки те же, что и на скриншоте, то подключенный к комплексу телевизор станет попеременно отображать картинку с каждой из камер, отмеченных флажком. Продолжительность такого показа будет равняться одной секунде — именно это количество выбрано в выпадающем списке. Здесь можно посоветовать следующее: отметить флажками лишь одну-две ключевых камеры, выбрав время, равное 10 секундам. Таким образом, мельтешение на телевизоре перестанет раздражать оператора.

После внесенных на каждой вкладке изменений рекомендуется нажать кнопку Save, чтобы изменения смогли вступить в силу.

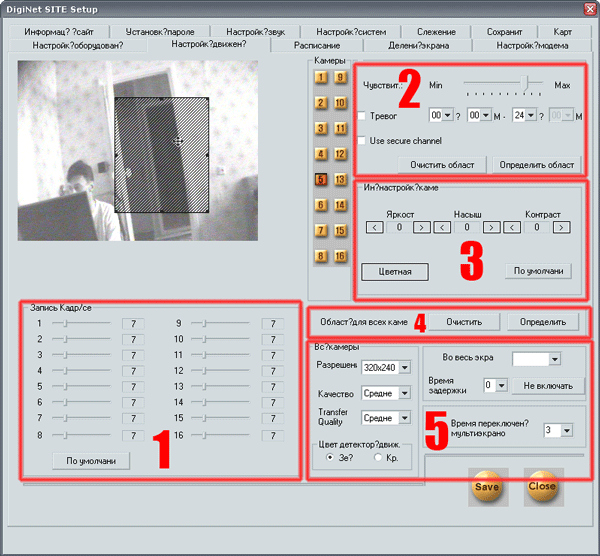

Вторая, очень интересная вкладка: Настройка движения.

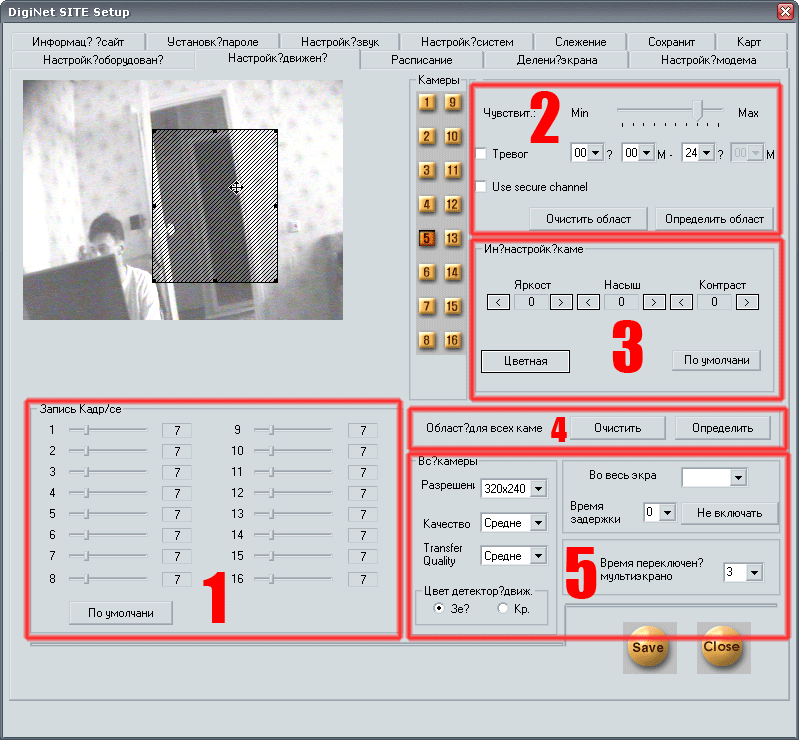

Кажется, все ясно без комментариев. Но параметры, самые важные и ответственные за работу комплекса в целом, упомянуть нужно. Если вы хотите задать область реагирования датчика движения, то, прежде всего, нужно выбрать камеру, которая вас интересует. Их пиктограммы с номерами расположены справа от области с видеокартинкой. Как только вы нажмете на кнопку с номером камеры, видеопоток с нее тут же отобразится в окне слева. И — пожалуйста, мышкой растягивайте границы области реагирования детекторов движения как вам угодно, определяя именно то место, движение в котором должно заставить датчик тревоги сработать. Так, на картинке задана область двери, в то время как макушка спрятавшегося за монитором человека никоим образом не сказывается на работе детектора движения. Видите ли, этого человека интересует область двери позади него именно потому, что сидит он неудобно, спиной к входу — а это не всегда приятно, верно?

Следующий параметр, который хотелось бы отразить как довольно критичный — это поле Запись Кадр/сек (1). Очень рекомендуется не менять в нем ничего. Дело в том, что, повысив значения для какой-либо из камер, вы тем самым понизите их для других (совершенно произвольным образом). Во втором поле, Чувствит. (2), действовать тоже нужно осторожно. Учтите, что настройки этого поля относятся к той камере, которая в данный момент выбрана (активирована желтая кнопка с номером камеры и картинка с нее отображается в окне просмотра). Чувствительность, задаваемая здесь ползунком, не должна превышать значения, показанного на рисунке, иначе малейшее изменение освещенности в поле зрения вызовет тревогу. Можно быть уверенным, что на практике вам покажется достаточным уровень чувствительности, не превышающий 50%. Чуть ниже в этом же поле вы можете определить время суток, в которое данная камера станет работать как детектор движения. Ведь часто бывает так, что коридор, в дневное время забитый людьми, нуждается в охране только ночью, после окончания работы уборщиц.

Следующее поле (3) отвечает за настройку картинки с конкретной активированной камеры и имеет совершенно непроизносимое название, которое можно перевести как Индивидуальная настройка камеры. Но тут все проще простого и знакомо любому, кто хоть раз брал в руки пульт дистанционного управления телевизором.

В следующем поле (4) вы можете сбросить заданные ранее области детекции движения сразу для всех камер, и определить единственную, также для всех камер одновременно. Но это, как кажется, довольно редкий случай, и вряд ли может когда-то понадобиться. Последнее поле (5) определяет разрешение и качество отображаемого и записываемого видео. Здесь вряд ли поможет какой-то совет или рекомендация. Все — исключительно на собственный вкус и по своим возможностям. Задав высокое разрешение, вы наверняка столкнетесь с падением уровня fps (кадров в секунду), зато увеличите шансы впоследствии распознать личность нарушителя.

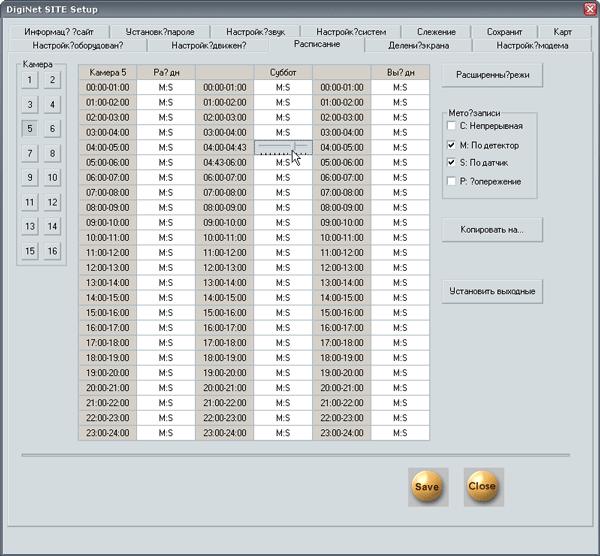

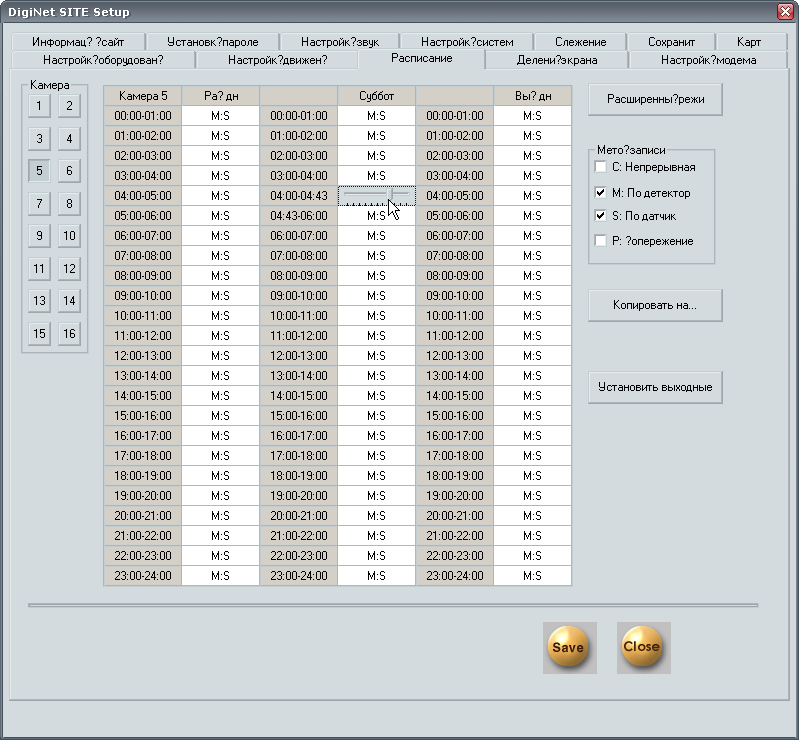

Следующая вкладка настроек, Расписание, позволяет задать время работы сразу всех камер и даже предоставить некоторым из них выходные дни.

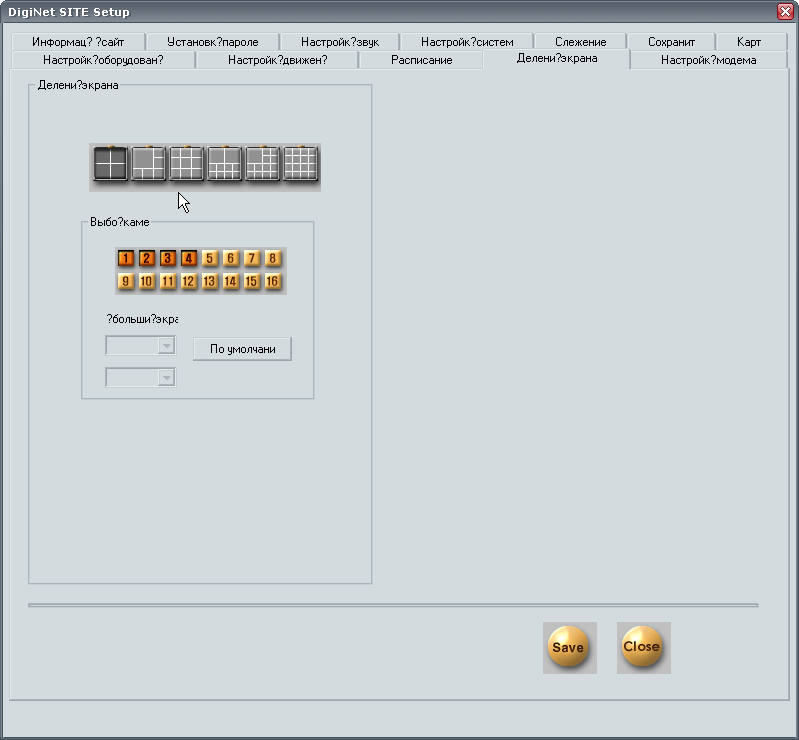

Вкладка Деление экрана изменяет способ отображения камер по умолчанию во время запуска DigiNet Site. Все эти операции можно проделать, и, не входя в настройки программы, однако после перезапуска комплекса все отобразится так, как указано в данных настройках.

Следующая на очереди вкладка — Настройка модема. Не следует доверять ее названию, программа способна передавать видео не только по модему.

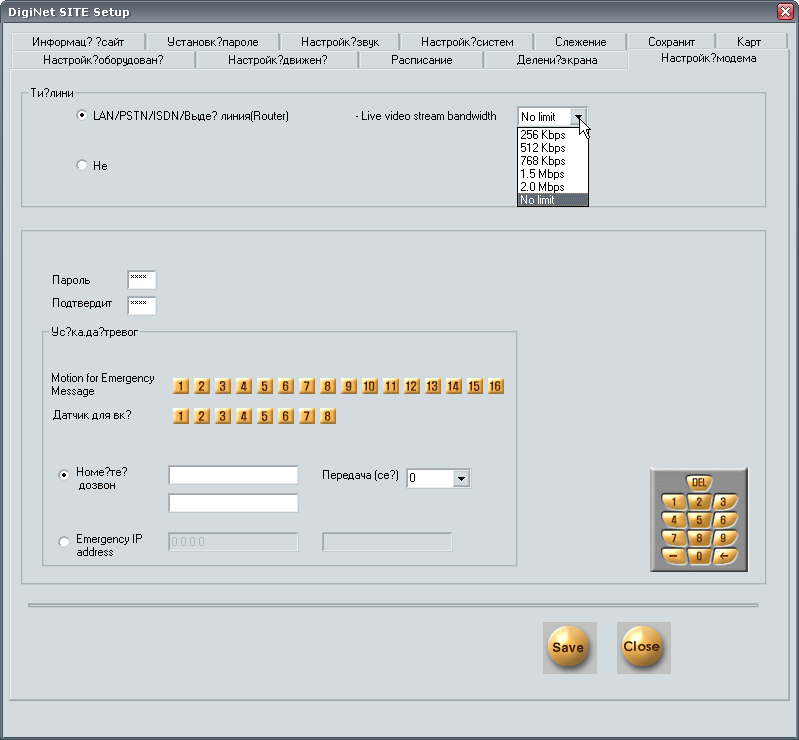

Здесь производятся предварительные настройки соединения двух программ — основной DigiNet Site с дополнительной DigiNet Center, установленной на удаленном компьютере. Тут же в нижнем поле можно настроить отправку сообщения в случае срабатывания детекторов движения одной из камер.

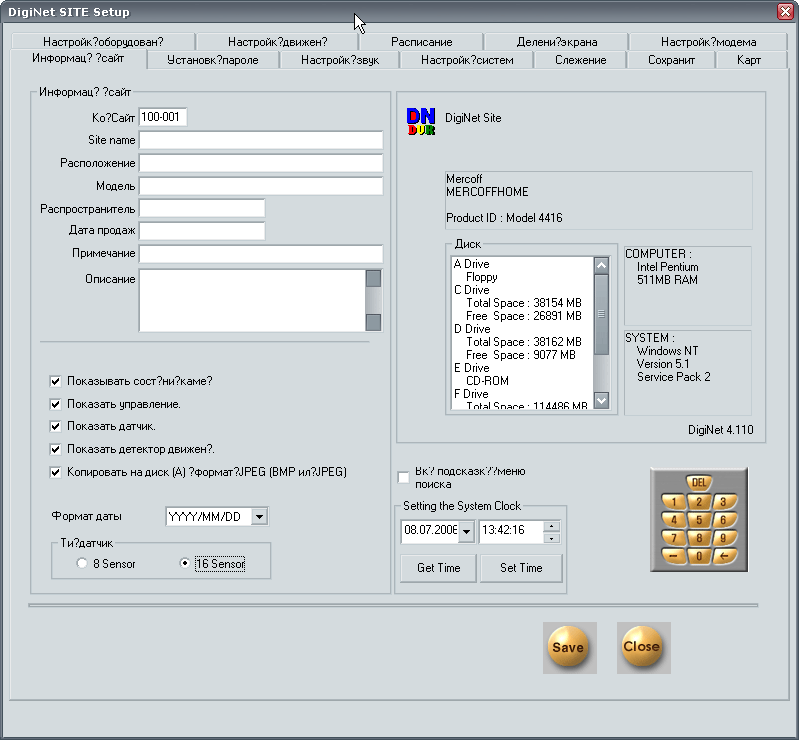

Все поля Информация сайта заполнять необязательно: данные, введенные сюда, ключевой роли не играют, а всего лишь отображаются в случае удаленного подключения. Однако строку Site name заполнить необходимо - дайте сайту любое произвольное имя. Ведь вполне может быть и так, что требуется установка не одного, а нескольких комплексов — в таком случае контролирующий их работу оператор должен знать, к какому из комплексов он подключается.

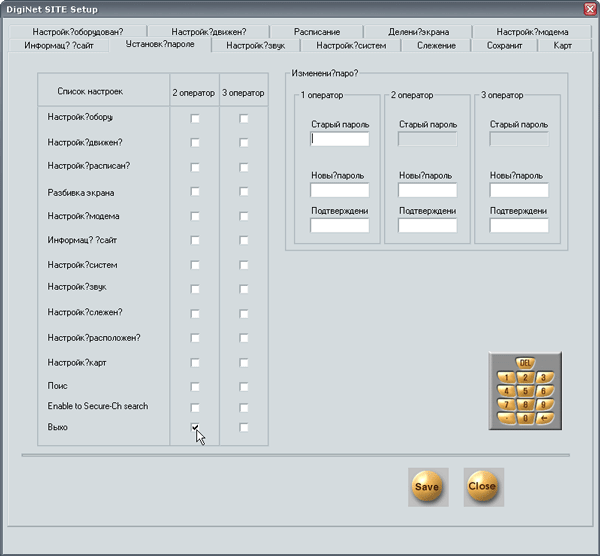

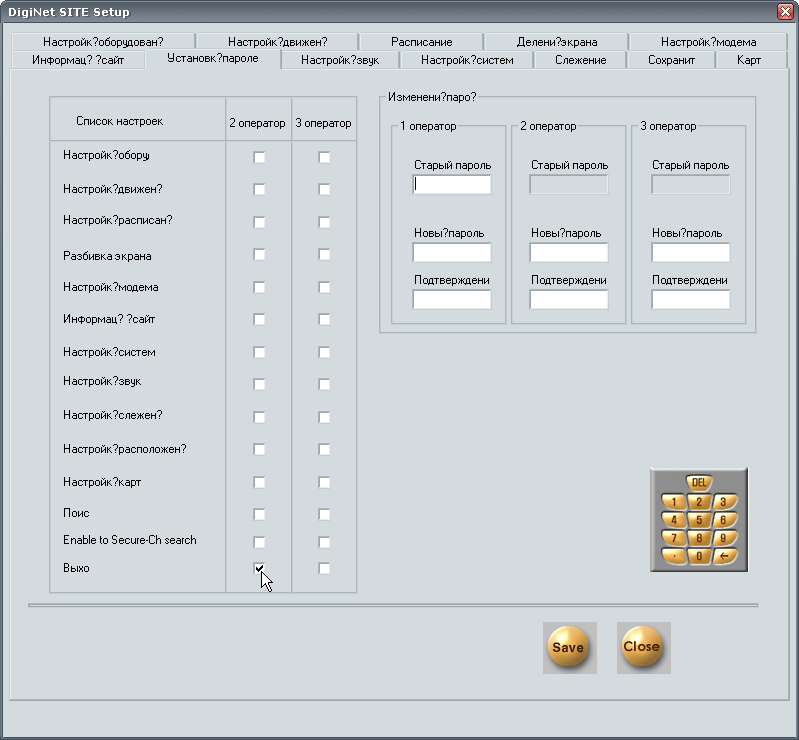

Вкладка Установка паролей, как уже говорилось, предоставляет возможность управления доступом и паролями. Посмотрите внимательно — здесь все знакомо тому, кто хоть раз встречался с настройкой прав доступа.

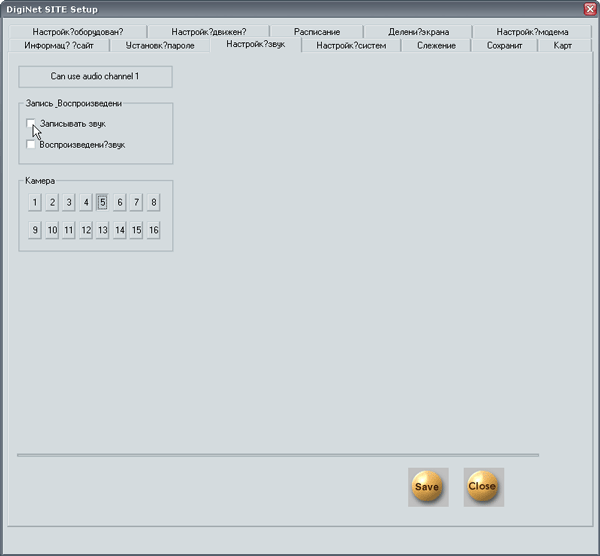

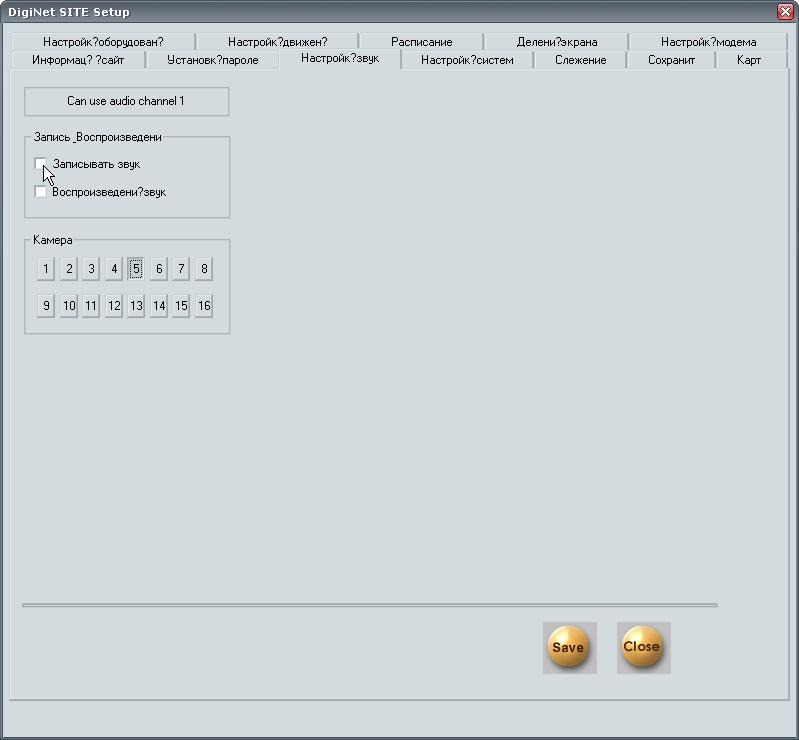

Вкладка Настройка звука не таит в себе ничего загадочного: параметры, находящиеся здесь, регулируют правила работы со звуком.

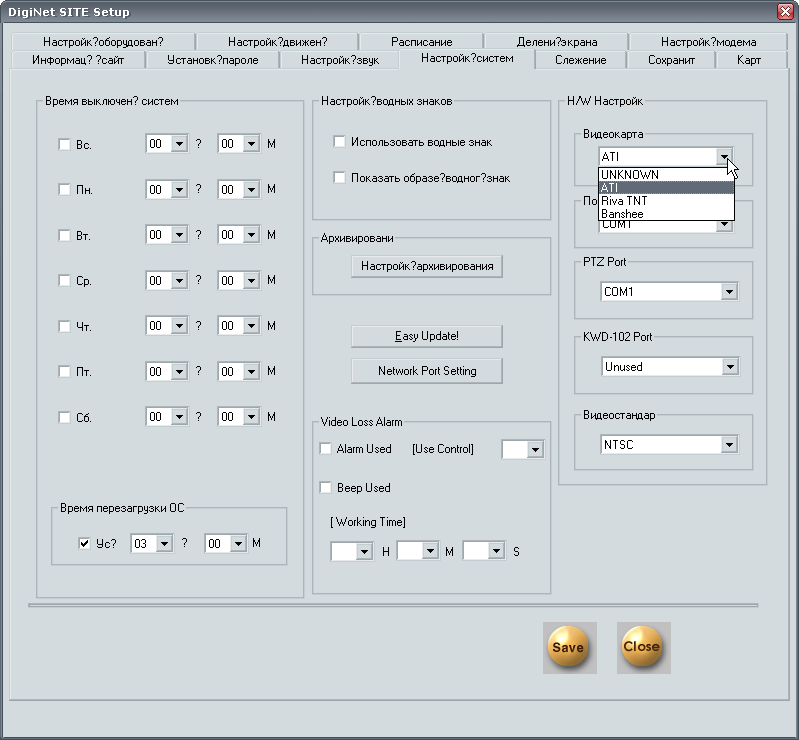

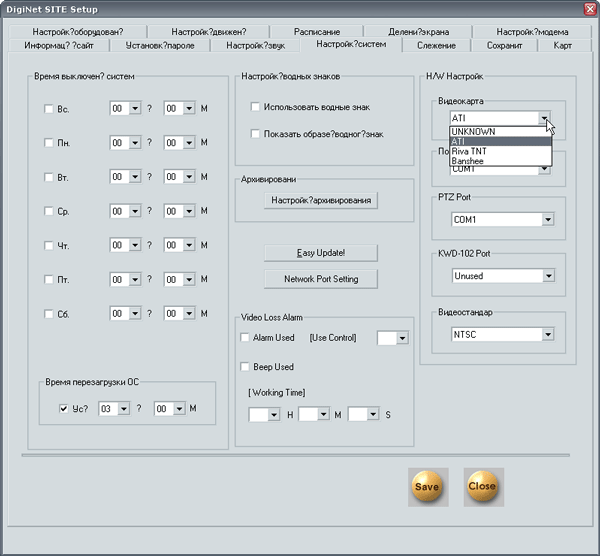

Имеющая мало о чем говорящее название вкладка Настройка системы включает в себя множество параметров; из наиболее важных следует отметить такие, как время выключения системы (имеется в виду и комплекс, и компьютер, на котором он установлен). Также не будет вредным заглянуть в поле H/W Настройки - здесь существует возможность выбрать из выпадающего списка ту видеокарту, которая установлена на данном компьютере. Как видно из рисунка, программа не предлагает никаких современных продуктов от NVIDIA, зацикливаясь на любых ATI либо устаревших NVIDIA-картах. В первой части обзора говорилось о возможных проблемах в случае применения современных видеоадаптеров NVIDIA. Справа внизу находится неприметное поле Видеостандарт, здесь по умолчанию выставлен NTSC — при необходимости можно выбрать и PAL.

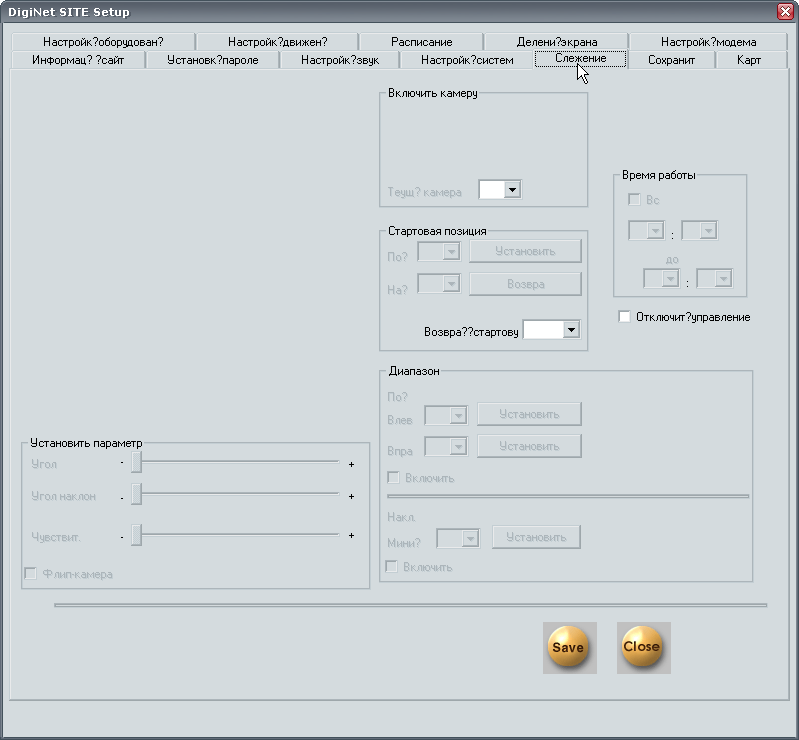

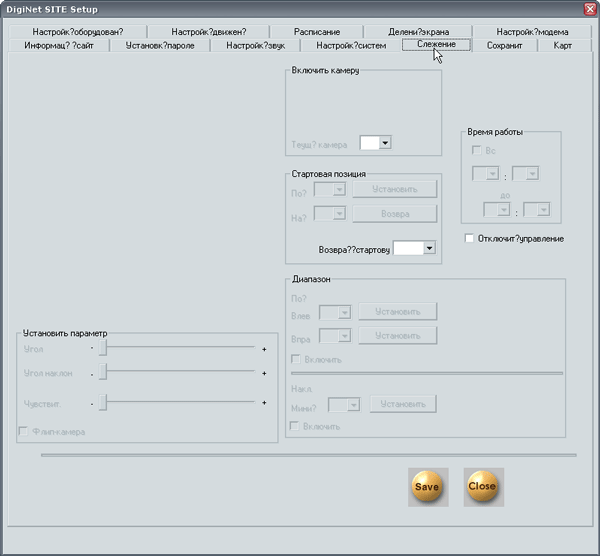

Параметры вкладки Слежение становятся активными и доступными для редактирования в том случае, если ваши камеры — управляемые и имеют "на борту" поворотно-движущую систему.

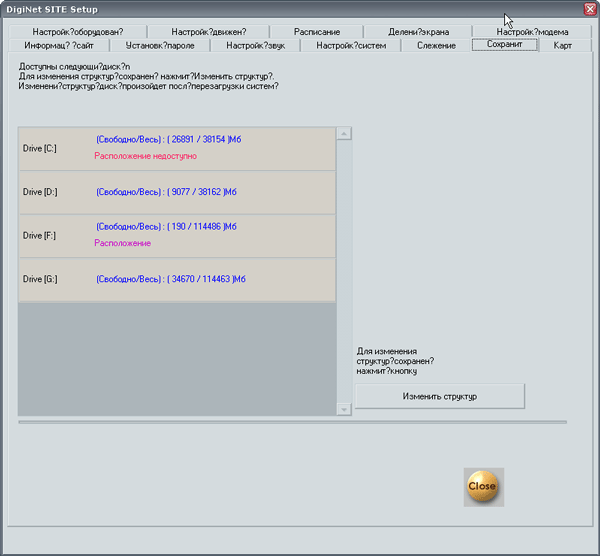

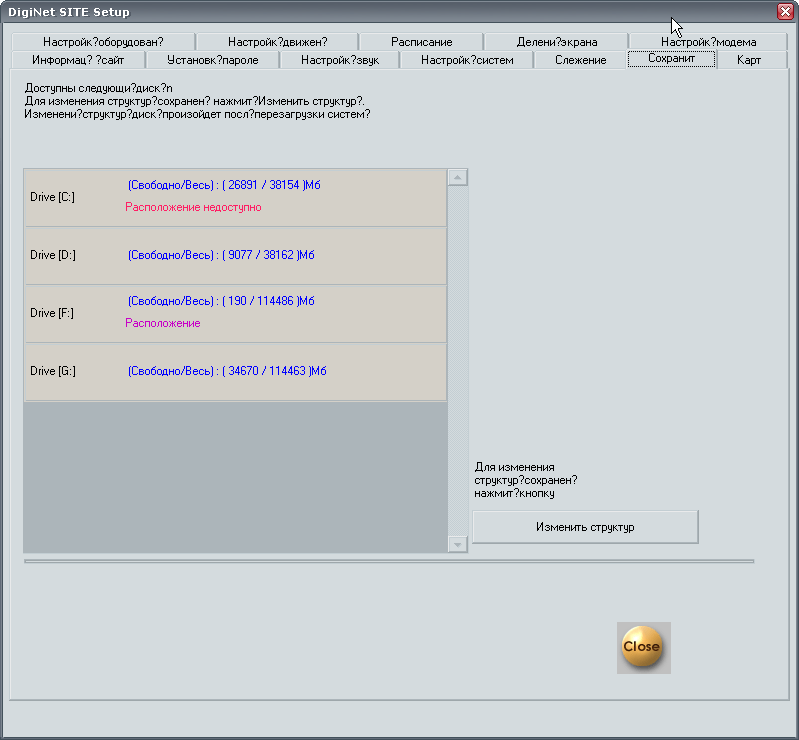

Предпоследняя вкладка Сохранит (надо думать, имеется в виду Сохранение) позволяет в любой момент времени изменить место хранения видеоархива. Например, если вы подключите новый жесткий диск либо диск с материалом, записанным ранее, для просмотра произошедших событий, то вам придется изменить настройки на данной вкладке.

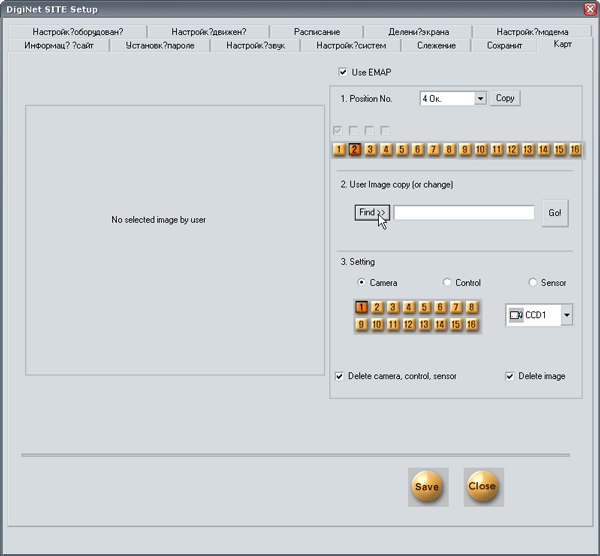

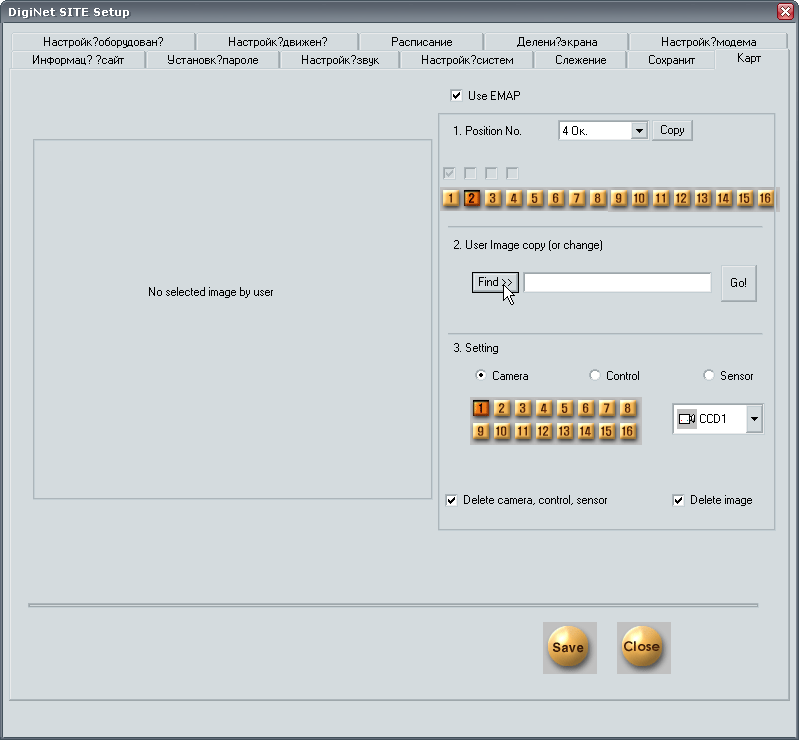

Следующая, последняя вкладка, позволяет вывести на монитор заранее подготовленную растровую картинку, могущую представлять собой схему (карту) размещения камер на объекте.

Использование данной опции представляется необходимым в случае наличия большого количества камер, хотя и непонятно, что мешает разместить в поле зрения оператора отпечатанную на принтере карту объекта с указанием всех камер.

Отметим одну особенность DigiNet Site. Закрытие программы приводит к выключению компьютера, на котором установлен охранный комплекс. Так незатейливо разработчики решили освободить нас от необходимости вручную выключать ПК по завершении охранных обязанностей.

Мы подошли к рассмотрению одной из главных изюминок DigiNet Site — возможности поиска зарегистрированных событий и просмотра записанного видео. Данный режим запускается нажатием на кнопку Search в главном окне работающей программы.

Изменившийся внешний вид программы представляет собой центр поиска и просмотра записанной ранее информации.

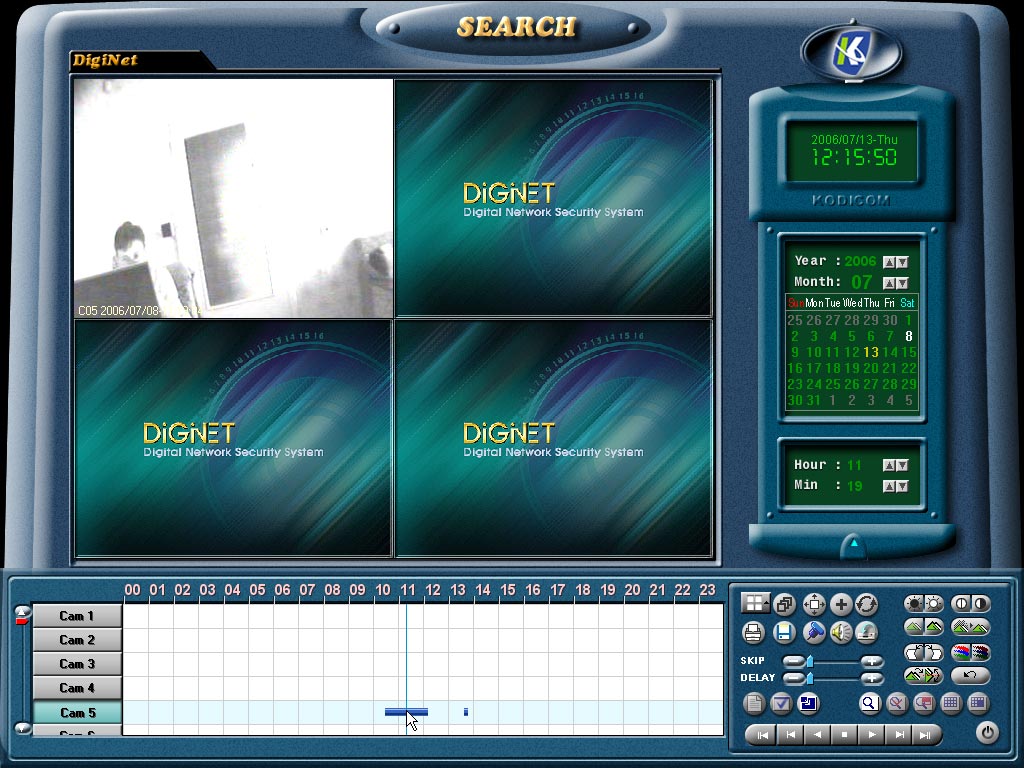

Способ представления информации довольно удобен. На рисунке видно, как, щелкая мышью по списку камер и передвигая ползунок по своеобразной таймлинии (масштаб ее изменяется щелчком мыши по строке с цифрами, обозначающими время суток), вы можете просматривать все записанные вашими камерами события. Возможен поиск событий по календарю (дате, времени), а также по моментам срабатывания детекторов движения. Для удобства просмотра любое интересующее вас окно можно развернуть во весь экран, изменить некоторые параметры видео (яркость, контрастность, насыщенность). И, разумеется, нельзя не упомянуть о такой полезной опции, как экспорт выбранного материала в видеофайл.

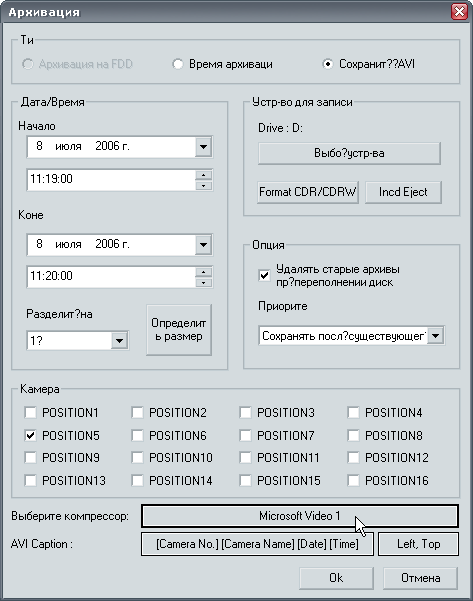

Помимо выбора интервала времени, здесь также необходимо выбрать и кодек, с помощью которого будет создан видеофайл. Особое внимание следует обратить на номера камер, отмеченные флажком, — именно с данных камер и станет записываться видео.

DigiNet Site

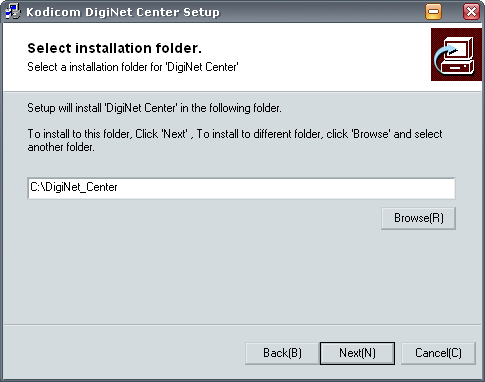

Программа DigiNet Center так же, как и ее старшая сестрица DigiNet Site, устанавливается в корень системного диска компьютера.

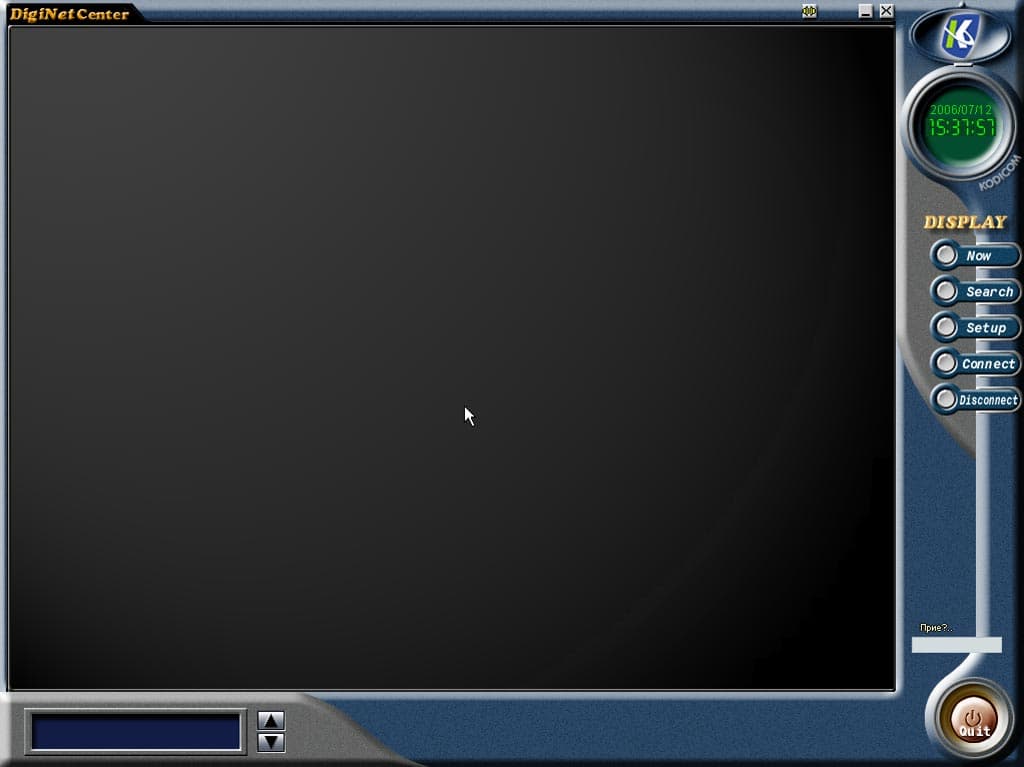

Своим внешним видом она мало отличается от DigiNet Site и все также имеет фиксированный размер окна: 1024x768. Правда, в отличие от серьезной DigiNet Site, данная программа не блокирует Панель задач Windows и не выключает компьютер по завершении работы.

Настройки, имеющиеся в ее распоряжении и вызываемые нажатием кнопки Setup , гораздо скромнее и касаются изменения параметров удаленно работающей программы DigiNet Site. Подключившись к DigiNet Site, вы с помощью данных настроек сможете удаленно изменять большинство параметров охранного комплекса.

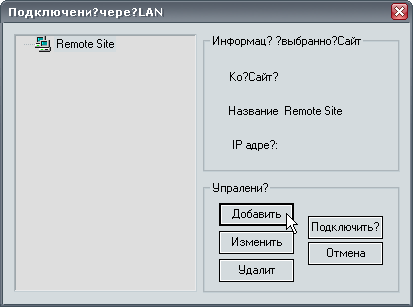

Но сначала необходимо выполнить подключение. Итак, имея в наличии два компьютера и витую пару кроссовер (желающие углубить свои знания в данной области могут обратиться к соответствующим источникам, но все же такую работу, как физическое подключение к сети, лучше всего доверить специалисту), соединить два компьютера несложно. В таком простейшем, как наш, случае, достаточно всего-то установить соединение между компьютерами штатными средствами Windows и записать IP-адрес, присвоенный системой компьютеру с установленным охранным оборудованием. После этого в программе DigiNet Center нужно нажать кнопку Connect . В открывшемся окне необходимо создать новое подключение, нажав кнопку Добавить.

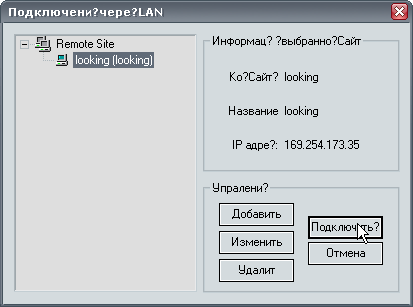

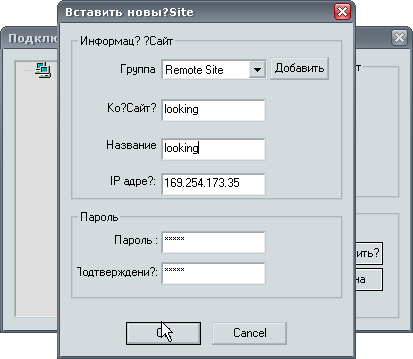

Теперь-то нам и пригодится IP-адрес того компьютера, к которому мы хотим произвести подключение, а также его имя, заранее заданное в настройках.

Внимание! Пароли в обеих программах должны совпадать, иначе подключение не будет произведено! Теперь все, что остается, это выбрать созданное только что подключение и нажать соответствующую кнопку.

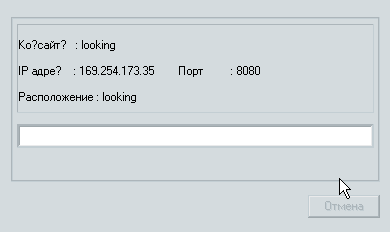

Процесс подключения происходит быстро, лишь несколько секунд, за которые трудно успеть сделать снимок экрана.

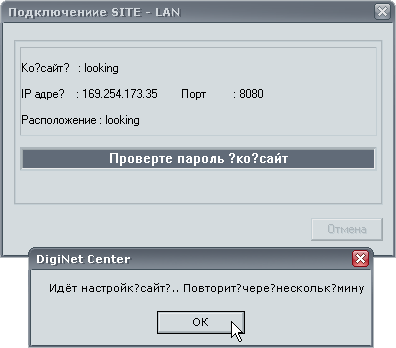

Если подключение не состоялось по причине, отображенной на рисунке далее, знайте: кто-то в данный момент открыл настройки DigiNet Site, к которой вы пытаетесь подключиться.

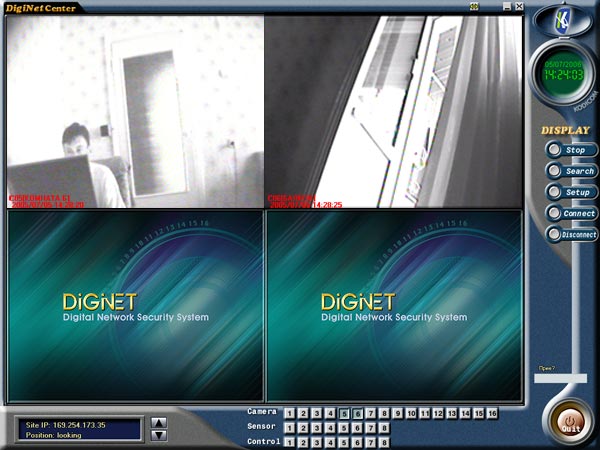

В случае отсутствия ошибок сразу после подключения вы увидите все то же, что видит в настоящее время оператор, сидя за охранным комплексом. Но вам вовсе не обязательно любоваться тем же, что видит оператор. Вы можете подстроить отображение под себя, выбрав лишь те камеры, которые интересуют вас больше всего.

Вы можете видеть, что помимо обычного просмотра, здесь доступен также поиск событий, зарегистрированных охранным комплексом. Он ничем не отличается от поиска, производимого непосредственно из программы DigiNet Site, разве что время поиска и стабильность просмотра могут зависеть от особенностей вашего подключения.

Напоследок хотелось проверить работоспособность устройств в качестве видеозахватчиков. Почему бы и нет? По утверждению специалистов (хоть достоверность данных утверждений и не вызывает сомнений, но проверить их на практике не представилось возможным ввиду отсутствия нужного оборудования), прежние версии данных плат, строившиеся на АЦП bt878, в случае установки соответствующих WDM-драйверов, успешно работали в паре с такими программами захвата аналогового видео, как amcap или iuVCR. Но увы, попытки заставить рассматриваемые платы захватывать видео ни к чему не привели. Программы, могущие вести захват аналогового видео, успешно отображали в списке доступных устройств оба аппарата, однако окна просмотра вместо видео отображали лишь синий фон, что соответствует отсутствию сигнала. По всей видимости, WDM-драйверы, установленные в системе, не рассчитаны на работу с новыми Conexant 878A. Жаль, остается лишь надеяться на скорейшее появление обновленных драйверов и результативную работу энтузиастов.

Опыт, полученный в результате пусть недолгой, но плодотворной работы с данным оборудованием, позволяет видеть плюсы и минусы такого аппаратно-программного решения. Несомненным преимуществом является доступность оборудования, его нынешняя розничная цена уже не способна испугать даже домашнего пользователя, и любой человек теперь может организовать домашнее видеонаблюдение за лестничной площадкой или небольшим торговым залом. К числу минусов можно отнести некоторую сложность подключения и настройки комплекса, особенно при отсутствии соответствующих навыков. Но трудно опровергнуть тот факт, что "цифровое видеонаблюдение " и "дорогое удовольствие" — уже не синонимы.
