Эфирная телепередача, или долой провода


Беспроводные технологии передачи данных все прочнее и необратимее входят в нашу жизнь. Действительность такова, что жизнь современного человека трудно себе представить без сотовых телефонов, карманных компьютеров, беспроводных компьютерных сетей. Практически все эти устройства и технологии позволяют обмениваться различными данными, не используя проводных соединений. Именно эта возможность позволяет свести к минимуму количество различных кабелей и проводов, являющихся "врагами номер один" для уборщиц.

Сегодня мы рассмотрим две беспроводных видеокамеры, которые были любезно предоставлены для обзора компанией "Ориент". А также выясним, верно ли утверждение, что передача видеосигнала по радиоканалу ухудшает качество изображения.

  1. Orient SW-905A-24
  2. Orient SW-804A-24

Кстати сказать, закономерен вопрос — а в чем же все-таки лучше беспроводные видеокамеры? Что же это такое — беспроводная видеокамера? Возьмем самую обычную видеокамеру, укомплектуем ее парой передатчик-приемник видеосигнала, добавим блоки питания — и вот она, беспроводная видеокамера. То есть, логично предположить, что цена подобного изделия будет выше, нежели цена обычной, проводной видеокамеры. Так ли это? Увидим далее.

На сегодняшнем тестировании у нас присутствуют две беспроводные видеокамеры, это Orient SW-905A-24 и Orient SW-804A-24. Их характеристики вы найдете в таблице ниже:

Наименование параметра
Orient SW-905A-24
SW-804A-24

Тип матрицы

CCD
CMOS

ТВ-система

PAL/NTSC
PAL/NTSC

Количество ТВ-линий

380
380

Минимальная освещенность

0 lux*
0 lux*

Наличие ИК-подсветки

есть
есть

Частота радиоканала

1,2/2,4 ГГц
1,2/2,4 ГГц

Количество каналов на приемнике

4
4

Шифрование видеосигнала

нет
нет

Наличие звукового канала

есть
есть

Возможность использования кабельного подключения

есть
нет

Расстояние передачи радиосигнала

До 50 м**
До 50 м**

Цена, у.е.***

106
78

* — При использовании ИК-подсветки
** — При условии прямой видимости
*** — Цена взята с портала www.nix.ru

После ознакомления с этой таблицей выясняется интересная вещь — наличие радиоканала никак не влияет на стоимость видеокамеры. Аналогичные по своим характеристикам проводные видеокамеры имеют схожую цену. Получается, что подобные беспроводные видеокамеры — идеальный вариант для быстрой установки несложной системы охранного видеонаблюдения. Нет необходимости в прокладке кабельных трасс, в трудоемких монтажных работах, во временных затратах. Просто разместите видеокамеры в нужных местах, подключите им питание от ближайшей розетки, приемники видеосигнала подключите к видеорегистратору — и система готова! А можно и иначе— видеокамеру разместить в комнате ребенка, а приемник — например на кухне, подключив к телевизору — и ваше дите будет всегда у вас перед глазами. Именно такое применение видеокамер и рекомендует производитель. Рассмотрим каждую видеокамеру в отдельности.

Orient SW-905A-24

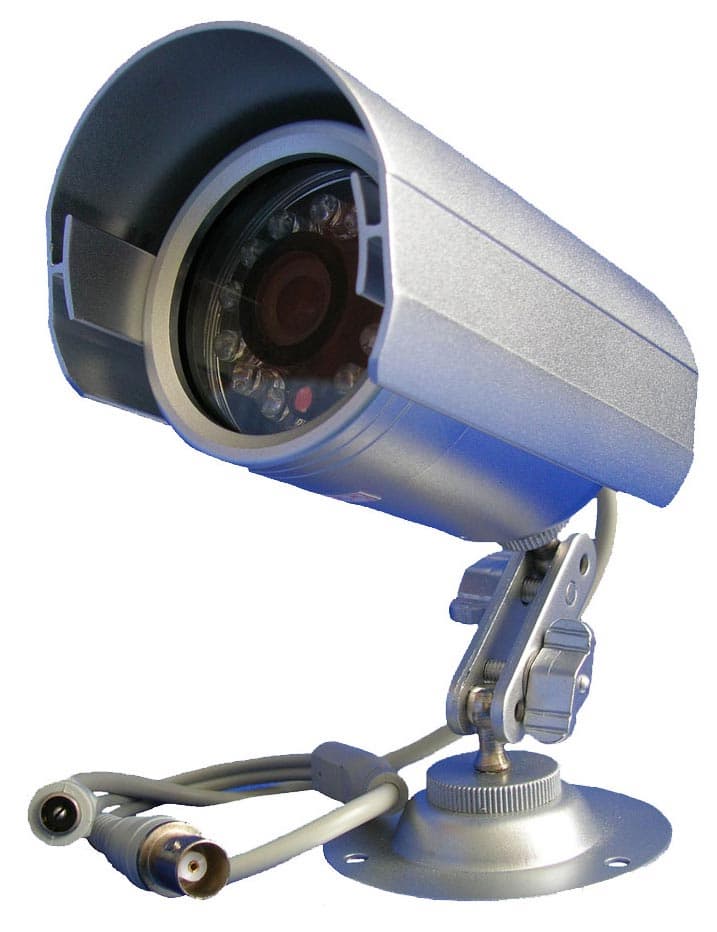

Данную видеокамеру отличает от собрата по обзору прежде всего использование CCD-матрицы, а также возможность подключения обычного кабеля для передачи видеосигнала. Этакий резервный вариант — поврежден кабель — переходим на радиоканал, и наоборот. Здесь же имеется и инфракрасная подсветка, и микрофон. Ниже приводим общий вид видеокамеры:

Видеокамера снабжена удобным металлическим кронштейном, позволяющим прикрепить видеокамеру к стене или к потолку, а также отрегулировать зона обзора. На снимке хорошо различим кабель — именно к нему подводится питание видеокамеры, а со второго разъема возможно передать видеосигнал по обычному кабелю. Небольшая антенна размещена на задней части видеокамеры и скрыта под светозащитным кожухом.

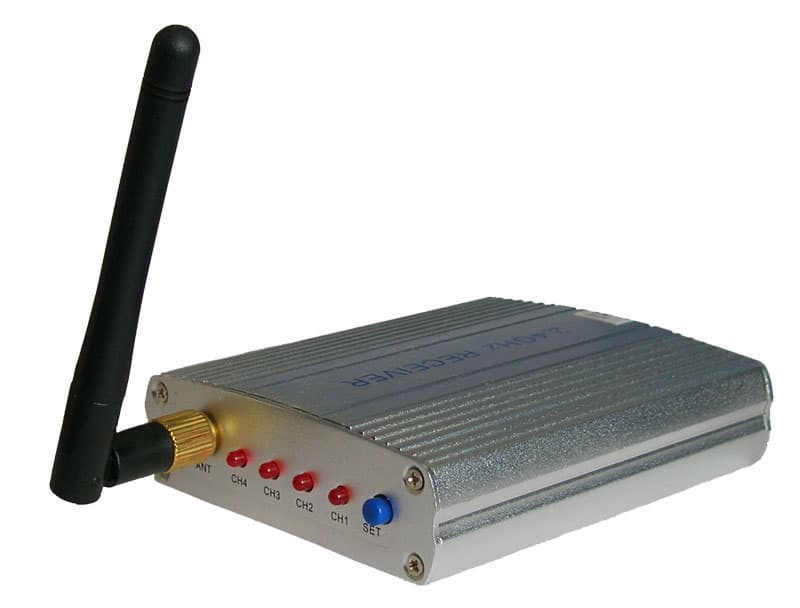

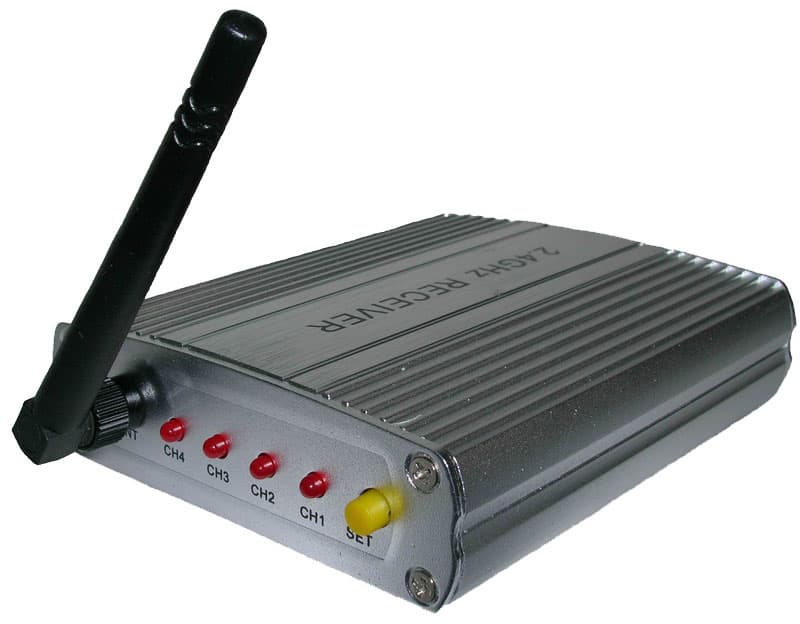

Ниже, на снимке, можно увидеть фронтальную сторону блока приемника радиосигнала:

На передней части блока приемника размещены четыре светодиода, обозначающие, на какой именно канал настроен приемник видеосигнала. Переключение каналов на приемнике происходит с помощью небольшой кнопки "Set". А сама видеокамера настраивается на определенный канал изготовителем, о чем свидетельствует круглая наклейка на корпусе видеокамеры с номером канала. Одновременно возможна работа не более чем четырех видеокамер, так как диапазоны частот у двух видеокамер одного канала одинаковы. Рядом расположено гнездо для подключения антенны. Возможно подключение к приемнику и других, более чувствительных, антенн.

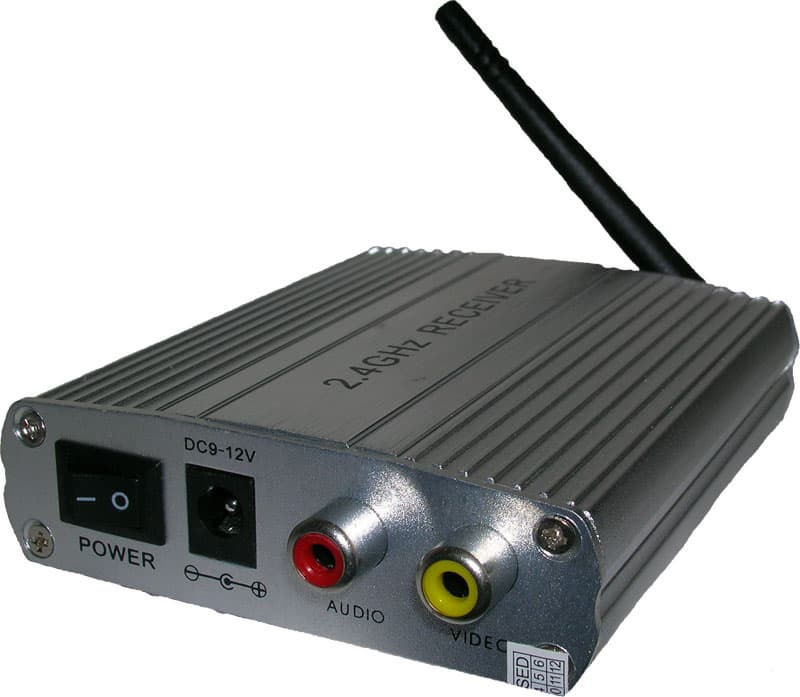

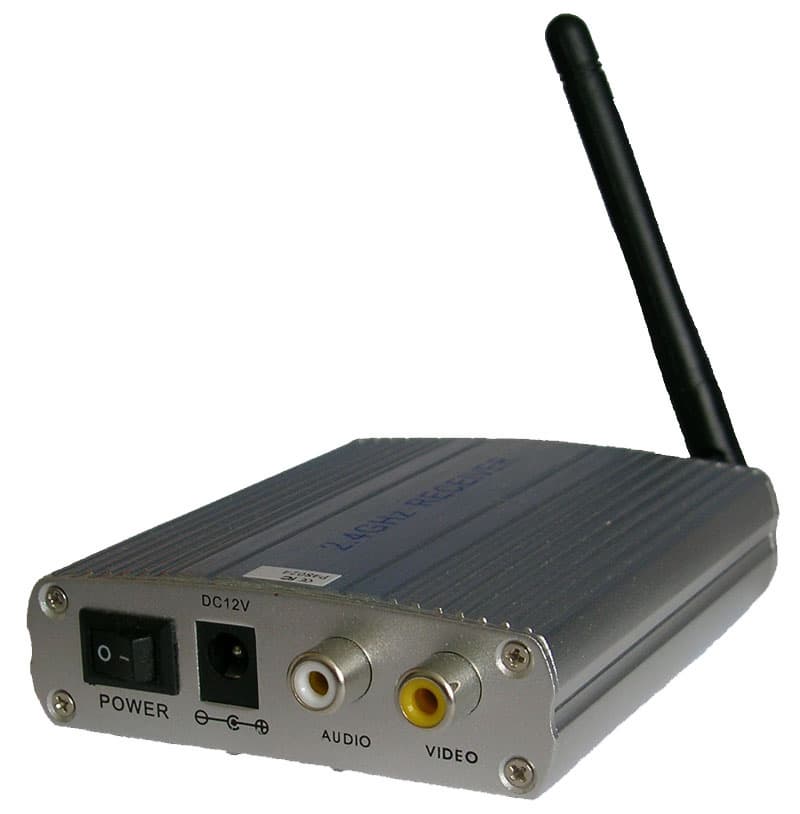

Тыльная сторона приемника:

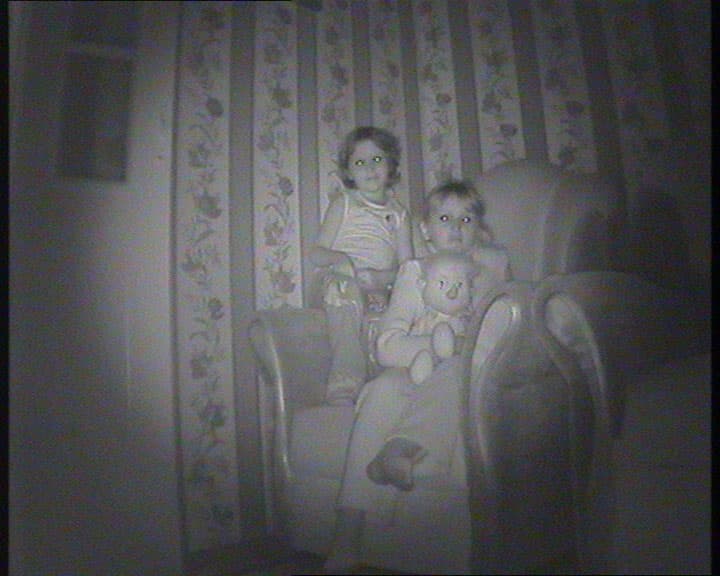

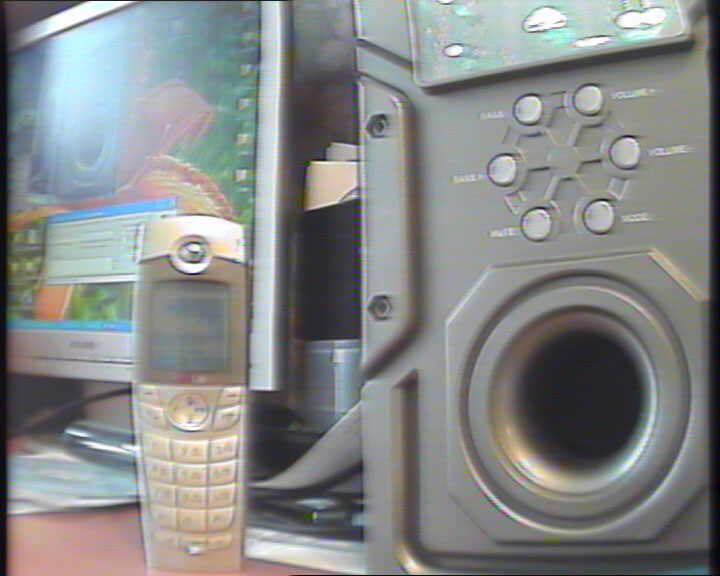

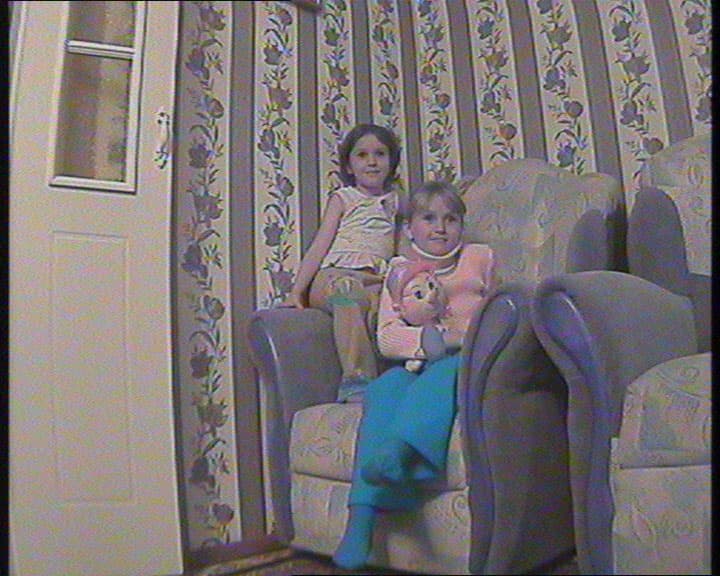

Здесь все просто — тумблер включения питания, гнездо блока питания, разъемы для снятия принятого видеосигнала и звука. Отсюда мы можем вывести видеосигнал как на самый обычный телевизор или видеомагнитофон, так и на цифровой видеорегистратор. Давайте взглянем на примеры изображений:

Изображение слева получено при свете обыкновенной лампы, к нему нет никаких замечаний, ощущение такое, что для передачи видеосигнала используется кабель. При выключении света на видеокамере включается ИК-прожектор, и объект наблюдения снова становится видим. На этой видеокамере отсутствует режим "День-Ночь", поэтому в сумерках наблюдаются небольшие, характерные для цветных видеокамер, помехи. Звуковой канал в состоянии передать с нормальным качеством речь неподалеку расположенных собеседников.

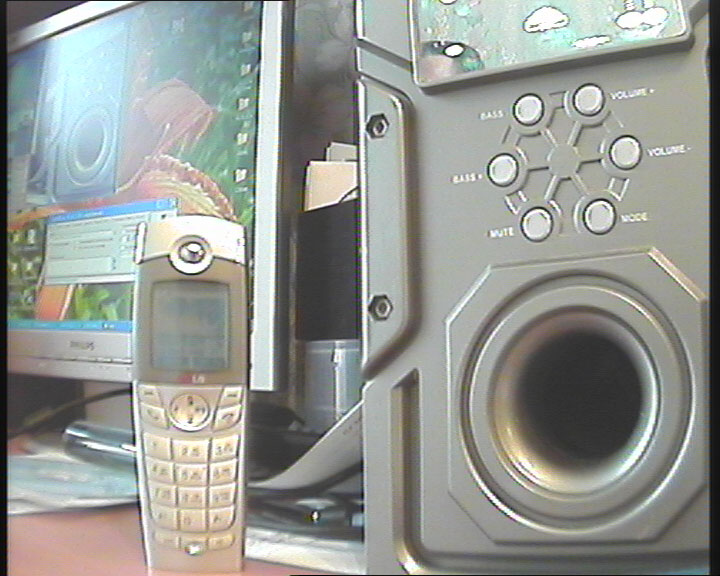

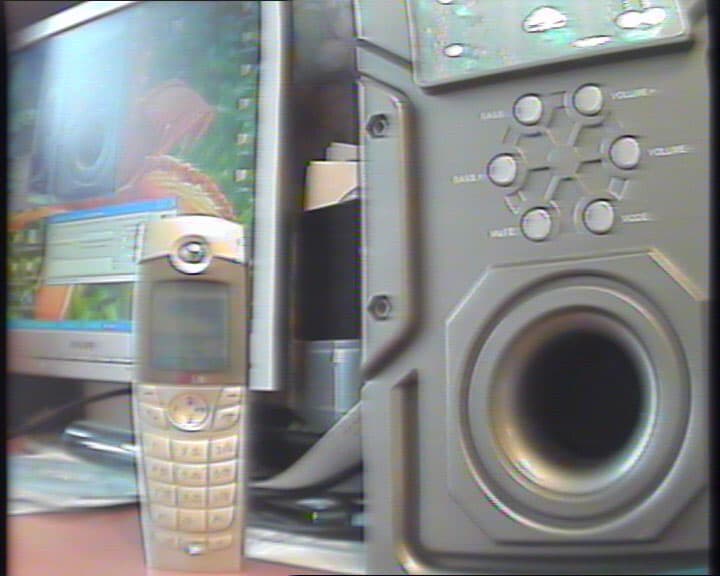

А теперь давайте сравним примеры изображений с видеокамеры, полученных через радиоканал и через кабель (фото слева — радиоканал):

Хорошо видно, что на изображении, которое получено через радиоканал, есть некоторая "замыленность" и немного меньшая яркость. Но для переданного через радиоканал видеосигнала это неплохой результат, особенно если учесть двойное преобразование видеосигнала - из низкочастотного спектра в высокочастотный и обратно. Что же касается видеосигнала, переданного по кабелю — то наблюдается самый обычный, вполне себе на уровне (по качеству), видеосигнал.

Итог таков: установка этой видеокамеры во многом более предпочтительна, нежели установка обычной проводной видеокамеры. Качество видеоизображения, получаемого с этой видеокамеры — типовое, картинка стабильна и достаточно разборчива. Но нужно учесть один немаловажный фактор — эта видеокамера передает видеосигнал в незашифрованном виде, поэтому, к сожалению, не везде возможно применение такого оборудования. Кроме того, максимальное расстояние, на котором возможен устойчивый прием видеосигнала на идущую в комплекте антенну, не превышает 50 метров. Покупая эту видеокамеру, вы оплачиваете само устройство, а возможности передачи видеосигнала по радиоканалу, равно как и ИК-прожектор, производитель просто-напросто вам дарит.

Orient SW-804A-24

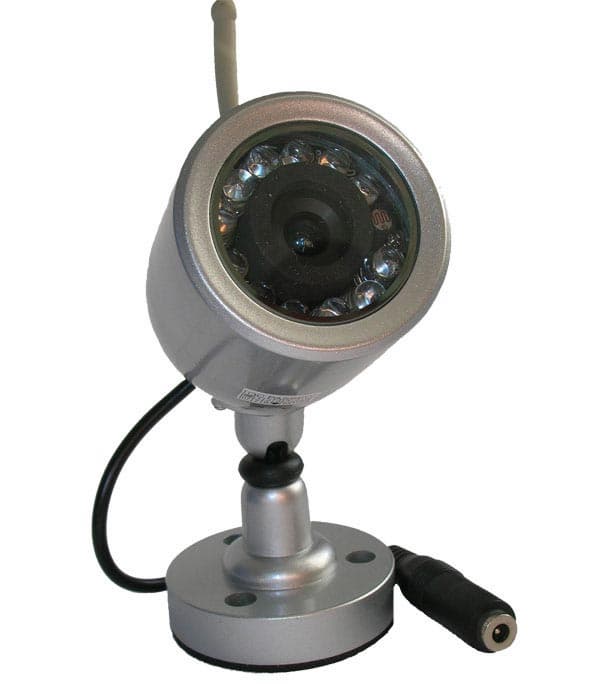

Видеокамеру с CCD-матрицей мы уже обсудили, теперь пришел черед видеокамеры с CMOS-матрицей. Эта видеокамера имеет практически тот же самый набор вкусностей, за исключением кабельного подключения. Здесь такой опции нет. Вот внешний вид видеокамеры:

Эта камера меньше и легче предыдущей раза в два. Она так же оборудована кронштейном, правда несколько другого типа, с меньшим количеством степеней свободы. Также возможно крепление на стену или к потолку. В отличие от предыдущей видеокамеры, здесь хорошо различима антенна. Также видны светодиоды ИК-подсветки. Приемник сигнала в точности такой же, как и у предыдущей видеокамеры:

Незначительное различие наблюдается только лишь в цвете кнопки, переключающей каналы. Точно также возможно передать видеосигнал на любое устройство, способное воспринять низкочастотный видеосигнал.

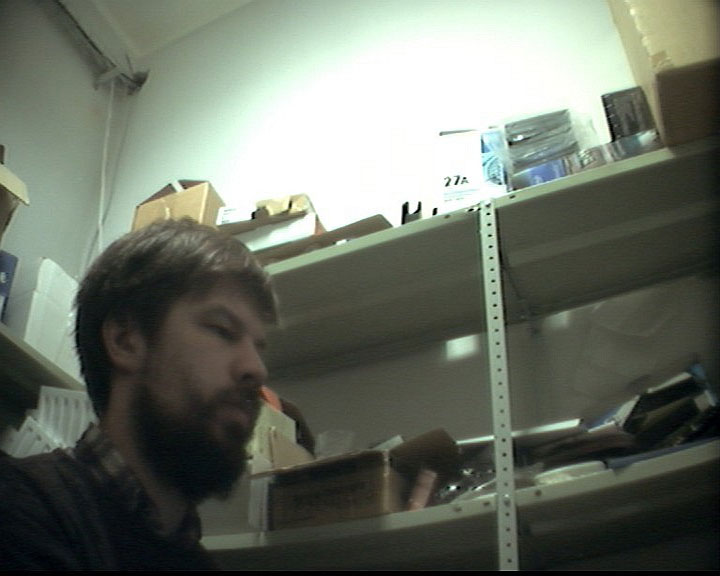

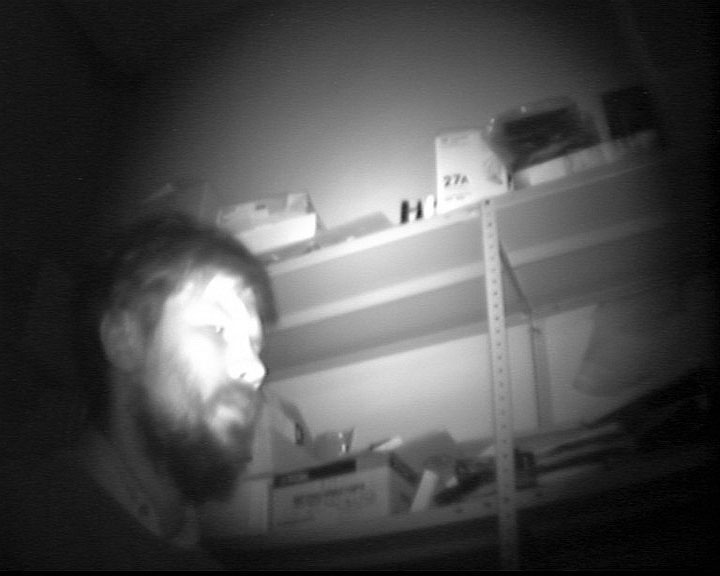

Примеры изображений с камеры:

Пример изображения, сделанный при свете, имеет ровный и четкий кадр, без цветовых искажений и срывов синхронизации. В кадре имеется ряд мелких отверстий на стеллаже, с их помощью можно оценить качество передачи на изображении мелких деталей. Практически по всей длине стойки отверстия достаточно разборчивы. Что касается примера изображения, сделанного в темноте, то он аналогичен примеру изображения с предыдущей видеокамеры, с той лишь разницей, что цветных помех в кадре не наблюдается вовсе. Видимо, сказываются различия в принципах построения и работы матриц различных типов. Работа ИК-прожектора никаких нареканий не вызывает, в темноте картинка стабильная, срывов кадра также не наблюдается. Звуковой канал, как и на предыдущей видеокамере, работает отлично, и никаких проблем с ним нет.

Передача видеосигнала по радиоканалу организована точно таким же образом, как и в случае чуть выше рассмотренной нами видеокамеры. И все, что было сказано по работе видеоканала выше, применимо и здесь — приемники видеосигнала идентичные, даже диапазон частот тот же.
Итог по этой видеокамере следующий: в целом эта видеокамера аналогична вышерассмотренной, есть лишь несколько различий, но они довольно существенны — это применение иной матрицы (CMOS вместо CCD), что по субъективным ощущениям позволило несколько снизить уровень шумов на темном изображении; это отсутствие низкочастотного выхода видеосигнала, что привело к снижению цены на видеокамеру (кстати сказать, CMOS-матрица стоит меньше, чем CCD — этот фактор тоже заметно повлиял на цену); и, в конце концов, заметно меньшие размеры и вес видеокамеры.

Каковы же выводы по этим, безусловно интересным, видеокамерам? Можно сказать, что самое их главное достоинство — это минимум кабельных подключений, и, как следствие, высокая мобильность, казалось бы, стационарных решений. Возможно в любой момент изменить местоположение видеокамеры, тем самым оперативно отреагировав на изменения в объекте наблюдения. А наличие звукового канала и инфракрасной подсветки делает это изделие еще более полезным. И все это — за цену одной обычной видеокамеры. Конечно, заметят скептики, 50 метров — это немного, но ведь возможно применение иных антенн, и кто знает — быть может, у вас получится увеличить это расстояние?

Благодарим компанию "Ориент" и лично директора по маркетингу Николаеву Елену Антониновну за предоставленное на тестирование оборудование, а также за помощь в подготовке данного обзора.
