Обзор корпуса Cougar DarkBlader-G

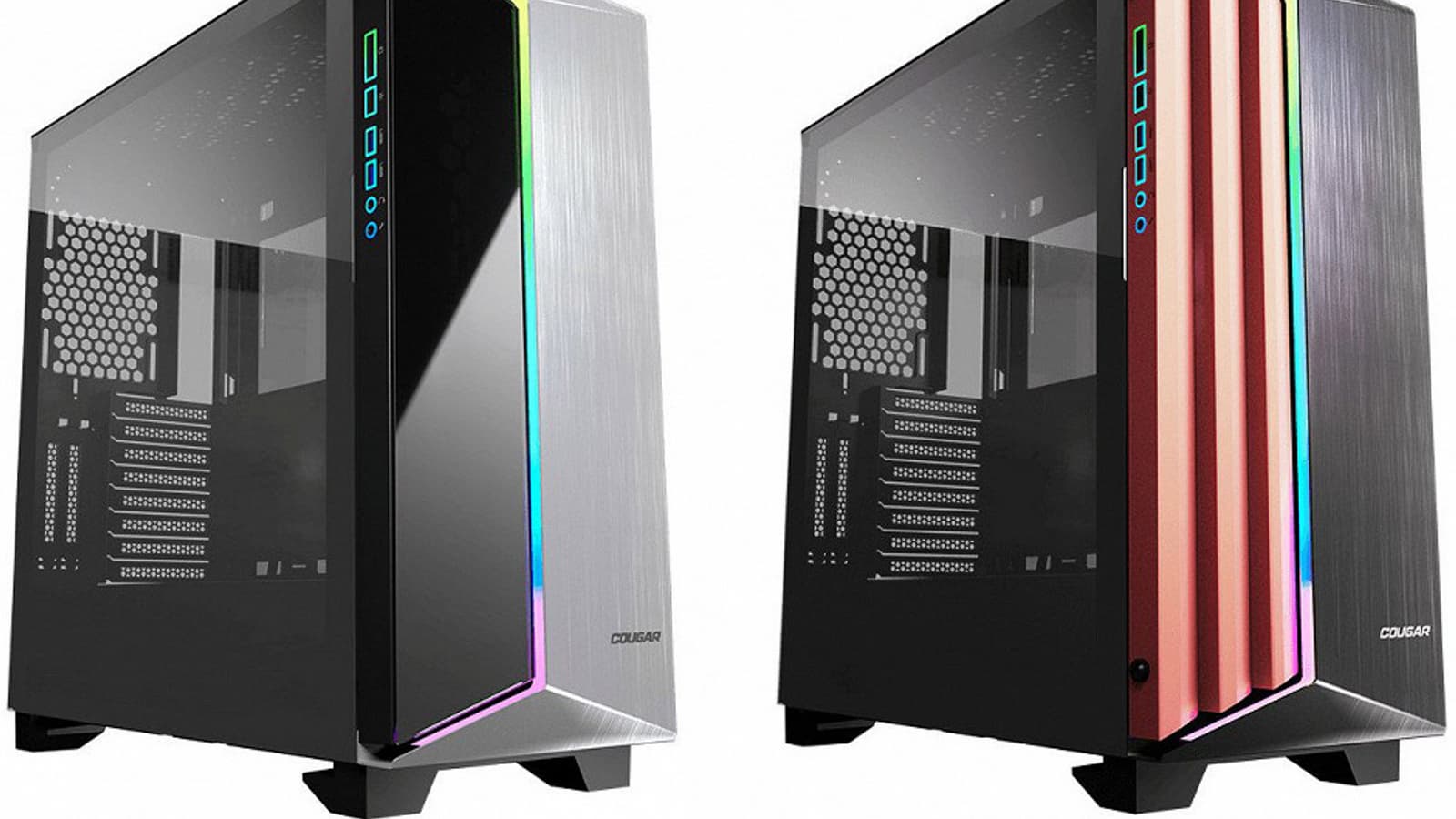

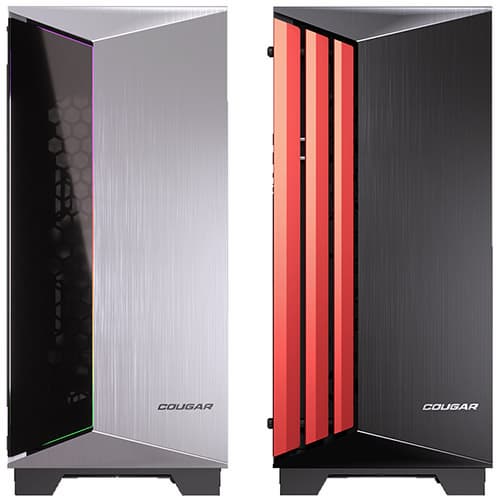

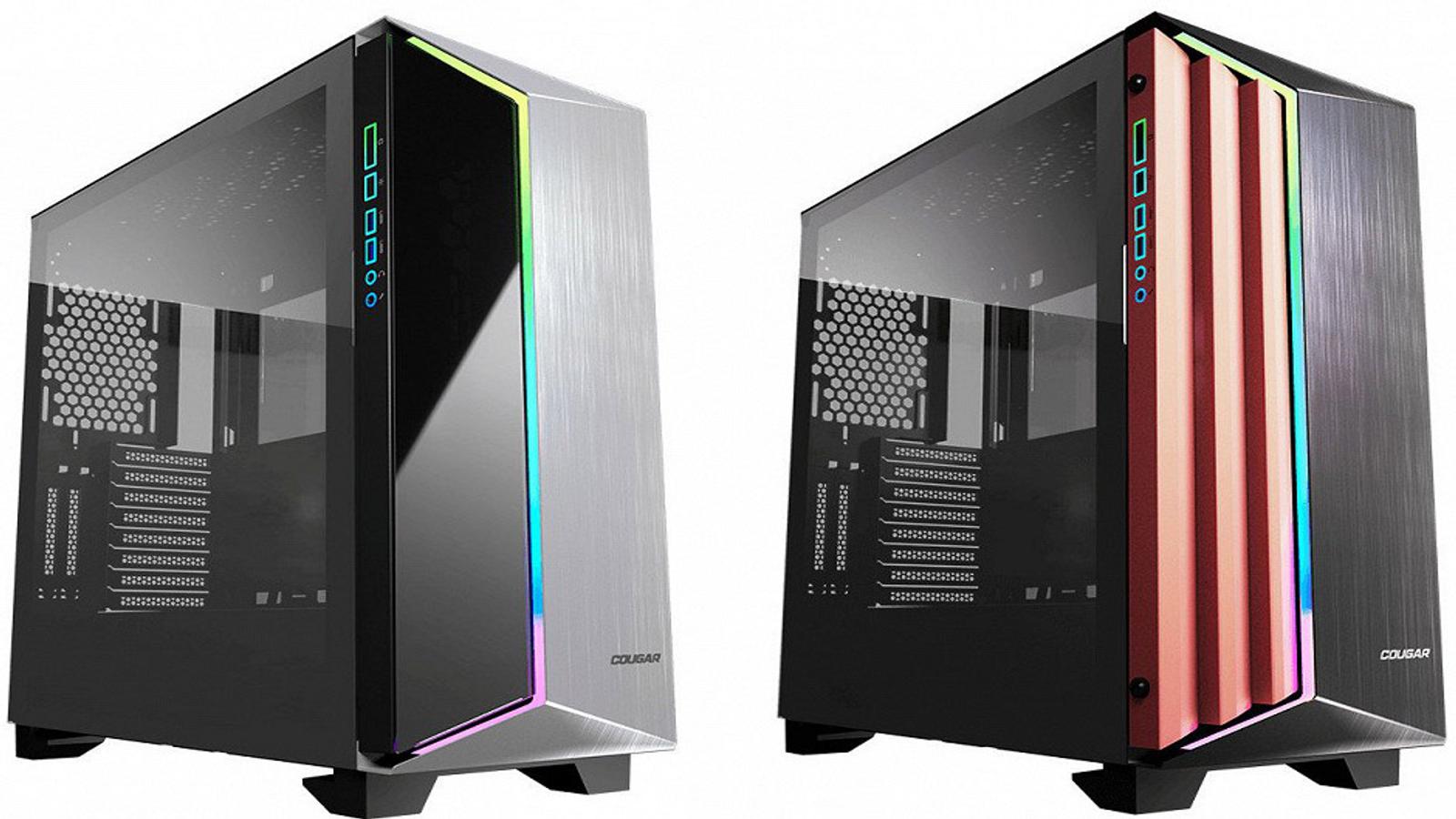

Осенью 2019 года компания Cougar анонсировала новый корпус DarkBlader, предназначенный для игровых систем. Он предлагается в двух вариантах оформления: DarkBlader-G со стеклянной вставкой в левой половине фронтальной панели и DarkBlader-S с тремя вертикальными планками в этом месте.

Давно уже стали привычными корпуса с одной стеклянной боковой стенкой, обычно левой, но в данной модели из сильно тонированного (почти черного в отсутствие внутренней подсветки) стекла сделаны обе такие стенки, левая и правая. Насколько эстетичным и практичным является такое решение — сказать сложно.

В плане эстетики многое будет зависеть от сборщика, ему придется предельно аккуратно укладывать соединительные провода и кабели, пучки которых, как обычно, находятся справа, за основанием системной платы, и в большинстве корпусов закрыты от взглядов непрозрачной правой стенкой. В прозрачном с обоих боков DarkBlader задачу до некоторой степени облегчает имеющаяся крышка кабельного канала, но она не закрывает все возможные места с «малохудожественным» скоплением проводов.

Теперь о практичности: тонированное стекло требует более частого и тщательного ухода, чем окрашенная металлическая поверхность с легкой шагренью. Упомянем и повышение вероятности разбить какую-либо из стеклянных деталей с увеличением их количества в конструкции.

И главное: не очень понятно, что же такое можно расположить справа, чтобы через стеклянную стенку порадовать глаза и самого владельца, и его гостей. Имеющиеся на официальном сайте иллюстрации никаких подсказок на эту тему не содержат.

Напрашивается вывод: решение с двумя цельностеклянными боковыми стенками в основном призвано подчеркнуть необычность дизайна, ведь одна такая стенка — это давно уже банально, а две — пока еще довольно оригинально, хотя уже не уникально. Причем это не осуждение, а просто констатация в попытке найти логичное объяснение.

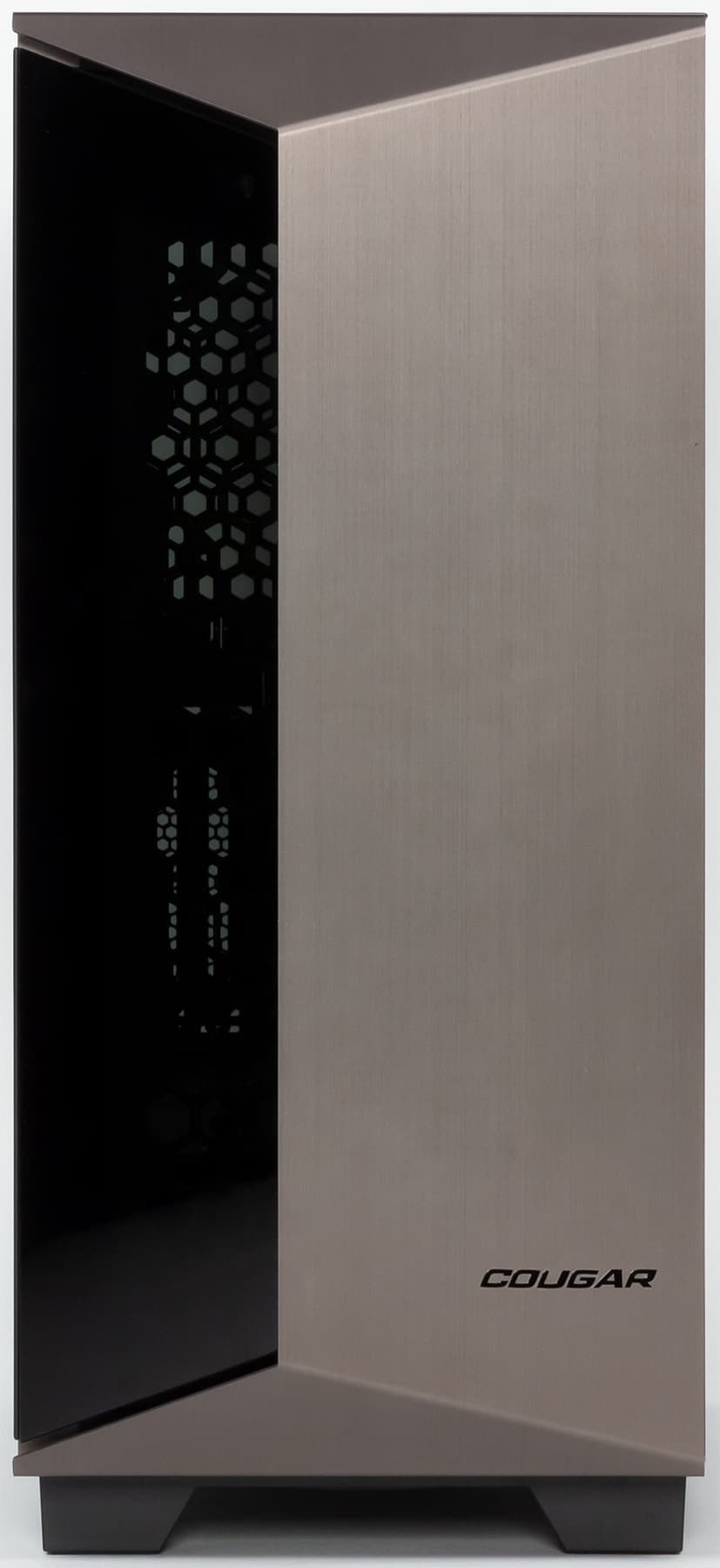

Однако стекло с двух боков — самое заметное, но не единственное проявление оригинальности в подходе к оформлению. Фронтальная часть корпуса также не самая обычная, в лицевой панели сочетаются сложной формы асимметричная накладка из алюминия с серым покрытием и либо еще одна трапециевидная вставка из тонированного стекла (вариант с индексом G), либо вертикальные планки «дерзкого» оранжевого цвета (вариант S).

К нам попал вариант Cougar DarkBlader-G, который мы и рассмотрим подробнее. На время написания обзора эти корпуса еще не появились в розничной продаже, поэтому сведений о цене не приводим.

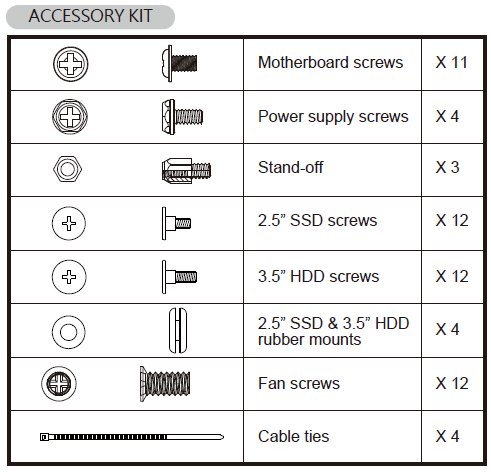

Кроме того, нам достался экземпляр «для прессы» — без комплекта принадлежностей, оригинальной упаковки и даже без штатного вентилятора. Соответственно, про все это мы рассказать не сможем. Инструкция доступна для скачивания на официальном сайте, из нее и позаимствована таблица с описанием комплектации:


Технические характеристики

Компоновка

Форм-фактор нового корпуса заявлен как Full Tower. Он рассчитан на установку системных плат форматов E-ATX/CEB/ATX/microATX/Mini-ITX, имеет две вертикальные и восемь горизонтальных прорезей для плат расширения и нижнее расположение блока питания.

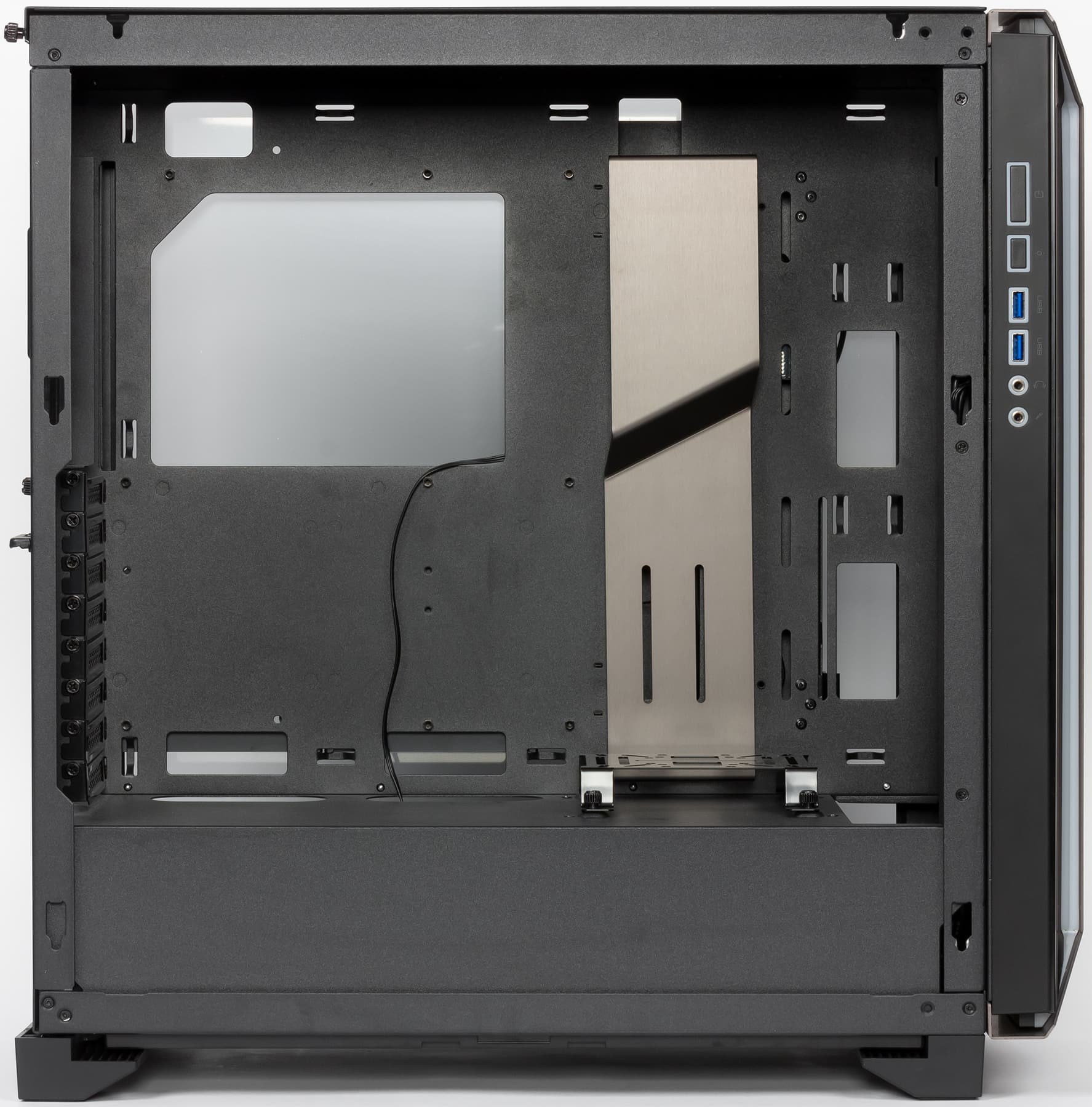

Во внутреннем объеме корпуса стальная Г-образная перегородка отделяет отсек для БП, она занимает почти всю длину от передней до задней стенки, оставляя лишь расстояние в 57 мм для нижнего фронтального вентилятора или радиатора СВО. В этом же отсеке, ближе к передней стенке, находится двухместная дисковая стойка.

Возможности по установке накопителей для корпуса с таким заявленным форм-фактором следует назвать весьма скромными: упомянутая стойка позволит разместить два HDD или SSD размерностью 3,5 или 2,5 дюйма, и еще два места для дисков обеих размерностей находятся за основанием системной платы.

Для устройств, требующих выхода на лицевую панель, посадочных мест нет вовсе, что стало вполне обычным в современных корпусах.

Зато органы управления и внешние порты расположены необычно: на левом боковом торце лицевой панели. Такое решение нельзя назвать идеальным, поскольку будет весьма удобным лишь при размещении на столе справа от оператора. Если же компьютер размещен хоть и справа, но под столом (на полу или низкой подставке), то появляется серьезная опасность случайно зацепить коленом или креслом вставленные во внешние порты USB-устройства. Правда, ставить под стол корпус с такими дизайнерскими изысками в любом случае будет не лучшей идеей.

Ну, а неудобства при установке слева от оператора, на столе или на полу, вполне понятны: кнопки и разъемы не будут видны, к ним придется тянуться.

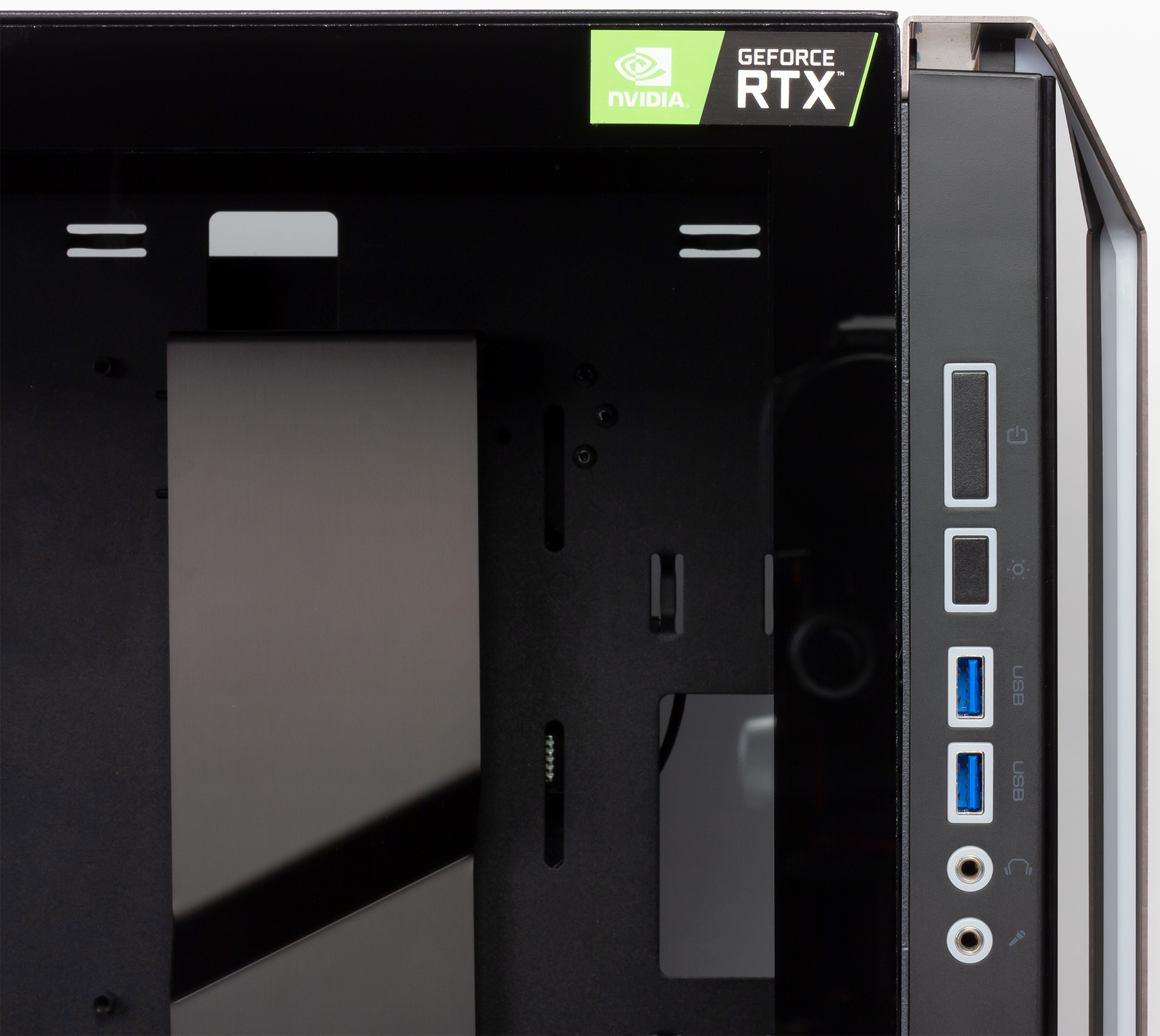

Содержимое панели управления расположено в один вертикальный ряд: сверху кнопка Power в виде сильно вытянутого прямоугольника, под ней кнопка управления подсветкой той же формы, но не такая длинная, затем два порта USB 3.0 и еще ниже пара аудиоразъемов. Все эти органы имеют обрамляющую подсветку, о которой расскажем позднее.

У обеих кнопок свободный ход мал, но они не очень-то мягкие, что снижает вероятность срабатываний при случайных прикосновениях, хотя и не исключает их.

Порты USB ориентированы в одну линию, зазор между ними составляет всего 7 мм, поэтому возможны проблемы при одновременном подключении сколь-нибудь широких устройств. Кнопки Reset и индикатора дисковой активности нет.

По заявлению производителя, в корпус можно устанавливать видеоадаптеры и другие карты расширения длиной до 380 мм, по нашему замеру получилось и вовсе 435 мм, но в отсутствие фронтальных элементов системы охлаждения. В любом случае можно будет ставить практически любые из имеющихся в продаже плат, причем с большим запасом: даже у самых современных и высокопроизводительных видеокарт длина редко превышает 300 мм.

Процессорный кулер может иметь высоту до 170 мм по данным производителя, наш замер показал расстояние в 182 мм от основания системной платы до левой боковой стенки.

Длину блока питания спецификация ограничивает значением в 200 мм, но мы уточним: от задней стенки до двухместной дисковой стойки расстояние 257 мм, здесь должен разместиться и сам БП, и выходящие из него провода, которые к тому же надо аккуратно и красиво уложить. Однако свободное место можно и увеличить, ниже мы расскажем, чем для этого придется пожертвовать.

Конструкция

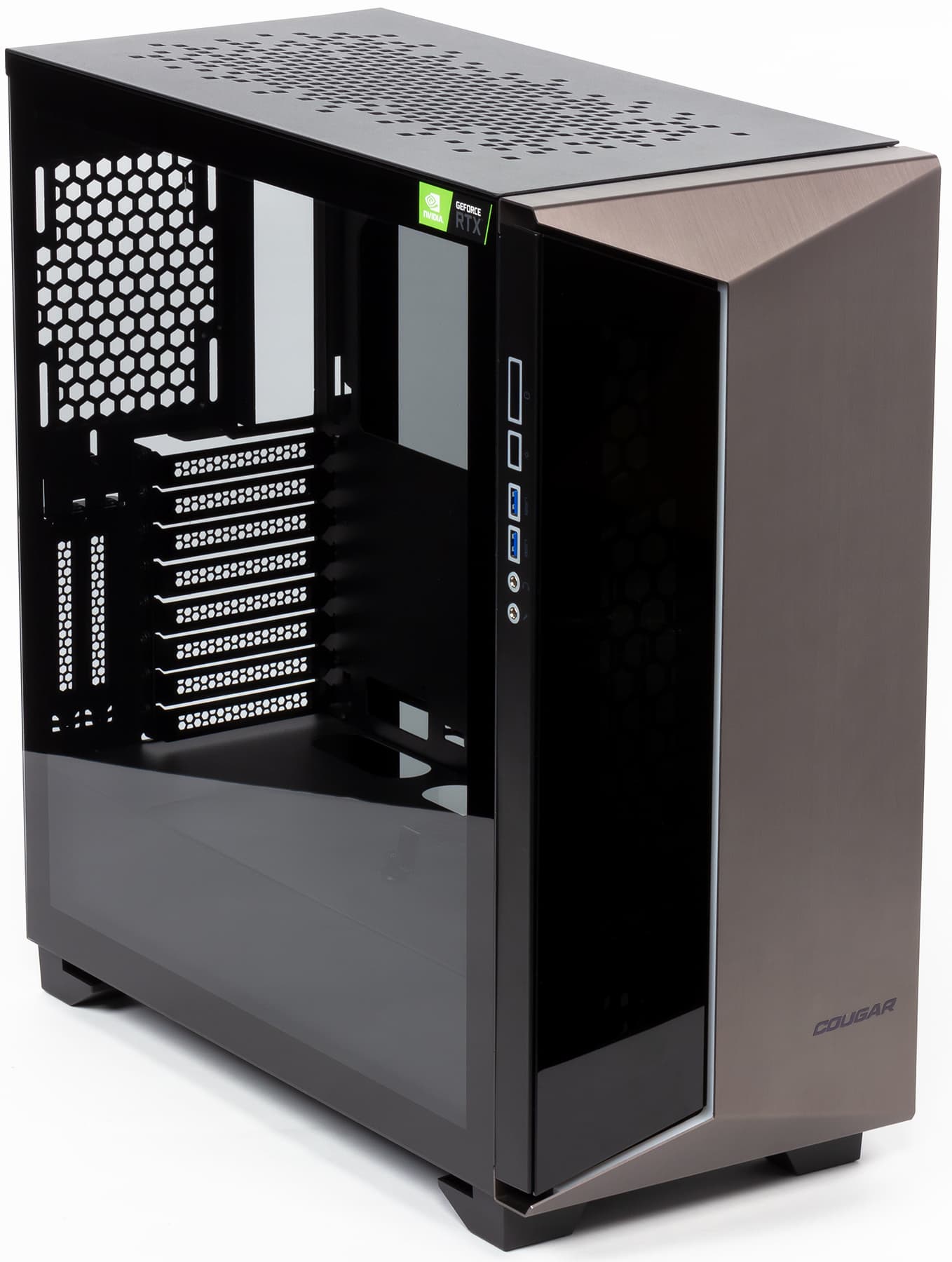

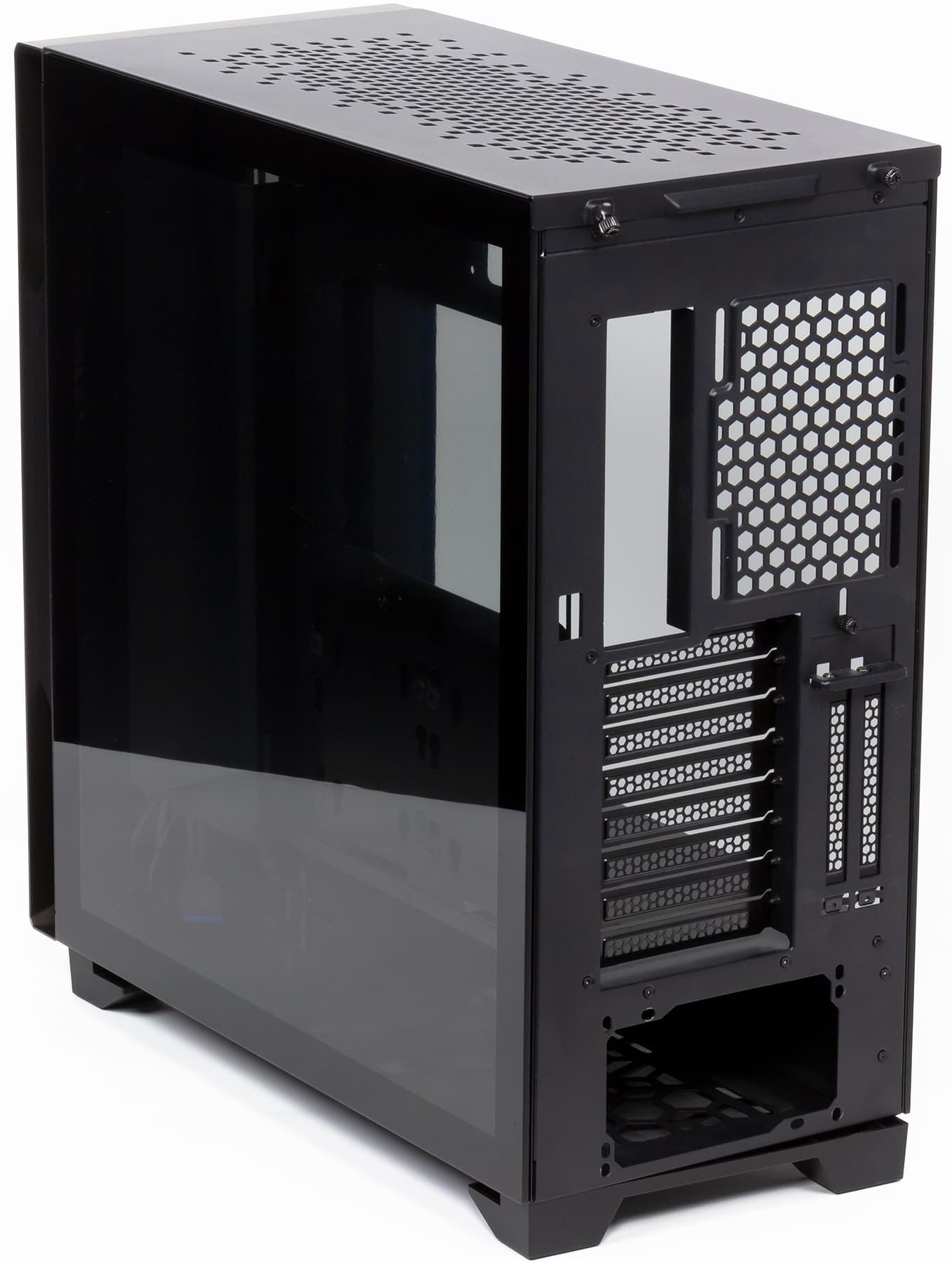

Габариты Cougar DarkBlader-G — 232(Ш)×523(В)×518(Г) мм, вес нетто 14,3 кг. Корпус получился массивным не только за счет трех стеклянных элементов большого размера, использованный в конструкции металл на редкость толстый — в несущих деталях шасси 1,1 мм, перегородка нижнего отсека 0,85 мм, и лишь у дисковой корзины и ее салазок 0,75-0,8 мм. Поэтому жесткость получилась высокой.

Алюминиевые панели тоже толстые, миллиметровые. Их две — одна фронтальная, про нее уже говорилось выше, а вторая, внутренняя, закрывает отверстия для прокладки проводов и кабелей от взгляда слева.

Как уже говорилось, 5,25- или 3,5-дюймовых слотов с выходом на лицевую панель в корпусе нет.

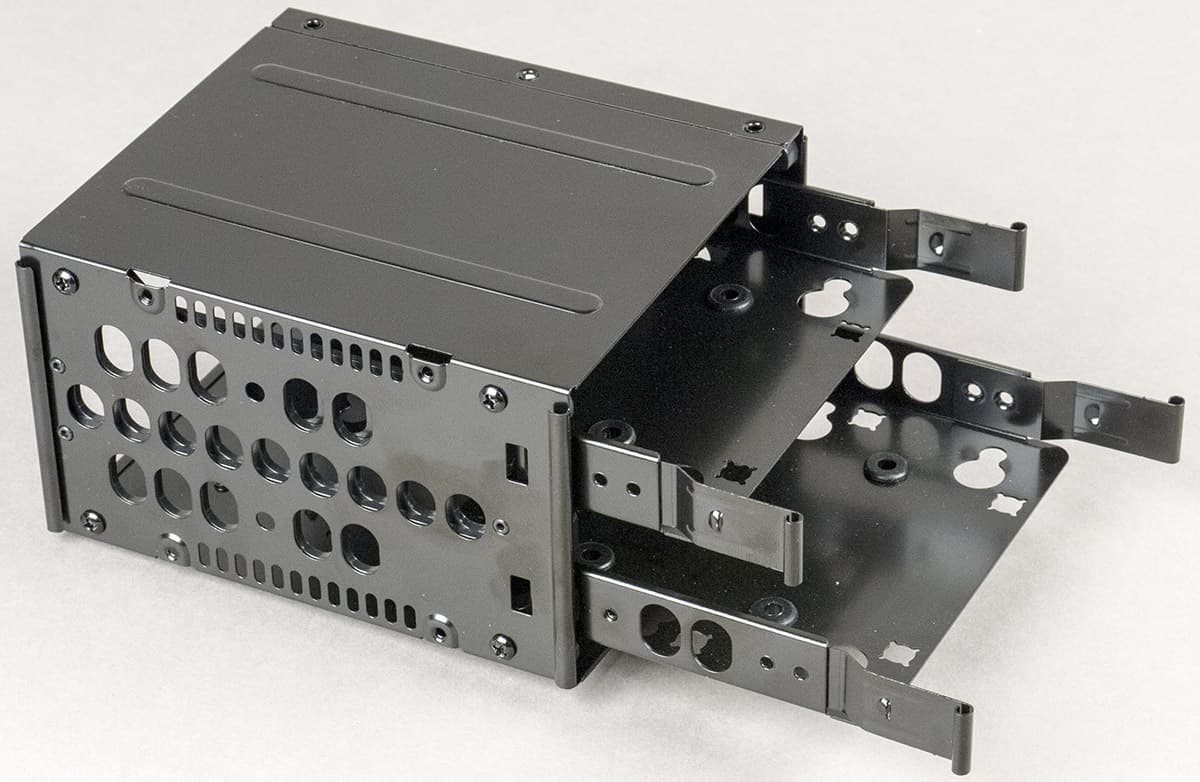

Для дисковых накопителей в передней части днища шасси имеется двухместная стойка, в которую на салазках можно устанавливать HDD или SSD обеих размерностей. Доступ к ним справа.

Стойка съемная, и если необходимо установить блок питания с очень большой длиной, ее можно удалить. Тогда для дисков останутся еще два места за основанием системной платы, где накопители устанавливаются с помощью универсальных лотков, также рассчитанных на оба размера.

Ножки корпуса пластиковые, довольно высокие, снизу они снабжены амортизирующими накладками значительной площади.

Система вентиляции

Согласно официальной информации, корпус оснащается всего одним вентилятором размерностью 120 мм, который расположен сзади. Как уже упоминалось выше, нам он не достался, поэтому нельзя даже утверждать, имеет он подсветку или нет: на фотографиях, приведенных производителем на сайте, этот вентилятор показан с RGB-подсветкой, однако в сопровождающих текстах трижды повторяется примечание «RGB fans are optional» без уточнения, являются ли такой опцией только фронтальные вентиляторы, не заявленные в качестве штатных, или к тому же комплектный задний хоть и должен быть, но без подсветки.

Спереди можно установить до трех вентиляторов размером 120 или 140 мм, вверху три 120-миллиметровых или два по 140 мм. Итого в корпусе может быть размещено до 7 вентиляторов, обычно этого бывает вполне достаточно. Подключать их нужно к соответствующим разъемам системной платы.

Вместо вентиляторов можно использовать радиаторы систем жидкостного охлаждения: вверху и спереди — от 120 до 360 мм (но 360 мм нельзя одновременно поставить в обоих этих местах), сзади 120 мм.

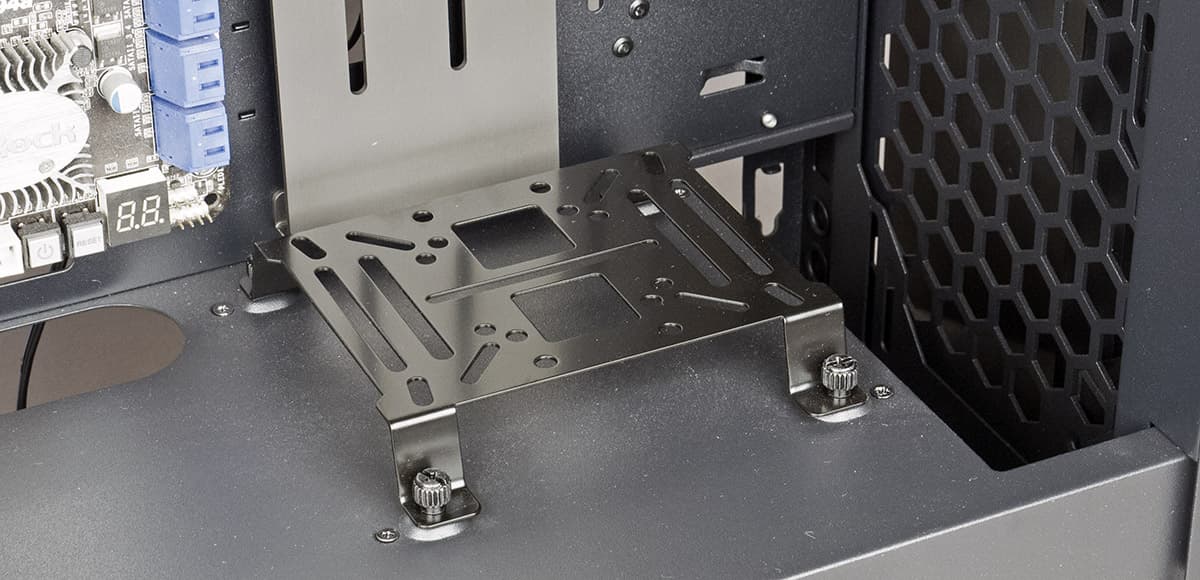

Предусмотрена установка СВО, имеющей резервуар и/или помпу: на перегородке нижнего отсека, ближе к передней панели, имеется съемное основание с монтажными отверстиями. Само оно закреплено четырьмя винтами с накатными головками.

Правда, если здесь будет находиться оборудование со сколь-нибудь значительной высотой, оно может помешать установке длинных плат расширения, в том числе видеоадаптеров. Это хорошо заметно на фото с установленными комплектующими, приведенном в начале обзора.

На днище шасси есть многочисленные отверстия большого размера, причем не только в месте расположения блока питания, но и под дисковой стойкой.

Воздух к передним вентиляторам поступает через воздуховоды в правой части объемной лицевой панели. Какого-то фильтра для них не предусмотрено.

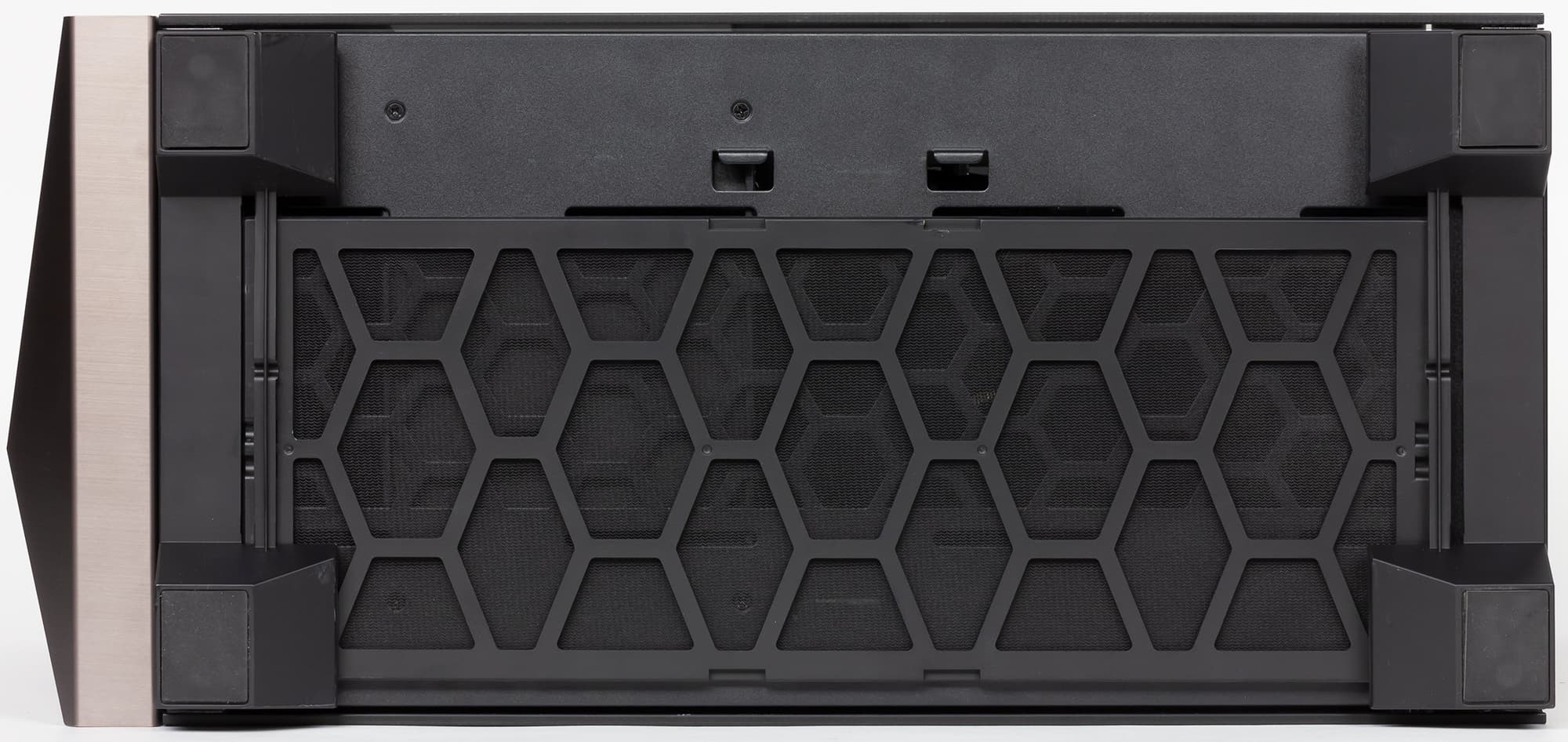

Отверстия в днище шасси снаружи закрыты единым фильтром в виде пластиковой рамки с капроновой сеткой. Он извлекается движением влево из-под корпуса и вполне может считаться быстросъемным.

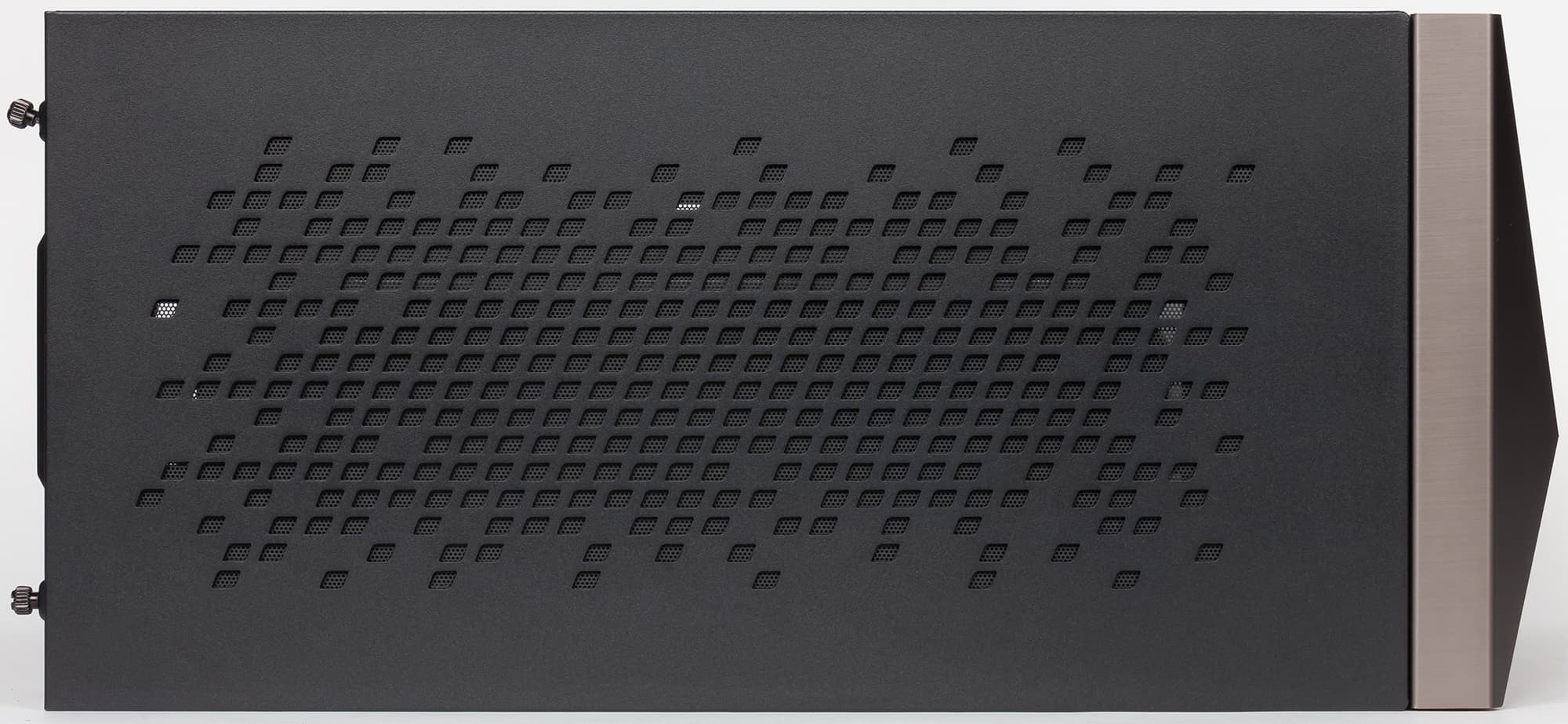

Верхняя крышка корпуса также имеет множество отверстий. Под крышкой располагается фильтр, сделанный из тонкого листа перфорированного пластика, который крепится с помощью приклеенных по его периметру магнитов. То есть снять его лишь немного сложнее, чем верхний.

Накопители в двухместной стойке попадают в зону действия нижнего фронтального вентилятора, однако охлаждающий эффект от него не будет существенным из-за небольшой суммарной площади отверстий, имеющихся в боковых стенках стойки и салазок. И прямого отвода тепла к металлу шасси нет, поскольку диски и на салазки в стойке, и на лотки за основанием системной платы устанавливаются через амортизирующие прокладки.

Из дополнительных отверстий есть только перфорация в заглушках слотов расширения.

Система подсветки

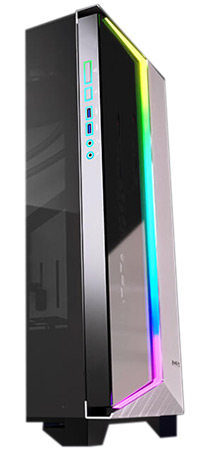

Даже без вентиляторов со встроенными светодиодами корпус не лишен подсветки: имеющий форму трапеции вырез в алюминиевой фронтальной накладке с трех сторон окаймляется RGB-лентой, трехцветные светодиоды вставлены и в обрамления каждого из органов панели управления.

У такого решения есть недостаток, не слишком заметный по фотографиям: чтобы подсветка была видна хорошо, смотреть на корпус нужно слева, а если наблюдатель располагается справа или даже строго перед корпусом, то он почти ничего не увидит, исключая разве что случаи с сильно затемненным помещением. Конечно, нивелировать данный эффект можно правильным выбором места расположения компьютера, но не всегда и лишь до известной степени.

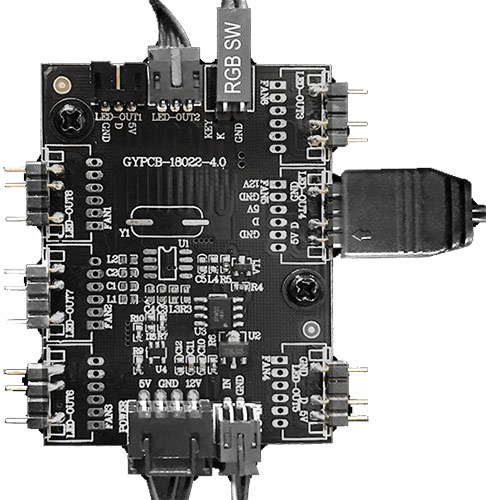

Управление осуществляется через встроенный контроллер, который установлен справа, под крышкой кабельного канала.

Он рассчитан на подключение до шести вентиляторов с RGB-подсветкой и еще одной светодиодной ленты (вот только указаний на предельно допустимый ток, определяющий возможность подключения нескольких таких лент одна за другой, в официальных источниках нет).

Питание осуществляется от БП через коннектор SATA.

В контроллере имеется 13 предустановленных режимов — постоянное свечение одним из семи цветов, а также несколько вариантов мерцающих/переливающихся цветов и «бегущих огней». Выбор производится кратковременным нажатием меньшей из двух кнопок на панели управления; если держать кнопку нажатой более 6 секунд, произойдет полное отключение подсветки, а последующее нажатие в течение секунды вновь включит ее.

Но есть и другой вариант: управление от системной платы, оснащенной соответствующим контроллером. Для подключения имеется кабель с двумя разъемами, один из них рассчитан на платы Asus и MSI, второй — на Gigabyte. При этом останется и возможность использования собственных предустановок, переключение осуществляется нажатием на кнопку в течение 3-6 секунд.

Сборка системного блока

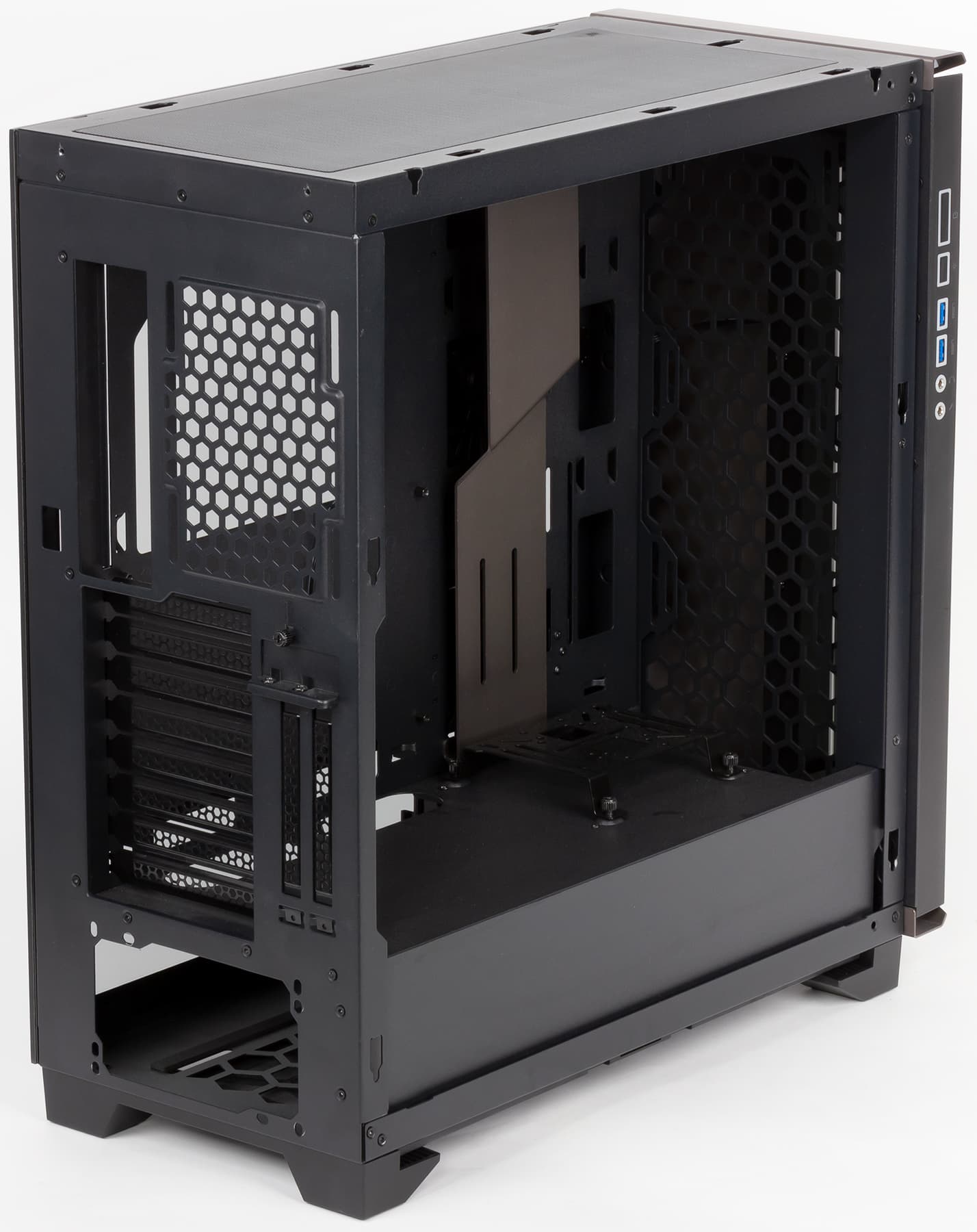

Чтобы снять стеклянные боковые стенки, сначала нужно удалить верхнюю крышку корпуса, которая сзади фиксируется двумя винтами с накатными головками. Освободив винты, крышку нужно немного подвинуть назад, после чего ее можно будет убрать.

Каждая из стенок крепится шестью выступами, входящими в фигурные прорези боковин каркаса. Без верхней крышки эти стенки не упадут, для снятия их нужно сдвинуть вверх сантиметра на полтора, а потом удалить.

Блок питания нужно вставлять справа, закрепляя винтами к задней стенке. Для правильного позиционирования и амортизации на днище шасси предусмотрены длинные наклейки из материала, напоминающего жесткую резину.

Располагать БП лучше вентилятором вниз, иначе доступ воздуха в значительной степени будет перекрыт металлом перегородки нижнего отсека.

Отходящие от него кабели можно выводить или справа, или через имеющееся в верхней части перегородки отверстия, не имеющие резиновых заглушек с разрезными лепестками.

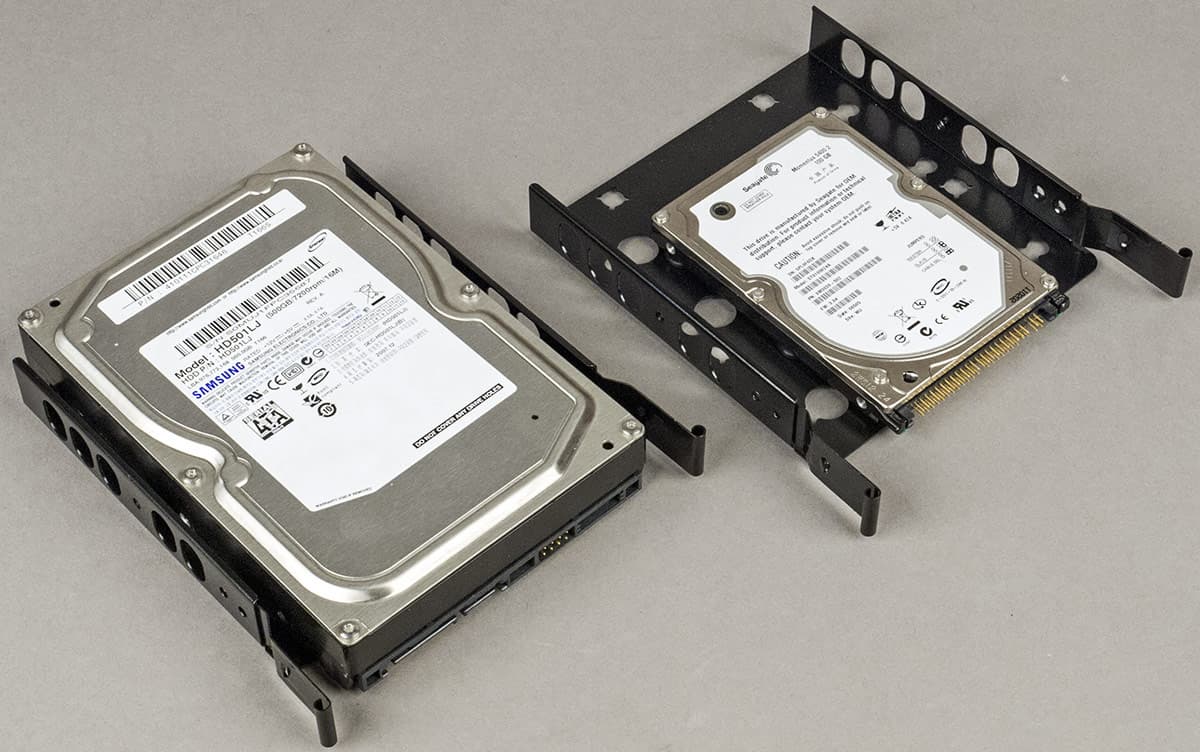

Используемые в дисковой стойке двухформатные салазки целиком металлические, выступающие наружу справа рукоятки служат не только для захвата рукой, но и являются защелками.

Накопители любого размера в них фиксируются винтами снизу через амортизирующие прокладки.

Днище салазок не имеет прорезей, облегчающих охлаждение нижних частей накопителей, на которых находятся платы с электронными компонентами.

Чтобы удалить саму стойку, нужно открутить один винт справа внизу и выдвинуть ее вправо (в нашем экземпляре этого винта не было).

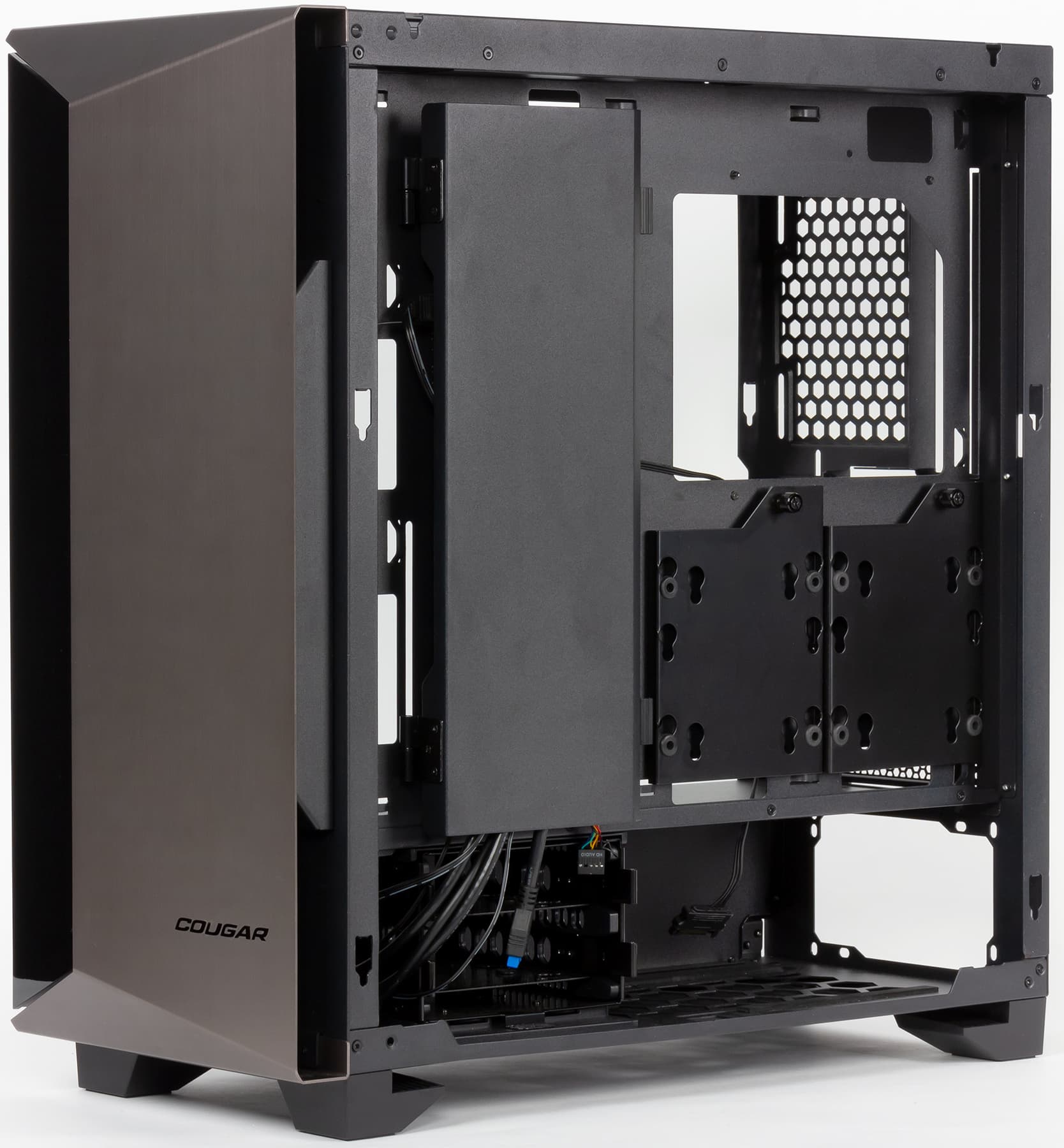

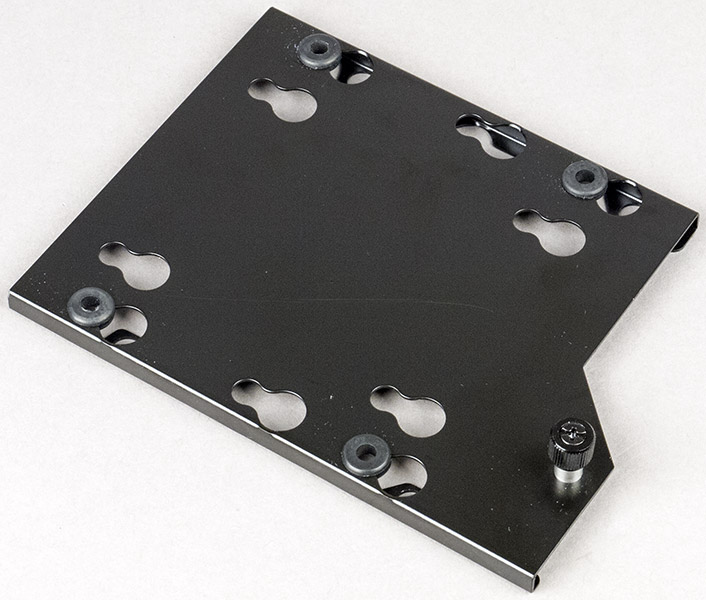

К находящимся с правой стороны основания для системной платы лоткам диски обеих размерностей крепятся точно так же — винтами снизу через амортизаторы. Сам лоток фиксируется системой штампованных выступов и пазов, а также одним невыпадающим винтом с накатной головкой.

Для 3,5-дюймового диска на верхних салазках можно использовать SATA-кабели с прямыми и Г-образными коннекторами, во всех остальных случаях только с прямыми.

При большом желании пятый накопитель размерностью 2,5″ можно разместить на основании для резервуара СВО, но имеющиеся там отверстия не позволят закрепить его в четырех точках, да и в плане эстетики (с учетом прозрачной левой стенки) подобное вряд ли будет приемлемым.

В отверстии для портов ввода-вывода системной платы выламывать ничего не надо, а прорези для плат расширения снабжены многоразовыми заглушками, закрепленными винтами без накатных головок. Доступ к креплению пары вертикальных заглушек находится снаружи.

В основании системной платы есть большое окно, которое обеспечит возможность снятия некоторых типов кулеров CPU без демонтажа самой платы. Предустановлены монтажные стойки для системной платы формата ATX.

Внешние разъемы корпуса подключаются экранированными кабелями с монолитными коннекторами, для аудио предусмотрено только HD Audio, а порты USB 3.0 подключаются к внутренним разъемам системной платы.

При установке вентиляторов самым простым будет доступ к местам крепления вверху: при снятой верхней крышке достаточно удалить закрепленную магнитами пластину фильтра.

Если нужны и фронтальные вентиляторы, придется снимать лицевую панель. Для этого следует удалить два винта изнутри справа, после чего немного приподнять панель, чтобы имеющиеся на ней выступы вышли из зацепления с пазами на передней плоскости шасси. Но это не все, нужно будет еще немного повозиться с выходящими из снятой панели шлейфами и кабелями, мешающими отложить ее в сторону.

Для прокладки кабелей в основании системной платы предусмотрен вертикальный ряд больших отверстий, тоже без резиновых заглушек. Слева он закрыт декоративной панелью из анодированного алюминия, закрепленной тремя винтами, справа — стальной дверцей, окрашенной в черный цвет.

Эта дверца в закрытом состоянии удерживается двумя защелками и оснащена петлями, конструкция которых предусматривает полное ее снятие без применения каких-либо инструментов.

За дверцей находится контроллер подсветки, а также головки винтов, крепящих левую декоративную панель. Ее придется снимать, например, при установке плат E-ATX.

Кромки металлических конструкций либо завальцованы, либо скруглены, чтобы снизить риск повреждения рук при сборке. Края стеклянных панелей также аккуратно обработаны.

Поскольку замеры шума для корпусов мы всегда делаем только с использованием комплектных вентиляторов, которые в данном случае отсутствуют, то оценка акустической эргономики не производится.

Позиционирование и выводы

Главная особенность корпуса Cougar DarkBlader-G — обилие тонированного стекла в оформлении: целиком стеклянные поверхности слева и справа, да еще большая вставка спереди, которая к тому же сочетается с алюминиевой накладкой.

Но это именно особенности, считать ли их достоинствами — дело вкуса. На наш взгляд, выглядит корпус весьма неплохо, да к тому же его экстерьер не отягощен слишком уж вычурными элементами или деталями с броской окраской, а потому вполне может приглянуться сторонникам классически строгих форм и расцветок. Если же кому-то хочется ярких цветов, заметных даже без включения подсветки, можно присмотреться к варианту с индексом S.

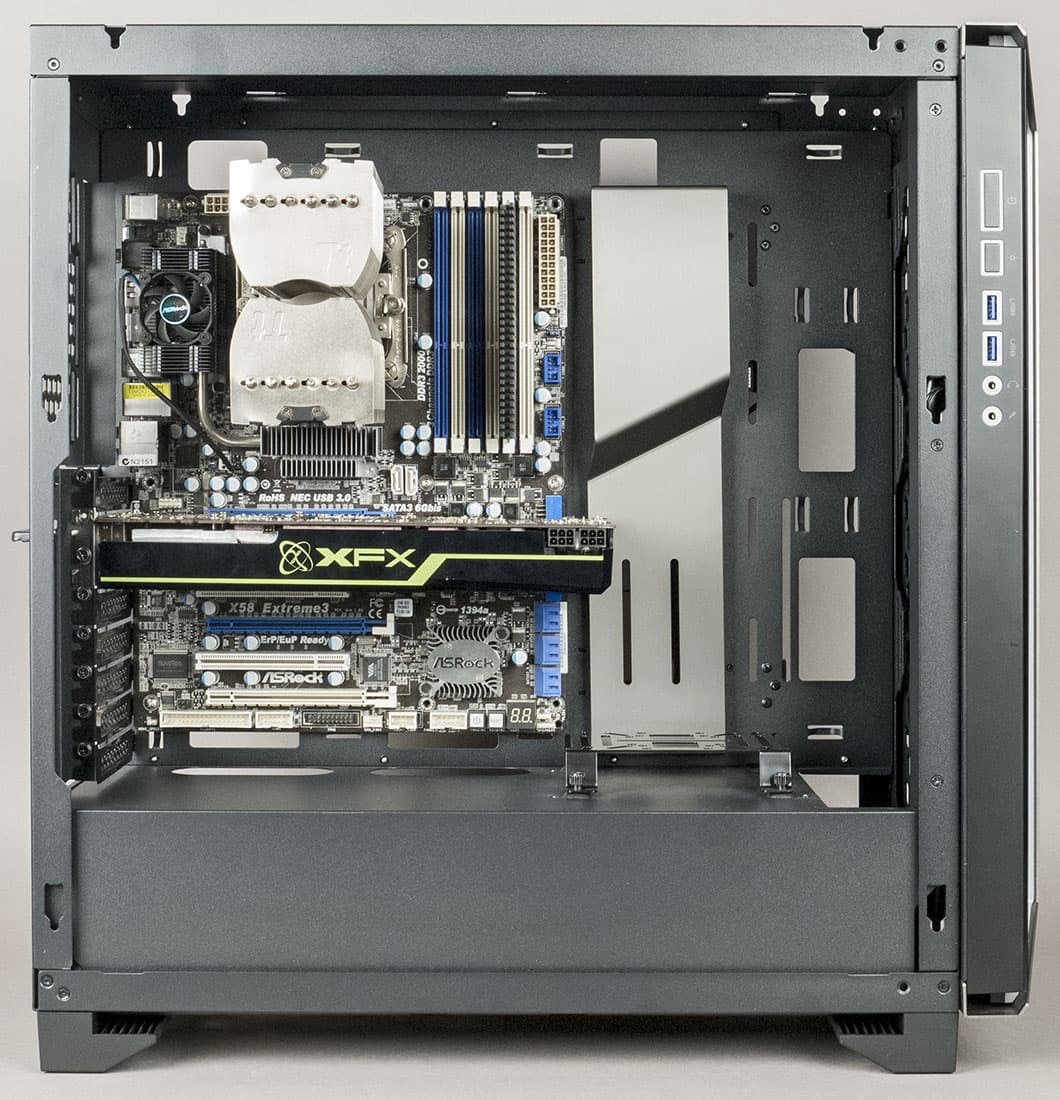

Из более практического надо упомянуть немалый внутренний объем, который позволяет размещать компоненты большого размера: системные платы до E-ATX включительно, любые имеющиеся платы расширения (прежде всего видеоадаптеры) и блоки питания, не говоря уже о системах охлаждения, потребных для мощных комплектующих.

Но в плане установки различных накопителей дело существенно хуже: слотов с выходом на лицевую панель нет, а четыре посадочных места в корпусе Full Tower — это, мягко говоря, совсем немного. Правда, на все четыре можно устанавливать SSD/HDD обеих размерностей, однако утешит данный факт далеко не всех.

Не назовешь богатым и набор внешних портов: всего два разъема USB (пусть и 3.0), да еще аудиогнезда — это нормально разве что для средненького офисного компьютера, а для игрового (ведь именно в такой сегмент заявляется данная модель корпуса) все же маловато.

Штатную RGB-подсветку можно оценить как вполне достаточную для очень многих любителей игры света и цвета. Ею можно управлять кнопкой, выбирая из тринадцати доступных эффектов, а можно «состыковать» с системной платой, ведь сегодня на большинстве из них контроллеры RGB с более продвинутыми функциями уже имеются. Наконец, есть немалые возможности для расширения — можно докупить вентиляторы с подсветкой и светодиодные ленты, и тогда компьютер будет радовать владельца множеством разноцветных огней.

Насколько существенным является все сказанное выше в отношении сочетания плюсов и минусов, будет понятно после появления информации о розничных ценах: недорогому корпусу можно «простить» многое, а высокая цена поднимет и планку требований.
