Обзор корпуса Corsair 275R Airflow

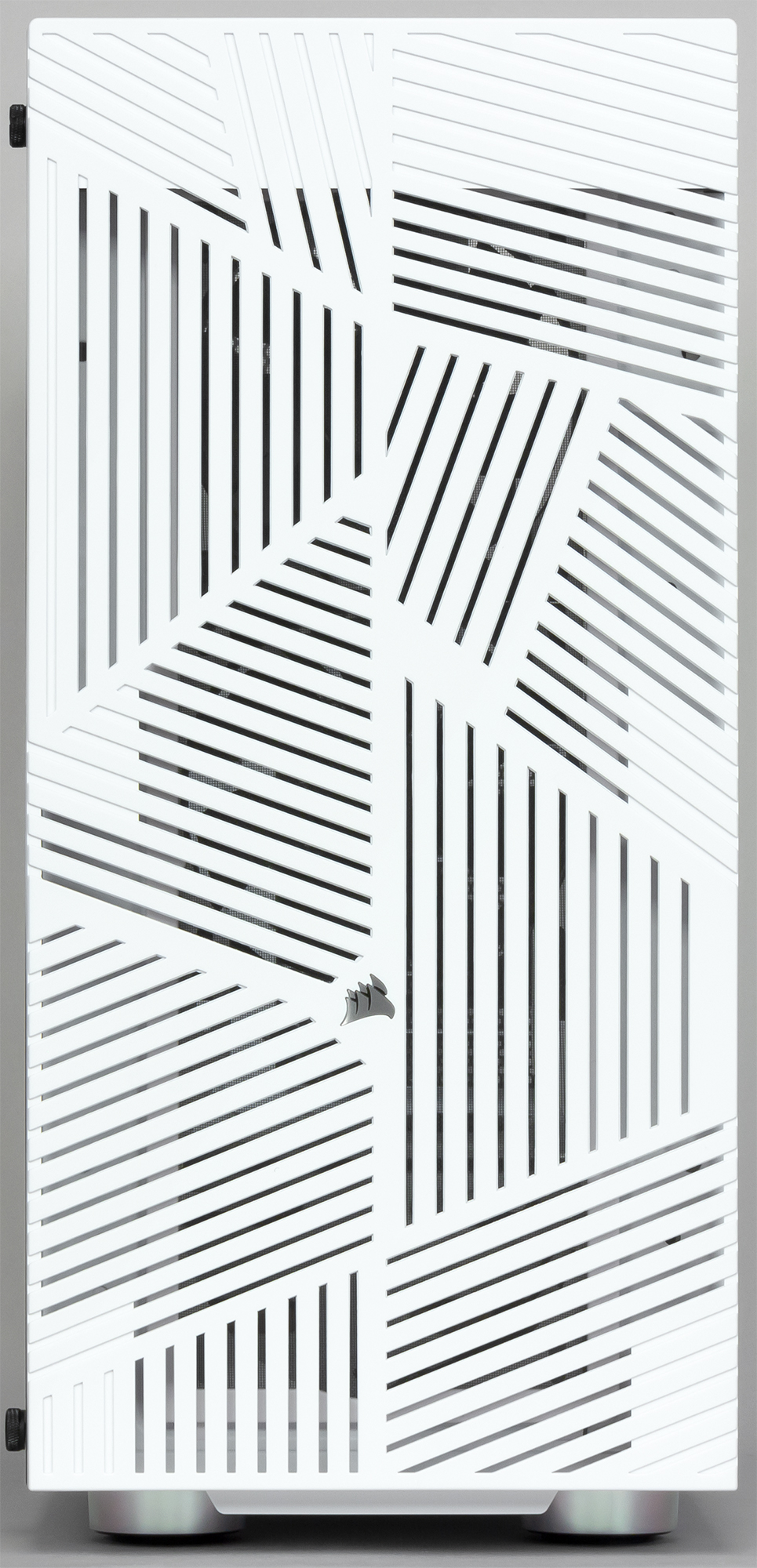

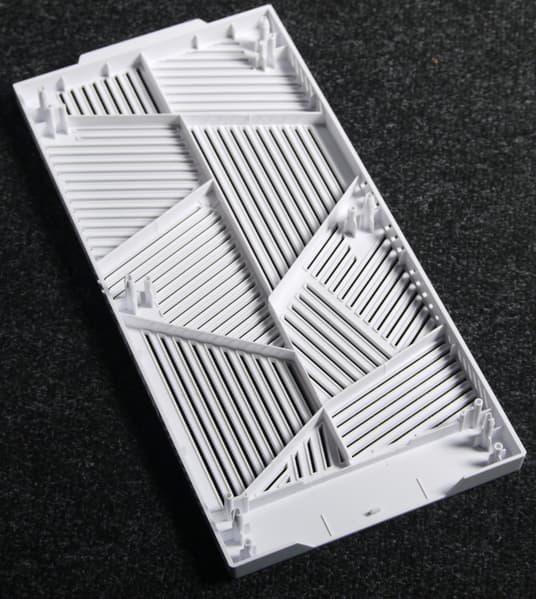

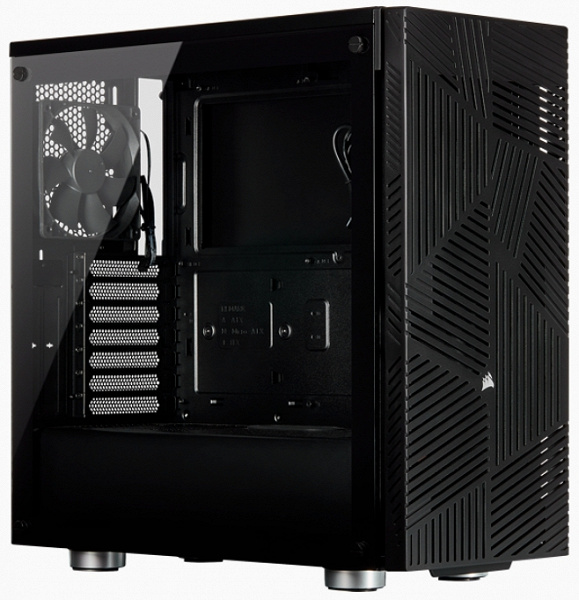

Corsair 275R Airflow — это новая версия модели 275R с другим оформлением передней панели в виде решетки, которую формируют секции разнонаправленных щелевых отверстий. Дизайн получился неплохой и довольно свежий.

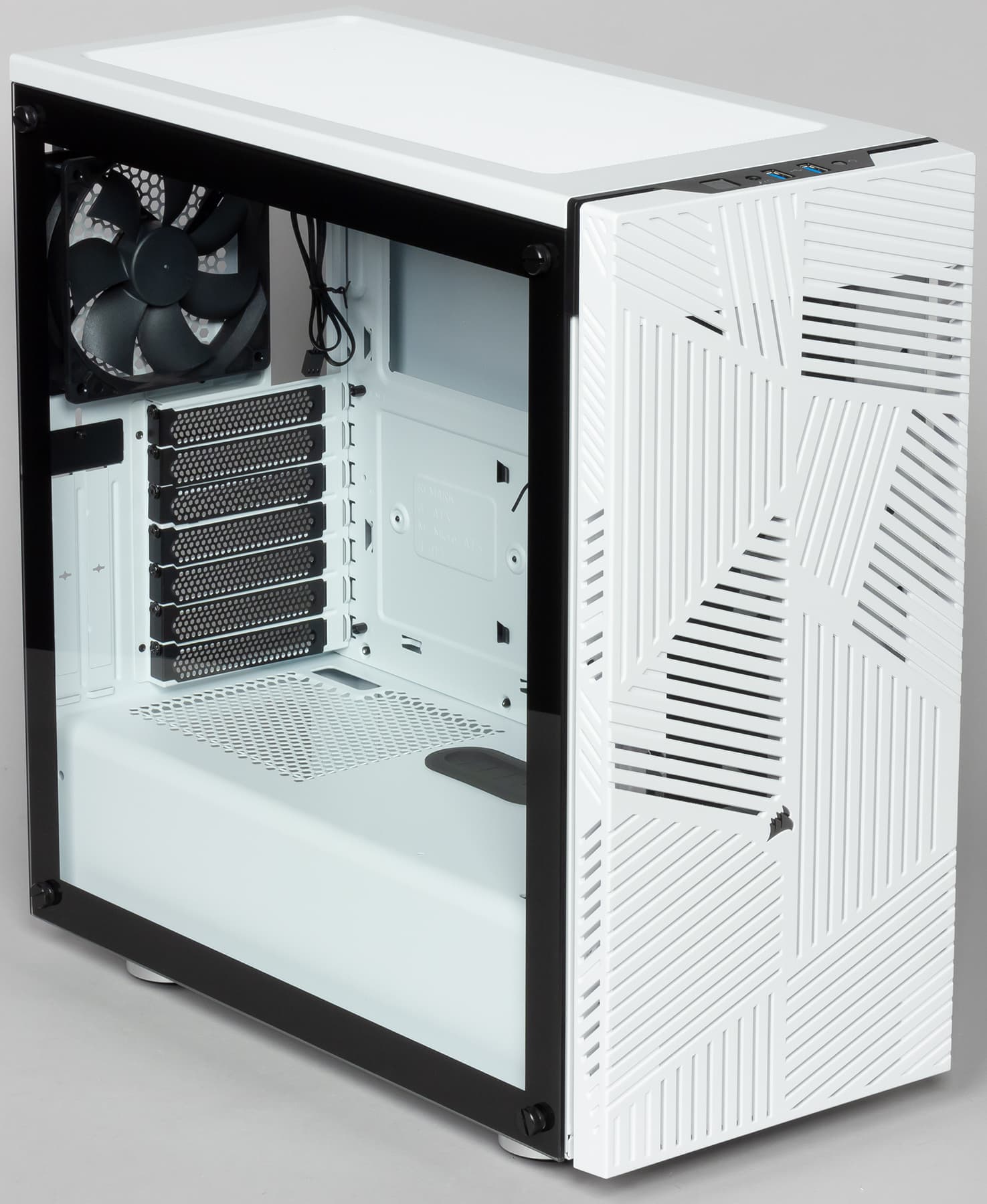

Все остальное тут в современном тренде: спереди решетка, сбоку стекло. Не хватает разве что многоцветной иллюминации. Модель предназначена для обеспечения максимально эффективного охлаждения благодаря «щелевой передней панели».

Позиционируется модель для сборки игрового компьютера. Розничная стоимость корпуса на момент публикации обзора составляла 6500-7000 рублей.

Пластик окрашен в массе, внешние поверхности у передней панели матовые, что дает вполне обоснованную надежду на ее низкий износ в процессе эксплуатации. Кнопки имеют довольно высокое качество исполнения и функционируют вполне стабильно — без перекосов и заеданий.

Корпус существует в двух вариантах исполнения: черном и белом. Нам был предоставлен последний вариант — полностью белый, за исключением черных винтов и резиновых накладок на ножках. Пожалуй, именно в белом варианте корпус выглядит наиболее выигрышно. Такая расцветка добавляет легкости и воздушности дизайну.

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.

Компоновка

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска. При желании его можно снять, открутив винты с двух сторон.

Наши измерения Корпус Шасси
Длина, мм 457 415
Ширина, мм 216 205
Высота, мм 455 435
Масса, кг 7

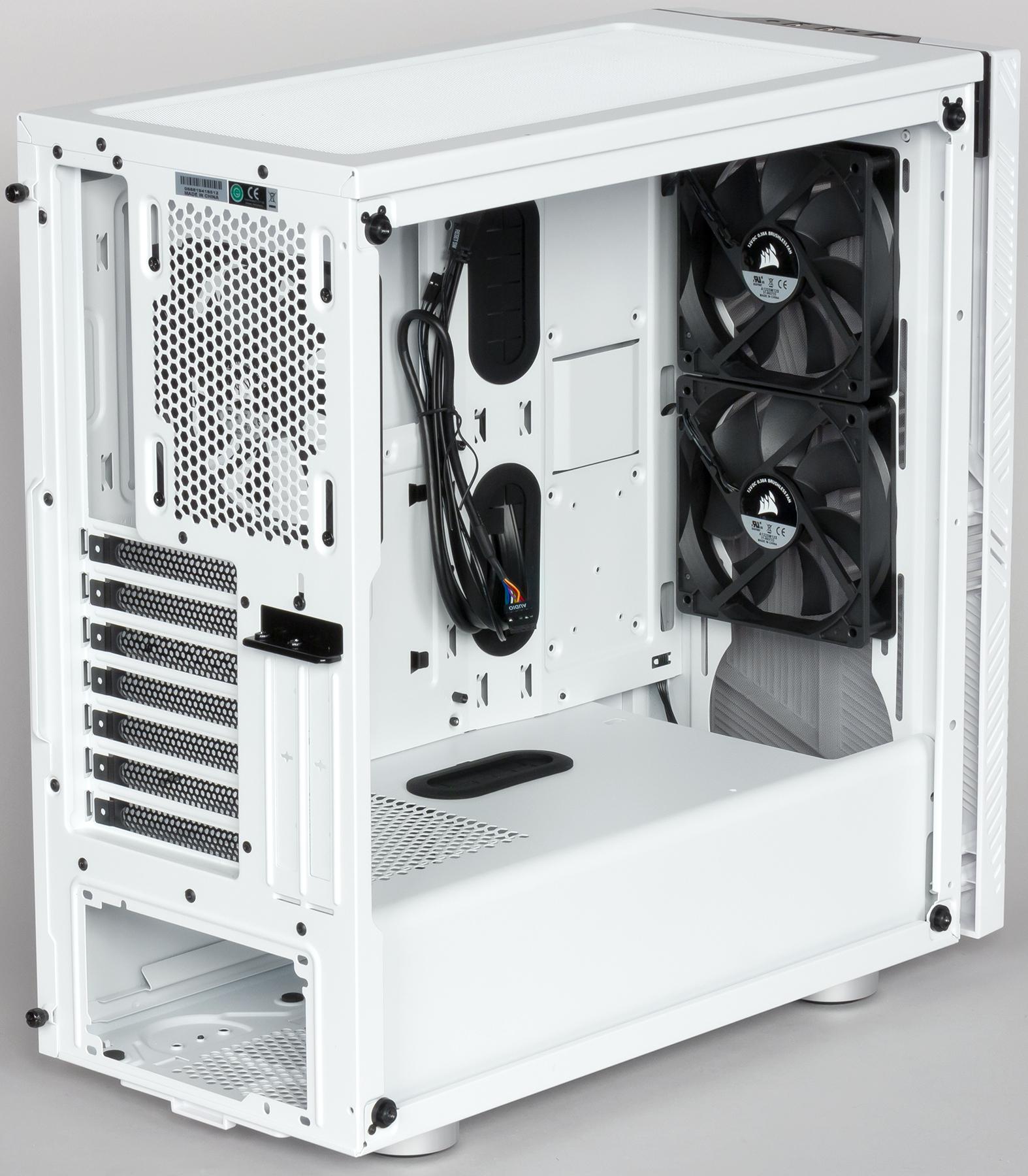

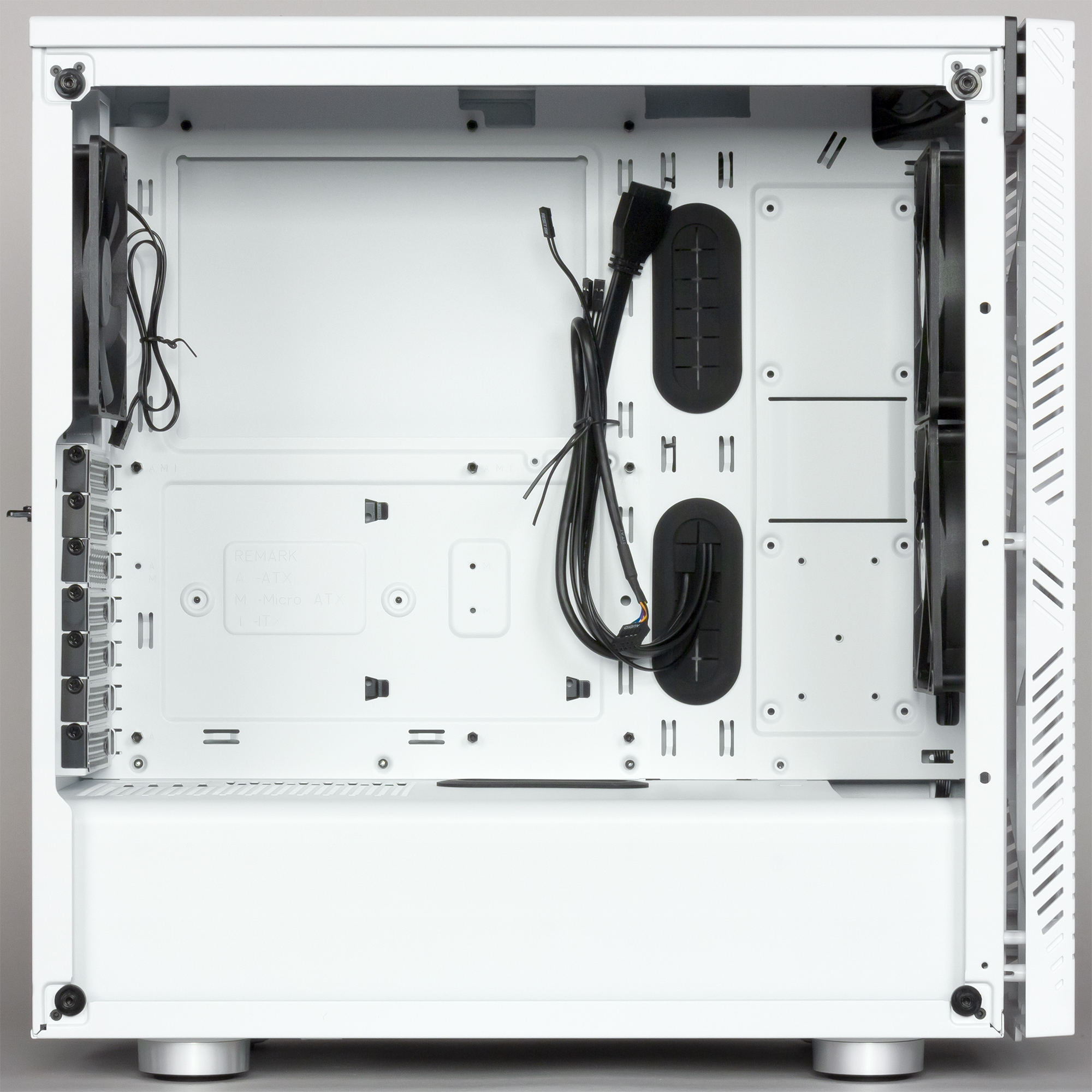

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата ATX (и менее габаритной) и горизонтальным расположением блока питания снизу. Кожух закрывает место установки блока питания со стороны левой стенки, придавая внутреннему виду корпуса аккуратность и законченность. Также кожух исполняет роль своеобразного элемента жесткости, который обеспечивает дополнительную фиксацию основания для системной платы с нижней стороны. На оборотной стороне основания для системной платы присутствуют места для установки накопителей. А вот посадочные места для накопителей с внешним доступом в корпусе полностью отсутствуют.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 и 140 мм. Посадочные места для них имеются спереди, сверху и сзади.

  Спереди Сверху Сзади Справа Слева Дополнительно
Посадочные места для вентиляторов 3×120/2×140 мм 2×120/1×140 мм 1×120 мм нет нет нет
Установленные вентиляторы 2×120 мм нет 1×120 мм нет нет нет
Посадочные места для радиаторов 280/360 мм 240 мм нет нет нет нет
Фильтр нейлон штамповка 120 мм нет нет нет

В корпусе предустановлены три вентилятора типоразмера 120 мм со скоростью вращения около 1400 об/мин: два спереди и один сзади.

Вентиляторы имеют стандартные трехконтактные разъемы с возможностью подключения к системной плате с управлением питающим напряжением. Никакого контроллера или разветвителя в комплекте нет.

В корпусе можно установить до трех радиаторов, один из которых может быть типоразмера 280 или 360 мм (спереди).

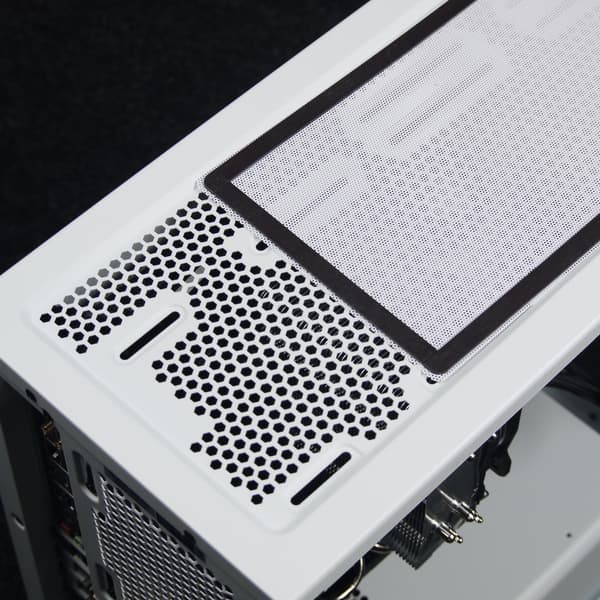

Фильтр для верхней стенки удобнее всего снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому бо́льшая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.

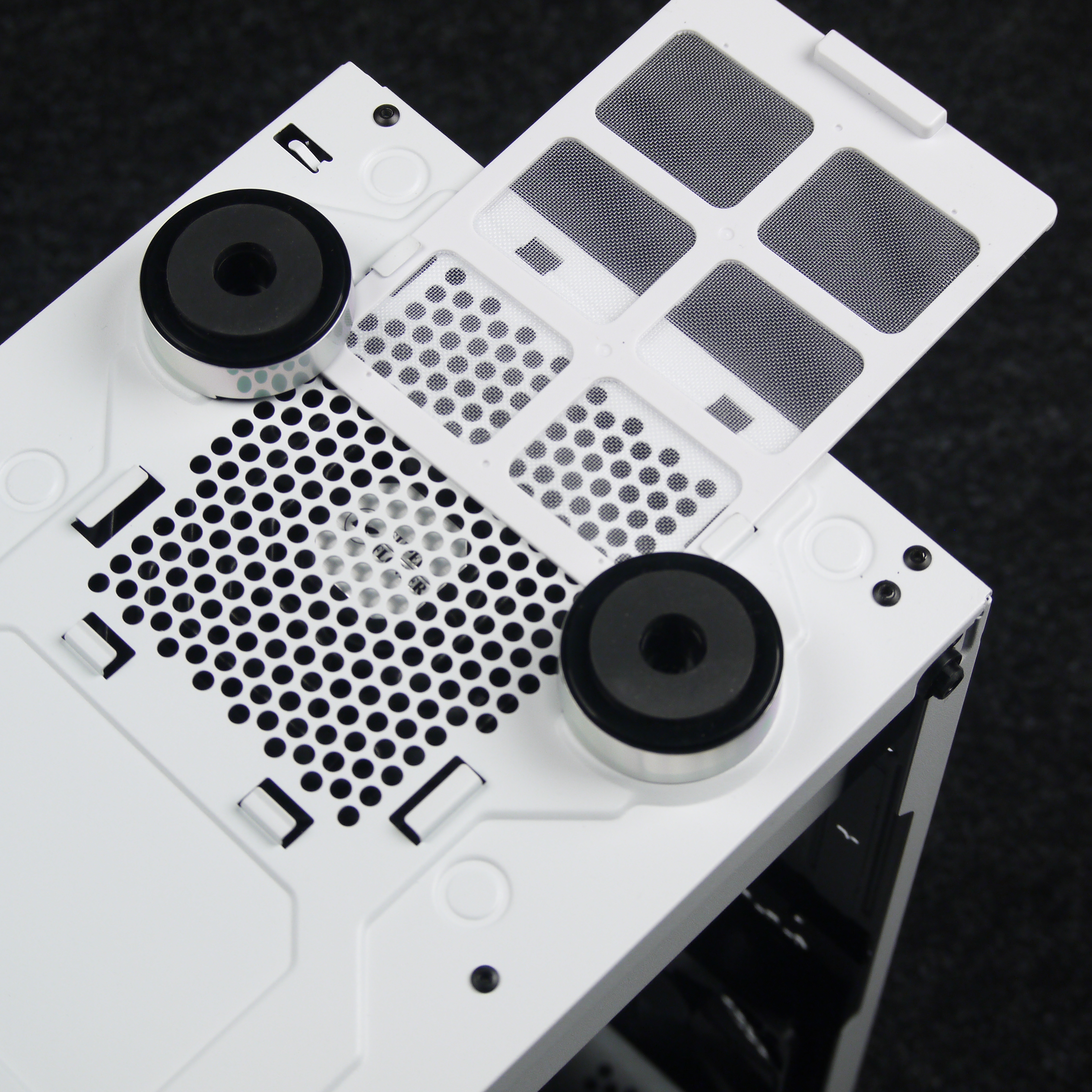

Фильтр на нижней стенке шасси выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Его можно считать быстросъемным, так как для его извлечения не требуется каких-либо дополнительных действий. Аналогичный по конструкции фильтр, только с магнитным креплением, установлен и спереди, но для его очистки нужно снимать переднюю панель.

В целом защита от проникновения пыли находится на неплохом уровне для сравнительно бюджетного продукта.

Конструкция

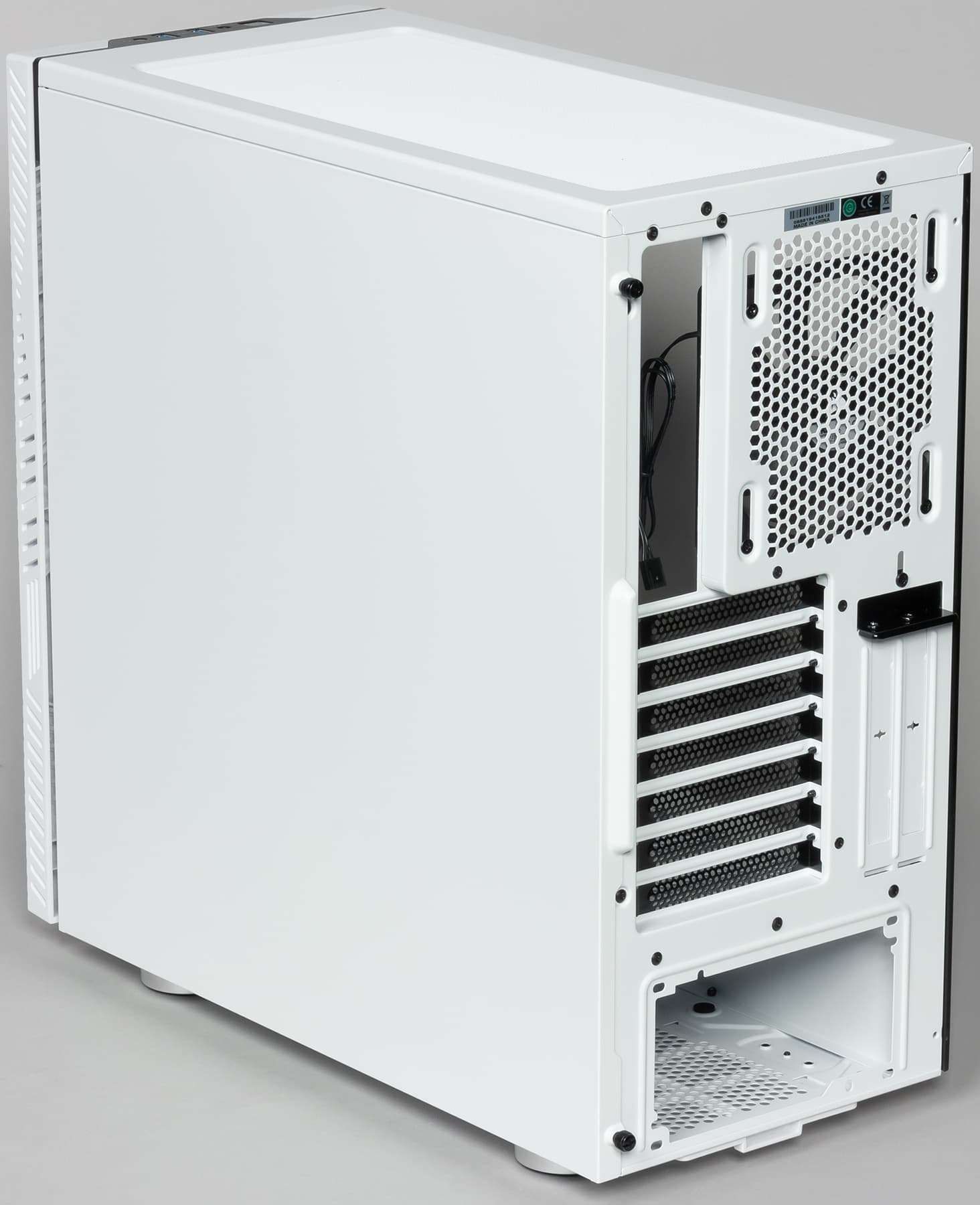

Крепление боковых стенок самое обычное. С правой стороны — при помощи двух винтов с накатной головкой, которые вкручиваются со стороны задней стенки. На винтах имеется противосъемная нарезка, то есть винты «невыпадающие».

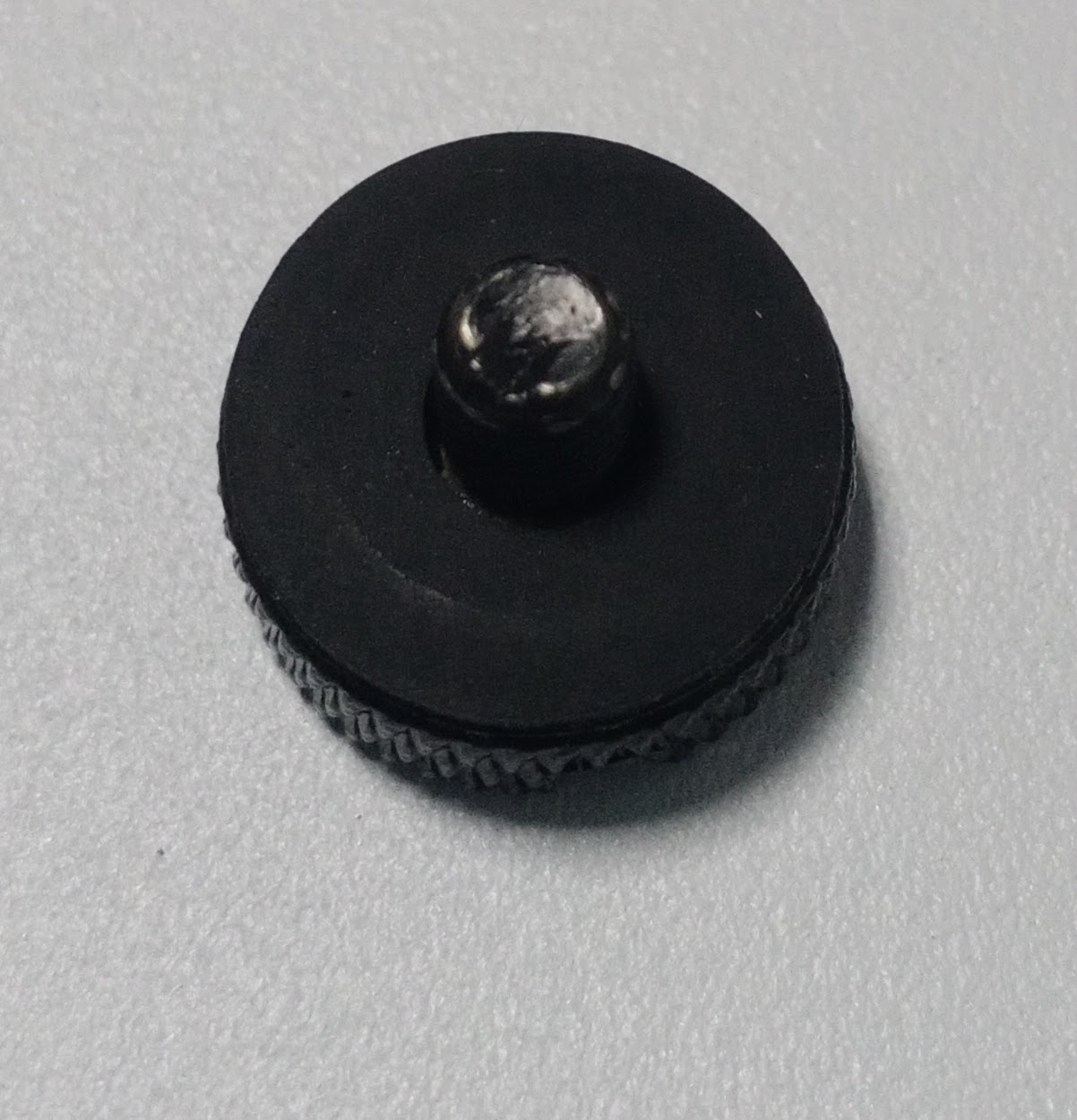

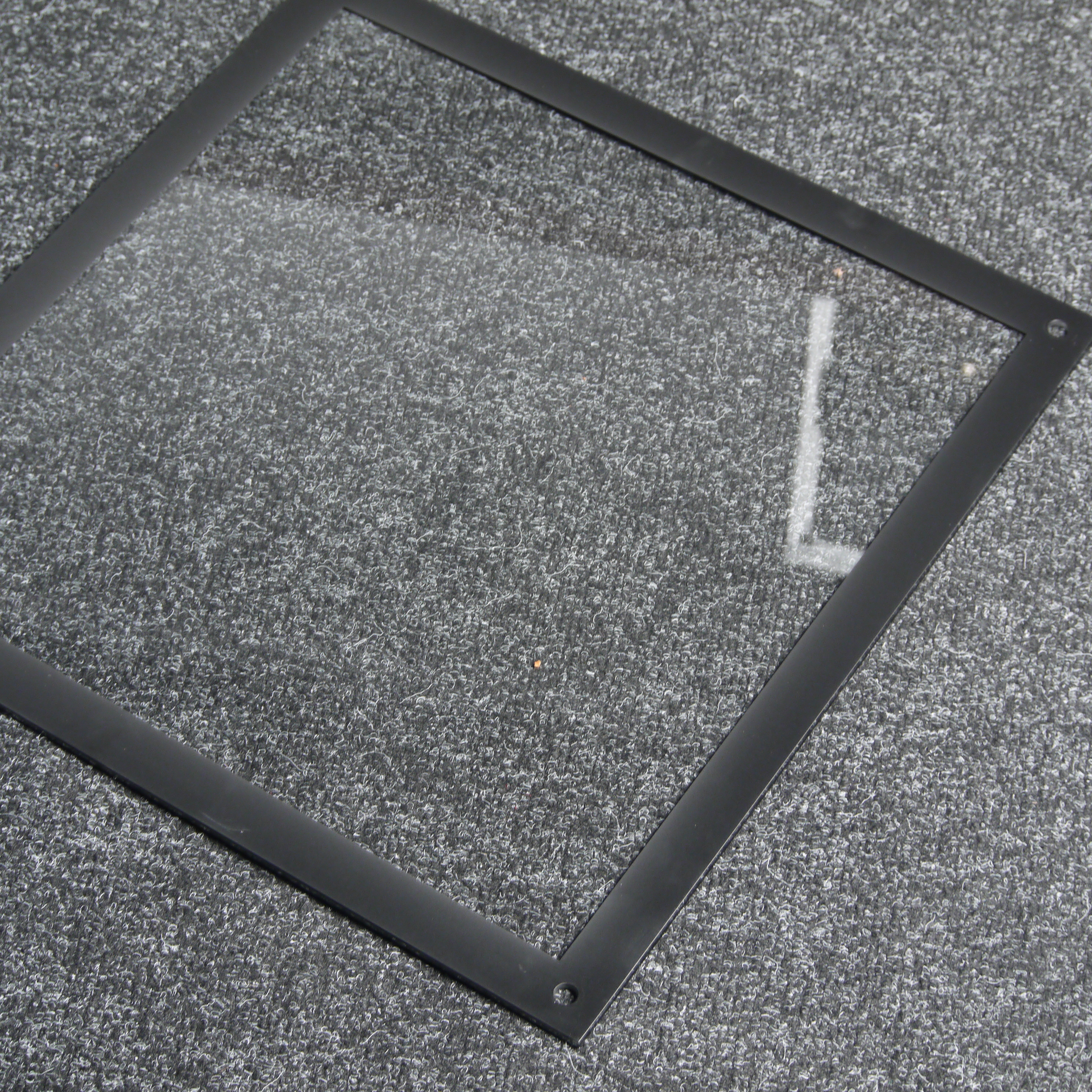

Левая боковая стенка выполнена из закаленного стекла. Ее крепление накладного типа, с фиксацией через четыре сквозных отверстия с лицевой стороны с помощью четырех винтов с накатной головкой. С внутренней стороны на винты наклеены прокладки из резиноподобного материала.

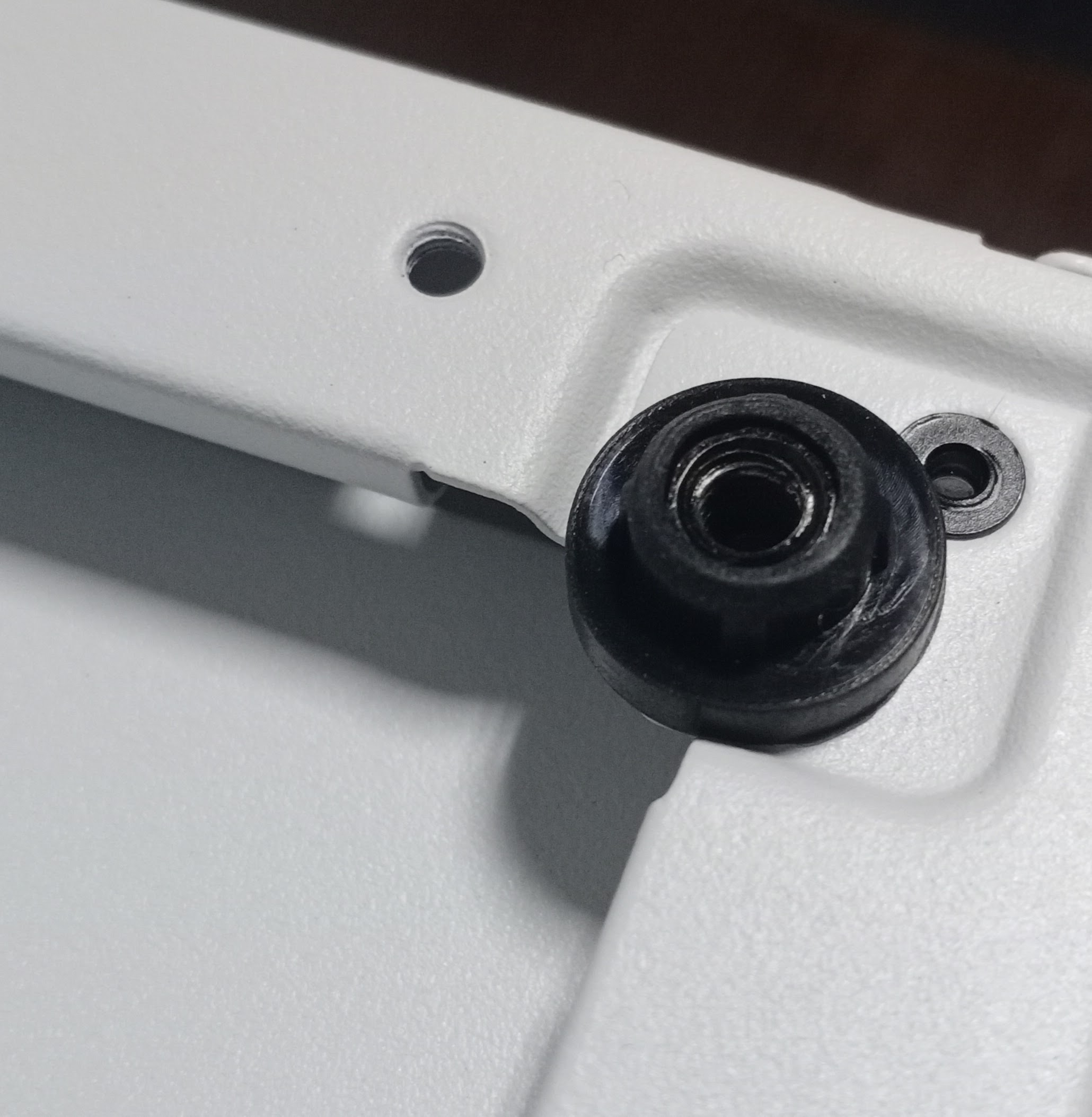

Винты вкручиваются в стойки, на которые надеты втулки из резиноподобного материала.

Шасси используется бюджетное, что особенно заметно при знакомстве с корпусом изнутри. Однако и тут заметны усилия, направленные как на увеличение жесткости конструкции путем использования деталей специальной формы, так и на увеличение удобства при сборке.

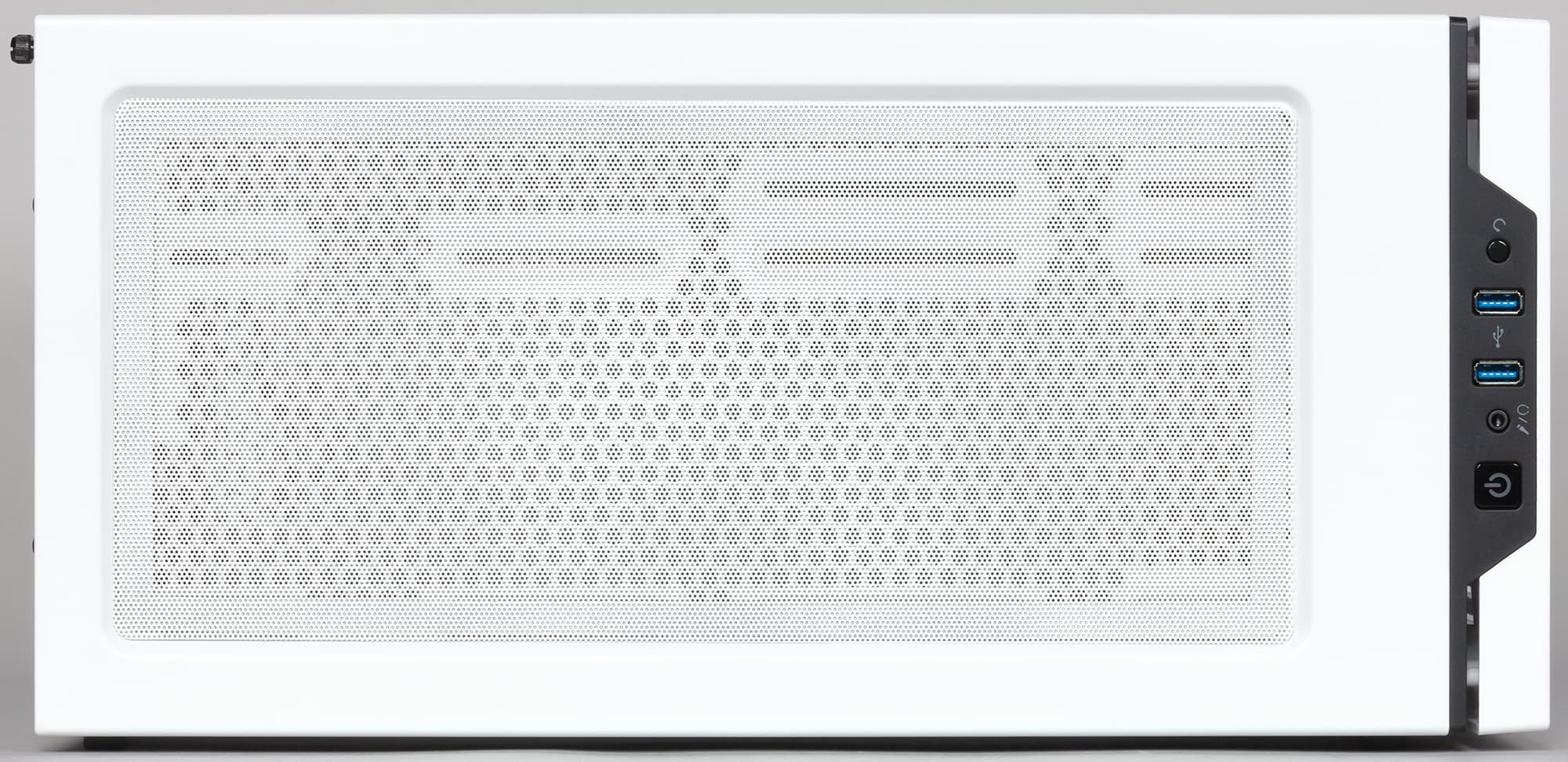

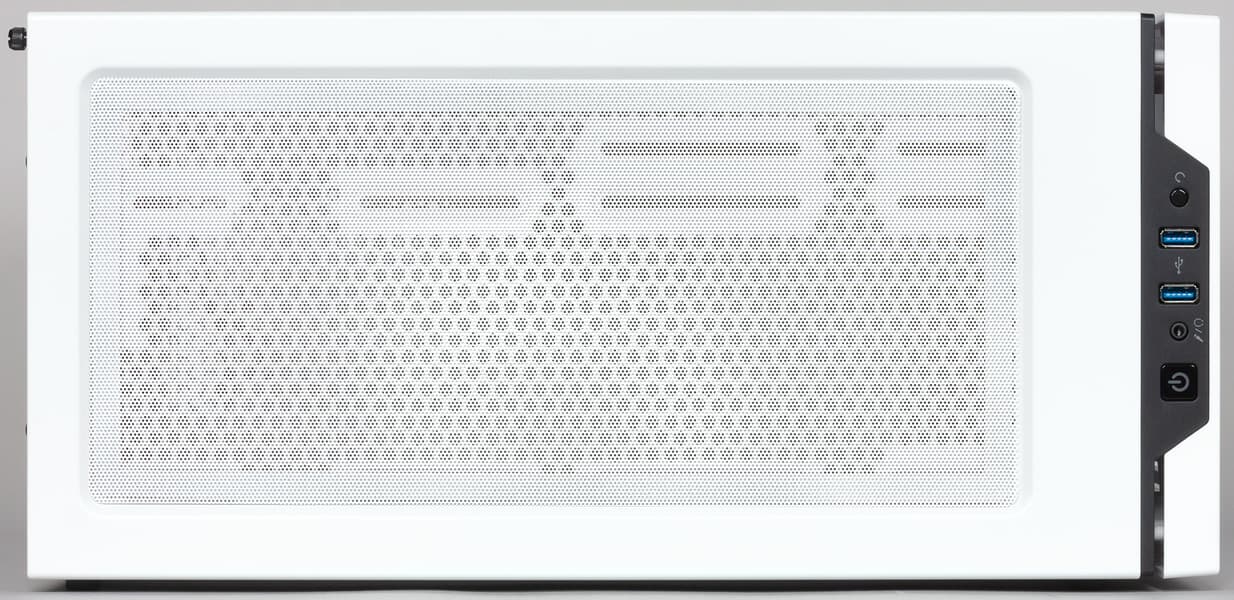

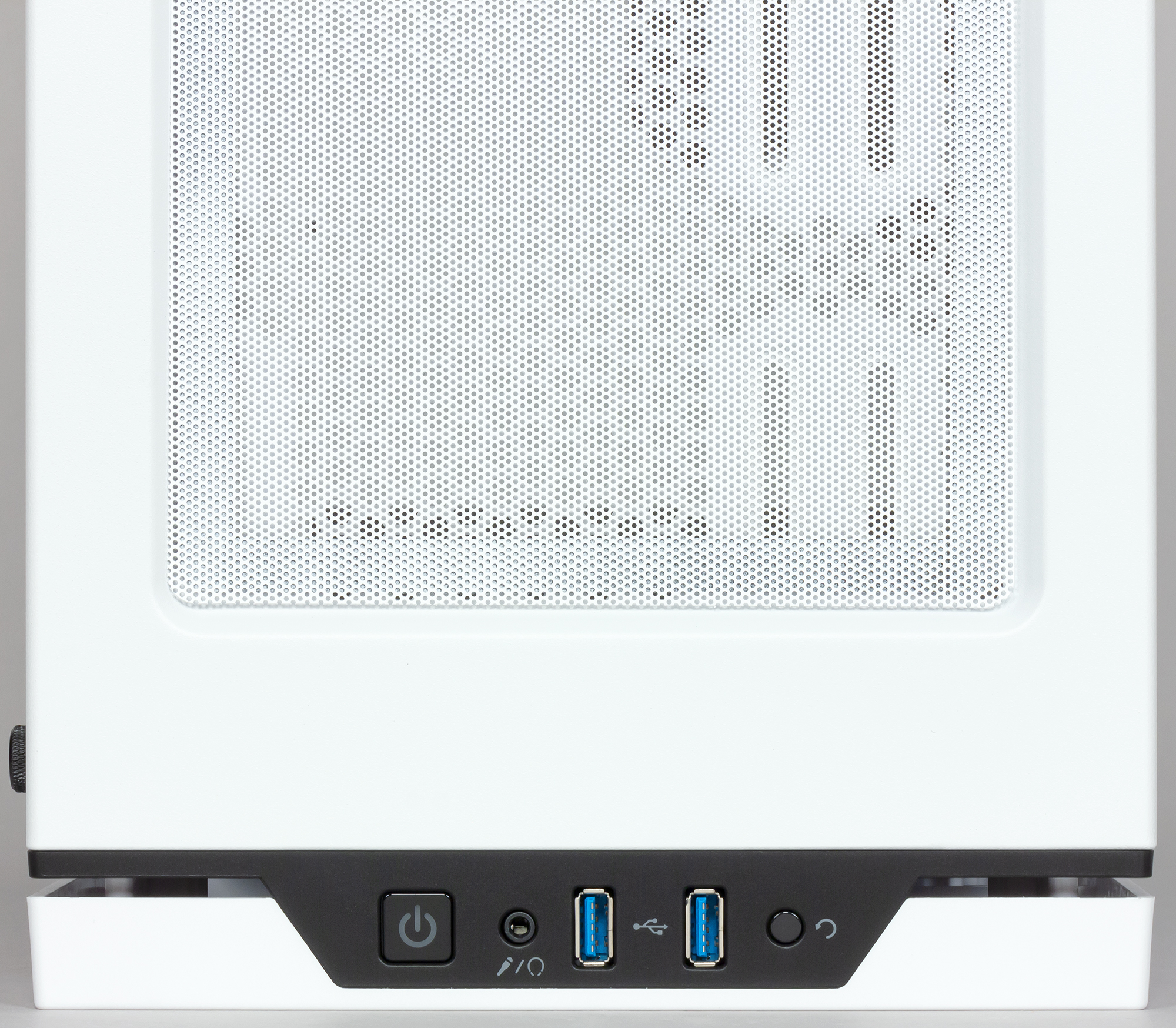

Верхняя панель выполнена из стали, тут имеется вентиляционная решетка, которую закрывает сверху фильтр. В передней части верхней панели размещены органы управления и коммутации. В их состав входят: два разнесенных друг от друга примерно на 8 мм порта USB 3.0, комбинированный разъем для подключения микрофона и наушников, большая квадратная кнопка включения, круглая кнопка перезагрузки.

Индикатор включения находится внутри квадратной кнопки и имеет белое свечение.

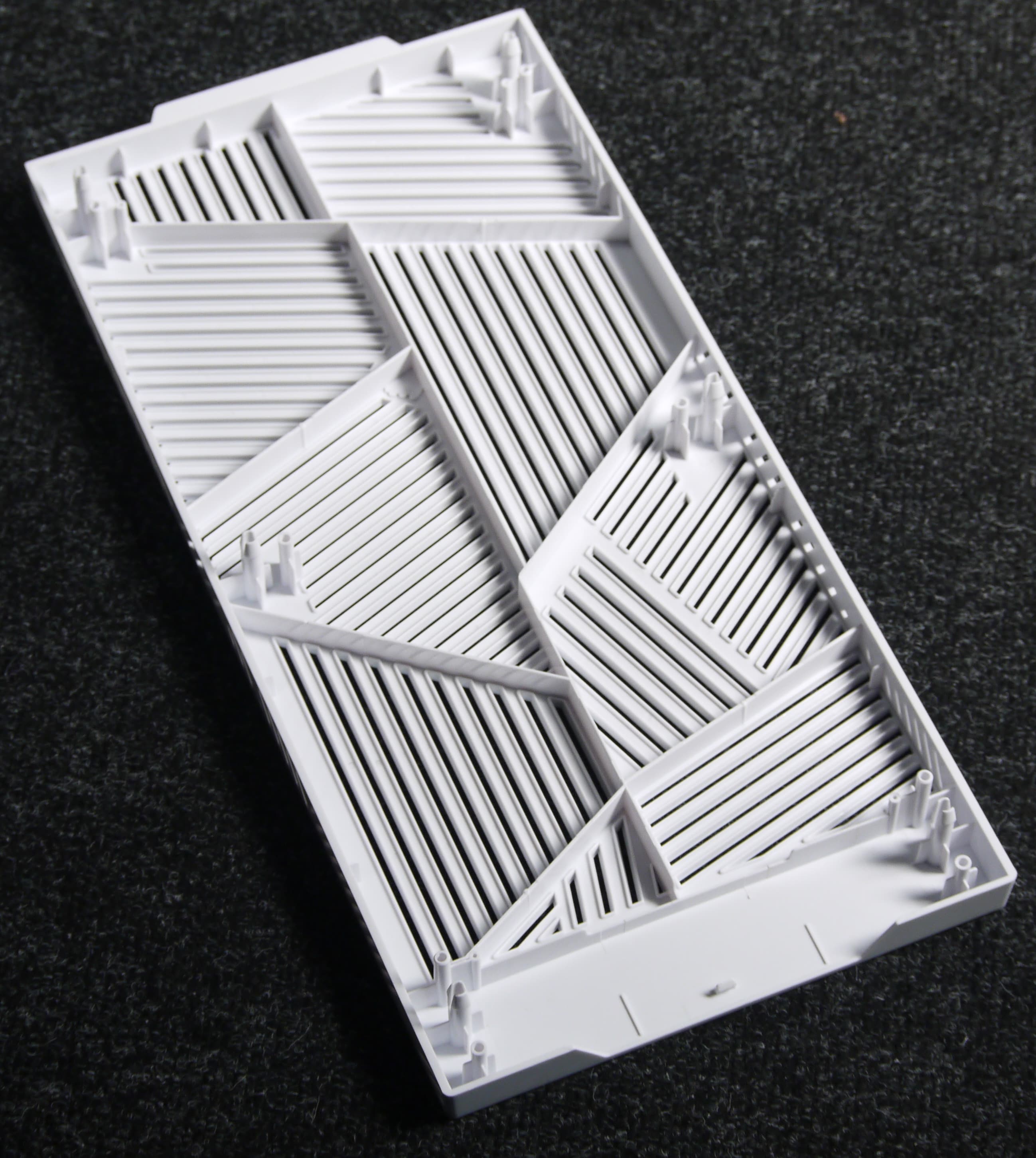

Вся передняя панель выполнена из пластика, который окрашен в массе. К само́й передней панели никакие провода не подходят, поэтому ее можно без проблем демонтировать в любое удобное время для чистки или других работ.

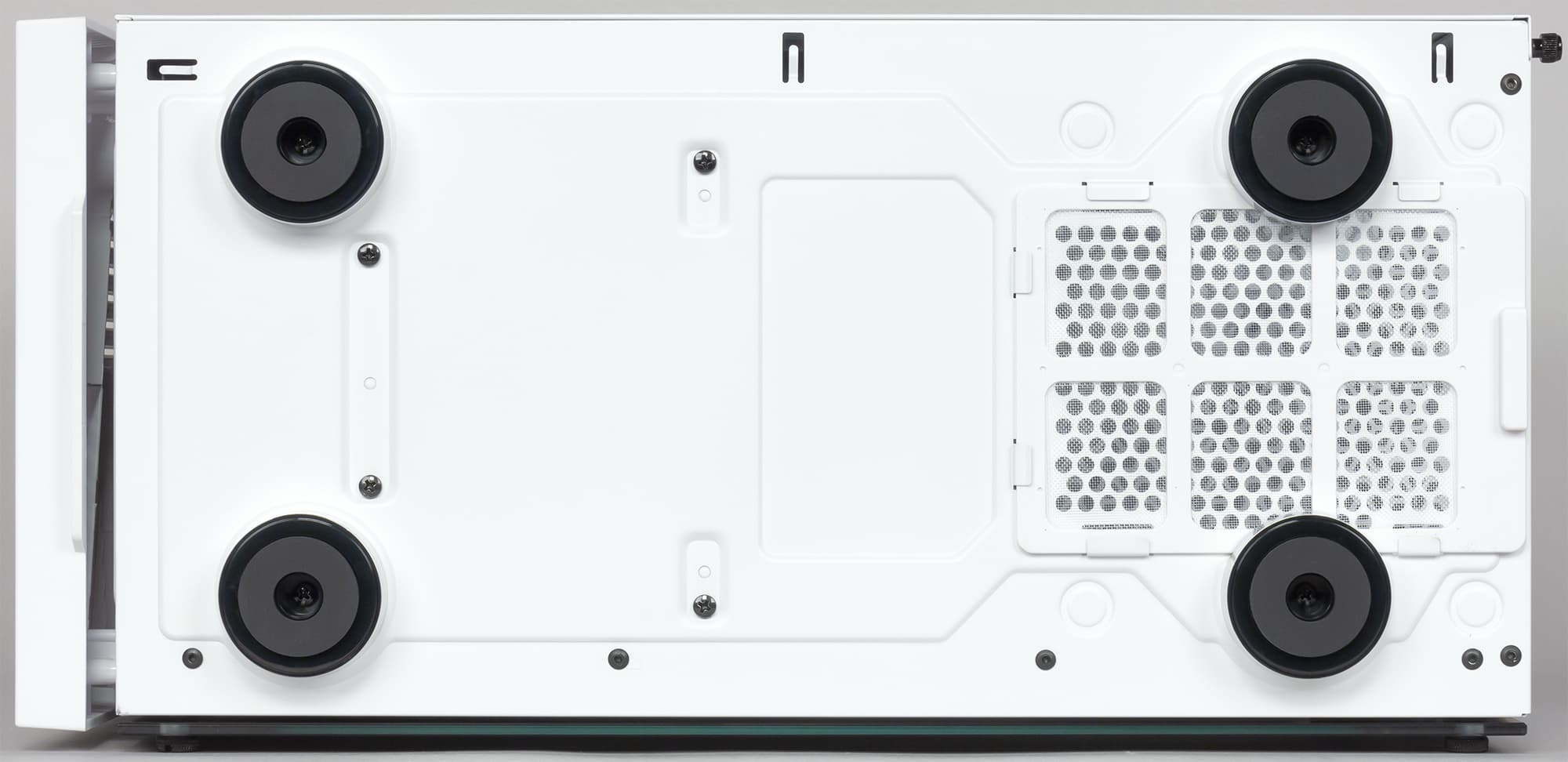

Базируется корпус на четырех круглых ножках из пластика, имитирующего оцинкованную сталь, которые имеют круглые амортизирующие вставки, выполненные из резиноподобного материала. Лицевая сторона выполнена гладкой. Претензий тут нет.

Накопители

Максимальное количество накопителей 3,5″ 2
Максимальное количество накопителей 2,5″ 6
Количество накопителей в передней корзине 2×2,5″/3,5″
Количество накопителей с лицевой стороны основания для системной платы
Количество накопителей с обратной стороны основания для системной платы 4×2,5″

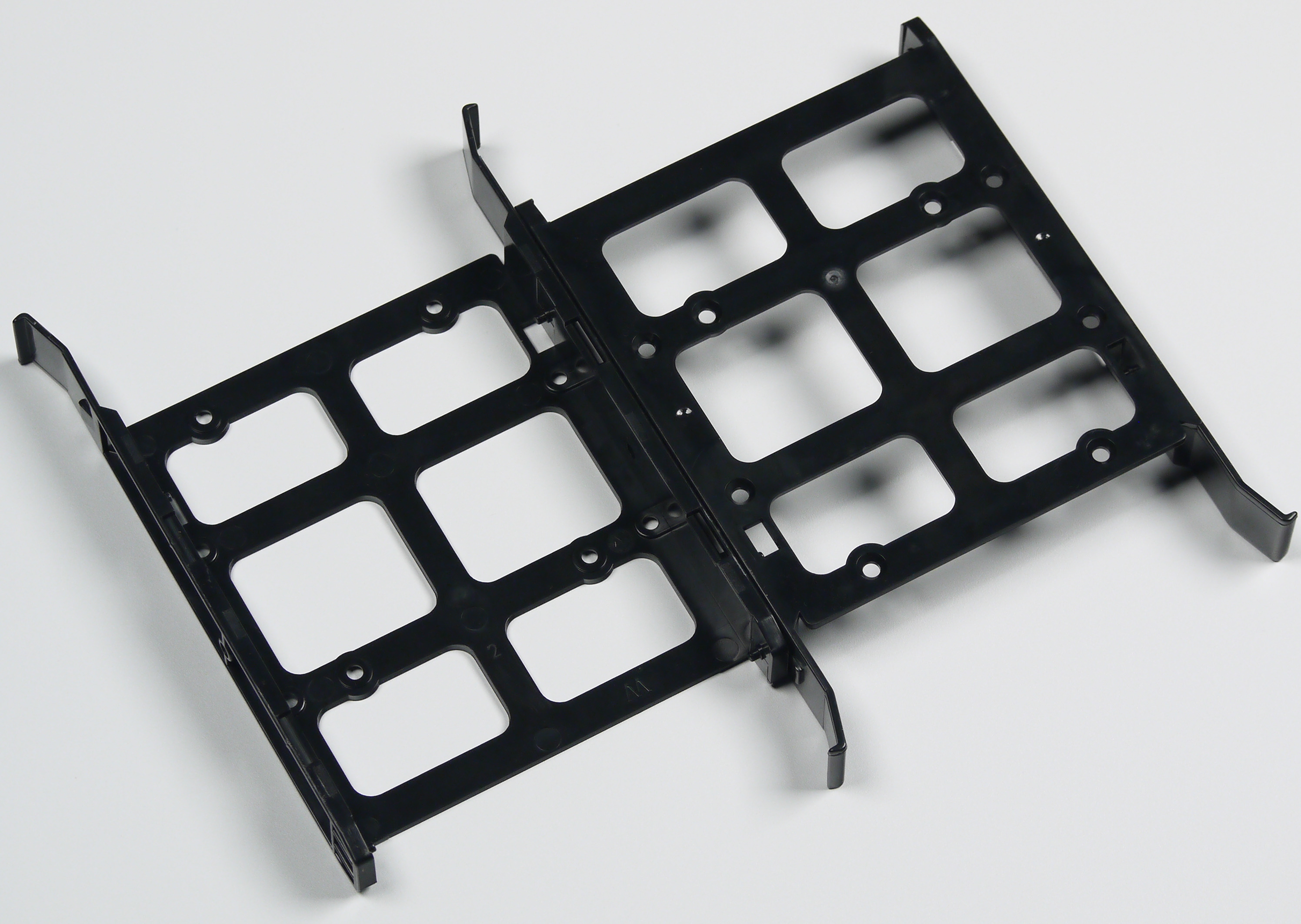

Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину через пластиковые рамки. Диск крепится к ним с помощью четырех пластиковых штырей. Дополнительно полноразмерный диск можно зафиксировать винтами со стороны дна. Отметим, что данные рамки являются универсальными, их можно использовать для установки 2,5″ накопителей с креплением дисков через дно.

Каких-либо амортизирующих элементов тут не предусмотрено.

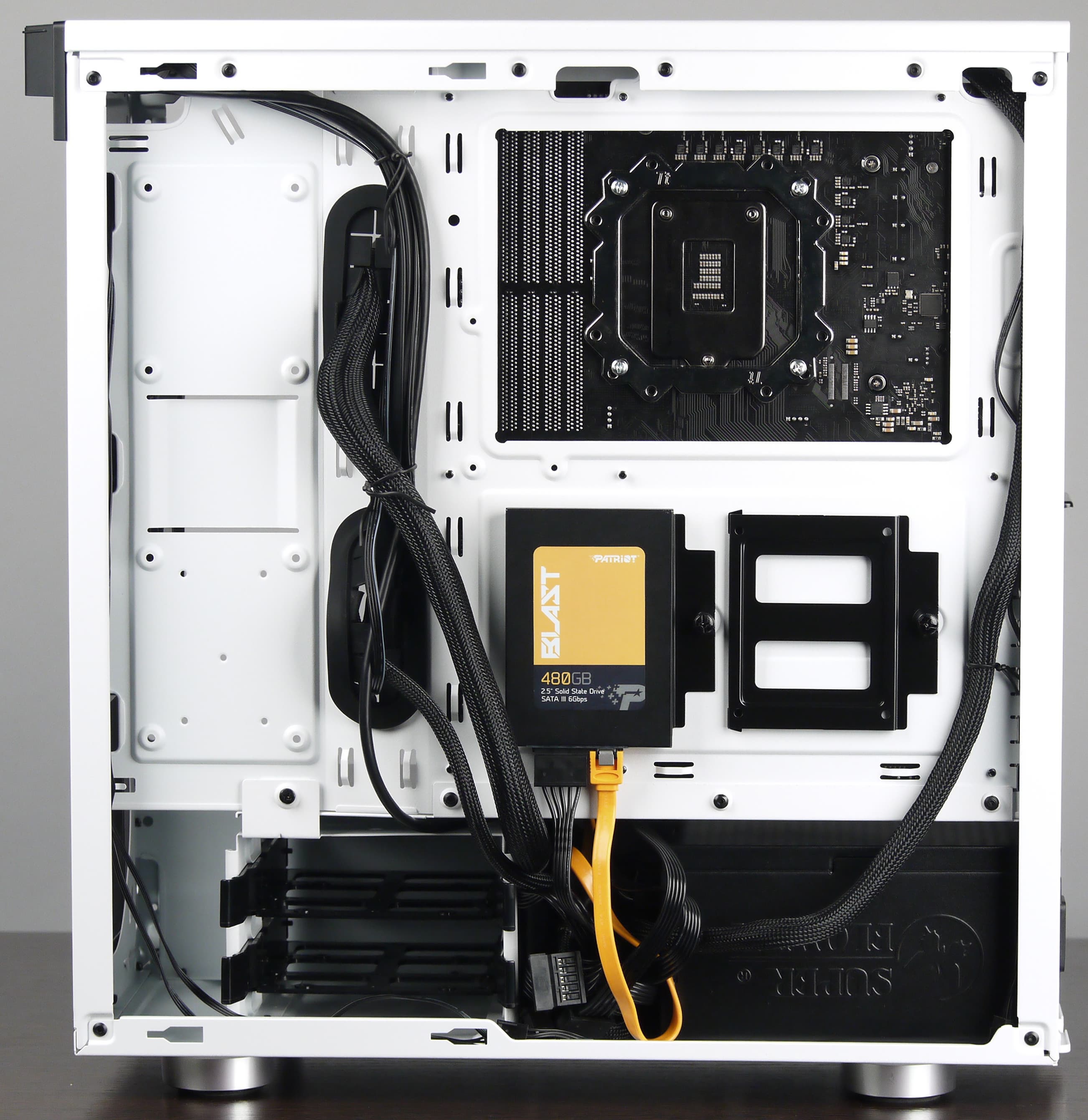

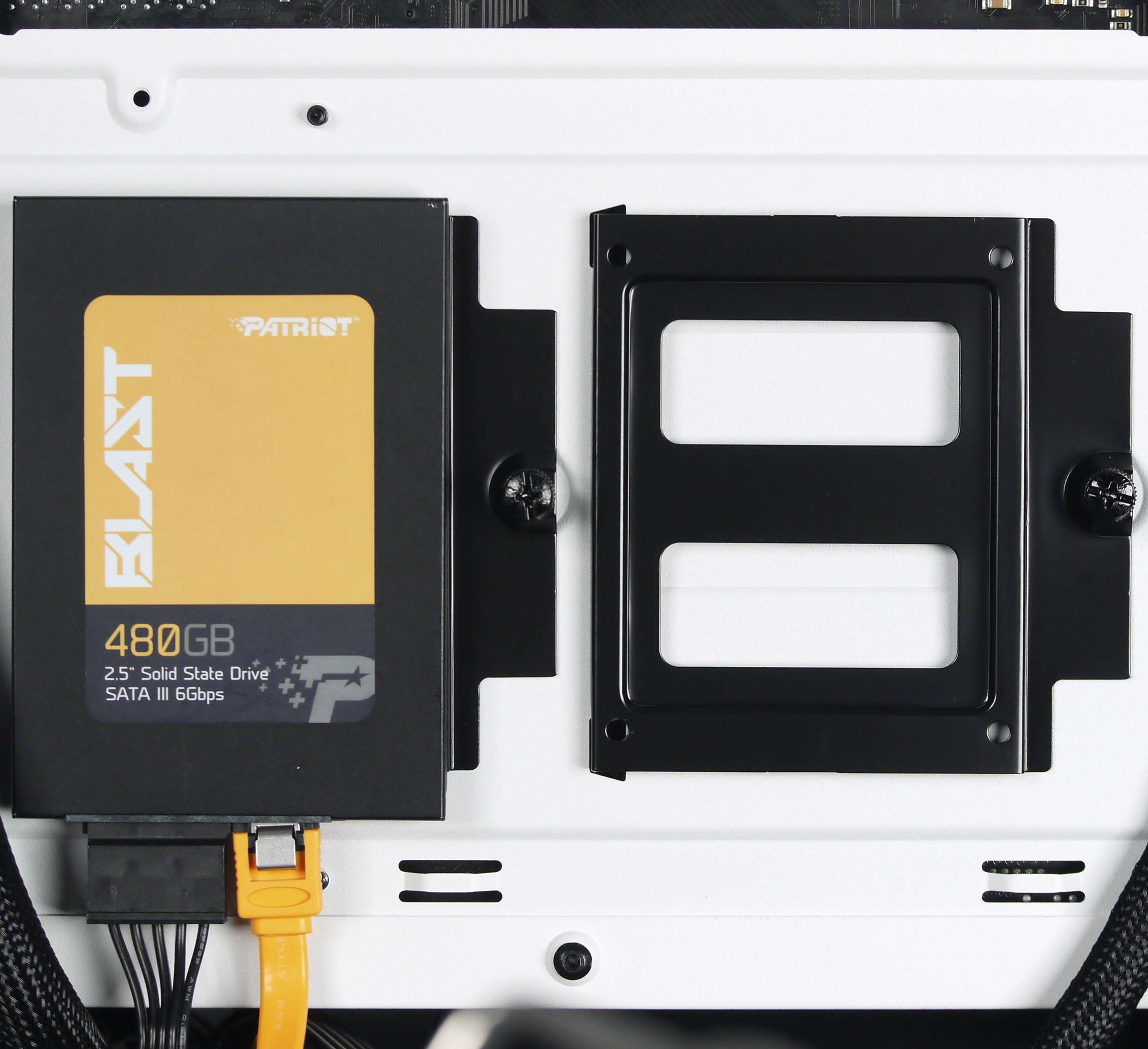

Для накопителей формата 2,5″ предусмотрены два быстросъемных контейнера в виде П-образных пластин, которые установлены на обратной стороне основания для системной платы. Крепление контейнеров осуществляется за счет монтажных отверстий, которые цепляются за выступ. Контейнеры дополнительно фиксируются винтами под крестовую отвертку.

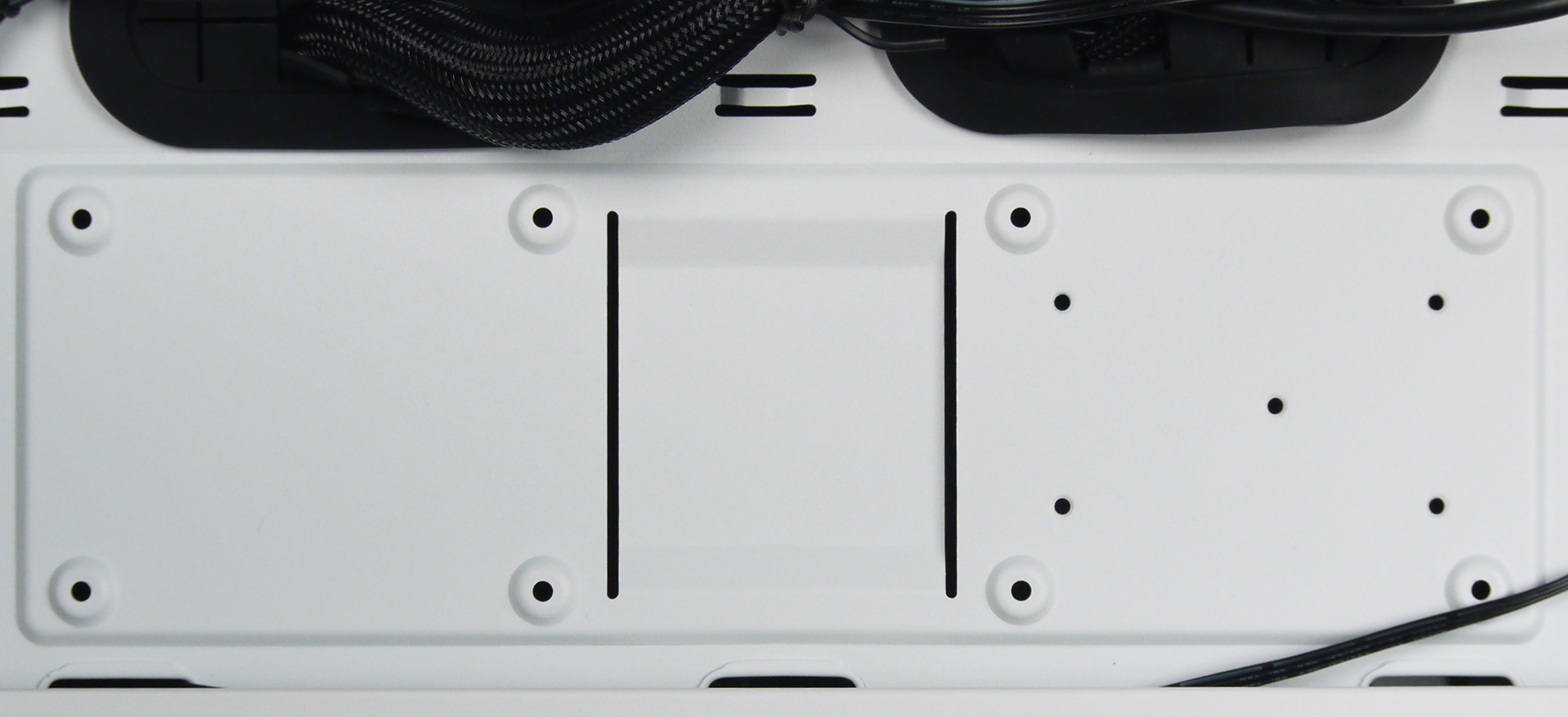

Еще для накопителей формата 2,5″ там же предусмотрены два посадочных места около передней стенки шасси. Фиксация накопителя осуществляется при помощи винтов, которые нужно закрутить в накопитель со стороны дна сквозь основание для системной платы, то есть с ее лицевой стороны.

Всего тут можно установить 6 накопителей формата 2,5″ или 2×3,5″ и 4×2,5″. Этого вполне достаточно для типичного домашнего компьютера невысокой ценовой категории.

Сборка системного блока

Обе боковые стенки крепятся винтами с накатной головкой, но разной конструкции.

Прозрачная стенка фиксируется при помощи четырех винтов с накатной головкой, которые вкручиваются с лицевой стороны панели. Устанавливать ее на стоящий вертикально корпус не слишком удобно.

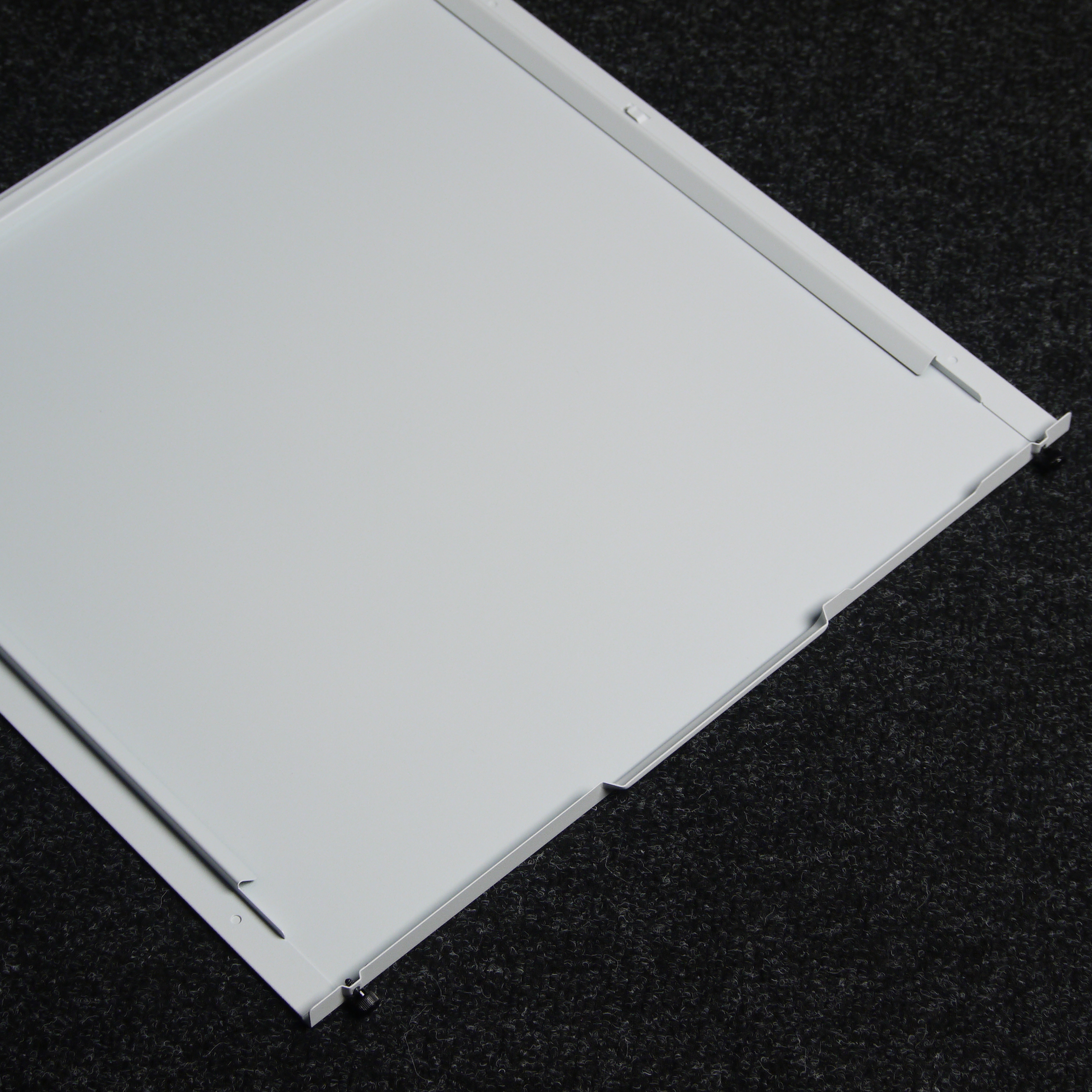

Правая стенка устанавливается вполне традиционным способом, за счет прислонно-сдвижной системы с пазами, а крепится с помощью двух винтов с накатной головкой сзади. Устанавливать ее на стоящий вертикально корпус не слишком удобно, но и тут все достаточно удобоваримо.

Все стойки для монтажа системной платы заранее проставлены производителем исходя из полноразмерной платы шириной 244 мм.

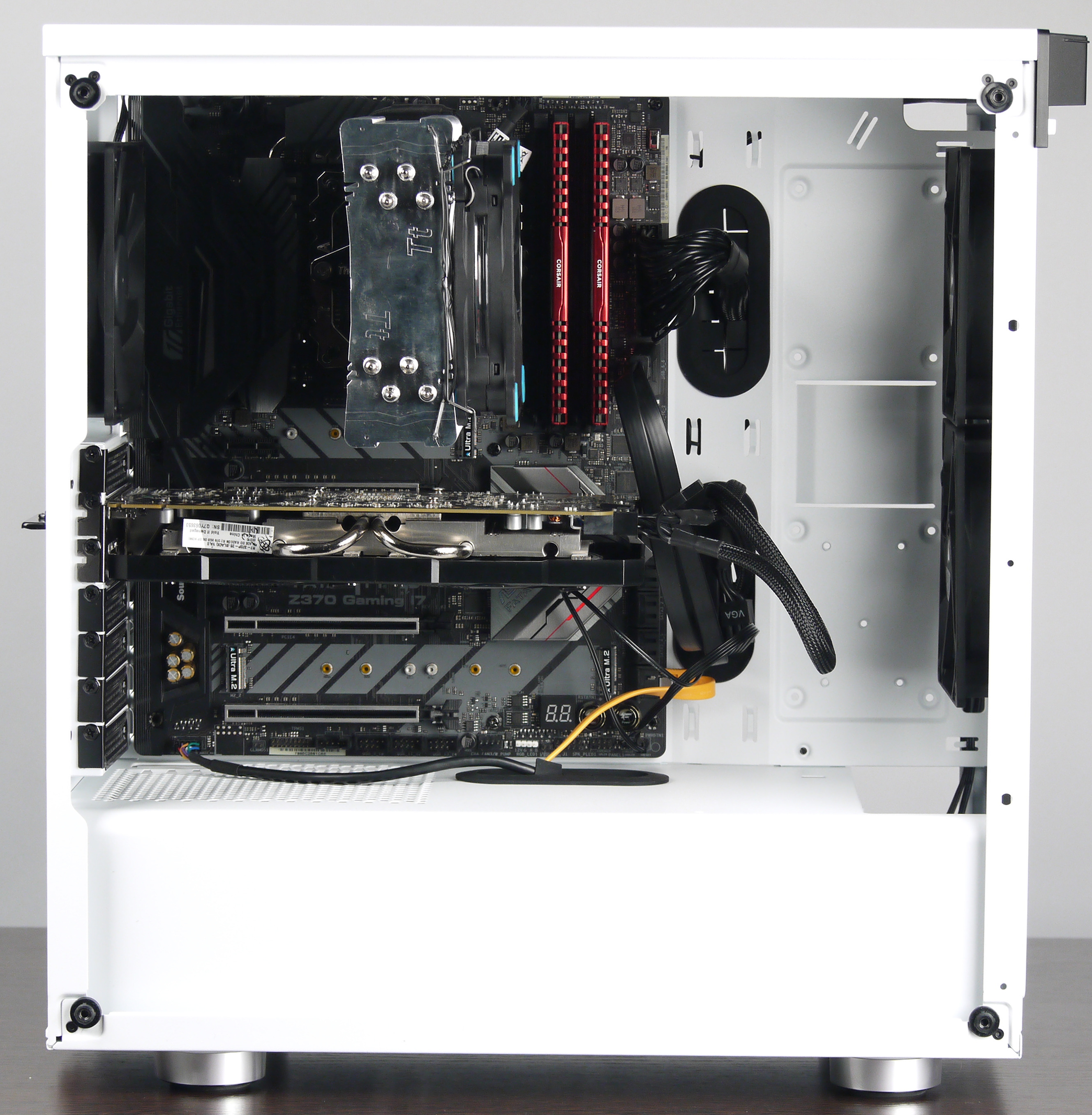

Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов. Устанавливается БП с правой стороны и фиксируется при помощи четырех винтов. На посадочном месте для БП имеются небольшие амортизирующие наклейки из вспененного материала. Корпус предусматривает установку блоков питания стандартных размеров. Производитель заявляет возможность установки блока питания с длиной корпуса до 180 мм включительно. Со своей стороны, рекомендуем выбирать БП с длиной корпуса не более 160 мм, а еще лучше — 140 мм, так как в этом случае останется больше места для укладки проводов.

В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 170 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 183 мм.

Глубина отсека для прокладки проводов составляет около 15 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий.

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 37 см, если объем корпуса между системной платой и передней стенкой шасси ничем не занят.

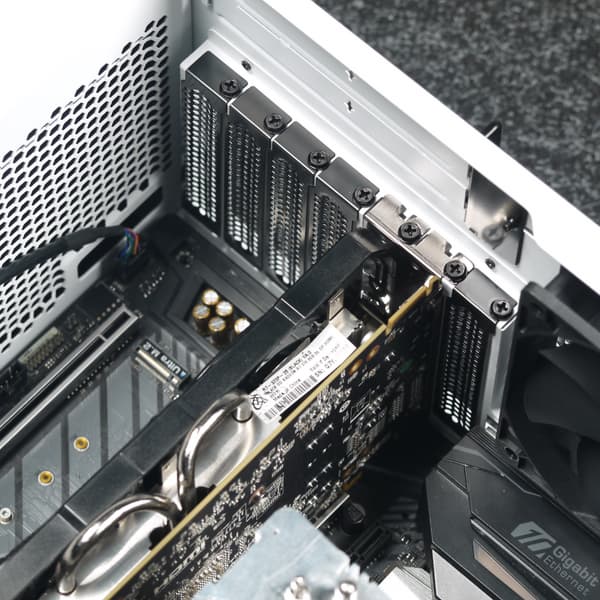

Система фиксации тут самая обычная — крепление на винтах изнутри корпуса с индивидуальной фиксацией. Все заглушки для плат расширения съемные, фиксируются одним винтом под крестовую отвертку.

Некоторые установочные размеры, мм
Заявленная высота кулера процессора 170
Глубина отсека системной платы 183
Глубина отсека для прокладки проводов 15
Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси 25
Расстояние от платы до верхней стенки шасси 25
Длина основной видеокарты 330
Длина дополнительной видеокарты 330
Длина блока питания 180
Ширина системной платы 244

Подключаются порты и разъемы вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтакными разъемами.

Акустическая эргономика

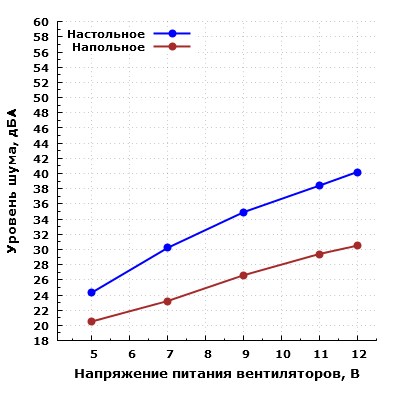

Уровень шума системы охлаждения изменяется от 24,3 до 40,2 дБА при расположении микрофона в ближнем поле. При питании вентиляторов напряжением 5 В шум находится на минимально заметном уровне, однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (30,2 дБА) до повышенного (38,4 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как пониженный для жилого помещения в дневное время суток.

Итоги

Для типичных домашних систем Corsair 275R Airflow вполне может оказаться востребованным как благодаря дизайну, так и из-за неплохой оснащенности: три вентилятора уже есть в комплекте. Немаловажно, что они поддерживают стандартное подключение, хотя отсутствие в комплекте какого-либо разветвителя в некоторых случаях может оказаться неудобным. Кроме того, корпус сравнительно хорошо защищен от проникновения пыли, а для очистки фильтров потребуется минимум времени.

Собирать системы повышенной мощности и с большим количеством дополнительного оборудования, в частности СЖО, тут не очень удобно из-за небольших габаритов корпуса, хотя техническая возможность для этого имеется. Лучше ограничиться башенным кулером с вентилятором 120 мм, хотя тут уместятся и некоторые модели с вентилятором 140 мм. Собрать игровую систему средней ценовой категории в этом корпусе будет несложно.

В целом корпус оставил очень неплохое впечатление. Видно, что создавали его на достаточно бюджетном шасси, которое в процессе доводили до ума, но для конечного пользователя, который не посещает регулярно недра своего компьютера, это будет незаметно, а изготовлен корпус аккуратно и качественно покрашен.

24 апреля 2020 Г.
