Обзор корпуса Cooler Master HAF 500

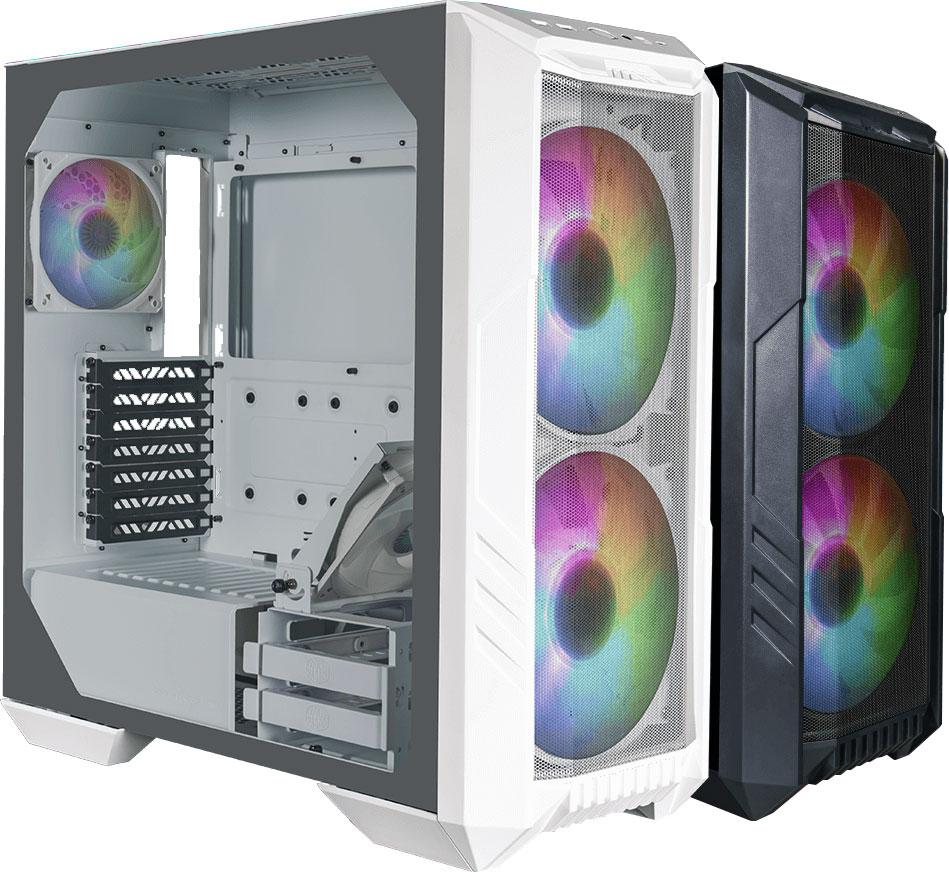

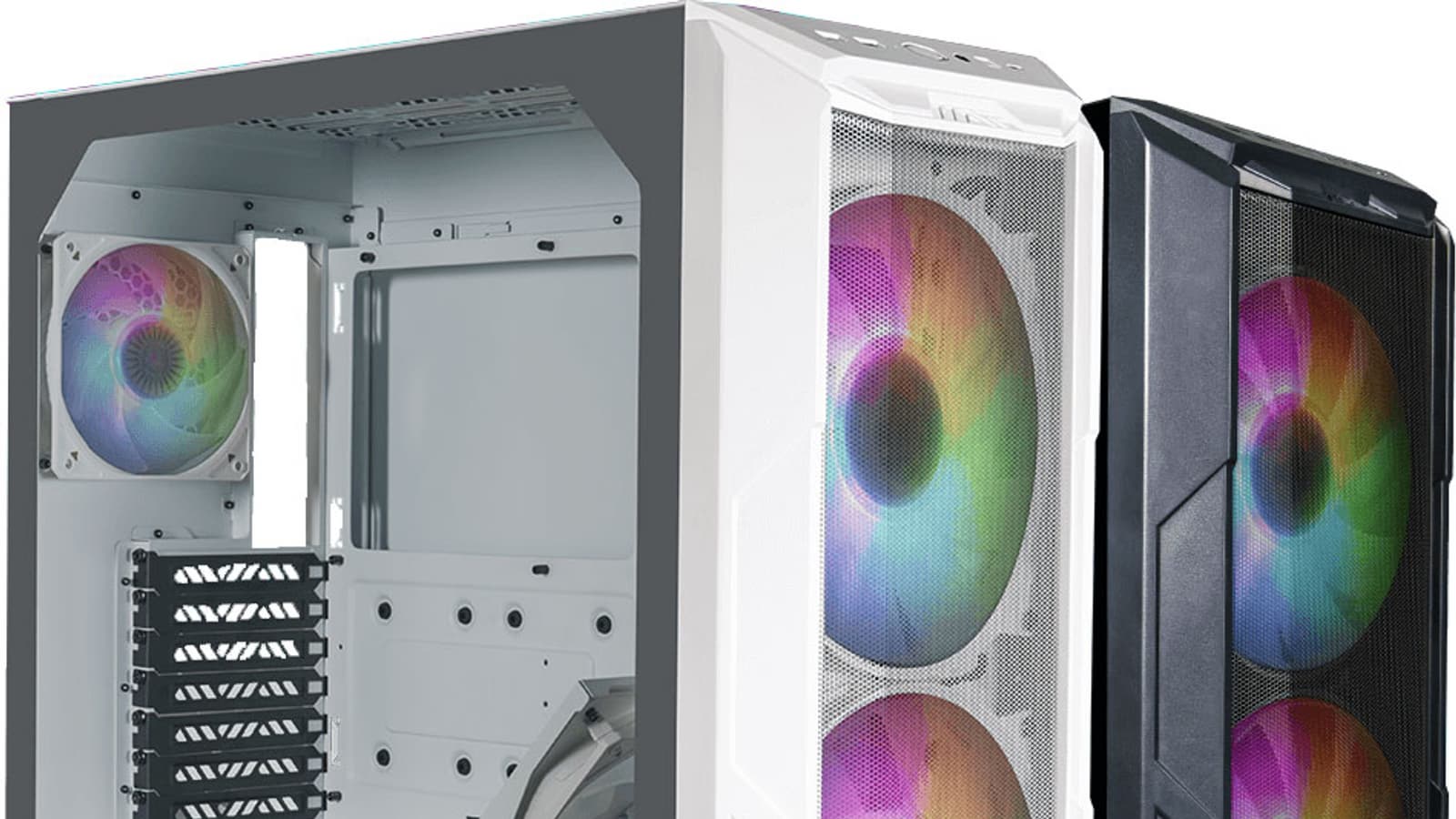

К нам на тестирование поступил довольно интересный геймерский корпус компании Cooler Master — HAF 500. Он богато укомплектован вентиляторами, оснащен ARGB-подсветкой и многофункциональным контроллером. Корпус предлагается в двух расцветках: черной и белой. Мы изучим белый вариант.

Дизайн корпуса сложно назвать выдающимся, скорее он является функциональным и аккуратным, что и требуется в большинстве случаев.

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.

Компоновка

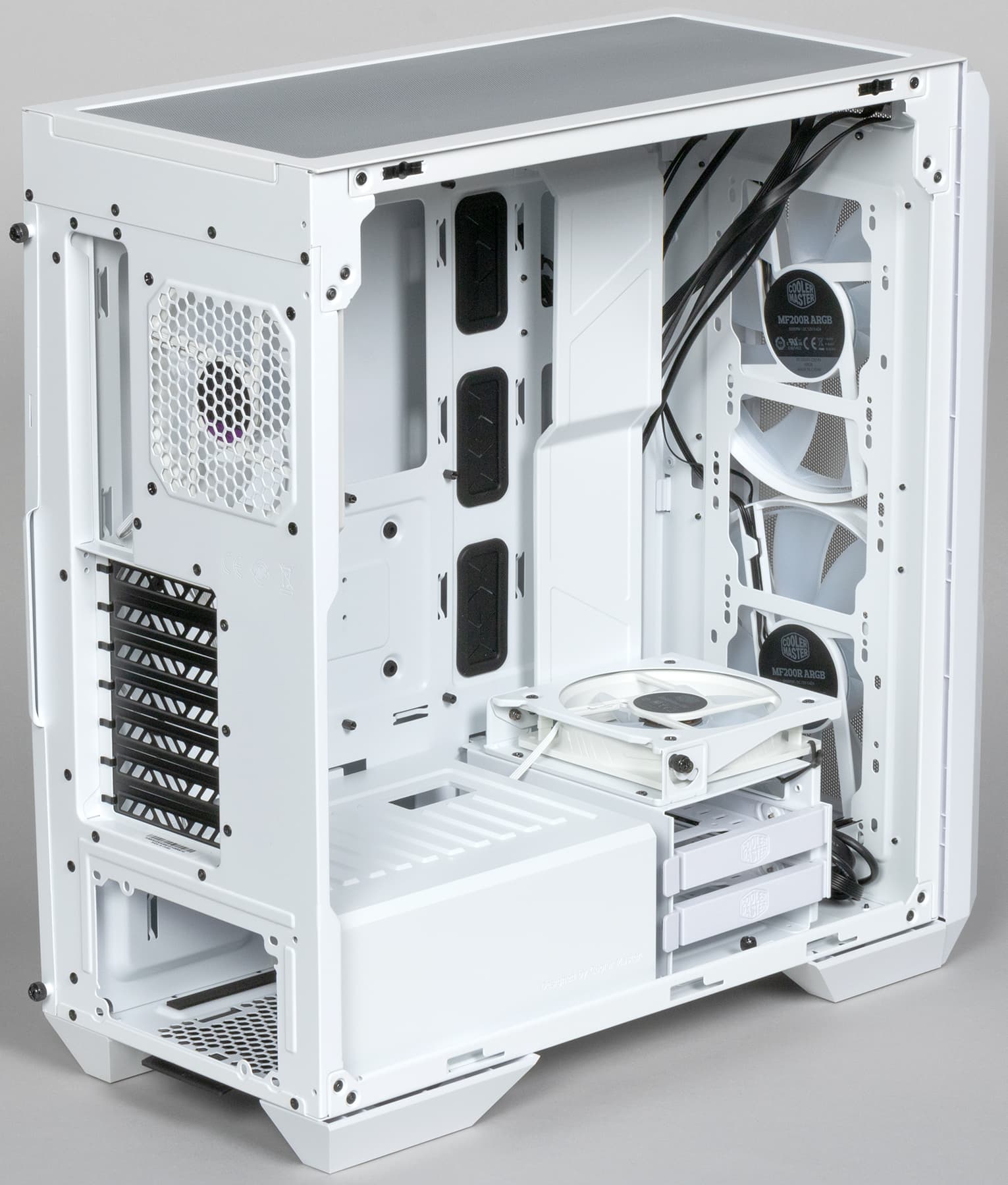

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска. Отсек можно снять, открутив винт.

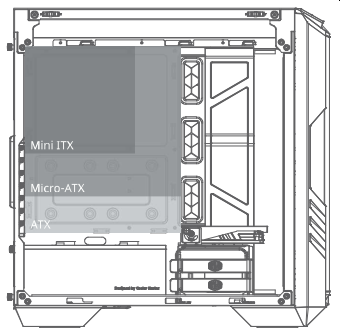

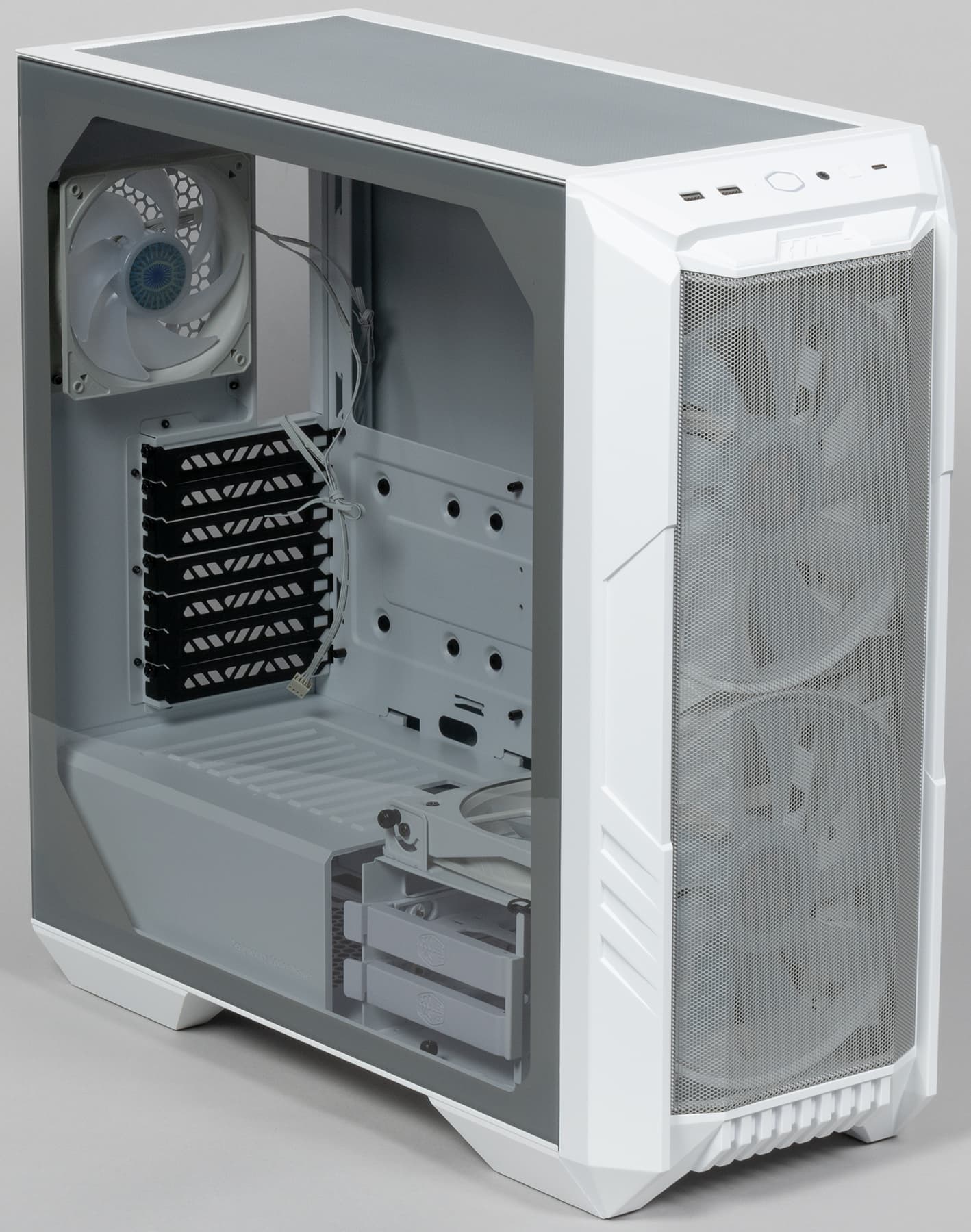

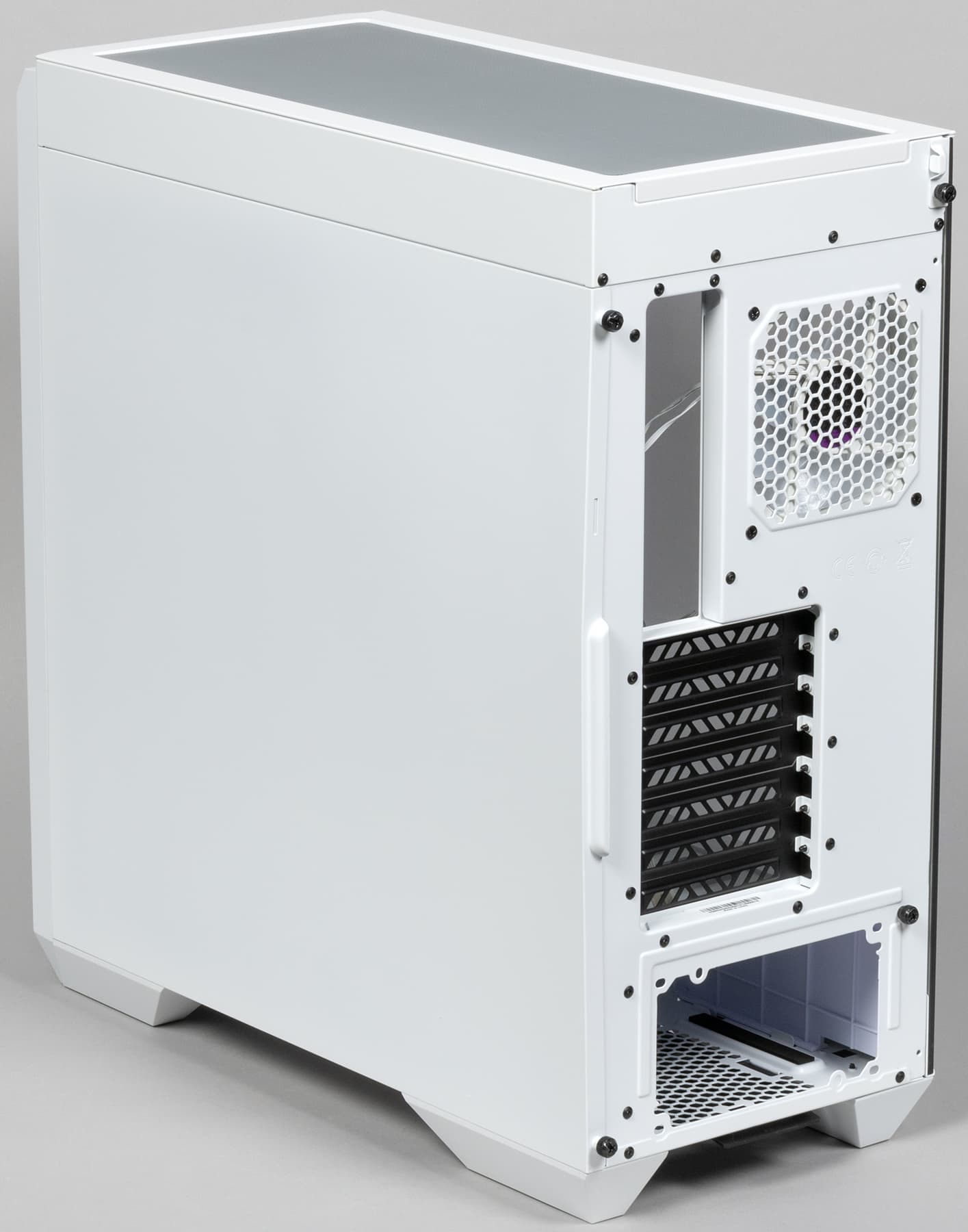

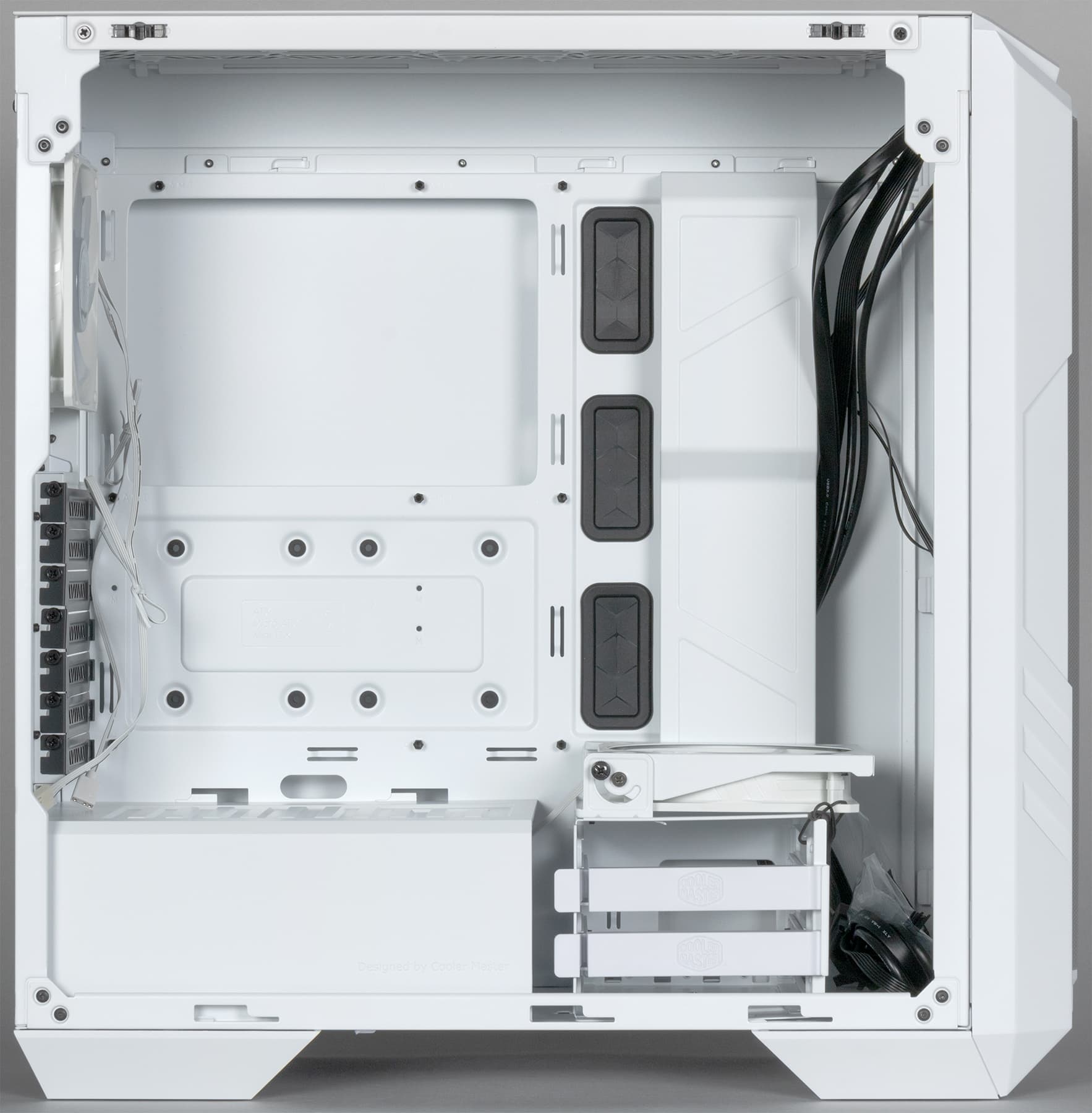

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата E-ATX (шириной до 330 мм) или ATX (и менее габаритной) и горизонтальным расположением блока питания снизу на дне корпуса.

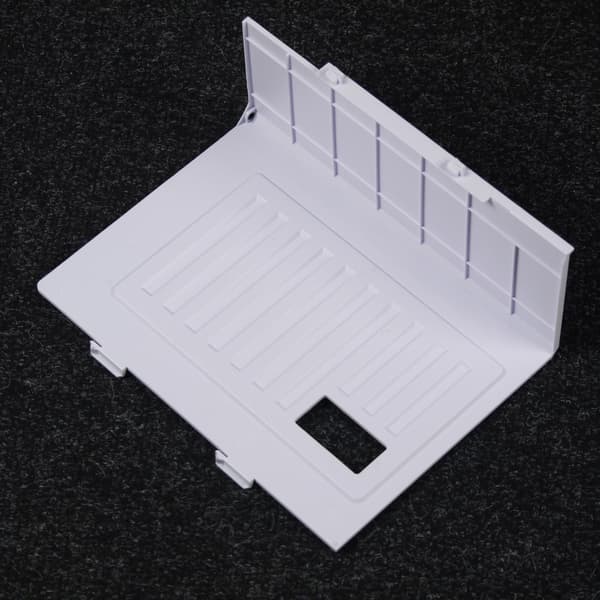

Кожух закрывает место установки блока питания со стороны левой стенки, придавая внутреннему виду корпуса аккуратность и законченность. В данном случае кожух выполнен из пластика и выполняет исключительно декоративную роль.

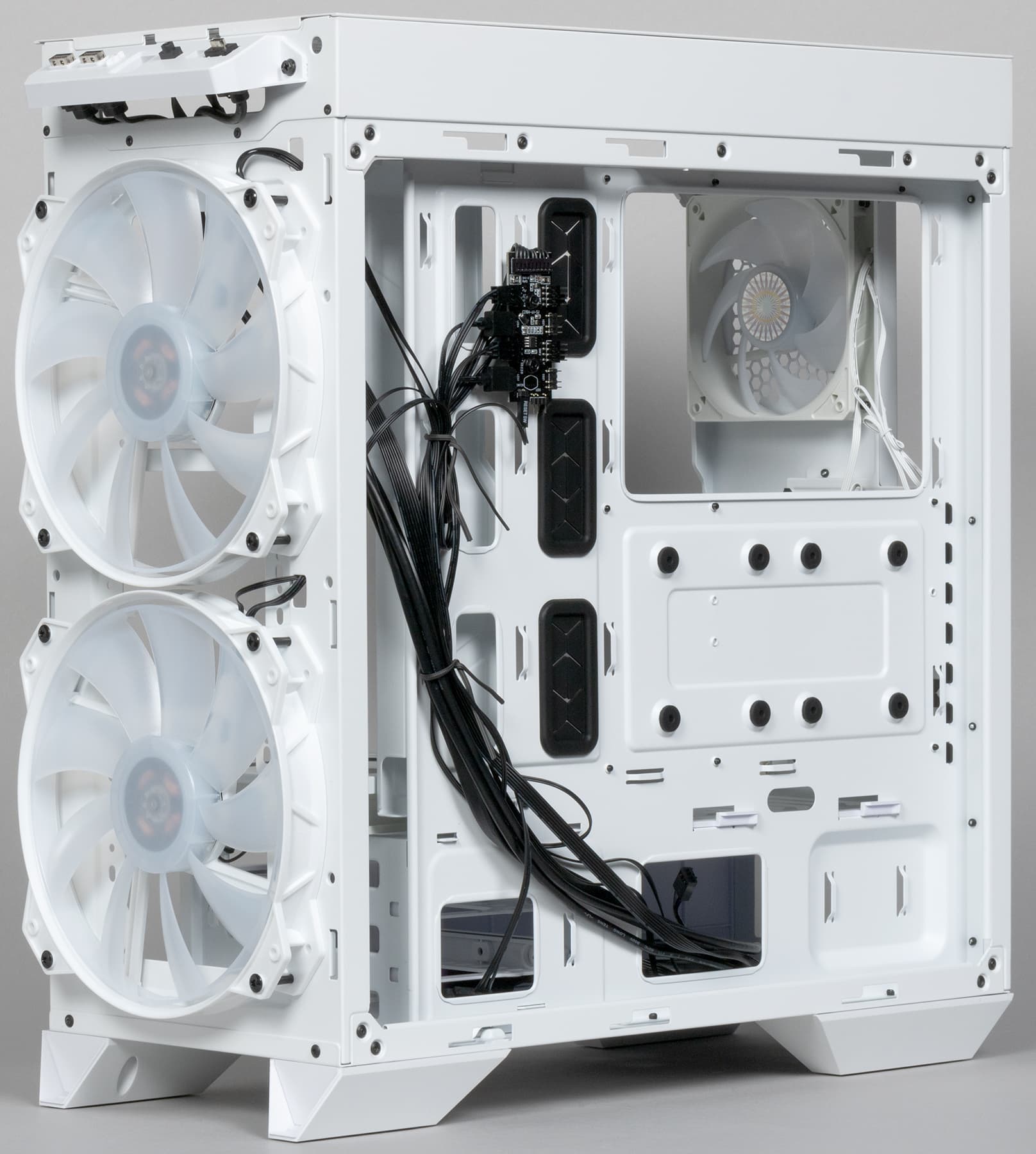

На оборотной стороне основания для системной платы также присутствуют места для установки накопителей. А вот посадочные места для накопителей с внешним доступом в корпусе полностью отсутствуют.

Система подсветки

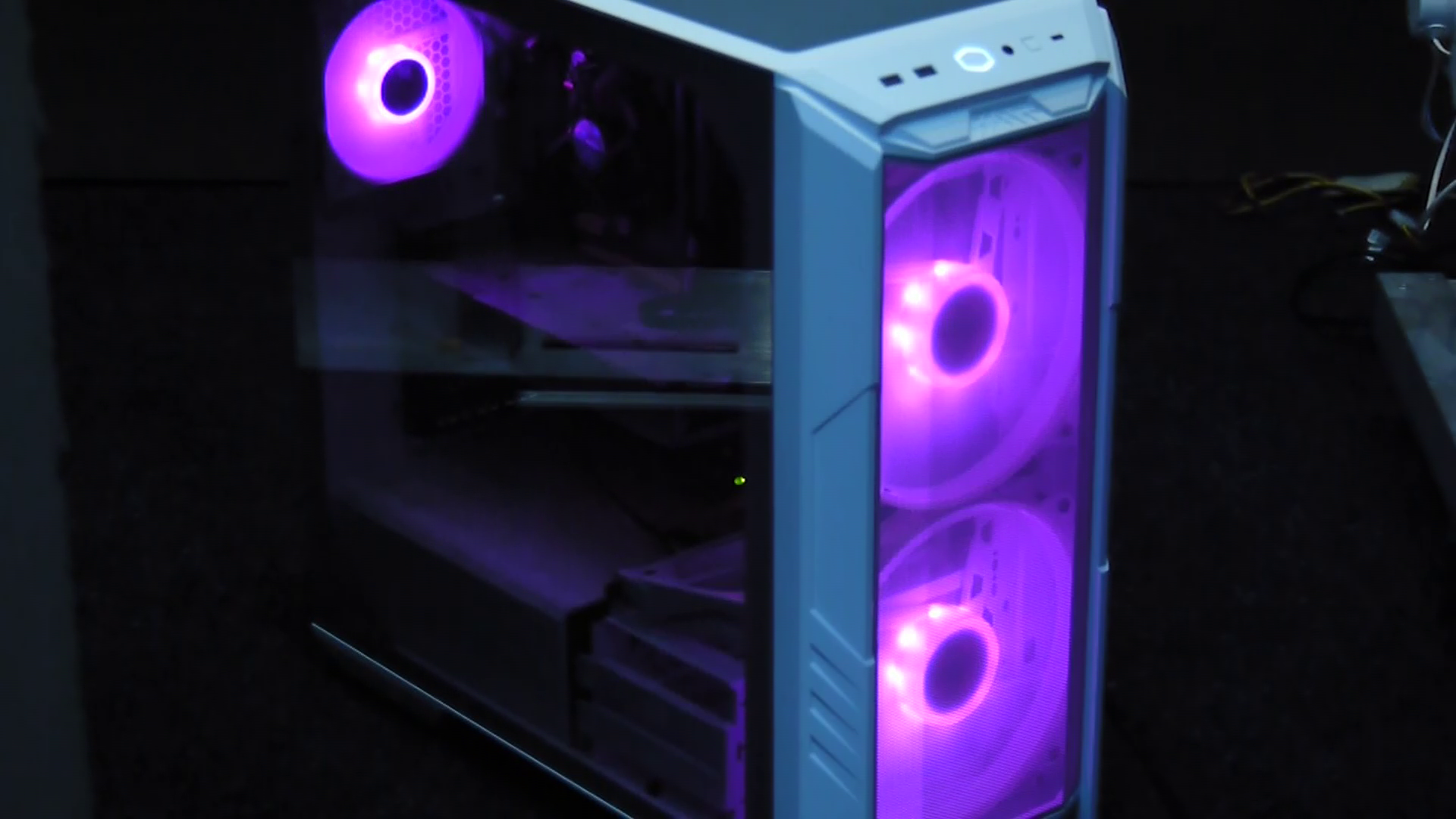

В корпусе реализована разветвленная система подсветки с управлением на базе штатного многофункционального контроллера.

В качестве источников света используются три вентилятора с индивидуальной адресацией светодиодов, которые подключаются ко встроенному контроллеру при помощи стандартных трехконтактных разъемов типа ARGB с колодкой 1×4.

Нужно отметить, что все источники света имеют стандартные разъемы, поэтому при желании их можно подключить не к штатному контроллеру, а к совместимой системной плате или же стороннему контроллеру.

Контроллер поддерживает ручное управление при помощи кнопки на верхней панели, также поддерживается управление через Asus Aura Sync и аналогичные решения. Питание системы подсветки осуществляется через разъем SATA Power.

Всего к контроллеру можно подключить пять источников света.

Система охлаждения

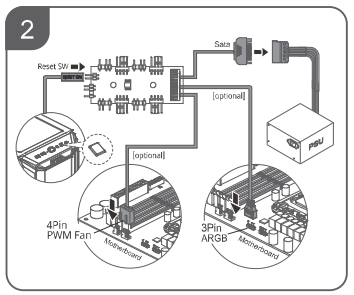

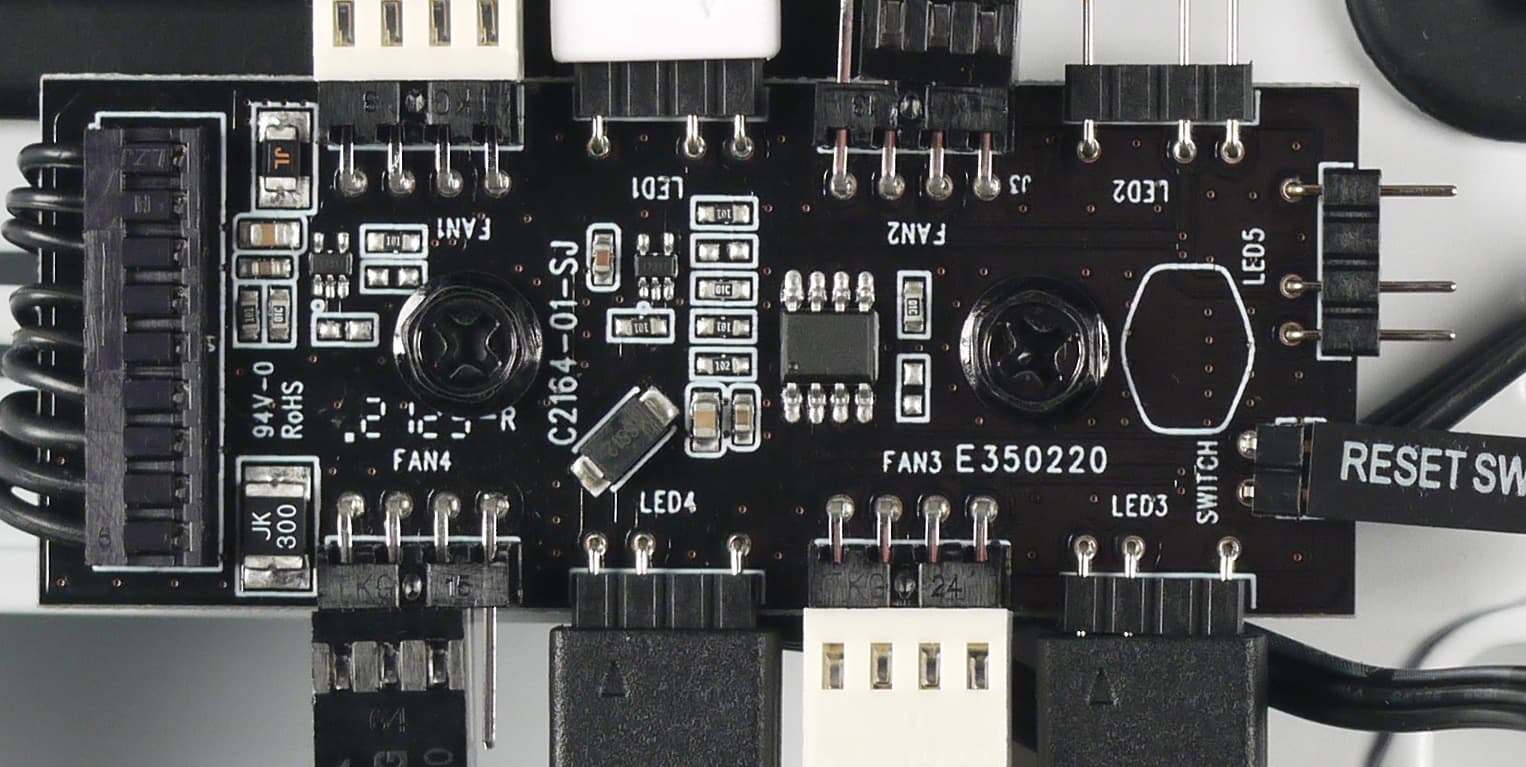

Контроллер в корпусе установлен действительно многофункциональный: помимо управления подсветкой, он умеет управлять еще и скоростью вращения четырех вентиляторов с ШИМ (с четырехконтактными разъемами).

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120, 140 и 200 мм. Посадочные места для них имеются спереди, сверху, сзади, а также внутри корпуса на поворотном держателе.

В корпусе предустановлены четыре вентилятора:

  • один вентилятор SickleFlow PWM ARGB (1800 об/мин) типоразмера 120 мм расположен сзади, он имеет два разъема: стандартный четырехконтактный с возможностью подключения к системной плате с управлением ШИМ и стандартный трехконтактный c колодкой 1×4 (ARGB) для управления подсветкой
  • один вентилятор SickleFlow PWM (1800 об/мин) типоразмера 120 мм расположен внутри корпуса на поворотном держателе и предназначен для обдува видеокарты, он имеет стандартный четырехконтактный разъем с возможностью подключения к системной плате с управлением ШИМ
  • два вентилятора типоразмера 200 мм (800 об/мин) расположены на передней панели, они имеют стандартный трехконтактный разъем с управлением скоростью вращения изменением питающего напряжения и стандартный трехконтактный разъем c колодкой 1×4 (ARGB) для управления подсветкой

Так что с точки зрения комплектации вентиляторами получается сборная солянка, что при эксплуатации приведет к определенным неудобствам для пользователя, поскольку контроллер осуществляет управление вентиляторами путем трансляции сигнала ШИМ от разъема системной платы, к которой он подключается, а передние вентиляторы не поддерживают ШИМ-управление, поэтому они все время вращаются на максимальных оборотах (пусть и невысоких).

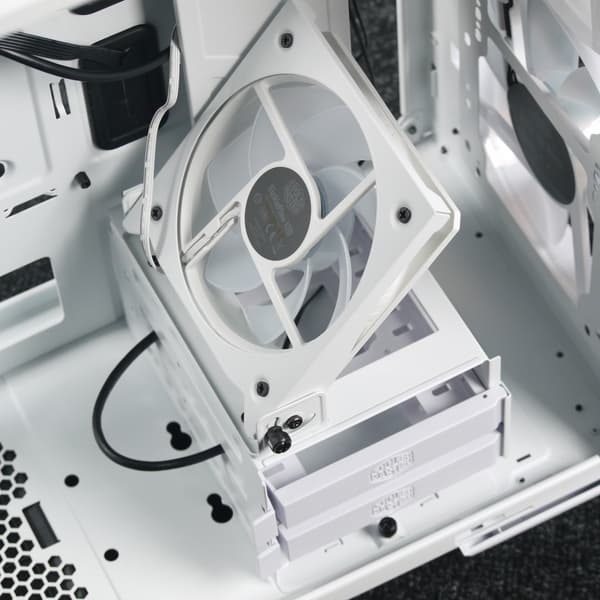

Отдельно стоит отметить вентилятор внутри корпуса, установленный на поворотной рамке, которая может наклоняться под углом от 0 до 90 градусов относительно днища корпуса, что позволяет организовать дополнительный обдув видеокарты почти любых размеров. При желании этот вентилятор можно переставить на верхнюю панель, улучшив вытяжную вентиляцию.

В корпусе можно установить до трех радиаторов, два из которых могут быть типоразмера 280 или 360 мм (спереди и сверху).

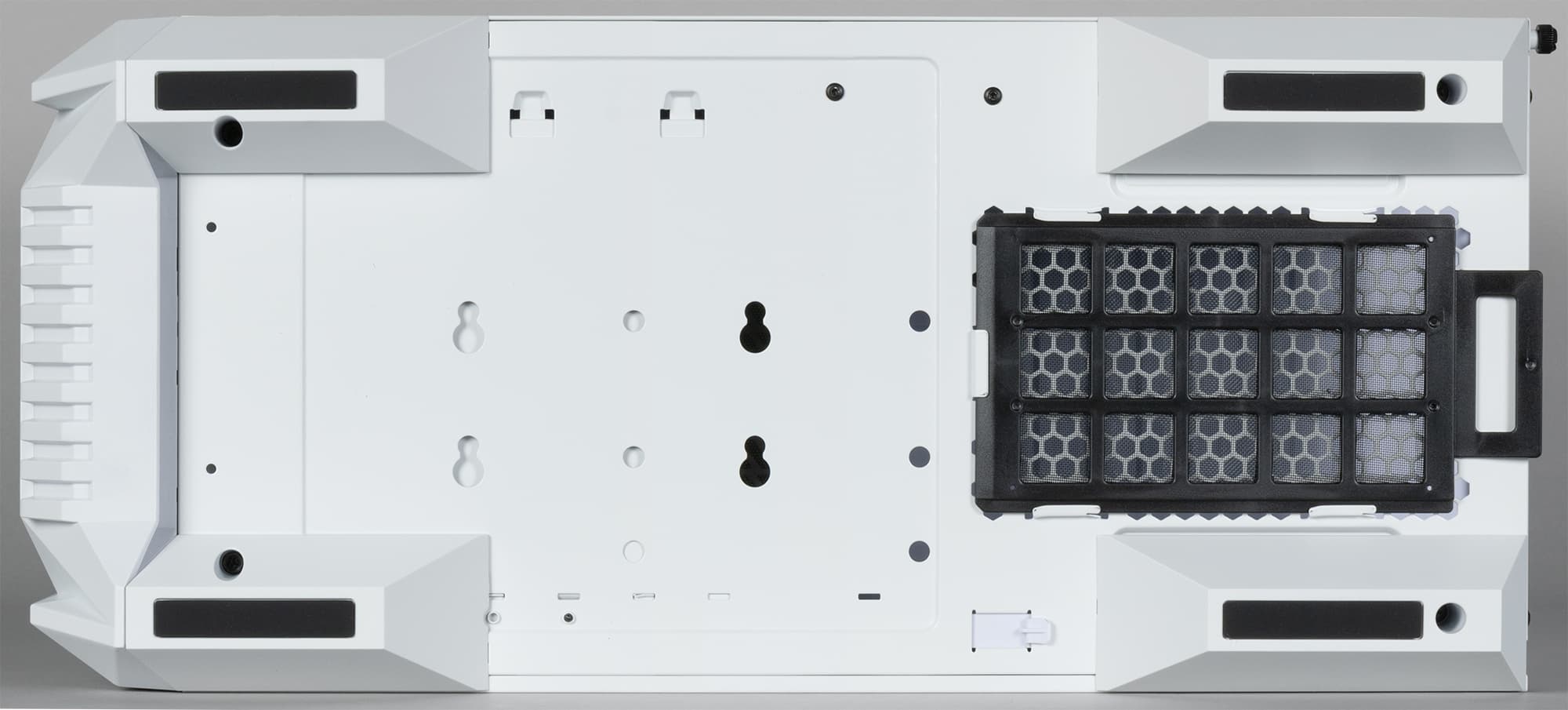

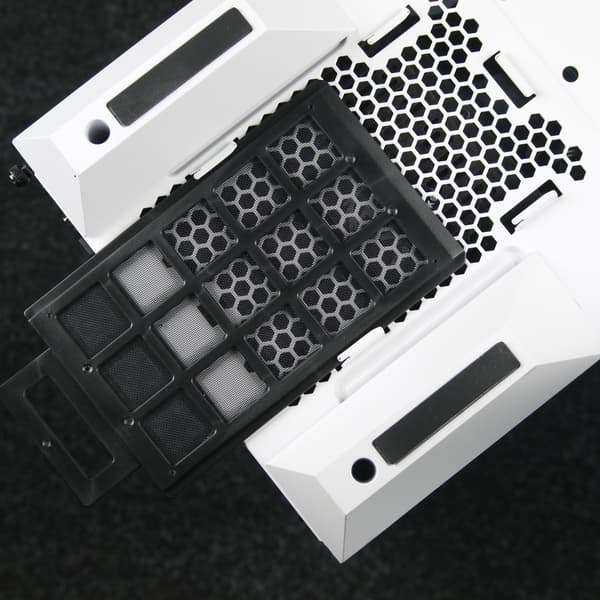

Фильтр на нижней стенке шасси выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Его можно считать быстросъемным, так как для его извлечения не требуется каких-либо дополнительных действий.

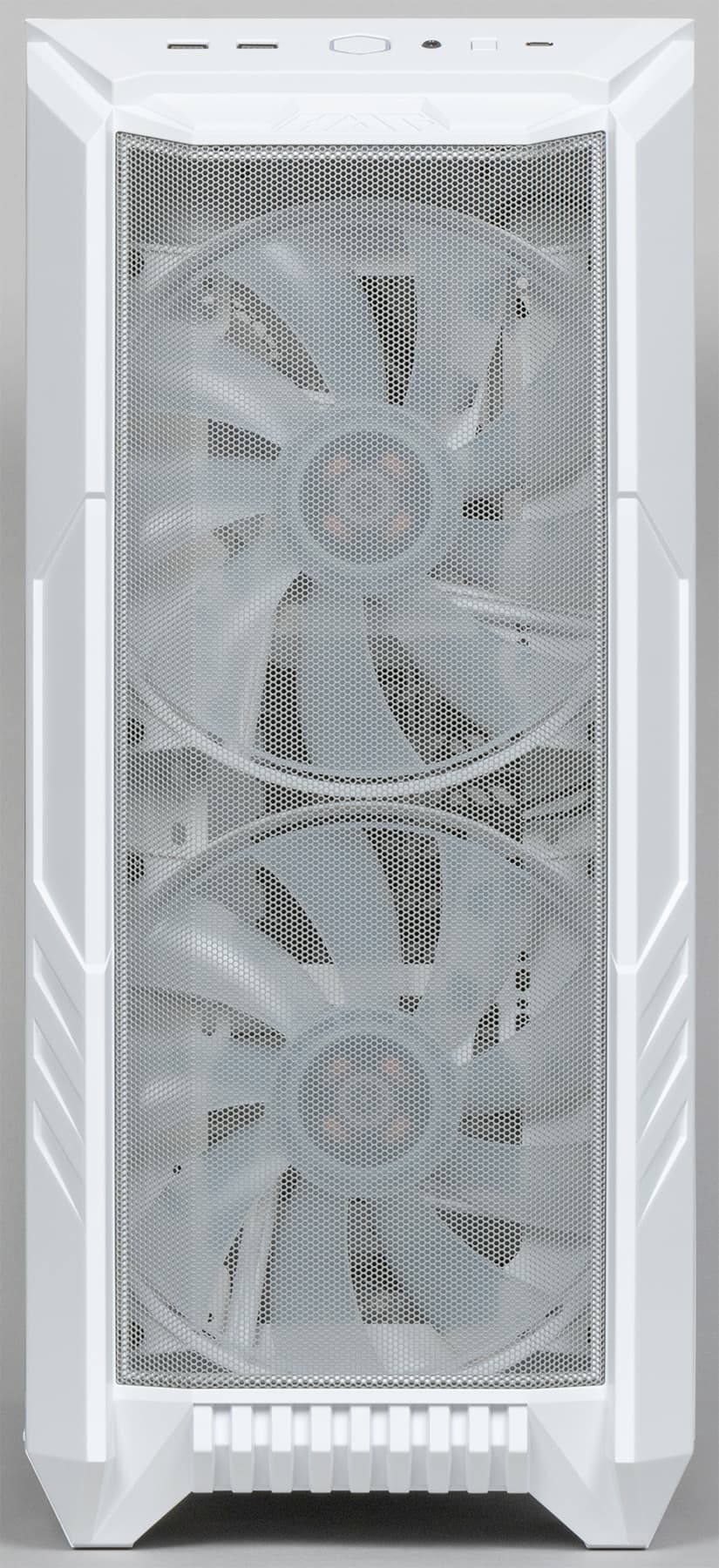

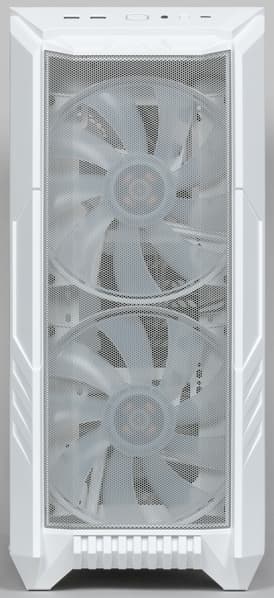

Приточные отверстия, расположенные на фронтальной части передней панели, прикрыты несъемной крупноячеистой стальной решеткой, назвать которую пылевым фильтром можно лишь с очень большой натяжкой.

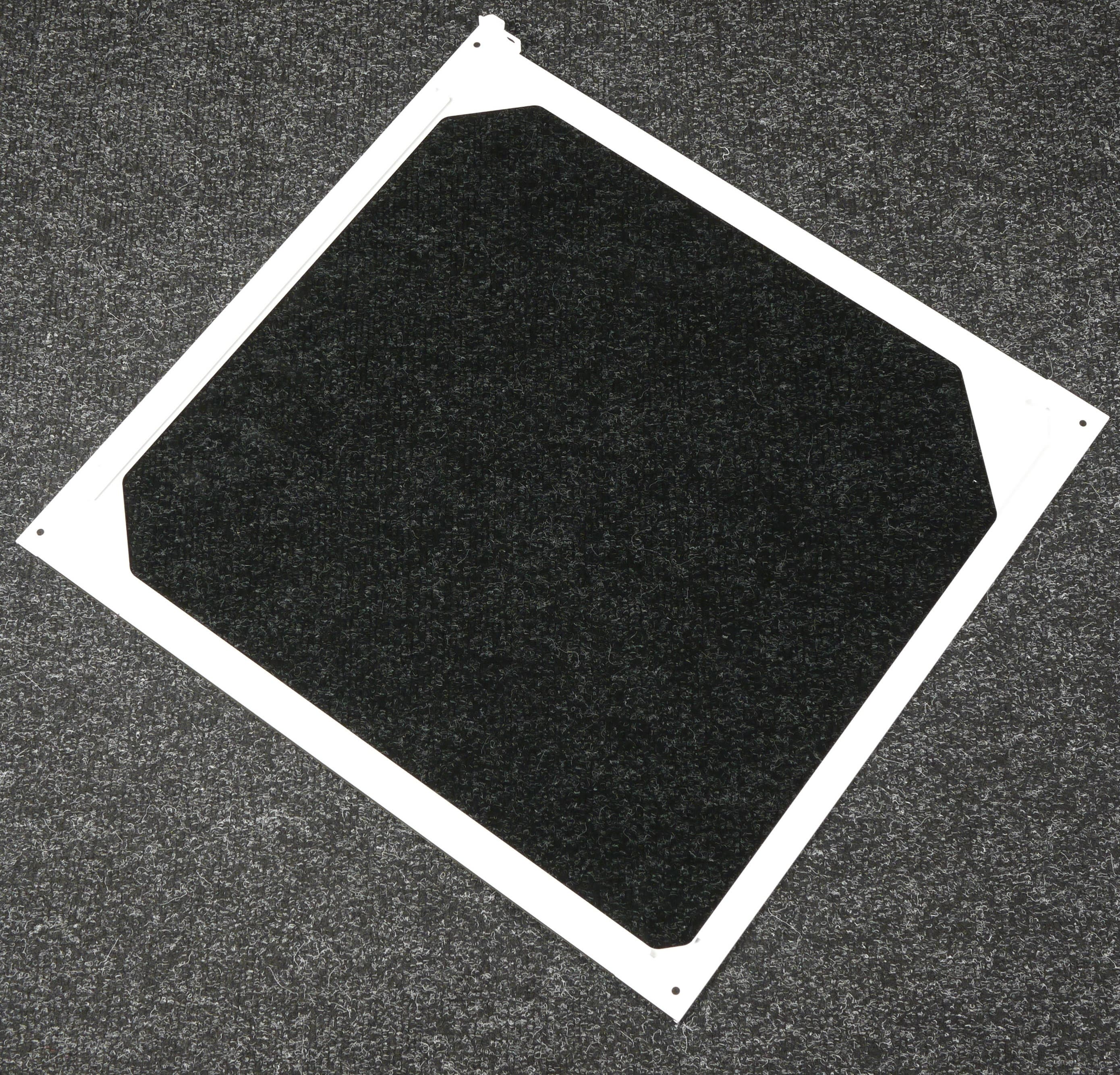

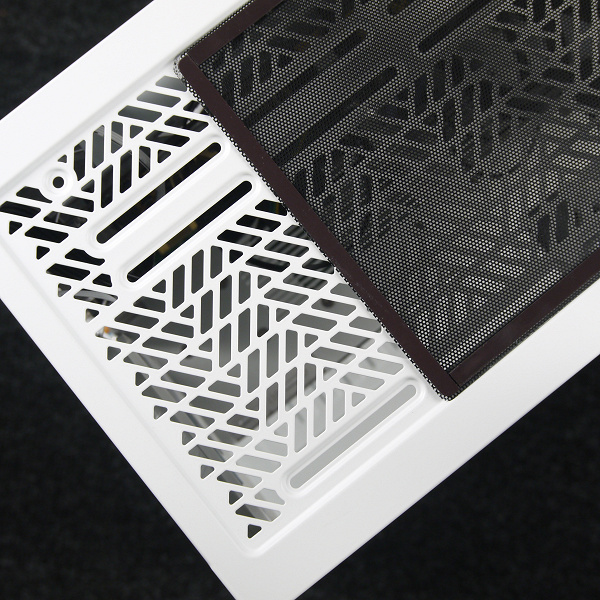

Фильтр для верхней стенки удобнее всего снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому большая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.

В целом защита от проникновения пыли находится на невысоком уровне, так как формально фильтры есть, но их эффективность оставляет желать лучшего.

Конструкция

Левая боковая стенка выполнена из закаленного стекла со стальными накладками. Система крепления — гильотинного типа: стенка надевается сверху вниз, где есть зацеп, благодаря которому стенка и фиксируется.

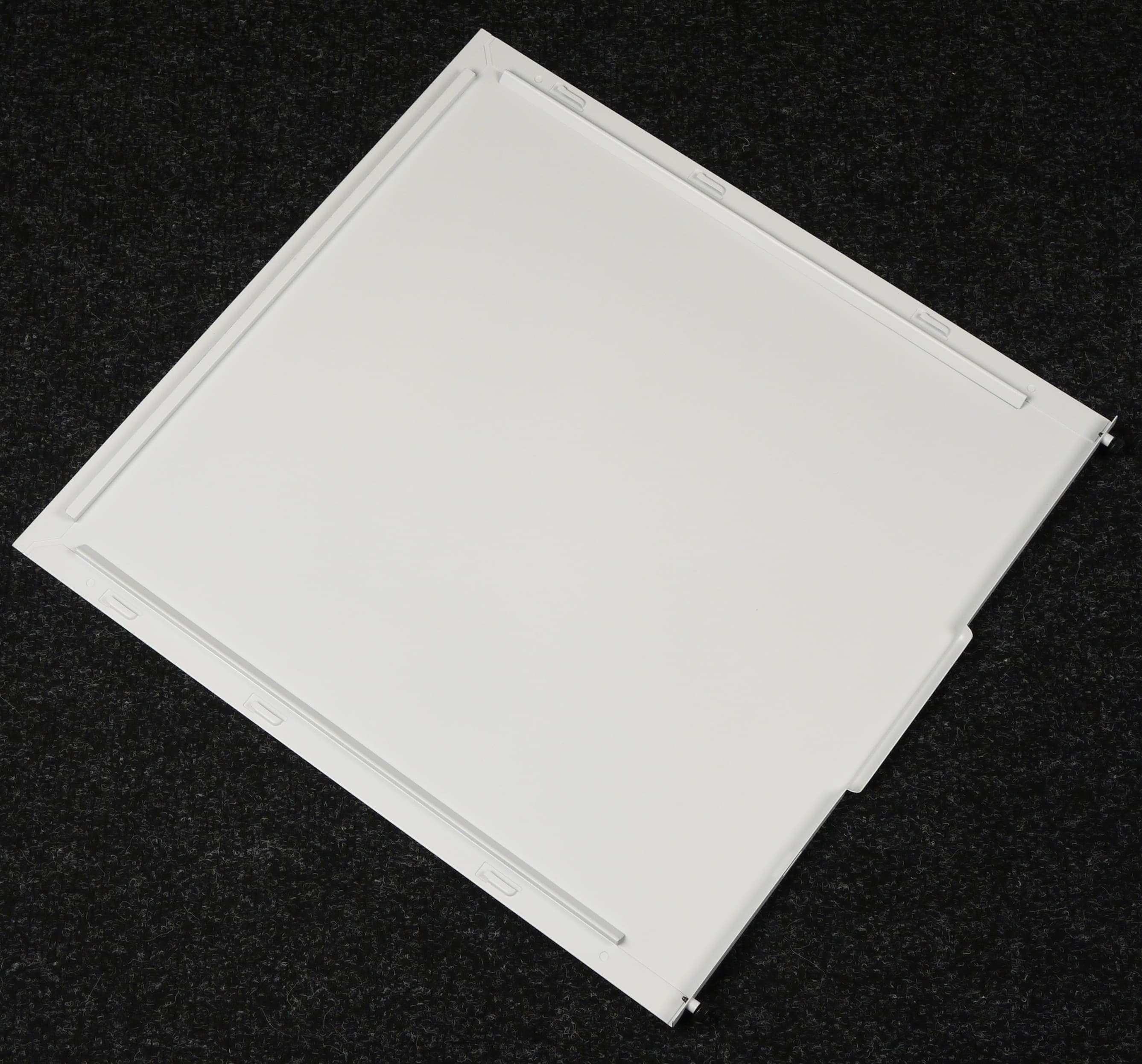

Правая стенка полностью стальная. Система крепления — стандартная пазо-гребенная. В передней части имеется зацеп.

Шасси корпуса используется бюджетное, но вполне качественное. Заметны усилия, направленные как на увеличение жесткости конструкции (путем использования деталей специальной формы), так и на увеличение удобства при сборке.

Масса корпуса составляет 9,39 кг, из них 2,18 кг весит стеклянная стенка и 1,28 кг — стальная. То есть если бы обе стенки корпуса были стальными, он весил бы 8,5 кг. Жесткость конструкции не самая высокая, но вполне достойная.

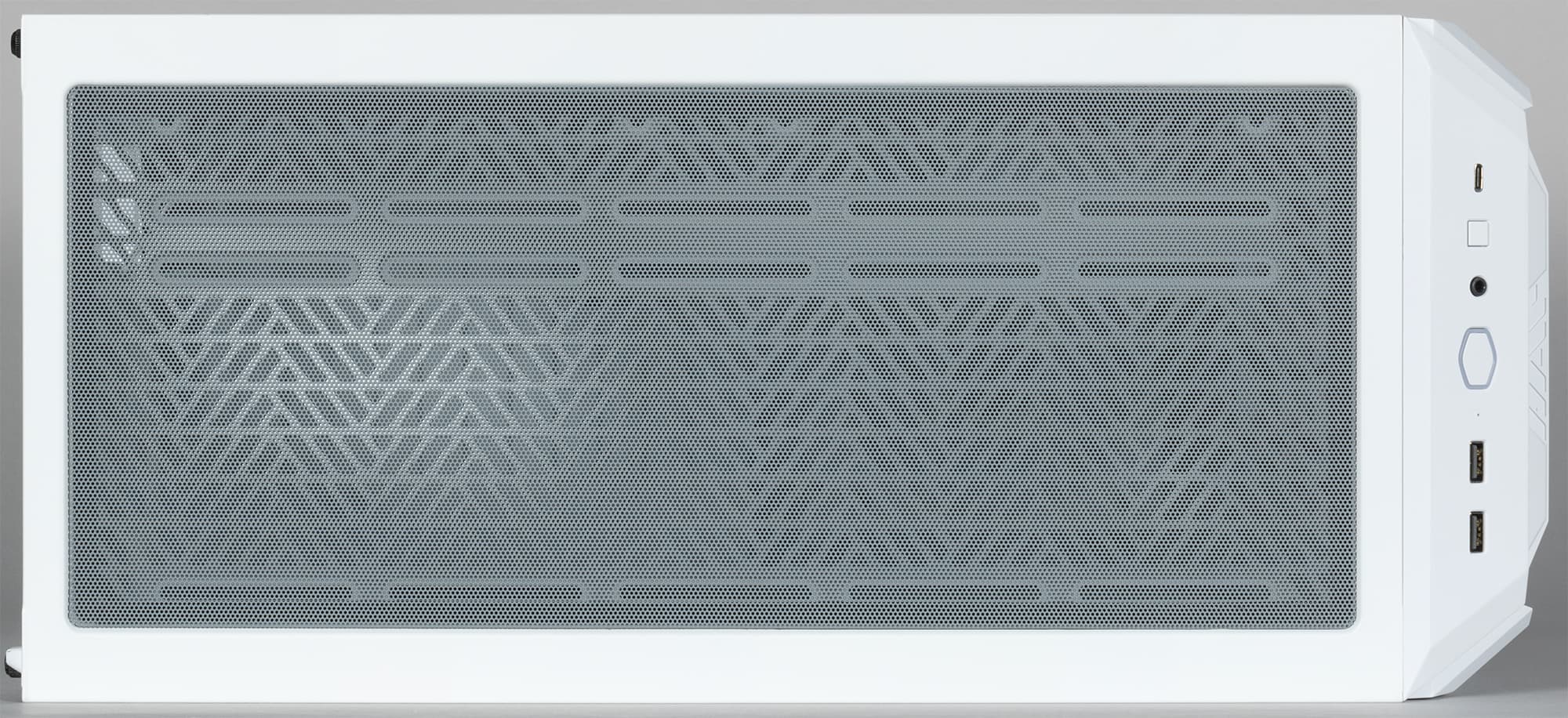

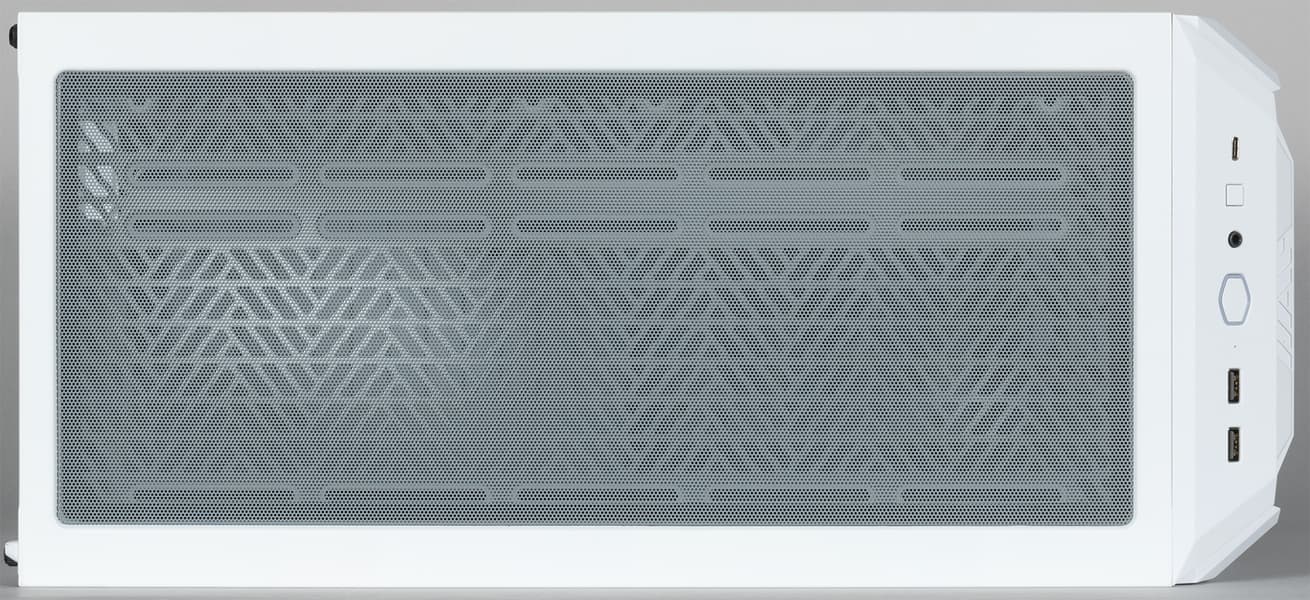

Верхняя панель выполнена из стали, имеется большое вентиляционное отверстие, которое закрывает сверху фильтр. Панель выполнена съемной, ее фиксация осуществляется при помощи винтов под крестовую отвертку.

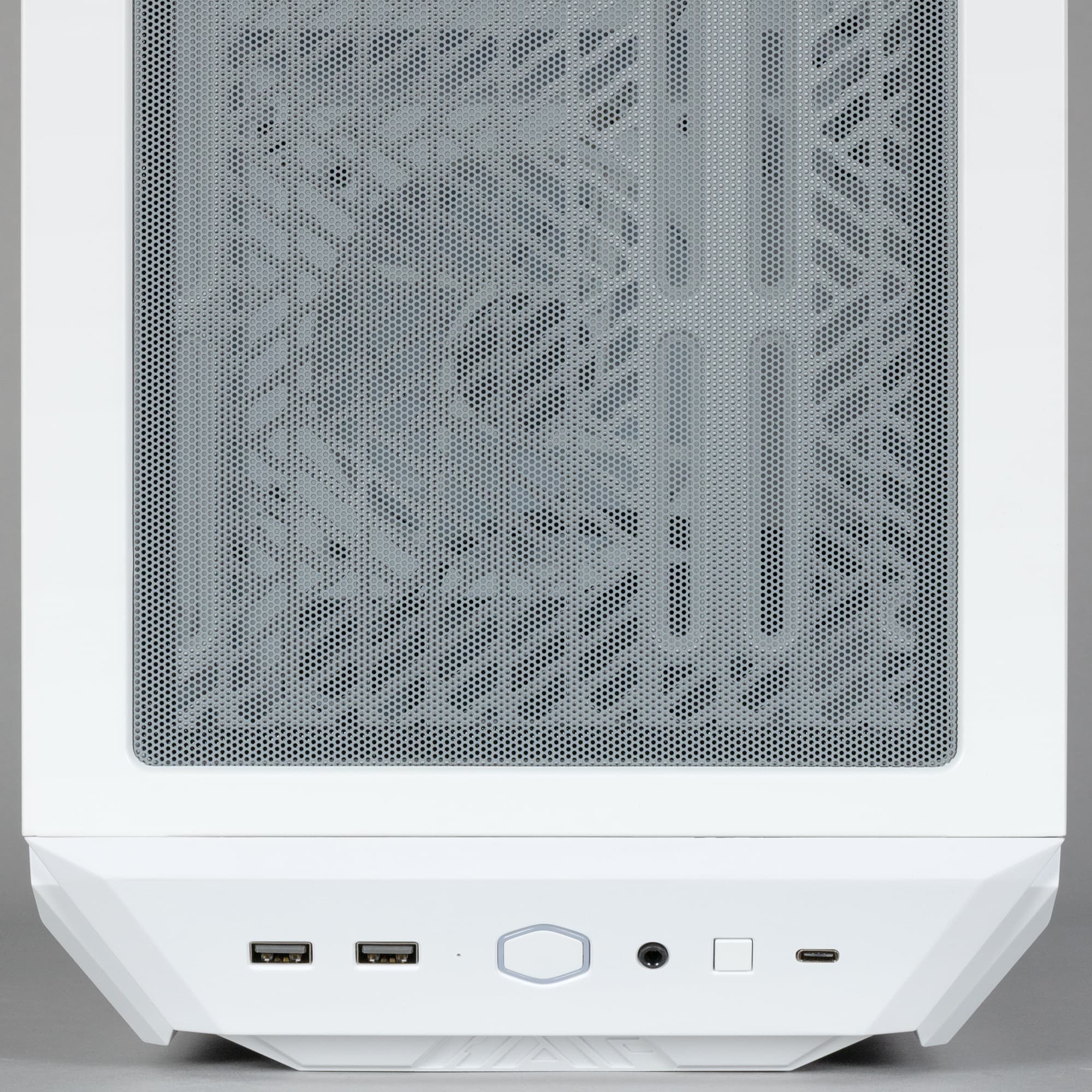

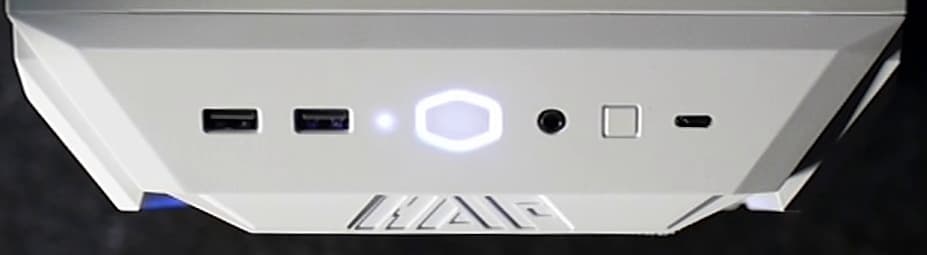

Передняя панель переходит в верхнюю через скошенную площадку, на которой размещены органы управления и коммутации: два порта USB 3.0, один порт USB 3.2 Gen2 (USB 3.1) Type-C, комбинированный разъем для подключения микрофона и наушников или гарнитуры.

Таким образом, корпус позволяет подключать проводные гарнитуры как с цифровым, так и с аналоговым интерфейсом со стороны передней панели. Но разъемов USB все-таки хотелось бы видеть чуть больше, двух разъемов (типа A) не всегда достаточно для использования периферийного оборудования.

Отрадно, что кнопки включения и перезагрузки отличаются не только расположением, но и размерами, а также внешним видом. Впрочем, по умолчанию кнопка перезагрузки задействована для управления подсветкой, при необходимости ее можно отключить от контроллера и подключить к системной плате для выполнения привычной функции.

У кнопки включения имеется опоясывающий индикатор белого цвета. Индикатор активности накопителей (тоже белого цвета) размещен рядом.

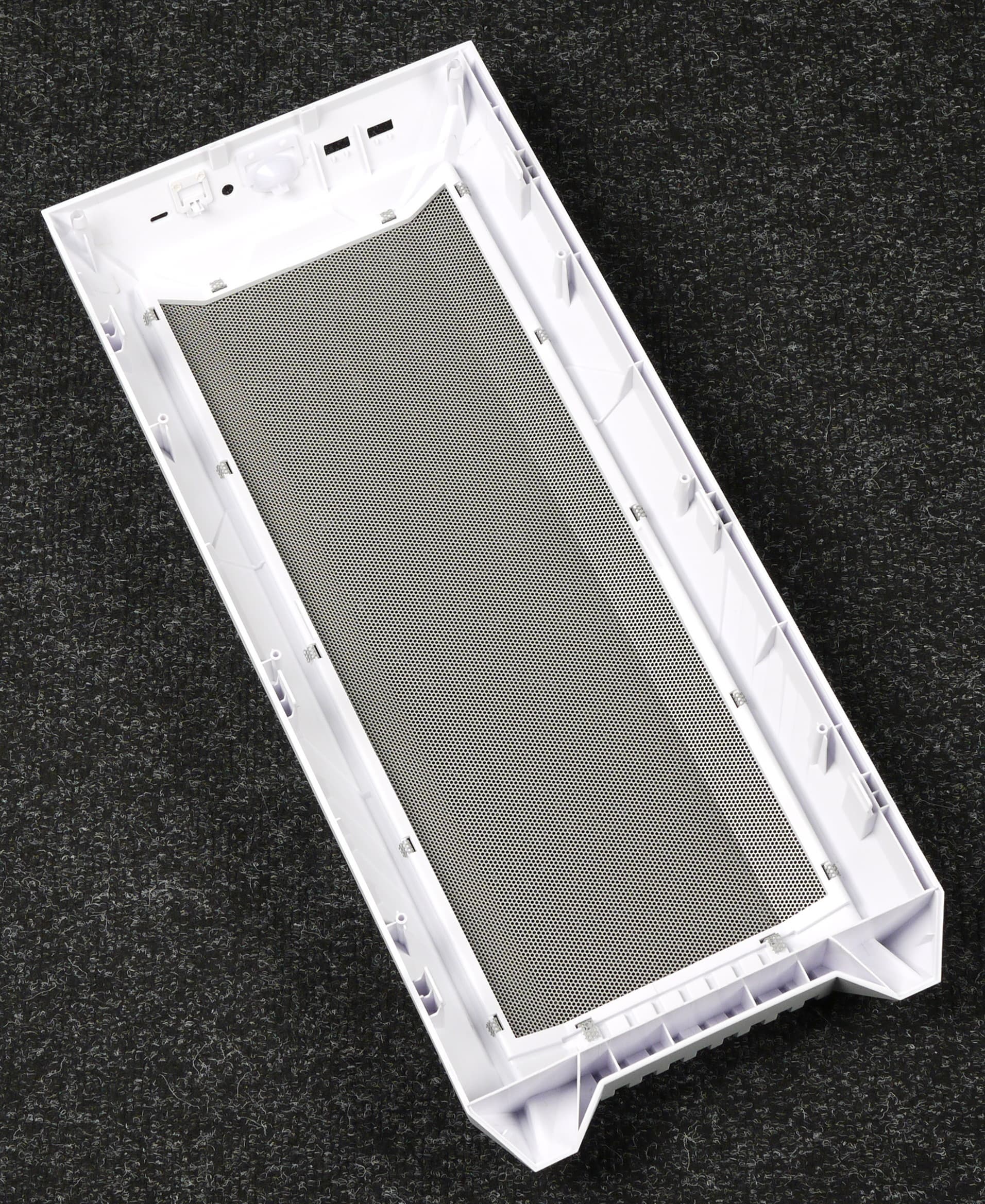

Несущая часть передней панели выполнена из пластика, который окрашен в массе. Крепление не привычное (на распорных элементах), а гораздо реже встречающееся — на пластинчатых защелках, которые нужно отгибать изнутри корпуса. По сути, вся лицевая часть передней панели представляет собой одно большое вентиляционное отверстие, которое закрывает стальная решетка.

Никаких проводов к передней панели не подходит, поэтому при желании ее можно снять и помыть целиком или же воспользоваться для ее очистки пылесосом.

Ножки у корпуса целиком пластиковые, они имеют амортизирующие накладки, выполненные из резиноподобного материала.

Накопители

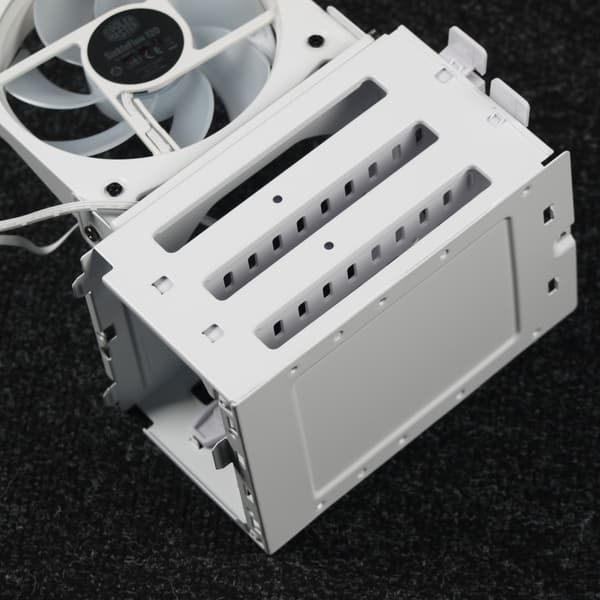

Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину. Корзина в данном случае выполнена съемной.

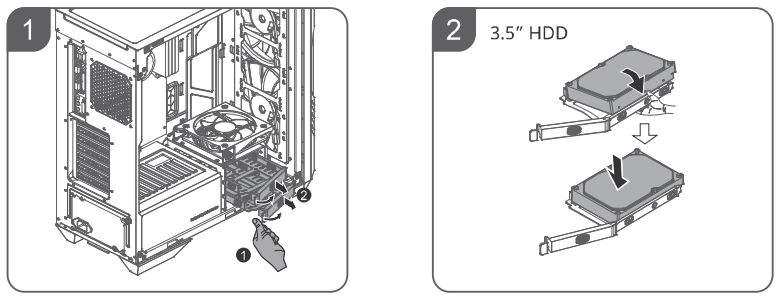

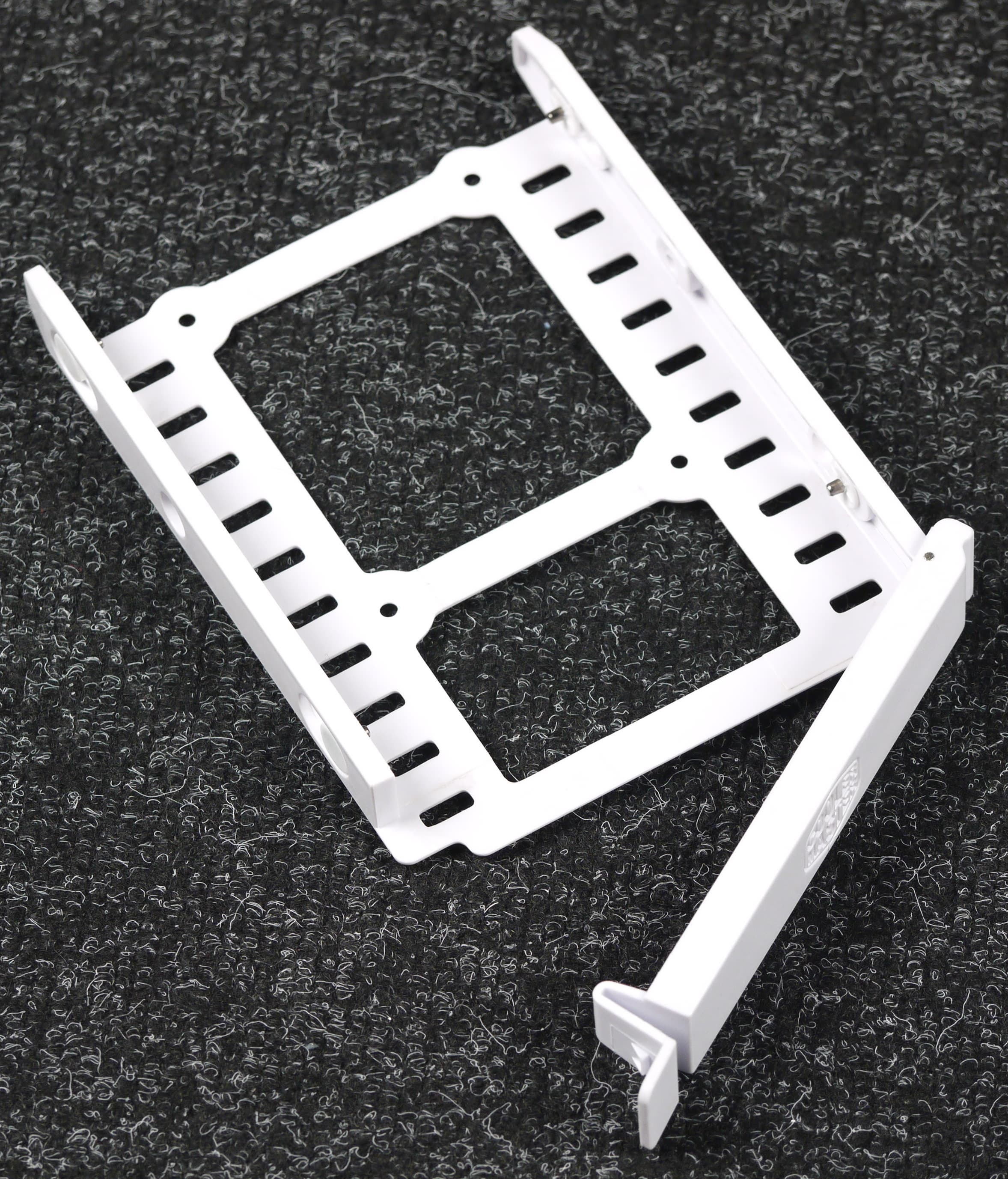

Диски устанавливаются в корзину через пластиковые рамки, винчестер крепится к ним с помощью штырей. Надежность крепления относительно высокая.

Отметим, что данные рамки являются универсальными, их можно использовать для установки 2,5″ накопителей с креплением дисков через дно.

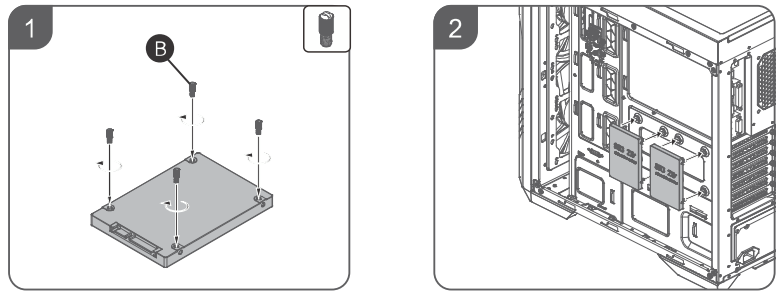

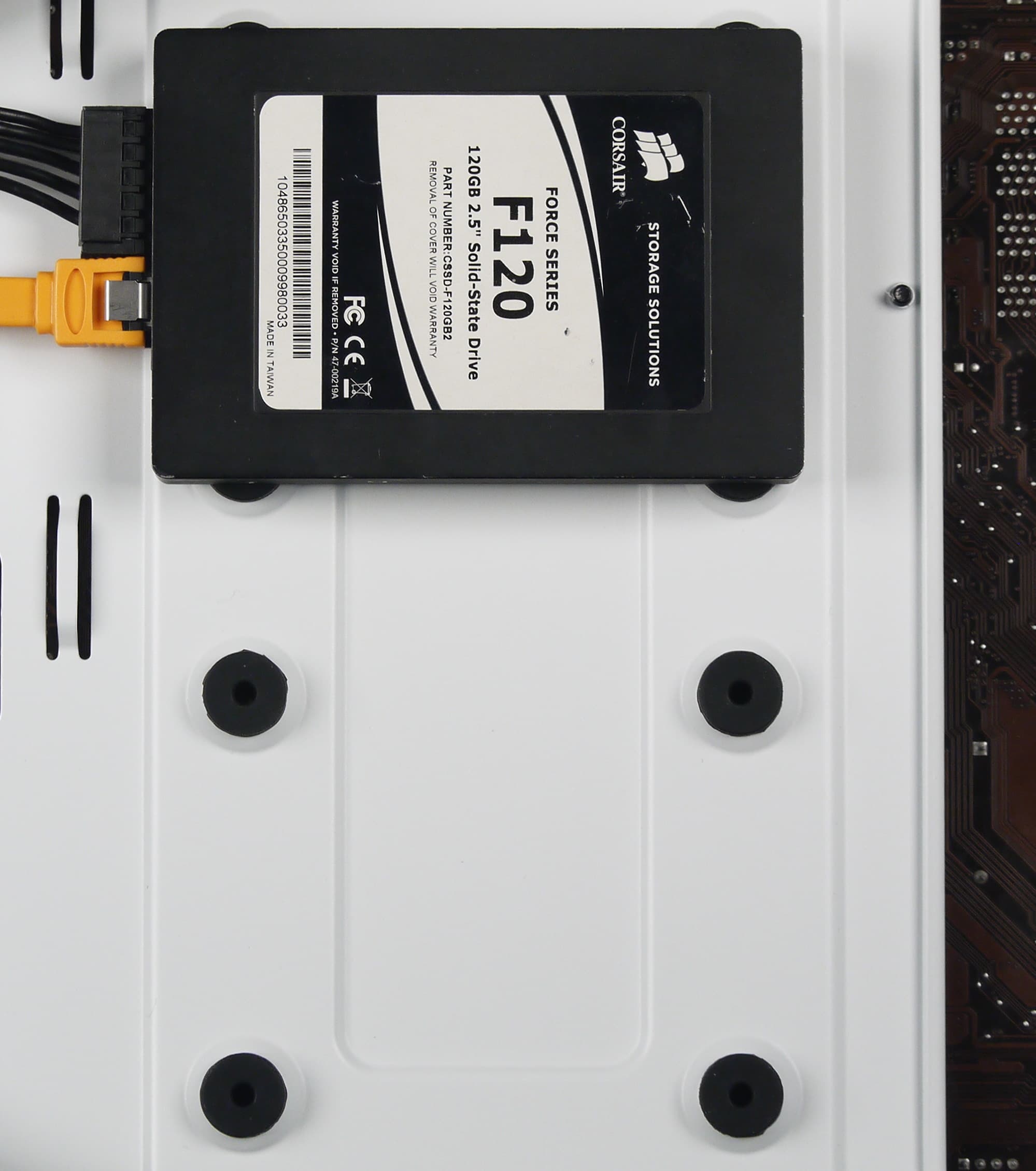

Для установки накопителей формата 2,5 дюйма предусмотрены два одинаковых посадочных места на оборотной стороне основания системной платы.

Конструкция крепления достаточно оригинальная: в накопитель вкручиваются винты с цилиндрической головкой, которые вставляются в резиновые втулки, вдетые в монтажные отверстия, то есть фиксация осуществляется только за счет силы трения.

Втулки уже установлены на производстве, что удобно.

Для SSD подобный вариант установки вполне приемлем, а вот с установкой ноутбучных жестких дисков на эти места возможны некоторые неудобства, особенно если диски будут относительно массивные.

Всего в корпус можно установить 4 накопителя формата 2,5 дюйма или 2×3,5″ и 2×2,5″. Этого более чем достаточно для типичного домашнего или офисно-рабочего компьютера. Корзину обдувает передний вентилятор.

Сборка системного блока

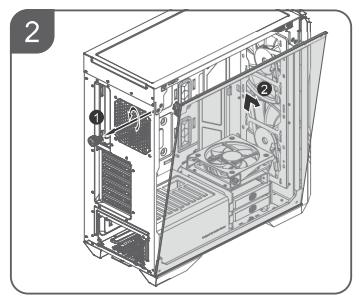

Стенка из закаленного стекла фиксируется при помощи сферических распорных элементов сверху, зацепа снизу и одного винта с накатной головкой, который вкручивается традиционно — в заднюю стенку корпуса. После откручивания винта стенка не отваливается сама собой — для извлечения ее нужно отклонить вбок, преодолев усилие распорных элементов.

Чтобы с удобством отклонить ее, имеется стальной упор для пальца, форма которого напоминает корыто. В данной модели этот упор модифицировали, сделав в месте контакта с пальцем плоскую площадку, что существенно увеличило удобство манипулирования при снятии стенки.

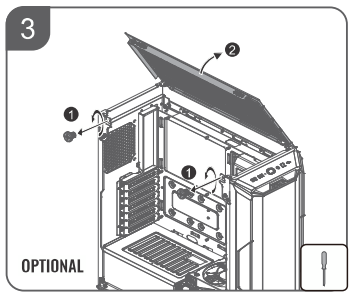

При необходимости верхнюю стенку тоже можно снять, открутив винты под крестовую отвертку. Это может быть актуально при установке радиатора на верхнее посадочное место. В остальных случаях особой нужды делать это нет.

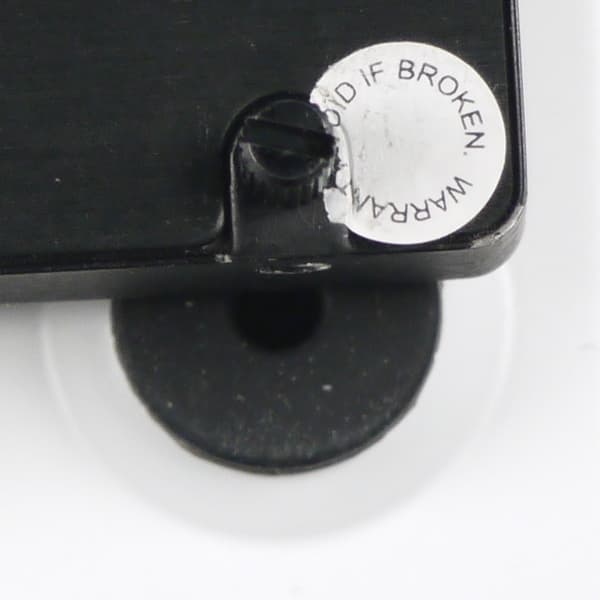

Правая стальная стенка крепится с помощью двух винтов с накатной головкой. Винты использованы с противосъемной нарезкой, то есть они не выпадают из отверстия после откручивания.

Стенки имеют стандартные размеры, стеклянную стенку достаточно удобно надевать и на стоящий вертикально корпус, стальная стенка в этом плане заметно хуже.

Все стойки для монтажа системной платы заранее проставлены производителем. Сделано это исходя из габаритов платы формата ATX шириной 244 мм. Дополнительно вкручивать ничего не нужно, хотя в комплекте есть внешний шестигранник для закручивания стоек.

Помимо оригинального держателя для вентилятора, внутри есть еще один любопытный элемент — декоративная накладка, прикрывающая одну из колонн монтажных отверстий для прокладки проводов.

Всего таких колонн две: первая колонна от передней панели снабжена лепестковыми мембранами черного цвета, а вторая прикрыта упомянутой накладкой, которая выполнена из пластика и является съемной. Располагается она на расстоянии около 290 мм от задней панели корпуса, поэтому плату именно такого размера можно установить по умолчанию. Это позволяет установить почти любую плату бытового назначения, даже топовые оверклокерские модели обычно не превышают в ширину 280 мм.

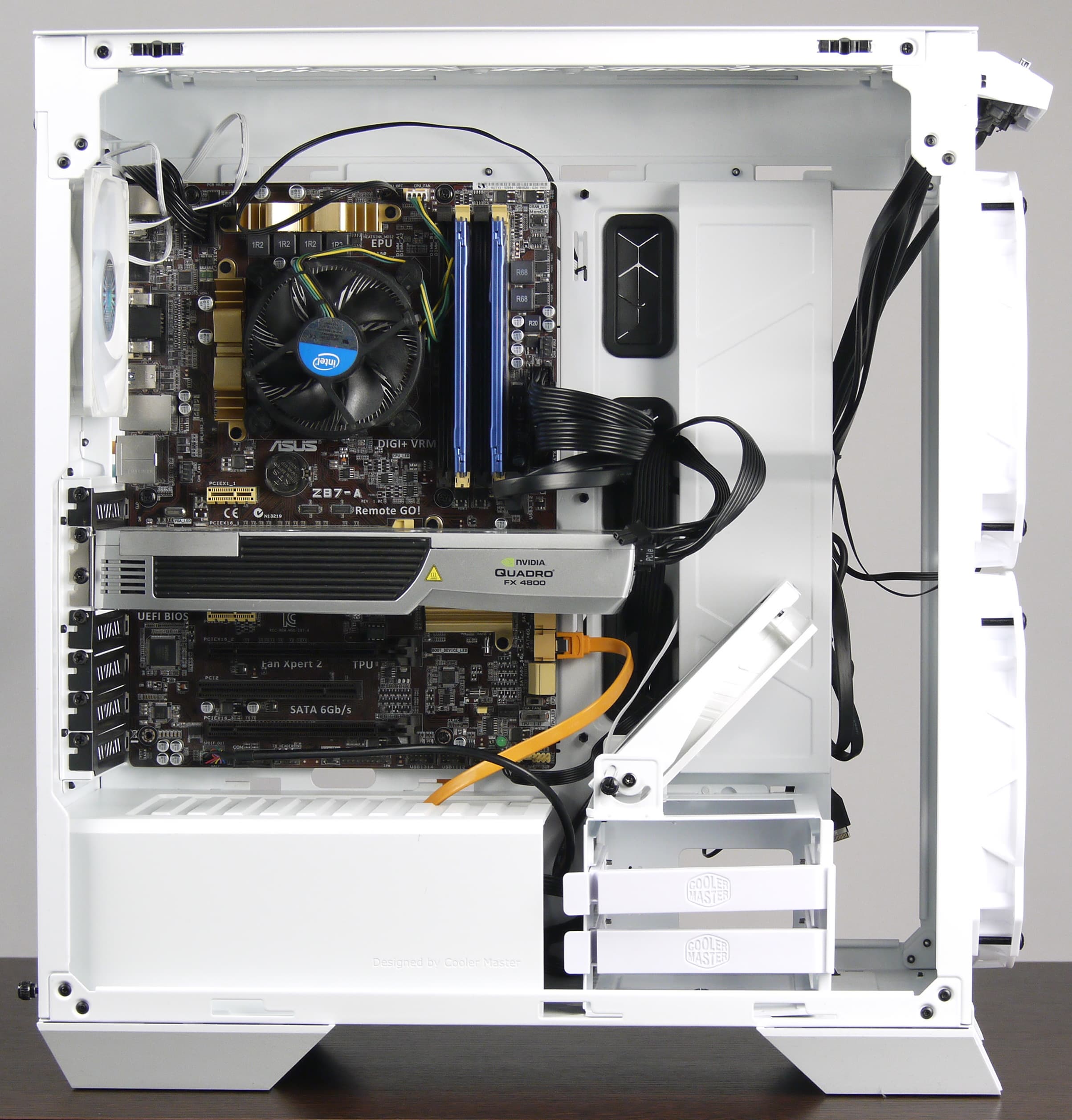

Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов.

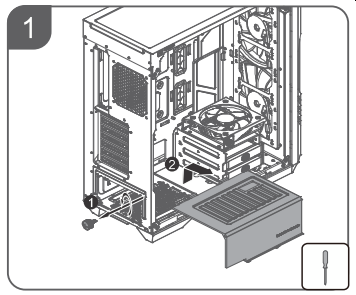

Предварительно нужно снять пластиковый кожух, сдвинув его в сторону передней панели.

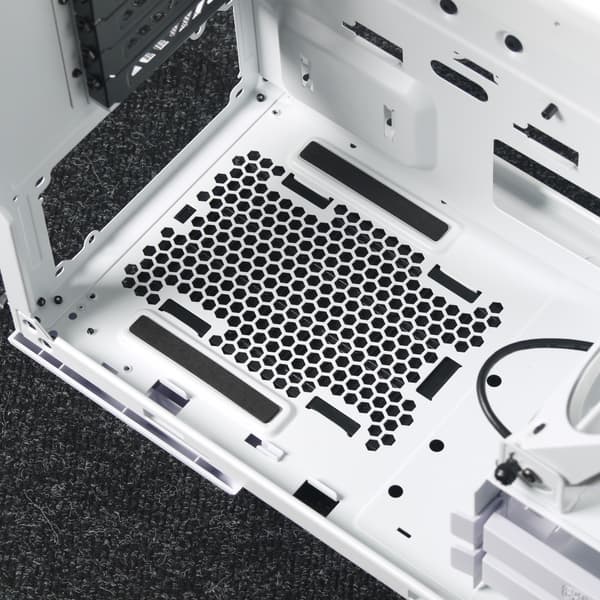

Устанавливается БП с левой стороны и фиксируется при помощи четырех винтов. На посадочном месте для БП имеются выштамповки сферической формы, внутри которых установлены амортизирующие накладки.

Корпус предусматривает установку блоков питания стандартных размеров, заявлена возможность установки БП с длиной корпуса до 180 мм. Расстояние между задней панелью корпуса и корзиной составляет около 260 мм при длине кожуха около 240 мм.

Со своей стороны, рекомендуем выбирать БП с длиной корпуса не более 160 мм, а еще лучше — 140 мм, так как в этом случае останется больше места для укладки проводов. В данном случае лучше предпочесть модели со съемными проводами, поскольку места для укладки неиспользуемых шнуров немного.

В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 167 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 185 мм.

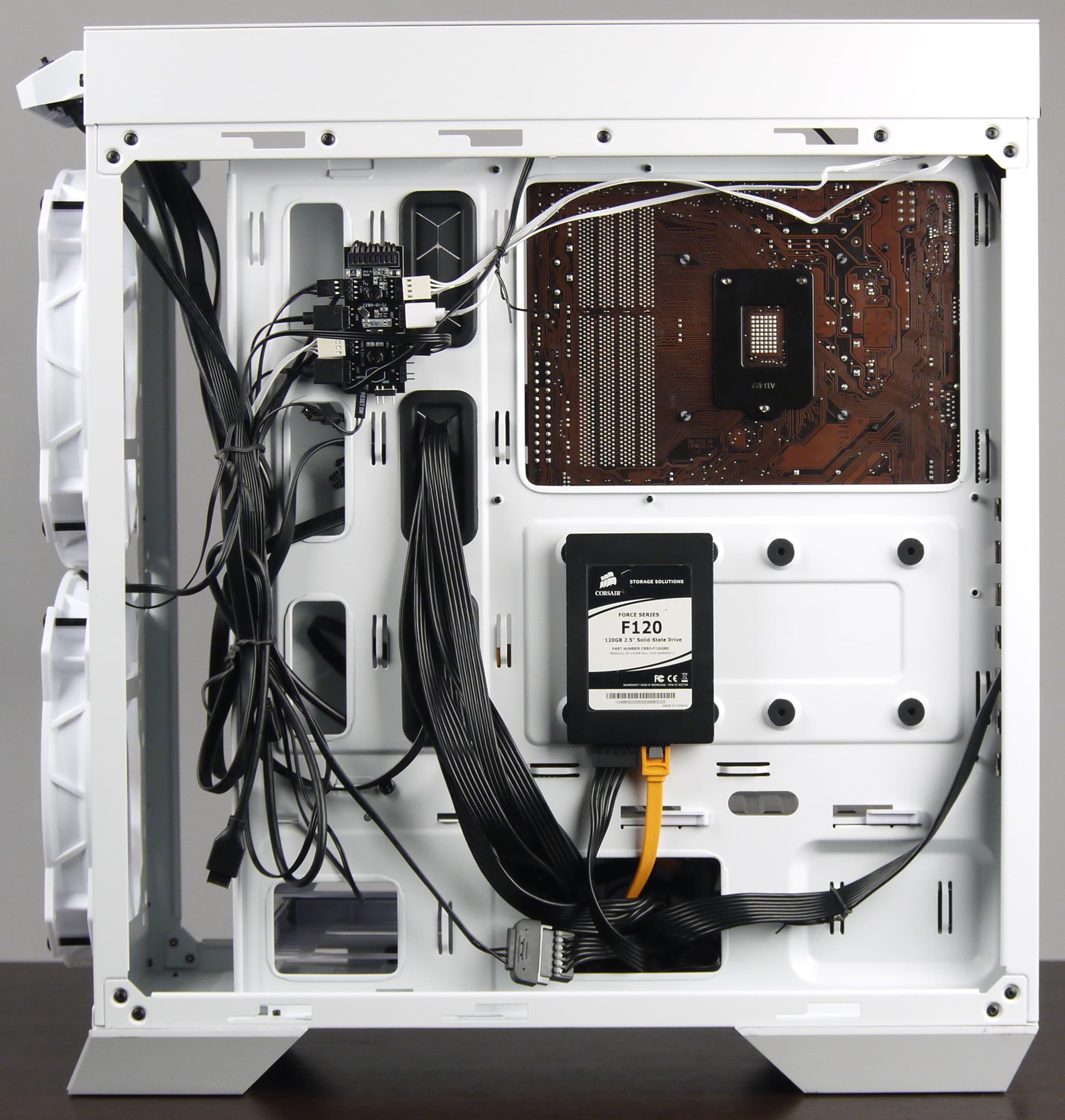

Глубина отсека для прокладки проводов составляет около 20 мм у задней стенки и до 30 мм в некоторых местах. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий.

Далее можно установить требуемые платы расширения, например видеокарту, которая, по заявлению производителя, может достигать в длину около 410 мм. Если объем корпуса между системной платой и передней стенкой шасси ничем не занят, то можно установить даже более длинную карточку: расстояние между передней стенкой шасси и монтажной панелью плат расширения составляет около 430 мм. Впрочем, практического значения это не имеет, карты такой длины в реальности не встречаются.

В корпус можно установить и вторую видеокарту, но существенно меньших размеров — не более 250 мм. Если необходимо больше пространства, придется демонтировать внутренний вентилятор и его держатель.

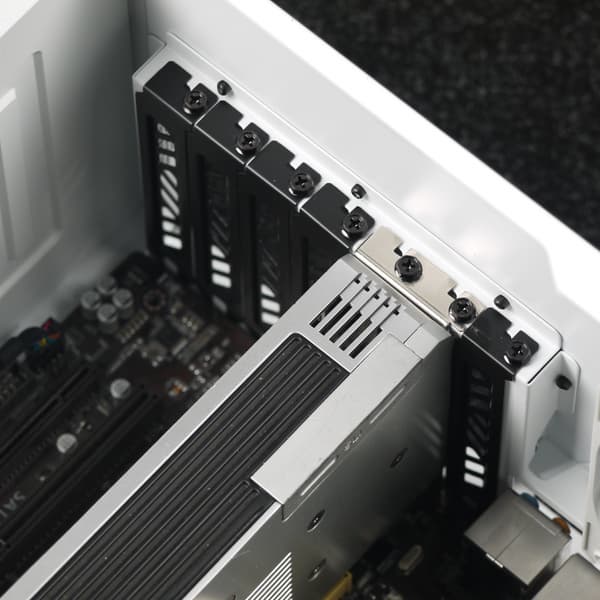

Система фиксации карт расширения самая обычная — крепление на винтах изнутри корпуса с индивидуальной фиксацией. Все заглушки для плат расширения многоразовые и фиксируются винтами.

Кнопки и разъемы передней панели подключаются вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтакными разъемами. Обратим внимание, что меньшая кнопка по умолчанию подключена к контроллеру вентиляторов и подсветки и управляет подсветкой. Можно переподключить ее к разъему на материнской плате, чтобы она стала управлять перезагрузкой компьютера.

Акустическая эргономика

Мы провели измерения уровня шума системы охлаждения корпуса при изменении коэффициента заполнения ШИМ от 0 до 100% с шагом 20%.

Настольное размещение

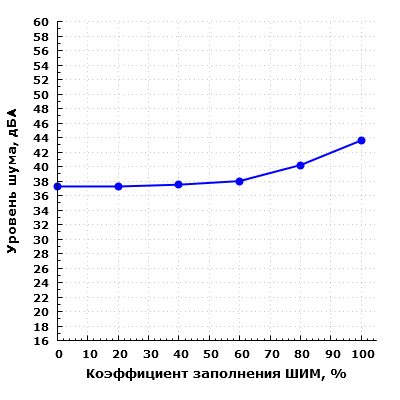

В собранном корпусе уровень шума системы охлаждения изменяется от 37,2 до 43,6 дБА при КЗ=0…100% и расположении микрофона в ближнем поле. При значении коэффициента заполнения ШИМ не более 60% шум системы охлаждения корпуса можно считать удовлетворительным для жилого помещения в дневное время суток, хотя тихим такой компьютер назвать будет нельзя. На максимальных оборотах шум уже довольно высокий для жилого помещения в дневное время суток.

Напольное размещение

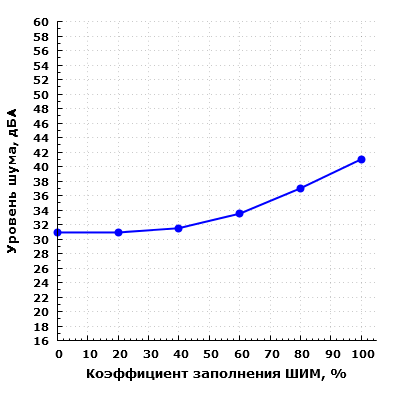

При напольном размещении и расположении микрофона шумомера на уровне головы человека, сидящего около компьютера, шум ожидаемо снижается: он изменяется от 30,9 до 41 дБА при КЗ=0…100%.

Причина сравнительно высокого минимального уровня шума заключается в том, что передними вентиляторами контроллер не управляет: он осуществляет управление путем трансляции сигнала ШИМ от разъема системной платы, к которой подключается, а передние вентиляторы не поддерживают ШИМ-управление, поэтому они все время вращаются на максимальных оборотах и создают заметный шум.

Чтобы снизить уровень шума, мы перевели передние вентиляторы на питание от 5 В и от 7 В (два оставшихся вентилятора, как и раньше, управлялись посредством ШИМ).

Работа передних вентиляторов от 5 В

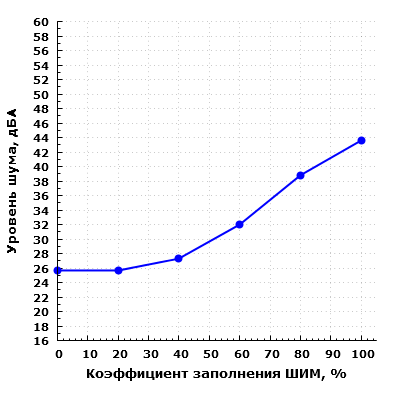

Работа передних вентиляторов от 7 В

Измеренный уровень шума при настольном размещении корпуса (на расстоянии 0,35 м от передней панели) в таких условиях составил уже от 22,5 до 43,6 дБА в первом случае и от 25,7 до 43,6 дБА во втором. В обоих режимах зафиксировано заметное снижение уровня шума при КЗ=0…60%. В то же время, при КЗ=100% уровень шума остался близок к 44 дБА, а при КЗ=80% составлял 38-40 дБА для всех трех режимов работы.

Из чего можно сделать вывод, что при КЗ=0…60% основным источником шума в штатном варианте работы корпуса случае являлись передние вентиляторы, при КЗ=100% основным источником шума всегда являются 120-миллиметровые вентиляторы с ШИМ-управлением, а при КЗ=80% они шумят примерно одинаково.

Таким образом, при необходимости обеспечить низкий уровень шума системы вентиляции данного корпуса есть два варианта. В первом случае нужно подключить передние вентиляторы не к штатному контроллеру, а к разъемам на системной плате и уже платой регулировать режим их работы. Подобный вариант предпочтителен при наличии совместимой системной платы, так как позволяет настроить производительность вентиляторов в зависимости от температуры компонентов. Второй вариант — использовать для питания передних вентиляторов канал с пониженным (относительно 12 В) напряжением. Например, можно запитать их напрямую от блока питания напряжением 5 В. Правда, желательно все-таки использовать напряжение не ниже 7 В, иначе сильно пострадает производительность вентиляторов.

Итоги

Корпус Cooler Master HAF 500 получился довольно интересным, с парой оригинальных или как минимум редко встречающихся решений. В частности, здесь реализован локальный обдув видеокарты вентилятором на поворотном держателе.

В качестве небольшого, но довольно уместного дополнения присутствует декоративная накладка, закрывающая часть монтажных отверстий для прокладки проводов. Вообще, корпус, особенно в белом цвете, выглядит очень симпатично. Правда, хочется посетовать на черные провода и черные мембраны внутри белого корпуса, но возможно, так и было задумано. На наш взгляд, все-таки в полностью белом оформлении подобные элементы лучше смотрелись бы белыми или хотя бы серыми. К слову, использование черных элементов характерно для подавляющего большинства белых корпусов на рынке, а не только для данной модели.

Собирать и модернизировать систему в корпусе достаточно удобно благодаря быстросъемной левой панели, правая панель в этом плане заметно менее удобна. Также стоит отметить возможность снять верхнюю панель, кому-то это может быть актуально. Внутренний объем вполне позволяет использовать современные высокопроизводительные компоненты больших размеров.

Корпус не очень хорошо защищен от проникновения пыли, так как все фильтры выполнены из проштампованного пластикового листа и имеют достаточно крупные отверстия, а для очистки фильтров потребуются определенные усилия, особенно в случае нижнего.

Данная модель нацелена явно не на офисное применение, а на использование в домашних, прежде всего игровых системах не самой низкой стоимости, поэтому прежде чем принимать решение о приобретении корпуса, стоит внимательно изучить особенности данной модели (как, впрочем, и любой другой).

В заключение предлагаем посмотреть наш видеообзор корпуса Cooler Master HAF 500:
