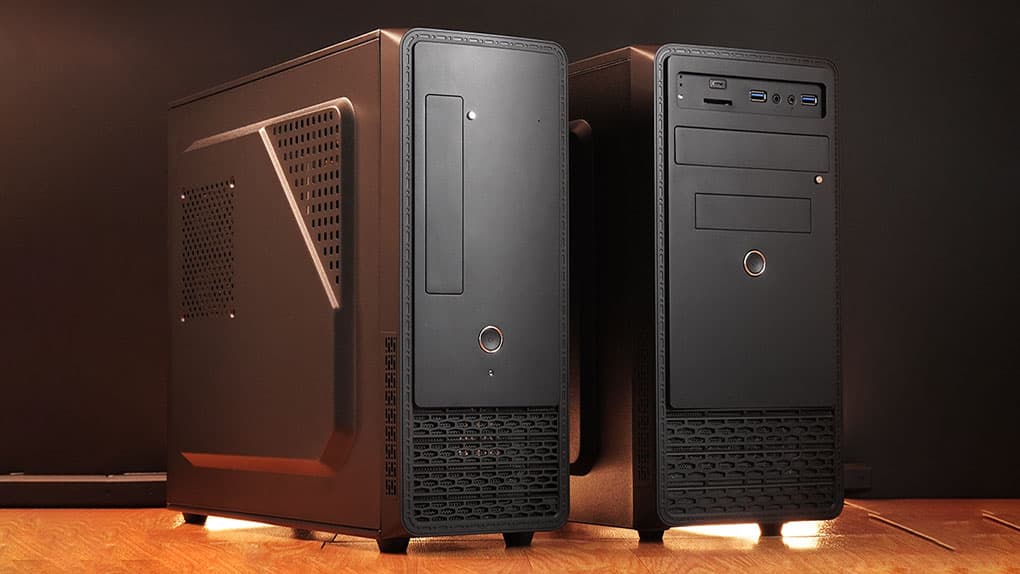

Сегодня нам предстоит выяснить, что такое ATX Slim Tower, а поможет нам в этом корпус Chieftec UC-03B-OP. Напомним, что у него есть младший родственник UC-02B-OP для плат формата microATX, который мы уже изучили.
Роднит эти модели то, что они рассчитаны на максимально экономного покупателя, который хочет собрать компактный системный блок из доступных компонентов. Стоит отметить, что корпуса и блоки питания Chieftec до сих пор доступны не только экономически, но и, так сказать, физически, их можно спокойно купить в розничном магазине без сложностей с пересылкой.
Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.
Компоновка

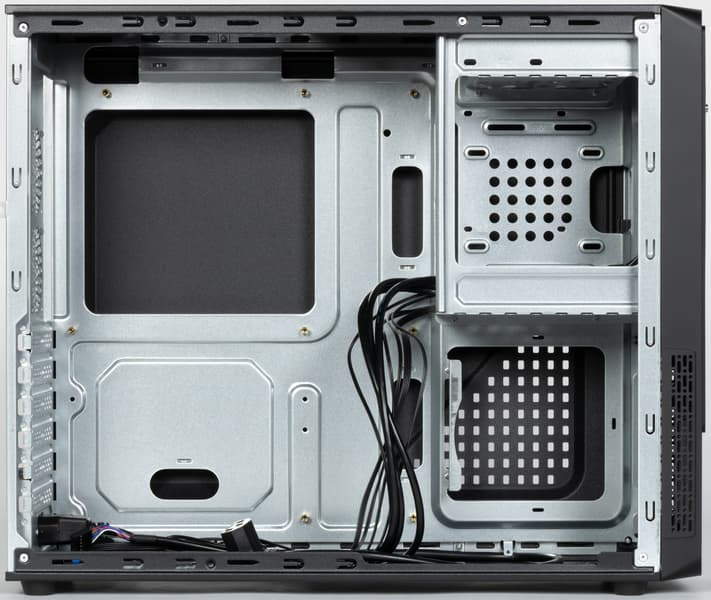

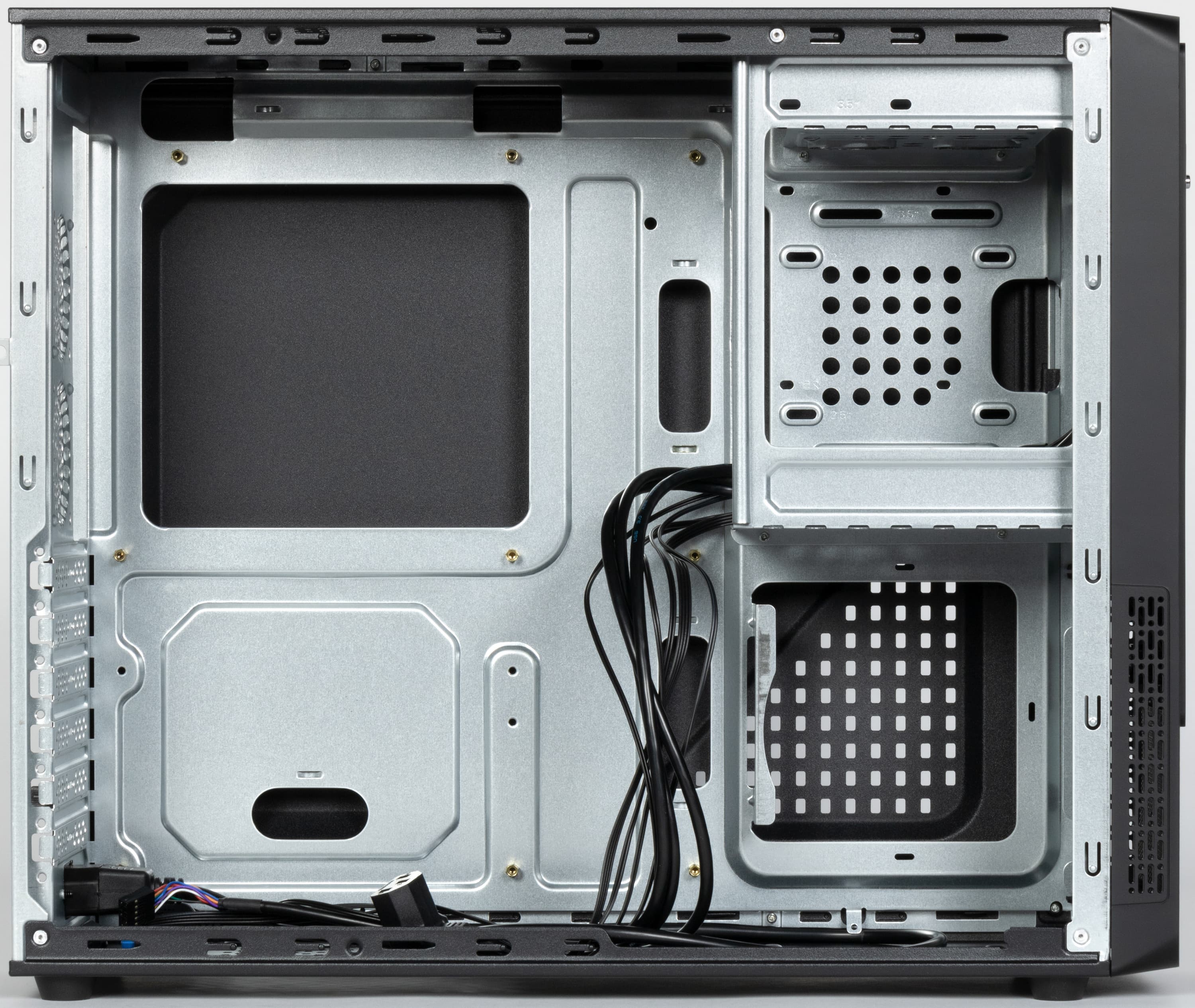

Компоновка элементов внутри корпуса больше похожа на десктоп, так как именно для десктопа характерно размещение компонентов параллельно системной плате, при этом место в районе кулера над системной платой, как правило, ничем не занято. Блок питания в таких корпусах обычно размещается сбоку или спереди и забирает воздух снаружи корпуса (снизу или сбоку). В нашем случае БП расположен спереди и имеет забор воздуха через левую стенку (при вертикальном расположении корпуса). Данная модель не имеет штатного варианта горизонтальной установки, но и никаких физических преград для этого нет, потребуется лишь купить четыре самоклеящихся ножки в ближайшем хозяйственном. (Возможно, найдутся желающие снять штатные ножки и переставить их на боковую стенку, но лучше сразу купить ножки для мебели или для ящиков, так как штатные ножки выполнены из жесткого пластика и процесс переустановки могут просто не пережить.)
Поддерживаются системные платы формата ATX и менее габаритные. В комплекте поставки прилагаются девять шестигранных стоек, из чего можно сделать вывод, что корпус допустимо эксплуатировать с системной платой шириной до 244 мм.

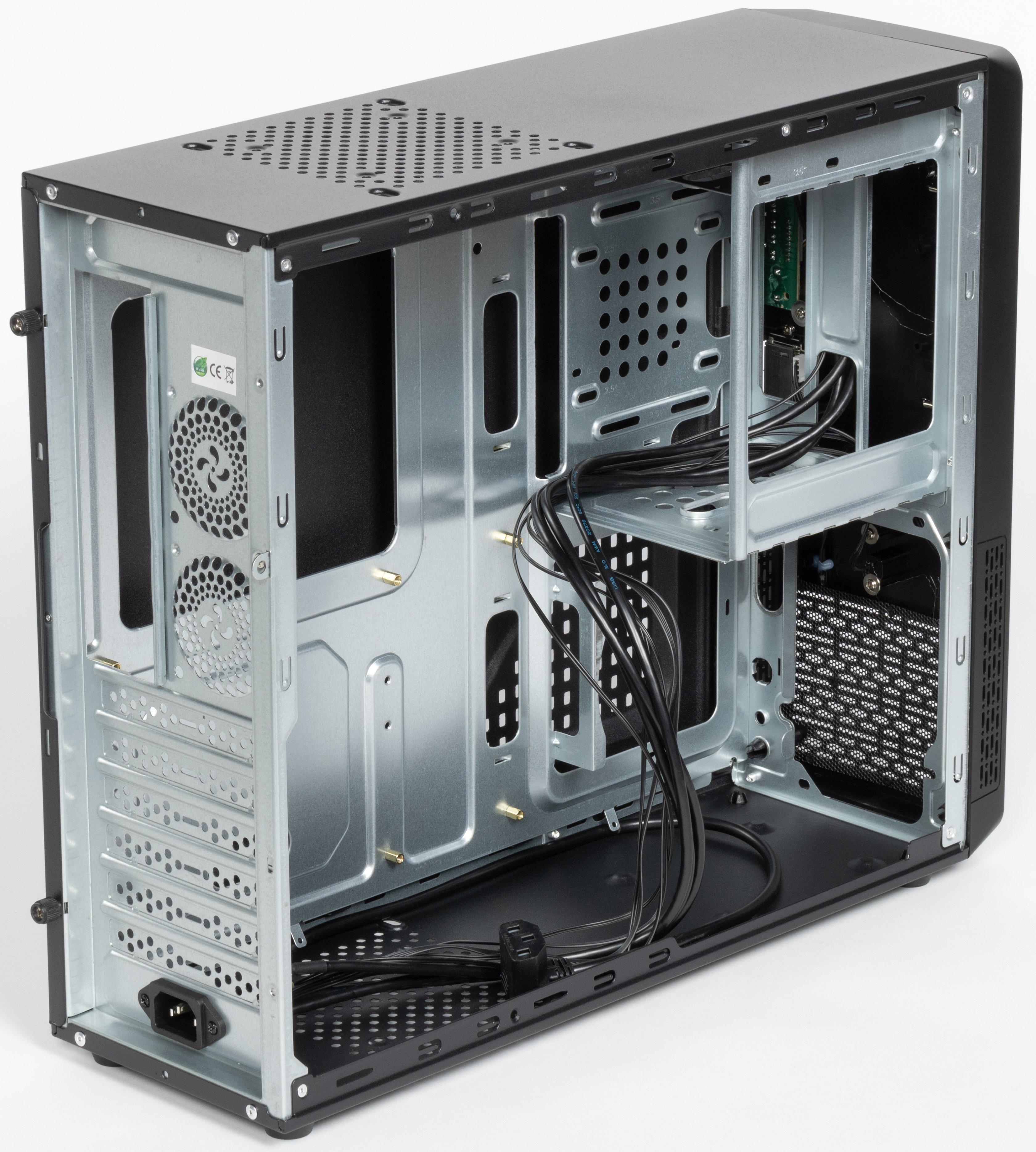

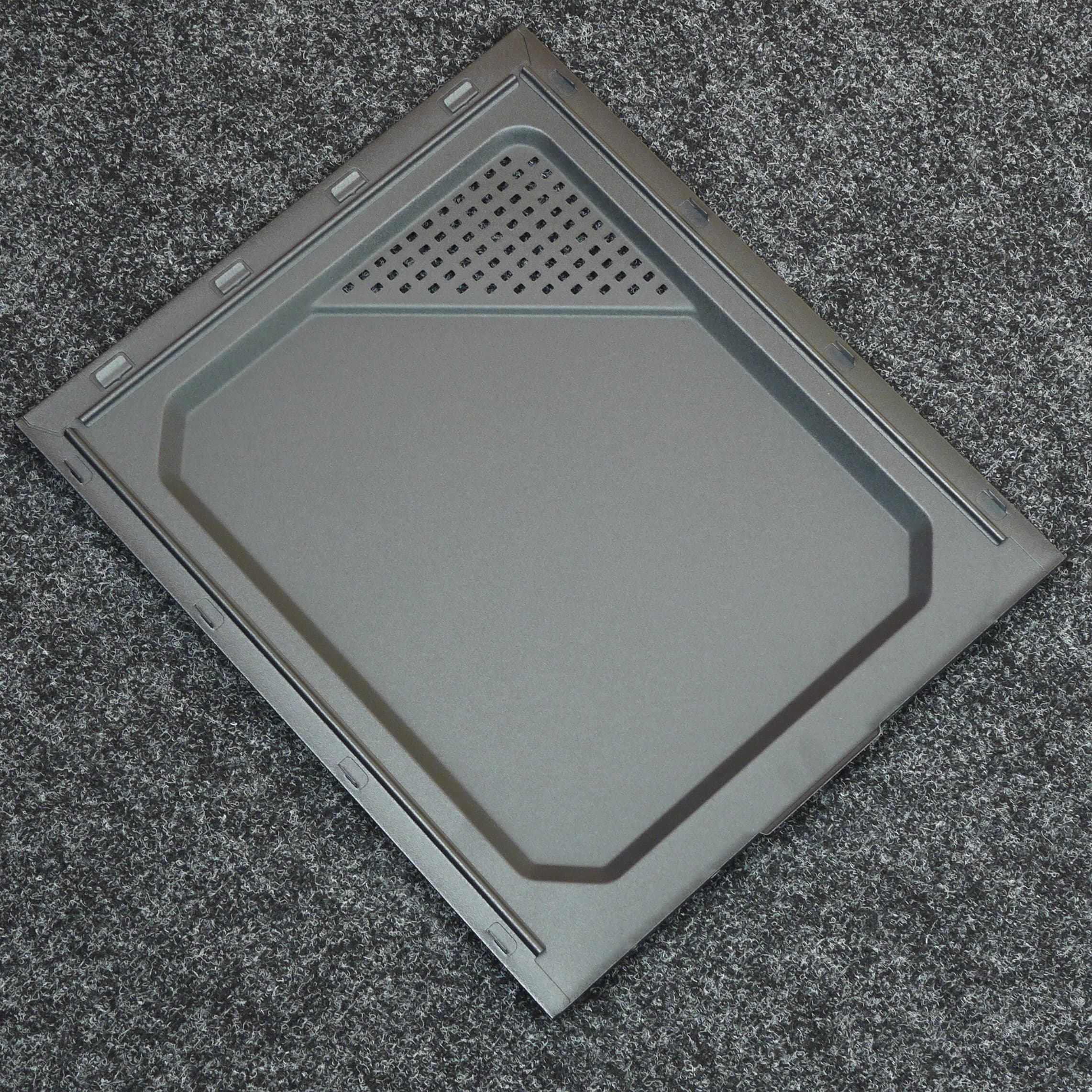

Блок питания формата ATX размещается около передней панели, крепление у него — на винтах, вкручиваемых со стороны передней панели. БП очень желательно использовать стандартных размеров, то есть с длиной корпуса 140 мм, а также с модульными или не очень длинными проводами, поскольку укладывать их тут особо некуда: некоторое подобие системы прокладки проводов присутствует, но основной объем этой системы находится в выштамповках боковых панелей.
Варианты БП с удлиненным корпусом не подойдут, так как блок питания будет перекрывать системную плату. Впрочем, можно поставить укороченную (точнее, зауженную) плату ATX, которые сейчас бывают шириной даже 180 мм, или вообще поставить плату Mini-ITX, что позволит разместить гораздо более длинный блок питания.
Как можно заметить, компоновка довольно плотная, рассчитывать на применение габаритных комплектующих нестандартных размеров тут явно не стоит.
Система вентиляции
Сразу стоит отметить, что полноценных пылевых фильтров в корпусе нет в принципе, как нет их в подавляющем большинстве корпусов данного ценового сегмента. Правда, на передней панели есть пластиковая сетка, которая расположена как раз напротив вытяжного отверстия блока питания. На самом деле она там не очень нужна, можно было ограничиться просто редкой решеткой, что было бы даже лучше, так как снизило бы аэродинамическое сопротивление потоку воздуха из БП.

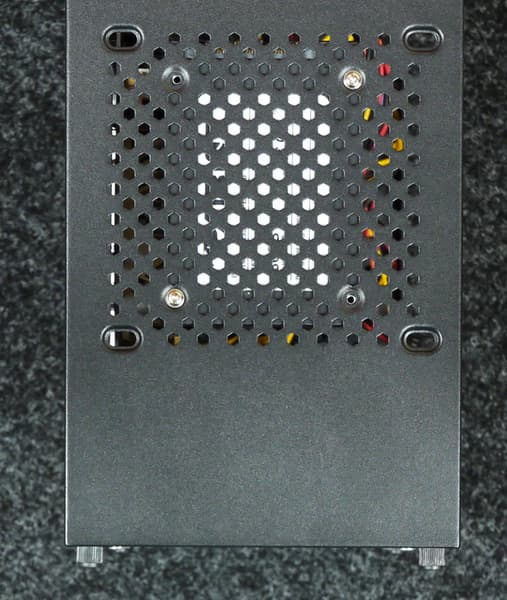

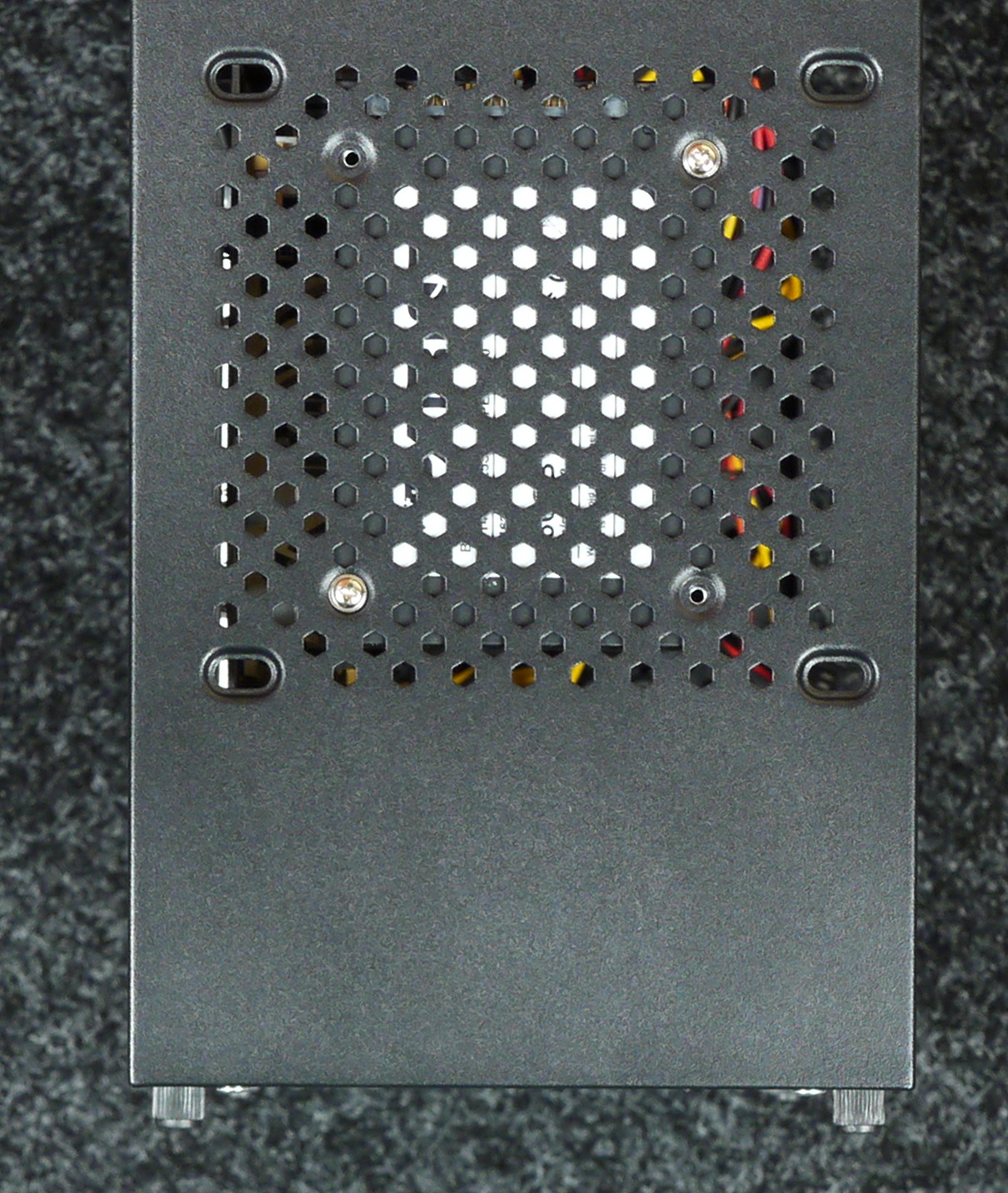

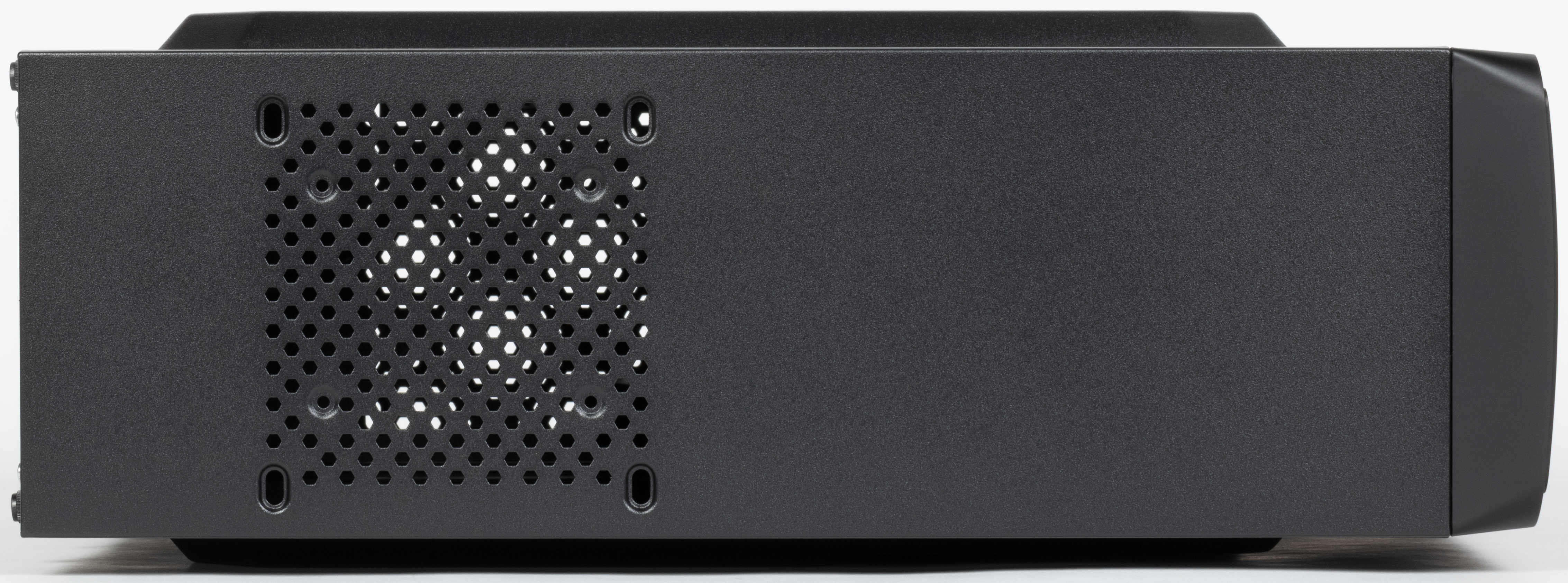

На верхней и нижней стенках имеются посадочные места для установки вентиляторов: по одному вентилятору типоразмера 120 мм с каждой стороны. С большой вероятностью их установка лишь в минимальной степени будет влиять на температуру основных компонентов, и в случае использования бюджетной платформы с невысоким тепловыделением смысла в этом нет. А вот само по себе наличие верхнего вентиляционного отверстия стоит оценить положительно.

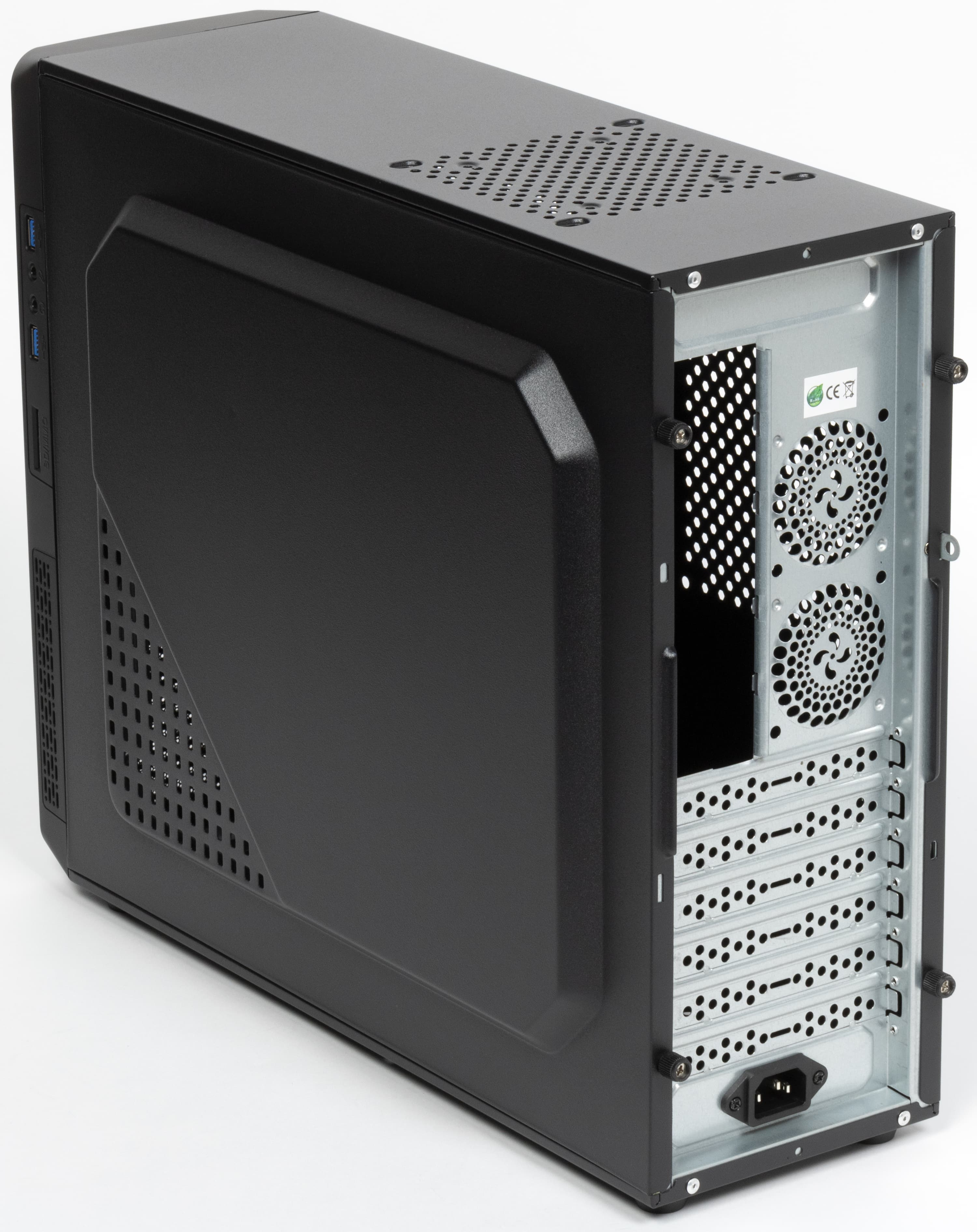

Сзади есть посадочные места для вентиляторов типоразмера 60 мм, но вряд ли кто-то будет их покупать и ставить из-за низкой эффективности и высокого шума подобных вентиляторов.

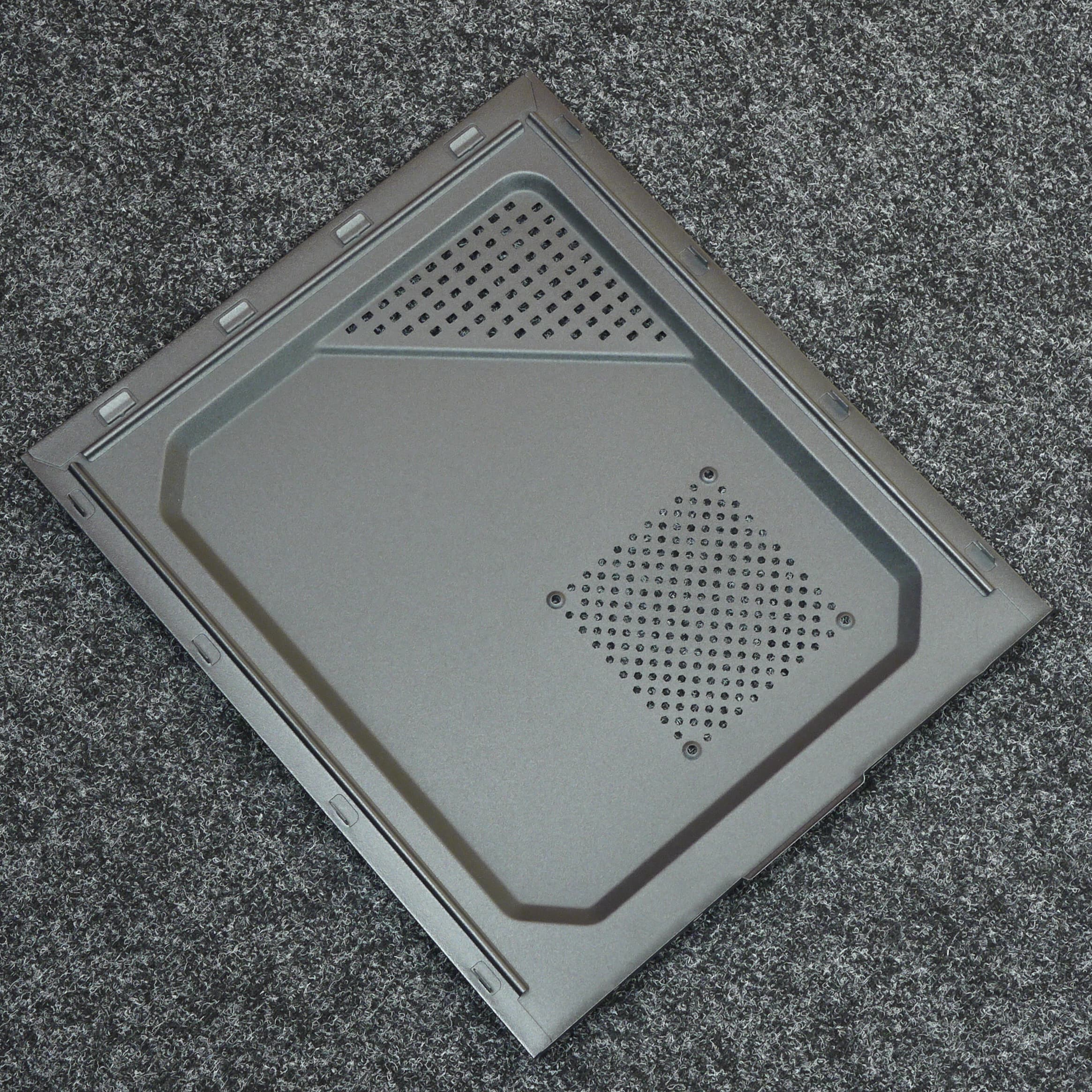

Над зоной размещения процессора также есть вентиляционное отверстие, так что кулер типа top flow будет частично обеспечен свежим забортным воздухом. Да и в случае горизонтального размещения корпуса это отверстие весьма пригодится. Правда, никакого фильтра там нет, что не очень здорово, поэтому туда наклеить лучше кусок спанбонда или чего-то подобного.
Для блока питания тоже предусмотрено три отверстия: на боковых стенках (на правой и левой) — приточное для воздухозабора, а на передней панели — вытяжное.
Конструкция

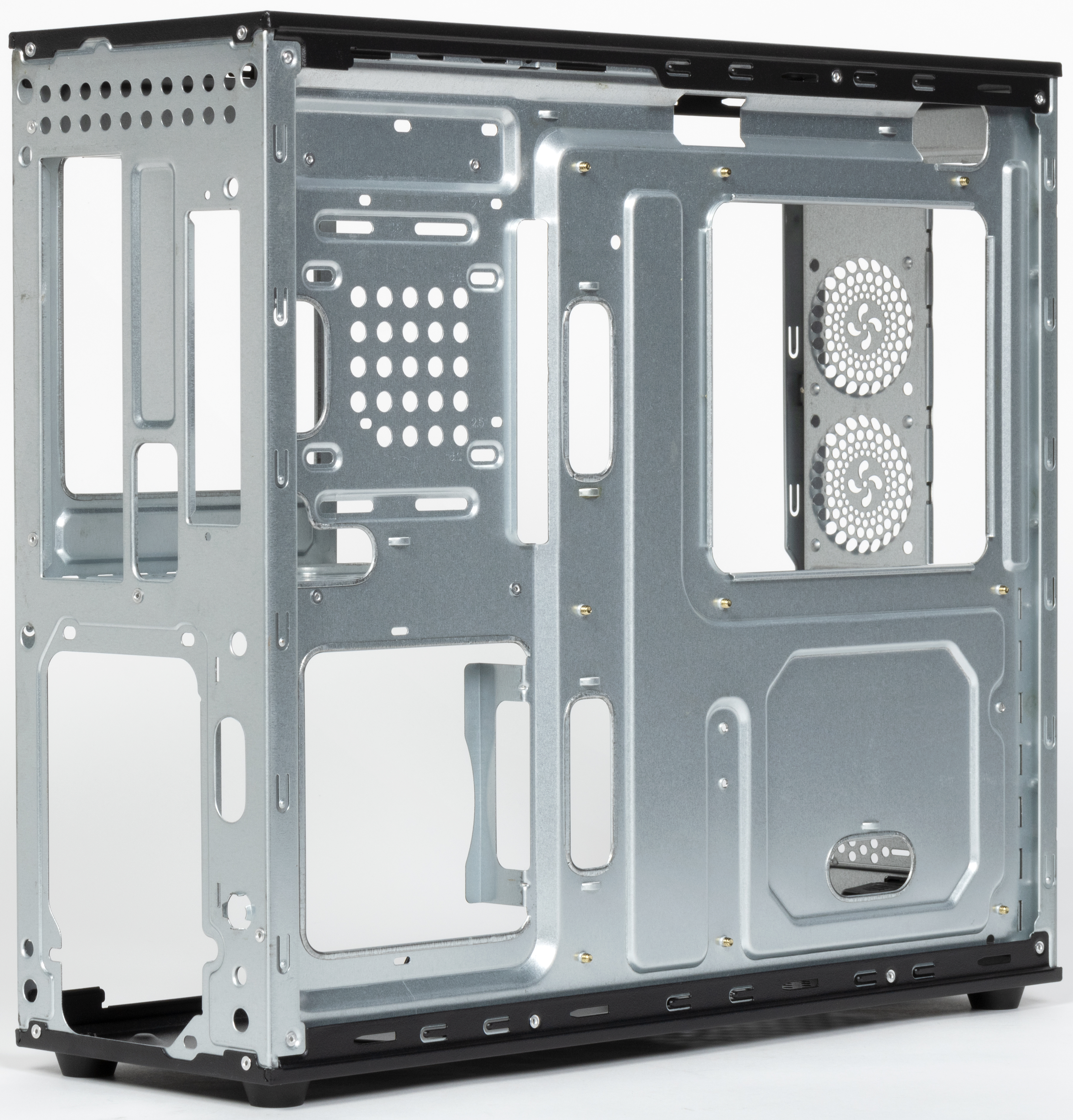

Шасси и все четыре боковые панели выполнены из стали, левая и правая панели при этом съемные, а верхняя и нижняя — зафиксированы заклепками.
Передняя панель выполнена из пластика черного цвета, окрашенного в массе. Снаружи панели матовая, а не глянцевая, что выглядит довольно привлекательно.

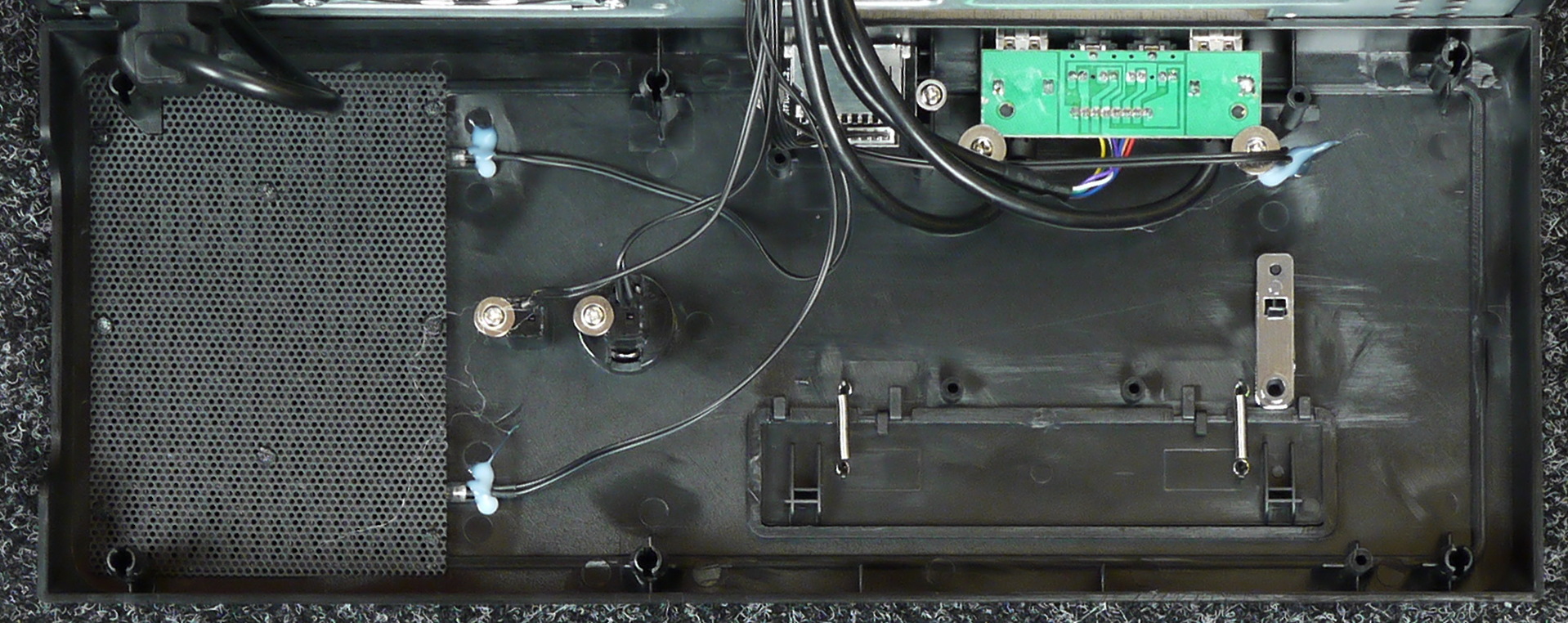

К ней есть всего одна претензия: провода, присоединены непосредственно к передней панели, а не к отдельному блоку разъемов, что было бы удобнее при сборке. Фиксируется панель на обычных трубчатых распорных элементах, особых сложностей это не вызывает.

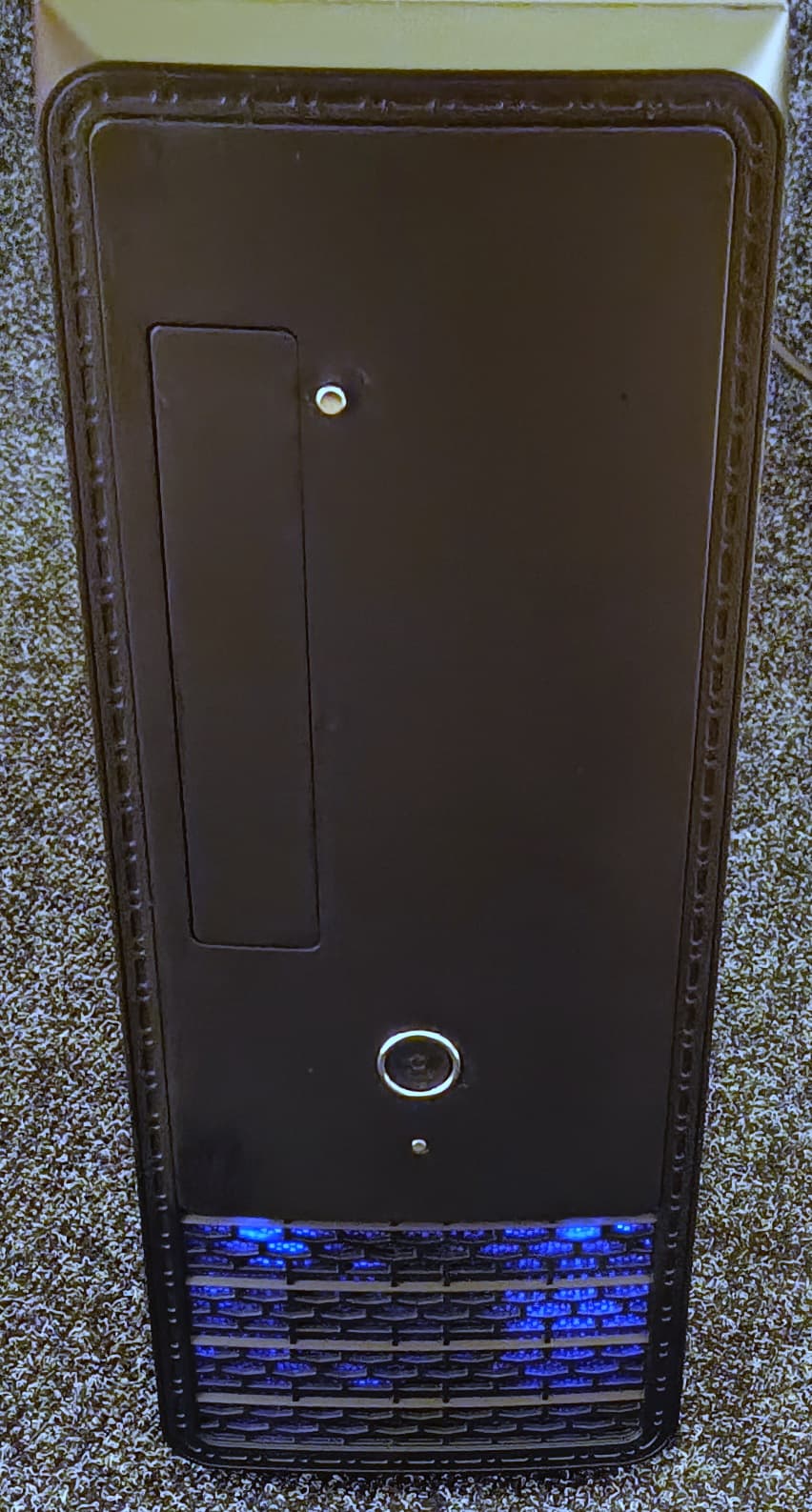

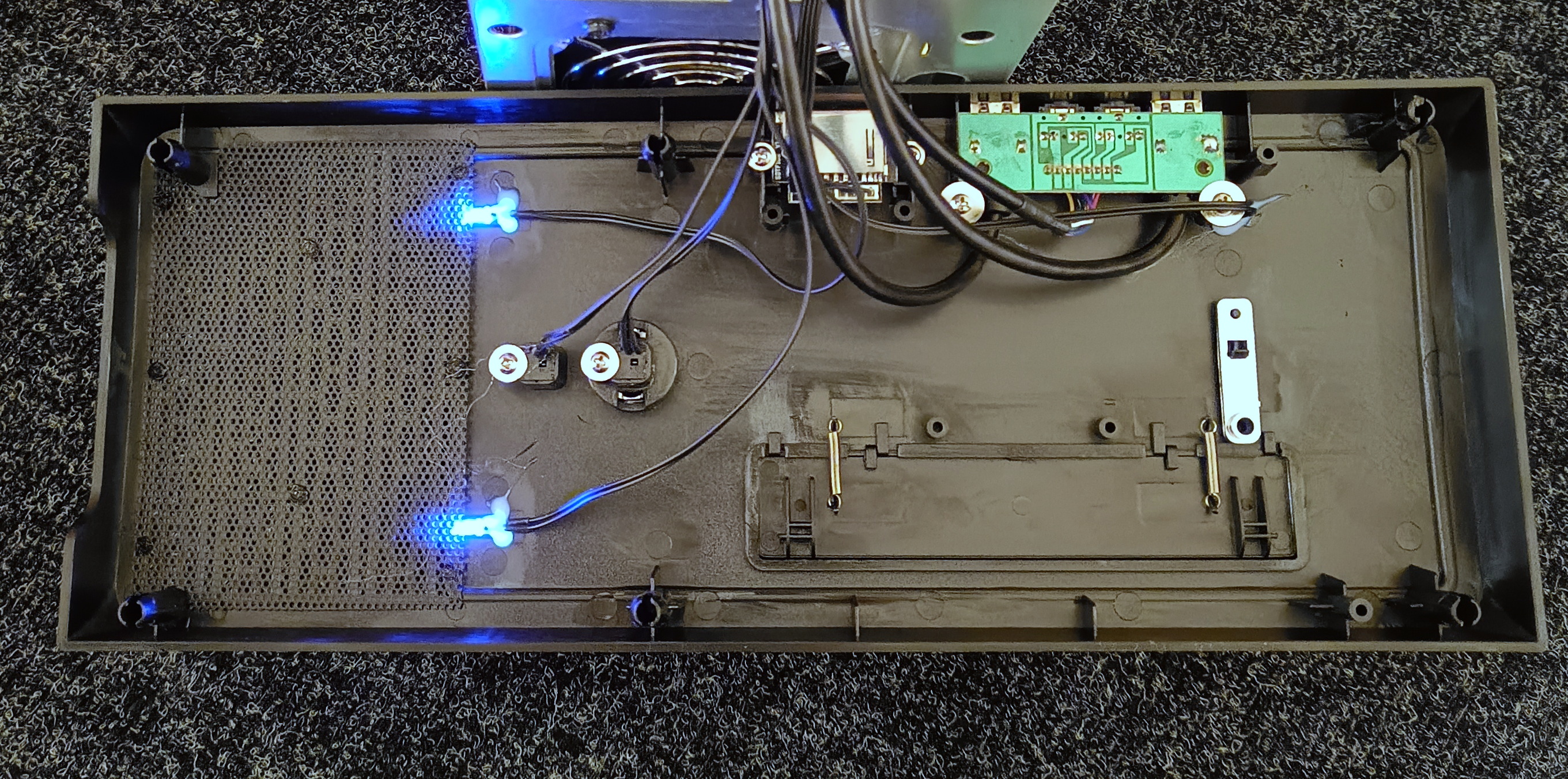

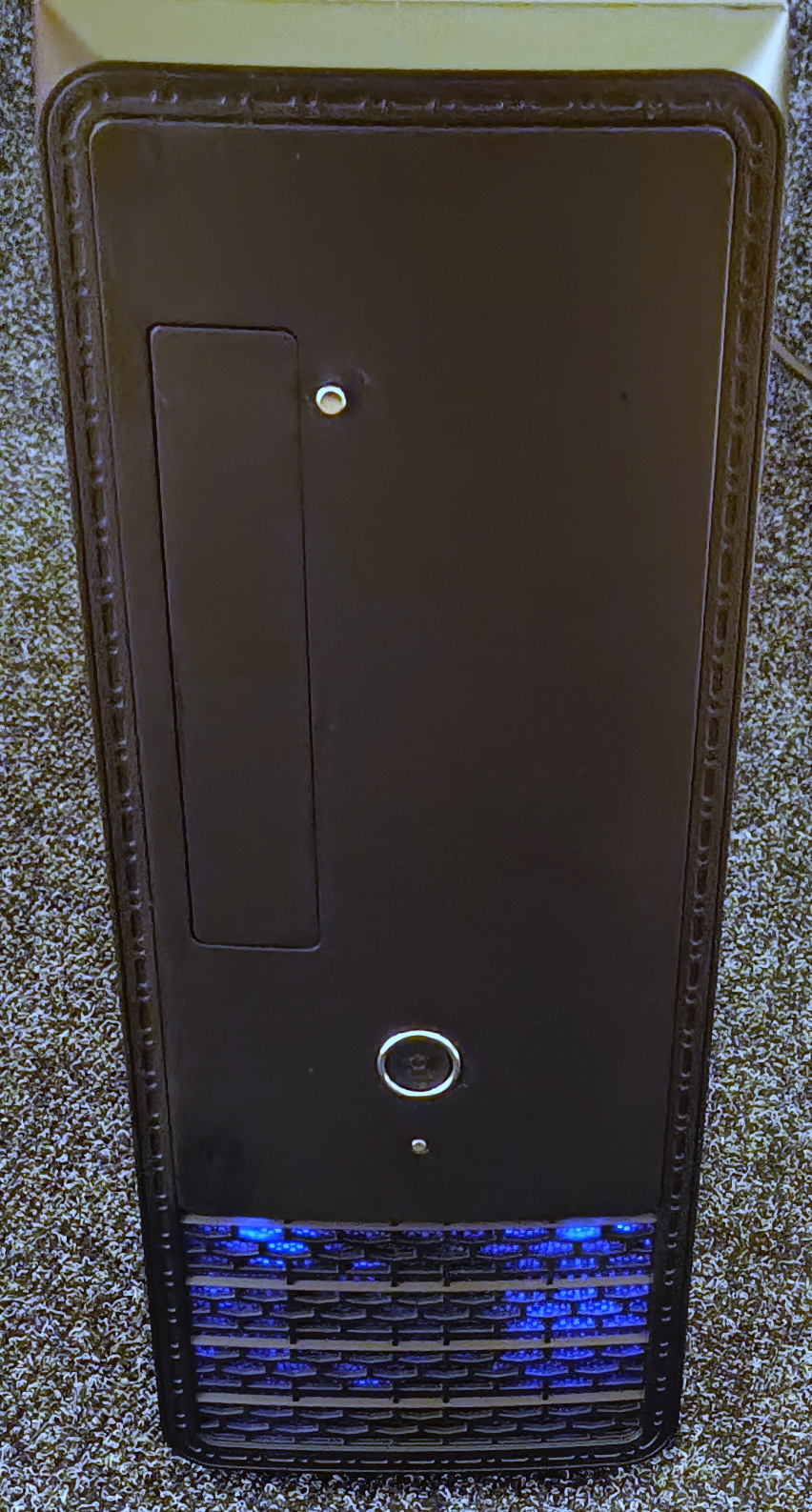

С внутренней стороны передней панели установлены два голубых светодиода, обеспечивающих небольшую подсветку.
Масса корпуса составляет около 3,1 кг. В собранном состоянии корпус имеет вполне приемлемую жесткость конструкции, со снятыми боковыми стенками всё несколько печальнее, но серьезных опасений конструкция корпуса всё же не вызывает, если на нем не прыгать.

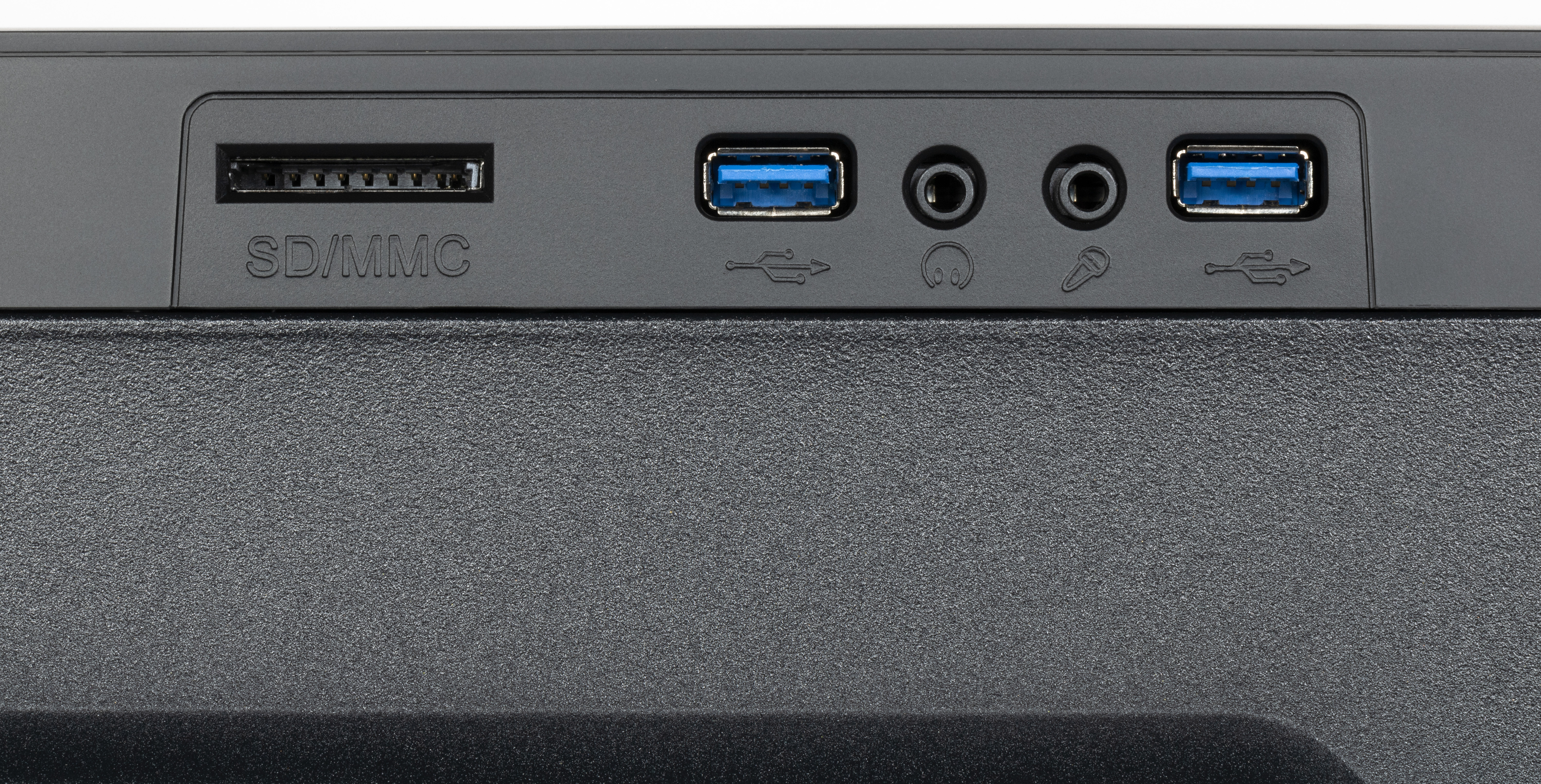

На правом торце передней панели размещены интерфейсные порты: два порта USB 3.0, стандартные разъемы для подключения микрофона и наушников и картовод для карт формата SD/MMC. Стоит отметить, что при горизонтальной установке корпуса все эти разъемы окажутся на нижнем торце передней панели, так что про возможность горизонтальной установки производитель немного лукавит.

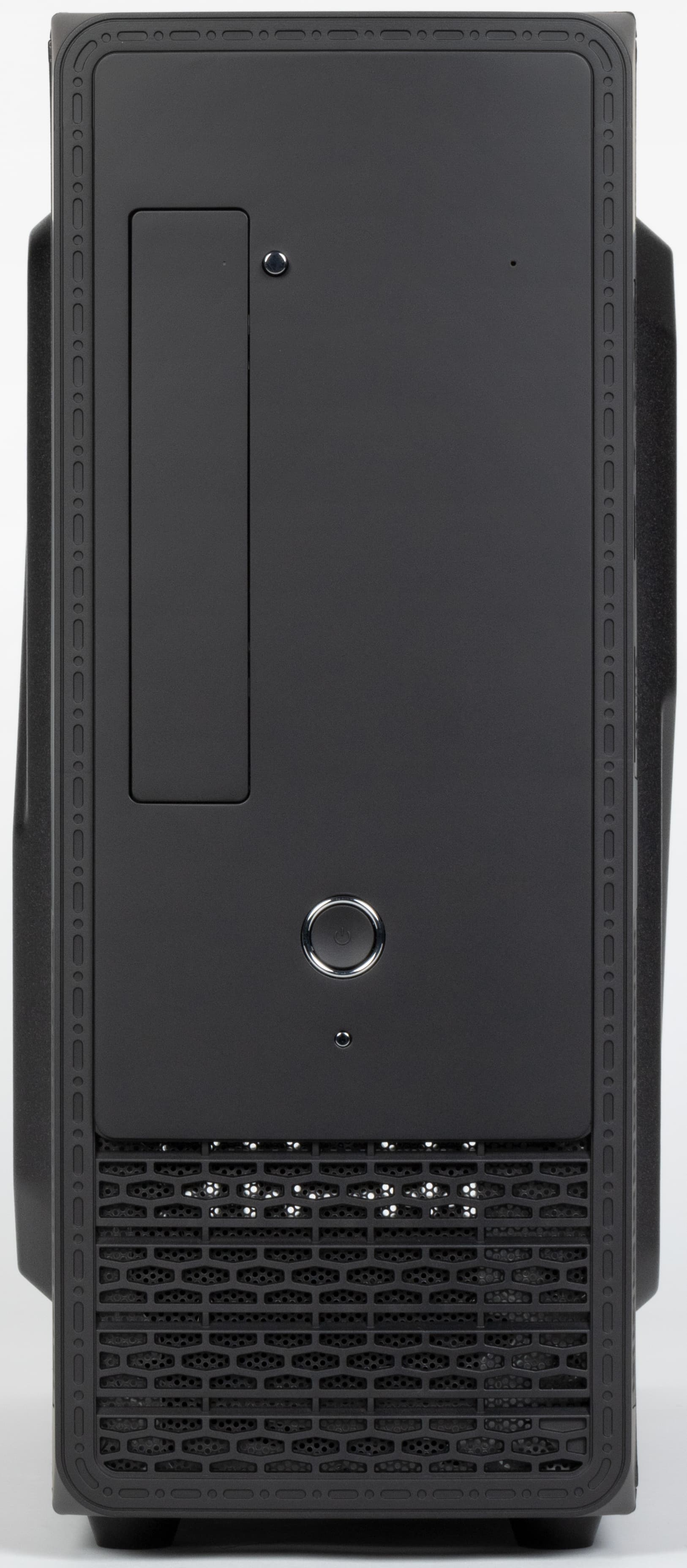

Кнопка включения и кнопка перезагрузки размещены спереди, они сильно отличаются размерами, поэтому перепутать их довольно трудно, а кнопку перезагрузки очень сложно нажать пальцем в принципе.
Индикатор активности накопителей красного цвета имеет очень маленький размер, его почти не видно даже под небольшим углом.

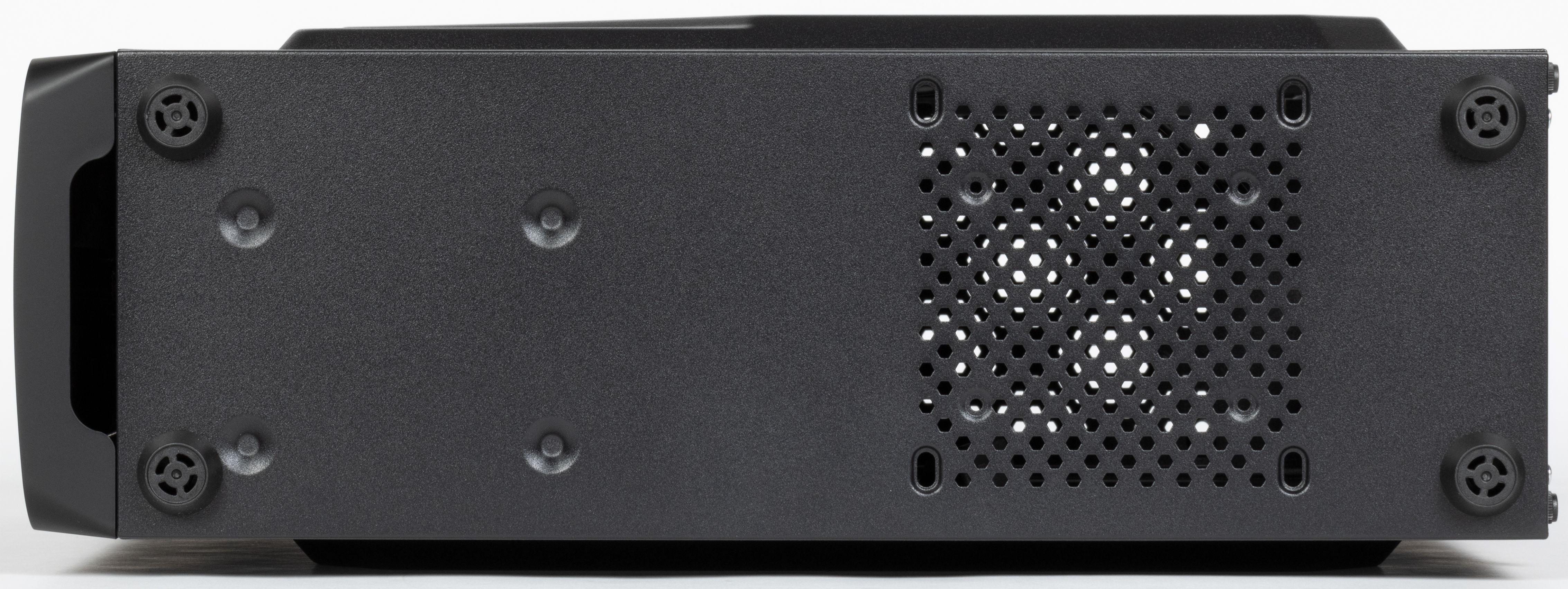

Для вертикальной установки корпус снабжен ножками из жесткого пластика, которые установлены стационарно в отверстия на нижней стенке.
Накопители
Отсек для накопителей тут стационарный.
Штатно в него можно установить:
- один накопитель типоразмера 5,25 дюйма с внешним доступом
- один накопитель типоразмера 3,5 дюйма на посадочное место над оптическим приводом под верхней стенкой корпуса

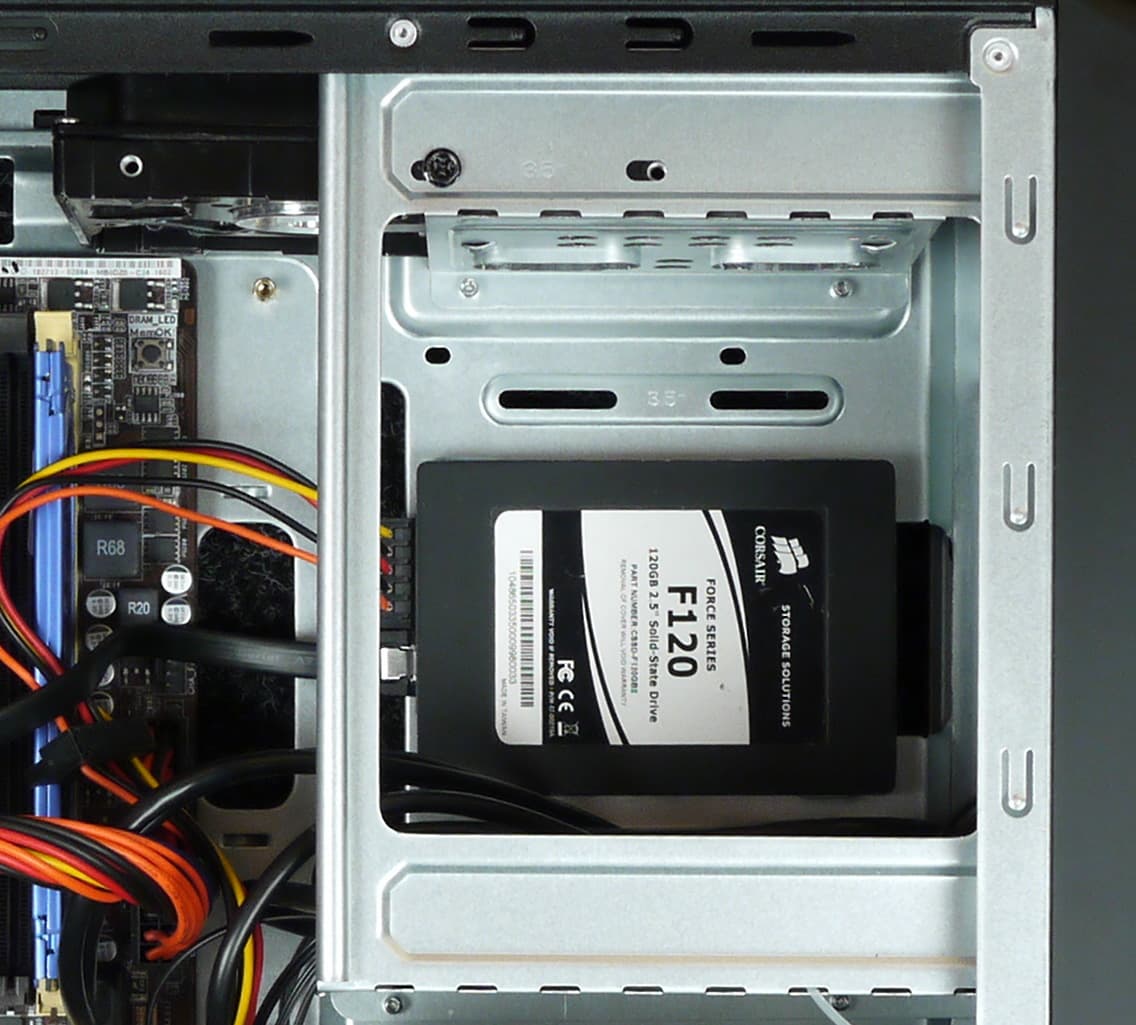

- один накопитель типоразмера 3,5 дюйма или 2,5 дюйма около оптического привода параллельно ему (иллюстрация на сайте производителя)
- один накопитель типоразмера 2,5 дюйма вместо верхнего вентилятора (иллюстрация на сайте производителя)
При некотором желании можно найти дополнительные места для установки SSD на самом отсеке, но это уже будут варианты типа креплений на резинки от трусов.
В целом, подобный набор вполне достаточен для «печатающей машинки с доступом в интернет», где обычно не используется больше одного диска.
Сборка системного блока
Начинается процесс сборки системного блока, как обычно, с демонтажа боковых стенок (они будут верхней и нижней при горизонтальном расположении), для чего в данном случае нужно открутить четыре винта с накатной головкой.
Точнее, винты тут с напрессованной пластиковой накладкой — это такой бюджетный вариант винта с накатной головкой, который периодически встречается в дешевых корпусах.
Система крепления стенок пазо-гребенная, поэтому наиболее удобно надевать их, когда корпус лежит горизонтально.
Переднюю панель придется снимать обязательно, без данной манипуляции установить БП будет невозможно.

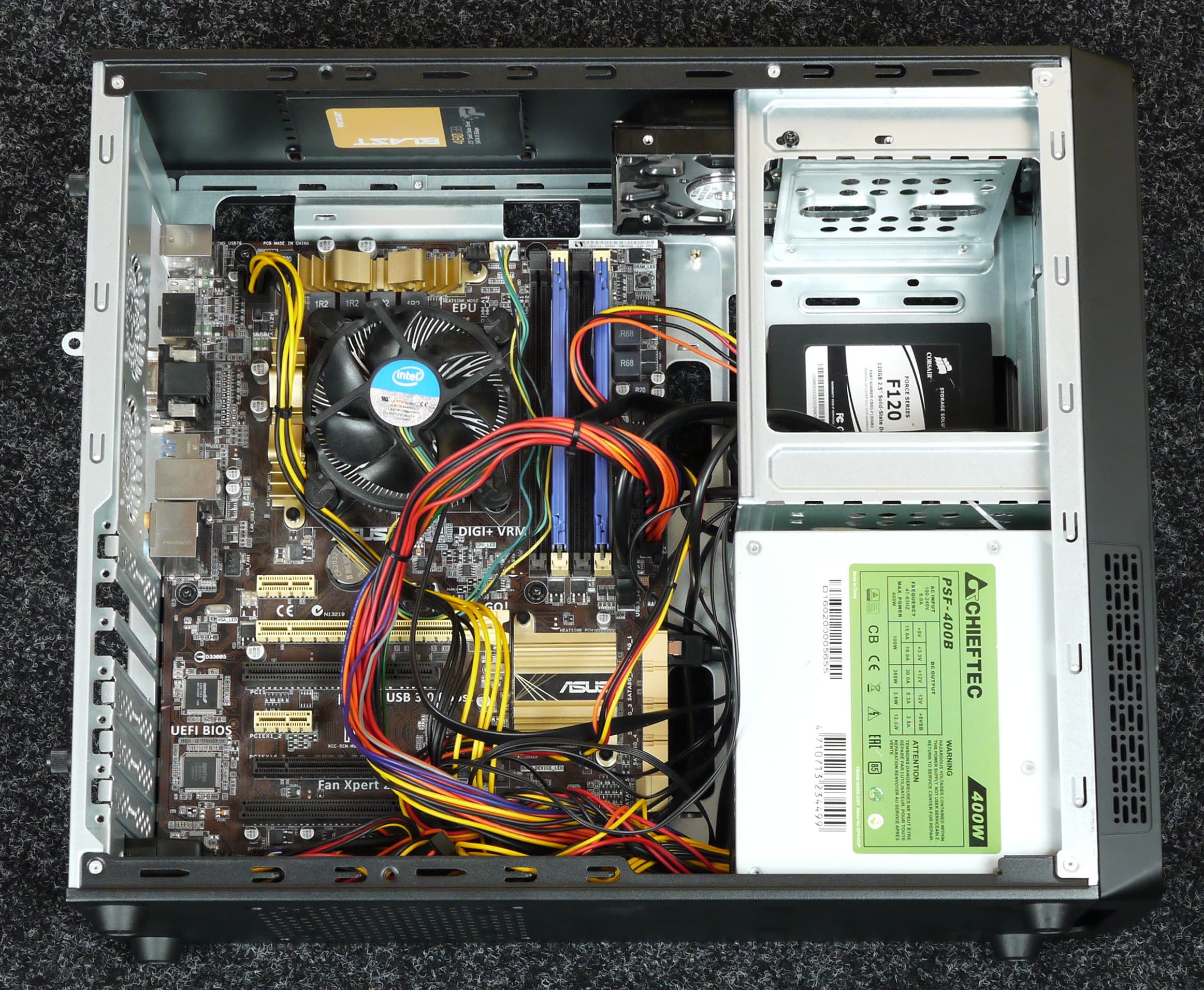

Собственно, БП и накопители тут лучше установить в первую очередь, так как места внутри не так много, а они габаритные.

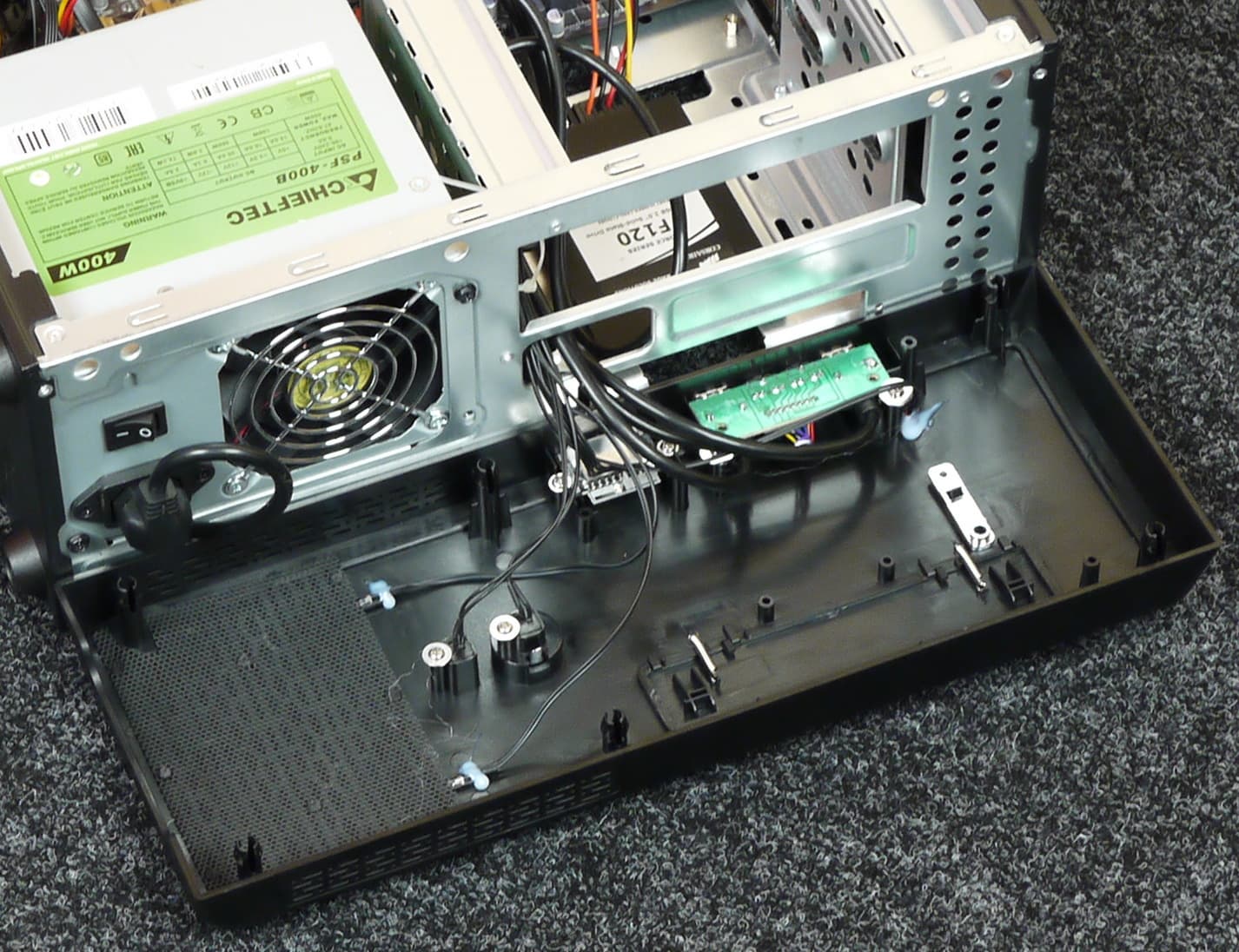

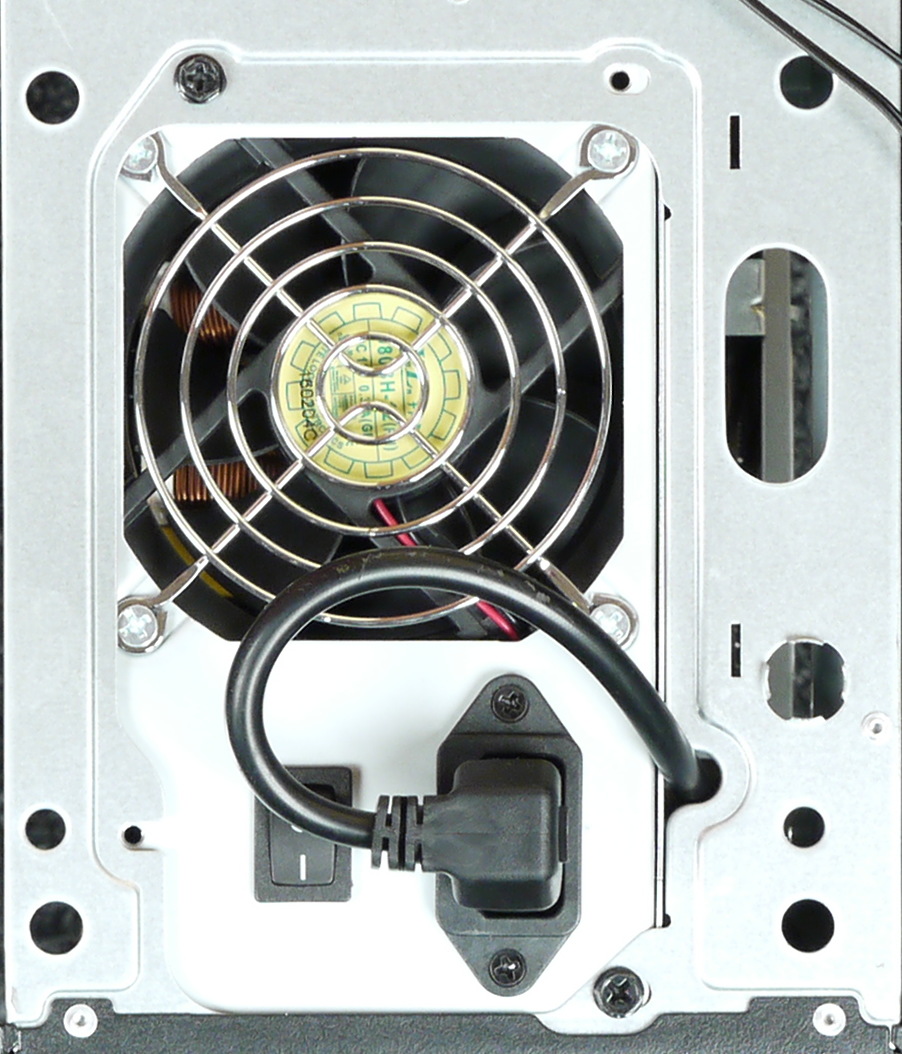

Провода от накопителей, блока питания и передней панели лучше проложить сразу, а трассы прокладки проводов — спланировать заранее, пока еще ничего не установлено. Поскольку блок питания располагается спереди, а торчащий на видном месте жесткий сетевой кабель вряд ли украсит ваше рабочее место, корпус предлагает штатный переходник, который выводит разъем для подключения сетевого кабеля на заднюю панель, а спереди, за пределами передней стенки шасси (но под передней панелью), подключается к разъему на самом БП.
Все 9 стоек для крепления системной платы предустановлены.
В корпус можно установить процессорный кулер высотой до 120 мм, то есть места достаточно для очень многих кулеров, не говоря уже о стандартных боксовых. Платы расширения поддерживаются длиной в пределах 250 мм.

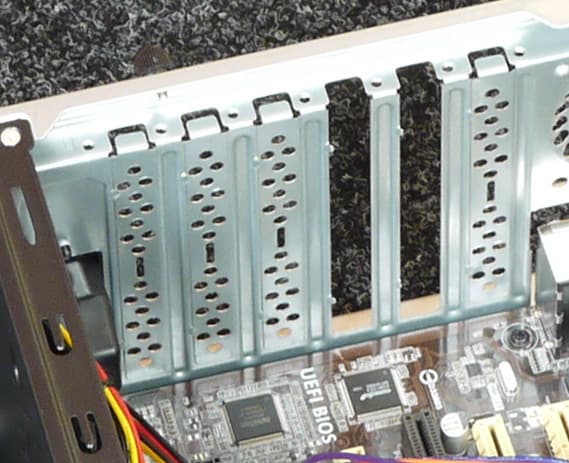

Все заглушки для плат расширения одноразовые, их требуется выломать перед установкой плат расширения. Действовать при этом нужно аккуратно, поскольку выломать заглушки не слишком просто, а вот погнуть заднюю панель около заглушек можно довольно легко. Для опытного сборщика это не будет большой проблемой, просто займет чуть больше времени, но начинающий сборщик вполне может переусердствовать вплоть до разрушения элементов корпуса.
Кнопки и разъемы передней панели подключаются вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, всё остальное — одноконтактными и двухконтактными разъемами.
Итоги
Корпус Chieftec UC-03B-OP сложно назвать оригинальным как по конструкции, так и по дизайну, это вполне типовой бюджетный десктоп, но с некоторыми особенностями и нежелательностью установки в собственно десктопном (горизонтальном) положении: так вы лишитесь доступа к портам передней панели. Недостатком нашего варианта поставки можно считать отсутствие комплектного БП: его наличие решило бы проблему с подбором полностью совместимого источника питания. Прочие же недостатки проистекают из особенностей типоразмера данного корпуса и его стоимости, и к ним покупатель должен быть, наверное, готов, покупая подобное решение.
Достоинства у корпуса тоже есть: возможность использования стандартных компонентов, которые упаковываются в более компактные габариты по сравнению с аналогичными решениями типа ATX Tower. В условиях ограниченного пространства Chieftec UC-03B-OP вполне может найти применение.
