Высокопроизводительный сетевой накопитель
Synology DS712+


Компания Synology является одним из признанных лидеров рынка сетевых накопителей. Для поддержания высокого статуса необходимо продолжать выпускать новые модели и, конечно, поддерживать прошлые поколения устройств. Для первого обычно используется обновление аппаратной платформы – новые процессоры, новая память. Для второго – усовершенствования и новые функции прошивок.

Synology не спешила с внедрением процессоров x86 в свои сетевые накопители, но сегодня линейка уже полна – эта платформа широко используется, причем от двухдисковых устройств до высокопроизводительных корпоративных моделей.

Сегодня мы рассмотрим одно из недавно анонсированных устройств – DS712+. Первая цифра или две в номере модели обычно обозначают число устанавливаемых винчестеров. Но в реальности этот накопитель имеет только два внутренних отсека. Остальные пять дисков можно добавить к нему, используя модуль расширения DX510. Относительно мощная начинка устройства способна успешно обслужить сразу семь дисков, а возможность начать с двух позволяет начать работу с меньшими затратами и обеспечить высокую масштабируемость.

На наш взгляд, использование двуъхядерного (точнее двухпоточного) x86-процессора для устройства на два диска не всегда оправдано. В этом случае неплохо справляются и менее дорогие ARM. Но если хочется иметь надежный запас для дополнительных сервисов и увеличения числа дисков – других вариантов и быть не может.

Комплект поставки и внешний вид

Накопитель поставляется в стандартной для двухдисковых моделей Synology коробке с размерами 26,5×19,5×22 сантиметра. Она оформлена в целом нейтрально. Спецификации модели и краткое описание приводятся на наклейке. Коробка имеет пластиковую ручку для удобства транспортировки.

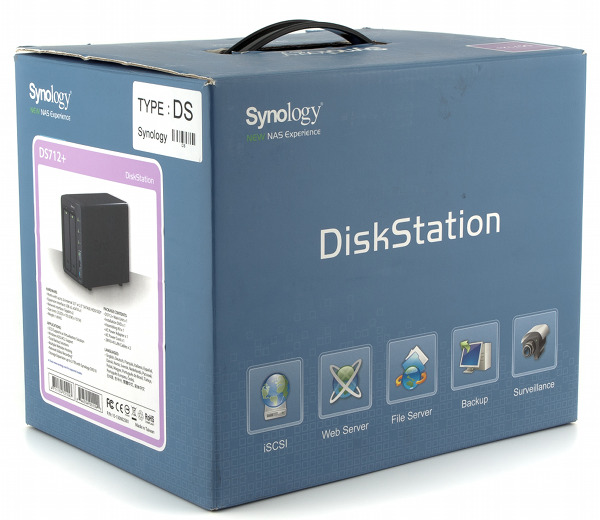

Упаковка сетевого накопителя Synology DS712+

Комплект поставки давно не менялся – накопитель, внешний блок питания (12 В 6 А) с кабелем, комплект винтов для крепления дисков, два сетевых кабеля, немного листовок, компакт-диск с программами, прошивкой и описаниями. Новый элемент только один – два ключа для дисковых отсеков. И ключи, и защелки изготовлены из пластика, и собственно защитные возможности у них невысокие.

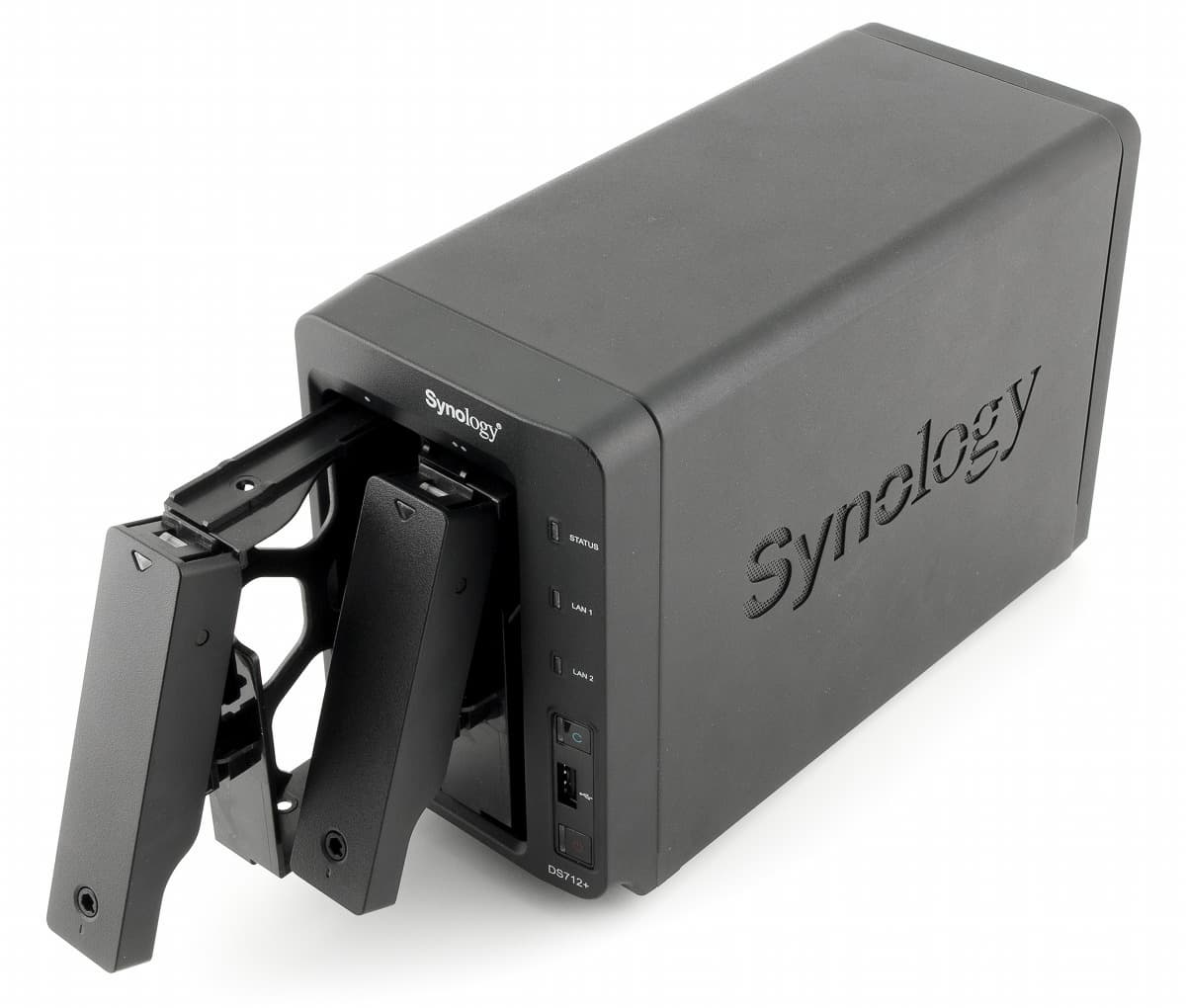

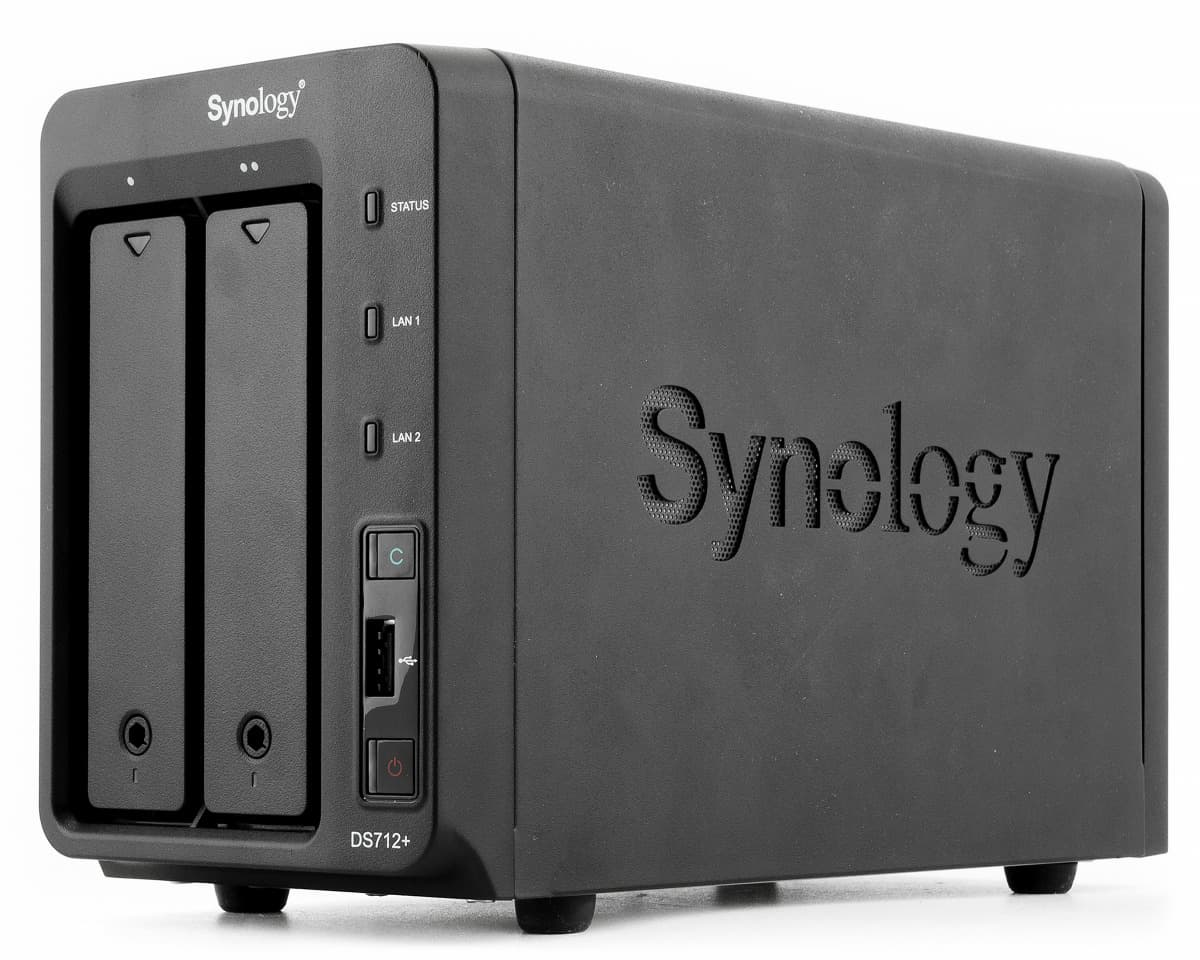

Этой модели достался новый дизайн корпуса. Передняя панель выполнена из черного матового пластика. Основное место на ней занимают отсеки для горячей замены дисков. По правому вертикальному краю расположены индикаторы (статус, активность сети LAN1/LAN2), кнопка копирования с USB со встроенным индикатором, порт USB 2.0, кнопка включения с индикатором. Над отсеками для дисков есть их собственные светодиоды состояния.

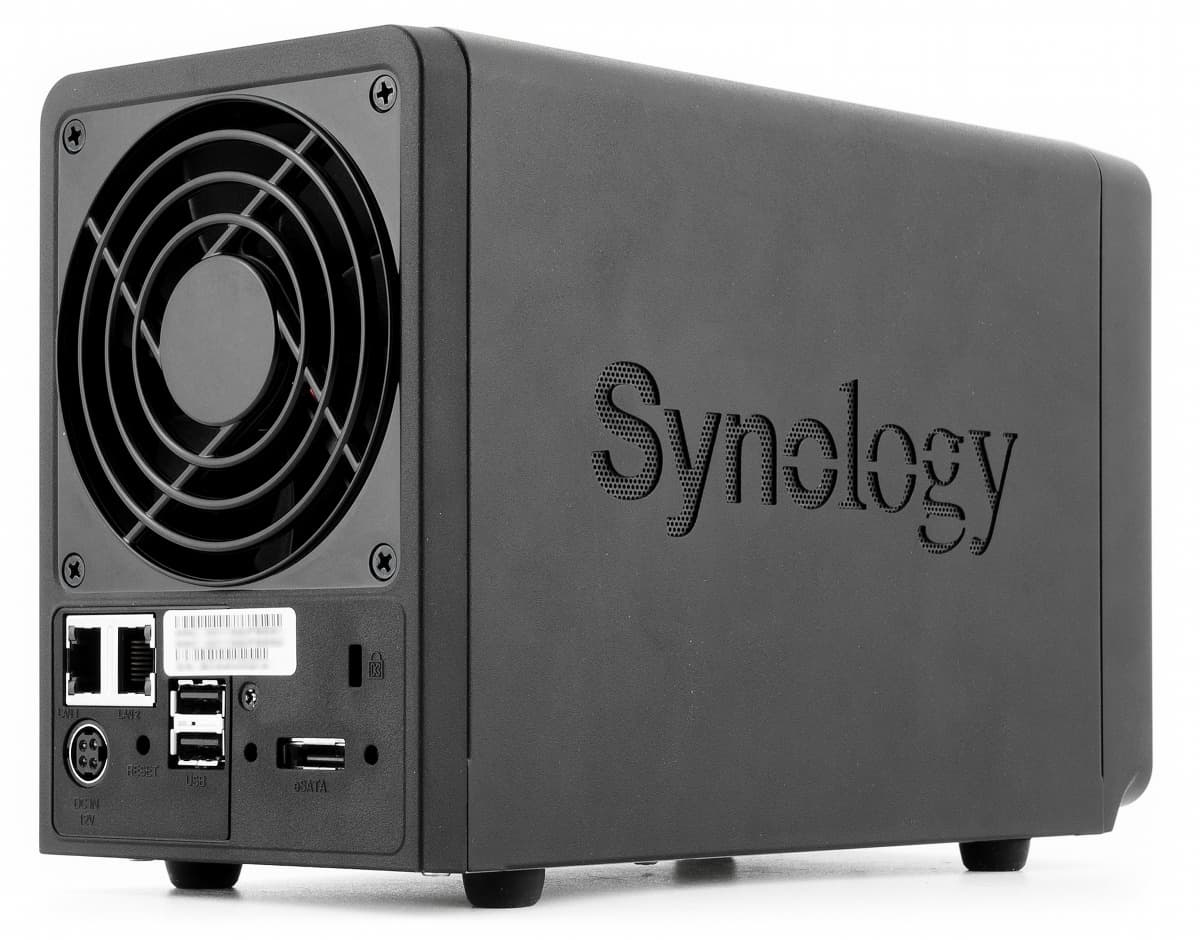

Сзади находится решетка 92 мм вентилятора системы охлаждения, два гигабитных сетевых порта, два порта USB 2.0, один порт eSATA с дополнительным винтовым креплением фирменного кабеля (для подключения DX510), кнопка сброса настроек, вход блока питания, замок Кенсингтона. Формально внутри накопителя пользователю делать нечего, но возможность снятия задней панели открывает путь к простой замене или чистке вентилятора.

Верхний кожух, как обычно бывает у высокопроизводительных моделей, металлический. На нем, в логотипе производителя, скрываются дополнительные решетки вентиляции. Для устойчивого размещения используются четыре резиновые ножки.

В целом дизайн нам понравился. Отсеки для дисков легко доступны, порты для подключения внешних устройств есть и на передней панели, и сзади, размеры достаточно небольшие, крупный вентилятор обеспечивает эффективное охлаждение при невысоком уровне шума.

Конструкция и аппаратные характеристики

Под внешними элементами скрывается металлический каркас, на котором закреплена основная печатная плата устройства. Также есть дополнительно бекплейн для дисков и панель с разъемами. Платформа использует процессор Intel Atom D425 (1,8 ГГц, одно ядро, два потока) и имеет 1 ГБ оперативной памяти DDR3, установленной в стандартный разъем SO-DIMM. На плате можно также найти дополнительный 128 МБ флэш-модуль с интерфейсом USB. С него осуществляется загрузка накопителя, но сама операционная система размещена на выделенном разделе винчестера объемом более 2 ГБ. Сетевые контроллеры – как обычно Intel 82574L, внутренние SATA-диски подключены к чипсетным портам, для реализации eSATA установлена микросхема Sil3531. На процессоре и чипсете есть небольшие радиаторы.

Учитывая, что устройство позиционируется в высокий сегмент, хотелось бы увидеть в нем поддержку USB 3.0 и более одного порта eSATA. Остальные характеристики не вызывают замечаний.

Тестирование накопителя осуществлялось с прошивкой версии 2219, которая относится к представленному весной обновлению DSM 4.0.

Сборка и настройка

Думаем, что большинство наших читателей уже знакомы с назначением и возможностями сетевых накопителей. Учитывая, что число встроенных функций в устройствах высшего класса за последнее время существенно увеличилось, для сохранения разумного объема материала мы вынуждены описывать их менее подробно. Детали можно уточнить на форумах нашего сайта или у производителя.

Для начала работы с DS712+ необходимо установить в него один или два винчестера. Штатно поддерживаются устройства форматов 3,5″ и 2,5''. После первого включения нужно будет с использованием комплектной утилиты DSAssistant установить на диски прошивку – специализированную версию операционной системы. Отметим, что утилита есть для Windows, Mac OS X и Linux. Сам образ можно взять с комплектного компакт-диска или скачать обновление с сайта производителя. Одновременно с этим вы можете настроить некоторые параметры – выбрать имя устройства, сетевые адреса, установить встроенные часы, создать раздел для данных пользователя.

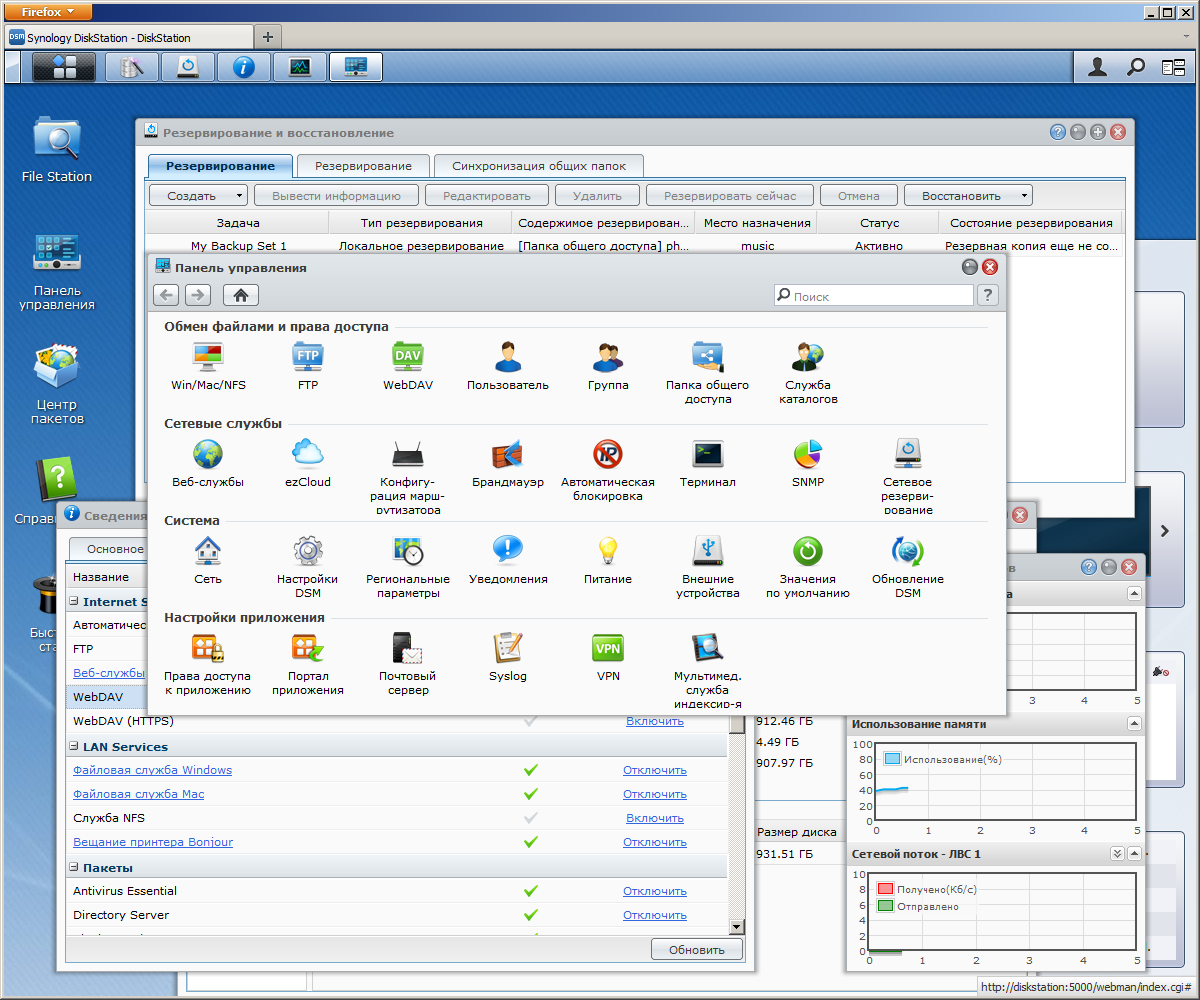

Версия DSM 4.0 является дальнейшем развитием прошивок для сетевых накопителей Synology и своим внешним видом все больше напоминает интерфейс современных графических операционных систем. Сложно сказать, действительно ли требуется подобный подход, но выглядит все очень красиво и привлекательно. Внешний вид можно изменять с использованием тем. Возможна работа через шифрованное подключение.

Одним из новшеств данной версии является исключение большинства дополнительных сервисов в отдельные пакеты, которые можно устанавливать независимо. Этот подход позволяет более эффективно использовать ресурсы устройства и обеспечить независимость обновлений прошивки и модулей.

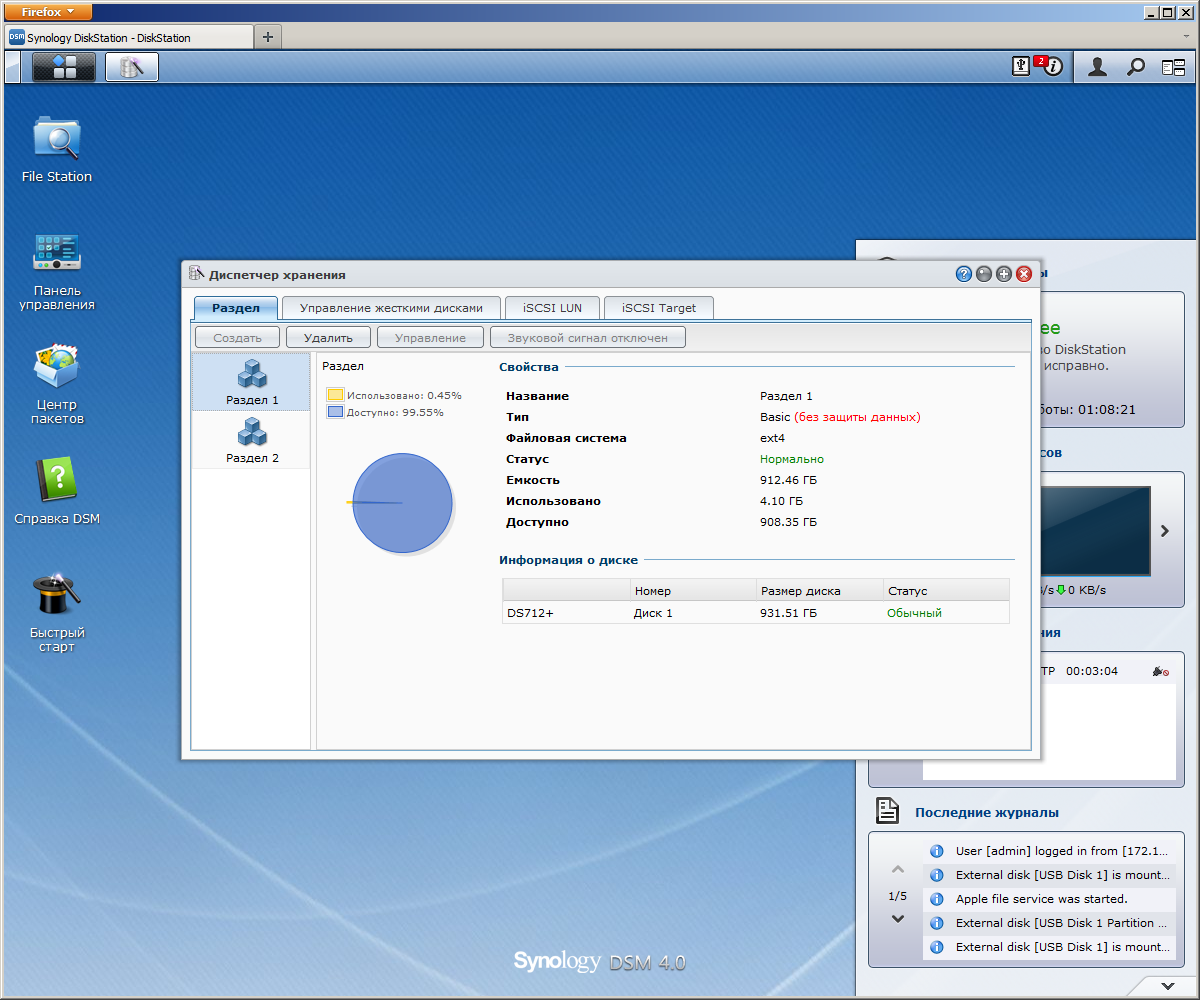

Перед началом работы с данными нужно создать требуемую конфигурацию дисковых томов (если это не было сделано в момент установки прошивки). Для этого используется пункт «Диспетчер хранения». Накопитель позволяет гибко формировать дисковые массивы типов Basic, JBOD, RAID1 и RAID0. При подключении внешнего модуля DX510 становится возможным использовать и другие режимы.

Кроме этого, поддерживается фирменная технология SHR (Synology Hybrid RAID), которая более эффективно использует дисковое пространство при установке винчестеров разного объема.

Отметим встроенные возможности по миграции томов без потери данных. Это позволяет начать с установки одного диска, а потом создать отказоустойчивый массив после добавления второго. С DX510 доступен более широкий набор трансформаций.

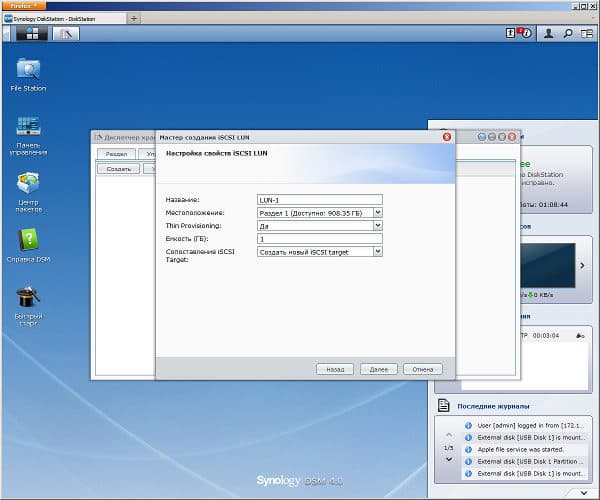

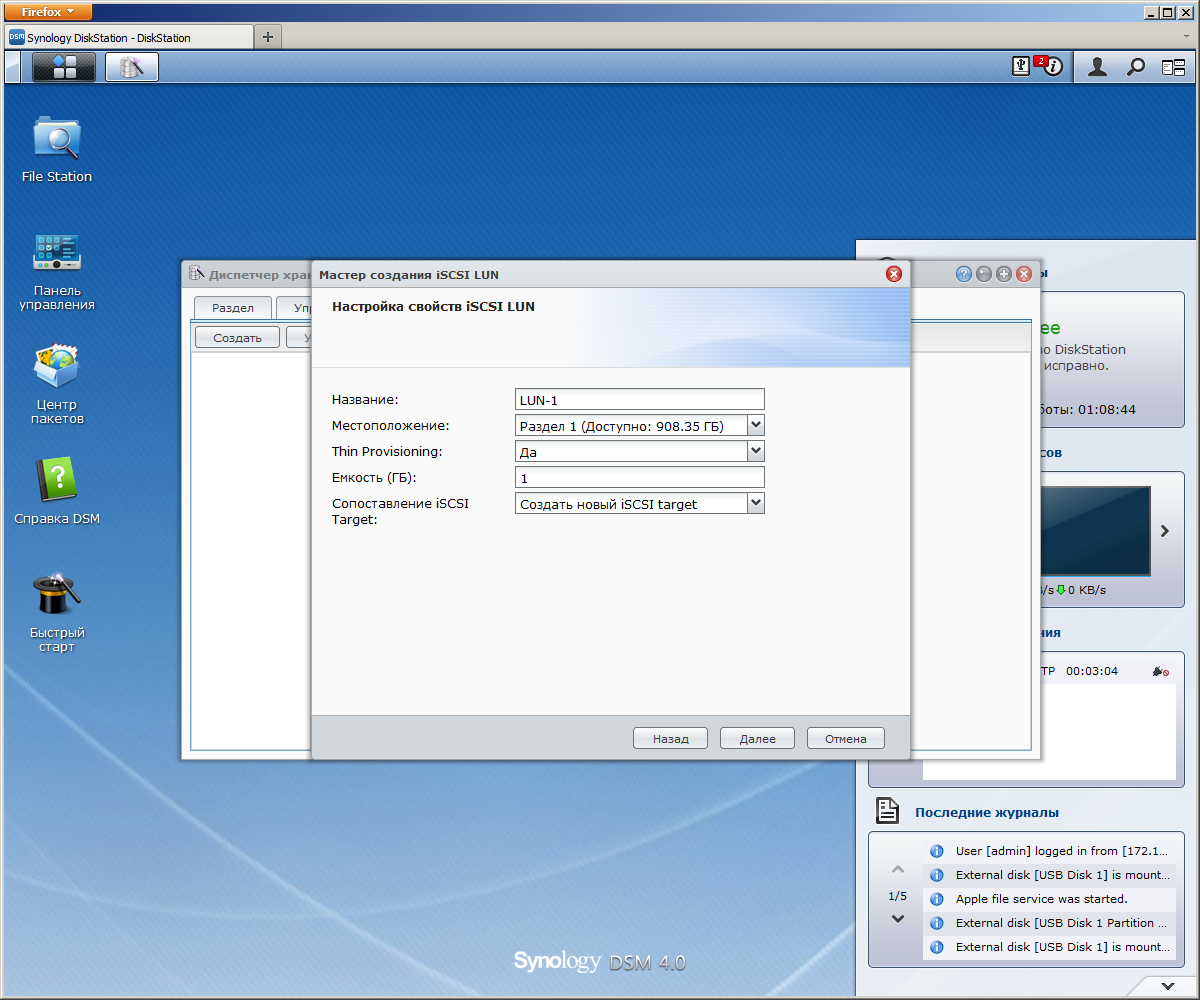

В накопителе также есть поддержка iSCSI. Причем тома этого типа могут создаваться на уже существующих разделах (файловый режим) или же на чистых винчестерах (блочный режим). Так что и для них тоже будут доступны технологии RAID.

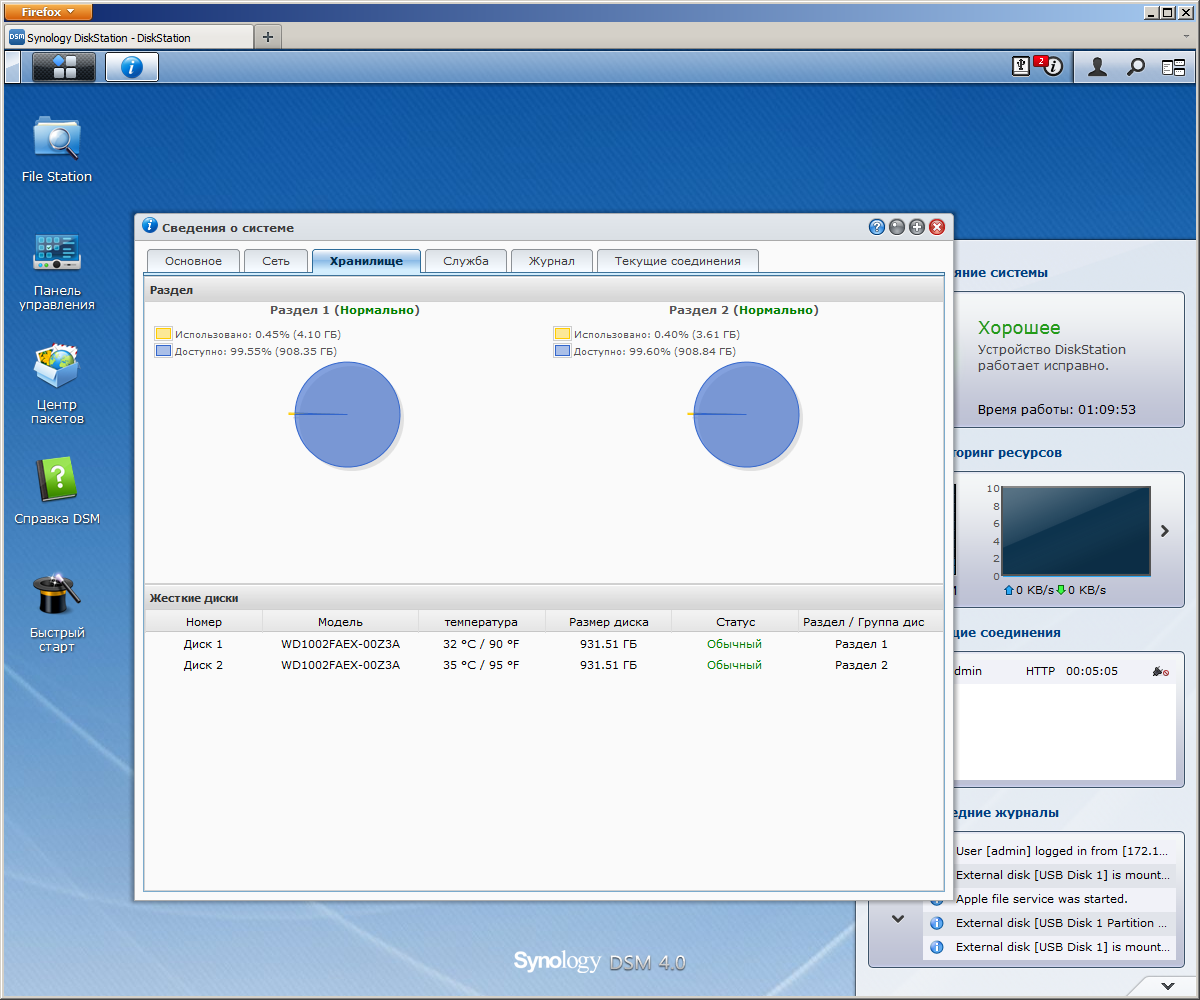

Что касается управления жесткими дисками, то кроме контроля параметров S.M.A.R.T. и запуска соответствующих тестов в ручном режиме или по расписанию, устройство следит за их температурой и может проводить полную проверку поверхности в момент создания нового тома.

Для диагностики работы устройства пригодится система мониторинга, отображающая графики загрузки процессора, памяти и сетевых интерфейсов. Что касается журналов событий, то у Synology, пожалуй, наиболее полный их вариант для данного класса устройств. При необходимости можно отследить операции с файлами по сети Windows, через FTP и File Station. Также есть окно со списком текущих подключений к системе.

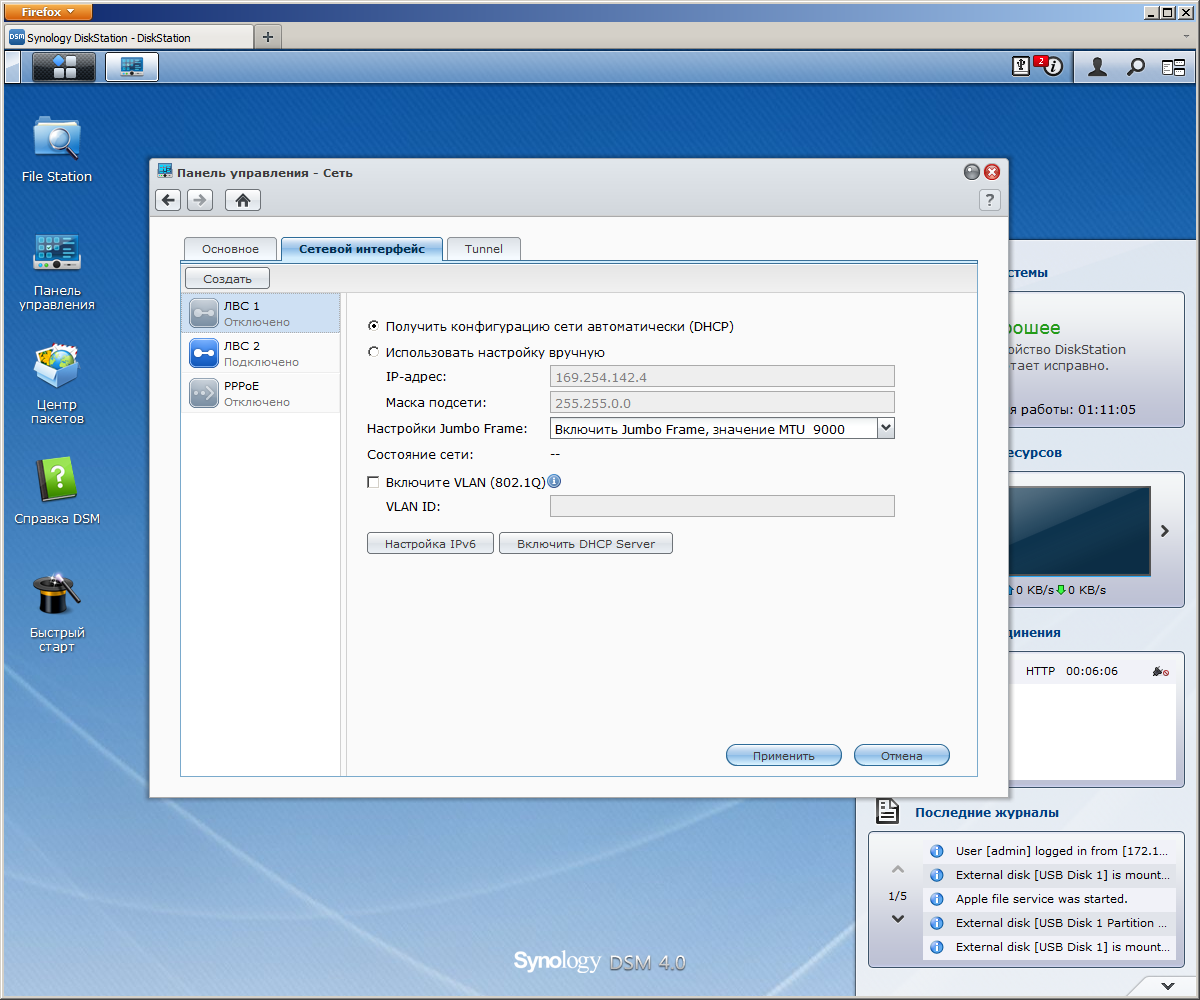

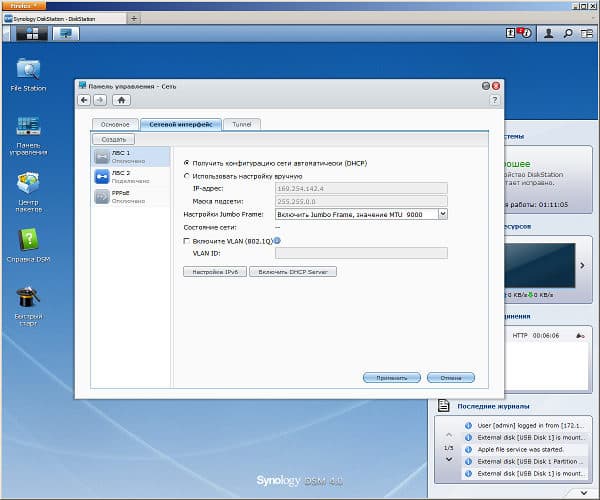

Для подключения к локальной сети в устройстве есть два гигабитных интерфейса. Они могут работать в режиме Link Aggregation для увеличения скорости и/или обеспечения отказоустойчивости. Оба контроллера поддерживают Jumbo Frames до 9000 байт и WOL. Упомянем также встроенный клиент PPPoE, поддержку IPv6, возможность работы с VLAN (802.1Q) и прямое подключение к беспроводной сети через устанавливаемый в порт USB контроллер. Встроенный VPN-клиент умеет подключаться к удаленным сетям по протоколам PPTP и OpenVPN.

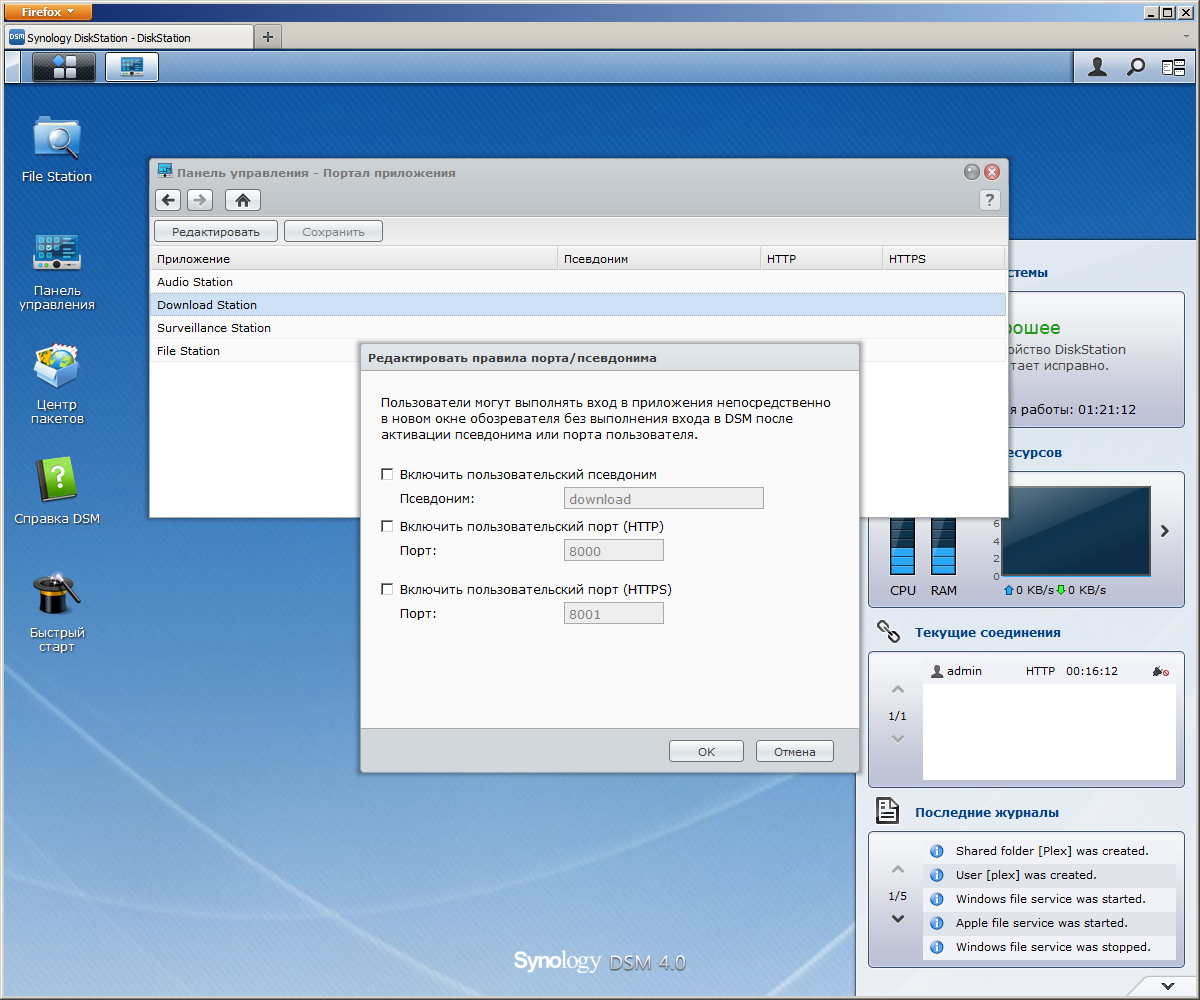

В устройстве предусмотрено сразу несколько помощников для упрощения настройки маршрутизатора с целью обеспечения удаленного доступа к накопителю. В частности, они помогут настроить DDNS и трансляцию портов для нужных сервисов.

Корпоративным пользователям пригодится встроенный межсетевой экран с гибким указанием правил. А возможность автоматической блокировки при обнаружении попытки подбора пароля, безусловно, будет интересна всем.

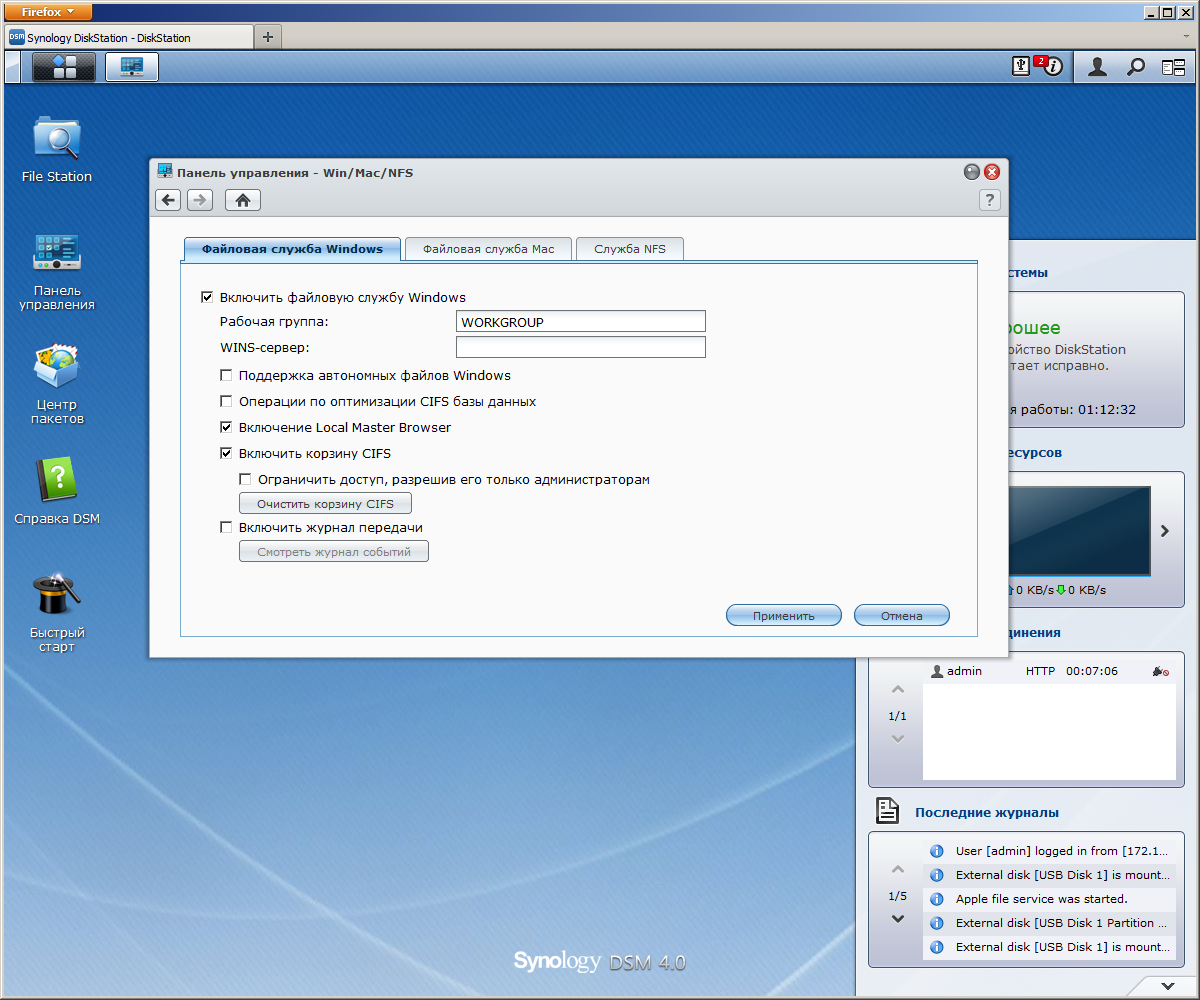

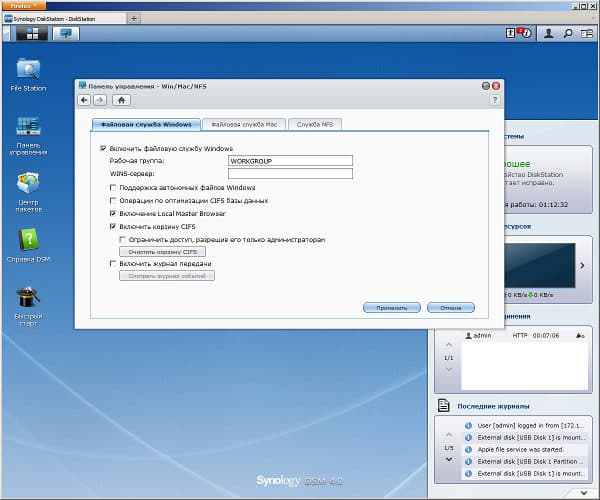

Управление доступом к общим ресурсам осуществляется с использованием собственной базы пользователей и групп, путем интеграции устройства в домен Windows или подключения к серверу LDAP. Накопитель поддерживает доступ к файлам по протоколам SMB/CIFS, AFP, FTP, NFS, WebDAV, что позволяет использовать его с любыми операционными системами. Для мобильных устройств на базе Android и iOS предусмотрены специализированные клиенты работы с файлами. При работе в сетях Windows возможно расширенное управлении правами на файлы и директории. Сервер FTP поддерживает работу с шифрованием и в пассивном режиме и имеет множество полезных настроек – от изменения номеров портов до ограничения скоростей.

Системные настройки традиционно включают в себя региональные параметры (язык интерфейса и уведомлений), обновление прошивки, управление конфигурацией, параметры электропитания, опции отправки уведомлений. Что касается питания, то данная модель умеет работать по расписанию и управляться с ИБП, работать с WOL, отключать диски в случае отсутствия активности.

Вариантов информирования пользователя о событиях в системе стало гораздо больше. К стандартной электронной почте и Syslog добавились Push-сообщения в системах Windows Live Messenger и Skype, а также прямая работа с мобильными устройствами при установке на них утилиты DS finder. Причем пользователю можно выбрать типы сообщений для каждого канала связи.

Внешние устройства

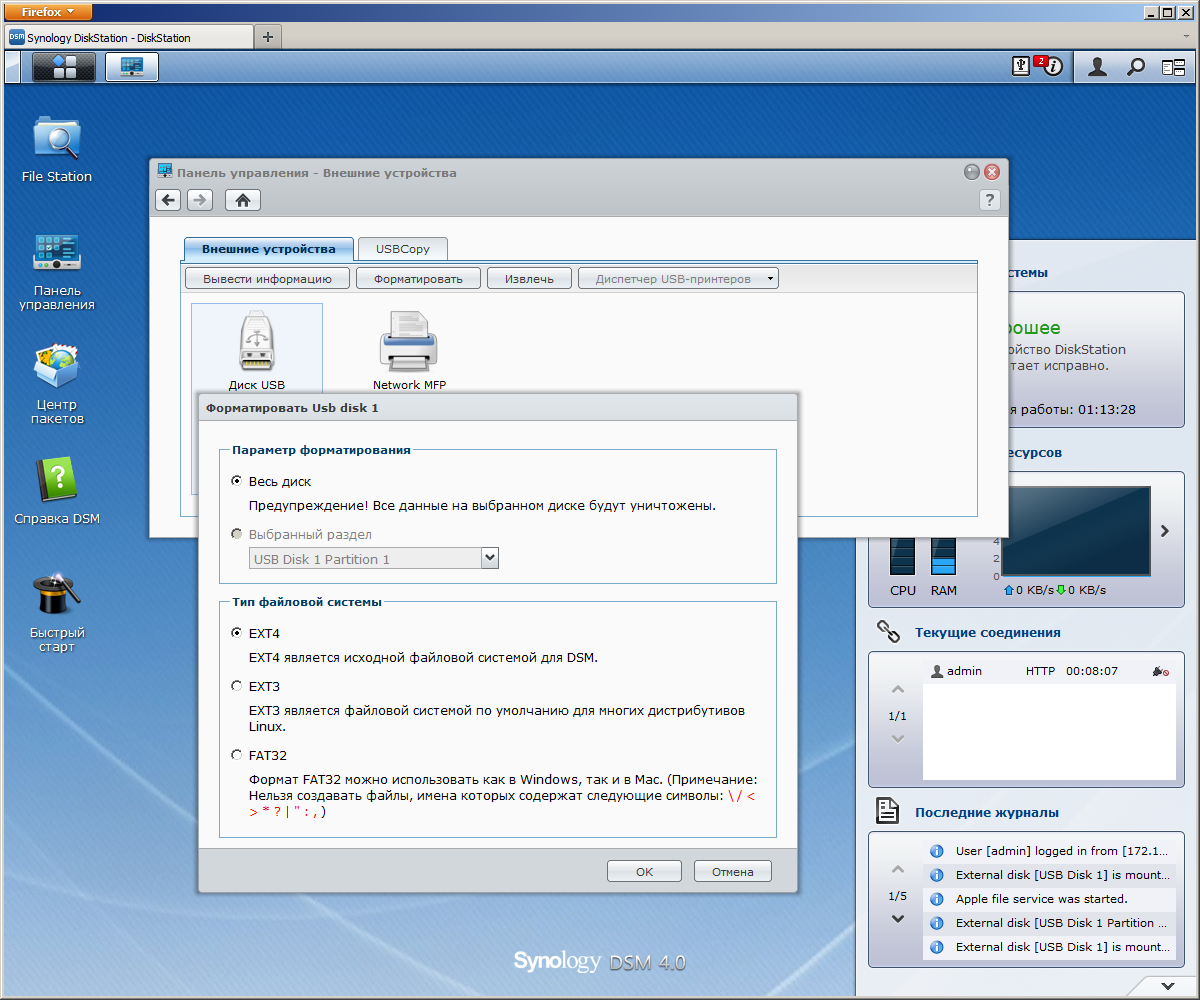

Установленный в устройстве порт eSATA можно использовать для подключения дополнительных винчестеров и увеличения объема для хранения данных. Диски могут иметь несколько разделов с файловыми системами FAT32, NTFS, EXT3, EXT4. При использовании DX510 появляется возможность работать с данным устройством как с семидисковой моделью. Накопители на USB имеют аналогичные возможности (кроме объединения в массивы), а их число можно увеличить с использованием хабов.

Каждый раздел представляется отдельной общей папкой, имя которой и права доступа можно изменить. Безопасно отключить внешние диски можно через web-интерфейс. Отметим возможность форматирования дисков и разделов в FAT32, EXT3, EXT4 самим устройством.

Существенно изменись возможности работы с принтерами и МФУ. Кроме печати, теперь в Windows доступна и функция сканирования. Помимо того, есть поддержка сервисов Google Cloud Print и AirPrint. Последняя опция позволит вам печатать с мобильных устройств Apple, если они подключены к тому же роутеру, что и сетевой накопитель.

Про работу с ИБП мы упоминали выше – подключение его в порт USB позволит безопасно отключать и включать накопитель. Также реализуем сценарий одновременной работы нескольких накопителей с одним источником бесперебойного питания. В этом случае один из них выступает в качестве сервера, напрямую получая информацию от ИБП, и предоставляет ее остальным устройствам по сети.

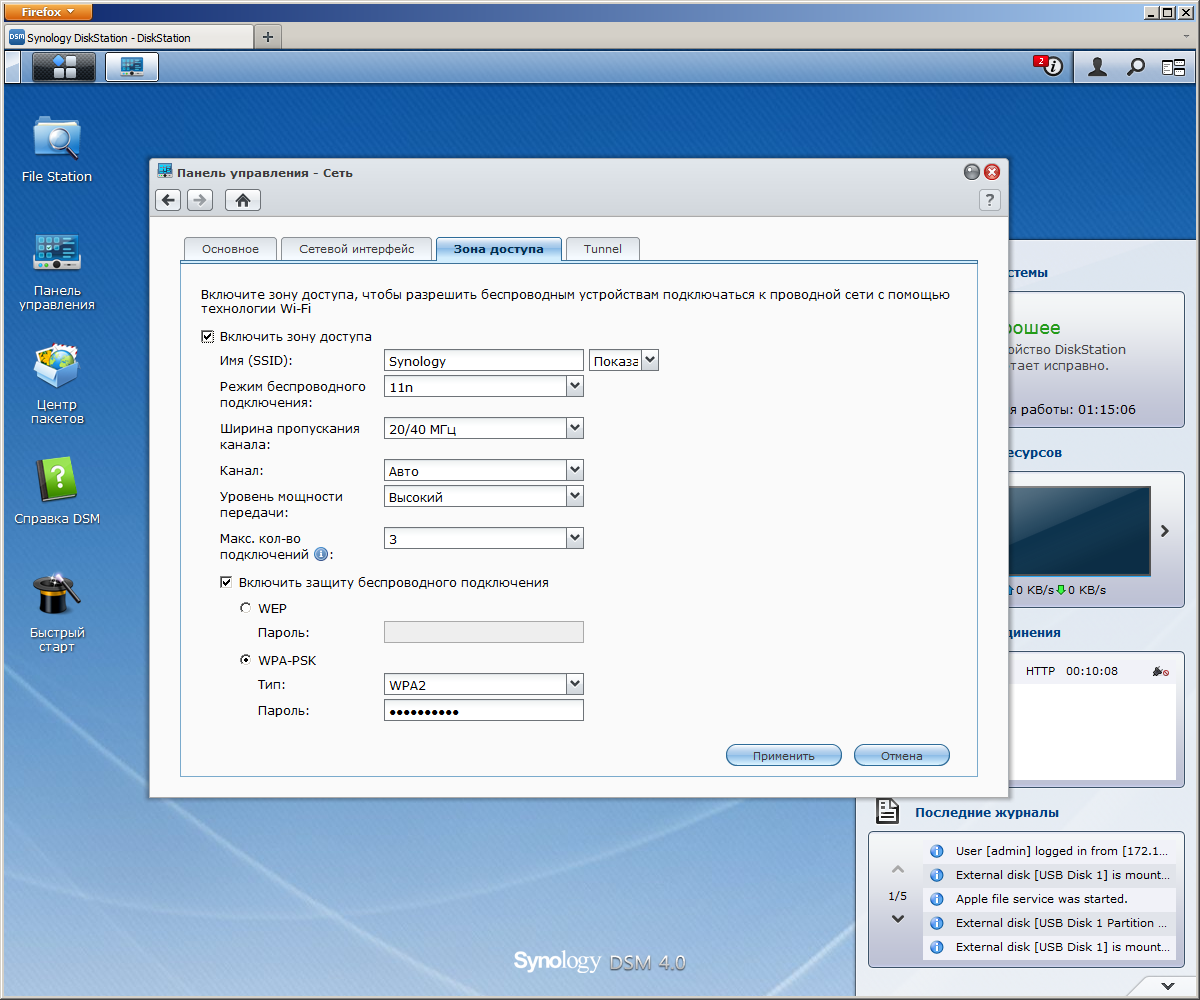

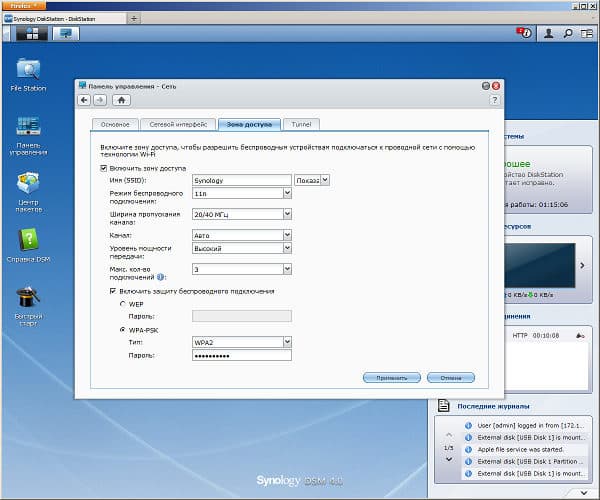

Wi-Fi-адаптер, подключаемый в порт USB, можно использовать не только для работы с существующей беспроводной сетью, но и для организации новой точки доступа. Подключающиеся к ней клиенты могут выходить и в основную проводную сеть с использованием технологии NAT.

Дополнительные функции и расширение возможностей

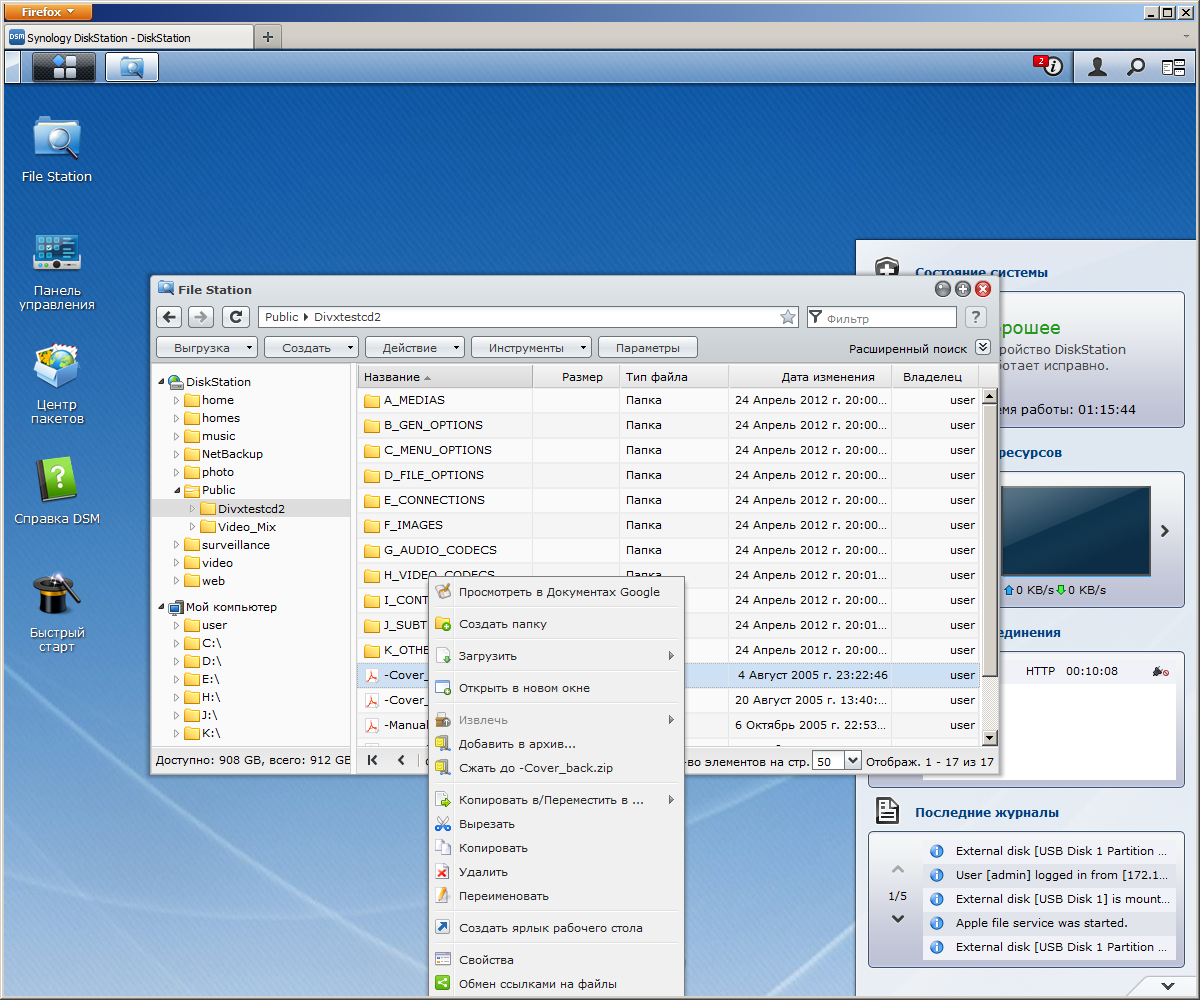

В базовой прошивке осталось совсем мало дополнительных сервисов. Возможно, что они очень сильно интегрированы в систему и не было резона на выделение в отдельные модули. Во-первых, это File Station – система для управления файлами через браузер. В текущей версии она умеет осуществлять фоновые операции копирования и перемещения, получать доступ к локальным дискам (при установленной Java), подключать удаленные папки CIFS, искать файлы, работать с архивами, монтировать образы ISO, предоставлять удаленный доступ к файлам по ссылке (file sharing), открывать документы в Google Docs и даже редактировать фотографии.

Похожие возможности для доступа к файлам имеют программы DS file для Android и iOS. Второй сервис – создание web-сайтов с поддержкой php и MySQL. Третья служба – система резервного копирования. Пользователь может создать несколько заданий с участием локальных или удаленных накопителей. Во втором случае используется фирменный протокол Synology или rsync. Поддерживается и работа с облачным хранилищем Amazon S3. Данный сервис можно использовать и для резервного копирования iSCSI LUN. Еще одна полезная возможность – синхронизация заданных папок между устройствами Synology. Это может пригодиться в крупных и/или распределенных сетях для снижения нагрузки и увеличения скорости доступа.

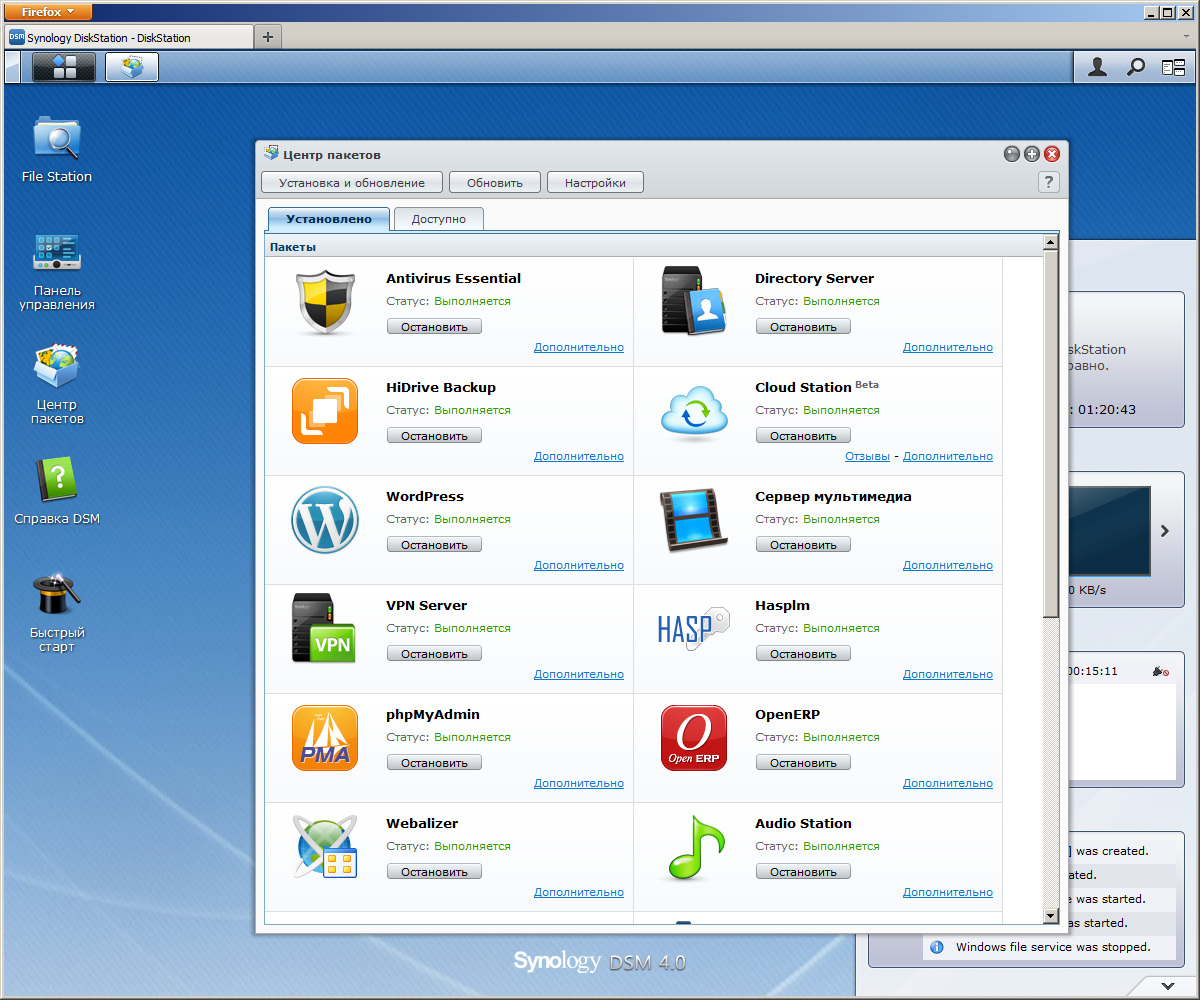

Выделение сервисов в отдельные пакеты привело к изменению системы управления ими. В «Центре пакетов» представлен каталог доступных программ, которые устанавливаются одним кликом мышкой. При необходимости можно добавить собственные альтернативные каталоги или инсталлировать пакет из скаченного заранее файла. Обновление установленных утилит осуществляется здесь же.

Пакеты могут интегрироваться в основной web-интерфейс устройства. Для некоторых из них возможно управление правами доступа пользователей к новым сервисам и создание прямых ссылок для доступа к их собственным интерфейсам («Портал приложения»). В комплект с пакетом входит и справочная система, которая есть и на русском языке.

В момент написания статьи в оригинальном каталоге было представлено более двух десятков программ, большая часть из которых представлена Synology. Как мы говорили выше, подробно рассматривать каждый модуль у нас нет возможности, так что ограничимся кратким описанием.

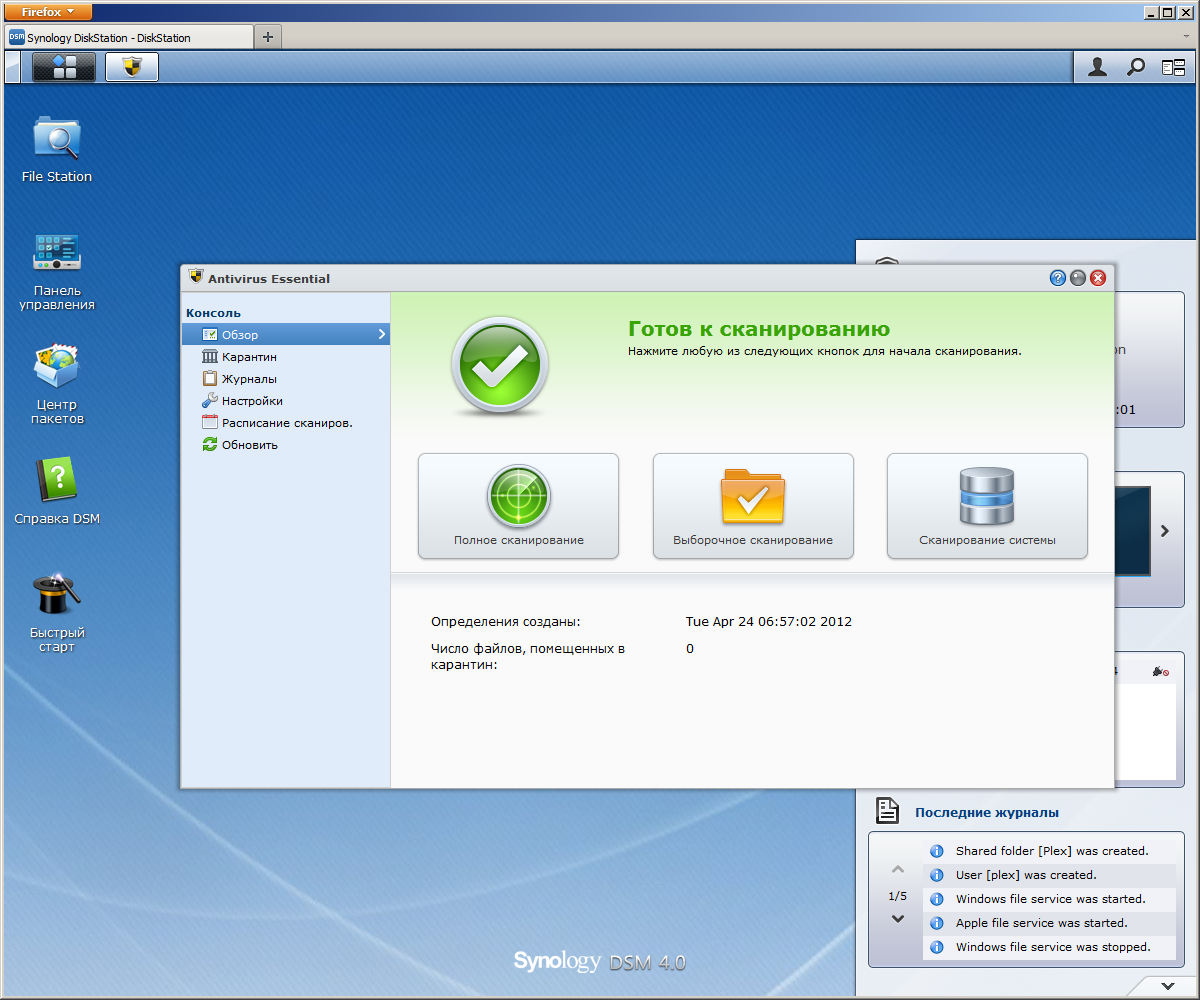

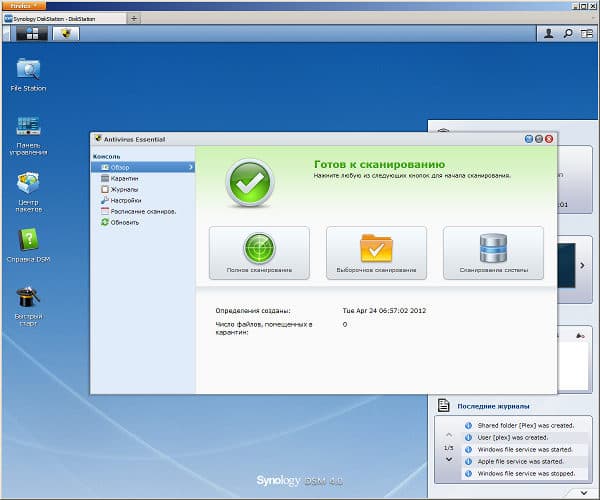

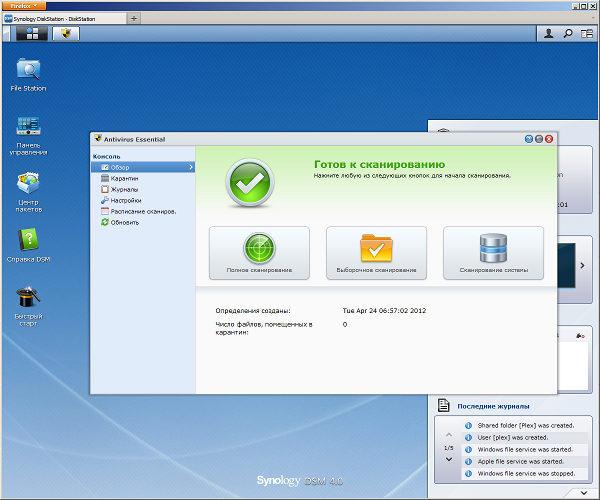

  • Antivirus Essential: антивирус на базе продукта ClamAV, поддерживает обновлении баз через интернет, позволяет сканировать все или выбранные папки по расписанию, может сканировать и системный раздел;

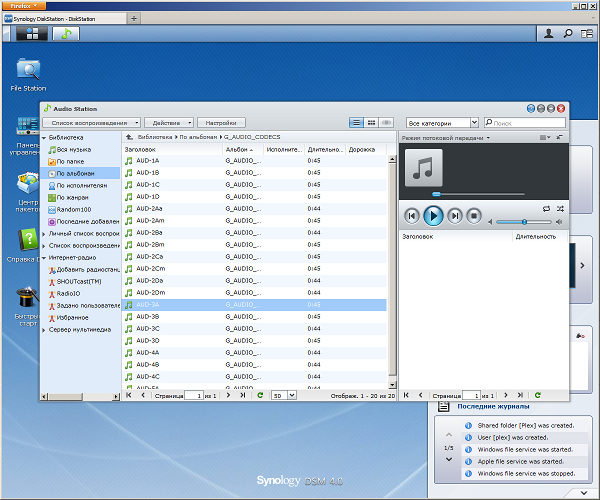

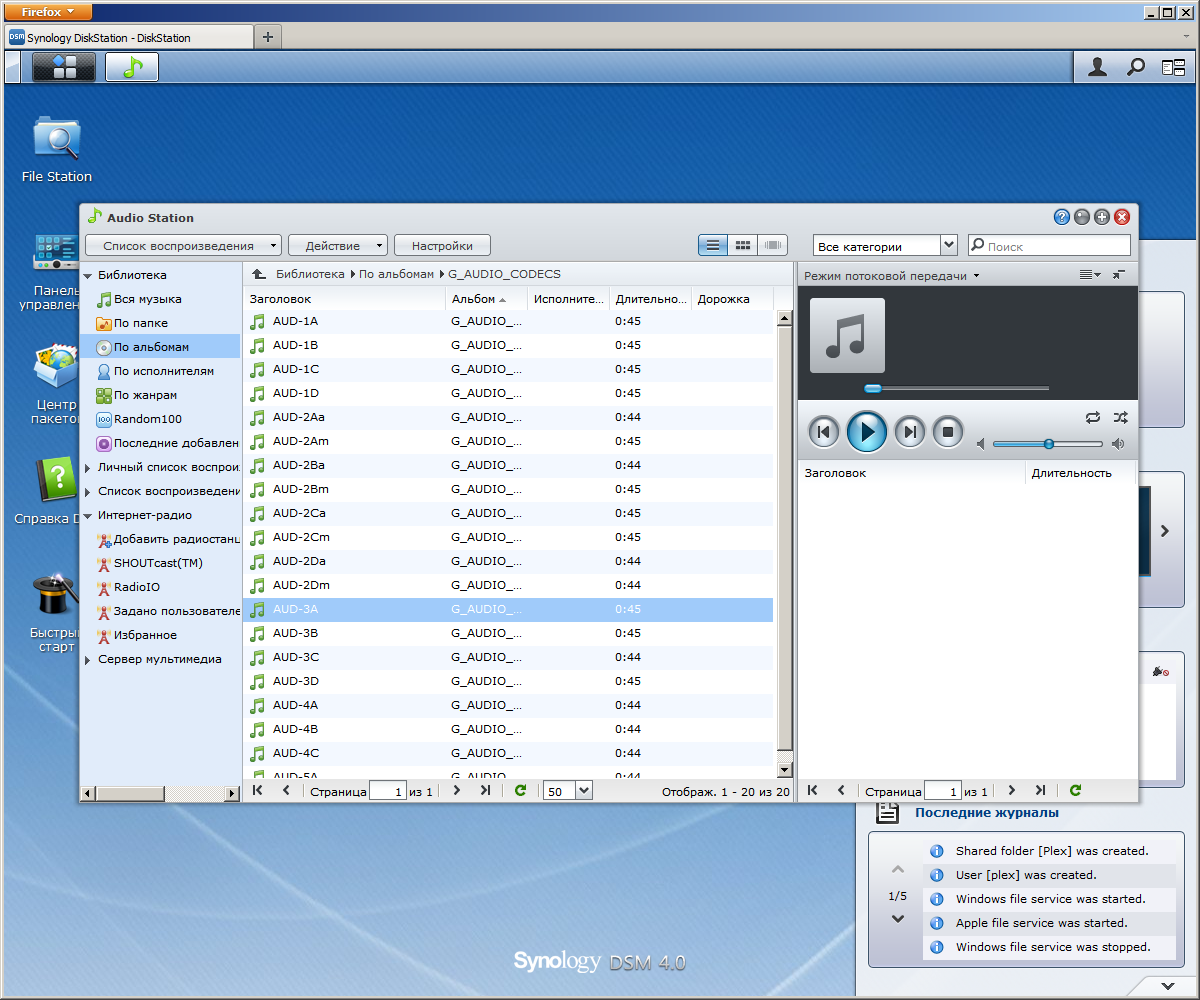

  • Audio Station: модуль для прослушивания аудиозаписей и интернет-радио, имеет собственный web-интерфейс и программы для Android и iOS, доступ по локальной сети и через интернет, может подключаться к серверам DLNA и транслировать звук через web-браузер, на DLNA-ресиверы или USB-аудиокарту на сетевом накопителе;
  • Cloud Station (beta): данный сервис можно использовать для синхронизации одной выбранной директории на компьютере с сетевым накопителем с подключением локально или через интернет, требуется установка специального ПО (сейчас есть только для Windows) на компьютер, в настоящий момент объем каждого файла не должен превышать 1 ГБ, возможно хранение нескольких версий одного документа (доступ через File Station);
  • DHCP Server: DHCP сервер, можно использовать выбранных проводных сетевых интерфейсах, в параметрах можно создать несколько диапазонов адресов (включая указание маршрутизатора по умолчанию и двух серверов DNS), назначить фиксированные назначения MAC-IP, посмотреть текущий список клиентов;

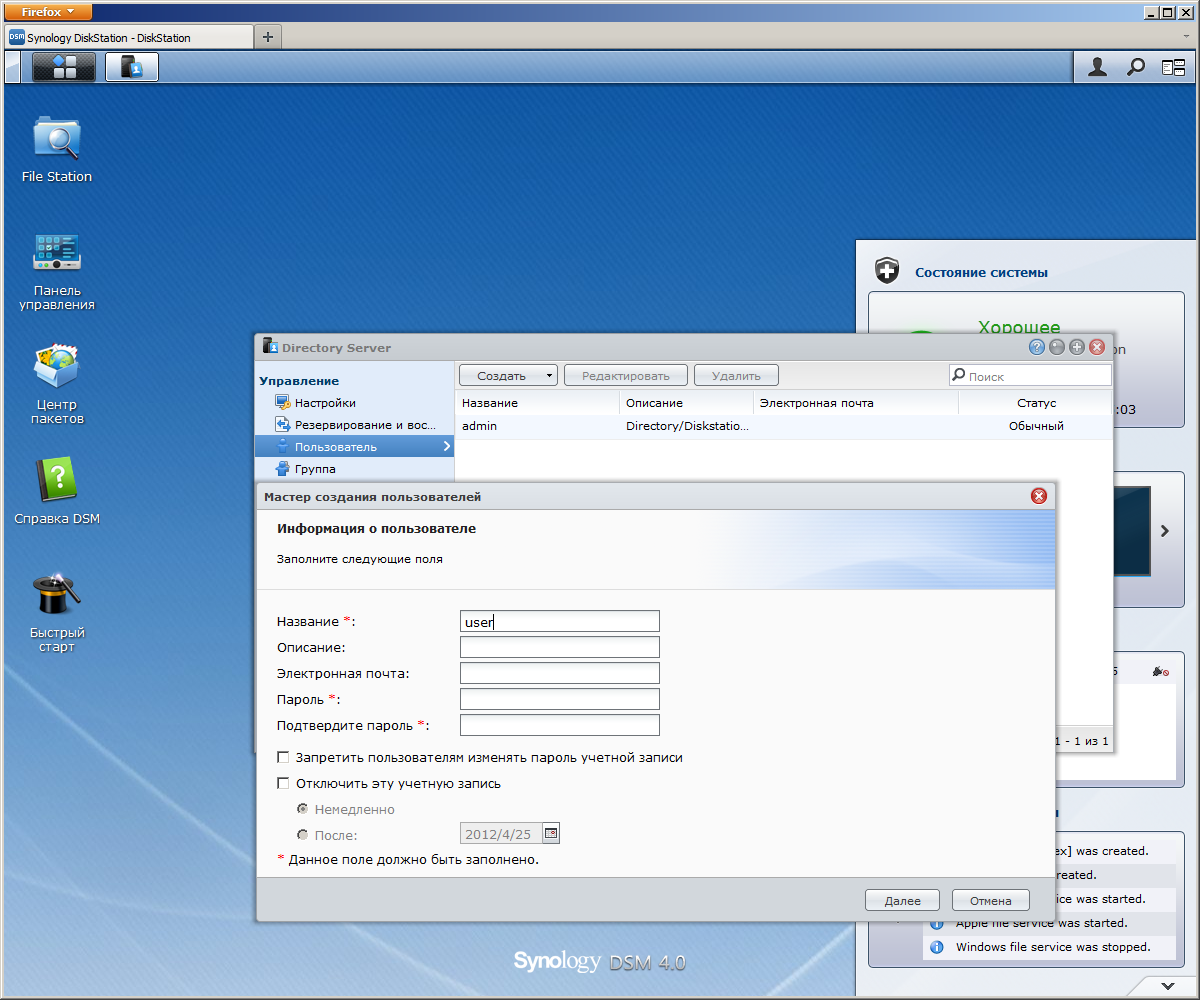

  • Directory Server: реализация сервера LDAP, можно запрограммировать пользователей и группы, возможно сохранение и восстановление базы данных;

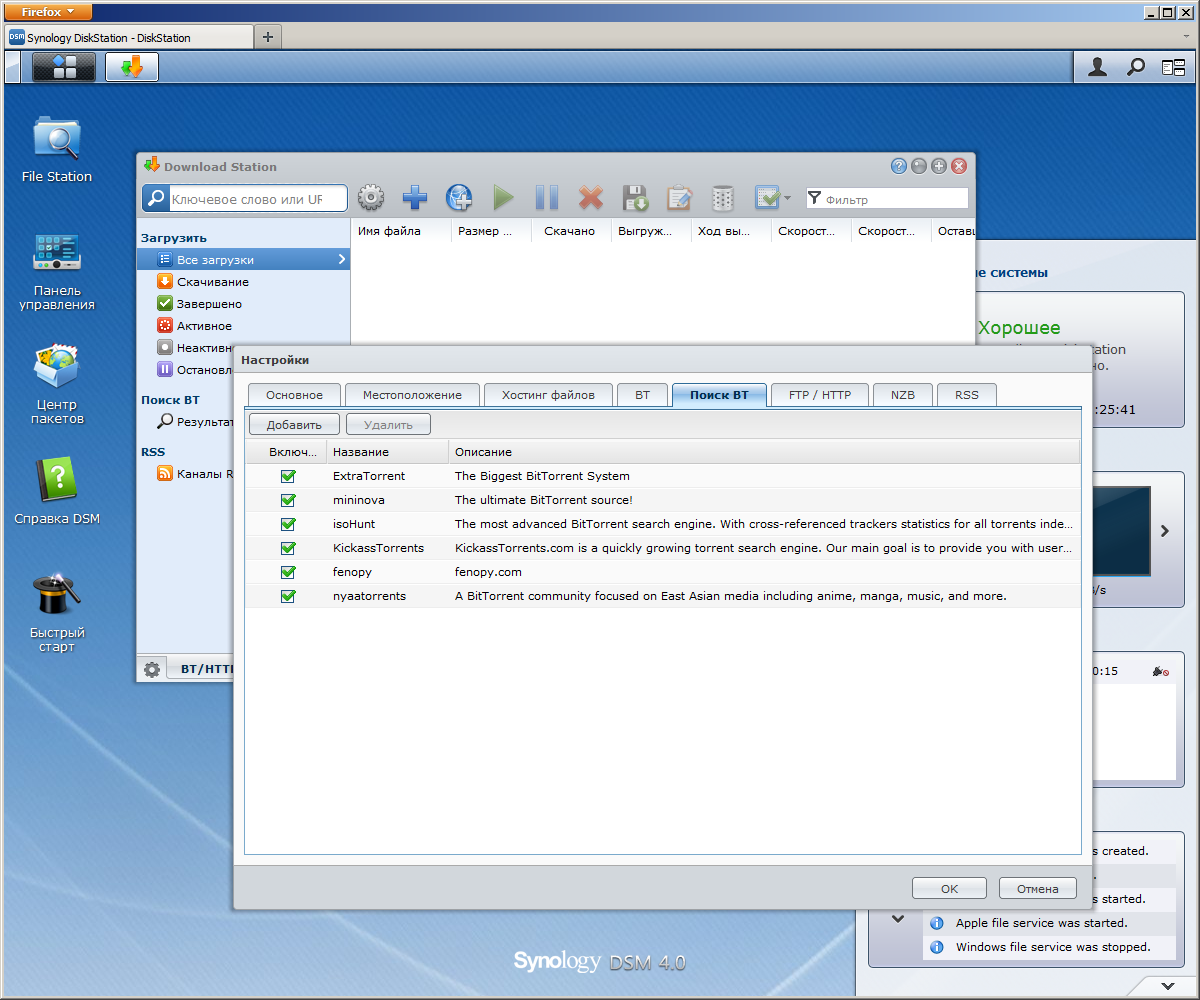

  • Download Station: сервис автономной загрузки файлов по протоколам HTTP/FTP/BitTorrent/NZB, поддерживается работа с файлообменными системами, есть встроенная система поиска файлов, в настройках присутствуют все стандартные опции для BitTorrent, максимальное число одновременных задач с этой моделью – 80, есть поддержка работы с лентами RSS;
  • Hasplm: модуль обслуживания системы лицензирования ПО с ключами HASP;
  • HiDrive Backup: резервное копирование и восстановление с использованием сервиса HiDrive;
  • iTunes Server: медиасервер сетевой библиотеки iTunes для аудиозаписей и видео;
  • Logitech Media Server: медиасервер для устройств Logitech Squeezebox;

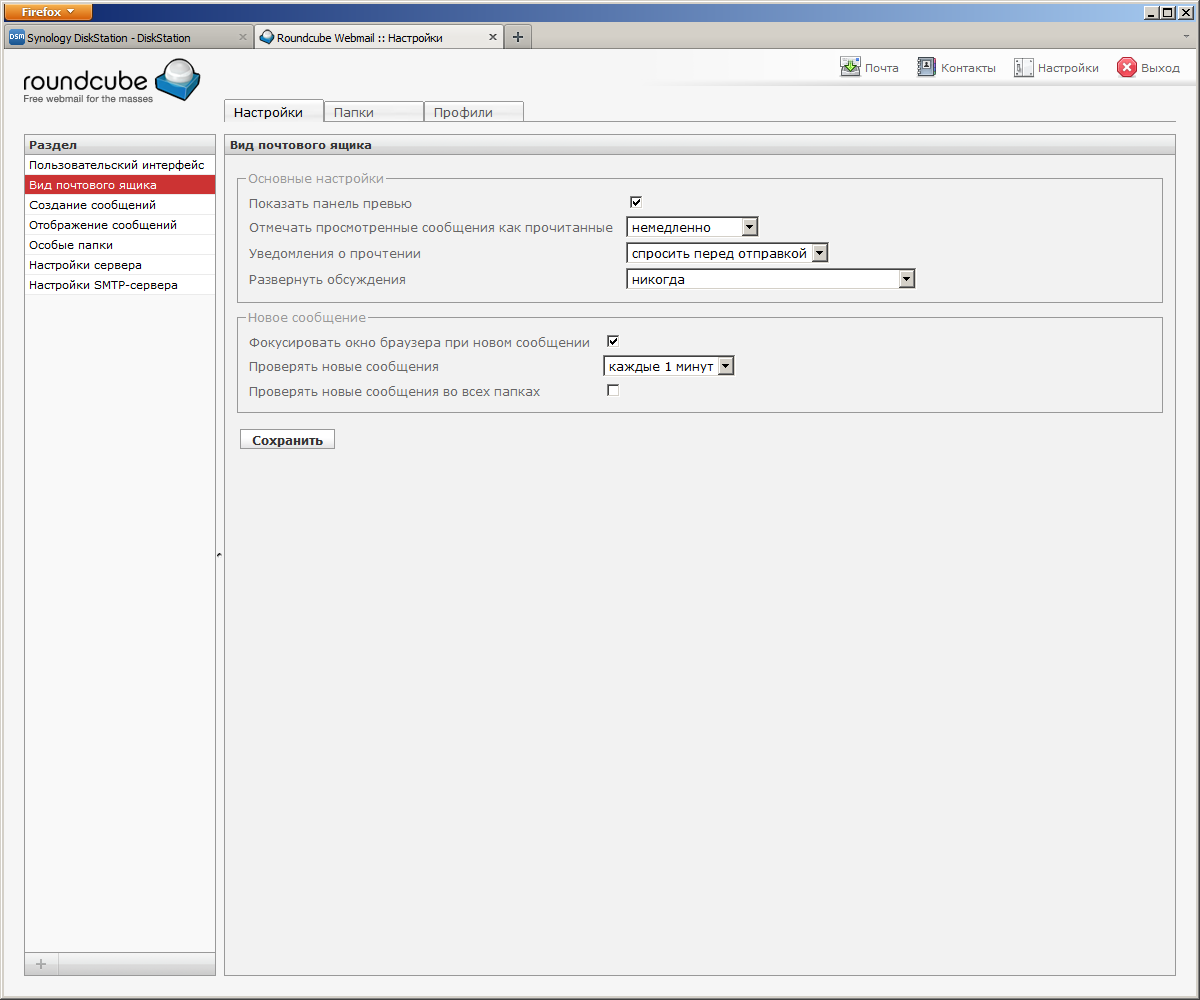

  • Mail Station: почтовый сервер с поддержкой протоколов POP3/IMAP4/SMTP (в том числе и с шифрованием) и web-интерфейса работы с сообщениями;
  • OpenERP: комплект бизнес-приложений;

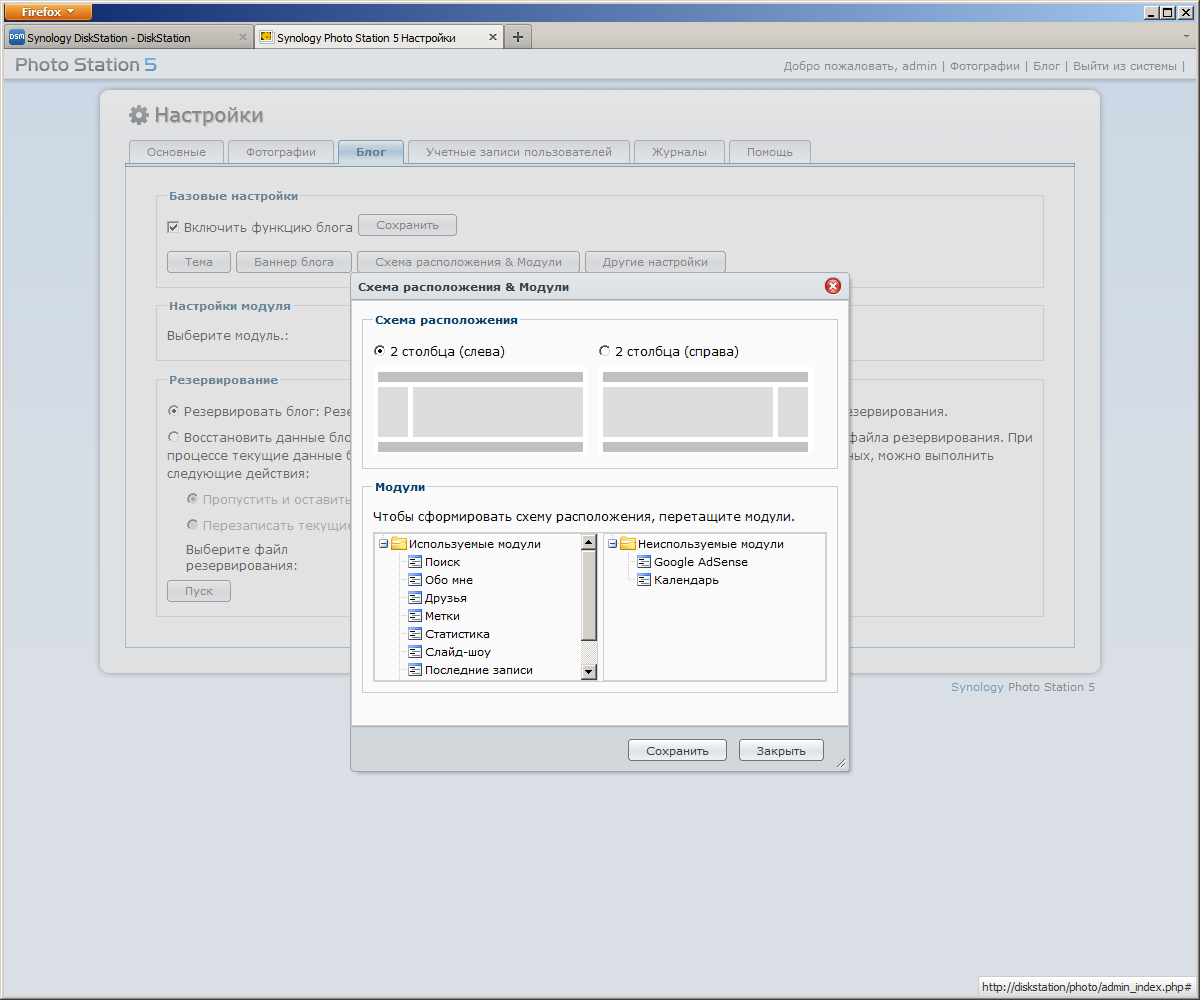

  • Photo Station: система публикации фотографий и видео с дополнительными модулями (блогами, комментариями, календарем и т. п.), может использовать собственную базу пользователей, есть клиенты для Android и iOS;
  • phpMyAdmin: web-интерфейс для управления сервером MySQL;
  • Plex Media Server: еще одна реализация медиасервера с поддержкой фирменного клиента и DLNA-устройств;

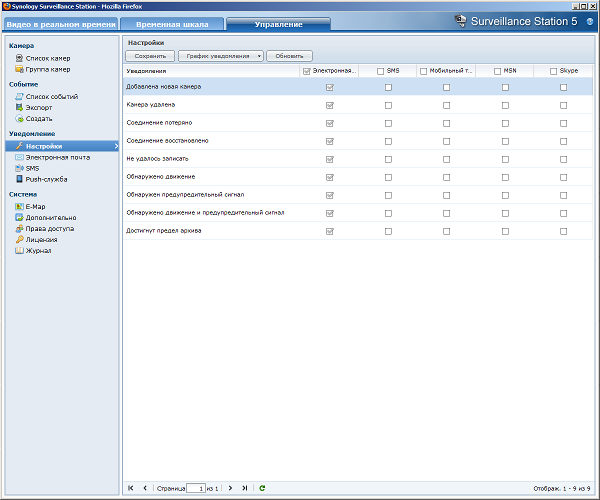

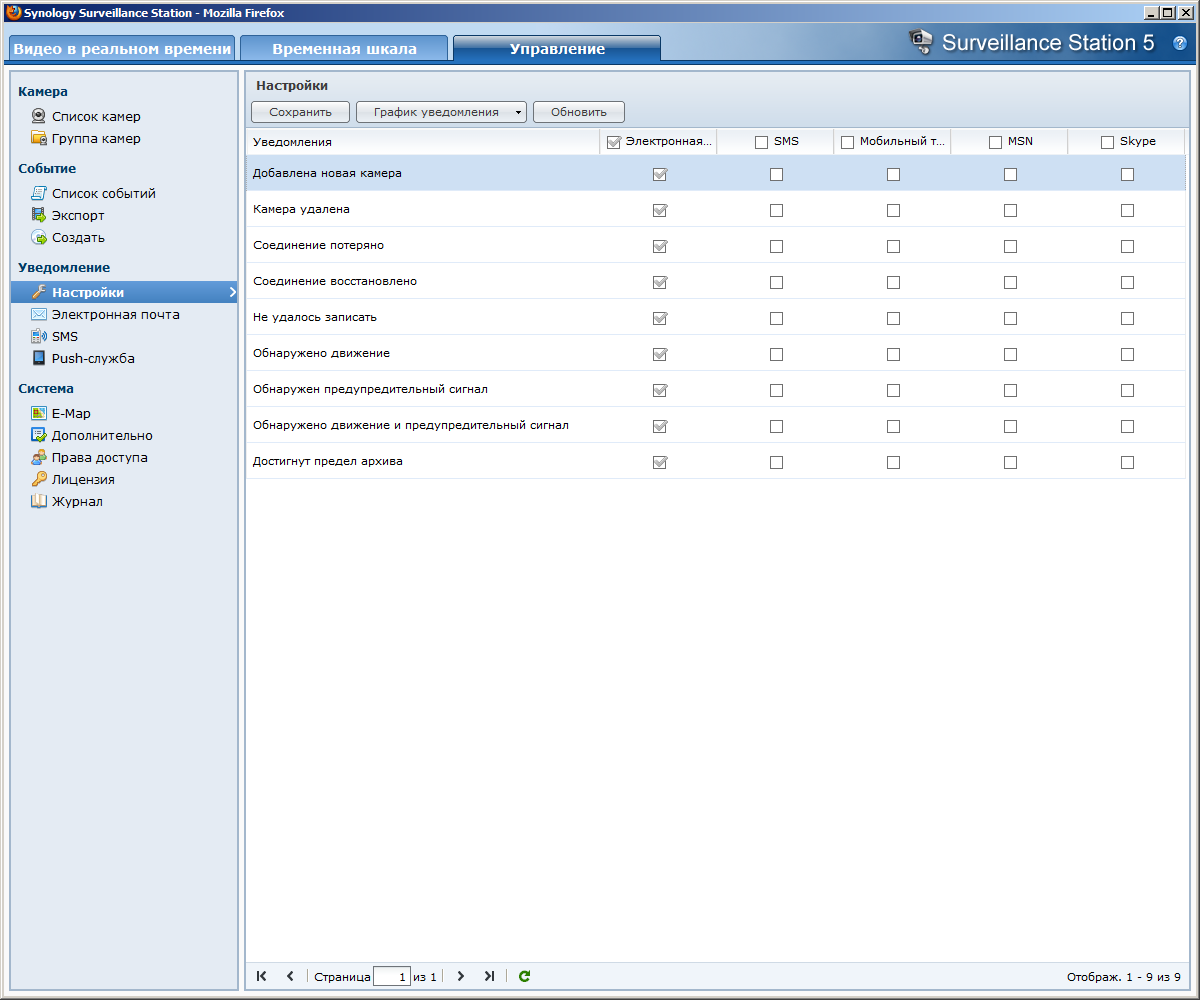

  • Surveillance Station: система видеонаблюдения для IP-видеокамер, поддерживает более тысячи моделей камер, работает с детектором движения, может каскадироваться, просмотр работает через многие популярные браузеры, есть клиент для мобильных устройств, возможно использовать специальный терминал VS80 с подключенным монитором VGA и клавиатурой/мышкой для доступа к онлайн-трансляции и архиву видео, есть собственная база пользователей и прав, собственные настройки уведомлений, в комплекте идет лицензия на одну камеру (остальные нужно покупать дополнительно), DS712+ поддерживает работу до 16 камер включительно;
  • Syslog Server: стандартный сервер Syslog для хранения и обработки журналов событий сетевых устройств, в режиме просмотра возможно использование фильтра;

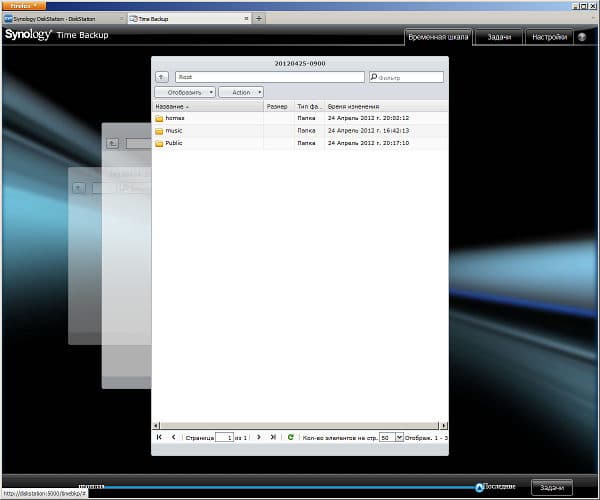

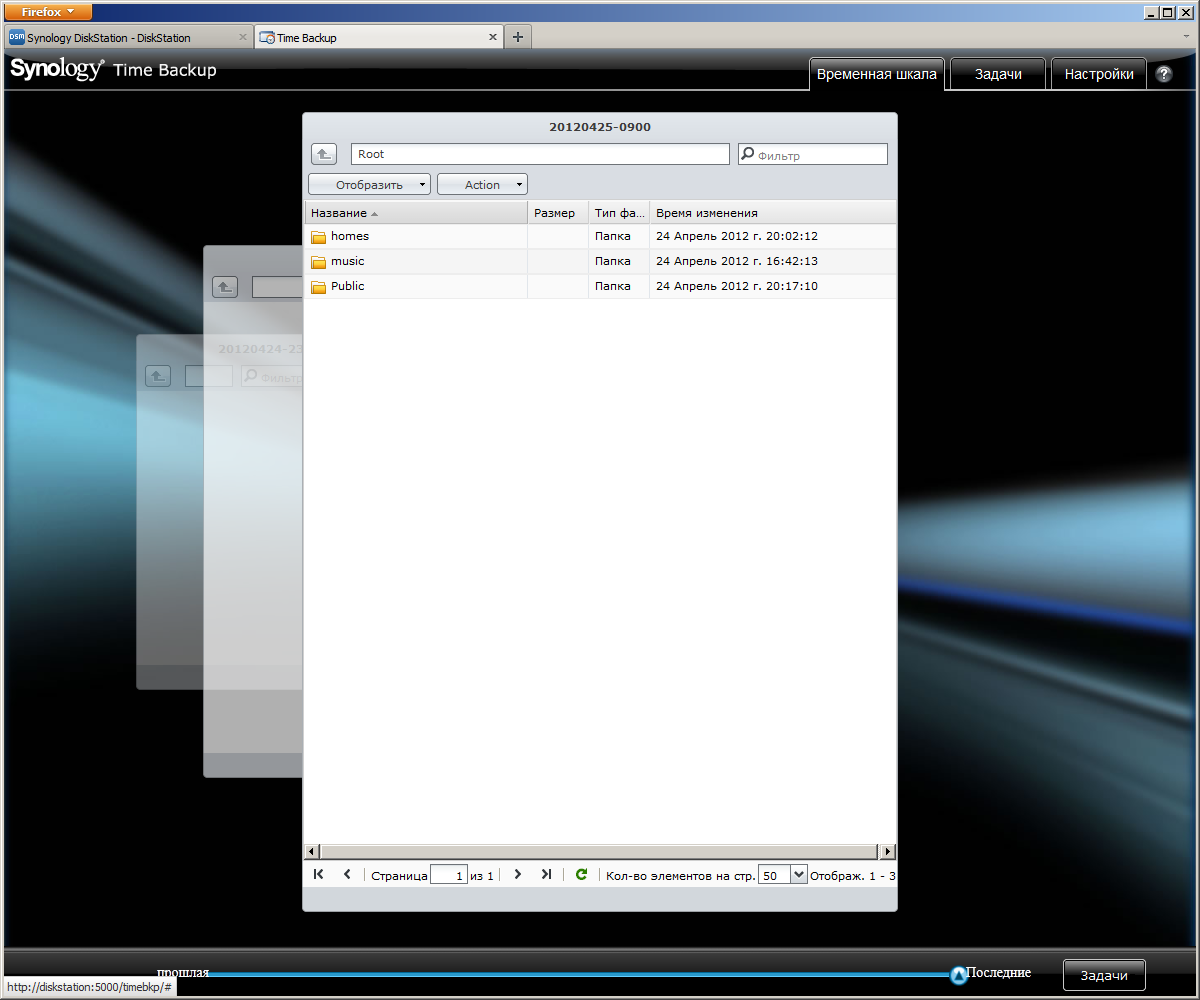

  • Time Backup: аналогичный Apple Time Machine сервис для хранения «снимков» файловой системы на другой том, внешний диск или другой накопитель по сети, поддерживается регулярное создание копий по расписанию и доступ к ним через web-интерфейс;

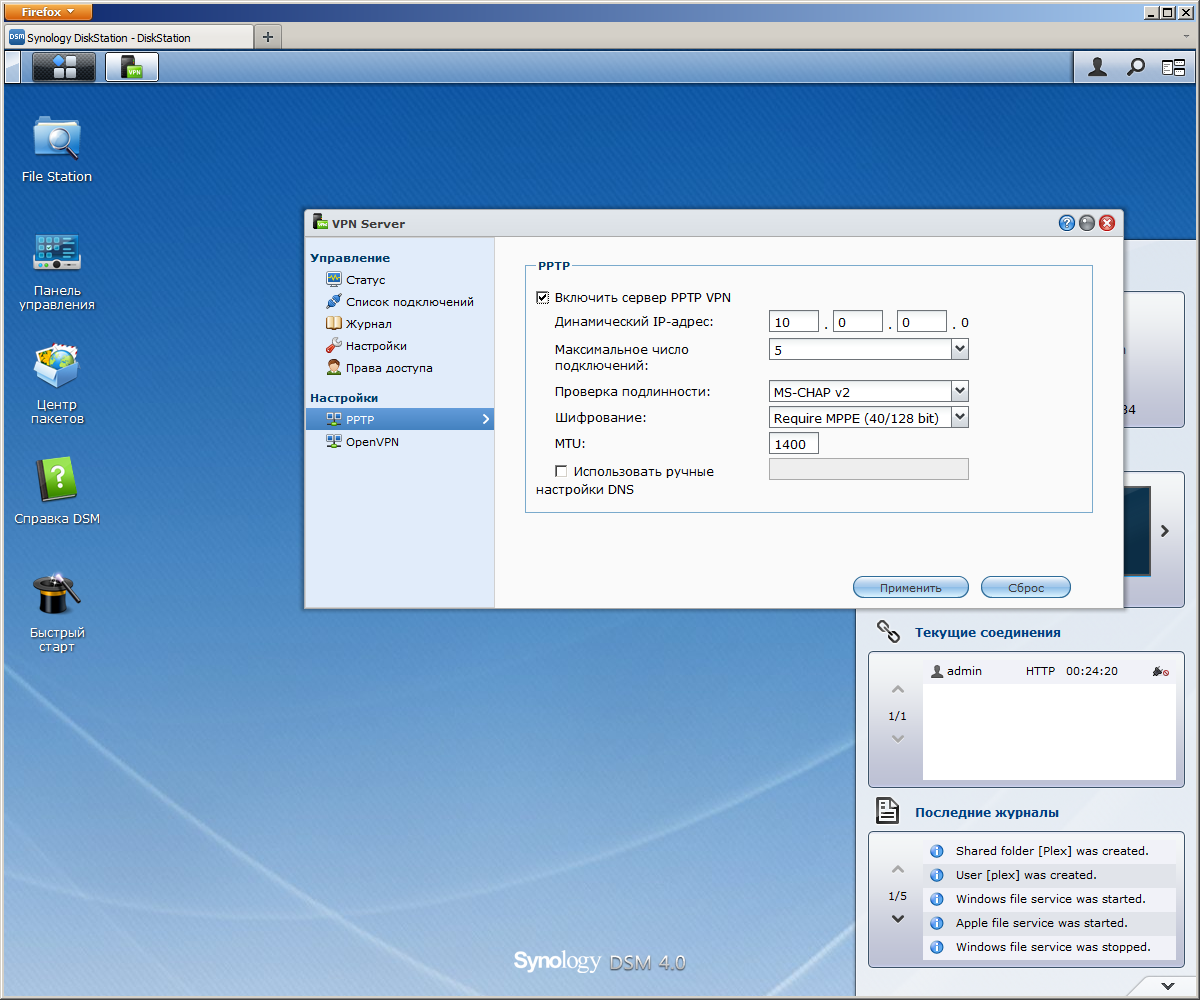

  • VPN Server: сервер удаленного доступа с поддержкой PPTP и OpenVPN;
  • Webalizer: модуль сбора и анализа статистики использования web-сервисов;
  • WordPress: система управления публикациями;
  • Сервер мультимедиа: DLNA-медиасервер, поддерживает большинство современных медиаформатов, для работы использует службу индексации, может быть использован с любыми директориями на внутренних томах.

Как вы видите, набор очень внушительный. В нем есть как домашние программы (например, медиасервер, фотоблог и система загрузки файлов), так и рассчитанные на бизнес-применения утилиты (в частности серверы VPN, LDAP и Syslog). Благодаря модульной структуре, пользователь может установить только те программы, которые ему требуются.

Надо отметить, что в сети можно найти и множество других готовых к использованию пакетов для сетевых накопителей Synology. Упомянем также о возможности доступа к консоли устройства по telnet и SSH, что может пригодиться для тонкой настройки системы и ее функций.

Производительность

Тестирование производительности проводилось с использованием винчестеров Western Digital WD1002FAEX и программы Intel NASPT с новыми шаблонами. Перед проведением тестов на устройстве активировалась технология Jumbo Frames, создавался массив требуемого типа, общая папка на нем и пользователь с полным доступом к ресурсу.

На первом графике представлены результаты тестов в режиме SHR с одним и двумя дисками.

Скорости последовательного чтения и записи одного большого файла с одним винчестером составляют около 80 МБ/с и 90 МБ/с соответственно, а если установить второй (система при этом будет использовать аналог зеркального массива), то чтение незначительно возрастет до 85 МБ/с, а запись станет немного медленнее – порядка 80 МБ/с. Многопоточная нагрузка на чтении при использовании двух дисков позволяет получить впечатляющие 110 МБ/с. Одновременная запись нескольких файлов ожидаемо медленнее – около 50 МБ/с. Уже по спецификациям аппаратной платформы было ясно, что перед нами одно из наиболее производительных устройств в своем классе. А результаты тестирования это только подтвердили.

Вторая группа тестов использовала стандартные режимы RAID.

По этому графику хорошо видна оптимизация RAID0 и RAID1 на многопоточном чтении. JBOD мало отличается от одиночного диска. А если хочется получить максимальные скорости (правда ценой отсутствия отказоустойчивости), то RAID0 способен и читать и записывать на скоростях около 100 МБ/с.

Также мы проверили скорость работы с подключенным по eSATA винчестером с файловыми системами EXT3, EXT4 и NTFS.

Выбор между файловыми системами очевиден – быстрее всех работает EXT4. Но надо отметить, что NTFS отстает от нее не так уж и сильно. Что касается сравнения с установленным внутри накопителя диском, то использование другой модели контроллера заметно повлияло на показатели работы с мультипоточными шаблонами. Максимальные скорости, на которые может рассчитывать пользователь при работе с внешним винчестером, составляют примерно 75 и 95 МБ/с для чтения и записи в один поток с EXT4.

Выводы

Мы уже ставили под сомнение необходимость использования высокопроизводительной платформы для двухдисковых устройств. Однако место на рынке для них явно есть, учитывая, что у большинства производителей такие модели присутствуют в линейке. Кроме того, не забудем про возможность подключения к Synology DS712+ внешнего бокса, увеличивающего число винчестеров до семи. А в такой конфигурации двухпоточный x86-процессор и 1 ГБ оперативной памяти уже явно пригодятся.

Что касается конкретно рассмотренной модели, то она является ярким представителем линейки 2012 года от одного из бесспорных лидеров рынка. Устройство качественно изготовлено, работает без нареканий и обеспечивает уникально широкий набор возможностей. Конечно, надо понимать, что все это сопровождается и достаточно высокой стоимостью.

Для домашних пользователей DS712+ может представлять интерес, только если требуется максимальная производительность или нет финансовых ограничений. Для бизнес-среды стоимость уже не играет такой большой роли на фоне числа решаемых устройством задач. А вот по возможностям для подключения внешних устройств данная модель неоднозначно смотрится на фоне конкурентов. Возможно, что стоило установить еще один порт eSATA и хотя бы один USB 3.0. Немного исправляет ситуацию поддержка модуля DX510 на пять дисков.

Очередное обновление встроенного программного обеспечения упростило базовую прошивку, благодаря выделению дополнительных программ в отдельные модули. Однако одновременно появились новые полезные пакеты, а возможности старых существенно увеличились. Всем категориям пользователей будут интересны переработанные «станции» – File Station, Audio Station, Photo Station, Surveillance Station. Администраторы корпоративных сетей будут рады реализации серверов удаленного доступа и управления пользователями, а также возможностям резервного копирования и поддержке iSCSI.

Что касается самой прошивки, то упомянем новые возможности уведомлений, новые сетевые функции (создание точки доступа, клиент VPN, мультифункциональный сервер для принтеров и МФУ), портал приложений и «облачные» сервисы. Обязательно нужно отметить наличие удобных и полезных утилит для мобильных устройств, которые позволят вам постоянно оставаться на связи с накопителем.

Средняя розничная цена рассмотренной модели в Москве, актуальная на момент чтения вами данной статьи, составляет: $620(11).
