Сетевой накопитель TRENDnet TS-S402


Сегодня у нас в лаборатории двухдисковый сетевой накопитель от известного производителя сетевого оборудования компании TRENDnet. По своим характеристикам он не выделяется из группы домашних моделей — два SATA диска, гигабитный сетевой порт, два порта USB для дисков или принтера, внешний блок питания, поддержка протоколов SMB/FTP/NFS, медиасерверы iTunes и UPnP AV.

В комплект поставки входит сам накопитель, внешний блок питания (12 В 5 А), сетевой кабель, компакт-диск с программой управления и описаниями, краткое руководство по установке (в том числе и на русском языке), салазки для дисков и крепления для них. Все это упаковано в не очень крепкую картонную коробку с фирменным оформлением в синих тонах.

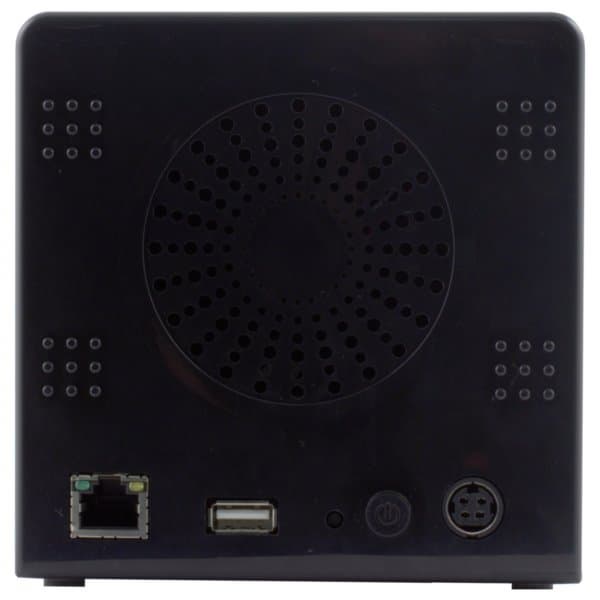

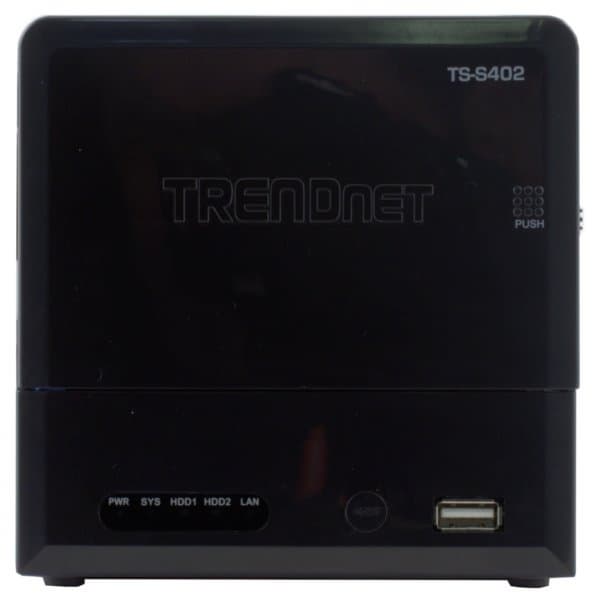

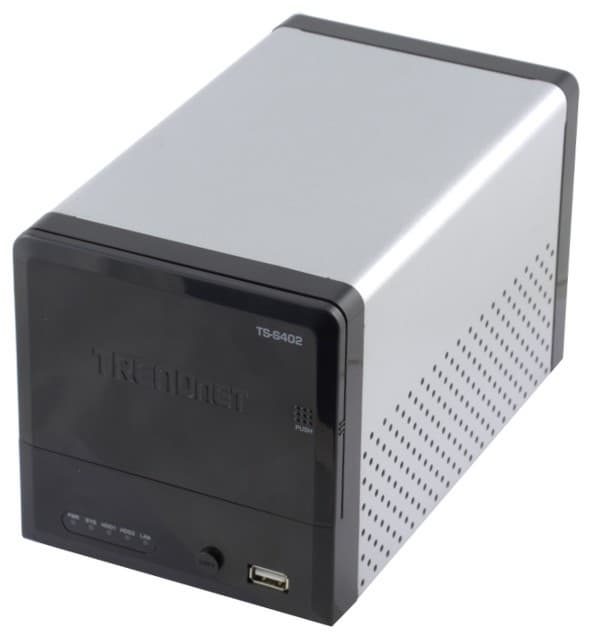

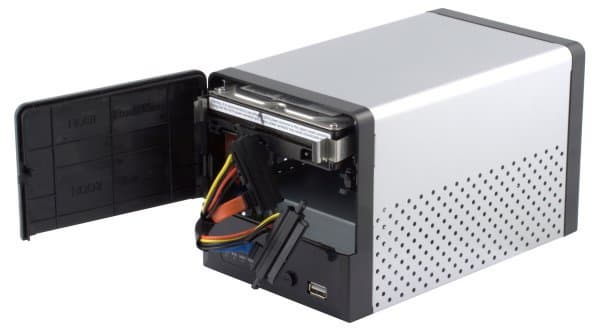

Внешний вид — классический параллелепипед размером 12×20,5×12,2 см (ШxДxВ). Основная часть корпуса выполнена из стали, окрашенной в серебро, передняя и задняя панели — пластиковые. На дне находится наклейка с номером модели, серийным номером и MAC-адресом. На боковых сторонах можно найти перфорацию, через которую поступает воздух для охлаждения накопителя. Диски устанавливаются через дверцу на передней панели. Отметим совмещенные SATA кабели данные+питания. Это более удобно, чем отдельные разъемы. Несмотря на то, что формально можно поменять диск и без выключения устройства, после (пере)установки дисков требуется перезагрузка. Также на лицевой панели присутствует один порт USB, кнопка для копирования данных с него на накопитель и пять индикаторов — питание, системный, диск 1, диск 2, сеть. Разъем питания с кнопкой включения, сетевой порт с автоматическим определением типа подключения, второй порт USB и кнопка для сброса настроек расположены на задней панели. Здесь же можно увидеть и решетку вентилятора. Используется модель DA06010B12M от известной компании AVC. Размер кулера — 60×10 мм. Этого вполне хватает для охлаждения системы. Что же касается уровня шума, то он относительно небольшой, на уровне других аналогичных моделей. Одна из причин этого — зависимость частоты вращения от температуры. Хотя сам вентилятор имеет трехпроводное подключение, данных о скорости его работы пользователю получить нельзя. За все время тестирования проблем с перегревом отмечено не было.



Схема собрана на одной печатной плате. В целом конфигурация аналогична другим рассмотренным нами двухдисковым моделям — процессор Marvell 88F5182 (предположительная частота — 333 МГц), 128 МБ оперативной памяти (емкость установленных микросхем, в спецификациях на сайте указано 32 МБ, через telnet в текущей прошивке можно получить цифру 64 МБ), 4 МБ флеш-памяти, сетевой чип Marvell 88E1118. Относительно небольшой объем флеша приводит к тому, что часть программной составляющей размещается на жестких дисках. На тестовых 500 ГБ накопителях для этой цели резервировалось 250 МБ.

Процесс сборки накопителя несложный — нужно установить салазки на жесткие диски (придется использовать «мелкую» отвертку, стандартный универсальный вариант компьютерщика-любителя не подойдет), поставить их на места и подключить кабели. Они имеют разные цвета, а на внутренней стороне дверцы указано, какой соответствует первому диску, а какой — второму.

Если первоначально использовался только один диск, то установка второго автоматически приводит к его инициализации и форматированию в режим «два отдельных диска». В текущей версии прошивки создания зеркала без потери информации не предусмотрено. Попытка поменять конфигурацию дисков через Web-интерфейс срабатывает не всегда. Однако поскольку в этом случае все равно информация на дисках не сохраняется, можно использовать режим «Помощника», который проводит эту операцию корректно.

Тестирование поведения при отключении одного из дисков массива RAID1 во время работы показало, что накопитель с некоторой задержкой реагирует на это событие записью в логфайле и сообщением на e-mail (если настроено). Никаких внешних эффектов не используется. Для восстановления массива требуется установить новый диск и перезагрузить устройство. Синхронизация массива из 500 ГБ дисков занимает чуть больше полутора часов. За ходом процесса можно наблюдать через Web-интерфейс.

Во время проведения тестов на сайте компании не было обновлений программного обеспечения, поэтому мы использовали комплектную прошивку версии 1.00.17/1.30.

К портам USB можно подключать внешние накопители и принтеры. Возможно использование хабов. В случае наличия на диске нескольких разделов, доступ получить можно только к первому. Поддерживаются файловые системы EXT2, EXT3, FAT32 и NTFS (последняя — только чтение). Скорость работы с внешним накопителем по сети не очень большая — порядка 7-8 МБ/с. Ограничений прав на доступ к USB-дискам не предусмотрено.

Кнопка Copy на лицевой панели может использоваться для копирования всей информации с подключенного во фронтальный порт устройства в общую папку Share (в ней создается директория USBCopy, а в ней еще одна — с именем, составленным из текущей даты и времени).

Устройство поддерживает работу с USB-принтерами, однако наш тестовый Canon MP510 оно не смогло опознать. Видимо данному накопителю не понравилась его многофункциональность. По данным компании, с принтером HP Deskjet 5443 все работает корректно.

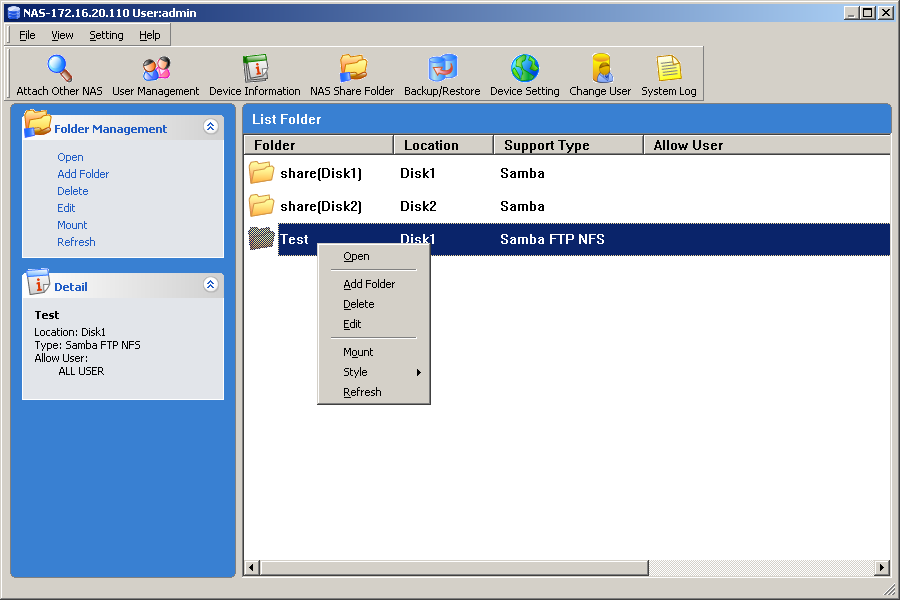

Для настройки накопителя можно использовать комплектную программу NAS Utility или же стандартный Web-интерфейс. Программа позволяет работать с пользователями, папками, посмотреть логи (эта функция не работала, будем надеяться, что в следующей версии это будет исправлено) и информацию об устройстве, вызвать Web-интерфейс для более подробной настройки. Кроме того, она может работать как несложная программа резервного копирования. Выбирается исходная директория, общая папка на сетевом накопителе и расписание работы. К сожалению в программе нет функции изменения IP-адреса накопителя. Так что пользователю в любом случае придется перенастраивать компьютер для первого доступа к NAS, поскольку последний, в отличие от большинства других моделей, при поставке имеет фиксированный адрес 192.168.10.10.

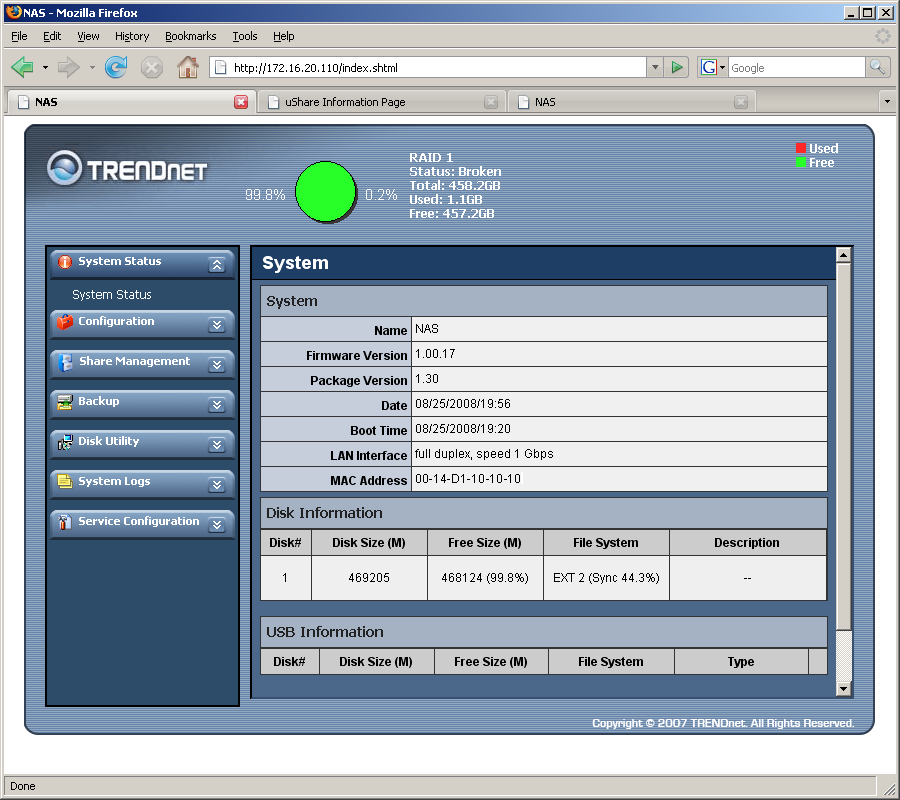

Посмотрим, какие возможности предоставляет Web-интерфейс. После входа пользователь попадает на статусную страницу устройства. Здесь отображается информация об имени, версии прошивки, дате и времени, скорости сети, MAC-адресе, состоянию дисков (в том числе и внешних). Кроме того, данные о занятости дисков дублируются в верхней части окна в виде диаграмм. В левом столбце находится основное меню. Первая группа — System Status — состоит из единственного одноименного пункта, который мы уже описали. Следом идет самая многочисленная группа настроек — Configuration. В ней собрано большинство настроек сервера. Перечислим их: сетевой адрес (фиксированный или DHCP), имя сервера и рабочей группы, порт Web-интерфейса, кодовая страница, часовой пояс, NTP-сервер, индивидуальная активация протоколов Samba/FTP/NFS/UPnP/iTunes, пароль администратора, обновление прошивки, сохранение/загрузка/сброс конфигурации, перезагрузка и выключение сервера, установка remote package. Напомним, что установка данного пакета на диски необходима для работы сервера. В нем в частности содержатся серверы Samba, FTP, UPnP и другие. В целом стандартный набор настроек, обратить внимание, стоит только на отсутствие поддержки Jumbo Frames (ожидается в новых версиях прошивок).

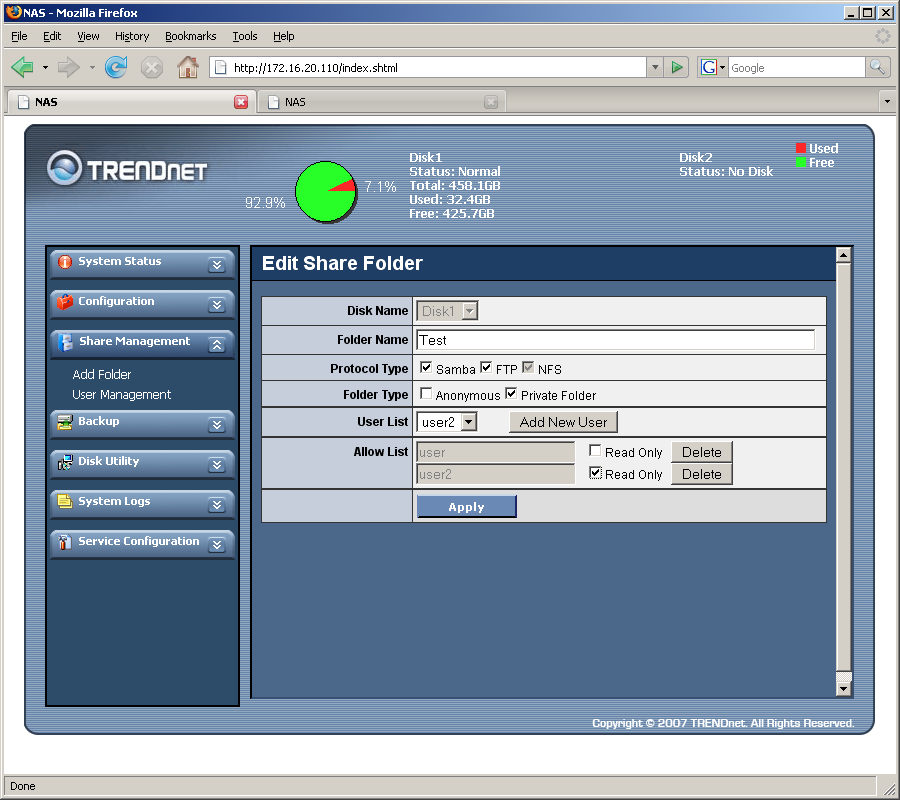

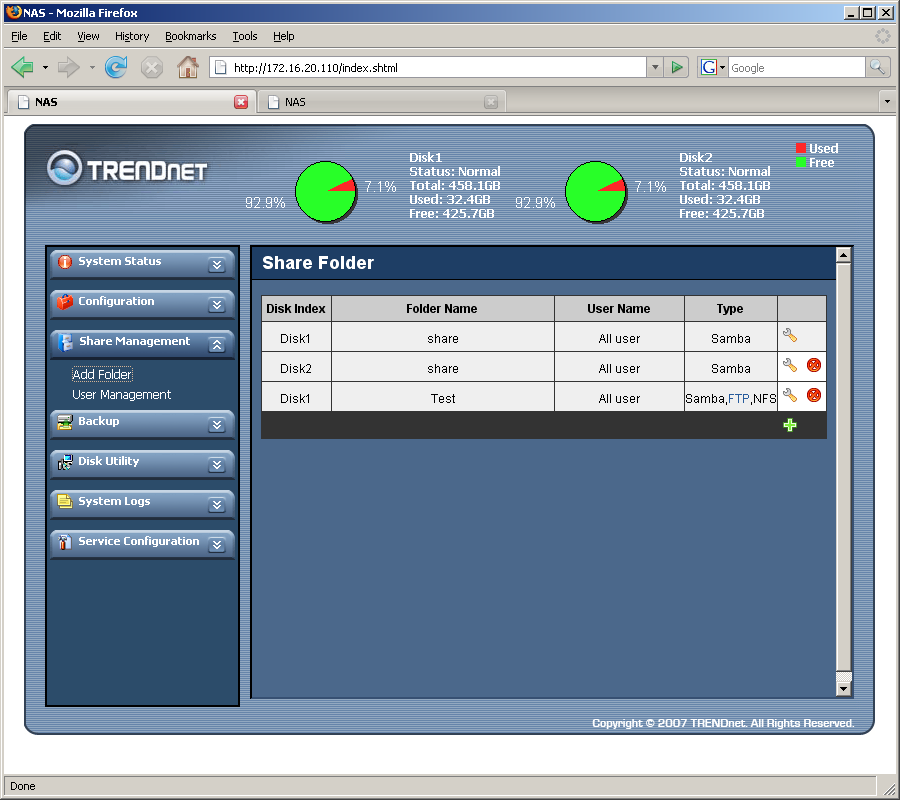

В группе Share Managenent находятся настройки общих папок и групп. По-умолчанию устройство создает общую папку share на каждом новом диске. Ее нельзя удалить или каким-то образом запретить анонимное использование. Хотя для домашнего применения это не является проблемой. Для каждого ресурса можно указать необходимые протоколы и выбрать режим доступа — публичный или с проверкой имени пользователя. В последнем случае можно выбрать режим «только чтение» для некоторых пользователей. Для NFS всегда предоставляется полный доступ всем хостам из подсети и при выборе режима с авторизацией доступ по NFS автоматически закрывается.

Накопитель имеет встроенную утилиту резервного копирования местного применения. Ее можно использовать для копирования содержимого одной общей папки в другую по расписанию.

Отдельная группа — Disk Utility — используется для изменения конфигурации и форматирования дисков (в том числе и внешних). Также здесь можно посмотреть модель установленных винчестеров и их состояние SMART (в сокращенном виде — «в порядке/не в порядке»). Встроенных средств для проверки файловой системы пока не предусмотрено.

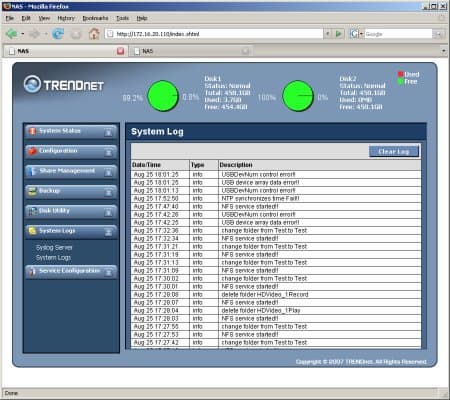

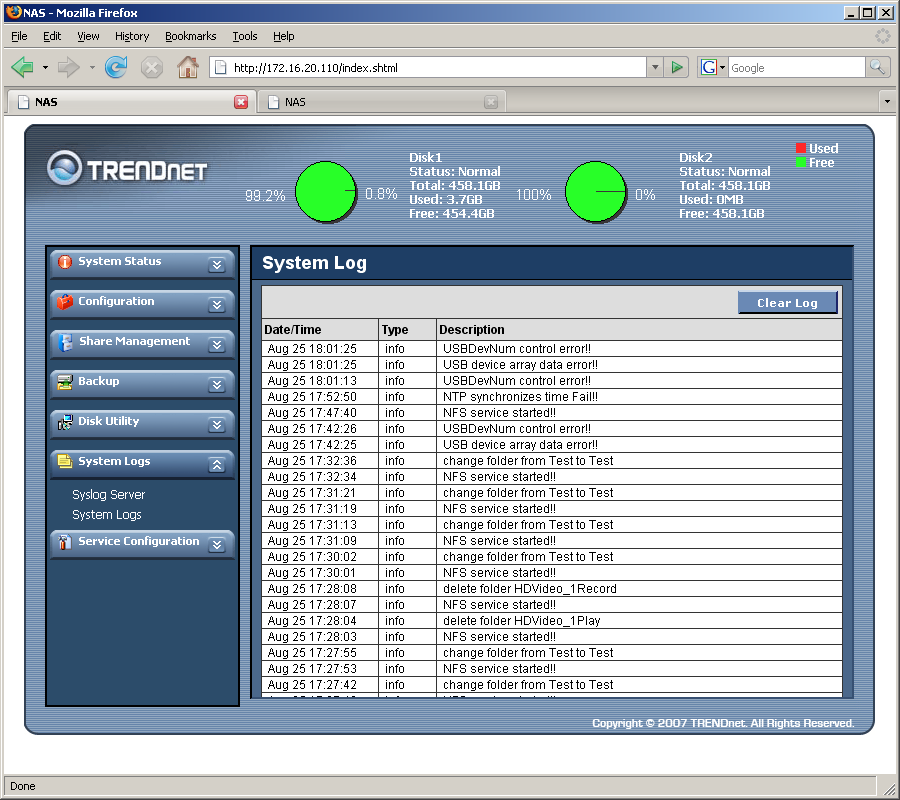

Список системных событий не очень информативен и отображает около двух десятков записей. Нам удалось увидеть в основном служебные сообщения о остановке и запуске сервисов и ошибках подключения принтера. События могут отправляться на сервер syslog и по электронной почте (поддерживается аутентификация). К сожалению нельзя поменять поле From:, что может помешать использованию некоторых общедоступных серверов для передачи почты.

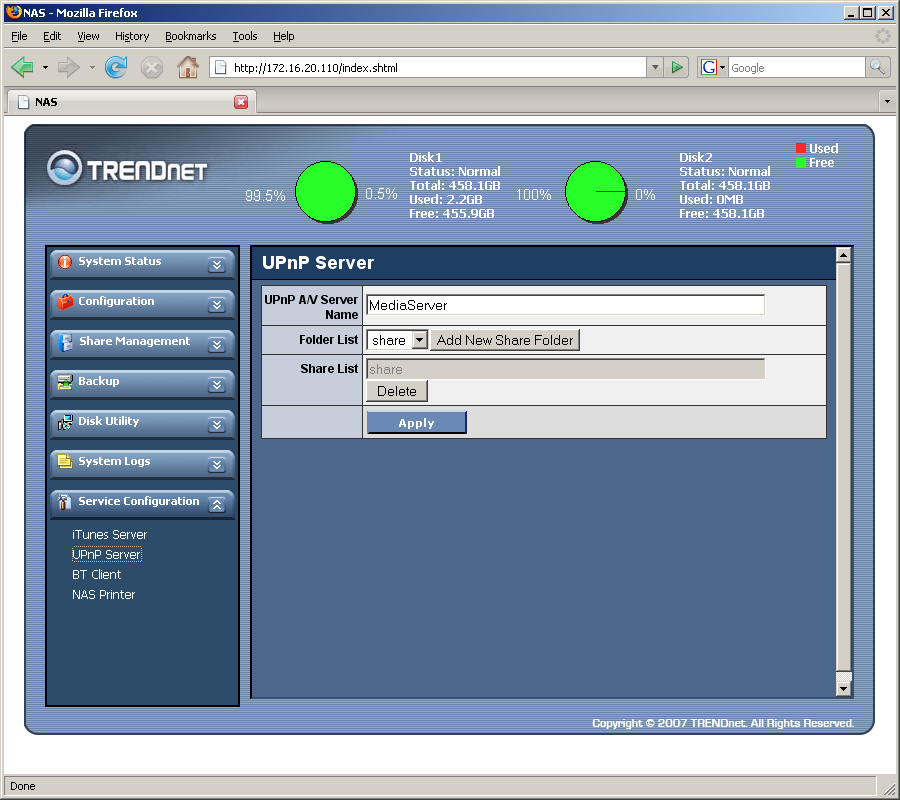

Последняя группа используется для настройки дополнительных сервисов. Для iTunes можно выбрать папку (только одну), интервал переиндексирования файлов и задать пароль. К сожалению доступа к Web-интерфейсу настройки этой программы (Firefly) не предусмотрено. Сервер UPnP A/V (используется uShare) можно настроить на работу с несколькими папками одновременно. Кроме выбора имени, никаких настроек не предусмотрено. Проверка работы сервера показала частичную совместимость с клиентами программ Cyberlink PowerDVD и Nero ShowTime. Программа DiXiM Media Client оказалась более сговорчива — она увидела на сервере файлы jpg, bmp, png, mp3, mp4, wma, ogg, avi, divx, mp4, mkv, wmv и другие. Русские имена файлов также работали корректно. Сервер использует только структуру директорий для навигации. Никаких дополнительных сортировок на базе тегов нет.

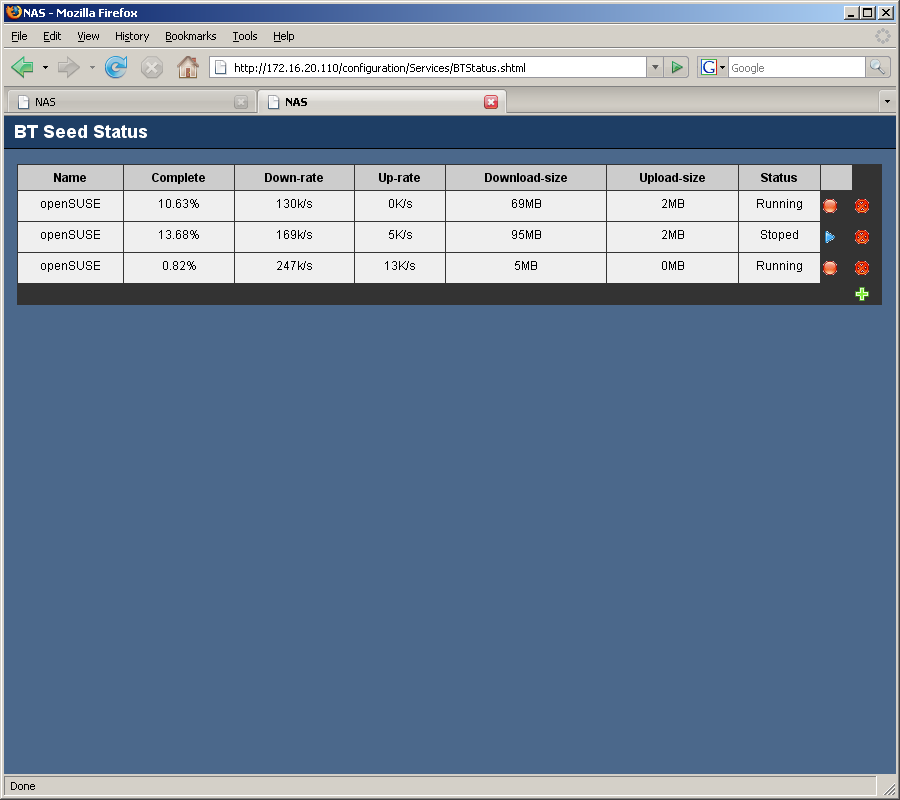

Встроенный BitTorrent-клиент позволяет закачивать одновременно только два торрента. Остальные устанавливаются в очередь. Из настроек — ограничение скоростей и числа пиров, выбор директории для загрузки (каждого файла отдельно). Управление торрентами включает в себя запуск, остановку и удаление. Для каждой ссылки отображается часть имени, процент выполнения, скорости и объемы загрузки и отдачи. В качестве клиента используется программа ctorrent. Номера используемых портов не приводятся в документации. После загрузки файлов их раздача останавливается.

Скоростные характеристики накопителя тестировались в программе Intel NASPT совместно с дисками Seagate Barracuda 7200.11 (ST3500320AS) на прямом гигабитном подключении к персональному компьютеру на базе двухядерного процессора, работающего под управлением Microsoft Vista Home Premium. Было протестировано шесть конфигураций — одиночный диск, массив RAID0, массив RAID1 с файловыми системами ext2 и ext3. Полная таблица с результатами доступна в отдельном документе. На диаграмме приводятся частичные данные.

Как и некоторых других моделей, скорость записи у TS-S402 больше скорости чтения. Данный эффект приводит к тому, что если по скорости записи рассматриваемая модель занимает одну из лидирующих позиций, то скорость чтения уже не так хороша. Еще раз отметим, что ожидать настоящих «гигабитных» скоростей от двухдисковых накопителей данного класса не стоит. Все протестированные модели показывали максимальную скорость около 20 МБ/с, что конечно далеко до теоретического максимума, однако для большинства домашних применений вполне достаточно. Особенно учитывая что многие сети все еще работают на скорости 100 Мбит/с.

Использование файловой системы с журналированием снижает производительность на 10(чтение)-20(запись) процентов. Если накопитель подключен через UPS или не требуется повышенной надежности, использовать EXT3 не обязательно.

Установка двух дисков в массив RAID0 положительно сказывается на скорости, однако эффект не так заметен, как хотелось бы. Прибавка составляет около 10% на большинстве шаблонов. RAID1 также несколько увеличивает скорость чтения данных.


Рассмотренное устройство построено на современной платформе и имеет стандартный для ее класса функционал. Однако, к сожалению, полностью реализовать его пока не получилось. Нужно отметить, что мы тестировали накопитель с самой первой версией прошивки, так что возможно ситуация изменится с выходом новых версий.

Скоростные характеристики достаточно неплохие для двухдисковых моделей, однако нам кажется, что для домашних применений более важно иметь высокую скорость чтения, а не записи.

В настоящий момент накопитель подходит для использования в небольших рабочих группах или дома в качестве стандартного сетевого хранилища и принт-сервера. Реализация дополнительных функций в новых версиях прошивок повысит привлекательность устройства для домашних пользователей.

Отдельно отметим относительно невысокую стоимость накопителя.
