Плюс три винчестера в ваш компьютер

Иногда встречаются такие устройства, которые настолько просты по сути, что собственно непонятно, что там у них тестировать и про что писать. Но если продуктов несколько, то естественно возникает вопрос выбора или хотя бы понимания потенциальных возможностей и проблем. В этом смысле наши публикации могут оказаться полезными. При этом можно ориентироваться не на собственно продукт, а скорее на задачу, которую он решает.

Героем этого небольшого материала будет вопрос об установке в обычный компьютер дополнительных винчестеров. Причин или поводов для этого может быть множество, а вот тратить время и деньги на выбор и приобретение каких-то специализированных устройств мало кому хочется.

Всем понятно, что подавляющее большинство домашних компьютеров имеют один жесткий диск. Но иногда пользователь хочет создать RAID-массив для повышения надежности хранения данных или увеличения скорости дисковой подсистемы. Или же объем домашней медиабиблиотеки уже зашкаливает за несколько терабайт, а доступ нужен всегда и ко всему сразу.

Если в домашней сети есть несколько компьютеров и других устройств (например, медиаплееров), то е́сть также вариант установки сетевого накопителя. Однако для некоторых приложений требуется именно локальное хранилище. В качестве вариантов: ваш ПК используется как медиасервер со встроенным транскодером, то есть требуется одновременно и мощный процессор, и большой объем быстрого дискового устройства. Либо вы начинаете профессионально заниматься видеомонтажом. При наличии фантазии, придумать можно еще десяток или больше вариантов. Но не будем здесь останавливаться на этом.

Итак, хочется поставить в «обычный» компьютер много винчестеров. Хорошо, если ваш корпус, который уже есть или на который хватит денег, имеет для этого соответствующую конструкцию или специальные элементы. Но обычно подобные особенности характерны для относительно дорогих моделей. Если же говорить о классическом варианте mATX, то мы обычно получаем два внешних отсека 5,25″, два внешних 3,5″ и один внутренний 3,5″. При этом отсеки не имеют штатного дополнительного охлаждения и хорошо себя чувствовать в таком корпусе сможет только один жесткий диск.

Если же надо больше, то придется решать сразу как минимум две проблемы: крепление и охлаждение. Обычные варианты решения — «салазки» из 3,5″ в 5,25″ и мобайл-реки формата 5,25″ на один диск. Плюсы — недорого; минусы — жалко тратить большой отсек на один винчестер, салазки долго устанавливать, часто все изготовлено из пластика, компактный вентилятор не очень эффективен и надежен.

Конечно же, существуют вполне достойные решения и в этом классе, но есть и более интересный, на наш взгляд, вариант — корзина, которая занимает сразу два больших отсека и имеет возможность установки трех стандартных винчестеров. Плюсы этого варианта прямо следуют из конструкции: три диска на два отсека, большой вентилятор охлаждения для всех дисков сразу, более простая установка.

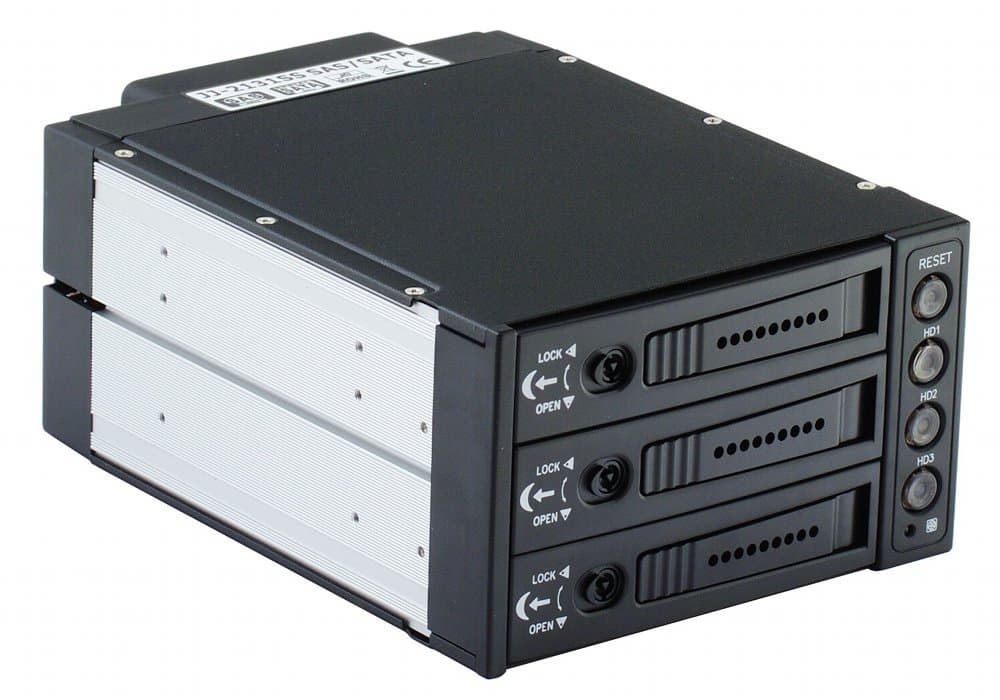

В качестве примера подобного решения мы опишем продукт компании Jou Jye Computer, но скорее всего, вы сможете найти на рынке и множество других похожих вариантов. Модификаций подобных корзин, поставляемых на рынок под этой маркой, достаточно много. Отличаются они в основном числом и форматом устанавливаемых дисков. В частности, мы тестировали устройство ST-2131SS (также известно под именем JJ-2131SS) — три 3,5″ в два отсека 5,25″. А есть и варианты «четыре диска в три отсека» или «четыре ноутбучных диска в один отсек» и так далее. Работает корзина с любыми SATA- и SAS-дисками и не требует каких-либо специальных драйверов.

Комплект поставки

Итак, в картонной коробке небольших размеров покупатель обнаружит само устройство и одностраничный вариант «инструкции». Она безусловно пригодится, если вдруг захочется что-то изменить в настройках или разобраться в нестандартных параметрах.

Внутри устройства также находятся три кабеля SATA с защелками и комплект болтов для крепления винчестеров и самой коробки в корпусе компьютера. Также есть пара пластиковых ключей, которые позволяют заблокировать защелки отсеков.

Конструкция

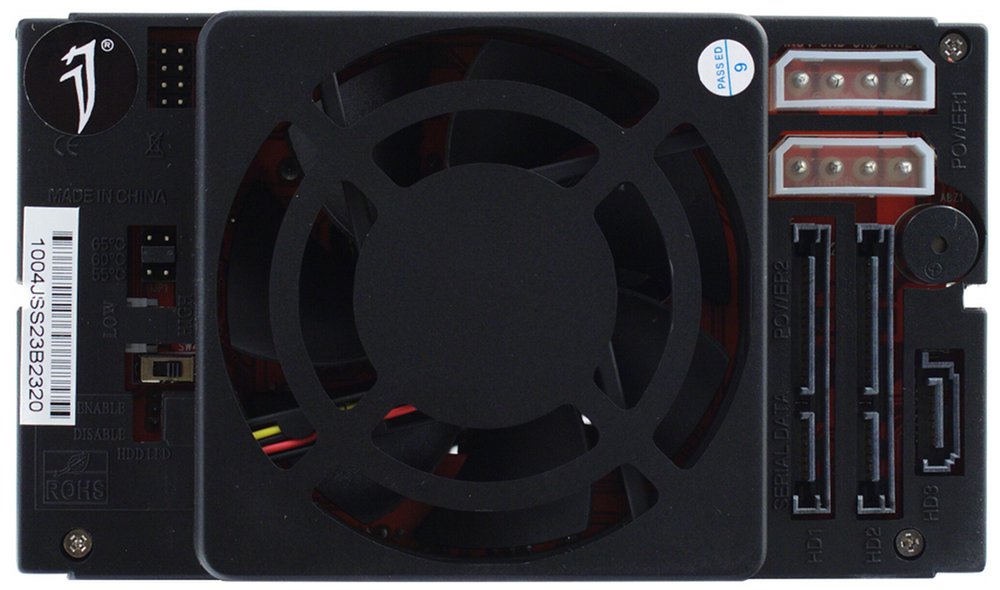

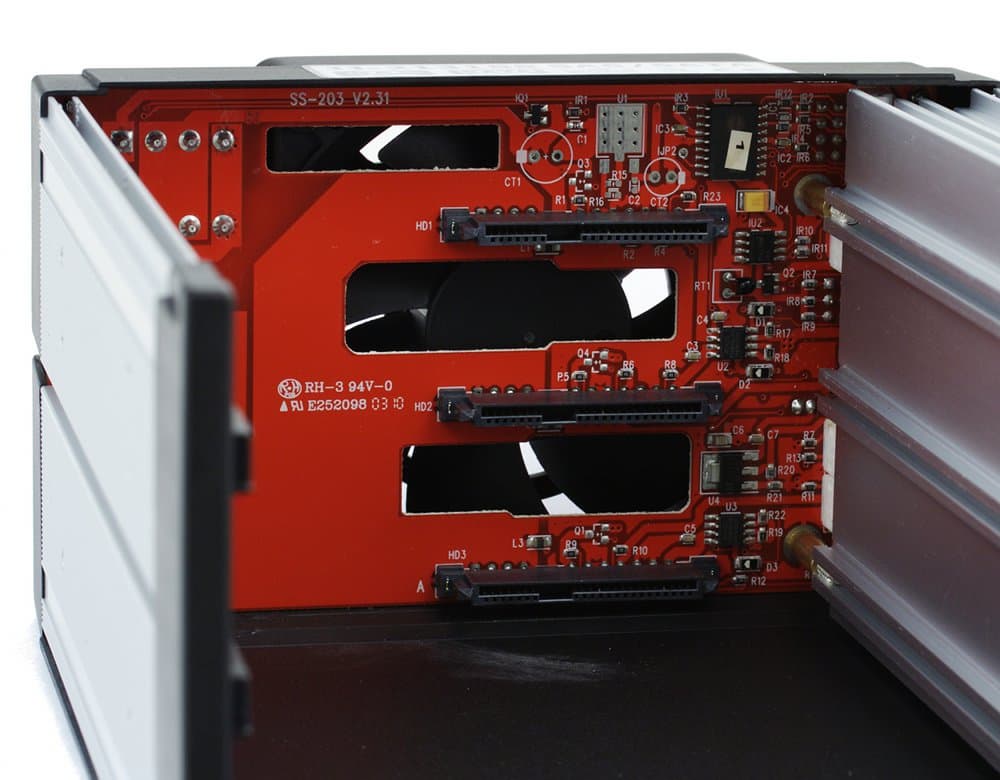

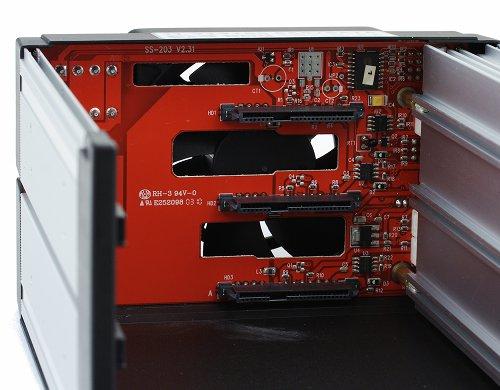

Изготовлено устройство достаточно просто — боковые части из алюминиевого профиля, сверху и снизу — стальные пластины. Задняя панель — единственная печатная плата с установленными разъемами SATA (данные и питание). Также на ней находятся выключатели питания дисков с выводом на переднюю панель через пластиковые штоки со встроенными светодиодами, «пищалка», разъемы питания и данных для подключения в ПК, переключатель порога срабатывания датчика температуры и разъем для работы с внешними индикаторами состояния.

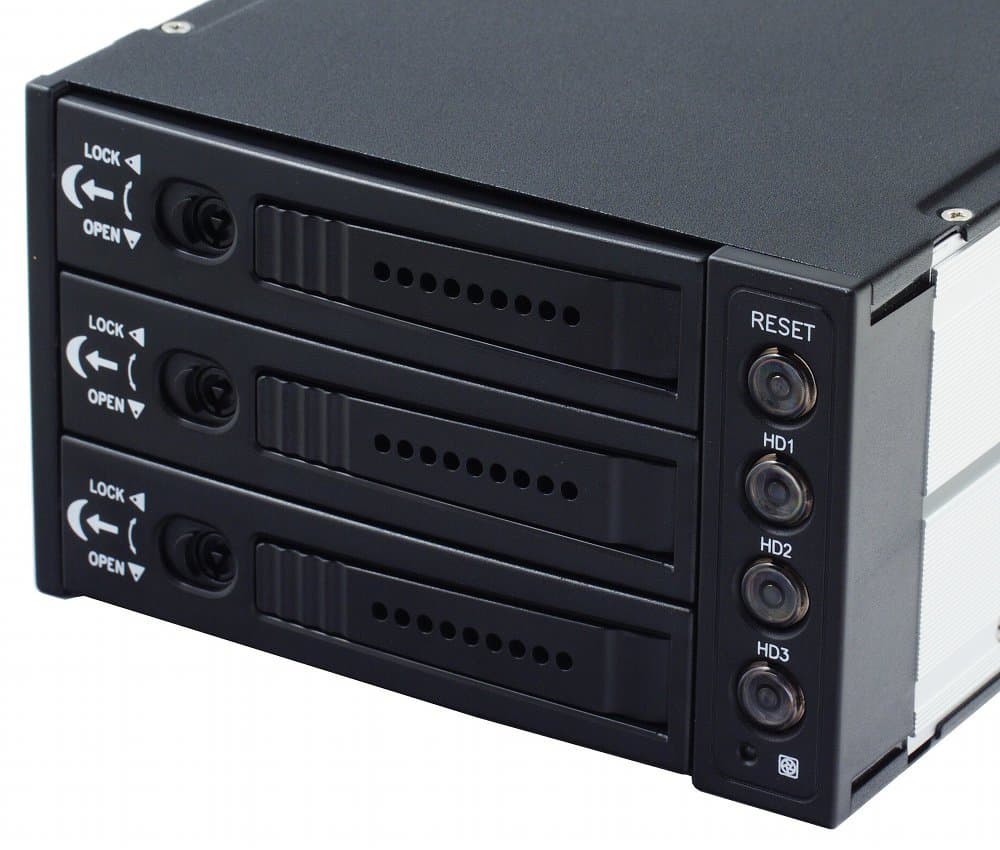

На передней панели, кроме отсеков для дисков, находятся выключатели питания для каждого из них со встроенными индикаторами активности, кнопка сброса звукового сигнала, совмещенная со светодиодом температурного режима и индикатор состояния вентилятора.

Коробка сама по себе совершенно пассивная — никаких специальных электрических цепей в ней нет, кроме контроля температуры и контроллера индикаторов.

Вентилятор (DFC802012H) имеет размер 80×20 мм. Схемы управления скоростью вращения не предусмотрено, только простейший переключатель «высокая»/«низкая». Включается вентилятор при подаче питания на хотя бы один из винчестеров. Уровень шума не высокий, но все-таки заметный даже на низких оборотах. Так что если планируется получить сервер в спальне — придется заменить его на более тихую модель. А для офиса или тем более серверного помещения шум проблемой не будет.

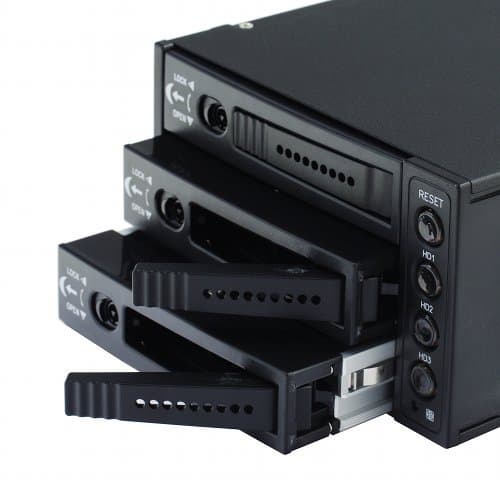

Рамки для установки дисков имеют основу из алюминиевого профиля, а непосредственно защелка — из пластика. Сложно заранее сказать, насколько это хорошо или плохо, однако металл все-таки более надежен. На основе есть отверстия для крепления дисков формата 3,5″ или 2,5″. Во втором случае — только тремя винтами, но для таких дисков это не критично.

Плотного контакта дисков с рамкой не происходит. При наличии активного охлаждения это мало влияет на температурный режим.

Инсталляция

Наиболее спорный момент при установке — совместимость с вашим корпусом. Причина этого в том, что коробка занимает сразу два слота 5,25″, и корпус должен иметь возможность ее установки. Ситуация усложняется тем, что подробные фотографии данного класса устройств редко можно обнаружить в Интернете. Болгарка или дремель решат все вопросы с установкой, но мы же говорим о готовом решении, а не о моддинге.

В частности, в одном из вариантов корпусов мы встретились с тем, что присутствующие в корзине продольные канавки проходят только вдоль части корпуса и отсутствуют на передней панели. В результате коробку просто невозможно установить на нужной глубине, т. к. на корпусе направляющие выступы между посадочными местами имели полную длину отсека для накопителей. На работу эта проблема, конечно, не влияет, но может нарушать эстетическое восприятие компьютера.

Второй момент — нужно учесть длину корзины. Сама она занимает 20 сантиметров, но мы бы рекомендовали добавить еще пару на SATA-кабели данных, поскольку они могут иметь только «прямые» разъемы и резко сгибать их нежелательно. Впрочем, для большинства корпусов такой размер не будет проблемой.

Перед установкой корзины в корпус желательно выставить требуемую скорость вращения вентилятора и порог срабатывания датчика температуры, поскольку доступ к этим настройкам после установки будет затруднен.

Следующий этап — крепление дисков на рамки. Используются для этого винты специальной формы с тонкой плоской шляпкой. К счастью, производитель положил несколько запасных в комплект.

Для подключения корзины к контроллеру используется три отдельных кабеля данных SATA. Это гарантирует совместимость с большинством конфигураций. Питание можно подвести через два разъема SATA и два обычных четырехконтактных — периферийных, для устройств 5,25″. Желательно использовать как минимум (любые) два из них для обеспечения надежной работы трех винчестеров.

Использование

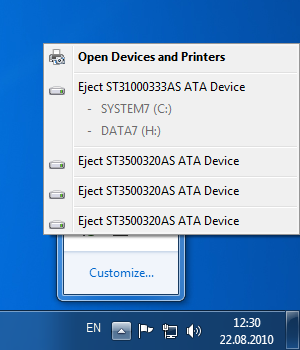

Наиболее удобно корзину эксплуатировать совместно с контроллером AHCI и операционной системой, которая его поддерживает. В этом случае никаких проблем при установке или отключении дисков нет. В нашем тесте мы использовали южный мост SB750 на материнской плате Gigabyte и Windows 7. Подключать просто: вставляете диск, нажимаете кнопку включения питания на корзине, винчестер определяется системой, можно работать. Обратный процесс не сложнее — в иконке трея выбираете «отключить», выключаете питание, вытаскиваете винчестер. Единственная тонкость — правильно выбрать нужный диск при отключении, поскольку ОС показывает только название модели (а они могут быть одинаковыми) и присвоенные буквы разделов (а их может не быть совсем).

Производителю стоило подумать об этой проблеме. Простейшее решение — написать утилиту для идентификации дисков в корзинах и их безопасного отключения. Тем более что индикаторы около винчестеров показывают реальную активность интерфейса и могут быть использованы для поиска нужного диска.

Если же у вас контроллер или программное обеспечение не поддерживает отключение дисков «на ходу», то для замены диска придется полностью выключать компьютер.

Поскольку устройство пассивное в плане интерфейса, каких-либо специальных тестов производительности проводить нет смысла — скорость работы полностью соответствует прямому подключению к контроллеру.

Попытка «разогреть» установленные в корзине три винчестера (Seagate Barracuda 7200.11 500 ГБ, ST3500320AS) показала, что система охлаждения достаточно эффективна — температура поднялась с 34 градусов в состоянии покоя до 41 градуса при создании нагрузки утилитой iometer сразу на все диски. При этом вентилятор работал в режиме низкой скорости.

При попытке остановки вентилятора устройство включает звуковое предупреждение и меняет цвет соответствующего индикатора на красный. После восстановления работы все сигналы отключаются. Аналогично работает и предупреждение по превышению температуры.

Корзина умеет выдавать данные сигналы и на внешние контроллеры, но конкретную реализацию системы мониторинга пользователю придется разработать самостоятельно.

Выводы

Рассмотренное устройство может быть интересно пользователям, которые создают на базе своего компьютера бюджетный сервер и нуждаются в большом числе дисков или хотят добавить возможность быстрой замены винчестеров. Оно может быть установлено в большинство обычных корпусов, однако перед покупкой необходимо уточнять тонкости реализации отсеков 5,25″ в выбранной модели.

Конструкция корзины достаточно простая и надежная. Винчестеры устанавливать и отключать удобно (хотя вариант совсем без рамок был бы еще более простым). Благодаря расположенному на задней стенке вентилятору, температурный режим не вызывает опасений даже при высокой нагрузке. В случае отказа кулера или поднятия температуры корпуса выше установленного порога срабатывает звуковая и световая сигнализация.

Стоимость устройства на российском рынке составляет около 3000 рублей, что сравнимо с тремя качественными однодисковыми корзинами. Однако часто все-таки более удобно иметь одну, и пространство в этом случае используется более эффективно.



Устройство на тест предоставлено компанией Jou Jye Computers.



17 сентября 2010 Г.

, , , . , . . , , .

. , - .
