Встроенный файрвол (брандмауэр) Windows XP Service Pack 2


В этом обзоре будут рассмотрены основные настройки встроенного файрвола Windows XP Service Pack 2 и протестирована его надежность.

Назначение файрвола

В Windows XP появился встроенный файрвол, который должен был защищать подключения к сети компьютера от несанкционированного доступа и заражения некоторыми типами вирусов. По умолчанию встроенный файрвол был отключен и это послужило одной из причин того, что вирусные эпидемии поражали компьютеры с Windows XP, не смотря на то, что операционная система имела инструмент, который должен был предотвратить заражение. Microsoft отреагировала на это обстоятельство, выпустив новый пакет исправлений для Windows XP, который, в том числе, обновлял встроенный файрвол, предоставляя в распоряжение пользователя новую функциональность, и включал файрвол для всех соединений с сетью. Теперь у пользователя есть возможность настроить файрвол под свои нужды и корректировать его поведение при попытках выхода в сеть программного обеспечения. Можно так же задавать исключения из правил, предоставляя возможность определенному программному обеспечению получать доступ в сеть, минуя запрещающие правила файрвола. По умолчанию, файрвол включен для всех соединений с сетью, но по желанию пользователя, для некоторых соединений он может быть отключен. Если на компьютере используется файрвол стороннего производителя, то встроенный файрвол должен быть отключен.

К оглавлению

Установка Service Pack 2 для Windows XP

Service Pack 2 для Windows XP доступен для загрузки на сайте Microsoft. Если планируется установить пакет исправлений только на одной машине, то имеет смысл воспользоваться сайтом Windows Update, при помощи которого операционная система будет проверена на отсутствие важных исправлений, и будут загружены только необходимые из них. Это позволит уменьшить объем скачиваемой информации и сэкономит время установки обновлений.

Если сервис–пак планируется устанавливать на несколько компьютеров, то имеет смысл загрузить его полную версию.

К оглавлению

Интерфейс

Доступ к настройкам файрвола (брандмауэра) Windows XP Service Pack 2 можно получить при помощи Пуск – Панель управления – брандмауэр Windows. Пример окна с настройками файрвола показан на рисунке ниже.

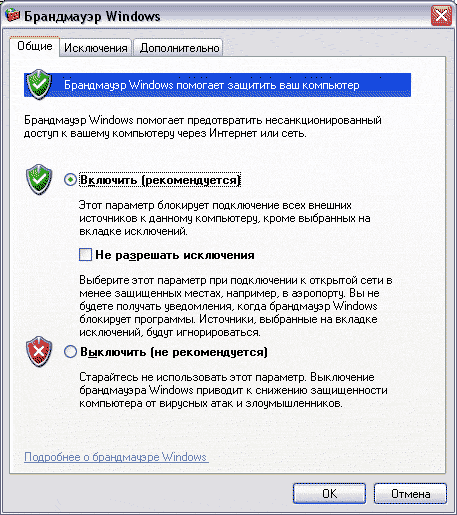

Настройки файрвола

В этом окне можно включить или выключить файрвол для всех соединений с сетью. Пункт Не разрешать исключения активизирует режим работы файрвола, при котором файрвол не выводит на экран оповещений о блокировке и отключает список исключений, который можно задать на следующей вкладке окна управления файрволом.

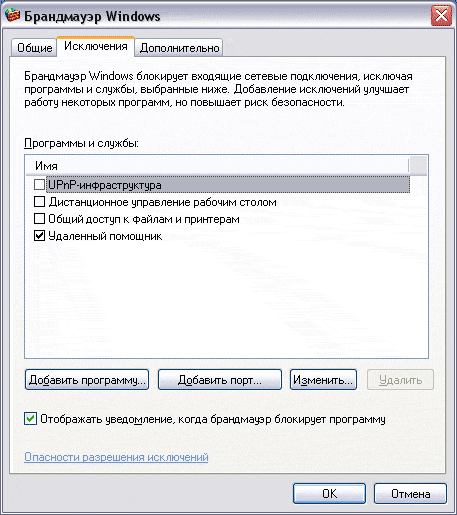

Настройки файрвола

Файрвол разрешает входящие подключения для приложений, перечисленных в этом списке, если они отмечены флажком. Можно разрешить входящие подключения на определенный локальный порт, создав соответствующее правило. На следующей вкладке окна настроек файрвола собраны дополнительные настройки.

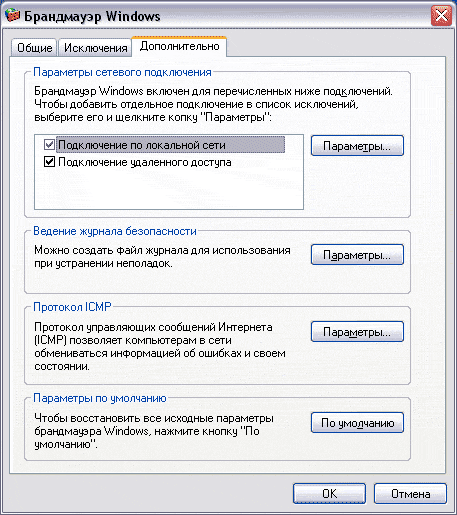

Дополнительные настройки файрвола

В этом окне можно отключить файрвол для определенного подключения или настроить дополнительные параметры фильтрации для каждого из подключений при помощи кнопки Параметры. В этом же окне настраивается журнал работы файрвола, задаются параметры фильтрации протокола ICMP. При помощи кнопки По умолчанию можно вернуть все настройки файрвола к исходным.

К оглавлению

Настройка исключений

Автоматическое создание исключений для приложений

При запуске на компьютере программы, которая должна прослушивать определенный порт, ожидая подключения к нему из сети, файрвол выведет на экран запрос, пример которого представлен ниже.

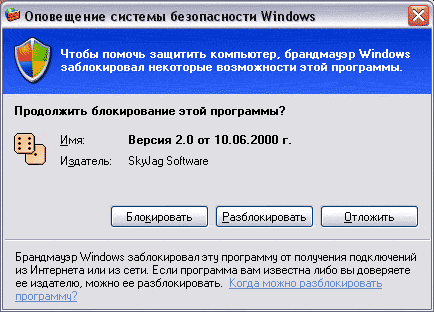

Создание правила для приложения

Пользователю предоставляется следующий выбор:

  • Блокировать – приложение, попытавшееся открыть порт, будет блокировано и подключится из сети к этому приложению будет невозможно. В списке исключений файрвола будет создано правило блокирующее это приложение.
  • Разблокировать – приложению будет предоставлена возможность открыть порт и подключения из сети к приложению, открывшему порт, будут доступны. В список исключений файрвола будет добавлено правило, которое будет и впредь разрешать этому приложению открывать порт для ожидания входящих подключений.
  • Отложить – попытка приложения открыть порт будет пресечена, но исключение создано не будет. При следующей попытке приложения открыть порт будет вновь выведен запрос, показанный выше.

Выбор Отложить оптимален, если нет уверенности в том, какое приложение пытается открыть порт, и будет ли система нормально работать после отказа приложению в открытии порта. В принципе, можно заблокировать попытку открытия порта приложением и если выбор будет неверен, то в последствии можно будет исправить автоматически созданное исключение вручную.

К оглавлению

Создание исключений для приложений вручную

Если приложение, которое должно принимать входящие подключения из сети, заранее известно, то для него можно создать исключение вручную. Для этого нужно открыть окно настройки файрвола и выбрать вкладку Исключения.

Настройки файрвола

Чтобы создать исключение нужно нажать кнопку Добавить программу.... откроется окно, пример которого показан ниже.

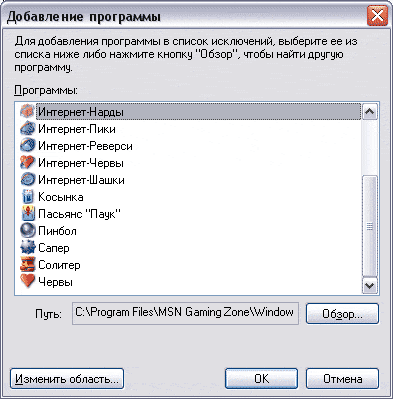

Выбор программы

В этом окне в списке программ перечислены те из них, которые установлены на компьютере. Если программа, которой необходимо разрешить принимать входящие подключения, отсутствует в списке, то при помощи кнопки Обзор можно указать путь к ней. После нажатия кнопки OK исключение будет создано и добавлено в список, где будет отмечено флажком, который говорит о том, что данное правило разрешает указанному приложению открывать порты и ожидать подключения из сети. Если необходимо запретить приложению открывать порты, то флажок следует снять.

К оглавлению

Создание исключений для портов

Файрвол предоставляет возможность открыть любой порт, разрешив, таким образом, устанавливать соединения из сети с сервисом, работающим на открываемом порту. Чтобы открыть порт нужно в окне исключений нажать кнопку Добавить порт... Пример окна для добавления порта в список исключений показан ниже.

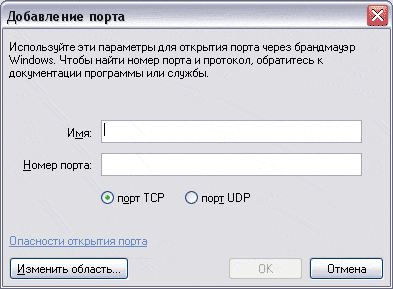

Добавление порта

В этом окне необходимо указать протокол и номер порта, подключения к которому из сети файрвол не будет блокировать. В поле имя нужно ввести краткое описание причины по которой порт был открыт, чтобы по прошествии времени ненужное правило можно было легко найти и удалить или исправить.

К оглавлению

Изменение адресов, с которых разрешено устанавливать подключения

При ручном создании или при редактировании созданного ранее исключения для приложений или порта можно указать диапазон адресов, с которых могут быть установлены подключения к указанному приложению или порту. Для этого предназначена кнопка Изменить область..., при помощи которой открывается окно, показанное ниже.

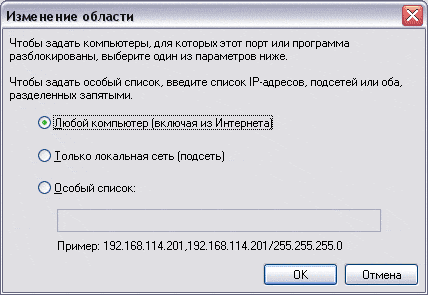

Изменение области

В этом окне можно задать список адресов, подключения с которых будут пропущены файрволом. Есть возможность указать, что подключения необходимо разрешить как с любого адреса, так и со строго определенных. Также, может быть указана подсеть, в которой находится компьютер под защитой файрвола.

К оглавлению

Дополнительные настройки файрвола

Доступ к дополнительным настройкам файрвола можно получить на вкладке Дополнительно главного окна настройки файрвола.

Дополнительные настройки файрвола
  • Параметры сетевого подключения – здесь перечислены все сетевые подключения, которые существуют на компьютере под защитой встроенного файрвола. Путем установки или снятия флажка напротив каждого из подключений можно включить или выключить файрвол для каждого из подключений. При помощи кнопки Параметры можно настроить параметры работы файрвола для каждого из подключений, если используется общий доступ к этому подключению.
  • Ведение журнала безопасности – при помощи кнопки Параметры можно настроить протоколирование событий, происходящих во время работы файрвола в журнале работы.
  • Протокол ICMP – позволяет настроить фильтрацию файрволом сообщений, которыми обмениваются по протоколу ICMP. В частности, можно запретить или разрешить отклик компьютера на команду ping.
  • Параметры по умолчанию – нажатие кнопки По умолчанию возвращает все настройки файрвола к исходным.

К оглавлению

Тестирование файрвола

Конфигурация тестового компьютера, программное обеспечение, используемое при тестировании

  • Celeron Tualatin 1000A на шине 133, т.е. частота процессора 1333 мегагерца.
  • Материнская плата Asus TUSL–2C, BIOS ревизии 1011.
  • 512 мегабайт оперативной памяти, работающей на частоте 133 мегагерца.
  • Винчестер Seagate Barracuda 4 80 гигабайт в режиме UDMA5.
  • Windows XP Pro Rus Service Pack 2.
  • 10 мегабитная сеть из двух компьютеров.
  • Сканер уязвимостей Retina 4.9.206.
  • Утилита для сетевого флуда по ICMP, IGMP, TCP, UDP.

После установки Service Pack 2 в настройках файрвола были отключены все исключения, созданные по умолчанию.

К оглавлению

Использование программой памяти и загрузка процессора

Для оценки поведения файрвола в тяжелых условиях, когда машина под его защитой атакована по локальной сети, был выполнен ряд тестов. В ходе атаки на тестовую машину снимались показания об объеме занятой сервисом файрвола памяти и о загрузке им процессора.

Момент снятия показаний

Объем занятой памяти

Загрузка процессора

Физическая память (килобайт)

Виртуальная память (килобайт)

После загрузки ОС

17 100

11 386

0%

После сканирования при помощи Retina

17 196

11 376

0%–5%

ICMP–флуд в течение 5 минут

17 292

11 364

0%–1%

IGMP–флуд в течение 5 минут

17 314

11 402

10%–25%

SYN–флуд в течение 5 минут

18 180

12 248

10%–100%

UDP–флуд в течение 5 минут

17 348

11 420

0%–31%

Результаты тестов свидетельствуют об отсутствии утечек памяти и демонстрируют, что даже при атаке по локальной сети, где скорость передачи данных в несколько раз выше, чем при работе в интернете, проблем со снижением производительности компьютера под защитой файрвола нет. Во время SYN–флуда загрузка процессора была максимальной, но работу на компьютере можно было продолжать.

К оглавлению

Сканирование системы сканером безопасности Retina

Тестовая машина была просканирована сканером уязвимостей Retina при включенном и выключенном файрволе. Результаты сканирования представлены в таблице ниже.

Название

Файрвол выключен

Файрвол включен

Ответ на ping

да

нет

Время ответа

да

нет

Имя домена/рабочей группы

да

нет

Трассировка маршрута

да

нет

Время жизни пакета

да

нет

Определение версии ОС

да

нет

Определение даты и времени

да

нет

Определение MAC–адреса

да

нет

Открытый порт 135

да

нет

Открытый порт 139

да

нет

Открытый порт 445

да

нет

Результаты сканирования демонстрируют, что включение файрвола закрывает открытые порты и скрывает компьютер в сети.

К оглавлению

Он–лайн тест файрвола

Для тестирования файрвола на качество контроля им приложений, пытающихся отправить информацию в интернет, была использована утилита PCAudit2. Эта утилита предлагает в любом приложении (например, в Блокноте) ввести несколько любых слов или зайти на любой сайт, требующий авторизации и ввести имя пользователя и пароль. Утилита перехватывает вводимые данные, делает скриншот с экрана, определяет имя пользователя, работающего в системе, IP–адрес и предпринимает попытку отправить собранную информацию на свой сервер. Затем утилита открывает с сервера динамически созданную страницу с отправленными данными и наглядно демонстрирует то, какая информация может быть получена хакером, взломавшим систему.

Встроенный файрвол Windows XP SP2 не смог пресечь отправку этих данных. Утилита перехватила введенный в Блокноте текст и без каких–либо препятствий и оповещений со стороны файрвола отправила их на свой сервер, что было подтверждено открывшейся страницей со всей собранной информацией.

К оглавлению

Вывод

Встроенный в Windows XP SP2 файрвол достаточно надежен, но контролирует лишь входящие соединения, оставляя без внимания исходящие. Поэтому при использовании для защиты компьютера встроенного файрвола нужно быть очень внимательным при открытии файлов, полученных из сети. Вирус или шпионское программное обеспечение сможет без проблем отправить данные на сервер разработчика и пресечь его работу встроенный файрвол не сможет.

С одной стороны, работа, проделанная командой Microsoft над встроенным файрволом, существенна, с другой – отсутствие полного контроля над трафиком ставит под сомнение целесообразность использования встроенного файрвола вообще. Хочется надеяться на то, что Microsoft решится в будущих пакетах исправлений или новых версиях операционной системы расширить функциональные возможности файрвола и он сможет контролировать весь трафик, а не только входящий. Нынешняя версия встроенного файрвола может рассматриваться лишь как универсальное решение для защиты от некоторых типов вирусов и ограничения доступа к сервисам операционной системы.

К оглавлению
