Обзор Астра Раскрой - программы для раскроя любых листовых материалов


Герой сегодняшнего обзора, программа "Астра Раскрой", пожалуй, выбивается из привычного ряда офисных и сервисных программ. Область ее применения достаточно специализирована. Сами производители говорят, что программа разработана "специально для небольших и средних мебельных предприятий, изготавливающих мебель на заказ".

Однако я бы сказал, что помимо ДСП, ДВП и фанеры ее можно использовать для раскроя любых листовых материалов: стекла и металла, гипсокартона и бумаги — значит, в потенциальных пользователях не только мебельщики, но и, например, строители-отделочники или типографии. Лично я заинтересовался "Астра Раскроем", когда мне потребовалось просчитать оптимальный раскрой этикеток для литографии на листах жести.

Вы можете спросить, для чего вообще нужна такая программа, ведь раскроить пару листов ГВЛ на детали декоративных строительных конструкций несложно и вручную, а программа стоит не таких уж маленьких денег. И вы будете правы — для выполнения разовых раскроечных расчетов такой инструмент избыточен. Однако профессионалу он может оказаться весьма полезен.

Программа работает отнюдь не с одним листом, подлежащим раскрою, — рабочий файл представляет собой заказ, который может состоять из ряда изделий, каждое из которых, в свою очередь, состоит из набора деталей. Более того, возможно ведение библиотеки деталей и изделий — это очень удобно, если клиенты часто заказывают типовые изделия либо оригинальные изделия, частично состоящие из стандартных деталей.

Справочник также включает параметры и способы обработки разных материалов, типы кромок и цены на различные типы обработки материалов.

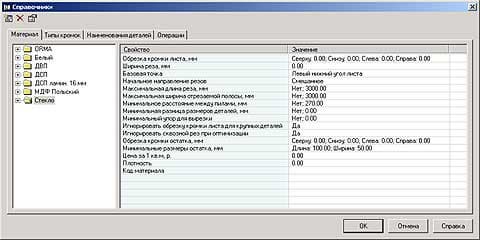

Справочник материалов, кромок, деталей и операций
Справочник материалов, кромок, деталей и операций

Кроме того, возможно сквозное ведение склада материалов, при котором мерные остатки после раскроя предыдущего заказа возвращаются на склад и могут быть использованы при раскрое очередного заказа.

Карты раскроя программа генерирует в автоматическом режиме, с учетом таких технологических и организационных параметров производства, как ширина реза, обрезка края листа, учет сквозных резов, тип раскроя, минимальное расстояние между пилами и прочее, но при желании вы всегда можете внести свои коррективы в особом режиме редактора карт раскроев.

Отдельный алгоритм может быть использован для расчета обработки кромок материала, будь то оклейка кромок ДСП для производства мебели, шлифовка или огранка кромки стекла или разделка кромки под сварку металла.

После обсчета раскроя заказа для каждой карты раскроя формируется полный комплект технологической документации — эскиз и спецификация, включающие необходимую информацию для изготовления деталей и учета произведенных работ. Кроме того, можно дополнительно сформировать ведомость наличия материала, спецификацию оклейки кромок деталей, а также счет на произведенные работы и материалы по заказу, и даже этикетки для маркировки деталей.

Давайте рассмотрим поподробнее формирование заказа от начала и до конца.

Детали в заказе могут относиться к какому-то изделию либо находиться "не в изделии". Параметры каждой детали вы можете, во-первых, ввести вручную, во-вторых, выбрать из библиотеки готовых изделий и деталей и, в-третьих, импортировать из таблицы Excel или текстового файла.

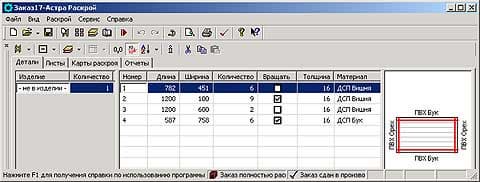

Перечень деталей в заказе
Перечень деталей в заказе

Свойства каждой детали описываются следующими полями.

Номер. На самом деле в это поле можно вводить не только цифры, но и буквы, что позволяет использовать буквенно-цифровой артикул детали (а также ее полное наименование — в дополнительных свойствах) в составе изделия, соответствующий ее реальному представлению в конструкторской документации.

Длина и ширина. Это размеры детали в миллиметрах.

Количество. Количество одинаковых деталей данного типа в изделии. Если заказ включает несколько одинаковых изделий, то правильно будет указать количество деталей в расчете на одно изделие, а затем указать именно количество изделий в соответствующем поле.

Вращать. Данное поле позволяет при раскрое вращать данную деталь на 90 градусов в любую сторону. Такая деталь помечается диагональной сеткой. Параметр имеет смысл при раскрое древесины и бумаги, когда расположение волокон материала вдоль короткой или длинной стороны имеет значение и произвольное вращение детали в раскрое должно быть запрещено.

Толщина. Параметр применим, когда листы материала одного и того же типа могут быть разной толщины, чтобы не плодить записи в справочнике материалов. Тогда при раскрое используются листы именно с соответствующей толщиной.

Материал. Тип материала — выбирается из списка.

Помимо этих основных свойств для каждой детали можно задать обработку каждой из кромок.

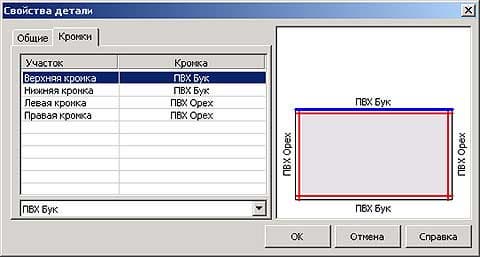

Диалог дополнительных свойств детали: обработка кромок
Диалог дополнительных свойств детали: обработка кромок

Кроме деталей заказ должен содержать информацию об имеющихся в наличии листах материала. Эти данные можно также непосредственно ввести в таблицу — длину, ширину, толщину, материал листа и количество. Если количество не указано, запас данного материала считается неограниченным. Но более правильный способ — выбрать листы со склада. Там хранится информация как о закупленных целых листах, так и об обрезках с прошлых заказов.

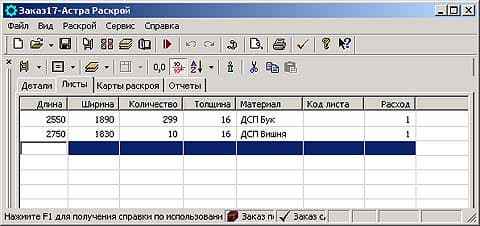

Используемые в заказе листы материала
Используемые в заказе листы материала

Когда информация о деталях и материалах введена, можно запускать автоматический раскрой. В случае крупного заказа с несколькими десятками деталей этот процесс может занять до получаса времени. Результаты отображаются на вкладке "Карты раскроя". Если предложенные программой варианты вас по каким-то причинам не устраивают, любую карту можно вызвать на редактирования двойным щелчком по ней в списке.

В режиме редактирования в левой части экрана открывается крупный план карты раскроя, а в правой — буфер карты раскроя (список нераскроенных деталей) и перечень карт раскроя, ожидающих редактирования.

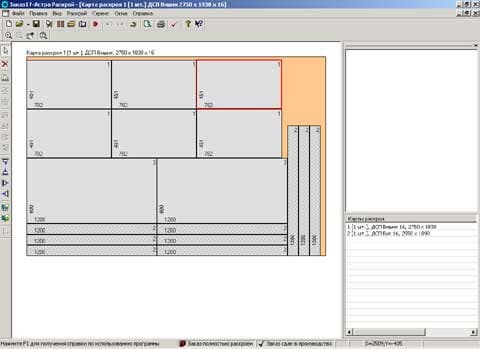

Режим редактирования карты раскроя
Режим редактирования карты раскроя

Детали выделяются щелчком левой кнопкой мыши, причем, удерживая клавишу Shift, можно выделить сразу несколько деталей. Также детали можно выделить секущей рамкой.

С выделенными деталями можно выполнять ряд действий.

1. Детали можно произвольно перемещать по свободной части карты раскроя. В зависимости от настроек программа автоматически отслеживает положение детали и не позволяет поместить ее так, чтобы она пересекалась с уже размещенными на карте деталями. Также программа может автоматически сдвинуть размещенную вами деталь до упора по направлению к базовой точке на карте раскроя, соблюдая заданные зазоры и ширину линий реза.

2. Детали можно перемещать в буфер карты раскроя и обратно. Буфер используется также для перемещения детали между разными картами раскроя.

3. Если для выделенной детали при задании ее параметров был установлен флажок "Вращение", то вы можете повернуть ее горизонтально или вертикально.

4. Группу деталей можно совместить на ширину реза по вертикали или горизонтали, убрав лишние зазоры (если автоматическое совмещение отключено в настройках).

5. Группу деталей можно выровнять по общей базе — по верхнему, нижнему, левому или правому краю. При этом в качестве базы используется края первой детали в группе — она подсвечивается красным цветом.

6. Детали можно сдвинуть до упора в любом направлении.

7. Можно прикинуть количество материала, который пойдет в полезные обрезки для использования в других заказах.

Работа с заказом завершается распечаткой окончательно утвержденных карт раскроя, а также спецификаций на них и на обработку кромок. Также можно провести расчет стоимости работ и материалов по заказу и распечатать бухгалтерские документы.

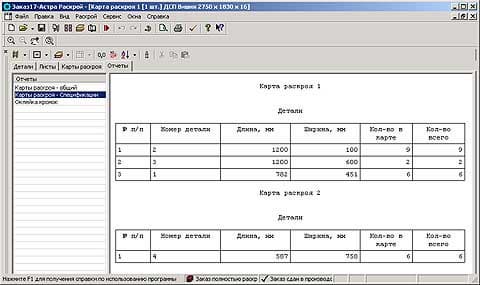

Отчет Спецификации карт раскроя
Отчет Спецификации карт раскроя

В заключение обзора выскажу мнение, что программа, несомненно, может оказаться полезной людям, которые пользуются раскроем материалов в своей коммерческой деятельности, доходы от которой легко окупят ее немаленькую стоимость. Однако разработчикам следовало бы еще раз проработать некоторые огрехи программы, дописать брошенную на полдороги справочную систему и немножко причесать интерфейс. Оговорюсь, что на обзоре была демоверсия "Астра Раскроя" — не исключено, что полная версия лишена части или всех обнаруженных мной недочетов.
