Обзор 3D VisiCon Pro - программы для 3D моделирования помещений


Итак, вопрос: какой инструмент выбрать для автоматизации процесса оформления и дизайна помещения за небольшие деньги? Ответ: программный продукт VisiCon от компании "Грандсофт".

Попробуем оправдать такую категоричность ответа. За внешне небольшим по размеру дистрибутивом (чуть больше 10 Мб) и невысокой ценой скрывается весьма впечатляющая функциональность, способная облегчить жизнь ее пользователю, сведя все процессы проектирования к простому перемещению объектов на плане предполагаемого помещения при помощи компьютерной мыши.

Основные области применения программы:

  • разработка дизайн-проектов офисных помещений;
  • разработка дизайн-проектов ванных комнат (в том числе расчет кафельной плитки);
  • проектирование торговых площадей и магазинов;
  • создание дизайн-проектов кухни;
  • простой и оперативный дизайн любых помещений;
  • организация пространства банкетных залов.

Объект шкаф
Объект шкаф

Такого рода широкая специализация достигается за счет большого количества готовых оформительских элементов, структурированных по тематическим библиотекам. В поставке профессиональной версии предусмотрено около 700 различных объектов. Все элементы библиотек объектов создавались на основе каталогов российских компаний и максимально приближены к реальным образцам и размерам. Кроме использования большого количества стандартных элементов, производитель предлагает возможность подключения дополнительных библиотек. Неплохой набор объектов можно увидеть на сайте программы, а также, в случае особых требований к ним, их можно заказать у производителя программы с учетом собственных пожеланий. Поставка этой программы предполагает два варианта: базовый и профессиональный. В нашем обзоре пойдет речь о профессиональной редакции программы (отличия ее от базовой вы можете найти здесь).

Установка

Установка системы предельно проста: нужно следовать инструкциям мастера установки. После окончания инсталляции программа готова к работе и не требует дополнительных настроек. Любая специализированная программа подразумевает курс обучения персонала. Однако, установив программу VisiCon, оказалось, что такого курса попросту не требуется. Интуитивно понятный интерфейс, небольшое количество инструментов (только действительно необходимые), простота размещения предметов интерьера и строительных элементов, возможность получить исчерпывающую информацию о любом объекте в проекте за считаные секунды дают возможность пользователю освоить приемы работы с программой в очень короткие сроки.

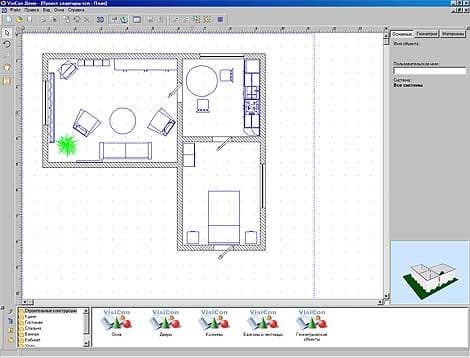

Главное окно программы VisiCon
Главное окно программы VisiCon

Главное окно программы разделено на рабочую область проекта, информационную панель, панели инструментов, а также на панель материалов, текстур, объектов. Все панели, за исключением панели инструментов, расположенной слева, можно включать и выключать, что позволяет пользователю настроить интерфейс программы так, как ему удобно.

Работа с программой

Как театр начинается с вешалки, так и работа с планировкой интерьера начинается с описания самого интерьера. В терминах программы VisiCon план помещения, объекты, текстуры и прочие элементы этого помещения называются проектом. Создать проект можно несколькими способами:

  • с помощью мастера проектов;
  • на основе готового шаблона;
  • на основе готового проекта, внеся в него изменения и сохранив.

Мастер проектов предназначен для быстрого и точного создания новых типовых проектов. Его рекомендуется использовать, когда проект состоит из прямоугольных областей различной площади с одинаковой толщиной стен:

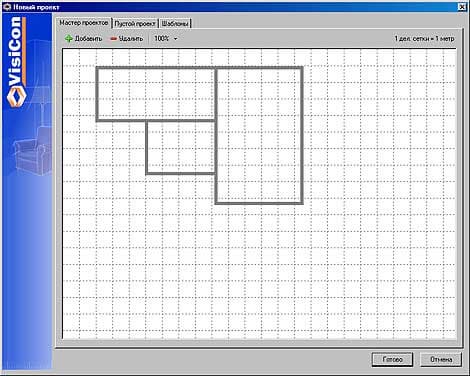

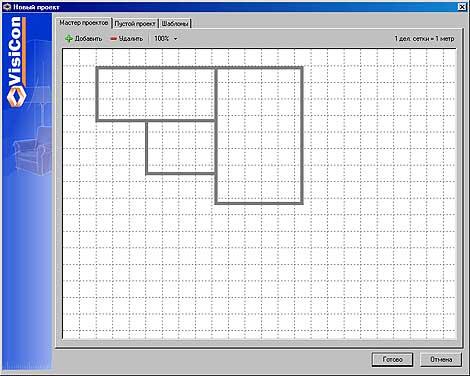

Создание проекта с помощью мастера
Создание проекта с помощью мастера

Используя кнопку "Добавить", можно создать прямоугольное помещение с заданными размерами (длина, ширина, высота) и толщиной стен. Чтобы удалить неверно созданное помещение, нужно выделить его и нажать кнопку "Удалить". Когда все помещения созданы и расставлены на своих местах, достаточно нажать кнопку "Готово". Созданный проект отобразится в рабочей области главного окна программы. Второй способ создания - это использование готового шаблона. Используя вкладку "Шаблоны", нужно выбрать подходящий шаблон и нажать кнопку "Готово". При работе с типовыми задачами шаблоны - самый удачный вариант создания проекта.

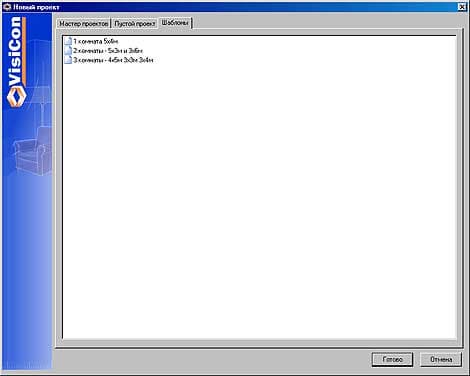

Создание проекта с помощью шаблонов
Создание проекта с помощью шаблонов

Создание проекта, используя существующий проект, также не составит никакого затруднения для любого человека, знакомого с основными принципами работы с файлами в любых прикладных специализированных программах.

Работа с проектом

Создав план помещения, используя приемы, описанные выше, требуется установить двери, дверные проемы, окна. Для этого в окне "Библиотека объектов" пользователь выбирает подходящие типы окон, дверей, проемов и, используя мышь, перетаскивает нужный объект на план и устанавливает его в соответствии с дизайн-проектом. Далее дизайнер начинает оформление интерьера при помощи обширного списка объектов, имеющихся в программе. Библиотека объектов представлена по следующим направлениям:

  • строительные конструкции (окна, двери, колонны, балконы и лестницы, геометрические объекты);
  • офис (столы, стулья и кресла, шкафы и стеллажи, тумбочки, полки, сегменты и секторы, разное);
  • кухня (столы, стулья и кресла, нижние тумбы, нижние угловые и боковые, верхние тумбы, верхние угловые и боковые, пеналы, мойки, карнизы, полки, столешницы, штанги, оборудование, разное);
  • ванная (ванны, умывальники, туалет, душевые, аксессуары, оборудование);
  • жилые помещения (столы, стулья и кресла, тумбочки, шкафы и стеллажи, полки, кровати, перегородки, предметы интерьера, разное);
  • холл (прихожая, тумбочки, зеркала);
  • торговое оборудование (ванны, горки, витрины, шкафы и стеллажи, прилавки, кассы);
  • банкетные залы (столы, стулья и кресла, буфеты, группы, официанты);
  • аксессуары (техника, освещение, отопление, разное).
Объекты в программе
Объекты в программе

При помощи модуля "Объекты" можно создавать объекты, назначать им текстуры и материалы. Эти объекты можно использовать в своих проектах, помещая их в тематические библиотеки. Помимо объектов в программе имеется обширная библиотека текстур, которые можно оперативно использовать для работы, изменяя цвет, степень прозрачности и отражения света. Также возможно подключать внешние файлы текстур. Единственным неудобством в процессе работы с объектами оказалась невозможность копирования выделенных объектов (больше одного объекта) и дальнейшая их вставка, например, в другое помещение или проект. К недостаткам дальнейшей работы с проектом мы бы отнесли отсутствие функции нанесения размеров и размещения их в проекте.

Панель "Свойства объекта" - пример удачного сочетания информативности и функциональности. При выделении любого объекта в рабочей области проекта интерактивная панель выводит подробную информацию об объекте. Используя вкладки "Основные", "Геометрия", "Материалы", можно не только получить исчерпывающую информацию о выделенном объекте, но и изменить множество параметров объекта, начиная от пользовательского имени, геометрических параметров и заканчивая цветом отраженного света, текстуры и прозрачности материала объекта. Например, чтобы изменить тип двери или проема с прямоугольного на арочный, достаточно во вкладке "Геометрия" изменить параметр "Скругление верха" в процентах:

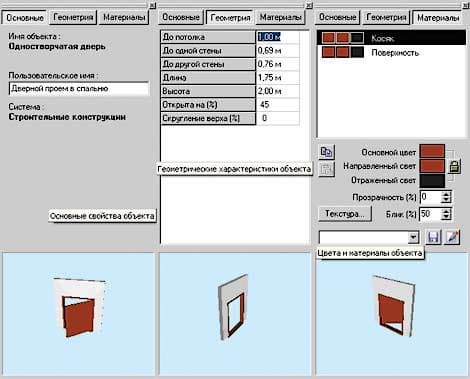

Панель свойств объекта
Панель свойств объекта

Как известно, при оформлении ванных комнат, кухонь, полов очень часто используется такой материал, как плитка (кафельная, керамическая и т. п.). Учитывая этот факт, разработчики потрудились над созданием дополнительного модуля к программе. Этот модуль называется "Плитка". Он имеет следующие функциональные возможности:

  • подгружать файлы текстур (работать с библиотекой текстур);
  • создавать на основе текстур материалы со следующими параметрами: артикул, название, высота, ширина, единица измерения, количество в коробке, цена за единицу измерения, толщина шва, процент на резерв, а также менять эти параметры;
  • использовать библиотеку материалов в дизайн-проектах помещений и просматривать результаты в объемном изображении;
  • производить расчеты по созданному дизайн-проекту: количество задействованной площади, количество материала в проекте, стоимость материала в проекте.

Визуализация

Профессионал легко может понять, как будет выглядеть то или иное помещение, когда его оформление будет закончено, используя лишь только плоский чертеж. Но не все могут обладать такими способностями. В этом случае на помощь придет модуль трехмерной визуализации проекта. Данная функция позволяет увидеть примерный вид помещений с разных точек зрения, под разными углами и с разного расстояния в любой момент времени работы над проектом. Чтобы переключиться в режим просмотра объемного вида (в терминах программы VisiCon - показать 3D-вид), нужно нажать пиктограмму 3D на панели инструментов или же воспользоваться соответствующим пунктом меню "Окна". В этом режиме пользователю доступны функции управления камерой. При помощи соответствующего меню можно переключать возможные виды (справа, слева, спереди, сзади), а также запоминать текущие положения камеры и использовать их в дальнейшем. Помимо меню также пользователю доступны клавиши управления камерой. Используя стрелки на клавиатуре или же компьютерную мышь, можно добиться любого удобного вида или ракурса. Работать в режиме 3D-просмотра с первого раза показалось очень неудобно, но, попрактиковавшись, управление нареканий не вызвало. Результат 3D-визуализации можно сохранить в виде графического файла для дальнейшей обработки, а также можно осуществить печать этого изображения на принтер, подключенный к системе.

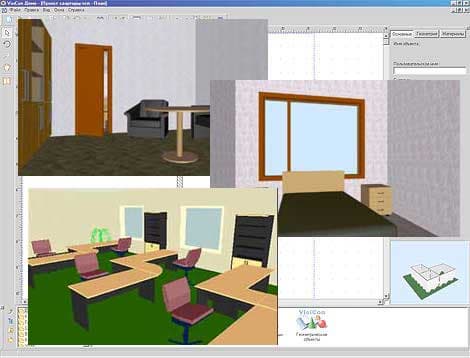

Результаты визуализации программы
Результаты визуализации программы

Заключение

Каждый оформительский проект помимо дизайна, чертежей, красивых картинок имеет еще и экономическую составляющую. Программа VisiCon позволяет пользователю в любой момент работы над проектом получить сводку по используемым в нем материалам, объектам, площадям и объемам комнат, площадям используемых обоев, а также позволяет экспортировать эти данные в файл формата HTML либо DOC. Данная функция очень полезна менеджерам для дальнейших расчетов стоимости проекта. Таким образом, простая на первый взгляд программа оказалась темной лошадкой, поставив на которую можно получить ощутимую выгоду во времени, затраченном на проект.
