M-Audio Fast Track Pro

4-канальный мобильный
USB Audio/MIDI интерфейс

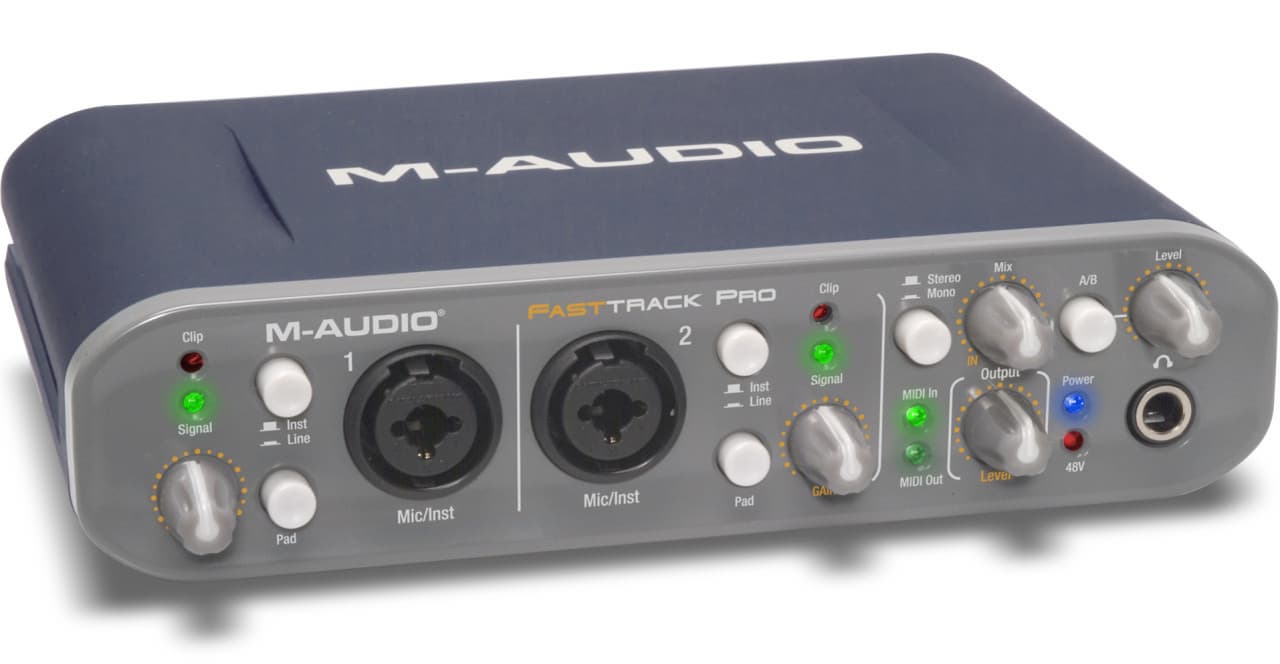

Fast Track Pro — интересный свежий продукт в линейке мобильных интерфейсов M-Audio, представляет собой улучшенную версию интерфейса Fast Track USB. В модели с приставкой PRO появилась поддержка большего количества входов/выходов, профессиональный балансный уровнь сигнала, фантомное питание 48 В для конденсаторных микрофонов, режимы вплоть до 24 бит 96 кГц, улучшены характеристики звукового тракта. Одним словом, продукт значительно переработан для профессионального использования.

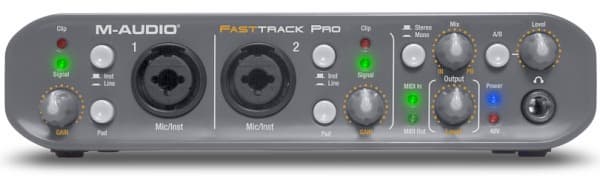

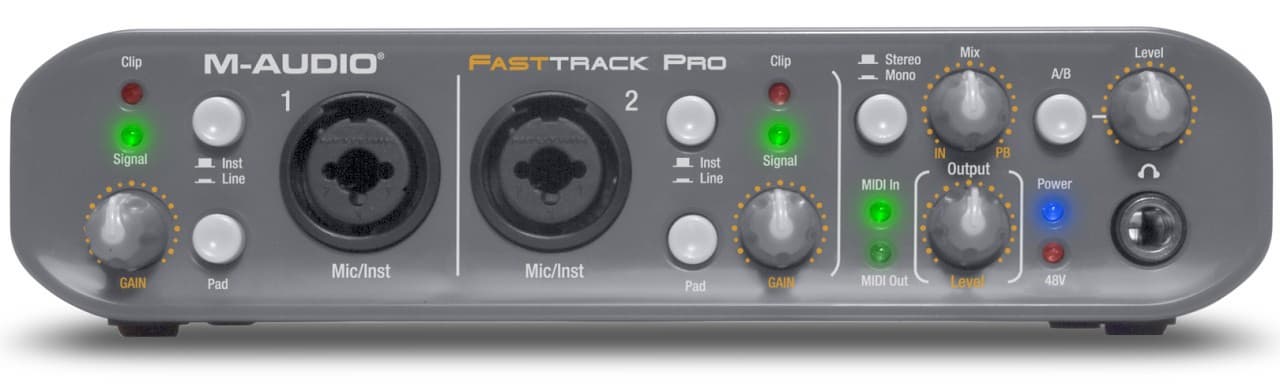

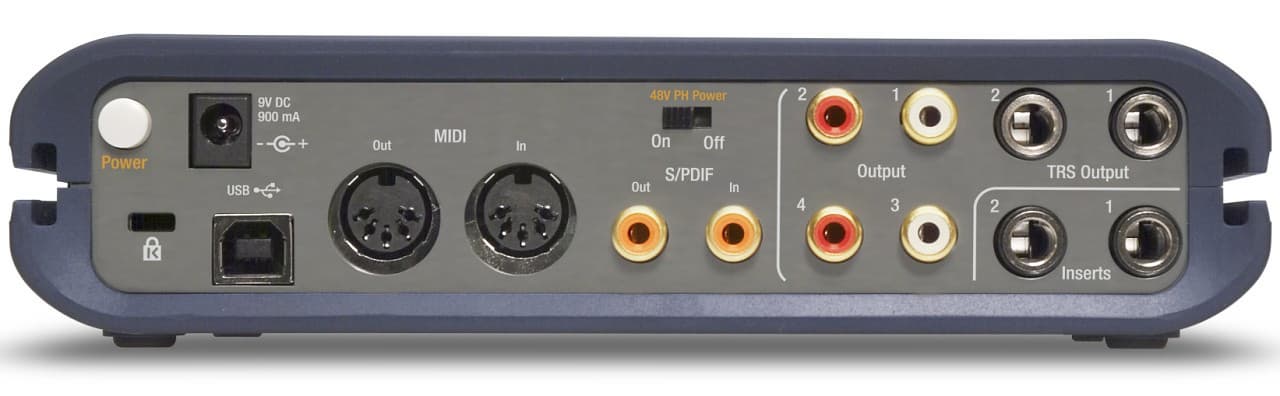

Устройство имеет 2 совмещенных микрофонных/линейных/инструментальных входа с фантомным питанием, посыл/возврат, балансные (TRS) и небалансные (RCA) аналоговые выходы, S/PDIF вход/выход (RCA), MIDI вход/выход, выход на наушники.

Использование шины USB первой версии накладывает ограничение на частоту дискретизации и разрядность следующим образом: 96 кГц возможны только 2 моно канала на запись, либо на воспроизведение, при большем числе каналов частота может быть либо 44.1, либо 48 кГц. В режиме 24 бит возможна работа 6 каналов: два входных/четыре выходных, либо наоборот. S/PDIF выход дублирует сигнал на 3 и 4-й каналы.

В пользу применения USB 1.1 можно привести единственный довод о большей совместимости с существующими компьютерами, а также то, что в условиях мобильной записи 24 бит 96 кГц вряд ли имеет большой смысл. Однако надеемся, что в будущем у M-Audio появятся продукты с поддержкой высокоскоростного USB 2.0 и отсутствием сегодняшних ограничений.



В автономном режиме (без компьютера) Fast Track Pro работает как оцифровщик микрофонных входов в режиме 24 бит 44.1 кГц, выводя сигнал на S/PDIF выход.

Устройством поддерживаются интерфейсы: MME/WDM, ASIO 2, Core Audio. Поддержка MME интерфейса представлена двумя стереоустройствами на запись, и двумя на воспроизведение.

Диагностика ASIO возможностей

Device: M-Audio USB ASIO (режим 2 входа, 4 выхода)

Features:
Input channels: 4
Output channels: 4
Input latency: 374
Output latency: 374
Min buffer size: 128
Max buffer size: 4096
Preferred buffer size: 256
Granularity: -1
ASIOOutputReady - supported
Sample rate:
8000 Hz - not supported
11025 Hz - not supported
16000 Hz - not supported
22050 Hz - not supported
32000 Hz - not supported
44100 Hz - supported
48000 Hz - supported

88200 Hz - not supported
96000 Hz - not supported
176400 Hz - not supported
192000 Hz - not supported
Input channels:
channel: 0 (Line In 1 Fast Track Pro) - Int32LSB
channel: 1 (Line In 2 Fast Track Pro) - Int32LSB
channel: 2 (Line In 1 Fast Track Pro S/PDIF) - Int32LSB
channel: 3 (Line In 2 Fast Track Pro S/PDIF) - Int32LSB
Output channels:
channel: 0 (Analog 1/2 Fast Track Pro) - Int32LSB
channel: 1 (Analog 1/2 Fast Track Pro) - Int32LSB
channel: 2 (S/PDIF 3/4 Fast Track Pro) - Int32LSB
channel: 3 (S/PDIF 3/4 Fast Track Pro) - Int32LSB

Device: M-Audio USB ASIO (режим 0 входов, 2 выхода)

Features:
Input channels: 4
Output channels: 4
Input latency: 374
Output latency: 374
Min buffer size: 128
Max buffer size: 4096
Preferred buffer size: 256
Granularity: -1
ASIOOutputReady - supported
Sample rate:
8000 Hz - not supported
11025 Hz - not supported
16000 Hz - not supported
22050 Hz - not supported
32000 Hz - not supported
44100 Hz - supported
48000 Hz - supported
88200 Hz - supported
96000 Hz - supported

176400 Hz - not supported
192000 Hz - not supported
Input channels:
channel: 0 (Line In 1 Fast Track Pro) - Int32LSB
channel: 1 (Line In 2 Fast Track Pro) - Int32LSB
channel: 2 (Line In 1 Fast Track Pro S/PDIF) - Int32LSB
channel: 3 (Line In 2 Fast Track Pro S/PDIF) - Int32LSB
Output channels:
channel: 0 (Analog 1/2 Fast Track Pro) - Int32LSB
channel: 1 (Analog 1/2 Fast Track Pro) - Int32LSB
channel: 2 (S/PDIF 3/4 Fast Track Pro) - Int32LSB
channel: 3 (S/PDIF 3/4 Fast Track Pro) - Int32LSB

С текущими драйверами Fast Track Pro поддерживает только Windows XP SP2. Ранние ОС, такие как Windows 2000, Windows 98, 98SE или Windows ME — не поддерживаются. Для платформы Apple необходимо иметь Mac OS X 10.3.9, 10.4.2 и более поздние.

Продукт тестировался с драйвером WDM 5.10.00.5064 v2.

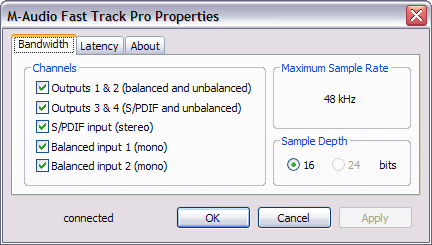

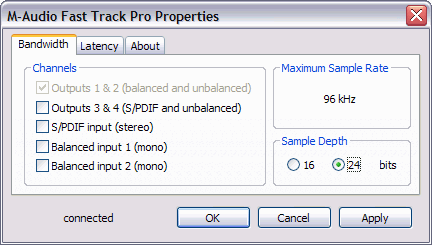

Устройство имеет свою контрольную панель с выбором режимов работы.

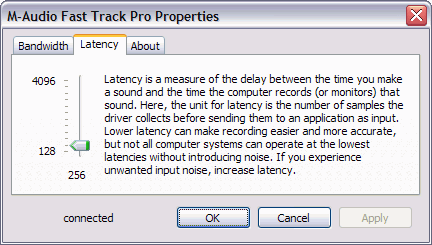

Размер буфера регулируется в пределах 128 — 4096 семплов.

В комплекте идет GT Player Express, с гитарными эффектами и возможностью записи. Также поставляется Ableton Live Lite 4, с купоном на льготное обновление.

В спецификациях заявлены следующие характеристики аналогового тракта (для режима 48 кГц):

Микрофонный вход (АЦП)

  • Максимальное усиление: >40 дБ
  • Неравномерность (АЧХ в полосе 20 Гц 20кГц): +/- 0.1 дБ
  • Сигнал/шум: 101 дБА
  • Динамический диапазон: 101 дБА
  • КГИ+шум: 0.005% (-86дБ)
  • Проникновение каналов: < -110dB

Инструментальный вход (АЦП)

  • Входной импеданс: >220 кОм
  • Максимальное усиление: >40 дБ
  • Неравномерность (АЧХ в полосе 20 Гц 20кГц): +/- 0.1 дБ
  • Сигнал/шум: 100 дБА
  • Динамический диапазон: 100 дБА
  • КГИ+шум: 0.005% (-86дБ)

Линейный вход (АЦП)

  • Входной импеданс: 20 кОм
  • Максимальный уровень: +1.9dBV небаланс, +4.1dBu баланс
  • Неравномерность (АЧХ в полосе 20 Гц 20кГц): +/- 0.1 дБ
  • Сигнал/шум: 101 дБА
  • Динамический диапазон: 101 дБА
  • КГИ+шум: 0.005% (-86дБ)
  • Проникновение каналов: < -110dB

Посыл/возврат (аналог)

  • Только небалансный уровень, моно, максимум +6dBV
  • Неравномерность (АЧХ в полосе 20 Гц 20кГц): +/- 0.1 дБ
  • КГИ+шум: 0.00281% (-91dB)

Линейный выход АП)

  • Максимальный уровень: +1.8dBV небаланс, +10.1dBu баланс
  • Неравномерность (АЧХ в полосе 20 Гц 20кГц): +/- 0.3 дБ
  • Сигнал/шум: 103 дБА
  • Динамический диапазон: 103 дБА
  • КГИ+шум: 0.005% (-86дБ)

Выход на наушники (ЦАП)

  • максимальный уровень: -2.5dBV при КГИ< 0.05% на нагрузке 32 Ом
  • допустимый импеданс наушников 32 - 600 Ом

Измерения

Измерения проводились в программе RMAA 5.5.3. Сигнал снимался с линейного выхода Fast Track Pro и подавался на линейный вход референсной карты LynxTWO-B. Данные измерений даются при включенном фильтре слышимого диапазона (AES17, 20 Гц — 20 кГц).

Линейный выход

Fast Track Pro получает оценку «Отлично» во всех тестах, поэтому мы приведем гораздо более интересное сравнение с аналогичными продуктами для мобильной звукозаписи.

Также в сравнительную таблицу добавлен очень важный параметр THD+N, гармонические искажения + шум (он присутствует в расширенном отчете), который позволяет учитывать как кратные гармоники, так и любые некратные искажения.

Режим 16 бит 44.1 кГц
M-Audio Fast Track Pro MOTU Traveler Edirol FA-66
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:
+0.03, -0.11
+0.05, -0.07 +0.21, -0.09
Уровень шума, дБ (А):
-95.2
-96.0 -95.6
Динамический диапазон, дБ (А):
95.7
95.8 95.4
Гармонические искажения, %:
0.0006
0.0006 0.0019
Гармонические искажения + шум, дБ (А):
-88.0
-89.4 -83.0
Интермодуляционные искажения + шум, %:
0.0051
0.0047 0.012
Взаимопроникновение каналов, дБ:
-96.6
-96.9 -92.0
Интермодуляции на 10 кГц, %:
0.0051
0.0048

Подробный отчет о тестировании Fast Track Pro в режиме 16 бит 44.1 кГц

Режим 24 бит 44.1 кГц
M-Audio Fast Track Pro MOTU Traveler Edirol FA-66
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:
+0.03, -0.12
+0.05, -0.07 +0.21, -0.09
Уровень шума, дБ (А):
-103.5
-108.4 -106.4
Динамический диапазон, дБ (А):
102.9
108.4 105.8
Гармонические искажения, %:
0.0006
0.0004 0.0012
Гармонические искажения + шум, дБ (А):
-91.1
-97.7 -84.4
Интермодуляционные искажения + шум, %:
0.0031
0.0017 0.011
Взаимопроникновение каналов, дБ:
-100.3
-107.7 -93.1
Интермодуляции на 10 кГц, %:
0.0027
0.0016

Подробный отчет о тестировании Fast Track Pro в режиме 24 бит 44.1 кГц

Интересно отметить, что результаты наших тестов совпадают с паспортными данными и даже немного лучше. Возможно, потому, что мы используем тестовый стенд с качественным блоком питания, а референсная измерительная карта стоит в крайнем слоте материнской платы, дающем наилучшее качество измерений (собственные шумы LynxTWO-B менее —117 дБ).

Режим 24 бит 96 кГц
M-Audio Fast Track Pro
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.03, -0.09
Уровень шума, дБ (А): -103.2
Динамический диапазон, дБ (А): 102.9
Гармонические искажения, %: 0.0004
Гармонические искажения + шум, дБ (А): -91.0
Интермодуляционные искажения + шум, %: 0.0040
Взаимопроникновение каналов, дБ: -96.7
Интермодуляции на 10 кГц, %: 0.0024

Подробный отчет о тестировании Fast Track Pro в режиме 24 бит 96 кГц

АЧХ имеет плавный спад на ВЧ. На 20 кГц падение несущественно, -0.2 дБ.

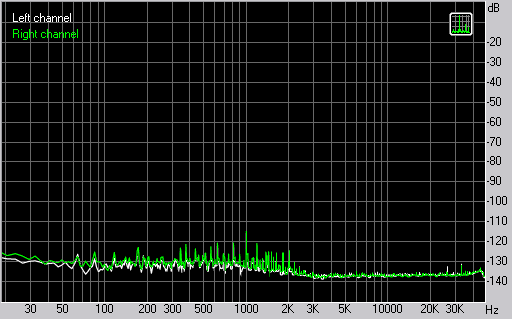

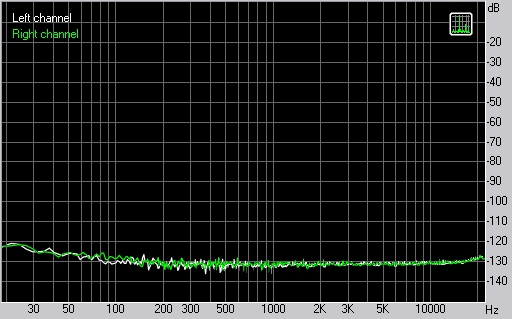

Спектр шумов в режиме 24 бит показывает отсутствие каких-либо серьезных проблем — уровень помех лежит ниже теоретического предела для 16-битного сигнала. В режиме loopback вид noise floor спектра абсолютно плоский, что наводит на мысль о небольших наводках от земляной петли в данном случае.

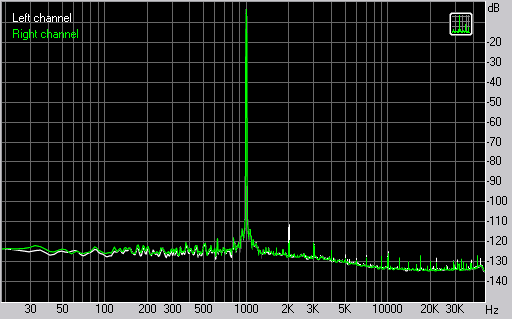

Спектр гармоник — абсолютно чистый. 0.0005% КГИ, для суммы всех 20 гармоник — фантастические показатели. КГИ+шум также весьма впечатляет, -91 дБ.

Тесты loopback

Тесты в режиме loopback позволяют составить впечатление о работе линейного входа, а также для сопоставления результатов с другими устройствами.

Режим 24 бит 44.1 кГц
M-Audio Fast Track Pro
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.05, -0.06
Уровень шума, дБ (А): -98.2
Динамический диапазон, дБ (А): 98.8
Гармонические искажения, %: 0.0010
Интермодуляционные искажения + шум, %: 0.0035
Взаимопроникновение каналов, дБ: -91.5
Интермодуляции на 10 кГц, %: 0.0037

Подробный отчет о тестировании Fast Track Pro в режиме 24 бит 44 кГц

M-Audio Fast Track Pro также демонстрирует параметры, близкие к паспортным значениям. Спектр в присутствии сигнала, содержащего только шумы дизеринга, абсолютно чистый.

Мы сравнили звучание M-Audio Fast Track Pro с Edirol FA-66, как конкурирующего интерфейса. В качестве референса LynxTWO. Мониторы ADAM 2.5A. Тестировались режимы 16 бит 44 кГц, 24 бит 96 кГц.

В целом Fast Track Pro играет неплохо. Искажений тембров не замечено, уровень устройства профессиональный. Звучание Fast Track Pro примерно соответствует Edirol FA-66.

По сравнению с референсом, LynxTWO, в звуке устройства M-Audio меньше деталей, немного смазана атака, хуже стереопанорама. Нюансы оттенков реверберации в режиме 96 кГц прослушиваются в недостаточной мере. Ситуация одинакова как с линейными выходами, так и при работе в наушниках, подключенных к специальному выходу (громкость в наушниках Sennheiser HD600 достаточная, но без ощущения большого запаса).

На наш взгляд, для целей мониторинга Fast Track Pro не заменит современную PCI звуковую карту категории $200, такую как M-Audio Audiophile 192, ESI Juli@, E-MU 0404, даже с учетом того, что карте зачастую требуется микшерный пульт за $100-200.

Очевидно, что предназначение Fast Track Pro — домашние студии, работа в паре с ноутбуком, выездная звукозапись. Именно в таких условиях можно по достоинству оценить питание напрямую от шины USB, наличие двух микрофонных входов с +48В, с возможностью работы как линейные/гитарные, отдельный регулируемый выход на наушники, наличие как TRS, так и RCA выходов.

Cредняя цена по Москве на M-Audio Fast Track Pro составляет Н/Д(0).


M-Audio Fast Track Pro предоставлен на тестирование
дистрибуторским центром PROAUDIO.RU
