ИБП N-Power Smart-Vision S1000: модель с чистой синусоидой на выходе


В конце июня мы сообщали в новостях о том, что российско-итальянская компания N-Power выпустила серию ИБП Smart-Vision S. Сегодня у нас появилась возможность опробовать одну из моделей, S1000, и рассказать читателям о наблюдениях.

Внешний вид и комплект поставки

В комплект поставки входят:

  • Собственно ИБП
  • Шнур COM-порта
  • Кабель питания ИБП
  • Один кабель для подключения нагрузки
  • Обжатый патч-корд (до сих пор ни в одной модели такого не встречалось)
  • Документация
  • CD с ПО

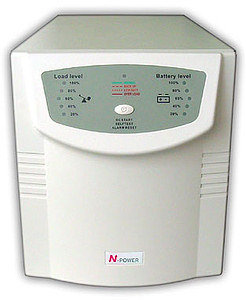

N-Power Smart-Vision S1000 имеет вертикальную компоновку, на передней панели располагаются кнопка включения/выключения/тестирования устройства, индикатор режима работы 6-сегментный индикатор зарядки аккумулятора и 6-сегментный индикатор уровня нагрузки.

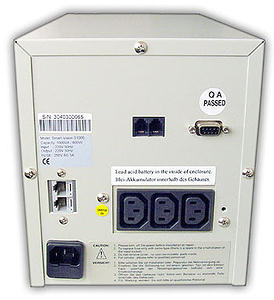

На задней панели — RS-232 для подключения управляющего кабеля, один вход и выход RJ-45, вход и выход RJ-11, три розетки IEC-320 для подключения нагрузки и розетка питания самого устройства.

Программное обеспечение

Поставляемое с ИБП ПО — разработка тайваньской компании Megatec, UPSilon, знакомый по INELT Smart Station RX500S (smartsrx500s.shtml). Как и в INELT Smart Station RX500S и N-Power Smart-Vision 700, управляющий кабель данной модели имеет нестандартную разводку.

Измерения

Сразу хочется отметить, что данная модель ИБП приятно удивила наличием двух ступеней преобразования напряжения как при понижении, так и при повышении — среди всех рассмотренных моделей такое было отмечено только у APC Smart-UPS 420. Как отмечено производителем в паспорте на устройство, ИБП выдерживает изменение входного напряжения (без переключения на аккумуляторы) при изменении в пределах ±22% от номинала (220 В) и частоте 50/60 Гц ±5%. При работе от аккумулятора выходное напряжение ИБП может изменяться в пределах 220 В ±3%, частота — 50/60 Гц ±0,1%. В нормальном (сетевом) режиме изменения выходного напряжения лежат в пределах 220 В ±5%.

Начинаем понижение напряжения. Первая ступень повышения выходного напряжения начинается, когда уровень входного напряжения снижается до 204 В. В это время на нагрузку приходит 221 В; при повышении напряжения до 209 В ИБП переходит на питание нагрузки «напрямую» от сети, напряжение, отдаваемое нагрузке — 209 В.

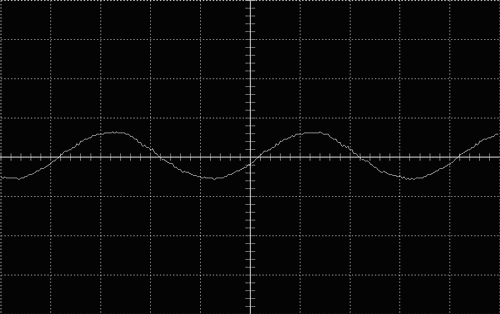

Выход ИБП — 219 В (на входе — 220 В)

Вторая ступень преобразования начинается при снижении входного напряжения до 187 В. В это время на нагрузку приходят чистые 220 В, при повышении входного напряжения до 192 В выходное напряжение ИБП — 209 В. Если входное напряжение понижается до 174 В, ИБП переходит на питание нагрузки от аккумулятора, выходное напряжение составляет 220 В. При повышении входного напряжения до 176 В устройство отключает аккумуляторы и выдает на нагрузку 207 В.

Начинаем повышать входное напряжение. При достижении отметки 229 В блок AVR ИБП начинает понижать выходное напряжение до 208 В, при понижении входного напряжения до 224 В первая ступень преобразования напряжения прекращается, на нагрузку ИБП выдает 222 В.

Вторая ступень понижения выходного напряжения начинается при входном напряжении 250 В, при этом на нагрузку выдаются 213 В; при понижении входного напряжения до 244 В вторая ступень прекращается и на нагрузку отдаются 223 В.

А теперь отключим кабель питания ИБП от ЛАТР и заставим объект эксперимента питать нагрузку только от аккумулятора (мощность нагрузки — 450 Вт, что составляет 75% от максимальной для Smart-Vision S1000 — φ=0,6). Время автономной работы ИБП составило 6 минут 16 секунд, после чего время зарядки аккумулятора до 90% составило 5 часов 17 минут.

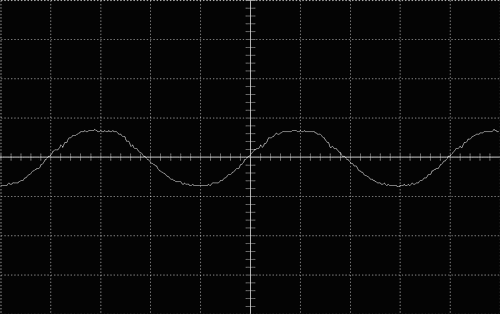

Выход ИБП — 217 В (на входе — 0 В)

Выводы

В заключение хотелось бы сказать, что предложенная модель ИБП, Smart-Vision S1000, является одним из лучших представителей своего класса, выгодно отличающимся от ряда конкурентных разработок (имеется в виду с мощностью 1000 ВА) — как по комплектации, так и по техническим характеристикам. Решение может быть рекомендовано для защиты персональных компьютеров, вычислительной техники, а также другого офисного оборудования, не допускающего перебои в электропитании и предъявляющего повышенные требования к форме выходного напряжения.

Удобная и функциональная передняя панель индикации и управления ИБП позволяют контролировать работу устройства, не прибегая к дополнительным средствам. Стоит отметить, что модели серии Smart-Vision S могут быть дополнены SNMP-адаптером для непосредственного подключения к компьютерной сети, что облегчает удаленное управление ИБП.

Паспортные данные ИБП:

Модель S1000
Входные параметры
Напряжение, В 220, номинальное
Диапазон напряжений, В ±22% от номинала, без перехода на батареи
Частота, Гц 50 / 60 ±5% (автопереключение)
Выходные параметры
Напряжение (на батареях) 220 ±3% (соответствует номинальному)
Форма выходного напряжение
(при работе от батарей)
Чистая синусоида
Частота, Гц 50 или 60 ±0.1% (аналогичная входной частоте)

Регулировка вых. напряжения

±5% при работе в нормальном (сетевом) режиме
Мощность, ВА 1000
Мощность, Вт 600
Время переключения
в батарейный режим, мс
3.5
Выходные разъемы 3
Подавление всплесков
Энергия импульса макс., Дж 320
Стандарт IEEE 587 кат. A
Модемный / 10Base-T порт RJ-11 (2-проводная одиночная линия) или RJ-45 (сетевой) совместимый
Батареи
Тип Герметичные свинцово-кислотные необслуживаемые
Время подзарядки, ч 5 до 90%
Емкость батарей, Ач (В) 2 x 7 Ач (12 В)
Типовое время
автономной работы, (мин)
15 … 33
(зависит от нагрузки)
Тип Свинцово-кислотные, необслуживаемые
Коммуникационные возможности
Интерфейсный порт Двунаправленный RS232
Панель управления Светодиодная индикация "Работа от сети", "Работа от батарей", "Перегрузка", а также "Уровень нагрузки", "Уровень заряда батарей"
Звуковая сигнализация "Работа от батарей", "Низкий уровень батарей", "Перегрузка"
Программное обеспечение ПО автоматической свертки и мониторинга UPSilon-2000

Механические параметры

Габариты (ШxВxГ), мм 180 x 200 x 380
Вес нетто, кг 15
Вес брутто, кг 16
Окружающая среда
Условия для нормальной работы
UPS (ИБП)
Температура 0 … 40°C, влажность 30…90% без конденсации,
высота не более 3000 м над уровнем моря
Уровень шума, дБА@1 м < 45 в нормальном или батарейном режиме


ИБП N-Power Smart-Vision S1000 предоставлен компанией N-Power
