Блок питания Inwin Power Man 550 (IP-S550AQ3-0)

1383

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Компания Inwin, пожалуй, один из старейших, если не самый старый, участник рынка компьютерных корпусов и блоков питания из ныне существующих компаний. Можно вспомнить, что когда-то корпуса Inwin с блоками питания Powerman являлись одними из лучших по набору потребительских качеств на рынке в ценовом сегменте 80—100 долларов. Однако, как известно, время течет быстро, все вокруг изменяется, и вот уже в среднебюджетном сегменте широко представлены не только производители из Юго-Восточной Азии, но и компании, имеющие «прописку» в странах Европы и Северной Америки.

Бренд Inwin в сегменте блоков питания обязан своей известностью и популярностью, главным образом, первым сериям БП Inwin Powerman, представлявших собой ODM-продукты компании FSP. После ухода Inwin от сотрудничества с FSP на ниве производства блоков питания дела́ в данном сегменте у Inwin как-то не заладились, а в 2009 году по сути на российском рынке присутствовало всего несколько низкобюджетных моделей данного производителя, которые имели вполне справедливые нарекания от пользователей на уровень эргономики, в частности акустической. Поэтому увидев в продаже относительно новую модель Inwin с неизвестной маркировкой, мы сразу же пожелали познакомиться с ней поближе. И такая возможность появилась, правда несколько позже, чем планировалось изначально.

Таким образом, сегодня у нас на тестировании с моделью мощностью 550 ватт из серии Inwin AQ3. Для обзора блок питания был предоставлен нам без упаковки и комплекта поставки, но в розничной сети можно встретить данную модель в Retail-упаковке, представляющей собой картонную коробку.

Характеристики

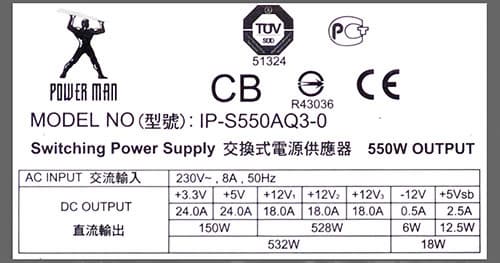

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 528 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 550 и 600 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,96, что является очень хорошим показателем.


Наименование блока питанияМаксимальный ток, АМаксимальная мощность, ВтКНС12В
3,3V5V12V112V212V312V43,3&5V12VОбщая
ATX12V ver. 2.3 180W
131410801201750,686
ATX12V ver. 2.3 220W
131414801682150,781
ATX12V ver. 2.3 270W
191517972042650,77
ATX12V ver. 2.3 300W
21151181032162950,732
ATX12V ver. 2.3 350W
211511141032643450,765
ATX12V ver. 2.3 400W
241517141203003950,76
ATX12V ver. 2.3 450W
241517161203604450,81
EPS12V ver. 2.91 550W
242416161481404925500,895
Inwin Power Man 550 (IP-S550AQ3-0)24241818181505285500,96
EPS12V ver. 2.91 600W
2424161616161405766000,96
EPS12V ver. 2.91 650W
2430161616161706246500,96
EPS12V ver. 2.91 700W
2430161616161706727000,96
EPS12V ver. 2.91 750W
2430161616181707207500,96
EPS12V ver. 2.91 800W
2430161616181707688000,96

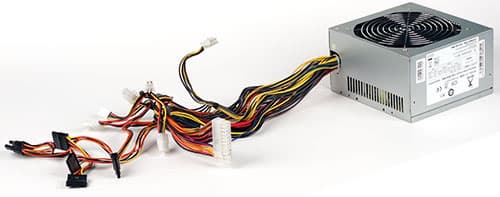

Длина проводов и количество разъемов

  • до основного разъема АТХ — 40 см
  • до процессорного разъема 8 pin SSI — 36 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 37 см
  • до первого разъема SATA Power Connector — 42 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 42 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 25 см, плюс 10 см до разъема Peripheral Connector (молекс) и еще 15 см до второго разъема Peripheral Connector, плюс еще 15 см до разъема питания FDD
Наименование разъемаКоличество коннекторовПримечание
всегосъемных
24 pin Main Power Connector1разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector1разборный
4 pin Peripheral Connector2эргономичные
15 pin Serial ATA Connector7
4 pin Floppy Drive Connector1

Длина проводов у данного блока питания небольшая и скорее типична для низкобюджетных решений. Ее будет достаточно лишь для использования в корпусах типоразмера minitower и miditower с верхним расположением БП.

Для использования в корпусах с нижним расположением блока питания недостаточна, в первую очередь, длина проводов до коннектора питания процессора SSI/ATX12V. Использовать данную модель в подобных корпусах можно, но потребуются дополнительные удлинители, в частности для коннектора SSI/ATX12V.

Количество коннекторов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Единственное, к чему можно предъявить претензии в этом плане — это к количеству коннекторов для питания видеокарт, так как он всего один, тогда как обычно в подобных блоках питания наличествуют коннекторы для питания пары видеокарт.

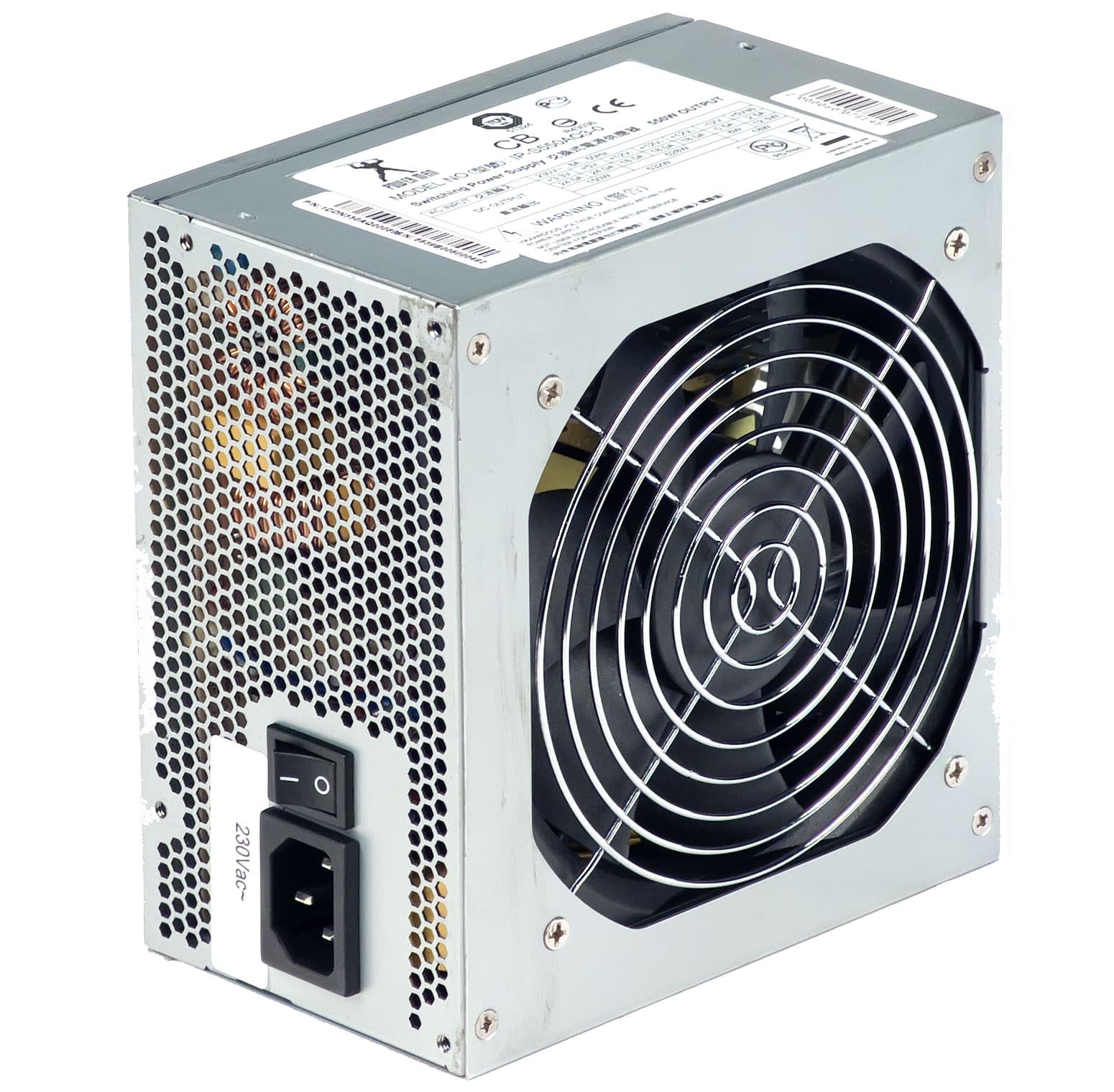

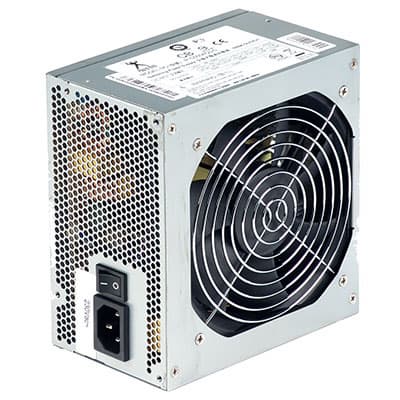

Конструкция

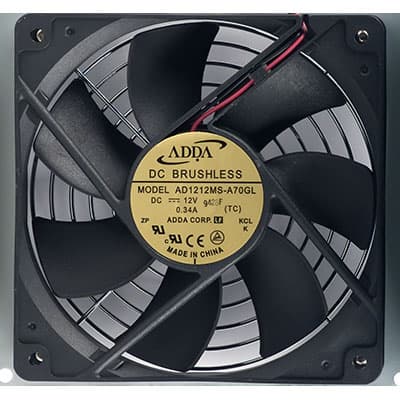

Блок питания не оснащен активным корректором коэффициента мощности и имеет стандартный диапазон питающих напряжений. Под проволочной решеткой установлен вентилятор AD1212MS-A70GL типоразмера 120 мм производства компании ADDA Corporation. Вентилятор основан на подшипнике скольжения и, по данным производителя, имеет среднюю скорость вращения. Использование вентилятора на подшипнике скольжения не является оптимальным в столь термонагруженном узле, каким является блок питания, из-за низкого ресурса подобных вентиляторов при повышенных температурах.

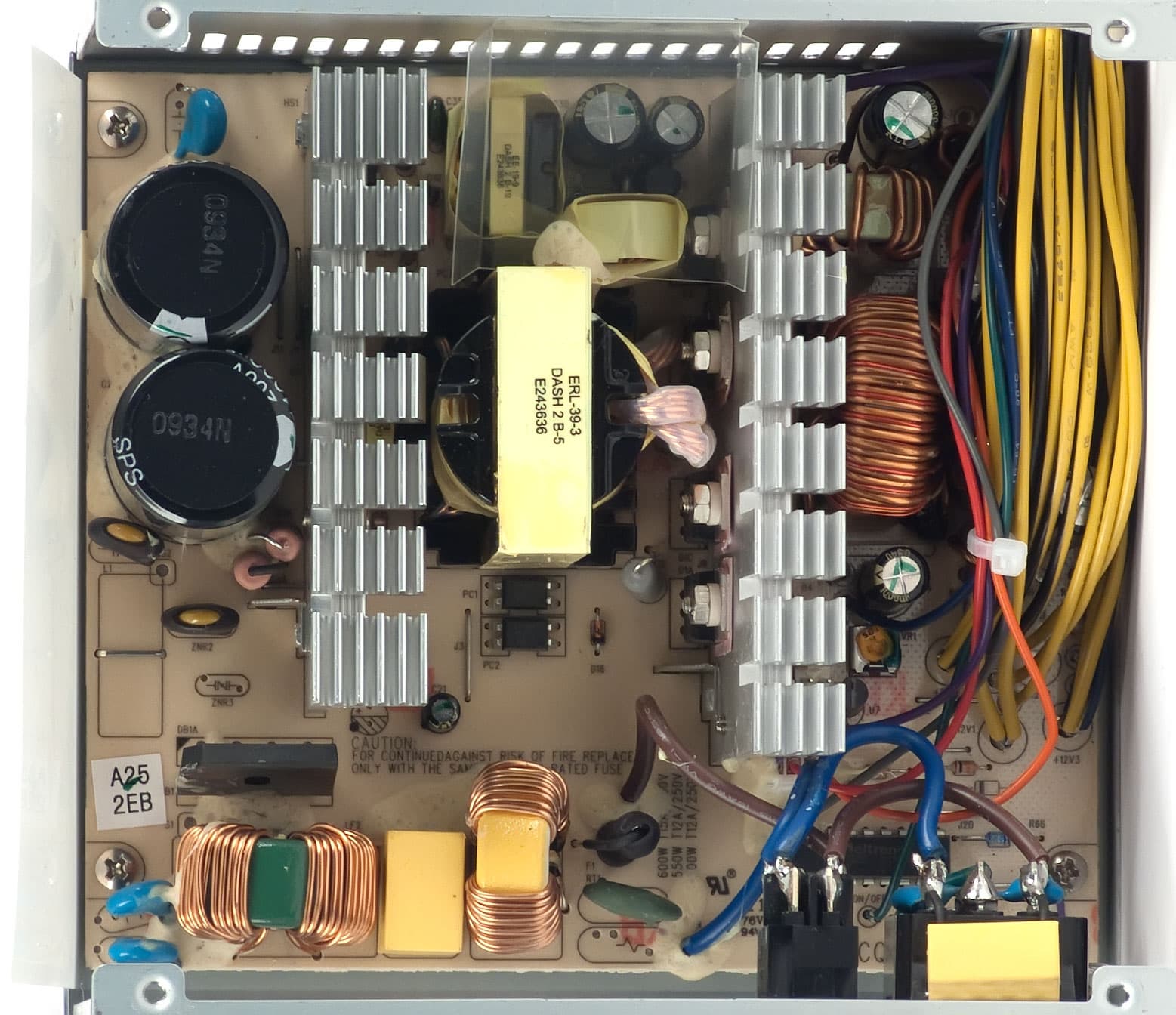

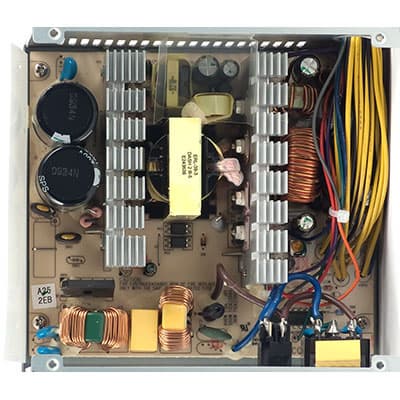

Основные полупроводниковые элементы установлены на двух среднего размера радиаторах, имеющих толщину основания 3 мм, что является не особо впечатляющим параметром, однако делать вывод о качестве блока питания только по толщине радиаторов не стоит, хотя, с другой стороны, определенная экономия тут налицо.

Во входном каскаде установлена батарея из двух конденсаторов OST, каждый из которых имеет емкость 1000 мкФ (200 В). В данном случае эквивалентная емкость батареи составляет около 500 мкФ, и для блоков питания подобной мощности, не оснащенных APFC, значение данного параметра вполне типично. Правда, последнее время подобные технические решения встречаются в основном в низкобюджетных решениях, и довольно редко — в экономичных среднебюджетных моделях.

В выходном каскаде установлены преимущественно конденсаторы серии RLP также производства OST, рассчитанные на максимальную рабочую температуру 105 градусов. Правда, с учетом их количества возникают мысли, что сэкономили и тут.

В целом по набору использованных компонентов и конструкции блок питания скорее можно отнести к низкобюджетным, чем к среднебюджетным решениям.

Характеристики
Максимальная выходная мощность  550 Вт
Рабочий диапазон входных напряжений стандартный (230 В)
Наличие и тип ККМ (PFC)  нет
Длина корпуса 140 мм
Масса (без упаковки)1,5 кг
Типоразмер вентилятора120 мм
Модель вентилятораADDA AD1212MS-A70GL
Подключение вентиляторадвухпроводное
Пластиковая накладка на вентиляторе (дефлектор)нет
Решетка перед вентиляторомпроволочная
Количество радиаторов2
Толщина основания радиаторов3 мм
Линейные размеры основания95×25 и 88×25 мм
Производитель конденсаторовOST
Наличие выключателя сетевого питанияесть
Наличие защитной втулки в отверстии для проводовнет
Подсветканет

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3,3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

 3,3V5V12VОбщая
По всей полуплоскостинеудовлетворительнонеудовлетворительнонеудовлетворительно0 (неудовлетворительно)
В рабочем диапазонехорошоочень хорошохорошо3,29 (хорошо)

По результатам тестирования, выходные параметры блока питания, при типичном для современных систем распределении потребляемой мощности по каналам, находятся на хорошем уровне. Максимальные отклонения выходных напряжений в данном диапазоне не превышают трех процентов от номинала.

При нетипичных нагрузках отклонения значений напряжений +3VDC, +5VDC и +12VDC выходят из допустимого пятипроцентного диапазона, причем в случае с каналом +3VDC проблемный участок довольно велик. Вместе с тем стоит учитывать, что преимущественно подобные проблемы возникают только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться довольно затруднительно.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.

В нашем случае мощность, рассчитанная по данной формуле, даже немного превысила максимальную мощность блока питания, и по нашим правилам именно последнюю мы и засчитали в качестве реальной системной мощности.

Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 550/550 = 1

Это отличный показатель для современной модели.

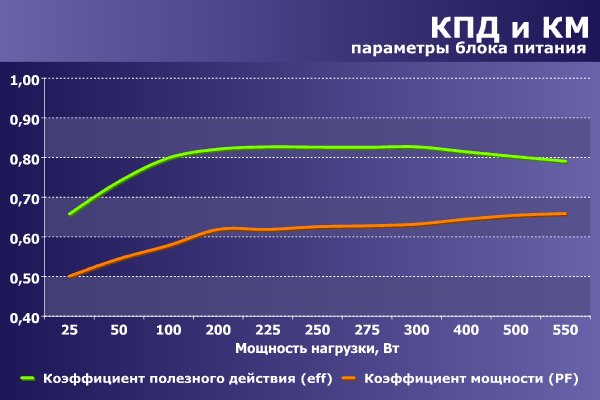

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощностиЗначениеОценка
Полный79,4удовлетворительно
50—250 Вт80,3хорошо
100—500 Вт81,8хорошо

КПД данной модели можно оценить как находящийся на удовлетворительном уровне для современных решений.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Акустическая эргономика данной модели находится в целом на довольно невысоком уровне.

Уровень шума блока питания как на низкой, так и на типичной мощности находится на среднем уровне. С ростом мощности уровень шума заметно возрастает, выходя за эргономичные пределы. Одним словом, для построения систем со сверхнизким уровнем шума эта модель непригодна.

Позиционирование и рекомендации по использованию

В принципе, в штатных режимах блок питания работоспособен и имеет вполне приемлемый набор потребительских качеств. Воспользоваться основным достоинством данной модели — высокой нагрузочной способностью по шине +12VDC — будет если и не невозможно, то очень и очень затруднительно, так как с помощью имеющегося количества коннекторов вряд ли удастся подать в реальную систему питание мощностью свыше 250 ватт, а с такой мощностью легко справится нормальный современный четырехсотваттник.

Итоги

Рассмотренная модель представляет собой по сути низкобюджетное решение с основными параметрами, находящимися на приемлемом уровне.

Средняя текущая цена (количество предложений)
Блок питания Inwin Power Man 550 (IP-S550AQ3-0)
$58(1)


Блок питания Inwin Power Man 550 (IP-S550AQ3-0)
предоставлен на тестирование производителем
