Блок питания Enhance ENP-3650



В настоящее время помимо блоков питания с традиционной активной схемой охлаждения, имеющей в своем составе 1-2 постоянно работающих вентилятора, существуют, но крайне мало распространенны, блоки питания, не имеющие вентилятора вообще, то есть с полностью пассивной системой охлаждения (fanless). Но количество подобных моделей небольшое, достать их, особенно за пределами Москвы, сложно, да и есть некоторые особенности в эксплуатации подобных решений.

Разумеется, в данном случае мы говорим о полноразмерных блоках питания формата ATX мощностью 300–400 ватт , так как среди mini-ITX решений пассивных блоков питания довольно много, но их мощность составляет 60–90 ватт.

Но, помимо блоков питания с постоянно работающим вентилятором и полностью пассивных моделей, существуют также блоки питания с пассивным режимом работы (semifanless), то есть вентилятор в блоке питания конструкцией предусмотрен, но вращается он не постоянно. То есть иными словами, схема управления в таком блоке питания способна останавливать вентилятор полностью. Данная концепция не является чем-то оригинальным. Еще несколько лет назад мы знакомились с похожим блоком питания — Topower NF420.

Что касается конструктивного исполнения моделей блоков питания с пассивным режимом работы, то тут можно выделить два основных направления: «обычные» блоки питания, которые внешне неотличимы от БП с постоянно вращающимся вентилятором, но при этом их СУВ (схема управления вентилятором) имеет функцию его полной остановки. Тут можно вспомнить в первую очередь блоки питания Glacial Power серий SL и AL. Блоки питания второго типа внешне очень похожи на полностью пассивные модели, но имеют встроенный вентилятор, который, как правило, устанавливается с тыльной стороны и таким образом является нагнетающим. Часто, в блоках питания второго типа, вентилятор имеет всего два управляемых состояния, то есть является либо включенным, либо выключенным.

Включение вентилятора осуществляется при достижении определенной температуры, после снижения которой до определенного уровня происходит отключение вентилятора, поэтому, как правило, присутствует два пороговых значения: температура включения вентилятора и температура его отключения, причем, данные значения могут весьма заметно отличаться.

Сегодня мы познакомимся с блоком питания Enhance ENP-3650, который как раз можно отнести ко второму типу БП, имеющих пассивный режим работы.

Характеристики

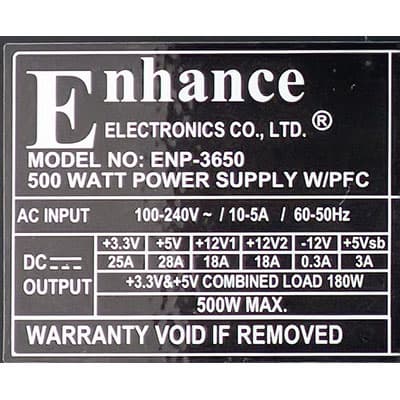

При анализе характеристик тестируемой модели стоит отметить, что мощность шины +12VDC в явном виде не указана, приведена лишь максимальная сила тока по двум линиям, что вовсе не гарантирует, что на выходе БП можно получить сумму указанных значений. Как правило, это лишь дает понять, что в реальности можно рассчитывать на максимальную одномоментную нагрузку одной линии +12VDC, а вторая линия при этом должна нагружаться по остаточному принципу. Но бывает, что сумма токов по линиям соответствует максимальной мощности шины +12VDC. Забегая немного вперед, нужно отметить, что в данном конкретном случае максимальная мощность шины +12VDC составила 432 Вт (36А), что как раз и соответствует сумме указанных максимальных токов по двум линиям. В результате чего, можно прийти к выводу, что характеристики Enhance ENP-3650 вполне справедливы для блока питания мощностью 500 ватт. При этом, мощность шины +12VDC выше на 72 ватта (6А), чем требует того стандарт для блоков питания мощностью 450 ватт. Суммарная мощность каналов 3,3&5V — 180 ватт превышает требования стандарта для блоков питания настольных систем ATX12V и требования стандарта для блоков питания серверных систем EPS12V мощностью 550–600 ватт.

Новый параметр КНС12В — коэффициент нагрузочной способности шины 12 вольт, который мы приводим, представляет собой отношение мощности блока питания по шине +12VDC к его максимальной мощности. Он показывает максимально возможную долю мощности по двенадцативольтовой шине от максимальной мощности блока питания в целом и рассчитывается на основании заявленных характеристик. Чем коэффициент выше, тем в общем случае выше нагрузочная способность по шине +12VDC для блока питания указанного номинала. Данный параметр заметно облегчает процесс анализирования заявленных характеристик блоков питания, особенно имеющих нестандартные номиналы мощности. Для блоков питания мощностью 220-400 ватт данный коэффициент не должен быть ниже 0,73, для блоков питания большей мощности — не менее 0,8.



Наименование блока питания
Максимальный ток, А
Максимальная мощность, Вт
КНС12В
3,3V
5V
12V1
12V2
12V3
12V4
3,3&5V
12V
Общая

ATX12V ver. 2.3 180W
13
14
10
80
120
175
0,686
ATX12V ver. 2.3 220W
13
14
14
80
168
215
0,781
ATX12V ver. 2.3 270W
19
15
17
97
204
265
0,77
ATX12V ver. 2.3 300W
21
15
11
8
103
216
295
0,732
ATX12V ver. 2.3 350W
21
15
11
14
103
264
345
0,765
ATX12V ver. 2.3 400W
24
15
17
14
120
300
395
0,76
ATX12V ver. 2.3 450W
24
15
17
16
120
360
445
0,81
Enhance ENP-3650
25
28
18
18
180
432
500
0,864
EPS12V ver. 2.91 550W
24
24
16
16
14 8
140
492
550
0,895
EPS12V ver. 2.91 600W
24
24
16
16
16 16
140
576
600
0,96
EPS12V ver. 2.91 650W
24
30
16
16
16 16
170
624
650
0,96
EPS12V ver. 2.91 700W
24
30
16
16
16 16
170
672
700
0,96
EPS12V ver. 2.91 750W
24
30
16
16
16 18
170
720
750
0,96
EPS12V ver. 2.91 800W
24
30
16
16
16 18
170
768
800
0,96

Длина проводов и количество разъемов

  • до основного разъема АТХ — 54 см
  • до процессорного разъема 8 pin SSI — 55 см
  • до первого разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 56 см, плюс 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго такого же разъема
  • до разъема Peripheral Connector (молекс) — 55 см, плюс еще 15 см до второго такого же разъема
  • до разъема Peripheral Connector (молекс) — 55 см, плюс еще 15 см до второго такого же разъема, и еще 15 см до разъема питания FDD

Наименование разъема
Количество коннекторов
Примечание
всего
съемных

24 pin Main Power Connector
1
разборный
4 pin 12V Power Connector
1

8 pin SSI Processor Connector

6 pin PCI-E 1.0 VGA Power Connector
2

8 pin PCI-E 2.0 VGA Power Connector

4 pin Peripheral Connector
4

15 pin Serial ATA Connector
2

4 pin Floppy Drive Connector
1


Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП. Для использования в корпусах с нижним расположением блока недостаточна длина проводов до разъема питания процессора SSI/ATX12V. Использовать данную модель в подобных корпусах можно, но потребуются дополнительные удлинители, в частности, для разъема SSI/ATX12V.

Количество разъемов и их расположение не является оптимальным для блока питания данного типа. В данном случае необходимость в двух шестиконтактных разъемах питания видеокарты крайне мала, можно было ограничиться одним разъемом, сделав его восьмиконтактным, так как подключать видеокарту с двумя GPU или две топовые видеокарты с одним GPU к данному блоку питания нецелесообразно. Вместе с тем, очень хочется видеть в подобных моделях 3 жгута с 6-7 разъемами питания SATA устройств, что в данном случае отсутствует. Количество разъемов Peripheral Connector (молекс) является избыточным для современного блока питания. В реальности достаточно 2 жгута с одним разъемом на каждом, а в подавляющем большинстве современных системных блоков уже нет устройств питающихся от подобных разъемов. Пожалуй, единственным применением для разъемов подобного типа является подключение контрольных панелей и внутренних картоводов, но контрольные панели есть далеко не у всех, а картовод часто удобней использовать внешний.

Правда, учитывая достаточно большое количество разъемов Peripheral Connector (молекс), можно воспользоваться различного рода переходниками.

Конструкция

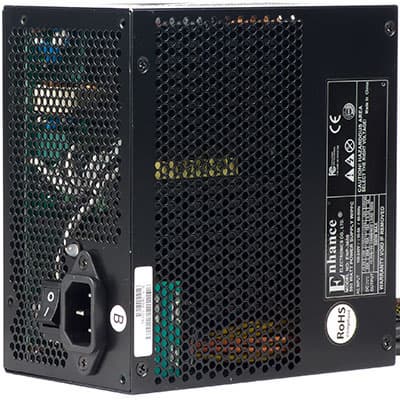

Практически весь корпус блока питания, включая стенку под платой, выполнен решетчатым, что актуально для блоков питания, работающих без активного охлаждения большое время, так как обеспечивает отвод разогретого воздуха из внутреннего объема блока питания. А то что разогретый воздух отводится во внутренний объем корпуса — это уже особенности функционирования блоков питания подобной конструкции, к чему нужно быть готовым еще на этапе проектирования будущей системы.


Тестируемый блок питания оснащен активной схемой коррекции коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 В, так что у владельцев некоторых маломощных ИБП могут возникнуть определенные проблемы с эксплуатацией данного блока питания. Во всех остальных случаях наличие APFC и расширенного диапазона питающих напряжений можно считать достоинством.

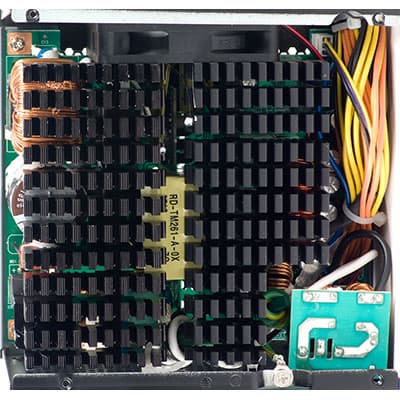

Размеры двух радиаторов выглядят достаточно внушительно, но это понятно и какого-либо удивления вызывать не должно. То, что радиаторы перекрывают основную массу компонентов — тоже хорошо видно, однако, верхняя часть радиатора выполнена не сплошной, как на некоторых аналогичных моделях, что приводит к «вывариванию» компонентов под радиаторами, в данном случае верхняя часть радиатора набрана секциями шириной 6 мм между которыми имеется расстояние порядка 3 мм, что улучшает охлаждение элементов, размещенных под радиаторами. Высота радиаторов немаксимальна, но весьма внушительна, она составляет около 65 мм, толщина основания каждого из двух радиаторов около 5 мм, что является вполне привычным для блоков питания у которых предусмотрен пассивный режим работы. Во входном выпрямителе установлен конденсатор серии KMQ емкостью 470 мкФ (450 В), рассчитанный на максимальную температуру 105 градусов, конденсатор произведен компанией NIPPON CHEMI-CON. В выходном каскаде установлены конденсаторы производства TEAPO, рассчитанные на максимальную рабочую температуру 105 градусов. В блоке питания установлен нагнетающий вентилятор производства компании YOUNG LIN типоразмера 70×70×15 мм, имеющий двухпроводное подключение.

На внешней стенке блока питания установлен двухцветный светодиод, являющийся индикатором его режима работы. В режиме stand by индикатор имеет красное свечение, в режиме power on индикатор имеет зеленое свечение. Таким образом светодиод горит все время при подаче на вход БП питания при включенном выключателе.

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения:

  • насыщенный зеленый — 1% (отлично, 5 баллов)
  • светло-зеленый — 2% (очень хорошо, 4 балла)
  • желтый — 3% (хорошо — 3 балла)
  • оранжевый — 4% (удовлетворительно — 2 балла)
  • красный — 5% (плохо, но в пределах нормы — 1 балл)
  • белый — более 5% (неудовлетворительно — 0 баллов)

По результатам теста выставляется оценка за качество электропитания, как на полуплоскости в целом, так и в наиболее актуальном рабочем диапазоне, за который мы приняли прямоугольник, левый нижний угол которого имеет координаты (50;40), а верхний правый угол координаты (200;60). Данный диапазон представляется наиболее актуальным для домашнего пользователя.

Оценка выставляется по худшему цвету (отклонению), при условии что массив точек данного цвета имеет размер минимум 3×3. Для выставления интегральной оценки, полученные баллы суммируются с использованием дополнительных коэффициентов, отражающих актуальность каждого напряжения в современном системном блоке:

  • коэффициент для 12V — 4×
  • коэффициент для 5V — 2×
  • коэффициент для 3,3V — 1×

Формула расчета выглядит следующим образом:
INTRATING=(O12×K12+O5×K5+O3×K3)/(K12+K5+K3), где:

  • O3,O5,O12 — оценки для линий 5, 12 и 3,3 В
  • К3, К5, К12 — вышеуказанные коэффициенты.

Enhance ENP-3650









  3,3V 5V 12V Общая
По всей полуплоскости отлично хорошо удовлетворительно 2,71 (удовлетворительно)
В рабочем диапазоне отлично отлично отлично 5 (отлично)

Учитывая, что мощность шины +12VDC не указана, мы установили экспериментальным путем, что она составляет не менее 432 ватт.

Заметные отклонения значений напряжений возникают у данного блока питания только на краях полного диапазона мощности при нетипичных для реальных систем нагрузках.

При типичном для современных систем распределении мощности по каналам претензий к блоку питания нет. Отклонения значений напряжений находятся в пределах одного процента от соответствующих номиналов — это отличный показатель.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V, конечно при условии, что значения напряжений остаются в пределах нормы.

В нашем случае мощность, рассчитанная по данной формуле, составила 474 ватт. Это довольно хороший показатель для блока питания мощностью 500 ватт.

Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 474/500 = 0,948
Это неплохой, но далеко не отличный показатель.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.



Средний КПД блока питания
Диапазон мощности, Вт Значение Оценка
Полный 81,9 хорошо
50-250 83,4 очень хорошо
100-500 84,5 очень хорошо

В целом, КПД у данного блока питания находится на хорошем уровне для современных моделей.

Коэффициент мощности у данного блока питания составил в среднем 94,8 процента, что является хорошим показателем для БП, оснащенных активным корректором коэффициента мощности.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Нами был проведен небольшой эксперимент, в ходе которого мы измерили температуру радиатора диодных сборок во время работы блока питания. Таким образом было выяснено, что вентилятор включается при температуре около 78 градусов, а отключается при температуре 39 градусов. После часа работы блока питания с нагрузкой на выходе мощностью 115 Вт температура радиатора составляла 44-47 градусов (эксперимент проводился несколько раз). Температура окружающего воздуха во время эксперимента составляла 24 градуса по шкале Цельсия, блок питания располагался горизонтально, радиаторами вверх.

Вентилятор блока питания после включения вращается на одинаковой скорости вне зависимости от мощности или температуры, что вполне понятно, так как в данном случае вентилятор применен в виде «защиты от дурака», так как блок питания действительно вполне способен функционировать в безвентиляторном режиме при условии разумной мощности нагрузки и благоприятного температурного режима в месте установки.

Уровень шума данного блока питания при включении вентилятора составил 46дБА. Это значение является высоким, но с другой стороны включение вентилятора является своеобразным индикатором того, что при проектировании и настройке системы были допущение некоторые недочеты, так как приобретать данную модель для фунционирования в режиме с активным охлаждением просто нецелесообразно.

Позиционирование и рекомендации по использованию

Enhance ENP-3650 призван конкурировать как с аналогичными по конструкции блоками питания с пассивным режимом работы такими как Topower 420NF или Thermaltake Purepower Dual Power 520W (W0108), а также с безвентиляторными моделями серий FSP Zen и Silverstone Nightjar. Правда, из всего этого многообразия моделей на территории России доступны только продукты FSP, да и то их придется поискать. Так что у продукта Enhance в этом плане есть неплохие перспективы по завоеванию рынка.

Также данная модель имеет в качестве конкурента, хоть и не совсем явного, пассивные двухкомпонентные блоки питания для mini-ITX решений, которые, надо думать, многие энтузиасты рассматривают, как вариант при сборке сверхтихих решений малой мощности. Но тут по стоимости, как это ни странно, будет или паритет или даже модель от Enhance будет иметь более привлекательную цену, если сранивать mini-ITX БП мощностью 80–90 ватт, даже без учета переходника «под Intel», который можно и самому спаять.

Но пассивный блок питания формата ATX, в том числе в подобной реализации от Enhance, — это все же не панацея от шума вообще. Не стоит рассчитывать на работу мощной системы под максимальной нагрузкой в тишине, все же чудес не бывает. А для систем невысокой мощности с интегрированным или простым дискретным видео, данная модель подойдет вполне удачно.

Так же при приобретении данной и подобных моделей блоков питания, стоит уделить особое внимание выбору корпуса. Необходимо, что к БП был нормальный приток воздуха, желательно комнатной температуры, и беспрепятственный отвод нагретого им воздуха. Таким образом наиболее предпочтительным вариантом видится использование корпусов с нижнерасположенным блоком питания с вентиляционными отверстиями как на нижней, так и на верхней стенках.

Итоги

Данная модель оставила достаточно хорошее впечатление. Диапазон и стабильность выходных напряжений — на хорошем уровне. Из недостатков можно отметить неоптимальное количество разъемов и длину проводов для блока питания данного типа, а также неотключаемый светодиодный индикатор.

Реализацию системы охлаждения можно признать в целом удачной. Вентилятор включается при действительно высокой температуре, которая недостижима в нормальных, для данного блока питания, условиях. То есть, при соответствующем температурном режиме внутри корпуса, использованию компонентов системы с невысокой потребляемой мощностью.

 Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Блок питания Enhance ENP-3650 предоставлен компанией Enhance
