На данный момент времени компания Chieftec предлагает девять серий блоков питания различной мощности и назначения, а том числе в списке есть и одна серия, предназначенная для серверных решений. Мы же познакомимся с очередным представителем серии Nitro. На этот раз это будет блок питания BPS-500S, имеющий максимальную мощность 500 ватт и постоянно присоединенные провода для питания компьютерных комплектующих — в отличие от ранее рассмотренных моделей BPS-550C и SPS-650C, относящихся всё к той же серии Nitro, но имеющих при этом модульное подключение части проводов.

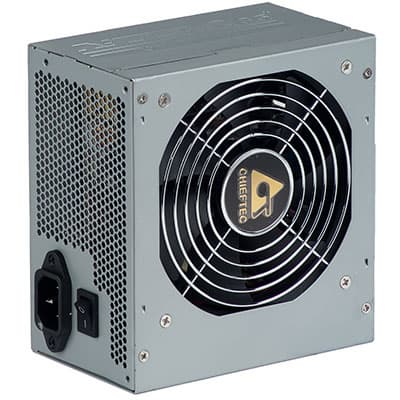

Внешний вид BPS-500S также отличается: в данном случае корпус имеет базовое гальванизированное покрытие серого цвета, тогда как модели расположенные выше по иерархической лестнице имеют цветное фактурное лакокрасочное покрытие.
Ничего удивительного тут нет, так как несмотря на что, что формально серия Nitro едина, по факту внутри она разделена на три группы: модели SPS-xxx — блоки питания, позиционируемые в качестве решений премиум-класса, занимают место флагмана; модели BPS-550C и старше — это решения верхней части среднебюджетного сегмента, позиционируемые преимущественно для игровых решений; а модели BPS-500S и младше — это также среднебюджетные решения, но более доступные.
Поставляется блок питания в упаковке, предназначенной для розничной продажи, представляющей собой картонную коробку с многоцветной полиграфией хорошего качества.
Характеристики
Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 432 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 450 и 550 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,864, что является вполне достойным показателем для современных решений подобной мощности.
| Наименование блока питания | Максимальный ток, А | Максимальная мощность, Вт | КНС12В | |||||||
| 3,3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | 3,3&5V | 12V | Общая | ||
ATX12V ver. 2.3 180W | 13 | 14 | 10 | − | − | − | 80 | 120 | 175 | 0,686 |
ATX12V ver. 2.3 220W | 13 | 14 | 14 | − | − | − | 80 | 168 | 215 | 0,781 |
ATX12V ver. 2.3 270W | 19 | 15 | 17 | − | − | − | 97 | 204 | 265 | 0,77 |
ATX12V ver. 2.3 300W | 21 | 15 | 11 | 8 | − | − | 103 | 216 | 295 | 0,732 |
ATX12V ver. 2.3 350W | 21 | 15 | 11 | 14 | − | − | 103 | 264 | 345 | 0,765 |
ATX12V ver. 2.3 400W | 24 | 15 | 17 | 14 | − | − | 120 | 300 | 395 | 0,76 |
ATX12V ver. 2.3 450W | 24 | 15 | 17 | 16 | − | − | 120 | 360 | 445 | 0,81 |
| Chieftec BPS-500S | 24 | 15 | 18 | 18 | − | − | 130 | 432 | 500 | 0,864 |
EPS12V ver. 2.91 550W | 24 | 24 | 16 | 16 | 14 | 8 | 140 | 492 | 550 | 0,895 |
EPS12V ver. 2.91 600W | 24 | 24 | 16 | 16 | 16 | 16 | 140 | 576 | 600 | 0,96 |
EPS12V ver. 2.91 650W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 624 | 650 | 0,96 |
EPS12V ver. 2.91 700W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 672 | 700 | 0,96 |
EPS12V ver. 2.91 750W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 720 | 750 | 0,96 |
EPS12V ver. 2.91 800W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 768 | 800 | 0,96 |
Длина проводов и количество разъемов
- до основного разъема АТХ — 56 см
- до процессорного разъема 8 pin SSI — 56 см
- до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 58 см
- до первого разъема SATA Power Connector — 58 см, плюс 15 см до второго такого же разъема
- до первого разъема SATA Power Connector — 58 см, плюс 15 см до второго такого же разъема
- до разъема Peripheral Connector (молекс) — 58 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс 15 см до разъема питания FDD
| Наименование разъема | Количество коннекторов | Примечание | |
| всего | съемных | ||
| 24 pin Main Power Connector | 1 | − | разборный |
| 4 pin 12V Power Connector | − | − | |
| 8 pin SSI Processor Connector | 1 | − | разборный |
| 6 pin PCI-E 1.0 VGA Power Connector | 1 | − | |
| 8 pin PCI-E 2.0 VGA Power Connector | − | − | |
| 4 pin Peripheral Connector | 3 | − | |
| 15 pin Serial ATA Connector | 4 | − | |
| 4 pin Floppy Drive Connector | 1 | − | |

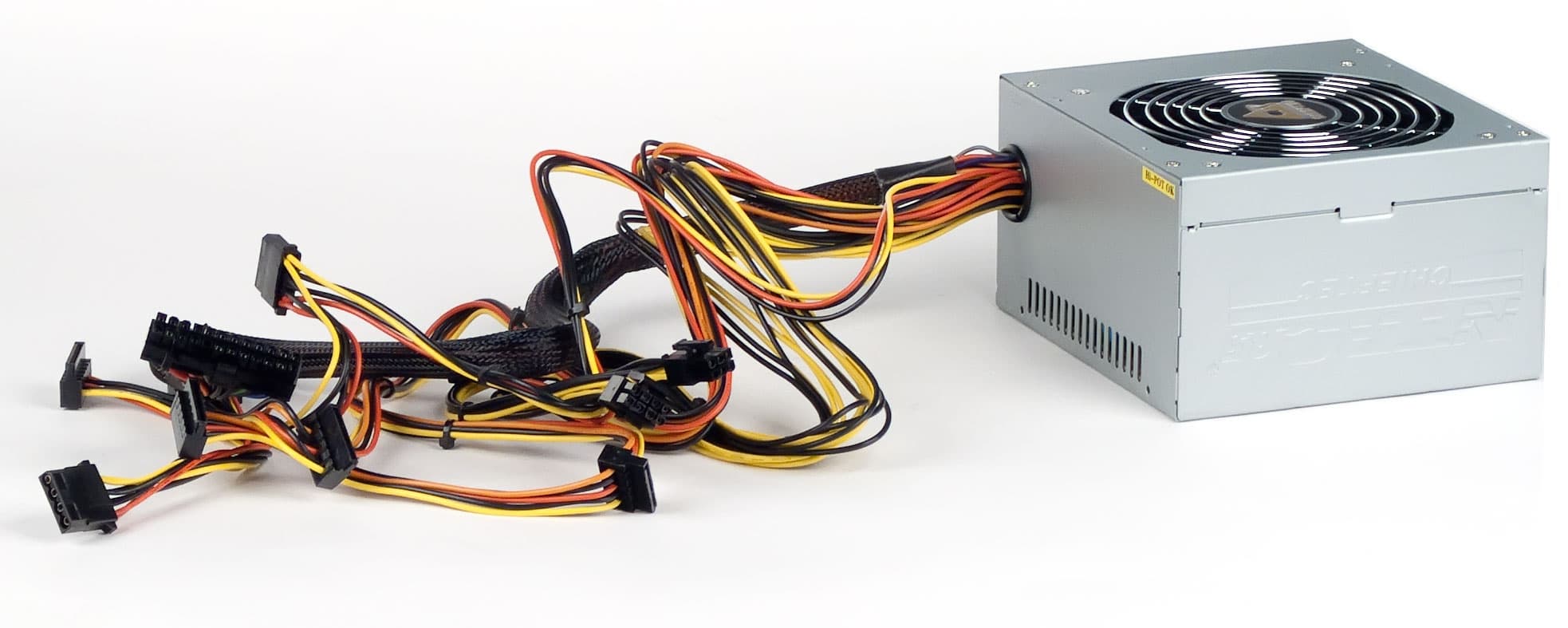

Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП, а также в компактных корпусах типоразмера miditower высотой в пределах 40 см с нижним расположением блока питания. В более габаритных корпусах с нижним расположением блока питания возможно окажется недостаточной длина проводов до коннектора питания процессора.
Стоит отметить весьма небольшое количество разъемов SATA Power — их всего четыре, тогда как обычно у блоков питания подобной мощности, даже весьма недорогих, их порядка шести штук. Разъемы для подключения периферийных устройств, наоборот, присутствуют в слегка избыточном количестве.
Разъем для питания видеокарты также только один, хотя у большинства конкурирующих решений их почти всегда два. Вместе с тем, не стоит придавать этому факту очень большое значение, так как для видеокарт, имеющих сдвоенные разъемы питания, обычно приобретаются более мощные и дорогие блоки питания.
Основные особенности
Данная модель позиционируется производителем в качестве решения, имеющего высокую эффективность вложения средств. При этом предназначается BPS-500S преимущественно для системных интеграторов, которых обычно интересуют недорогие устройства, качественно выполняющие свои основные функции. Частично этим объясняется и простой дизайн (зачем включать в цену то, что никто кроме сборщика не увидит?), и скромное количество разъемов (для типичного домашнего или офисного компьютера — и такого количества вполне достаточно).
Страница на сайте производителя, посвященная данной модели, достаточно скупа, и из основных особенностей упоминается преимущественно стандартный комплекс защит. В прилагаемой листовке в формате PDF присутствует несколько пунктов, более подробно затрагивающие основные особенности продукта. В частности, производителем упомянуты:
Лучшее соотношение цены и качества — это подразумевает, что данный продукт должен стоить дешевле по сравнению с конкурирующими устройствами с таким же набором потребительских качеств. Насколько этот постулат будет соответствовать истине, можно будет судить через пару месяцев после появления данного продукта на локальном российском рынке, когда данная модель перестанет быть горячей новинкой с надбавкой за «срочность».

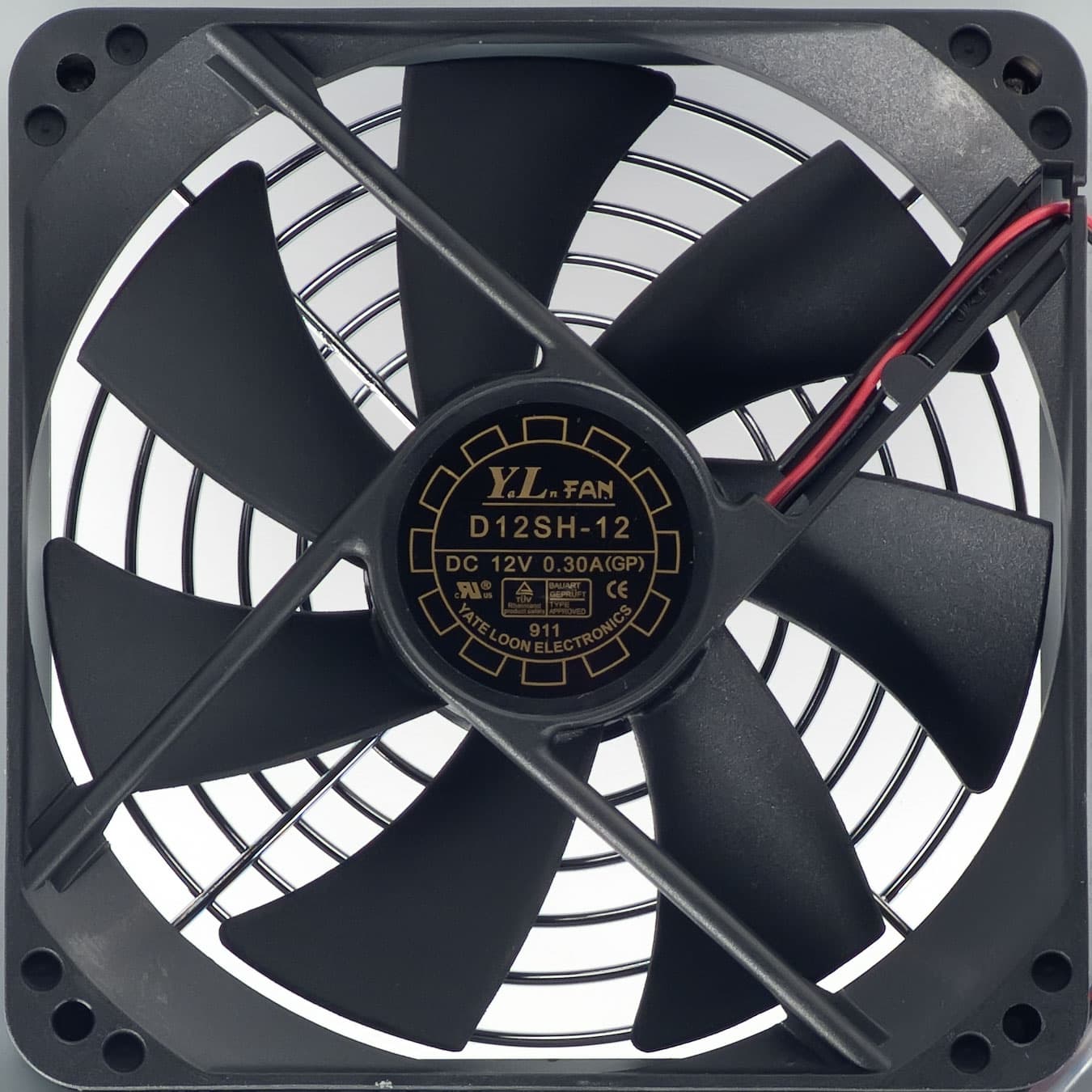

120-миллиметровый тихий вентилятор с автоматическим регулированием скорости — в данном случае в качестве такого вентилятора выступает модель D12SH-12 производства Yate Loon Electronics. Эта модель вентилятора основана на подшипнике скольжения и имеет максимальную скорость вращения 2200 об/мин при напряжении питания 12 вольт. Разумеется, при работе в номинальном режиме такой вентилятор не является ни сверхтихим, ни даже просто тихим. Но тут стоит учесть, что вентиляторы в блоках питание имеют регулируемое напряжение питания, которое изменяется в зависимости от температуры (обычно в пределах от 4 до 11,5 вольт). Вентилятор является одним из компонентов блока питания, оказывающим значительное влияние на уровень шума БП в целом, и надо отметить, что скорость вращения вентилятора в реальных условиях напрямую зависит от конструкции блока и его системы охлаждения в частности. Поэтому говорить о применении тихого вентилятора без каких-либо уточнений — не вполне корректно.
Также стоит учесть, что применение вентилятора на основе подшипника скольжения граничного типа не является оптимальным в блоке питания по причине невысокого ресурса подобных подшипников при эксплуатации в условиях повышенной температуры и запыленности.
Этот вентилятор имеет точно такую же маркировку, как вентилятор в блоке питания Corsair CX500 V2 — тем интереснее, с учетом схожести используемых платформ, будет сравнить акустическую эргономику и уровень шума данных продуктов.
Основной кабель увеличенной длины — по всей видимости, в данном случае подразумевается длина жгута проводов до коннектора питания процессора. На самом деле не стоит переоценивать слова производителя: длина проводов вполне типична для новых моделей блоков питания, в том числе и уровня Entry Level. И такая длина не гарантирует отсутствие проблем с установкой в больших корпусах с нижним расположением блока питания.
В блоке питания установлены конденсаторы производства компании Samxon. В качестве накопительного конденсатора входного выпрямителя используется конденсатор емкость 330 мкФ (420 В), рассчитанный на максимальную рабочую температуру 85 градусов. Отметим, что это вполне типичная емкость данного конденсатора для блоков питания подобной мощности, обычно она находится в диапазоне 330—380 мкФ.
В выходном каскаде установлены конденсаторы, рассчитанные на максимальную рабочую температуру 105 градусов.

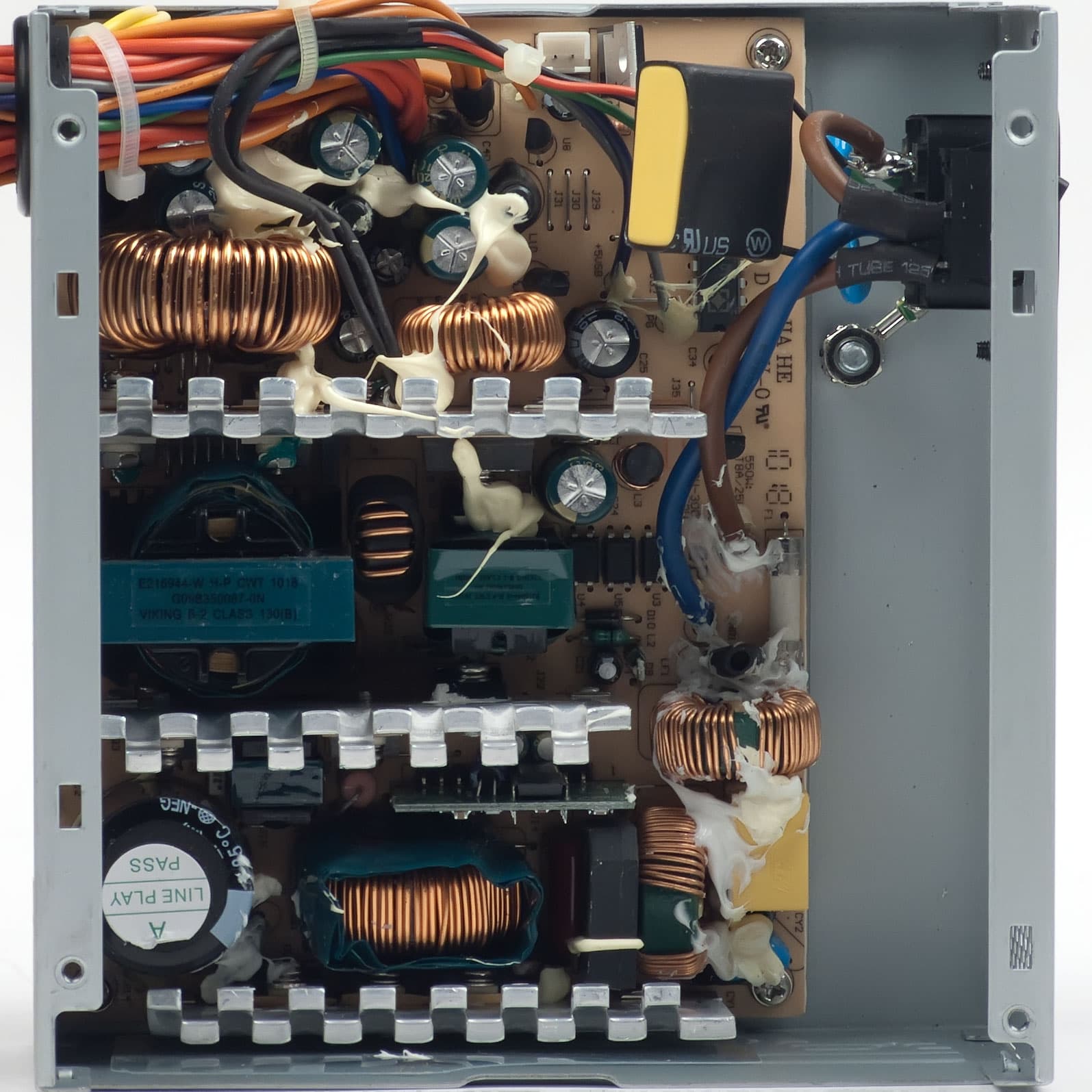

Основные полупроводниковые элементы установлены на трех довольно компактных радиаторах с толщиной основания около 3,5 мм, радиаторы имеют небольшое аэродинамическое сопротивление и не перекрывают расположенные рядом элементы.
Судя по ряду признаков, произведен данный блок питания на заводе компании CWT.
Платформа, используемая для данной модели, отличается от более старших представителей серии Nitro. Вместе с тем, Chieftec BPS-500S имеет много общего с рассмотренным ранее блоком питания Corsair CX500 V2.
| Конструкция | |
| Максимальная выходная мощность | 500 Вт |
| Рабочий диапазон входных напряжений | расширенный |
| Наличие и тип ККМ (PFC) | есть, активный (APFC) |
| Длина корпуса | 140 мм |
| Масса (без упаковки) | 1,8 кг |
| Типоразмер вентилятора | 120 мм |
| Модель вентилятора | YateLoon D12SH-12 |
| Подключение вентилятора | двухпроводное |
| Пластиковая накладка на вентиляторе (дефлектор) | отсутствует |
| Решетка перед вентилятором | проволочная |
| Количество радиаторов | 3 |
| Толщина основания радиаторов | 3,5 мм |
| Линейные размеры основания | 85×30, 70×30 и 90×30 мм |
| Производитель конденсаторов | Samxon |
| Наличие выключателя сетевого питания | есть |
| Наличие защитной втулки в отверстии для проводов | есть |
| Подсветка | нет |
Тестирование блока питания
Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.
| Обозначение размера отклонений выходных напряжений от номинала | ||
| Цвет | Диапазон отклонения | Качественная оценка |
| 1 процент | отлично | |
|---|---|---|
| 2 процента | очень хорошо | |
| 3 процента | хорошо | |
| 4 процента | удовлетворительно | |
| 5 процентов | плохо | |
| более пяти процентов | неудовлетворительно | |
Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.
| Отклонения значений выходных напряжений от номинала | |||
| +3,3VDC | +5VDC | +12VDC | |
 |  |  |  |
| 12V Power, W — Мощность по шине +12VDC, Вт | |||
| 3,3V | 5V | 12V | Общая | |
| По всей полуплоскости | удовлетворительно | хорошо | плохо | 1,71 (плохо) |
| В рабочем диапазоне | очень хорошо | отлично | очень хорошо | 4,29 (очень хорошо) |
При типичном распределении мощности по каналам отклонения не превышают одного процента для канала +5VDC, и двух процентов для каналов +3,3VDC и +12VDC — это хороший показатель, причем не только для среднебюджетного решения.
При нетипичных нагрузках отклонения значений напряжений +12VDC выходят из допустимого пятипроцентного диапазона. Однако происходит это только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться практически невозможно.
Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.
Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.
В нашем случае мощность, рассчитанная по данной формуле, составила 474 ватта.
Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.
В данном случае КМК = 474/500 = 0,948
Для современного блока питания полученное значение является вполне достойным показателем.

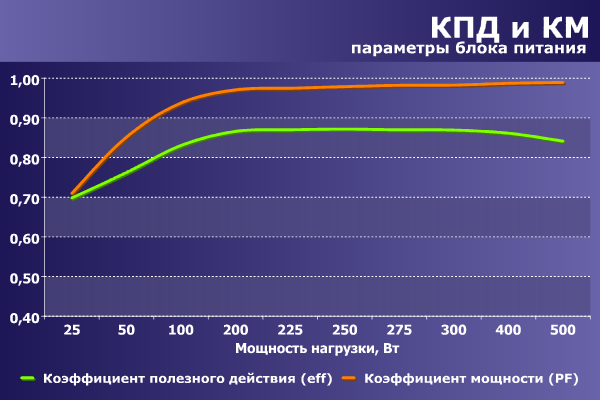

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и расчете коэффициента полезного действия и коэффициента мощности.
| Средний КПД блока питания | ||
| Диапазон мощности | Значение | Оценка |
| Полный | 83,4 | очень хорошо |
| 50—250 Вт | 84 | очень хорошо |
| 100—500 Вт | 86 | отлично |
КПД данной модели находится в целом на довольно хорошем уровне для современных решений. Также стоит обратить внимание на КПД на низкой мощности — мы видим, что в данном случае значение этого параметра тоже несколько выше типичного: на мощности 25 ватт КПД составляет около 70 процентов.
Измерение уровня шума
Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

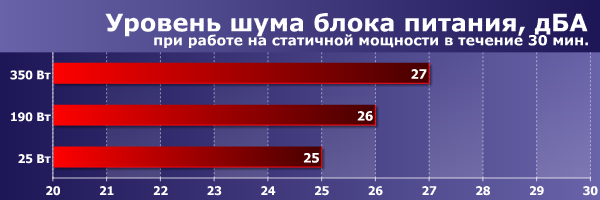

Уровень шума в ходе измерения как на малой, так и на средней мощности находился на низком уровне. При повышении мощности уровень шума также возрастал, но не слишком заметно.
Акустическая эргономика BPS-500S находится в целом на очень хорошем уровне. Это значит, что при работе на низкой и средней мощности уровень шума от работы БП будет незаметен или малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

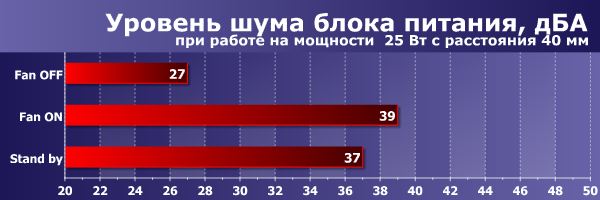

С целью определения уровня шума электроники как в рабочем режиме, так и в режиме ожидания, а также для оценки влияния данного параметра на уровень шума блока питания в целом стандартная методика была нами дополнена рядом измерений, выполняемых на малом расстоянии от блока питания.
В режиме ожидания уровень шума находится на достаточно невысоком уровне, тем не менее на малом расстоянии заметен свист электроники, хотя он и малоразличим в пределах 0,3 метров, а на большем расстоянии он не ощущается вовсе.
В рабочем режиме шум от электроники минимален — фактически, на типичном расстоянии (от полуметра и более) услышать какие-либо звуки, издаваемые блоком питания в таком режиме работы, невозможно.
Стоит отметить, что данная модель опережает по уровню акустической эргономики на среднетипичной мощности как ранее протестированные модели из серии Nitro (впрочем, флагманскую модель он опережает незначительно), так и Corsair CX500 V2. В последнем сравнении разница хорошо заметна, правда актуально данное замечание лишь при сравнительно низком уровне фонового шума в помещении и при использовании комплектующих с низким уровнем шума, чему начинающие сборщики «тихих компьютеров» зачастую уделяют недостаточно внимания. И, разумеется, блоку питания нужна нормальная вентиляция, так как скорость вращения встроенного вентилятора регулируется в зависимости от температуры.
Оценка потребительских качеств
По результатам знакомства можно сказать, что BPS-500S имеет несколько избыточную мощность, так как с учетом имеющихся разъемов и без использования переходников работать данный блок питания будет преимущественно с системами, потребляющими мощность в пределах 300 ватт. В реальности для этого достаточно блока питания мощностью 400—450 ватт, и такие модели тоже есть в серии Nitro — это, например, BPS-400S и BPS-450S. Правда, остается вопрос, насколько данные модели унаследовали очень хорошую акустическую эргономику BPS-500S и его весьма неплохие электрические характеристики, но думаю, шансы на это есть.
Что касается позиционирования BPS-500S, то тут все понятно — это вполне удачный недорогой блок питания, который хорошо подойдет для замены комплектного БП в малобюджетном корпусе. Что касается использования данной модели для сборки новых системных блоков, то тут стоит внимательно подходить к выбору корпуса, так как в некоторых случаях не слишком длинные провода могут осложнить процедуру установки — впрочем, корпусов с верхним расположением блока питания и компактных решений формата microATX данное замечание не касается.
Успех модели будет во многом зависеть от средней розничной цены. На момент написания обзора текущая цена находилась на уровне порядка 2000 рублей, что несколько выше стоимости конкурирующих продуктов и несколько входит в противоречие с заявленной высокой эффективностью вложения средств (при покупке данного БП). Однако можно рассчитывать на некоторое понижение стоимости с течением времени, когда эффект новизны модели перестанет играть заметную роль в ценообразовании.
Итоги
Блок питания оставил достаточно неплохое впечатление, несмотря на небольшое количество разъемов и не особо длинные провода. Вместе с тем, модель имеет хорошую акустическую эргономику, что встречается не так уж и часто, особенно у бюджетных моделей. Электрические характеристики данной модели в типичном диапазоне мощности также находятся на вполне приличном уровне.
