На данный момент компания Corsair предлагает пять серий блоков питания, объединенных в две группы: с модульным подключением проводов для питания комплектующих и с постоянно присоединенными проводами. Сегодня мы познакомимся с представителем Builder Series — блоком питания Corsair CX500 V2. Эта серия является младшей среди продуктов данного производителя и относится к группе устройств с постоянно присоединенными проводами. Помимо модели мощностью 500 ватт, серия включает также блоки питания мощностью 400, 430 и 600 ватт.

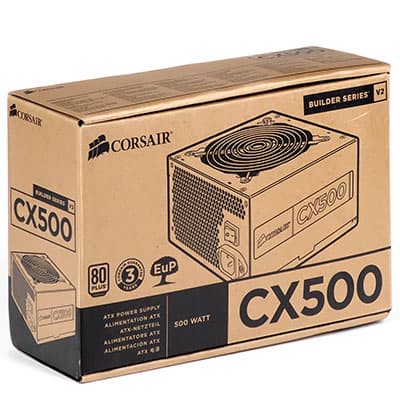

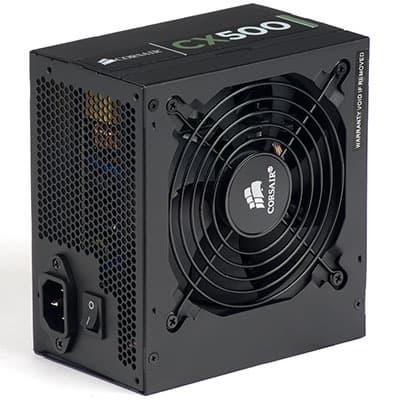

Поставляется блок питания в коробке из упаковочного картона, имеющей одноцветную полиграфию. Данное оформление подчеркивает утилитарность модели. Выглядит БП довольно дорого и весьма стильно: черный корпус с матовым фактурным покрытием и черно-серебристая эмблема производителя по центру проволочной вентиляционной решетки. Такой дизайн вполне типичен для блоков питания Corsair.
Характеристики
Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 408 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 450 и 550 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,82, что является невысоким показателем для современных решений подобной мощности.
| Наименование блока питания | Максимальный ток, А | Максимальная мощность, Вт | КНС12В | |||||||
| 3,3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | 3,3&5V | 12V | Общая | ||
ATX12V ver. 2.3 180W | 13 | 14 | 10 | − | − | − | 80 | 120 | 175 | 0,686 |
ATX12V ver. 2.3 220W | 13 | 14 | 14 | − | − | − | 80 | 168 | 215 | 0,781 |
ATX12V ver. 2.3 270W | 19 | 15 | 17 | − | − | − | 97 | 204 | 265 | 0,77 |
ATX12V ver. 2.3 300W | 21 | 15 | 11 | 8 | − | − | 103 | 216 | 295 | 0,732 |
ATX12V ver. 2.3 350W | 21 | 15 | 11 | 14 | − | − | 103 | 264 | 345 | 0,765 |
ATX12V ver. 2.3 400W | 24 | 15 | 17 | 14 | − | − | 120 | 300 | 395 | 0,76 |
ATX12V ver. 2.3 450W | 24 | 15 | 17 | 16 | − | − | 120 | 360 | 445 | 0,81 |
| Corsair CX500 V2 | 25 | 20 | 34 | − | − | − | 130 | 408 | 500 | 0,82 |
EPS12V ver. 2.91 550W | 24 | 24 | 16 | 16 | 14 | 8 | 140 | 492 | 550 | 0,895 |
EPS12V ver. 2.91 600W | 24 | 24 | 16 | 16 | 16 | 16 | 140 | 576 | 600 | 0,96 |
EPS12V ver. 2.91 650W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 624 | 650 | 0,96 |
EPS12V ver. 2.91 700W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 672 | 700 | 0,96 |
EPS12V ver. 2.91 750W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 720 | 750 | 0,96 |
EPS12V ver. 2.91 800W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 768 | 800 | 0,96 |

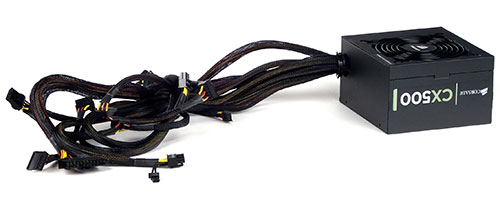

Длина проводов и количество разъемов
- до основного разъема АТХ — 61 см
- до процессорного разъема 8 pin SSI — 62 см
- до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 62 см
- до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 62 см
- до первого разъема SATA Power Connector — 43 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
- до первого разъема SATA Power Connector — 43 см, плюс 15 см до второго такого же разъема
- до первого разъема Peripheral Connector (молекс) — 43 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема, плюс еще 15 см до разъема питания FDD
| Наименование разъема | Количество коннекторов | Примечание | |
| всего | съемных | ||
| 24 pin Main Power Connector | 1 | − | разборный |
| 4 pin 12V Power Connector | − | − | |
| 8 pin SSI Processor Connector | 1 | − | разборный |
| 6 pin PCI-E 1.0 VGA Power Connector | − | − | |
| 8 pin PCI-E 2.0 VGA Power Connector | 2 | − | разборные |
| 4 pin Peripheral Connector | 4 | − | эргономичные |
| 15 pin Serial ATA Connector | 5 | − | |
| 4 pin Floppy Drive Connector | 1 | − | |
Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Конечно, было бы несколько лучше, если бы разъемы SATA Power были распределены по 4 (HDD) и 2 (ODD) штуки на жгут, но это не настолько критичный фактор, чтобы придавать ему большое значение.
По поводу длины проводов до разъемов — она вполне стандартна для данной ценовой категории. Длина проводов до разъема питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 60 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно почти для любых корпусов типоразмера miditower с нижним расположением блока питания, но для корпусов типоразмера full tower и более габаритных длина проводов до разъема питания процессора может оказаться недостаточной.
Отрадно, что производитель озаботился возможностью штатного подключения высокопроизводительных видеокарт, имеющих сдвоенный разъем питания. В данной модели предусмотрено два разъема питания видеокарт на индивидуальных жгутах.
Основные особенности
Производитель позиционирует данную модель в качестве беспроблемного решения, предназначенного для использования как в новых системах, так и при апгрейде. Таким образом, можно сделать вывод, что целевой аудиторией данного блока питания являются не энтузиасты, а скорее технически грамотные пользователи, собирающие свой компьютер самостоятельно.
На странице продукта (на сайте производителя) приводится довольно внушительный перечень особенностей модели, состоящий из 13 пунктов. Правда, помимо потребительских качеств продукта в этот перечень включены заодно и некоторые технические характеристики (например, расширенный диапазон питающих напряжений), информация о наличии различных сертификатов, а также физические размеры устройства.
В целом, приведенный перечень вполне типичен для современного среднебюджетного решения подобной мощности — правда, стоит отметить, что далеко не все производители так развернуто подходят к оформлению индивидуальных страничек продукта.

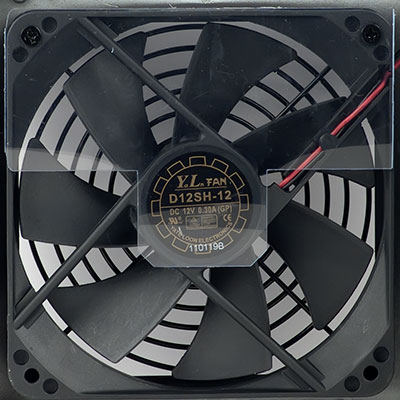

Отметим упоминание в перечне особенностей вентилятора типоразмера 120 мм со сверхнизким уровнем шума. В данном случае в качестве такого вентилятора выступает модель D12SH-12 производства Yate Loon Electronics. Данная модель вентилятора основана на подшипнике скольжения и имеет максимальную скорость вращения 2200 об/мин при напряжении питания 12 вольт. Разумеется, при работе в номинальном режиме такой вентилятор не является ни сверхтихим, ни просто тихим. Но тут стоит учесть, что вентиляторы в БП имеют регулируемое напряжение питания в зависимости от температуры, которое обычно изменяется в пределах от 4 до 11,5 вольт. Вместе с тем, вентилятор является одним из компонентов блока питания, скорость его вращения напрямую зависит от конструкции блока и его системы охлаждения в частности. Поэтому говорить о применении тихого вентилятора без каких-либо уточнений — не вполне корректно.
Также стоит учесть, что применение вентилятора на основе подшипника скольжения граничного типа не является оптимальным в блоке питания по причине невысокого ресурса подобных подшипников при эксплуатации в условиях с повышенной температурой и запыленностью.
В блоке питания установлены конденсаторы производства компании Samxon. В качестве накопительного конденсатора входного выпрямителя используется конденсатор емкостью 220 мкФ (420 В), рассчитанный на максимальную рабочую температуру 85 градусов. Отметим, что типичная емкость подобного конденсатора для блоков питания аналогичной мощности находится в диапазоне 330—380 мкФ.
В выходном каскаде установлены конденсаторы, рассчитанные на максимальную рабочую температуру 105 градусов.
Основные полупроводниковые элементы установлены на трех довольно компактных радиаторах с толщиной основания около 3,5 мм, радиаторы имеют небольшое аэродинамическое сопротивление и не перекрывают расположенные рядом элементы.
Судя по ряду признаков, произведен данный блок питания на заводе компании CWT.
| Конструкция | |
| Максимальная выходная мощность | 500 Вт |
| Рабочий диапазон входных напряжений | расширенный |
| Наличие и тип ККМ (PFC) | есть, активный (APFC) |
| Длина корпуса | 140 мм |
| Масса (без упаковки) | |
| Типоразмер вентилятора | 120 мм |
| Модель вентилятора | Yate Loon D12SH-12 |
| Подключение вентилятора | двухпроводное |
| Пластиковая накладка на вентиляторе (дефлектор) | есть |
| Решетка перед вентилятором | проволочная |
| Количество радиаторов | 3 |
| Толщина основания радиаторов | 3,5 мм |
| Линейные размеры основания | 85×30, 75×30, 90×30 мм |
| Производитель конденсаторов | Samxon |
| Наличие выключателя сетевого питания | есть |
| Наличие защитной втулки в отверстии для проводов | есть |
| Подсветка | нет |
Тестирование блока питания
Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.
| Обозначение размера отклонений выходных напряжений от номинала | ||
| Цвет | Диапазон отклонения | Качественная оценка |
| 1 процент | отлично | |
|---|---|---|
| 2 процента | очень хорошо | |
| 3 процента | хорошо | |
| 4 процента | удовлетворительно | |
| 5 процентов | плохо | |
| более пяти процентов | неудовлетворительно | |
Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.
| Отклонения значений выходных напряжений от номинала | |||
| +3,3VDC | +5VDC | +12VDC | |
 |  |  |  |
| 12V Power, W — Мощность по шине +12VDC, Вт | |||
| 3,3V | 5V | 12V | Общая | |
| По всей полуплоскости | отлично | неудовлетворительно | удовлетворительно | 1,86 (плохо) |
| В рабочем диапазоне | отлично | очень хорошо | отлично | 4,71 (очень хорошо) |
При типичном распределении мощности по каналам отклонения не превышают двух процентов для канала +5VDC, и одного процента для каналов +3,3VDC и +12VDC — это хороший показатель, причем не только для среднебюджетного решения.
При нетипичных нагрузках отклонения значений напряжений +5VDC выходят из допустимого пятипроцентного диапазона. Однако происходит это только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться практически невозможно.
Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.
Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.
В нашем случае мощность, рассчитанная по данной формуле, составила 450 ватт.
Коэффициент маркетинговой корректности (КМК) показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.
В данном случае КМК = 450/500 = 0,9
В лучшем случае подобное значение можно считать удовлетворительным для современного блока питания. Низкий показатель данного коэффициента демонстрирует, что производитель добирает недостаточную мощность по основной шине +12VDC за счет менее востребованных линий 3,3&5V.
Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и расчете коэффициента полезного действия и коэффициента мощности.
| Средний КПД блока питания | ||
| Диапазон мощности | Значение | Оценка |
| Полный | 83 | очень хорошо |
| 50—250 Вт | 83,2 | очень хорошо |
| 100—500 Вт | 85,4 | отлично |
КПД данной модели находится в целом на довольно хорошем уровне для современных решений. Также стоит обратить внимание на КПД на низкой мощности: мы видим, что в данном случае значение этого параметра также несколько выше типичных: на мощности 25 ватт КПД составляет около 70 процентов.
Измерение уровня шума
Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.
Уровень шума данного блока питания — средний во всем измеренном диапазоне мощности. Таким образом, эта модель малопригодна для систем малой мощности со сверхнизким уровнем шума, а вот в более производительных компьютерах, с классическими воздушными системами охлаждения, шум блока питания вряд ли будет заметен на общем фоне при работе кулеров системы охлаждения в типичных условиях, особенно при отсутствии какой-либо звуко-шумовой оптимизации системного блока.
Тем не менее, есть группа пользователей, для которых важной характеристикой является не абсолютный уровень шума, а изменение его в зависимости от потребляемой мощности и нагрузки на систему — для них данная модель может оказаться довольно интересной.
С целью определения уровня шума электроники, как в рабочем режиме, так и в режиме ожидания, а также для оценки влияния данного параметра на уровень шума блока питания в целом, стандартная методика была нами дополнена рядом измерений, выполняемых на малом расстоянии от блока питания.
В режиме ожидания уровень шума электроники минимален — фактически, на типичном расстоянии (от полуметра и более) услышать какие-либо звуки, издаваемые блоком питания в таком режиме работы, невозможно, но при прослушивании вплотную к вентиляционной решетке кое-что расслышать все-таки можно.
В рабочем режиме шум от электроники выше, и он хорошо различим на близком расстоянии при остановленном вентиляторе. Никаких звуков, похожих на писк, у данного экземпляра отмечено не было.
Оценка потребительских качеств
Набор потребительских качеств данной модели вполне сбалансирован. Наиболее полно свои достоинства блок питания Corsair CX500 V2 сможет проявить в достаточно мощных игровых и рабочих системах, в которых не требуется специальная звуко-шумовая оптимизация. Приобретать данную модель для систем с низким потреблением, с целью использования на относительно малой мощности, смысла не имеет, так как в данном режиме работы блок питания не обеспечивает низкий уровень шума.
Итоги
Среднебюджетные решения — это почти всегда компромисс не только по используемым компонентам, но и по потребительским качествам в целом. В данном случае из недостатков можно отметить средний уровень шума даже на низкой мощности, невысокую нагрузочную способность по шине +12VDC для блока питания такой мощности. К достоинствам отнесем очень хорошие электрические параметры в типичном диапазоне мощности, удлиненные провода, достаточное количество разъемов и вменяемую цену.
Таким образом, данная модель может быть интересна в качестве недорого решения для сравнительно мощных, но не топовых систем, имеющих на борту видеокарту, требующую дополнительного питания.
| Средняя текущая цена (количество предложений) |
| Блок питания Corsair CX500 V2 (CMPSU-500CXV2) |
| Н/Д(0) |
предоставлен на тестирование производителем
