Блок питания Chieftec Nitro BPS-550C


Полная галерея наших фотографий этой модели

Данная модель на сайте производителя

Марка Chieftec хорошо известна в нашей стране, продукция данного производителя присутствует на российском рынке более десяти лет. Однако относительно высокая популярность продукции Chieftec обусловлена не только сроком присутствия на рынке, но и доступным уровнем цен вкупе с конкурентоспособным набором потребительских качеств. Наиболее широко продукция компании представлена в среднебюджетном сегменте, хотя последнее время производитель предпринимает попытки выхода в сегмент продуктов класса премиум — в частности, с серией геймерских корпусов, корпусов для HTPC и блоками питания высокой мощности.

Также в последнее время компания Chieftec заметно активизировалась в секторе блоков питания, была выпущена новая серия под названием Nitro, включающая 10 моделей мощностью от 350 до 1200 ватт. Один из блоков питания, относящихся к данной серии, а именно Chieftec BPS-550C, мы и рассмотрим сегодня.

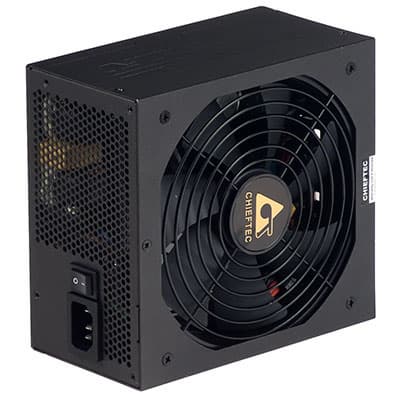

Блок питания поставляется в упаковке, предназначенной для розничной продажи, представляющей собой компактную картонную коробку с глянцевой полиграфией высокого качества.

Характеристики

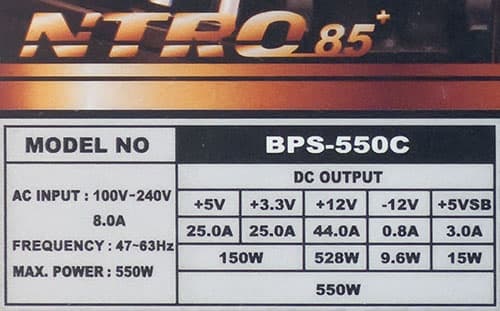

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Мощность шины +12VDC заявлена в размере 528 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 550 и 600 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,96, что является очень хорошим показателем.


Наименование блока питанияМаксимальный ток, АМаксимальная мощность, ВтКНС12В
3,3V5V12V112V212V312V43,3&5V12VОбщая
ATX12V ver. 2.3 180W
131410801201750,686
ATX12V ver. 2.3 220W
131414801682150,781
ATX12V ver. 2.3 270W
191517972042650,77
ATX12V ver. 2.3 300W
21151181032162950,732
ATX12V ver. 2.3 350W
211511141032643450,765
ATX12V ver. 2.3 400W
241517141203003950,76
ATX12V ver. 2.3 450W
241517161203604450,81
EPS12V ver. 2.91 550W
242416161481404925500,895
Chieftec Nitro BPS-550C2525251505245500,96
EPS12V ver. 2.91 600W
2424161616161405766000,96
EPS12V ver. 2.91 650W
2430161616161706246500,96
EPS12V ver. 2.91 700W
2430161616161706727000,96
EPS12V ver. 2.91 750W
2430161616181707207500,96
EPS12V ver. 2.91 800W
2430161616181707688000,96

Длина проводов и количество разъемов

  • до основного разъема АТХ — 61 см
  • до процессорного разъема 8 pin SSI — 60 см
  • до процессорного разъема 8 pin SSI — 58 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 61 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 61 см
  • до первого разъема SATA Power Connector — 61 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 61 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до разъема Peripheral Connector (молекс) — 61 см, плюс 15 см до второго такого же разъема и еще 15 см до разъема питания FDD
  • до разъема Peripheral Connector (молекс) — 61 см, плюс 15 см до второго такого же разъема
Наименование разъемаКоличество коннекторовПримечание
всегосъемных
24 pin Main Power Connector1разборный
4 pin 12V Power ConnectorSSI Processor Connector
8 pin SSI Processor Connector2разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector21+1разборные
4 pin Peripheral Connector42+2эргономичные
15 pin Serial ATA Connector63+3
4 pin Floppy Drive Connector1

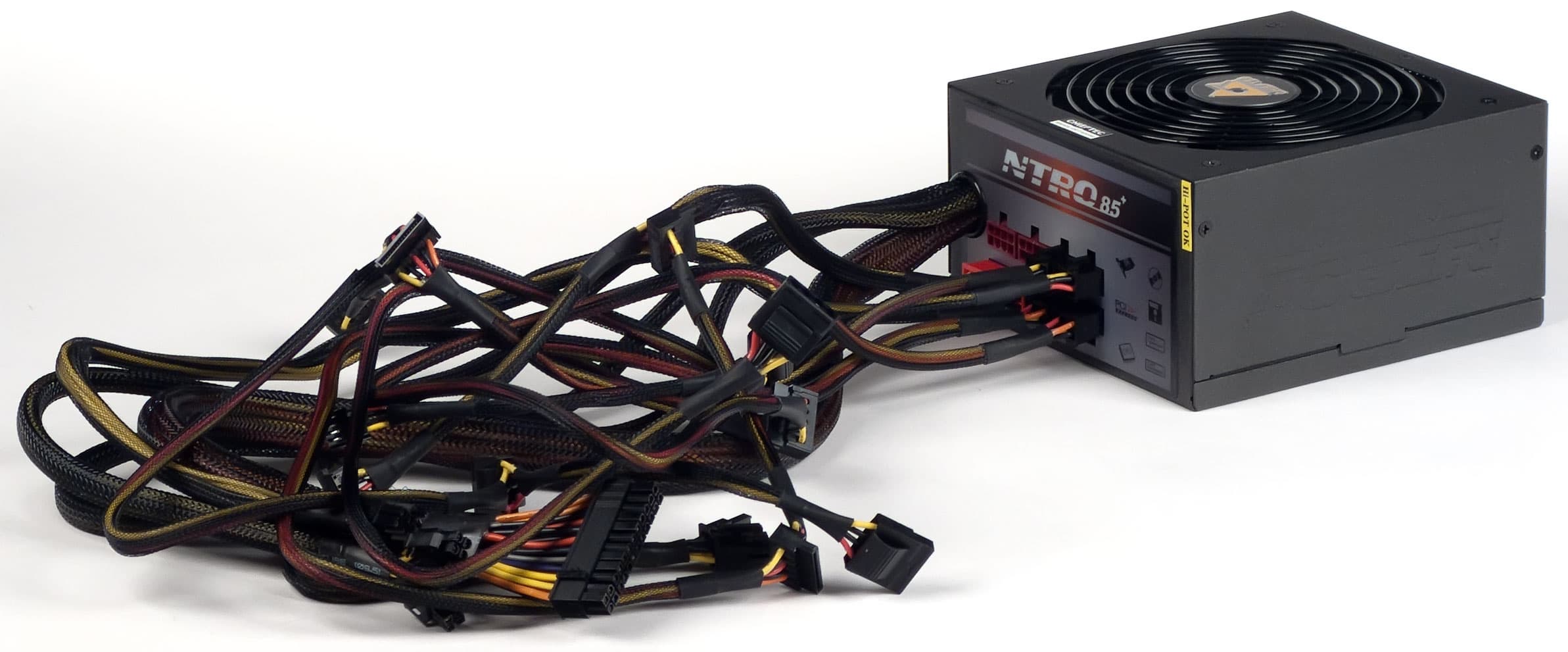

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Конечно, было бы несколько лучше, если бы разъемы SATA Power были распределены по 4 (HDD) и 2 (ODD) штуки на жгут, но это не настолько критичный фактор, чтобы придавать ему большое значение.

По поводу длины проводов до разъемов — она вполне стандартна для данной ценовой категории. Длина проводов до разъема питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 60 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно практически для всех корпусов типоразмера miditower с нижним расположением блока питания, но для корпусов типоразмера full tower и более габаритных длина проводов до разъема питания процессора может оказаться недостаточной.

Отрадно, что производитель озаботился возможностью штатного подключения высокопроизводительных видеокарт, имеющих сдвоенный разъем питания. В данной модели предусмотрено два разъема питания видеокарт на индивидуальных жгутах.

Единственное, что выглядит не слишком логично — это наличие двух разъемов питания преобразователя процессора, так как есть сильные сомнения, что покупатели подобных блоков питания будут использовать двухпроцессорные конфигурации. В данном случае более предпочтительным решением было бы наличие одного разъема, но на жгуте проводов порядка 75 сантиметров. При желании второй разъем можно сдеать отключаемым аналогично разъемам для питания видеокарт.

Конструкция

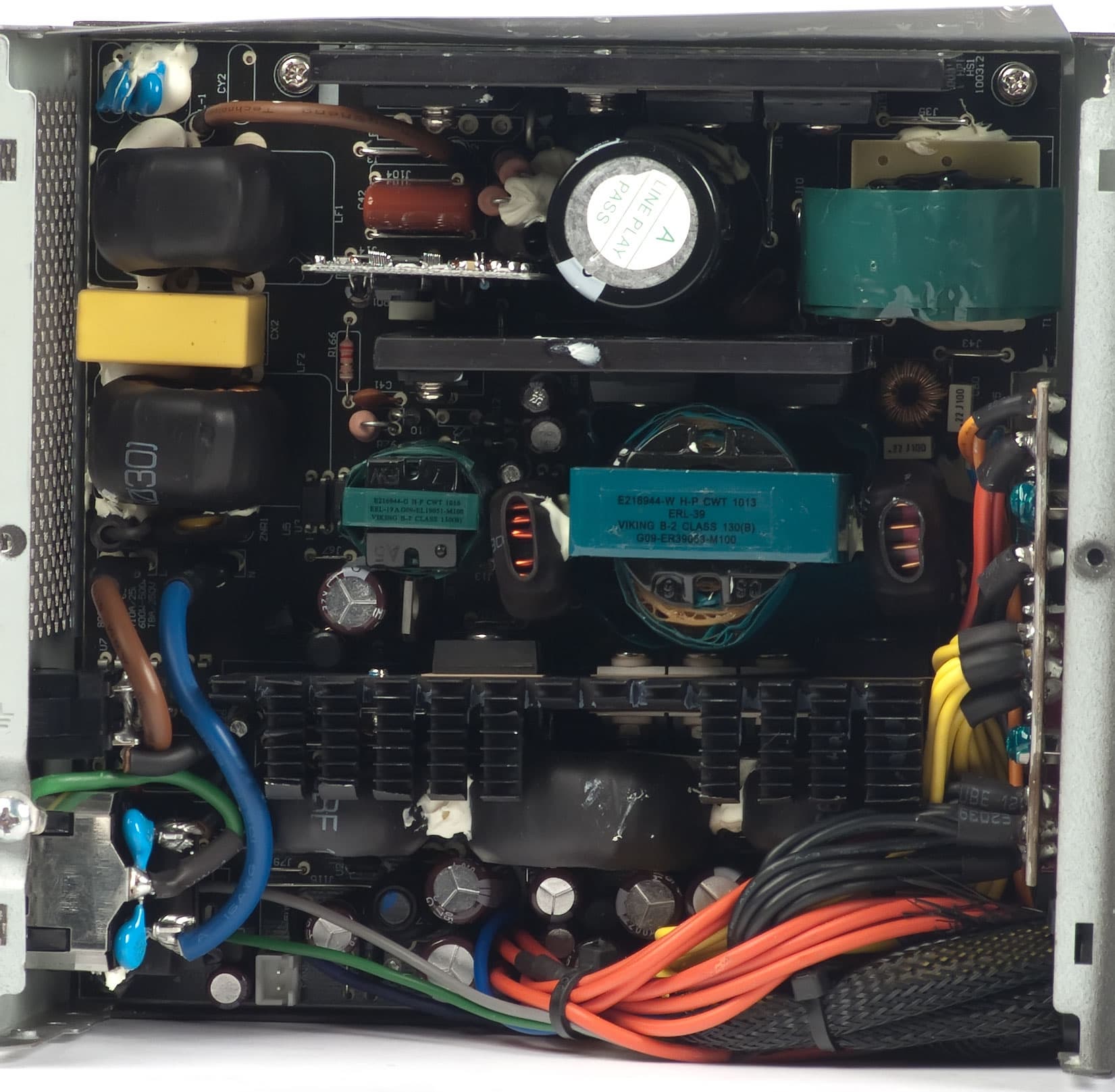

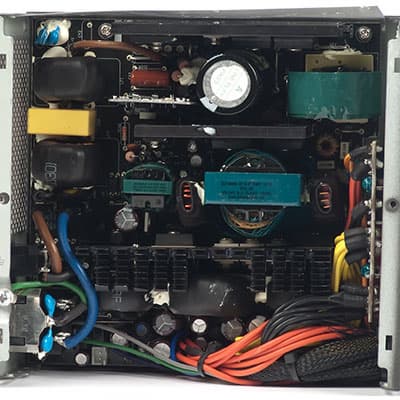

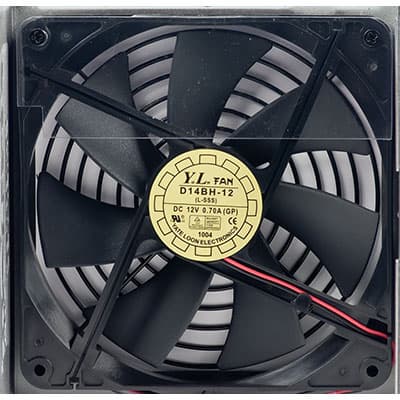

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений. Под штампованной решеткой установлен вентилятор D14BH-12 типоразмера 140 мм производства Yate Loon Electronics. Данная модель вентилятора основана на подшипнике качения (шарикоподшипник) и имеет максимальную скорость вращения 2800 об/мин.

Основные полупроводниковые элементы установлены на трех радиаторах, два из которых представляют собой пластины без оребрения толщиной около 5 мм, третий радиатор имеет схожую конструкцию, но с небольшим оребрением в верхней части.

Практически все конденсаторы, установленные в блоке питания, произведены компанией Nippon Chemi-con. Во входном выпрямителе установлен конденсатор серии SMQ емкостью 390 мкФ (400 В), рассчитанный на максимальную рабочую температуру 85 градусов — это вполне типично для блока питания мощностью 550 ватт. В выходном каскаде установлены конденсаторы серии KZE, рассчитанные на максимальную рабочую температуру 105 градусов. То есть все примененные конденсаторы — японского производства, что можно считать достоинством.

Все намоточные элементы дополнительно зафиксированы термоусадкой или накладками из синтетического материала и герметиком.

На вентиляторе установлена пластиковая накладка, с одной стороны она закреплена винтами, а с другой — свободно нависает над компонентами БП. Накладка перекрывает около трети площади вентилятора.

Предположительно, данная модель блока питания основана на OEM-платформе производства компании CWT.

Характеристики
Максимальная выходная мощность550 Вт
Рабочий диапазон входных напряжений расширенный
Наличие и тип ККМ (PFC)  есть, активный (APFC)
Длина корпуса170 мм
Масса (без упаковки)2,5 кг
Типоразмер вентилятора140 мм
Модель вентилятораYate Loon D14BH-12
Подключение вентиляторадвухпроводное
Пластиковая накладка на вентиляторе (нагнетатель)нет
Решетка перед вентиляторомпроволочная
Количество радиаторов3
Толщина основания радиаторов5 мм
Линейные размеры основания90×45, 70×45 и 100×30 мм
Производитель конденсаторовNippon Chemi-Con
Наличие выключателя сетевого питанияесть
Наличие защитной втулки в отверстии для проводовесть
Подсветканет

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания, можно посмотреть в одной из предыдущих статей, например, здесь.

Отклонения значений выходных напряжений от номинала
 +3,3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

 3,3V5V12VОбщая
По всей полуплоскостиочень хорошоочень хорошоочень хорошо4 (очень хорошо)
В рабочем диапазонеочень хорошоочень хорошоочень хорошо4 (очень хорошо)

Данный блок питания нестабильно работает при отсутствии нагрузки на шину +12VDC, при условии нагрузки на шину 3,3&5V в размере 20 Вт и выше. Это не противоречит нормативу, так как согласно PSDG минимальная нагрузка на каждый канал декларируется в размере одного ампера. При минимальной нагрузке на шину 12V мощностью 10 ватт блок питания стабильно отработал, пройдя тест до конца.

Отклонения свыше пяти процентов отсутствуют в измеренном диапазоне мощности, в том числе на его краях. Отклонения по всем каналам во всем диапазоне мощности не превышают двух процентов. Это очень хороший показатель.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.

В нашем случае мощность, рассчитанная по данной формуле, даже немного превысила максимальную мощность блока питания, и по нашим правилам последнюю мы и засчитали в качестве реальной системной мощности.

Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 550/550 = 1

Это отличный показатель для современной модели.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощностиЗначениеОценка
Полный82,2очень хорошо
50—250 Вт81,7хорошо
100—500 Вт85,2отлично

КПД данной модели находится в целом на среднем уровне для современных решений.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума блока питания находится на среднем уровне во всем измеренном диапазоне мощности. Таким образом, данная модель малопригодна для систем со сверхнизким уровнем шума малой мощности, а вот для производительных систем, с классическими воздушными кулерами, уровень шума блока питания вряд ли как-то заметно скажется на общем уровне шума системы при работе последней в типичных условиях.

Для отдельной оценки шума, возникающего при работе электроники и вентилятора блока питания, мы также проводим измерение на минимальном расстоянии от корпуса блока питания как при работающем, так и при остановленном вентиляторе.

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Позиционирование и рекомендации по использованию

Данная модель хорошо подойдет для игровых систем на базе старшего процессора одной из серий основных производителей и мощной видеокарты с двухпортовым питанием, при этом мощности блока питания будут задействованы в лучшем случае процентов на шестьдесят. Рекомендовать данную модель для систем малой мощности со сверхнизким уровнем шума не позволяет акустическая эргономика данного БП, находящаяся на среднем уровне — чего, правда, достаточно для подавляющего большинства игровых, да и просто мощных системных блоков. Повторимся еще раз, что уровень шума блока питания не фатально высокий — он просто средний без каких-либо заметных особенностей, заметного шума электроники отмечено также не было. А с учетом электрических параметров данной модели, длины проводов и розничной стоимости, которая на момент написания обзора составляла менее 100 долларов, рассмотренный продукт может заинтересовать многих покупателей.

Итоги

Данную модель можно считать довольно удачной, так как производителю удалось добиться неплохого набора потребительских качеств, да и электрические параметры находятся на очень хорошем уровне. Правда, с учетом того, что при разработке блока питания использовалась далеко не самая современная платформа, КПД данного БП находится на среднем уровне, но с другой стороны, за шильдик «80PLUS GOLD» не просят дополнительных денег. По-видимому, при определенной переработке системы охлаждения блока питания можно добиться от него заметно более низкого уровня шума во время работы, повысив, таким образом, акустическую эргономику БП, но по всей видимости, производитель просто не преследовал задачу сделать сверхтихий блок питания.

Средняя текущая цена (количество предложений)
Блок питания Chieftec Nitro BPS-550C
Н/Д(0)


Блок питания Chieftec Nitro BPS-550C
предоставлен производителем





28 сентября 2010 Г.
