Технические характеристики

К нам на тестирование попала компактная новинка компании Thermaltake, представитель линейки Core — Thermaltake Core V1. На первый взгляд может показаться, что это просто еще один «кубик» под Mini-ITX для построения HTPC, а таковых на рынке в последнее время становится все больше. Однако важной особенностью новинки является поддержка графических карт длиной до 255 мм, блоков питания ATX любой длины и крупных процессорных кулеров высотой до 140 мм.

Таким образом, внутри Core V1 можно собрать не только ПК для просмотра фильмов и выполнения простых ежедневных задач, но и вполне производительную игровую машину, которая достаточно гармонично впишется как в интерьер гостиной, так и в «рабочее» окружение заядлого геймера.

Thermaltake Core V1

В нашу тестовую лабораторию поступил предпродажный образец корпуса в картонной коробке без опознавательных знаков. Возможно, именно этим фактом объясняются небольшие проблемы с качеством, с которыми мы столкнулись во время сборки ПК в этом корпусе. О них мы еще расскажем в соответствующем разделе обзора.

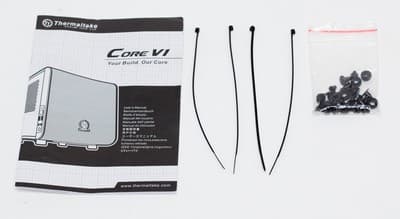

В комплект поставки Thermaltake Core V1 входит один корпусной вентилятор типоразмера 200 мм, набор крепежных винтов, небольшая инструкция по сборке, в том числе и на русском языке, а также 4 одноразовые стяжки для более аккуратной укладки проводов. Спикер в комплект поставки не входит.

Thermaltake Core V1

Вариант расцветки корпуса только один — черный, зато в качестве аксессуаров для Core V1 можно приобрести боковые панели с окошком из оргстекла, а также корпусные вентиляторы с красной и синей подсветкой. Конечно, в гостиной комнате такой моддинг будет смотреться неорганично, а вот на столе рядом со светящейся клавиатурой и мышью — вполне уместно.

Компоновка

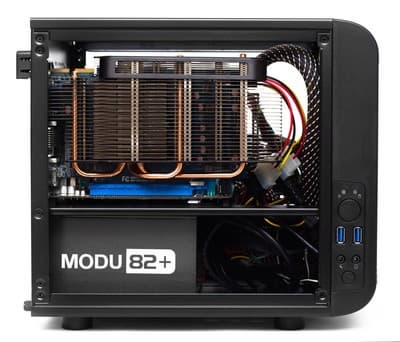

Корпус Core V1 отличается от большинства «кубиков» своими относительно большими габаритами. Используя дополнительные сантиметры объема, проектировщики из компании Thermaltake решили разместить блок питания в отдельном объеме в нижней части корпуса, под основанием для системной платы. Благодаря такому подходу система охлаждения БП оказывается вынесенной в отдельный контур, а над системной платой высвобождается драгоценное место для установки эффективного процессорного кулера.

Thermaltake Core V1

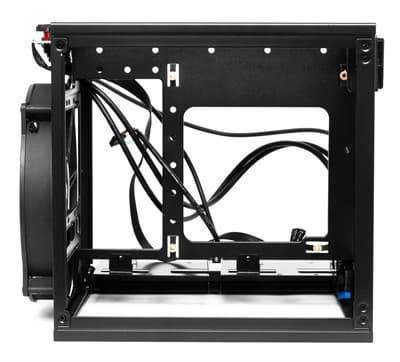

Посадочные места для накопителей вынесены в нишу между системной платой и правой стенкой корпуса. Устанавливаются накопители в два стальных кронштейна, каждый из которых может нести на себе 3,5″ и 2,5″ диск или же два 2,5″ накопителя. Таким образом, максимально в Core V1 можно установить 4 диска компактного, ноутбучного формата.

Всю переднюю стенку шасси занимает корпусной вентилятор типоразмера 200 мм, его наличием обусловлено полное отсутствие посадочных мест с внешним доступом. Соответственно, установить в корпус оптический привод или, например, картовод не получится.

Конструкция

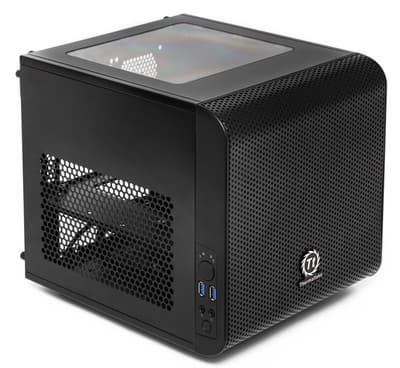

Габариты Thermaltake Core V1 — 276 (Ш) × 260 (В) × 316 (Г) мм, вес без блока питания составляет всего 3,2 кг. Корпус получился таким легким, потому что его шасси выполнено из относительно тонкой стали толщиной 0,6 мм, бо́льшая часть площади боковых стенок перфорирована, а на верхней стенке находится большое окно из оргстекла.

Thermaltake Core V1

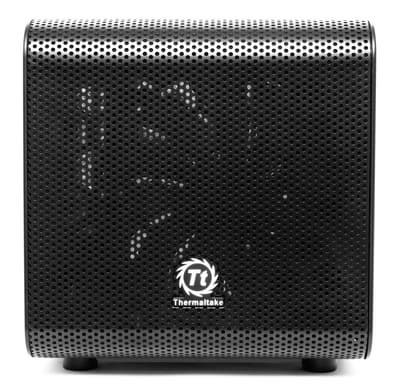

Основание передней декоративной панели выполнено из пластика, но видно его только на торцах. Всю площадь передней панели занимает металлическая сетка, плавным изгибом переходящая в плоскость верхней стенки. Здесь же, на передней панели, расположен эффектно выполненный логотип компании Thermaltake в серебристо-черной гамме.

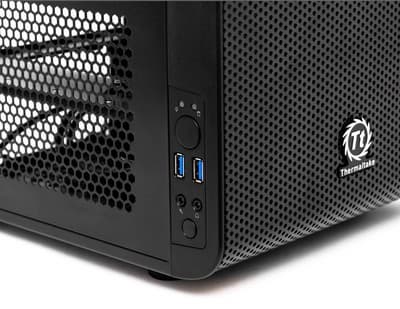

Обе кнопки, а также блок фронтальных портов ввода-вывода вынесены на левый торец корпуса. Кнопка Power находится вверху данного блока, а Reset, напротив, в самом низу. Обе кнопки имеют круглую форму, но диаметр Power значительно больше. Кнопки имеют небольшой ход и срабатывают с громким щелчком. Сразу над кнопкой включения можно найти два небольших светодиода синего (Power LED) и красного (HDD LED) цветов. Рассеиватели диодов матовые, так что свет от них идет приглушенный, он не бьет по глазам даже в ночное время.

В набор фронтальных портов входят два USB 3.0, разъем для подключения микрофона и наушников. Порты USB немного разнесены друг от друга, но все равно находятся на достаточно близком расстоянии, так что при использовании некоторых устройств с крупногабаритным коннектором второй порт может оказаться заблокированным.

Thermaltake Core V1

Верхняя и боковые стенки в этом корпусе снимаются независимо друг от друга. При этом выполнены левая и правая стенки абсолютно одинаково. Бо́льшую их часть занимают перфорированные отверстия достаточно крупного диаметра. На них не предусмотрено мест под корпусные вентиляторы и пылевые фильтры.

Thermaltake Core V1

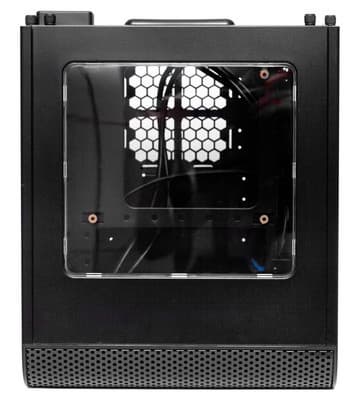

Верхняя стенка представляет собой, по сути, большой иллюминатор и позволяет следить за внутренней жизнью красивых, мощных комплектующих, а также демонстрировать их всем заинтересованным лицам. Пластик окошка был обрезан весьма некачественно, с его краев пришлось сорвать немало стружки, дабы корпус выглядел более опрятно. Благо процесс это несложный и много времени не занимает.

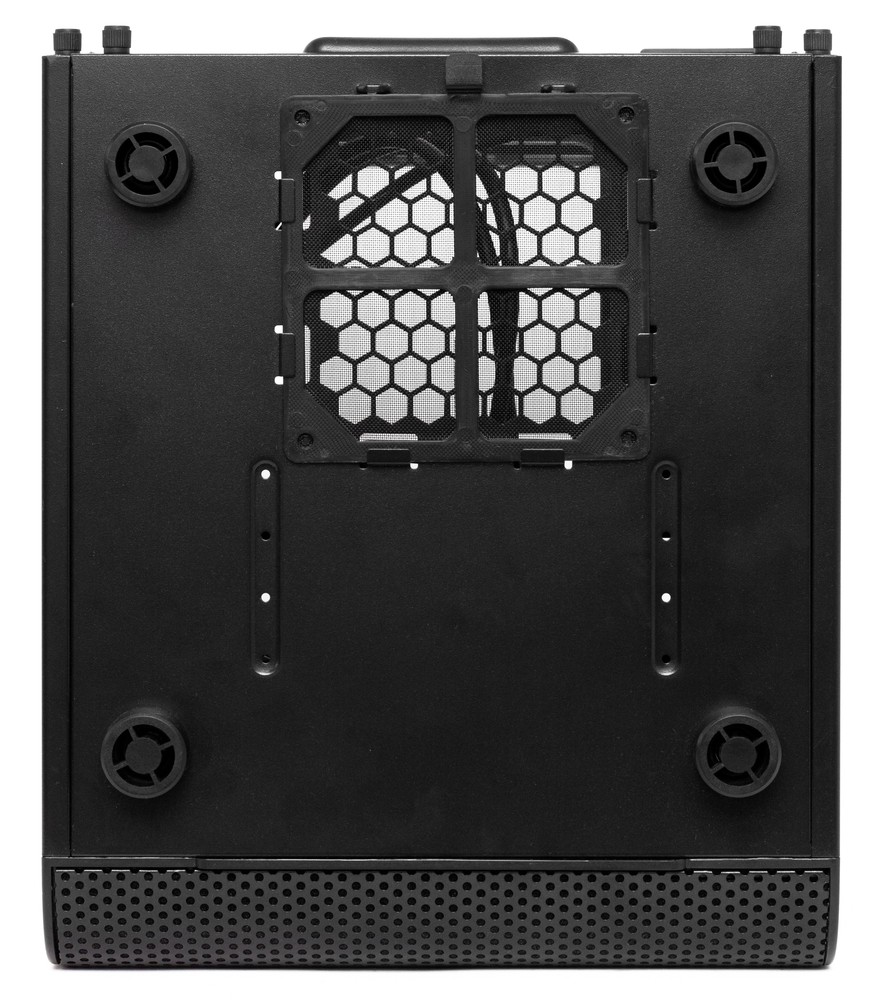

На нижней стенке можно обнаружить съемный пылевой фильтр для блока питания, а также 4 высокие ножки из обычного твердого пластика, хотя официальный русскоязычный сайт Thermaltake прямо говорит о наличии у этой модели резиновых ножек. Возможно, у поставляемых в розницу корпусов ножки действительно будут выполнены из более мягкого материала, потому что дополнительная амортизация и устойчивость к скольжению пришлась бы Thermaltake Core V1 весьма кстати.

Thermaltake Core V1

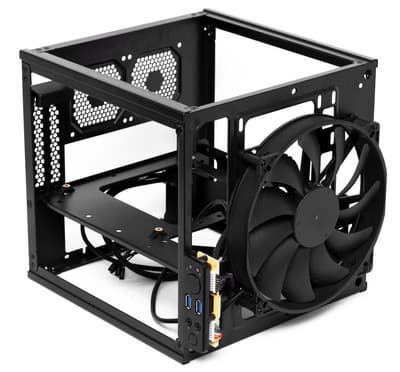

Куда интереснее отметить тот факт, что и нижняя стенка корпуса снимается точно так же, как и три остальные панели. Со снятым «полом» намного удобнее устанавливать блок питания — впрочем, по-другому это сделать в Core V1 просто не получится.

В верхней части задней панели находятся посадочные места для двух дополнительных корпусных вентиляторов. Небольшой вырез над заглушками плат расширения прикрыт пластиковой крышкой, которая очень слабо держится на небольших распорках. Крышка изрядно шатается даже от слабого прикосновения, намного солиднее было бы заменить ее Г-образной металлической пластиной, но, по всей видимости, именно благодаря таким мелочам производителю удается удерживать цену на Core V1 в разумных пределах.

Система охлаждения

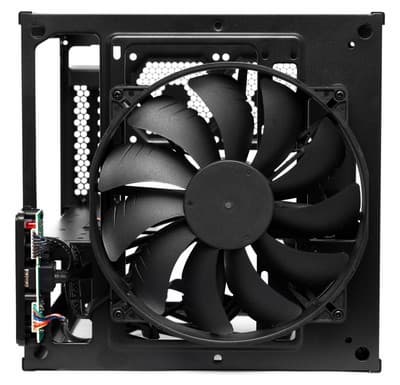

Основным элементом системы охлаждения Thermaltake Core V1 является огромный вентилятор типоразмера 200 мм, установленный на передней панели и работающий на вдув. Скорость его вращения составляет 800 об/мин. На каждой лопасти вентилятора можно разглядеть небольшие зазубрины, сделанные, по всей видимости, для улучшения технических характеристик «ветродуя», потому как смотрятся они неплохо, но с установленной передней панелью никто их никогда не увидит (а значит, эстетические соображения тут роли не играли). Подключается вентилятор стандартным 3-контактным разъемом, его провод убран в аккуратную оплетку. При желании комплектный вентилятор можно заменить на другую модель типоразмера 200, 140 или 120 мм, а также установить вместо него радиатор системы жидкостного охлаждения на 120 или 140 мм.

Thermaltake Core V1

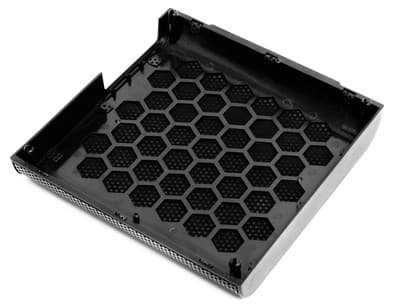

Между пластиком и стальной сеткой передней декоративной панели установлен пылевой фильтр из плотного, похожего на поролон материала. Отдельно фильтр снять нельзя, но можно без труда демонтировать панель целиком, потянув за специальный выступ в ее нижней части. Благо никаких проводов к этой панели не идет, ее можно отдельно вымыть или пропылесосить.

Thermaltake Core V1

Два дополнительных посадочных места находятся в верхней части задней стенки корпуса. На них можно установить только 80-миллиметровые вентиляторы. Обидно, что для пылевых фильтров на боковые стенки в бюджете Core V1 места так и не нашлось, хотя видеокарта с двумя относительно небольшими нагнетающими вентиляторами сможет наполнить корпус пылью даже быстрее, чем передний вентилятор-великан.

Thermaltake Core V1

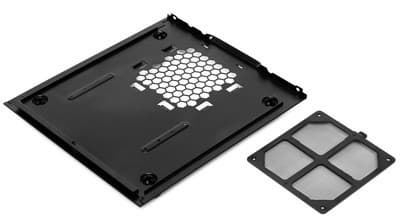

Зато блоку питания в этом плане повезло. Для его вентилятора в нижней стенке корпуса сделана специальная прорезь, которую прикрывает съемный пылевой фильтр из мелкой синтетической сетки. Его можно снять и установить на место за считанные секунды, даже не приподнимая корпус.

Сборка системного блока

Каждая из четырех боковых панелей крепится к корпусу за счет двух винтов с накатной головкой. Точнее, сами винты обыкновенные, но на них надеты пластиковые накладки для удобства ручного откручивания — смотрится чуть более дешево, но на практике оказалось даже удобнее полностью стальных винтов. Метод крепления панелей — прислонно-сдвижной, П-образная вальцовка присутствует только в месте соединения с передней стенкой шасси. Благодаря такому подходу панели легко и быстро снимаются и устанавливаются на место, но при этом сидят на своих местах не слишком плотно. Так, например, левая боковая стенка в доставшемся нам экземпляре заметно дребезжала даже при легком касании пальцем.

Thermaltake Core V1

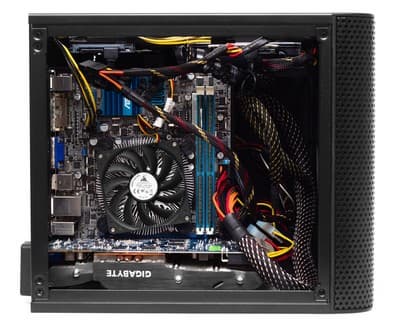

Системная плата формата Mini-ITX устанавливается на заранее отштампованные стальные дуги с резьбой. В нашем конкретном случае пришлось устанавливать картонные шайбы между системной платой и точками крепления к корпусу, так как без них собранный в Core V1 компьютер нормально не включался: вентиляторы заводились, картинки на мониторе не было, спикер молчал. Скорее всего, это недостаток тестового предпродажного экземпляра или же проблема нашей тестовой платы Asus P8H61-I LX. Но в любом случае после установки таких импровизированных прокладок проблема была решена и больше не повторялась.

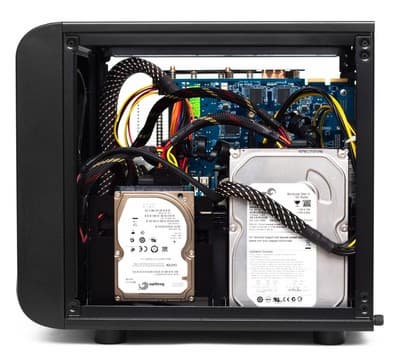

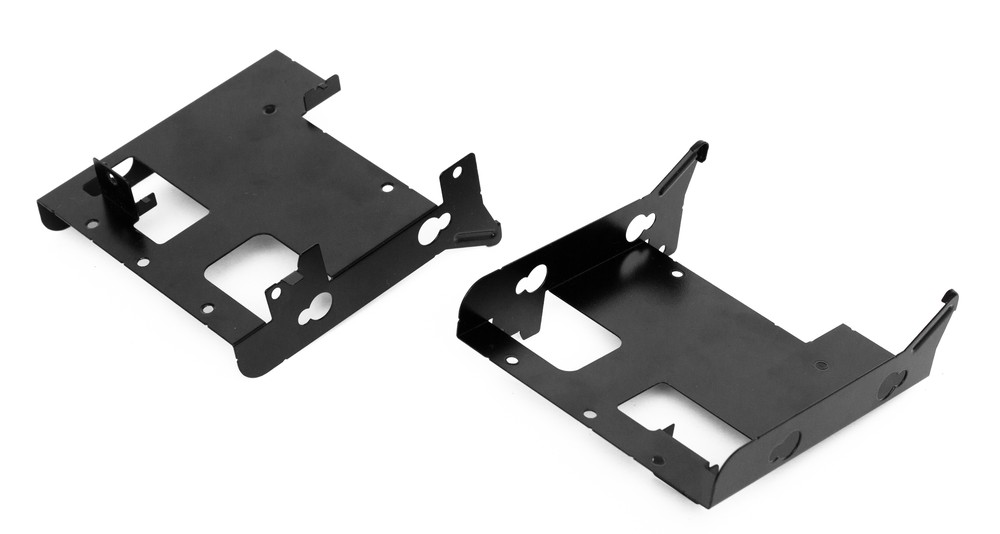

Два стальных кронштейна для установки дисковых накопителей установлены в нише между системной платой и правой стенкой корпуса. Они крепятся к шасси одним винтом под крестовую отвертку. Способ крепления 3,5″ жестких дисков не будет интуитивно понятен для тех, кто часто собирает ПК в различных корпусах, но зато вполне доходчиво изображен на рисунках в комплектном руководстве по сборке. Правильный порядок заключается в том, чтобы сначала установить в кронштейн резиновые уплотнители, затем установить в него жесткий диск, после чего зафиксировать накопитель специальными длинными винтами с плоской головкой.

Thermaltake Core V1

Обычно когда в комплекте идут такие винты и уплотнители, а в кронштейне есть отверстия со сдвигом, то сперва нужно прикрутить винты и уплотнители к HDD, а потом просто вставить диск в кронштейн и зафиксировать его там за счет упругости резины. Но инженеры Thermaltake решили сделать иначе, выбранный для Core V1 способ чуть менее удобный, но зато диск фиксируется намного более надежно.

В том случае, если на место 3,5″ накопителя устанавливается компактный SSD или HDD, он просто прикручивается четырьмя небольшими винтами снизу. Плюс к этому на обратной стороне каждого из двух кронштейнов есть второе посадочное место под 2,5″ диск, который фиксируется за счет четырех винтов на боковых гранях устройства. Таким образом, максимально в Thermaltake Core V1 можно установить 4 накопителя формата 2,5″ или же по паре 3,5″ и 2,5″ дисков.

Thermaltake Core V1

Заглушки для двух слотов PCI-E съемные, перфорированные, держатся на обычных винтах под крестовую отвертку. Максимальная длина графического ускорителя, который точно поместится в корпусе, составляет 255 мм. Для компактного корпуса это неплохой результат, но для части наиболее мощных и популярных видеокарт его может не хватить. Специально для отважных геймеров проектировщики Core V1 сделали большое отверстие в передней стенке шасси как раз напротив слота под видеокарту. Благодаря этому и полой передней панели, которая послужит чем-то вроде колпачка, в этот корпус можно установить видеокарты длиной до 285 мм. Однако в этом случае нужно учитывать высоту графического ускорителя, расположение разъема дополнительного питания и особенности его системы охлаждения.

Thermaltake Core V1

Установка блока питания проходит на редкость удобно. Достаточно снять нижнюю стенку, расположить блок питания в отдельном объеме, где кроме него вообще ничего нет, и зафиксировать БП четырьмя винтами под крестовую отвертку. Благодаря компоновке, у Thermaltake Core V1 остается очень много свободного места для укладки всех проводов, поэтому даже при полном заполнении корзин с дисковыми накопителями сборщику не составит труда найти место всему многообразию шлейфов и кабелей.

Thermaltake Core V1

Порты USB 3.0 с переднего торца подключаются монолитной колодкой к системной плате, переходника на USB 2.0 не предусмотрено. Аудиоразъемы рассчитаны на стандарт HDA без обратной совместимости с AC’97. Кнопки и индикаторы объединены в общий плоский шлейф, который на конце превращается в традиционную россыпь контактов.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

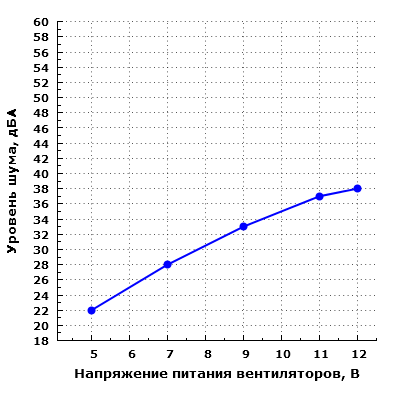

Уровень шума корпуса

Уровень шума системы охлаждения корпуса изменяется в широких пределах от 22 до 38 дБА, в столь же широких пределах изменяется и ее производительность. При питании вентилятора напряжением 5 В шум очень низкий даже при расположения микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума заметно возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (28 дБА) до повышенного (37 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В шум системы охлаждения не превышает 40 дБА, но шум в таком режиме уже сильно заметен, особенно в ближнем поле.

Оценить акустическую эргономику данного корпуса можно позитивно: при минимальном напряжении питания шум очень низкий, а при максимальном напряжении питания шум хоть и заметный, но вполне умеренный.

Тестирование эффективности системы вентиляции корпуса

Данный этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата Asus P8H61-I LX
  • Процессор Intel Celeron G540
  • Процессорный кулер Glacialtech Igloo i630 Light
  • Видеокарта AMD Radeon HD 5750 с пассивным охлаждением
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной.

Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Регистрация значений температуры производилась программой SpeedFan в следующих режимах:

  • Idle — режим простоя: работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа; данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа; здесь нагрузка на компоненты ПК должна быть максимальной.

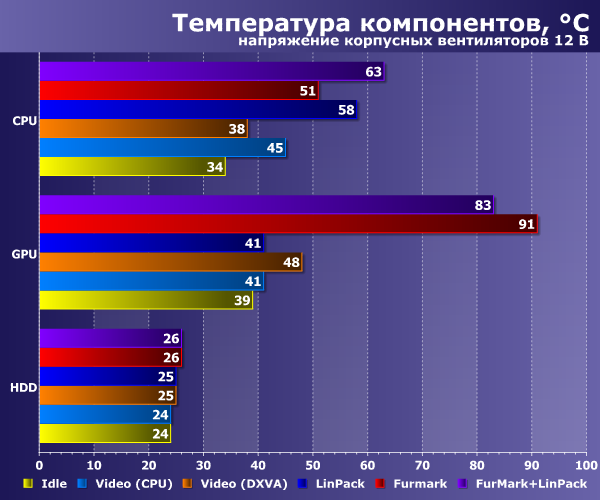

Результаты тестов представлены на диаграммах:

Проведенное тестирование наглядно показывает, что система охлаждения Core V1 справляется с высокой нагрузкой на процессор, но плохо подходит для видеокарт с пассивным охлаждением. Воздушный поток от фронтального вентилятора проходит как раз над системной платой, нагнетая в корпус холодный воздух и помогая выйти горячему через заднюю стенку.

При этом радиатор графического ускорителя оказывается практически без обдува, он охлаждается только естественным путем через отверстия в боковой стенке. Конечно, если использовать видеокарту с активной системой охлаждения, например с турбиной, то результаты будут значительно лучше — в таком случае своим охлаждением занимается сама видеокарта, и оценивать по этому режиму систему охлаждения корпуса бессмысленно.

Полноразмерный жесткий диск не будет иметь контакта с шасси корпуса, но, по крайней мере, оба кронштейна для накопителей максимально удалены от видеокарты и достаточно удалены от процессорного кулера. Воздух от корпусного вентилятора до них тоже практически не доходит, так что жесткие диски в Core V1 не будут нагреваться за счет других, более горячих комплектующих, но и активного охлаждения им ждать тоже не приходится.

Позиционирование и выводы

Корпус Thermaltake Core V1 — это относительно недорогая основа для построения мощной игровой машины в «кубическом» формате. Он обладает достаточно строгим дизайном без кричащих элементов, но при желании из него можно сделать красивый моддерский корпус с подсветкой, гравировкой и другими подобными элементами.

Корпус получился достаточно крупным в сравнении со своими Mini-ITX-собратьями, внутри него очень много пустого места, которое, казалось бы, пропадает зря. Но с другой стороны, благодаря чуть подросшим габаритам Core V1 позволяет устанавливать платы расширения длиной до 255, а если повезет, то и до 285 мм, при том что его общая длина составляет всего 316 мм.

У доставшегося нам предпродажного образца были некоторые проблемы с качеством элементов шасси — хочется верить, что они присущи лишь конкретному неудачному экземпляру. Есть у корпуса ряд недостатков, обусловленных его ценой и желанием (необходимостью?) экономить на мелочах: пластиковые ножки вместо резиновых, отсутствие пылевых фильтров на боковых панелях, низкокачественный пластиковый «колпачок» на задней стенке. Но все это, по большому счету, мелочи, которые не так трудно и не так затратно устранить своими руками, было бы желание.



Корпус Thermaltake Core V1 предоставлен на тестирование производителем
