Универсальная панель Sunbeamtech Chromatic Windmill


Дизайнеры из компании Sunbeamtech недаром назвали устройство, которому посвящен данный обзор, ветряной мельницей, ведь подключить к Chromatic Windmill можно семь(!) подконтрольных вентиляторов. Получается своеобразный рекорд. Остальные характеристики «Хромовой Мельницы» являются типичными для многофункциональных панелей средней ценовой категории.

Устройство поставляется в двух вариантах расцветки корпуса — черном и серебристом.

Технические характеристики

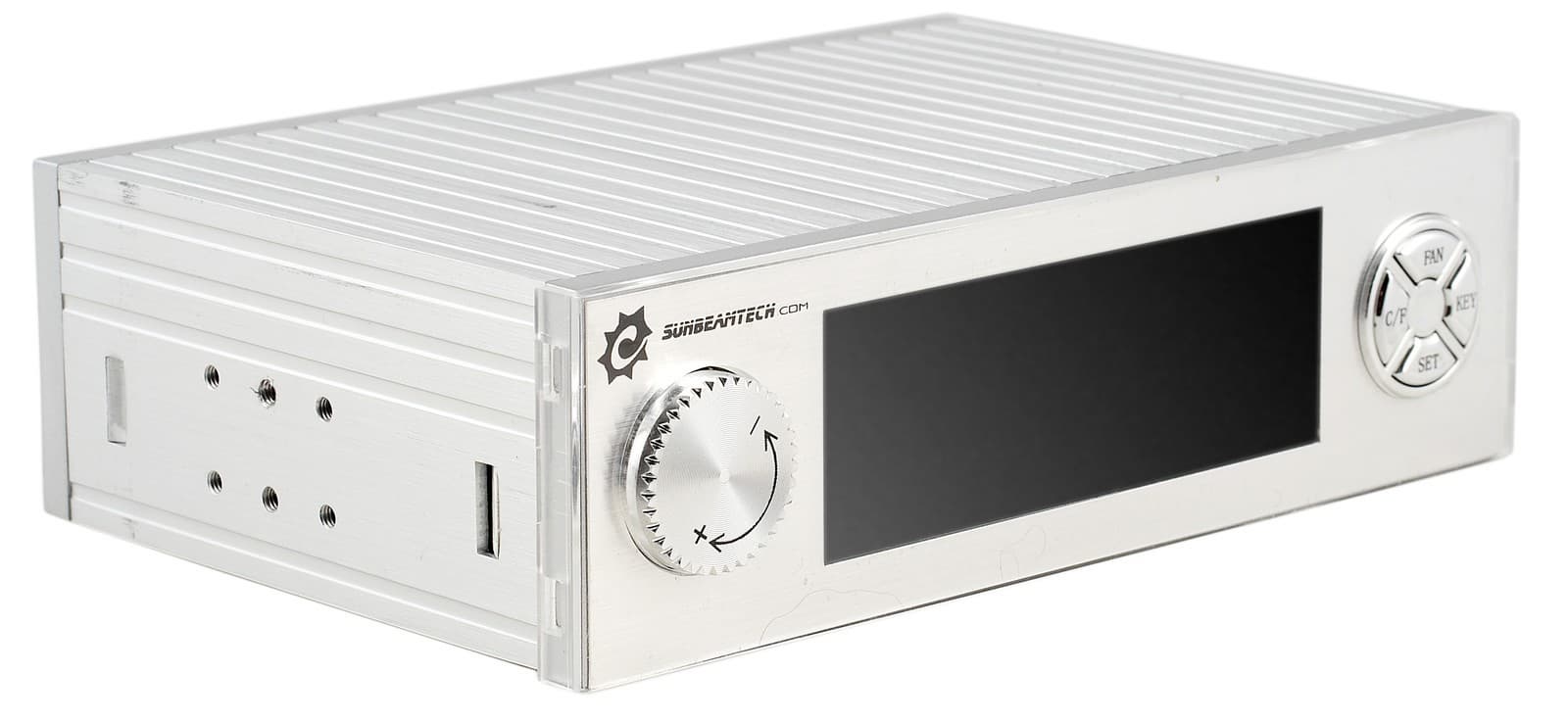

Устройство предполагает установку в один из пятидюймовых отсеков корпуса. Оно представляет собой алюминиевый бокс, схожий по габаритам с оптическим приводом, только примерно вдвое меньший по глубине. Размеры Chromatic Windmill составляют:

Ширина 145 мм
Высота 41 мм
Длина 97 мм

Основные особенности:

  • Семиканальный контроллер вентиляторов
  • Функция наблюдения температуры с трех термодатчиков
  • Сигнализация о превышении температурой критического значения
  • Сигнализация об остановке подключенного вентилятора
  • Цветной LCD дисплей с календарем и часами

Комплект поставки

Устройство поставляется в темно-синей коробке из плотного картона. На внешнюю сторону упаковки нанесена цветная полиграфия неплохого качества. На нижней её стороне расписаны краткие технические характеристики устройства. Сама панель хорошо зафиксирована внутри коробки благодаря специально обученной объемной картонной вставке, заполняющей всё свободное пространство.

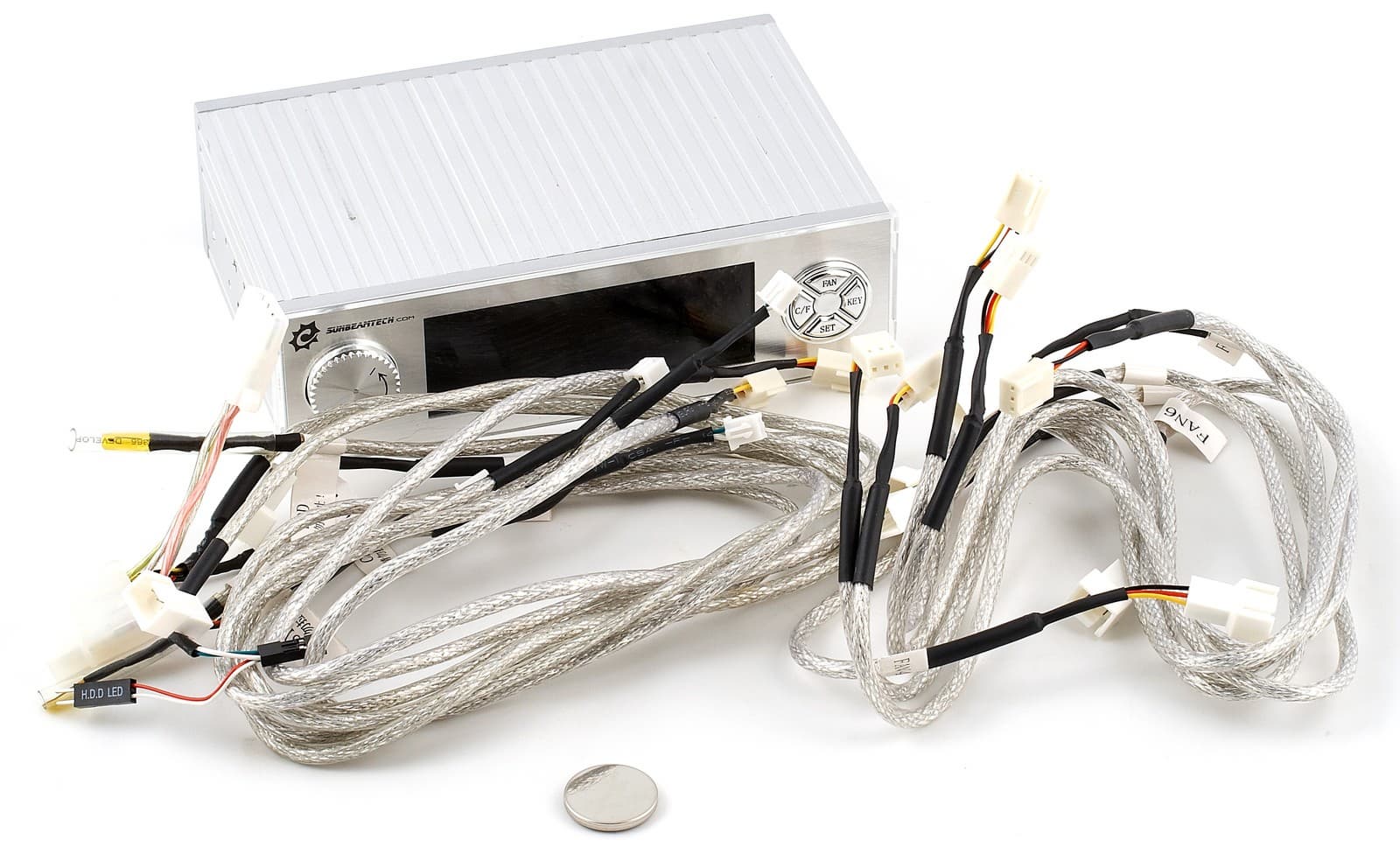

Помимо самого устройства, комплект поставки содержит набор необходимых кабелей, крепежные винты, полоски скотча для крепления термопар, запасную батарейку и инструкцию пользователя на английском языке.

Наличие запасной батарейки, с одной стороны, приятно удивляет, но с другой — немного настораживает. Возможно, устройство потребляет так много энергии для хранения настроек в выключенном состоянии, что батарейку придется менять чаще, чем этого бы хотелось. Хотя это всего лишь предположение, подтвердить или опровергнуть которое могут лишь давние обладатели Chromatic Windmill.

Инструкция пользователя выполнена в формате А3. Фотографий в ней нет, лишь текст и схематичное изображение панели, не несущее практической пользы. В инструкции нет ни слова об установке и подключении устройства, только характеристики и описание всех возможных настроек. То есть получается, что ставить панель самостоятельно пользователь не должен, при этом инструкция для сборщика ни в комплекте поставки, ни на сайте производителя не предоставляется. Невольно вспоминается знаменитая фраза из Звездных Войн: «Use the Force, Luke!».

Внешний вид

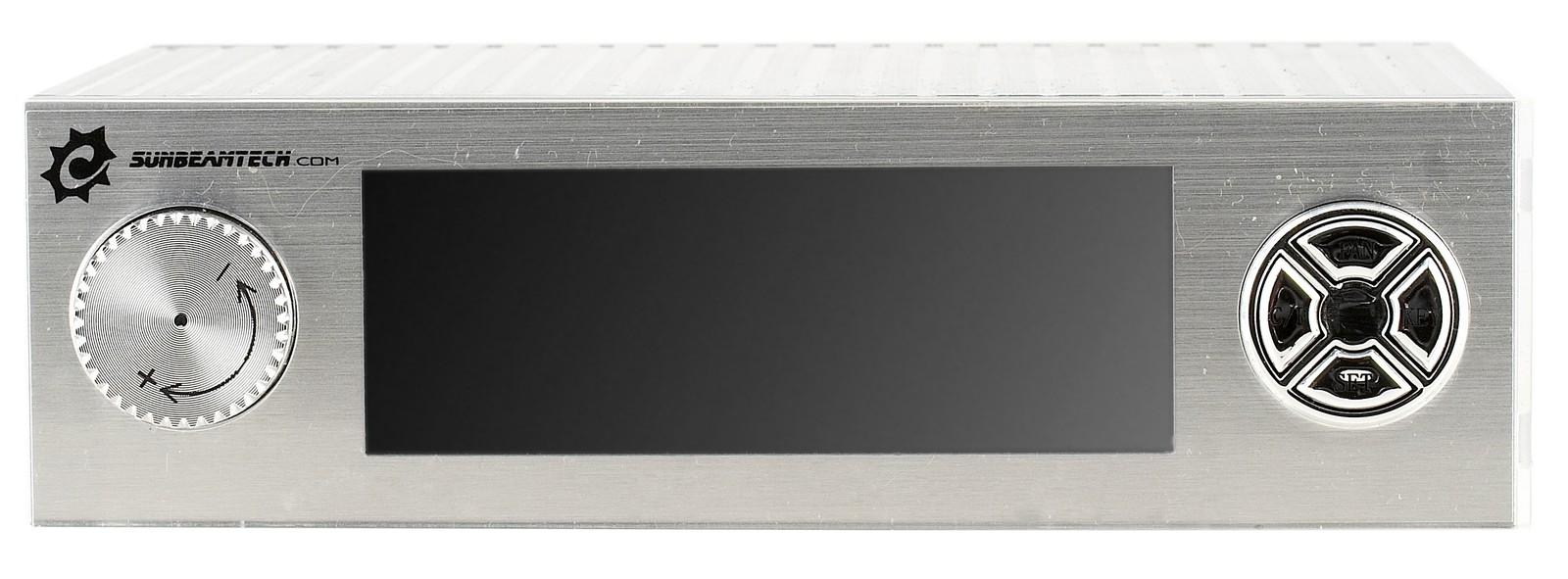

Дизайн устройства прост и лаконичен. Большую часть передней панели занимает LCD-дисплей, слева от которого расположен вращающийся регулятор, а справа — четыре управляющие кнопки. Прикрывающее переднюю панель оргстекло можно, при желании, снять. Это даёт дополнительные возможности по приданию устройству индивидуального внешнего вида: под стекло можно подложить любую понравившуюся картинку.

Надписи на кнопках крупные и легко читаются даже в темноте, благодаря синей фоновой подсветке.

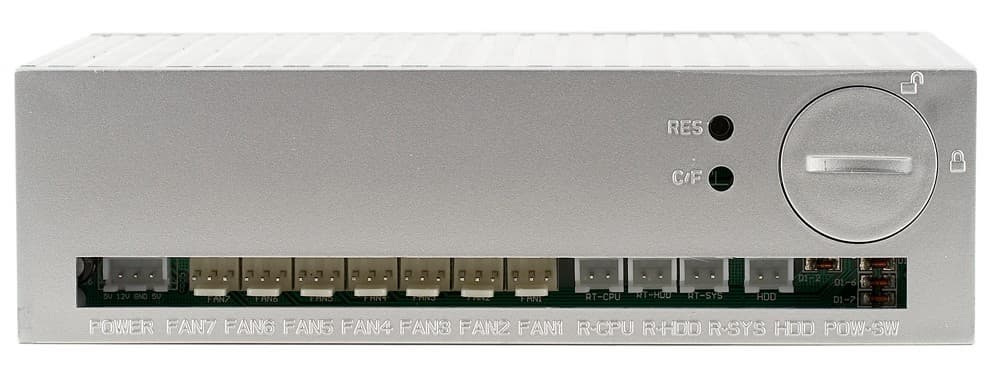

С обратной стороны «Мельницы» находятся семь трехпиновых разъемов для подключения вентиляторов, три разъема для подключения комплектных термодатчиков, разъем для подключения к индикатору активности HDD, кнопка сброса настроек на заводские значение, а также стандартный четырехконтактный разъем, называемый в народе «молексом», для питания самого устройства. Все разъемы подписаны, так что перепутать что-либо достаточно трудно.

Все комплектные кабели подписаны, экранированы и затянуты в прозрачную изоляцию. Получилось красиво и намного более аккуратно.

Установка и испытание

Установка в корпус проходит быстро и просто. Достаточно установить устройство в пустой пятидюймовый отсек и зафиксировать четырьмя винтами (по два с каждой стороны). Отметим, что установка в корпуса, оснащенные только безвинтовой системой крепления устройств, может оказаться невозможной в виду недостаточной (по сравнению со стандартным оптическим приводом) глубиной рассматриваемой панели.

Кабель питания самой панели оснащен разветвителем, благодаря чему удастся сохранить ценный разъем от блока питания незанятым.

Кабель индикатора активности HDD следует одним концом подключить к устройству, а другим — к материнской плате компьютера. Механического ключа на нем нет, зато также есть разветвитель. К нему можно подключить корпусной индикатор и наблюдать за активностью HDD двумя способами одновременно.

Подконтрольные вентиляторы можно подключить к устройству как напрямую, так и используя комплектные 50см удлинители. Предусмотрена поддержка только трехпиновых вентиляторов. Вентиляторы с разъемом «молекс» подключить без дополнительных приспособлений не удастся.

Подключение термопар проблем не вызывает. Один конец кабеля (с разъемом) подключаем к устройству, другой конец кабеля (с термопарой) фиксируем в точке наблюдения, используя предоставленные производителем полоски скотча. Длина кабеля термопары — 50см. Фиксация, обеспечиваемая комплектным скотчем, достаточно надежная для удержания термопары на вертикальной поверхности. Переклеивать скотч можно неоднократно.

На этом установку можно считать завершенной и переходить к испытанию.

Кнопка POWER нажата, дисплей устройства включается, и на лице тут же возникает широкая улыбка, плавно переходящая в приступ смеха. Да простят нас дизайнеры данной панели, но анимация в виде деревенского сарая с мельницей на фоне пальмы(!) и ёлочки(!!) будет уместно смотреться лишь в компьютере детского сада. Видимо, панель создавалась под впечатлением от корпуса Thermaltake LANMOTO, на передней панели которого красовались ясельного вида мотоциклисты.

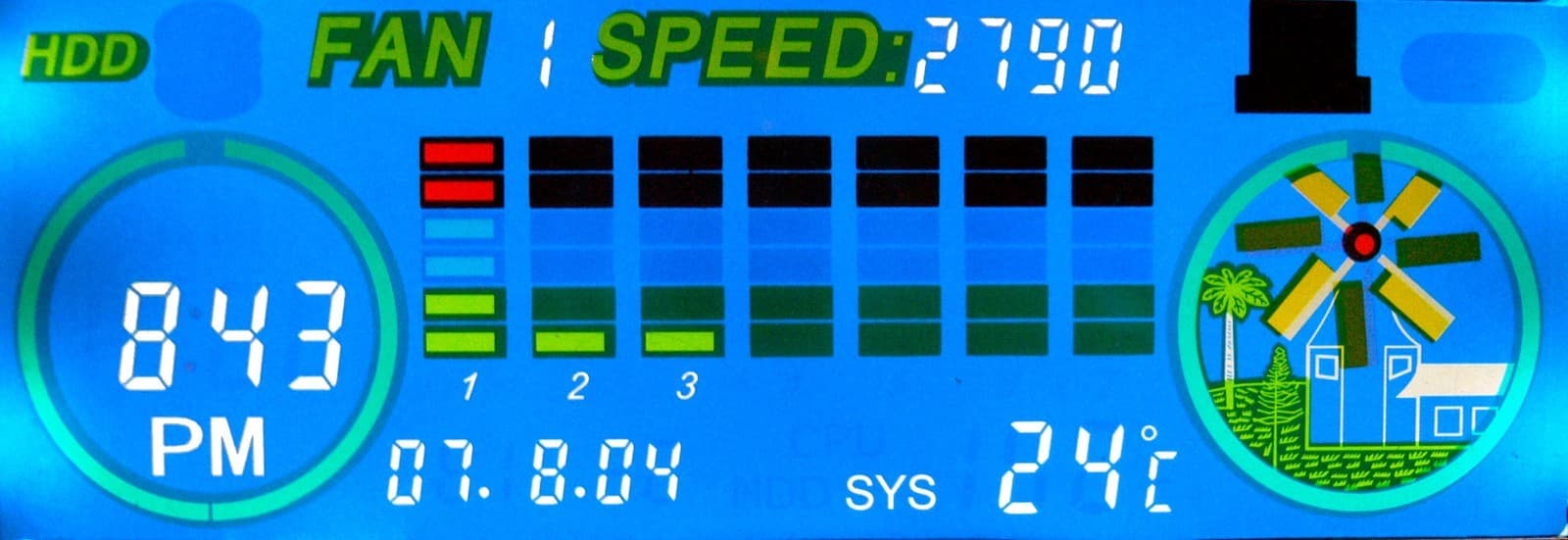

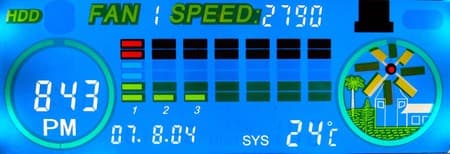

Помимо этой небольшой, но столь позитивной анимации дисплей устройства отображает количество оборотов одного из подключенных вентиляторов (циклическое переключение с интервалом в три-пять секунд), температуру одного из термодатчиков (такое же циклическое переключение), часы в 12-ти часовом формате, календарь (ММ.ГГ.ДД), индикатор активности HDD и значок графической сигнализации о перегреве.

При этом основную площадь дисплея занимает семиполосный «эквалайзер», каждая из полос которого символизирует скорость вентилятора на соответствующем канале. Каждая полоска состоит всего из шести прямоугольных делений, так что о плавной регулировке можно забыть.

Вращение управляющего колеса в обычном режиме не дает никакого эффекта. Регулятор явно цифровой, управляющее колесо начального и конечного положения не имеет. Вращение дискретное, с явно слышимыми щелчками. За полный оборот колеса механизм выдает примерно 24 щелчка.

Как мы упоминали выше: устройство имеет четыре управляющие кнопки: C/F, FAN, KEY и SET. Окрашены они под хром, и выглядят при этом достаточно дешево. Кнопки достаточно тугие, нажимаются с усилием, на своих местах не болтаются.

Кнопка C/F переключает режим отображения температуры со шкалы по Цельсию на шкалу по Фаренгейту и наоборот. Переключение происходит мгновенно, претензий к работе данной функции не возникло.

Кратковременное нажатие на кнопку KEY останавливает смену каналов индикатора оборотов. Повторное нажатие возобновляет этот цикл. Длительное нажатие на эту же кнопку включает, несомненно, самую «полезную» возможность устройства — блокировку управляющих кнопок. Зачем это нужно — непонятно, однако данный факт косвенно подтверждает ориентацию панели на использование в дошкольных учебных заведениях, ведь контроллер вентиляторов — детям не игрушка!

Снимается блокировка повторным длительным нажатием кнопки KEY.

Короткое нажатие на кнопку FAN автоматически переключает индикатор оборотов на первый канал, после чего каналы можно переключать вручную, короткими нажатиями кнопки SET. Циклическое переключение возобновляется автоматически после 10-15 секунд простоя.

Длительное нажатие на FAN переводит устройство в режим регулировки скорости вращения вентиляторов. При этом полоска «эквалайзера» активного канала начинает мигать. Каналы переключаются кнопкой SET, скорость регулируется колесом.

Для достижения максимально возможных границ регулировки колесо достаточно повернуть всего на 45 градусов. Максимум, выдаваемый устройством, составляет 11,8В, а минимум зависит от подключенного вентилятора, но, в любом случае, не опускается ниже 6В (чаще всего — около 8В). Весьма скромные показатели.

Длительное нажатие на кнопку SET переводит устройство в режим настройки часов, календаря и критической температуры для каждого из каналов. Регулировка осуществляется колесом, переключение — кнопкой SET. Значение критической температуры выставляется в пределах 25-80 градусов по Цельсию. Максимальный год на календаре — 09, после чего он автоматически сбросится на 00 (об этом есть предупреждение в инструкции).

Функция наблюдения за температурой комплектных термодатчиков работает исправно, однако откалиброваны термопары не лучшим образом. Помещенные в одну точку, они фиксируют различающуюся на один градус температуру. Погрешность не критическая, к тому же она, возможно, присуща лишь доставшемуся нам образцу. Остановить циклическое переключение каналов наблюдения невозможно.

Сигнализация о неполадках работает исправно. Реакция на остановку вентилятора или достижение температурой критического значения практически мгновенная. Звук тревоги громкий, частый и неприятный. Отключить звуковую сигнализацию можно нажатием любой кнопки, при этом графическое отображение (мигающая полоска или красный значок в виде ПК) останется на дисплее до тех пор, пока причина срабатывания не будет устранена.

При перегреве все вентиляторы автоматически начинают вращаться со 100% скоростью. При остановке вентилятора на него подается максимальное напряжение. После устранения причины срабатывания напряжения возвращаются к установкам пользователя.

Устройство запоминает все настройки пользователя после выключения ПК.

Подведение итогов

У Sunbeamtech Chromatic Windmill есть все задатки отличной многофункциональной панели, но беда в том, что все они так и остались лишь задатками. Если в этот же корпус поставить дисплей без ёлочек, расширить диапазон регулировки и сделать управление не столь сильно извращенным, то оценки и впечатления были бы на порядок лучше.

Достоинства

  • Возможность подключения 7 вентиляторов
  • Красивые и аккуратные кабели в комплекте поставки

Недостатки

  • Очень спорный дизайн дисплея
  • Узкий диапазон регулировки напряжения вентиляторов
  • Излишне запутанное управление

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

Панель Sunbeamtech Chromatic Windwill предоставлена компанией Бюрократ
