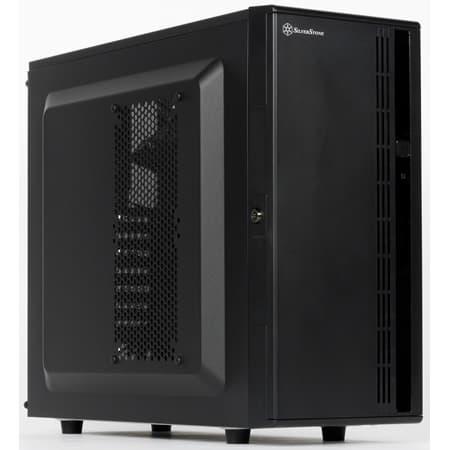

Корпус SilverStone CS380

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Мы уже знакомы с большим количеством корпусов из разных серий, предлагаемых компанией SilverStone Technology. Несмотря на разницу в размерах, оснащенности, оформлении, а порой и на существенные конструктивные отличия, у них всех есть общая черта: они предназначаются для сборки персональных компьютеров (конечно, в широком понимании этого термина — от офисных до игровых).

Но зачастую есть потребность в создании компьютерной техники с очень специфическими конфигурациями, которую вряд ли можно отнести к персональной и к корпусам для которой предъявляются особые требования. Например, всё большее распространение не только для офисного или производственного, но и для домашнего применения получают сетевые системы хранения данных (Network-Attached Storage, NAS), подразумевающие использование от 1-2 до 10 и более дисковых накопителей, чаще всего с возможностью горячей замены.

Конечно, предлагаются готовые решения, включающие определенный набор «железа», а зачастую и предустановленное ПО, причем в ассортименте от самых скромных, предназначенных прежде всего для хранения и раздачи мультимедийного контента, до гораздо более универсальных и продвинутых. Зачастую они представляют собой «полуфабрикаты», в которые нужно добавить по своему выбору диски в соответствии с посадочными местами, возможно — процессор и память, а также установить ОС и нужные программы.

Но и они далеко не всегда могут устроить конкретного потребителя, который по тем или иным причинам желает собрать NAS самостоятельно, используя комплектующие и ПО, полностью выбранные им самим. На этот случай компания SilverStone Technology предлагает серию корпусов Case Storage.

Мы предлагаем знакомство с одним из представителей этой серии — корпусом SilverStone CS380, который был представлен в октябре 2016 года. В настоящее время он предлагается только с черной окраской, о которой, традиционно для принятой в компании системы обозначений, говорит последняя буква в индексе модели: SST-CS380B. Некоторые другие корпуса серии выпускаются и в серебристой расцветке, поэтому вполне можно предположить, что и для CS380 появятся иные варианты цвета.

Корпус поставляется в хорошо оформленной коробке, на которой нанесены фотоизображения внешнего вида корпуса и некоторых его узлов, а также пояснения на разных языках, включая русский. Вес брутто относительно небольшой — 8,3 кг, но коробка оснащена боковыми прорезями для захвата руками.

Компоновка

По большому счету, ничего особенного в компоновке CS380 нет: это вполне обычный miditower, рассчитанный на установку системных плат ATX и меньших. Блок питания расположен сзади в нижней части шасси, отсеки для накопителей примыкают к фронтальной плоскости. Можно установить два 5,25-дюймовых устройства с выходом на лицевую панель.

Главная изюминка корпуса заключается в специфической стойке для HDD/SSD. Для NAS важным фактором является возможность «горячей замены», что подразумевает доступ к дискам снаружи, а также наличие системы быстрого подключения. И то, и другое в данном корпусе есть.

Диски размерностью 3,5″ и 2,5″ устанавливаются на салазки, которые продольно вставляются через окна в передней панели. Салазки можно назвать и контейнерами — во всяком случае, у них полноценная лицевая часть, полностью закрывающая соответствующий проем. Для фиксации предусмотрены защелки, а удобство извлечения обеспечивают ручки, нажатие на которые освобождает эти защелки.

Крепление накопителей

Таких посадочных мест восемь, но вместо пятидюймовых устройств можно поставить еще два диска. Естественно, для этого потребуется приобрести адаптеры-переходники, а «горячей замены» для них не будет. Но все равно максимальное количество устанавливаемых HDD или SSD получается равным десяти.

Однако такой дисковый отсек «съедает» немалую часть глубины корпуса, ограничивая выбор видеокарт моделями с длиной не более 26 см, причем с учетом расположенного в торце разъема дополнительного питания (видимо, указанное в спецификации значение 9,5″ или 24 см как раз и подразумевает наличие такого разъема). Правда, для NAS высокопроизводительные видеокарты с большими габаритами не являются самыми необходимыми компонентами.

В отношении процессорных кулеров сказано о максимальной высоте в 146 мм. Наш замер показал расстояние в 172 мм от основания для системной платы до противоположной боковой стенки, но из него нужно вычесть высоту стоек для монтажа платы (в данном случае 6 мм) и толщину самой платы с установленным процессором. Причем для некоторых видов кулеров, не очень больших в сечении, можно добавить еще 11–12 мм за счет имеющегося на левой боковой стенке штампованного выступа.

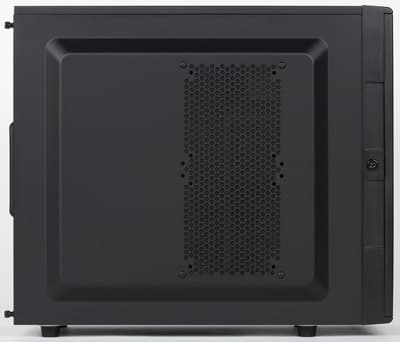

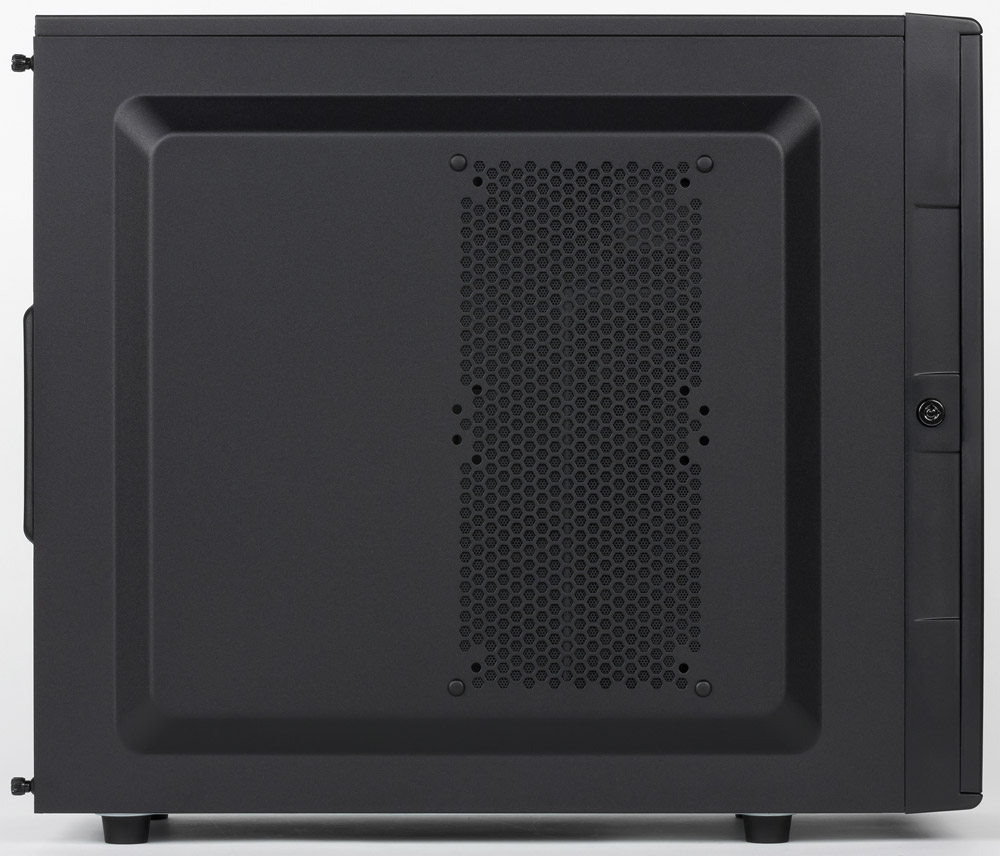

Вид слева

Перейдем к внешнему виду.

Сетевые устройства редко выставляют на всеобщее обозрение, чаще к ним и вовсе ограничивают доступ. Поэтому экстерьер корпуса весьма скромный, его единственным украшением, не считая логотипа производителя, является вертикальная глянцевая полоса на лицевой части. Внешняя деталь из пластика тоже одна — фронтальная панель, все остальные крышки из металла, причем в черный цвет окрашены только их внешние стороны, а на окраске внутренних сторон, равно как днища и других элементов шасси, сэкономили. И это вполне разумная экономия: окон в боковых стенках нет, поэтому внутренности корпуса будет видеть только сборщик.

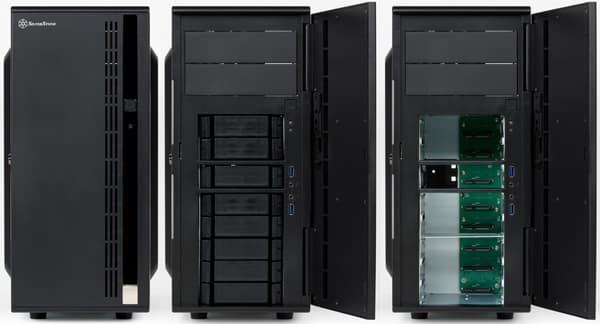

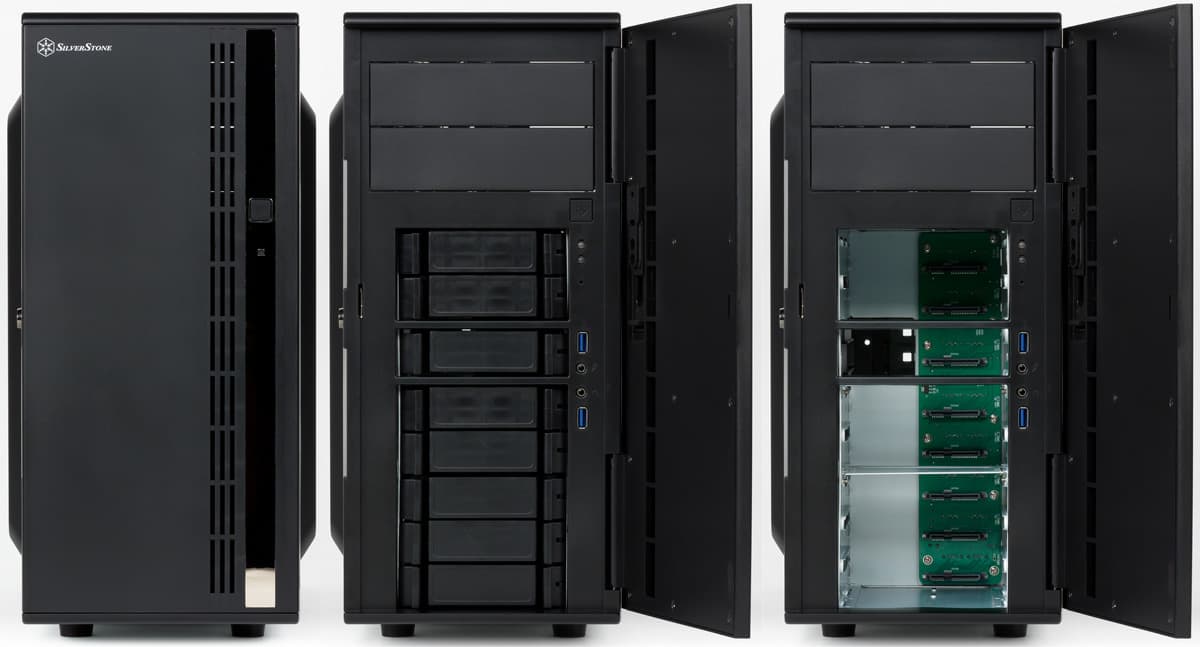

Лицевая панель

Передняя панель оснащена дверцей, открывающейся слева направо на угол чуть более 90°. Переставить петли на другую сторону нельзя, и при описании обычных корпусов мы считаем это недостатком, но NAS вряд ли будет использоваться еще и в качестве рабочей станции, поэтому отсутствие равного удобства при размещении как справа, так и слева от оператора не является значимым фактором.

Зато дверца оснащена амортизирующими наклейками для уменьшения стука при закрывании, а также магнитами, удерживающими ее в закрытом положении. Кроме того, в конструкции дверцы учтена специфика NAS: она снабжена замком, чтобы ограничить доступ к извлекаемым накопителям. Конечно, замок не как в хранилище банка, открыть его без ключа не составит труда, но всё же при закрытой на замок дверце подойти и просто выдернуть салазки с накопителями уже не получится.

Есть и еще одна «защита от вредителя»: на наружную часть дверцы выведен дополнительный толкатель для кнопки Power, чтобы можно было включать и выключать NAS, не открывая саму дверцу. Но порой это может сыграть плохую службу, поэтому на внутренней ее стороне есть блокиратор, который не позволит нажать кнопку при закрытой дверце.

В комплекте небольшой пакетик с различным крепежом и четырьмя одноразовыми кабельными стяжками, пара ключей для замка, а также мультиязычное описание в виде книжечки.

Конструкция

Размеры корпуса довольно компактные: 426×216×498 мм (В×Ш×Г, включая выступающие элементы), вес нетто составляет 7,1 кг.

В конструкции используется сталь самой разной толщины: от 0,5 мм для задней стенки и основания системной платы до 0,7 мм у боковых крышек и 0,75 мм у некоторых элементов дисковой стойки. Тем не менее, относительно небольшие размеры корпуса и наличие штампованных выступов сделали его жесткость вполне приемлемой.

Ножки пластиковые, каких-то амортизирующих вставок у них нет.

Панель управления расположена за дверцей, возле правого края лицевой панели и в середине по высоте. Органы расположены вертикальным рядом, перечислим сверху вниз: кнопка Power, индикаторы — синий для включения и красный для дисковой активности, кнопка Reset, два порта USB 3.0, разделенные парой аудиоразъемов. Крепятся перечисленные органы к съемной лицевой панели.

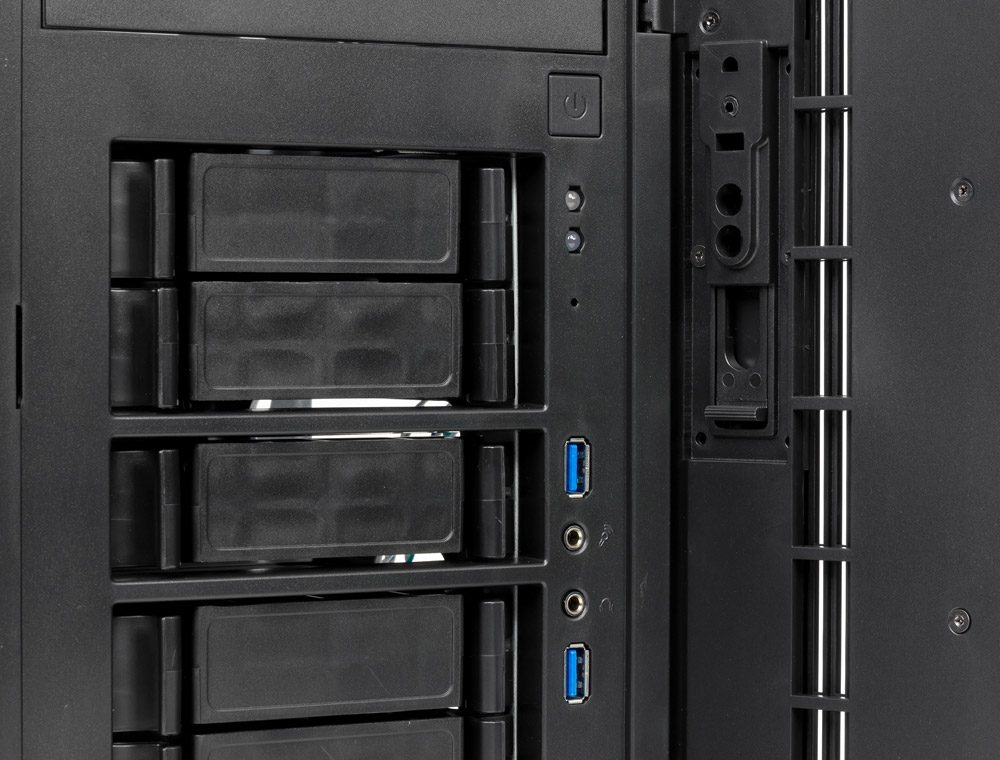

Панель управления

Кнопка Power довольно крупная, но имеет некоторый свободный ход для предотвращения срабатываний от случайных прикосновений. Доступ к Reset и вовсе осуществляется через отверстие с малым диаметром: нажать эту кнопку можно только инструментом с длинным и тонким кончиком (например, скрепкой).

Как уже говорилось, Power можно нажать и при закрытой дверце — дополнительный шток находится на упоминавшейся глянцевой полосе. Через эту полосу будут видны и индикаторы.

Порты USB расположены так, чтобы можно было одновременно подключать к ним широкие устройства, однако не надо забывать о наличии дверцы: если она закрыта, то доступа к этим разъемам нет.

Нужно рассказать и о системе быстрого подключения дисков.

Для всех восьми посадочных мест используется общая кросс-плата, на которой со стороны, выходящей к салазкам, находятся коннекторы для дисков, а на другой — интерфейсные порты SATA и SAS, что при подключении к соответствующим контроллерам позволит использовать оба эти типа дисковых накопителей.

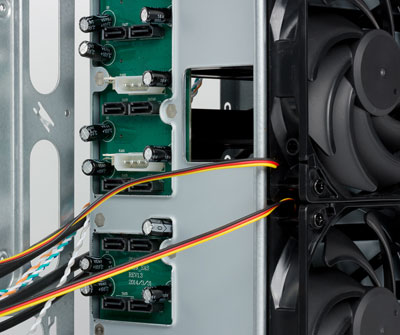

Дисковая стойка hot-swap

Для подачи напряжений от блока питания используется пара разъемов Molex-male, причем инструкция рекомендует подключать к ним коннекторы, находящиеся не на одном, а на разных шлейфах, выходящих из БП. Предусмотрена и дополнительная фильтрация возможных помех: в цепях питания на плате установлено немалое количество электролитических конденсаторов.

Кроме того, кросс-плата оснащена двумя трехконтактными разъемами, к которым можно подключить оба вентилятора стойки. Правда, речи о контроле скорости их вращения при этом быть не может.

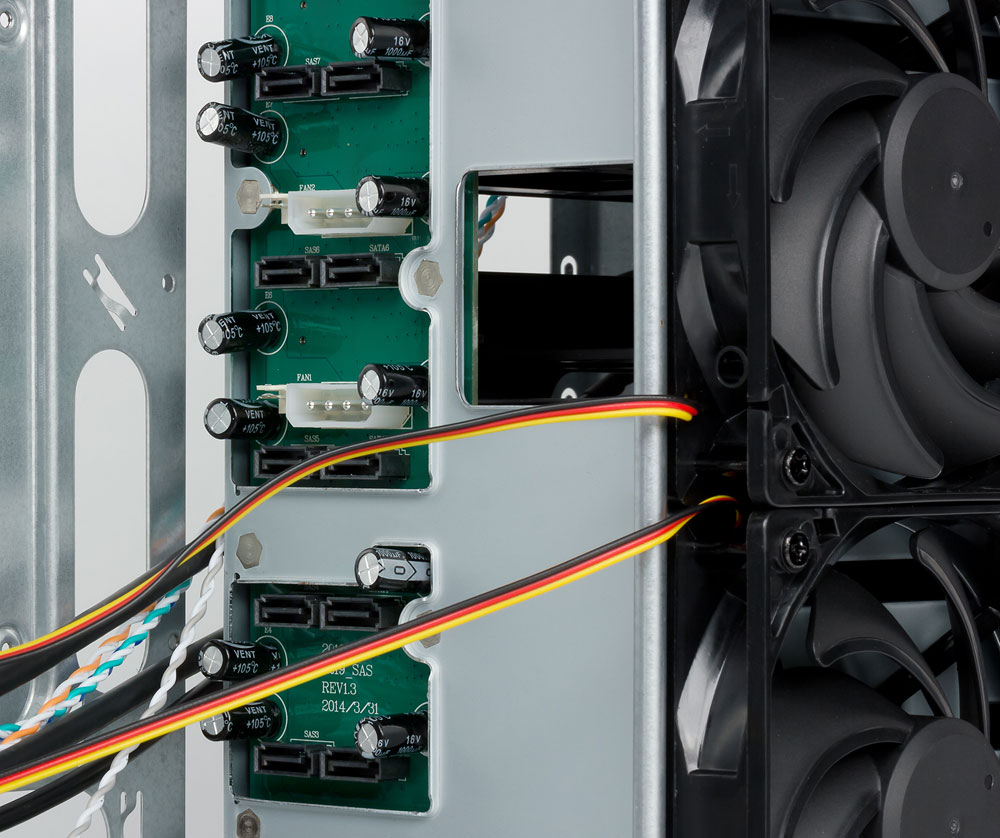

Дисковая стойка hot-swap

Наконец, каждое посадочное место для дисков на кросс-плате оснащено SMD-светодиодом, а в правой боковине салазок имеется световод, выходящий на лицевую часть. Таким образом, помимо общего индикатора дисковой активности, заметного даже при закрытой дверце, есть и индивидуальные, для наблюдения за которыми дверцу придется открыть.

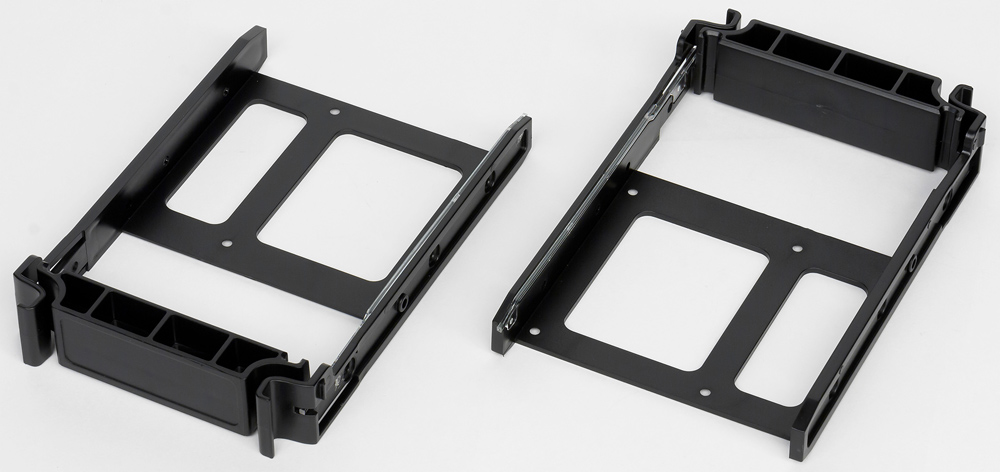

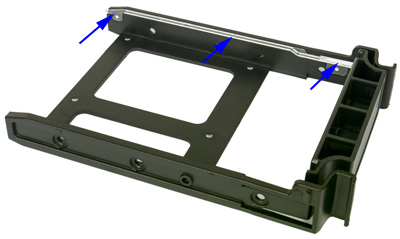

Cалазки hot-swap
Световод показан стрелками

Есть немало признаков того, что в качестве основы для CS380 взято шасси другого корпуса — на это намекают и обилие неиспользуемых отверстий, и закрытые фильтром вентиляционные прорези в днище, подразумевающие установку не только блока питания, но и еще одного вентилятора, которому в данной конфигурации помешает дисковая стойка, и выступающие слева у пятидюймового отсека ушки, совершенно бесполезные для крепления накопителей или каких-то других потребностей при сборке, но вполне пригодные для установки безвинтовых фиксаторов.

Мы не поленились снять дисковую стойку, для чего пришлось немало поработать отверткой, и оказалось, что снизу она крепится на место, очень хорошо подходящее для установки 2,5-дюймового накопителя, чего также не даст сделать стойка.

Конструкция

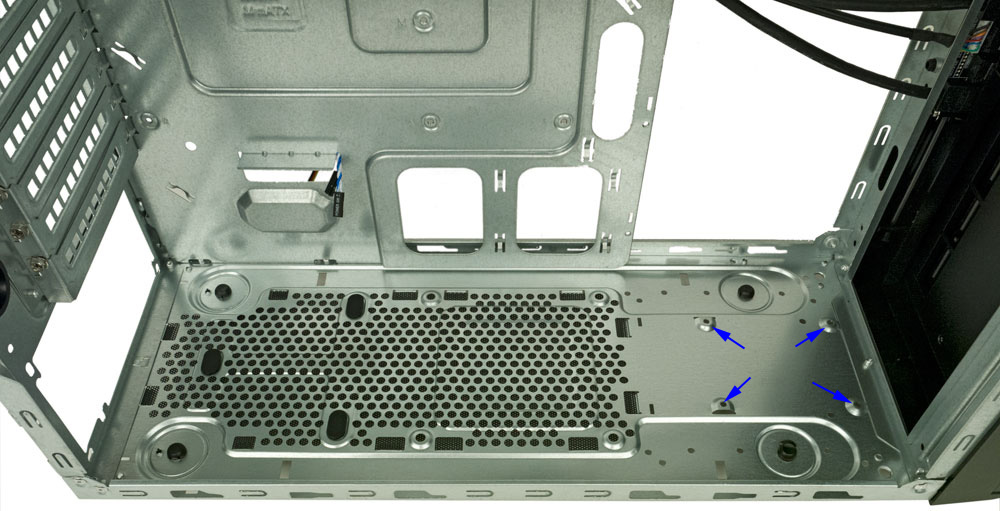

Скрытое место крепления 2,5″ диска показано стрелками

Но ничего плохого в использовании «общей платформы» для нескольких корпусов мы не видим: подобный прием позволяет удешевить как разработку, так и производство, а в конечном итоге сделать более привлекательной розничную цену.

Хуже другое: не все кромки хорошо обработаны — поранишься о них вряд ли, но ощущение при касании не самое приятное; в качестве примера можно привести проем для блока питания в задней стенке или выступ для захвата при снятии на торце левой боковой крышки (что интересно: на правой крышке кромка нормальная). Кроме того, есть несколько небольших отверстий с острыми выступами, о которые реально можно повредить руку.

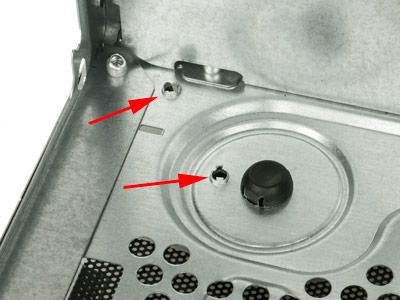

Конструкция

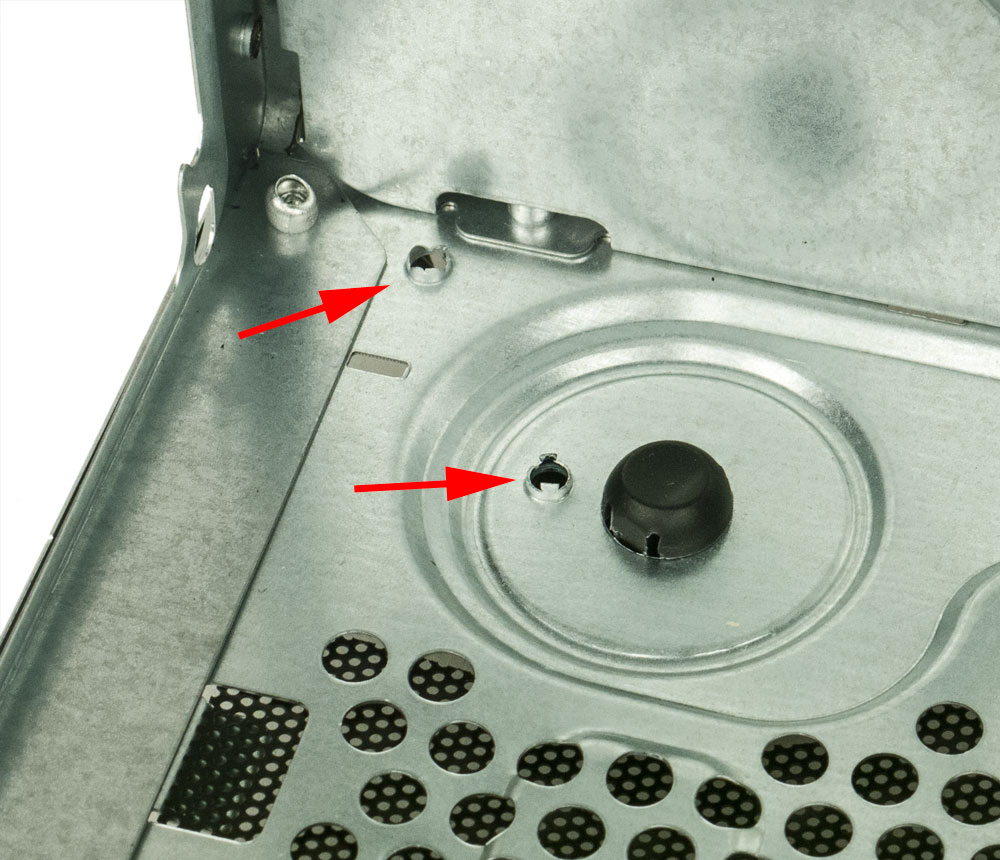

Cтрелками показаны примеры отверстий с острыми выступами

Конечно, это тоже признак экономии, но подобное приветствовать мы не можем.

Система вентиляции

В штатное оснащение корпуса входят три 120-миллиметровых вентилятора собственного производства компании. Все они без подсветки и имеют стандартный трехконтактный разъем.

Один из них расположен вполне привычно: на задней стенке, он вытягивает воздух из зоны расположения процессора. Его можно заменить радиатором системы жидкостного охлаждения той же размерности, а имеющиеся крепежные отверстия допускают установку и 80-миллиметровой модели.

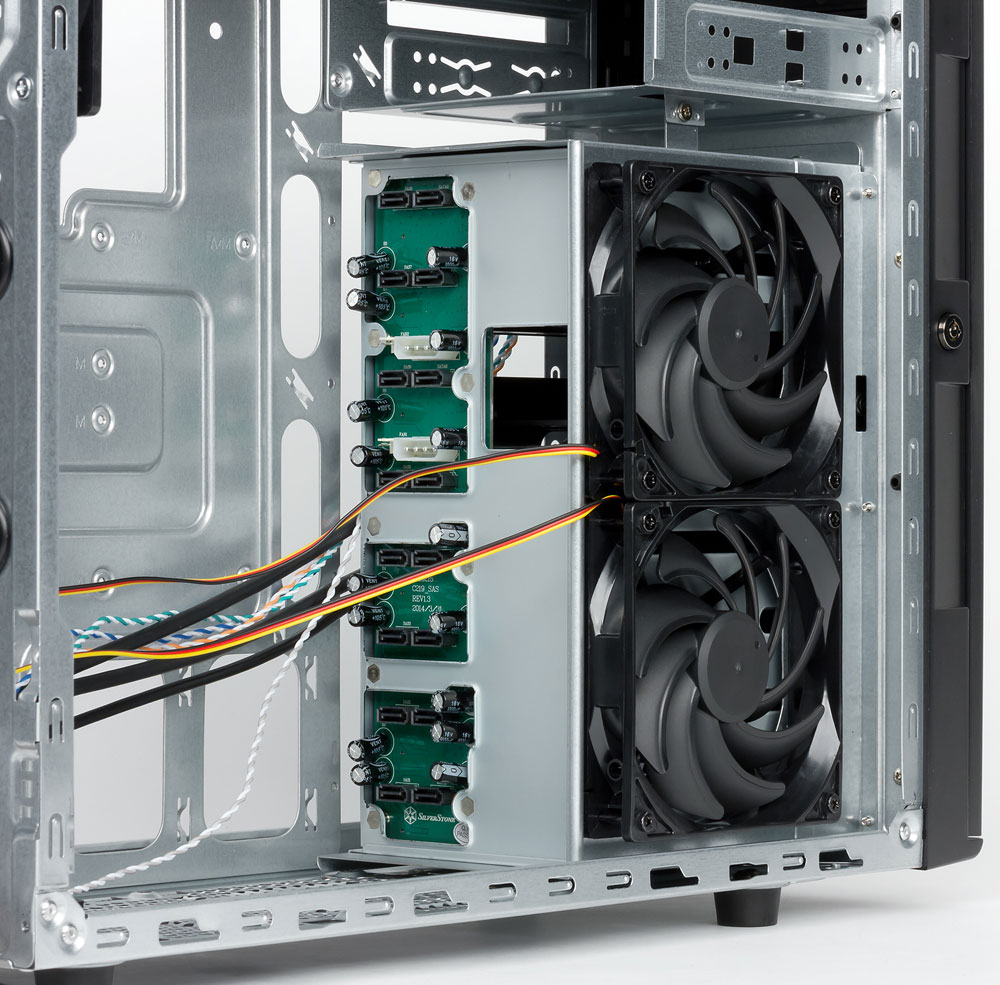

Еще два вентилятора предназначены для обслуживания самой важной части любого NAS — дисковой подсистемы. Они находятся на левой боковой стенке дисковой стойки и установлены как нагнетающие. Салазки также сделаны с учетом того, что накопитель нужно охлаждать и сверху, и снизу.

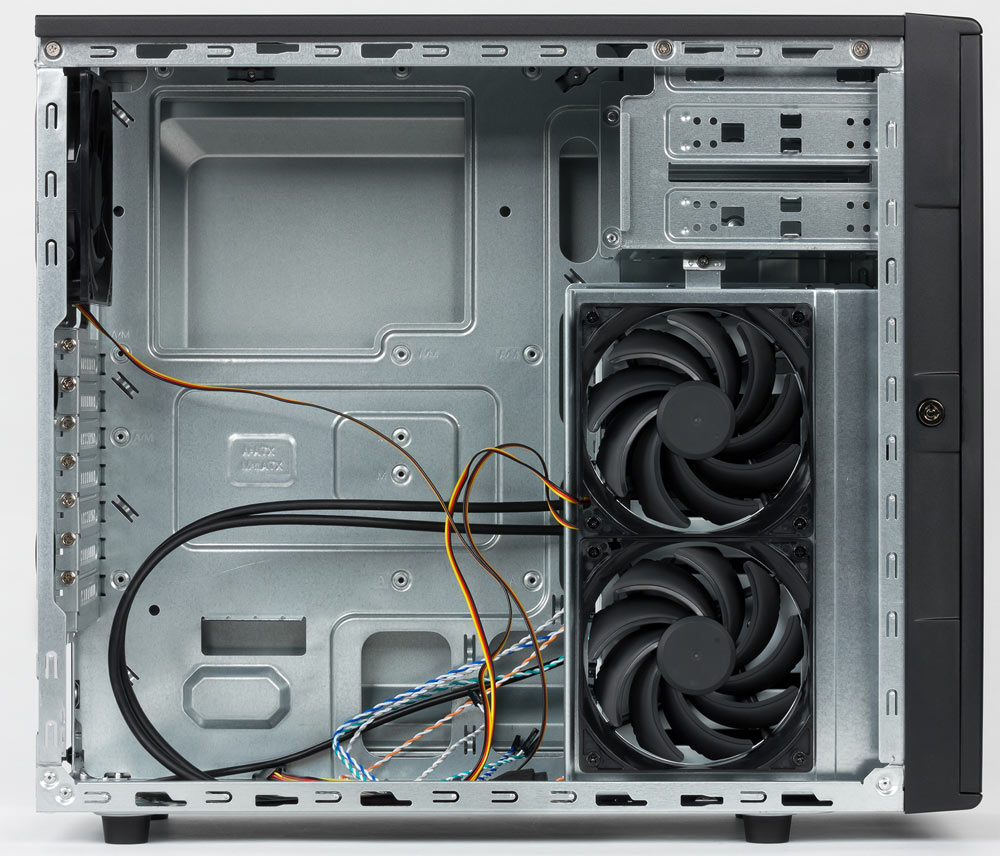

Вид на шасси слева

Но вот глубиной конструкторской мысли в реализации охлаждения в стойке мы проникнуться не смогли: мало того, что вентиляционные прорези в боковинах стойки очень уж широкими не назовешь, так еще и половина верхнего вентилятора перекрывается пластиковой накладкой, о практической роли которой можно только гадать.

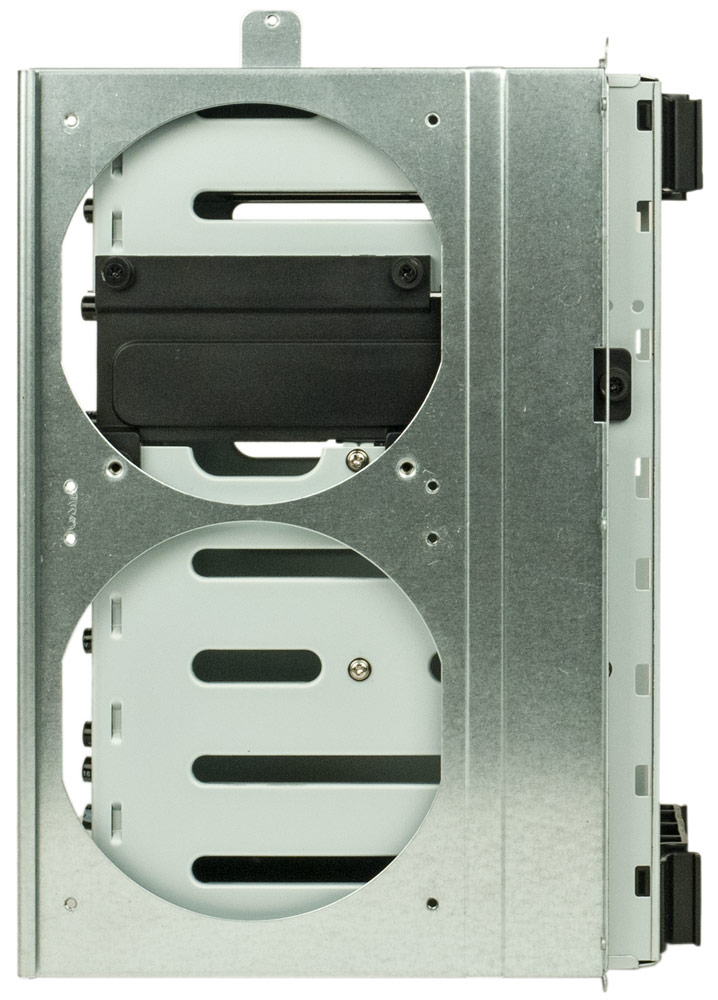

Дисковая стойка hot-swap

Для притока воздуха в стойку левая боковая крышка имеет большую область с отверстиями, изнутри закрытую фильтром из тонкого листа пластика с мелкими отверстиями. Естественно, снять его для обслуживания можно только вместе с крышкой.

Еще один фильтр мы уже упоминали: он закрывает место установки блока питания и «фантомного» нижнего вентилятора. Сделан фильтр так же, но доступ к нему проще: он вставляется снаружи, и извлечь его можно без вскрытия корпуса. Правда, пластиковый лист крепится штампованными выступами, причем со всех сторон, и компьютер для извлечения и особенно для установки фильтра придется сильно наклонять, а то и вовсе класть на бок.

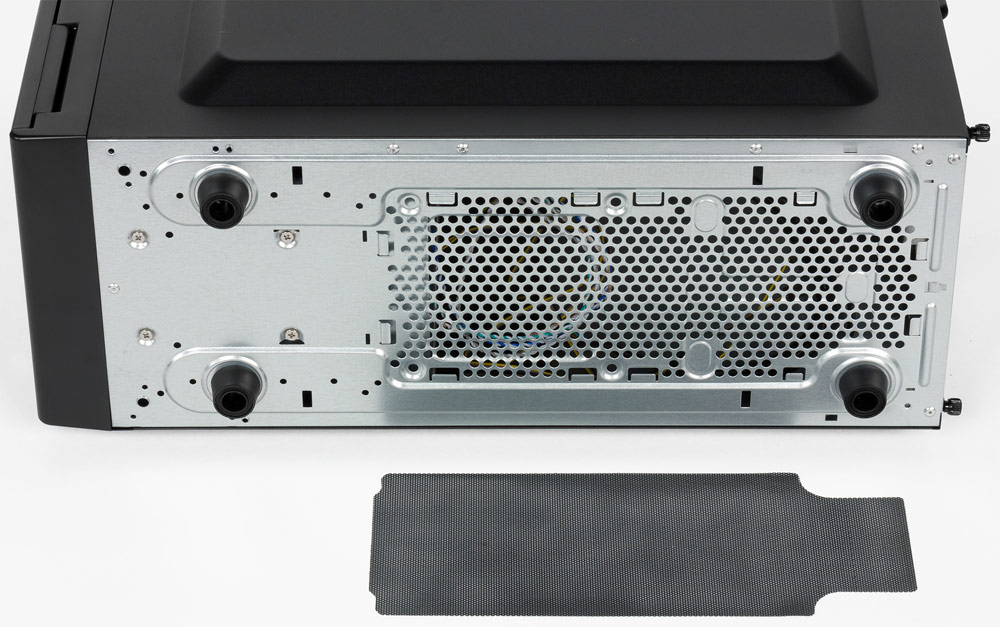

Нижний фильтр

Из дополнительных вентиляционных отверстий упомянем прорези в заглушках слотов расширения, а также три ряда узких щелей на фронтальной дверце. Эти щели не имеют фильтра, что вполне объяснимо: воздух через них при работе вентиляторов дисковой стойки будет не входить, а выходить, проникая через зазоры лицевых частей салазок для дисков.

На задней стенке есть пара отверстий для трубок системы СВО, они закрыты резиновыми заглушками с разрезными лепестками.

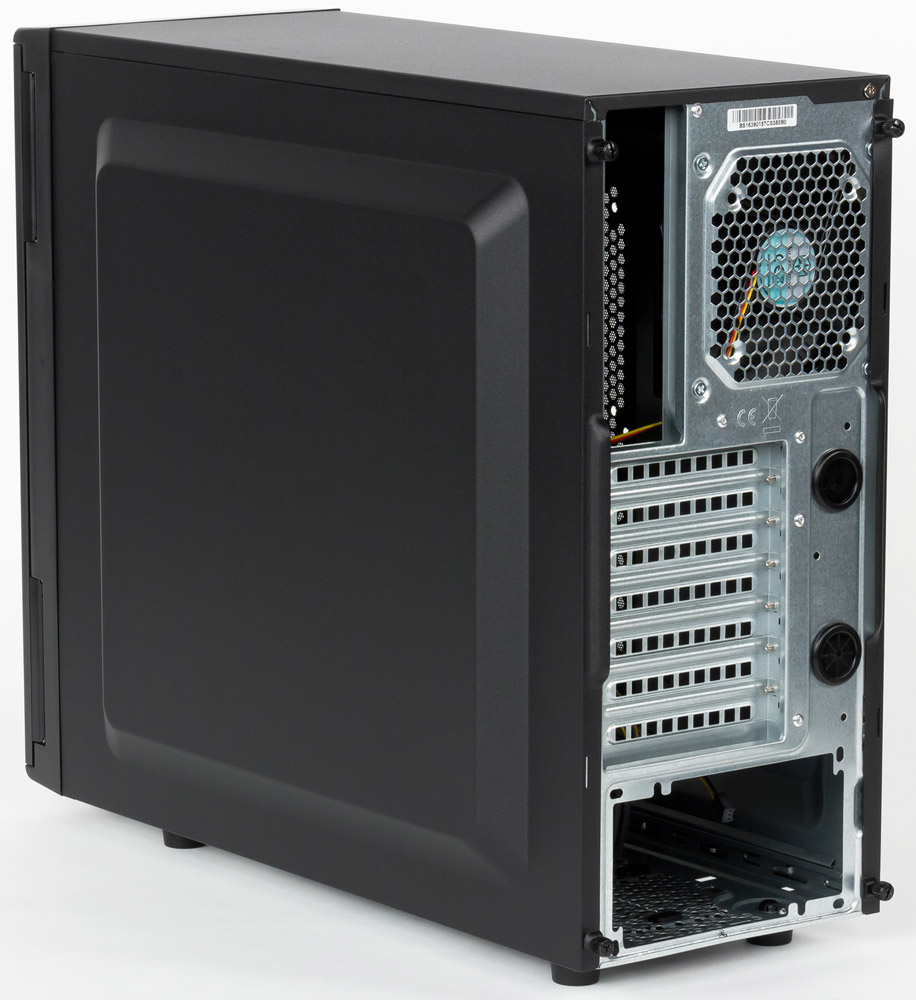

Вид сзади

Сборка системного блока

Боковые стенки крепятся обычной для подобных корпусов системой пазов и гребенок, а фиксируются парами невыпадающих винтов с накатными головками. Про достаточную жесткость мы уже говорили, и при установке этих крышек не возникает особых перекосов, мешающих сразу поставить их на место.

А вот лицевая панель крепится не столь привычно: пластиковых защелок нет, их заменяют по три самореза с каждой стороны. Но снимать ее придется вряд ли, даже заглушки пятидюймовых слотов можно удалить без этого — достаточно просунуть руку и изнутри освободить их боковые фиксаторы. Заглушек в передней плоскости шасси, которые при этом пришлось бы выламывать, нет, устройства в этих слотах крепятся винтами справа и слева.

Стойки для монтажа системной платы сборщику придется ставить самому, для облегчения процесса в комплекте есть переходник на шестигранник для крестовой отвертки.

Вырез в основании системной платы позволит устанавливать и снимать процессорные кулеры без снятия самой платы. Отверстие для ее портов ввода-вывода не имеет заглушки, которую придется выламывать, а все семь прорезей для плат расширения имеют многоразовые заглушки, закрепленные винтами с головками под крестовую отвертку.

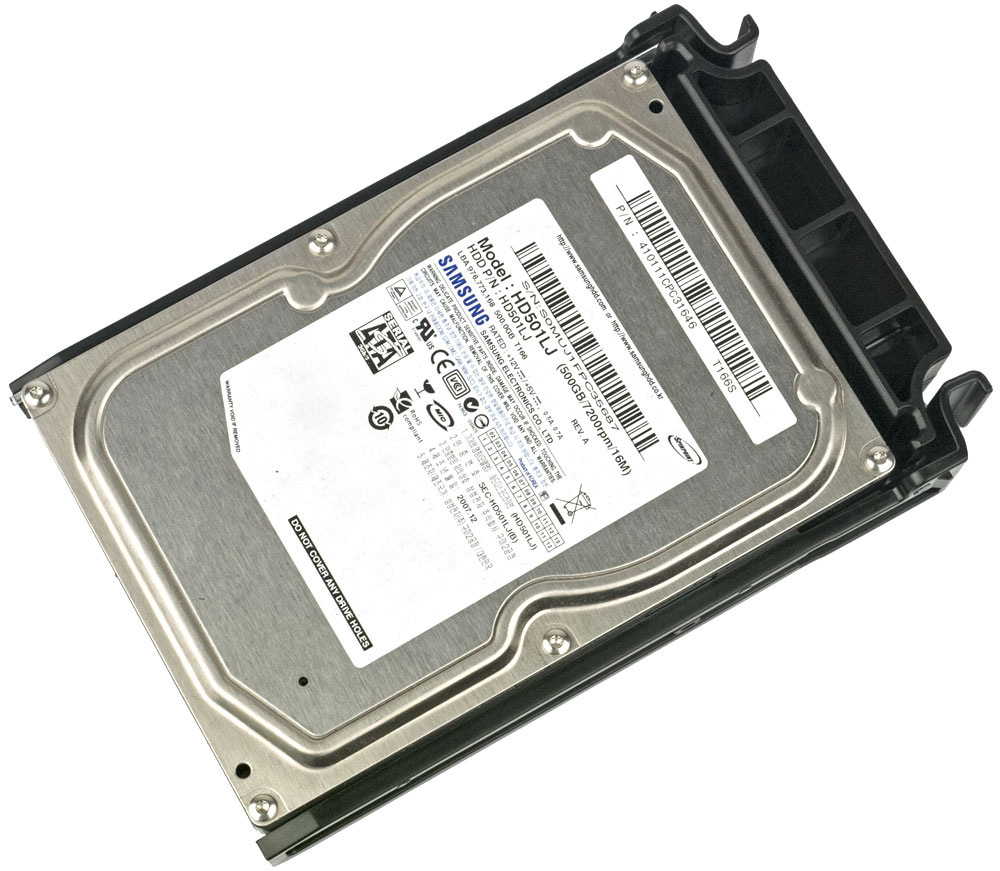

Крепление накопителей

Накопители обеих размерностей в салазках крепятся винтами — 3,5-дюймовые сбоку, а 2,5-дюймовые снизу. Каких-то амортизирующих вставок нет.

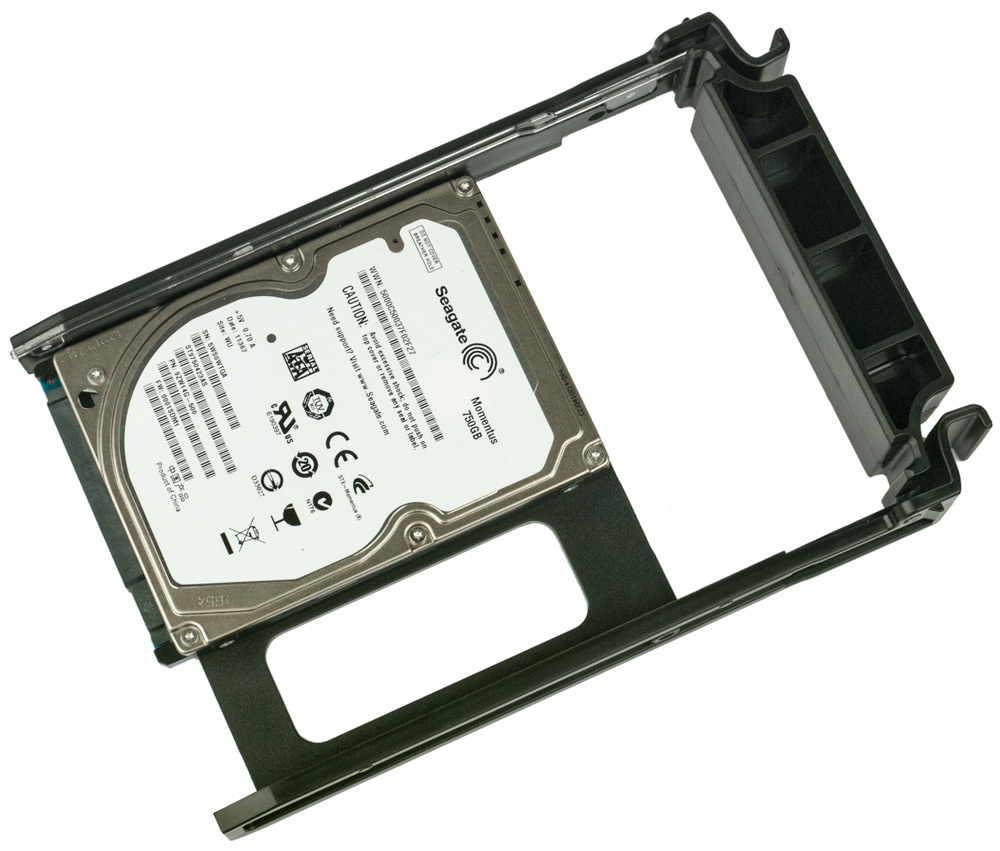

Крепление накопителей

При желании салазки в стойке можно зафиксировать саморезом через отверстие в ее правой стенке. Конечно, о «горячей замене» при этом придется забыть, но иногда от свободного извлечения дисков приходится отказываться из соображений безопасности, особенно с учетом довольно примитивного замка дверцы.

Блок питания крепится винтами непосредственно к задней стенке, без всяких рамок-адаптеров. Есть направляющие, помогающие правильно позиционировать его при установке, причем с амортизирующими наклейками. Располагать БП можно вентилятором как вниз, чтобы подсос воздуха осуществлялся через оснащенные фильтром отверстия в днище, так и вверх.

Ограничения для длины устанавливаемого БП в спецификации не указаны, реально пространство для него с учетом выходящих проводов то же, что и для видеокарт: около 26 см.

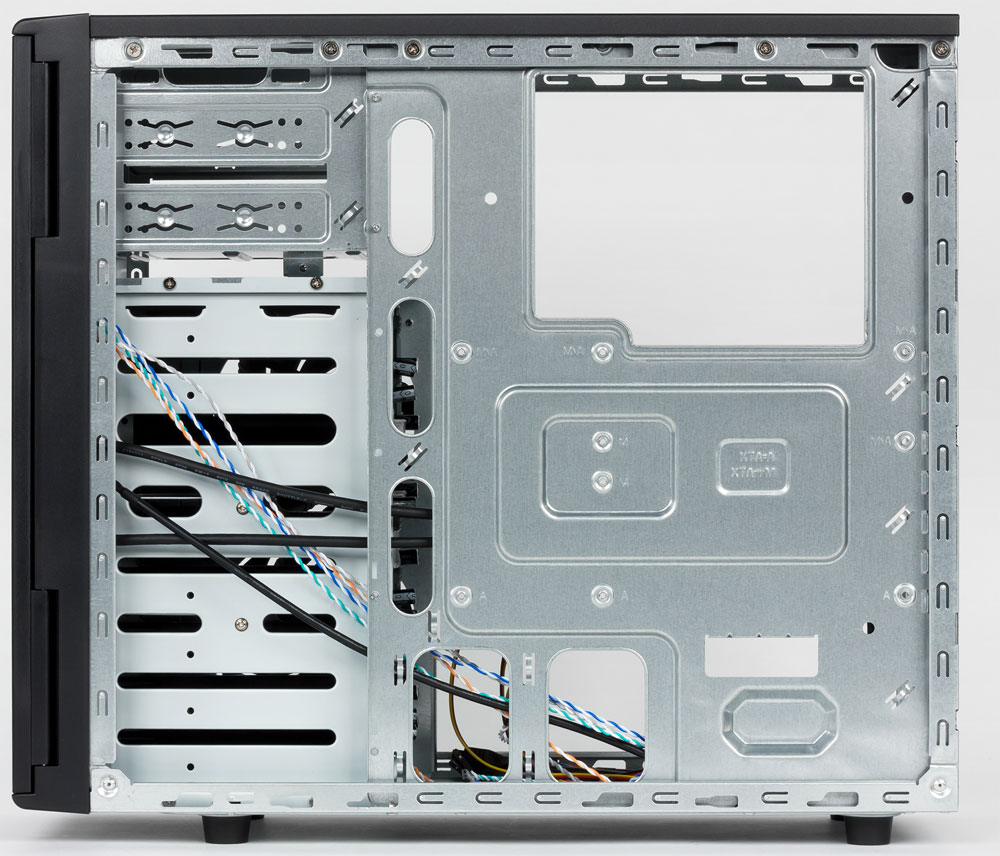

Вид на шасси справа

Различные кабели, включая интерфейсные, можно проложить справа, за основанием системной платы, для этого из-за небольшой ширины корпуса пришлось сделать штампованный выступ и на правой боковой крышке. В самом основании есть несколько отверстий разного размера, через которые можно прокладывать кабели и провода, закрепляя их стяжками из комплекта к имеющимся ушкам. Заглушек в этих отверстиях нет.

Подключение наружных разъемов к системной плате производится экранированными кабелями с монолитными коннекторами, для аудио есть только HD Audio.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

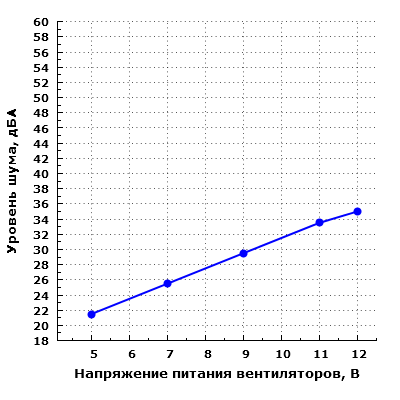

Уровень шума корпуса при настольном размещении

Производительность системы охлаждения корпуса изменяется в зависимости от напряжения питания вентиляторов в относительно широких пределах, что говорит об использовании вентиляторов со средней производительностью. Субъективно этот параметр позволяет оценить уровень шума, который находится в диапазоне от 21,5 до 35 дБА при расположении микрофона шумомера в ближнем поле на расстоянии 0,35 метра от передней панели и при напряжении питания вентиляторов от 5 до 12 В.

РежимНастольное размещениеНапольное размещение
12 В35 дБА31 дБА
5 В21,5 дБА20 дБА

В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (25,5 дБА) до среднего (33,5 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как очень низкий при работе вентиляторов на минимальных оборотах, а при работе на максимальных — как пониженный для жилого помещения в дневное время суток.

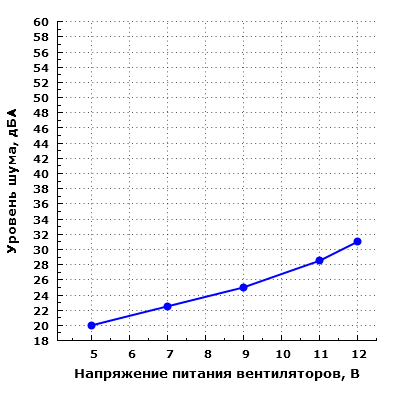

Уровень шума корпуса при напольном размещении

К качеству вентиляторов субъективно особых претензий нет — звуки неаэродинамического происхождения у них не слишком заметны и не обращают на себя особого внимания.

Основная претензия к системе охлаждения заключается в отсутствии штатной возможности регулировки скорости вращения всех комплектных вентиляторов, так как контроллер в корпус не установлен, а найти плату с тремя разъемами питания корпусных вентиляторов будет весьма непросто.

Не похоже, чтобы кто-то реально занимался оптимизацией аэродинамики внутри корпуса с учетом возможности установки большого количества жестких дисков, работающих в высоконагруженном режиме, так как на корзину установлены вентиляторы с серповидными лопастями, хотя для эффективного продувания корзины с дисками лучше подходят вентиляторы с высоким статическим давлением, которые имеют трапециевидные лопасти. По тем же причинам можно бы было установить и вентиляторы размером 80 или 92 мм. Расположение вентиляторов на корзине дисков также сложно признать оптимальным: они создают поток поперек корпуса, который потом ударяется в глухую стенку с противоположной стороны, что явно не способствует улучшению охлаждения чего-либо. С таким охлаждением корпус может быть пригоден для архивного хранения данных, с нечастым использованием дисков, но собирать в нем высоконагруженный массив, видимо, не стоит.

Цены

На момент написания обзора нам не удалось найти предложений корпуса SilverStone CS380 в российской рознице, поэтому ориентироваться по цене придется на сведения из зарубежных источников, где встречается упоминание рекомендованной цены в €121, что по текущему курсу составляет около 8000 рублей.

Надо сказать, что по исполнению и комплектации корпус достаточно бюджетный, и если бы не «NAS-ориентация» с восемью посадочными местами для SATA/SAS-дисков с горячей заменой, то такую цену можно было бы назвать неоправданно высокой. Однако специфика не может не влиять на стоимость, и нам остается ждать уточнения цены для российских потребителей и надеяться, что она не будет очень уж сильно отличаться в бо́льшую сторону от приведенной выше.

Позиционирование и выводы

Корпус SilverStone CS380 — специфическое изделие с весьма ограниченным применением: на его основе можно собрать либо NAS, либо многодисковую рабочую станцию с горячей заменой накопителей, которая, по сути, тоже будет системой хранения данных.

Причем высокой вычислительной мощностью такой компьютер отличаться не будет: ему попросту не позволят предусмотренные конструкцией корпуса возможности системы вентиляции. А оснастить его высокопроизводительными современными видеокартами не получится еще и из-за недостатка места.

Но это сказано не в качестве упрека: есть великое множество корпусов, как раз и предназначенных для персональных компьютеров самой разной производительности, однако среди них трудно найти модели, в которых можно организовать «горячую замену» для восьми SATA/SAS-дисков. И упоминавшаяся нами бюджетность конструкции и комплектации — тоже не всегда минус: переплачивать за разного рода изыски готов не каждый потребитель.

Другое дело, что даже в бюджетных корпусах культура производства должна быть на высоте, даже в мелочах: наличие острых выступов в конструкции недопустимо. Да и способ охлаждения самого важного узла любого NAS — дисковой стойки — здесь организован не лучшим образом: к салазкам для накопителей в этом плане претензий нет, и вентиляторы установлены вполне логично, но создаваемый ими поток воздуха в значительной степени будет перекрываться стенками стойки.

Главный вопрос — розничная цена в России — пока остается открытым. Если она будет приемлемой, то этот фактор может перевесить замеченные нами недостатки, особенно с учетом того, что выбор подобных корпусов не так уж велик.

Корпус SilverStone CS380 предоставлен на тест производителем
