В рамках выставки CES 2015 компания SilverStone представила три новые модели линейки компактных корпусов Sugo: SG11, SG12 и SG13. Один из них — SG13 — рассчитан только на установку системных плат формата Mini-ITX, в то время как SG11 и SG12 предусматривают установку и более крупных плат формата microATX.

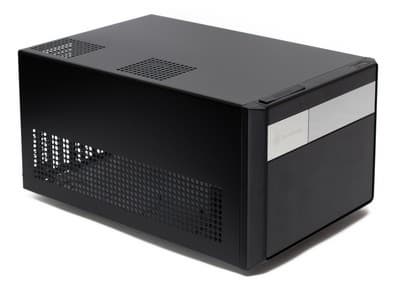

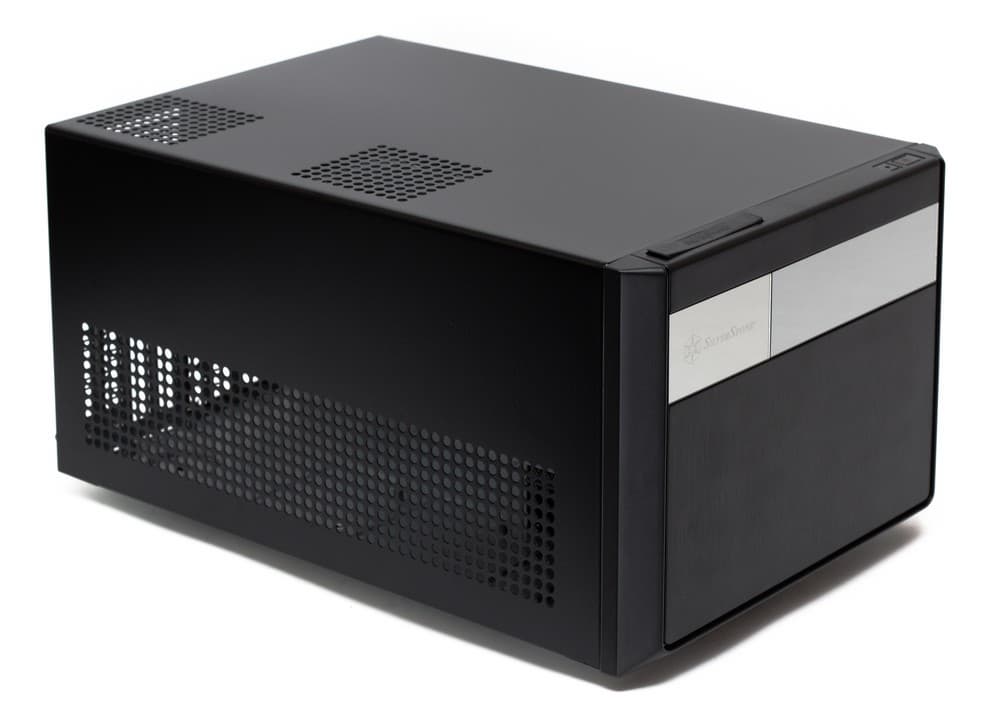

К нам на тестирование попала модель SilverStone Sugo SG11 (официальное название SST-SG11B), выполненная в черном цвете с зеркальной передней панелью. Корпус не самый компактный в линейке, но зато позволяет установить не только системную плату microATX, но и четыре карты расширения длиной до 368 мм. Шасси этой модели сохранило черты родоначальников серии — SG01 и SG02, однако система хранения стала совсем другой, с явным перекосом в сторону использования большого количества 2,5″ накопителей.

SilverStone Sugo SG11

На момент написания статьи был представлен только один вариант расцветки корпуса — черный. Возможно, со временем появится и белый аналог. Обидно, что в целях экономии черная краска нанесена только на лицевую панель и основной П-образный кожух (боковые панели в этой модели совмещены с верхней стенкой) — все остальные элементы остались неокрашенными, и это довольно сильно бросается в глаза, особенно если смотреть на корпус сверху.

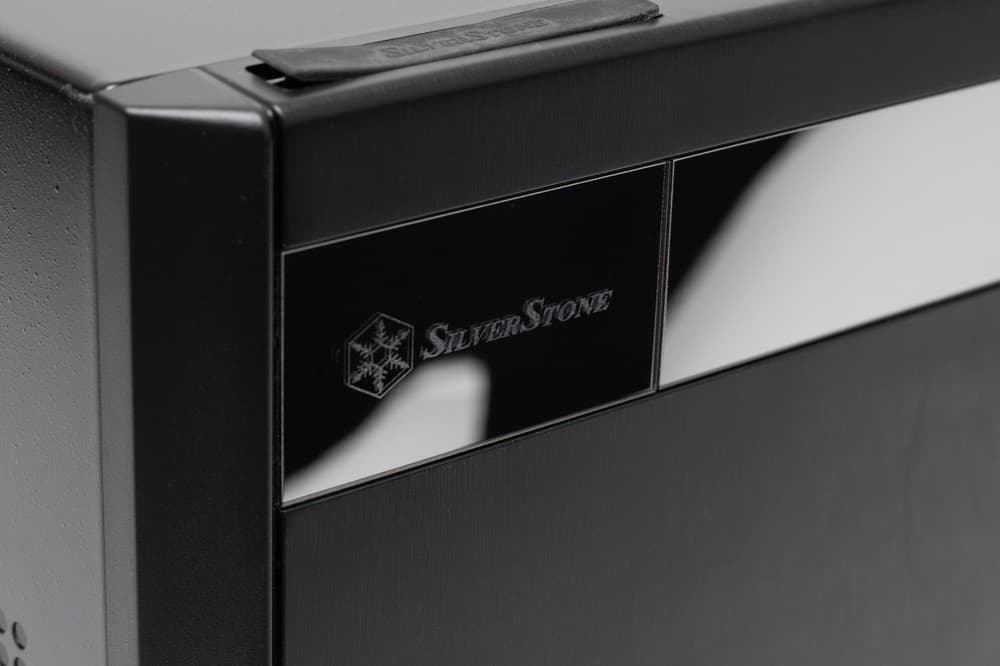

Заглушка для привода оптических дисков выполнена из зеркального пластика, этот прием делает корпус более интересным, позволяет ему выглядеть дороже. В целом дизайн корпуса можно признать удачным, стильным и лаконичным. Но желательно смотреть на него с не самого близкого расстояния и не всматриваться в детали с разных углов.

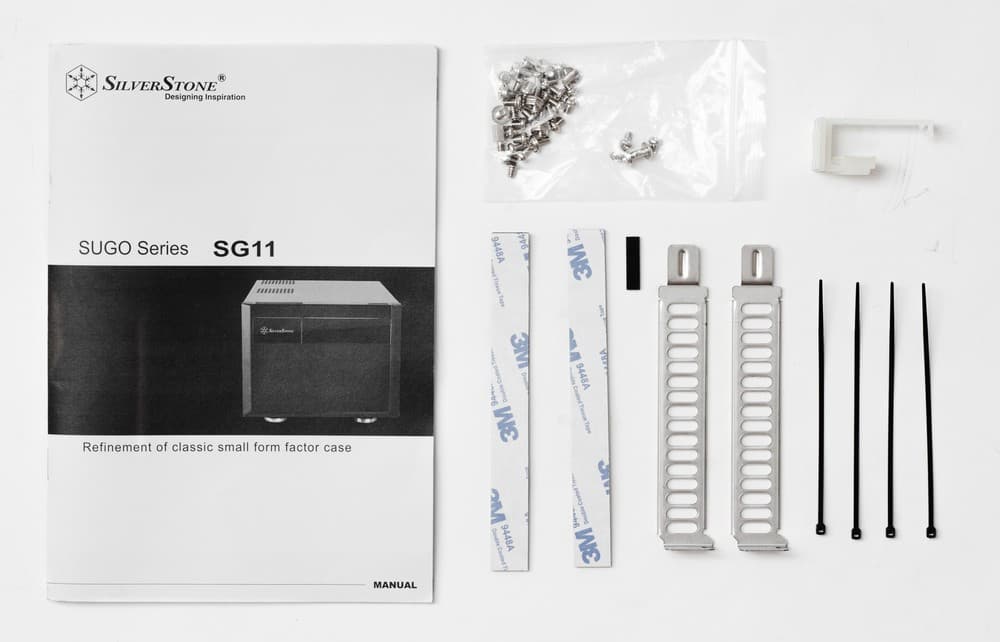

Поставляется корпус в качественной картонной коробке, на внешнюю сторону которой нанесена цветная полиграфия. Внутри помимо самого корпуса и элементов системы охлаждения можно обнаружить инструкцию по сборке, комплект крепежных винтов, несколько одноразовых стяжек, пластиковый фиксатор для проводов и две длинные полоски двухстороннего скотча, к необычному применению которых мы обязательно вернемся на этапе сборки системного блока.

SilverStone Sugo SG11

Инструкция по сборке выполнена в виде книжки формата А5, внутри есть неплохие схематичные рисунки, помогающие на каждом шаге сборки/разборки корпуса, дополненные пояснениями на десяти языках, включая русский. Есть в ней и полезная информация касательно габаритных ограничений для всех комплектующих, рекомендации по подбору кулера, блока питания и дополнительных аксессуаров. Инструкция доступна на сайте производителя в формате PDF, есть смысл с ней ознакомиться еще до покупки, дабы не ошибиться в выборе как самого корпуса, так и прочих комплектующих.

Компоновка

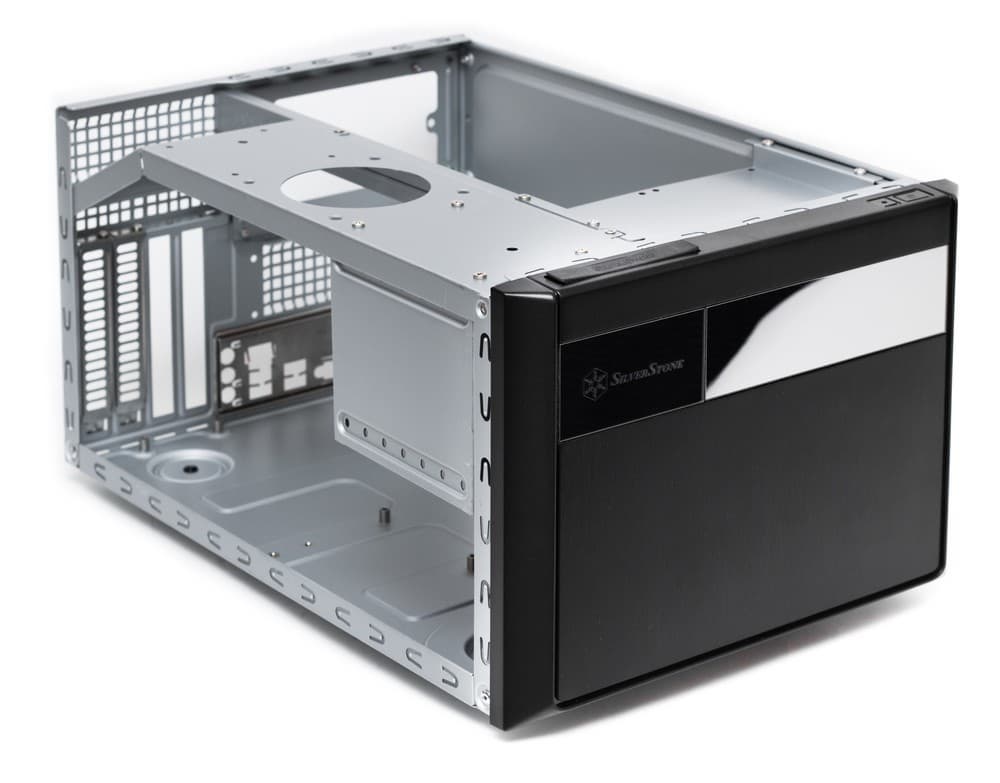

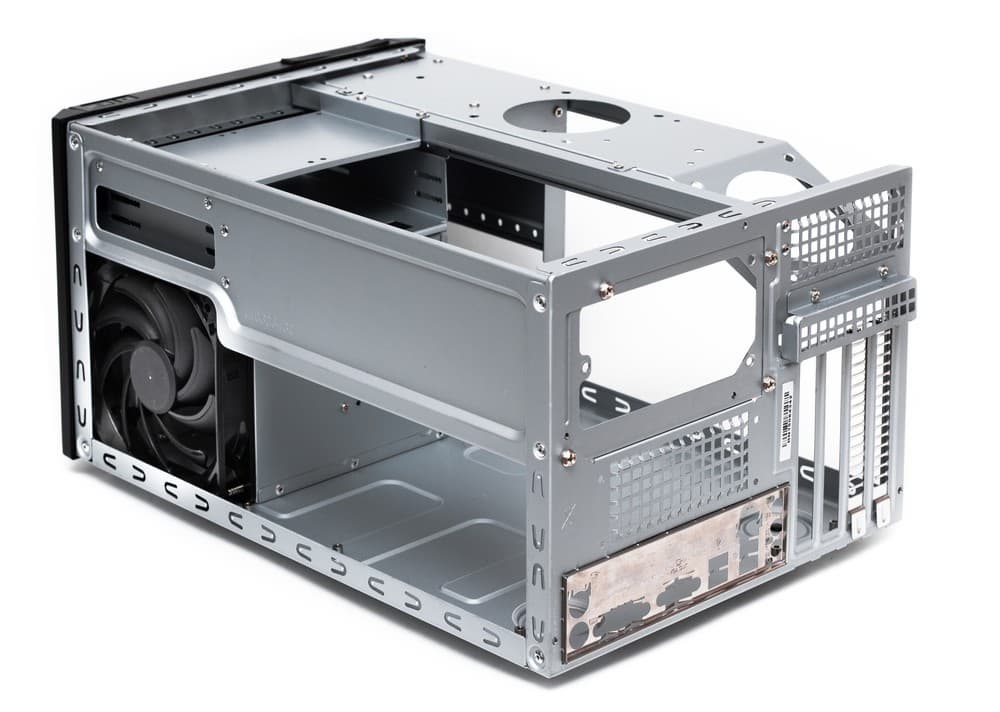

Корпус представляет собой однообъемную конструкцию с верхнерасположенным блоком питания, нависающим непосредственно над процессорным кулером. Решение явно не самое удачное, потому как оно не только ограничивает высоту кулера 82 миллиметрами, но и, с большой долей вероятности, приведет к увеличению шума и будет способствовать перегреву CPU.

SilverStone Sugo SG11

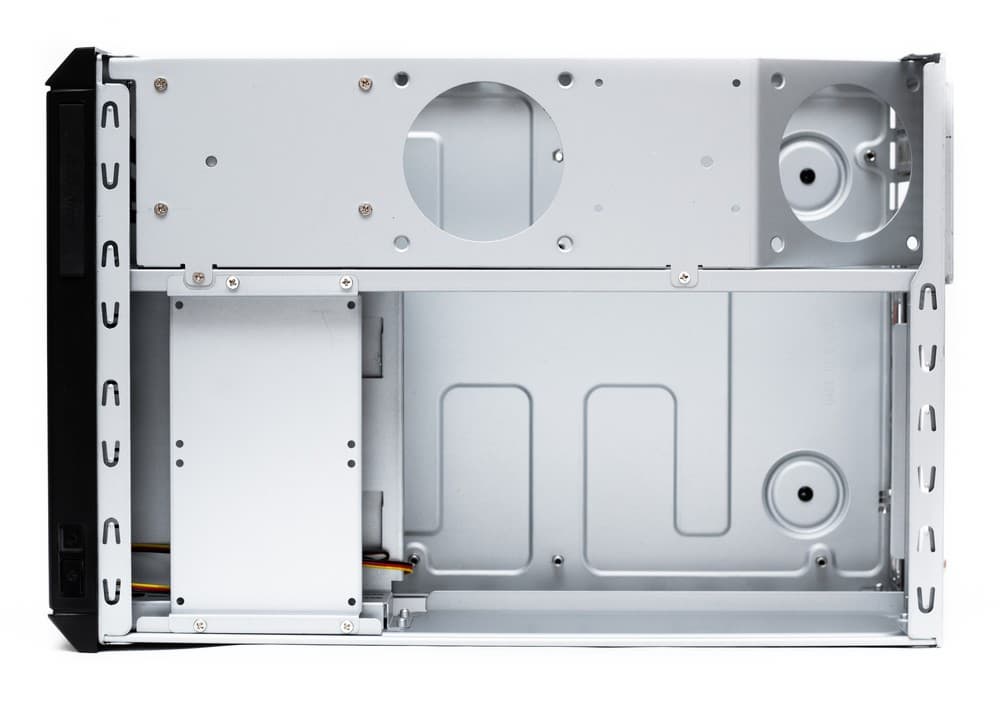

В передней части корпуса нашлось место для установки классического 5,25″ привода и универсальной корзины на 3 накопителя формата 3,5″ или 2,5″. Если же этого количества дисков будет не хватать, можно поставить еще два 2,5″ накопителя на лоток между оптическим приводом и верхней стенкой и еще семь(!) аналогичных дисков в специальный Г-образный кронштейн в передней части корпуса.

Поскольку Sugo SG11 предусматривает установку системных плат формата microATX, слотов расширения доступно 4 штуки, их можно использовать для установки графического ускорителя длиной до 368 мм даже с трехслотовой системой охлаждения — и еще останется место, например, для звуковой карты или ТВ-тюнера. При этом, правда, придется не пользоваться Г-образным кронштейном, благо его можно полностью демонтировать и вообще не ставить в корпус.

SilverStone Sugo SG11

Также важно иметь в виду, что при установке длинной видеокарты в первый слот (ближний к процессору) придется убрать комплектный корпусный вентилятор или же заменить его на модель толщиной 10 мм, после чего переставить основную корзину ближе к правой боковой стенке. На самом деле корпус достаточно недешевый, и странно, что в SilverStone не сообразили сразу поставить низкопрофильный вентилятор и избавить потенциальных покупателей от подобного рода ухищрений.

Конструкция

Габариты SilverStone Sugo SG11 — 393 (Г) × 270 (Ш) × 212 (В) мм. Вес корпуса без блока питания составляет всего 4,45 кг — это адекватный вес для корпуса с объемом 22,5 литра. Основной П-образный кожух выполнен из достаточно прочной стали, в то время как на остальном шасси заметны следы явной экономии. Задняя стенка легко проминается пальцами, нижняя тоже толщиной и прочностью не балует.

SilverStone Sugo SG11

Положение усугубляет и тот факт, что не все внутренние стальные элементы как следует завальцованы, не везде безупречно выполнена резьба, подвижные салазки выдвигаются с большим трудом и на глазах покрываются маленькими царапинками. Безусловно, на эксплуатации собранного системного блока эти мелочи никак не скажутся, но все же от продукции SilverStone ждешь несколько большего внимания к качеству внутренней отделки корпуса.

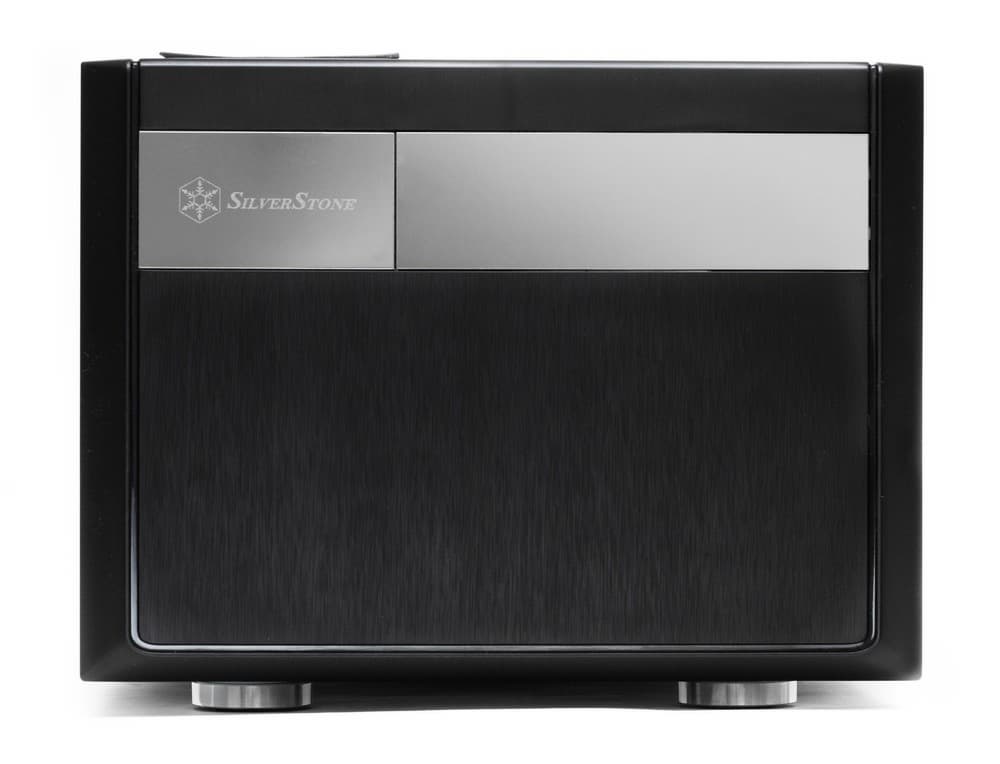

Передняя панель корпуса полностью выполнена из пластика, хотя ее центральная часть весьма неплохо имитирует матовый алюминий. Зеркальная полоска в верхней части тоже из пластика, в левой ее части можно разглядеть логотип компании SilverStone, а правая является съемной заглушкой для оптического привода.

SilverStone Sugo SG11

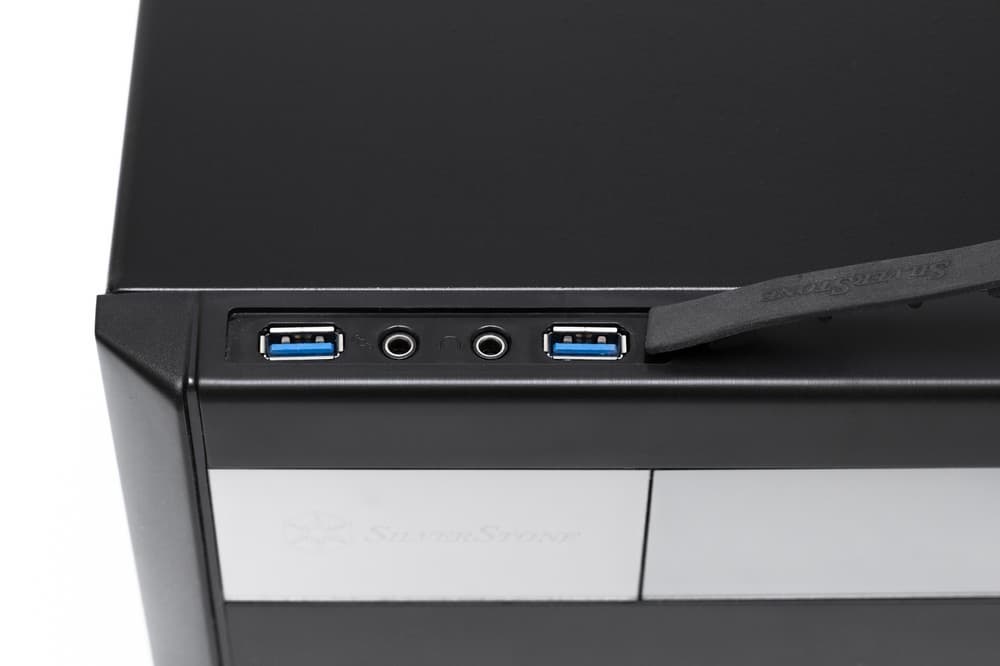

Элементы управления и набор портов ввода/вывода можно найти на верхней грани передней панели. В правом углу притаились кнопки включения и перезагрузки, а порты USB 3.0 и аудио — в левом. Кнопка включения выполнена в виде невзрачного прямоугольника, она имеет малый ход и срабатывает с характерным дешевым щелчком. Кнопка перезагрузки зачем-то утоплена вглубь, ее можно нажать только чем-нибудь вроде скрепки — спорное решение, потому как в реальности будет проще подержать несколько секунд нажатой кнопку включения, чем искать тонкий предмет для нажатия на сброс.

Индикаторы Power LED и HDD LED установлены очень близко друг к другу и светятся одинаковым синим цветом. В результате работу индикатора активности жесткого диска можно разглядеть только с очень близкого расстояния, а издалека кажется, что свечение всегда имеет одинаковую интенсивность. Яркость свечения светодиодов у Sugo SG11 одна из самых низких среди протестированных за последнее время корпусов, к тому же свечение направлено вверх, и если корпус будет стоять на уровне глаз пользователя или чуть выше, то его не будет заметно вовсе.

Набор портов в правом углу верхней грани прикрыт резиновой заглушкой, которая плохо фиксируется в закрытом положении, а в открытом просто некрасиво лежит на верхней стенке корпуса. Конечно, хорошо иметь защиту разъемов от пыли, но решение с резиновой «затычкой» выглядит как-то уж слишком надуманно и радикально. Набор портов абсолютно стандартный: два USB 3.0, плюс разъемы для подключения микрофона и наушников. Порты USB разнесены далеко друг от друга, так что проблем с одновременным подключением двух крупногабаритных устройств возникать не должно.

На верхней стенке корпуса есть две области с перфорацией — одна в центре и еще одна у самой задней стенки. Под ними на специальный кронштейн устанавливаются опциональные корпусные вентиляторы. Однако по умолчанию они отсутствуют, и через эти отверстия отлично видна неокрашенная сталь шасси, что смотрится совсем некрасиво. Задняя стенка перфорирована практически по всей площади, однако дополнительных посадочных мест под вентиляторы на ней не нашлось.

SilverStone Sugo SG11

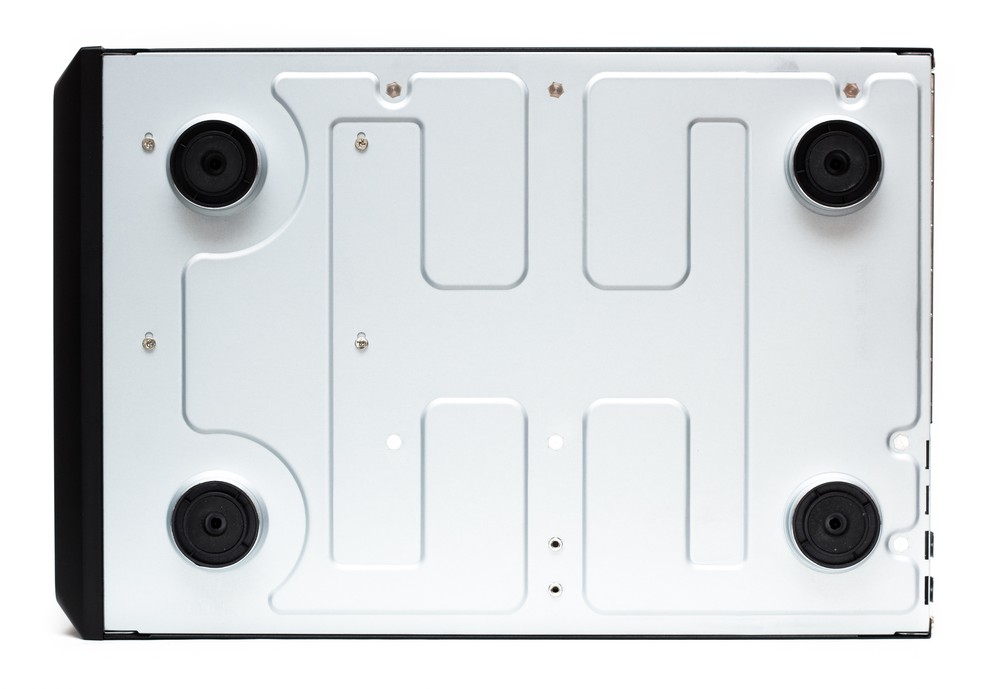

Обе боковые стенки также обильно перфорированы, справа отверстий больше, потому что там находится еще одно место для установки корпусного вентилятора. На нижней стенке никаких отверстий нет, зато есть 4 круглые ножки, выполненные из в меру мягкой резины с пластиковой окантовкой под хромированную сталь. Ножки очень высокие, и хотя это никак не помогает охлаждению Sugo SG11, зато позволяет удобно ухватиться и поднять корпус, не думая о том, что он может выскользнуть из рук.

Система вентиляции

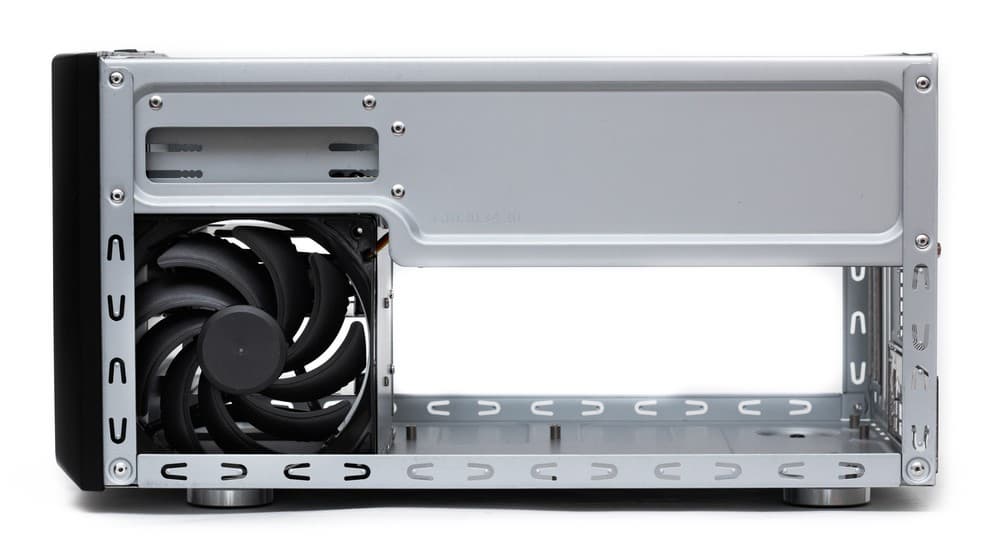

В комплекте с корпусом идет только один вентилятор типоразмера 120 мм. Он установлен на правой стенке корпуса, непосредственно на корзине для 3,5″ накопителей. Собственно, улучшить охлаждение CPU или графического ускорителя этот вентилятор неспособен в силу своего не самого удачного расположения, поэтому необходимость его применения можно поставить под сомнение.

SilverStone Sugo SG11

Еще два вентилятора типоразмера 80 мм можно установить на изогнутом кронштейне прямо над картами расширения (читай — над видеоускорителями). Польза от этого будет только в том случае, если система охлаждения GPU не убрана в общий кожух и не выбрасывает горячий воздух через заднюю стенку по принципу турбины. Хотя в любом случае использование 80-миллиметровых вентиляторов, пусть и в компактном корпусе, в 2015 году выглядит как достаточно устаревшее и неоптимальное решение.

SilverStone Sugo SG11

С пылевыми фильтрами в Sugo SG11 все плохо: их здесь попросту нет. Перфорированные отверстия в верхней стенке есть, работающий на вдув вентилятор есть, а на фильтрах почему-то решили сэкономить, хотя в других моделях этой линейки фильтры обычно присутствовали. Ну, зато USB-порты защищены резиновой заглушкой, и на том спасибо.

Сборка системного блока

Единый П-образный кожух фиксируется 3 винтами под крестовую отвертку. Иногда его удается очень быстро снять и поставить на место, а порой он цепляется за элементы шасси, так что приходится немного повозиться. Перед началом монтажа системной платы из корпуса необходимо удалить изогнутый кронштейн, проходящий над зоной слотов расширения. Он фиксируется 5 винтами под крестовую отвертку: 2 на задней стенке (они же отвечают за фиксацию единой «крышки», прикрывающей все заглушки плат расширения), 2 сверху и еще 1 на левом торце передней стенки.

После извлечения кронштейна можно ставить системную плату. Опоры под Mini-ITX проставлены на заводе, для microATX-варианта может потребоваться установка дополнительных опор из комплекта поставки.

SilverStone Sugo SG11

Для установки оптического привода нужно в первую очередь демонтировать лоток для установки двух накопителей ноутбучного формата, открутив 4 винта. Зеркальная заглушка извлекается как обычно — за счет отгибания боковых защелок. Привод закатывается на полагающееся для него место и фиксируется 4 винтами под крестовую отвертку.

К сожалению, привод с зеркальной панелью в магазине достать вряд ли удастся, а внешний вид корпуса даже с черным приводом вместо зеркальной полоски на всю ширину фронтальной панели заметно меняется в худшую сторону. Однако проектировщики Sugo SG11 нашли выход из ситуации и упомянули его в комплектной инструкции. Они предлагают отрезать ножницами «ушки» у комплектной заглушки и наклеить ее непосредственно на лоток привода с помощью двухстороннего скотча, также идущего в комплекте поставки. Изящным такой подход точно не назовешь, но, с другой стороны, не предложить вообще никакого решения этой проблемы было бы еще хуже.

SilverStone Sugo SG11

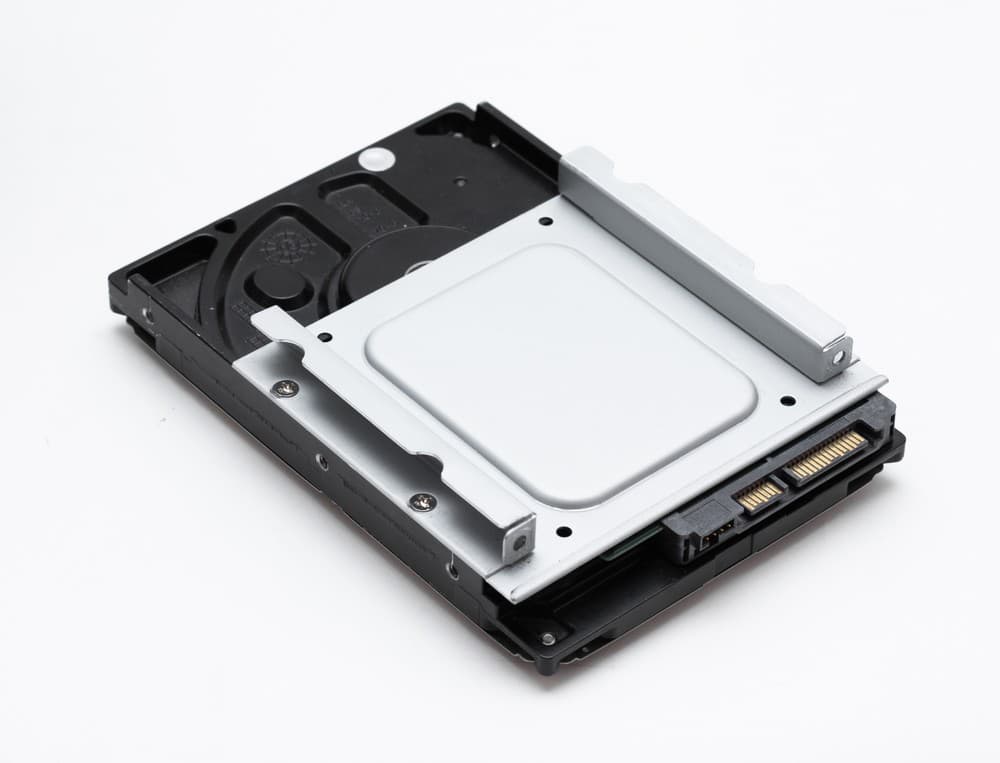

Накопители ноутбучного формата крепятся к упомянутому выше лотку с помощью 4 винтов каждый. Полноразмерные жесткие диски предлагается устанавливать с использованием стальных салазок в основную корзину на 3 накопителя. Салазки фиксируются в корзине двумя винтами под крестовую отвертку. Сам жесткий диск фиксируется 4 винтами, при желании можно установить в эту корзину и 2,5″ накопители — салазки универсальные, в них есть отверстия для фиксации дисков обоих типов.

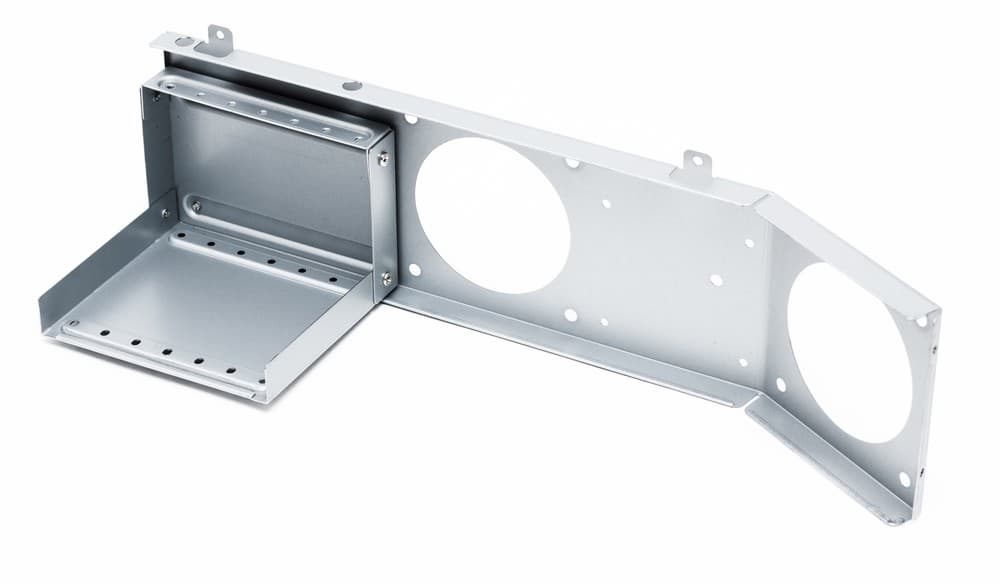

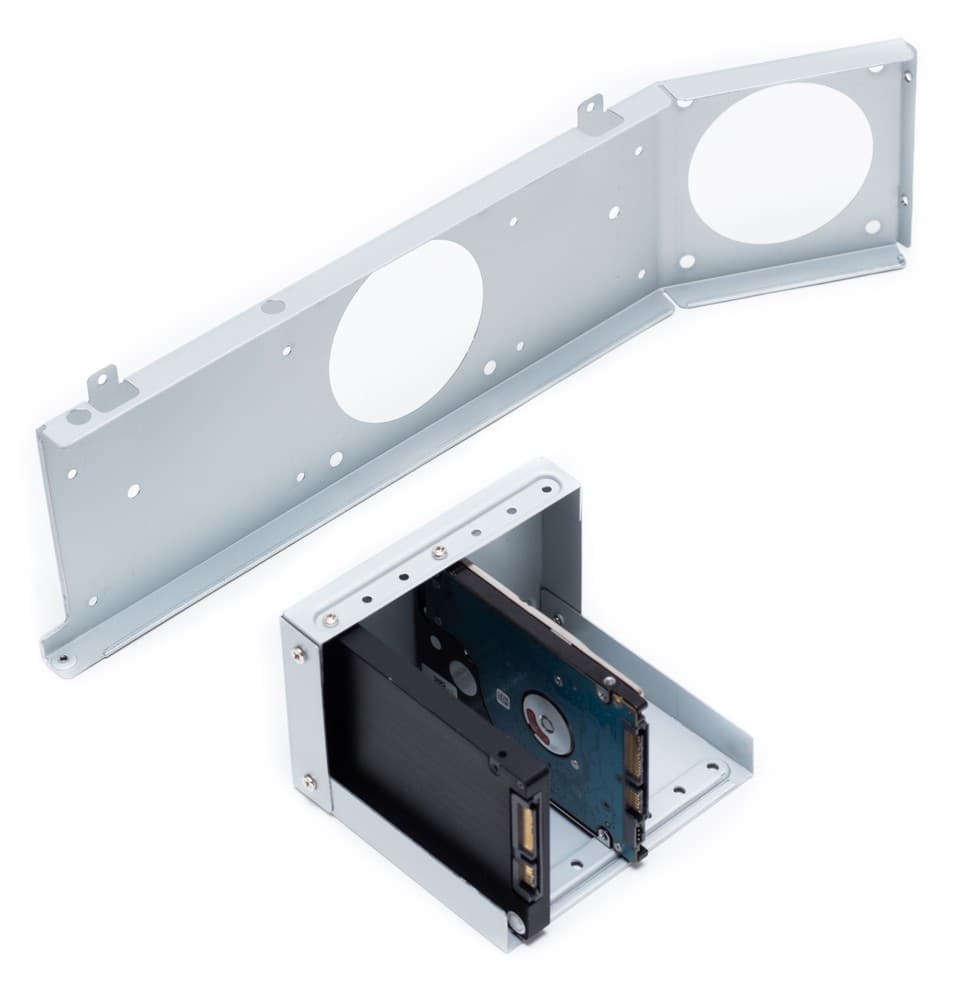

Основное нововведение шасси, которого не было в старых похожих по компоновке моделях — дополнительный Г-образный кронштейн, в который (теоретически) можно установить до семи дисков ноутбучного формата. Он, в свою очередь, крепится к кронштейну с вентиляторами с помощью еще 4 винтов. Каждый диск можно закрепить в этой импровизированной корзине тремя винтами.

SilverStone Sugo SG11

На самом деле проблем с установкой всех семи дисков не возникает, и даже сигнальные SATA-кабели к ним ко всем, при особом желании и упорстве, можно подвести. Но подключить к каждому из них питание — это задача из разряда фантастики. По факту, не прибегая к особым ухищрениям, в этот кронштейн можно установить 3 накопителя, оставляя между ними двойной промежуток. Остальное — не более чем маркетинг, хотя огорчаться по этому поводу тоже странно. Ведь кому может понадобиться такое количество SSD или ноутбучных HDD в компактном корпусе, не предполагающем его использования в качестве домашнего сервера?

Отметим, что производитель понимает всю сложность подключения большого количества SATA-устройств в условиях сильно ограниченного пространства, поэтому выпускает для своих компактных корпусов дополнительные кабели-аксессуары CP06-E и CP11. Первый позволяет запитать до четырех близко расположенных устройств от одного разъема блока питания, а второй представляет собой значительно более тонкую и гибкую вариацию на тему традиционного интерфейсного SATA-кабеля с низкопрофильными коннекторами.

Заглушки карт расширения съемные, крепятся обычном винтом. Напомним, что для установки длинной графической карты в первый слот системной платы microATX (или единственный слот Mini-ITX-аналога) потребуется демонтировать корпусный вентилятор или заменить его на вариант с толщиной 10 мм. Для демонтажа вентилятора нужно извлечь из корпуса основную корзину, отвинтив 4 винта на нижней стенке. Сам вентилятор также крепится обычными винтами под крестовую отвертку.

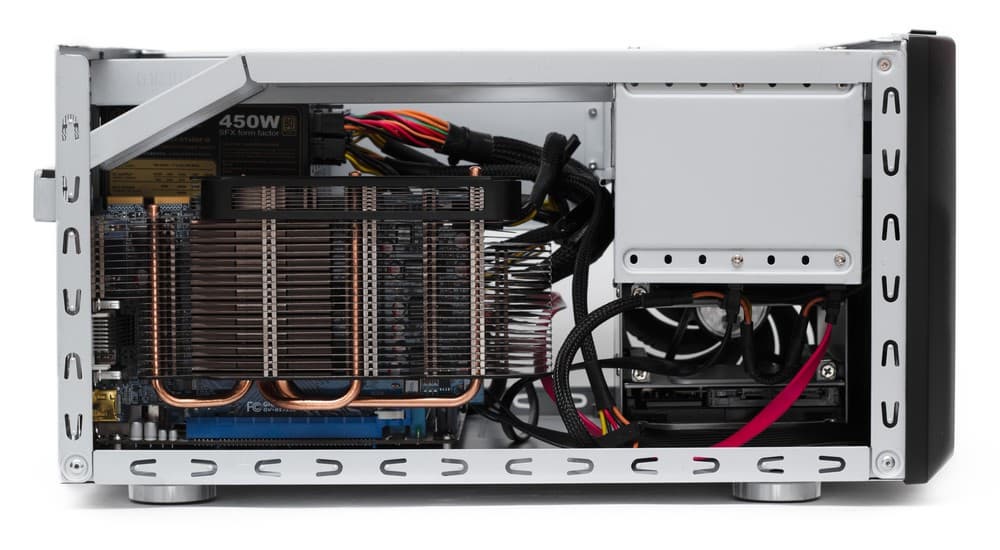

Для установки графического ускорителя максимально возможной длины — 368 мм — дополнительный кронштейн для 2,5″ дисков придется оставить пустым или полностью демонтировать.

SilverStone Sugo SG11

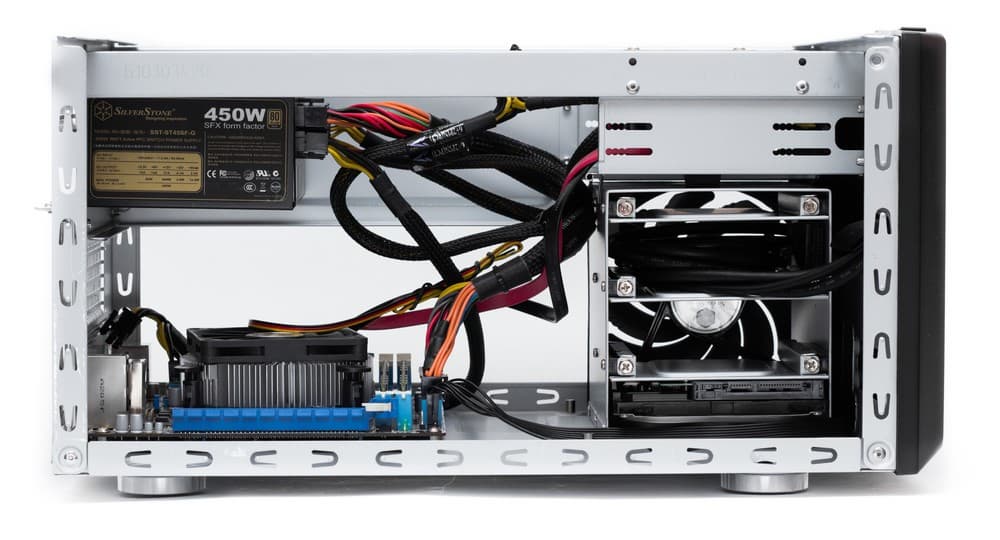

Блок питания заводится в корпус через верхнюю стенку и прикручивается к задней стенке 4 винтами. Кулер центрального процессора находится непосредственно под БП, в связи с чем его максимальная высота ограничивается 82 миллиметрами. Производитель рекомендует выбирать блок питания и кулер с тем расчетом, чтобы их воздушные потоки совпадали. В идеале вентилятор должен находиться под радиатором процессорного кулера и загонять горячий воздух в БП, система вентиляции которого, в свою очередь, будет выгонять его наружу.

Порты USB 3.0 подключаются стандартной монолитной колодкой, переходник на USB 2.0 в комплекте отсутствует. Аудиоразъемы также подключаются монолитным коннектором с поддержкой стандарта HDA без обратной совместимости с AC’97. Набор проводов для подключения кнопок и индикации представлен традиционной россыпью, спикер в комплекте поставки отсутствует.

SilverStone Sugo SG11

Процесс укладки кабелей в Sugo SG11 варьируется от простого и удобного до абсолютно невыносимого — все зависит от количества жестких дисков и других дополнительных комплектующих. Традиционный вариант с одной требующей дополнительного питания видеокартой, одним SSD и одним HDD собирается без особых сложностей, в корпусе остается достаточно ниш и укромных уголков, куда можно спрятать слишком длинные или неиспользуемые провода.

Обратите внимание, что в полной галерее фотографий данного корпуса представлены дополнительные изображения пошагового процесса сборки ПК. (Ссылка на галерею традиционно располагается под первой фотографией в самом начале статьи.)

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентилятора использовался автономный управляемый преобразователь.

Уровень шума корпуса

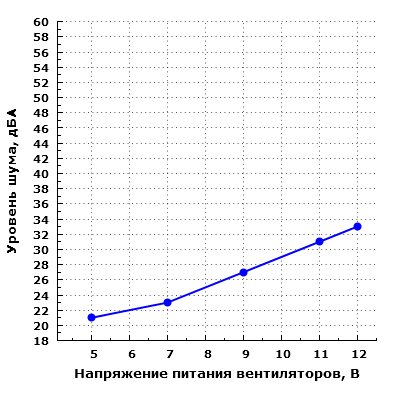

Уровень шума системы охлаждения корпуса изменяется в относительно широких пределах от 21 до 33 дБА, в таких же пределах изменяется и ее производительность. При питании вентилятора напряжением 5 В шум находится на очень низком уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума повышается. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от очень низкого (23 дБА) до пониженного (31 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В уровень шума системы охлаждения достигает лишь среднетипичных значений, которые вполне приемлемы для дневного времени суток.

Таким образом, можно считать, что акустическая эргономика корпуса находится на хорошем уровне, а при питании вентилятора напряжением 7 вольт и ниже шум находится на действительно низком уровне.

Качество комплектного вентилятора довольно среднее — прослушивается стук привода на низких оборотах, что для недорогих решений вполне типично.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата Asus P8H61-I LX
  • Процессор Intel Celeron G540
  • Процессорный кулер Glacialtech Igloo i630 Light
  • Видеокарта AMD Radeon HD 5750 с пассивным охлаждением
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной. В тех корпусах, где установка дискретного графического ускорителя не представляется возможной, используется интегрированная в процессор графика.

Замеры температуры производились программой SpeedFan в следующих режимах:

  • Idle — режим простоя. Работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа. Данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа. Здесь нагрузка на компоненты ПК должна быть максимальной.

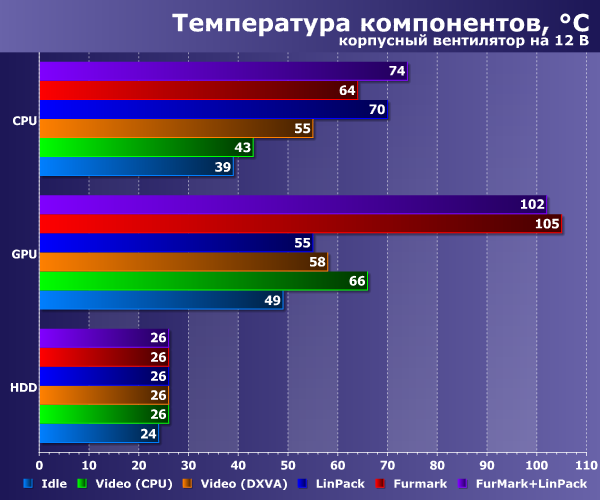

Результаты тестов представлены на единой диаграмме:

Результаты тестов наглядно показывают, что с охлаждением тестовых комплектующих система вентиляции SilverStone Sugo SG11 не справляется. Видеокарту с пассивным охлаждением в этом корпусе лучше не применять — по крайней мере, без установки дополнительных 80-миллиметровых вентиляторов. В противном случае она и сама недолго протянет, и еще что-нибудь за собой унесет.

Выбор блока питания и процессорного кулера для данного корпуса тоже явно неудачный. Классическим низкопрофильным кулером, нагнетающим воздух по направлению к системной плате, в таких стесненных условиях не получится полноценно охладить процессоры с TDP 65 Вт и выше.

Зато к качеству охлаждения жестких дисков в основной корзине нет никаких претензий: все горячие «соседи» остались где-то далеко на противоположном конце корпуса, весь воздушный поток от вентилятора беспрепятственно доходит до цели, да еще и салазки стальные дают небольшой отвод тепла от корпуса на шасси. И как результат — температура диска во всех режимах почти не отличается от комнатной.

Позиционирование и выводы

Компания SIlverStone позиционирует корпус Sugo SG11 как основу для мощного игрового ПК с потрясающей вместимостью 2,5″ накопителей. Однако использовать одновременно мощные видеокарты и большое количество дисков не представляется возможным. Если уж на то пошло, то занять все посадочные места для накопителей в любом случае не получится чисто физически из-за проблем с подведением питающих кабелей.

Изменений в новом Sugo по сравнению с первыми моделями SG01(F) и SG02(F) не так много, по большей части они сводятся к дизайну передней панели и наличию того самого дополнительного кронштейна на 7 дисков ноутбучного формата. Новый вариант декоративной панели с зеркальной вставкой смотрится выигрышно, чего нельзя сказать о новых кнопках и резиновой заглушке портов ввода/вывода. Система охлаждения также не вызывает положительных эмоций, особенно с учетом полного отсутствия в комплекте пылевых фильтров.

Часть недостатков корпусу можно было бы простить за низкую стоимость, однако по цене Sugo SG11, по всей видимости, не будет сильно отличаться от пусть и более компактной, но намного более качественной и проработанной модели SilverStone Sugo SG08-Lite. При таком раскладе делать выбор в пользу Sugo SG11 имеет смысл только в том случае, если более компактные представители линейки не позволяют разместить весь набор подобранных (а может быть, уже и купленных) комплектующих.


Корпус SilverStone Sugo SG11 предоставлен на тестирование производителем
