Обзор корпуса Inwin Z 588



Лет пять назад, при покупке корпуса по цене до 80 долларов, альтернативы продукции Inwin практически не было. Точнее она была, но либо уступала продукции вышеозначенной фирмы по технико-эксплутационным характеристикам, либо превосходила ее в цене. Сейчас альтернатива есть, а компания, называемая теперь In-Win (или In Win), не балует нас большим количеством новинок. Сегодня мы познакомимся с одной из моделей сравнительно свежей серии Z — In-Win Z 588.



Физические параметры
Ширина 180 мм
Высота 363 мм
Длина 370 мм
Масса 6,8 кг

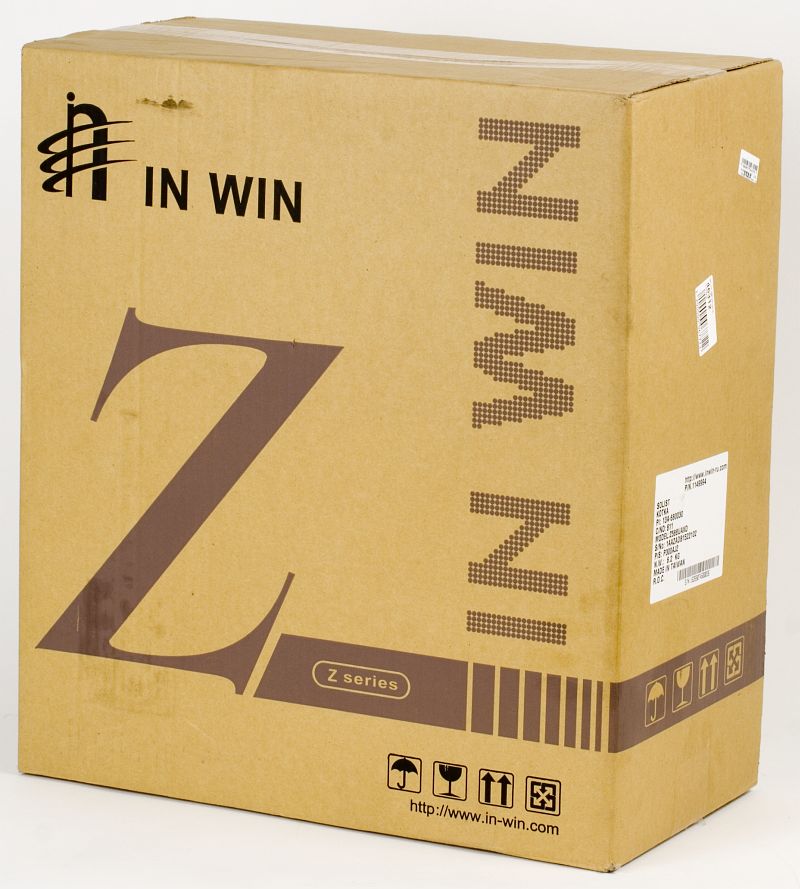

Данный корпус формата microATX представляет собой обычную мини-башню, то есть имеет типоразмер minitower. Поставляется корпус в картонной коробке обычного желтоватого цвета, фиксация внутри коробки с помощью пенопластовых вставок также вполне стандартна. Сама «тушка» корпуса завернута в полиэтиленовый пакет.

В комплекте поставки корпуса имеются:

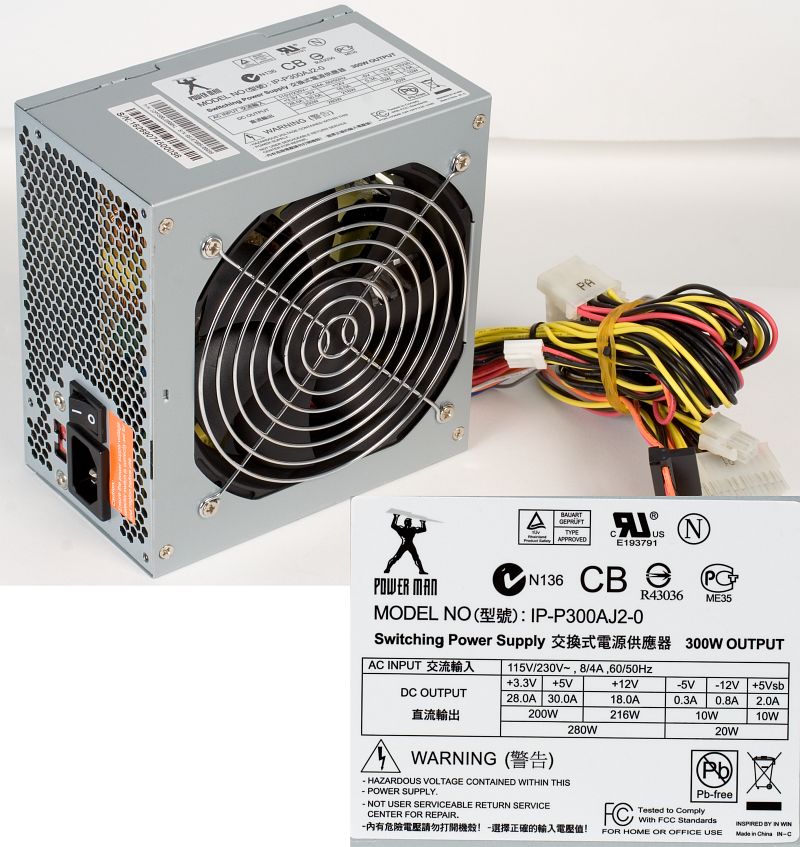

  • Блок питания Inwin IP-P300AJ2-0
  • Комплект крепежа
  • Сетевой шнур

Комплект, конечно, не богатый, в данном случае это не так важно.

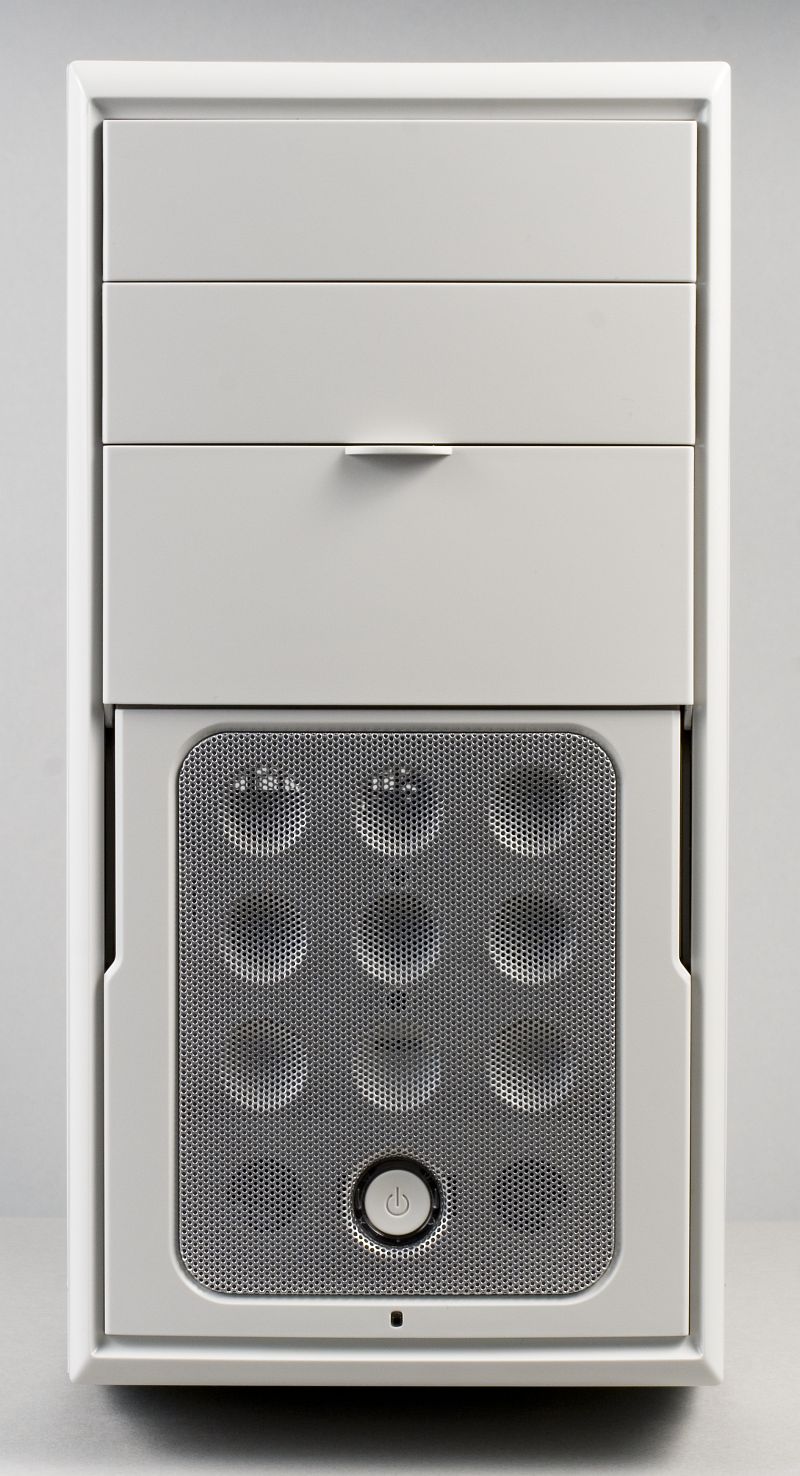

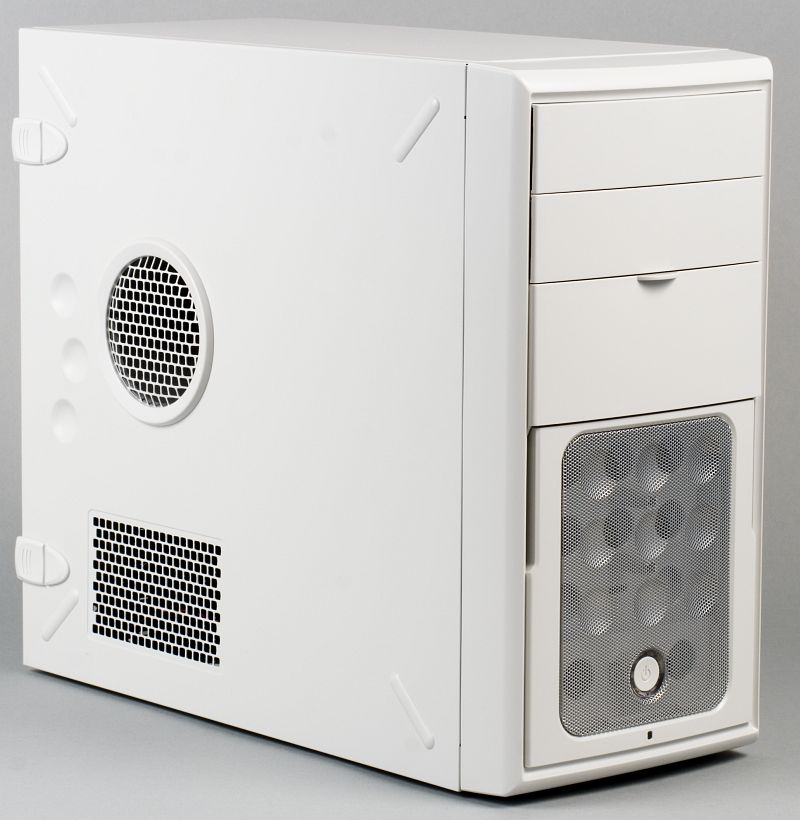

Дизайн корпуса решен в бело-серых тонах, причем оттенки пластика передней панели и боковых стенок корпуса практически не отличаются в местах их сопряжения. В целом, передняя панель смотрится приятно и вполне гармонично.

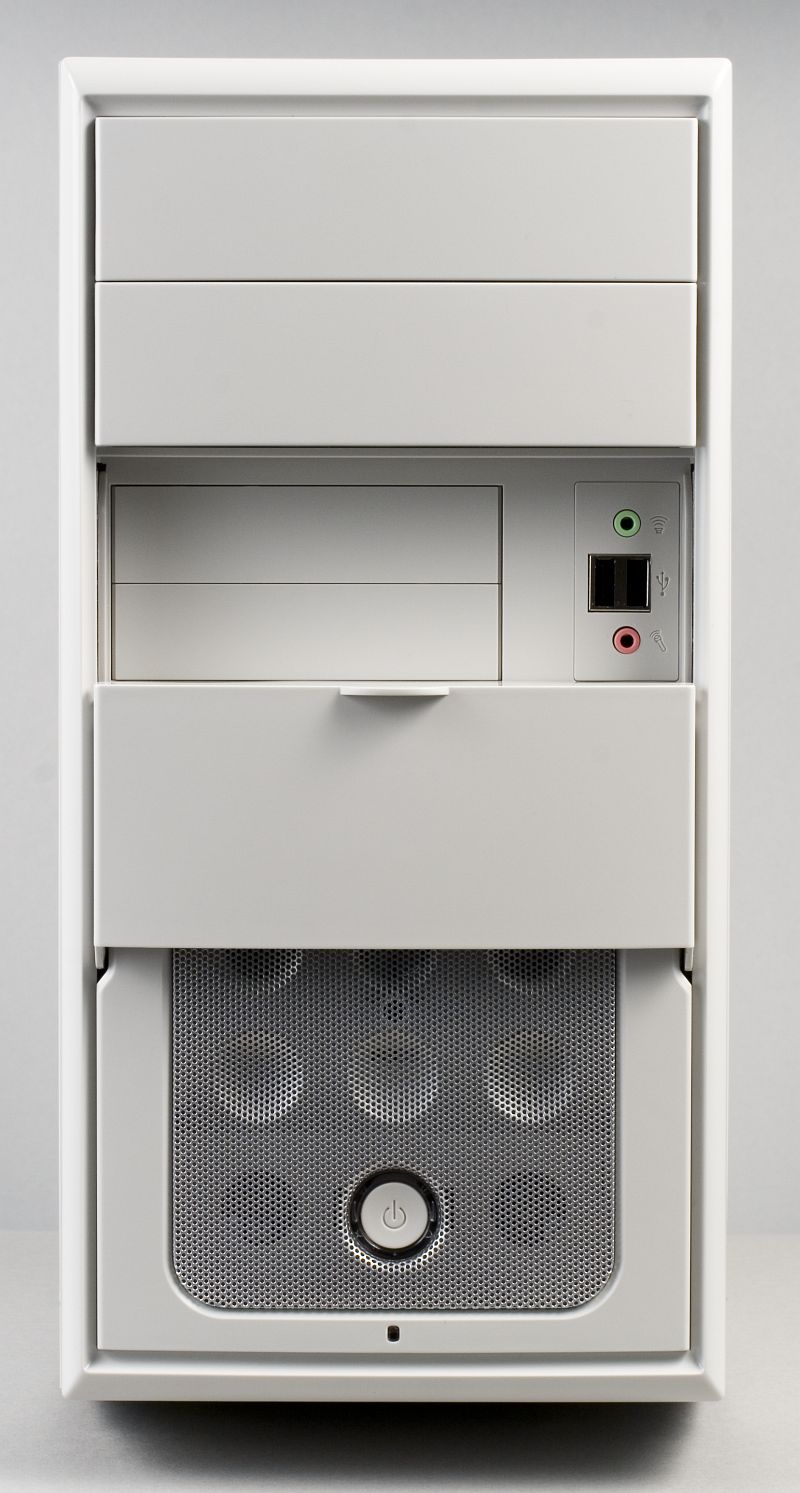

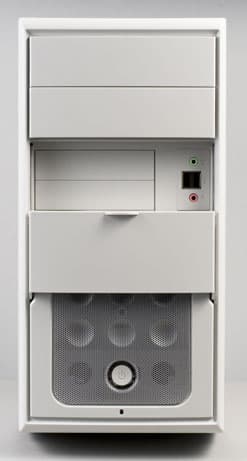

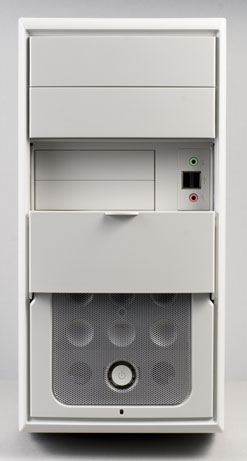

Пластик передней панели покрашен «в массе», поэтому в ходе эксплуатации краска не будет с него стираться. Интересное конструкционное решение реализовано в механизме сдвига дверцы-шторки, закрывающей трехдюймовые отсеки с внешним доступом и фронтальные разъемы на передней панели. Данная шторка перемещается в двух плоскостях, что обеспечивает более надежную фиксацию и лучшую износостойкость по сравнению с обычным механизмом, где шторка движется в одной плоскости (вверх-вниз), а ее фиксация осуществляется только за счет трения. В примененной конструкции фиксация осуществляется путем сдвига шторки внутрь корпуса при перемещении ее в верхнее положение, то есть своеобразный микролифт. Конструкция, в данном случае, интуитивно понятна и каких-либо вопросов не возникает. К качеству исполнения данного узла и передней панели в целом претензий также нет.

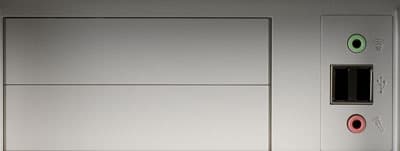

Фронтальные разъемы в числе двух разъемов USB и двух аудиоразъемов расположены, как уже было упомянуто, под шторкой. Такое расположение нельзя признать оптимальным, так как в современном компьютере порты USB весьма активно используются, а подключать некоторые устройства удобнее именно к фронтальным разъемам, причем часто их используют и на постоянной основе, а в этом случае шторка будет открыта все время. Конечно, ничего криминального в этом нет, но с другой стороны, зачем тогда нужна шторка?

Также внизу передней панели расположена кнопка включения POWER, вокруг которой находится пластиковый обод, имеющий голубую подсветку, выступающую в роли индикатора включения. Кнопка перезагрузки RESET в данном корпусе не предусмотрена, индикатор активности жесткого диска имеется.

Боковые стенки выполнены из стали толщиной примерно 0.7 мм (0,8 мм — по данным производителя). Их конструкция дополнительно усилена u-образной вальцовкой нижнего и верхнего краев стенки, что увеличивает их жесткость и является более предпочтительной по сравнению с другим видом вальцовки, когда лист просто загибается на 180 градусов.

Крепление стенок осуществляется при помощи безвинтового крепления, знакомого каждому, кто когда-либо видел корпуса Inwin, так как изменений данная система не претерпела, правда, нет особой необходимости что-то в ней изменять. Крепление в данном случае осуществляется при помощи пластиковых защелок, одна сторона которых закреплена на стенке, а вторая защелкивается с задней стороны корпуса, за счет чего достигается надежное крепление боковых стенок к шасси.

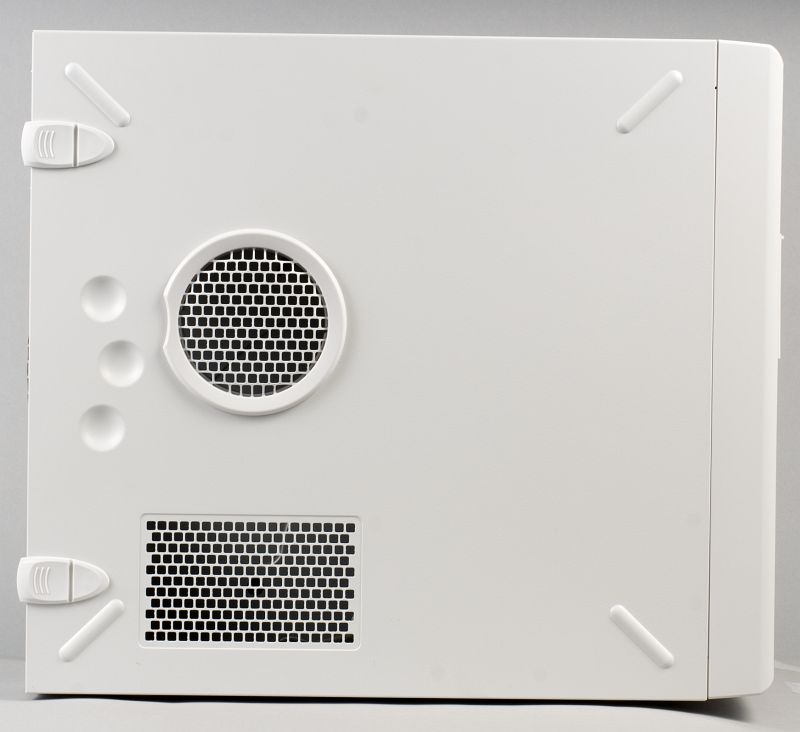

На правой стенке размещены два стандартных вентиляционных отверстия, при этом пылевыми фильтрами они не оснащены.

В корпусе предусмотрены:

  • 3 отсека типоразмера 5,25 дюйма с внешним доступом
  • 2 отсека типоразмера 3,5 дюйма с внешним доступом
  • 1 посадочное место для жесткого диска
Если с первыми двумя пунктами все понятно, то о посадочном месте для жесткого диска хотелось бы сказать отдельно, так как выполнено оно весьма оригинально: располагается с внутренней стороны передней стенки шасси. При этом жесткий диск фиксируется в вертикальном положении разъемами вверх с помощью двух зацепов и шести винтов. Несомненно, данное техническое решение призвано обеспечить охлаждение жесткого диска посредством передачи части тепловой энергии передней стенке шасси. Насколько данное решение эффективно мы узнаем из наших тестов.

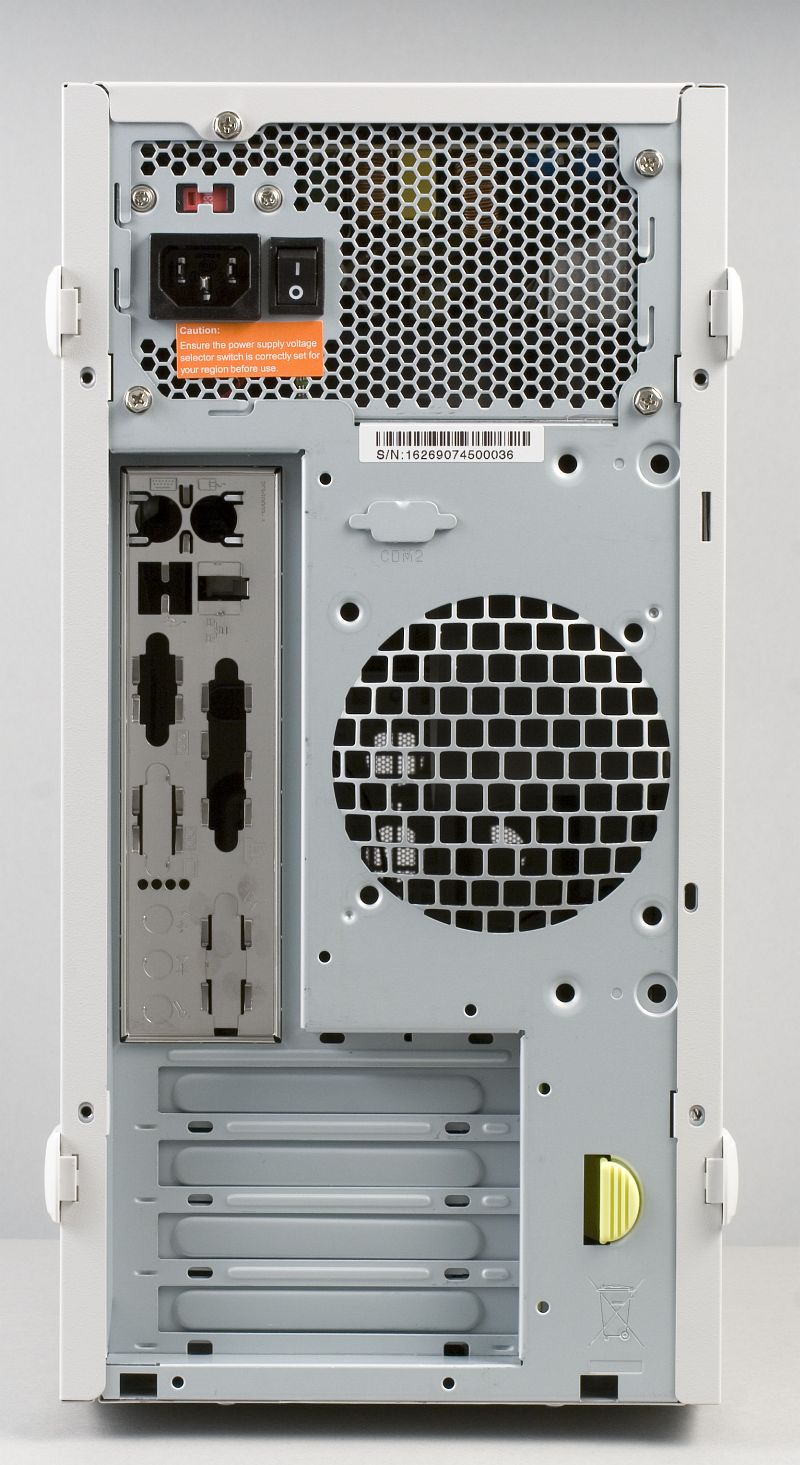

Единственное место для корпусного вентилятора расположено на задней стенке шасси, допускается установка посредством винтов только вентилятора типоразмера 80 мм, правда, в комплект поставки он не входит.

Тестирование эргономических характеристик системы вентиляции корпуса

В данном случае шум системы охлаждения корпуса зависит только от шума вентилятора в блоке питания, так как корпусные вентиляторы в комплекте поставки отсутствуют.

Спектр шума средне-низкочастотный, имеется некое подобие легкого гула, который немного раздражает при расстоянии около 50 см от корпуса. Уровень шума достаточно низкий.

Данный этап тестирования проводился в комнате, площадью 18 кв. метров, все имеющиеся в ней электроприборы были отключены, уличный фоновый шум был крайне низким.

Сборка системного блока

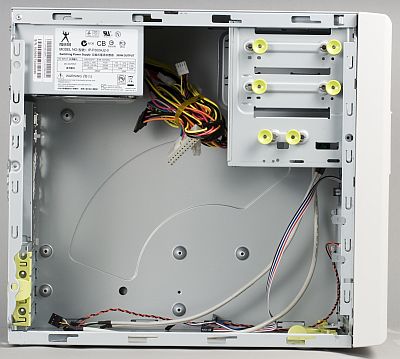

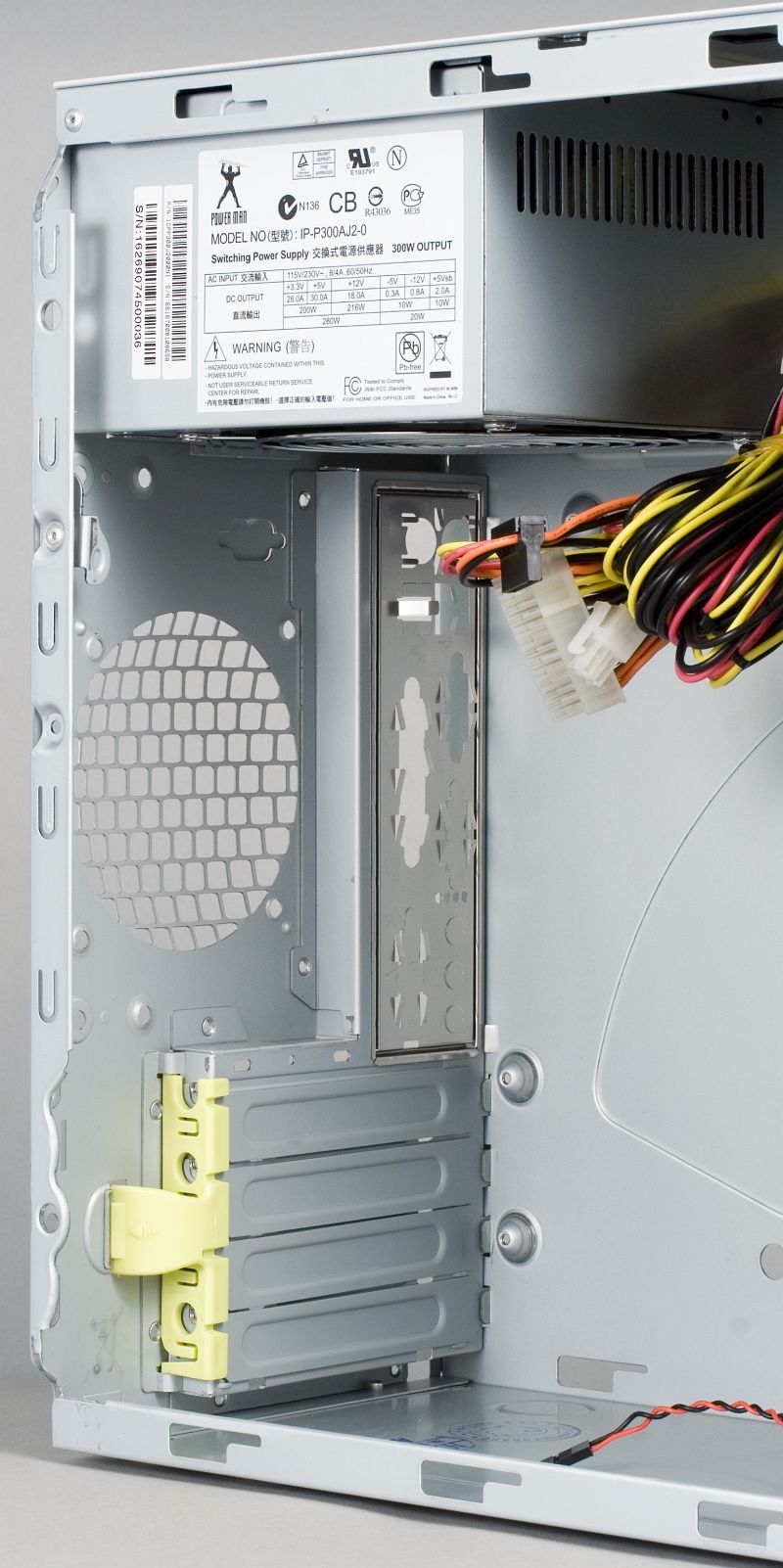

Установка системной платы осуществляется при помощи полусферических выштамповок, в которых есть отверстия с нарезанной резьбой под винт. Основание для системной платы представляет собой сплошной стальной лист, что также повышает жесткость всей конструкции.

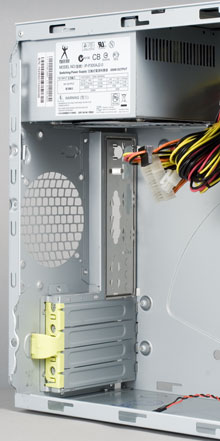

Заглушка панели I/O предустановленна производителем, поэтому перед установкой платы ее необходимо демонтировать, и установить заглушку из комплекта системной платы. Каких-либо сложностей этот процесс не вызывает. Крепится заглушка стандартно — с помощью пазов. Подключение фронтальных разъемов осуществляется следующим образом:

  • USB — комплектом из трехконтактного и одноконтактного разъемов (два комплекта)
  • AUDIO — стандартным девятиконтактным разъемом для AC’97

Что помешало производителю сделать подключение разъемов USB аналогично аудиоразъемам — не понятно.

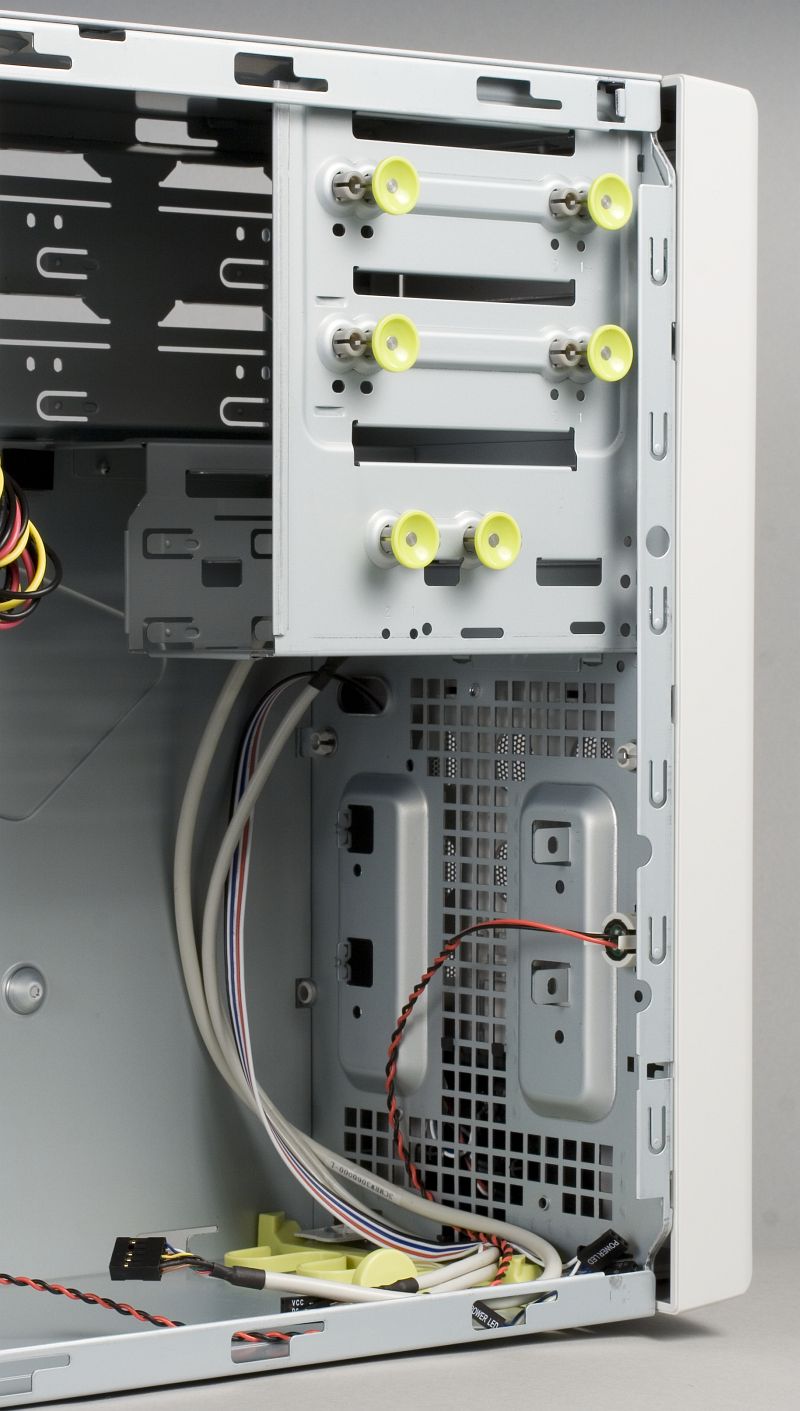

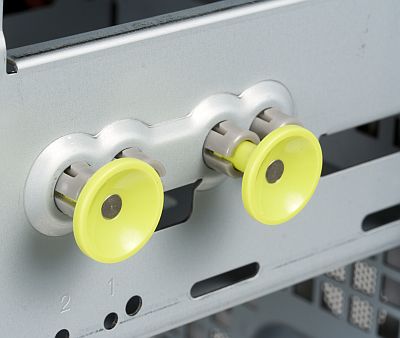

Установка устройств в отсеки типоразмера 5,25 дюйма осуществляется при помощи системы безвинтового крепления, фиксирующий элемент которой представляет собой снаружи пластиковый «грибок», внутри которого размещен металлический штырь. Принцип работы следующий… Перед установкой устройства все «грибки» отщелкиваются на себя, после чего вставляется устройство и фиксаторы защелкиваются обратно. Процесс интуитивно понятен, фиксация нареканий не вызывает. Также есть возможность воспользоваться обычным винтовым креплением.

Установка устройств в верхний отсек типоразмера 3,5 дюйма осуществляется при помощи системы безвинтового крепления, полностью аналогичной уже описанной, а в нижний отсек — только при помощи винтов. Но установить жесткие диски в эти отсеки без приложения ненормативных усилий или доработки, заключающейся в отгибании прижимных «язычков» с шипами, расположенных с левой стороны отсека, не представляется возможным. Зато жесткий диск прекрасно устанавливается на посадочное место, расположенное с внутренней стороны передней стенки шасси. Крепление HDD осуществляется, как с внутренней стороны стенки, с помощью двух зацепов и двух винтов, так и с внешней стороны, то есть под передней панелью, с помощью четырех винтов. Крепление надежное, правда, при ориентации диска разъемами вверх не слишком удобно эти разъемы подключать.

Крепление блока питания абсолютно стандартное. В целом удобство сборки системы в данном корпусе неплохое, но есть определенные недостатки.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы

  • HDTV 1080p — воспроизведение тестового видеоролика в течение часа
  • ATI Tool — тест 3D View в течение часа
  • COPYTEST — непрерывное копирование 176 файлов общим объемом 1.88 ГБ в течение 30 минут с одного раздела HDD на другой

Конфигурация тестового стенда:

  • Процессор AMD Athlon 64 3500+
  • Кулер GlacialTech 7300 Light
  • Системная плата ASUS A8N-VM CSM
  • Оперативная память Corsair XMS, 2 два модуля по 512 Мб
  • Жесткий диск Seagate ST380811AS 80 ГБ

В данном случае система вентиляции тестировалась в двух конфигурациях:

  • без установленных корпусных вентиляторов
  • с 80 мм вентилятором, установленным на задней стенке корпуса

Вентилятор GlacialTech GT8025BLD-1
Скорость вращения при питании от 12 В 1800 об/мин
Скорость вращения при питании от 5 В 900 об/мин
Максимальный потребляемый ток 0,07 А

В стандартном для данной комплектации варианте системы охлаждения, корпус демонстрирует хорошие возможности по отводу тепла от жесткого диска во всех режимах работы, включая активное копирование файлов.

После установки в корпус опционального вентилятора температура всех компонентов снизилась, причем наиболее заметное снижение произошло у значений температуры процессора и жесткого диска.

Наши тесты показали, что техническое решение, примененное в данном корпусе для расположения жесткого диска, вполне оправдано для систем малой мощности, и в целом, такие системы могут обходиться без дополнительного корпусного вентилятора.

Итоги

Корпус оставил приятное впечатление. В данном случае в его активе имеется хорошее качество изготовления и сборки, оригинальная и удачная конструкция крепления жесткого диска, интересный дизайн.

К недостаткам можно отнести отсутствие возможности установить вентиляторы типоразмера 92/120 мм на заднюю панель и каких-либо вентиляторов на переднюю панель, а также возможности установки только одного жесткого диска на штатное место.

Резюмируя, можно сказать, что удел данного корпуса — это системы небольшой мощности с интегрированным или маломощным дискретным видео и одним жестким диском.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Корпус Inwin Z 588 предоставлен компьютерным супермаркетом ULTRA Electronics
