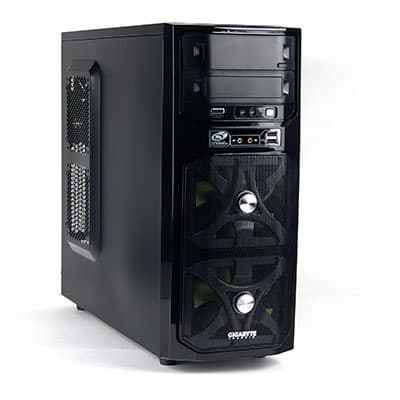

Корпус Gigabyte GZ-G1


Корпус Gigabyte GZ-G1
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Компания Gigabyte хорошо известна в околокомпьютерном мире: она выпускает широкий спектр самой разнообразной продукции, от комплектующих до ноутбуков и смартфонов. Ее продукция не раз была рассмотрена в обзорах на нашем сайте, однако до сих пор мы не были знакомы с таким направлением деятельности фирмы, как выпуск компьютерных корпусов.

На сайте компании перечислены почти два десятка серий корпусов, в каждой из которых от одной до десяти моделей. Многие из них продаются в России, однако похоже, что производитель не рассматривает российский рынок в качестве приоритетного для данного вида продукции: попытка добраться до описания корпусов на сайте www.gigabyte.ru приводит на англоязычные страницы.

К нам на тестирование попал представитель игровой серии GZ-G — модель Gigabyte GZ-G1; кроме нее, в серию на данный момент входят еще три корпуса. Все они могут быть отнесены к бюджетной категории, причем модели GZ-G1 и GZ-G2, отличающиеся в основном способом управления фронтальными вентиляторами, следует отнести к нижнему ценовому сегменту, а GZ-G1 Plus и GZ-G2 Plus явно подороже: у них более совершенная система вентиляции, да и набор внешних портов богаче.

Итак, перед нами коробка с маркировкой «GZ-G Series». Сразу видна бюджетность: картон самый обычный, без всяких полиграфических ухищрений. Упаковка единая для всей серии, отличие лишь в наклейке с указанием модели. Хотя вес коробки невелик — всего-то 6,08 кг, но сбоку не забыты прорези для захвата рукой.

Извлекаем корпус. Становится понятно, что сталь для изготовления использована тонкая: корпус очень легкий, его вес 5,25 кг. Цвет предлагается единственный — черный, на лицевой панели он оттеняется блестящими кнопками и логотипом, а также проглядывающими через декоративные решетки салатовыми лопастями фронтальных вентиляторов.

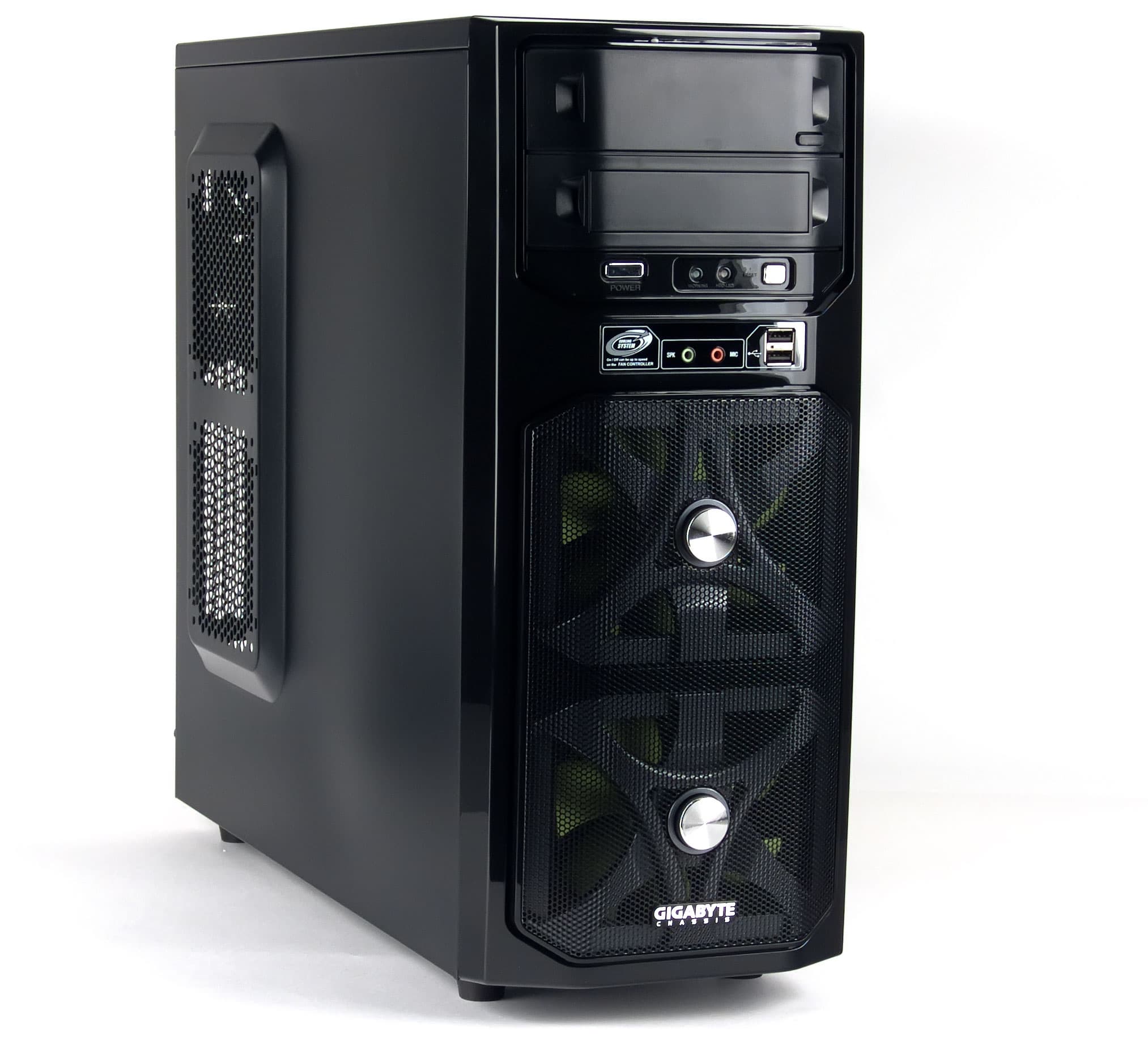

Металлические боковые и верхняя крышки матовые, а вот на лицевой панели матовый пластик сочетается с глянцевым. Визуально это делает корпус более привлекательным, однако глянец использован в не самых удачных местах — сверху, по бокам, вокруг кнопок и разъемов, и наверняка там будут оставаться отпечатки пальцев.

Средняя часть лицевой панели немного выступает вперед, что в сочетании со своеобразным узором решеток вентиляторов придает корпусу некоторую внешнюю необычность.

В комплекте есть лишь пакетик с горсткой крепежа и «пищалкой», нам не досталось даже руководства пользователя — видимо, потому, что особой необходимости в нем нет.

Компоновка

Gigabyte GZ-G1 — однообъемный miditower с нижним расположением блока питания. Поставляется без БП, варианты комплектации источником питания не упомянуты, хотя компания выпускает немало моделей компьютерных блоков питания. Правда, среди них нет бюджетных — видимо, этим и объясняется нежелание «отягощать» недорогой корпус источником питания собственного производства.

Имеются по одному слоту для 5,25- и 3,5-дюймовых устройств с выходом на переднюю панель. Крышка пятидюймового отсека целиком откидывается при выдвижении лотка оптического накопителя; нельзя сказать, что выглядит это очень эстетично, однако компьютеры долгое время не стоят с выдвинутым лотком ODD. 5-дюймовый накопитель с двух сторон крепится безвинтовыми фиксаторами, а 3,5-дюймовый устанавливается на пластиковый переходник и закрепляется винтами.

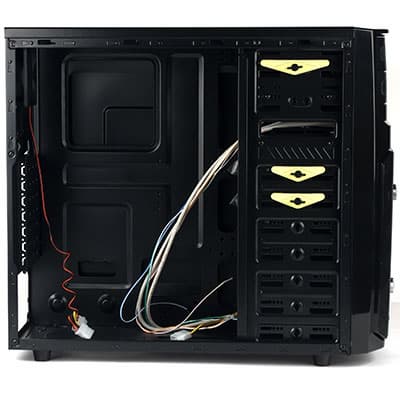

Вид изнутри слева

Корзина для установки HDD расположена продольно, для двух дисков также есть штатные безвинтовые фиксаторы с обеих сторон, а остальные придется крепить винтами. Почему-то в спецификации на сайте говорится о шести посадочных местах, хотя мы только в корзине насчитали семь мест. Еще один накопитель можно разместить в нижней части отсека для ODD (крепление винтами к имеющимся проушинам соответствующего размера), а если не используется 3,5” устройство, то на его переходник вполне нормально устанавливается и девятый HDD. Правда, речь идет только о 3,5-дюймовых накопителях — установить устройства меньшего формата не получится.

В корпус можно устанавливать материнские платы формата ATX, а также все более компактные варианты. Выбор видеокарт будет ограничен моделями длиной до 280 мм, включая разъем дополнительного питания.

Конструкция

Размеры собственно корпуса 437×196×491 мм (В×Ш×Г), включая выступающие элементы. Вес, как уже было сказано, 5,25 кг.

Шасси и боковые стенки изготовлены из стали толщиной 0,6 мм, о чем производитель честно заявляет в спецификации на сайте. Конечно, жесткость корпуса оставляет желать лучшего, однако предпринят ряд конструкционных мер для ее повышения: боковые стенки не перекашиваются при установке, а основание системной платы не прогибается при легком нажатии, что мы не раз видели у корпусов с такой же толщиной металла.

Ножки изготовлены из твердой пластмассы, и их амортизирующая способность минимальна.

Лицевая панель изготовлена из прокрашенного по массе пластика; нижние две трети панели занимает декоративная металлическая решетка, закрывающая фронтальные вентиляторы.

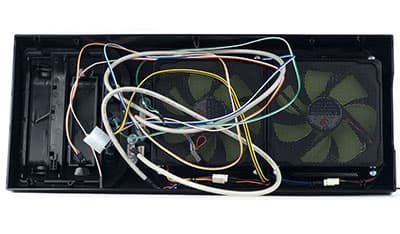

Лицевая панель

Внешних разъемов и органов управления минимум, все они сосредоточились двумя рядами на лицевой панели между вентиляционной решеткой и заглушками 5-дюймовых слотов. В верхнем ряду, слева направо: кнопка Power, два светодиодных индикатора (зеленый питания и очень яркий желтый активности HDD) и кнопка Reset. Обе кнопки немного утоплены и имеют заметный свободных ход, что позволит уменьшить вероятность срабатывания при случайном касании.

Ниже расположились аудиоразъемы и два порта USB 2.0, один под другим. Зазор между портами минимальный — как на материнских платах, поэтому подключить одновременно два сколь-нибудь габаритных устройства получится только с помощью удлинителей.

Панель управления

На вентиляционной решетке выделяются два крупных блестящих «кругляша» регуляторов скорости вращения вентиляторов.

Такое размещение органов управления будет удобно и при настольной, и при напольной установке компьютера, разве что при напольном размещении придется тянуться к нижнему регулятору.

Аналогично расположены перечисленные органы и в модели GZ-G1 Plus, а вот в модификациях G2 и G2 Plus панель управления размещена ниже: она разделяет решетки двух фронтальных вентиляторов, т. е. напольное размещение становится уже проблематичным. Разъемы, кнопки и индикаторы у этих моделей расположены в один ряд, причем порты USB установлены более разумно — они разделены аудиоразъемами, что дает больше свободы для одновременного подключения широких USB-устройств.

Индекс Plus означает еще и наличие двух портов USB 3.0, вынесенных в пластиковую накладку на верхней панели корпуса.

Система вентиляции

В штатную комплектацию моделей G1 и G2 входят три вентилятора без подсветки, их производитель не указан.

Два 120-миллиметровых фронтальных подают воздух в корзину для HDD. В GZ-G1/Plus они имеют индивидуальные регуляторы скорости вращения, рукоятки которых выведены на переднюю панель соосно с самими вентиляторами. Регулятор изменяет напряжение, подаваемое на двигатель, в пределах примерно от 5 до 11 вольт, а также позволяет вовсе выключить вентилятор. Оба регулятора подключаются к блоку питания единым периферийным разъемом Molex (male). Сами вентиляторы подключаются к регуляторам с помощью трехконтактного разъема, т. е. контроль частоты вращения (например, при подключении к системной плате) в принципе возможен, но кабель вентилятора очень короткий, и придется делать или покупать соответствующий удлинитель. Естественно, от регулятора в таком случае придется отказаться.

В модификациях GZ-G2/Plus регуляторов нет, а их место на лицевой панели занято кнопками, позволяющими отключать фронтальные вентиляторы.

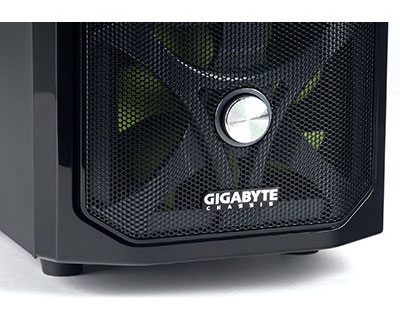

Фронтальный венилятор

Третий вентилятор, вытяжной 80-миллиметровый, во всех моделях расположен на задней стенке шасси. Он подключается только к источнику питания разъемом Molex (male+female).

Обе модификации Plus имеют и четвертый штатный 120-миллиметровый вентилятор, расположенный в пластиковой накладке на верхней панели корпуса. Способ его подключения в описании на сайте не указан, а такого корпуса у нас на тестировании не было.

Все модели предусматривают возможность установки еще двух 120-миллиметровых вентиляторов на левой боковой стенке (крепежные саморезы или винты для них нужно покупать самостоятельно). Чтобы они не мешали установке габаритного процессорного кулера, в самой стенке сделан штампованный выступ, который заодно немного повысил ее жесткость.

Система фильтрации во всех модификациях содержит три фильтра из пластиковой сетки с отверстиями диаметром около 1 мм. Один из них закрывает отверстие в нижней панели шасси на месте установки источника питания, причем снять его нельзя — он просто приклеен.

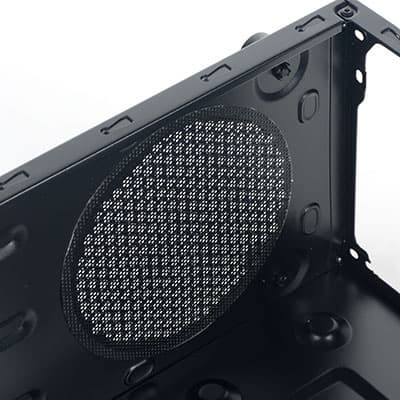

Нижний фильтр

Два других очищают воздух, подаваемый фронтальными вентиляторами, и расположены они не перед, а за вентиляторами; с точки зрения очистки подаваемого внутрь компьютера воздуха особой разницы нет, однако сами вентиляторы остаются не защищенными от пыли. Сетки этих фильтров закреплены на пластиковых коробчатых рамках, которые четырьмя саморезами изнутри прикручиваются к съемной лицевой панели. Т. е. снимать эти фильтры для обслуживания можно, но для этого придется снять лицевую панель и немного поработать отверткой.

На нижней грани пластиковой лицевой панели есть вырез для захвата рукой при снятии, через который может подсасываться неочищенный воздух, однако этот вырез в значительной степени перекрывается рамкой нижнего фильтра.

У нас нет сведений о наличии фильтра для верхнего вентилятора в модификациях Plus, а вот места установки дополнительных вентиляторов на левой боковой стенке во всех четырех моделях фильтра не имеют. Правда, там есть прорези, не нужные для крепления самих вентиляторов и явно предназначенные для каких-то защелок — видимо, фильтр в этом месте все же подразумевался, но от него отказались из соображений экономии.

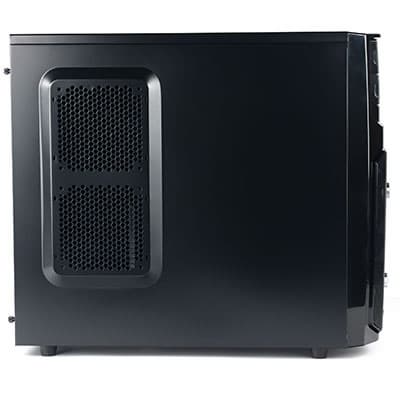

Вид слева

Из дополнительных отверстий упомянем перфорированную область приличного размера на задней стенке шасси.

Бюджетный подход не коснулся возможности установки жидкостной системы охлаждения: для нее в задней стенке шасси имеются отверстия, закрытые заглушками с разрезными лепестками. Понятно, что стоимость изготовления трех дырок и трех резинок невелика, однако большинство покупателей предпочли бы вместо них иметь хоть простенький фильтр в левой боковой стенке — вряд ли кусок тонкой пластмассы с отверстиями обошелся бы намного дороже.

Сборка системного блока

Боковые стенки крепятся системой пазов и гребенок, привычной по множеству других корпусов. Сидят они на своих местах очень плотно, а выступов для захвата на торцах нет, и приходится браться за выпуклые части стенок, что не слишком удобно.

Фиксируются стенки парами винтов, левая — с накатными головками, правая — под отвертку.

Подложка системной платы имеет вырез для установки-снятия процессорного кулера без демонтажа самой платы. Есть и четыре отверстия разного размера для прокладки проводов за подложкой, резиновых вставок в них нет, но края завальцованы. Для фиксации пучков кабелей стяжками предусмотрены пары небольших отверстий, однако самих стяжек в комплекте нет. Чтобы эти кабели не мешали установке правой стенки, в ней сделан штампованный выступ.

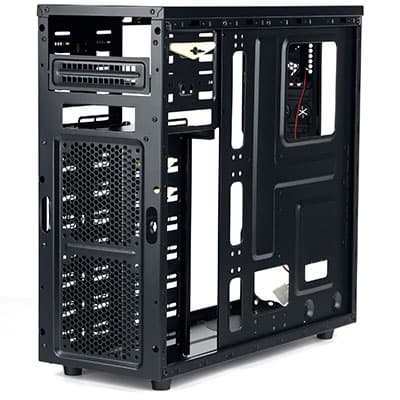

Шасси

Лицевая панель закреплена шестью круглыми пластиковыми защелками. На ней закреплены кнопки, разъемы и индикаторы, и их провода несколько мешают снятию лицевой панели. Зато длины этих проводов вполне достаточно, чтобы спрятать их за подложкой системной платы.

Блок питания крепится винтами к задней стенке шасси. Ставить его можно вентилятором вверх или вниз, причем как до, так и после установки материнской платы. Снизу есть небольшие опоры, на которые для амортизации можно приклеить имеющиеся в комплекте резиновые накладки.

Стойки для крепления системной платы сборщик должен установить сам; их в нашем комплекте почему-то было восемь, хотя для плат ATX потребуется девять. Вообще-то лучше бы эти стойки установили при изготовлении: уж очень туго они закручиваются…

Хотя металл подложки тонкий, она мало прогибается при нажиме, поскольку в ней есть штамповка, повышающая жесткость. Заглушка в отверстии для портов ввода-вывода материнской платы отсутствует, а вот в прорезях для плат расширения заглушки нужно выламывать.

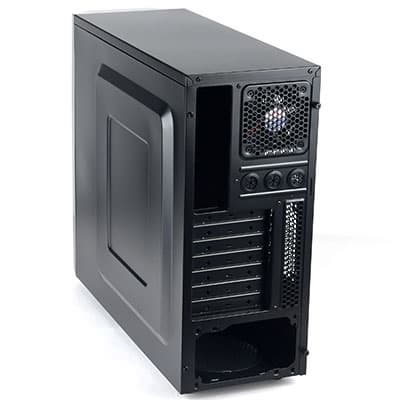

Вид сзади

Как уже говорилось, в комплекте есть три пары фиксаторов, которыми можно с двух сторон закреплять оптический накопитель и жесткие диски. Они, кстати, разные: ODD-шные фиксаторы немного длиннее, и ими не закрепишь HDD. Конструкция простая, однако фиксация слабовата — конечно, устройство не вывалится, но будет заметно болтаться, и многие сборщики предпочтут использовать обычные винты, а вот с этим будет проблема: комплектных винтов хватит для крепления только одного HDD.

3,5-дюймовое устройство с выходом на переднюю панель крепится сначала винтами на салазки-переходник, а затем эти салазки саморезами закрепляются в 5-дюймовом отсеке. Но сначала придется выломать заглушку в передней панели шасси. Конечно, на салазки можно установить и 3,5-дюймовый жесткий диск.

От внешних разъемов корпуса идут экранированные кабели, заканчивающиеся монолитными коннекторами (для звука есть только HD-audio).

Практически все кромки шасси завальцованы или закруглены, чтобы уменьшить риск повреждения рук сборщика.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

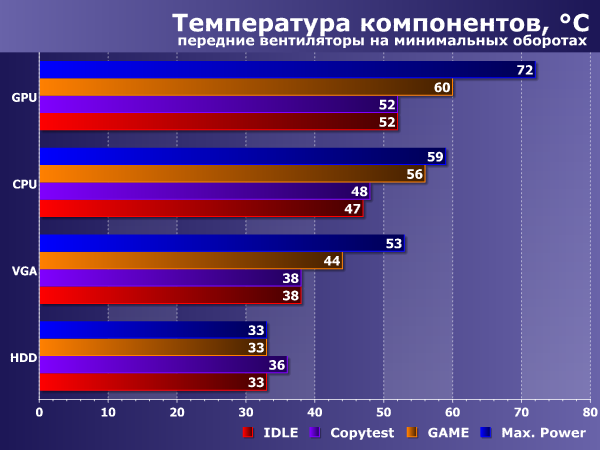

Система охлаждения без проблем справляется с достаточно мощными конфигурациями, тем не менее ее эффективность не слишком высока.

Обратим внимание на факт увеличения температуры компонентов, за исключением жесткого диска, при работе фронтальных вентиляторов на максимальных оборотах по сравнению с режимом, в котором фронтальные вентиляторы работали на минимальных оборотах. Отметим также увеличение оборотов вентилятора процессорного кулера при работе фронтальных вентиляторов на максимальных оборотах. Эти факты говорят о не слишком хорошо сбалансированной системе охлаждения корпуса. Свой вклад вносит и отсутствие верхнего вентиляционного отверстия в моделях G1/G2.

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

В данном случае мы эмулировали настольное размещение корпуса, когда от центра передней панели до головы пользователя расстояние составляет около 0,3 метра.

При измерении уровня шума системы охлаждения корпуса мы использовали питающее напряжение двух номиналов: 5 вольт и 12 вольт. Вентилятор на задней панели подключался непосредственно к источнику питания, фронтальные вентиляторы подключались через комплектные регуляторы. Уровень шума измерялся при работе фронтальных вентиляторов в трех режимах: вентиляторы отключены (у регуляторов есть фиксатор, который срабатывает со щелчком), вентиляторы на минимальных оборотах (регулятор повернут до упора против часовой стрелки), вентиляторы на максимальных оборотах (регулятор повернут до упора по часовой стрелке).

При работе на максимальных оборотах уровень шума системы вентиляции достаточно высокий, его значение превышает границу 40 дБА в точке измерения. Подобный источник шума будет хорошо заметен в жилом помещении в любое время дня и ночи, в офисном помещении, где уровень фонового шума обычно выше, заметность такого источника будет гораздо меньше. Тем не менее, при настольном размещении работать за системным блоком с таким уровнем шума совсем некомфортно.

При работе на минимальных оборотах уровень шума системы охлаждения корпуса заметно снижается, фактически он опускается ниже среднетипичного уровня шума в жилом помещении в дневное время суток, поэтому даже при настольном размещении работать долгое время будет вполне комфортно.

При отключении фронтальных вентиляторов уровень шума снижается, но тут уже становится заметен вентилятор на задней панели, который имеет дефект подшипника, проявляющийся в виде среднечастотных биений (стука). Комплектные вентиляторы в компьютерных корпусах часто имеют подобный дефект, поэтому удивляться тут не приходится.

При пониженном напряжении питания уровень шума системы охлаждения корпуса низкий даже при максимальной скорости вращения фронтальных вентиляторов. Разница между режимами с отключенными фронтальными вентиляторами и вращением их на минимальной скорости практически отсутствует, так как в последнем режиме фронтальные вентиляторы вращаются почти бесшумно, а вот стук подшипника заднего вентилятора по-прежнему хорошо различим. Но и с учетом указанного дефекта, уровень шума от системы охлаждения корпуса в двух крайних режимах малоразличим даже при условии настольного размещения.

Подключение системы охлаждения корпуса к пониженному напряжению питания не является штатной возможностью, и мы проделали это на свой страх и риск, но, как и ожидалось, ничего ненормального с системой охлаждения не произошло.

Стоит отметить, что уровень акустической эргономики корпуса при штатном подключении находится на хорошем уровне. При подключении к пониженному напряжению питания акустическая эргономика находится на отличном уровне.

Оценка потребительских качеств

Потребительские качества корпуса, с учетом его стоимости на момент написания обзора (около 55–60 долларов), находятся на вполне приличном уровне. Максимально реализовать свои достоинства корпус сможет в системах со сравнительно невысоким тепловыделением и с невысоким уровнем шума остальных компонентов.

Применение данной модели для высокопроизводительных систем представляется не слишком удачным решением, так как помимо отсутствия верхнего вентиляционного отверстия и не слишком сбалансированной с точки зрения производительности системы охлаждения, корпус имеет весьма скромные габариты, что не позволит установить процессорные кулеры максимального размера. Хотя особых препятствия для систем типа Thermalright AXP-140 тут нет.

Корпус имеет достаточно удачную конструкцию шасси и навесных стальных элементов, благодаря чему жесткость корпуса отличается в лучшую сторону от большинства аналогов из стали такой же толщины. Отметим применение изометрической штамповки не только для изготовления несущих элементов шасси, но и для некоторых отверстий, в частности на боковой панели, что заметно повысило ее жесткость на кручение.

Система охлаждения корпуса имеет как достоинства, так и недостатки. К первым можно отнести хорошую акустическую эргономику, а также наличие штатных регуляторов фронтальных вентиляторов в моделях G1/Plus. Среди недостатков надо упомянуть задний вентилятор, не имеющий возможности подключения к системной плате, к тому же наш экземпляр оказался еще и с некоторым дефектом, а также не слишком удачную конструкцию пылевых фильтров. Отсутствие верхнего вентиляционного отверстия можно отнести скорее к особенностям корпуса, чем к его недостаткам. А вот несбалансированность системы вентиляции корпуса, которая проявляется в повышении температуры основных компонентов при переключении скорости вращения вентиляторов от минимальной к максимальной, является все же недостатком, хоть и понятно, что ничего страшного он не принесет.

Позиционирование и выводы

Прочитав написанное, можно сделать вывод: и конструкция слишком простая, и оснащение довольно бедное… Но взгляд на ценник позволит расставить всё по местам: за такие деньги многие недостатки оказываются простительными — в наших обзорах нередко встречались и гораздо более дорогие корпуса, которые не отличались принципиально от GZ-G1. Нужно еще учитывать, что производитель предлагает именно серию корпусов, выполненных на единой базе и с похожим внешним оформлением, давая потребителю выбор между экономией и оснащенностью.

Однако отвлечемся от цены и подведем баланс плюсов и минусов.

Внешний вид: лицевая панель выглядит вполне симпатично, упрекнуть можно лишь за обилие глянца, который непременно будет заляпан следами рук. Правда, экстерьер корпуса больше подходит офисному компьютеру или домашней рабочей станции, а вот на роль игрового компьютера внешность даже у модификаций Plus тянет слабо — разве что для людей с ограниченным бюджетом.

Оснащенность: у моделей без Plus иначе как весьма скромной не назовешь. Всего два порта USB 2.0 — такое сегодня годится в основном для офисных компьютеров, да и то не самых продвинутых. Конечно, в модификациях Plus добавляются еще два порта USB 3.0, но «в нагрузку» к ним идет и четвертый вентилятор, доплачивать за который понравится не всем. Про всякие док-станции и hot-swap-системы для HDD говорить не будем: не та «весовая категория».

Одного отсека для ODD в подавляющем большинстве случаев будет достаточно, а вот возможность установки 8 или даже 9 жестких дисков некоторым потребителям придется по вкусу. Плохо только, что нет штатной возможности поставить хоть один 2,5-дюймовый накопитель.

Комплектация: явный эконом-класс, даже крепеж в предельно минимальном количестве. Правда, не забыты некоторые мелочи: спикером-«пищалкой» комплектуется не каждая системная плата, а амортизирующие наклейки под блок питания вообще можно отнести к разряду приятных неожиданностей — штука копеечная, однако большинство производителей предпочитает про такое «забыть».

Конструктив, конечно, вне рамок ценовой категории оценивать сложно. В числе плюсов можно отметить, что очень тонкий металл не помешал конструкторам сделать важные элементы достаточно прочными. А явным минусом для корпуса, позиционируемого как игровой, будет ограничение на длину видеокарт в 280 мм, причем включая разъем дополнительного питания, а если еще учесть, что жесткие диски выступают из корзины миллиметров на 25 (включая разъемы), то в некоторых возможных конфигурациях компьютеров под видеокарты останется еще меньше места.

Систему вентиляции можно считать вполне достаточной для компьютера средней мощности даже у моделей G1/G2, а модификации с Plus позволят говорить и о мощностях выше средней. К минусам нужно отнести отсутствие фильтра на левой боковой стенке — и это как минимум: мы не знаем о наличии фильтра у верхнего вентилятора в моделях Plus. Положительный момент — наличие удобных регуляторов в G1/Plus.

В целом корпус произвел хорошее впечатление, и можно выразить надежду, что серия будет дополнена другими модификациями — например, с портами USB 3.0, но без верхнего вентилятора.

Средняя текущая цена (количество предложений)
Gigabyte GZ-G1Gigabyte GZ-G1 PlusGigabyte GZ-G2Gigabyte GZ-G2 Plus
$69(26)$71(19)$47(на 11.01.16)Н/Д(0)


Корпус Gigabyte GZ-G1 предоставлен на тестирование производителем
