Корпус Fractal Design Arc Mini R2

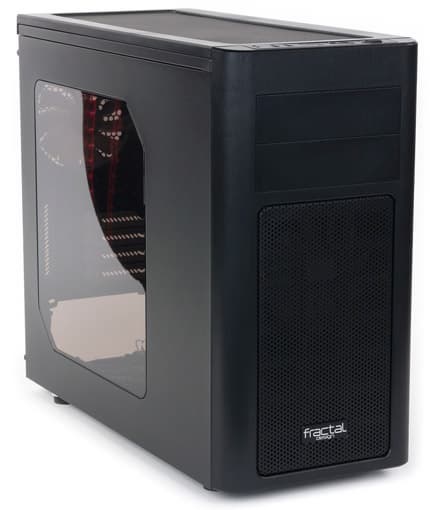

Корпус Fractal Design Arc Mini R2, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Знакомство с корпусами Fractal Design становится для нас регулярным, мы уже рассматривали оставившую вполне достойное впечатление модель Define R4 и более противоречивую, но и заметно более дешевую Core 3000. Сегодня у нас промежуточный по цене вариант — корпус Fractal Design Arc Mini R2, конструкция которого имеет немало общего с двумя предыдущими образцами.

Во внешнем виде также прослеживается стилистическое единство: отсутствие любого рода украшений и сложного рельефа у наружных поверхностей, простота форм, сочетание черной окраски с отдельными белыми внутренними элементами, включая крыльчатки вентиляторов. Arc Mini R2 в настоящее время поставляется в единственном варианте цвета — черном, и с прозрачным, слегка тонированным окном в левой боковой стенке.

Отметим отсутствие глянца во внешнем оформлении R2. Это лишает корпус притягивающего взгляд лоска, но делает его практичнее в использовании — отпечатки рук будут почти незаметными.

Фактура лицевой панели имеет легкую вертикальную штриховку, подобную той, что встречается на окрашенных алюминиевых деталях других корпусов. Но нет: это не алюминий, а пластик.

Упакован корпус в коробку из обычного картона с одноцветным оформлением, по бокам есть прорези для захвата руками при переноске.

Компоновка

Fractal Design Arc Mini R2 — minitower с нижним расположением блока питания, поставляется без БП.

Корпус рассчитан на установку компактных системных плат форматов microATX и Mini-ITX, а также всех более компактных вариантов. Зато выбор видеокарт может быть очень широким: их предельная длина, по данным производителя, составляет 400 мм, а по нашим замерам даже несколько больше — до 412 мм, включая разъем дополнительного питания, если он расположен в торце платы.

Но, как чаще всего бывает, придется выбирать между очень длинными видеоадаптерами и количеством мест для накопителей. Как и в двух упомянутых моделях Fractal Design, отсек для дисков состоит из двух половин, одна из которых стационарная, а вторая легко снимается, чтобы освободить место для установки видеокарт.

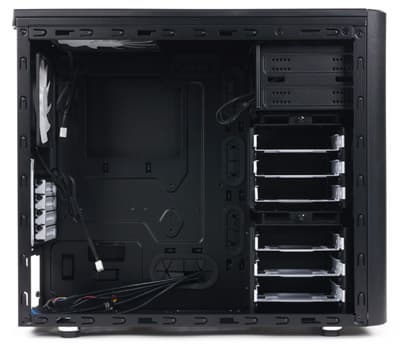

Вид изнутри Fractal Design Arc Mini R2

Верхнюю корзину вновь можно расположить двумя способами: продольно и поперечно. При поперечном размещении для видеокарт остается 260 мм по данным производителя и 270 по нашему замеру, при продольном — примерно 250 мм (точные цифры будут зависеть от других геометрических параметров видеокарты, а также от размерности дисков, их количества и выбора мест расположения).

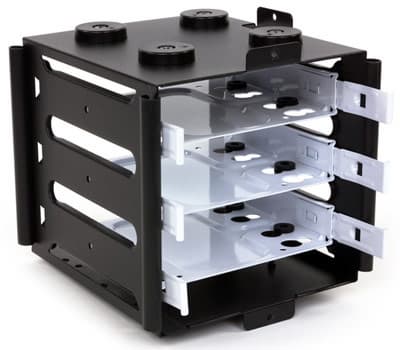

Корзина для дисков Fractal Design Arc Mini R2

HDD/SSD типоразмеров 3,5 и 2, 5 дюйма устанавливаются корзины с помощью салазок, точно таких же, какие мы видели в предыдущих образцах. Обе половины имеют по три посадочных места, да еще за подложкой системной платы есть два места для 2,5-дюймовых накопителей, итого получается восемь мест.

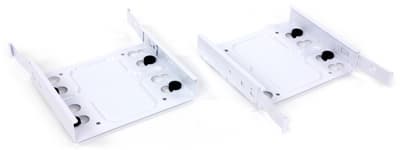

Салазки для дисков Fractal Design Arc Mini R2

Слотов для пятидюймовых устройств с выходом на лицевую панель два, а вот для 3,5-дюймовых такого выхода не предусмотрено.

В комплекте немалый набор крепежа, шесть одноразовых стяжек для кабелей и неплохо оформленная книжечка-инструкция на нескольких языках, включая русский. Спикера для системной платы нет.

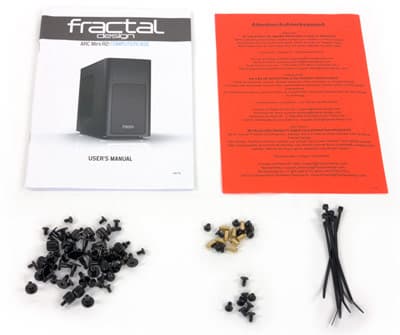

Комплектация Fractal Design Arc Mini R2

Конструкция

Размеры корпуса предельно компактными не назовешь — 420×210×484 мм (В×Ш×Г), включая выступающие элементы. Ножки довольно высокие, около 15 мм, причем больше половины их высоты занимает резиновая амортизирующая вставка, а остальная пластиковая часть почему-то выполнена под хром, хотя эта «красота» видна далеко не с каждого ракурса.

В металлических конструкциях использована сталь толщиной 0,8 мм, что можно назвать вполне приличным значением для корпусов данной ценовой категории. И лишь в заглушках слотов расширения и в салазках для дисков металл чуть тоньше. Поэтому корпус с учетом его габаритов получился и довольно увесистым — 8,3 кг, и относительно прочным.

Как и у модели Define R4, значительная часть лицевой панели закрыта решеткой (пластиковая основа плюс декоративная металлическая сетка), которая легко снимается снаружи. Выше нее расположены две сплошные заглушки пятидюймовых слотов. А на верхнем торце этой панели расположились кнопки, разъемы и индикаторы. И вновь надо отметить, что пользоваться ими будет удобно лишь при напольном размещении, а если компьютер установлен на столе, то лишь очень высокий человек, не вставая и не вытягивая шею, сможет нормально увидеть панель управления. В любом случае, при выборе места для установки компьютера нужно предусмотреть немалый запас места сверху, чтобы можно было без проблем пользоваться разъемами.

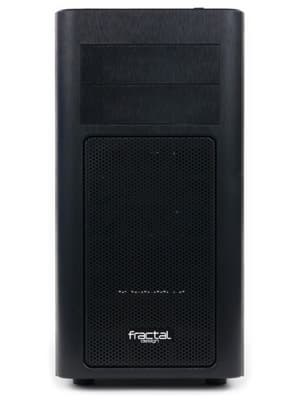

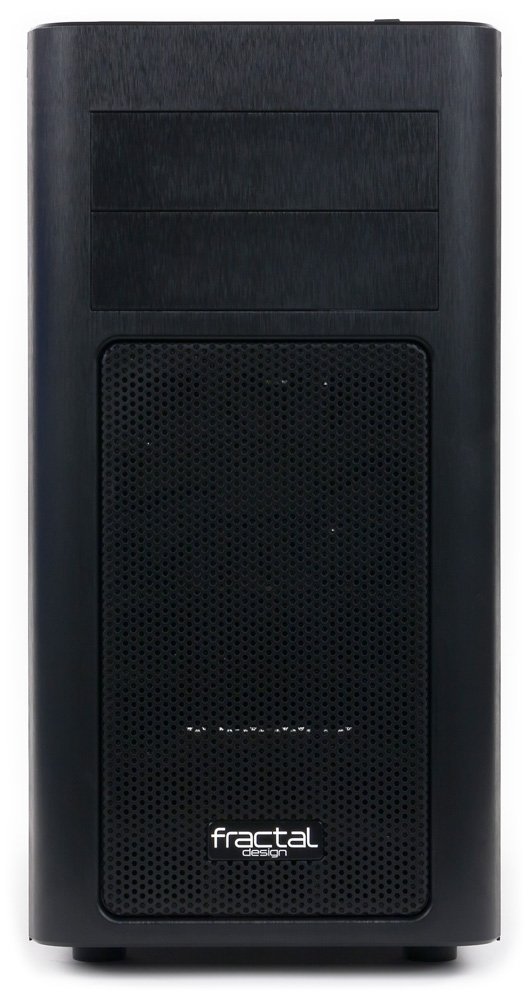

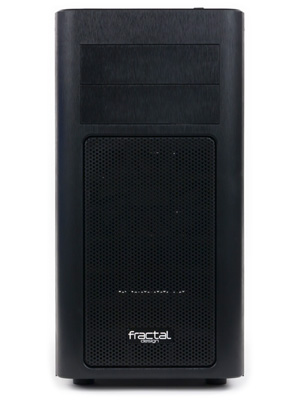

Fractal Design Arc Mini R2: вид спереди

Внешних портов всего два, оба USB 3.0. Расположены они хоть и тесно, с зазором около 6 мм, но поперечно, и потому проблемы возникнут лишь с одновременным подключением двух «толстых» USB-устройств, которые встречаются реже, чем широкие.

Правее этих разъемов находится движок контроллера вентиляторов, а левее, примерно в середине панели управления, разместилась кнопка включения со сдвоенным индикатором: синий светодиод показывает, что компьютер включен, красный отображает дисковую активность.

Левее идут аудиоразъемы, замыкает ряд кнопка Reset. Ее срабатывание от случайного прикосновения исключено, наоборот: надо еще постараться, чтобы нажать ее специально — кнопка очень маленькая, немного утопленная, с довольно большим свободным ходом. А вот про Power этого не скажешь: и свободный ход невелик, и усилие нажатия небольшое.

Панель с разъемами и кнопками Fractal Design Arc Mini R2

Слотов для плат расширения четыре, есть и дополнительный слот, расположенный вертикально, в него можно установить, например, планку с дополнительными портами.

Верхняя крышка корпуса пластиковая, почти всю ее площадь занимает металлическая вентиляционная решетка.

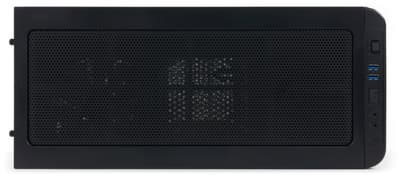

Вид сверху Fractal Design Arc Mini R2

Система вентиляции

В штатную комплектацию Arc Mini R2 входят три вентилятора: два 120-миллиметровых (1200 об/мин) на фронтальной и задней стенках и 140-миллиметровый (1000 об/мин) вверху. Все они относятся к Silent Series R2 — серии малошумящих вентиляторов, предлагаемых компанией Fractal Design. Во всяком случае, заявленный уровень шума у них действительно небольшой: 15 дБА у 120-миллиметровых и 18,5 дБА у 140-миллиметровой моделей; как дело обстоит для корпуса в целом, мы проверим во время наших тестов.

Fractal Design Arc Mini R2: вид на шасси спереди со снятой лицевой панелью

Вентиляторы оснащены достаточно длинными кабелями со стандартными 3-контактными разъемами, которыми можно подключаться к системной плате. Но есть и альтернатива — встроенный регулятор частоты вращения, рассчитанный на три вентилятора и подключаемый к блоку питания с помощью периферийного разъема Molex (male). Его трехпозиционный переключатель 5–7–12 В, общий для всех трех каналов, выведен на панель управления. Подобное решение мы уже видели в корпусе Define R4, только у R2 сам переключатель более удобный.

Подсветки у штатных вентиляторов нет.

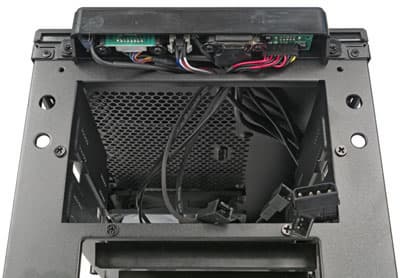

Контроллер вентиляторов Fractal Design Arc Mini R2

Конечно, есть возможность установить и дополнительные вентиляторы. Так, на съемной лицевой панели, в центре которой изнутри закреплен штатный 120-миллиметровый вентилятор, предназначенный для охлаждения дисков в верхней корзине или видеокарт при ее отсутствии, можно разместить и второй того же размера, чтобы обеспечить охлаждение накопителей в нижней корзине. Похожее решение было в Core 3000, только там штатным был вентилятор размером 140 мм, а дополнительный — 120 мм, и крепились они защелками, а не саморезами, как в R2.

Вентилятор на верхней плоскости шасси можно дополнить вторым — тоже 140-миллиметровым или поменьше, на 120 мм, а можно удалить штатный и поставить три 120-миллиметровых.

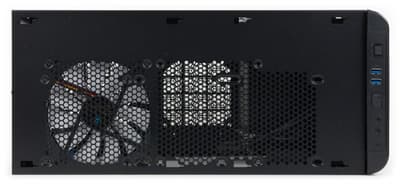

Fractal Design Arc Mini R2: вид на шасси сверху

Наконец, есть 120-миллиметровое посадочное место в середине днища шасси.

Вот только подключить эти вентиляторы к имеющемуся контроллеру не получится. И крепежа для них в комплекте тоже нет; правда, вентиляторы своего производства компания поставляет в розничную продажу с крепежом.

Но особое внимание разработчики уделили установке систем жидкостного охлаждения. Предусмотрена установка одной или двух таких систем, причем одна из них может иметь радиатор размером и 240, и даже 360 мм.

Одно из мест для СВО является очевидным — это верхняя плоскость шасси (естественно, с удалением штатного вентилятора). На первый взгляд, там поместится только 240-миллиметровый радиатор, однако ценой отказа от установки пятидюймовых накопителей можно установить и более длинный: отсек для ODD является съемным, надо лишь открутить несколько винтов.

То же касается и фронтальной панели, здесь для установки подобных радиаторов придется снять обе дисковые корзины (нижняя крепится винтами, а не заклепками, и потому тоже может быть удалена).

Напомним: даже если удалить все эти отсеки, компьютер без дисков не останется — есть еще два посадочных места для 2,5-дюймовых HDD/SSD.

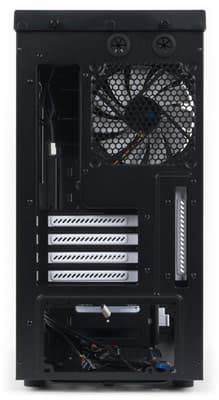

Fractal Design Arc Mini R2: вид сзади

Система фильтрации и полная, и удобная в обслуживании: фильтры есть везде, где установлены или могут быть установлены вентиляторы, и снимаются они или легко, или очень легко. Упрекнуть можно разве что в выборе не самого долговечного материала: в двух фильтрах использован поролон, и лишь в третьем капроновая сетка.

Фронтальный фильтр расположен на съемной решетке лицевой панели, которая крепится двумя защелками вверху и снимается без всяких проблем. Вот только имеющийся в нижнем торце панели вырез для захвата рукой при снятии оставляет лазейку для неочищенного воздуха.

Чуть сложнее снимать верхний фильтр: он интегрирован в верхнюю крышку корпуса, которую придется снимать для его обслуживания или для доступа к верхним вентиляторам. Но это не составляет труда: откручиваем два винта с накатными головками на заднем торце крышки и слегка сдвигаем ее назад, какие-либо провода процедуре не помешают.

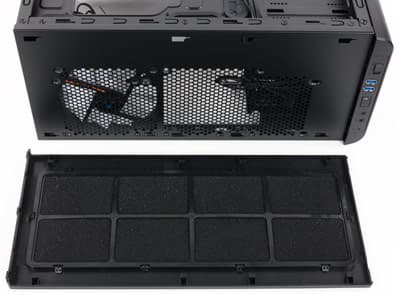

Верхний фильтр Fractal Design Arc Mini R2

Именно эти два фильтра поролоновые, и тонкий лист поролона расположен между пластиковым каркасом и внешней декоративной решеткой, поэтому извлечь его сложно, и придется обслуживать вместе с крышкой.

Технологически более совершенным является нижний фильтр, закрывающий отверстия в местах установки блока питания и нижнего опционального вентилятора: это расположенная снаружи пластиковая рамка с мелкоячеистой капроновой сеткой, которая вытягивается назад без вскрытия корпуса. Казалось бы, этот фильтр и самый удобный для обслуживания, но это не совсем так: рамка длинная, и для ее извлечения потребуется немалое пространство позади корпуса. В большинстве вариантов установки компьютер придется сдвигать вперед, чтобы вынуть фильтр, а это не всегда возможно без лишних хлопот, связанных с кабелями, подходящими к разъемам на задней стенке.

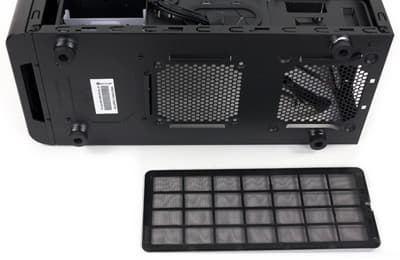

Нижний фильтр Fractal Design Arc Mini R2

Боковые стенки сплошные, и из дополнительных отверстий есть только прорези в заглушках слотов расширения и два отверстия для СВО с резиновыми уплотнителями на задней стенке.

Сборка системного блока

Боковые стенки крепятся системой пазов и гребенок, снять их помогают штампованные выступы на задней кромке, за которые можно ухватиться пальцами. Приличной толщины металл делает стенки достаточно жесткими, чтобы их установке на место не мешали перекосы. Фиксируются крышки парами винтов с накатными головками.

Мы уже упоминали, что конструкторы Fractal Design любят окрашивать ряд деталей в белый цвет: это и крыльчатки вентиляторов, и заглушки слотов расширения, и салазки для дисков. Правда, такая контрастная окраска (белое на черном) видна в основном сборщику.

Подложка системной платы имеет вырез для установки-снятия процессорного кулера без демонтажа самой платы и шесть отверстий для прокладки кабелей, снабженных резиновыми уплотнителями с разрезными лепестками. Пучки кабелей можно прикреплять стяжками из комплекта к имеющимся в подложке ушкам, а относительно большая ширина корпуса и соответственно приличный зазор между подложкой и правой стенкой позволят не тратить на укладку слишком много времени.

Несмотря на обилие отверстий, штампованный рельеф подложки в сочетании с 0,8-миллиметровым металлом делает ее жесткость вполне приемлемой.

Стойки для крепления системной платы в количестве 9 штук есть в комплекте крепежа, сборщику придется устанавливать их самому. В качестве утешительного приза в пакетик положили переходник с крестовой отвертки на шестигранник.

Лицевая панель крепится шестью круглыми пластиковыми защелками. Полному ее снятию могут помешать провода от фронтальных вентиляторов, а панель управления, к которой подходит целый пучок кабелей, выполнена в виде отдельного блока, закрепленного на шасси отдельно от фронтальной панели.

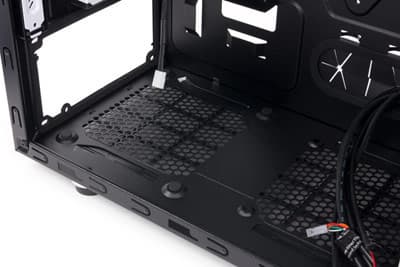

Место установки БП Fractal Design Arc Mini R2

Блок питания крепится винтами к задней стенке шасси. Приятно, что и в этом корпусе компания не сэкономила на амортизирующих прокладках как в месте стыка БП и задней стенки, так и на металлических выступах днища, помогающих зафиксировать блок в нужном положении. Сборщик по своему усмотрению может ставить блок питания как вентилятором вверх, так и вниз, причем до или после установки системной платы. В отсутствие нижнего опционального вентилятора ограничений на длину корпуса БП фактически нет.

Заглушки в отверстиях для портов ввода-вывода на задней стенке шасси и в местах установки ODD на передней отсутствуют. В прорезях для плат расширения заглушки многоразовые, крепятся винтами с накатными головками.

Оптические накопители в 5-дюймовых слотах крепятся винтами с двух сторон (в комплекте есть 8 винтов с накатными головками). Декоративные заглушки этих слотов в лицевой панели лучше удалять после ее снятия.

Как и в двух других побывавших у нас корпусах данного производителя, салазки для HDD/SSD полностью металлические, включая ручки-защелки. Их фиксация в корзине вполне приличная, однако есть возможность дополнительного крепления винтом. 3,5-дюймовые диски к салазкам крепятся через уже установленные резиновые амортизаторы специальными винтами, в достаточном количестве имеющимися в комплекте. Вот только для 2,5-дюмовых HDD, в отличие от Define R4, амортизирующих шайб нет.

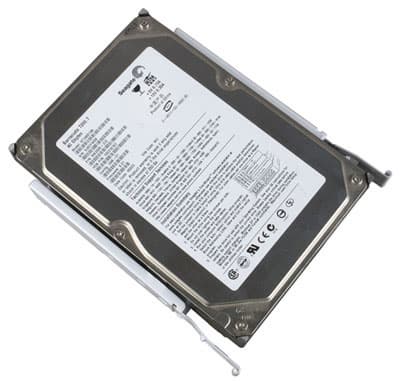

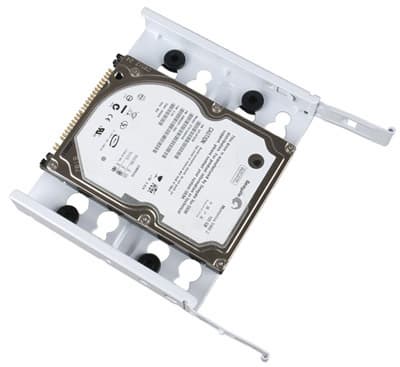

Салазки с диском Fractal Design Arc Mini R2

Правда, здесь получается прямой теплоотвод к металлу салазок, а через них и на шасси, чего нет у 3,5-дюймовых дисков, которые в плане отвода тепла вновь получились обделенными: сплошная нижняя плоскость салазок закрывает ту часть диска, где расположены его электронные компоненты, да и прорези в боковых стенках корзин, через которые может проходить поток от фронтальных вентиляторов, не слишком велики.

Салазки с диском Fractal Design Arc Mini R2

А вот два дополнительных места для 2,5″ HDD/SSD за подложкой системной платы сделаны гораздо удобнее, чем в R4: там накопители прикручивались винтами через отверстия в подложке, и сделать это без демонтажа платы не представлялось возможным. В R2 подобных хлопот не будет: предусмотрены съемные рамки, к которым эти диски крепятся винтами, а потом рамка вместе с накопителем прикручивается к подложке справа.

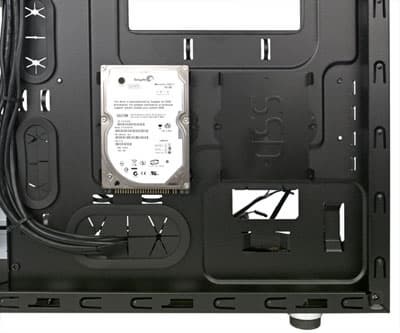

Установка HDD/SSD за подложкой Fractal Design Arc Mini R2

Как уже говорилось, нижняя корзина расположена поперечно, а съемная верхняя может быть установлена как поперечно, так и продольно; в зависимости от установленных видеокарт и по другим соображениям сборщик может выбрать любой из этих вариантов либо вовсе удалить верхнюю корзину, которая фиксируется двумя винтами с накатными головками.

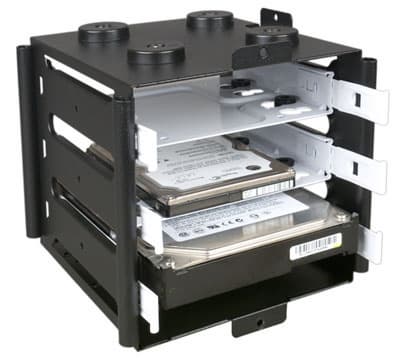

Корзина с дисками Fractal Design Arc Mini R2

При поперечном расположении дисков справа остается не слишком много места, и лучше использовать SATA-кабели с Г-образными разъемами.

От внешних разъемов корпуса идут экранированные кабели, заканчивающиеся монолитными коннекторами. Для звука есть только HD Audio, а кабель от портов USB 3.0 подключается к внутреннему разъему системной платы.

Вальцовка кромок шасси уменьшает риск повреждения рук сборщика.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

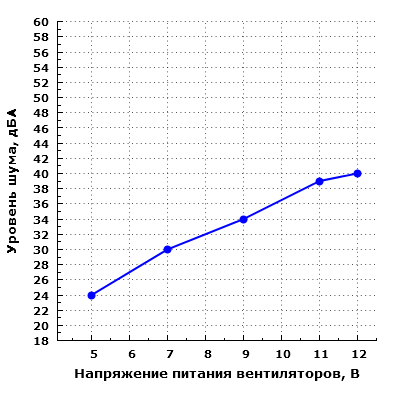

Уровень шума корпуса

Уровень шума системы охлаждения корпуса изменяется в широких пределах от 24 до 40 дБА, в столь широких же пределах изменяется и ее производительность. При питании вентиляторов напряжением 5 В шум находится на очень низком уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума заметно возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (30 дБА) до повышенного (39 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В уровень шума системы охлаждения не превышает 40 дБА, но шум в таком режиме уже сильно заметен, особенно в ближнем поле. При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании вентиляторов от 12 В — как приближающийся к среднетипичному для жилого помещения в дневное время суток.

Корпус оснащен штатным трехпозиционным контроллером вентиляторов, который выполнен на основе пассивного коммутатора и требует подключения сразу двух питающих напряжений, 5 В и 12 В, которые и включаются контроллером определенным образом. К достоинствам таком схемы можно отнести полную бесшумность работы самого коммутатора, а также отсутствие шума от вентиляторов, имеющего неаэродинамическое происхождение, который иногда возникает из-за работы ШИМ-контроллера.

Оценить акустическую эргономику данного корпуса можно позитивно: при минимальном напряжении питания шум очень низкий, а при максимальном напряжении питания шум хоть и заметный, но вполне умеренный.

Уровень шума, дБА
РежимНастольное размещение
High39
Low24

Позиционирование и выводы

Потребительские качества данного продукта находятся на весьма высоком уровне. Акустическая эргономика очень хорошая. Грамотно подобраны вентиляторы, что обеспечивает очень низкий шум при их минимальной скорости вращения и умеренный — при максимальной скорости вращения вкупе с достаточной производительностью. Система охлаждения заслуживает отдельного упоминания, так как разработчики осуществили грамотное размещение вытяжных вентиляторов на верхней и задней стенках, что обеспечивает отличную тягу даже при невысоких скоростях вращения. Также стоит выразить уважение производителю, который не пошел по пути заманивания покупателя всевозможными бесполезными решениями типа установки восьми вентиляторов или установки огромного вентилятора на боковой панели, а укомплектовал корпус тремя вентиляторами типоразмера 120-140 мм весьма приличного качества, а также простым, но удобным контроллером их работы.

Конструкция корпуса вполне типична, но при внимательном рассмотрении можно заметить большое внимание к мелочам, которое проявили разработчики: качественные компоненты системы охлаждения, качественный пластик, в том числе на передней и верхней панелях, удобно снимающиеся отсеки для жестких дисков, что позволяет собрать бескомпромиссную игровую станцию с длинной видеокартой, имеющей трехслотовую систему охлаждения. На банальные ножки резины также не поскупились, хотя в некоторых корпусах со сравнимой стоимостью они лишены каких-либо амортизирующих элементов.

Корпус позволяет разместить в пределах своих габаритов систему почти любого назначения. Помимо игрового компьютера с огромной видеокартой, его вполне можно использовать в качестве вместилища дисковых накопителей, так как штатно в него можно установить 6 устройств типоразмера 3,5 или 2,5 дюйма, а еще два накопителя типоразмера 2,5 дюйма можно установить на основание для системной платы. Также предусмотрены посадочные места для устройств типоразмера 5,25 дюйма, в которые можно установить накопители типоразмера 3,5 или 2,5 дюйма, если докупить соответствующие адаптеры. Дополнительное достоинство не только данного корпуса, но и всех продуктов Fractal Design заключается в конструкции салазок для дисков, которые представляют собой не просто дешевую пластмасску, а цельностальной штампованный элемент с виброразвязкой посредством четырех резиновых (силиконовых) втулок для накопителей типоразмера 3,5 дюйма.

Корпус можно использовать для сборки очень тихого высокопроизводительного компьютера, так как в него без проблем можно установить большие башенные кулеры, а также видеокарты с габаритными системами охлаждения. Штатная система охлаждения также способна работать очень тихо, как мы уже отмечали выше.

Есть у корпуса и некоторые особенности или спорные решения: передний и верхний фильтры, выполненные из тонкого поролона, очистить можно только при помощи пылесоса, а если такой фильтр требуется промыть, то делать это придется вместе с креплением, с помощью которого он и устанавливается, то есть с частью декоративной панели. Впрочем, это вряд ли можно считать большим недостатком, так как у многих корпусов верхнего фильтра нет в принципе. Нижний же фильтр тут выполнен в виде обычной пластиковой сетки, он легко извлекается и моется.

Что касается размещения фронтальных коммутационных портов, то по традиции компании Fractal Design они размещены в передней части верхней панели — это справедливо для всех корпусов башенного типа данного производителя. Очевидно, что такое размещение портов наиболее удобно в случае напольного размещения корпуса, а вот в случае настольного размещения возможны некоторые неудобства. С другой стороны, ни один корпус подобного типоразмера не может похвастать размещением фронтальных портов, которое не вызвало бы нареканий ни при каком размещении корпуса. Таких корпусов просто не существует или же у них просто нет этих самых портов. Что действительно не слишком удачно, так это количество и взаиморасположение портов USB: их всего два, и расположены они вплотную друг к другу, что в некоторых ситуациях не позволит воспользоваться ими одновременно.

Провалов по каким-либо параметрам корпус не имеет, он производит впечатление весьма сбалансированного и гармоничного продукта, в том числе с точки зрения стоимости.
