Корпус Fractal Design Core 3000

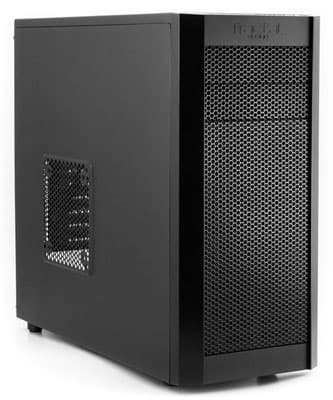

Корпус Fractal Design Core 3000, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

В последнее время к нам на тестирование попадали очень дорогие и навороченные корпуса в огромных и тяжелых цветастых упаковках, поэтому небольшая коробка из обычного картона не произвела особого впечатления; да и извлеченный из нее корпус не поражает ни вычурным дизайном, ни обилием полезных (или не очень) «примочек». Однако уточнение цены сразу заставило настроиться на нужную волну; посмотрим, что может предложить покупателю очередная модель в бюджетном сегменте.

Фирма Fractal Design выпускает компьютерные корпуса, блоки питания и вентиляторы; до сих пор в нашу лабораторию ее продукция не поступала, и знакомство начинаем с корпуса Fractal Design Core 3000.

Корпус полностью черный; лишь крыльчатки трех штатных вентиляторов и заглушки слотов расширения за задней стенке почему-то сделаны белыми (салазки для HDD тоже белые, но их снаружи не видно). Других вариантов цвета не предлагается.

Внешний вид корпуса можно оценить по прилагаемому видеоролику.

Компоновка

Miditower Fractal Design Core 3000 имеет нижнее расположение блока питания и поставляется без самого БП.

Для отвода нагретого воздуха предусмотрены отверстия с местами для установки вентиляторов в верхней панели; конечно, это надо учитывать при размещении корпуса в невысоких нишах.

Слотов для 5,25-дюймовых устройств всего два (собственно, большее количество требуется очень редко), оба с выходом на переднюю панель. С помощью комплектного переходника в один из них возможна установка и 3,5-дюймовых устройств, требующих выхода наружу; заглушка с соответствующим вырезом тоже есть.

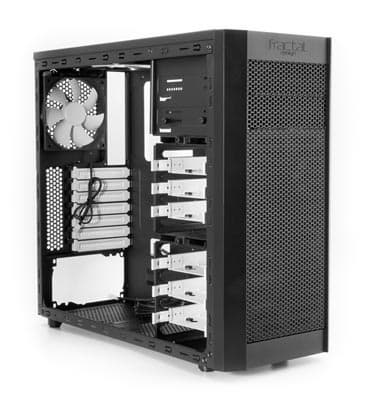

Вид изнутри Fractal Design Core 3000

Для установки жестких дисков, причем как 3,5-, так и 2,5-дюймовых, имеется шесть мест. Корзина для HDD состоит из двух половин; нижняя стационарная, с поперечным расположением дисков, а верхнюю можно располагать как поперечно, так и продольно, но можно и вовсе удалить — если, например, нужно установить длинную видеокарту.

В корпус можно устанавливать материнские платы формата ATX, а также все более компактные варианты.

Конструкция

Размеры собственно корпуса 430×200×480 мм (В×Ш×Г), ножки увеличивают высоту еще на 15 мм.

В металлических конструкциях использована сталь толщиной 0,7 мм; корпус получился довольно легким — его вес всего 7,1 кг, однако жесткость оставляет желать лучшего.

Ножки сделаны из пластмассы с силиконовыми вставками, что улучшает их амортизирующую способность и не дает корпусу скользить по поверхности стола.

Передняя панель, по существу, является пластиковой рамкой, бо́льшая часть которой закрыта металлической решеткой с довольно крупными отверстиями; заглушки 5-дюймовых слотов снаружи также полностью покрыты такой сеткой, однако зазоры между ними сильно выделяются, что портит первое впечатление от внешнего вида. При вставленном оптическом накопителе одна заглушка, естественно, удаляется, и это немного сглаживает неприятный эффект.

Пластик передней панели окрашен в массе, а его поверхность матовая, и потому неплохо скрывает отпечатки рук. Металлические боковые и верхняя панели имеют легкую шероховатость, и на них оставленные руками следы также не слишком заметны.

Кнопки, разъемы и индикаторы размещены в один ряд на передней части верхней крышки; т. е. корпус прежде всего предназначен для размещения на полу, поскольку при настольном расположении придется либо вставать, либо пытаться вслепую нажать кнопку или вставить что-то в разъем.

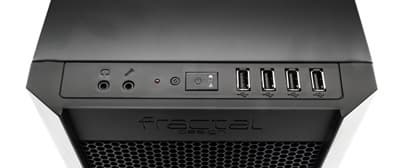

Панель с разъемами и кнопками Fractal Design Core 3000

Справа идут четыре разъема USB — к сожалению, только 2.0, и это уже несколько странно для современного корпуса, пусть и бюджетного. Зато расположены они поперечно, а потому вряд ли возникнут проблемы с подключением широких USB-устройств в соседние разъемы.

Затем идут кнопки. Power (со встроенной подсветкой) небольшая, сделана заподлицо с поверхностью панели, а потому нащупать ее вслепую будет непросто. Кнопка Reset совсем крошечная, пальцем ее нажать невозможно, но это как раз правильно — не будет возможности случайно на нее нажать.

Еще левее — небольшой красный светодиод активности HDD и два аудиоразъема без цветовой маркировки, но с выдавленным в пластике обозначением.

Система вентиляции

Штатный комплект составляют три вентилятора собственного производства; два 140- и один 120-миллиметровый, все они без подсветки и с 3-контактными разъемами. А всего мест для установки вентиляторов семь: по два на лицевой и верхней панелях, по одному на задней стенке, левой боковой крышке и в середине нижней плоскости шасси.

Подключать их можно как к системной плате, так и к имеющемуся в комплекте простейшему регулятору, плавно изменяющему напряжение питания от 5 до 10 вольт; он подключается к блоку питания двойным периферийным коннектором Molex male+female. К сожалению, регулятор смонтирован на заглушке слота расширения, и потому ручка его потенциометра будет на задней стенке корпуса — попробуйте-ка дотянуться до нее, особенно если корпус стои́т под столом! Но главная неприятность в другом: единственный транзистор регулятора не имеет радиатора, и сильно греется даже при подключении одного вентилятора — у нас за неполные 10 минут он разогрелся до 50 °C. Мы всё же рискнули подключить все три вентилятора; после получасовой работы транзистор фактически закипел: его корпус раскалился свыше 100 °C! И это на «вольном воздухе», а не внутри работающего компьютера, где и без того не холодно. С учетом того, что предельно допустимая температура корпуса транзисторов в таком конструктиве обычно не превышает 100 °C, право на существование такого регулятора вообще под большим сомнением: в лучшем случае получается еще одна маленькая печка внутри компьютера (от которой, кстати, можно получить вполне реальный ожог), в худшем — после негромкого хлопка́ придется подключать вентиляторы к материнской плате.

Один из штатных 140-миллиметровых вентиляторов установлен на съемной лицевой панели; он забирает прохладный воздух извне и охлаждает жесткие диски в верхней части корзины. Если эта часть корзины снята, а вместо нее стои́т длинная видеокарта, то этому вентилятору придется обслуживать именно ее, поскольку переставить его вниз нельзя: нижнее посадочное место рассчитано на 120-миллиметровый вентилятор, который для охлаждения дисков придется покупать отдельно.

Съемная лицевая панель Fractal Design Core 3000

Оба места на лицевой панели защищены от пыли фильтром в виде тонкой поролоновой вставки; такие же фильтры есть и в заглушках 5-дюймовых слотов. Очищать их, скорее всего, придется без извлечения, поскольку прижимаются они наружной металлической сеткой, много раз снимать которую без риска сломать крепления не получится.

Спереди для пыли оставлена лазейка — вырез в нижней части лицевой панели для захвата рукой при снятии, через который будет подсасываться неочищенный воздух.

Второй такой же 140-миллиметровый вентилятор прикреплен изнутри к верхней крышке корпуса; он вытягивает нагретый воздух из области расположения процессора. При желании его можно заменить на 120-миллиметровый, а рядом находится еще одно посадочное место, на которое можно переставить имеющийся вентилятор в случае, когда он мешает установке габаритной системы охлаждения процессора. Никаких фильтров здесь не предусмотрено, но это общая беда для подавляющего большинства корпусов, даже значительно более дорогих: производители дружно демонстрируют убеждение, что пыль сверху вниз падать не может… Или у них пыль какая-то другая? Наша-то, российская, так и норовит собраться на полке или на шкафу, а уж на верхней крышке компьютера — так только успевай вытирать.

Верхняя панель Fractal Design Core 3000

Третий штатный вентилятор, также вытяжной, размером 120×120 мм, установлен на задней стенке шасси.

Место расположения блока питания защищено от пыли фильтром в виде рамки с мелкоячеистой поролоновой сеткой, которая легко извлекается снаружи без вскрытия корпуса.

Других фильтров нет, саморезы для крепления дополнительных вентиляторов в комлекте не предусмотрены; а в качестве утешения предлагается возможность установки жидкостной системы охлаждения.

Сборка системного блока

Боковые стенки крепятся обычной для корпусов такой ценовой категории системой пазов и гребенок; сидят они на своих местах довольно плотно, и процесс снятия и установки очень удобным не назовешь, однако снять стенку помогает штампованный выступ на задней кромке, за который можно ухватиться пальцами, чтобы сдвинуть ее назад. Фиксируются стенки парами винтов с накатными головками.

Внутри корпуса сразу бросаются в глаза белые крыльчатки вентиляторов, заглушки слотов расширения и салазки для дисков. А прочая картина вполне типичная: подложка системной платы с большим вырезом для установки-снятия процессорного кулера без демонтажа самой платы, три отверстия для прокладки проводов за подложкой (каких-то окантовок, резиновых или пластиковых, в этих отверстиях нет, их заменяет вальцовка краев).

Вид изнутри Fractal Design Core 3000

Снимаем лицевую панель, «легкосъемность» которой на сайте производителя отмечена отдельной строкой. Ну, не особенно-то она и легкосъемная — шесть круглых пластиковых защелок держат ее довольно крепко, приходится помогать себе плоской отверткой. А вот справиться с креплениями вентиляторов на внутренней стороне панели действительно несложно: нужно просто оттянуть плоские зажимы (по четыре на каждый вентилятор), никакого инструмента, кроме пальцев, для этого не потребуется. Парами таких же зажимов крепятся и заглушки 5-дюймовых слотов.

Поскольку кнопки и разъемы закреплены на верхней крышке, то их провода не связаны с лицевой панелью, но вентилятор тоже имеет свой кабель, который мешает отложить снятую панель в сторону.

Блок питания крепится винтами к задней стенке шасси; поставить его можно как вентилятором вверх, так и вниз, и делать это одинаково удобно и до, и после установки материнской платы. Зафиксировать БП в нужном положении помогает металлический выступ сбоку и две резиновых опоры снизу, которые в какой-то степени являются еще и амортизаторами.

Материнская плата: стойки для ее крепления надо ставить самому, но хотя бы не придется выламывать заглушку в отверстии для портов ввода-вывода на задней стенке шасси. Металл подложки не очень толстый (0,7 мм, как и остальное шасси), а потому она прогибается при нажиме, но не слишком сильно: разных отверстий в подложке не очень много, да к тому же есть фигурная штамповка, немного повышающая жесткость.

Заглушки в прорезях для плат расширения многоразовые, крепятся винтами с накатными головками. Винты закручены от души, и почти наверняка придется пользоваться отверткой, но этому немного мешает отсутствие выреза в противолежащем ребре шасси.

Вид изнутри Fractal Design Core 3000

Переходим к установке HDD. Салазки для них полностью металлические, включая защелки, и фиксируются в корзине неплохо, поэтому дополнительного винтового крепления не предусмотрено. 3,5-дюймовые диски к салазкам крепятся через силиконовые амортизаторы специальными винтами, в достаточном количестве имеющимися в комплекте. Амортизаторы, конечно, штука полезная, однако они исключают отвод тепла от корпуса диска к салазкам и шасси; к тому же сплошная нижняя плоскость салазок закрывает ту часть диска, где расположены его электронные компоненты, имеющие вредную привычку нагреваться.

Для 2,5-дюймовых HDD/SSD амортизаторов не предусмотрено, поэтому с теплоотводом будет немного лучше; однако в комплекте не предусмотрено и винтов для их крепления. Винты от 3,5-дюймовых дисков для этого не годятся, но для крепления минимум одного «малоформатного» диска можно использовать винты с накатными головками для оптических накопителей, которых положили с запасом.

Дальше надо решить, в какую половину корзины следует вставлять салазки с дисками. Если в компьютере будет использоваться мощная видеокарта (или две), имеющая длину свыше 275 мм, включая разъем дополнительного питания, то верхнюю половину корзины придется извлечь; это сделать очень просто, надо лишь открутить два винта с накатными головками, и тогда можно будет поставить практически любую современную видеокарту длиной до 428 мм (снова не забываем про дополнительный разъем). В этом случае для дисков остается нижняя половина корзины, расположенная поперечно. Вот только диски в ней останутся без охлаждения; если это критично, то придется покупать 120-миллиметровый вентилятор и устанавливать его в нижнее посадочное место лицевой панели.

Если же видеокарта небольшая или вообще используется интегрированное видеоядро, то можно использовать и верхнюю половину корзины, которая может располагаться как поперечно, так и продольно. Отметим: при поперечном расположении дисков справа остается достаточно места, чтобы можно было использовать SATA-кабели с прямыми разъемами.

Начинаем делать подключения. От внешних разъемов корпуса идут экранированные кабели, заканчивающиеся монолитными коннекторами (для звука есть и HD Audio, и AC’97). И их, и часть проводов от блока питания, и интерфейсные кабели накопителей можно спрятать за подложкой системной платы; а чтобы пучки не мешали установке правой боковой стенки, их можно притянуть имеющимися в комплекте одноразовыми стяжками к ушкам на подложке. Вот только отверстий для прокладки кабелей маловато: их расположение может не позволить проложить некоторые провода — просто не хватит длины.

Отметим напоследок: бо́льшая часть кромок шасси завальцована, чтобы уменьшить риск повреждения рук сборщика.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

Эффективность охлаждения компонентов находится на хорошем, хоть и не рекордном, уровне.

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

В данном случае мы эмулировали настольное размещение корпуса, когда от центра передней панели до головы пользователя расстояние составляет около 0,3 метра.

Уровень шума системы охлаждения корпуса изменяется в широких пределах в зависимости от напряжения питания вентиляторов. При пониженном напряжении питания система охлаждения корпуса обеспечивает очень низкий уровень шума даже с учетом настольного размещения корпуса, при больших расстояниях подобный уровень шума будет малоразличим даже в тихой комнате. При питании от 12 вольт уровень шума приближается к эргономичной границе (40 дБА) в случае настольного размещения, а в случае напольного размещения уровень шума можно оценить как находящийся на среднетипичном уровне.

Также нами был измерен уровень шума системы охлждения корпуса при использовании штатного контроллера вентиляторов.

Напряжение на выходе контроллера изменяется в диапазоне от 5,8 до 11,5 вольт, регулировка бесступечатая.

С учетом некоторой оригинальности конструкции регулятора, где в качестве силового элемента используется транзистор без радиатора, работающий в линейном режиме, возникли некоторые сомнения в долговременной беспроблемной работе подобной схемы и безопасности ее для пользователя. В итоге нами был проведен небольшой эксперимент в ходе которого мы измерили температуру преобразователя, установиви датчик между корпусом переменного резистора и транзистора вплотную. Измерения проводились в течение трех часов при температуре окружающего воздуха около 18 градусов. В реальности регулятор проработал около 12 часов без каких-либо проблем с работоспособностью.

Действительно, с работоспособностью у контроллера проблем нет. Однако, с учетом разницы температур окружающего воздуха и элементов схемы, можно с уверенностью предположить, что при типичной летней погоде с температурой 30-40 градусов, температура элементов контроллера сможет легко превысить уровень 70 градусов. Большинству современных полупроводниковых элементов такая температура ничем не угрожает, а вот для кожных покровов человека температура свыше 60 градусов уже является опасной. С другой стороны, элементы контроллера размещаются во внутреннем объеме компьютерного корпуса, поэтому возможность получения травмы пользователем достаточно невелика.

Оценка потребительских качеств

Акустическая эргономика системы охлаждения корпуса находится на очень хорошем уровне. Эффективность работы системы охлаждения также регулируется в широких пределах, поэтому данный корпус пригоден для сборки систем различной производительности и тепловыделения. Корпус укомплектован вентиляторами довольно приличного качества, которые имеют малозаметный конструкционный шум при низкой скорости вращения, что в случае комплектных вентиляторов встречается нечасто. Стоит отметить весьма удачную конструкцию крепления жестких дисков с хорошей виброразвязкой.

Среди мелких недостатков стоит отметить отсутствие фильтра в верхнем вентиляционном отверстии, сверхъяркий светодиод в индикаторе включения, а также сильно нагревающиеся элементы регулятора вентиляторов, которые доступны пользователю внутри корпуса.

По результатам знакомства с данной моделью, мы пришли к выводу, что корпус имеет очень хороший набор потребительских качеств и с учетом своей стоимости в районе 80 долларов (на момент подготовки статьи) может успешно конкурировать на рынке.

Позиционирование и выводы

Как обычно бывает, любой корпус сочетает в себе интересные задумки и огрехи в их реализации, а богатое оснащение в каком-то одном плане соседствует с экономией на мелочах в другом. Кратко перечислим упомянутые выше сильные и слабые стороны Fractal Design Core 3000.

Неброский экстерьер корпуса не привлекает взгляд, и потому скорее всего им заинтересуются люди, которым нужна «рабочая лошадка». Однако некоторые конструктивные решения могут привлечь и любителей игр, располагающих ограниченным бюджетом и не считающих, что игровой компьютер непременно должен быть двоюродным братом новогодней елки.

Интересным решением можно назвать разделение корзины для дисков на две независимые части, позволяющее устанавливать видеокарты с большой длиной. Конечно, такое встречается и в моделях других производителей, но в данном случае успешной можно назвать и реализацию: сделано удобно, ничего не болтается и не перекашивается. Но не обошлось и без «ложки дегтя»: для охлаждения дисков в нижней половине корзины вентилятор придется покупать отдельно.

Корпус можно похвалить за наличие четырех USB-портов, которые к тому же разумно расположены; но сразу хочется спросить: сделать один или два из них стандарта USB 3.0 вместо USB 2.0 — это было бы очень дорого? А ведь есть еще и другой полезный порт — eSATA… Конечно, эти интерфейсы используются не всеми и не всегда, но корпус без них назвать современным уже нельзя. Не лучше ли было обойтись без неудобного (а то и нежизнеспособного, и даже опасного) регулятора для вентиляторов, но вспомнить про эти порты?

Все прочие плюсы и минусы вполне соответствуют ценовой категории, поэтому не будем ни ругать за отсутствие док-станции или недостаточно толстый металл шасси, ни хвалить за наличие трех вентиляторов.
