Корпус Corsair Graphite 780T

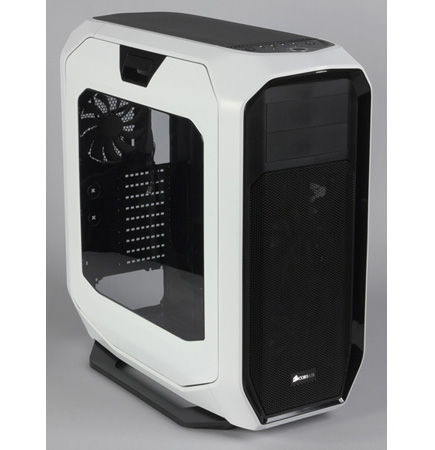

Корпус Corsair Graphite 780T, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Хотя корпуса производства компании Corsair к нам попадают регулярно, до сих пор мы познакомились лишь с двумя представителями серии Graphite: довольно дорогим 600T и гораздо более бюджетным 230T. Надо отметить, что с недавних пор серия стала активно развиваться: если 4 года назад в ней была всего одна модель в двух вариантах цвета, а в начале прошлого года имелись две модели при восьми вариантах по цвету и наличию прозрачного окна, то сегодня предлагается 16 вариантов шести моделей размерностей от Mini-ITX до Full Tower, и самое время продолжить знакомство.

Мы рассмотрим один из наиболее габаритных корпусов серии Corsair Graphite 780T. На момент написания обзора он выпускается в двух расцветках — графитово-черной и молочно-белой, и в единственной модификации с прозрачным окном в левой боковой стенке. Модель новая, и на посвященных ей страницах русскоязычного раздела сайта производителя еще не все материалы переведены на русский язык. Однако в российской рознице она уже встречается, и цены лишь немного выше, чем на Graphite 600T.

Нельзя сказать, что в данной серии дизайнеры придерживаются какой-либо общей концепции в оформлении, но если корпуса 230Т и 600Т были совершенно непохожими, то у 780Т и 600Т общего гораздо больше. Речь прежде всего идет о плавности линий и форм, причем если в 600Т прямые углы преобладали хотя бы в элементах лицевой панели, то у 780Т они остались только в декоративных заглушках пятидюймовых слотов, где без них обойтись попросту нельзя.

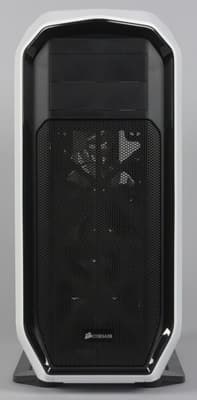

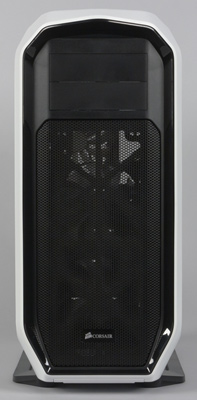

Лицевая панель

Еще одна общая черта — весьма специфический способ крепления боковых крышек, а также не менее своеобразные ножки, которые скорее следовало бы назвать подставкой.

Наконец, упаковка та же, что и у подавляющего большинства корпусов Corsair: обычный картон со схематичным изображением корпуса в сборе и в разобранном виде, а также с пояснениями на разных языках, включая русский. Транспортировку облегчают прорези по бокам коробки, предназначенные для захвата руками. Вот только вместо полиэтиленового пакета корпус 780Т уложен в тканевый чехол.


Компоновка

Corsair Graphite 780T производитель не без основания относит к Full Tower: максимальный размер системных плат, устанавливаемых в корпус, достигает XL-ATX (и, конечно, все меньшие), плат расширения можно ставить до девяти. Правда, количество устанавливаемых накопителей меньше, чем можно было бы ожидать от Full Tower, но об этом чуть позже.

Внутренняя компоновка вполне обычная: блок питания располагается внизу, у передней стенки шасси закреплены два съемных отсека с универсальными салазками для 2,5- и 3,5-дюймовых HDD/SSD. Подобные отсеки мы уже видели и в Graphite 600T, и в корпусах серии Corsair Obsidian: они трехместные, нижний покоится на пластиковом основании-подиуме, закрепленном винтами на нижней плоскости шасси, верхний крепится к нижнему.

Вверху два пятидюймовых отсека, причем между ними и трехдюймовыми оставлен промежуток, но не для длинных видеокарт — их местоположение ниже, а для того, чтобы один из съемных отсеков можно было переставить повыше, сцепив с пятидюймовым, и тогда промежуток получится как раз в месте установки видеоадаптеров.

Таким образом, 3,5-дюймовые отсеки можно установить тремя способами:

  • с промежутком — когда в компьютере предполагается использование длинных видеокарт,
  • оба внизу, и тогда штатные вентиляторы будут работать на охлаждение всех шести мест для дисков (именно так корпус и поставляется),
  • оба вверху, что может показаться странным, но есть объяснение и для такого размещения отсеков: желание сборщика разместить дополнительные системы охлаждения в передней части днища шасси, для чего придется удалить пластиковый подиум.

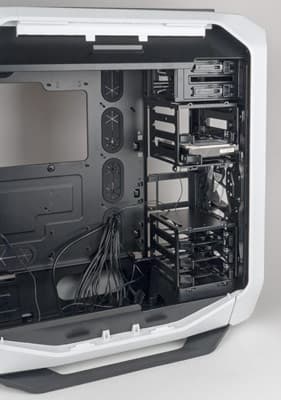

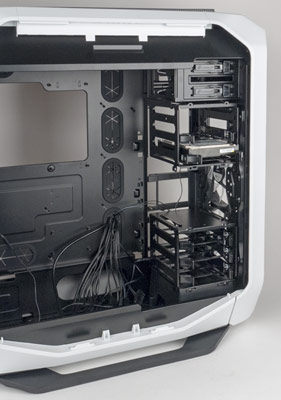

Корзины для HDD/SSD

Конечно, отсеки можно и удалить — один и даже оба, и тогда для HDD/SSD все равно останутся места, но уже не в отсеках, а на правом боку шасси ближе к фронтальной панели: там закреплены три раздельных 2,5-дюймовых пластиковых контейнера. Нечто подобное мы тоже видели у корпуса Corsair Obsidian 450D, только в нем контейнеров было два, а располагались они ближе к задней стенке.

Итого можно установить до девяти накопителей, из которых шесть могут быть 3,5-дюймовыми. Теперь вы сами видите: количество отнюдь не рекордное для корпуса таких размеров, хотя для очень многих компьютеров и этого будет вполне достаточно.

Максимальная длина видеокарт при штатном положении отсеков и по нашему замеру, и по спецификации составляет 355 мм, а при переставленном или удаленном верхнем отсеке она и вовсе увеличится до 476 мм. В спецификации последнее значение даже не упомянуто, поскольку и первого более чем достаточно для практически любых современных видеоадаптеров.

Напомним, что приведенные величины включают и разъемы дополнительного питания, если они расположены в торце платы (правда, таких плат не так уж много, особенно среди длинных).

Пятидюймовых слотов два, оба с выходом на лицевую панель. Для 3,5-дюймовых устройств такого выхода не предусмотрено.

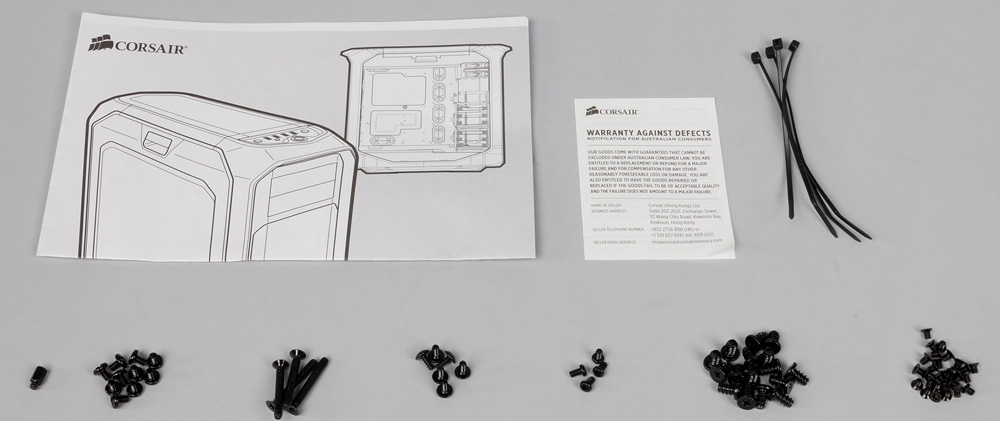

Corsair не любит баловать покупателей изобилием разного рода принадлежностей, и корпус 780T не стал приятным исключением: в его комплекте лишь рассортированный по пакетикам набор крепежа, четыре одноразовые стяжки для кабелей и предельно краткое руководство по сборке на нескольких языках, включая русский.

Комплектация

Конструкция

Размеры корпуса 602×288×637 мм (В×Ш×Г), включая выступающие части, вес без упаковки и блока питания 11,3 кг.

Сталь, использованная для изготовления шасси и наружных панелей, не самая толстая — 0,75 мм, и при немалых габаритах жесткость конструкции была бы недостаточной, однако выручают пластиковые накладки, охватывающие все грани корпуса.

Боковые стенки распашные, но способ крепления необычный: на нижней кромке боковой панели есть пазы, в которые входят плоские выступы на нижней кромке корпуса — получается своего рода петля. А на верхней кромке панели есть защелка для фиксации в закрытом положении. То есть поворот при открывании происходит не в горизонтальной, а в вертикальной плоскости; подобное мы уже видели в модели 600Т, только там были две защелки. При этом жесткость крышек на удобство установки-снятия влияет в гораздо меньшей степени.

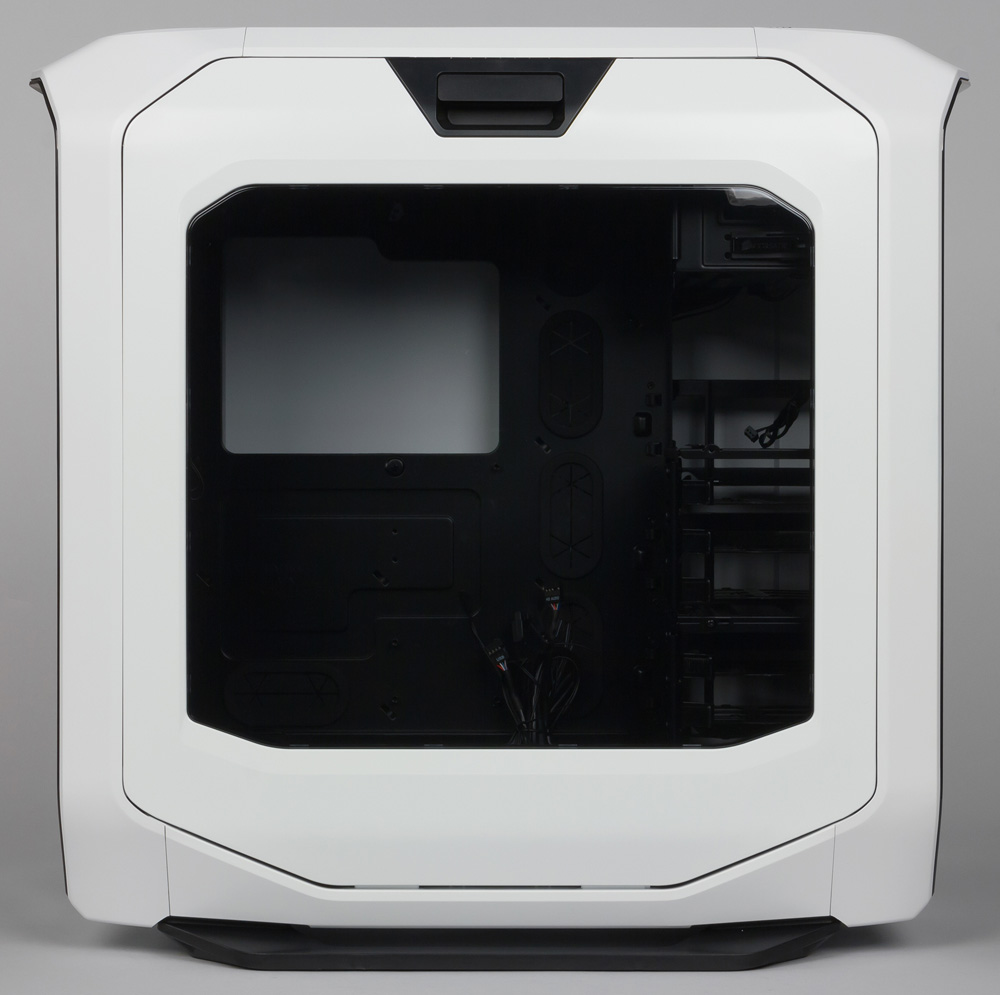

Вид слева

Пластиковая лицевая панель крепится к шасси с помощью плоских защелок. К их левому ряду подобраться можно без труда, а вот к защелкам справа доступ не столь удобный: мешают 2,5-дюймовые контейнеры для накопителей. Правда, снимать эту панель попросту незачем: все компоненты, расположенные спереди, доступны и без этого.

Органы управления и коммутации сосредоточены в передней части верхней панели. Набор бедным не назовешь, но, как и в отношении накопителей, от Full Tower можно было бы ожидать и большего.

Итак, что имеется: в центре, ближе к фронту, большая круглая кнопка Power (она почему-то обозначена «Start/Stop»), которая при включении подсвечивается белым. За ней два аудиоразъема, разделенные индикатором активности HDD, также белым. Дальше идет ряд прочих органов, справа налево: кнопка Reset (тоже круглая, но поменьше), по два порта USB 3.0 и USB 2.0 (расположены так, чтобы можно было одновременно подключать широкие устройства), крайняя слева — кнопка управления вентиляторами, окруженная индикаторами в форме сегментов, вновь белого свечения.

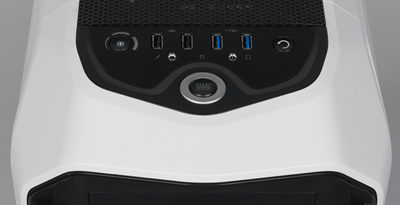

Панель управления

Вообще белых светодиодов на панели управления очень много: помимо упомянутых выше индикаторов, подсвечиваются символы USB, входа и выхода аудио. Светят они довольно ярко, но только если взгляд направлен по нормали сверху, а если смотреть хоть немного сбоку, то яркость трудно назвать чрезмерной.

Кнопки имеют небольшой свободный ход и нажимаются легко, поэтому исключить срабатывание от случайных касаний нельзя.

Учитывая значительную высоту корпуса, доступ к органам на панели управления будет удобным только при напольном размещении компьютера. Если же он расположен на столе, то даже очень высокому человеку придется вставать, чтобы увидеть кнопки, индикаторы и разъемы.

Ножки имеют форму вытянутых дуг, немного выступающих за габариты корпуса, чтобы придать бо́льшую устойчивость. Амортизирующий эффект придают широкие резиновые наклейки.


Система вентиляции

В штатное оснащение корпуса входят три 140-миллиметровых вентилятора: два нагнетающих спереди и один вытяжной сзади. Фронтальные вентиляторы имеют подсветку белого цвета.

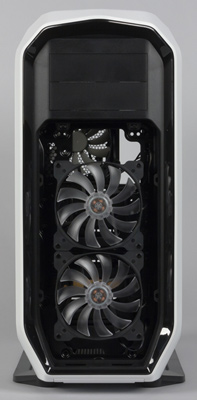

Фронтальные вентиляторы

При желании эти вентиляторы можно заменить 120-миллиметровыми, причем спереди таких вентиляторов поместится три.

Наличие стандартных трехконтактных коннекторов позволит подключать их как к системной плате, так и к встроенному контроллеру.

Контроллер частоты вращения рассчитан на подключение до четырех вентиляторов — именно столько трехконтактных разъемов на довольно длинных плоских кабелях отходит от него.

Алгоритм работы простой: последовательно нажимая на кнопку, выбираем одну из трех ступеней скорости, которая отображается горением одного, двух или трех индикаторов, окружающих кнопку. Естественно, регулируется подаваемое на вентиляторы напряжение, поэтому при наличии в них подсветки меняется и ее яркость, но совсем выключить ни подсветку, ни сами вентиляторы нельзя.

В конфигурации, которую покупатель получает при поставке, оба передних вентилятора работают на охлаждение дисковых корзин, в боковых поверхностях которых предусмотрены широкие прорези, а в днище салазок имеются немалого размера окна. Правда, примерно четверть нижнего вентилятора перекрывается пластиковым подиумом, на котором крепится нижняя корзина.

Если верхняя корзина приподнята или удалена, то соответствующий вентилятор будет создавать дополнительное охлаждение видеокарт и других плат расширения.

Максимальное количество устанавливаемых в корпус вентиляторов может достигать девяти: помимо упомянутых выше, можно разместить два 140- или три 120-миллиметровых на верхней плоскости шасси (места их крепления снабжены амортизирующими вставками) и два 120-миллиметровых на нижней.

В комплекте для дополнительных вентиляторов имеются четыре длинных винта и 16 саморезов.

Конечно, можно использовать и системы жидкостного охлаждения с радиаторами самых разных размеров: спереди и вверху — 240/280/360 мм, внизу 240 мм, да и задний вентилятор может быть заменен радиатором размером 120/140 мм. В задней стенке имеются и два отверстия, заглушки которых придется выламывать.

Систему фильтрации можно оценить на «отлично» как по полноте, так и по удобству обслуживания.

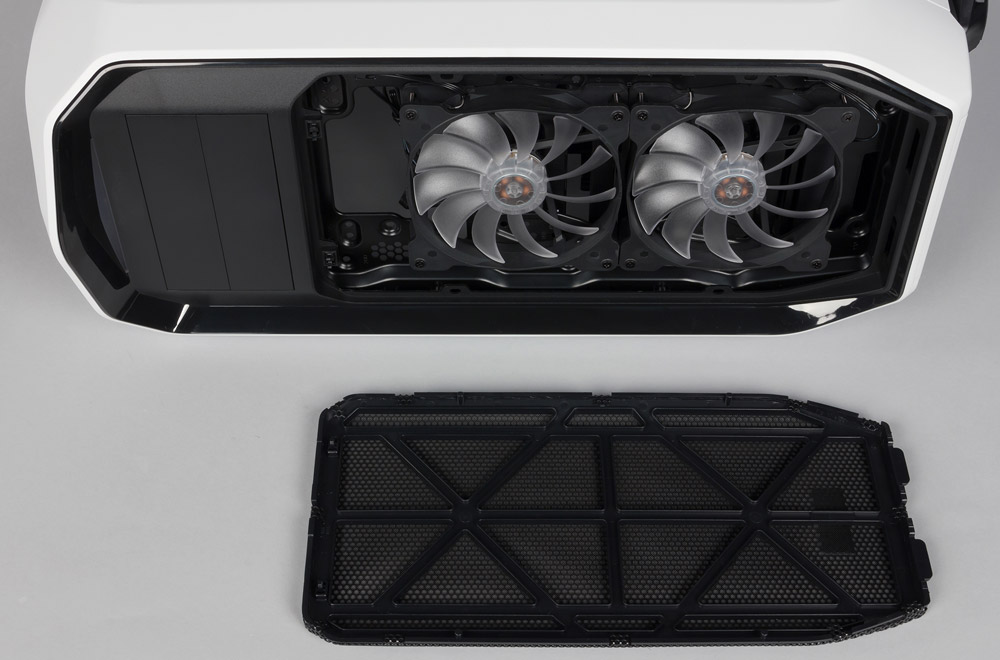

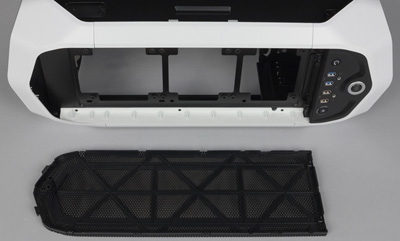

Верхний фильтр

Фильтрами из капроновой сетки с очень мелкими ячейками оснащены все места установки вентиляторов (естественно, кроме задней панели). Все они сделаны в виде пластиковых рамок, на которых и закреплена сетка, только верхний и передний фильтры имеют снаружи еще и декоративную металлическую решетку.

Фронтальный фильтр

Фильтры быстросъемные — снять их можно без вскрытия корпуса. Фронтальный и верхний фильтры крепятся парой защелок на одной кромке (верхней у фронтального и передней у верхнего) и выступами-фиксаторами на противоположной. Защелки срабатывают по нажатию, а после удаления фильтра открывается доступ к местам установки и крепления вентиляторов или радиаторов, то есть снимать сами панели при сборке не придется.

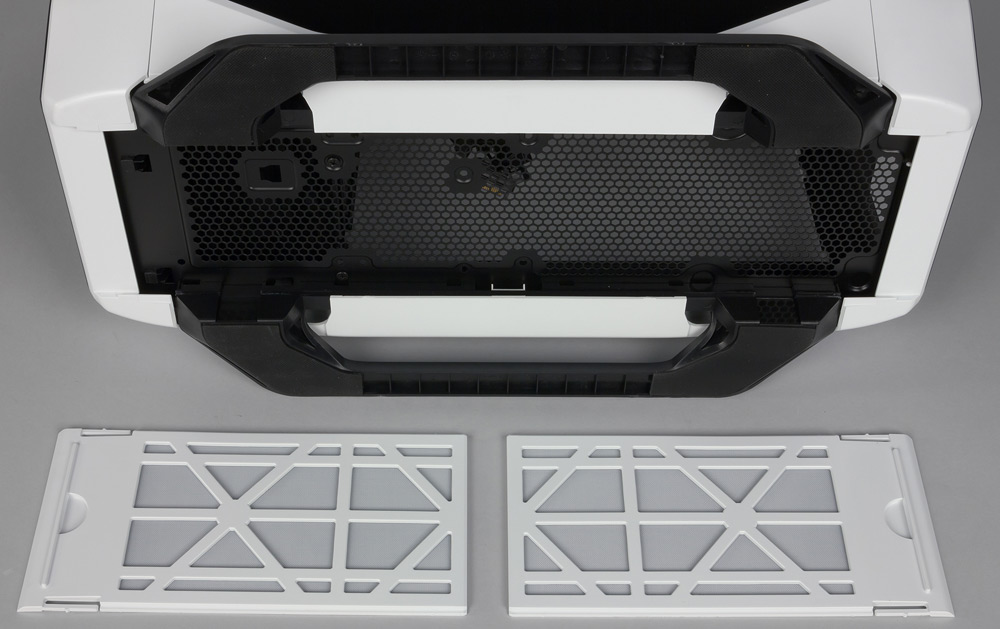

Нижние фильтры

Поскольку длина корпуса велика, а вентиляционные отверстия имеются по всей площади нижней плоскости шасси, то внизу конструкторы сделали два фильтра: один выдвигается вперед, другой назад.

Большая ширина корпуса позволит устанавливать процессорные системы охлаждения высотой до 200 мм, что подтверждается и нашим замером.

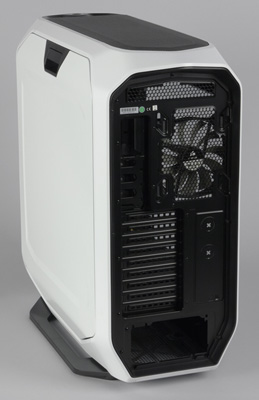

Вид сзади

Из дополнительных отверстий упомянем прорези в заглушках слотов расширения и небольшую перфорированную область в верхней части задней стенки. Декоративные заглушки пятидюймовых слотов сплошные, боковые стенки корпуса также не имеют отверстий, поэтому компьютер вполне можно будет ставить вплотную к вертикальным стенкам.


Сборка системного блока

Крепление боковых стенок описано выше, еще раз отметим, что их снятие и установка вполне удобны и сколь-нибудь существенных затруднений не вызывают.

Стойки для крепления системной платы уже установлены, причем средняя является центрирующей. В комплекте есть и одна дополнительная.

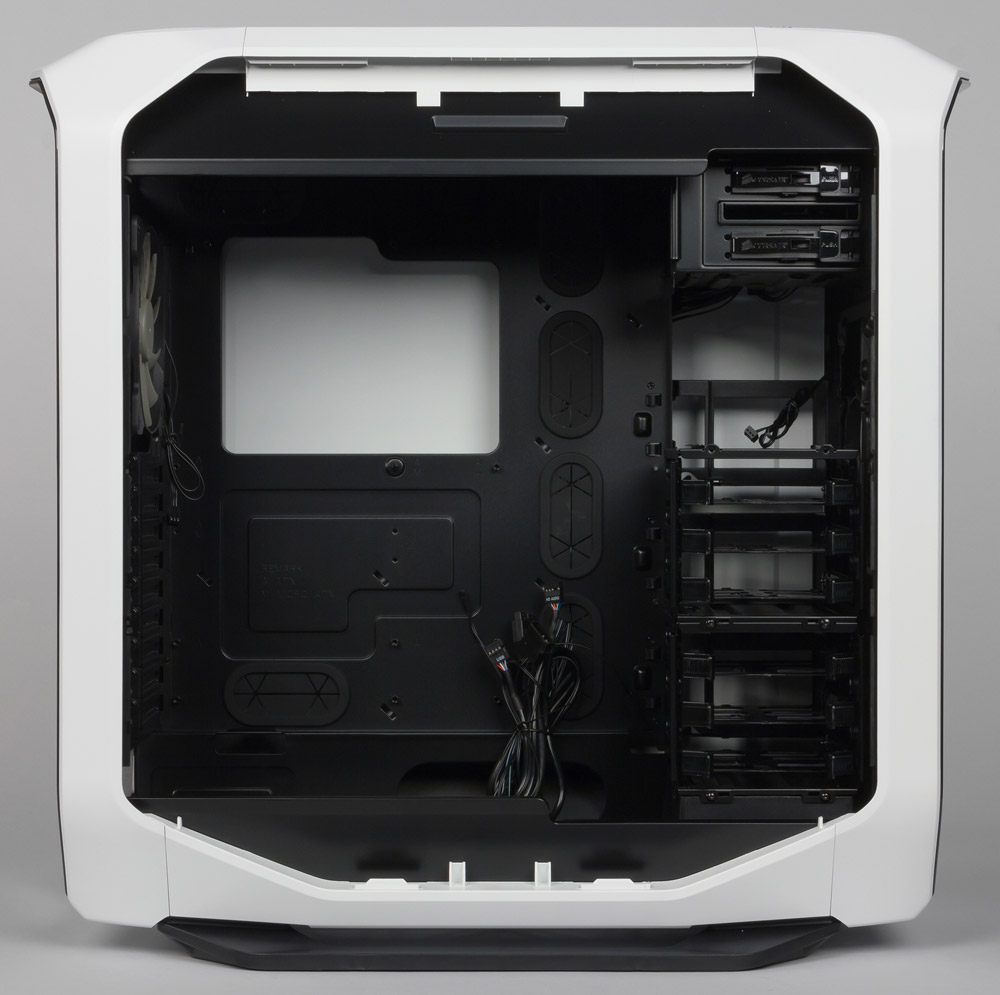

Вид на шасси слева

В подложке имеется вырез, позволяющий устанавливать и снимать процессорный кулер без демонтажа платы. Отверстие для портов ввода-вывода на задней панели ничем не закрыто, а прорези для плат расширения снабжены многоразовыми заглушками, которые, как и сами платы, крепятся винтами с накатными головками.

Блок питания крепится винтами непосредственно к задней стенке, на нижней плоскости шасси есть снабженные амортизирующими наклейками выступы, помогающие правильно сориентировать его при установке. Ставить БП можно вентилятором вверх или вниз, причем уже установленная системная плата не помешает его монтажу.

В спецификации говорится о максимальной длине блока в 260 мм, но реально места больше — если, конечно, такие БП найдутся. Конечно, нельзя забывать о выходящих из его задней стенки довольно жестких пучках проводов, однако можно ведь переставить дисковые отсеки вверх и удалить подиум.

Пятидюймовые накопители в соответствующих отсеках слева крепятся штатными защелками, причем об отсутствии возможности дополнительного крепления винтами справа жалеть не приходится: посадка очень плотная, люфта практически нет. Оба посадочных места не имеют заглушек в шасси, которые пришлось бы выламывать, а внутренние защелки декоративных заглушек лицевой панели имеют длинные выступы, позволяющие извлекать их без снятия самой панели — достаточно просунуть руку изнутри.

Отсеки для HDD/SSD крепятся парами винтов слева, а для дополнительной жесткости в любом из возможных положений для каждого имеется еще и крепление винтом к фронтальной панели шасси, но доступ к нему может перекрываться установленным вентилятором или радиатором СВО.

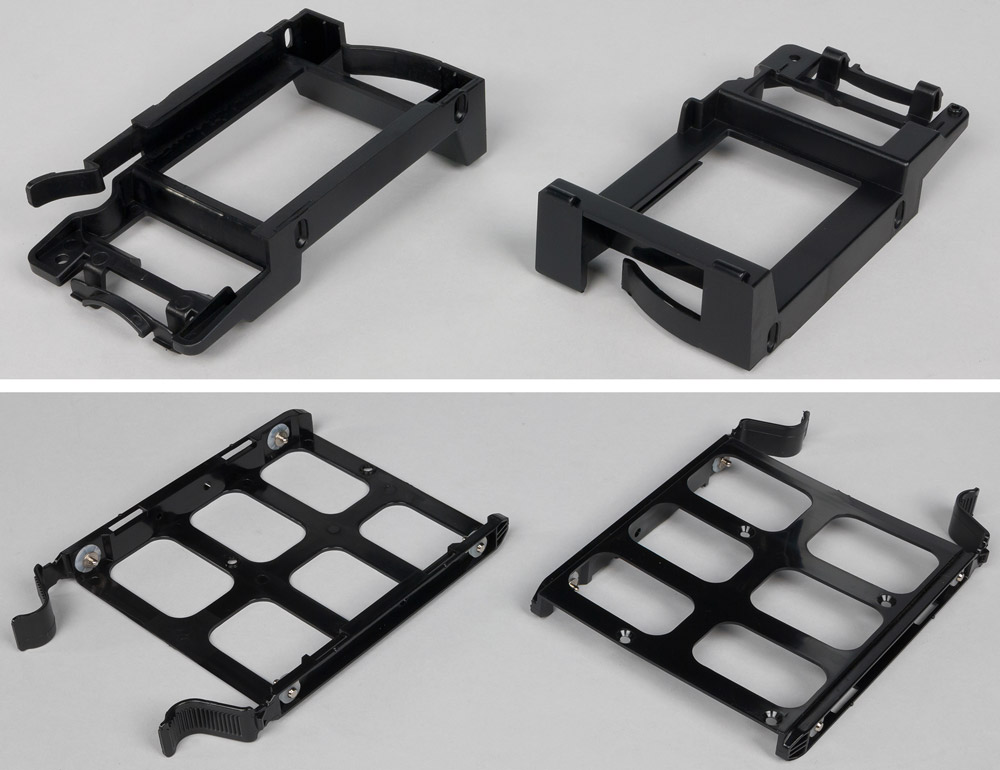

Салазки и контейнеры для HDD/SSD

Универсальные салазки ничем не отличаются от тех, что мы видели и в других корпусах Corsair, включая уже упоминавшийся Obsidian 450D. 3,5-дюймовые накопители в них крепятся боковыми штифтами с амортизирующими прокладками, а 2,5-дюймовые винтами снизу, вот только один штифт при этом будет мешать, и его придется не просто удалить (что легко), но еще и сохранить на случай, если в эти салазки понадобится поставить накопитель большего размера (а это уже сложнее: штифт маленький, потеряется запросто).

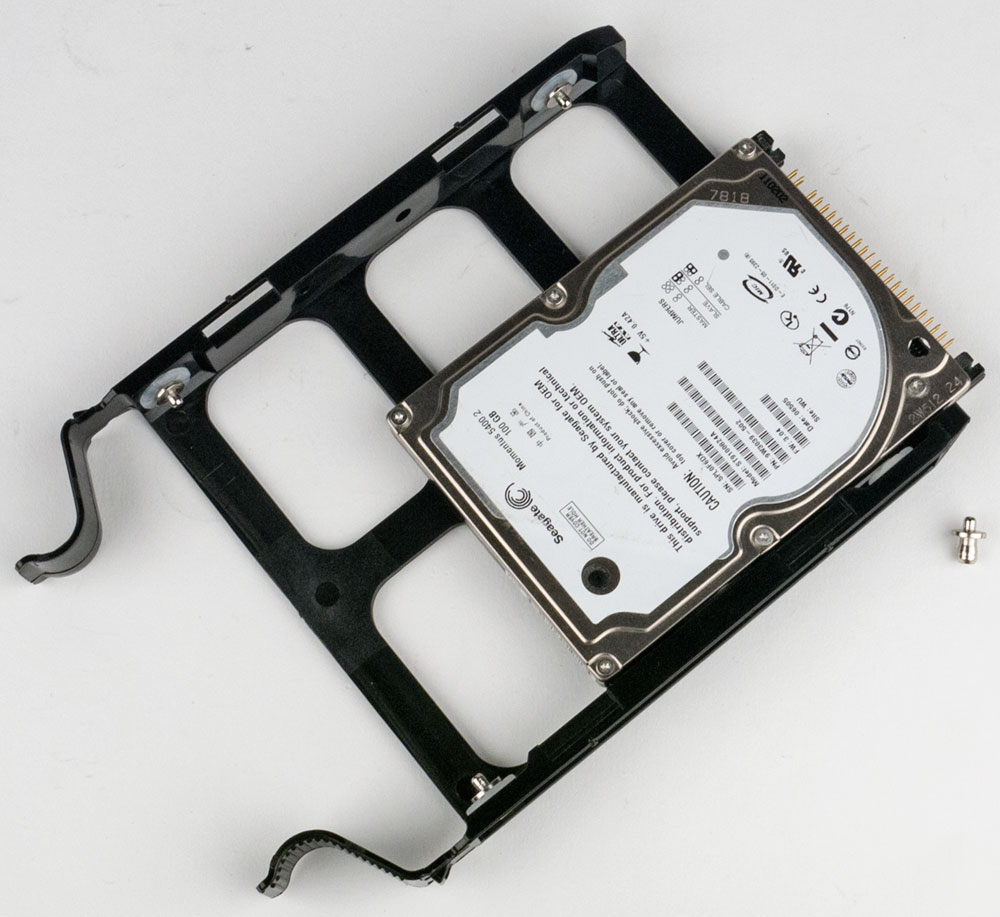

Салазки для HDD/SSD

Салазки в корзине крепятся защелками. Вынимать и вставлять их вполне удобно, но даже с установленным 3,5-дюймовым накопителем люфт заметный, поэтому сбоку предусмотрены отверстия для дополнительной фиксации винтом. Эти отверстия годятся и для крепления диска в самих салазках, однако особой необходимости в этом нет.

Накопители надо устанавливать так, чтобы разъемы оказались на противоположной стороне от защелок. Для подключения можно использовать кабели как с прямыми, так и Г-образными коннекторами SATA. Правда, у большинства накопителей в этих отсеках разъемы перекрываются установленными справа контейнерами для 2,5-дюймовых дисков.

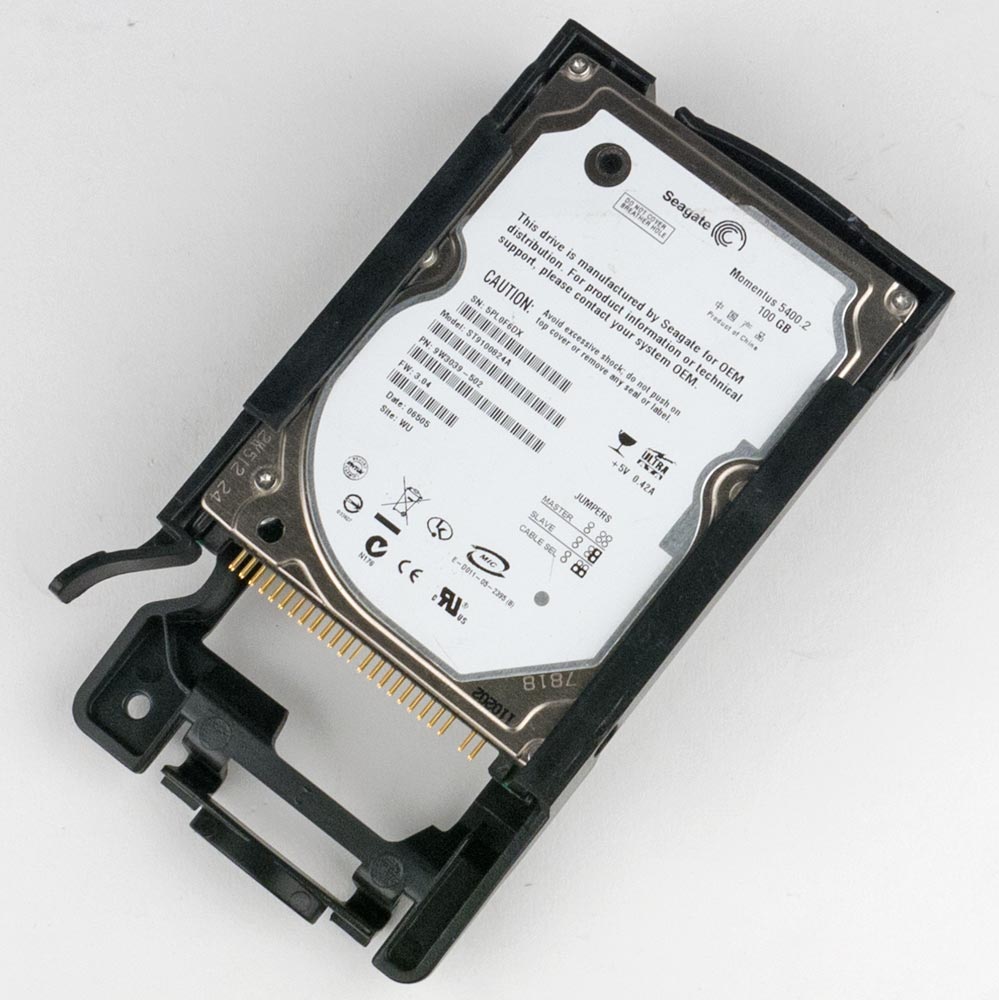

Эти контейнеры сложнее по форме, чем салазки, однако их использование вполне удобное. На шасси они крепятся защелкой с возможностью дополнительной фиксации винтом. Еще одна защелка удерживает сам накопитель в контейнере, а его извлечение облегчается расположенной на противоположном краю выталкивающей пружиной. Естественно, вставлять HDD или SSD нужно разъемами наружу. Кабели также можно использовать с любой формой коннекторов.

Контейнеры для HDD/SSD

В контейнерах тоже имеется возможность фиксации накопителя винтами (на этот раз тремя), но и здесь это вряд ли потребуется: вполне достаточно защелки.

Кабели при монтаже можно проложить за подложкой системной платы, продевая в имеющиеся прорези, снабженные резиновыми заглушками с разрезными лепестками (только у нижней, самой большой, такой заглушки нет). Очень уж тщательно укладывать их не придется — пространства справа вполне достаточно.

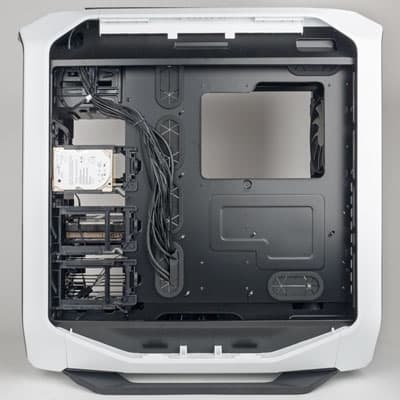

Вид на шасси справа

Подключение фронтальных разъемов USB и аудио к внутренним разъемам системной платы производится экранированными кабелями с монолитными коннекторами. Как и у других корпусов Corsair, для аудио есть только HD Audio.

Питание на контроллер вентиляторов подается через коннектор SATA, а на светодиоды подсветки символов — через периферийный разъем Molex male.

Вальцовка имеется лишь на малом количестве кромок, однако остальные аккуратно скруглены, и риск повреждения рук при сборке сведен к минимуму.


Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

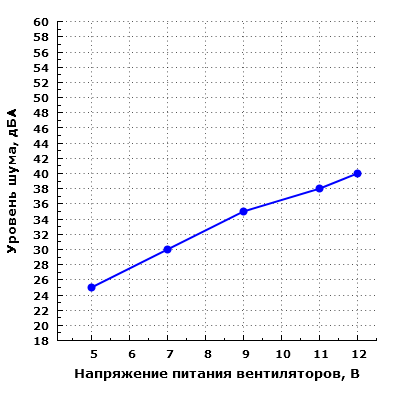

Уровень шума корпуса

Уровень шума системы охлаждения корпуса изменяется в широких пределах от 25 до 40 дБА, в столь широких же пределах изменяется и ее производительность. При питании вентиляторов напряжением 5 В шум находится на низком уровне даже при расположения микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума заметно возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от среднего (30 дБА) до повышенного (38 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентиляторов номинальным напряжением 12 В шум системы охлаждения не превышает 40 дБА, но шум в таком режиме уже сильно заметен, особенно в ближнем поле.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как приближающийся к среднетипичному уровню для жилого помещения в дневное время суток.

Корпус оснащен штатным трехпозиционным контроллером вентиляторов, который имеет электронное управление, выполнен, скорее всего, на основе ШИМ-контроллера и подключается посредством разъема SATA Power. Алгоритм работы контроллера — карусельного типа: последовательным нажатием на кнопку переключаются режимы 1/2/3/1. Какого-либо шума от контроллера зафиксировано не было. Заметим, что передние вентиляторы имеют подсветку белого цвета, которая реализована посредством четырех белых светодиодов, расположенных по углам рамок вентиляторов. И яркость светодиодов изменяется пропорционально напряжению питания.

Уровень шума, дБА
РежимНастольное размещениеНапольное размещение
High4032
Medium3529
Low3025
124033
52521

При подключении вентиляторов к контроллеру шум изменяется в диапазоне от 30 до 40 дБА при настольном размещении корпуса и от 25 до 32 дБА при его напольном размещении, что примерно соответствует изменению питающего напряжения вентиляторов от 7 до 12 вольт. Таким образом, контроллер далеко не полностью реализует возможности вентиляторов по снижению уровня шума и работе на минимальных оборотах. Тем не менее, 25 дБА — это действительно низкий уровень шума, пусть и не рекордный, который демонстрирует система охлаждения корпуса при использовании штатного контроллера и напольном размещении корпуса относительно воображаемого пользователя, сидящего рядом на стуле.

Качество комплектных вентиляторов весьма приличное: стука нет даже при питании от 4,5 В, однако небольшой постоянный призвук работы электропривода все-таки можно различить с минимального расстояния порядка 20-30 сантиметров (но только при крайне низком уровне фонового шума).

Оценить акустическую эргономику данного корпуса в целом можно довольно позитивно: при минимальном напряжении питания шум относительно низкий, а при максимальном напряжении питания шум хоть и заметный, но умеренный.


Позиционирование и выводы

Доставшийся нам белый корпус очень элегантен на вид. Но есть большое сомнение, будет ли он столь же красив через некоторое время, когда по нему не раз пройдутся руками, не всегда свежевымытыми, а сверху осядет изрядный слой пыли. Владельцу придется немало потрудиться для поддержания столь привлекательного вида, поэтому черный вариант корпуса представляется нам более практичным, хотя с эстетической точки зрения он менее выигрышный.

Оснащенность корпуса хоть и небогатая, но в целом соответствует ценовой категории: четыре порта USB, из которых два — версии 3.0, три штатных вентилятора и контроллер частоты их вращения. Комплект принадлежностей можно назвать бедным: нет даже спикера для системной платы.

По возможностям для установки различных компонентов корпус универсален: системные платы сюда войдут вплоть до XL-ATX, то есть практически любые, за исключением экзотических, а потому крайне редко встречающихся форматов вроде HPTX. Видеокарты — любые существующие, в том числе в конфигурациях CrossFireX и 3-way SLI. Выбор блоков питания также не имеет реальных ограничений. А вот с накопителями несколько хуже: если двух пятидюймовых слотов для подавляющего большинства владельцев будет вполне достаточно, то девяти штатных мест для HDD/SSD, из которых шесть универсальных и три 2,5-дюймовых, в некоторых случаях может оказаться маловато. Причем вероятность этого увеличивается, если хотя бы одна из дисковых корзин удаляется при установке каких-то других габаритных компонентов.

Для охлаждения высокопроизводительных систем возможности здесь весьма широкие — с использованием как вентиляторов, так и систем жидкостного охлаждения. А систему фильтрации мы еще раз похвалим и за полноту, и за удобство обслуживания.

Отсутствие выхода на лицевую панель для 3,5-дюймовых устройств мы бы отнесли к недостаткам, хотя и не существенно важным.

При выборе места размещения будущего компьютера нельзя забывать про верхнее расположение панели управления, что в сочетании с большой высотой корпуса делает неудобным ее использование при настольном размещении. А вот отсутствие вентиляционных отверстий на боковых поверхностях как раз расширяет выбор возможных мест для установки.

Таким образом, проще перечислить конфигурации, для которых корпус Corsair Graphite 780T пригоден мало или не годится вовсе: это бюджетные рабочие станции, домашние и офисные — из-за цены, а также любые компьютеры, для размещения которых отводится совсем немного места — из-за габаритов.

И нельзя не упомянуть качество изготовления, традиционно высокое для Corsair. Правда, на этот раз немного подвело обилие разного рода стыков внешних деталей сложной формы: выдержать равномерность зазоров удалось не везде. Безупречной в этом плане является лишь лицевая панель, но и в ней нашлась «капля дегтя» — внешний контур черной вставки панели зачем-то сделан глянцевым, и на нем моментально появляются отпечатки пальцев, то же происходит и с прозрачным окном в левой стенке (прочие поверхности матовые).


Средняя цена по данным price.ru
Н/Д(0)
Средняя цена по данным Яндекс.Маркет
T-11749380
Предложения по данным Яндекс.Маркет
L-11749380-10

Корпус Corsair Graphite 780T предоставлен на тест производителем
