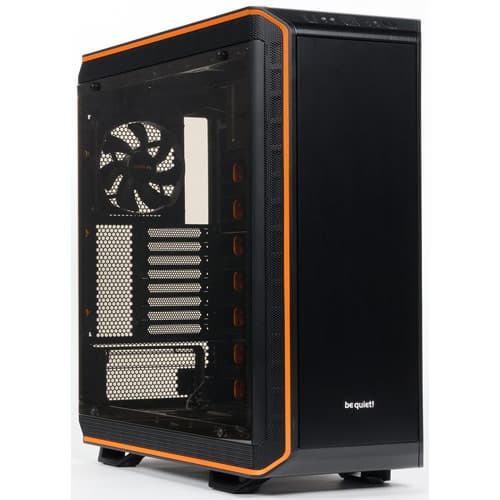

Корпус be quiet! Dark Base Pro 900



Корпус be quiet! Dark Base Pro 900

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Название be quiet! на страницах нашего сайта уже встречалось — мы знакомились и с системами охлаждения, и с блоками питания этой компании, однако компьютерный корпус с этой маркой нам достался впервые. Хотя бренд be quiet! известен с 2002 года, корпусами компания начала заниматься лишь чуть больше двух лет назад — первый из них был представлен в августе 2014 года, и набор предлагаемых моделей пока невелик. К тому же корпуса be quiet! явно не относятся к массовым, производитель предназначает их энтузиастам и всем тем, кто предпочитает соответствие продукта самым высоким стандартам (естественно, такой товар дешевым быть не может).

В настоящее время компания предлагает две серии корпусов — Dark Base и Silent Base. Сколько моделей входит в каждую из них, однозначно не скажешь: зависит от того, что считать за самостоятельную модель.

На наш взгляд, существенно отличающихся моделей три: Silent Base 600 и 800, а также Dark Base 900, но у всех есть по несколько вариантов. Помимо очевидных — с прозрачным окном и без него, для Silent Base 600 и 800 на официальном сайте различают еще вариации с разными цветными вставками (черными, оранжевыми, серебристыми; сами корпуса в обеих сериях черные), то есть всего в этой серии 12 наименований.

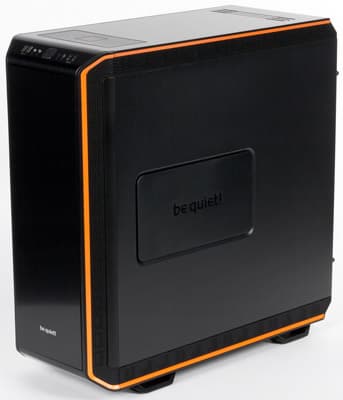

Вид справа

Для Dark Base 900 ситуация сложнее, здесь отличия двух вариантов серьезнее, хотя база одна, и вполне можно говорить о модификациях 900 и 900 Pro. Самое заметная разница в оформлении: у 900 левая боковая стенка без прозрачного окна, а у 900 Pro этой стенки в привычном смысле попросту нет, ее заменяет стеклянная пластина. Кроме того, есть отличия в оснащении, главным из которых можно назвать наличие у Dark Base 900 Pro беспроводного зарядного устройства для мобильных гаджетов, совместимых со стандартом Qi. Это первый компьютерный корпус с такой функцией, который побывал у нас, а потому работать с ним было интересно, тем более, что в нем обнаружился и ряд других интересных решений, порой еще более экзотических.

Вид слева

Корпуса заявлены производителем как бесшумные; всё же уточним формулировку: сами корпуса не шумят, звуки идут от компонентов системы вентиляции/охлаждения и других деталей компьютера. Однако в обеих моделях Dark Base приняты меры для снижения шумности, включая использование штатных вентиляторов с пониженным уровнем шума.

Как обычно, несколько слов об информационной поддержке: на сайте производителя есть полноценный раздел на русском языке, в котором описание очень подробное и полное (правда, не лишенное пассажей с явно рекламной направленностью, но в умеренном количестве). Хуже, что во всей предлагаемой документации — от печатной брошюры в комплекте до предлагаемых к скачиванию на сайте файлов — нет русскоязычной информации. И не верьте именам скачиваемых файлов, заканчивающихся на «_ru»: ни слова на русском в тексте нет; надеемся, что это временная ситуация, и в продажу будут поступать корпуса с русскоязычным руководством пользователя, как того требует законодательство РФ.

И предпосылки для таких надежд есть — это не только сайт с русскоязычными страницами, но и русские тексты на упаковочной коробке. Сама коробка большая и увесистая: полных 18 килограммов. Имеющиеся по бокам прорези для захвата руками облегчают переноску, но вовсе не делают ее делом легким и необременительным.

Однако вернемся к инструкциям. Претензии есть не только в языковом плане — в конце концов, большинство энтузиастов и специалистов, которым и предназначена данная модель, владеют английским хотя бы на базовом уровне. Хуже другое: корпус весьма и весьма непростой, его конструкция может трансформироваться в очень широких пределах, а иллюстрируется всё это в имеющейся брошюре картинками и чертежами не только мелкими по размеру, но еще и очень низкого качества. Скачиваемый файл является точной копией брошюры в PDF-формате, поэтому и он выручить не может, а фотоиллюстрации на сайте хоть и более высокого качества, но также малы по размеру, к тому же не показывают подробно все моменты. Поэтому о многом приходится догадываться самому.


Компоновка

Про компоновку придется рассказывать долго.

За десятилетия привычной стала «левосторонняя ориентация» корпусов башенного типа, когда доступ к компонентам компьютера осуществляется с левой стороны (соответственно прозрачное окно, если оно есть, находится в левой стенке), системная плата устанавливается так, чтобы процессор и порты ввода-вывода находились вверху, а слоты для карт расширения внизу.

С недавних пор стали появляться образцы, в которых конструкторы отступили от этого канона и сделали доступ справа, что потребовало не только переместить прозрачное окно на правую стенку, но и повернуть системную плату на 180 градусов вокруг горизонтальной оси. Процессор и порты в таких конструкциях расположены ниже плат расширения, соответственно меняется конфигурация задней стенки.

Но до сих пор выбор был однозначный: либо-либо. Конструкторы бренда be quiet! пошли дальше, предусмотрев возможность трансформации по желанию владельца: при поставке корпус собран как левосторонний, но вполне возможна инверсия — поворачивается и перемещается подложка системной платы вместе с частью задней стенки, разворачивается в другую сторону стойка для дисковых накопителей, меняются местами боковые крышки, в результате корпус становится правосторонним.

Такое решение позволило предоставить владельцу будущего компьютера еще одну возможность, довольно неожиданную: можно целиком извлечь узел, состоящий из подложки и части задней стенки, вместе с закрепленными на них системной платой и картами расширения, и использовать в качестве тестового стенда, причем предусмотрены даже небольшие ножки-амортизаторы. Подобные извлекаемые конструкции в корпусах иногда встречаются, но весьма редко.

Понятно, что для этого целый ряд соединений элементов шасси, обычно осуществляемых сваркой или заклепками, пришлось сделать разъемными, а также продумать ряд других моментов, обеспечивающих инверсное расположение компонентов. Поэтому конструкция получилась и непростой, и весьма дорогой — модели Dark Base 900 Pro явно относятся к высшему ценовому классу.

Можно вспомнить и еще один экзотический вариант компоновки — с поворотом системной платы на 90°, когда и порты ввода-вывода, и внешние планки карт расширения «переезжают» на верхнюю плоскость корпуса. Наверно, при желании можно было бы реализовать возможность трансформации еще и под такую компоновку, но это сделало бы конструкцию слишком сложной и еще более дорогой, что вряд ли нашло бы понимание у потенциальных покупателей.

Но экономия должна быть разумной, соответствующей классу модели: в подобном корпусе-трансформере нельзя обойтись 4-5 посадочными местами для HDD/SSD, ограничить размер системной платы форматом ATX, а в оформлении обойтись сложным рельефом пластиковых панелей и парой подсвечиваемых вентиляторов.

Кроме того, «футуристический» дизайн с обилием глянца и разноцветное сияние неотключаемой подсветки, рассчитанные на вкусы каких-то гипотетических геймеров, могут категорически не понравиться солидным потребителям, поэтому экстерьер корпусов Dark Base классически строгий: плоские поверхности со скругленными гранями и чуть скошенными переходами, матовый черный цвет внешних деталей, сплошная передняя дверца. Тонированное стекло, используемое в качестве одной из боковой стенок, и накладки из анодированного алюминия, имеющиеся спереди и сверху, придают внешнему виду корпуса цельный и законченный вид. Алюминиевая декоративная накладка есть даже снизу, но проникнуться глубиной такого дизайнерского решения мы не смогли.

Для тех, кому сплошной черный окрас покажется мрачноватым, предлагаются варианты Orange и Silver, у которых боковые периметры выделены цветной вставкой, соответственно оранжевой и серебристой. Подсветка есть, причем многоцветная, но решение о ее установке принимает владелец: в комплекте имеются две планки со светодиодами, оснащенные самоклеющимися «липучками».

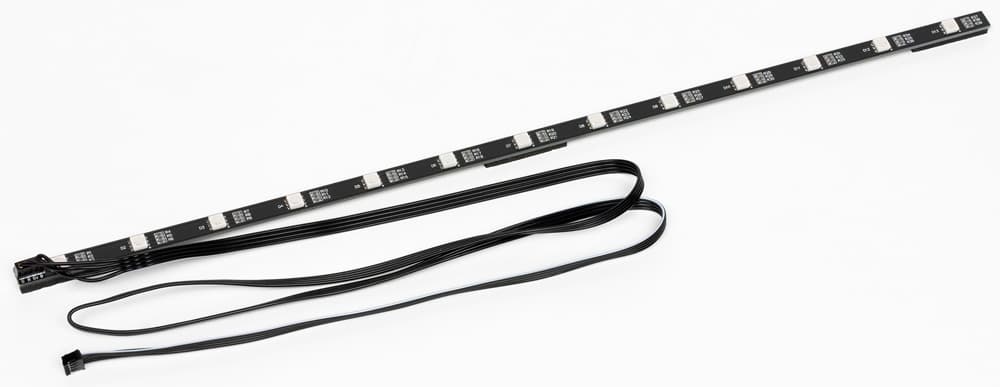

Светодиодная планка подсветки

Наличие в корпусе фронтальной дверцы порой вызывает немало нареканий — или защелки неудобные, или используемый в качестве фиксатора магнит чересчур сильный (а порой наоборот, совсем слабый), или закрывание дверцы сопровождается очень громким звуком (сэкономили на амортизаторах). И почти всегда направление открывания однозначно определяет расположение будущего компьютера относительно оператора: открытая дверца не должна мешать доступу к находящимся на передней панели органам.

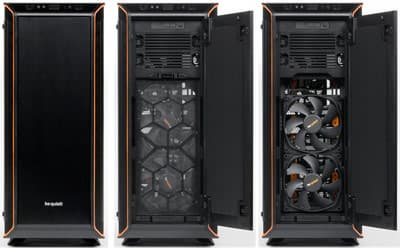

Вид спереди

Но Dark Base Pro 900 — тот редкий случай, когда придраться не к чему. Петли дверцы в исходном состоянии находятся справа, но их можно переместить и на левую сторону. Единственная защелка, расположенная в верхнем углу, удерживает дверцу вполне надежно, однако открыть или закрыть ее не составит труда. Магнит тоже есть, причем слабенький, но он используется только в качестве «доводчика» — не дает болтаться прикрытой, но не зафиксированной дверце.

Амортизаторов в виде силиконовых или резиновых наклеек нет, но звук при закрытии дверцы негромкий, «интеллигентный». Открывается она на угол около 120°.

Немного поворчать можно разве что по поводу чуть неравномерных зазоров, но их заметит лишь очень внимательный взгляд, да к тому же не исключено, что делу при желании можно помочь, немного поправив петли.

Чтобы закончить описание экстерьера, расскажем о внешних органах.

Панель управления находится на скошенном переходе от лицевой панели к верхней. И это самое подходящее для нее место: корпус высокий, но кнопки и разъемы будут видны и доступны как при настольном, так и при напольном размещении компьютера.

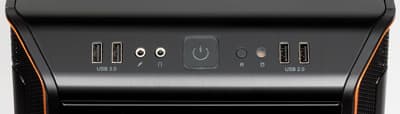

Панель управления

На краях панели находятся пары USB-портов — слева USB 3.0, справа 2.0. Центральную часть занимает крупная кнопка Power с красной подсветкой, левее два аудиогнезда, правее крошечная кнопка Reset и красный индикатор дисковой активности.

Нажать Reset пальцем нужно еще умудриться — скорее всего, придется воспользоваться каким-нибудь подручным инструментом. Кнопка Power от случайных прикосновений защищена хуже: свободный ход невелик, усилие для срабатывания небольшое.

USB-порты расположены не в линию, а параллельно друг другу, поэтому проблем с одновременным подключением двух широких устройств не будет. Правда, этого нельзя сказать о двух устройствах с увеличенной толщиной (такими бывают флэшки с сувенирным оформлением): зазор между разъемами чуть больше 6 мм. Кроме того, порты USB 3.0 не выделены синим цветом, и придется ориентироваться на имеющиеся рядом с разъемами надписи.

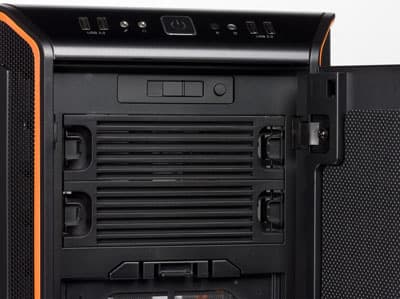

За дверцей, в самой верхней части фронтальной панели, скрываются еще два органа — регулятор для вентиляторов (об этом ниже) и кнопка режима подсветки, позволяющая последовательным перебором выбрать цвет свечения (белый, красный, зеленый, синий, оранжевый) либо вовсе выключить подсветку.

Панель управления

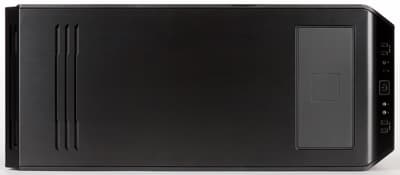

На верхней панели, рядом с органами управления и разъемами, находится площадка для зарядки Qi-совместимых устройств. Она оформлена пластиковой вставкой, не выступающей из плоскости верхней крышки.

Вид сверху

Переходим к внутренним частям.

В передней части шасси находится стойка для накопителей. В самом верху двухместный отсек для пятидюймовых устройств с выходом на лицевую панель, под ним семь независимых контейнеров для HDD и SSD обеих размерностей, в каждый из которых можно установить либо один 3,5-дюймовый диск, либо два 2,5-дюймовых.

Крепление накопителей

Еще один съемный контейнер, на этот раз рассчитанный только на 2,5-дюймовые устройства, находится за подложкой системной платы.

Крепление накопителей

Таким образом, в корпус можно установить от 7 до 15 дисковых накопителей, в зависимости от их размерности. Конечно, при свободных 5-дюймовых отсеках количество 3,5-дюймовых дисков можно увеличить, докупив соответствующие переходники-адаптеры.

Ниже прорезей для пятидюймовых устройств на лицевой панели находится решетка, закрывающая фронтальные вентиляторы.

Блок питания располагается в нижней части шасси, причем целиком находится внутри корпуса, даже задняя стенка наружу не выходит. Способ его подключения хоть и не уникальный — нечто подобное нам уже встречалось, однако вполне оригинальный; подробности расскажем при описании сборки компьютера.

Комплектация богатая: помимо уже упоминавшихся книжечки-инструкции и двух светодиодных полос, есть большое количество разнообразного крепежа, рассортированного по пакетикам, шесть многоразовых кабельных стяжек-липучек, дополнительная заглушка для отверстия, через которое пройдут кабели от накопителей, и четыре небольшие амортизирующие прокладки, назначение которых почему-то нигде не указано — возможно, либо для крепления дополнительных устройств системы охлаждения, либо для блока питания. Есть и два металлических кронштейна, о назначении которых мы скажем ниже.

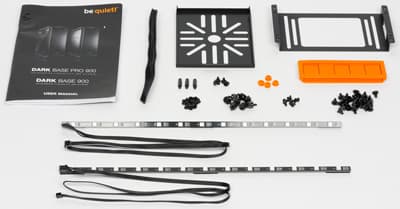

Комплектация

Конструкция

Размеры корпуса 585×243×595 мм (В×Ш×Г, включая выступающие элементы). Хотя на официальном сайте типоразмер корпуса и не определен однозначно, его вполне можно отнести к Full Tower. Тем более, что в него можно устанавливать системные платы E-ATX и XL-ATX, а прорезей для плат расширения имеется восемь.

Вес нетто составляет 14,5 кг, что определяется не только размерами и сложностью конструкции, но и используемыми материалами — и для шасси, и для металлической боковой стенки применена сталь толщиной 0,8–0,85 мм, а отдельные элементы вроде кронштейна для крепления блока питания имеют толщину и вовсе 1,1 мм. Целиком прозрачная боковая стенка сделана из 4-миллиметрового стекла, что также не может не сказаться на суммарном весе. А ведь еще есть звукоизолирующие накладки на боковой крышке и фронтальной дверце.

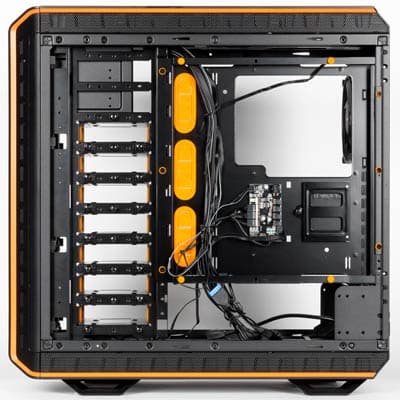

Вид на шасси справа

Несмотря на разборную конструкцию, жесткость шасси и корпуса в целом получилась высокой, чему в немалой степени способствует наличие выпуклых пластиковых панелей вверху, спереди и внизу. Пожалуй, претензия есть только к подложке системной платы: даже задняя стенка, несмотря на обилие отверстий, не так прогибается при нажиме. Но заметить это можно лишь в рамках конструктива Dark Base Pro 900, а если сравнивать с другими корпусами, то жесткость подложки можно назвать вполне приличной.

Как сказано чуть выше, шасси имеет съемные пластиковые панели не только спереди, что вполне привычно, но и сверху (что тоже дело обычное, если корпус не самый бюджетный), и даже снизу, а это уже встречается реже. Причем панели эти имеют немалую глубину — по 4 см верхняя и нижняя и 5 см фронтальная, а в их боковых поверхностях сделаны вентиляционные прорези, снаружи закрытые декоративной металлической сеткой, зрительно обрамляющей с трех сторон боковые периметры корпуса.

Нижняя панель оснащена четырьмя широкими ножками, приподнимающими корпус на 2,5 см. Снизу к ножкам приклеены резиновые амортизирующие накладки.

Конструкция шасси почти полностью разборная: если снять всё, что можно, останутся только ребра каркаса да нижняя и верхняя плоскости. Снимаются даже пятидюймовый отсек и узел крепления блока питания.

Теперь перечислим решения, призванные снизить шумность будущего компьютера.

Во-первых, фронтальная дверца, металлическая боковая крышка и верхняя панель изнутри оклеены звукопоглощающим материалом.

Во-вторых, разработчики не поскупились на разного рода амортизаторы: ими оснащены не только места крепления 3,5-миллиметровых накопителей и блока питания, но даже винты, фиксирующие подложку системной платы и заднюю панель.

Наконец, приняты меры для уменьшения шума в системе вентиляции, к ним мы вернемся в соответствующем разделе обзора.

Элементы панели управления никак не связаны ни с передней, ни с верхней крышками: они расположены на отдельном основании, закрепленном непосредственно на шасси, и не мешают снятию обеих этих крышек.

На этом же основании выполнена и площадка для размещения заряжаемого Qi-совместимого гаджета. Под ней находится плата базовой станции, и это не просто плоская катушка для индукционной передачи энергии плюс преобразователь. В стандарте предусмотрен и протокол обмена данными между зарядным устройством и заряжаемым гаджетом, чтобы сначала определить, действительно ли он является Qi-совместимым, затем оптимизировать процесс заряда, в том числе по мощности, и в конце концов прекратить работу, когда аккумулятор мобильного устройства заряжен. А для этого требуется наличие соответствующих «мозгов».

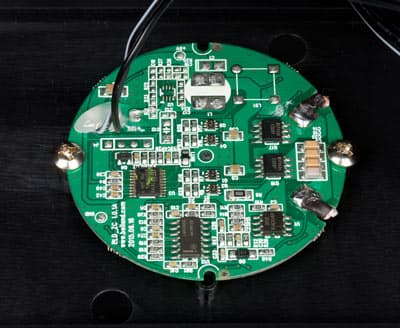

Беспроводное зарядное устройство Qi

Проверено — работает, но, конечно, когда включено питание компьютера. Только спешить не надо: смартфон с базой должны «договориться», а это может занять некоторое время. И укладывать гаджет нужно не как попало, а так, чтобы он максимально вписывался в пластиковую площадку.

В отношении процессорных кулеров сказано о максимальной высоте в 185 мм. Наш замер показал расстояние 199 мм от основания для системной платы до противоположной боковой стенки, но из него нужно вычесть высоту стоек для монтажа платы (в данном случае 6 мм) и толщину самой платы с установленным процессором.

А вот при выборе видеокарт можно руководствоваться любыми соображениями, кроме габаритов: даже без удаления каких-либо компонентов корпуса длина видеоадаптеров может достигать 325 мм — а ведь более длинные модели надо еще поискать. Если же вынуть часть дисковых контейнеров, то значение увеличится и вовсе до 472 мм (правда, без учета возможной установки радиатора СВО на фронтальной панели).


Система вентиляции

В штатное оснащение корпуса входят три 140-миллиметровых вентилятора Silent Wings 3 PWM собственного производства компании. Они характеризуются пониженным энергопотреблением и крайне низким уровнем шума — для них заявлено не более 15,5 дБА, а места крепления снабжены резиновыми амортизаторами для уменьшения вибраций; в конструкции применены гидродинамические подшипники, призванные обеспечить срок службы до 300 тысяч часов.

Расположены они стандартно: два нагнетающих фронтальных и один вытяжной на задней стенке, в зоне размещения процессорного кулера.

Для управления вентиляторами применено решение, всё чаще встречающееся в корпусах «высшей лиги»: подключаются они через хаб — плату, обычно расположенную за подложкой системной платы. Это мы видим и в Dark Base Pro 900.

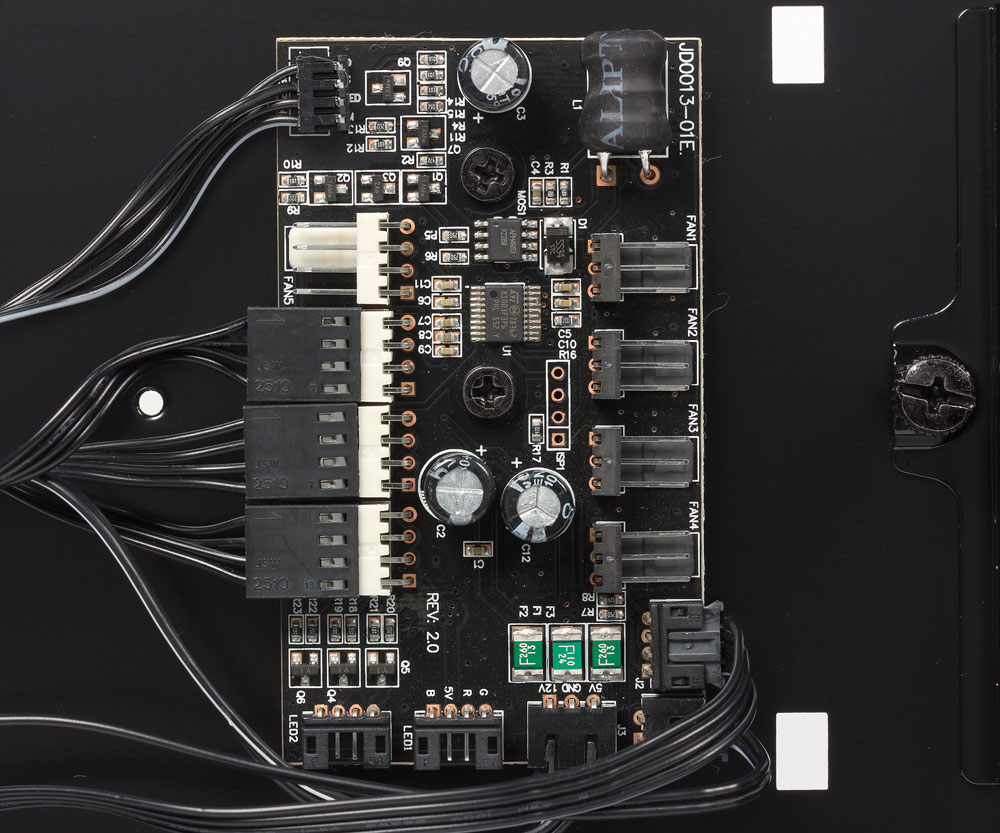

Хаб для вентиляторов

В данном случае хаб позволяет подключать до четырех вентиляторов с PWM-регулировкой и 4-контактными разъемами, а также до трех вентиляторов с 3-контактными коннекторами. Способов управления ими два: в крайнем левом положении регулятора, находящегося в верхней части передней панели, контроль над вентиляторами передается системной плате, для чего ее PWM-разъем имеющимся кабелем соединяется с хабом. Еще инструкция говорит о ручном управлении, но довольно невнятно; в действительности как только движок регулятора (это именно регулятор, а не переключатель) сдвинут из крайнего левого положения, он начинает управлять скоростью вращения вентиляторов, хотя и в не очень широких пределах.

На плате хаба есть и схема управления подсветкой с двумя разъемами для комплектных светодиодных линеек, да и питание на Qi-модуль подается через эту плату. К блоку питания хаб подключается SATA-разъемом.

Возможности модернизации системы вентиляции широчайшие.

Начнем с дополнительных вентиляторов; перечислим:

  • имеющиеся вентиляторы можно заменить 120-миллиметровыми;
  • спереди можно поставить третий вентилятор размером 120/140 мм, для чего придется снять пятидюймовый отсек, а на его месте закрепить имеющийся в комплекте кронштейн-держатель; на это верхнее место можно переместить и один из имеющихся вентиляторов, а для подачи воздуха предусмотрены щели в заглушках пятидюймовых слотов;
  • вверху предусмотрена установка одного 180-, или трех 140-, или четырех 120-миллиметровых вентиляторов (в последнем случае придется сначала снять, а затем вернуть на место основание для органов управления и разъемов, а также проложить иначе идущие от него кабели);
  • на нижней плоскости есть места для двух вентиляторов 120/140 мм,
  • наконец, на металлической боковой стенке есть вентиляционные отверстия, закрытые пластиковой заглушкой; здесь предусмотрены крепежные отверстия для двух 120-миллиметровых вентиляторов — правда, в случае с Dark Base Pro 900 целесообразность их установки более чем сомнительна, скорее всего, это просто следствие унификации с младшей моделью.

Про последний пункт в списке заметим: заглушка, как и остальная часть боковой крышки, изнутри покрыта звукопоглощающим материалом. Ее можно не снимать, а только выдвинуть наружу — крепления позволяют удерживать крышку с зазором в полсантиметра. Если заглушку всё же снять, чтобы обеспечить максимально свободный проход для воздуха, то под ней не будет дыры: отверстия закрыты тонким пластиковым листом с мелкими круглыми отверстиями, который играет роль и декоративной решетки, и фильтра.

Итого получается до двенадцати вентиляторов, в то время как хаб поддерживает до семи. Конечно, вероятность установки 8–12 вентиляторов не очень велика, однако для их подключения придется что-то придумывать: подключать к незадействованным разъемам системной платы или к блоку питания через самостоятельно приобретаемые переходники.

И еще: в комплекте предусмотрены крепежные винты или саморезы не для всех возможных дополнительных вентиляторов, сборщику придется искать недостающее в собственных запасах.

Вместо обычных вентиляторов можно ставить и радиаторы систем жидкостного охлаждения с размерностью от 120 до 420 миллиметров.

Предусмотрена возможность установки помпы (для ее крепления предназначен второй кронштейн из имеющихся в комплекте) или расширительного бачка (цилиндрического резервуара). Правда, для этого придется пожертвовать некоторым количеством контейнеров для жестких дисков — помпа или бачок будут крепиться вместо них.

Теперь пора перейти к системе фильтрации, но рассказ о ней надо начать с описания вентиляционных отверстий.

Воздух внутрь корпуса в основном будет поступать через отверстия, имеющиеся в боковинах нижней и фронтальной панелей. Выше мы приводили значения для толщины этих панелей, и понятно, что площадь отверстий не очень велика. К тому же конструкторы с целью снижения шума изнутри оснастили их шторками, еще больше уменьшающими суммарное эффективное сечение. Конечно, «облегчить» прохождение воздуха можно: для этого надо просто открыть переднюю дверцу, но в реальной практике это не самый подходящий способ — дверца не фиксируется в открытом состоянии, она будет болтаться, мешать, и в конце концов, скорее всего, вновь окажется закрытой.

Для верхних вентиляторов, которые обычно ставят как вытяжные, предусмотрены точно такие же отверстия в боковых поверхностях верхней крышки, к которым добавлены пять узких прорезей в ее задней части.

И лишь задняя стенка в этом плане самая обычная, отверстий в ней много, даже заглушки слотов расширения сделаны сетчатыми.

Заметим: для очень и очень многих конфигураций воздухообмен даже через столь ограниченное суммарное сечение будет вполне достаточным, к тому же в некоторых побывавших у нас корпусах ситуация бывала и хуже. Однако для «топовых» компьютеров с несколькими видеокартами, мощным процессором и развитой дисковой подсистемой, особенно в режимах с максимальным тепловыделением, каких-то гарантий дать нельзя; возможно, придется по максимуму использовать предусмотренные конструкцией возможности установки дополнительных вентиляторов.

Фильтрами оснащены все места, где в этом есть необходимость. Но и тут не обошлось без оригинальных решений.

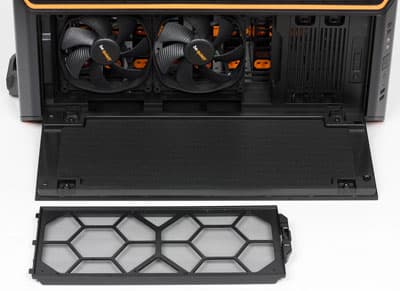

Фронтальный фильтр

Фронтальный фильтр самый обычный: капроновая сетка на пластиковой рамке. Доступ к нему можно получить, всего лишь открыв переднюю дверцу; рамка фильтра удерживается защелкой, и снять его для обслуживания не составит труда.

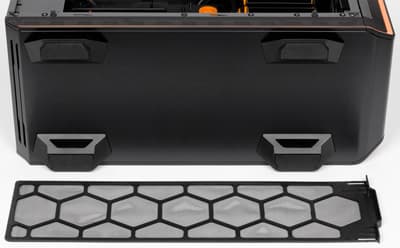

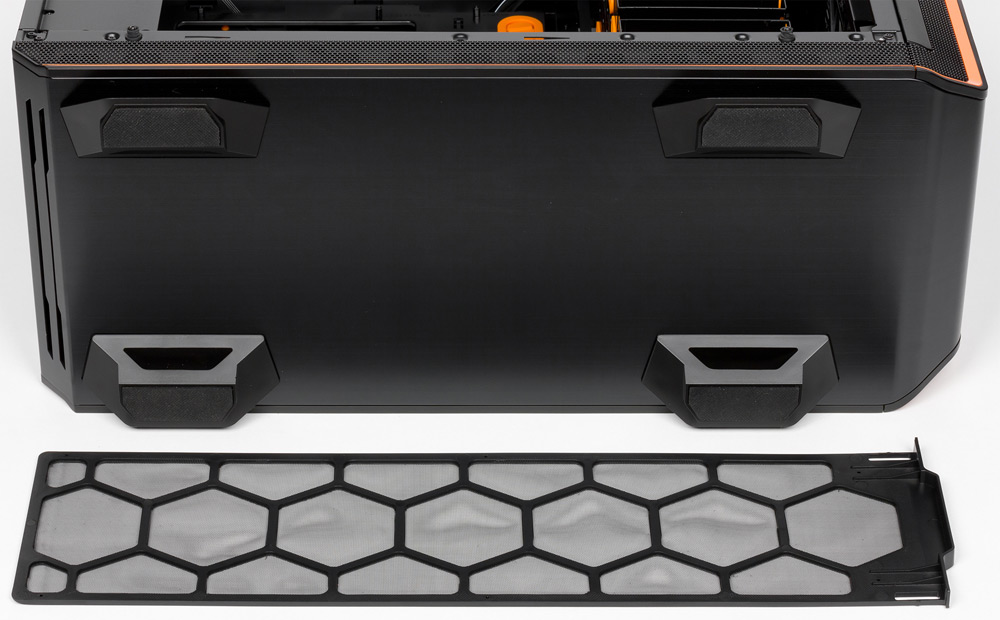

Нижний фильтр

Нижний фильтр конструктивно сделан так же, но он гораздо длиннее, поскольку является единым для всей нижней плоскости шасси. Очень разумно реализовано его извлечение: не назад и не вбок, а вперед — опять же достаточно открыть дверцу и потянуть рамку на себя. При этом компьютер не придется ни отодвигать, ни наклонять.

Оригинальность следующего решения однозначно положительной не назовешь: нижняя панель представляет собой большой и довольно глубокий поддон, через боковые стенки которого поступает воздух. Естественно, в таком поддоне не может не скапливаться пыль и мелкий мусор, проникновению которого в компьютер помешает только что упомянутый нижний фильтр. Поэтому обслуживание должно касаться и этого поддона.

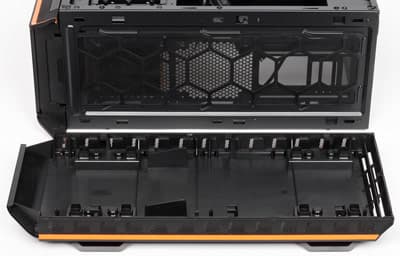

Процедура простая, но чуть-чуть повозиться придется: снимаем боковую стенку (или обе, если внутри корпуса очень много всего), чтобы получить доступ к двум крепежным саморезам, расположенным внутри в середине днища у левой и правой кромок. После удаления саморезов немного сдвигаем шасси вперед, чтобы вывести из зацепления фиксаторы панели-поддона, приподнимаем его и вынимаем поддон.

Нижняя панель-поддон

Вообще-то можно снять и ножки — такая процедура нарисована в инструкции, но не очень понятно, зачем это может понадобиться, разве что лишние 2,5 см высоты будут очень уж критичными для выбранного места установки. Конечно, на подачу воздуха снизу отсутствие ножек никак не повлияет, но алюминиевая накладка на нижней панели моментально будет исцарапана, да и про амортизирующую роль резиновых накладок, имеющихся на ножках, забывать не надо.


Сборка системного блока

Крепление металлической боковой стенки вполне обычное - системой пазов и гребенок. Фиксируется она парой невыпадающих винтов с накатными головками, а на заднем торце есть штампованный выступ для захвата, облегчающий снятие. Жесткость у крышки хорошая, перекосов при снятии и установке не возникает, однако надо помнить: из-за большого размера, довольно толстого металла и наличия звукопоглощающего материала крышка получилась тяжелой, двумя пальцами ее не удержишь.

Стеклянная боковина, конечно же, крепится иначе: на четырех шпильках с резиновыми уплотнителями, имеющихся на верхней и нижней кромках шасси. Фиксация — глухими гайками с накатными поверхностями. При инверсии компоновки корпуса шпильки с уплотнителями придется переставить, отверстия для них предусмотрены и слева, и справа.

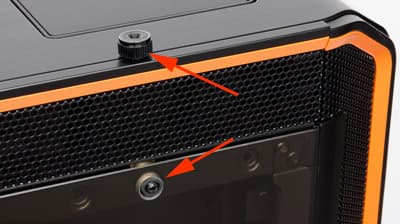

Крепление стеклянной боковой стенки
Гайка и шпилька показаны стрелками

Здесь также нужно сделать предупреждение: стекло не только большое и тяжелое, но еще и хрупкое, поэтому будьте очень аккуратны.

Фронтальная и верхняя панели имеют по четыре плоских пластиковых защелки с каждой стороны и снимаются без особых проблем. Переставить петли у дверцы на другую сторону тоже довольно просто, эта процедура более-менее внятно поясняется иллюстрациями в руководстве пользователя.

Пятидюймовый отсек не имеет штатных фиксаторов, устройства в нем с обеих сторон надо будет крепить винтами — в комплекте есть восемь штук М3 с накатными головками.

До сих пор всё было довольно-таки обычно, исключая разве что стекло, а вот дальше начинается не только самое интересное, но и самое сложное: при выборе компонентов для будущего компьютера и вариантов их размещения придется учитывать целый ряд факторов.

Подложка системной платы сделана съемной не только чтобы обеспечить возможность инверсии: ее еще можно установить и на трех ступенях по высоте, чтобы обеспечить над системной платой зазор, достаточный для установки радиатора СВО соответствующей толщины — до 40, 62 и 84 мм при размещении подложки справа и до 55, 77 и 99 мм при размещении слева.

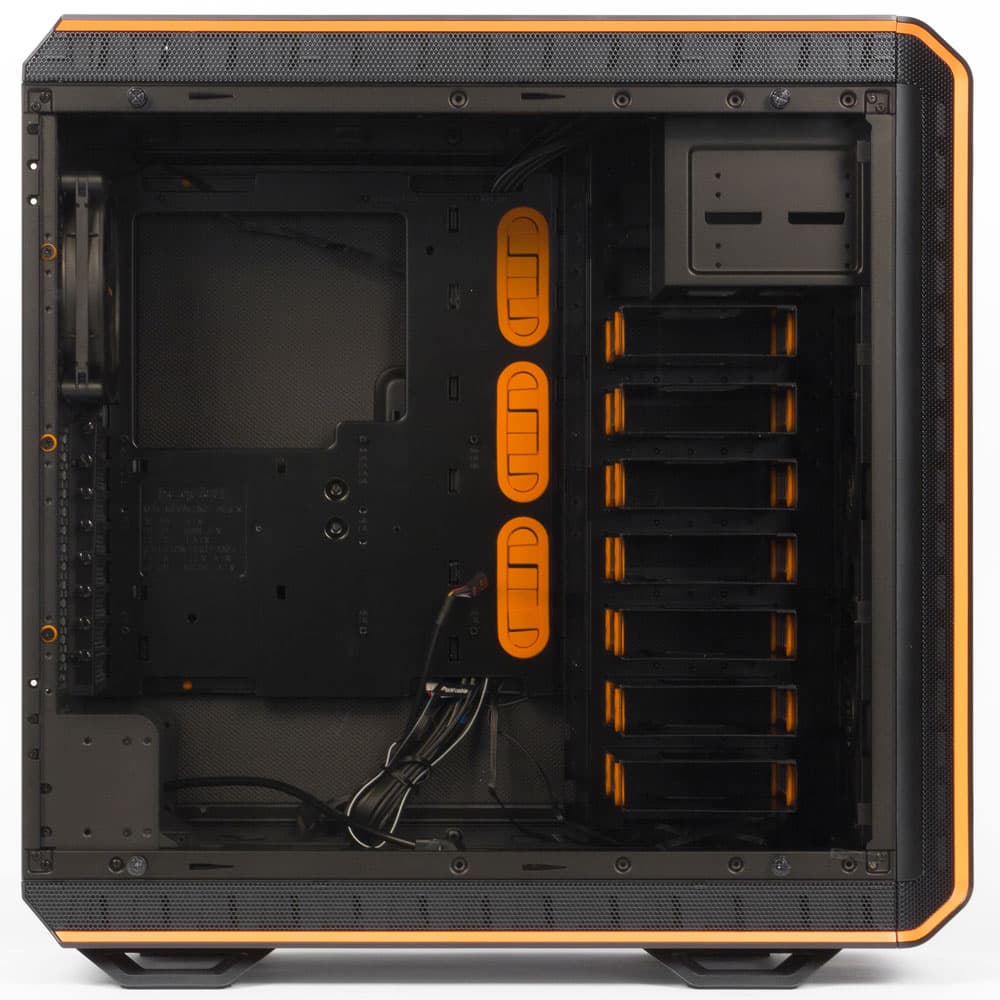

Вид на шасси

Естественно, при таких перестановках придется переконфигурировать и заднюю стенку. Как мы уже говорили, она состоит из основной части с отверстиями для портов ввода-вывода, слотов расширения и заднего вентилятора — эта часть заклепками соединена с подложкой системной платы и перемещается вместе с ней; кроме того, есть еще три съемных решетчатых пластины. Две из них совсем узкие, они извлекаются при опускании подложки на два нижних места из трех возможных и переставляются вверх, чтобы закрыть образующуюся там щель. Самая нижняя более широкая, на ней установлены гнездо питания C14 (по IEC 60320) и механический выключатель, от них отходит отрезок кабеля с Г-образным разъемом С13, который подключается к соответствующему гнезду блока питания.

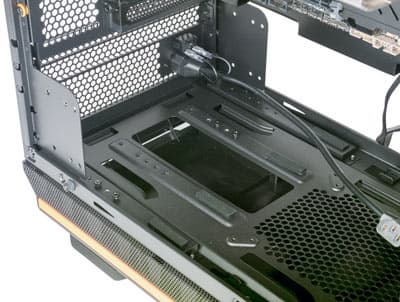

Крепление БП

Такую схему пришлось использовать, потому что необычна и методика установки блока питания.

БП крепится с помощью расположенной внутри корпуса рамки, которую в зависимости от расположения системной платы можно установить возле левого или правого бока шасси — так, чтобы блок питания был подальше от платы. Причем ориентировать его можно вентилятором вверх или вниз.

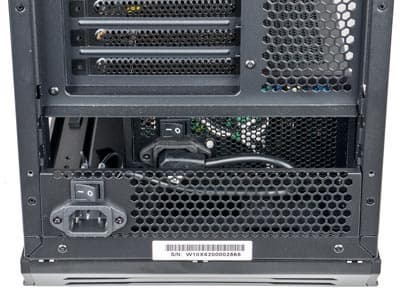

Крепление БП

Сама рамка прикрепляется шестью винтами: четырьмя к днищу и двумя к пластине, имеющейся в задней части каждой из боковин шасси. Для установки имеются три позиции, то есть всего, с учетом лево- и правостороннего вариантов, получается шесть возможных местоположений блока питания.

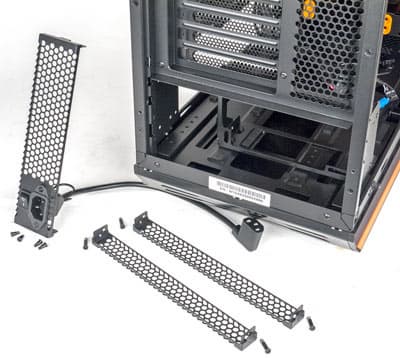

Крепление БП

Поскольку доступ к винтам, крепящим рамку к днищу (они видны на фото), возможен только сверху, то сначала следует установить на наиболее подходящее место саму рамку, и лишь потом прикрепить к ней БП, сняв задние решетчатые пластины, чтобы обеспечить доступ к отверстиям. Системная плата при этом может быть уже установлена, а вот платы расширения лучше снять, поскольку они могут помешать работать отверткой.

В месте стыка рамки и задней стенки БП имеется прокладка из мягкой резины, да и для днища блока питания предусмотрены амортизаторы — толстые резиновые наклейки. Хотя винты для крепления БП к рамке в перечне, имеющемся в инструкции, не упомянуты, в комплекте они всё же есть.

Длина устанавливаемого БП практически не ограничена — если, конечно, не планируется устанавливать вентилятор в середине днища.

По мере опускания системной платы могут стать недоступными одна или две нижние прорези для плат расширения — установке карт в нижние слоты попросту помешает блок питания. Но, конечно, это будет критично не только не для всех системных плат, но и не для всех конфигураций, даже собранных на платах XL-ATX.

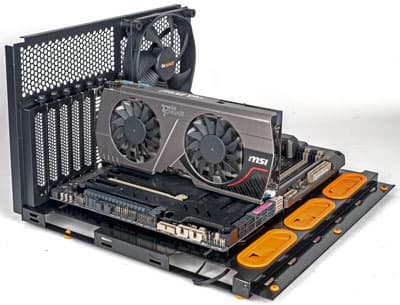

Чтобы извлечь «испытательный стенд», образуемый подложкой и основной частью задней стенки, надо не только удалить 9 винтов, но еще извлечь проложенные за подложкой кабели, идущие от панели управления, а также отключить те из них, которые соединены с хабом.

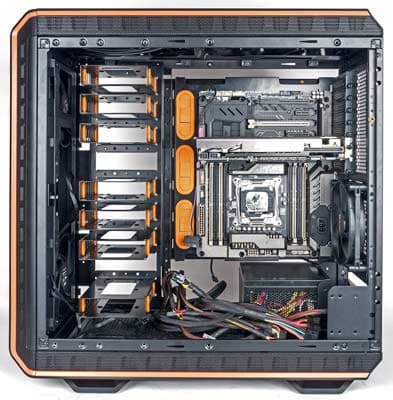

Вид на шасси

Для инверсии расположения системной платы поработать отверткой придется еще больше: надо переставить на другую сторону еще и стойку для накопителей. Для этого удаляем 10 винтов — по три снизу/сверху и четыре спереди. В инструкции написано, что сначала следует снять и пятидюймовый отсек, но в действительности делать это не обязательно, а вот реальной помехой может стать предварительно установленный блок питания (точнее, отходящие от его задней стенки кабели). И надо не забыть переставить на другую сторону шпильки, к которым при инверсии будет крепится стеклянная боковая стенка — две передних всё равно не дадут нормально установить дисковую стойку.

Вид на шасси

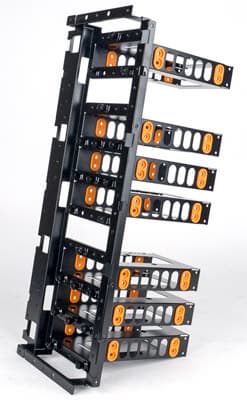

Обратите внимание: дисковая стойка не симметричная, ее вертикальные поля имеют разную ширину, а крепежные отверстия допускают установку самой стойки и широким, и узким полем к передней панели. Однако к подложке системной платы должно быть обращено именно узкое поле, иначе закрепить ее не получится.

Дисковая стойка

К тому же положения стойки и подложки однозначно связаны: нельзя расположить подложку справа, а стойку слева, хотя, если судить по одному из рисунков в инструкции, можно подумать, что дело обстоит именно так.

Пятидюймовый отсек придется снимать в двух случаях: если требуется установить еще один вентилятор в верхней части передней панели (или переместить туда один из имеющихся), а также при необходимости переместить вверх контейнеры для 3,5/2,5-дюймовых накопителей — конструкция стойки вполне это допускает.

И тогда вновь беремся за отвертку: сначала снимаем верхнюю крышку и основание панели управления (4 винта с доступом сверху), а затем и сам пятидюймовый отсек — 2 винта сверху и 4 спереди. После этого можно установить основание для верхнего вентилятора, которое мы упоминали при описании комплектации.

Переходим к установке HDD/SSD.

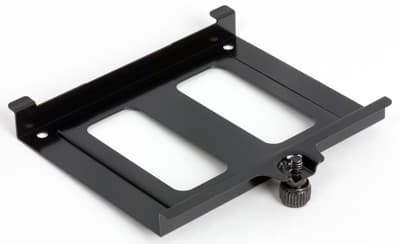

К находящемуся за подложкой системной платы 2,5-дюймовому контейнеру накопитель надо крепить так, чтобы он находился снаружи. Причем при снятии подложки для использования ее в качестве стенда этот диск снимать не обязательно. Для подключения потребуются кабели с прямыми коннекторами.

Крепление накопителей

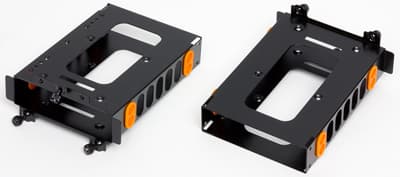

Как уже говорилось, контейнеры в стойке универсальные: они рассчитаны либо на один 3,5-дюймовый, либо на два 2,5-дюймовых накопителя, которые крепятся винтами из комплекта. Для накопителей большего размера предусмотрены амортизаторы, поэтому предназначенные для них винты имеют цилиндрическую часть без резьбы. Правда, такой способ исключает прямой тепловой контакт с металлом контейнера, однако в стенках имеется немало крупных отверстий, способствующих отводу тепла, особенно при наличии фронтальных вентиляторов.

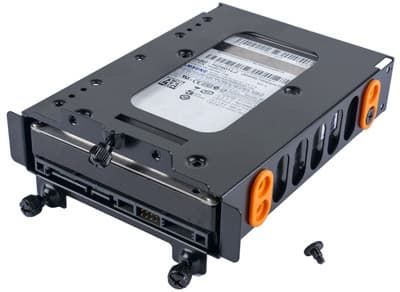

Крепление накопителей

3,5-дюймовые диски можно вставлять разъемами в любую сторону и использовать кабели с коннекторами любой формы — прямой или Г-образной. Но, конечно, с точки зрения эстетики лучше, чтобы соединения не были обращены в сторону стеклянной боковой стенки.

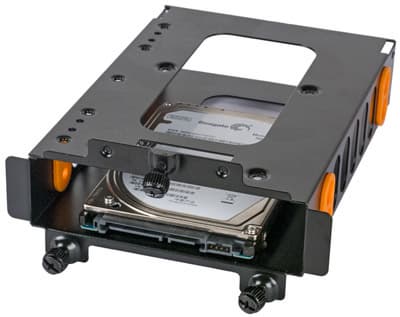

Крепление накопителей

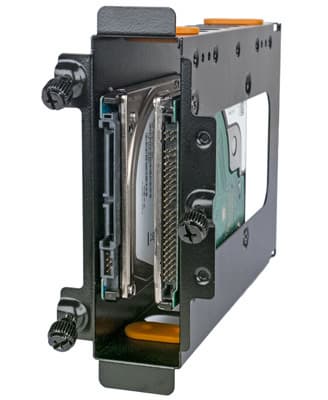

С 2,5-дюймовыми накопителями теоретически дело обстоит так же, вот только крепежные отверстия находятся ближе к тому краю контейнера, которым он фиксируется в стойке. И именно в эту сторону лучше ориентировать разъемы диска, иначе доступ к ним будет очень уж неудобным.

Крепление накопителей

Сам контейнер вдвигается в стойку и фиксируется тремя невыпадающими винтами. Задняя часть контейнера при этом просто висит в воздухе, однако существенных нагрузок в таком конструктиве быть не может, и крепление получается вполне надежным.

Крепление накопителей

Теперь надо вернуться к установке фронтальных вентиляторов: они вставляются снаружи, но крепятся изнутри, и для доступа к местам крепления придется снимать часть дисковых контейнеров.

Шестигранные стойки для монтажа системной платы ATX уже установлены, дополнительные есть в комплекте. Вырез в подложке позволит устанавливать и снимать процессорные кулеры без снятия самой платы. Отверстие для ее портов ввода-вывода не имеет заглушки, которую придется выламывать, а все восемь прорезей для плат расширения имеют многоразовые заглушки, закрепленные винтами с накатными головками.

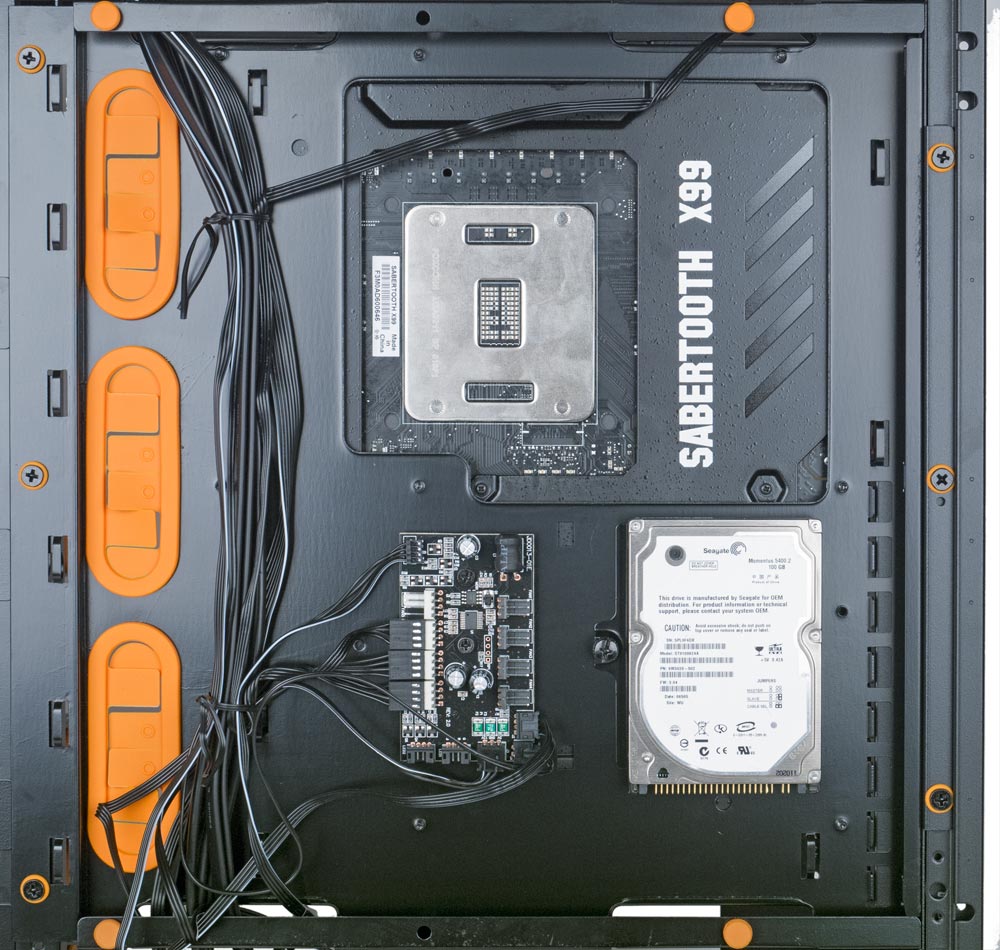

Для различных кабелей, включая интерфейсные, предусмотрено немало места за подложкой системной платы, а для прокладки есть несколько отверстий, три самых больших закрыты заглушками с разрезными лепестками. Штатные кабели, идущие от панели управления, прикреплены обычными проволочными скрутками, но не из экономии (напомним, что в комплекте есть удобные многоразовые стяжки-липучки), а потому, что это временная фиксация: при инверсии конструктива или извлечения подложки для использования ее в качестве стенда кабели всё равно придется освобождать.

Подключение наружных разъемов к коннекторам системной платы производится экранированными кабелями с монолитными коннекторами, для аудио есть только HD Audio.

Хаб для вентиляторов и подсветки подключается к блоку питания разъемом SATA.

Кромки шасси аккуратно завальцованы или скруглены, поэтому вероятность повреждения рук сборщика минимальна.


Цены

Средняя цена и предложения
T-14012984
L-14012984-10

На момент написания обзора корпус Dark Base Pro 900 еще не был сколько-нибудь широко представлен в российской рознице, поэтому нам придется ограничиться упоминанием рекомендуемой цены для европейского рынка, которая составляет 249€.


Измерение уровня шума

На корпусе расположен орган управления контроллера вентиляторов движкового типа с двумя крайними положениями (минимум и максимум), между ними нет фиксированных положений, движение регулятора осуществляется плавно. Помимо крайних положений, мы также измерили уровень шума при центральном положении регулятора, установив движок визуально по центру шкалы.

РежимНастольное размещениеНапольное размещениеНастольное размещение (без п/п)Напольное размещение (без п/п)
High28 дБА22,5 дБА33,5 дБА23,5 дБА
Middle22 дБАменее 20 дБА23,5 дБАменее 20 дБА
Lowменее 20 дБАменее 20 дБА20,5 дБАменее 20 дБА

При крайнем правом положении (максимум) регулятора уровень шума составил около 28 дБА при расположении в ближнем поле на расстоянии 0,35 м и имитации настольного размещения относительно пользователя. Подобный уровень шума можно считать пониженным, если сравнивать его с типичными значениями для жилого помещения в дневное время суток. А при имитации напольного размещения уровень шума составил около 22,5 дБА, то есть уровень шума очень низкий. Таким образом, регулятор можно смело поставить в максимальное положение, если предполагается напольная установка компьютера.

При среднем положении регулятора шум заметно ниже, и даже при настольном расположении корпуса он уже не будет доставлять сколько-нибудь заметного беспокойства, в том числе и в ночное время суток, так как уровень шума в таком режиме работы системы охлаждения уже можно охарактеризовать как очень низкий, а при напольном размещении его будет крайне сложно уловить в принципе.

При крайнем левом положении (минимум) регулятора уровень шума находится на крайне низком уровне на любых адекватных расстояниях от корпуса.

Отметим, что корпус обеспечивает вполне заметное ослабление шума от источников, расположенных внутри него, особенно со стороны передней панели.

К вентиляторам и контроллеру претензий нет, шум был замечен только аэродинамического происхождения.

Позиционирование и выводы

Корпус be quiet! Dark Base Pro 900 — это тот редкий случай, когда придраться к чему-либо сложно: и дизайн, и конструкция продуманы до мелочей, да и к исполнению сколько-нибудь серьезных претензий у нас не нашлось.

По поводу оснащенности мы отметим лишь отсутствие возможности установки 3,5-дюймовых устройств с выходом на лицевую панель; пожалуй, какие-то другие пожелания высказать можно лишь в случаях, когда нужно собрать компьютер с очень специфической и редкой конфигурацией.

Но, конечно, недостаток у корпуса есть, и очень серьезный: крайне высокая цена. Правда, эта модель и не рассчитана на массового потребителя, а «штучный товар» дешевым не бывает.

Поэтому относительно позиционирования лучше сказать, для чего такой корпус не годится: вряд ли кому-то придет в голову использовать его как основу для мало- или среднебюджетного компьютера, офисного или домашнего.

А мы, с удовольствием поработав с данным образцом, считаем, что корпус be quiet! Dark Base Pro 900 вполне достоин нашей награды «Original Design».



Корпус be quiet! Dark Base Pro 900 предоставлен на тест производителем
