Корпус Antec P190. Сборка и тестирование


Корпус Antec P190. Комплект поставки и общее описание.

В данной статье мы продолжим знакомство с корпусом P190 производства Antec. Оценим шум, издаваемый системой вентиляции корпуса, и удобство сборки в нем персонального компьютера, а также проведем серию стресс-тестов системы охлаждения.

Тестирование эргономических характеристик системы охлаждения

Низкий уровень шума компьютера, собранного в Antec P190, — это одна из главных причин покупки столь дорогого корпуса. Следует признать, что лозунг Quiet Computing не даром красуется на упаковке P190. Понять, включился корпус или нет, при условии, что все комплектные вентиляторы работают ни низких (Low) оборотах, достаточно трудно уже с расстояния порядка одного метра. Корпус прекрасно гасит все вибрации, комплектные вентиляторы не издают паразитных призвуков, а вентиляторы в БП, при условии низкой нагрузки, практически стоят на месте.

Более того, установка в нижнюю корзину двух жестких дисков и их работа в холостом режиме остается для пользователя совершенно незаметной.

В то же время переключение хотя бы одного вентилятора в режим средних оборотов (Medium) приводит к заметному росту уровня шума, издаваемого корпусом. Особой разницы на слух между одним и пятью вентиляторами, работающими на повышенных оборотах, нет.

Трудно представить, зачем может понадобиться использовать вентиляторы на высоких (High) оборотах, но в любом случае, пользоваться компьютером в таком режиме практически невозможно. Получается, конечно, далеко не истребитель, но на среднекалиберный пылесос по уровню шума очень похоже.

Данный этап тестирования проводился в комнате площадью 9 кв.метров, все имеющиеся в ней электроприборы были отключены, уличный фоновый шум был крайне низким.

Сборка системного блока

Установка материнской платы производится привычным способом - через полые шестигранники с резьбой. Помимо полноразмерной ATX платы в P190 можно установить двухпроцессорную плату форм-фактора eATX. Каких-либо проблем с установкой тестовой материнской платы в нашем случае не возникло.

Устройства в пятидюймовый отсек устанавливаются через салазки из прочного пластика, которые фиксируются на оборудовании с помощью двух винтов под крестовую отвертку. Произвести установку оптического привода можно без снятия передней декоративной панели. Фиксация привода в отсеке только за счет салазок (без дополнительной винтовой фиксации) очень прочная. Извлечь привод можно, прижав ушки салазок к устройству до характерного щелчка, затем просто потянув его на себя. Отметим, что здесь уже трудно будет обойтись без снятия декоративной передней панели — салазки нужно прижимать большими пальцами со значительным усилием.

В трехдюймовый отсек с внешним доступом можно поместить только дисковод гибких дисков или устройство аналогичных габаритов, потому что крепеж в данном случае предусмотрен исключительно через салазки, которые так же фиксируются на устройстве винтами под крестовую отвертку.

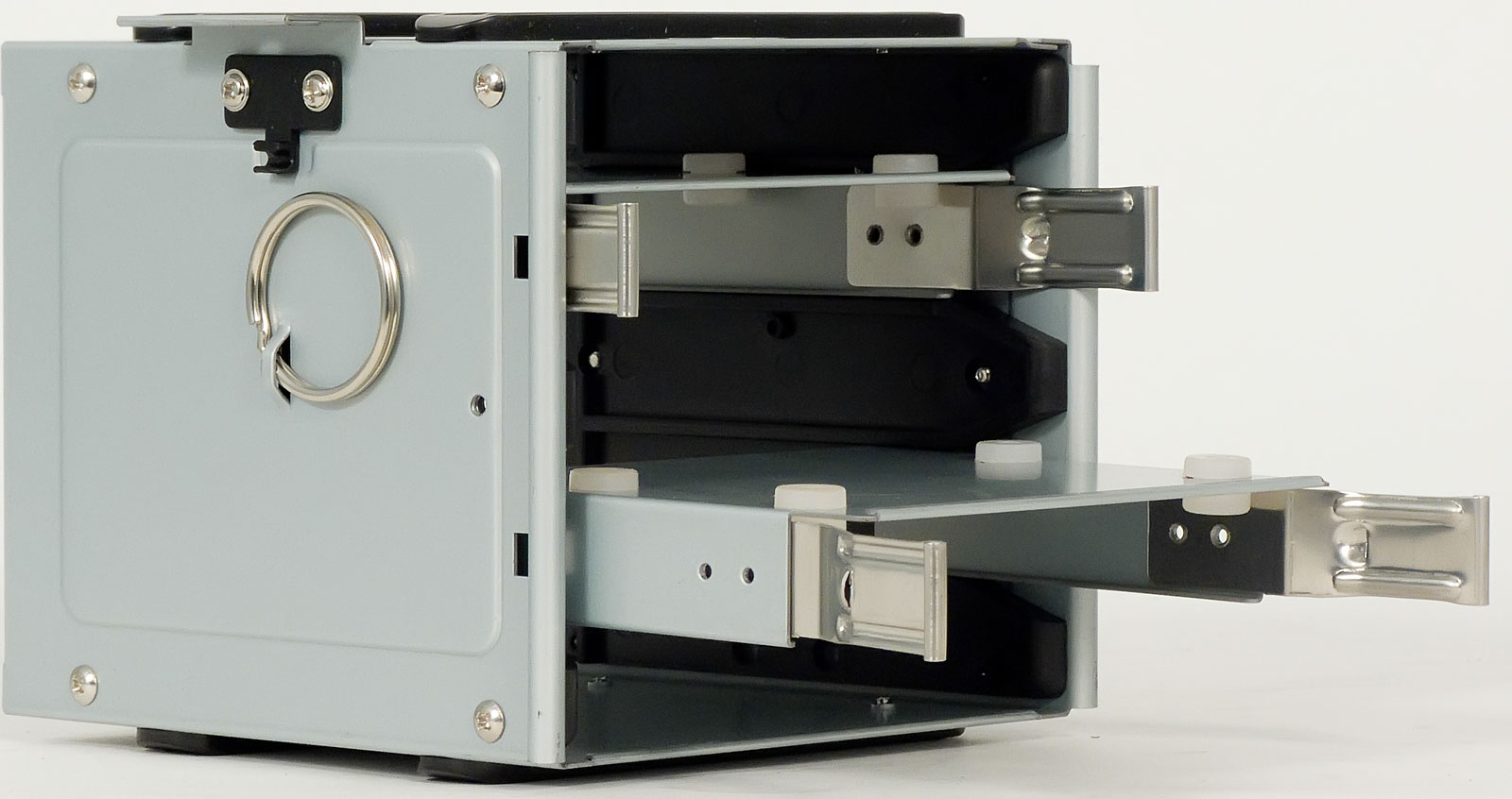

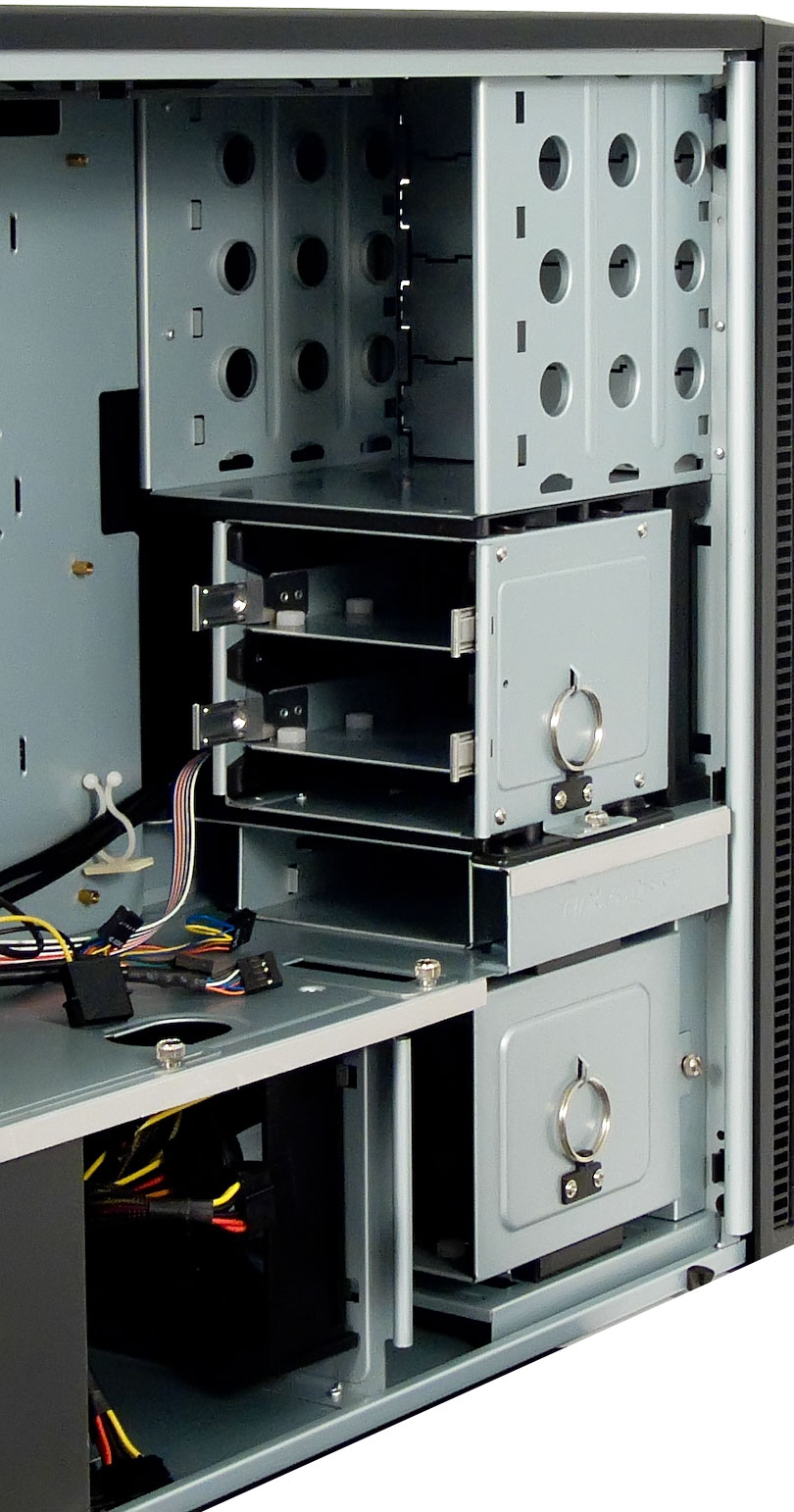

Жесткие диски в маленькую корзину устанавливаются на съемные поддоны с силиконовыми демпферами. То есть крепеж идет через отверстия на нижней стенке HDD четырьмя специальными винтами. Сами поддоны держатся в корзине только за счет силы трения, но держатся очень хорошо.

Чтобы извлечь корзину из корпуса, нужно открутить один винт с накатной головкой и потянуть за кольцо, снабженное небольшой защелкой, предупреждающей дребезжание от ударов о корзину, возникающее во время работы ПК.

Стоит отметить, что данную корзину можно использовать и в качестве фиксатора двух PCI-E видеокарт максимальной длины или для их дополнительного охлаждения. Для этого в комплекте поставки P190 идут рамка и защелка. Они надеваются (по отдельности) на данную корзину и позволяют либо придерживать видеокарту, снижая тем самым изгибающий момент, действующий на печатную плату, либо поставить дополнительный 120мм вентилятор, доставляющий холодный воздух в область видеокарт. При этом сама корзина должна оставаться незанятой, то есть установить в неё HDD при использовании такой рамки или защелки нельзя.

Под нижней стенкой этой корзины имеется небольшая пластмассовая коробочка, в которой можно хранить винты, провода и прочие полезные предметы.

Единственное, что немного смущает в этой, да и нижней корзине тоже, — это применение полозьев из обычного, "звонкого" пластика. Раз Antec так сильно заботится о снижении вибрации, то сделать стык корзины и шасси можно было из того же шумопоглощающего материала, например.

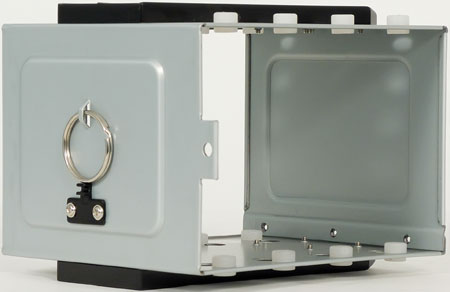

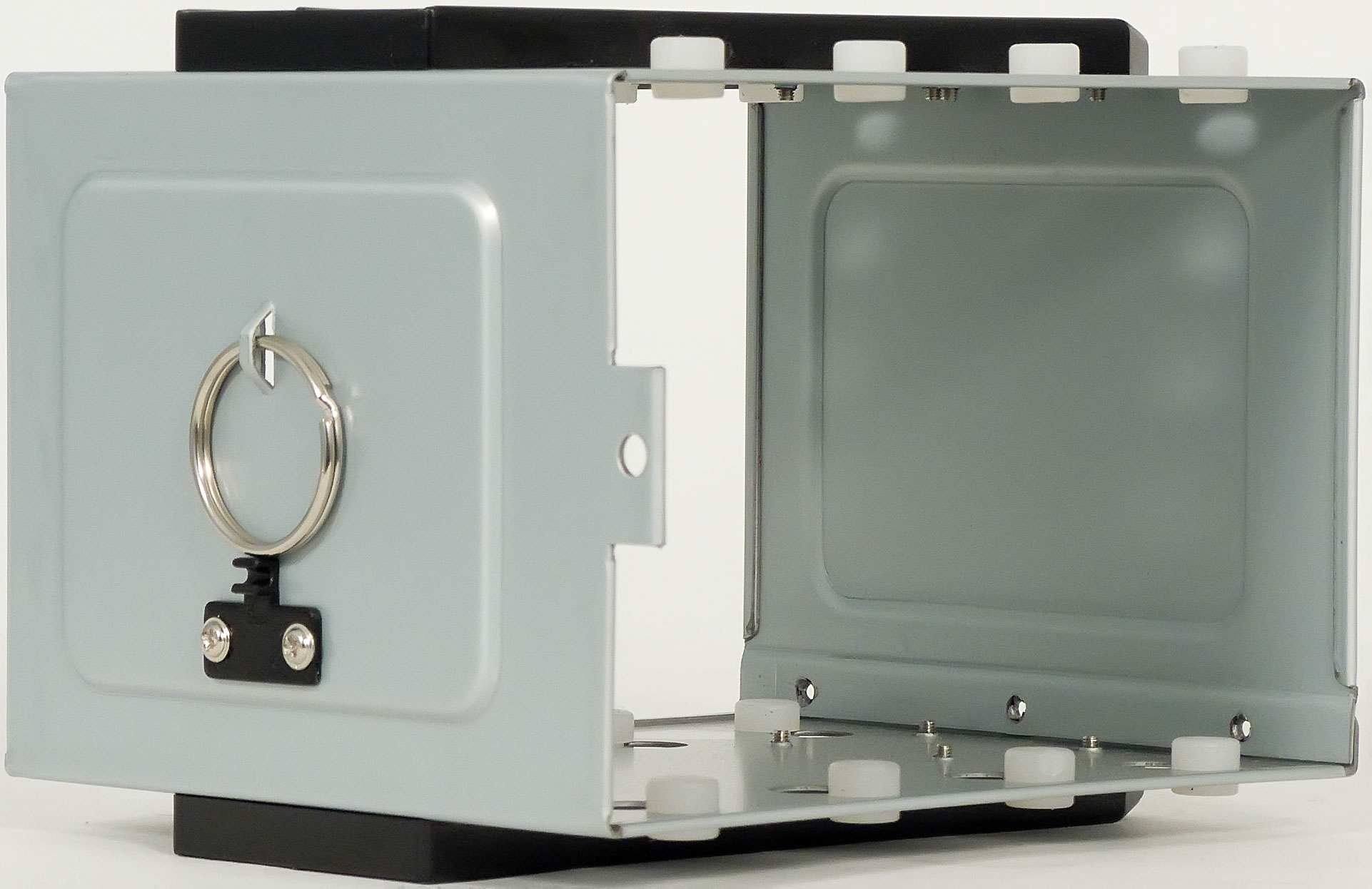

Нижняя съемная корзина под жесткие диски в целом похожа на описанную нами ранее. Она так же крепится к корпусу одним винтом с накатной головкой, так же соединяется с шасси через пластиковые полозья. Жесткие диски в неё устанавливаются вертикально (поперек) и крепятся через такие же силиконовые прокладки, но только расположенные не на нижней стенке, а по бокам. Никаких застреваний, люфта и прочих нестыковок при работе с корзиной не возникает.

Фиксация плат расширения стандартная, винтовая. Все заглушки являются съемными. Их не нужно выламывать и можно, при необходимости, вернуть на место. Все заглушки обильно перфорированы, что в определенных случаях позволит улучшить температурный режим видеокарты.

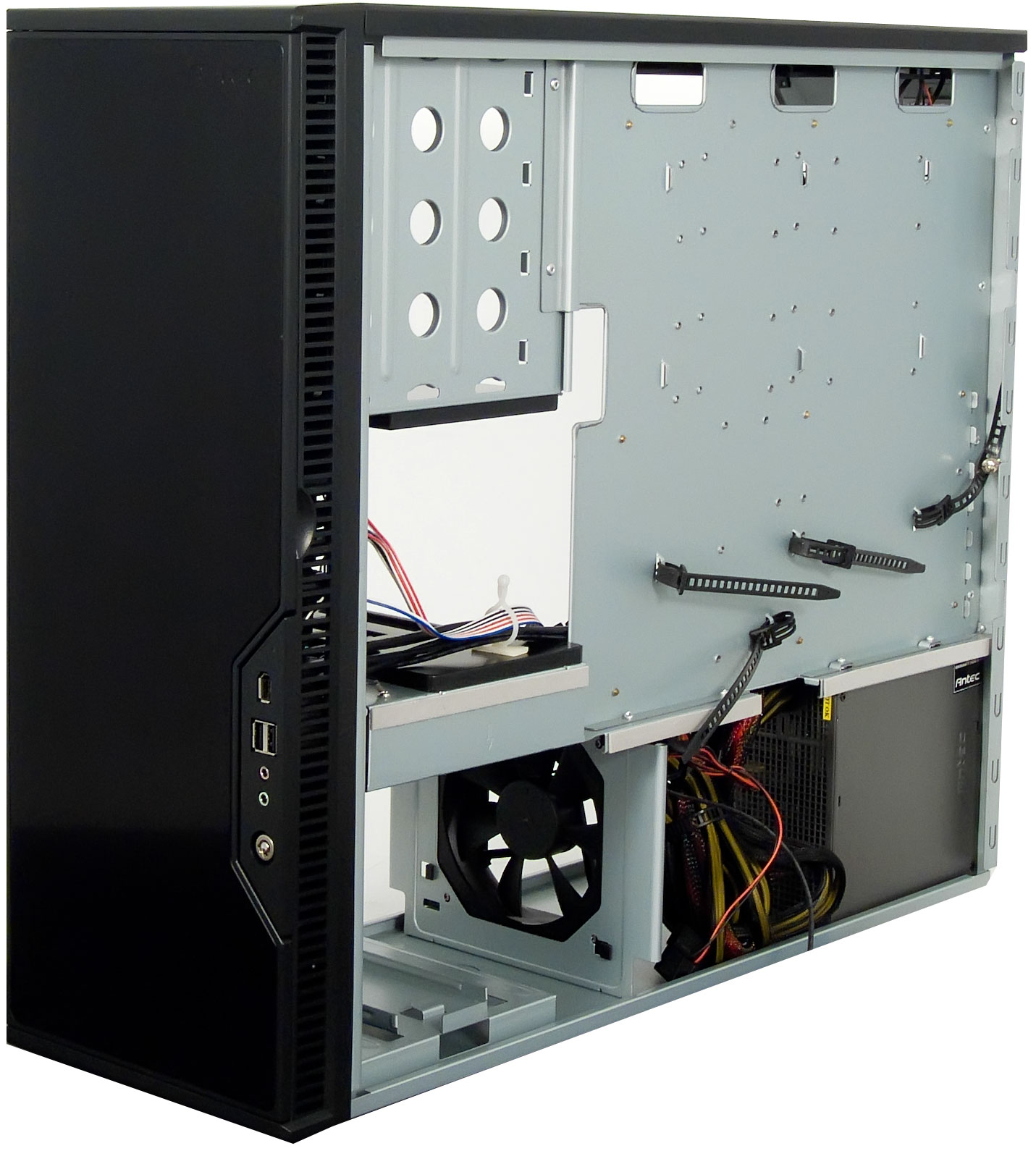

Несмотря на то, что блоки питания располагаются в нижней части корпуса, их провода можно довольно аккуратно уложить, используя еще одну фирменную технологию Antec — Cable Management. Суть её в том, что основные жгуты проводов пропускаются с оборотной стороны подложки материнской платы, после чего выводятся через специальные прорези. Провода у комплектных блоков питания очень длинные, поэтому подключить таким образом основной разъем ATX, дополнительный ATX12V, а также оптический привод в верхнем пятидюймовом отсеке можно без каких-либо затруднений.

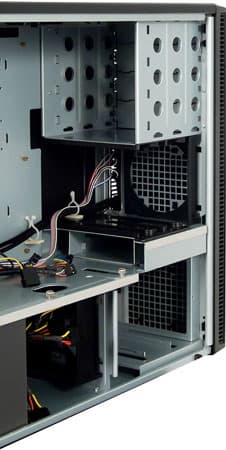

А в нижнем отсеке сборщику придется помучиться с подводкой питающих кабелей к нижней корзине для жестких дисков. Подвести провода напрямую мешает разделяющий нижний отсек вентилятор, и в результате, нужно или любыми силами пытаться их протиснуть или забыть об аккуратном внешнем виде и вести провода поверху. В любом случае, незадействованных проводов на втором БП остается очень много, и их, скорее всего, потребуется выводить наверх. В противном случае, о нормальном температурном режиме в этом отсеке не может быть и речи.

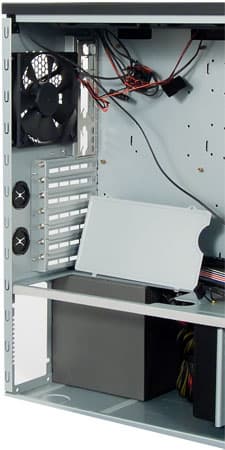

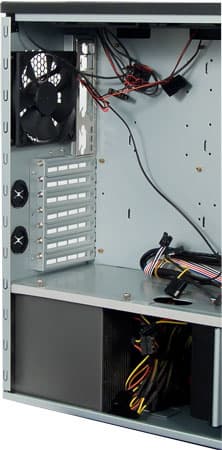

Чтобы удобнее выводить провода из нижнего отсека, а также для замены комплектных блоков питания, стальные листы, разделяющие отсеки, можно снять, открутив два винта с накатной головкой.

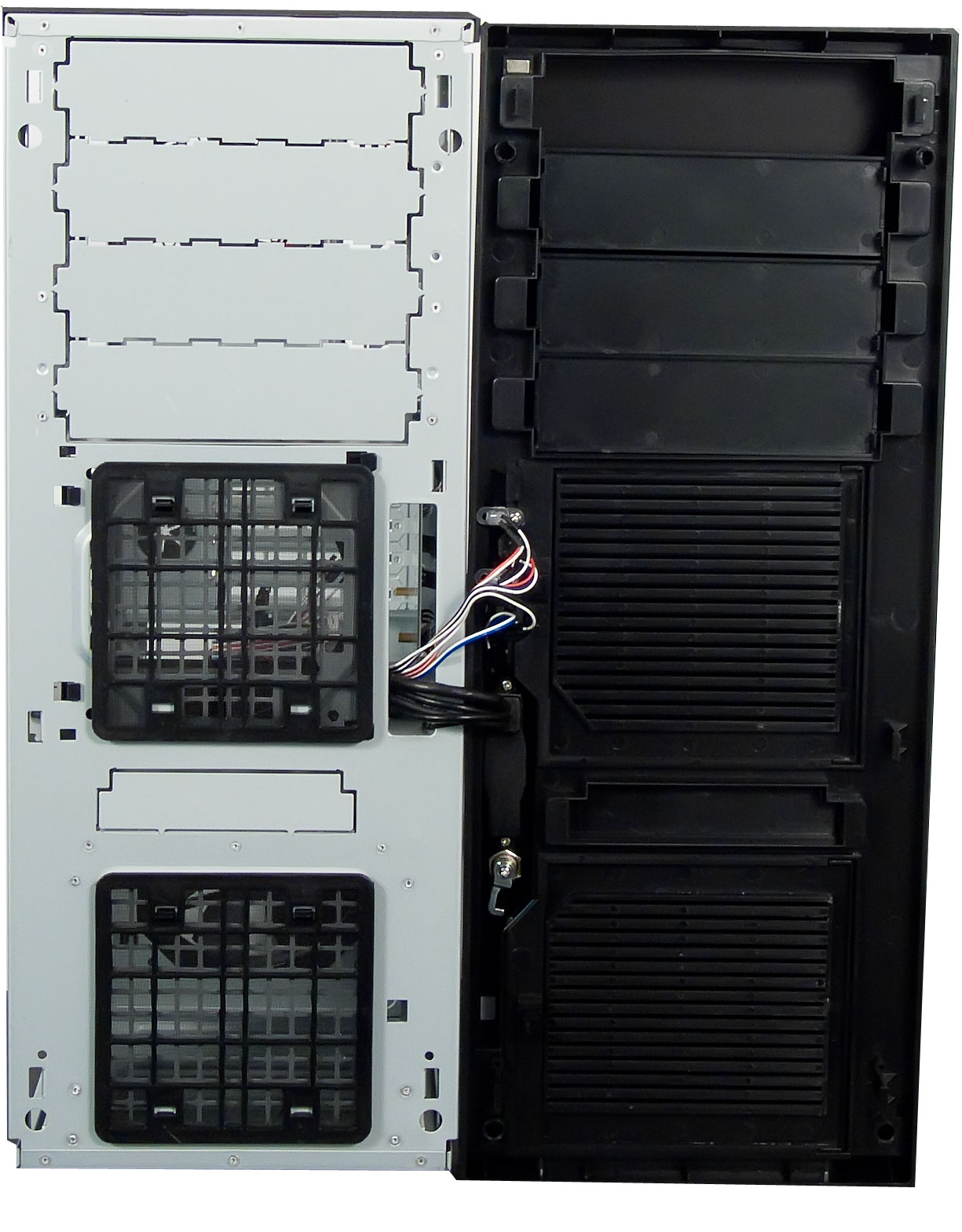

Процесс снятия передней панели оказался на удивление сложным. Держится она на шести пластиковых распорках, которые весьма непросто сжать пальцами до нужного диаметра. В то же время пластик, применяемый в защелках, довольно хрупкий, поэтому применять силу с расчетом на то, что "четыре уже отщелкнулись, еще две сами отожмутся" не стоит.

Нажимной механизм кнопок, а также все фронтальные разъемы и их провода закреплены непосредственно на декоративной панели, а значит, убрать панель полностью можно лишь после отключения всех проводов от материнской платы. Очень странно видеть такое бюджетное решение в столь дорогом корпусе.

Все фронтальные разъемы подключаются удобными монолитными коннекторами. Аудиоразъемы совместимы как со старыми AC`97, так и с новыми HD-Audio материнскими платами (звуковыми картами). Провода каждого из коннекторов убраны в прочную, экранированную оплетку. Качество звучания тестовых наушников, подключенных к фронтальному разъему, не ухудшилось. USB-разъемы на передней панели так же проявили себя весьма достойно, проблем со скоростью чтения и записи не возникло.

Вентилятор типоразмера 120 мм в центре нижнего отсека, а также у фронтальной панели перед маленькой корзиной для жестких дисков устанавливается через съемную пластиковую рамку, к которой он прикручивается четырьмя винтами. Далее, рамка задвигается на её законное место и защелкивается. Фиксация такого крепления получается надежная, однако следует отметить, что снять рамку с нижнего отсека получается намного сложнее, чем с верхнего. При её снятии следует проявить аккуратность, дабы не повредить хрупкий пластиковый "рычаг".

Радует, что отверстия под привычные винты есть на всех посадочных местах, поэтому от пластиковых рамок можно отказаться полностью. При этом фиксация будет максимально надежной, а пропустить питающие провода к нижней корзине будет намного проще. Единственный недостаток такого отказа — намного более сложная фиксация самого вентилятора. Особенно в нижнем отсеке.

Все комплектные вентиляторы подключаются только через стандартный четырхконтакный разъем Peripheral Connector (молекс). Разъемы эти очень плохого качества: стержневые контакты моментально сминаются и выпадают. В результате, вентиляторы получаются практически одноразовыми, после чего нужно или колдовать над ними с пинцетом или брать в руки паяльник и менять стандартный разъем на что-то более приличное.

Переключатели скорости вращения для верхних 140 миллиметровых вентиляторов и для 120 мм вентилятора на задней стенке вынесены в отдельный блок, доступный для переключения без открытия корпуса. Расположен он в том месте, где обычно находится блок питания.

Изменять скорость бокового 200 мм вентилятора и второго 120 мм можно только после снятия боковой стенки. Использовать переключатели с другими вентиляторами не получится, если, конечно, не рассматривать вариант с паяльником.

Удобство сборки в данном корпусе можно оценить на четверку по пятибалльной шкале. Собирая компьютер в столь дорогом корпусе, ожидаешь максимальной простоты, удобства и надежности и никак не хрупкого неподатливого пластика и ужасных разъемов на вентиляторах, портящих впечатление о таком внушительном по всем параметрам корпусе.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы следующие тесты:

  • Max_Power — ATI Tool (тест 3D View) совместно с PRIME95 (два потока) в течение часа;
  • COPYTEST – непрерывное копирование 108 файлов общим объемом 3,41 ГБ в течение 30 минут с одного логического раздела HDD на другой;
  • Min_Power – работа компьютера в фоновом режиме с загруженной ОС.

Конфигурация тестового стенда:

  • Процессор Pentium D 805 2,66 ГГц;
  • Кулер Zalman CNPS9500;
  • Системная плата ASUSTek P5B-E;
  • Видеокарта MSI GeForce 6800 GT;
  • Оперативная память Corsair DDR2 533 МГц, 2048 МБ;
  • Жесткий диск Seagate 160 ГБ SATA2.

В данном случае система вентиляции тестировалась в четырех конфигурациях:

  • комплектные вентиляторы в каждом из трех режимов;
  • без корпусных вентиляторов.

Все тесты проводились в одном и том же помещении при постоянной температуре 24 градуса по шкале Цельсия.

Отличный результат, значительно превосходящий протестированные нами ранее корпуса. Несмотря на почти бесшумную работу системы охлаждения корпуса, все температурные показатели очень далеки от опасных значений. Блоки питания в процессе работы незначительно увеличивают издаваемый ими шум, и наиболее слышимыми становятся вентиляторы на верхней стенке, как самые близкие к пользователю.

На увеличение воздушного потока хорошо реагирует как процессор, так и жесткий диск. Температура видеокарты практически не изменилась в связи со специфичной, турбиноподобной, системой её охлаждения. Чтобы получить максимальную пользу от бокового вентилятора, нужно использовать радиаторы открытого, хорошо продуваемого типа.

Самый шумный режим позволяет скинуть всем компонентам еще несколько градусов. Конечно, наш тестовый стенд не может обеспечить по-настоящему достойную для этого корпуса нагрузку, но полученные данные позволяют с достаточно большой вероятностью утверждать, что и с самыми горячими комплектующими в 30-ти градусную жару все будет в полном порядке.

Безвентиляторный режим является самым сложным (что не удивительно) испытанием для корпуса. Однако и его Antec P190 проходит весьма достойно. Блоки питания способствуют охлаждению корзины жестких дисков, а отсутствие большого количества мешающих естественной конвекции кабелей положительно (относительно других, протестированных нами корпусов) сказывается на температуре процессора и видеокарты.

Помимо стандартных тестов мы решили провести еще один, дополнительный. В этом случае мы подключили только две вентилятора — боковой и в центре нижнего отсека — в режиме Low. На слух данный режим практически не отличим от безвентиляторного, однако дополнительное охлаждение никогда не повредит, особенно в виду надвигающегося лета.

Польза от бокового вентилятора действительно есть, от нижнего тем более. Разница заметна невооруженным взглядом, в то время как дополнительный шум услышит лишь самое тренированное ухо. Если собирать в P190 не самый мощный компьютер (что само по себе странно, но всякое бывает), то такой режим можно признать оптимальным для повседневного использования.

Итоги

Трудно оценивать столь дорогой продукт, поскольку цена в данном случае постоянно давит на объективность. Antec P190 позиционируется как корпус для самого мощного ПК, и собирать в нем среднюю "рабочую лошадку" с одной видеокартой, по меньшей мере, неразумно. Однако топовый четырехядерный процессор, двойной, а может, уже и тройной SLI в купе с RAID`ом из 3-4 жестких дисков разместятся в нем лучше, чем где-либо еще. Волноваться, что что-то не поместится, перегреется или будет страдать от некачественного питания, в данном случае точно не придется.

К сожалению, есть у корпуса и определенные недостатки. Больше всего запомнились "одноразовые" коннекторы комплектных вентиляторов, с которыми явно придется что-то делать при повторном подключении. Данный недостаток усугубляется еще и тем, что вентиляторы в корпусе применены по большей части нестандартных размеров, и найти им достойную замену будет очень непросто. Другой недостаток P190 — применение хрупкого пластика в определенных узлах корпуса. Вряд ли кто-то будет рад потратить на него столь большую сумму и случайно отломать часть крепежа. И это при достаточно аккуратном обращении.

Тем нашим читателям, кто заинтересовался корпусом для сборки максимально тихого ПК с воздушным охлаждением, обладающего при этом нерекордной производительностью, рекомендуем обратить внимание на младшую модель из этой же линейки — Antec P180/P182, которая активно обсуждается в соответствующей теме конференции iXBT.com.
