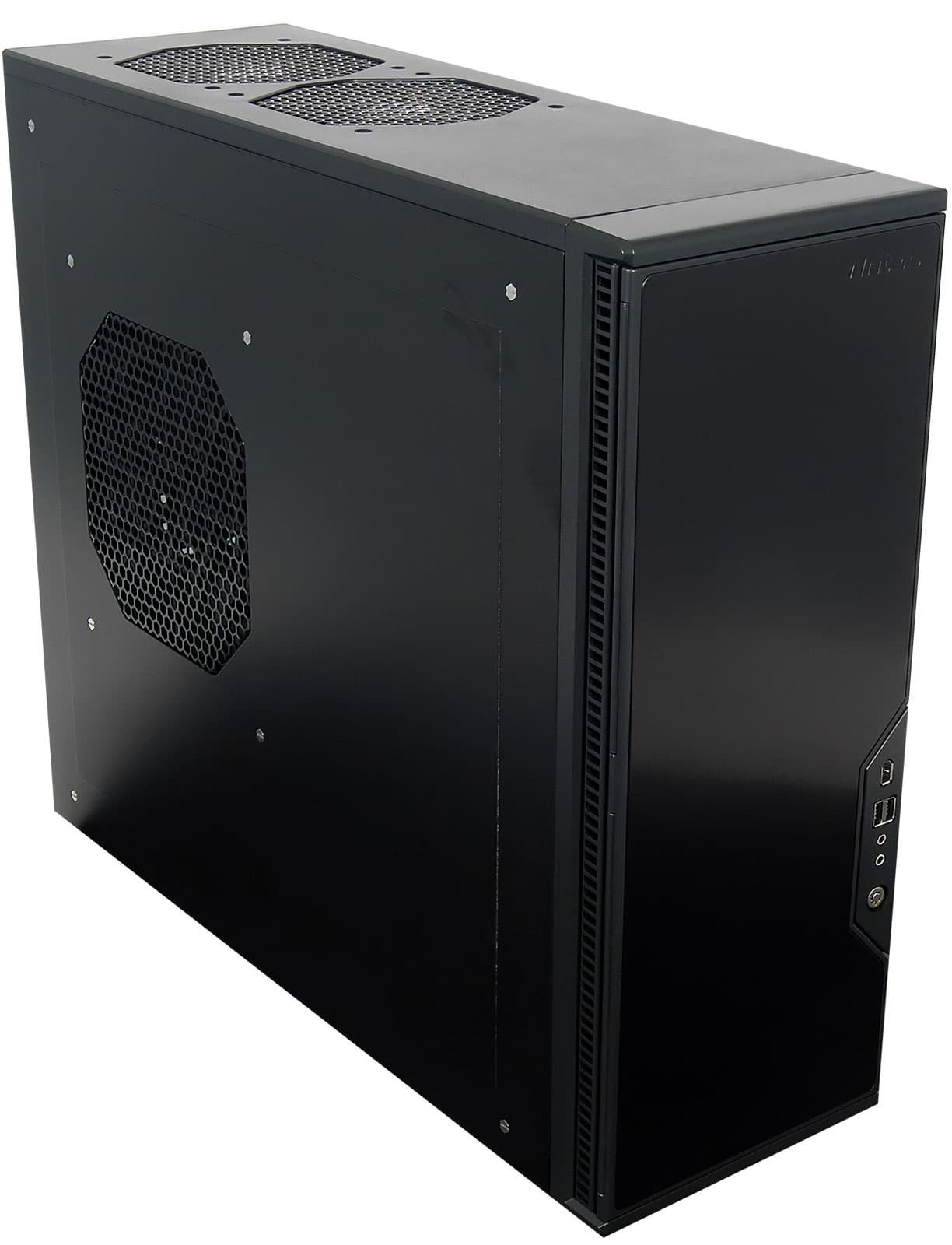

Корпус Antec P190. Общее описание

Рассматриваемый в данном обзоре корпус является топовой моделью в линейке Perfomance One небезызвестной фирмы Antec. P190 обладает, пожалуй, рекордными для домашних ATX корпусов показателями веса, габаритов и цены. Он позиционируется производителем как корпус для самых требовательных потребителей, стремящихся собрать очень мощный, но максимально тихий ПК.


Физические параметры
Ширина205 мм
Высота515 мм
Глубина593 мм
Масса19,6 кг

Блоки питания
Выходная мощность, Вт
650
Мощность шины 12V, Вт
624
Выходная мощность, Вт
550
Мощность шины 12V, Вт
504

Корпус поставляется в огромной коробке из черного картона, переносить которую, учитывая вес корпуса, можно только от багажника до лифта и от лифта до двери. Фиксация внутри коробки стандартная, надежная. От в меру сильных ударов и царапин P190 отлично защищен.

Комплект поставки очень богатый и интересный. В корпусе предустановленно целых 5 вентиляторов различных типоразмеров:

  • два вентилятора 140 мм на верхней стенке
  • один вентилятор 120 мм на задней стенке
  • один вентилятор 120 мм на передней стенке
  • один вентилятор 200 мм на боковой стенке

Все вентиляторы оснащены трехпозиционным переключателем скорости оборотов, имеющим положения Low-Medium-High. Забегая вперед, отметим, что по-настоящему комфортно пользоваться компьютером, собранным в P190, можно только в том случае, когда все вентиляторы выставлены на Low.

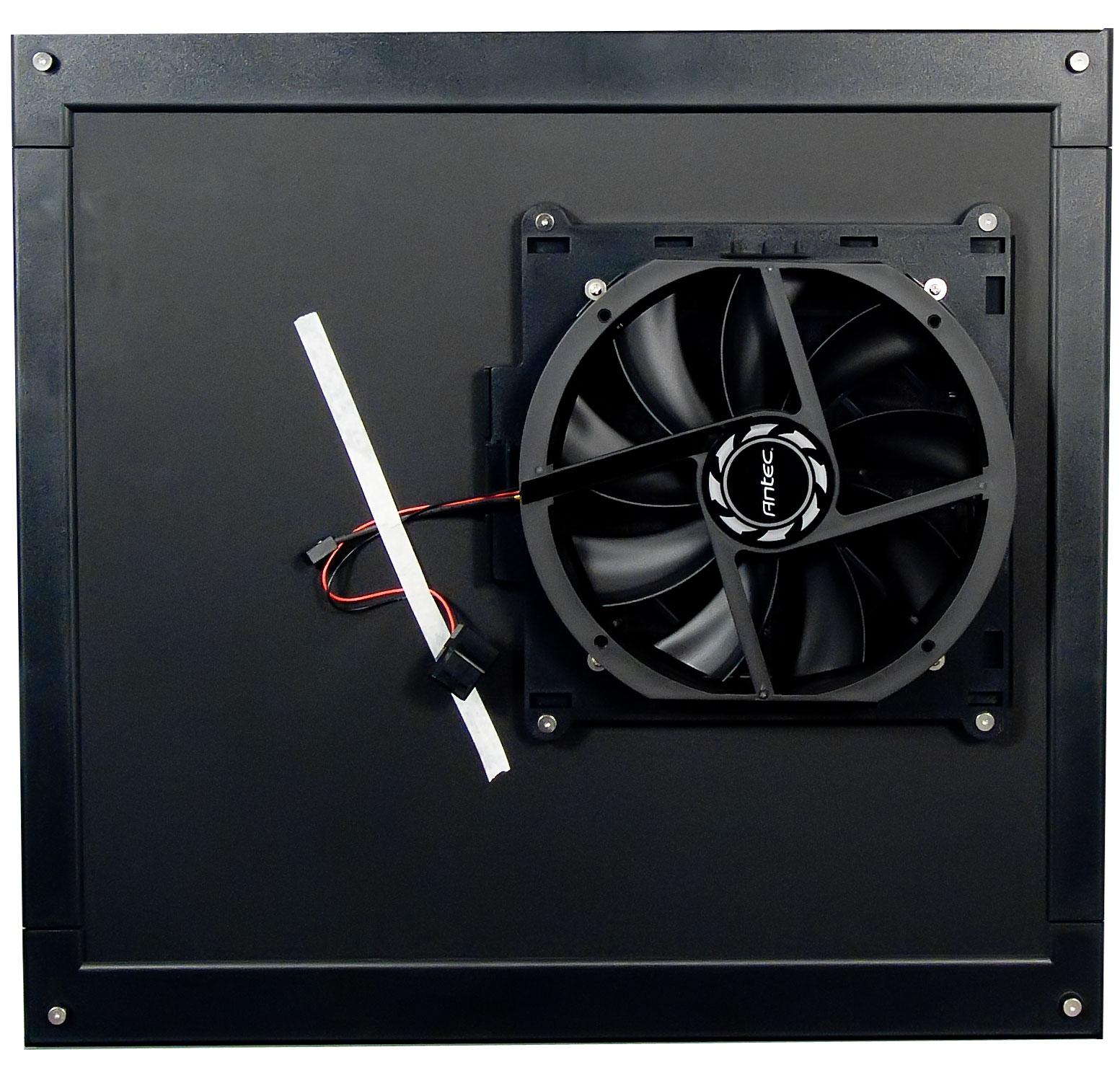

Характеристики вентилятора Antec TriCool 200mm (Big Boy)
РежимКоличество оборотов/минШум, dBAВоздушный поток, CFM
Low40023,682
Medium60026,5108
High80029,4134

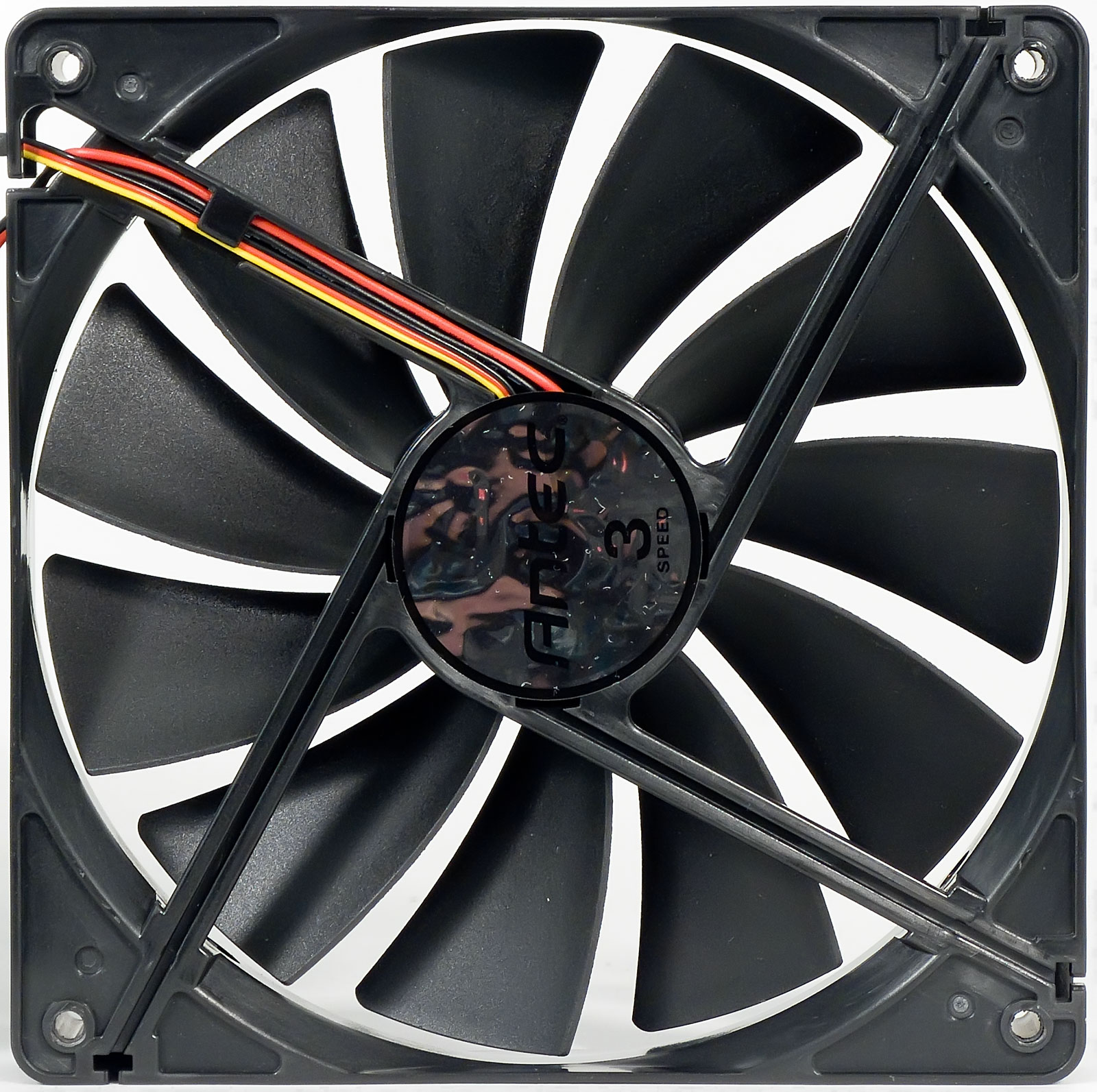

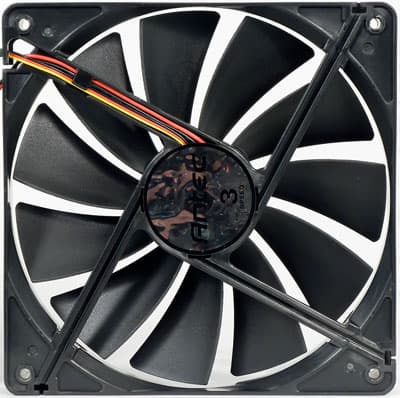

Характеристики вентилятора Antec TriCool 140mm
РежимКоличество оборотовШумВоздушный поток
Low7002047
Medium11002167
High15003295

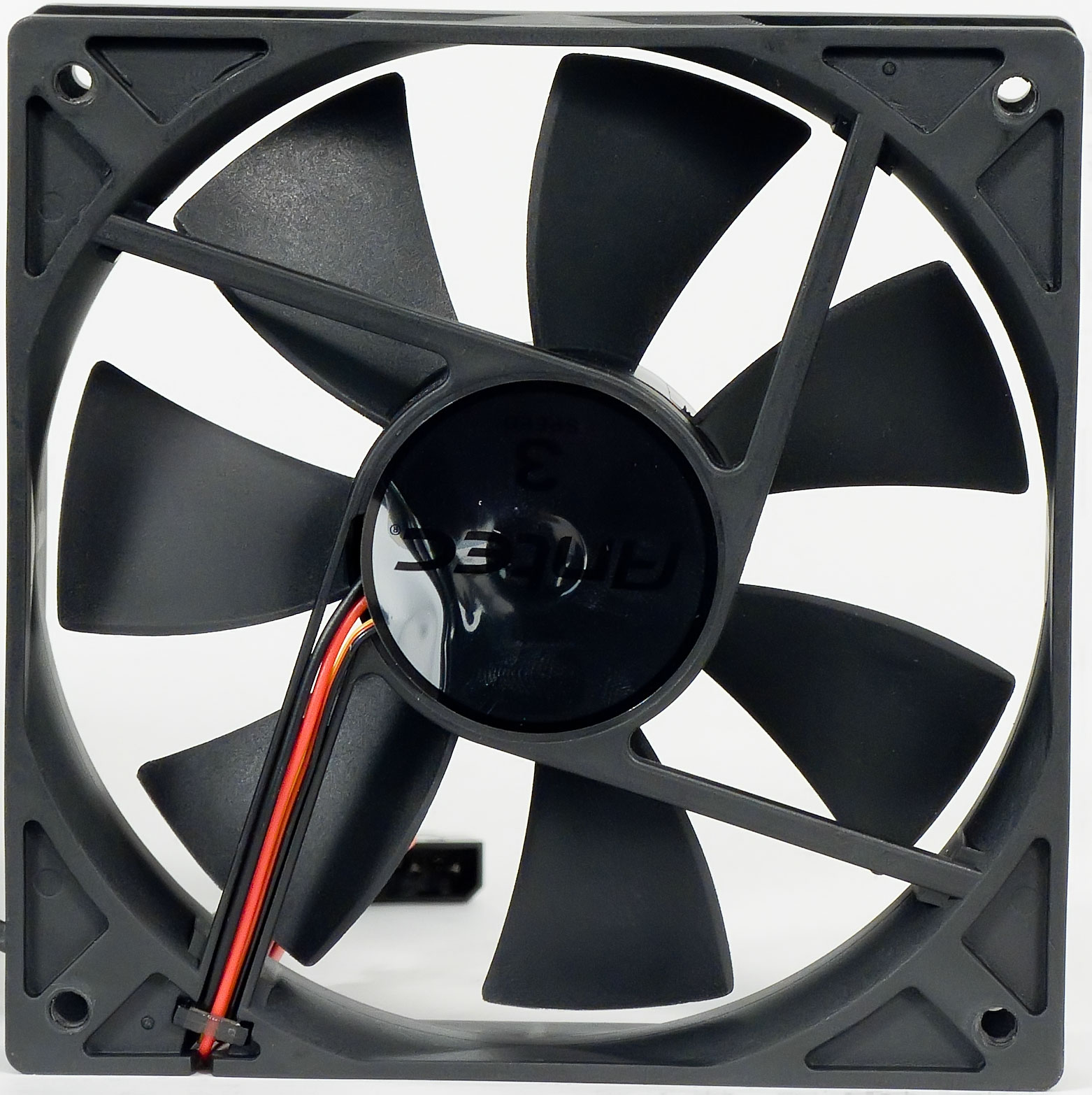

Характеристики вентилятора Antec TriCool 120mm
РежимКоличество оборотовШумВоздушный поток
Low12002539
Medium16002856
High20009079

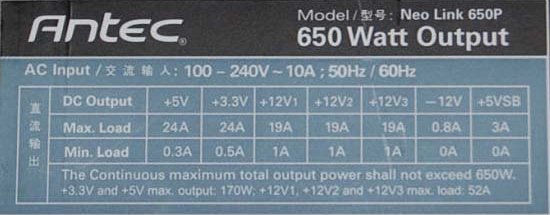

Другим интересным объектом комплекта поставки, безусловно, являются два блока питания, объединенных по фирменной технологии NeoLink, обеспечивающие на выходе суммарную мощность 1200 Вт. Один блок питания мощностью 650 Вт предназначен для обеспечения питанием процессора и видеокарты, а второй, на 550 Вт, для питания всей остальной периферии. Вся технология состоит в дополнительном проводке, соединяющим основной ATX разъем со вторым блоком питания, за счет чего и происходит их синхронный старт.

Длина проводов NeoLink 650P следующая:

  • до основного разъема ATX – 75 см
  • до разъема ATX12V – 75 см
  • до разъема 8 pin SSI Processor Connector – 75 см
  • до разъема 8 pin PCI-E 2.0 VGA Power Connector – 75 см
  • до разъема 8 pin PCI-E 2.0 VGA Power Connector – 75 см
  • до разъема 6 pin PCI-E 1.0 VGA Power Connector – 75 см
  • до разъема 6 pin PCI-E 1.0 VGA Power Connector – 75 см


NeoLink 650P
Наименование разъемаКоличество коннекторов
24 pin Main Power Connector1 (разборный)
4 pin 12V Power Connector1
8 pin SSI Processor Connector1
6 pin PCI-E 1.0 VGA Power Connector2
8 pin PCI-E 2.0 VGA Power Connector2 (разборный)
4 pin Peripheral Connector
15 pin Serial ATA Connector
4 pin Floppy Drive Connector

Второй блок питания — NeoLink 550S — является модульным: пять из шести его жгутов  можно отцепить и подключать только при наличии реальной необходимости. Длина проводов у данного БП следующая:

  • до разъема SATA Power Connector – 65 см плюс 15 см до второго такого же разъема
  • до разъема SATA Power Connector – 80 см плюс 15 см до второго такого же разъема
  • до разъема SATA Power Connector – 80 см плюс 15 см до второго такого же разъема
  • до разъема Peripheral Connector (молекс) – 65 см, плюс 15 см до второго такого же разъема
  • до разъема Peripheral Connector (молекс) – 65 см, плюс 15 см до второго такого же разъема
  • до разъема Peripheral Connector (молекс) – 65 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до третьего
  • до разъема Peripheral Connector (молекс) – 65 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до третьего
  • до разъема Peripheral Connector (молекс) – 65 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до третьего
  • переходник с Peripheral Connector (молекс) на два разъема питания FDD – 15 см
NeoLink 550P
Наименование разъемаКоличество коннекторов
24 pin Main Power Connector
4 pin 12V Power Connector
8 pin SSI Processor Connector
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector
4 pin Peripheral Connector13
15 pin Serial ATA Connector6
4 pin Floppy Drive Connector2

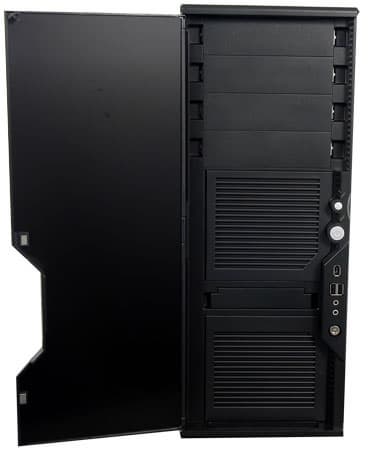

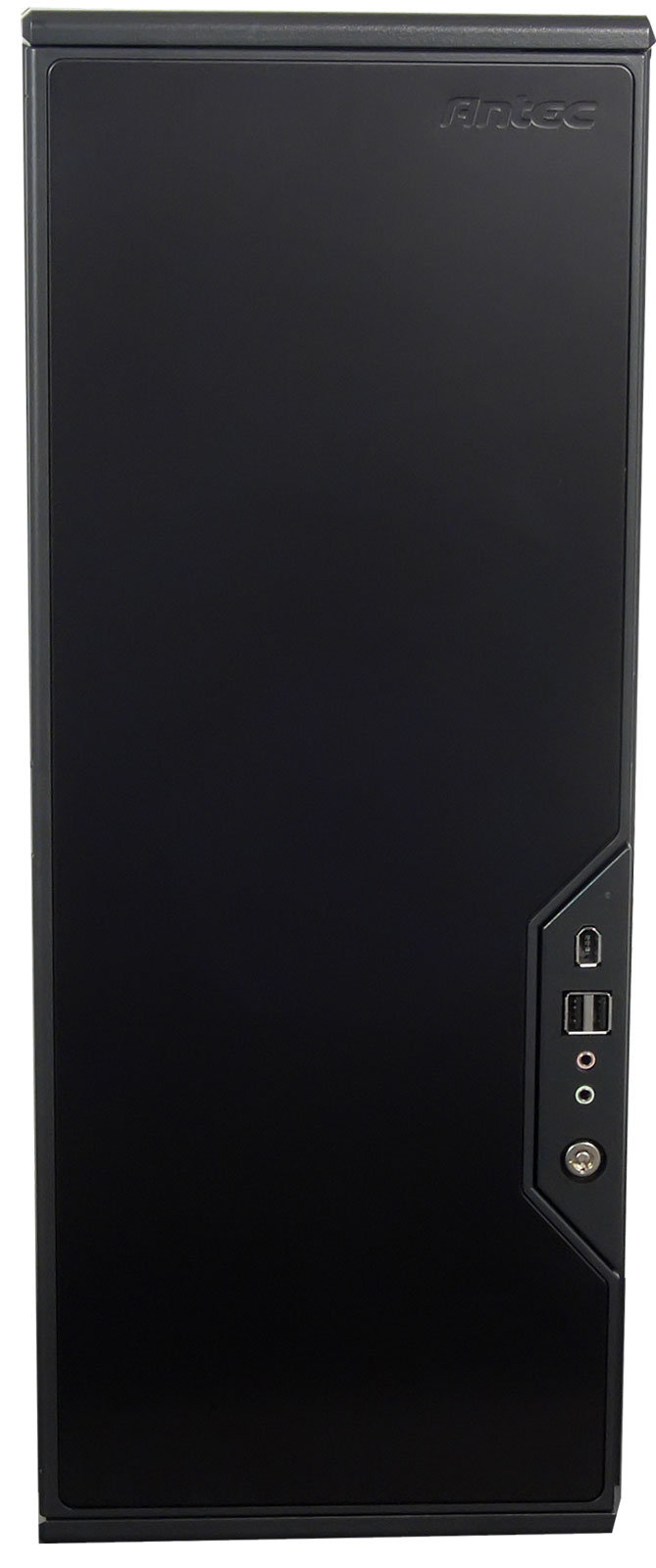

Переднюю панель корпуса практически полностью закрывает дверца из качественного полированного пластика. В закрытом положении она фиксируется надежной магнитной защелкой, а в открытом предусматривает откидывание на 270 градусов, упрощая, тем самым, доступ к отсекам на передней панели.



Крепежные петли дверцы выполнены из пластика. Претензий к качеству их исполнения не возникло, однако уверенности в том, что ничего не сотрется и не отломается со времени, нет. По бокам дверцы и в нижней её части имеются вентиляционные отверстия, обеспечивающие фронтальным вентиляторам приток холодного воздуха.

Кнопки включения и перезагрузки расположены по центру справа и не вполне предусмотрительно спрятаны производителем под декоративную дверцу. Логичнее было бы немного расширить «вырез» и избавить пользователя от необходимости каждый раз открывать дверцу, чтобы включить или перезагрузить ПК. Кнопки расположены одна над другой, и POWER, традиционно, сделан намного больше, чем RESET. Сами кнопки выполнены из крашенного пластика, работают четко, без люфта и застреваний.

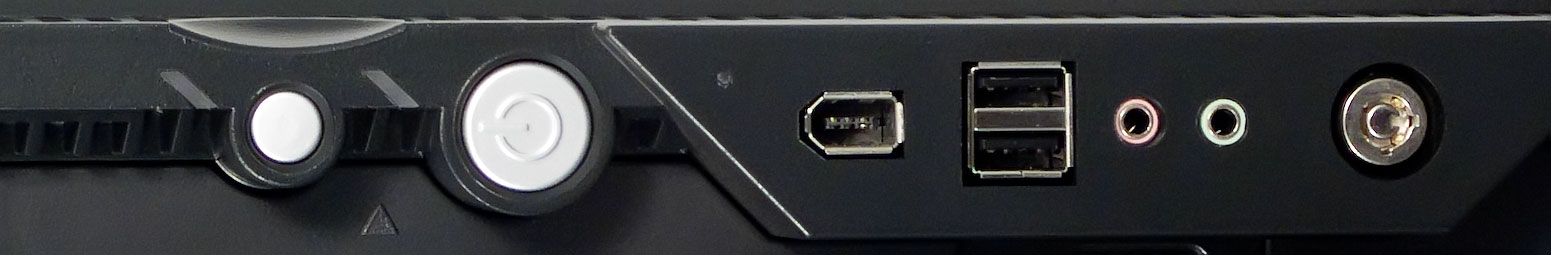

Фронтальные порты расположены чуть ниже кнопок включения и перезагрузки. В их число входят:

  • 1 порт IEEE 1394 (FireWire)
  • 2 порта USB
  • 2 аудио разъема (микрофон и наушники)

Порты USB установлены вплотную, поэтому с одновременным подключением двух габаритных устройств, скорее всего, возникнут проблемы. Качество самих разъемов нареканий не вызывает.

Помимо этого на фронтальной панели предусмотрен специальный замок, после закрытия которого включение компьютера с помощью кнопки POWER станет недоступным. Неплохая защита от нежелательного пользователя, слабо знакомого с устройством ПК.

Все пластиковые детали декоративной передней панели, за исключением кнопок включения и перезагрузки, окрашены, на сколько об этом можно судить по визуальным признакам, в массе.

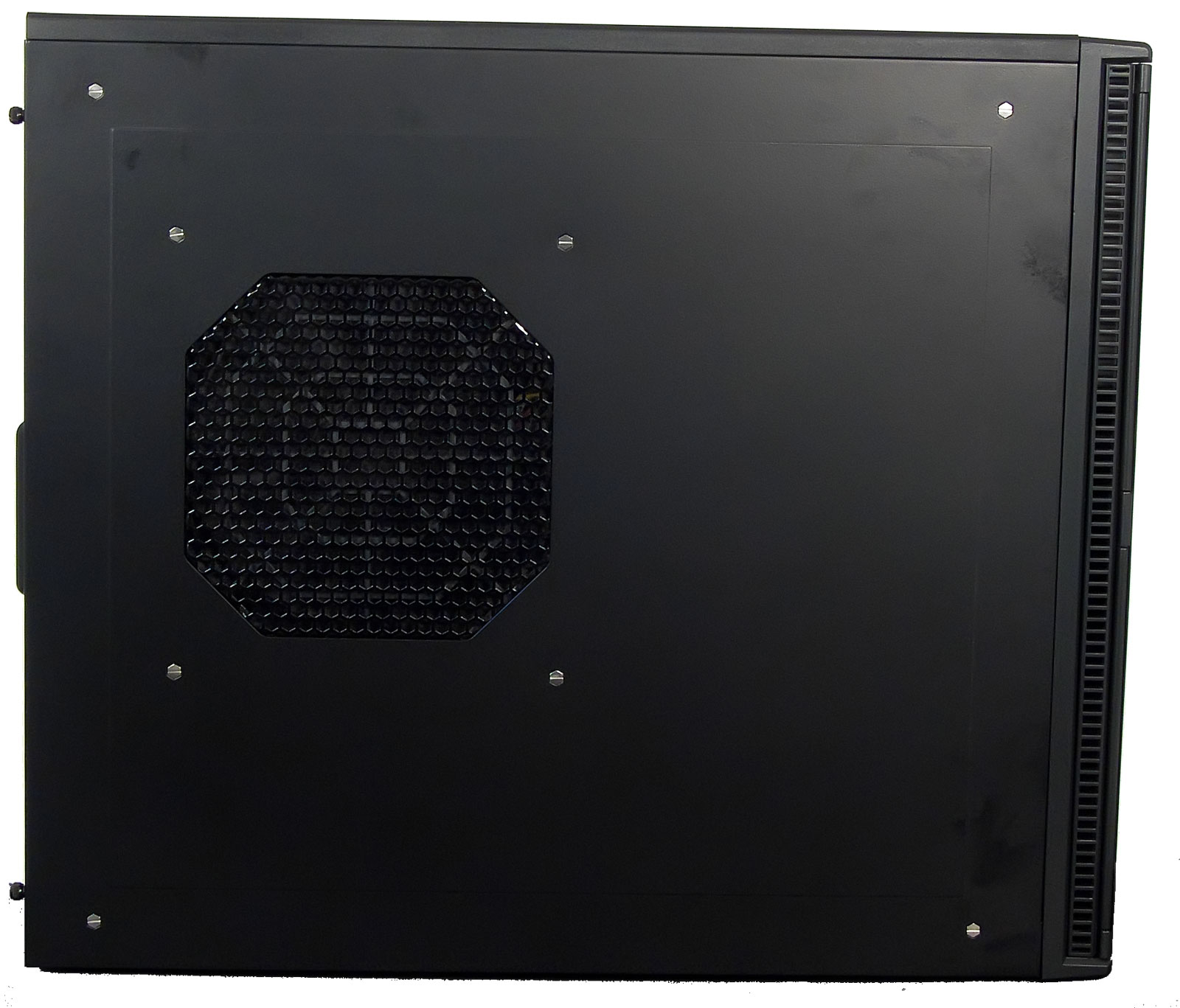

Обе боковые стенки крепятся винтами с накатной головкой. Снимать и ставить стенки на место достаточно удобно как в вертикальном, так и в горизонтальном положении корпуса. Вес стенок потрясает воображение. Стук костяшками пальцев по правой (монолитной) стенке не отличается от стука по плотно уложенному деревянному паркету. Звук получается глухой и короткий.

Толщина применяемой в корпусе стали равна 1,0 мм. Причем не только на боковых стенках, но и на всех остальных элементах шасси. После этого становится понятно, откуда берется такая масса.

Для лучшего гашения шума и вибраций боковые стенки снабжены накладкой из шумопоглощающего материала, которая занимает более 90% их площади. Накладка очень плотно прижата к стенкам, из-за чего возникает ложное ощущение, будто стенка выполнена из листа стали толщиной 3-4мм.

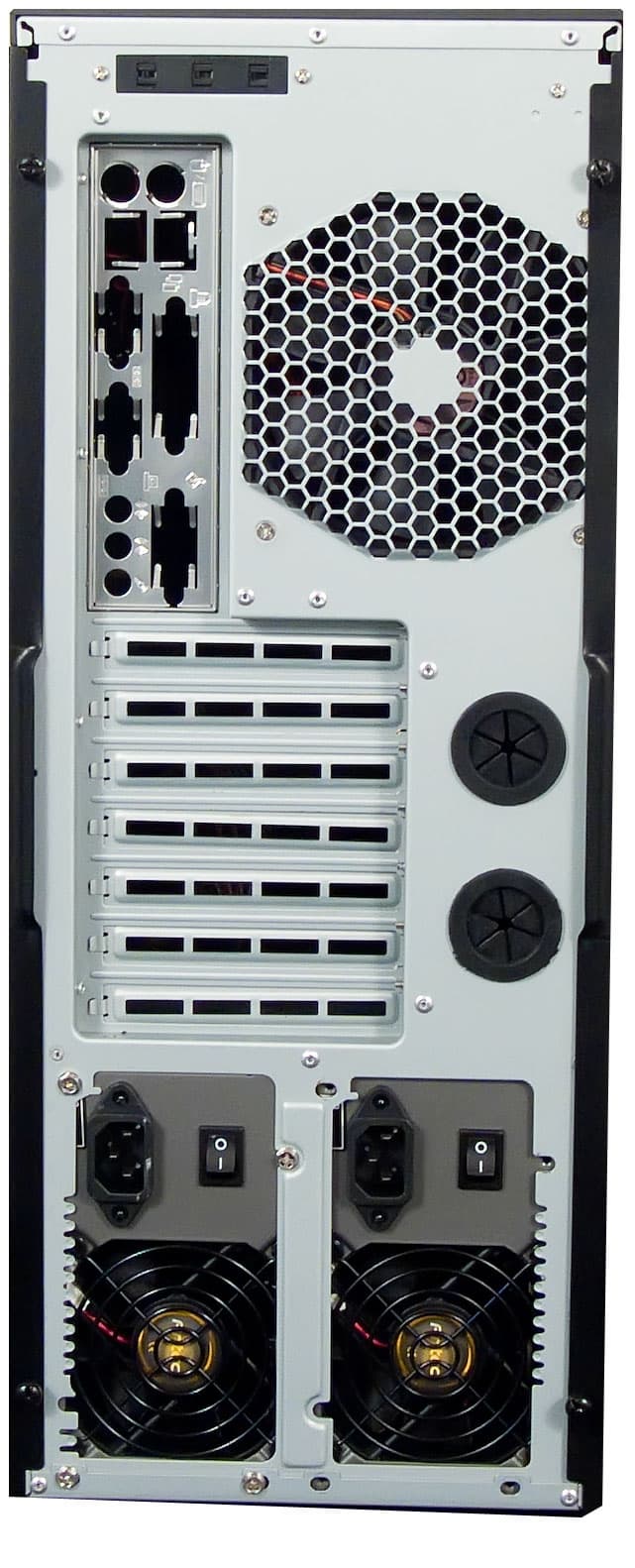

На задней стенке Antec P190 есть два 15мм отверстия, служащие для удобного подведения к корпусу внешней системы водяного охлаждения. Для удобства сборщика и безопасности шлангов в них помещены резиновые втулки с надрезанной мембраной, в которую очень хочется засунуть палец :)

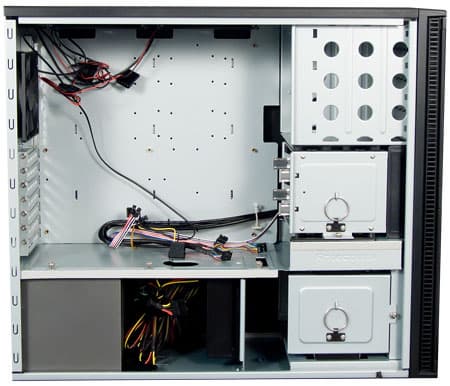

Внутри корпус разделен на два отсека таким образом, что блоки питания, вопреки стандарту ATX, размещаются внизу. В этом же отсеке, в районе передней стенки, размещена съемная корзина для четырех жестких дисков. Отсек получается практически полностью автономным. Он отсечен от основной части корпуса листом стали, имеющим отверстия лишь для сигнальных и питающих кабелей.

В корпусе предусмотрено следующее количество посадочных мест для устройств и накопителей:

  • 5,25 с внешним доступом – 4 штуки
  • 3,5 с внешним доступом – 1 штука
  • 3,5 только с внутренним доступом (для HDD) – 6 (2+4) штук

Вторая корзина для HDD так же является съемной. Отметим, что производитель рекомендует устанавливать жесткие диски в нижний отсек корпуса, как обеспечивающий более низкие температурные показатели и чуть более низкий уровень шума.

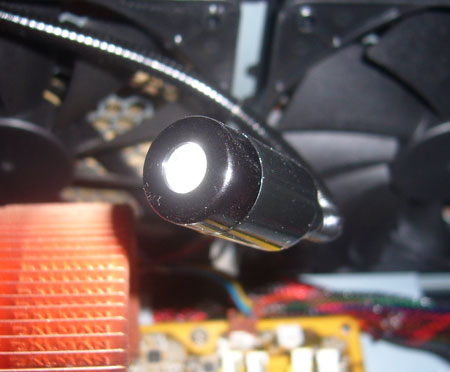

У самой верхней стенки затаился небольшой, но достаточно яркий фонарик на гибком подводе. Питается он от внутреннего порта USB или же стандартного четырехпинового разъема как на HDD. Полезная в определенных ситуациях мелочь, без которой, на самом деле, запросто можно было бы обойтись.

Посадочных мест под вентиляторы в корпусе предусмотрено семь. Пять из них уже занято предустановленными вентиляторами и еще два, типоразмера 120мм, можно установить перед или после маленькой корзиной для HDD и в нижнем отсеке, между блоками питания и большой корзиной под жесткие диски.

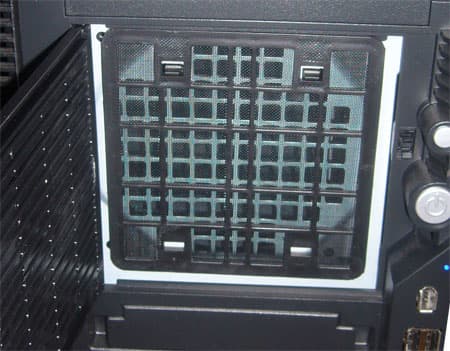

Пылевых фильтров, выполненных в виде мелкой пластиковой сетки, в Antec P190 целых три: по одному у каждой съемной корзины и еще один под 200мм боковым вентилятором. Фильтры на передней панели снимаются буквально за несколько секунд. Достаточно открыть декоративную дверцу и нажать на защелку маленькой дверцы с фильтром, после чего подцепить и извлечь саму противопылевую сетку.

Фильтр под боковым вентилятором установлен на полозьях, поэтому с его извлечением так же не возникает никаких проблем. Единственное условие – открытая боковая стенка.

Еще два вентилятора, расположенные на верхней стенке и работающие на вдув остались без какой-либо противопылевой защиты. Так что комплектующие в любом случае покроются пылью, пусть и не так быстро.

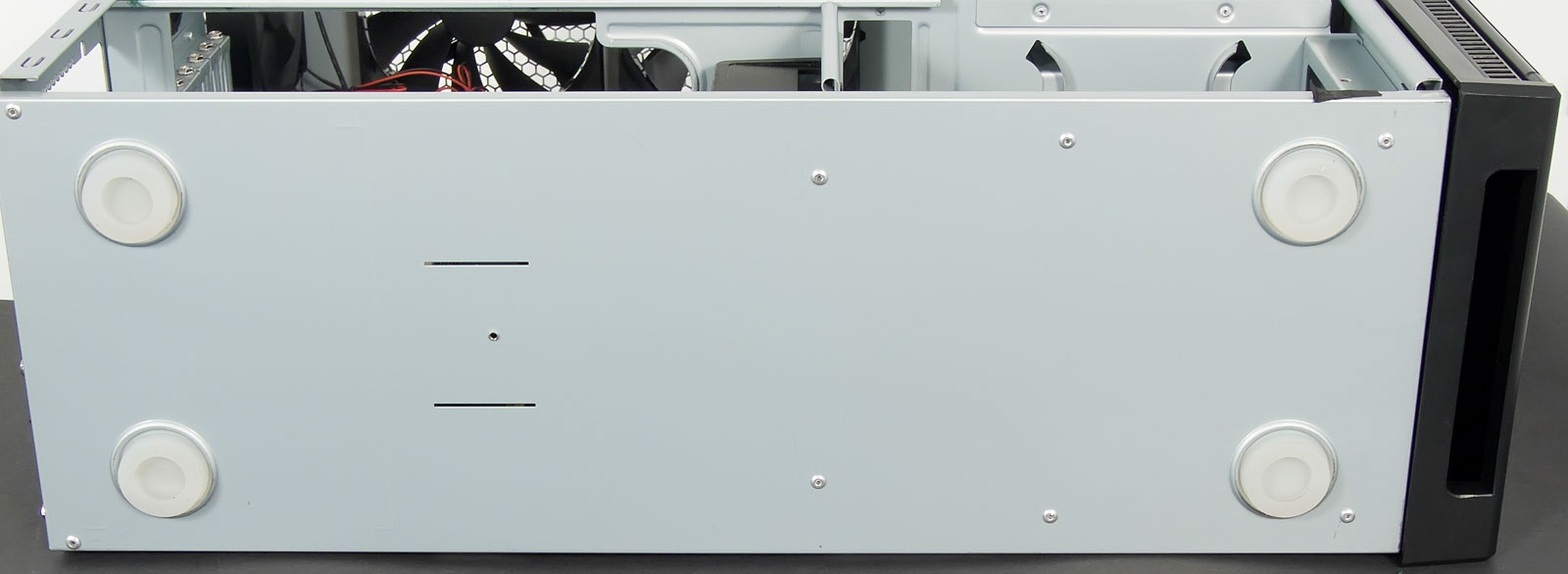

Устанавливается корпус на четыре силиконовые ножки, служащие для лучшего гашения вибрации. Возможно, это и не принципиально, но нам они показались слишком уж мягкими.

О сборке компьютера в корпусе Antec P190 и его тестировании вы сможете прочитать во второй части данного обзора.

 Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

Корпус Antec P190 предоставлен компанией Карин
