Корпус AirTone LP-4001



Корпус AirTone LP-4001

Полная галерея наших фотографий этой модели
Технические характеристики

Еще один «новичок» в нашей тестовой лаборатории — корпус AirTone LP-4001: до сих пор продукция AirTone к нам не попадала. Начнем знакомство.

Первое, на что обращаешь внимание — коробка из качественного картона с черно-белой расцветкой. Сверху предусмотрена удобная пластиковая ручка для переноски; поскольку вес корпуса в упаковке всего 8,2 кг, то вряд ли она оторвется в самый неподходящий момент, как это бывает с более тяжелыми образцами.

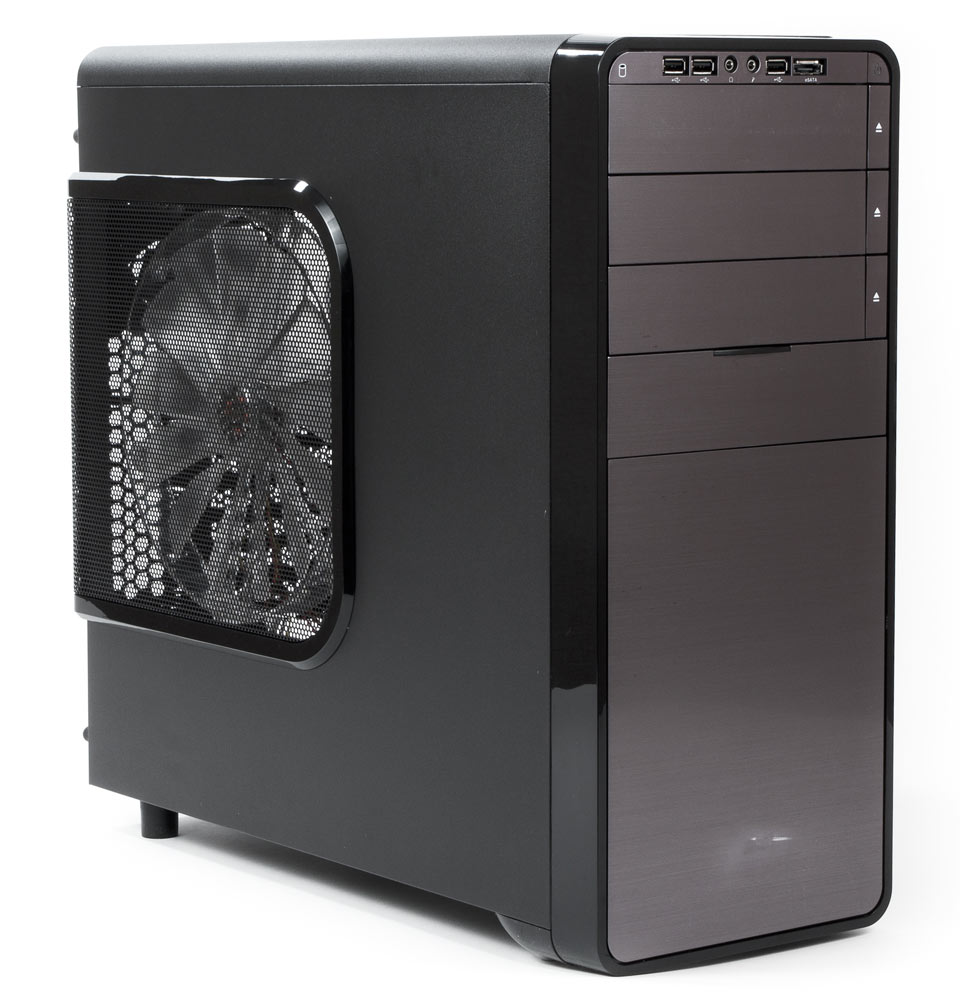

Сам корпус полностью угольно-черный, внутри и снаружи. Лишь вставки из окрашенного алюминия, занимающие практически всю лицевую панель, имеют иной оттенок. Вот только окраска этих этих вставок оставляет желать лучшего: любая царапина проявляется металлическим блеском, и даже наш экземпляр, вроде бы совершенно новый, уже успел где-то обзавестись «шрамом» в нижней части.

Отпечатки пальцев на верхней и боковых стенках заметны мало, зато к лицевой панели без стерильных перчаток лучше не прикасаться: следы рук хорошо видны даже на алюминиевых деталях, а уж на глянцевых пластиковых боковинах просто бросаются в глаза.

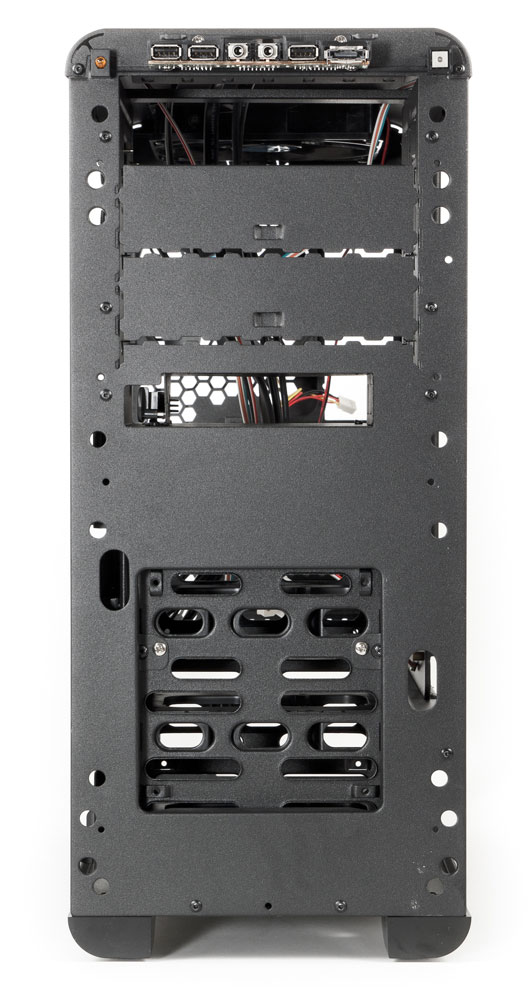

AirTone LP-4001: Лицевая панель шасси

А вот форма корпуса с сильно скругленными углами довольно необычна, и уже этим способна привлечь внимание.

В комплекте есть лишь пакетик с крепежом и «пищалкой», нам не досталось даже руководство пользователя — видимо, потому, что особой необходимости в нем нет.

Внешний вид корпуса можно оценить по прилагаемому видеоролику.

Компоновка

AirTone LP-4001 — однообъемный miditower с нижним расположением блока питания, поставляется без БП.

Имеются три слота для 5,25- и один для 3,5-дюймовых устройств, все с выходом на переднюю панель. У всех слотов есть откидные крышечки, причем три верхние подпружинены и откидываются при выдвижении лотка оптического накопителя, а нижнюю, скрывающую 3,5-дюймовый слот, нужно открывать вручную, потянув за небольшой выступ.

Большие продолговатые кнопки управления лотками ODD расположены справа. Снаружи не очень понятно, как же они воздействуют на соответствующую кнопку самого накопителя, но после снятия лицевой панели можно увидеть пластиковый рычажок, одновременно являющийся и пружиной.

Для установки жестких дисков предусмотрено четыре места в поперечно расположенной корзине. Сами диски (как 3,5-, так и 2,5-дюймовые) крепятся винтами к салазкам. В корпус можно устанавливать материнские платы формата ATX, а также все более компактные варианты. Выбор видеокарт будет ограничен моделями длиной до 315 мм, включая разъем дополнительного питания.

Конструкция

Размеры собственно корпуса 439×204×503 мм (В×Ш×Г), высокие ножки добавляют еще примерно 25 мм.

Сталь, из которой изготовлены шасси и боковые стенки, имеет толщину около 0,6 мм, а потому корпус получился хоть и легким — его вес всего 6,9 кг, — но недостаточно жестким.

Ножки спереди и сзади разные. И те, и другие пластмассовые, но в передних имеются шаровидные силиконовые вставки, а для задних никаких амортизирующих вставок не предусмотрено, и потому в целом демпфирующая способность ножек сомнительна.

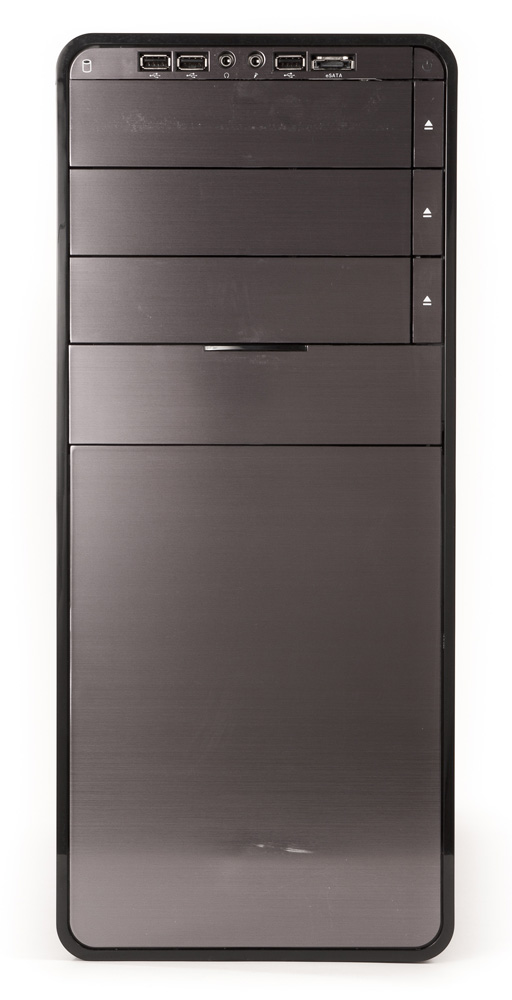

Лицевая часть съемной передней панели, как уже было сказано, практически полностью закрыта алюминиевыми вставками. Какие-либо вентиляционные отверстия на ней отсутствуют, исключая разве что вырез снизу для захвата рукой при снятии панели.

В самом верху панели в один горизонтальный ряд расположены кнопка включения со встроенным синим индикатором (справа), затем по одному разъему eSATA и USB 2.0. Среднюю часть ряда занимают звуковые разъемы, левее которых имеются еще два порта USB 2.0. Замыкает ряд слева красный индикатор активности HDD, а кнопка Reset отсутствует. Такое размещение органов управления будет удобно и при настольной, и при напольной установке компьютера.

Вот только разъемы USB расположены очень тесно, и подключать в них одновременно сколь-нибудь широкие устройства не получится. А отсутствие на лицевой панели хотя бы одного порта USB 3.0 в настоящее время можно считать явным недостатком, который отчасти компенсируется наличием другого высокоскоростного интерфейса — eSATA.

Система вентиляции

Штатно корпус укомплектован тремя вентиляторами, причем все они лишены каких-либо фильтров. Контроль скорости вращения возможен лишь у одного из них, расположенного на задней стенке: он может подключаться как к блоку питания, так и к системной плате. Остальные два подключаются только к БП периферийными разъемами питания (т. н. «Molex»).

Два вентилятора вытяжные — 140-миллиметровый на верхней панели и 120-миллиметровый на задней стенке шасси. Подсветки у них нет, зато целых шесть синих светодиодов имеются на огромном 230-миллиметровом вентиляторе, расположенном на левой боковой стенке. Этот вентилятор подает воздух в зону расположения видеокарт и плат расширения; снаружи он закрыт металлической решеткой, закрепленной на боковой панели с помощью пластиковой рамки (тоже глянцевой, как и боковины лицевой панели).

AirTone LP-4001: Вид слева

Единственный фильтр из мелкоячеистой капроновой сетки на пластиковой рамке установлен на нижней плоскости шасси в месте расположения блока питания. Конечно, работать он будет в основном при установке БП вентилятором вниз, зато легко извлекается снаружи без вскрытия корпуса.

А вот жесткие диски охлаждением явно обделены: вентилятор для них владелец корпуса при необходимости должен приобретать сам. На стороне корзины, выходящей на переднюю стенку шасси, имеются крепежные отверстия для 120-миллиметрового вентилятора; хорошо еще, что длинные винты для его крепления есть в комплекте. Однако поток воздуха от него приходится лишь на два средних HDD — именно напротив них расположен вырез в передней панели шасси для установки вентилятора. К тому же единственным отверстием для забора воздуха снаружи (причем не очищенного от пыли) является прорезь для захвата рукой в нижней части съемной лицевой панели, а отвод тепла от корпуса диска к металлу корзины отсутствует.

AirTone LP-4001: Лицевая панель шасси

Но считать это существенным недостатком мы не будем: вряд ли кто-то решит делать многодисковую систему на базе этого корпуса, а двух дисков для большинства конфигураций вполне достаточно. Тем более, что в слабоохлаждаемые верхнюю и нижнюю ячейки корзины можно будет поставить еще и 2,5-дюймовые HDD или SSD, нагрев которых существенно меньше.

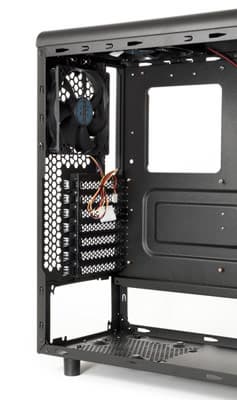

Зато задняя стенка шасси практически полностью перфорирована, даже заглушки слотов расширения имеют четыре ряда довольно крупных отверстий.

AirTone LP-4001: Задняя панель шасси

Не забыта и возможность установки жидкостной системы охлаждения, для которой в задней стенке шасси имеются отверстия, закрытые заглушками с разрезными лепестками. Очень сомнительно, что кто-то приобретет данный корпус с целью установки в него жидкостной системы, однако отставать от модных тенденций производители не любят, особенно когда это не требует сколь-нибудь существенных затрат.

Сборка системного блока

Боковые стенки крепятся системой пазов и гребенок, привычной по множеству других корпусов. Сидят они на своих местах настолько плотно, что снять их рукой практически невозможно, несмотря на наличие выступов для захвата. Приходится помогать себе подручными средствами типа отвертки, рискуя деформировать загиб задней кромки боковых панелей.

Фиксируются стенки парами винтов с пластиковыми накатными головками.

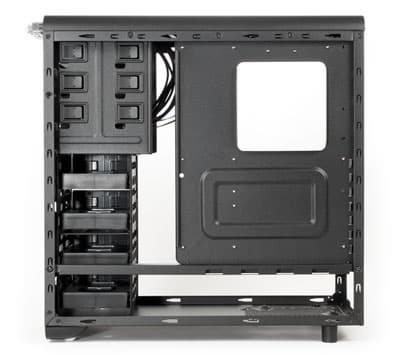

Подложка системной платы имеет вырез для установки-снятия процессорного кулера без демонтажа самой платы, а вот отверстий для прокладки проводов за подложкой нет вовсе. К тому же проложенные таким образом провода попросту не дали бы установить правую боковую стенку: уж очень маленький зазор между ней и подложкой.

AirTone LP-4001: Вид изнутри справа

Лицевая панель, закрепленная шестью круглыми пластиковыми защелками, держится очень прочно, и при снятии тоже не обойтись без плоской отвертки. А снимать панель придется — без этого невозможна установка оптического накопителя и вентилятора корзины HDD. Однако кнопка, разъемы и индикатор закреплены на передней панели шасси, и их провода не мешают снятию лицевой панели.

Блок питания крепится винтами к задней стенке шасси. Ставить его можно вентилятором вверх или вниз, причем как до, так и после установки материнской платы. Удобству установки способствуют три опоры снизу, имеющие резиновые накладки, создающие некоторый амортизирующий эффект.

Девять стоек для крепления системной платы ATX уже установлены, для более компактных вариантов плат стойки придется откручивать и переставлять — запасных в комплекте нет. Хотя металл подложки тонкий, она мало прогибается при нажиме, поскольку в ней всего одно отверстие (хоть и большое), да к тому же есть штамповка, повышающая жесткость. Заглушка в отверстии для портов ввода-вывода материнской платы отсутствует.

В прорезях для плат расширения заглушки многоразовые, крепятся системой быстрого крепления в виде индивидуальных защелок для каждого места. Массивные платы (например, видеокарты) можно дополнительно закрепить винтами из комплекта крепежа, что не помешает использовать и имеющуюся систему крепления.

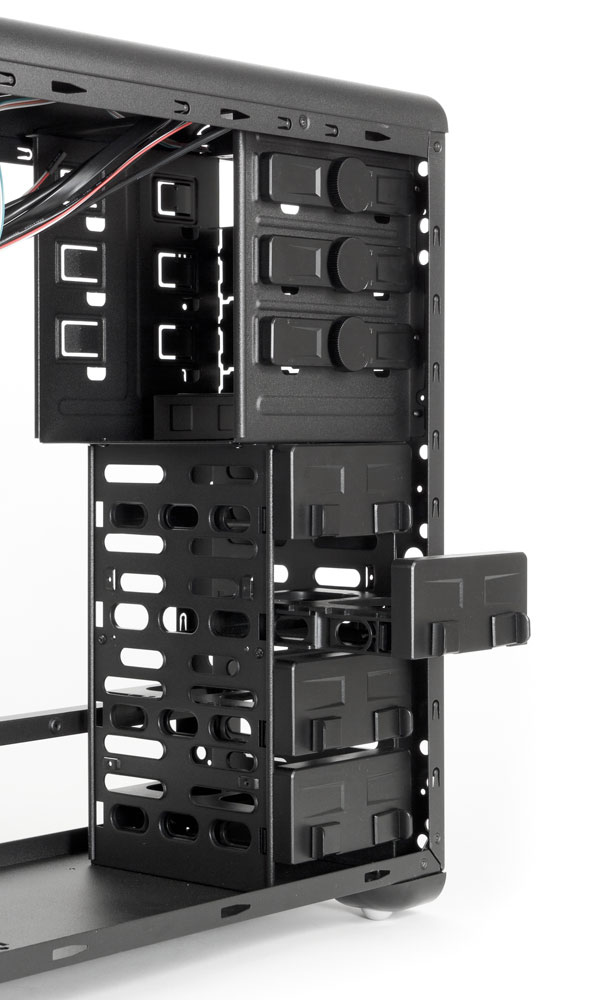

Салазки для HDD пластиковые, с подпружиненными защелками. Фиксируются они в корзине достаточно плотно, поэтому дополнительного винтового крепления не предусмотрено. В салазки можно установить и 3,5-, и 2,5-дюймовые диски, закрепляя их винтами снизу. Никаких амортизаторов не предусмотрено, а жесткий пластик салазок с учетом их коробчатой формы скорее будет резонатором, чем амортизатором.

AirTone LP-4001: Корзина с дисками

После установки дисков справа остается достаточно места, чтобы можно было использовать SATA-кабели с прямыми разъемами.

Оптические накопители и 3,5-дюймовые устройства с выходом на переднюю панель крепятся без винтов, которые с левой стороны заменяются штатными фиксаторами, а с правой — пружинящими элементами шасси. Крепление нельзя назвать прочным: конечно, накопитель из слота вывалиться не может, но при каких-либо действиях с ним немного «гуляет». А для дополнительного крепления винтами справа попросту нет соответствующих отверстий.

Выходы для ODD на переднюю панель в шасси, кроме самого верхнего, закрыты металлическими заглушками, которые надо выламывать. Выход слота для 3,5-дюймового устройства свободен.

От внешних разъемов корпуса идут экранированные кабели, заканчивающиеся монолитными коннекторами (для звука есть только HD Audio). Напомним, что проложить их за подложкой системной платы не получится.

Как обычно, бо́льшая часть кромок шасси завальцована или закруглена, чтобы уменьшить риск повреждения рук сборщика.

Тестирование эффективности системы вентиляции корпуса

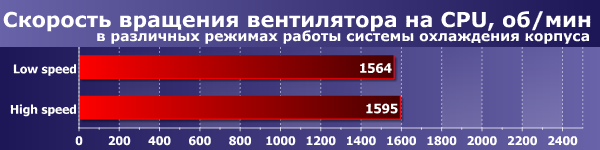

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

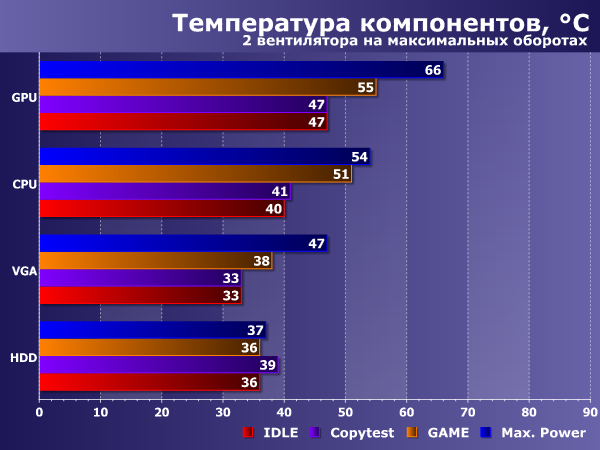

Эффективность системы вентиляции находится на очень хорошем уровне. Стоит отметить, что отключение бокового вентилятора мало сказывается на температуре компонентов внутри корпуса.

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

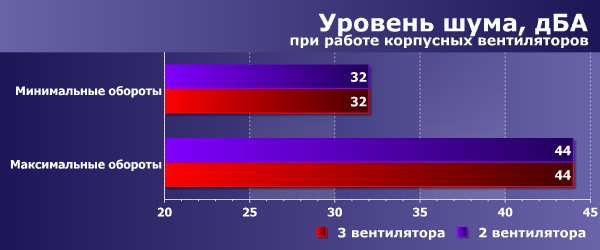

При различных вариантах расположения корпуса расстояние до головы пользователя также будет весьма заметно отличаться. В данном случае мы приводим значение для двух вариантов производительности системы вентиляции корпуса при условии его настольного размещения.

Акустическая эргономика данного корпуса в целом находится на уровне ниже среднего. При питании вентиляторов от номинального напряжения уровень шума превышает эргономичный уровень 40 дБА (напомним — при условии настольного размещения). Источник с таким уровнем шума хорошо заметен в помещении, в том числе в дневное время суток.

При питании вентиляторов пониженным до 5 В напряжением уровень шума заметно снижается и вплотную приближается к среднетипичным значениям.

Оценка потребительских качеств

Корпус имеет эффективную, но достаточно шумную систему охлаждения, но не имеет штатных средств для управления ее производительностью. К системной плате можно подключить только один задний вентилятор, но даже питание всех вентиляторов пониженным напряжением не обеспечивает сверхнизкий уровень шума. Поэтому желающим собрать на основе этого корпуса тихий системный блок придется постараться. Такие особенности характерны обычно для игровых корпусов, в которых сверхнизкий уровень шума не слишком актуален.

К сожалению, производитель корпуса попытался угодить всем: любители яркого и аляповатого получили большой боковой вентилятор с голубой подсветкой, без которого можно было легко обойтись (по сути, он является элементом декора). Любители же спокойных форм получили достаточно элегантный и неизбитый дизайн. В итоге получилась довольно противоречивая модель с весьма компактными габаритами и явно тяготеющая к настольному размещению, но с большим вентилятором с голубой подсветкой, что с настольным размещением не очень вяжется.

Позиционирование и выводы

Можно сказать, что корпус лишен как выраженных достоинств, так и значительных недостатков — конечно, с учетом ценовой категории (на момент написания статьи его цена составляла около 95 долларов). Он неплохо подойдет для создания офисного компьютера или многоцелевой рабочей станции, однако с такими применениями плохо сочетается подсветка в боковом вентиляторе, которую к тому же можно отключить лишь вместе с самим вентилятором. Видимо, сделана она в расчете на любителей игр, но построить мощный и современный игровой компьютер на базе AirTone LP-4001 всё равно не получится, речь в этом плане может идти только о бюджетных конфигурациях — еще и потому, что длина устанавливаемых видеокарт, включая разъем дополнительного питания, ограничена скромными по нынешним временам 315 миллиметрами.

Три разъема USB — это неплохо, однако все они USB 2.0, да к тому же расположены очень тесно. В качестве компенсации имеется не менее полезный в настоящее время порт eSATA.

Наверно, многие покупатели предпочли бы вместо вентилятора с подсветкой получить порт USB 3.0 и хоть какие-нибудь пылевые фильтры, однако такие рассуждения хороши лишь в произведениях классиков («Если бы губы Никанора Ивановича да приставить к носу Ивана Кузьмича…»), и при покупке придется либо довольствоваться тем, что предлагает производитель, либо искать другую модель.



Средняя текущая цена (количество предложений)
Корпус AirTone LP-4001
Н/Д(0)


Корпус AirTone LP-4001 предоставлен на тестирование производителем
