Паспортные характеристики и цена
| Производитель | Deepcool |
|---|---|
| Название модели | RF 120 |
| Код модели | DP-FRGB-RF120-1C; EAN: 6933412710288 |
| Сокращение в статье | RF 120 |
| Размер, мм | 120×120×25 |
| Масса, г | 148 |
| Управление ШИМ | есть |
| Скорость вращения, об/мин | 500—1500 (±10%) |
| Воздушный поток, м³/ч (фут³/мин) | 96 (56,5) |
| Статическое давление, Па (мм H2O) | 16,3 (1,66) |
| Уровень шума, дБА | ≤27 |
| Номинальное напряжение, В | 12 |
| Пусковое напряжение, В | нет данных |
| Номинальный потребляемый ток, А | 0,11 |
| Тип подшипника | гидродинамический |
| Средняя наработка на отказ (MTBF), ч | нет данных |
| Описание на сайте производителя | RF 120 |
| Розничные предложения |
Описание
Мы уже тестировали комплект из трех вентиляторов Deepcool RF 120, поэтому поначалу не видели смысла выполнять повторный тест одного вентилятора RF 120. Однако маркировка на вентиляторах из набора и у этого различается, также в тот раз мы не тестировали вентиляторы в условиях с минимальным сопротивлением, поэтому тестирование все же решили провести.
Коробочка из плотного картона, в которую упакован вентилятор, имеет умеренно яркое оформление.
На гранях коробочки изображен вентилятор, наглядно указан состав комплекта (но приведено не все) перечислены основные особенности, а также приведены технические характеристики продукта. Текст в основном на английском языке, но перечисление основных особенностей продублировано на нескольких языках, в том числе и на русском.

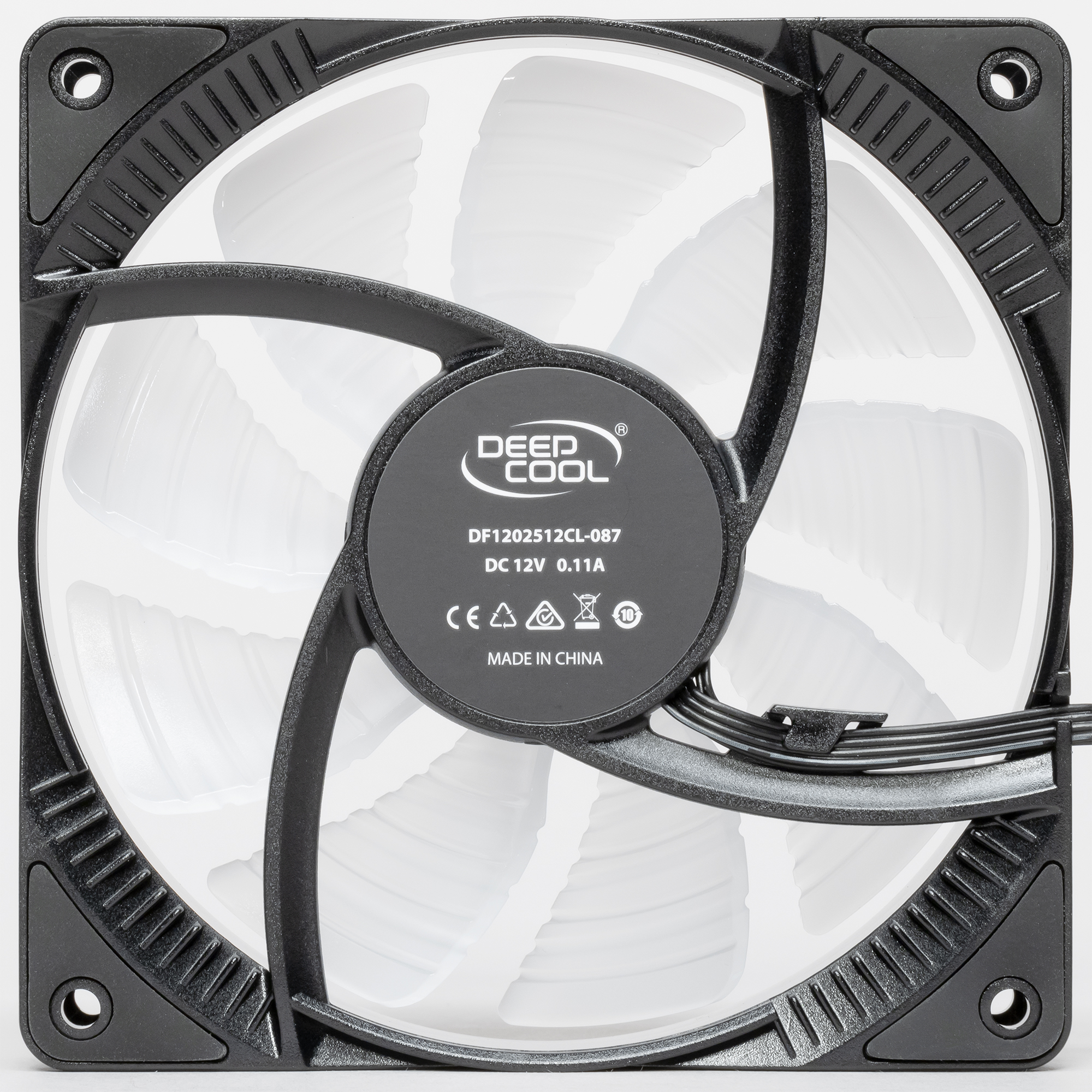

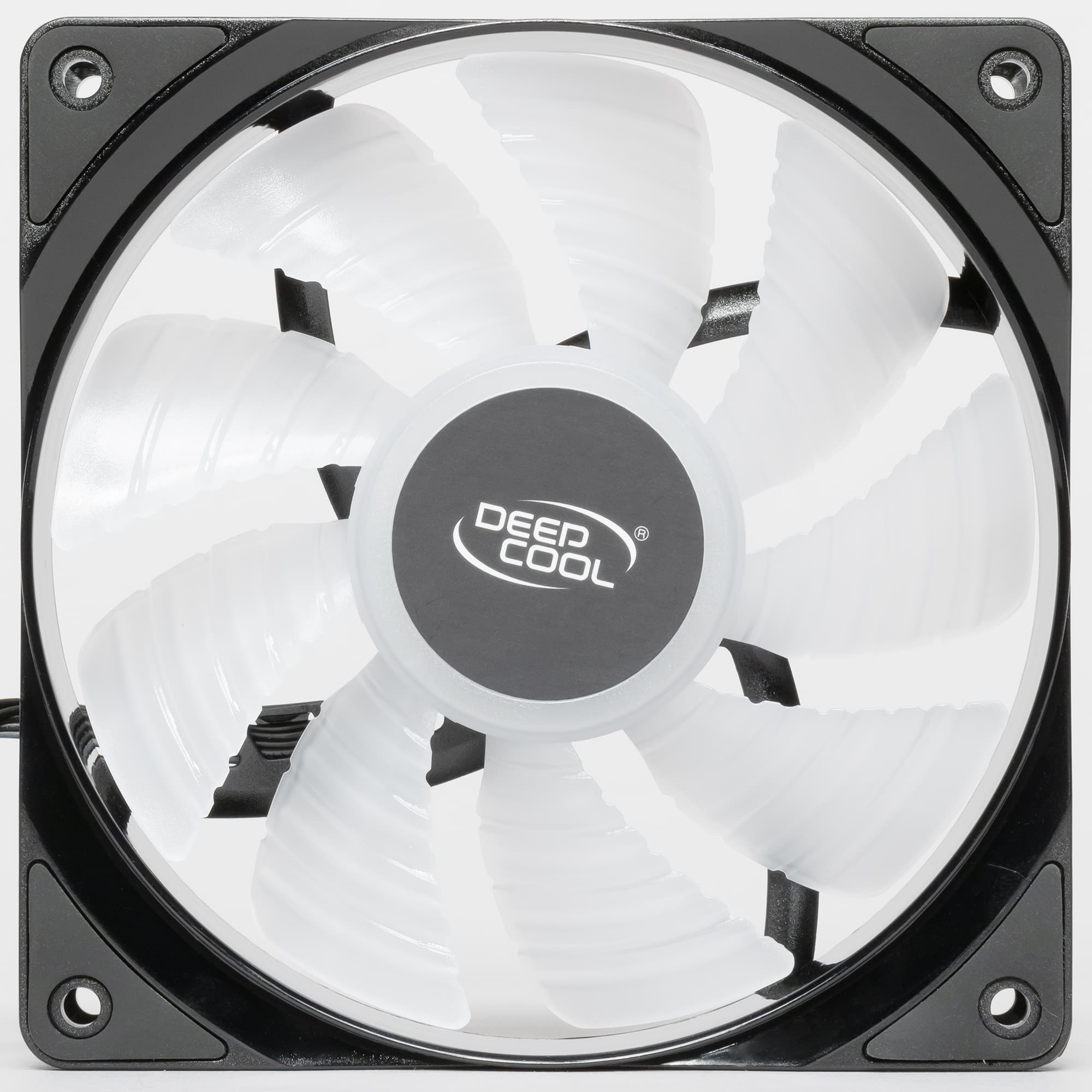

Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика. Лопасти крыльчатки имеют особую геометрию.

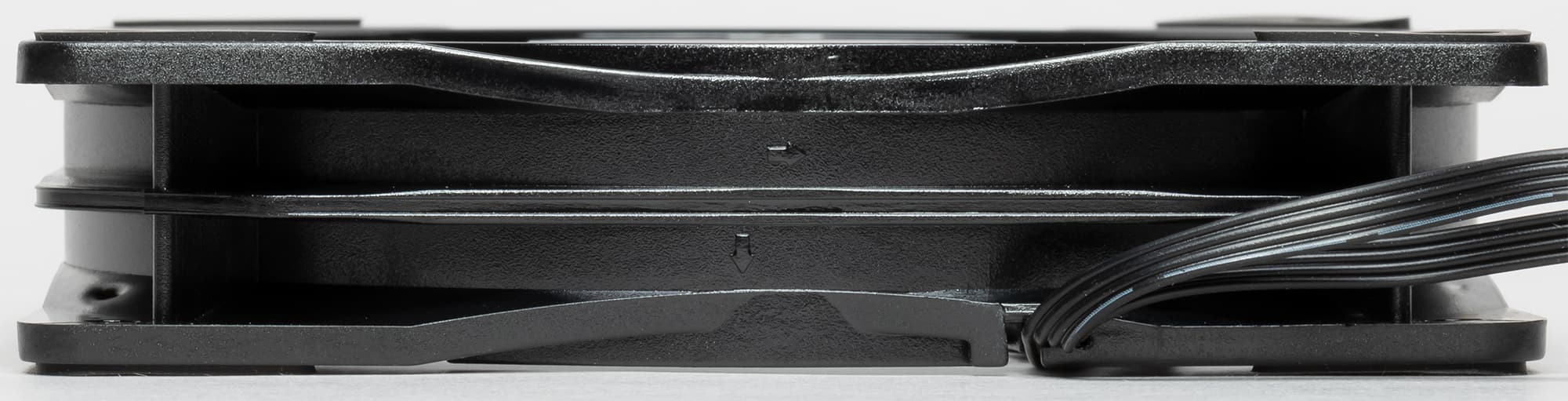

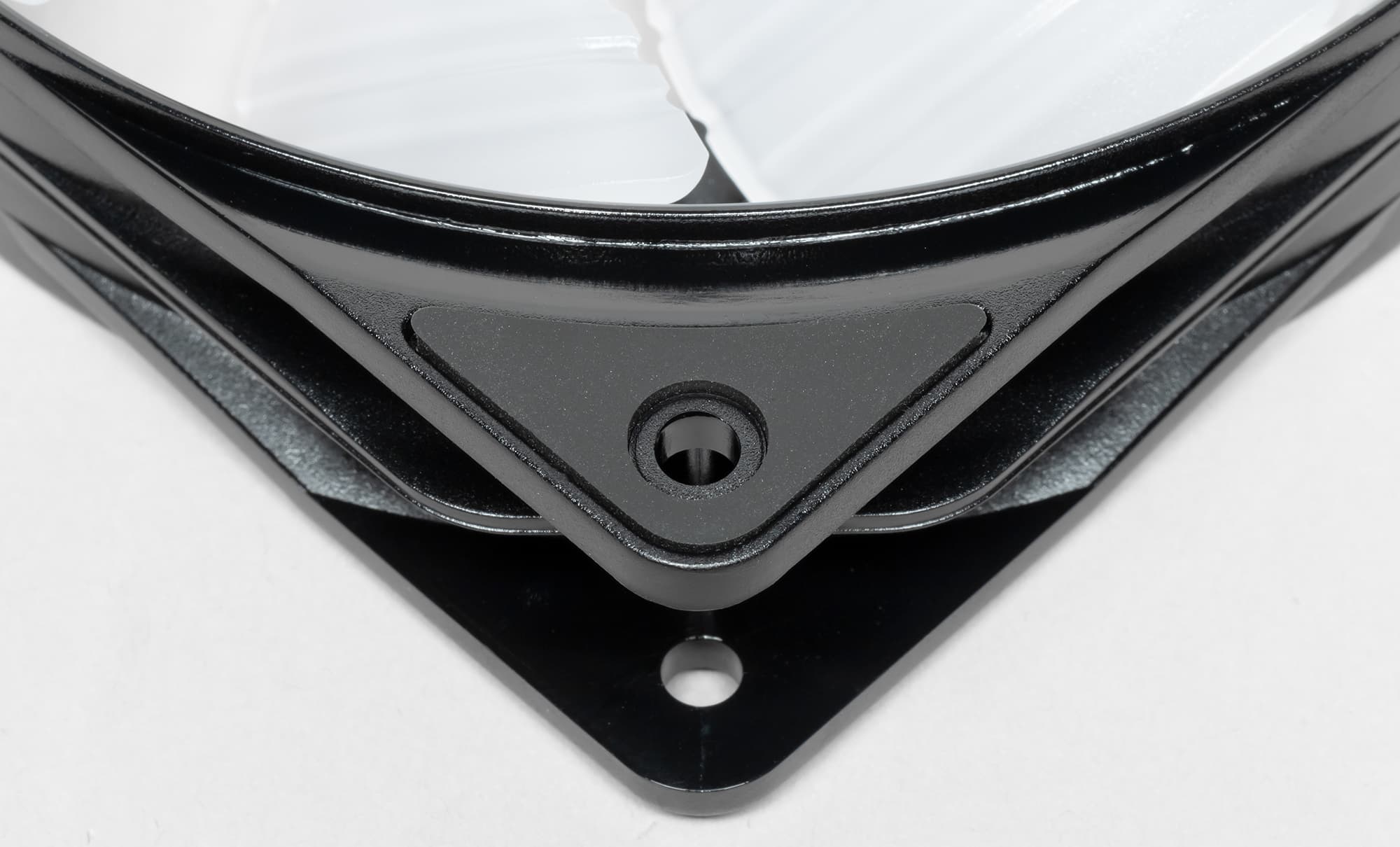

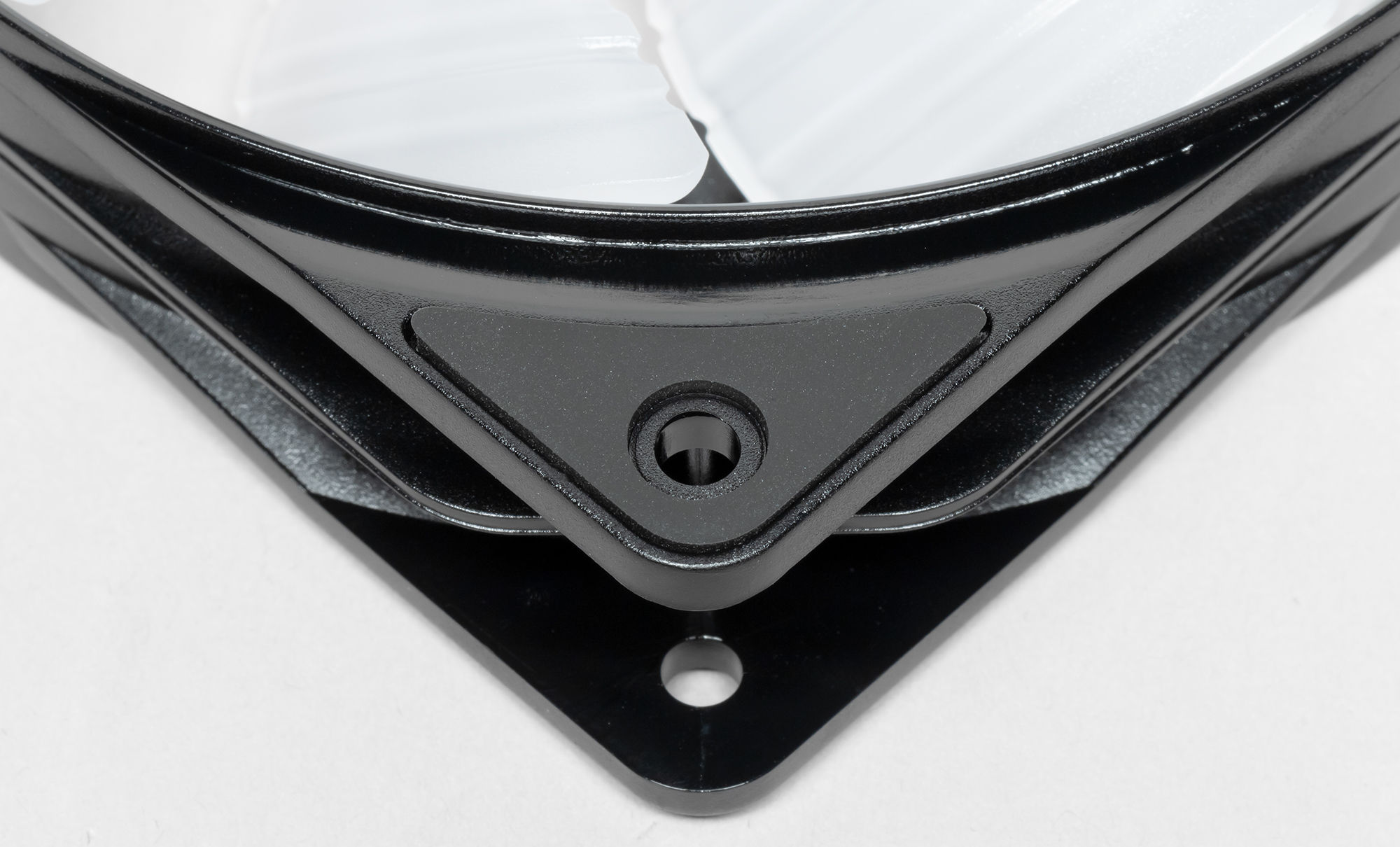

На углы рамки вентилятора наклеены виброизолирующие накладки из резины средней жесткости.
В несжатом состоянии накладки выступают примерно на 0,7 мм относительно габаритов рамки.
По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию проушин можно рассматривать в качестве элемента дизайна вентилятора. Маркировка на вентиляторе позволяет определить, что используется модель DF1202512CL-087.

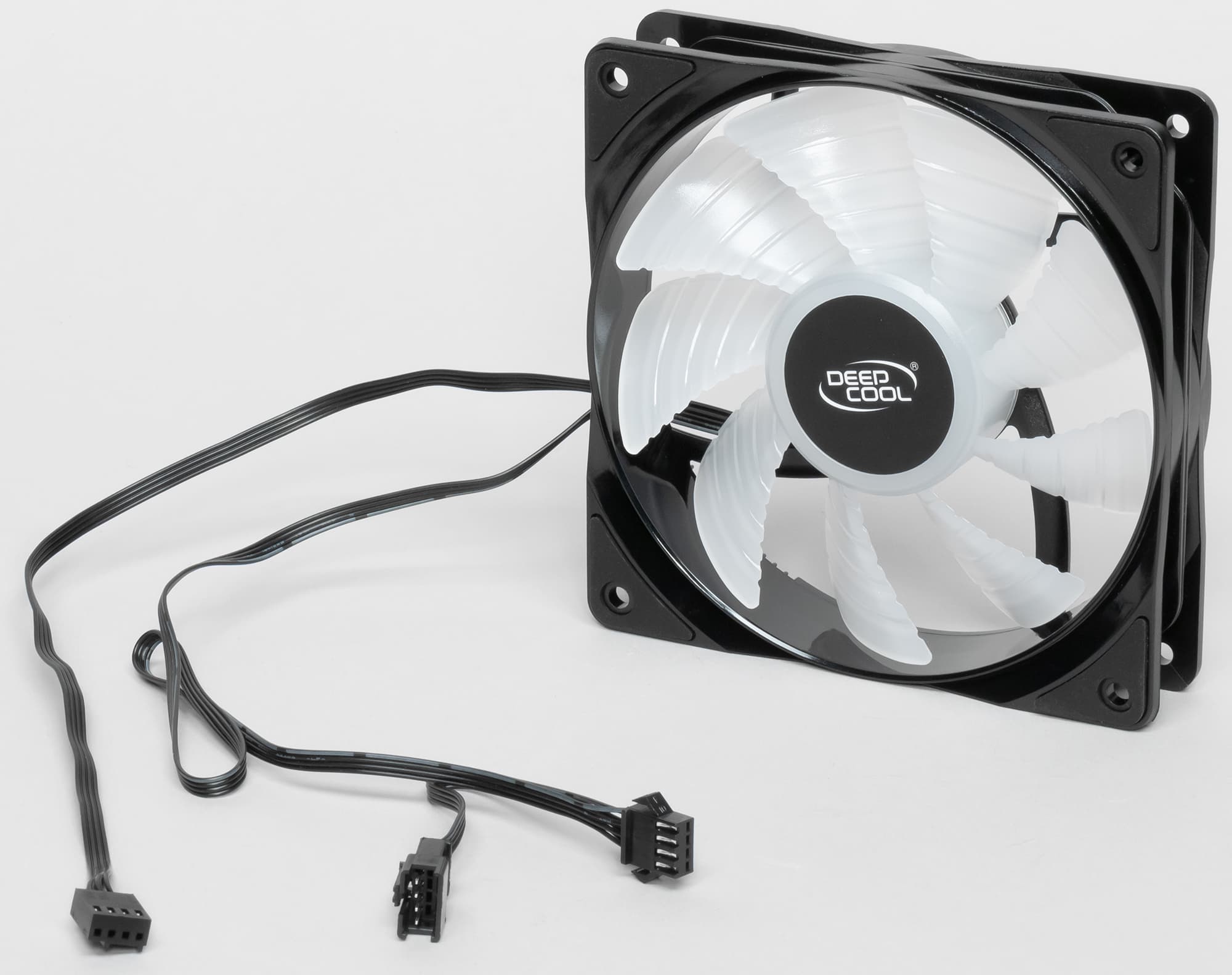

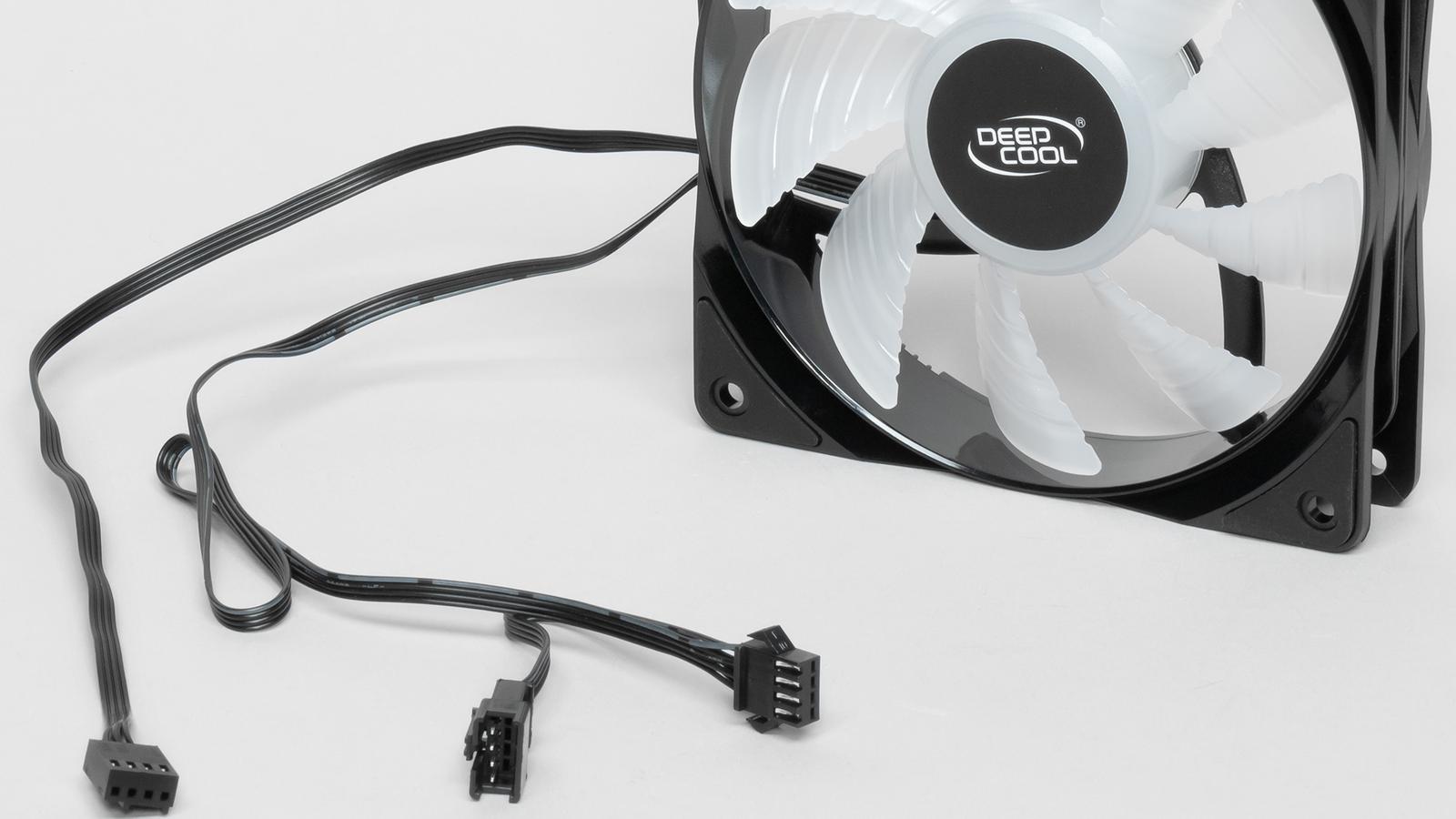

Разбирать вентилятор мы не стали (это невозможно сделать, не испортив вентилятор), поверили производителю, что в нем установлен гидродинамический подшипник (по сути, разновидность подшипника скольжения). От вентилятора и контроллера идут простые плоские кабели, что очень удобно в работе. Вентилятор поддерживает регулировку с помощью ШИМ.

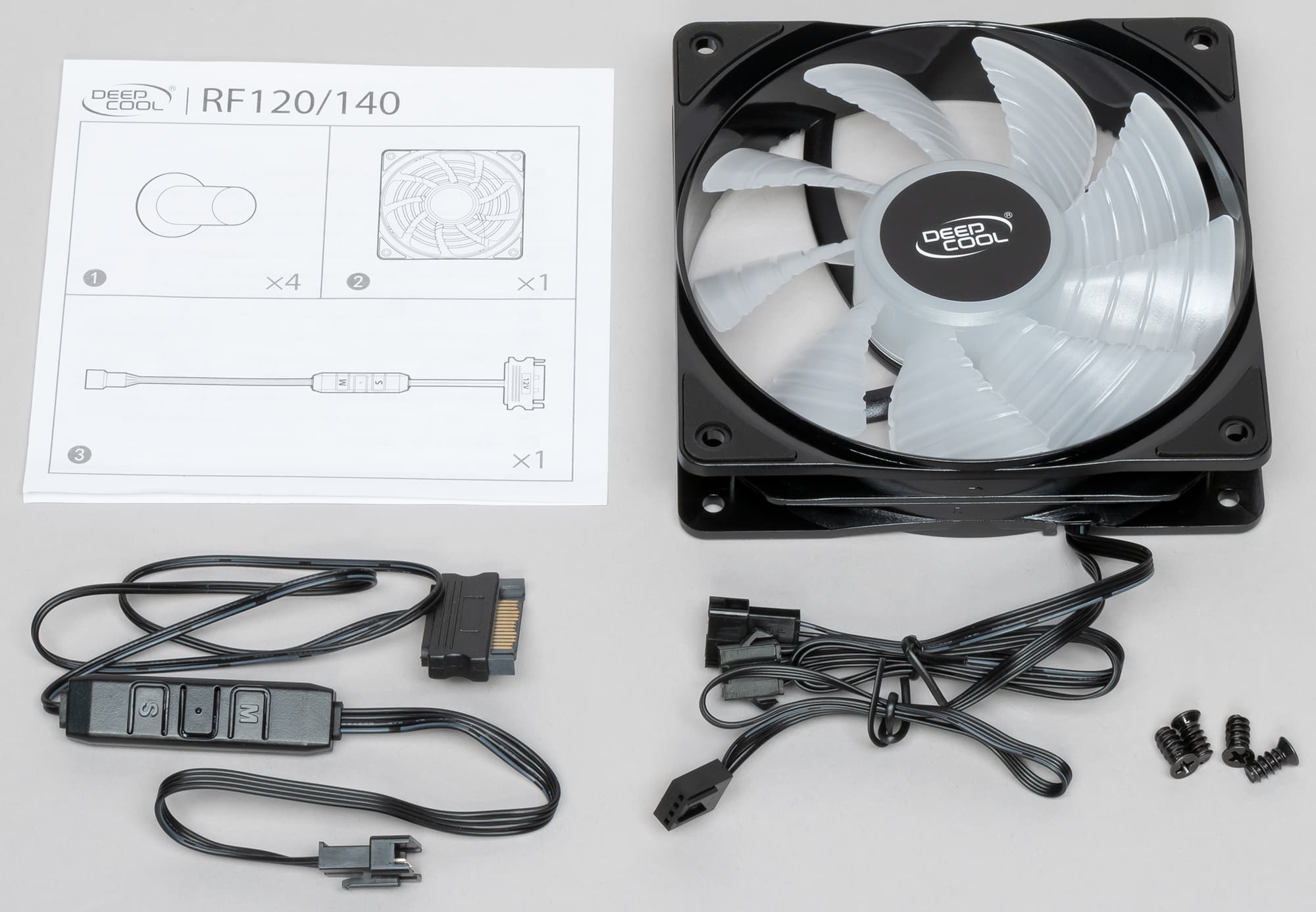

В комплект входят вентилятор, четыре крепежных винта и контроллер подсветки. Еще есть краткое руководство (в основном в картинках и с надписями на английском языке).
Руководство в виде файла PDF можно загрузить с сайта производителя.

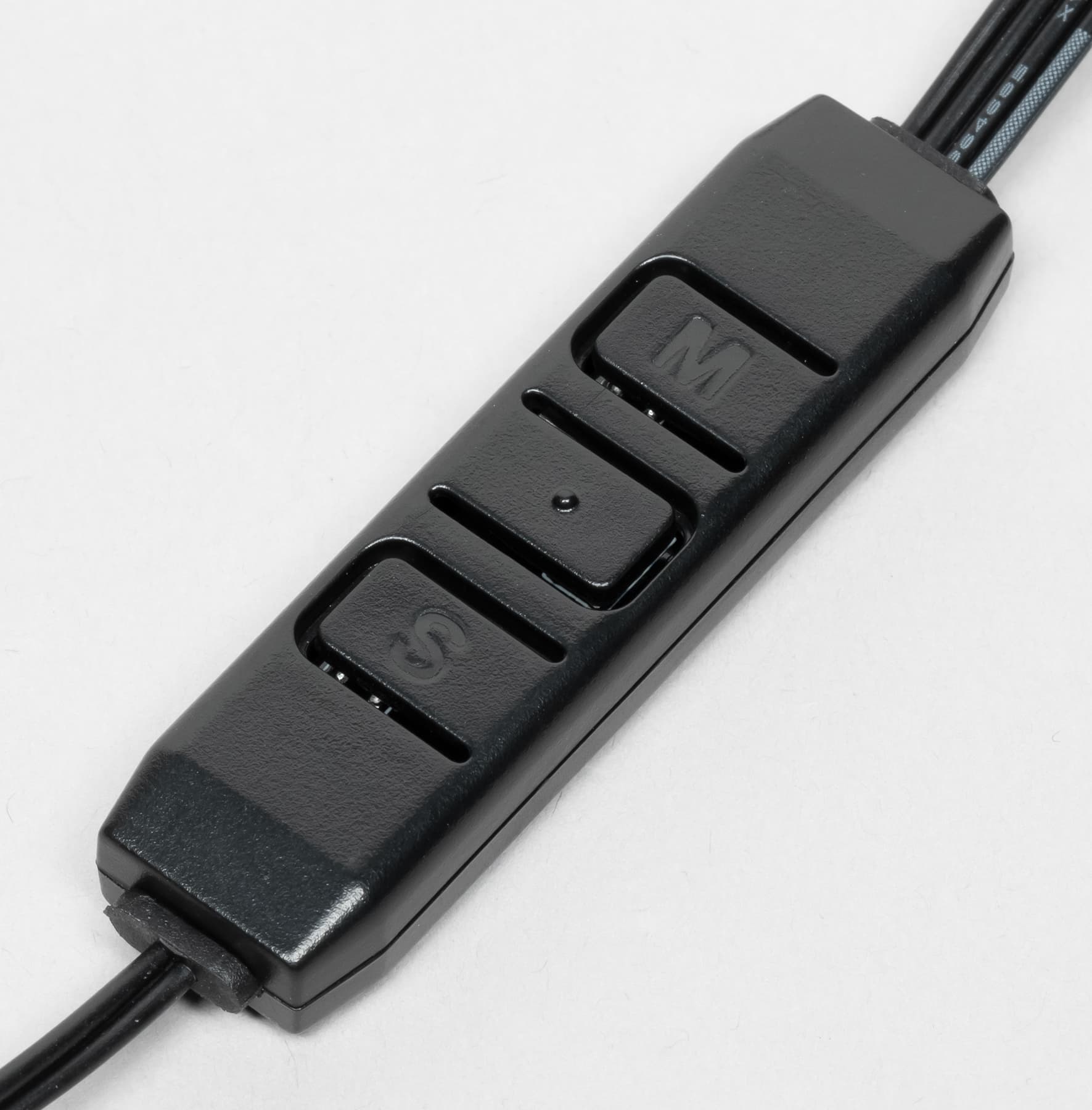

Контроллер управляет только работой подсветки. Кабель питания контроллера подключается к разъему питания SATA, что гораздо удобнее, чем к периферийному разъему («Molex»). Кнопка «S» контроллера переключает скорость изменения в динамичных режимах, средняя кнопка — включение/выключение (долгое нажатие) и регулировка яркости в статичных режимах (короткое нажатие), кнопка «M» — переключение режимов.
Проходной разъем на ответвлении от кабеля подсветки вентилятора позволяет подключать следующее устройство (например, такой же вентилятор) с RGB-подсветкой. Режимы подсветки демонстрирует видеоролик ниже:
Тестирование
Данные измерений
| Вентилятор | |
|---|---|
| Габариты, мм (по рамке) | 120×120×25 |
| Масса, г (с кабелями) | 137 |
| Длина кабеля питания вентилятора, см | 29 |
| Длина RGB-кабеля, см | 39,5 +10 |
| Напряжение запуска, В (КЗ* = 100%) | 3,4 |
| Напряжение остановки, В (КЗ* = 100%) | 3,3 |
| Контроллер | |
| Длина RGB-кабеля, см | 17,5 |
| Длина кабеля питания, см | 40 |
Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов.

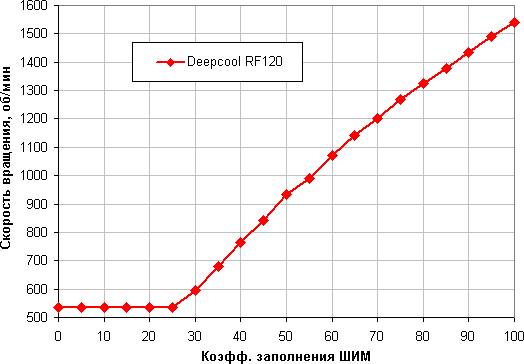

Зависимость скорости вращения от коэффициента заполнения ШИМ
Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения от 25% до 100%. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

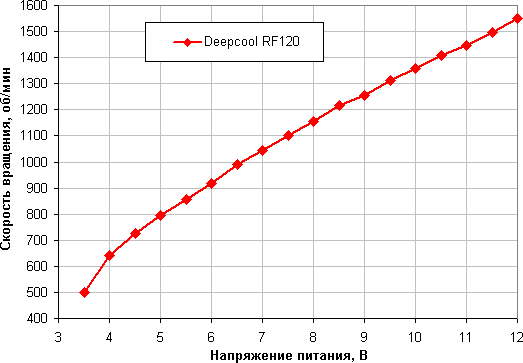

Зависимость скорости вращения от напряжения питания
Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки. Отметим, что при напряжении питания ниже где-то 4,5 В датчик вращения работает некорректно.

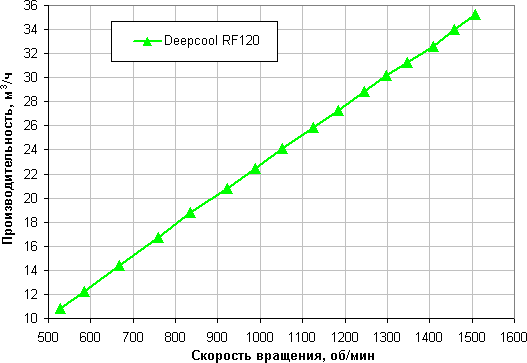

Объемная производительность от скорости вращения
Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление, поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).

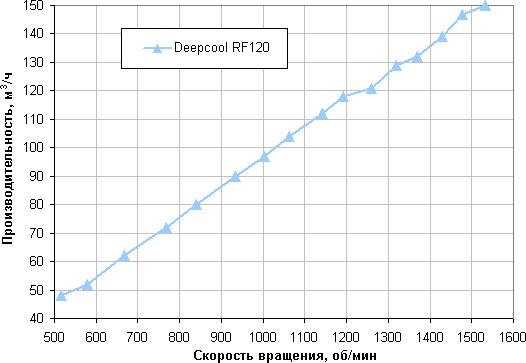

Объемная производительность при минимальном сопротивлении от скорости вращения
Без сопротивления вентилятор прокачивает гораздо больше воздуха в единицу времени. Максимальная производительность в этом режиме выше указанной производителем величины.

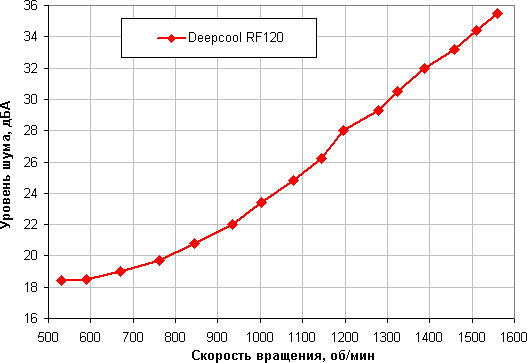

Уровень шума от скорости вращения
Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже гораздо выше шума от вентилятора.

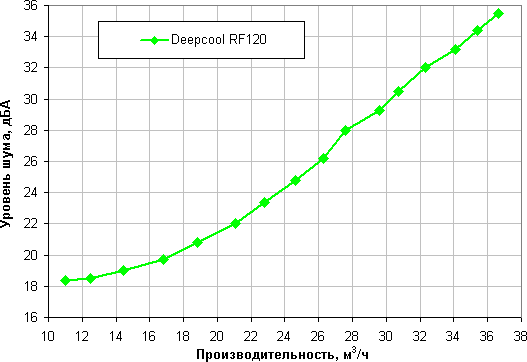

Уровень шума от объемной производительности
Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, однако скорость вращения вентилятора была лишь незначительно выше во время измерения шума при тех же входных параметрах (напряжение питания или коэффициент заполнения ШИМ). Видимо, при управлении с помощью ШИМ работает некоторое поддержание скорости вращения на относительно постоянном уровне.

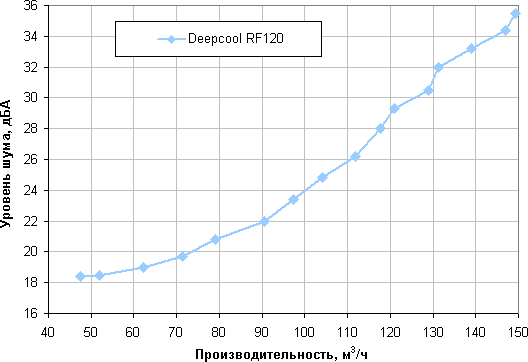

Уровень шума от объемной производительности при минимальном сопротивлении
Определение производительности при 25 дБА
Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления перейдем к одномерному. При тестировании кулеров и теперь вентиляторов мы применяем следующую шкалу:
| Уровень шума, дБА | Субъективная оценка уровня шума для компонента ПК |
|---|---|
| выше 40 | очень громко |
| 35—40 | терпимо |
| 25—35 | приемлемо |
| ниже 25 | условно бесшумно |
В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому зафиксируем уровень шума на значении 25 дБА. Теперь для оценки вентиляторов достаточно сравнивать их производительность при данном уровне шума.
Определим производительность вентилятора при уровне шума 25 дБА для случая высокого и низкого сопротивления:
| Производительность, м³/ч | |
|---|---|
| Высокое сопротивление | Низкое сопротивление |
| 24,8 | 105,1 |
По значению производительности для случая высокого сопротивления сравним этот вентилятор с другими вентиляторами типоразмера 120 мм, протестированными в таких же условиях:
| Вентилятор | м³/ч |
|---|---|
| Aerocool P7-F12 Pro | 20.5 |
| Cooler Master MasterFan Pro 120 AF | 20.8 |
| Corsair SP120 RGB | 23.8 |
| SilverStone FW123-RGB | 24.1 |
| Cooler Master MasterFan SF120R | 24.5 |
| Thermaltake Riing 12 RGB | 24.6 |
| Thermaltake Riing Trio 12 LED RGB | 24.7 |
| Cooler Master MasterFan SF120R ARGB | 24.8 |
| Deepcool RF120 (1) | 24.8 |
| Deepcool RF120 (3 in 1) | 25.1 |
| Cooler Master MasterFan SF120R RGB | 25.2 |
| Thermaltake Riing Plus 12 LED RGB | 25.5 |
| Corsair ML120 Pro LED | 25.7 |
| Thermaltake Riing Quad 12 | 26 |
| Corsair SP120 LED | 26.1 |
| Corsair QL120 RGB | 26.5 |
| Noctua NF-P12 redux-1700 PWM | 27 |
| Cooler Master MasterFan SF240R ARGB | 28.8 |
| Noctua NF-A12x25 PWM | 28.9 |
| Cooler Master MasterFan MF122R RGB | 30.5 |
| Cooler Master MasterFan SF240P ARGB | 31.7 |
Данный вентилятор по этому параметру находится в середине списка.
Проведем также сравнение по производительности для случая низкого сопротивления.
| Вентилятор | м³/ч |
|---|---|
| Cooler Master MasterFan SF240P ARGB | 59.3 |
| SilverStone AP142-ARGB | 59.6 |
| Thermaltake Riing Quad 12 | 63.9 |
| Cooler Master MasterFan SF240R ARGB | 68 |
| SilverStone FW123-RGB | 69.3 |
| Corsair QL120 RGB | 75.6 |
| Thermaltake Riing Trio 12 LED RGB | 77.5 |
| Cooler Master MasterFan MF122R RGB | 80.6 |
| Cooler Master MasterFan SF120R | 87.5 |
| Corsair SP120 RGB | 88.6 |
| Cooler Master MasterFan SF120R ARGB | 93.5 |
| Cooler Master MasterFan SF120R RGB | 93.8 |
| Deepcool RF120 (1) | 105.1 |
| Noctua NF-A14 FLX | 124.7 |
В этом случае данный вентилятор занял вторую позицию. Получается, что, вентилятор Deepcool RF120 лучше работает при низком статическом давлении.
Максимальное статическое давление
Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Максимальное статическое давление равно 22,7 Па (2,32 мм H2O). Сравним этот вентилятор с другими:
| Вентилятор | Па |
|---|---|
| Corsair AF140 Quiet Edition | 10.6 |
| SilverStone AP142-ARGB | 10.9 |
| Aerocool P7-F12 Pro | 11.1 |
| Thermaltake Riing 12 RGB | 11.2 |
| Thermaltake Riing Quad 12 | 12.4 |
| Corsair QL120 RGB | 13.3 |
| Noctua NF-A14 FLX | 13.9 |
| Corsair SP120 RGB | 15.6 |
| Cooler Master MasterFan Pro 120 AF | 16.7 |
| Thermaltake Riing Trio 12 LED RGB | 17.0 |
| Thermaltake Riing Plus 12 LED RGB | 17.3 |
| Noctua NF-P12 redux-1700 PWM | 18.1 |
| Corsair SP120 LED | 19.0 |
| Cooler Master MasterFan SF240R ARGB | 22.6 |
| Deepcool RF120 (1) | 22.7 |
| Deepcool RF120 (3 in 1) | 23.0 |
| Noctua NF-A12x25 PWM | 23.0 |
| SilverStone FW123-RGB | 25.0 |
| Cooler Master MasterFan SF240P ARGB | 25.5 |
| Cooler Master MasterFan MF122R RGB | 27.1 |
| Cooler Master MasterFan SF120R RGB | 28.8 |
| Cooler Master MasterFan SF120R ARGB | 29.1 |
| Cooler Master MasterFan SF120R | 32.7 |
| Corsair ML140 Pro LED | 33.0 |
| Corsair ML120 Pro LED | 39.0 |
По этому параметру вентилятор также находится в середине списка.
Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе. Напомним, что этот параметр приводится для максимальной скорости вращения, на которой и шум максимальный. То есть диаграмма/таблица выше позволяет выбрать лучший вентилятор, если нужно прокачать воздух через что-то плотное, невзирая на уровень шума.
Выводы
Вентилятор RF 120 отличается наличием RGB-подсветки, которой можно управлять с помощью прилагаемого кнопочного контроллера. Он имеет широкий диапазон регулировки скорости вращения при управлении с помощью ШИМ. По характеристикам RF 120 мало чем отличается от вентиляторов из протестированного ранее комплекта из трех вентиляторов Deepcool RF 120. Однако теперь мы получили данные о производительности для случая низкого сопротивления и сравнили этот вентилятор с другими. Получилось, что RF 120 хорошо работает при низком статическом давлении, то есть шумит меньше, а прокачивает воздуха больше, чем большинство из протестированных к данному моменту вентиляторов. Его оптимально ставить, например, в качестве корпусного, если не требуется продувать плотные противопылевые фильтры.
