Паспортные характеристики, комплект поставки и цена
| Производитель | DeepCool |
|---|---|
| Название модели, ссылка | AK500 |
| Код модели | R-AK500-BKNNMT-G; EAN: 6933412727637 |
| Тип системы охлаждения | для процессора воздушная башенного типа с активным обдувом вынесенного на тепловых трубках радиатора |
| Совместимость | мат. платы с процессорными разъемами: Intel: LGA2066/2011-v3/2011/1700/1200/1151/1150/1155; AMD: AM5/AM4 |
| Охлаждающая способность | 240 Вт |
| Тип вентилятора | осевой (аксиальный), 1 шт. |
| Модель вентилятора | DeepCool FK120 (DF1202512CM) |
| Питание вентилятора | 12 В, 0,12 А |
| Размеры вентилятора | 120×120×25 мм |
| Скорость вращения вентилятора (норм. / LSP) | 500—1850 / 500—1550 об/мин (±10%) |
| Производительность вентилятора (норм. / LSP) | 117,2 м³/ч (68,99 фут³/мин) / 88,8 м³/ч (52,24 фут³/мин) |
| Статическое давление вентилятора (норм. / LSP) | 21,5 Па (2,19 мм вод. ст.) / 11,8 Па (1,2 мм вод. ст.) |
| Уровень шума вентилятора (норм. / LSP) | не более 31,5 / 25,9 дБА |
| Подшипник вентилятора | гидродинамический (Fluid Dynamic Bearing) |
| Срок службы вентилятора | нет данных |
| Размеры охладителя (В×Ш×Г) | 158×127×117 мм |
| Размеры радиатора (В×Ш×Г) | 158×127×90 мм |
| Масса охладителя | 1040 г |
| Материал радиатора | пластины из алюминия (0,4 мм толщиной), медные тепловые трубки (5 шт. ∅6 мм ), медный теплосъемник |
| Термоинтерфейс теплосъемника | термопаста в шприце |
| Подключение | вентилятора: 4-контактный разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на мат. плате |
| Особенности |
|
| Комплект поставки (лучше уточнять перед покупкой) |
|
| Розничные предложения |
Описание

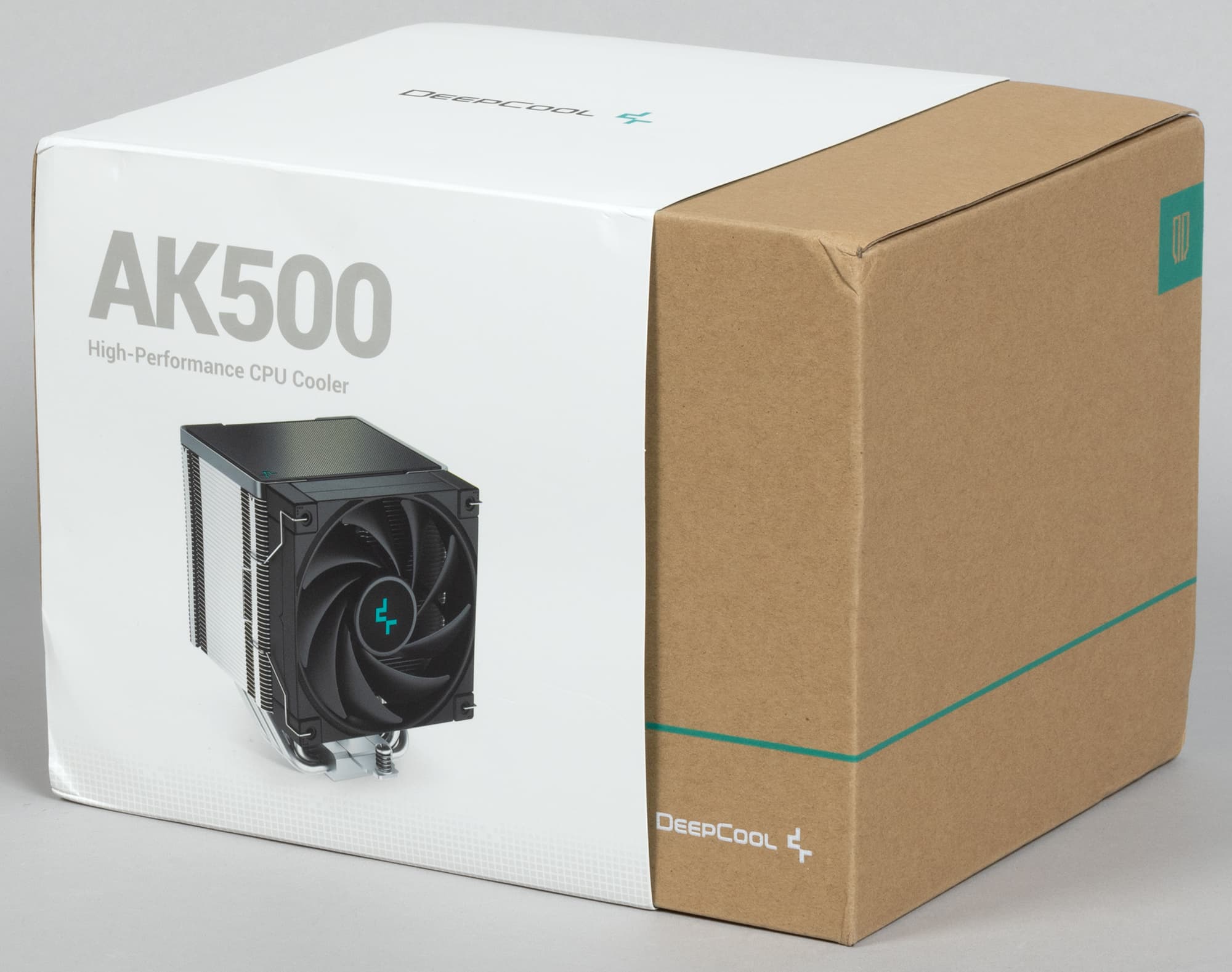

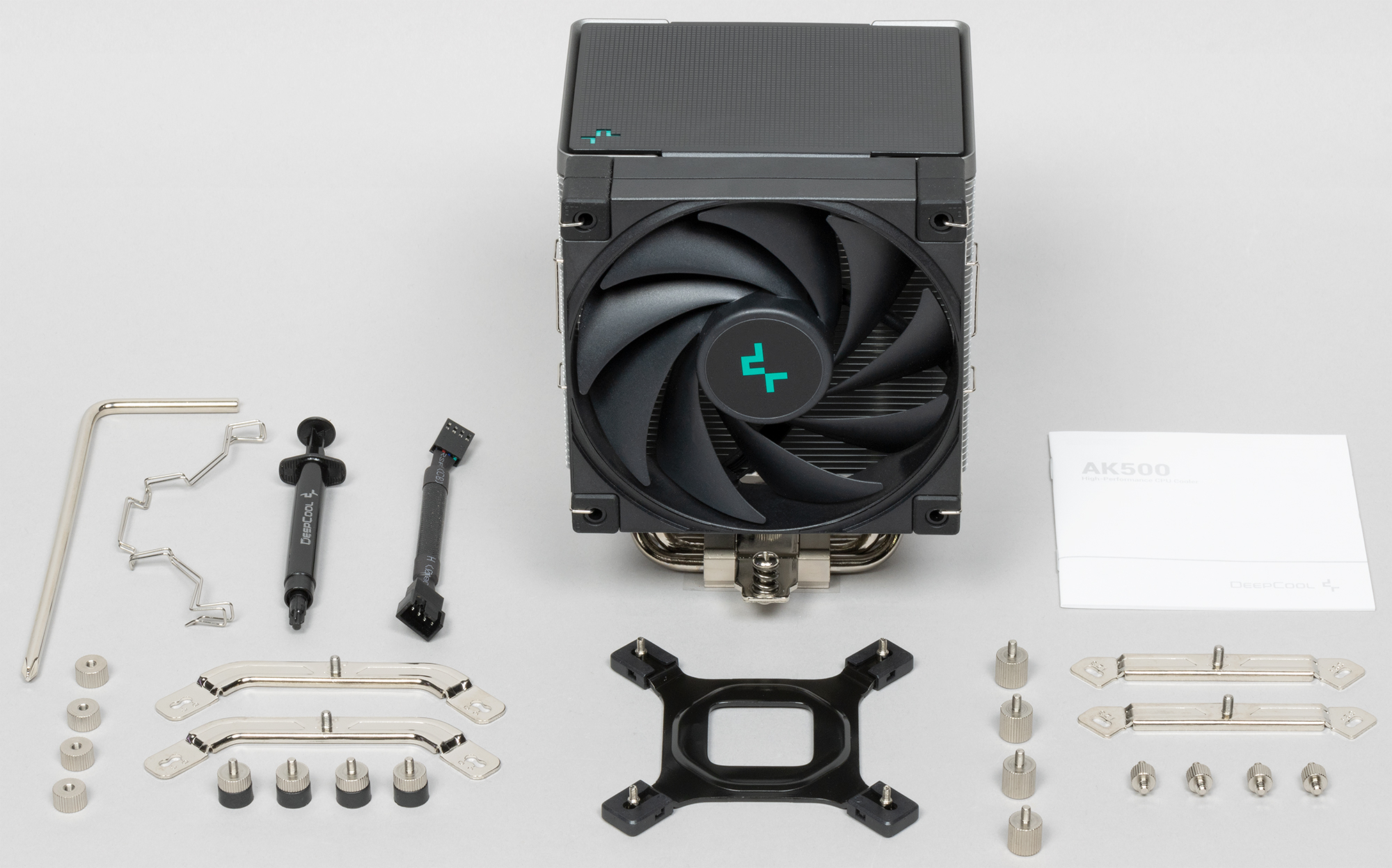

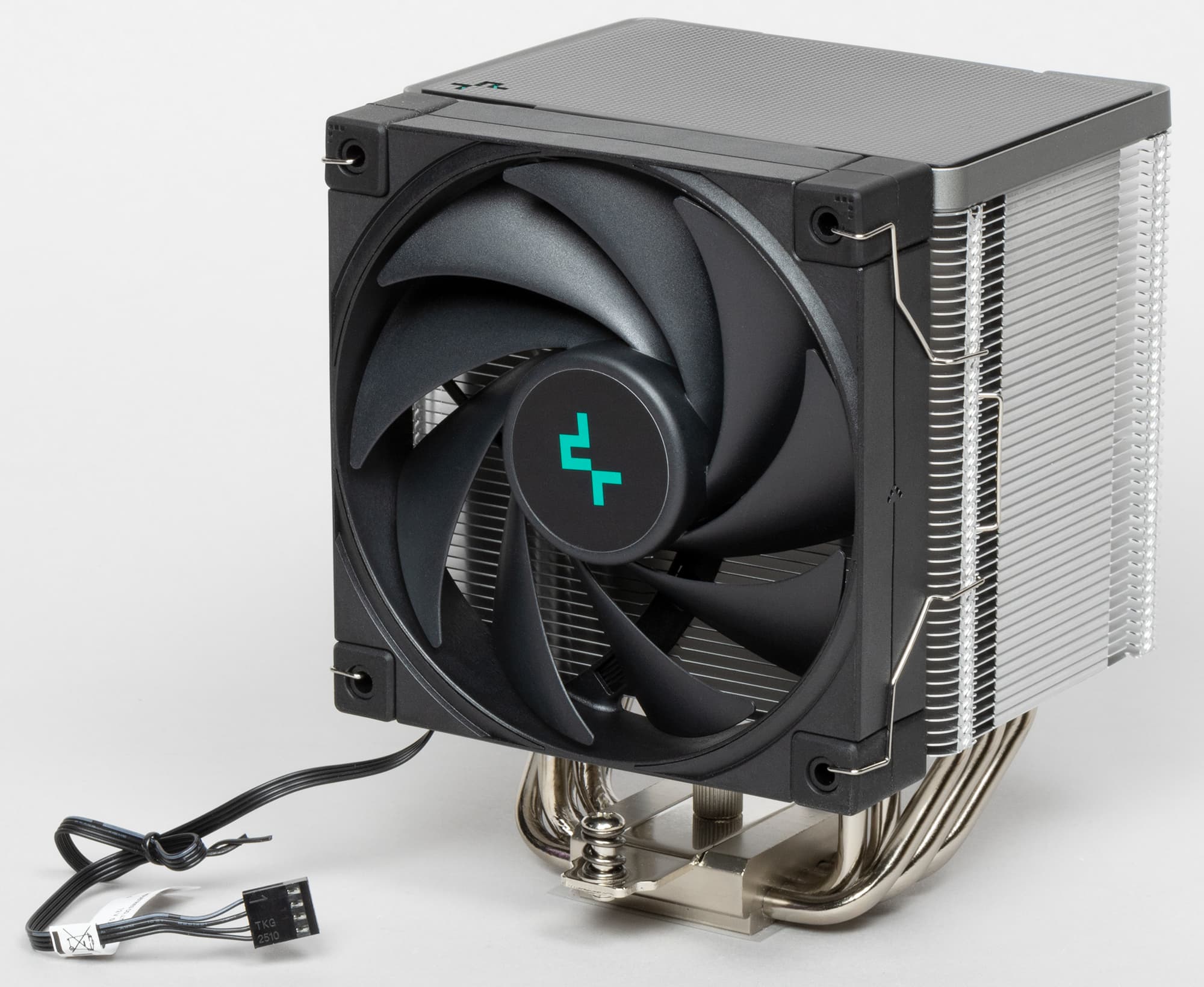

Поставляется процессорный охладитель в коробке из среднего по толщине гофрированного картона. Поверх коробки надет шубер (суперобложка), на котором в цвете изображен сам продукт, а также перечислены основные технические характеристики и другая дополнительная информация. Почти все надписи на английском языке и только отсылка на сайт компании за дополнительной информацией продублирована на нескольких языках, включая русский. Кулер в коробке защищают вставки из вспененного полиэтилена. Часть аксессуаров разложена в пластиковые пакетики, которые убраны в картонную коробочку, а что-то просто в ней лежит. Инструкция помещена в конверт из картона. Подошва теплосъемника защищена пластиковой пленкой.
В комплекте есть инструкция по установке на английском языке (в ней же есть описание гарантии на нескольких языках, включая русский), ее в виде файла PDF можно загрузить с сайта производителя. Инструкция в основном в картинках, поэтому понятна и без перевода.
Крепеж изготовлен из закаленной стали (за исключением пластиковых проставок и фиксаторов стоек на пластине на обратную сторону материнской платы) и имеет стойкое гальваническое или лакокрасочное покрытие.

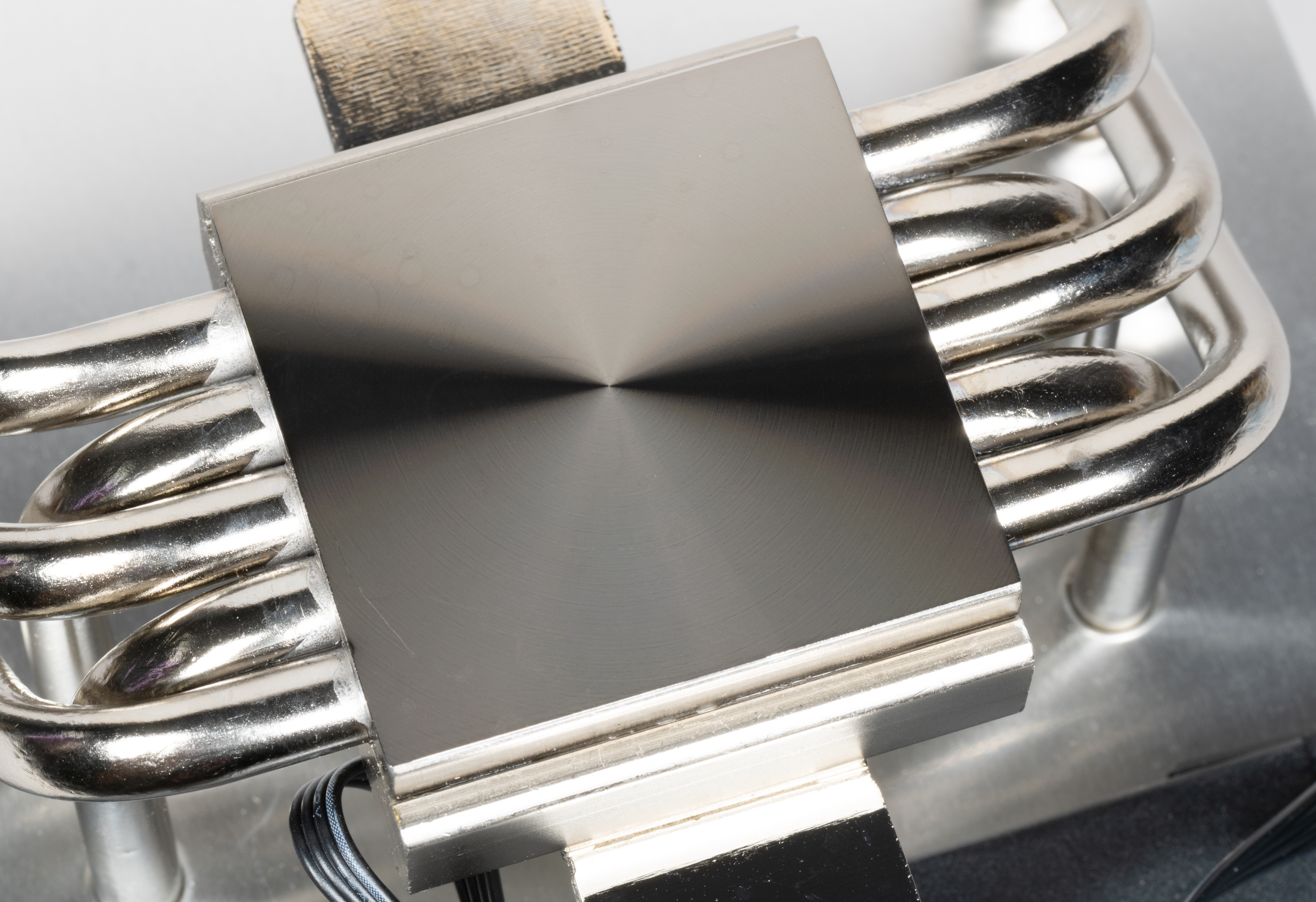

Кулер оснащен вынесенным радиатором, к которому тепло от теплосъемника передается по пяти тепловым трубкам диаметром 6 мм. Трубки и нижняя часть теплосъемника медные, никелированные. Верхняя часть теплосъемника изготовлена из алюминиевого сплава и также никелированная. Трубки к теплосъемнику припаяны. Подошва теплосъемника имеет очень мелкую концентрическую проточку и слегка отполирована. Поверхность подошвы немного выпуклая к центру с перепадом порядка 0,1-0,2 мм.
Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с фирменной термопастой.
В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов.

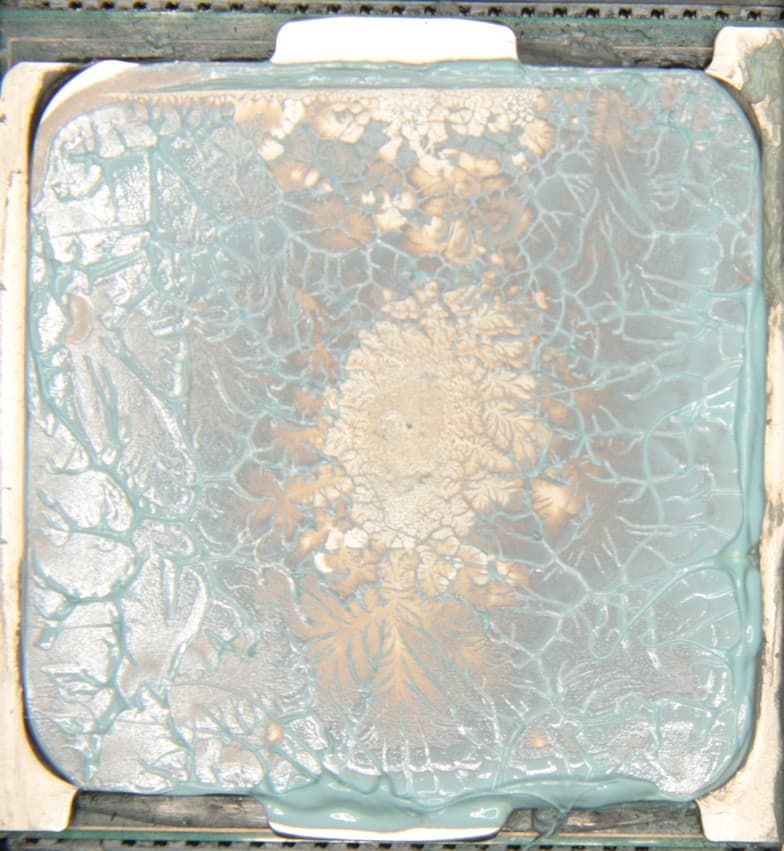

На процессоре Intel Core i9-7980XE:

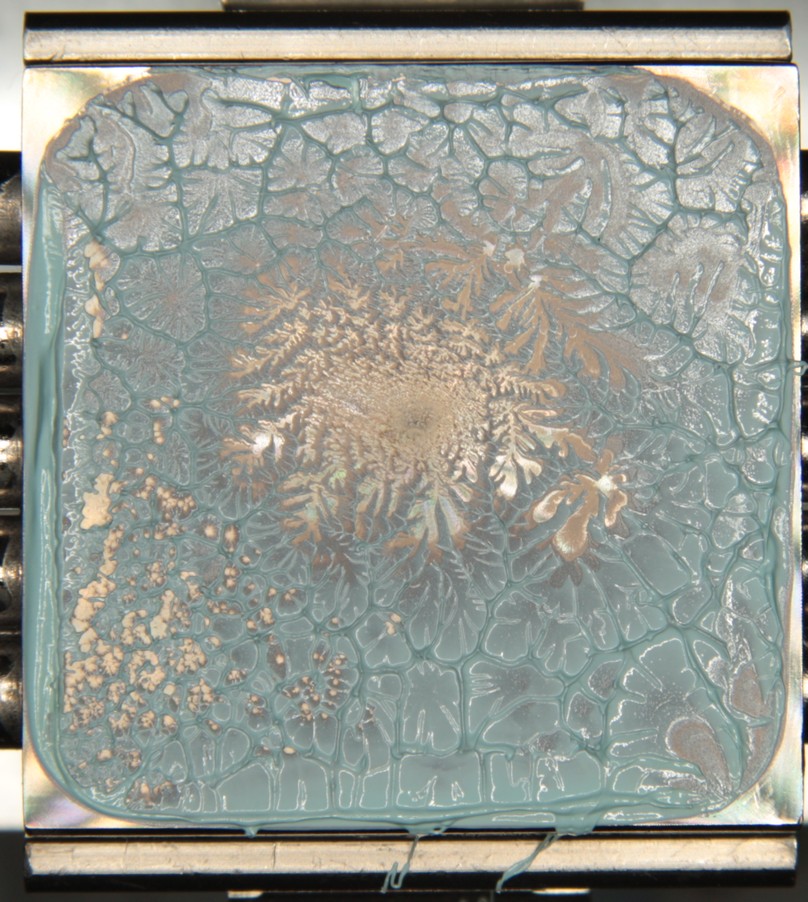

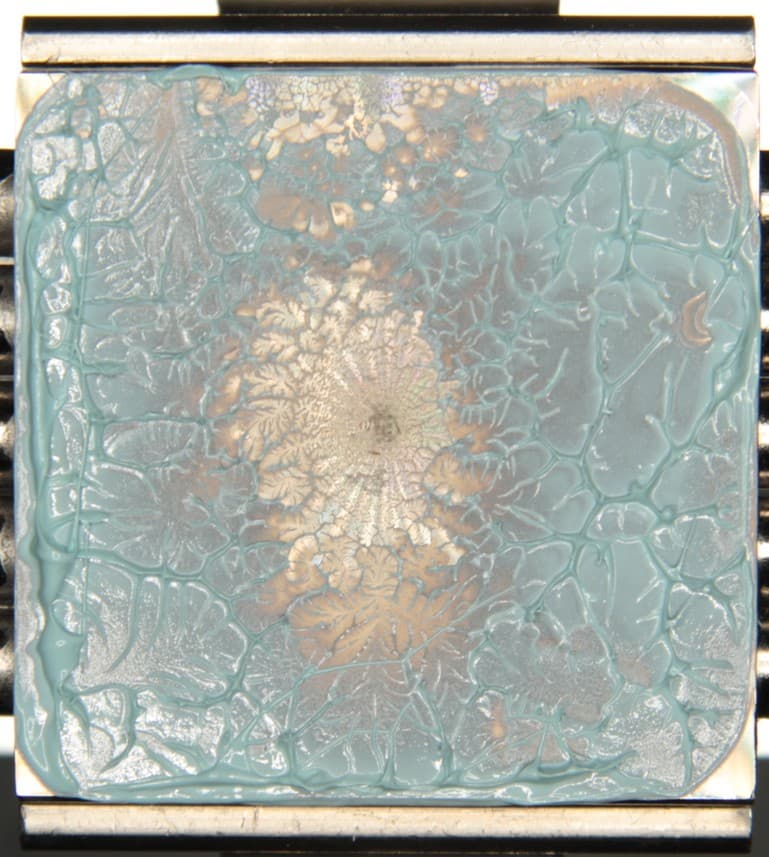

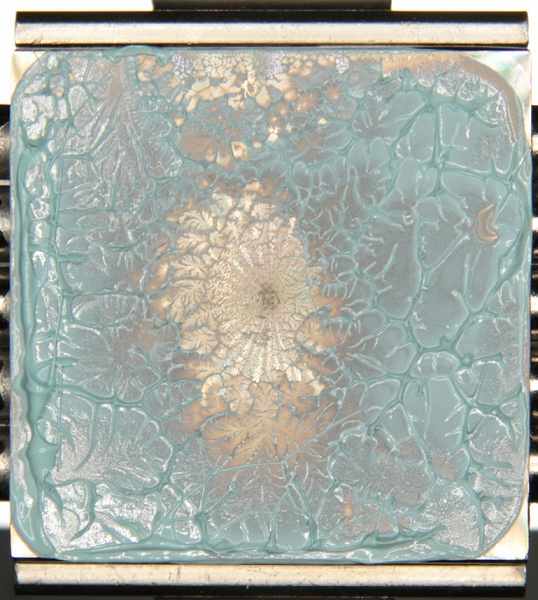

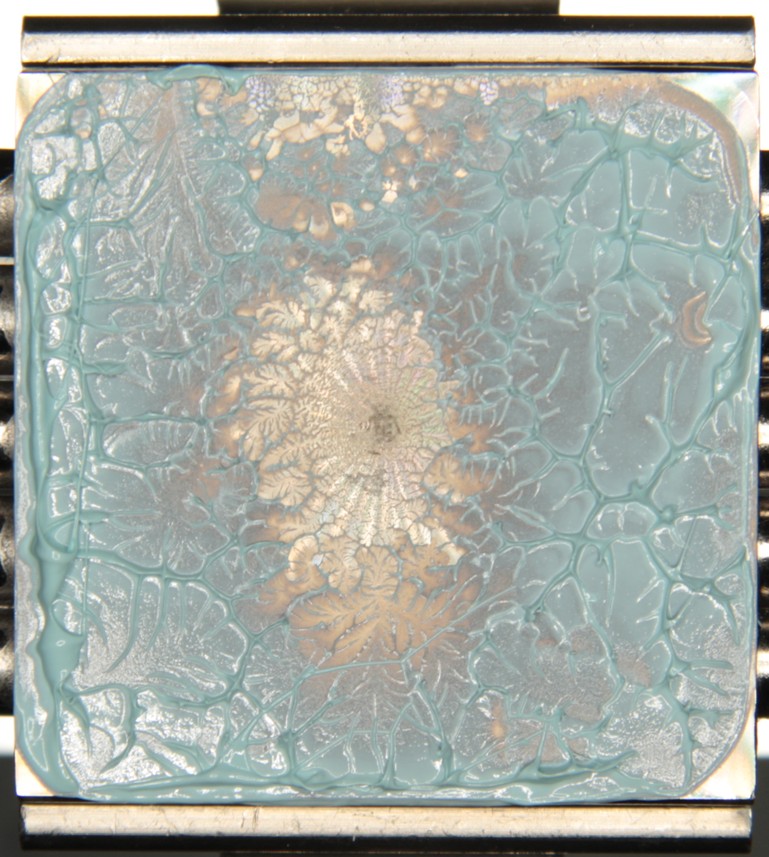

И на подошве теплосъемника:

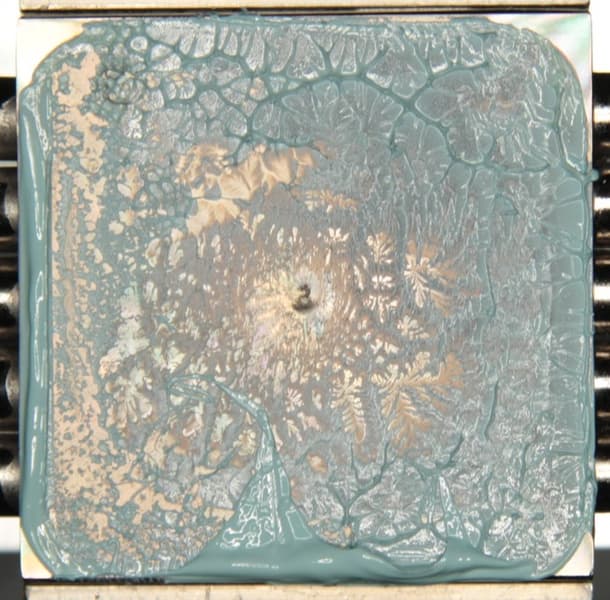

Видно, что термопаста распределилась тонким слоем практически по всей плоскости крышки процессора, а ее избыток выдавился по краям. Пятно плотного контакта находится в центральной части теплосъемника, и в данном случае это хорошо. Впрочем, крышка данного процессора не идеально плоская, а заметно выпуклая в центре.

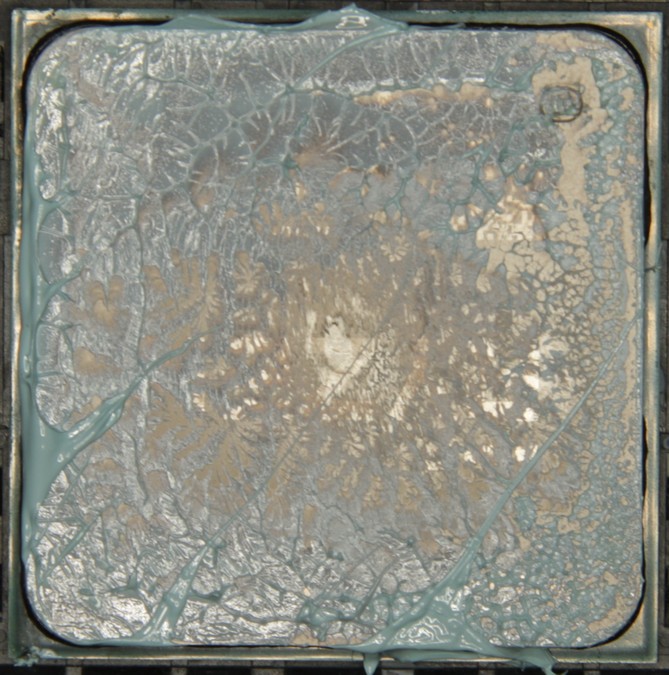

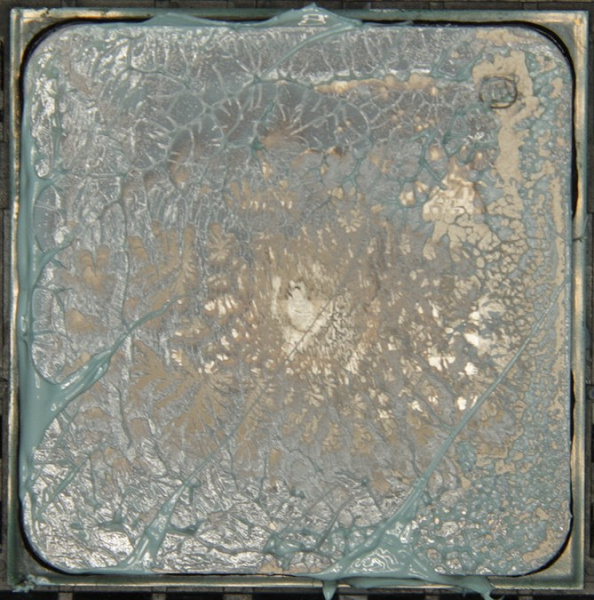

И в случае процессора AMD Ryzen 9 5950X. На процессоре:

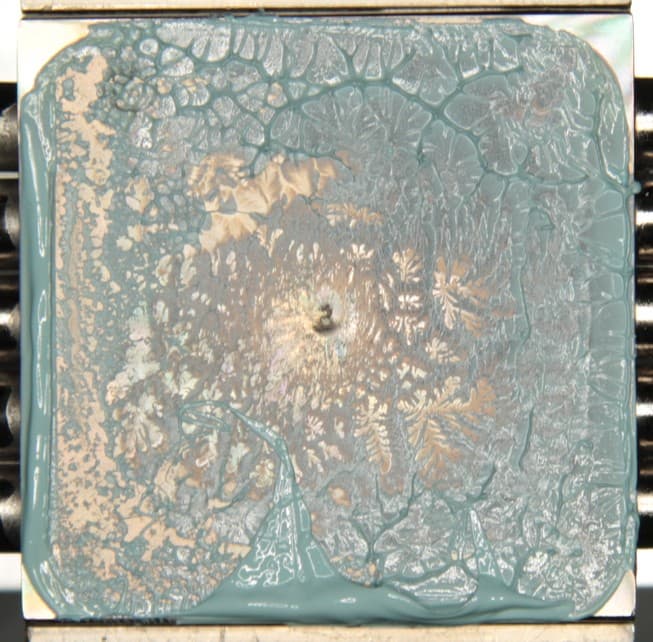

На подошве теплосъемника:
Характер распределения термопасты примерно такой же.

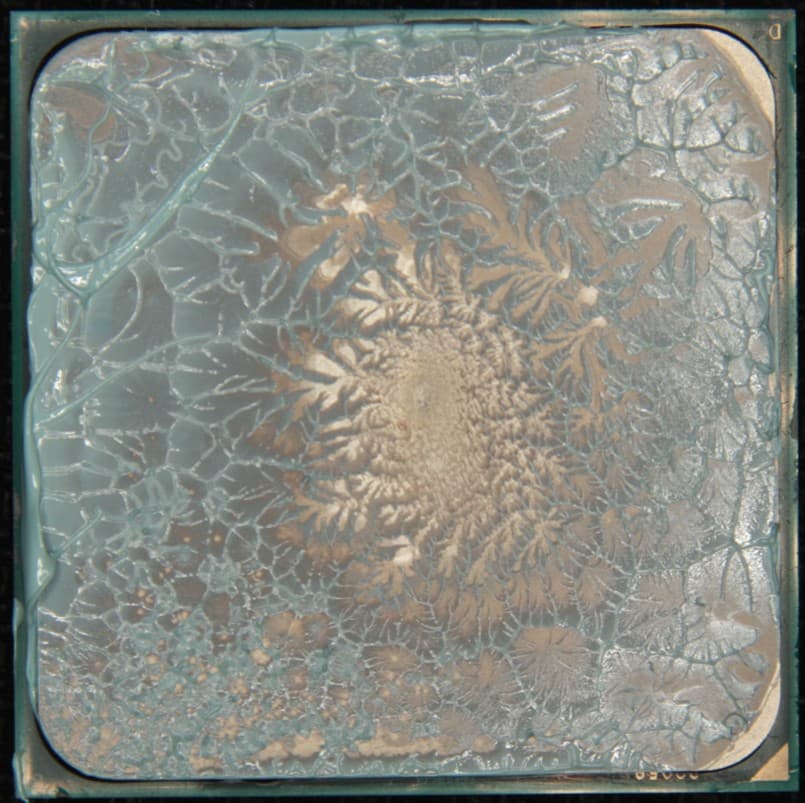

На процессоре AMD Ryzen 7 1800X:

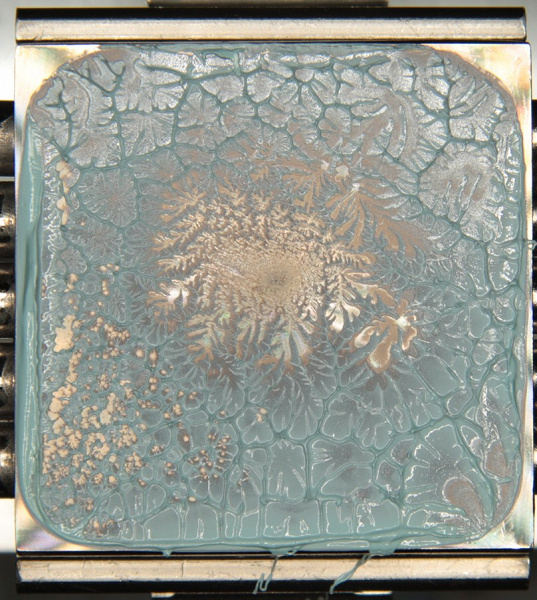

И на подошве теплосъемника:
Принципиальных отличий с двумя предыдущими случаями также нет.

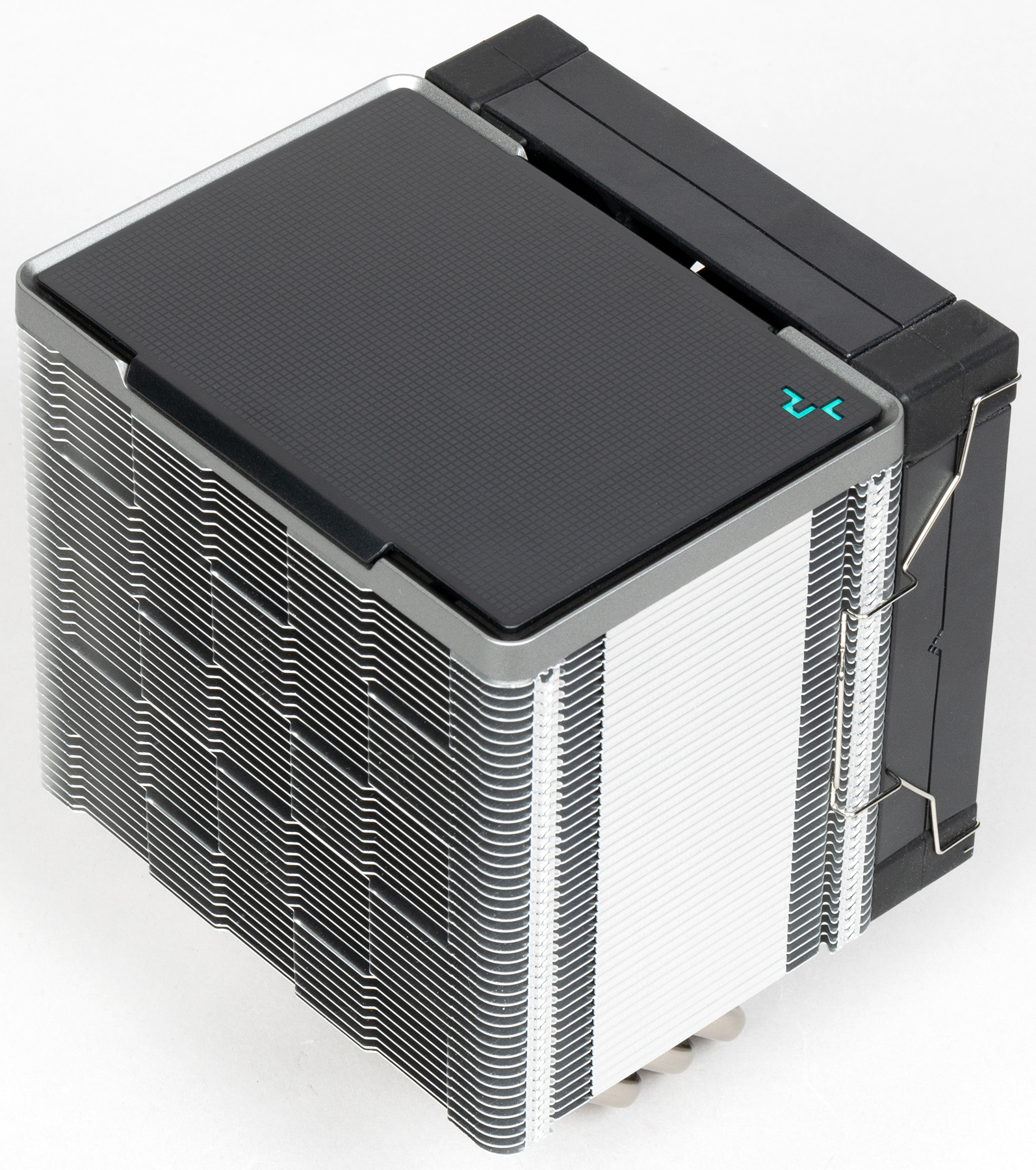

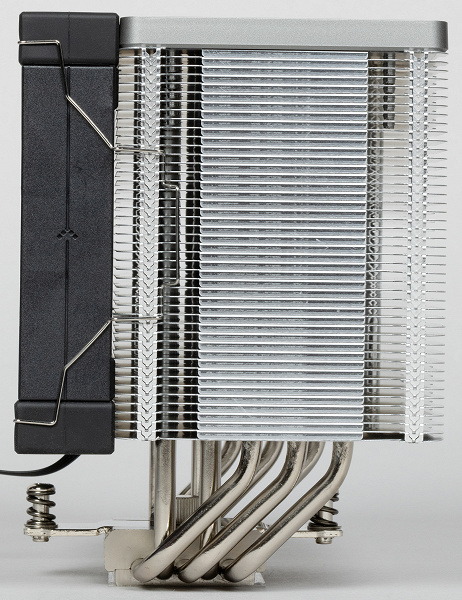

Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.
Радиатор сдвинут в сторону от вентилятора. Сверху на радиаторе закреплена декоративная пластиковая крышка.

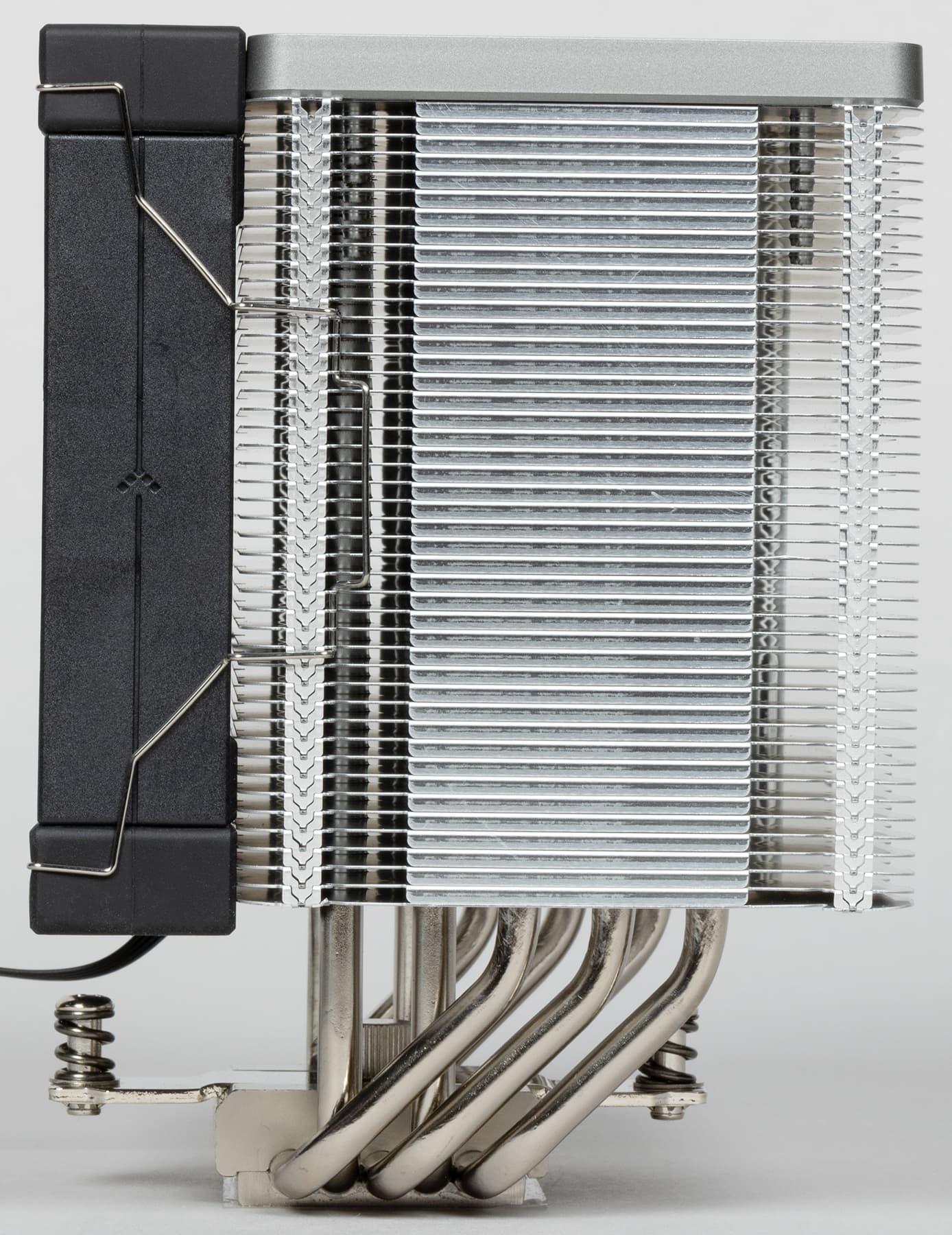

По ширине габариты вентилятора немного меньше рабочей плоскости радиатора, а по высоте, наоборот, радиатор немного меньше высоты вентилятора, в итоге практически весь воздушный поток проходит через пластины радиатора.

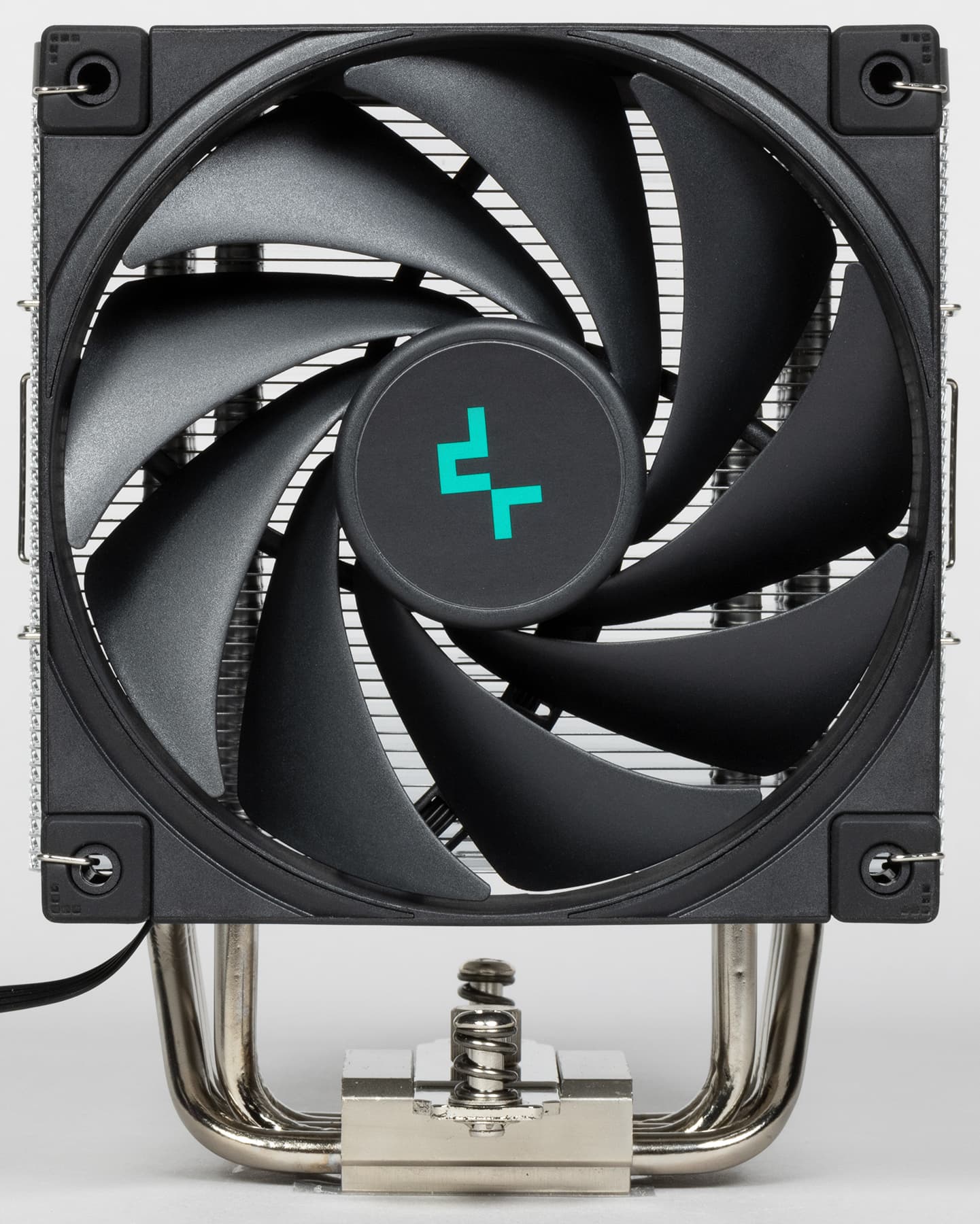

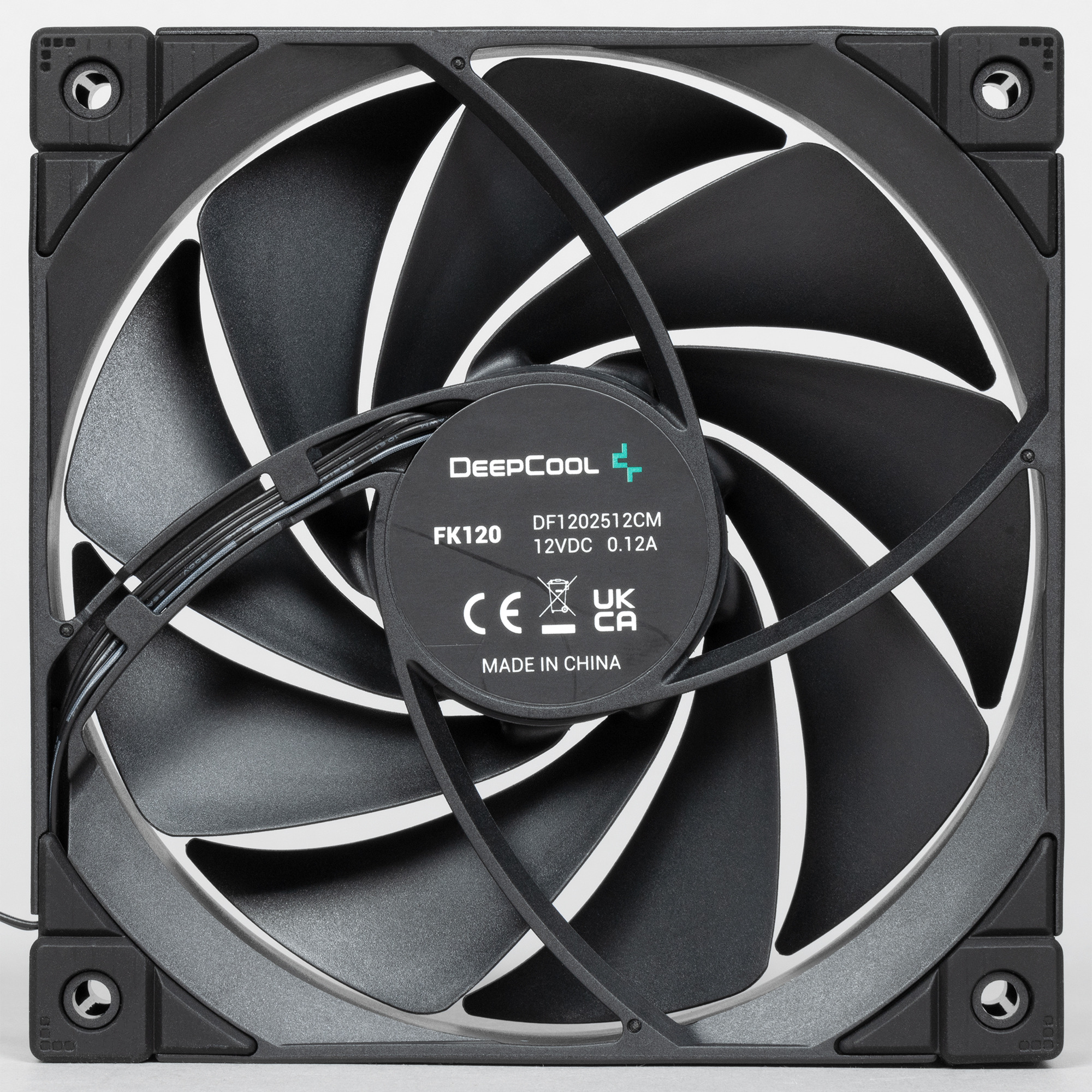

Типоразмер комплектного вентилятора 120 мм. Высота рамки 25 мм. На проушинах в углах рамки вентилятора закреплены виброизолирующие резиновые накладки.
В несжатом состоянии они выступают примерно на 1 мм относительно плоскости рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой виброразвязки быть не может. К тому же крепежные скобки фиксируются непосредственно за рамку вентилятора и за пластины радиатора, что не оставляет никакого шанса на хоть какую-то виброразвязку.

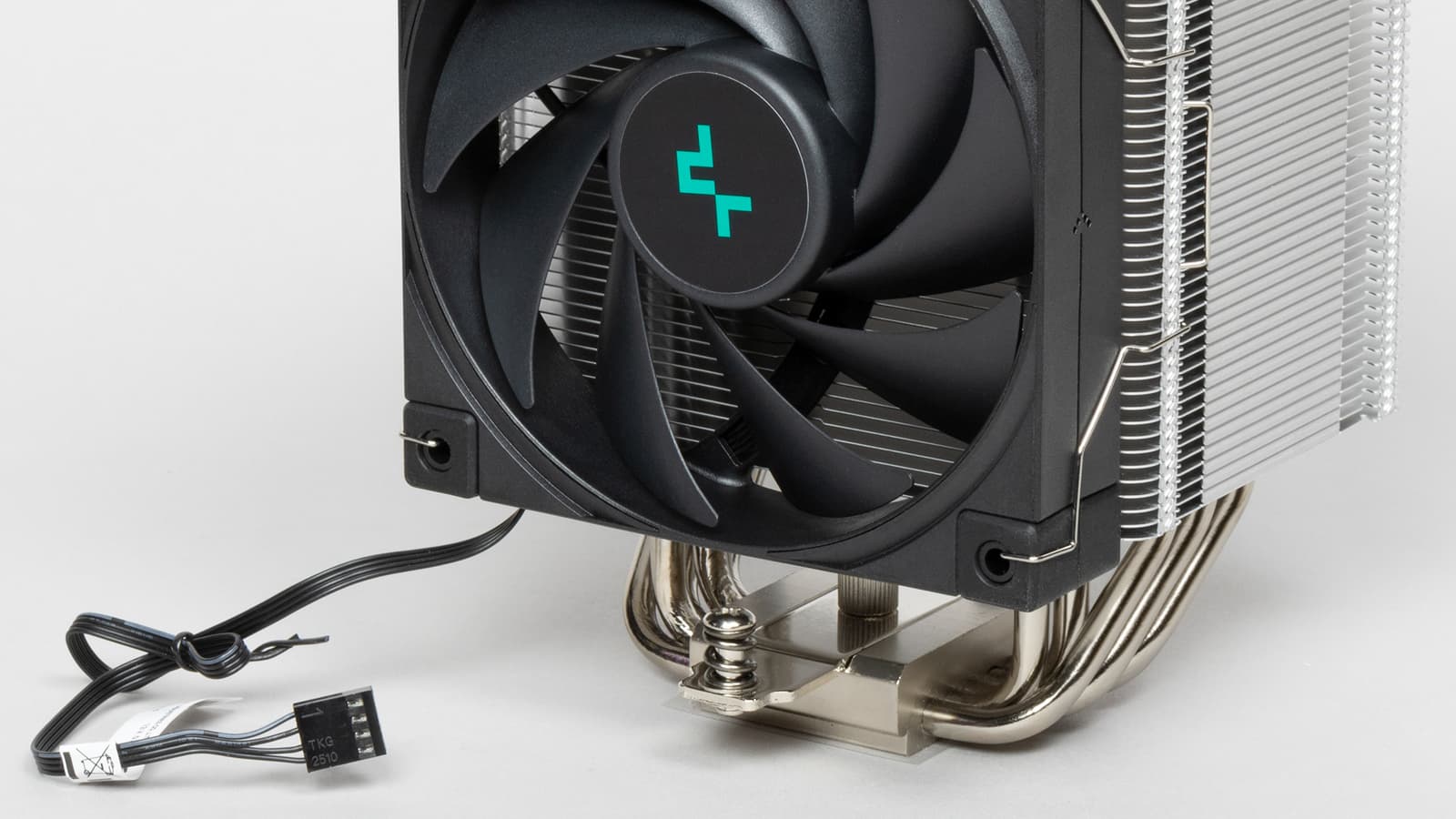

Вентилятор поддерживает регулировку с помощью ШИМ. Кабель от вентилятора простой плоский, что очень удобно.
К кулеру прилагается вставка LSP с двумя разъемами, снижающая максимальную скорость вращения вентилятора. В этой вставке в разрыв провода питания впаян резистор.

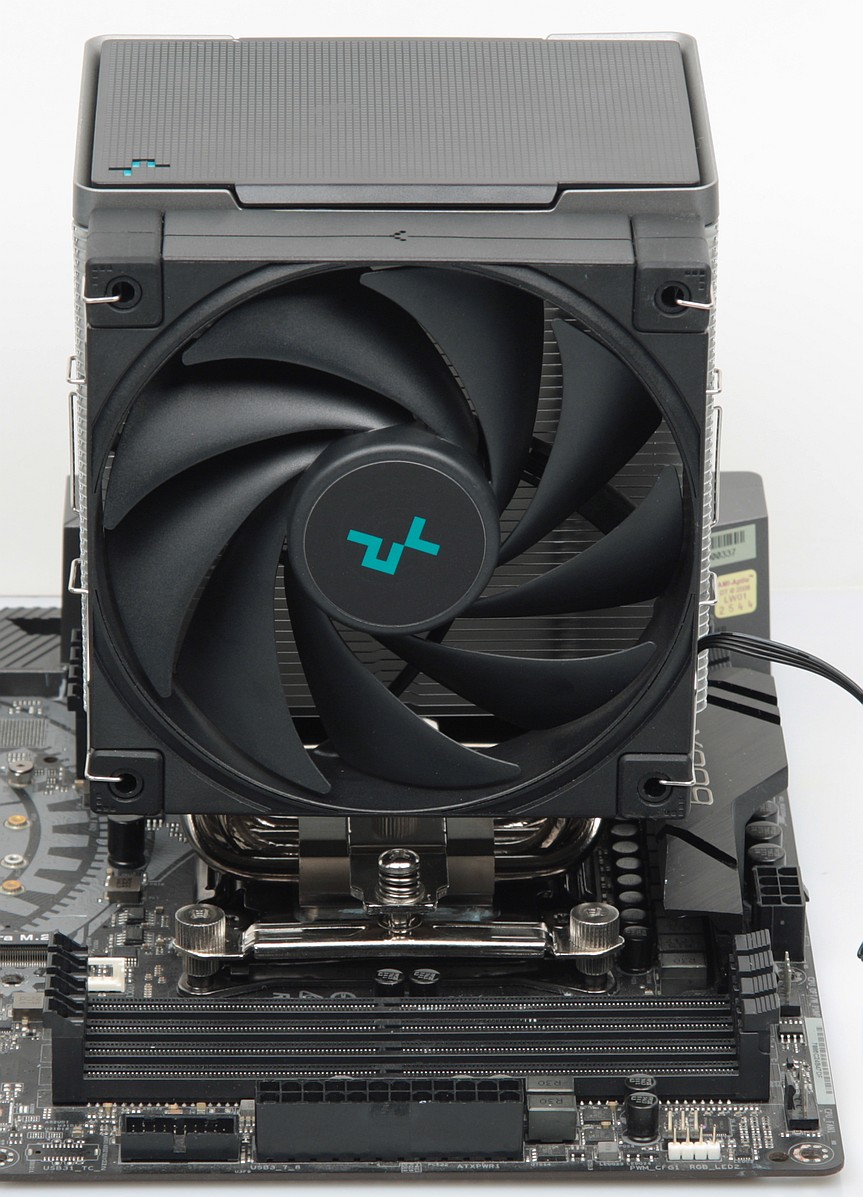

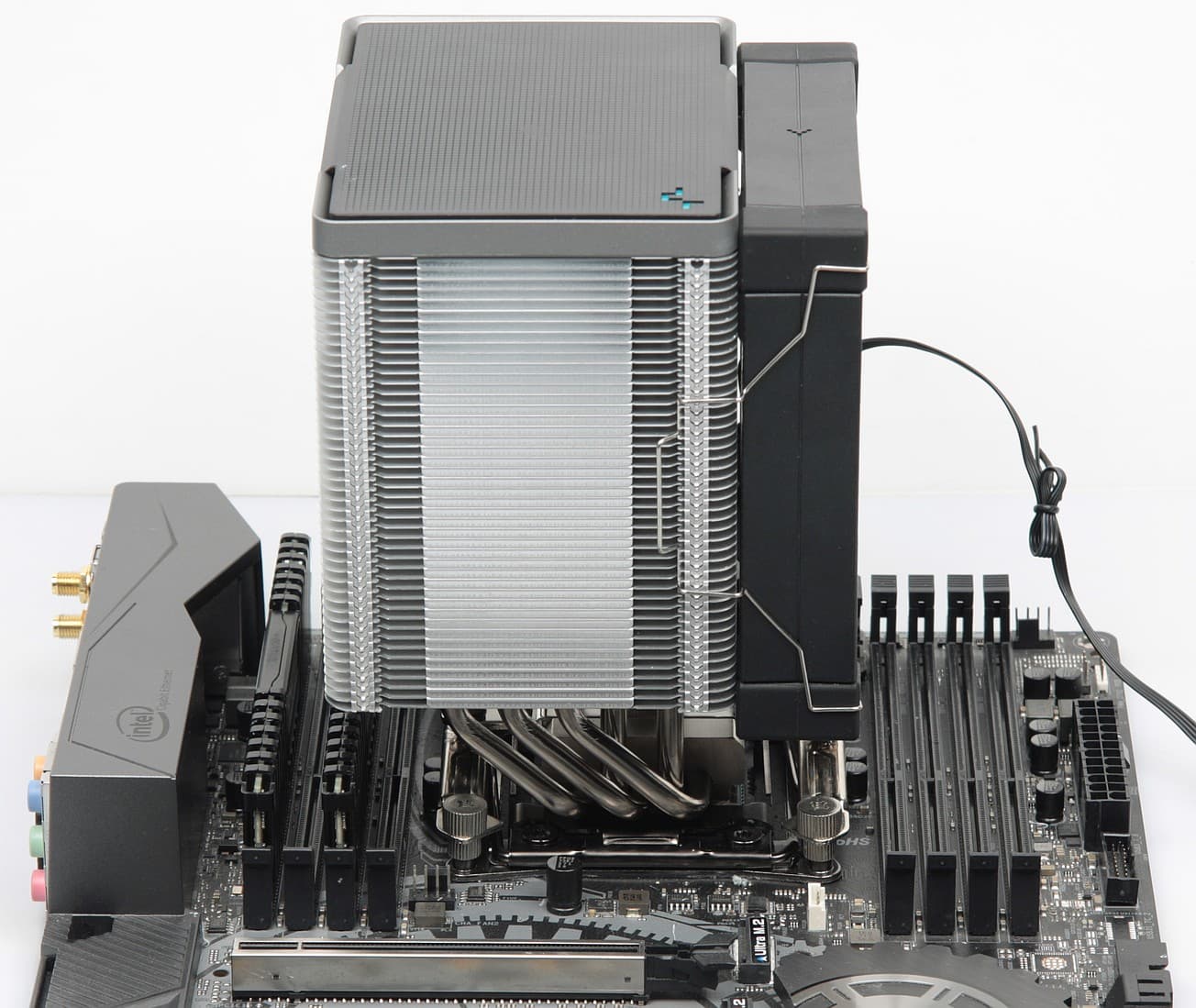

Со стороны вентилятора все разъемы для оперативной памяти остаются доступными для установки высоких модулей памяти. С другой стороны радиатора в первые два разъема можно установить модули высотой примерно до 50 мм, в следующие два — уже без ограничения высоты.

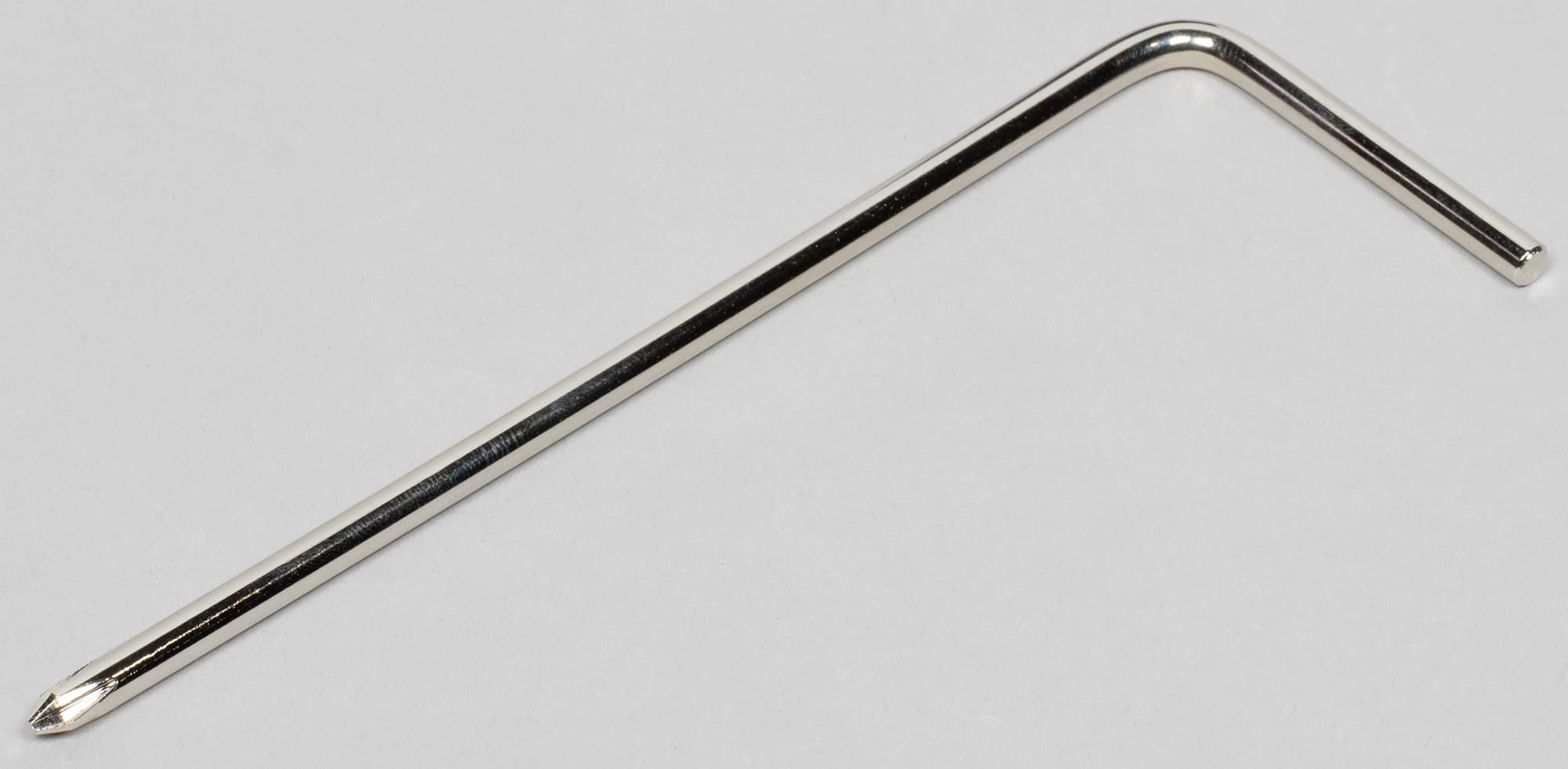

Установка кулера относительно удобная, но понадобится длинная отвертка, которая, впрочем, есть в комплекте поставки.
Отметим, что конструкция крепежа практически исключает перекос теплосъемника относительно плоскости крышки процессора, а также слишком слабый или слишком сильный прижим.
Тестирование
Ниже в сводной таблице приведем результаты измерений ряда параметров.
| Высота, мм | 159 |
|---|---|
| Ширина, мм | 128 (без креплений вентилятора) |
| Глубина, мм | 117 (без теплосъемника и крепежа) |
| Размеры площадки теплосъемника, мм (Ш×В) | 40×40 |
| Масса охладителя*, г | 1066 |
| Масса радиатора, г | 789 |
| Высота оребрения, мм | 116 |
| Длина кабеля вентилятора, см | 26 |
| Длина вставки LSP, см | 11,5 |
| Сопротивление резистора вставки LSP, Ом | 33 |
Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года».

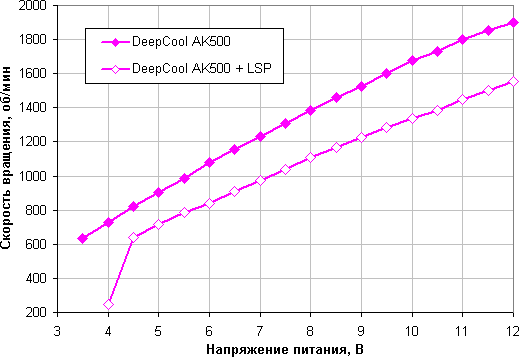

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

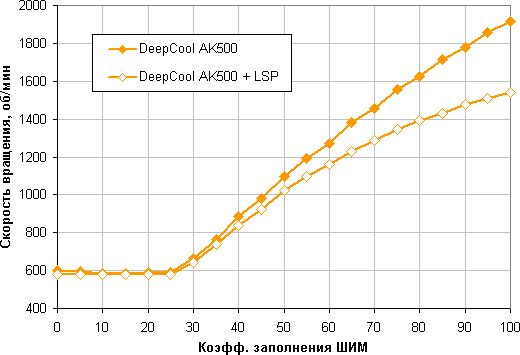

Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 25% до 100% и довольно широкий диапазон регулировки. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания. Вставка LSP заметно снижает максимальную скорость вращения, но мало влияет на минимальную.
Диапазон регулировки с помощью напряжения примерно такой же. Вентилятор останавливается при снижении напряжения до 3,3 В и запускается от 3,4 В (с LSP — 3,4 В и 5,0 В соответственно). Вентилятор без вставки LSP вполне допустимо подключать к источнику с напряжением 5 В.

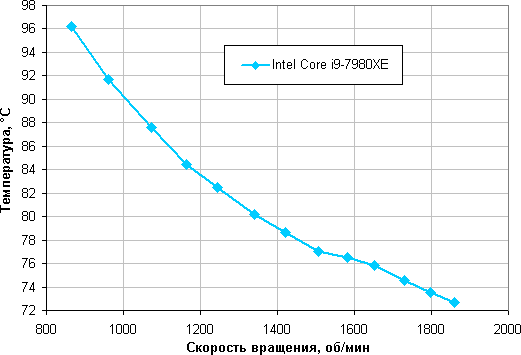

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора(-ов) кулера
Для теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32).
При КЗ = 45% (примерно 960 об/мин) в данных условиях кулер уже не справляется с охлаждением процессора Intel Core i9-7980XE, так как температура отдельных ядер достигает 98 °C (максимальная температура, допустимая на кристалле процессора, равна 94 °C).
Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера

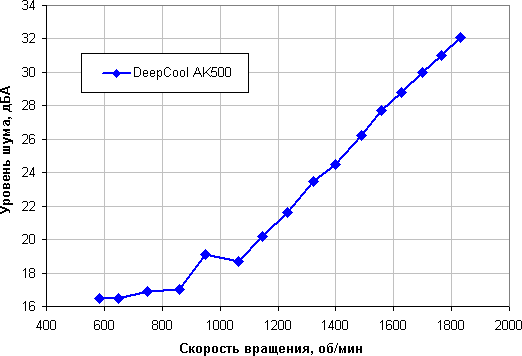

Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,0 дБА (условное значение, которое показывает шумомер). Этот кулер можно считать относительно тихим устройством.
Построение зависимости реальной максимальной мощности от уровня шума

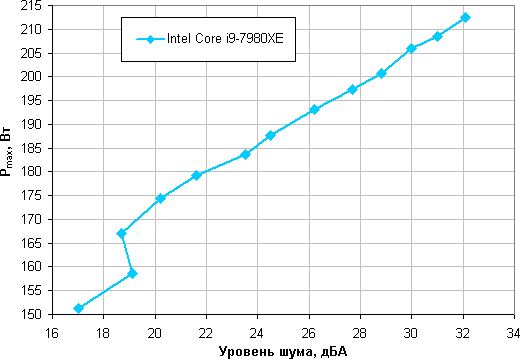

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):
Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это порядка 190 Вт для процессора Intel Core i9-7980XE. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить где-то до 210 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.
Сравнение с другими кулерами при охлаждении процессора Intel Core i9-7980XE
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими воздушными кулерами, протестированными по такой же методике (список пополняется). Видно, что данный кулер входит в группу лучших кулеров с одним вентилятором.
Тестирование на процессоре AMD Ryzen 9 5950X
В качестве дополнительного теста мы решили посмотреть, как кулер справится с охлаждением AMD Ryzen 9 5950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора. Видимо, из-за этих особенностей есть мнение, что подобрать воздушный кулер для топовых процессоров Ryzen нового поколения не очень просто. Все ядра процессора работали на фиксированной частоте 3,0 ГГц (множитель 30).

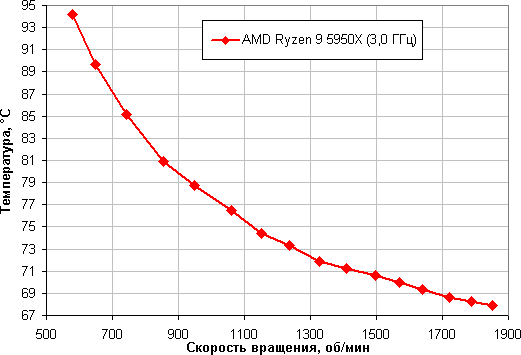

Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:
По факту в условиях теста этот процессор при 24 градусах окружающего воздуха перегревается при КЗ равном 25% (а это примерно 580 об/мин вентиляторов), так как максимальная температура для AMD Ryzen 9 5950X равна 90 °C.

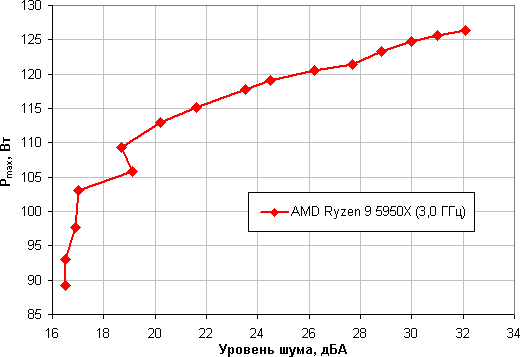

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax), потребляемой процессором, от уровня шума:
Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 119 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 126 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Поэтому при условии достаточно хорошей вентиляции в корпусе данный кулер как-то справится с охлаждением процессора AMD Ryzen 9 5950X, но на возможность существенного разгона рассчитывать уже не стоит.
Сравнение с другими кулерами при охлаждении процессора AMD Ryzen 9 5950X
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу).
Тестирование на процессоре AMD Ryzen 7 1800X
Дополнительное тестирование выполнялось с использованием процессора AMD Ryzen 7 1800X. Основной целью было сравнение с кулером DeepCool AK400. Для теста под нагрузкой использовалась программа powerMax (AVX). Все ядра процессора AMD Ryzen 7 1800X работали на фиксированной частоте 3,625 ГГц (множитель 36,25).

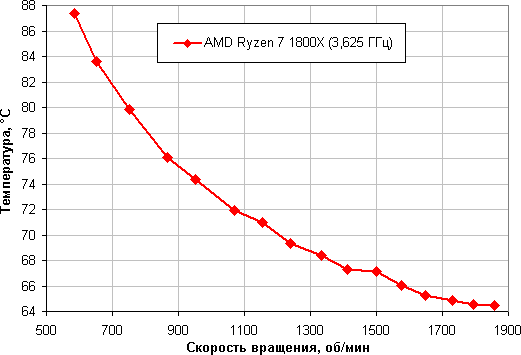

Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:
По факту в условиях теста этот процессор при 24 градусах окружающего воздуха не перегревается даже при КЗ равном 25% (а это примерно 580 об/мин вентиляторов), так как максимальная температура для AMD Ryzen 7 1800X равна 95 °C.

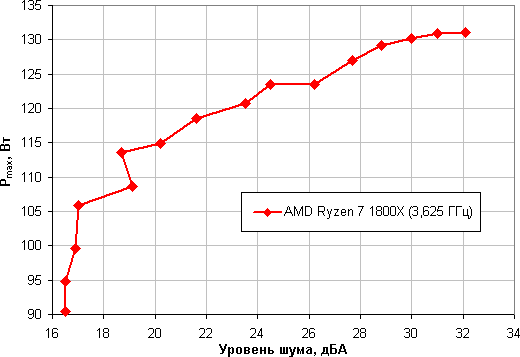

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax), потребляемой процессором, от уровня шума:
Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 123 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 131 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Поэтому при условии достаточно хорошей вентиляции в корпусе данный кулер должен справится с охлаждением процессора AMD Ryzen 7 1800X.
Сравнение с другими кулерами при охлаждении процессора AMD Ryzen 7 1800X
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). На момент публикации статьи результат у этого кулера хороший. Несмотря на большее количество тепловых трубок (5 против 4) и больший размер радиатора, DeepCool AK500 лишь немного более эффективен, чем DeepCool AK400. Возможно, это связано с тем, что прямой контакт тепловых трубок обеспечивает лучшую теплопроводность.
Тестирование на процессоре Intel Core i9-13900K
С сентября 2023 года мы проводим тестирование кулеров, совместимых с разъемом LGA1700, только с использованием процессора Intel Core i9-13900K. Чтобы сохранить преемственность тестов и расширить базу для сравнения, мы провели дополнительный тест кулера DeepCool AK500 с этим процессором. Все ядра процессора работали на фиксированной частоте 3,7 ГГц (множитель 37).

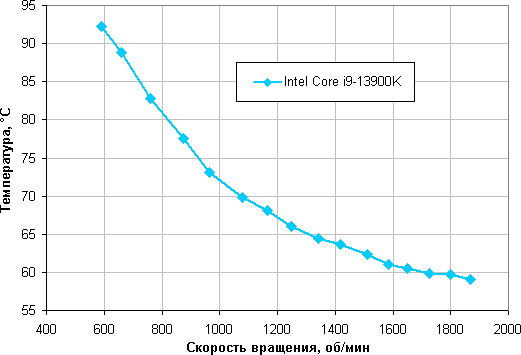

Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:
По факту в условиях теста этот процессор при 24 градусах окружающего воздуха перегревается при КЗ равном 25% (а это примерно 580 об/мин вентиляторов), так как некоторые ядра нагреваются до критической для этого процессора температуры в 100 °C.

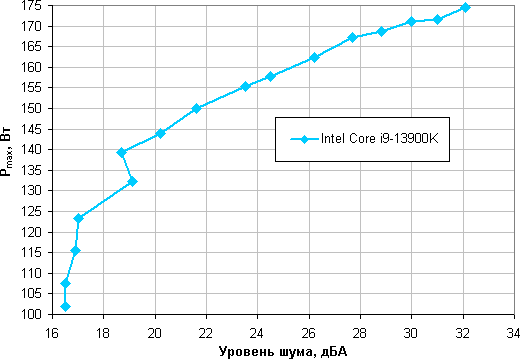

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax), потребляемой процессором, от уровня шума:
Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 160 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 175 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Поэтому при условии достаточно хорошей вентиляции в корпусе данный кулер как-то справится с охлаждением довольно производительных процессоров, устанавливаемых в разъем LGA1700, но на возможность существенного разгона рассчитывать уже не стоит.
Сравнение с другими кулерами при охлаждении процессора Intel Core i9-13900K
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу).
Выводы
На основе кулера DeepCool AK500 можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)), если потребление процессора под максимальной нагрузкой не будет превышать 190 Вт, а температура внутри корпуса не повысится выше 44 °C. В случае чиплетного процессора AMD Ryzen 9 5950X эффективность кулера заметно ниже, и для соблюдения указанных выше условий максимальная мощность, потребляемая процессором, должна быть не выше 119 Вт, а в случае AMD Ryzen 7 1800X — 123 Вт. Для процессора Intel Core i9-13900K значение следующее – 160 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности во всех трех случаях можно увеличить. К достоинствам кулера следует отнести аккуратный дизайн, удобную установку и то, что он не перекрывает слоты для модулей памяти со стороны вентилятора, а с другой стороны позволяет установить модули высотой до 50 мм.
