Перед сами обзором снова надо отметить, что здесь информация только по возможностям той или иной материнской платы, ибо если кого интересуют процессоры Intel 12-го поколения, их сравнения с предыдущими и конкурентами от AMD, то ищите материалы на нашем сайте в разделе процессоров.
Сегодня у нас побывала по сути очередная представительница игрового семейства TUF Gaming от Asus на системном чипсете Intel B660 стоимостью около 15 — 18 тысяч рублей. К сожалению, ценники на материнки до сих пор в целом завышены, впрочем, увы, это уже подчас не из-за нашей торговли, так как даже в зарубежных магазинах цены явно не ниже. Производители во всем винят пандемию и ее последствия (полагаю, что любую глобальную проблему можно «притянуть» ради извлечения сверхприбыли). В целом, продуктов под брендом Asus на B660 не бывает дешевле 10 тысяч рублей на сегодняшний день. Разумеется, есть материнки с LGA1700 по более низкой цене, но там уже чипсеты еще дешевле и проще и урезаннее, нежели B660.
Таблица основных отличий чипсетов B660, H670 и Z690.
| Особенности | B660 | H670 | Z690 |
|---|---|---|---|
| Совместимость с процессорами Intel | 12th Gen Core | 12th Gen Core | 12th Gen Core |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 |
| Количество линий PCIe (процессор) | 20 | 20 | 20 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 & 4.0 |
| Количество линий PCIe (чипсет) | 14 (6 x 4.0 & 8 x 3.0) | 24 (12 x 4.0 & 12 x 3.0) | 28 (12 x 4.0 & 16 x 3.0) |
| Версия DMI | 4.0 | 4.0 | 4.0 |
| Количество линий DMI | x4 | x8 | x8 |
| Поколение ОЗУ | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 & DDR5 |
| Количество каналов ОЗУ | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 4 | 8 | 8 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 2 | 2 | 4 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 4 | 4 | 10 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 6 | 8 | 10 |
| Порты USB 2.0 до | 12 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6E | Wi-Fi 6E |
| Возможность разгона по частоте шины | Нет | Нет | Да |
Основные моменты и отличия B660:
- связь между чипсетом и процессором по DMI урезана в 2 раза, очевиден искусственно сделанный шаг маркетологами от Intel;
- общее количество линий PCIe — 14: 6 линий PCIe 4.0 и 8 линий PCIe 3.0, это означает урезанность в 2 раза в сравнении с Z690;
- наличие 4х портов SATA идет в дополнении к 14 линиям PCIe, когда как в 28 линий у Z690 4 порта SATA уже входят;
- поддержка до 2х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2), до 4х USB 3.2 Gen2 (10 Gb/s) и 6 USB 3.2 Gen1 (5 Gb/s). В целом высокоскоростных портов (High Speed In Out, HSIO) получилось 24.
- поддержка до 12 USB 2.0.
12е поколение процессоров добавляет к этому набору еще 20 линий PCIe, при этом 16 линий (расходуемые на слоты PCIe x16) версии PCIe 5.0, оставшиеся 4 линии PCIe 4.0 идут на М.2 слот. Процессоры 12ххх умеют поддерживать как DDR5, так и DDR4, так что производители матплат вольны выпускать продукты как с DDR5, так и с DDR4 слотами.
Итак, у нас сегодня Asus TUF Gaming B660M-Plus WiFi D4. У компании Asus суффикс D4 в названиях означает поддержку памяти DDR4, что в условиях пока еще очень дорогой памяти DDR5 весьма важно для матплат относительно малобюджетного ценового сегмента. Серия TUF Gaming, что следует уже из названия, относится к игровым, однако в отличие от навороченной серии ROG Strix (все мы знаем, что ROG — Republic Of Gamers, то есть тоже игровое направление) платы из TUF Gaming не имеют особых «изюминок» или «фенечек» для сверхразгона, подсветка минимальна или ее вообще нет, в целом дизайн по-проще, ну и серия просто означает: «играй много, тяжело, хватит тебе обычного режима работы «железа», стабильность гарантирована».
Asus TUF Gaming B660M-Plus WiFi D4 поставляется в стандартной коробке фирменного дизайна серии (в черно-серых тонах). Комплект размещен под платой в отдельном отсеке.

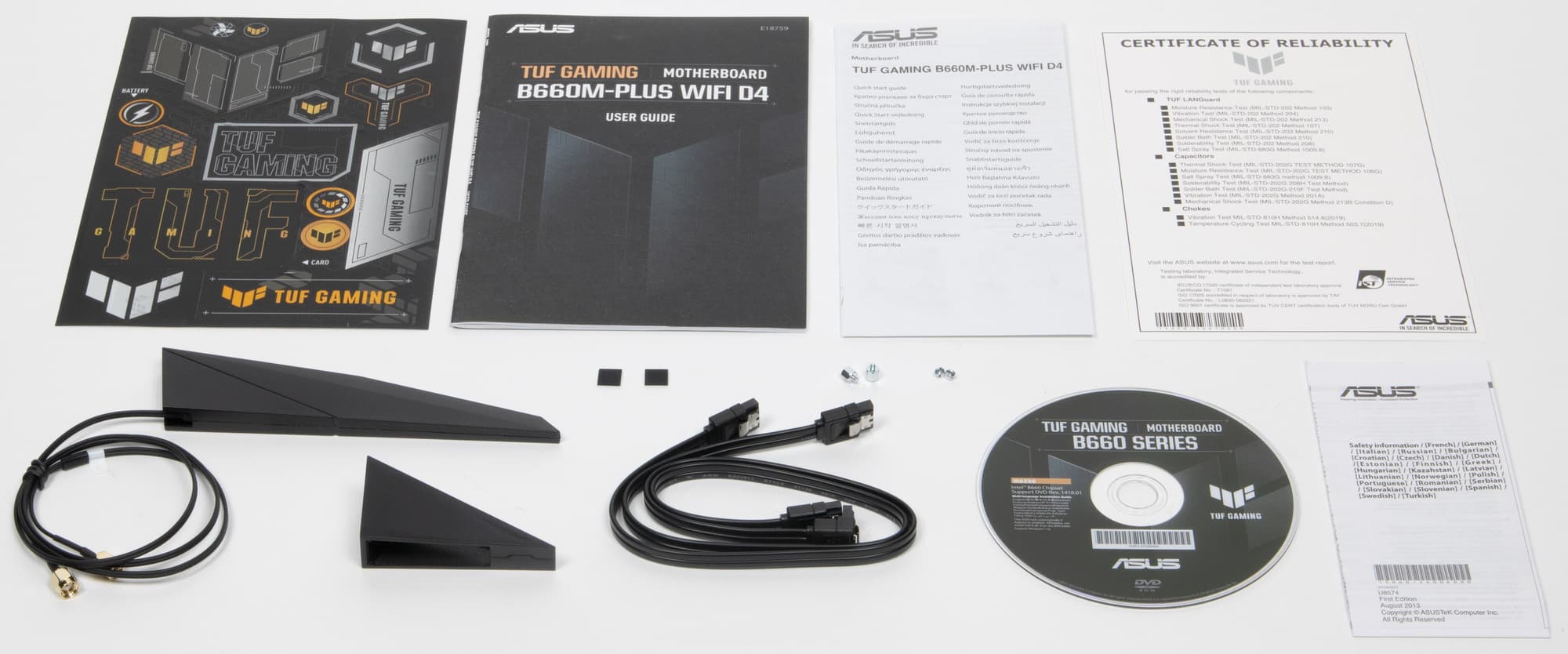

Комплект поставки минимален: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются накопитель с ПО, антенна для беспроводной связи и винтики для М.2 накопителей.
ПО поставляется на накопителе типа CD (не перестану возмущаться подобным фактам!), впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

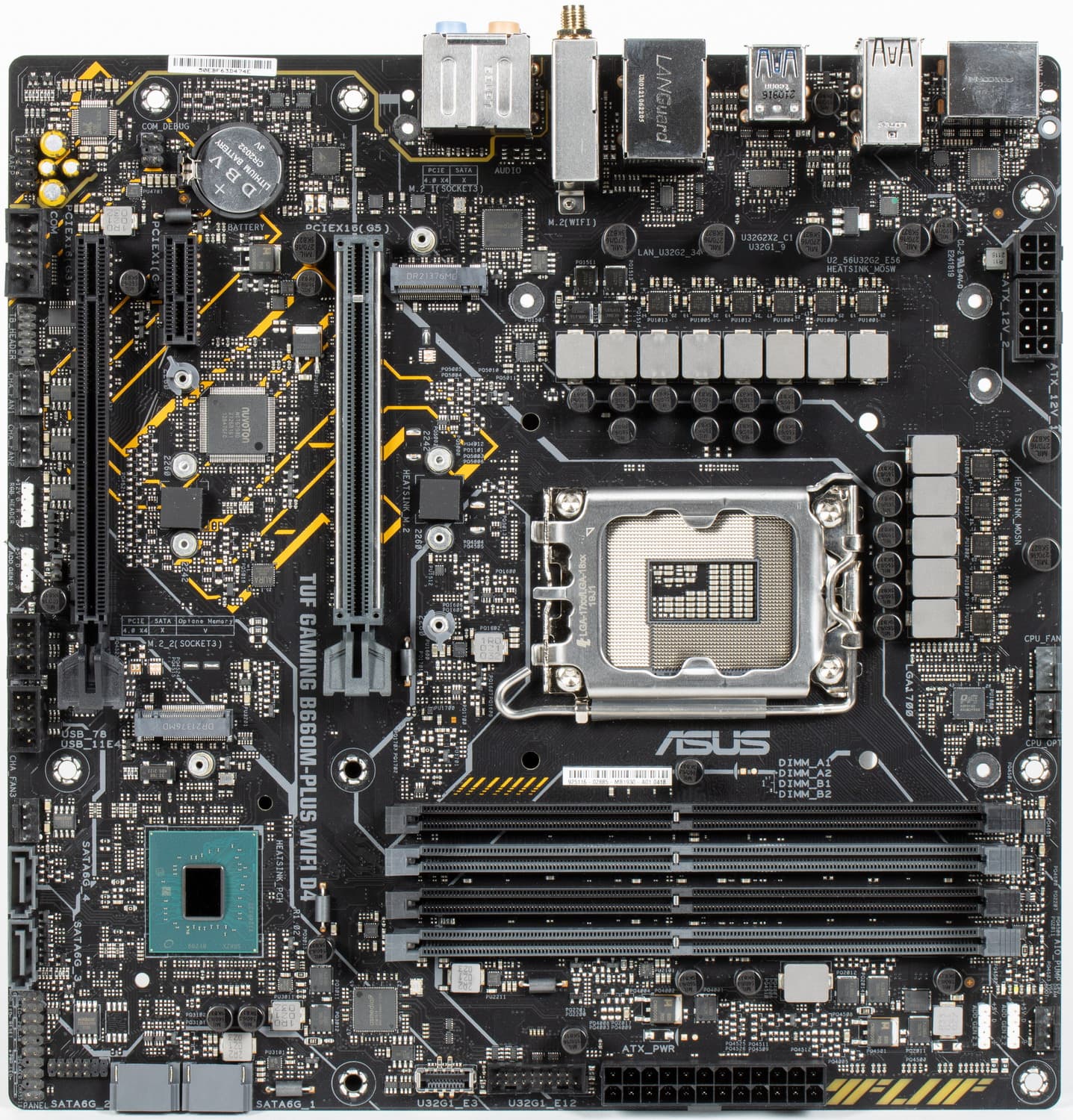

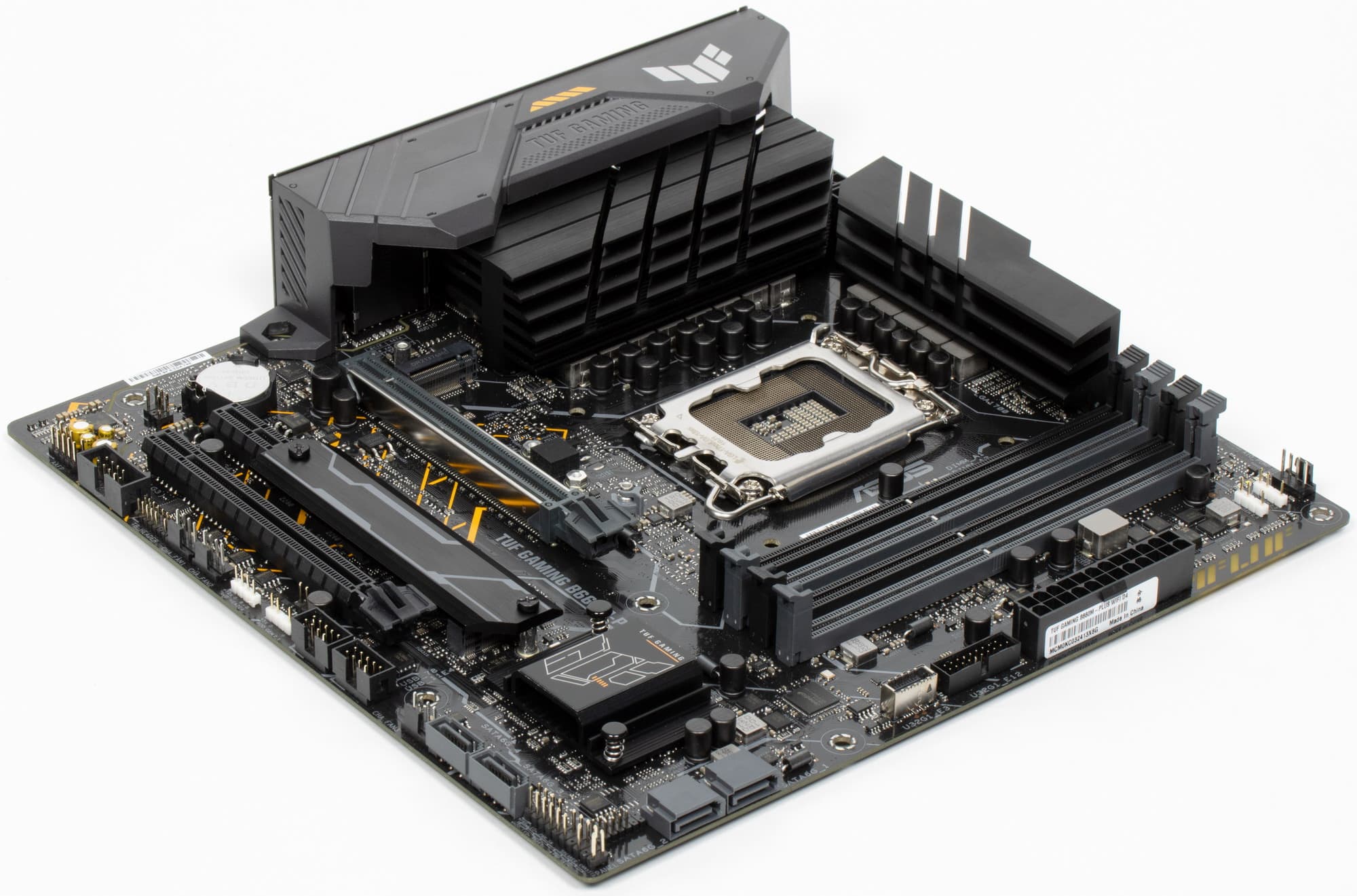

Форм-фактор
Форм-фактор Mini-ITX имеет размеры 170×170 мм, microATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus TUF Gaming B660M-Plus WiFi D4 выполнена в форм-факторе microATX, имеет размеры 244×244 мм, и на ней имеются 8 монтажных отверстий для установки в корпус.

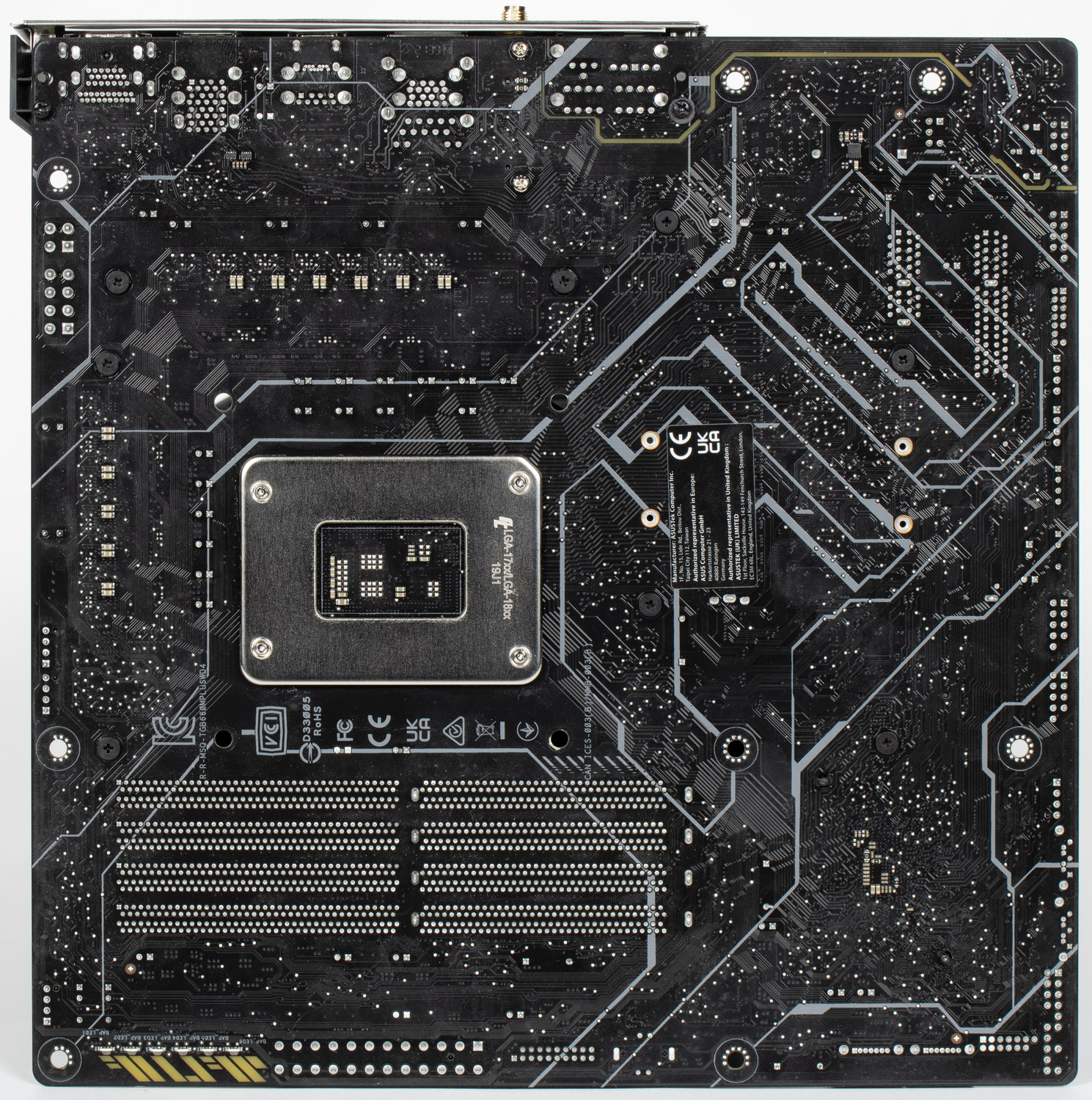

Оборотная сторона — практически пустая. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны. «Заглушка» на заднюю панель с разъемами уже установлена.
Защитной пластины (бэкплейта) нет.
Технические характеристики

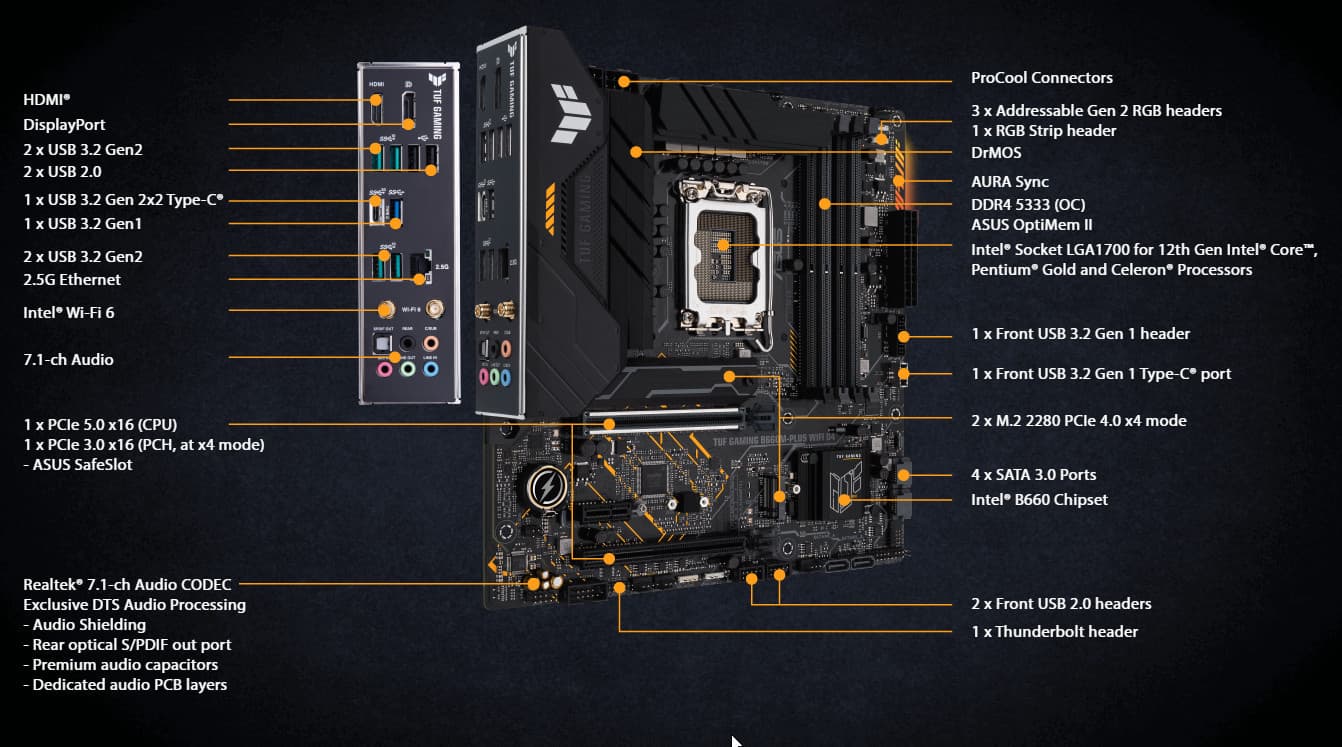

Традиционная таблица с перечнем функциональных особенностей.

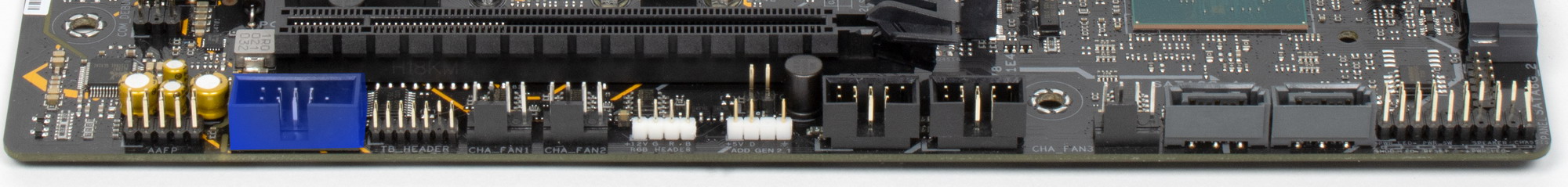

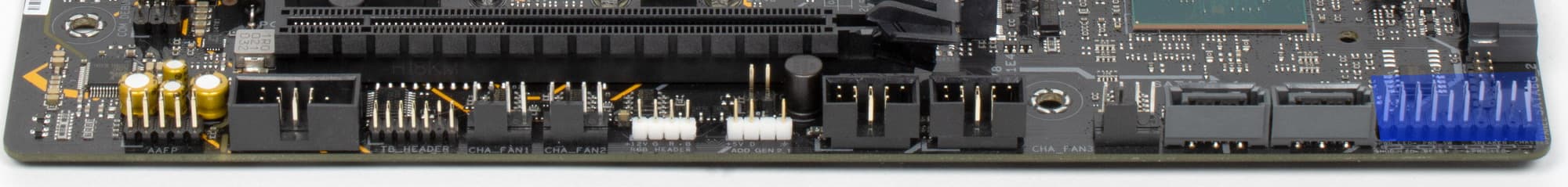

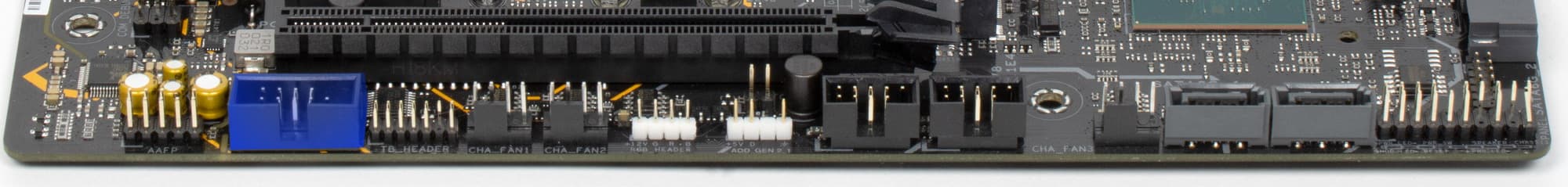

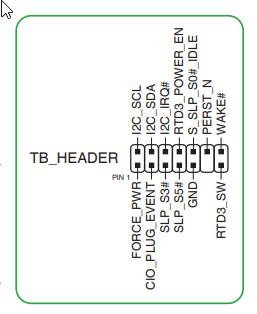

| Поддерживаемые процессоры | Intel Core 12-го поколения |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel B660 |
| Память | 4 × DDR4, до 5333 МГц (XMP), до 128 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125BG Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless AX201NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.1) |
| Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) 1 × PCIe 3.0 x16 (режим x4) 1 × PCIe 3.0 x1 |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B660) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (B660, PCIe 4.0 x4 для устройств формата 2242/2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (B660) 2 × USB 2.0: 2 порта Type-A (черные) на задней панели (B660) 1 × USB 3.2 Gen1: 1 порт Type-A (синий) на задней панели (B660) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (ASM1074) 1 × USB 3.2 Gen1: 1 внутренний разъем Type-C (ASM1074) 4 × USB 3.2 Gen2: 4 порта Type-A (зеленые) на задней панели (B660) 1 × USB 3.2 Gen2x2: 1 порт Type-C на задней панели (ASM3142) |
| Разъемы на задней панели | 4 × USB 3.2 Gen2 (Type-A) 2 × USB 2.0 (Type-A) 1 × USB 3.2 Gen1 (Type-A) 1 × USB 3.2 Gen2x2 (Type-C) 1 × RJ-45 5 аудиоразъемов типа миниджек 2 антенных разъема 1 разъем HDMI out 1 разъем Display Port out 1 оптический разъем S/PDIF |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen1 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 6 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 4 разъема для подключения адаптеров подсветки (1 разъем неадресуемой RGB-ленты, 3 разъема адресуемой ARGB-ленты) 1 разъем для подключения адаптера управления с передней панели корпуса 1 разъем COM-порта 1 разъем для устройств Thunderbolt 1 разъем сброса CMOS |
| Форм-фактор | microATX (244×244 мм) |
| Средняя цена |
Основная функциональность: чипсет, процессор, память

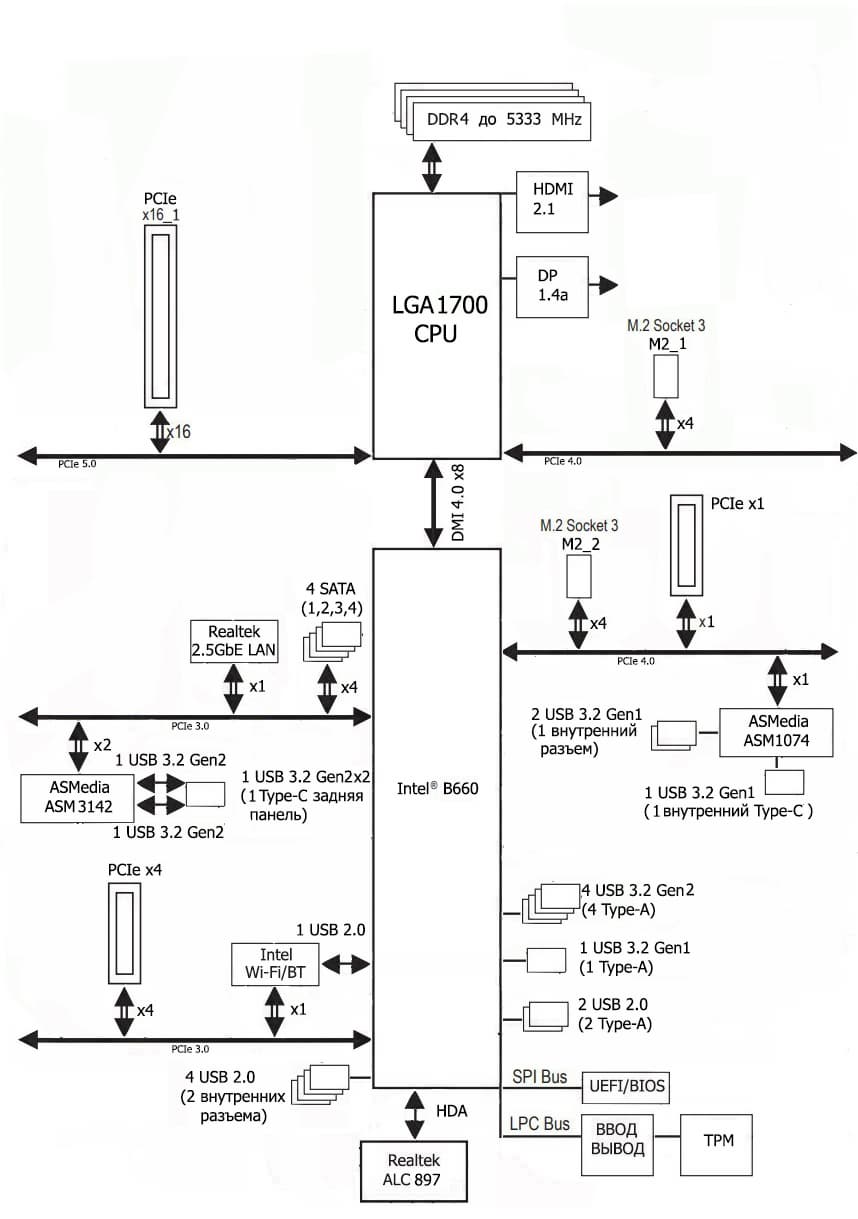

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR4 до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 6000 МГц. В частности данная плата поддерживает частоты DDR4 до 5333 МГц.

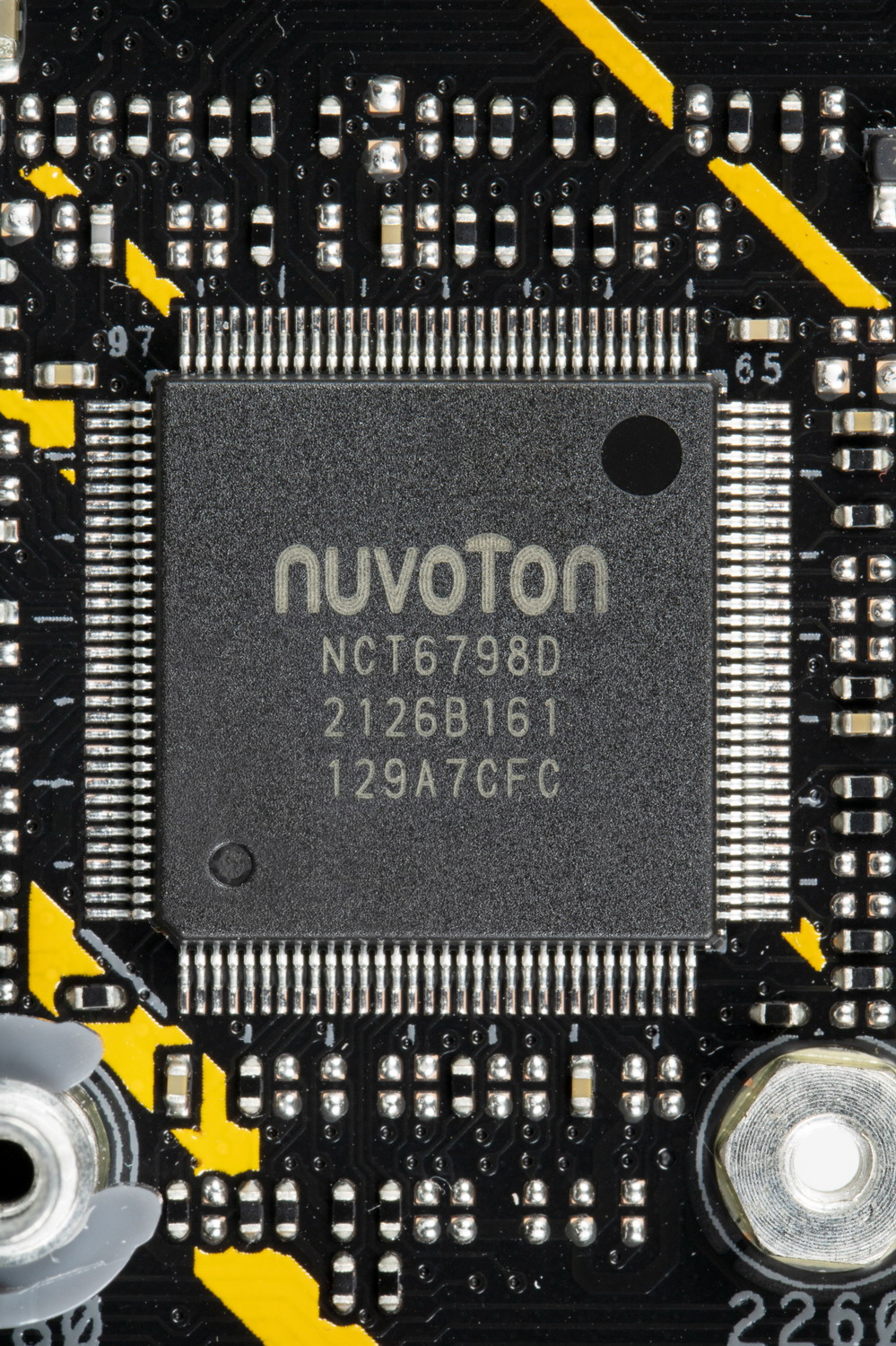

Процессоры Intel Core 12-го поколения (совместимые с сокетом LGA1700 и поддерживаемые B660/Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с B660 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4 (именно х4!)). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

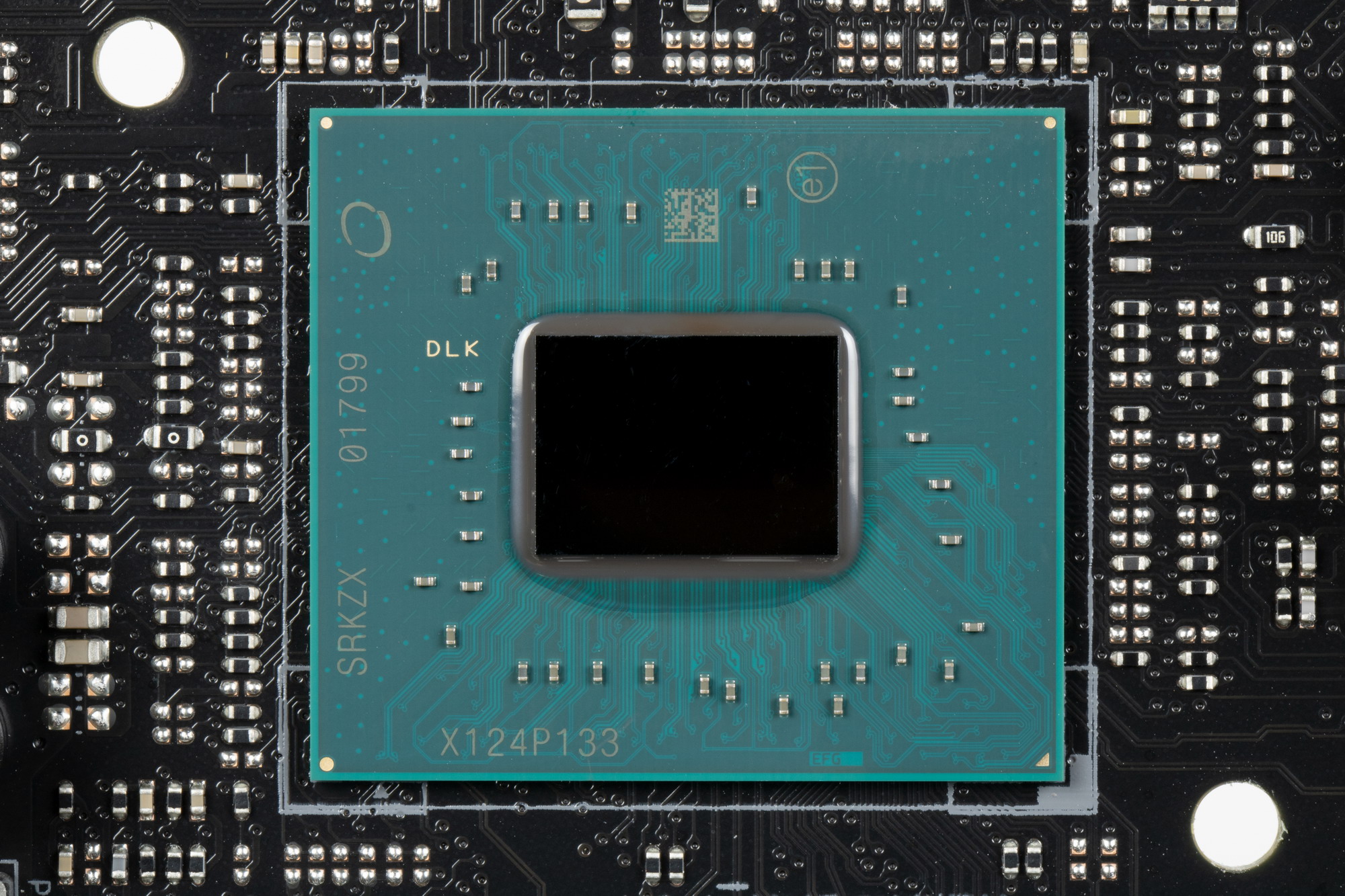

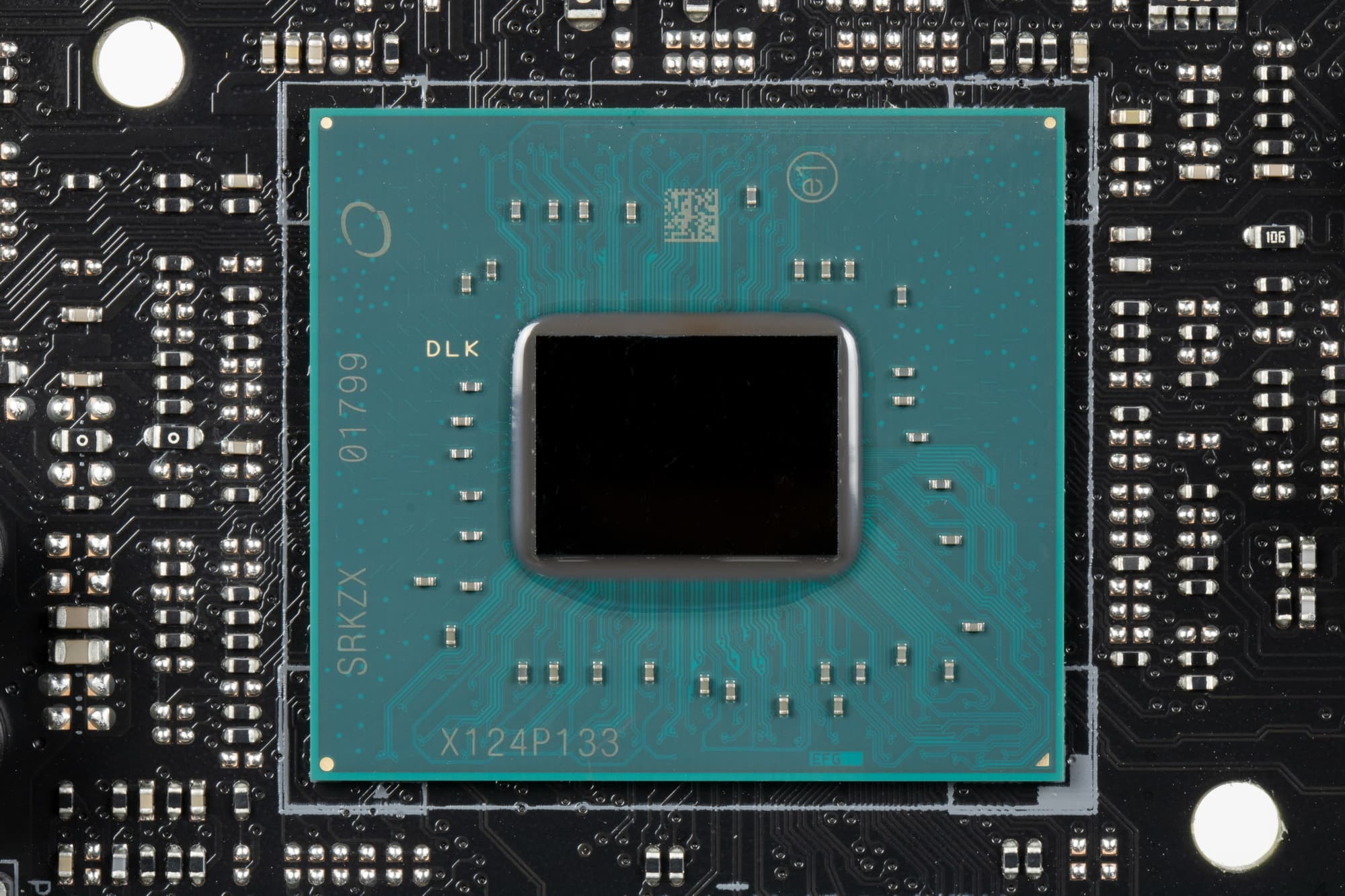

В свою очередь чипсет B660 поддерживает в сумме 24 линий ввода/вывода, которые распределяться могут так:
- до 12 портов USB (из которых до 2 портов USB 3.2 Gen2х2, 4 портов USB 3.2 Gen2, до 6 портов USB 3.2 Gen1, до 12 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 4 портов SATA 6Гбит/с;
- до 14 линий PCIe (8 версии 3.0 и 6 версии 4.0).

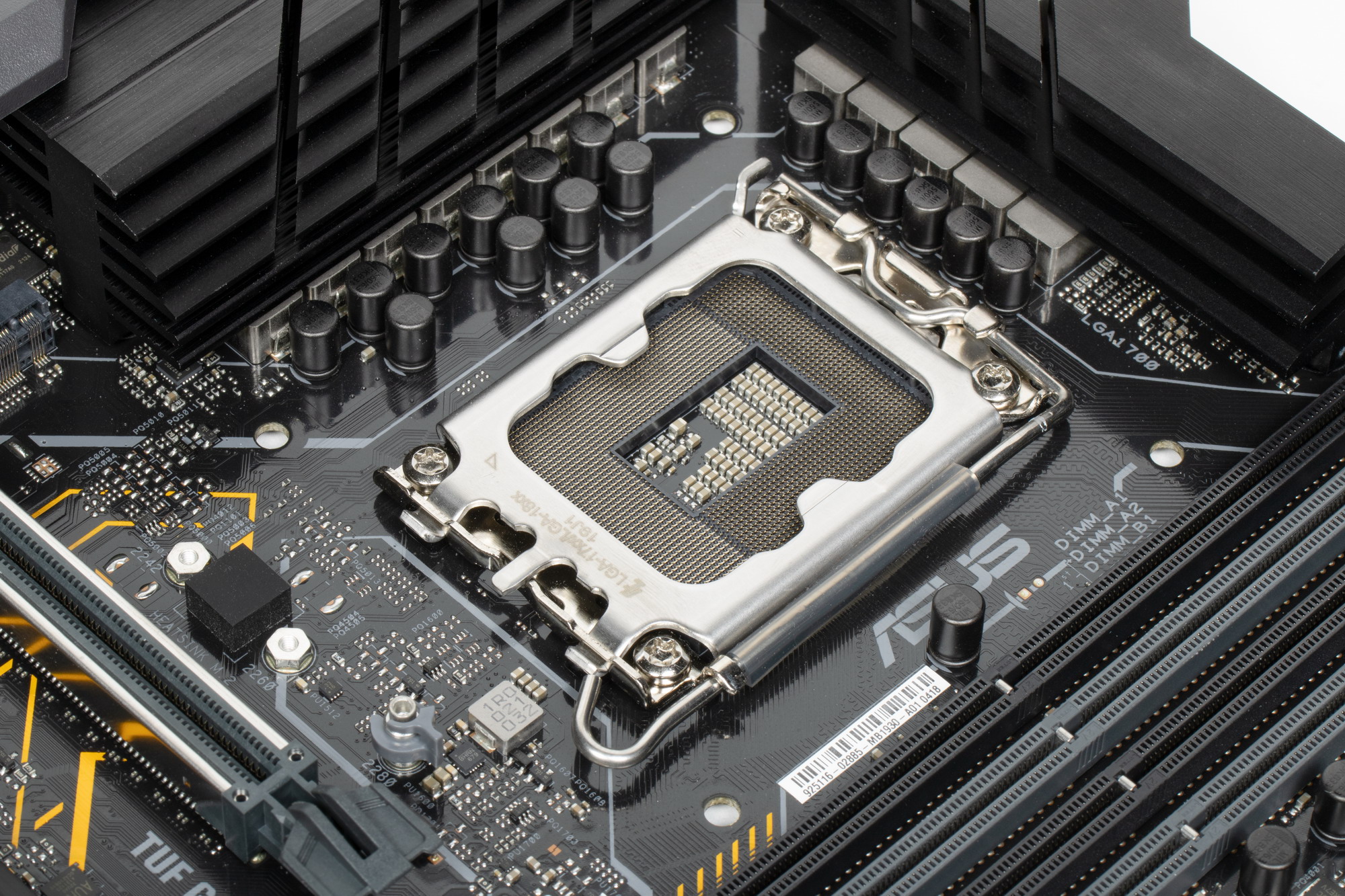

Asus TUF Gaming B660M-Plus WiFi D4 поддерживает процессоры Intel Core 12-го поколения, выполненные под разъем (сокет) LGA1700.

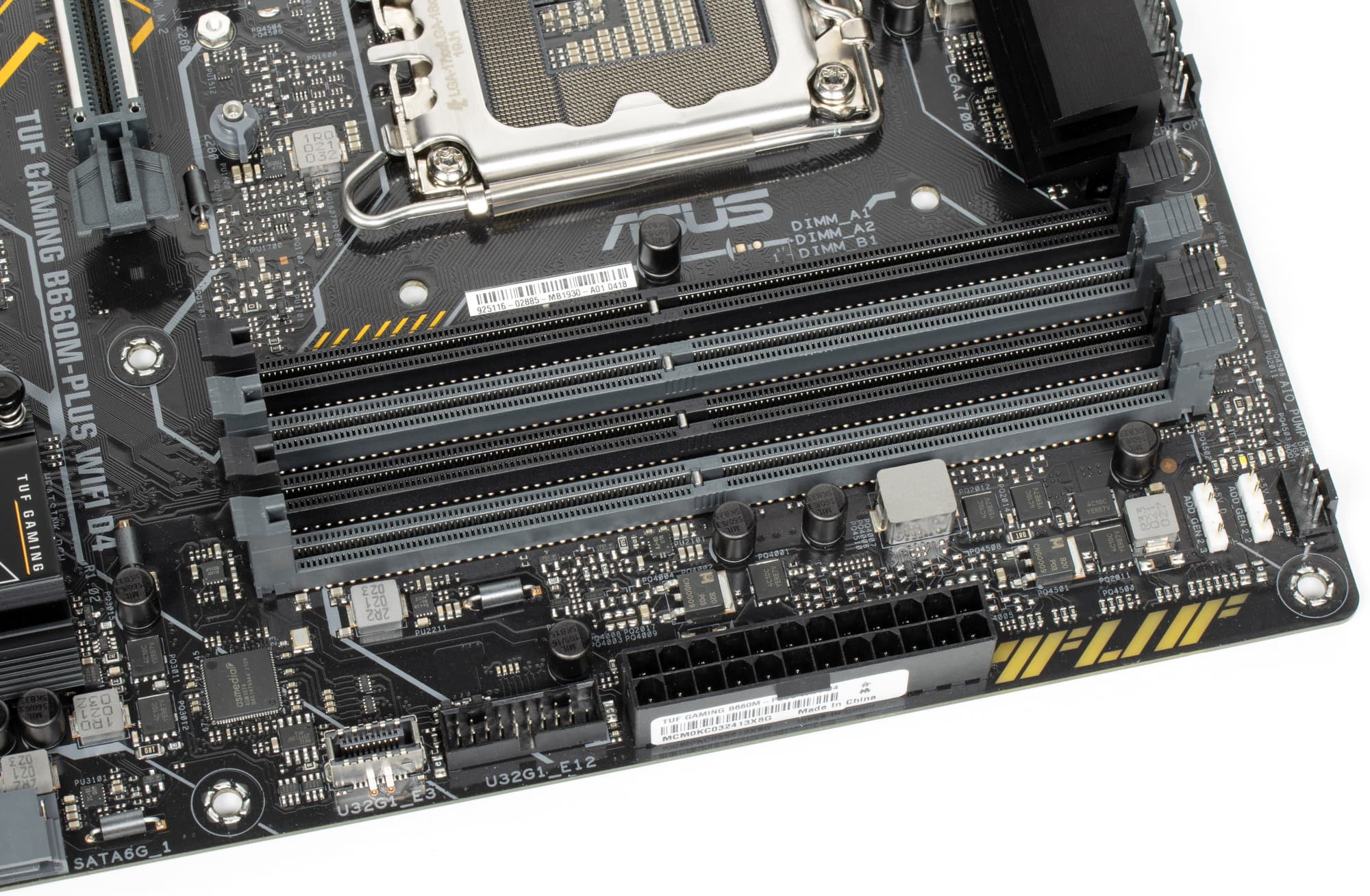

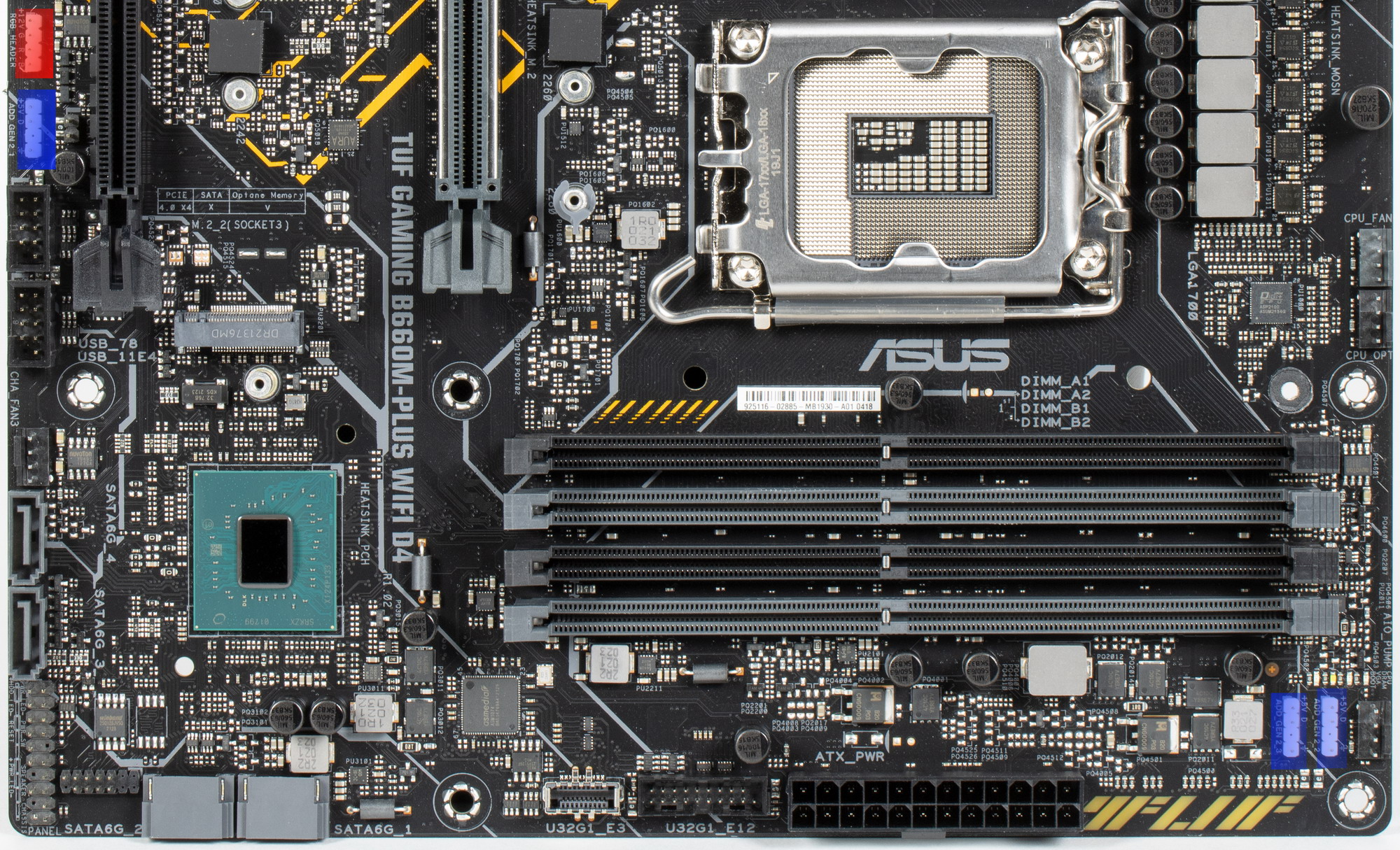

Для установки модулей памяти на плате Asus имеется 4 DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2, отмеченных серым цветом). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, однако усилены металлическими перемычками в местах вырезов на модулях.
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема B660+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет B660 обладает 14 PCIe линиями и 4 портами SATA. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 14 линий не единой версии, а 6 линий PCIe 4.0 и 8 линий PCIe 3.0):
- Слот PCIe x1 (1 линия PCIe 4.0);
- Слот PCIe x4 (4 линии PCIe 3.0);
- Слот M.2_2 (4 линии PCIe 4.0);
- Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- Intel AX201 (WiFi/BT) (1 линия PCIe 3.0);
- ASMedia ASM1074 (хаб USB 3.2 Gen1) (1 линия PCIe 4.0);

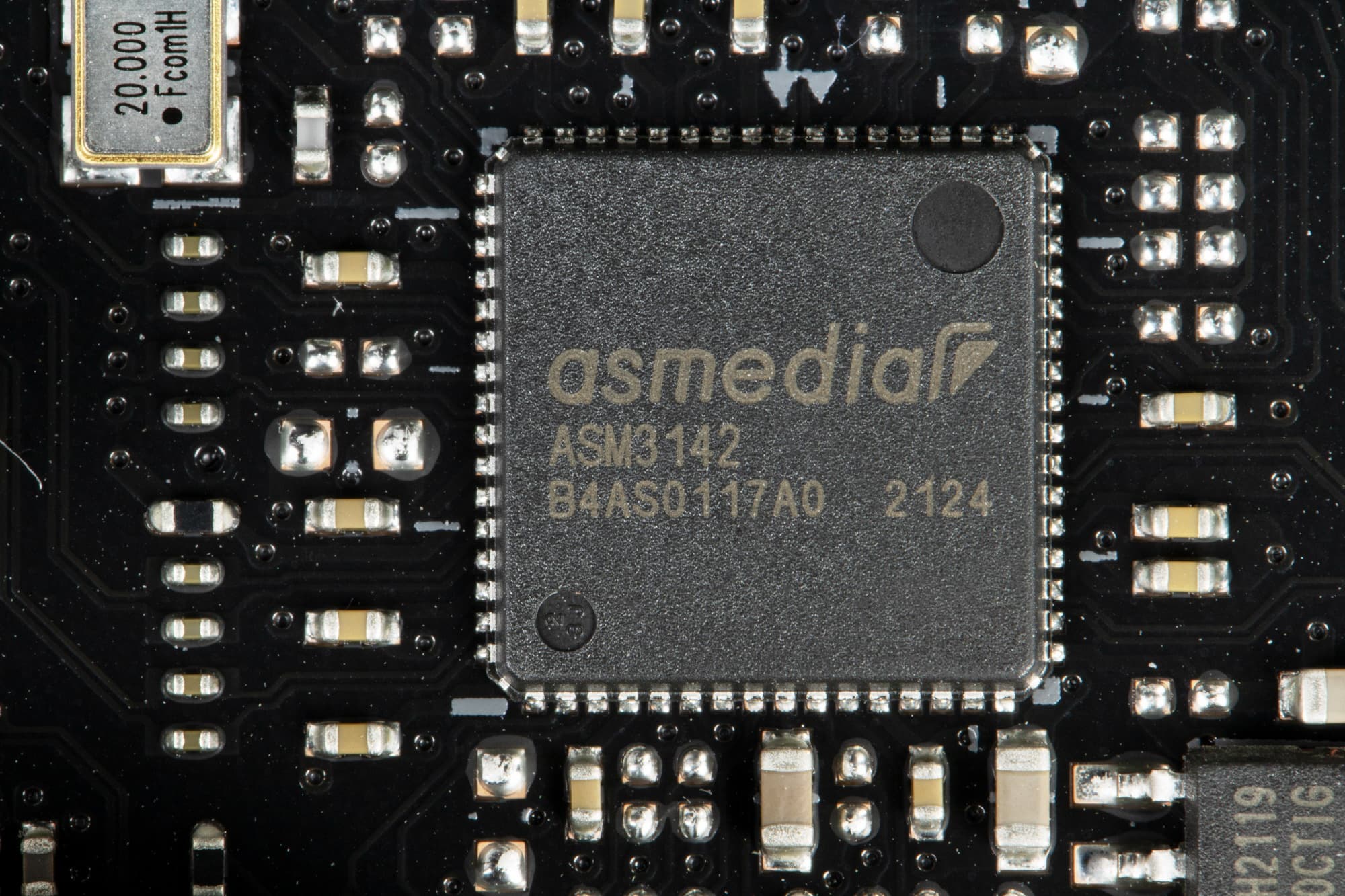

- ASMedia ASM3142 (хаб USB 3.2 Gen2) (2 линии PCIe 3.0);
14 линий PCIe оказались занятыми (6 PCIe 4.0 + 8 PCIe 3.0) плюс порты SATA_1/2/3/4, суммарно потрачено 14 HSIO. В данном случае связь с аудиокодеком организована через канал HDA.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12-го поколения всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный слот PCIe x16_1, поэтому вариантов переключений нет, как и мультиплексоров для этих целей.

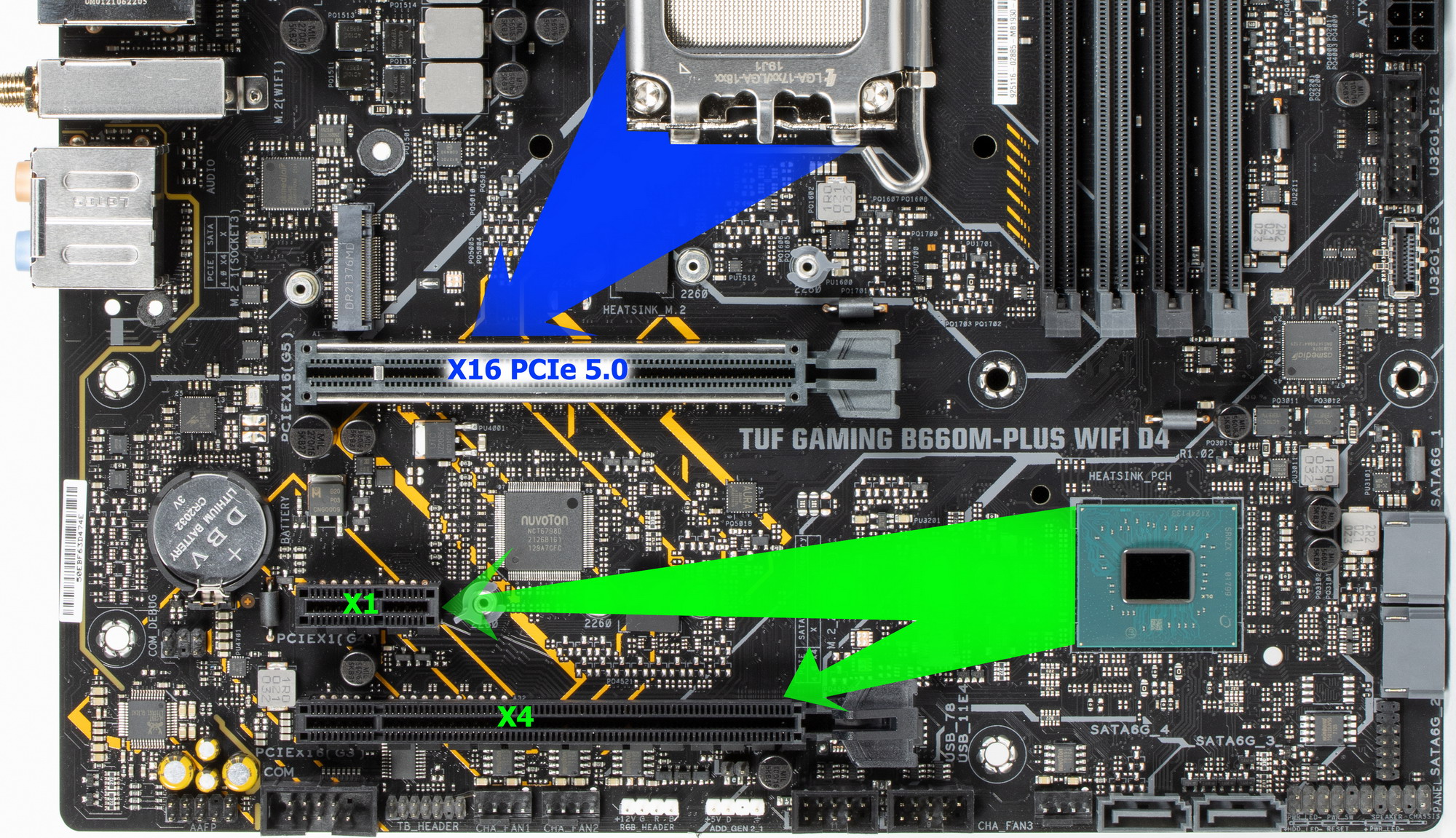

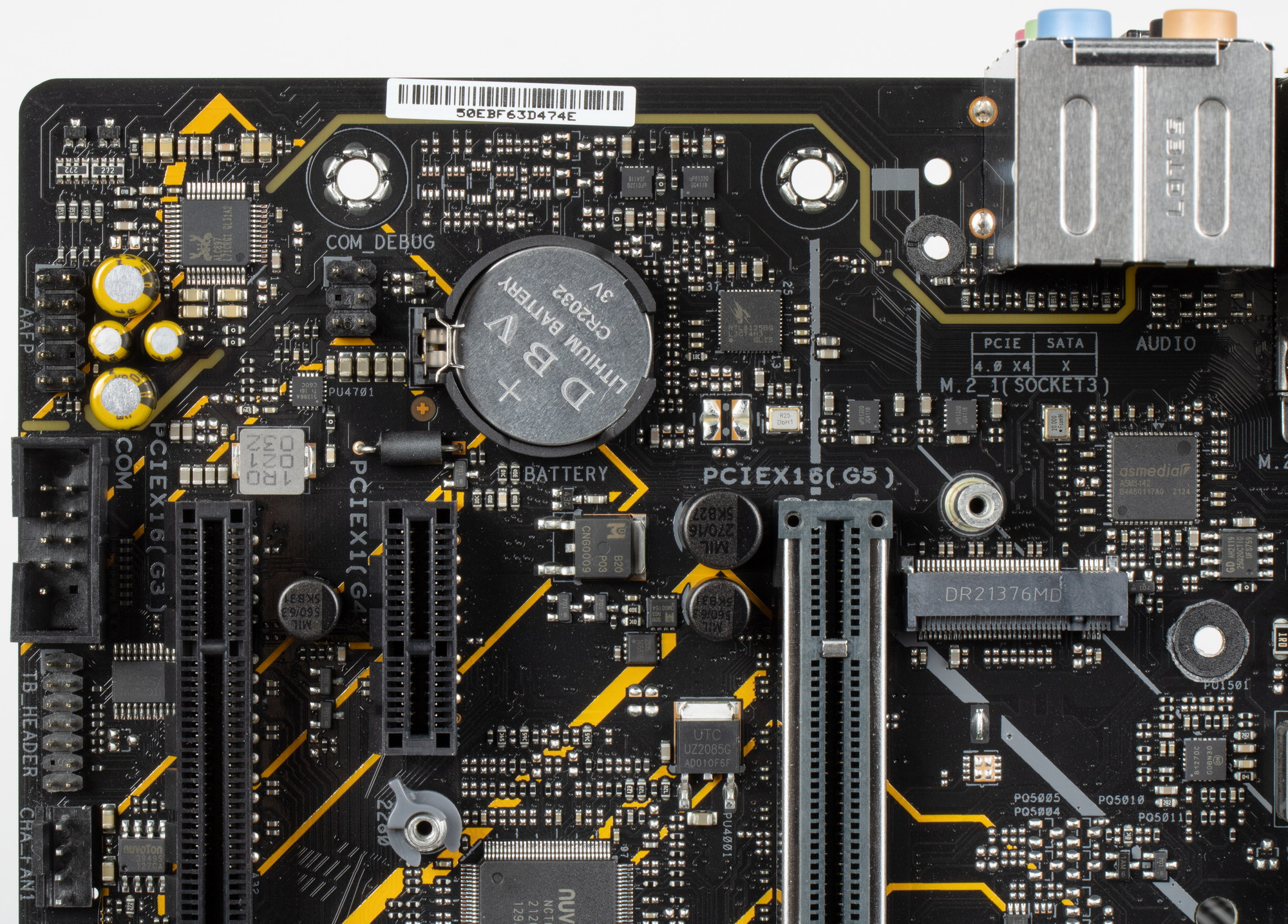

Теперь в целом про слоты PCIe. Всего на плате есть 3 слота: один PCIe x16 (для видеокарт или других устройств), PCIe x16 (x4) и PCIe x1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16 (X4) и PCIe x1 подключены к B660.

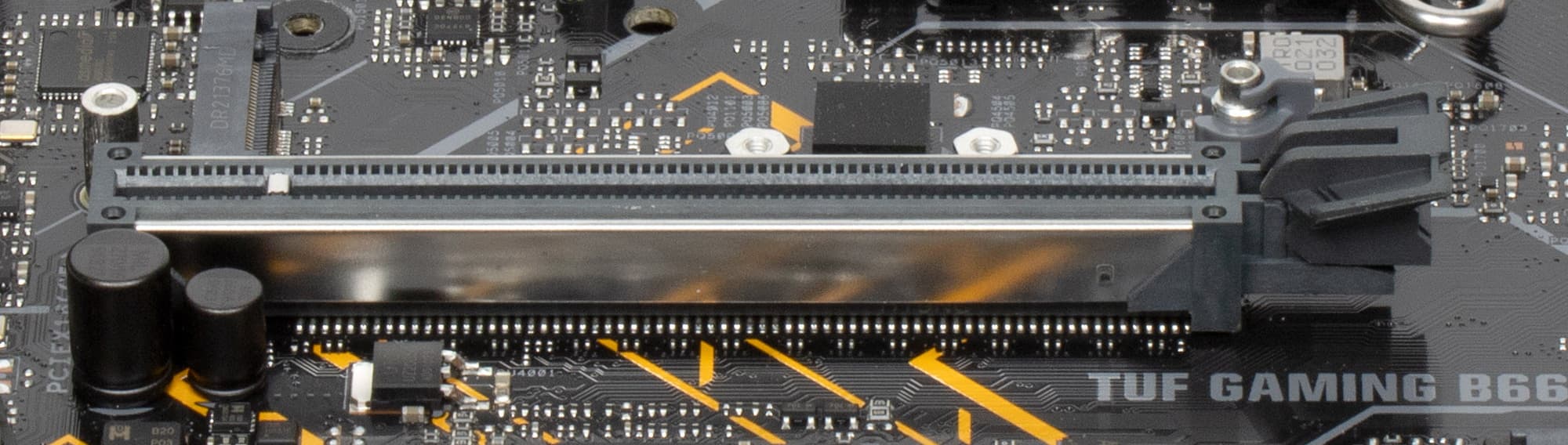

Первый «процессорный» слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех .
Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.
Всего у платы 4 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2.

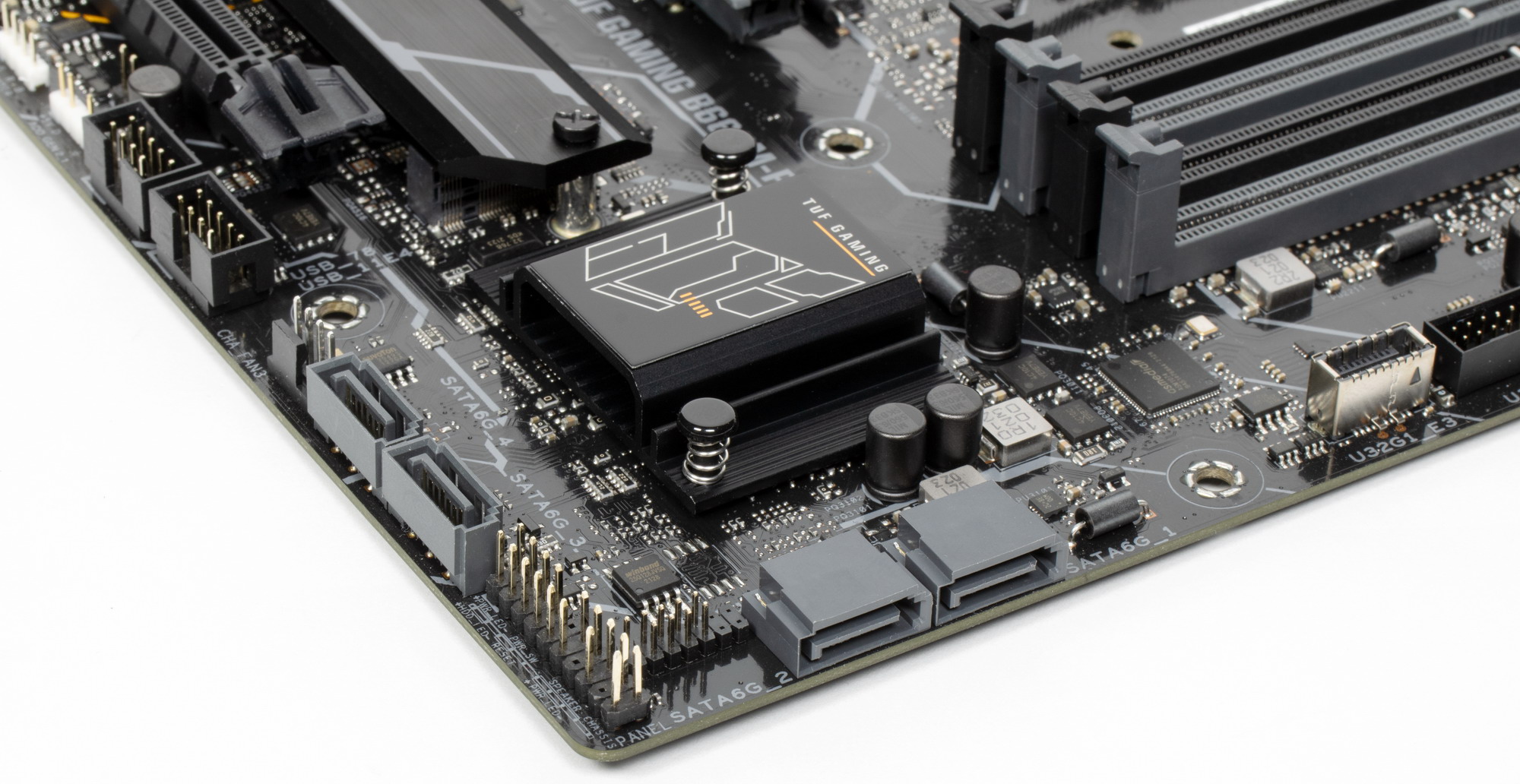

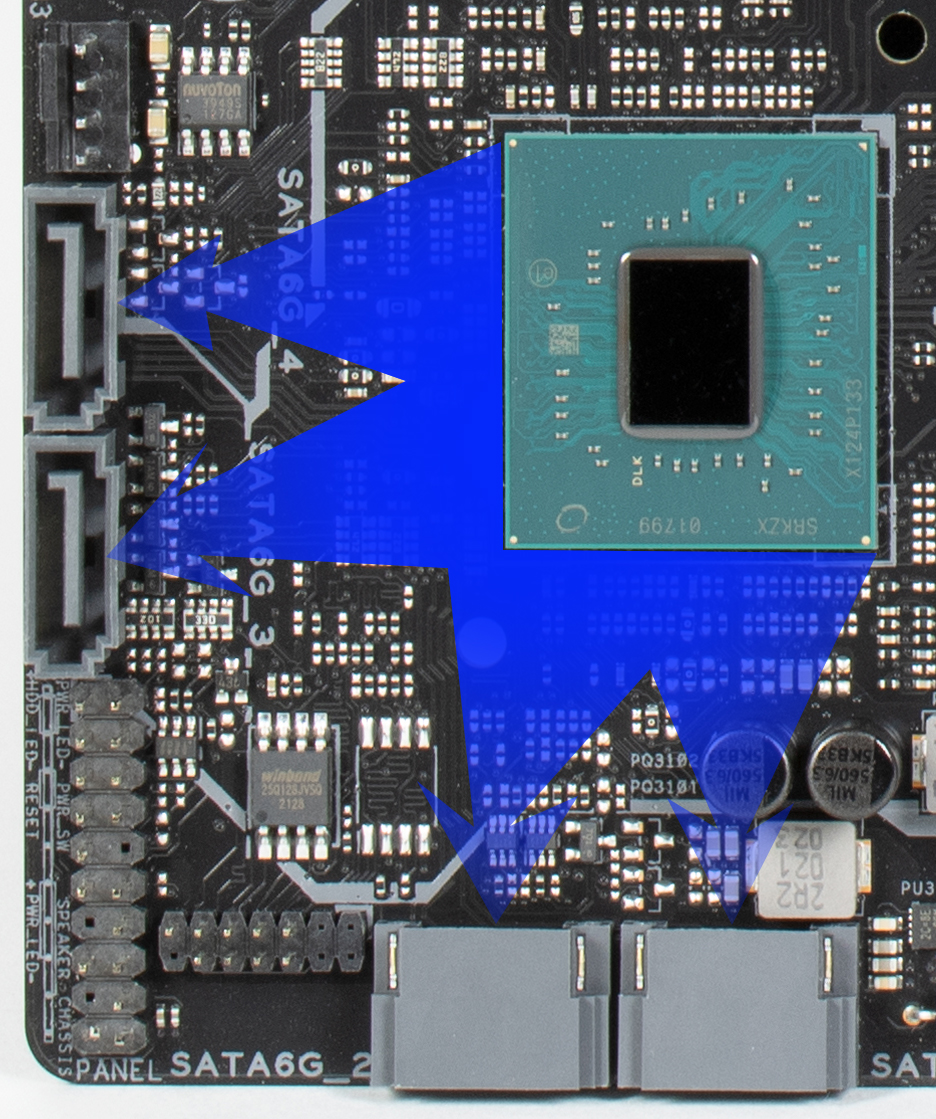

Порты SATA реализованы через чипсет B660 и поддерживают создание RAID. Размещены по схеме 2+2 вдоль разных сторон платы.

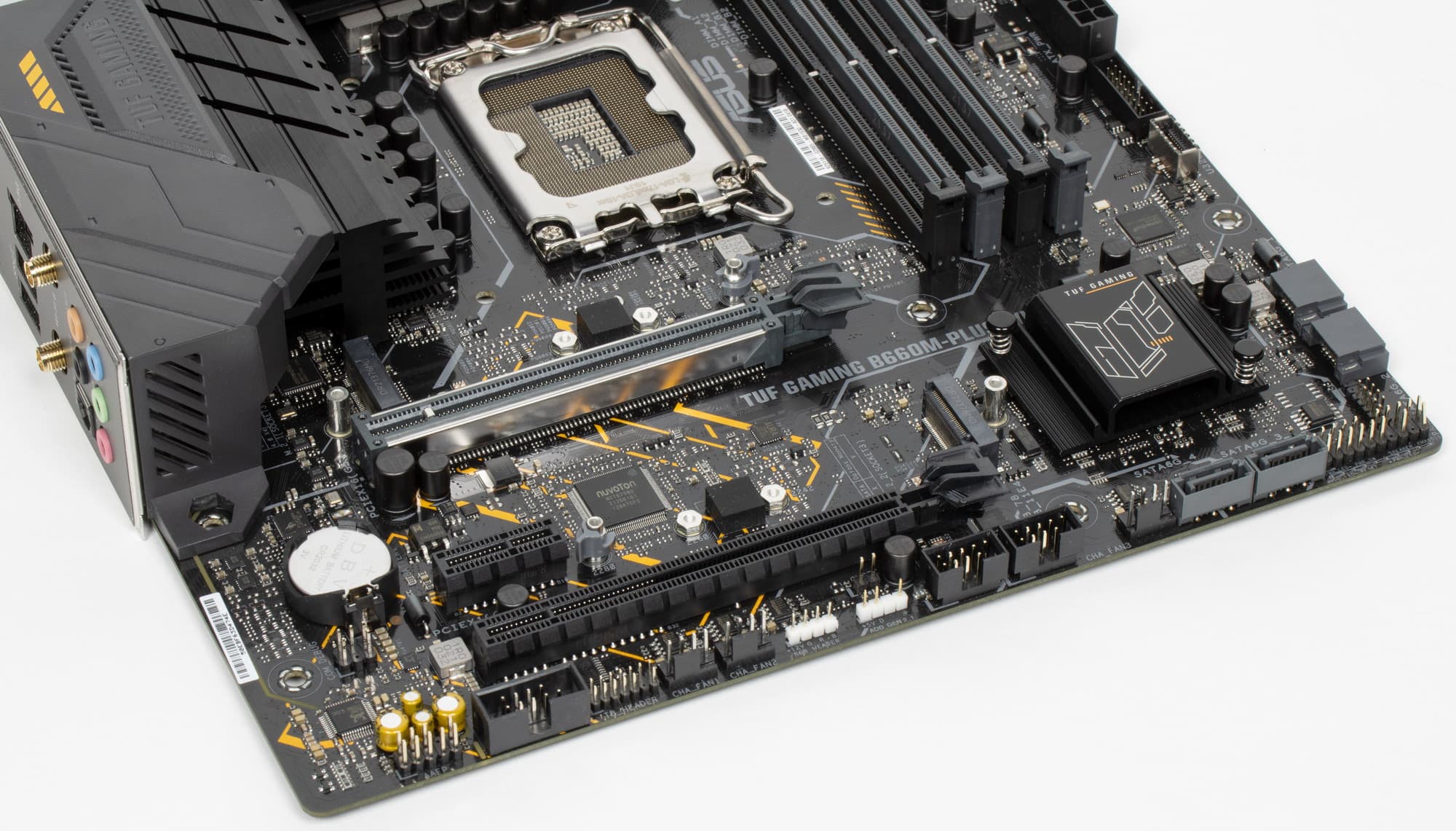

Материнская плата имеет 2 слота форм-фактора М.2.

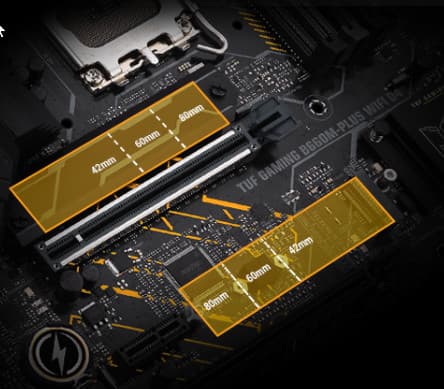

Оба слота работают с модулями только с PCIe интерфейсом 4.0 и поддерживают размеры модулей 2242/2260/2280. Первый M.2_1 получает данные от CPU (PCIe 4.0)
Второй M.2_2 получает данные от чипсета B660. Его можно использовать для Intel Optane Memory.

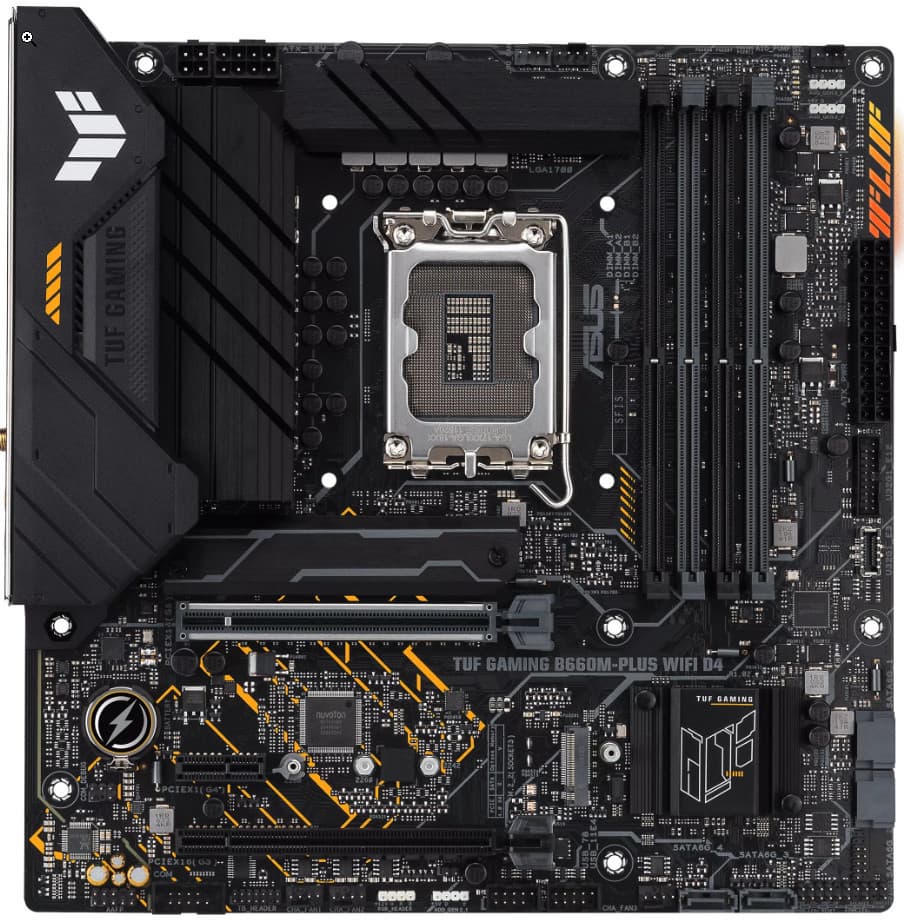

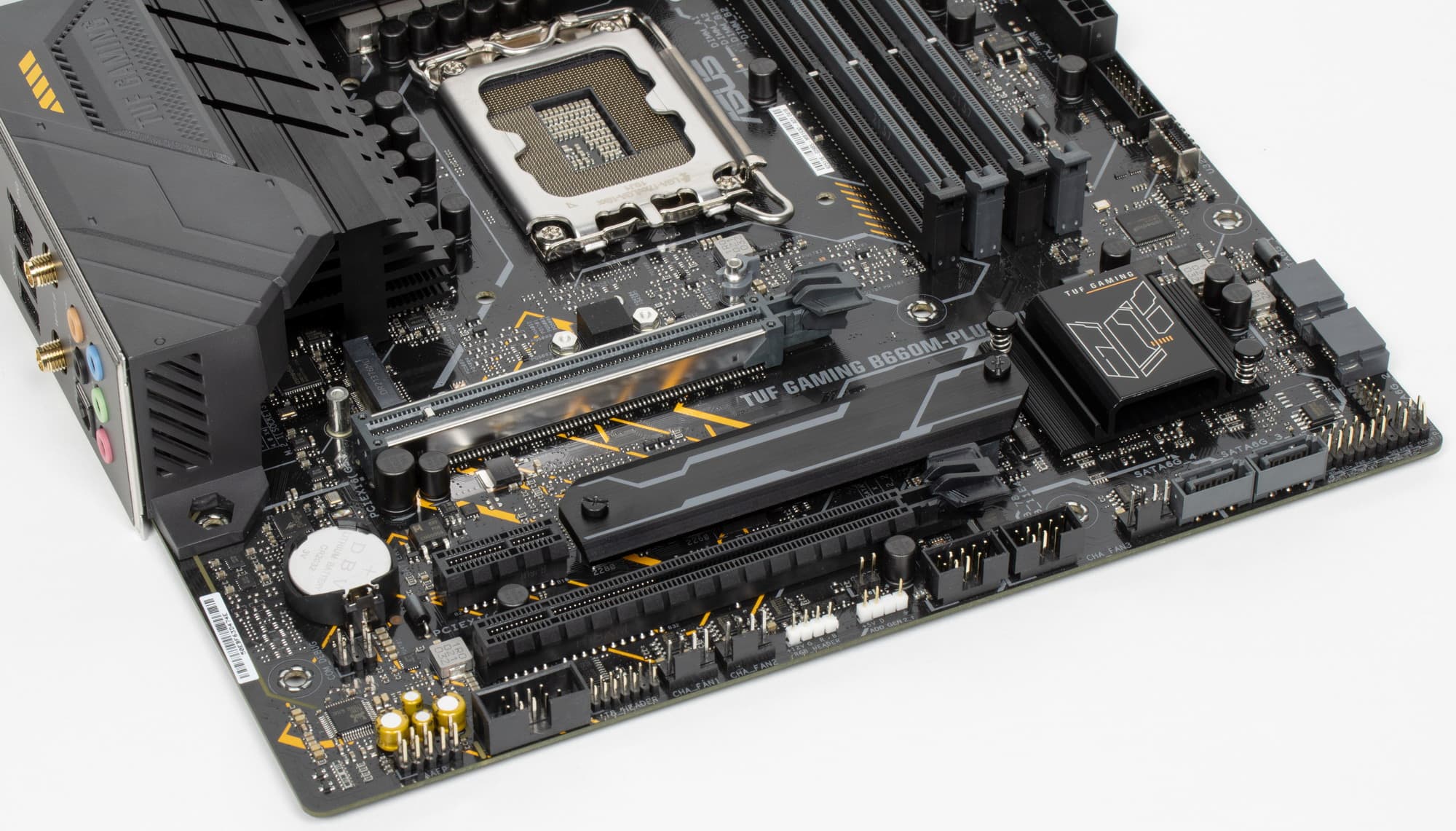

Охлаждение есть только у первого слота М.2_1. На снимке выше предыдущий обозреватель неправильно установил радиатор на второй слот, к тому же перевернув его вверх ногами (наш фотограф, когда делал вышеприведенные снимки, не знал, что «так — неправильно»). Обнаружил, что правильная установка — на первый слот М.2, только при начале работы с практическими тестами на этой плате, ибо как-то выглядело не логичным лишить первый слот охлаждения, но дав это второму. К тому же на фото матплаты на сайте Asus радиатор стоял так.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

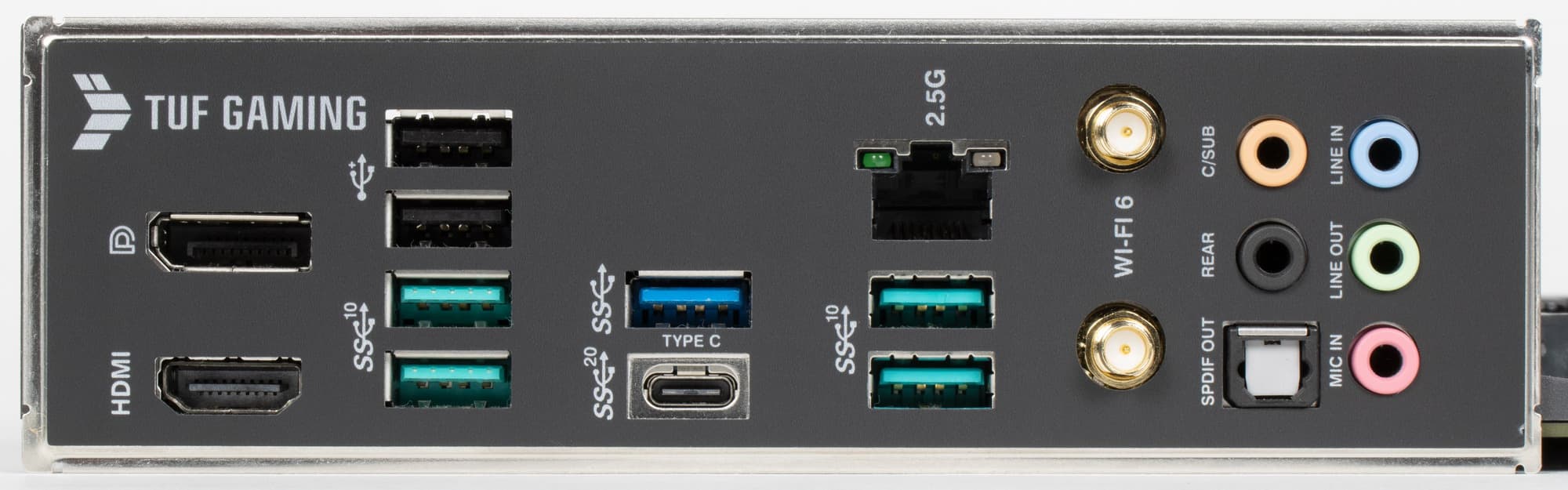

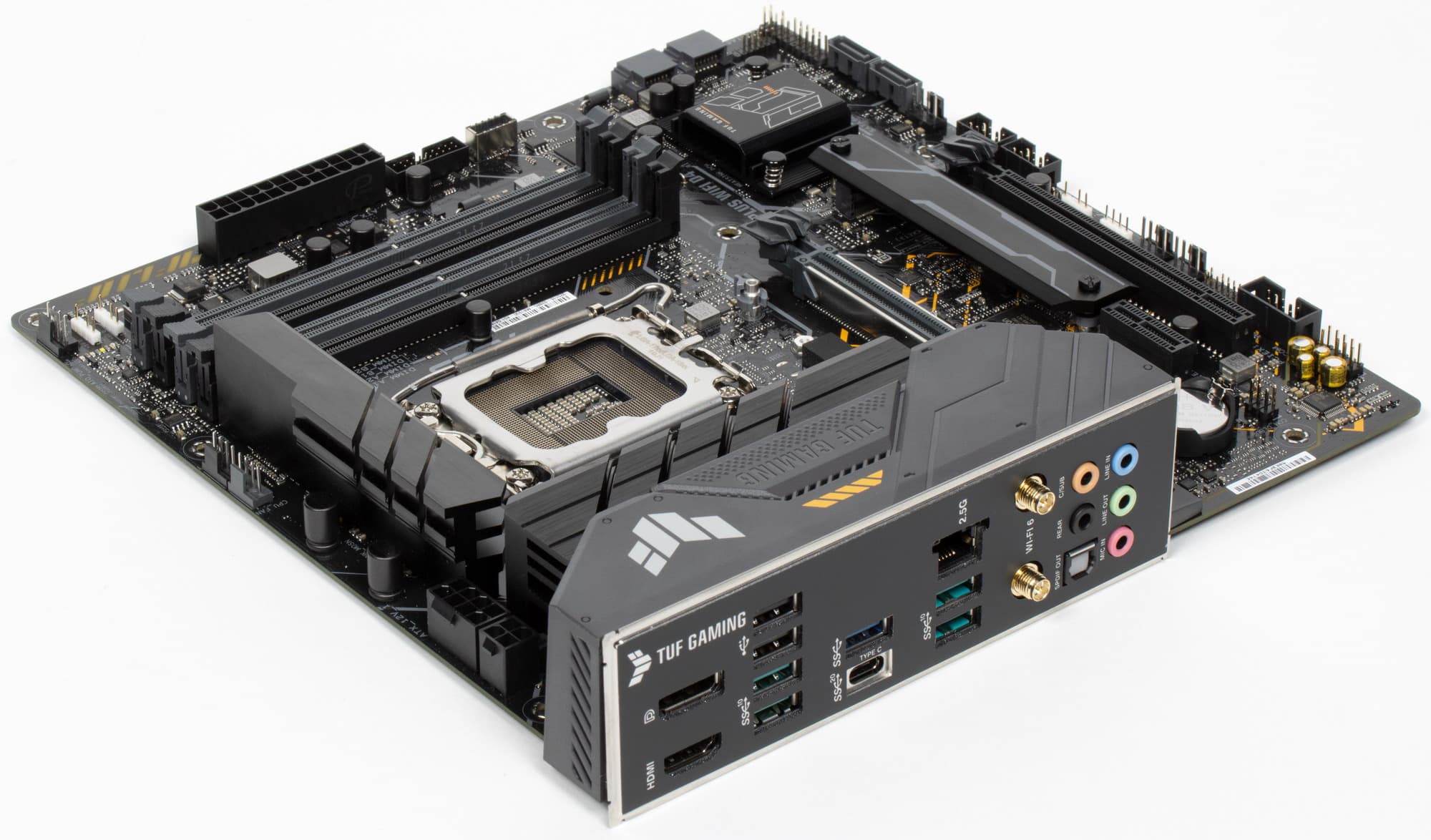

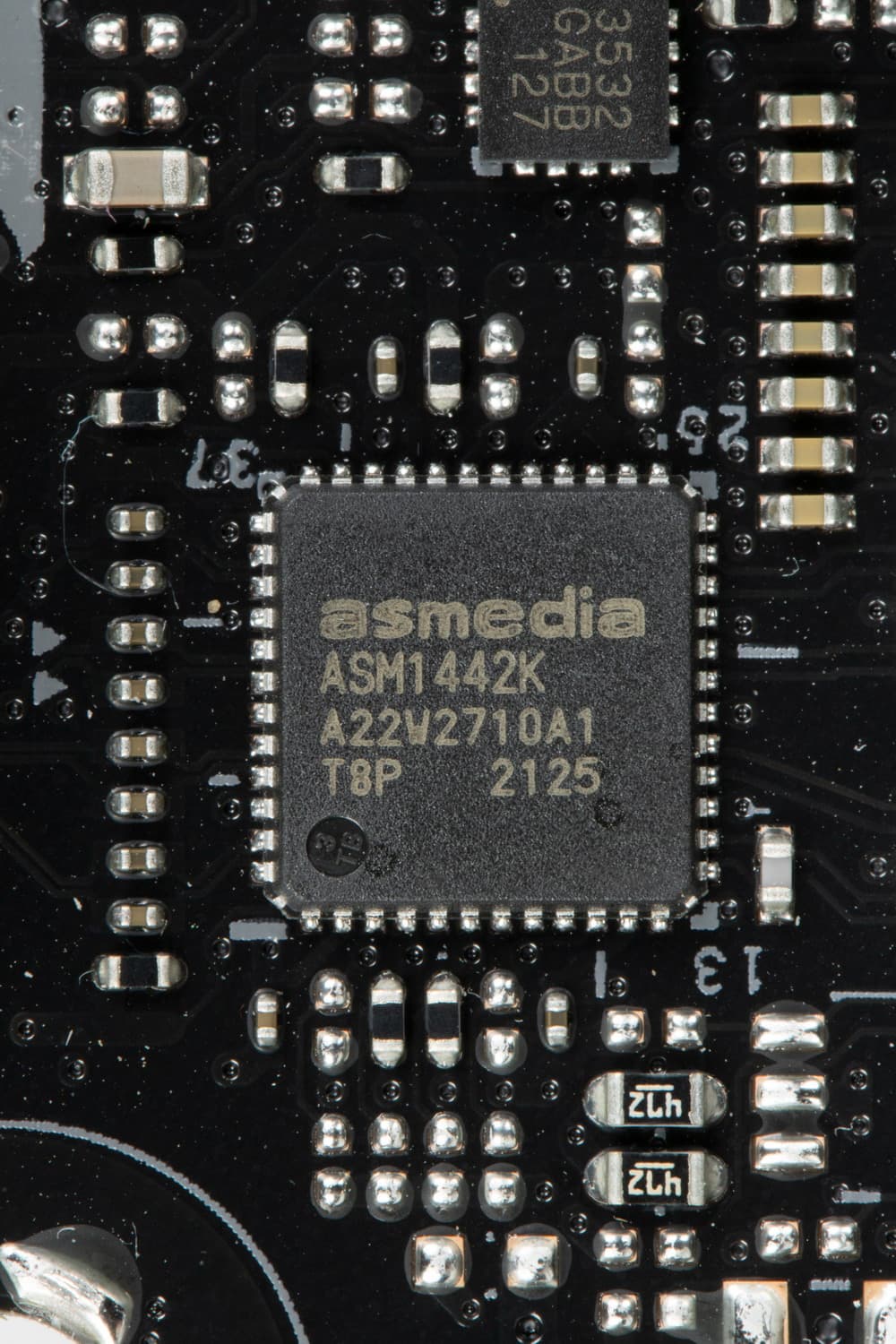

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B660 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.
Также мы помним и про 14 линий PCIe (+ 4 SATA), которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 18 линий из 18).
И что мы имеем? Всего на материнской плате — 15 портов USB:
- 1 порт USB 3.2 Gen2x2: реализован с помощью двух линий USB 3.2 Gen2 от ASMedia ASM3142
(на него потрачены 2 линии PCIe 3.0 от B660) и представлен на задней панели портом Type-C;
- 4 порта USB 3.2 Gen2: все реализованы через B660 и представлены на задней панели 4 портами Type-A (зеленого цвета);

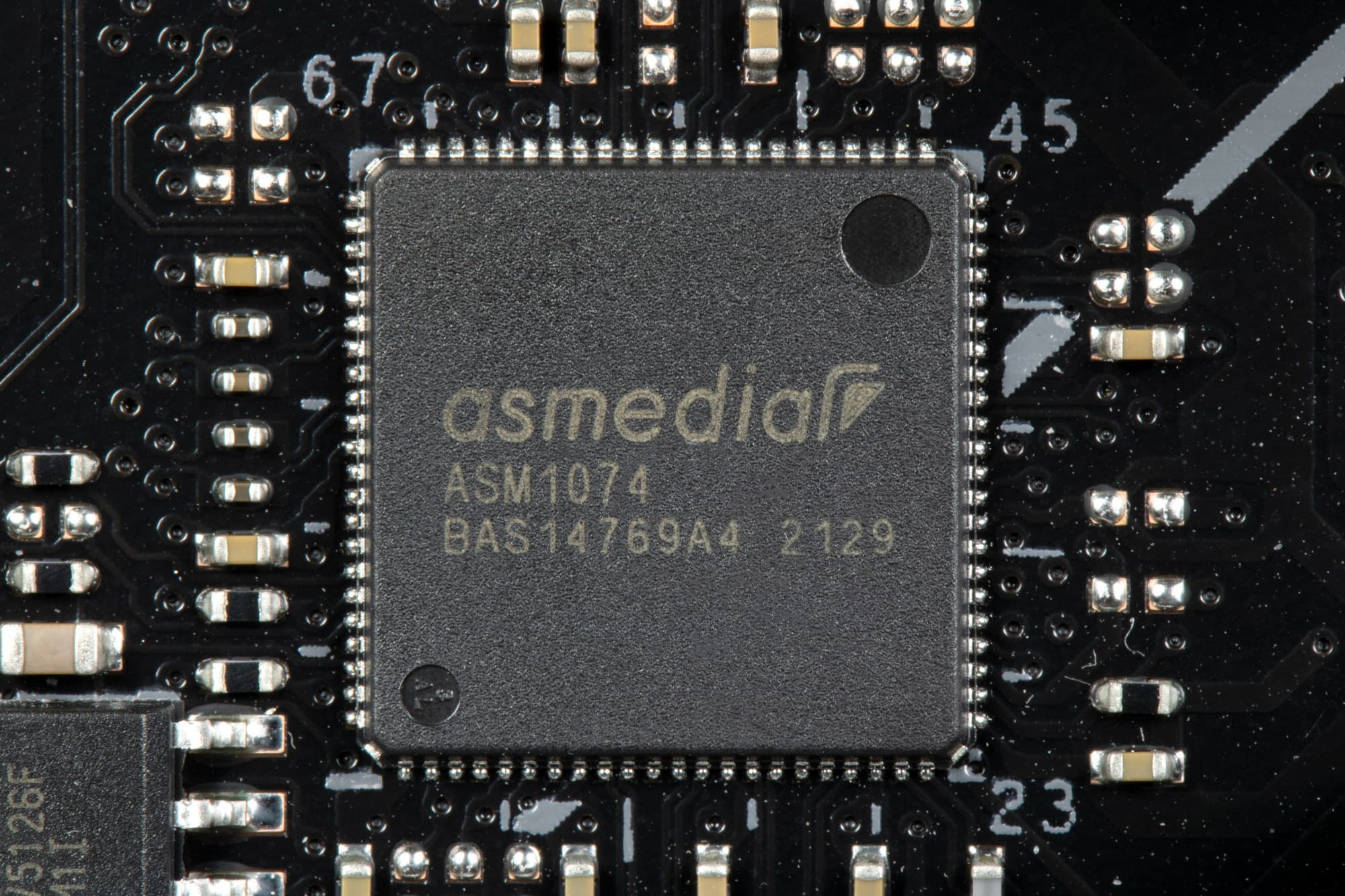

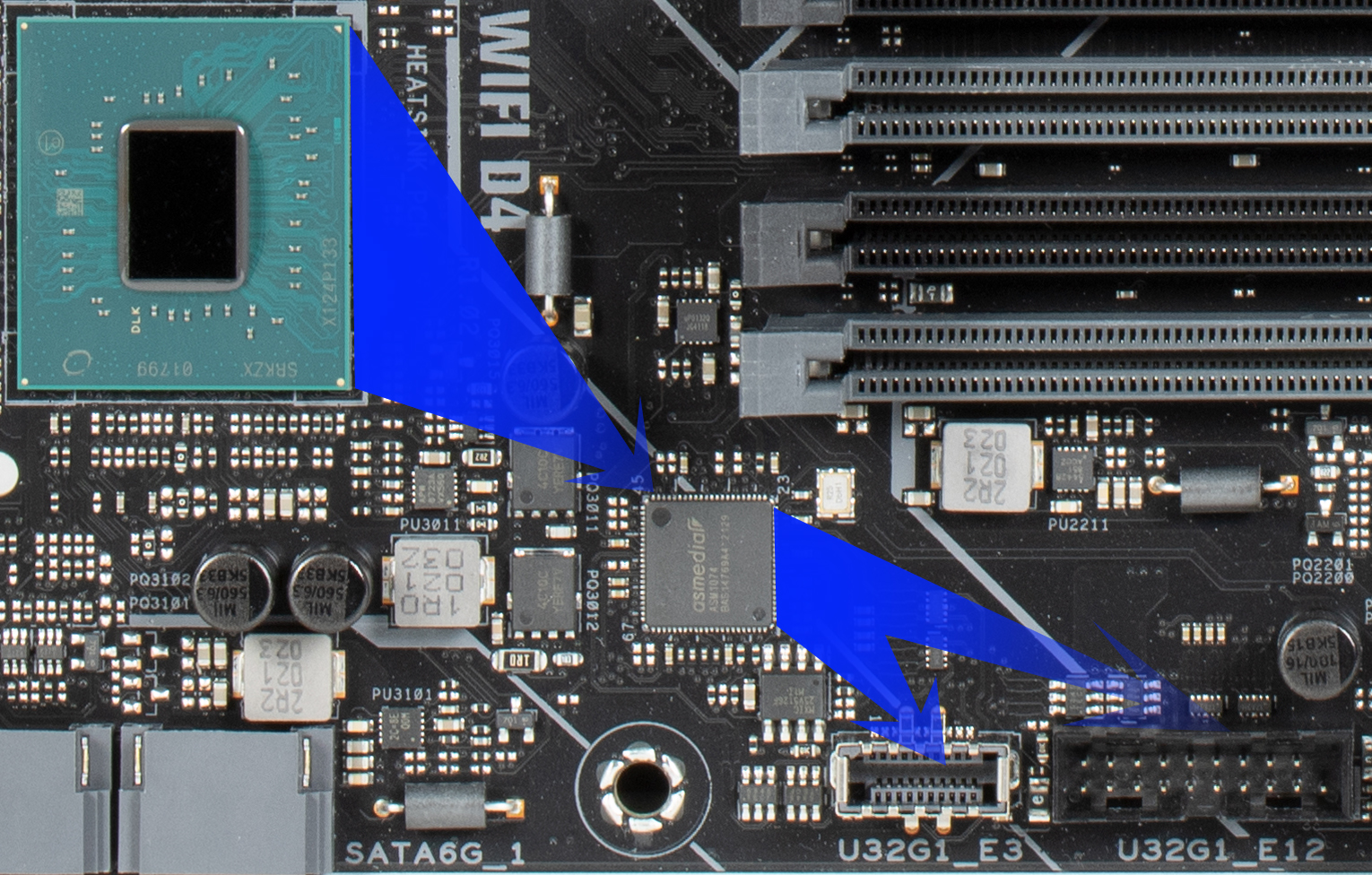

- 4 порта USB 3.2 Gen1: три реализованы через ASMedia ASM1074
(на него потрачена 1 линия PCIe 4.0 от B660) и представлены: один — внутренним портом Type-C, два — внутренним разъемом на материнской плате на 2 порта;
еще один реализован через B660 и представлен на задней панели портом Type-A (синего цвета);

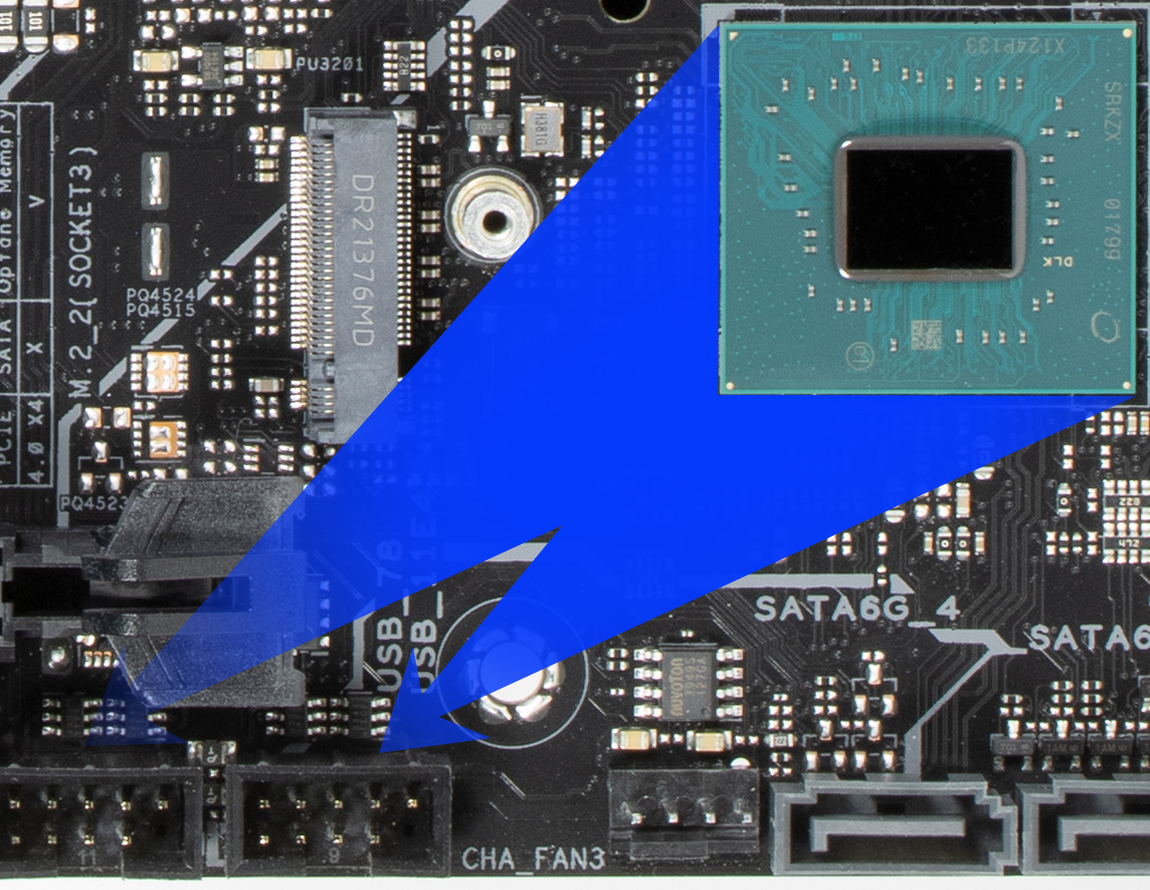

- 6 портов USB 2.0/1.1: все реализованы через B660, 2 из них представлены на задней панели 2 портами Type-A (черного цвета); еще 4 представлены двумя внутренними разъемами
на материнской плате (каждый на 2 порта).
Итак, через чипсет B660 реализовано выделенных 4 USB 3.2 Gen2 и 1 USB 3.2 Gen1.
= 5 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 5 портов USB 2.0 также занято. Плюс 6 выделенных портов USB 2.0 и 1 порт USB 2.0 на поддержку беспроводного сетевого адаптера. Всего 12 USB портов реализовано.
Ну и 18 HSIO (линий PCIe и портов SATA), выделенных на поддержку иной периферии.
Итого у B660 в данном случае реализовано 23 высокоскоростных порта из 24.

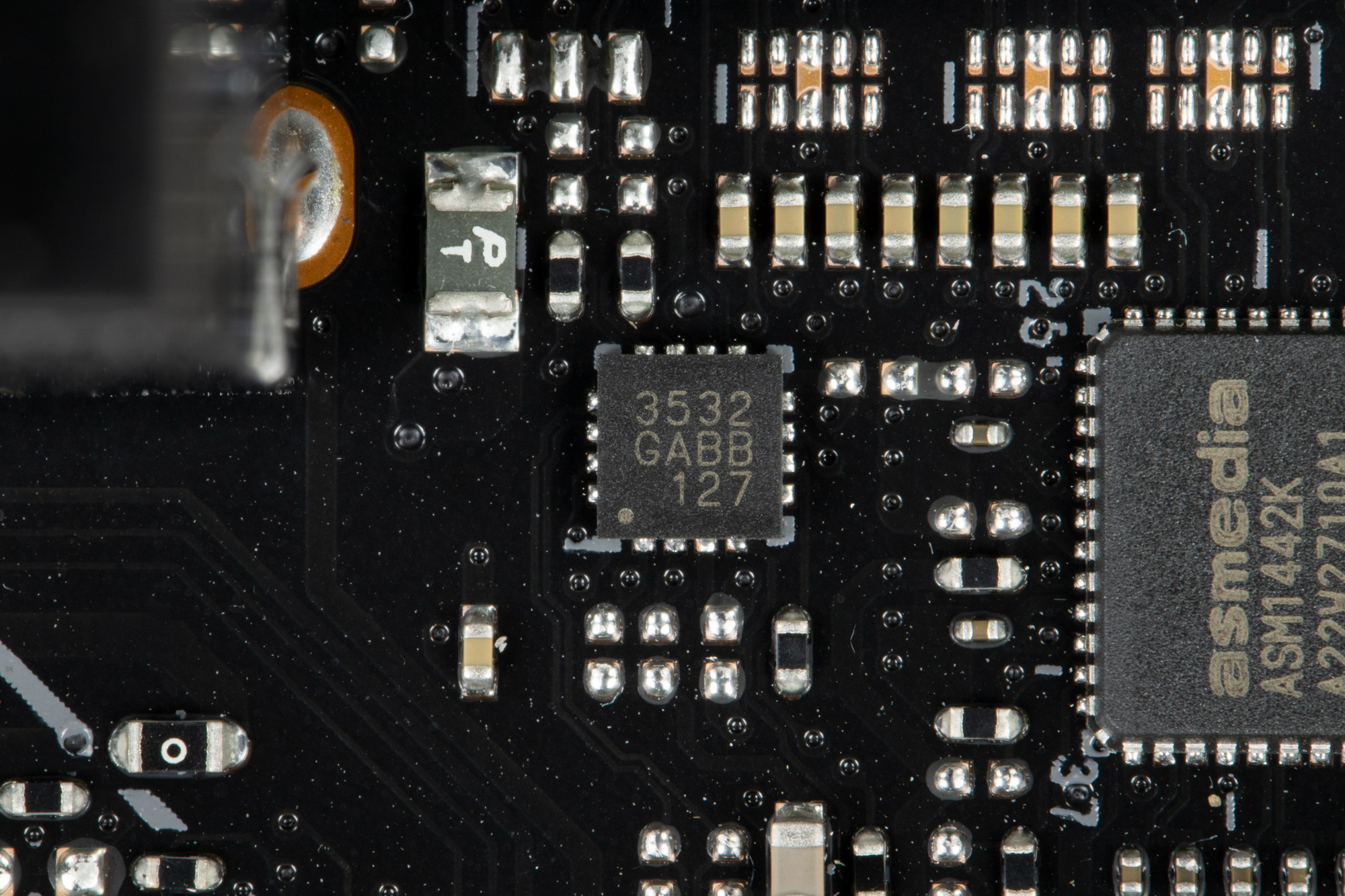

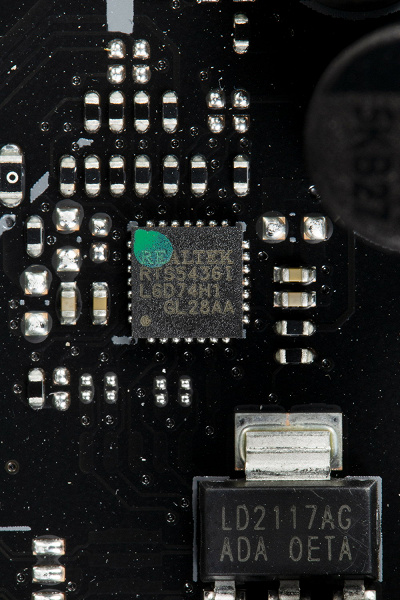

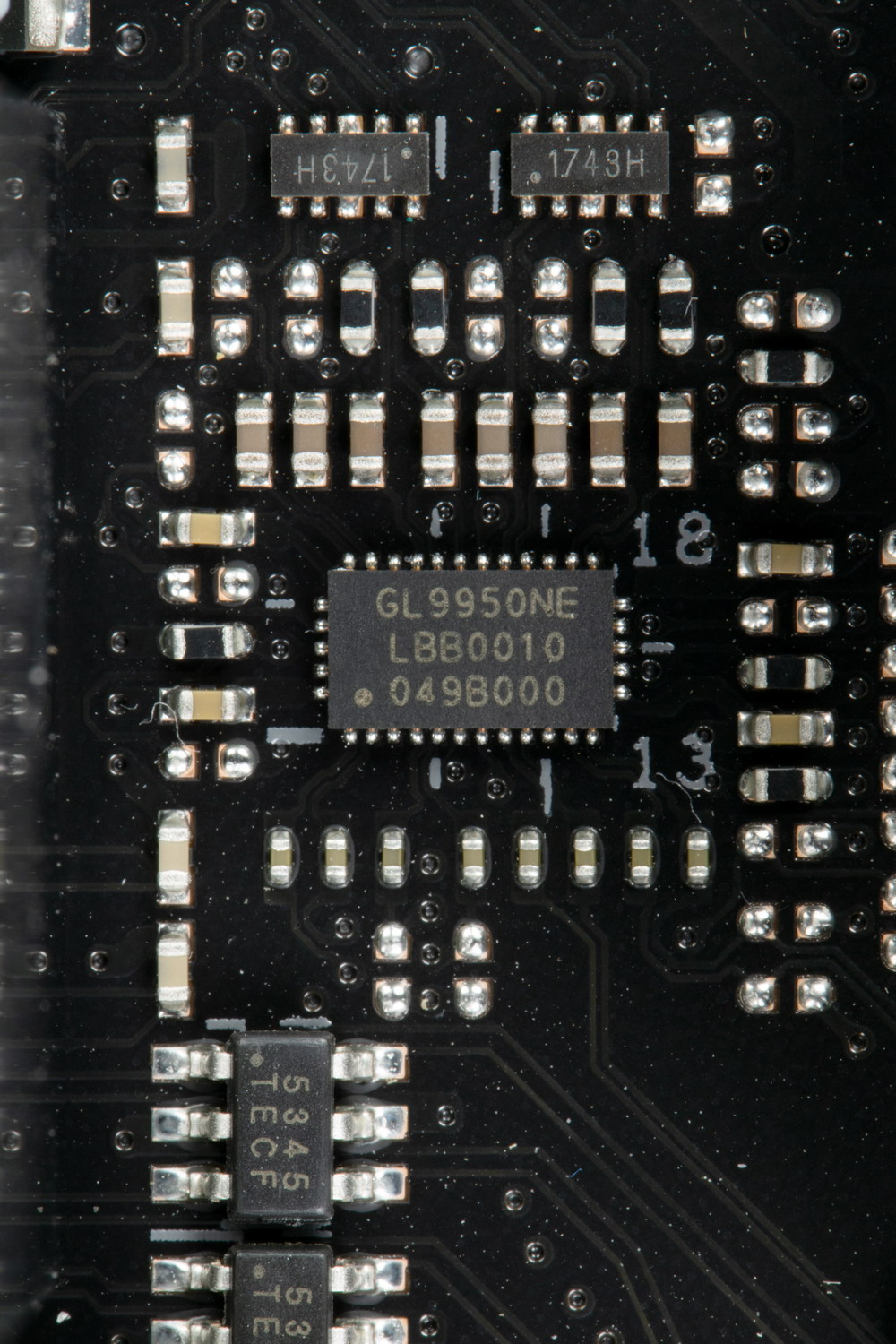

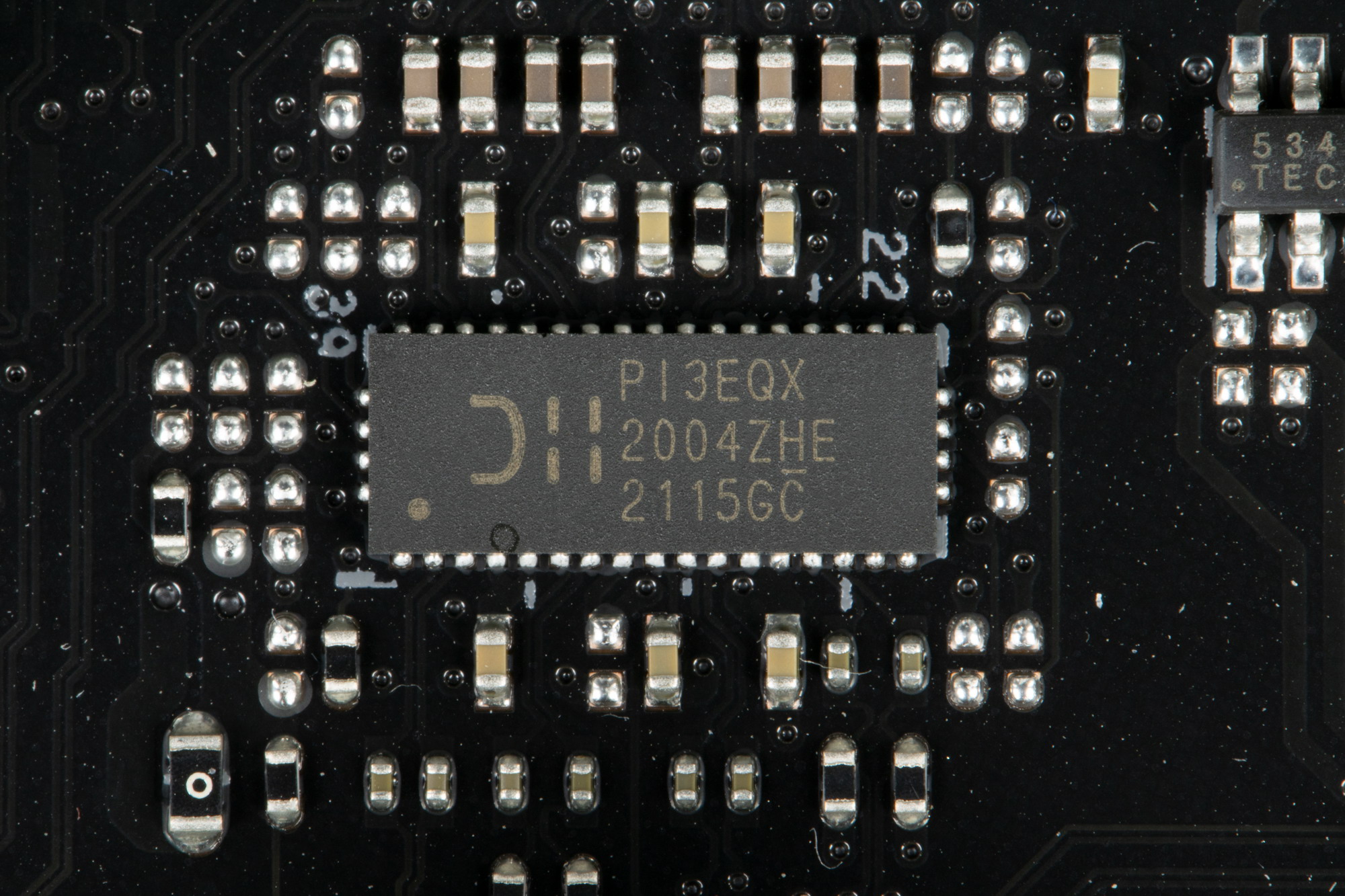

Все быстрые USB порты Type-C оснащены ре-драйверами от Diodes Inc и Genesys Logic.

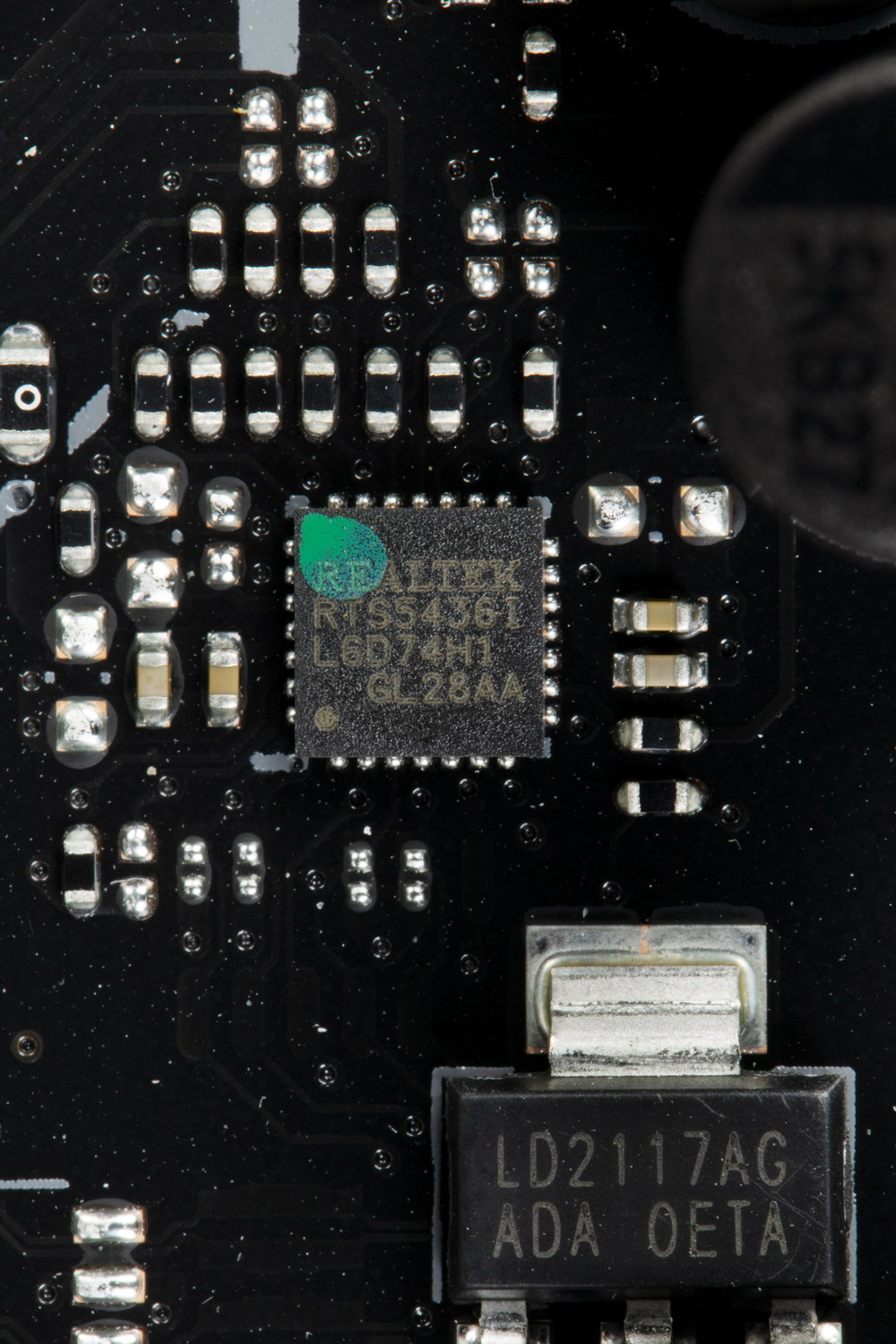

Особо следует отметить, что для обеспечения быстрой зарядки мобильных устройств гнездо Type-C на задней панели получило усиленное питание, заведует этим контроллер от Realtek
Теперь о сетевых делах.

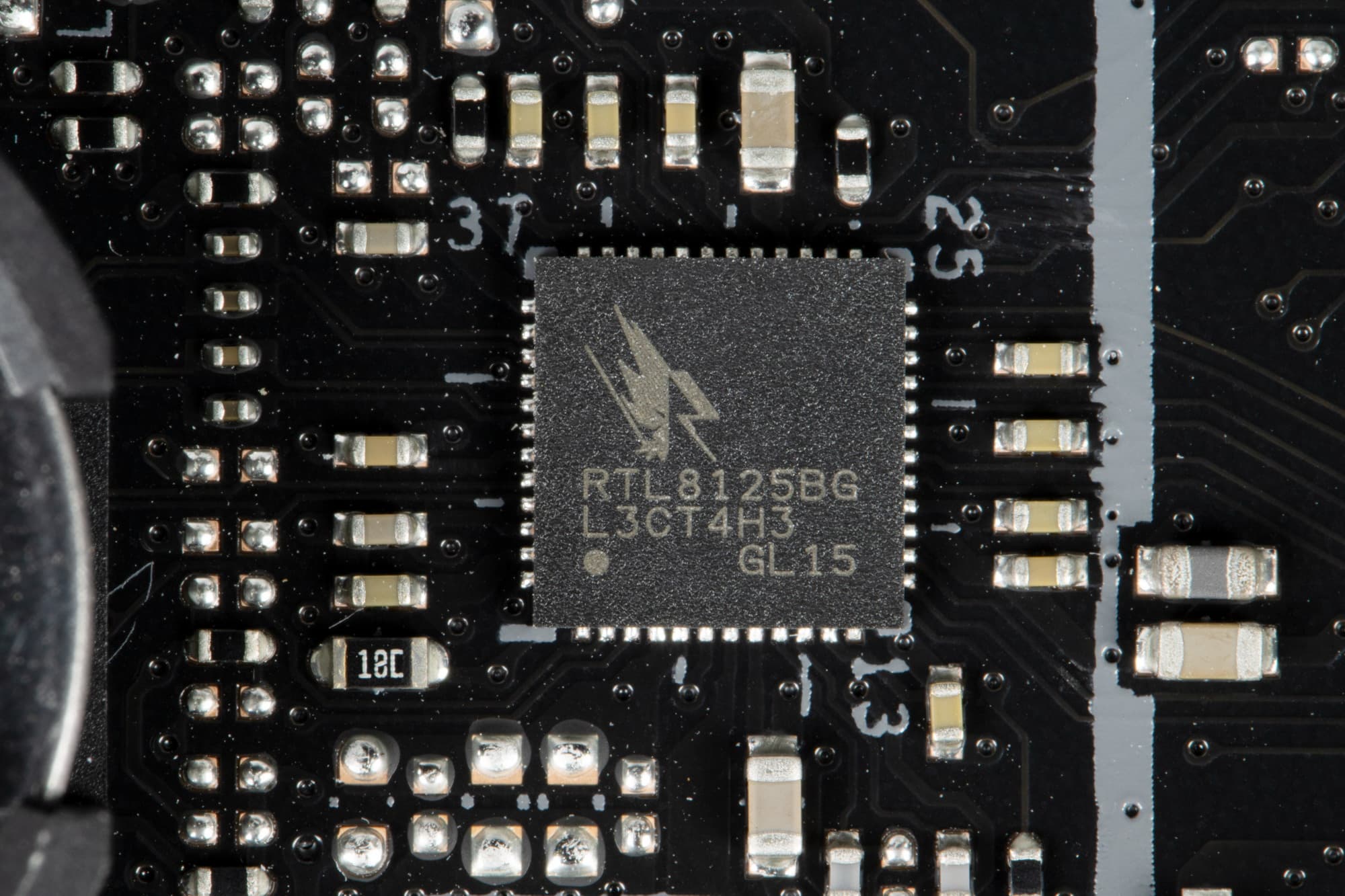

Материнская плата оснащена средствами связи неплохо. Имеется скоростной Ethernet-контроллер Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.

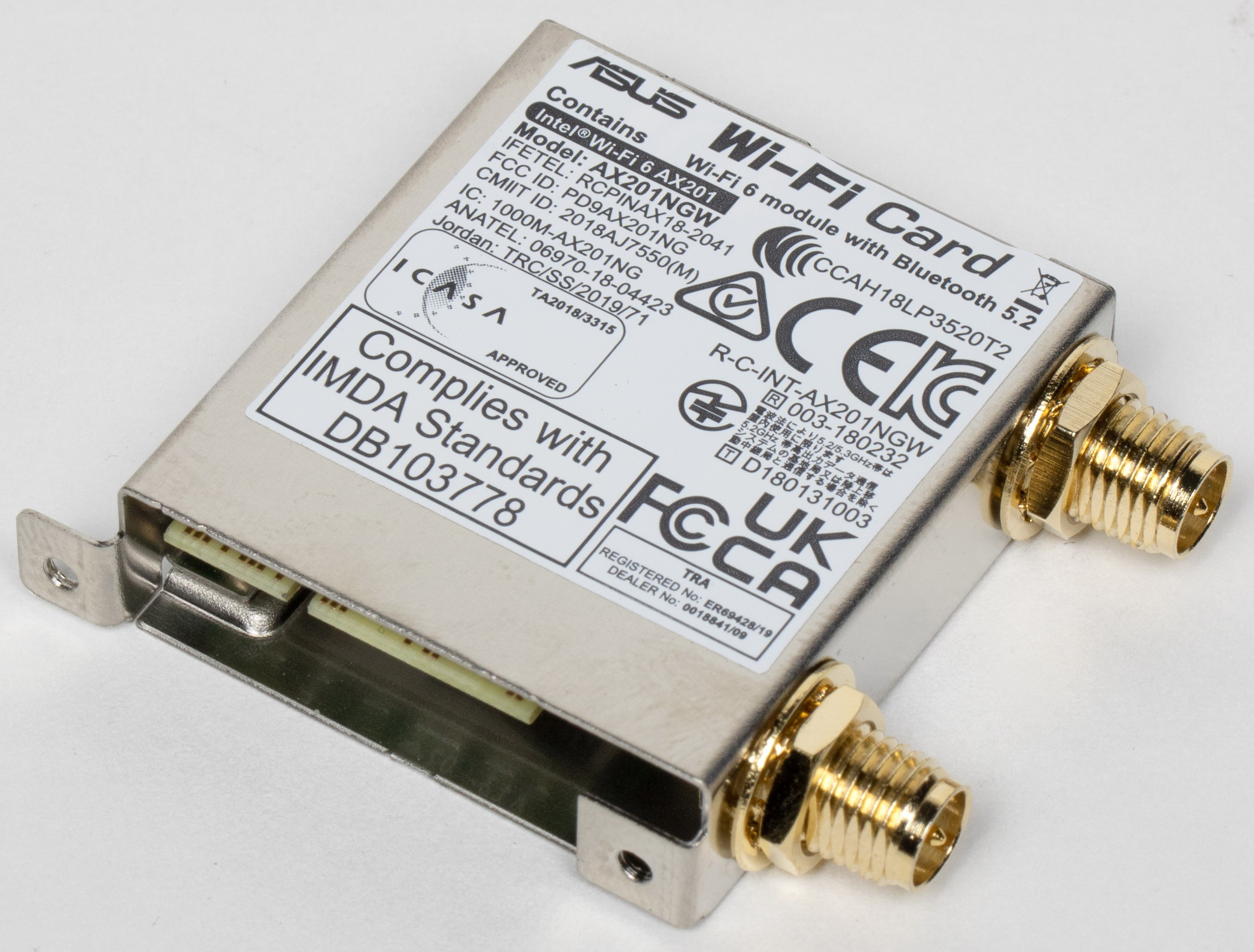

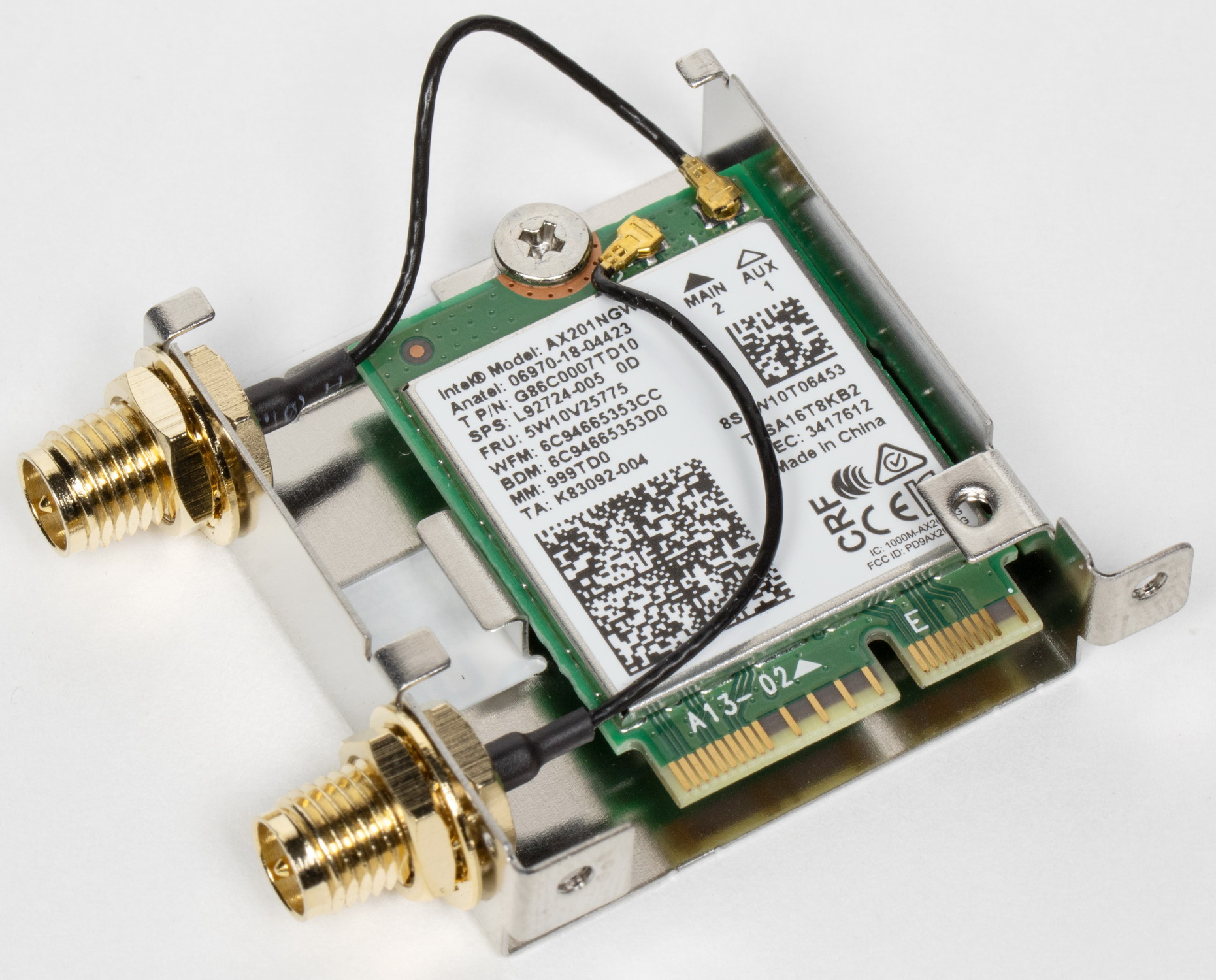

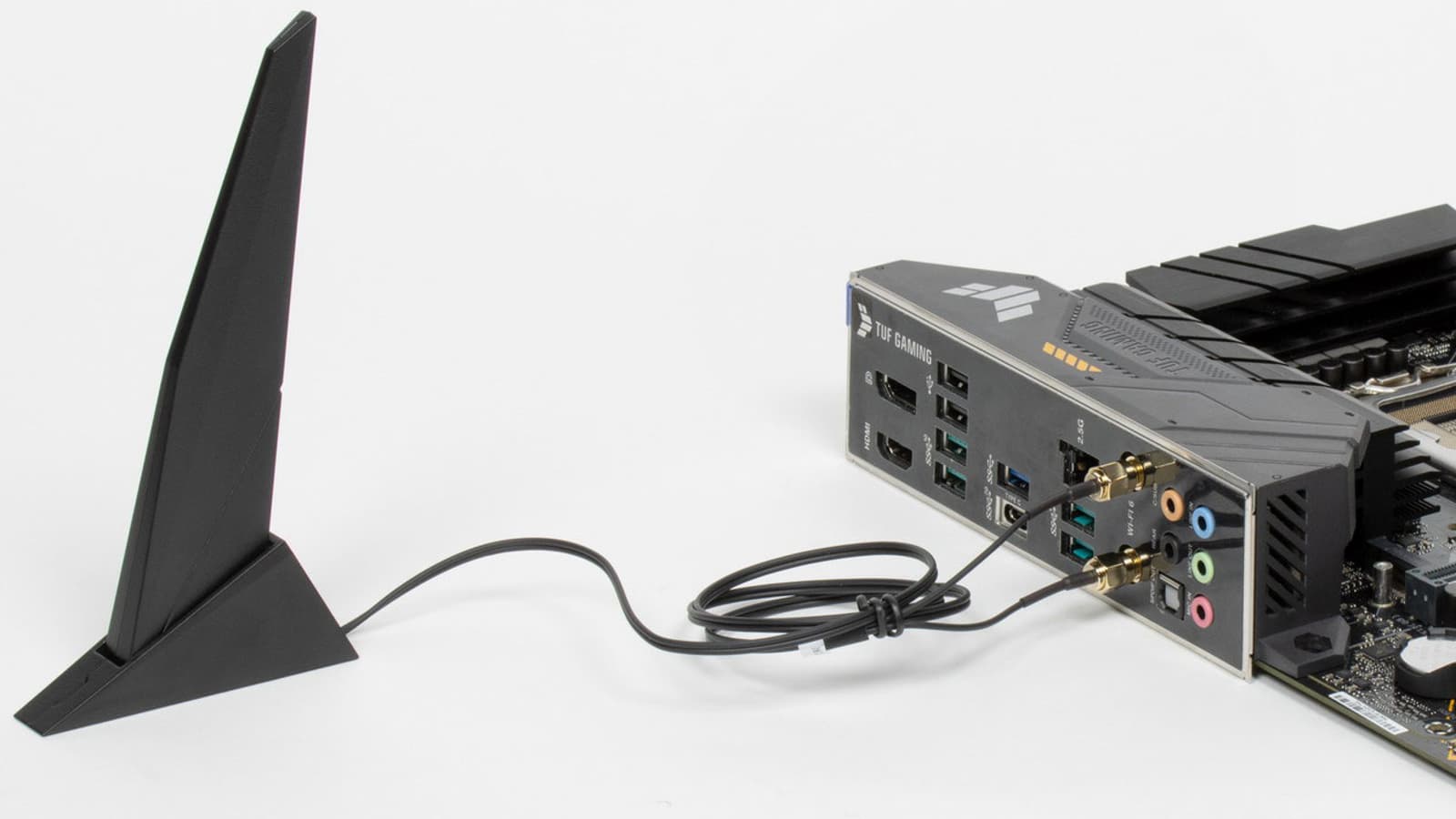

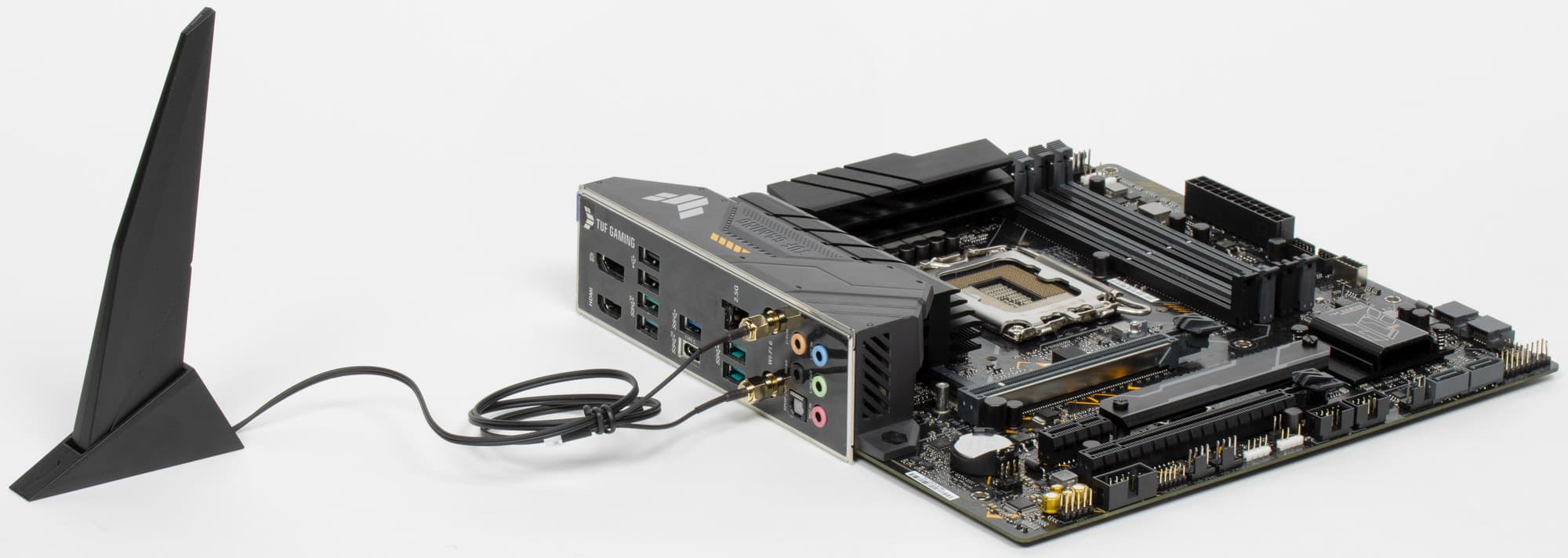

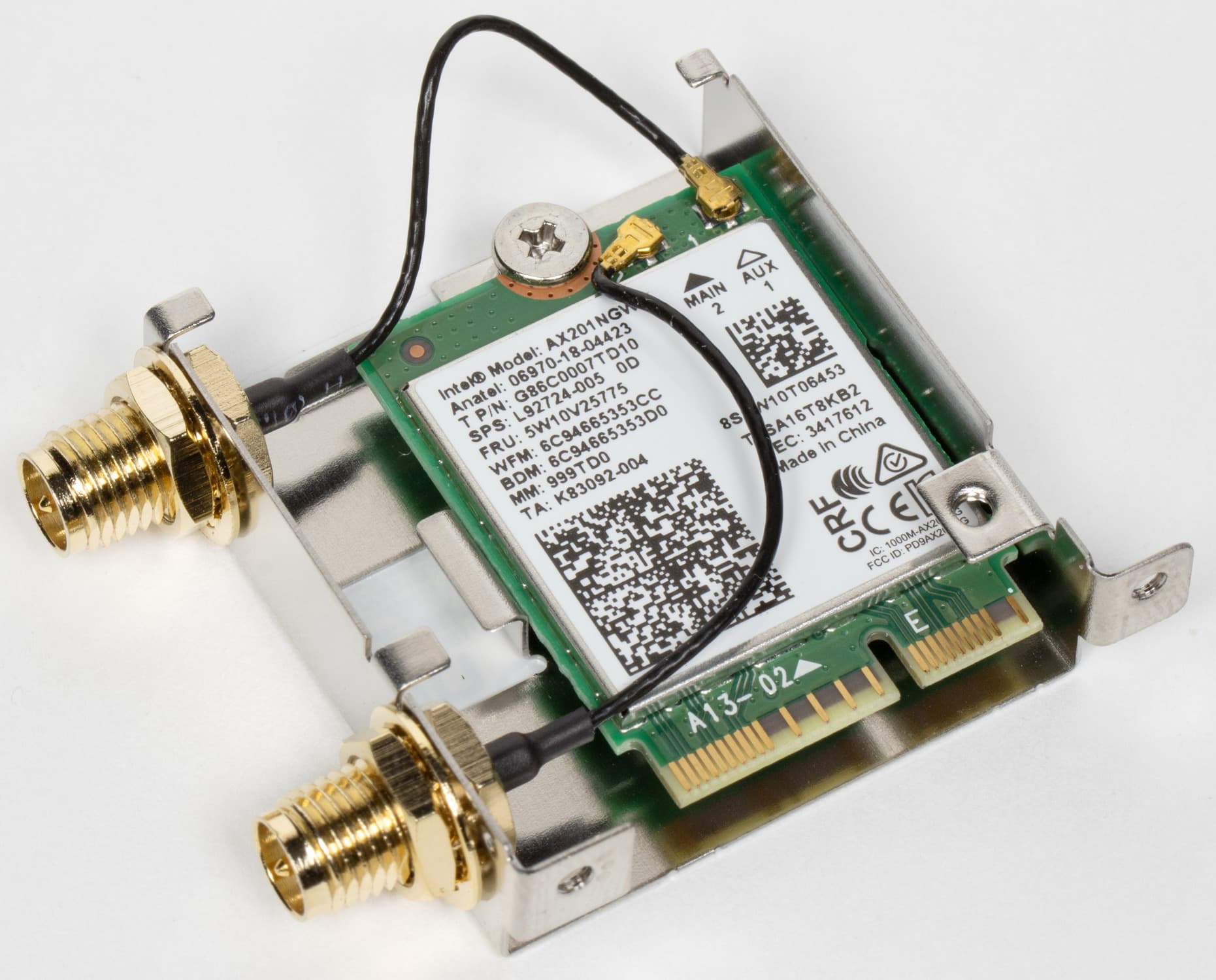

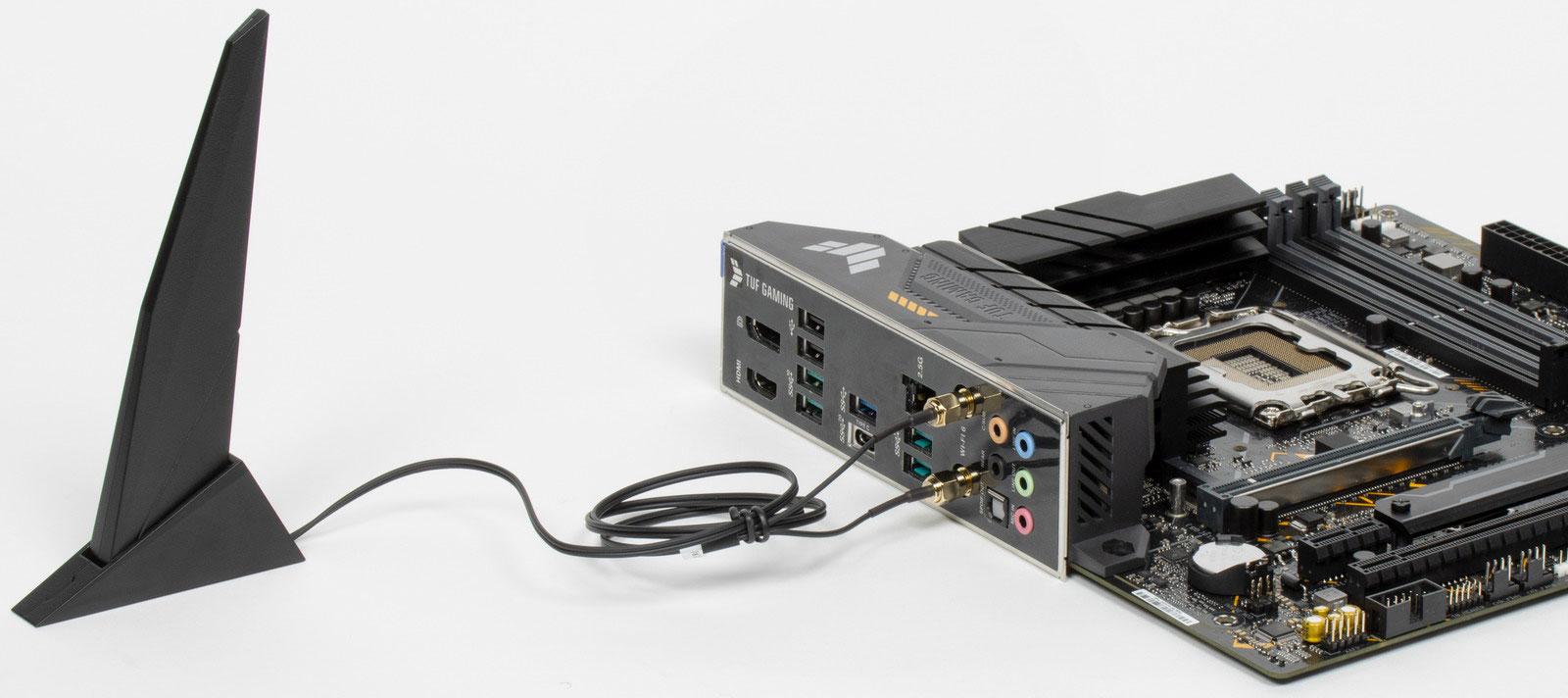

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-201NGW, через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac/ax) и Bluetooth 5.1. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

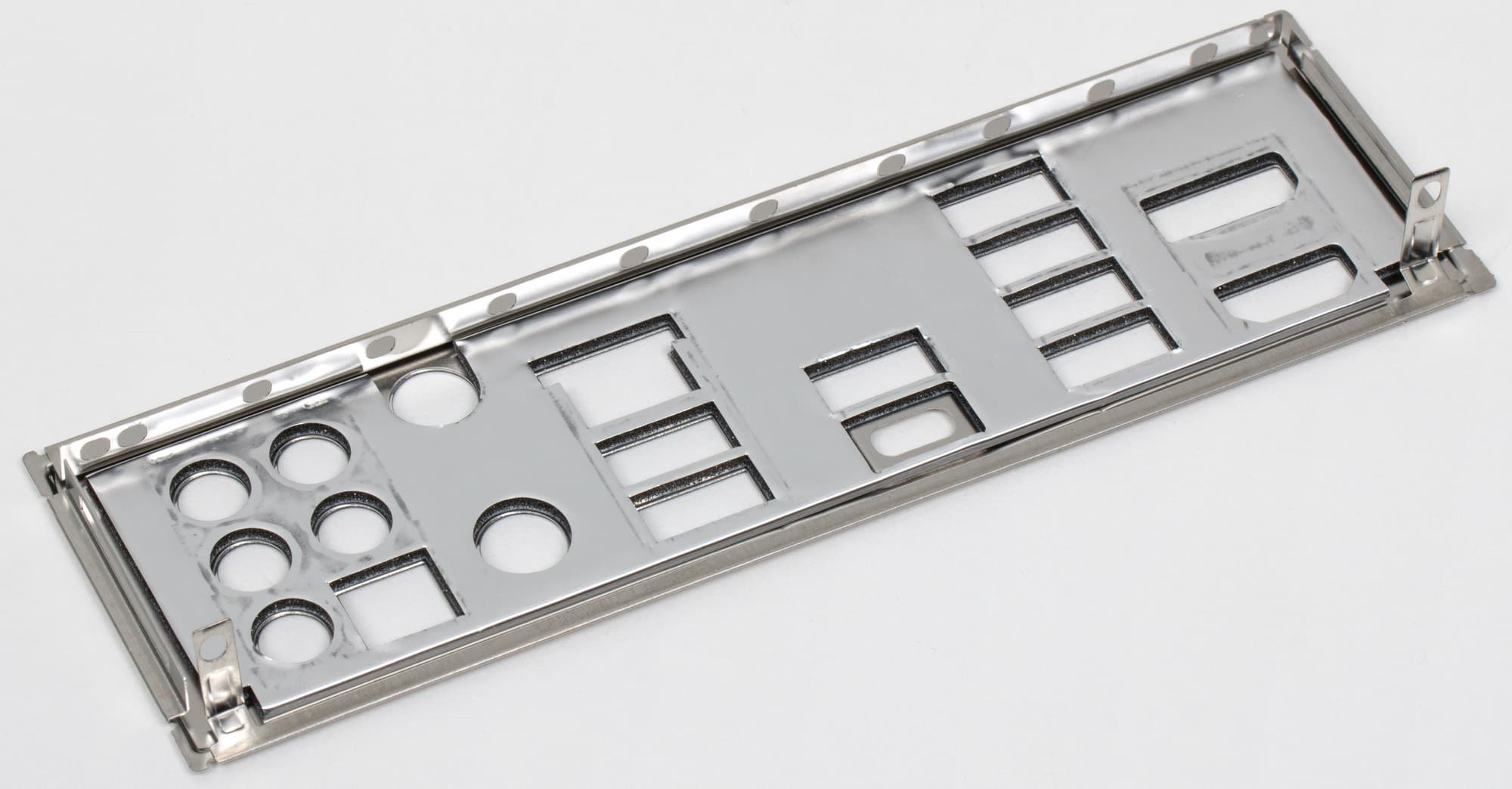

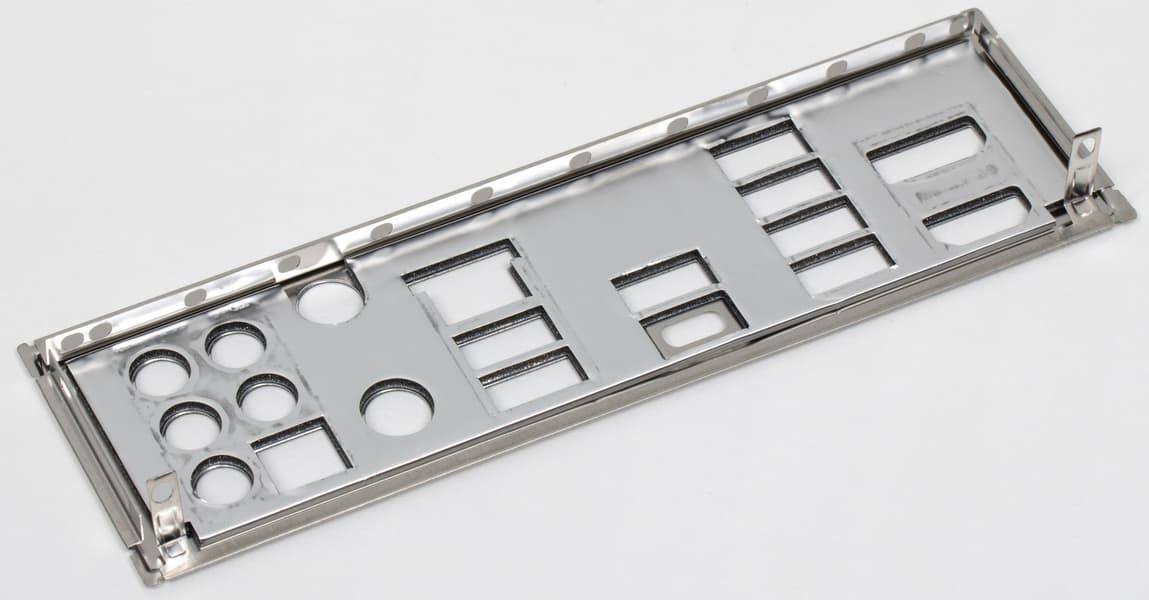

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

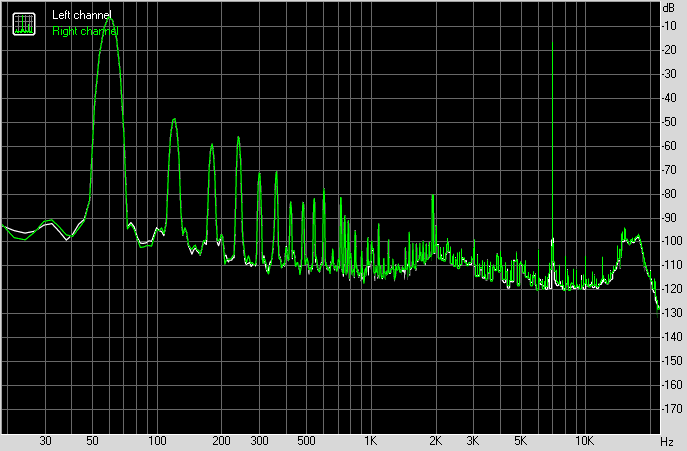

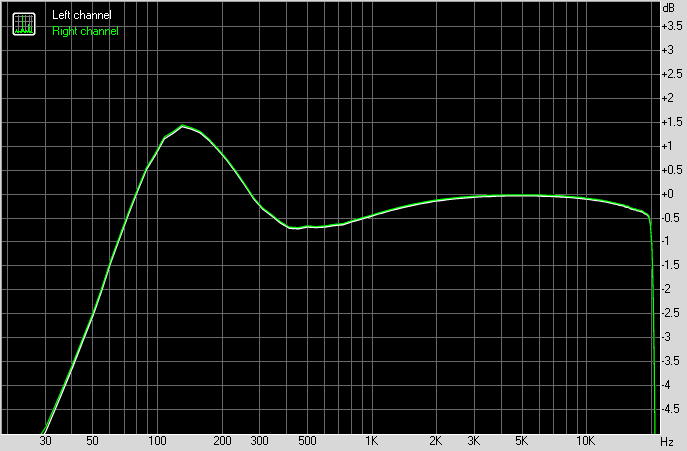

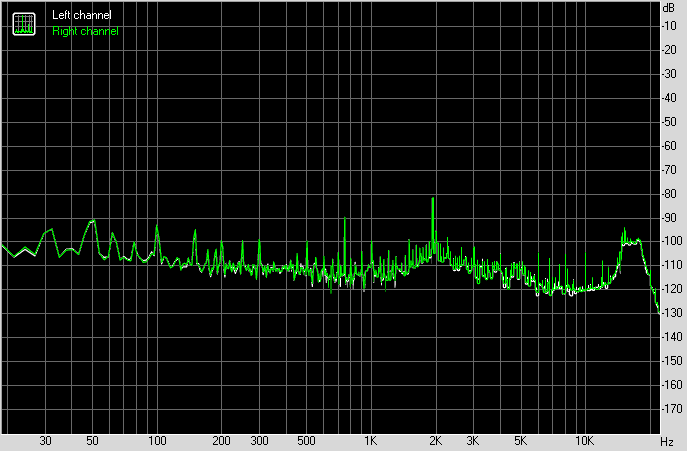

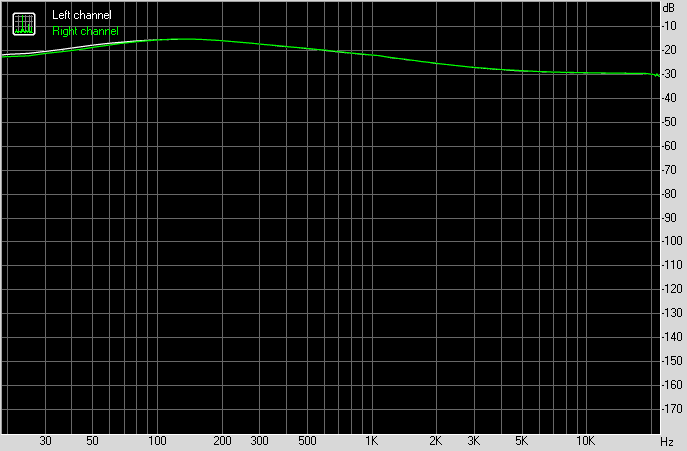

Аудиоподсистема
Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, в последнее время это стал ALC4080 с характеристиками 32 бит / 384 кГц. Однако в данном случае применен очень старый Realtek ALC897.
Аудиоподсистема весьма проста: нет ни операционных усилителей, ни ЦАП.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

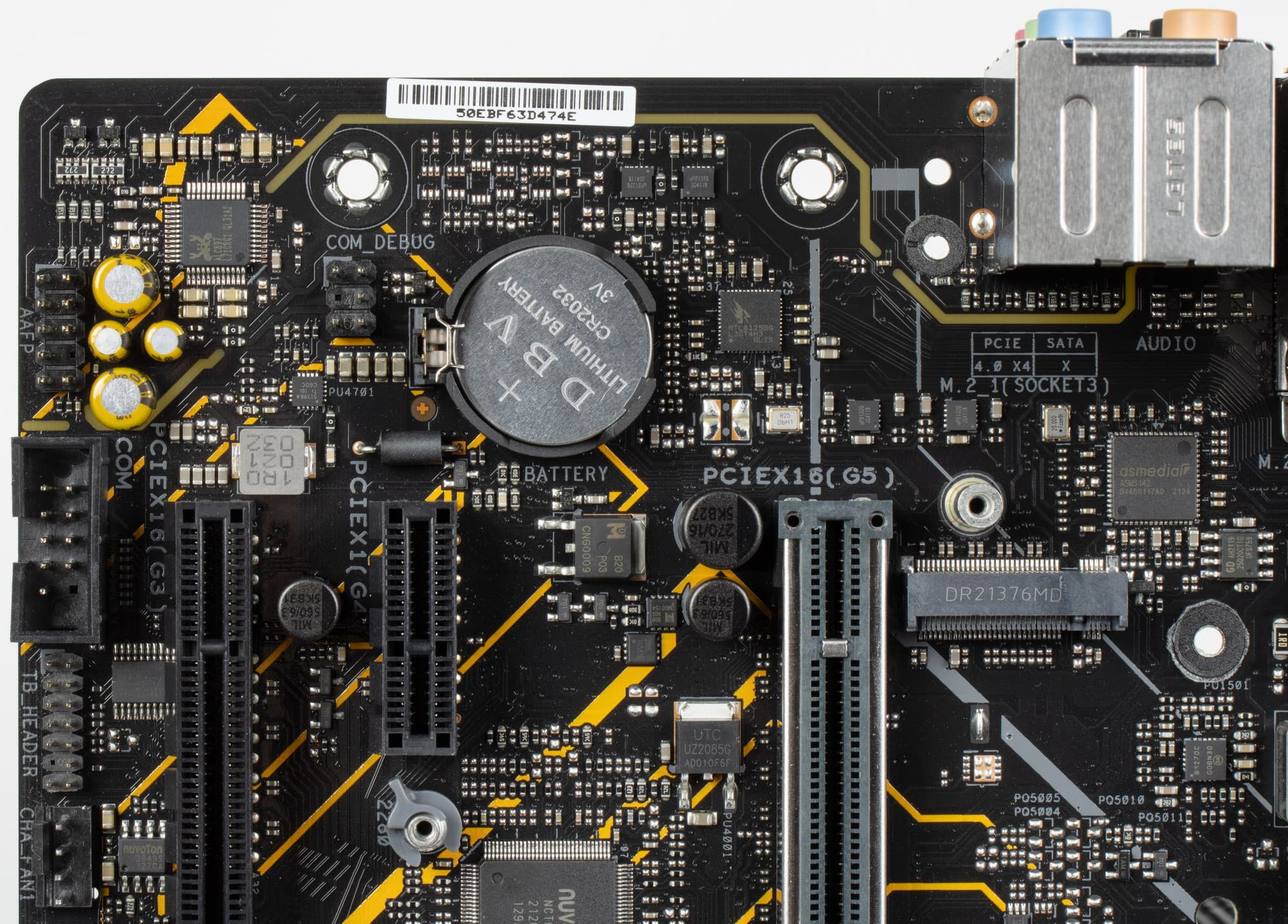

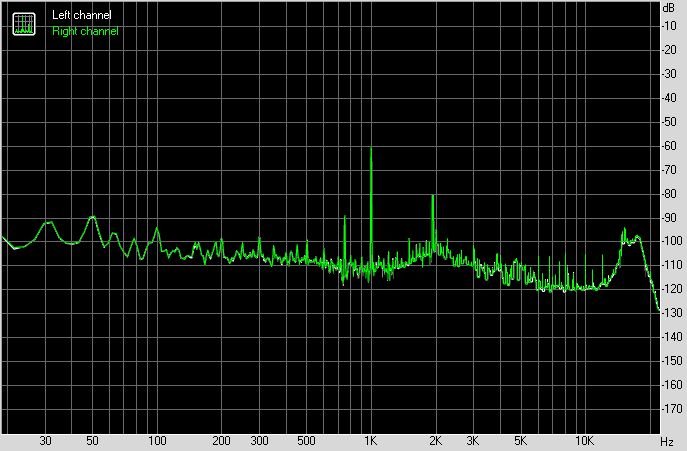

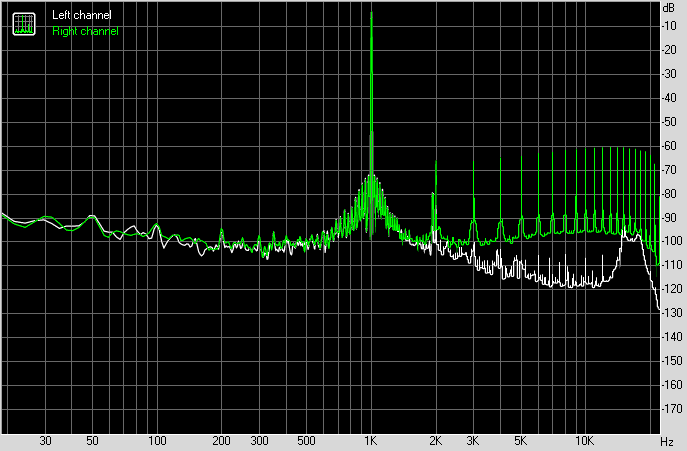

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.
Питание, охлаждение

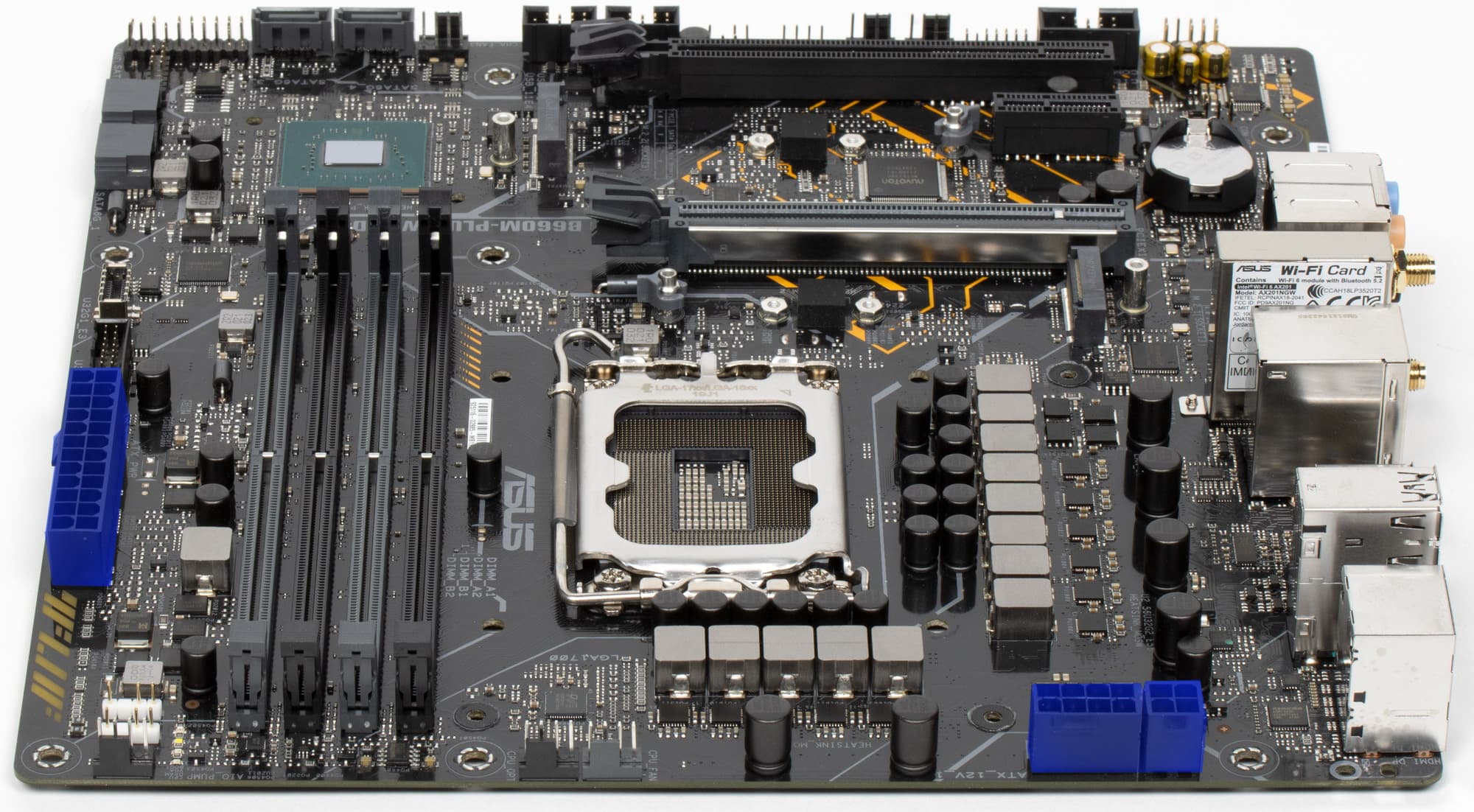

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще 8-контактный и 4-контактный EPS12V.

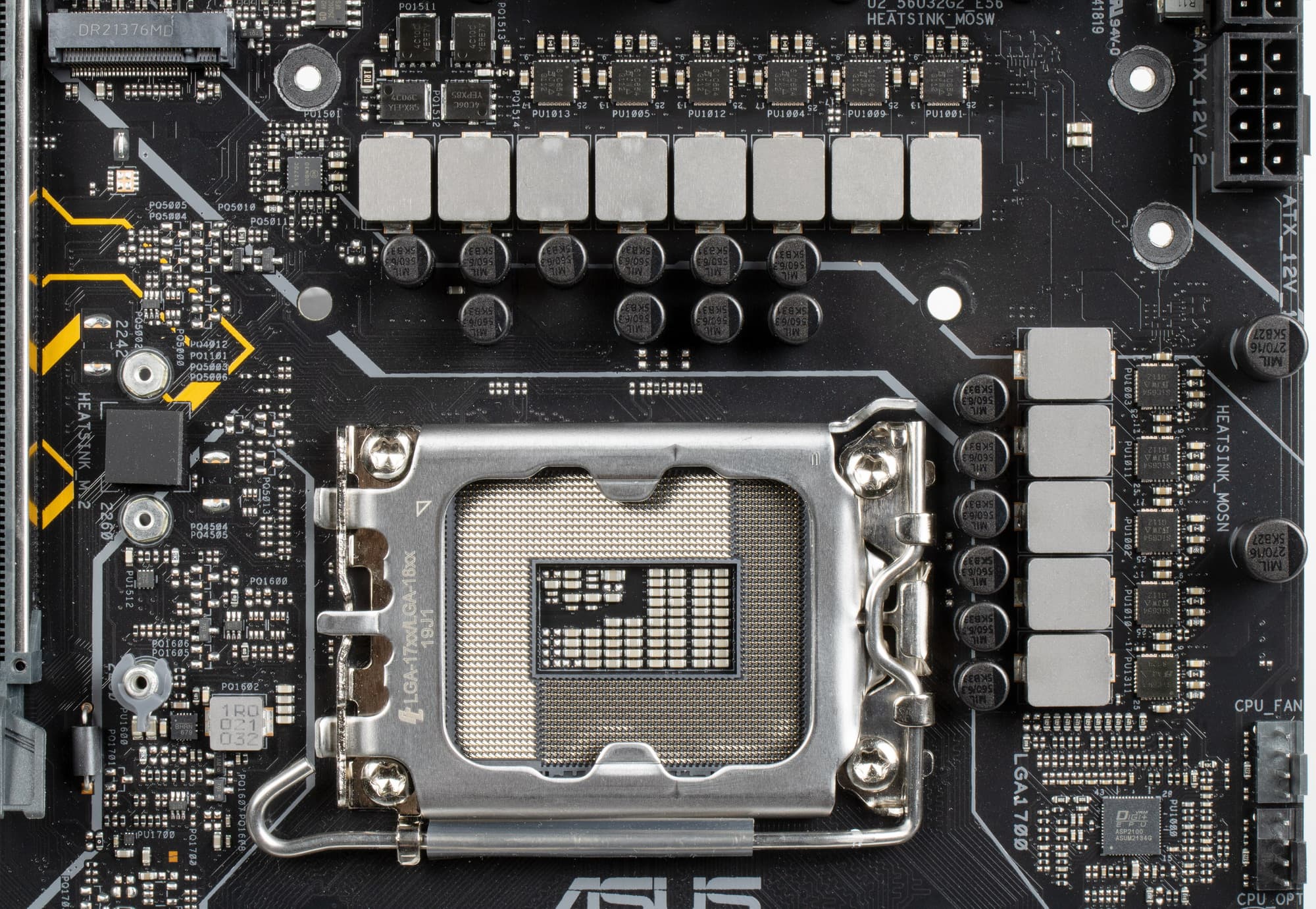

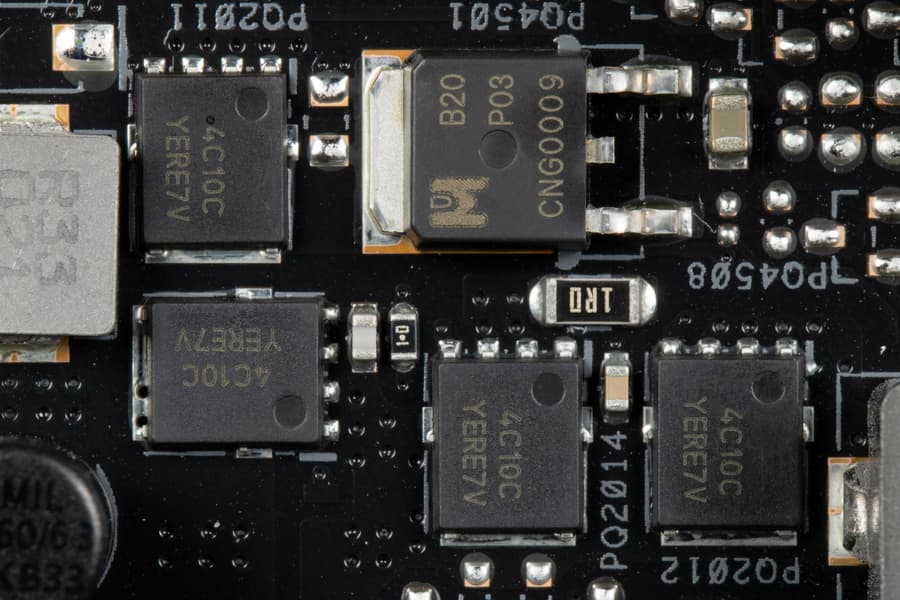

Схема питания процессора выполнена по схеме 10+1+2 (всего 13 фаз, 10 на VCore, 1 на iGPU и 2 на VCCIO).

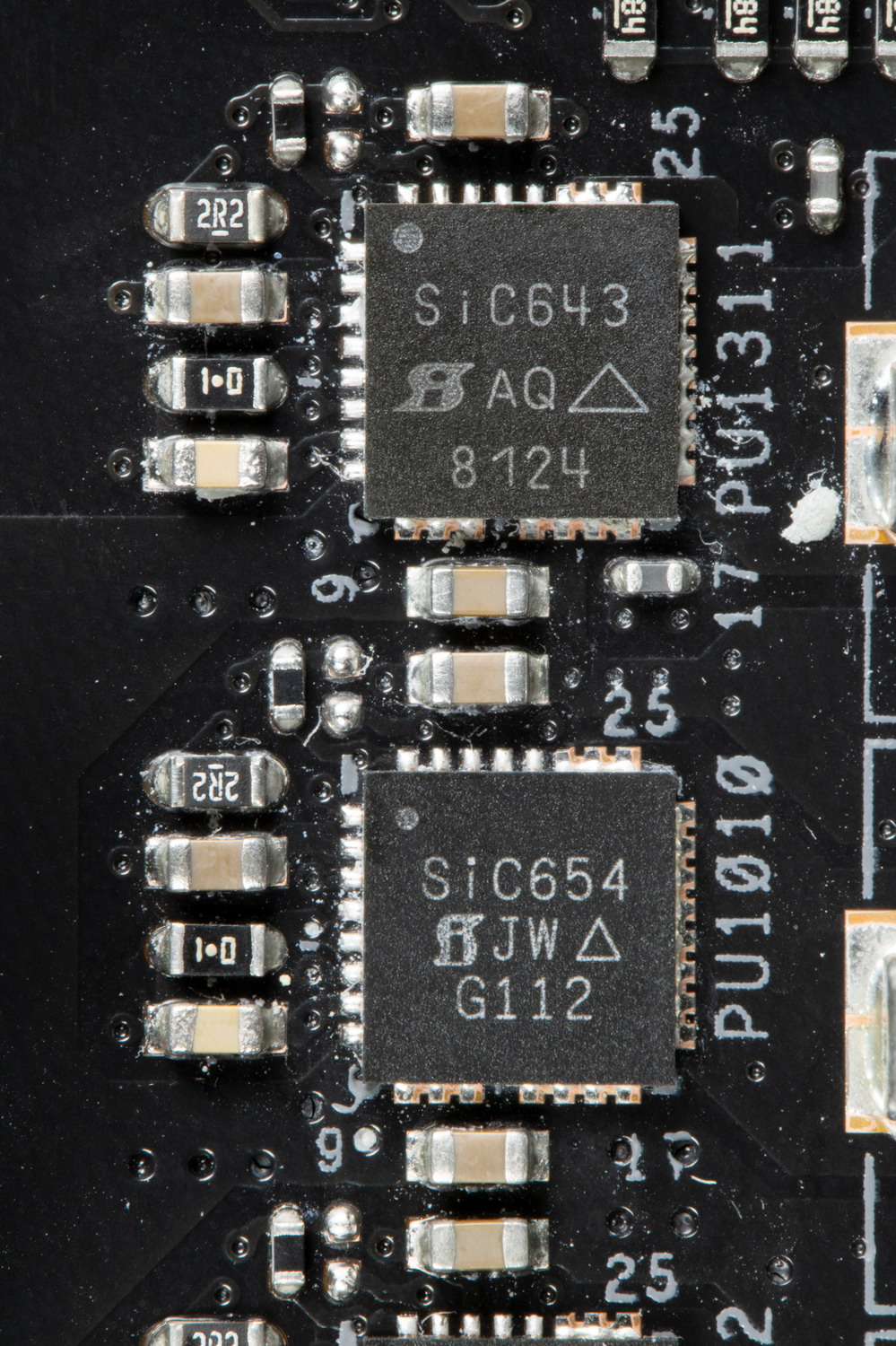

Каждый канал фазы имеет суперферритовый дроссель и мосфеты SiC654 (VCore, 50А) и SiC643 (iGPU, 45A) от Vishay.

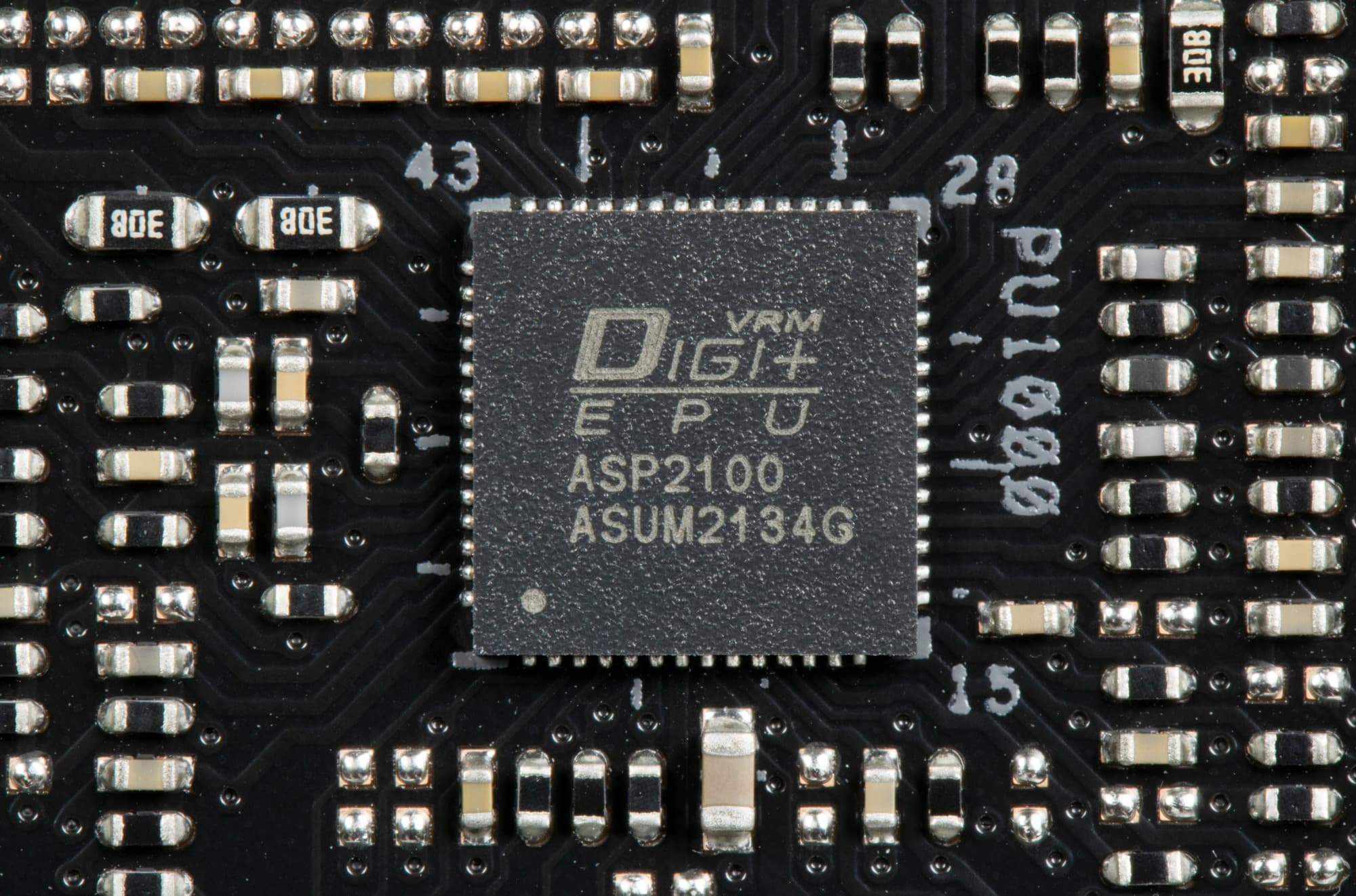

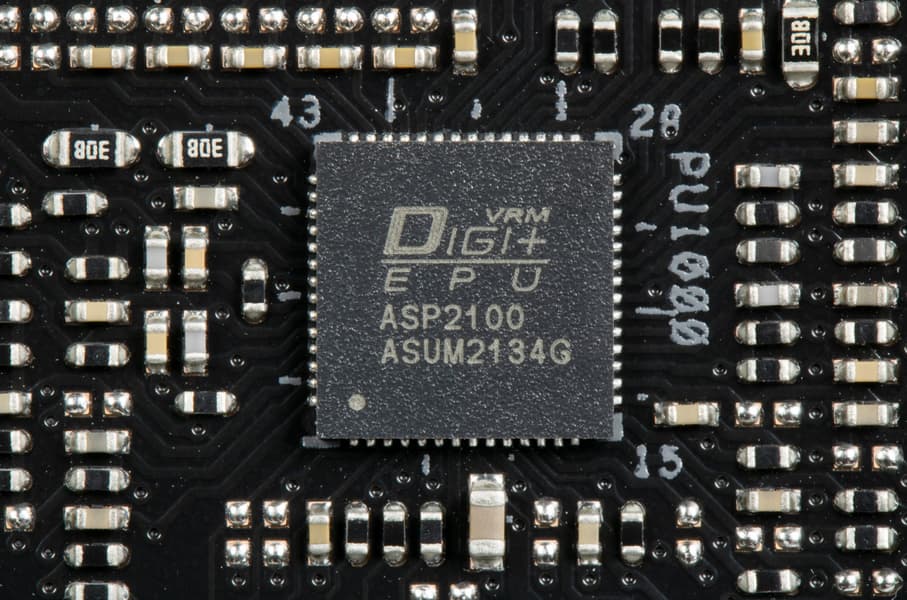

Управляет схемой питания VCore и iGPU фирменный ШИМ-контроллер Digi+ ASP2100.

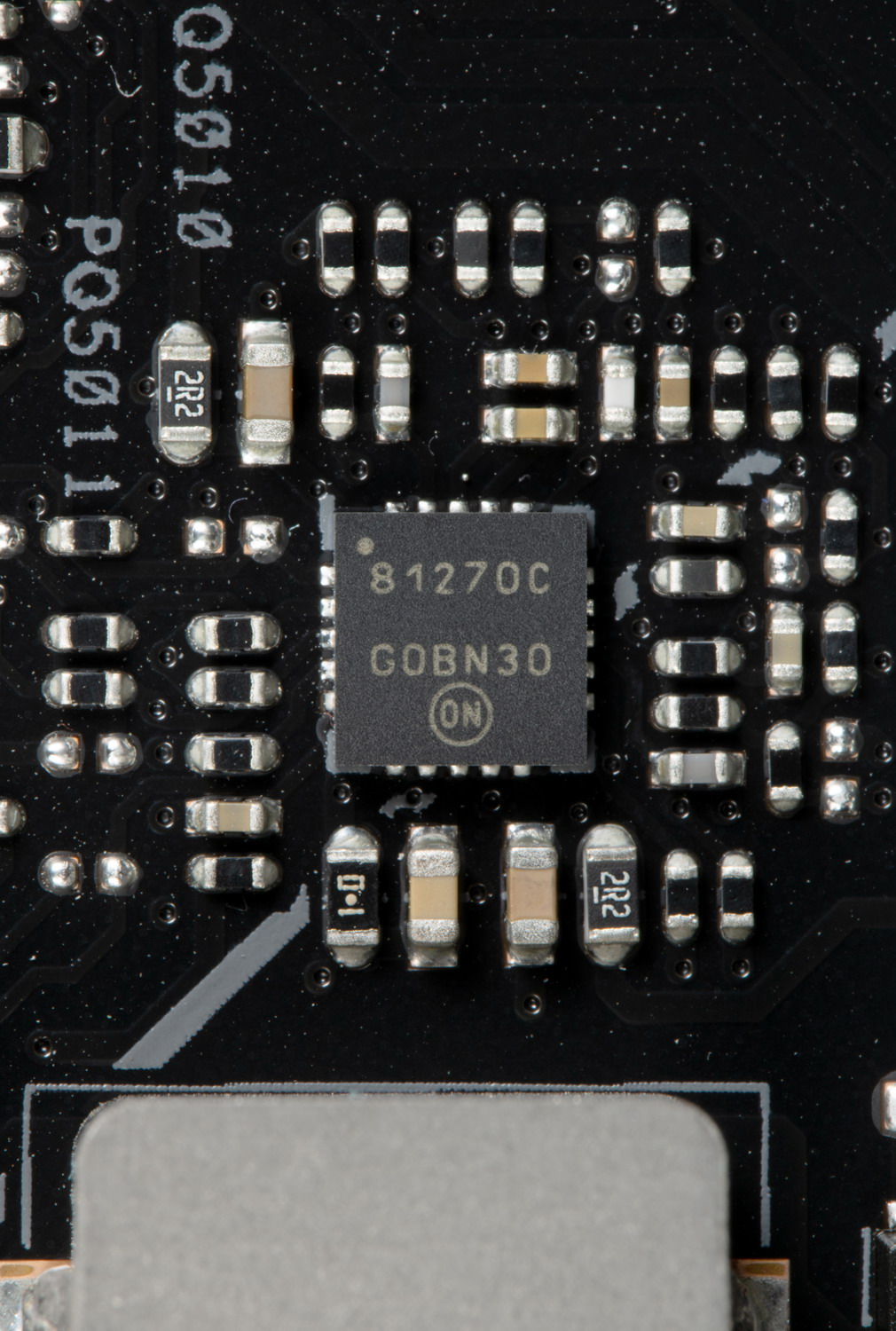

Для фаз VCCIO имеется свой ШИМ-контроллер от On Semi.

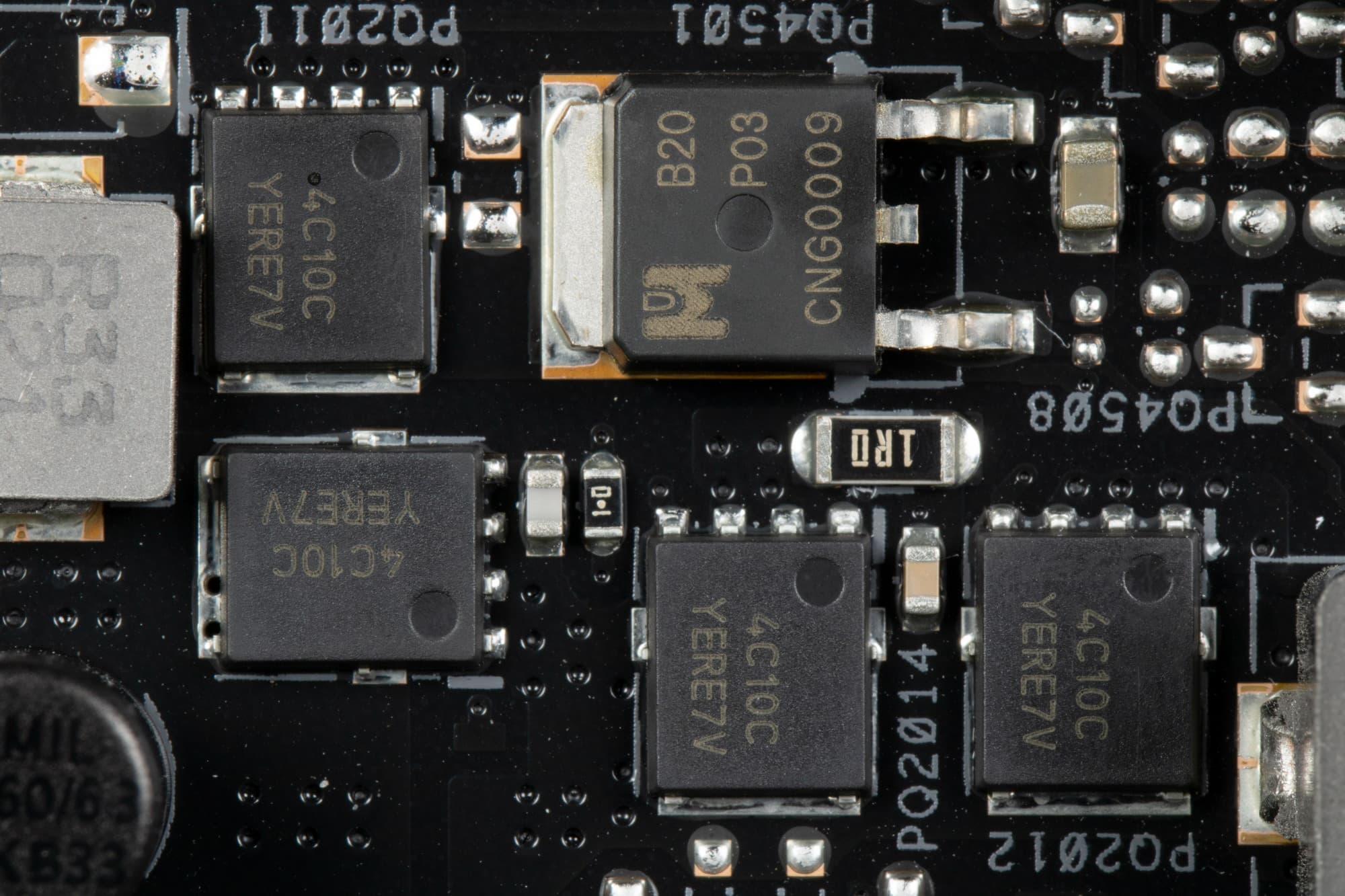

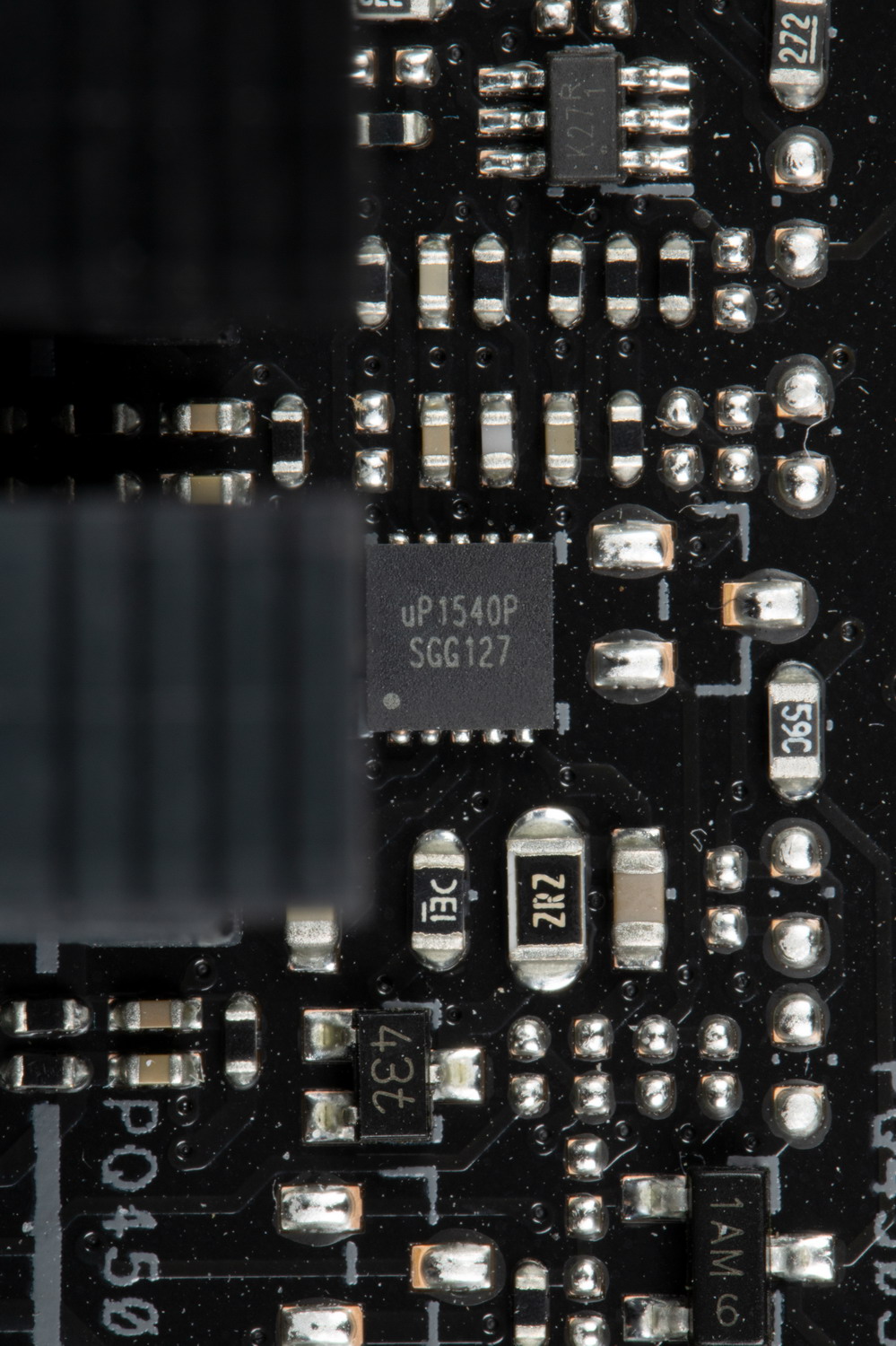

Питание VCCSA имеет намного более простую схему, как и питание модулей оперативной памяти также имеет однофазную схему.
Ею управляет ШИМ-контроллер от uPI Semiconductor.

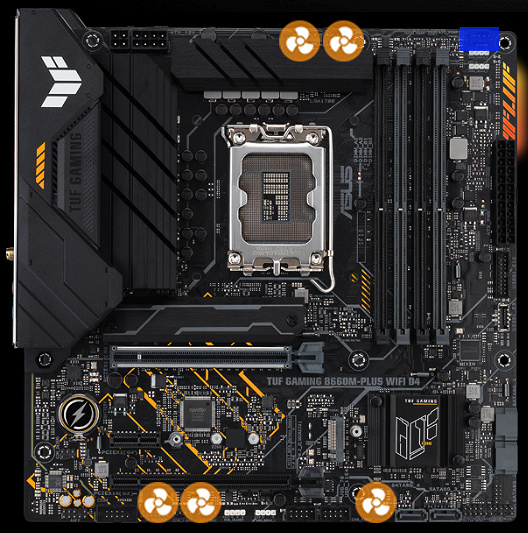

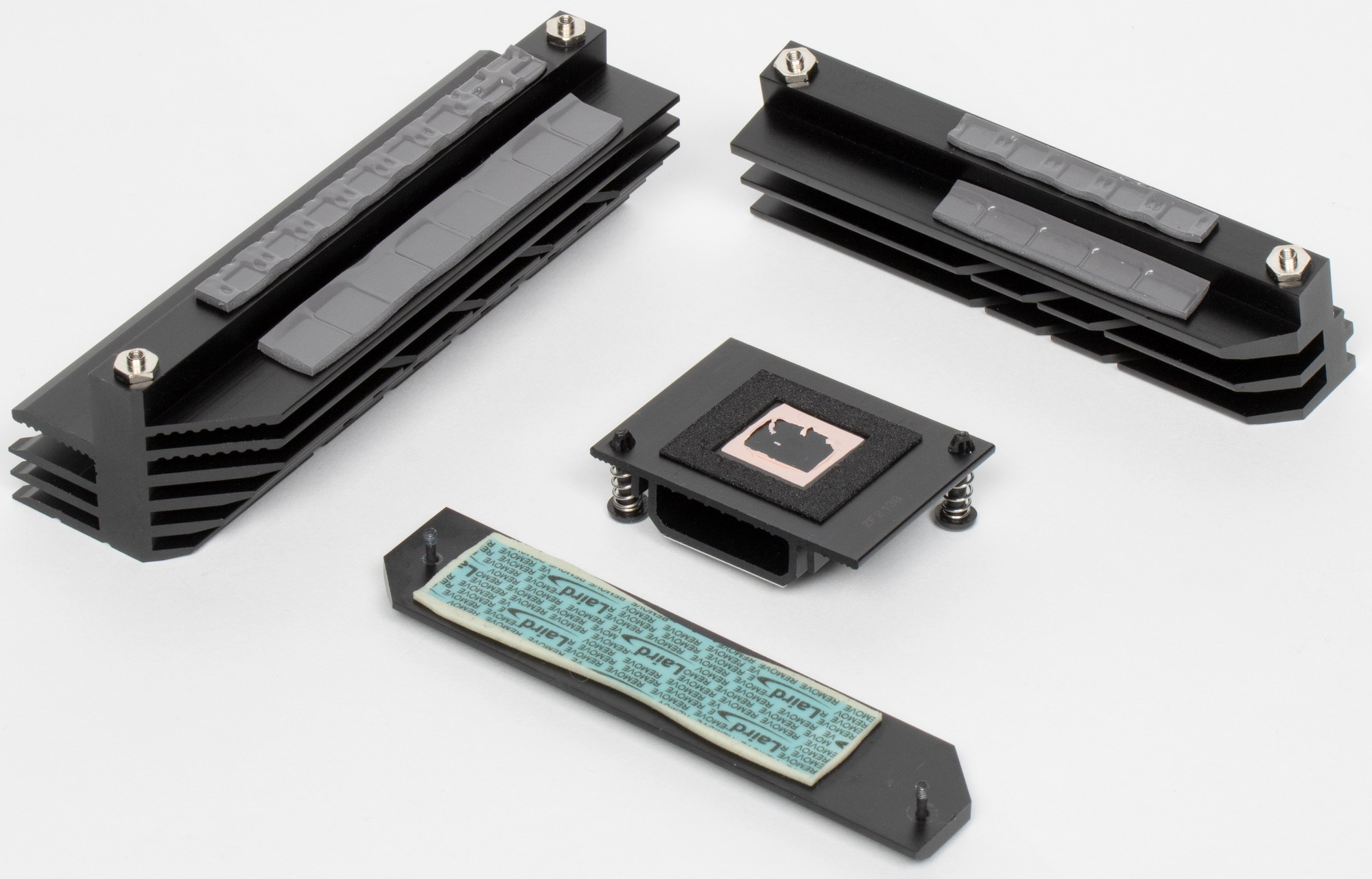

Теперь про охлаждение.

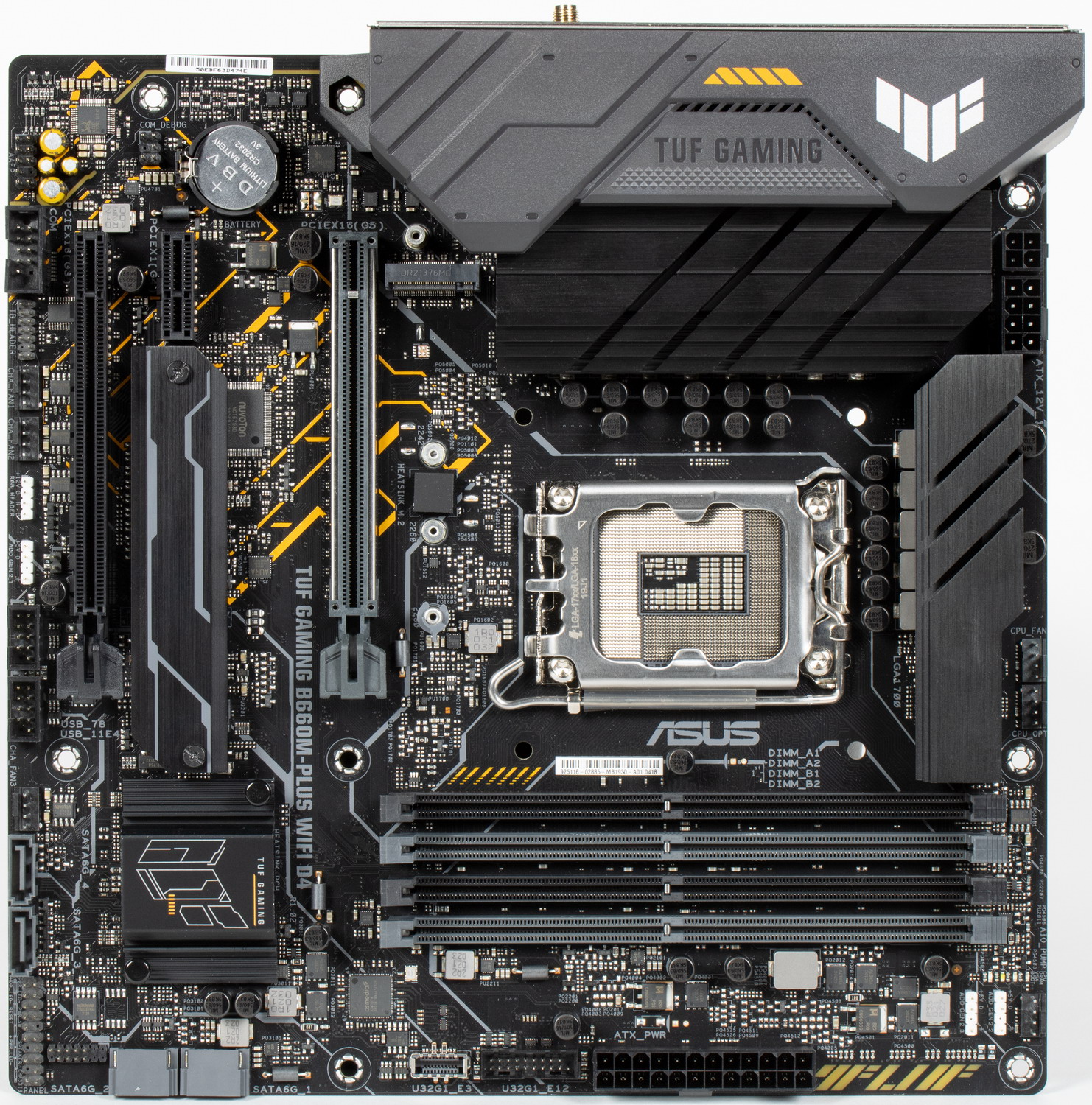

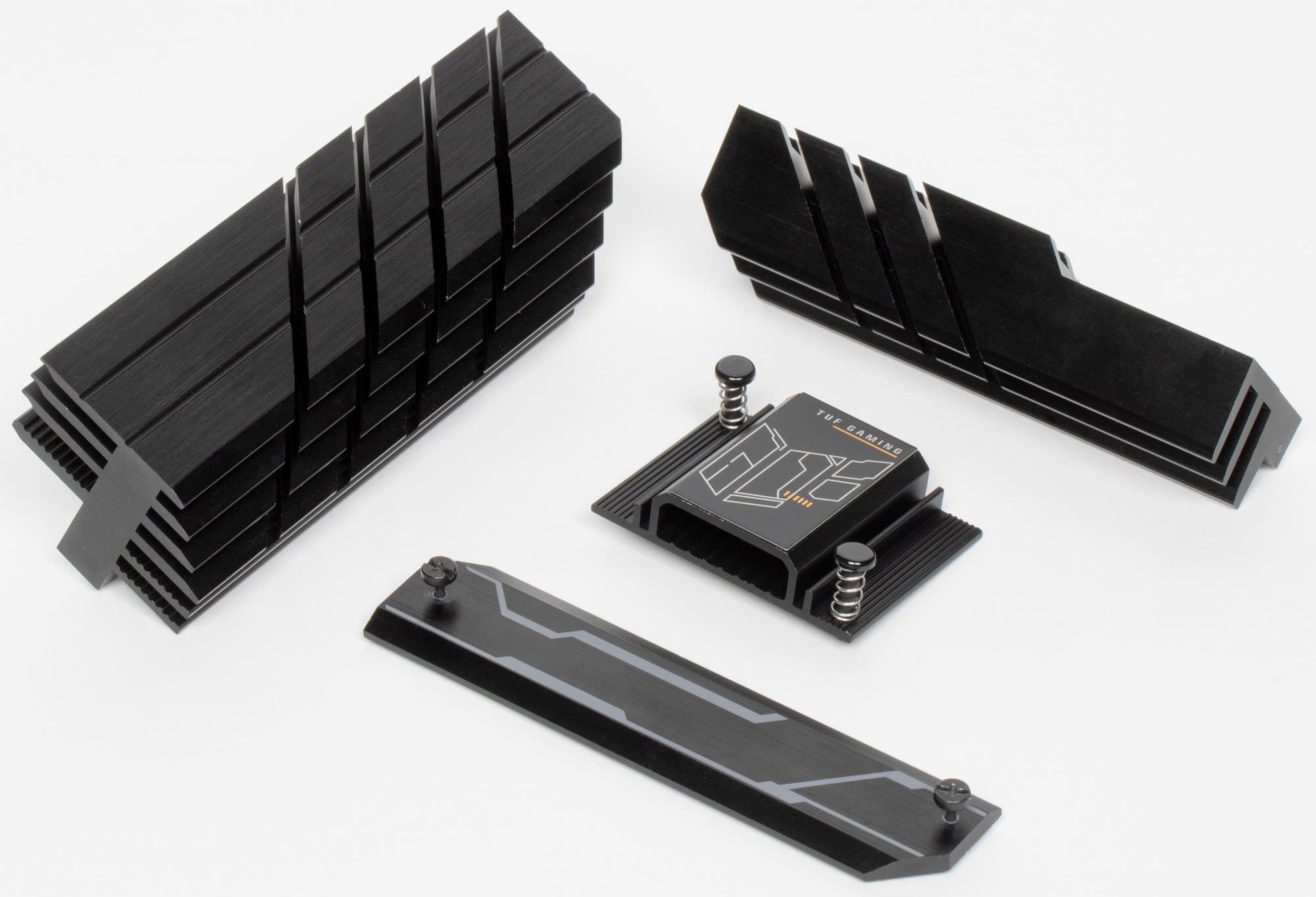

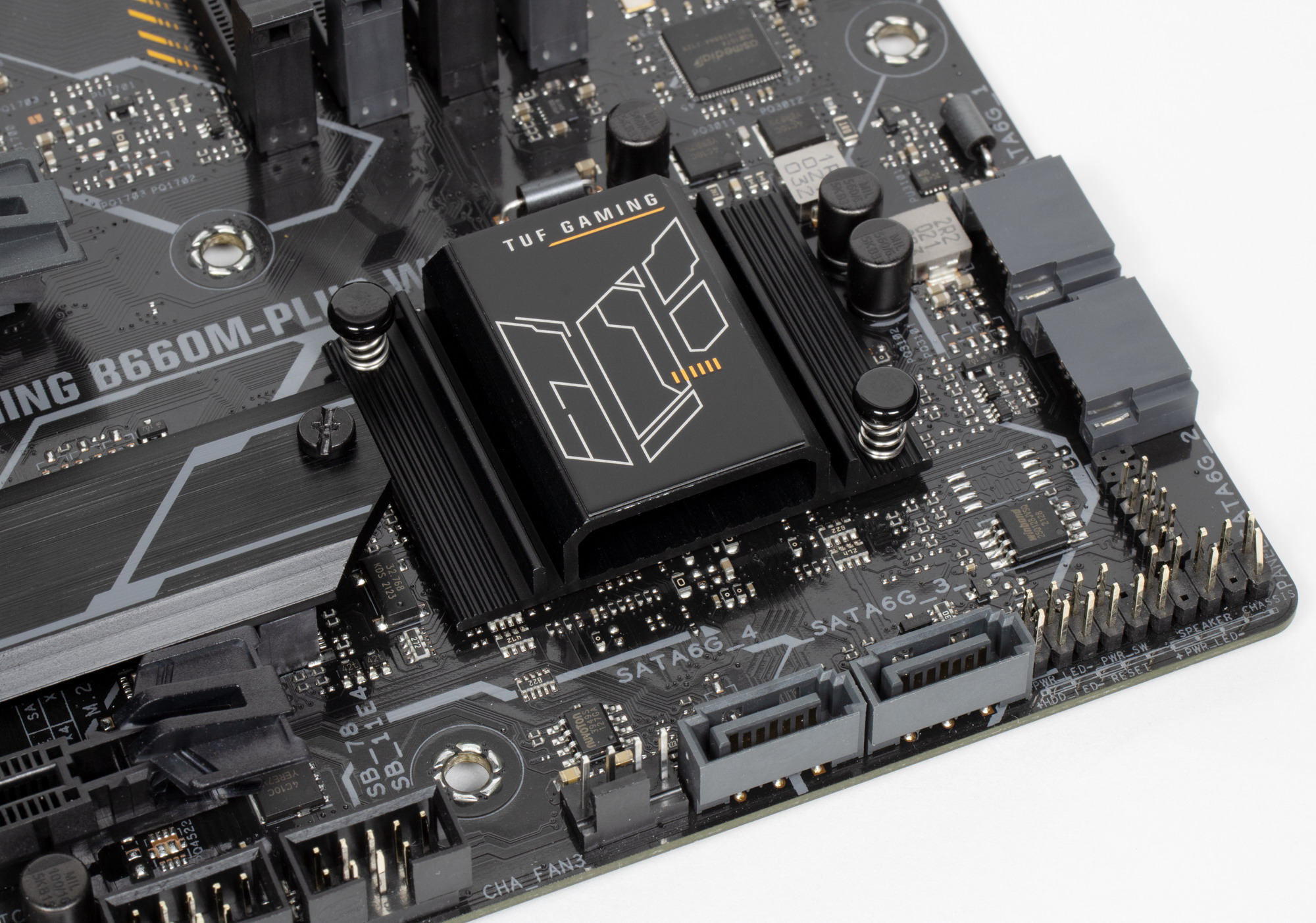

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.
Также стоит напомнить, что только первый M.2 слот имеют охлаждение.

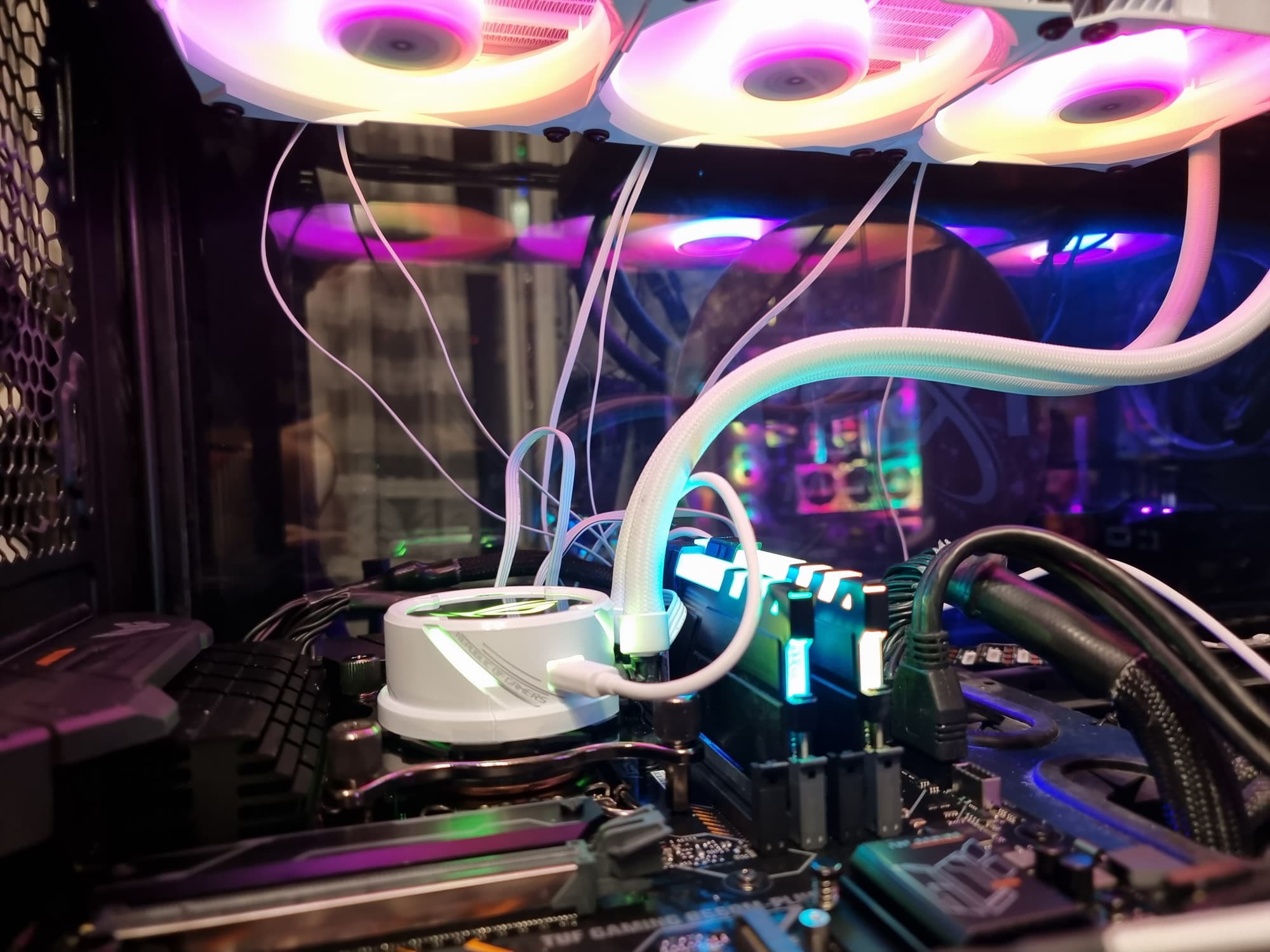

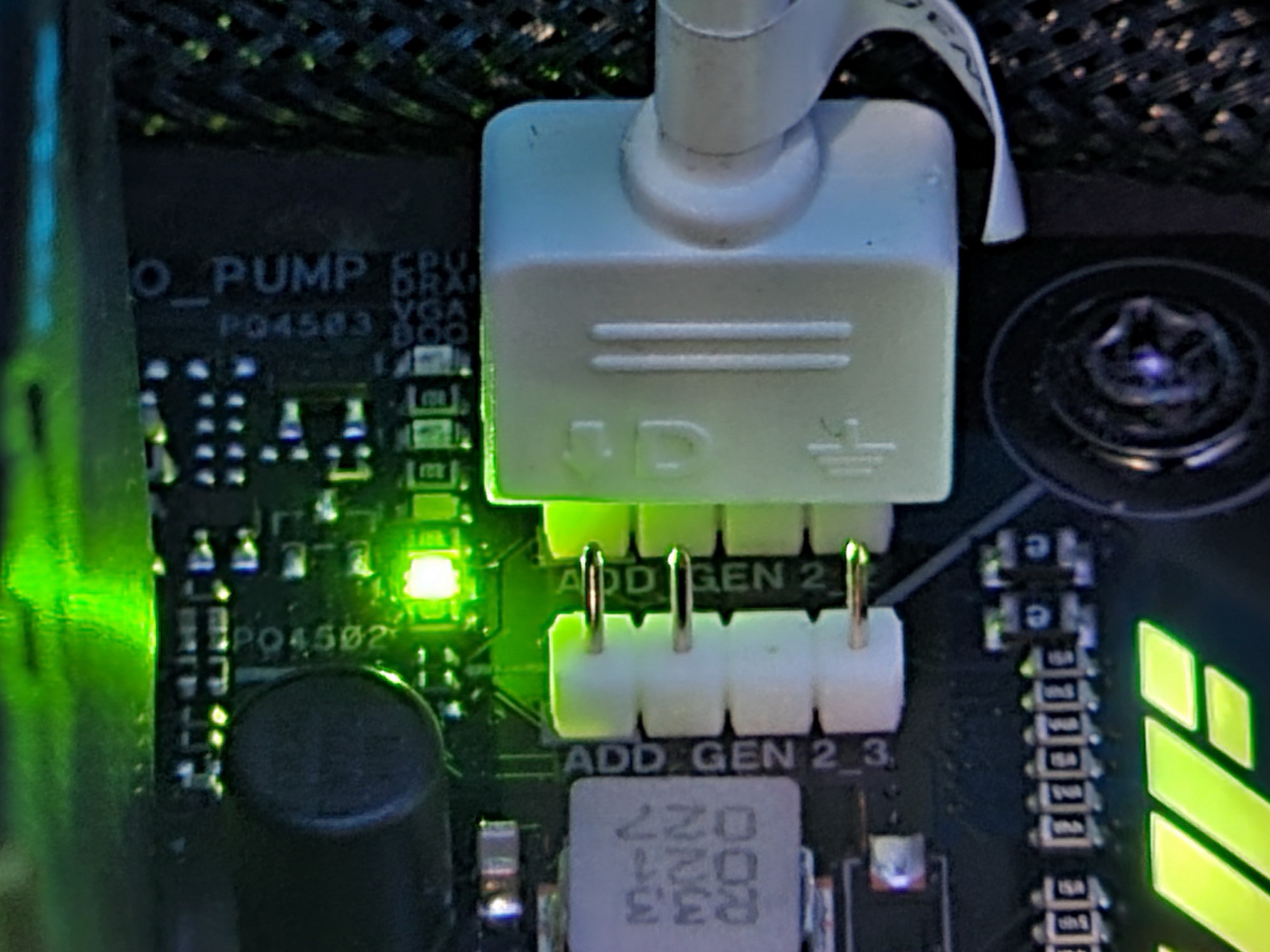

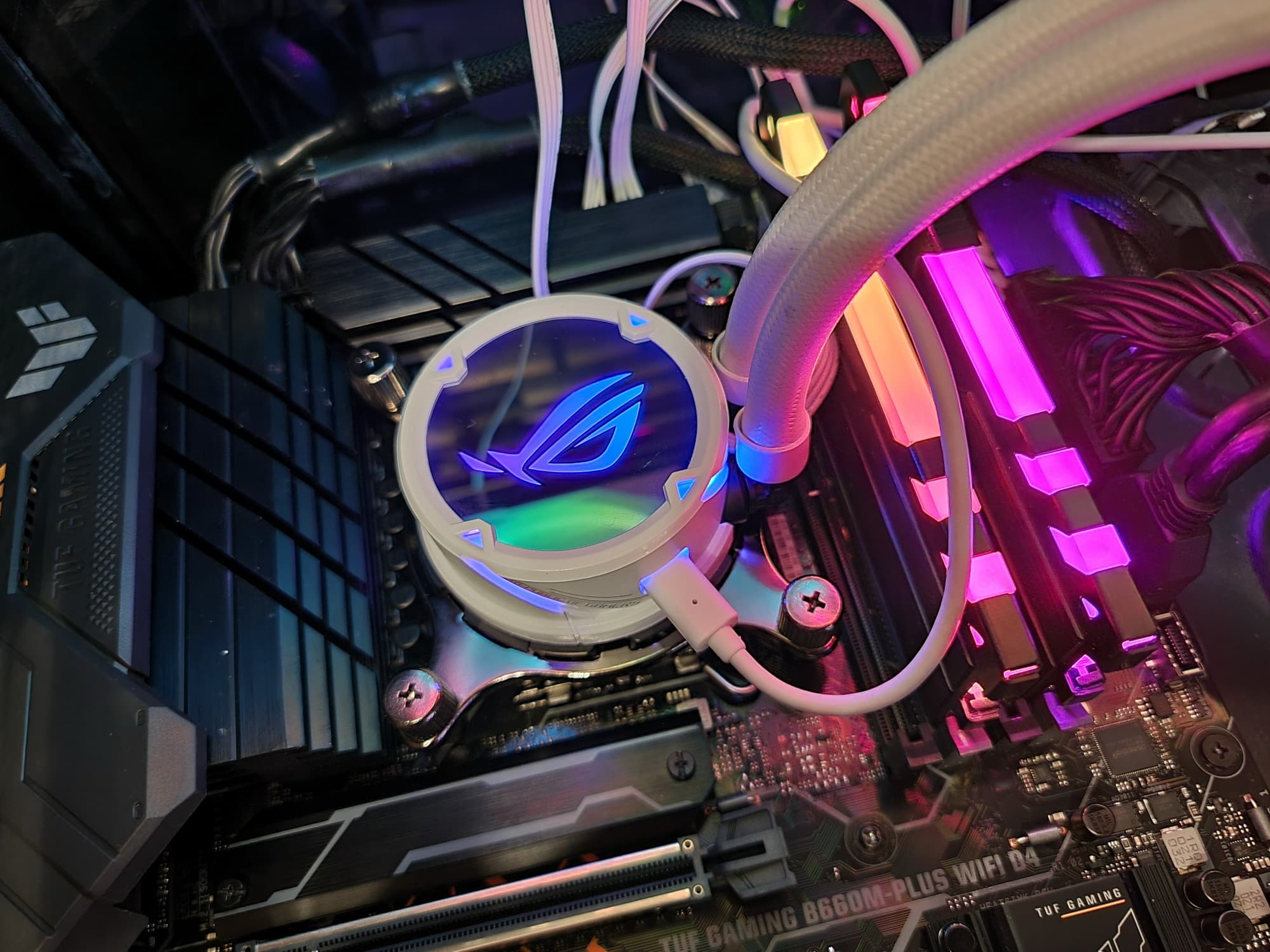

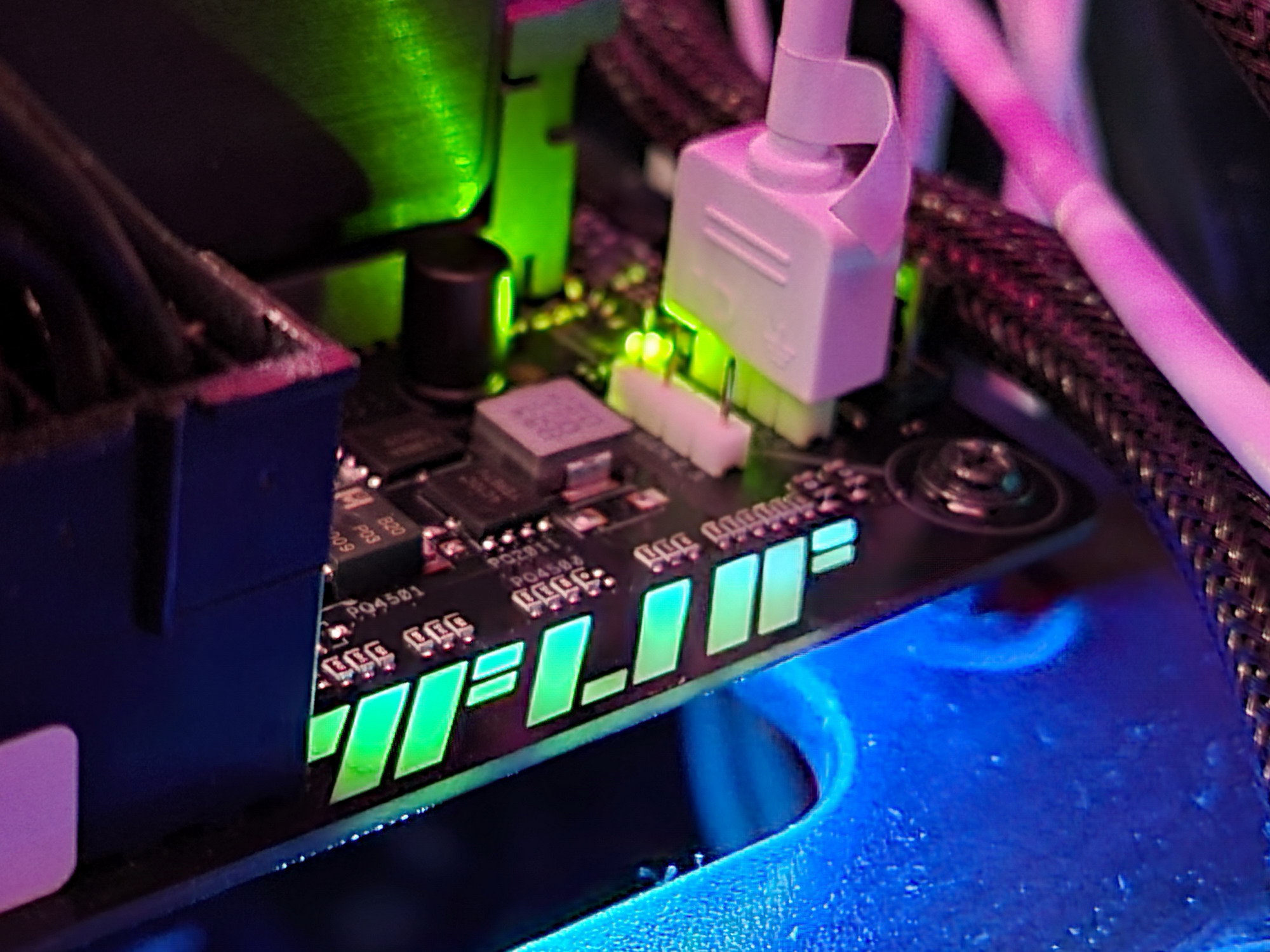

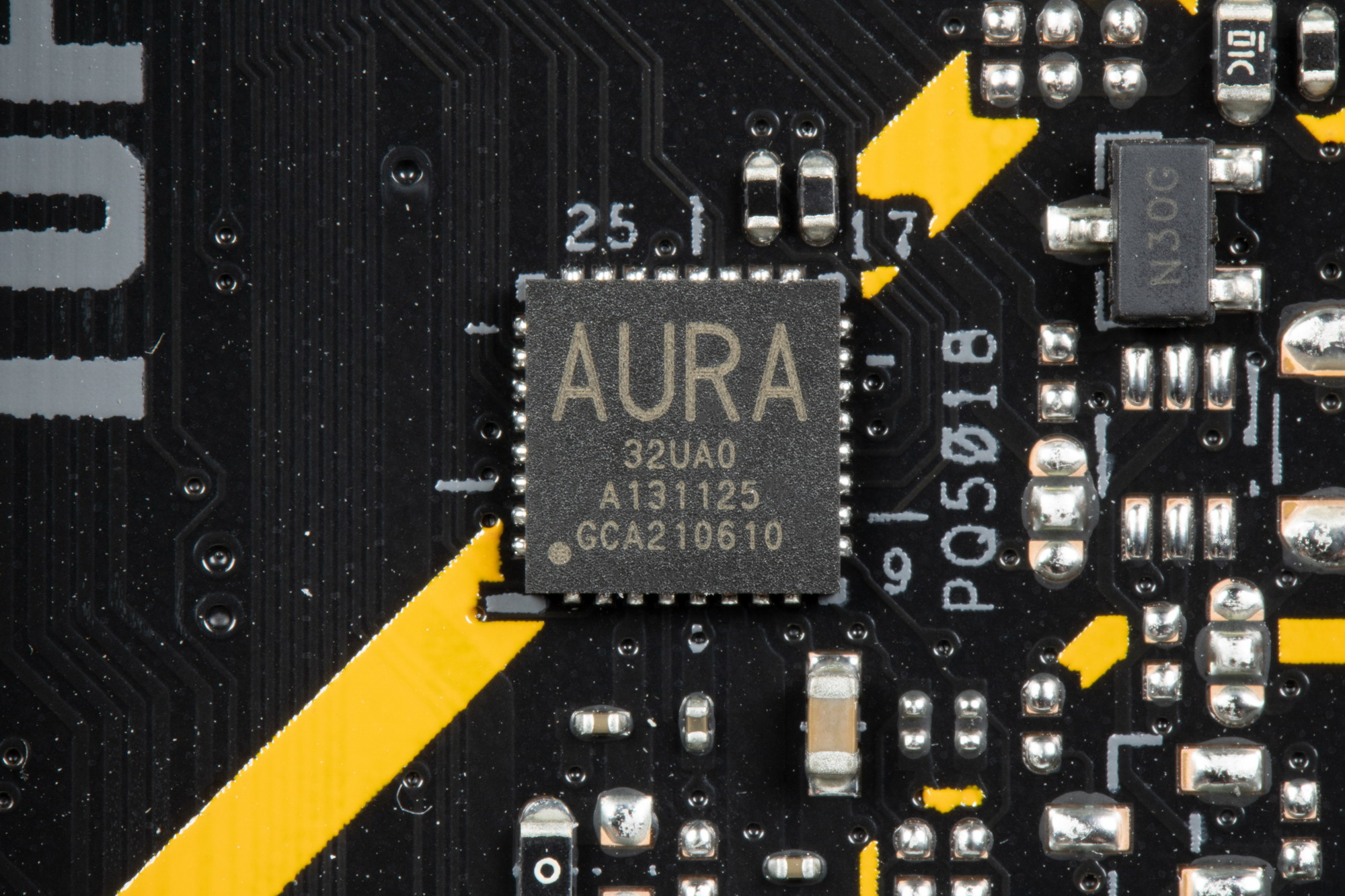

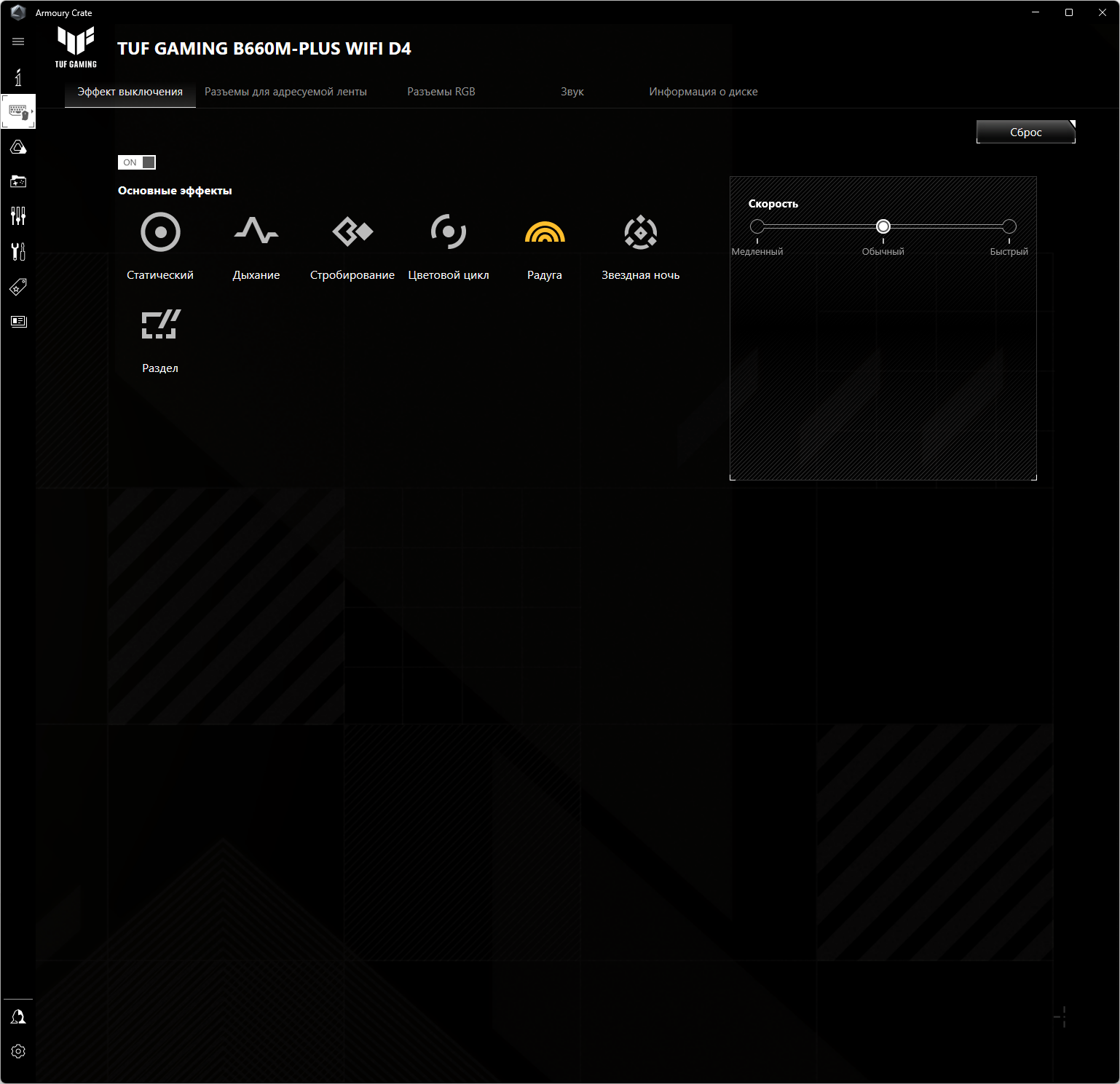

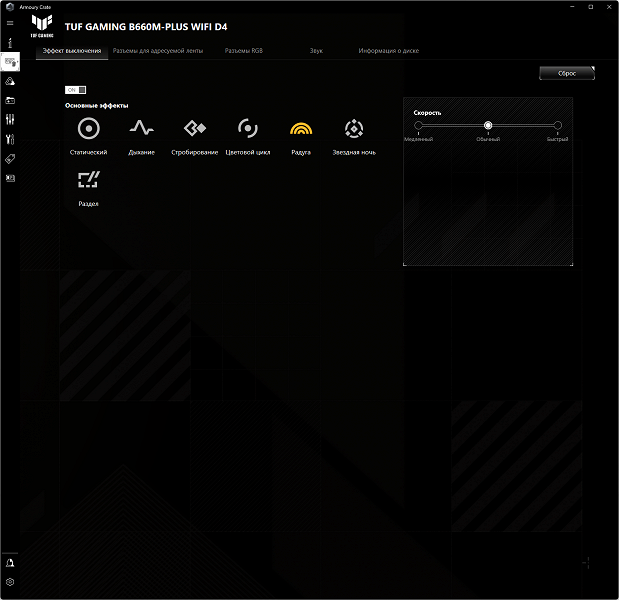

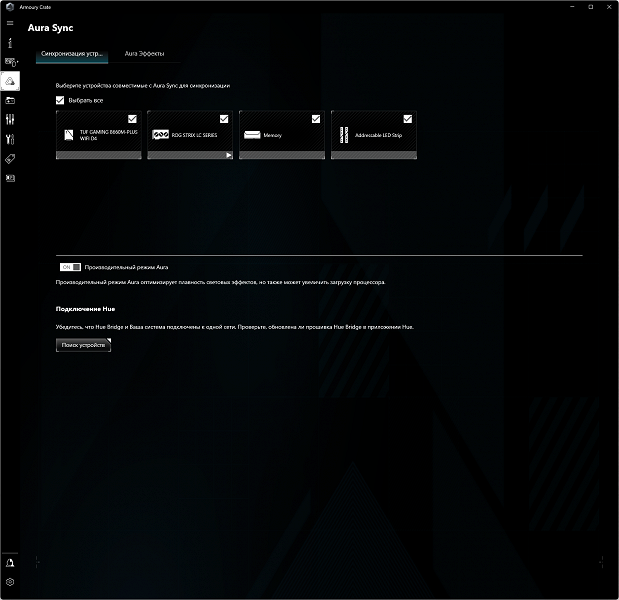

Подсветка

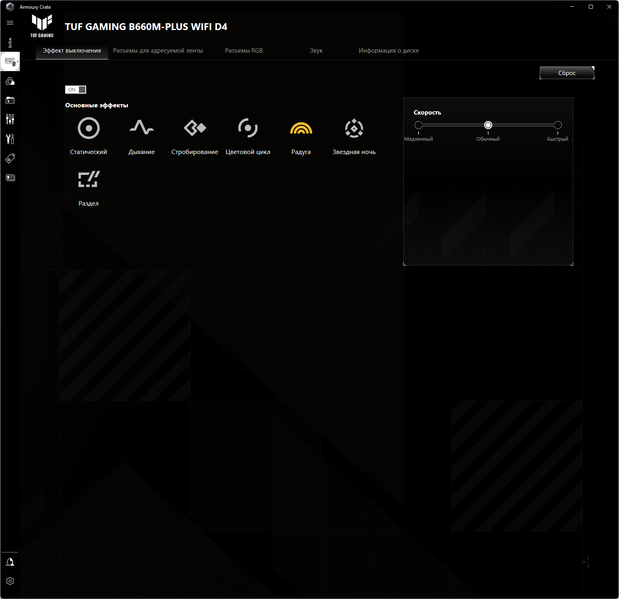

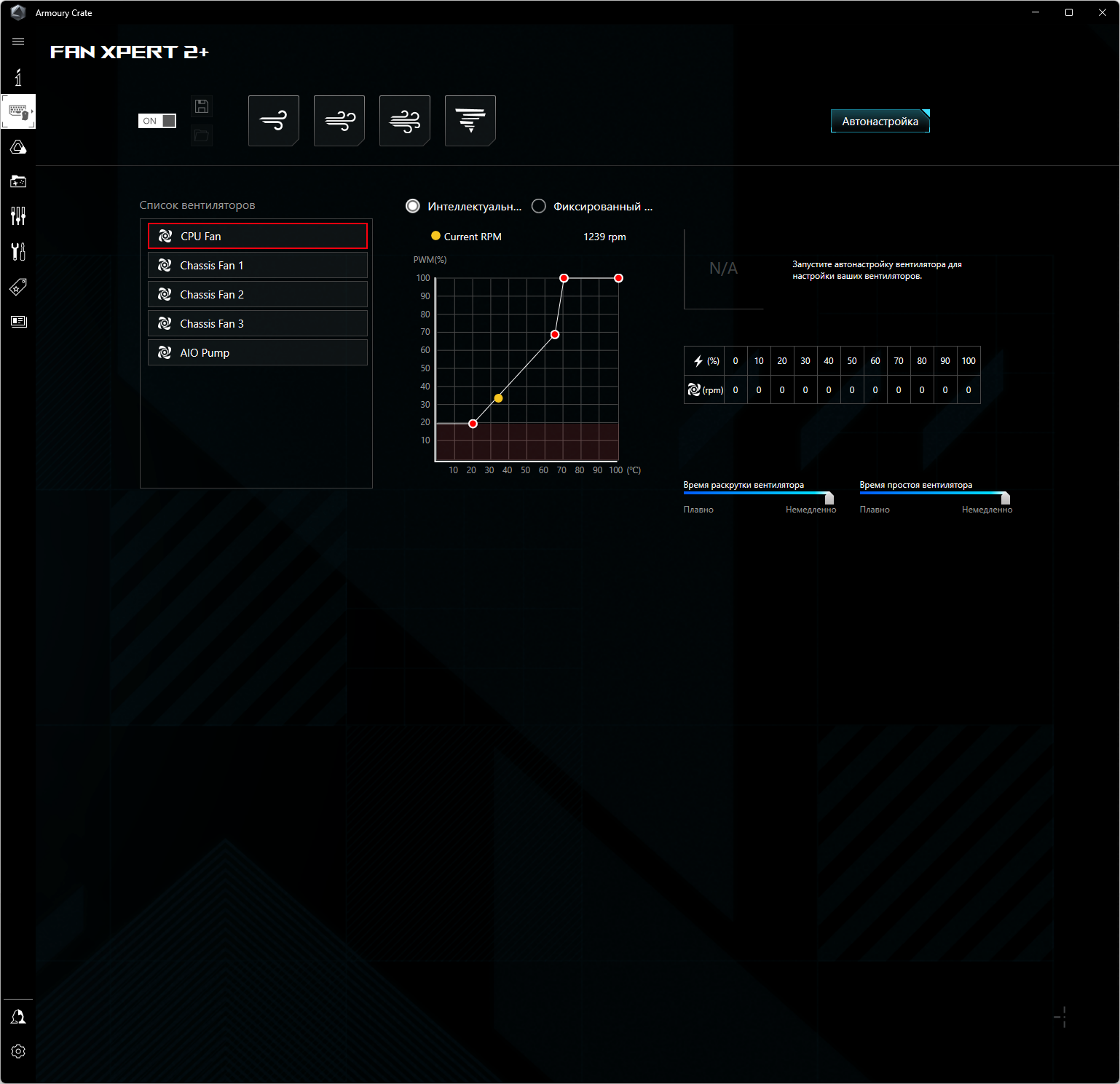

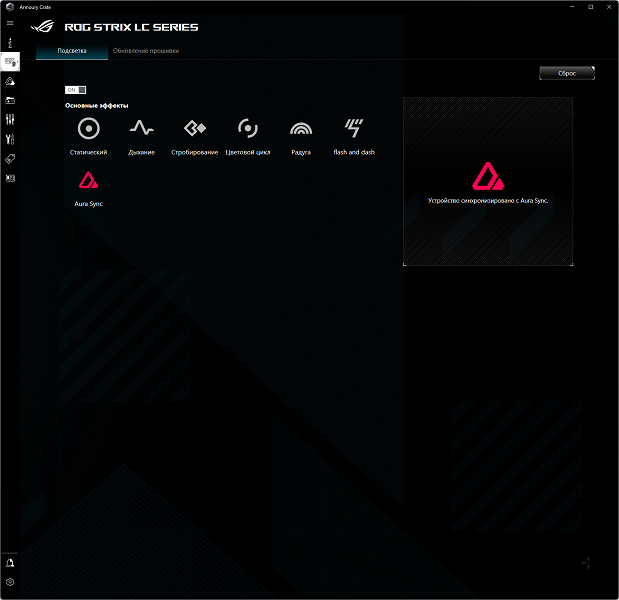

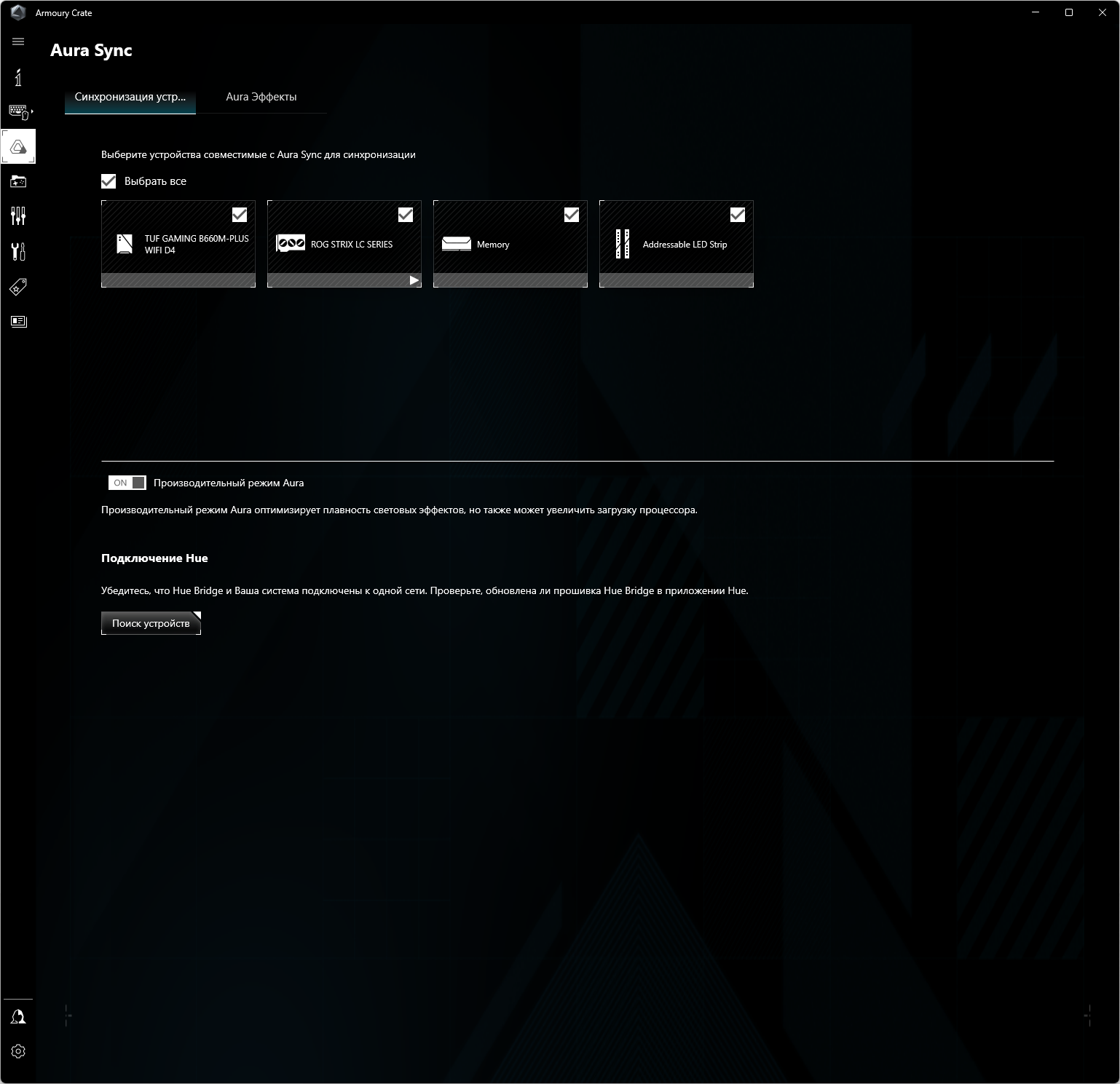

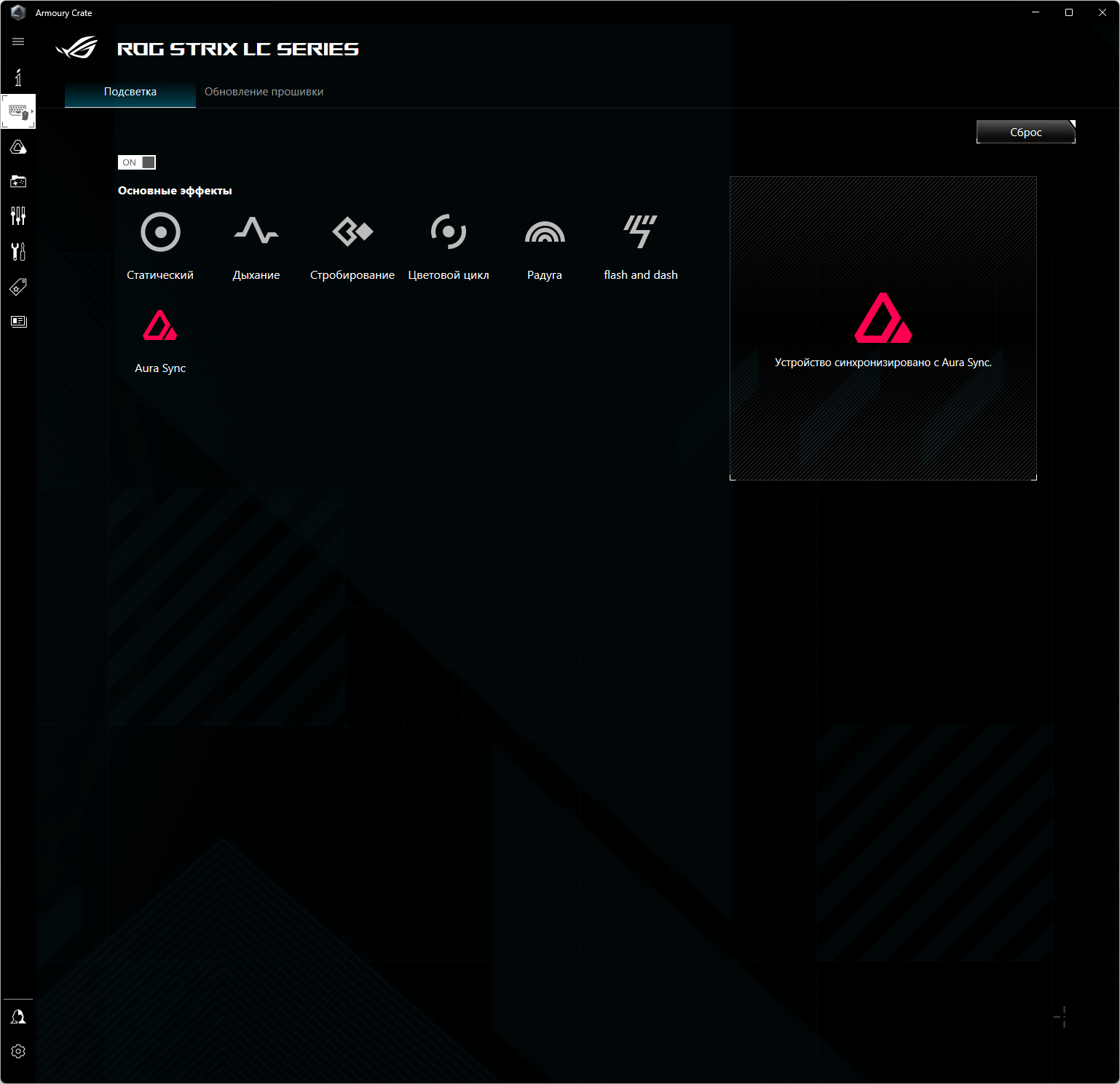

Программное обеспечение под Windows

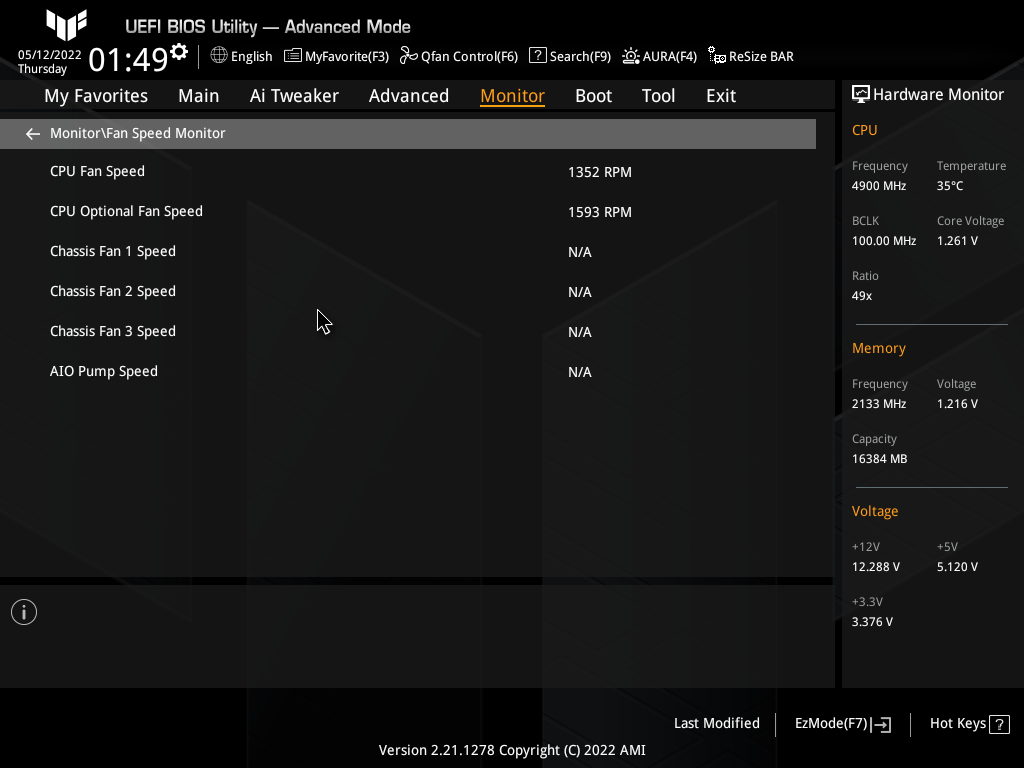

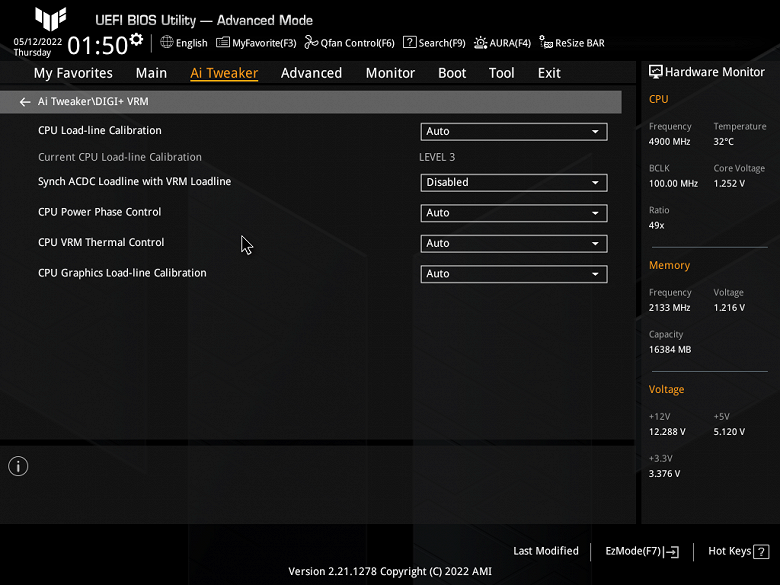

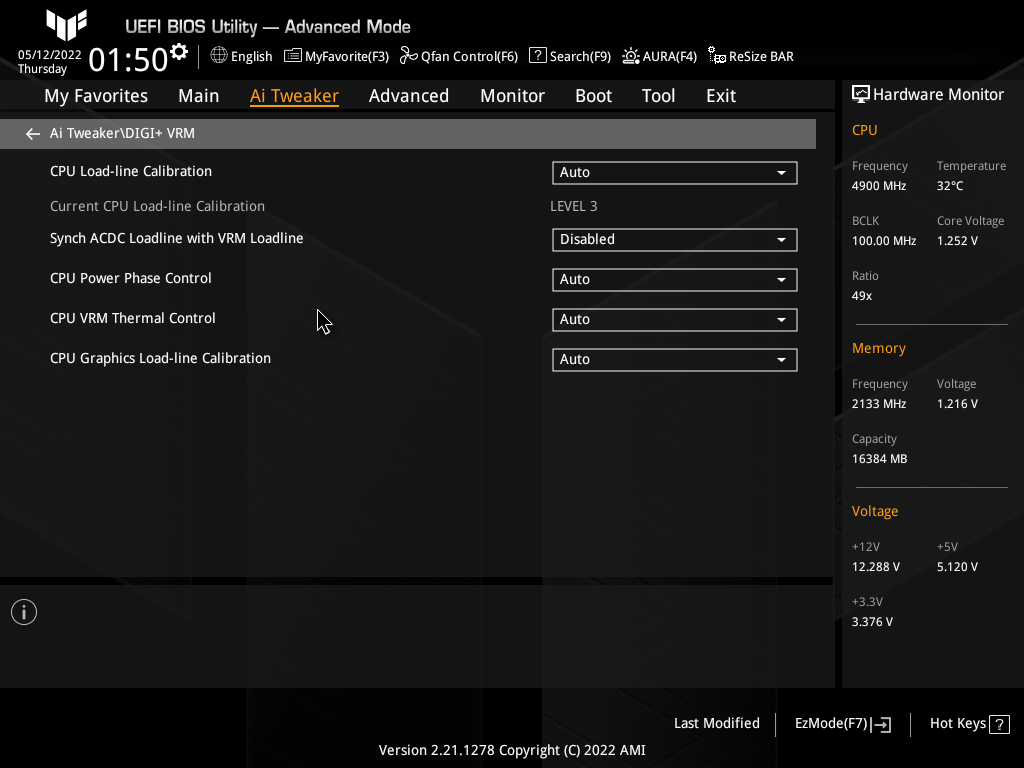

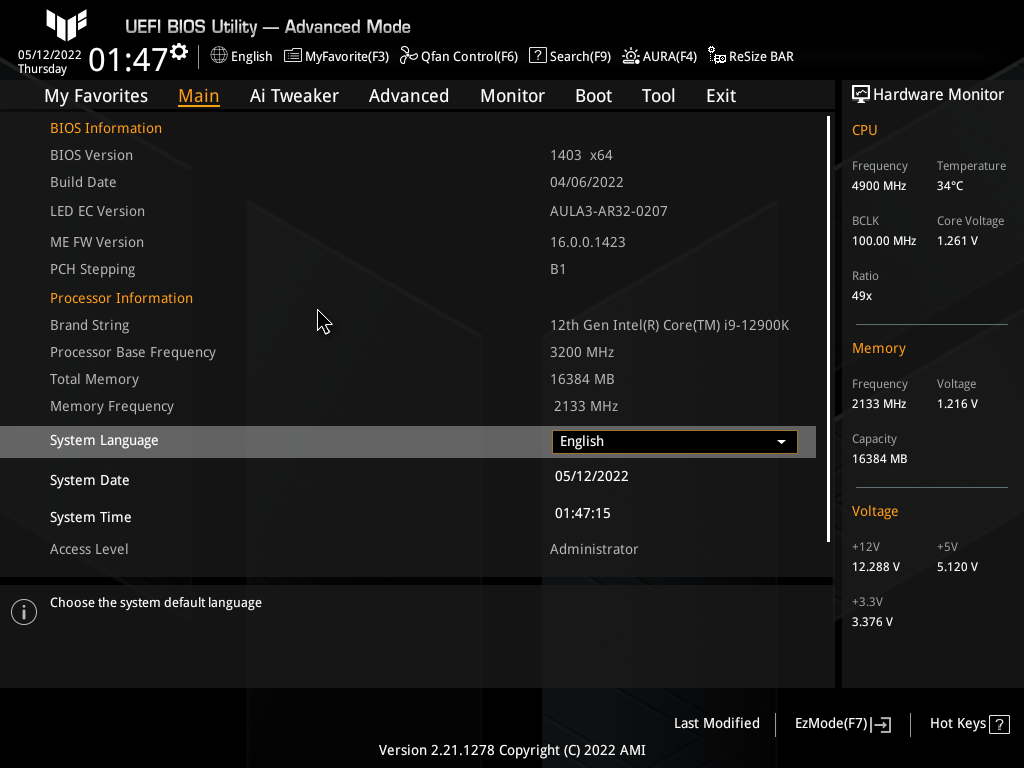

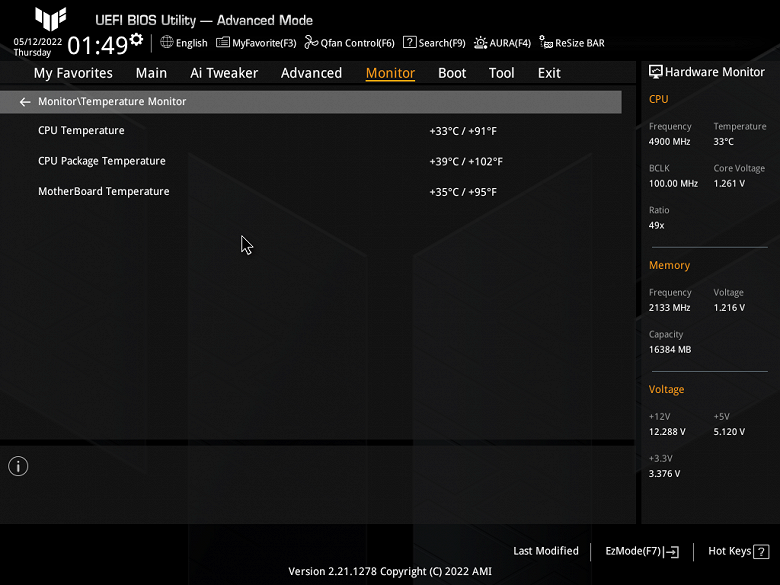

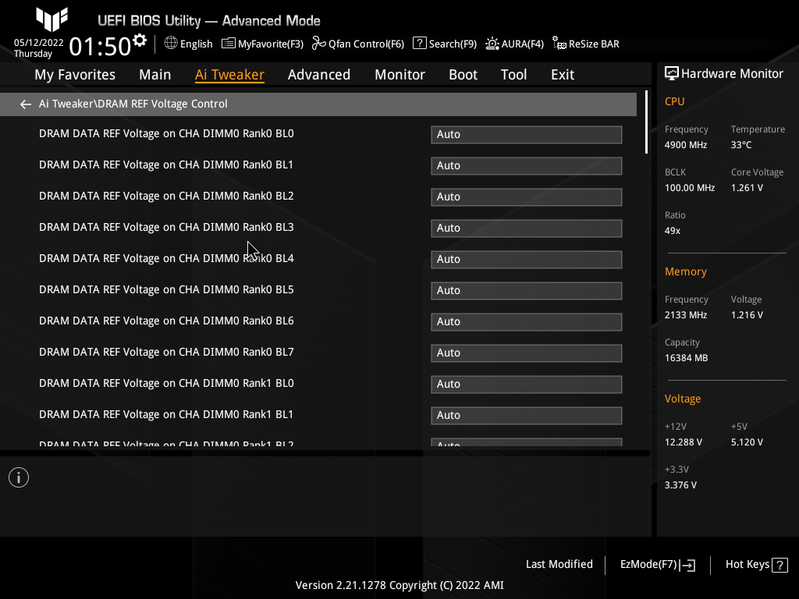

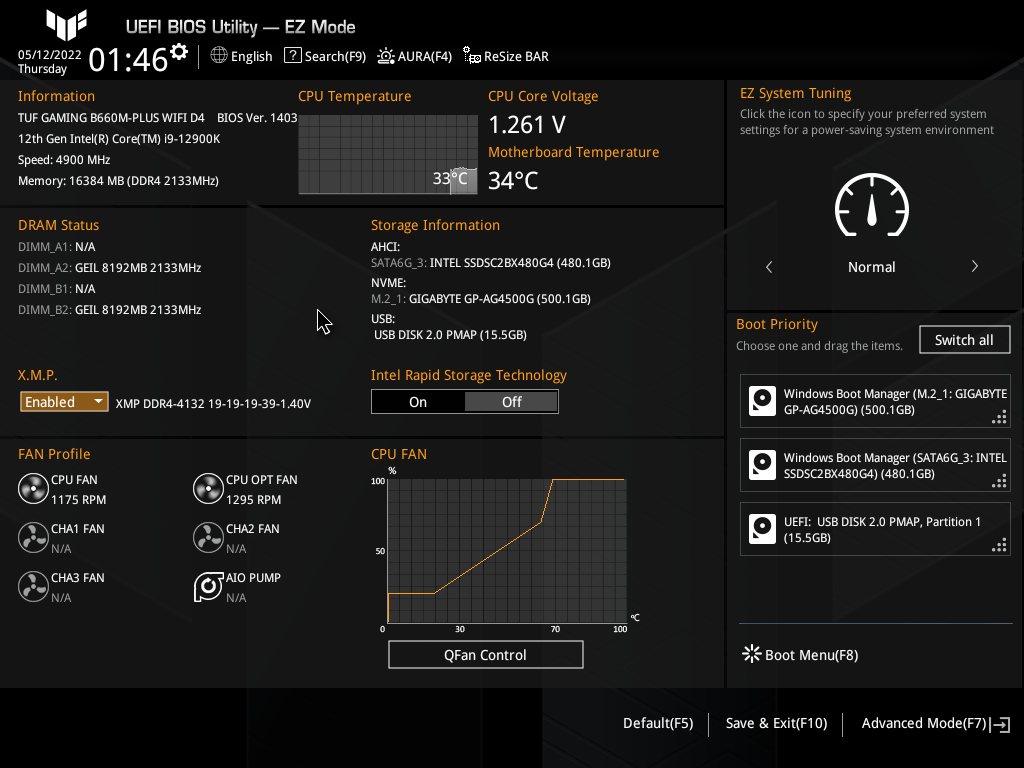

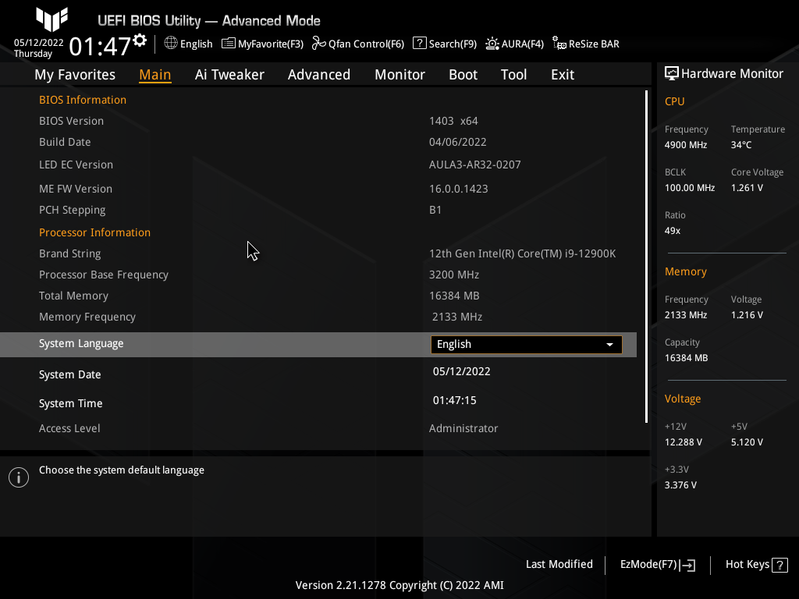

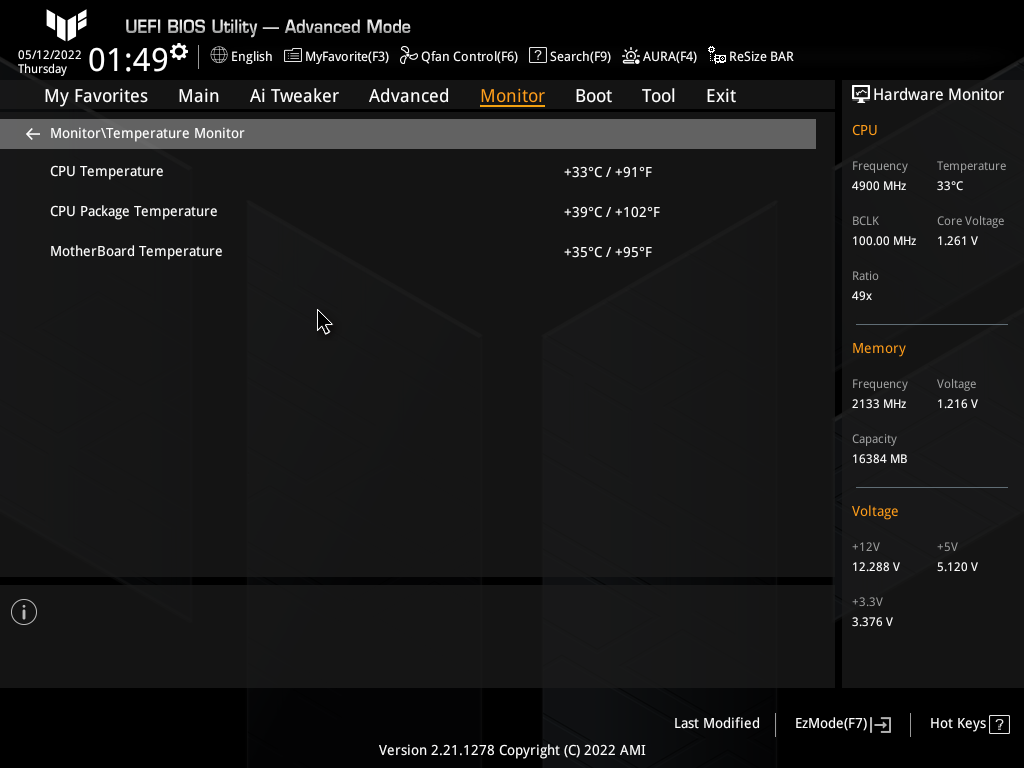

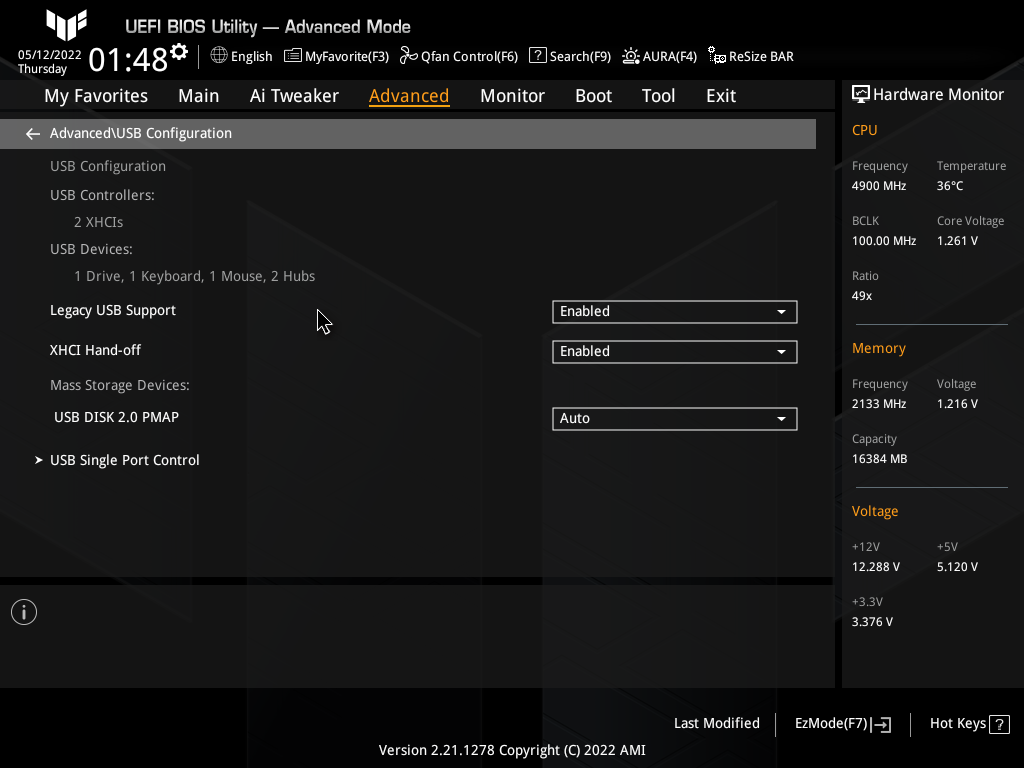

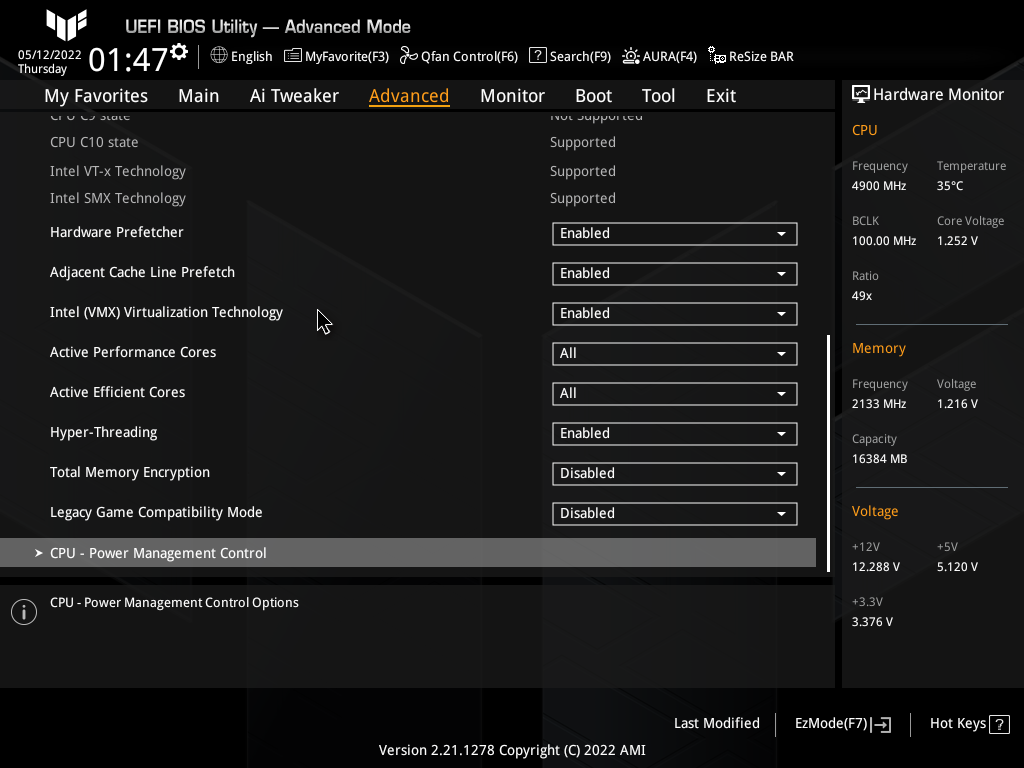

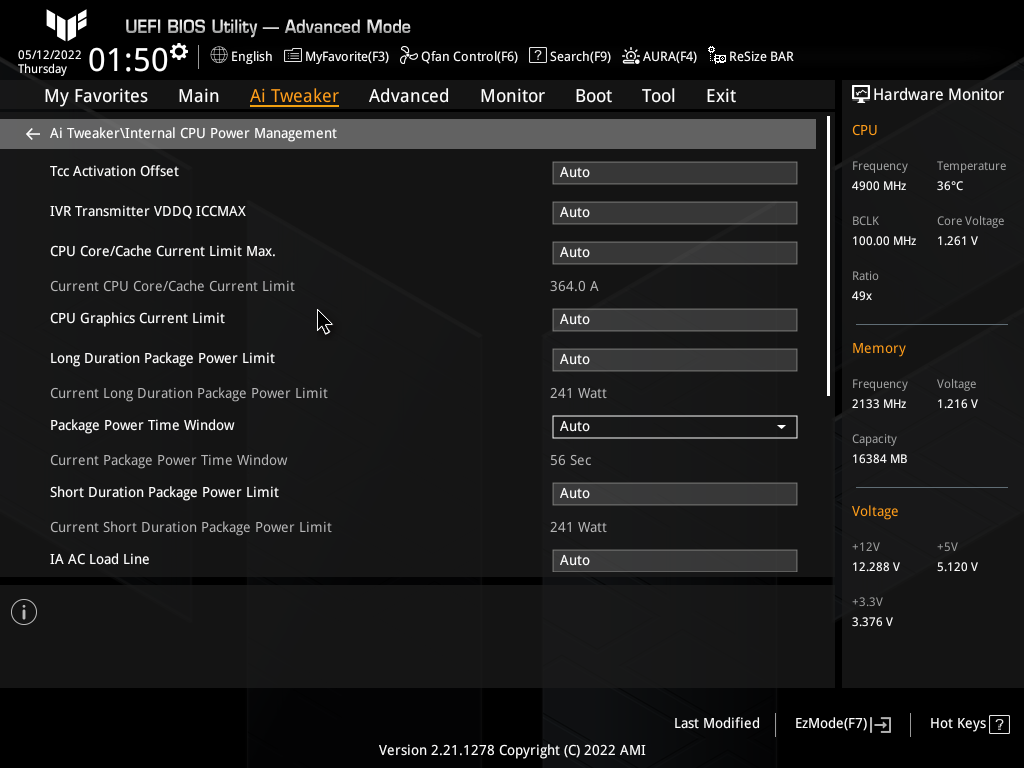

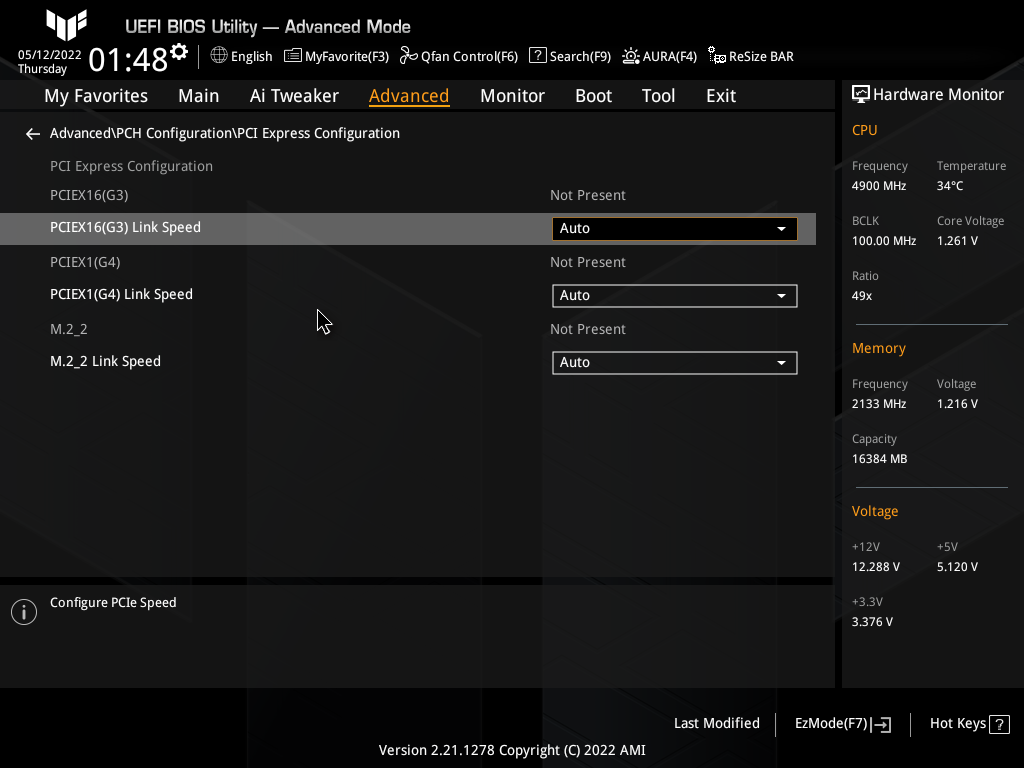

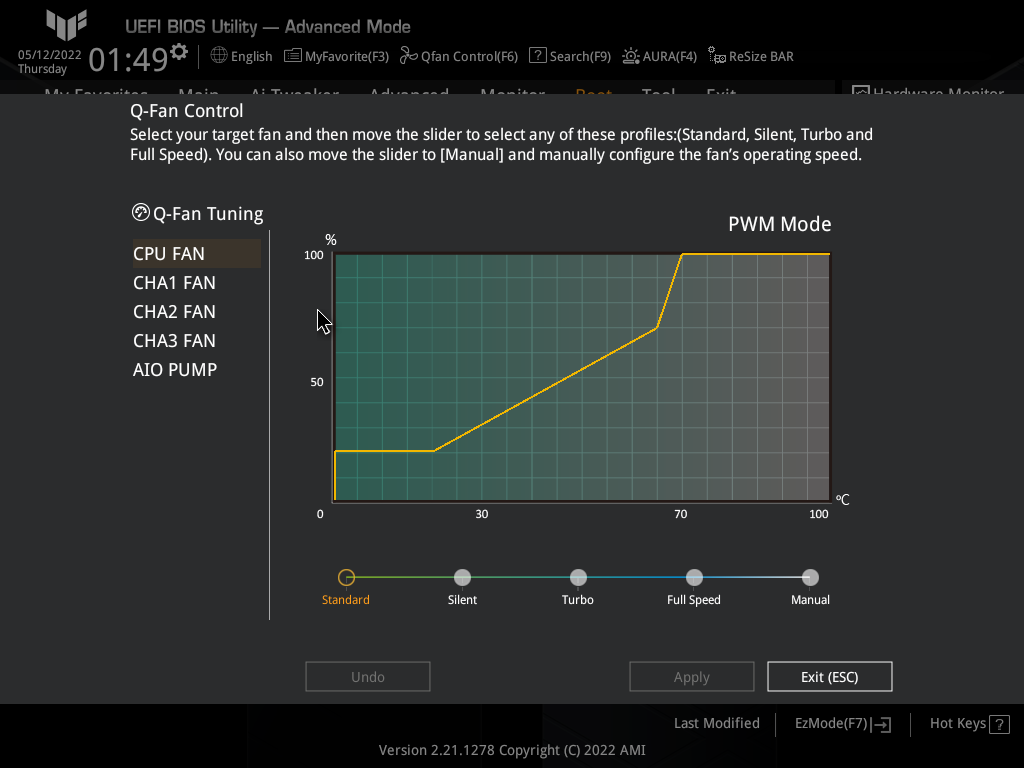

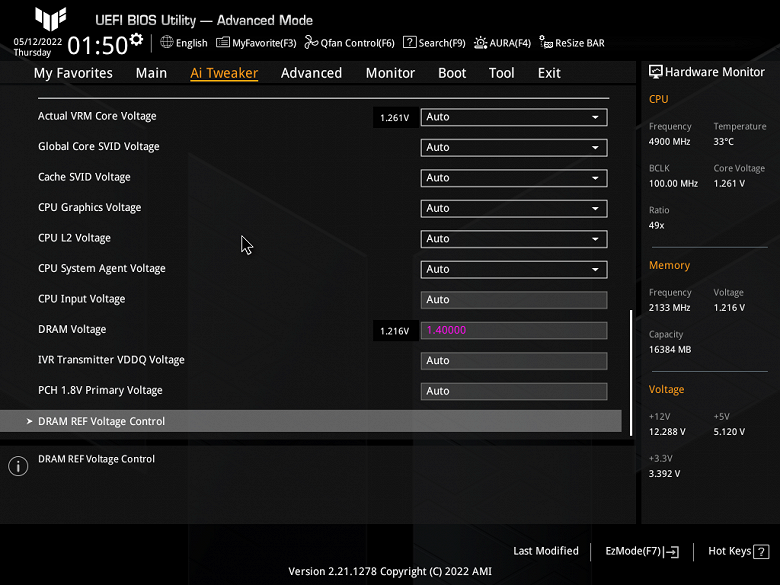

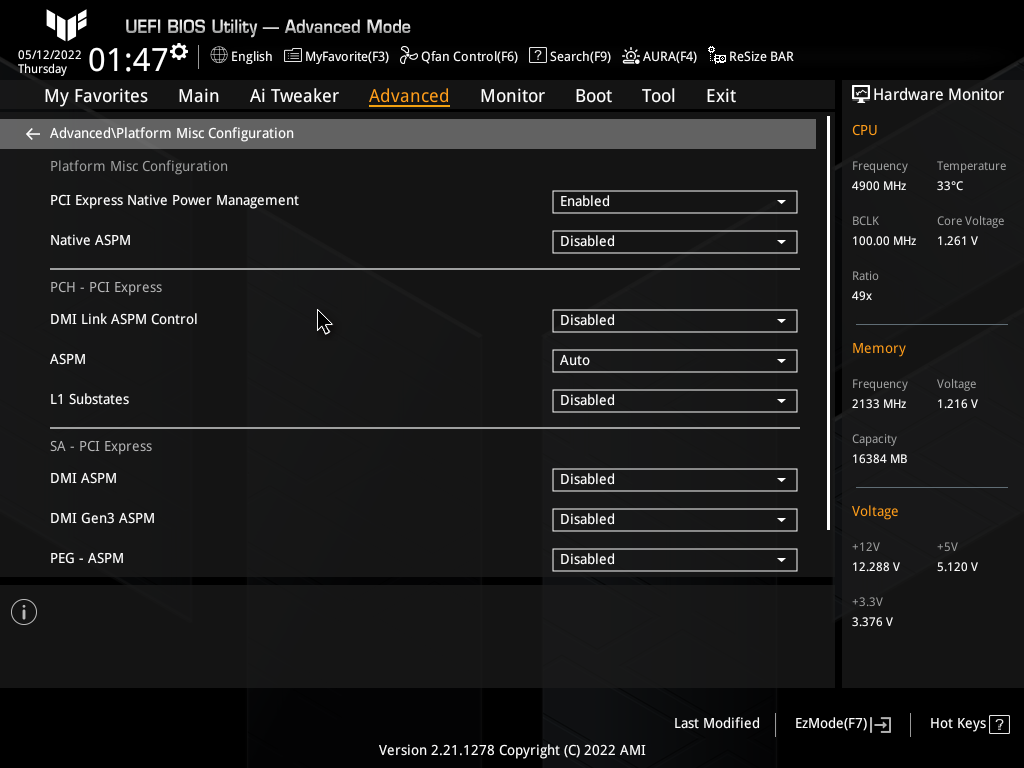

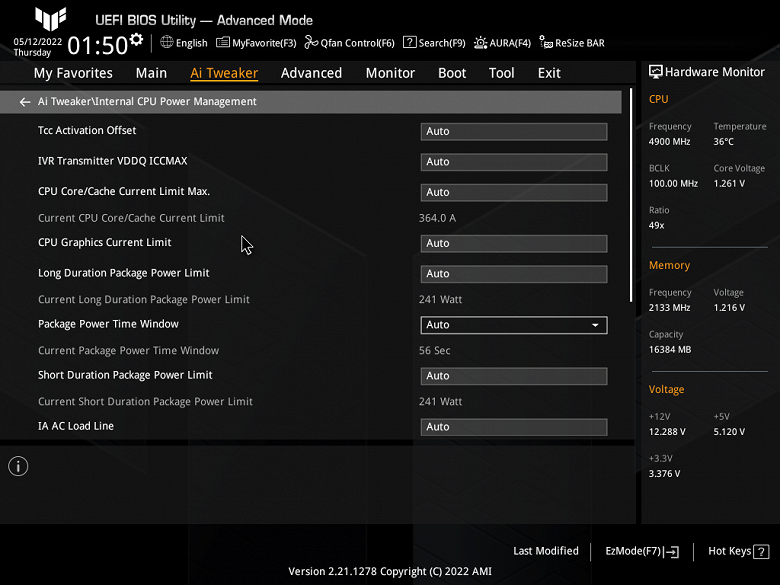

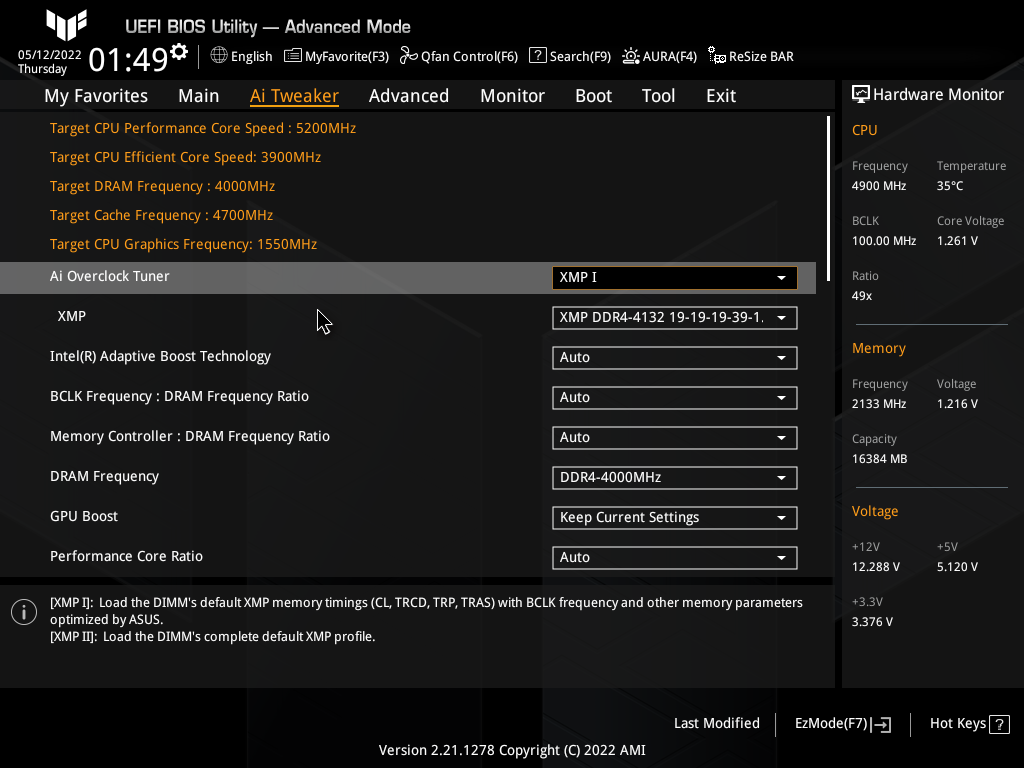

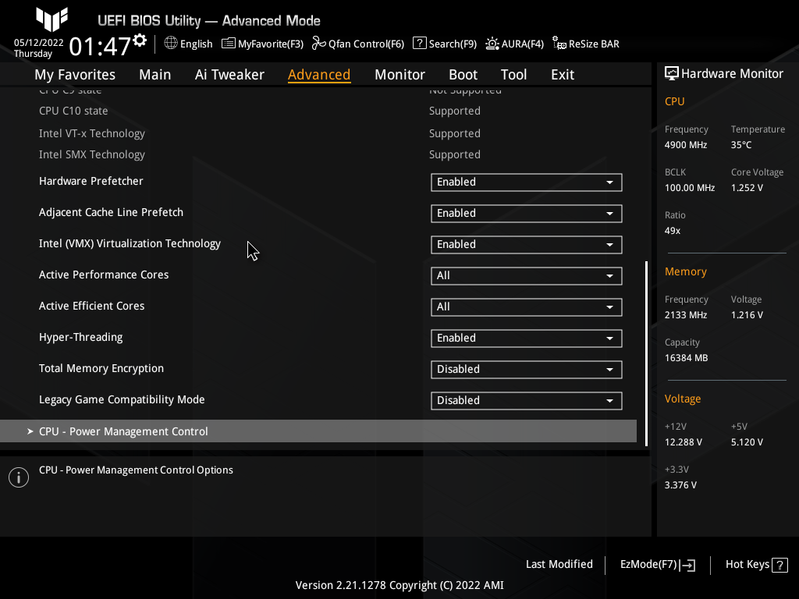

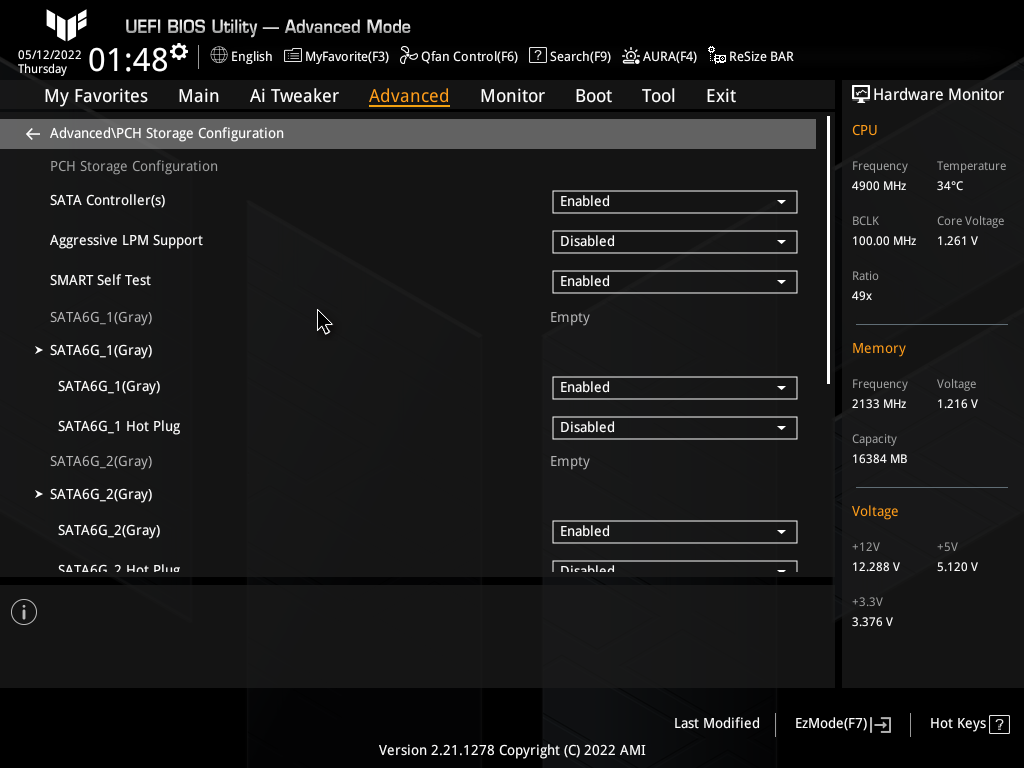

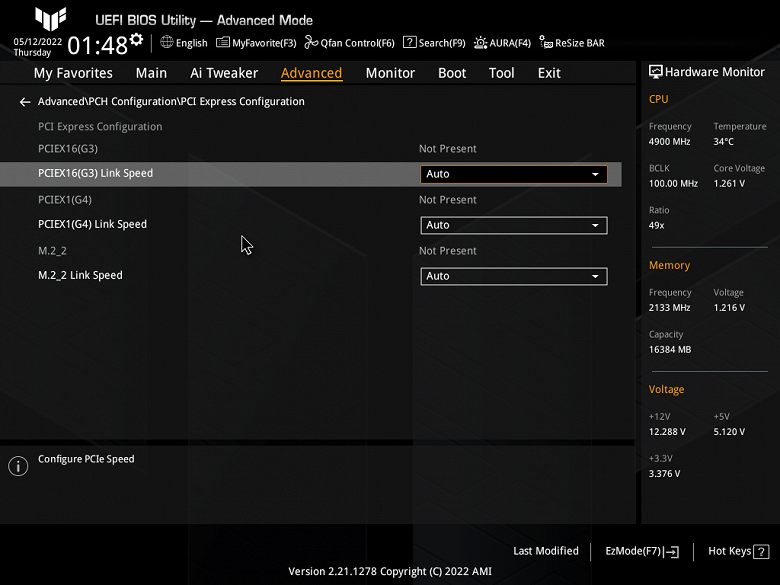

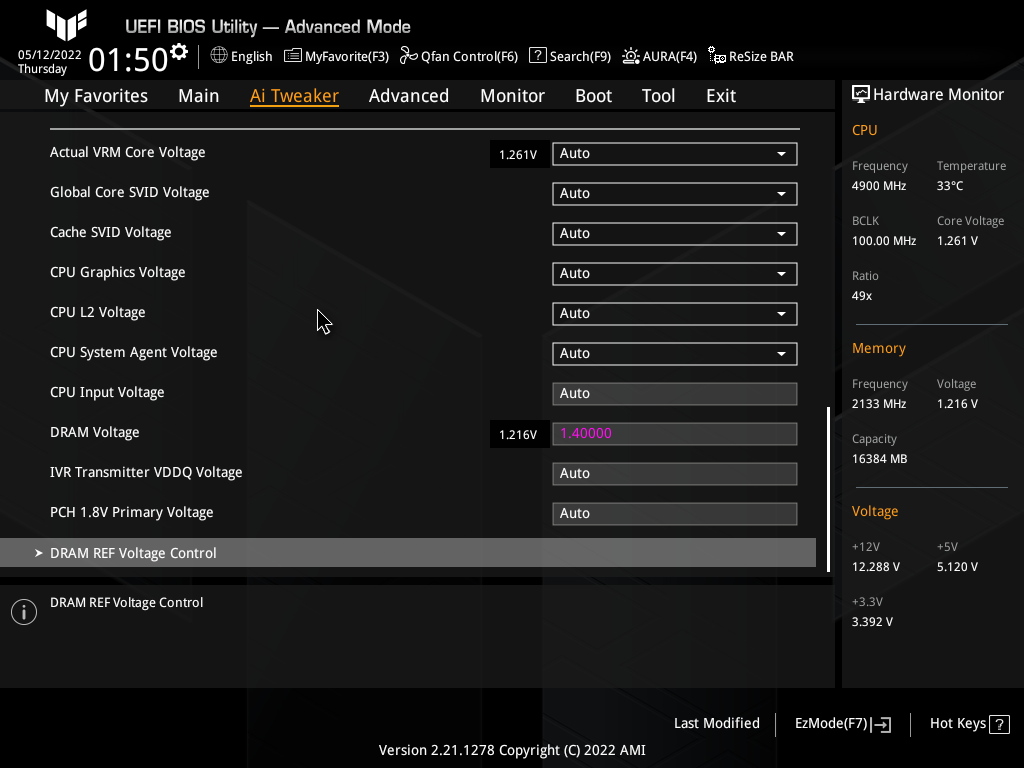

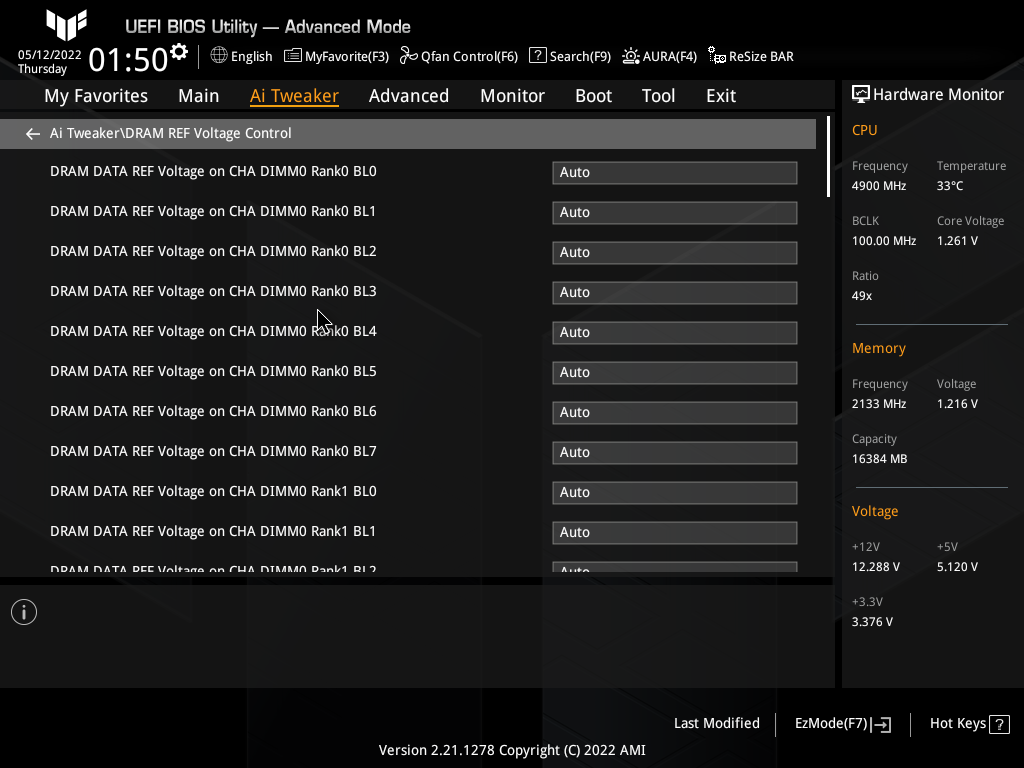

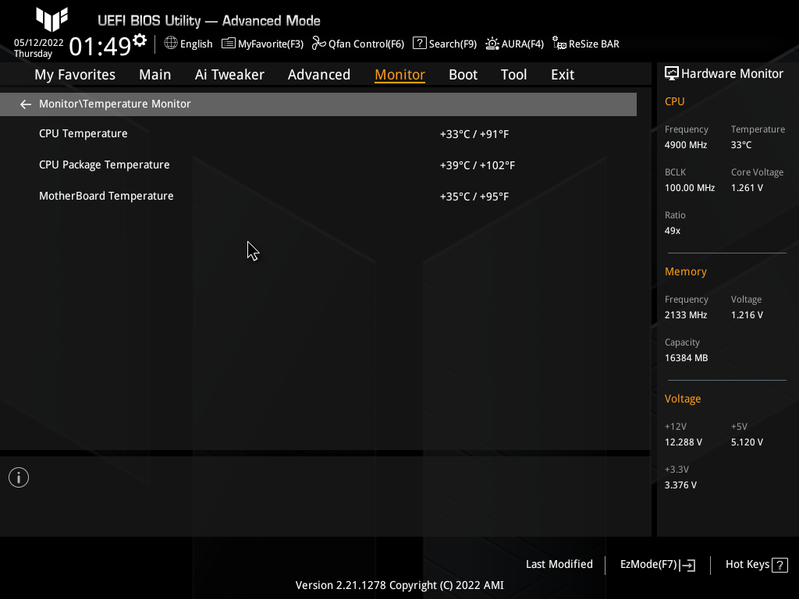

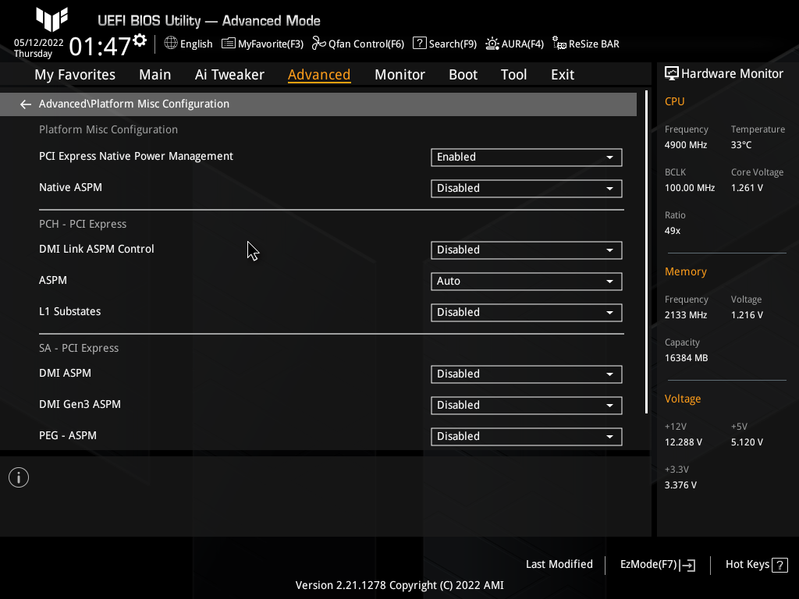

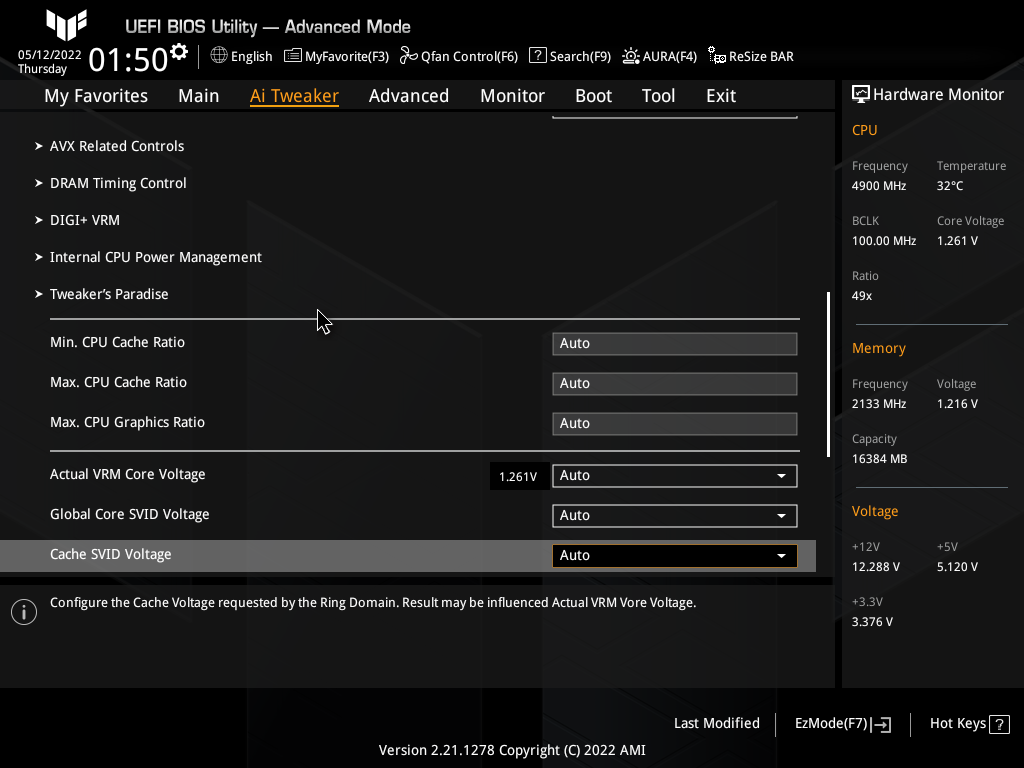

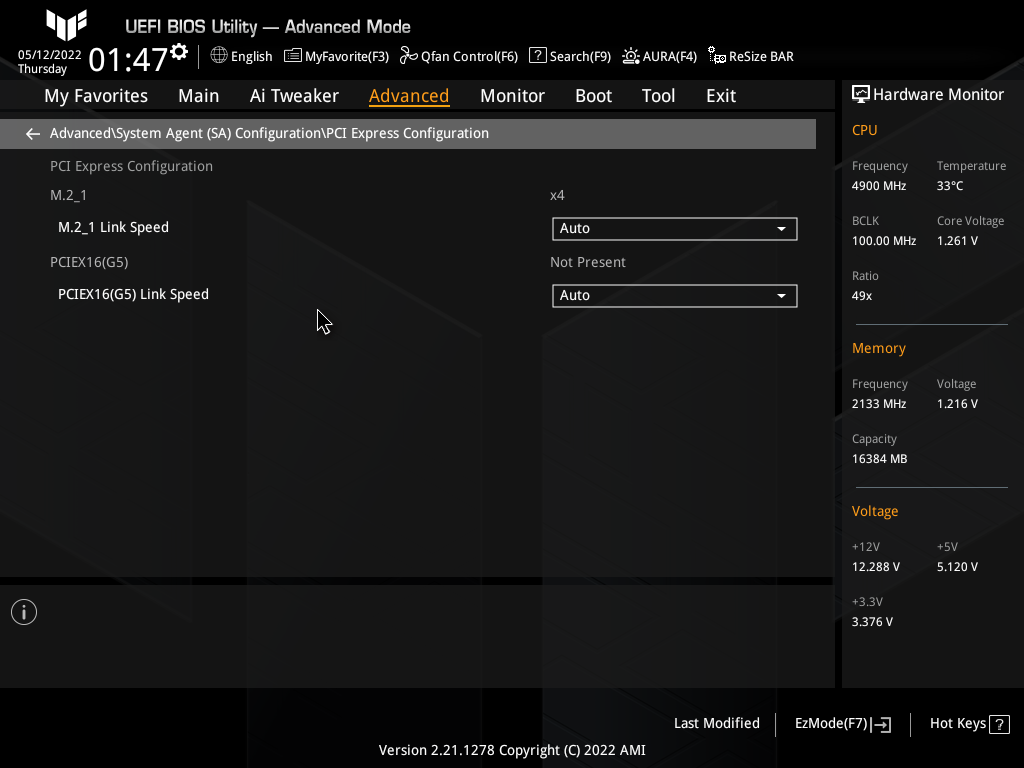

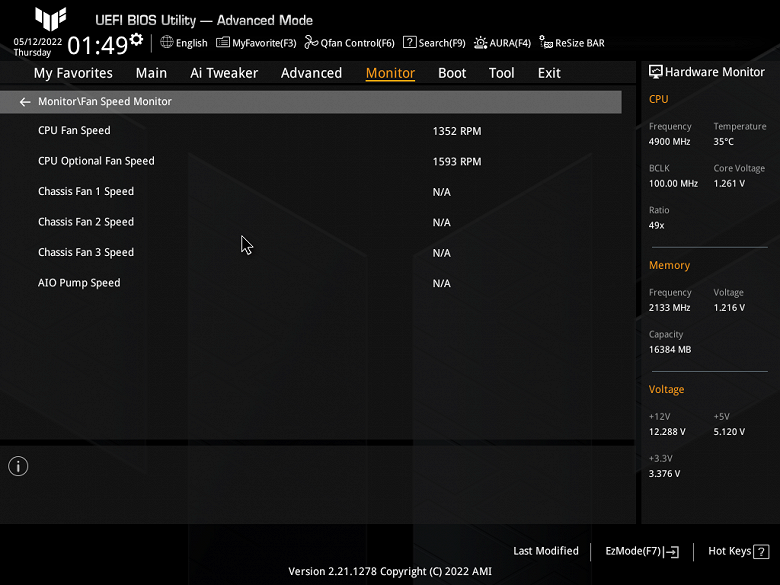

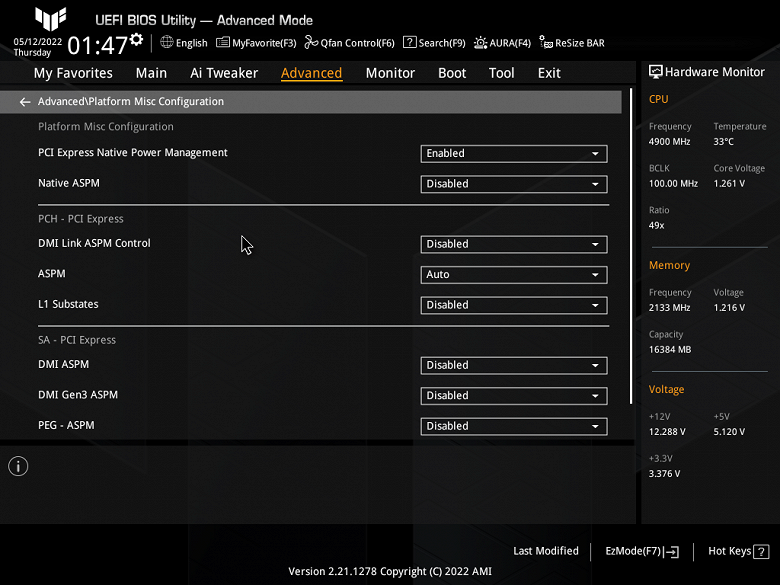

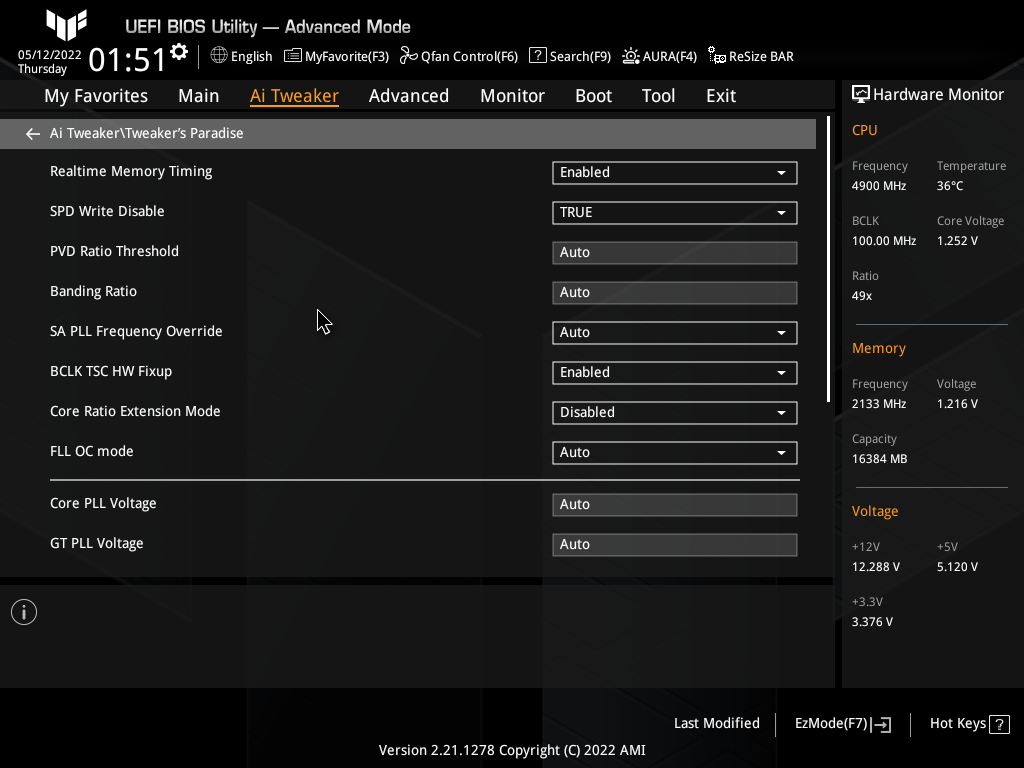

Настройки BIOS
Работоспособность (и разгон)

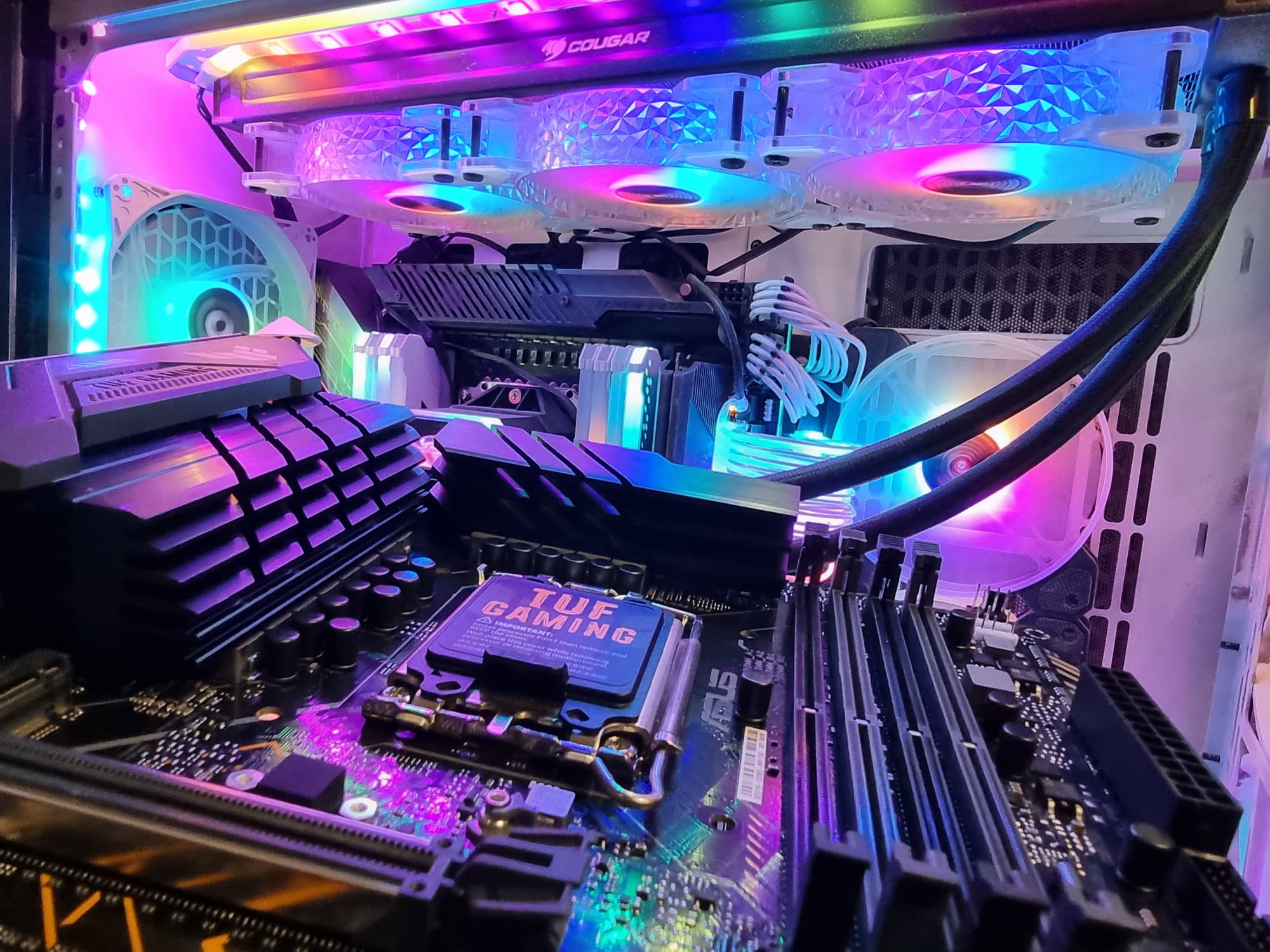

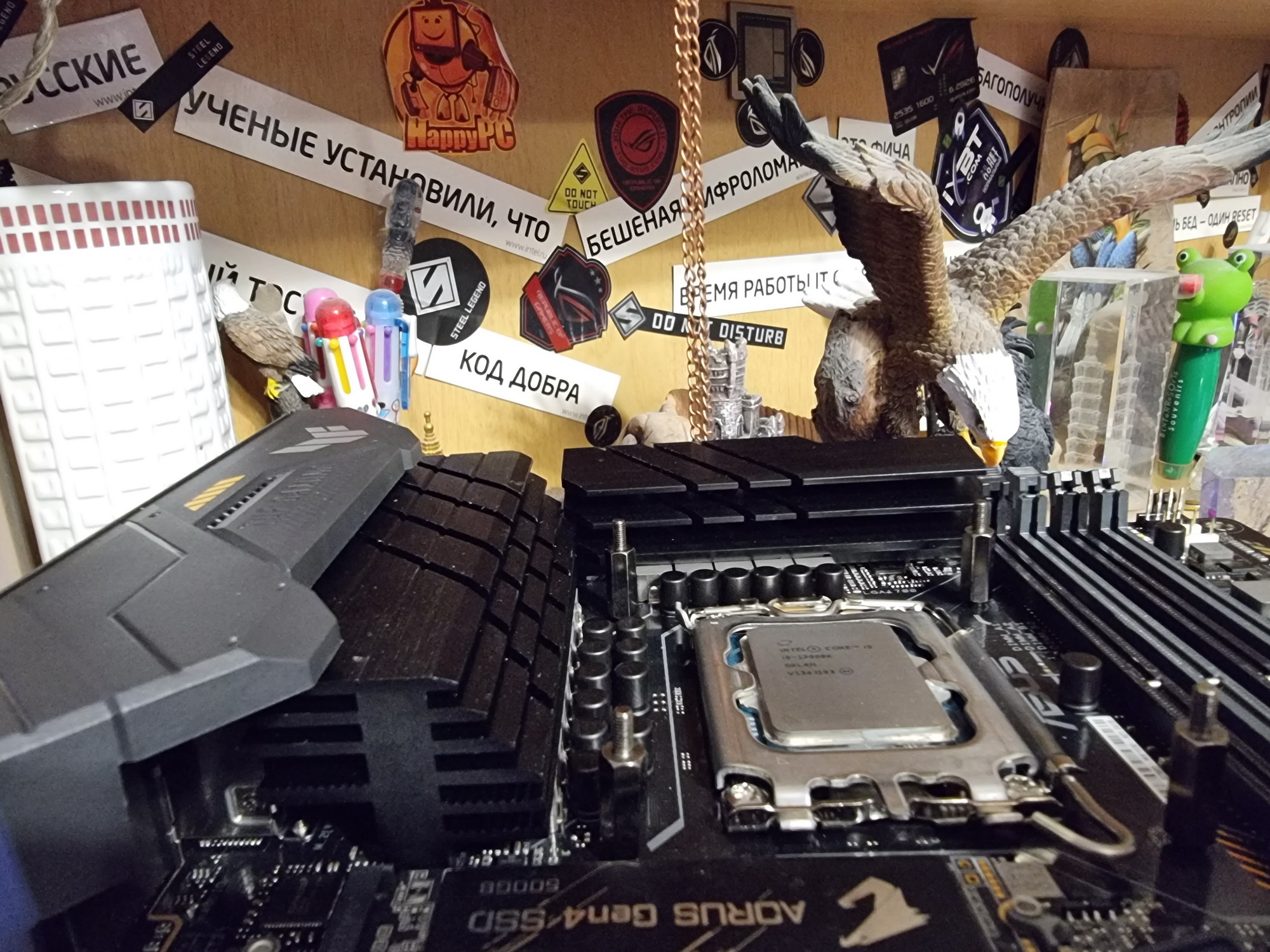

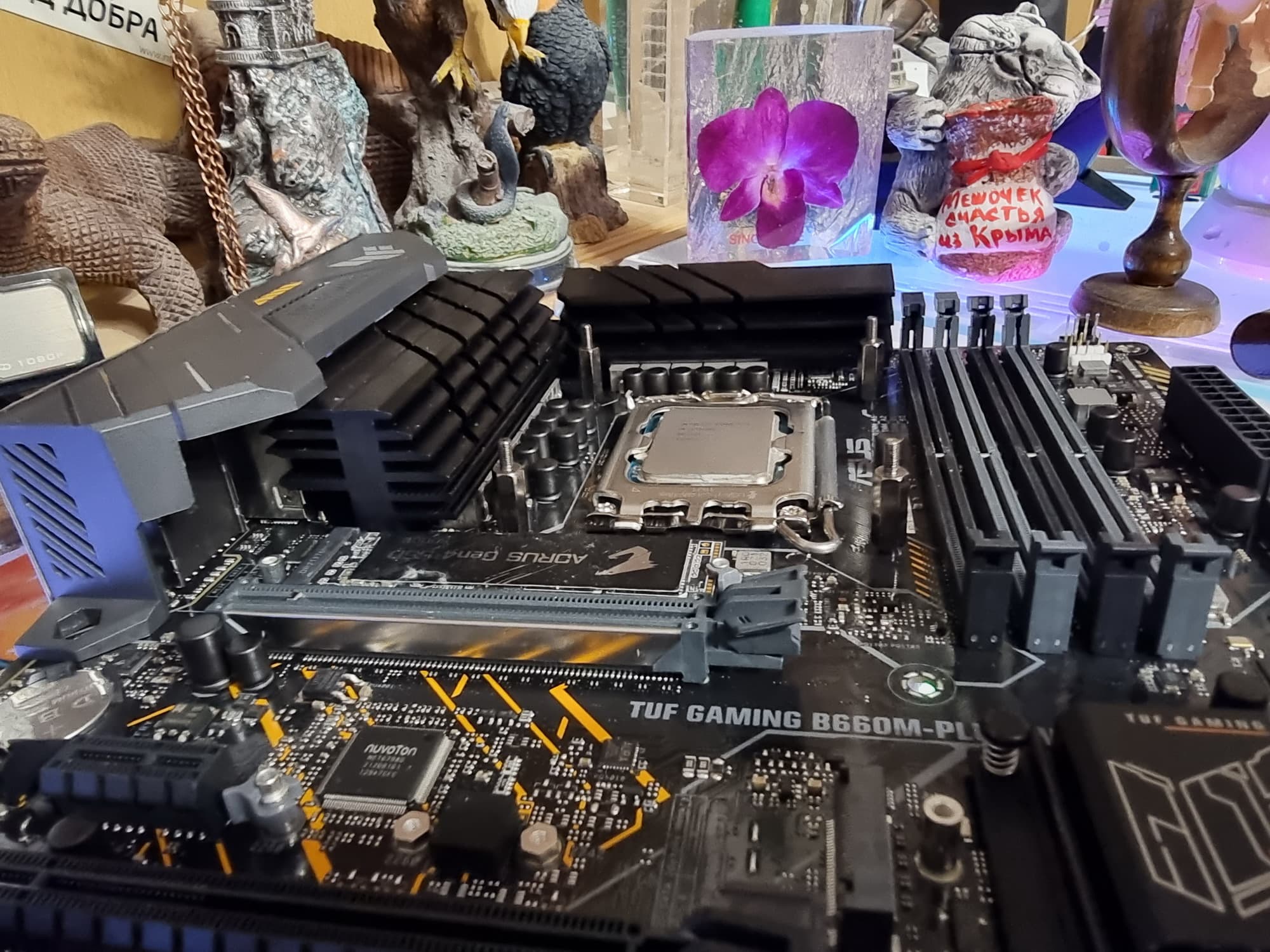

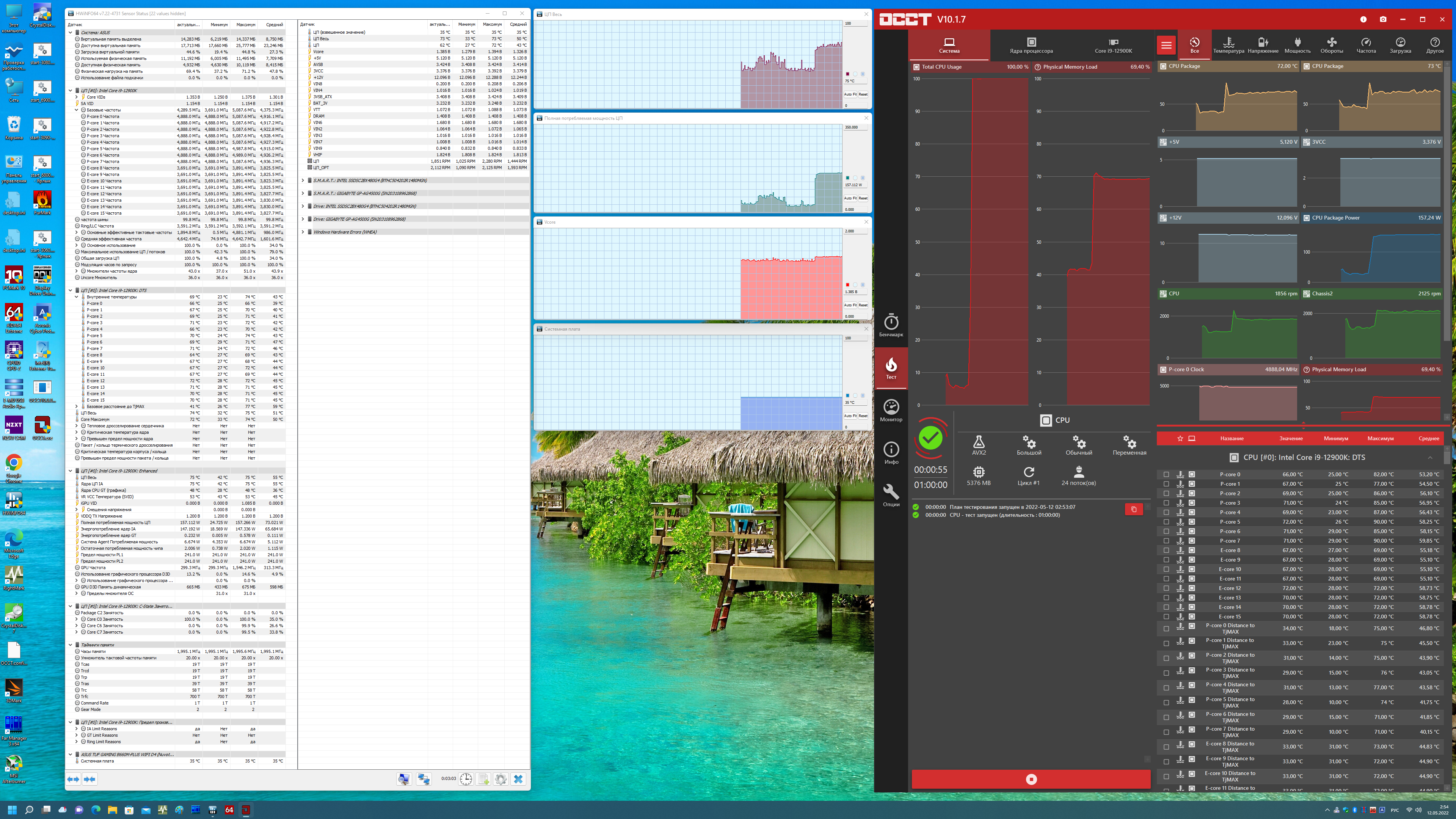

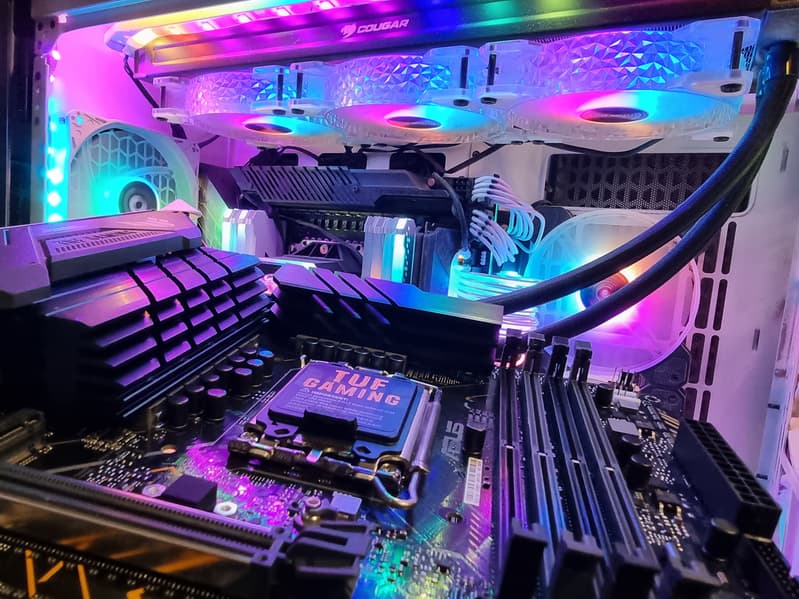

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.
Хорошо видно, что система питания у платы — на высоком уровне, наряду с хорошей системой охлаждения мы смогли легко получить авторазгон i9-12900K до 4,9/3,7 ГГц по всем ядрам. И это при стрессовой нагрузке теста, которой в жизни практически не бывает.
Понятно, что вряд ли кто будет ставить такой дорогой топовый процессор в матплату среднего уровня. Однако мы показали, что и такие монстры легко «уживаются» в относительно простых материнских платах и даже показывают работу на высоких частотах под сильной нагрузкой.
Выводы
Материнская плата Asus TUF Gaming B660M-Plus WiFi D4 ориентирована на геймеров, которым требуется среднебюджетное решение для относительно небольшого ПК. Данная модель форм-фактора microATX способна работать даже с флагманскими процессорами, обеспечивая достаточное питание для очень приличного авторазгона в режиме Intel Turbo Boost. Плата поддерживает работу с памятью DDR4, что привлечет всех, кто хочет собрать относительно недорогой ПК, так как DDR5 пока очень дорога.
У платы 15 USB-портов, включая один самый быстрый USB 3.2 Gen2×2, 4 USB 3.2 Gen2 и 4 USB 3.2 Gen1. Два «длинных» слота PCIe х16 разные: первый получает от процессора 16 линий PCIe, причем версии 5.0, второй — х4. Также есть один слот PCIe x1. Для накопителей предлагаются 2 слота M.2 (один из них подключен напрямую к процессору линиями PCIe 4.0, другой подключен к чипсету B660 линиями PCIe 4.0) и 4 порта SATA. Сетевые возможности неплохи: один быстрый проводной контроллер 2,5 Гбит/с и один современный беспроводной. Подсветка у платы практически отсутствует, но есть 4 гнезда для подключения внешних устройств подсветки.
