Обзор материнской платы Asus ROG Strix TRX40-E Gaming на чипсете AMD TRX40

Мы продолжаем тему дорогих платформ HEDT от Intel и AMD. Почему такое пристальное внимание к материнским платам именно в сегменте High End Desktop? — Дело в том, что бюджетные решения, как правило, очень похожи в силу ограниченного потенциала возможностей периферии, относительно слабых систем питания и так далее. И только среднебюджетные продукты уже надо детально разбирать, чтобы понять — какой из них лучше или хуже. А уж по очень дорогим материнским платам надо писать детальные разбирательства их особенностей. Одно дело отдать 5-7 тысяч рублей за материнку, а другой вопрос — в 8-10 раз больше. Тут любой потенциальный покупатель хочет понять — заслуживает устройство таких денег или нет.

Вот почему я продолжаю цикл материалов по системным платам на базе чипсета AMD TRX40. Да, надо сразу же сказать, что из-за позиционирования данных продуктов они по определению не могут быть дешевле 25 — 30 тысяч рублей. Ну по крайней мере, до момента выхода следующего поколения чипсетов и материнских плат того же класса (тогда продукты на базе TRX40 уже пройдут моральную «старость», которая обычно приводит к сбросу цен). Правда в High End сегменте невыгодно сильно удешевлять прошлые поколения — продавать в убыток, поэтому, как правило, перед выходом следующего поколения просто перестают закупать текущее, чтобы оно просто пропало из продажи до того, как на него спрос упадет до нуля.

Итак, TRX40, который был создан в прошлом году компанией AMD для поддержки процессоров Ryzen Threadripper 3-го поколения. По сути сейчас только AMD и поддерживает разделение «массового» и «премиального» сегментов ПК, исходя из направленностей и позиционирования каждого из них. Не так давно и компания Intel разделяла рынок ПК по таким же признакам, но выход нового поколения Ryzen 3xxx от AMD дал эффект бомбы, которая заставила Intel снести границы меж сегментами, резко снизив цены на Core i9-10xxxX (Extreme), в результате чего предназначенные для массового сегмента AMD Ryzen 39xxX стали успешно соперничать не с ранее имевшимися на рынке Intel Core i9-9900/9700, а с более мощными Core i9-10xxxX, поэтому границы HEDT/Mainstream как-то размылись. Кстати, некоторые предпочитают эти сегменты величать как «потребительский» (аналог массового или mainstream) и «рабочий» (подразумевая направленность HEDT на рабочие станции). Я не соглашусь, ибо в том самом «рабочем» (где Ryzen Threadripper, Core X) сегменте полно материнских плат, созданных для геймеров. Поэтому все же правильнее HEDT называть или просто HEDT, или «премиальным» сегментом ПК.

Если компания Intel до последнего момента предпочитала выпускать многоядерные решения в едином кристалле, мысленно проведя черту разделения массового сегмента ПК от премиального по признаку наличия 8 ядер и 16 потоков максимум для первого и до 18/36 для второго, то компания AMD пошла по другому пути.

Для желающих иметь особо высокопроизводительные системы с огромным количеством ядер (HEDT) AMD предложила так сказать, «адаптированные» варианты серверных мультиядерных/мультичиповых решений AMD Epyc в виде новых продуктов — AMD Ryzen Threadripper. Такое сложное название должно с одной стороны показать нацеленность продуктов все же на десктопные ПК (пусть и самые-самые), а не на сервера, с другой стороны, четко отделить их от просто «райзенов». И что? — Снова в пику конкуренту чипсет для поддержки Threadripper 19xx/29xx получил название Х399. И вот как тут потребителю уже не запутаться: X299 — это Intel, X399 — это AMD. Слава Богу, разум возымел действо, и для Threadripper 3xxx компания выпустила чипсет уже с уникальным именем TRX40 (c одной стороны явное указание, что он для «тредрипперов» — TR, с другой стороны имеется намек на продолжение серии «Х», а 40 — обозначение поддержки шины PCI-e 4.0).

Понятно, что «конструктор» от Epyc в принципе позволяет варьировать количеством ядер. Да, появились сложности с лимитами энергопотребления и иные проблемы при переносе по сути серверных технологий в сектор настольных ПК (если серверам «до лампочки» шум от сотни вентиляторов и наличие особо мощных блоков питания, то настольные системы все же должны вписываться в рамки общепринятых для ПК стандартов, как по потреблению, так и по шуму). Но тем не менее, с задачей инженеры AMD справились, самые топовые «тредрипперы» (вольный перевод этого названия — «превосходный/зрелый поток» уже говорит сам за себя) получили популярность в среде HEDT.

Если поколения Threadripper 19xx/29xx обладали определенным минусом из-за топологии NUMA (Non-Uniform Memory Architecture), то Threadripper 39xx резко привлек к себе внимание сменой топологии на UMA (Uniform Memory Architecture).

Поэтому в сегменте ПК уровня HEDT этой линейке процессоров на сегодня нет равных по вычислительным способностям. Разумеется, AMD не замедлила воспользоваться своим выигрышным положением в HEDT и задала очень высокие ценники на Threadripper-ы 3ххх (заодно чтобы не мешать продажам «потребительских» Ryzen 3xxx, где старшие решения 3900/3950 имеют также «нехилые» ценники). Остался вопрос: если уж мы покупаем процессор за 150 — 200 тысяч рублей (а то и за все 300), то какую материнскую плату выбрать. А вот тут уже голове придется сильно поболеть, ибо выбор-то велик, но все материнки на TRX40 стоят дороже среднебюджетных современных смартфонов. И главное — не ошибиться.

Для этого мы и даем очень детальные обзоры такого рода плат. Вот сегодня геймерское решение: производитель справедливо считает, что на супермощных ПК не вечно же будут строить модели или проектировать ракеты, а подчас их можно использовать и для досуга, в частности для игр. Грешно же не попользоваться мощью многоядерного процессора пусть хоть и частично.

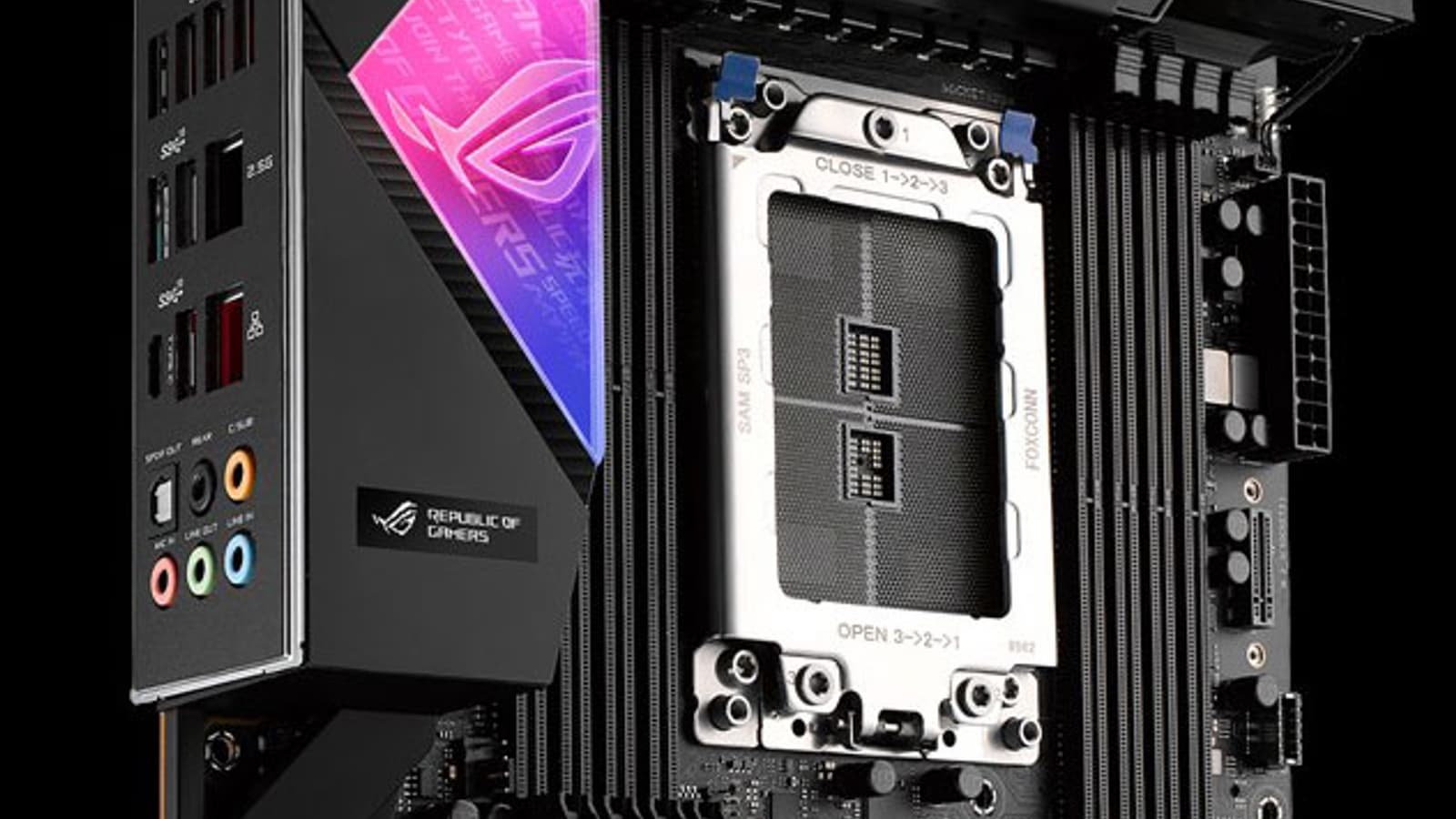

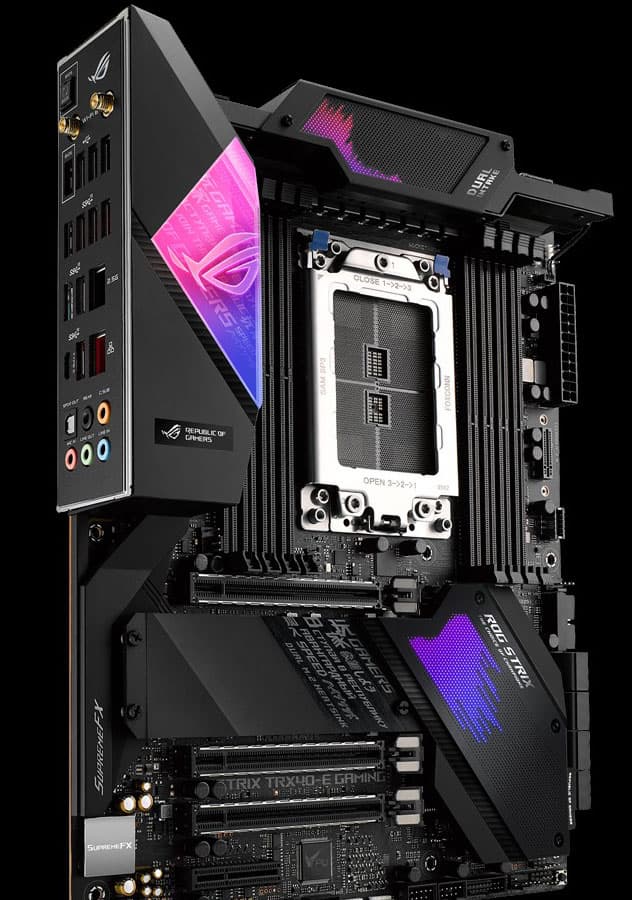

Так что, давайте изучать ROG Strix TRX40-E Gaming как материнскую плату для HEDT, но с уклоном на геймеров.

ROG Strix TRX40-E Gaming поставляется в обычной коробке привычных размеров.

Внутри коробки есть три отсека: для самой материнской платы и для остального комплекта.

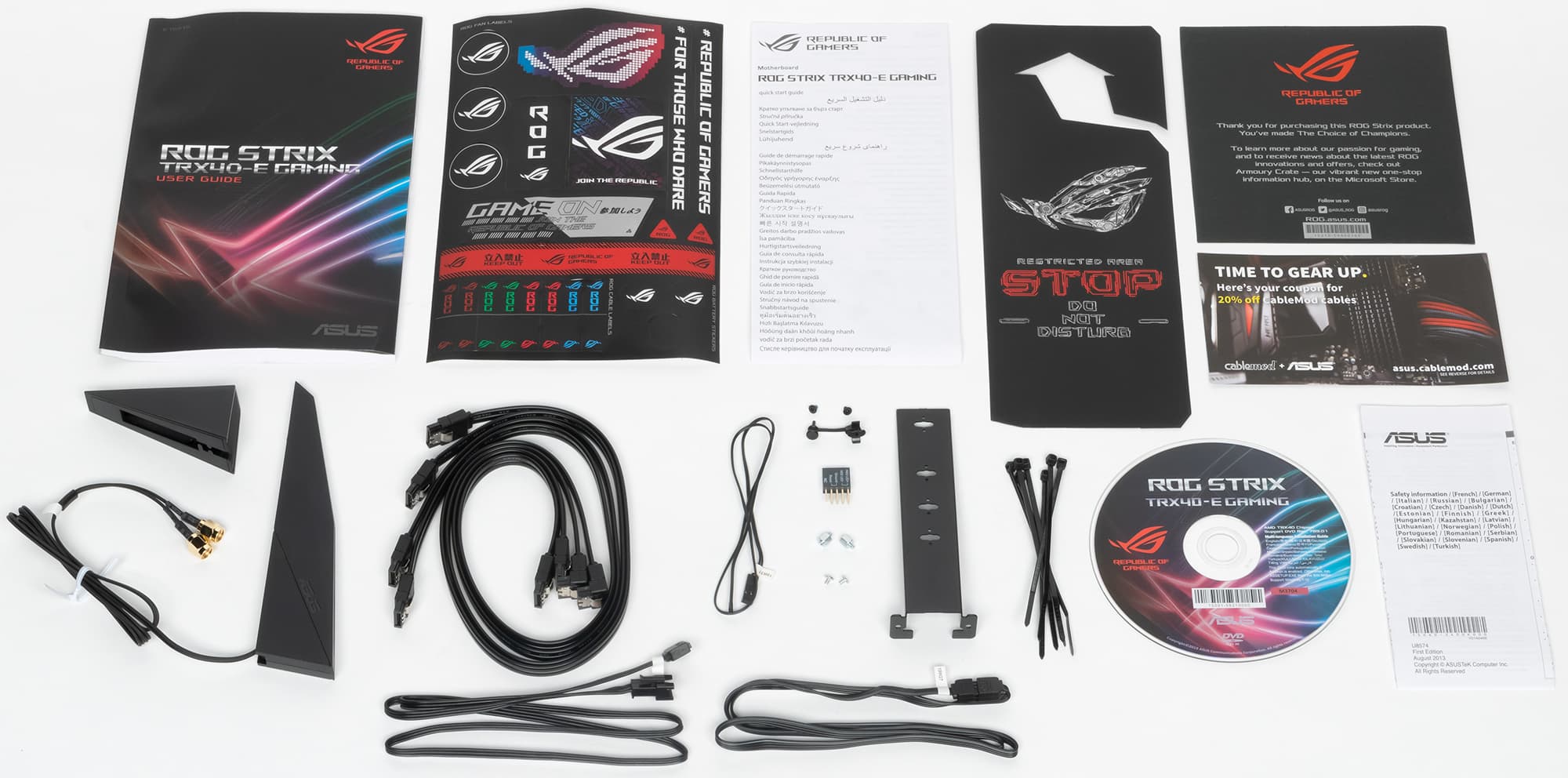

В комплекте поставки, кроме традиционных элементов типа руководства пользователя и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), есть набор крепежа для вертикального форм-фактора M.2, разветвители для подключения подсветок, винтики для монтажа модулей M.2, фирменный адаптер Q-Connector, накопитель типа CD, стяжки.

Стоит отметить, что «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате. Фирменное ПО поставляется на CD. Впрочем программное обеспечение за время путешествия платы к покупателю все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

Форм-фактор

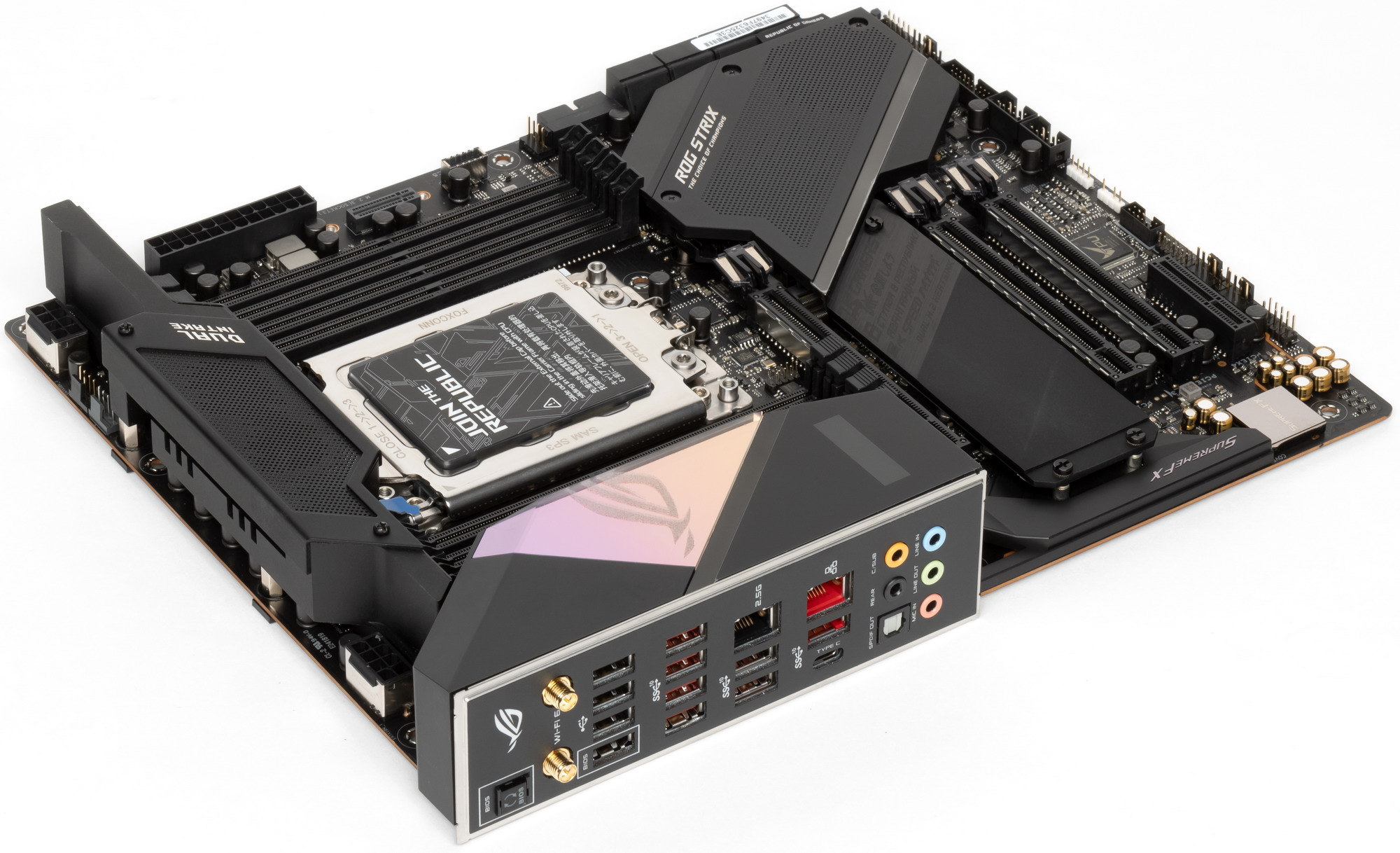

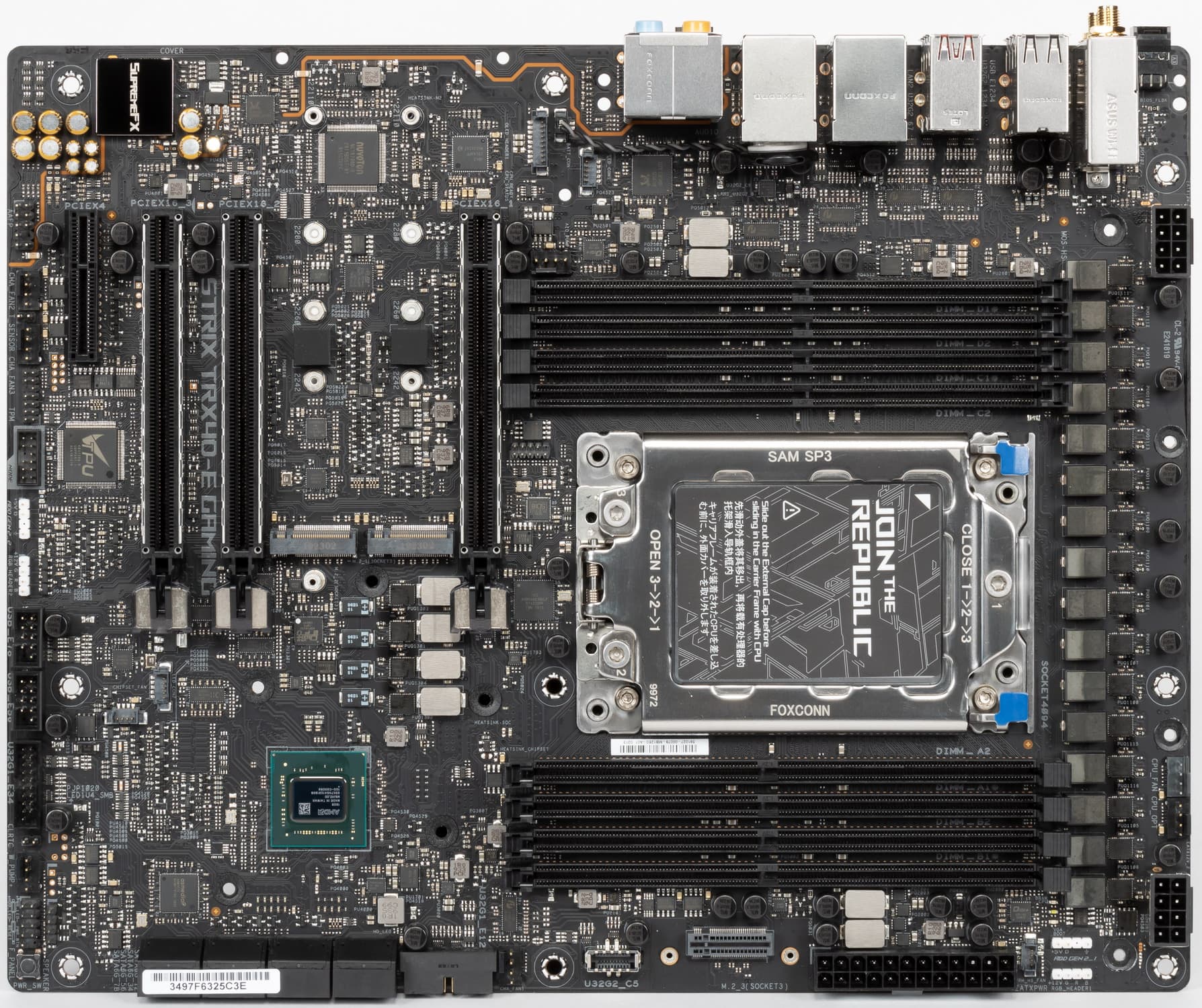

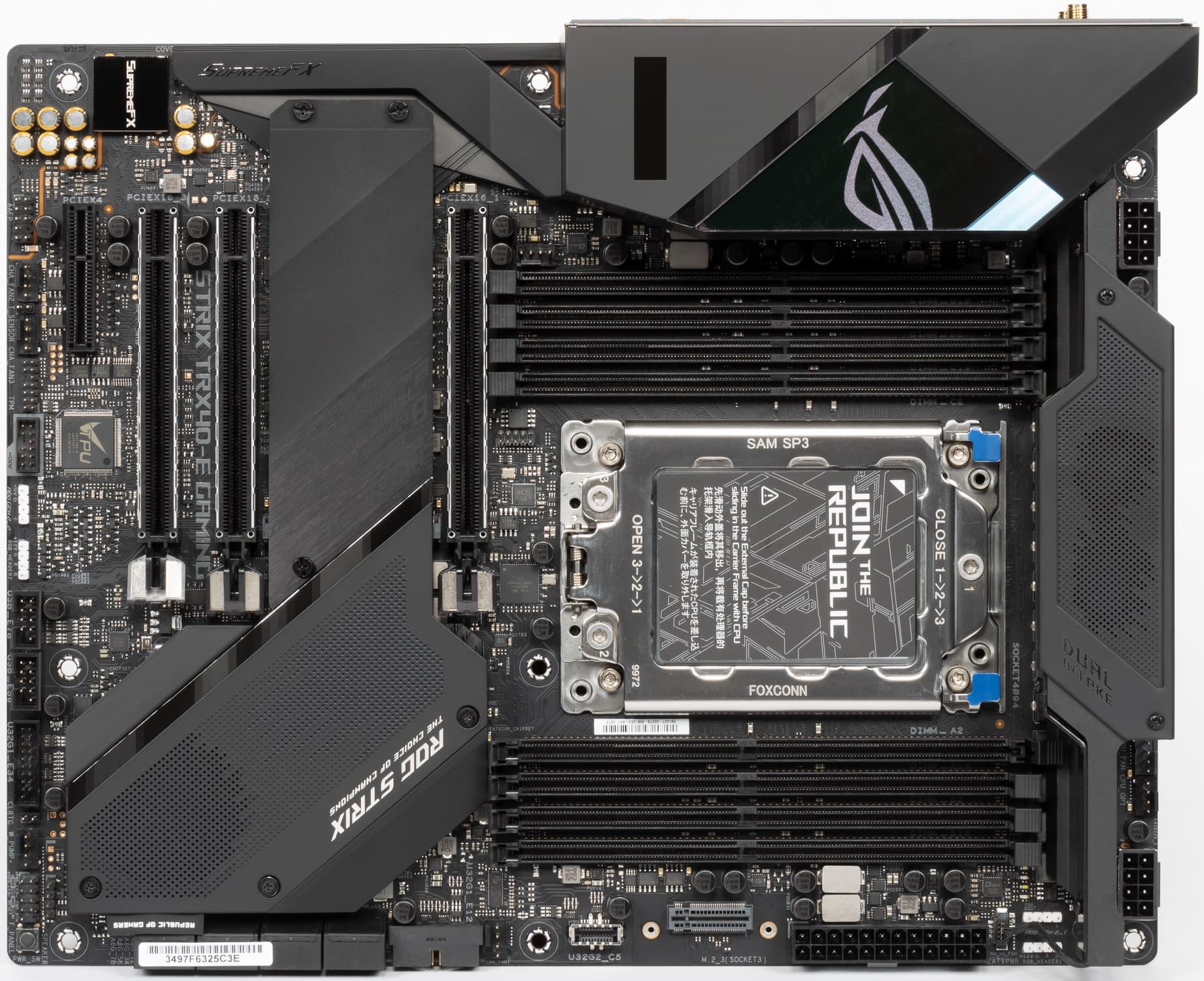

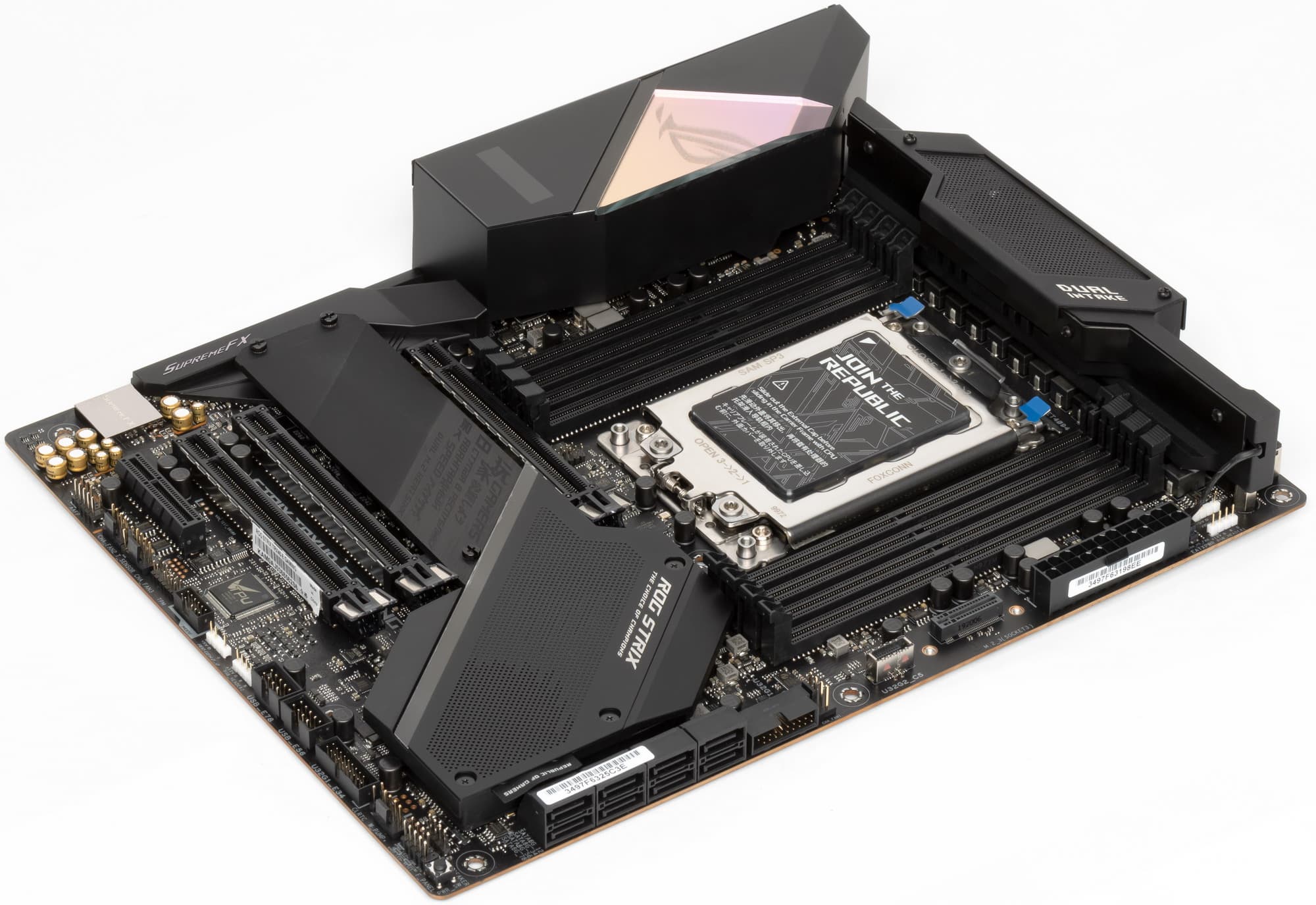

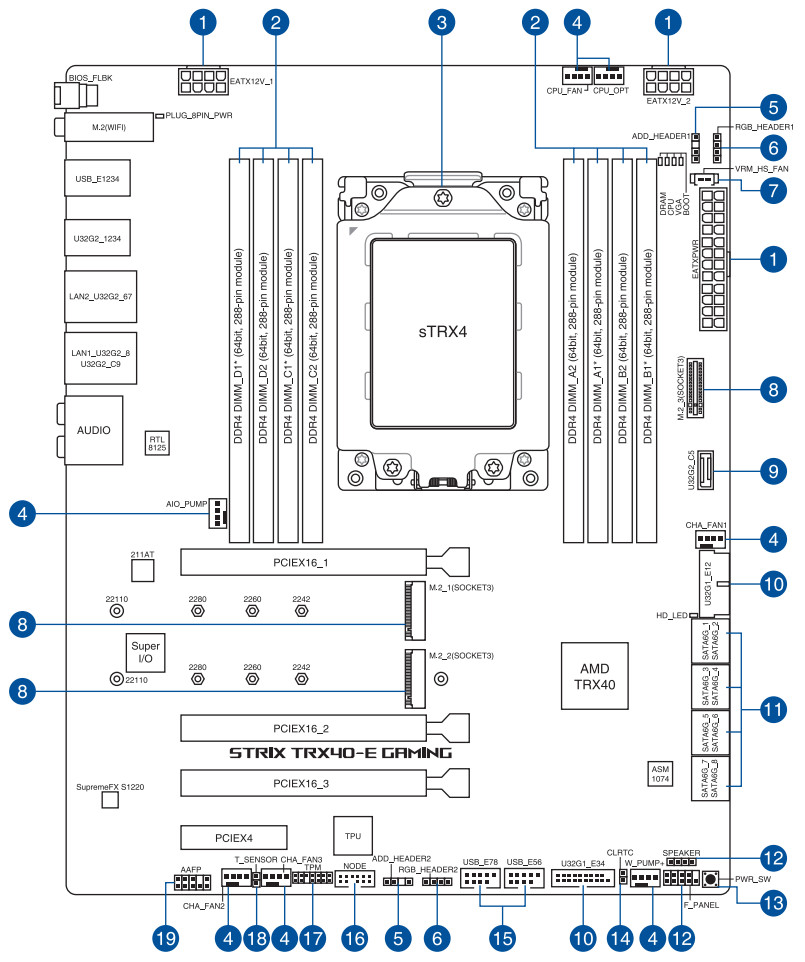

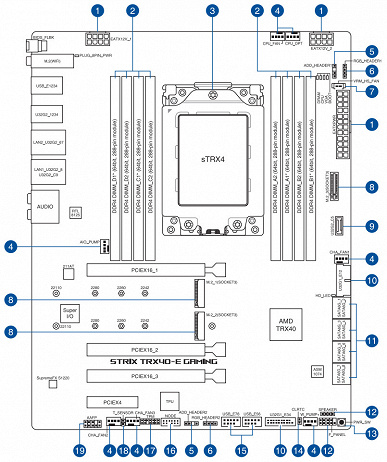

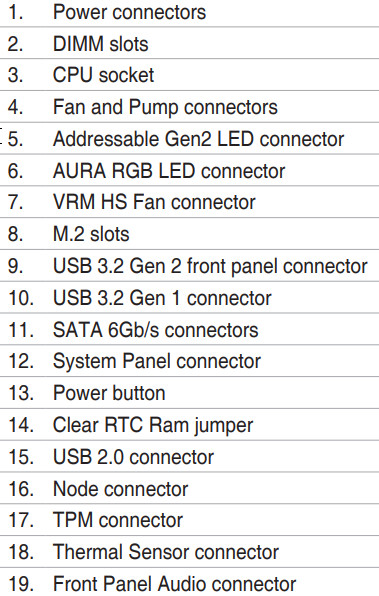

Материнская плата ROG Strix TRX40-E Gaming выполнена в форм-факторе ATX, имеет размеры 305×244 мм и 9 монтажных отверстий для установки в корпус.

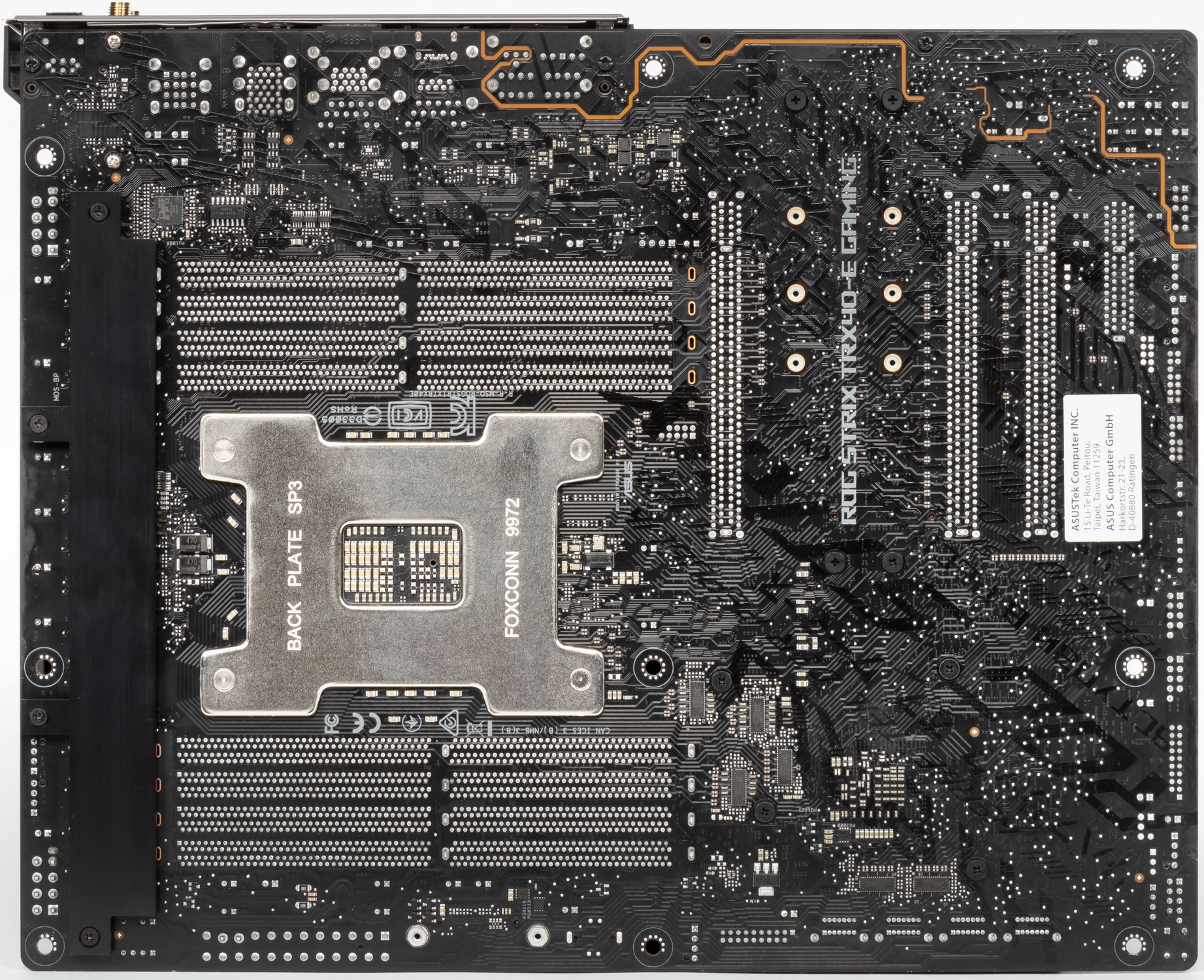

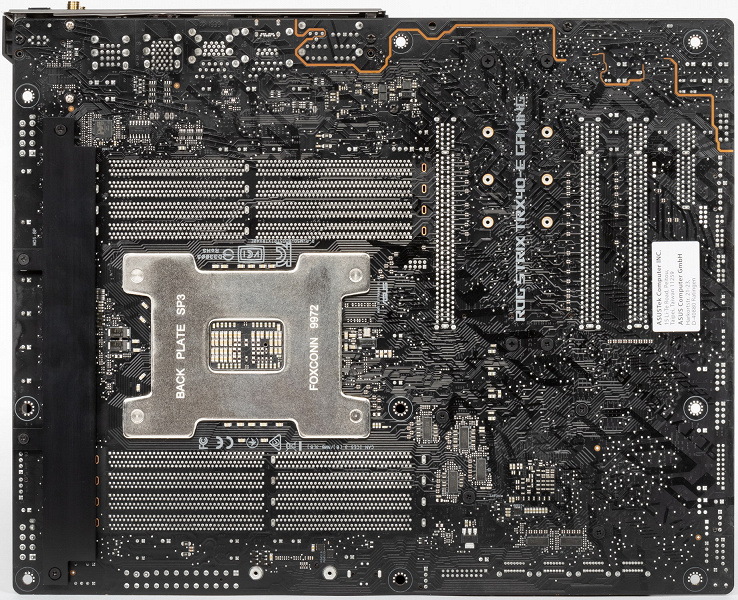

На оборотной стороне элементы имеются, в частности, ряд усилителей сигнала для шины PCI-e, один из ШИМ-контроллеров и другая мелкая логика. Обработан текстолит неплохо: во всех точках пайки острые концы срезаны.

Технические характеристики

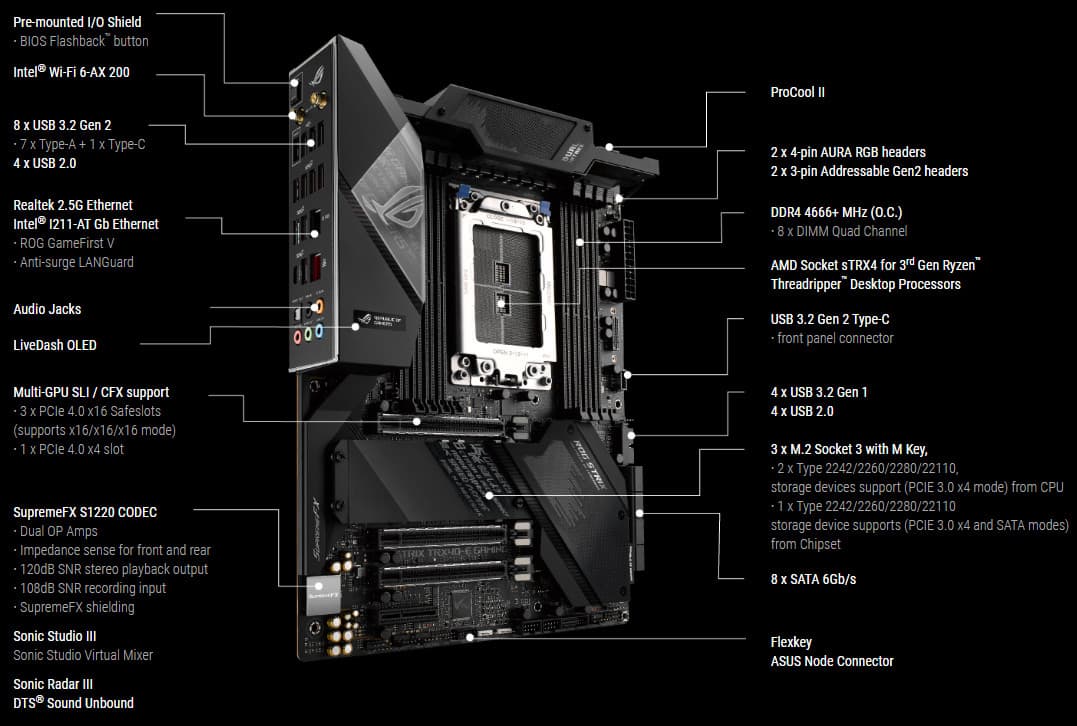

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры	AMD Ryzen Threadripper 3-го поколения
Процессорный разъем	sTRX4
Чипсет	AMD TRX40
Память	8 × DDR4, до 256 ГБ, до DDR4-3200 (XMP 4600), четыре канала
Аудиоподсистема	1 × Realtek ALC4050H (на наушники) + операционный усилитель 1 × Realtek ALC1220 (перемаркирован в S1220) (7.1) (на заднюю панель, динамики)
Сетевые контроллеры	1 × Intel WGI211-AT Ethernet 1 Гбит/с 1 × Realtek RTL8125 Ethernet 2,5 Гбит/с
Слоты расширения	3 × PCI Express 4.0 x16 (режимы x16, x16+x16 (SLI/CrossFire), x16+x16+x16 (CrossFire)) 1 × PCI Express 4.0 x4
Разъемы для накопителей	8 × SATA 6 Гбит/с (TRX40) 1 × M.2 (TRX40, PCI-e 4.0 x4/SATA 6 Гбит/с для устройств формата 2242/2260/2280/22110) 2 × M.2 (CPU, PCI-e 4.0 x4 для устройств формата 2242/2260/2280/22110)
USB-порты	1 × USB 3.2 Gen2: 1 внутренний разъем под порт Type-C (TRX40) 4 × USB 3.2 Gen2: 3 порта Type-A (красные) и 1 порт Type-C на задней панели (TRX40) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (ASMedia) 4 × USB 2.0: 2 внутренних разъема на 4 порта (Genesys Logic) 4 × USB 2.0: 4 порта Type-A (черные) на задней панели (Genesys Logic) 4 × USB 3.2 Gen2: 4 порта Type-A (красные) на задней панели (CPU)

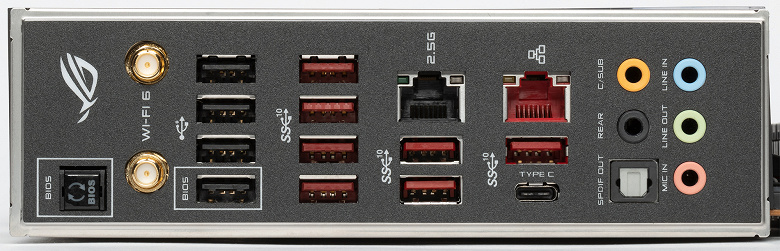

Разъемы на задней панели	1 × USB 3.2 Gen2 (Type-C) 7 × USB 3.2 Gen2 (Type-A) 4 × USB 2.0 (Type-A) 2 × RJ-45 5 аудиоразъемов типа миниджек 2 антенных разъема 1 × S/PDIF (оптический, выход) кнопка перепрошивки BIOS — Flashback
Прочие внутренние элементы	24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 разъем для подключения порта USB 3.2 Gen2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов (поддержка помп ЖСО) 2 разъема для подключения неадресуемой RGB-ленты 2 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем NODE 1 разъем TPM 2 разъема для подключения управления с передней панели корпуса 1 разъем для термодатчика 1 разъем сброса CMOS 1 кнопка включения питания Power
Форм-фактор	ATX (305×244 мм)
Средняя цена	40-45 тысяч рублей на момент публикации обзора

Основная функциональность: чипсет, процессор, память

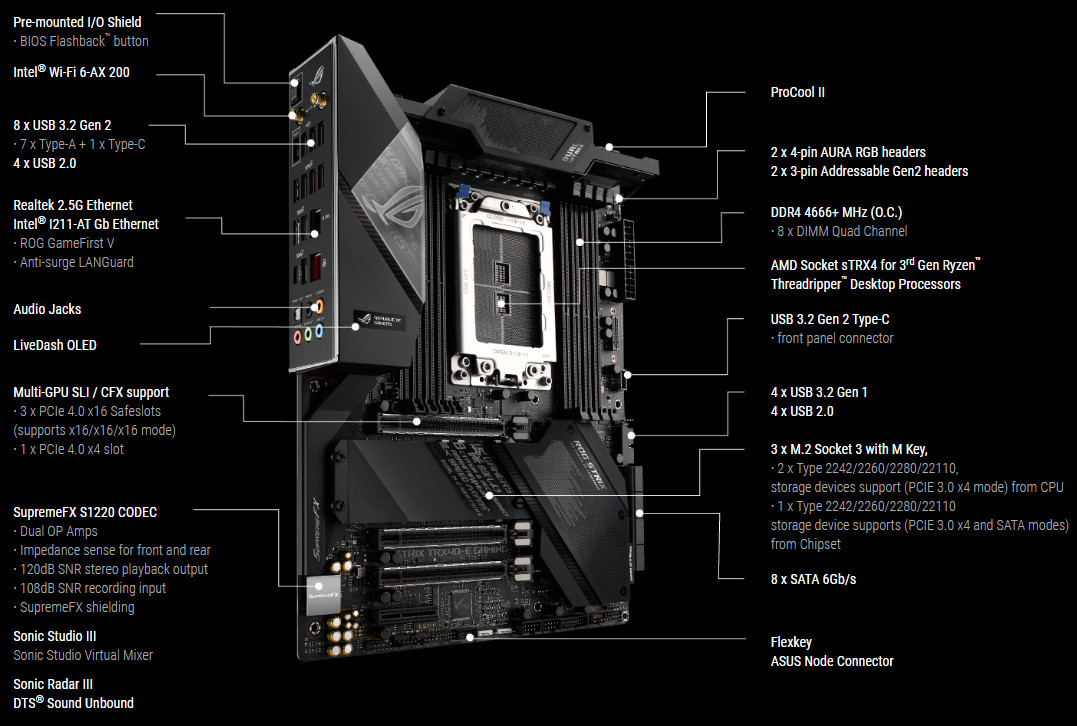

То, что данная плата — ну как бы почти флагманская, видно по количеству портов, слотов и прочих разъемов (USB — портов много, есть два Ethernet — соединения, а также беспроводной адаптер).

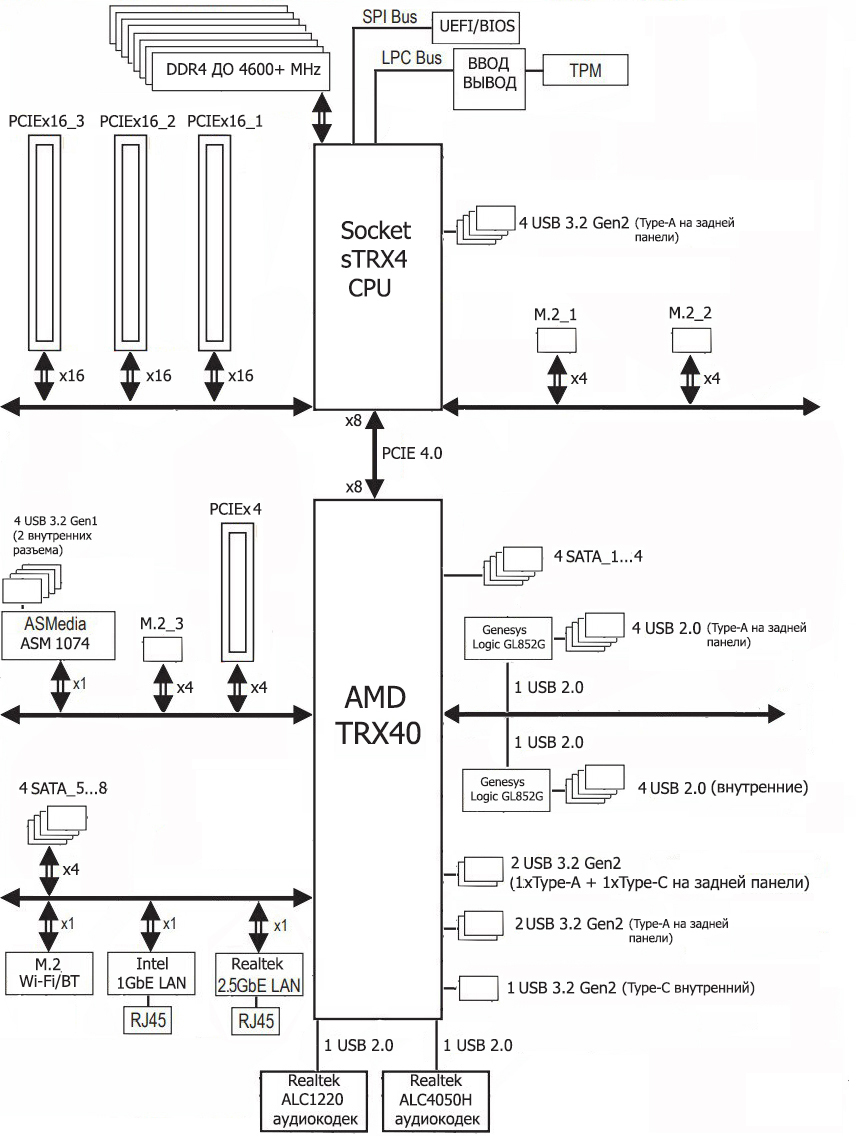

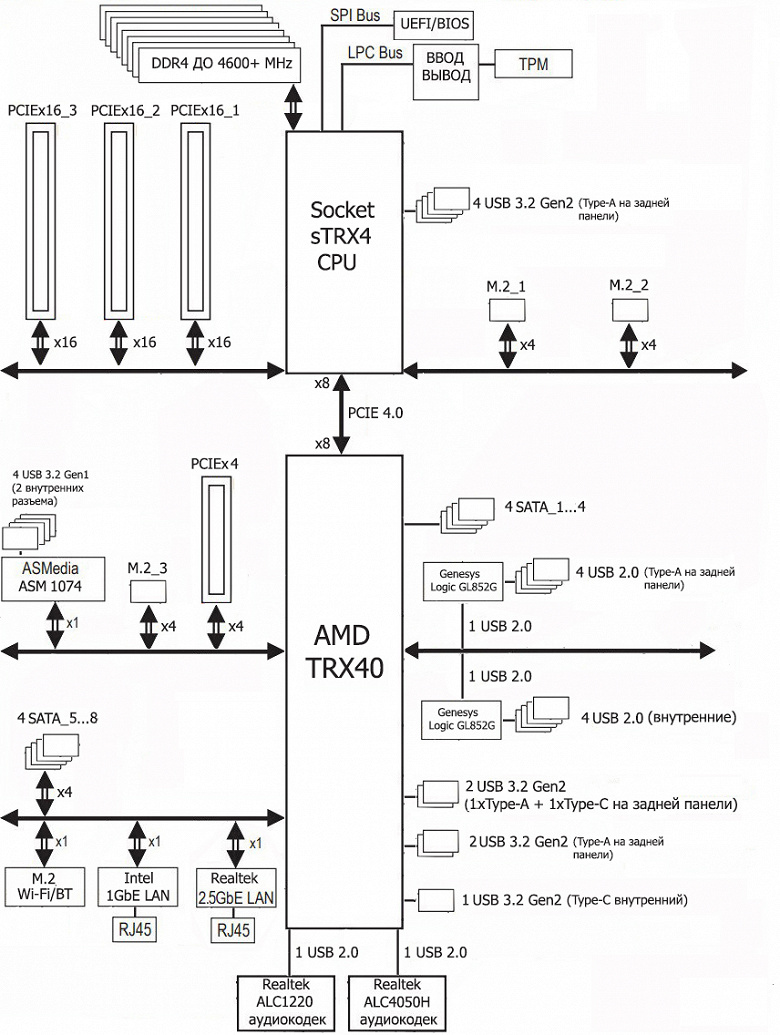

Рассмотрим схему связки чипсет+процессор, а в данном случае: TRX40 с Threadripper 3xxx и памятью в целом. Все последние процессоры от AMD имеют чиплетную структуру, то есть даже без привязки к чипсету сам процессор имеет свою «систему-в-чипе» (System-On-Chip — SOC) и обладает даже более широкими функциональными периферийными возможностями, чем сопровождающий его чипсет.

Сам Ryzen Threadripper 3ххх обладает 64 линиями PCI-e 4.0, которых 8 всегда используются для связи процессора с чипсетом (остается свободных — 56).

Далее, 48 линий идут на слоты PCI-ex16 (тут уже каждый производитель материнских плат волен распределять самостоятельно) (остается свободных линий — 8). Оставшиеся линии могут пойти либо на 2 слота PCI-ex4, либо на два порта M.2 с поддержкой NVMe, либо на 8 портов SATA, либо можно комбинировать порты и слоты (тут также производители матплат вольны) в рамках 8-ми линий PCI-e.

Помимо линий PCI-e 4.0 процессор еще обладает контроллером USB 3.2 Gen2 на 4 порта и четырехканальным контроллером памяти (до 3200 МГц без учета XMP профилей).

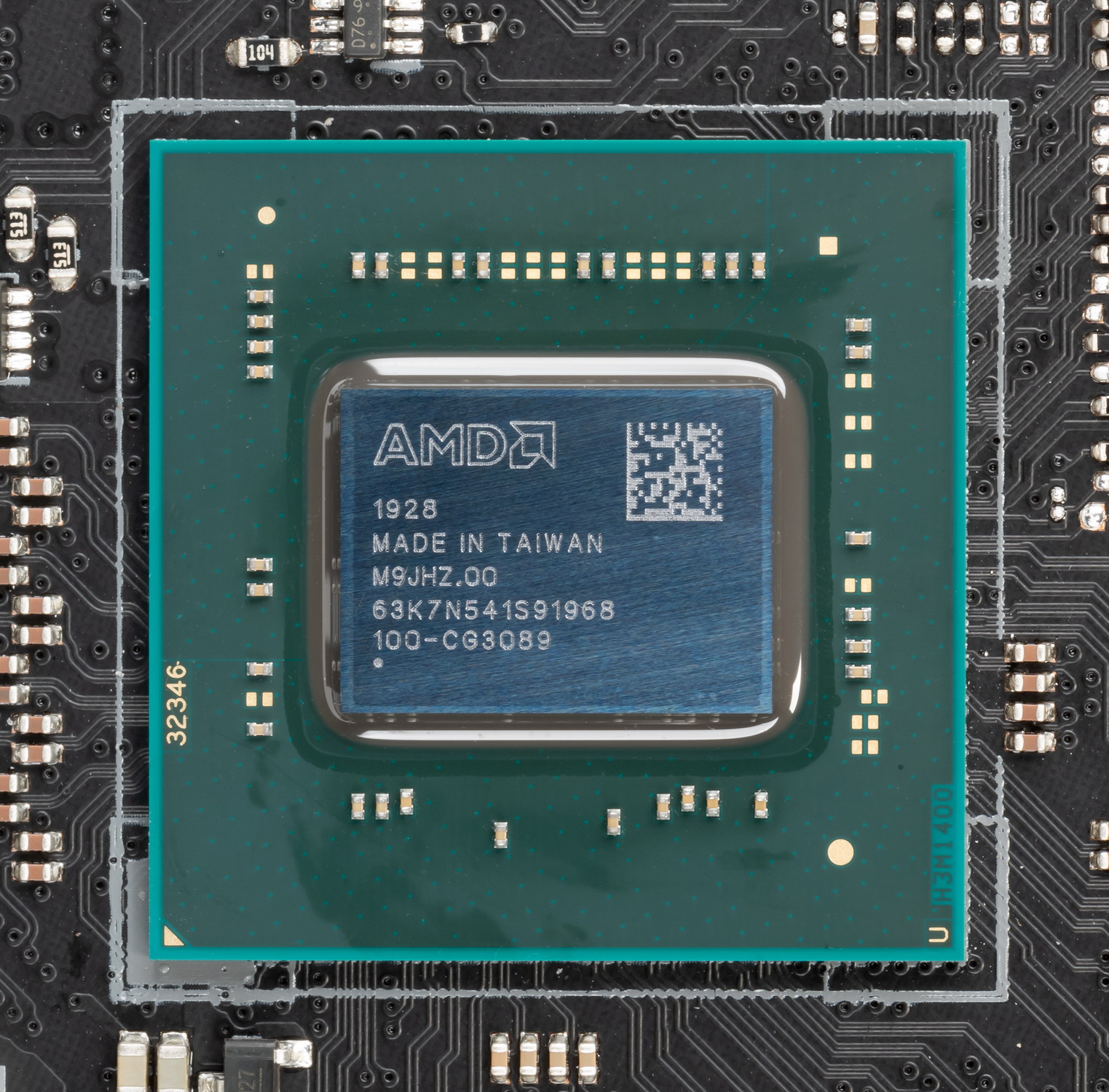

В свою очередь чипсет TRX40 обладает 24 линиями PCI-e 4.0, их которых опять же 8 зарезервированы для связи чипсета с процессором (остается свободных — 16). Далее 8 линий — свободно конфигурируются (на волю производителей матплат) (остается свободных — 8). Оставшиеся линии могут пойти либо на 8 портов SATA, либо из них можно сконфигурировать любые комбинации слотов PCI-ex1, PCI-ex2, PCI-ex4. Разумеется, и тут есть выбор у производителей материнок.

Помимо вышесказанного TRX40 поддерживает до 8 портов USB 3.2 Gen2, до 4 портов USB 2.0, и до 4 портов SATA.

Таким образом в сумме от тандема TRX40+Ryzen Threadripper 3xxx мы имеем в сумме 88 линий PCI-e, 16 из которых зарезервированы на взаимную связь, так что свободно — 72 линии.

И что мы получаем в максимуме:

• 48 PCI-e 4.0 линий для видеокарт (от процессора);
• 12 портов USB 3.2 Gen2 (4 от процессора, 8 от чипсета);
• 4 порта USB 2.0 (от чипсета);
• 4 порта SATA 6Гбит/с (от чипсета)
• 24 PCI-e 4.0 линий (8 от процессора + 16 от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).

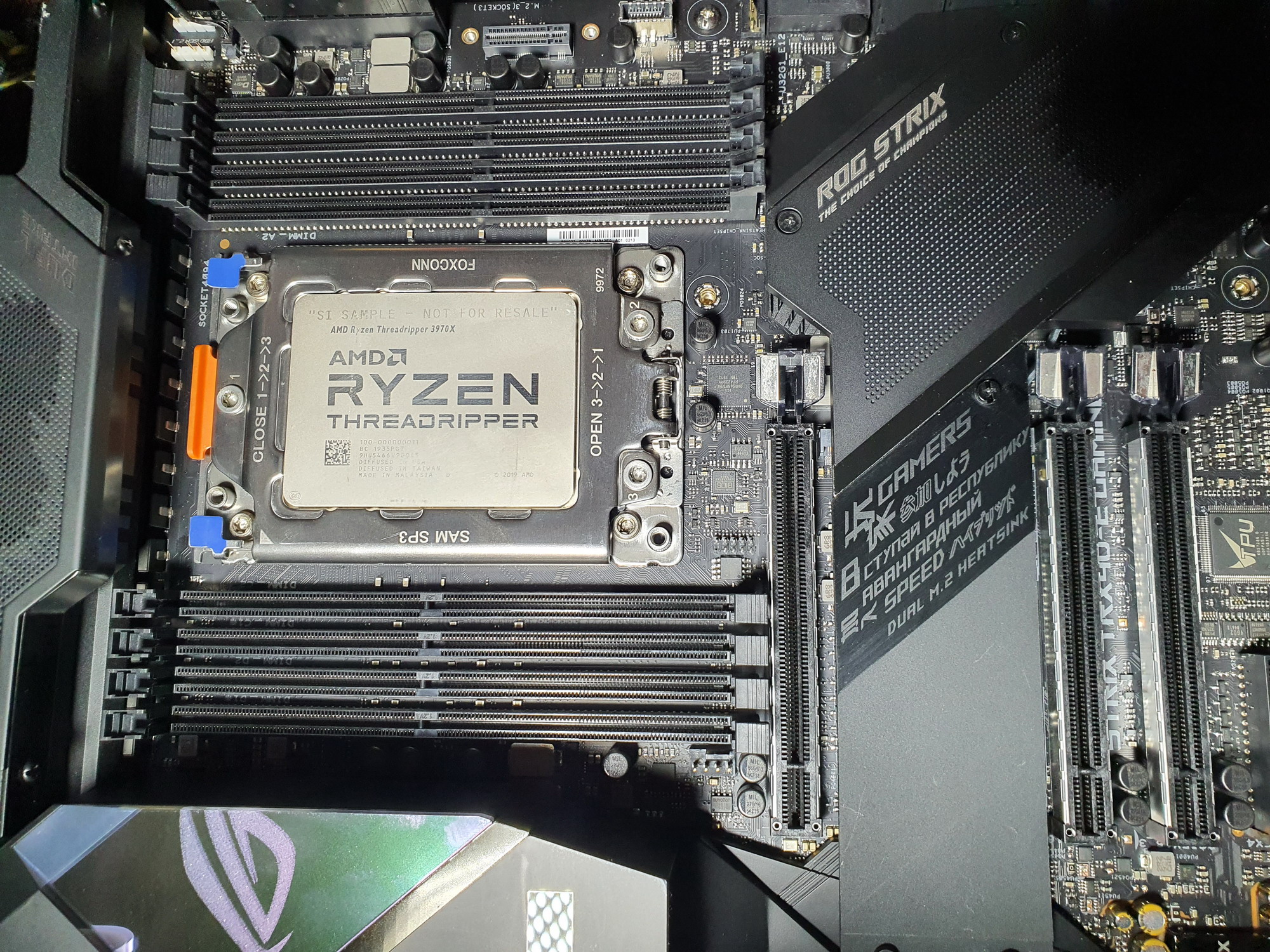

Еще раз надо напомнить, что ROG Strix TRX40-E Gaming поддерживает процессоры AMD Ryzen Threadripper 3-го поколений, выполненные под разъем (сокет) sTR4X.

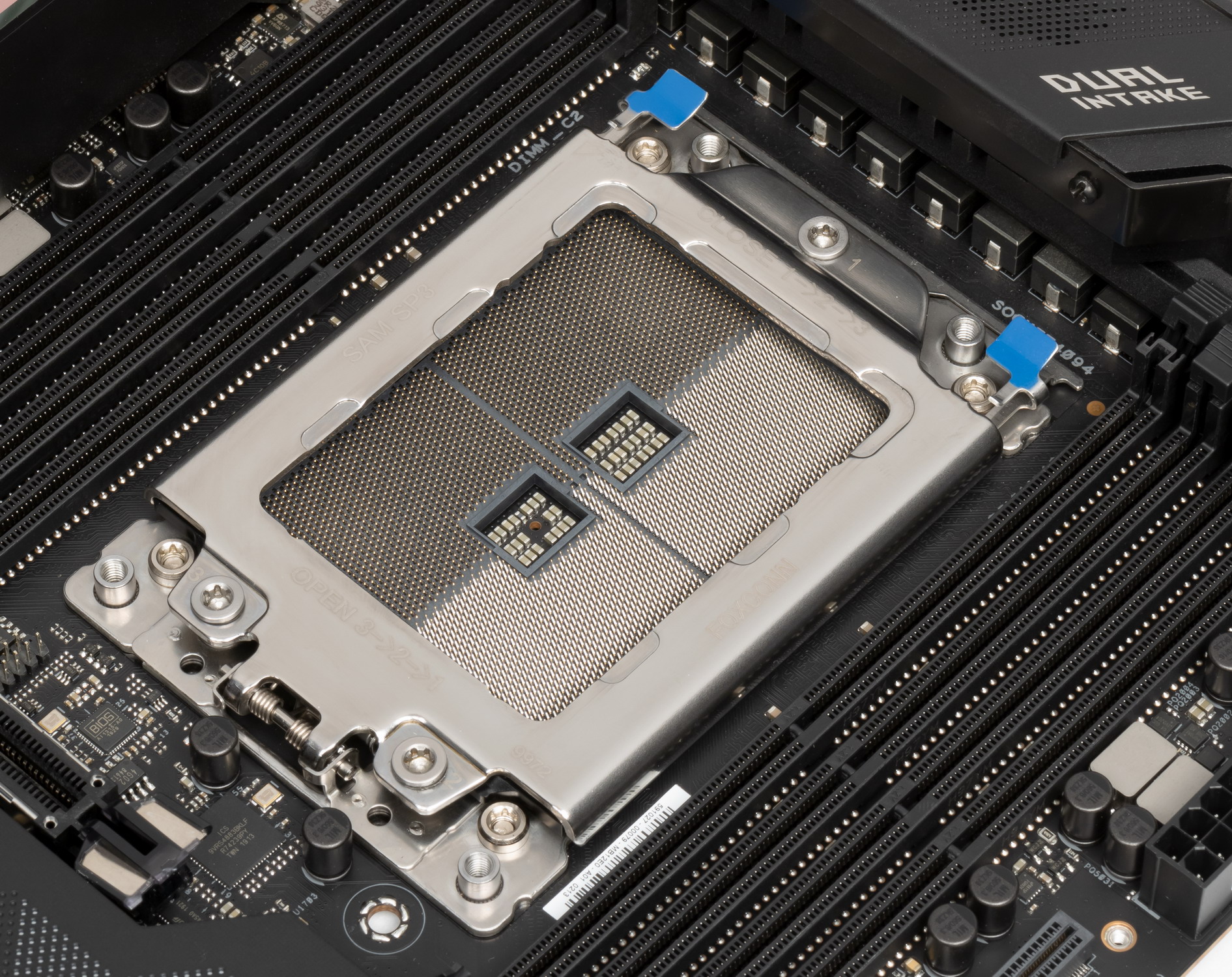

Для установки модулей памяти на плате ROG имеется восемь DIMM-слотов (для работы памяти в Quad Channel в случае использования всего 4 модулей их следует устанавливать в А2, B2, C2 и D2. Плата поддерживает небуферизованную память DDR4 (ECC или non-EСС), а максимальный объем памяти составляет 256 ГБ (при использовании модулей емкостью по 32 ГБ). Разумеется, поддерживаются профили XMP (именно за счет их и с учетом возможного оверклокинга и декларируется поддержка частот по памяти до 4733+ МГц).

Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех (это прерогатива матплат премиального уровня).

Периферийная функциональность: PCI-e, SATA, разные «прибамбасы»

Выше мы изучили потенциальные возможности тандема TRX40+Ryzen Threadripper 3xxx, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

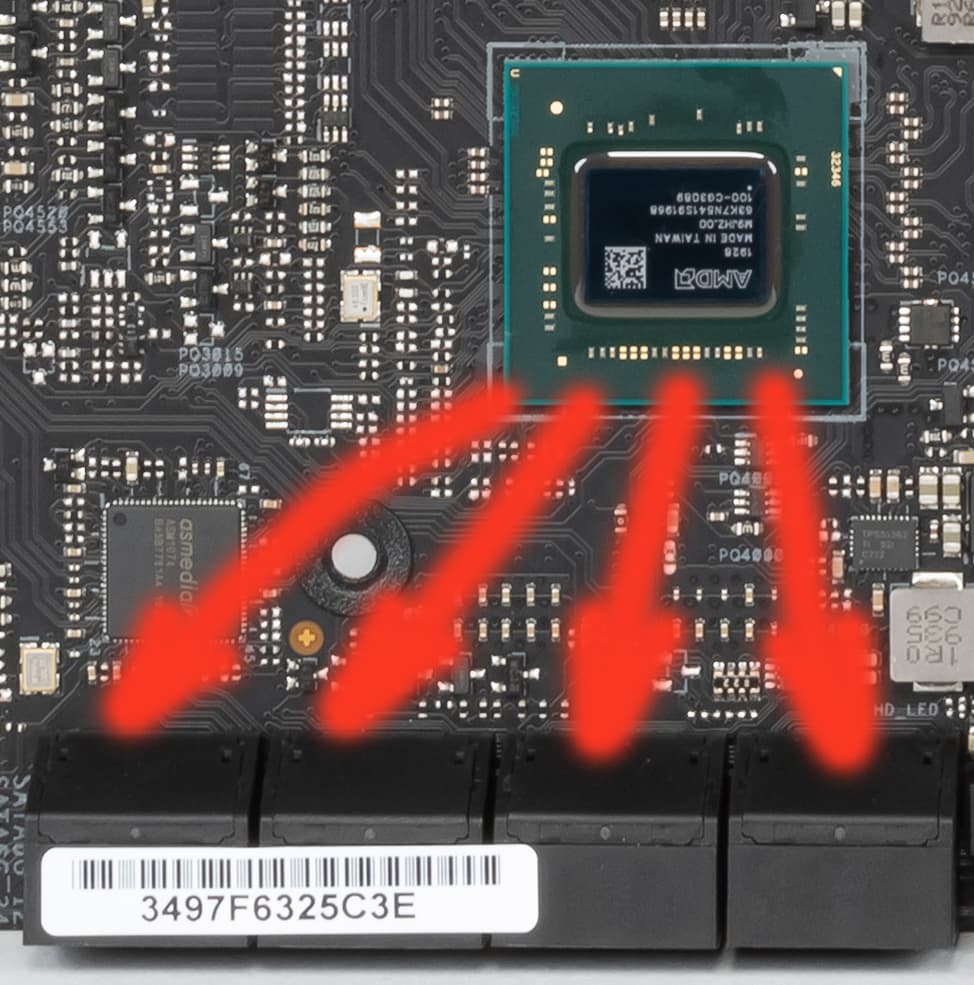

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет TRX40 обладает свободными 16 PCI-e линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом именно у TRX40:

• 4 порта SATA (5—8) (4 линии);
• слот PCI-ex4 (4 линии);
• M.2_3 (4 линии);
• Intel AX200 (Wi-Fi/BT) (1 линия);
• Intel WGI211-AT (Ethernet 1Gb/s) (1 линия);

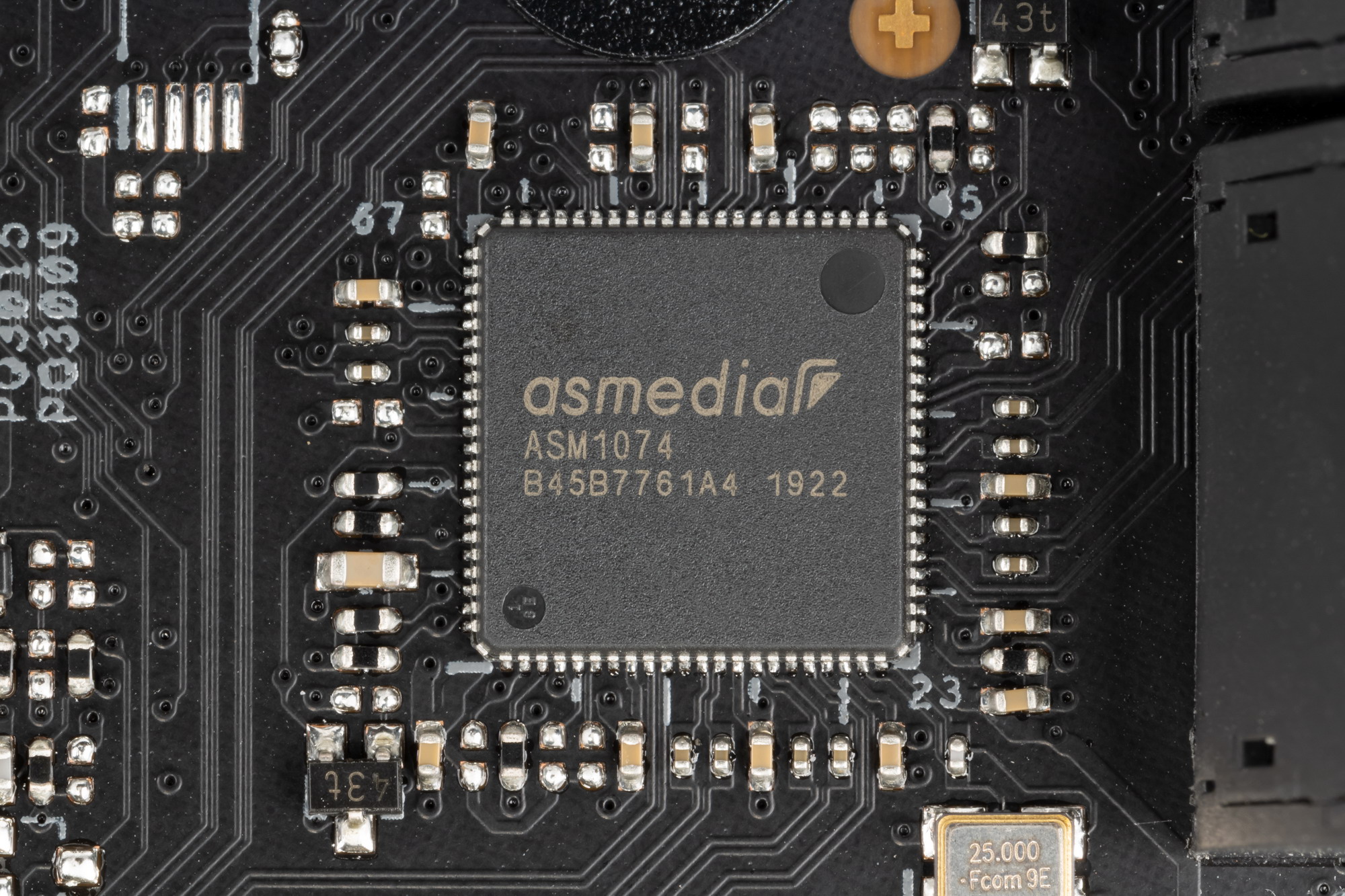

• ASMedia ASM1074 (4 USB 3.2 Gen1) (1 линия);
• Realtek RTL8125 (Ethernet 2,5Gb/s) (1 линия).

Все 16 линий PCI-e распределены. Плюс штатно положенные 4 порта SATA (1—4).

Аудиокодеки/канал Realtek ALC4050H и Realtek ALC1220 для связи с чипсетом используют порты USB, еще 2 линии USB 2.0 потрачены на контроллеры GL852G от Genesys Logic (положенные штатно 4 USB 2.0 также израсходованы).

В разделе по USB-портам мы вернемся к этому.

Теперь посмотрим выше на то, как работает процессор в данной конфигурации (помним, что у него свободно 56 PCI-e линий).

• Слот PCI-ex16_1 всегда имеет 16 линий;
• Слот PCI-ex16_2 всегда имеет 16 линий;
• Слот PCI-ex16_3 всегда имеет 16 линий;
• Слот M.2_2 всегда имеет 4 линии;
• Слот M.2_1 всегда имеет 4 линии.

Итак, все линии полностью распределены.

А теперь пойдем по той самой периферии, которая и пользуется теми самыми ресурсами. Начнем со слотов PCI-e.

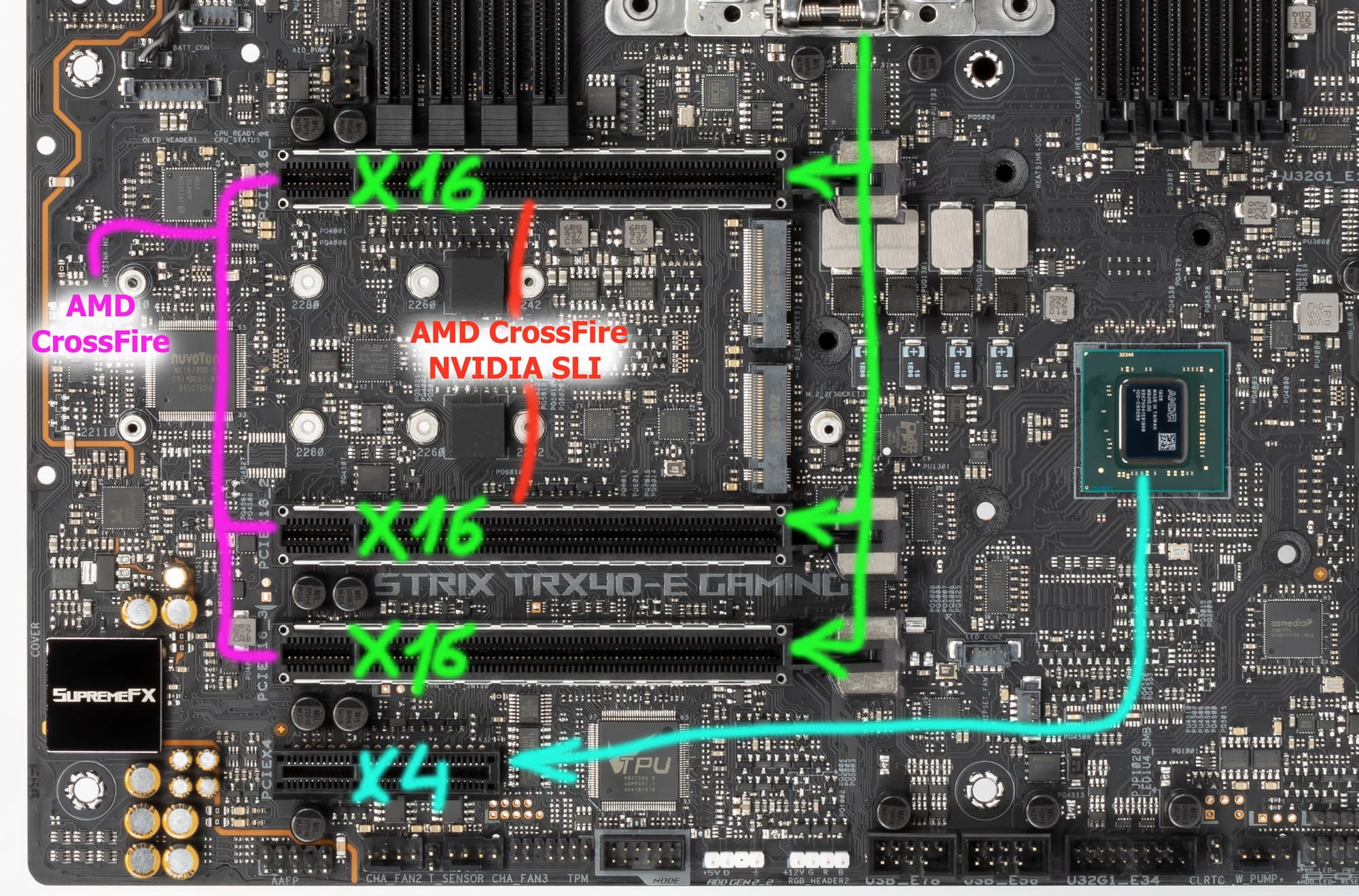

На плате есть 4 слота: три PCI-e x16 (для видеокарт или других устройств) и PCI-e x4. У процессора есть 48 линий PCI-e 4.0 для x16 слотов. Вот так выглядит схема распределения:

Очевидно, что линий PCI-e хватает на все случаи жизни, поэтому можно спокойно устанавливать две видеокарты в тандем Nvidia SLI или AMD CrossFire (они все равно получат по x16). Кому вдруг мало двух видеокарт, то может установить три «радеона» в режиме AMD CrossFireX, хотя такие варианты с тремя картами сейчас крайне редки. Незадействованные слоты PCI-ex16, можно использовать для любой периферии, включая NVMe-накопители, создавая очень быстрые RAID-массивы.

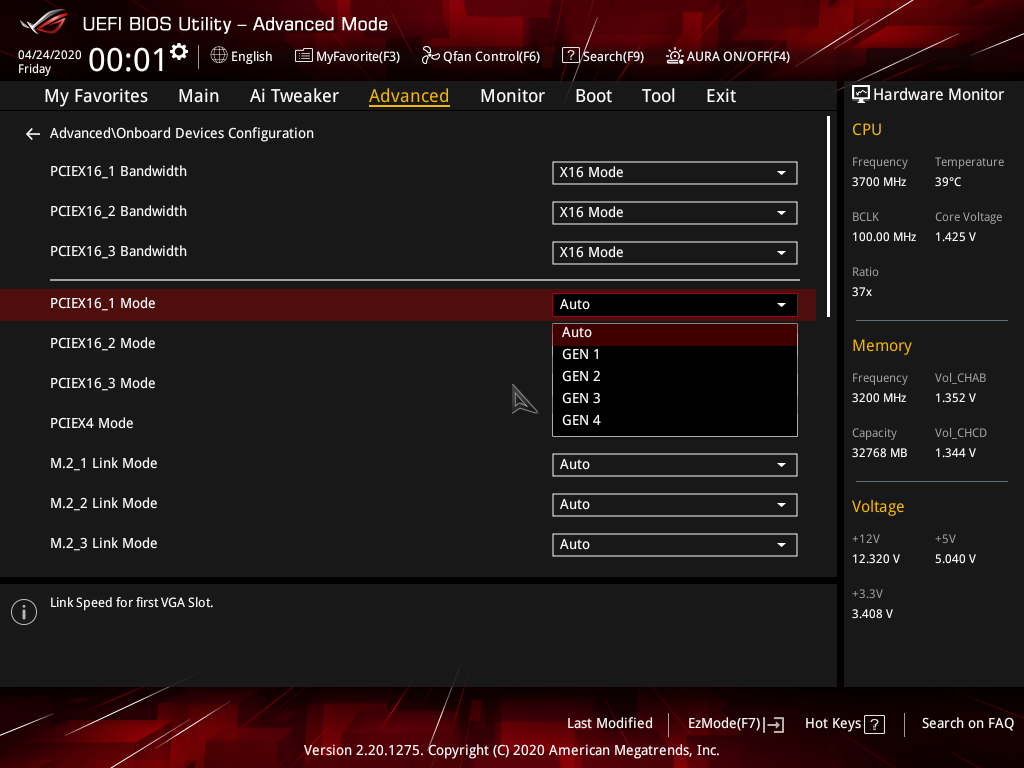

Учитывая, что никаких перераспределений линий PCI-e между слотами нет, то и мультиплексоров нет.

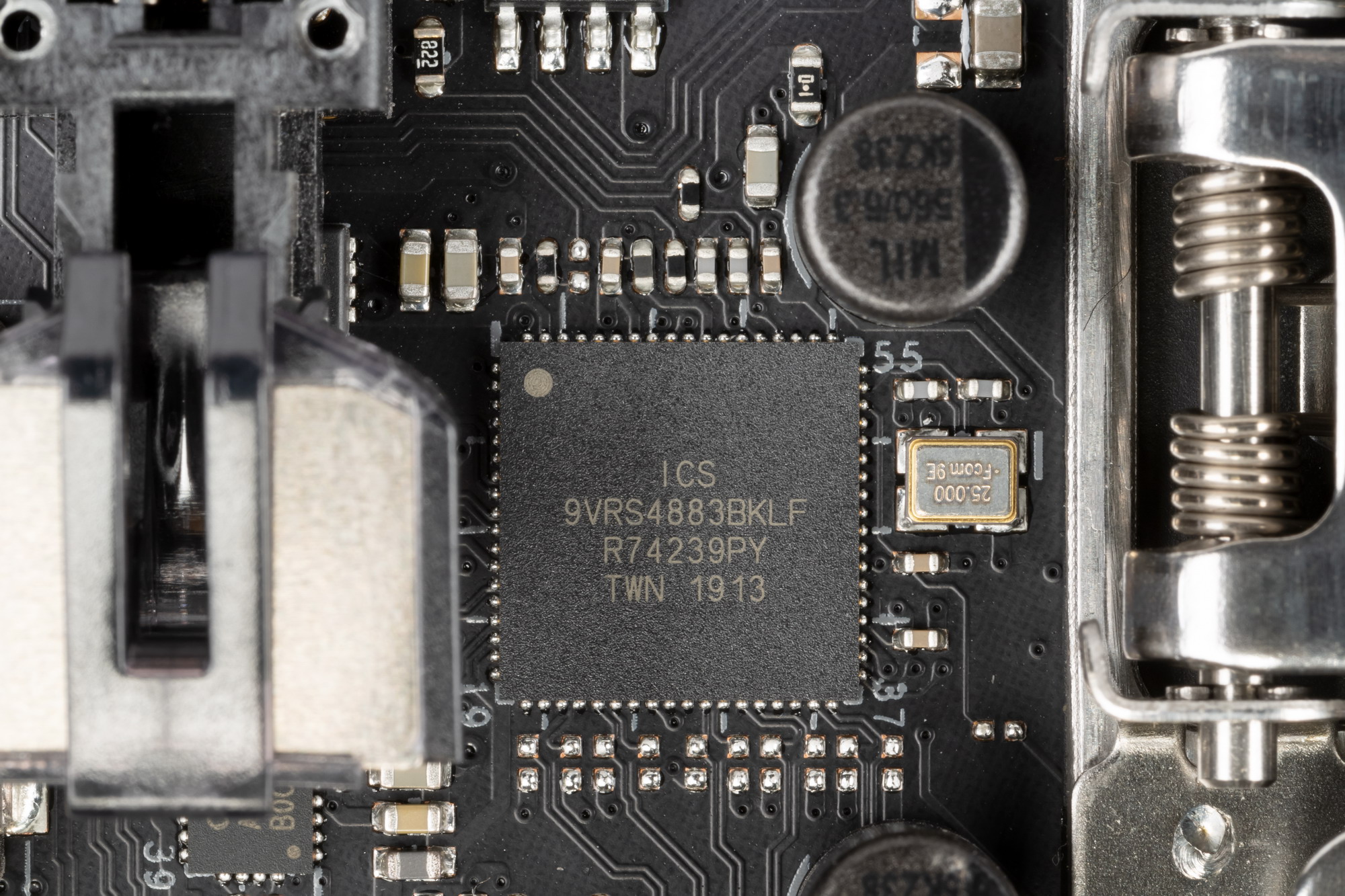

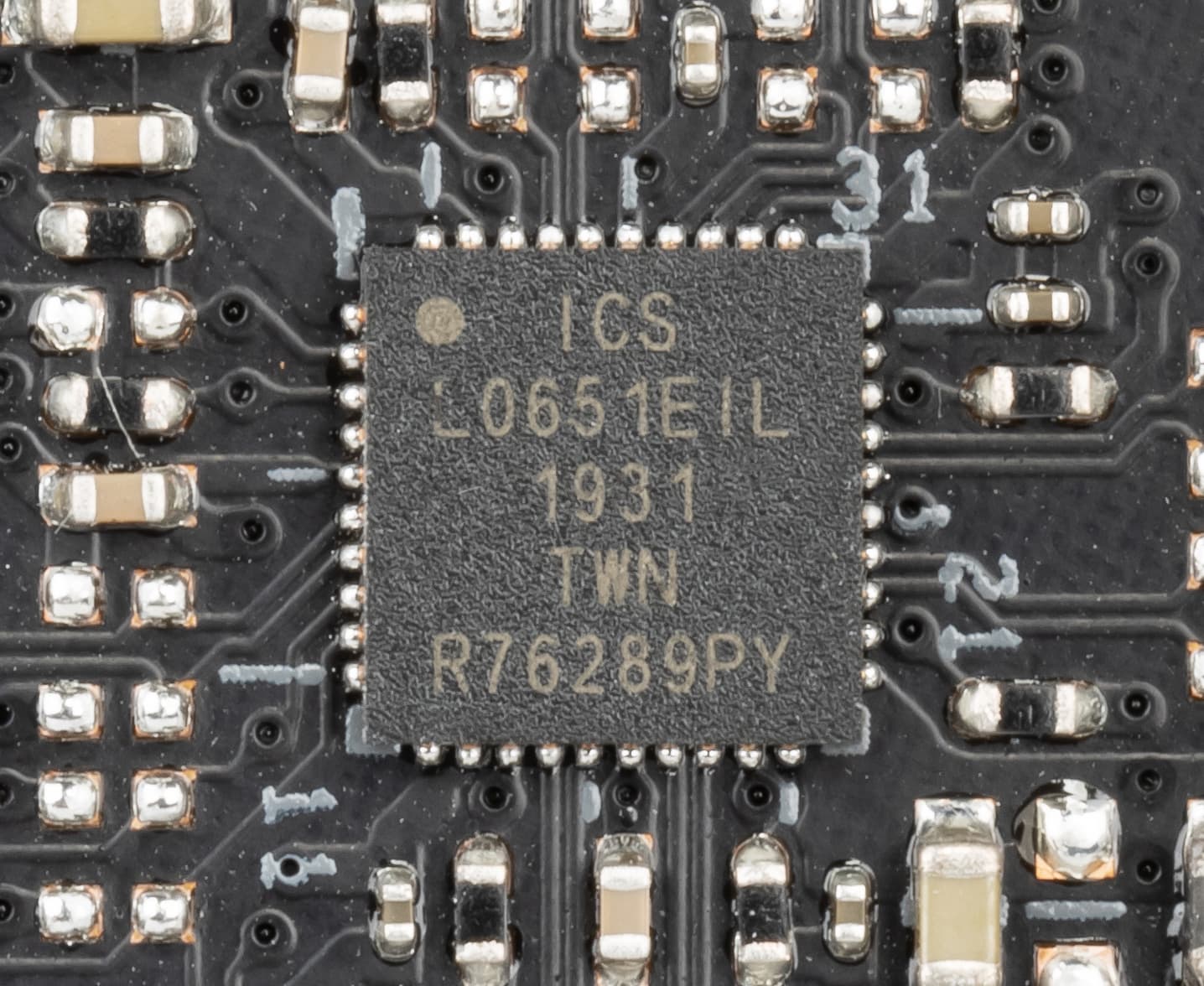

Зато есть внешний генератор частот для поддержки разгона шины PCI-e 4.0 — ICS 9VRS4883BKLF (у самого Asus применение такого генератора носит имя Asus Pro Clock).

А также шину поддерживают многочисленные ре-драйверы (усилители сигнала) со своим контроллером, поддерживающим необходимый вольтаж для всей PCI-e периферии.

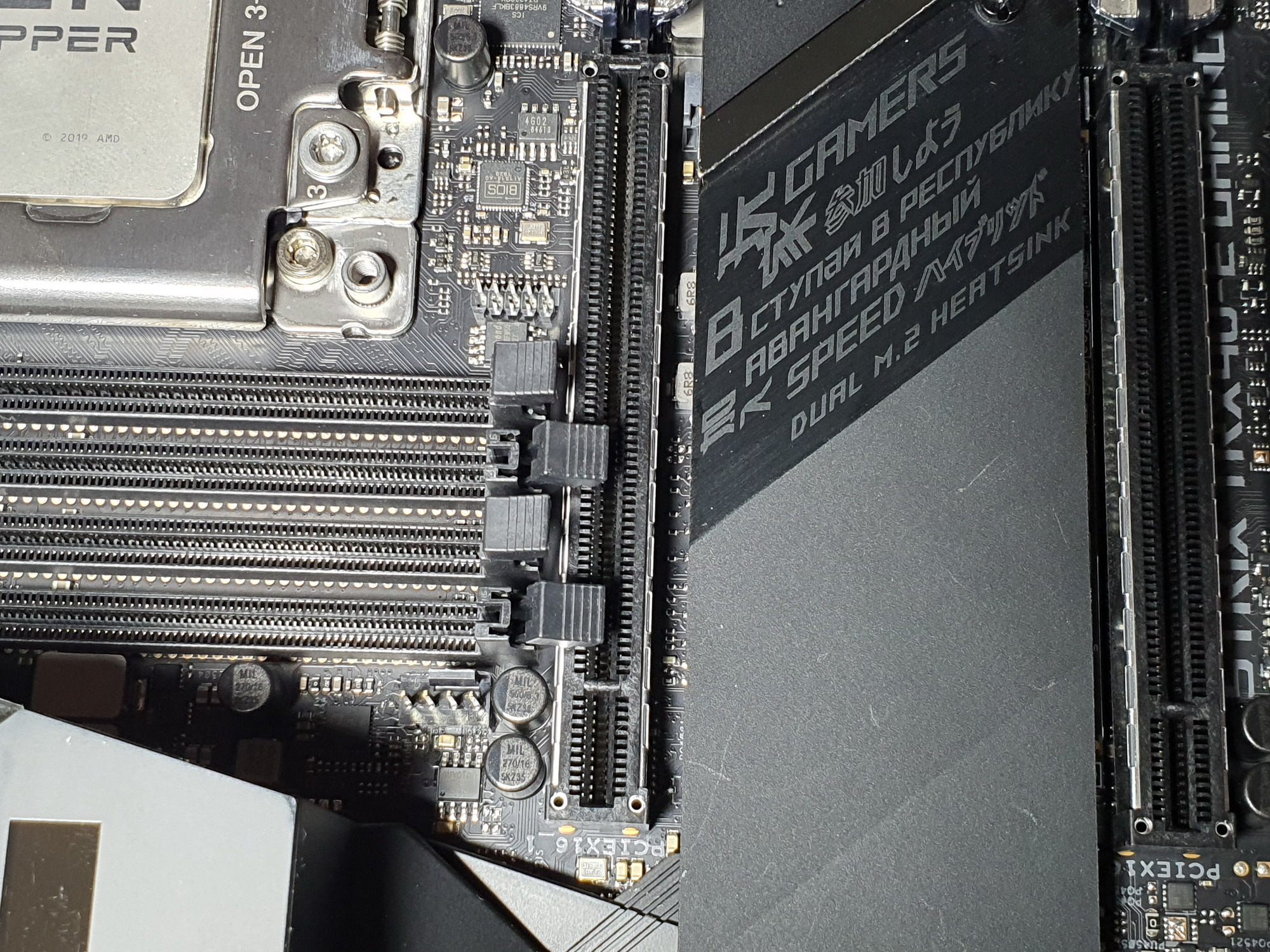

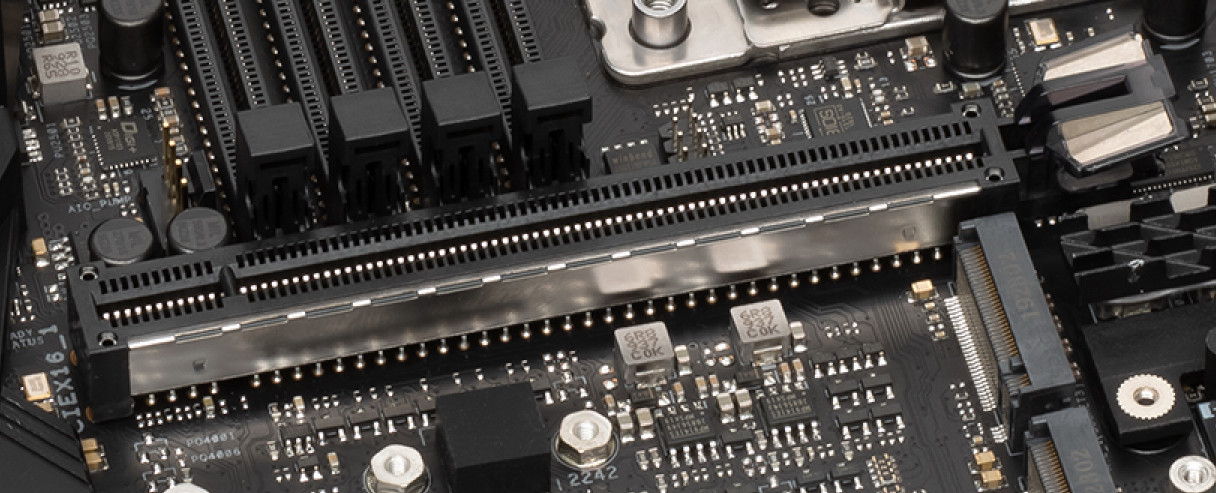

В отличие от слотов для памяти, слоты PCI-e x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слоты от электромагнитных помех.

А вот насчет расположения PCI-e слотов я бы хотел сделать замечание. Во-первых, первый основной слот расположен очень близко к слотам для модулей памяти, и открытые защелки на последних перекрывают PCI-e слот.

Это означает, что заменить модули памяти без изъятия видеокарты будет невозможно. Также и уже есть сомнения насчет того, что можно легко смонтировать СО любого уровня и класса. Некоторые объемистые воздушные кулеры (а вы представляете, какими они могут быть для того же Threadripper!) просто не влезут. Впрочем, все же производители уже подразумевают использование ЖСО для таких процессоров по умолчанию, а любая помпа или водоблок от кастомной ЖСО легко установится.

Идем дальше. На очереди — накопители.

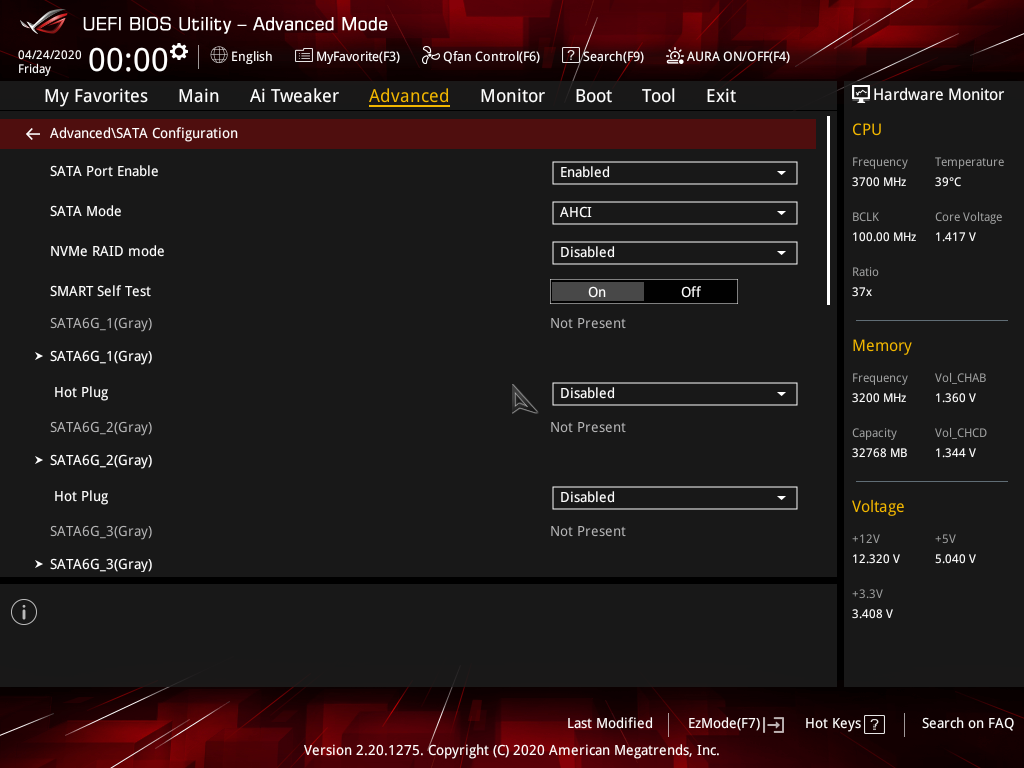

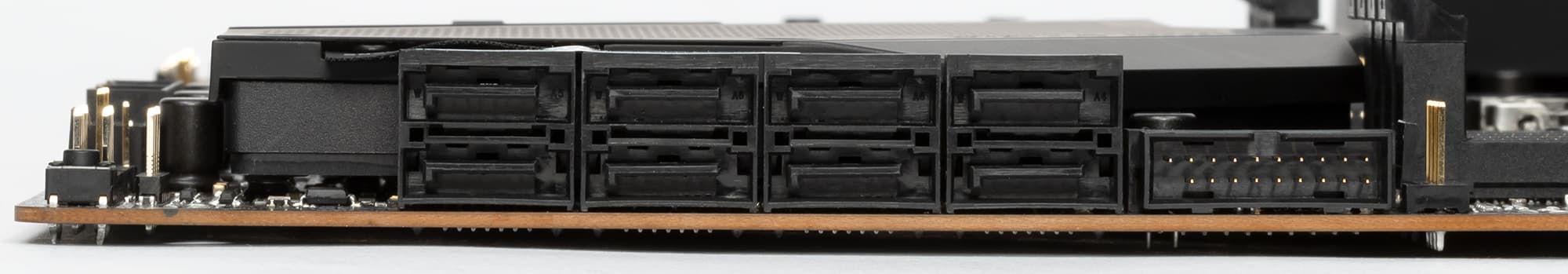

Всего у платы 8 разъемов Serial ATA 6 Гбит/с + 3 слотов для накопителей в форм-факторе M.2. (Еще один слот M.2 занят контроллером беспроводных сетей Wi-Fi/Bluetooth.) Все 8 портов SATA реализованы через чипсет TRX40 (4 порта штатно, а на еще 4 порта ушли свободные PCI-e линии).

На всех этих портах можно организовать RAID.

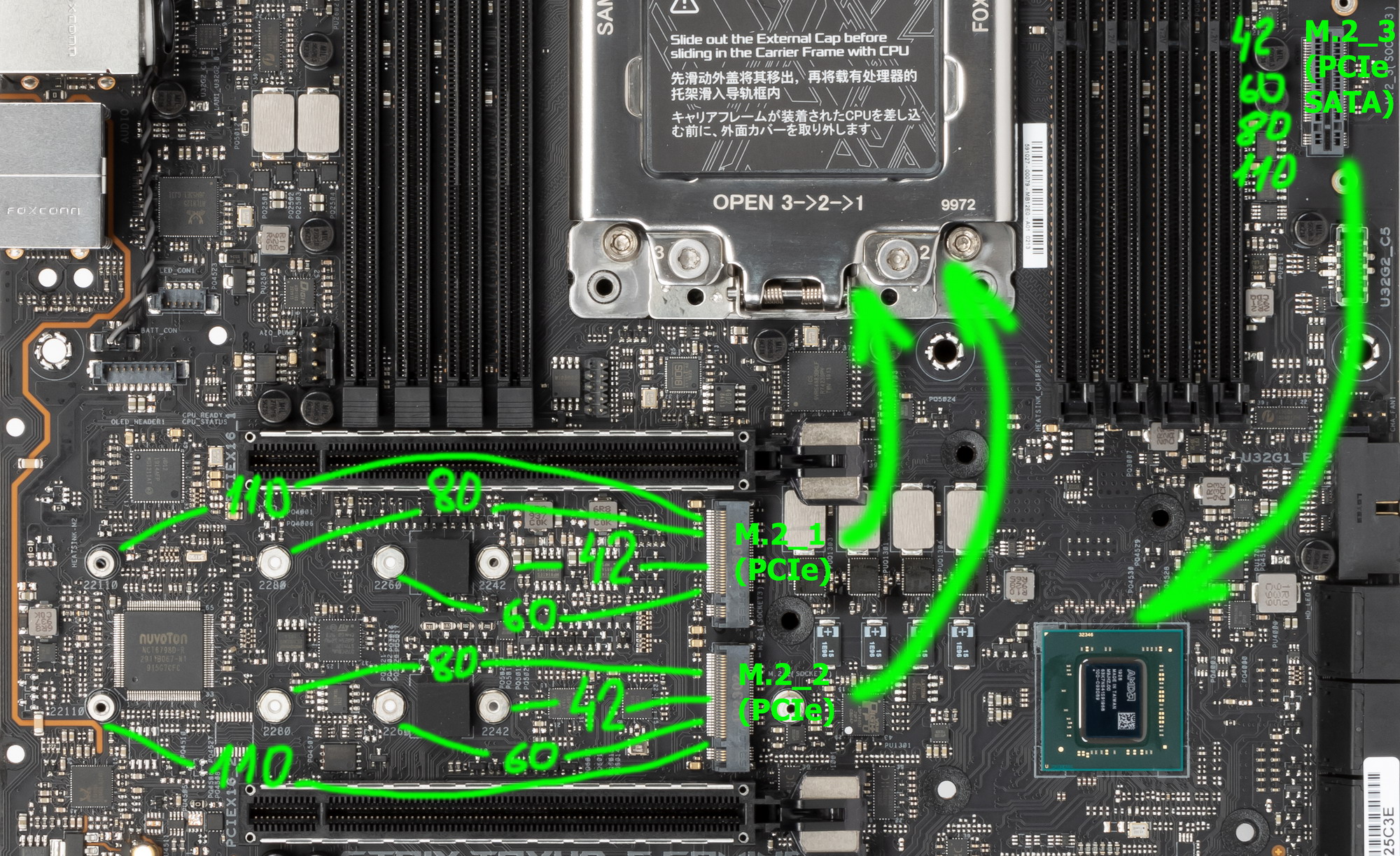

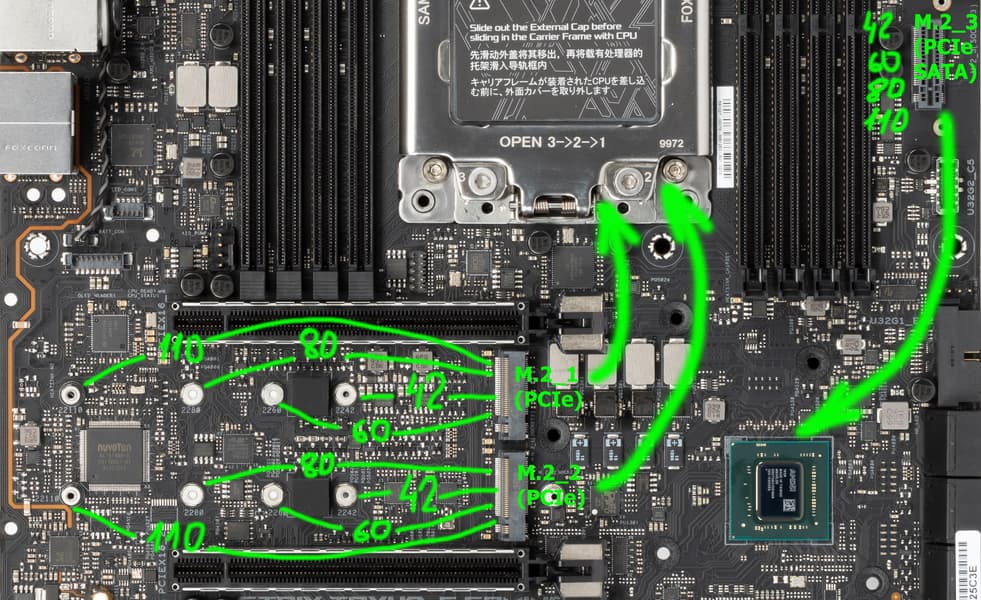

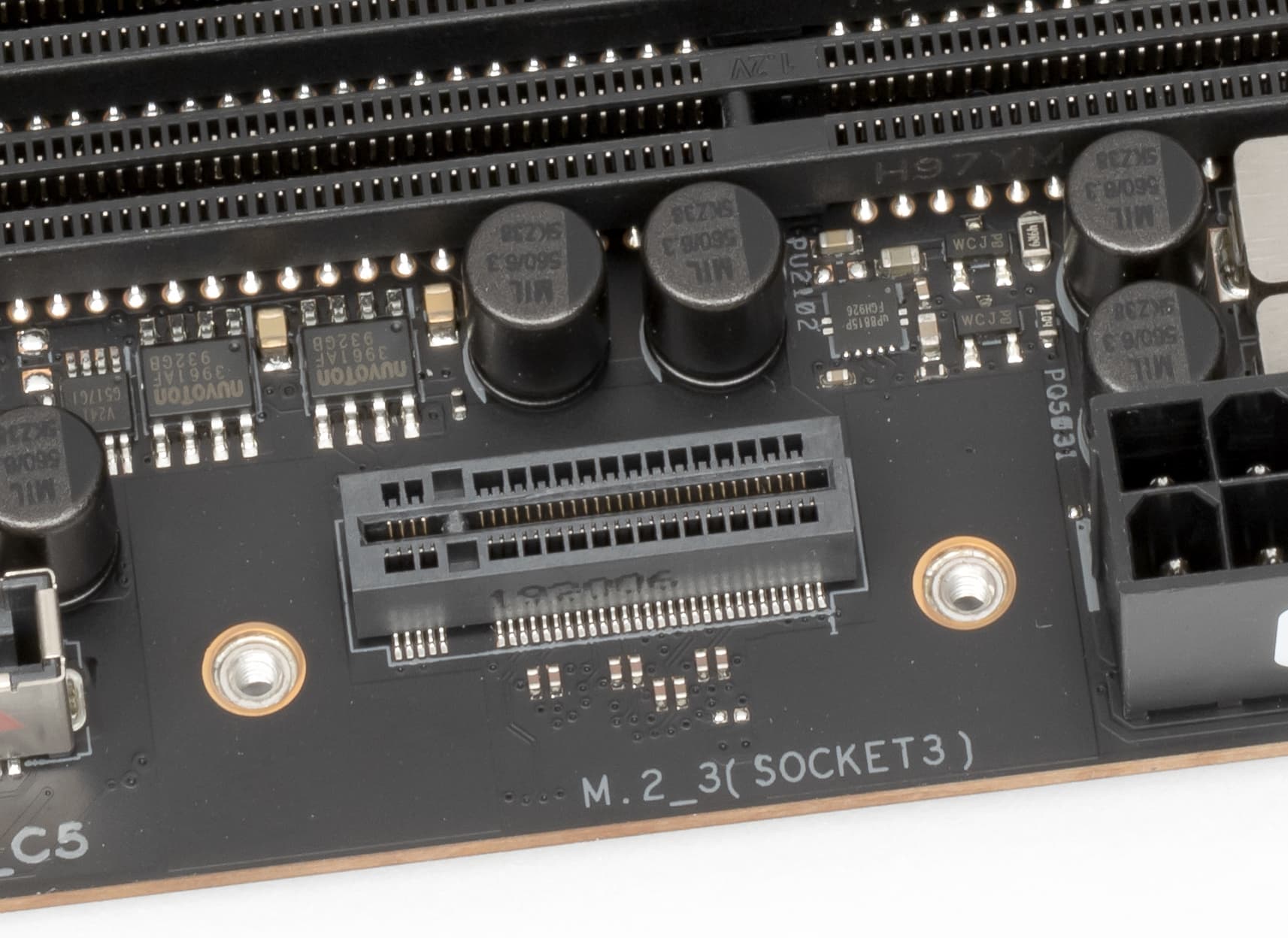

Теперь про M.2. Материнская плата имеет три гнезда такого форм-фактора: два — привычного горизонтального расположения, а один — вертикального.

Все три этих слота поддерживают модули размерами до 22110 включительно.

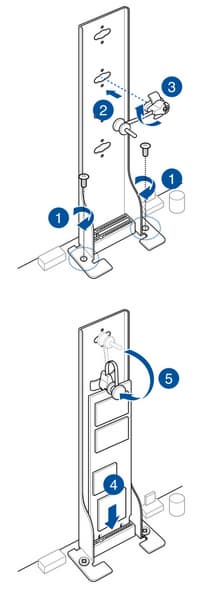

А что касается интерфейсов, то горизонтально расположенные M.2_1 и M.2_2 получают данные непосредственно от процессора и поддерживаю модули только с PCI-e интерфейсом. А вертикальный M.2_3 поддерживает модули PCI-e и SATA, и управляется чипсетом TRX40.

Для его надежного крепления в комплект поставки входит набор крепежа.

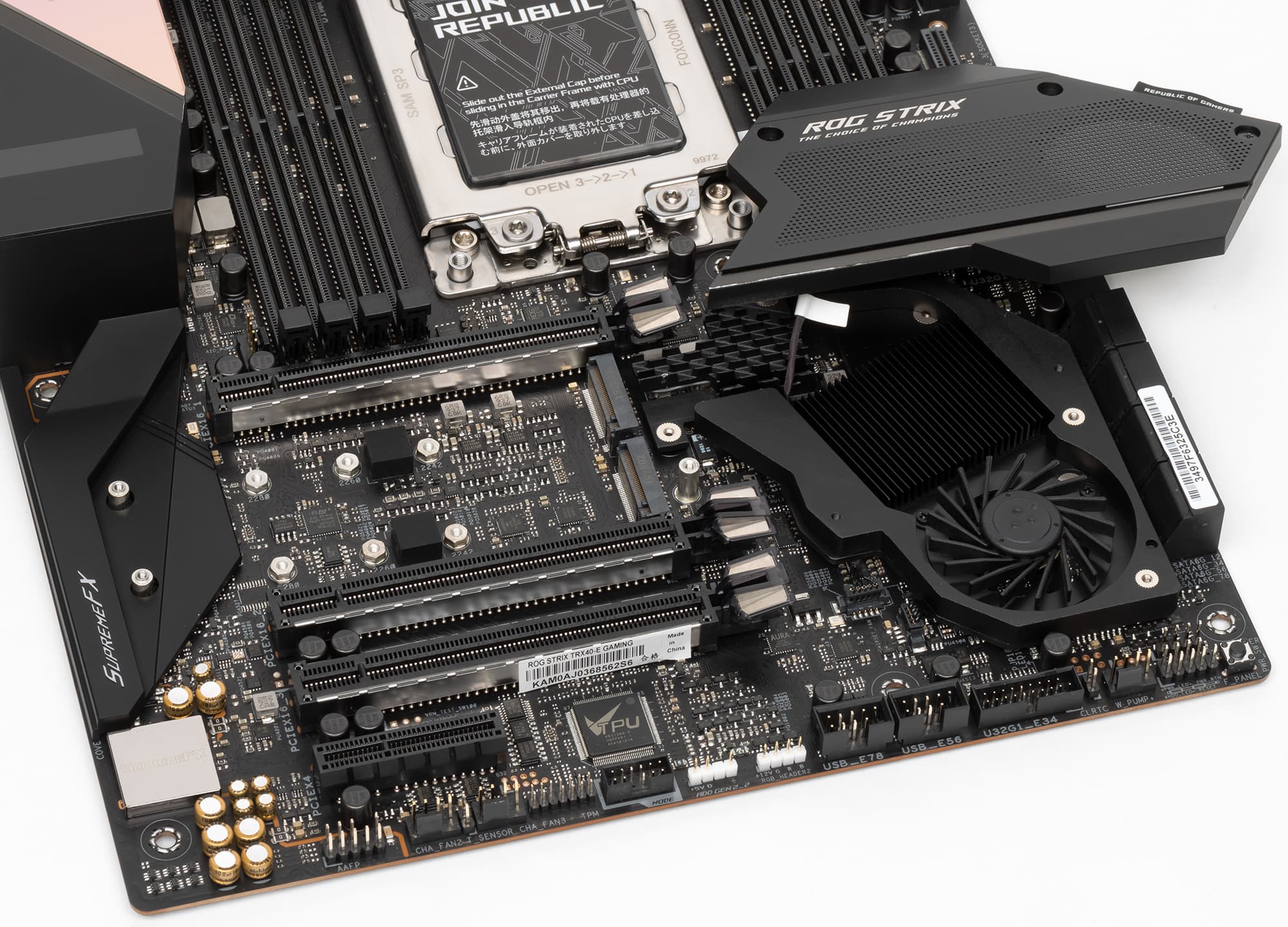

Два слота M.2_1 и M.2_2 имеют единый радиатор с термоинтерфейсами. Слот M.2_3 — без охлаждения

Особо отмечу, что никакой дележки ресурсов нет, поэтому нет и условий: или этот порт, или этот слот.

Расскажем и о других «прибамбасах» на плате.

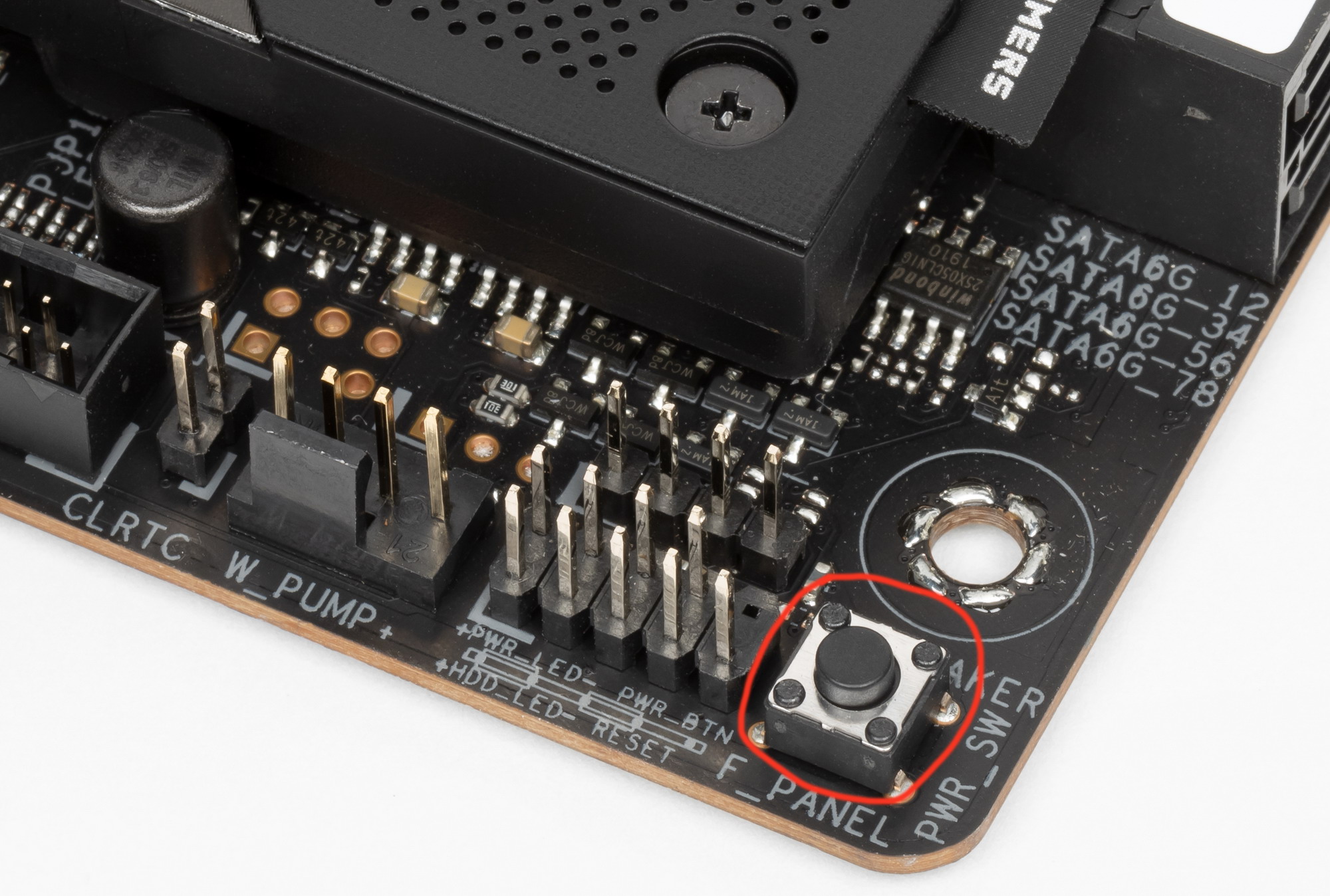

Имеется кнопка питания и.. все.

Выделенной кнопки перезагрузки нет. Впрочем, кнопка Reset (которая обычно выводится на переднюю панель корпуса), как известно, подключается через FPanel, в данном случае может быть перепрограммирована на иные функции (например, смена подсветки) через настройки в BIOS.

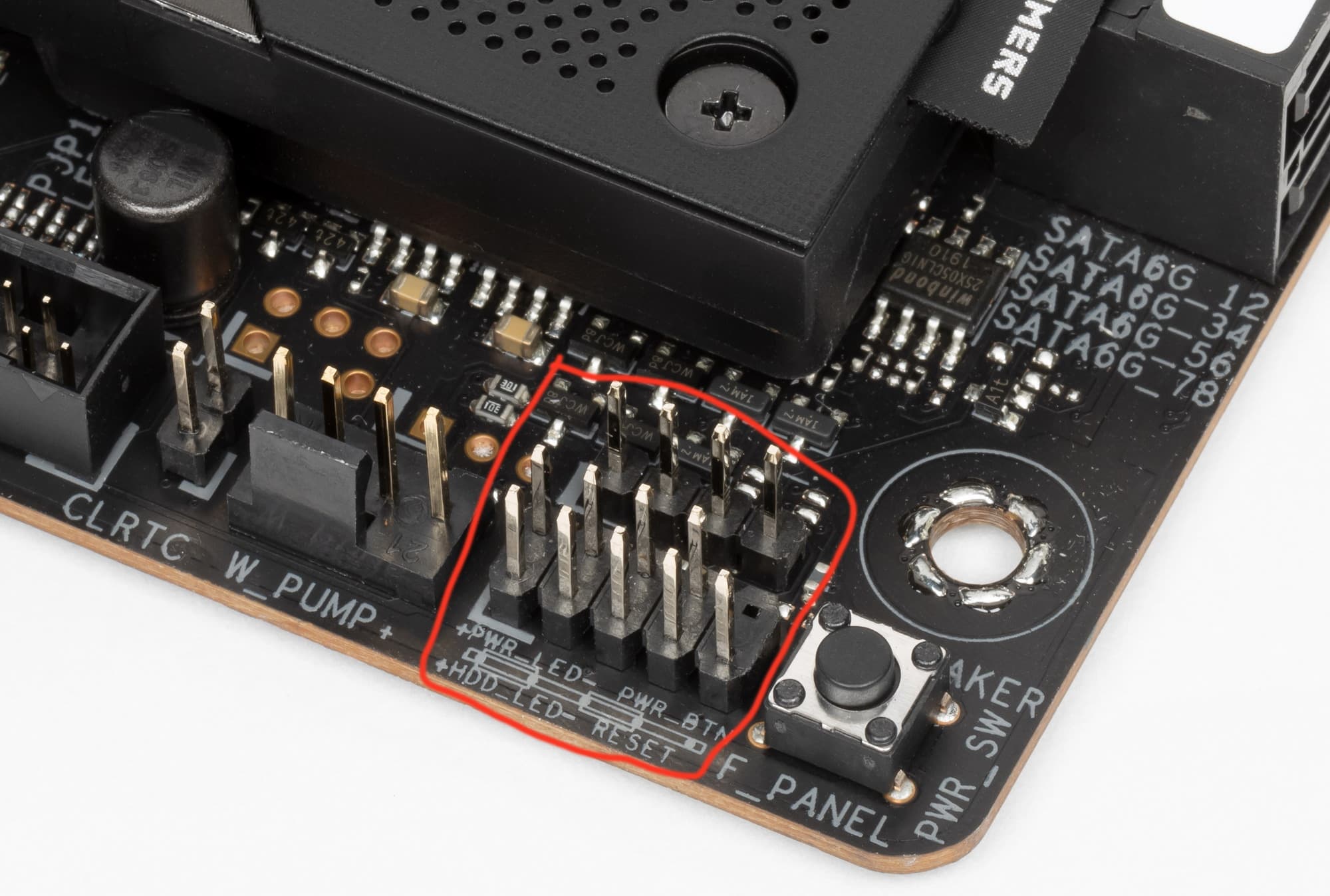

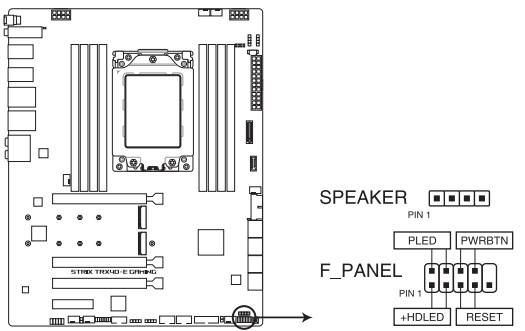

Разумеется, традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса не ограничивается только этой кнопкой.

Чтобы было проще устанавливать гнезда в нужные пины, в комплекте поставки есть этакий удлинитель Q-Connector (адаптер) передней панели — он надевается на гнездо FPanel на плате.

Обычно оверклокерские «ништяки» в большом количестве наблюдаются у самых топовых материнских плат (которые и для геймеров, и для оверклокеров, и для просто академиков-в-галстуках), в данном же случае у этой платы их нет. Но имеются световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

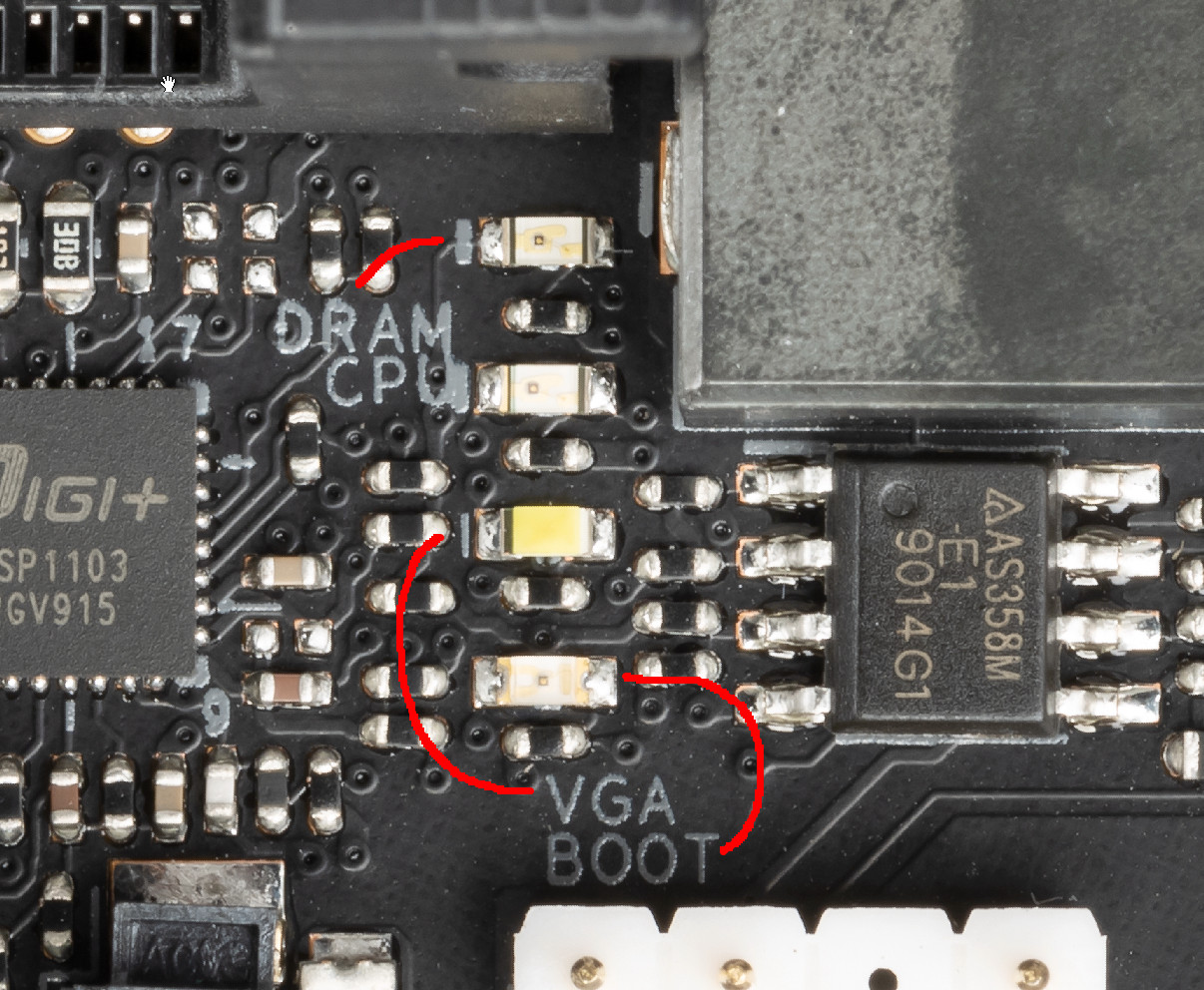

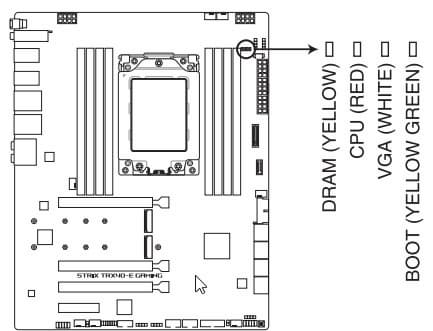

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет. Более того, по самой плате разбросаны и другие индикаторы: корректного подключения разъемов питания и др.

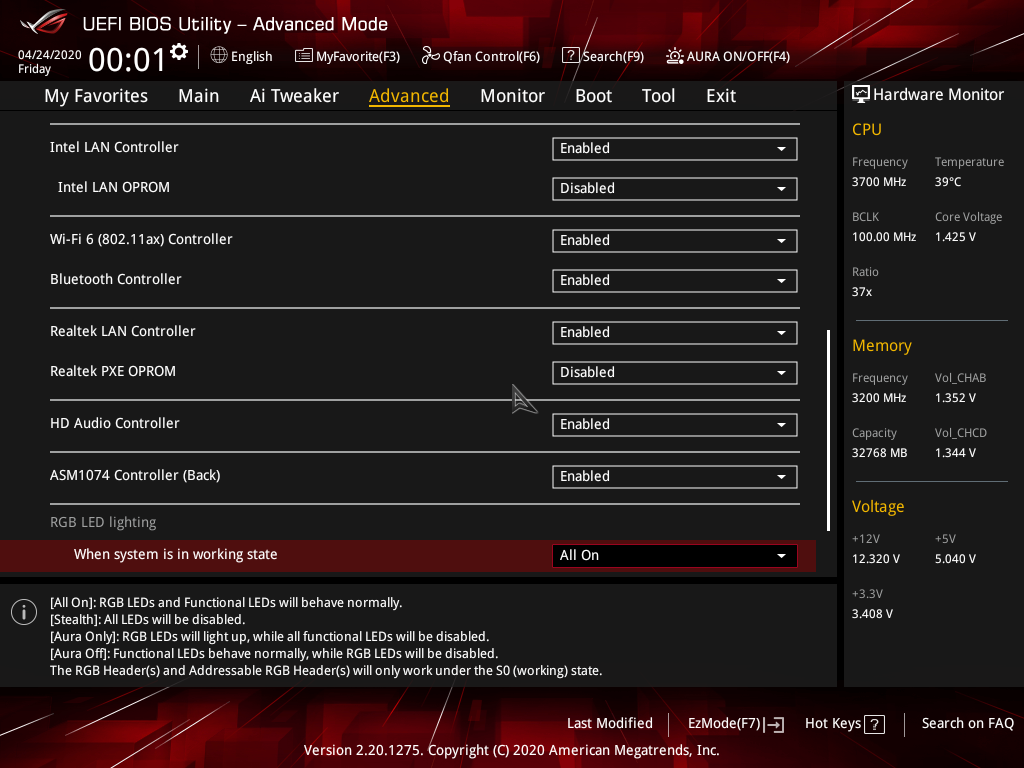

Продолжая разговор о световых индикаторах, надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется четыре разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы объединены в пары: одна (RGB+ARGB) пара расположена вверху справа, вторая — у нижней кромки платы.

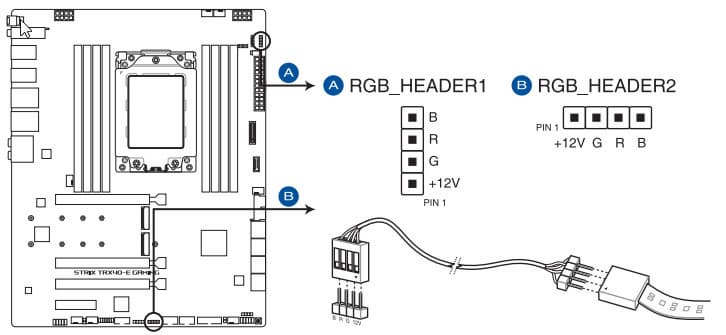

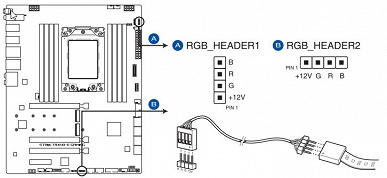

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

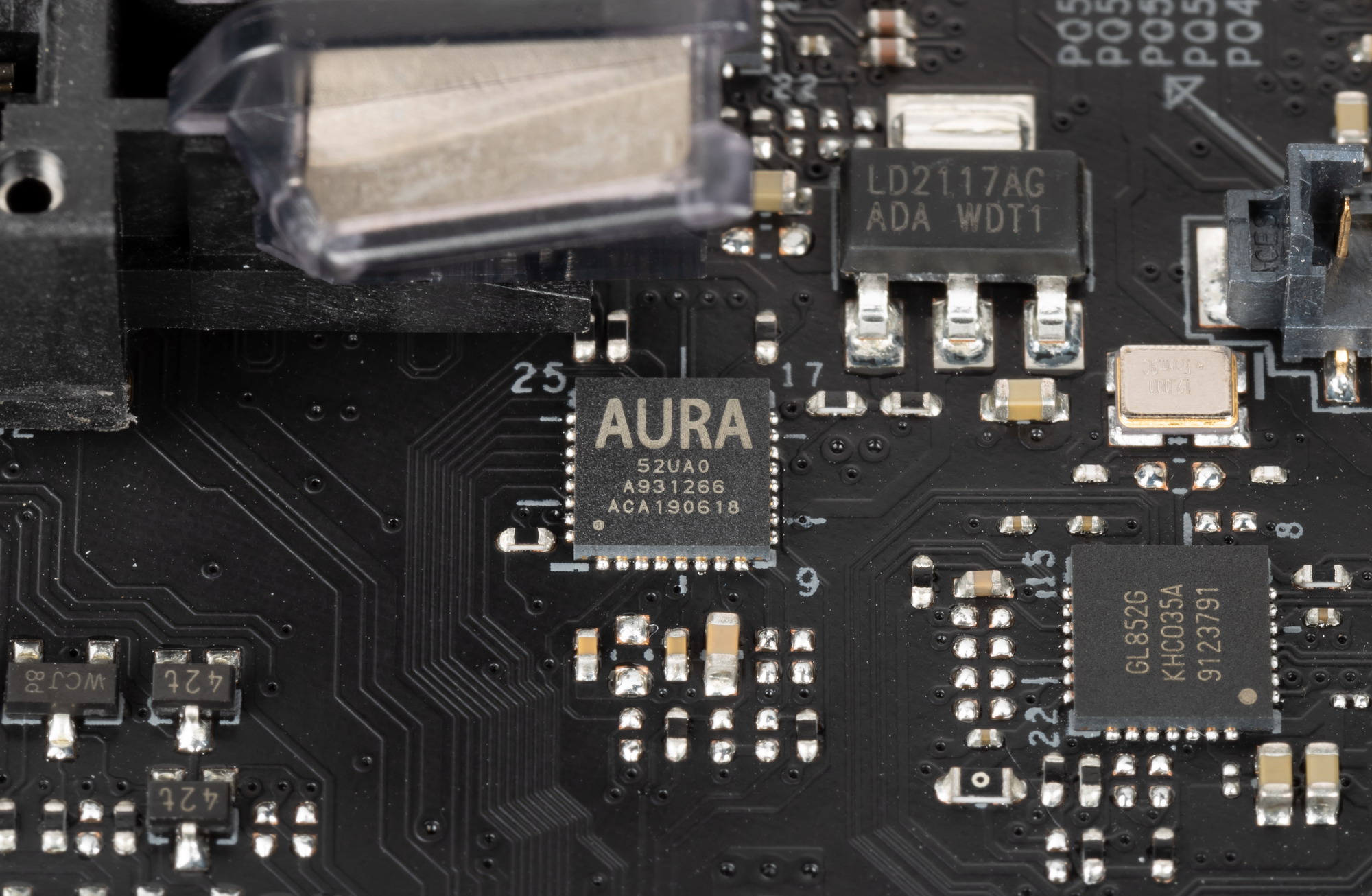

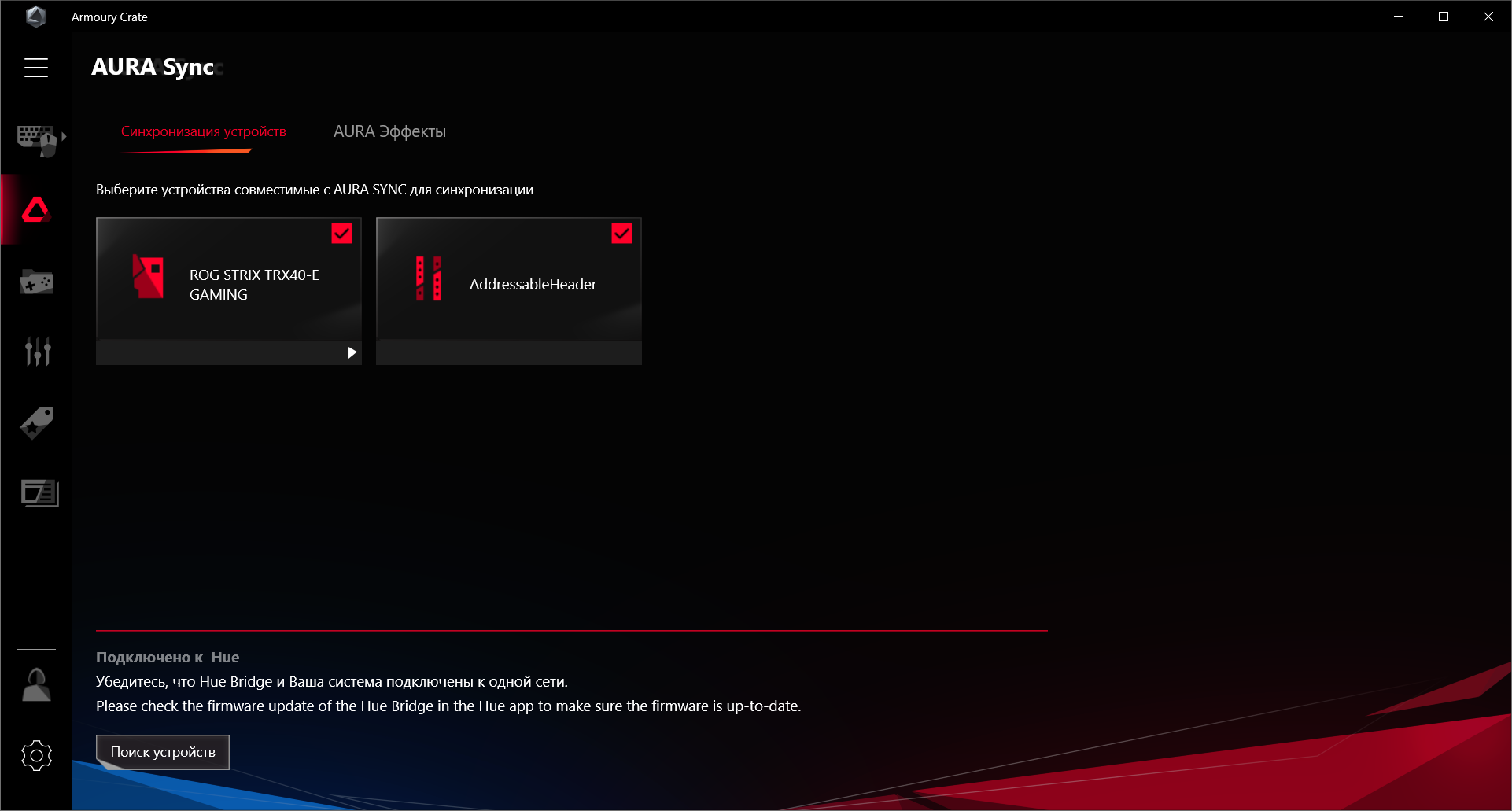

Контроль по синхронизации работы подсветки RGB возложен на чип Aura 52UА0 (не удалось выяснить, как оригинально назывался чип и кто его производитель).

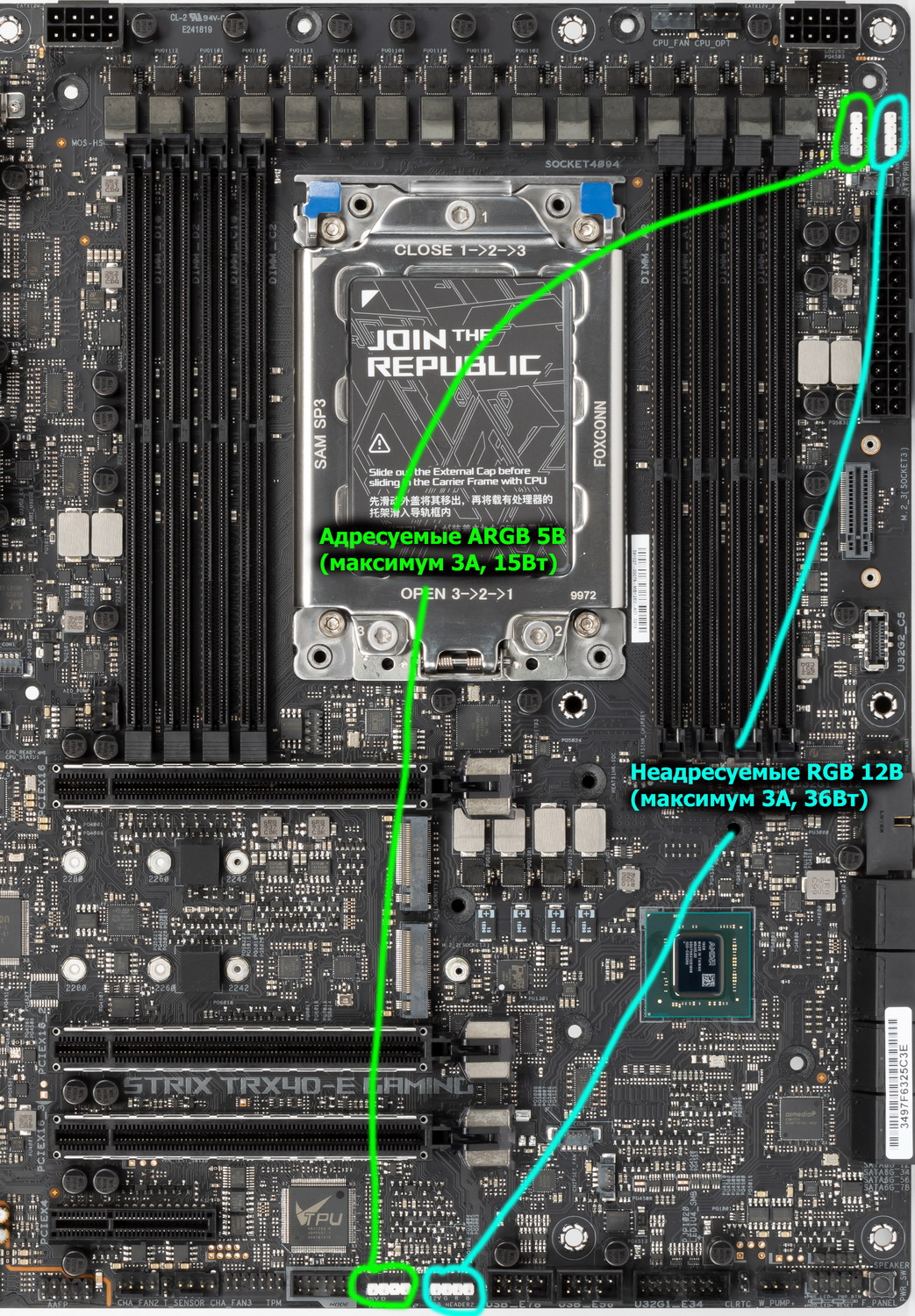

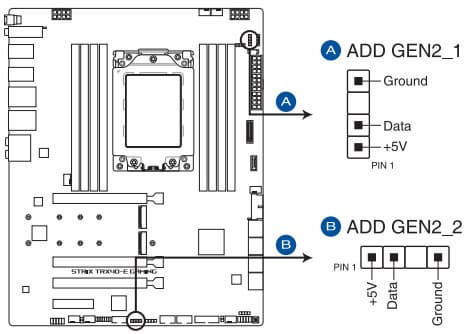

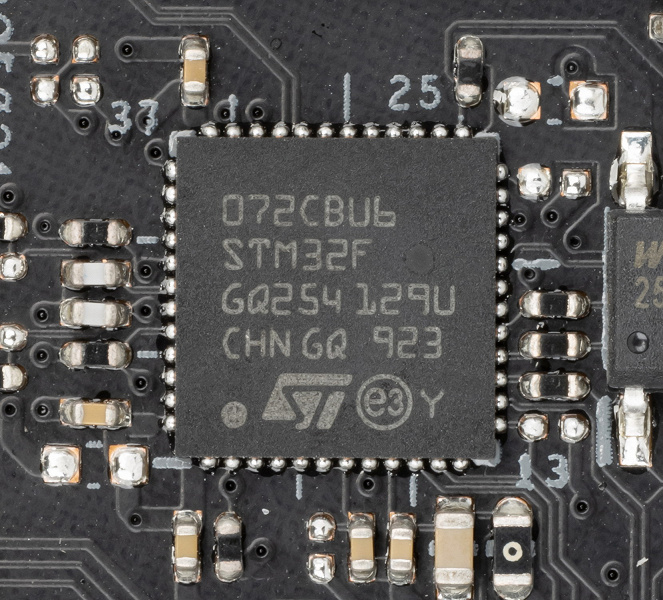

Более сложной адресуемой подсветкой ARGB (поскольку там можно управлять до 240 светодиодами через ПО) управляет целый 32-битный ARM-процессор STM32F от ST Microelectronics.

Заканчивая с визуальными украшательствами в данном разделе (мы еще вернемся к ним), следует особо отметить наличие OLED экранчика на кожухе заднего блока. На него можно вывести как показатели состояния платы (мониторинг), так и встроенный набор логотипов и роликов, а также свои эксклюзивные визуализации (управляет всем программа Armoury Crate, поэтому детали будут ниже при ее рассмотрении).

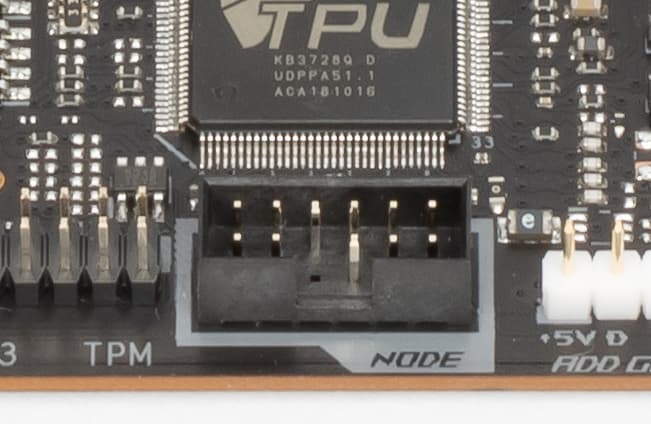

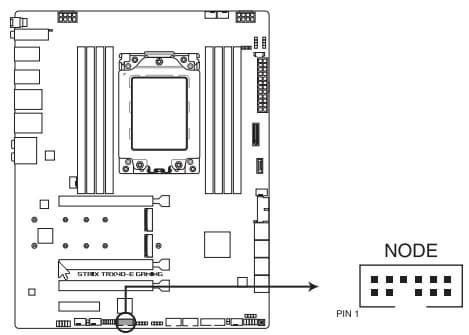

Также на плате имеется фирменный разъем Node: для подключения совместимых блоков питания (мониторинг напряжений, оборотов вентилятора и прочих функций).

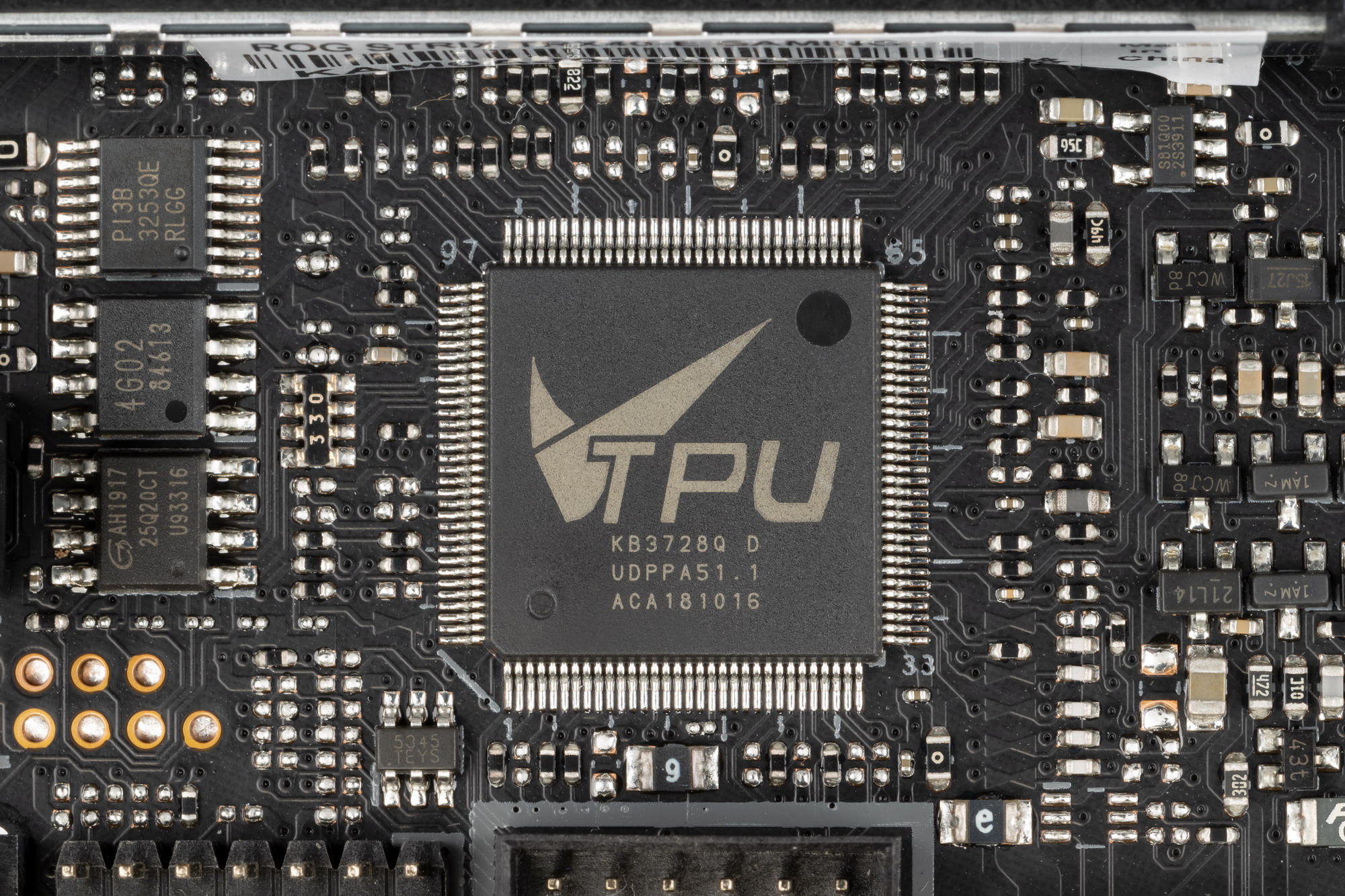

Также имеется фирменная микросхема TPU (TurboV Processing Unit) — контроллер для программного управления частотами работы. Она работает в паре с вышеупомянутым внешним тактовым генератором.

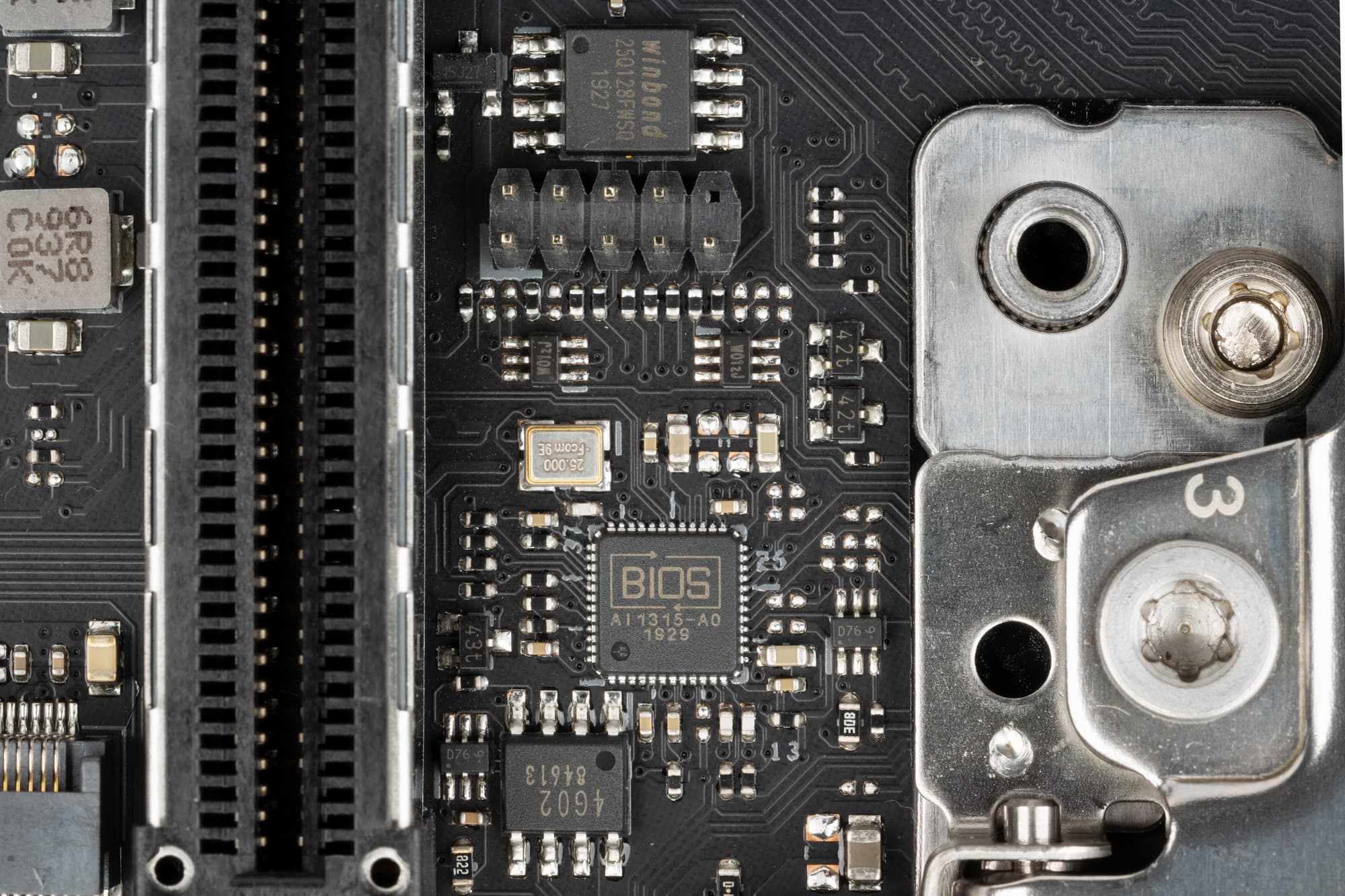

Для размещения прошивки UEFI/BIOS использованы микросхемы Winbond 25Q128FWSQ.

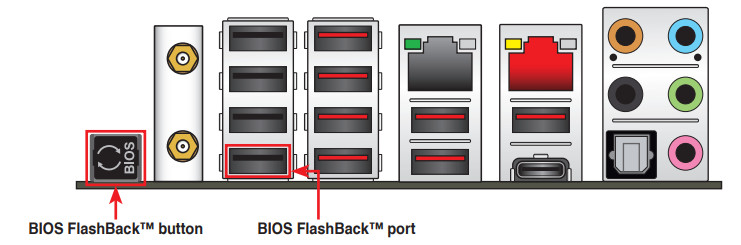

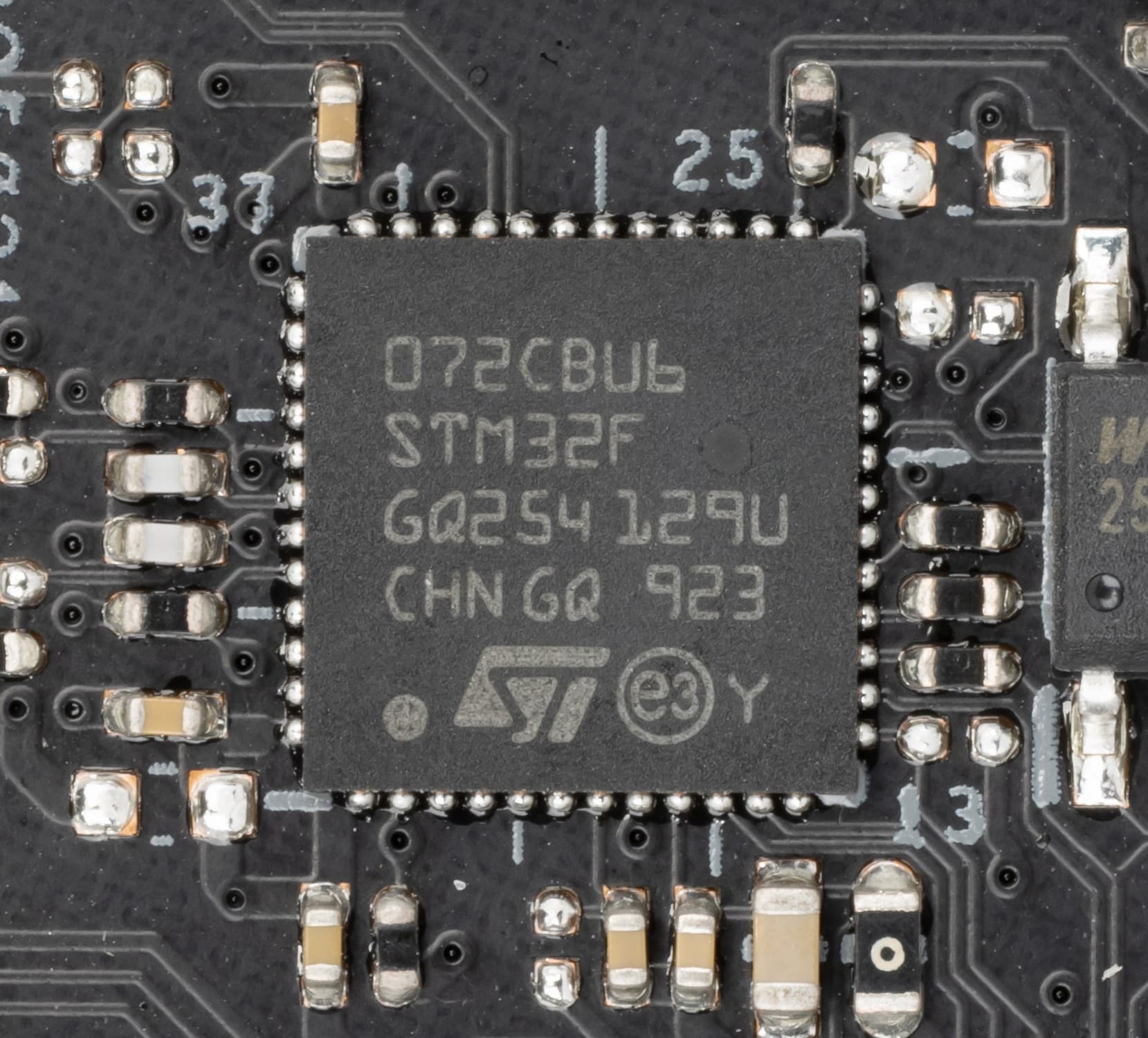

А вот микроконтроллер «BIOS» управляет технологией «холодной» прошивки BIOS без включения самой платы (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — Flashback (видеоролик на примере ранее изученной мною платы Asus Prime TRX40-Pro наглядно демонстрирует процесс).

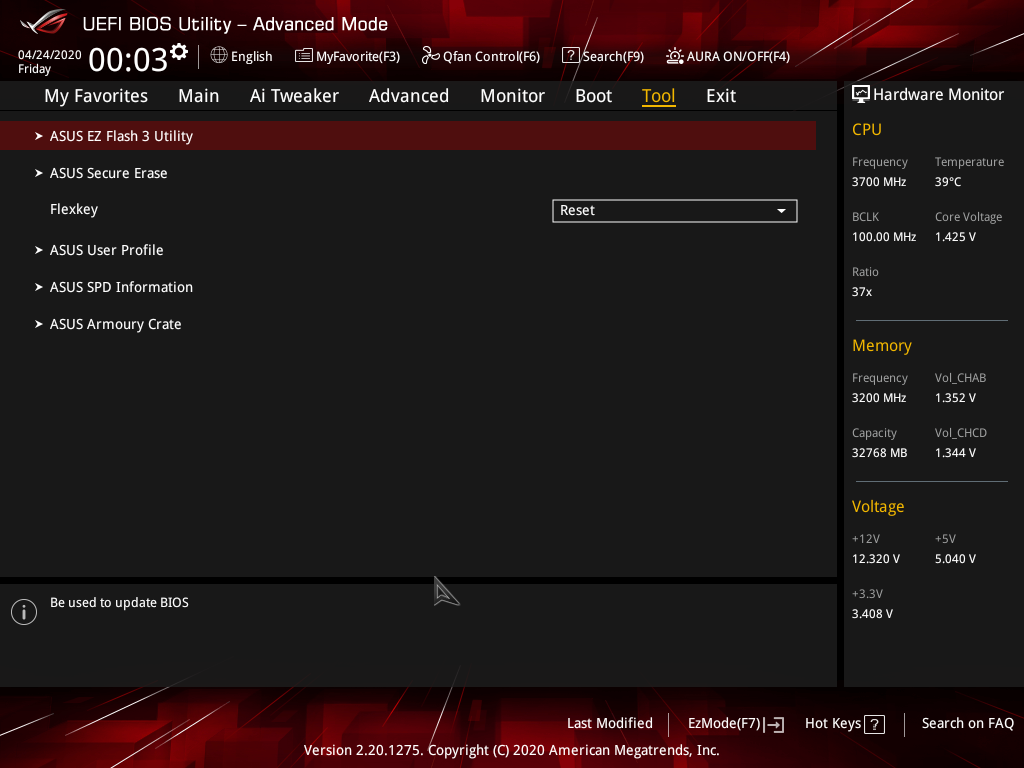

Для такого обновления BIOS версию прошивки надо вначале переименовать в RSTRX40.CAP и записать в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB. Ну и запуск через кнопку, которую надо держать 3 секунды.

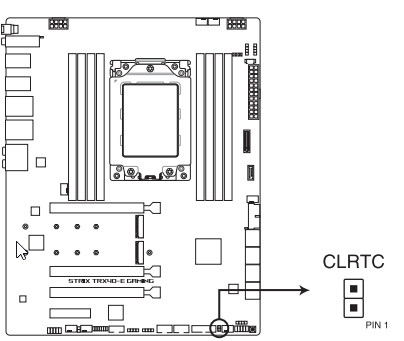

Для сброса настроек CMOS имеется своя «перемычка»:

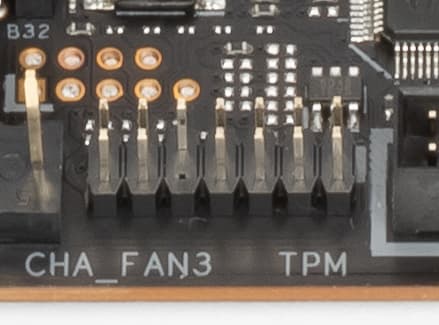

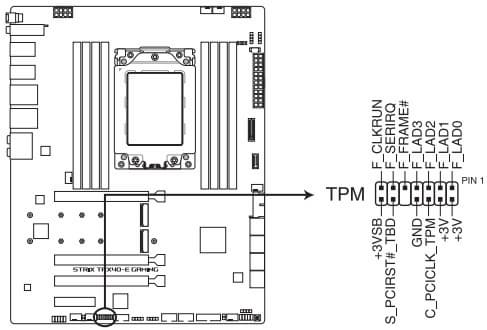

Плата оснащена и уже привычным многим разъемом TPM для подключения систем безопасности.

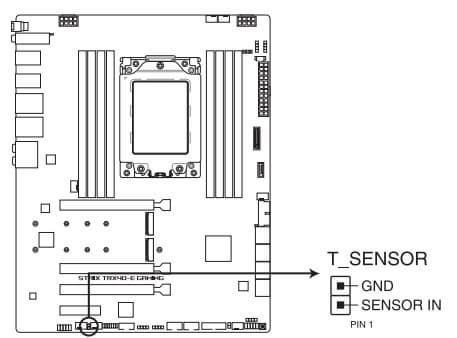

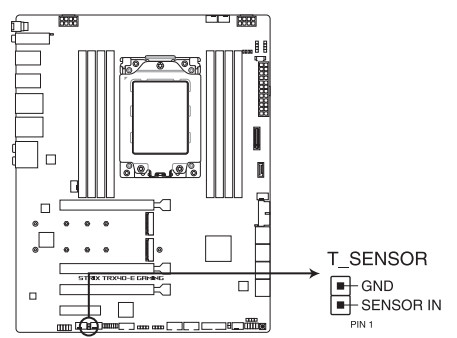

Также внизу есть посадочное место для проводов от внешнего термодатчика.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

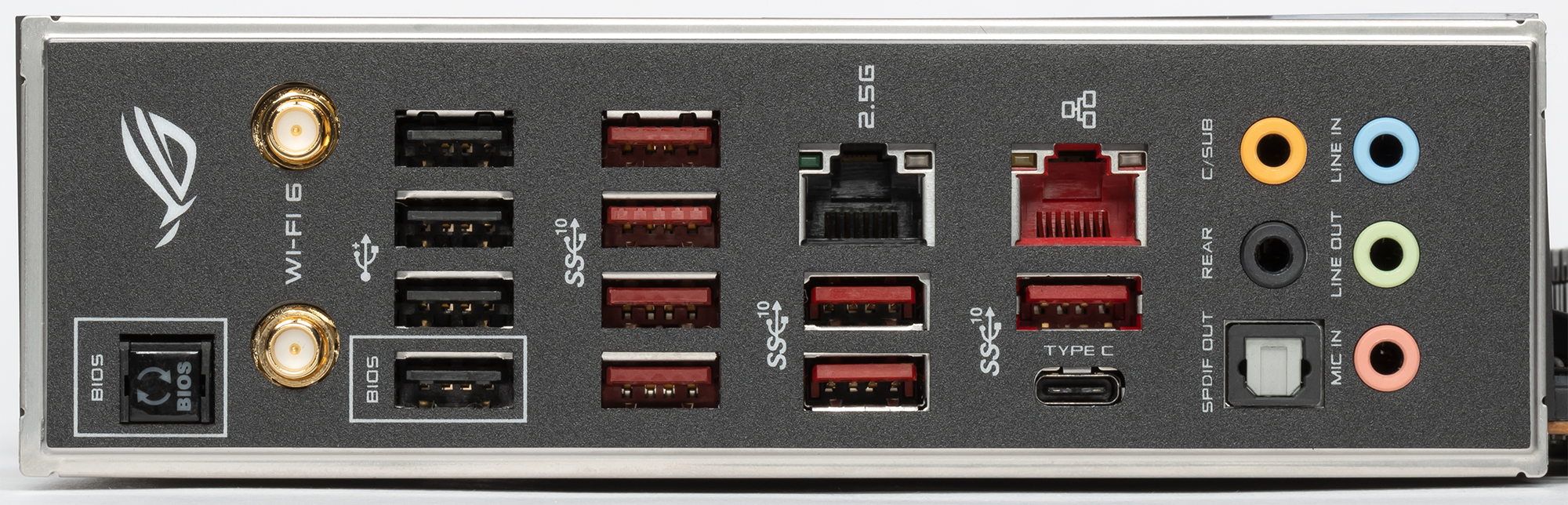

Продолжаем рассматривать периферию. Теперь на очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет TRX40 способен реализовать 12 портов USB (8 — USB 3.2 Gen2 и 4 — USB 2.0), а процессор Ryzen Threadripper 3xxx — 4, то есть суммарно способны реализовать 16 выделенных портов USB всех типов (из них 12 — USB 3.2 Gen2, 4 — USB 2.0), все потенциально свободные у TRX40 линии PCI-e 4.0 — распределены (как выше я уже показал). У процессора же все свободные линии заняты на слоты PCI-e и M.2. Более того, аудиоконтроллеры и контроллеры дополнительных USB 2.0 получили связь с TRX40 через линии USB-портов.

И что мы имеем? Всего на материнской плате — 21 порт USB плюс потрачено 4 линии USB-портов на периферию:

• 9 портов USB 3.2 Gen2: 4 реализованы через CPU Ryzen Threadripper 3xxx и представлены на задней панели 4 портами Type-A (красного цвета) на задней панели; еще 5 реализованы через TRX40 и представлены 3 портами Type-A (красные) и одним Type-C на задней панели, а также одним внутренним портом Type-C (для подключения такого же разъема на передней панели корпуса);

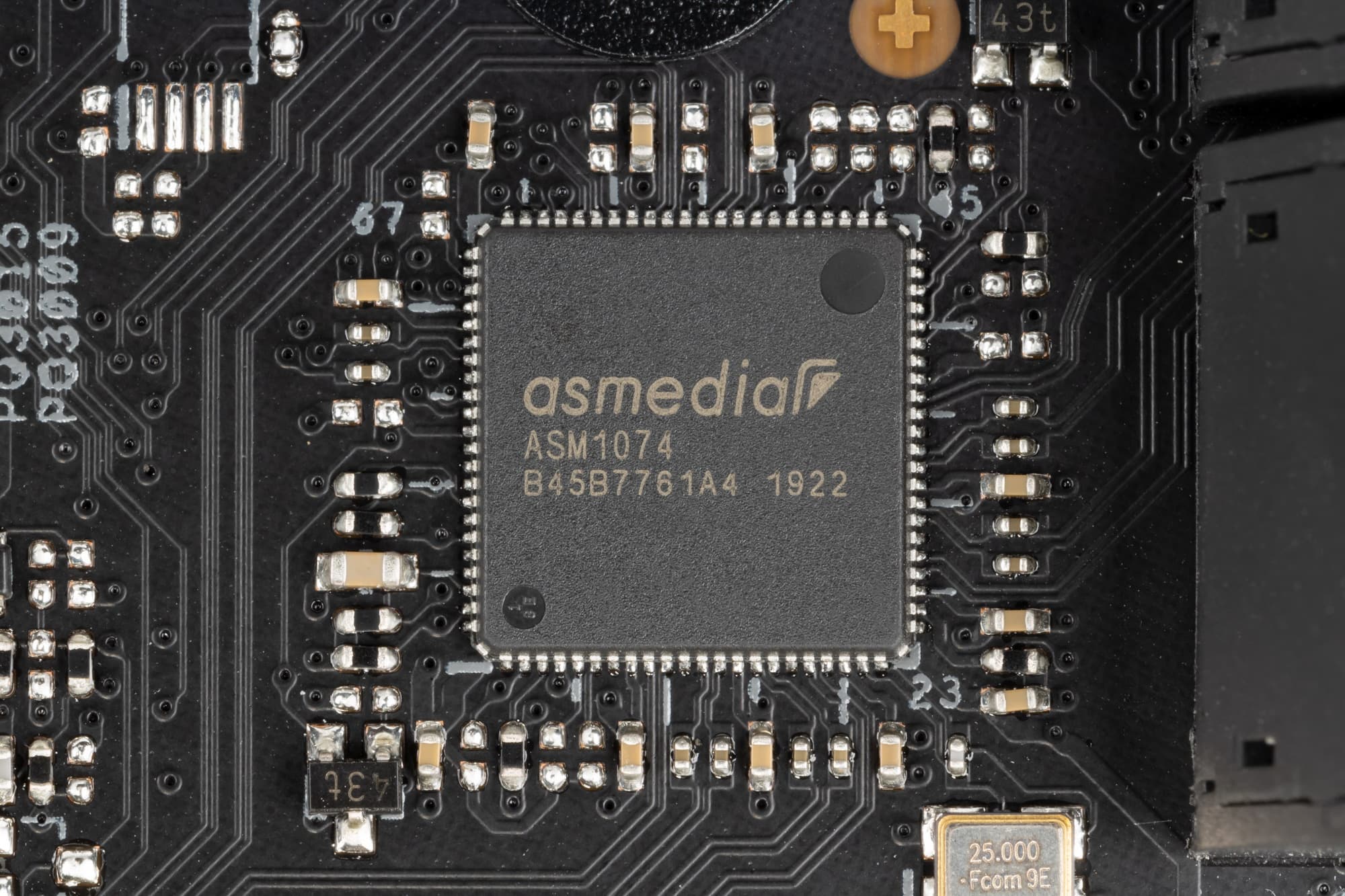

• 4 порта USB 3.2 Gen1: все реализованы реализованы через контроллер ASMedia ASM1074



  (на связь с ним потрачена 1 линии PCI-e от TRX40) и представлены 2 внутренними разъемами, каждый на 2 порта;

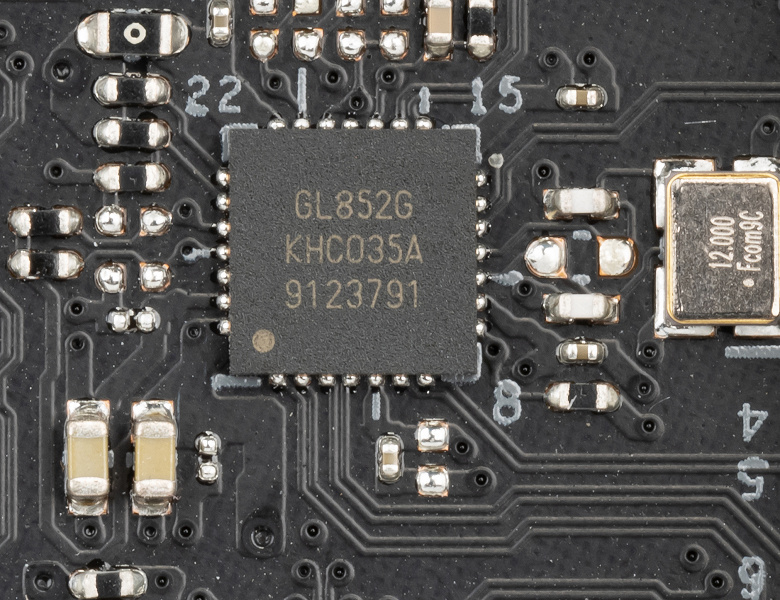

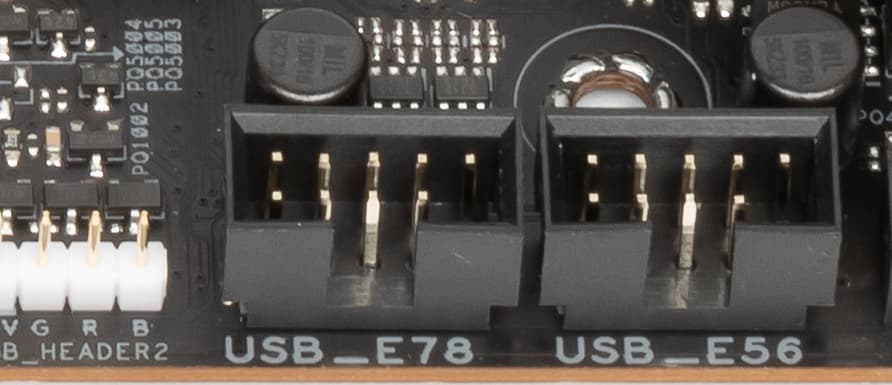

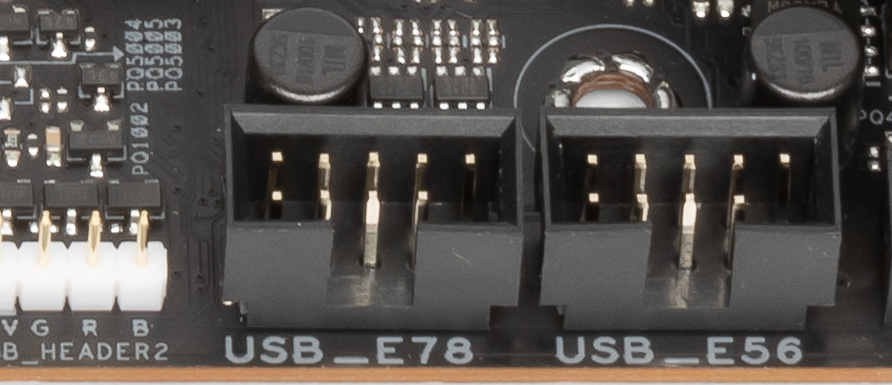

• 8 портов USB 2.0/1.1: 4 реализованы через один контроллер Genesys Logic GL852G



  (на связь с ним потрачена одна линия USB от TRX40) и представлены 2 внутренними разъемами (каждый на 2 порта),

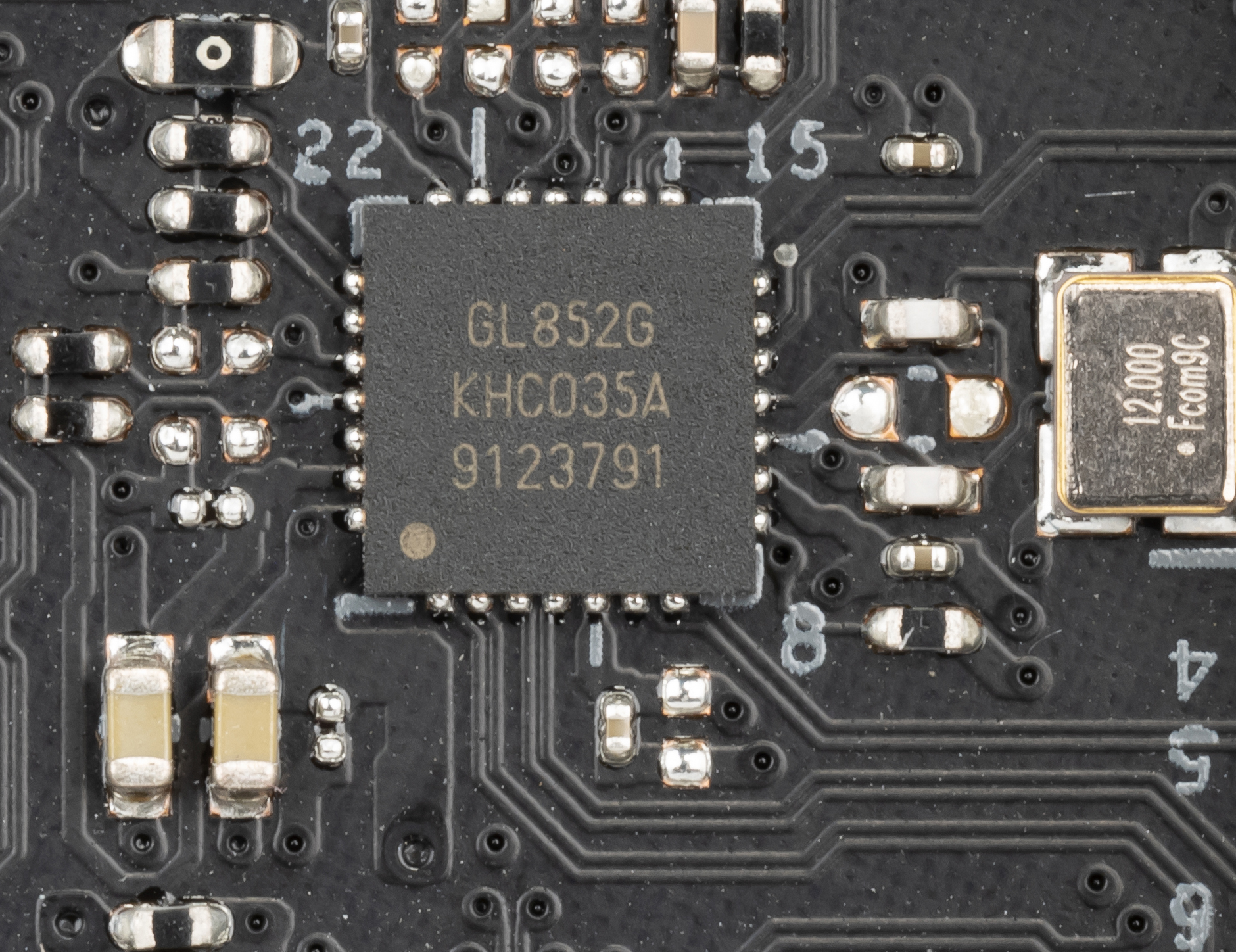

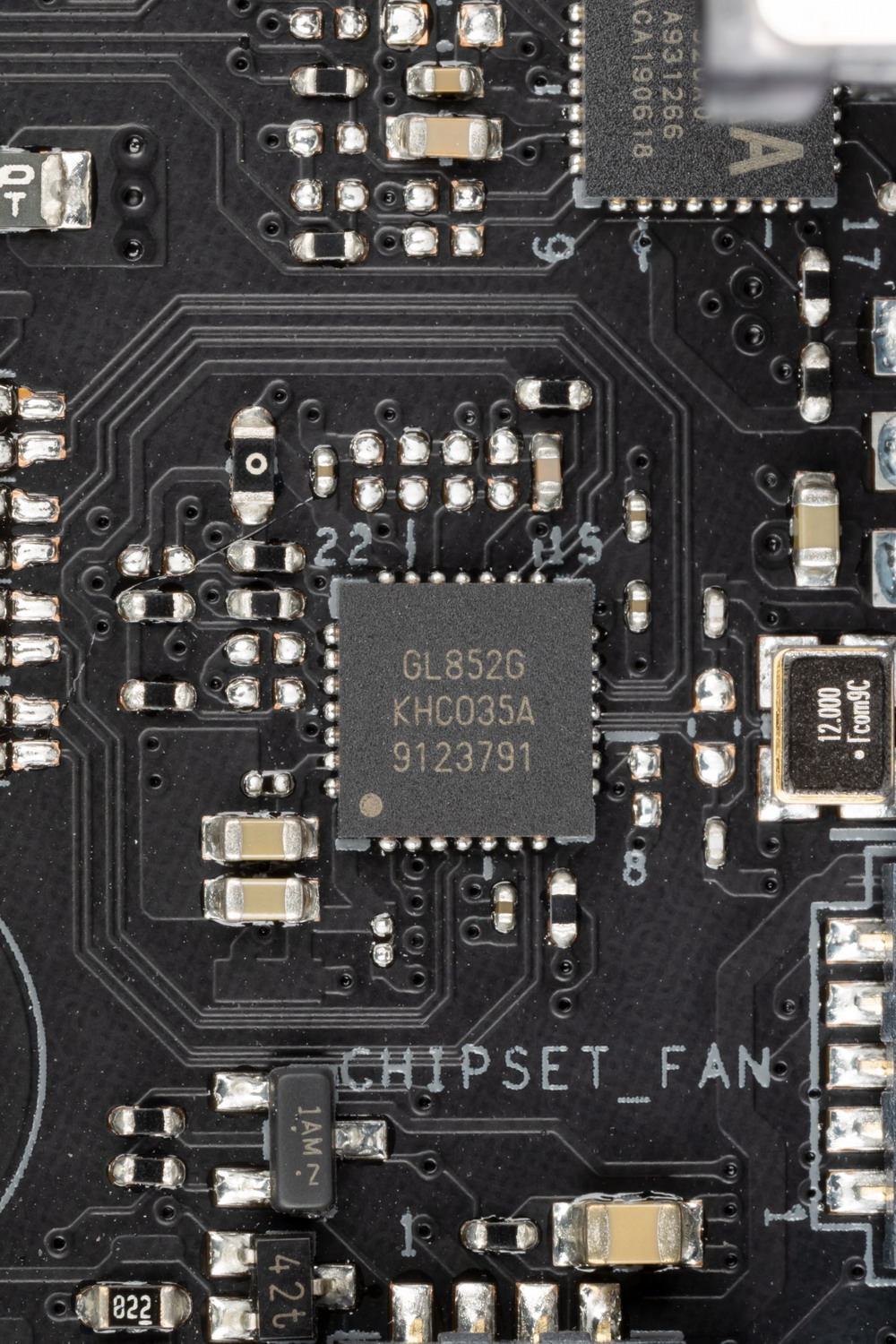

  еще 4 реализованы через второй контроллер Genesys Logic GL852G



  (на связь с ним потрачена также одна линия USB от TRX40) и представлены 4 портами Type-A (черные) на задней панели.

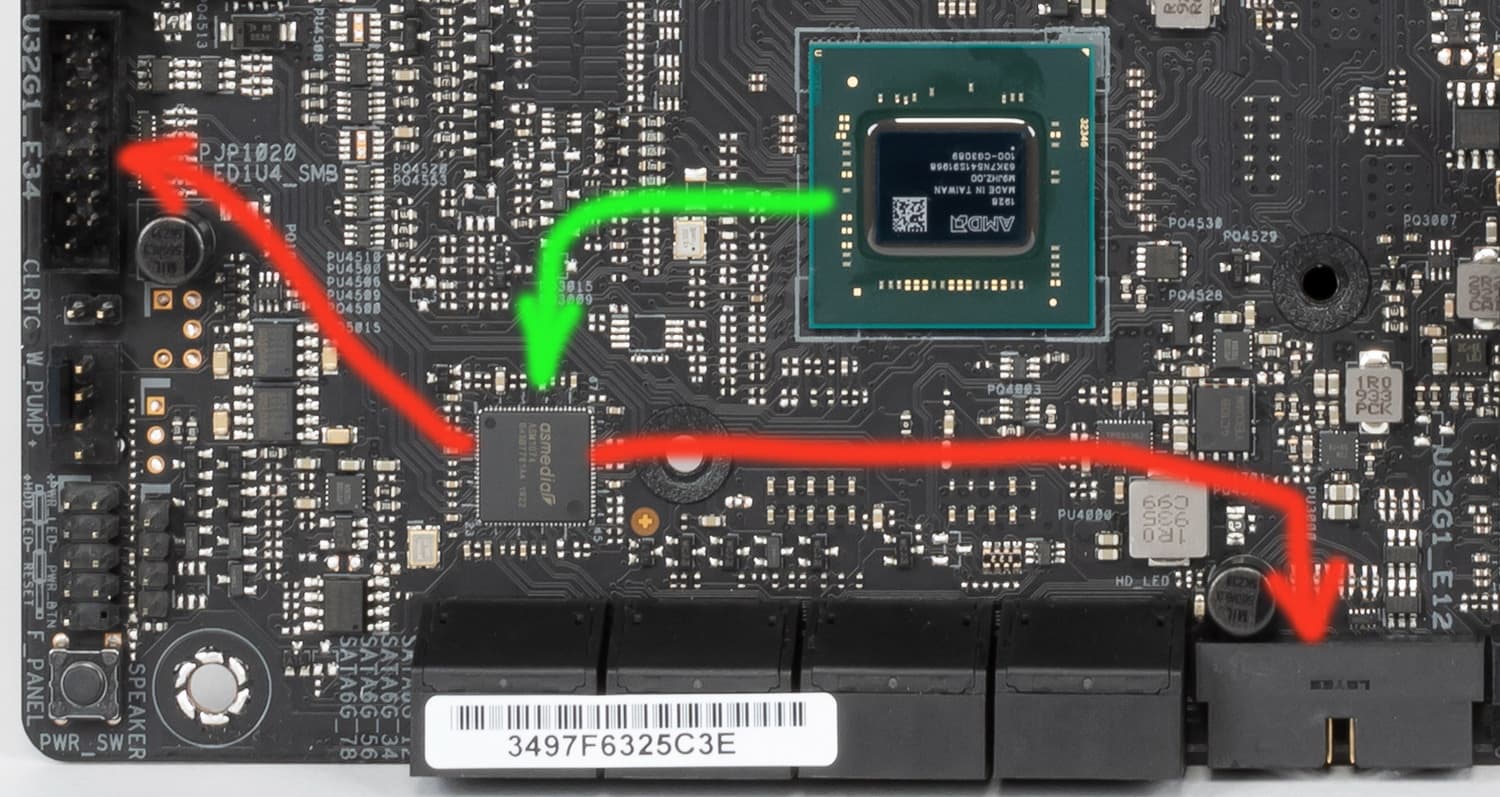

Итак, через чипсет TRX40 реализовано 5 USB 3.2 Gen2 — 5 выделенных портов. Плюс два аудиотракта (и кодеки, отвечающие за них) подключены к системе тоже через USB 2.0 линии от TRX40 (всего 2 USB 2.0) и два контроллера GL852G используют еще 2 USB 2.0. В сумме 9 портов через TRX40.

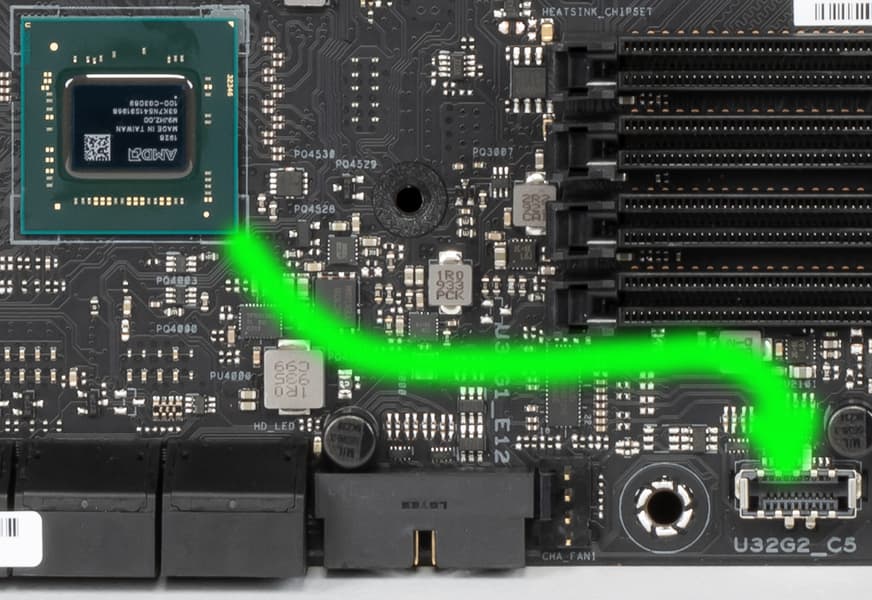

Через процессор Ryzen Threadripper 3xxx реализовано 4 USB 3.2 Gen2 порта.

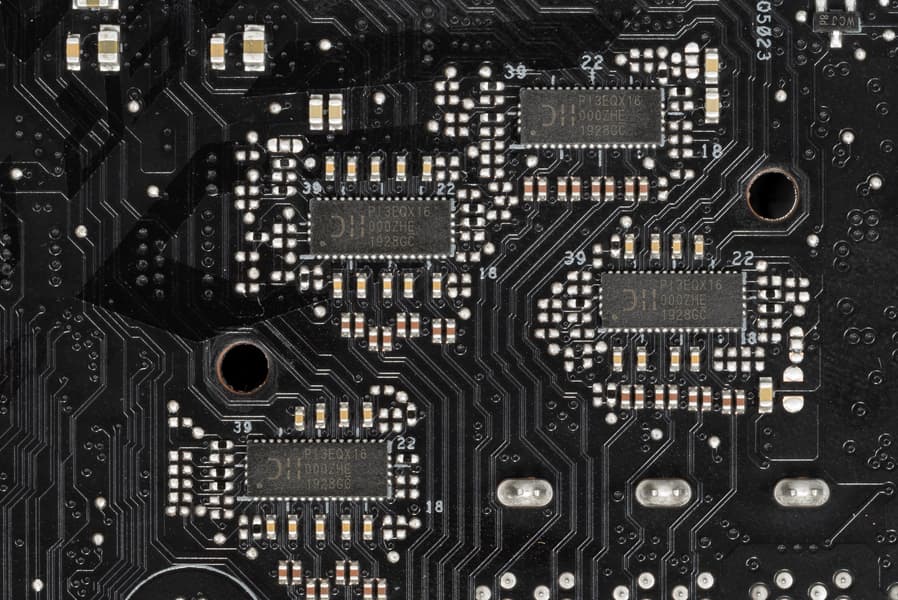

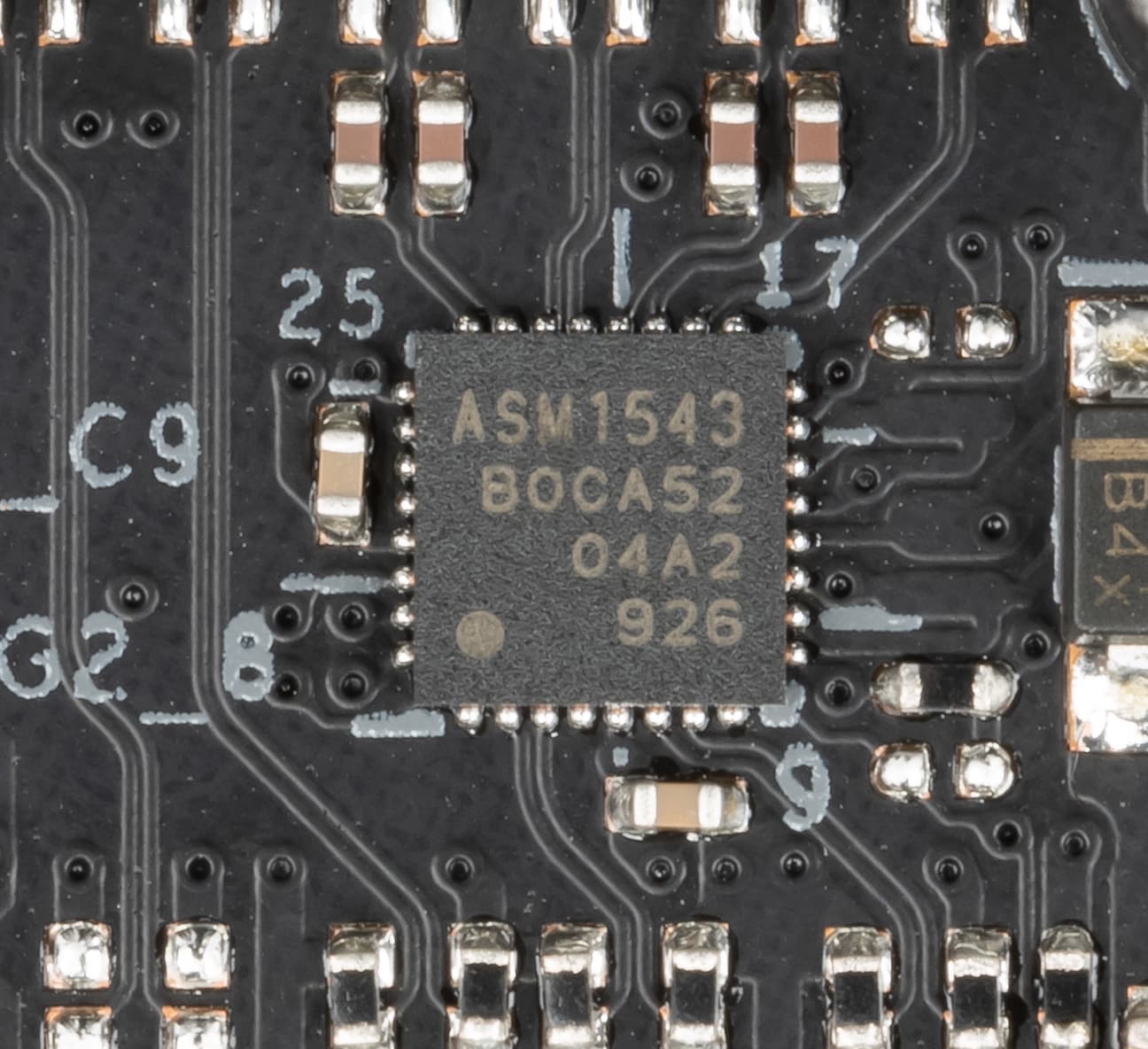

Все быстрые USB 3.2 Gen2 порты Type-A/Type-C оснащены ре-драйверами ASM1543 от ASMedia, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

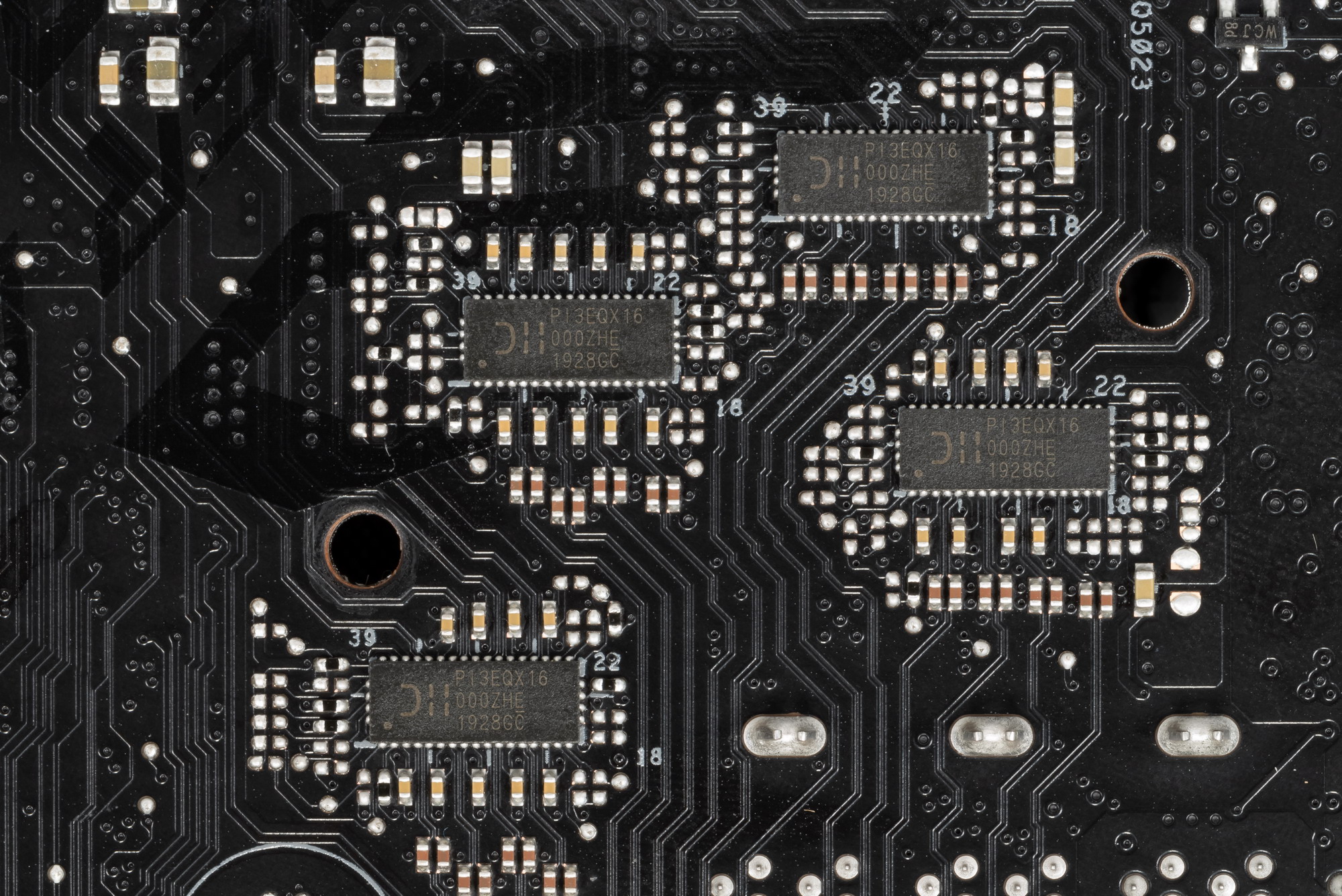

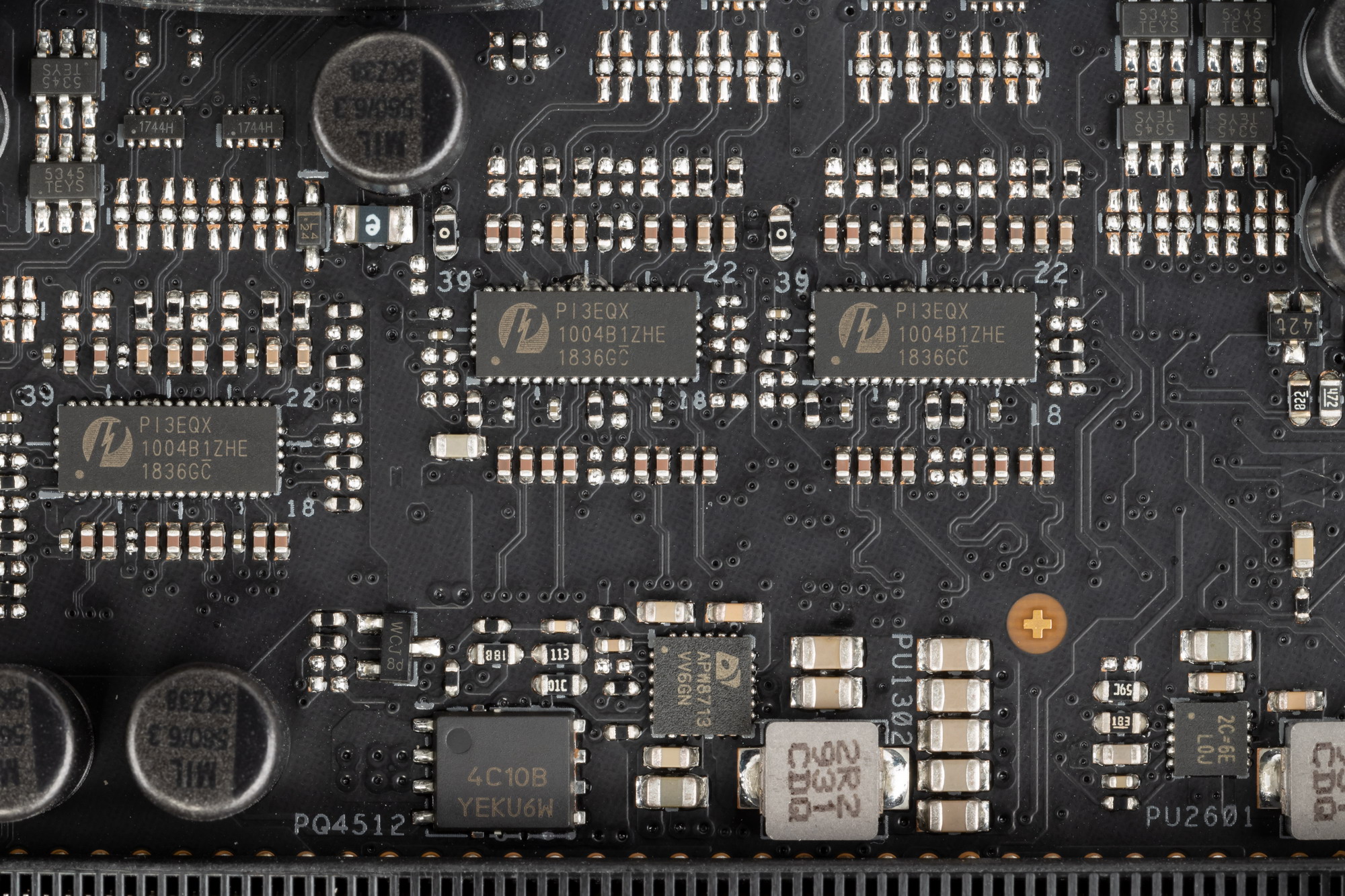

Остальные выделенные USB 3.2 Gen1 порты также имеют ре-драйверы PI3EQX1004B1от Pericom.

Теперь о сетевых делах.

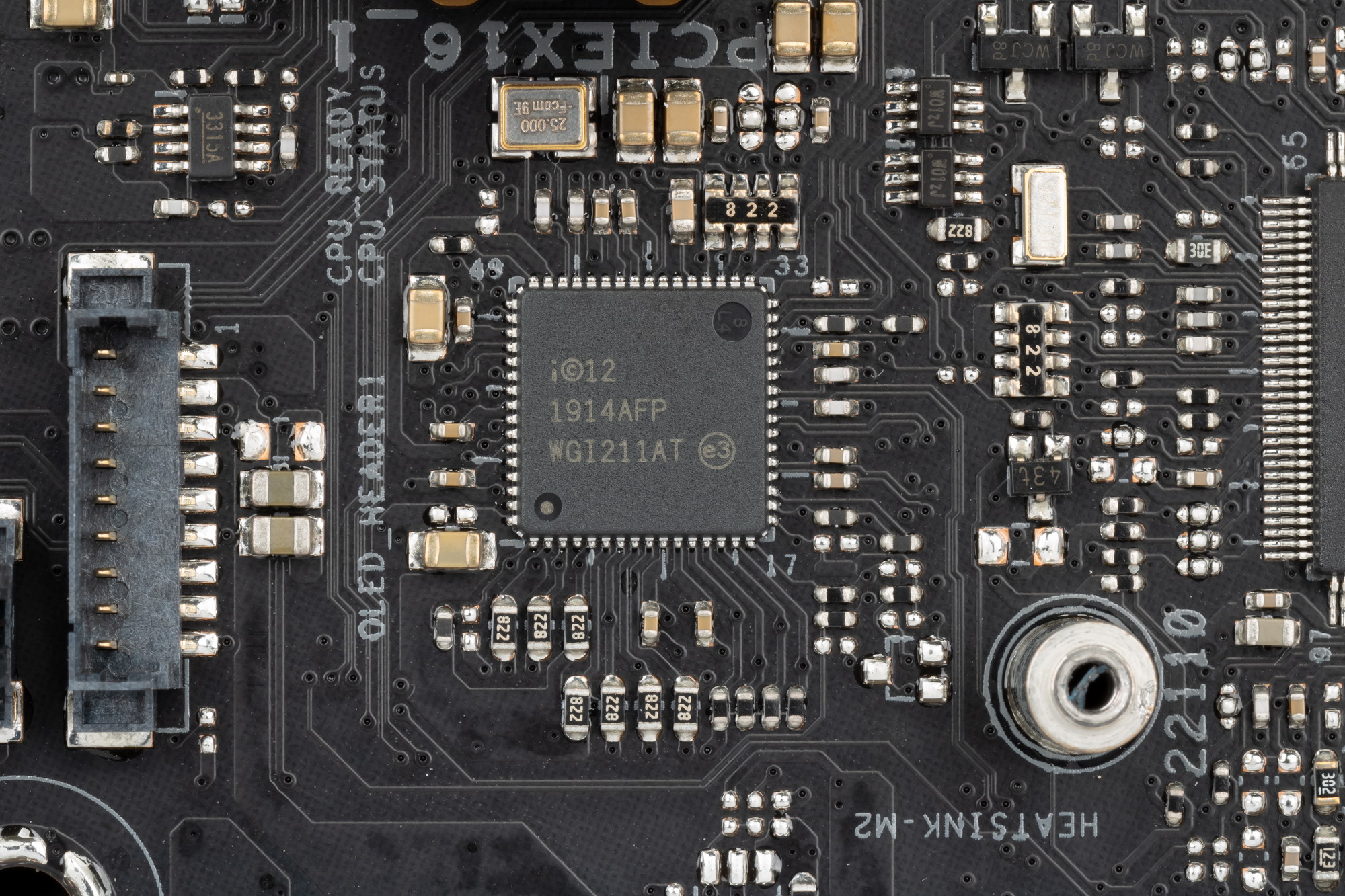

Материнская плата оснащена средствами связи очень хорошо. Имеется обычный Ethernet-контроллер Intel WGI211-AT, способный работать по стандарту 1 Гбит/с.

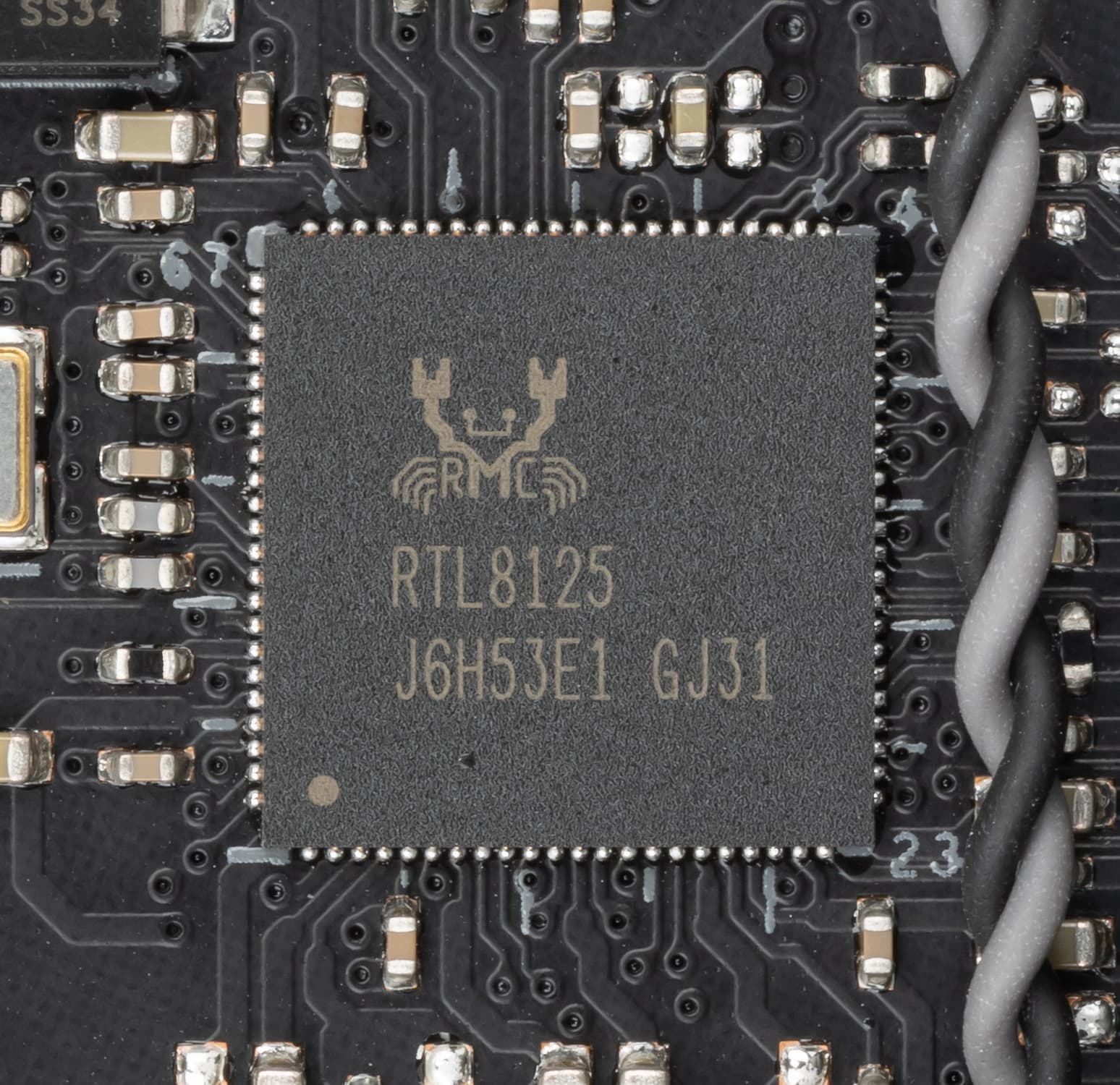

Также есть и скоростной Ethernet-контроллер RTL8125AG от Realtek, способный работать на скоростях до 2,5 Гбит/с.

Я ранее уже говорил, что такое двойное Ethernet-соединение дает три преимущества:

1. Суммарная производительность (эффективный обмен информацией) вырастает;
2. Повышается стабильность обеспечения связи в случае подключения к двум провайдерам и обрыве связи от одного из них;
3. Безопасность: можно жестко разделить внутреннюю сеть (со своим роутером) с внешней сетью (интернет).

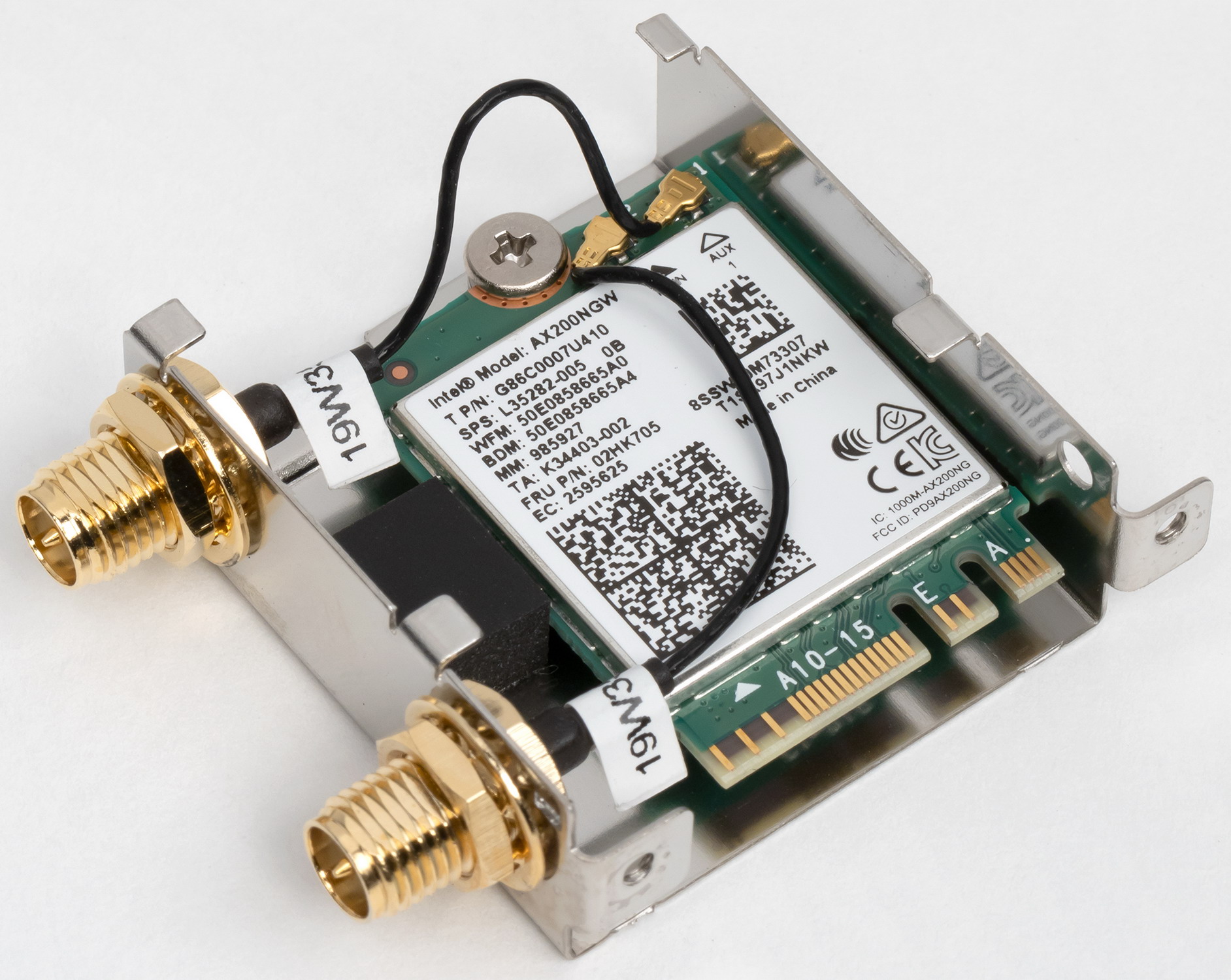

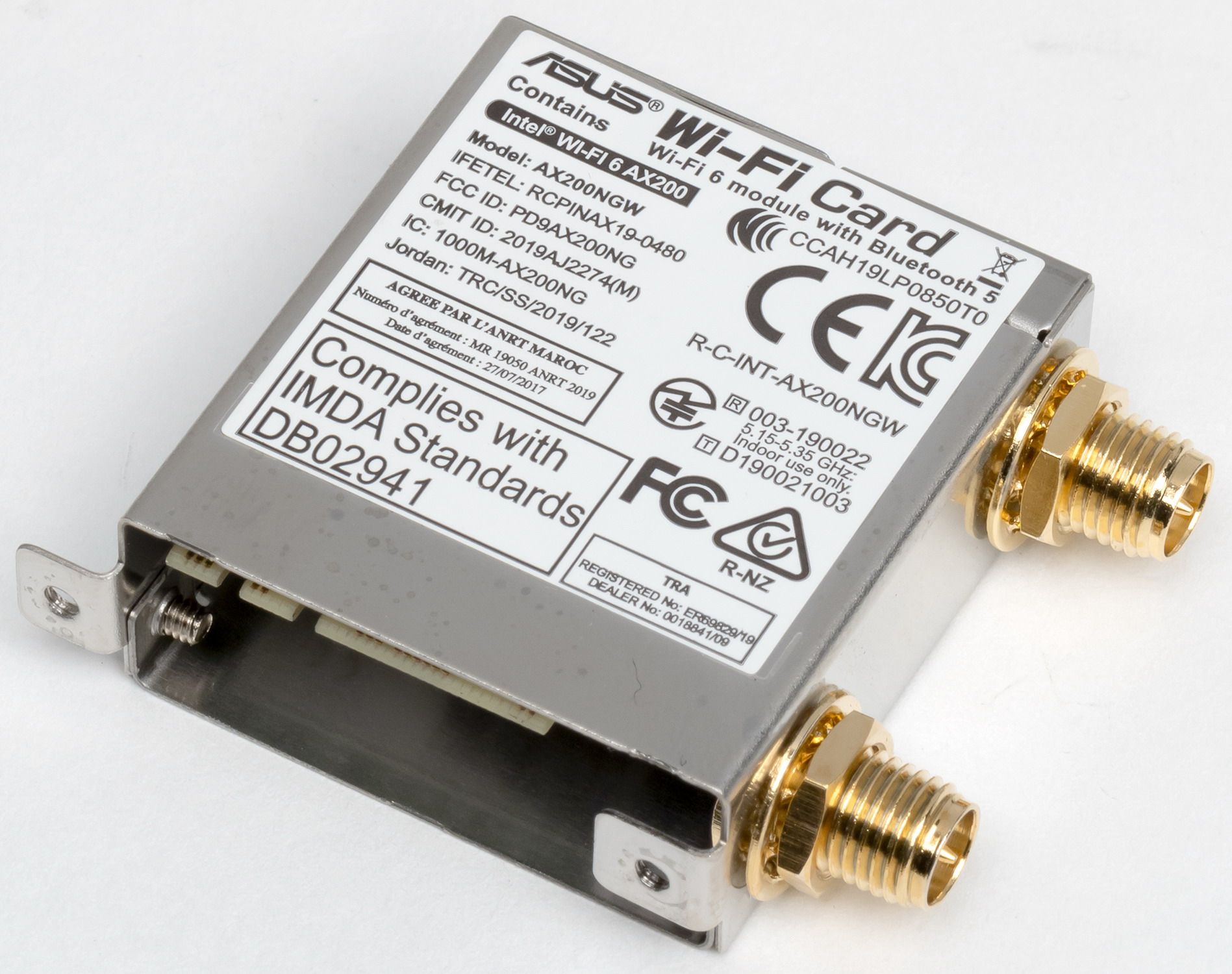

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-200NGW, через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac/ax) и Bluetooth 5.0. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

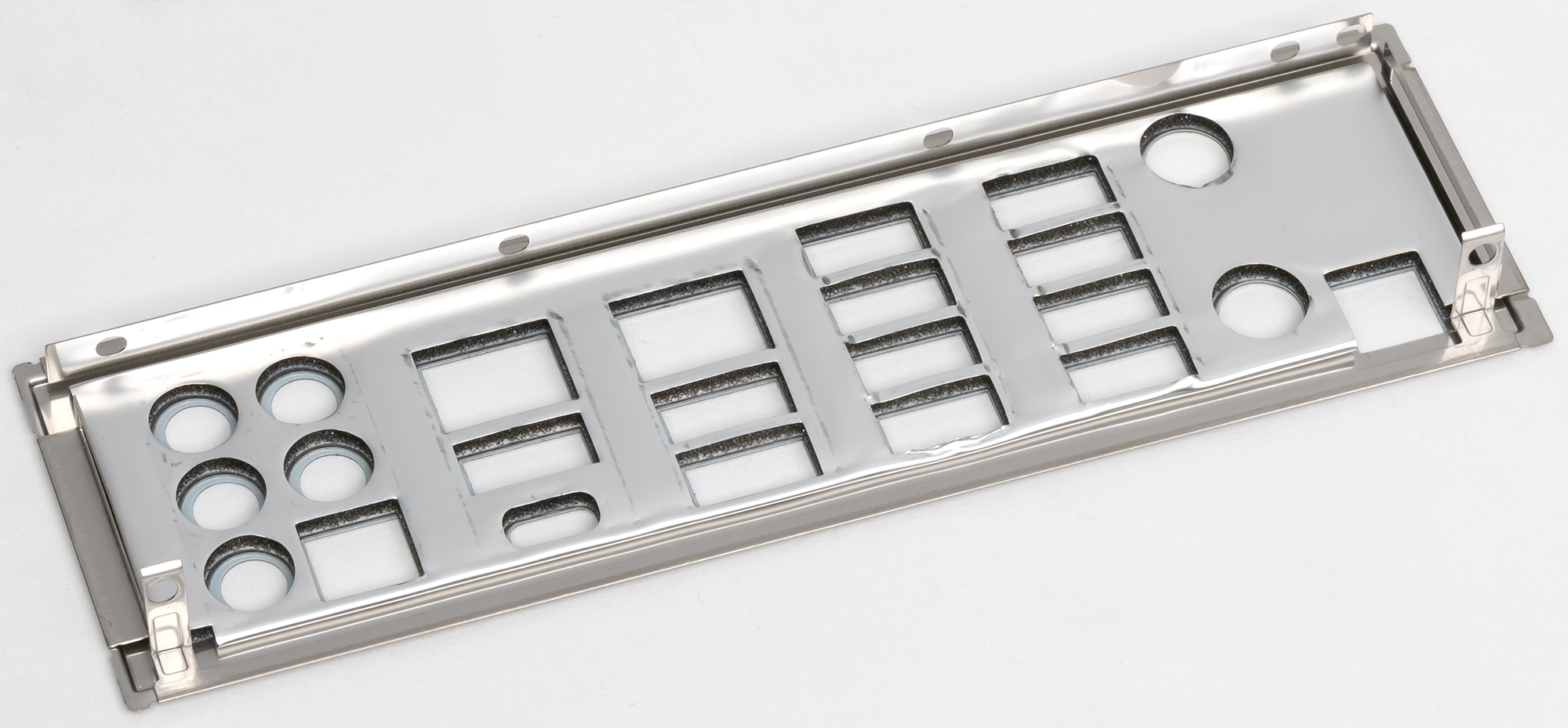

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп — 7. Схема размещения коннекторов для систем охлаждения выглядит так:

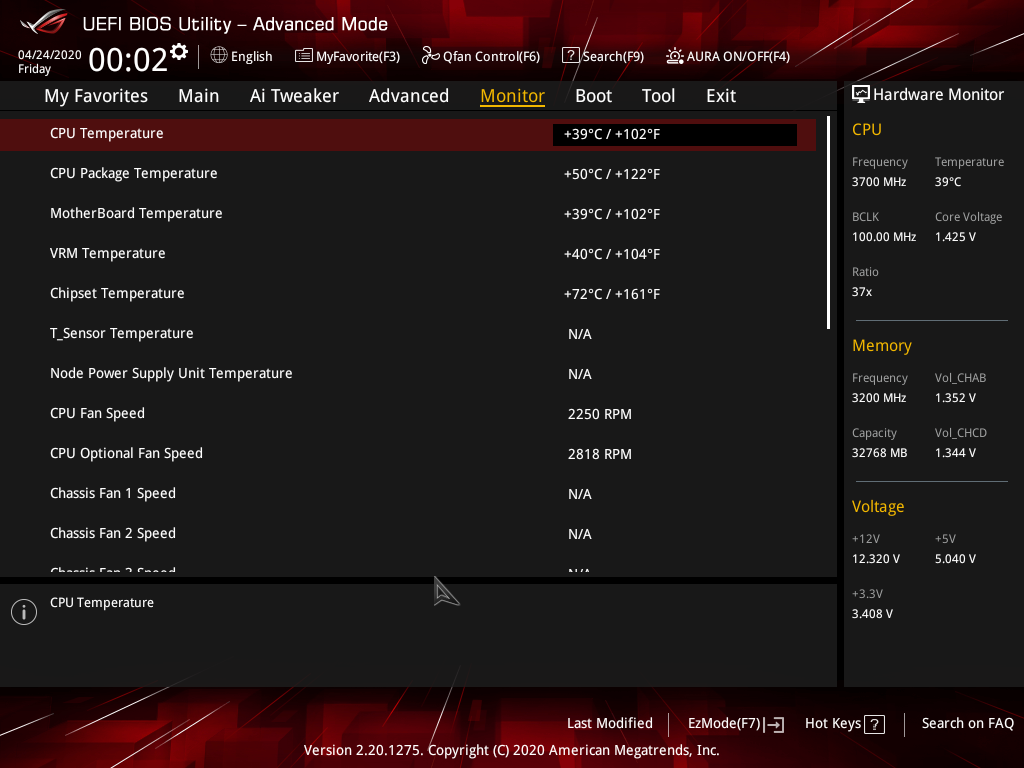

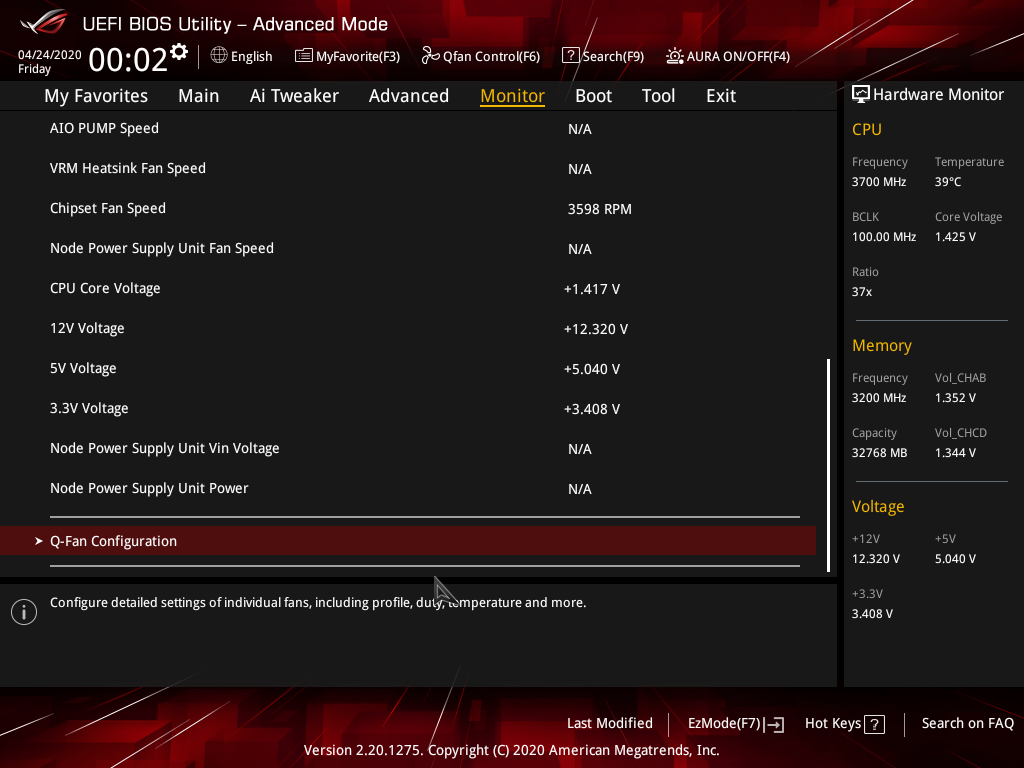

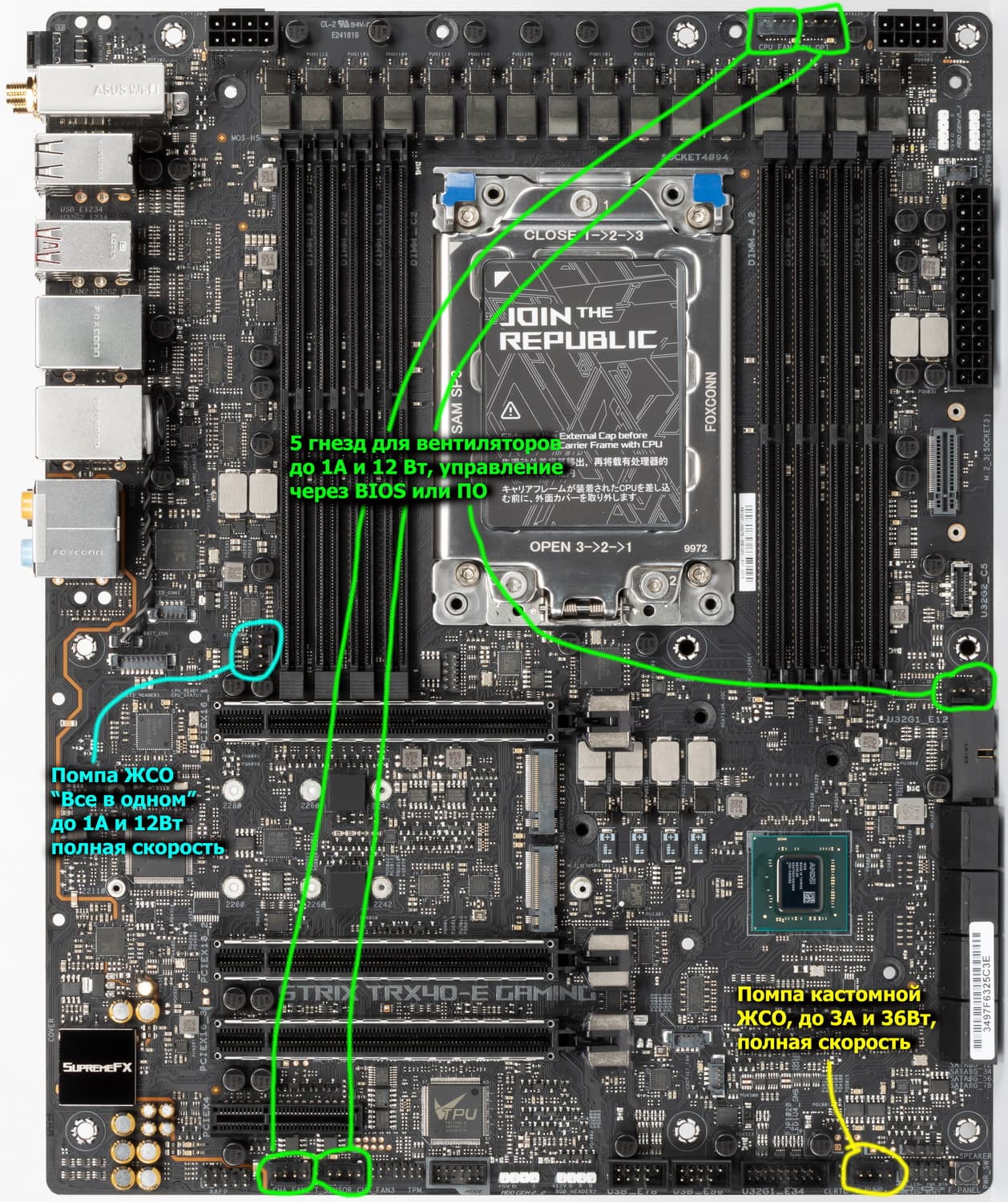

Через ПО или BIOS контролируется 5 гнезд для подключения воздушных вентиляторов: вентиляторы могут управляться как через ШИМ, так и банальным изменением напряжения/тока. Также имеются гнезда для подключения помп от ЖСО: как от сборных, так и от «все-в-одном».

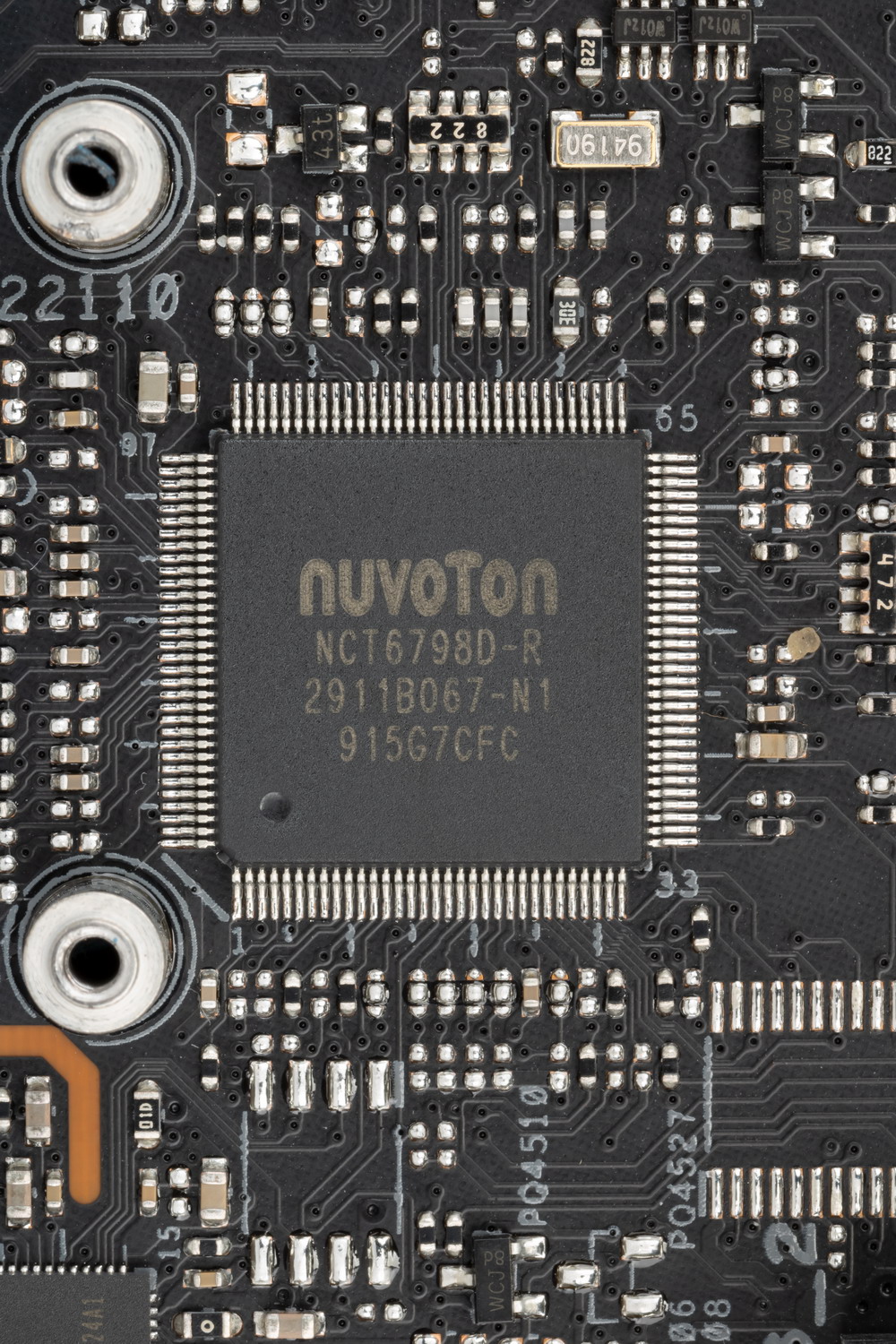

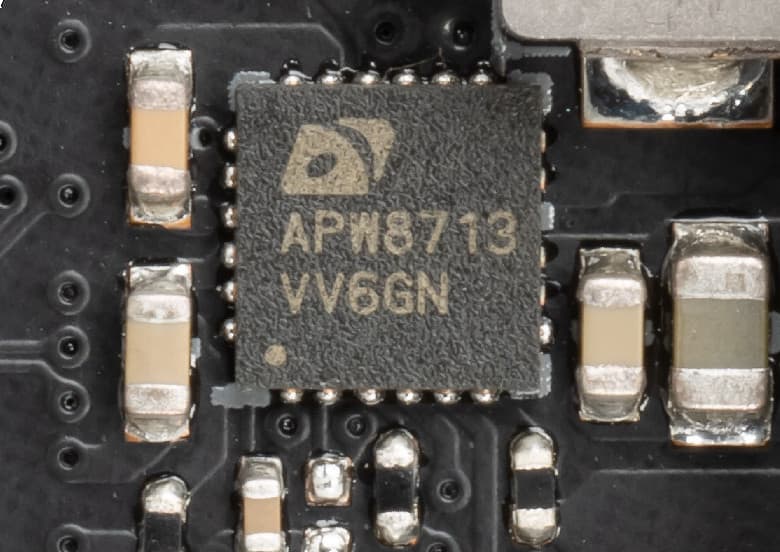

Управление гнездами СО ведется контроллером APW8713 от Anpec Electronics,

который передает все данные вышеупомянутому фирменному процессору TPU KB3728Q. С ним же тесно связан и контроллер Nuvoton (мониторинг, а также Multi I/O).

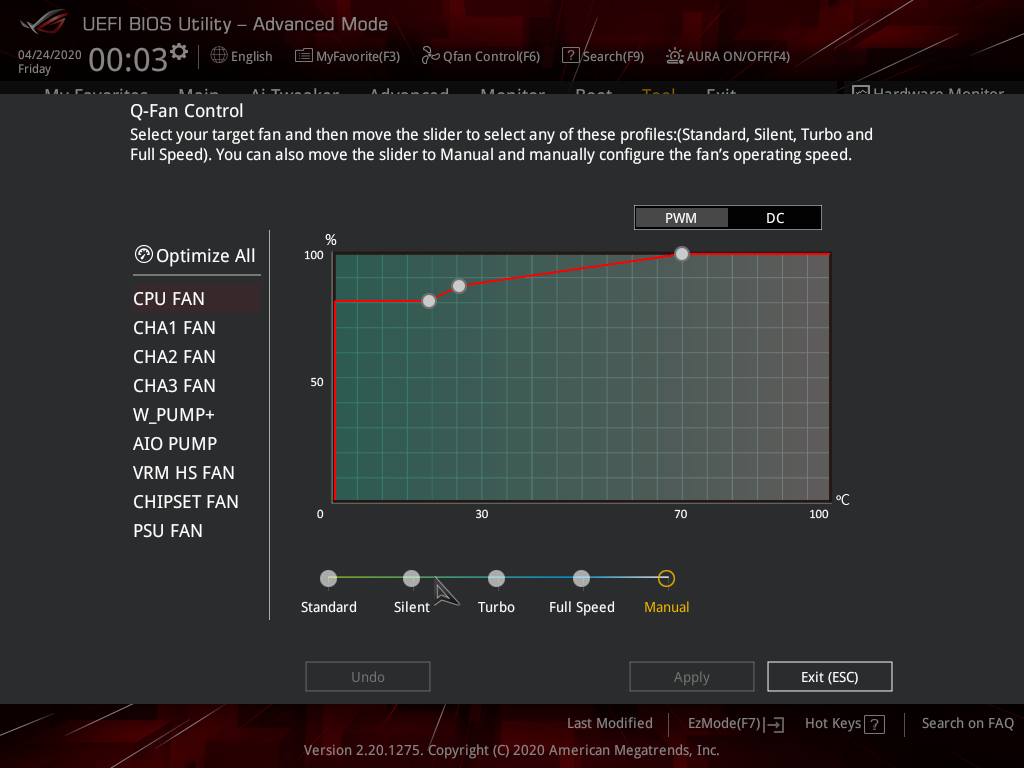

Управление всем множеством вентиляторов/помп возложено на утилиту SmartFan 5.0, а также реализовано управление в настройках UEFI/BIOS.

Аудиоподсистема

На всех платах на основе AMD TRX40 аудиоподсистема несколько отличается от традиционных. Мы знаем, что практически во всех современных материнских платах звуком заведует аудиокодек Realtek ALC1220 (он и в данном случае есть — просто Asus любит его закрывать всякими экранами, и сейчас он находится под «SupremeFX»). Он обеспечивает вывод звука по схемам до 7.1.

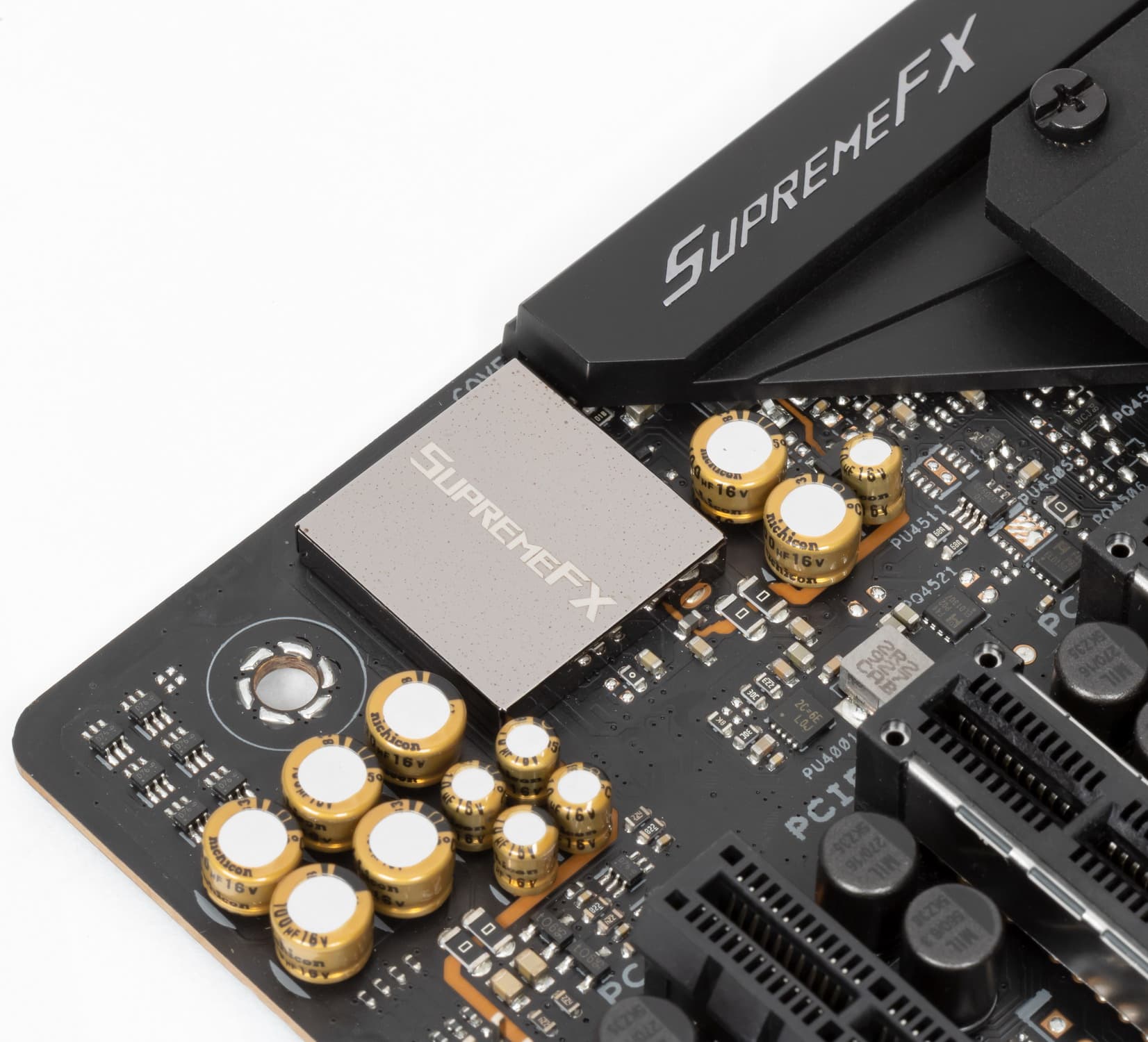

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

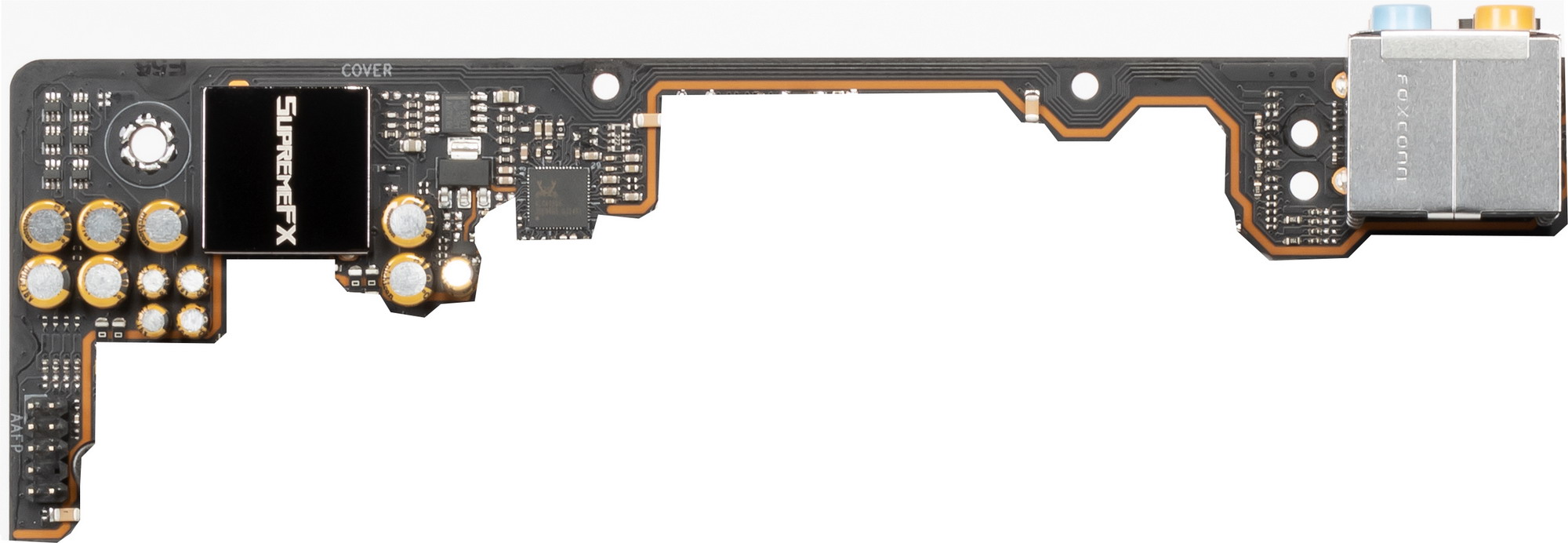

Рядом с ALC1220 мы видим еще аудиокодек: Realtek ALC4050H.

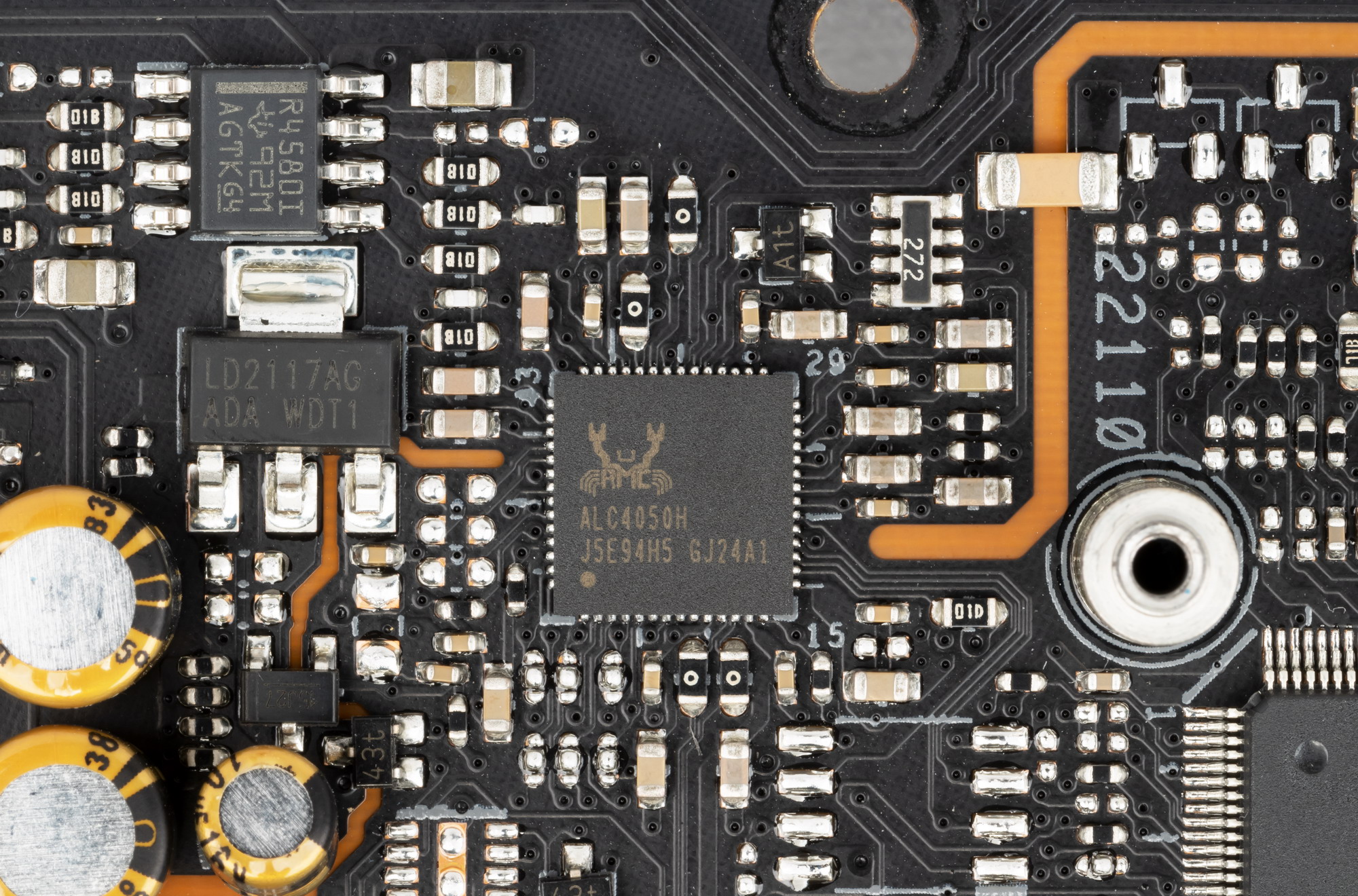

Как я писал ранее, информации по Realtek AL4050H практически нет, имеется лишь утверждение, что чипсет AMD TRX40 изначально поставляется производителям матплат с этими двумя аудиокодеками (что означает, что мы их увидим и на других материнских платах под новые «тредрипперы», и данный случай это подтверждает). Собственно, практика подтвердила версию, что AMD TRX40 лишен контроллера High Definition Audio (HDA), поэтому Realtek ALC4050H играет роль своего рода «хаба» для связи с ALC1220 с использованием линий USB 2.0.

C ним связан имеющий операционный усилитель R4580I от Texas Instruments

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Разумеется, левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы имеют привычную цветовую окраску разъемов (которая неплохо помогает подключать нужные штекеры без вглядывания в их наименование).

В целом очевидно, что у нас стандартная аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес. Еще раз надо отметить, что для связи системного чипсета с аудиокодеками теперь используются линии USB, а не HDA, поэтому ПО от Realtek переделано, и не удивляйтесь, если в списке устройств увидите что-то вроде «Realtek USB audio».

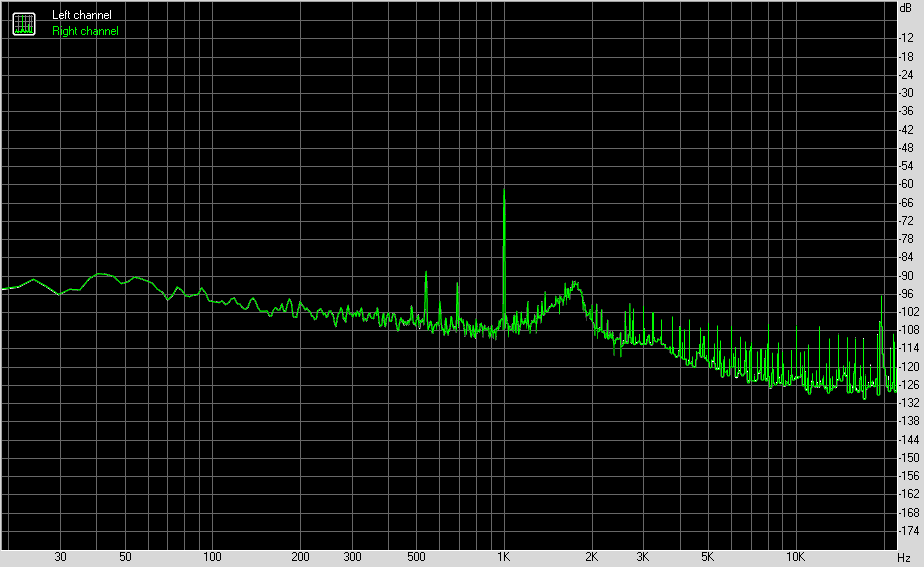

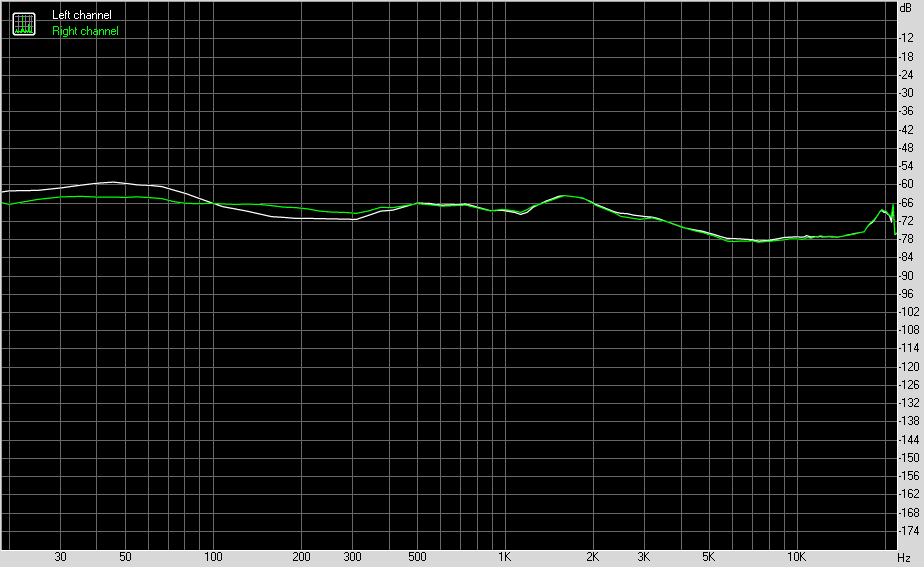

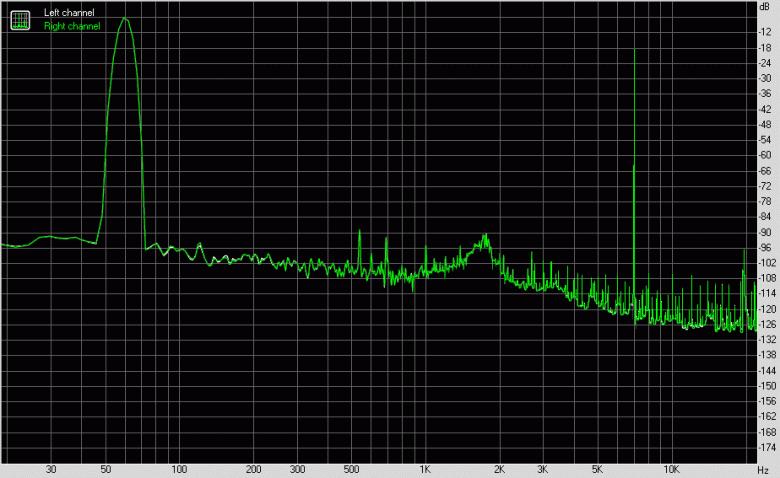

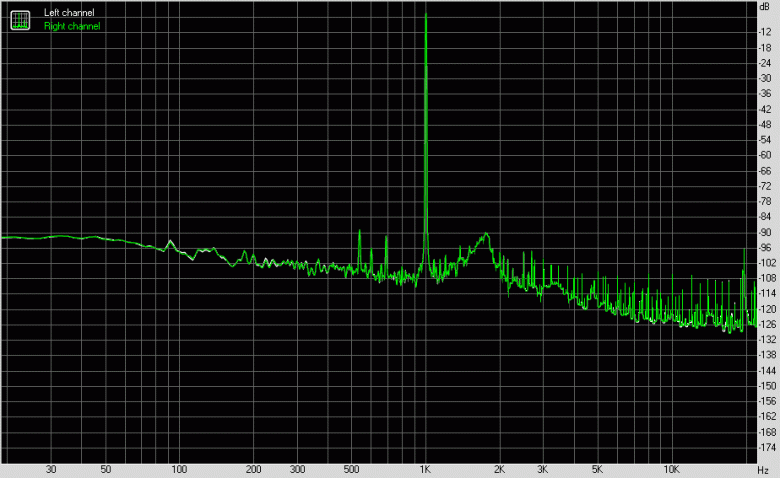

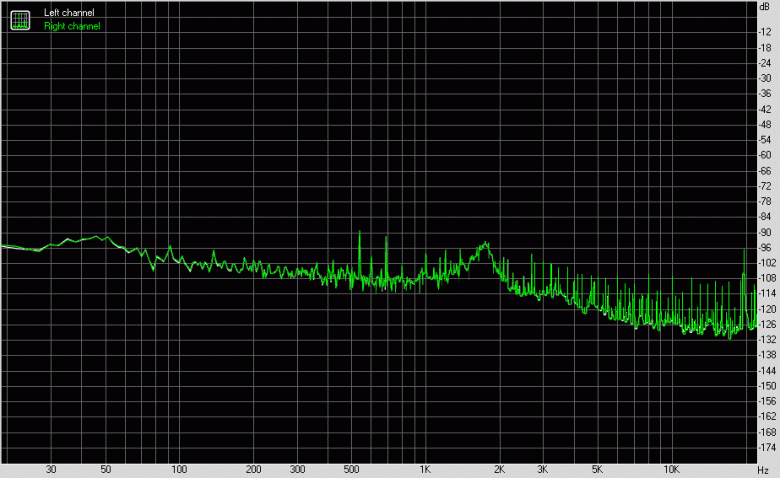

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

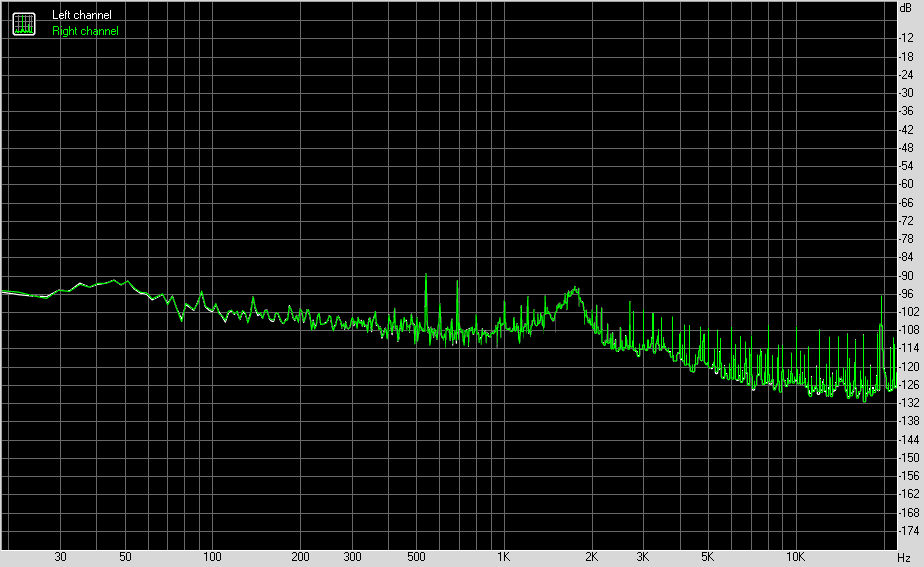

По результатам тестирования аудиотракт на плате получил оценку «Хорошо» (оценка «Отлично» практически не встречается на интегрированном звуке, все же это удел уже полноценных звуковых карт).

Питание, охлаждение

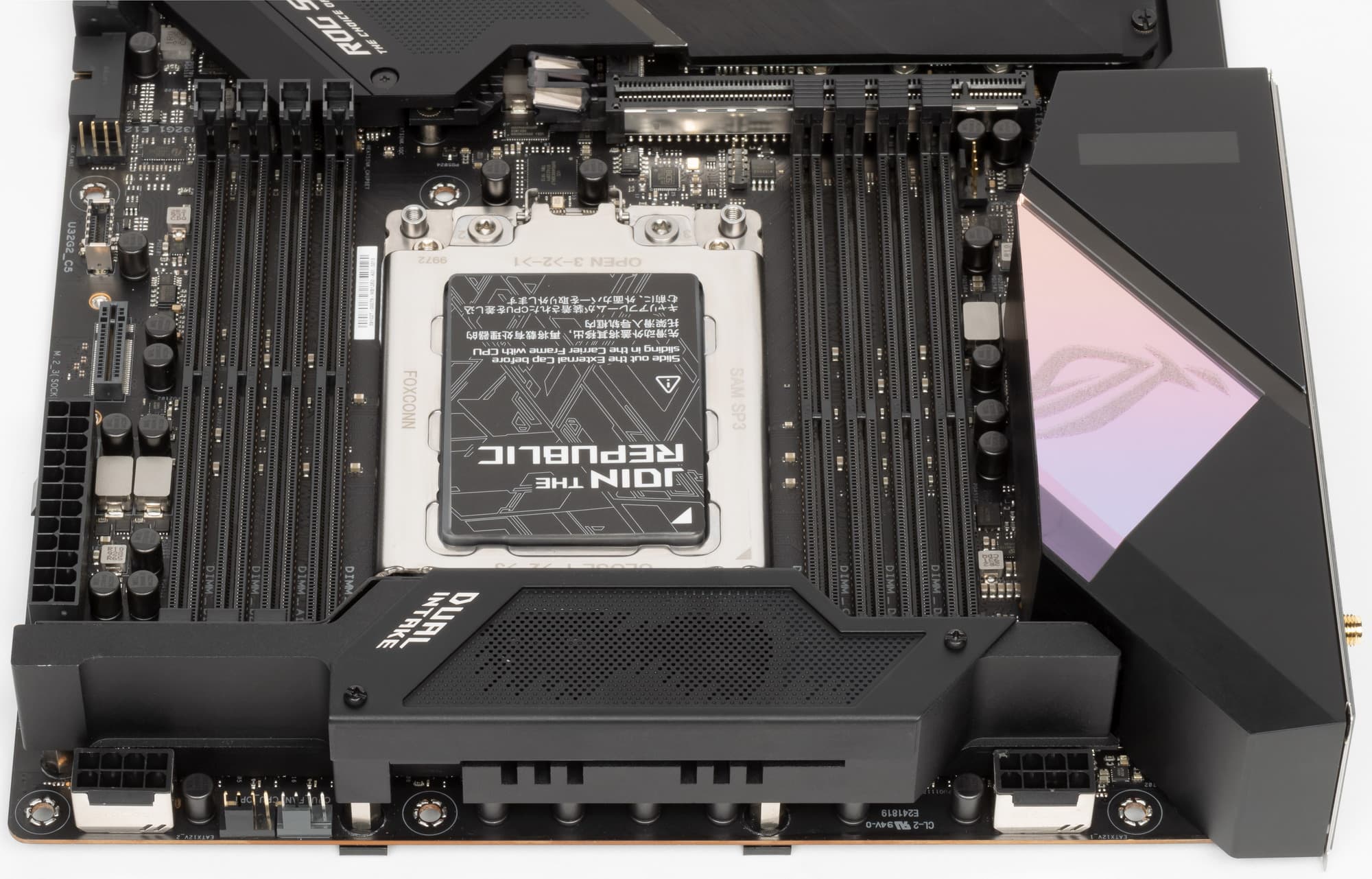

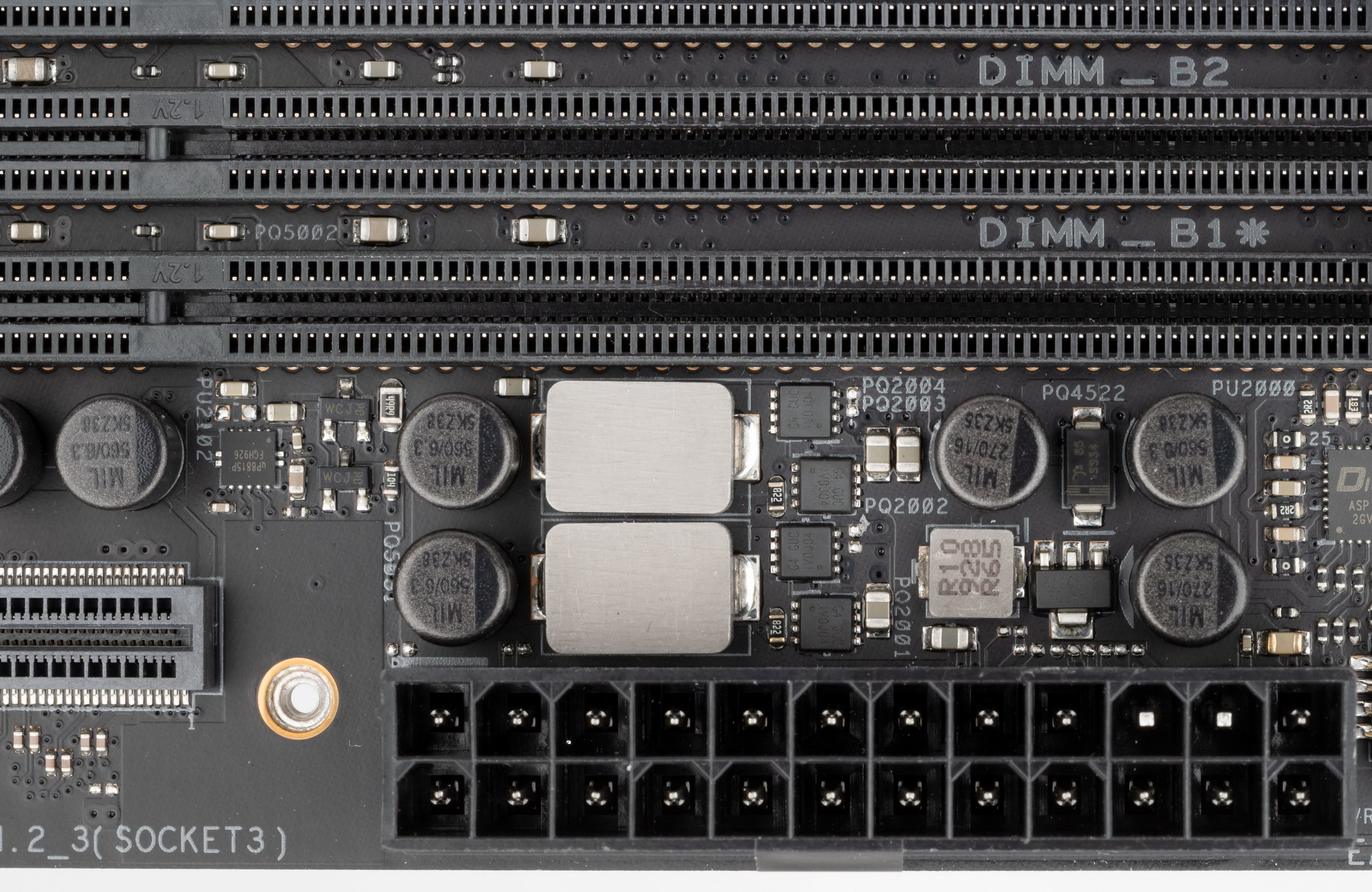

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще два 8-контактных EPS12V.

Система питания соответствует требованиям процессоров, которые очень много потребляют. Как мы знаем, у процессоров Ryzen Threadripper две схемы питания: для самого ядра и для SoC. Два 8-контактных гнезда EPS12V разнесены по разным концам PCB.

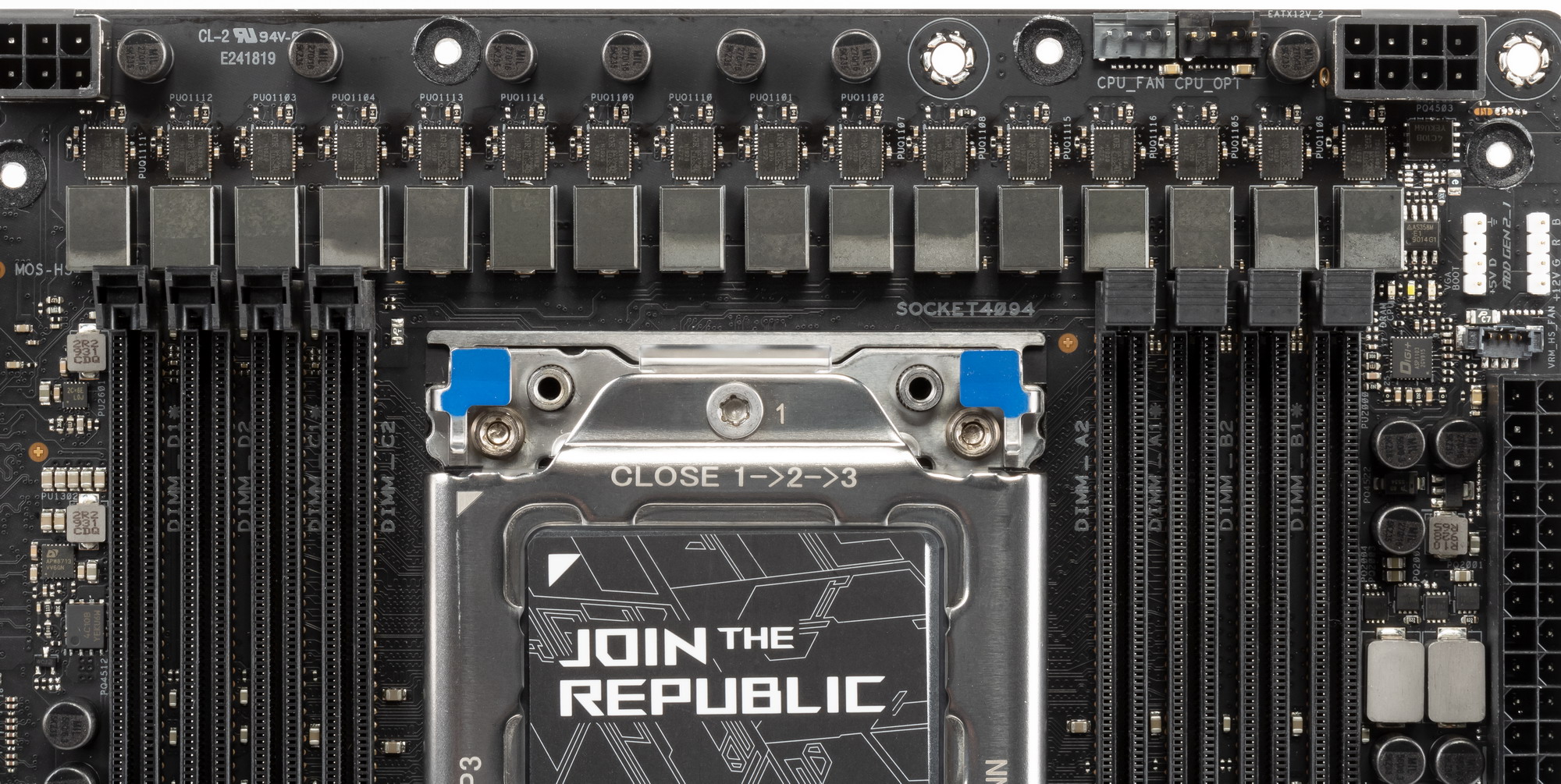

Схема питания ядра выполнена по 16 фазной схеме.

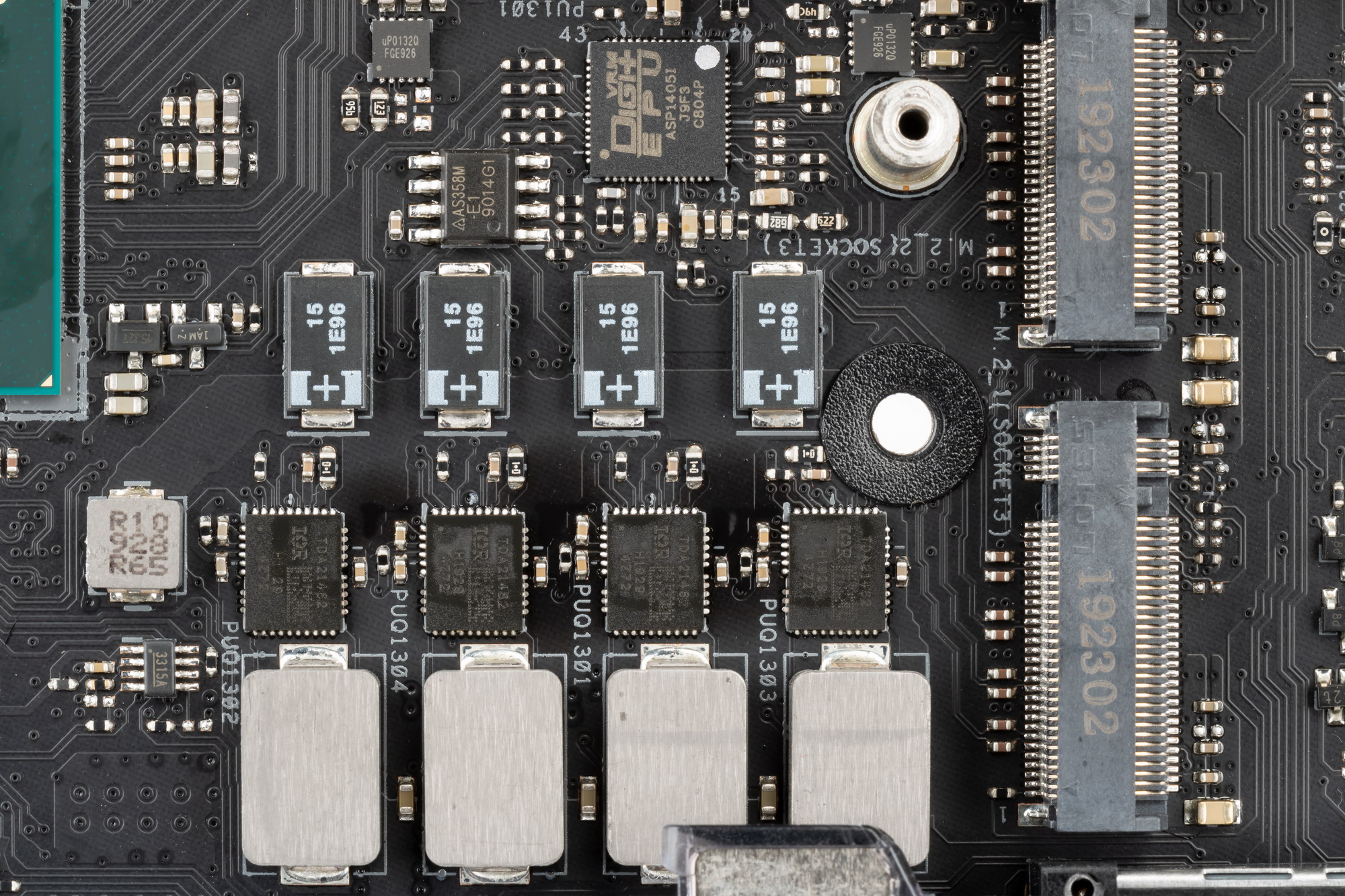

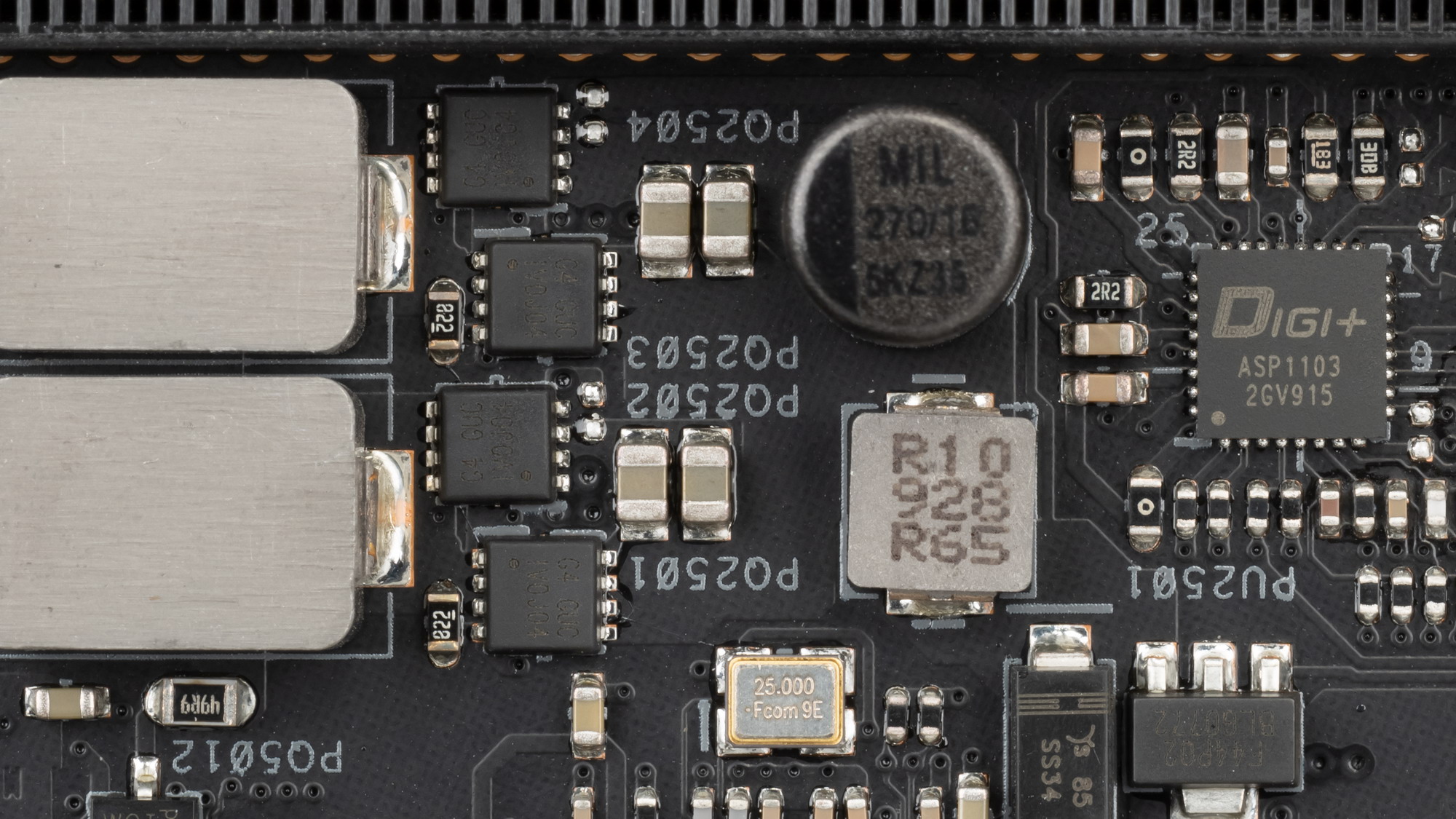

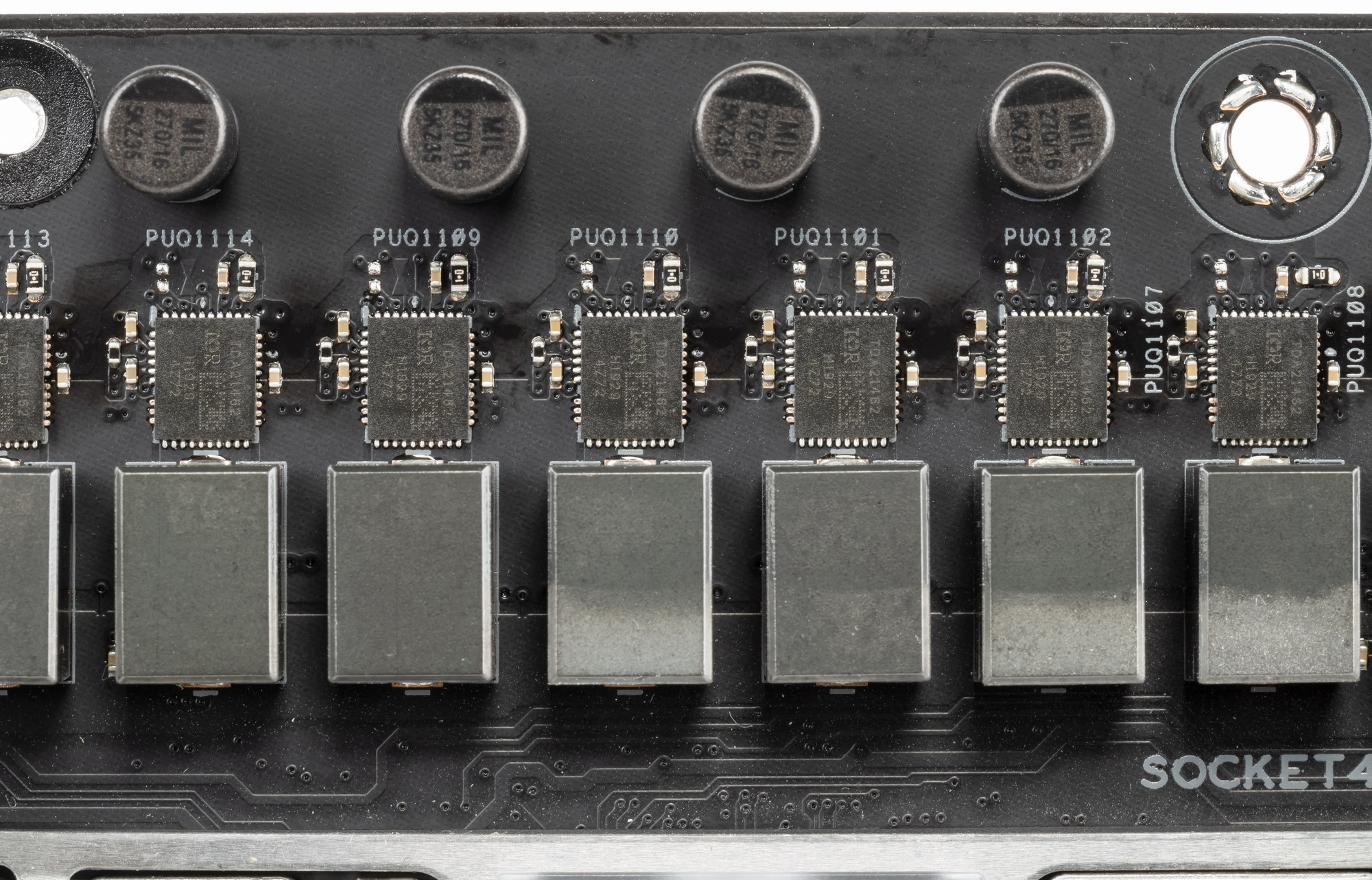

Каждый канал фазы имеет суперферритовую катушку и MOSFET IR TDA21462 на 60 A от Infineon.

То есть в сумме такая мощнейшая система способна на работу с токами больше килоампера, то есть имеется огромный запас стабильности.

И вот здесь хочется сказать словами знаменитого Шерлока Холмса:

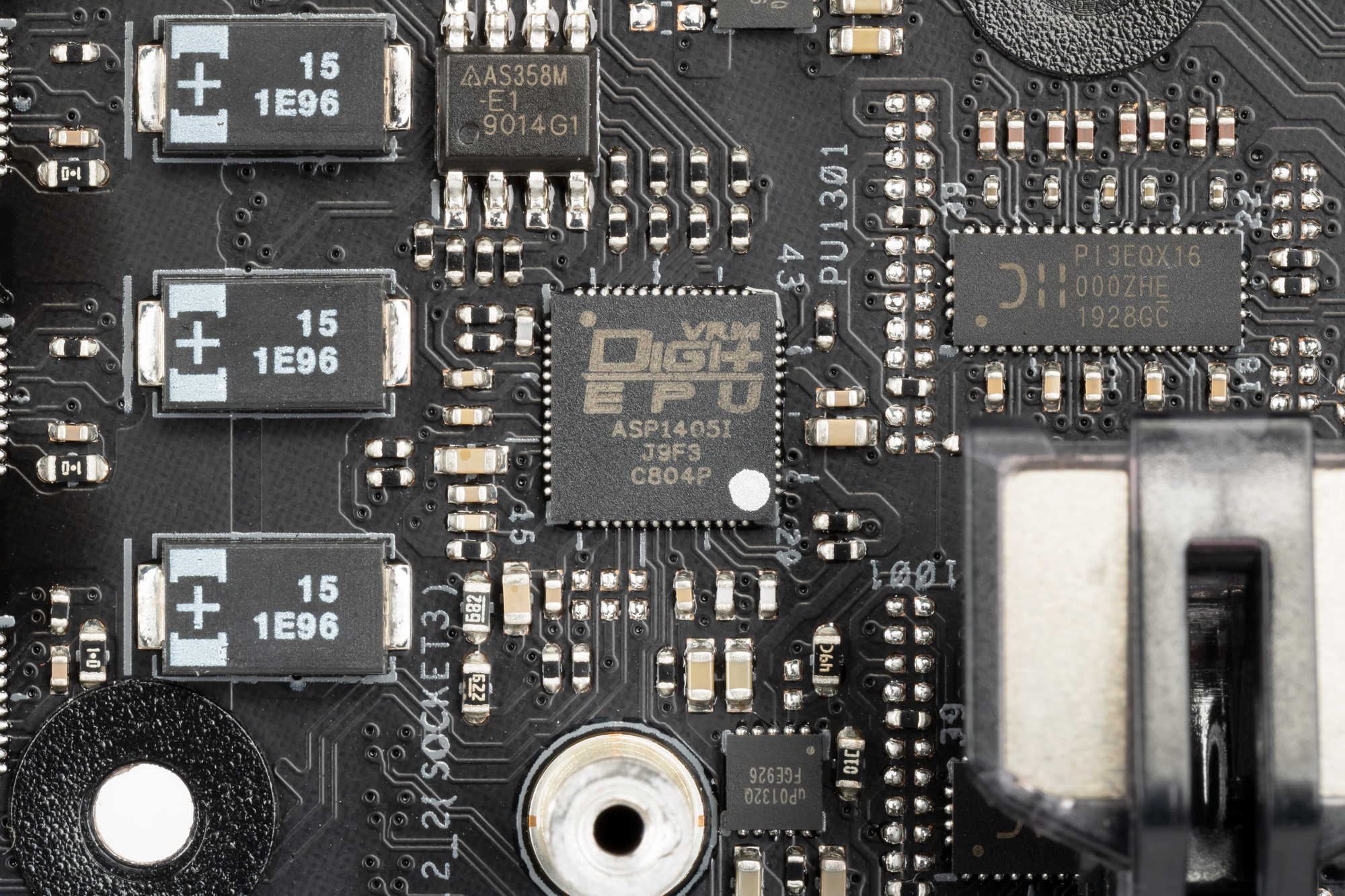

Да, все по-прежнему, все по-старому... Не менее традиционно фазами ядра управляет цифровой контроллер Digi+ ASP1405I (он же перемаркированный IR35201, умеющий работать максимум с 8 фазами, и он установлен на оборотной стороне платы).

Также не менее традиционно на материнских платах Asus нет удвоителей фаз, однако инженеры декларируют новый подход к системе питания, используя свои «умные» контроллеры. Обычная и распространенная схема питания с удвоителями выглядит примерно так:

То есть для того, чтобы сработала каждая фаза нужно 2 такта от ШИМ-контроллера, поступление питания от EPS12V также идет по очереди.

Как устроено во многих материнских платах Asus (разумеется, кроме мало- и среднебюджетных).

Сигнал от ШИМ-контроллера идет параллельно сразу на 2 фазы (сборки). При этом за такт задействуется питание сразу от двух EPS12V. На схеме выше не показан тот самый контроллер, который «раздваивает» сигнал, идущий потом сразу к двум сборкам. На некоторых хардварных форумах специалисты Asus утверждали, что таким контроллером и является фирменный процессор TPU (TurboV Processing Unit, связанный с внешним тактовым генератором), о котором я говорил выше. А вспомогательные контроллеры uP0132Q от uPI Semiconductor и осуществляют включение/отключение сборок.

Если судить «в лоб», то такой подход не является честным, когда ШИМ-контроллер дает прямые сигналы каждой сборке, но не забываем, что тогда потребуется ШИМ-контроллер, умеющий работать с 12-18 фазами напрямую, либо комбинация из контроллеров, что сильно повысит себестоимость платы, а также (что наверно более важно!) лишит возможности умно и хитро управлять схемой питания через тот же TPU. Поэтому я воздерживаюсь в оценках таких схем питания с точки зрения — честная/правильная или «хитро...я».

Одно ясно: такая система питания даже на плате не премиального уровня дает огромный запас стабильности.

SoC имеет свою четырехфазную схему питания с той же элементной базой. Да и ШИМ-контроллер такой же.

Что касается модулей оперативной памяти: каждый из двух блоков DIMM имеет по двухфазной системе питания.

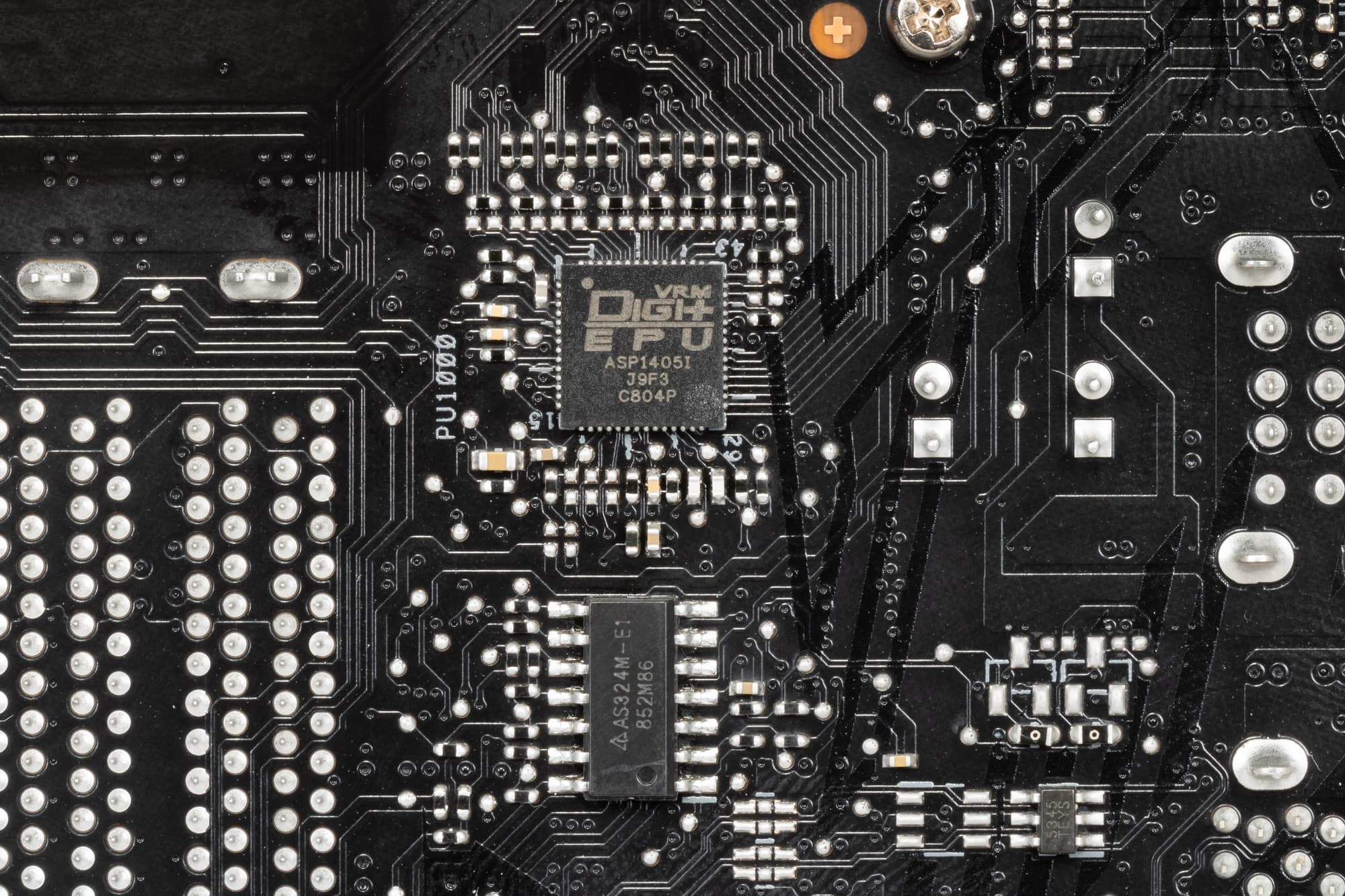

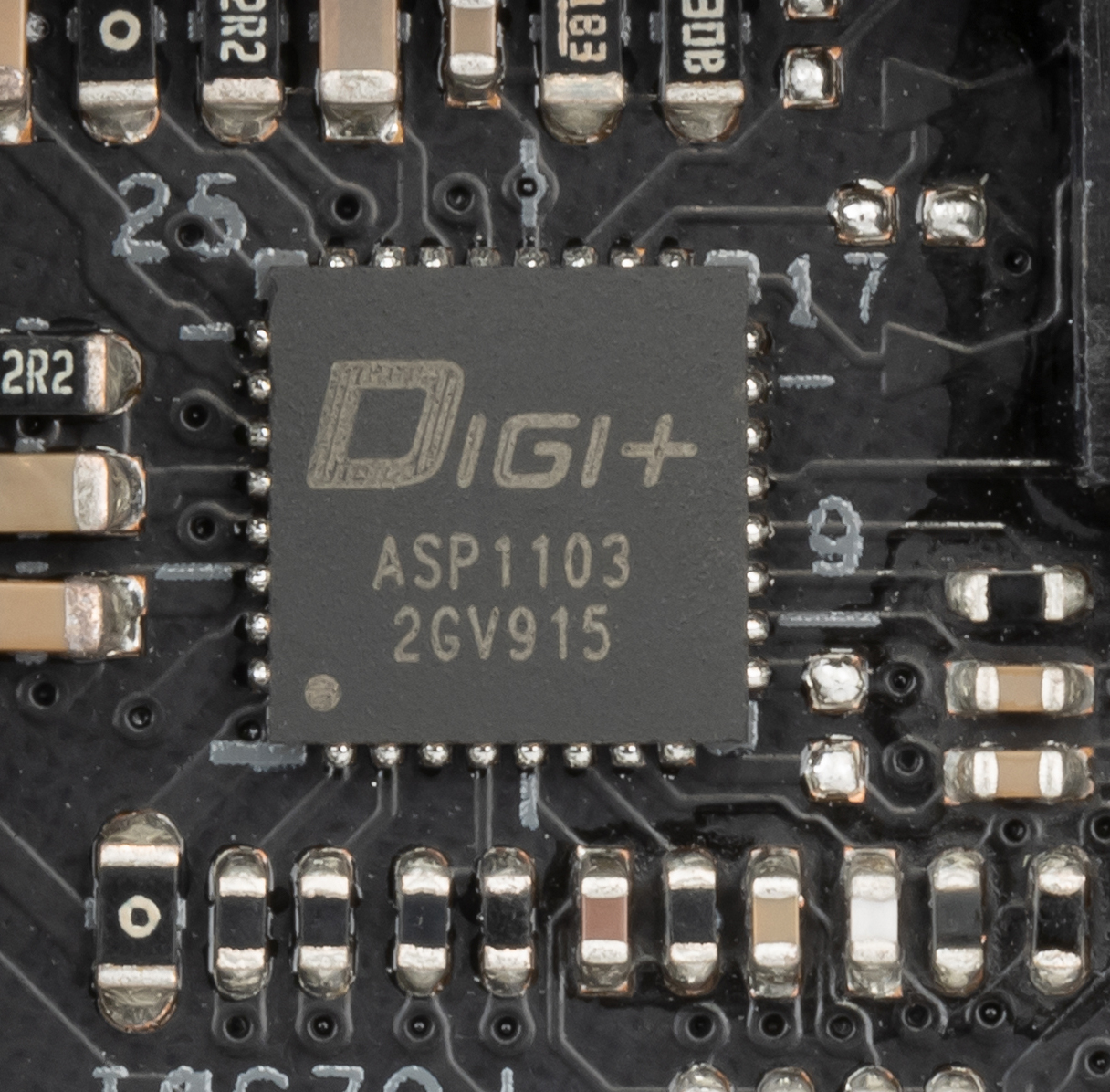

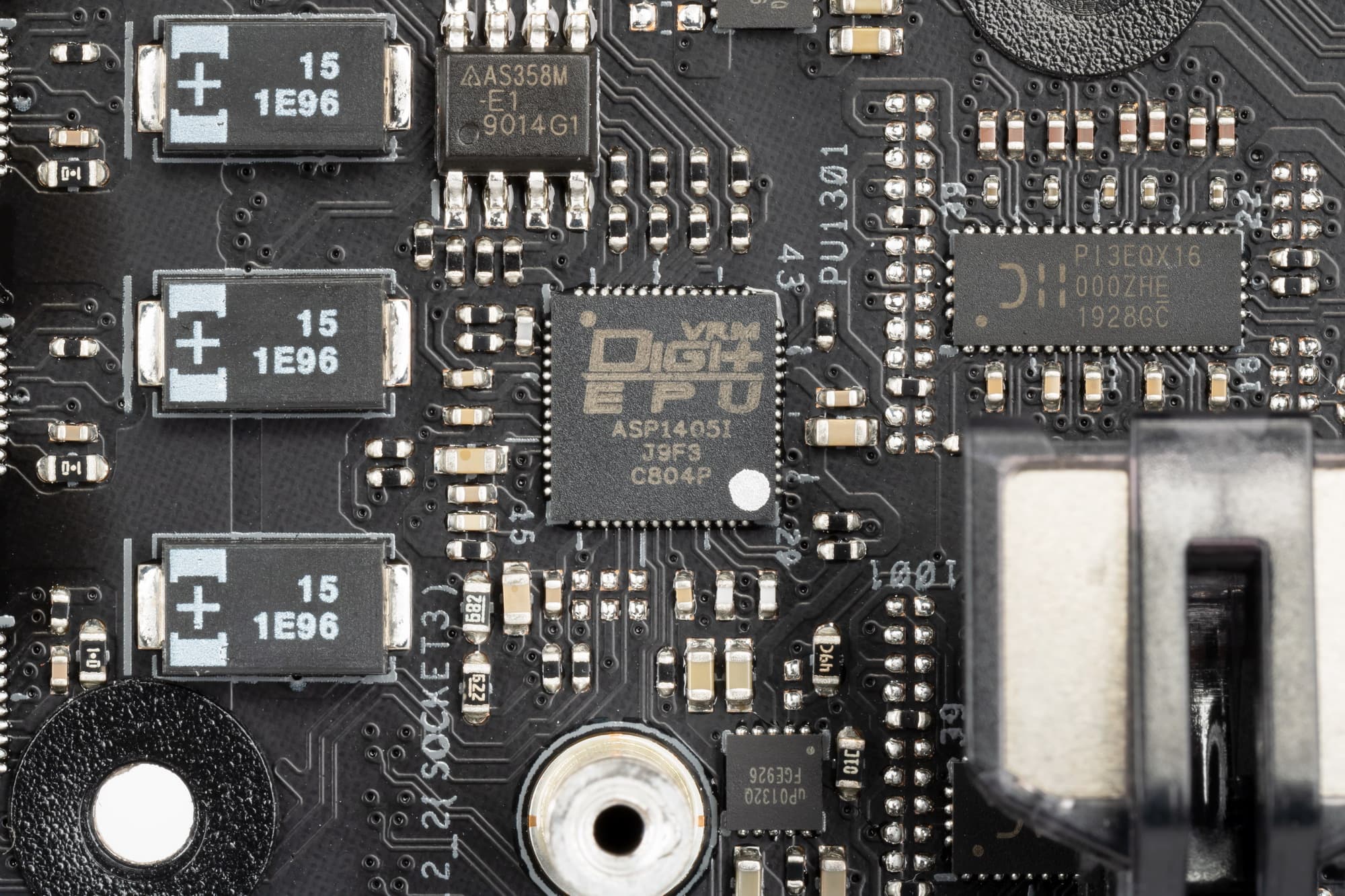

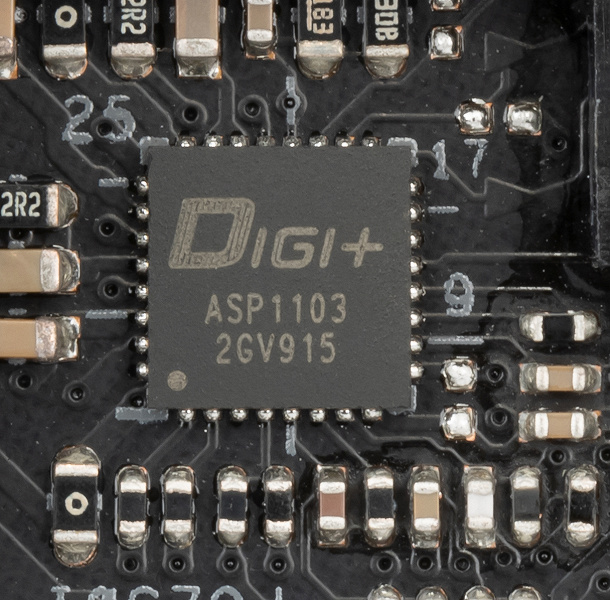

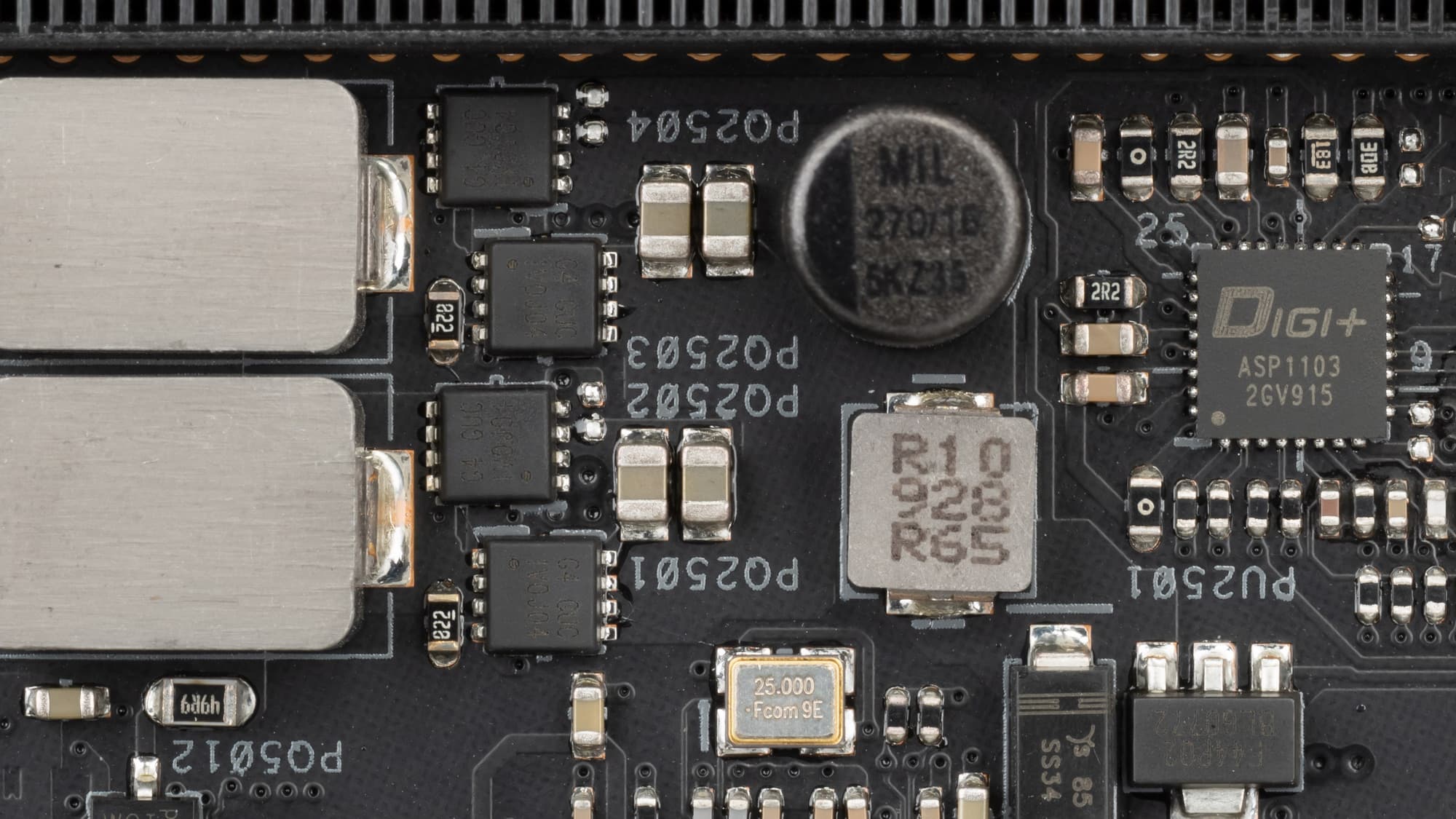

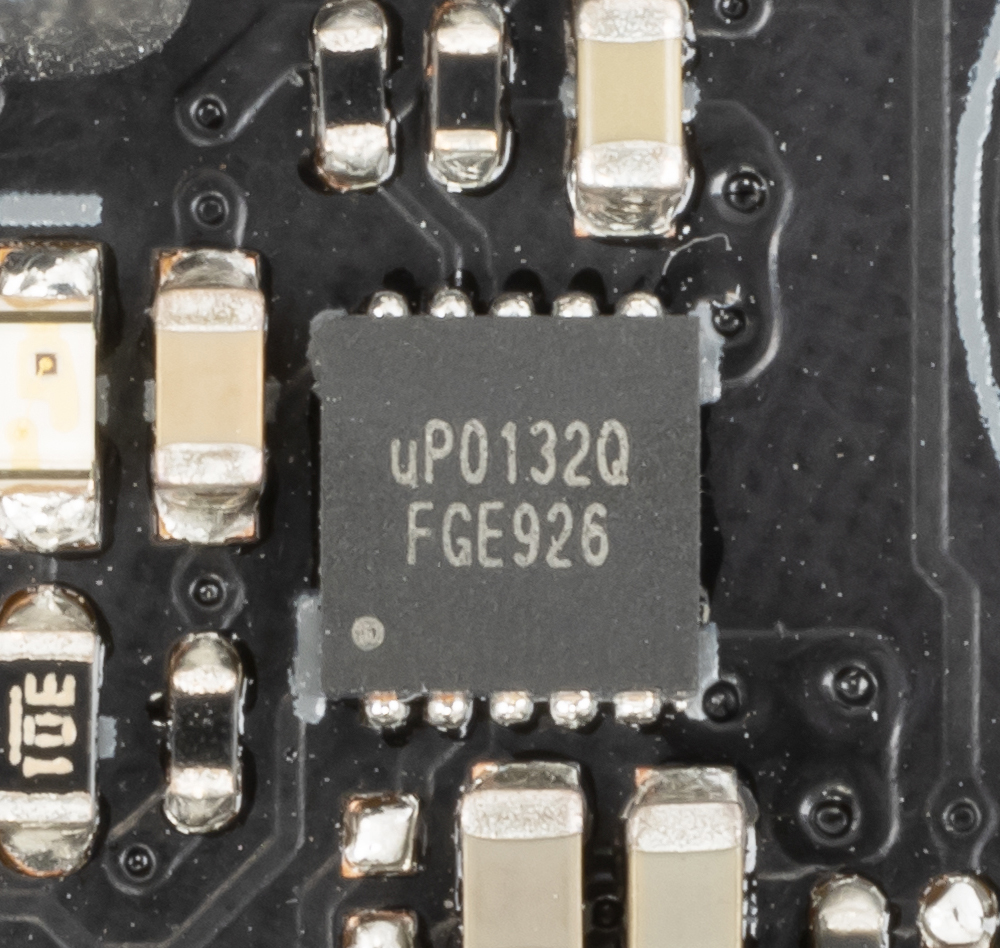

Каждая схема имеет собственный ШИМ-контроллер Digi+ ASP1103

Теперь про охлаждение.

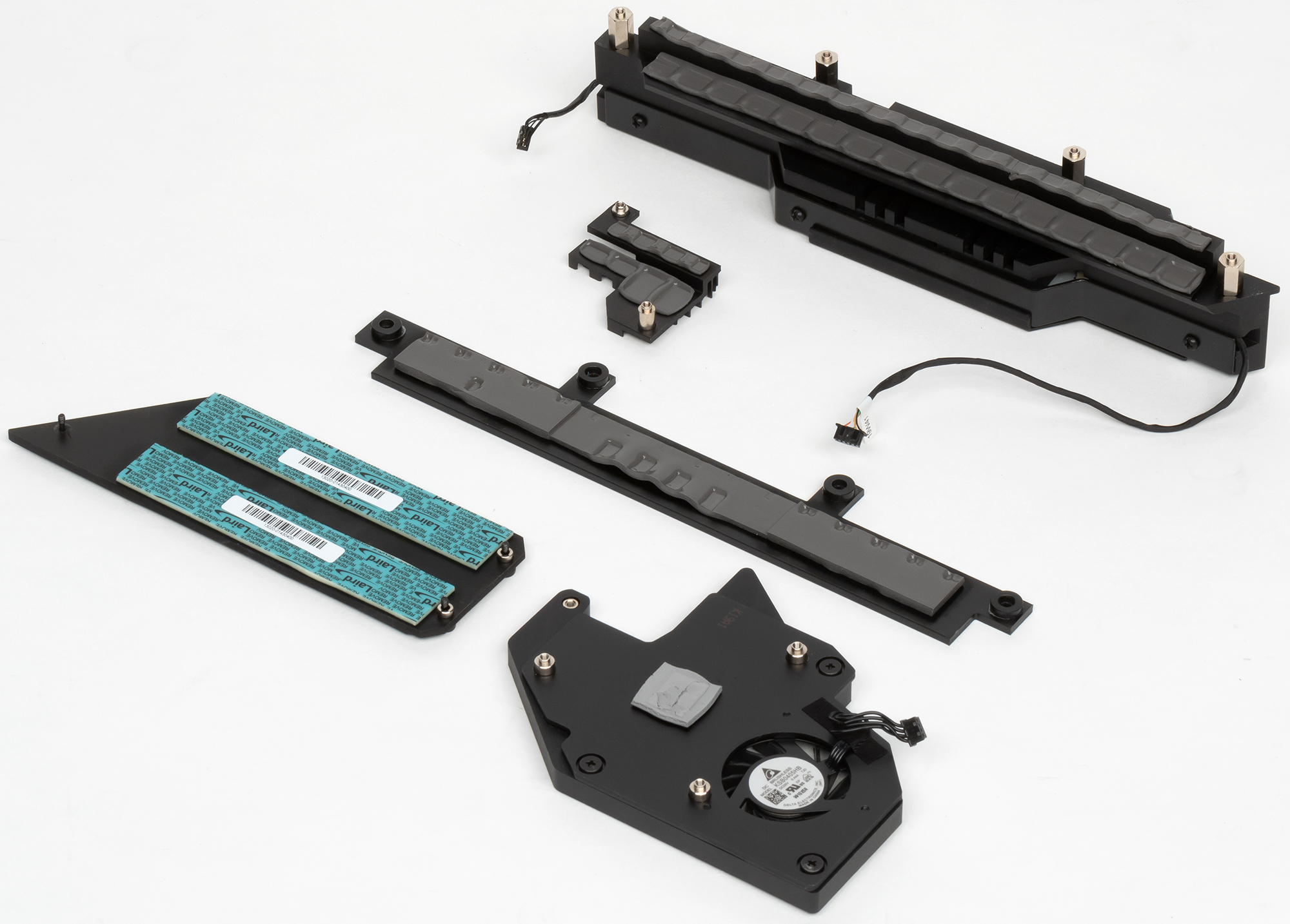

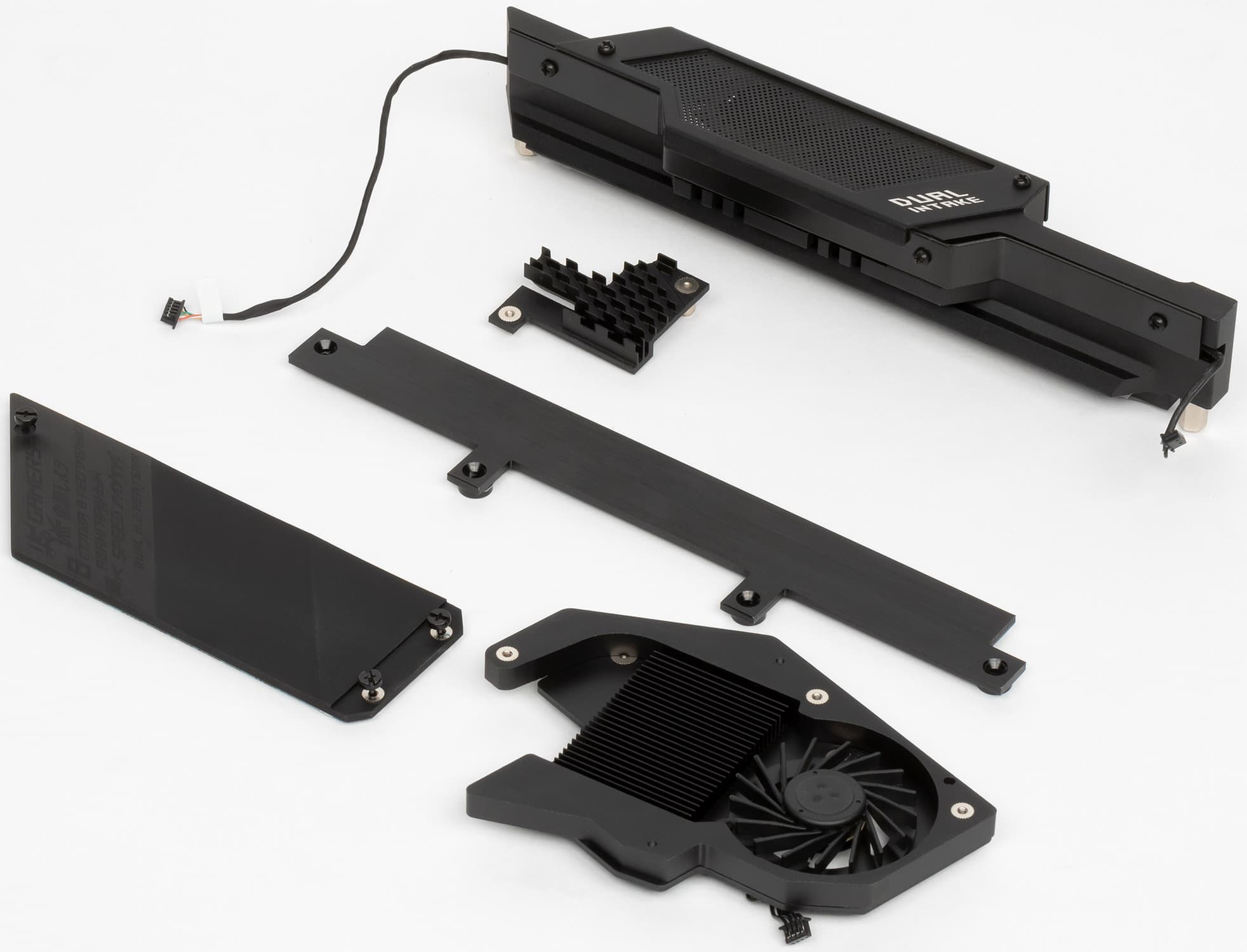

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы. Как известно, самым горячим звеном в наборе AMD TRX40 является сам чипсет, поэтому многие производители вынуждены ставить вентиляторы для такого рода микросхем.

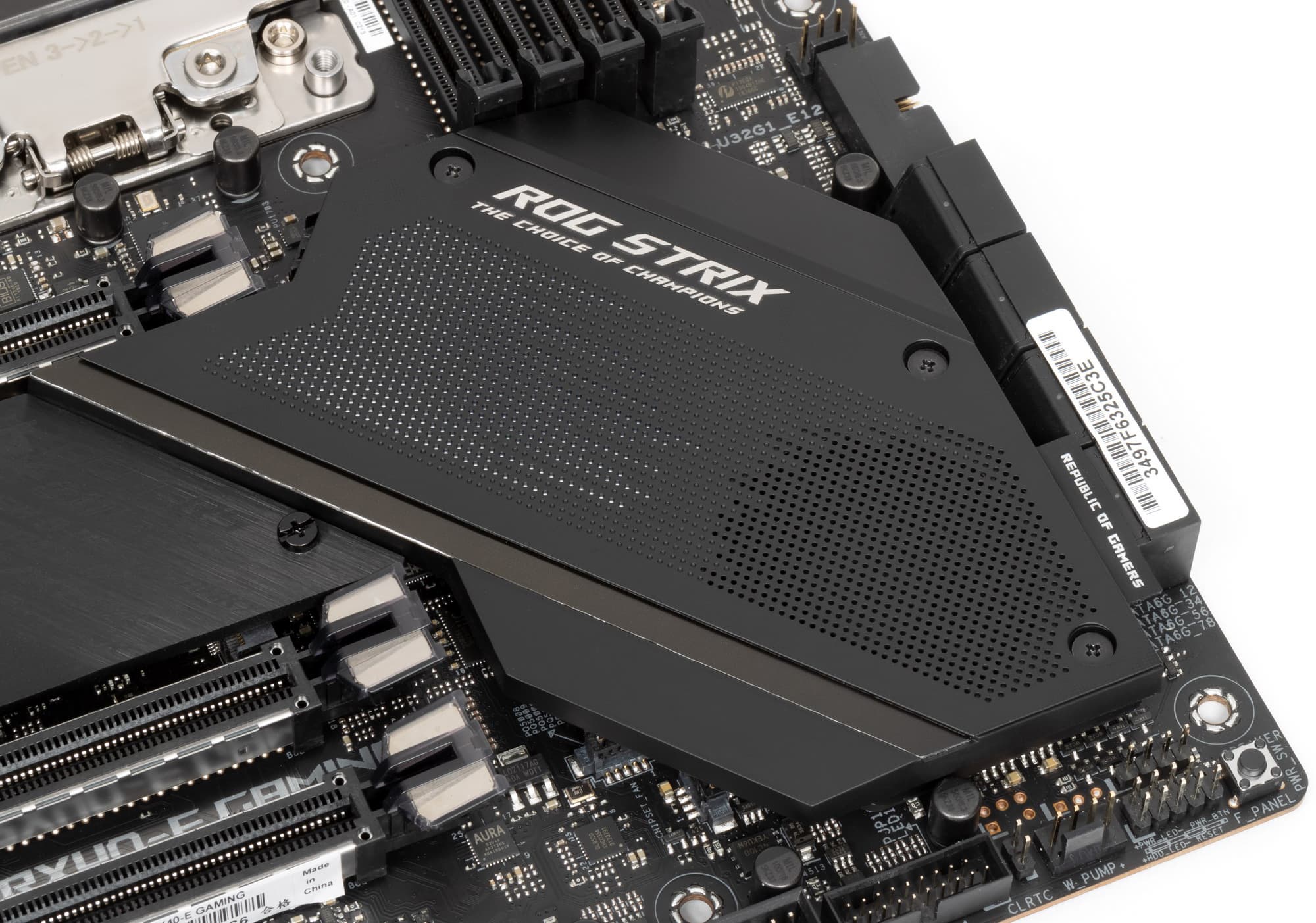

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свой мощный радиатор.

Мосфеты от схемы питания SoC имеют свой небольшой радиатор, прикрепляющийся к чипсетному и получающий также охлаждение от вентилятора на TRX40.

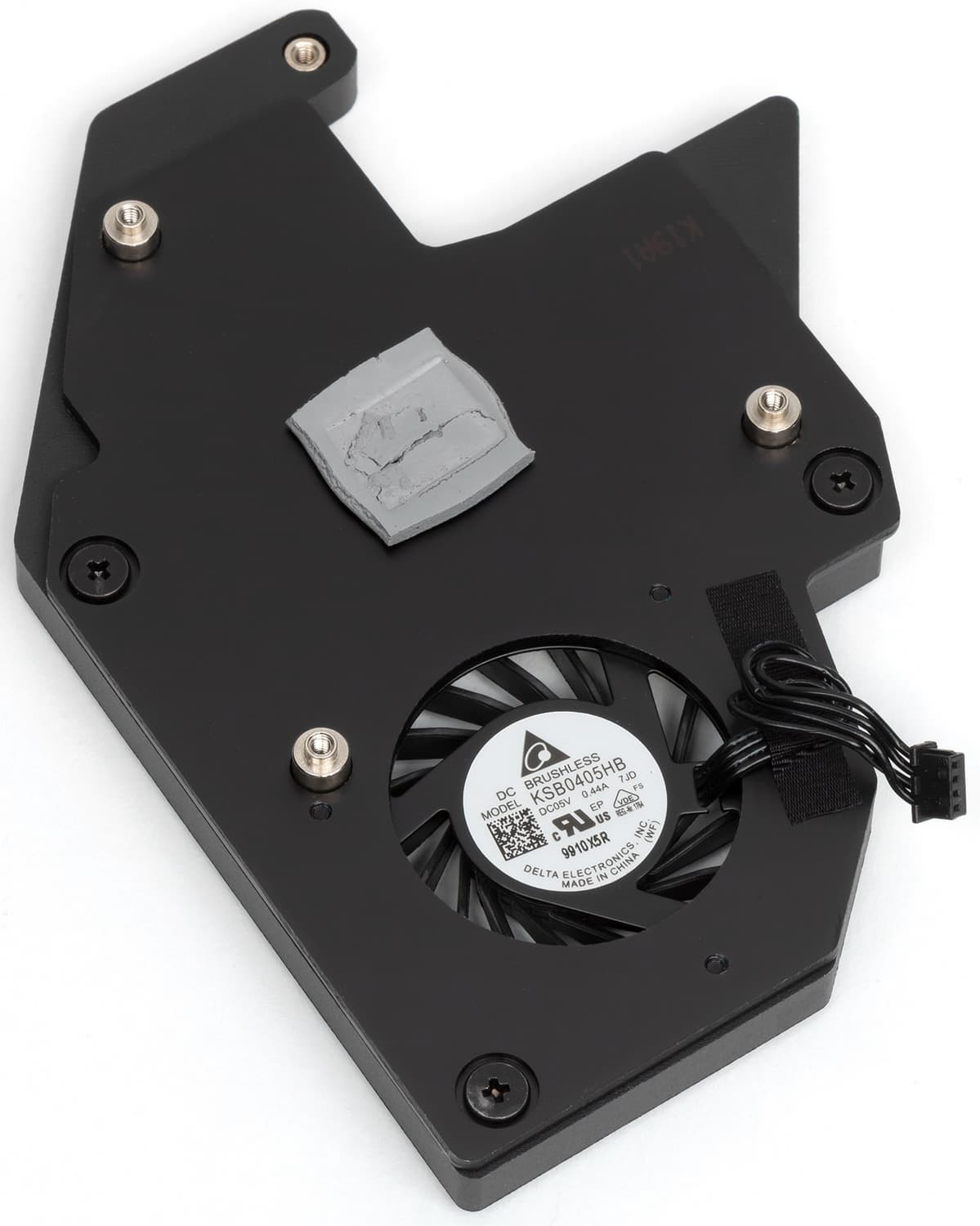

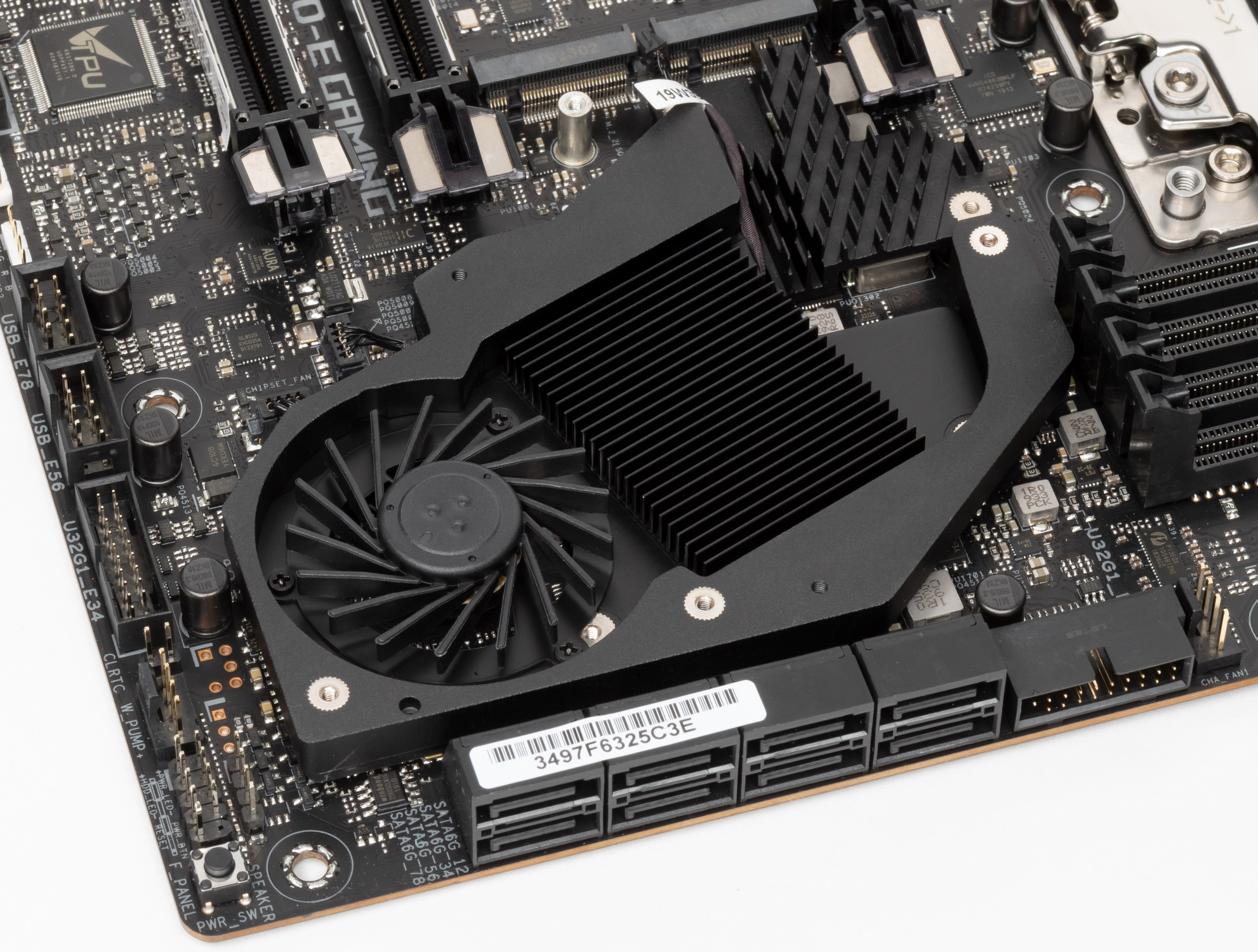

Стоит особо отметить, что вентилятор на чипсетном радиаторе — не единственный в этой СО в поставке материнской платы из коробки. На радиаторе VRM есть еще два маленьких вентилятора.

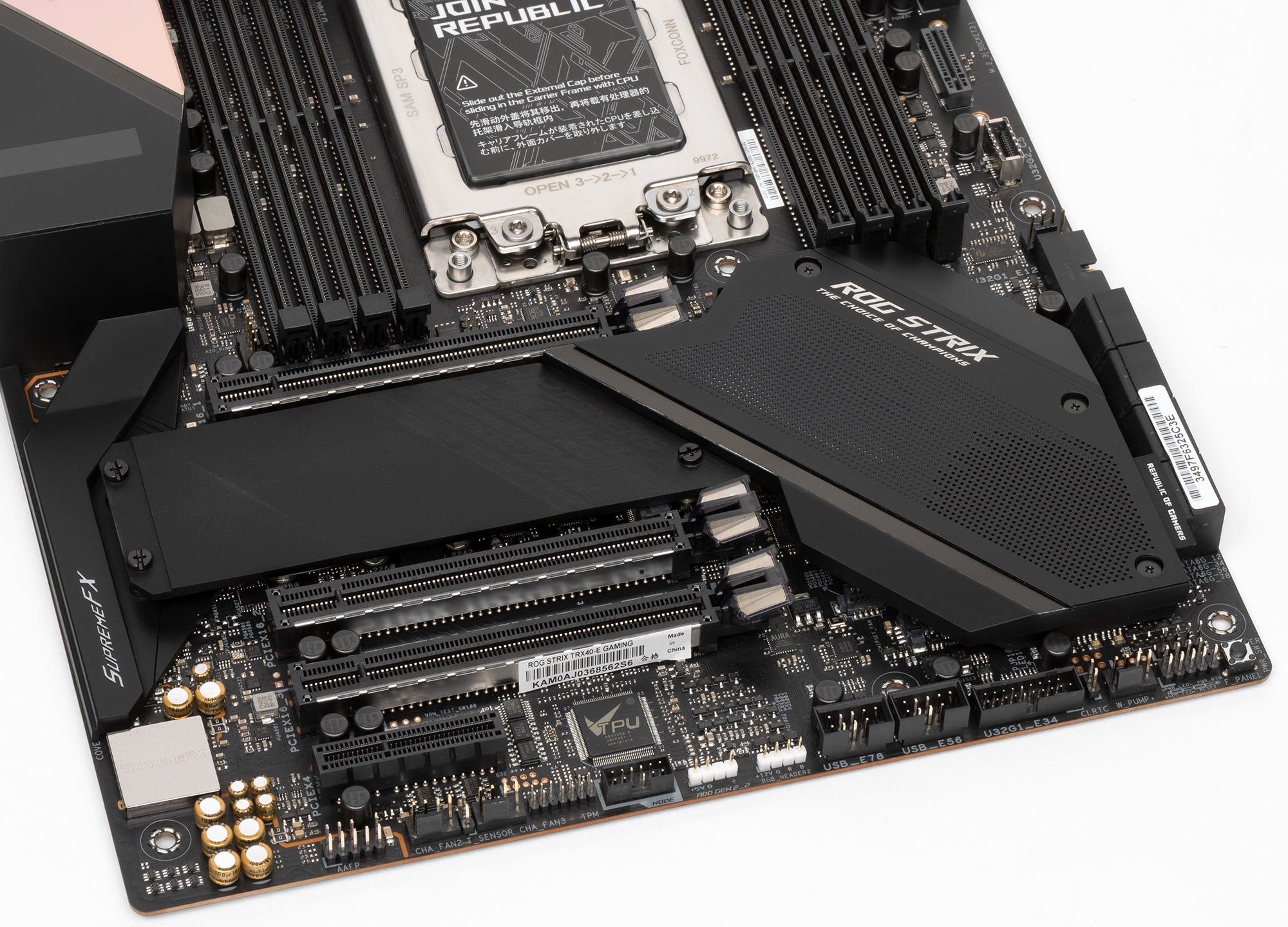

Для двух модулей M.2 (2_1 и 2_2), как я уже выше отмечал, есть свой общий радиатор с термоинтерфейсами. Он крепится самостоятельно и не принимает участие в общей схеме охлаждения.

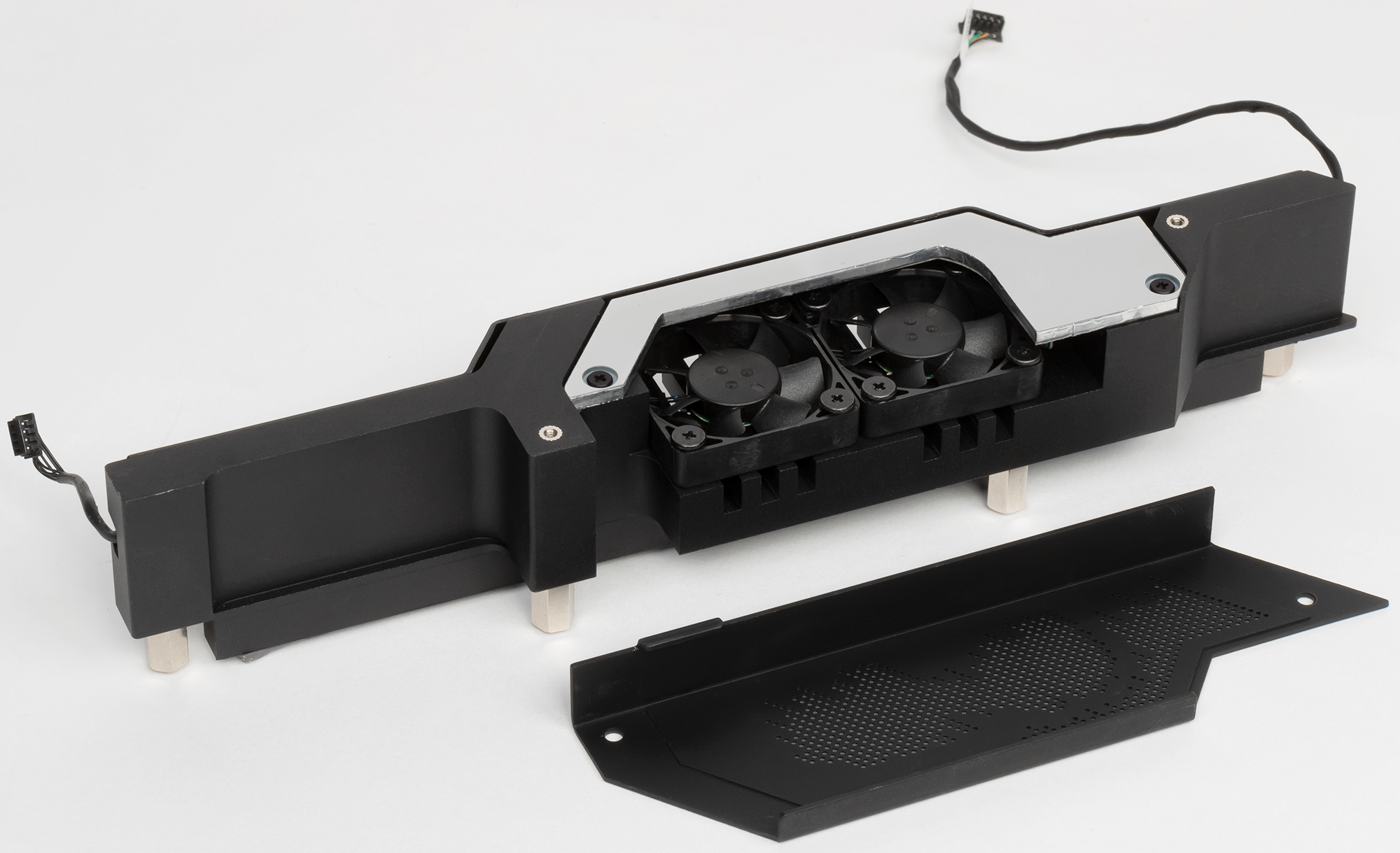

Стоит отметить, что вентилятор на радиаторе от TRX40 не доставляет дискомфорта, хоть и достигал 3200 оборотов в минуту. Но при этом особо не шумел, к тому ж он почти всегда работал на постоянных оборотах и за общим шумом не выделялся. А вентиляторы на VRM-радиаторе вообще редко включались, а если уж и работали, то на очень малых оборотах.

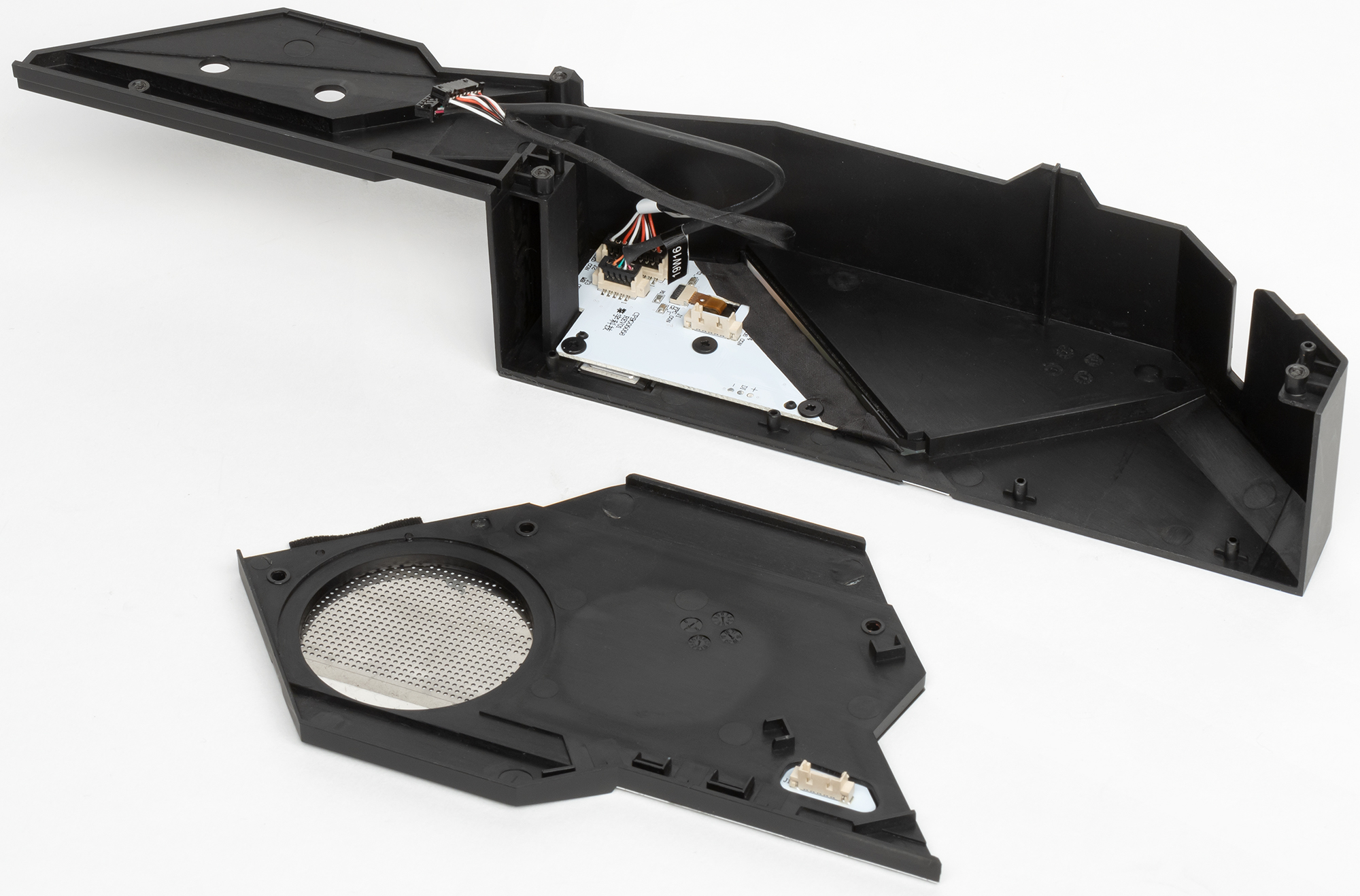

Над блоком разъемов задней панели установлен пластиковый кожух соответствующего дизайна со встроенной подсветкой.

Еще раз хочу отметить, что система питания очень мощная. Собственно, уровень HEDT того требует, однако здесь налицо большой запас прочности и стабильности (мы знаем, что Ryzen Threadripper потребляют очень много, поэтому требования к схеме питания очень высокие).

Подсветка

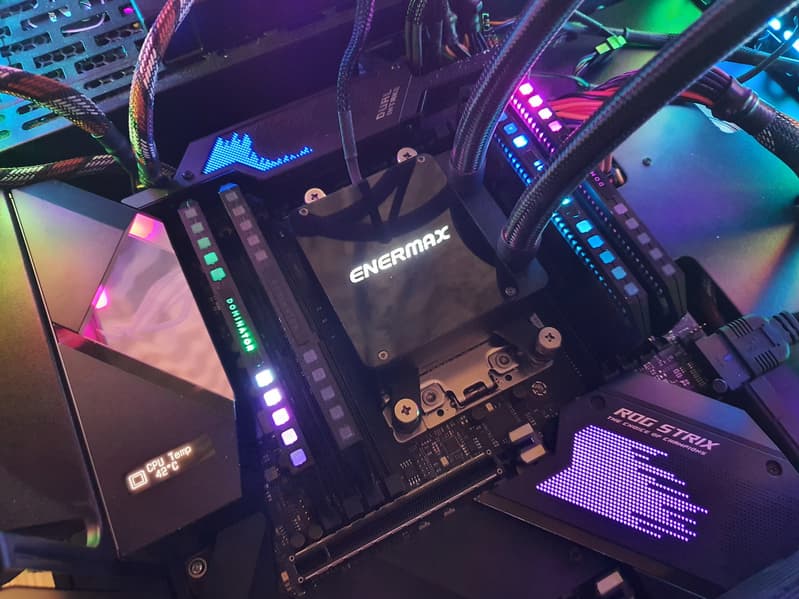

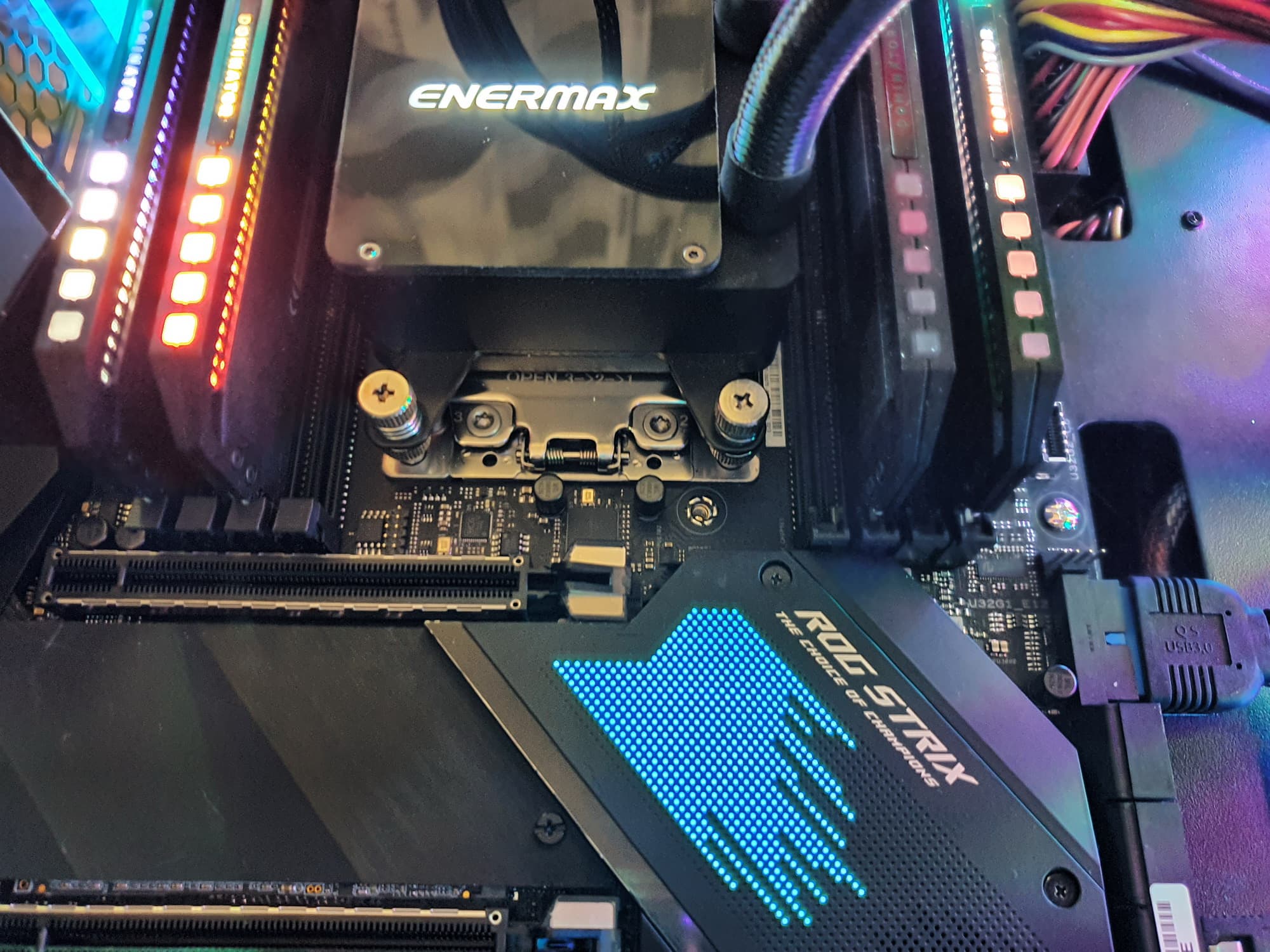

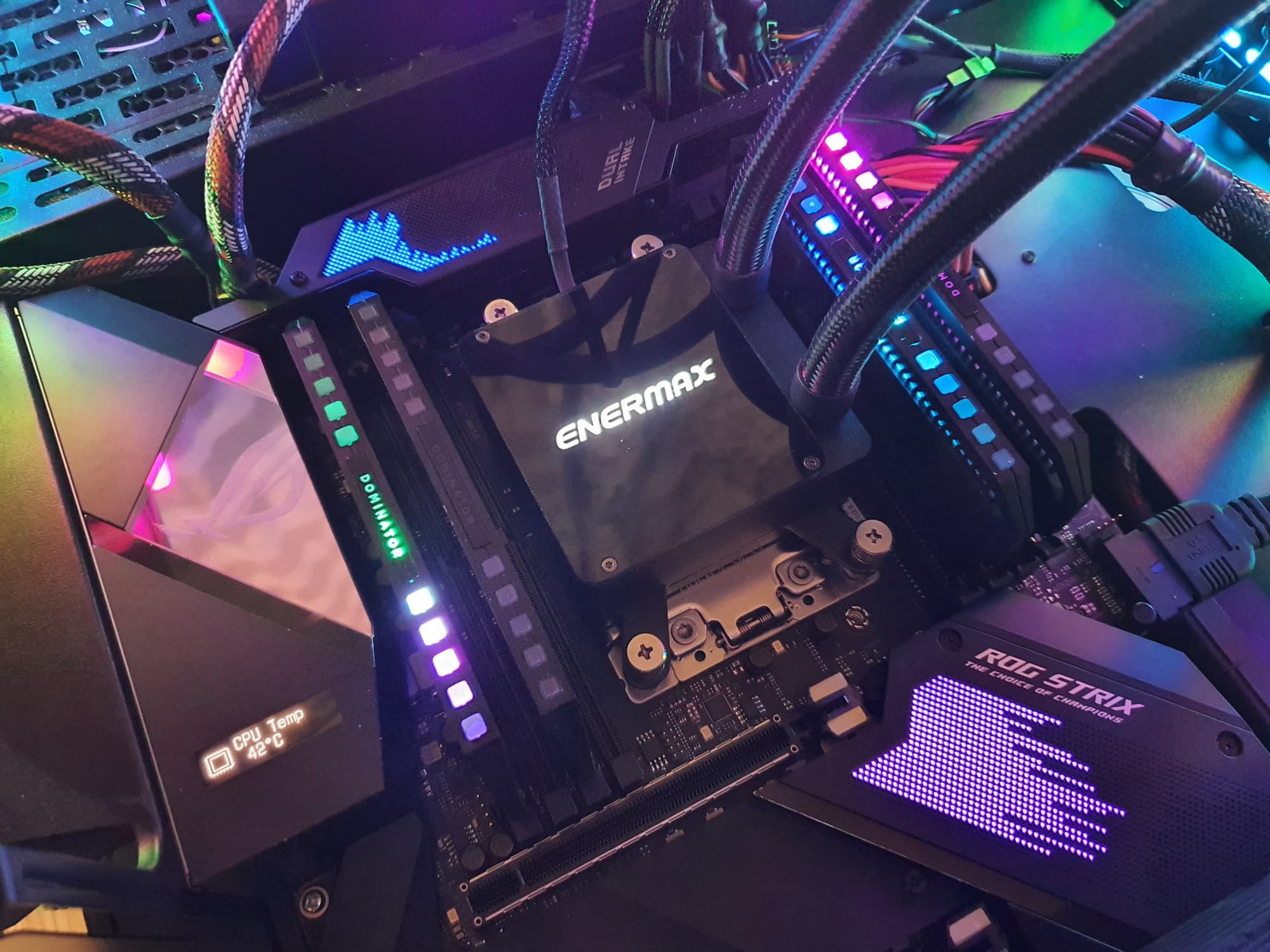

Топовые платы ROG всегда имеют красивую подсветку с особым дизайном: светодиоды образуют яркие эффекты на кожухе, покрывающем задний блок с разъемами, а также подсвечены радиатор чипсета и кожух над блоком аудио. Обычно платы линейки Strix обладают чуть-чуть более скромными подсветками, но в данном случае это не так — красивая подсветка акрилового элемента на кожухе красиво сочетается с оригинальным дизайном подсветок на кожухах радиаторов VRM и TRX40. Плюс мы помним про 4 разъема для подключения внешней подсветки, и всем этим можно управлять через программу Armoury Crate.

Который раз уже наверно пишу, но хочется все равно отметить, что сейчас как правило, практически все топовые решения (будь то видеокарта, материнская плата или даже модули памяти) оснащаются красивыми модулями подсветки, положительно влияющими на эстетическое восприятие. Моддинг — это нормально, это красиво, подчас просто стильно, если все подобрано со вкусом.

Стоит также повторить, что ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая Asus. А кому не нравится — всегда подсветку можно выключить через то же ПО (или в BIOS).

Программное обеспечение под Windows

Все программное обеспечение можно скачать с сайта производителя asus.com.

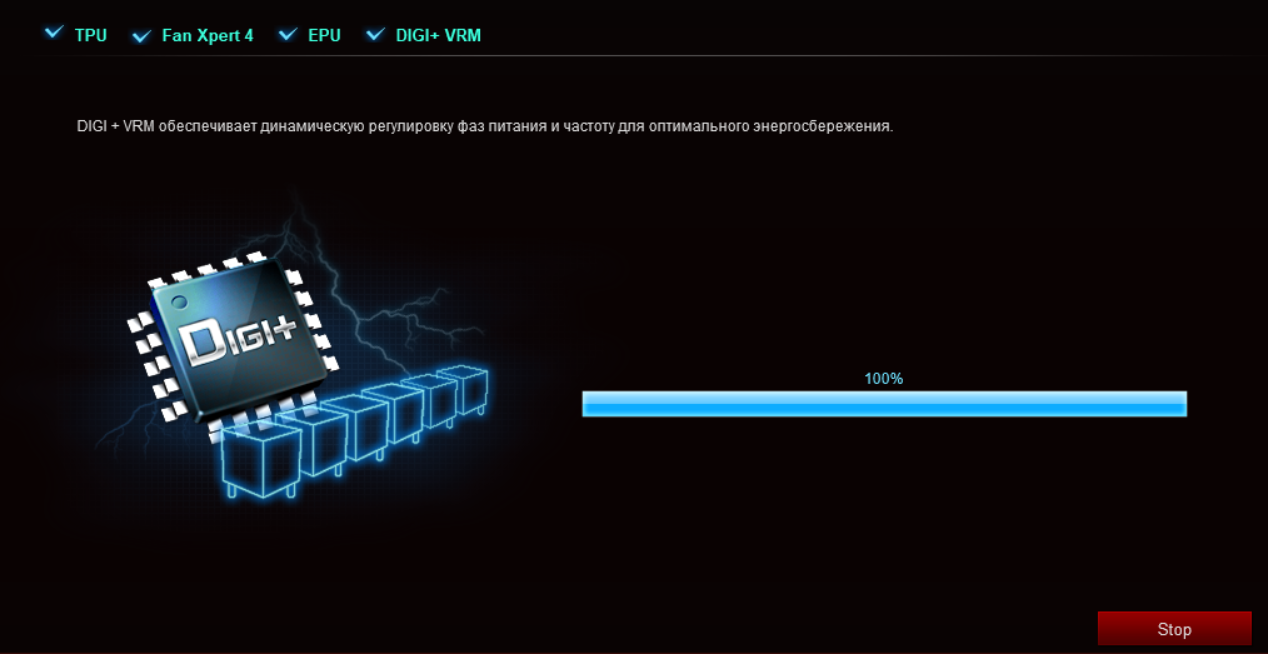

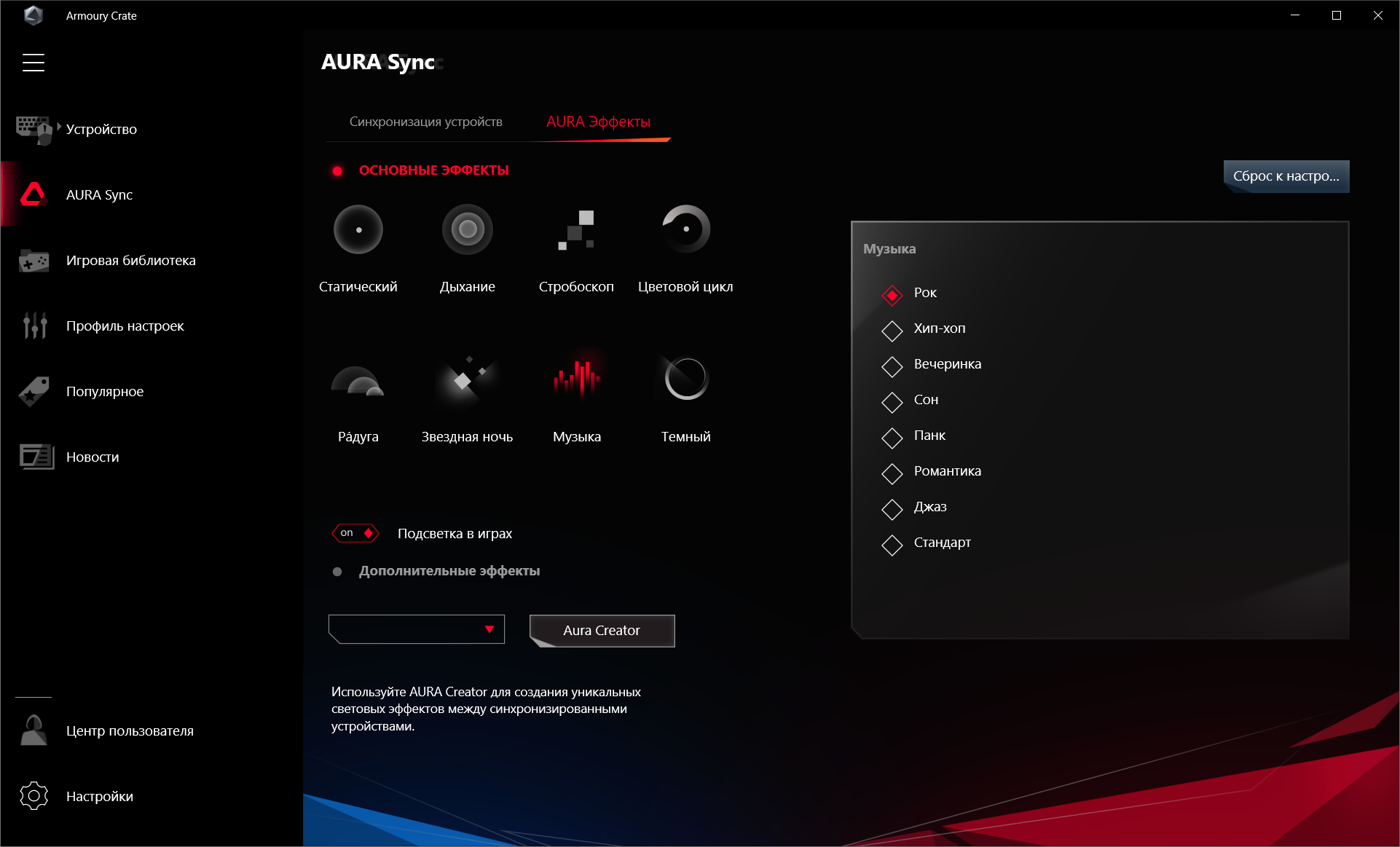

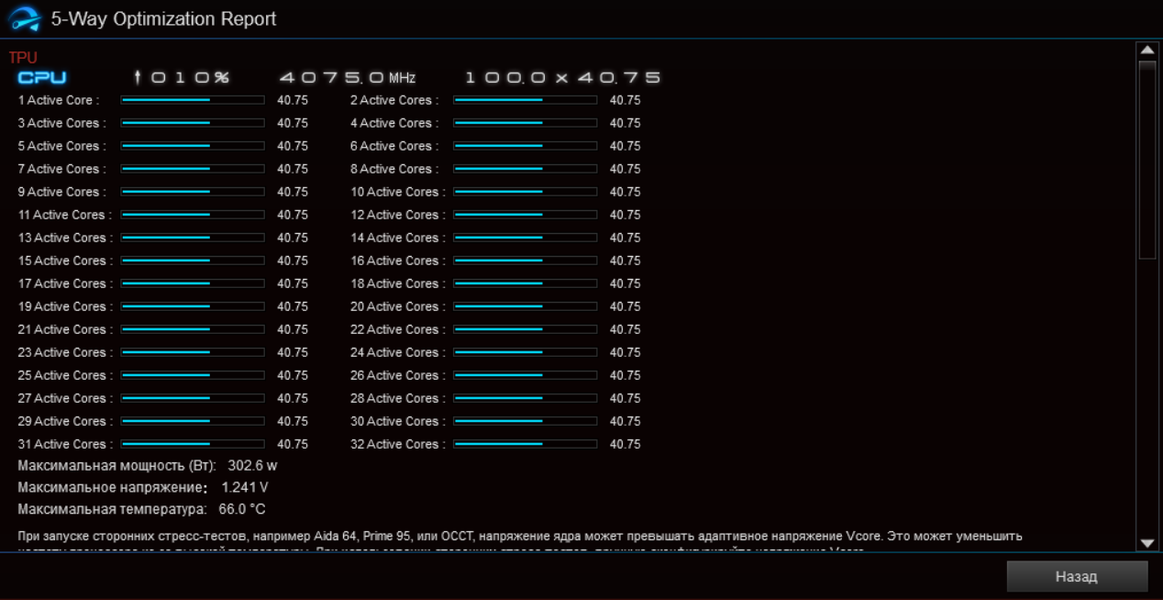

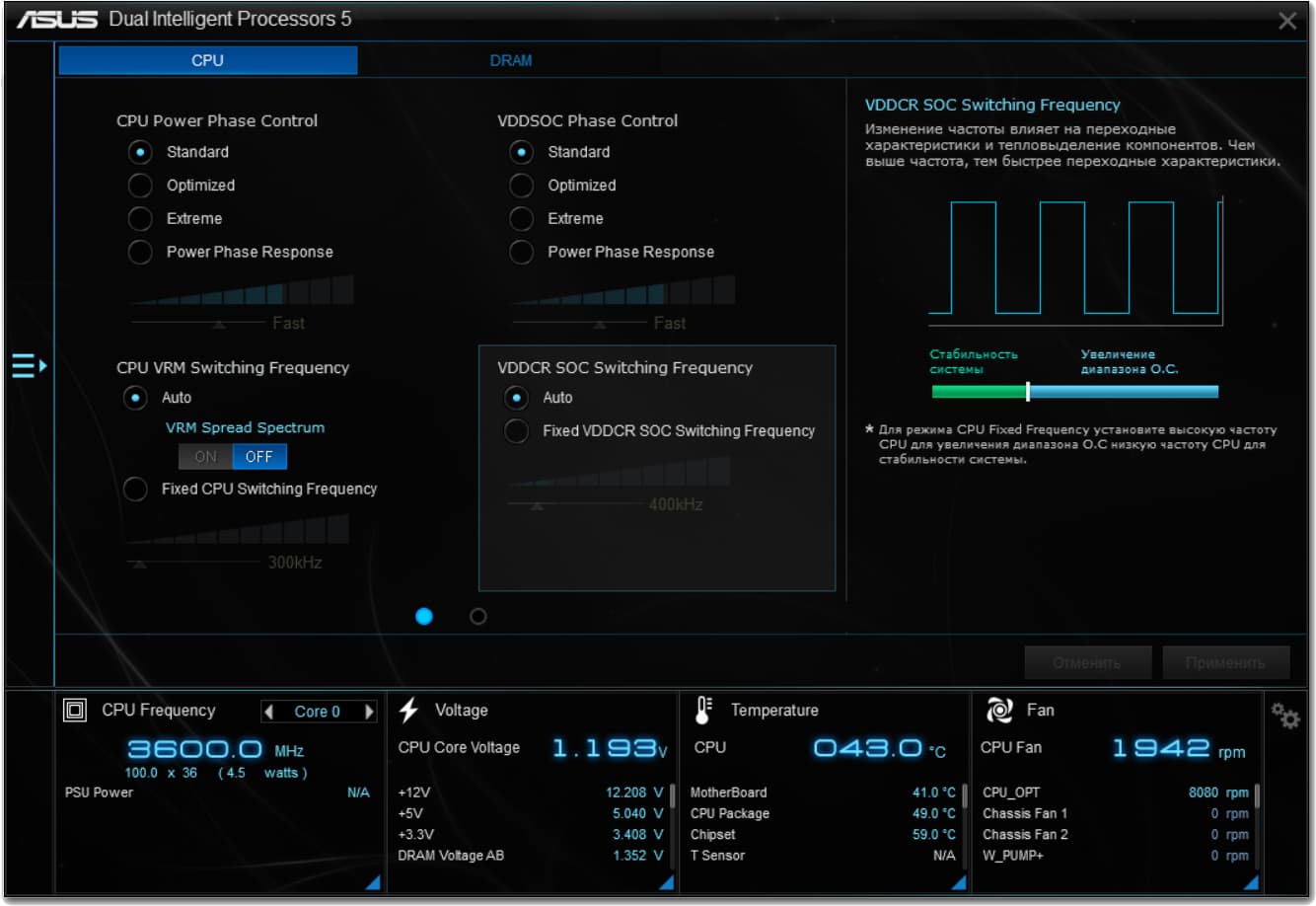

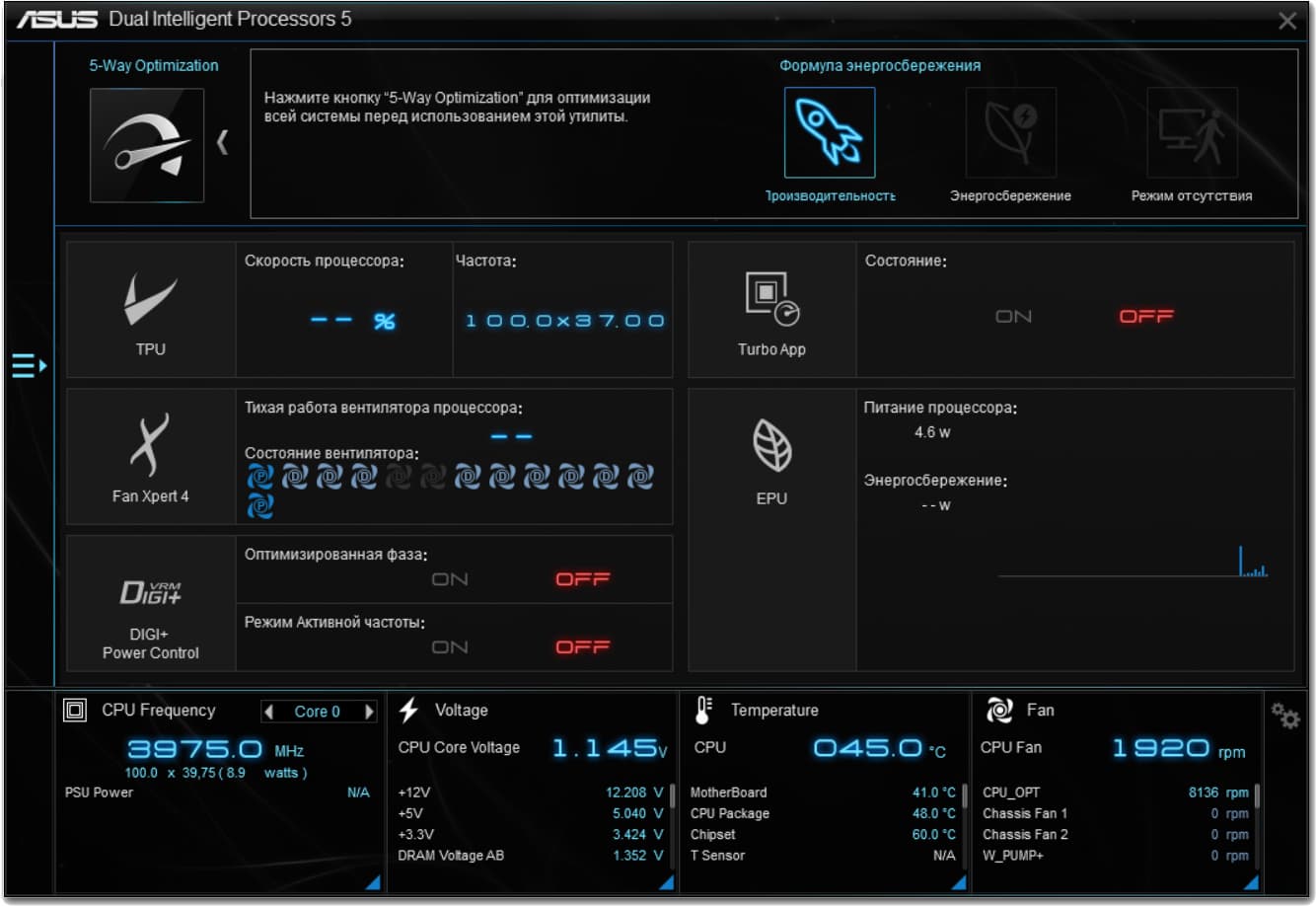

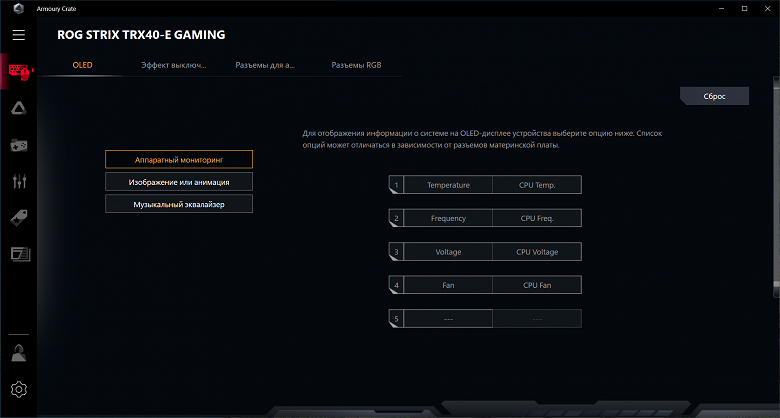

Основная программа — AI-Suite. В ней все управление параметрами работы материнской платы, и основным элементом является Dual Intelligent Processors 5 — программа настройки работы всей платы по частотам, вентиляторам и напряжениям.

Название «Dual Intelligent Processors 5» — означает пять стадий установки оптимальных параметров работы системы при оверклокинге, при этом задействованы два процессора: TPU и EPU (первый форсирует параметры, второй, «оглядываясь» на энергосбережение, вносит коррективы).

В компании постоянно работает целая команда инженеров для того, чтобы находить всевозможные варианты сочетаний частот, таймингов, вольтажей, то есть получается много пресетов. И вот, TPU — берет некий пресет оверклокинга, устанавливает параметры. EPU следит за энергосбережением.

После согласования параметров все переходит к третьей стадии — наладке работы систем охлаждения, чтобы они обеспечили должное снижение температуры процессору и ОЗУ. Затем ШИМ-контроллер командует транзисторными сборками с помощью дополнительных чипов отбрасывая ненужные. Геймер всегда может вмешаться в этот праздник автооверклокинга и задать свое. Подписав соглашение, что все последствия берет на себя...

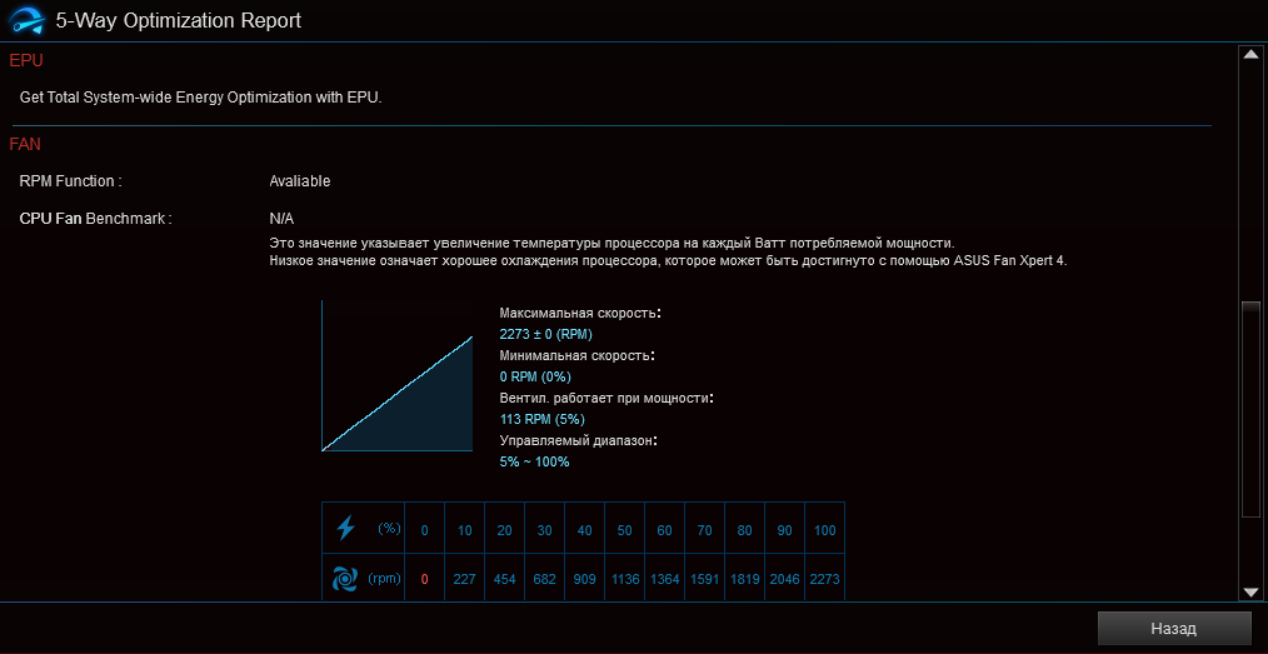

Выставлять пресеты работы вентиляторов можно с помощью установленного вместе с AI-Suite виджета, который находится внизу справа около трейбара.

Следует еще сказать про утилиту Armoury Crate, которая является этаким менеджером-надзирателем за всем ПО Asus, следя за своевременным обновлением, управляет подсветкой (Aura Sync ныне интегрирована в Armoury Crate) ну и новыми возможностями, а также отвечает за синхронизацию работы всех устройств Asus из серии ROG. Ее установщик находится в UEFI BIOS. По умолчанию настройка установки этой программы включена, поэтому не стоит удивляться, если после загрузки Windows вам будет задан вопрос о том — хотите вы установить Armoury Crate или нет. Даже если откажитесь, то Asus Live Update все равно будет принудительно установлен, и периодически будет оповещать о надобности обновлений. Удалить его невозможно, т. к. при следующей перезагрузке программа снова будет установлена из UEFI. Так что, если кому сие не нужно — не забудьте в настройках BIOS выключить эту утилиту.

Управление подсветкой теперь тоже внутри Armoury Crate.

Утилита умеет распознавать все фирменные элементы Asus, оснащенные подсветкой, включая модули памяти.

Также можно загрузить Aura Creator и с его помощью создать свои сценарии работы подсветки.

У разъемов для адресуемых RGB-лент — самый богатый выбор режимов подсветки (у разъемов для обычных RGB-лент выбор режимов намного проще). Можно задавать подсветку как для отдельных элементов, так и для всей группы в целом, а также записывать выбранные алгоритмы подсветки в профили, чтобы потом легко переключаться между ними.

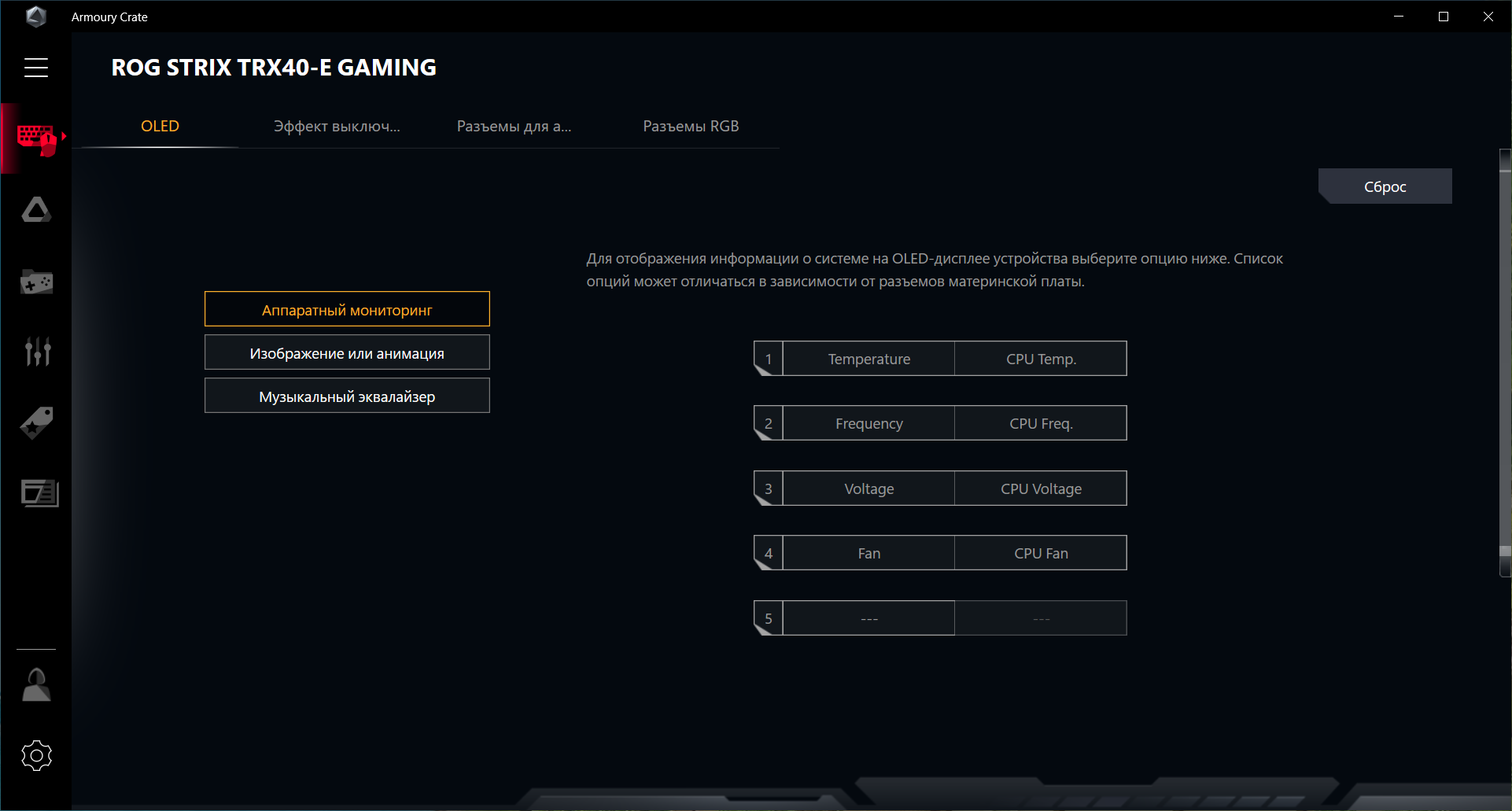

Также этой же программой настраивается экранчик OLED на кожухе заднего блока портов.

На него можно вывести короткие анимации (из предлагаемого набора, а также загрузить свои), либо вывести параметры работы ПК по температурам, оборотам вентиляторов и т. п.

Разумеется, есть и иные фирменные утилиты Asus, однако я уже неоднократно о них рассказывал.

Настройки BIOS

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

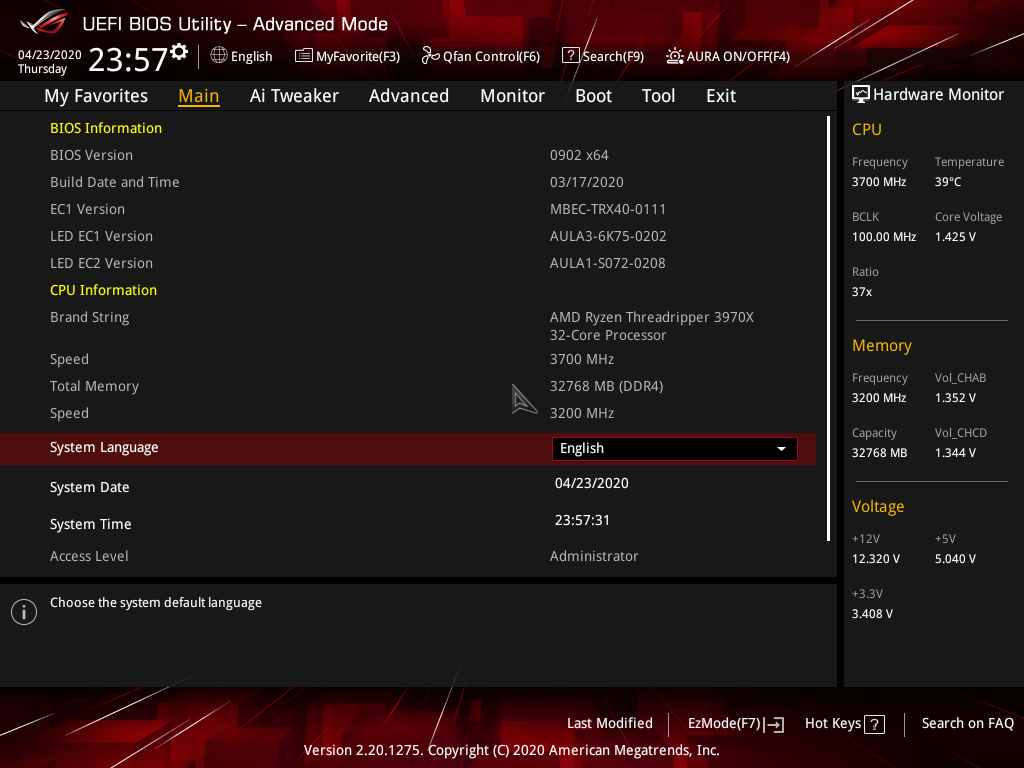

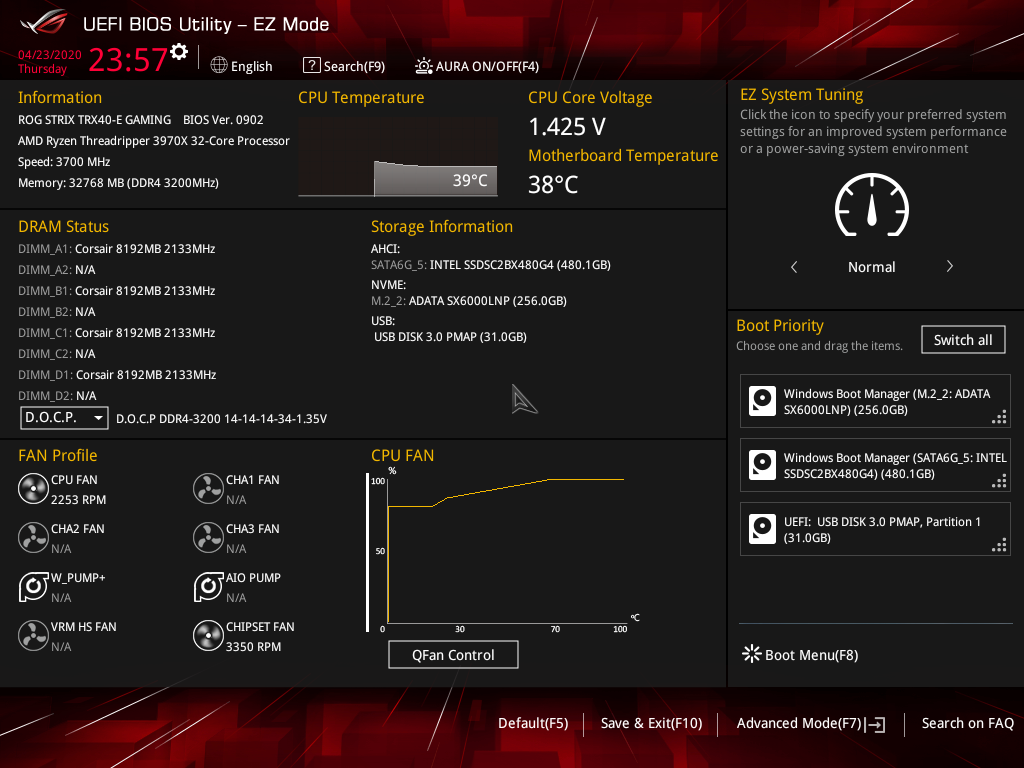

Попадаем в общее «простое» меню, где по сути одна информация, так что нажимаем F7 и попадаем уже в «продвинутое» меню.

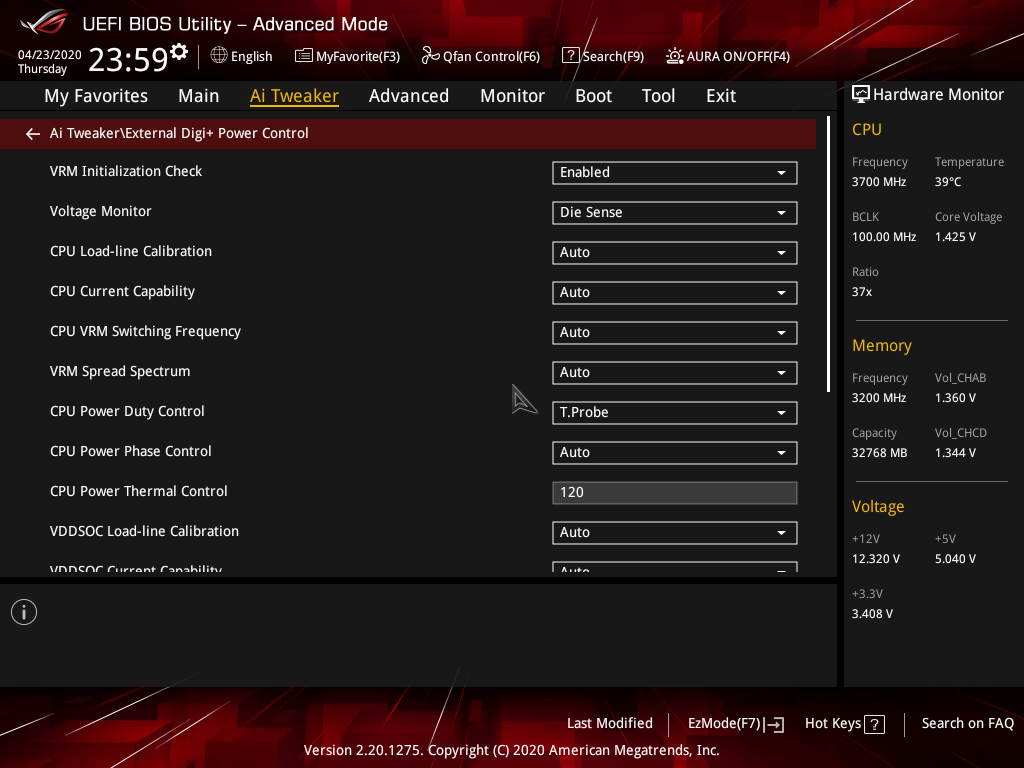

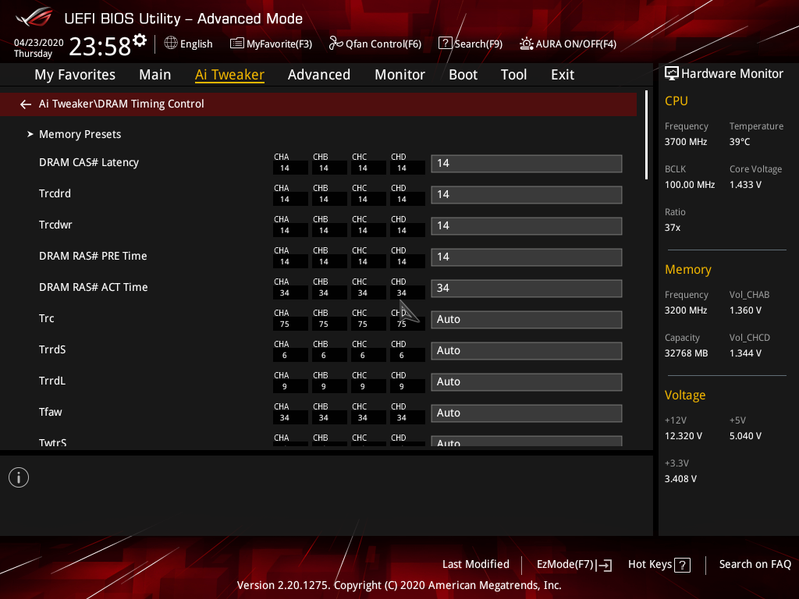

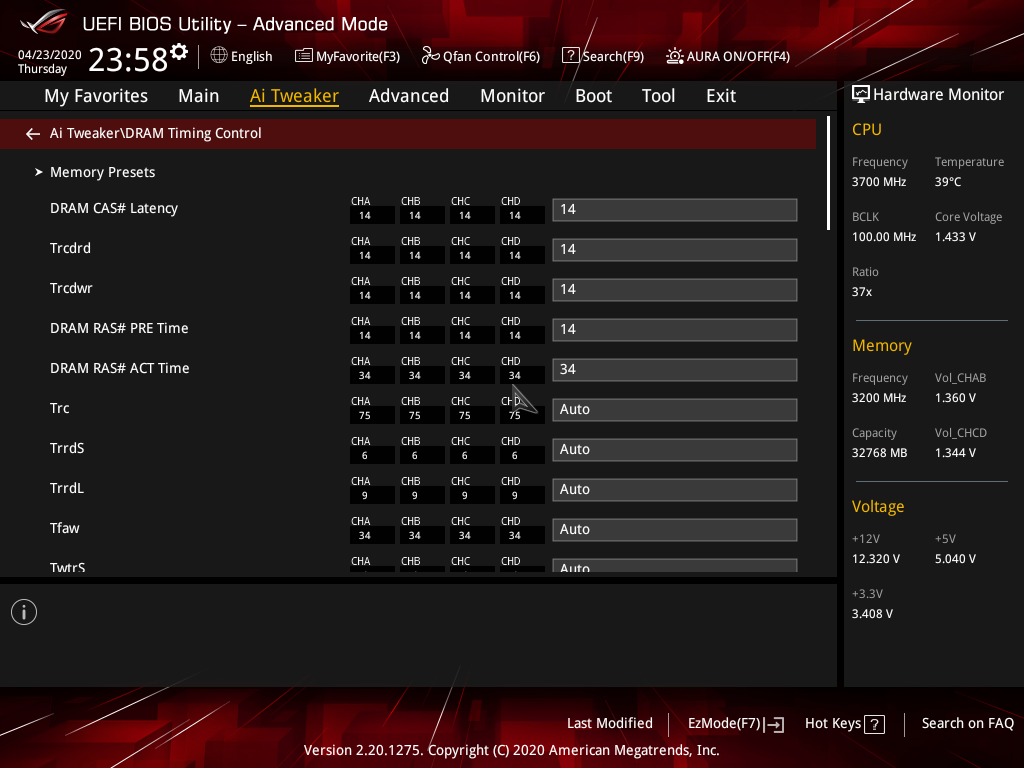

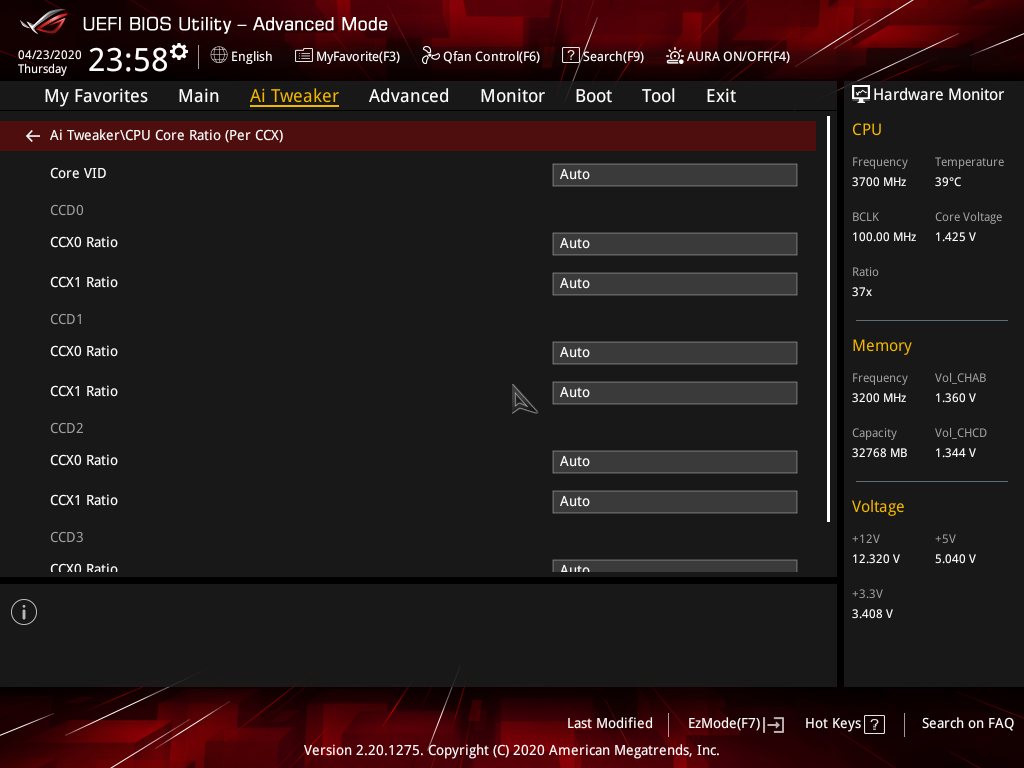

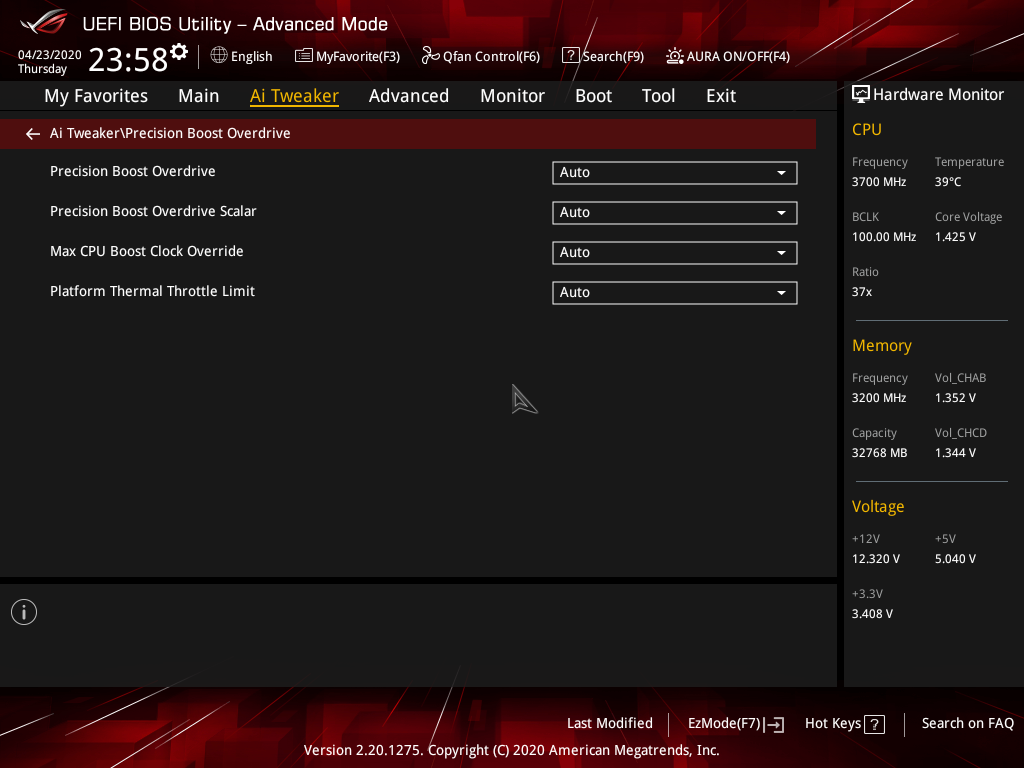

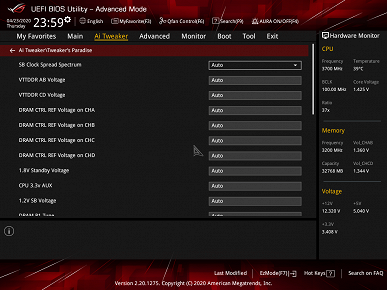

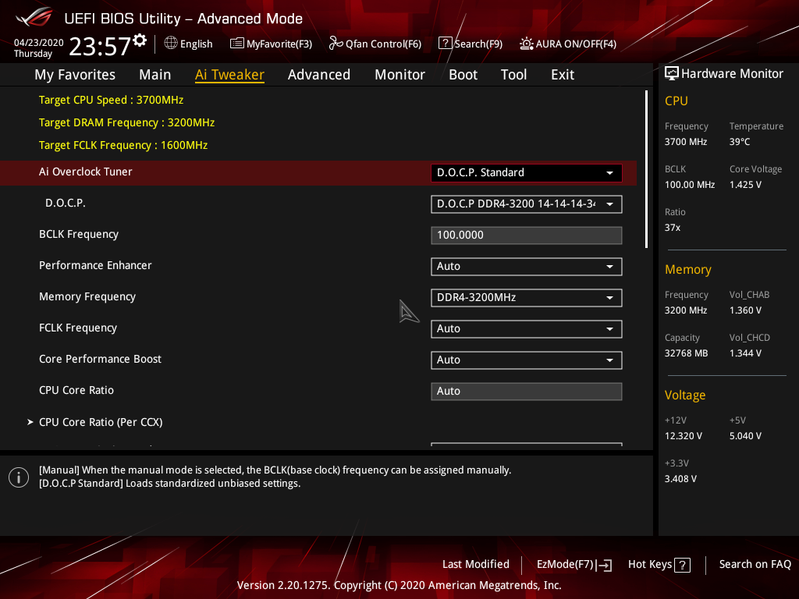

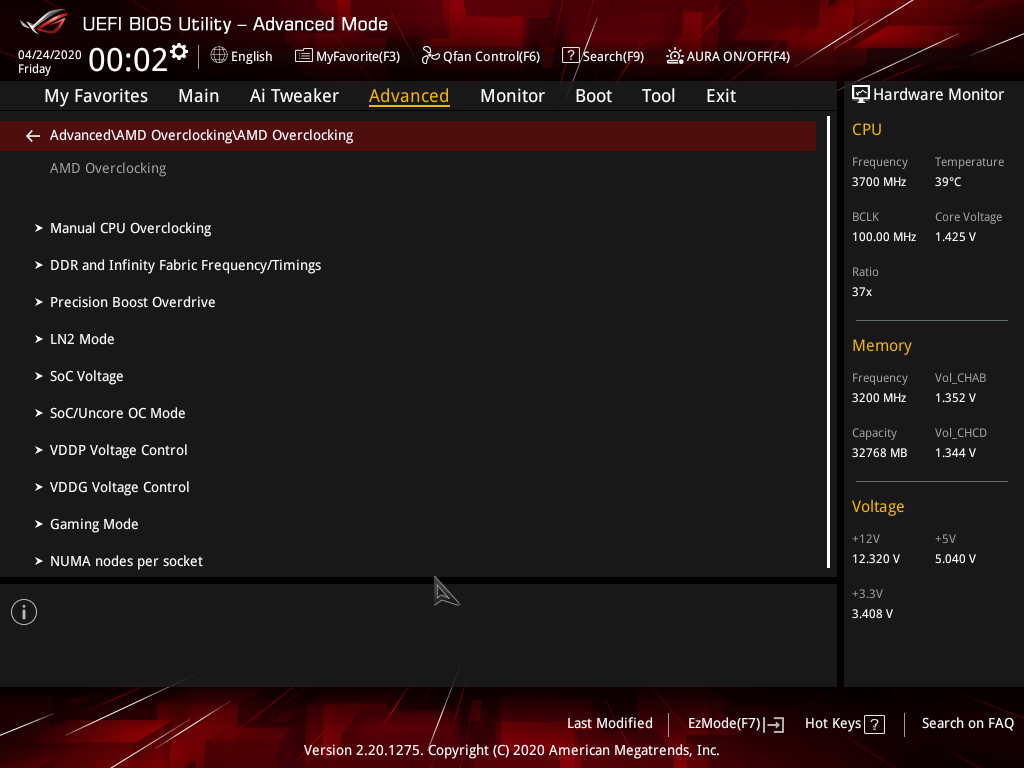

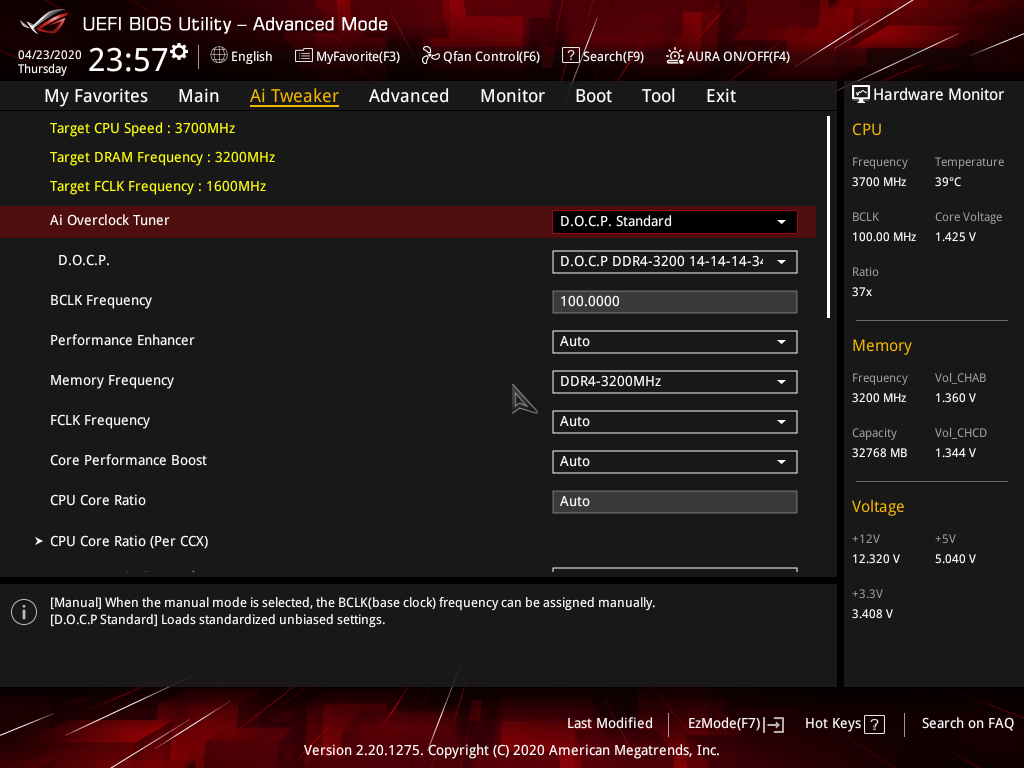

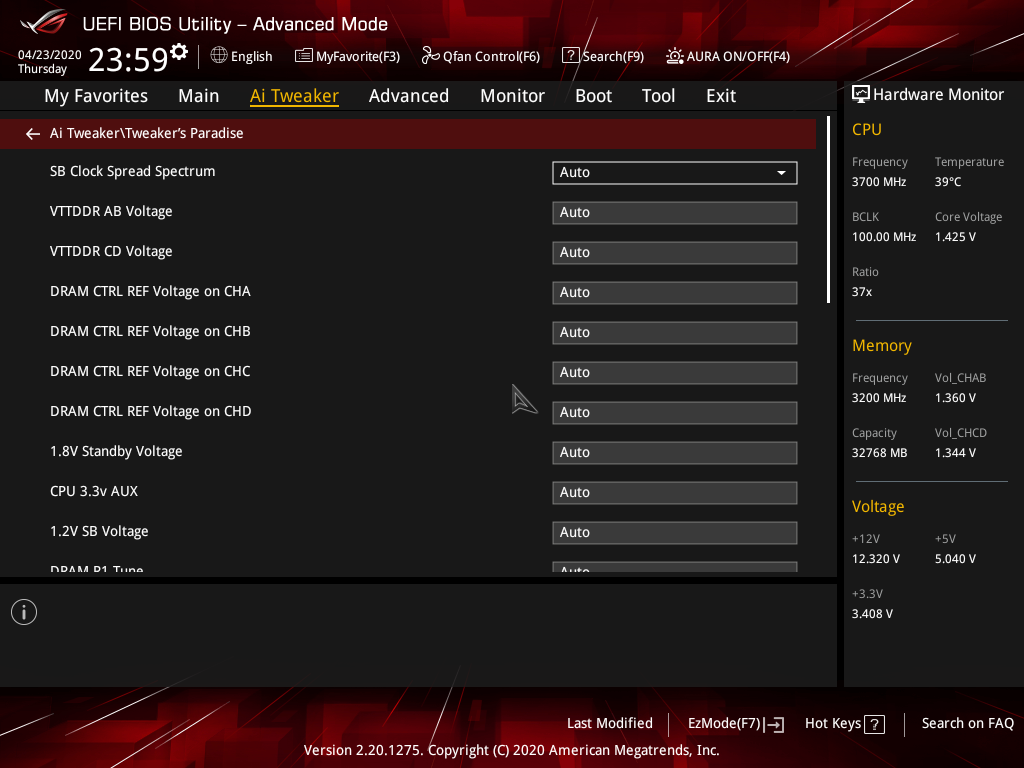

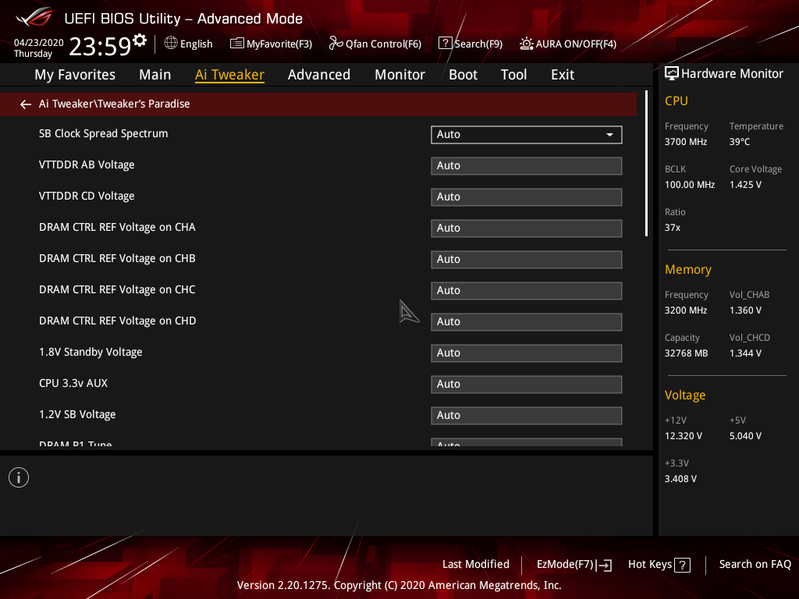

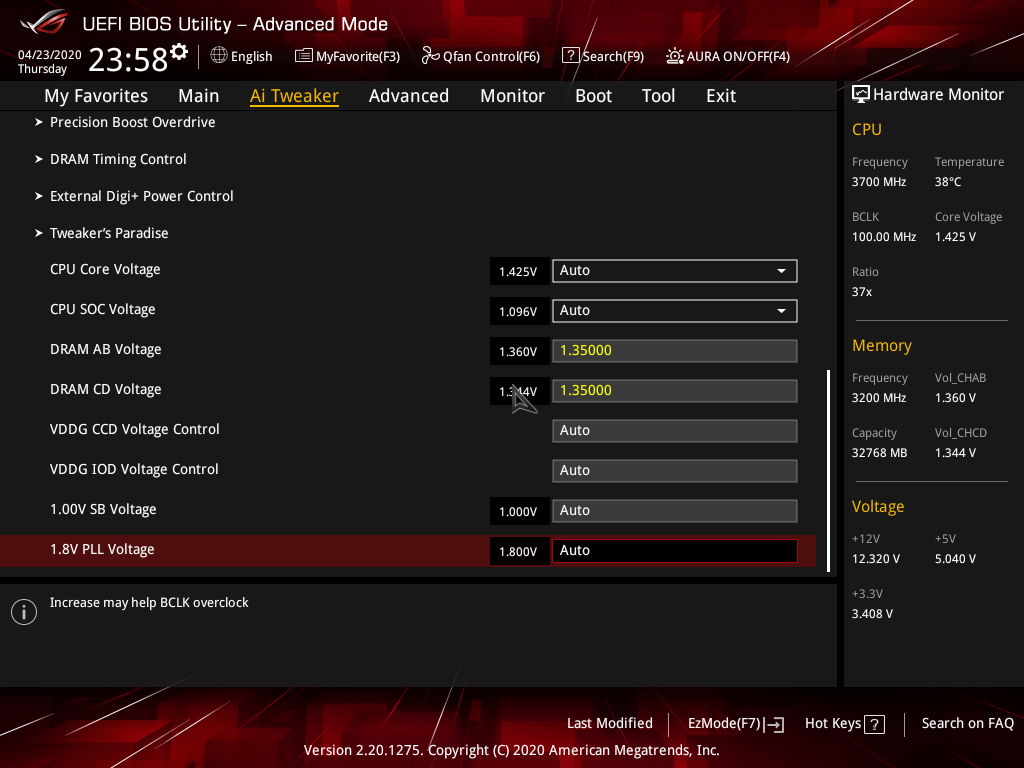

Для разгона имеется набор стандартных опции в рамках того, что поддерживают процессоры Ryzen Threadripper и оперативная память DDR4. Помним про наличие внешнего тактового генератора, поэтому можно гибко менять и частоту базовой шины. Опций очень много, как и положено в линейке ROG, однако мы знаем, что для «тредрипперов 3ххх» львиная доля этих настроек — бесполезна, ибо процессор сам по себе уже работает на почти предельных частотах (с помощью AMD Precision Boost2). Ну разве что с использованием сверхжестких методов охлаждения...

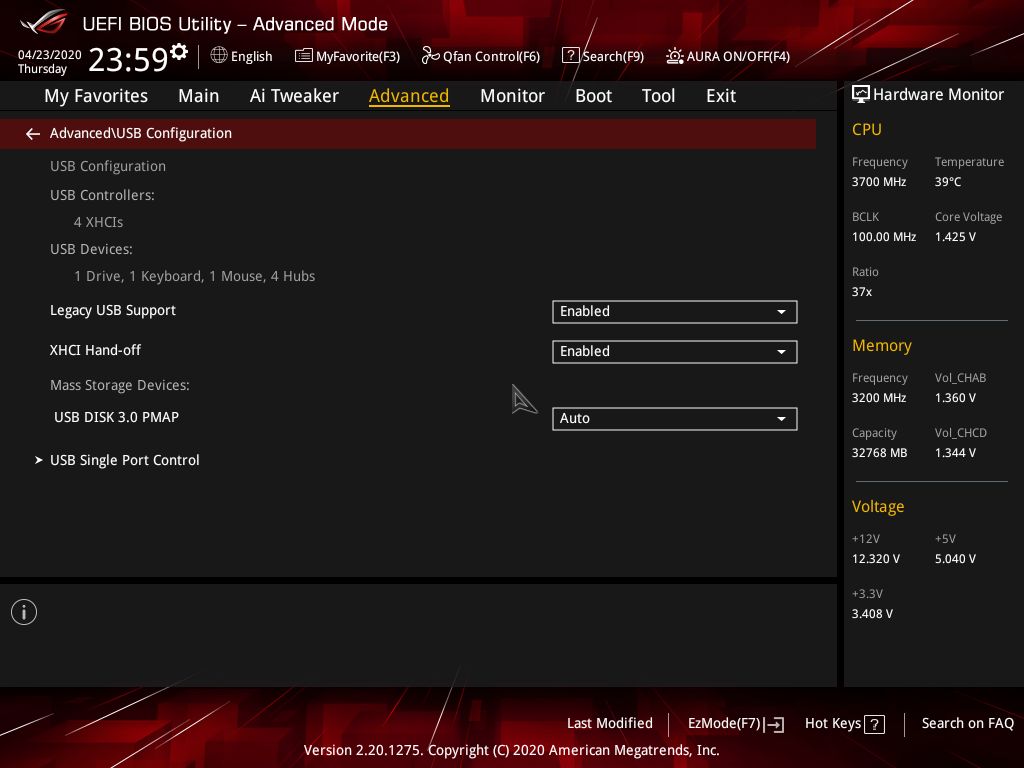

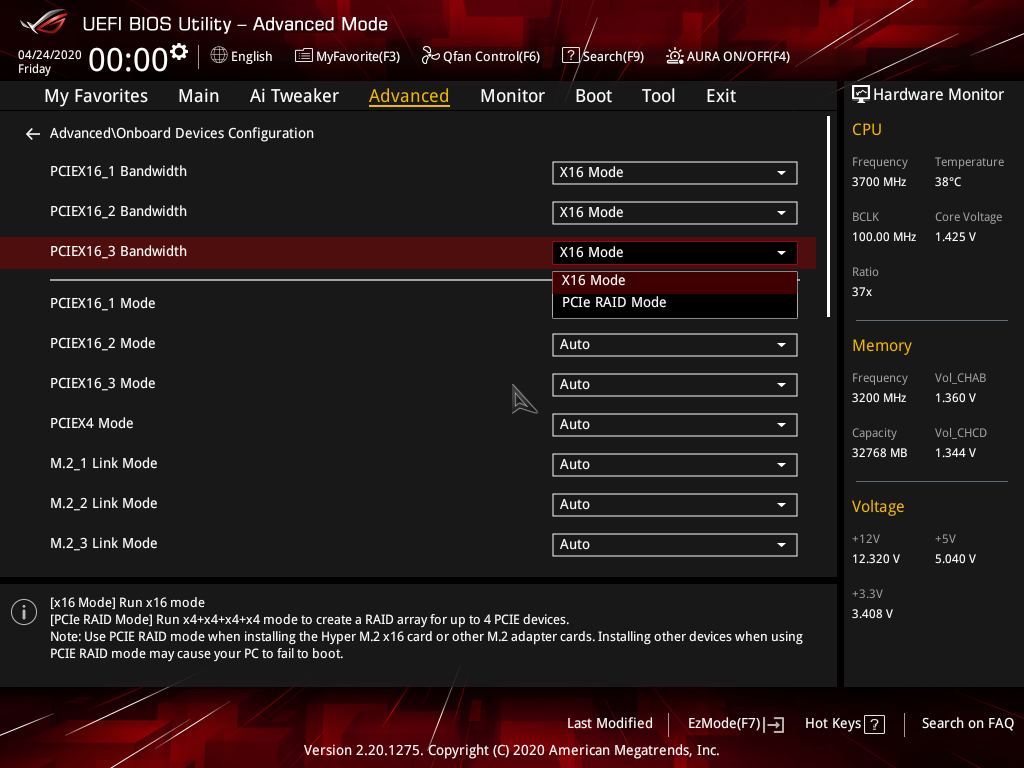

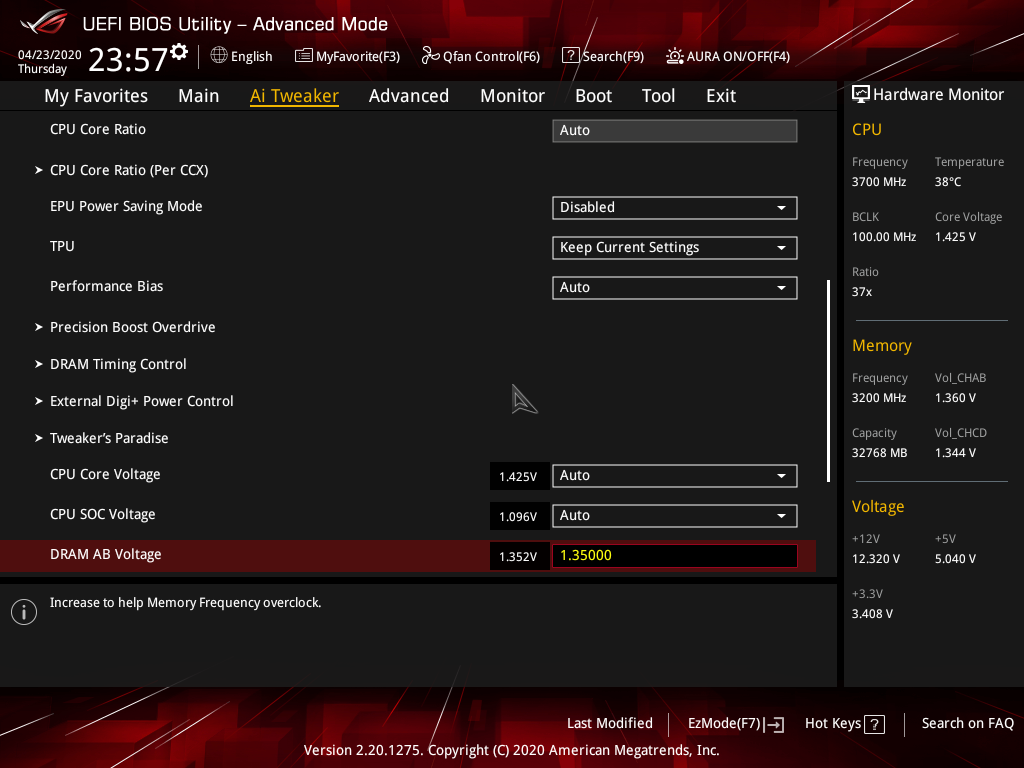

Управление периферией. Имеется много интересных позиций, когда каждым портом USB можно управлять. Как и менять режимы работы слотов PCI-e и M.2.

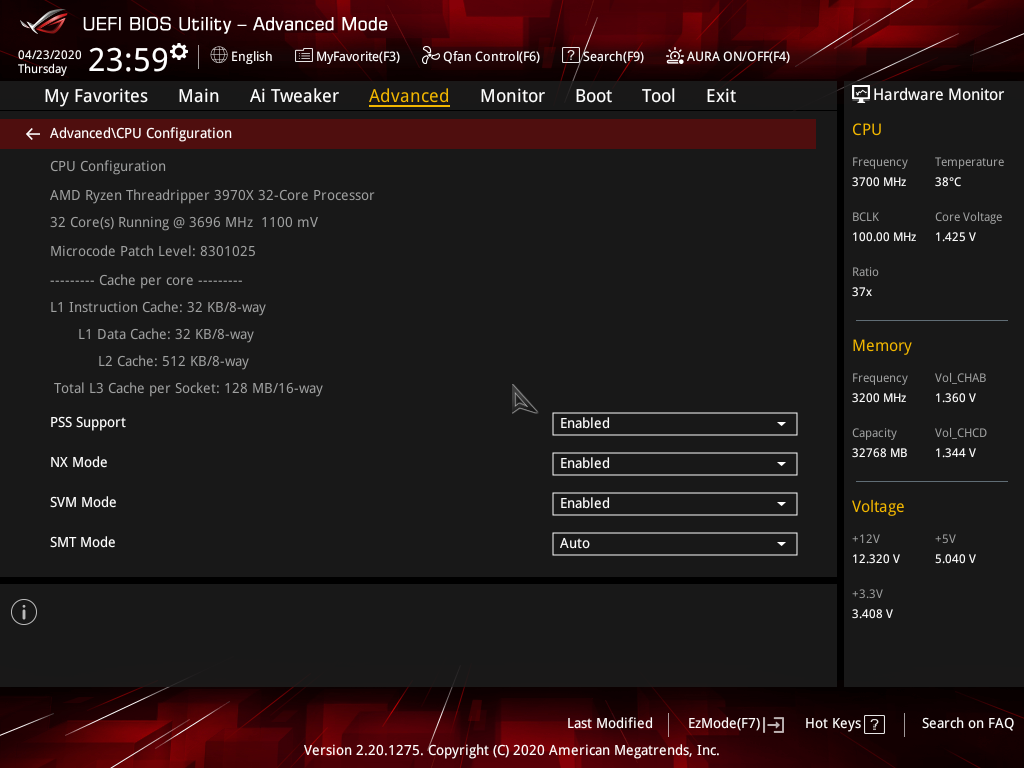

Не менее важен раздел AMD CPU, где можно управлять режимами работы процессора. Помним, что даже при разгоне энергосберегающие штуки работают (всяко не каждую секунду от процессора требуются максимальные частоты).

Раздел мониторинга дает возможность не только лицезреть температуры и обороты вентиляторов, но и управлять последними через панель Qfan Control.

А опции загрузочного меню — всем хорошо известны.

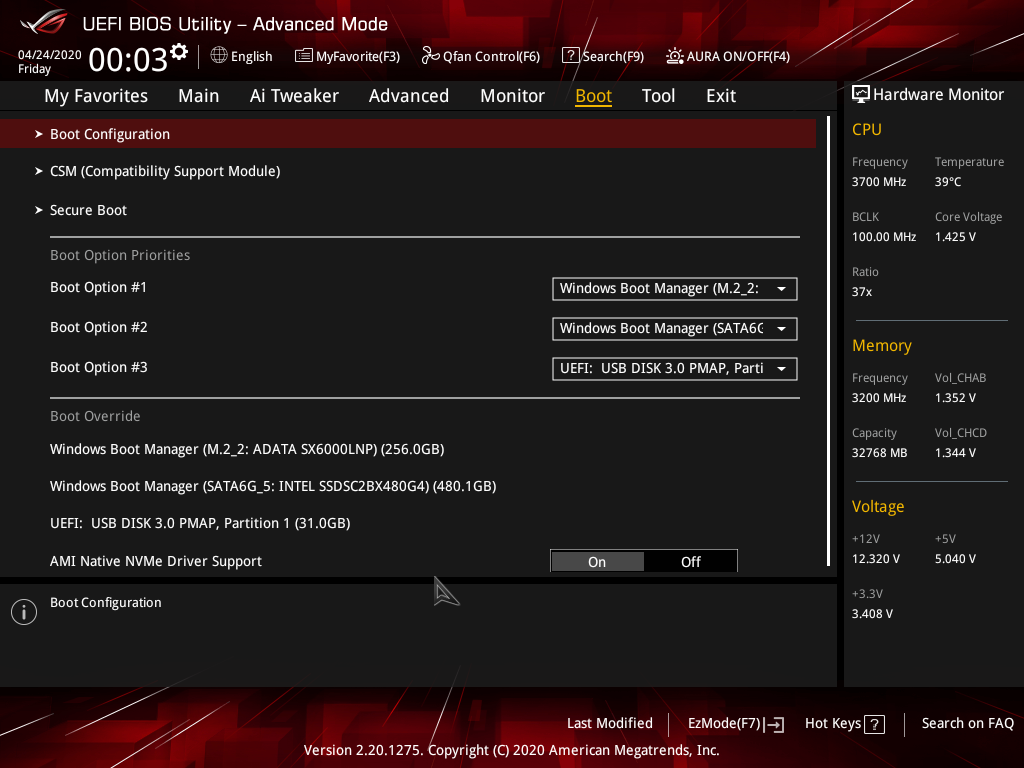

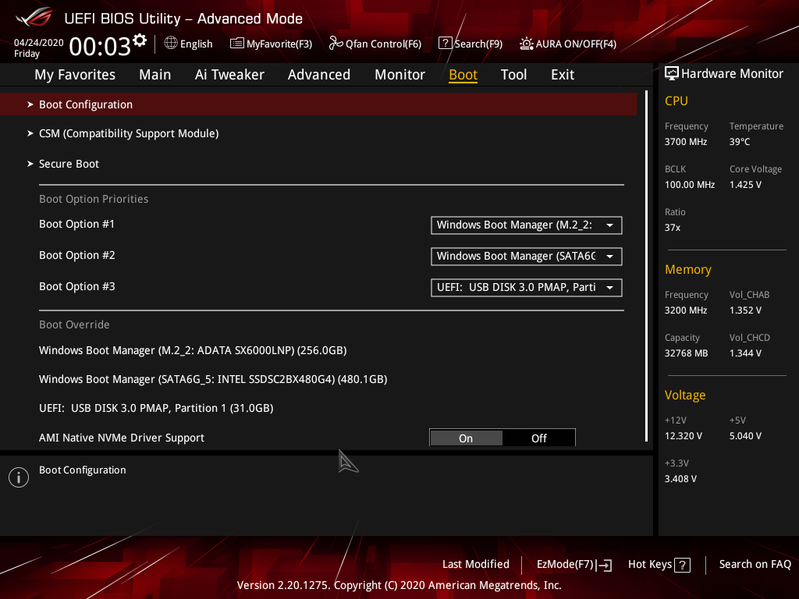

Стоит снова обратить внимание на CSM, это связано с режимами работы загрузочных накопителей в UEFI, а также с файловыми системами. Старые таблицы разделов базируются на MBR (Windows 7 и более старые), этот вариант распознают все операционные системы. Новые базируются уже на GPT, который «понимает» в качестве загрузочного только Windows 8/10. Если CSM выключить, это будет означать, что загрузочный накопитель отформатирован с GPT, загрузка с него пойдет быстрее (по сути, UEFI «передает вахту» Windows 10, даже не меняя заставку). Если же у вас загрузочный накопитель с MBR, то CSM следует включить. Помним, что все NVMe-накопители поддерживают загрузку только с GPT. По умолчанию CSM в BIOS выключен!

Формально переходим к разгону (AMD уже заранее так разгоняет свои современные процессоры, что оверклокерам по сути уже делать нечего (ну кроме хардкорных, которые выключают технологии типа AMD Precision Boost).

Разгон

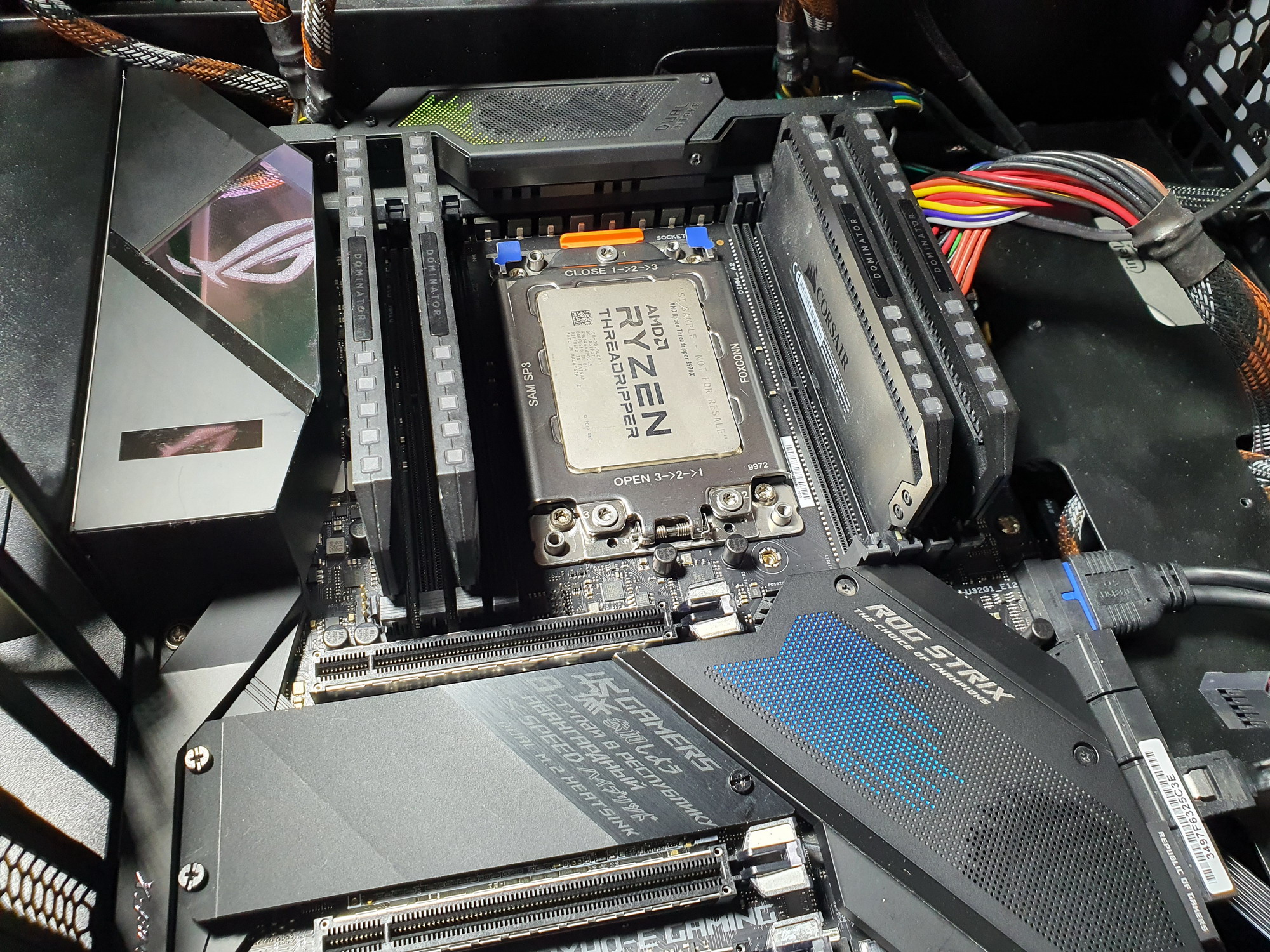

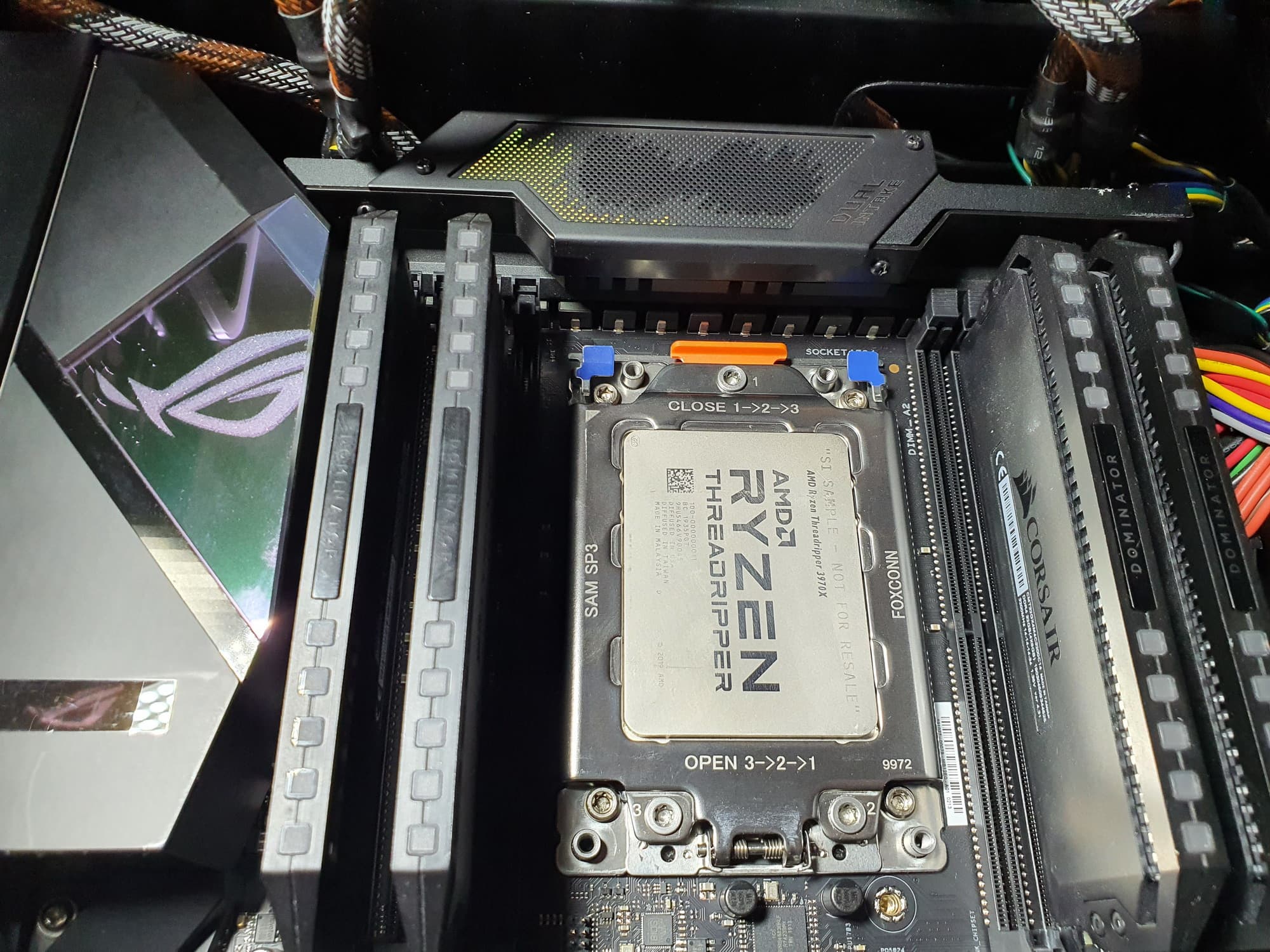

Полная конфигурация тестовой системы:

• материнская плата ROG Strix TRX40-E Gaming;
• процессор AMD Ryzen Threadripper 3970X 3,7 ГГц (до 4,5 ГГЦ);
• оперативная память Corsair UDIMM (CMT32GX4M4C3200C14) 32 ГБ (4×8) DDR4 (XMP 3200 МГц);
• накопители SSD OCZ TRN100 240 ГБ и Intel SC2BX480 480 ГБ;
• видеокарта Palit GeForce RTX 2070 Super Gaming Pro OC;
• блок питания Corsair AX1600i (1600 Вт) Вт;
• СО Enermax Liqtech TR4 240 и Cooler Master MasterLiquid ML240P Mirage;
• телевизор LG 43UK6750 (43″ 4K HDR);
• клавиатура и мышь Logitech.

Программное обеспечение:

• операционная система Windows 10 Pro (v.1909), 64-битная
• AIDA 64 Extreme
• 3DMark Time Spy CPU benchmark
• 3DMark Fire Strike Physics benchmark
• 3DMark Night Raid CPU benchmark
• HWInfo64
• Adobe Premiere CS 2019 (рендеринг видеоролика)

По умолчанию работаем с ЖСО от Enermax, которая покрывает крышку процессора наиболее полно, а также поддерживает TDP до 500 Вт. Запускаем все в режиме по умолчанию. Затем нагружаем тестом от AIDA.

Снова мы видим, что использование более мощной ЖСО (по сравнению с предыдущими тестированиями) дало свой эффект: AMD PB2 сразу дал возможность частотам по ядрам подняться до 4,0 ГГц и выше, при этом они меняются весьма вяло, то есть разброс довольно мал с разовыми всплесками до 4,5 ГГц (по 1-2 ядру). И при этом максимальный нагрев процессора был около 82,5 °C. Я уже писал, что такой обычной «водянки», как наша от Cooler Master (а ее должно хватать на TDP 350 Вт), явно недостаточно для такого мощного процессора! Вообще тут любая обычная СО будет работать на максимуме возможностей. Очевидно, что при такой СО оверклокерам делать больше нечего, за них все сделала AMD. Им надо ставить дорогие ЖСО из ряда «все в одном» (они же называются еще необслуживаемыми), рассчитанные на лимиты в 500 Вт и выше (мы знаем, что обычно все пропиаренные лимиты завышены, поэтому если хотите покрыть 350 Вт, берите «водянку» на 500 Вт). Либо покупать и устанавливать кастомные водяные системы охлаждения.

Нагрев остальных элементов материнской платы был в норме (VRM до 68 °C, чипсет TRX40 — до 79 °C). При этом чипсетный вентилятор работал на частотах до 4000 оборотов в минуту (шум почти не ощущался — установили очень хороший вентилятор), а вентиляторы на VRM практически редко включались.

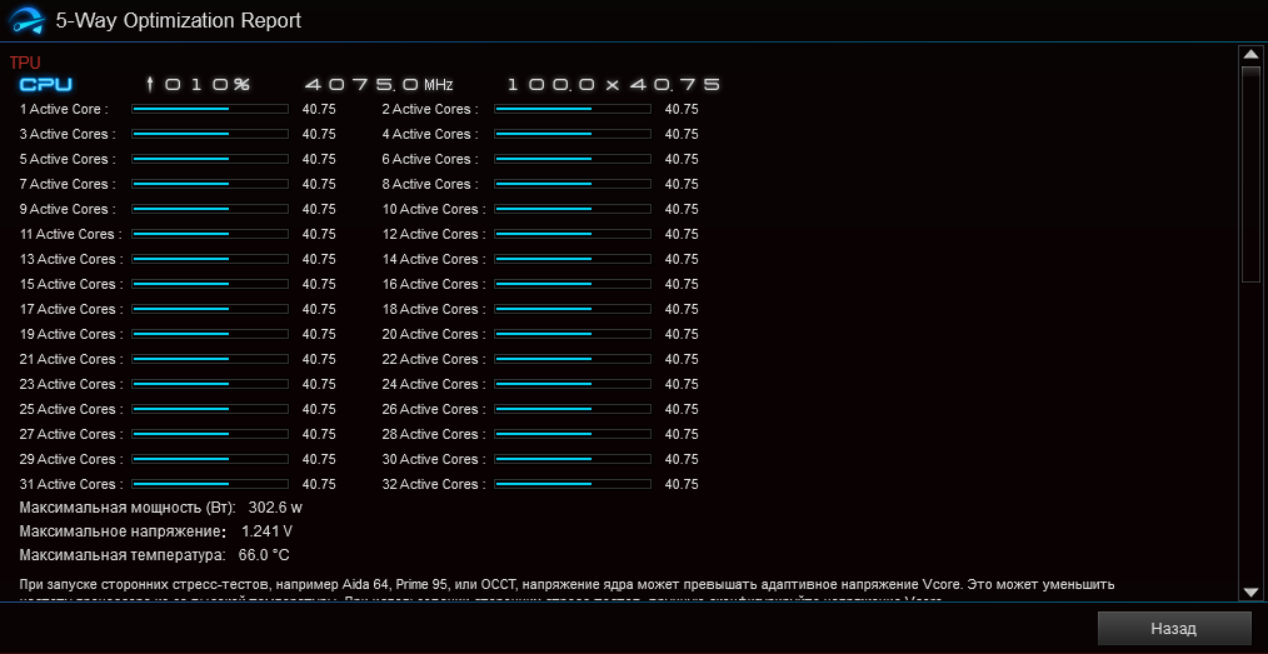

Далее я попытался использовать возможности ранее описанной программы Dual Intelligent Processors 5 для получения «умного» (ну как декларирует компания Asus) разгона. Программа честно пыталась найти лимиты по частотам (см. ролик, снятый с экрана), прогоняя очень жесткие тесты (при этом было предупреждение о том, что система может зависнуть, сообщить о внештатной перезагрузке, но это не должно смущать).

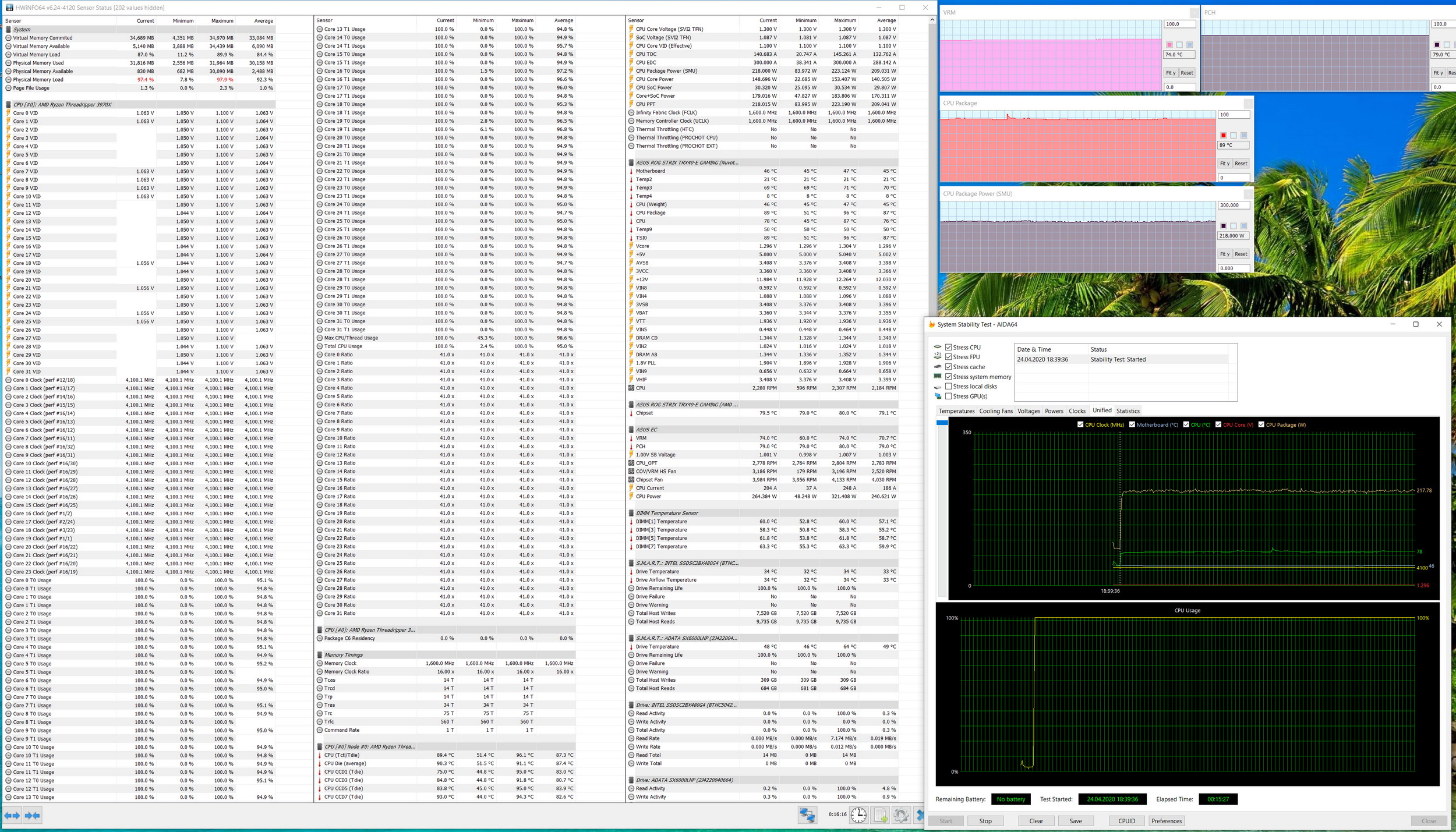

Максимум, который был найден программой, — составил 4,075 ГГц по всем ядрам. Ну я решил чуть-чуть улучшить и уже вручную выставил 4,1 ГГц также по всем ядрам. Прогнал тесты на стабильность — все прошло хорошо. Температура CPU лишь изредка поднималась до 95 °C, но в основном СО все же ее сбивала до 90. Параметры работы VRM/PCH особо не менялись.

Что дал такой разгон? — в среднем «по больнице» — примерно 6%-7% по сравнению со штатным разгоном, который заложен компанией AMD по умолчанию (с учетом использования с данной СО). Для игровых тестов — это мизер, можно даже пренебречь и не заставлять СО усердно шуметь. А вот для того же Adobe Premiere рост — 9%-10% (то есть уменьшение времени рендеринга), а это уже очень существенно, если работать с роликами, рендеринг которых может исчисляться часами или десятками часов даже на таких супермощных процессорах как данный!

Выводы

ROG Strix TRX40-E Gaming — сбалансированная материнская плата для HEDT со стоимостью 40-45 тысяч рублей (ценники на платы этого сегмента начинаются с 25-27 тысяч). Она предлагает прекрасную поддержку периферии: 21 порт USB всех видов (при этом аж 9 самых быстрых), 3 слота PCIe x16, которые всегда имеют 16 линий без разделения ресурсов с иной периферией, 2 сетевых проводных соединения (одно из которых — 2,5 Гбит/с), современный скоростной беспроводной контроллер Wi-Fi 6. Также материнская плата имеет 3 слота M.2, поддерживающие накопители всех возможных размеров. Система питания предлагает 16 фаз для ядра и 4 для SoC, она способна обеспечить работу любых совместимых процессоров под серьезным авторазгоном. Поскольку плата ориентирована на геймеров и любителей разгона, она оснащена соответствующим ПО и предлагает огромный набор оверклокерских опций в BIOS Setup. Впрочем, понятно, что позиционирование столь дорогих материнских плат для геймеров чисто условное, сегмент HEDT подразумевает использование таких решений не для игр.

Отметим армирование слотов PCIe и широкие возможности для охлаждения: 7 разъемов для вентиляторов и помп, а также радиаторы для накопителей в двух слотах M.2. По сути, это модель почти премиального класса, и ценник таких решений на чипсете TRX40 начинается с 50 тысяч рублей.

Следует иметь в виду, что цены на Ryzen Threadripper 3xxx начинаются со 100 тысяч рублей (да, такими ценниками AMD резко отделила сегмент HEDT от массового), поэтому даже цена в 40 тысяч за материнскую плату выглядит вполне посильной.

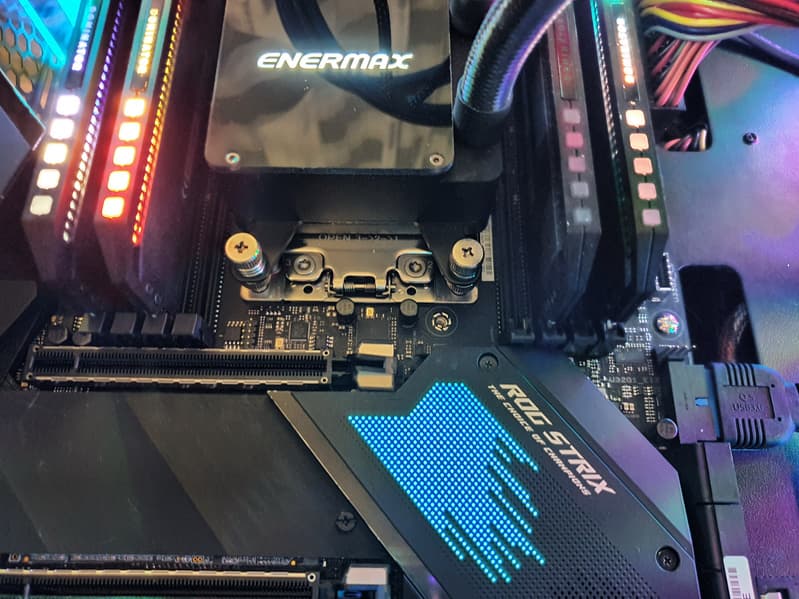

Еще стоить отметить красивую подсветку самой платы и широкие возможности для подключения дополнительных RGB-устройств.

Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование плату

Для тестового стенда:
блок питания Corsair AX1600i (1600W) предоставлен компанией Corsair
термопаста Noctua NT-H2 предоставлена компанией Noctua
