Обзор материнской платы Asus ROG Maximus XIII Extreme на чипсете Intel Z590

Как известно, системный чипсет Z590 выпущен для поддержки 11-го поколения процессоров Intel Core, и самое большое отличие этого тандема от предыдущего находится в самих процессорах 11ххх, а не в Z590. Тем не менее, в чипсет добавилось до 3х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, поэтому их стало до 10 штук вместо 8 в Z490). Также у Z590 поддержка аудиотракта с внутреннего канала HDA перешла на USB 2.0 (собственно, один из имеющихся 14 портов такого типа теперь всегда привязан к этой функции).

Конечно еще на материнках с Z490 производителями закладывалась возможность работы с 11ххх процессорами (после обновления BIOS, разумеется), еще давно я отмечал, что некоторые уже платы уже тогда имели М.2 слоты, отрекламированные как «для будущего поколения», то есть на тот момент они была выключены. То есть теперь можно просто купить процессор типа Core 11ххх и вставить в подобную материнскую плату, получив как заработавший М.2 слот, привязанный к процессору, так и поддержку PCIe 4.0 в слотах PCIe x16 для видеокарт. Конечно, остальные нововведения, касаемые Z590, там будут недоступны.

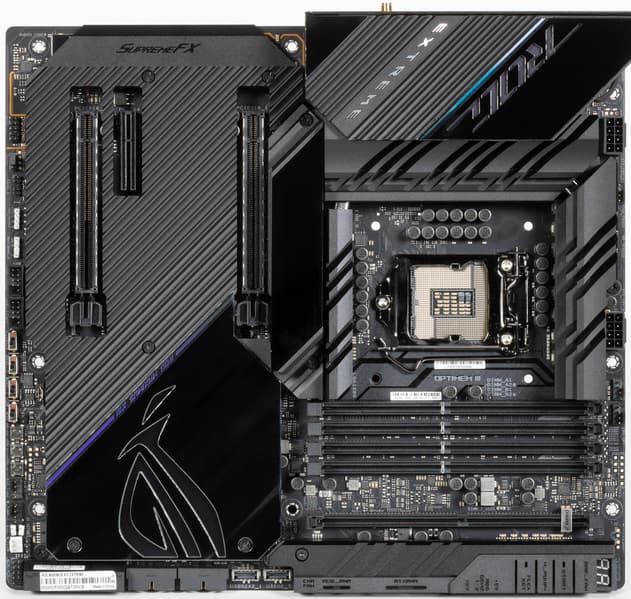

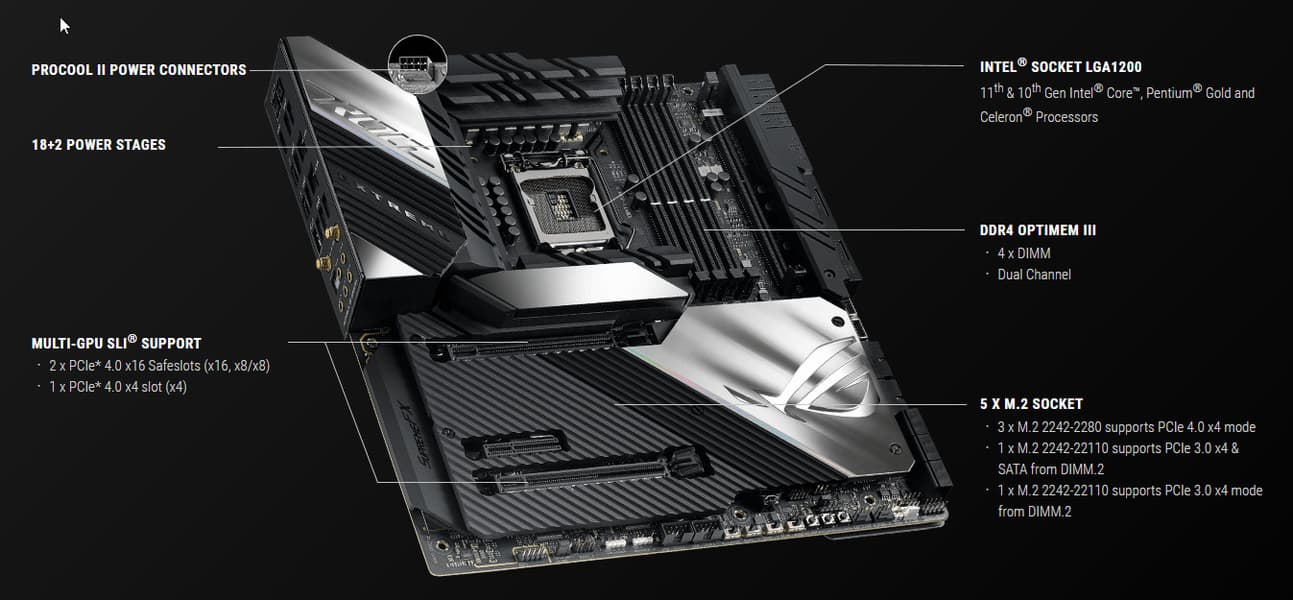

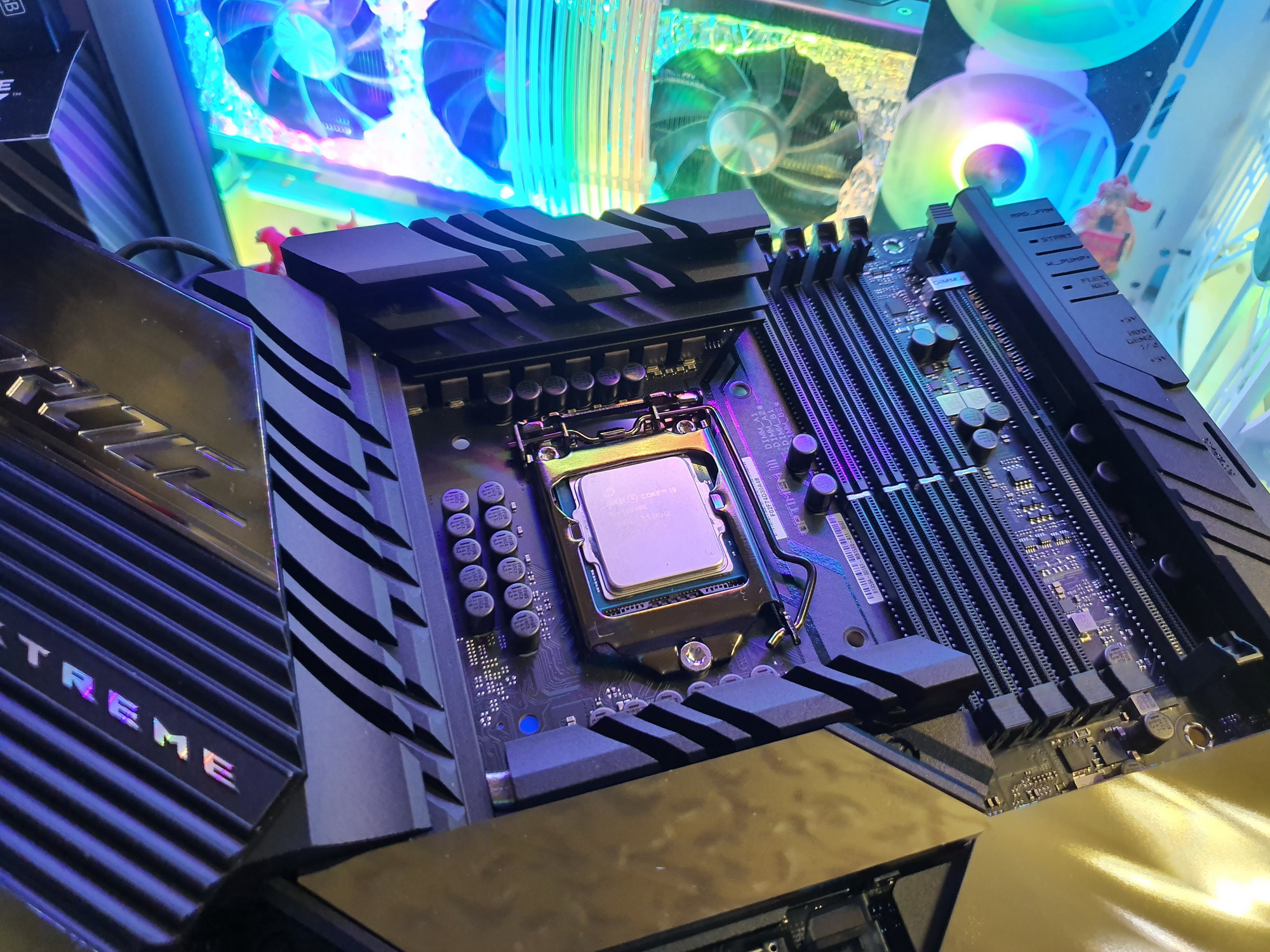

Теперь о самой материнской плате, которая является сегодня предметом изучения. Это флагманский продукт, относится к топовому суббренду ROG.То есть самая что ни на есть навороченная матплата на Z590, что имеется в арсенале Asus.

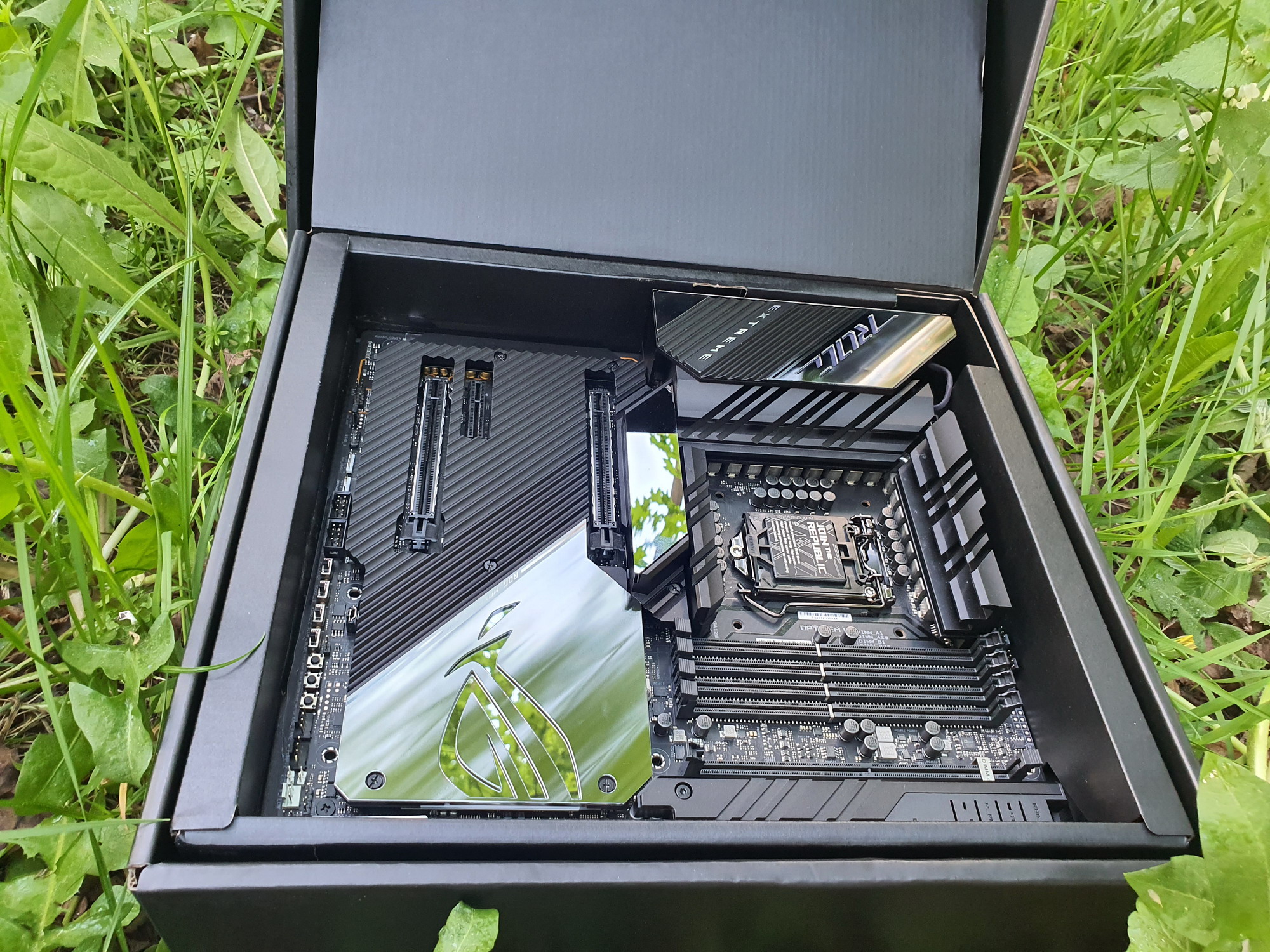

Asus ROG Maximus XIII Extreme поставляется в традиционной толстой черно-красной коробке фирменного дизайна серии ROG. Комплект размещен под платой в отдельных отсеках.

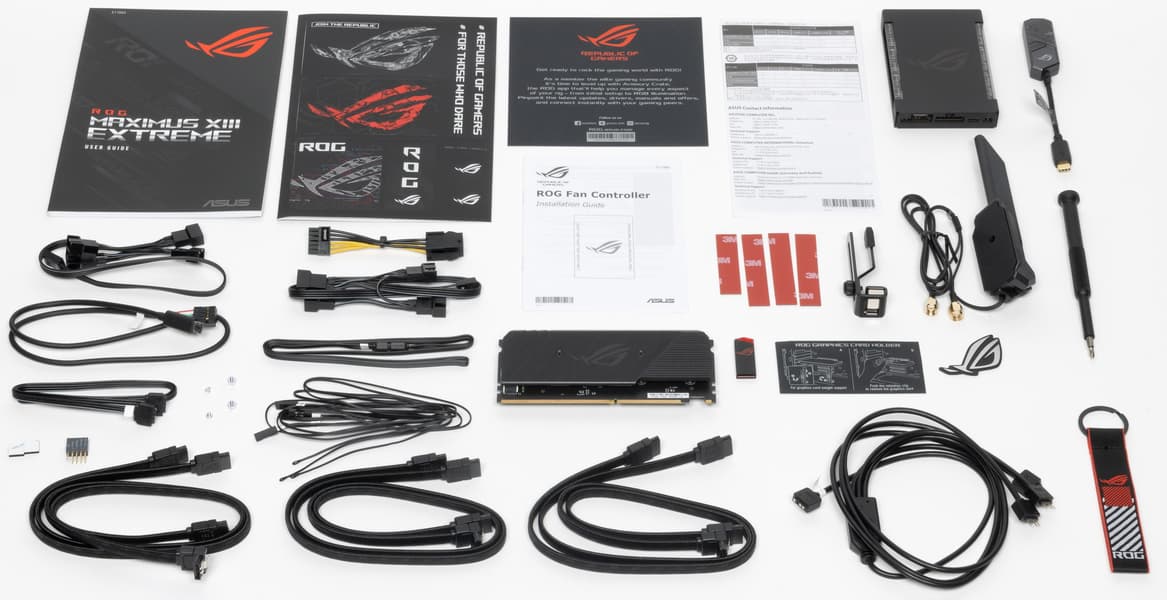

Комплект поставки потрясает воображение, и даже для флагманского продукта очень крут: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля, винтики для М.2 слотов, разветвители для подключения подсветок, фирменный адаптер для передней панели, бонусные стикеры, брелок, и еще куча всего...

В качестве приятного бонуса идет раздвижная подставка под видеокарту. Правая широкая часть упирается в дно корпуса, а левая узкая устанавливается под правый нижний край видеокарты. Правда следует учитывать, что в раздвинутом положении такая опора сумеет поддержать видеокарту только в случае наличия дна или кожуха в корпусе сразу же после матплаты. То есть опора весьма невысокая.

Неплохим сувениром выглядит брелок ROG. Но самое впечатляющее дополнение — это USB аудио-адаптер ROG Clavis, который обладает собственным кодеком, его можно подключить как к ПК, так и к мобильному устройству. Подробнее в разделе Аудио.

Нельзя не отметить впервые встретившийся мне ROG Fan Controller. Детальнее поговорим в разделе ввода-вывода.

Ну и как же без фирменной отвертки от Asus?

ПО поставляется на накопителе типа USB-flash-drive, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

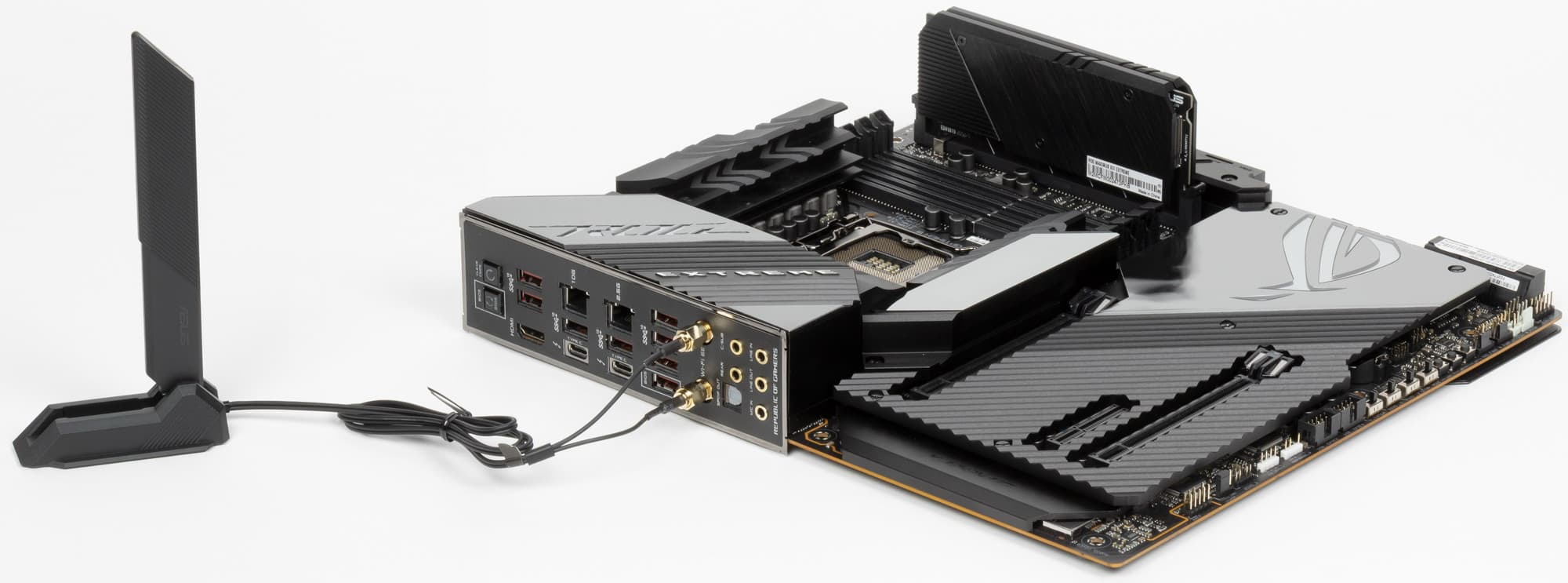

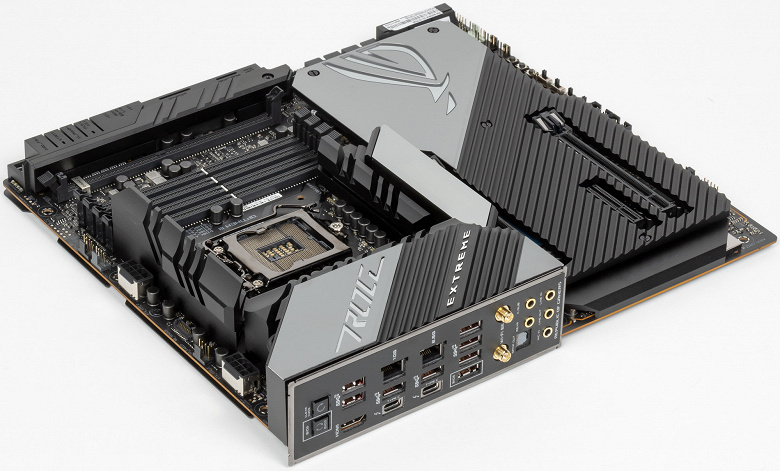

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Maximus XIII Extreme имеет размеры 305×277 мм, поэтому выполнена в форм-факторе E-ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Однако следует иметь в виду, что одно из девяти монтажных отверстий перекрыто радиатором для слота M.2_3 (на нем же информационный экранчик).

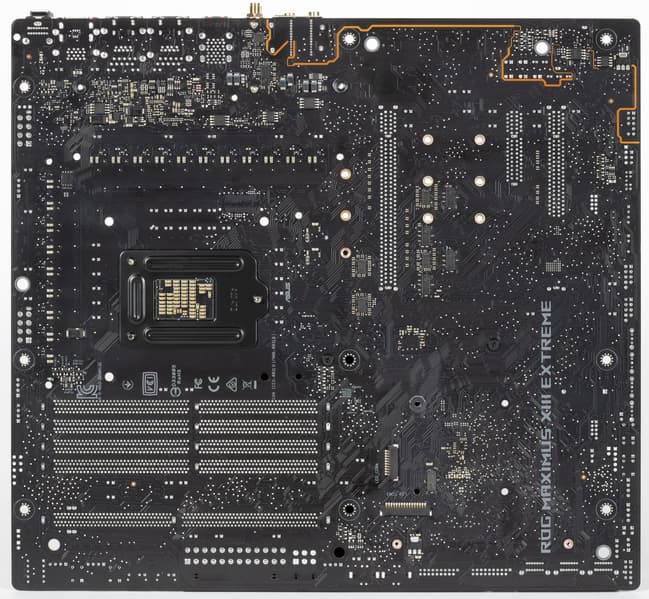

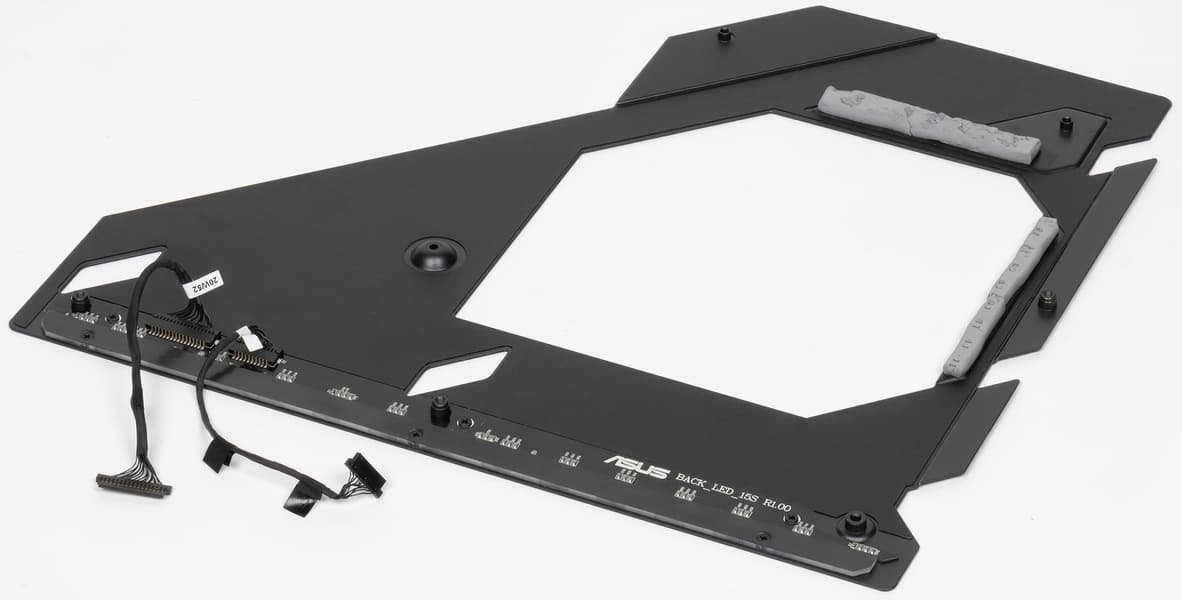

На оборотной стороне расположена некоторая логика. Текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано. На задней стороне установлена пластина из алюминия с наноуглеродным покрытием. Она пластина помогает отводить тепло от задней стороны PCB через термоинтерфейс и обеспечивает жесткость материнской платы. И я еще раз заострю внимание на том, что такую матплату вряд ли получится установить в корпусе, где в качестве опор для материнских плат используются не привычные всем латунные втулки, а выпрессованные возвышения, которые (по опыту) много шире, нежели выемки в задней пластине у материнки.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры Intel Core 10-го и 11-го поколений
Процессорный разъем LGA 1200
Чипсет Intel Z590
Память 4 × DDR4, до 128 ГБ, до DDR4-5333 (XMP), два канала
Аудиоподсистема 1 × Realtek ALC4082 (7.1, переименован в SupremeFX) + ЦАП ESS ES9018 + операционный усилитель TI OPA2836
Сетевые контроллеры 1 × Intel I225-V Ethernet 2,5 Гбит/с
1 × Marvel Aqtion AQC113 Ethernet 10 Гбит/с
1 × Intel Dual Band Wireless AX210NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.2)
Thunderbolt 1 × Intel JHL8540 Thunderbolt 4: 2 × Type-C (TB4 (40 Gb/s), USB 3.2 (20,10 Gb/s))
Слоты расширения 2 × PCIe 4.0 x16 (режимы x16, x8+x8)(для процессоров 10ххх - PCIe 3.0)
1 × PCIe 3.0 x4
Разъемы для накопителей 6 × SATA 6 Гбит/с (Z590+ASMedia ASM1061)
1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280)(только для процессоров 11ххх!)
2 × M.2 (CPU, PCIe 4.0/3.0 x4 для устройств формата 2242/2260/2280)
1 × M.2 (DIMM.2, Z590, PCIe 3.0 x4 для устройств формата 2242/2260/2280/22110)
1 × M.2 (DIMM.2, Z590, PCIe 3.0 x4/SATA для устройств формата 2242/2260/2280/22110)
USB-порты 4 × USB 2.0: 2 внутренних разъема на 4 порта (Genesys Logic GL852G)
2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (ASMedia ASM1074)
2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Z590)
1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (Z590)
1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (Z590)
2 × USB 3.2 Gen2: 2 портa Type-C (Thunderbolt4)
8 × USB 3.2 Gen2: 8 портов Type-A (красные) (Z590+Genesys LogicGL3590)

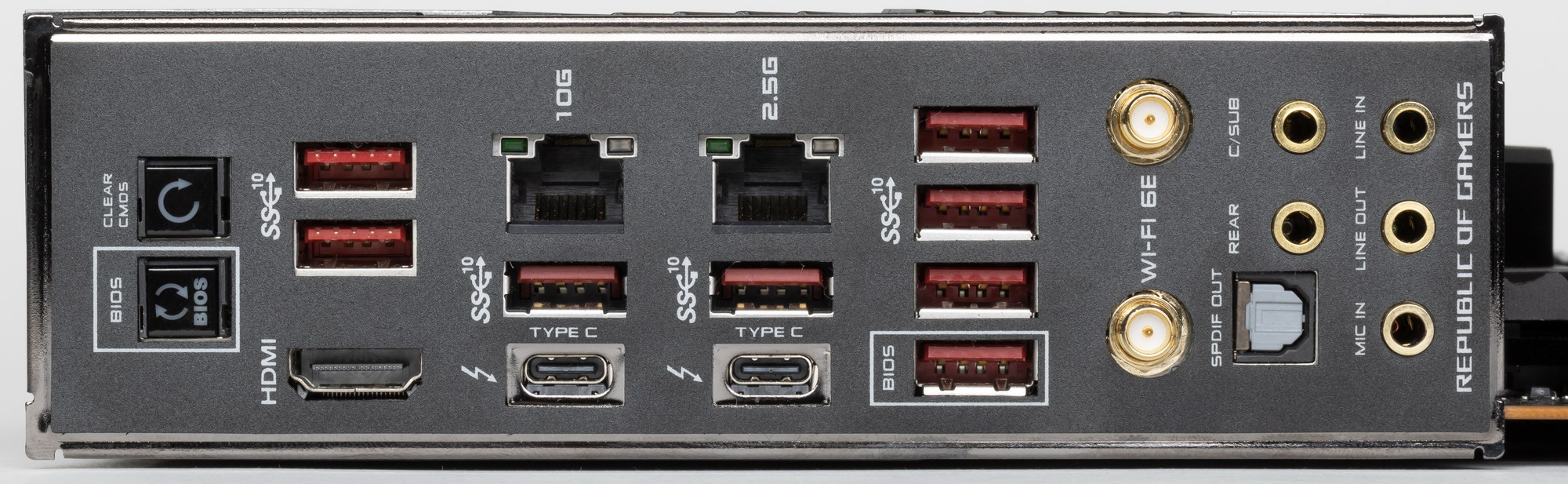

Разъемы на задней панели 2 × USB 3.2 Gen2 (Type-C)
8 × USB 3.2 Gen2 (Type-A)
2 × RJ-45
5 аудиоразъемов типа миниджек
1 × S/PDIF (оптический, выход)
1 × HDMI 2.0b
2 антенных разъема
кнопка сброса CMOS
кнопка перепрошивки BIOS — Flashback
Прочие внутренние элементы 24-контактный разъем питания ATX
2 8-контактный разъем питания EPS12V
1 6-контактный разъем питания PCIe12V
1 слот M.2 (E-key), занят адаптером беспроводных сетей
1 разъем для подключения порта USB 3.2 Gen2x2 Type-C
1 разъем для подключения порта USB 3.2 Gen2 Type-C
2 разъема для подключения 4 портов USB 3.2 Gen1
2 разъема для подключения 4 портов USB 2.0
8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО
1 разъем для подключения неадресуемой RGB-ленты
3 разъема для подключения адресуемой ARGB-ленты
1 разъем аудио для передней панели корпуса

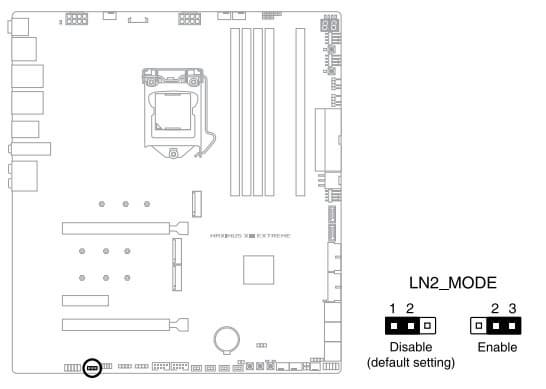

1 разъем для сброса CMOS
1 кнопка OC Retry
1 кнопка Safe Boot

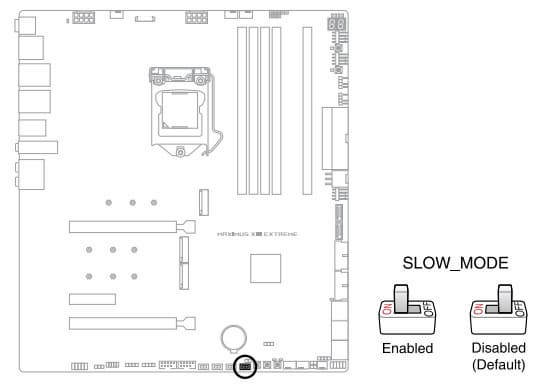

1 переключатель Slow Mode

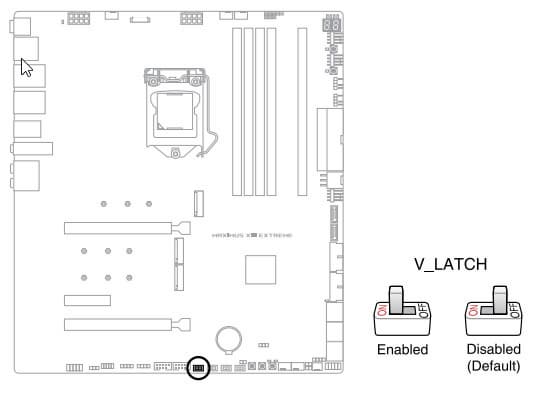

1 переключатель V_Latch
1 разъем для термодатчикa
3 разъемa подключения фирменных помп СВО Asus
2 разъема для подключения управления с передней панели корпуса
1 кнопка включения питания Power
1 кнопка перезагрузки Reset
Форм-фактор E-ATX (305×277 мм)
Розничные предложения

Основная функциональность: чипсет, процессор, память

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 4800 и выше МГц. В частности данная плата поддерживает частоты до 5333 МГц.

Процессоры Intel Core 11-го поколения (совместимые с сокетом LGA1200 и поддерживаемые Z590) имеют 20 линий ввода-вывода PCIe 4.0, не имеют USB и SATA портов. При этом взаимодействие с Z590 идет по особому каналу Digital Media Interface 3.0 (DMI 3.0), который в Z590 ускорен в 2 раза. Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). Процессоры Intel Core 10-го поколения (совместимые с сокетом LGA1200 и поддерживаемые Z490/590) имеют 16 линий ввода-вывода PCIe 3.0, которые идут только на слоты расширения PCIe.

В свою очередь чипсет Z590 поддерживает в сумме 30 линий ввода/вывода, которые распределяться могут так:

  • до 14 портов USB (из которых до 3 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
  • до 8 портов SATA 6Гбит/с;
  • до 24 линий PCIe 3.0.

Понятно, что если всего 30 портов у Z590, то все указанные выше порты должны укладываться в этот лимит, поэтому уже привычный дефицит линий PCIe будет иметь место и в данном случае.

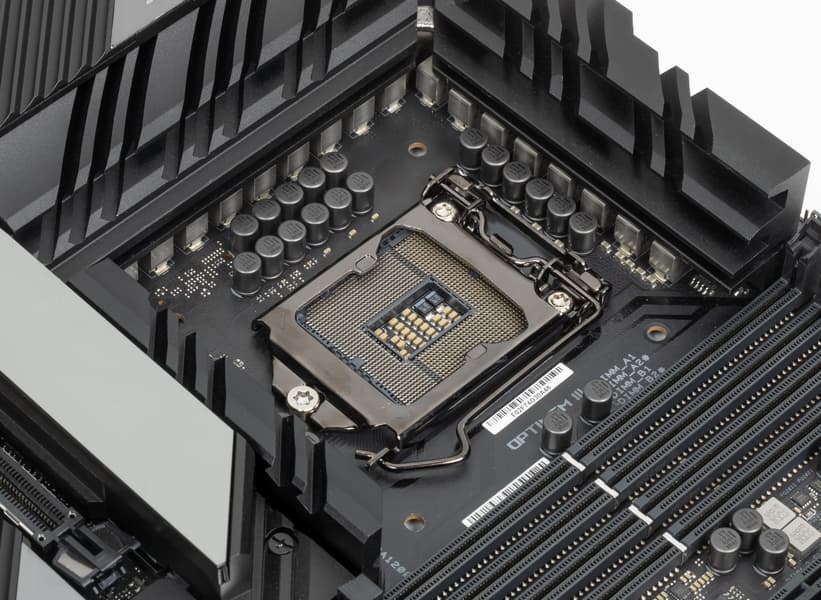

Еще раз надо напомнить, что Asus ROG Maximus XIII Extreme поддерживает процессоры Intel Core 10-го и 11-го поколения, выполненные под разъем (сокет) LGA1200. Система крепления систем охлаждения для CPU точно такая же, как и для LGA1151.

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки (что странно для самого флагманского продукта).

Периферийная функциональность: PCIe, SATA, разные «фенечки»

Выше мы изучили потенциальные возможности тандема Z590+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет Z590 обладает 24 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существуют мультиплексоры):

  • Переключатель: или порты SATA_3/4 (2 линии) + слот DIMM.2_2 в режиме Х2 (2 линии), или слот DIMM.2_2 в режиме Х4: максимум 4 линии;
  • Переключатель: или порты SATA_1/2 (2 линии) + слот PCIe x4 в режиме x2 (2 линии), или слот PCIe x4 в режиме x4: максимум 4 линии;
  • Cлот DIMM.2_1 (4 линии);
  • ASMedia ASM1074 (USB 3.2 Gen1 хаб) (1 линия);
  • ASMedia ASM1061 (SATA 5/6) (1 линия);
  • Intel Thunderbolt 4 (4 линии);
  • Marvell Aqtion AQC113 (Ethernet 10Gb/s) (1 линия);
  • Intel i225-V (Ethernet 2,5Gb/s) (1 линия);
  • Intel AX210NGW WIFI/BT (Wireless) (1 линия)

21 линия PCIe оказалась занятой. В чипсете Z590 связь с аудиокодеками идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E) и контроллеры GL852G и GL3590 для своих нужд использует сигнальные линии USB 2.0 Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 11-го поколения всего 20 линий PCIe, 4 из них отведены на порт М.2 (M2_3). У CPU 10-го поколения всего 16 линий (нет выделения линий на М.2 порт). Оставшиеся 16 линий надо делить на два слота PCIe x16 (_1 и _2), а также на два порта М2_1/2_2 (которые также «питаются данными» от процессора). Вариантов переключения несколько:

  • Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 и порты М2_1, M2_2 отключены, всего одна видеокарта);
  • Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий (порты М2_1, M2_2 отключены);
  • Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 4 линии, порт М2_1 имеет 4 линии, порт М2_2 отключен;
  • Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 отключен, порт М2_1 имеет 4 линии, порт М2_2 имеет 4 линии

Надо особо отметить, что в случае установки видеокарты в PCIe x16_2 при пустом PCIe x16_1, оба они все равно получают по 8 линий (порты М2_1/2_2 отключены).

Теперь в целом про слоты PCIe. Всего на плате есть 3 слота: два PCIe x16 (для видеокарт или других устройств) и один PCIe x4. Если про первые два PCIe x16 (первый и третий по общему счету) я выше уже рассказал (они подключены к CPU), то PCIe x4 (второй по общему счету) подключен к Z590, и он рассчитан на режим только х4, однако делит ресурсы с портами SATA_1/2 весьма хитрым способом: в случае использования PCIe x4 в режиме х4, порты SATA_1/2 работать не будут, а если нужны эти порты, то придется PCIe x4 перевести в режим х2.

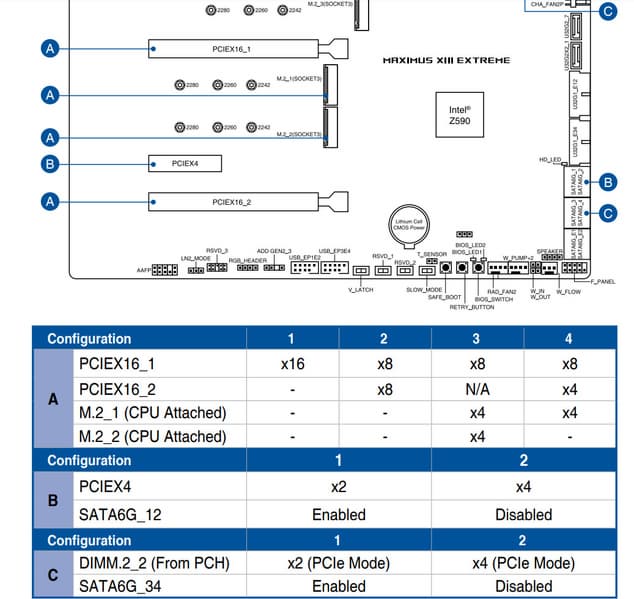

Вот в целом схема деления ресурсов всеми слотами и портами.

Как видим, перераспределение линий PCIe между слотами у этой материнки имеется, поэтому востребованы мультиплексоры от Diodes Inc. (ex Pericom).

А переключением линий между слотом DIMM.2 и портами SATA занимаются мультиплексоры ASM1480 от ASMedia.

Два длинных («процессорных») слота PCIe x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

Матплата позволяет смонтировать СО любого размера.

Для поддержания стабильных частот на шине PCIe (и для нужд оверклокеров) имеется внешний тактовый генератор неизвестного производителя, промаркированный Asus как ProClock II.

А также имеются усилитель сигнала PCIe 4.0 от Ti.

На очереди — накопители.

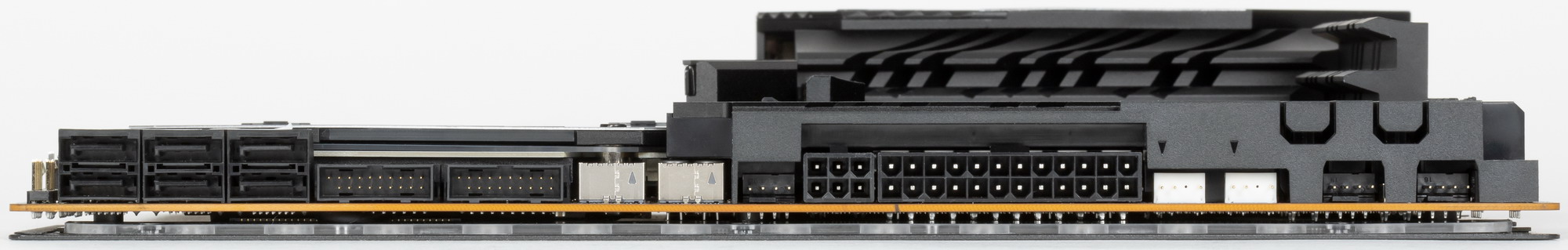

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2 (+2 слота М.2 через фирменный слот ROG DIMM.2). 4 порта SATA реализованы через чипсет Z590 и поддерживают создание RAID.

Еще два SATA реализованы через ASM1061 от ASMedia.

2 порта SATA_1/2 делят ресурсы со слотом PCIe x4, выше я уже рассказал про это. А 2 порта SATA_3/4 делят ресурсы с одним из портов М.2 в DIMM.2, о чем пойдет речь ниже.

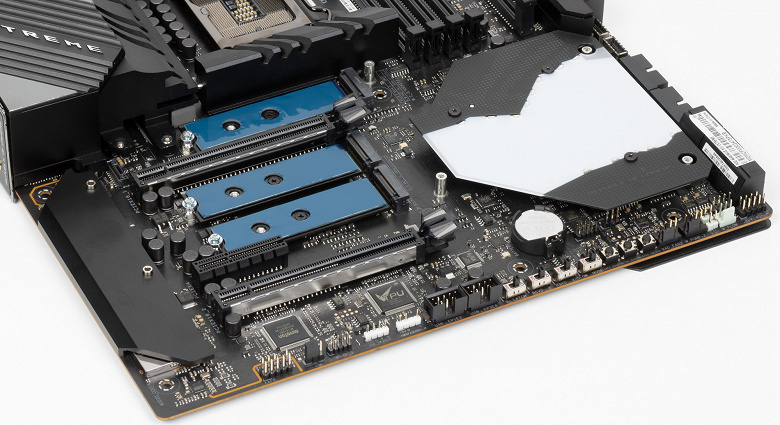

Материнская плата имеет 3 гнезда форм-фактора М.2.

Все три М.2 (M2_1, M2_2, M2_3) получают данные от от CPU и работают с модулями только с PCIe интерфейсом, поддерживая размеры модулей: 2242/2260/2280. Следует иметь в виду, что слот М2_3 активен только если в матплате установлен процессор 11-го поколения. И этот слот не делит ресурсы ни с чем.

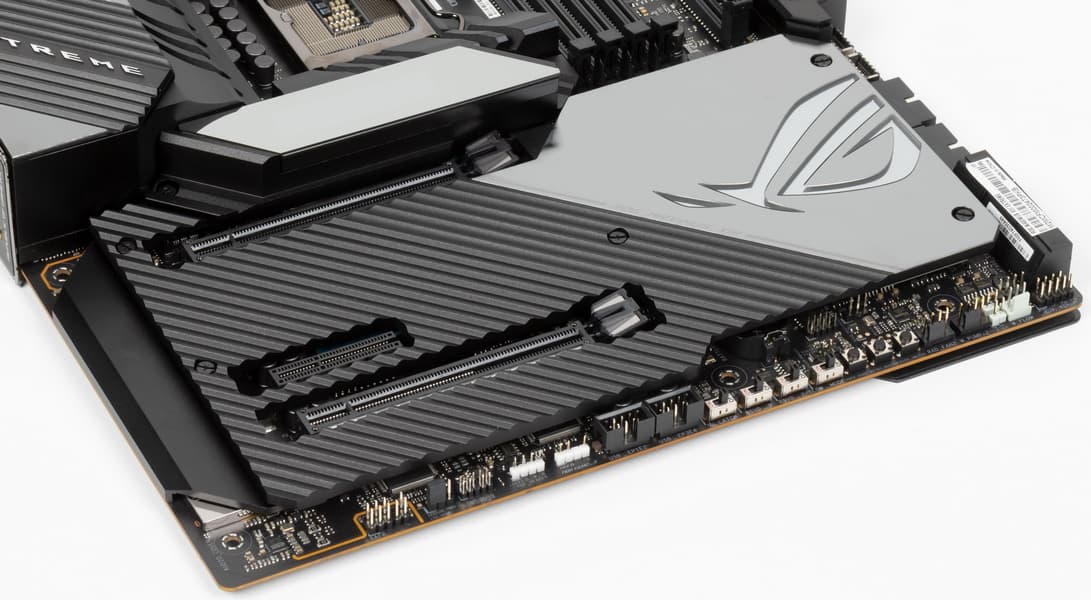

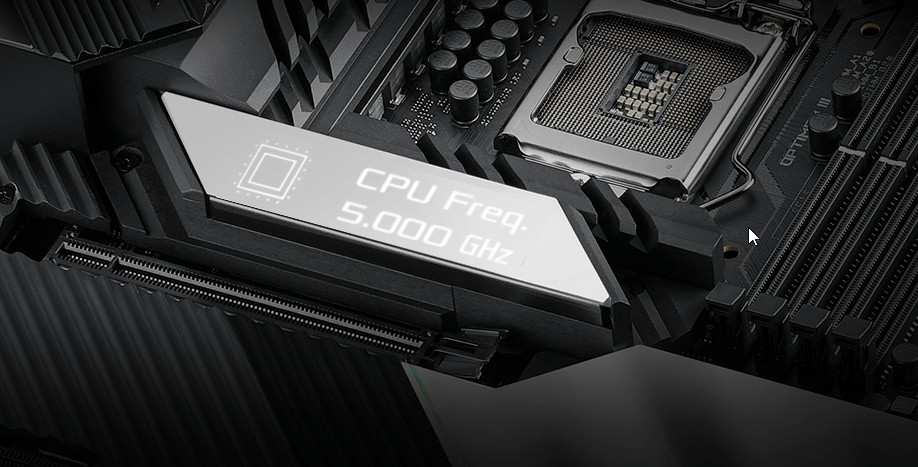

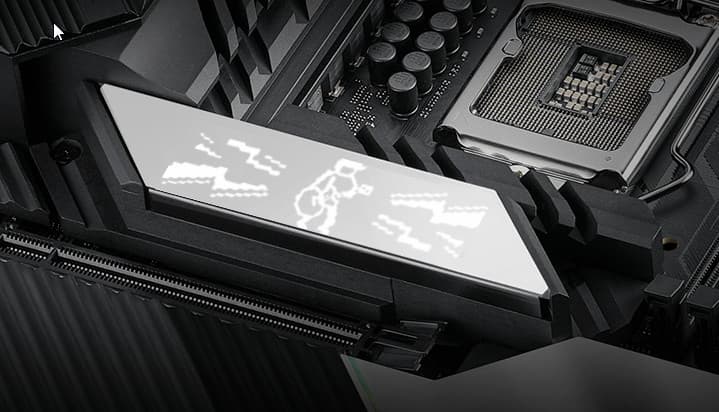

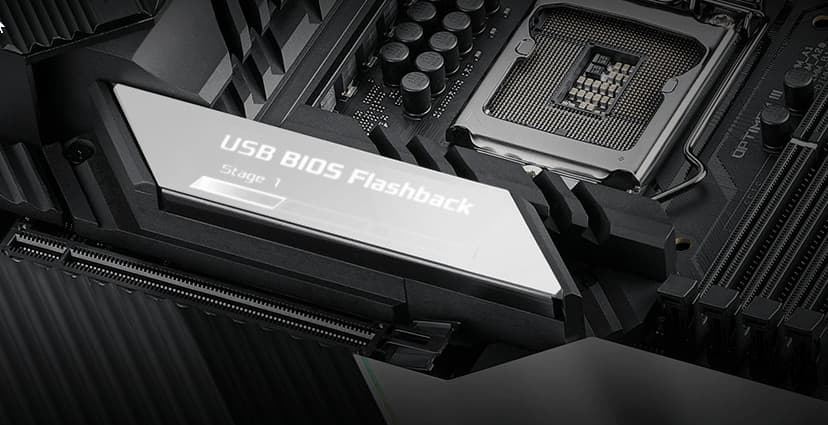

Все M.2 слоты имеют радиаторы. Верхний M2_3 обладает отдельным радиатором (где OLED экран), когда как остальные два нижних слота M.2 имеют общий радиатор.

Еще раз надо отметить, что только М2_3 работает, не деля ресурсы ни с чем (но требуется 11ххх процессор), а М2_1 и М2_2 должны делить ресурсы со слотами PCIex16, о чем выше я уже говорил.

Однако все топовые материнки ROG укомплектованы фирменным слотом для особого модуля DIMM.2, и сам модуль также входит в комлпект поставки.

Обычно этот слот получает данные от процессора, но в данной реализации матплаты он «прикреплен» к Z590, два порта М.2 (DIMM.2_1,2_2) позволяют уже устанавливать накопители любых размеров до 22110 включительно. При этом DIMM.2_1 работает без деления ресурсов, однако туда можно установить модули только с интерфейсом PCIe. А вот DIMM.2_2 поддерживает любой интерфейс, но делит ресурсы с портами SATA 3/4.

На всех M.2 можно организовать RAID, а также использовать для Intel Optane Memory.


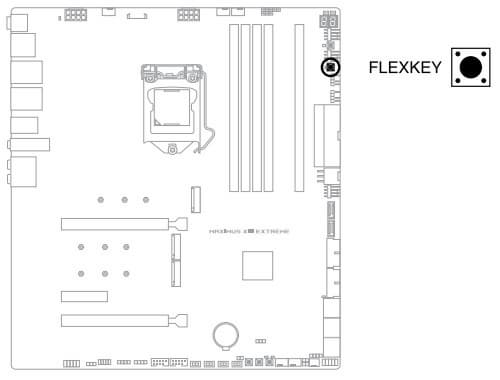

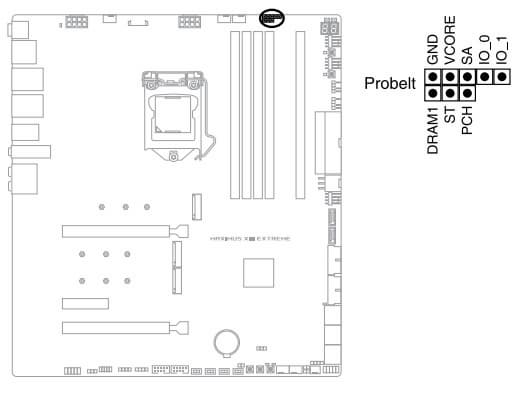

Другие особенности («фенечки») на плате

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z590 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 3 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.

Также мы помним и про 24 линии PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 21 линия из 24).

И что мы имеем? Всего на материнской плате — 20 портов USB:

  • 1 порт USB 3.2 Gen2x2: реализован с помощью Z590 (на это ушел 1 USB 3.2 Gen2) и двух «помощников»: хаба ITE IT8851
    (который образует USB 3.2 Gen1) и усилителя Genesys Logic GL9905
    (который преобразует сие в USB 3.2 Gen2) и представлен внутренним портом Type-C
    (для подключения к соответствующему разъему на передней панели корпуса);
  • 11 портов USB 3.2 Gen2: 1 порт реализован с помощью Z590 и представлен внутренним портом Type-C
    (для подключения к соответствующему разъему на передней панели корпуса); 4 реализованы также через Z590 и представлены на задней панели портами Type-A (красного цвета); еще 4 реализованы через Genesys Logic GL3590
    (на него потрачена 1 линия USB 2.0) и также представлены на задней панели портами Type-A (красного цвета); 2 других реализованы через Thunderbolt 4 и представлены на задней панели портами Type-C;
  • 4 порта USB 3.2 Gen1: 2 реализованы через контроллер ASMedia ASM1074
    (на него потрачена 1 линия PCie 3.0) и представлены внутренним разъемом
    на материнской плате на 2 порта; еще 2 реализованы через Z590 и представлены также внутренним разъемом на материнской плате на 2 порта;
  • 4 порта USB 2.0/1.1: все реализованы через контроллер Genesys Logic GL852G
    (на него потрачена 1 линия USB 2.0) и представлены двумя внутренними разъемами
    (каждый на 2 порта).

Таким образом, у нас 4 контроллера используют USB линии:

  • Genesys Logic GL852G (4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);
  • Genesys Logic GL3590 (4 USB 3.2 Gen2 через 4 порта Type-A на задней панели) (1 линия USB 2.0);
  • Audio (1 линия USB 2.0);
  • Bluetooth/WiFi (AX210) (1 линия USB 2.0).

Итак, через чипсет Z590 реализовано высокоскоростных портов USB:

  • 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
  • + 5 выделенных USB 3.2 Gen2
  • + 1 USB 3.2 Gen2 на обеспечение USB 3.2 Gen2х2);
  • + 2 выделенных USB 3.2 Gen1

 = 8 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 8 портов USB 2.0 также занято. Плюс 4 порта USB 2.0 на обеспечение контроллеров. Всего 12 USB портов реализовано.

Ну и 21 линия PCIe, выделенных на поддержку иной периферии.

Итого у Z590 в данном случае реализовано 29 высокоскоростных портов из 30.

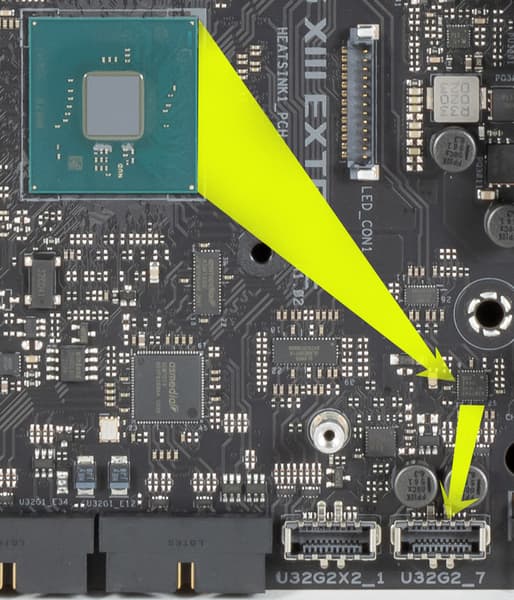

Все быстрые USB порты Type-C оснащены ре-драйверами PI3EQX от Diodes Inc (ex Pericom), дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

Конечно же нельзя пройти мимо такого мощного инструмента, как Intel Thunderbolt 4. Плата комплектуется соответствующим контроллером на основе Intel JHL8540, который распаян на материнской плате.

И имеет 2 гнезда Type-C для вывода как через протокол TB, так и для использования в качестве USB 3.2 Gen2/1, для чего имеется специальный контроллер от Infineon (ex Cypress) для преобразования сигнала.

Теперь о сетевых делах.

Материнская плата оснащена средствами связи просто отлично! Имеются два скоростных Ethernet-контроллера: Intel I225-V, который способен работать по стандарту 2,5 Гбит/с.

и Marvell (ex-Aquantia) Aqtion AQC113, способный выдавать до 10 Гбит/с.

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-210NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

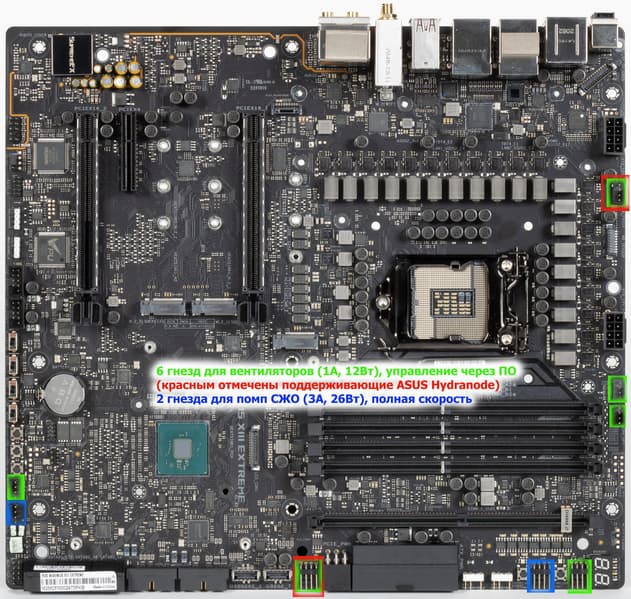

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока.

Кроме имеющихся гнезд для вентиляторов на самой матплате в комплекте поставки имеется дополнительный контроллер ROG Fan Controller.

Кроме, собственно, дополнительных 6 гнезд для вентиляторов это устройство предлагает также дополнительные 7(!) коннекторов адресуемой ARGB (3V) подсветки и 2 гнезда для термодатчиков. К материнской плате подключается через внутренний USB 2.0 разъем.

На контроллере всем заведует ARM-процессор от STMicroelectronics, связанный с подобным ему на самой материнке.

Стоит напомнить, что у Asus появилось новшество в виде Asus Hydronode.

Если у вас к одному гнезду подключено до трех вентиляторов (через тройники-удлинители), то с помощью этого контроллера (не удалось найти, какой реальный производитель данного процессора прячется под маркировкой Asus) появилась возможность управлять оборотами каждого вентилятора отдельно. Гнезда с поддержкой Hydronode имеются как на самой матплате, так и на ROG Fan Controller.

За мониторинг состояния платы отвечает, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6798D.

Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет гнездо вывода HDMI 2.0b, однако если графика в 11м поколении процессоров Intel основана на новой архитектуре и имеет встроенную поддержку версии HDMI 2.0b, то в 10м поколении — интегрирована поддержка лишь версии 1.4. Поэтому для конвертации (усиления, так сказать) версии до 2.0b имеется особый контроллер TDP158 (Texas Instruments).

Аудиоподсистема

Мы знаем, что уже достаточно давно в большинстве современных материнских платах звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц .Но теперь с переводом поддержки аудиокодеков полностью на USB-линии, стало возможным применить кодек ALC4082 того же производителя с улучшенными характеристиками 32 бит / 384 кГц.

В традициях Asus накрывать микросхему кодека металлическим колпачком с собственным названием аудиоподсистемы SupremeFX.

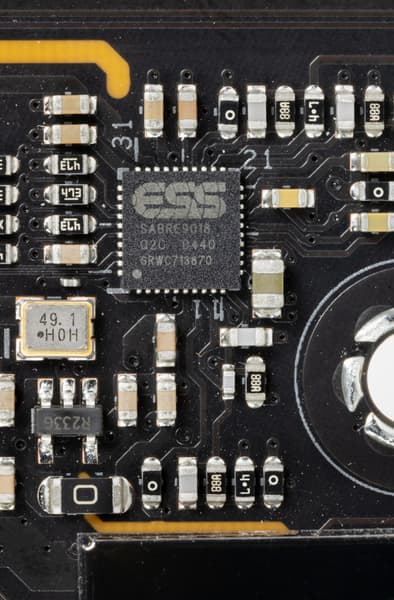

В тракте используются ЦАП ESS Sabre9018 и осциллятор, обеспечивающий точную работу ЦАП.

Также имеется и весьма популярный операционный усилитель Texas Instruments OPA2836.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют позолоченное покрытие, а привычная цветовая окраска создана с помощью подсветок у этих разъемов.


Результаты тестирования звукового тракта в RMAA

Но это не все! В комплект поставки материнки входит ROG Clavis — игровой цифроаналоговый преобразователь формата Type-C — мини-джек 3,5 мм, совместимый с ПК и мобильными устройствами.

Используется ЦАП ESS 9281 с усилителем, поддерживает интеллектуальное шумоподавление для микрофона, обладает подсветкой, которая синхронизируется с остальной подсветкой через приложение Armoury Crate.

Питание, охлаждение

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева, расположен горизонтально) рядом  с ним есть 6-контактный разъем PCIe экстра-питания для видеоподсистемы (в случае использования более одной видеокарты — для гарантии стабильности питания шины), а также традиционно есть еще два 8-контактных EPS12V.

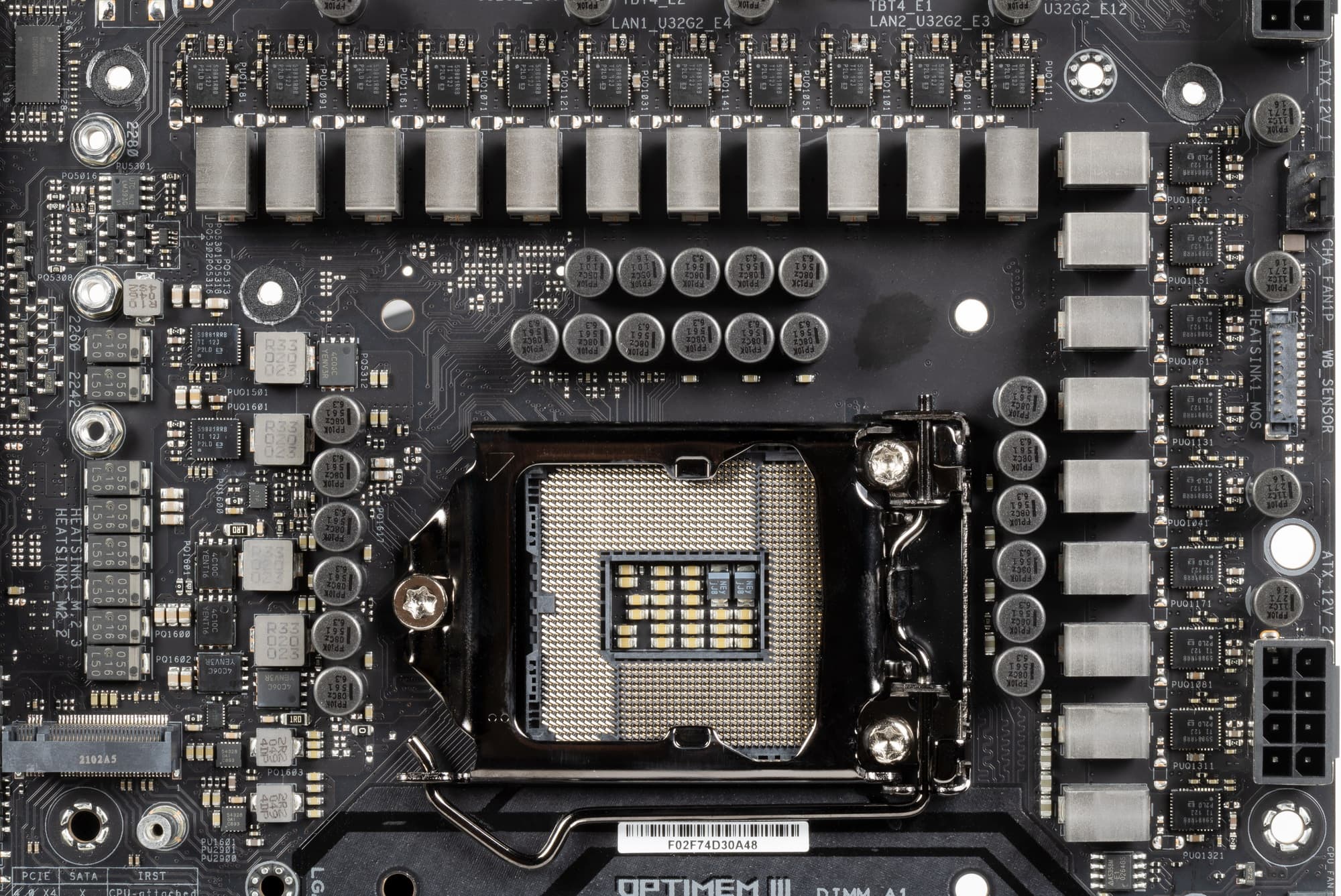

Схема питания процессора выполнена по схеме 18+2 (всего 20 фаз, 18 на VCore, 2 на VCCIO).

Каждый канал фазы имеет суперферритовый дроссель и 59881RRB MOSFET от Texas Instruments на 100 А.

Управляет схемой ШИМ-контроллер ISL69269 от Renesas (ex Intersil), рассчитанный максимум на 8-12 фаз (зависит от модификации).

Хорошо известно, что инженеры Asus никогда не пользуются удвоителями фаз для управления огромным их количеством, ведь ШИМ-контроллеры в большинстве своем умеют работать с 8-ю (реже с 12) фазами. Практически на всех материнских платах среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который как раз и занимается умными сборками фаз питания для ШИМ-контроллера. В частности тут имеем:

Блок VCCSA имеет свою отдельную двухфазную схему питания.

Графическое ядро процессоров Intel имеет однофазную схему питания.

Что касается модулей оперативной памяти, то здесь реализована также двухфазная схема с еще одним фирменным «асусовским» ШИМ-контроллером Digi+.

Теперь про охлаждение.

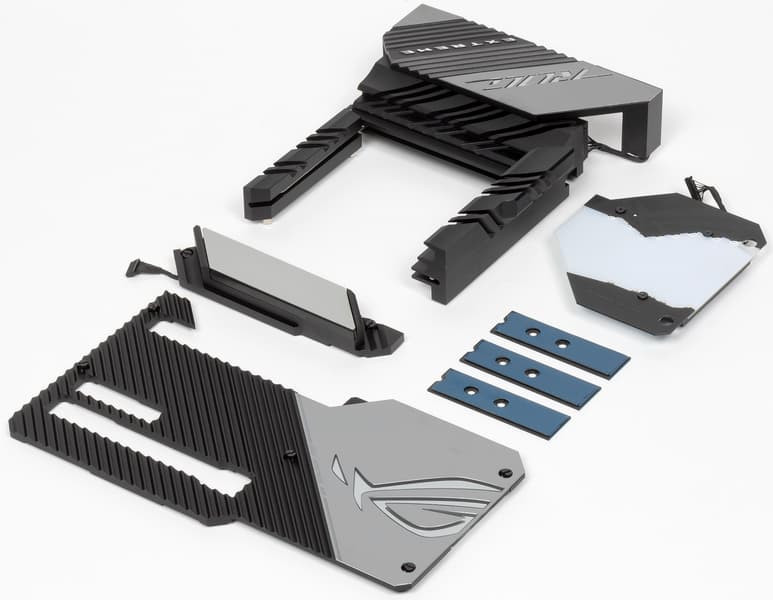

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

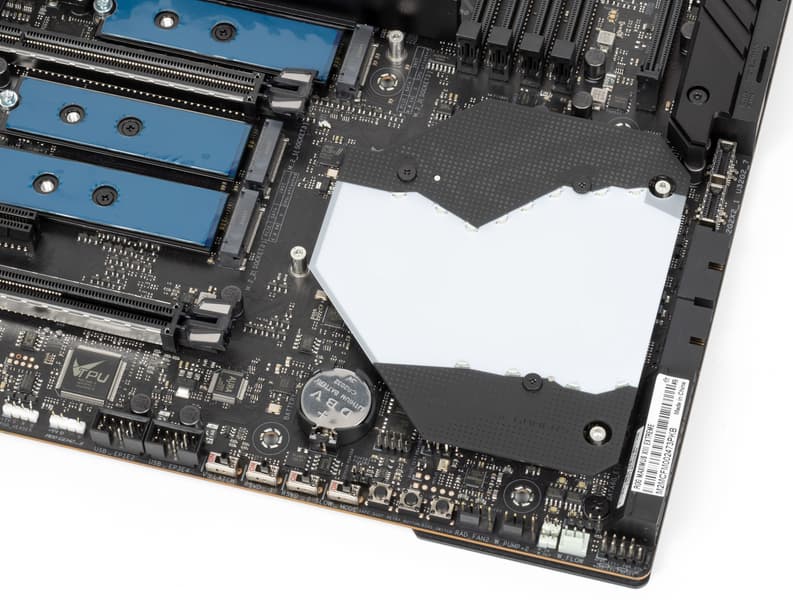

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора для основного массива 20-фазной схемы, соединенные тепловой трубкой под прямым углом. К ним пристыкован еще один небольшой радиатор для преобразователей питания VCCSA и iGPU.

Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, прикрывающий тот самый блок, оснащенный подсветкой. Он же охлаждает и сетевой контроллер Marvel Aqtion AQC113.

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у двух нижних — общий.

Материнская плата имеет бэкплейт с оборотной стороны, который не только защищает PCB от повреждений, но является вспомогательным охладителем VRM, а также несет элементы подсветки.

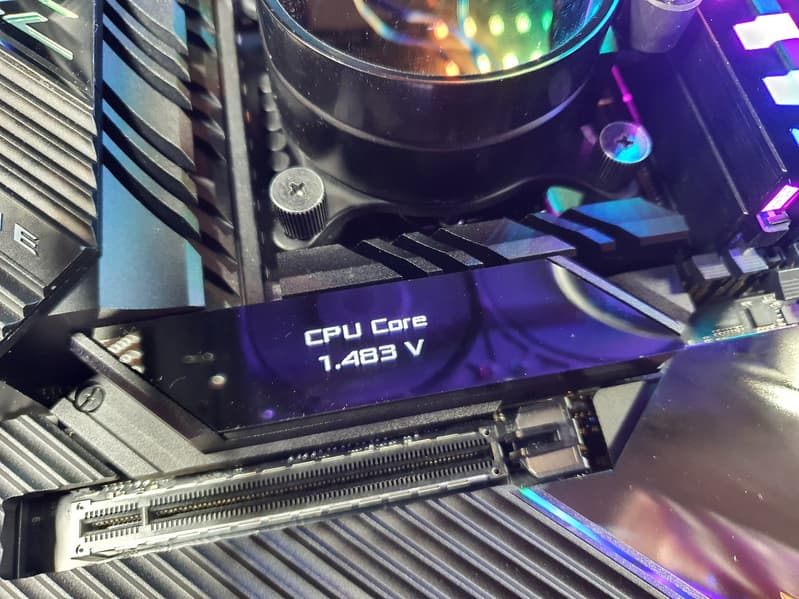

Подсветка


Все о внешней красоте

Программное обеспечение под Windows


Фирменное ПО Asus

Настройки BIOS


Что нам дают тонкости настроек в BIOS

Работоспособность (и разгон)


Конфигурация тестовой системы

(по техническим причинам не представляется возможным показать скриншоты тестирования).

Запускаем все в режиме по умолчанию. Затем нагружаем тестами. Получаем автоматическое выставление частоты 4,8 ГГц по всем ядрам при VCore 1.4 В, все тесты проходят отлично, максимальный нагрев процессора около 90 градусов, потребление 192 — 198 Вт. Процессор не сбрасывал частоты после минуты работы в таком режиме, а это значит, что технология MCE автоматически активизировалась. Нагрев чипсета и блока VRM не превышали 58°С. Понятно, что никто не будет искусственно выключать возможности авторазгона, чтобы эксплуатировать процессор исключительно на базовых частотах. Поэтому тестировать без авторазгона нет никакого смысла.

Еще при изучении настроек в BIOS можно найти некий предустановленный режим работы Asus Optimized, то есть система сама определит по питанию и возможностям охлаждения максимально возможные частоты работы. При ее выборе изначально выставляется 5.2 ГГц по всем ядрам, однако уже нет четкой синхронизации частот между ядрами. Разумеется при запуске стресс-тестов нагрев процессора моментально достиг почти критических отметок в 98 градусов, однако троттлинг допущен не был, система сама стала понижать частоты по ядрам (разбег от 4,2 до 5,1 ГГц), балансируя на максимуме возможного нагрева в 90-93 градуса. В целом оказалось, что производительность в этом режиме на пару процентов выше (в среднем) чем в предыдущем, ну кроме разве что Adobe Premiere, где производительность в Asus Optimized выше на 3.2% чем в режиме по умолчанию. В целом все это малосущественно.

Тепловые параметры работы платы в этом режиме ничем не отличались от предыдущих.

Использование программы AI-Suite для тех же целей оптимального авторазгона не дало никаких выгод: по сути система работала также, как и в Asus Optimized.  Ну и в целом надо отметить, что автооверклокинг у этой платы имеет хороший потенциал, все зависит от мощности систем охлаждения процессора, ну и от конкретного экземпляра того же процессора.

Выводы

Asus ROG Maximus XIII Extreme — флагманский, самый навороченный представитель топовой серии ROG со стоимостью в районе 70 тысяч рублей. Эта напичканная всеми современными разработками материнская плата с поддержкой 11-го поколения процессоров Intel Core создана для хардкорных геймеров и энтузиастов-оверклокеров. Именно для них, ибо при такой стоимости глупо использовать плату для банальных повседневных задач. Потенциал системы охлаждения и арсенал опций для разгона явно нацелены на экстремалов.

У Asus ROG Maximus XIII Extreme 20 портов USB разных видов, включая 11 очень быстрых USB 3.2 Gen2, два из которых поддерживают Thunderbolt 4, а еще есть один самый быстрый USB 3.2 Gen2×2 — правда, в виде внутреннего Type-C, для вывода которого еще придется поискать корпус. Плата предлагает 2 слота PCIe х16 (они получают от процессора 16 линий PCIe, причем версии 4.0 в случае использования процессоров 11-го поколения), 2 слота PCIe x4, аж 5(!) слотов M.2 (один из них подключен напрямую к процессору линиями PCIe 4.0, еще два также могут подключаться к процессору, но для этого придется уменьшить количество линий PCIe для слотов PCIe x16).

В арсенале платы есть 6 портов SATA и 8 разъемов для вентиляторов (плюс еще 6 разъемов на ROG Fan Controller). Система питания процессора очень мощная, она способна обеспечить работу любых совместимых процессоров с огромным запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей есть с обеих сторон). Сетевые возможности отличные: два проводных контроллера 2,5 и 10 Гбит/с, а также один самый современный беспроводной. Поддержка Thunderbolt 4 позволяет передавать данные на скорости 40 Гбит/с. В числе плюсов платы можно упомянуть очень симпатичную подсветку, включая широкие возможности для подключения дополнительных RGB-устройств. Отметим улучшенный аудиокодек Realtek ALC4082, а также предлагаемый в комплекте ROG Clavis — игровой ЦАП, подключаемый к порту USB Type-C и с миниджеком на выходе.

Разумеется, Asus ROG Maximus XIII Extreme предлагает широкие возможности для любителей разгона в виде аппаратных «фишек», а также множество настроек в BIOS Setup и фирменных утилитах — лишь бы кулер справлялся. Обязательно стоит упомянуть и бонусы поставки: кроме ROG Clavis там можно найти дополнительный контроллер для вентиляторов и ARGB-подсветки ROG Fan Controller, а также универсальную раздвижную подставку под тяжелые видеокарты.

Платы совершенно нового семейства Z590 поддерживают процессоры Intel Core 11-го поколения с повышенной производительностью на ядро/поток. Кроме того, они обеспечивают интерфейс PCIe 4.0 как для слотов M.2, так и для традиционных слотов PCIe x16 (впрочем, это актуально разве что для видеокарт AMD Radeon RX 5500 XT, где интерфейс урезан с х16 до х8).

В номинации «Оригинальный дизайн» плата Asus ROG Maximus XIII Extreme получила награду:

В номинации «Отличная поставка» плата Asus ROG Maximus XIII Extreme получила награду:

Благодарим компанию Asus Russia
и лично Евгения Бычкова

за предоставленную на тестирование плату

Также благодарим компанию Gigabyte Russia
и лично Евгения Лесикова
за предоставленный Gigabyte Aorus Gen4 SSD 500G для тестового стенда

Особо благодарим компанию Super Flower
за предоставление блока питания Super Flower Leadex Platinum 2000W

Справочник по ценам

12 августа 2021 Г.
