Продолжаем изучать попадающие в наше поле зрения материнские платы на основе чипсета AMD B550. Я уже неоднократно писал, что в свое время компания AMD предложила пользователям этот чипсет как более дешевую и малогреющуюся альтернативу весьма горячему X570, несмотря на то, что B550 имеет собственную поддержку шины PCI-e только версии 3.0 (когда как Х570 обеспечивает 4.0 по всей периферии, требующей PCI-e линий), к тому же у B550 в целом меньше линий PCI-e и USB-портов.
Мы помним, что практически все матплаты с Х570 имеют вентиляторы на этих микросхемах, которые подчас досаждают своими акустическими способностями, поэтому вариант с В550 и в этом плане более интересен. Уже довольно давно я проверил работоспособность матплат на В550 с Ryzen 2xxx и даже 1ххх: все работает без проблем (поскольку в свое время AMD заявляла о поддержке B550 только процессоров 3го поколения). Впрочем этот вопрос сейчас полностью потерял актуальность, так как Ryzen 1xxx очень давно снят с производства, да и Ryzen 2xxx уже как-то вряд ли в умах пользователей соотносится с В550, не говоря про Х570. Поэтому само собой так вышло, что матплаты на В550 наиболее актуальны для владельцев / покупателей Ryzen 3xxx/5xxx.
Сегодня мы изучим снова плату от компании ASRock, но уже из игровой серии Phantom Gaming, причем в «мимишечном» формате – miniITX, что должно быть интересным многим потребителям, желающим получить весьма производительный ПК, но маленьких размеров. То, что данный продукт относится к игровой серии, означает, что он должен поддерживать без проблем самые передовые и мощные игровые процессоры, такие как Ryzen 5800/5900. Конечно про 5950Х мы речь не ведем: все же 16 ядерный процессор трудно отнести к игровым, однако попробовать его все же стоит. Ради интереса – как с ним справится ASRock B550 Phantom Gaming ITX/ax.
Начнем.
ASRock B550 Phantom Gaming ITX/ax поставляется в толстой картонной коробке соответствующих малых размеров, которая издали смотрится как упаковка блока питания, а не материнской платы. :)
Внутри коробки есть традиционные отсеки: для самой материнской платы, и остального комплекта.

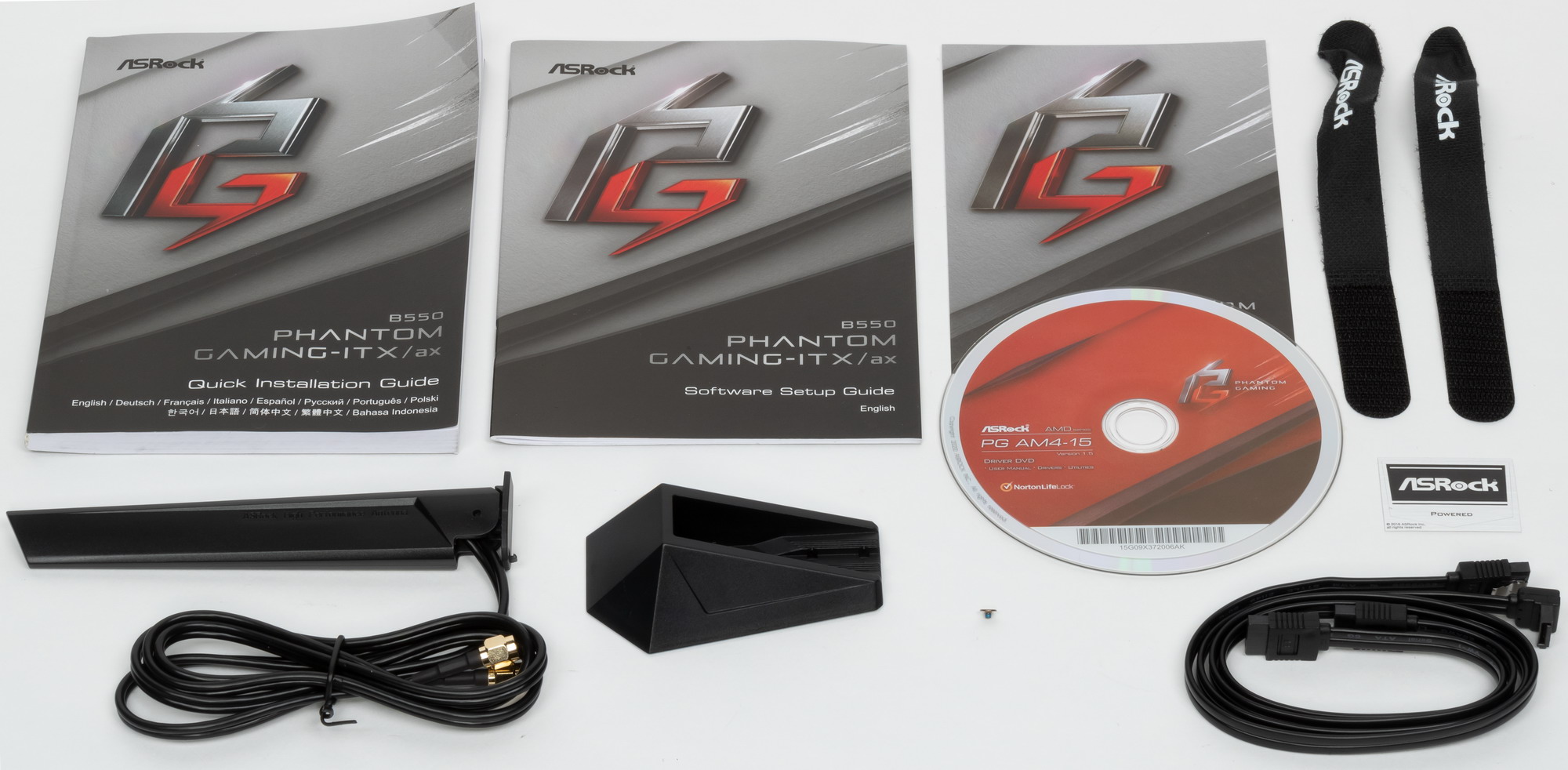

Кроме традиционных элементов типа руководства пользователя и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), в комплект поставки входят: выносная антенна с подставкой для беспроводных соединений, винтики для монтажа модулей M.2, накопитель типа CD c ПО, бонусные стикер и стяжки.

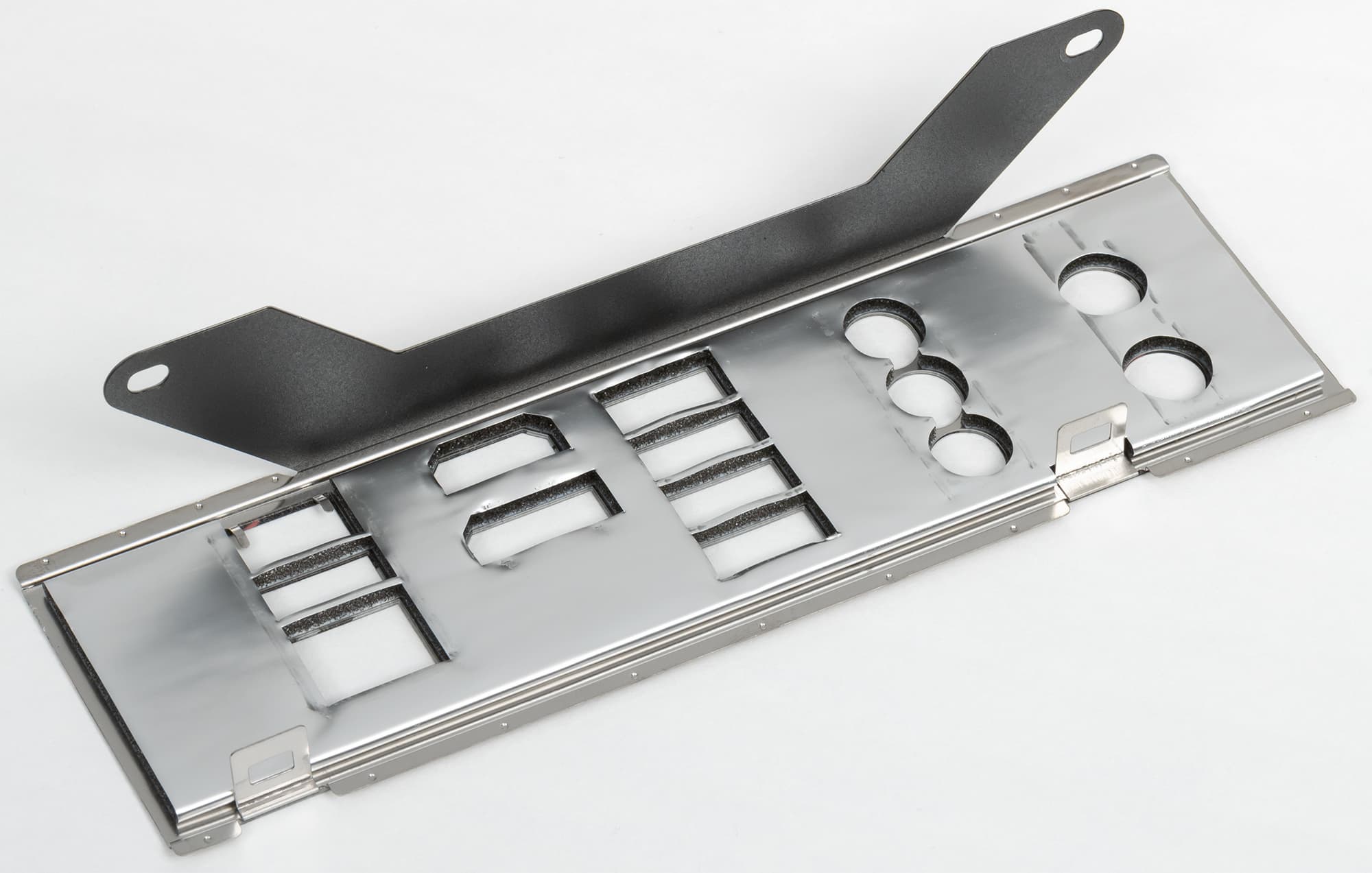

Стоит отметить, что «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате. Не забываем, что программное обеспечение за время путешествия платы к покупателю успевает устареть, так что придется его загружать с сайта производителя сразу после покупки.

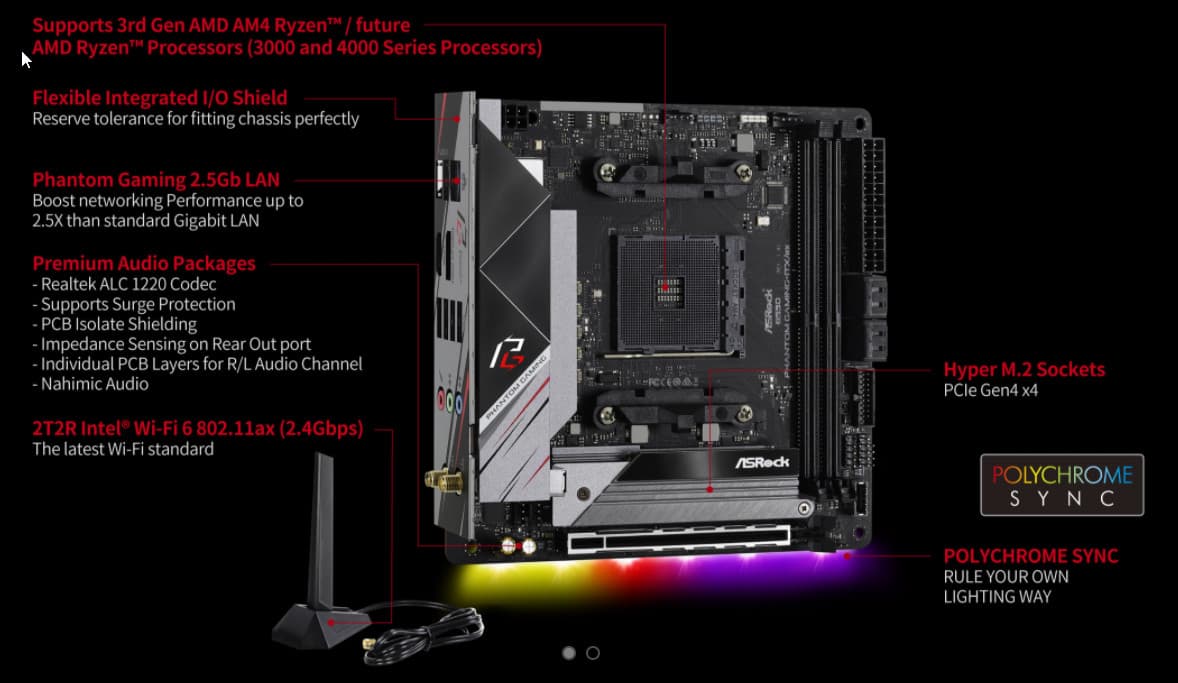

Форм-фактор

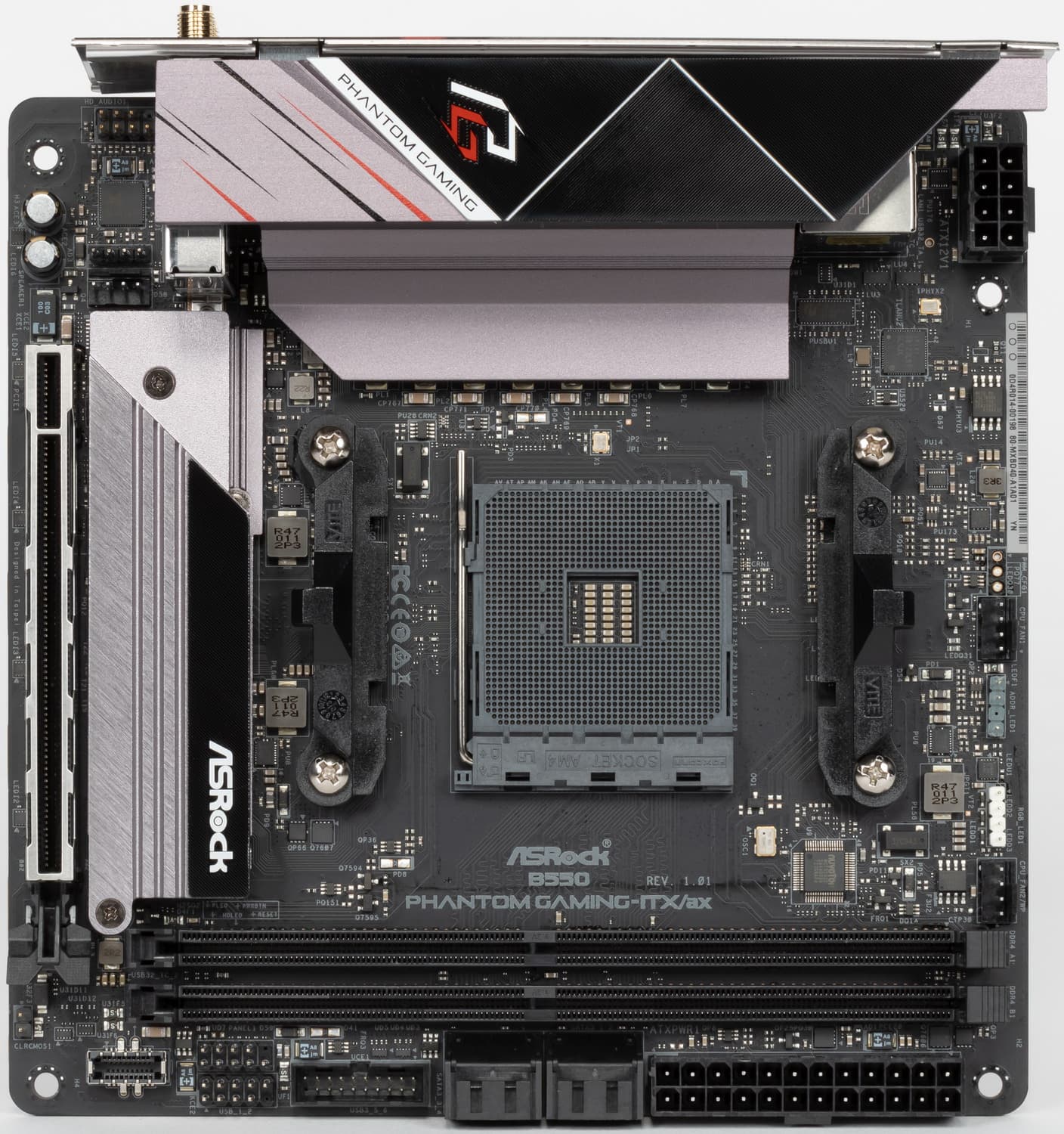

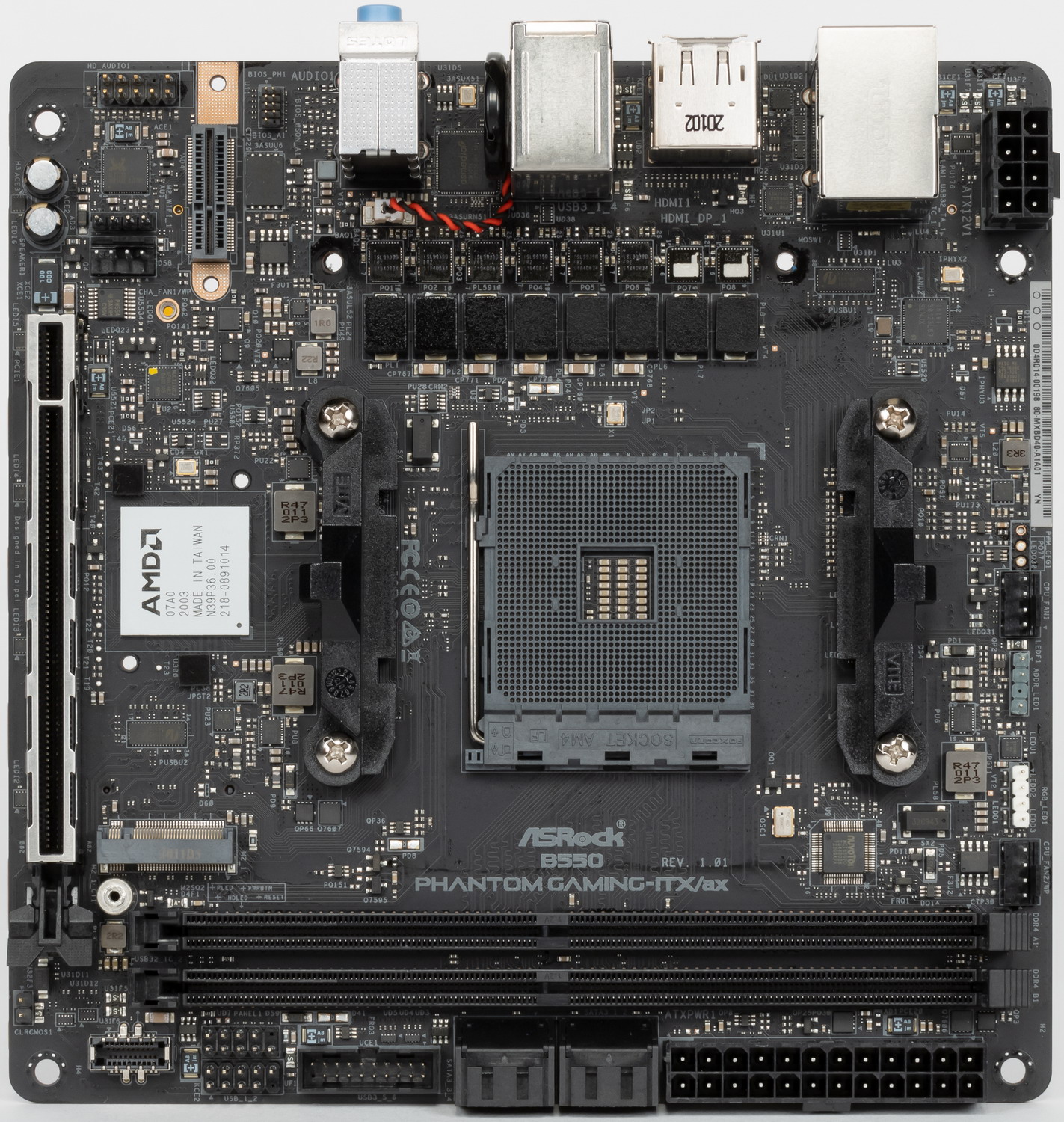

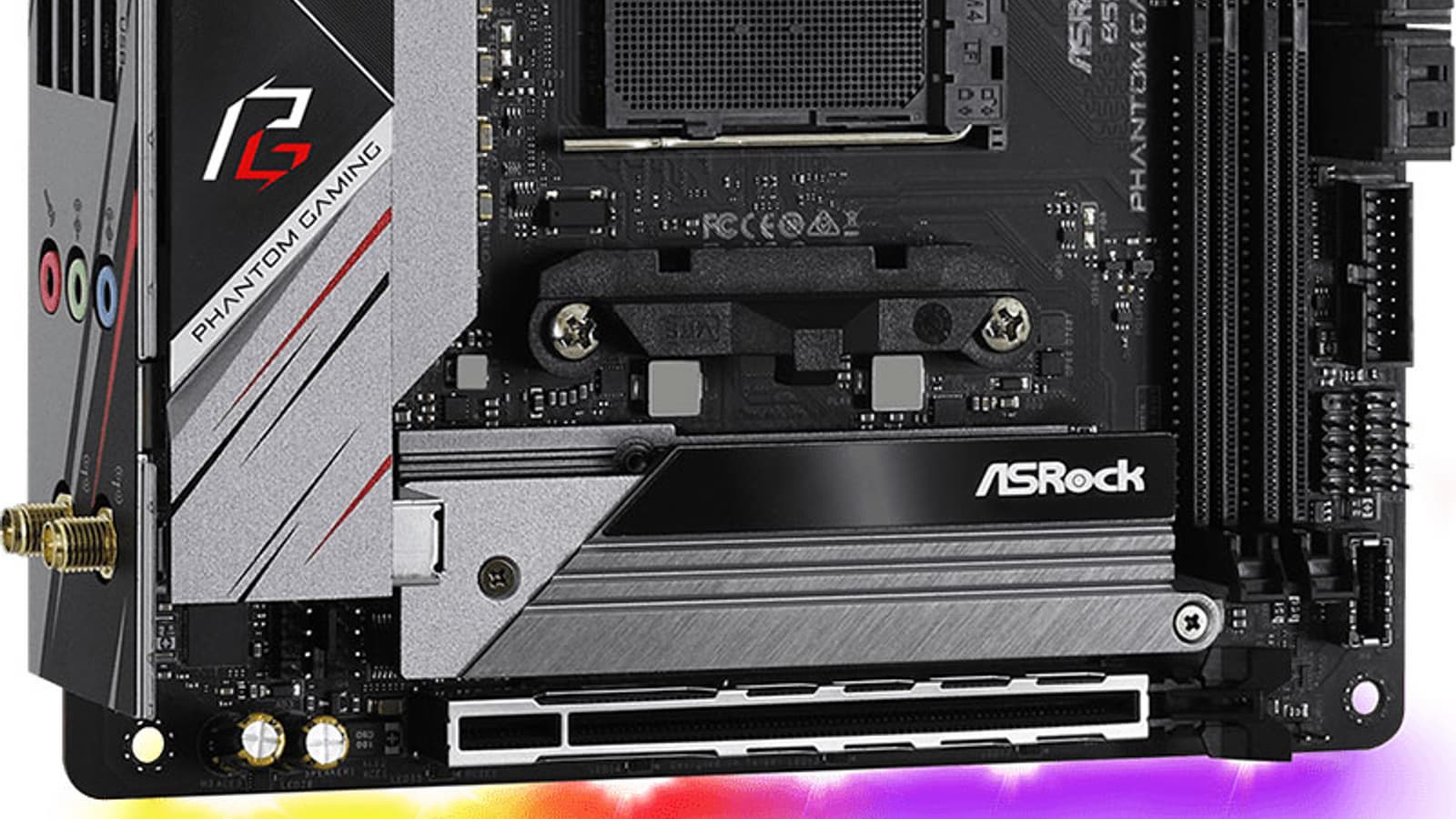

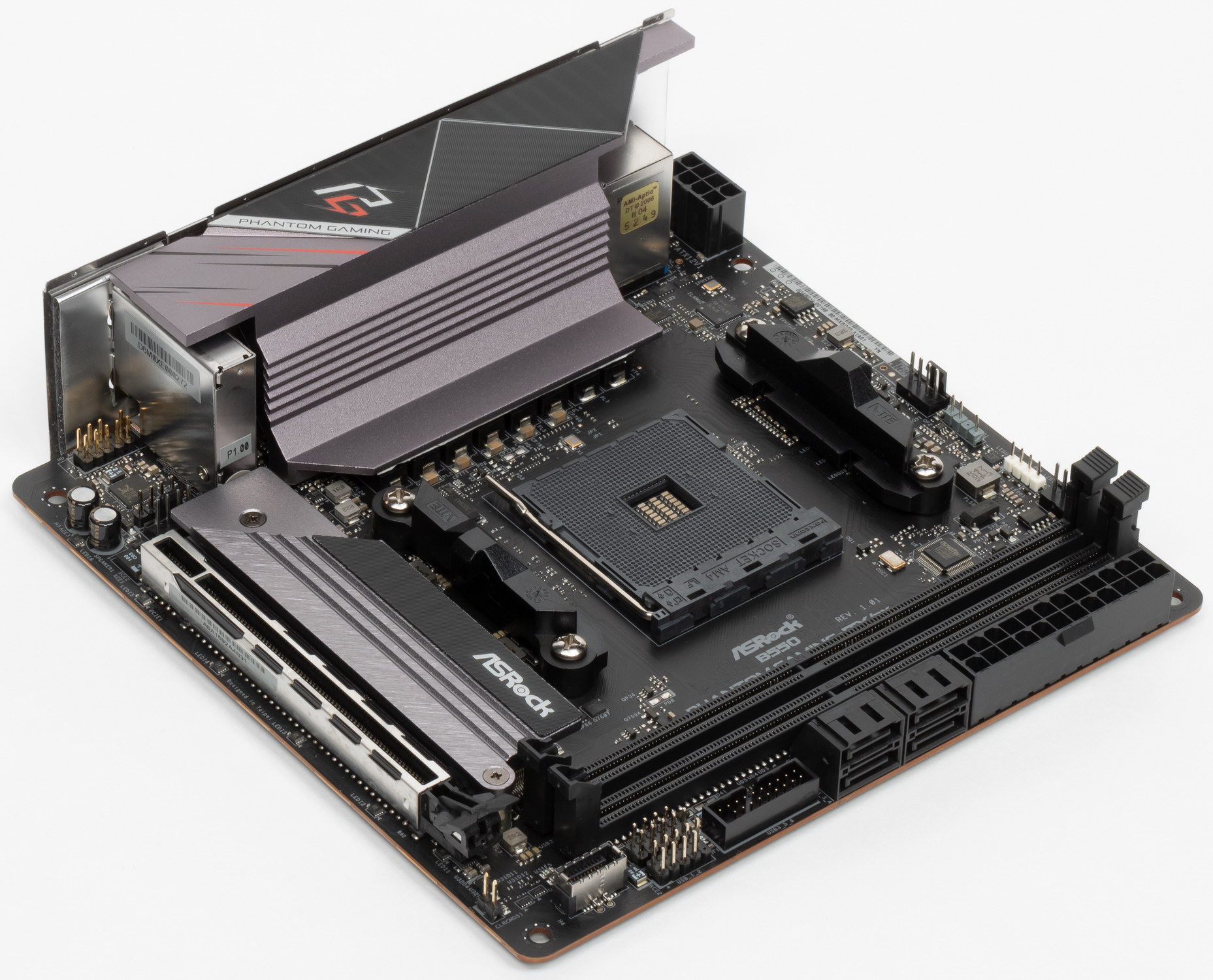

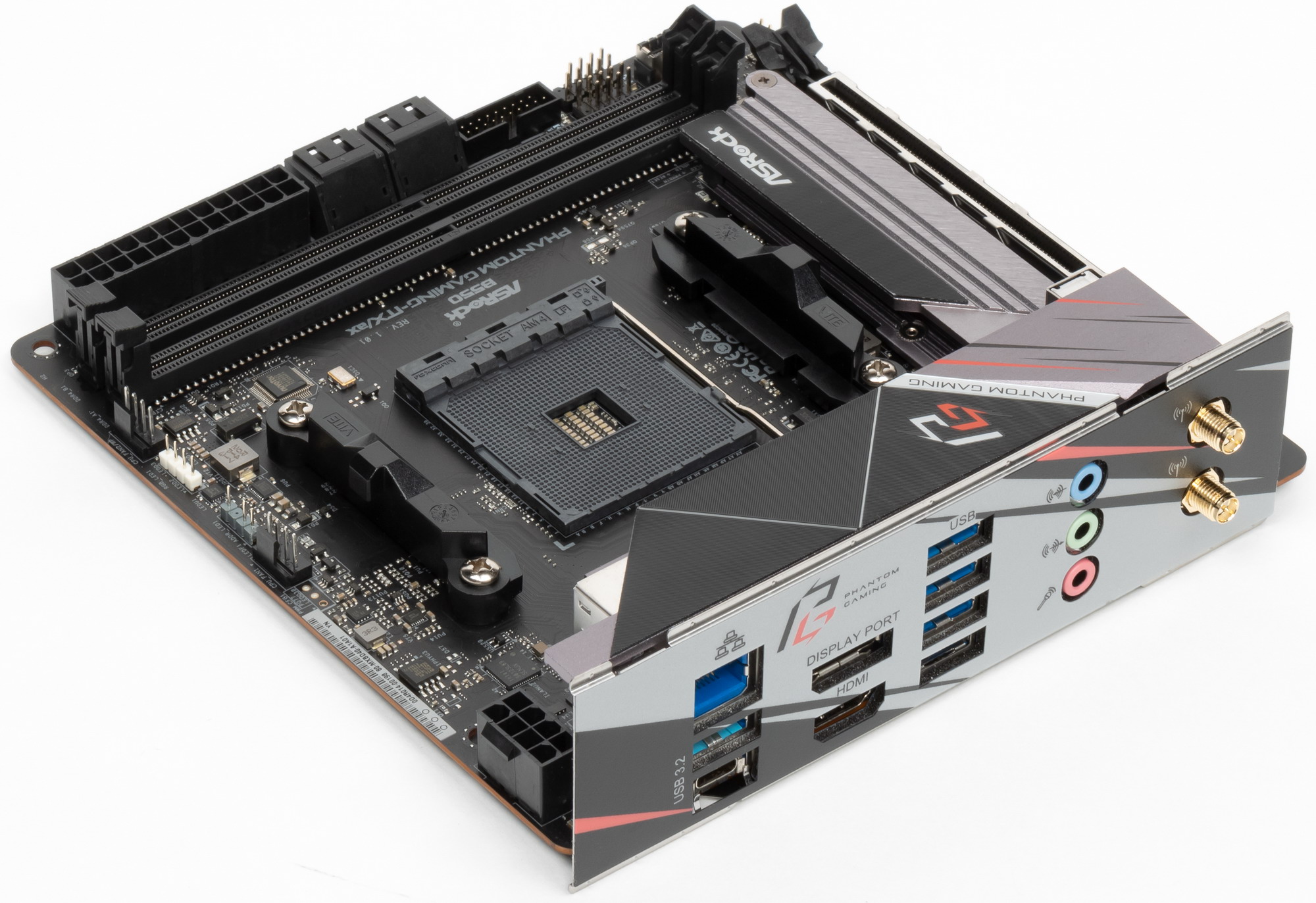

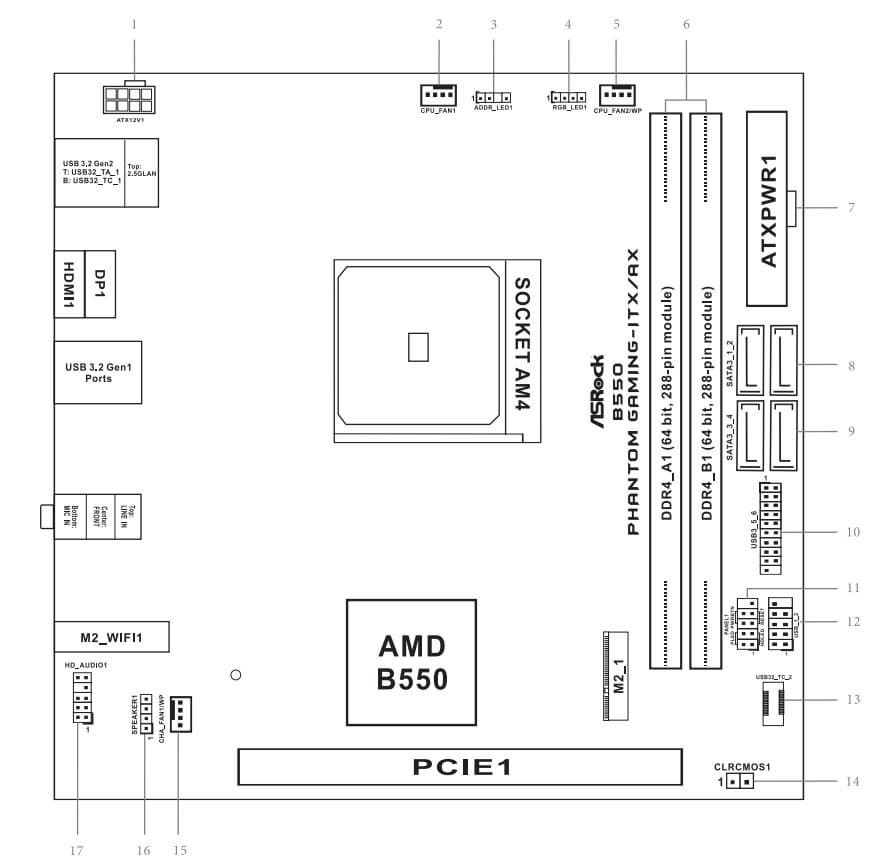

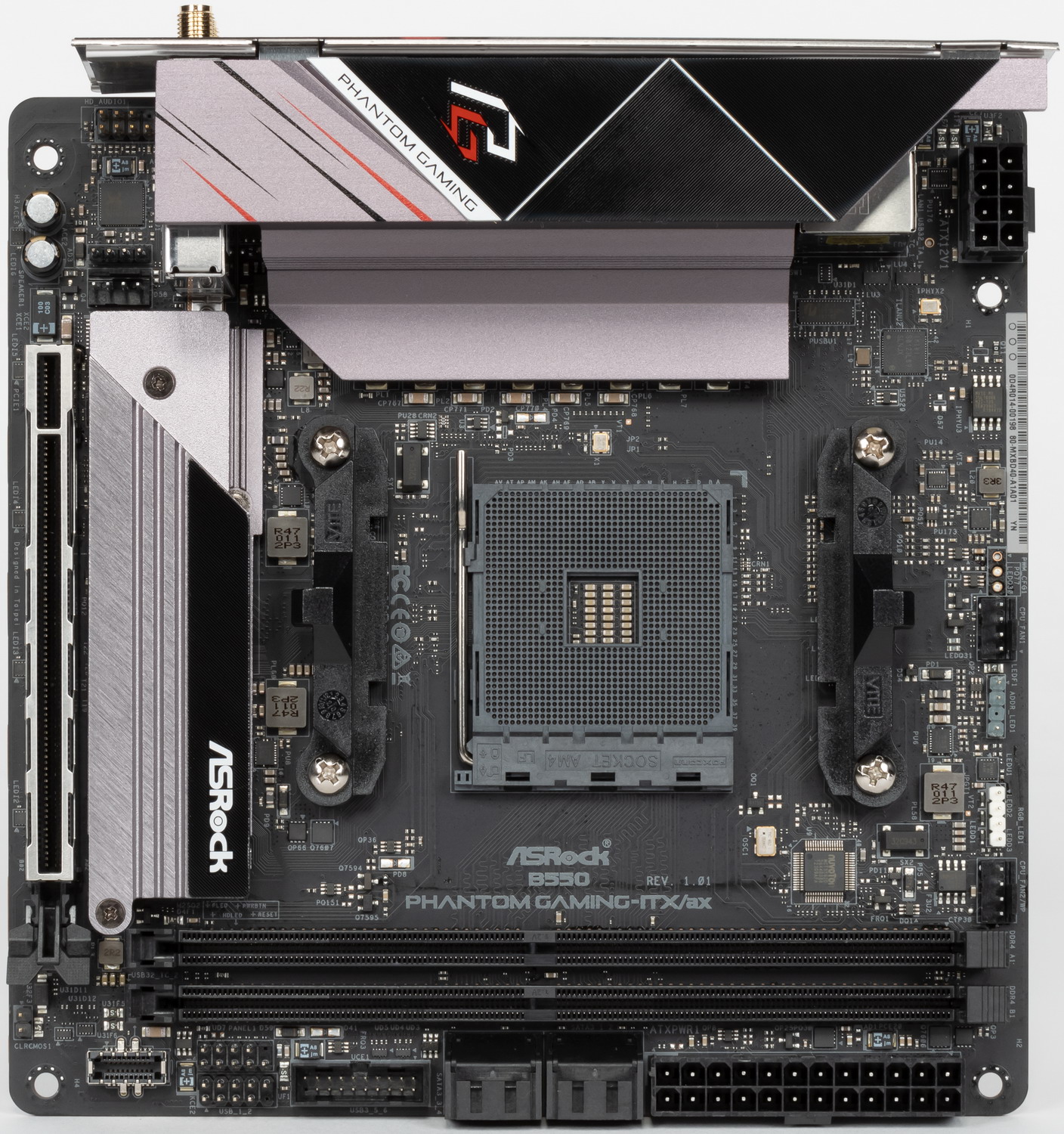

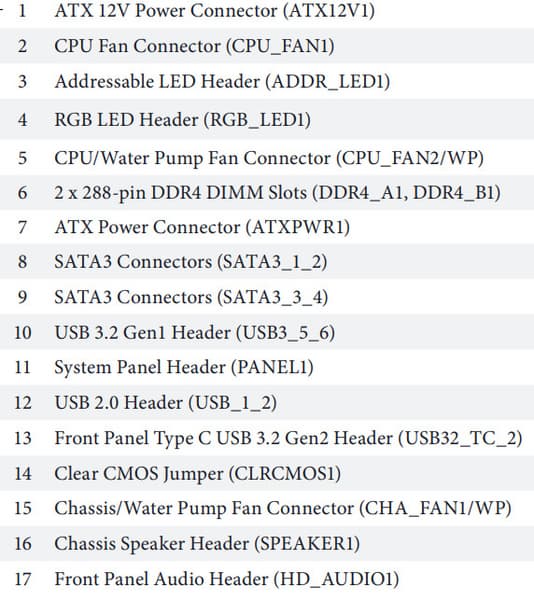

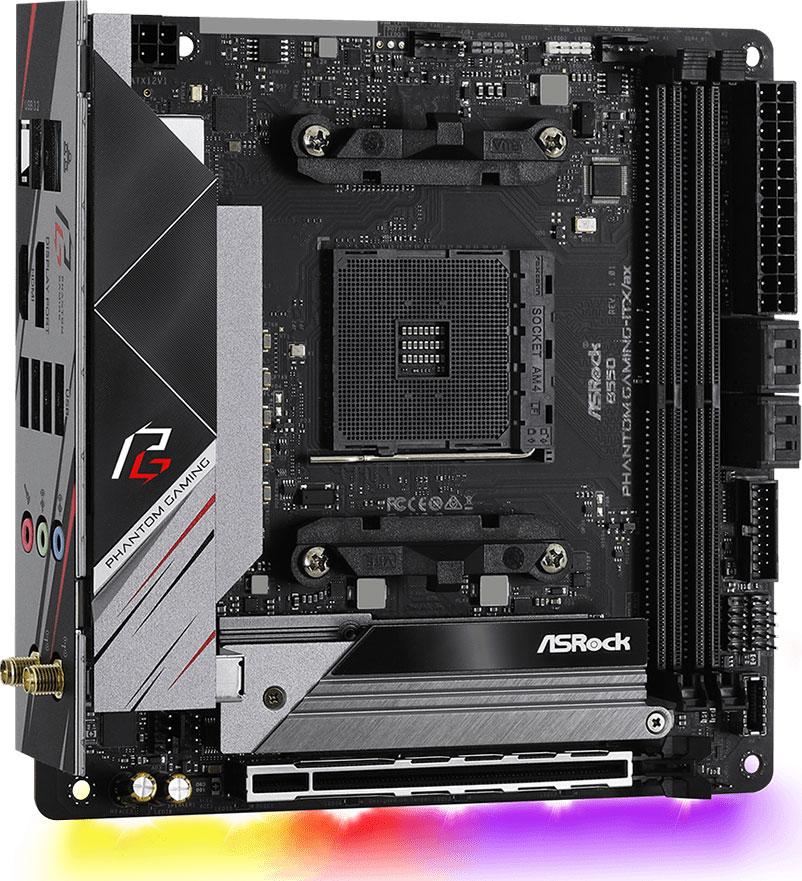

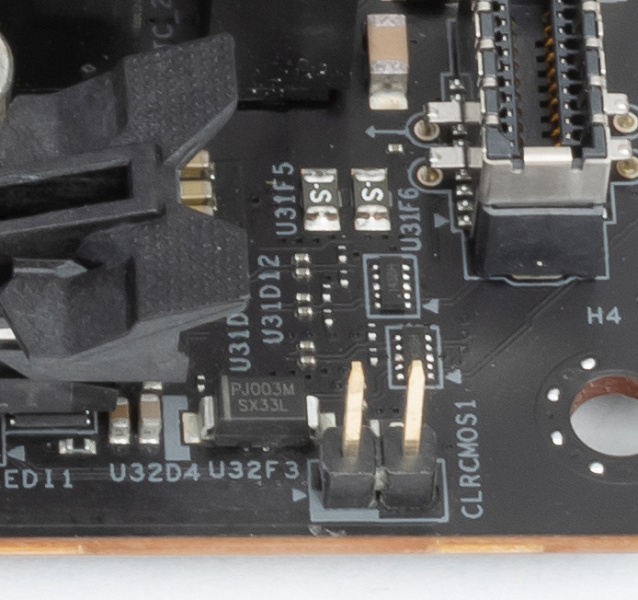

Материнская плата ASRock B550 Phantom Gaming ITX/ax выполнена в форм-факторе mini-ITX, имеет размеры 170×170 мм, и на ней имеются 4 монтажных отверстия для установки в корпус.

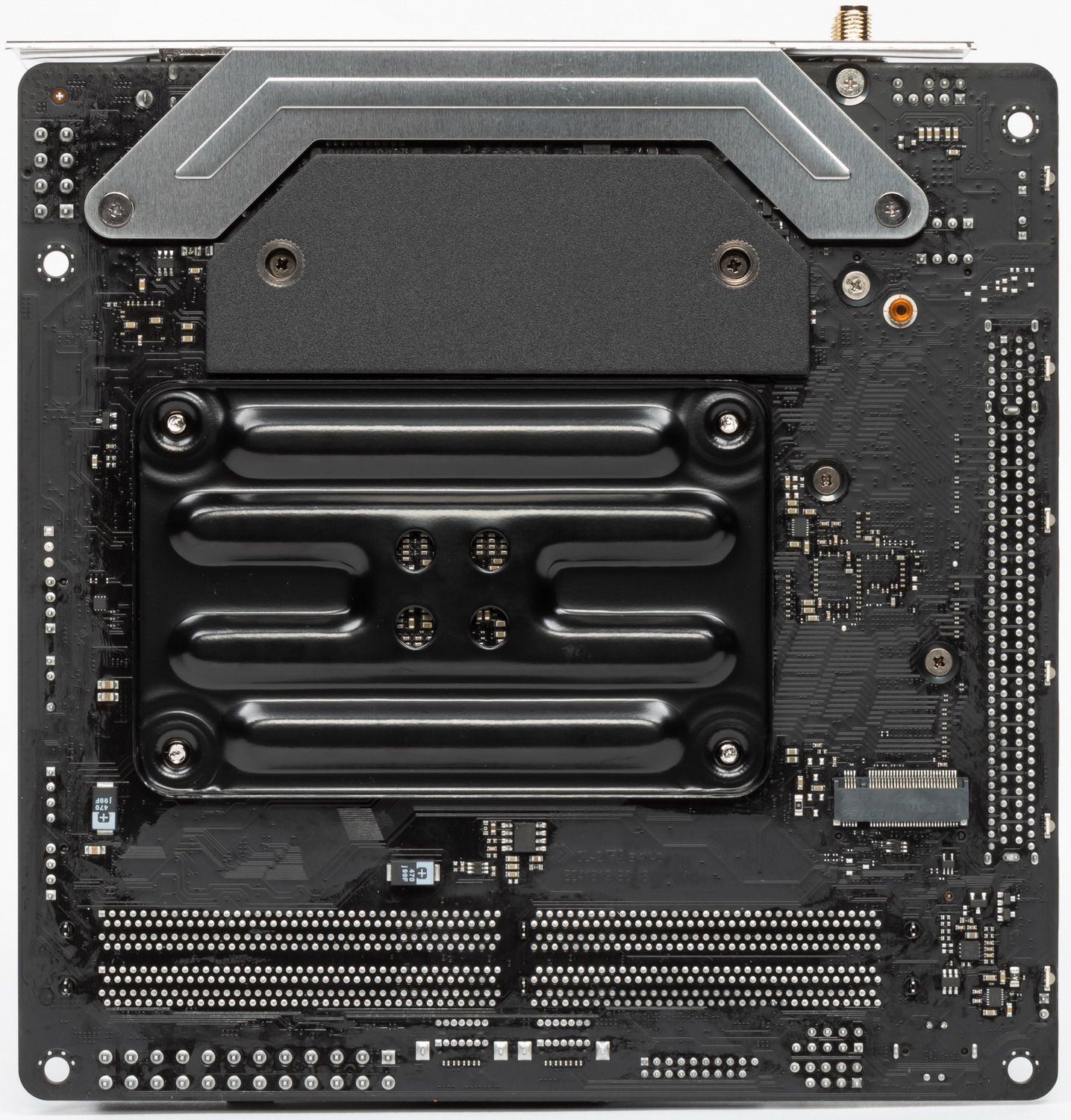

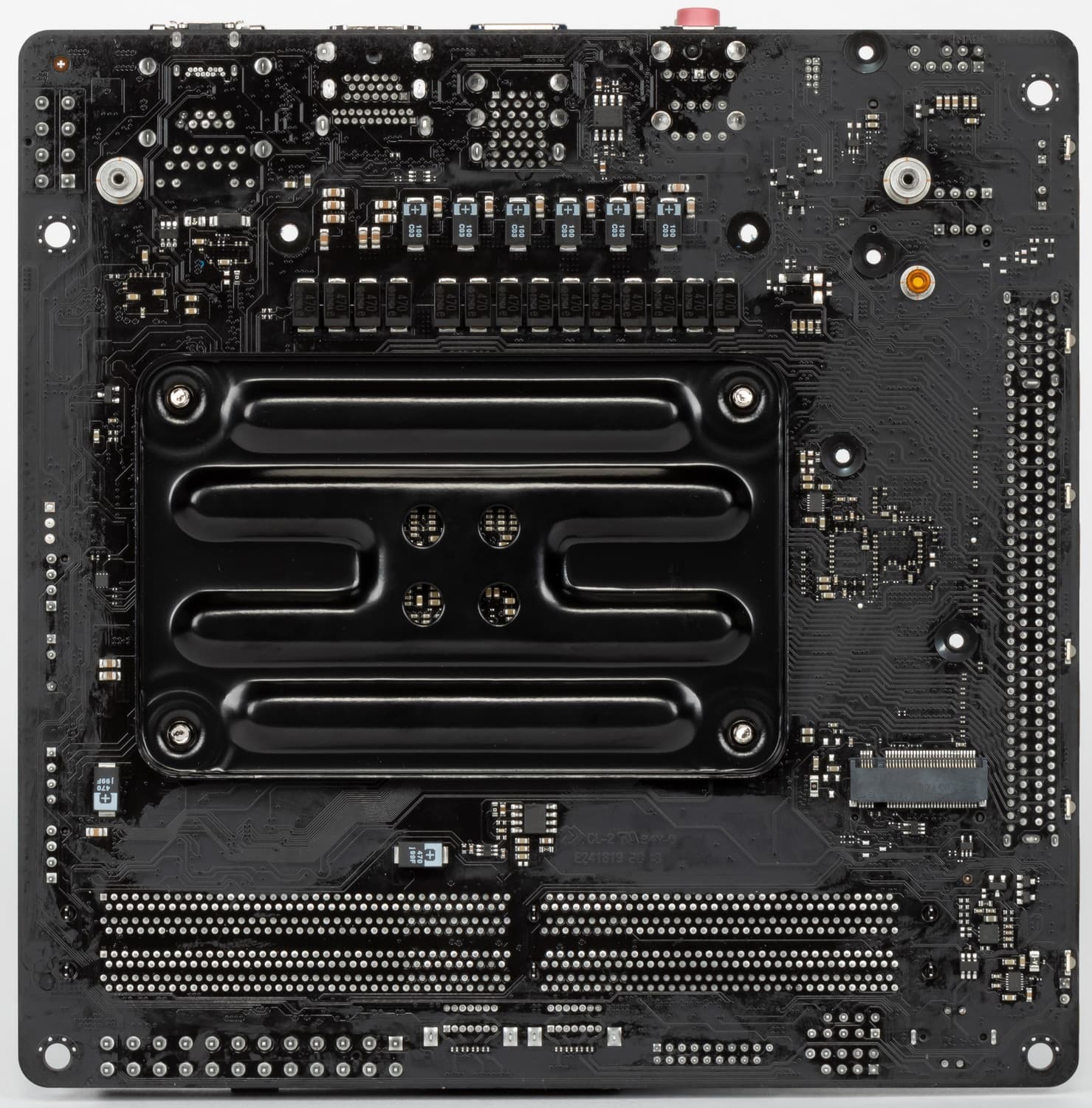

На оборотной стороне из элементов имеется слот для накопителей в форм-факторе M.2, некоторая мелкая логика, в районе VRM – конденсаторы, на которых установлена пластина для охлаждения. Обработан текстолит неплохо: во всех точках пайки острые концы срезаны. Печатная плата имеет 8 слоев.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | AMD Ryzen 3xxx / 4xxx/ 5xxx (неофициально все Ryzen) |
|---|---|
| Процессорный разъем | AM4 |
| Чипсет | AMD B550 |
| Память | 2 × DDR4, до 64 ГБ, до DDR4-5400 (XMP), два канала |
| Аудиоподсистема | 1 × Realtek ALC1220 (5.1) |
| Сетевые контроллеры | 1 × Intel I225-V Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless AX200NGW/CNVi (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.0) |
| Слоты расширения | 1 × PCI Express 4.0 x16 (режим x16)(CPU) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B550) 1 × M.2 (CPU, PCIe 4.0/3.0 x4 для устройств формата 2280) 1 × M.2 (B550, PCIe 3.0 x4/SATA для устройств формата 2280) |
| USB-порты | 2 × USB 2.0: 1 внутренний разъем на 2 порта (B550) 2 × USB 3.2 Gen1: 2 порта Type-A (синие) на задней панели (AMS1074) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B550) 2 × USB 3.2 Gen1: 2 порта Type-A (синие) на задней панели (B550) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (CPU) 1 × USB 3.2 Gen2: 1 порт Type-A (голубой) на задней панели (CPU) 1 × USB 3.2 Gen2: 1 порт Type-C на задней панели (CPU) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2 (Type-C) 1 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 1 × DisplayPort 1.3 1 × HDMI 2.0 2 × разъема для внешней антенны беспроводной связи |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 слот M.2 (E-key) (занят адаптером беспроводных сетей) 1 разъем для подключения 2 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 3 разъема для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 1 разъем для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | Mini-ITX (170×170 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память
Напоминаю, что данная плата относится к среднебюджетным.

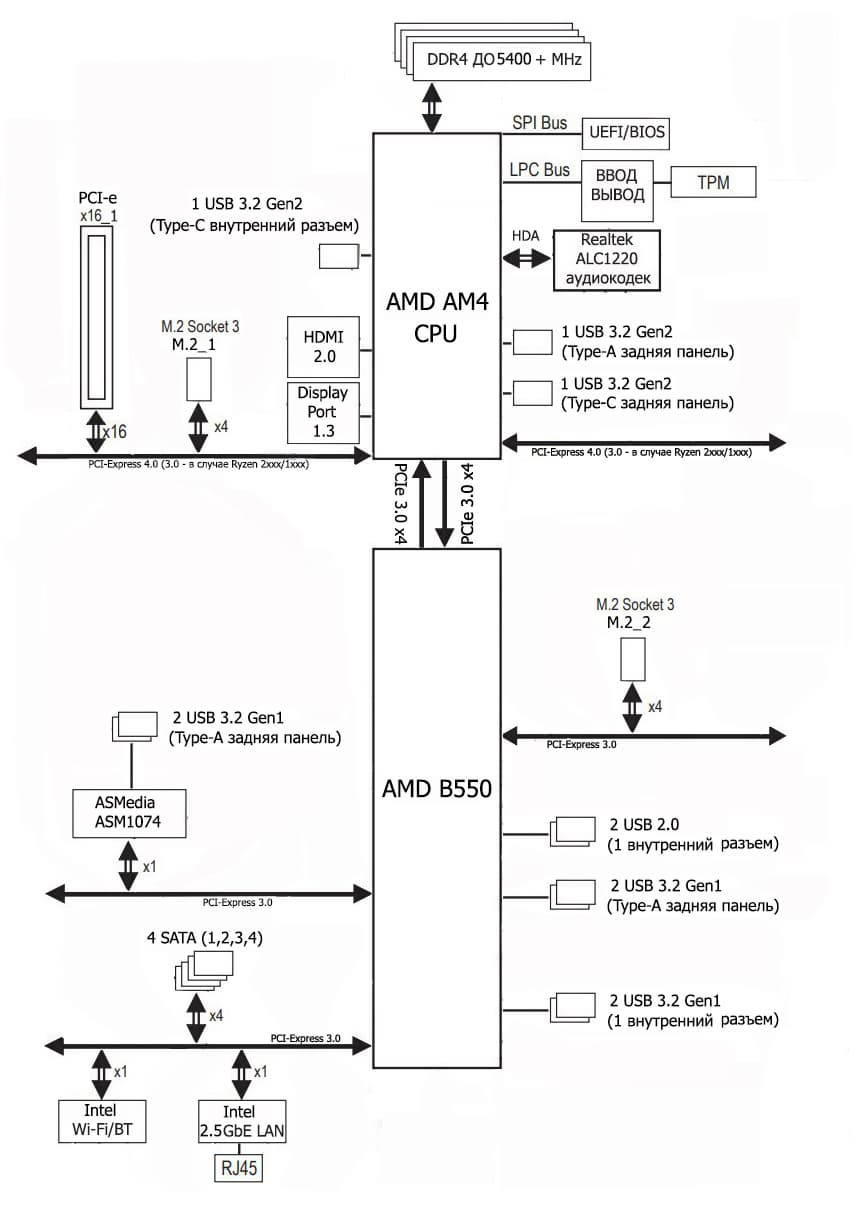

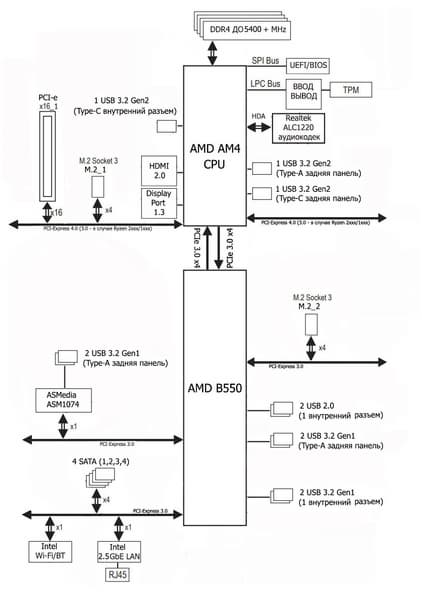

Схема работы связки чипсет+процессор.
Процессоры Ryzen 3000/5000 суммарно имеют 24 линии ввода-вывода (включая PCI-e 4.0). 4 линии (в данном случае превращаясь в PCI-e 3.0) идут на связь с чипсетом B550. Еще 16 линий — это PCI-e слоты для видеокарт. Осталось 4 линии: они могут конфигурироваться производителями материнских плат на выбор (либо-либо):
- работа одного NVMe накопителя х4 (высокоскоростной PCI-E 4.0)
- два SATA-порта по х1 + 1 порт NVMe x2
- два порта NVMe x2
Также процессоры Ryzen 3000/5000 имеют встроенные 4 порта USB 3.2 Gen2.

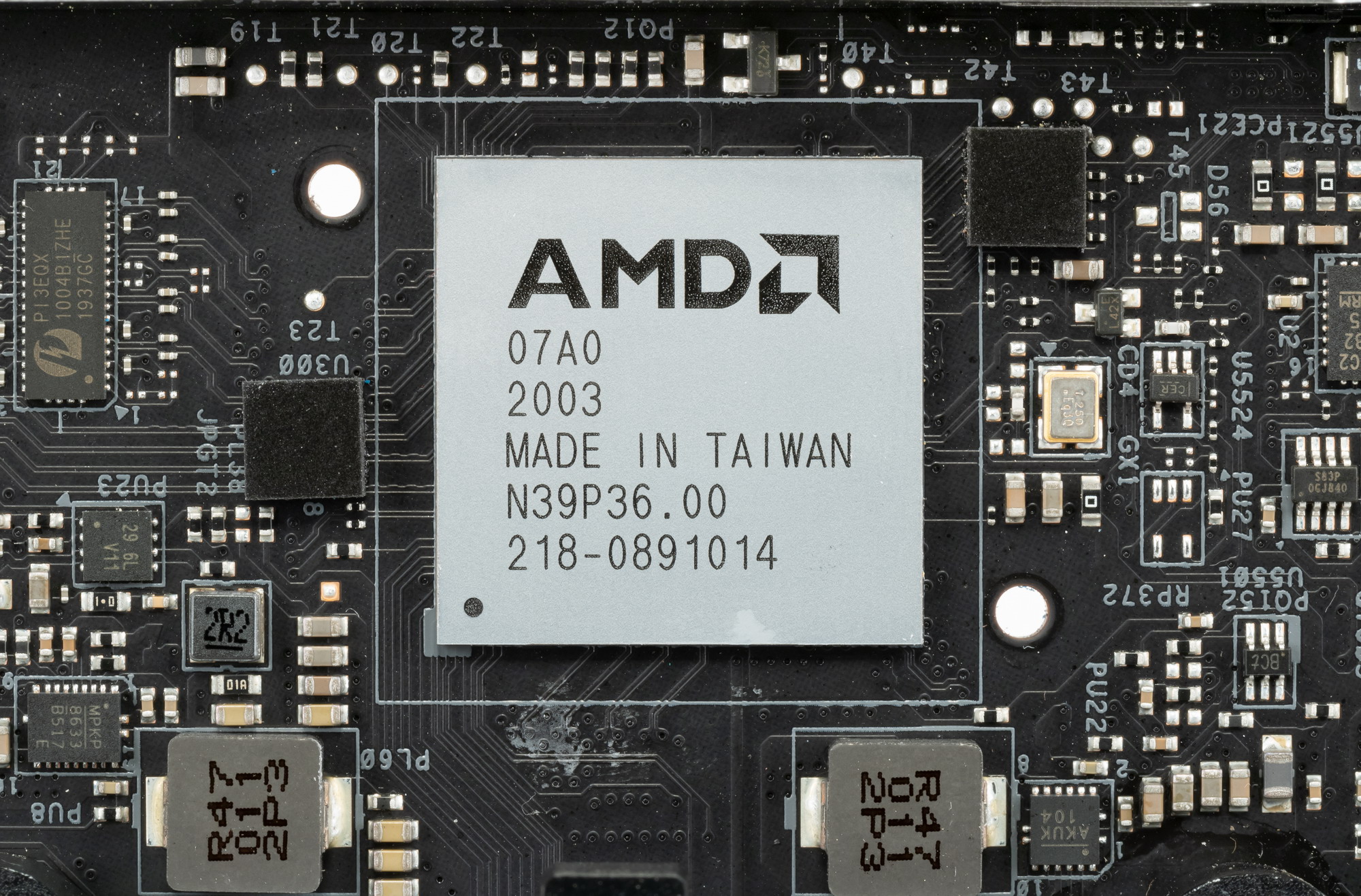

В свою очередь чипсет B550 поддерживает в сумме 18 линий PCI-e 3.0. Из них опять же 4 нужны для связи с CPU. Осталось 14 линий ввода-вывода, из которых 4 заняты портами SATA, а остальные 10 линий могут свободно конфигурироваться. Понятно, что скорее всего будет дефицит линий PCI-e для размещения всей нужной периферии, и придется делить ресурсы.
Также B550 поддерживает 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0.
Таким образом в сумме от тандема B550+Ryzen 3000/5000 мы получаем:
- 16 PCI-e 4.0 линий для видеокарт (от процессора);
- 4 PCI-e 4.0 линий от процессора + 10 PCI-e 3.0 линий от чипсета, которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 4 порта SATA 6Гбит/с (от чипсета);
- 6 портов USB 3.2 Gen2 (4 от процессора, 2 от чипсета);
- 2 порта USB 3.2 Gen1 от чипсета;
- 6 портов USB 2.0 (от чипсета).
Итого: 14 портов USB, 4 порта SATA, 14 свободных PCI-e линий.

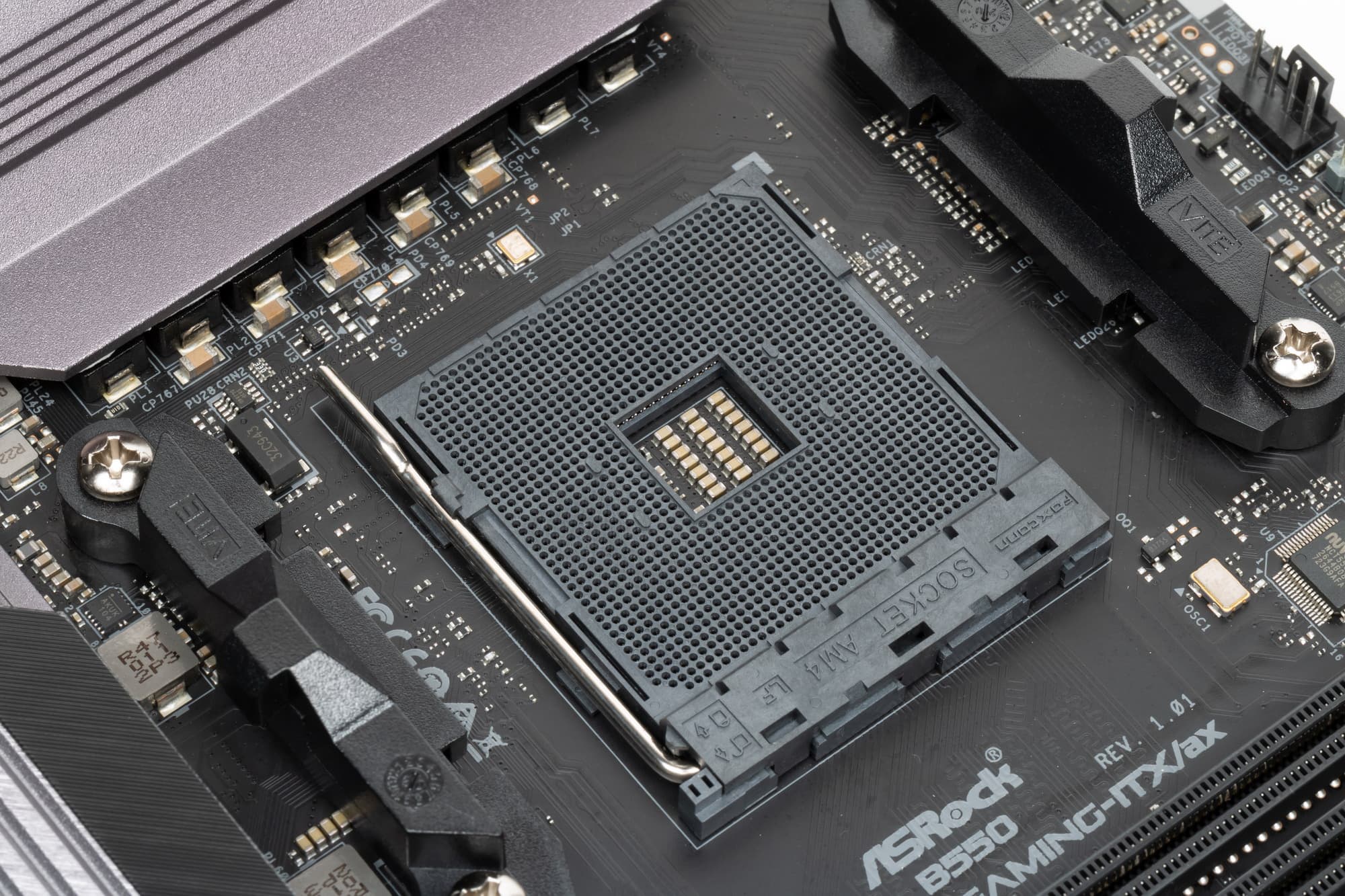

Еще раз надо напомнить, что ASRock B550 Phantom Gaming ITX/ax поддерживает процессоры AMD Ryzen всех поколений, выполненные под разъем (сокет) AM4 (официально только Ryzen 3000/5000).

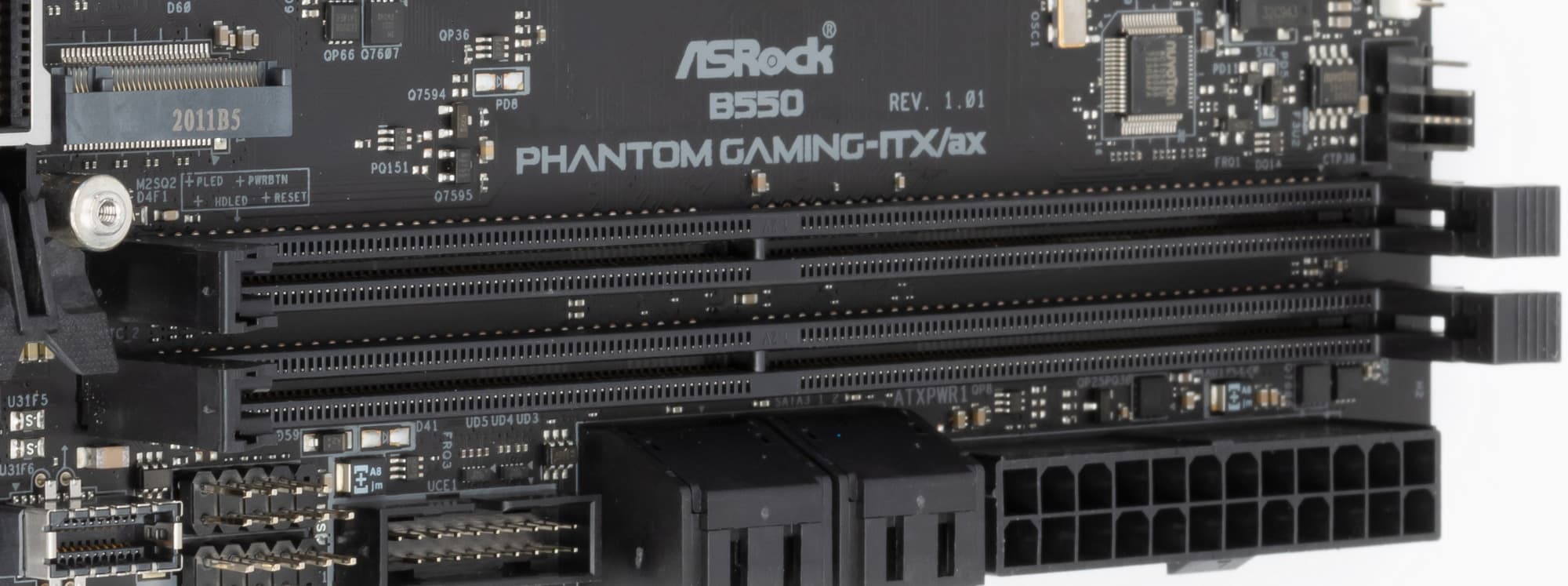

Для установки модулей памяти на плате имеется два DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ. Разумеется, поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью именно флагманских материнских плат.
Периферийная функциональность: PCIe, SATA, разные дополнения
Выше мы изучили потенциальные возможности тандема B550+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Итак, кроме USB-портов, к которым мы подойдем позже, чипсет B550 обладает 14 PCIe линиями (плюс 4 линии на аплинк с процессором). Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:
- Слот M.2_2 (4 линии): максимум 4 линии;

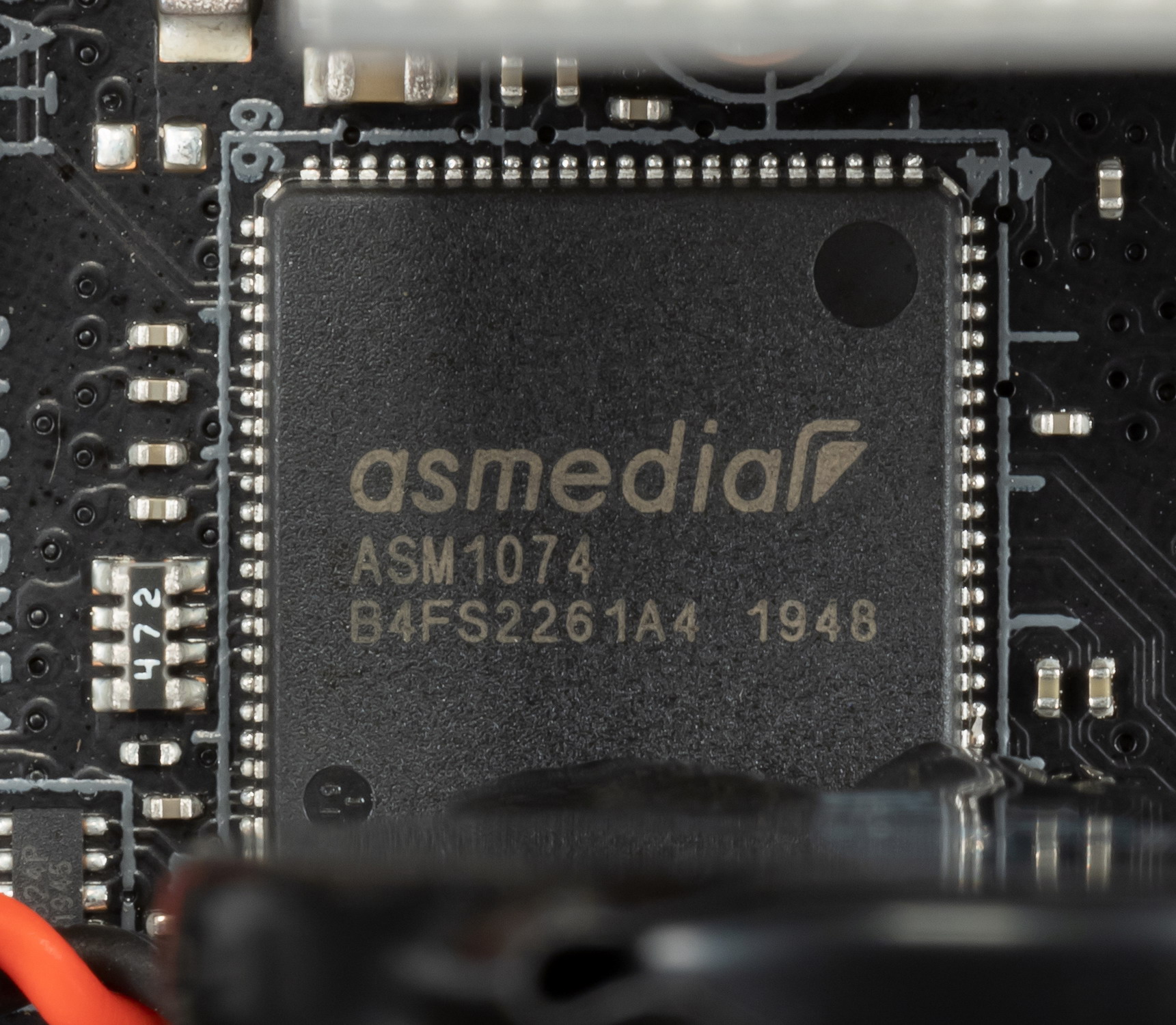

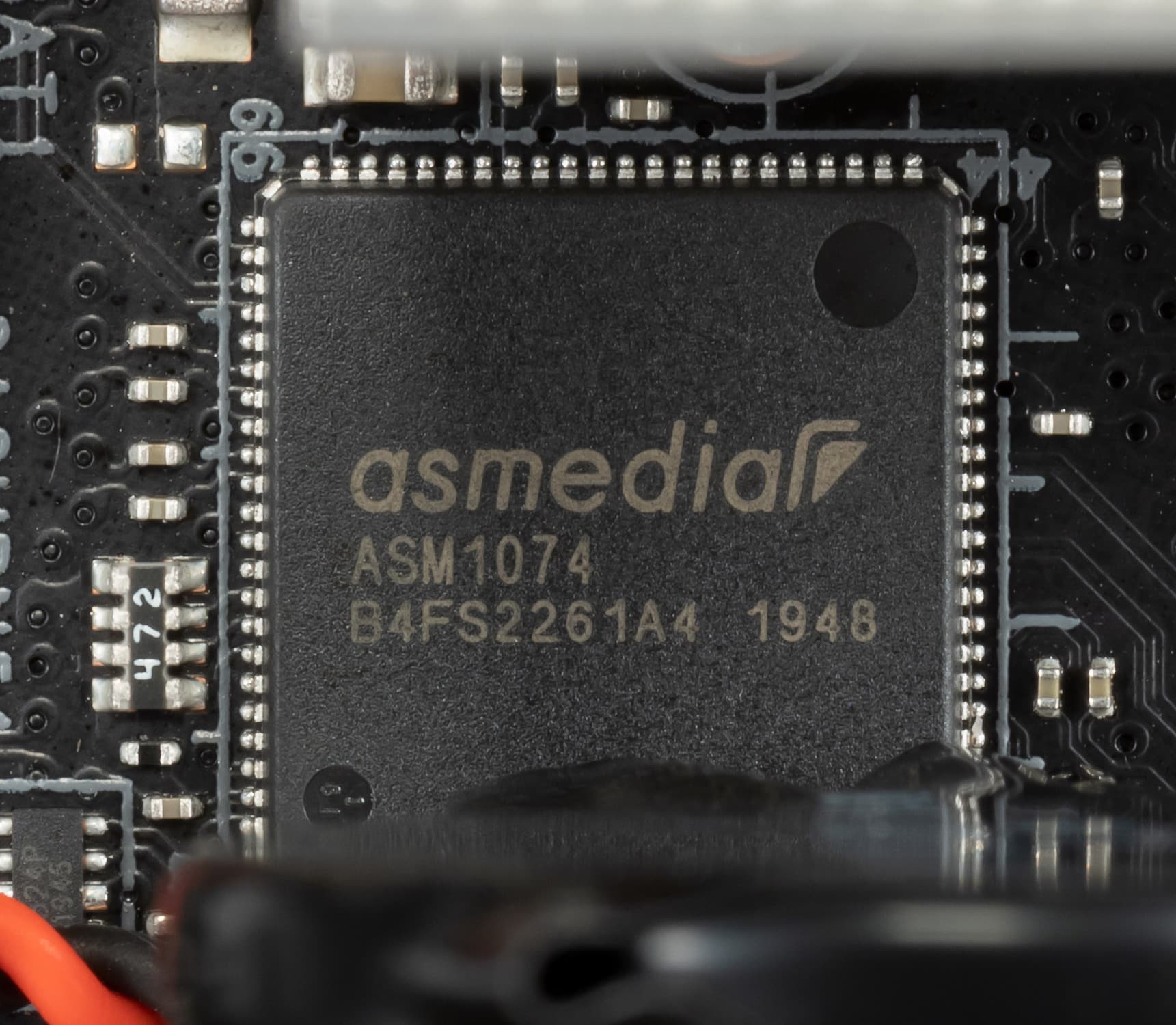

- ASMedia ASM1074 (2 порта USB 3.2 Gen1) (1 линия);
- Intel I-225V (Ethernet 2,5Gb/s) (1 линия);
- Intel AX200 / слот M.2 (key E) для адаптера беспроводных сетей (1 линия);
- 4 порта SATA_1,2,3,4 (4 линии)
11 линий PCIe оказались занятыми.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех CPU этого плана всего 20 линий PCIe (плюс 4 линии на даунлинк с чипсетом). И их надо делить на слот PCIe x16_1 и слот M.2_1. В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины (есть ограничение на звук по схеме 7.1: до 32-бит/192 кГц). У данной платы всего один полноценный PCIe x16 слот, распределения линий PCIe у него однозначное, поэтому мультиплексоры не востребованы.

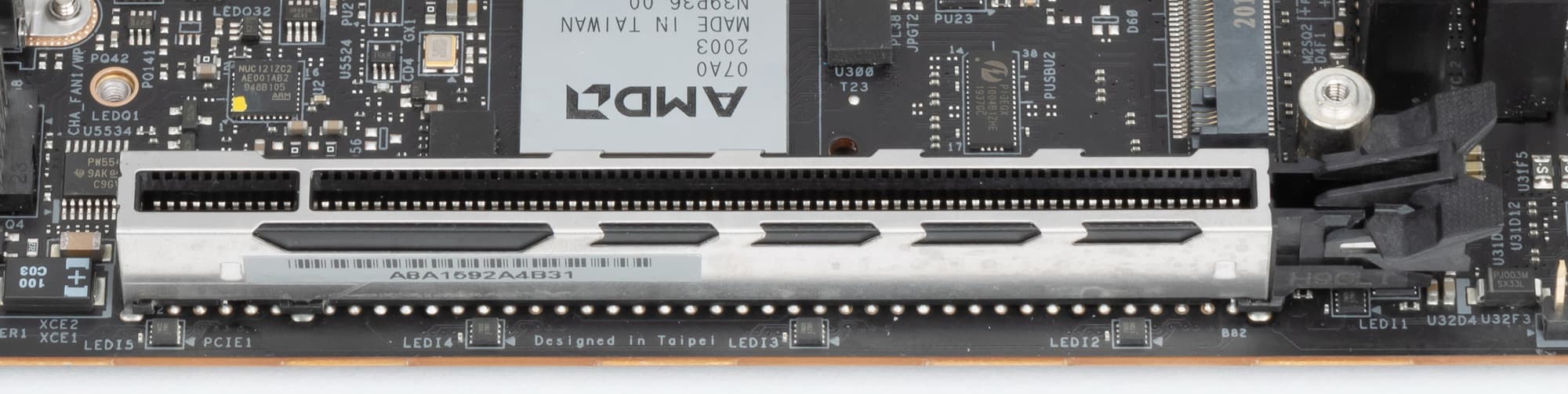

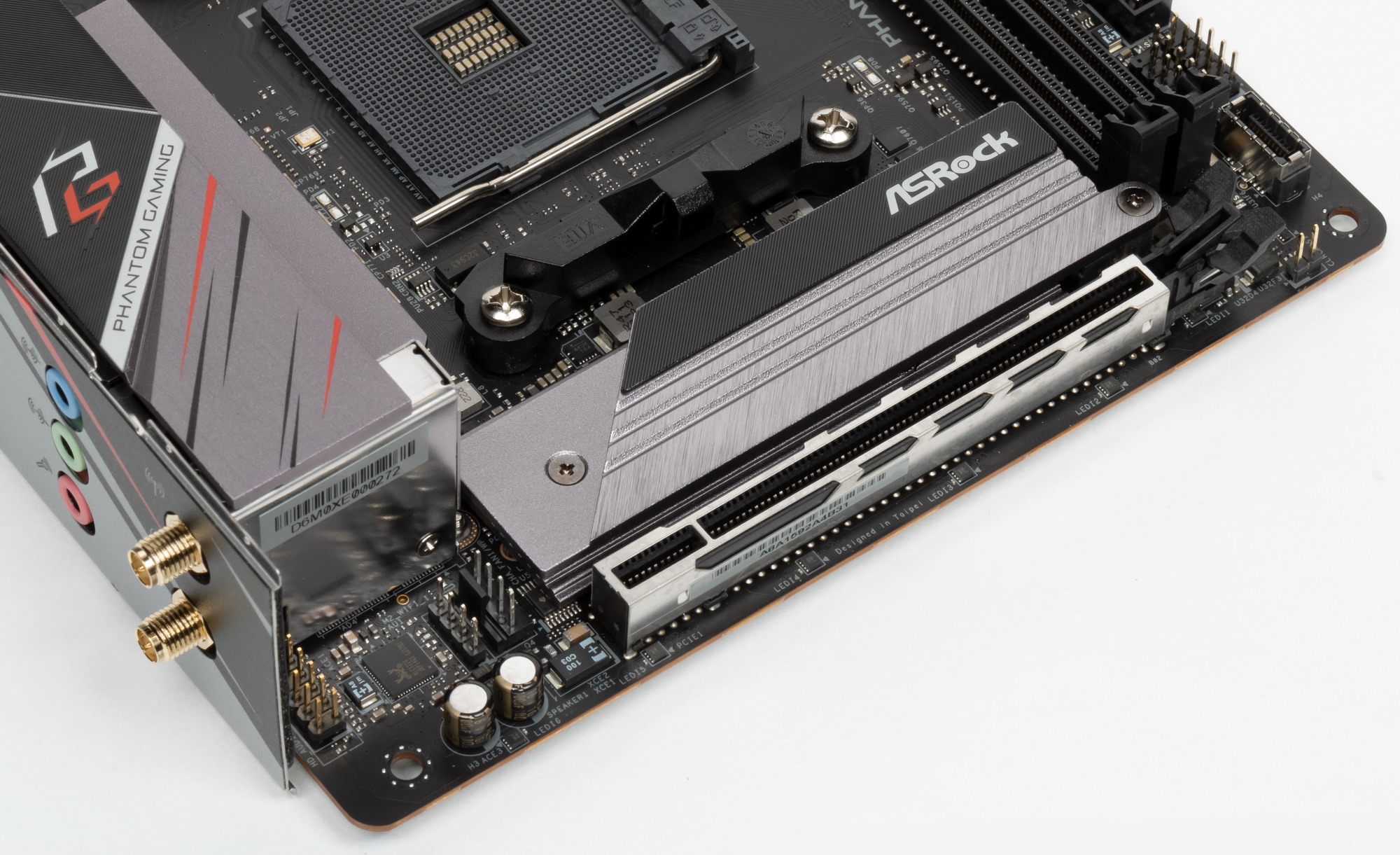

В отличие от слотов для памяти, слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность слота и предохраняет от электромагнитных помех.
Несмотря на то, что PCIe слот расположен довольно далеко от процессорного разъема, все же компактные размеры и близость радиаторов охлаждения к сокету могут не дать установить огромные системы охлаждения типа башен. Короче перед приобретением кулера для процессора следует все как следует замерить.
На очереди — накопители.

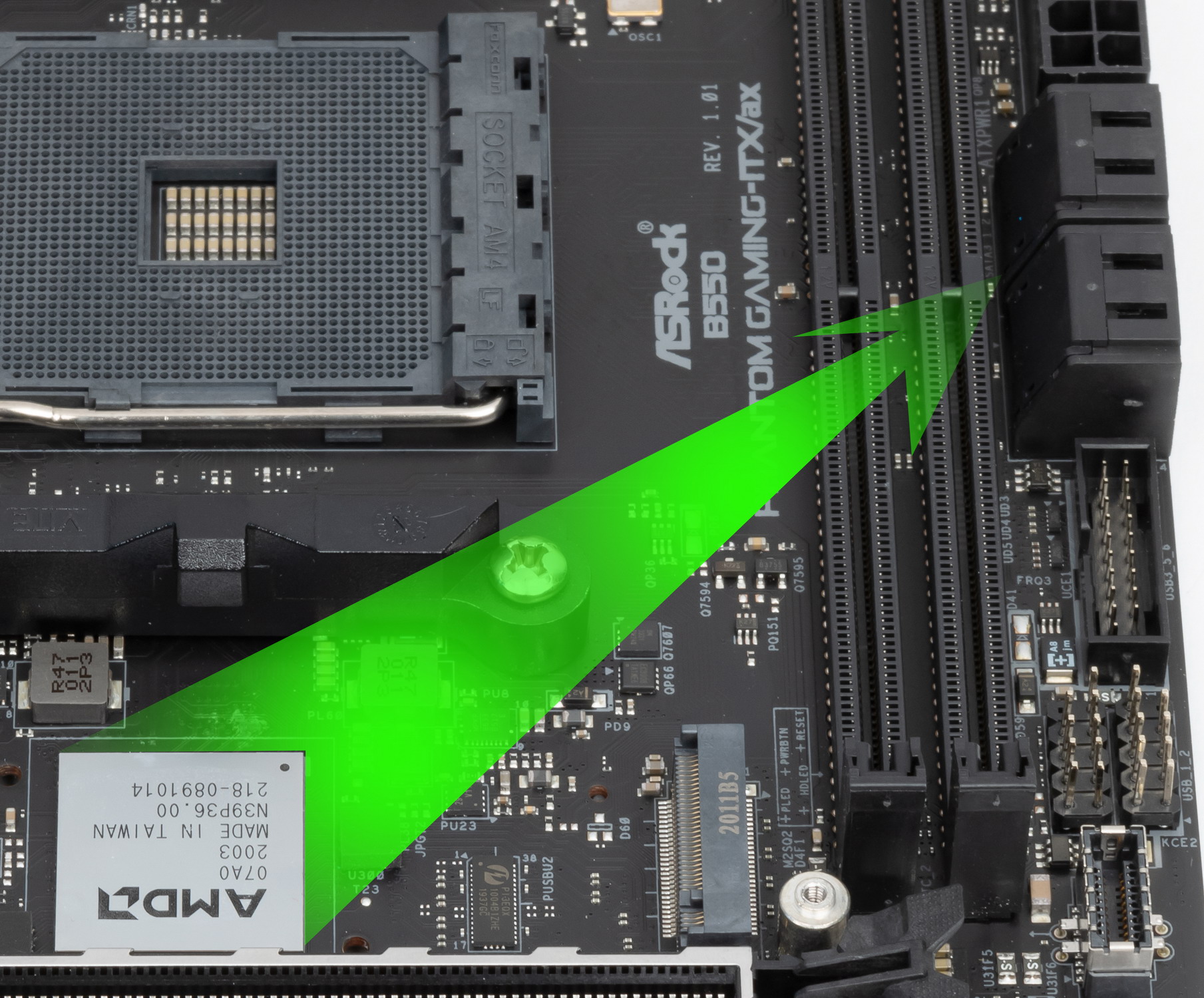

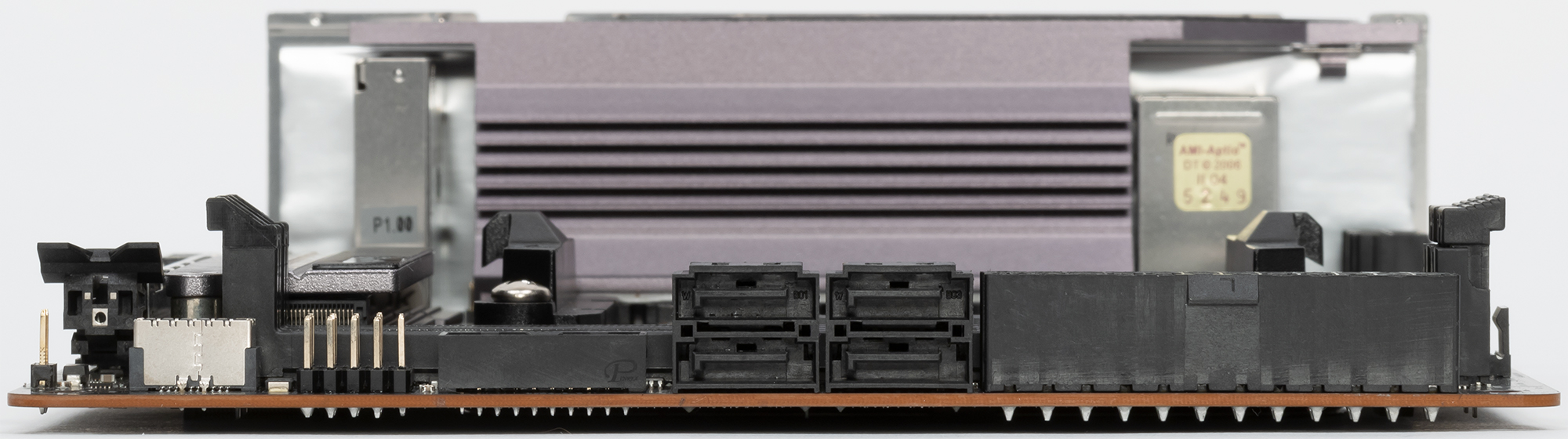

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. (Имеется еще один слот M.2, предназначенный для контроллеров беспроводных сетей Wi-Fi/Bluetooth.). 4 порта SATA реализованы через чипсет B550 и поддерживают создание RAID.
Теперь про M.2. Материнская плата имеет 2 гнезда такого форм-фактора.

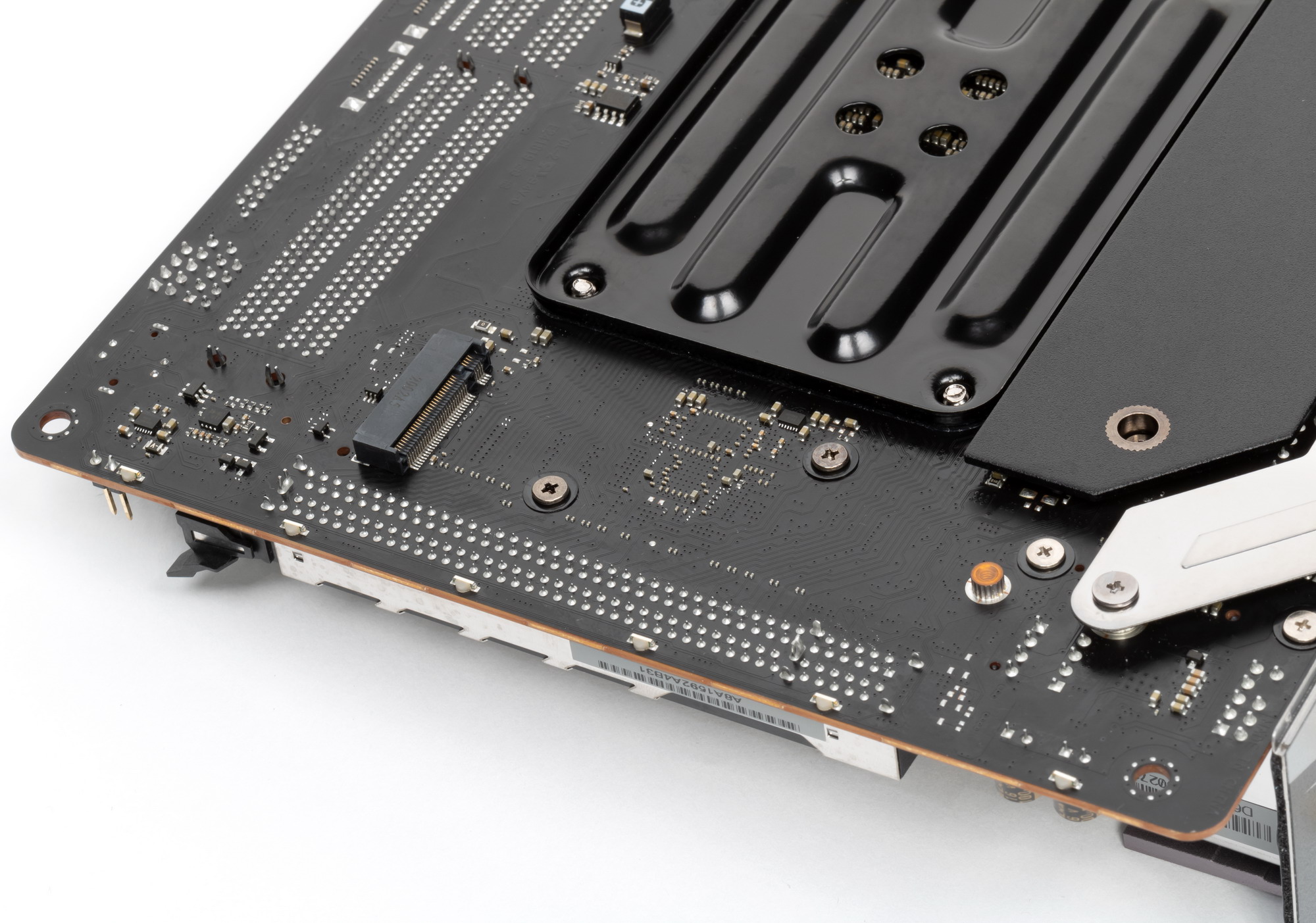

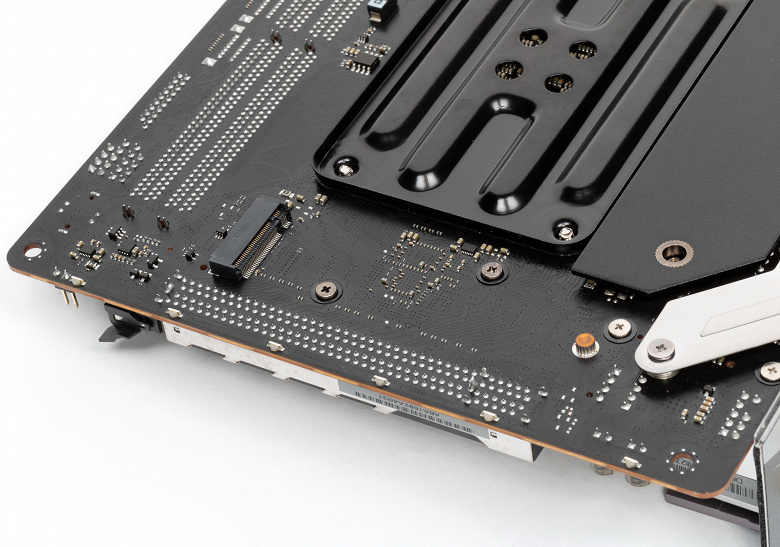

Один из них (M.2_2) расположен на обороте матплаты.

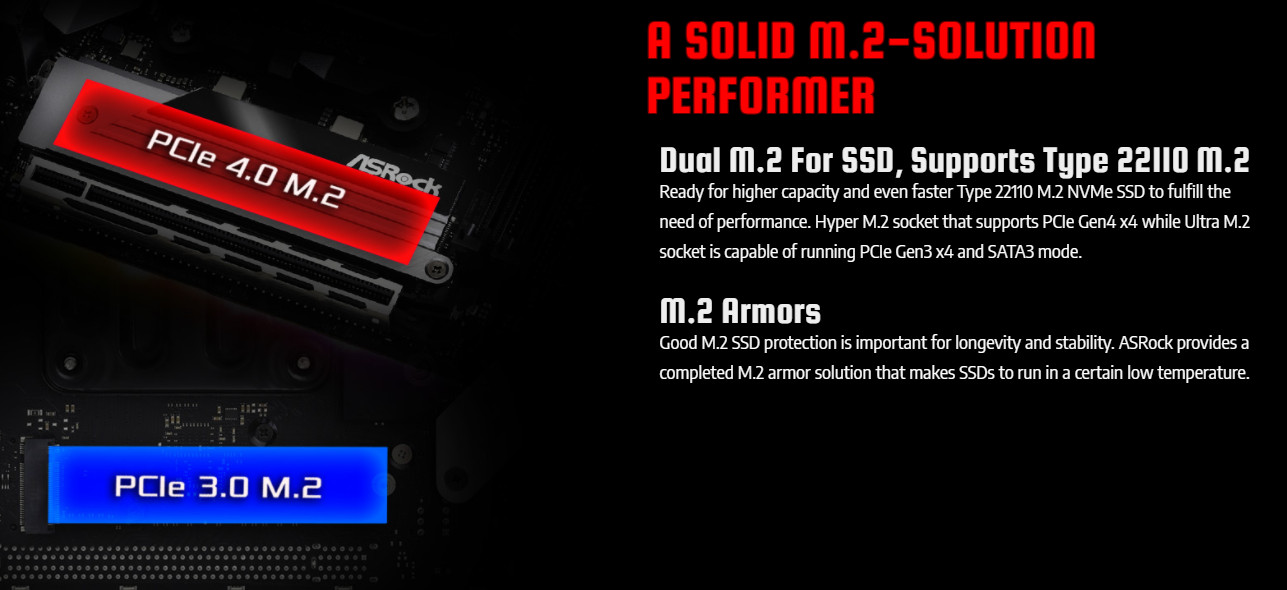

Прекрасно видно, что оба слота M.2 поддерживают модули только с размером 2280, и M.2_2 (на обороте) поддерживает все интерфейсы (реализован от B550, поэтому версия PCIe максимум 3.0), а M.2_1 – только PCIe и он реализован от процессорных линий, поэтому при использовании Ryzen 3xxx/5xxx версия PCIe может быть до 4.0).

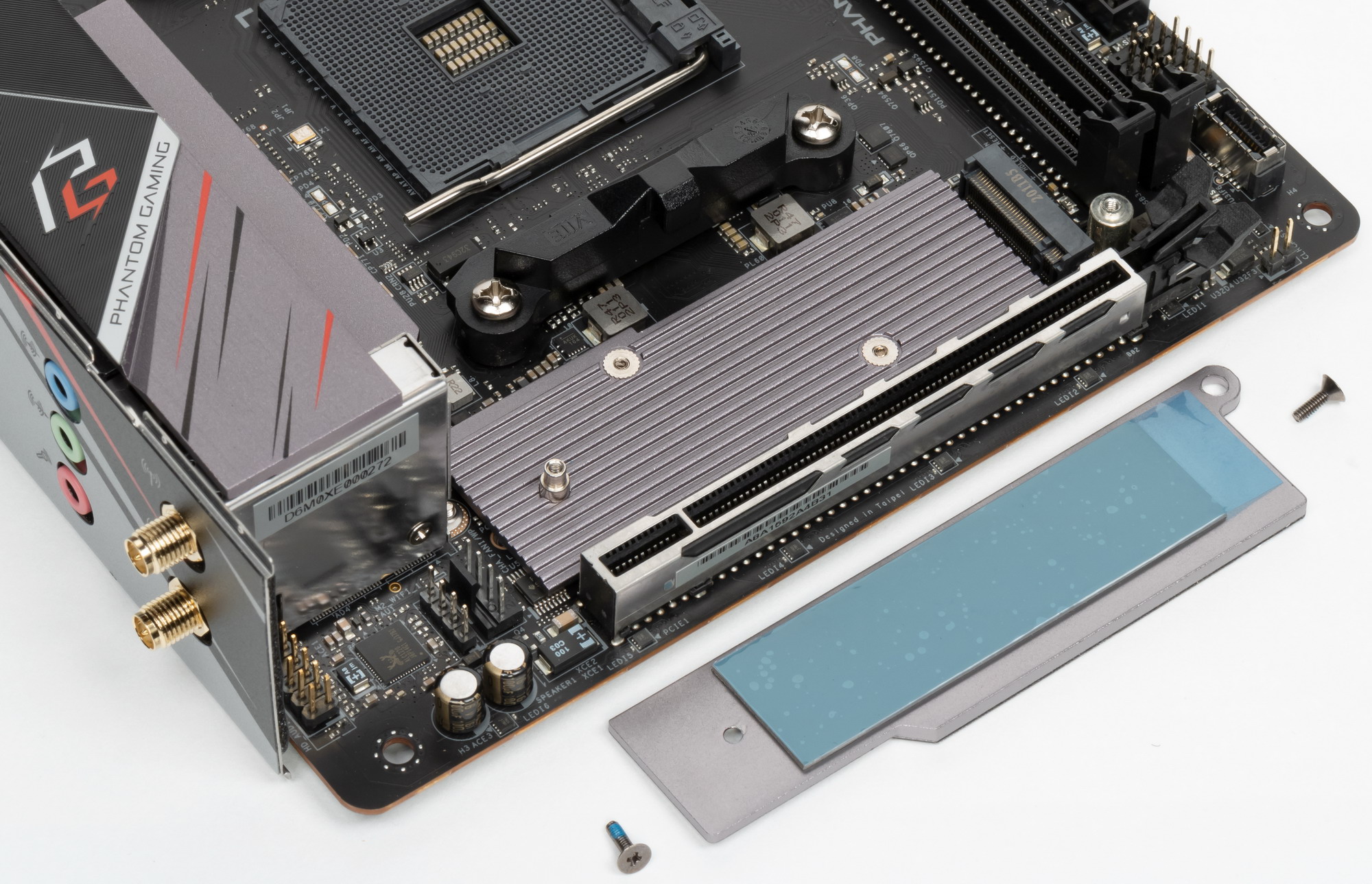

Слот M.2_1 имеет радиатор, который не связан с какими-то иными устройствами охлаждения на данной плате, однако под самим слотом имеется радиатор для чипсета B550.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

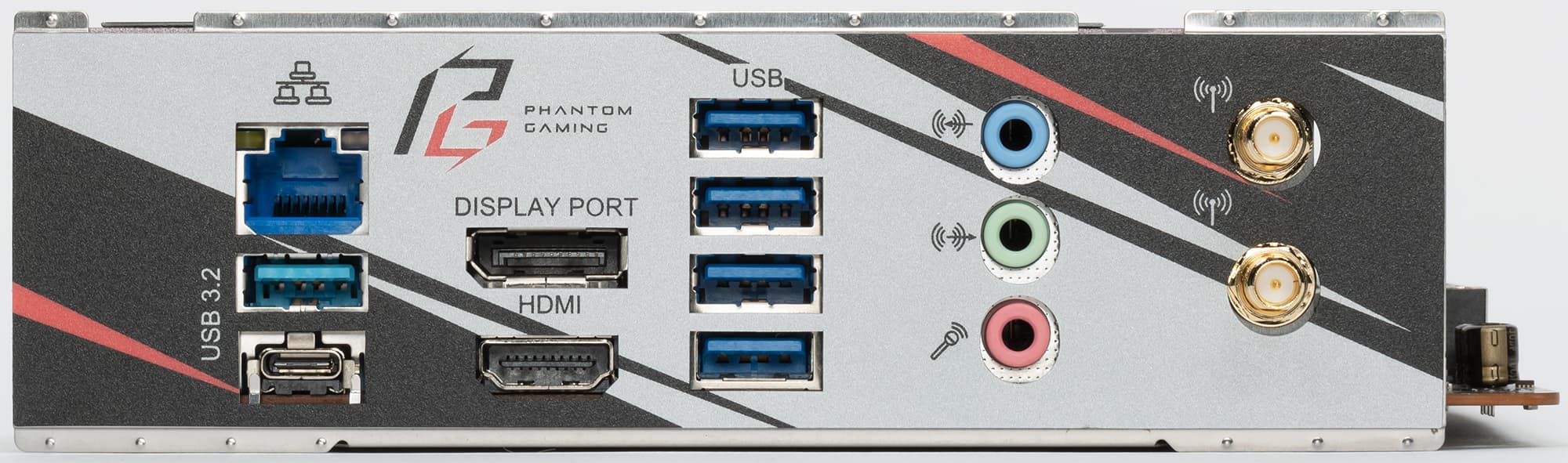

На очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B550 способен реализовать максимально: 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0. Процессор Ryzen 3000/5000 способен реализовать до 4 портов USB 3.2 Gen2.
Также мы помним и про 14 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 11 линий).
И что мы имеем? Всего на материнской плате — 11 портов USB:
- 3 порта USB 3.2 Gen2: все реализованы через процессор и два представлены на задней панели портами Type-A (голубого цвета) и Type-C; и еще один – внутренним портом Type-C
для подключения к соответствующему разъему на передней панели корпуса;

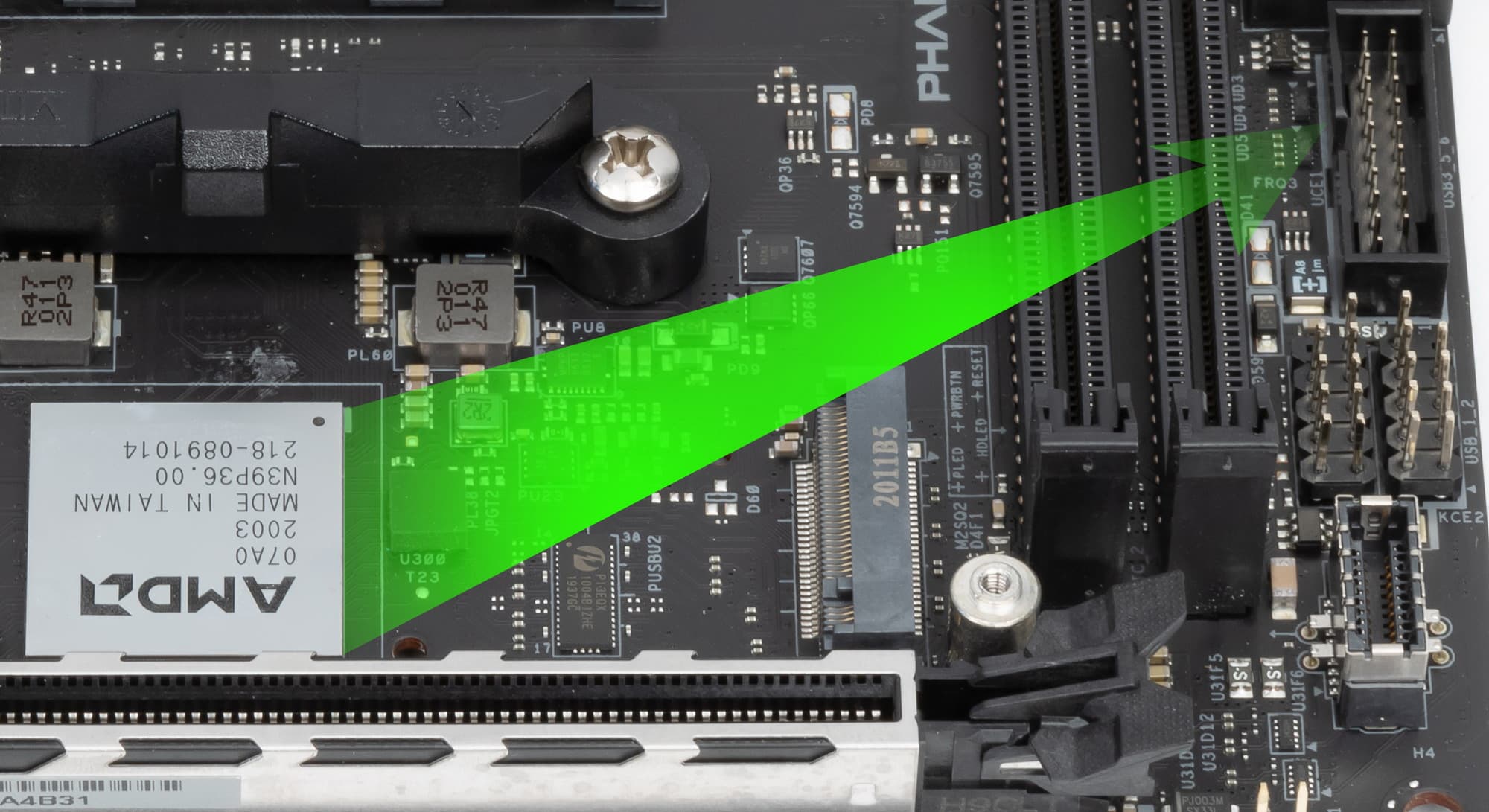

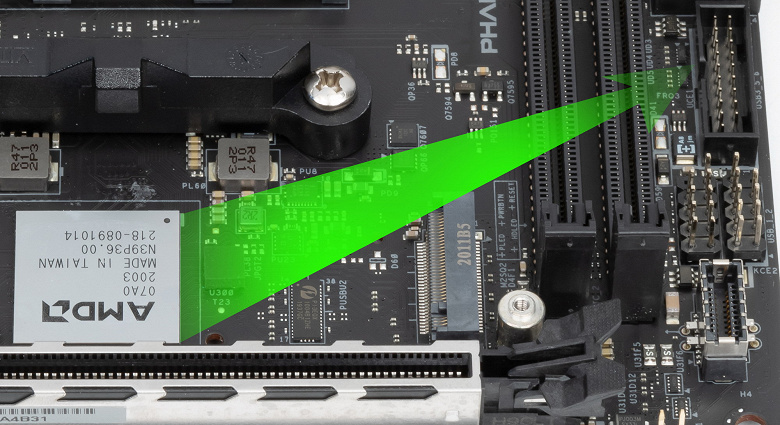

- 6 портов USB 3.2 Gen1: 4 реализованы через B550 и два из них представлены внутренним разъемом на материнской плате на 2 порта,
еще два представлены на задней панели портами Type-A (синего цвета); и оставшиеся 2 реализованы через ASMedia ASM1074
и представлены также на задней панели портами Type-A (синего цвета);

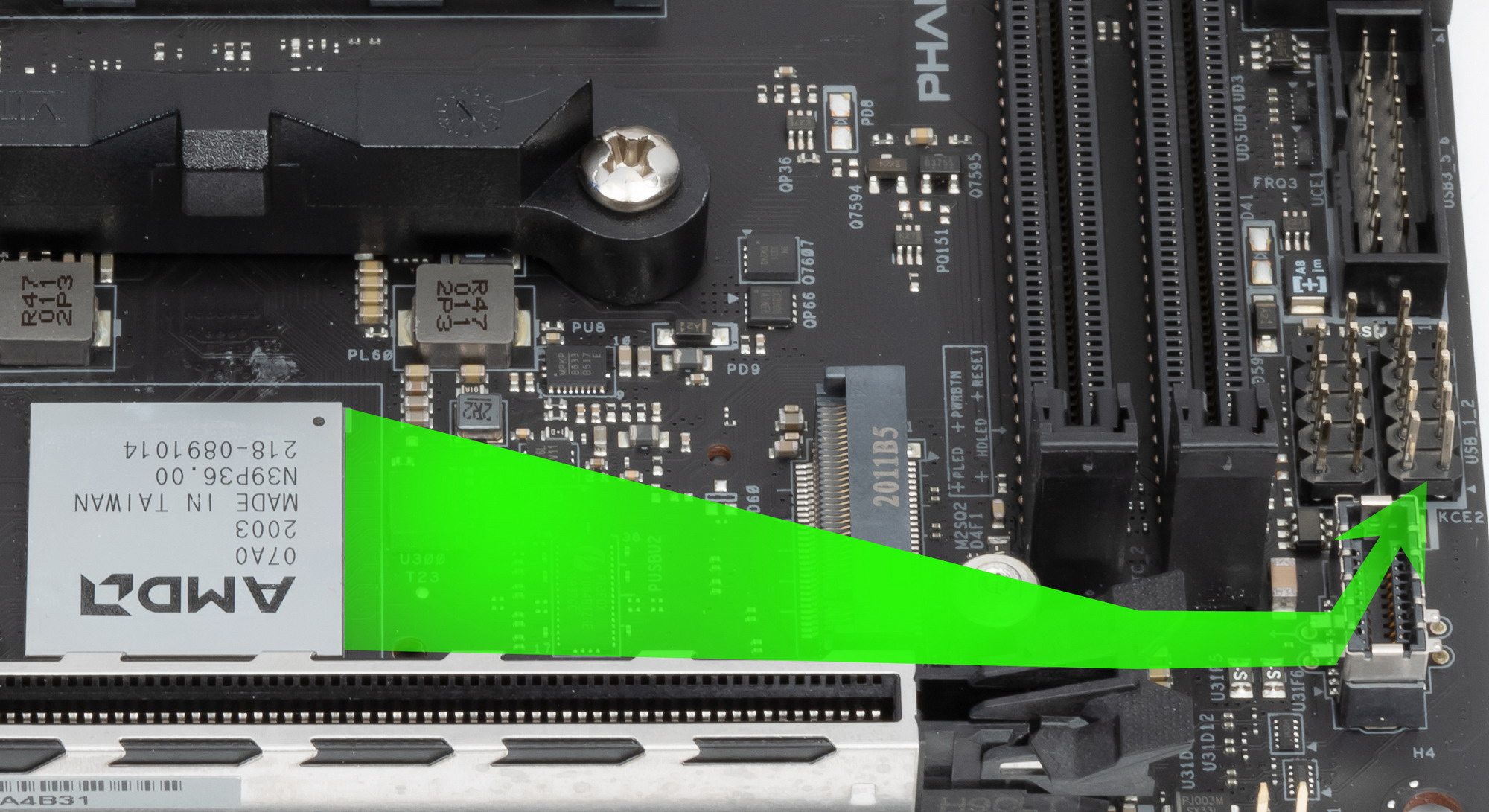

- 2 порта USB 2.0/1.1: все реализованы через B550 и представлены внутренним разъемом на 2 порта.
Итак, через чипсет B550 реализовано 4 USB 3.2 Gen1 и 2 USB 2.0 выделенных порта.
Плюс 11 линий PCIe, выделенные на поддержку иной периферии (включая те же самые контроллеры USB). Итого, у B550 в данном случае реализованы не все его возможные порты. Однако это нормально, учитывая форм-фактор материнской платы.

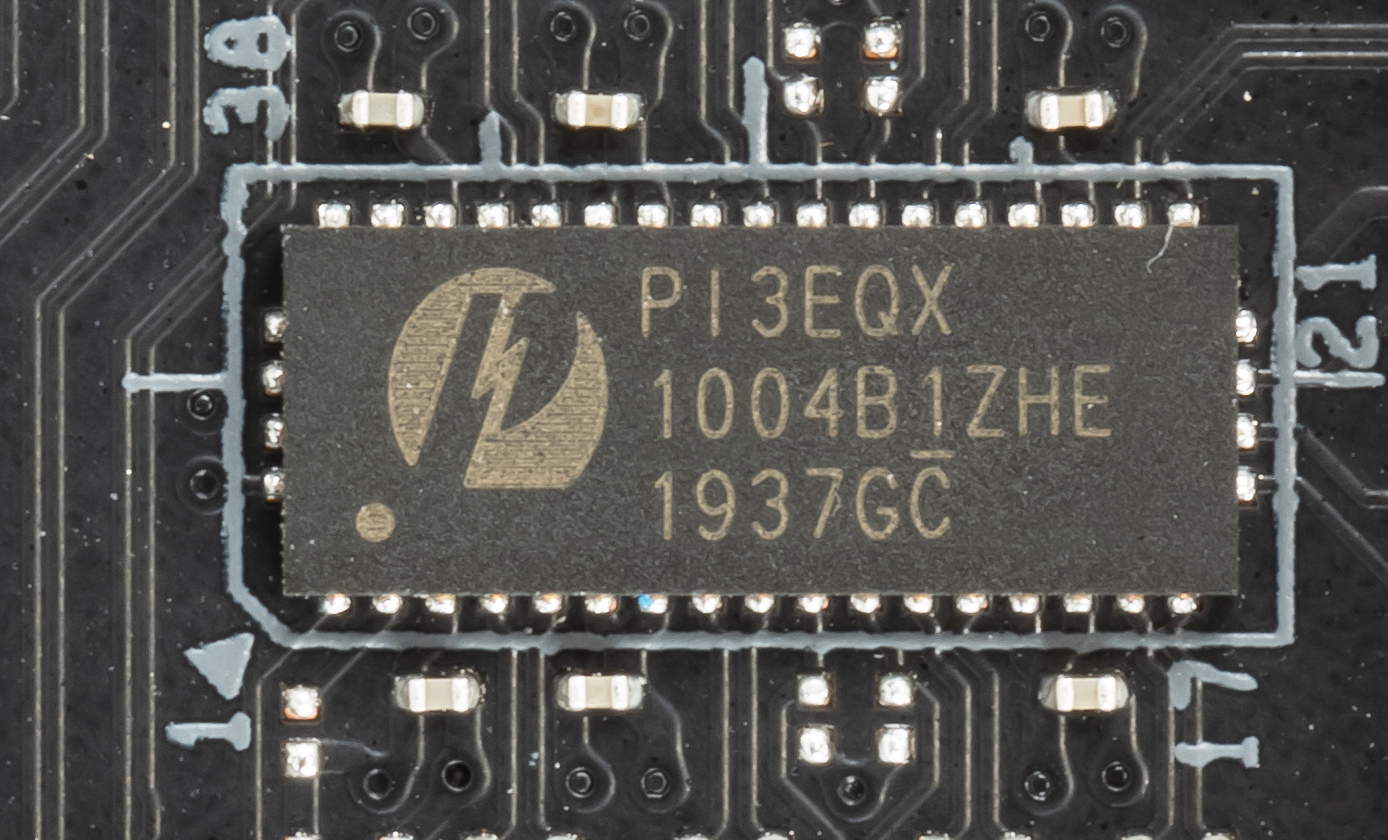

Все быстрые USB порты Type-A/Type-C имеют свои усилители сигнала Pericom PI3EQX.

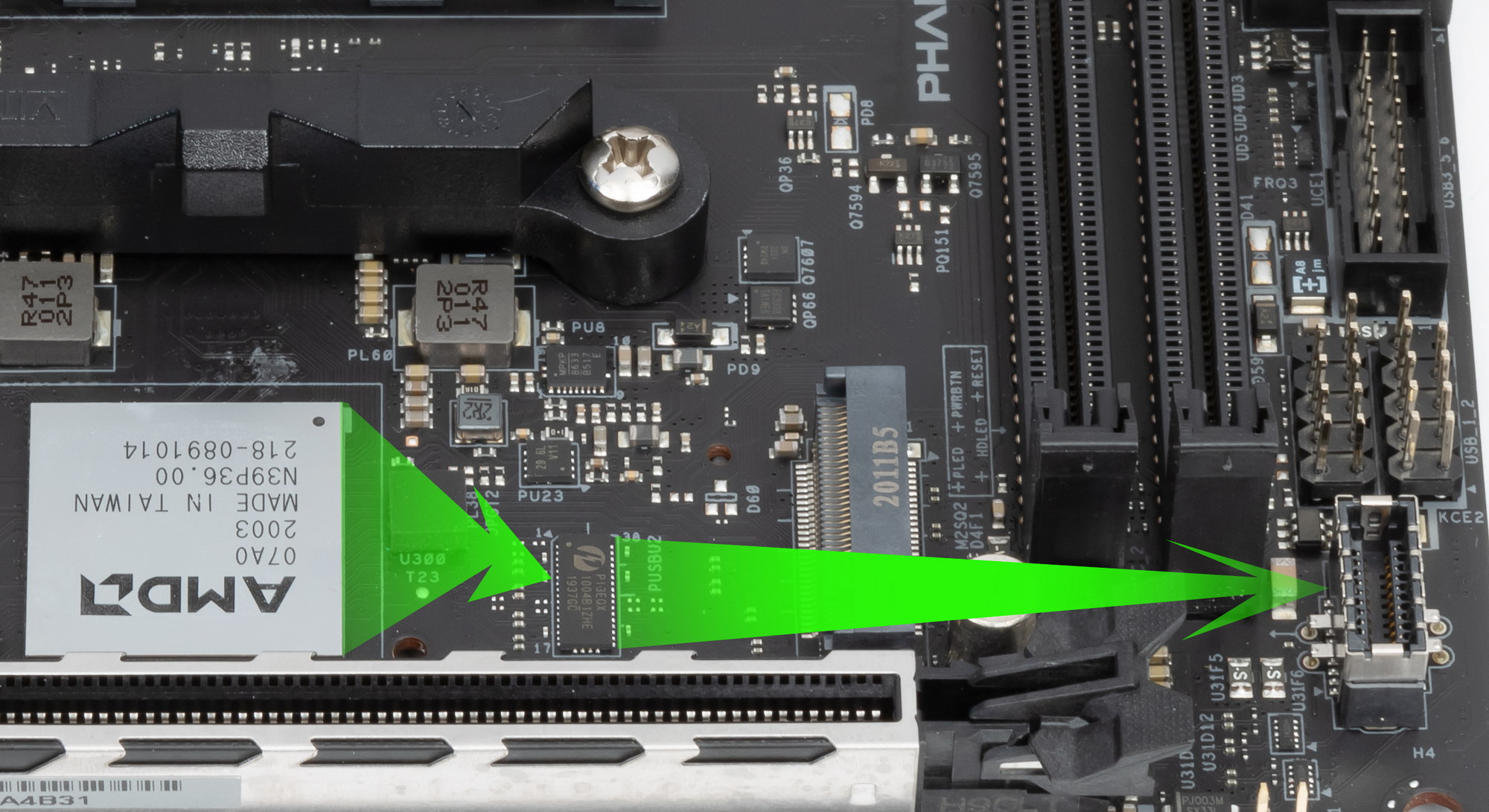

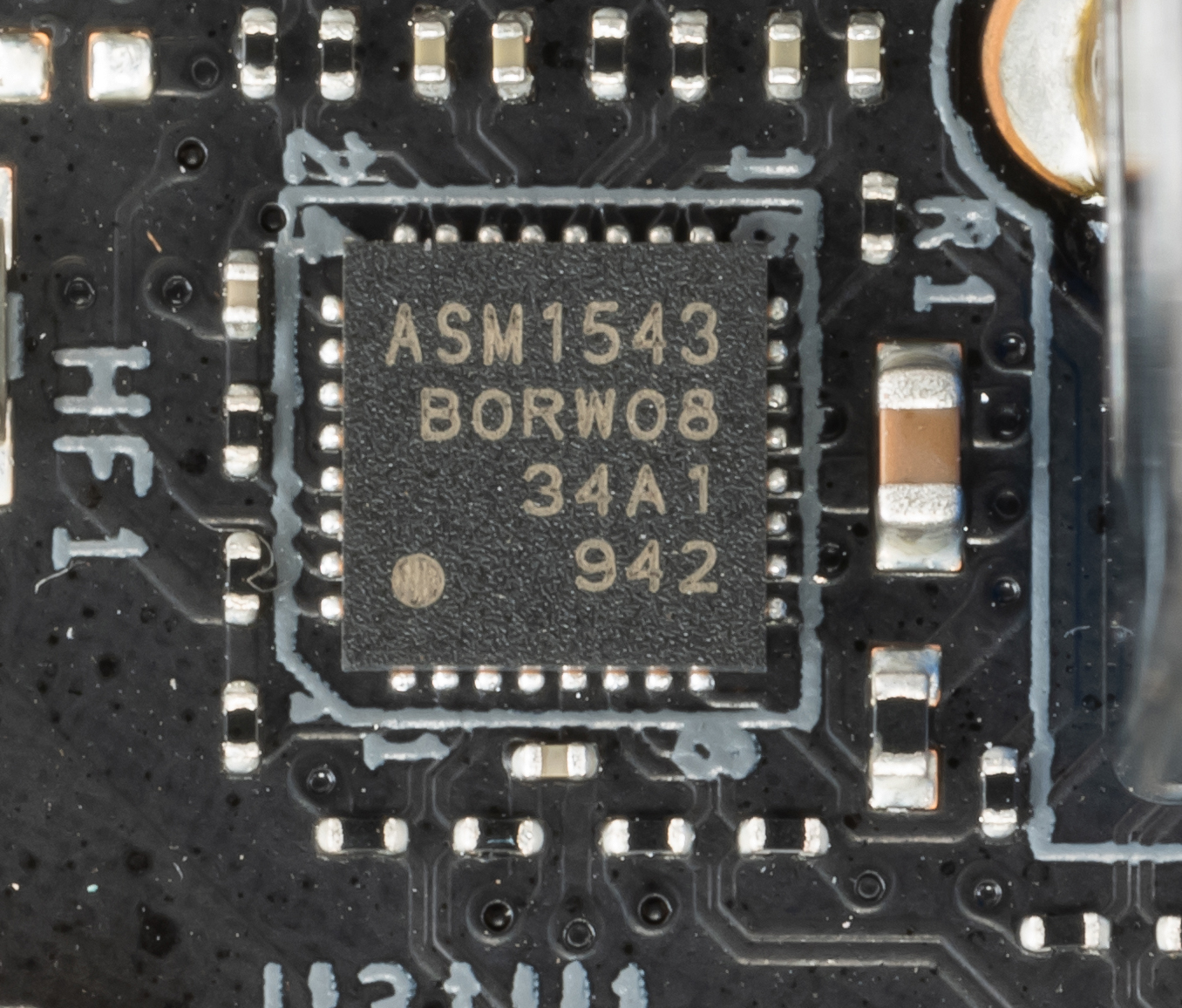

А для нужд быстрой зарядки порт Type-C на задней панели и аналогичный внутренний порт для вывода на переднюю панель имеют редрайверы от ASMedia ASM1543.
Теперь о сетевых делах.

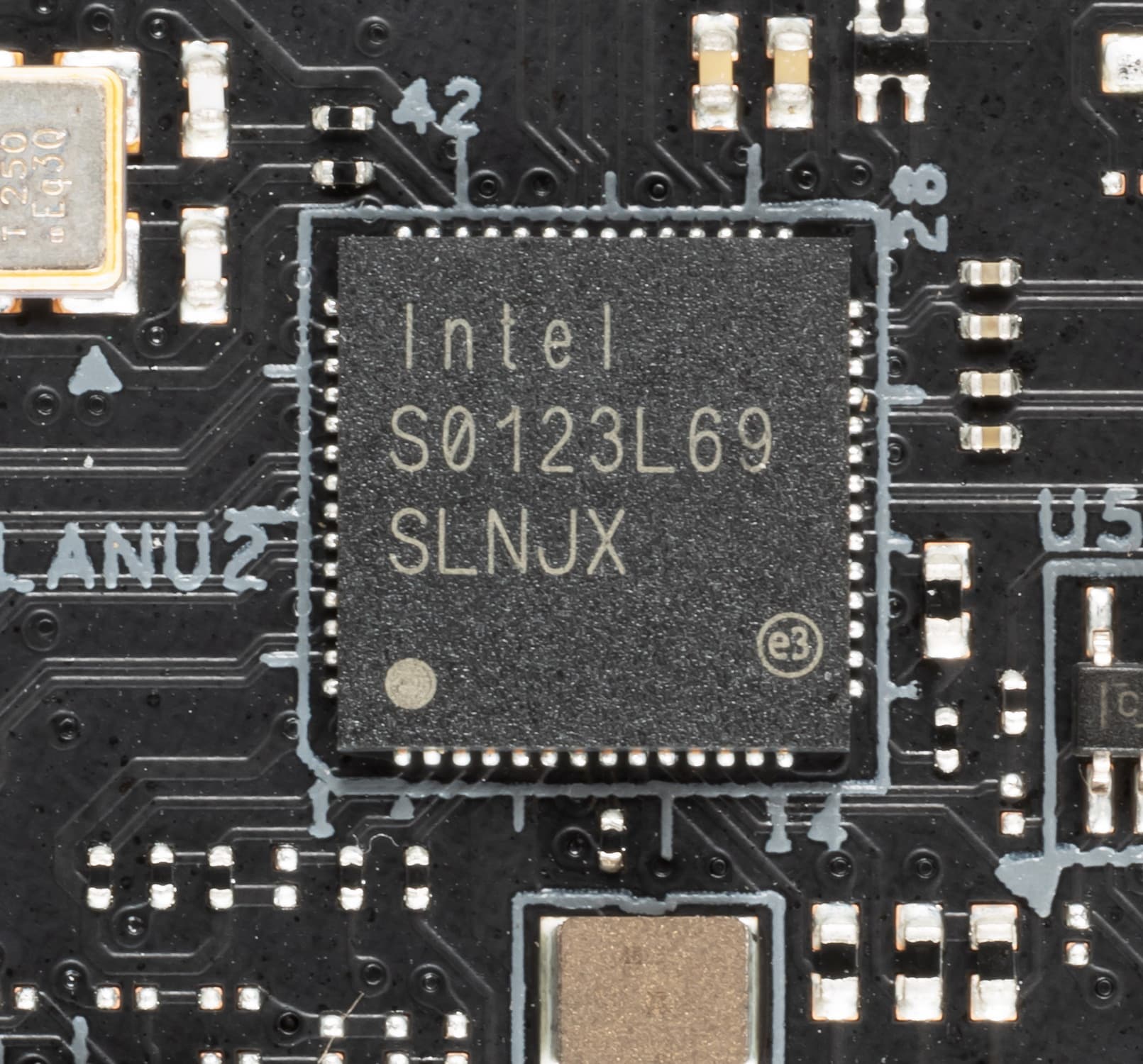

Материнская плата оснащена средствами связи прилично. Имеется скоростной Ethernet-контроллер Intel I225-V, способный работать по стандарту 2,5 Гбит/с.

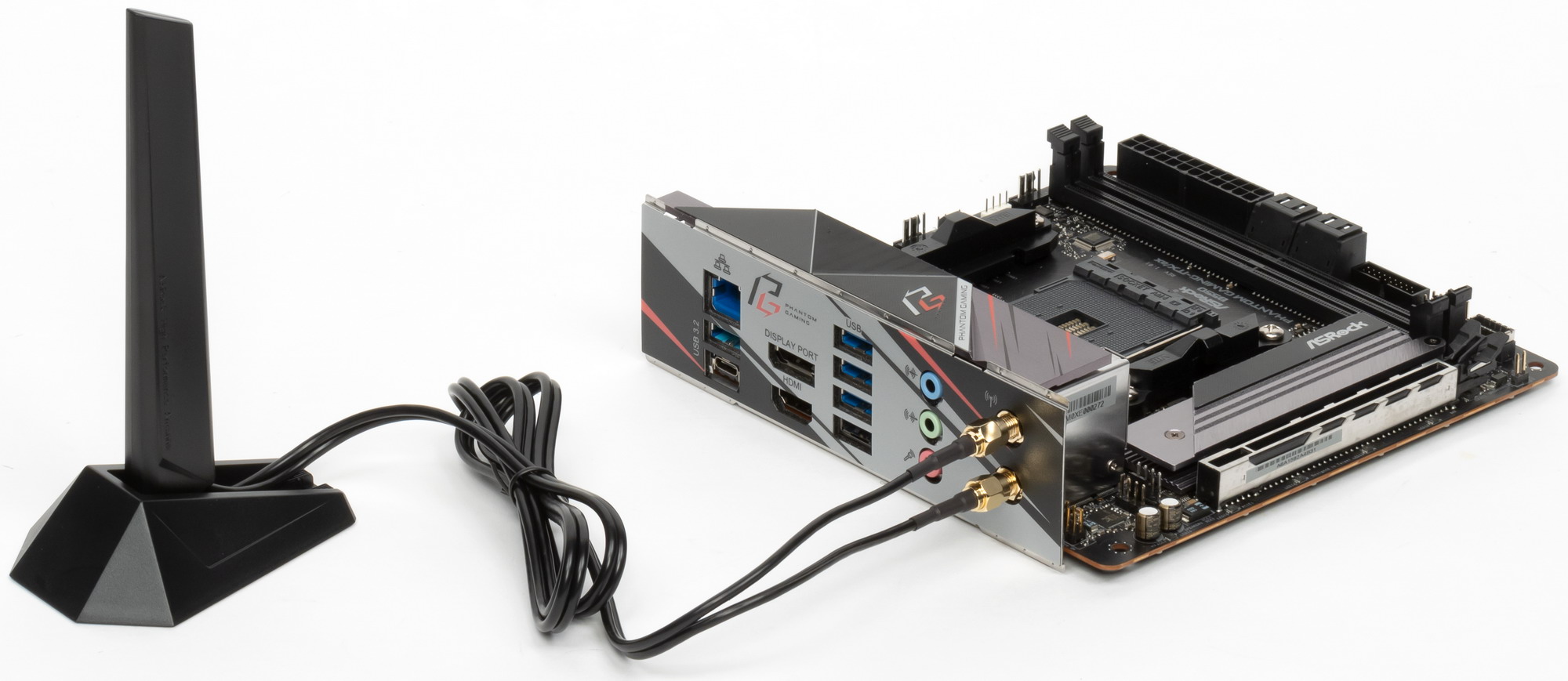

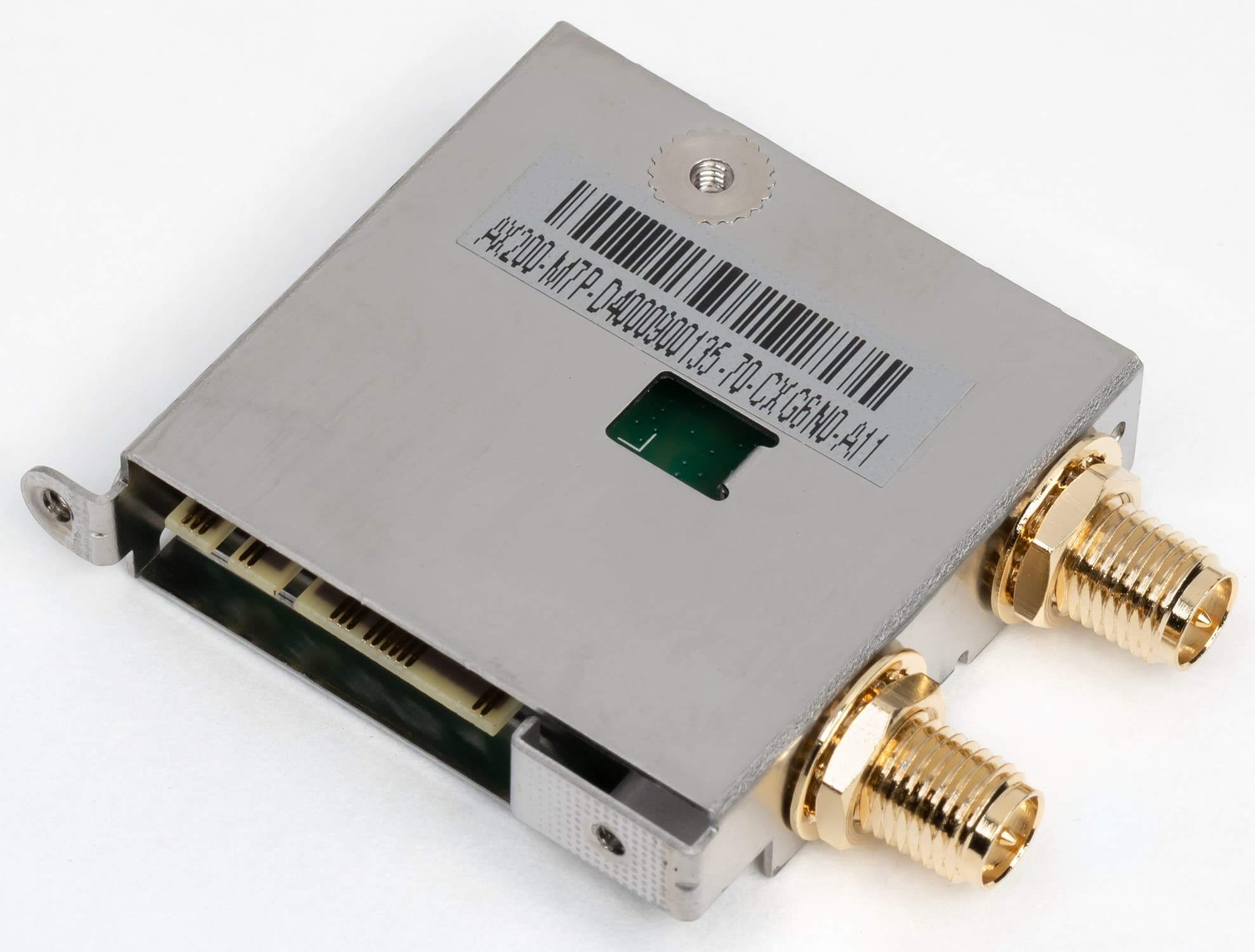

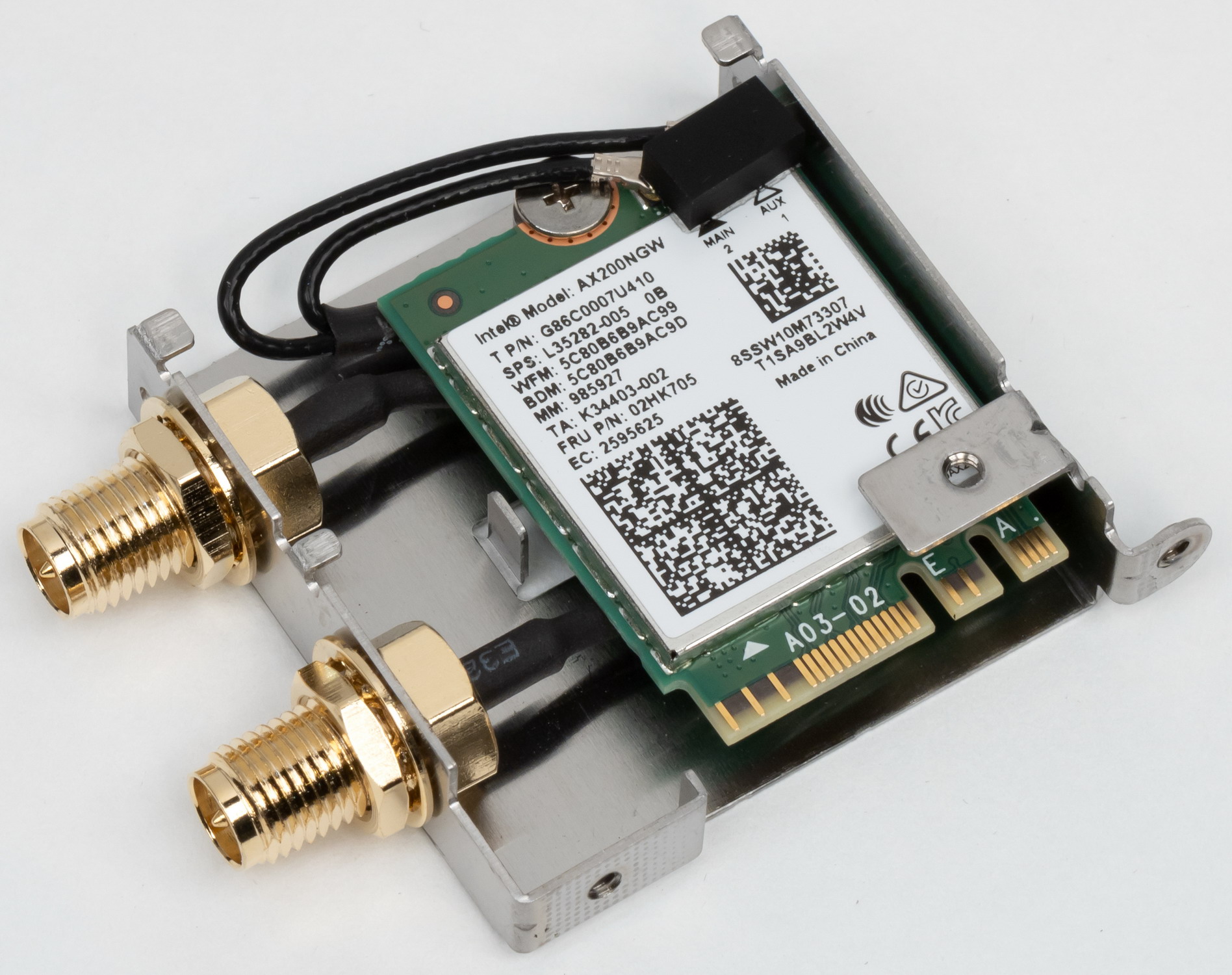

Имеется и комплексный беспроводной адаптер на контроллере Intel AX200NGW, через который реализованы Wi-Fi (802.11a/b/g/n/ac/ax) и Bluetooth 5.0. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.
Аудиоподсистема

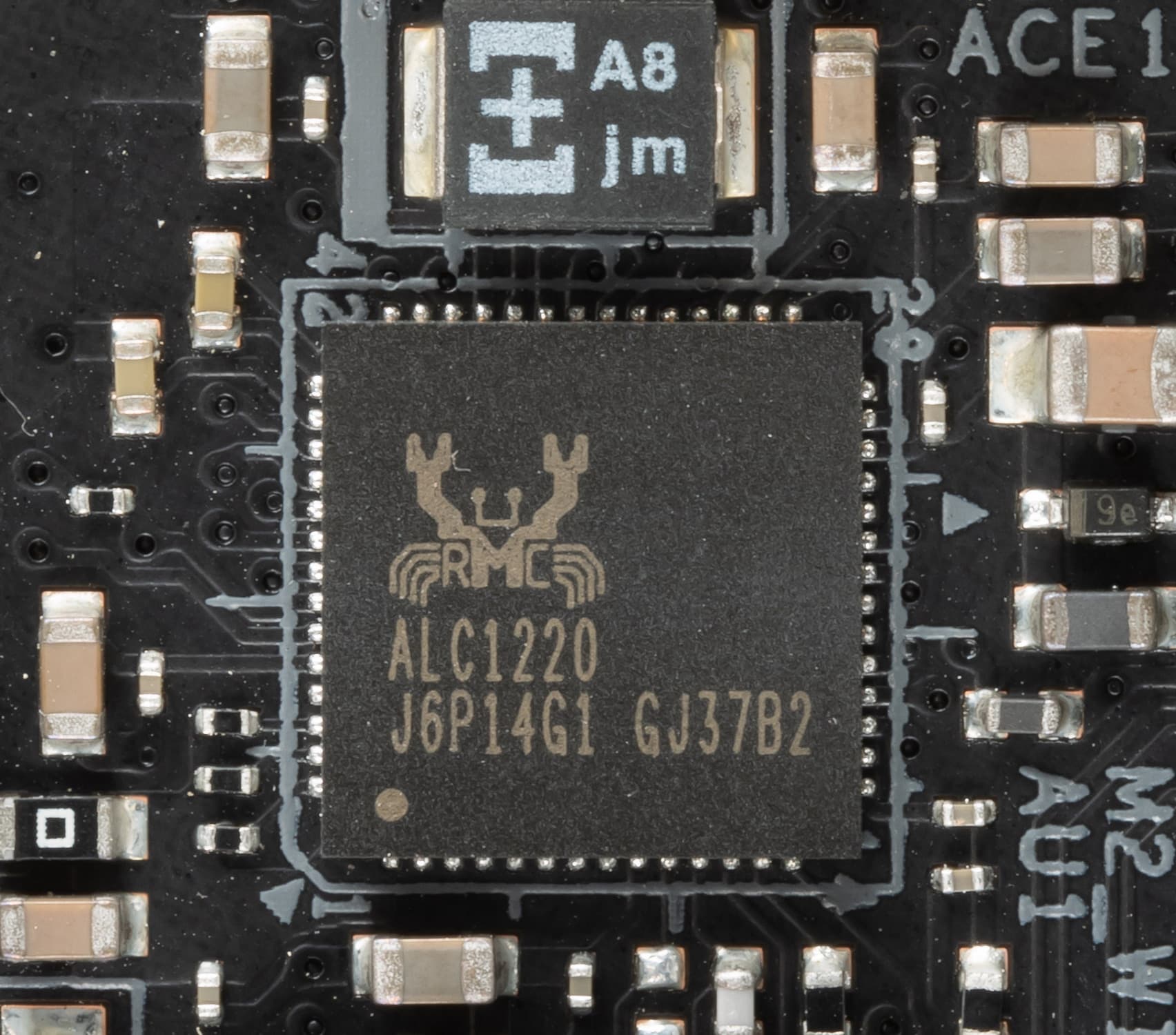

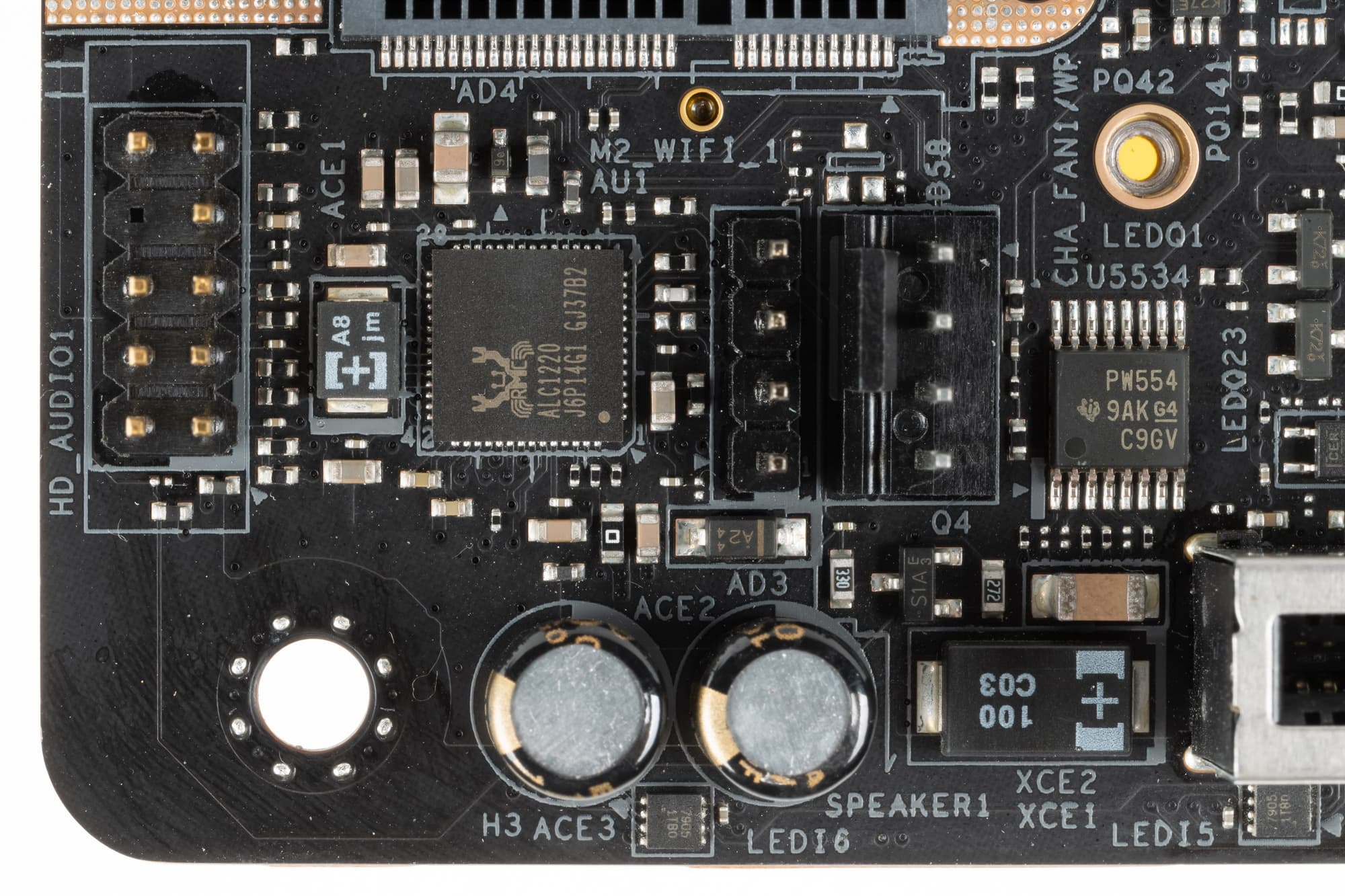

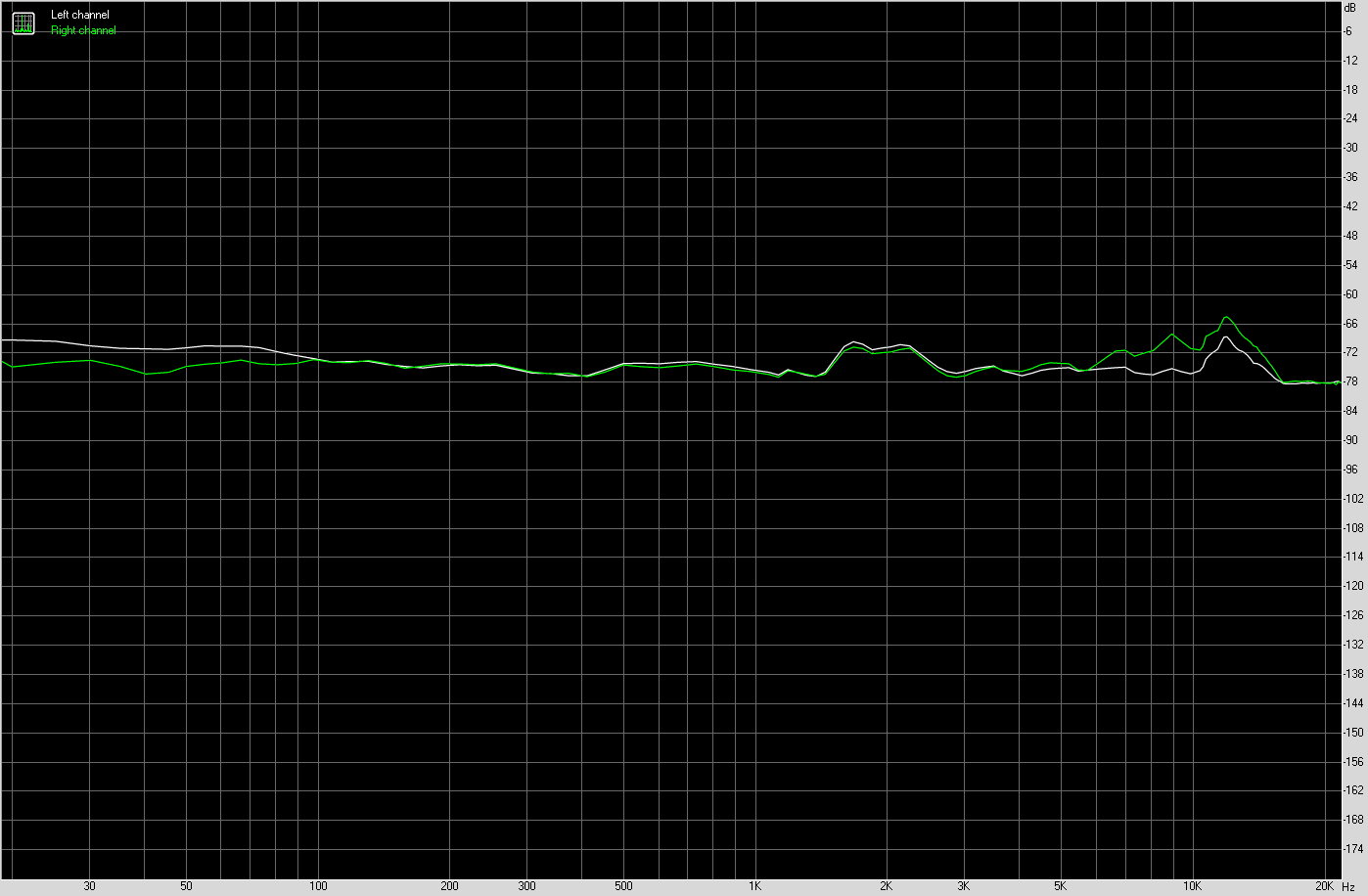

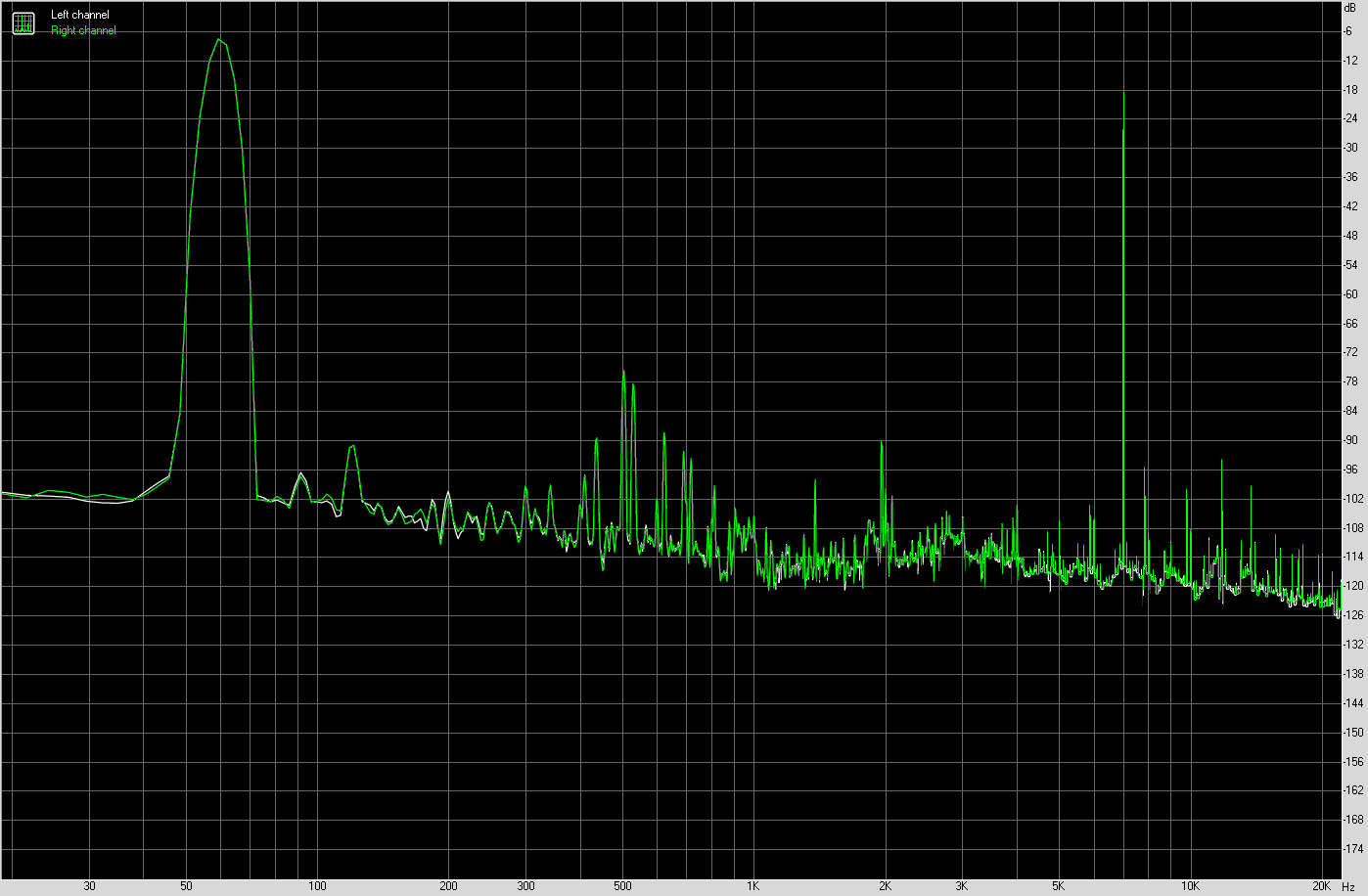

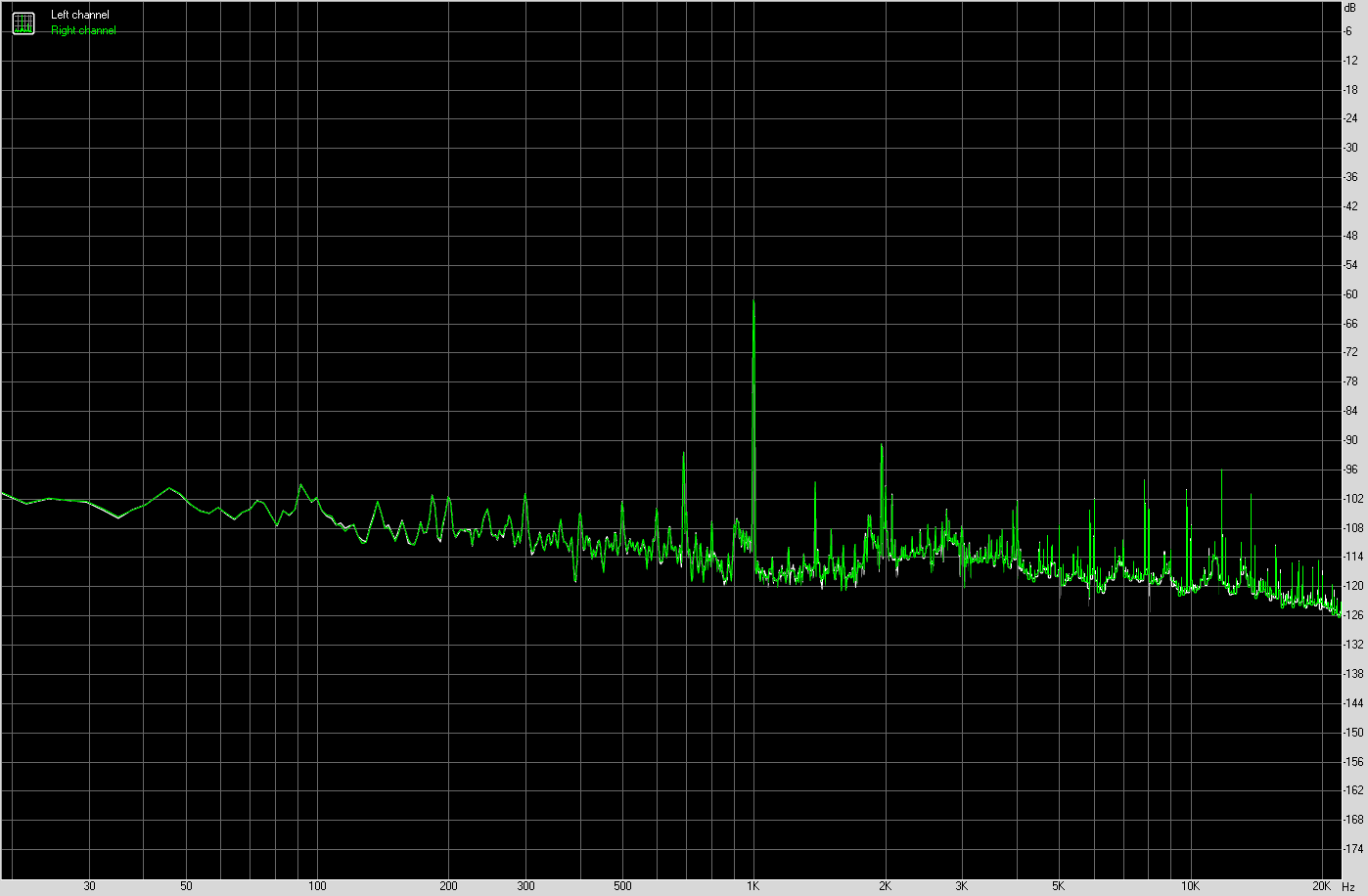

Как и во всех современных материнских платах звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1, однако в данном случае реализована схема 5.1.
В аудиоцепях платы применяются «аудиофильские» конденсаторы
Аудиотракт вынесен на угловую часть платы. Все аудиоразъемы на задней панели имеют привычную нам цветовую окраску и позолочены изнутри. Вот насчет изолированности аудиотракта есть ряд сомнений. Да и ниже приведенные тесты показали, что проблемка имеется.

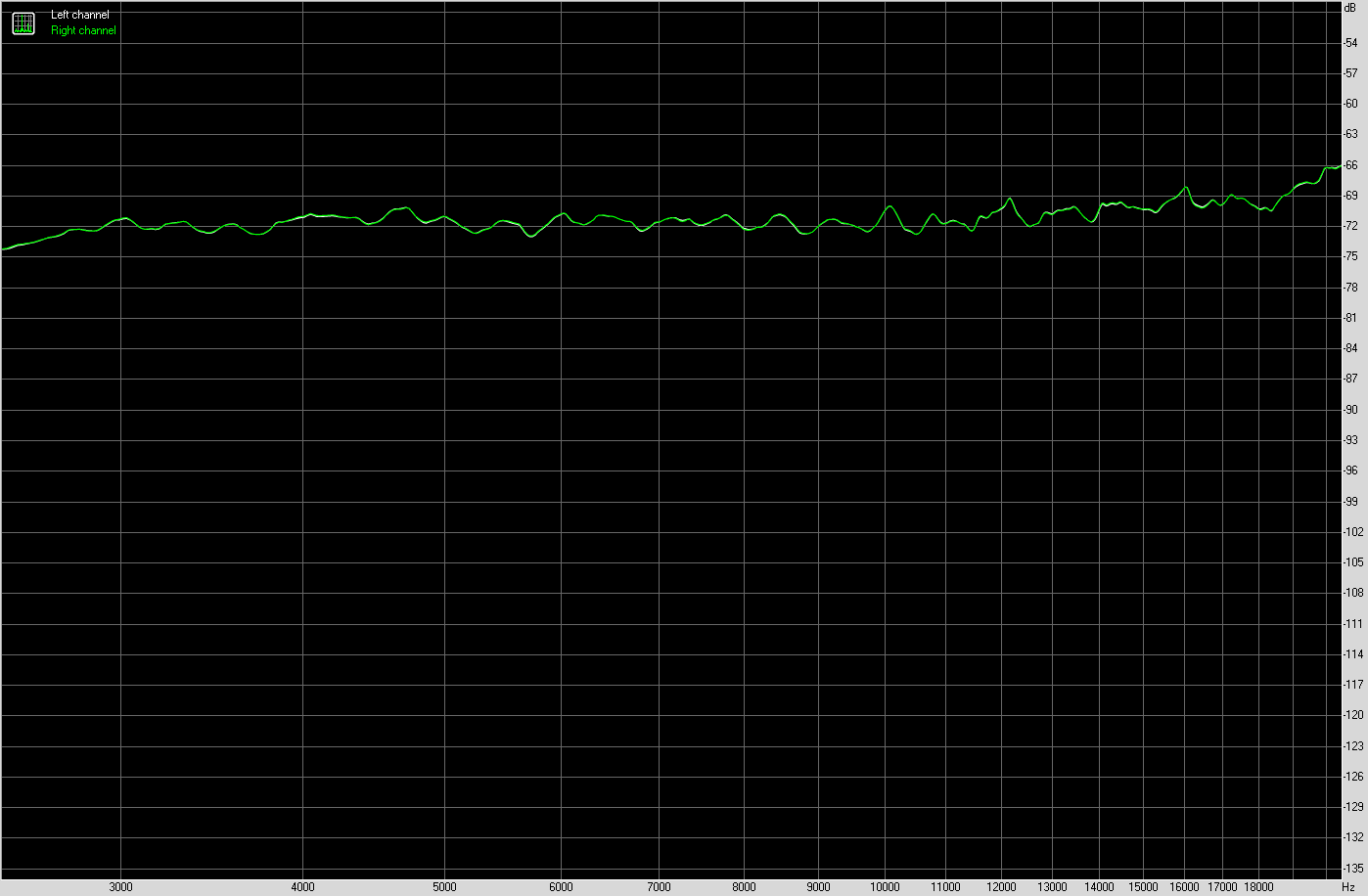

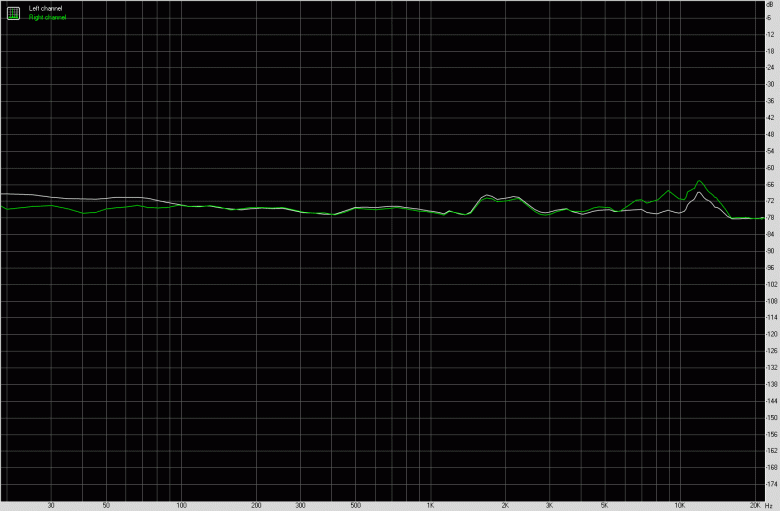

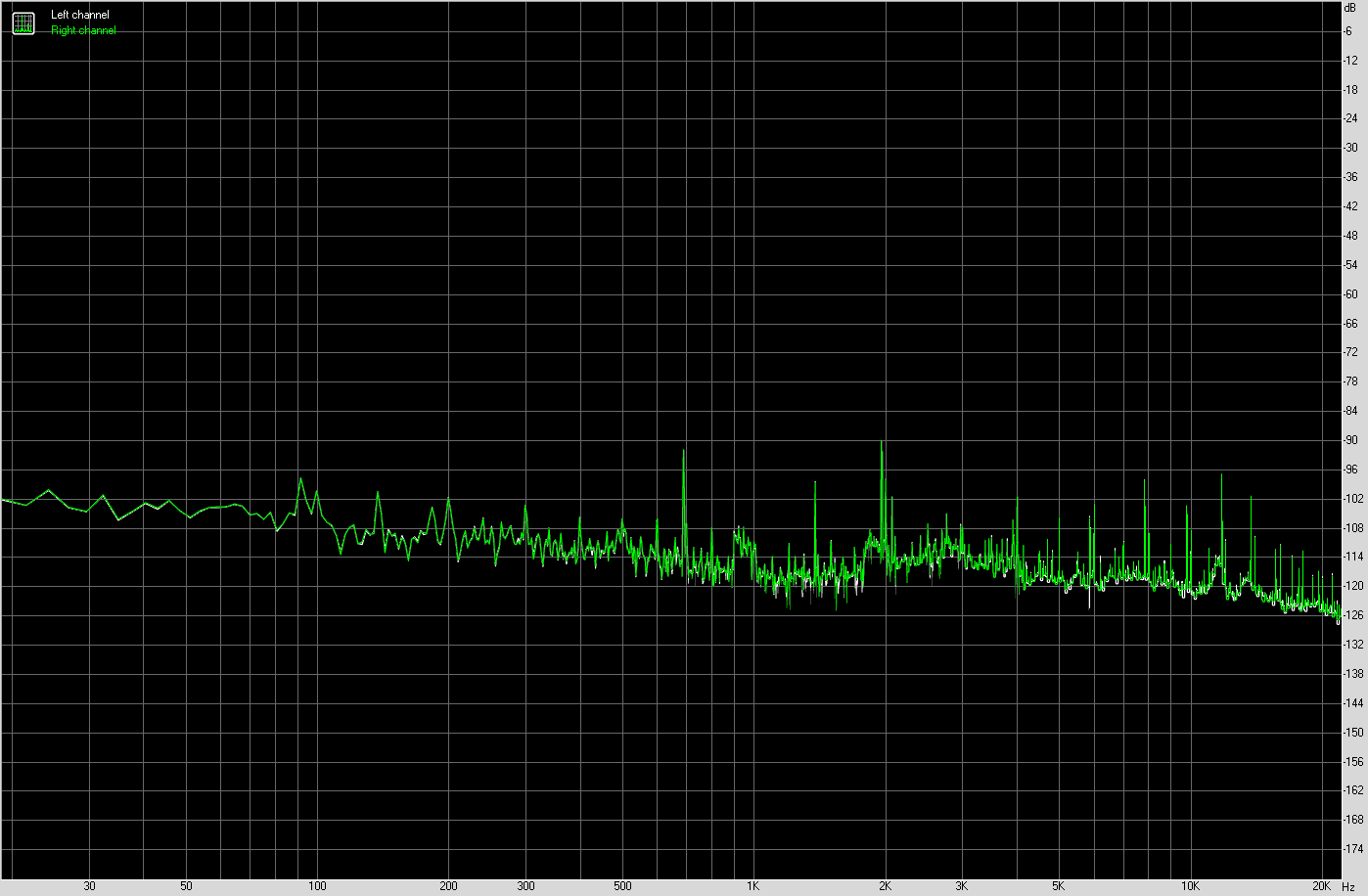

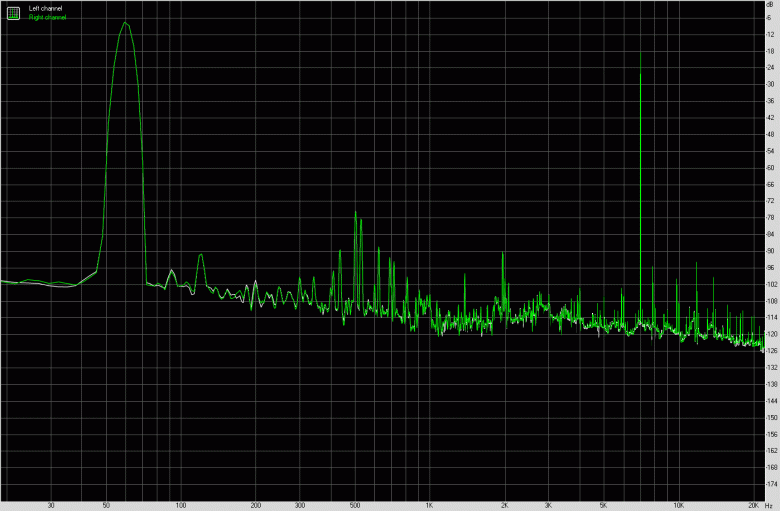

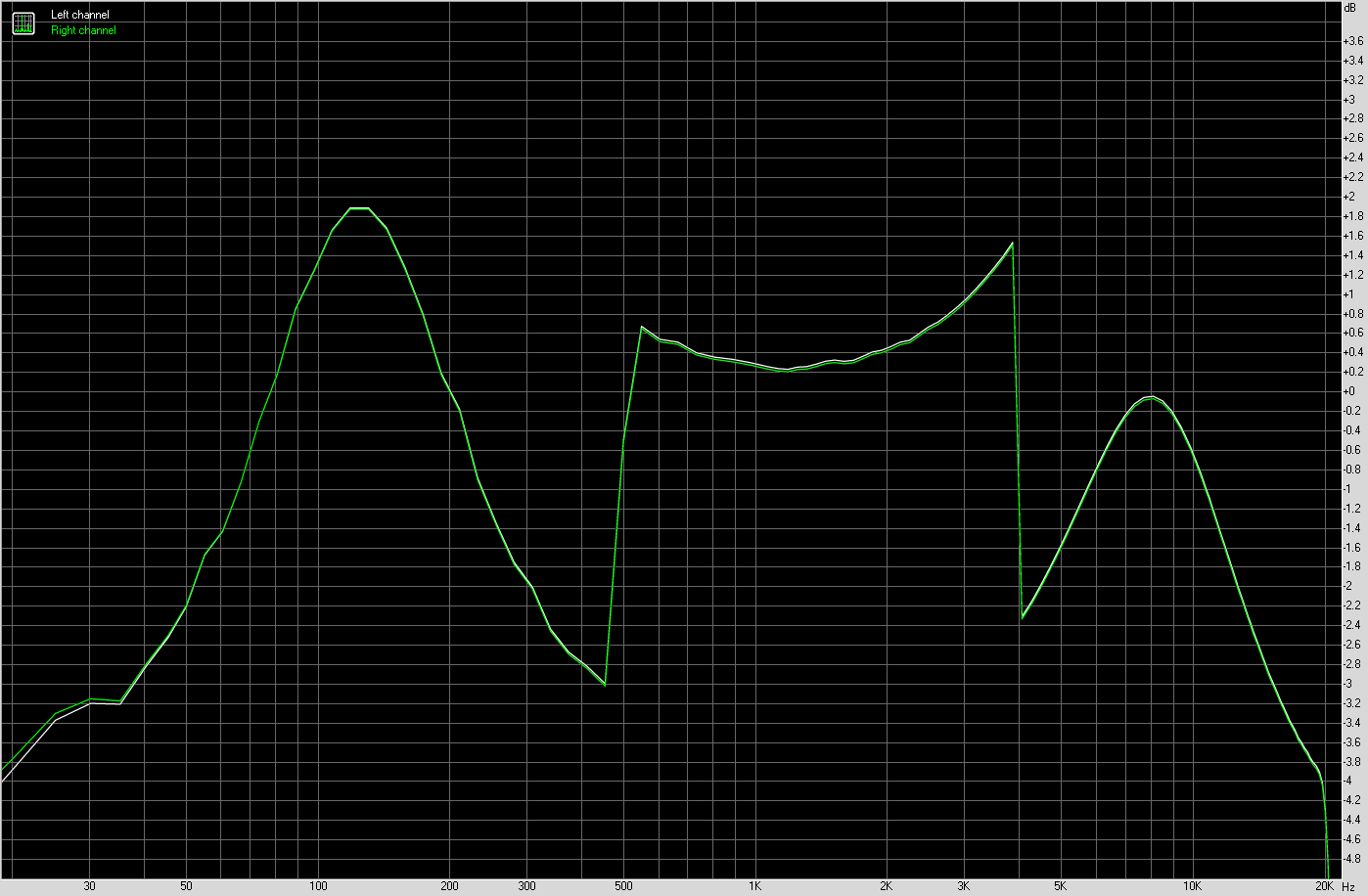

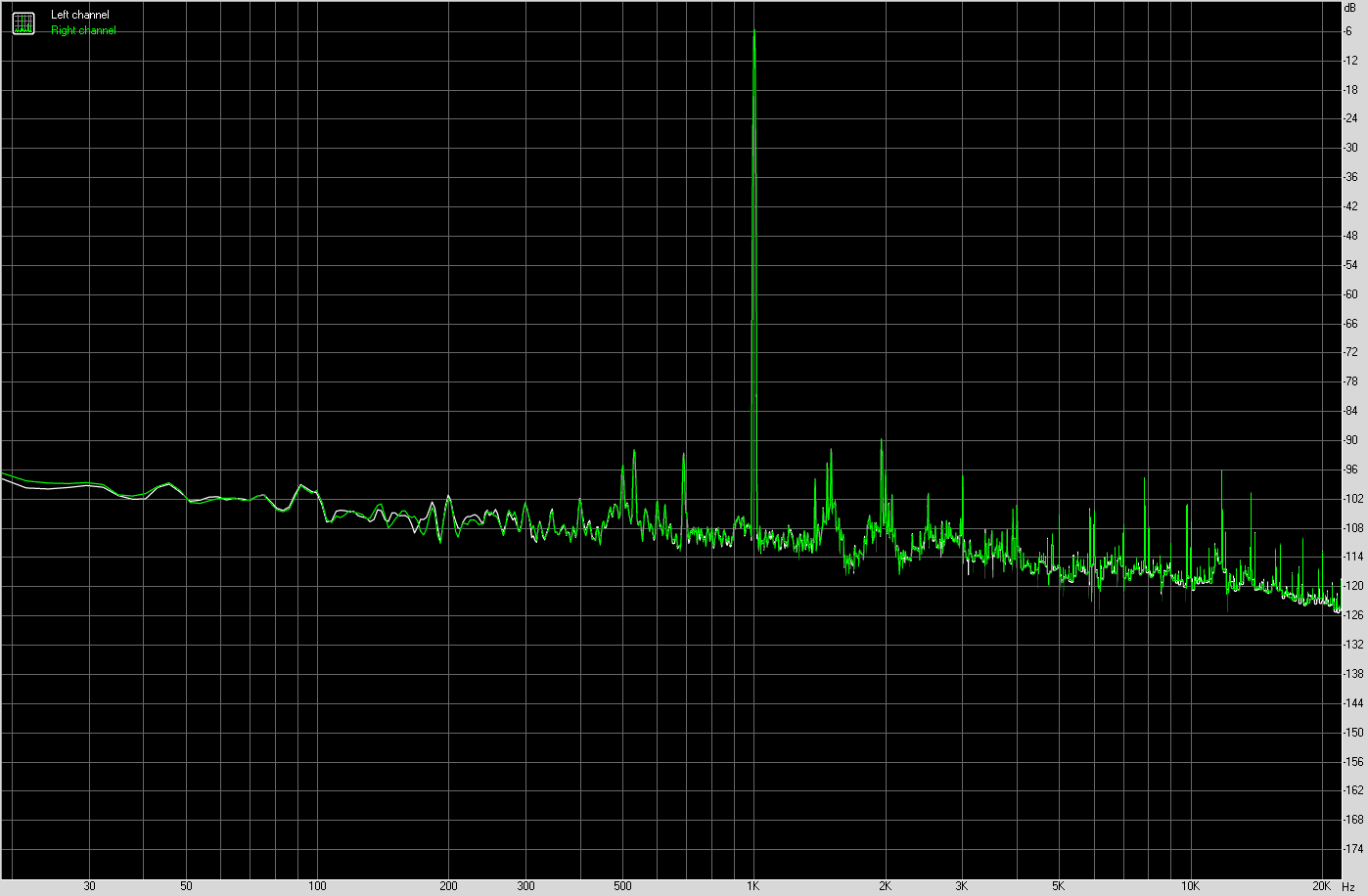

Но в целом очевидно, что это стандартная аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.
Питание, охлаждение

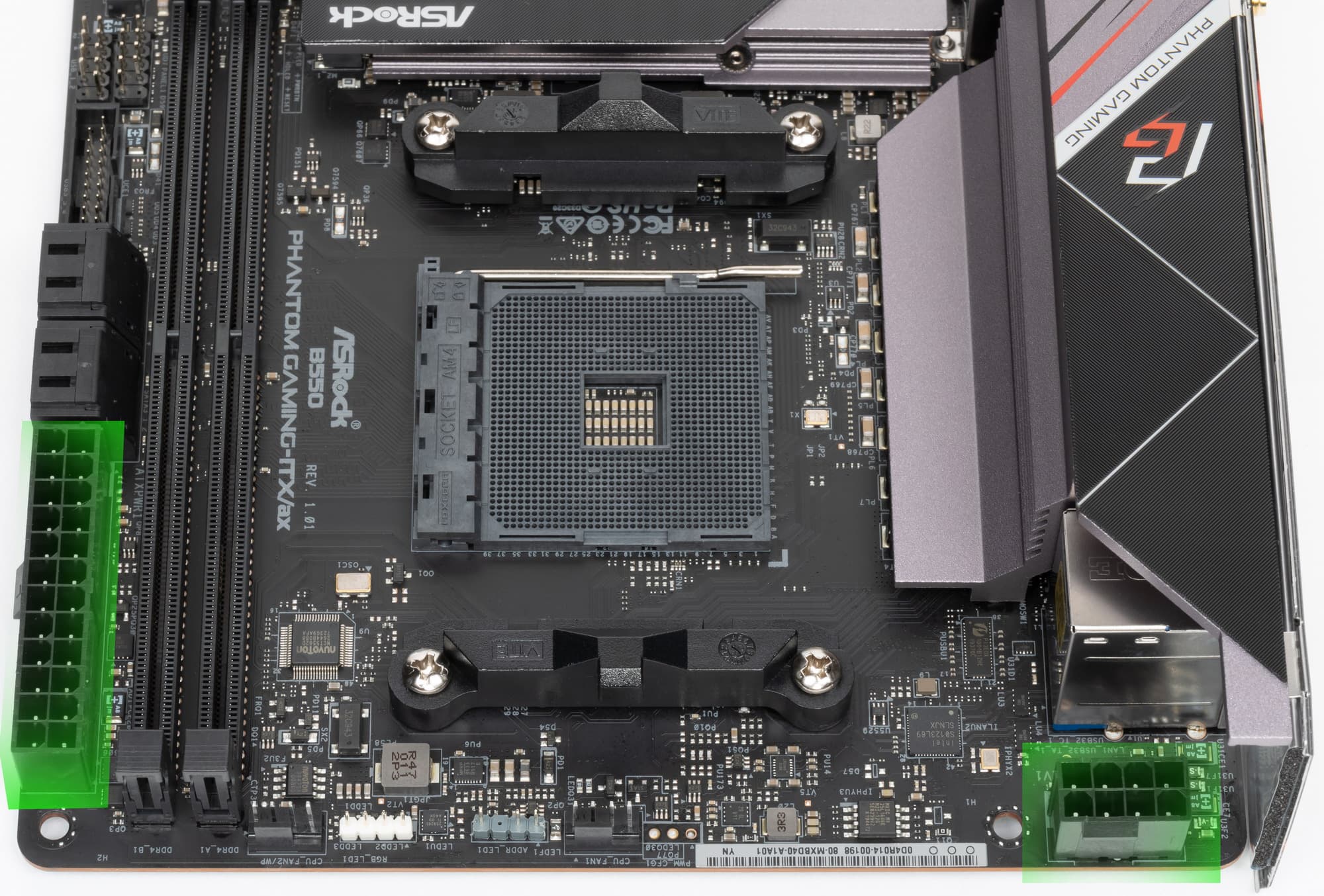

Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX здесь есть еще EPS12V (8-контактный).

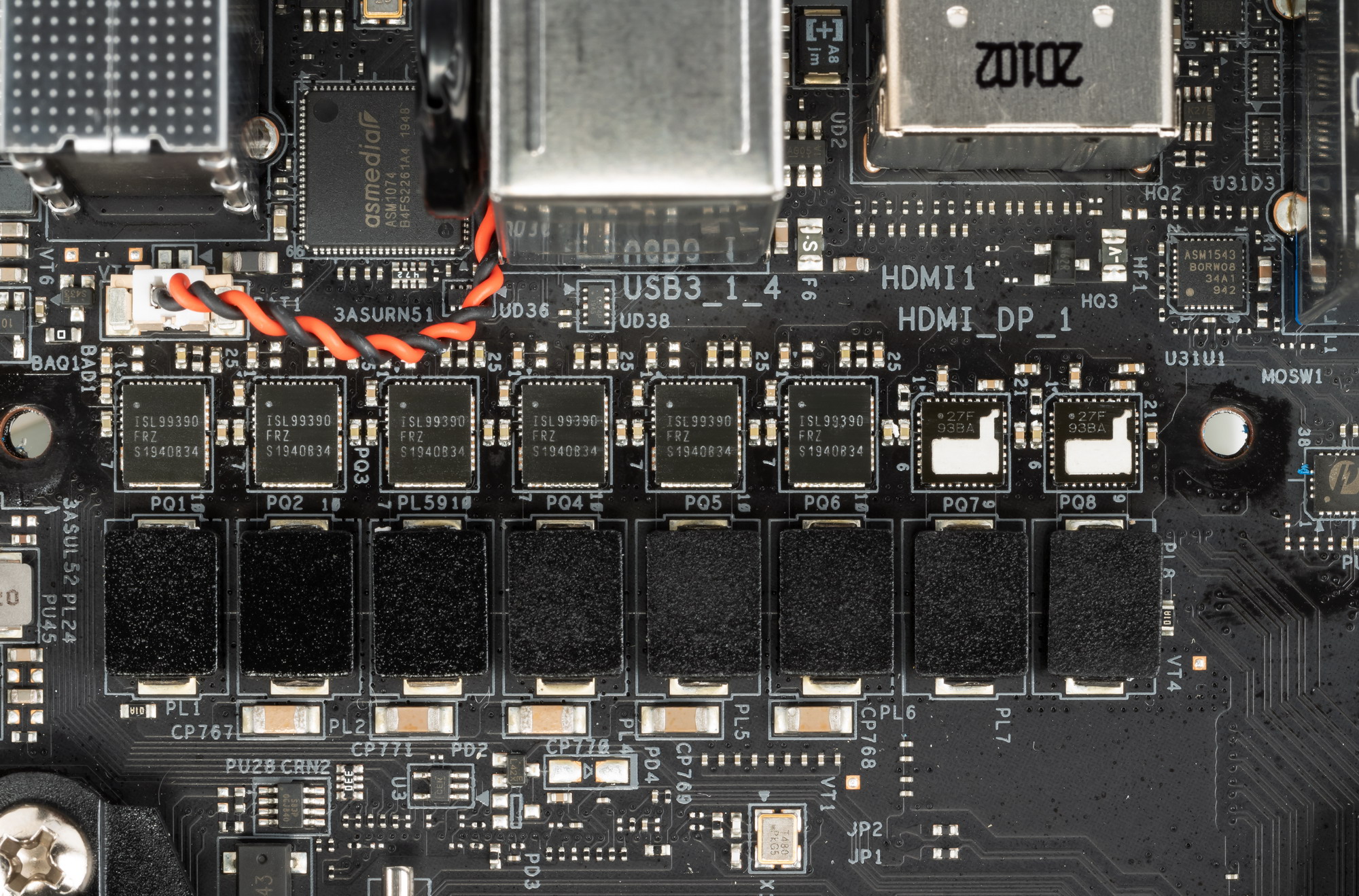

Система питания неплохая для такой крохотной материнки: всего 8 фаз.

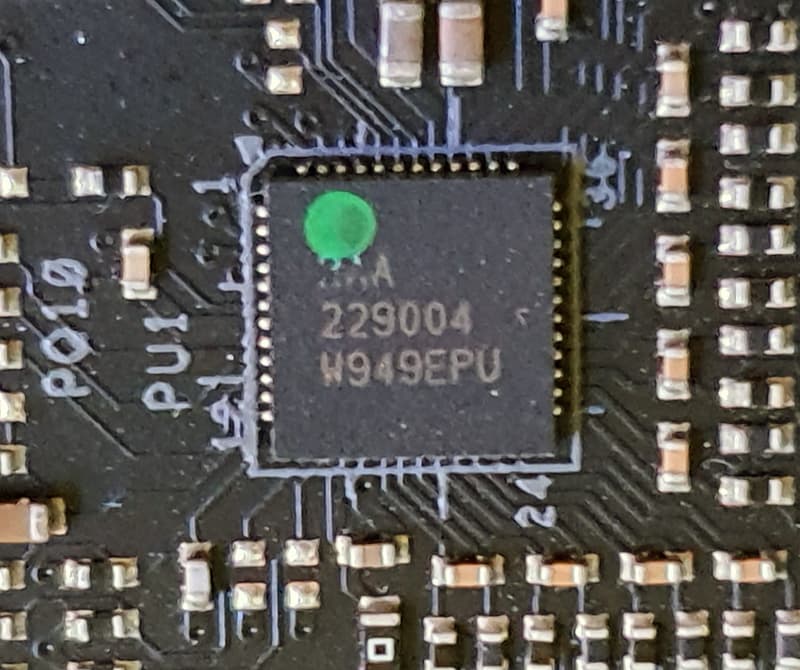

Для управления фазами используется цифровой контроллер RAA229004 от Renesas, рассчитанный максимум именно на 8 фаз.
6 фаз предназначены для ядра, и еще 2 для SoC.

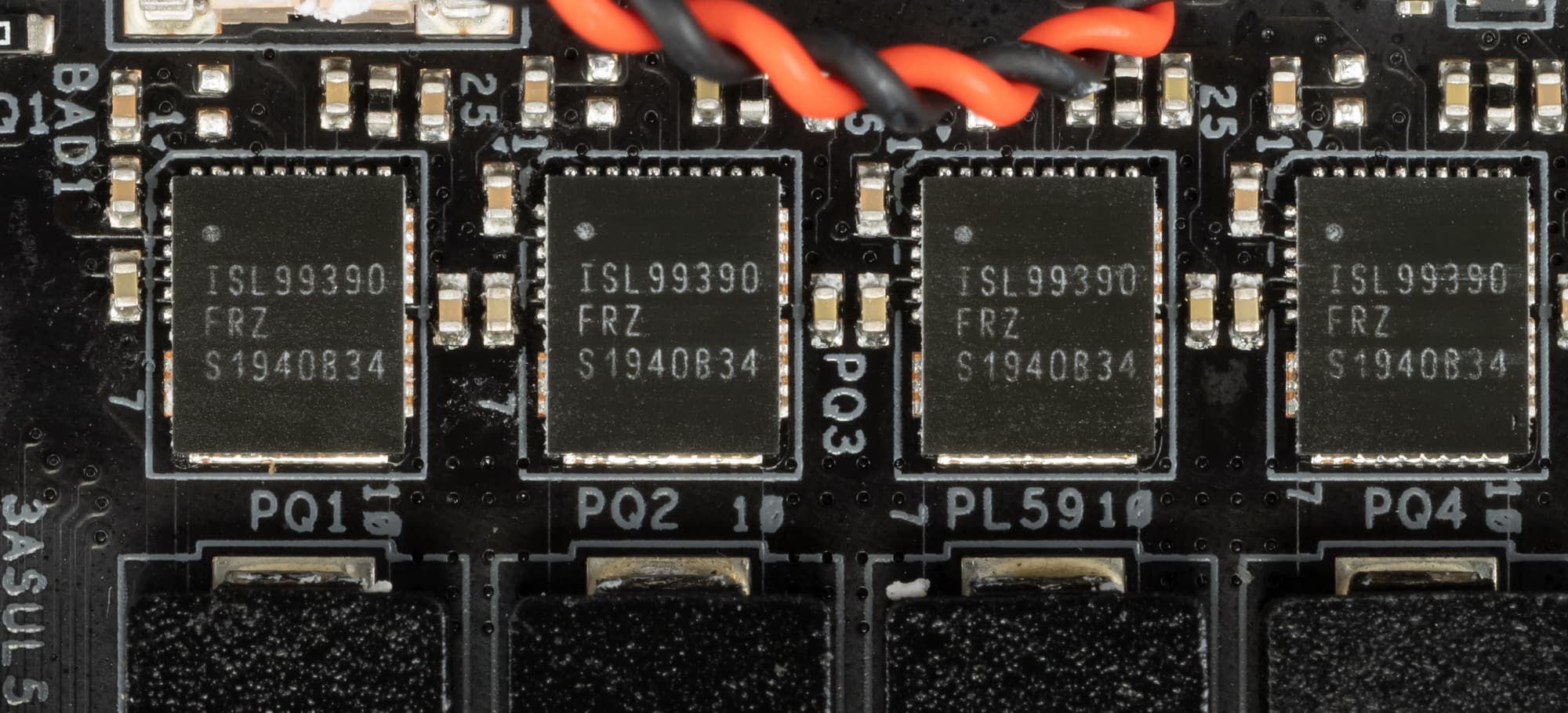

В схеме питания ядра задействованы мосфеты ISL99390 от Intersil (Infineon), рассчитанные на максимальный ток в 90А. То есть в сумме такая система питания способна пропустить через себя огромную нагрузку, и потому должна легко справиться даже с самыми прожорливыми процессорами.

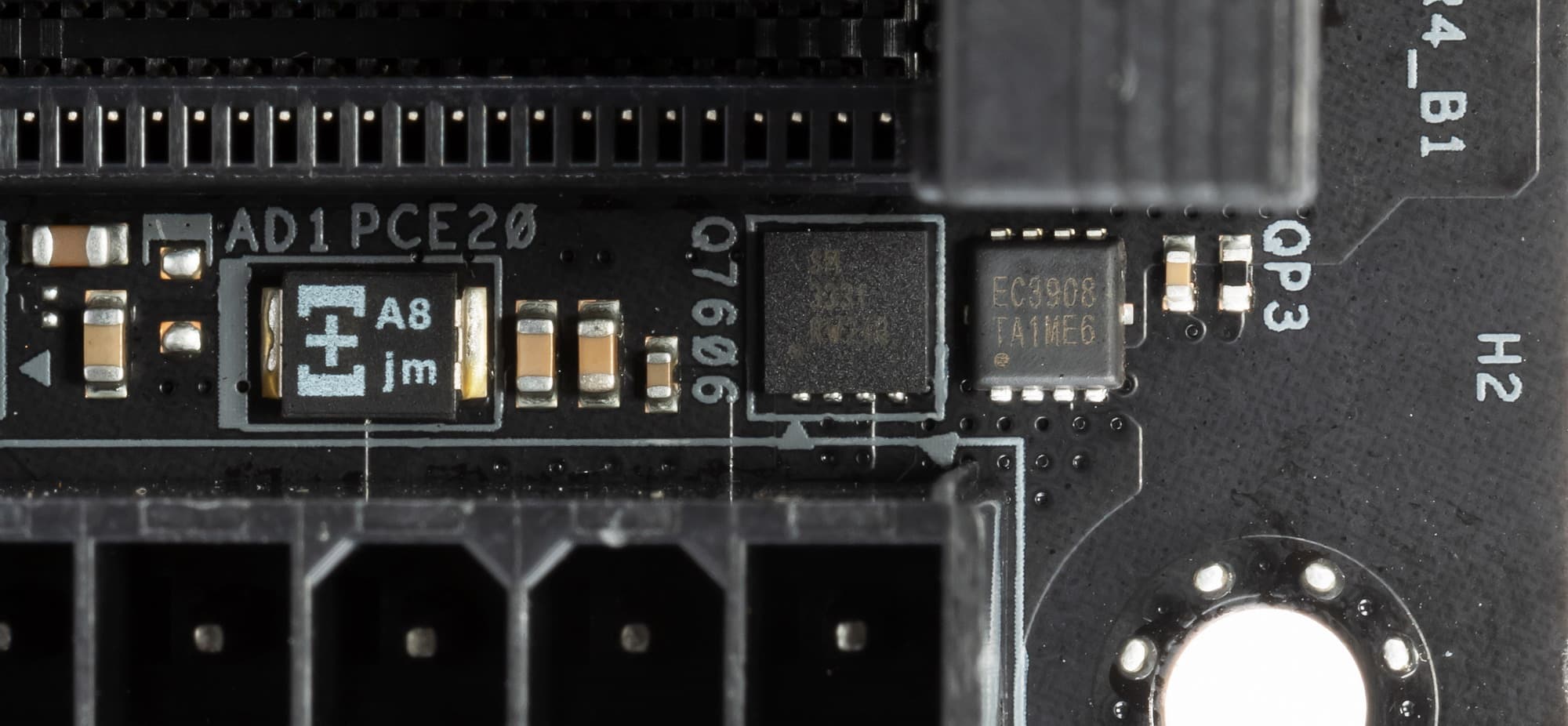

Что касается модулей оперативной памяти, то здесь реализована однофазная схема.

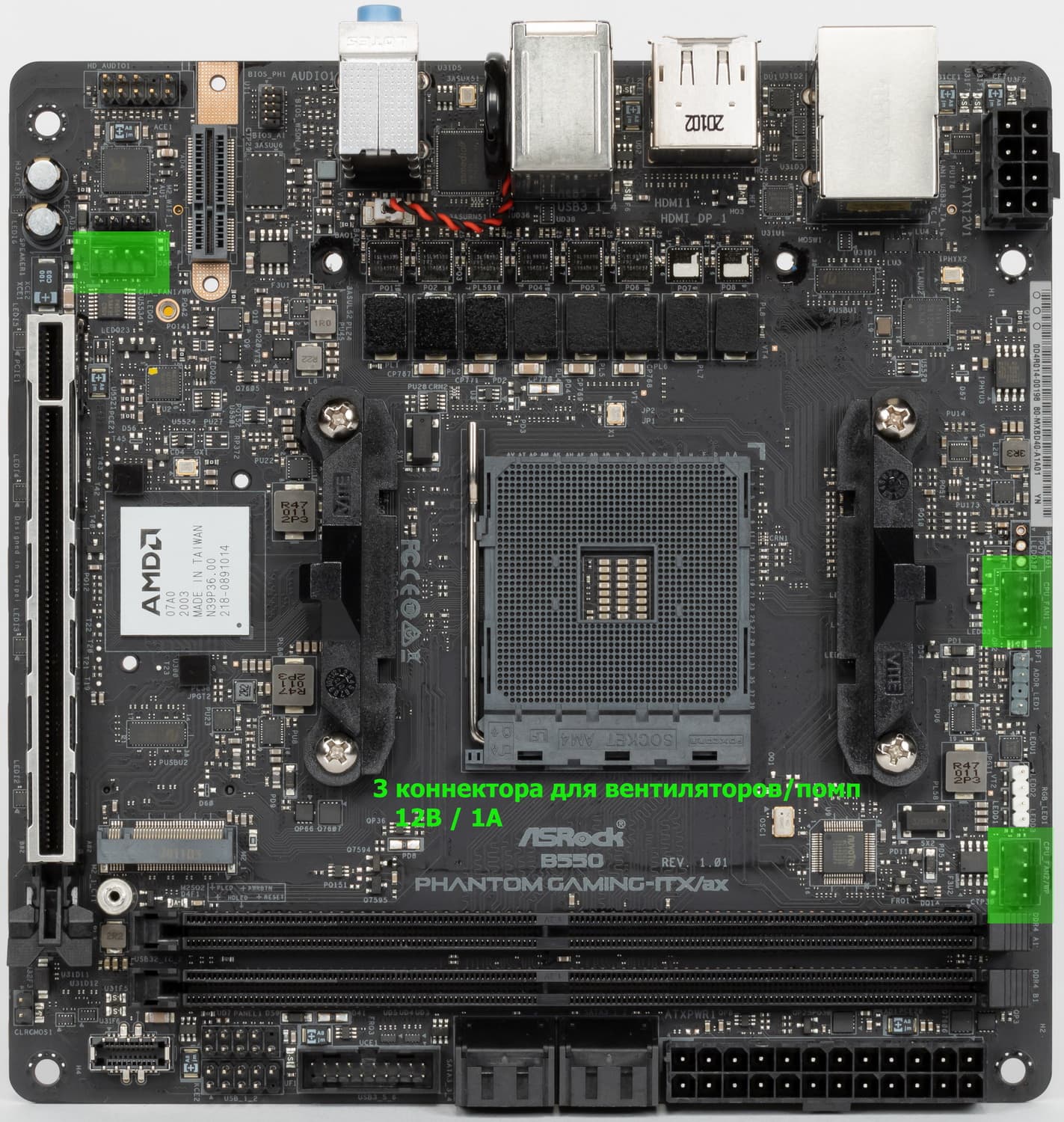

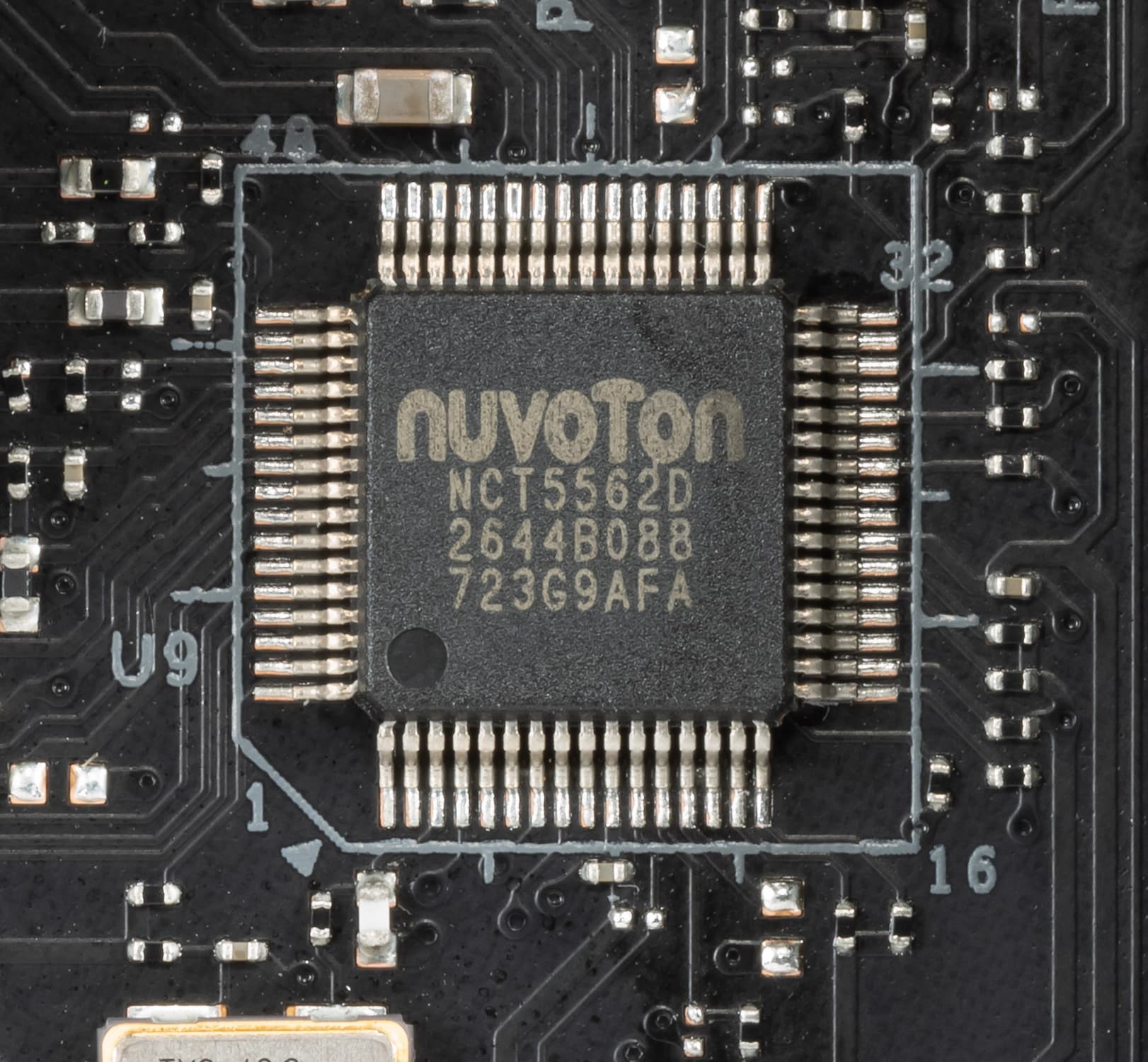

Теперь про охлаждение.

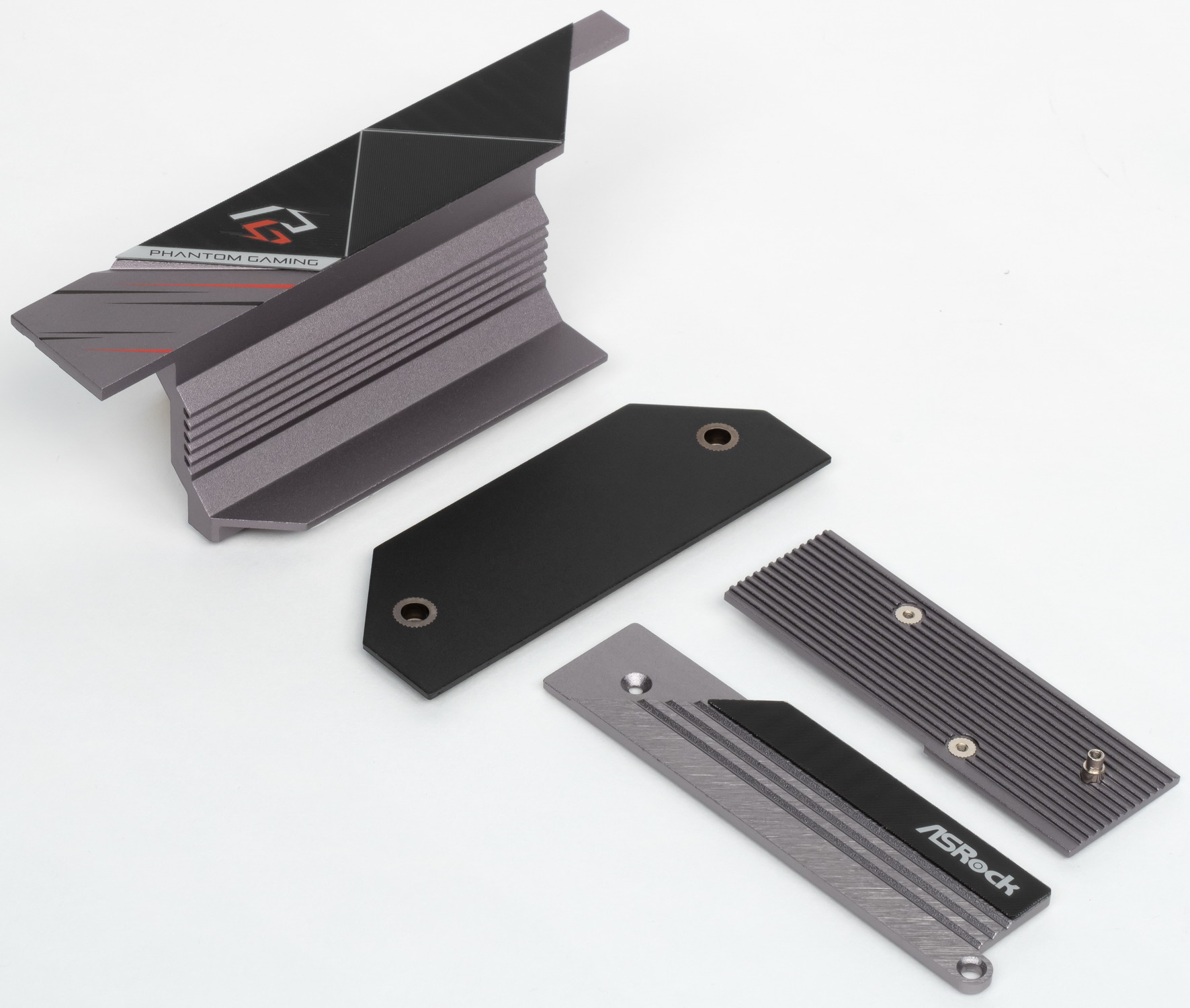

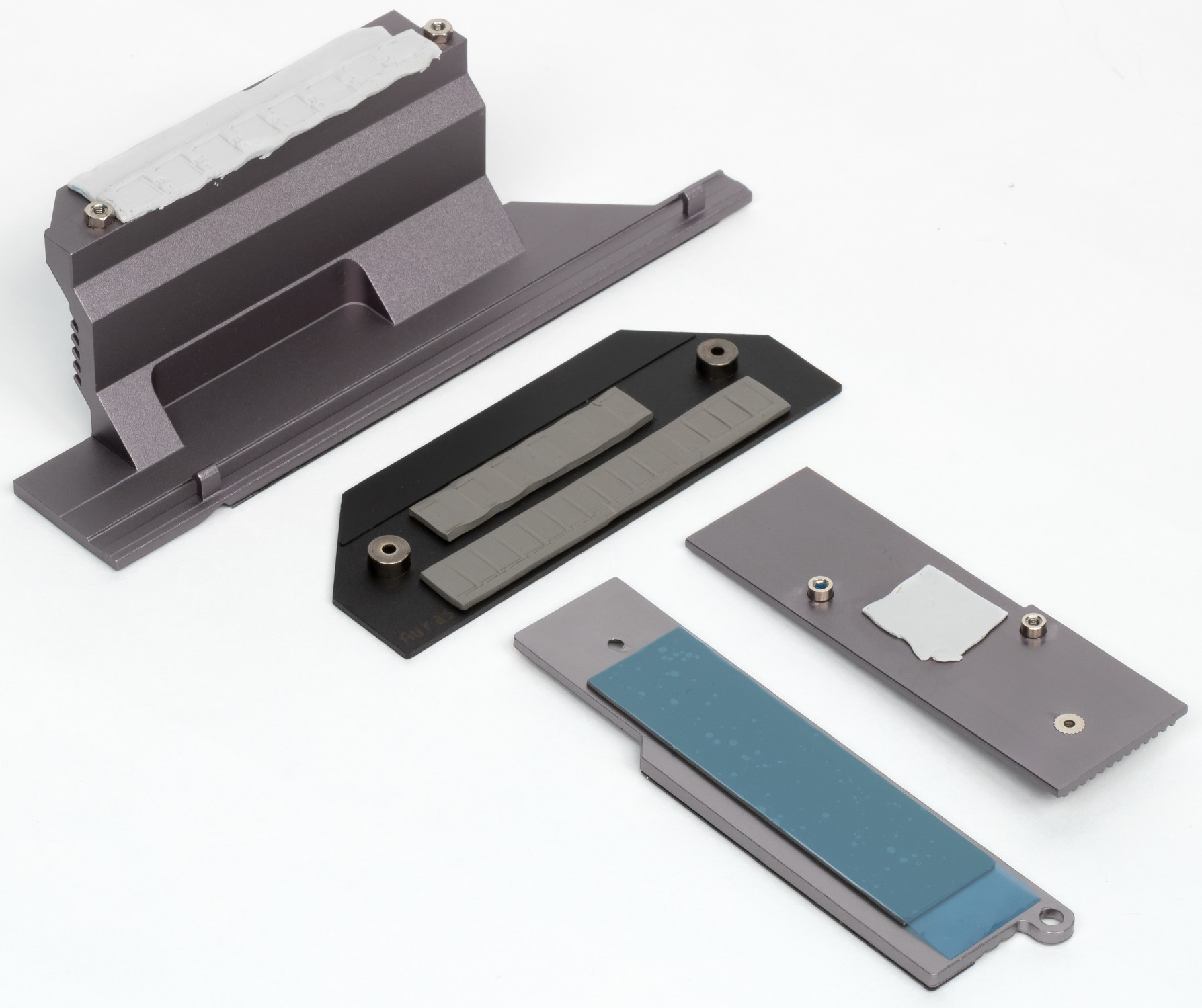

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.
Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей, и этот радиатор находится прямо под M.2_1. Да, установленный в него накопитель не касается чипсетного радиатора, однако в целом это решение спорно: и чипсет не очень хорошо охлаждается, и модуль в M.2_1 может все же перегреваться от горячего воздуха, идущего от чипсета.
VRM-секция имеет свой один раздельный радиатор. Также имеется пластина для охлаждения конденсаторов на обороте печатной платы.
Над блоком разъемов задней панели отдельного кожуха нет, его роль играет радиатор VRM.

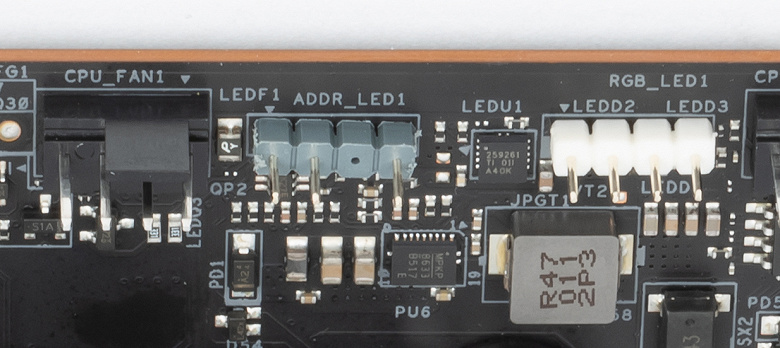

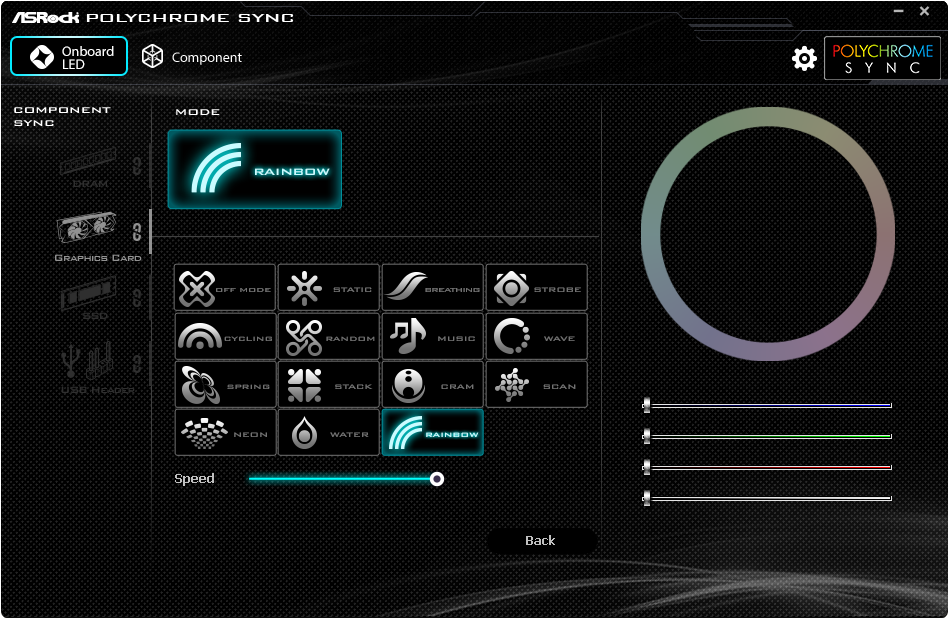

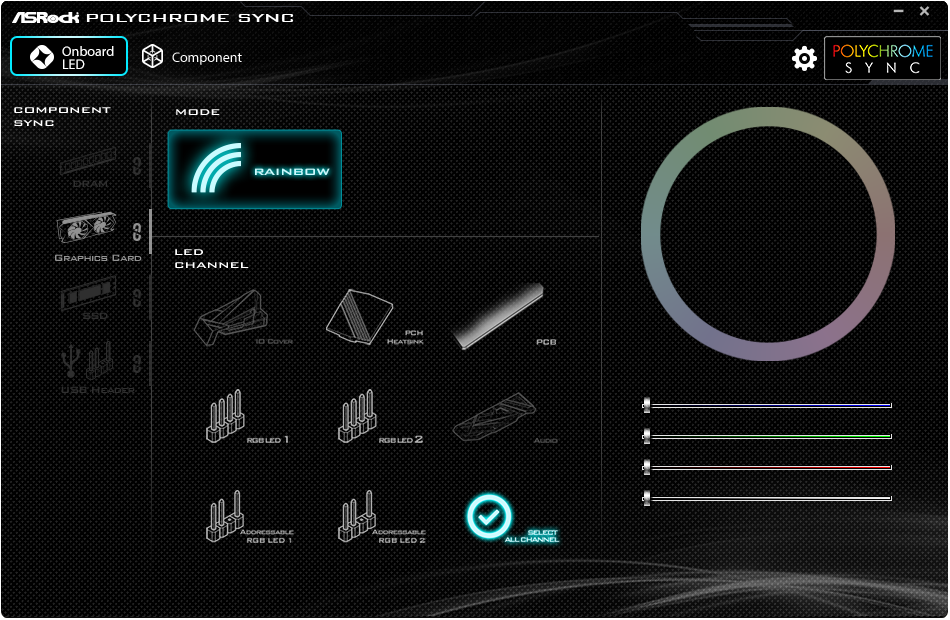

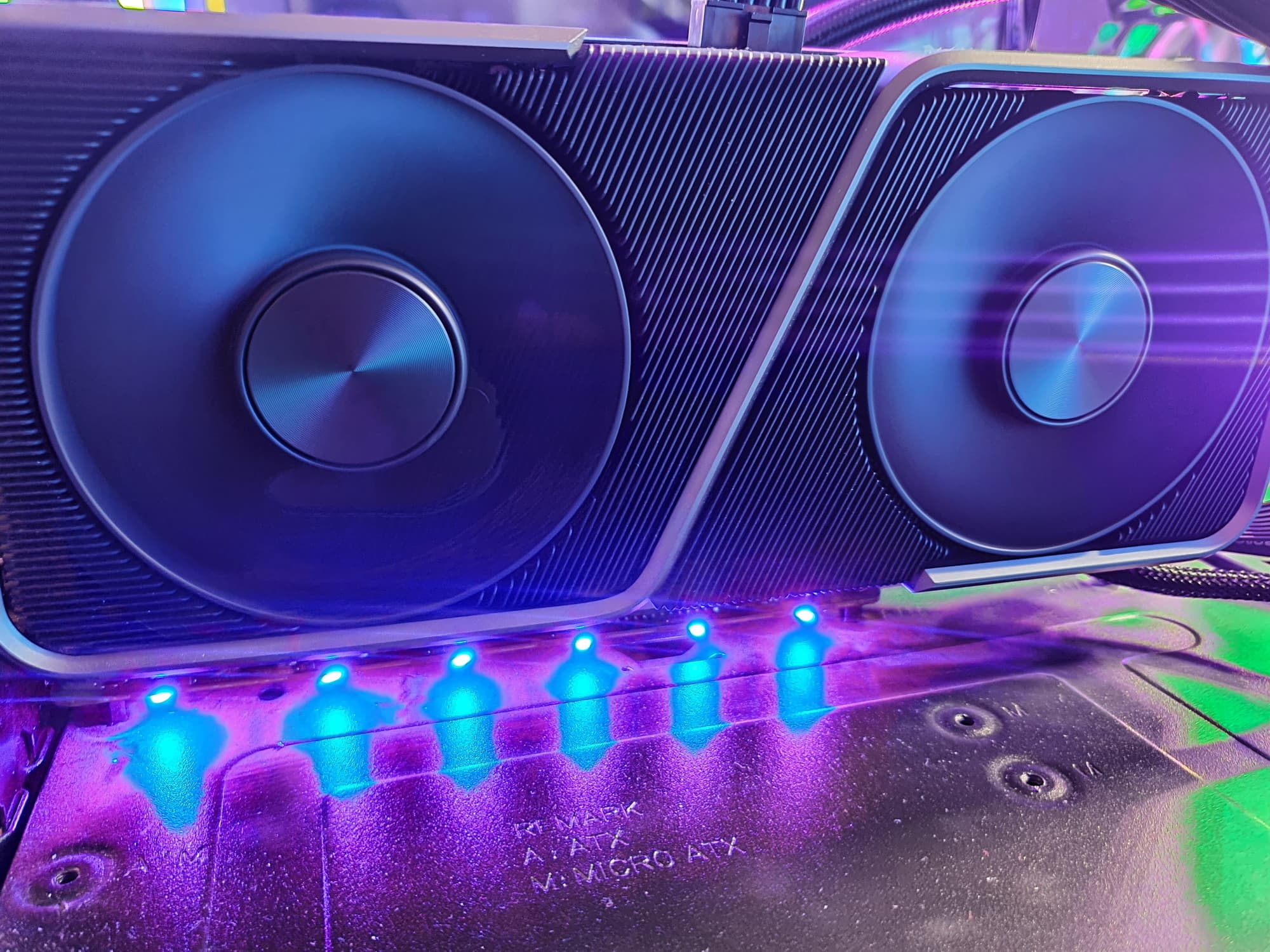

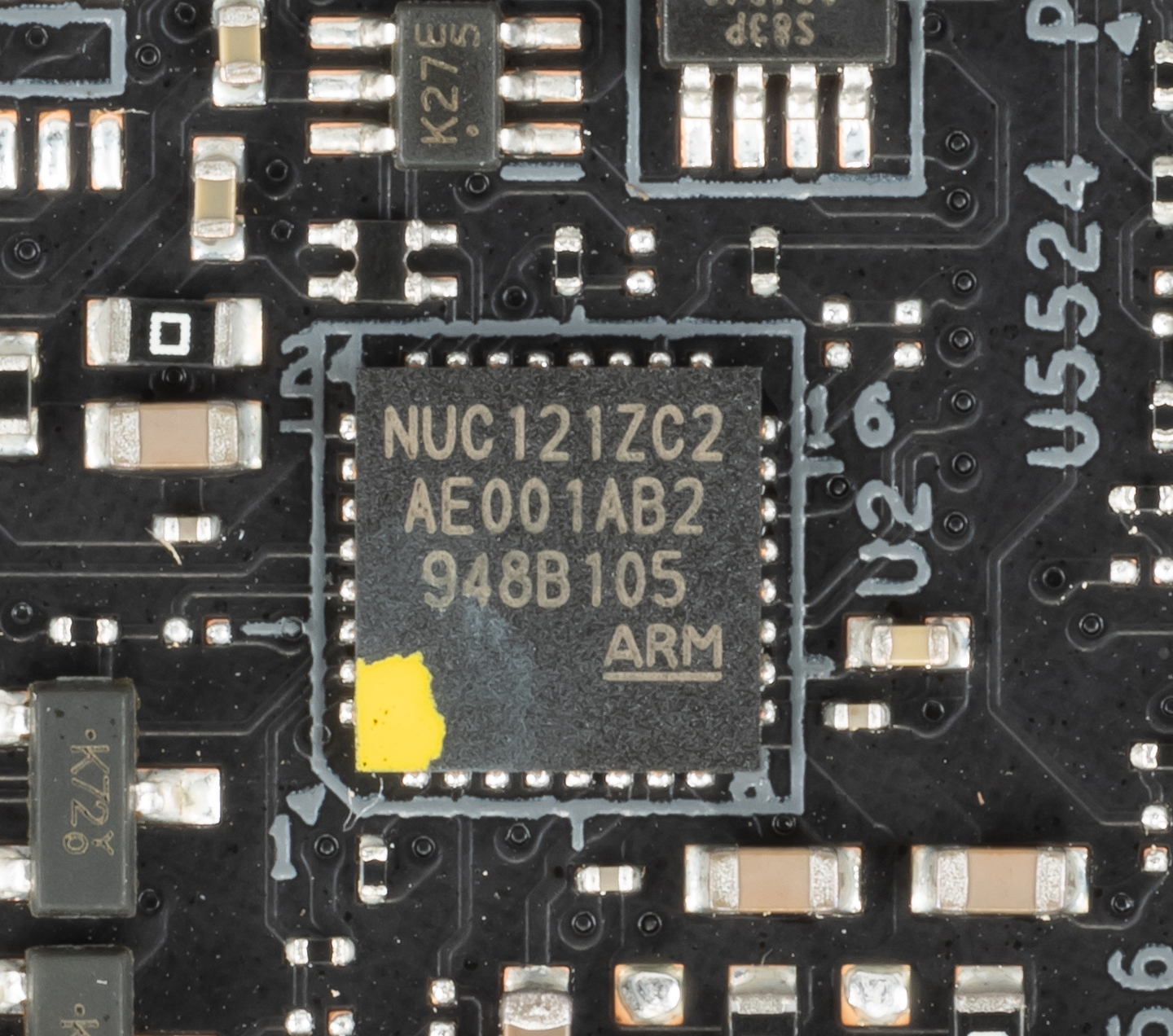

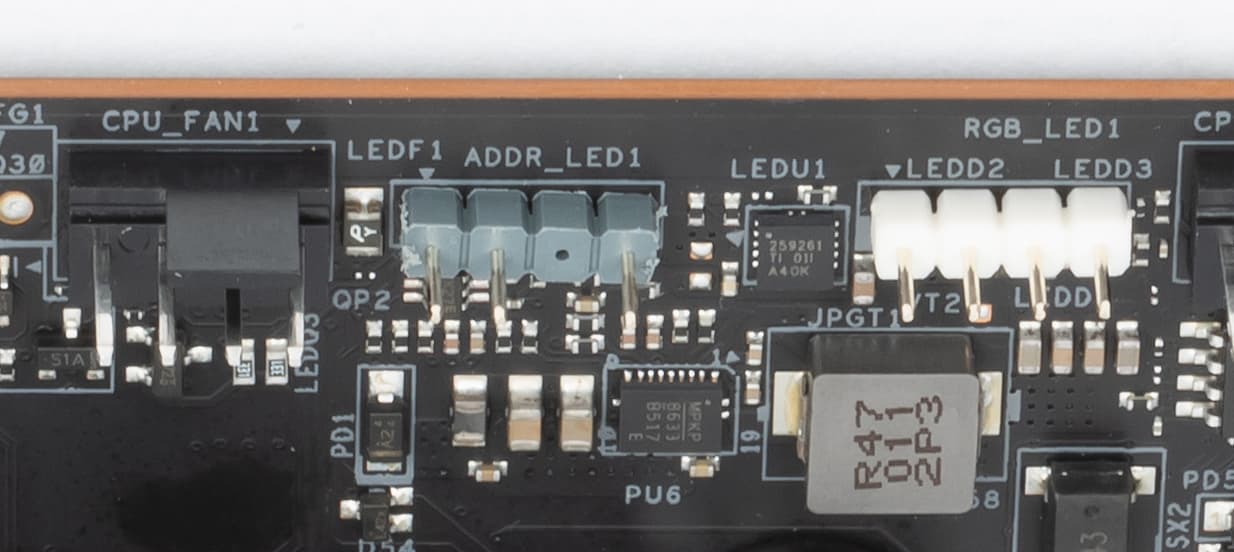

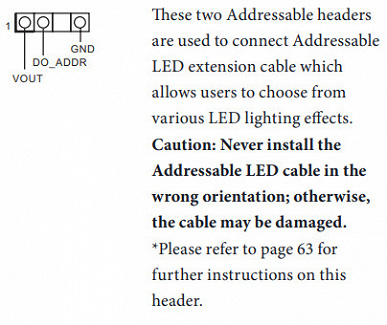

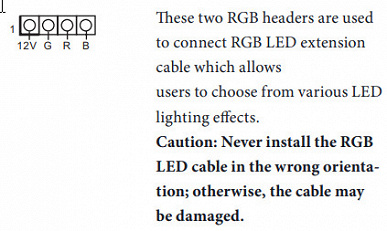

Подсветка

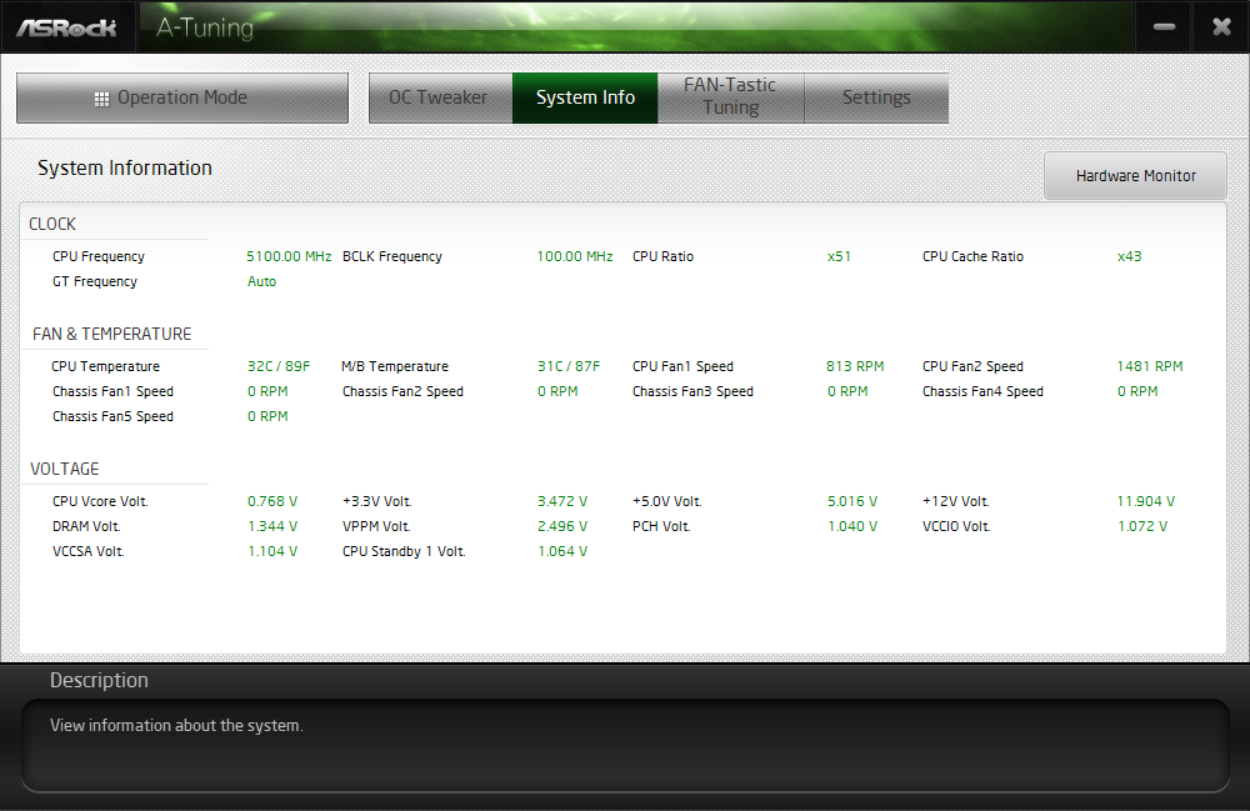

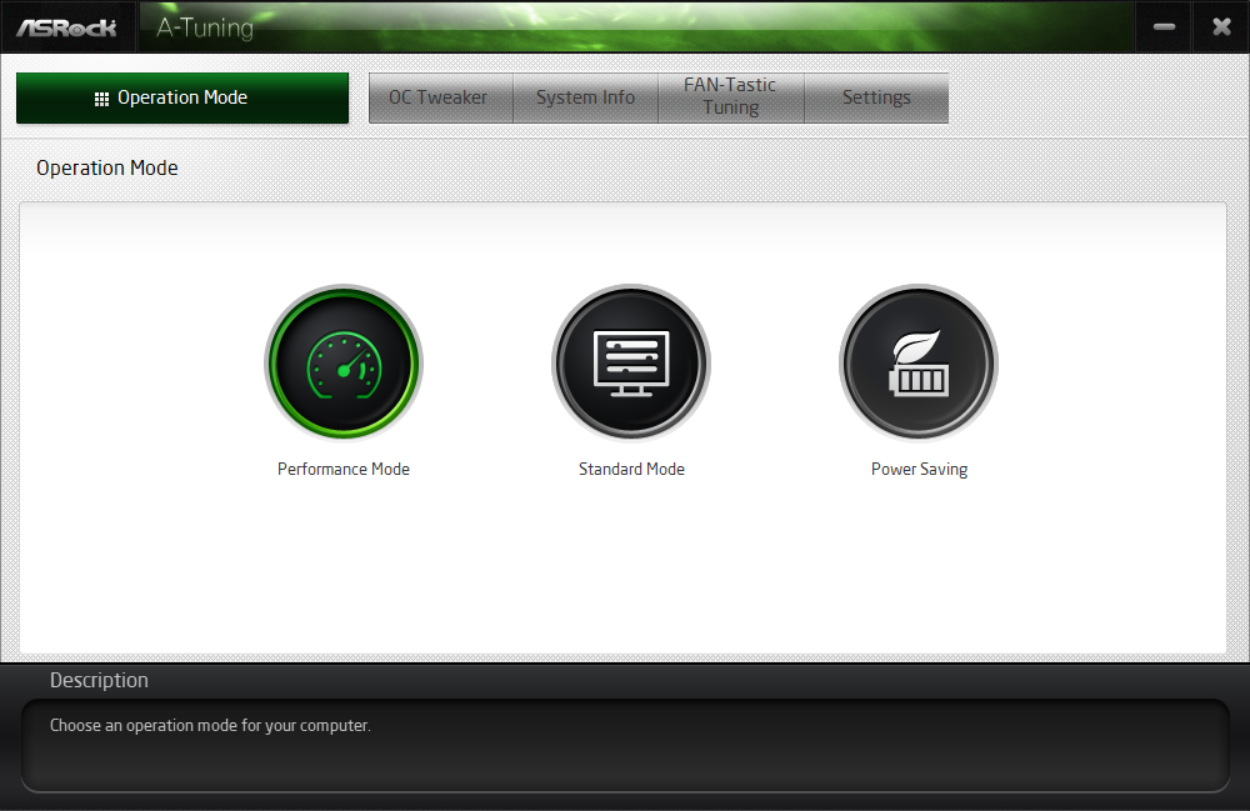

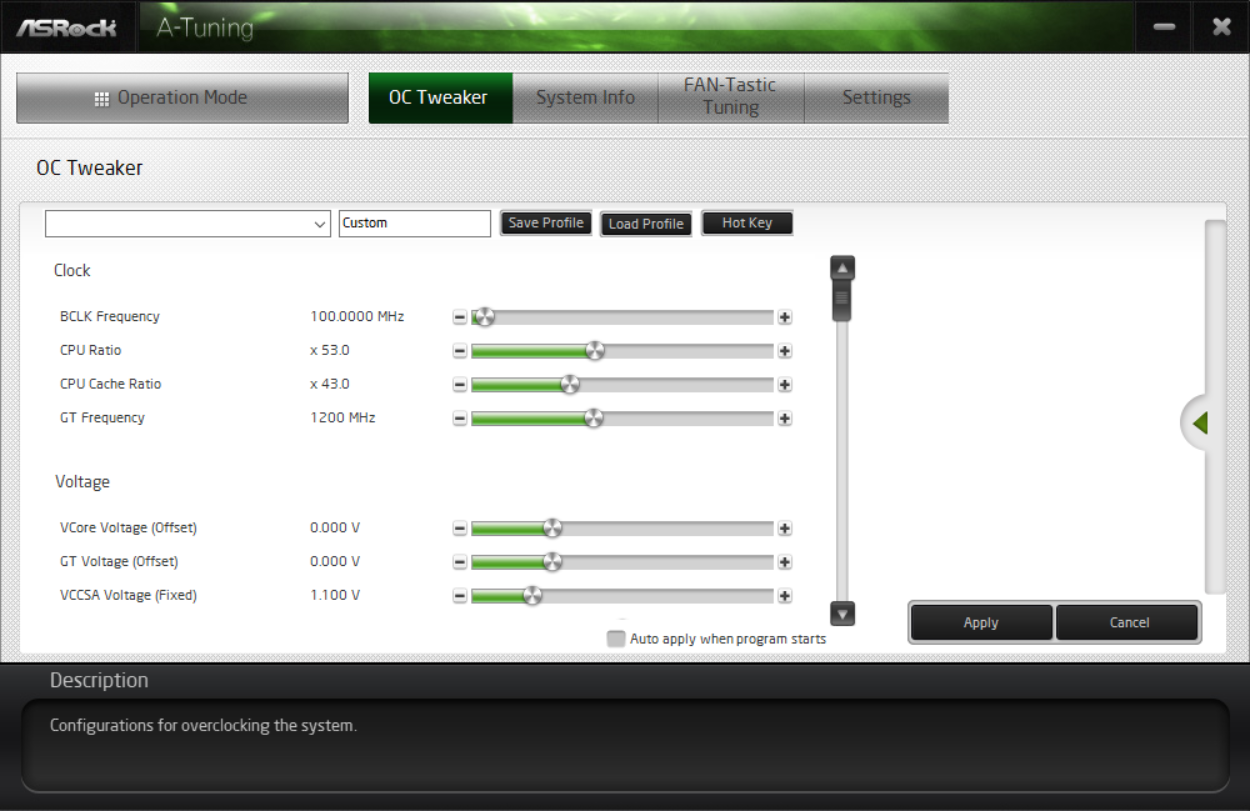

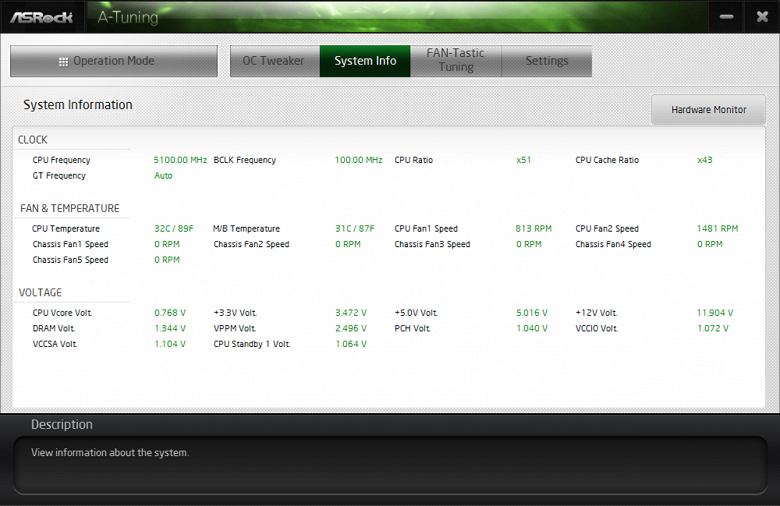

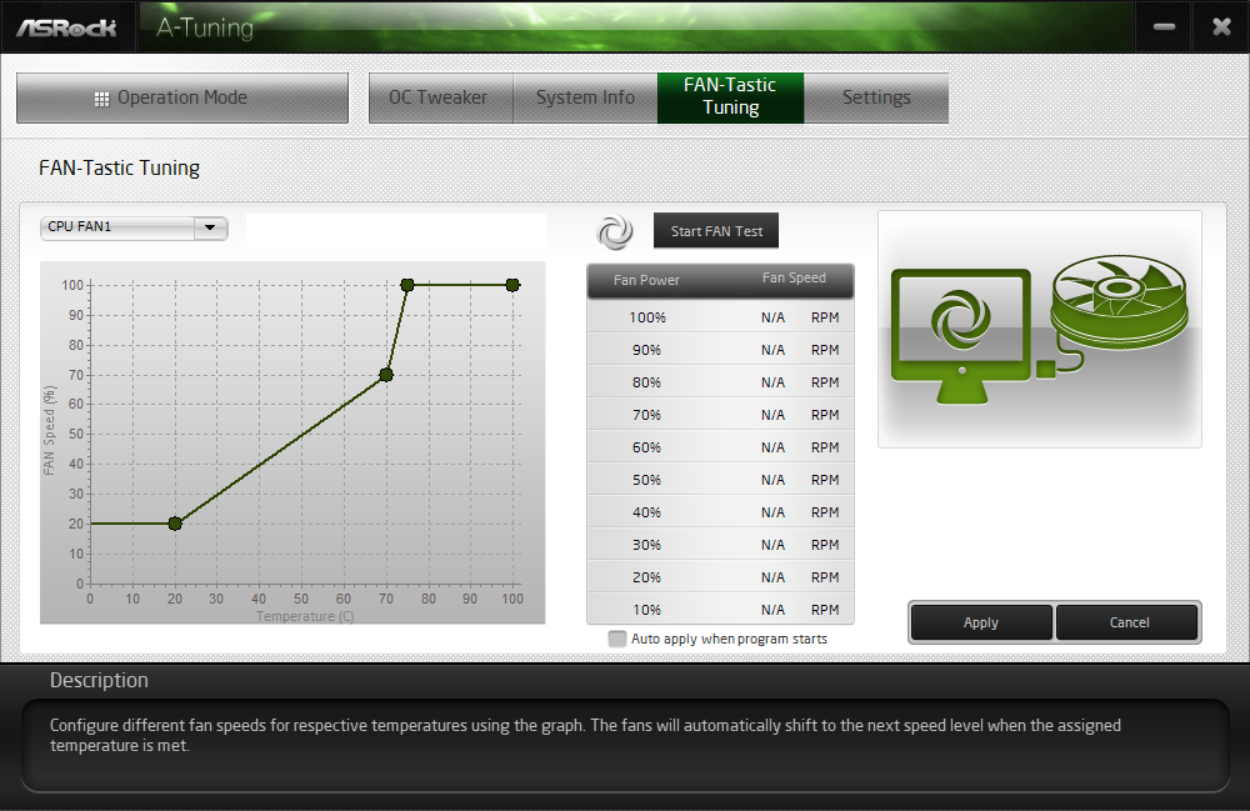

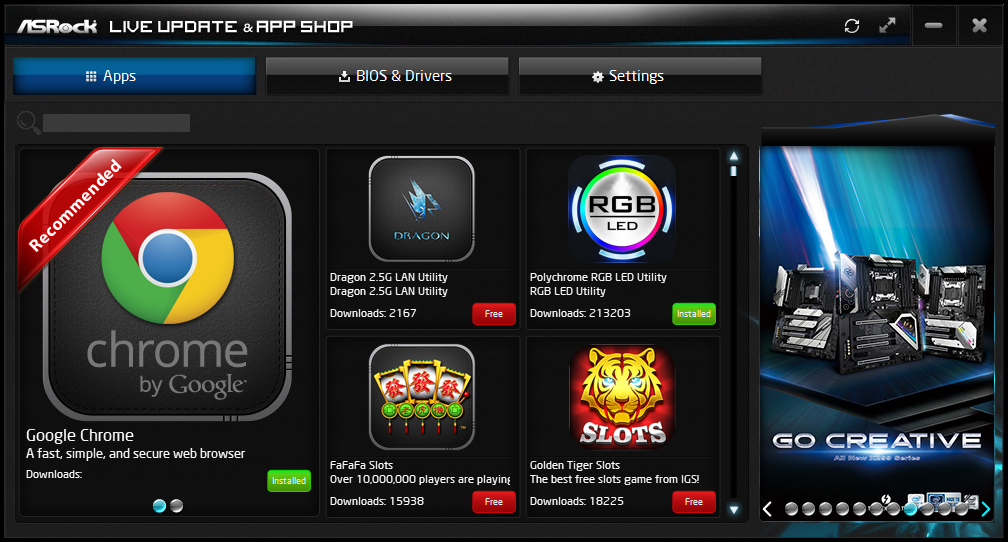

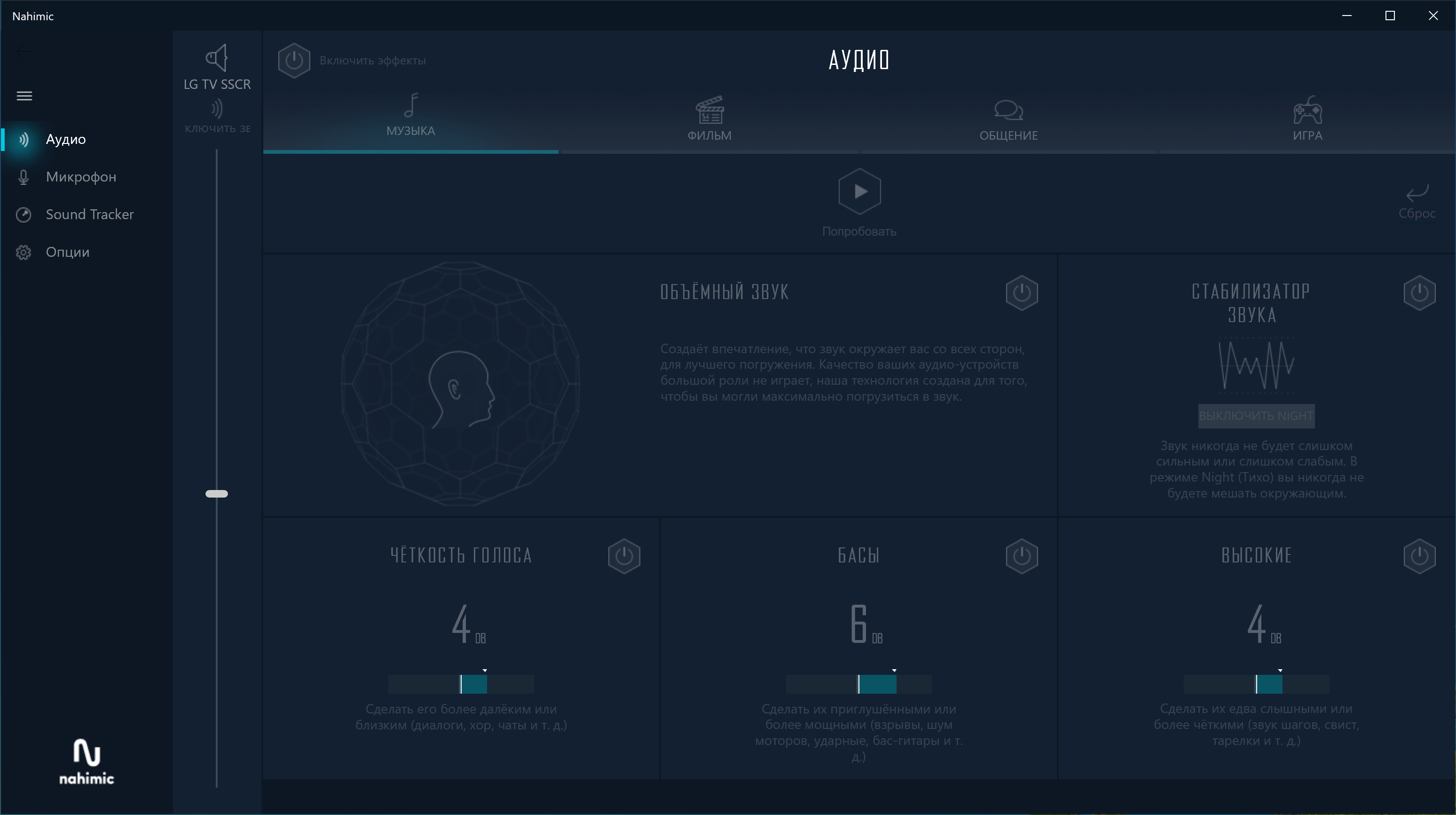

Программное обеспечение под Windows

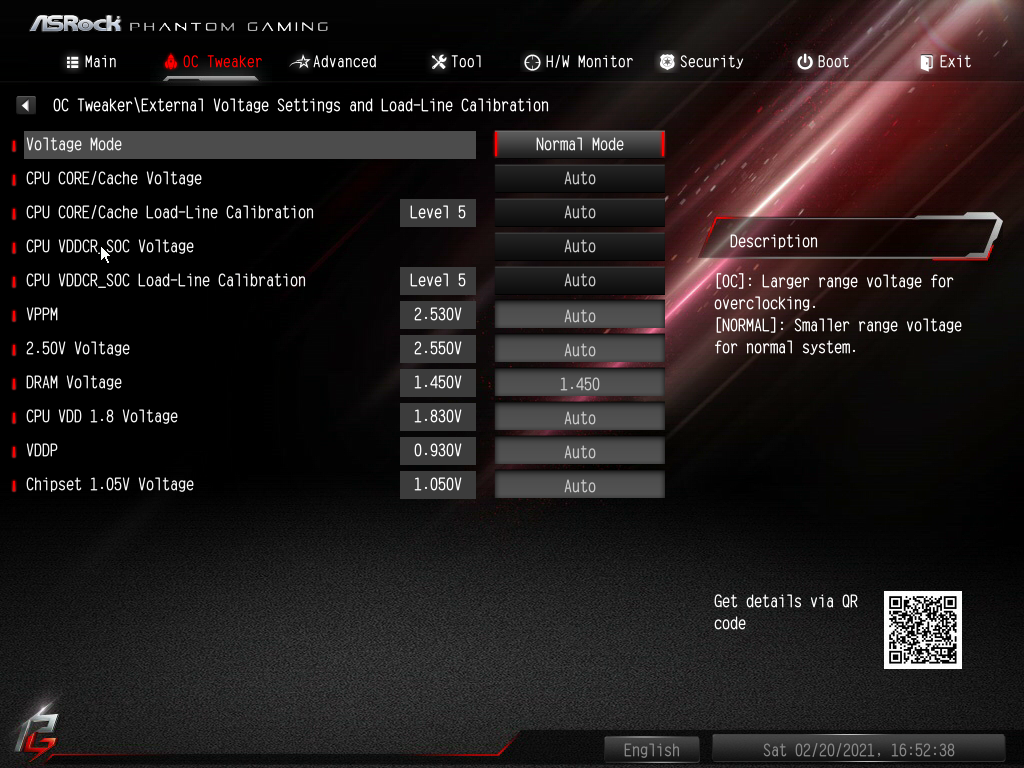

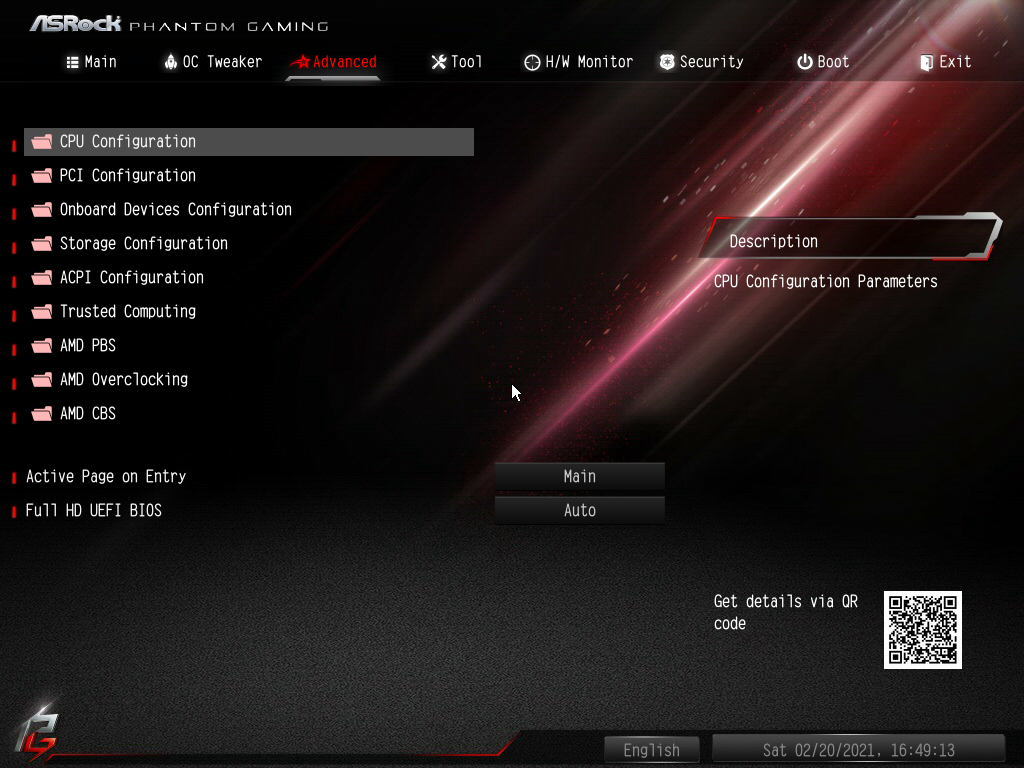

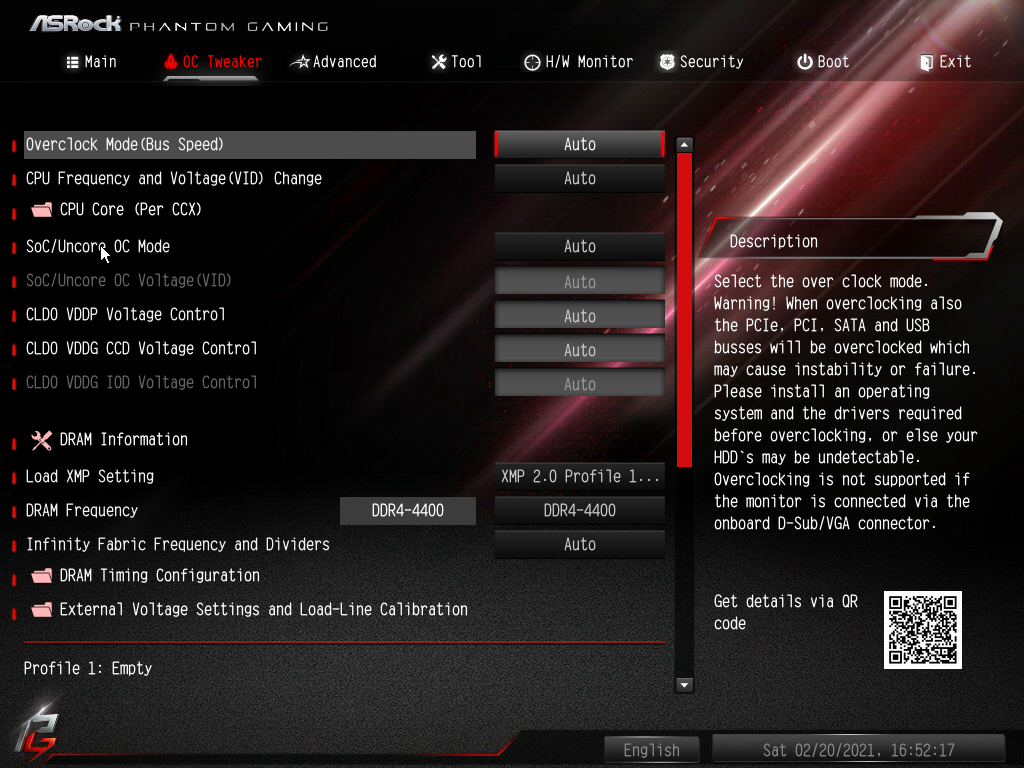

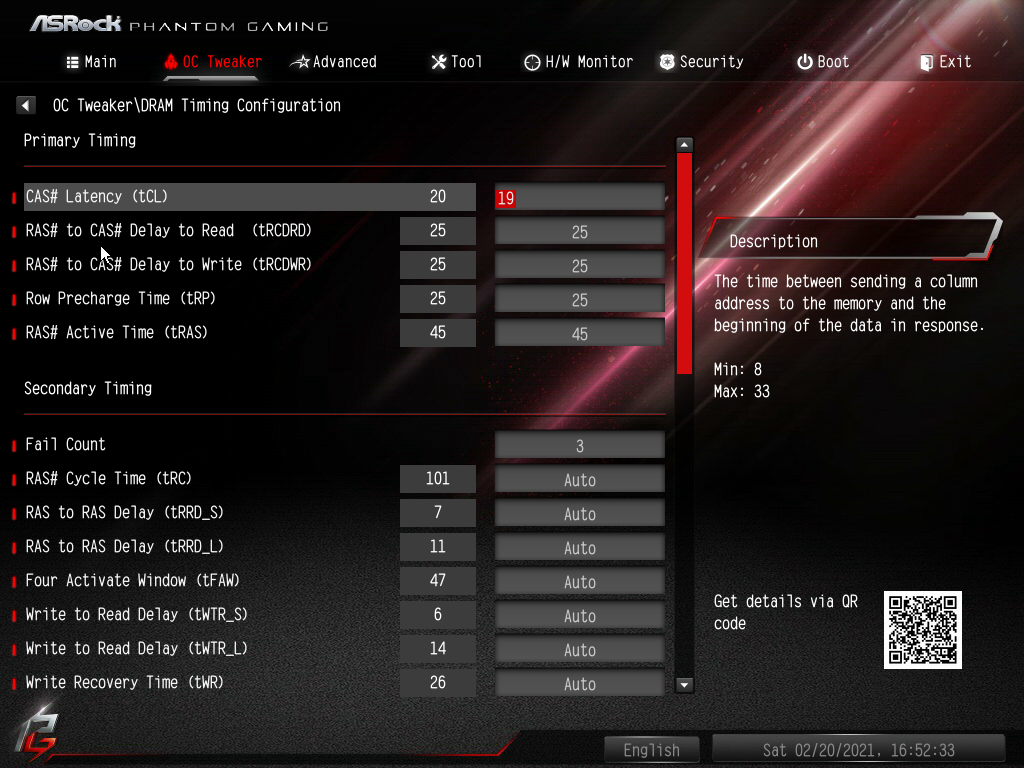

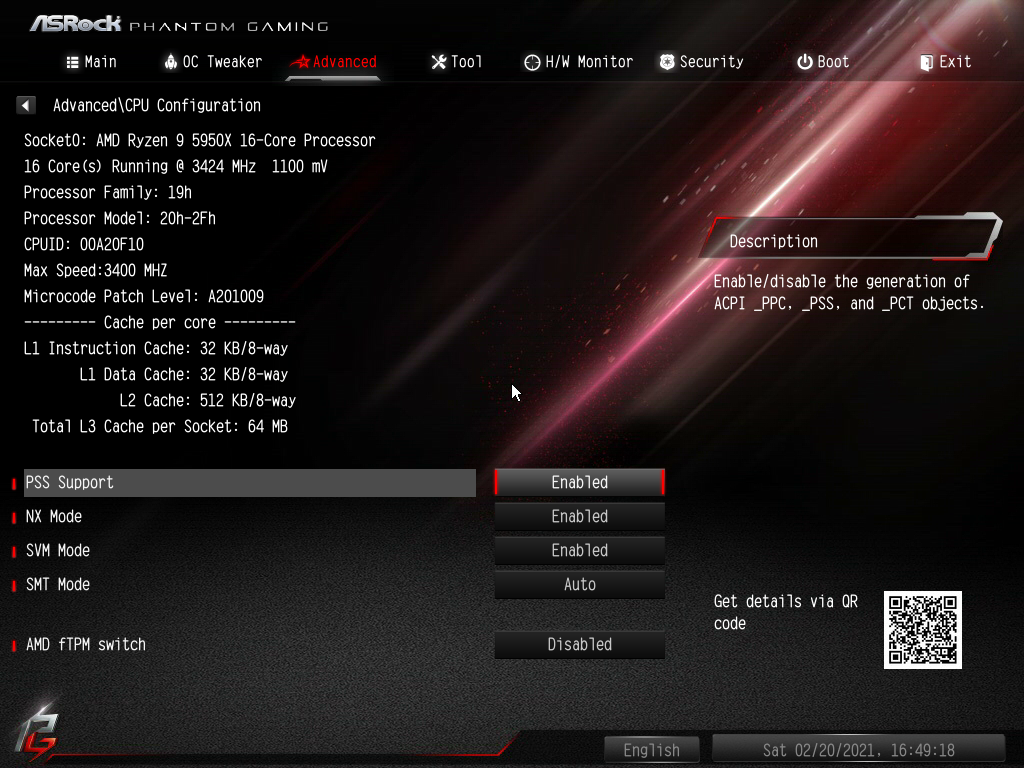

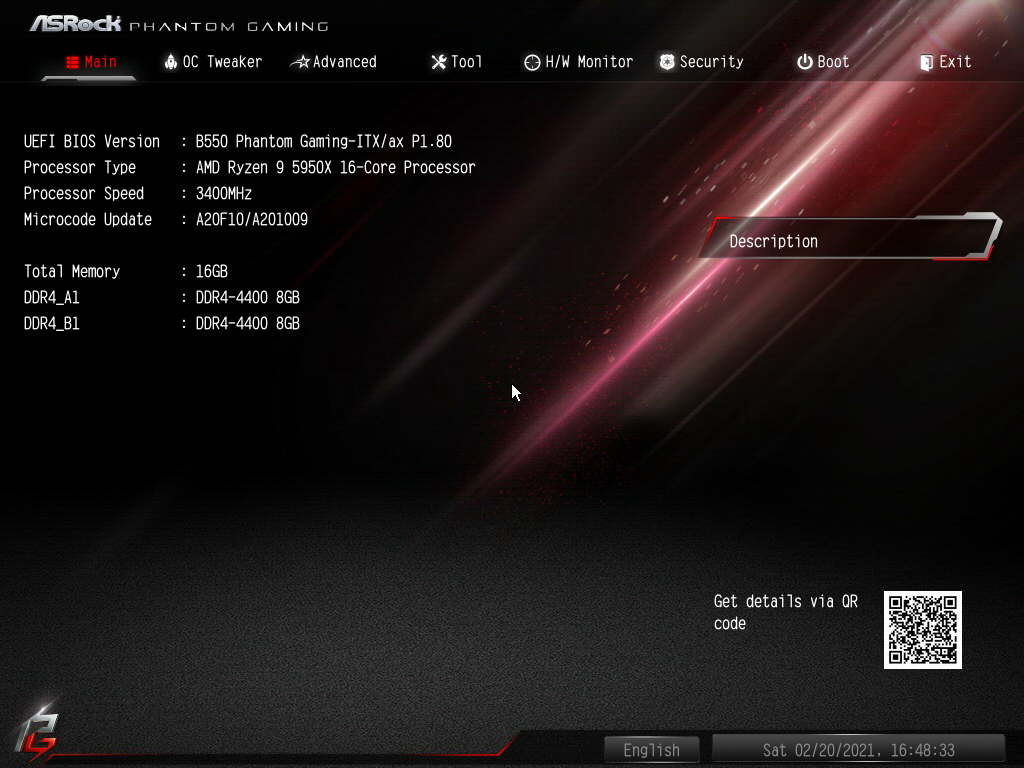

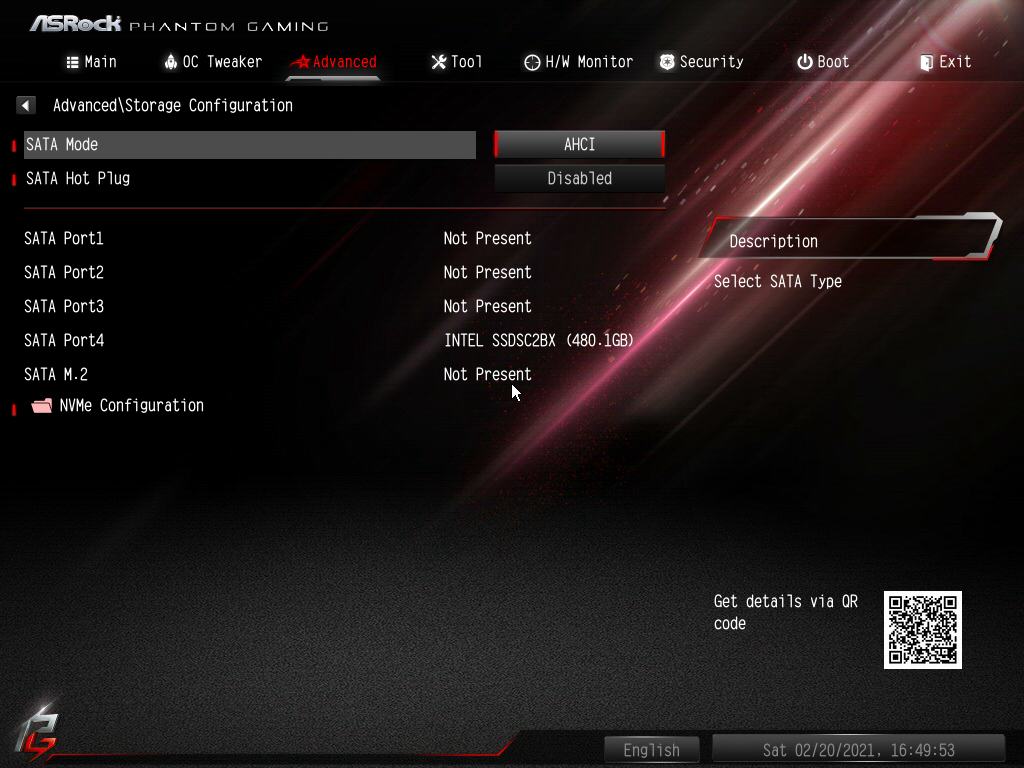

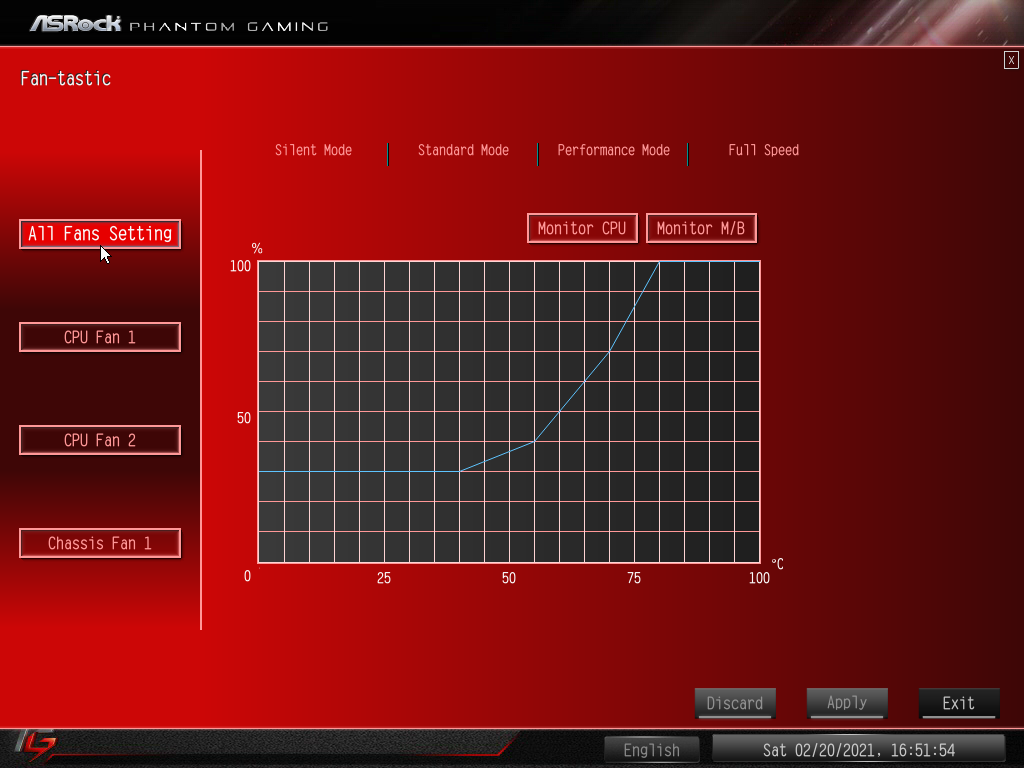

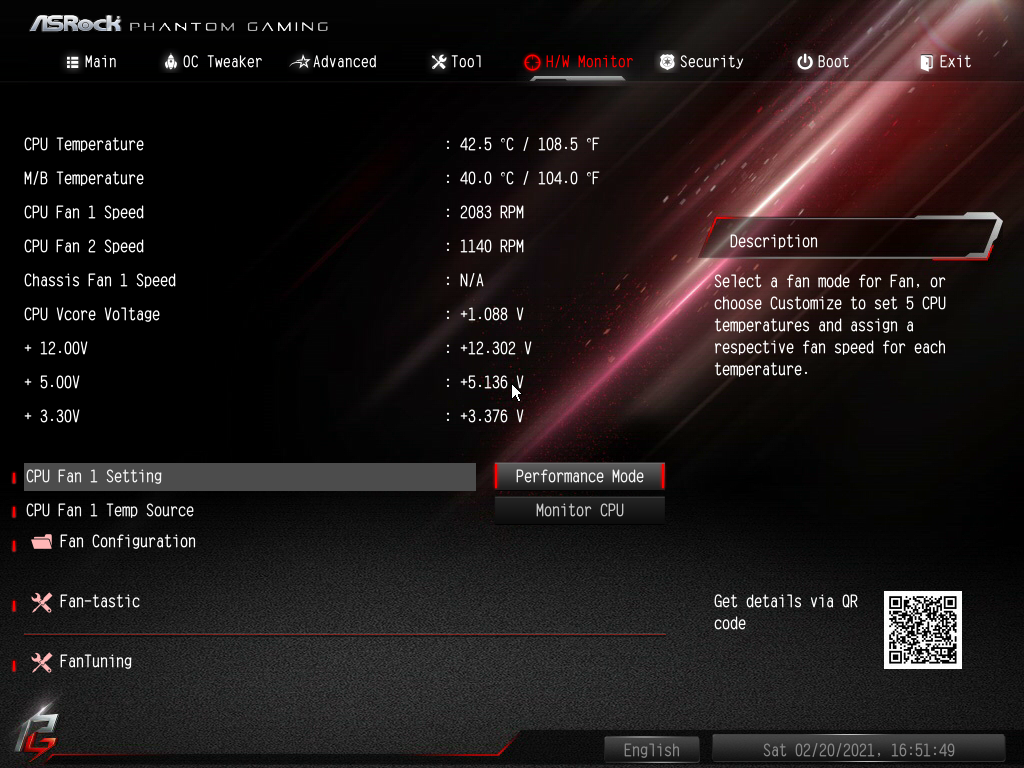

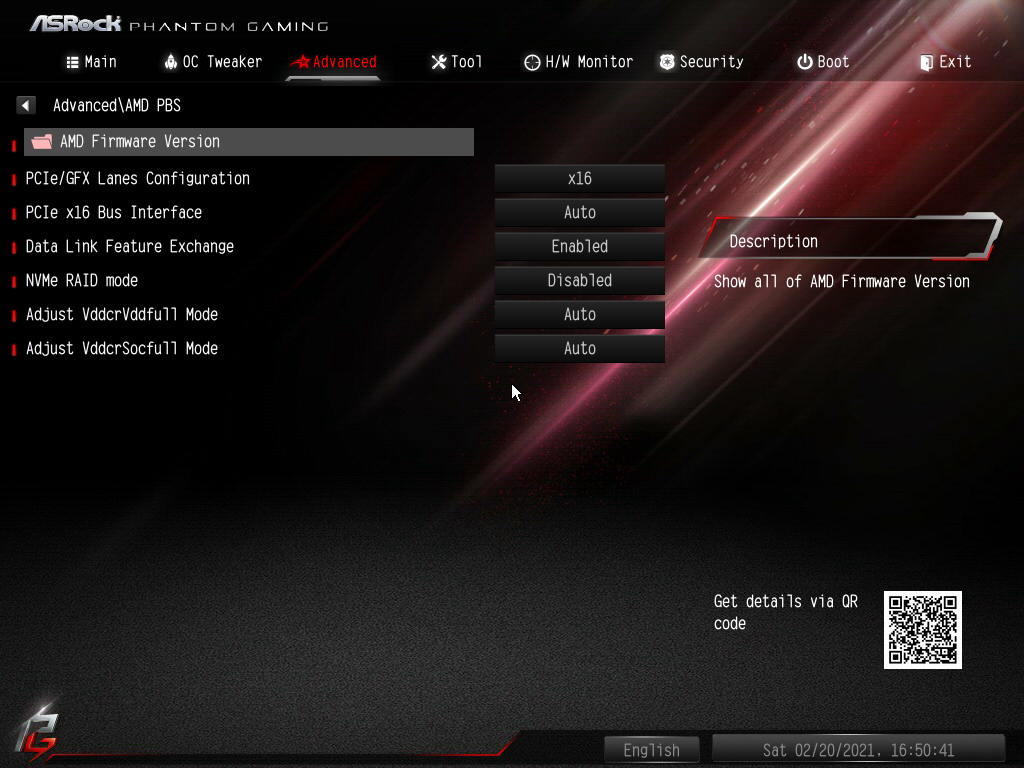

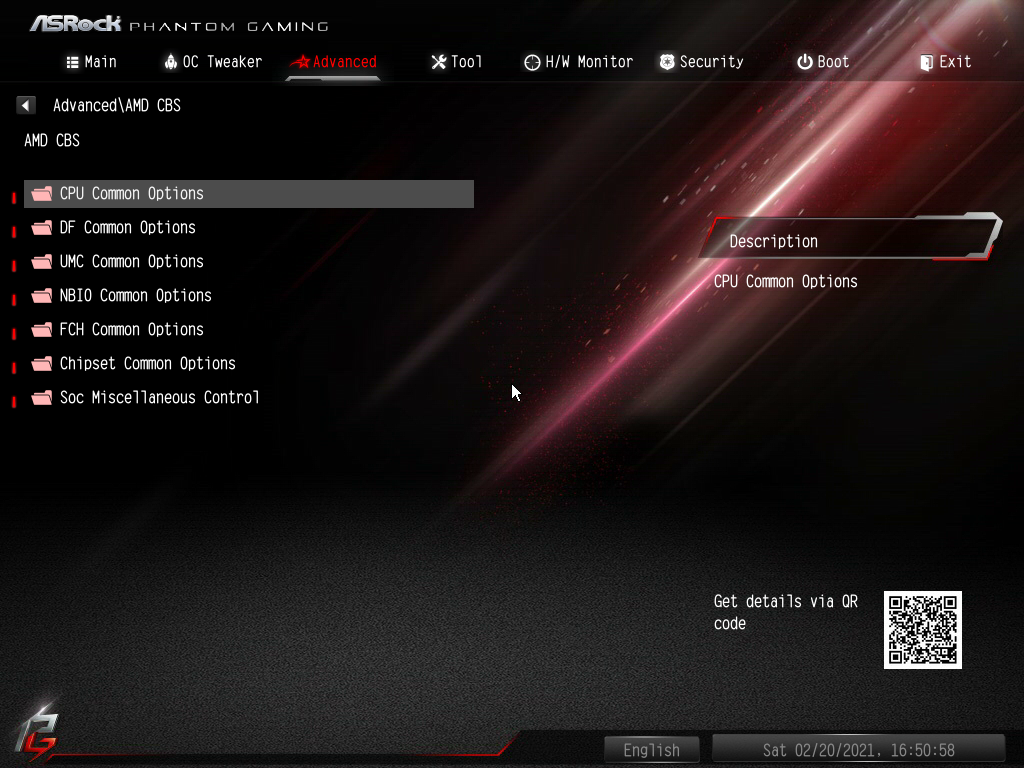

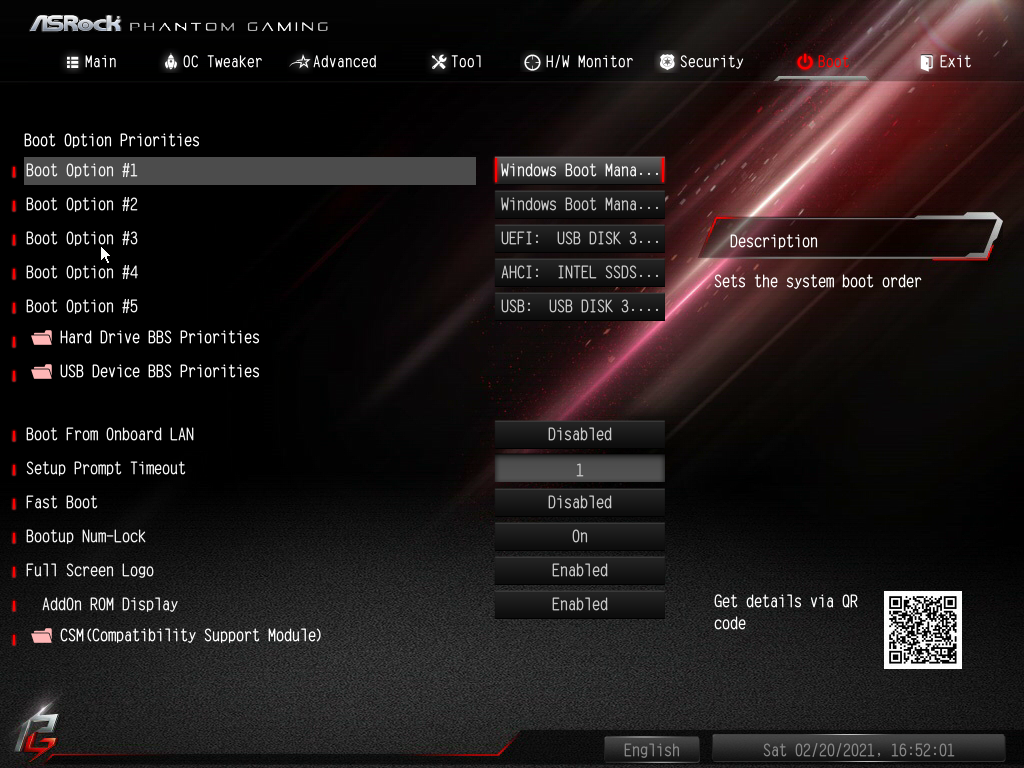

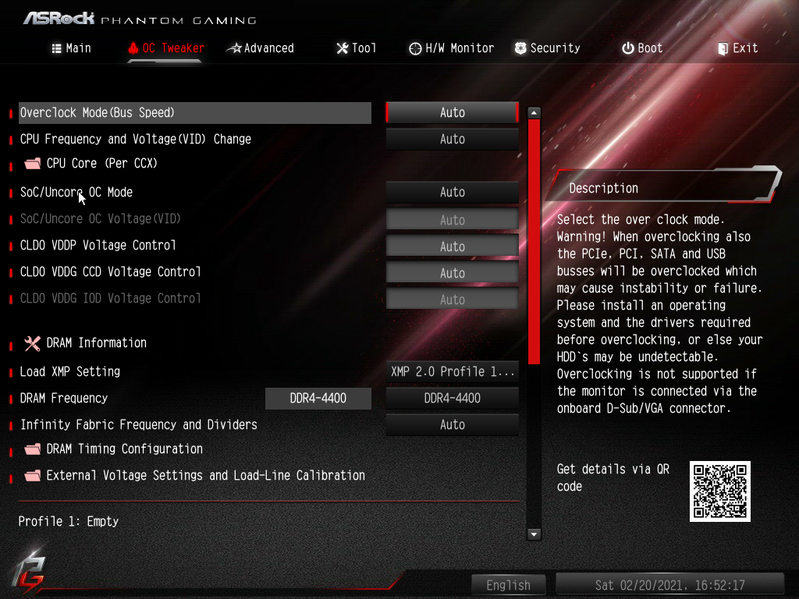

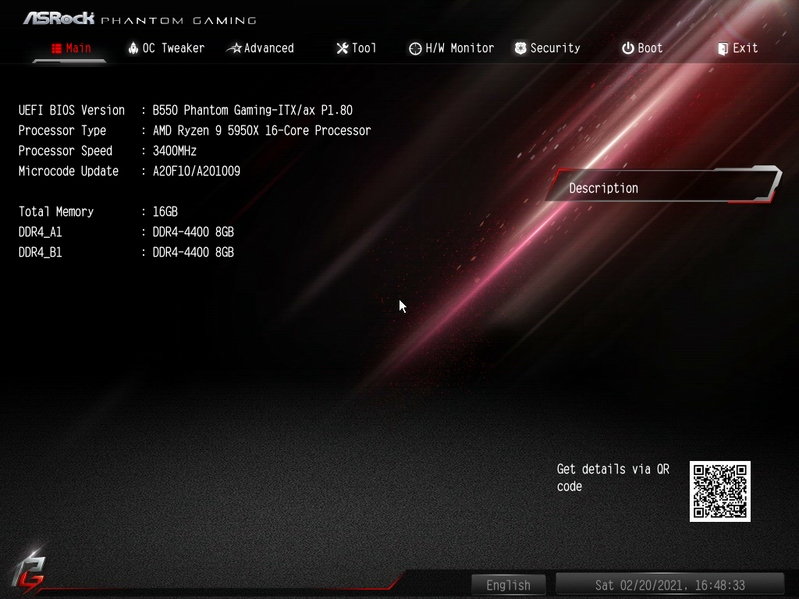

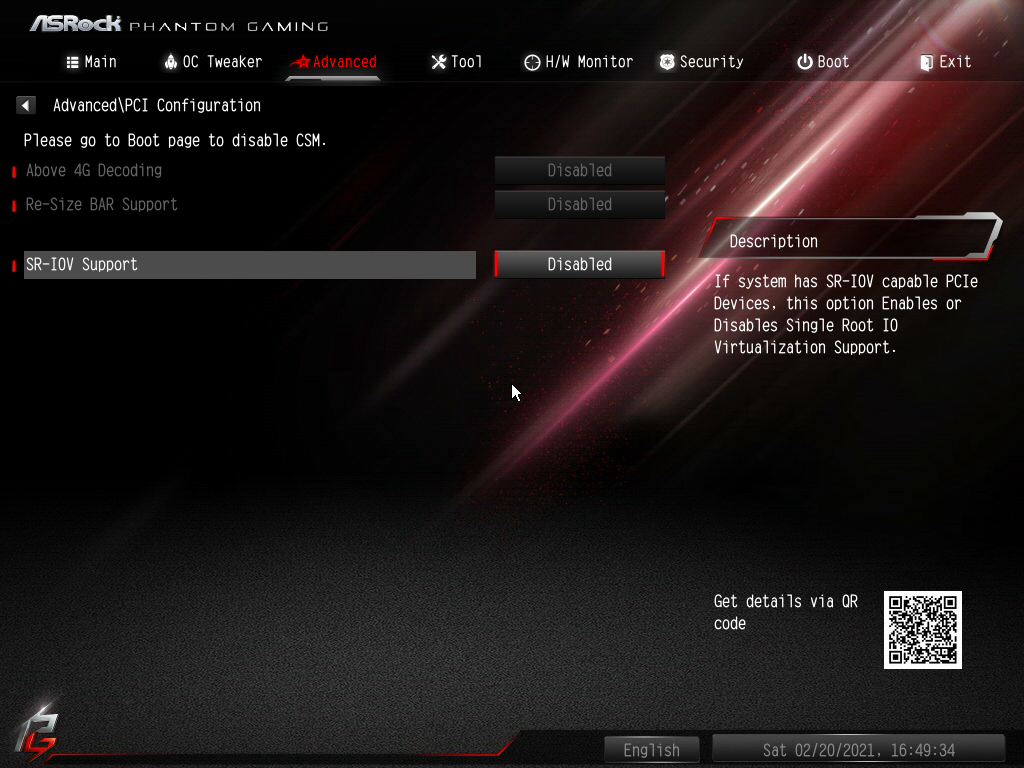

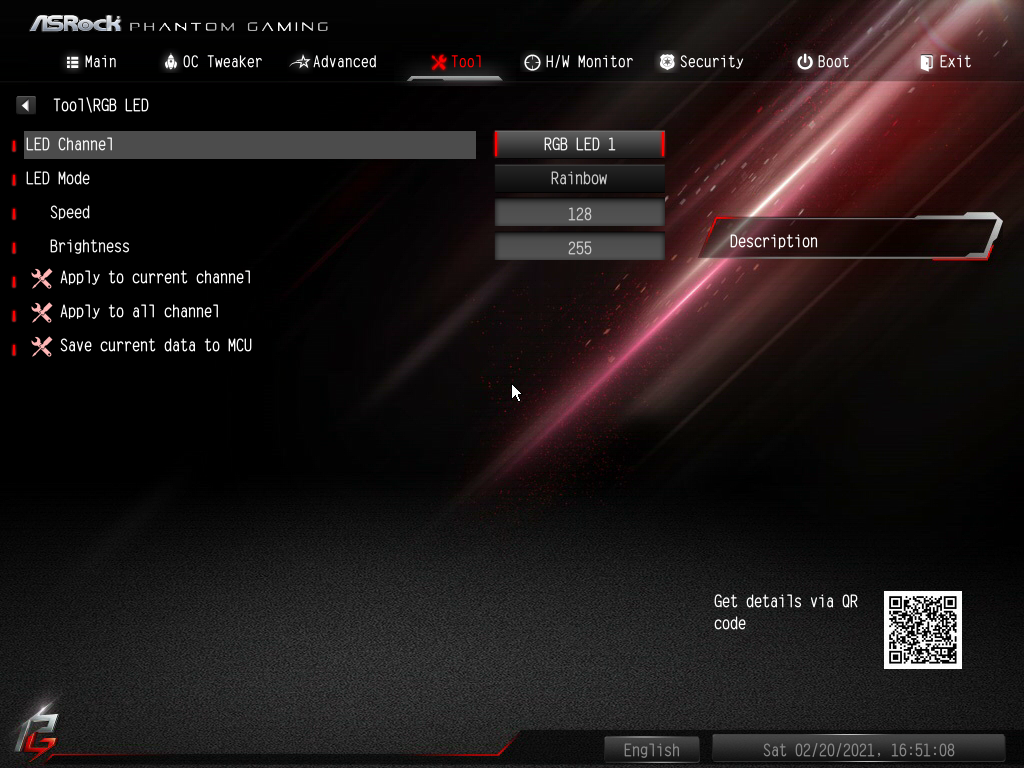

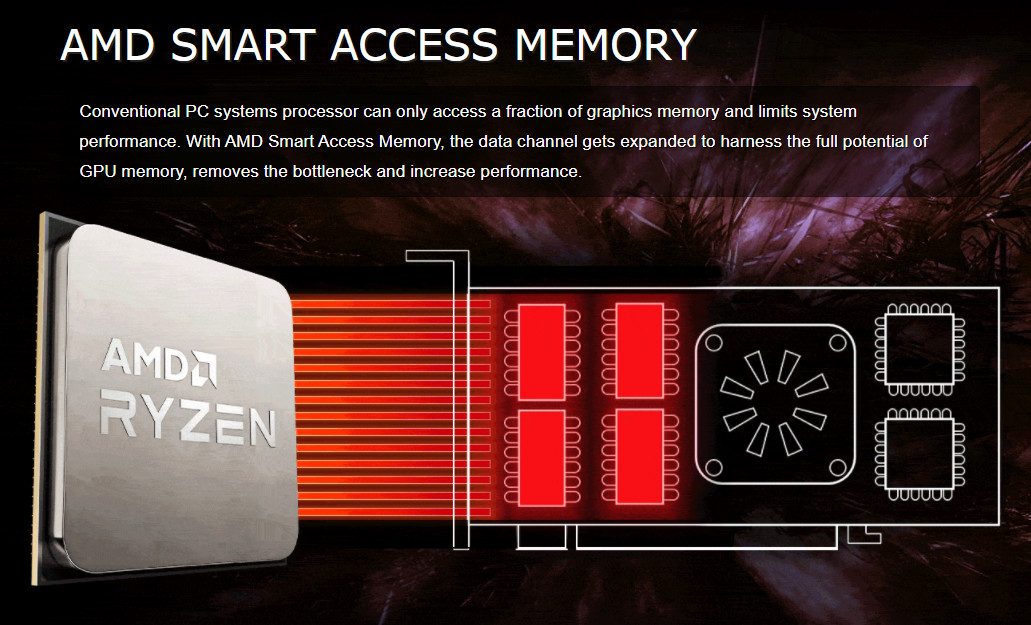

Настройки BIOS
Работоспособность (и разгон)
Вначале скажу о насущном. А именно по частоте внутренней шины процессоров Ryzen – Infinity Fabric, которая очень чувствительна к разгону, и когда-то ее частота не должна была превышать 1800 МГц, а теперь на Ryzen 5xxx серии отдельные экземпляры процессоров могут работать и 2000 МГц по этой шине. Но все же как правило, 5ххх «райзены» в массе своей не переваривают повышение IF выше 1900 МГц. При этом IF связана с частотой работы памяти множителями. По умолчанию он равен 1. То есть расчет на частоту работы памяти не выше 3600 МГц.
Однако мало того, что на рынке уже много памяти с XMP профилями выше 4000 МГц, так еще и сами производители рекламируют поддержку у той или иной материнки частоты XMP уже выше 5000 МГц. Поэтому все зависит от конкретной модели матплаты: на каких-то надо вручную выставлять частоту IF или памяти, а также множителей, а какие-то модели автоматически выставят частоту IF не выше 1800 МГц вне зависимости от частоты работы памяти с XMP профилем (просто подберут нужный множитель). Данная плата от ASRock способна сама реализовать контроль за частотой IF, держа ее не выше 1800 МГц (разумеется, если она выставлена в режиме Auto) и выставляет множитель для частоты памяти автоматически. Я пробовал выставлять IF вручную, и в режиме Auto, ничего не менялось, UEFI платы сработал идеально.

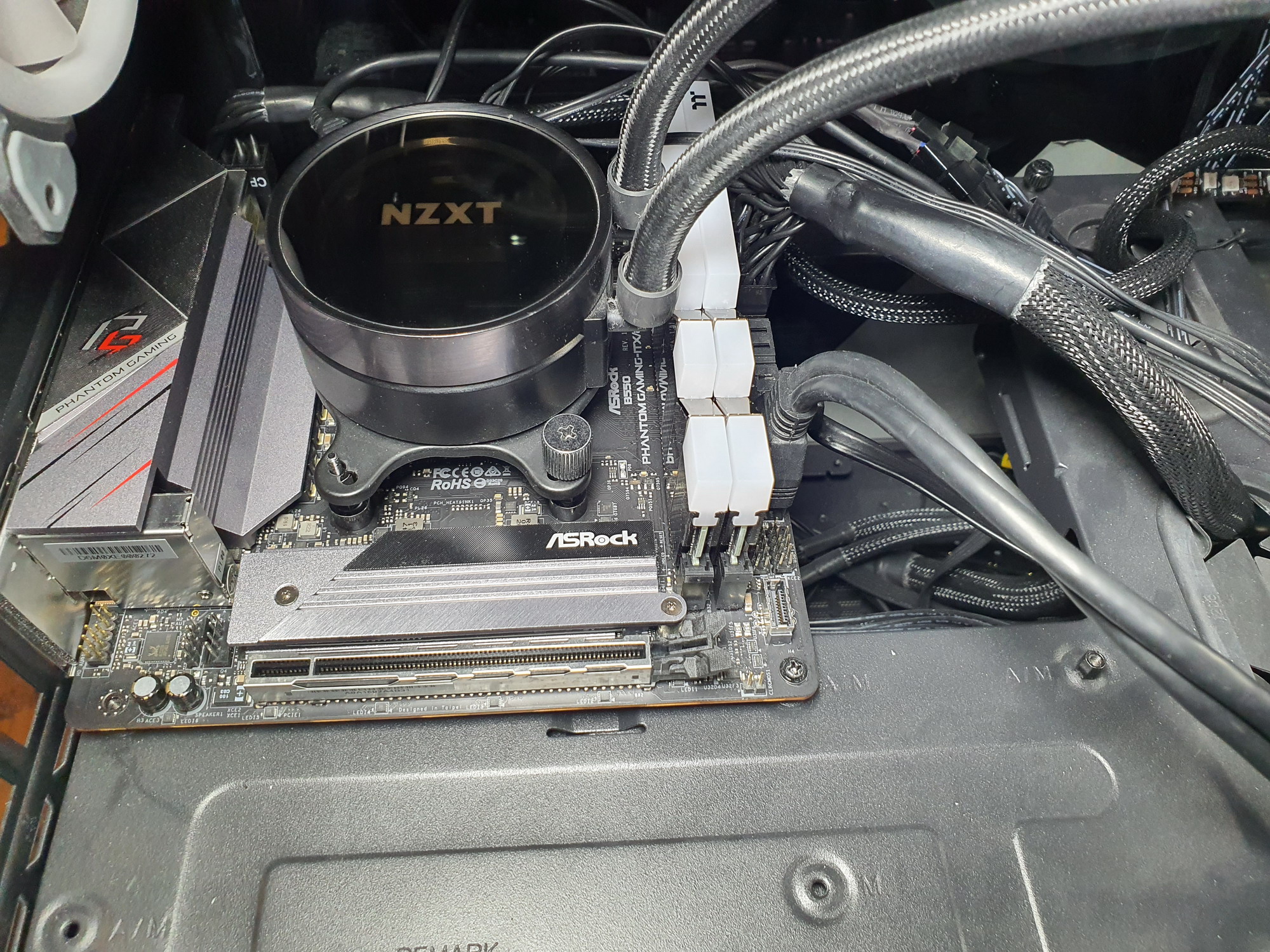

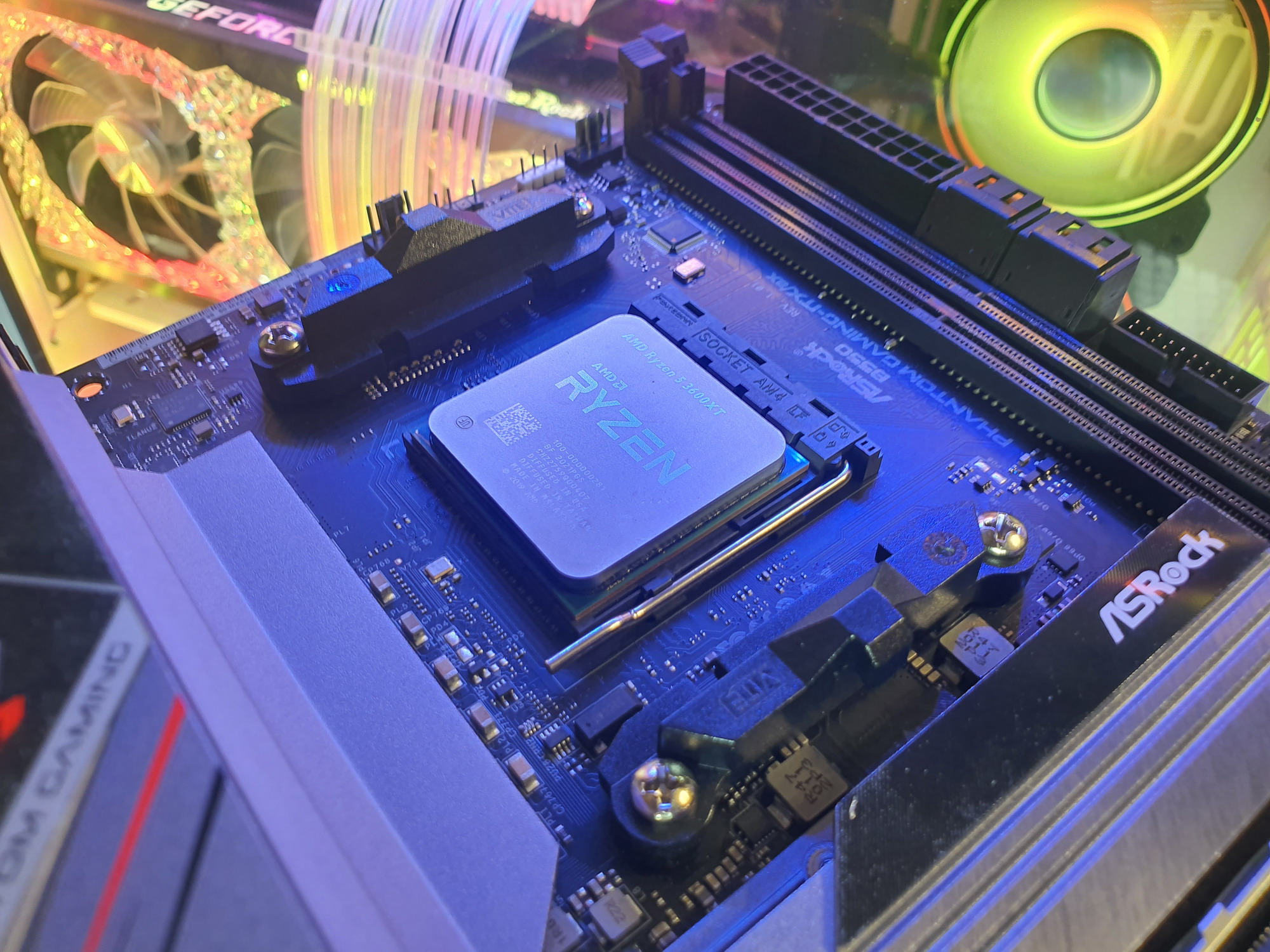

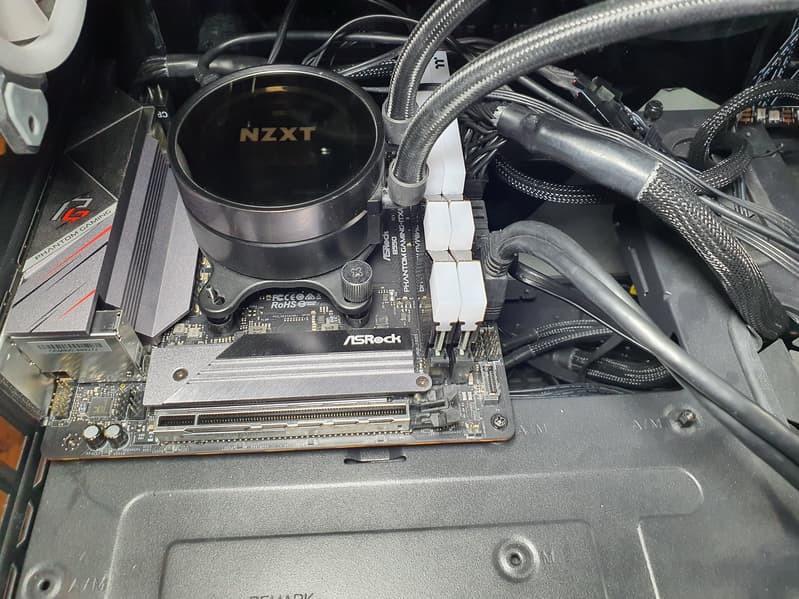

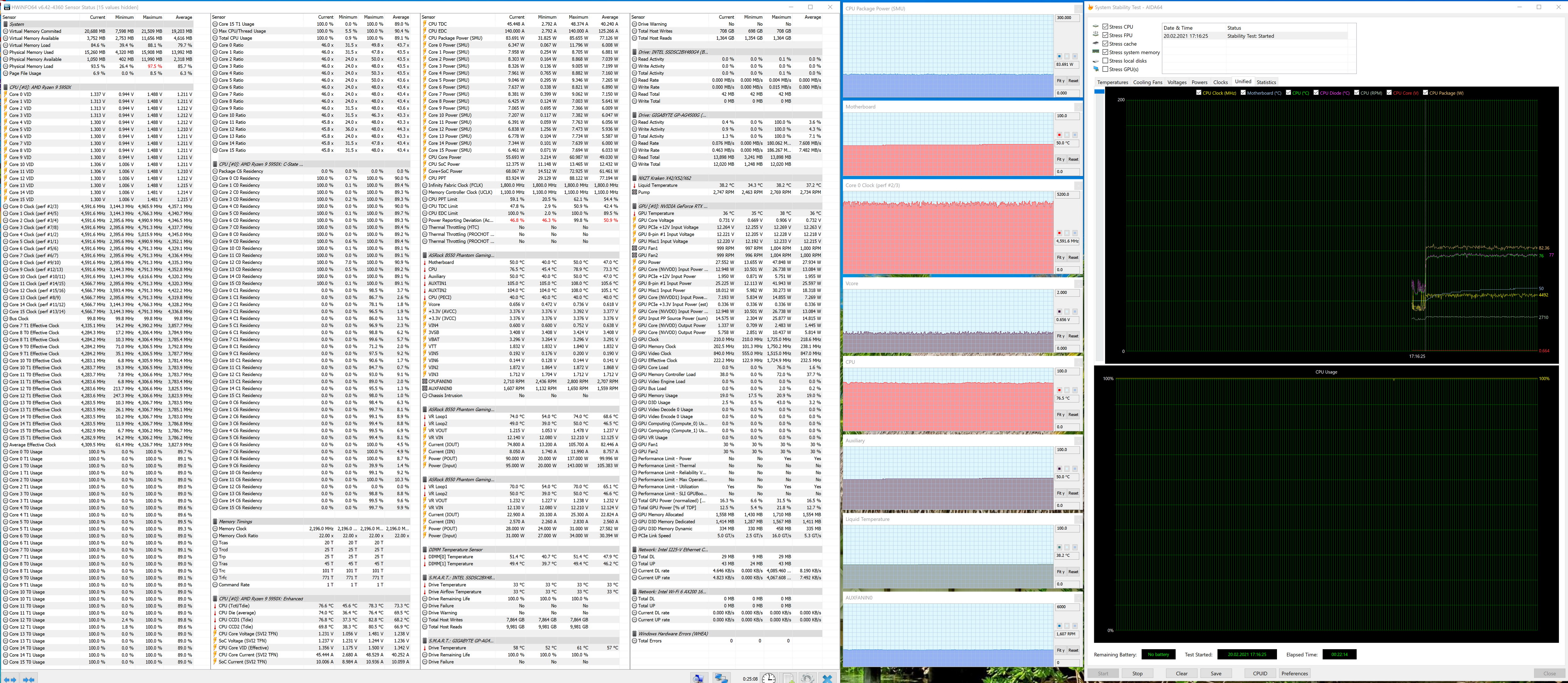

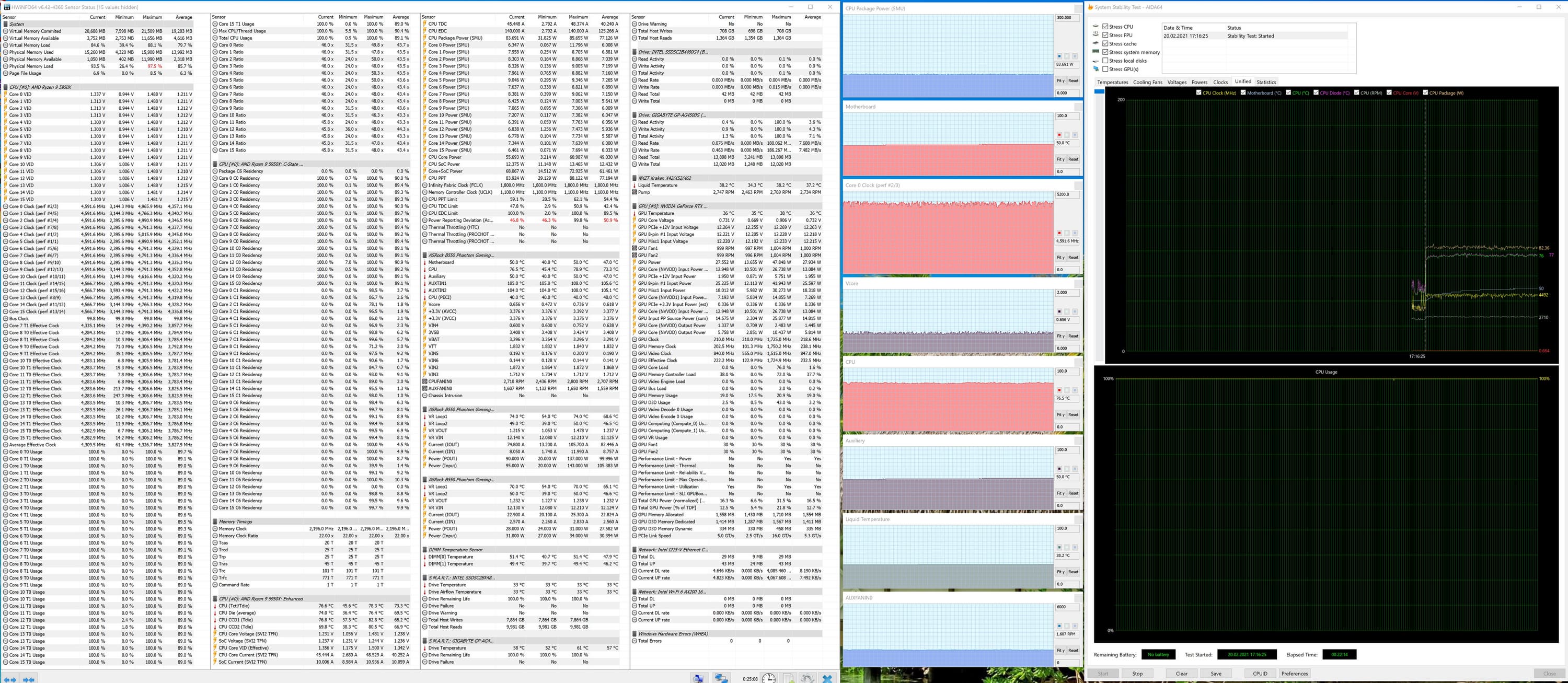

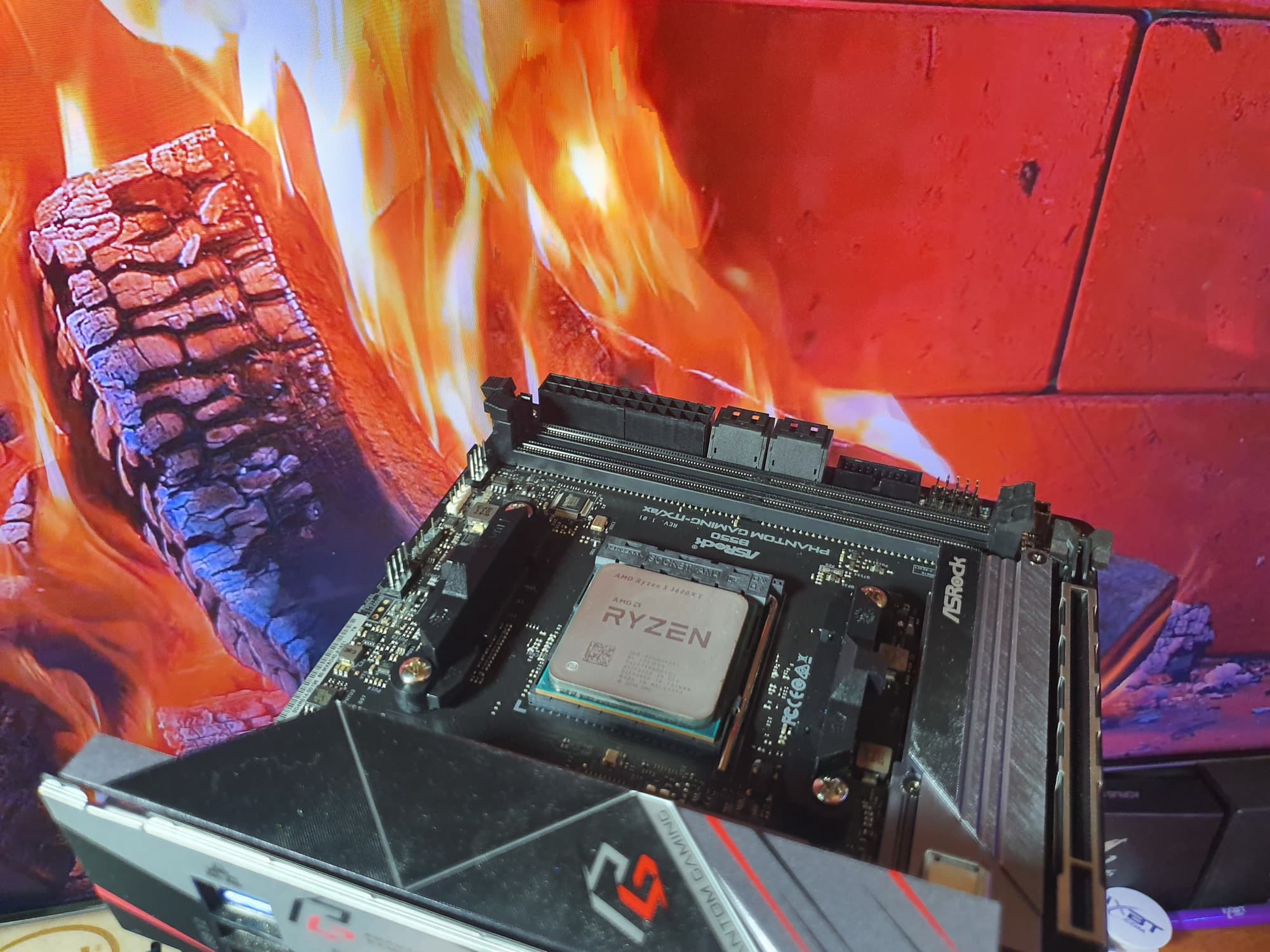

Итак, запускаем все в режиме по умолчанию. Затем нагружаем тестами от AIDA. Кстати, это самый жесткий тест из всех, что я пробовал. Ниже покажу, что даже OCCT не так сильно грузит процессор.
Известно, что современные технологии авторазгона от Intel (Turbo Boost) и AMD (Precision Boost) базируют свои лимиты подъема частот на информации о системе питания на той или иной матплате (UEFI содержит все данные на сей счет, плюс умные системы тестирования авторазгона дают отличные сведения).
Посмотрите, как себя ведет самый топовый на сегодня процессор (спасибо компании AMD за сэмпл) Ryzen 9 5950X! Разумеется, это где-то перехлест, ибо я не представляю потребителя, купившего такую мамку-лилипутку для 16-ядерного самого топового на сегодня процессора! Но мы должны понять – какую нагрузку держит система питания, и какие дивиденды из этого извлекает авторазгонная технология. Понятно, что 99% потребителей такую материнку будут сочетать с Ryzen 3600/3600XT/5600X и даже более слабыми процессорами.
Мы видим, что система питания сработала отлично, и максимальные разовые всплески частот работы ядер получились на уровне 4,9 и даже 5,0 ГГц, когда как в массе времени они работали на 4,56 – 4,6 ГГц. Если сравнить с базовой частотой 3,4 ГГц, то мы видим, что даже без ручного разгона это феноменальный результат даже на 8-фазной системе питания! При этом нагрев процессора был в рамках допустимых значений, блок VRM и чипсет B550 особо не грелись, необычных явлений не замечено.

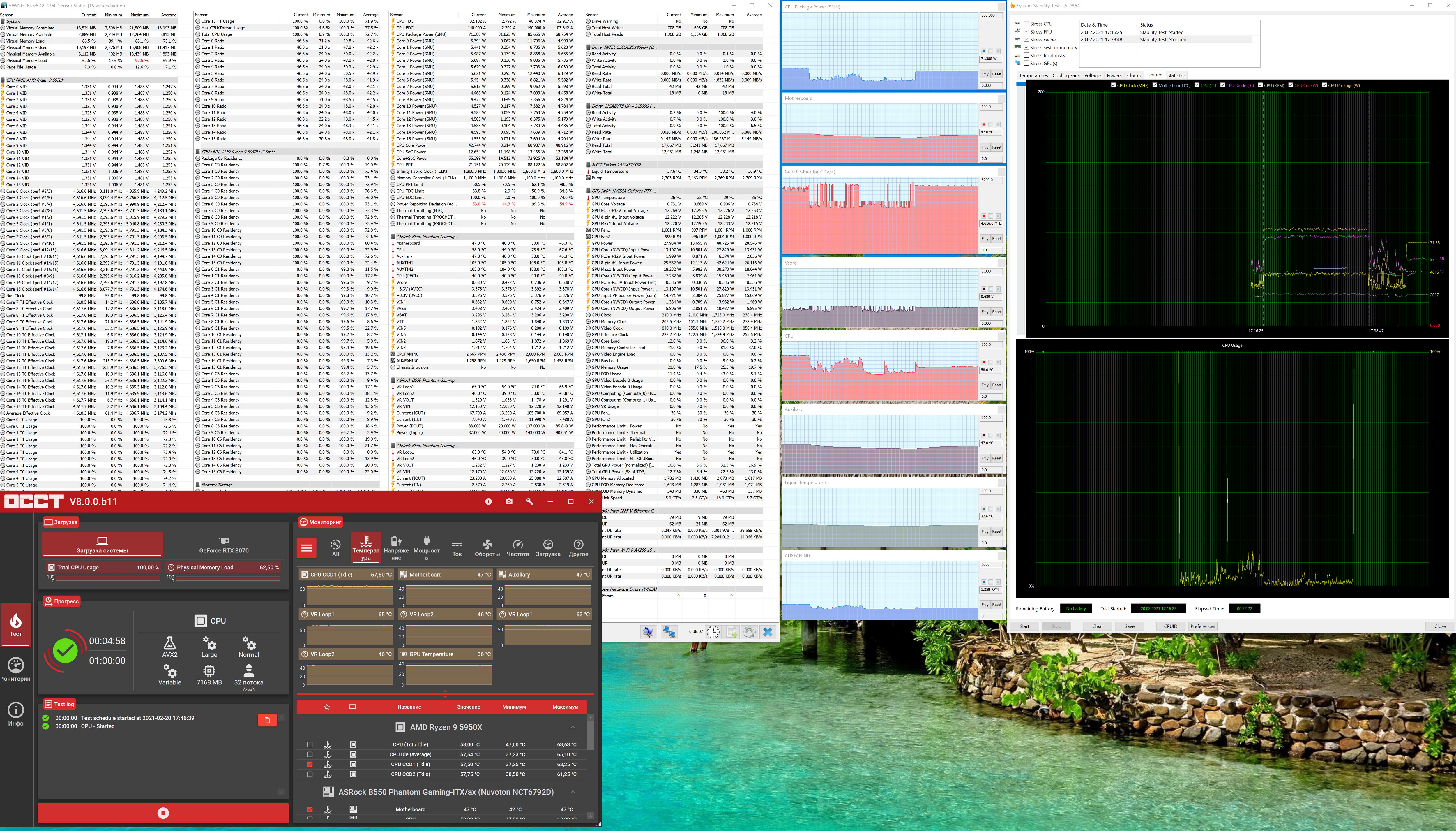

Далее я провел тесты через OCCT.
Несмотря на то, что программа позиционируется как стресс-тестовая, все же нагрузка от нее меньше, чем от AIDA, да и даже по частотам авторазгона видно. Очевидно, что лимит по нагрузке процессора все же задан системой, он не выше 90 Вт в данном случае. Понятно, что частоты будут плавать на максимуме так, чтобы суммарное потребление не превышало этого лимита.

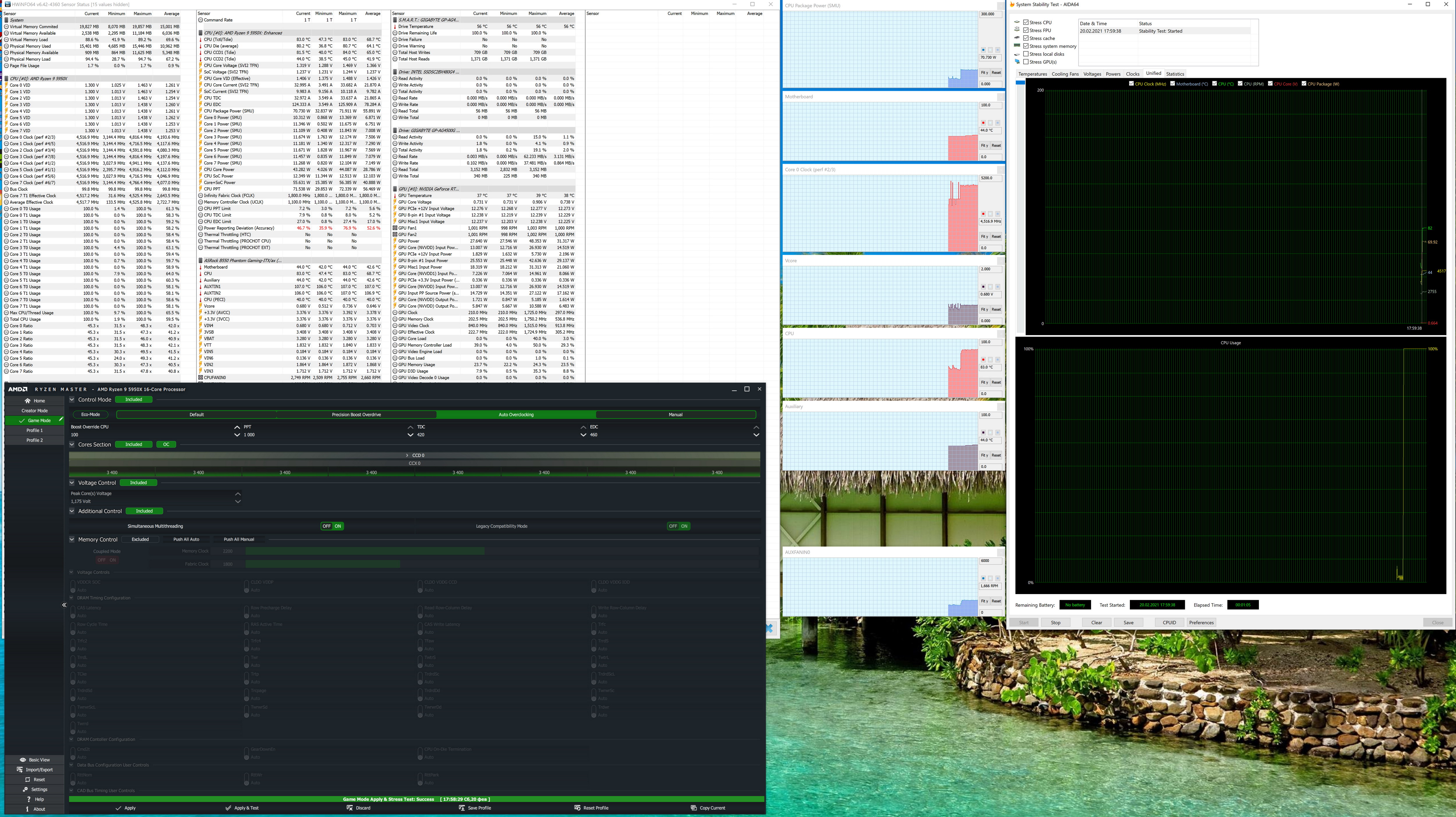

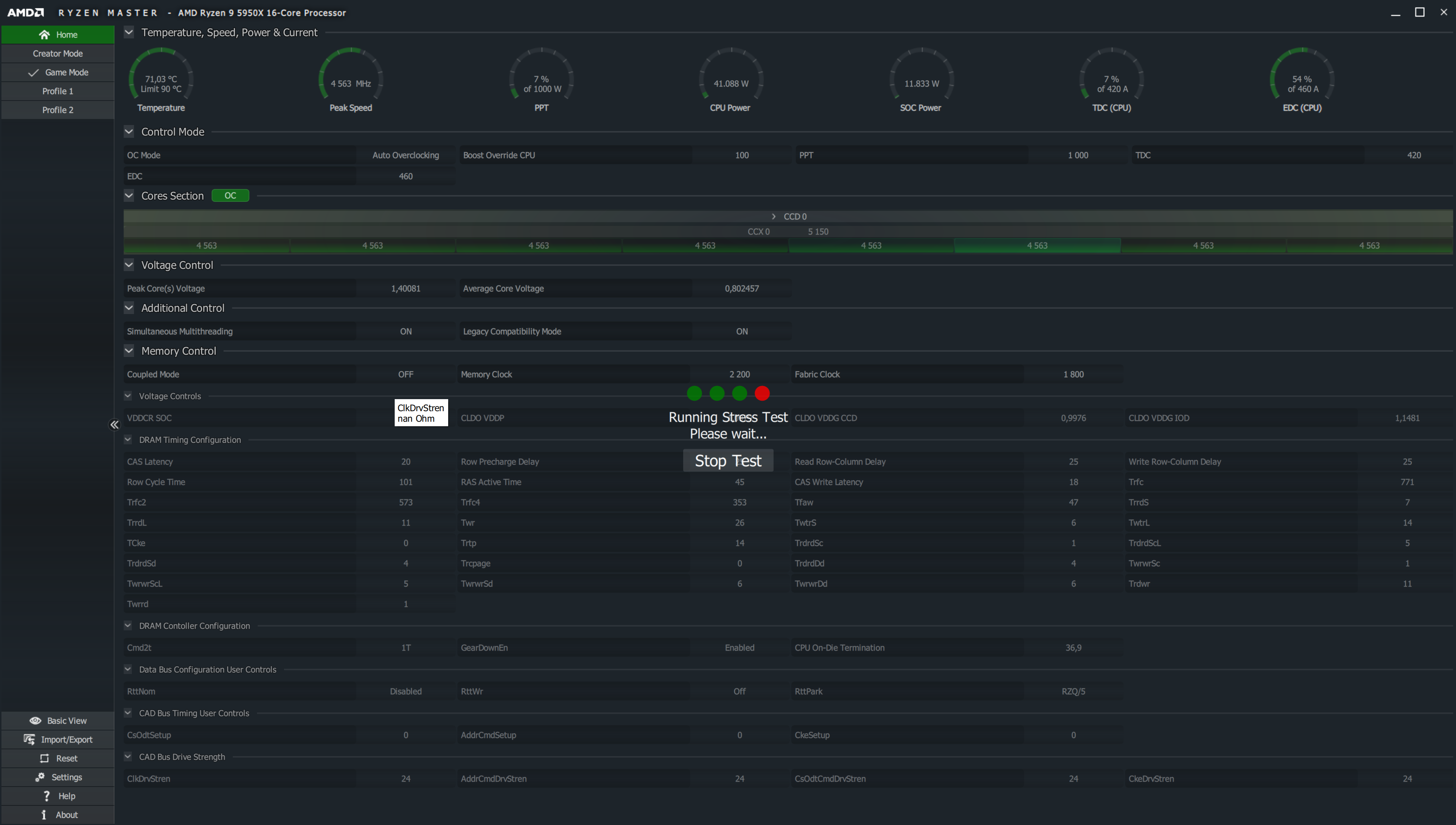

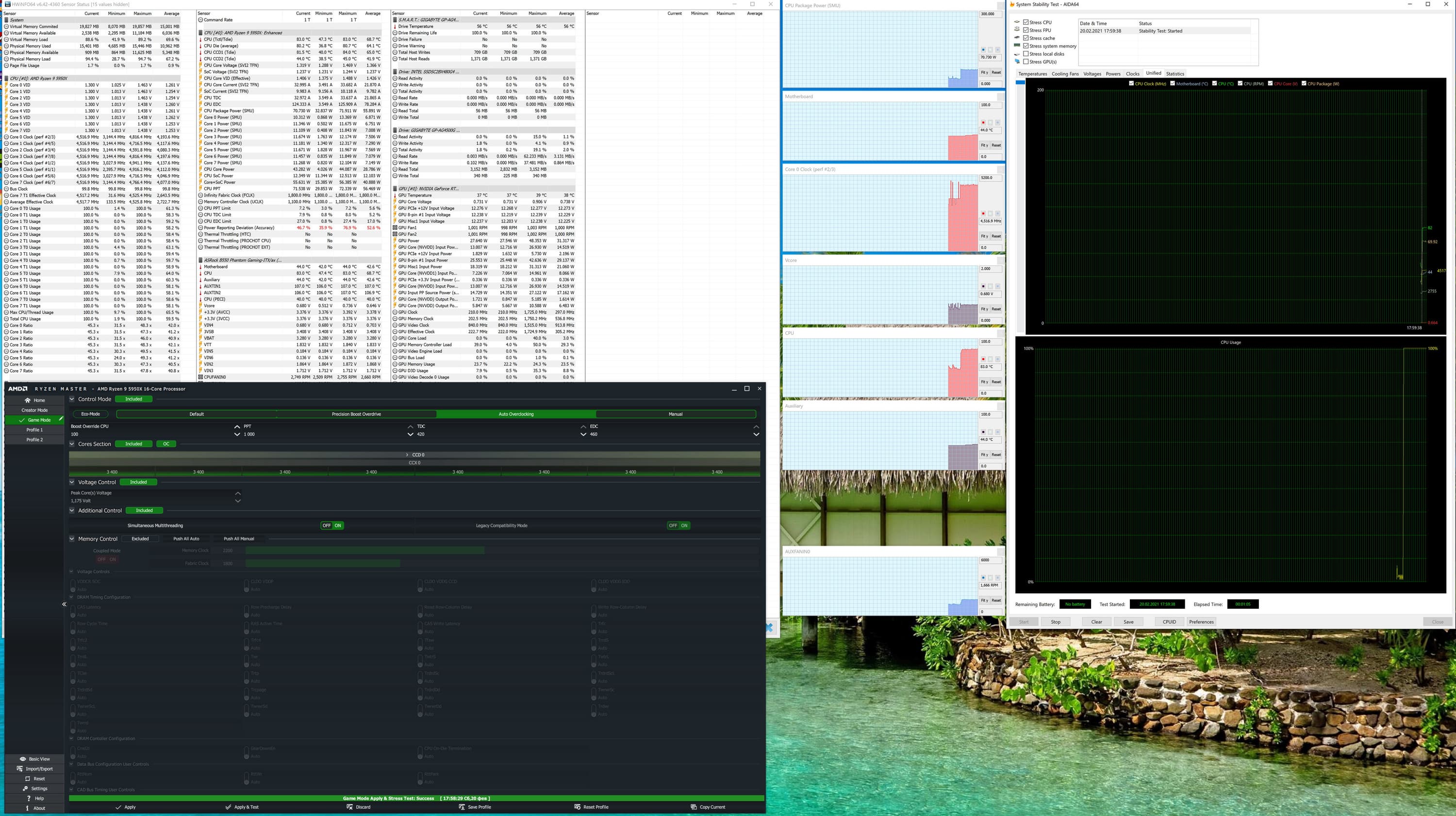

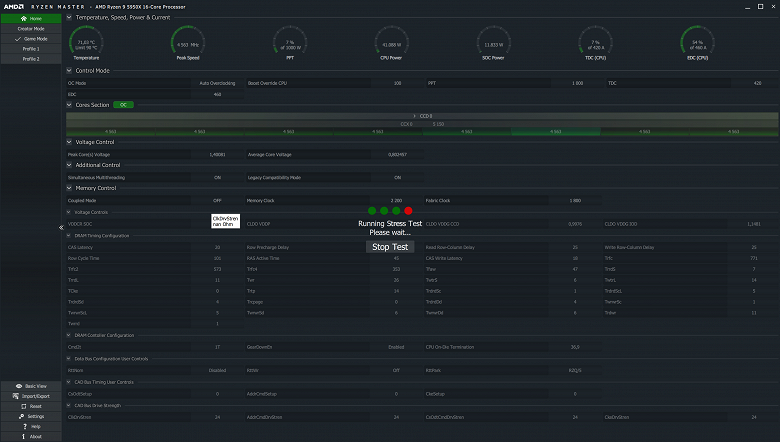

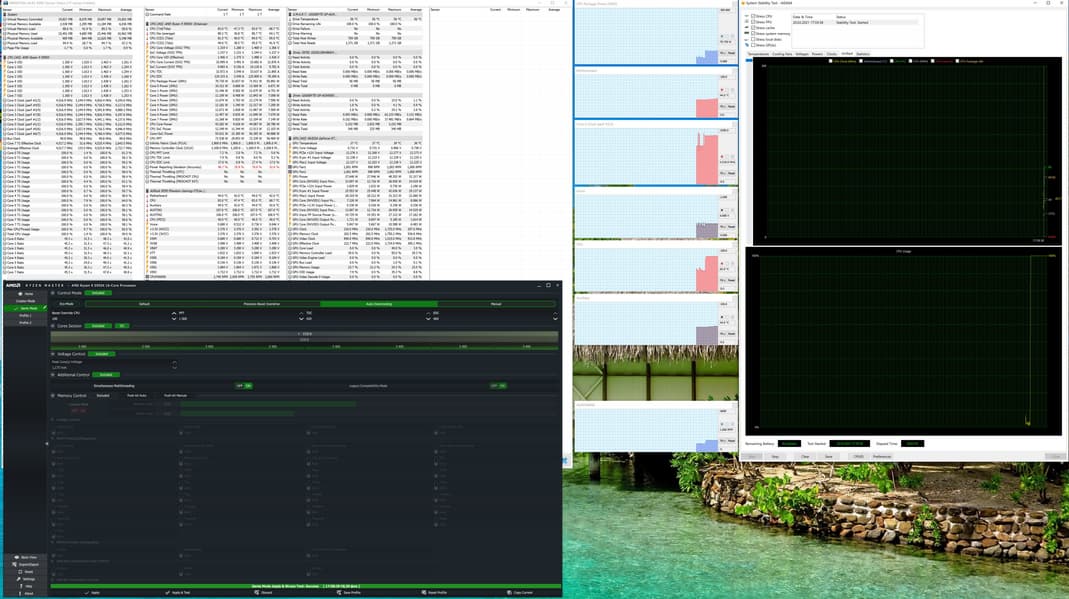

Было интересно посмотреть, как поведет себя процессор, если установить AMD Ryzen Master и через него задать геймерский режим с авторазгоном.
Ведь при этом отключается половина ядер (для игр они явно лишние, зато в целом потребление процессора уменьшится, да и его нагрев тоже), но вот остальные 8 все равно работали на частотах не выше 4,5 ГГц. То есть очевиден лимит, выданный Precision Boost Overdrive для данной системы питания. Разумеется, можно это обойти, выключив PBO в BIOS. Но вот какие последствия могут быть.. Я лично не стал проверять, ибо все же данная матплата не для таких крутых разгонов.
Выводы
ASRock B550 Phantom Gaming ITX/ax — материнская плата на среднебюджетном чипсете, обладающая кучей достоинств. У нее отличная система питания, обеспечивающая авторазгон даже таких флагманских процессоров, как Ryzen 9 5950X, но при этом соблюдающая рамки AMD PBO. Форм-фактор Mini-ITX позволяет установить данную плату в любой самый компактный ПК.
Конечно же, форм-фактор накладывает и ряд ограничений: здесь всего один слот PCIe для карт расширения и только два слота под память. Но к этому покупатели плат формата Mini-ITX должны быть готовы изначально.
В целом же для своих размеров функциональность у ASRock B550 Phantom Gaming ITX/ax весьма неплохая: 11 портов USB (включая 3 USB 3.2 Gen2), слот PCIe х16 (получающий 16 линий PCIe от процессора), два слота M.2 (один из них поддерживает PCIe 4.0), 4 порта SATA. Плата имеет высокоскоростной 2,5-гигабитный проводной сетевой контроллер, а также современный беспроводной адаптер с поддержкой Wi-Fi 6 и Bluetooth 5.0. Имеется боковая подсветка, а также есть возможность подключить дополнительные RGB-устройства.
