МФУ Canon LaserBase MF 5650


Как-то вечером, выгуливая с приятелем собак, я обмолвился о протестированном мной МФУ Nashuatec Aficio DSm415pf… Здорово, ответил он, но слишком дорого и наворочено! А нет ли чего-нибудь попроще и подешевле? Поищем, — ответил я, и на следующий день залез в Интернет. Одним из первых мне на глаза попалось МФУ от компании Canon — LaserBase 5630, но он не включал в себя факс, и я решил запросить на тест в компании Canon старшую модель линейки — Canon LaserBase MF 5650.



Знакомство и внешний вид

МФУ к нам доставили в симпатичной ярко-красной коробке, украшенной большим количеством технической информации на разных языках. К сожалению, внутри не оказалось ни драйверов, ни инструкций. Компания Canon вообще частенько поставляет на тесты недоукомплектованные устройства. В результате в коробке было обнаружено само устройство и кабели: питания, USB и факса.

Технические характеристики данного аппарата, найденные на сайте производителя, приведены в таблице.

Технические характеристики МФУ Canon LaserBase MF5650
Тип аппарата Лазерный планшетный, созданный по технологии «Все в одном»
Функции аппарата Печать, копирование, сканирование, прием/отправка факсов
Тип сканирования документов Планшетный, с устройством автоматической подачи документов
Цвет корпуса Серый
Способ печати Монохромная лазерная печать
Скорость печати 18 стр./мин.
Разрешение при печати 600x600 точек на дюйм
Объем памяти принтера 64 МБ
Картридж EP-27
Ресурс 2500 стр. (при 5%-ном заполнении)
Сглаживание (точек на дюйм) 1200x600 точек на дюйм
Функции принтера
Ресурс бумаги 250 листов
Формат бумаги A4, LTR, LGL, конверты (COM10, Monarch, DL, ISO-5)
Ширина области печати

216 мм

Режим экономии тонера

Имеется

Функции сканера
Тип сканера Цветной планшетный сканер с CCD-датчиком
Разрешение при сканировании 1200x2400 точек на дюйм
Глубина цветного сканирования 48 бит/24 бита (вход/выход)
Градации серого 8 бит
Совместимость TWAIN, WIA
ПО для оптического распознавания символов Имеется
Функции копировального аппарата
Разрешение при копировании 600x600 точек на дюйм
Режимы копирования Текст, фото, текст и фото
Скорость копирования 18 копий в минуту
Количество копий До 99 шт.
Коэффициент масштабирования 50–200%
Время выхода первой копии (FCOT) Приблизительно 14 сек.
Другие функции Копирование «2-на-1» (2 стороны на 1 сторону)
Интерфейс для подключения к ПК и ПО
Тип интерфейса USB 2.0 Hi-Speed
Поддерживаемые ОС Windows 98/ME/2000/XP
Драйверы принтера Имеются
Драйверы сканера Имеются
Сканирование в файл для отправки по электронной почте Имеется
ПО в комплекте Presto!PageManager, CuneiForm OCR
Количество языков (дисплейные сообщения) 15 языков
Общие характеристики
Габариты без лотков (ШxГxВ) 486x416,3x442,4 мм
Габариты с лотками (ШxГxВ) 486x477x508,8 мм
Вес 14 кг
Источник питания ~ 200–240 В, 50–60 Гц
Потребляемая мощность Максимальная: 650 Вт
В режиме ожидания: не более 21 Вт
В режиме энергосбережения: не более 10 Вт
В «спящем» режиме: не более 7 Вт
Уровень акустического шума В режиме ожидания: не более 30 дБ (A)
В режиме копирования: не более 56 дБ (A)
* на основании стандартной диаграммы ITU-T No.1

Итак, устройство извлечено из упаковки (для переноски аппарат оборудован очень удобными ручками-нишами), установлено на стол и готово к поверхностному «медицинскому» осмотру.

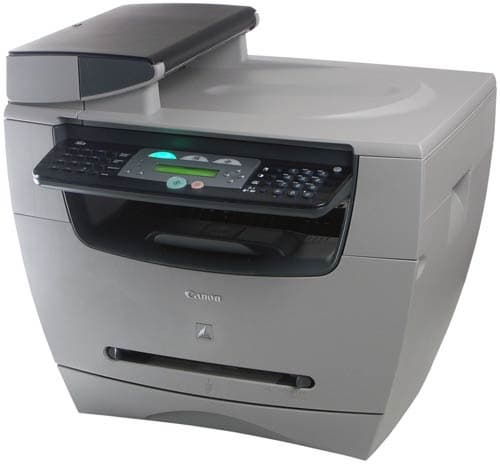

МФУ выполнено из светло-серого пластика с темно-синими полупрозрачными панелью управления и лотком АПД. Последний представлен в складном варианте, что не сильно сказывается на габаритах устройства, но добавляет ко внешнему виду некоторую толику изящества. Дизайн вполне обычен для устройств такого класса, хотя удачное сочетание цветов и красивая изумрудная подсветка клавиш включения режимов оставляют очень приятное впечатление. Своей формой устройство чем-то напоминает слегка сплющенную иконку «Recycle Bin» на рабочем столе Windows, но функции, как вы понимаете, выполняет совсем иные.



Визуально аппарат можно разделить на 2 части: сканер с панелью управления сверху и принтер снизу. Совместная работа этих частей дает нам копир, а плата факса спрятана где-то под пластиком корпуса.

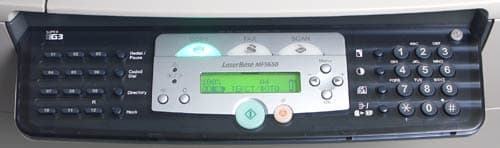

В той части МФУ, которую мы отнесли к сканеру, расположены: крышка сканера, собранная в одно целое с лотком автоподачи документов и одновременно являющаяся приемным лотком АПД; сам АПД и панель управления с функционально разделенными на группы кнопками и монохромным жидкокристаллическим 2-строчным дисплеем.



Под крышкой находятся, соответственно, стекло планшета и лампа сканера.

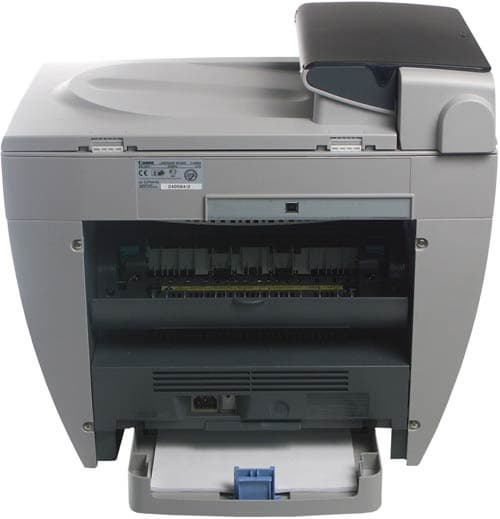

В принтерной части расположены: выходной лоток, точнее говоря, два — один выбрасывает отпечатанные листы вперед (судя по его размеру, листы на нем не задержатся), а другой назад; лоток подачи нестандартных материалов для печати и кассетный лоток для бумаги. Открыв переднюю крышку, мы получаем доступ к картриджу… Разъемы питания и USB расположены на задней стенке МФУ, гнездо подключения к телефонной сети и гнездо дополнительной трубки — с левого бока устройства.

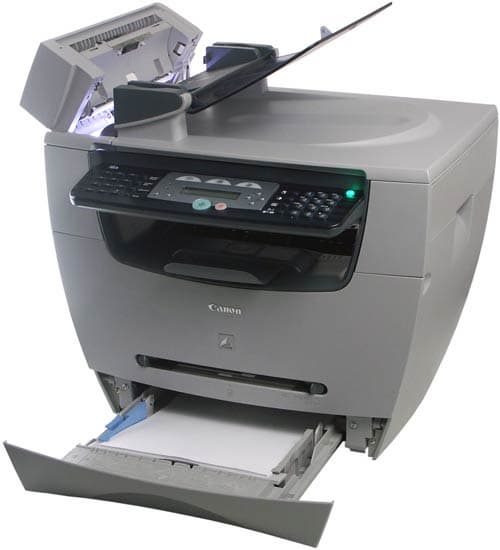

Кассетный лоток выполнен в складном варианте, такая конструкция очевидно объясняется тем, что его длина превышает глубину самого МФУ, и нескладной вариант во время транспортировки мог бы банально сломаться. Как следствие часть этого лотка вместе с бумагой выступает из устройства сзади и пылится. Решением данной проблемы была бы крышка, прикрывающая выступающую часть лотка сверху, такую я видел на очень похожем устройстве Canon imageCLASS MF5530, поставляемом на американский рынок, хотя возможно, что наша крышка просто потерялась вместе с драйверами.

Вкратце описав внешний вид МФУ, можно перейти к более детальному изучению. Его мы традиционно построим по принципу рассмотрения отдельных функциональных компонентов.

Итак… В нашем распоряжении оказалась старшая модель из трех входящих в линейку МФУ Canon LaserBase. Младшая модель линейки называется Canon LaserBase MF3110, средняя — Canon LaserBase MF5630, а старшая, соответственно, Canon LaserBase MF5650. Таблица их функциональных различий приведена ниже.


Линейка Canon LaserBase
MF3110
MF5630
MF5650
Скорость печати/копирования 20 стр./мин.
/копий/мин.
18 стр./мин.
/копий/мин.
18 стр./мин.
/копий/мин.
Разрешение при печати/копировании 1200x600 dpi 1200x600 dpi 1200x600 dpi
Объем памяти принтера 64 МБ 64 МБ 64 МБ
Цветной сканер CCD
1200x2400 dpi
CCD
1200x2400 dpi
CCD
1200x2400 dpi
Емкость входного лотка 250 листов 250 листов 250 листов
Устройство АПД Нет Есть Есть
Факсимильный аппарат/
скорость передачи
Нет Нет Есть/
1 стр. за 3 сек.

Одинаково небольшой объем оперативной памяти во всей линейке устройств производитель объясняет применением интеллектуальной технологии сжатия данных Canon SCoA. Использование этой технологии позволяет по максимуму обработать данные еще на уровне компьютера, а на принтер отправить уже подготовленное и оптимально сжатое задание. Как видно из таблицы, в нашем МФУ аппаратно реализованы: принтер, сканер, копир и факс. Поскольку 2 последних должны уметь работать автономно, то с них мы и начнем наше исследование.

Копир

Для проверки автономно работающих функций МФУ было подключено лишь к силовой и телефонной розеткам. После включения в сеть аппарат жизнерадостно зажужжал, и на панели приборов ярко загорелась изумрудным светом кнопка «COPY», а LCD-дисплей отобразил текущие настройки для копирования.

Загрузив бумагу в кассетный лоток, я решил проверить и подтвердить/опровергнуть заявленную производителем скорость в 18 стр./мин., замеряя при этом как скорость копирования со стекла, так и через АПД. Положив на стекло планшета оригинал (представляющий собой лист формата А4 с текстом какого-то договора) и выставив на счетчике 18 копий, я нажал на традиционную для всех копиров зеленую кнопку. Последняя страница выскочила из копира через одну минуту 11 секунд, при этом 11 секунд он затратил на сканирование оригинала. Так как при проведении скоростных тестов на принтерах мы вычитаем из полученного общего времени время на обработку задания компьютером и принтером, то и в данном случае будет логично вычесть время, потраченное на сканирование оригинала, и подтвердить заявленные производителем 18 стр./мин. При копировании с использованием АПД результат составил 12 стр./мин. Разница обусловлена тем, что во втором случае каждый оригинал сканируется заново, тогда как в первом — оригинал сканируется единожды, а далее печать идет из памяти.

В то же время реальная скорость изготовления одной копии с одного оригинала при сканировании со стекла составит 60/18+11=14,3 сек. Для удобства восприятия скоростные характеристики МФУ сведены в таблицу.


Скоростные характеристики копира
Максимальная скорость копирования одной страницы А4 14,3 сек.
Максимальная скорость копирования одной страницы А4 с использованием АПД 5 сек.

Следует отметить, что, как я и предполагал при описании внешнего вида, выводной лоток не держит бумагу; где-то после 3–4-го листа она начинает планировать на пол.

Устройство предлагает следующие настройки копирования.

1. Разрешение — 3 фиксированных настройки качества копирования:
  • ТЕКСТ — только для текстовых документов;
  • ФОТО — для печати фотографий;
  • ТЕКСТ/ФОТО — для печати смешанных документов с текстом и фотографиями.

    2. Плотность:
  • автоматическая установка;
  • ручная регулировка — 9 уровней.

    По данному пункту следует отметить, что при ручной настройке плотности хорошее качество достигается на 8–9 уровнях, седьмой уже седоват, все, что ниже, откровенно просвечивает. При автоматической установке уровень плотности определенно недостаточен.

    3. Коэффициент масштабирования:
  • фиксированные настройки масштаба (А4–А5 и т. д.);
  • ручное масштабирование от 50 до 200% с шагом в 1%.

    Также копир позволяет делать 2 копии на одной странице, предварительно сканируя оба оригинала в память, и осуществлять постраничную сортировку копий.

    В целом копир показал себя как хорошая рабочая лошадка (огорчает лишь плохая фиксация листов на выходном лотке), для полного счастья не хватает дуплекса, но при наличии универсального лотка пережить это вполне возможно.

    Факс

    Наше устройство, как самое старшее в линейке, оборудовано факсом. В левом верхнем углу панели управления можно увидеть логотип «Super G3». Этим термином обозначают новое поколение факсимильных аппаратов, в которых используются модемы стандарта ITU-T V.34 со скоростью передачи данных 33,6 Кбит/с. Скорость передачи таких факсимильных аппаратов составляет примерно 3 сек./стр.

    Функции факса:

  • пакетная рассылка на 112 адресов;
  • прием/передача из памяти/ в память порядка 256 страниц;
  • удаленный прием с другого телефона по коду инициализации;
  • отправка факсов с ПК;
  • однокнопочный набор номера при помощи специальных клавиш быстрого набора (01–11);
  • быстрый кодированный набор — позволяет быстро вызвать один из 100 закодированных номеров;
  • групповой набор (110 адресов) — используется для рассылки факсов по выбранной группе номеров;
  • подключение телефонной трубки;
  • 5 вариантов выбора разрешения, от «Стандарт» (подходит для большинства документов, содержащих только текст) до «Ультравысокое» (используется для документов, содержащих мелкий текст и изображения, разрешение в восемь раз выше, чем в режиме «Стандарт»);
  • достаточно широкие возможности по печати отчетов и списков (см. таблицу).
    Отчет или список
    Назначение
    Список
    1-кнопочных номеров
    Перечисляются факсимильные/телефонные номера, зарегистрированные для быстрого однокнопочного набора
    Список
    кодированного набора
    Перечисляются факсимильные/телефонные номера, зарегистрированные для быстрого кодированного набора
    Список группового набора Содержит группы, зарегистрированные для группового набора
    Отчет о работе Указываются последние факсимильные операции, выполненные аппаратом. Аппарат позволяет включить или выключить автоматическую распечатку этого отчета через каждые 20 операций. Отчет можно также распечатать вручную
    Отчет о передаче Печатается после передачи документа. Аппарат позволяет включить или выключить распечатку этого отчета, а также указать печать отчета только в случае возникновения ошибки
    Отчет о приеме Распечатывается после приема документа. Аппарат позволяет включить или выключить распечатку этого отчета, а также указать печать отчета только в случае возникновения ошибки
    Список данных пользователя Приводятся списки текущих параметров аппарата и зарегистрированные данные пользователя

    Факс произвел благоприятное впечатление, по сложности управления он напоминает обычное офисное устройство, но двусторонняя связь с компьютером значительно расширяет возможности его работы.

    Принтер

    Все устройства линейки оборудованы только одним интерфейсом — USB 2.0, но при необходимости можно дополнительно приобрести компактный сервер печати AXIS 1650, который позволит использовать принтер как сетевое устройство.

    После подключения МФУ к компьютеру, я отправился в мировую паутину на поиски драйверов и прочих «мануалов». Драйверы, и даже русифицированные, были достаточно быстро обнаружены на сайте производителя, а вот найти инструкции мне так и не удалось, ни на сайте Canon, ни где-либо еще в Интернете. В жизни случается всякое, и потеря инструкций вещь далеко не экстраординарная (ведь не было же их в нашем комплекте), очевидно, что в таком случае рассеянным пользователям только и остается, что искать помощи у своих более собранных коллег.

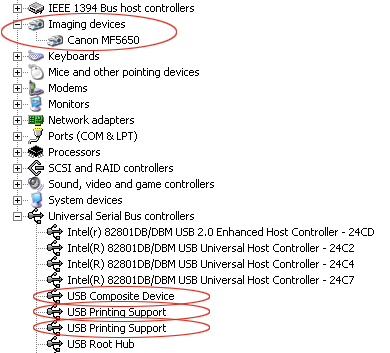

    Установка драйверов никаких затруднений не вызвала, в системе МФУ определилось следующим образом:



    Второй «USB Printing Support» предназначен для отправки документов с компьютера по факсу.

    Тестирование принтера производилось по нашей универсальной методике. Все тесты были выполнены с максимальным разрешением.

    Тест скоростных характеристик принтера на документе формата А4 с 5%-ным заполнением с легкостью подтвердил заявленные производителем 18 стр./мин., а вот скорость печати 20-страничного документа, прямо скажем, удивила… последнюю 20-ю страницу принтер выдал через 1 мин. 16 сек, таким образом, скорость печати одной страницы составила 3,8 секунды, что всего на полсекунды медленнее, чем печать 5%-ой страницы. Видимо, не зря Canon гордится своей технологией сжатия данных.

    Кстати, при использовании режима экономии тонера визуальная разница в качестве отпечатка текстового документа отсутствует, зато, по данным производителя, расходуется минимум на 25% меньше тонера.


    Скоростные характеристики принтера
    Максимальная скорость копирования одной страницы А4 18 стр./мин.
    Максимальная скорость копирования одной страницы А4 с использованием АПД 15,8 стр./мин.

    Универсальный лоток явно предназначен для подачи печатного материала по одному экземпляру, впрочем, держать лист рукой не придется, механизм внутри лотка жестко захватывает и держит бумагу сам. Пользоваться прямым выходным лотком неудобно, так как при печати на бумаге высокой плотности лист упирается в кабель USB, вставленный в заднюю стенку МФУ, и застревает в тракте, а обычная офисная бумага просто валится на пол, но на этот раз с задней стороны. Нет обычного фиксатора подъемной площадки в кассетном лотке подачи бумаги, из-за этого добавлять бумагу в лоток не очень удобно.

    Принтер предлагает 4 фиксированные настройки качества, но я буду ориентироваться только на две, наиболее интересные на мой взгляд. Первая настройка называется «Чертежи», она ориентирована на печать векторных объектов и как следствие использует тип растрирования, позволяющий создавать отпечатки с высокой детализацией и минимумом полутонов. Вторая называется «Фотографии» и воспроизводит отпечатки с меньшей детализацией, но максимумом полутонов. В этой связи шрифтовые материалы (тест 3) я решил распечатать с использованием первой настройки, а таблицу тестовых шкал (тест 4) и часть пятого теста (картинки для оценки цветопередачи) воспроизвести с обеими настройками.

    Из распечатки шрифтового материала видно очень хорошее качество воспроизведения, на шрифтах с засечками хорошо смотрится четвертый кегль, во втором часть букв приходится мысленно дорисовывать, на шрифтах без засечек ситуация в целом аналогичная.


    Воспроизведение шрифтов


    Анализируя распечатку тестовых шкал с использованием настройки «Чертежи», можно отметить следующие моменты:
  • хорошее воспроизведение плотности черного цвета;
  • максимальная корректно воспроизводимая линеатура — 120 lpi;
  • хорошее воспроизведение шрифтов;
  • неравномерное воспроизведение градиентов.

    При рассмотрении отпечатков, выполненных с использованием настройки «Фотографии», видно следующее:
  • плохое воспроизведение плотности черного цвета;
  • максимальная корректно воспроизводимая линеатура — 100 lpi;
  • неплохое воспроизведение шрифтов;
  • равномерное воспроизведение градиентов, плавные переходы.

    Данные, полученные в результате этого теста, сведены в таблицу.


    Воспроизв. плотности, Black
    Линеатура
    Минимальный читаемый кегль шрифта с засечками
    Минимальный читаемый кегль шрифта без засечек
    Минимальный читаемый кегль декоративного шрифта
    Макс. поле печати
    Мин.
    Макс.
    Макс.
    Норм.
    Выворотка
    Норм.
    Выворотка
    Норм.
    Выворотка
    ШxВ
    Режим «Чертежи»
    1%
    98%
    120 lpi
    4 pt
    4 pt
    4 pt
    4 pt
    7 pt
    7 pt
    200x287 мм
    Режим «Фотографии»
    <10%
    98%
    100 lpi
    5 pt
    5 pt
    4 pt
    4 pt
    7 pt
    8 pt
    200x287 мм


    Режим «Чертежи»
    Режим «Фотографии»

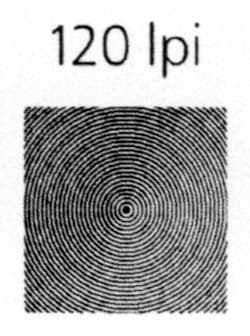

    Как видно из сканов, при линеатуре 120 lpi, в режиме «Чертежи» кольца воспроизводятся корректно, а в режиме «Фотографии» они прерываются и начинают слегка сливаться.


    Режим «Чертежи»
    Режим «Фотографии»

    Для сравнения режимов «Чертежи» и «Фотографии» я напечатал несколько фотографий из «теста №5». Как можно видеть из представленных сканов, первый режим дает более высокую детализацию картинки, а второй — более приятные полутоновые переходы.

    Работа принтера произвела хорошее впечатление, особенно это касается скорости и качества воспроизведения шрифтов и векторных объектов.

    Сканер

    Наше МФУ, как, впрочем, и вся линейка LaserBase, оборудовано цветным планшетным сканером с CCD-датчиком. Оптическое разрешение сканера составляет 1200х2400dpi. На панели управления устройством расположена кнопка «SCAN», которая при нажатии (как и все кнопки режимов работы) начинает светиться, а экран выдает надпись «режим сканирования». Если после этого нажать на клавишу «Пуск», то на мониторе появится меню со списком программ, в которых вы можете осуществлять сканирование.

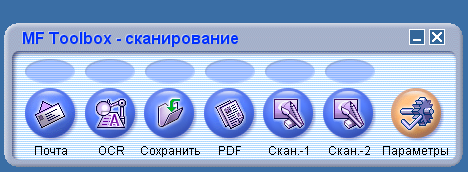

    В комплекте с драйверами идет удобная программа MF Toolbox, позволяющая настроить параметры сканирования и определить место назначения полученного изображения. Теоретически MF Toolbox должна уметь отправлять результат сканирования в прилагаемые программы для отправки по почте и распознаванию текстовых документов, но поскольку программы приложены не были, то и проверить этого я не смог.




    Пример результата работы сканера

    Качество сканирования с планшета достаточно высокое, но в режимах Gray и B/W ограничено разрешением 600 dpi. Максимальное разрешение во всех режимах при сканировании с АПД равно 300 точкам, очевидно, это обусловлено скоростью движения листа через тракт АПД — большей, чем скорость движения датчика под стеклом.

    Для удобства скоростные характеристики сканера сведены в таблицу.


    Скорость сканирования А4 (планшет)
    Color
    Gray
    B/W
    1200 dpi — 03:29
    600 dpi — 01:17
    300 dpi — 00:23
    600 dpi — 01:06
    300 dpi — 00:23
    600 dpi — 01:03
    300 dpi — 00:23
    Скорость сканирования А4 (АПД)
    Color 300 dpi — 00:17,3 (12 листов). Первый лист — 23 секунды, последующие — 17 секунд

    Как можно видеть из таблицы, при разрешении 300 dpi скорость сканирования одинакова для любого из режимов.

    Разница в скорости (при одинаковых настройках качества) между планшетом и АПД обусловлена тем, что при пакетном сканировании регулировка лампы происходит только один раз, во время сканирования первого листа.

    Кстати, что интересно, лампа сканера продолжает беспрерывно гореть, даже когда МФУ переключается в энергосберегающий режим.

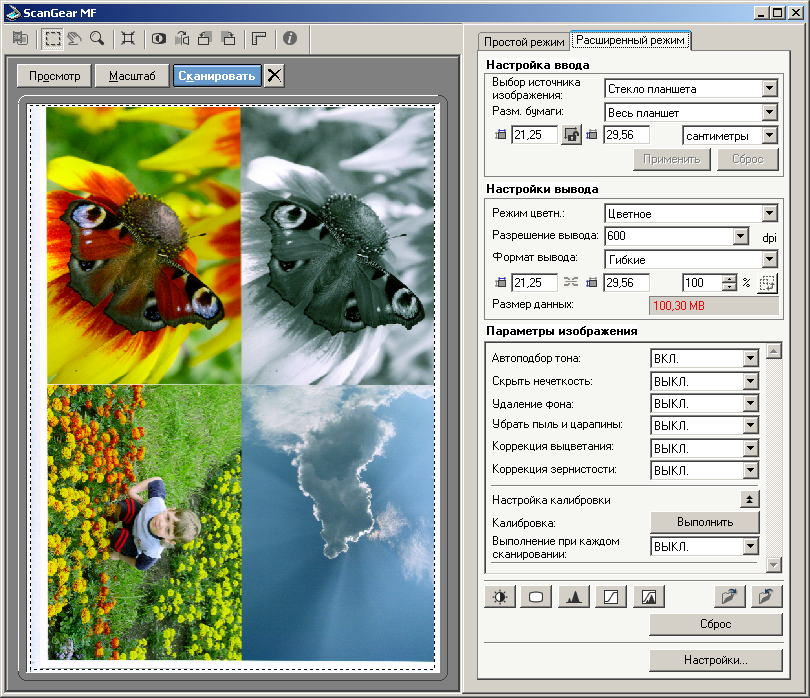

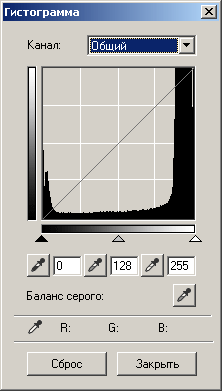

    Нельзя не отметить драйвер сканера. Он обладает большим количеством настроек качества сканирования, гистограммами и всякими приятными мелочами типа сигнала окончания сканирования и музыкального сопровождения оного.

    Скорость и качество сканирования оставляют очень приятное впечатление, непонятно лишь заниженное максимальное разрешение в режимах GrayScale и B/W.

    Цена

    Средняя розничная цена в Москве на рассмотренную в статье продукцию компании Canon на последний момент:


    МФУ Canon LaserBase 5650 Н/Д(0)
    Картридж EP-27 Н/Д(0)

    Резюме

    Это легкое в управлении, быстрое в работе и относительно небольшое по размерам (в своем классе) МФУ — идеальный помощник секретаря небольшой фирмы. При покупке дополнительного сервера печати AXIS 1650 его можно использовать и в среднем офисе, но учитывая размер выходного лотка, не факт, что вы найдете на нем свои документы.



    МФУ предоставлено компанией Canon
